Антенна для телевизора своими руками

Основную массу информации население получает благодаря телевидению, просмотр которого требует наличия принимающей антенны. Купить принимающее устройство можно в любом магазине, но не всегда есть такая возможность. В таком случае, можно сделать антенну своими руками. Далее, будут рассмотрены основные разновидности и порядок их сборки.

Главным преимуществом самодельных устройств является то, что они требуют минимум финансовых затрат. Случается и так, что самодельные варианты превосходят заводские по многим позициям.

Плюс и в том, что кустарные изделия можно назвать «всеволновыми», делается это не умышленно, получается именно так. Недостатки самодельных устройств заключаются в неэстетичном внешнем виде, хотя это зависит от рук мастера. Весомым недостатком является труднодоступность некоторых материалов.

Несомненно, плюсов больше, поэтому рассмотрим основные кустарные изделия.

Разновидности

«Пивная»

Для изготовления изделия потребуется четное количество банок из-под пива. Самые распространенные варианты выполнены из двух штук. Процесс монтажа достаточно простой и требует минимума инструмента и расходных материалов.

Инструкция:

  1. Для начала, берется деревянная рейка (подойдет и вешалка), которая будет служить опорой конструкции.
  2. К рейке, при помощи скотча, крепятся пивные банки, на расстоянии около 6 сантиметров.
  3. Далее, к банкам, крепится телевизионный кабель. Процедура может быть выполнена как при помощи саморезов, так и с помощью припоя.
  4. Последним этапом является крепление основы к мачте и настройке положения. Более сложный вариант изготавливается из 6-8 банок. Для такой антенны потребуется две основы, установленные вертикально.
  5. На установленные основы крепятся по 4 банки, параллельно друг друга.
  6. При помощи медной пластины или проволоки, следует соединить банки,
    расположенные на одной стойке, далее, выполнить процедуру на другой.
  7. Следующим этапом является монтаж стоек в одну конструкцию, следует учитывать, что расстояние между донышками банок должно быть не менее 60 мм.
  8. Осталось закрепить кабель в крайних точках соединительных пластин.

Антенна с минимальными затратами

Следует помнить, что телевидение распространяется в пространстве в виде волн, которые хорошо воспринимаются металлическими объектами. Для просмотра нескольких телеканалов можно использовать кусок проволоки, один конец которой крепится к системе отопления, а другой в телевизор к центральному контакту.

Принцип работы такой антенны основан на площади системы, а она опутывает почти весь дом на разных высотах.

Качество приема у конструкции не самое высокое. Более интересный вариант требует наличия балкона с металлическими струнами для белья.

Технология сборки полностью аналогична системе с батареей. Существуют места с уверенным приемом сигнала, там можно использовать вязальную спицу, которая даст возможность просмотра основных каналов.

Обычная антенна

Самостоятельно собрать антенну достаточно просто, для этого потребуется трубка из алюминия или латуни. Последний вариант более удобен, так как этот материал практически не окисляется.

Инструкция:

  1. Длина трубок должна быть 276 мм – именно она обеспечивает прием большинства каналов, толщина 20 мм. Трубки следует расплющить с одной стороны, далее просверлить отверстия в этих местах.
  2. Следующий этап – это подготовка основы. Она должна выполняться из диэлектрического материала, размером 150 на 50 мм и толщиной не менее 5 мм.
  3. Далее, на ровной поверхности выкладывается макет антенны. Ложится основа, поверх нее трубки, расстояние между расплющенными концами трубок составляет 65 мм, отмечаются места отверстий в трубках и сверлом того же диаметра делается отверстие в основе.
  4. Следующий этап – сборка конструкции. Трубки крепятся к основе при помощи болтов, желательно использовать дополнительное крепление в виде хомута – это обеспечит прочность конструкции. Болты, используемые для крепления, берутся длиной 15-20 мм, это необходимо для крепления петли.
  5. Сборка антенны завершена, остается только присоединить кабель, делать это напрямую к антенне нельзя. Правильное соединение производится через кольцо из провода с сопротивлением 75 Ом. Длина петли высчитывается индивидуально в зависимости от длины трубки, в данной ситуации она равна 280 сантиметров.

Отводящий кабель присоединяется уже к петле.

Мощная антенна

Разобравшись с классическими вариантами, следует рассмотреть антенны, рассчитанные на прием самого слабого сигнала. Для создания такой потребуется минимум материалов, а именно, латунная трубка, пластина из того же материала, желание и руки.

Инструкция:

  1. Изготовление приемного устройства начинается с выгибания из трубки двух квадратов одинакового размера, крепящихся на диэлектрическую основу таким способом, чтобы расстояние между углами квадратов составляло 10-15 мм.
  2. Следующим этапом является изготовления экрана, призванного усилить мощность сигнала, и сгладить радиопомехи. Экран выгибается в форме прямоугольника 11×10 сантиметров, с высотой бортов 23 мм и шириной 6 мм.
  3. При соединении двух компонентов необходимо выдержать расстояние в 12 мм. Соединение готового изделия с телевизором производится при помощи кабеля с сопротивлением 75 Ом. Важным фактом является то, что данная конструкция не допускает использование болтового соединения, разрешен только припой.

При правильной сборке, модель превосходит по характеристикам заводские аналоги.

ДМВ антенна

Цифровое телевидение покрывает все новые территории, но для его уверенного приема необходим специальный модуль. Часто, устройство приобретается отдельно, но имеются телевизоры, имеющие встроенный модуль.

Но одного приемника мало, необходима антенна, приминающая ДМВ волны. Самый простой вариант изготавливается на листе фанеры.

Инструкция:

  1. Для сборки потребуется телевизионный кабель 75 Ом длиной 53 см. Этот отрезок закрепляется на листе в форме кольца, крепить можно как хомутами, так и при помощи клея.
  2. При загибе петли следует сделать так, чтобы между концами кабеля был зазор в 5-10 мм. Второй элемент изделия выполняется из аналогичного кабеля, длиной в 15,5 см, из этого отрезка выполняется петля.
  3. Соединение кольца и петли выполняется следующим образом – внутренняя жила кольца соединяется с обмоткой обеих сторон. Петля центральной жилой крепится к этой скрутке, а наружная обмотка соединится между краями. Центральная жила антенного кабеля присоединяется к внутренней жиле петли, а обмотка к обмотке петли.

Настройка

Установка изделий, сделанных своими руками, производится аналогично заводским аналогам. Большинство вариантов требуют наличия мачты, для поднятия их на максимальную высоту.

В большинстве случаев, достаточно высоты на 2-3 метра превышающей высоту крыши строения. Дополнительно, при установке следует выбрать место с наличием самого сильного сигнала, особенно это актуально для комнатных устройств.

Настройка осуществляется путем перестановки или поворота антенны в сторону вышки, иногда требуется установка дополнительного экрана с задней стороны.

Усилитель своими руками

Нередки ситуации, когда правильно собранная и грамотно настроенная антенна, отказывается надежно принимать сигнал, тогда просто не обойтись без усилителя сигнала.

Большая часть подобных устройств имеет сложную конструкцию, собрать которую без определенных знаний тяжело. Более простой вариант можно изготовить своими руками за 10 минут.

Понадобится магнит, на который наматывается несколько витков телевизионного кабеля. Это устройство можно собрать как возле телевизора, так и на антенне. Последний вариант наиболее популярен в заводских усилителях.

Итоги

Завершая тему, следует обратить внимание на то, что наибольшее качество приема можно добиться при использовании пайки (болты с гайками окисляются, значительно ухудшая сигнал).

Важным аспектом является правильный выбор кабеля. Самый популярный вариант – это изделие имеющее сопротивление 75 Ом, выполненное из силикона.

Подобные изделия имеют длительный срок службы, плюс не подвержены влиянию климата. Способ соединения кабеля с телевизором имеет важное значение. Рекомендуется использовать специальные штекера, допускаются варианты без пайки.

Перед началом сборки изделия, необходимо определиться с типом изделия, для этого следует выяснить частоту, на которой транслируется сигнал, это зависит от конкретной местности.

Статья была полезна?

0,00 (оценок: 0)

из телевизионного кабеля, банок, медного прутика и простая дециметровая антенна

В нашу жизнь активно входит цифровое телевидение Т2.

На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Антенны для телевизора своими руками

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема.

  1. Кабель зачищается с одной стороны и вставляется разъем.
  2. Через два сантиметра от края разъема ставится метка, от которой следует отмерить длину будущей антенны.
  3. Лишняя часть кабеля откусывается.
  4. В районе метки делается надрез и с кабеля счищается защита, оплетка, фольга. На кабеле должна остаться внутренняя изоляция.
  5. Очищенная часть загибается под углом в 90 градусов.
  6. Настраивается телевизор . Для этого в меню «Ручные настройки» проверяется качество и уровень сигнала, который должен быть хорошим. Затем в пункте меню «Автопоиск» выбирается окно «Антенна», в параметрах напротив «Только цифровые каналы» ставится галочка и нажимается «Выполнить».

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

  • телевизионный кабель;
  • коробочку;
  • нож;
  • рулетку;
  • фольгу;
  • клей;
  • скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель, который будет подключаться к телевизору.

  1. Конец кабеля примерно на 10 сантиметров очистить от изоляции. Для этого оплетку у основания нужно собрать и плотно закрутить, фольгу снять и оторвать.
  2. Отступив от оплетки около 1 сантиметра, аккуратно снять внутреннюю изоляцию кабеля. Делать это лучше по кусочкам с помощью ножа. В итоге должно получиться примерно 10 сантиметров очищенного кабеля.
  3. Снизу и сверху в углах коробки сделать дыры, через которые продеть кабель. Он должен пройти через коробку насквозь.
  4. Кабель укладывается по внешнему кругу одной из частей прикрепленной восьмерки. Он должен подойти к ее центру.
  5. Очищенная жила должна быть расположена так, чтобы ее начало легло на соседние с ней два края восьмерки.
  6. Кабель прикрепляется с помощью скотча.
  7. Теперь между собой надо скрутить большой конец от главного кабеля и два конца, около которых он лежит. Два оставшихся конца скручиваются с жилой.
  8. Все закрепляется скотчем.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

  • телевизионный кабель примерно в 3 метра длиной;
  • вешалку;
  • две жестяные банки, на которых обязательно следует сохранить кольца;
  • паяльник;
  • изоленту или скотч;
  • два небольших самореза.

В первую очередь следует подготовить кабель, убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки. К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке. Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик. Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель. В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Антенна для телевизора своими руками – просто, легко, быстро

Примеры известны, когда своими руками изготавливали спутниковые антенне. Однажды завод, работающий на оборонку, выпустил брак, клерки ничего не придумали лучше сбыта населению через магазин детских игрушек: выставили санки для малышей. Товар расхватали мгновенно, когда между местными радиолюбителями прошел слух: возможно задешево купить спутниковую антенну для телевизора. Фокус на доли миллиметра сбит, форм-фактор не выдержан досконально, снижен парой дБ коэффициент усиления! Названный факт мало волновал радиолюбителей, получивших в руки антенны-параболоиды дециметрового диапазона. Намного круче «волновых каналов», четвертьволновых вибраторов. Антенна для телевизора своими руками? Легко – если найдете санки неподалеку…

Прежде чем делать антенну своими руками

Перво-наперво учтите: сегодня государственное вещание заменяют цифровым. Прежде касается телевидения. В Москве несколько мультиплексов, на одной частоте передается дюжина каналов, наступает очередь радио. Преимущество подхода привлекает возможностью конструировать узкоспециализированные устройства, справляющиеся с приемом конкретной частоты. Наружная антенна для цифрового телевидения составлена несколькими простыми элементами, формирует ярко выраженный резонанс нужной длины волны. Отпала нужда обеспечивать широкополосность, получили значительный выигрыш усиления. Не обязательно вариант купить телевизор с антенной идеален.

Отсутствует возможность улучшить конструкцию спутниковых антенн. Тороидальная модель, увешанная облучателями, смотрится так себе, эквивалентов для приема с нескольких космических аппаратов не придумано. Подошла бы фазированная антенная решетка с отклоняющимся лучом диаграммы направленности, но сегодня реализация конструкции не то чтобы дорогая, попросту невозможна.

Какую антенны выбрать для приема телевизионного вещания

Телевизионное вещание осваивает диапазон ДМВ (300 – 900 МГц), поляризация используется горизонтальная. Для ловли потрудитесь параболоид с правильно настроенным облучателем найти, потребуется прямая видимость на телецентр или точная подгонка к переотраженному сигналу, изменяемому погодными условиями, даже ветром. Не принято использовать параболоиды, принимая наземное вещание. Спутник висит непреклонно на одном месте, точку позиционирования периодически корректируют наземные станции, легко обойтись тарелкой. Прямая видимость, естественно, должна присутствовать.

Для наземного приема нужна антенна, главный лепесток диаграммы направленности которой достаточно широкий, чтобы уловить сигнал. Одновременно требуется ограничить прием паразитных составляющих многолучевости, помехи соседних телецентров, вышек. Устройства снабжаются различного рода рефлекторами, форма и конструкция сильно зависят от типа антенны. Различают:

  • зигзагообразные;
  • вибраторные;
  • волновые каналы;
  • рамочные;
  • бегущей волны;
  • комбинированные.

Среди множества устройств антенна телевизионная наружная своими руками проще собирается по типу волновой канал (антенна Удо-Яги). Устройство обладает отличными характеристиками, сегодня займемся рассмотрением этого класса приспособлений для приема телевизионного вещания.

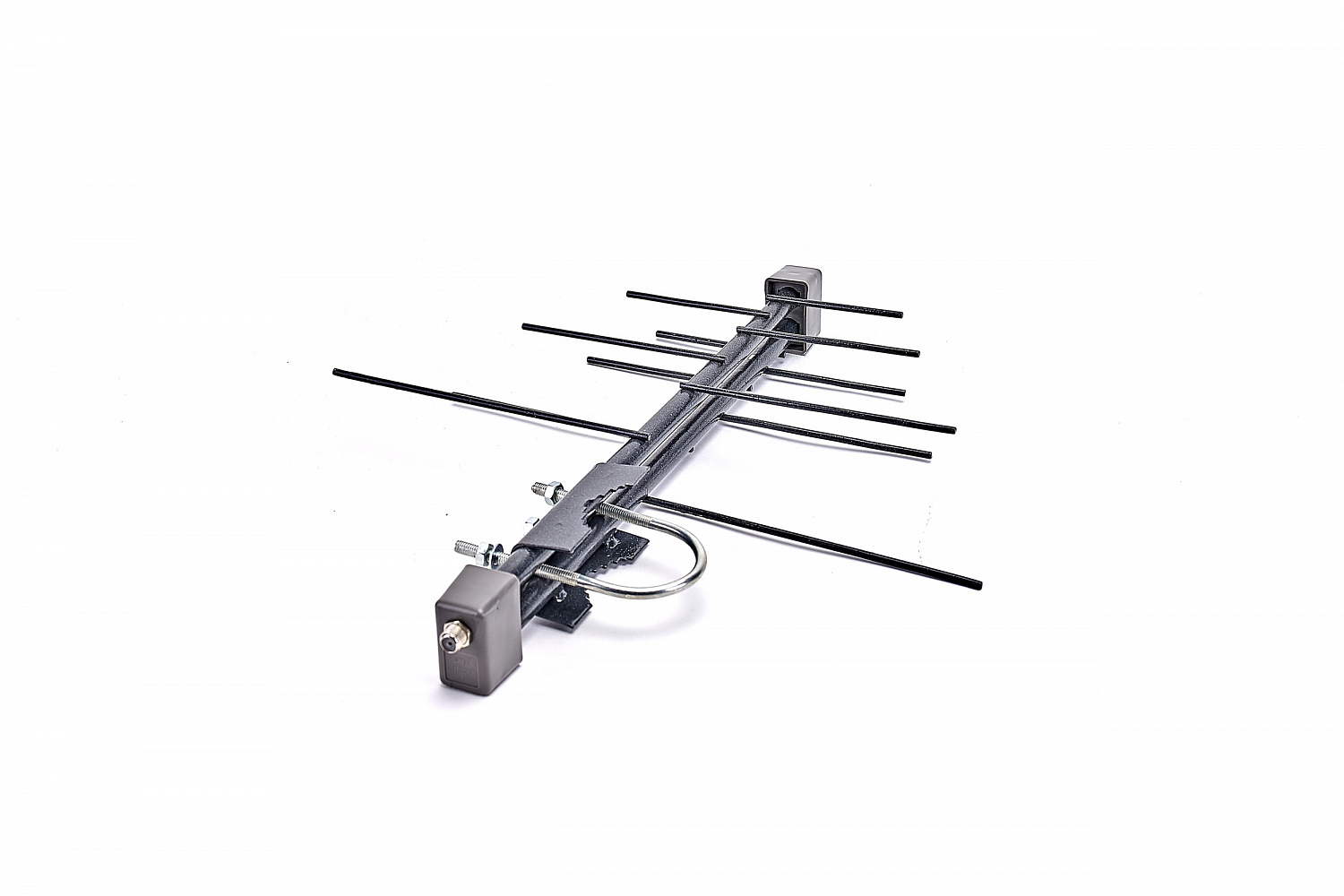

Приемные антенны класса волновой канал своими руками

Конструкция антенны

Прежде всего о количестве элементов. У волнового канала имеется траверса, на которую крепятся параллельно друг другу, начиная сзади:

  1. Рефлектор.
  2. Активный вибратор.
  3. Пассивные вибраторы (директоры).

Для каналов метрового диапазона необходимо пожертвовать коэффициентом усиления ради увеличения рабочей полосы устройства. Достигается путем снижения количества директоров.

Выглядит практически следующим образом:

  1. Диапазон ниже 70 МГц потребует наличия одного директора. Получается трехэлементная антенна волновой канал. Образована рефлектором, активным, пассивным вибраторами.
  2. Диапазон ниже 110 МГц обходится четырехэлементной антенной, где имеется два директора.
  3. 170 – 240 МГц принято ловить волновыми каналами с пятью пассивными вибраторами.
  4. 470 МГц и выше (цифровые мультиплексы) – рекомендуется применять антенны из 15 элементов: рефлектор, активный вибратор, 13 директоров.

Используйте антенны для приема радио диапазона FM, знайте: поляризация вертикальная. Элементы, о которых поговорим ниже, располагаются перпендикулярно земле. Теперь размеры. Узлы, кроме активного вибратора, представляют собой куски проволоки, закрепленные на траверсе параллельно друг другу. Активный вибратор выглядит удлиненным прямоугольником со скругленными сторонами. Углы прямые, на практике, выгибая из толстого материала, не получается сделать точно. Выделим четыре вида расстояний в волновом канале:

  1. Между рефлектором и активным вибратором.
  2. От активного вибратора до первого директора.
  3. От первого директора до второго директора.
  4. Между остальными директорами.

На практике себя показывает отлично конструкция, где директоры имеют одинаковую длину, меньшую, нежели у активного вибратора. Рефлектор должен длиной превосходить каждый в отдельности. Элементы изготавливаются из круглой медной, латунной, алюминиевой проволоки круглого сечения. Допускается использовать центральные жилы 4-жильных кабелей. Прочие будут искажать прием, разрешается испробовать.

Изготовить траверсу следует из дачного черенка лопаты, трубы полиэтилена (полипропилена) высокой плотности. Элементы крепятся поперек болтовыми соединениями, при необходимости длинные директоры снабжаются направляющими из прочного диэлектрика (древесина). По возможности элементы располагаются в одной плоскости, быть горизонтальны.

Мачта обоснуется позади активного вибратора, рекомендуется применить одну-две наклонные распорки. Ни одна не должна попасть в зазор между первым директором и активным вибратором. В противном случае антенна телевизионная цифровая будет работать отвратно, сбитая искажениями сигнала крепежом.

Сама мачта устанавливается на растяжки из стальной проволоки. Допустимо пользоваться двумя комплектами при необходимости. Кабель для телевизионной антенны по нормам используется 75 Ом. Такое же значение имеют и волновые сопротивления разъемов плазменных и жидкокристаллических телевизоров. Как результат, блокируется отражение мощности, мастера добиваются уверенного приема сигнала с минимальными затратами энергии и технических средств. При переусилении снижайте коэффициент передачи аттенюаторами.

Размеры самодельной антенны типа волновой канал

Первый мультиплекс Москвы приходится на частоту 559,25 МГц. Посмотрим, какие размеры будет иметь антенна для портативного телевизора соответствующей длины волны. Сие приходится примерно на 32-ой канал советского вещания. Литература указывает следующие размеры устройства:

  1. Длина рефлектора 26,9 см.
  2. Длина активного вибратора 21,3 см.
  3. Высота активного вибратора 5 см.
  4. Длина директоров 20,2 см.
  5. Расстояние 1 – 11, 9 см.
  6. Расстояние 2 – 7 см.
  7. Расстояние 3 – 13,1 см.
  8. Расстояние 4 – 15,8 см.

Сигнал снимается с разрыва активного вибратора внизу. Длина прорези не имеет значения, для ДМВ диапазона это 1,5 – 3 см. Теперь у нас будет цифровое телевидение, антенна своими руками сделана, осталось установить в комнате или на крыше. Рекомендуется при наличии прямой видимости, но башня находится за горизонтом, пользоваться компасом, картой. Наблюдаете непосредственно передающую станцию – нацельте антенну волновой канал, пользуясь зрением. Дальнейшая настройка производится по максимальному уровню сигнала (на практике качеству изображения). После приспособление стоит закрепить, как было показано выше.

Обратите внимание: в городе о прямой видимости не идет речи. Будем ловить отраженный сигнал, приходящий с абсолютно любого направления. Даже с противоположного расположению телецентра. Придется поискать хорошенько, откуда приходит вещание. При неудовлетворительном качестве рекомендуется использовать усилитель для телевизионного сигнала, включаемый близ антенны. Придется провести кабель питания на крышу. Допускается установить волновой канал в комнате, усилитель может не понадобиться. Основные потери обусловлены кабелем, длина оставляется минимальной. Телевизионная антенна комнатная своими руками изготавливается по тому же принципу. Не требуются мачта, растяжки. Где поместить – личное дело каждого. Зависит от фантазии.

Если использовать кронштейн для телевизионной антенны, на одной мачте возможно укрепить ряд волновых каналов, это позволит принимать все частоты с максимальным качеством, ловить радиовещание. Обратите внимание, не обсудили в обзоре согласующие устройства, помогающие добиться наименьшего значения КСВ. В этом случае мощность будет отражаться меньше. Опытный конструктор должен об этом позаботиться сам!

Цифровая антенна своими руками | Строительный портал

Главный показатель качества каждой антенны — ее взаимодействие с эфирным сигналом. Данный принцип работы лежит в основе как покупных, так и самодельных антенн. Предлагаем ознакомиться с рекомендациями о том, как сделать антенну для цифрового тв своими руками.

Оглавление:

  1. Особенности современного телеэфира
  2. Простая цифровая антенна своими руками: требования к устройству
  3. Антенна для цифрового тв своими руками: характеристика приема
  4. Антенна для цифрового тв своими руками: технология изготовления
  5. Эфирные цифровые антенны руками из пивных банок
  6. ДМВ антенна для цифрового телевидения своими руками

Особенности современного телеэфира

Если сравнивать современный телевизионный эфир с тем эфиром, который был несколько лет назад, то можно найти определенные различия. Прежде всего, для передачи телевещания используется диапазон ДМВ. Таким образом, удается значительно сэкономить средства и прием сигнала антенной. Кроме того, в таком случае, необходимость в периодическом обслуживании антенн также отпадает.

Также, телевизионных датчиков стало намного больше, нежели раньше, поэтому большинство телеканалов доступны практически во вех местах страны. Для обеспечения телевещания в обитаемых зонах используются датчики маломощного типа.

В больших же городах радиоволны распространяются по другому. Из-за большого количества многоэтажных домов сигнал через них подается слабо. Кроме того, существует огромное количество телевизионных каналов, для приема которых не достаточно одной стандартной телевизионной антенны.

С развитием цифрового вещания прием каналов стал еще проще. Данные виды антенн отличаются стойкостью к помехам, фазовым или кабельным искажениям, четкость изображения.

Простая цифровая антенна своими руками: требования к устройству

Так как условия телевещания изменились, то и правила эксплуатации современных антенн изменились:

1. Один из главных параметров телевизионной антенны, в виде коэффициента направленного действия и коэффициента защиты особо не важны. Для борьбы с разного рода помехами используются различные электронные средства.

2. Коэффициент, отвечающий за усиление антенн улучшает сигнал, очищает его от посторонних звуков и разного рода помех.

3. Еще одно важное качество современной телевизионной антенны — диапазонность. Сохранение электрических параметров осуществляется автоматически, без дополнительного вмешательства человека.

4. Рабочее значение диапазона телевизионной антенны должно хорошо взаимодействовать с кабелем, который подключается к антенне.

5. Во избежание появления фазовых искажений необходимо обеспечить достойные характеристики антенны в амплитудно-частотном соотношении.

Характеристика последних трех пунктов обуславливается свойствами к приему телевизионного сигнала с помощью антенны. Функционирующая, на одной частоте антенна, способна принять несколько волновых каналов. Однако, для того, чтобы они были согласованы с фидером, необходимо наличие УСС, сильно поглощающих сигналы.

Поэтому, существуют определенные варианты цифровых антенн, доступных для изготовления в домашних условиях. С ними предлагаем ознакомиться:

1. Всеволновой вариант антенны, такие устройства отличаются частотонезависимостью, они стоят дешево, очень популярны среди потребителей. Для изготовления такой антенны достаточно одного часа. Такая антенна отлично подойдет для городских квартир, а вот в населенном пункте, который несколько отдален от телевизионных центров, такая антенна будет работать хуже.

2. Логопедический диапазонный вариант антенны — такая антенна улавливает определенные сигналы. Она отличается простой конструкцией, хорошо подходит для различных диапазонов работы, не изменяет параметров фидера. Отличается средними техническими параметрами, отлично подходит для загородных домов, дач, квартир.

3. Z-образная антенна, которую еще называют зигзагообразной. Для изготовления такой конструкции потребуется немало времени и физических усилий. Отличается широкими приемными характеристиками. С помощью такой антенны удается расширить диапазон приема телевизионных каналов.

Для достижения точного согласования между антеннами необходимо прокладывать кабель через значение нулевого потенциала.

Антенна для цифрового тв своими руками: характеристика приема

Вибратонные антенны способны на одном аналоговом кантале найти еще несколько цифровых. Такие устройства принимают волновые каналы. Они используются редко и актуальны для удаленных от телевизионных вышек мест.

Самостоятельное изготовление спутниковой антенны — бессмысленный процесс. Так как в данном процессе потребуется приобретать покупной тюнер и головку, а выставление зеркал должно быть очень точных, добиться его во домашних условиях практически нереально. Самостоятельно можно только выполнить настройку такой антенны, но никак не ее изготовление.

Для того, чтобы изготовить вышеприведенные варианты антенны, необходимо очень хорошо разбираться в высшей математике и электродинамических процессах. Среди основных характеристик терминов, используемых в процессе изготовления телевизионных антенн, отметим:

1. КУ — мощность антенны, которая определяется в соотношении принятого антенного сигнала к главном ее лепестку.

2. КНД — отношения между телесным кругом и телесным углом лепестков антенны При наличии разных по размерам лепестков, они изменяются по площади.

3. КЗД — отношение между принятым на главным лепесток сигналом и общей сумме мощности антенны.

Учтите, что если антенна является диапазонной, то мощность учитывается в соотношении с полезным сигналом.

Учтите, что первые два термина не обязательно взаимозависимые. Существуют определенные варианты антенн, имеющих высокую направленность, однако единичное или меньшее усиление. Однако, у зигзагообразной антенны значительное усиление компонуется с невысоким уровнем направленности.

Антенна для цифрового тв своими руками: технология изготовления

Каждый из элементов антенны, по которому движется ток, подающий полезный сигнал, должен быть соединен с другим с помощью пайки или сваривания. Любой узел сборного назначения, расположенный на улице, должен быть хорошо зафиксирован, так как разрушение электронного контакта на улице, происходит быстрее, чем внутри помещения.

Особое внимание следует уделить нулевому потенциалу. Именно в этих местах находятся узлы напряжения, электрический ток, при его наивысшей мощности. Для изготовления мест с нулевым потенциалом используется цельный гнутый металл.

Для изготовления оплетки или центральной жилы используется коаксиальный кабель, изготовленный из меди или недорогого сплава с антикоррозийными свойствами. Для пайки кабеля используется сорока вольтовый паяльный аппарат, с легкоплавными припоями и флюс-пастой.

Наружная цифровая антенна своими руками изготавливается таким образом, чтобы все соединения были устойчивы перед влагой, перепадами температуры и другими воздействиями внешней среды.

Для изготовления всеволновой антенны потребуется две пластины треугольной формы, две рейки, выполнены из дерева и эмалированная проволока. При этом, размер проволоки в диаметре практически не важен, а интервал между их концами составляет около 2-3 см. Интервал между пластинами на которых имеются концы проволоки, составляет 1 см. Заменить две металлические пластины может односторонний стеклотекстолит квадратной формы с покрытием из фольги. При этом, на нем должны быть вырезаны медные треугольники.

Антенна по ширине должна быть такой же как и по высоте. Полотна раскрываются под прямым углом. Для того, чтобы проложить кабель к данной антенне, необходимо следовать определенной схеме. К точке, обозначающей нулевой потенциал не припаивается кабельная оплетка. Она всего лишь к ней привязывается.

ЧНА, которая растягивается внутри окна на 150 см, способна принять большинство метровых и ДЦМ каналов любого направления. Преимущество данной антенны в том, что она отличается широким интервалом приема каналов. Поэтому, такие антенны популярны в больших городах, где присутствуют различные телецентры. Однако, у такой антенны имеются определенные недостатки — КУ антенны является единичным, а КЗД — нулевым. Поэтому, при наличии больших помех, антенна будет неактуальной.

Возможен вариант изготовления других типов цифровых антенн своими руками с ЧНА, например, логарифмическая спираль из двух витков. Данный вариант антенны отличается компактностью и он более легкий для изготовления.

Эфирные цифровые антенны руками из пивных банок

Для изготовления цифровой антенны своими руками из кабеля потребуются пивные банки. Данный вариант антенны, при правильном подходе к его изготовлению, отличается хорошими эксплуатационными характеристиками. Кроме того, такая антенна довольно простая в изготовлении.

Принцип работы такой антенны основывается на увеличении диаметра плеч на обычном линейном вибраторе. В таком случае, происходит расширение рабочей полосы, при этом, другие свойства не изменяются.

Пивные банки в соотношении с их размерами используются в качестве плеч на вибраторе. При этом, расширение плеч неограниченно. Данный вариант простого вибратора используется в качестве комнатной цифровой антенны своими руками для приема телевизионного вещания соединяясь напрямую с помощью кабеля.

Если остановиться на вариант сборки из пивного диополя синфазной решетки, расположенной вертикально, при этом шаг будет составлять половин волны, то удастся улучшить значение КУ антенны. Также на данном устройстве должен быть установлен усилитель от антенны, с помощью которого производится согласование и настройка прибора.

Для усиления такой антенны к ней добавляются КЗД, установленные сзади на ней экран и сетка, с интервалом в половину решетки. Для монтажа пивной антенны потребуется наличие диэлектрической мачты, при этом экран и мачта соединены механической связью.

При этом, на решетке обустраиваются около трех, четырех рядов. Две решетки не способны достичь большого усиления.

ДМВ антенна для цифрового телевидения своими руками

Логопериодическим вариантом антенны называют антенну сборного типа, которая подключается к половинам на линейном диополе, интервал между ними изменяется, в соотношении с геометрическими параметрами прогрессии. Существуют настроенные и свободные линии. Предлагаем остановиться на более длинном и гладком варианте антенне.

Для изготовления ЛПА необходимо наличие любого заранее заданного диапазона. Чем выше показатели прогрессии, тем большим усилением отличается антенна. Данный вариант антенны по эксплуатационным и техническим характеристикам является идеальным для изготовления в домашних условиях.

Главный принцип ее нормального функционирования — проведение правильных рассчетов. С увеличением прогрессионных показателей увеличивается усиление и уменьшается угол раскрыва направленности. Данная антена не нуждается в наличии дополнительного экрана. Так как он него не зависят ее общие характеристики.

В процессе расчета цифровой ЛП антенны используйте такие рекомендации:

  • второй по длине вибратор должен иметь запас частотной мощности;
  • далее производится расчет самого длинного диополя;
  • после этого добавляется еще один заданный частотный диапазон.

Если самое короткое диополе оставляет линии, то он обрезается, так как он необходим на антенне, только для проведения расчетов. Общая длина антенны составит около 40-ка см.

Диаметр линий на антенне составляет около 7-16 мм. При этом интервал между расположением осей составляет 40 мм. Кабель к линии не привязывается наружным методом, так как это отрицательно скажется на технических свойствах антенны.

Наружная антенна фиксируется на мачте с помощью центра тяжести. В противном случае, антенна будет постоянно трястись под воздействием ветра. Однако, металлическая мачта соединяется с линией не прямолинейно, так как в этом месте должна быть предусмотрена диэлектрическая мачта, длина которой составляет около 150 см. В качестве диэлектрического материала можно использовать деревянный брус, ранее окрашенный или покрытый лаком.

Цифровая антенна своими руками видео:

Аналоговая тв антенна своими руками. Как сделать антенну Т2 своими руками или из старой антены дома самому.

Цифровое телевидение Т2 набирает обороты популярности. И это закономерно, на смену аналогового телевиденья приходит цифровое и это необратимый процесс. Более того, в ближайшем будущем аналоговое вещание будет вообще прекращено. Что делать пользователям у которых телевизоры без приемника Т2 и нет кабельного телевидения? Ответ простой — покупайте приставку Т2. На сегодняшний день цена на приставки Т2 очень снизилась и не выглядит заоблачно. Преимущества довольно большие: у Вас появляется много каналов в цифровом качестве, без ежемесячной плати, при минимальных затратах и без покупки нового телевизора. Только сравнив качество цифрового и аналогового ТВ Вы никогда не пожалеете о сделанном выборе.

По выбору приемников Т2 написано довольно много. Тем более постоянно выпускаются новые модели. Я бы посоветовал брать недорогую, но новую модель, предварительно почитав отзывы на сайтах интернет магазинов. Как правило, работает любой приемник, а вот антенна имеет большое значение. Даже если Вы находитесь недалеко от телевышки, но преграждают многоэтажки и т.п. — а это практически всегда, то хорошая антенна — залог беспроблемного (а основное — безнервного) качественного приема максимального количества цифровых каналов ТВ.

Но дорогая антенна не всегда хорошая антенна. Особенно если у Вас отдаление от телевышки 50 км и более. В магазинах предлагают «специальные» антенны для Т2. На самом деле, ничего «специального» нет, нужна хорошая антенна для ДЦМ диапазона. Если у Вас осталась старая ДЦМ антенна — в первую очередь попробуйте подключить ее. Широко распространенные «польские» антенны для приема цифровых каналов Т2 не подходят.

Предлагаю проверенный вариант простой, в тоже время отлично зарекомендовавшей себя, самодельной антенны для T2 . Форма антенны не нова, использовалась уже давно и при приеме ДЦМ аналогового телевидения, но размеры оптимизированы для приема цифровых каналов Т2.
Стоит заметить, что в интернете предлагается большое количество вариантов самодельных антенн для Т2: из банок от пива, из самого антенного кабеля, переделанную польскую и т.д. Это для совсем ленивых, ну и качества от таких антенн не стоит ожидать.

Итак. В качестве формы антенны взята давно известная «восьмерка». Тело антенны изготавливается из любого токопроводящего материала подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль. Медь, конечно, предпочтительней. Я использовал медную трубку диаметром 6 мм. Хороший вариант и медная проволока. Просто такая трубка у меня была.

Размеры

Наружная сторона квадрата — 14 см, внутренняя немного меньше — 13 см. За счет этого середина двух квадратов не сходится, оставляем зазор около 2 см.
Всего понадобится трубка, проволока или другой материал, длинной 115 см (это с небольшим запасом).

Первый участок 13 см + 1 см для петли (для прочности), если из проволоки, или расклепать для пайки внахлест для трубки. Второй и третий — по 14 см, четвертый и пятый — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см, опять же для соединения.

Концы зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга, а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой.

Из медной трубки это выглядит так


Трубку гнуть немного сложнее, но большой точности от нас и не требуется. Небольшие изъяны в форме не сказываются на работоспособность антенны. А вот то, что площадь проводника увеличивается это играет в плюс. Ну и проводимость у меди выше, чем у алюминия и, тем более, стали. Чем выше проводимость, тем лучше прием антенны.


Подготовленное к пайке соединение предварительно расклепываем и зачищаем. Для пайки надо использовать мощный паяльник (от 150 вт). Простым радиолюбительским на 30 вт. не запаяете. Можно использовать кислоту для пайки.

Еще раз проверяем геометрию и пропаеваем соединение



Если Вас особо не напрягает эстетический вид, можно просто закрепить антенну на штапик или любой другой подручный держатель. Данная антенна разместилась на чердаке, поэтому был применен самый простой метод крепления — изолента. Если антенна будет размещаться на улице — позаботьтесь о более эстетическом и надежном крепеже.


Это вариант антенны Т2 из алюминиевой проволоки диаметром 3 мм. Закреплена одним шурупом на окне. Расстояние до телевышки где-то 25 км. Правда 6 этаж, ниже не проверял, но в данных условиях уровень сигнала 100% и качество 100%. Кабель старый, метров 12 к телевизору. Принимает все 32 канала. Сначала переживал, что не медная, но как оказалось, зря. Все отлично получилось и на обычной алюминиевой проволоке (какая оказалась в наличии). То-есть, если У Вас зона уверенного приема, то можно не заморачиваться и смело использовать алюминий (не знаю, может и сталь подойдет).


В данной антенне не применяются никакие усилители. Настраивается она очень просто — поворачиваете по максимальному уровню сигнала и качества на каналах Вашего тюнера. Проверьте остальные каналы и зафиксируйте антенну. При плохом приеме можете поэкспериментировать не только поворачивать, но и менять место расположения и высоту. Очень часто сигнал может быть в разы сильнее, при смещении антенны всего на 0,5-1м в сторону или по высоте. Удачи — антенна проверена — 100% работоспособна и лучше как минимум половины, а то и более покупных антенн, где экономят на всем и впаривают фигню за хорошие денежки.

Современный рынок предлагает огромный ассортимент антенн для приема эфирного телевидения. Существует два основных вида этих изделий, позволяющие осуществлять прием метрового и дециметрового диапазона радиоэфира. Также их можно разделить по месту использования на наружные и комнатные. Принципиально они мало чем отличаются. Здесь в первую очередь делается упор на размер и сохранение необходимых параметров под воздействием погодных условий. В этой статье мы обсудим существующие виды данных изделий, рассмотрим, какие у них параметры, как проводить тестирование. А для любителей мастерить расскажем, как изготавливается дециметровая антенна своими руками.

А в чем разница?

Попробуем объяснить в двух словах, как определить, какого вида изделие находится перед вами. Антенна дециметрового диапазона внешне напоминает лесенку. Устанавливают их параллельно земле. Метровые представляют собой скрещенные алюминиевые трубки. Внешний вид обоих типов представлен на фото ниже. Существуют также и комбинированные антенны, когда совмещены и «лесенка», и перекрестные трубки.

Проблема выбора

Казалось бы, все просто. Однако при этом перед покупателем возникает вопрос о том, как правильно выбрать устройство, на какие параметры обращать внимание. Вообще лучше всего антенны ТВ тестировать непосредственно в тех условиях, в которых им предстоит работать. Прохождение радиосигнала зачастую бывает индивидуальным для той или иной местности. Так, изделие в лабораторных условиях показывает одни результаты, а в «полевых» — совсем иные. Существует определенная тактика, позволяющая тестировать как метровые, так и дециметровые ТВ-антенны. Однако, выбирая такое изделие в магазине, мы не имеем возможности провести полноценное тестирование. Ни один продавец не согласится дать нам на испытания несколько различных антенн. В таком случае приходится доверять характеристикам этих изделий. И надеяться, что выбранная антенна будет выполнять свои функции согласно паспортным данным, а не реальным условиям.

Основные параметры

Антенна дециметровая характеризуется в первую очередь диаграммой направленности. Основными параметрами этой характеристики являются уровень боковых (вспомогательных) лепестков и ширина основного лепестка. Ширину диаграммы определяют в горизонтальной и вертикальной плоскостях на уровне 0,707 от наибольшего значения. Так, по этому параметру (ширине основного лепестка) диаграммы принято делить на ненаправленные и направленные. Что это означает? Если основной лепесток умеет узкую форму, значит, антенна (дециметровая) является направленной. Следующим важным параметром является помехозащищенность. Данная характеристика в первую очередь зависит от уровня задних и боковых лепестков диаграммы. Она определяется отношением выделяемой антенной мощности при условии согласованной нагрузки в момент приема сигнала с главного направления к мощности (с той же нагрузкой) при приеме с бокового и заднего направления. В первую очередь форма диаграммы зависит от количества директоров и конструкции антенны.

Что означает термин «волновойканал»?

Антенны ТВ этого типа являются весьма эффективными направленными приемниками радиосигналов. Их широко применяют в зонах явно слабого телевизионного эфира. Антенна (дециметровая) типа «волновой канал» обладает большим усилением и имеет хорошую направленность. Кроме того, эти изделия имеют сравнительно небольшие габариты, что (наравне с высоким уровнем усиления) делает ее весьма популярной среди жителей дачных поселков и других населенных пунктов, удаленных от центра. Эта антенна имеет и второе название — Уда-Яги (по имени японских изобретателей, которые и запатентовали данное устройство).

Принцип работы

Антенна дециметровая типа «волновой канал» представляет собой набор элементов: пассивного (рефлектора) и активного (вибратора), а также нескольких директоров, которые устанавливаются на общую стрелу. Принцип ее действия заключается в следующем. Вибратор имеет определенную длину, он находится в электромагнитном поле радиосигнала и резонирует на частоте принимаемого сигнала. В нем наводится На каждый пассивный элемент воздействует электромагнитное поле, что также приводит к возникновению ЭДС. В результате они переизлучают вторичные электромагнитные поля. В свою очередь эти поля наводят на вибраторе дополнительную ЭДС. Поэтому размеры пассивных элементов, а также их расстояния до активного вибратора выбираются такими, чтобы наводимая ими ЭДС за счет вторичных полей была в фазе с основной ЭДС, которая наводится в нем первичным электромагнитным полем. В таком случае все ЭДС суммируются, что обеспечивает увеличение эффективности конструкции по сравнению с одиночным вибратором. Таким образом, даже обычная комнатная антенна ДМВ может обеспечить устойчивый прием сигнала.

Рефлектор (пассивный элемент) устанавливается сзади вибратора 0,15-0,2 λ 0 . Его длина должна превышать длину активного элемента на 5-15 процентов. У такой антенны получается односторонняя направленная диаграмма в вертикальной и горизонтальной плоскостях. В результате значительно снижается прием отраженных сигналов и полей, которые приходят с тыльной стороны антенны. В случае необходимости принимать телевизионный сигнал на больших расстояниях, а также в сложных условиях, при наличии большого количества помех, рекомендуется использовать трех- и более элементную антенну, которая состоит из активного вибратора, одного либо более директоров и рефлектора.

Прямой и отраженный сигналы

В статье, посвященной волновым приемным устройством («Теле-Спутник» № 11 за 1998 год), отмечалось, что в случае, когда источником сигнала служит не стандартный (то есть не лабораторный) генератор и излучающая антенна, а сигнал транслируется телевизионной вышкой, значительную роль играют погодные условия, а также место установки приемника. Особенно это сказывается на работе изделий ДМВ-диапазона. Объясняется это тем, что в дециметровом диапазоне меньше, соответственно, огибание препятствий значительно хуже, а любые отражения сигнала играют важную роль в качестве принимаемой картинки. В частности, даже стена дома может быть отражателем волн. Так, в условиях отсутствия прямой видимости этим свойством можно воспользоваться — принимать отраженный сигнал. Однако его качество будет ниже, чем у прямого. Если уровень транслируемого сигнала высокий, но нет прямой видимости, то можно воспользоваться отраженной волной. По сути, комнатная дециметровая антенна работает именно на этом принципе. Ведь в комнате сложно поймать прямую волну, если окна выходят в обратную сторону. Поэтому, если постараться, всегда можно найти такую точку, где принимаемый сигнал будет выше. А вот в случае прямой видимости любая отраженная помеха испортит принимаемую картинку.

Методика, позволяющая сравнивать параметры антенн

Для того чтобы провести тестирование приемных устройств, им необходимо создать одинаковые условия:

1. Выбрать место установки, в котором будет работать ваша антенна. Можно воспользоваться балконом, крышей или мачтой. Главное, чтобы и высота, и место были одинаковым для всех изделий.

2. Направление на источник транслируемого сигнала следует выдерживать с точностью до трех градусов. Для этого можно сделать специальную метку на трубе крепления.

3. Измерения следует проводить при одинаковых погодных условиях.

4. Кабель, соединяющий антенну и телевизор, должен иметь одинаковые сопротивление и длину. Лучше всего использовать один провод, меняя только приемники.

Тестирование следует проводить только для изделий одного вида. Например, комнатная антенна ДМВ-диапазона не должна сравниваться с наружной или с метровыми приемниками. Следует понимать, что полевые испытания могут дать результаты, которые будут существенно отличаться от лабораторных.

Дециметровая антенна для цифрового телевидения

В последнее время в средствах массой информации все настойчивее говорится о необходимости перехода на цифровое телевидение. Многие уже сделали это, а кто-то еще размышляет. Пока что трансляция сигнала ведется в обоих режимах. Однако качество оставляет желать лучшего. В связи с этим люди интересуются, какие можно использовать дециметровые антенны для Т2. Давайте разберемся с этим вопросом. По сути, цифровое телевидение вещает на канал ДМВ-диапазона. Так что для его приема может подойти стандартная ДМВ-антенна. В магазинах часто можно увидеть приемные устройства, на которых указано, что они предназначены для цифрового телевидения. Однако это маркетинговый ход, позволяющий продать стандартную дециметровую антенну дороже, чем она стоит. Покупая такое изделие, у вас не будет гарантии того, что оно обеспечит лучший прием, чем то, что уже стоит у вас дома и работает не один год. Как мы уже говорили раннее, качество зависит в основном от уровня транслируемого сигнала и условий прямой видимости. Однако следует учитывать, что в большинстве городов используются для передачи цифрового телевидения значительно более мощные генераторы, чем для аналогового. Это делается для того, чтобы ускорить переход на новый стандарт. Ведь зрители хотят видеть четкое изображение, а не «снег» на экранах. Поэтому если в витрине выставлен приемник, на котором написано «Дециметровая антенна для DVB T2», знайте: это вовсе не значит, что перед вами какое-то особенное изделие. Просто не совсем честный продавец хочет нажиться на неосведомленном покупателе. Также следует знать, что программа перехода на новый стандарт предусматривает создание консультативных центров. В них вы можете получить исчерпывающую информацию по любому вопросу, связанному с цифровым телевидением. Все консультации даются бесплатно. В некоторых городах данное оборудование находится в тестовом режиме, поэтому сигнал может быть неустойчивым или ослабленным. Не переживайте, работники центра всегда подскажут, как решить проблему с качеством приемом сигнала.

Дециметровая антенна своими руками

Длина ДМВ-волн укладывается в промежуток от 10 см до 1 м. От этой особенности и произошло их название. на этой частоте распространяются преимущественно по прямой линии. Они практически не огибают препятствия, лишь частично отражаются тропосферой. В связи с этим дальняя связь в дециметровом диапазоне весьма затруднительна. Ее радиус не превышает ста километров. Рассмотрим пару примеров того, как сделать дециметровую антенну в домашних условиях.

Первый вариант самодельного приемника телевизионного вещания будет, так сказать, собран на колене из подручных материалов. ДМВ-каналы располагаются на отрезке от 300 МГц до 3 ГГц. Наша задача — изготовить антенну, которая будет работать именно на этих частотах. Для этого нам понадобятся две пивные банки объемом 0,5 литра. Если использовать емкость большего объема, то снизится принимаемая частота. Для монтажа понадобится какой-нибудь каркас, можно использовать доску шириной 10 см. Также можно воспользоваться обычной деревянной вешалкой, в таком случае полученную антенну можно будет подвесить на гвоздь в любом удобном месте комнаты. Кроме каркаса и банок, необходимо подготовить пару шурупов-саморезов, инструменты, коаксиальный кабель, разъем, клеммы, изоляционную ленту. На один конец кабеля надеваем телевизионный разъем и подпаиваем его. Второй конец заводим в клеммник. Далее прикрепляем шурупами к горлышкам банок клеммы. Провода должны плотно прилегать к металлу. Теперь приступим к сборке самой антенны. Для этого на горизонтальной перекладине закрепляем банки горлышками навстречу. Расстояние между ними должно составлять 75 мм. Для фиксации банок можно использовать изоляционную ленту. Все, антенна готова! Теперь следует отыскать место устойчивого приема телевизионного сигнала и повесить в этом месте нашу «вешалку».

Приемное устройство для цифрового телевидения

Этот раздел предназначается для людей, которые не желают использовать обычное (аналоговое) изделие, а хотят, чтобы для нового формата использовалась специальная дециметровая антенна. Своими руками такое приемное устройство также собирается элементарно. Для этого нам понадобятся квадратный деревянный (можно из оргстекла) каркас с диагональю 200 мм и обычный кабель РК-75. Представленный вашему вниманию вариант является зигзагообразной антенной. Она отлично себя зарекомендовала при работе в диапазоне приема цифрового телевидения. Причем она может использоваться в местах, где отсутствует прямая видимость на источник сигнала. Если у вас слабая трансляция, к ней можно подключить усилитель. Итак, приступим к работе. Зачищаем конец кабеля на 20 мм. Далее выгибаем провод по форме квадрата с диагональю 175 мм. Конец загибаем наружу под углом 45 градусов, к нему пригибается второй зачищенный конец. Плотно соединяем экраны. Зачищенная центральная жила свободно висит в воздухе. На противоположном углу квадрата аккуратно снимаем изоляцию и экран на участке 200 мм. Это будет верх нашей антенны. Теперь соединяем полученный квадрат с деревянным каркасом. В нижней части, там, где соединены два конца, следует использовать медные скобы, сделанные из толстого провода. Это обеспечит лучший электрический контакт. Вот и все, дециметровая антенна для цифрового телевидения готова. Если она будет устанавливаться снаружи, можно сделать для нее пластиковых корпус, что защитит устройство от осадков.

Цифровое эфирное телевидение (DVB- Digital Video Broadcasting) – это технология передачи телевизионного изображения и звука при помощи цифрового кодирования видеосигнала и звука. Цифровое кодирование в отличие от аналогового обеспечивает доставку сигнала с минимальными потерями, так как сигнал не подвержен влиянию внешних помех. На момент написания статьи доступно 20 цифровых каналов, в дальнейшем это количество должно увеличиваться. Это количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.ртрс.рф. Если в вашем регионе есть цифровые каналы, в таком случае осталось убедиться, что в ваш телевизор поддерживает технологию DVB-T2 (это можно узнать из документации к телевизору) или приобрести приставку DVB-T2 и подключить антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового телевидения? В этой статье я хотел бы более подробно остановится на антеннах для просмотра цифрового телевидения, а в частности покажу, как самому сделать антенну для цифрового телевидения .

Первое на чем бы я хотел сделать акцент это то, что для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (ту которую вы использовании ранее для просмотра аналоговых каналов). Мало того, в качестве антенны можно использовать только телевизионный кабель…

На мой взгляд, самой простой антенной для цифрового телевидения является телевизионный кабель. Все крайне просто, берется коаксиальный кабель, на один конец одевается F коннектор и переходник для подключения к телевизору, а на другом конце оголяется центральная жила кабеля (своего рода штыревая антенна). Осталось только определиться, сколько сантиметров оголять центральную жилу, поскольку от этого зависит качество приема цифровых каналов. Для этого необходимо понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/when/ здесь на карте найдите ближайшую к вам вышку и посмотрите с какой частотой вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».


Теперь необходимо вычислить длину волны. Формула весьма простая:

где, λ (лямда) — длина волны,

c — скорость света (3-10 8 м/с)

F — частота в герцах

или проще λ=300/F (МГц)

В моем случае частота используется 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Итого: 300/ 602 ≈ 0,5 м = 50 см.

Оставлять пол метра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому буду оставлять половину, можно и четверть от длины волны.

l=λ*k/2

где l — длинна антенны (центральной жилы)

λ- длина волны (высчитана ранее)

k — коэффициента укорочения, поскольку длина всего кабеля будет не большой это значение можно считать равной 1.

В итоге l=50/2=25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно оголить 25 см. коаксиального кабеля.

Вот результат проделанной работы


Вот как антенна выглядит, когда установлена.


Вид на антенну при просмотре телевизора.


В итоге не потратив ни рубля (кусок коаксиального кабеля нашел у себя на балконе) своими руками я сделал антенну для цифрового телевидения .

Хочу предупредить, что подобная антенна будет работать только, если вы находитесь не далеко от телевышки вещающей цифровые каналы. Но попробовать сделать ее стоит, поскольку это весьма легко. Данную антенну я использую на кухне, поскольку нет желания и лишних средств подключать кабельное телевидение или спутниковую антенну. Тех 20 каналов, которые она ловит мне вполне достаточно.

Авг 04 2016

Дециметровые волны по длине укладываются в промежуток от 10 см до 1 м. От этой особенности и происходит их название.

На этой частоте электромагнитные колебания распространяются преимущественно по прямой, не огибая земную поверхность и лишь частично отражаясь тропосферой.

Поэтому дальняя связь в ДМВ весьма затруднительна, радиус действия не превышает 100 км.

Может ли быть собрана дециметровая антенна своими руками? Не только может, но и активно собирается инженерами и любителями.

Пивные банки для приема телевизионного вещания

Частоты ДМВ расположились в отрезке 300 МГц – 3ГГц. Сюда укладывается достаточно много коммерческих и общедоступных каналов. В передаче «Дешево и сердито» учили, как ловить Первый канал в Москве.

Несмотря на то, что он, по имеющимся данным, передается в диапазоне МВ, а звук соседствует с FM радиостанциями, самодельная конструкция, продемонстрированная ведущей, используется также и для ДМВ. Вот как это делается. (См. также: ДМВ антенна своими руками)

Понадобятся две пивные банки емкостью 0,5 л (чем больше объем, тем ниже принимаемые частоты). Можно чуть сэкономить, купив минералку или сок в жестянках.

Для крепления упомянутых емкостей понадобится какой-нибудь каркас. На Первом канале рекомендуется использовать деревянную доску 10 см в поперечнике, но энтузиасты придумали более конструктивное решение.

Банки предлагается подвесить на обыкновенной деревянной вешалке. Комнатная дециметровая антенна, изготовленная подобным образом, легко размещается на ручке окна или стенном гвозде.

Помимо двух пивных банок понадобятся:

  • Пара острых самовертов (шурупов) диаметром 2-3 мм и отвертка к ним.
  • Кусок коаксиального кабеля от места расположения антенны до телевизора.
  • Один разъем для стандартного гнезда.
  • Моток скотча или изоляционной ленты.
  • Не помешают паяльник с канифолью и припоем и пара клемм под указанные в п. 1 шурупы.

Начать следует с заделки разъема и клемм в провод. Первый будет располагаться со стороны телевизора, вторые — с противоположного конца (жила и экран). Обе клеммы нужно развести по крайней мере на 12 см.

Конструкция антенны не отличается сложностью: банки закрепляются на горизонтальной перекладине горлышками навстречу на расстоянии 75 мм друг от друга. Но это чуть позже. Начать же сборку необходимо с прикрепления клемм к горлышкам шурупами.

Докручивать до отказа нет надобности, но провода должны плотно прижаться к банкам.

Параллельно друг другу емкости укрепляются скотчем на вешалке. Самодельная дециметровая антенна готова. Повесив вешалку в место наилучшего приема — а сначала таковое нужно отыскать, – ее укрывают шторой, одеждой.

По сведениям очевидцев данная конструкция работает и с банками более скромного литража. При этом можно активно экспериментировать с расстоянием между емкостями, оценивая визуально качество изображения.

Кольцо из стандартного телевизионного провода

Для этой конструкции вовсе не потребуется ничего кроме коаксиального кабеля с сопротивлением 75 Ом (РК 75). Из отрезка длиной 530 мм выгибается ровное кольцо и укрепляется на фанере или плексигласе.

Высокое входное сопротивление не позволяет создать прямое подключение к телевизору, поэтому используется специальное согласующее устройство — U-колено. (См. также: Телевизионная антенна своими руками)

Для этого кусок кабеля длиной 175 мм изгибается в форме буквы U. Концы совмещаются с краем провода, идущего к телевизору, по обеим сторонам. Вся конструкция скрепляется скотчем или любым другим подходящим материалом.

Три экрана припаиваются друг к другу. Жилы U-колена соединяются с экраном выгнутого кольца с обеих сторон, а центральный провод телевизионного кабеля — лишь с одной из них.

В результате получается пассивная антенна дециметрового диапазона. Для уличного применения следует покрыть кабель компаундом или смолой либо поместить все изделие в прочный непроницаемый корпус из пластика.

Кольца для Wi-Fi и телевидения

Два контура из алюминия

«Чебурашки» прочно ушли в небытие, но, как оказалось, не окончательно.

Многим доводилось видеть плоскую алюминиевую пластину с огромными кольцами по бокам, но как сделать дециметровую антенну своими руками?

Понадобятся два плоских алюминиевых кольца с внешним диаметром 100 мм и внутренним — 38 мм. Каждое прорезано насквозь щелью шириной 5 мм.

Оказывается, два контура необходимы для того, чтобы избежать применения трансформатора. В качестве каркаса отлично послужат стеклотекстолитовая планка или кусок прочной доски. Оба кольца крепятся с расстоянием между центрами 103 мм навстречу прорезями.

Верхние и нижние края щелей попарно соединяются. Экран и жила коаксиального кабеля, идущего к телевизору, подключаются к получившимся парам.

Такая антенна вывешивается на балконе, в комнате, на крыше. Чем короче длина коаксиального кабеля до телевизора, тем увереннее прием.

Схема построена на основе круговых вибраторов. При горизонтальной поляризации волны разности фаз между симметричными кольцами, расположившимися одно над другим, не возникает, и кабель снимает принятое излучение с перешейка.

Резонансная частота изделия составляет 802 МГц, что позволяет использовать его для сетей Wi-Fi 900 МГц и просмотра каналов телевидения с 38 по 64. Эта антенна дециметрового диапазона прекрасно согласуется с коаксиальным кабелем РК-75 и имеет коэффициент усиления 15 дБ.

Располагается конструкция вертикально, то есть прорези должны быть одна над другой, соответственно, поляризация принимаемого сигнала — горизонтальная.

Два контура из гетинакса


Радиолюбителям может показаться более привлекательным иной метод изготовления описанной конструкции: на плате гетинакса или текстолита с односторонним фольгированием вырезаются требуемые фигуры.

Между кольцами согласно описанной схеме необходимо оставить контактный мостик с внешней шириной 20 мм и 5-мм прорезью внутри.

Под коаксиальный кабель сверлятся два зеркально расположенных отверстия.

Метод удобен тем, что прорезанные в гетинаксе по краям листа четыре крепежных паза позволят прочно закрепить изделие на:

  • стене;
  • раме;
  • крыше.

Конструкция легко транспонируется на более высокие или низкие частоты путем изменения геометрических размеров окружностей. Оптимальное входное сопротивление проще всего подобрать эмпирически (то есть пробуя на практике те или иные габариты).

Герметизация осуществляется пластиной оргстекла, размерами равной гетинаксу. По периметру щель заделывается жидкими гвоздями.

Любопытной особенностью данного типа антенн является возможность создания фазированной решетки.

То есть две одинаковые конструкции крепятся вертикально друг над другом на выверенном расстоянии (в описываемом примере — 406 мм между центрами восьмерок).

Для создания единой решетки используется суммирующее устройство из двух отводов длиной 325 мм, скрепленных посередине. Коаксиальный кабель припаивается к месту соединения.

Один контур с трансформатором

Теперь, когда понятно, как сделать дециметровую антенну, пора рассмотреть упомянутый выше трансформатор, используемый для гальванической развязки цепей антенны и телевизора.

В основу ложится конструкция, описанная выше.

Контур — лишь один, оба его конца замыкаются на первичную обмотку миниатюрного трансформатора, ко вторичной — припаивается коаксиальный кабель телевизора.

В данном случае сердечник с несколькими витками проволоки играет роль согласующего устройства.

Для изготовления навесного элемента необходимо взять кольцевой сердечник внешним диаметром до 10 мм и толщиной 2-3 мм. Проводом диаметром 0,2 – 0,25 мм наматываются рядом две обмотки из нескольких витков каждая.

Конструкция не уступает эффективностью описанным выше двухконтурным моделям. Поляризация — горизонтальная (прорезь должна располагаться вертикально).

Цифровое телевидение

Дециметровые антенны для цифрового телевидения изготавливаются сравнительно просто.

Понадобится деревянный квадрат с диагональю 200 мм либо аналогичный предмет из оргстекла и изрядный кусок обычного кабеля РК-75.

Рассматриваемый вариант является частью зигзагообразной антенны и отлично работает в диапазоне приема цифровых каналов, независимо от наличия прямой видимости на вышку.

Для улучшения характеристик следует обзавестись усилителем.

Самый кончик провода зачищается на 20 мм. Затем из кабеля выгибается квадрат с диагональю 175 мм. Конец выгибается наружу на 45 градусов, к нему пригибается начало с зачисткой такого же участка 20 мм и плотно приматывается к концу.

Этим обеспечивается надежный контакт экранов. Конец жилы весит в воздухе. На углу, противоположном началу срезаются защитный слой и экран на участке 20 мм, и это будет верх антенны.

Кабельный квадрат симметрично закрепляется по периметру деревянного листа.

В области смыкания экранов — там, где начало и конец примотаны друг к другу, — для крепления используются медные скобы из толстой проволоки для улучшения электрического контакта.

Вот так изготавливается антенна дециметрового диапазона своими руками. Для наружного использования она должна быть защищена пластиковым корпусом от воздействия внешней среды либо надежно упрятана в отверстие чердачного окна.

Через металл, черепицу, шифер сигнал почти не проходит.

Но если кровля изготовлена из ПВХ, пластика, ткани и схожих материалов, то допустимо расположить изделие прямо на чердаке.

Для блокировки эффекта многолучевости используется рефлектор по форме куска дерева.

Крепится он на эбонитовые стойки соосно с антенной.

Не стоит забывать, что все рассмотренные конструкции предназначены для приема волн с линейной поляризацией. В некоторых случаях может понадобиться и использование спиральных антенн.

Современный мир плохо представляется без телевидения, ведь оно – неотъемлемая часть повседневной жизни каждого человека. Важно, чтобы качество передаваемого сигнала оставалось на высшем уровне, для этого удобно использовать современные аппараты. Как правильно выбрать данную технику, чтобы получать качественное изображение на телевизоре?

Чем отличается антенна для приема цифрового телевидения от обычной

Основное отличие современного оборудования для ТВ от обычного в том, что они ловят разные сигналы и частоту. Новые стандарты предлагают более устойчивое изображение, в нем нет шумов, а передаваемые цвета очень четкие. Особенно это хорошо для владельцев широкоформатных экранов, которые могут передавать всю красочность изображения. Современное ТВ предоставляет большое количество каналов, при этом можно установить защиту на программы, которые вы бы не хотели смотреть, или наоборот, доплатить за дополнительные услуги.

Профессиональные антенны для цифрового ТВ


  1. Комбинированный всеволновый прибор Funke DCRS.1760 /1-69/. Корпус данного аппарата из алюминия, анодирован золотосодержащим сплавом. Имеет три выхода, усиление по диапазонам от5 до15db. Устанавливается снаружи помещения, в частных домах.
  2. Комбинированный всеволновый аппарат Funke DCRS.1753 /1-69/, изготовлен из алюминия, обязательное анодирование сплавом с золотом в составе. Имеет два выхода и усиление по диапазонам от 3 до 14.5db.
  3. Комбинированный всеволновой аппарат Logo P-14 используется в многоэтажных домах. Устанавливается снаружи помещения. Конструкция выполнена из черного металла, что делает ее более прочной и долговечной.
  4. Аппарат диапазона ДМВ Funke BM4591 /21-69/. Конструкция из алюминия, поверх которого производится анодирование сплавом с золотом. Усиление 16,7db, а еще устройство состоит из 91 элемента.

Комнатная антенна для цифрового ТВ


  1. Дельта. Телевизионная комнатная модель для частного использования, приема телевизионных программ, которые транслируются в диапазоне ДМВ волн от 470 до 790 МГц, каналы принимает от 21 до 60. Горизонтальная поляризация приема электромагнитных волн. Устанавливается такой прибор исключительно внутри помещения.
  2. Дельта DIGITAL 5B. Предназначена для приема DVB-T и DVB-T2. В комплекте идет усилитель сигнала при его затухании в кабеле, используется только в помещениях.
  3. Комнатная антенна для цифрового телевидения Дельта К131 для приема телевизионных программ, которые транслируются в диапазоне ДМВ волн от 470 до 790 МГц. Аппарат предназначен для установки внутри квартиры или дома.
  4. Уралочка. Современная разработка для приема DVB-T2 и аналогового ТВ, без блока питания, со встроенным усилителем. Длинный кабель позволяет разместить прибор на стене, окне или даже чердаке.

Наружная антенна


  1. Дельта Н3111.02. Предназначена принимать телевизионные аналоговые волны диапазона от 21 до 69 каналов и телевидение DVB-T, устанавливается на улице. Поляризация принимаемых сигналов горизонтальная.
  2. Дециметровая антенна для цифрового телевидения Дельта Н181 наружной установки. Принимает телевизионные аналоговые волны от 21 до 69 каналов и ТВ ДВБ, с усилением на 8.5-11 дБ. Уличная модель, которая идеально подходит для частных домов и дачи.
  3. Дельта Н111А.02F. Аппарат внешней установки, принимает сигналы в горизонтальной поляризации и полосе частот от 470 до 790 МГц. В комплект входит усилитель, разветвитель.

Какой должна быть хорошая цифровая антенна

Необходимо определиться с типом аппарата: какая антенна нужна для цифрового ТВ? В зависимости от места установки, аппарат может быть наружным или комнатным. Далее определитесь с силой передаваемого сигнала, насколько точно он будет поступать, и нужен ли усилитель. В некоторых случаях такая дополнительная функция совершенно не нужна, а ее наличие наоборот искажает изображение и звук. Обращайте внимание не только на саму модель, но и на инструкцию, которая прилагается. В ней должна быть четкая информация с полной характеристикой.

Антенна для цифрового ТВ своими руками – реальность для тех, кто очень любит конструировать различные устройства, приборы, независимо от их сложности. Для этого необязательно изобретать новый аппарат, можно использовать обычную аналоговую антенну или создать свою уникальную конструкцию, дополнив недорогую базовую модель. Главное – правильно настроить ее на нужные диапазоны вещания.

Где купить и сколько стоит

Приобрести технику для трансляции желаемых каналов ТВ не составит большого труда. Такие аппараты представлены в специализированных магазинах, на рынке бытовой техники и аксессуаров, а еще в интернет-магазинах. Цены на разные модели представлены в таблице, они будут зависеть от места покупки:

Видео: антенна для приема цифрового телевидения своими руками

Как сделать телевизионную антенну своими руками для квартиры

Для просмотра телеканалов на телевизоре, лучше пользоваться спутниковой тарелкой. В городской местности в качестве альтернативы можно пользоваться кабельным телевидением. Однако не все имеют такую возможность, некоторые не хотят оплачивать просмотр телеканалов. В таком случае можно сделать индивидуальную антенну. Качество сигнала будет чуть хуже и каналов будет меньше.

Если прямой видимости к телевизионной вышке нет, лучше изготовить комнатную антенну. Именно об этом я вам и расскажу. Эта антенна подходит для приема сигнала в диапазоне дециметровой, то есть 470-790 МГц. Если сигнал мощный, то сигнал достигнет метрового диапазона, а именно 48,5-100МГц и 174-230 МГц.

Схема антенны довольно проста. Повторить ее может даже новичок. Что потребуется?

  • Кусочек двустороннего текстолита;
  • Провод из меди диаметром 2-3 мм, длиной около 70 см;
  • Коаксиальный теле кабель, сопротивление которого 75 Ом, длина 1,5 м и F – штекер.

В качестве провода подойдет медный провод с одной жилой, который используют для прокладывания электропроводки. В случае, если проводник не один, выбираем один из проводников и отрезаем. Пытаемся оставить изоляцию целой. Она нужна для того, чтоб антенна имела пристойный вид. Можно взять алюминиевый провод, только присоединять его придется при помощи резьбового соединения. Гайка не должна соприкасаться с фольгой. Если это не так, подложите под гайку изоляционный материал, либо подрежьте фольгу.

Если провод не имеет изоляции, можно придать ему красивый вид, надев хлорвиниловую трубочку.

Далее провод сгибается в кольцо, приблизительный диаметр которого 220 мм. Высокой точности здесь добиваться не стоит. Для этого можно применить ведро или его оправку. Главное, чтоб форма имела круглый вид. Сделав кольцо, переходим к изготовлению печатной платы согласующего трансформатора. Плату можно изготавливать из стеклотекстолита, гетенакса, обе стороны которого фольгированы. Размеры заготовки 25*30 мм, толщина 1,5 мм. На фото можно увидеть печатную плату с обеих сторон.

На фото ниже негатив платы. Размер, как я уже говорил, 25*30, ширина дорожек 1 мм, расстояние между ними 1,5 мм.

Если вы не имеете возможности создать печатную плату химическим путем, сделать это можно механическим. Удаляем лишнюю фольгу, оставляем ее в местах контактных площадок. Дорожки будут изготовлены и медной проволоки, диаметр которой 0,3-0,5 мм.

Посадить на плату их можно любым клеем, допустим «Момент». Чтоб плата была защищена и имела достойный вид, помещаем ее в коробку. Можно использовать металлическую, можно пластиковую, сделав отверстия под антенный кабель. Концы кабеля лудим, сгибаем под прямым углом, расстояние 3 мм. Заводим их в коробочку, подносим к печатной плате и припаиваем.

Чтоб плата не двигалась в коробочке, проделываем в ней отверстие и крепим винтом с гайкой М3.

В отверстие коробки необходимо вдеть кабель, волновое сопротивление которого составляет 75 Ом и длина 1,5м – 1,8 м. На один из концов можно надеть F – разъем. Второй конец разделывается, концы припаиваются к плате. Экранирующую оплетку необходимо припаять к фольге платы, центральную жилу следует припаять к правому концу кольца. После того, как «экран» припаян, необходимо посмыкать кабель, тем самым выбрав слабину. А затем уже припаять центральную жилу. Это позволит избежать ее обрыва при натяжении кабеля.

Если экранирующая оплетка выполнена из алюминия, прижать ее к плате можно при помощи металлического хомутика, который одевается на винт и фиксируется гайкой. Остается закрыть крышку и можно пользоваться телевизионной антенной. Вставляем разъем в телевизор и настраиваем каналы. Для повышения качества следует перемещаться по комнате. Это поможет найти более походящее место установки антенны.

По материалам сайта: ydoma.info

Как сделать комнатную антенну из подручных средств. Изготовление логопериодической телеантенны. Наружная широкополосная антенна.

Если вы проживаете в пригороде, проблемы с подключением кабельного телевидения — далеко не редкость. Может, к примеру, часто пропадать сигнал — от этого качество картинки портится. Но ситуацию всегда можно исправить, причём сделать это самостоятельно, даже телевизионный мастер не потребуется. ТВ-антенна, своими руками сделанная из подручных материалов — это не фантастика, а реальность, причём получится очень мощное устройство, способное без проблем принимать сигнал.

Телевизионная «батарейная» конструкция

Каким образом ТВ-антенна своими руками может быть изготовлена, если у вас даже нет представления об элементарных технических понятиях? Всё просто. Необходимо найти медную или латунную проволоку, вооружиться перочинным ножиком. Способ хорош для людей, проживающих в обычной городской многоэтажке. Проволока зачищается с каждого конца. Один из них следует примотать к батарее центрального отопления, другой — подсоединить к разъёму телевизора. Вот и всё — сигнал будет доходить без проблем сразу после такого подключения. Секрет прост: трубы располагаются по всему жилью — в том числе и около крыши, за счёт этого происходит усиление сигнала, от пяти до семи каналов точно будет «ловиться».

Антенна-сушилка

ТВ-антенна своими руками может получиться и без использования батарей. Медная проволока всегда может быть примотана к балконной сушилке, точнее — к её металлическим струнам. Порядок действий в этом случае точно такой же, как и в примере выше. Данный приём не только увеличит число телевизионных каналов — улучшится также общее качество картинки.


«Баночная» антенна

Представляем вам ещё один вариант самодельной антенны, рассчитанный сугубо на ограниченный бюджет. Кстати, такой способ «ловить» ТВ известен давно. Требуется несколько банок из-под пива (или лимонада), телевизионный кабель или медная проволока и вешалка для одежды. Если есть паяльник — хорошо, он не помешает: конструкция выйдет более надёжной, сигнал будет гораздо качественнее.

Банки от газированной воды или пива хорошо промываются, сушатся. Потом их тщательно закрепляют с двух концов вешалки. Такую работу можно выполнить изолентой или скотчем. Концы ТВ-кабеля зачищаются, два медных провода нужно высвободить из-под оболочки. Далее в «ушки» (те самые, при помощи которых банка открывается) продеваются медные концы проводов. Между поверхностью тары и данными «открывалками» зажимается проволока. Вся конструкция выставляется за окно — свободный конец ТВ-провода нужно вставить в полость разъёма. Что тут скажешь — антенна полностью готова для использования, самое время начинать тестирование!

Комнатная антенна

Чтобы сделать прекрасное устройство, которое обеспечит надёжный приём сигнала, необходим медный провод, диаметр которого 2-3 мм. Также требуется стандартный ТВ-кабель, штекер, небольшое количество двустороннего стеклотекстолита. Если меди в наличии нет, допускается использование алюминия. Когда антенна для цифрового телевидения отсутствует, этот вариант обязательно поможет.

Сначала в кольцо (диаметром где-то 200 мм) сгибается медный провод — часто используют ведро от краски в качестве ориентира.

Стеклотекстолит нужен для изготовления платы, без неё не будет работать ТВ-антенна. Своими руками это сделать можно, главное, чтобы размер данного элемента составлял не меньше 0,25 на 0,30 см. Чтобы выполнить плату, нужно обладать определённым опытом — с чертежей переносятся токоведущие дорожки, их прокладывают медной проволокой, излишки фольги удаляют.

Чтобы конструкция имела защиту от механических повреждений, её советуют закреплять в пластиковой или металлической коробке. В боковых гранях делают отверстия для кабеля и антенны.

Когда подготовка элементов выполнена, можно собирать устройство. Концы антенного кольца заводят в коробку, загибают их под прямым углом, вставляют в плату и запаивают. Потом фронтальную сторону платы поворачивают ко дну короба, крепят гайкой и винтом. В отверстие на коробке продевается ТВ кабель, центральная жила припаивается к правому концу антенного кольца, экранирующая оплётка крепится к фольге платы. Остаётся только всё закрыть, установить в разъём штекер кабеля, приступить к настройке каналов.


3G-антенна

Чтобы получить самую простую конструкцию самодельной антенны 3G, нужно сделать два квадрата из согнутой проволоки. Сторона каждого должна составлять 5,3 см. Концы квадратов спаиваются — таким образом получается сплошная система. Для изготовления своими руками такой антенны толщина медного провода должна составлять от 1 до 4 мм.

Какие подготовительные работы следует выполнить? Прежде всего, RG6U (антенный провод) зачищается, на него надевают коннектор таким образом, чтобы из него на 1 см выходил конец. Вот и всё, можно сказать, что устройство сделано. Теперь необходимо выполнить рефлектор — для этого часто выбирают фанеру. Плитку 120 на 135 мм оборачивают фольгой (металлической).


Антенна GSM

Для начала берут телевизионный кабель RG6U, зачищают его с одного конца. Далее медный провод припаивается к центральному проводнику. Он может иметь любую толщину, оптимальная длина составляет 820 мм (если интересует диапазон 900 МГц). GSM-антенна своими руками — это вполне реально: вертикально вверх крепится провод, второй точно такой же припаивают к оплётке, после чего крепят вниз вертикально. К телефону при помощи переходника подключается другой конец кабеля — великолепный усилитель для сотовой связи готов.

Как видно из многочисленных примеров выше, в домашних условиях действительно можно делать антенны для самых разных целей. Но некоторые варианты изготовления являются достаточно сложными — чтобы получить оптимальный результат, необходимы определённые инструменты, специальные навыки.

Только в переносных моделях телевизоров есть встроенные устройства, обеспечивающие необходимое преобразование электромагнитных волн эфирного ТВ. Полученные сигналы усиливаются и обрабатываются. На основе этих данных формируется итоговое изображение. Но в стационарных приемниках такой возможности не предусмотрено. Поэтому могут пригодиться знания о том, как сделать антенну своими руками для телевизора. В этой статье представлены конструкции, которые любой человек сможет воспроизвести без лишних усилий. При их выборе предпочтительными считались изделия, собранные из простейших комплектующих деталей.

Подобную сложную конструкцию вполне можно заменить качественной самоделкой

Как ни странно, но некоторые «кустарные» конструкции по своим параметрам ничем не уступают фабричным изделиям. Боле того, некоторые из них обеспечивают отличное усиление, хорошую избирательность частот и другие лучшие технические характеристики. Элементарные теоретические знания помогут вам сделать точную настройку в соответствии с особыми условиями в месте приема сигнала.

В некоторых ситуациях соответствующие умения попросту необходимы. Согласитесь, сложно дождаться открытия магазина завтра утром, когда прямо сейчас можно создать качественную антенну из подручных материалов. Весь процесс займет не более часа. После этого – заслуженная гордость самим собой будет гармонично дополнена уважением всех членов семьи.



Как сделать антенну своими руками для телевизора: простые конструкции

Тем, кто не желает подробно разбираться в тонкостях теории распространения радиоволн, достаточно изучить инструкции в этом разделе. Здесь рассказано о том, как сделать антенну своими руками для телевизора без лишних затрат времени и денежных средств. Эти проекты проверены на практике. Поэтому для получения положительного результата надо только повторить последовательность рабочих операций.

Вторая «жизнь» пивных банок
Обратите внимание! Здесь и далее надо учитывать место нахождения ближайшей вышки. В данном случае центральную ось банок устанавливают перпендикулярно направлению на передатчик сигнала. После того, как получена хорошая «картинка», оптимальные положения жестко фиксируют скотчем.

Проволока и доска

Простая антенна своими руками для цифрового ТВ с точным расчетом

Чтобы выяснить, как делать антенны своими руками для телевизора без ошибок, надо конкретизировать условия задачи. Если рассматривать Московскую область, то тут эфирное вещание в цифровом формате ведут на двух несущих частотах. Для расчетов используем одно значение, 546 МГц.

Активные части антенн делают из проводников. Их размеры должны соответствовать длине волны (ДВ). Если используете квадрат, то каждая сторона должна быть равной ¼ ДВ.

Для присоединения приемника надо использовать только специальный телевизионный кабель. Он отличается от стандартных проводников сетей питания и других точным значением волнового сопротивления, 75 Ом. На него настроены входные каналы техники. Если применить другую кабельную продукцию, параметры входного сигнала будут хуже.

Чтобы не усложнять конструкцию, используем простую форму, кольцо. Его размеры рассчитываются по простой формуле.

ДР= (300/ ЧС)*100 , где

  • ДР – длина рамки в см;
  • ЧС – частота несущего сигнала в Мгц.

В нашем случае получится: (300/546)*100=55 см (округленная величина).

Обратите внимание на то, что центральная жила отрезка рамки не используется вовсе. К оплетке подсоединяется разделанный телевизионный кабель. Скрутка упрочняется пайкой.

Решение проблем дальнего приема

Если «пассивных» методов недостаточно, пригодится технология создания антенного усилителя своими руками. В этом случае подручных материалов будет недостаточно. Придется приобрести электронные компоненты, освоить методику изготовления печатной платы.




Полезная информация! Катушки индуктивности можно сделать самостоятельно. Подойдет любой каркас (цилиндр с диаметром 2 мм). Для намотки используют провод из меди с лаковым покрытием (0,5 мм).

Не только копируя готовые решения, но и с точным расчетом эффективную телеантенну своими руками сделать не сложно. Определенные трудности возникнут, если понадобится активное усиление сигнала. Но до этого имеет смысл поэкспериментировать с пассивными антеннами.


Как сделать самодельную антенну для цифрового ТВ (видео)

Для просмотра телепередач лучше всего подключать телевизор к антенне (тарелке) спутникового телевидения. В городских условиях альтернативой является кабельное телевидение. Но бывают случаи, когда нет возможности или не хочется платить за услуги, которые можно получать бесплатно, правда в худшем качестве и меньшем объеме. Реализовать такое желание можно, подключив телевизор к индивидуальной антенне.

Если вы живете на удалении прямой видимости от телевизионной вышки, то для приема аналогового так и цифрового телевизионного сигнала вполне подойдет простейшая комнатная телевизионная антенна, конструкция которой представлена в этой статье. Данная телевизионная комнатная антенна предназначена для приема телепередач в диапазоне ДМВ (470-790 МГц), но при достаточно мощном сигнале удовлетворительно принимает и сигнал метрового диапазона (48,5-100 МГц, 174-230 МГц).

Конструкция телевизионной антенны простая и для повторения не требует специальных знаний. Для ее изготовления понадобится 70 см медного провода диаметром 2-3 мм, кусок двухстороннего стеклотекстолита, 1,5 м коаксиального телевизионного кабеля с волновым сопротивлением 75 Ом и F-штекер .

Инструкция по изготовлению телевизионную ДМВ антенны

Первое, что необходимо это подобрать отрезок медного провода диаметром 2-3 мм длиной 70 см. Для этих целей хорошо подойдет медный одножильный провод для прокладки электропроводки. Если проводников в кабеле несколько, то нужно аккуратно отрезать вдоль канавки один проводник, стараясь не повредить изоляцию. Она для работы антенны не нужна, изоляция оставляется только для эстетического вида. Подойдет и алюминиевый провод, но тогда к контактам платы согласующего трансформатора его придется присоединять с помощью резьбового соединения. Обратите внимание, гайка не должна касаться экранирующей фольги трансформатора, если касается, то нужно проложить изолирующую шайбу или подрезать фольгу.

Если используется провод без изоляции, то можно для красоты надеть на него хлорвиниловую трубку.

Далее провод нужно согнуть в кольцо диаметром приблизительно 220 мм. Тут высокая точность не нужна. Для этого хорошо подойдет оправка в виде ведерка от краски или любая другая круглая емкость подходящего размера.

Когда кольцо для антенны готово можно приступать к изготовлению печатной платы согласующего трансформатора. Печатная плата делается из стеклотекстолита или гетинакса фольгированного с двух сторон, толщиной 1,5 мм размером 25×30 мм. На фотографии представлен внешний вид печатной платы трансформатора с двух сторон.

На этой фотографии негатив печатной платы антенны. Ширина токоведущих дорожек равна 1 мм, расстояние между дорожками составляет 1,5 мм. Размер платы антенны 25×30 мм.

Если нет возможности сделать для изготовления антенны печатную плату химическим способом, то можно ее сделать механическим. Для этого нужно удалить ненужные участки фольги, оставив только контактные площадки, а токоведущие дорожки выложить из медного провода диаметром 0,3-0,5 мм, приклеив его плате, например клеем «Момент».

Для придания эстетического вида, и увеличения механической прочности антенны трансформатор помещается в пластмассовую или металлическую коробку, в которой предварительно просверливаются отверстия для кольца и антенного кабеля.

Когда все детали антенны подготовлены, можно приступать к сборке антенны. Заводятся, предварительно залуженные припоем , концы кольца в коробку и загибаются под прямым углом на расстоянии 3 мм. Далее концы вставляются в печатную плату трансформатора антенны и запаиваются припоем с помощью паяльника.

Плата антенны проворачивается ко дну коробки и закрепляется с помощью винта и гайки М3.

Продевается в отверстие коробки телевизионный кабель с волновым сопротивлением 75 Ом длиной 1,5-1,8 м. О выборе типа кабеля и его разделке, об установке F-разъема вы можете узнать из статьи «Подключение телевизора к антенному кабелю» . На один его конец предварительно нужно установить телевизионный F-разъем, а второй разделать и его концы распаять на печатную плату антенны. Центральная жила кабеля припаивается непосредственно к правому концу кольца, а экранирующая оплетка припаивается непосредственно к фольге платы антенны.

Для надежной работы антенны припаивать или крепить кабель нужно в следующем порядке. Сначала припаивается экранирующая оплетка, затем за кабель нужно хорошо потянуть, чтобы выбрать слабину, и только после этого припаять центральную жилу. В таком случае, при перемещении антенны с целью поиска места в помещении с максимальным уровнем сигнала и натягивания кабеля не будет обрываться центральная жила.

Если экран у кабеля сделан из алюминиевой фольги, то его можно прижать к фольге платы антенны с помощью металлического хомута, одетого на винт и закрепленного гайкой. Технология крепления экрана хомутом рассмотрена в статье .

Осталось закрыть коробку крышкой, и телевизионная комнатная антенна готова для приема телевизионного сигнала. Нужно вставить разъем в телевизор и настроить каналы на нужные программы. Для того, чтобы качество изображения было с минимальными шумами, нужно по перемещать антенну по помещению с целью поиска места с максимальной величиной телевизионного сигнала.

Как заменить согласующую печатную плату коаксиальным кабелем

Применение печатной платы для согласования антенны с коаксиальным кабелем позволяет сделать антенну более компактной.

Если печатную плату изготавливать нет желания или возможности, то ее без потери качества работы антенны можно заменить петлей, которую еще называю U-коленом, представляющей собой согнутый пополам отрезок телевизионного кабеля, соединенного с антенной по схеме, как на представленной ниже фотографии.

Для изготовления согласующей петли необходимо взять отрезок телевизионного кабеля длиной 162 мм, с помощью которого антенна будет подключаться к телевизору. Разделать его концы и припаять центральные жили к концам кольца, расстояние между которыми должно составлять 60 мм. Далее разделывается конец кабеля, идущего к телевизору и центральная его жила припаивается к любому из концов кольца антенны, а экранирующий провод соединяется с экранирующими проводами петли, как показано на фотоснимке.

При пайке экранирующей оплетки надо соблюдать осторожность, чтобы не расплавилась изоляция центральной жилы, и оплетка не соприкоснулась с ней.

На фотографии показана припайка кабеля к кольцу антенны, сделанной из алюминиевого провода диаметром 3мм. Так как к алюминию сложно припаять провода мягким припоем, то концы кольца были немного расплющены, в них просверлены отверстия и с помощью заклепок закреплены латунные лепестки. Центральные жилы кабеля к лепесткам припаялись надежно.

В нашу жизнь активно входит цифровое телевидение Т2. На сегодняшний день уже во многих домах установлены антенны для приема такого сигнала. Но что делать тем, кто живет в пригороде или на съемной квартире? Выход довольно прост – это самодельная антенна для Т2, которая может стать недорогой и надежной альтернативой заводскому изделию.

Для того чтобы поймать цифровое эфирное телевидение, в первую очередь, необходимо иметь поддерживающий новый цифровой формат телевизор, и тогда не придется покупать специальную приставку.

Кроме этого, необходима комнатная или наружная дециметровая антенна. Не стоит верить тем, кто говорит, что устройство должно быть цифровым или еще каким-нибудь. Достаточно просто ТВ-антенну своими руками можно сделать из подручных материалов, получив в результате мощное устройство, которое будет отлично принимать сигнал.

Простая дециметровая антенна своими руками

Прежде чем подготавливать материалы для изготовления устройства, необходимо рассчитать его будущую длину. Для этого надо узнать частоту, на которой идет цифровое вещание, и применить специальную формулу: 7500 разделить на частоту в Мегагерцах и результат округлить.

Изготавливается дециметровая антенна для ТВ из обычного телевизионного 75-омного коаксиального кабеля и стандартного разъема .

После всех правильно проведенных действий начнется поиск каналов. Если ретранслятор будет находиться в районе до пятнадцати километров от дома, то сигнал будет приниматься хорошо и усилитель не потребуется. Если же расстояние будет больше, то необходимо применение усилителя.

Цифровая антенна «восьмерка» своими руками

Для того чтобы качество сигнала точно было хорошим, можно сделать более сложную самодельную телевизионную антенну для ТВ.

Для ее изготовления понадобится подготовить:

  • телевизионный кабель;
  • коробочку;
  • рулетку;
  • фольгу;
  • клей;
  • скотч.

Дно коробочки (например, из-под обуви) нужно будет хорошо промазать клеем и полностью закрыть фольгой. При этом необходимо следить, чтобы фольга нигде не поднималась.

Пока фольга приклеивается, нужно отрезать от кабеля два кусочка по 50 сантиметров каждый, и зачистить кончики изоляции, аккуратно срезав ножом внешнюю оболочку. Отогнув на всех концах оплетку в сторону, отрезки согнуть в круг так, чтобы они замкнулись не до конца. Расстояние между ними должно быть примерно в 1 сантиметр.

Полученную восьмерку закрепить скотчем к крышке коробки. При этом нужно проследить, чтобы зачищенные концы располагались друг возле друга. Кабель на коробке должен держаться хорошо, поэтому скотча жалеть не надо. Каркас антенны готов.

Теперь следует подготовить основной кабель , который будет подключаться к телевизору.

Осталось только смонтировать разъем под телевизор. Для этого на оставшемся конце телевизионного кабеля нужно снять изоляцию, отжать и срезать оплетку, снять фольгу. Затем, отступив от оплетки полсантиметра снять внутреннюю изоляцию жилы.

На подготовленный кабель телевизионный разъем нужно накрутить так, чтобы в широкой части жила с изоляцией не была видна. После этого от края разъема следует отступить полсантиметра и откусить лишнюю часть жилы, насадить вторую часть разъема и прикрутить ее.

Кабель и антенна готовы. Установив устройство в удобном месте, его надо направить в сторону телепередатчика, подключить кабель и включить телевизор. Антенна должна работать хорошо, а телевизор показывать без помех.

Самодельная антенна из банок

Антенна, которая будет ловить не один или два канала, а целых семь или восемь может быть сделана из самых простых жестяных банок. Для ее изготовления нужно будет подготовить:

В первую очередь следует подготовить кабель , убрав с него верхний слой на отрезке в 10 сантиметров от начала. Находящиеся внутри кабеля проводки нужно расплести, убрать из-под них фольгу, срезать один сантиметр зачищенного слоя. На другой конец провода нужно надеть штекер.

Теперь следует подготовить банки . К колечкам одной из них прикрепить сердцевину кабеля, а к другой часть распутанных проводов. Если колечек нет, то в банки можно вкрутить саморезы и намотать провода на них, обработав поверхность с помощью паяльника.

После этого банки нужно с помощью скотча нужно прикрепить к вешалке . Расстояние между ними должно быть в 75 миллиметров, расположить банки следует на одной прямой линии.

Самодельная телевизионная антенна готова. Теперь ее нужно с помощью штекера подсоединить к телевизору и найти для нее место, где будет лучше всего ловиться сигнал.

Комнатная антенна для ТВ «Ромб»

Такая конструкция представляет собой раму в виде ромба, изготавливается быстро и легко, а сигналы цифрового телевидения принимает уверенно и легко. Для нее нужно будет подготовить медный или алюминиевый прутик длиной около 180 сантиметров.

Ромба должно получиться два. Один будет выполнять роль рефлектора, а второй – вибратора. Сторона рамы должна быть примерно 14 сантиметров, а расстояние между ними – около 10 сантиметров.

После того как ромб будет сделан, между двумя концами прута необходимо смонтировать диэлектрик . Его размеры и форма могут быть произвольными. Главное, нужно проследить, чтобы расстояние между прутками было около двух сантиметров.

Теперь верхние части рамок нужно соединить, а к закрепленным на выводе антенны медным или латунным лепесткам подключить кабель.

Если ретранслятор расположен далеко или с помощью получившегося устройства будет ловиться слабое качество сигнала, то можно будет добавить усилитель . В итоге получится активная дециметровая антенна для ТВ, которую можно будет использовать не только в городе, но и на даче.

Конечно, такие устройства для приема телевизионного сигнала не будут отличаться изысканным дизайном, но зато с их помощью можно будет наслаждаться своими любимыми передачами.

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.


Но для этого придётся учесть несколько несложных нюансов :

Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.


  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.


  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн


Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.


Для изготовления антенны и её кабельного подключения желательно использовать:

Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.


В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками


Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.


Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.


Изготовление логопериодической телеантенны


Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.


Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.


Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».


Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.


К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

6 способов сделать свою собственную антенну HDTV по доступной цене

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально. Но возможно ли это?

Да, это! Вот шесть способов построить собственную антенну HDTV из предметов домашнего обихода.

Причины сделать самодельную HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

  • Беспроводное телевидение дешевле, чем кабельное, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
  • Вы не можете позволить себе антенну заводского изготовления.
  • Ваша антенна сломалась во время шторма, и вам нужно срочно заменить ее.
  • Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного отличающийся дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет.Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует соединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi под управлением Kodi.

1.Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от мощности сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. В видео YouTube LaneVids вешает кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2.Карточка и фольга DIY TV Antenna

Эта версия DIY HDTV-антенны — немного более сложный вариант, она обойдется вам менее чем в 5 долларов.Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Эта сборка требует:

  • 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
  • 1 х лист алюминиевой фольги
  • Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов — это, вероятно, самый минимум.Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта сборка, сделанная своими руками, вероятно, является самой эстетичной версией этого проекта.

Это требует:

  • Лист алюминиевой фольги
  • 1 х балун конвертер
  • 2 коротких провода
  • 1 лист прозрачного гибкого пластика

Для сборки требуются две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана.В свою очередь, их следует приклеить к каждой стороне пластикового листа, убедившись, что они выровнены.

Соедините балун с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные инструкции для этой сборки.

4.Вешалка для одежды DIY TV Antenna

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил это в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

  • Короткий отрезок дерева 3×1
  • 8 металлических вешалок
  • 2 одноразовых гриля для барбекю
  • 18 винтов и 18 соответствующих шайб
  • Какой-то провод

Стоит отметить, что этот вариант антенны сложнее других.

Как и положено более крупному и прочному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете принимать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты будут идеальными.

Прочтите наше руководство по антенне HDTV для получения полных инструкций.

5.Big Bertha: антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения продолжала использоваться по состоянию на 2018 год.Прочная и долговечная, «Большая Берта» тоже огромна.

Причина этого в том, что он предназначен для приема сигналов HDTV, транслируемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать эту самодельную телевизионную антенну из мотыги, следуя подробному руководству.

6.ТВ антенна сверхдальнего радиуса действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная «сверхдальнейшая антенна», она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя это более длинное видео, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

Сделай сам HDTV-антенны — просто и недорого

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должны быть получены хорошие телевизионные изображения.

Мы показали вам, как построить шесть проектов антенн своими руками:

  1. Антенна с помощью скрепки
  2. Карта и фольговая антенна
  3. Фрактальная антенна
  4. Антенна вешалки
  5. Большая Берта
  6. Самодельная телевизионная антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам понадобится его.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях, связанных с технологиями DIY, попробуйте сначала сделать несколько простых исправлений, чтобы подготовиться, прежде чем продолжить.

Как установить (или удалить) бета-версию iOS 15 на вашем iPhone

Вот как установить бета-версию iOS 15 на свой iPhone, чтобы попробовать последнюю версию прямо сейчас (и удалите ее, если вы недовольны).

Читать далее

Об авторе Кристиан Коули (Опубликовано 1484 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническому объяснению, а также производитель действительно полезных подкастов с большим опытом поддержки настольных компьютеров и программного обеспечения.Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Более От Кристиана Коули
Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Как исправить плохой прием ТВ с помощью самодельной антенны HDTV

Примечание. Этот пост был первоначально опубликован 14 августа 2019 г. Мы публикуем его снова, потому что считаем, что сейчас хорошее время, чтобы изучить бесплатные и дешевые варианты программирования HDTV, пока у вас может быть немного времени.

Практически все в современном телевидении стало меньше и лучше. Телевизоры, игровые приставки и даже устройства для потоковой передачи тоньше и мощнее.Однако есть одна область, где меньше — не лучше, и это антенны.

Может показаться логичным, что технология продвинулась до того, что небольшая антенна толщиной с бумагу, прикрепленная к внутренней стене, может выполнять ту работу, которую когда-то делали телевизионные кроличьи уши или опоры на крыше. Но если вам не посчастливилось жить в счастливом связке сильных сигналов, ваша маленькая антенна не сможет бросить вызов физике расстояния и частот, и вы упустите бесплатные каналы.

Могу я смиренно предложить радикальное решение: не покупать новую антенну (или три, как я) и не платить за кабельное телевидение или пакет для прямой трансляции.Вместо этого создайте дешевую, странную, но очень эффективную четырехфутовую антенну, возможно, с уже имеющимся оборудованием. С различными настенными антеннами, которые я пробовал, я получил 15 каналов и только две основные сети HD. С помощью антенны, которую я построил за 30 минут в субботу и потратив примерно 15 долларов на материалы, я перескочил на 35 каналов и все пять основных сетей региона в высоком разрешении (с лучшим изображением и звуком).

Если у вас есть место, где можно спрятать эту антенну, желательно выше в доме, или если вы не возражаете, чтобы ваша работа была видна, вы получите действительно эффективную комнатную антенну.Вы можете пропустить коаксиальный кабель от антенны к телевизору (или двум, с разветвителем) и смотреть прямую трансляцию HD-телевидения. Вы можете установить телевизор на свой компьютер или ноутбук с USB-тюнером. Или вы можете настроить домашнюю сеть для просмотра ТВ практически на любом устройстве с помощью сетевого тюнера, такого как HDHomeRun. Эта штука, которая выглядит как опора с веб-сайта теории заговора, работает так же, как и любая антенна, которую вы можете купить в магазине, но лучше.

Давайте прикрутим проволоку к деревянной доске, улучшим прием и перестанем покупать новое оборудование, чтобы смотреть телевизор, который мы можем получить бесплатно.

Что вам понадобится

Принадлежности

  • Древесная плита одинарная . По крайней мере, 3 фута в длину и более 1,5 дюйма в ширину. На самом деле это может быть что угодно, главное, чтобы оно было достаточно глубоким, чтобы в него можно было сверлить короткие шурупы. Наш видеохозяин использует сосновую доску размером 3 x 1. Но старый добрый 2х4, вероятно, самый дешевый.
  • Проволока медная, алюминиевая или стальная. Другие металлы, вероятно, подойдут, но убедитесь, что он не имеет покрытия или оболочки и имеет размер от 8 до 14.Купите по крайней мере 20 футов, для защиты от болванов. Вы можете использовать вешалки для крыльев, если на них нет покрытия.
  • 10 маленьких винтов. Убедитесь, что они недостаточно длинные, чтобы проткнуть доску. №6 — это то, что Джакомо использует в видео.
  • 10 шайб, с отверстием, достаточно большим, чтобы можно было пропустить резьбу винта, но не настолько маленьким, что головка винта может пройти. Если вы покупаете новые винты и шайбы, вы можете получить тот же размер (например, № 6)
  • Балун / трансформатор. Технически это «согласующий трансформатор от 75 до 300 Ом», вы можете помнить это со времен ламповых телевизоров, видеомагнитофонов и Nintendo. Он имеет два контакта и подходит для коаксиального кабеля. Это хороший и дешевый пример.
  • Коаксиальный кабель. Длина зависит от того, как далеко будет находиться антенна от телевизора или тюнера.

Инструменты

  • Кусачки . Подойдет практически любой.
  • Плоскогубцы . Желательно игольчатый.
  • Шуруповерт / дрель. Если вы не готовы проделать долгую работу с отверткой.
  • Рулетка и маркер.

Дополнительно

  • Антенный усилитель или усиленный разветвитель. Если вы подключаете кабель к нескольким телевизорам или устройствам, купите разветвитель с усилителем. : стандартный коаксиальный разветвитель ослабит сигнал. Если вам нужно использовать много коаксиальных кабелей, около 50 футов или более, вам понадобится линейный усилитель , чтобы ваши сильные сигналы не ослаблялись на расстоянии.

Сборка антенны

Я научился делать самодельную антенну HDTV от Джона О’Брайена, который время от времени проводит семинары по перерезанию шнура в Библиотеке инструментов University Heights и стремится распространиться по всему Буффало, штат Нью-Йорк. (Небольшое раскрытие: я являюсь членом совета директоров Awesome Buffalo, которая предоставила грант проекту О’Брайена).

О’Брайен провел много исследований о том, как сделать хорошую антенну HDTV и использовать ее с пользой. Он сказал мне, что одна из этих самодельных антенн с четырьмя парами антенных «усов» похожа на гирляндное соединение четырех плоских антенн друг с другом.Плоские антенны часто имеют одну среднюю пару антенн или две маленькие пары. Он рекомендовал это видео от ведущего телеканала CBC Джакомо Панико из Оттавы как хорошее руководство для тех, кто не может полететь в Буффало для его мастерской (но, серьезно, отличные крылья, чудесные парки, Ниагарский водопад того стоит, зайдите). В видео вы шаг за шагом проведете процесс сборки, но я опишу его здесь.

Начиная ближе к верху, отметьте две точки винта на расстоянии 1,5 дюйма друг от друга. Отмерьте доску на девять дюймов, затем поместите еще две точки: 1.5 дюймов друг от друга. Теперь другая мера: 4,5 дюйма для следующего набора, затем еще 4,5 дюйма и, наконец, 9-дюймовый зазор для последнего набора.

Наденьте шайбу на каждую отмеченную точку, затем слегка ввинтите в каждую точку, но не до конца. Оставьте достаточно места, чтобы под шайбу поместился провод.

Отрежьте проволоку длиной около 30 дюймов или немного больше, если вы купили ее много. Посмотрите эту часть видео. Начиная с любого нижнего винта, ваш провод перейдет к следующему винту, пройдет через следующие два винта, а затем снова перейдет к самому верхнему винту с другой стороны.Повторите это для другой стороны, , за исключением: для одного из проводов в каждой точке пересечения требуется небольшая дуга, чтобы один провод мог проходить под другим, не касаясь. Посмотрите эту часть видео.

А теперь пора сделать «усы». Каждый из них представляет собой 19 дюймов проволоки, согнутой посередине в форме буквы V, так что каждая сторона имеет длину 9,5 дюйма, а концы находятся на расстоянии 4,5 дюйма друг от друга. Вот где вы могли бы использовать вешалки для одежды из непогнутой проволоки, если порежете их. Восемь усов подходят под шайбы, за исключением среднего набора, который вы резервируете для балуна между антенной и кабелем.Вы хотите, чтобы усы и сквозные провода соприкасались друг с другом под мягким токопроводящим давлением стиральной машины. Прикрутите каждую.

Последний шаг — установка каждого зубца балуна под одну из шайб в среднем наборе винтов, а затем завинчивание, чтобы закрепить его. Дважды убедитесь, что кончики ваших усов расположены на расстоянии 4,5 дюйма друг от друга (как внутри пар усов, так и между парами усов), и что провода, пересекающие друг друга на доске, не соприкасаются.

Эти диаграммы (часть первая, часть вторая, оба PDF-файла) подробно описывают измерения и правила. Они немного не согласны с нашим любезным канадским видео-инструктором, который призывает к 5,5 дюйма между бакенбардами. Вы можете поэкспериментировать, чтобы увидеть, кто правее, но, скорее всего, это не будет иметь большого значения.

Установка и подключение антенны

Mad Max

Лучше всего установить антенну как можно выше в доме, но при этом на небольшом расстоянии от телевизора.В противном случае вам придется найти некоторые компромиссы.

Лучше всего для приема в вашем доме лучше, потому что сигналы, которые улавливает эта антенна, находятся в пределах прямой видимости. Чем выше положение, тем меньше мест, где другие здания и сооружения могут препятствовать прохождению сигнала. Поместите его рядом с окном, но по возможности избегайте окон с металлическими сетками. И не кладите его на улицу, потому что дерево и голая медь не выживут.

В какую сторону вы указываете эту штуку? Ах, теперь это может быть сложно.Введите свой адрес в TV Fool, AntennaWeb или попробуйте оба варианта (я считаю, что AntennaWeb легче визуализировать, но у TV Fool больше данных). Вы увидите углы передачи на антенну. Иногда все каналы, которые вас больше всего волнуют, идут с одного направления. Иногда вам не хватает внешнего канала, чтобы добраться до него. В противном случае вам придется разработать стратегию и использовать компас (или приложение для телефона с компасом), чтобы направить переднюю часть антенны вместе с винтами и усами в сторону наилучшего сочетания сигнальных линий.

Вы можете обернуть доску фольгой и поместить ее за антенной, чтобы захватывать и отражать сигналы обратно на антенну с определенного направления, но это отсекает сигналы, которые могут достигать вашей антенны сзади. Используйте это только в крайнем случае.

После того, как у вас будет хороший старт для позиционирования, подключите коаксиальный кабель к балуну. Подключите кабель к телевизору или тюнеру. Большинство работающих в наши дни телевизоров имеют коаксиальный порт и возможность поиска встроенных каналов высокой четкости. Если на вашем телевизоре их нет, вам понадобится блок цифрового преобразователя (который отличается от приставки кабельного телевидения).Какой бы тюнер вы ни использовали, вкрутите кабель, найдите каналы и немного понаблюдайте за некоторыми из них.

В отличие от аналогового приема, который применялся в прошлом, цифровые сигналы HDTV не являются нечеткими, если они слабые. Вместо этого они периодически обрезаются, оставляют на экране «артефакты» по мере движения изображения или вообще не появляются с ошибкой «слабый сигнал» на экране. Отрегулируйте антенну, повторите сканирование и повторите оценку. Небольшие изменения угла могут иметь большое значение — я сделал одно изменение на 10 градусов и потерял около 15 каналов.Найдите надежную комбинацию, которая вам нравится, а затем закрепите антенну под этим углом.

Ваша стойка регистрации не всегда будет такой, как вы ее настроили. Все, от осадков до сигналов LTE и солнечных пятен, может повлиять на мощность различных каналов. Но обычно это намного лучше, чем более дорогая настенная антенна, и вы можете смотреть телевизор, снятый вами с помощью собственной изобретательности. Это крутое чувство.

ТВ-антенна, которую можно сделать из уже имеющихся дома

Интернет

Люк Баума • 7 марта, 2019

если (has_post_thumbnail ($ post_id)):?> endif; ?>

Телевизионная антенна — отличный способ получить множество HD-каналов, включая, во многих областях, ABC, CBS, FOX и NBC бесплатно.Хотя вы можете купить антенну менее чем за 50 долларов в таких магазинах, как Walmart или Target, вы также можете построить свою собственную антенну из предметов, которые, вероятно, уже есть в вашем доме.

Вот два способа сделать дешевую и простую антенну для телевизора.

Одно замечание, прежде чем мы начнем

Если у вас есть смарт-телевизор, вам нужно будет использовать его меню для поиска каналов после установки антенны. Для этого перейдите в Настройки на вашем телевизоре. Там вы найдете меню каналов с возможностью поиска локальных каналов.Без этого шага ваш телевизор не будет отображать все доступные каналы.

Антенна с зажимом для бумаг

Если вы живете в районе с хорошим приемом эфирного телевидения, скрепка может быть первым вариантом, который вы захотите попробовать. Все, что вам нужно сделать, это распрямить канцелярскую скрепку и вставить ее в разъем кабеля / антенны на телевизоре (тот круглый разъем, который вы использовали для подключения кабельной розетки от телевизора).

Это не самая лучшая антенна, однако многие люди сообщают, что могут получить нужные каналы с помощью канцелярской скрепки.

Антенна вешалки для одежды

У вас есть старая металлическая вешалка для одежды? Если он подходящего размера, вы можете выпрямить его, как если бы это была скрепка большего размера, и подключить ее прямо к телевизору.

Для еще лучшего приема вы можете подумать об использовании коаксиального кабеля в сочетании с вешалкой для одежды. Для этого вам нужно будет прикрутить один конец кабеля к телевизору, а другой конец — к проволочной вешалке для одежды.Это позволит вам перемещать антенну для лучшего приема.

Возьмите коаксиальный кабель любой длины (кабель, который вы использовали для ввинчивания в заднюю часть телевизора от кабельной коробки) и отрежьте разъем с одного конца. С помощью ножа аккуратно срежьте резину и защитные слои вокруг жилы коаксиального кабеля примерно на ¼ дюйма от конца (я имею в виду, будьте осторожны, провода острые, поэтому, пожалуйста, не порежьтесь).

Теперь оберните оголенный коаксиальный кабель вокруг антенны вешалки для одежды как можно плотнее.Это позволит вам перемещать самодельную антенну, чтобы найти лучшую точку приема. Как правило, чем выше вы вешаете антенну и чем дальше она от телевизора, тем лучше качество приема.

Последние мысли

Самодельные антенны очень весело делать и использовать. Как всегда, когда вы делаете свою собственную антенну, есть некоторая доля «вы получаете то, за что платите». Если вы не получаете прием, который, по вашему мнению, должен иметь самодельная антенна, вы можете купить ее в местном магазине, поскольку их антенны специально созданы для приема телевизионных сигналов.

AntennaWeb.org — отличный сайт, который поможет вам найти, какие каналы доступны бесплатно в эфире в вашем регионе. Просто введите свой адрес, и они дадут вам представление о том, чего вы можете ожидать от телевизионной антенны.

10 простых планов самодельных телевизионных антенн, чтобы сэкономить ваши деньги

Вы устали скучать по любимым шоу или смотреть одно и то же снова и снова? Мы собрали эти 10 простых планов телевизионных антенн , которые сделают ваше время и дни стриминга еще более увлекательными.Вы, должно быть, слышали о возможности создания собственной самодельной антенны с возможностью HDTV для улавливания и потоковой передачи некоторых цифровых наземных сигналов. Это не только звучит как хорошая идея, но также позволяет сэкономить деньги. Эти дешевые, простые и быстрые в сборке планы телевизионных антенн своими руками могут в значительной степени увеличить время и качество потоковой передачи вашего канала.

С нашими простыми самодельными планами антенн HDTV вы также можете выбирать между внутренней или внешней телевизионной антенной.Хотя известно, что наружные антенны улавливают более сильный сигнал, с внутренними антеннами также связаны некоторые плюсы. Например, вам не нужно взбираться на крышу и управлять направлением антенны. Итак, подведем итоги. Доступ к комнатным антеннам проще. В любом случае, используйте наши различные виды самодельных антенн HDTV и побалуйте себя потоковой передачей HD-каналов и никогда не пропустите свои любимые шоу.

1. Современная самодельная мощная антенна HDTV

Вы устали оплачивать дорогостоящие счета за кабельное телевидение и ждать, пока ваш провайдер кабельного телевидения серьезно отнесется к жалобам? Соберите себе эту современную DIY HDTV-антенну из картона и алюминиевой фольги, что также сэкономит ваше время и деньги.Вам понадобится несколько футов картона, режущий материал, алюминиевая фольга, сверло, шурупы и шайбы. Instructables

2. ТВ-антенна для труб из ПВХ своими руками

Кто знал, что трубы из ПВХ могут быть такими универсальными? Для использования даже в идее ТВ-антенны своими руками! Эта трубчатая телевизионная антенна из ПВХ предназначена для УКВ-канала 11 и УВЧ-канала 16. Эта двойная складчатая двухполюсная антенна может превзойти любые другие кабельные службы, которые у вас были. cromwell intl

3. Самодельная ТВ-антенна своими руками

Используя медные трубки, трубы из ПВХ и минимум строительных инструментов, сделайте себе эту легкую ТВ-антенну DIY .И самое лучшее в нем то, что конструкция довольно проста и полностью совместима с цифровым телевидением. Instructables

4. Самодельная телевизионная антенна за 20 долларов для повышения уровня сигнала

Если вас не устраивает слабый сигнал вашей нынешней телевизионной системы. А вот и самодельная телевизионная антенна за 20 долларов, обеспечивающая самый надежный уровень сигнала. Таким образом, вы можете сделать это, просто используя пенопласт и медную ленту. Macgyverisms

5. DIY HDTV-антенна за 3 доллара США

Вот идея, чтобы сделать просмотр вашего канала и просмотр ТВ более увлекательным, добавив больше фактора HD! Ознакомьтесь с подробностями об установке DIY-антенны HDTV за 3 доллара США в магазине Dollar.Это наверняка станет большим хитом в доме! squawkfox

6. Домашняя домашняя телевизионная антенна

С этими планами самодельной телевизионной антенны , которые теперь захватывают рынок, есть много преимуществ, связанных с ними, таких как экономия ваших денег и лучшие результаты без каких-либо затрат. Одна из лучших особенностей комнатной антенны — это то, что она не забирается на крышу, чтобы задать правильное направление! Оцените эту простую в изготовлении комнатную антенну, чтобы повысить качество и количество каналов! инструкции

7.Как сделать антенну цифрового телевидения

Как сделать антенну телевизора, не потратив ни единого доллара? Возьмите сосновую доску, медную проволоку, шурупы с головкой для дерева, согласующие трансформаторы, изоленту и многофункциональные инструменты для создания этой супер крутой цифровой телевизионной антенны DIY . У Leatherman есть полное пошаговое руководство, которое проведет вас через весь процесс. leatherman

8. DIY HDTV-антенна за 5 долларов

Назовите что-нибудь лучше, чем получение БЕСПЛАТНОЙ потоковой передачи HD-каналов! Способ сделать потоковое вещание на ТВ более увлекательным.Плюс совсем неплохо выглядит. Даже с декором не испортишь. В этом руководстве по телевизионной антенне DIY есть подробное видео, которое проведет вас по шагам. awesomejelly

9. Как собрать антенну HDTV

Эта антенна HDTV не только супер дешевая в изготовлении, но и обещанная мощность ее сигнала, которая, как известно, составляет от 88 до 99. Если вы ищете все эти преимущества в ваша антенна HDTV, это очарование. Получите перечень комплектующих uhfhdtvantenna

10.ТВ-антенна своими руками для каналов HD и SD

Для изготовления ТВ-антенны своими руками вам понадобится манильская папка, алюминиевая фольга, тонкий картон, коаксиальный кабель с разъемом F, резак или нож, степлер и прозрачная упаковочная лента. Установите самодельную цифровую телевизионную антенну и работайте, чтобы наслаждаться потоковой передачей HD-каналов по эфирным каналам! aruljohn

Счета за кабель действительно высоки и расходуют бюджет! Вы можете упустить бесплатный телевизор . Сделайте самодельную антенну из обрезков проволоки и пиломатериалов!

Вывод:

Итак, что вы думаете? Мы уверены, что ни одна из этих идей для ТВ-антенн, сделанных своими руками, не казалась более сложной для создания или понимания.Но есть ли еще больше причин перестать платить за кабельное телевидение, верно ?! Зачем доплачивать, если вы можете сделать это сами! Некоторые медные провода, панели, алюминиевые листы или другие минималистичные инструменты могут творить чудеса. ТАК, счастливого стриминга, ребята!

4 лучших домашних HDTV-антенны 2021

Наш выбор

Антенны Direct ClearStream Flex

Flex задействовал большее количество каналов во всех местах, где мы его пробовали, и это одна из немногих плоских антенн, которые позволяют вам используйте любой кабель, какой хотите.

Варианты покупки

* На момент публикации цена составляла 55 долларов.

Независимо от того, где (или в каком городе) мы его повесили, Antennas Direct ClearStream Flex всегда считался одним из лучших по показу большинства телеканалов. Его плоский дизайн позволяет легко повесить на стену, и он двусторонний, с черными и белыми сторонами (также под покраску). Антенна поставляется со съемным усилителем, который может потреблять питание от USB-порта вашего телевизора, а также с длинным съемным кабелем, что удобно, если вы хотите заменить его кабелем другого цвета или длины.Единственным недостатком является то, что ClearStream Flex немного больше среднего для плоской антенны.

, занявший второе место

RCA ANT3ME

Антенна ANT3ME включает измеритель уровня сигнала, который позволяет быстро найти наилучшее положение антенны, но он не соответствует нашему лучшему выбору по гибкости установки.

Усилитель RCA ANT3ME имеет встроенный измеритель уровня сигнала, который обеспечивает почти мгновенное считывание уровня сигнала. Эта функция позволяет быстро найти оптимальное положение для антенны. Этот процесс может занять более часа, если вместо этого вы будете использовать внутренний процесс сканирования каналов телевизора для оценки различных положений.Когда мы разместили ANT3ME без использования измерителя, он получил меньше каналов, чем наш лучший выбор, и был только средним по производительности, но когда мы точно настроили его положение с помощью измерителя, он стал лидером. ANT3ME имеет разумный размер, с двусторонними черными и белыми сторонами, и обычно он стоит немного меньше, чем наш лучший выбор. Но кабель не отсоединяется, а для усилителя требуется розетка переменного тока, а не питание от USB.

Выбор для обновления

Winegard Flatwave Amped Pro

Измеритель сигнала Flatwave Amped Pro с подключением через Bluetooth и управляемым приложением позволяет получить абсолютно лучший прием и максимально возможное количество каналов.

Варианты покупки

* На момент публикации цена составляла 97 долларов.

Winegard Flatwave Amped Pro — действительно «умная» антенна со встроенным измерителем сигнала, которым вы управляете через мобильное приложение и соединение Bluetooth. Когда вы перемещаете антенну по комнате, каждые шесть секунд вы получаете обновленную информацию о количестве каналов, которые вы можете принимать. В каждом месте, которое мы пробовали, использование приложения для позиционирования антенны помогло Flatwave Amped Pro занять первое или второе место по количеству принимаемых каналов.Усилитель питается от USB, антенна двусторонняя, с черными и белыми сторонами, и вы получаете большое количество кабеля. Однако кабель нельзя отсоединить, и Flatwave Amped Pro обычно примерно в два раза дороже типичных плоских антенн с усилителем.

Бюджетный выбор

1byone Внутренняя цифровая усиленная HDTV-антенна

Плоская 1byone антенна принимает почти столько же каналов, сколько наш лучший выбор, но она не обратима, поэтому не так легко вписывается в какой-либо декор.

Варианты покупки

* На момент публикации цена составляла 27 долларов.

Комнатная HDTV-антенна с цифровым усилением 1byone уже несколько лет подряд является нашим бюджетным выбором в этом руководстве. Он работает почти так же хорошо, как наш лучший выбор; Если вы находитесь в пределах 15 миль от антенн вещания, вы можете не пропустить ни одного канала с этой. Он имеет встроенный усилитель, включает в себя довольно большое количество кабеля и относительно компактен. Единственным недостатком является то, что кабель не отсоединяется, а антенна не является реверсивной или окрашиваемой, поэтому ваш единственный вариант цвета — черный.

Лучшие комнатные телевизионные антенны в 2021 году: 6 цифровых телевизионных антенн, которых стоит иметь

Лучшие комнатные телевизионные антенны незаменимы, если вы навсегда перерезали шнур, когда дело доходит до кабельного телевидения. Купить домашнюю телевизионную антенну для вашего дома — это дешевый и простой способ получить доступ ко многим бесплатным эфирным каналам в HD без ежемесячной платы (хотя, если вы читаете это из другой страны, а не из США, вам может понадобиться ТВ-лицензия).

Лучшие телевизионные антенны представляют собой портал в мир спорта, ситкомов, новостей и многого другого, которые предлагаются в самых популярных телевизионных сетях Америки.Правильно, они бесплатные. Кабельные компании не замечают этого факта, потому что они хотят подписать вас на дорогостоящий тарифный план.

Что нового?

(Изображение предоставлено ATSC)

ATSC 3.0, также называемый NextGen TV, — это следующая большая вещь, обеспечивающая разрешение 4K и звук Dolby Atmos по воздуху. Тем не менее, вам НЕ нужна какая-либо специальная антенна для приема этих сигналов — любая антенна, которую вы видите ниже, будет работать, — но вам нужен телевизор, оснащенный тюнером ATSC 3.0.

Хотите больше информации? Ознакомьтесь с нашим полным руководством по ATSC 3.0.

Но то, что вы можете получить с телевизионной антенной, не безгранично. Эфирное вещание предлагает меньший выбор, чем любой другой пакет кабельного телевидения. Но плюс в том, что они абсолютно бесплатны и по-прежнему обычно проводят многие из крупнейших спортивных мероприятий (НФЛ в воскресенье, финалы НБА и Кубок Стэнли), а также солидный выбор ситкомов, драм и комедийных шоу от NBC. , ABC, CBS и другие.

Но есть большой выбор. Так какая же комнатная антенна лучше всего подходит для вашего телевизора? Это именно то, что мы хотели выяснить, поэтому мы протестировали целый ряд из них от разных технологических брендов и заставили их работать.Ниже вы найдете наш обзор лучших комнатных телевизионных антенн на рынке в 2021 году. Продолжайте проверять, поскольку мы будем добавлять новые антенны в этот список.

Лучшие комнатные телевизионные антенны 2021

Лучшие домашние телевизионные антенны: Антенны Direct ClearStream Eclipse 2 (Изображение предоставлено Эндрю Хейвордом)

1. Антенны Direct ClearStream Eclipse 2

Более дорогая антенна, но потенциально того стоит

Технические характеристики

Диапазон: 60+ миль

Усиленный: Да

Размеры: 16.5 x 8,6 дюйма

Длина кабеля: 15 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Сильный сигнал + Отличительный дизайн + Большая дальность действия

Причины, которых следует избегать

-Это более дорогой вариант

The ClearStream 2 похожа на тонкую пластиковую антенну Amazon по своей сути, но эта очень характерная восьмерка — единственная в своем роде. Независимо от того, что инженеры Antennnas Direct сделали, чтобы закрепить этот вид конструкции, явно сработало, поскольку эта усиленная антенна дальнего действия отлично справляется с захватом каналов.

Он рассчитан на расстояние более 60 миль и обеспечивает стабильный хороший прием при одновременном использовании всех каналов, которые мы ожидали увидеть. Он также поставляется с изогнутыми двусторонними ленточными прокладками, которые сидят на верхней и нижней задней части конструкции, обеспечивая плотное прилегание к стене. Это дорогой вариант — 70 долларов, но это инвестиции в качественный продукт.

Лучшая домашняя телевизионная антенна: Antop HD Smart Bar AT-500SBS (Изображение предоставлено Эндрю Хейвордом)

2. Antop HD Smart Bar AT-500SBS

Огромный и дорогой, но достаточно мощный

Технические характеристики

Диапазон: 80 миль

Усиленный: Да

Размеры: 30 x 8.1 x 3,9 дюйма

Длина кабеля: 15 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Максимальный радиус действия + Можно установить на стену или сидеть на подставке

Причины, которых следует избегать

-Громоздкие и трудно скрываемые -Самые дорогие

Если вы живете вдали от источника вещания и / или у вас были проблемы с другими антеннами, Antop HD Smart Bar (AT-500SBS) может решить ваши проблемы — если вы готовы заплатить высокую цену и терпеть очень большой размер.

Antop HD Smart Bar — это антенна из твердого пластика размером 2.5 футов шириной и может быть установлен на стене как звуковая панель, или вы можете использовать прилагаемую подставку, чтобы поддерживать ее вертикально. В любом случае, она намного более заметна, чем любая другая комнатная антенна на рынке, но компромисс — обещанная дальность действия — 80 миль. У него также есть фильтр сигнала 4G, FM-тюнер и возможность подключения ко второму телевизору, плюс, в наших тестах прием был отличным. Однако с ценой в 119 долларов мы рекомендуем сначала попробовать более дешевые альтернативы, чтобы увидеть, соответствуют ли они вашим потребностям.

(Изображение предоставлено Эндрю Хейвордом)

3. Интеллектуальная антенна Antop HD SBS-301

Многофункциональный вариант для людей, которые хотят потратить немного больше

Технические характеристики

Диапазон: 70 миль

Усиленный: Да

Размеры: 17,6 x 8,9 дюйма

Длина кабеля: 10 футов

ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ

Причины для покупки

+ Дополнительные льготы + Большой радиус действия

Причины, чтобы избежать

все еще довольно дорогие

HD Smart Antenna (SBS-301) сохраняет большинство преимуществ, как и у модели Antop, описанной выше, но имеет более тонкий дизайн и немного более низкую цену.Это плоский пластиковый корпус, похожий на антенну Amazon, но на самом деле он выглядит так, как будто два из них слились вместе. Вы можете прикрепить его к стене с помощью прилагаемых подкладок на липучке или подпереть с помощью простой пластиковой подставки. В нашем тестировании он показывал меньше каналов на подставке рядом с телевизором, чем когда он был установлен выше на стене.

Дальность действия этой усиленной антенны немного меньше, чем у Smart Bar на расстоянии 70 миль, но она по-прежнему имеет фильтр сигнала 4G, FM-тюнер и возможность одновременного подключения к двум телевизорам.Цену в 89 долларов также легче переварить, даже если она выше, чем у всех других антенн, произведенных не Antop, в этом списке. Сигнал нам показался отличным, но, как и в случае с Smart Bar выше, это может быть вариантом для тех, у кого проблемы с приемом при использовании других антенн.

Лучшая комнатная телевизионная антенна: Winegard FlatWave Amped FL5500A

4. Winegard FlatWave Amped FL5500A

Сильная плоская антенна с усилением за немного больше денег

Технические характеристики

Диапазон действия: 50 миль

Размеры: 12 x 13 дюймов

Длина кабеля: 18.5 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ 50-мильный диапазон + Простота настройки

Причины, которых следует избегать

-Дороже, чем модель Amazon

Усиленная антенна FlatWave FL5500A от Winegard проверяет все те же поля, что и Модель AmazonBasics указана выше. Он обеспечивает радиус действия 50 миль, плоский и почти тонкий как бумага с черными и белыми сторонами и обеспечивает мощный сигнал 1080p. В нашем тестировании было обнаружено чуть более 50 каналов в обоих местах. К самому устройству претензий нет.

На самом деле, наша единственная проблема в том, что FlatWave FL5500A стоит более чем вдвое дороже 50-мильного варианта AmazonBasics, и, по правде говоря, мы не могли отличить их в использовании. Они практически идентичны во всем, но, исходя из текущих цен, вы сэкономите более 25 долларов с помощью модели Amazon. Это здорово, но мы не видим явных причин доплачивать.

Лучшая внутренняя телевизионная антенна: внутренняя / внешняя барная антенна Mohu Blade

5. Внутренняя / внешняя барная антенна Mohu Blade

Изящная и привлекательная, но разочаровывающе привередливая

Технические характеристики

Диапазон действия: 40 миль

: Да

Размеры: 18 x 5 x 0.7 дюймов

Длина кабеля: 10 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Очень привлекательная антенна

Причины, которых следует избегать

-Увеличивающая установка -Найдено меньше каналов

Новая антенна Blade от Mohu — одна из- в своем роде — это не дискета, а более толстая прямоугольная пластиковая панель, которую вам, возможно, не придется скрывать. Вы можете закрепить его на стене под телевизором, как звуковую панель, или есть небольшую прикрепляемую подставку, если вы предпочитаете поставить ее на подставку для телевизора.В любом случае, это стильно, что большинство антенн просто не стремятся быть. А при желании можно смонтировать на чердаке или даже снаружи.

Но этот стиль сопряжен с разочарованием. Мы изо всех сил пытались прикрепить коаксиальный кабель или коаксиальный адаптер под углом 90 градусов к задней части антенны, потому что его коаксиальный разъем очень плотно заклинивает в подложке. В конце концов, мы использовали отвертку, чтобы удалить губчатое опорное кольцо на задней панели, чтобы дать нашим рукам немного больше места, а затем пришлось использовать плоскогубцы, чтобы затянуть адаптер, потому что он не сдвигался с места при помощи наших пальцев.Это была настоящая боль.

Когда он, наконец, был запущен и заработал, мы несколько раз искали и нашли меньше каналов с телевизором на первом этаже — максимум 44 по сравнению с 50+ с другими. Ни одно из упущений не имело принципиального значения, но разница все же была. Наверху нам пришлось поиграть с местоположением, прежде чем мы достигли той же отметки 50+, что и другие антенны. Blade изящный и стильный, но меньший размер приносит с собой пару неудобств.

(Изображение предоставлено Эндрю Хейвордом)

6.Антенна Clear TV HDTV

Дешевая и компактная антенна с нестабильными результатами

Технические характеристики

Диапазон: 35 миль

Усиленный: Нет

Размеры: 7 x 3 x 1 дюйм

Длина кабеля: 6.5 футов

СЕГОДНЯ ЛУЧШИЕ ПРЕДЛОЖЕНИЯ

Причины для покупки

+ Компактный размер + Очень доступный

Причины, которых следует избегать

-Непостоянная производительность -Найдено меньше каналов

Антенна Clear TV HDTV переосмысливает классический дизайн в виде антенны размером с USB-накопитель с выдвижным кроликом уши.Он маленький, простой и невероятно дешевый (мы купили наш в Walmart всего за 10 долларов). Но если вы думаете, что такая конструкция слишком хороша, чтобы быть правдой, значит, вы на правильном пути: хотя мы получили хороший прием в одном месте, которое мы использовали для тестирования многих антенн, мы изо всех сил пытались вытащить как можно больше каналов или как постоянный прием в другой области, что устраивало более крупных и сильных соперников.

Мы увидели очень разные результаты на двух этажах дома примерно в 15 милях к северу от центра Чикаго.На верхнем этаже антенна работала так же, как и многие другие, которые мы тестировали в этом месте, улавливая 55 каналов и обеспечивая устойчивый прием на большинстве из них. Мы протестировали антенну как непосредственно за телевизором, так и в паре футов от него на одной и той же поверхности, и результаты были одинаковыми в обоих случаях.

Внизу, в гостиной, Clear TV пользовался гораздо меньшим успехом. Мы провели многократное сканирование каналов с антенной за телевизором, опираясь на подставку и на заднюю часть самого телевизора, и отобрали только около 20 каналов.Эти каналы выглядели чистыми и стабильными, но это была лишь часть того, что мы подняли этажом выше.

Если у вас возникли проблемы с помехами или вы живете дальше от источника, вы, вероятно, захотите инвестировать в нечто более мощное.

Читать полностью Обзор антенны Clear TV HDTV

Лучшие домашние телевизионные антенны: как мы тестировали

Для этой части мы протестировали внутренние антенны, которые остаются рядом с вашим телевизором, обе стандартные антенны, которые подключаются только через коаксиальный кабель, и усиленные, которые добавляют USB-соединение или должны быть подключены к розетке для увеличения диапазона при включенном питании.

Мы протестировали несколько современных домашних телевизионных антенн от ведущих производителей, наблюдая, сколько каналов может найти каждая антенна, насколько легко ее было настроить, насколько четким выглядел сигнал, стиль и размер устройства, а также цена и общая стоимость.

Наша тестовая среда представляла собой двухэтажный дом недалеко от Чикаго, менее чем в 15 милях от центра города. Каждая антенна была протестирована на двух телевизорах: один на первом этаже, а другой на втором этаже.

Даже если современные антенны более надежны, чем старые версии, они все равно могут быть непостоянными: ваше расстояние от радиовещательных вышек важно, но также важно то, где вы размещаете антенну, где вы находитесь в своем доме и что вокруг него. В результате ваш опыт может отличаться от нашего, и вам может потребоваться поэкспериментировать с местоположением, чтобы найти как можно больше каналов для просмотра.

Это лучшие домашние телевизионные антенны, которые мы тестировали до сих пор, и мы добавим их в список, как только попробуем другие модели.

Мошенничество с антеннами, о котором вы должны знать

Недавно на Amazon появилось несколько вводящих в заблуждение страниц продуктов, которые обещали клиентам возмутительные функции, такие как дальность действия 120 миль. Эти утверждения вводят в заблуждение и невозможны с нашей нынешней технологией.

Вы можете прочитать большую разбивку лжи, которую производители антенн рассказывают вам на TechHive , но достаточно сказать, что кривизна Земли не позволяет вещать на расстояние более 80 миль.

Разрешение 4K теперь возможно в следующем наборе стандартов ATSC под названием NextGen TV.

Лучшие на сегодняшний день комнатные телевизионные антенны

Какие лучшие советы по изготовлению ТВ-антенны своими руками?

При изготовлении телевизионной антенны своими руками (DIY) необходимо учитывать несколько факторов. Одна из самых важных вещей, которую нужно понять, — это то, что отдельные части антенны должны быть размещены на определенном расстоянии друг от друга для эффективной работы, а это означает, что будет полезно следовать хорошему плану.Используемые источники питания, особенно для антенны и фазирующих стержней, должны быть открыты из металла без покрытий или других приспособлений, которые могут снизить их приемные способности. Следует обратить внимание на общую конструкцию телевизионной антенны, поскольку в некоторых ситуациях может потребоваться регулярное перемещение или регулировка антенны для приема различных сигналов, что делает мобильность важным фактором при проектировании. Возможности ТВ-антенны своими руками также можно улучшить, если все металлические провода, используемые для создания антенны, будут как можно ближе к одному и тому же размеру.

Первый совет при сборке ТВ-антенны своими руками и один из самых простых способов добиться максимальной эффективности от антенны — убедиться, что все металлические поверхности чистые и не имеют какого-либо покрытия.Обеспечение того, чтобы каждая точка соприкосновения между металлическими поверхностями имела как можно большую площадь соприкосновения, поможет сигналу оставаться сильным при его прохождении к телевизору. Противоположный совет верен при работе с антенной типа DB4, на которой фазирующие планки пересекаются друг с другом и должны быть покрыты непроводящим покрытием или изолентой в месте, где может произойти контакт.

При изготовлении ТВ-антенны своими руками необходимо следовать ряду проверенных инструкций.Это связано с тем, что многие детали, такие как размещение и расстояние между зубцами антенны, а также форма самих выступов в случае фрактальной антенны, важны для приема сигнала. Планы также могут быть разработаны для нацеливания на конкретный тип сигнала, например, широковещательные передачи сверхвысокой частоты (UHF), и выравнивание компонентов может помочь адресовать только этот тип сигнала.

Мобильность ТВ-антенны, сделанной своими руками, должна иметь решающее значение при ее установке на основании.За исключением потенциально очень сложной всенаправленной антенны, большинство приемников может потребоваться повернуть лицом к направлению передаваемого сигнала. Установка антенны на вращающееся основание или просто обеспечение того, чтобы ее можно было легко перемещать, может сделать ее более динамичным приемником.

Когда ТВ-антенна DIY будет завершена, первые несколько тестов могут не показать ее полный потенциал.Сигналы цифрового телевидения очень слабые, и на них легко влияют атмосферные условия, погода и даже физические препятствия. Лучше всего определять направление и расположение телевизионной антенны своими руками в ясный солнечный день.

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
