Как сделать простую антенну DVB-Т2 своими руками

При переходе на цифровое телевидение DVB-Т2 требуется специальный тип антенны, по сравнению с аналоговым ТВ метрового диапазона. Учитывая мощность сигнала современных ретрансляторов в большинстве городов, антенна не обязательно должна отвечать строгим требованиям. Зачастую достаточно простейшей петли из коаксиального кабеля, которая делается своими руками за 15 минут. Но не стоить недооценивать данную конструкцию, так как она обладает отличной чувствительностью и вполне может «потягаться» с покупными образцами.

Материалы:

  • Коаксиальный кабель;
  • ТВ коннектор.

Процесс изготовления антенны

Для изготовления антенны потребуется отрезок коаксиального кабеля длиной 1 метр. Первым делом отмеряем от края кабеля 5 см, и снимаем с этого участка верхнюю изоляцию.

Затем необходимо убрать в сторону открывшуюся оплетку, и снять под ней изоляцию центральной жилы.

После этого жила и оплетка плотно скручиваются.

От края со снятой изоляцией нужно отступить 22 см. От этой метки снимается верхняя изоляция и оплетка на ширину 2 см. Должна остаться только центральная жила с внутренней изоляцией.

Затем от конца этого прореза отступаем еще 22 см, и снимает на 1 см только верхнюю изоляцию. Экран с оплеткой должны остаться.

Теперь берем конец кабеля, и плотно приматываем на оголенный экран в узком разрезе.

В этом виде антенна уже может использоваться по назначению. Нужно только поставить на ее конец разъем для подключения к приставке или ТВ.

Такая компактная антенна прячется за телевизор, поэтому абсолютно не мешает. Если же сигнал слабый, то ее будет лучше вывести на улицу.

Смотрите видео

Дециметровая антенна своими руками.

Антенна диапазона ДМВ. Теоретические основы. Практическое исполнение

10.10. Антенны дециметровых волн

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

Т а б л и и а 10.20

13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10…20 мм. Диаметр вибраторов антенны — 4…8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14…15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30…32.

Широкополосная антенна типа «Волновой канал» для приема в каналах 21…41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.

Таблица 10.21

Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

Кп=530/fcp

где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14…15 дБ. Антенну из восьми элементов используют на расстоянии до 20…30 км от пос.

Колодищи, из 11 — до 30…40, из 15 элементов — до 50…60 км. За зоной уверенного приема на расстоянии до 70…90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22…10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.

При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

Таблица 10.22

Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

Таблица 10.23

Таблица 10.24

На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10…15 км от телевизионного передатчика:

10-элементная — 15…25; 15-элементная — 25…40; 20-элементная — на расстоянии 40…60 км и более.

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2…3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой корот-

козамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна.

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X» центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок

можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21…60, коэффициент усиления ее равен 6…8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3…10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3)

Таблица 10.25

к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

Статья посвящена антенне пригодной для различных условий приема телевизионного сигнала: город, открытое пространство, дальний прием. Конструкция антенны хорошо зарекомендовала себя при приеме аналогового телевизионного сигнала в течении трех лет.

Прекрасные результаты получены при приеме цифрового телевещания.

Качество приема телевизионных сигналов зависит от множества причин. В условиях города низбежно взаимодействие основной волны телесигнала и отраженных волн. При прямой видимости между принимающей антенной и передающей антенной в точку приема приходит основная волна и волны отраженные от земли, площадей, улиц, крыш зданий. Большой современный город для радиоволн представляет собой, образно говоря, нагромождение “зеркал” и “’экранов”, которыми являются мосты, заводские трубы, высоковольтные линии. Высотные здания подобно пассивному ретранслятору переизлучают волны, распостроняющиеся от передающей антенны. Характер распространения радиоволн очень сложен даже вблизи передатчика. В радиотени препятствий происходит прием ослабленного полезного сигнала, отраженные сигналы, шумы и помехи становятся более заметными. В мокрых стенах домов, в мокрых деревьях сигнал ослабляется сильнее. Максимальное ослабление сигнала, принимаемого антенной, расположенной в радиотени деревьев происходит летом. Сложение и вычитание основной и отраженных радиоволн приводит к усилению одних телевизионных сигналов и ослаблению других.
Рамочные антенны в этих условиях дают хорошие результаты благодаря ослаблению приема по боковым и обратному направлениях, они менее подвержены влиянию электрических помех и, в частности, помех от зажигания двигателей внутреннего сгорания.
При дальнем приеме телевидения наиболее устойчивое изображение дают рамочные антенны, одна из которых описана в данной статье.

Параметры антенны

Диапазон частот принимаемых сигналов, МГц……530 — 780
Основной принимаемый телевизионный канал ….38
Диапазон принимаемых телевизионных каналов…30 — 57
Поляризация принимаемых сигналов………горизонтальная

Из большого разнообразия рамочных антенн для диапазона ДМВ часто изготавливают антенну «тройной квадрат». Как быть если усиление тройного квадрата недостаточно, а другие конструкции антенн для интересующего диапазона телевизионных каналов не подходят? При этом совершенно негде взять достаточное количество алюминиевых трубок требуемого диаметра и специфический крепеж, нет возможности собрать и установить антенну, размеры которой измеряются в метрах. Может применить антенный усилитель, который будет усиливать основную волну телесигнала вместе с отраженными волнами, принятыми антенной? Решением этой задачи стало объединение четырех тройных квадратов в антенную систему — фазированную решетку. Усиление антенны намного превосходит один тройной квадрат, а размеры вполне приемлемы. Размеры конструкции одного из четырех тройных квадратов показаны на рисунке.

Для изготовления тройного квадрата потребуется стальная оцинкованная проволока диаметром 3 мм. Оцинкованной называется проволока, имеющая оловянное покрытие. Такая проволока легче покрывается припоем и не ржавеет на открытом воздухе. На изготовление одного тройного квадрата требуется 2 метра проволоки. Отрезок проволоки не должен иметь резких изгибов, вмятин, царапин, ржавчины и других дефектов. Перед изготовлением антенны проволочная заготовка тщательно протирается с использованием растворителя. Проволока сгибается в соответствии с рисунком, показывающим конструкцию тройного квадрата. Стыки проволоки вверху квадратов пропаиваются. Участки проволоки в местах стыков покрываются флюсом, приготовленным из соляной кислоты путем травления цинком. Паяльником мощностью сорок ватт, а лучше шестьдесят ватт участки покрываются легкоплавким припоем, настолько насколько позволяет мощность паяльника. Затем стыки стягиваются одним-двумя витками луженой медной проволоки диаметром 0,6-1 миллиметр и пропаиваются еще раз. Окончательно стыки хорошо пропаиваются над горелкой газовой плиты, используя припой и канифоль. Оставшуюся канифоль удаляют с получившейся конструкции и смываются растворителем. Место спая должно быть хорошо покрыто оловом, обеспечивая надежный контакт и механическую прочность. Тройные квадраты нельзя красить или покрывать лаком.
Перед объединением тройных квадратов в фазированную решетку, каждый нужно проверить и настроить. Проверка и настройка проводится в помещении. К тройному квадрату подключается телевизионный коаксиальный кабель волновым сопротивлением 75 Ом как изображено на рисунке. Изображение на экране телевизора при настройке антенны в помещении может быть черно-белым с очень большим количеством шумов. Настройка тройного квадрата выполняется ориентируясь по наименьшему количеству шумов на экране телевизора. Если один тройной квадрат не дает цветного изображения — не беда, при объединении в фазированную решетку качество изображения значительно повысится. Соединив тройной квадрат с антенным входом телевизора необходимо найти точку припаивания кабеля к нижней вертикальной части конструкции антенны, перемещая точку подсоединения по вертикали. При перемещении подключения центральная жила кабеля и экран кабеля должны быть подключены на одном уровне. В одних экземплярах тройного квадрата наилучшее изображение на экране телевизора можно получить, припаивая кабель почти у замыкающего горизонтального участка в самом низу антенны, в других экземплярах как показано на рисунке в третьих экземплярах по середине. У каждого тройного квадрата своя оптимальная точка подключения кабеля. После окончания настройки и проверки тройных квадратов важно не перепутать точки подключения кабелей. Для получения хорошего качества работы антенны следует изготовить 6-8 тройных квадратов, из которых отобрать четыре дающие наилучшие результаты.
Тройные квадраты, представляющие собой элементы фазированной решетки, соединяются коаксиальным кабелем. Основа конструкции антенны деревянный каркас. Длина вертикальных отрезков кабеля, соединяющих два тройных квадрата, подбирается экспериментально. Точно определить длину отрезков кабеля заранее невозможно из-за отличий параметров различных типов кабеля и непредсказуемых свойств изготовленных тройных квадратов.

Два тройных квадрата закрепляются обматыванием полихлорвиниловой трубкой на одном вертикальном элементе каркаса, представляющем собой деревянный брусок. Поочередно к тройным квадратам подсоединяются одинаковые отрезки кабеля длиной 220, 240, 260,280, 300 миллиметров каждый. Противоположные концы отрезков кабеля соединяются экран-экран и жила-жила и соединяются с кабелем, идущим к антенному входу телевизора. По наилучшему качеству изображения выбирается длина вертикальных отрезков кабеля, соединяющих два тройных квадрата. Основной вклад в настройку вносит длина отрезков кабеля по сравнению с расстоянием между тройными квадратами. При настройке можно сокращать или увеличивать расстояние между тройными квадратами, но большого эффекта это не даст, поэтому расстояния на рисунке конструкции между тройными квадратами не приводятся. Изображение на экране телевизора должно быть лучше, чем при приеме на один тройной квадрат.


Каркас временно собирается из четырех деревянных брусков, скрепленных между собой веревкой. На каркас устанавливается четыре тройных квадрата, соединенные вертикальными отрезками кабеля. Длина двух одинаковых горизонтальных отрезков кабеля, соединяющих вертикальные отрезки с кабелем, проложенным к антенному входу телевизора, уточняется экспериментально. Для окончательной настройки поочередно припаиваются два одинаковых горизонтальных отрезка длиной 130, 150, 170 или 190 миллиметров.
Для окончательного изготовления каркаса потребуются четыре деревянных бруска толщиной 8-11 миллиметров, шириной 60-70 миллиметров, длинной 520 миллиметров и три деревянных бруска той же толщины и ширины длинной 490 миллиметров. Торцы брусков покрываются эпоксидной смолой и высушиваются в течении пяти дней, затем вся поверхность брусков покрывается эпоксидной смолой и высушивается пять дней. После покрытия эпоксидной смолой деревянные бруски красятся нитрокраской не мене двух раз. Перед установкой тройных квадратов и отрезков кабелей, объединяющих тройные квадраты в фазированную решетку, собирается первая часть каркаса из двух вертикальных и двух горизонтальных брусков. Соприкасающиеся поверхности брусков промазываются эпоксидной смолой, соединяются шурупами и высушиваются не мене трех дней. После высыхания эпоксидной смолы два шурупа соединяющие верхний горизонтальный брусок с вертикальными брусками выкручиваются. Четыре шурупа закрепляющие центральный горизонтальный брусок остаются.


На деревянный каркас устанавливаются тройные квадраты, соединенные отрезками коаксиального кабеля. Тройные квадраты прикрепляются к каркасу несколькими витками полихлорвиниловой трубки. К антенне припаивается кабель, идущий к телевизору требуемой длины.

Для правильной фазировки антенной системы центральные проводники и экраны отрезков коаксиального кабеля подключают к тройным квадратам в соответствии со схемой фазировки. Конец кабеля, подключенный к антенне, заключается в полихлорвиниловую трубку диаметром 10-12 миллиметров длинной около трех метров для защиты антенного кабеля от погодных воздействий. Полихлорвиниловая трубка и кабель закрепляются нитью на горизонтальном бруске. Пайка экрана и центральной жилы отрезков кабелей изолируются друг от друга с помощью изоленты. Поверх установленных тройных квадратов и кабелей устанавливаются два вертикальных бруска, поверх них по центру один горизонтальный. Детали каркаса соединяются винтами диаметром 6 миллиметров. При установке винтов используются отверстия, оставшиеся после выкручивания шурупов, соединяющих верхний горизонтальный брусок с вертикальными брусками. Отрезки коаксиального кабеля и части тройных квадратов оказываются заключенными внутри деревянной конструкции, надежно защищающей точки пайки от погодных воздействий.

Промежутки между брусками с боков и торцов герметизируются, используя строительный герметик “жидкие гвозди”.

Антенна устанавливается на мачту с помощь хомутов, соответствующих диаметру трубы. Через отверстия в горизонтальных брусках проходят винты. Антенна закрепляется в двух точках. При ослаблении винтов хомутов можно точно сориентировать антенну на передатчик.


Оцинкованную проволоку, хомут крепления на трубу, эпоксидную смолу, краску можно приобрести в магазине стройматериалов. Коаксиальный телевизионный кабель с волновым сопротивлением 75 Ом следует выбирать с центральной жилой из меди и двойным экраном, состоящим из фольги и оплетки из медных жил. Наилучшие результаты можно получить при использовании кабеля наибольшего диаметра с возможно большим количеством жил в экранной оплетке.
Расстояния между элементами фазированной решетки, размеры тройного квадрата и длина отрезков кабелей выбраны путем многочисленных экспериментов, с целью обеспечить прием возможно большего количества телевизионных каналов и в тоже время минимально возможные габариты, уменьшающие массу антенны и облегчающие установку. Прием на антенну возможен через препятствие из близко расположенных деревьев. Антенна имеет низкую парусность. Благодаря расположению кабелей внутри деревянного герметизированного каркаса обеспечен длительный срок службы и защита от влияния погодных факторов. Качество принимаемого изображения не зависит от времени года и времени суток.

Денисов Платон Константинович, г. Симферополь

Обустраивая дачный участок, мы стараемся сделать его максимально комфортным для отдыха. А это значит, что со временем он обрастает удобствами, к которым мы так привыкли в повседневной жизни – водоснабжением, отоплением и, конечно же, электричеством. А уж там, где есть последнее, рано или поздно обязательно появится телевидение. Но как, спросите вы, провести его на даче, если покупка антенны, которая, к слову, стоит совсем недёшево, не предусмотрена в личном бюджете? Да очень просто! Немного основ радиоэлектроники, пара-тройка железяк и минимальный паяльный набор и вот, хорошенько устав на огороде, вы располагаетесь на дачной террасе для просмотра блока вечерних новостей.

Радиоэлектроника и телеэфир: просто о сложном

Самое главное для любой антенны — её способность взаимодействовать с сигналом, распространяемым в эфире.

В настоящее время ТВ-вещание осуществляется в одном единственном диапазоне – дециметровом, а телевизионные передатчики покрывают практически всю более-менее населённую территорию. Это даёт возможность «ловить» телесигнал где угодно.

Но для этого придётся учесть несколько несложных нюансов :


Исходя из этого, среди всего многообразия телевизионных антенн наиболее доступными для самостоятельного изготовления будут такие их виды, как:

  1. Всеволновая (частотнонезависимая)

Высокими параметрами не обладает, зато является наиболее простой и дешёвой в изготовлении – её основу составляет металлическая рамка, а в роли приёмников выступают обычные пивные банки или другие жестяные ёмкости.

  1. Логопериодическая диапазонная

Такую антенну можно сравнить с рыболовецкой сетью, которая при отлове сортирует добычу. Данный тип антенных систем также имеет простую конструкцию, однако обеспечивает более высокие, чем всеволновка, параметры.

  1. Дециметровая зигзагообразная

Для дециметрового диапазона габариты и сложность конструкции такой антенны существенно упрощаются, причём работать она сможет практически в любых условиях приёма.

Тонкости изготовления телевизионных антенн

Элементы антенны, по которой проходят токи полезного сигнала, всегда соединяются пайкой или сваркой. Но если устройство будет размещено на открытом воздухе, например, на крыше дачного домика, такие контакты в самом скором времени разъест коррозия.

Если речь идёт о самодельной антенне для дачи, стремиться к идеальному качеству контактов не стоит – если они и заржавеют или лопнут, то во всяком случае не скоро. Но желательно, чтобы соединений в конструкции антенны было как можно меньше, что обеспечит стойкий и достаточно чистый приём.

Оплетка и центральная жила коаксиального кабеля в настоящее время выполняются из недорогих сплавов, устойчивых к воздействию коррозии. В отличии от классической меди, пайке они поддаются плохо. Поэтому нужно следить за тем, чтобы не пережечь кабель.

Для изготовления антенны и её кабельного подключения желательно использовать:


Алюминиевую проволоку для изготовления элементов антенны использовать не стоит – она очень быстро окислится и потеряет способность проводить электрический сигнал. Наилучшим образом для этого подходит медь или более дешёвая латунь.

Площадь приёма антенны должна быть максимально возможной. Для этого к экрану – рамке, которая отсеивает эфирный и электрические шум — следует симметрично присоединить несколько металлических прутьев из того же металла.

Покупка простейшего усилителя сигнала, подключаемого непосредственно к антенне, решит проблему со слабым и грязным сигналом.

В результате система обеспечит нормальную мощность приёма. Всё, что нужно для этого, – вынести антенну на крышу дачного домика и направить в сторону ближайшей телевизионной вышки.

Частотнонезависимая антенна своими руками

Простейшая всеволновка представляет собой пару металлических пластин, установленных на деревянной рейке и соединённых несколькими витками медной проволоки любого диаметра. Ширина такой антенны должна быть равна ей высоте, а угол раскрывания полотен – 90 о. Припаивать проволоку к точке нулевого потенциала всеволновки необязательно – достаточно обеспечить надёжное её закрепление.

Частотнонезависимая антенна способна принимать и метровые, и дециметровые сигналы практически с любого направления. Недостатком этого варианта является единичный коэффициент усиления и нулевой КЗД – показатель отношения принятой на главный лепесток антенны мощности сигнала к сумме мощности помех на частоте, принятой остальными элементами. Именно поэтому всеволновка не подходит для приёма телесигнала в зоне с сильными помехами или там, где эфирный сигнал слишком слаб.

Для самостоятельного изготовления частотнонезависимой антенны вам понадобятся:

  • антенный кабель;
  • несколько жестяных банок;
  • саморезы;
  • штекер;
  • изолента;
  • отвёртка;
  • деревянная рейка;
  • медная проволока.

Банки закрепляются на рейке (мачте) с помощью изоленты на расстоянии около 7 см друг от друга.

В них вкручиваются саморезы, к торчащим концам которых прикручивается зачищенные концы антенного кабеля. Последний закрепляется на рейке и прокладывается по внешним строительным конструкциям дачного домика к месту, где вы планируете поставить телевизор.

Усовершенствовать конструкцию всеволновки можно, добавив ещё несколько секций из жестяной тары. После остаётся надёжно закрепить её мачту в вертикальном положении, подключить к телевизору и настроить тюнер.

Другим вариантом всеволновой антенны, предназначенной для приёма метрового сигнала, является веерный вибратор, который в народе именуют антенной-рогаткой.

Изготовление логопериодической телеантенны

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны «Дельта»

Зигзагообразная антенна для дачи

Z-антенная система с рефлектором обеспечивает практически такие же параметры приёма телесигнала, что и ЛП-антенна. Однако главный её лепесток по горизонтали в два раза длиннее. Это даёт возможность ловить сигнал с различных направлений, что в особенности актуально для сельской местности.

Дециметровая зигзагообразная антенна имеет небольшие габариты, однако её рабочий диапазон практически ничем не ограничивается. Материалом для изготовления такой системы служит медная трубка или лист алюминия толщиной около 6 мм. Если вы выбрали последний, припаять его обычным припоем или флюсом не получится – в этом случае крепления выполняются болтами. Для наружной установки такая антенна будет готова только после герметизации точек соединения силиконом.

Конструкция зигзагообразной антенны состоит из следующих элементов:

  • штанга;
  • полотно проволочное;
  • металлические пластины для крепления полотна;
  • поперечные рейки;
  • диэлектрические пластины и прокладки;
  • крепёжная плата;
  • фидерная линия;
  • пластина питания.

Любой из них можно изготовить своими руками из подручных материалов либо приобрести в ближайшем магазине радиоэлектроники.

Боковины Z-антенны выполняются цельнометаллическими или в виде сетки, закрытой листом жести. При прокладке по телу антенны коаксиального кабеля следует избегать его резких изгибов. Для этого его достаточно дотянуть до боковой ёмкостной вставки и не выпускать за её пределы. В точке нулевого потенциала оплётка кабеля аккуратно припаивается к полотну.

К данному классу можно отнести и такие виды антенн, как кольцевая и рефлекторная, которые также не представляют особой сложности в изготовлении.

Варианты самостоятельного изготовления телевизионных антенн на фото

Существуют и другие типы антенн, подходящих для самостоятельного изготовления — волновые, «польские», простые рамочные и даже примитивные спутниковые. Но какой бы вариант вы не выбрали, требуется грамотный расчёт параметров. Методику можно найти в технической литературе по радиоэлектронике. Однако куда легче и проще спросить совета у тех, кто уже имеет опыт в изготовлении подобного рода антенн.

Самостоятельное изготовление антенны для дачи на видео

В диапазоне АМВ из-за уменьшения действующей длины приемной антенны при повышении частоты на входе антенны развивается меньшее напряжение, чем при тех же условиях в метровом диапазоне. Поэтому возникает необходимость устанавливать антенны с большим коэффициентом усиления. В антеннах типа «Волновой канал» это достигается при увеличении числа директоров, создании синфазных решеток из многоэлементных антенн (рис. 10.30). Так как размеры элементов антенн соседних каналов отличаются незначительно, обычно их приводят для группы каналов (табл. 10.20).

Т а б л и и а 10.20



13-элементная антенна типа «Волновой канал» состоит из трех рефлекторов, активного петлевого вибратора и 9 директоров. Расстояния между торцами петлевого вибратора А равняется 10…20 мм. Диаметр вибраторов антенны — 4…8 мм. Коэффициент усиления антенны равен 11,5 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях 40°.

19-элементная антенна типа Волновой канал для диапазона ДМВ (рис. 10.31) состоит из трех рефлекторов, активного петлевого вибратора и 15 директоров. Вибраторы изготовлены из проволоки и трубок диаметром 4 мм. Они крепятся любым способом к несущей стреле диаметром 20 мм. Длина стрелы для любой группы каналов составляет 2145 мм (табл. 10.21). Коэффициент усиления антенны составляет 14…15 дБ, угол раствора основного лепестка диаграммы направленности в горизонтальной и вертикальной плоскостях равен 30…32.

Широкополосная антенна типа «Волновой канал» для приема в каналах 21…41 (рис. 10.32).

В зависимости от расстояния до телевизионного передатчика и зоны уверенного приема его сигналов количество элементов (директоров) антенны можно уменьшать до 8,11 или 15.

В случае когда предпочтение отдано приему в одном телевизионном канале (например, прием программы НТВ из пос. Колодищи), размеры элементов антенны и расстояния между ними можно пересчитать на этот канал.


Таблица 10.21



Наибольший коэффициент усиления (13 дБ) широкополосная антенна ДМВ имеет в 28-м канале, средняя частота которого составляет 500 МГц. Коэффициент пересчета (Кп) в этом случае определяется по формуле

где fcp — средняя частота канала ДМВ, МГц. Для 37-го канала, средняя частота которого 562 МГц, Кп равен:

Кп=530/562=0,943.

Умножив размеры элементов и расстояния между ними на 0,943, получим размеры антенны для 37-го канала (рис. 10.33). Так же можно пересчитать широкополосную антенну на любой канал (или группу каналов) ДМВ. Средняя частота канала (группы каналов) приведена в табл. 10.2, длина полуволновой петли — в табл. 10.1. При использовании металлической несущей стрелы (траверсы) полученные при пересчете размеры элементов увеличивают на половину ее диаметра.

Коэффициент усиления канальной антенны возрастает до 14…15 дБ. Антенну из восьми элементов используют на расстоянии до 20…30 км от пос. Колодищи, из 11 — до 30…40, из 15 элементов — до 50…60 км. За зоной уверенного приема на расстоянии до 70…90 км используют антенну из 24 элементов. Для обеспечения хорошего качества принимаемого изображения непосредственно на мачте устанавливают антенный усилитель.

Антенна мало подвержена влиянию близко расположенных предметов и имеет хорошую повторяемость. Допустимы отклонения до 2 мм от расчетных размеров практически без ухудшения параметров антенны.

Антенна типа «Волновой канал» со сложным пассивным рефлектором (рис. 10.34; табл. 10.22…10.24) состоит из решетчатого рефлектора (рис. 10.35, а), два полотна которого установлены под углом 90° на конце несушей стрелы, активного петлевого вибратора (рис. 10.35, б) и 18 директоров.

При этом два первых директора (А1 и Д2) являются двухэтажными и разнесены по вертикали на толщину несущей стрелы (табл. 10.23).

Таблица 10.22



Главным достоинством такой антенны является надежная экранировка задней полусферы благодаря увеличению КЗД при установке сложного рефлектора. Последний концентрирует энергию полезного сигнала в направлении активного вибратора, что способствует повышению коэффициента усиления антенны.

Таблица 10.23

Таблица 10.24



На рис. 10.36 показан вид сбоку описанной выше антенны. 6-элементная антенна предназначена для ближнего приема на расстоянии до 10…15 км от телевизионного передатчика: 10-элементная — 15…25; 15-элементная — 25…40; 20-элементная — на расстоянии 40…60 км и более.

В диапазоне ДМВ широко используются рамочные антенные Тройной квадрат, рамки которых выполнены из цельного куска медного, латунного провода диаметром 2…3 мм. При размерах дециметрового диапазона (табл. 10.25) антенна обладает достаточной жесткостью. Провод необходимо изогнуть определенным образом (рис. 10.37). В точках А, Б и В провода необходимо зачистить и спаять. В этой конструкции вместо шлейфа (см. рис. 10.12), изготовленного из куска коаксиального кабеля, используется четвертьволновой короткозамкнутый мостик (см. рис. 10.11) той же длины, что и шлейф (см. табл. 10.5). Расстояние между проводами мостика остается прежним (30 мм). Конструкция такой антенны достаточно жесткая, и нижняя стрела здесь не нужна. —

Фидер подвязывают к правому проводу мостика с наружной стороны. При подходе фидера к вибраторной рамке оплетку кабеля припаивают к точке X» центральный проводник — к точке X. Левый провод мостика закрепляют на диэлектрической стойке или в случае наружной антенны — на мачте. Важно, чтобы в пространстве между проводами мостика не находились фидер и стойка мачты.

При наличии медных, латунных или алюминиевых полосок можно сделать ромбовидную антенну (рис. 10.38). Полоски (1) скрепляют внахлест винтами и гайками. В точке соприкосновения пластин должен быть надежный электрический контакт. Толщина полосок произвольная.

Ромбовидная антенна может работать в полосе частот каналов 21…60, коэффициент усиления ее равен 6…8 дБ. Для его повышения антенну можно снабдить рефлектором (рис. 10.39).

Простейший рефлектор представляет собой плоский экран, изготовленный из трубок или отрезков толстого провода. Диаметр элементов рефлектора некритичен (3…10 мм). Полотно рефлектора (2) крепится с помощью стоек-опор (3) к металлической или деревянной мачте (4). Точки 0 имеют нулевой потенциал, относительно земли, поэтому стойки (2) могут быть металлическими.

Таблица 10.25



Фидер (5) — кабель типа РК с волновым сопротивлением 75 Ом прокладывают к точкам питания А и Б. Оплетку кабеля припаивают к точке Б, а центральный проводник — к точке А. При дальнем приеме ромбовидная антенна может быть оснащена широкополосным усилителем (6).

2-элементная Швейцарская антенна (см. рис. 10.21) также может использоваться в диапазоне ДМВ (табл. 10.26).

Таблица 10.26


Оборудование для цифрового телевидения — это то что можно купить в нашем магазине. Наша компания работает на рынке эфирного и спутникового оборудования с 2003 года и большую часть наших клиентов мы знаем уже в лицо.
Для постоянных покупателей нашего интернет магазина действует система скидок, которая рассчитывается автоматически по номеру купона присвоенному лично вам.
Все оборудование проходит предпродажную подготовку, а именно устанавливается последняя версия ПО на спутниковые и эфирные приставки. Все ресиверы проверяются на работоспособность.
Наша компания производит доставку оборудования, как по Москве так и по всей России. С большинством компаний курьерской доставки заключены соглашения о льготной цене доставки.
В нашем интернет магазине вы сможете найти практически любое оборудование, которое может вам понадобится для приема спутникового и эфирного телевидения. Мы постарались сделать удобным процесс оформления заказа для любого Если вы планируете заказать не одну позицию, а несколько, то вы можете воспользоваться поиском по магазину и обратить внимание на сопутствующее оборудование.Если вы ходите подобрать оборудование для приема спутникового тв, то вам следует пройти по вкладке меню «Спутниковое телевидение», если для приема эфирного или кабельного тв, то «Эфирное телевидения» и.т.д. Если в процессе заказа у вас возникают вопросы, то вы можете воспользоваться онлайн чатом, который расположен на каждой странице интернет магазина или заказать обратный звонок.
Надеемся, что в интернет магазине цифрового тв вы сможете потратить минимальное количество времени на заказ требуемого оборудования.

сделать самому своими руками сделать не так уж и сложно

Всем людям иногда надоедают стандартные телеканалы, и они подключают себе спутниковые тарелки или кабельное телевидение, что влечёт за собой лишние расходы. Чаще всего приходится оплачивать подключение кабеля или тарелки (исключение разве что во время акций в компании) и каждый месяц платить за то, чтобы вам показывали передачи. Иногда материальное положение не позволяет гражданам оплачивать такие услуги. Тут на помощь приходит знание электроники и радиотехники. В данном обзоре будет рассказано о том, как делается антенна для телевизора своими руками.

Что необходимо для создания антенны

Если вы живёте в зоне прямой видимости от телерадиовышки, то антенна, о которой пойдёт речь, вполне пригодится. Индивидуальная самодельная конструкция вполне сможет обеспечить довольно большое количество телеканалов, хотя и не в таком хорошем качестве. Для того чтобы ответить на вопрос о том, как создается антенна для телевизора своими руками, не требуется особенно глубоких познаний в радиотехнике, а материалы для неё весьма просты и дешевы. Нам понадобятся: медная проволока диаметром от двух до трёх миллиметров и длинной семьдесят сантиметров, кусочек двухстороннего стеклотекстолита, полутораметровый коаксиальный телевизионный кабель с волновым сопротивлением семьдесят пять Ом, а так же F-штекер. Такая антенна спокойно будет принимать сигналы в диапазоне ДМВ, а при достаточно мощном сигнале – волны метрового диапазона. В качестве медного провода хорошо подойдёт одножильный провод для прокладки электропроводки.

Работа с проводами

В процессе поиска ответа на вопрос о том, как сделать антенну для телевизора своими руками, вам понадобится иметь дело с проводами. В том случае, если кабелей несколько, то, аккуратно работая ножом, отрезаем вдоль канавки один из проводников, при этом стараясь не повредить изоляцию, хотя это совсем не обязательно – изолирующие материалы будут играть чисто эстетическую роль. Согласитесь, не очень-то приятно смотрится просто голый провод. В принципе, антенна для телевизора, своими руками сделанная, может быть подключена за счет алюминиевого провода. Но стоит понимать, что его придётся соединять резьбовым соединением с контактами платы на согласующем трансформаторе. Важно помнить о том, что гайка крепления не должна касаться фольги трансформатора, в противном случае следует воспользоваться изолирующей шайбой или же подрезать фольгу. В том случае, если провод остался без изоляции, можно ради красоты и соблюдения правил интерьера надеть на него хлорвиниловую трубку.

Придаем форму нашей конструкции

Чтобы антенна для телевизора, своими руками сделанная, приняла форму круга, вполне подойдёт ведёрко от краски или любой другой предмет цилиндрической формы. Важно помнить, что диаметр круга должен быть около двухсот двадцати миллиметров, хотя это и не обязательно, погрешность в пару миллиметров роли не играет. Изготавливать согласующую плату трансформатора – довольно сложное задание, если сравнивать с предыдущими работами над этой антенной. Плату лучше всего сделать из стеклотекстолита толщиной полтора миллиметра и размерами 25х30 миллиметров.

Заключение

На этом вопрос о том, как сделать антенну, можно считать решенным. Осталось только поставить ее в требуемом месте и приступить к настройке телеканалов. Теперь, зная, что собой представляет конструкция для показа телеканалов, вы сможете самостоятельно ответить на вопрос о том, как делается антенна для радио своими руками. Удачного вам просмотра телевизора с новой, самостоятельно сделанной,   антенной!

Хотите построить свою собственную радиолюбительскую антенну? С комплектом KM4ACK это сделать легко — The Prepared

Вы можете подумать, что любительское радио — это радио, но на самом деле все дело в антеннах. Это становится очевидным, когда вы переходите на дальние КВ-диапазоны, где наличие правильного типа антенны, правильной длины и идеального размещения имеет решающее значение. У вас может быть фантастический 100-ваттный КВ-трансивер, такой как Icom IC-7300, но если вы используете вешалку в качестве антенны, вам будет сложно установить контакты.С другой стороны, оптимальная антенна с 5-ваттным QRP-радио может устанавливать контакты по всему миру.

Джейсон Олехам, позывной KM4ACK, стал бесценным источником экстренной связи благодаря своему программному обеспечению Build-A-Pi и полезному каналу на YouTube. Он продает в своем магазине популярный комплект антенны с торцевым полуволновым питанием (EFHW), которого часто нет в наличии. Стоит ли шумиха или радиолюбители покупают его из-за бренда?

Я любил электронику с тех пор, как себя помню. Единственная проблема в том, что я ужасен в пайке, которая всегда казалась мне черной магией.Несмотря на это, мне было интересно попробовать собрать эту антенну, и это казалось достаточно простым. Что, наконец, подтолкнуло меня к краю, так это то, что обозреватель YouTube сказал, что KM4ACK сдул его портативную антенну Chameleon EMCOMM-III EFHW, которую я использовал. Chameleon стоит 160 долларов, а комплект KM4ACK всего 40 долларов, поэтому мне пришлось его проверить.

Изготовление собственных антенн — это обряд посвящения в радиолюбительскую сферу, и умение делать это делает вас гораздо более самодостаточным.Кроме того, изготовление собственных антенн дешевле, чем их покупка.

Самое сложное — это найти комплект на складе. Я рекомендую щелкнуть ссылку «Получить уведомление, когда набор снова появится в наличии», чтобы подписаться на уведомление по электронной почте. Вы можете купить антенну либо с разъемом BNC (для небольших маломощных QRP-радиостанций), либо с SO-239 (стандартный антенный разъем), и выбор зависит от того, что используется в ваших радиостанциях (при необходимости вы всегда можете купить адаптеры).

Я также рекомендую добавить в ваш заказ несколько дополнительных конденсаторов в качестве дешевой страховки на случай, если вы сломаете один из них или сожжете его паяльником.

Что в упаковке и что вам нужно

В комплект входит все необходимое оборудование, кроме веревки для подвешивания антенны на дереве. Включает в себя:

  • Намотка проволоки, напечатанная на 3D-принтере и выступающая в роли «тела» антенны
  • Ферритовое кольцо и магнитная проволока для обмотки тороида
  • Разъем, BNC или SO239
  • 67 футов антенного провода
  • Изолятор на конце антенного провода
  • Эластичный шнур для фиксации проволоки на намоточном устройстве
  • Хомуты для крепления тороида к намотчику проволоки
  • Крепеж из нержавеющей стали для крепления антенны к намотчику

Для сборки антенны вам понадобятся основные электронные инструменты.Если у вас их еще нет, это хорошая инвестиция, которая поможет вам в многочисленных проектах по электронике и ремонте электрооборудования:

Я связался с некоторыми из инструментов, которые я использую в приведенном выше списке.

Сборка

У

Jason есть замечательное видео по сборке, понятное и лаконичное даже для новичков. Я не буду повторять все это здесь, но я предложу некоторые идеи и мнения на разных этапах процесса. Кто-то, кто разбирается в электронике, сможет построить антенну примерно за час.Сборка может занять не так много времени у неопытных пользователей, но вы можете потратить больше времени на устранение неполадок и повторение шагов.

Когда я впервые ознакомился с инструкциями по сборке, я предположил, что намотка тороида будет самой сложной частью. На самом деле это был один из самых простых шагов: просто следуйте инструкциям и схеме, делайте это медленно и плотно прижимайте бинты к ферритовому кольцу.

Моим первым камнем преткновения было изменение отверстия коннектора моталки под коннектор SO-239.Намотчик разработан с учетом BNC, и часть пластика должна быть удалена, чтобы принять разъем SO-239. То, что я обнаружил, работало хорошо, так это использование моих кусачек для вырезания пластиковых секций.

Джейсон говорит вам, чтобы вы хорошо и плотно подключили разъем антенны, но не объясняет, как это сделать. Я усвоил на собственном горьком опыте, что вы хотите, чтобы это было туго, о чем я расскажу ниже, но вот трюк, который я понял. На противоположном конце соединителя находится большая гайка, для которой требуется гаечный ключ или торцевая головка на ¾ дюйма.Но сколько бы вы ни крутили эту гайку, она не затянется, если что-то не натянет другой конец. Не кладите плоскогубцы или что-либо на разъем, иначе вы повредите резьбу. Хитрость, которую я придумал, заключается в том, чтобы прикрутить коаксиальный кабель к разъему антенны, а затем затянуть гайку. Прежде чем идти дальше, подсоедините и отсоедините кабель несколько раз, чтобы убедиться, что разъем надежно закреплен и не будет вращаться.

Другая проблема, с которой я столкнулся: после пайки всех соединений у меня была непрерывность только в 2/3 точек, которые он сказал проверить.Я несколько дней ломал голову над этим. В какой-то момент я предположил, что перегрел конденсатор. Поэтому я заказал комплект запчастей вместе с запасным коаксиальным разъемом. Но и этого не было.

В конце концов я все отпаял и обнаружил, что на паре скрученных магнитных проводов, припаянных к клемме заземления, только один из проводов действительно был припаян. Перепайка решила проблему.

После того, как все спаяно и протестировано, Джейсон рекомендует закапывать основной узел в горячий клей, чтобы защитить его от непогоды.Это хорошая идея, но я не рекомендую делать это до тех пор, пока вы не протестируете антенну в полевых условиях. Если бы я приклеил его в этот момент, это закончилось бы катастрофой.

Хотя я еще не силен в пайке, этот проект помог мне много попрактиковаться. Предлагаю несколько советов:

  • Почему припой иногда скапливается, а не течет по металлу? Ответ — окисление от высокой температуры при контакте с металлом. Решение представляет собой химическое вещество, называемое флюсом, которое защищает металл от окисления и позволяет припою свободно течь.В большинстве припоев есть некоторое количество флюса, поэтому вам не нужно наносить его дополнительно. Если вам нужно перепаять соединение, вы можете обнаружить, что старый припой не делает того, что вам нужно, пока вы не нанесете новый припой. Это потому, что флюс был выжжен со старого припоя, а флюс в свежем припое помогает сделать соединение. Хорошо иметь немного флюса в наборе для пайки, так как приложение решает большинство проблем с пайкой.
  • Вы хотите сделать хорошее механическое соединение перед пайкой, чтобы сохранить напряжение от паяного соединения в течение длительного времени и сделать хорошее соединение, которое будет блестящим и гладким, а не зернистым.Вы видите примеры этого в видео Джейсона, где он обжимает провод на месте, а затем припаивает его. Обжим удерживает провод и снимает нагрузку с соединения при натяжении провода. Когда вы припаиваете скрученный провод и ножку конденсатора к наконечнику заземления, лучше всего пропустить их через отверстие наконечника заземления, чтобы удерживать их на месте.
  • Паяное соединение должно быть блестящим и гладким. Если он шероховатый и зернистый, это холодный стык, который, скорее всего, сломается в будущем. Чаще всего это происходит из-за того, что деталь движется во время процесса пайки, что является одной из причин, по которой вам нужно хорошее механическое соединение.

Шаг вперед, два шага назад

Когда все было собрано и погода, наконец, прояснилась, я, наконец, смог повесить антенну и попробовать. Все прошло отлично, и я был готов принести его и приклеить горячим клеем. Пока не пробовал открутить коаксиальный кабель от антенны. Резьба застряла туго, и разъем антенны крутился. Магнитный провод и вывод конденсатора, припаянные к центральному контакту, намотались на него и сломались. В конце концов я освободил коаксиальный кабель с помощью гаечного ключа и быстро вернулся к чертежной доске.

Вот тогда я и разобрался с подсоединением коаксиального кабеля к разъему перед его затяжкой. Как только он стал достаточно тугим, чтобы я мог многократно вкручивать и отсоединять кабель без каких-либо сдвигов, я подключил свой паяльник.

Я мог бы использовать конденсатор повторно, но решил использовать один из заказанных запасных, чтобы провода были достаточно длинными, чтобы конденсатор мог ровно лежать на обмотке. В то время я был очень зол, так что это была не лучшая моя работа по пайке.Я расплавил каплю припоя в центральном контакте и быстро вставил внутрь конденсатор и магнитный провод, пока он не затвердел, а затем припаял другой конец конденсатора к верхней части клеммы заземления, потому что не хотел отпаивать скрученный провод. пара. Кроме того, все это будет покрыто горячим клеем. Все это проверил на мультиметре, поэтому я снова подключил антенну для проверки.

Тестирование против Хамелеона

Есть несколько способов проверить антенну. Стандартом является измеритель КСВ, который проверяет резонанс антенны на определенных частотах.Идеальное измерение — 1:1, что означает, что антенна работает с максимальной эффективностью на выбранной частоте, и, таким образом, радио не приходится работать так усердно.

КСВ-метра стоят дорого, поэтому я выбрал Xiegu G90 в качестве своего первого КВ-трансивера, так как он имеет встроенный трансивер. Джейсон утверждает, что антенна имеет резонанс на 10, 15, 20 и 40 метрах. 20 и 40, вероятно, самые популярные группы, которые я использую чаще всего.

Я использовал встроенный измеритель КСВ моего G90 на всех четырех диапазонах, и все показания были близки к 1:1, что впечатляет и лучше, чем у моего Chameleon, который часто показывал 2:1.Я пробовал 80 метров, другой диапазон, который я часто использую, и он был выше 4:1, что делало антенну KM4ACK бесполезной на этом диапазоне, но опять же, Джейсон не утверждает, что она работает на этом диапазоне. Chameleon одинаково посредственен на 20, 40 и 80. Я думаю, что если все тесты одинаковы, я бы предпочел лучшую производительность на более ограниченном наборе диапазонов.

Но КСВ только говорит нам, хорошо ли работают провода, они не говорят нам, насколько хорошо антенна и ее расположение обеспечивают контакты. Для этого я использую протокол WSPR, сокращенно от Weak Signal Propagation Reporter, через программный пакет WSJT-X.

WSPR работает в двухминутных циклах прослушивания и передачи небольших пакетов данных при мощности 5 Вт. Затем вы можете просмотреть карту, показывающую, какие другие станции WSPR слышали вашу передачу. Распространение ВЧ зависит от солнечных циклов, времени суток и других факторов, но дает вам реальное представление о том, насколько хорошо работает ваша установка.

Как видите, я получаю довольно хорошее покрытие с этой антенной, всего 5 Вт, от Гавайев до Ирландии.

Горячий клей

После еще нескольких тестов с JS8Call я был рад, что антенна работает так, как предполагалось, а любые другие оптимизации будут зависеть от размещения или регулировки длины антенного провода.Так что я достал пистолет для горячего клея и закопал провода и электрические компоненты толстым слоем горячего клея. Если бы я сделал это до того, как обнаружил, что коаксиальный разъем достаточно тугой, мне бы приснился кошмар. Но теперь электронные компоненты надежно защищены от непогоды.

KM4ACK EFHW в качестве вашей первой антенны?

Если вы опытный радиолюбитель, вас уже заинтересовала антенна KM4ACK. Он дешевый, простой в сборке, легкий и не требует тюнера на четыре диапазона.Это непревзойденный пакет для портативных операций. И если вы еще не приступили к сборке антенны, это отличный способ начать.

А если ты новичок? Это отличная антенна и отличный первый проект антенны, где вы держите руку на протяжении всего процесса. Тем не менее, когда вы новичок и шатаетесь, вы можете предпочесть что-то, что просто работает из коробки. Chameleon EMCOMM-III — хорошо зарекомендовавшая себя портативная, универсальная антенна, построенная как танк, но по высокой цене.Он исправно служил мне больше года.

Идеальной антенны не существует. У всех есть компромиссы, и у большинства радиолюбителей в арсенале есть несколько для разных целей.

шестиметровых антенн — я пробовал несколько

Антенны

всегда очаровательны, с множеством вариантов от самодельных, чтобы купить их в готовом виде. Затем есть шесть метров, Magic Band, где антенны достаточно малы, чтобы поместиться на заднем дворе или даже на чердаке.Я попробовал несколько по пути. Вот краткое изложение.

Шестиметровый диполь

Что не нравится в шестиметровом диполе? Он прост и легко строится. Примерно 9 футов от кончика до кончика, он может поместиться практически где угодно. Он имеет горизонтальную поляризацию, что предположительно лучше всего подходит для VHF DX. И это работает.

Мой отчет о моих усилиях по созданию шестиметрового диполя стал постом с наибольшим трафиком на этом веб-сайте с момента его публикации в 2014 году. Так что этот вариант также должен быть популярным.Я также отмечу, что я работал в Аргентине и Уругвае, используя этот диполь и мощность 100 Вт.

Шесть метров по вертикали

MA6V в ясном виде, высота 20 футов

Здесь мой опыт был неожиданным, учитывая преобладающее мнение, что вы должны быть горизонтально поляризованы для VHF DX. Я бы предположил, что это правда выше шести метров. Но мой собственный опыт был поучительным.

В 2011 году я купил вертикал Cushcraft MA6V, который покрывает от 20 до 6 метров. Это добавило к моим возможностям контеста HF.Вот мой пост в блоге HF Verticals. Я не стал использовать эту антенну на шестерке, так как сначала у меня был диполь, а затем Moxon, а затем 3-элементная Yagi.

Но, последние несколько лет у меня была только вертикальная антенна. Итак, я начал работать со станциями на FT8, и, к моему удивлению, они ответили. Это включало Шотландию, мой первый европейский шестиметровый контакт. Замечу, что MA6V представляет собой вертикальный диполь со смещенным центральным питанием. А мой установлен примерно на высоте 20 футов над землей.

Итак, вертикаль стоит примерить на шести метрах.Кроме того, его легче вписать во двор.

Шестиметровый ударопрочный Moxon

Moxon — мой любимый тип антенн. Мой первый опыт был с самодельной 15-метровой версией, которая провела множество QSO для моих однодиапазонных конкурсных работ. Преимущество этих антенн заключается в направленности, хорошей направленности вперед-назад и меньшем размере, чем у Yagi. Когда кончики ведомого элемента и отражателя согнуты почти до соприкосновения, ширина антенны сжимается до гораздо меньшего пространства. Я также разместил 15-метровое видео Moxon.

Электроника Par Electronics Stressed Moxon доводит эту компактную конструкцию до шести метров. Он отлично работает с хорошим усилением, подавлением звука спереди назад и невероятной конструкцией. Я использовал его в течение многих лет дома на подъемной мачте, а совсем недавно — в своих операциях с вездеходом. Он может удариться о дерево и снова согнуться для следующей остановки сетки — не спрашивайте меня, откуда я знаю.

Хотя коэффициент усиления не такой большой, как у многоэлементных Yagi, мне нравится, что его более широкий луч покрывает большую площадь без необходимости настройки поворотного устройства.Это отлично работает для конкурсов, когда группа открыта.

Это моя любимая шестиметровая антенна.

Шестиметровые Яги — 3 элемента

Следующим шагом в моем шестиметровом путешествии по антенне была попытка найти немного большее усиление, но при этом установить антенну во дворе. Я тщательно изучил доступные варианты и выбрал 3-элементный LFA InnovAntennas. Нажмите на ссылку, чтобы узнать больше о моем опыте. Он работает хорошо и предлагает низкий уровень шума, хотя я не смог заметить большой разницы.

Я довольно долго пользовался этой антенной. Конструкция прочная, как скала, но сидение на вершине откидной мачты вместе с ротатором заставило меня сильно нервничать из-за сильного ветра, который время от времени проносится. Итак, через некоторое время, пытаясь увидеть большую разницу с Moxon, я снова поставил Moxon на мачту push-up.

Недавно я купил M2 6M-3SS Yagi. Нажмите на ссылку, чтобы узнать больше. Моя мотивация заключалась в том, чтобы найти антенну с более высоким коэффициентом усиления, чем у Moxon, для временной установки с выдвижной мачтой на моем заднем дворе.Я использую это для сезона Summer Es. Кроме того, я часто использую его во время работы марсохода в CQ WW VHF Contest, где я активирую только пару сетей.

Учитывая это временное использование, я хотел Яги, который можно было бы легко разобрать и снова собрать для транспортировки и хранения. Я также хотел легкую антенну для использования на откидной мачте. Этот прекрасно отвечает всем требованиям, и я уже работал в нескольких новых странах DXCC в Европе и Южной Америке со своей установки на заднем дворе. LFA не работал бы в этом приложении, так как он тяжелый и довольно сложный.Лучше стационарная установка.

Шестиметровый омниугл

6-метровый омниугл, а также омниугл на 222 МГц и взбиватель яиц на 432 МГц. У меня есть антенны!

Мое первое использование омнианглов Par Electronics было на двух метрах и 70 см. Они отлично помогли мне начать работать с высокими частотами, плюс они предлагали горизонтальную поляризацию. Конечно, позже я добавил дешевые Yagi, Diamond Yagi, а теперь и Directive Systems Rover Yagi для этих диапазонов. У вас просто не может быть достаточно антенн.

Недавно я добавил шестиметровый омниугл, расположенный в нише над моей хижиной. С антенной еще ничего не делал. Его цель — обеспечить шестиметровую антенну зимой, когда моя временная установка Yagi с откидной мачтой находится на хранении.

Мне нравится концепция с истинным всенаправленным покрытием, и я очарован концепцией наложения пары для достижения некоторого усиления. Я должен позже сообщить о своих результатах здесь.

Всегда есть больше вариантов

Всегда есть еще один тип антенны, который можно попробовать, независимо от того, сколько вы использовали в прошлом.Например, четверные всегда были в моем списке.

Я надеюсь, что мой опыт работы с шестиметровыми антеннами поможет вам начать этот путь или, возможно, подтвердит некоторые из ваших собственных наблюдений. Удачи в вашем путешествии с антенной на Magic Band.


Джон Джонс, N0JK, редактор колонки QST World Above 50 MHz, прислал мне дополнительные комментарии о своем опыте работы с шестиметровыми антеннами. Спасибо, Джон.

Я установил много контактов с помощью простого магнита. крепление 1/4 волны хлыста.Лучшим DX с такой установкой на 6 был Аргентина с Мауи, Гавайи, в 2015 году – LW3EX на CW. Я декодировал с десяток разных станций JA на FT8 еще в июне 2018 года на нем. Сигналы до -10. Очень старался, но нет вопросов. Он отлично подходит для мобильных / стационарных портативных спорадических E.

Петля M2 — Используется на чердаке. Работает, правда какой-то ВЧ на фидере. Лучшим DX был G8BCG на спорадическом E несколько лет назад.

Диполь. В настоящее время есть один на чердаке дома. Низкий КСВ, низкий уровень шума и работает.Ориентирован в настоящее время на ЮВ – СЗ. Могут работать другие направления с некоторой потерей усиления. Работал с KH6/K6MIO с ноября 2015 на 6 F2.

Я не использовал Moxon. Я использую 2 el yagi для большей части своей портативной работы. У него примерно такое же усиление, как у Moxon. Мой собирается за считанные минуты. Очень эффективная маленькая антенна. С ним работали JA, которые я расшифровал на хлысте.

М2 6М-3СС. У меня есть. Это отличная антенна, но ее сборка в полевых условиях занимает больше времени и она тяжелее.МАФ не использовал. Они многим нравятся.




Говоря о дополнительных возможностях. Я добавил 5-элементную Yagi Directive Systems для использования дома и при активации нескольких относительно редких сеток. Всегда можно добавить больше алюминия.

24 июля 2021

Я сделал несколько фотографий имеющегося у меня набора 6-метровых антенн. Они включают меня на фото, чтобы дать вам лучшее представление о размере каждой из антенн. Все они работают, некоторые лучше, чем другие.Но это также не занимает много времени, когда группа открыта.

Наведите указатель мыши на заголовок. Щелкните для полноразмерного изображения.

M2-3SS 3-элементная Яги Пар Электроникс Моксон Par Electronics OmniAngle Директивные системы 5-элементная Яги

29 марта 2022 г.

Также есть отличное видео на YouTube с презентацией Фрэнка, W3LPL, о 6-метровых антенных системах Yagi. Вот ссылка https://youtu.быть/oLsmwzJfId8

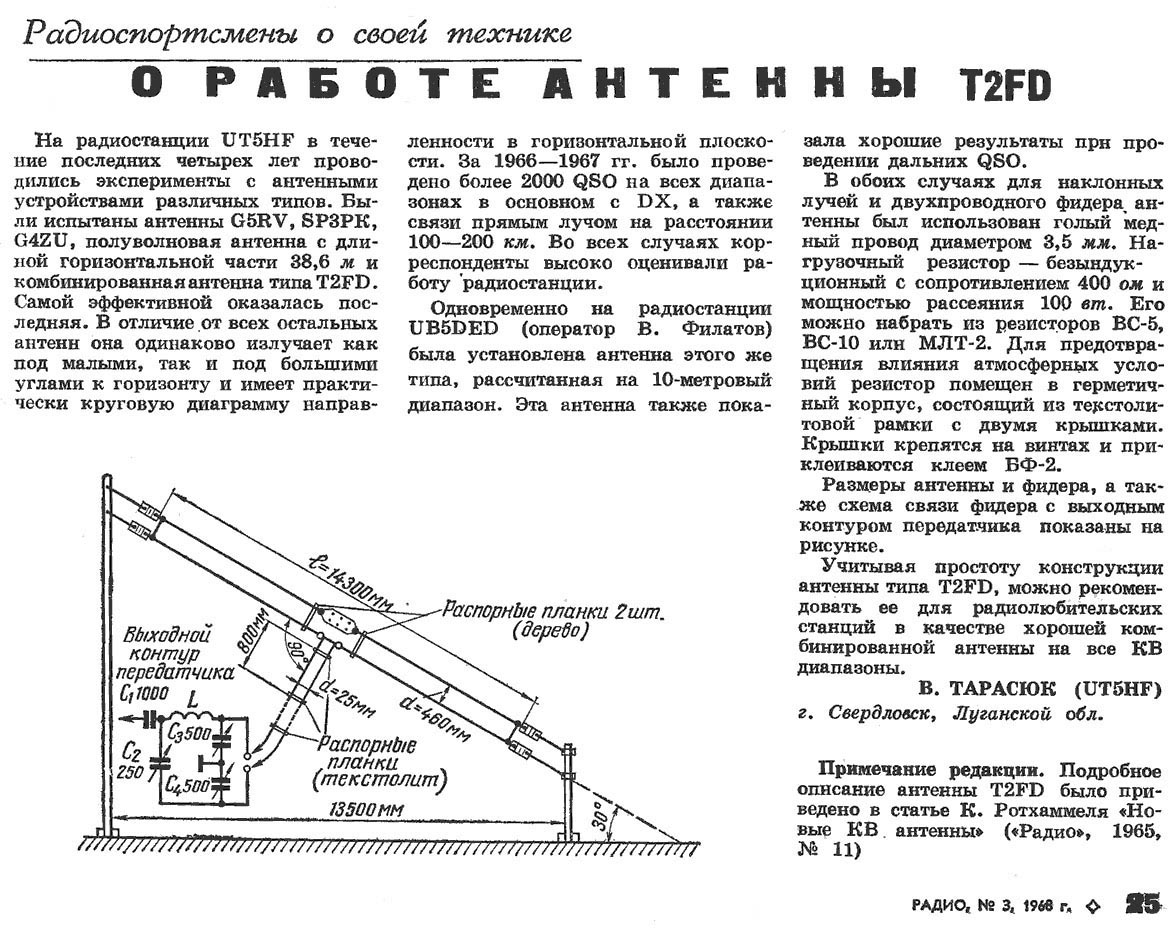

Ваша первая высокочастотная (ВЧ) антенна

КВ антенны Высокочастотная (ВЧ) антенна предназначена для работы в одном или нескольких диапазонах от 10 до 80 метров. В этом руководстве особое внимание уделяется антеннам, которые охватывают все или, по крайней мере, некоторые диапазоны от 10 до 80 метров.

Теперь я слышу: «Ты что, спятил?» Я использую сайт Ham Cram только для подготовки к экзамену по технике, зачем мне ВЧ-антенна? Есть несколько причин для приобретения КВ антенны.

1. Техники могут использовать часть 10-метрового SSB, что дает вам возможность работать DX по всему миру.
2. Если вы изучаете CW, вы также можете работать на бывших для новичков участках 15, 40 и 80 метров.
3. Прослушивание DX на HF-диапазонах является большим стимулом для перехода на General.
4. Они недорогие и могут быть построены даже самостоятельно (DIY).
5. Все они могут быть установлены с использованием перевернутой V-образной конфигурации, поэтому вам потребуется только одна опорная конструкция.
6. Требуется только одна фидерная линия.

Пожалуйста, не зацикливайтесь на идее, что радиолюбители — это приспособление на ремне. Проволочные КВ антенны делятся на 5 категорий Проволочные ВЧ антенны делятся на 5 категорий

1. Однодиапазонные диполи.
2. Многополосный диполь со смещением от центра (OCF)
3. Захваченный многополосный диполь
4. «Веерные» параллельные диполи
5. Многодиапазонная антенна типа G5RV

1. Однодиапазонный диполь, как следует из названия, резонирует только на одном диапазоне и хорошо работает на этом диапазоне.Без особых дополнительных усилий вы можете построить или купить многодиапазонную антенну. Однодиапазонная антенна проста в сборке и монтаже. Если вы начинаете после завтрака, вы можете закончить его до обеда. Однако желательной характеристикой вашей первой КВ-антенны должна быть универсальность, так что давайте выберем многодиапазонную антенну. Давайте сделаем краткий обзор антенн, перечисленных выше.

2. Многодиапазонный диполь со смещенным от центра фидером (OCF) представляет собой полуволну на самой низкой частоте, которую вы намереваетесь нам передать, с фидерной линией, подсоединенной не к центру антенны.Импеданс центральной точки питания полуволнового диполя составляет примерно 50 Ом, поэтому он хорошо подходит для относительно недорогого коаксиального кабеля. При перемещении в любую сторону от центра импеданс увеличивается. Используя релейную линию и антенный тюнер, вы можете придать антенне многодиапазонные возможности. Сказав это, согласование фидерной линии и регулировка общей длины антенны может быть несколько неудобным. Строительство антенны OCF, вероятно, не является работой для новичка в строительстве антенн. У меня нет практического опыта работы с антеннами OCF, но я видел, что у других очень сложная настройка для многодиапазонного использования.Перемещение фидерной линии внутри антенны чревато ошибками и утомительно.

3. Многополосный диполь с ловушкой. Ловушка представляет собой катушку индуктивности и конденсатор, которые резонируют на частоте в пределах диапазона. Они всегда используются парами, за исключением вертикальных антенн. Пример послужит иллюстрацией. Предположим, у вас есть обычный 20-метровый диполь, и вы хотите добавить 40 метров к антенне. Вы бы поставили одну ловушку резонировать на 20 метров с каждого конца, если бы у вас была существующая антенна. Катушка индуктивности и конденсатор, соединенные параллельно, резонируют на расстоянии 20 метров, что будет представлять собой высокий импеданс на расстоянии 20 метров.Любой провод на дальней стороне ловушек электронно отсутствует на 20 метрах. Индуктивность ловушки служит для сокращения общей длины антенны на 40 метров, поэтому антенна-ловушка 20/40 метров будет короче, чем 40-метровая однодиапазонная антенна. Unadilla производит ловушки очень высокого качества, но они продаются по цене от 44 до 48 долларов за пару в зависимости от группы. Вы также можете построить свою собственную антенну-ловушку. Посмотрите, как построить собственную антенну-ловушку. Это может быть непростой задачей. Я построил антенну-ловушку на 20, 40 и 80 метров, используя ловушки Unadilla, и она работала очень хорошо.

4. «Веерная» антенна — это просто группа полуволновых резонаторных антенн, питающихся от общей точки питания. Из всех антенн, описанных в этом учебном пособии, этот тип антенны имеет наименьшие компромиссы, хотя и взаимодействует с высокочастотными антеннами. См. отличную статью о веерных диполях. Я построил несколько таких антенн с очень хорошими результатами. Вы можете создать свои собственные распорки или приобрести коммерческие распорки онлайн. Хорошим источником беспаечных прокладок является 73CNC.COM.

5. Антенны многодиапазонные типа Г5РВ. Я сохранил лучшее напоследок. Объяснение конструкции G5RV см. на странице G5RV в Википедии. G5RV и ее модификации, возможно, являются самыми популярными антеннами в мире. В интересах полного раскрытия информации я установил три варианта ZS6BKW базовой конструкции G5RV, и это, безусловно, лучшая проволочная антенна, которую я когда-либо использовал. У меня есть один, использующий перевернутую V-образную конфигурацию, в которой вершина находится на высоте около 35 футов, а затем концы опускаются примерно до 7 футов.Я установил один для моего 12-летнего внука, W3WKV, закрепив его на дереве высотой около 45 футов на вершине, а конец опустился примерно на 7 футов. В течение 6 месяцев после получения лицензии генерала (он прошел как технический, так и общий тесты с использованием метода зубрежки) он работал более чем в 50 странах и более чем в 40 штатах с босоногой 100-ваттной установкой. Готовые к подвешиванию антенны доступны за 76 долларов США на сайте W8AMZ.com. Конструкция очень прочная, нет оголенных проводов, и мой ZS6BKW/G5RV от W8AMZ.com пережил ураган Сэнди без единой царапины, чего я не могу сказать о своем доме.Это будет стоить почти столько же для компонентов, если вы захотите построить эту антенну самостоятельно.

Есть две скрытые затраты. Если вы хотите работать на всех диапазонах от 6 до 80 метров, вам понадобится антенный тюнер. При использовании встроенного антенного тюнера Yaesu FT450 коэффициент стоячей волны (КСВ) составляет менее 2:1 на всех диапазонах, включая 60, 30 и 6 метров. Вам также понадобится не менее 70 футов коаксиального кабеля с сопротивлением 50 Ом, чтобы завершить согласующую секцию. Если вы решите приобрести эту антенну, убедитесь, что вы приобрели версию ZS6BKW/G5RV.

Ни W1UL, ни веб-сайт Ham Cram не имеют финансовых интересов в W8AMZ.com.

Будем очень признательны за ваши комментарии к этому руководству. Пожалуйста, используйте форму обратной связи

73 Urb Веб-мастер W1UL Веб-сайт W1UL Ham Cram

Мифы об антеннах

Мифы об антеннах

Содержание: основы; Миф о охвате группы; Что такое 3 дБ?; Миф о дросселе; Миф о DX; мифы об усилении ВЧ; мифы об усилении УКВ; Взаимный миф; Миф о катушке Q; Миф о длине катушки; Миф об эффективности; Миф о власти; Мифы о потере земли; Миф о теле; Мифы о диаграммах направленности; Миф NVIS; Миф о КСВ; КСВ против.миф о резонансе; Коаксиальные мифы; Миф о пропускной способности; Миф о дыре;

Основы

В Интернете так много дезинформации об антеннах вообще и мобильных антеннах в частности, что неудивительно, что многие новички в замешательстве. А некоторым легче поверить в миф, чем в фактическое объяснение. Если вы не один из них, и вы хотите лучше понять антенны, в частности антенны КВ для мобильных устройств, то реальный ключ заключается в изучении лежащей в их основе теории.Лучший способ сделать это — купить себе справочник ARRL и начать читать.

Хотя часть информации, представленной здесь, содержится в других статьях на этом веб-сайте, лучше всего изложить ее здесь, чтобы развеять некоторые из наиболее популярных мифов. Хотя некоторые из них можно применять и к антеннам базовых станций, в данном случае основное внимание уделяется антеннам мобильных ВЧ.

Некоторые из терминов, используемых в этой статье, совпадают с терминами, описанными в статье об эффективности антенны, которую следует прочитать в первую очередь.Читатели должны также ознакомиться с различными типами оснований. И помните, мифы умирают с трудом!

☜Возврат☜

Миф о охвате группы

Рекламный ажиотаж, наоборот, трудно спроектировать дистанционно настроенную антенну для охвата от 80 до 10, не говоря уже о добавлении 160 и 6 метров! Есть много причин, почему это так, но не в последнюю очередь это общая физическая длина. Полноразмерная 1/4-волновая ненагруженная антенна для 6 метров будет иметь длину около 54 дюймов и может быть только от 48 до 50 дюймов, если мачта большая, как у большинства дистанционно настраиваемых антенн.Это немного длиннее, чем сборка базы/катушки большинства отверточных антенн.

На 10 м полноразмерная 1/4-волновая ненагруженная антенна имеет длину около 96 дюймов, но опять же может быть несколько короче из-за размера мачты. В зависимости от марки рассматриваемой антенны для покрытия 10 и 12 метров, вероятно, потребуется установка более короткой штыревой антенны. Когда это не так, это означает, что общие потери выше, чем они должны быть.

Любая 160-метровая мобильная антенна будет иметь очень низкую эффективность, возможно, не более .3%. Действительно хороший, пожалуй, 1%. Частью проблемы является необходимая индуктивность катушки. Даже для антенны общей (электрической) длины 13 футов потребуется катушка индуктивности около 600 мкГн. Используя самые лучшие методы строительства, трудно поддерживать Q даже на уровне 100. В результате потери в катушках достаточно велики, так что согласование импедансов в большинстве случаев не требуется. В этом случае требуемое реактивное сопротивление будет сильно отличаться от необходимого для антенн 80-10 метров.Таким образом, заявление о полном покрытии от 160 до 6 метров, даже если это требует изменения длины штыря на более высоких диапазонах, означает продажу антенн.

Следует также отметить, что антенна для диапазона от 160 до 10 метров в целом будет несколько менее эффективной, чем модель для диапазона от 80 до 10 метров. Если вам просто нужно иметь покрытие 160 метров, подумайте о дополнительной катушке, такой как устройство Scorpion, показанное справа.

☜Возврат☜

Что такое 3 дБ?

Одним из очень распространенных сравнений является разница в дБ между одной КВ антенной и другой.Как в; О, это всего лишь 3 дБ, или половина единицы S, большое дело! Может показаться, что ничего страшного, но это может быть! Что теряется при переводе, так это влияние 3 дБ на отношение сигнал/шум (SNR) на любом конце контакта. На самом деле, иногда достаточно всего 1 дБ, чтобы ни одна копия не превратилась в идеальную копию. Однако реальная проблема заключается в том, сколько усилий вы хотите приложить к своей мобильной установке.

Далее, в зависимости от речевого шаблона, увеличение пиковой выходной мощности передачи SSB на 3 дБ может привести к увеличению динамического диапазона на 6 дБ.Это основная причина, по которой усиленные сигналы звучат громче, чем в противном случае можно было бы указать на изменение показаний S-метра.

☜Возврат☜

Миф о DX

Несомненно, единственным, наиболее часто используемым ориентиром (выше точки банальности) является количество DX-станций, собранных при указанной установке антенны. Как и почему зародилась эта практика, остается неразрешимой загадкой. Как бы снисходительно это ни звучало, любители, использующие свои DX-контакты в качестве ориентира, как правило, имеют самые плохие установки и худшие навыки работы.

Почему число работающих DX-станций не имеет корреляции с любым параметром антенны? Нет корреляции с любым параметром антенны, просто так: при правильных условиях диапазона (хорошее распространение и низкий уровень фонового шума) можно установить эфирные контакты, даже DX, всего лишь один милливатт (1/1000) от эффективной излучаемой мощности (ERP). Поэтому неудивительно, что эфирные контакты можно установить с помощью ERP мощностью 500 милливатт (1/2 ватта). Фактически речь идет об ERP средней спиральной и/или короткой короткой мобильной КВ антенны на 80 м (при входной мощности 100 Вт).

Сравните это с антенной отвертки приличного качества, правильно и прочно установленной, где ERP составляет около 5 Вт на 80 метров. Разница составляет чуть более одной единицы S (при условии, что у вас есть точный S-метр). Поэтому некоторые утверждают, что подходящей мобильной ВЧ-антенной является скромная рукоятка или короткая тупая отвертка. Но так ли это? Ну, это зависит от слишком многих (обычно упускаемых из виду) факторов.

Как упоминалось выше, одним из этих факторов является отношение сигнал + шум/шум (SNR), генерируемое во входной части приемника.Большинство современных мобильных КВ-трансиверов обеспечивают отношение сигнал-шум 10 дБ при сигнале всего на 0,15 микровольт (мкВ) выше коэффициента шума полосы. Пока вы можете генерировать этот уровень на обоих концах контакта, вы дома свободны. Поскольку нам также приходится иметь дело с уровнем фонового шума в любом диапазоне, который мы используем, в реальном мире может потребоваться в 10 раз больше уровня сигнала (1,5 мкВ) выше уровня шума, а иногда и намного больше!

Итак, вот вопрос, который вам нужно задать себе; Действительно ли увеличение моей ERP всего на 10 дБ стоит затраченных усилий ? Возможно, еще более важный вопрос; Оправдает ли увеличение отношения сигнал/шум (SNR) на 10 дБ усилия ? Ответы на оба? Абсолютно !

Во втором вопросе есть антитеза.То есть, чем лучше SNR, тем меньше воспринимается часть шума. Это верно независимо от того, создано ли оно человеком или природой. Уже один этот факт должен дать вам достаточно пищи для размышлений, чтобы сделать правильный выбор антенны.

☜Возврат☜

Миф об дросселе

Одним из самых популярных вспомогательных мобильных устройств является автоматический контроллер шуруповерта. Они также являются отличными устройствами безопасности, поскольку оператору не требуется никакого вмешательства, за исключением нажатия кнопки. Большинство из них работают хорошо до тех пор, пока РЧ, наложенное на выводы двигателя, правильно заглушено.Хотя верно то, что некоторые контроллеры по-прежнему будут работать с минимальным дросселем, есть один скрытый аспект, который почти все упускают из виду.

Воспринимаемый уровень шума, с которым мы все боремся, исходит как от антропогенных шумов (РЧ-помехи), так и от природы (фоновые статические помехи). Общее мнение состоит в том, что все этого шума достигают приемника через антенну. Знатоки подтверждают свое мнение, отключая коаксиальный кабель у магнитолы или антенны. Если вы читали статью об общем режиме, вы уже знаете, что коаксиальный кабель может быть основным фактором.Если вы отключите коаксиальный кабель с любого конца, общего режима больше не будет, следовательно, RFI исчезнет!

То же самое относится и к линиям управления двигателем, если они неправильно заглушены. Подумайте об этом так. Каждый дюйм коаксиального и/или моторного кабеля до дросселя является частью антенны и будет как излучать, так и принимать!

Вот еще пища для размышлений. Из-за преобладания цифровой электроники салон (пассажирский салон) современного автомобиля почти так же шумен, как и под капотом! В результате наш плохо заглушенный кабель управления и коаксиальный кабель улавливают насыщенный гармониками цифровой шум.Это значительно снижает SNR и нашу способность слышать, даже если они (непосредственно) не находятся в полосе пропускания приема. Суть в том, что если вы их не слышите, вы точно не сможете с ними работать!

Наконец, стоит помнить, что каждая мобильная установка будет иметь некоторый уровень общего режима, отчасти из-за избыточных потерь на землю, с которыми мы все имеем дело.

☜Возврат☜

Мифы об усилении ВЧ

Существуют нет жизнеспособных методологий для достижения положительного усиления с помощью мобильной ВЧ-антенны (от 160 до 10 метров) даже при использовании фазированной решетки (подробнее об этом ниже).Этот факт не мешает некоторым производителям заявлять об обратном.

В США по крайней мере два производителя производят спиральные КВ-антенны длиной 6 футов, заявляя, что у них есть усиление, потому что они имеют длину волны 5/8. У них действительно может быть длинный провод, намотанный на сердечник из стекловолокна, но это не делает их антенной с усилением 5/8 волны. На самом деле, если бы вы могли намотать 100 футов провода на мачту из стекловолокна длиной 4 фута, электрическая длина все равно составила бы четыре фута. Когда вы видите такие утверждения, идите в другое место.

Некоторые дезинформированные любители утверждают, что использование двух мобильных ВЧ-антенн в V-образной конфигурации устраняет присущие каждому мобильному устройству потери на землю. Да, но резистивные потери во второй антенне такие же! В основном та же проблема возникает при использовании двухэлементной фазированной решетки 1/4 волны. Хотя теоретически вы можете добиться увеличения на 3 дБ по сравнению с одной антенной, это не компенсирует общие резистивные потери. Есть даже семипосадочный модуль, который утверждает, что у него два элемента, а фазированных решеток — 14.2 дБ усиления. По сравнению с фиктивной нагрузкой предполагается!

☜Возврат☜

Мифы об усилении УКВ

Слишком много любителей покупают УКВ-антенны исключительно из-за заявленного усиления. Добавляя оскорбление, опубликованный показатель усиления обычно не имеет количественного обозначения. То есть они просто указывают дБ, а не дБ i или дБ d ( i означает изотропный, а d — дипольный). Без одного из этих обозначений рисунок не имеет смысла.

И имейте в виду, что увеличение ERP (эффективной излучаемой мощности) на +3 дБ волшебным образом не удвоит расстояние, на котором вы можете общаться, особенно при использовании FM (фактически в большинстве случаев фазовой модуляции). В реальном мире это может занять до 10 дБ и, возможно, намного больше, в зависимости от нескольких факторов (обычно неконтролируемых, таких как зонирование Френеля).

Имейте в виду, что антенны не обеспечивают усиление в обычном смысле. Если вы запитаете антенну мощностью 50 Вт, излучаемая мощность все равно составит 50 Вт.Что происходит, так это изменение диаграммы направленности. Это приводит к тому, что большая мощность излучается в одном направлении и уменьшается в другом. Именно этот дифференциал выражается как усиление. Кроме того, есть хороший аргумент в пользу использования антенн с единичным усилением (Ø дБд) в городской зоне. Причина? HAAT (высота над средней местностью) ретранслятора по сравнению с мобильным телефоном требует мощности излучения под более высокими углами. В результате четвертьволновые антенны с единичным усилением работают в этих ситуациях лучше, чем их аналоги с более высоким коэффициентом усиления.В этой статье Дэнни Ричардсона, K6MHE, сравниваются различия между 1/4-, 1/2- и 5/8-волновыми УКВ мобильными антеннами и их влияние на диаграммы направленности. Читая статью, обратите внимание на пилообразные пробелы в диаграммах направленности.

Есть и другие факторы, которые следует учитывать. Почти каждый монтирует свою УКВ-антенну с помощью губки или клипсы. Крошечный коаксиальный кабель, поставляемый с креплениями такого типа, на самом деле имеет больше потерь, чем усиление антенн, установленных на них! Хуже того, используемые фазирующие катушки ничтожны, и любое реальное усиление, которое они могут дать, теряется в виде тепла!

Наконец, прочность — это фактор, который часто упускают из виду при покупке.Некоторые антенны Тихоокеанского региона настолько плохо спроектированы и изготовлены, что один хороший удар от заблудшей ветки дерева сделает их бесполезными.

☜Возврат☜

Взаимный миф

Теория взаимности применительно к антеннам утверждает, что диаграммы направленности передающей и приемной антенн идентичны. Другими словами, любое усиление (или его отсутствие), которое они демонстрируют, в равной степени относится и к передаче, и к приему. Однако в реальном мире производительность между передачей и приемом не является взаимной.Это связано с рядом причин, не последней из которых является угол взлета. Кроме того, неправильно установленные мобильные ВЧ-антенны могут иметь чрезмерно искаженную диаграмму направленности, что усугубляет разницу в характеристиках. Есть много других переменных, таких как SNR и ERP, упомянутых выше. К ним мы добавляем атмосферный шум, явления распространения и даже потери на землю, и это лишь некоторые из них.

На самом деле разница между производительностью передачи и приема может быть довольно значительной; иногда вы слышите лучше, чем вас могут услышать, а иногда верно и обратное.Так что, когда вы делаете заявление вроде «, я могу работать на любой станции, которую слышу », вы шутите сами с собой. Однако, если утверждение соответствует действительности, вам нужна лучшая антенна и/или схема крепления!

☜Возврат☜

Катушка Q Миф

Разработка мобильных нагрузочных катушек (на самом деле это катушки индуктивности) требует как науки, так и изрядной доли практичности. Это также дисциплина, где больше не всегда лучше! Вот несколько важных моментов, о которых следует помнить.

По мере увеличения диаметра катушек увеличивается распределенная емкость и увеличиваются резистивные потери в проводах, что снижает добротность.Таким образом, более крупные катушки имеют более низкую точку собственного резонанса. Выше точки собственного резонанса катушка действует больше как конденсатор с потерями, чем как катушка. Кроме того, все, что помещено в электрическое поле катушки, снизит добротность. Примером могут служить большие металлические торцевые крышки. И размер провода, покрытие провода, если таковое имеется, количество витков на дюйм (tpi) и структура поддержки катушки (форма катушки) — все это влияет на (в собранном виде) Q.

Более низкие частоты требуют большей индуктивности в катушке, более высокие частоты — меньшей индуктивности.Положение катушки в пределах общей длины антенны также является переменной величиной, и оптимальное положение частично зависит от потерь на землю. Отношение диаметра к длине (D/L) увеличивается по мере увеличения реактивного сопротивления катушки. Таким образом, для оптимальной добротности однодиапазонные катушки для нижних диапазонов имеют коэффициенты, близкие к 1:5. Для верхних полос соотношение близко к 1:1. Это также относится к максимальной общей длине около 15 дюймов на нижних диапазонах. В то время как однодиапазонные катушки все еще доступны, дистанционно управляемая (отвертка) антенна почти полностью вытеснила их.

Предполагая, что мы используем отверточную антенну от 80 до 10 метров, и вы перепрыгиваете через все оптимальных математических обручей Q , вот что вы обнаружите. Диаметр катушки будет ≈3 дюйма, она намотана посеребренной проволокой #10 с шагом 6 витков на дюйм, намотана на форму с диэлектрической проницаемостью не выше 3 и установлена ​​примерно на полпути или чуть ниже. Общая длина катушки будет составлять от 15 до 18 дюймов, и она будет выглядеть так же, как на фотографии. Между прочим, Scorpion 680 и старый Predator используют почти идентичные катушки.

Ненадолго отвлекся. Можно построить однодиапазонную катушку со статической добротностью до 450 или около того, хотя это довольно сложно. Как только катушка установлена ​​на мачте и установлен верхний излучатель (хлыст), Q упадет. В вышеупомянутом случае собранная добротность колеблется около 250, но может варьироваться в зависимости от параметров установки (потери на землю, шунтирующая емкость и т. д.).

Причина, по которой большинство производителей антенн не публикуют свои рейтинги добротности, заключается в том, что они очень низкие — в диапазоне от 50 до 60! Вместо этого они публикуют полосы пропускания, которые на самом деле не имеют ничего общего с катушкой Q.Те, кто публикует значения добротности, часто указывают статическую добротность катушки. После установки больших металлических торцевых крышек и/или перемычек добротность резко падает! В одном хорошо известном случае от статической добротности 450 до установленной добротности менее 100! Настоящие конструкции отверток в этом отношении страдают меньше, если только их конструкция катушки не является оптимальной, как описано выше.

Итак, как узнать, что на самом деле представляет собой собранная катушка Q вашей антенны? Вы не знаете! Измерение катушки Q после ее установки внутри антенны невозможно.Это можно сделать, если у вас есть тестовое оборудование, хотя и с плохой точностью. Кроме того, измерения поля A и B не имеют большого значения.

☜Возврат☜

Миф о длине катушки

Как указывалось выше, проектирование мобильных загрузочных катушек требует как науки, так и изрядной доли практичности. К сожалению, некоторым интернет-лжеученым не хватает реальности, когда речь идет о загрузке катушек. Они ошибочно полагают, что нагрузочная катушка заменяет определенное количество электрических градусов. Это предположение неверно!

Правда в том, что нагрузочная катушка антенны имеет значение индуктивного сопротивления, которое компенсирует значение емкостного сопротивления, которое демонстрирует более короткая, чем четвертьволновая антенна.Другими словами, сосредоточенная константа. Таким образом, при резонансе резистивное значение как индуктивного, так и емкостного реактивного сопротивления будет равным, но противоположным по знаку.

Далее, ВЧ-ток на обоих концах нагрузочной катушки будет одинаковым. Знатоки мифа о длине катушки утверждают, что это не так, и используют это ложное предположение как доказательство своей теоремы. Они ошибаются!

☜Возврат☜

Миф об эффективности

Высокочастотные мобильные антенны не обладают идеальными характеристиками, независимо от заявлений их владельцев о DX.Например, если бы вы установили 1/4 волны, 10-метровую резонансную антенну (длиной 8,2 фута), сделанную из твердого серебряного стержня, в середине крыши среднего автомобиля, эффективность едва достигла бы 90%. В реальном мире это больше похоже на 80%. Другими словами, может потребляться 100 ватт, но излучается только 80 ватт. С понижением частоты КПД падает, причем довольно сильно. Дело в том, что средняя КВ мобильная антенна промышленного производства имеет КПД около 1% на 80 метрах. Это не опечатка; 100 ватт на входе, всего 1 ватт на выходе, и вы получите это только при правильном монтаже! Конечно, операция QRP придает новый смысл!

Короткие, обрубленные антенны намного хуже, как и тонкие, накрученные по спирали.Нередко уровень эффективности этих антенн падает ниже 0,3% (это 90 176 целых три десятых 90 177 процентов!) на 80 м и значительно ниже этой цифры на 160 м. Установите одну из этих антенн на клипсу или хомут, и вы легко уменьшите цифру вдвое; .15%.

Имеет значение длина, соответствующая добротность катушки и высота установки. Делайте все правильно, и на 80 м КПД может быть ≈6%. Не обманывайте себя, это не так просто, как кажется. Для этого требуется длина (> 12 футов), катушка с высокой добротностью (300+), без сомнения, шляпа с крышкой и высокое место для установки с большим количеством металлической массы под ней.Одно можно сказать наверняка, трудно объяснить (и оправдать) эти требования, когда в качестве критерия используется миф о DX.

☜Возврат☜

Миф о мощности

Обычно максимальная мощность, которую может выдержать любая мобильная антенна, зависит исключительно от добротности ее катушки. В зависимости от этой добротности при некотором заданном уровне мощности потери I 2 R превысят возможности рассеивания катушки, и катушка выйдет из строя. Если диэлектрическая прочность формы катушки или ее опорной конструкции превышена, может образоваться дуга, которая также может привести к отказу катушки.Загрязнение дорожным мусором, водой, снегом и особенно остатками соли усугубляет проблему.

Как указано в статье об антеннах, существует несколько отверточных антенн с мощностью 200 Вт PEP (или меньше!). Хотя они нагреваются во время нормальной работы из-за довольно высоких резистивных потерь в катушках (низкая добротность), обычно они не наносят непоправимого ущерба. Тем не менее, использование катушки мощностью более 25 Вт в процессе настройки может привести к повреждению катушки в сборе без возможности ремонта! Как и выше, сценарий усугубляется правильным монтажом (уменьшением потерь на землю).

Помните также, что резистивные потери на землю находятся последовательно с другими резистивными потерями антенны (проводник, катушка Q и сопротивление излучения). С увеличением мощности увеличиваются и потери на землю. Помните, что формула для потерь мощности: I 2 R. Это говорит о том, что чем больше потери на землю, тем выше может быть мощность передачи до того, как чрезмерные потери мощности повредят или разрушят любую заданную (с номинальной мощностью) антенну. В любом случае, снижение потерь на земле — это святой Грааль мобильных операций, о чем говорится ниже!

Любители обычно покупают антенну с номинальной мощностью, возможно, в два раза превышающей мощность их приемопередатчика.Это шаг в правильном направлении, но правда в том, что все еще будут I 2 R потери, превращающие передаваемую мощность в тепло. Таким образом, вам надлежит выбрать антенну, которая имеет значительно большую мощность, чем вы планируете использовать. Однако есть предостережение. Слишком многие производители антенн переоценивают допустимую мощность своих антенн.

Как указано в статье об усилителях, следует избегать некоторых типов антенн. Например: любой с виниловым покрытием, особенно с большими металлическими заглушками; Любая отвертка-антенна с числом витков более 10 на дюйм, диаметром менее 2 дюймов или намотанная проводом сечением менее 14 AWG.Сюда входят короткие отвертки (кроме 680S Scorpion), любой Hamstick ® , любой Hustler ® , Opek ® и любая антенна, нагрузочная катушка которой установлена ​​выше 60% ее длины.

☜Возврат☜

Мифы о потере земли

Транспортное средство не является плоскостью заземления для КВ-антенны. Скорее, он действует как конденсатор между антенной и поверхностью под рассматриваемым транспортным средством. Эта поверхность, чем бы она ни была, образует фактическую плоскость земли, хотя и с большими потерями.В зависимости от ссылки заявленные потери на землю для среднего автомобиля варьируются от 2 до 10 Ом (от 10 до 80 метров). Реальные значения ближе к 5-20 Ом и могут быть выше на верхних диапазонах, чем на нижних. Глядя на это под другим углом, потери на землю примерно эквивалентны конденсатору со значением от 0,004 мкФ до 0,002 мкФ. Помните, что формула для емкостного сопротивления зависит от частоты: X c = 1/2πfC

Одна из причин, по которой заземляющие вертикали без плоскостей (без радиалов, возможно, просто труба или заземляющий стержень) не работают должным образом, заключается в том, что ток, возвращаемый к источнику, вынужден проходить через землю с потерями.Аналогичная ситуация существует и в мобильной установке. Другими словами, часть тока антенны, возвращающегося к источнику, проходит через поверхность под транспортным средством, а не через само транспортное средство. Этот факт увеличивает потери грунта, которые и без того высоки.

Один из рабочих приемов базовой станции заключается в том, чтобы поднять антенну вдали от плохо проводящей поверхности земли и использовать искусственную заземляющую плоскость; другими словами, приподнятые радиалы. Однако у нас нет такой роскоши в мобильной установке.Есть одна вещь, которую мы можем сделать, и это поднять антенну как можно выше на транспортном средстве (но не на длинном столбе!), в соответствии с местными ограничениями по высоте (юридические, деревья, провода и т. д.). Это уменьшает связь между антенной и поверхностью под транспортным средством, что увеличивает ток, протекающий через кузов транспортного средства, и снижает общие потери на землю. Следует отметить, что правильная мобильная установка всегда будет иметь больше потерь на землю, чем правильная установка базовой станции, даже при использовании точной антенны!

Следует также отметить, что вы не можете напрямую измерить потери на землю, хотя они представлены как часть входного импеданса рассматриваемой антенны.Следовательно, изменения входного импеданса нельзя рассматривать как уменьшение или увеличение потерь на землю без полного понимания других вовлеченных параметров. Измерения напряженности поля дадут вам лучшее сравнение изменений, но и здесь они должны выполняться научным образом (все факторы нормированы), иначе результаты будут такими же неоднозначными, как и любое измерение входного импеданса.

Эффект можно показать графически с помощью программного обеспечения для моделирования антенн, такого как EZNEC.Однако программы моделирования не позволяют точно рассчитать потери грунта даже в идеальных ситуациях. Когда они используются для моделирования установок транспортных средств, расчеты потерь на землю еще менее точны, отчасти из-за сложности точного моделирования надстройки транспортного средства. Таким образом, часто цитируемые данные, относящиеся к моделям мобильных КВ-антенн, часто противоречат эмпирическим испытаниям.

Кстати, количество сегментов моделирования в EZNEC, необходимых для воспроизведения реального состояния среднего автомобиля, превышает 200.Факт, который требует полной коммерческой версии, а не бесплатной загружаемой версии. Даже в этом случае точность может быть низкой, если значения потерь на землю неверны.

Есть еще один важный момент, который необходимо решить в отношении потерь на землю, а именно постоянство проводимости земли. В то время как среднее отклонение по большой статистической области может быть довольно узким, по небольшой статистической области среднее отклонение может быть довольно резким. Вдобавок к этому, мобильные телефоны по большей части работают на мощеных поверхностях, а дорожное покрытие еще более непостоянно, чем поверхность почвы.

Среднее отклонение проводимости почвы меняется по мере изменения содержания влаги и температуры поверхности земли. На самом деле изменения часто достаточно велики, чтобы можно было измерить разницу входного импеданса между утром и вечером. Этот факт является еще одной причиной того, что перестрелки с антеннами не являются почти такими окончательными, как вас уверяют организаторы.

Вот еще один важный момент для размышления. Большинство любителей не подумали бы об установке дипольной антенны базовой станции с элементами, параллельными друг другу (на расстоянии от 6 до 8 дюймов друг от друга), с точкой питания в нескольких дюймах от земли.Тем не менее, это, по сути, то, что они делают, когда монтируют мобильную ВЧ-антенну на задней части фургона или внедорожника, используя крепление типа сцепки для прицепа. Тот факт, что вы можете устанавливать контакты с такой настройкой, мало что значит.

Любители часто пытаются проверить направленность мобильных антенн, особенно КВ, ведя машину по кругу и заставляя какую-нибудь удаленную станцию ​​считывать изменение показаний S-метра. Этот тип тестирования чреват проблемами. Мгновенные изменения распространения, локальные изменения поверхностной проводимости, плохие характеристики S-метра и субъективность станции прослушивания делают такие измерения необоснованными! О, кстати, это положение нельзя игнорировать, даже если вы используете поворотную платформу под транспортным средством!

☜Возврат☜

Миф о теле

Есть несколько заблудших душ, которые верят, что корпус транспортного средства увеличивает электрическую длину прикрепленной к нему ВЧ-антенны, но только если антенна установлена ​​на крыше транспортного средства! Основная гипотеза, по-видимому, состоит в том, что тело представляет собой вертикальную структуру, похожую на нижнюю половину вертикального диполя.Это не относится к мобильной установке и не относится к вертикальному диполю, установленному на земле, из-за взаимной связи с поверхностью земли внизу.

Кузов транспортного средства является неадекватной заземляющей пластиной для любой частоты ниже 200 МГц. Таким образом, он соединяется с поверхностью под ним, как две пластины конденсатора. Поскольку есть некоторые резистивные потери (последовательно с входным сопротивлением антенны), часть обратного тока излучается телом. Это излучение мало влияет на мощность сигнала в дальней зоне, но может в некоторой степени влиять на мощность сигнала в ближней зоне в зависимости от используемой частоты и расстояния.Это еще одна причина, по которой измерения напряженности поля должны выполняться таким образом, чтобы избежать излучения ближнего поля.

Радиационное сопротивление (Rr) вертикальной антенны является функцией электрической длины и распределения тока по этой электрической длине. Последовательные и параллельные потери (потери на землю и паразитные потери соответственно) присутствуют всегда, при этом последовательные потери являются наиболее значительными. Снижение наземных (последовательных) потерь и повышение радиационной стойкости приведет к повышению эффективности, но последнее легче достичь при правильном использовании кепки.Однако этот факт не следует истолковывать как означающий, что установка антенны на крыше транспортного средства увеличит ее электрическую длину. Он не будет! Это до некоторой степени уменьшит потери на землю, что может быть полезным, особенно если излучатель (антенна) значительно короче 1/10 волны.

Между прочим, практически ничего нельзя добавить к кузову транспортного средства, чтобы уменьшить потерю грунта. Это включает в себя добавление второй антенны, независимо от конфигурации, в качестве радиальной или предполагаемой противовеса !

К сожалению, большинство измерений напряженности поля антенны выполняются, когда приемная антенна находится очень близко к поверхности.Возникают вопросы о том, насколько эффективна низкая точка измерения, потому что на получение высоты, близкой к уровню земли, сильно влияют близлежащие объекты, в том числе люди, выполняющие измерения. Подробнее на эту тему в статье Shootouts.

☜Возврат☜

Мифы о диаграммах направленности

Угол излучения горизонтальной антенны в большей степени зависит от проводимости грунта под антенной. Именно поэтому высота над землей так важна для горизонтальных антенн.Однако, когда дело доходит до вертикалей , высота не так важна, главное, чтобы потери на грунт были низкими. Есть несколько способов сделать это с помощью вертикальной базовой станции. Один из них — разместить несколько радиалов (не менее 25 или около того) под антенной или поднять антенну над землей и использовать меньшее количество приподнятых радиалов. Вместо того, чтобы сейчас вставлять целую книгу диссертации, чтобы объяснить, почему это так, я предлагаю вам прочитать серию официальных документов Руди Севернса, N6LF, по этому вопросу.Если вам нужен краткий курс, прочтите его презентацию PowerPoint ® .

Цитата: Rudy Severns, Любая практическая наземная система не повлияет на угол излучения или диаграмму направленности в дальней зоне ! Далее Руди говорит: Наземная система вокруг антенны ничего не делает для диаграммы направленности в дальней зоне, за исключением увеличения излучаемой мощности при заданной входной мощности .

Руди говорит, что вертикаль без каких-либо радиалов будет иметь практически тот же угол и форму, что и вертикаль, установленная на идеальной плоскости земли, хотя и на гораздо более низком уровне.В этом легко убедиться, взглянув на график слева. Если и есть какое-либо изменение угла излучения, то это связано с наличием синфазных токов, а не с факторами , непосредственно связанными с потерями на землю!

Мы можем уменьшить потери на землю в мобильной установке, увеличив высоту установки антенны. Когда вы это делаете, происходят две вещи. Во-первых, уменьшается резонансная частота, частично из-за уменьшения емкостной связи между антенной и поверхностью под транспортным средством.Потери на землю уменьшаются, как и входное сопротивление, в основном по той же причине. Уменьшение потерь на землю эффективно увеличивает эффективность антенны — достойное усилие! Между прочим, именно поэтому для хороших установок требуются схемы согласования антенн (входное сопротивление антенны меньше, чем сопротивление фидерной линии), а для плохих обычно этого не требуется.

Другим распространенным мифом является уровень искажения диаграммы направленности, вызванный корпусом автомобиля. Да, схема искажена, но далеко не так, как думает большинство людей.Несмотря на вышеупомянутые недостатки программного обеспечения для моделирования, они достаточно точно моделируют диаграмму направленности. По сути, они довольно точно имитируют эмпирическое тестирование. То есть, если люди готовы пройти через необходимые 200+ махинаций, чтобы описать надстройку транспортного средства, чтобы обеспечить хотя бы капельку точности. Если вы потрудитесь, вы обнаружите, что различия редко превышают 3 дБ. Однако разница может быть несколько больше при моделировании антенн, установленных низко на задней части фургонов и внедорожников.Я мог бы добавить, что если смоделированные (или реальные) измерения превышают ≈6 дБ, то необходимо более высокое место и/или стиль монтажа с меньшими потерями.

Существует связанный с этим миф, который необходимо развеять. То есть проводимость грунта в районах вблизи океана объясняет повышенное распространение и мощность сигнала и даже более низкие углы излучения. Правда в том, что это влияние в значительной степени является результатом чистого горизонта, не обремененного строениями и флорой, хотя и с небольшим уменьшением потерь грунта в ближней зоне.Опять же, локальные потери в грунте не оказывают заметного влияния на угол излучения или (the) диаграмму направленности в дальней зоне !

Как упоминалось выше, когда антенна установлена ​​низко над поверхностью, на которой стоит транспортное средство (например, на тягово-сцепном устройстве), значительная часть обратного тока вынуждена протекать через поверхность с потерями под транспортным средством. Если мы установим антенну выше на транспортном средстве и поместим как можно больше металлической массы (непосредственно) под нее, больше обратного тока будет течь в кузове транспортного средства.Это уменьшает, но не устраняет потери грунта. Более высокий монтаж обычно приводит к увеличению напряженности поля на 3-5 дБ; очевидная достойная цель.

☜Возврат☜

Миф NVIS

Существует не менее 10 веб-сайтов, посвященных NVIS. Дезинформация на всех этих сайтах примерно основана на одном и том же наборе ныне рассекреченных, но ошибочных данных (примерно 1944 г.) от Корпуса связи США. С тех пор он был отозван. Однако, как только что-то попадает в Интернет, это принимается как истина.В любом случае, миф можно легко развеять, смоделировав (как описано выше, по крайней мере, с 200 сегментами) вертикальную антенну с изогнутым штырем и без него. Однако будьте осторожны, поскольку будут изменения входного импеданса и резонансной частоты. Сторонники неверно истолковывают эти изменения как поддержку мифа. Или они размещают показания S-метра, которые в лучшем случае вызывают подозрения.

Более того (в отличие от сетевых ресурсов), NVIS очень сложно реализовать на частотах выше примерно 5 МГц и невозможно выше 8 МГц.Тем не менее, по крайней мере, два производителя антенн открыто заявляют о возможностях NVIS своих антенн до 30 МГц включительно. Возможно, единственный больший миф — это миф о КСВ!

☜Возврат☜

Миф о КСВ

Существует несколько недорогих способов измерения входного импеданса антенны с достаточной степенью точности, обычно ±5%. MFJ-259B — один из них. Если у вас есть программное обеспечение для моделирования антенн, такое как EZNEC, и вы знаете, как им пользоваться, вы можете довольно близко приблизиться к реальной эффективности антенны, сравнив измеренные параметры с рассчитанными.

Если у вас есть площадь земли, подходящее испытательное оборудование, достаточное знание теории антенн, немного наличности и много свободного времени, вы даже можете измерить мощность сигнала при любом заданном угле излучения в пределах несколько процентных пунктов. Увы, большинство любителей не имеют этих возможностей, поэтому они прибегают к мифу о КСВ.

Измерение КСВ — простая задача, поэтому я подозреваю, что именно поэтому новички часто используют КСВ как средство количественной оценки и оценки своих антенн.Правда в том, что низкий КСВ не означает, что ваш трансивер будет доволен! Может быть!

Одно можно сказать наверняка, это не даст вам истинную точку резонанса, если только входное сопротивление антенны (в резонансе) точно не равно R50 +jØ; действительно очень редкое явление! Дело в том, что некоторые приемопередатчики можно повредить, даже если КСВ кажется низким .

☜Возврат☜

КСВ против мифа о резонансе

Очень распространено мнение, что самая низкая точка КСВ всегда является точной резонансной точкой.Это миф! Например, непревзойденная , КВ мобильная антенна приличного качества будет иметь в резонансе среднее входное сопротивление ≈25 Ом. Это соответствует КСВ 2:1. Этот факт можно легко продемонстрировать, измерив входное сопротивление с помощью антенного анализатора.

По определению, резонансной точкой антенны будет точка, когда реактивная составляющая (j) равна нулю (X=Ø или +jØ). В этот момент в нашем примере, показанном слева, значение R составляет 23 Ом, а значение КСВ будет равно 2.1:1 (на самом деле 2,17:1). Если мы немного поднимем частоту анализатора, реактивная составляющая увеличится (индуктивно) вместе с увеличением резистивной составляющей, следовательно, КСВ уменьшится, возможно, до 1,4:1. В этом случае MFJ-259B подключен к непарной , отверточной антенне, установленной на левой четверти панели, и измерен через 12-дюймовый кусок коаксиального кабеля. Этот факт графически показан на изображении справа.

В зависимости от рассматриваемого трансивера результирующее реактивное сопротивление может вызвать или не вызвать каких-либо серьезных проблем, но все же рекомендуется правильно подобрать антенну.Однако следует отметить, что если ваша антенна не требует согласования (входное сопротивление ≈50 Ом), вам нужна лучшая антенна и/или схема крепления!

Посмотрите на это с другой стороны. Вы измеряете КСВ вашей антенны мостом КСВ, и оно составляет 2:1. Если реактивное сопротивление отсутствует, то входное сопротивление измеряемой антенны может составлять 25 Ом (типично для короткой мобильной ВЧ-антенны) или 100 Ом. Это также может быть 50 Ом ± 35 Дж. Единственный способ узнать, присутствует ли реактивное сопротивление, — это использовать антенный анализатор вместо моста КСВ.Из-за этой проблемы показания КСВ любого антенного анализатора следует игнорировать при попытке согласования с мобильной антенной!

Если входное сопротивление антенны не реактивно 50 Ом (50R + Øj), коаксиальный кабель любой длины, вставленный между антенной и анализатором антенны (или мостом КСВ), будет искажать результаты считывания. Величина перекоса зависит от величины несоответствия и длины рассматриваемого коаксиального кабеля. По этой причине измерения антенного анализатора следует проводить как можно ближе к антенне.

☜Возврат☜

Коаксиальные мифы

Коаксиальный миф первый: Коаксиальный фидер должен иметь определенную длину . Некоторые производители антенн предлагают использовать коаксиальный кабель определенной длины между приемопередатчиком и антенной или использовать открытый шлейф, обрезанный до некоторой длины. Обе эти схемы являются патчами SWR, а не исправлениями. Шунтовое согласование — единственный правильный способ согласования дистанционно настроенной мобильной ВЧ-антенны с сопротивлением 50 Ом. Если вы прочитаете статью, то поймете, почему.

Коаксиальный миф второй: Использование коаксиального кабеля лучшего качества, которое можно купить за деньги, будет стоить расходов . Не ! Есть два аспекта этого мифа. Во-первых, длина коаксиального кабеля, используемого в средней мобильной установке, редко превышает 10 футов. Таким образом, разница между, скажем, RG213 и RG8X составляет менее 0,25 дБ! Ах, но есть и скрытая грань! Как было сказано выше, очень важно правильно отсечь синфазные токи от коаксиальных фидерных линий, особенно мобильных. Чтобы воспроизвести синфазный дроссель, показанный справа (7 витков, внутренний диаметр 3/4 дюйма, смешать 31 бусину, ≈2.2 кОм при 10 МГц) на RG213 потребуется 49 одинаковых разделенных бусин. Это стоит около 250 долларов, а не всего 5 долларов! Между прочим, дроссели с последовательными шариками имеют тенденцию быть в основном индуктивными, а не резистивными в своей полосе пропускания, что снижает их эффективность в синфазном режиме.

Коаксиальный миф третий: Низкий КСВ в обязательном ! Правда в том, что любой КСВ ниже 1,6:1 — это нормально. На самом деле, уменьшение КСВ до 1:1 приведет к незначительным изменениям в ERP. И, как правило, обычные методы, используемые для дальнейшего снижения КСВ, приводят к большим потерям, а не к меньшим! Это включает в себя использование встроенных или внешних антенных тюнеров.Оправданием этой абсурдности является тот факт, что КСВ меняется во время вождения. Но правда в том, что ни один антенный тюнер не настраивается достаточно быстро, чтобы соответствовать этим почти мгновенным изменениям потерь на землю.

☜Возврат☜

Миф о пропускной способности

В общем смысле, применительно к подвижной работе на ВЧ, более широкая полоса пропускания обычно связана с более низкой эффективностью, но не всегда, как считают некоторые. Например, если мы используем короткозамкнутый шлейф для согласования импеданса с однодиапазонной ВЧ-антенной, края полосы пропускания 2:1 расширятся, возможно, вдвое.Это связано с тем, что кривые зависимости частоты от реактивного сопротивления шлейфа и антенны расположены напротив друг друга. Однако, как и емкостное согласование, шлейфовое согласование по своей природе является однополосным.

Хуже того, один производитель высмеивает пропускную способность своих мощных катушек как аргумент в пользу продажи. Правда в том, что большие торцевые крышки уменьшают добротность катушек ниже, чем у катушек стандартного размера. Дело в том, что будьте осторожны с рекламными заявлениями о пропускной способности.

Всегда возникает вопрос о том, какой должна быть полоса пропускания 2:1 или 3:1.Ну, вот правда. Две идентичные установки будут иметь разную пропускную способность. Почему это так, заключается в том, что представляет собой (относительно) эффективную мобильную ВЧ-антенну.

В Интернете циркулирует формула, согласно которой добротность антенны равна 360-кратной частоте в МГц, деленной на полосу пропускания КСВ 2:1 в кГц. Можно предположить, что они имеют в виду антенну , систему Q, но это не факт. Правда в том, что фактическая добротность антенны (системной или какой-либо другой) требует учебника, полного формул, и гораздо больше информации, чем просто полоса пропускания 2:1!

Использование правильно установленной кепки всегда увеличивает пропускную способность и эффективность, а в некоторых случаях и значительно! Неправильно установленный также увеличит пропускную способность, но эффективность пострадает так же сильно! Именно из-за этих фактов так важно правильно спроектировать и установить колпачки.Если вы прочтете эту статью, то поймете, почему некоторые впечатляющие разработки работают так паршиво. И, учитывая постоянно растущую популярность мобильных ВЧ-антенн с дистанционной настройкой, полоса пропускания, 2:1 или другая, становится почти спорной.

☜Возврат☜

Миф о дыре

Оправдывать установку без отверстия , используя банальные ссылки на аренду, жен и амортизационную стоимость, бессмысленно. Да, рано или поздно просверленные отверстия, возможно, придется ремонтировать в зависимости от множества неизвестных факторов (например, пробег автомобиля и/или его состояние).Однако установка без отверстий может быть столь же дорогостоящей, а может быть, и дороже.

Повреждение крышки багажника на левом фото видно, а вот боковины меньше. Ремонт такого типа повреждений не будет дешевым, особенно если необходимо заменить крышку багажника. Но это не единственное повреждение, которое может произойти.

Речь идет об антенне Yaesu ATAS120. С самого начала это ненадежная антенна в любом отношении. Каждый раз, когда крышка багажника открывается и закрывается, нагрузка приходится не только на крепление, но и на антенну.Более того, крепления на кромке багажника позволяют антенне раскачиваться вперед и назад, что еще больше усугубляет повреждение корпуса и механическую нагрузку на антенну.

Еще один популярный способ избежать сверления отверстия — использовать крепление для магазина . Однако с ними есть пара скрытых проблем. Во-первых, нет радиочастотного заземления. В результате коаксиальный кабель излучает большую часть излучаемой мощности (за счет протекания синфазных токов), а его структура включает в себя внутреннюю часть автомобиля, на котором он установлен! Во-вторых, они собирают дорожный мусор, обычно металлические частицы с тормозных колодок.Добавьте немного кислотного дождя, и они оставят на краске круглые узоры, которые часто называют лунными. Регулярная чистка тоже не помогает, и после нескольких месяцев использования луны выделяются, как больной палец.

Вот еще кое-что, на что следует обратить внимание. Вместо того, чтобы основывать свою установку без отверстий на банальных ссылках, основывайте ее на надежной инженерной практике, имея в виду , что, если… И что , что, если должен включать в себя безопасную эксплуатацию, простоту необходимого ремонта и связанное с этим длительное время. -срочные затраты.

☜Возврат☜

Дом

Простая 2-метровая антенна | KV5R.COM

© 2011 Гарольд Мелтон, KV5R. Все права защищены.

Купить 2-метровые антенны можно здесь.

Эта антенна похожа по конструкции на 2-метровый рукавный диполь из бескислородной меди, который я построил более 8 лет назад, но это простой диполь с центральным питанием. Я использовал 1-дюймовую тонкостенную трубу из ПВХ, алюминиевую ленту и коаксиальный кабель RG-8X. Цель здесь — поставить дешевую, легкую и быструю 2-метровую антенну, простую и ненавязчивую, но работающую достаточно хорошо.

Если у вас есть под рукой материалы, вы можете собрать и установить эту антенну за пару часов. Этот диполь был сконструирован следующим образом:


Отрежьте 6 или 7 футов 1-дюймового тонкостенного ПВХ.


Отрежьте два 38-дюймовых отрезка алюминиевой ленты.


Положите один край первой ленты на трубу, красиво и ровно.
Проведите пальцами по ленте, слегка вращая трубку при каждом движении.
Старайтесь не делать складок.
Наклейте вторую ленту, начиная примерно с перекрытия 1/8 th ″.


Найдите точный центр лент и отрежьте ¼ дюйма.


Отрежьте 4 куска алюминиевой ленты длиной около 5 дюймов. Оберните их
вокруг 4 концов двух элементов. Дополнительная толщина на
точка подачи будет обрабатывать больше энергии, чем один слой.


Я использовал 16½ футов RG-8X, что составляет 3 волны на частоте 147 МГц и VF.82.


Зачистите 1½ дюйма коаксиального кабеля вот так.


Окуните проводники в синтетическую смазку, чтобы избежать коррозии.


Используйте качественную ленту типа 33+, плотно примотайте жилы к трубе.
Будьте осторожны, чтобы не размазать смазку во время наклеивания ленты.


Приклейте щит так сильно, как только сможете натянуть ленту.


Добавьте пару небольших стяжек поверх обмотанных проводников.Потяните их как можно сильнее
, не нарушая их. Это нужно для того, чтобы еще больше размять проводники в элементы.


Теперь опустите коаксиальный кабель и добавьте к нему пару стяжек для снятия напряжения.


Теперь заклейте все соединение. Начните с середины, полувнахлест вверх, затем
работайте вниз до основания, затем обратно до середины. Обратите внимание, что вы не можете сделать это
с дешевой виниловой лентой — вам нужно что-то, что будет растягиваться и герметизироваться.


Завяжите конец ленты, чтобы она не разматывалась.


Теперь обратите внимание, что у вас есть эти две маленькие щели, где выходит коаксиальный кабель.
Нанесите туда немного силиконового герметика, чтобы защитить от пауков и влаги.


Тонкостенный ПВХ слишком хрупок, чтобы зажать его U-образным болтом. Отрежьте небольшой кусочек
сч-40, разрезаем, расправляем и надеваем на трубу для армирования.


Установите его на что-нибудь…


Запустите коаксиальный кабель…


Установите свой любимый коаксиальный разъем…


и испытайте это!

Примечания
  • Элементы можно защитить от коррозии краской, а лучше наружным полиуретановым лаком.
  • При установке рядом с металлической крышей, как это сделал я, вам необходимо найти правильную высоту над металлом, прежде чем КСВ упадет. В моем случае я получил его примерно на ½ волны выше крыши, после чего КСВ стал почти плоским по всему диапазону. При его более низком уровне, как показано выше, КСВ был около 2,
  • .
  • Для элементов 38 дюймов (всего, включая зазор) должны дать вам низкий КСВ по всему диапазону. Если это не так, попробуйте изменить среду антенны, прежде чем изменять антенну.
  • Вы также можете отрегулировать КСВ, изменив угол наклона коаксиального кабеля. В моем случае это оказалось лучше примерно на 1 дюйм от нижнего элемента, в то время как выведение его перпендикулярно не сработало! Я думаю, это удачная вещь, поскольку перпендикулярная линия подачи будет загружать ПВХ сбоку.
  • Если вы хотите установить его на металлическую опору, я предлагаю оставить ½ волны (около 40 дюймов) чистого ПВХ между нижним элементом и металлической опорой.
  • Пожалуйста, не стесняйтесь, напишите мне по электронной почте, если вы создадите его, и дайте мне знать, как он работает или как его можно улучшить!

Вот и все — я же говорил, что это легко!

—73, КВ5Р

◄— NVIS Army FM 24-18 — 2-метровый диполь на рукаве —►

Как собрать несколько простых антенн для радиолюбителей

  • 1

    Акцент на антенну! Сердцем радиолюбительской системы является антенна.Есть много других дезинформированных людей, утверждающих, что власть — это высшая сила. Не так ! Сердцем любой радиостанции, будь то радиолюбительская, коммерческая, деловая, CB, персональная семейная радиостанция или экспериментаторы с радиолюбительскими радиостанциями с чрезвычайно малой мощностью (QRP, как ее называют) передачи, ЯВЛЯЕТСЯ антенна! Без хорошего приема вы ничего не услышите. Без хороших антенн для передачи вы не сможете передавать далеко, даже если вы применяете высокую выходную мощность радиочастоты или если используются высокие выходные мощности!

  • 2

    Планирование проекта антенны может привести к разным мыслям, и вы всегда должны учитывать следующее. Высота, длина, фидер, балун (и мы поговорим о балуне позже), изоляторы, тип используемого провода или тип используемого металла, что вы хотите сделать с этой антенной, сколько диапазонов вы хотите, чтобы она работала это работа, если вы можете использовать правильные материалы, место, чтобы повесить его, и самый большой из всех недостатков, если вы живете в месте, где действуют законы о зонировании, вам, возможно, придется получить разрешение (кляп), чтобы установить антенну на вашем собственность !

    Реклама

  • 3

    Используйте материалы, которые легко сочетаются друг с другом. Антенны могут быть изготовлены из различных материалов. Помните, что вы должны использовать металл одинаковой природы, так как разные металлы имеют тенденцию к коррозии или обладают непроводящими свойствами. Такие металлы, как медь, алюминий, олово и сталь, будут проводить электричество, но когда мы говорим о радиочастотах или высокочастотных токах и напряжениях, мы говорим об электричестве с эффектом кожи. С алюминиевым антенным проводом трудно работать, он очень легко ломается и часто вытягивается из формы и не может быть спаян с помощью обычного припоя.Алюминиевый провод не дорог, но это наименее желательный провод для использования в антенне. За последние месяцы цены на медную проводку резко выросли. Поиск старой домашней проволоки — лучший выбор. Диаметр проволоки 12-го калибра составляет около 1/8 дюйма. С ним не сложно работать, и это, вероятно, лучший металл для антенн. Оловянная проволока, используемая для электрического забора, делает отличную проволочную антенну, и она не дорогая. Единственным недостатком является то, что вы должны приобрести его либо за 1 4 , либо за 1 2 мили (0.4 или 0,8 км) рулонов. Если вы планируете построить несколько антенн, у вас не должно возникнуть проблем с этим большим рулоном проволоки.

  • 4

    Что работает с каким током. Обычный постоянный или переменный ток и напряжение проходят через центр провода, тогда как РЧ проходит по внешним частям провода. Представьте, если хотите, провод, обрезанная часть которого направлена ​​на вас. Если бы мы могли видеть провод с током на нем, это было бы легко определить. Переменный и постоянный токи будут идти от центра наружу.РЧ, однако, будет вдоль внешних частей провода, например, на оболочке провода. Тип используемого металла будет иметь шкалу проводимости. Конечно, никто из нас не будет использовать драгоценные металлы для изготовления антенны, но редкие металлы, золото, серебро и платина являются тремя самыми проводящими металлами из всех, но поскольку они стоят так дорого, мы должны довольствоваться медью. проволока, сталь с латунным или медным покрытием, или, возможно, олово, с медным покрытием или без него, или обычная оловянная проволока типа электрического забора, или, возможно, алюминиевая проволока, если у вас нет другого провода для использования.Любой хороший проводник электричества будет проводить RF. Наименее предпочтительным является механический провод, который имеет высокое сопротивление, легко подвергается коррозии и ржавчине, вызывая нежелательное сопротивление и отказ антенны. Под воздействием погодных условий механический провод легко ржавеет, создавая бесконечную проблему либо поломки, либо проблемы БОЛЬШОГО отсутствия соединения. Он плохо излучает радиочастотную энергию и не принимает сигналы от других любительских станций, передающих вам. Одним из лучших и, вероятно, самых дешевых является провод для электрического забора, покрытый латунью или медью.Поскольку мы имеем дело со свойствами «скин-эффекта», только внешнее покрытие будет нести радиочастотную энергию. По возможности также следует избегать использования стальной проволоки. Сталь легко ржавеет, даже если она покрыта латунью или медью. Оловянная проволока, используемая для электроизгороди без покрытия, также может быть использована, но убедитесь, что вы время от времени проверяете соединения, чтобы удалить коррозию, и при необходимости перепаяйте их. Из изолированного домашнего провода из сплошной меди можно сделать одну фантастическую проволочную антенну.Не менее семидесяти (70) процентов всех радиолюбительских антенн изготовлены из какого-либо изолированного или неизолированного провода. Именно о них мы и поговорим в этой статье.

  • 5

    Начните с выбора места и места для антенны. НИКОГДА не приближайтесь к линии электропередач, находящейся под напряжением. Многие люди получили серьезные травмы или были смертельно поражены электрическим током из-за контакта с высоковольтными линиями электропередач.Достаточно одного прикосновения к этим линиям электропередач, чтобы убить того, кто пытается установить антенну. Ищите низко висящие линии электропередач и держитесь от них на расстоянии не менее полутора длин от высоты самого длинного столба, ближайшего к силовым проводам. Чем ближе вы к своей радиорубке, тем лучше вам будет. Антенны на заднем дворе, в непосредственной близости от вашей радиорубки или радиорубки, упрощают настройку и эксплуатацию. Старайтесь не размещать какую-либо часть антенны рядом с местом, где электричество входит в ваш дом.Используйте хороший прямой провод и избегайте серьезных изгибов или скручиваний провода. Если вы используете олово с медным или латунным покрытием, следите за тенденцией к наматыванию на проволоку. Некоторые плотно намотанные провода также могут скручиваться сами по себе, независимо от того, из чего они сделаны или с покрытием. Некоторые провода также имеют тенденцию иметь острые концы при разрезании. Сталь хуже всего. Хорошие острые бокорезы или бокорезы также могут оставить острый выступ при использовании определенных металлов. Чем тоньше проволока, тем сложнее с ней работать.Использование проволоки легкого калибра, 17, 18, вплоть до 22 или 24 калибра, имеет много проблем, не последней из которых является ее долговечность. Ветер может разрушить антенну за несколько ходов с проводами небольшого сечения от 17 до 22. Я рекомендую использовать для большинства антенн сечение не менее 18. Есть места, о которых мы упоминали ранее, где нельзя построить антенны, башни или антенные столбы. Диполь на чердаке вашего дома — хорошая идея, если у вас достаточно места на чердаке для его размещения. Сложенные дипольные антенны отлично подойдут, если у вас нет металлической крыши.

  • 6

    Выберите провод, который вы хотите использовать. Убедитесь, что этот провод выдерживает погодные условия, как летом, так и зимой, и что он работоспособен. Другими словами, не используйте провод, который может вызвать проблемы в будущем, когда он действительно будет использоваться. Изолированный медный домашний провод отлично подходит. Пожалуйста! НЕ снимайте изоляцию! На самом деле, срок службы антенны можно значительно продлить, если оставить изоляцию на проводе.Кроме того, он изолирует его от короткого замыкания на зеленом дереве или листе дерева или даже на сорняке или ветке, которые могут упасть. Убедитесь, что, если это оголенный провод, вы держите его выше земли (и мы вернемся к этому позже), чтобы ни один ничего не подозревающий человек не соприкоснулся с линией, если она находится под напряжением РЧ-токов. Радиочастотные ожоги могут причинять боль и глубоко проникать в кожу пальца или руки. RF — это своего рода невидимая энергия, и это принудительное движение электронов по заданному пути, представляющее собой ток в стиле переменного тока.

  • 7

    Многие современные настроенные схемы могут буквально одним касанием проникнуть в несколько слоев кожи. Он обжигает, а иногда даже превращает кожу в белый порошок. Это называется «RF BITE», потому что вы чувствуете, что вас укусил какой-то плохой жук или ужалила пчела, у которой нет яда, но которая может серьезно повредить. Усиленная радиочастота также причиняет больше вреда из-за дополнительной мощности, подаваемой на антенну. Если вы используете усилитель лампового типа, в зависимости от мощности, на которую он был настроен, он может и даст вам один мощный укус, и это будет очень больно.

  • 8

    Создайте свою антенну по проверенным рецептам. Дипольные антенны часто проще всего построить, а затем они превращаются в перевернутые V-образные антенны путем поднятия центра антенн вверх в виде перевернутой V-образной формы. Это хорошая идея, чтобы ваша антенна была хотя бы на половину (1/2) длины волны антенны. одна четверть (1/4) волны — это минимальная высота над землей для эффективной работы. Проволочные опоры типа «J» для УКВ легко монтируются и могут использоваться в аварийных ситуациях.В этих изобретениях просто используется когда-либо популярный антенный провод на 300 Ом. Вы можете использовать их для любой частоты, в том числе и для КВ-диапазонов, но вам понадобится высокая башня или высокое дерево, чтобы повесить их высоко в небе. На момент написания этой статьи антенный провод сопротивлением 300 Ом встречается довольно редко. Всего год назад рулон антенного провода на 300 или 450 Ом стоил 55 долларов. Теперь, если вы можете найти его в любом источнике, тот же рулон стоит 95 долларов.

  • 9

    Вот несколько других линий подачи, которые вы можете использовать. Выберите линию, соответствующую вашим потребностям. RG8 mini 8 может обрабатывать до 2 киловатт. RG8U, который представляет собой большой провод с пенопластовым или пластиковым центральным изолятором и может использоваться до 3 киловатт. Жесткая линия, такая как серия 9913, лучше всего подходит для передач VHF или UHF. Крытая лестничная линия с сопротивлением 300 Ом отлично подходит, если у вас большой пробег, скажем, более 150 футов (45,7 м). Открытая фидерная линия — это проблема, но вы можете ее использовать, ЕСЛИ ОНА НЕ работает как антенна. Если вы разрезаете открытую лестничную линию менее чем на волну, она может действовать как ваша антенна, а не элемент излучающей антенны.Избегайте использования линий передачи нечетной длины и старайтесь использовать версию с длинами волн, чтобы предотвратить паразитные передачи и попадание на антенну соседей, или попадание крови в чей-то мобильный телефон, или, возможно, даже срабатывание домашних систем сигнализации, которые находятся поблизости от вашего района. . Неэкранированные автосигнализации часто могут срабатывать при использовании определенных частот. Пожалуйста, обратите внимание, если вы используете радиолюбительскую связь, и она была проверена, это НЕ ваша вина, что у ваших соседей проблемы.Виноваты плохой дизайн, экранирование и чувствительность их оборудования. Иногда решение может быть достигнуто, в других случаях нет другого решения, кроме как установить фильтр или подавитель на свое оборудование, чтобы предотвратить его неисправность и действовать как приемник. FCC также заявляет, что наше оборудование не должно вызывать нежелательных помех. Чтобы защитить себя, запишите частоту, которую вы использовали во время инцидента, и, если вы не проверили свое оборудование, наденьте на него анализатор спектра или детектор гармоник, чтобы убедиться, что ваше оборудование НЕ вызывая любые нежелательные помехи.Если ваше оборудование чистое, то другая сторона должна принять меры, чтобы предотвратить их попадание на радиолюбительскую повязку.

  • 10

    Проверьте диапазоны VHF и MHF. Используемые нами частоты могут вызывать неисправности радиоуправляемых автомобилей, самолетов и роботов. Это не вина радиолюбителей. В основном это связано с дефектом конструкции, экранированием или может быть так, что эти игрушки действуют как приемник. Был такой случай не так давно, и мы обсудим исход этого инцидента, но сначала поговорим о строительстве антенн.

  • 11

    Максимальная мощность! Какова максимальная мощность? Термин Пиковая мощность огибающей или PEP представляет собой максимальную выходную мощность, разрешенную законом от пика до пика огибающей, циклически от источника переменного тока, РЧ-выхода. С недавними изменениями в некоторых законах местное правительство также может регулировать, какую власть вы можете использовать. По закону радиолюбители могут работать до 1500 Вт! Это много, но учтите, десять тысяч долларов с антенной за 50 центов не сослужат вам хорошую службу.Живете ли вы в деревне или в городе, антенна является корнем хороших функций передачи/приема.

  • 12

    Сформулируй, потом сделай! Способ узнать, какая длина вам нужна для антенны DIPOLE, которая является наиболее распространенной используемой антенной, вы используете математическое уравнение, 468/ FMhz, тогда как 468 является одним стандартом, fMHz — это частота в МЕГАГЕРЦАХ, и это дает вам общая длина дипольной антенны в футах. Разделите на 2 и поместите керамический изолятор, изолятор из собачьей кости или даже трубы из ПВХ между ними посередине, где вы только что разрезали, и вы получите дипольную антенну.Подсоедините фидерную линию и подойдите к своему тюнеру, или, если вы собираетесь использовать резонансные антенны, подключите к вашему КСВ-метру и проверьте высокие показания КСВ. Обычно допустимо соотношение меньше 1:5 к одному или меньше, но лучше всего соотношение 1:1. Использование резонансных антенн может быть наиболее полезным опытом использования антенн, однако пространство и материалы могут стать фактором, влияющим на использование нескольких антенн, резонансных для каждого диапазона.

  • 13

    Подъем или опускание антенны может помочь с КСВ, но также следует помнить еще об одном: рекомендуется поднимать антенну по крайней мере на 1/4 длины волны над землей. Перевернутые V-образные антенны можно привязывать как можно выше, но они могут располагаться на высоте от 3 до 4 футов (0,9 или 1,2 м) от земли. Если ваша антенна находится достаточно низко, чтобы до нее можно было дотронуться, поместите предупредительный знак на точку привязки, сообщая всем, что высокое напряжение может присутствовать в любое время, и никоим образом не касайтесь провода.

  • 14

    Максимально вытяните ножки антенны и поднимите их вверх как можно выше. Чем больше доступная область захвата, тем лучше передача или прием.Закрепите леску хорошей прочной нейлоновой или вискозной веревкой. Используйте пластиковую нейлоновую или вискозную веревку 1 4 или 1 2 дюйма (0,6 или 1,3 см), и тогда вы обнаружите, что они работают лучше всего, но вам следует проверять их не реже двух раз в год. для потертостей или проблем с выветриванием. При необходимости замените.

  • 15

    Создаем новый дизайн ! В течение многих лет разработка антенн была страстью многих радиолюбителей.Следующим в списке является клеточный диполь. Для этого вам понадобится 4- или 6-дюймовая (10,2 или 15,2 см) толстостенная канализационная труба из ПВХ или водопроводная труба, а также способ ее обрезания 1 4 или 1 2 . дюймовые (0,6 или 1,3 см) расширители. Использование торцовочной пилы упрощает эту работу. Используйте 12-дюймовую пилу для резки 6- и 4-дюймовых труб. ОДНАКО БУДЬТЕ ОСТОРОЖНЫ, ПОСКОЛЬКУ ПОСЛЕДНЯЯ НЕГОТКА ТРУБЫ МОЖЕТ ОТНОСИТЬСЯ О ПИЛУ и может не разрезать трубу и отбросить ее обратно на вас.Режьте только там, где это НЕ будет опасно. обычно остается от 12 до 14 дюймов (от 30,5 до 35,6 см) трубы. Если у вас есть или у вашего друга есть такая пила, используйте ее для резки труб. После того, как они будут отрезаны, измерьте наружный диаметр труборасширителей СНАРУЖИ в метрических см и мм. Получив длину окружности, разделите на 6, если вы используете 6 проводов, или разделите на 8, если вы планируете использовать 8 проводов для этого проекта. После того, как у вас есть шаблон, используйте дрель со сверлом 1/8 или 5/32, в зависимости от калибра проволоки, используемой для проделывания 6 или 8 отверстий в каждом расширителе.Будьте максимально точны.

  • 16

    НЕ ИСПОЛЬЗУЙТЕ ТУ ЖЕ ФОРМУЛУ ДЛЯ ДИПОЛЯ КЛЕТКИ. Он будет короче обычного диполя! Это относительно размера используемого разбрасывателя! Вы можете использовать исходную формулу только в качестве отправной точки. В зависимости от размера расширителя вам, возможно, придется уменьшить длину на 4% и более! Просто помните, что вы будете использовать либо 6, либо 8 проводов. Провод для электрического забора часто является выбором для этого типа антенны, поскольку он относительно недорог и может быть куплен большими мотками провода в одну четверть, полмили или более на одной катушке.В этом проекте подойдет оловянная проволока, однако лучше всего использовать медную. Использование чего-либо, кроме меди, может снизить производительность

  • 17

    Тщательно измерьте, хотя на данный момент это не критично. Всегда лучше сделать немного длиннее, чем слишком коротко, а потом придется добавлять провод. Отрежьте полную длину 6 или 8 проводов. Всегда полезно иметь пару друзей, работающих с вами, когда дело доходит до этого проекта. Соедините отрезанные провода вместе в центре после проведения измерений.

  • 18

    Сборка антенны, и вот тут-то и начинается самое интересное. Наденьте 5 расширителей на провод, используя 4 из них, ослабляя их до конца. Затем разместите распорки с проводами через отверстия на расстоянии 18 или 20 дюймов (45,7 или 50,8 см) друг от друга. Нанесите контактный цемент на зубочистки или сопоставьте стержни перед тем, как вставить их в отверстия с проволокой, чтобы закрепить их. Оставьте один расширитель на первом конце, таким образом, он покажет вам, где размещать провода в расширителях.Продолжайте с расширителями, используя 4 или 5 расширителей за раз, каждый раз оставляя по одному в конце. Натяните проволоку, а затем закрепите ее острыми зубочистками или спичками, используя ТОЛЬКО древесину на спичках. После того, как вы дойдете до конца одной стороны клетки, соберите все свободные провода с обоих концов и свяжите их вместе с помощью куска проволоки, обернув все концы вместе возле центра распорки. Отложите эту ножку диполя в сторону и проделайте то же самое с другой ножкой.

  • 19

    Сделайте это «Считать». Независимо от того, используете ли вы промежутки между распорками 18 дюймов (45,7 см) или 20 дюймов (50,8 см), чтобы это выглядело хорошо, не меняйте распорки попеременно. Если вы используете промежутки 18 дюймов (45,7 см), используйте их до конца антенны. Если вы используете промежутки в 20 дюймов (50,8 см), используйте все промежутки на расстоянии 20 дюймов (50,8 см) друг от друга. Более крупные провода калибра 14 или 12 могут увеличить вес этого проекта, поэтому для запуска этих антенн требуется много времени. Не торопитесь с этим проектом! Не торопитесь, сделайте все правильно с первого раза, и тогда вы можете быть уверены, что ваша антенна будет служить вашей цели.Площадь захвата диполя с 6-проволочной клеткой увеличилась в 5 раз! ВОСЕМЬ проводная антенна увеличивает усиление захвата в 7 раз! Хотя с этой антенной сложно работать и создавать ее, для радиолюбительского использования она является одной из лучших.

  • 20

    ZOOM-XOOM-и вуаля! Одним из самых сокровенных секретов радиолюбительских антенн являются либо коробчатые, либо треугольные рамочные антенны. Резонансные антенны обрезают точную частоту в средней части диапазона и используются с тюнером достаточного размера, чтобы настраивать несколько диапазонов.Формула, используемая для нахождения полноволновой рамочной антенны: 1005/FMhz. Это дает вам длину полноволновой рамочной антенны для используемого вами диапазона. Горизонтальное расположение в форме ТРЕУГОЛЬНИКА делает его петлей ТРЕУГОЛЬНИК. Если вы поместите его в форму квадрата или прямоугольника, у вас будет рамочная антенна КОРОБКИ. Эта антенна чаще всего используется за городом. Требует большой площади земли, а также может питаться либо в середине, либо в конце петли. Поднимая этого маленького монстра-антенны в воздух, следите, как мы уже говорили, за ЛИНИЯМИ ЭЛЕКТРОЭНЕРГИИ~! Деревья, расположенные достаточно далеко друг от друга, обеспечивают достаточную высоту над землей для этой антенны.Деревья часто называют «башнями для бедняков», и к ним можно получить доступ для использования несколькими способами, включая хорошую удочку и грузило на 4 унции, правильно направленное на высокую ветку дерева. Когда это удастся, привяжите леску каменщиков или даже прикрепите веревку, которую вы собираетесь использовать, к леске, и осторожно перекатите свой улов по ветвям дерева и потяните его на землю. Не забудьте использовать веревку достаточной длины или страховочный шнур для этого проекта. В качестве изолятора здесь можно использовать трубу ПВХ.Отрежьте 3 или 4 отрезка 1 1 2 дюймов (3,8 см) трубы из ПВХ длиной около 6 или 7 дюймов (15,2 или 17,8 см). Просверлите отверстия 1 2 дюйма (1,3 см) с помощью хорошего сверла и никогда не сверлите близко к концу трубы. Около 2 дюймов (5,1 см) от конца обеспечивает хорошее расстояние для изоляторов. В качестве точки подачи используйте еще один кусок трубы из ПВХ, просверлив отверстие в центре, чтобы обеспечить разгрузку линии подачи. Напрягите трубу, а не антенну или фидер.Очень осторожно подтяните антенну к деревьям или к вышке, убедившись, что она максимально приближена к той конструкции, которую вы выбрали для изготовления антенны. Коробчатая или прямоугольная петля, или треугольник, расставив их как можно дальше. Да, вы можете немного схитрить, если вам нужно, по бокам, сделав одну немного длиннее, но лучше всего, чтобы ваша антенна была как можно более практичной для дизайна.

    Реклама

  • Руководство Боба Симплтона по быстрым антеннам

    построить лачугу после переезда в новый дом — очень большая работа.Даже если у вас есть только одна УКВ-радиостанция, прокладка коаксиального кабеля и установка новой антенной системы на крыше, кажется, требует больше усилий каждый раз, когда вы это делаете. Как только вы привыкнете просверливать отверстия на всю стену для коаксиального кабеля, вы столкнетесь с тем, как поддерживать мачту антенны на крыше. Если вы только арендуете дом, у вас может возникнуть соблазн привязать мачту к стене дома и ограничить высоту чуть выше уровня крыши.

    После переезда моей семьи в новый дом несколько месяцев назад я выделил выходные, чтобы поработать над своей радиолюбительской хижиной и антенной системой.В моем старом доме у меня была антенна на каждый диапазон, 2 метра, 220МГц и 440МГц. Поскольку мы только арендуем этот новый дом, я хотел использовать новую многодиапазонную антенну. Я просверлил отверстия, соорудил антенну и мачту и прикрутил их к стене дома. Триплексер (трехпортовый РЧ-разветвитель) выделял каждую полосу для подключения к моим трем радиостанциям. Я использовал дуплексеры и раньше, но это будет мой первый опыт работы с триплексором.

    Я был готов включить радио и протестировать свою новую систему.Радиоприемники принимали нормально, но сигнал моего передатчика не соединялся с местными ретрансляторами. Я подключил антенну к каждому радио, и все было в порядке. Я подключил триплексор и подключил КСВ-метр и обнаружил, что КСВ через триплексор составляет более 5 к 1. Я не мог понять, как принимаемые сигналы проходят через триплексер, но мой передатчик не мог.

    К счастью, у меня был старый дуплексер, и я успешно подключил его. Мои 2-метровые и 440-мегагерцовые радиоприемники теперь могли работать должным образом.Радио на 220 МГц осталось без антенны. Уже темнело, я не хотел сверлить еще одну дырку для еще одного коаксиального кабеля, а на мачте не было места для еще одной антенны. Я не собирался терпеть поражение от этого неисправного триплексора.

    Я вспомнил, что четвертьволновую антенну на 220 МГц можно сделать, используя 12 1/2-дюймовый провод для излучателя и 13-дюймовый провод для заземления. Именно тогда меня осенило вдохновение для быстрой антенны. У меня остался кусок коаксиального кабеля длиной более 6 футов с разъемом PL на одном конце.Я удалил 13 дюймов внешней изоляции и обнажил экран. Я отмерил 12 1/2 дюйма, открыл экран, сложил коаксиальный кабель и вытащил центральный проводник с изоляцией через отверстие в экране.

    Теперь у меня была четвертьволновая антенна на 220 МГц!! Я подвесил его к потолку в своей лачуге с помощью резинки и гвоздя. Я подключил его к мультиметру и измерил КСВ. Это было идеально.

    Эта антенна может быть построена для любой частоты, которая может вам понадобиться.Просто убедитесь, что длина радиатора правильная. Если вам нужно найти точную длину для каждого диапазона, см. Руководство Simpleton по четвертьволновым антеннам. Вы можете прикрепить радиатор к деревянной доске, чтобы поддерживать его.

    Вы должны использовать коаксиальный кабель RG-58 или аналогичный размер. С большим типом RG-8 слишком сложно работать, когда вы пытаетесь вытащить центральную изоляцию. У вас может возникнуть соблазн расплести экран вместо того, чтобы открыть отверстие и вытащить центральную изоляцию.Попробуйте расплести проволоку, и вы будете настолько разочарованы тем, что оплетка запутывается сама по себе, что прекратите работу и начнете сначала.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
