Несимметричная г-образная или т-образная антенна
Использование: судовые антенны для систем радиосвязи КВ и СВ диапазонов. Сущность изобретения: в несимметричной Г- или Т-образной антенне в многолучевое полотно емкостной нагрузки введены вертикальные гибвери, длина которых выбрана из предложенного соотношения. Достигаются уменьшение протяженности горизонтального полотна и вертикального снижения и увеличение действующей высоты антенны, т.е. повышение эффективности излучения при уменьшении габаритов антенны. 3 з.п.ф-лы, 4 ил.
Изобретение относится к антенной технике, преимущественно к антеннам радиосвязи КВ и СВ диапазонов подвижных объектов, например, морских судов.
Известны несимметричные антенны с верхней нагрузкой, позволяющие увеличить электрическую длину и действующую высоту антенны, обеспечить более равномерное распределение тока в проводах антенного полотна, увеличить сопротивление излучения антенны уменьшением реальной составляющей верхнего сопротивления (Гавель Н.
П. Истрашкин А.Д. Муравьев Ю.К. Серков В.П. Антенны. ВКАС, 1963, часть I; Вершков М.В. Миротворский О.Б. Судовые антенны. Л. Судостроение, 1990, с.109). Такие антенны наиболее близки к заявляемому техническому решению и принятый за прототип Г- и Т-обратной формы, подвешены между судовыми мачтами надстройками или специальными кронштейнами на различных высотах (фиг.1а), широко используются на судах и кораблях различного назначения и береговых постах связи.
Известны также Г-образные одно- и многопроводные антенны с верхней емкостной нагрузкой и верхним питанием (фиг.1б) и аналогичным размещением на судне, имеющие определенные преимущества перед антеннами (фиг.1а) по действующей высоте. Излучателем в этом случае, является надстройка, в верхней части которой должно быть размещено радиопередающее устройство (РПДУ), а сигнал подводится к точке соединения ее с нагрузкой и действующая высота антенны в первом приближении близка к геометрической высоте, т.е. больше, чем у антенны с нижним питанием.
Однако все проволочные антенны с верхней емкостной нагрузкой имеют основной и существенный недостаток большая протяженность полотна верхней емкостной нагрузки для достижения действующей высоты и достаточно высокой эффективности на нижних частотах СВ диапазона. Так, например, на судах главная антенна, работающая в СВ-диапазоне ( 300 3000 м) должна иметь протяженность емкостной нагрузки 40 70 м при высоте антенны не менее 10 20 м. В судовых условиях реализовать антенну с такими размерами очень трудно, или вообще невозможно, из-за ограниченности свободного пространства для ее размещения. Кроме того, при большой протяженности горизонтальной части эти антенны имеют низкую надежность (возможны обрывы в штормовых условиях и при гололеде), неудобны в эксплуатации на транспортных судах (необходимость опускания и подъема антенны), высока возможность поражения токами высокой частоты. Особенно это ярко выражено в антеннах с верхней емкостной нагрузкой и верхним питанием (фиг.
1б), при использовании которой, несмотря на то, что имеется выигрыш по действующей высоте, позволяющий несколько уменьшить горизонтальную часть антенного полотна (по сравнению с нижним питанием), но при этом резко возрастает опасность поражения токами высокой частоты, т.к. возбуждается сама надстройка. Кроме того, возможность размещения РПДУ СВ-диапазона непосредственно у входа антенны с верхней нагрузкой и верхним питанием представляется крайне редко, а при питании фидерной линией выигрыша по действующей высоте не получается.
Особенности архитектуры верхнепалубных устройств и большое разнообразие условий размещения проволочных антенн на пассажирских и транспортных судах современной постройки создают дополнительные трудности, возникающие при проектировании установки главных судовых антенн СВ диапазона, выдвигая при этом новые противоречивые требования к их разработке. В общем случае, одним из таких требований является достижение максимальной действующей высоты и сопротивления излучения, обеспечивающих достаточно высокую эффективность антенных устройств при минимальной протяженности горизонтального антенного полотна.
Целью изобретения является увеличение действующей высоты, сопротивления излучения и емкости несимметричных проволочных антенн Г- и Т-образных форм без увеличения горизонтальной протяженности верхней нагрузки.
Цель достигается тем, что у несимметричной проволочной антенны с верхней нагрузкой Г- и Т-образной формы, содержащей вертикальное снижение в виде одно-многолучевого полотна или жгута и одно-многолучевую нагрузку, установленную между двумя опорными устройствами с помощью изоляторов, подключенной входным фидером с одной из точек антенного полотна, согласно изобретению, в конце емкостной нагрузки в месте ее крепления к опорному устройству установлены один или система свободностоящих штыревых излучателей, изолированных от опорного устройства и электрически контактирующих с соответствующими проводами верхней нагрузки, при этом высота (Hшт) штыревых излучателей связана с длиной снижения (lсн) соотношением Hшт0,3 0,5 lсн Указанное соотношение определено опытным путем и является оптимальным в части достижения максимально возможных величин действующей высоты, сопротивлением излучения и емкости антенны при практически реализуемых габаритных размерах и конструкции антенного полотна предназначенного для размещения на судах большого и среднего водоизмещения. Формула изобретения РИСУНКИ
Это соотношение определялось исходя из следующих предпосылок, подтвержденных экспериментально: а) в случае, если соотношение не удовлетворяется и Ншт<0,3l, то сопротивление излучения антенны мало и шунтируется сравнительно большой емкостью снижения, при этом передатчик не настраивается. б) в случае, когда Ншт=0,3 или больше lен в пределах конструктивной реализуемости этих параметров в условиях судна, на котором антенна устанавливается, электрическая схема антенного устройства аналогична антенне верхнего питания и поэтому имеет более равномерное распределение тока по снижению, и как следствие, большую действующую высоту и сопротивление излучения. При этом паразитное влияние емкости снижения сказывается в меньшей степени и величина сопротивления излучения оказывается достаточной для настройки радиопередатчика и обеспечения высокого КПД выходного каскада. Так, например, в большинстве практических случаев позитивно можно решить поставленную задачу, конструктивно выполнить верхнюю нагрузку в виде штыревых излучателей или системы из них, установленных на электропроводной плите и выполненных из диэлектрических труб и стержней с заармированными металлическими проводниками, причем, штыри электрически должны быть соединены с проводами верхней емкостной нагрузки регулируемыми по месту металлическими перемычками и стянуты между собой стержнями.
В случаях, когда возможности размещения на судне антенных систем горизонтальной протяженности ограничены настолько, что верхняя нагрузка не обеспечивает настройку передатчика и требуемый КПД, целесообразно использовать следующие варианты схем настройки верхней нагрузки: 1. В основание штырей вводятся резистивные элементы, вход которых соединен с регулируемыми перемычками, а выход с металлическими проводниками штыревых излучателей. 2. Вместо резистивных элементов или дополнительно к ним вводятся согласующие блоки, собранные по лестничной согласующей схеме. Величины резистивных элементов, конкретная схема построения верхней нагрузки и номиналы элементов L, С зависит от импедансных характеристик в местах включения нагрузки на конкретном судне и определяются экспериментально. Изобретение поясняется чертежами. На фиг. 1 схематическое изображение известных Г- и Т-образных антенн с верхней емкостной нагрузкой с нижним «а» и верхним «б» питанием, на фиг.2 — антенна с верхней нагрузкой; на фиг.
3 второй вариант исполнения верхней нагрузки с включением резистивного элемента; на фиг.4 третий вариант исполнения верхней нагрузки с включением согласующих блоков «а» из резистивного элемента и катушки индуктивности; «б» из катушки индуктивности; «в» из LC-элементов, включенных по лестничной согласующей схеме. Антенна (фиг.2) состоит из трехпроводного снижения, выполненного жгутом 1, соединяющегося с трехпроводной верхней емкостной нагрузкой 2, веернорасходящимися проводами снижения 3. Верхняя емкостная нагрузка 2 через цепочки из изоляторов 4, снабженные регулируемыми по месту перемычками 5 соединяется с опорным кронштейном 6 или 7 и одновременно, через регулируемые перемычки 5 с соответствующими штыревыми излучателями 8, установленными с помощью изоляторов 9 на электропроводной плите 10 и стянуты между собой стержнями 11. На фиг.3 показана возможность дальнейшего увеличения положительного эффекта антенны с верхней нагрузкой в части сопротивления излучения и действующей высоты за счет введения в антенное полотно резистивного элемента 12, установленного в основании штыревых излучателей 8 внутри изолятора 9.
На фиг. 4а, 4б, 4в показаны возможности увеличения эффективности работы предлагаемого антенного устройства за счет резонансного согласования с помощью катушки индуктивности 13 (фиг. 4б), элементов RL 12, 13 (фиг. 4а) или согласующего блока из LC элементов, собранного по лестничной согласующей схеме 14 (фиг.4в). Питание осуществляется по входному фидеру 15. Антенна работает следующим образом. Высокочастотный сигнал от радиопередающего устройства по входному фидеру 15, представляющему собой высокочастотную мачту или открытую проводку подается на снижение 1, на котором устанавливается распределение тока, характеризующееся рабочей частотой передатчика и входными характеристиками верхней нагрузки в соответствии с предлагаемыми схемами построения верхних нагрузок (фиг.2 4). Вновь введенная совокупность признаков по предлагаемым схемам позволяет реализовать существенный выигрыш по сопротивлению излучения и действующей высоте за счет нового, оптимального распределения тока по антенному полотну и существенно увеличивает излучающую способность антенного устройства, т.
к. помимо увеличения емкости антенны и улучшения распределения тока по снижению, вертикальная часть предлагаемых верхних нагрузок вносит свой непосредственный вклад в величины действующей высоты и сопротивление излучения антенного устройства в целом. В практике последних лет велись разработки несимметричных антенн с верхней нагрузкой повышенной эффективности. Такие антенны получили название Г- и Т-образных антенн с излучающей верхней емкостной нагрузкой, которые в отличие от обычной антенны такого типа, у которых верхняя нагрузка (горизонтальная часть) не излучает, а только перераспределяет ток по снижению, являются более эффективны и, кроме тог,о из-за открывшихся возможностей значительного сокращения протяженности горизонтальной части имеет существенно большие возможности использования на судах. Экспериментально установлено, что такая антенна, в частности, в 1-ом варианте выполнения верхней нагрузки, по сравнению с прототипом дают выигрыш по эффективности в 2 раза при одной и той же протяженности горизонтальной части антенного полотна и длины снижения (прототип).
Описание работы таких антенн оказалось бы неполным, особенно с включением резистивных элементов, если не акцентировать внимание на том, что использование резистивных элементов в предлагаемой схеме построения антенны, в частности в варианте 2, не влечет за собой заметного снижения КПД Г- и Т-образных антенных устройств, т.к. при включении их в конце антенного полотна большая часть его обтекается током высокой частоты до того, как последний попадает на резистивные элементы и, следовательно, потери на излучение привалируют над тепловыми потерями, уменьшающими КПД по типу антенн бегущей волны, например, ромбических.
2. Антенна по п. 1, отличающаяся тем, что каждый штырь выполнен в виде диэлектрической трубы или стержня с заармированными внутрь проводниками, установлен на проводящей плите и электрически соединен с проводами верхней нагрузки металлическими перемычками регулируемой длины, причем штыри стянуты между собой стержнями. 3. Антенна по пп. 1 и 2, отличающаяся тем, что введены резистивные элементы, включенные между основанием штырей и неметаллическими перемычками. 4. Антенна по пп. 1 3, отличающаяся тем, что введены согласующие блоки из R-L-C-элементов, соединенных по лестничной схеме и подключенных к основанию штырей.
Трёхдиапазонные направленные антенны

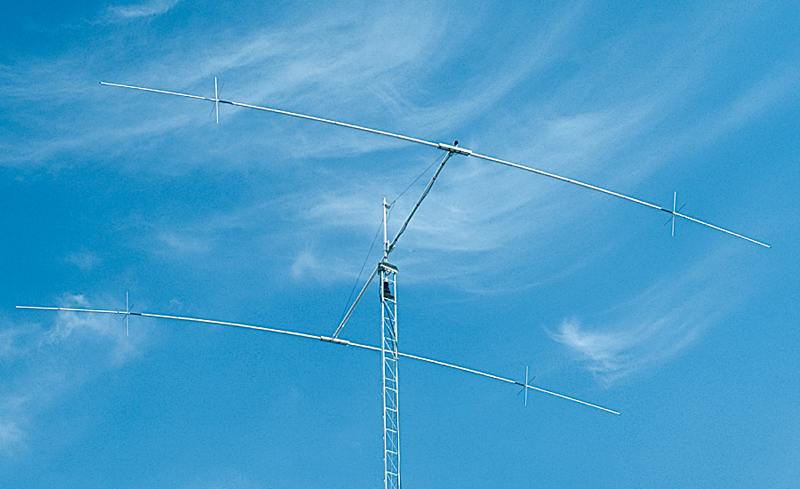

Начато производство новой двухэлементной трёхдиапазонной антенны SAYT 3-2 СV 14-18-24 . Особенностью антенны является эффективное совмещение двух активных вибраторов с запиткой по одному кабелю по принципу HB9CV. При этом геометрические размеры максимально приближены к оптимальным.
Для возможности обеспечения работы элементов на нескольких диапазонах применяются качественно сделанные трапы. По своим параметрам антенна практически превосходит полноразмерные 2-х элементные волновые каналы для каждого из рабочих диапазонов . Применение для согласования короткозамкнутых шлейфов позволяет значительно уменьшить влияние статического электричества. Достаточно лёгкая антенна весом около 13 кг будет удобна для установки в ограниченном пространстве с использованием облегчённых мачт и не дорогих поворотных устройств. Длина упаковки — 2 м , что позволяет вывозить конструкцию для использования в полевых условиях.
2, а на диапазоне 14 МГц не более 2. Во время проверки антенны было проведено несколько десятков связей.
Рабочие диапазоны — 14 МГЦ, 18.1 МГц, 24.8 МГц
Элементов на диапазон — 2
Усиление антенны — 5,1 дБд (в свободном пространстве) и до 8 — 10 дБи в зависимости от высоты установки
Отношение F/B не хуже — 19 — 23 дБ
Полоса пропускания по КСВ 1.5 — 130 кГц (14МГц), КСВ на диапазонах 18 и 24 МГц не превышает 1.2
Максимальная мощность — 1800 Вт SSB
Входное сопротивление — 50 Ом Антенна запитывается через балун 1:1 любой конструкции
Длина траверсы — 2,1 м
Максимальная длина элемента — 7.7 м
Радиус поворота — 3.
8 м
Площадь ветровой нагрузки — 0.33 кв.м
Вес антенны — 13. кГ
Цена антенны — 22000 р.
Начато производство новой уникальной на нашем рынке двухэлементной трёхдиапазонной HB9CV антенны SAYT 3-2 . Особенностью антенны является активное питание обоих элементов с запиткой по одному кабелю. Геометрические размеры максимально приближены к оптимальным для всех диапазонов. Для возможности обеспечения работы элементов на нескольких диапазонах применяются качественно изготовленные трапы. Так как мощность передатчика делится между всеми двумя элементами рабочая мощность антенны возросла до 1800 Вт. По своим параметрам антенна практически превосходит полноразмерные 2-х элементные волновые каналы для каждого из рабочих диапазонов. Применение для согласования короткозамкнутых шлейфов позволяет значительно уменьшить влияние статического электричества.
Ролик с параметрами антенны на Youtube здесь.
Рабочие диапазоны — 14 МГц, 21 МГц, 28 МГц Возможные варианты исполнения антенн — 14 — 18 — 24 , 14 — 18 — 28 МГц.
Элементов на диапазон — 2
Усиление антенны — 4,9 дБд (в свободном пространстве) и до 10-11 дБи в зависимости от высоты установки
Отношение F/B не хуже — 18 — 25 дБ
Полоса пропускания по КСВ 1.5 — 150 кГц (14 МГц), 200кГц (21 МГц), 600 кГц (28 МГц)
Максимальная мощность — 1800 Вт SSB
Входное сопротивление — 50 Ом Антенна запитывается через балун 1:1 любой конструкции
Длина траверсы — 2.
1 м
Максимальная длина элемента — 8.1 м
Радиус поворота — 4.1 м
Площадь ветровой нагрузки — 0.33 кв.м
Вес антенны — 12 кГ
Цена антенны — 22000 р.
Начато производство новой уникальной на нашем рынке трёхэлементной трёхдиапазонной широкополосной антенны SALPT 14-28 с логопериодической ячейкой. Особенностью антенны является эффективное совмещение трёхэлементных однодиапазонных ЛПДА антенн со всеми активными элементами на одной траверсе с запиткой по одному кабелю. Эта особенность приводит к уникально широкой рабочей полосе для траповых антенн при минимальном КСВ и не требует согласующего устройства. При этом геометрические размеры максимально приближены к оптимальным для всех диапазонов. Для возможности обеспечения работы элементов на нескольких диапазонах применяются качественно изготовленные трапы.
КСВ в СВ диапазоне 27МГц не хуже 1.4
Рабочие диапазоны — 14 МГц, 21 МГц, 28 МГц
Элементов на диапазон — 3
Усиление антенны — 5,8 дБд (в свободном пространстве) и до 10-12 дБи в зависимости от высоты установки
Отношение F/B не хуже — 18 — 22 дБ
Полоса пропускания по КСВ 1.
Максимальная мощность — 1500 — 2000 Вт SSB
Входное сопротивление — 50 Ом Антенна запитывается через балун 1:1 любой конструкции
Длина траверсы — 3.8 м
Максимальная длина элемента — 7.6 м
Радиус поворота — 4.3 м
Площадь ветровой нагрузки — 0.43 кв.м
Вес антенны в сборе — 23 кГ
Цена антенны — 29500 р.
Начато производство новой трёхэлементной трёхдиапазонной антенны SAYT 3-3. Особенностью антенны является эффективное совмещение трёхэлементных волновых каналов на одной траверсе с запиткой по одному кабелю. При этом геометрические размеры максимально приближены к оптимальным для диапазонов 21 и 28 мГц и с некоторым ухудшением 14 мГц. Для возможности обеспечения работы элементов на нескольких диапазонах применяются качественно сделанные трапы.
Ролик с демонстрацией диаграммы антенны на youtube — ЗДЕСЬ
Рабочие диапазоны — 14 мГц, 21 мГц, 28 мГц
Элементов на диапазон — 3
Усиление антенны — 5,3 дБд (в свободном пространстве) и до 8 — 10 дБи в зависимости от высоты установки
Отношение F/B не хуже — 20 — 25 дБ
Полоса пропускания по КСВ 1.
5 — 200 кГц (14 мГц), 200кГц (21 мГц), 320 кГц (28 мГц)
Максимальная мощность — 1300 — 1500 Вт SSB
Входное сопротивление — 50 Ом Антенна запитывается через балун 1:1 любой конструкции
Длина траверсы — 4.3 м
Максимальная длина элемента — 8.6 м
Радиус поворота — 4.8 м
Площадь ветровой нагрузки — 0.47 кв.м
Вес антенны — 16 кГ
Цена антенны — 28000 р.
Для антенны можно приобрести KIT- комплект позволяющий оперативно модернизировать антенну в SAYT 2-3W для работы в диапазонах 18 и 24 мГц просто заменив траповую часть элементов — 13000 р.
Начато производство новой четырёхэлементной трёхдиапазонной антенны SAYT 3-4. Особенностью антенны является эффективное совмещение трёхэлементных волновых каналов на одной траверсе с запиткой по одному кабелю.
При этом геометрические размеры максимально приближены к оптимальным для каждого из диапазонов. Для возможности обеспечения работы элементов на нескольких диапазонах применяются качественно сделанные трапы. Все элементы изолированы от траверсы. Антенна надёжно сделана с учётом накопленного нами опыта длительного производства антенн типа волновой канал. Применение трапов в элементах приводит к некоторому сужению полосы пропускания антенны как и у импортных аналогичных антенн с трапами , поэтому антенну желательно настроить на наиболее предпочтительный участок диапазона. Тем не менее встроенный в трансивер антенный тюнер позволяет согласовать антенну в любой точке рабочего диапазона при сохранении эффективности и диаграммы направленности антенны близко к оптимальным параметрам.
Ролик с демонстрацией антенны на youtube — ЗДЕСЬ. Ссылка — https://youtu.be/EYfVcYsSbVQ
Ролик с демонстрацией КСВ антенны на youtube — ЗДЕСЬ.
Ссылка — https://youtu.be/etEFbEuckDc Антенна настроена в ТЛГ часть диапазона.
Рабочие диапазоны — 14 мГц, 21 мГц, 28 мГц
Элементов на диапазон — 3
Усиление антенны — 5,5 дБд (в свободном пространстве) и до 9 — 11 дБи в зависимости от высоты установки
Отношение F/B не хуже — 20 — 25 дБ
Полоса пропускания по КСВ 1.5 — 130 кГц (14 мГц), 180 кГц (21 мГц), 300 кГц (28 мГц)
Максимальная мощность — 1300 — 1500 Вт SSB
Входное сопротивление — 50 Ом Антенна запитывается через балун 1:1 любой конструкции
Длина траверсы — 5.5 м
Максимальная длина элемента — 9.5 м
Радиус поворота — 5.45 м
Площадь ветровой нагрузки — 0.5 кв.м
Вес антенны — 21 кГ
Цена антенны — 31000 р.
Длина траверсы 6.3 метра, вес около 36 кг. Материл элементов АД-31Т1 с усилением двойной трубкой в местах крепления к траверсе.
Усиление (dBd) — 5,1 / 5,6 / 6,7
Усиление (dBi) — 12,5 / 13,2 / 14,5
V/R (dB) — 22 / 22 / 23
КСВ :
14 МГц — 1.2 — 1 — 1.2
18 МГц — 1.1 — 1 — 1.1
21 мГц — 1.25 — 1.1 — 1.
2 24 мГц — 1.12 — 1.1 — 1.12Антенна запитывается одним кабелем сопротивлением 50 Ом с использавнием балуна 1:1
Стоимость антенны SAY 3-11WM — 29000 р. Стоимость антенны SAY 3-11WH — 28800 р.
Начато производство новой универсальных трёхдиапазонных антенн предназначенных для эффективной работы на диапазонах 14 мГц, 21 мГц и 28 мГц (SADT 14-30) и 10 мГц, 18 мГц и 24 мГц (SADT 10-24). Особенностью антенны являются небольшие размеры, позволяющие устанавливать антенну в условиях ограниченного пространства, что очень удобно на дачах, небольших крышах и в поездках. Для установки антенны требуется мачта (труба) высотой от 3-х м и выше.
Антенне не требуются противовесы, а при наличии простейшего поворотного устройства ориентация на корреспондента даёт прирост сигнала около 2-х баллов по S-метру. При этом диаграмма направленности близка к круговой и аналогична диаграмме антенны Inv-V, т.е. имеет диаграмму в виде двух восьмёрок одна из которых имеет горизонтальную , а другая вертикальную поляризацию, что позволяет уверенно проводить радиосвязи как со станциями ближней так и дальней зоны.
Вес антенны около 6 кг.
Полоса пропускания по КСВ <1.5
14 мГц — 200 кГц
21 мГц — 250 кГц
28 мГц — 680 кГц
КСВ SADV 10-24 не превышает 1.3 в пределах рабочих диапазонов.
Длина плеча SADV 14-28 — 4.5 м, длина плеча SADV 10-24 — 5.5 м.
Усиление антенны — 2.15 dBi
Входное сопротивление — 50 Ом.
Желательна запитка через балун 1:1 любой конструкции.
Длина упаковки 1.5 м
Цена антенны — 14000 р. SADV 10-24 — 15000 р.
Антенна изготавливается в модификаци до 1300 Вт.
Начато производство новой универсальных трёхдиапазонных антенн предназначенных для эффективной работы на диапазонах 14 мГц, 21 мГц и 28 мГц (SADT 14-30) и 10 мГц, 18 мГц и 24 мГц (SADT 10-24). Для установки антенны требуется мачта (труба) высотой от 6-ти м и выше. При наличии простейшего поворотного устройства ориентация на корреспондента даёт прирост сигнала около 3-х баллов по S-метру. При этом диаграмма направленности близка к восьмёрке , что позволяет разворачивая антенну боком к источнику помех значительно улучшить качество приёма.
Вес антенны около 6 кг.
Полоса пропускания по КСВ <1.5
14 мГц — 200 кГц
21 мГц — 250 кГц
28 мГц — 680 кГц
КСВ SADT 10-24 не превышает 1.
3 в пределах рабочих диапазонов.
Усиление антенны — 3 dBi
Входное сопротивление — 50 Ом. Желательна запитка через балун 1:1 любой конструкции.
Длина упаковки 1.5 м
Антенна изготавливается в модификации для мощности 1300 Вт.
Цена антенны — 14000 р. SADT 10-24 — 15000 р.
Представляем «младшую» конструкцию отлично зарекомендовавшего себя семейства трёхдиапазонных антенн — антенну SAY 3-7 на диапазоны 14 мГц, 21 мГц и 28 мГц (2 — 2 — 3 элементов соответственно) . Высокие параметры и отличный КПД антенны обеспечиваются уже ставшим традиционным прямым запитыванием всех активных элементов антенны через фазирующую линию выполненную из квадратного алюминиевого профиля. Отсутствие метода «переопыления» при запитке вибраторов обеспечивает отличную широкополосность антенны.
Антенна выпускается в двух модификациях — стандарт и усиленная SAY 3-7″М» , отличающаяся применением более толстых труб элементов диапазона 20 м и усиленным узлом крепления антенны к мачте (с 07.
11.2012 г.).
SAY 3-7 — 7 элементов, 3 диапазона
| Диапазоны — 20 / 15 / 10 Усиление (dBd) — 4,2 / 4,3 / 5,5 Усиление (dBi) — 11,5 / 12,0 / 13,1 V/R (dB) — 15 / 15 / 26 КСВ 14,00 — 14,19 — 14,35 — 1,3 — 1,0 — 1,4 21,00 — 21,25 — 21,45 — 1,3 — 1,0 — 1,4 28,00 — 28,50 — 29,00 — 1,2 — 1,0 — 1,6 |
Активных эл. — 2 / 2 / 3 Макс. длина (м) — 10.90 Длина бума (м) — 4.15 Радиус разворота (м) — 5.88 Фидер — 1 Кабель 50 Ом Вес (кг) — 20 Ветровая площадь — 0,55 м² |
Питание антенны осуществляется через балун 1:1 любой конструкции
Стоимость антенны — 16500 р., модификации SAY 3-7″М» — 17000 р.
Длина траверсы 6.1 метра, вес около 33 кг. Материл элементов АД-31Т с усилением двойной трубкой в местах крепления к траверсе.
Антенна является усовершенствованным аналогом немецкой антенны OptiBeam 11-3 с некоторыми доработками и изменениями, не ухудшающими параметры антенны.
Усиление (dBd) — 5,1 / 5,6 / 6,7
Усиление (dBi) — 12,5 / 13,2 / 14,5
V/R (dB) — 22 / 22 / 25
КСВ :
14 мГц — 1.
2 — 1 — 1.3 21 мГц — 1.4 — 1.1 — 1.4
28 мГц — 1.4 — 1.1 — 1.4 (29 мГц)
Антенна запитывается одним кабелем сопротивлением 50 Ом с использавнием балуна 1:1.
Основным отличием от похожих антенн типа СХ и Force12 , Антенна Депо (до 2010 г.), Русские Яги – является «честное» запитывание всех трех активных элементов линией из квадратной алюминиевой трубы, что положительно сказывается на полосе пропускания и КПД антенны, хотя и ведет к некоторому оправданному усложнению конструкции.
Стоимость антенны с усиленными элементами 20 м диапазона SAY 3-11M — 27800 р — стандартный вариант, SAY 3-11LE — 28000 р.
Если Вас интересуют радиосвязи с дальними и редкими станциями и Вам давно надоело стоять в очередях, то эта антенна именно то, что Вам нужно.
Даже при мощности в 100 Вт многие DХ в пайлапе сначала ответят именно Вам.
Усиленная конструкция элементов и траверсы, полноразмерные элементы и отсутствие трапов позволяют иметь на одной траверсе 3 отличных монобендера, запитанных одним кабелем – антенна, которая будет постоянно приносить Вам удовольствие от работы в эфире.
|
КСВ  1 |
Тел. +7-916-4161489 e-mail: Данный адрес e-mail защищен от спам-ботов, Вам необходимо включить Javascript для его просмотра.
