Антена Харченко для цифрового тб своїми руками розрахунок

Незважаючи на те, що в XXI столітті мало не в кожному будинку або квартирі є підключення до Мережі Інтернет, антена Харченко для цифрового ТБ не втрачає своєї популярності, так як люди все одно продовжують дивитися телевізор. Таку антену зовсім не обов’язково шукати в магазинах, що торгують радиотоварами – її можна зробити своїми руками з матеріалів, які є у вас вдома, а також самостійно здійснити розрахунок її геометричних параметрів.

Більш того, приймальний пристрій або біквадратічнимі, розроблений інженером Костянтином Павловичем Харченко, використовують для посилення сигналу, що надходить на модем Інтернету або на мобільний телефон.

На сьогоднішній день біквадратічнимі можна назвати найпопулярнішою ДМВ антеною

Доводилося зустрічати горі умільців, критикують подвійний квадрат К. П. Харченко, мовляв, користі від нього мало і сигнал анітрохи не поліпшився, а на питання про те, виробляв «майстер» розрахунки, той відповідав негативно. Але без обчислень навіть смачну кашу неможливо зварити (пропорції крупи, води, жиру і солі), а тут приймальний пристрій, якому потрібно опинитися на потрібній частоті. Крім геометричних параметрів, тут також важливий вибір матеріалів, а це може бути сталь, кольорові метали (мідь, алюміній) і сплави (найчастіше латунь), які представляють собою дріт, смужки, куточки або трубки. Деколи для поліпшення якості прийому контур монтують на сітку або суцільний екран з жерсті або дюралюмінію, але найважливіше, що таку конструкцію можна зібрати самостійно в домашніх умовах.

Антена, спроектована Харченко, отримала перші модифікації з появою ефірного мовлення в дециметровому діапазоні. Інженерами та експериментаторами-любителями представлений цілий ряд вдосконалених варіантів антени для роботи в поширеному діапазоні частот. Конструкції мали форми ромба, кола, трикутника та інших геометричних фігур, і широко використовувалися для прийому телевізійного та радіосигналу.

Для цифрового телебачення

Антена К. П. Харченко для цифрового телебачення

Для функціонування цифрового телебачення, названого в побуті «цифрою» потрібні ДМВ або дециметрові хвилі, для чого використовується стандарт DVB-Т2 (Digital Video Broadcasting), який на 30-50% здатний збільшувати мережеву ємність. По суті, такі антени виглядають, як невигадливі конструкції і якщо поставитися до цього з візуальної точки зору, то стає абсолютно незрозуміло, в чому полягають переваги приймального пристрою такого типу. У класичному виконанні таке пристрій складається з двох квадратних ромбів, сполучених між собою в точках вершин кутів, що на перевірку є зигзагоподібної антеною без рефлектора.

Для основи в даному випадку використовують струмопровідні матеріали (метали, про яких говорилося вище) перетином 1-5 мм (профіль не має значення). Найкраще з усіх профілів зарекомендувала себе мідна моножила перерізом 2-4 мм2 — такий провід можна придбати майже в будь-якому магазині, що торгує електротоварами. Для паечных робіт мідь можна назвати ідеальним металом, до того ж її легко гнути чи рівняти, ставлячи необхідні розміри. Важливо також правильно підібрати телевізійний високочастотний кабель, що передає сигнал від DVB-Т2 до телевізора – його опір має бути в межах 50-75 Ом.

Примітно, що якість картинки і звуку на «цифрі» на відміну від аналогового телебачення ніяк не залежить від відстані передачі.

Якщо антена зроблена правильно і сам сигнал видається передавачем на приймач в нормальному режимі, то жодних проблем не виникне, але якщо в цьому режимі виникне збій, то сигнал зникне взагалі (не буде ні звуку, ні зображення). Не слід забувати про те, що в порівнянні з аналоговим ТВ у якість цифрового зображення або картинка на всіх каналах однакова і не може бути де краще, а де гірше. Але в різних регіонах індивідуальні настройки можуть відрізнятися, хоча ще ніхто не скаржився на чіткість.

Вихідні дані для виготовлення антени К. П. Харченко

Основні параметри для складання антени К. П. Харченко

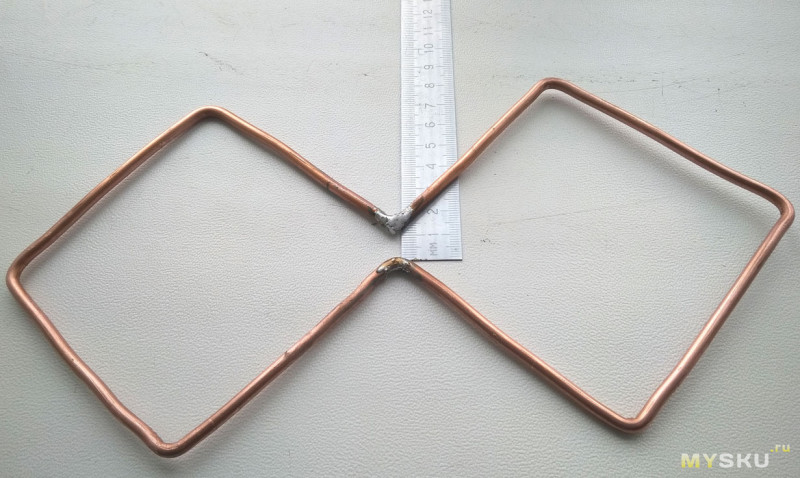

Тепер давайте розберемося в послідовності виготовлення антени Харченко для цифрового ТБ своїми руками і зробимо деякі розрахунки. Про матеріалах ми вже говорили, так що ви можете використовувати будь-який з них. А ось для якості прийняття цифрового телевізійного сигналу доведеться дізнатися величину ƛ (лямбда позначає довжину електромагнітної хвилі випромінювання). Саме під ƛ робляться вібраційні плечі геометричних фігур, величина яких визначає габарити антени в цілому. Обчислити ƛ в сантиметрах або міліметрах дуже просто – для цього потрібно використовувати формулу ƛ=300/F, де позначається літерою F частота сигналу в MHz (МГц – мегагерц).

Таблиця частот російськомовних каналів для DVB-Т2 з горизонтальною поляризацією

Для прикладу візьмемо Кіровську область, Белохолуницкий район, місто Біла Kholunitsa (він знаходиться в таблиці під №8), де є 31 телевізійний канал, що працює на частоті 554 MHz. Значить, ƛ=300/F=300/554=0,541 м або 541 мм, отже, довжина півхвилі складе 541/2=270,05 мм, а зовнішня сторона квадрата 270,05/2=135,25 мм – ось вам і розміри для вигинання контуру. Для того щоб знайти значення F для вашого регіону або місцевості, скористайтеся пошуком Google або Яндекс, надрукувавши запит на перелік районних пунктів телебачення. Якщо не хочете вважати розміри вручну – знайдіть в Google або Яндекс онлайн калькулятор для розрахунків антени Харченко, введіть значення ƛ і клацніть по кнопці «обчислити» — результати будуть такими ж.

Увага! Будьте уважні при выгибании контуру. Помилка в розмірах на 1 мм може призвести до спотворення зображення.

Зауважте, що при выгибании биквадратов в точці їх стикування кут кожного з квадратів повинен бути розірваним на 10-12 мм, тобто, при загальному контурі двох сполучених геометричних фігур між вершинами що змикаються кутів буде просвіт, втім, це добре зазначено на відеоролику, який знаходиться нижче цього абзацу. Телевізійний кабель зачищають приблизно на 10-12 мм, розділивши по сторонам оплітку мідну моножилу. Дроти припаюють посередині – екран до однієї частини над розривом, централь до іншої, а кабель притягують стяжками або ізольованим проводом (можна навіть кроссировкой) до плеча контуру одного з квадратів. І ще. Там є рекомендація місця закладення стиків термоклеєм, але такий в господарстві є не завжди, тому можна використати одну з модифікацій клею «Момент» або епоксидну смолу (двокомпонентний стійкий до вологи і перепадів температури препарат).

Відео: Біквадратічнимі з екраном для будь-якого частотного діапазону DVB-Т2

Примітка. При пайку екрану і централі до контуру місце примикання (контур і кабель) спочатку лудят (обробляють кислотою чи каніфоллю, але можна також надфілем або дрібнозернистим напилком). Після лудіння прогрівають контур в безпосередній близькості від місця пайки і тільки після цього накладають припій (олово) – такі нюанси забезпечать міцність з’єднання на розрив.

Кріплення биквадрата до рефлектора – в даному випадку це сітка від гриля

Для коригування та посилення потужності сигналу на DVB-Т2 подвійний квадрат або інші геометричні фігури встановлюють на решітку або шматок листового металу. На верхній фотографії використовується сітка від гриля, але це також може бути полку від холодильника, сушарки і так далі, але бажано, щоб площа екрану на 20% перевищувала площу контуру антени. Відстань від поверхні екрана до середини контуру (трубки, дроту) можна розрахувати за формулою ƛ/7. В нашому випадку це буде 554/7=79,14, тобто, 79 мм

В даний час на основі зигзага Харченко проектуються антени для прийому сигналів різних частот, де незмінною залишається її конструкційна форма, проте є індивідуальним розмір конструкції. Сучасним вдосконаленим варіантом є подвійний біквадратічнимі, який складається з чотирьох ромбів, приєднання до яких здійснюється в незамкнутих кутах на межі другого і третього квадратів. З поширенням цифрового ефірного мовлення стандарту DVB-T2, антени, на основі биквадрата набувають популярності і мають безліч варіацій як в антенах з рефлекторами, так і безрефлекторных конструкціях.

Відео: найпростіше виготовлення биквадратов для телебачення DVB-Т2

Для модему мобільної Мережі Інтернет

Власники мобільного Інтернету, які проживають чи надовго виїжджають за місто, тобто, на значну відстань від базових станцій, прекрасно розуміють, про що зараз йде мова. Наприклад, якщо швидкість заявлена провайдером 3G становить 3,1 Мбіт/сек, то в реальності на прийом у вас може бути менше 1 3,1 Мбіт/сек, тобто, про відеороликах фільмах або в онлайн трансляції можна забувати – ви отримуєте послуги виключно для читання. Отже, прагнення збільшити швидкість в даному випадку цілком зрозуміла і до того ж, здійсненна.

Антена К. П. Харченко з об’ємним рефлектором для модема

Щоб посилити сигнал, що приймається модемом, можна зробити антену конструкції Костянтина Харченко, а для більшої ефективності закріпити її на рефлекторі. Найчастіше для такого екрану використовують алюмінієву, мідну, латунну або сталеву пластину, але на фотографії, наведеної транспорт, ви бачите використання фольгованого текстоліту. В даному випадку, як і з цифровим телебаченням, площа рефлектора повинна бути на 20% більше, ніж у самого биквадрата по кутах (це посилює відображення).

І для розрахунків відстані контуру від екрану використовують ту ж формулу, де ƛ=300/F. Наприклад, у оператора 3G MTS Росії 1920 MHz, значить, ƛ=300/F=300/1920=0,156 м або 156 мм, ділимо навпіл 156/2=78 мм, тобто це довжина півхвилі, а протяжність зовнішньої сторони квадрата складе 78/2=39 мм Відстань від рефлектора складе ƛ/7=39/7=5,571, але якщо перетин дроту для биквадрата буде 1,5 мм2, 5 мм буде цілком достатньо.

Антенний кабель припаюють до контактів модему

У старих 3G модеми немає спеціального роз’єму для додаткової антени, тому, щоб підключити біквадратічнимі Харченко, доведеться акуратно розібрати модем (витягнути його з корпусу) і припаяти центральну моножилу до контакту після всіх деталей (резисторів, конденсаторів тощо), а екран паяють до корпусу (масі) – для цього теж треба знайти контакт. Якщо на модемі є спеціальний роз’єм для підключення до кабелю саморобної антени припаиваете штекер, і цим все закінчується. Точно так все відбувається і з 4G-модемом, але там змінюється частота (F) і до того ж є вертикальна і горизонтальна поляризація, тому для посилення сигналу роблять відразу два биквадрата Костянтина Харченко. Детальніше про це розповідає і показує відео знизу.

Відео: Посилення сигналу роутерів 3G, 4G і Wi-Fi

Для мобільного телефону

Антенне гніздо в мобільному телефоні

Проблема може бути не тільки з мобільним Інтернетом, але і з мобільним зв’язком за містом у віддалених районах, де погане покриття через нечисленність вишок або гористого рельєфу місцевості. У цій ситуації можна використовувати точно такий же біквадратічнимі Костянтина Харченко, підключивши його через високочастотний кабель 50 MHz до антенного гнізда мобілки. Але всі розрахунки, природно, ґрунтуються на величині F вашого мобільного оператора. Таку конструкцію можна використовувати не тільки вдома – її можна взяти з собою на відпочинок при виїзді на природу або задіяти у своїй машині.

Примітка. Якщо у вашому телефоні відсутній окремий антенне гніздо, спробуйте підключитися через роз’єм для навушників.

Висновок

Як бачите, антену Харченко для цифрового ТБ або посилення сигналу Інтернет своїми руками може зробити практично кожна людина, якщо, звичайно, правильно зробить розрахунки і буде в точності дотримуватися отримані розміри. Для того щоб зібрати весь потрібний матеріал, часто не доведеться навіть ходити в магазин – у більшості господарів всі заготовки знайдуться вдома.

Антенна харченко для цифрового тв

Аналоговое вещание, применявшееся ранее, с года полностью прекращено. Изменение формата на цифровой создало необходимость использования соответствующего приёмного устройства. Вещание цифрового ТВ ведётся в диапазоне ДМВ, который способен вмещать множество каналов, обладая компактностью и высоким качеством сигнала. Возросший уровень передачи сократил расходы на обслуживание оборудования, позволил сделать его более устойчивым к воздействию помех, хотя не все проблемы удалось решить полностью. В условиях сельской местности приём сигнала практически невозможен, а в большом городе он усложняется из-за способности железобетонных конструкций многоэтажных домов экранировать сигнал.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как сделать антенну Харченко для цифрового ТВ
  • Антенна Харченко
  • Как сделать антенну цифрового телевидения своими руками для дачи и дома
  • Электроника
  • Простая антенна для цифрового телевидения
  • Расчет и изготовление антенны Харченко для Цифрового ТВ (DVB-T2) своими руками
  • Антенна Харченко: расчет и изготовление
  • Самодельная антенна для цифрового телевидения Т-2.
  • Самодельные антенны: уличные, домашние

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: КАК СДЕЛАТЬ АНТЕННУ ДЛЯ ЦИФРОВОГО ТВ.

Как сделать антенну Харченко для цифрового ТВ


Конструкция антенны была предложена Харченко К. Со временем антенну реконструировали для дециметрового и других диапазонов. С появлением цифровых 3G, Wi-Fi сетей, работающих на более высоких частотах, зигзагообразная антенна перекочевала и на них и зарекомендовала себя там одной из лучших для изготовления своими руками.

Она, так же как и тройной квадрат , является разновидностью рамочной антенны. Присмотритесь: антенна Харченко — это две квадратные рамки объединенные в одну систему. Рамочная антенна, как известно, имеет такие положительные качества, как широкополосность и не критичность к точности изготовления.

Конечно, это не основание делать ее тяп-ляп. Поскольку частоты этих видов связи близки, здесь важно не запутаться. Можно воспользоваться онлайн калькулятором и рассчитать антенну непосредственно на ваш диапазон. Предлагаем также калькулятор оригинальной конструкции Bi-Quad Тревори Маршалла. Для 3G расчетная сторона ромба получается около 35 мм. Но в сети полно конструкций со стороной 53 мм.

Где правда? Правда скорее всего у 35 мм, а 53 мм — это опечатка цифры в обратном порядке! Усиление такой антенны около 10 dBi. Расчет антенны Харченко также доступен в мобильном андроид приложении на Google Play, вы его можете скачать на свой смартфон или планшет, нажав на нижерасположенную кнопку или по QR-коду:. Важно понимать, что расчетные размеры рефлектора — это минимально допустимые.

Можно и больше. Его напыление хорошо отражает радиоволны сантиметрового диапазона, нужно только подобрать диск не просвечивающийся, когда смотришь через него на свет. Не буду повторяться, инструкцию по изготовлению такой антенны можно посмотреть тут. При этом размер рефлектора примерно соответствует листу формата А4, а провод или медную трубку нужно брать толщиной мм можно медную полосу такой же ширины. Рефлектор же для экономии можно сделать из жести.

Размеры — из того же калькулятора! На диапазон CDMA размеры антенны получаются уже до полуметра в ширину, поэтому, для уменьшения парусности, лучше применить рефлектор в виде сетки.

Можно использовать строительную сетку с ячейкой не более 1 см, укрепленную на H-образной несущей конструкции из любого подходящего металла. Поскольку по краям рамки имеется нулевой потенциал, ее можно крепить к рефлектору металлическими болтами. Рамка изготавливается из дюралюминиевой полоски 10мм шириной, стыки — на алюминиевых заклепках. Усиление антенны можно поднять до dBi удвоив восьмерку Double BiQuard.

Для фазирования элементов применяется перекрестное питание. Как это сделать понятно из фото ниже. Размеры антенны можно рассчитать с помощью онлайн калькулятора антенны Double Bi-Quad у нас на сайте.

Кроме того, ромбы можно заменить круговыми петлями. Получается антенна Bi-loop , работающая по тому же принципу. Готовую антенну можно покрыть нитролаком, либо покрасить автомобильной краской для защиты от атмосферных воздействий, если вы намерены разместить ее на мачте.

На диапазонах Wi-Fi, 3G антенна Харченко довольно критична к точности изготовления. Поэтому, поймав сигнал, не стоит пренебрегать настройкой антенны. Можно воспользоваться стандартным «палкомером» модема, но удобнее специализированным софтом. Главное здесь — терпение, так как нужно постоянно ждать пока обновятся показания уровня сигнала в программе. Имя обязательное. E-Mail обязательное. Подписаться на уведомления о новых комментариях. Форум 3G-Aerial — Обсуждение антенны Харченко.

Обнаружено расширение браузера AdBlock. Поверьте, мы тоже против агрессивной рекламы на сайтах, поэтому на нашем сайте присутствует только контекстная реклама, не закрывающая полезное содержание и которая, возможно, может быть вам полезной.

Конструкции антенн. Однонаправленные антенны. Баночная антенна. Антенна Харченко. Спиральная антенна. Польская антенна для CDMA. Антенна 3-квадрат для CDMA. Параболическая антенна. Логопериодическая антенна. Патч антенна 3G. Рупорная Horn антенна. Всенаправленные антенны. Антенна «Паук» GP. Коллинеарная антенна. Антенна Amos.

Антенна Quados. Расчет антенны Харченко зигзагообразной. Расчет Double Bi-Quad антенны. Расчет спиральной антенны. Расчет антенны 3-х элементный волновой канал. Расчет антенны «Тройной квадрат». Расчет параболической антенны.

Расчет логопериодической антенны. Расчет антенны «Паук» GP. Расчет коллинеарной антенны. Расчет антенны HB9CV. Расчет антенны Discone. Расчет рамочной антенны «Двойной треугольник». J-антенна, расчет. Расчет патч антенны. Расчет антенны Amos. Расчет антенны Quados. Расчет «баночной» антенны. Расчет антенны Бабочка. Расчет Bi-loop антенны. Расчет рупорной антенны. Расчет антенны с уголковым рефлектором. Волновое сопротивление коаксиальной линии.

Волновое сопротивление симметричной линии.

Волновое сопротивление симметричной линии с квадратными проводниками. Расчет зоны Френеля. Расчет дальности прямой видимости. Расчет затухания в коаксиальном кабеле. Расчет четвертьволнового трансформатора. Расчет дальности связи Wi-Fi. Перевод мВт в дБм дБм в мВт. Расчет коаксиала с квадратным экраном. Расчет коаксиала с полосковой линией. Расчет рефлектора из металлической сетки. Волновое сопротивление симметричной полосковой линии.

Расчет длины кабеля. Особенности приема цифрового телевидения. Как не нужно выбирать антенну для Т2. Активная vs пассивная антенна, как выбрать антенный усилитель.

Польская антенна для цифрового ТВ.


Антенна Харченко

Популярность интернета среди населения постоянно растет. Однако многие люди проживают в таких местах, где сигнал очень слабый или отсутствует вообще. В связи с этим, очень остро встает проблема увеличения мощности и качества приема интернета. Медленная скорость отнимает много времени и не дает желаемого результата. Поэтому нередко на помощь приходит внешняя антенна Харченко, сконструированная в виде двойного квадрата , материалом для которого служит толстая медная проволока. Соединение квадратом между собой происходит в местах незамкнутых углов, где и выполняется подключение телевизионного кабеля. Такая антенна требует точный расчет под цифровое эфирное телевидение.

Она очень легко гнется, выравнивается и паяется. Далее антенна для цифрового ТВ.

Как сделать антенну цифрового телевидения своими руками для дачи и дома

Все они представляют собой одно из стандартных технических решений. Практика показывает, что самодельная антенна для цифрового телевидения при почти нулевой стоимости может быть гораздо эффективнее предлагаемой в магазине. Причина в усреднении начальных параметров, которое делают производители. Дециметровые антенны, рассчитанные точно по характеристикам трансляторов в конкретной местности, будут формировать оптимальный уровень сигнала. Даже если это комнатная модель, сделанная из подручных материалов. Дополнение Т2 показывает, что формат применяется для наземных станций и относится ко второму поколению протокола передачи. Сегодня домашние умельцы легко могут сделать антенну на 20 каналов цифрового телевидения или больше.

Электроника

Харченко Константин Павлович. Родился 11 августа г. В г. Буденного на радиофакультет.

Несмотря на то, что в XXI веке чуть ли не в каждом доме или квартире есть подключение к Сети Интернет, антенна Харченко для цифрового ТВ не теряет своей популярности, так как люди всё равно продолжают смотреть телевизор. Такую антенну вовсе не обязательно искать в магазинах, торгующих радиотоварами — её можно сделать своими руками из материалов, которые есть у вас дома, а также самостоятельно произвести расчёт её геометрических параметров.

Простая антенна для цифрового телевидения

Использование антенны стало набирать популярность после появления радиосвязи. Инженер Харченко в года разработал конструкцию в виде двух ромбов, с помощью которой стало возможно ловить передачи. Такой прибор используется и сегодня, однако уже для цифровых сигналов. Антенна Харченко — палочка выручалочка для тех, кто хочет сэкономить. Она пользуется высоким спросом на дачных участках и в сельской местности. В данной статье описан монтаж данной конструкции, а также доступные расчеты антенны Харченко для цифрового ТВ.

Расчет и изготовление антенны Харченко для Цифрового ТВ (DVB-T2) своими руками

Конструкция антенны была предложена Харченко К. Со временем антенну реконструировали для дециметрового и других диапазонов. С появлением цифровых 3G, Wi-Fi сетей, работающих на более высоких частотах, зигзагообразная антенна перекочевала и на них и зарекомендовала себя там одной из лучших для изготовления своими руками. Она, так же как и тройной квадрат , является разновидностью рамочной антенны. Присмотритесь: антенна Харченко — это две квадратные рамки объединенные в одну систему. Рамочная антенна, как известно, имеет такие положительные качества, как широкополосность и не критичность к точности изготовления. Конечно, это не основание делать ее тяп-ляп.

разновидностей — антенна Харченко. Ее конструкцию решил применить для цифрового.

Антенна Харченко: расчет и изготовление

Представляю вашему вниманию обновленный калькулятор антенны Харченко. MAA-модели антенны можно скачать с нашего сайта. Провод в этих диапазонах выбран диаметром 2,5 мм, что соответствует 5 мм 2 стандартному проводу от электропроводки. Без существенных изменений в характеристиках антенны можно использовать и провод 4 мм 2 , то есть диаметром 2,3 мм.

Самодельная антенна для цифрового телевидения Т-2.

Антенна для приема цифровых сигналов, рассчитанная и собранная инженером Харченко, чисто внешне выглядит как обычный двойной квадрат, изготовленный из толстого медного провода. Своими незамкнутыми углами эти квадраты объединяются в общий контур, а к зоне их стыковки подпаивается отвод телевизионного кабеля рисунок ниже. Классическая дмв антенна Харченко своими руками изготавливаемая в домашних условиях, помимо двух квадратов, содержит в своем составе отражатель из проводящего материала он позволяет повысить показатель эффективности направленного приёма. При соблюдении ряда условий такая антенна может использоваться для приема сверхвысоких частот мобильных каналов в формате 3g, в частности. Особенностью конструкции антенны Харченко является фиксированное соотношение между периметром каждого из ее двух квадратов и длиной принимаемых волн они должны быть равны.

С переходом на цифровое телевидение формата DVB-T2 часто встаёт вопрос, какую антенну выбрать?

Самодельные антенны: уличные, домашние

Цифровое телевидение буквально вчера еще казалось если не далеким будущим, то завтрашним днем. И вот для меня сегодня этот день настал. В нашем городе появилось оно — цифровое телевидение. Для его приема нужен лишь тюнер DVB- T2 и вполне стандартная телевизионная антенна. Каждый желающий может подключить его себе самостоятельно. По началу, я скептически относился к этой затее — мол, зачем это нужно, если и так в моей местности можно ловить 20 телевизионных каналов. Пусть в не очень хорошем качестве и с помехами, пусть 20 а не 32, пусть они не очень интересные, но зато без всяких там непонятных телетюнеров и непонятных заморочек.

Покупать хорошую антенну на дачу не всегда целесообразно. Особенно если она посещается время от времени. Дело не столько в затратах, сколько в том, что ее через некоторое время может не оказаться на месте. Поэтому многие предпочитают делать антенну для дачи самостоятельно.


Цифровая телевизионная антенна hdtv своими руками комнатная. Как сделать своими руками цифровую телевизионную антенну для дачи и дома

Цифровое эфирное телевидение (DVB-Digital Video Broadcasting) — технология передачи телевизионного изображения и звука с использованием цифрового кодирования видео и звука. Цифровое кодирование, в отличие от аналогового, обеспечивает доставку сигнала с минимальными потерями, так как на сигнал не влияют внешние помехи. На момент написания статьи доступно 20 цифровых каналов, в будущем это количество должно увеличиться. Данное количество цифровых каналов доступно не во всех регионах, более точно узнать о возможности ловить цифровые каналы вы можете на сайте www.

ртрс.рф. Если в вашем районе есть цифровые каналы, то остается убедиться, что ваш телевизор поддерживает технологию DVB-T2 (это можно найти в документации к телевизору) или купить приставку DVB-T2 и подключите антенну. Возникает вопрос — Какую антенну использовать для цифрового телевидения? или Как сделать антенну для цифрового ТВ? В этой статье я хотел бы более подробно остановиться на антеннах для просмотра цифрового телевидения и в частности покажу как сделать своими руками антенну для цифрового телевидения .

Первое, что хотелось бы подчеркнуть, для цифрового телевидения не нужна специализированная антенна, вполне подойдет аналоговая антенна (та, которую вы использовали ранее для просмотра аналоговых каналов). Причем только кабельное телевидение…

На мой взгляд, самая простая антенна для цифрового телевидения — телевизионный кабель. Все предельно просто, берется коаксиальный кабель, на один конец надевается F-разъем и переходник для подключения к телевизору, а на другом конце выставляется центральная жила кабеля (этакая штыревая антенна). Осталось только решить, на сколько сантиметров выставить центральную жилу, так как от этого зависит качество приема цифровых каналов. Для этого вам нужно понять на какой частоте вещают цифровые каналы в вашем регионе, для этого зайдите на сайт www.ртрс.рф/когда/здесь на карте найдите ближайшую к вам вышку и посмотрите как часто вещают цифровые каналы.

Более подробную информацию вы получите, если нажмете кнопку «Подробнее».

Теперь нужно рассчитать длину волны. Формула достаточно проста:

где, λ (лямбда) – длина волны,

c – скорость света (3-10 8 м/с)

F – частота в герцах

или проще λ = 300/с F (МГц)

В моем случае частота 602 МГц и 610 МГц, для расчета буду использовать частоту 602 МГц

Всего: 300/602 ≈ 0,5 м = 50 см.

Оставить полметра центральной жилы коаксиального кабеля это не красиво и неудобно, поэтому оставлю половину, может четверть длины волны.

l = λ * k / 2

где l — длина антенны (центральной жилы)

λ- длина волны (рассчитана ранее)

k — коэффициент укорочения, так как длина всего кабеля будет не быть большим, эту величину можно считать равной 1.

В итоге l = 50/2 = 25 см.

Из этих расчетов получилось, что для частоты 602 МГц мне нужно зачистить 25 см коаксиального кабеля.

Вот результат проделанной работы

Так выглядит антенна в установленном виде.

Вид с воздуха во время просмотра телевизора.

Прошу понять тех, кто хочет настроить антенну на телевидение: природа не создала цифровых штуковин. Во Вселенной есть аналоговые сигналы, мощность меняется в соответствии с квантовыми состояниями электронов. Переходы настолько малы, что кажутся человеку непрерывными. Сигнал может быть представлен определенным числом, умноженным на энергию элемента. Хотим внести ясность: природа цифрового сигнала в понимании человечества обделена, цифровая антенна не сконструирована самостоятельно. Можно сделать антенну для приема аналогового сигнала, несущего цифровую информацию.

Антенны приема цифрового сигнала

Сегодня исключительно цифровое телевидение. Но! Мультиплексы, где программы снабжены кадрами, содержат радиопередачи. Хотим уточнить: при нынешнем положении дел радиовещание пошло вверх, захватывая частоты FM-диапазона, телевидение полностью вытеснено в ДМВ. Объясняется особенностями современной жизни. Водитель хочет послушать радио, посмотреть телевизор в дороге. Вы видели длинные антенны раций? 34 МГц. Сравните: Первый канал СССР вещал на частоте 50 МГц. У всех есть антенна на крыше двухметровой длины, чтобы смотреть центральный канал?

Это просто смешно. В отличие от столбов, антенны FM-UHF сравнительно малы. Легко помещается на крыше. Чтобы облегчить страдания кинозрителей, каналы ведутся на одной частоте. Картинка разбита на кадры, оказывается много программ доступно с одной настройкой антенны. Удобно. Много преимуществ технического решения мы увидим сегодня от явления, называемого цифровым мультиплексированием. Появляется возможность точно навести антенну на приемную частоту (а это банальный ДМВ канал), чтобы смотреть передачи, слушать радио.

Чтобы решить эту проблему, некоторые разработали устройство, которое выглядит как «самодельная цифровая антенна». Антенна обычная, — для интересующихся типом добавим — линейная. Дизайн был выбран из-за его небольших размеров. Выделена одна проблема в цифровой передаче…

Телевидение привыкло к использованию горизонтальной поляризации. Та же участь постигла и цифровой мультиплекс. Получается, что сигнал ловится тогда восхитительно, когда линия антенны перпендикулярна лучу входящего сигнала. Нарушаем правило, начинает пропадать мощность, ухудшается прием.

Прием цифрового сигнала с помощью антенны

Желающие принимать цифровой сигнал должны понимать тип поляризации электромагнитного излучения… Отбросить спутниковое телевидение, кадры вещания, поляризация, как говорит Владимир Вольфович, горизонтальная однозначно. Тип телевизионного сигнала принято ловить на полуволновом вибраторе; различают два типа сигнала:

  1. Симметричный.
  2. Асимметричный.

Поясним. Первая образована одинаковыми плечами, равными четверти длины волны. В сумме это половина длины волны. Сигнальная жила кабеля подключается к одному плечу, экран — к противоположному. Плечи в ряду образуют линию, разделенную промежутком 20 мм. Для согласования уравняйте сопротивления антенны и кабеля, потрудитесь отбалансировать. Первое условие выполняется идеально, второе на частотах УВЧ играет меньшее значение с уменьшением длины волны.

Для самостоятельного изготовления цифровой антенны достаточно оснастить мачту опорной плитой, прикрепить горизонтально симметрично два проволочных плеча толщиной 3 мм, каждое четверть длины волны.

Полученное устройство припаяно к коаксиалу с волновым сопротивлением 75 Ом, как указано выше, длина кабеля отвода берется как можно меньше, каждый метр расходует часть полезной мощности в потерях. Играет роль только длина до первого каскада усилителя. Подводя питание на крышу, размещая купленный блок с нужной частотой, отсек в углу, сложенный за телевизором, мы делаем невозможным испортить прием. Эффект чрезмерного усиления иногда вносит неприятные визуальные эффекты, самым известным из которых считается двоение изображения.

Возможен еще один минус. Для начала стоит попробовать антенну без усилителя. Прием никак не будет искажаться избыточной мощностью. Если наблюдаются неприятные побочные эффекты, стоит попробовать бороться за улучшение качества. Важно точнее направить антенну. В городе из-за эффекта многолучевости, в деревне из-за отклонения направления волны от прямой точка выхода луча не там, где указывает компас (по карте). Вы должны слегка переместить антенну в правильном направлении, чтобы найти наилучшее положение.

Прием сигнала антенной

Полуволновой вибратор описанной выше конструкции образует на диаграмме направленности два основных лепестка. Разнесены на 180 градусов. Диаграмма направленности симметрична в горизонтальной плоскости. Поэтому будем улучшать характеристики, установив экран. Очевидное решение, редко его встречаем по простой причине: антенна должна ловить широкий диапазон, найти нужное расстояние сложно. Для полуволнового вибратора экраном будет не кусок токопроводящего материала — пара отрезков проволоки, из которой сделаны плечи. Расстояние между ними не так важно, оно не должно быть большим. Вполне достаточно 5 сантиметров вверх-вниз от плоскости нахождения плеч. Длина экрана превышает пролет обоих и электрически располагается на оплётке кабеля.

Расстояние между экраном и полуволновым вибратором приобретает все большее значение. Мы затрудняемся с правильным ответом, какой пробел разделяет детали; для зигзагообразных рамочных антенн значение составляет 0,175 длины волны сигнала. Мы считаем, что у любителей есть право экспериментальным путем найти нужную дистанцию, у профессионалов есть шанс смоделировать систему MMANA. Первые быстрее получат приемлемый результат, вторые смогут предсказать конечную раскладку произвольной длины волны, что предпочтительнее. Моделирование антенн не входит в круг интересов авторов, желающие могут выложить готовый файл, сдобрив комментарии плодами технической мысли. Мы считаем, что выравнивание уменьшит количество помех.

Несимметричная цифровая антенна

Как и асимметричный полуволновой вибратор, представляет собой одно плечо. Второй заменяется «землей» (бесконечная плоскость нулевого потенциала), на практике в этом месте просто ничего нет. Изготовление полуволнового несимметричного вибратора неоднократно демонстрировалось форумами, порталом ВашТехник, сетью. Обычно антенна служит комнатным дополнением к цифровому приемнику, который боится поймать его самостоятельно. Для изготовления приспособления вычисляется длина волны канала, деленная на четыре. Экран кабеля зачищен по отрезку, внутренняя изоляция сохранена — приему мешать не будет.

На загнутый под 90 градусов конец навинчивается F-коннектор, который вставляется в ресивер, гнездо ТВ (содержат микросхемы приемной части эфирного цифрового телевидения правого поколения). Практически все современные плазменные панели имеют необходимое внутри. Настройка займет время, частота канала известна. Нужно узнать номер — заходите на сайт http://ртрс.рф, смотрите регион, звоните по нужному телефону… Заявки на почту принимаются. Конечно, если регион лишен цифрового телевидения, никакой информации найти не удастся.

Данный сайт является официальным ресурсом государственного унитарного предприятия, на которое возложена задача оцифровки пространства Российской Федерации. Спросите, логопериодическая цифровая антенна своими руками? Ответ — не надо. Логопериодическая антенна покрывает большой диапазон, хотите смотреть три московских мультиплекса — берите. Отбросив опасения, используйте антенну волнового канального типа, которая отличается от логопериодической несколько худшими дальностными характеристиками и более проста по конструкции. Обсуждалась методика изготовления, губерниям не было особого смысла тратить время.

Читатели понимают: устройство цифровой антенны идентично обычному. Поляризация линейная горизонтальная, частота определяется каналом. Принцип работы цифровой антенны аналогичен. Преобразование электромагнитной волны в ток внутри проводника. Особенностью цифровых антенн является то, что они точно настроены на одну частоту. Конструкция проста и эффективна. Обещают качественный просмотр (без визуальных, звуковых помех). Естественно телек, приставка должны декодировать сигнал.

Осталось попрощаться с читателями. Сегодня радиолюбительская отрасль ушла в прошлое, кто предскажет ожидающее человечество завтра…

Цифровые сигналы уже давно всем известны… Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли на второй план. Но, несмотря на это, довольно многие из них находятся в рабочем состоянии и могут прослужить не один год. Чтобы устаревшее оборудование отработало положенный срок эксплуатации, пока была возможность просмотра цифрового вещания, потребуется подключить DVB-T к ТВ-приемнику и ловить волновые сигналы зигзагообразной антенной.

Для тех, кто хочет сэкономить семейный бюджет и при этом получать качественное телевещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Этот уникальный дизайн известен давно, но нашел себя сравнительно недавно.

Принцип работы антенны для цифрового телевидения

После появления радиосвязи актуальность использования антенного устройства возросла. С 60-х годов ХХ века и до того времени известный инженер Харченко выставлял напоказ конструкцию из 2-х ромбов. Такое устройство позволяло ему ловить передачи США.

Это двойной квадрат толстой медной проволоки. Квадраты соединены за счет открытых углов между собой, в этом месте подключается кабель от телевизора. Для увеличения направленности сзади крепится решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настроен прием. Около 12 см должен быть диаметр провода для трансляции от 1 до 5 телеканалов. Конструкция далека от компактности, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Для облегчения устройства была задействована прокладка из 3-х проводов меньшего сечения. Несмотря на это, размеры и вес оставались внушительными.

Рассматриваемая антенна получила второе дыхание, когда появилось вещание в диапазоне ДМВ. Большинству знакомы ромбы, треугольники и прочие самодельные фигурки в виде антенных устройств для приема сигналов дециметровых волн. Антенны такого плана веселились на балконах, окнах как частных домов, так и многоэтажных домов.

В начале 2000-х годов американский профессор Тревор Маршалл предложил использовать эту конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна тоже антенный прибор советского инженера. Этот вариант создается по тем же принципам, что и обычный биквадрат. Отличительной особенностью является то, что в вершинах квадратов вместо углов расположены дополнительные квадраты.

Что касается размеров этих квадратов, то они идентичны обычным. Это позволяет избежать дополнительных расчетов. Достаточно воспользоваться расчетом стандартного биквадрата.

Напомним, что провода в месте их пересечения требуют изоляции друг от друга.

Необходимые материалы и инструменты

Телевизионная антенна Харченко своими руками для DVB T2 достаточно экономична. Для того чтобы собрать конструкцию потребуются такие детали как:

  • Проволока;
  • Коаксиальный кабель;
  • Деревянная рейка.

Из инструментов: плоскогубцы, молоток, острый нож. В случае, если вы планируете крепить антенное устройство к стене или другой поверхности, вам, скорее всего, понадобится дрель для крепления.

Расчет антенны

Прежде чем приступить к созданию конструкции, необходимо будет рассчитать антенну Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Зигзагообразные размеры антенны DVB T2 играют значительную роль в повышении приема сигнала.

С тех пор, как технологии шагнули вперед, теперь нет необходимости листать справочники, искать формулы расчета размеров. А уж тем более проводить сложные математические расчеты, чтобы правильно разработать эскиз или будущий чертеж.

После этого вы получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового телевидения

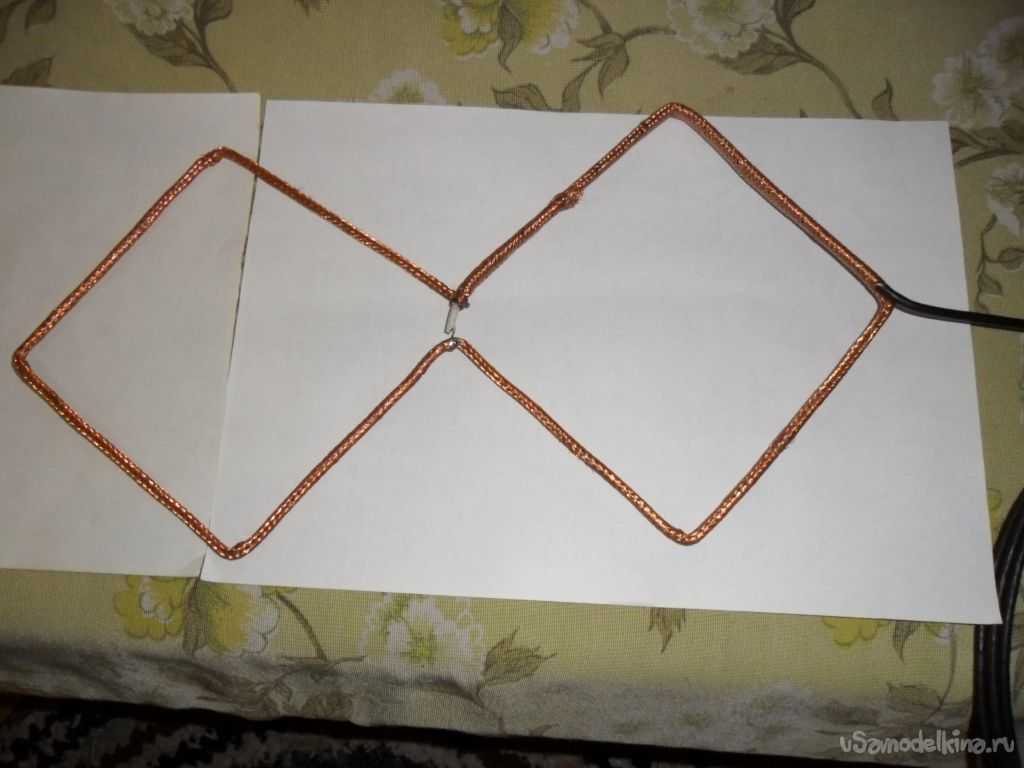

Пошаговая инструкция, которая позволит быстро собрать своими руками антенну Харченко для цифрового телевидения:

  1. Определить поляризацию и частоту волны. Устройство должно быть линейным.
  2. Антенное устройство биквадратное зигзаг изготовлено из меди. Все элементы расположены по углам, одним из которых они соприкасаются. Для горизонтальной поляризации восьмерка должна стоять вертикально. Если делать вертикальную поляризацию, то конструкция ложится на бок.

  1. Сторона квадрата рассчитывается по специальной формуле — длина волны, которая делится на четыре.
  2. Представьте себе конструкцию, она должна быть овальной формы, при этом затянутой в центре по большей стороне. Стороны не соприкасаются, а находятся в непосредственной близости друг от друга.
  3. Подводим антенный кабель к точкам схождения с обеих сторон. Нужно будет заблокировать одно направление диаграммы; для этого монтируется фетальный экран из меди, он будет находиться на расстоянии 0,175 от рабочей длины волны. Он должен быть установлен на оболочке кабеля.

Что касается отражателя, то раньше он изготавливался из текстолитовых плит, которые покрывались медью. Сегодня этот компонент изготавливается из металлических пластин. Именно по такому принципу делается конструкция для приема цифрового телевидения. Ничего сложного. Все, что вам нужно, находится под рукой.

Тестирование антенны

Устройство создано, пора проверить эффективность проделанной работы. Для проверки качества приема волнового канала необходимо подойти к ресиверу. Включите телевизор и ресивер.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего несколько минут. Вы также можете найти каналы вручную, но для этого вам придется ввести их частоту. Чтобы протестировать конструкцию Харченко для телевизора, нужно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Что делать, если вы видите помехи? Поверните телевизионную антенну и посмотрите, улучшится ли качество изображения. Когда оптимальное место определено, просто зафиксируйте устройство. Естественно, он должен быть направлен в сторону телебашни.

Цифровое телевидение распространяется по стране, многие покупают телевизоры, которые уже поддерживают этот формат. А у кого оборудование предыдущего поколения, то можно купить цифровую приставку() и подключить к своему старому телевизору, который не поддерживает. В целом хороший формат позволяет смотреть телевидение в цифровом формате. НО, многие продавцы вместе с приставками и телевизорами «продают» так называемые цифровые антенны, иногда цена антенны доходит до 3000 руб. Хотя вы, ребята, можете сами сделать антенну для цифрового телевидения, причем очень дешево…

СОВЕТ! Ребят, кстати, смотреть телевидение без антенны через интернет можно вообще, но для этого нужна другая приставка — читайте действительно крутую тему.

Продолжаем статью…

Для приема цифрового сигнала так называемая дециметровая антенна. Ее можно сделать буквально из антенного кабеля. Однако его необходимо правильно рассчитать. Если вы не хотите читать статью полностью, вы можете найти нужный вам пункт в оглавлении.

Что нужно для изготовления антенны

1) Нам понадобится кусок антенного кабеля длиной около 30 см.

2) Антенные разъемы, т.н. F — разъем и разъем «папа-мама».

F — разъем и штекер-гнездо

3) Инструменты: нож, кусачки, калькулятор и обязательно рулетка (ну или линейка).

Оплата

На главной странице ищем вкладку — «Карта покрытия ЦЭТВ» и переходим на нее.

вкладка «карта покрытия CETV»

Перед нами открылась карта покрытия цифрового телевидения. Ищем ближайшую станцию ​​для нашего города (у меня Ульяновск, вы забиваете свой город).

Как видите в моем городе это 56 канал — 754 МГц и 59 канал — 778 МГц.

Теперь посчитаем длину антенны. Не буду вдаваться в сложные технические формулы и термины, они нам особо и не нужны. Но для расчета антенны нам нужно 7500 разделить на наши частоты.

То есть: 7500/754 = 9,94 см, это для 56 канала.

7500/778 = 9,64 см, это для 59 канала. ((9,94 + 9,64) / 2 = 9,79 см)

Для вашего города также нужно вывести среднюю длину по вашим станциям, если в вашем городе их несколько. В видео под статьей рассчитал антенну и для Ульяновска, и для Казани.

Производство

1) Берем кусок антенного провода и сначала прикрепляем F-коннектор на конце. Просто зачищаем кабель и прикручиваем разъем так, чтобы центральный провод был посередине, а экран (проводка и фольга в креплении), детализированный (полезный).

2) Откладываем пару сантиметров от нашего разъема (это будет своего рода отступ), затем отмеряем 10 см и отрезаем ненужный шлейф.

3) Теперь с этих 10 см нам нужно снять пластиковый изолятор и убрать «экран» (фольга и маленькие провода). Дальше его трогать не нужно, оставляем кабель в изоляторе.

4) Все наша антенна готова. Можно попробовать подключить.

Связь

Вам нужно поймать хорошую точку приема в квартире, и не всегда достаточно просто вставить ее в телевизор или приставку. У меня такое место возле окна, поэтому я воткнул удлинитель в приставку и вставил антенну в удлинитель. Пока я все это импровизировал, для примера работы (поэтому кабель весит), а сама антенна в него вставляется.

Ну как видите все каналы работают нормально, и «первый», и «Россия», и НТВ и т.д. при наличии 80 — 100 рублей можно сделать антенну для цифрового телевидения (стандарт DVB-T2) своими руками, легко и просто.

Теперь видеоверсия

Для тех, кто не показывает — — ОБЯЗАТЕЛЬНО! Есть решение проблемы!

На этом все, считаю мою статью очень полезной и актуальной. Читайте наш строительный сайт.


Если вы планируете принимать только аналоговые каналы, то вам понадобится мачта, высотой 4,5-6 метров, на которой нужно будет закрепить 3-х диапазонные антенны. Считается, что это довольно «дорогое удовольствие», ведь без специалиста не обойтись. Если вы сразу нацелены на простой и удобный прием качественного цифрового вещания (DVB-T2), то вам нужна всего 1 антенна диапазона ДМВ, т.к. вещание цифровых пакетов (мультиплексов) DVB-T2 осуществляется только в ДМВ диапазон, а все каналы всех остальных диапазонов уже транслируются в самом пакете.
В настоящее время в Москве эфирное цифровое вещание DVB-T2 осуществляется на следующих каналах: 30 (мультиплекс 1), 24 (мультиплекс 2), 34 (мультиплекс 3. Находится в тестовом режиме, некоторые телеканалы окончательно не определены) ДМВ диапазона (см. сетку частот).

С января 2015 года запущен третий мультиплекс в Москве и Московской области (!) на 34 канале, программы которого сейчас отбираются на конкурсной основе. Постоянные программы 3-х мультиплексов: Матч! Арена , Музыка первых и Новости жизни … Список программ участвующих в тендере можно посмотреть.

(!) На 58 канале (770 МГц) с октября 2016 года осуществляется тестовая трансляция сигнала сверхвысокой четкости (Ultra HD 4K). Сигнал может принимать любой житель Москвы и ближнего Подмосковья, если есть телевизор с поддержкой Ultra HD/DVB-T2/HEVC.

Мультиплекс 1 Мультиплекс 2 Мультиплекс 3
канал 30 (546 МГц) канал 24 (498 МГц) канал 34 (578 МГц)
Программы Программы Программы
1 канал Рен ТВ Совпадение! Арена
Россия 1 Сохранено My Planet Science 2. 0
Бойцовский клуб
Совпадение! СТС История, Мультфильм, Русский детектив,
Русский бестселлер
НТВ Дом Кантри, Сарафан
5 (Питер) ТВ 3 Мама, 24_DOC, Парк развлечений
IQ HD
Россия К Пятница Евроньюс, траст
Россия 24 Звезда Музыка первых
Карусель Мир A Minor, кухонное телевидение,
Auto Plus, индийское телевидение;
HD Life, СТВ
ОТП ТНТ ЛайфНьюс
ТВЦ Муз ТВ Наш футбол
(временно закодирован)

Вы можете выбрать тип приемника.

Устройство для максимально точной настройки цифровых эфирных (DVB-T/T2) антенн.

Антенны дальнего действия DVB-T2

Балконные антенны DVB-T2

АУРА
Компактная антенна для приема телевизионных сигналов в диапазоне ДМВ со встроенным фильтром LTE (выше 790 МГц). Помогает избежать негативного влияния сетевых помех сотовой связи LTE/4G на приемное оборудование и обеспечивает более равномерную частотную характеристику в рабочем диапазоне частот УВЧ. Горизонтальная поляризация. Минимальный объем упаковки и простая сборка без инструментов. Широко используется для установки на балконе в квартирах для вещания цифрового эфирного телевидения стандарта DVB-T2.
Цена: 29 €
Компактная антенна со встроенным усилителем +5 В . .. Предназначена для приема телевизионных сигналов в дециметровом диапазоне. Легко устанавливается на стену (с помощью кронштейна) или прямо на балконную решетку в квартирах для вещания цифрового эфирного телевидения стандарта DVB-T2.

пошаговая инструкция изготовления самоделки

Благоустройство загородного участка предполагает повышение комфортности проживания дачников. Одним из неизменных атрибутов пассивных развлечений является телевидение.

Вдали от города часто возникают проблемы с качеством сигнала и трансляции. Антенна для дачи, сделанная своими руками, позволяет решить эту задачу, затрачивая минимум средств и времени. Вариантов самодельных устройств очень много, их выбор определяется удаленностью от телевышки и типом сигнала.

В этом материале рассмотрим сборку простейших самодельных моделей — в статье дана подробная инструкция по изготовлению со схемами и чертежами. Также есть список необходимых материалов и инструментов.

Содержание статьи:

  • Нюансы изготовления ловителей сигналов
  • Лучшие инструкции по сборке антенн
    • Самоделка №1 — простая телевизионная антенна
    • Самоделка №2 — рамочная антенна из трубы
    • Самоделка #3 — Улавливатель сигналов Харченко
    • Самоделка #4 — Двойная квадратная антенна
    • Самоделка #5 — антенна от телевизора
  • Выводы и полезное видео по теме

Нюансы изготовления ловителей сигналов

34

4 для изготовления самодельного устройства необходимо иметь представление о возможных конструкциях и правилах их сборки.

Все многообразие телевизионных антенн принято делить на несколько типов:

  1. Всеволновый . Частотонезависимая антенна самая дешевая, простая в изготовлении. Основа – металлический каркас, а в качестве приёмников – жестяные контейнеры или пивные банки. Конструкция не отличается высокими эксплуатационными параметрами, но вполне подойдет для дачи, если рядом будет располагаться телебашня.
  2. Логопериодический . Принцип действия сравним с рыболовной сетью, сортирующей добычу при поимке. Устройство не сложное в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны согласуются с фидером в любом диапазоне.
  3. Дециметр . Дизайн, который хорошо работает независимо от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и др.

Детали антенны, по которым проталкиваются токи полезного сигнала, соединяются или спаиваются. Однако при размещении устройства на крыше дома такие контакты со временем будут подвергаться коррозии.

Одним из условий достаточной чистоты и стабильности приема является минимальное количество стыков в конструкции ловушки сигналов

Кроме этой нормы, при создании собственной антенны для дачи целесообразно придерживаться следующих правил:

  1. Центральная жила и оплетка изготовлены из недорогих сплавов, устойчивых к коррозионным процессам. Однако паять их сложно — работа ведется с особой осторожностью, чтобы не спалить провод.
  2. Для соединения элементов необходимо использовать паяльник мощностью 40 Вт, флюсовую пасту, легкоплавкий припой.
  3. Использование алюминиевой проволоки для создания деталей конструкции нежелательно. Материал быстро окисляется, теряя способность проводить сигнал. Оптимальный вариант – медь, доступная альтернатива – латунь.

Площадь сбора ловушки должна быть большой. Для его увеличения к каркасу можно симметрично прикрепить металлические стержни, что устраняет эфирные шумы.

Подключение простейшего усилителя сигнала к антенне значительно улучшит качество трансляции. Заводские изделия уже оснащены этим элементом.

Самодельная тандемная антенна и обеспечит необходимую мощность приема. Достаточно вывести конструкцию на крышу и установить в сторону ближайшей телебашни.

Инструкции по сборке лучшей антенны

Своими руками можно собрать множество интересных и эффективных антенн. Рассмотрим подробные инструкции по изготовлению самых лучших и простых в изготовлении моделей.

Самоделка #1 — простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от дачи, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему входному разъему телевизора.

Схема и подбор материалов

Типовое устройство примитивной дачной антенны показано на рисунке ниже. Видно, что две трубы одинаковой длины соединены на пластине, которая, в свою очередь, закреплена на мачте.

Ловушку из трубы можно сделать за пару часов. Работа не требует никакой квалификации исполнителя и наличия дорогостоящего инструмента

В первую очередь необходимо узнать частоту вещания местной телевышки — от параметра зависит длина труб.

Диапазон вещательного диапазона 50-230 МГц. Для каждого канала требуется своя длина «усов» антенны.

В таблице приведены расчетные параметры ловушки сигналов исходя из частоты эфирного вещания. Вещательная полоса разделена на 12 каналов

Для изготовления антенн подходят трубы из дюралюминия, стали, латуни. Их диаметр может варьироваться в пределах — 8-24 мм, чаще всего берут 16 мм. Главное условие – отрезки должны быть равноценными, изготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

  • труба металлическая — отрез на 6 см короче длины, определенной по табличным значениям;
  • провод 75 Ом , необходимая длина — расстояние от телевизора до антенны плюс 2 м на провисание и согласующую петлю;
  • толстый изоляционный гетинакс — толщина от 4 мм;
  • полоски металлические , на пластине;
  • мачта для антенны — может быть угловой, при небольшой высоте допустимо использование деревянного бруса.

Для работы желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендуется пропаять — это продлит срок службы устройства и улучшит качество изображения.

Для защиты от окисления швы должны быть заполнены силиконом, эпоксидной смолой. Доступный, но не надежный способ – тейпирование.

Сборка и доработка изобретения

Сначала отрежьте нужный размер трубы и распилите ее на две равные части. Можно использовать кусачки.

Следующим шагом является сплющивание пробирок с одной стороны, чтобы их можно было легко прикрепить к держателю. Сегменты накладывают на гетинакс, отмечают точки фиксации.

Расстояние между внутренними концами трубок 6 см, а расстояние между дальними концами — расстояние, указанное в таблице.

Последующий ход работы:

  1. Усы антенны прикрепить к держателю струбцинами, а саму гетинаксовую пластину зафиксировать на мачте.
  2. Соединение труб через согласующее устройство — кабельную петлю типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления показан на схеме антенного устройства.
  3. Центральные жилы припаять к концам трубок, оплетку соединить с отрезком аналогичного проводника.
  4. Подсоедините центральные жилы концов согласующей петли к телевизионному кабелю. Соедините косу медной проволокой.
  5. На перекладине закрепите петлю и проволоку, направленную вниз.
  6. Поднять мачту на крышу загородного дома, отрегулировать антенну.

Для определения оптимального положения устройства необходимы два человека. Первый вращает антенну на улице, а второй следит за сменой изображения на ТВ.

Для быстрой настройки можно подсмотреть у соседей, с какой стороны дома находится приемник и куда направлены вибраторы

Уловив сигнал хорошего качества, конструкция фиксируется в выбранном положении.

Самоделка #2 — рамочная антенна из трубы

Модуль немного сложнее в изготовлении, но расширяет дальность приема до 40 км. Основная сложность заключается в необходимости гибких труб.

Радиус изгиба не играет особой роли. Основные требования к устройству: расстояние между внутренними торцами 65-70 мм, ровность и симметричность крыльев

Длина кабелей и труб рассчитывается исходя из частоты вещания телеканалов.

Заготовки изготавливаются по требуемому параметру — измеряется и отрезается вибратор, проволока для согласующего устройства. Рекомендуемый диаметр трубы 12-18 мм.

Табличные значения соответствия частоты канала и параметров ловушки сигналов. Например, при эфирном индексе 93,25 МГц длина трубы должна быть 151 см, а длина согласующего кабеля 104 см

Сборка начинается с изгиба трубы. Край вибратора сплющен и запаян. Труба заполняется песком, а второй конец заделывается по аналогии с первым. Края можно заглушить, посадив заглушки на силикон.

Фигурная труба крепится на мачту. К концам вибратора прикручиваются и припаиваются согласующие петли, закрепляется телевизионный кабель. Закрепите оплетку медной проволокой и приступайте к настройке.

Самоделка #3 — Харченко ловитель сигналов

Восьмерка или зигзаг телевизионная антенна подходит для цифрового телевидения DVB-T2, вещающего в ДМВ диапазоне. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.

Расчет и разработка чертежа

Устройство телевизионной антенны очень примитивно — два квадрата/ромба скрепленные между собой. В оригинальном варианте модуль Харченко предусматривает расположение за фигурными элементами рефлектора.

Поле из металлических полос необходимо для аналоговых сигналов. Прием цифрового телевидения возможен без рефлектора. Поле можно организовать позже, если прием слабый

Чтобы сделать зигзагообразную антенну, длину волны рассчитывать не надо. Желательно построить конструкцию более широкополосной — это увеличит ее возможности.

При желании можно рассчитать параметры устройства. Значение волны передаваемого сигнала делим на 4 — полученное значение и есть сторона квадрата.

Между двумя частями телевизионной антенны должно быть небольшое расстояние. Для сохранения просвета достаточно сделать внешние стороны подлиннее, а внутренние покороче. Длина сторон (В1 и В2) — на свое усмотрение

В приведенном примере показан чертеж антенны с параметрами сторон: В1 — 14 см, В2 — 13 см. Разница в длине в один сантиметр дает необходимое расстояние между квадратами.

Нижние секции удлиняются на 1 см. Этот зазор необходим под петлей для припайки антенного кабеля.

Изготовление рамы и подготовка кабеля

Последующие расчеты будут даны относительно данных чертежа, показанных выше. Суммарный периметр квадратов равен 112 см. Отрежьте проволоку нужной длины и сформируйте деталь по схеме.

Заказ:

  1. Согните проволоку посередине под прямым углом.
  2. Далее две секции по 14 см, а за ними стороны по 13 см. После каждого сгиба проверяем ровность углов, должно быть строго 90 градусов.
  3. Когда первый квадрат сформирован, приступайте к созданию второй фигуры. Опять же разносторонние элементы по 14 см, а за ними — две детали по 13 см + 1 см.

Допустимы небольшие отклонения в длине сторон. Главное, соблюдать прямые углы.

Если конструкция отлита правильно, то между двумя частями телевизионной антенны должно получиться расстояние 1,5-2 см.

Следующий этап — подготовка кабеля. Выполните его чистку с двух сторон. Разрез делается по окружности троса, отступив от края 2-2,5 см.

Работа выполняется аккуратно, чтобы не повредить внутреннюю оплетку. Кабель слегка надломлен по линии разреза и .

Оплетка и фольга должны быть скручены в жгут. Должно получиться два проводника: центральный одножильный и скрутка. Оба элемента должны быть залудены. Провод должен торчать на 2 см, отрезаем лишнее

Впаиваем штекер на вторую сторону кабеля. Провод необходимо зачистить на 1 см, сформировать жилы и залудить.

В местах пайки зачистите штекер наждаком и протрите спиртом. К центральному выходу припаять моножилу, закрутить в сторону. Сожмите зажим вокруг изоляции, завинтите пластиковый наконечник или заполните его непроводящим герметиком. Перед сушкой соберите вилку.

Элементы стыковки под заказ

Завершающим этапом сборки является стыковка каркаса и троса. Если нет привязки к конкретному каналу, то пик лучше делать в средней точке, чтобы расширить захват сигнала.

Обрезанный конец кабеля соединяется с двумя сторонами квадрата в центре. Перед окончательной фиксацией можно проверить работоспособность антенны. Если все в норме, то выполнить герметизацию места пайки.

Самый надежный способ — залить силиконом или клеем. Для корпуса подойдет пластиковая крышка из-под пятилитрового баклажана

В мини-контейнере проделайте отверстия для элементов квадратов, проложите каркас с проволокой и залейте герметиком.

Самоделка #4 — Двойная квадратная антенна

Узкополосная конструкция решит проблему слабого сигнала или засорения трансляции более сильным эфиром. Антенна также подходит для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.

Внешний вид и размеры устройства

Конструктивно антенна представлена ​​в виде двух рамок, соединенных стрелками вверху и внизу. Большой квадрат — отражатель, меньший — вибратор.

Возможен вариант с тремя кадрами, обеспечивающий высокое усиление сигнала. Наименьший квадрат — Директор

Верхняя стрелка выполнена из металла, а нижняя — из гетинакса, текстолита или другого изоляционного материала.

Требования к устройству телеантенны:

  • центры квадратов должны быть на одной линии, эта линия смотрит в сторону передатчика;
  • меньшая рамка имеет разомкнутую петлю, концы закреплены на текстолитовой пластине;
  • Верх мачты под антенну из дерева.

Параметры изготовления двухэлементных рамочных телевизионных антенн взяты из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровые или метровые.

Пояснения к таблице: B — длина стороны меньшего квадрата, P — значение большей рамки, A — расстояние между двумя элементами, W — кабель в короткозамкнутом мосту.

В трехрамной конструкции расстояние между торцами средней рамы увеличено до 5 см.

Сборка и подключение

Для соединения рамки с антенным кабелем требуется симметричная короткозамкнутая петля. Устройство строится из отрезков антенного провода.

Правый элемент — петля, укороченный левый — кормушка. К их стыковочной точке подсоединяется телевизионный кабель. Длину отрезков определяют по таблице с учетом длины волны сигнала.

Перед сборкой элементов их зачищают. С петли снимается алюминиевый слой, оплетка скручивается в жгут. Центральная жила отрезана

С фидером выполняют те же действия, оставляя жилу кабеля.

Дальнейший порядок работы:

  1. К левому концу вибратора припаять центральную жилу питателя, оплетку петли.
  2. Прикрепите виток податчика к правому концу активной рамы.
  3. Соедините нижнюю часть петли с оплеткой кормушки с помощью металлической перемычки. Косы припаивать легкоплавким припоем.
  4. Отрезки кабеля должны идти параллельно, расстояние 5 см. Для фиксации расстояния используется диэлектрический материал. Согласующее устройство установлено на текстолитовой пластине.
  5. Телевизионный кабель припаять к нижней части фидера, стыковав соответствующие элементы — оплетку с оплеткой, стержень и стержень.

Использование согласующего устройства снижает вероятность помех, устраняет эффект двойного изображения. Без него не обойтись на значительном расстоянии от передатчика.

Самоделка #5 — антенна из-под телевизора

Оригинальная конструкция антенны из подручных средств значительно улучшает качество сигнала. Этот вариант подходит для коттеджей в Подмосковье, недалеко от телебашни.

Для создания примитивного устройства вам потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, отвертка, паяльник, жесть, деревянная булавка или подвесы, электрические лента.

Последующие действия можно разделить на несколько этапов.

Подготовка кабеля и укладка кабеля

При подготовке кабеля подкладка 10 см. Разрежьте кабель на две жилы – центральную жилу и скрутку оплетки. На втором конце кабеля необходимо установить обычную вилку.

При замыкании контактов витой экран кабеля крепится одной банкой, медная жила — другой. Для крепления подходят саморезы.

Для получения лучшего изображения крепления лучше усилить с помощью пайки. Места стыковки должны быть опломбированы

Сборка конструкции самоделки

При сборке необходимо сделать опорную конструкцию под приемник сигналов. В самом простом варианте можно использовать обычные плечики для одежды. Подойдет деревянная палка.

Банки крепят к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, выбирая оптимальное расположение импровизированной антенны.

В работе необходимо использовать емкости с гладкой поверхностью, ребристые материалы не подойдут. Банки предварительно вымыты, просушены

Выводы и полезное видео по теме

Пошаговая инструкция изготовления телевизионной антенны из алюминиевых банок:
