Вай фай антенна своими руками: биквадратные варианты

Содержание

• 1 Биквадратные антенны Wi-Fi
• 2 Биквадратные антенны Вай фай – не предел, убежим от соседей
• 3 Рамка для двойной биквадратной антенны

Касались ранее конструкций Wi-Fi антенны направленного действия. Биквадратные, баночные самодельные раритеты. Люди с завидным постоянством ищут шанс получить конструкцию получше. Упоминалось: вместо традиционной проволоки лучше взять провод ПВ1 аналогичного сечения, уберегающий установленную антенну от непогоды. Плата с двухсторонним фольгированием, которую часто рекомендуют использовать рефлектором, не очень хорошо переносит непогоду, не защищена ничем, снабдить конструкцию специальным корпусом проблематично. Возрастет ветровая нагрузка на изделие. Сегодняшний обзор посвящен методам улучшения конструкции. Вай фай антенна своими руками для любой непогоды!

Важно! Попробуйте для защиты использовать термоусадочную пленку. Оденьте рефлектор “шубой”, подуйте феном. Скоро текстолит плотно обтянется полимерной пленкой.

Биквадратные антенны Wi-Fi

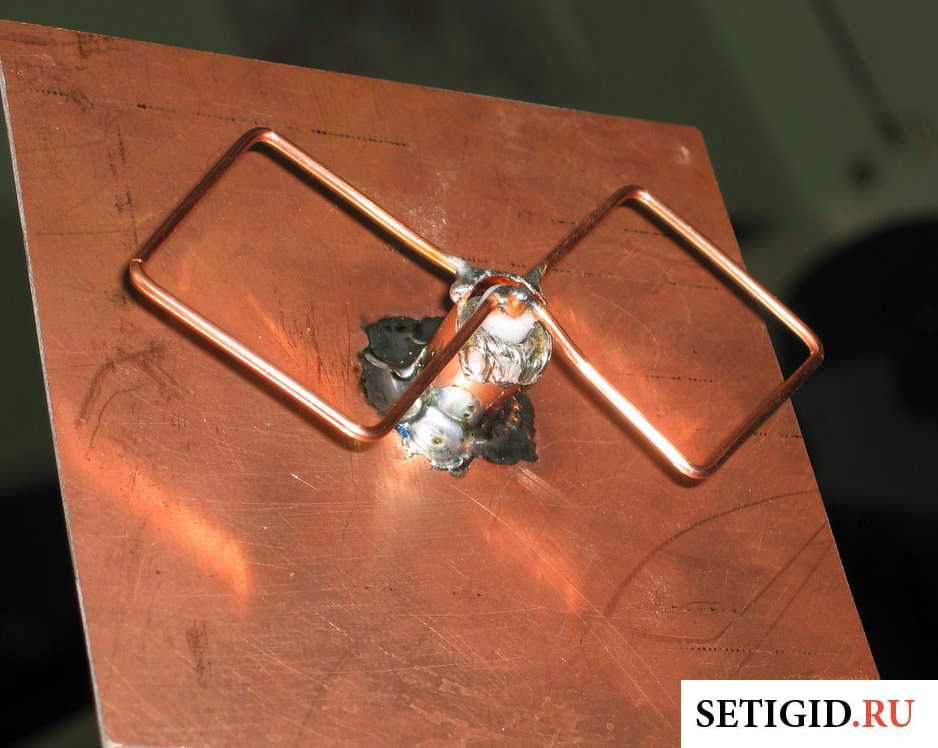

Вайфай антенна, построенная по биквадратной схеме, сформирована заземленным рефлектором, излучателя вида восьмерки с прямыми (90 градусов) углами. Получается нечто, напоминающее ультрамодные очки с тонкой перемычкой посередине. Нижняя половина сажается на землю, верхняя — на сигнальную жилу кабеля РК – 50.

Правда, антенна для Вай фай будет размерами поменьше. Сторона квадрата по средней линии медной жилы излучателя равна 30,5 мм. Итак, восьмерка отстоит от рефлектора на 1,5 (половина длины стороны квадрата) см и параллельна пластине. В нашем случае плата гетинакса плоха тем, что сложно достать. Рефлектор – просто пластина проводящего электрический ток металла. Сгодятся жесть, сталь, алюминий. Учитывая размер излучателя, можно изготовить рефлектор Вай фай антенны, воспользовавшись лазерным компакт диском (DVD) 5,25 дюйма.

Биквадрат Харченко

Внутренний отражающий слой алюминия создан, чтобы лазерный луч не терял энергию на поверхности. Кроме того в центре имеется дырочка под N-коннектор. Осталось вскрыть защитную пластиковую оболочку, посадить отражающий слой на экран кабеля РК – 50. Обратите внимание: если N-коннектор не будет отстоять с излучателем на 1,5 см от рефлектора, условия приема ухудшатся. Необходимо добиться указанного положения, подкладывая тонкие металлические шайбы или по месту.

Напоминаем: биквадратная восьмерка гнется от середины поворотом на 90 градусов. В точку вернутся оба конца кабеля ПВ1 1х2,5. Толщина проволоки составляет 1,6 мм диаметром, между центрами жилы сторона квадрата равняется 30,5 мм. Концы сажаются на экран коннектора, объединяются с рефлектором (компакт-диск), серединная часть послужит целям снятия сигнала. Диаграмма направленности устройства резко сужается, снабжена одним главным лепестком, который направим на источник сигнала. Если дело происходит в комнате, придется экспериментально найти отраженный луч, располагаемый практически в любом направлении.

Рефлектор защитит от соседских помех, усилит мощность. Блокирует эффект многолучевости, мало полезного приносящего аппаратуре. Самодельная антенна Вай фай принимает только из узкого сектора. Благодаря этому, соединим сетью дома, стоящие напротив, что было бы невозможно с поставляемой в комплекте точки доступа.

Обратите внимание: в иных случаях входного разъема на корпусе для подключения антенны может и не быть. Такие точки доступа снабжены встроенными контурами из металла, ведущими прием радиоволн. Традиционно выглядят замысловатыми плоскими фигурами с внутренней стороны корпуса. Придется антенну встроенную отпаять.

Рядом может стоять конденсатор, емкость служит целям компенсации коэффициента сжатия контура. Встроенная антенна невелика, бессильна образовать полноценное устройство приема радиоволн. Дефект нейтрализуется подстроечным конденсатором.

Элемент не нужен, потому что полноразмерная антенна для Вай фай роутера не нуждается в компенсации. Цепи включения самоделки рвите выше конденсатора. Выполняя монтаж, нельзя пользоваться типичным паяльником на 100 Вт. Сожжет электронные компоненты платы. Потребуется маленький паяльник, снабженный жалом-иглой, мощностью 25 Вт.

Вес компакт диска маленький, ветровая нагрузка невысокая, в противовес громоздкой конструкции и никого снизу не убьет падающей платой гетинакса. Рекомендуется избегать размещать изделия на солнце, но в нашем случае записанная информация не играет великой роли. При желании N-коннектор загерметизируйте, продлив срок службы паяного соединения. Используется специальный гель-компаунд, применяемый при монтаже печатных плат. Подобные выпускает компания Аллюр (Санкт-Петербург). Пару слов объяснят, как сделать Вай фай антенну своими руками мощнее.

Биквадратные антенны Вай фай – не предел, убежим от соседей

Пролог: 2 недели, никак не мог найти в чем причина, потом перевернул антены в вертикальную и получил 20 мбит на 5 км, вместо горизонтальных 4.

Вампиреныш, участник форума Локальные сети Украины (орфография скопирована).

Прежде чем купить Вай фай антенну, подумайте: теория показывает, что излучатели, расположенные рядами, диаграмму направленности сужают, в направлении перпендикулярном линии, вдоль которой выстроить элементы. В переводе на русский означает: если наши с другом дома разделены 100 метрами, ширина сектора обзора антенны для реализации канала связи Вай фай едва превышает 15 градусов. Полезная мощность будет направлена на окно товарища (причинит вред только обитателям квартиры!). Чтобы реализовать схему, используйте двойную биквадратную антенну. Можно увеличить скорость, если на ДР подарить такую же другу!

Как сделать Вай фай антенну, чтобы не мешала соседям. Защититься от непрошеных гостей можно, изменив канал, поляризацию. Найдено три способа защиты канала конфигурацией антенны:

1. Выбор частоты.
2. Выбор направления (сужение диаграммы направленности).
3. Выбор поляризации.

Обычно, когда имеется Вай фай, предоставляемый провайдером, величины задает поставщик связи, клиенту остается подчиниться, но если имеется собственное оборудование, расклад получается иной. Можем поставить антенну на вертикальную поляризацию, если у соседей используется горизонтальная. Наше оборудование перестанет видеть друг друга. Можно сделать в одностороннем порядке или договориться. Антенны понадобятся наподобие биквадратной, комплектные отставьте.

На горизонтальной поляризации работает телевидение, на вертикальной – связь. Просто традиция, штырь рации удобно держать перпендикулярно земле, когда говоришь. В этом контексте выгодно использовать вертикальную поляризацию, обычно стоит в роутерах. Предлагаем простое правило:

• Расположите с другом напротив антенны на окнах одинаково. Обеспечивается пространственная совместимость, являющаяся подвидом электромагнитной. Выпущены микроволновки, телефоны, гора оборудования частоты 2,4 ГГц, создающая помехи. Располагайте антенны одинаково, вертикально, горизонтально, наклонив. Экспериментально ищите положение, при котором скорость наибольшая.

Обещанная новинка: конструкция из четырех квадратов, выстроенных рядком. Диаграмма направленности станет узкой в направлении перпендикулярном строю. Медная проволока или одножильный провод сечения 2,5 мм² длиной 50 см. Рекомендуем взять с запасом. Если стандартная биквадратная Вай фай антенна для ноутбука представляет собой синфазную решетку двух рамок, в нашем случае рамок четыре.

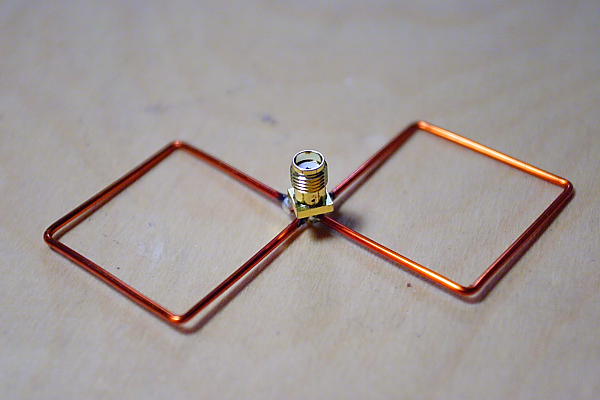

Биквадратная антенна

Рамка для двойной биквадратной антенны

При движении волны ток в соседних квадратах направлен противоположно по контуру. За счет этого эффект от воздействия поля складывается. Теперь надо получить четыре синфазных квадрата. Находим середину проволоки, делаем изгиб на 90 градусов. Вымеряем 30 мм, делаем изгибы с каждой стороны в противоположную сторону. Отступаем в два раза больше, опять гнем в первом направлении. Получится большая буква W. Еще 30 мм – загибаем края книзу под 90 градусов. Готова одна половина.

Вторую делаем по образу и подобию, чтобы концы вернулись в точку начального изгиба. Обратите внимание, не зря рекомендуем пользоваться проводом с оболочкой полихлорвиниловой – два имеющихся в фигуре перекрестия изолированы взаимно.

Излишек проволоки обрезаем, чтобы концы не доставали до первого изгиба два-три миллиметра. Вай фай антенна для компьютера требует рефлектора, сойдет добрый кусок фольгированного текстолита или стандартная ровная жесть. Используем N-коннектор для соединения.

Излучатель отстоит от рефлектора на 1,5 см по площади. Концы сажаем на землю, середину – на сигнальную жилу (кабель для Вай фай антенны РК – 50). Чтобы укрепить края фигуры, используйте керамическую или пластиковую трубку. Для фиксации, электрической изоляции применяйте клей, герметик. Уличному варианту рекомендуется подыскать пластиковый корпус. Расстояние между самодельной антенной и приемником берите поменьше.

Следующая встреча обсудит Вай фай радиоприемник.

из чего сделать, пошаговая инструкция

Каждый пользователь может в сети найти рекомендации, как сделать вай-фай антенну своими руками в домашних условиях. Чтобы повторить большинство видов конструкций, необязательно обладать глубокими познаниями в сфере радиоэлектроники, не понадобится покупать дефицитные материалы и специализированные инструменты. Создать подходящую приставку можно за 2 часа без особых усилий.

Самодельная всенаправленная антенна

Что такое Wi-Fi антенна, для чего она нужна

Wi-Fi антенной является радиотехническое устройство, которое способствует приему и передаче сигналов беспроводной сети интернет. Устройство действует путем ретрансляции колебаний ВЧ, которые создаются роутером в процессе передачи через вай-фай и преобразовываются в электромагнитные волны, излучаясь в пространство.

Займы

Подбор кредита

Дебетовые карты

Кредитные карты

Счет РКО

Рефинансир
ование

Осаго

Ипотека

Вклады

Инвестиции

В принимающем устройстве происходят обратные процессы. При помощи антенны определяется зона покрытия точки доступа. Чтобы подключить устройство, стоит использовать кабель или адаптер. Допускается одновременная работа антенны в двух режимах — прием и передача.

Для справки! Антенну устанавливают в домах, офисах, квартирах, торговых центрах и труднодоступных местах, в которых невозможно сделать проводное соединение.

С ее помощью интернет сигнал сосредотачивают в определенных направлениях, он становится сильнее, работает надежно. Эффект достигается благодаря рефлекторам или отражателям.

Основные характеристики устройства:

• Применение антенны может быть наружное и внутреннее. Они отличаются геометрическими параметрами и имеют устойчивость к внешним помехам.
• Шириной лепестка устройства определяется диаграмма направленности. При этом можно отследить графическое усиление.
• Устройство не имеет собственного источника электроэнергии, в связи с этим способствует концентрации излучаемого сигнала без усиления. Коэффициент принято измерять в изотопных децибелах.
• В зависимости от направления вектора электромагнитной волны антенны могут излучать поляризацию в горизонтальном или вертикальном направлениях, а также в обоих одновременно.
• Крепеж необходимо устанавливать исключительно на поверхность из металла.

Типы Wi-Fi антенн

Беспроводное оборудование бывает таких видов:

• Секторные антенны обладают суженной диафрагмой направленности в горизонтальной плоскости. Они подходят для развертывания базовых станций, которые состоят из нескольких точек доступа. Для этого нужно зону охвата разбивать на несколько участков. С каждым функционирует отдельная вай-фай антенна в пределах предусмотренной зоны покрытия.
• С диаграммой направленности антенна имеет в конструкции специальную платформу с целью установки точки доступа за счет оригинального штатного крепления.
• Для создания радиомостов на антенну ставят параболические отражатели в виде тарелок. Действие заключается в присутствии максимального коэффициента усиления и концентрации сигнала в узкий радиолуч.
• Антенны штыревого типа подходят для создания малых и средних по мощности базовых станций. Они не всенаправленные, обладают круговой диаграммой, которая способна обеспечить покрытие на 360 градусов.

Вид со стороны секторной антенны

Как сделать вай-фай антенну своими руками: пошаговые инструкции

Существует три распространенных варианта.

Двойной биквадрат

Антенну «двойной квадрат» для Wi-Fi и её модификации принято считать одной из самых популярных в сети цифрового телефона или других средств связи. В классическом биквадрате должен быть хороший коэффициент усиления и широкая диаграмма направленности. Данное оборудование в процессе эксплуатации обеспечивает ещё множество нужных характеристик.

Чтобы создать такой экземпляр антенны, стоит воспользоваться такими материалами и инструментами:

• медной моножилой (проводом) с сечением 2 мм;
• небольшим листом алюминия, толщина которого достигает 1–2 мм;
• куском резиновой или виниловой трубы;
• пластиковыми стяжками;
• паяльником, припоем, канифолью, дрелью, свёрлами, плоскогубцами;
• кабелем для подключения, проволокой.

Подобная Wi-Fi антенна своими руками изготавливается легко. При этом важно выдержать все габариты с точностью, так как даже при небольших смещениях в размерах могут возникнуть неполадки при эксплуатации. Для этого нужно выполнить следующие действия:

1. На первом этапе стоит сделать расчет параметров и начертить схему. Это можно сделать на любом из гаджетов, включая смартфон. Длина каждой из сторон квадратов должна быть 3 см, рефлектор следует выполнить с габаритами 2,2×1 см. Также важно соблюдать дальнее расстояние между активной частью и отражателем 1,5 см. Сразу же рекомендуется проводить разметку отверстий.
2. Затем нужно согнуть медную жилу четко по шаблону. После пора зачистить провод, если на нем лаковое покрытие и спаять концы при помощи паяльника.
3. Из алюминиевого листа нужно сделать отражатель. Для этого стоит использовать сверло, диаметр отверстия которого должен составлять 3-4 мм.
4. При помощи пластиковых стяжек через резиновые трубки следует прикрепить активную деталь антенны к пластинке.
5. Стойки крепления устройства к отражателю нужно изготовить из материала, через который не проходит ток.
6. Адаптер рекомендуется закрепить с помощью пластиковых стяжек. Если антенна располагается удаленно, можно использовать кабель. Выведенные проводки стоит припаять паяльником. Расстояние между контактами не должно превышать 0,5 см по чертежу.

Важно! Конструкцию обязательно нужно закрепить надежно и аккуратно во избежание повреждения самодельной Wi-Fi антенны.

Двойной биквадрат — практичная и не сложная в изготовлении антенна

Данная конструкция отличается следующими достоинствами:

• лёгким и быстрым изготовлением;
• отсутствием дефицитных материалов для создания устройства;
• значительным усилением сигналов;
• стабильной работой.

Антенна для вай-фай своими руками имеет единственный недостаток в виде снижения эффективности при небольших отклонениях от нужных размеров.

Из алюминиевой банки

Самодельная антенна для роутера Wi-Fi может быть изготовлена из алюминиевой банки в основе. Конструкция не получится идеальная и полноценная, но с ее помощью получается усиливать слабый сигнал сети вай-фай.

Для собственноручного создания устройства необходимо воспользоваться:

• пустой банкой из алюминия;
• ножом и ножницами;
• куском пластилина.

Алюминиевая банка для самодельной антенны

Пошаговая инструкция:

1. Для начала нужно тщательно промыть банку.
2. У чистой сухой банки при помощи ножа необходимо вырезать дно.
3. Следует сделать разрез в области верхней части тары, не доходя до конца. Важно оставить неразрезанным участок длиной 15-20 мм.
4. Не стоит забывать обломить открывашку с жестяной банки.
5. Затем рекомендуется разрезать с помощью ножниц банку вдоль с обратной стороны.
6. После этого нужно разогнуть металл. Угол раскрытия допускается подбирать экспериментальным путем после того, как антенна будет установлена. При этом стоит ориентироваться на уровень Wi-Fi сигнала.
7. Следующий этап предполагает закрепление отражателя на приборе при помощи пластилина, который нужно надеть на штатную антенну роутера. После чего его рекомендуется сразу направить в нужную сторону.

Важно! При отсутствии пластилина допускается воспользоваться другим похожим по консистенции материалом.

Алюминиевая антенна для Wi-Fi роутера своими руками обладает плюсами:

• простотой в изготовлении;
• отсутствием дефицитных материалов;
• универсальностью, так как устройство способно функционировать с любым из маршрутизаторов и внешней антенной.

Из минусов специалисты выделяют лишь сравнительно слабый сигнал и не достаточно стабильную направленность при приеме и передаче.

Мощная антенна из листовой жести

Самодельная Wi-Fi антенна из листа жести известна под названием как FA-20, обладает высоким уровнем мощностью в сравнении с предыдущими устройствами. Ее часто используют, чтобы принимать сигналы с удаленных точек доступа.

Чтобы ее создать, нужно взять:

• листовую жесть;
• паяльник мощностью 100 Вт;
• припой;
• кислоту для пайки;
• диэлектрические стойки;
• крепежи в виде винтов и гаек;
• дрель со сверлами;
• кабель для подключения;
• ножницы по металлу
• деревянный молоток;
• мелкую наждачку;
• плоскогубцы.

Внимание! Чтобы сделать правильную конструкцию, нужно обладать начальными навыками слесарного дела.

Пошаговые действия:

1. При помощи ножниц по металлу следует вырезать четырехугольники и полосы. Нужно строго соблюдать параметры, чтоб все детали получились ровными. Рекомендуется обработать края наждачной бумагой.
2. Затем пора спаять элементы будущей конструкции. Для этого необходимо применять припой и специальный флюс для пайки. Процесс рекомендуется выполнять на поверхности из дерева.
3. Готовая конструкция должна быть промыта под проточной водой, чтобы на ней не остались частицы кислоты. Отверстия следует высверлить с диаметром около 3-5 мм.
4. Короб нужно изготовить размером 45×18 см. Высота каждого бортика должна достигать 20-30 мм. Допускается не создавать борты, достаточно вырезать деталь прямоугольной формы. В ней нужно высверлить отверстия, которые будут совпадать с дырками в активных элементах.
5. Детали нужно закрепить на стойках, расстояние между ними не должно превышать 2 см. Опорные стойки рекомендуется сделать из изоляционного материала.
6. Завершающий этап предполагает припаивание кабеля. Центральная жила обозначается красной точкой, общий экран — синей. Чтобы подключить прибор, достаточно использовать телевизионный кабель.

Для создания данного прибора нужны навыки

Самодельная антенна из листовой жести отличается:

• высокой мощностью готового изделия;
• хорошей направленностью;
• отсутствием необходимости применения дефицитных или дорогих материалов для создания оборудования.

Устройство FA-20 имеет один существенный недостаток — сложность процессов при создании. Также антенна является достаточно габаритной, ее рекомендуется устанавливать на крыше или балконе.

Как подключить внешнюю антенну

Вариант подключения устройства может зависеть от того, какой маршрутизатор будет использован в будущем. Ведь альтернативой может быть адаптер или другой прибор. Часто хозяин дома вынужден вскрыть гаджет, найти место для подсоединения путем припаивания штатной антенны, аналогично припаять кабель прибора.

Удобным является присутствие в гаджетах независимое подключение внешней антенны, такое как:

• разъем в отсеке батарейного типа, на крышке сзади, в корпусе;
• пигтейл на плате антенны.

При наличии у адаптера съемной штатной антенны, допускается подключить сделанную своими руками конструкцию в качестве замены.

Важно! Если исключить способ пайки, для установки рекомендуется приобрести в радиомагазине специальный разъем-коннектор.

Установленная самодельная антенна вай-фай

Особенности настройки самодельной Wi-Fi антенны

Для настройки самодельного устройства необходимо установить его в правильно подобранном направлении. Это необходимо делать с учетом особенностей:

• рекомендуется учесть вектор распространения сигнала, который отходит от приемника или передатчика сигналов вай-фай;
• стоит обратить внимание на возникновение преград между приборами, которые передают и принимают сигналы;
• рекомендуется учитывать тот факт, что твердая поверхность способствует отражению сигнала в то время, когда мягкие могут его поглощать;
• устройство следует установить по возможности так, чтоб можно было без препятствий за ним наблюдать при необходимости.

Внимание! Чтобы достигнуть максимальной эффективности, рекомендуется установить антенну в направлении к точке доступа.

В процессе настройки специалисты советуют уменьшать длину кабеля. Это поможет избежать утраты сигналов и улучшить их качество.

Наиболее простой и доступный для всех способ протестировать самодельное устройство для сети вай-фай — замерять изменения скорости канала интернета в процессе его работы. Это можно сделать путем проведения сравнительных исследований итогов при использовании по очереди подключенной штатной антенны и изготовленного собственноручно прибора. Эту процедуру можно выполнять при помощи ресурса Speedtest на ноутбуке или планшете. Система способна автоматически произвести подбор оптимального сервера, проверку пинга, скорости скачивания и загрузок.

При помощи системы Speedtest можно вычислить скорость подачи интернета

После начала применения сети Wi-Fi большинство пользователей имеют оперативный мобильный доступ к сети интернет. Конечно, чем дороже и качественней оборудование, тем работа интернета производится быстрее и четче. Но можно обойтись и без приобретенной в магазине антенны, заменив ее самодельным устройством.

Последнее обновление — 9 июля 2022 в 09:00

Как сделать двойную квадратную антенну. Делаем биквадратную сверхдлинную WiFi антенну для роутера своими руками. Используем опыт радиотехники

Сегодня мы хотим предложить вам конструкцию простой, недорогой и надежной антенны, которую можно собрать практически из обрезков!

Частоты работы wifi и WiMAX абсолютно идентичны и равны 2,4-2,7 ГГц. Разница заключается в кодировке сигнала и мощности передатчика, но для нашей антенны это совершенно неважно. Чтобы сделать антенну, нам нужно знать длину волны. По формуле из курса физики вычислить его достаточно просто. Достаточно скорость света в вакууме разделить на частоту волны. Не будем утомлять вас долгими вычислениями. Скажем так, его длина составляет примерно 124 мм на частоте 2,4 ГГц (начало рабочей частоты) и 111 мм на конце диапазона 2,7 ГГц. Чтобы создать антенну, работающую одинаково во всем диапазоне частот, мы сделаем сторону квадрата равной 30,5 мм, что соответствует четвертьволновому диапазону.

Немного теории

Антенна состоит из двух частей: рефлектора и резонатора. Сам резонатор представляет собой двойной квадрат в четверть длины волны, а отражатель представляет собой металлическую часть, к которой все прикреплено. Естественно, среди радиолюбителей этот простой и доступный вариант антенны используется уже не первый год, а сама эта система изобретена очень давно. Эта антенна способна давать усиление от +6 до +10 дБ. Некоторые источники также сообщают, что если использовать его совместно с параболическим зеркалом (обычной спутниковой антенной), то можно добиться усиления до +20 дБ. Для WiMAX это означает бесплатный интернет в стране.

Производство

Начнем с резонатора. Для него вам понадобится медная проволока диаметром 1,5-3 мм. Достать его можно где угодно, ведь в наше время это совсем не дефицит. Кроме него могут понадобиться молоток, пассатижи, паяльник, припой, линейка, канифоль или паяльный флюс, желательно ЛТИ-120, и руки, растущие из нужных мест. Надеемся, вы достаточно хорошо освоили школьный курс геометрии и знаете, как должен выглядеть квадрат. Сначала берем кусок проволоки длиной 244 мм и размечаем его через каждые 30,5 мм. Затем вам нужно взять плоскогубцы и согнуть проволоку на 9Угол 0 градусов на каждой метке. Следите за тем, чтобы отклонения в разные стороны были минимальными и провод нигде не перегибался в другую сторону. См. рисунок для простоты.

Как только у вас получится один квадрат, сделайте второй, максимально похожий на него, с другого конца. Угол между сторонами квадратов должен быть 90 градусов. У вас должен получиться замкнутый круг. Концы проволоки можно спаять между собой. Далее откладываем резонатор в стону и беремся за рефлектор. Его можно сделать вообще из чего угодно: из стенки корпуса от компьютера, завалявшейся старой железяки, номерного знака…

Однако мы рекомендуем использовать для этого плату из фольгированного текстолита. Во-первых, там используется медь, сопротивление которой ниже, чем у железа, а во-вторых, текстолит способен выдержать практически любые погодные условия, что позволяет повесить антенну прямо на улице. Для этой антенны желательно использовать одностороннюю доску 120х100 мм, однако, как показывает практика, вполне подойдет и 100х100 мм. Здесь нам также понадобится дрель. Вам также понадобится узел высокочастотного разъема N-типа. Вы должны измерить диаметр выбранного вами разъема и просверлить отверстие в центре платы, чтобы вывести его. Коннектор вставляется с пустой стороны, а его вывод оклеен фольгой. После просверлите еще несколько отверстий небольшим сверлом вдоль крепежа разъема и прикрутите его к плате. Эти винты легко найти в любом хозяйственном магазине. К внутренней части разъема и к самой плате припаиваем два отрезка такого же провода так, чтобы расстояние от рефлектора до конца любого из них было 2,5 см. Далее необходимо взять резонатор и припаять его к этим ножкам. Попробуйте сделать рефлектор и резонатор параллельными друг другу. Изготовление антенны завершено, приступаем к подключению и настройке

Подключение и настройка

Разумеется, нужно будет как-то подключить готовое устройство к модему. Учтите, что все, что вы делаете с гарантийным оборудованием, вы делаете на свой страх и риск! Редакция не несет за это ответственности.

Сначала снимите верхнюю крышку модема. Делать это нужно аккуратно, желательно тонкой отверткой или скальпелем. Начиная с одного конца, рядом с разъемом USB, затем, медленно поддевая крышку, двигайтесь вперед, пока она не откроется с одной стороны. Затем повторите ту же процедуру, но с другого конца. Сняв крышку, вы увидите два небольших разъема, заклеенных защитной бумагой. Сними и ее! Если ставить USB порт модема вниз, то нам нужен левый разъем. Правую даже не трогай! Теперь у вас есть два пути: либо купить фирменный пикдейл (переходник), либо сделать свой. Мы выбрали второй вариант, взяв антенный переходник от небольшого сгоревшего ТВ-тюнера и немного его доработав, сняв внутреннее пластиковое кольцо. Но если такой штуки у вас нет, то лучше купить фирменную.. Потом нужно подключить к проводу. Провод должен быть РГ-6У, как наиболее подходящий по импедансу. Чем короче длина самого провода, тем меньше будут потери сигнала. В данном случае надеваем на один из концов провода обычную телевизионную вилку, идеально подходящую для нашего самодельного пикдейла. На втором водрузил завинчивающуюся часть высокочастотного разъема для подключения к антенне. После этого соединяем все вместе. Фирменный пикдейл имеет специальное крепление к модему, но мы использовали скрепку и две резинки. Несмотря на то, что дизайн выглядит довольно хлипким, он находится в нашей редакции уже четыре месяца.

Далее следует повесить антенну на улицу. Мы использовали мачту от активной телевизионной антенны и ее крепление. После этого нужно подвести кабель к модему и собрать все воедино. Далее вылезаем на уступ (будьте осторожны, чтобы не упасть!) и настраиваем антенну для точки доступа. Делается это просто: медленно крутишь антенну во все стороны и следишь за уровнем сигнала. Найдя точку, где сигнал будет максимальным, вы фиксируете антенну максимально крепко и забываете о ее существовании. Удалось добиться сигнала 15 дБ там, где модем без антенны ловил 3-4, иногда 5 дБ. Практика показала, что для радиолюбителей такая антенна добивала на 2,5 км.

результаты

Нам удалось добиться хорошего сигнала в месте, где вообще не должно быть приема провайдера на карте WiMAX. Методом проб и ошибок мы сделали антенну, которая по своим характеристикам не уступает имеющимся в продаже фирменным. Кроме того, он очень универсален и подходит как для Wi-Fi, так и для WiMAX.

Отличие только в типе подключаемого оборудования. Во время испытаний были сбои и неполадки, но не по вине антенны. Единственной проблемой была ворона, которая чуть не сбросила всю конструкцию с 12-го этажа. Сигнал оказался стабильным, а скорость соединения значительно увеличилась. Беда только в том, что мы потеряли гарантию на модем. Хотя, наверное, он и не понадобится.

Удачи, радиолюбитель!

Биквадратная антенна (BiQuad) версия №2

Это моя модифицированная конструкция антенны. А антенну сделал полностью из алюминия. Так как он не припаян, я закрепил все болтами. Антенна соответствует размеру. На практике не пользовался, но посоветовавшись с радиолюбителями и теми, кто делал такие антенны, сказали, что должно работать!

Широко известная и очень популярная wifi антенна Biquad или зигзаг Харченко, а также антенна Тревора Маршалла имеют отличные характеристики и простоту сборки. Есть много модификаций такой wifi антенны, но я предлагаю остановиться на обычном биквадрате как отличное соотношение работа + материалы/усиление.
Для начала изготовления антенны нам необходимо подготовить материалы:

медная проволока диаметром от 1,5мм до 3мм

односторонний текстолит

медная трубка

или соединитель N

коаксиальный кабель RG-6U

Вырезаем из текстолита рефлектор, размером 110 х 110 мм и просверливаем в центре отверстие, равное внешнему диаметру медной трубки. Трубку следует выбирать так, чтобы в нее плотно входил имеющийся кабель с ровно уложенной внешней оплеткой и длиной 5 см.

Лужем отверстие и подготавливаем трубку, в зависимости от диаметра проволоки + 0,5 мм стачиваем половину радиуса верхней части.

Вставляем трубку в текстолит так, чтобы верхняя часть трубки была на 16 мм выше отражателя. Думаю не стоит говорить, что все сделано аккуратно и максимально аккуратно. Теперь согнем из проволоки вторую часть антенны. Подготовьте проволоку длиной 244 мм и сделайте насечки через каждые 30,5 мм. Теперь осталось согнуть проволоку согласно рисункам ниже.

Осталось соединить две части wifi антенны. Свободные концы провода припаиваем к самой высокой точке трубки, а вся часть остается на участке, к которому припаяна центральная жила кабеля РГ-6У.

Вставьте кабель и припаяйте.

Биквад в сборе.

Можно обойтись без трубки, воспользовавшись специальным коннектором N-типа, это дело каждого.

В заключение скажу, что эта антенна — отличная замена «банке». Коэффициент усиления этой антенны составляет около 6-8dbi. Благодаря малым габаритам его можно использовать в качестве облучателя параболического зеркала, что даст усиление минимум 19 дБ.

Радиоволны пронизывают пространство вокруг нас. Все мы привыкли к беспроводным технологиям, особенно к Wi-Fi, но не всех устраивает покрытие домашних роутеров. Стены, деревья и другие препятствия ослабляют сигнал. Если для квартиры качество связи вполне подходит, то для загородного участка в несколько соток мощности роутеров явно не хватит. Недалеко от дома, например в гараже, тоже хотелось бы пользоваться домашним интернетом без прокладки дополнительных кабелей и установки мощного оборудования. Да мало ли где может понадобиться усиление радиосигнала! В любом случае использование антенны будет самым простым и выгодным вариантом.

Используем опыт радиотехники

Простой кусок провода, прикрепленный к антенне, безусловно, может улучшить сигнал, но часто не работает. А все из-за свойств радиоволн. Модель телевизора также не даст никаких результатов для Wi-Fi, так как рассчитана на работу с частотами телевещания. Для создания правильной антенны необходимо знать длину волны сигнала, усиление которого планируется. Форму устройства следует позаимствовать у радиолюбителей. Например, биквадратная антенна давно зарекомендовала себя как простое в изготовлении и надежное устройство усиления сигнала. Эти компактные устройства дают приличный коэффициент усиления от 11 дБи и выше, тогда как встроенные в роутер устройства мощностью не превышают 5 дБи.

Для людей, крайне далеких от электромагнитной части физики, эти показатели можно расшифровать как увеличение скорости соединения Wi-Fi в несколько раз, а также увеличение дальности соединения. Биквадратная антенна направленная, перекрывает перед собой сектор 40-50°, что вполне подходит для подключения удаленного от основного жилища здания, а также для создания локальной беспроводной сети между стационарными станциями. Различные умельцы отмечают стабильный сигнал на расстоянии от 400 до 2500 м, но вряд ли это понадобится, достаточно нескольких десятков метров.

В магазин с деньгами или с паяльником в руках?

Всегда проще приобрести готовый заводской продукт, но цена такого устройства соизмерима со стоимостью нового роутера, а работоспособность не всегда надежна. Недорогие модели с дружественного Востока довольно хрупкие, а контакты и соединения в них далеки от совершенства. Где взять хороший прибор би-квадрат? Антенну WiFi своими руками может собрать любой радиолюбитель. Для этого вам понадобится паяльник. Если вы знакомы с этим инструментом, то инструкция подскажет, что и как делать.

Биквадрат — Антенна, состоящая из двух квадратов, изготовленных из проволоки или другого электропроводящего материала. Они расположены в одной плоскости и определенным образом соединены. Эта схема является основной рабочей частью антенны, вибратора, предназначенного для приема и передачи радиоволн. Такой антенный элемент лучше всего изготовить из отрезка одножильного силового медного провода сечением не менее 2 мм 2 . Условия использования. Это влияет только на прочность конструкции, а не на качество сигнала, поэтому лучше подбирать исходя из планируемых размеров и наличия материала. Простейшая самодельная биквадратная антенна собирается только из петли, соединенной с коаксиальным кабелем, как показано на рисунке выше.

Дополнительные материалы и инструменты

Конечно, для улучшения качества антенны потребуются дополнительные детали. В качестве отражателя подойдет пластина из любого электропроводящего материала; требуется только износостойкость и прочность. Подойдет даже компакт-диск или алюминиевая фольга, используемые в кулинарии для запекания. Главное закрепить ее на ровном прочном основании из дерева или пластика, куда будут устанавливаться остальные части антенны. Дополнительно понадобятся диэлектрические крепления для жесткой фиксации антенны относительно рефлектора, а также с сопротивлением 50 Ом.

Подключить устройство к роутеру позволит специальный штекер, который придется приобрести в магазине. Если у роутера нет разъёмов, как у большинства недорогих моделей, придётся его разобрать и припаять шлейф прямо к плате. Помните, такие действия с роутером приведут к аннулированию его гарантии, а вся ответственность за такие действия полностью ляжет на вас. Остальные материалы можно подобрать на месте из того, что найдется в кладовке домашнего мастера.

Как видно из вышеизложенного, паяльник, немного припоя и флюса являются необходимыми инструментами. Линейка с миллиметровыми делениями позволит выдержать точные размеры изделия, а плоскогубцы или пассатижи потребуются, чтобы точно согнуть проволоку в контур. Для работы с кабелем понадобятся нож и бокорезы (кусачки), а при сверлении отверстий понадобится дрель или шуруповерт и дрель.

Начинающим может быть сложно паять, но помните, что мастерство приходит со временем. Все работы с нагретым паяльником необходимо проводить медленно, соблюдая меры предосторожности и все необходимые действия, чтобы не обжечься и сделать прочное соединение. Перед использованием прибора обязательно проверьте целостность корпуса, кабеля и вилки.

Защитите рабочее пространство стола от возможного повреждения расплавленным припоем или горячими каплями флюса, накрыв его деревянным щитом или специальным огнеупорным материалом. Не оставляйте нагретый паяльник без присмотра даже после его выключения. Горячий прибор может воспламенить поверхности и предметы из горючих материалов. Для тех, кто держит паяльник в руках впервые, рекомендуется сделать несколько соединений на остатках материала или кусочках аналогичной проволоки, чтобы набить руку.

Некоторые формулы

Перед началом работы произведем небольшой расчет биквадратной антенны. Диапазон большинства Wi-Fi роутеров, согласно стандарту IEEE 802.11n, составляет 2,4 ГГц. Используя формулу отношения длины волны, скорости и частоты, нужно скорость света разделить на частоту. 0,1249 м или 125 мм — это примерно тот размер, который нам нужен, а значит, сторона квадратов антенны должна быть кратна именно этому расстоянию, чтобы работать в нужном диапазоне. Для описываемой здесь небольшой антенны было выбрано расстояние 32 мм. Разумеется, многократное увеличение этого расстояния приведет к улучшению сигнала на большей зоне покрытия.

Оптимальный отражатель

Было много идей, что использовать в качестве отражателя, но для таких габаритов оптимальной была пустая печатная плата размером 10 х 10 см. Во-первых, упростилось соединение оплётки коаксиального кабеля с рефлектором. Обычным припоем кабель плотно устанавливается в нужном месте. Во-вторых, жесткость текстолита полностью удовлетворяет габаритам изделия и позволяет отказаться от дополнительных креплений. Проблемы при использовании модели такого размера могут возникнуть в случае неточных размеров, поэтому все действия выполняются с помощью миллиметровой линейки.

Progress

Самодельная биквадратная антенна для wifi достаточно проста в изготовлении. В центре монтажной платы или другого подходящего листа металла следует просверлить отверстие по диаметру коаксиального кабеля или чуть больше. Кабель нужно зачистить от верхней изоляции на 2,5 см и аккуратно вставить в отверстие в плате. Верхняя экранирующая оплётка или оболочка кабеля припаяна по всей окружности. Кабель должен плотно сидеть в плате редуктора, так как кроме него в этой модели не предусмотрено креплений для антенны. Можно дополнительно использовать металлическую трубку для усиления конструкции, особенно это актуально, если вы планируете увеличивать размер антенны.

Расположение антенны

Для двухквадратного вибратора потребуется 256 мм медного провода. Можно отметить сгибы через каждые 32 мм маркером и взять еще немного проволоки, чтобы на конце отрезать лишнее. А можно точно посередине каждый раз сгибать точно отмеренный кусок проволоки. Его концы нужно аккуратно спаять и отвести от противоположного угла на 2 мм, также можно оставить соединение концов на следующий этап.

Последним этапом является пайка двойного квадратного вибратора и кабельных соединений. Следите за его расположением относительно рефлектора, расстояние между ними должно оставаться около 15 мм по всей плоскости. Такой зазор измеряется различными тестерами опытным путем. Если у вас есть оборудование, вы можете сами подобрать для него оптимальное расстояние с лучшими коэффициентами для конкретной модели.

Совершенству нет предела

Направьте антенну в сторону рабочей зоны и подключите к роутеру с помощью специального штекера, либо установите паяльником прямо на рабочую плату. Увеличение дальности сигнала Wi-Fi не заставит себя ждать. Что еще можно сделать для увеличения мощности антенны, кроме увеличения размеров? Тех, кто уже построил что-то подобное, может заинтересовать двойная или тройная биквадратная антенна. Своими руками умельцы добиваются усиления сигнала еще на 2 и 4 дБи, и это ощутимое улучшение.

Делается это за счет увеличения количества квадратов и соответственно площади рефлектора (металлический редуктор). Умельцы также создают на основе биквадрата дугообразные или круглые антенны, главное правило при изготовлении которых – строгое соблюдение расстояния 15 мм от рефлектора по всей площади устройства. Также стоит упомянуть, что места пересечения проводов необходимо изолировать, чтобы не было соединений проводников.

Места установки биквадратной антенны могут быть самыми разнообразными. Чаще всего такие изделия монтируются на окна или снаружи здания. Для защиты от атмосферных воздействий небольшой модели, подобной приведенной выше, отлично подойдет пластиковый контейнер. Усиление сигнала, достигаемое биквадратной антенной, соответствует, а иногда и превосходит заводские модели.

С переходом на цифровое телевидение DVB-T2 часто возникает вопрос, какую антенну выбрать? Предлагаем вам собрать своими руками простейшую ТВ-антенну ДМВ «биквадрат», ее еще называют антенной Харченко. Собирается очень быстро из доступных материалов, при этом имеет достойную производительность, сравнимую с заводскими комнатными антеннами, которые идут в комплекте с усилителем.

Для сборки биквадратной ТВ антенны нам понадобится:

• Медная или алюминиевая проволока диаметром 3–5 мм;
• Телевизионный коаксиальный кабель 75 Ом;
• Паяльник, олово, припой или флюс;
• Плоскогубцы;
• Изолента или пластиковые стяжки;
• Термопистолет с клеевым стержнем;
• Пластиковая крышка от бутылки (дополнительно)

Как сделать биквадратную телевизионную антенну для телевидения Т2, пошаговая инструкция:

Итак, берем медную или алюминиевую проволоку, лучше медную, так как она лучше паяется, для пайки алюминия понадобится паяльная кислота или флюс для пайки алюминия. Тип выбранного металла не повлияет на качество приема. Сгибаем его зигзагообразным образом, как показано на рисунке. Для правильного выбора длины каждой из сторон существует формула, в которую нужно вставить среднюю частоту вещания ваших станций, частоты приема цифрового телевидения. Ваш регион указан на сайте цифрового телевидения вашей страны. Например, в Киеве средняя частота вещания составляет 576 МГц, в Москве — 522 МГц.

Теперь подставьте эту частоту в формулу: 300000/ваша средняя частота/4 = сторона двойного квадрата в мм. Суть формулы: делим скорость света на среднюю частоту вещания = получаем длину волны. Для нормального приема делим длину волны на 4 и получаем сторону бисквадрата. В моем случае получилось 135 мм, значит внешние стороны биквадрата я сделаю по 135 мм, а внутренние по 130 мм, так как посередине антенны должен быть зазор около 10 мм. То есть два квадрата в центре не должны пересекаться. Если у вас провод в изоляции, то снимать всю изоляцию не обязательно, а только в центре, где будут припаиваться контакты от кабеля.

Берем паяльник, желательно помощнее, например, 100 Вт, флюс (желательно активный), и концы провода, в том месте, где они сходились, припаиваем (я начал гнуть биквадрат с середины антенна и, следовательно, пайка будут в том же месте), чтобы получить замкнутый контур.

Теперь берем коаксиальный антенный телевизионный кабель необходимой длины, зачищаем конец кабеля так, чтобы центральная жила выглядывала из изоляции на 1 см и столько же оплетки, главное, чтобы центральная жила не не трогайте оплетку, короткого замыкания нет. Оплетку можно скрутить и залудить флюсом и припоем.

Припаиваем центральную жилу кабеля к середине антенны к одной ее стороне, а оплетку к другой стороне, как показано на фото. Перед этим эти концы троса можно немного накрутить на проволоку, для более надежного крепления.

В центр антенны можно вставить крышку от пластиковой бутылки, для большей надежности проложив в нее кабель и 4 отходящих антенных луча, вырезав в ней все необходимые выемки и отверстия и залив все внутри крышки горячим клеем . Кабель можно провести по одной из стенок биквадратной антенны, стянув его стяжками или изолентой.

Осталось присоединить к другому концу кабеля штекер, воткнуть биквадратную антенну в приставку Т2 и попробовать принять сигнал, при этом нужно выбрать место в квартире, где сигнал будет наилучший и повесить или поставить туда антенну.

Обратите внимание, биквадратная антенна должна располагаться вертикально, то есть два квадрата должны располагаться друг над другом, а не рядом друг с другом.

С поддержкой DVB-T2, ну и конечно ему нужна была антенна, которую естественно нужно сделать своими руками. О том, как сделать антенну для DVB-T2 своими руками, пойдет речь далее.

Для начала решил протестировать биквадратную антенну Харченко, или просто «восьмерку» в простонародье. Для изготовления нам понадобится медная или алюминиевая проволока диаметром 2-5 мм. У меня под рукой была ВВГ 2,5 квадрата и я решил попробовать сделать из нее антенну для DVB-T2.

Расчет антенны

Узнаем наши частоты обоих пакетов DVB-T2 в нашем районе. Для этого вы можете перейти на сайт Интерактивной карты CETV и посмотреть какая вышка к вам ближе, один или оба пакета каналов вещают и на каких частотах. В нашем пригороде Санкт-Петербурга это 586 МГц и 666 МГц.

Теперь, зная частоты пакетов, нам нужно рассчитать длину стороны квадрата нашей антенны DVB-T2. Он равен четверти длины волны.

То есть для наших 586МГц: 300000000/586000000=0,51 метров. Четверть длины волны соответственно 0,51/4=0,127 метров или 12,7 см.

Для второго мультиплекса 666 МГц вычисляем аналогично и получаем 11,2 см.

Нас интересует L1. H и B для антенны с отражателем (сеткой), усиливает сигнал. Я обходился без него.

Теперь, если мы делаем антенну на два пакета каналов DVB-T2, мы определяем среднюю длину. То есть складываем наши длины и делим пополам.

L1=(12,7+11,2)/2=11,95 округлить до 12 см.

Антенна в сборе для DVB-T2

Здесь все должно быть ясно. Берем наш сегмент ВВГ или что там у вас. Чтобы определить примерную длину провода, необходимого для сборки антенны, можно L1*8 и скинуть пару сантиметров. Для изготовления моей антенны понадобилось 12*8+2=98 см.

Если у вас толстая проволока диаметром 4-5 мм, то скорее всего без тисков вам не обойтись. Мне хватило плоскогубцев.

Зачищаем провод от изоляции. Затем плоскогубцами согните биквадрат. Давайте посмотрим фотографии. Все углы равны 90 градусов.

Затем припаяйте телевизионный кабель 75 Ом. Припаиваем жилу к одному квадрату, оплетку к другому.

Сигнал на высоких частотах растекается по поверхности проводника, поэтому после сборки антенну лучше покрасить. Я использовал остатки акриловой фасадной краски. Место пайки лучше заполнить термоклеем или герметиком.

Крепим провод от места пайки стяжками (хомутами) по сторонам квадрата, как на фото. Это обязательное действие — согласование антенн.

Проверка самодельной антенны на самодельном телевизоре

Так вот биквадрат дает усиление сигнала порядка 6 дБ, а до вышки 26 км по прямой. Хотя на сайте CETV указано, что мы находимся в зоне уверенного сигнала, я сомневался и давно подготовился к тому, что сделал.

Поднялся на второй этаж дома и вытащил антенну на леса. Он указал на башню и включил телевизор. Телевизор уверенно принял оба пакета цифрового телевидения.

Занес в дом самодельную антенну, телевизор продолжал уверенно показывать отлично.

Потом я притащил свой самодельный телек в бытовку, а антенну повесил внутри бытовки на дверь. Телевизор продолжал уверенно принимать сигнал.

Также можно изготовить биквадратную антенну Харченко для 3G, 4G или Wi-Fi, нужно только пересчитать на соответствующую частоту.

многообъективная оптимизация реальной и связанной антенной матрицы с помощью примально-двойного метода интерьера точечных фильтров из расширений сферических режимов

• DOI: 10.1109/TAP.2008.2009727
• ID: 33229636

903. title={Многокритериальная оптимизация реальных и связанных возбуждений антенной решетки с помощью метода первичного-двойного фильтра внутренних точек из расширений сферического режима}, автор = {Хуан С {\ ‘o} Rcoles и MA Gonzalez и Jes {\ ‘u} s Rubio}, journal={Транзакции IEEE по антеннам и распространению}, год = {2009}, объем = {57}, страницы={110-121} }. Формулировка задачи оптимизации, которая по своей сути учитывает каждый шаблон элемента массива, а также все связи между элементами, основана на матричных функциях, которые вычисляются из обобщенной матричной характеристики рассеяния массива и разложений по сферическим модам его излучаемого поля. . Это позволяет максимизировать направленное усиление при максимальном боковом лепестке…

Посмотреть на IEEE

doi.org

Проектирование планарной решетки ESPAR с несимметричным рисунком с помощью метода конечных элементов, декомпозиции области и расширения сферической волны , J. Zapata

Engineering

2012

Применение трехмерной доменной декомпозиции по методу конечных элементов и расширения по сферическим модам для проектирования планарного ESPAR (излучателя с пассивной решеткой с электронным управлением), изготовленного с круговым зондовым питанием…

Синтез диаграммы направленности реактивно нагруженной антенной решетки как квадратичная квадратичная программа с квадратичными ограничениями

Задача синтеза диаграммы направленности максимизации усиления в направлении сканирования с учетом максимального уровня боковых лепестков для реактивно нагруженной антенной решетки формулируется как квадратично ограниченная…

На Теоретическая максимальная направленность излучающей апертуры по расширению модального поля

• Лукас Поло-Лопес, Х. Корколес, Х. Руис-Крус, Х. Р. Монтехо-Гараи, Х. Реболлар

• Математика

  IEEE Transactions on Antennas and Propagation

• 2019

В этом сообщении рассматривается максимизация направленности от излучающей апертуры посредством вывода выражения в закрытой форме для амплитуды модового поля0…

Синтез поля сформированного луча на основе сферических волн для плоских решеток, включая эффекты взаимной связи

Предлагается аналитический метод синтеза диаграмм сформированного луча с помощью плоских решеток, основанный на обработке сферических волн. Теоремы трансляционного сложения будут использоваться здесь для двух разных…

Обнуление секторов в плоских нерегулярных подрешетчатых антеннах с разреженной решеткой

• A. Khan, A. Brown

• Business

• 2016

антенных решеток, когда для уменьшения вычислительной нагрузки используются подрешетки с распределенной апертурой. A…

Синтез модального поля моноимпульсных разностных диаграмм для излучающей апертуры

В этом сообщении представлен строгий метод синтеза излучающих распределений апертурного поля, которые создают моноимпульсные разностные диаграммы. Этот метод основан на модальном расширении…

Включение эффектов питающей сети в формулировку обобщенной матрицы рассеяния для конечной решетки внешняя взаимная связь. Это позволяет…

Широкополосная антенна с круговой поляризацией на основе эффекта взаимной связи между элементами

• Peng Zhou, Q. Huang, Lin Yang, Xi Li, Xiao-wei Shi

• Business

  IET Microwaves, Antennas & Propagation

• 2020

: В этом исследовании представлена ​​антенна с круговой поляризацией (CP) с широкополосной характеристикой, которая вызвана эффектом взаимной связи между элементами. Предлагаемая антенна состоит из дипольной решетки…

Проектирование сигналов с фазовым кодированием с низкими боковыми лепестками

Описан метод использования методов внутренней точки для генерации сигналов с фазовым кодированием, которые имеют боковые лепестки с низкой автокорреляцией, и анализ оценочного количества представлены возможные многофазные коды Баркера.

Оптимальное распределение реактивной мощности кластера ветряных электростанций с учетом стабильности статического напряжения для низкоуглеродной энергосистемы Внедрение развития ветровой энергии является важным способом достижения низкоуглеродной энергетической системы. Однако проблемы со стабильностью напряжения, вызванные случайными колебаниями активных…

ПОКАЗАНЫ 1-10 ИЗ 33 ССЫЛОК

СОРТИРОВАТЬ ПОСоответствиеНаиболее влиятельные статьиНедавность

Об эмпирической оптимизации антенных решеток

Представлен новый метод, в котором матрица полной проводимости, представляющая антенную решетку, состоящую как из активных, так и из пассивных элементов, извлекается из данных диаграммы элементов решетки, и позволяет оптимизировать расположение как пассивных, так и активных элементов.

Оптимизация производительности массива с учетом множественных ограничений схемы мощности

• R. Kurth

• Информатика

• 1974

Предназначенный для приложений, связанных с ограничениями по диаграмме мощности, метод этого сообщения позволяет избежать штрафа, обычно связанного с альтернативным подходом произвольного указания фазы диаграммы направленности и использования существующих результатов на оптимизация показателей производительности с учетом ограничений диаграммы направленности.

Анализ обобщенной матрицы рассеяния класса конечных решеток связанных антенн с использованием 3-D FEM и разложения по сферическим модам

В этой статье представлен строгий метод описания в терминах многомодовой матрицы рассеяния конечной решетки антенн, где каждая антенна может быть описана с помощью сферических волн.…

Применение метода биквадратичного программирования к фазе только оптимизация антенных решеток

• К. Хирасава

• Информатика

• 1988

Оптимизация антенных решеток методом биквадратичного программирования сформулирована с переменной фазой (аналоговой и цифровой) и постоянной амплитудой возбуждения и показывает многое другое характеристики быстрой сходимости, чем у Розенброка (1960) и методы Флетчера-Пауэра (1963).

Фазовая оптимизация усиления антенной решетки с возбуждением с ограниченной амплитудой

• Р. Фогес, Дж. Батлер

• Инженерное дело

• 1972

Представлена ​​формулировка оптимизации антенной решетки с переменной фазой и постоянной амплитудой возбуждения. Показанный метод с использованием наискорейшего подъема является общим в том смысле, что нелинейные характеристики…

Синтез диаграммы направленности антенной решетки с помощью выпуклой оптимизации

Мы показываем, что различные задачи синтеза диаграммы направленности антенных решеток могут быть выражены в виде задач выпуклой оптимизации, которые могут быть (численно) решены с большой эффективностью с помощью недавно разработанной…

• Ю. Цзяо, В.-у. Вэй, Л.-В. Huang, Hsu-Sheng Wu

• Информатика

• 1993

Применение новых алгоритмов нелинейной оптимизации к проектированию решеток продемонстрировано на примере синтеза конформных решеток с нижними боковыми лепестками с использованием информации об элементах решетки. осознал закономерности усиления как задачи оптимизации с нелинейными ограничениями и предложил прямой метод их решения.

Методы оптимизации антенных решеток

• Д. Ченг

• Информатика

• 1971

Рассмотрены методы максимизации направленности больших решеток и максимизации отношения сигнал-шум мощности, а также методы для рассмотрения решеток указаны прибавки мощности.

Метод оптимального синтеза образов линейных массивов с заданными нулями

• Д. Шпак

• Физика

• 1996

Предложен новый L/sub /spl infin// оптимальный метод синтеза функций равноотстоящих линейных массивов с асимметричными диаграммами направленности в дальней зоне. Этот итерационный метод обеспечивает точное…

Гибкий метод синтеза массива с использованием квадратичного программирования

• Б. Нг, М. Эр, К. Кот

• Инженерное дело

• 1993

Очень гибкий метод синтеза произвольный массив предлагается для наилучшей аппроксимации желаемого шаблона массива в смысле минимальной среднеквадратичной ошибки.
