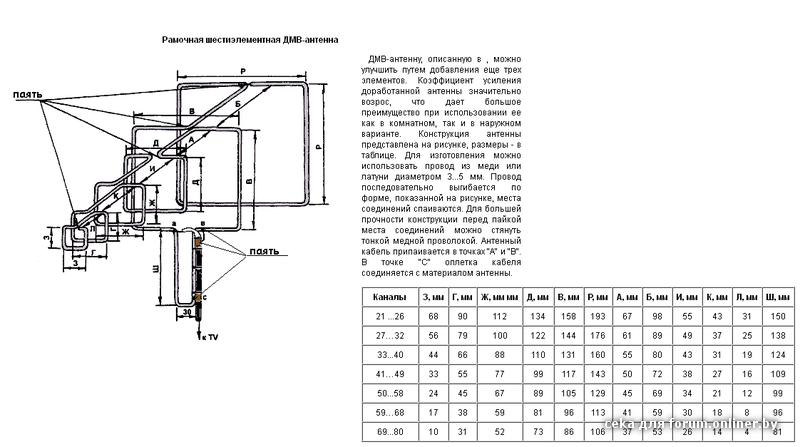

Антенна тройной квадрат из одного куска провода

В 1959 году в №4 журнала «Радио» вышла эпохальная статья энтузиаста дальнего приема телевидения Сергей Кузьмича Сотникова о применении антенн «двойной и тройной квадрат» для дальнего приёма телевидения на МВ (а позже и на ДМВ). Заявленные феноменальные характеристики 10-12 dBi для двойного квадрата и 16-17 dBi для тройного квадрата взбудоражили умы советского радиолюбительского сообщества и на многие десятилетия предопределили огромный успех таких антенн на МВ и ДМВ: описания этих антенн кочевали из книги в книгу, из журнала в журнал. Повторили их тысячи советских граждан. Хотя эти характеристики очень сильно завышены, они всё же базировались на публикациях авторитетных исследователей: Сэм Лесли (W5DQV, публикация 1955 года), Дика Бирда (G4ZU), Ротхаммеля (со ссылкой на Лесли и Бирда).

В 1962 году Владимир Павлович Шейко-Введенский (UB5CI) опубликовал в издательстве ДОСААФ книгу «Антенны любительских радиостанций» где тоже есть упоминания 13 dBi от двойного квадрата.

Большое обилие авторитетных источников определило, что в корне неверные выводы Сотникова пользуются популярностью даже в 2018 году.

Попробуем разобраться, где здесь правда граничит с мистификацией В книге Ротхаммеля (перевод Кренкеля 1967 года) рассмотрены КВ антенны диапазона 20, 15 и 10 метров (14, 21 и 30 МГц).

Со ссылкой на радиолюбителей Сэма Лесли (Оклахома, W5DQV, публикация результатов обширных экспериментов с квадратами 1955 года), и Дика Бирда (G4ZU, Англия) утверждается, что антенны двойной квадрат на этих диапазонах имеют направленность от 10 до 13 dBi (от 8 до 11 dBd)

Симуляция в 4NEC2 с землей (режим реальной земли Зоммерфельда-Нортона) полностью подтверждает эти наблюдения: с проводимостью земли «moderate» можно получить 12.4 dBi, а с «perfect conductor» 13.8 dBi при высоте подвеса антенны 1λ.

Следует отметить, что в опытах Лесли и Бирда измерение dBd производилось не относительно реально построенного диполя, а измерением напряженности поля на некотором расстоянии, при известной мощности в антенне TX и сравнением измеренной напряженности с расчетной по формуле Фрииса.

Дело в том, что обычный диполь Герца, который имеет 2.13 dBi, при высоте подвеса 1λ на КВ формирует двулепестковую ДН с максимумом 8.2 dBi. Т.е. сам диполь за счет земли имеет преимущество над собой 6.1 dBd

Измерения Лесли и Бирда приведены относительно мнимого диполя 2.13 dBi, а не переключением поочередно антенны «двойной квадрат» и диполь.

Практически идентичную «двойному квадрату» диаграмму направленности имеет и 2-элементный волновой канал (рефлектор + вибратор): 11.8 dBi при высоте подвеса антенны 1λ с проводимостью земли «moderate». Форма основного и 3 боковых лепестков почти идентична ДН двойного квадрата.

Антенна для цифрового телевидения dvb t2

Главная » Разные статьи » Антенна для цифрового телевидения dvb t2

Лучшие комнатные антенны для цифрового TB DVB-Т2

Чтобы выбрать лучшую комнатную антенну для цифрового TB DVB-Т2, нужно принимать во внимание множество факторов. Для каждой квартиры имеют значение свои условия – расстояние до передатчика, высота (этаж), в какую сторону выходят окна, есть ли между антенной и передатчиком какие-либо высотные конструкции и т.д.

Типы антенн

Делятся на комнатные и наружные. Отдельный тип – антенны для приема сигнала на большом расстоянии. Антенны для стандарта DVB-Т2 делятся на пассивные и активные.

Сигнал цифрового эфирного телевидения стандарта DVB-Т2 находится в дециметровом диапазоне (ДМВ). Этот диапазон обозначается «UHF», и находится в промежутке между 470 и 862 МГц.

Специальных антенн для приема DVB-Т2 нет. Для этого стандарта используются любые дециметровые антенны. Для повышения эффективности работы можно использовать усилитель сигнала. Выбрать подходящую для этого стандарта антенну несложно. Необходимо только принимать во внимание 2 основных параметра: рельеф местности и расстояние до передатчика.

Если рельеф не имеет высоких гор, и расстояние до передатчика не более 10 км, то можно использовать обычную антенну без усилителя. Но если есть возможность приобрести почти за ту же цену (не на много дороже) антенну с усилителем, то лучше сделать это. Усилитель всегда можно отключить.

Комнатные антенны работают в дециметровом или метровом диапазоне. Расстояние уверенного приема сигнала – до 30 км. Такие устройства требуют тщательной настройки, т.к. качество принимаемых радиоволн не является безграничным.

Основные преимущества таких устройств: компактные, недорогие, мобильные. Лидером рынка комнатных антенн является «Рэмо».

Пример пассивной антенны – «Сириус-2.0». Активная антенна – «Mini Digital». Обе антенны – производства компании «Рэмо».

Наружные антенны тоже могут быть пассивными и активными. Их используют при удалении от передатчика на 10 км. При установке их необходимо точно направлять на передающую станцию.

Бывают антенны широкополосные, в них используются элементы MB и ДМВ. Такие типы антенн легко можно отличить друг от друга по размерам: для MB-диапазона используются более длинные элементы. В антеннах метрового диапазона длина элементов составляет 0,5-1,5 метров, в дециметровых – 15-40 см.

Активная антенна имеет усилитель, и для нее требуется источник питания в 12 или 5 вольт. Если Вы используете цифровую приставку, то подать питание в 5 вольт можно непосредственно с самой приставки. Для этого в меню нужно найти опцию «Питание антенны».

Пассивные антенны способны усиливать сигнал только благодаря своим конструкционным особенностям. Их можно использовать только в зонах уверенного приема сигнала.

Условия приема сигнала отличаются в разных местностях. Это зависит от многих факторов, в том числе от мощности телевизионного передатчика, рельефа местности, наличия многоэтажных зданий и иных высотных конструкций.

Комнатные антенны DVB-Т2

Антенна для DVB-Т2 без усилителя «Сириус-2.0»

Применяется в зоне уверенного приема сигнала – в населенных пунктах, имеющих свои вышки, расположенных на небольшом расстоянии. Эти антенны могут использоваться и с усилителем, но это не означает, что они станут пригодными для сложных условий приема сигнала.

Комнатная антенна «DVS-Z2»

Имеет усилитель с большим коэффициентом усиления, до 32 дБ. Но это не имеет большого значения. Ее тоже применяют в зонах уверенного приема, на небольших расстояниях от вышки – 5-15 км. Видимость должна быть прямая. Хорошо работает такая антенна в городе, для приема отраженного сигнала, и усилитель в этом случае может стать ненужным. Питается усилитель от антенного штекера с напряжением в 5 вольт.

Топ-3 пассивных комнатных антенн:

• «Дельта-AHT-5.1.0»;
• «Дельта-K-131/132»;
• «Locus L10 — Кайман».

Имеют примерно одинаковые характеристики. Коэффициент усиления – 4-7 дБ. Эта группа несколько эффективнее, чем антенны «Сириус-2.0» и «DVS-Z2». Хорошие антенны для приема сигнала цифрового телевидения в зонах уверенной трансляции. В некоторых случаях могут успешно работать на большом расстоянии (20 км и более) от транслятора. Но это зависит от многих факторов – мощность передающего устройства, рельеф местности, наличие высотных объектов.

Какие антенны работают эффективнее при слабом сигнале?

Комнатные антенны с усилителем

Рейтинг лучших комнатных антенн с усилителем

Это один из самых хороших вариантов антенны для цифрового TB. Работа этого типа антенн устроена примерно так же, как и пассивных устройств. Но благодаря наличию усилителя антенны могут более качественно принимать сигнал в тех местах, где с этим не справятся пассивные антенны.

Но все комнатные антенны в целом ограничены в своих возможностях. Если окна Вашей квартиры не выходят в сторону телевышки, то антенна может оказаться бесполезной. Можно попробовать поймать отраженный сигнал, но это не всегда получается эффективно.

«Locus L 999.06 — NEXT»

Активная антенна широкополосная. Продажный комплект – в разобранном виде. Блок питания усилителя дает напряжение в 12 вольт от внешнего источника питания. Коэффициент усиления ДМВ 23-27 дБ.

«Locus L 922.06»

Имеет разные варианты – с усилителем (и, соответственно, с регулятором мощности), и без него.

«Дельта-K-131-A.02»

Активная антенна с напряжением питания усилителя в 5 вольт. Напряжение можно подавать напрямую с телевизионной приставки для цифрового телевидения двб-т2, либо через специальный инжектор с USB-порта ЖК-телевизора. Коэффициент усиления – 22-27 дБ.

Активная антенна «Locus L 941.10 — Кайман»

Имеет 2 версии – с питанием через антенный штекер, и с уже встроенным инжектором для питания от USB-порта. Требуется дополнительный 5-вольтовый блок питания с инжектором, для которого требуется еще одна розетка.

Эфирная антенна DVB-T2 своими руками

Можно использовать и самодельные антенны. Если устройство собрано правильно, то оно может работать ничуть не хуже того, которое было продано в магазине. Принимать сигнал можно на очень большом расстоянии от вышки — 20 км и более.

sputnik.guru

Антенна цифрового телевидения DVB-T2

Главная » Электроника » Антенна цифрового телевидения DVB-T2 Телевидение сегодня есть в каждом доме. С развитием технологий меняются качество телевизионных сигналов и способы их передачи. И если еще вчера использовалось допотопное аналоговое вещание, сегодня настойчиво обсуждается исключительно цифровое. На территории России телерадиовещанием занимается государственная компания РТРС. С 2012 года правительственным распоряжением был признан единым стандартом цифрового эфирного телевидения DVB-T2, мультиплексный стандарт цифрового вещания. Компания РТРС, как единственный эфирный оператор, предлагает сразу два мультиплексных пакета (РТРС-1 и РТРС-2) к бесплатному просмотру. Все что нужно — это современный приемник-антенна, один из вариантов которой мы сегодня предлагаем сделать своими руками.За основу данной самоделки взята разработка инженера Харченко К.П., который предложил подобные антенны для дециметрового диапазона (ДЦВ), популярного в 90-х годах прошлого века. Это подобие апертурных антенн, в основе которых облучатель в виде зигзагообразной формы. Аккумулирует сигнал плоский рефлектор, который по размерам превосходит вибратор минимум на 20 %. Телевизионный сигнал передается волнами с горизонтальной поляризацией. В упрощенном виде такая антенна представляет собой два горизонтальных петлевых вибратора, соединенных между собой параллельно, но разъединенных в точке подключения фидера (кабеля). Габаритные размеры даны на основе статьи Харченко «Антенна диапазона ДЦВ», и рассчитываются согласно предложенных формул. Согласно этой технологии, такие антенны можно рассчитать даже для слабого сигнала около 500 МГц.

Что потребуется для сборки антенны

Материалы:

• Решетка для барбекю;
• Аэрозольная краска для автомобилей;
• Растворитель или ацетон;
• Набор сверл для обычной дрели;
• Коаксиальный телевизионный кабель – не более 10 м;
• Полметра ПВХ трубы ХВ, диаметр – 20 мм;
• Дюбеля металлические для гипсокартона;
• Медный провод для вибратора антенны, диаметр жилы – 2-3,5 мм;
• Две тонкие металлические пластины.

Инструменты:

• Паяльник мощный на 100 Вт;
• Шуруповерт с насадками;
• Термоклеевой пистолет;
• Плоскогубцы, молоток, кусачки;
• Малярный нож, рулетка, карандаш.

Приступаем к изготовлению антенны

Делаем рамку-вибратор

Отмеряем необходимую длину медного провода с запасом около 1 см. Также можно использовать медную или алюминиевую трубку, диаметром до 12 мм.Очищаем медную жилу от изоляции, и выравниваем ее молотком на твердой поверхности. Отмечаем середину и делаем изгиб на 90о. Аккуратнее всего это получится сделать в тисках, слегка поджав медную жилу и выравнивая ее молотком.По нашим расчетам стороны квадратов будут составлять 125 мм. Размечаем их рулеткой, и производим загибы. С одного конца бокорезами откусываем небольшой фрагмент, сделав наконечник заостренным под 45о. После изгиба второго квадрата, проводим ту же процедуру, откусывая завершающий конец жилы. Квадраты для этого можно слегка разогнуть. На серединных изгибах квадратов добиваемся расстояния 10-12 мм. На концах делаем неглубокие пропилы надфилем. Это поможет нам стянуть вместе оба свободных конца, и зафиксировать их тонкой медной проволокой. С помощью жидкой канифоли или флюса залуживаем паяльником серединные изгибы. Это необходимо проделать со всех сторон медной жилы вибратора.Зачищаем коаксиальный кабель на 4-5 см. Оплетку или внешний проводник скручиваем в единый провод, обматываем его вокруг одного из изгибов. Припаиваем его к медной жиле паяльником.Зачищаем изоляцию внутреннего проводника, и также обматываем его вокруг следующего изгиба рамки. Пропаивать его нужно аккуратно придерживая изоляцию плоскогубцами, поскольку от температуры она может попросту сместиться от центра. Нагреваем сначала рамку в зоне пайки, а лишь затем сам проводник.Фиксируем подводку коаксиального кабеля нейлоновой стяжкой, обезжириваем растворителем и изолируем места пайки горячим клеем при помощи пистолета. Подправить дефекты получившейся литой формы клея можно феном.

Готовим рефлектор

В качестве рефлектора или отражающего экрана используем недорогую сетку для барбекю. Это неплохой материал, поскольку даже стальные образцы такой продукции покрывают коррозионностойким анодированным покрытием, не говоря уже о нержавейке. Подойдет также и теплообменник от современного холодильника или решетка-сушилка для посуды. Главное, чтобы этот элемент по возможности не ржавел на воздухе.Решетка рефлектора должна превосходить по размерам рамку вибратора, но не обязательно быть симметричной. Отрезаем от решетки ручки, они будут лишними в нашей конструкции.Располагаем рамку антенны посередине рефлектора, и отмечаем места ее крепежа. Для закрепления можно использовать две пластины из любого металла. Сгибаем их по решетке, и сверлим отверстия диаметром 5 мм.

Собираем антенну

Отрезаем два куска ПВХ трубы длиной 75 мм, и вкручиваем в конец каждой по саморезу, обрезая выступающие части. У гипсокартонных дюбелей обламываем заостренные кончики, и вкручиваем их в противоположный конец трубок. Прикручиваем саморезами обе ПВХ стойки к планкам на рефлекторе. Залуживаем рамку по концам, подходящим к стойкам, для лучшей теплопередачи.На стойках отмечаем высоту 68 мм, и ставим риску. Концы рамки прогреваем паяльником, и впаиваем в стойки до нужных отметок. Горячим клеем наполняем торцы стоек, надежно фиксируя рамку вибратора в их основании. Определяем положение кабеля относительно установки антенны, и фиксируем его на рамке нейлоновыми стяжками.Так как окисление ухудшает качество принимаемого сигнала, рамку рефлектора необходимо защитить. С помощью аэрозольной краски это сделать совсем не сложно. Поскольку экран у нас решетчатый, готовую антенну очень легко закрепить на мачте или отрезке трубы при помощи хомутов. На противоположном конце ТВ кабеля монтируем стандартный ТВ разъем F. Закрываем его для изоляции термоусадочным кембриком, и прогреваем.Закручиваем в разъем ТВ штекер. Подключаем кабель к ресиверу цифрового телевещания или напрямую к телевизору с цифровым тюнером, и наслаждаемся бесплатным просмотром ТВ каналов в цифровом качестве. Такую антенну необходимо по возможности разместить по направлению к ретранслятору. Для усиления принятия сигнала рамку вибратора дополняют несколькими «квадратами», а решетку рефлектора усложняют загибами по горизонтали.

Смотрите видео по изготовлению телевизионной антенны DVB-T2

sdelaysam-svoimirukami.ru

Изготавливаем антенну Харченко для цифрового ТВ своими руками

Цифровые сигналы известны всем уже долгое время. Все телеорганизации перешли на новый формат. Аналоговые телевизионные устройства отошли в сторону. Но несмотря на это достаточно многие находятся в рабочем состоянии и могут прослужить не один год. Для того чтобы устаревшее оборудование доработало отведенный эксплуатационный срок, при этом присутствовала возможность просмотра цифрового вещания, потребуется подключить DVB-T к телеприемнику и ловить сигналы волны зигзагообразной антенной.

Для тех, кто желает сэкономить семейный бюджет и при этом получить качественное телевизионное вещание, необходимо обратить внимание на антенну Харченко для цифрового ТВ своими руками.

Это уникальная конструкция известна длительное время, но нашла себя относительно недавно.

Принцип работы антенны для цифрового телевидения

После того, как появилась радиосвязь, актуальность применения антенного устройства увеличилась. С 60-х годов ХХ столетия на то время узнаваемый инженер Харченко выставил напоказ конструкцию из 2 ромбов. Такое устройство позволяло ему ловить эфиры США.

Это двойной квадрат из толстой медной проволоки. Квадраты соединяются за счет незамкнутых углов между собой, в этом месте подсоединяется кабель от ТВ. Для повышения направленности сзади монтируется решетка из материала, способного проводить ток.

Периметр квадратов равен длине волны, на которую настраивается прием. Около 12 мм должен составлять диаметр проволоки для трансляции от 1 до 5 телеканалов. Конструкция получается далеко не компактная, в случае сборки для радиосвязи и ТВ метрового диапазона до 12 каналов.

Чтобы облегчить устройство, задействовалась прокладка 3 проводами меньшего сечения. Несмотря на это размер и масса оставались внушительными.

Второе дыхание рассматриваемая антенна получила, когда появилось эфирное вещание в ДМВ диапазоне. Большинству известны ромбы, треугольники и прочие самодельные фигуры в виде антенных устройств для получения сигнала дециметровых волн. Такого плана антенны весели на балконах, окнах как частных домов, так и многоэтажных сооружений.

В начале нулевых американский профессор Тревор Маршалл выступил с предложением использовать данную конструкцию в сетях Bluetooth и Wi-Fi.

Биквадратная антенна – это также антенное устройство советского инженера. Данный вариант создается по тем же принципам, что и обычный биквадрат. Отличительной чертой является то, что в вершинах квадратов вместо углов находятся дополнительные квадраты.

Что касается размеров данных квадратов, они идентичны обычным. Это позволяет избежать дополнительных вычислений. Достаточно задействовать расчет стандартного биквадрата.

Напомним, что провода в том месте, где они пересекаются, требуют изоляции друг от друга.

Телевизионная антенна Харченко для DVB T2 своими руками достаточно экономна. Для того чтобы собрать конструкцию, потребуются такие детали как:

• Проволока;
• Коаксиальный кабель;
• Деревянная рейка.

Что касается инструментов: плоскогубцы, молоток, острый нож. В случае, если антенное устройство вы планируете прикрепить к стене или другой поверхности, вероятней всего потребуется дрель для крепления.

Расчет антенны

Перед тем как приступать к созданию конструкции, потребуется провести расчет антенны Харченко. Это позволит с максимальной точностью собрать эффективное устройство. Размеры зигзагообразной антенны DVB T2 отыгрывают весомую роль в увеличении приема сигнала.

Поскольку технологии шагнули вперед, теперь отсутствует необходимость листать справочники, отыскивать формулы для вычисления габаритов. А тем более проводить сложные математические вычисления для того, чтобы правильно разработать эскиз или же будущий чертеж.

Достаточно открыть онлайн-калькулятор для расчета антенны Харченко. Выбираем номер канала для двух мультиплексов. Чтобы узнать эту информацию, откройте интерактивную карту цифрового ТВ, найдите ближайшую к вам телевышку и кликните на неё.

После этого получаете информацию: о необходимой длине медного провода, его сторонах, диаметре.

Сборка антенны Харченко для цифрового ТВ

Пошаговая инструкция, которая позволит оперативно собрать своими руками антенну Харченко для цифрового телевидения:

1. Определите поляризацию и частоту волны. Устройство должно быть линейным.
2. Биквадратный тип антенного устройства в виде зигзага изготовляется из меди. Все элементы расположены на углах, одним из них они соприкасаются. Для поляризации горизонтального типа восьмерка должна стоять стоймя. Если делать вертикальную поляризацию, то конструкция ложится на бок.

1. Сторона квадрата рассчитывается по специальной формуле – длина волны, которая поделена на четыре.
2. Представьте конструкцию, она должна быть овальной формы, при этом стянута по центру поперек большей стороны. Бока не соприкасаются, но находятся в непосредственной близости друг к другу.
3. Антенный кабель подводим к точкам сближения с обеих сторон. Потребуется заблокировать одно направление диаграммы, для этого монтируется плодный экран, изготовленный из меди, он будет находиться на удалении 0,175 от длины рабочей волны. Его следует насадить на оплетку кабеля.

Что касается рефлектора, то ранее он изготовлялся из текстолитовых плат, которые покрывались медью. Сегодня эту комплектующую производят из металлических пластин. Именно по такому принципу и делается конструкция для приема цифрового телевидения. Ничего сложного. Все необходимое есть под рукой.

Устройство создано, самое время проверить эффективность проделанной работы. Чтобы протестировать качество приема волнового канала, необходимо подключить антенну к ресиверу. Включите телевизор и приемник.

Откройте главное меню приставки, выберите автоматический поиск каналов. В среднем этот процесс займет всего лишь несколько минут. Найти каналы можно и вручную, но для этого придется вводить их частоту. Чтобы протестировать конструкцию Харченко для телевизора, достаточно просто оценить качество трансляции. Если каналы показывают хорошо, значит, работа выполнена правильно.

Как быть, если видны помехи? Поворачивайте телеантенну и следите за тем, улучшается ли качество картинки. Когда оптимальное расположение будет определено, просто зафиксируйте устройство. Естественно, что оно должно быть направлено в сторону ТВ вышки.

prosmarttv.ru

Выбор антенны для цифрового телевидения DVB-T2

Цифровое телевидение быстрыми шагами приходит в нашу жизнь. И именно сейчас нужно задуматься о его приобретении. Ведь уже очень скоро планируется отключение аналогового сигнала. В таком случае ваш телевизор не будет показывать картинки без соответствующего оборудования. Сегодня подумаем о приобретении антенны для приема цифрового телевидения  DVB-T2.

Выбор антенны для приема цифрового телевидения  DVB-T2

Что бы выбрать антенну для приема  DVB-T2 прежде всего нужно учесть расстояние от передатчика. Это очень важный критерий. Ведь чем вы ближе к передатчику тем сильнее сигнал и прием в таком случае возможен даже на самые маленькие  или даже комнатные антенны.

В некоторых случаях легко сделать антенну для DVB-T2 самому с куска телевизионного кабеля.

Изготовление не составит большого труда.

От F коннектора отмеряем 15 см  и обрезаем кабель , а потом с обрезанного края снимаем 13 см внешней изоляции и оплетки. Оставляем только центральную медную жилу. При настройке погибаем медную жилу вправо-влево, вверх-вниз до появления лучшей картинке на экране.

Другое дело внешние телевизионные антенны.

Подойдет почти любая принимающая ДМВ волны.

И если у вас уже есть антенна “польская сетка” – она тоже может пригодится и в большинстве случаев именно ее  и используют.

При больших расстояниях от ретранслятора может и не подойти ведь ее усилитель  вместе с полезным сигналом усиливает и шумы. При приеме не все каналы будут показывать а в плохую погоду и того меньше.

В таком случае следует заменить его на более слабый, или вовсе отказаться от такой антенны.

Антенна типа “Ворона”

Простая не дорогая антенна отлично справляется с DVB-T2. Показывает отличные характеристики даже при неточной настройке. Но все же при расстоянии более 30 км от передатчика может и не справится с поставленной задачей. В таком случае понадобится более дорогая и мощная антенна

Антенна типа DIPOL

Более дорогая и качественная телевизионная антенна. При правильной эксплуатации прослужит вам долгое время. Антенна прекрасно справляется с DVB-T2 на расстоянии до 100 км. Обязательное условие – ее нужно точно настроить и вынести на высоту выше крыш домов. Но при неровной местности рельефа принимающий согнал может быть слабым и его  можно усилить.

разновидность антенн типа диполь.

Dipol ATX 91/21-60

Описание:

Телевизионная пассивная внешняя антенна Dipol ATX 91/21-60 предназначенна для приема каналов аналогового в диапазоне UHF (ДМВ) и

цифрового эфирного телевидения. Предусмотрено крепление на трубу.

Технические характеристики ATX 91/21-60:

• Диапазон принимаемых каналов: 21-60
• Диапазон принимаемых частот: 470-862 МГц
• Выходной импеданс: 300 Ом
• Поляризация: горизонтальная
• Ширина диаграммы направленности: 31-48
• Количество элементов: 91
• Упаковка: картон
• Длина 2260 мм
• Материал: алюминий
• Масса: 2,3 кг

Усилитель слабого сигнала DVB-T2

Для усиления слабого сигнала DVB-T2 подойдет любой усилитель, как для польской антенны, со средним или слабым коэффициентом усиления. Его легко можно присоединить к антенне типа DIPOL. В таком случае прием цифрового телевидения DVB-T2 будет возможен на расстоянии более 100 км от передатчика.

satsputnik.ru

Простая антенна для цифрового телевидения DVB-T2 своими руками

Цифровое телевидение вещается именно в диапазоне дециметровых волн. Поэтому использовать можно практически любую антенну ДМВ. Но мне понадобилась простая, легкоповторяемая и крепкая антенна ДМВ диапазона. Такая чтобы ее можно было носить с собой, и при случае не жалко было отдать за небольшую сумму людям.

За основу была взята известная «восьмерка«, с той разницей, что я использовал ее без отражателя. Материал для полотна антенны можно взять любой токопроводящий, подходящего сечения. Это может быть медная или алюминиевая проволока толщиной от 1 до 5 мм, трубка, полоска, шина, уголок, профиль… Я взял медную проволоку диаметром 3 мм. Легко паять, легко гнуть при сборке, легко выровнять если погнулась.

Наружная сторона квадрата 14 см, внутренняя чуть меньше — 13 см за счет того что середина двух квадратов не сходится, около 2 см от угла до угла.

Итак если вы делаете антенну не из проволоки, то так и отмеряете — верхние стороны по 14 см, боковые по 13.

Все размеры примерно. Не бойтесь обсчитаться или ошибиться. В наши планы не входит изготовить антенну соответствующую всем стандартам. Нам нужна простая, но рабочая лошадка. Суррогат, но надежный. Суррогат потому что: 1. Размеры лично я точно не выдерживал. 2. Рефлектор отсутствует. 3. Кабель я брал 50 ом вместо 75 ом, но с густой оплеткой. Такой кабель друзья обычно использовали для автомобильных антенн для радиостанций 27 мгц. Тем не менее антенна работает и весьма неплохо. У цифрового сигнала есть особенность, он или есть, или его нет. При приеме аналогового телевидения, разные каналы показывали с разным уровнем помех, и при удалении просто увеличивался уровень снега на экране, до полного пропадания сигнала. В цифре сигнал практически одинаков на всех каналах и если прием есть, то есть все каналы. Данная антенна проверена мною не на одном десятке телевизоров в нашем регионе.

Итак. Отмеряем кусок общей длиной 112 см и гнем проволоку. Первый участок 13 см + 1 см для петли (для прочности) . Второй и третий — по 14 см, четвертый и пяты — по 13 см, шестой и седьмой — по 14 см, и последний восьмой — 13 см + 1 см петля жесткости.

На двух концах зачищаем по 1.5 — 2 см, закручиваем две петли друг за друга , а после запаиваем место стыка. Это будет один контакт подключения кабеля. Через 2 см другой. Куда паять центральную жилу, куда оплетку, значения не имеет.

Расстояние между пайкам 2 см

Кабеля я взял около трех метров. В большинстве случаев хватает если делаете не для себя лично. Для себя отмеряете сколько нужно.

Кабель зачистил со стороны антенны на два сантиметра, к штеккеру — 1 см. Если штеккер такой как на фотографии. Можно брать любой, покрепче.

Зачистка кабеля

Штеккер зачистил надфилем и скальпелем.

После запайки оба места пайки заливаются клеем из пистолета. На штеккере, сначала горячий клей заливается на место пайки и в пластмассовый колпачок, с запасом, лишнее после можно убрать. Затем, пока не остыл клей все быстро собирается. Такой стык после зубами не разгрызешь. Надежно, в то же время эластично.

Пайка на самой антенне так же заливается клеем, но для жесткости конструкции берется каркас — любая крышка, коробка,…. Я взял крышку от 20-ти литровой бутыли для воды, коих у меня накопилось достаточное количество. Если делаете антенну как и я для массового производства, то материалы лучше сразу использовать распространенные, буквально валяющиеся под ногами для лучшей повторяемости антенны. Если антенна делается в единичном экземпляре для побыстрому склепать, то можно совсем ничего не заливать.

Получилась такая вот конструкция, которую можно прилепить где угодно — на карниз, на штору, на оконную раму. Для этого можно носить с собой кусок проволоки, пару саморезов, пару булавок…

Антенна в сборе

Если антенна помялась при переносе, она легко и без повреждений выравнивается. Это пожалуй самый главный ее плюс. Такую конструкция я не всегда таскаю с собой, а только когда получаю конкретный заказ на подключение тюнера цифрового телевидения DVB-T2. Она легко умещается вместе с инструментом в моем рюкзаке.

Удобнее делать сразу несколько антенн одновременно. Занимает меньше времени.

ДОБАВЛЕНО 31 августа 2015 года:

Вот таким образом закрепил антенну мой друг, используя ее в качестве наружной. До вышки порядка 9 км. Прием уверенный несмотря на простоту антенны.

Простейшая антенна ДМВ в качестве наружной

www.vseprosto.net

---

Смотрите также

• Температура компьютера программа
• Keenetic lite iii
• Сравнение процессоров мобильных телефонов
• Когда изобретут искусственный интеллект
• Цифровой ресивер для телевизора какой лучше
• Как выбрать аккумулятор для квадрокоптера
• Удалить из автозагрузки программу
• Motorola z2 play проектор
• Athlon x4 880k
• Как почистить оперативку
• Леново с отпечатком пальца телефон

Каков диапазон CB-радио?

Один из вопросов, который часто задают люди, плохо знакомые с работой CB-радио, звучит так: « Каков радиус действия CB-радиостанции ? » или « Что я могу ожидать от CB-радиосвязи? » Это хорошие вопросы, но им трудно ответить. Это все равно, что спросить, сколько времени нужно, чтобы добраться из одной части Атланты (или любого другого крупного города) в другую. Это зависит от дня недели, времени суток, дорожно-транспортных происшествий или объездов, а также от того, какой маршрут вы выбираете, чтобы добраться с одной стороны на другую.

Точно так же трудно сказать, каков радиус действия CB-радиостанции, потому что существует множество переменных, влияющих на дальность действия CB-радиостанции. Одним из наиболее важных факторов является ваша антенна. Некоторые говорят, что вы должны быть в состоянии получить 1-2 мили на фут длины вашей CB-антенны, если все другие факторы настроены правильно. Простое практическое правило заключается в том, что вы, как правило, находитесь в пределах досягаемости радио, если видите человека, с которым пытаетесь связаться.

Основные переменные, влияющие на диапазон, следующие:

Выходная мощность CB-радиостанции

Расположение и окружающая среда

Переменные радиостанции

Портативная/портативная радиостанция в сравнении с мобильной

Тип антенны CB, длина, высота и размещение (ВСЕ ОЧЕНЬ ВАЖНО)

Качество установки базовой станции

5

Мобильный телефон

Конец статьи: увеличение радиуса действия

Выходная мощность CB-радиостанции

Федеральная комиссия по связи разрешает выходную мощность не более 4 Вт для CB-радиостанций , чтобы избежать интерференции сигнала с другими устройствами, такими как телевидение и радиостанции экстренной связи. Это зависит от того, что производитель может быть оштрафован за выпуск радиоприемника с избыточной мощностью, поэтому они производят выходные значения от 3 до 4 Вт, а в редких случаях — только 2 Вт. Настройка вашего радио поможет ему выдать максимальную мощность. Мы предлагаем услугу Peak & Tune для большинства наших CB-радиостанций, в том числе наши опытные технические специалисты тестируют вашу новую радиостанцию, настраивают выходную мощность и регулируют мощность и модуляцию, чтобы радио звучало как можно лучше. Мы не будем увеличивать мощность сверх возможностей модуляции, и обычно радио будет звучать в 2 раза лучше, чем непиковое и настроенное устройство. На наши пиковые и настроенные радиостанции распространяется гарантия. Примечание. Некоторые говорят, что вы можете проехать 2 мили на каждые ½ ватта без препятствий.

Местоположение и окружающая среда

Дальность действия во многом определяется тем, где вы находитесь. Например, если вы находитесь на самой высокой точке горы Митчелл на бульваре Блю-Ридж в западной части Северной Каролины, вы получите значительно большую дальность передачи и приема, чем обычно. С другой стороны, если вы едете по густо заросшей долине, окруженной каменными стенами, ваш радиус действия может быть таким, насколько вы можете видеть автомобиль впереди вас на извилистой дороге.

То же самое и в городе. Если вас окружают высокие здания, вы, по сути, находитесь в городском каньоне, который скорее отражает сигналы, чем передает их дальше. С другой стороны, если вы находитесь в пустынной местности недалеко от Лас-Вегаса или в прерии в Канзасе, где есть плоские, широко открытые пространства, вы получите лучший диапазон.

Принцип здесь ясен: радиоволны CB не могут проходить сквозь твердые предметы.

На каждое правило есть исключение, и вот оно. Находясь на вершине горы, вы сможете передавать сигнал вниз с горы тем, кто находится в поле вашего зрения, тем самым увеличивая радиус действия. Кроме того, если вы находитесь в лодке, расположенной в спокойной воде, радиус действия может быть превосходным, хотя радиоволны не любят путешествовать по воде.

Помните школьные вопросы по математике? Ну, вот один для операторов CB. Если вы едете со скоростью 60 миль в час на север, а встречная машина, движущаяся на юг, проезжает мимо, сколько времени потребуется, чтобы разъехаться на одну милю (при постоянной скорости)? Каждые истекающие 30 секунд вы будете отдаляться друг от друга на одну милю, поэтому, если радиус действия вашей радиосвязи составляет пять миль, у вас будет всего 2 1/2 минуты, пока вы не окажетесь за пределами досягаемости. Это, безусловно, объясняет, почему большинство операторов CB более успешно поддерживают связь с теми, кто движется в том же направлении, либо впереди, либо позади их автомобиля.

Радиопеременные

Конструкция радиостанции, включая чувствительность приемника и работу шумоподавителя, влияет на дальность радиосвязи. Попробуйте получить радио с ручным шумоподавителем, если это возможно. С помощью шумоподавителя вы можете изменить чувствительность вашего CB-радио, чтобы приспособиться к различным уровням сигнала. Вы можете получать сигналы издалека, используя более низкий уровень шумоподавления. Недостатком является то, что вы получите больше фонового шума. С другой стороны, более высокие уровни шумоподавления позволяют уменьшить фоновый шум, но вы не будете принимать более слабые передачи. Если у вас есть ручной шумоподавитель, вы сможете настроить его по своему вкусу.

Также попробуйте приобрести устройство с приемником с низкой чувствительностью. Большинство современных радиостанций CB имеют более чем достаточную чувствительность, что обеспечивает хороший прием. Меньшая чувствительность к радио означает, что вы можете более избирательно относиться к сигналу, который хотите слушать. Вы легко можете сравнить функции радио на нашей странице CB Radios.

Дальность действия портативной CB-радиостанции

Если вы используете портативную CB-радиостанцию ​​во время прогулки по торговому центру, радиус действия может составлять всего 100 ярдов. Если вы используете портативные устройства для связи между двумя транспортными средствами, вы можете рассчитывать на радиус действия около одной мили. Есть надежда на увеличение дальности, если поменять антенну. Возможно, вы застряли со стандартной короткой неэффективной антенной, поставляемой с устройством. Тем не менее, иногда вы можете заменить более длинную антенну, которая может обеспечить немного больший радиус действия, особенно если вы можете заставить высоту работать в вашу пользу. Иногда, если вы переместитесь на несколько дюймов, вы можете получить более четкий сигнал.

Если вы используете портативное CB-радио в автомобиле, металлический каркас автомобиля является препятствием для входящих и исходящих сигналов. Держите радиостанцию ​​так, чтобы ее антенна находилась как можно ближе к окну автомобиля, чтобы получить наилучший диапазон.

Тип антенны CB, длина, высота и размещение

Существует общее мнение, что самое важное, что вы можете сделать для увеличения эффективной дальности передачи и приема сигналов, — это выбрать лучшую антенну, правильно настроить ее, установить в наилучшем положении на автомобиле, выберите максимально длинную антенну (чем длиннее антенна, тем больше потенциальная дальность действия) и обеспечьте наилучшее возможное заземление (для всех стандартных антенн, а не для антенн NGP). .

Чем выше ваша антенна и чем выше она установлена, тем больше будет ее радиус действия. Это связано с тем, что более высокая антенна имеет меньший угол излучения, а это означает, что сигнал CB проходит близко к земле на большее расстояние. Как правило, на каждый фут антенны CB можно рассчитывать на 1-2 мили потенциального диапазона, плюс-минус в зависимости от вашего окружения. Например, если вы находитесь в пустыне, вы можете получить гораздо больший потенциальный диапазон по сравнению с тем, если вы находитесь в гористой местности или другой местности с препятствиями.

102 дюйма кнута Антенны известны тем, что имеют наибольший диапазон, но они
стоят высотой и могут сделать парковку и избегать препятствий. Типы

Антенны с наибольшим радиусом действия представляют собой 102-дюймовые штыревые антенны из нержавеющей стали, которые могут оказаться непрактичными для парковки в гаражах, под деревьями и т. д. Антенна с одной центральной нагрузкой также имеет примерно такой же диапазон передачи и приема, что и штыревая антенна.

Двойные антенны из стекловолокна с радиусом действия приблизительно 5-7 миль для длины 4 фута имеют увеличение радиуса действия примерно на 25% для того же направления движения по сравнению с одинарными стержневыми антеннами из стекловолокна. Радиус действия одинарной антенны из стекловолокна высотой четыре фута должен составлять около 4-7 миль.

Два типа антенн с самой короткой ожидаемой дальностью действия — это более короткие антенны и антенна без заземления (NGP) (при длине четыре фута имеют дальность действия около 3–5 миль — только около 70 % дальности действия на земле). плоская антенна).

Вот некоторые приблизительные значения диапазона для различных типов и длин антенн. Обратите внимание, что это предполагает, что вы правильно установили свою систему, настроили антенну, КСВ находится в допустимых пределах и что вы находитесь на ровной поверхности:

Одиночные антенны из стекловолокна:

2’ Длина: 2–4 мили

3’ Длина: 3–6 миль

4’ Длина: 4–8 миль

5’ Длина: 5–10 миль



IC 56014 2 Кнут из нержавеющей стали:

Приблизительно 8–10+ миль



Магнитные антенны (устанавливаются в центре крыши):

3’ Длина: 2–4 мили

4’ Длина: 3–5 миль

5’ Длина: 5–7 миль



Антенны базовой станции (дальность действия может сильно различаться в зависимости от окружающей среды):

Приблизительно 15–50 миль



Нет плоскостных антенн (как правило, 70 % диапазона вы можете получить от стандартного CB-антенна):

2’ Длина: 1–2 мили

3’ Длина: 2–3 мили

4’ Длина: 3–5 миль



Качество установки

Даже если у вас есть все самые лучшие компоненты CB для вашей системы , качество установки может сыграть огромную роль в общей производительности вашей системы. Вот некоторые важные моменты, которые следует учитывать:

Надлежащим образом заземлите крепление антенны — крепление антенны должно быть заземлено на шасси вашего автомобиля. Неправильное заземление может привести к невозможности правильной настройки антенны и/или к чрезвычайно высоким показаниям КСВ.

В идеале, по крайней мере, 2/3 антенны должны выступать над верхней частью автомобиля. Как минимум, вы должны стараться, чтобы верхняя часть антенны была как минимум на один фут выше верхней части вашего автомобиля.

Настройте антенну и проверьте показания КСВ!

Прежде чем сверлить отверстия для прокладки коаксиального кабеля, сначала проверьте КСВ, чтобы убедиться, что вы можете получить оптимальные показания. Иногда на вашем автомобиле есть места, где антенна не может быть успешно настроена.

Убедитесь, что коаксиальный кабель не перекручен, не изогнут и не раздавлен. Коаксиальный кабель является важным компонентом.

Храните любой дополнительный коаксиальный кабель в виде длинной формы, например, в виде восьмерки, длиной около фута, свободно перевязанной по центру стяжкой-молнией. Неправильное хранение вашего коаксиального кабеля (например, круглого типа) может привести к проблемам с радиочастотой, которые могут мешать вашему сигналу.

Антенны базовых станций

Базовые станции имеют неотъемлемое преимущество, поскольку в системе можно использовать множество различных типов антенн, и их можно устанавливать выше и в устойчивых местах. Это, однако, затрудняет оценку дальности действия базовой станции, которая может варьироваться от 10 до примерно 50 миль. Расстояние между двумя базовыми станциями может составлять около 20 миль. Хорошо установленная система должна обеспечивать радиус действия около 15 миль или более. Если вы связываетесь с мобильной станцией CB, у вас может быть радиус действия около десяти миль. Как и в случае с мобильными радиоантеннами, окружающая среда играет важную роль в определении дальности действия.

Что такое пропуск?

CB-радиостанции не предназначены для работы на больших расстояниях, но иногда могут из-за атмосферных условий. Хотя радиоволны CB обычно просто проходят через атмосферу, время от времени они отражаются от ионосферы и возвращаются на Землю. То, насколько далеко они «прыгают» или отскакивают, зависит от времени суток и от того, есть ли в это время солнечные вспышки. При правильных условиях вы можете обнаружить, что ваше радио принимает сигналы на расстоянии в сто и более миль. Имейте в виду, что установление связи с удаленными станциями (DX) на расстоянии более 160 миль противоречит правилам FCC, поэтому явление пропуска может быть только помехой, шумом, который мешает вам разговаривать с вашими соседними приятелями.

На самом деле, одно из самых больших удовольствий для радиолюбителя, и даже для многих операторов CB, — это ловить передачу с расстояния в сотни или даже тысячи миль. Мы поговорили с клиентом из Южной Калифорнии, который регулярно забирает стрелкового стрелкового оружия из Орегона, Айдахо, Гавайев и даже из Австралии! Но как это происходит? Как вы можете улавливать передачи с расстояния в сотни миль на CB-радио, которое может передавать только на 5-10 миль?

Отражение от ионосферы

Когда кто-то «пропускает съемку», это означает, что его сигнал CB идет очень высоко в небе и отражается от ионосферы, верхней части атмосферы Земли. Ионосфера обычно является хорошим отражателем для радиоволн CB, но лучше, когда солнечная активность выше. Любое приличное радио и антенна могут достичь этого в некоторой степени, но обычно те, кого вы слышите, делают это намеренно.

CQ

Если вы когда-либо брали в руки стрелков со скипом, возможно, вы слышали, как они говорили что-то вроде «CQ», «DX» или просили хорошую копию. Это любители CB, которые, скорее всего, настроили свои радиоприемники и/или используют большие CB-антенны, пытаясь передавать как можно дальше. Если у вас нет такой системы, не планируйте возражать. Вы не сможете преодолеть расстояние.

Какой смысл?

Итак, почему люди тратят лишнее время и деньги, чтобы послать сигнал за тысячи миль, откуда они могут не получить ответа? Зачем подниматься на Эверест? Это здесь. Люди делают это, чтобы они могли сказать, что они сделали. Да, вы можете снять трубку или подключиться к Интернету и общаться с кем-то по всему миру. Вы можете сесть в машину и доехать из Орегона в Калифорнию за несколько часов. Однако прогулка туда пешком намного лучше. Связаться с кем-то за тысячу миль с помощью более старых технологий, таких как CB-радио, по-прежнему впечатляет, даже если сегодня есть более простые способы сделать это. Вы когда-нибудь поднимали скип? Как далеко?

Как легально увеличить дальность CB?

Хотя FCC ограничивает стандартную мощность CB-радиостанций 4 Вт, есть исключение. Если вам нужен лучший диапазон, вам может понадобиться радио с возможностью работы в одной боковой полосе (SSB). Радиостанции SSB, такие как Cobra 148 GTL, передают примерно на 12 Вт, что в три раза превышает обычную мощность. Потенциальный недостаток заключается в том, что приемник также должен иметь SSB-радио.

Как далеко я могу говорить? | УВЧ и ОВЧ

• Как далеко я могу говорить?

Двусторонняя радиосвязь

Факты о расстоянии

Вы часто видите рекламу двусторонней радиосвязи с надписью «до 36 миль» или более. Если вы поищите отзывы об этих же радиоприемниках, вы найдете много разочарованных людей, говорящих, что они не могут приблизиться к рекламируемому диапазону. Ключевые слова в рекламе — «до». Этот максимальный диапазон скорее теоретический, чем реальный. Так как долго ты можешь говорить?

«Как далеко может говорить это радио?» — один из самых распространенных вопросов, которые задают люди при покупке рации. К сожалению, быстрого ответа нет. Это потому, что тип оборудования и местность могут сильно повлиять на ваш радиус действия.

Но мы можем помочь вам:

• Понимание ключевых факторов , влияющие на диапазон связи
• Как эти факторы могут применяться к вам
• .0187
• Базовые практические правила
• Обсудить новые технологии для связи на большие расстояния мощность) . Ни один фактор не является серебряной пулей для расширения вашего диапазона связи. Но, взятые в комбинации, они могут означать разницу между дальностью действия 1/2 мили и 6 милями и более. Давайте обсудим каждый из них.




  Нажмите, чтобы развернуть разделы ниже

  VHF или UHF… Что лучше?

  Тип сигнала

  Во-первых, не все радиосигналы одинаковы. Они отличаются тем, как они путешествуют, и как они реагируют, когда сталкиваются с материалами.

  Частоты ниже 2 МГц (мегагерц) отражаются от атмосферы, поэтому они могут повторять кривизну Земли. Таким образом, эти низкочастотные сигналы иногда могут приниматься радиостанциями ниже горизонта за сотни миль. Как правило, чем ниже частота, тем большее расстояние он может преодолеть. Радиостанции CB и некоторые частоты HAM находятся в диапазоне HF (высоких частот) 29–54 МГц , что придает им некоторые из этих качеств. НО, низкие частоты подвержены некоторым другим проблемам.

  Большинство современных двусторонних радиостанций имеют диапазон частот от 130 до 900 МГц (кроме радиостанций CB и Ham). Двумя наиболее часто используемыми диапазонами частот для двусторонней радиосвязи являются VHF (очень высокая частота 130–174 МГц) 9. 0004 и УВЧ (сверхвысокая частота 400–520 МГц) . В отличие от частот ниже 2 МГц, радиоволны на этих более высоких частотах распространяются по прямым линиям (так называемые сигналы «прямой видимости»), и обычно не могут распространяться за горизонт . Таким образом, расстояние до горизонта является максимальной дальностью связи для этих двусторонних радиостанций без помощи дополнительного оборудования для «усиления» сигнала. Но это не заканчивается здесь, есть и другие соображения, которые нам нужно объяснить.


  VHF или UHF, что лучше?

  В большинстве радиостанций двусторонней связи используются два диапазона частот (также называемые «диапазонами частот»): VHF (очень высокая частота) и UHF (сверхвысокая частота). Нас часто спрашивают: «Что лучше — УКВ или УВЧ?» Ни один из них по своей сути не лучше, у каждого из них есть сильные и слабые стороны.

  Частоты ОВЧ проникают через объекты лучше, чем УВЧ. УКВ также может путешествовать дальше. Если бы волны ОВЧ и волны УВЧ передавались по территории без преград, волна УКВ распространялась бы почти в два раза дальше. «Запишите меня на УКВ!» ты говоришь. Не так быстро. Несмотря на то, что VHF может лучше преодолевать препятствия и перемещаться дальше, это не означает, что это всегда лучший выбор. «Почему?» ты спрашиваешь. Это из-за разницы между тем, как сигналы VHF и UHF реагируют на структуры. Помните, что сигналы УВЧ короче, чем УКВ, это важно, когда вы находитесь внутри зданий или рядом с ними.


  Чтобы объяснить это, давайте рассмотрим пример. Предположим, вы пытаетесь связаться с одной стороны коммерческого здания с другой. Между ними находится металлическая стена с трехфутовым отверстием. Радиоволны не могут пройти через металл. Длина волны УВЧ составляет примерно полтора фута в ширину, длина волны ОВЧ составляет примерно пять футов в ширину. Сигнал УВЧ (1 1/2 фута) легко проходит через дверь. Однако сигнал УКВ отражается, так как он шире двери. Как видите, УВЧ лучше справляется с навигацией по небольшим помещениям внутри здания, чтобы добраться до места назначения. Сигналы УКВ часто блокируются металлом внутри здания.
  Подводя итог, можно сказать, что это компромисс. Но общее эмпирическое правило заключается в том, что если вы используете радио в основном на открытом воздухе , где у вас будет прямая видимость, тогда УКВ будет лучшим выбором , потому что его сигнал будет распространяться дальше. НО, если вы будете использовать радиостанцию ​​ в зданиях или вокруг них, в городских районах или в густых лесных массивах, тогда UHF будет лучшим выбором , потому что его сигнал будет лучше перемещаться по строениям, а не блокироваться так же легко, как VHF. Компромисс, на который вы идете, заключается в большем расстоянии (VHF) и избегании возможных «мертвых зон» внутри и вокруг сооружений (UHF).

  Антенны… Видаль, но часто упускаемый из виду

  Антенны

  Один из самых простых способов увеличить радиус действия — сосредоточить внимание на антенне. Когда мы сказали, что «расстояние до горизонта — это максимальная дальность связи», мы не упомянули один ключевой фактор — вашу антенну. Расчет расстояний основан на высоте вашей антенны. Другими словами точное расстояние до горизонта меняется в зависимости от высоты вашей антенны . Существует формула для расчета расстояния до горизонта на основе высоты, но она немного техническая (см. раздел ниже «Расчет горизонта»). Пока давайте просто оставим это на простое практическое правило: антенна высотой 6 футов на обоих концах линии передачи (передающая и принимающая) будет иметь максимальную дальность примерно 6 миль.

  Таким образом, в соответствии с нашим эмпирическим правилом, 2 человека ростом около 6 футов, использующие 5-ваттную портативную радиостанцию ​​двусторонней связи на ровной поверхности без препятствий, будут иметь максимальную дальность примерно 6 миль. Вы гарантированно проедете 6 миль? № Вы можете проехать только 4 мили или даже меньше. Что вы можете сделать, чтобы это было больше похоже на 6 миль, чем на 4 мили? Используйте лучшую антенну!


  Портативные антенны

  Не все антенны на портативных радиостанциях одинаковы. У портативных радиостанций есть 2 распространенных типа антенн: короткая и штыревая. Многие радиостанции FRS/GMRS, представленные сегодня на рынке, имеют короткую антенну, потому что ее легче положить в рюкзак или карман. Однако штыревые антенны могут уменьшить радиус действия до 30 % по сравнению со штыревыми антеннами. Так что, если для вас важна дальность действия, ищите радиостанцию ​​со штыревой антенной или, по крайней мере, такую, у которой можно снять короткую антенну и заменить ее штыревой антенной. Но продолжайте читать, есть и другие вещи, которые следует учитывать, например, мощность и препятствия.

  Автомобильные, лодочные и другие антенны

  Автомобильные антенны обычно устанавливаются на крыше или багажнике и могут выступать на несколько футов над автомобилем. Таким образом, мобильные радиостанции часто могут общаться в диапазоне 10-30 миль. Антенны на лодках почти такие же. Но у морских радиостанций есть большое преимущество, на открытой воде нет препятствий! Авиационные рации в воздухе имеют наибольшее преимущество, никаких препятствий и вы уже очень высоко! Антенны базовых станций располагаются на крыше здания, а антенны коммерческого вещания обычно располагаются на вершинах гор или очень высоких башнях.
  Например, морская радиостанция мощностью 25 Вт будет иметь максимальную дальность примерно 60 морских миль (111 км) между антеннами, установленными на высоких кораблях, но та же самая радиостанция будет иметь дальность действия только 5 морских миль (9 км) между антеннами. установлены на небольших лодках на уровне моря. Оба корабля имеют одинаковую 25-ваттную радиостанцию, разница в этом примере заключается в высоте антенны. С воздуха становится еще лучше. Большинство радиостанций эфирного диапазона имеют мощность 5–8 Вт и обычно имеют дальность действия около 200 миль. Видите, какая может быть разница в высоте антенны? На самом деле, пытаясь увеличить свой диапазон, увеличение высоты вашей антенны — более эффективный способ увеличить радиус действия, чем увеличение мощности, вы получите больше отдачи от затраченных средств (так сказать).

  Подводя итог, чем выше ваша антенна, тем больше дальность связи . Для навесных антенн важно установить антенну в максимально высокой точке. Кроме того, устанавливайте антенну прямо, а не под углом. Для портативных радиостанций вместо короткой антенны используйте штыревую антенну, чтобы увеличить радиус действия.


  Препятствия

       Препятствия




  Помните, мы говорили, что вы можете получить только 4 мили или меньше? Радиосигналы иногда блокируются твердыми предметами. Металл вам не друг, когда дело доходит до радиосвязи. Радиоволны обычно не проходят через него. Вы никогда не задумывались, почему микроволны не проходят через стеклянную дверь? Вы заметили, что стеклянная дверь имеет металлическую сетку с очень маленькими отверстиями? Микроволны имеют чрезвычайно высокую частоту с небольшими сигнальными волнами. Хотя микроволны маленькие, они все же больше крошечных отверстий в металлической сетке. Металлическая сетка не позволяет микроволнам проходить за пределы духовки.


  Еще одно соображение — холмы. Если вы живете в районе с холмами, они как металл, через них не пройдет радиосигнал.

  НО, радиосигналы могут проходить сквозь многие неметаллические объекты, такие как гипсокартон, кирпичная кладка, человеческие тела, мебель и многие другие объекты. Однако каждый раз, когда радиосигнал проходит через объект, мощность сигнала уменьшается. Кроме того, чем плотнее объект, тем больше он снижает мощность сигнала. Таким образом, с каждым последующим объектом, через который проходит сигнал, его диапазон сокращается.

  Мощность | Мощность

  Мощность (мощность)

  Портативные радиостанции

  Другим важным фактором, определяющим расстояние, на которое может передаваться радиостанция, является мощность ее сигнала. Чем сильнее сила сигнала, тем сильнее он может выдержать ослабление при прохождении через препятствия. Сила сигнала в основном зависит от выходной мощности радиостанции, измеряемой в ваттах. Коммерческие радиостанции обычно вещают мощностью 50 000 или 100 000 Вт. Сравните это с портативной рацией, потребляющей от 1/2 до 5 Вт. Вы можете видеть, что есть большая разница.

  Нелицензированные радиостанции, такие как: радиостанции FRS ограничены мощностью 2 Вт, радиостанции MURS — 2 Вт, радиостанции CB — 4 Вт, а радиостанции CB с каналами SSB могут иметь мощность 12 Вт на каналах SSB*. Другие портативные радиостанции, такие как морские, авиационные и лицензированные наземные радиостанции, такие как: LMR, Ham и GRMS, ограничены 5 Вт, опять же радиостанции с SSB могут иметь 12 Вт. Максимальная мощность для каждого типа радиоприемника устанавливается FCC. Кроме того, портативные радиостанции работают от небольшой батареи, поэтому более высокая мощность означает, что ваши батареи не будут работать очень долго.


  *Одна боковая полоса (SSB) используется в некоторых любительских (любительских) радиостанциях и некоторых радиостанциях CB. Одним из преимуществ радиостанций с каналами SSB является дополнительная мощность. FCC допускает мощность передачи 12 Вт для передач SSB. Однако при обмене данными по каналам SSB и передающая, и принимающая радиостанции должны иметь каналы SSB.


  * Хотя радиостанции FRS могут иметь мощность до 2 Вт, многие производители все еще продают радиостанции FRS мощностью 1/2 Вт.

  Это средние значения. Предполагает стандартное оборудование. Тип антенны может существенно повлиять на дальность действия.

  4 1,4 1,1,1,1,4 9. 190.190.177.18. 9.

  Average Range Guidelines  *
  Wattage	Flat Open Terrain (miles)	Suburban Locations (miles)	Urban Районы (мили)	Inside Buildings (floors)
  FRS ½ — 2 watts *	½  — 2	½ — 1½	¼ — ½	3 — 5
  1 watt (UHF )	2 — 3	1 — 2	½ — 1¼	6 — 8
  2 Вт (UHF)	3 -4
  2 Вт (УКВ)	3–5	1½ — 3	¾ — 1	9 — 11
  4 Вт. (UHF)	4 — 6	2½ — 4½	1½ — 3	25 — 30
  5 watts (VHF)	4½ — 6	2 — 4	1½ — 2	10 — 15
  12 Вт CB SSB (HF)	8 — 15	5–8	3–5	—

  Автомобильные, лодочные и другие радиостанции (мобильные и стационарные)

  Мобильные радиостанции обычно передают мощность от 25 до 100 Вт максимум. Устанавливаемые в транспортных средствах, они работают от аккумуляторной батареи транспортного средства. Их сигнал намного сильнее, чем у портативных радиостанций, поэтому препятствия на них меньше влияют. Однако их сигнал по-прежнему может путешествовать только до горизонта. Так что просто иметь больше ватт без лучшей антенны — все равно, что иметь большую воронку с маленьким отверстием. Поэтому устанавливайте антенну как можно выше на транспортном средстве. Помните, чем выше ваша антенна, тем выше горизонт. Таким образом, чем больше мощность, тем лучше антенна, тем больше радиус действия.

  Подводя итог, можно сказать, что чем на ватт больше радио, тем сильнее сигнал. Более сильный сигнал способен выдерживать последовательные проходы через препятствия, что позволяет ему распространяться дальше.

  Советы по увеличению радиуса действия

  Советы по увеличению радиуса действия

  • Если вы находитесь на границе диапазона связи и ваш сигнал слабый, включите функцию «Монитор» на радио, чтобы послушать для слабых сигналов .
  • Один из самых простых способов увеличить диапазон — увеличить свой рост. Если вы находитесь на краю своего диапазона и испытываете слабый сигнал , попробуйте перейти на более высокое место . Поднимитесь на холм или просто встаньте на что-нибудь, чтобы стать выше, если это возможно. Помните, всего один или два фута могут иметь большое значение в диапазоне.
  • Если вы используете радио FRS/GMRS, переключитесь на каналы GMRS . FCC (Федеральная комиссия по связи) ограничивает мощность каналов FRS до 2 Вт, мощность MURS также ограничена до 2 Вт. GMRS может иметь мощность до 5 Вт. Каналы только для FRS — это каналы с 8 по 14, каналы GMRS — это исключительно каналы с 15 по 22, а каналы с 1 по 7 — это как FRS, так и GMRS.
  • Большинство коммерческих радиостанций VHF и UHF имеют два или более режима мощности. Убедитесь, что ваша радиостанция настроена на режим высокой мощности .
  • Используйте штыревую антенну вместо короткой. На транспортных средствах устанавливайте антенну как можно выше в вертикальном положении.
  • Убедитесь, что аккумулятор полностью заряжен . Радиосигналы ослабевают, когда их батарея разряжена.
  • Если дальность действия критична, выбирайте мобильную радиостанцию ​​ . Мобильные радиостанции могут иметь дальность действия в 3-4 раза больше, чем у портативных радиостанций.
  • Установка повторителя . Ретрансляторы принимают сигналы и «ретранслируют» их, ретранслируя их дальше. Однако установка повторителя более сложная. Одной из альтернатив является использование услуги ретранслятора, если он доступен в вашем регионе.
  • Рассмотрим некоторые из новых технологий, перечисленных в следующем разделе.

  Новые технологии для дальней связи

  Новые технологии для дальней связи

  Большинство этих радиостанций действуют как обычные двусторонние радиостанции, но они работают иначе. Их самым большим преимуществом является расширение диапазона связи за пределы возможностей радиочастотной системы, но важно понимать различия, преимущества и недостатки каждого из них.

  Сетевые, IP- или WLan-радиостанции

  Сетевые радиостанции (также называемые Radio-Over-IP, RoIP, IP или WALN) радиостанции обмениваются данными через Интернет через беспроводное интернет-соединение. Таким образом, диапазон вашего радио ограничен только вашей компьютерной сетью. Если у вас есть офисы в одной компьютерной сети, радиостанции из одного офиса могут общаться с другими офисами, даже если эти офисы находятся за тысячи миль друг от друга. Кроме того, IP-радио может быть проще в реализации. В большинстве компаний уже есть ИТ-отделы, которые легко разберутся в этих продуктах. Для IP-радио требуется контроллер, который подключен к вашей сети.

  IP-радиостанции хорошо подходят для предприятий, которым необходимо общаться в местах, охваченных их компьютерной сетью.

  Радиостанции LTE

  Радиостанции LTE взаимодействуют через собственную сотовую сеть (4G или LTE). Эти радиостанции НЕ являются сотовыми или PoC. Push-to-Talk Cellular использует ту же сотовую сеть, что и мобильные телефоны. LTE использует частную сотовую сеть. Преимущество или недостаток LTE заключается в том, что ваши радиостанции работают везде, где есть покрытие сотовой связи. Это может даже позволить вам общаться по всей стране. Однако в отдаленных районах без покрытия сотовой связи эти радиостанции работать не будут. Для радиостанций LTE требуется сотовая связь, которая требует ежемесячной платы за радиостанцию. Ежемесячный контракт на обслуживание можно получить у дилера радио.


  Идеально подходит для тех, кто ищет максимально возможный радиус действия и простоту настройки , например, для компаний, эксплуатирующих автопарки в крупных мегаполисах.

  Спутниковые радиостанции

  Спутниковые радиостанции обмениваются данными через группу спутников , известную как спутниковая группировка Iridium. Созвездие спутников Iridium представляет собой систему из 66 активных спутников (и 9 запасных в космосе), используемых для всемирной передачи голоса и данных с портативных спутниковых устройств и других приемопередающих устройств. Спутниковые радиоприемники требуют ежемесячной платы за использование спутника. Эти устройства могут обмениваться данными по всему миру и в отдаленных районах, где большинство других форм связи недоступны.


  Идеально подходит для тех, кому нужна глобальная или отдаленная удаленная связь , например, для разведки газа и нефти, поисково-спасательных операций в отдаленных районах или других компаний, которым требуется глобальная связь в районах, где отсутствует инфраструктура

  Резюме & Ключевые моменты

  Резюме

  Помните, в начале мы обсуждали заявления некоторых производителей радиостанций о дальности связи «до 36 миль» или более? Как они могут сделать такое заявление? Что ж, на самом деле они говорят: «Если горизонт не является фактором, скажем, вы находитесь на вершине горы и нет препятствий (прямая видимость), то мощности сигнала достаточно для сигнал нести на 36 миль.0009

  Как часто вы бываете на вершине горы?

  Последнее, о чем мы не упомянули, это погода и другие атмосферные условия, которые могут влиять на радиопередачи. Но поскольку вы мало что можете сделать с матерью-природой, мы упомянем ее здесь лишь вскользь. Если вам действительно нужно знать о влиянии погоды на радиопередачу, то это совсем другой разговор.

  Ключевые моменты
  • Ключевыми факторами, влияющими на дальность связи, являются: антенна, препятствия, уровень сигнала (мощность) и тип сигнала.
  • Расстояние до горизонта является максимальной дальностью связи для большинства раций двусторонней связи.
  • Чем выше ваша антенна, тем дальше может достигать ваш сигнал, прежде чем он коснется горизонта, и, следовательно, тем больше будет дальность связи.
  • Для навесных антенн устанавливайте антенну вертикально вверх на максимально высокой точке.
  • Для портативных радиостанций вместо короткой антенны используйте штыревую антенну.
  • Радиоволны вообще не проходят через металл или холмы.
  • Каждый последующий объект, через который проходит радиосигнал, уменьшает его радиус действия.
  • Более сильный сигнал способен выдерживать последовательные прохождения через препятствия, что позволяет ему распространяться дальше.
  • Вам могут подойти радиотехнологии VHF или UHF, если вам не нужно покрывать большие расстояния.
  • Если вы используете радиостанцию ​​в основном на открытом воздухе в условиях прямой видимости, лучше выбрать УКВ, поскольку ее сигнал будет распространяться дальше.
  • Если вы используете радиостанцию ​​в зданиях или рядом с ними, в городских районах или в густых лесных массивах, лучше выбрать УВЧ, поскольку ее сигнал лучше обходит препятствия.
  • Если вам необходимо иметь большую дальность действия, чем может обеспечить большинство радиостанций, рассмотрите возможность покупки ретранслятора, обращения в службу ретрансляции или поиска спутниковых, сетевых или LTE-радиостанций.

  Расчет горизонта

  Расчет горизонта

  Чем выше антенна, тем дальше горизонт.
