Анод и катод — что это и как правильно определить?

Про анод и катод источника питания необходимо знать тем, кто занимается практической электроникой. Что и как называют? Почему именно так? Будет углублённое рассмотрение темы с точки зрения не только радиолюбительства, но и химии. Наиболее популярное объяснение звучит следующим образом: анод – это положительный электрод, а катод – отрицательный. Увы, это не всегда верно и неполно. Чтобы уметь определить анод и катод, необходимо иметь теоретическую базу и знать, что да как. Давайте рассмотрим это в рамках статьи.

Анод

Обратимся к ГОСТ 15596-82, который занимается химическими источниками тока. Нас интересует информация, размещённая на третьей странице. Согласно ГОСТу, отрицательным электродом химического источника тока является именно анод. Вот так да! А почему именно так? Дело в том, что именно через него электрический ток входит из внешней цепи в сам источник. Как видите, не всё так легко, как кажется на первый взгляд. Можно посоветовать внимательно рассматривать представленные в статье картинки, если содержимое кажется слишком сложным – они помогут понять, что же автор хочет вам донести.

Катод

Обращаемся всё к тому же ГОСТ 15596-82. Положительным электродом химического источника тока является тот, при разряде из которого он выходит во внешнюю цепь. Как видите, данные, содержащиеся в ГОСТ 15596-82, рассматривают ситуацию с другой позиции. Поэтому при консультировании с другими людьми насчет определённых конструкций необходимо быть очень осторожным.

Возникновение терминов

Их ввёл ещё Фарадей в январе 1834 года, чтобы избежать неясности и добиться большей точности. Он предлагал и свой вариант запоминания на примере с Солнцем. Так, у него анод – это восход. Солнце движется вверх (ток входит). Катод – это заход. Солнце движется вниз (ток выходит).

Пример радиолампы и диода

Продолжаем разбираться, что для обозначения чего используется. Допустим, один из данных потребителей энергии у нас имеется в открытом состоянии (в прямом включении). Так, из внешней цепи диода в элемент по аноду входит электрический ток. Но не путайтесь благодаря такому объяснению с направлением электронов. Через катод во внешнюю цепь из используемого элемента выходит электрический ток. Та ситуация, что сложилась сейчас, напоминает случаи, когда люди смотрят на перевёрнутую картину. Если данные обозначения сложные – помните, что разбираться в них таким образом обязательно исключительно химикам. А сейчас давайте сделаем обратное включение. Можно заметить, что полупроводниковые диоды практически не будут проводить ток. Единственное возможное здесь исключение – обратный пробой элементов. А электровакуумные диоды (кенотроны, радиолампы) вообще не будут проводить обратный ток. Поэтому и считается (условно), что он через них не идёт. Поэтому формально выводы анод и катод у диода не выполняют свои функции.

Почему существует путаница?

Специально, чтобы облегчить обучение и практическое применение, было решено, что диодные элементы названия выводов не будут менять зависимо от своей схемы включения, и они будут «прикреплены» к физическим выводам. Но это не относится к аккумуляторам. Так, у полупроводниковых диодов всё зависит от типа проводимости кристалла. В электронных лампах этот вопрос привязан к электроду, который эмитирует электроны в месте расположения нити накала. Конечно, тут есть определённые нюансы: так, через такие полупроводниковые приборы, как супрессор и стабилитрон, может немного протекать обратный ток, но здесь существует специфика, явно выходящая за рамки статьи.

Разбираемся с электрическим аккумулятором

Это по-настоящему классический пример химического источника электрического тока, что является возобновляемым. Аккумулятор пребывает в одном из двух режимов: заряд/разряд. В обоих этих случаях будет разное направление электрического тока. Но обратите внимание, что полярность электродов при этом меняться не будет. И они могут выступать в разных ролях:

  1. Во время зарядки положительный электрод принимает электрический ток и является анодом, а отрицательный его отпускает и именуется катодом.
  2. При отсутствии движения о них разговор вести нет смысла.
  3. Во время разряда положительный электрод отпускает электрический ток и является катодом, а отрицательный принимает и именуется анодом.

Об электрохимии замолвим слово

Здесь используют немного другие определения. Так, анод рассматривается как электрод, где протекают окислительные процессы. И вспоминая школьный курс химии, можете ответить, что происходит в другой части? Электрод, на котором протекают восстановительные процессы, называется катодом. Но здесь нет привязки к электронным приборам. Давайте рассмотрим ценность окислительно-восстановительных реакций для нас:

  1. Окисление. Происходит процесс отдачи частицей электрона. Нейтральная превращается в положительный ион, а отрицательная нейтрализуется.
  2. Восстановление. Происходит процесс получения частицей электрона. Положительная превращается в нейтральный ион, а потом в отрицательный при повторении.
  3. Оба процесса являются взаимосвязанными (так, количество электронов, что отданы, равняется присоединённому их числу).

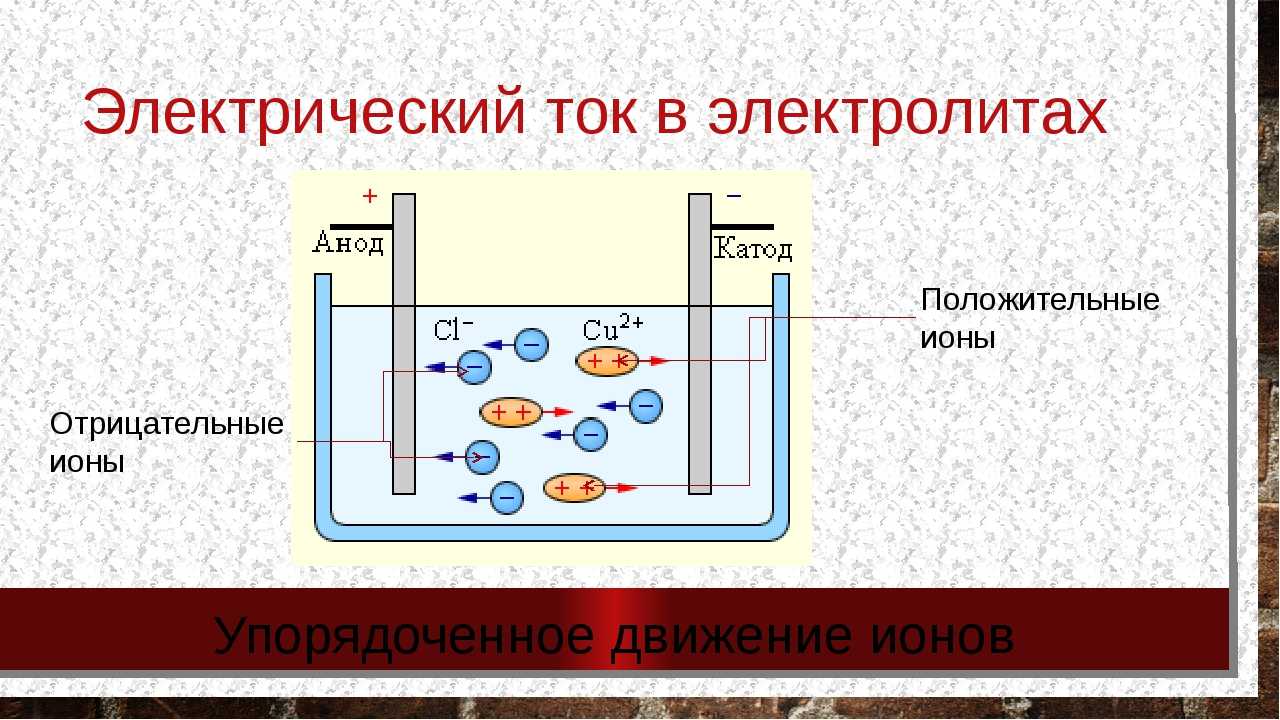

Также Фарадеем для обозначения были введены названия для элементов, что принимают участие в химических реакциях:

  1. Катионы. Так называются положительно заряженные ионы, что двигаются в растворе электролита в сторону отрицательного полюса (катода).
  2. Анионы. Так называются отрицательно заряженные ионы, что двигаются в растворе электролита в сторону положительного полюса (анода).

Как происходят химические реакции?

Окислительная и восстановительная полуреакции являются разделёнными в пространстве. Переход электронов между катодом и анодом осуществляется не непосредственно, а благодаря проводнику внешней цепи, на котором создаётся электрический ток. Здесь можно наблюдать взаимное превращение электрической и химической форм энергии. Поэтому для образования внешней цепи системы из проводников разного рода (коими являются электроды в электролите) и необходимо пользоваться металлом. Видите ли, напряжение между анодом и катодом существует, как и один нюанс. И если бы не было элемента, что мешает им напрямую произвести необходимый процесс, то ценность источников химического тока была бы весьма низка. А так, благодаря тому, что заряду необходимо пройтись по той схеме, была собрана и работает техника.

Что есть что: шаг 1

Теперь давайте будем определять, что есть что. Возьмём гальванический элемент Якоби-Даниэля. С одной стороны он состоит из цинкового электрода, который опущен в раствор сульфата цинка. Затем идёт пористая перегородка. И с другой стороны имеется медный электрод, который расположен в растворе сульфата меди. Они соприкасаются между собой, но химические особенности и перегородка не дают смешаться.

Шаг 2: Процесс

Происходит окисление цинка, и электроны по внешней цепи двигаются к меди. Так получается, что гальванический элемент имеет анод, заряженный отрицательно, и катод — положительный. Причем данный процесс может протекать только в тех случаях, когда электронам есть куда «идти». Дело в том, что попасть напрямую от электрода к другому мешает наличие «изоляции».

Шаг 3: Электролиз

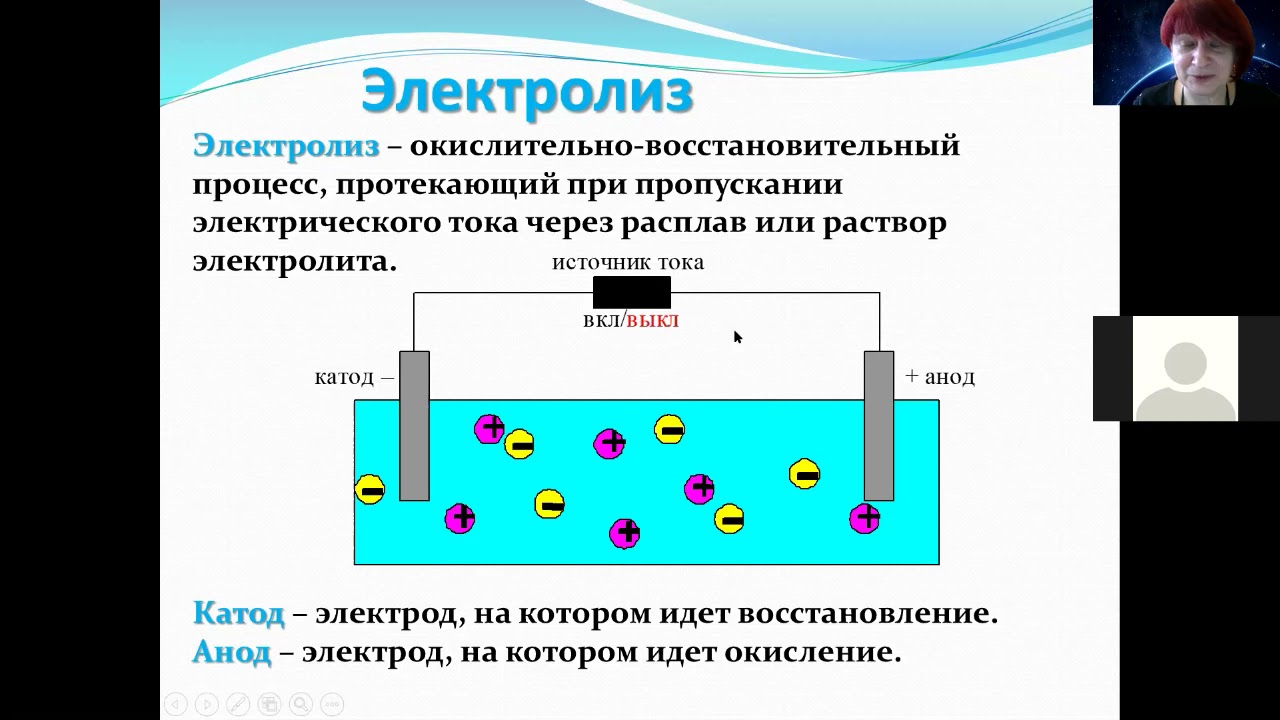

Давайте рассмотрим процесс электролиза. Установка для его прохождения является сосудом, в котором имеется раствор или расплав электролита. В него опущено два электрода. Они подключены к источнику постоянного тока. Анод в этом случае – это электрод, который подключен к положительному полюсу. Здесь происходит окисление. Отрицательно заряженный электрод – это катод. Здесь протекает реакция восстановления.

Шаг 4: Напоследок

Поэтому при оперировании данными понятиями всегда необходимо учитывать, что анод не в 100% случаев используется для обозначения отрицательного электрода. Также катод периодически может лишаться своего положительного заряда. Всё зависит от того, какой процесс на электроде протекает: восстановительный или окислительный.

Заключение

Вот таким всё и является – не очень сложно, но не скажешь, что и просто. Мы рассмотрели гальванический элемент, анод и катод с точки зрения схемы, и сейчас проблем с соединением источников питания с наработками у вас быть не должно. И напоследок нужно оставить ещё немного ценной для вас информации. Всегда приходится учитывать разницу, которую имеет потенциал катода/потенциал анода. Дело в том, что первый всегда будет немного большим. Это из-за того, что коэффициент полезного действия не работает с показателем в 100 % и часть зарядов рассеивается. Именно из-за этого можно увидеть, что аккумуляторы имеют ограничение на количество раз заряда и разряда.

Анод кадмиевый цена | ПКФ «Айсберг АС»

  • Анод кобальтовый
  • Аноды серебряные
  • Аноды золотые
  • Аноды платиновые
  • Аноды палладиевые
  • Анод магниевый
  • Анод свинцовый
  • Анод медно-фосфористый
  • Анод оловянно-свинцовый
  • Анод кадмиевый
  • Катод оловянный
  • Катод никелевый
  • Катод медный
  • Аноды иридиевые
  • Анод цинковый
  • Анод оловянный
  • Анод никелевый
  • Анод медный
Продукция:
Ед. измерения:
Кол-во:Цена, от:Наличие:Купить

Анод медный АМФ

801 ₽ 801801 ₽В наличии

Анод иридиевый И 99,9

шт.

118 ₽ 118118 ₽

/ шт.

В наличии

Анод медно-фосфористый 10х200х200 АМФ

5390 ₽ 53905390 ₽В наличии

Анод медно-фосфористый 10х200х300 АМФ

7540 ₽ 75407540 ₽В наличии

Анод медно-фосфористый 10х50х100 АМФ

830 ₽ 830830 ₽В наличии

Анод медно-фосфористый 10х100х200 АМФ

2890 ₽ 28902890 ₽В наличии

Анод медно-фосфористый 10х200х400 АМФ

10050 ₽ 1005010050 ₽
В наличии

Анод медно-фосфористый 10х100х100 АМФ

1550 ₽ 15501550 ₽В наличии

Анод серебряный СР999.

9 ГОСТ 25474
1 ₽ 11 ₽В наличии

Анод медный М1

801 ₽ 801801 ₽В наличии

Анод магниевый 400х400х130 ПРМ-20

0 ₽ 00 ₽В наличии

Анод магниевый 70х70х95 ПМ-0,4-70

0 ₽ 00 ₽В наличии

Анод и катод: что это такое?
Такие наименования как «анод» и «катод» известны многим людям еще со школьной программы. Так, катод — это электрод с отрицательным зарядом, а анод, напротив, имеет отрицательный заряд. Они используются во многих отраслях промышленности и производств, а особенно — в металлургии, а также при производстве техники и электроники.

Различается множество разновидностей данных элементов — в зависимости от используемого металла. Именно благодаря уникальным свойствам и характеристикам, данные элементы востребованы в производстве многих полуфабрикатов.
Анод: использование в металлургической отрасли
Активно используется анод в металлургической промышленности. Используется анод для процесса гальваники. Суть его применения — нанесение на поверхность изделий слой металла. Нанесение проходит электрохимическим способом. Анод также применяется и для электрорафинирования. Этот процесс необходим для того, чтобы полностью очистить металл от различных примесей.
В процессе электрорафинирования и можно заметить практическую разницу между катодом и анодом. Металл с примесями растворяется на аноде, а уже в чистом виде осаждается на катоде.

Существуют изделия данного типа, изготовленные из цинка, меди, олова, сурьмы и многих других металлов. Рассматриваются сферические: литые и катаные аноды.
Чуть реже используются кадмиевые изделия. Кроме того, бывают и разновидности данной продукции, которые производятся из драгоценных металлов. Они используются в следующих случаях:
— Для повышения уровня электропроводности изделия;
— При помощи анода увеличивается и антикоррозийная стойкость изделий;
— Нужен данный положительный электрод и для того, чтобы повысить красоту изделия, его эстетические характеристики.
Катоды: применение
Катоды — это отрицательно заряженный электрод. Как и аноды, применяются данные элементы в процессе электрорафинирования. Данные элементы производятся из различных металлов, включая никель, олово и медь. Основная сфера применения — в вакуумных и полупроводниковых приборах. Используется катод для производства полуфабрикатов, а их конкретное предназначение целиком и полностью зависит от металла выполнения. Катоды никогда не выступают в роли самостоятельных деталей (как и аноды), поэтому они служат сырьём для производства различных элементов металлопроката. Производятся из них следующие полуфабрикаты:
— Наполнители, в том числе и порошки;
— Различные пластины и детали;
— Проволоки и шины.
Свойства и сферы применения
Катоды и аноды, вне зависимости от металла изготовления, используются во многих сферах промышленности и производств. Так, их применение можно назвать довольно обширным:
— Химическая промышленность;
— Металлургическая сфера;
— Изготовление различных деталей, необходимых для функционирования техники и электроники;
— Автомобильная промышленность — в производстве шин.
Обеспечивается столь разнообразное применение данных элементов тем, что обладают они уникальным набором свойств и характеристик. Таким образом, катоды и аноды, изготовленные из разных металлов, обладают следующими свойствами:

— Легкость в обработке. Благодаря этому качеству, из них получаются отличные полуфабрикаты для дальнейшего производства;
— Высокая антикоррозийная стойкость, передаваемая изделиям, покрываемым анодом и катодом;
— Электропроводность, обеспечиваемая данными элементами, высоко ценится во многих отраслях;
— Данные полуфабрикаты способны значительно повысить эстетические качества изделия.

Приобретение
Для того, чтобы приобрести качественный полуфабрикат, необходимо обращать внимание на многие факторы, в том числе и на то, где покупается изделие. К примеру, в нашем магазине предоставлен широкий ассортимент изделий металлопроката от производителя. Здесь можно купить анод, и купить катод — при этом сделать это у нас возможно по привлекательной стоимости. Преимущества заказа у нас следующие:

— Широкий ассортимент изделий металлопроката, из которого можно выбрать необходимое изделие;
— Гарантируется европейский уровень качества всей предоставленной продукции;
— Цены здесь ниже, чем у конкурентов;
— Для постоянных клиентов предоставляется специальная скидка.

Приобрести изделия у нас легко — нужно просто позвонить по контактному номеру, указанному не сайте. Доставка осуществляется по всей России и СНГ.

Что такое анод?

К

  • Участник TechTarget

Анод — это электрод в поляризованном электрическом устройстве, через который протекает ток из внешней цепи.

И наоборот, катод — это электрод в поляризованном электрическом устройстве, через который протекает ток. Катоды получили свое название от катионов (положительно заряженных ионов), а аноды от анионов (отрицательно заряженных ионов).

В устройстве, потребляющем электричество, анодом является заряженный отрицательный электрод. К таким устройствам относятся диоды, электролитические элементы для производства водорода и вторичные аккумуляторные элементы для перезарядки аккумуляторов. Однако в устройстве, производящем энергию, анод является отрицательной клеммой из-за обратного потока электронов. К таким устройствам относятся электролитические элементы для производства водорода, вакуумные трубки, электронно-лучевые трубки, осциллографы и элементы первичных батарей (включая все неперезаряжаемые батареи).

Во многих приложениях, поскольку анод высвобождает электроны для создания тока, он постепенно разрушается из-за ослабления связей между атомами катода.

Последнее обновление: июнь 2014 г.

Продолжить чтение об аноде
  • Как работают батареи?
  • Отличие анода от катода
  • Аноды и катоды в батареях
распознавание образов

Распознавание изображений в контексте машинного зрения — это способность программного обеспечения идентифицировать объекты, места, людей, надписи и действия на цифровых изображениях.

Сеть

  • телематика

    Телематика — это термин, объединяющий слова «телекоммуникации» и «информатика» для описания использования средств связи и ИТ для . ..

  • фильтрация пакетов

    Фильтрация пакетов — это процесс пропуска или блокировки пакетов данных на сетевом интерфейсе брандмауэром на основе источника и …

  • WAN (глобальная сеть)

    Глобальная вычислительная сеть (WAN) — это географически распределенная частная телекоммуникационная сеть, которая соединяет между собой несколько локальных …

Безопасность

  • FIDO (быстрая идентификация онлайн)

    FIDO (Fast Identity Online) — это набор спецификаций безопасности, не зависящих от технологии, для строгой аутентификации.

  • Альянс облачной безопасности (CSA)

    Альянс по безопасности облачных вычислений (CSA) — это некоммерческая организация, которая продвигает исследования передовых методов обеспечения безопасности облачных …

  • квантовое превосходство

    Квантовое превосходство — это экспериментальная демонстрация доминирования и преимущества квантового компьютера над классическими компьютерами с помощью . ..

ИТ-директор

  • сделка

    В вычислительной технике транзакция представляет собой набор связанных задач, рассматриваемых как одно действие.

  • бережливое управление

    Бережливое управление — это подход к управлению организацией, который поддерживает концепцию постоянного совершенствования, долгосрочного …

  • идентификатор устройства (идентификация устройства)

    Идентификатор устройства (идентификация устройства) — это анонимная строка цифр и букв, которая однозначно идентифицирует мобильное устройство, такое как …

HRSoftware

  • вовлечения сотрудников

    Вовлеченность сотрудников — это эмоциональная и профессиональная связь, которую сотрудник испытывает к своей организации, коллегам и работе.

  • кадровый резерв

    Кадровый резерв — это база данных кандидатов на работу, которые могут удовлетворить немедленные и долгосрочные потребности организации.

  • разнообразие, равенство и инклюзивность (DEI)

    Разнообразие, справедливость и инклюзивность — термин, используемый для описания политики и программ, которые способствуют представительству и …

Служба поддержки клиентов

  • лид, квалифицированный продуктом (PQL)

    Лид, квалифицированный по продукту (PQL), — это физическое или юридическое лицо, которое получило выгоду от использования продукта в результате бесплатного …

  • квалифицированный маркетолог лид (MQL)

    Квалифицированный маркетолог (MQL) — это посетитель веб-сайта, уровень вовлеченности которого указывает на то, что он может стать клиентом.

  • успех клиента

    Успех клиента — это стратегия, направленная на то, чтобы продукция компании отвечала потребностям клиента.

Примечания по катоду и аноду от Unacademy

Введение

Поток тока определяет анод и катод. Ток, в его самом широком смысле, относится к любому движению электрического заряда. Однако имейте в виду, что направление тока определяется тем, куда будет двигаться положительный заряд, а не тем, куда будет двигаться отрицательный заряд. Так, если электроны движутся в ячейке, ток течет в противоположном направлении. Почему он определяется таким образом? Кто знает, но это правило. Когда заряд несут носители положительного заряда, такие как ионы или протоны, ток течет в том же направлении. Ток течет в противоположном направлении от носителей отрицательного заряда, таких как электроны в металлах.

Катод

Катодом является отрицательно заряженный электрод. Катод имеет тенденцию притягивать катионы или положительно заряженные частицы.

Катод является либо донором, либо источником электронов. Он способен принимать положительные заряды. Поскольку катод может генерировать электроны, которые обычно являются электрическими частицами, которые и совершают фактическое движение, можно сказать, что катоды генерируют заряд или что ток течет от катода к аноду. Это может сбивать с толку, потому что направление тока определяется движением положительного заряда. Только имейте в виду, что любое движение заряженных частиц является текущим.

В поляризованном электрическом устройстве катод представляет собой металлический электрод, по которому течет ток. Анод, с другой стороны, представляет собой электрод в поляризованном электрическом устройстве, через который протекает ток из внешней цепи. Катоды названы в честь катионов (положительно заряженных ионов), а аноды названы в честь анионов (отрицательно заряженных ионов).

Катод необходим для получения электронов от анода. И анод, и катод погружены в раствор электролита, и электричество течет от отрицательной к положительной части вашей батареи через проводник. В двух словах, так аккумулятор вырабатывает электричество.

Катод может быть изготовлен из любого материала, если он является эффективным окислителем, сохраняющим стабильность при контакте с электролитом. Поскольку они имеют полезное рабочее напряжение, оксиды металлов являются отличными катодными материалами. Оксид меди, оксид лития и оксид графики являются их примерами.

Анод

Анод — это электрод в поляризованном электрическом устройстве, который получает ток от внешней цепи. Катод, с другой стороны, представляет собой электрод в поляризованном электрическом устройстве, через который протекает ток. Катоды названы в честь катионов (положительно заряженных ионов), а аноды названы в честь анионов (отрицательно заряженных ионов).

Положительно заряженный электрод известен как анод. Электроны или анионы притягиваются к аноду. Анод может быть источником положительного заряда или акцептором электронов.

Анод представляет собой металл, который окисляется, например, цинк или литий, и, таким образом, теряет электроны. Он плавает в растворителе электролита и медленно разрушается по мере того, как электроны текут по проводнику к катоду.

Проводник (будь то металлическая проволока или трубка) — это то, как мы получаем доступ к электричеству, вырабатываемому анодом, и, в конечном счете, как батарея питает наши устройства. Аккумулятор умрет, как только анод полностью разрушится (или потеряет заряд).

Разница между катодом и анодом

Анод — это электрод в поляризованном электрическом устройстве, который получает ток от внешней цепи.

Катод, с другой стороны, представляет собой электрод в поляризованном электрическом устройстве, через который протекает ток. Катоды названы в честь катионов (положительно заряженных ионов), а аноды названы в честь анионов (отрицательно заряженных ионов).

Анод — это действительно заряженный отрицательный электрод в устройстве, потребляющем электричество. Примерами таких устройств являются диоды, электролитические элементы при производстве водорода, а также вторичные аккумуляторные элементы при подзарядке аккумуляторов. Однако, поскольку в силовом устройстве поток электронов реверсирован, анод является отрицательным выводом. Примерами таких устройств являются электролитические элементы для производства водорода, вакуумные трубки, электронно-лучевые трубки, осциллографы и элементы первичной батареи (включая все неперезаряжаемые батареи).

Другими словами, как пользователи различают вашу батарею?

Это действительно очень просто. На каждом конце большинства аккумуляторов для жилых автофургонов, автомобилей и даже бытовых аккумуляторов есть знак плюс (+) и минус (-). Знак минус относится к аноду, поскольку он является отрицательным электродом (и, следовательно, теряет электроны). Знак плюс, с другой стороны, относится к катоду, потому что он является положительным электродом (и, таким образом, получает электроны).

Почему важно понимать разницу между анодом и катодом в батарее?

Понимание разницы между анодом и катодом важно, потому что оно позволяет вам точно понять, как работают ваши батареи, независимо от того, находитесь ли вы на лодке, водите транспортное средство для отдыха или просто меняете батареи в пульте дистанционного управления. Вы будете уверены в том, что правильно установите источник питания вашего устройства, независимо от того, устанавливаете ли вы собственную солнечную установку или заменяете батареи.
