Операционный усилитель 741 | это… Что такое Операционный усилитель 741?

Операционный усилитель 741 в корпусе TO-5

Операционный усилитель 741 (другие обозначения: uA741, μA741) — универсальный интегральных операционный усилитель второго поколения на биполярных транзисторах. Оригинальный μA741 был разработан в 1968 году Дэвидом Фуллагаром из Fairchild Semiconductor на основе разработанного Бобом Видларом LM101. В отличие от LM101, использовавшего внешний конденсатор частотной коррекции, в μA741 этот конденсатор был выполнен непосредственно на кристалле ИС. Простота применения μA741 и совершенные для своего времени характеристики способствовали широкому применению новой схемы и сделали её «типовым» универсальным ОУ.

Содержание

1 Структура ОУ
2 Токовые зеркала
3 Дифференциальный входной каскад
4 Усилительный каскад класса А
5 Цепи смещения выхода
6 Выходной каскад
7 Примечания
8 Ссылки

Структура ОУ

Несмотря на то, что проще и полезнее рассматривать операционный усилитель как чёрный ящик с характеристиками идеального ОУ, важно также иметь представление о внутренней структуре ОУ и принципах его работы, так как при разработке с использованием ОУ могут возникнуть проблемы, обусловленные ограничениями его схемотехники.

Структура ОУ различных марок отличается, но в основе лежит один и тот же принцип. ОУ второго и последующих поколений состоят из следующих функциональных блоков:

Внутренняя схема операционного усилителя 741

Дифференциальный усилитель
- Входной каскад — обеспечивает усиление при малом уровне шума, высокое входное сопротивление. Обычно имеет дифференциальный выход.
Усилитель напряжения
- Имеет высокий коэффициент усиления по напряжению, спад Амплитудно-частотной характеристики как у однополюсного фильтра низких частот, обычно единственный (то есть не дифференциальный) выход.
Выходной усилитель
- Выходной каскад — обеспечивает высокую нагрузочную способность по току, низкое выходное сопротивление, ограничение выходного тока и защиту от короткого замыкания в нагрузке.

Токовые зеркала

Части схемы, обведённые красной линией являются токовыми зеркалами.

Первичный ток, который задаёт все остальные токи, определяется напряжением питания ОУ и резистором 39 kΩ (плюс два падения напряжения на диодном переходе). Первичный ток составляет примерно

(1)

Режим входного каскада по постоянному току задаётся двумя токовыми зеркалами слева. Токовое зеркало, образованное транзисторами Q8/Q9 позволяет работать с большими синфазными напряжениями на входе, не выходя при этом из активного режима работы транзисторов. Токовое зеркало Q10/Q11 косвенно используется для установки тока покоя входного каскада. Этот ток устанавливается резистором 5 kΩ. Цепь задания тока смещения работает следующим образом. Если ток входного каскада начинает отличаться (отличие обнаруживает транзистор Q8) от значения, заданного транзистором Q10, это отражается в токе Q9, что приводит к изменению напряжения в точке соединения коллекторов Q9 и Q10. Это напряжение, поступая на базы Q3 и Q4, уменьшает отклонение тока входного каскада от номинального.

Таким образом, постоянная составляющая тока входного каскада стабилизирована глубокой отрицательной обратной связью.

Токовое зеркало Q12/Q13 обеспечивает для усилителя класса А постоянный ток нагрузки, этот ток практически не зависит от выходного напряжения ОУ.

Дифференциальный входной каскад

Часть схемы, обведенная синей линией, является дифференциальным усилителем. Транзисторы Q1 и Q2 работают как эмиттерные повторители, они нагружены на пару транзисторов Q3 и Q4, включенных как усилители с общей базой. Помимо этого Q3 и Q4 согласуют уровень напряжения и обеспечивают предварительное усиление сигнала перед подачей его на усилитель класса А.

Дифференциальный усилитель из транзисторов Q1 — Q4 имеет активную нагрузку — токовое зеркало, состоящее из транзисторов Q5 — Q7. Транзистор Q7 увеличивает точность (равенство токов в ветвях) токового зеркала путем уменьшения тока сигнала, отбираемого с коллектора Q3 для управления базами транзисторов Q5 и Q6. Это токовое зеркало обеспечивает преобразование дифференциального сигнала в недифференциальный следующим образом:

Ток сигнала через коллектор Q3 поступает на вход токового зеркала, при этом выход зеркала (коллектор Q6) соединен с коллектором Q4.
Здесь токи коллекторов Q3 и Q4 суммируются, поскольку для дифференциальных входных сигналов сигнальные токи через транзисторы Q3 и Q4 равны по абсолютному значению и противоположны по направлению.

Таким образом, сумма вдвое превышает токи, текущие через транзисторы Q3 и Q4. Напряжение сигнала на коллекторе Q4 в режиме холостого хода равно произведению суммы сигнальных токов и сопротивлений коллекторов Q4 и Q6, включенных параллельно. Это произведение относительно велико, поскольку сопротивления коллекторов для токов сигнала большие

[1].

Следует отметить, что ток базы входных транзисторов ненулевой и дифференциальное сопротивление входа ОУ 741 составляет примерно 2 MΩ.

ОУ имеет два вывода балансировки (на рисунке обозначены Offset), которые обеспечивают возможность подстройки напряжения смещения входа ОУ до нулевого значения. Для подстройки нужно подключить к выводам потенциометр.

Усилительный каскад класса А

Часть схемы, обведенная пурпурной линией, является усилительным каскадом класса А. Он состоит из двух n-p-n транзисторов, включенных как пара Дарлингтона. Коллекторной нагрузкой является выходная часть токового зеркала Q12/Q13, благодаря чему достигается высокое усиление этого каскада. Конденсатор емкостью 30 пФ обеспечивает частотно-зависимую отрицательную обратную связь, которая повышает устойчивость ОУ при работе с внешней обратной связью. Такая техника называется компенсация Миллера, она функционирует практически так же, как и интегратор, построенный на ОУ. Полюс может находиться на достаточно низкой частоте, например 10 Гц для ОУ 741. Соответственно, на этой частоте происходит спад −3 дБ амплитудно-частотной характеристики ОУ при разомкнутой петле внешней обратной связи. Частотная компенсация обеспечивает безусловную стабильность ОУ в широком диапазоне условий и тем самым упрощает его применение.

Цепи смещения выхода

Часть схемы, обведенная зеленой линией, предназначена для правильного смещения транзисторов выходного каскада. Эта часть схемы представляет собой двухполюсник, поддерживающий постоянную разность потенциалов на своих выводах вне зависимости от протекающего тока (в основе — умножитель напряжения база-эмиттер). Фактически, это аналог стабилитрона, выполненный на транзисторе Q16. Если считать ток базы транзистора Q16 равным нулю, а напряжение база-эмиттер равным 0.625 В (типичное напряжение база-эмиттер для кремниевых биполярных транзисторов), то ток, текущий через резисторы 4.5 kΩ и 7.5 kΩ будут одинаковы, а напряжение на резисторе 4.5 kΩ составит 0.375 В. Таким образом, напряжение на всем двухполюснике будет равно 0.625 + 0.375 = 1 В. Это напряжение поддерживает выходные транзисторы в чуть открытом состоянии, что уменьшает искажения типа «ступенька».

Поддержание напряжения смещения путем умножения напряжения база-эмиттер примечательно тем, что при изменениях температуры напряжения база-эмиттер меняются одновременно и у смещаемого каскада, и у цепи смещения, то есть температурно-зависимые эффекты взаимно вычитаются. Это обстоятельство значительно улучшает термостабильность режима смещаемых транзисторов, особенно в интегральных схемах, где все транзисторы имеют одинаковую температуру (поскольку находятся на одном кристалле).

В некоторых усилителях, выполненных на дискретных компонентах, функцию смещения выходных транзисторов выполняют последовательно включенные полупроводниковые диоды (обычно два диода).

Выходной каскад

Выходной каскад (обведён голубой линией) класса AB — двухтактный эмиттерный повторитель (Q14, Q20), смещение которого устанавливается умножителем напряжения V_be (Q16 и резисторы, соединённые с его базой). На выходной каскад подаётся сигнал с коллекторов транзисторов Q13 и Q19. Диапазон выходных напряжений ОУ примерно на 1 В меньше, чем напряжение питания; это обусловлено падением напряжения на полностью открытых транзисторах выходного каскада.

Резистор сопротивлением 25 Ω в выходном каскаде служит датчиком тока. Этот резистор совместно с транзистором Q17 ограничивает ток эмиттерного повторителя Q14 на уровне примерно 25 мА. Ограничение тока в нижнем плече (транзистор Q20) двухтактного выходного каскада осуществляется путём измерения тока через эмиттер транзистора Q19 и последующего ограничения тока, текущего в базу Q15. В более новых вариантах схемотехники ОУ 741 могут использоваться несколько иные методы ограничения выходного тока.

Примечания

↑ Коллектор транзистора в активном режиме ведет себя как генератор тока

Ссылки

Operational amplifiers (англ.) Познавательная статья об ОУ.

Операционный усилитель 741 | это… Что такое Операционный усилитель 741?

Операционный усилитель 741 в корпусе TO-5

Содержание

1 Структура ОУ
2 Токовые зеркала
3 Дифференциальный входной каскад
4 Усилительный каскад класса А
5 Цепи смещения выхода
6 Выходной каскад
7 Примечания
8 Ссылки

Структура ОУ

Внутренняя схема операционного усилителя 741

Дифференциальный усилитель
- Входной каскад — обеспечивает усиление при малом уровне шума, высокое входное сопротивление. Обычно имеет дифференциальный выход.
Усилитель напряжения
- Имеет высокий коэффициент усиления по напряжению, спад Амплитудно-частотной характеристики как у однополюсного фильтра низких частот, обычно единственный (то есть не дифференциальный) выход.
Выходной усилитель
- Выходной каскад — обеспечивает высокую нагрузочную способность по току, низкое выходное сопротивление, ограничение выходного тока и защиту от короткого замыкания в нагрузке.

Токовые зеркала

Части схемы, обведённые красной линией являются токовыми зеркалами. Первичный ток, который задаёт все остальные токи, определяется напряжением питания ОУ и резистором 39 kΩ (плюс два падения напряжения на диодном переходе). Первичный ток составляет примерно

(1)

Токовое зеркало Q10/Q11 косвенно используется для установки тока покоя входного каскада. Этот ток устанавливается резистором 5 kΩ. Цепь задания тока смещения работает следующим образом. Если ток входного каскада начинает отличаться (отличие обнаруживает транзистор Q8) от значения, заданного транзистором Q10, это отражается в токе Q9, что приводит к изменению напряжения в точке соединения коллекторов Q9 и Q10. Это напряжение, поступая на базы Q3 и Q4, уменьшает отклонение тока входного каскада от номинального. Таким образом, постоянная составляющая тока входного каскада стабилизирована глубокой отрицательной обратной связью.

Дифференциальный входной каскад

Ток сигнала через коллектор Q3 поступает на вход токового зеркала, при этом выход зеркала (коллектор Q6) соединен с коллектором Q4.
Здесь токи коллекторов Q3 и Q4 суммируются, поскольку для дифференциальных входных сигналов сигнальные токи через транзисторы Q3 и Q4 равны по абсолютному значению и противоположны по направлению.

Усилительный каскад класса А

Цепи смещения выхода

Часть схемы, обведенная зеленой линией, предназначена для правильного смещения транзисторов выходного каскада. Эта часть схемы представляет собой двухполюсник, поддерживающий постоянную разность потенциалов на своих выводах вне зависимости от протекающего тока (в основе — умножитель напряжения база-эмиттер). Фактически, это аналог стабилитрона, выполненный на транзисторе Q16. Если считать ток базы транзистора Q16 равным нулю, а напряжение база-эмиттер равным 0.625 В (типичное напряжение база-эмиттер для кремниевых биполярных транзисторов), то ток, текущий через резисторы 4. 5 kΩ и 7.5 kΩ будут одинаковы, а напряжение на резисторе 4.5 kΩ составит 0.375 В. Таким образом, напряжение на всем двухполюснике будет равно 0.625 + 0.375 = 1 В. Это напряжение поддерживает выходные транзисторы в чуть открытом состоянии, что уменьшает искажения типа «ступенька».

Выходной каскад

Примечания

↑ Коллектор транзистора в активном режиме ведет себя как генератор тока

Ссылки

Operational amplifiers (англ.) Познавательная статья об ОУ.

Операционный усилитель 741 | это..

. Что такое Операционный усилитель 741?

Операционный усилитель 741 в корпусе TO-5

Содержание

1 Структура ОУ
2 Токовые зеркала
3 Дифференциальный входной каскад
4 Усилительный каскад класса А
5 Цепи смещения выхода
6 Выходной каскад
7 Примечания
8 Ссылки

Структура ОУ

Внутренняя схема операционного усилителя 741

Дифференциальный усилитель
- Входной каскад — обеспечивает усиление при малом уровне шума, высокое входное сопротивление. Обычно имеет дифференциальный выход.
Усилитель напряжения
- Имеет высокий коэффициент усиления по напряжению, спад Амплитудно-частотной характеристики как у однополюсного фильтра низких частот, обычно единственный (то есть не дифференциальный) выход.
Выходной усилитель
- Выходной каскад — обеспечивает высокую нагрузочную способность по току, низкое выходное сопротивление, ограничение выходного тока и защиту от короткого замыкания в нагрузке.

Токовые зеркала

(1)

Дифференциальный входной каскад

Ток сигнала через коллектор Q3 поступает на вход токового зеркала, при этом выход зеркала (коллектор Q6) соединен с коллектором Q4.
Здесь токи коллекторов Q3 и Q4 суммируются, поскольку для дифференциальных входных сигналов сигнальные токи через транзисторы Q3 и Q4 равны по абсолютному значению и противоположны по направлению.

Усилительный каскад класса А

Цепи смещения выхода

Выходной каскад

Примечания

↑ Коллектор транзистора в активном режиме ведет себя как генератор тока

Ссылки

Operational amplifiers (англ.) Познавательная статья об ОУ.

Операционный усилитель IC 741 Основы, характеристики, конфигурация выводов, применение

В этом руководстве мы узнаем о чрезвычайно популярном устройстве под названием ОУ IC 741. Мы увидим некоторые основы операционных усилителей, упаковку и распиновку операционного усилителя IC 741, важные характеристики и характеристики, пару известных схем с использованием IC 741 (инвертирующие и неинвертирующие усилители) и некоторые общие приложения.

Краткое описание

Введение в операционные усилители

Операционный усилитель, также называемый операционным усилителем или операционным усилителем, представляет собой интегральную схему, предназначенную в первую очередь для выполнения аналоговых вычислений. Он имеет очень высокий коэффициент усиления по напряжению, обычно порядка 10 ⁵ (100 дБ).

Хотя они изначально предназначены для выполнения математических операций, таких как сложение, вычитание, интегрирование, дифференцирование и т. д. (отсюда и название операционных усилителей), с использованием внешних компонентов, таких как резисторы и конденсаторы, для создания необходимого механизма обратной связи, их также можно использовать в качестве усилителя и для многих других функций, таких как фильтры, компараторы и т. д.

ИС операционных усилителей стали неотъемлемой частью почти всех аналоговых схем. В этой статье мы рассмотрим одну из наиболее часто используемых микросхем операционных усилителей: операционный усилитель IC 741.

Чтобы узнать больше об операционных усилителях, посетите эту страницу: Основы операционных усилителей

ИС 741 Операционный усилитель (операционный усилитель)

ИС 741 ОУ представляет собой монолитную интегральную схему, состоящую из операционного усилителя общего назначения. Впервые он был изготовлен компанией Fairchild Semiconductors в 19 году.63. Число 741 указывает на то, что эта микросхема операционного усилителя имеет 7 функциональных контактов, 4 контакта, способных принимать входные данные, и 1 выходной контакт.

Операционный усилитель IC 741 обеспечивает высокий коэффициент усиления по напряжению и может работать в широком диапазоне напряжений, что делает его лучшим выбором для использования в интеграторах, суммирующих усилителях и устройствах обратной связи общего назначения. Он также имеет защиту от короткого замыкания и встроенные схемы компенсации частоты. Эта микросхема операционного усилителя поставляется в следующих форм-факторах:

8-контактный DIP-корпус
ТО5-8 Упаковка металлическая банка
8-контактный SOIC

ПРИМЕЧАНИЕ: Производителем первой ИС на рисунке выше в 8-выводном DIP-корпусе является STMicroelectronics, а третьей ИС в 8-выводном формате SOIC — Texas Instruments. Нам не удалось найти информацию о производителе второй ИМС в металлобаночном корпусе ТО5-8.

Распиновка операционного усилителя IC 741 и их функции

На приведенном ниже рисунке показаны конфигурации контактов и внутренняя блок-схема IC 741 в 8-контактном корпусе DIP и корпусе TO5-8 в металлическом корпусе.

Теперь давайте посмотрим на функции различных контактов микросхемы 741:

Контакты 4 и 7 (источник питания): Контакт 7 является клеммой подачи положительного напряжения, а контакт 4 — клеммой подачи отрицательного напряжения. 741 IC потребляет энергию для своей работы от этих контактов. Напряжение между этими двумя контактами может быть где угодно между 5В и 18В.
Контакт 6 (выход): Это выходной контакт IC 741. Напряжение на этом контакте зависит от сигналов на входных контактах и используемого механизма обратной связи. Если говорят, что выход высокий, это означает, что напряжение на выходе равно положительному напряжению питания. Точно так же, если говорят, что выход низкий, это означает, что напряжение на выходе равно отрицательному напряжению питания.
Контакт 2 и контакт 3 (вход): Это входные контакты микросхемы. Pin2 — инвертирующий вход, а Pin3 — неинвертирующий вход. Если напряжение на выводе 2 больше, чем напряжение на выводе 3, т. е. напряжение на инвертирующем входе выше, выходной сигнал остается низким. Точно так же, если напряжение на выводе 3 больше, чем напряжение на выводе 2, т. е. напряжение на неинвертирующем входе высокое, выход становится высоким.
Pin1 & Pin5 (Offset Null): Из-за высокого коэффициента усиления, обеспечиваемого операционным усилителем 741, даже небольшие различия в напряжениях на инвертирующем и неинвертирующем входах, вызванные нарушениями производственного процесса или внешними помехами, могут повлиять на выход. Чтобы свести на нет этот эффект, к выводам 1 и 5 можно приложить напряжение смещения, что обычно делается с помощью потенциометра.
Контакт 8 (Н/З): Этот контакт не подключен к какой-либо схеме внутри микросхемы 741. Это просто фиктивный вывод, используемый для заполнения пустого пространства в стандартных 8-контактных корпусах.

Технические характеристики

Ниже приведены основные технические характеристики IC 741:

Источник питания: Требуется минимальное напряжение 5 В и может выдерживать до 18 В
Входное сопротивление: Около 2 МОм
Выходное сопротивление: Около 75 Ом
Коэффициент усиления по напряжению: 200 000 для низких частот (200 В/мВ)
Максимальный выходной ток: 20 мА
Рекомендуемая выходная нагрузка: Более 2 кОм
Смещение входа: Диапазоны от 2 мВ до 6 мВ
Скорость нарастания: 0,5 В/мкс (это скорость, с которой операционный усилитель может обнаруживать изменения напряжения)

Высокий входной импеданс и очень малый выходной импеданс делают IC 741 почти идеальным усилителем напряжения.

ПРИМЕЧАНИЕ: Приведенные выше характеристики являются общими и могут варьироваться от производителя к производителю. Чтобы получить точную информацию, пожалуйста, обратитесь к техническому описанию.

Внутренняя схема и работа микросхемы 741

Стандартный операционный усилитель 741 состоит из схемы, содержащей 20 транзисторов и 11 резисторов. Все они интегрированы в монолитный чип. Схема ниже иллюстрирует внутренние соединения этих компонентов.

Инвертирующий и неинвертирующий входы подключены к двум транзисторам NPN, Q1 и Q2 соответственно. Оба транзистора ведут себя как эмиттерные повторители NPN, а их выходы подаются на пару транзисторов PNP Q3 и Q4, которые сконфигурированы для работы в качестве усилителей с общей базой. Эта конфигурация изолирует оба входа и предотвращает возможную обратную связь по сигналу.

Колебания напряжения на входах операционного усилителя могут повлиять на протекание тока во внутренней цепи и выйти за пределы рабочего диапазона любого транзистора в цепи. Чтобы этого не произошло, используются два текущих зеркала.

Пары транзисторов Q8, Q9 и Q12, Q13 образуют две схемы токовых зеркал. Транзисторы Q8 и Q12 являются управляющими транзисторами, которые задают базовое напряжение эмиттера другого транзистора в соответствующей паре.

Это напряжение контролируется с точностью до долей милливольта, чтобы пропускать только необходимое количество тока. Первое токовое зеркало, образованное транзисторами Q8 и Q9, подключено к входной цепи, а второе токовое зеркало, образованное транзисторами Q12 и Q13, подключено к выходной цепи.

Третье токовое зеркало, образованное транзисторами Q10 и Q11, действует как высокоимпедансное соединение между входной цепью и минусом источника питания. Он обеспечивает опорное напряжение без нагрузки на входную цепь и устанавливает небольшой ток смещения базы, требуемый PNP-транзисторами во входной схеме усилителя с общей базой.

Транзистор Q6 вместе с резисторами 4,5 кОм и 7,5 кОм образуют схему сдвига уровня напряжения, которая снижает напряжение от схемы входного усилителя на 1 В, прежде чем оно будет отправлено на следующую схему. Это сделано для предотвращения искажения сигнала на выходном каскаде усилителя.

Транзисторы Q15, Q19 и Q22 сконфигурированы для работы в качестве усилителя класса А, а транзисторы Q14, Q17 и Q20 образуют выходной каскад операционного усилителя 741.

Для балансировки любых неравномерностей на входной дифференциальной цепи транзисторы Q5, Q6 и Q7 используются для формирования устройства, которое принимает два входа (нулевое смещение (+), нулевое смещение (-)) и уравновешивает как инвертирующие, так и неинвертирующие входы. соответственно инвертируя входы.

Коэффициент усиления в зависимости от частотных характеристик

Коэффициент усиления операционного усилителя IC 741 непостоянен и изменяется в зависимости от частоты входного сигнала. На приведенном ниже графике показано соотношение между ними:

Вы можете заметить, что коэффициент усиления остается постоянным на уровне около 200 000, когда операционный усилитель работает на частотах ниже 10 Гц. По мере увеличения частоты входного сигнала усиление уменьшается и приближается к единице на частотах около 100 000 Гц.

Конфигурация разомкнутого контура IC 741

Самый простой способ использования операционного усилителя — это работа с ним в режиме разомкнутого контура.

741 Схемы операционных усилителей

Мы рассмотрим две разные схемы усилителей напряжения, в которых используется ИС 741. .

Эта конфигурация называется инвертирующей, потому что она усиливает и меняет полярность входного сигнала (обратите внимание на формы сигналов на входе и выходе). Резистор R2 является резистором обратной связи. Коэффициент усиления находится по формуле:

Коэффициент усиления (A _V ) = -(R ₂ / R ₁ )

Отрицательный знак указывает на то, что полярность выходного сигнала обратная. Регулируя значения R ₁ и R ₂, можно добиться желаемого усиления.

Схема неинвертирующего усилителя с использованием операционного усилителя 741

Ниже приведена схема неинвертирующего усилителя с использованием микросхемы 741 IC и двух резисторов.

Это устройство называется неинвертирующим, поскольку оно усиливает входной сигнал, сохраняя при этом ту же полярность. Коэффициент усиления находится по формуле:

Коэффициент усиления (A _V ) = 1 + (R ₂ / R ₁ )

Путем регулировки значений R ₁ и R ₂ можно добиться желаемого усиления.

Если значение резистора обратной связи R ₂ установлено равным 0, коэффициент усиления равен 1, и конфигурация операционного усилителя ведет себя как «буфер единичного усиления» или повторитель напряжения.

Приложения

Ниже приведены варианты применения операционного усилителя IC 741 в различных вариантах использования:

- Усилители: 741 ИС в основном используются для усиления сигналов различных частот в диапазоне от постоянного тока до более высоких радиочастот. Он также используется в частотно-избирательных усилителях, которые отфильтровывают сигналы нежелательных частот, т. е. системы управления тембром в стереофонических и Hi-Fi системах.
- Вычислительный: Многие электронные схемы, выполняющие математические операции, такие как интегрирование, дифференцирование, суммирование и т. д., используют операционный усилитель 741.
- Выпрямители: Обычные диоды, используемые в выпрямителях, имеют падение напряжения на них, что делает их непригодными для высокоточных выпрямителей сигналов. Микросхема 741 может быть сконфигурирована для работы в качестве идеального диода, т. е. вообще без падения напряжения, и может использоваться в точных схемах выпрямителей.
- Генераторы: Операционный усилитель IC 741 используется в качестве генератора в функциональных генераторах для создания различных форм выходных сигналов, таких как синусоидальная, прямоугольная, треугольная и т. д. Он также используется в широтно-импульсных модуляторах (ШИМ-генераторах)
- Компараторы: ИС 741 можно использовать для сравнения сигналов напряжения и определения, имеют ли они почти одинаковое напряжение. Это может быть использовано в регуляторах напряжения и компараторах сигналов.

АЦП/ЦАП: 741 Операционный усилитель можно использовать для создания цифро-аналоговых преобразователей, которые могут получать цифровой двоичный ввод от компьютеров или микроконтроллеров и создавать соответствующий аналоговый сигнал. Точно так же он также может использоваться в аналого-цифровых схемах.

Заключение

Полное введение в операционный усилитель IC 741. Вы узнали некоторые основы операционных усилителей, информацию об упаковке и выводах операционного усилителя IC 741, важные спецификации и характеристики, пару известных схем с использованием IC 741 (инвертирующие и неинвертирующие усилители) и некоторые общие приложения.

ИС операционного усилителя 741 Основы, характеристики, выводы и применение

Содержание

1 Введение в ИС операционного усилителя 741
2 Характеристики
3 Технические характеристики
4 OP AMP IC 741 Конфигурация PIN-кода
5 Рабочая и внутренняя схема OP-AMP IC 741
- 5. 1 Конфигурация открытой петли
- 5.2 Операционный Amplifier
- 5.3 5.2.
6 Применение ИС операционного усилителя 741

Введение в ИС операционного усилителя 741

ИС операционного усилителя 741 или . Этот небольшой чип в основном выполняет математические операции, такие как сложение, вычитание, умножение, деление, дифференцирование, интегрирование и т. д. в различных схемах.

Это усилитель с высоким коэффициентом усиления, состоящий из биполярных транзисторов или полевых транзисторов, который часто питается как положительным, так и отрицательным напряжением питания. Впервые он был разработан Fairchild Semiconductor в 1963 году.

В этом руководстве мы узнаем об основах, характеристиках, схемах, конфигурации контактов и приложениях операционного усилителя IC или Op-Amp 741 или LM741. Вы также можете проверить микросхему двойного аудиоусилителя LM358 , которая имеет пару схем операционного усилителя.

Характеристики
Ниже приведены основные характеристики ОУ IC 741:
Входное сопротивление более 100 кОм.
Выходное сопротивление меньше 100 Ом.
Диапазон частот от 0 Гц до 1 МГц.
Низкое напряжение смещения и ток.
Коэффициент усиления по напряжению составляет около 2 00 000.
Технические характеристики
Ниже приведены основные технические характеристики операционного усилителя IC 741:
Источник питания: Для правильной работы требуется минимальное питание 5 В и может работать до 18 В.
Входное сопротивление: около 2 МОм.
Выходное сопротивление
: около 75 Ом.
Коэффициент усиления по напряжению: 2 00 000 для минимального диапазона частот.
Скорость нарастания (скорость, с которой операционный усилитель может обнаружить изменение напряжения): 0,5 В/мкс.
Входное смещение: в диапазоне 2–6 мВ.
Выходная нагрузка: рекомендуется более 2 кОм.
Максимальный выходной ток: 20 мА.
Примечание: Для работы операционного усилителя в качестве усилителя напряжения рекомендуется использовать высокое входное сопротивление и низкое выходное сопротивление. Этот импеданс делает операционный усилитель IC 741 практически идеальным усилителем напряжения. Вышеупомянутые характеристики являются общими и могут варьироваться в зависимости от производителя.
Конфигурация контактов ИС операционного усилителя 741
Символ и конфигурация контактов операционного усилителя 741 показаны ниже. Схема состоит из восьми выводов. Среди них контакты 2, 3 и 6 являются наиболее значимыми контактами, где контакты 2 и 3 представляют инвертирующие и неинвертирующие клеммы соответственно, а контакт 6 представляет выходное напряжение. Контакт 8 неактивен в цепи.
Число 741 в названии означает, что есть 7 активных контактов, 4 контакта (контакт 2,3,4,7) могут принимать входные данные и 1 контакт (контакт 6) является выходным контактом. Треугольная форма ИС представляет собой интегральную схему операционного усилителя.
Функциональность каждого контакта следующая:
Контакты источника питания (контакты 4 и 7):
Контакты 4 и 7 являются отрицательными и положительными клеммами питания соответственно. Питание, необходимое для работы микросхемы, поступает от обоих этих контактов. Уровень напряжения между этими контактами может быть в диапазоне от 5В до 18В.
Входные контакты (контакты 2 и 3):
Контакты 2 и 3 являются входными контактами микросхемы операционного усилителя. Контакт 2 считается инвертирующим входом, а контакт 3 считается неинвертирующим входом. Когда напряжение на выводе 2 больше, чем напряжение на выводе 3, т. е. напряжение на инвертирующем входе выше, то выходной сигнал низкий. Точно так же, когда напряжение на контакте 3 больше, чем напряжение на контакте 2, т. е. напряжение на неинвертирующем входе выше, выходной сигнал высокий.
Выходной контакт (контакт 6):
Контакт 6 является выходным контактом операционного усилителя IC 741. Выходное напряжение на этом контакте зависит от уровня напряжения на входных контактах и используемого подхода обратной связи. Когда напряжение на этом выводе высокое, это означает, что выходное напряжение аналогично положительному напряжению питания. Точно так же, когда напряжение на этом выводе низкое, это означает, что выходное напряжение аналогично отрицательному выходному напряжению.
Смещение нулевого контакта (контакт 1 и контакт 5):
Контакты 1 и 5 используются для смещения напряжения в операционном усилителе IC 741. Из-за более высокого коэффициента усиления по напряжению операционного усилителя IC 741 даже минимальное изменение напряжения на инвертирующих и неинвертирующих входах, вызванное неисправностями в процессе строительства или другие внешние помехи могут повлиять на выходное напряжение. Чтобы преодолеть этот эффект, к контактам 1 и 5 можно приложить значение смещения напряжения, и обычно это делается с помощью потенциометра.
Не подключен Контакт (Контакт 8):
Контакт 8 не подключен к какой-либо схеме внутри операционного усилителя IC 741. Это просто контакт, используемый для заполнения пустого пространства в стандартных 8-контактных корпусах.
Принцип работы и внутренние схемы Операционный усилитель IC 741
Стандартный операционный усилитель IC 741 состоит из схемы, содержащей 20 транзисторов и 11 резисторов. Все эти транзисторы и резисторы объединены в единую монолитную микросхему. Внутренние соединения этих компонентов показаны на рисунке ниже.
Здесь инвертирующие и неинвертирующие выводы подключены к транзисторам Q1 и Q2 соответственно. Оба транзистора Q1 и Q2 работают как эмиттеры NPN. Выходы транзисторов Q1 и Q2 подключены к паре транзисторов Q3 и Q4. Этот тип конфигурации изолирует оба входа транзисторов Q3 и Q4 и предотвращает возможную обратную связь, которая может иметь место.
Колебания напряжения на входе операционного усилителя могут повлиять на протекание тока во внутренней цепи, а также повлиять на эффективный рабочий диапазон транзистора в цепи. Чтобы этого не произошло, используются два токовых зеркала. Пара транзисторов (Q8, Q9) и (Q12, Q13) соединены таким образом, что образуют две зеркальные схемы.
Транзисторы Q8 и Q12 используются как регулирующие транзисторы, задающие уровень напряжения на переходе эмиттер-база (ЭБ) для соответствующей пары транзисторов. Этот уровень напряжения можно точно отрегулировать до нескольких десятичных милливольт, чтобы обеспечить требуемую величину тока.
Первая зеркальная схема, разработанная Q8 и Q9, связана с входной схемой, а вторая зеркальная схема, разработанная Q12 и Q13, связана с выходной схемой. Кроме того, третья зеркальная схема, разработанная Q10 и Q11, функционирует как высокоимпедансное соединение между входом и отрицательным источником питания. Он обеспечивает опорное напряжение без влияния нагрузки на входную цепь.
Транзистор Q16 вместе с резисторами 4,5 кОм и 7,5 кОм образуют схему сдвига уровня напряжения, которая снижает уровень напряжения от схемы усилителя на входной секции на Vin, прежде чем он будет передан в следующую схему. Это сделано для предотвращения искажения сигнала в секции выходного усилителя.
Транзисторы Q15, Q19 и Q22 предназначены для работы в качестве усилителя класса А, а транзисторы Q14, Q17 и Q20 образуют выходной каскад операционного усилителя IC 741.
Чтобы сбалансировать любые неравномерности на входной фазе дифференциальной схемы, транзисторы Q5, Q6 и Q7 должны формировать конфигурацию, которая имеет нулевое смещение +ve и -ve и уравновешивает как инвертирующий, так и неинвертирующий входы соответственно.
Конфигурация с разомкнутым контуром
Самый простой подход к реализации операционного усилителя IC 741 — использовать его в конфигурации с разомкнутым контуром. Конфигурация разомкнутого контура находится в инвертирующем и неинвертирующем режимах.
Инвертирующий операционный усилитель
В инвертирующем операционном усилителе IC 741 контакты 2 и 6 используются как входные и выходные контакты. Входное напряжение подается через контакт 2, а выходное напряжение снимается с контакта 6, что приводит к обратной полярности. Когда входное напряжение положительное, выход будет отрицательным, а когда входное напряжение отрицательным, выход будет положительным. Следовательно, усилитель называется инвертирующим усилителем.
Принципиальная схема и входной сигнал для инвертирования операционного усилителя показаны на рисунке ниже.
Коэффициент усиления инвертирующего усилителя определяется по формуле:
Коэффициент усиления (Av) = -(R2/R1) ; где R2 — резистор обратной связи
Здесь отрицательный знак указывает на то, что полярность выходного напряжения обратная. Регулируя значение R1 и R2, можно добиться желаемого усиления.
Неинвертирующий операционный усилитель
В неинвертирующем операционном усилителе IC 741 контакты 3 и 6 используются как входные и выходные контакты. Входное напряжение подается через контакт 3, а выходное напряжение снимается с контакта 6, сохраняя ту же полярность, что и входное напряжение. Когда входное напряжение положительное, выход будет положительным, а когда входное напряжение отрицательным, выход также будет отрицательным. Следовательно, усилитель называется неинвертирующим усилителем.
Принципиальная схема и форма входного сигнала для инвертирования операционного усилителя показаны на рисунке ниже.
Коэффициент усиления неинвертирующего усилителя определяется по формуле
Коэффициент усиления (Av) = 1 + (R2/R1) ; где R2 — резистор обратной связи
Регулируя значение R1 и R2, можно добиться желаемого усиления. Когда резистор обратной связи R2 равен нулю, коэффициент усиления выходит за единицу, и операционный усилитель ведет себя как повторитель напряжения или буфер единичного усиления.
Применение ИС операционного усилителя 741
Существует множество электронных схем, разработанных с использованием ИС операционного усилителя 741. Некоторые из важных применений ИС операционного усилителя 741 приведены ниже.
Он используется в различных усилителях, таких как логарифмические и антилогарифмические усилители, дифференциальные усилители и т. д., для усиления сигналов различных частот в диапазоне от постоянного тока до более высоких радиочастот.
Используется для выполнения различных математических операций, таких как сложение, вычитание, деление, умножение, дифференцирование, интегрирование и т. д.
Используется в компараторах напряжения для сравнения сигналов напряжения.
Он используется в генераторах для генерации сигналов различных форм, таких как синусоидальные, прямоугольные, треугольные и т. д. Он также используется в широтно-импульсных модуляторах (ШИМ-генераторах).
Используется в регулируемом блоке питания.
Используется в активном фильтре.
Он используется в АЦП и ЦАП для создания преобразователей, которые преобразуют аналоговые сигналы в двоичные формы и двоичные формы в аналоговые сигналы.
Используется для преобразования тока в напряжение и напряжения в ток.
Изучите основные схемы операционных усилителей 741 на примере
Мы часто видим схему LM741 во многих проектах. Конечно, Вы можете сделать их. Но… Будет ли веселее, если вы поймете, как это работает?
Не волнуйтесь. Я всегда стараюсь работать легко для вас.
… Ха..Ха. Я знаю, немного. Но нравится делиться.
LM741 или uA741 или 741 — это тип операционных усилителей. Они представляют собой высокопроизводительный операционный усилитель на одном кристалле.
LM741 техпаспорт
Общие характеристики
741 Распиновка ОУ
Блок питания ОУ
Используемые типы ОУ
ОУ подходит для датчиков ошибок
Размах выходного напряжения ОУ
Резюме
Как использовать его с одним источником питания
10 Пример 741 схемы
Схема усилителя-ограничителя
Базовый дифференциатор с использованием LM741
Схема инвертирующего усилителя с использованием LM741
не-инвертирующий усилитель с использованием усилителя с разрезой обрезки LM741
с использованием усилителя с использованием LM741
Basic Integrator с использованием LM741
Схема подачи одиночной полярности
. 100007
Из достижений интегральной схемы. Операционный усилитель может быть на крошечных пластинах кремния. Они в пластиковом корпусе DIP-8 от Fairchild, с 1965 года.
И операционный усилитель стал номером 741 на второй год, пятница 1968 года.
Он по-прежнему популярен сегодня.
Вы новичок? Learn Basic Electronics
На изображении много HA17741. Они также 741 операционный усилитель. И цена 741 такая же, как и одного транзистора.
Характеристики идеального операционного усилителя 741
. Рассеиваемая мощность: 0,5 Вт
Дифференциальное входное напряжение: ±30 В
Максимальное входное напряжение: ±15 В
(не должно превышать напряжение источника питания)
Время короткого замыкания на выходе: нет
Рабочая температура: от 0 до 70°C
Увеличение напряжения: от 20 000 до 200 000
Входное значение входного смещения. операционный усилитель — это один из типов твердотельных устройств. На вход можно подать сигнал переменного или постоянного тока. Для увеличения сигнала до более высокого уровня на выходе. Они имеют следующие основные общие черты.
Высокоимпедансный вход.
Рейтинг высокого усиления.
Выход с низким импедансом.
741 распиновка операционного усилителя
Я думаю, вы хотите использовать 741 операционный усилитель. Это так просто, если вы знаете о его ножках или 741 распиновке. Хотя ног всего восемь, каждая нога важна.
Внутренняя структура операционного усилителя 741
Контакт 1 — смещение нуля
Контакт 2 — инвертирующий вход
Контакт 3 — неинвертирующий вход
Контакт 4 — отрицательное питание
Контакт 5 — нет соединения
Контакт 900 — Выход
Контакт 7 — плюсовой источник питания
Контакт 8 — смещение нуля
Если вы новичок. Вам нравится изучать много схем. Неинтересно рисовать настоящий 741 на форме DIP-8. Итак, вы должны нарисовать его с помощью символа операционного усилителя 741.
Источник питания операционных усилителей
В большинстве схем операционных усилителей используется источник питания двойной полярности. Он хорошо работает при напряжении питания от 4,5 В до 18 В
См. на изображении. Дайте двойное напряжение с двумя 9-вольтовыми батареями. Он подходит для экспериментов. Мы можем использовать аккумулятор долго. Потому что 741 отличается низким энергопотреблением.
Тогда посмотрите на изображение. Подключите операционный усилитель 741 к двойному источнику питания 9 В или раздельному источнику питания. Положительный, отрицательный из двух 9 батарей.
Типы используемых операционных усилителей
741 Операционный усилитель хорош в усилителе. Мы можем поместить в 3 типа. Легкий.
Инвертирующий усилитель —Вход (+) подключен к GND.
Неинвертирующий усилитель —вход (-) подключен к GND
Дифференциальный усилитель —часто вижу в цепи питания как датчик ошибки. Я объясню это вам позже.
Операционный усилитель подходит для датчиков ошибок
Мы можем подключить операционный усилитель напрямую, и он имеет очень высокий коэффициент усиления (обычно 100 000).
Это делает их очень чувствительными и идеальными в качестве датчиков ошибок. Потому что диапазон чувствительности операционного усилителя составляет всего около 100 микровольт.
Как показано на графике ниже.
На следующем графике показано изменение выходного напряжения. Это зависит от напряжения на двух входах.
Посмотреть В разных состояниях:
Выход будет равен нулю:
Если разница между двумя входными напряжениями тоже равна нулю.
При увеличении напряжения на входе + выход становится высоким.
Если -вход в то же положительное значение, выход упадет до нуля.
И, -input отрицателен, выход будет отрицательным.
Если вход + равно отрицательному значению, выход станет равным нулю (вольт).
Вы понимаете? Ничего страшного, если вы все еще в замешательстве.
Вот несколько примеров:
Вы полностью поняли ответы на 4 примера из предыдущего?
Если нет, объясним, как меняется выход в зависимости от напряжения на входах.
Размах выходного напряжения операционного усилителя
В операционном усилителе 741 используется раздельный источник питания.
Пример +9 В на контакте 7 и -9 В на контакте 4. При таком типе питания на выходе будет высокий уровень: до 9 В, а «Низкий» до -9 В. Будет качаться 18В.
Это колебание 18 В происходит, когда входное напряжение изменяется на 200 мкВ. В этом диапазоне 200 мкВ операционный усилитель работает в своем линейном диапазоне.
Мы можем использовать операционный усилитель в его линейном диапазоне в цепи питания. И очень небольшое изменение на входе вызовет большое изменение на выходе операционного усилителя.
Но выход может быть положительным или отрицательным, в зависимости от напряжения на входе.
Вы должны уметь определять знак вывода. Когда 741 используется в качестве компаратора. (в линейном диапазоне).
В линейной области:
Если (+) вход находится в пределах 200 мкВ выше (-) входа, на выходе будет положительное напряжение. Он пропорционален разнице между двумя входами.
Посмотрите на эти примеры:
Все выходы положительные.
Если вход (-) в пределах 200 мкВ выше входа (+), на выходе будет отрицательное линейное напряжение. Он пропорционален разнице между входными линиями.
Есть идеи? Посмотрите на 3 примера:
Итог
Если неинвертирующий вход (+) имеет более высокое напряжение: Выход будет положительным.
Если инвертирующий вход (-) имеет более высокое напряжение: выход будет отрицательным.
Операционный усилитель также будет работать от одного источника питания:
Мы получим форму выходного сигнала:
Примечание:
При нулевой разнице между входами выходное напряжение будет равно 0,5 напряжения на шине.
Рабочий диапазон перепада входного напряжения составляет около 0,2 мВ для полного размаха выходного сигнала. (около 200 микровольт)
Рекомендовано: Как использовать операционный усилитель в блоке питания
Спасибо моему учителю
Читать другие; Cr: Экономичный операционный усилитель, работающий в качестве источника питания на Talking Electronics № 9, стр. 25–29

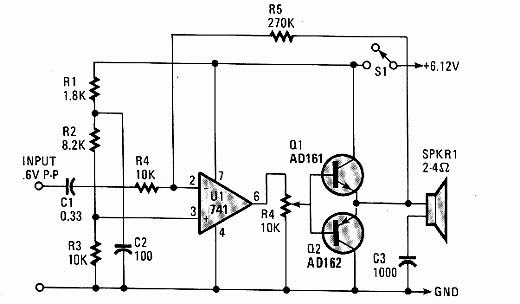

10 Пример схем 741
главный. Для использования в различных приложениях, по-разному.
Цепь ограничивающего усилителя
Когда усилитель перегружает выходной сигнал напряжения и искажения тока. это значение предельного размера.
Это схема клиппирующего усилителя с использованием LM741 (популярный операционный усилитель IC. Это базовый ограничивающий усилитель. Если вход представляет собой синусоидальную волну с искаженной прямоугольной формой волны.
Vout = -Vin(R2/R1) Но Vout не до Vz+0,7 В
D1 и D2 являются стабилитронами. Если мы используем значения 6 В, выходное напряжение уже не должно превышать +/- 6,7 В.
Базовый дифференциатор с использованием LM741
Схема инвертирующего усилителя с использованием LM741
Друзья в исследовании насчет операционного усилителя на интегральной схеме может никому не нравиться инвертирующий усилитель на LM741.
Сегодня мы снова видим эту схему. Резерв будет ценен при применении работы других цепей. Получаем в дальнейшем, фиксируем R1 и R2.
В результате найдем значение Vout, полученное по формуле.
Vвых = -Vвх(R2/R1).
В результате просьба друзей с радостью использовать интегральную схему на LM741
Неинвертирующий усилитель на LM741
Это схема неинвертирующего усилителя на IC LM741.
Для усилителя сигнала Частота малой мощности.
Сегодня мы попробуем схему неинвертирующего усилителя на LM741. Многие люди, которые когда-либо изучали интегральную схему операционного усилителя, могут показаться хорошо знакомыми с этой схемой.
Это основа схемы усилителя. Мы можем побудить применить работу, которую очень много из нашей схемы, которая может рассчитать, чтобы найти стоимость оборудования.
Оценивая R1 и R2, контролируйте коэффициент расширения схемы следующим образом:
Vout = Vin(1+ R2/R1)
Попросите друзей повеселиться Схема неинвертирующего усилителя на IC LM741,
См. также: Изучение контроллера освещения и температуры ON-OFF с использованием операционного усилителя 741
Усилитель-ограничитель с использованием LM741
Когда усилитель перегружает выходной сигнал напряжения и искажения тока. это значение предельного размера.
Это схема усилителя-ограничителя , использующая LM741 (популярная микросхема операционного усилителя). Это базовый клиппирующий усилитель. Если вход представляет собой синусоидальную волну с искаженной прямоугольной формой волны.
Vвых = -Vin(R2/R1) Но Vвых не выше Vz+0,7В
D1 и D2 являются стабилитронами, если при использовании значений 6 В уже выходное напряжение не превышает +/- 6,7 В.
Суммирующий усилитель на LM741
Суммирующий усилитель представляет собой удобную схему. Это тип схемы операционного усилителя и режим инвертирующего усилителя.
Вы можете добавить несколько входных напряжений вместе. Можно использовать более двух входов.
В цепи:
Vвых = -R4 ((Vin1/R1) + (Vin2/R2))
Когда R1 = R2 .
Vвых = – R4/R1 (Vin1+Vin2)
Когда R1 = R2 = R4 .
Vout = – Вин1 + Вин2
Информацию мы видели в https://en.wikipedia.org/wiki/Summing_amplifier#Summing_amplifier.
Схема аудиомикшера — еще один хороший пример суммирования звуков из разных каналов перед отправкой объединенного сигнала на следующую схему усилителя.
Базовый интегратор с использованием LM741
Это базовая схема интегратора, используемая IC op-amp 741, является важной частью. Далее по диапазонам ввода в R1. Это вход элемента, а C1 — элемент обратной связи.
Эта схема имеет другую форму схемы дифференциатора. Зависимость частоты входящего сигнала. Это также влияет на изменение выходного напряжения.
Таким образом, параллельно с R2 для управления C1 (низкочастотный резистор).
При изменении частоты. При изменении частоты и увеличении ножки R3 Неинвертирующий. Для снижения напряжения Voi.
Читать далее: Универсальные предусилители с использованием | NE5532 | 741 | ЛМ382
Это простая схема питания с одной полярностью ( от отрицательной к положительной полярности ).
Для обучения, работы серии ОУ. Поскольку мы используем входной контакт, он не инвертируется. Это важное условие.
Мы стараемся, чтобы эта схема использовала операционный усилитель IC LM741, чтобы ее было легко использовать.
И, Он может изменить R1, R2 для исправления коэффициента расширения цепи с.
Подробности смотрите в схеме.
Входная мощность должна быть только отрицательной. Как следствие, выходное напряжение.
Однако, если ввод положительный, вывод не будет удален.
Поскольку мы использовали клемму питания только положительную и отрицательную. Или 4-контактное соединение с землей.
Эта цепь может быть адаптирована к отрицательной цепи. Или преобразовать отрицательное напряжение в положительное напряжение.
Буферная схема операционного усилителя 741
Буферная схема операционного усилителя . Мы используем его для соединения двух цепей вместе. Или Повторитель напряжения Unity Gain Repeater , используемый для передачи или копирования напряжения из первой цепи (Vin) во вторую цепь (V out).
Вход имеет высокое сопротивление, а выход — низкое сопротивление. например, дифференциальное семейство интегральных схем или транзисторов с плохим согласованием импеданса.
Буферный операционный усилитель с использованием LM741
Объекты ИС операционного усилителя имеют низкий импеданс на выходе и высокий импеданс на входе.
При подключении к другим цепям, поэтому эффекта нет. Выигрыш всегда равен 1. Не изменяет какой-либо сигнал.
Vin = Vout
Эта схема является примером схемы буферного операционного усилителя, использование IC Number LM741 выполняет эту функцию очень хорошо, не требует дополнительного оборудования.
Мы можем использовать сигналы любого формата, но с частотной характеристикой до 1МГц.
А ограничение максимального уровня напряжения цепи питания составляет около 18В. Напряжение питания этой цепи составляет от +/- 5В до 18В.
Повторитель усиления Unity с использованием LM741
Генератор музыкальных сигналов с использованием генератора UA741
Это музыкальный генератор, который использует схему полосового фильтра с операционным усилителем ua741 , поскольку преобразует звуковой сигнал в несколько шаблонов обратной связи.
При подаче на вход напряжения от генератора ритма с коротким импульсом заставляет его звонить на собственной резонансной частоте.
