Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0.05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.


Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Таблица кодов SMD резисторов и их значений

Код smdЗначениеКод smdЗначениеКод smdЗначениеКод smdЗначение
R100.1 Ом1R01 Ом10010 Ом101100 Ом
R110.11 Ом1R11.1 Ом11011 Ом111110 Ом
R120.12 Ом1R21.2 Ом12012 Ом121120 Ом
R130.13 Ом1R31.3 Ом13013 Ом131130 Ом
R150. 15 Ом1R51.5 Ом15015 Ом151150 Ом
R160.16 Ом1R61.6 Ом16016 Ом161160 Ом
R180.18 Ом1R81.8 Ом18018 Ом181180 Ом
R200.2 Ом2R02 Ом20020 Ом201200 Ом
R220.22 Ом2R22.2 Ом22022 Ом221220 Ом
R240.24 Ом2R42.4 Ом24024 Ом241240 Ом
R270.27 Ом2R72.7 Ом27027 Ом271270 Ом
R300.3 Ом3R03 Ом30030 Ом301300 Ом
R330.33 Ом3R33.3 Ом33033 Ом331330 Ом
R360. 36 Ом3R63.6 Ом36036 Ом361360 Ом
R390.39 Ом3R93.9 Ом39039 Ом391390 Ом
R430.43 Ом4R34.3 Ом43043 Ом431430 Ом
R470.47 Ом4R74.7 Ом47047 Ом471470 Ом
R510.51 Ом5R15.1 Ом51051 Ом511510 Ом
R560.56 Ом5R65.6 Ом56056 Ом561560 Ом
R620.62 Ом6R26.2 Ом62062 Ом621620 Ом
R680.68 Ом6R86.8 Ом68068 Ом681680 Ом
R750.75 Ом7R57.5 Ом75075 Ом751750 Ом
R820. 82 Ом8R28.2 Ом82082 Ом821820 Ом
R910.91 Ом9R19.1 Ом91091 Ом911910 Ом
Код smdЗначениеКод smdЗначениеКод smdЗначениеКод smdЗначение
1021 кОм10310 кОм104100 кОм1051 МОм
1121.1 кОм11311 кОм114110 кОм1151.1 МОм
1221.2 кОм12312 кОм124120 кОм1251.2 МОм
1321.3 кОм13313 кОм134130 кОм1351.3 МОм
1521.5 кОм15315 кОм154150 кОм1551.5 МОм
1621.6 кОм16316 кОм164160 кОм1651. 6 МОм
1821.8 кОм18318 кОм184180 кОм1851.8 МОм
2022 кОм20320 кОм204200 кОм2052 МОм
2222.2 кОм22322 кОм224220 кОм2252.2 МОм
2422.4 кОм24324 кОм244240 кОм2452.4 МОм
2722.7 кОм27327 кОм274270 кОм2752.7 МОм
3023 кОм30330 кОм304300 кОм3053 МОм
3323.3 кОм33333 кОм334330 кОм3353.3 МОм
3623.6 кОм36336 кОм364360 кОм3653.6 МОм
3923.9 кОм39339 кОм394390 кОм3953. 9 МОм
4324.3 кОм43343 кОм434430 кОм4354.3 МОм
4724.7 кОм47347 кОм474470 кОм4754.7 МОм
5125.1 кОм51351 кОм514510 кОм5155.1 МОм
5625.6 кОм56356 кОм564560 кОм5655.6 МОм
6226.2 кОм62362 кОм624620 кОм6256.2 МОм
6826.8 кОм68368 кОм684680 кОм6856.8 МОм
7527.5 кОм75375 кОм754750 кОм7557.5 МОм
8228.2 кОм82382 кОм824820 кОм8158.2 МОм
9129.1 кОм91391 кОм914910 кОм9159. 1 МОм

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

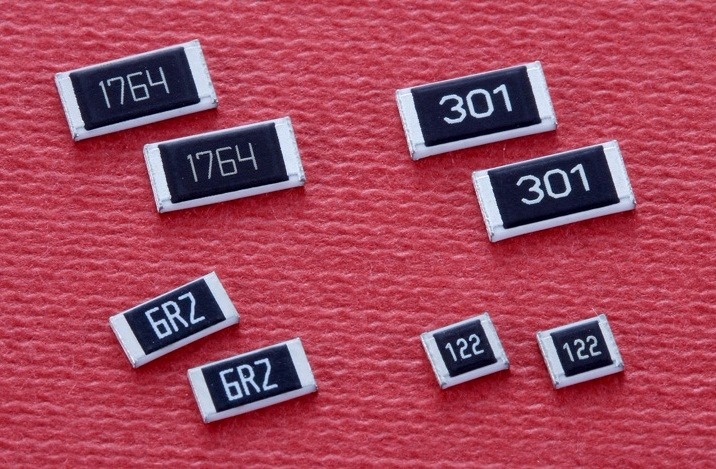

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 100 равно 45 Ом
  • 273 = 27 х 103 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Маркировка МЛТ резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Пример обозначения резисторов МЛТ:

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Маркировка резисторов при помощи цветовых полосок — цветовая маркировка

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто. Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны. Далее считывает номер по полоскам:

  • 0-черный;
  • 1-коричневый ;
  • 2-Красный ;
  • 3-Оранжевый ;
  • 4-Желтый ;
  • 5-Зеленый ;
  • 6-Синий ;
  • 7-Фиолетовый ;
  • 8-Серый ;
  • 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Резисторы

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки
