Для начинающих ARDUINO, мы хотели бы делать проекты, которые сводят людей с ума. Но без определенных базовых знаний в области электроники вам может быть трудно выполнять сложные проекты, такие как роботы, 3D-принтеры и т. д. Разработанный нами комплект 4x4x4 LED Cube, без сомнения, является вашим лучшим выбором.

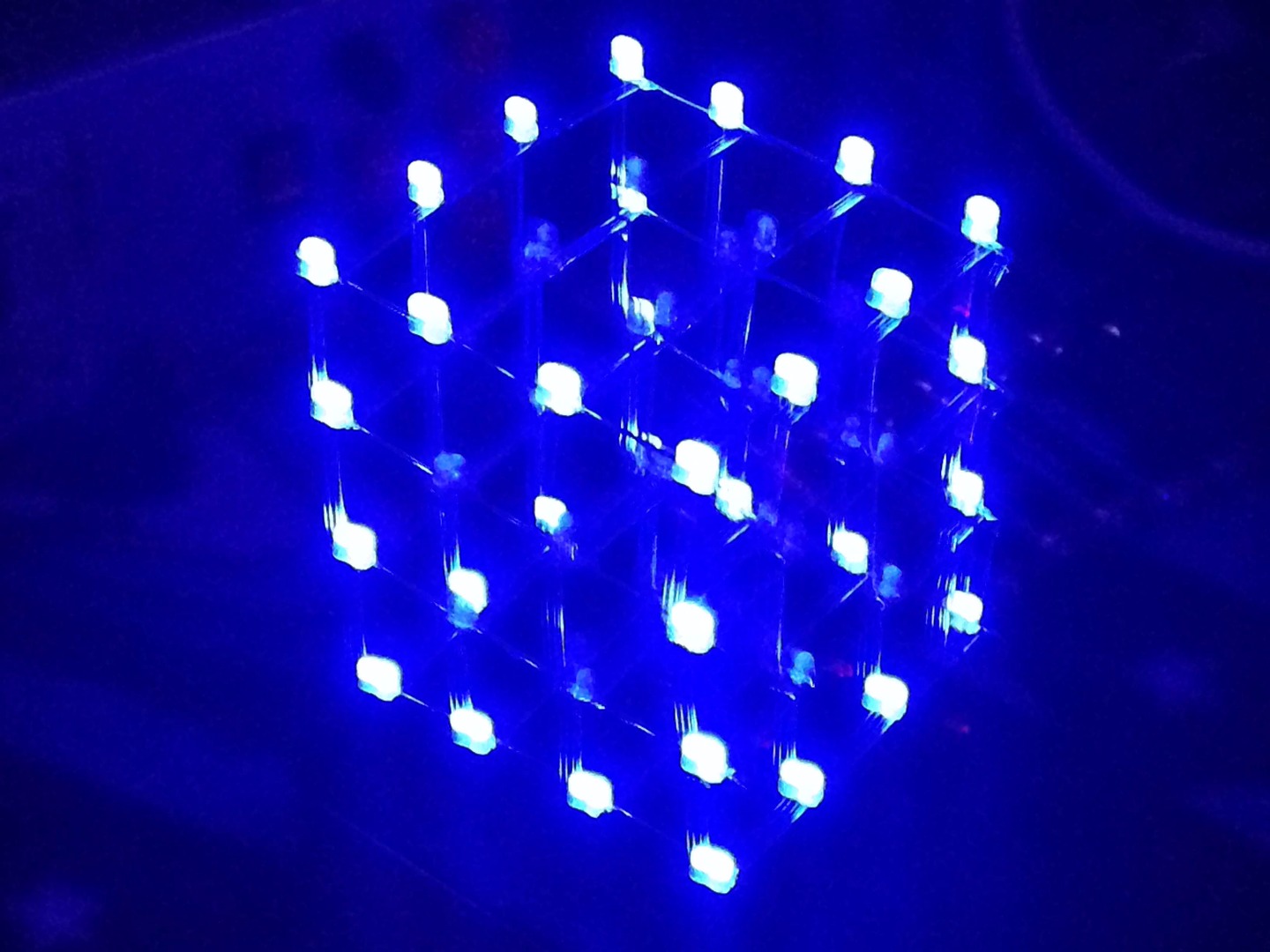

Так что же такое светодиодный куб? Что ж, по его названию мы можем сказать, что это может быть светоизлучающий куб. Мы используем 64 светодиода для пайки 3D-матрицы 4*4*4. Каждая грань куба или, лучше сказать, каждая точка куба будет излучать прекрасный свет.

Этот трехмерный светодиодный куб основан на ARDUINO, среде с открытым исходным кодом. Таким образом, он также имеет функции с открытым исходным кодом и прост в использовании. Даже энтузиасты без глубоких знаний в области электроники могут создавать проекты, которые удивят других!

• Включает 64 синих светодиода

• рабочее напряжение: 5 В

• рабочий ток: 150 мА

• вход питания со встроенной схемой повышения напряжения

• совместим с аппаратным обеспечением ARDUINO с открытым исходным кодом

• поставляется с программой анимации

• Простая сборка с использованием рамы для печатных плат

• может работать в автономном режиме (не требует компьютера после загрузки программы)

Программное обеспечение Arduino
Руководство по странице WIKI
Учебники

• 5 звезд100%
• 4 звезды0%
• 3 звезды0%
• 2 звезды0%
• 1 звезда0%

Средний рейтинг: 5,0

Поделитесь своими мыслями с другими покупателями

Напишите отзыв

Обзоры продуктов могут быть выполнены после входа в систему, пожалуйста, нажмите здесь, чтобы войти

keyestudio настольный робот для рисования пишущий робот Drawbot машина для рисования почерк машина для Arduino DIY

$ 102,00

Keyestudio 2560 макетная плата, совместимая с Arduino Uno R3 + USB-кабель

$ 26. 00

Keyestudio 328 WIFI PLUS основная плата управления для Arduino UNO R3 и ESP8266 макетная плата

$ 16,20

Keyestudio ESP32 Learning Kit Basic Edition ESP32 Starter Kit DIY Электронный комплект для Arduino

$ 30,70

Фенни Ариэль Виола Солнечный

Солнечно Виола Фенни Ариэль

Ариэль Виола Фенни

Ссылки:автозапчасти

Как сделать светодиодный куб 4x4x4 с помощью Arduino | by DiY Projects Lab

В этом уроке я покажу вам, как сделать светодиодный куб 4x4x4.

Куб имеет 64 синих светодиода, которые составляют 4 слоя (положительные) и 16 столбцов (негативные).

Я запрограммировал код (эскизы) для Arduino Uno, чтобы управлять отдельными светодиодами для отображения шаблонов для этого захватывающего настольного светового шоу.

Спасибо NextPCB:

Этот проект успешно завершен благодаря помощи и поддержке NextPCB. Ребята, если у вас есть проект печатной платы, посетите их веб-сайт и получите интересные скидки и купоны.

Всего 0 долларов США за 5–10 прототипов печатных плат: https://www.nextpcb.com/coupan

Зарегистрируйтесь и получите 100 долларов США от NextPCB: https://www.nextpcb.com/register.

См. дополнительную информацию о возможностях сборки печатных плат: https://www.nextpcb.com/PCB Assembly

Распродажи в середине лета на NextPCB:

1. Скидка до 30% на заказы печатных плат

2. Скидка до 20% на заказы PCBA

Не пропустите этот замечательный проект в области электроники, потому что он предлагает бесценные возможности для электронного конструирования и кодирования Arduino.

Посетите мой веб-сайт DIY Projects Lab с более чем 25 удивительными подробными проектами

1. Electronics

• Arduino Nano
• 64-3 мм синие светодиоды
• Женские заголовки
• Rabbonal Rabbonal Rabbonal Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon Rabbonbbon.
• (ДОПОЛНИТЕЛЬНО) макетная плата общего назначения
• Печатные платы

2. Инструменты

• Паяльник.
• Проволока для пайки.
• Ножницы.

Возьмите все 64 светодиода и проверьте их работу, чтобы убедиться, что все они работают от батарейки-таблетки. 3,3 В, 20 мА, мы могли легко проверить их, используя любую батарею 3,3 В, в моем случае я использовал литий-ионную батарею для проверки светодиодов.

Советы:

• Более длинный провод Положительный и короче один Отрицательный
• НЕЛЬЗЯ! светодиод обратного смещения , вы можете повредить его.
• НЕ используйте источник питания 5 В для проверки светодиода.

• Найдите кусок дерева, достаточно большой, чтобы сделать сетку 4×4 шириной 2,5 см.
• Нарисуйте сетку из линий 4×4.
• Сделайте вмятины во всех пересечениях с помощью кернера.
• Найдите сверло, которое делает отверстия достаточно маленькими, чтобы светодиод оставался на месте, и достаточно большим, чтобы светодиод можно было легко вытащить (не сгибая провода…).
• Просверлите 16 отверстий.
• Шаблон светодиодного куба готов.

Вставьте светодиод в отдельные отверстия, чтобы проверить посадку. (как вы можете видеть на картинке)

Теперь, когда вы готовы к пайке, выполните следующие действия, чтобы припаять слой столбца.

• берем шаблон из последний шаг .
• старт пайка с минусовыми выводами .
• завершить по одной строке за раз.
• припой положительных провода .
• удалить столбец из шаблона.
• Повторите этот процесс для остальных 4 слоев столбцов

Мы делаем куб из 4 слоев светодиодов 4×4, затем спаиваем их вместе. Создайте слой:

• Вставьте светодиоды вдоль задней и одной стороны и припаяйте их вместе
• Вставьте еще один ряд светодиодов и припаяйте их вместе. Делайте по одному ряду, чтобы оставалось место для паяльника!
• Повторите вышеуказанный шаг еще 2 раза.
• добавьте поперечную распорку спереди, где ряды светодиодов не соединены.
• Повторить 4 раза.

Рассмотрим угловой светодиод, и это ваш ориентир. Угол справа становится вашей осью «x», а другой становится осью «y».

Я назвал контакты и клеммы после подключения на печатной плате. (См. изображение)

Припаяйте каждый провод к клеммной колодке и приклейте ее горячим клеем, чтобы избежать поломки паяных соединений.

Я сделал небольшой простой деревянный кожух, чтобы скрыть проводку. Вырежьте фанеру нужного размера и склейте их горячим клеем, чтобы сформировать коробку.

Контроллер.

Ребята, если у вас есть проект печатной платы, посетите их веб-сайт и получите интересные скидки и купоны.

Всего 0$ за 5–10 прототипов печатных плат https://www.nextpcb.com…

Ниже приведены сведения о подключении. Пример: Имя вывода (1, 1) соответствует цифровому выводу 13 на Arduino.

[(x, y)-Pin]

(1, 1)-13

(1, 2)-12

(1, 3)-11

(1, 4)-10

(2, 1)-9

(2, 2)-8

(2, 3)-7

(2, 4)-6

(3, 1)-5

(3–2)-4

(3– 3)-3

(3, 4)-2

(4, 1)-1

(4, 2)-0

(4, 3)-A5

(4, 4)-A4

Layers [Layer-Pin]

a-A0

b-A1

c-A2

d-A3

Я нашел этот эскиз в Интернете, затем я отредактировал его, чтобы он работал для моего светодиодного куба.
