Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т.е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Подробнее о перекосе фаз, и от чего он бывает – здесь.

А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

• Простота
• Дешевизна
• Ниже опасное напряжение

Однофазная сеть 220 В, минусы

• Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

• Мощность ограничена только сечением проводов
• Экономия при трехфазном потреблении
• Питание промышленного оборудования
• Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

• Дороже оборудование
• Более опасное напряжение
• Ограничивается максимальная мощность однофазных нагрузок

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т.

п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

Три фазы = линейное напряжение 380 Вольт, Одна фаза = фазное напряжение 220 Вольт

Статья адресована начинающим электрикам. Я тоже когда-то был начинающим, и всегда рад поделиться знаниями и поднять профессиональный уровень моих читателей.

Итак, почему в некоторые электрощитки приходит напряжение 380 В, а в некоторые – 220? Почему у одних потребителей напряжение трёхфазное, а у других – однофазное? Было время, я задавался этими вопросами и искал на них ответы. Сейчас расскажу популярно, без формул и диаграмм, которыми изобилуют учебники.

Очень коротко, для тех, кто не будет читать дальше: напряжение 380 В называется линейным и действует в трехфазной сети между любыми из трёх фаз. Напряжение 220 В называется фазным и действует между любой из трёх фаз и нейтралью (нулём).

Другими словами. Если к потребителю подходит одна фаза, то потребитель называется однофазным, и напряжение его питания будет 220 В (фазное). Если говорят о трехфазном напряжении, то всегда идёт речь о напряжении 380 В (линейное). Какая разница? Далее – подробнее.

Чем три фазы отличаются от одной?

В обоих видах питания присутствует рабочий нулевой проводник (НОЛЬ). Про защитное заземление я подробно рассказал здесь, это обширная тема. По отношению к нулю на всех трёх фазах – напряжение 220 Вольт. А вот по отношению этих трёх фаз друг к другу – на них 380 Вольт.

Напряжения в трёхфазной системе

Так получается, потому что напряжения (при активной нагрузке , и ток) на трёх фазных проводах отличаются на треть цикла, т. е. на 120°.

Подробнее можно ознакомиться в учебнике электротехники – про напряжение и ток в трехфазной сети, а также увидеть векторные диаграммы.

Получается, что если у нас есть трехфазное напряжение, то у нас есть три фазных напряжения по 220 В. И однофазных потребителей (а таких – почти 100% в наших жилищах) можно подключать к любой фазе и нулю. Только делать это надо так, чтобы потребление по каждой фазе было примерно одинаковым, иначе возможен перекос фаз.

Подробнее о перекосе фаз, и от чего он бывает – здесь.

А защититься от перекоса фаз лучше всего с помощью реле напряжения, например Барьер или ФиФ ЕвроАвтоматика.

Кроме того, чрезмерно нагруженной фазе будет тяжело и обидно, что другие “отдыхают”)

Преимущества и недостатки

Обе системы питания имеют свои плюсы и минусы, которые меняются местами или становятся несущественными при переходе мощности через порог 10 кВт. Попробую перечислить.

Однофазная сеть 220 В, плюсы

• Простота
• Дешевизна
• Ниже опасное напряжение

Однофазная сеть 220 В, минусы

• Ограниченная мощность потребителя

Трехфазная сеть 380 В, плюсы

• Мощность ограничена только сечением проводов
• Экономия при трехфазном потреблении
• Питание промышленного оборудования
• Возможность переключения однофазной нагрузки на “хорошую” фазу при ухудшении качества или пропадании питания

Трехфазная сеть 380 В, минусы

• Дороже оборудование
• Более опасное напряжение
• Ограничивается максимальная мощность однофазных нагрузок

Когда 380, а когда 220?

Так почему же в квартирах у нас напряжение 220 В, а не 380? Дело в том, что к потребителям мощностью менее 10 кВт, как правило, подключают одну фазу. А это значит, что в дом вводится одна фаза и нейтральный (нулевой) проводник. В 99% квартир и домов именно так и происходит.

Однофазный электрощиток в доме. Правый автомат – вводной, далее – по комнатам. Кто найдёт ошибки на фото? Хотя, этот щиток – одна сплошная ошибка…

Однако, если планируется потреблять мощность более 10 кВт, то лучше – трехфазный ввод. А если имеется оборудование с трехфазным питанием (содержащее трехфазные двигатели), то я категорически рекомендую заводить в дом трехфазный ввод с линейным напряжением 380 В. Это позволит сэкономить на сечении проводов, на безопасности, и на электроэнергии.

Трехфазный ввод. Вводной автомат на 100 А, далее – на счетчик трехфазный прямого включения Меркурий 230.

Не смотря на то, что есть способы включения трехфазной нагрузки в однофазную сеть, такие переделки резко снижают КПД двигателей, и иногда при прочих равных условиях можно за 220 В заплатить в 2 раза больше, чем за 380.

Однофазное напряжение применяется в частном секторе, где потребляемая мощность, как правило, не превышает 10 кВт. При этом на вводе применяют кабель с проводами сечением 4-6 мм². Потребляемый ток ограничивается вводным автоматическим выключателем, номинальный ток защиты которого – не более 40 А.

Про выбор защитного автомата я уже писал здесь. А про выбор сечения провода – здесь. Там же – жаркие обсуждения вопросов.

Но если мощность потребителя – 15 кВт и выше, то тут обязательно нужно использовать трехфазное питание. Даже, если в данном здании нет трехфазных потребителей, например, электродвигателей. В таком случае мощность разделяется по фазам, и на электрооборудование (вводной кабель, коммутация) ложится не такая нагрузка, как если бы ту же мощность брали от одной фазы.

Пример трехфазного электрощитка. Потребители и трехфазные, и однофазные.

Например, 15 кВт – это для одной фазы около 70А, нужен медный провод сечением не менее 10 мм². Стоить кабель с такими жилами будет существенно. А автоматов на одну фазу (однополюсных) на ток больше 63 А на ДИН-рейку я не встречал.

Поэтому в офисах, магазинах, и тем более на предприятиях применяют только трёхфазное питание. И, соответственно, трёхфазные счетчики, которые бывают прямого включения и трансформаторного включения (с трансформаторами тока).

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

И на вводе (перед счетчиком) стоят примерно такие “ящички”:

Трехфазный ввод. Вводной автомат перед счетчиком.

Существенный минус трехфазного ввода (отмечал его выше) – ограничение по мощности однофазных нагрузок. Например, выделенная мощность трехфазного напряжения – 15 кВт. Это значит, что по каждой фазе – максимум 5 кВт. А это значит, что максимальный ток по каждой фазе – не более 22 А (практически – 25). И надо крутиться, распределяя нагрузку.

Надеюсь, теперь понятно, что такое трехфазное напряжение 380 В и однофазное напряжение 220 В?

Схемы Звезда и Треугольник в трехфазной сети

Существуют различные вариации включения нагрузки с рабочим напряжением 220 и 380 Вольт в трехфазную сеть. Эти схемы называются “Звезда” и “Треугольник”.

Когда нагрузка рассчитана на напряжение 220В, то она включается в трехфазную сеть по схеме “Звезда”, то есть к фазному напряжению. При этом все группы нагрузки распределяются так, чтобы мощности по фазам были примерно одинаковы. Нули всех групп соединены вместе и подключены к нейтральному проводу трехфазного ввода.

В “Звезду” подключены все наши квартиры и дома с однофазным вводом, другой пример – подключение ТЭНов в мощных калориферах и конвектоматах.

Когда нагрузка на напряжение 380В, то она включается по схеме “Треугольник”, то есть к линейному напряжению. Такое распределение по фазам наиболее типично для электродвигателей и другой нагрузки, где все три части нагрузки принадлежат к единому устройству.

Система распределения электроэнергии

Исходно напряжение всегда является трехфазным. Под “исходно” я подразумеваю генератор на электростанции (тепловой, газовой, атомной), с которого напряжение в много тысяч вольт поступает на понижающие трансформаторы, которые образуют несколько ступеней напряжения. Последний трансформатор понижает напряжение до уровня 0,4 кВ и подаёт его конечным потребителям – нам с вами, в квартирные дома и в частный жилой сектор.

На крупных предприятиях с потреблением мощности более 100 кВт обычно существуют собственные подстанции 10/0,4 кВ.

Трехфазное питание – ступени от генератора до потребителя

На рисунке упрощенно показано, как с генератора G напряжение (везде речь идёт про трехфазное) 110 кВ (может быть 220 кВ, 330 кВ или другое) поступает на первую трансформаторную подстанцию ТП1, которая понижает напряжение в первый раз до 10 кВ. Одна такая ТП устанавливается для питания города или района и может иметь мощность порядка от единиц до сотен мегаватт (МВт).

Далее напряжение поступает на трансформатор ТП2 второй ступени, на выходе которого действует напряжение конечного потребителя 0,4 кВ (380В). Мощность трансформаторов ТП2 – от сотен до тысяч кВт. С ТП2 напряжение поступает к нам – на несколько многоквартирных домов, на частный сектор, и т. п.

Такие ступени преобразования уровня напряжения необходимы для того, чтобы уменьшить потери при транспортировке электроэнергии. Подробнее о потерях в кабельных линиях – в другой моей статье.

Схема упрощённая, ступеней может быть несколько, напряжения и мощности могут быть другие, но суть от этого не меняется. Только конечное напряжение потребителей одно – 380 В.

Напоследок – ещё несколько фото с комментариями.

Электрощит с трехфазным вводом, но все потребители – однофазные.

Трехфазный ввод. Переход на меньшее сечение проводов, чтобы подключить их к счетчику.

В электрооборудовании жилых многоквартирных домов, а также в частном секторе применяются трехфазные и однофазные сети. Изначально электрическая сеть выходит от электростанции с тремя фазами, и чаще всего к жилым домам подключена сеть питания именно трехфазная. Далее она имеет разветвления на отдельные фазы. Такой метод применяется для создания наиболее эффективной передачи электрического тока от электростанции к месту назначения, а также для уменьшения потерь при транспортировке.

Чтобы определить количество фаз у себя в квартире, достаточно открыть распределительный щит, расположенный на лестничной площадке, либо прямо в квартире, и посмотреть, какое количество проводов поступает в квартиру. Если сеть однофазная, то проводов будет 2 – фаза и ноль. Возможен еще третий провод – заземление.

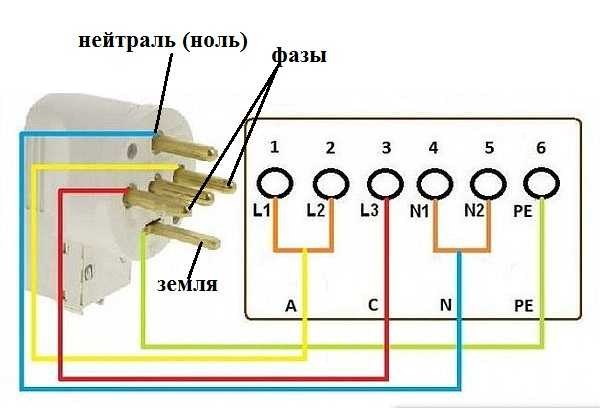

Если электрическая сеть трехфазная, то проводов будет 4 или 5. Три из них – это фазы, четвертый – ноль, и пятый – заземление. Также число фаз определяется и по количеству автоматических выключателей.

Трехфазные сети в квартирах применяются редко, в случаях подключения старых электроплит с тремя фазами, либо мощных нагрузок в виде циркулярной пилы или отопительных устройств. Число фаз также можно определить по величине входного напряжения. В 1-фазной сети напряжение 220 вольт, в 3-фазной сети между фазой и нолем тоже 220 вольт, между 2-мя фазами – 380 вольт.

Отличия

Если не брать во внимание отличие в числе проводов сетей и схему подключения, то можно определить некоторые другие особенности, которые имеют трехфазные и однофазные сети.

• В случае трехфазной сети питания возможен перекос фаз из-за неравномерного разделения по фазам нагрузки. На одной фазе может быть подключен мощный обогреватель или печь, а на другой телевизор и стиральная машина. Тогда и возникает этот отрицательный эффект, сопровождающийся несимметрией напряжений и токов по фазам, что влечет неисправности бытовых устройств. Для предотвращения таких факторов необходимо заранее распределять нагрузку по фазам перед прокладкой проводов электрической сети.
• Для 3-фазной сети требуется больше кабелей, проводников и выключателей, а значит, денежные средства слишком не сэкономить.
• Возможности однофазной бытовой сети по мощности значительно меньше трехфазной. Если планируется применение нескольких мощных потребителей и бытовых устройств, электроинструмента, то предпочтительно подводить к дому или квартире трехфазную сеть питания.
• Основным достоинством 3-фазной сети является малое падение напряжения по сравнению с 1-фазной сетью, при условии одинаковой мощности. Это можно объяснить тем, что в 3-фазной сети ток в проводнике фазы меньше в три раза, чем в 1-фазной сети, а на проводе ноля тока вообще нет.

Преимущества 1-фазной сети

Основным достоинством является экономичность ее использования. В таких сетях используются трехпроводные кабели, по сравнению с тем, что в 3-фазных сетях – пятипроводные. Чтобы осуществить защиту оборудования в 1-фазных сетях, нужно иметь однополюсные защитные автоматы, в то время как в 3-фазных сетях без трехполюсных автоматов не обойтись.

В связи с этим габариты приборов защиты также будут значительно отличаться. Даже на одном электрическом автомате уже есть экономия в два модуля. А по габаритам это составляет около 36 мм, что значительно повлияет при размещении автоматов в щите на DIN рейке. А при установке дифференциального автомата экономия места составит более 100 мм.

Трехфазные и однофазные сети для частного дома

Расход электроэнергии населением постоянно повышается. В середине прошлого столетия в частных домах было сравнительно немного бытовых устройств. Сегодня в этом плане совсем другая картина. Бытовые потребители энергии в частных домах плодятся не по дням, а по часам. Поэтому в собственных частных владениях уже не стоит вопрос, какие сети питания выбрать для подключения. Чаще всего в частных постройках выполняют сети питания с тремя фазами, а от однофазной сети отказываются.

Но стоит ли трехфазная сеть такого превосходства в установке? Многие считают, что, подключив три фазы, будет возможность пользоваться большим количеством устройств. Но не всегда это получается. Наибольшая допустимая мощность определена в техусловиях на подключение. Обычно, этот параметр составляет 15 кВт на все частное домовладение. В случае однофазной сети этот параметр примерно такой же. Поэтому видно, что по мощности особой выгоды нет.

Но, необходимо помнить, что если трехфазные и однофазные сети имеют равную мощность, то для 3-фазной сети можно применить кабель меньшего сечения, так как мощность и ток распределяется по всем фазам, следовательно, меньше нагружает отдельные проводники фаз. Номинальное значение тока автомата защиты для 3-фазное сети также будет ниже.

Большое значение имеет размер распределительного щита, который для 3-фазной сети будет иметь размеры заметно больше. Это зависит от размера трехфазного счетчика, который имеет габариты больше однофазного, а также автомат ввода будет занимать больше места. Поэтому распределительный щит для трехфазной сети будет состоять из нескольких ярусов, что является недостатком этой сети.

Но у трехфазного питания есть и свои преимущества, выражающиеся в том, что можно подключать трехфазные приемники тока. Ими могут быть электродвигатели, электрические котлы и другие мощные устройства, что является достоинством трехфазной сети. Рабочее напряжение 3-фазной сети равно 380 В, что выше, чем в однофазном типе, а значит, вопросам электробезопасности придется уделить больше внимания. Также дело обстоит и с пожарной безопасностью.

Недостатки трехфазной сети для частного дома

В результате можно выделить несколько недостатков применения трехфазной сети для частного дома:

• Нужно получать техусловия и разрешение на подключение сети от энергосбыта.
• Повышается опасность поражения током, а также опасность возгорания по причине повышенного напряжения.
• Значительные габаритные размеры распредщита ввода питания. Для хозяев загородных домов такой недостаток не имеет большого значения, так как места у них хватает.
• Необходим монтаж ограничителей напряжения в виде модулей на вводном щитке. В трехфазной сети это особенно актуально.

Преимущества трехфазного питания для частных домов:

• Есть возможность распределить нагрузку равномерно по фазам, во избежание возникновения перекоса фаз.
• Можно подключать в сеть мощные трехфазные потребители энергии. Это является наиболее ощутимым достоинством.
• Уменьшение номинальных значений аппаратов защиты на вводе, а также снижение сечения кабеля ввода.
• Во многих случаях можно добиться разрешения у компании по энергосбыту на повышение допустимого наибольшего уровня мощности потребления электроэнергии.

В итоге, можно сделать вывод, что практически осуществлять ввод трехфазной сети питания рекомендуется для частных строений и домов с жилой площадью более 100 м 2 . Трехфазное питание особенно подходит тем хозяевам, которые собираются установить у себя циркулярную пилу, котел отопления, различные приводы механизмов с трехфазными электродвигателями.

Остальным владельцам частных домов переходить на трехфазное питание не обязательно, так как это может создать только дополнительные проблемы.

3-фазное напряжение: определение, типы и функции

3-фазное питание является распространенным методом производства, передачи и распределения электроэнергии переменного тока. Это тип многофазной системы, который является наиболее распространенным методом, используемым электрическими сетями во всем мире для передачи электроэнергии. Он также используется для питания больших электродвигателей и других тяжелых фазных нагрузок. 3-проводная 3-фазная цепь обычно более экономична, чем эквивалентная 2-проводная.

Как работает 3-фазная электростанция

Электростанции общего назначения вырабатывают 3-фазную электроэнергию, используя пар высокого давления и пар низкого давления для вращения больших турбин, называемых генераторами. Трансформаторы, соединенные треугольником, повышают напряжение, а затем распределяются в виде высоковольтной трехфазной мощности, которая затем выходит из электростанции в энергосистему.

Высоковольтные линии электропередач распределяют 3-х фазную мощность потребителям, останавливаясь на коммутационных станциях. Это централизованные распределительные устройства в точке использования с целью преобразования 3-фазной передачи высокого напряжения в 3-фазную передачу среднего напряжения. Среднее напряжение является подходящим напряжением для промышленных установок, хотя для жилых и коммерческих зданий требуется преобразование в более низкое напряжение.

Типы трехфазного питания

Для электриков важно понимать взаимосвязь между трансформатором, подключенным по схеме «треугольник» и «звезда». Трансформаторы предназначены для изоляции и повышения напряжения (или понижения напряжения в зависимости от применения). Обычно они конфигурируются как треугольник или звезда.

Распределение — конфигурация «треугольник» или «звезда»

Альтернативная схема трансформатора, применяемая в США, называется «треугольник». Он получил свое название, потому что похож на греческий символ Дельта, который похож на треугольник.

Delta обычно используется для трехфазной передачи и промышленных предприятий. Звезда обычно используется для трехфазного электроснабжения коммерческих бытовых услуг и однофазного (1 фаза из 3) питания для входов в жилые дома.

В отличие от конфигурации «звезда», которая отходит от общей нейтрали, все три фазы соединяются «голова к ноге». Дельта обычно не заземлена и не имеет нейтрали. Описанное как фаза к фазе, номинальное напряжение обычно составляет 240 вольт.

Добавленная конфигурация с отводом от середины означает, что одна из фаз и нейтраль образуют две ветви с напряжением 120 В. Третье доступное напряжение 208 вольт называется «высокой ветвью» и обозначается (обычно) оранжевым цветом.

Конфигурация треугольником: четырехпроводная

Межфазные напряжения составляют 240 вольт, 208 вольт и 120 вольт. Это может быть желательно для некоторых коммерческих и промышленных зданий. В то время как большое разнообразие офисного оборудования и инструментов работает от 120 вольт, более мощные приборы, такие как промышленные осветительные приборы, требуют 240 вольт и 208 вольт.

Электрик должен хорошо разбираться в практической теории и национальных электротехнических нормах, чтобы выполнять установку и техническое обслуживание трансформаторов. Часто от него/нее требуется настроить подключение трансформатора к треугольнику/звезде или треугольнику/треугольнику, звезде/звезде или звезде/треугольнику.

Звезда Конфигурация: четырехпроводная

Соединение звездой напоминает букву Y, также известную как звезда. Обычное напряжение питания составляет 120 В/208 В, 3-фазная конфигурация «звезда». 120 вольт измеряется от каждой фазы до напряжения нейтрали (нейтральный провод имеет отвод от центра) и 208 вольт измеряется между фазами.

Конфигурация «звезда» обычно используется для питания 3-фазных 4-проводных служебных входов, таких как коммерческие здания. Однофазные служебные входы в жилые помещения являются производными от одной из трех фаз, сконфигурированных звездой.

3-фазное номинальное низкое напряжение 120 В/208 В и 277 В/480 В обычно используется для коммерческих и небольших промышленных зданий. 277 вольт используется в основном для освещения коммерческих офисов, а 480 вольт используется для питания больших систем отопления, вентиляции и кондиционирования воздуха.

Потребительское питание по схеме «звезда»

3-фазная сеть по схеме «звезда» может быть преобразована в более низкое напряжение. Как правило, основной источник питания для коммерческих зданий способствует экономии затрат за счет конфигурирования звездой 120/208 вольт, распределяемых от щита к фидерам и ответвленным цепям.

Звезда универсальна с точки зрения доступного напряжения в зависимости от электрооборудования и требований к электропитанию. Все 3 фазы могут питать двигательную нагрузку 208 В, промышленный водонагреватель на 208 В и 1 фазу на 120 В на нейтраль для стандартных розеток, приборов и офисного оборудования.

3-фазное питание и однофазное питание

3-фазное питание является основным видом электроэнергии на наших предприятиях и фабриках. Вот заметные различия между однофазным и трехфазным питанием:

• По сравнению с однофазным питанием, трехфазное питание имеет более высокий коэффициент мощности, большую эффективность и требует меньшего тока для той же мощности. Он также требует меньших проводов, поэтому он дешевле.

• 3 фазы более эффективны для передачи при одинаковом пиковом напряжении между проводниками и одинаковом токе в каждом проводнике.

• 3 фазы обеспечивают в три раза большую мощность, в полтора раза больше меди. Три провода вместо двух удваивают полезность каждого фунта меди или алюминия на больших расстояниях, что обеспечивает значительную экономию средств.
• 3-х фазное питание трансформируется в однофазное на вершине столба, трансформаторы и трансформаторы для подземных потребителей обслуживают ближайшие подъезды к нашим домам.

Обучение более сильной рабочей силы

Электрики, работающие над новым строительством, реконструкцией, техническим обслуживанием и ремонтом, должны иметь квалификацию (QP), как указано в OSHA и NFPA 70E. Кроме того, они должны соответствовать местным и государственным лицензионным требованиям. Для рабочей среды типично классифицировать выполняемую работу, и требуется анализ рисков на основе NFPA 70E.

Независимо от того, ищите ли вы карьеру электрика в жилом или коммерческом секторе, 3-фазное питание является частью теории электричества и связано с практическим опытом, жизненно важным для фундамента вашей общей базы знаний. Курсы Interplay Learning SkillMill с разработанными видео для инструкторов от экспертов, проверками знаний и моделированием по основным темам — отличное место для начала.

Чад Суси

Interplay Learning Electric Expert

Чад — эксперт Interplay по электрике и является мастером-электриком. Чад развивался как профессионал в области электротехники на протяжении всей своей карьеры, начав с ремонта/электропроводки от домов до установок обеспечения качества/ввода в эксплуатацию, оттачивая свои навыки во всех аспектах торговли электрооборудованием на этом пути. Он сменил свою карьеру на жилых, коммерческих и промышленных объектах, а в 2012 году еще больше расширил свою миссию по обучению на протяжении всей жизни, став инструктором по электротехнике. Он продолжил этот путь в качестве разработчика онлайн-курсов и твердо привержен принципам электробезопасности и обоснованным теориям обучения взрослых.

Электрик Мельбурн: Что такое трехфазное питание и нужно ли оно мне?

Большинство домов в Австралии имеют однофазное питание, но если у вас большой дом, вы можете быть подключены к сети с помощью трехфазного питания. Электричество вырабатывается и распределяется в 3 фазы, поэтому вы видите несколько воздушных кабелей на столбах на улице. Наличие 3 фаз позволяет нам получать как 240 В, так и 415 В от одного и того же источника электроэнергии.

Вот советы от Kenner Electrics, вашего надежного электрика из Восточного Мельбурна

В чем разница между однофазным и трехфазным питанием?

Однофазное питание с двумя проводами; активный и нейтральный. Он обеспечивает питание около 240 вольт и используется в домах и на предприятиях для большинства приборов и освещения.

3-фазное питание имеет четыре провода; три активных и один нейтральный, подает питание как на 240 В, так и на 415 В. Когда мы вносим в дом трехфазное электропитание, количество доступной энергии увеличивается втрое. Это связано с тем, что у нас есть доступ ко всем трем фазам, поэтому, по сути, это означает, что у нас подключено 3 однофазных источника питания.

В больших домах, в которых могут быть сотни розеток питания, множество кухонных приборов на 240 В и более крупные трехфазные кондиционеры на 415 В, доступ к большей мощности необходим, чтобы убедиться, что одна фаза не перегружена, что может вызвать неудобства. путешествие.

‍

Так зачем мне дома 3-фазное питание?

3-фазная сеть способна удовлетворить потребности в электроэнергии более крупных и мощных приборов . Вот почему он чаще используется в коммерческих и промышленных условиях для управления большим оборудованием, требующим большой мощности. Но вам может понадобиться это для вашего дома, если у вас есть большая система кондиционирования воздуха, большая электрическая плита, мощная система мгновенного электрического горячего водоснабжения или домашняя мастерская с оборудованием. Переход на 3-фазное питание означает, что вы можете безопасно запускать все свои приборы одновременно, не беспокоясь о том, что они отключат цепи.

Большинству небольших домов и квартир не требуется трехфазное питание, поскольку все их бытовые приборы и электропитание прекрасно работают от однофазного питания. Но если вы ремонтируете или добавляете энергоемкие приборы, поговорите со своим электриком, чтобы узнать, нужно ли вам трехфазное питание.

Перейдите по этой ссылке на наш веб-сайт, чтобы получить дополнительную информацию об обновлении расходных материалов, в том числе о том, сколько это стоит.

‍

‍

Как узнать, какой тип электричества у меня дома?

Посмотрите на главный выключатель на распределительном щите. Если он имеет ширину 1 полюс (около 1 пальца), значит, ваше электроснабжение однофазное. Если главный выключатель имеет ширину 3 полюса (примерно 3 ширины пальца), то, скорее всего, у вас трехфазное питание.

Еще один способ узнать, что это обычно написано на вашем счетчике электроэнергии. Но если жаргон на вашем счетчике электроэнергии слишком сложен для понимания, вы можете просто позвонить своему дистрибьютору электроэнергии (например, United Energy), и они смогут сообщить вам об этом.

‍

Похожие сообщения :

— Зачем вам нужно охранное освещение и установка видеонаблюдения?

— Почему важна проверка электробезопасности?

— Как решить проблему отключения цепей?

Что делать, если мне нужно перейти на 3-фазное питание?

Если вам необходимо перейти на 3-фазное питание или если вы строите новый дом с большими потребностями в электроэнергии, свяжитесь с Kenner Electrics.
