Таблицы выбора сечения кабеля по мощности

Таблица подбора сечения кабеля и провода по мощности и силе тока (Сu)

Сечение токопроводящей жилы мм2	Для кабеля с медными жилами
	Напряжение 220 В		Напряжение 380 В
	Ток А	Мощность кВт	Ток А	Мощность кВт
1,5	19	4,1	16	10,5
2,5	27	5,9	25	16,5
4	38	8,3	30	19,8
6	46	10,1	40	26,4
10	70	15,4	50	33,0
16	85	18,7	75	49,5
25	115	25,3	90	59,4
35	135	29,7	115	75,9
50	175	38,5	145	95,7
70	215	47,3	180	118,8
95	260	57,2	220	145,2
120	300	66	260	171,6

Таблица подбора сечения кабеля и провода по мощности и силе тока (Al)

Сечение токопроводящей   жилы мм2	Для кабеля с алюминиевыми жилами
	Напряжение 220 В		Напряжение 380 В
	Ток А	Мощность кВт	Ток А	Мощность кВт
2,5	20	4,4	19	12,5
4	28	6,1	23	15,1
6	36	7,9	30	19,8
10	50	11	39	25,7
16	60	13,2	55	36,3
25	85	18,7	70	46,2
35	100	22	85	56,1
50	135	29,7	110	72,6
70	165	36,3	140	92,4
95	200	44,0	170	112,2
120	230	50,6	200	132,0

Выбрать и купить кабель и провод Вы можете в разделе кабельно-проводниковая продукция.

---

Добавить вопрос/отзыв

Какое сечение кабеля выбрать – Статьи и обзоры – Экономстрой

Прежде чем прокладывать электропроводку в помещении необходимо рассчитать сечение кабеля. Слишком тонкий кабель при высоких значениях тока будет перегреваться, что может привести к возгоранию. В качестве исходных данных для расчета могут использоваться две величины: суммарная мощность электроприборов или потребляемый ими ток.

Мультиметр цифровой Professional MY61 для проверки диодов, транзисторов, звуковая прозвонки

Расчет суммарной мощности электроприборов

Для расчета выбираем вариант, при котором электроприборы включены в розетки и работают одновременно. Чтобы получить суммарную мощность нужно сложить показатели мощности каждого отдельного устройства, имеющегося в доме.

Для проверки наличия напряжения в цепи, полярности, целостности цепи пригодится отвертка-пробник (возможность бесконтактного индикатора напряжения) ОП-2Э ИЭК

Узнать мощность оборудования или прибора, можно посмотрев на этикетку, на которой указаны характеристики.

Если сделать это не представляется возможным, например на устройстве отсутствует этикетка, можно воспользоваться усредненными данными. Ниже приведены показатели мощности, потребляемой стандартными бытовыми электроприборами, доступными на рынке.

Потребитель	Мощность, Вт
Плита кухонная электрическая	2000-5000 Вт
Плита кухонная индукционная	5000-10000 Вт
Духовка	1000-4000 Вт
Фен электрический	1000-2500 Вт
Утюг	1500-2500 Вт
Кофемашина	500-1200 Вт
Электрический радиатор	1500-2500 Вт
Водонагреватель проточный	3000-6000 Вт
Водонагреватель накопительный	1000-3000 Вт
Телевизор	150-400 Вт
Стиральная машина	400-1500 Вт
Настольный компьютер	300-1600 Вт
Ноутбук	60-100 Вт
Чайник электрический	1000-2200 Вт
Холодильник	100-300 Вт
Светильник	20-500 Вт

Важно! Основную нагрузку несут кухонные плиты, духовки, проточные и накопительные водонагреватели.

Эти приборы нельзя игнорировать при расчетах ни в коем случае.

Поправочный коэффициент

После складывания данных, мы можем получить результат, например 20 000 Вт или 20 кВт. Эти данные говорят о том, сколько энергии потребляют приборы, если они работают одновременно. Практика показывает, что единовременно в квартире будут использоваться не более 80% приборов, тогда поправочный коэффициент будет равен 0,8. Мощность для расчета сечения кабеля составит: 20 х 0,8 = 16 кВт.

Вы можете не использовать поправочный коэффициент, чтобы повысить надежность домашней электропроводки. Также можно выбрать большее сечение провода, на случай незапланированного подключения новой техники или устройств.

Расчет тока, потребляемого электроприборами

Чтобы рассчитать ток, необходимо значение суммарной мощности разделить на напряжение сети 220 В. Например 20 000 : 220 = 96 A.

Выбор кабеля исходя из мощности или допустимого тока

Стандартная электропроводка квартиры рассчитана на максимальный ток потребления при длительной нагрузке – 25 ампер. Чем больше планируется потребление тока, тем больше должно быть сечение кабеля.

Кабель плоский медный ВВГ-Пнг (А) 3х2,5 ок-66 ГОСТ

Допустимый ток в медном кабеле

Открытая проводка

Сечение медного кабеля мм	Допустимый ток А при напряжении сети 220 В	Допустимая мощность кВт при напряжении сети 220 В
1,5	23	5
2	26	5,7
2,5	30	6,6
4	41	9
6	50	11
10	80	17

Провод ПВС трехжильный круглый медный сечением 2,5 (ГОСТ)

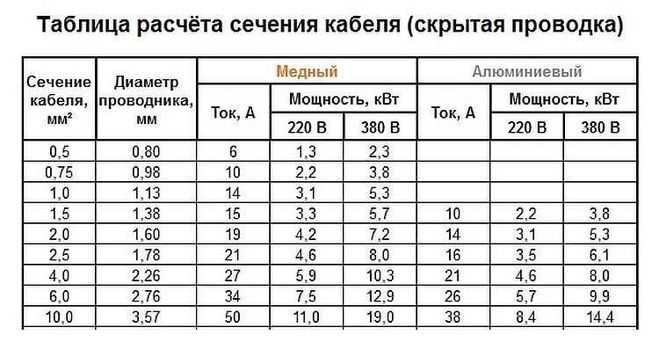

Закрытая проводка

Сечение медного кабеля мм	Допустимый ток А при напряжении сети 220 В	Допустимая мощность кВт при напряжении сети 220 В
1,5	15	3,3
2	19	4,1
2,5	21	4,6
4	27	5,9
6	34	7,4
10	50	11

Допустимый ток в алюминиевом кабеле

Открытая проводка

Сечение медного кабеля мм	Допустимый ток А при напряжении сети 220 В	Допустимая мощность кВт при напряжении сети 220 В
1,5	-	-
2	21	4,6
2,5	24	5,2
4	32	7
6	39	8,5
10	60	13

Кабель СИП-4, алюминиевый, 2х16 мм

Закрытая проводка

Сечение медного кабеля мм	Допустимый ток А при напряжении сети 220 В	Допустимая мощность кВт при напряжении сети 220 В
1,5	-	-
2	14	3
2,5	16	3,5
4	21	4,6
6	26	5,7
10	38	8,3

Для монтажа проводки в квартирах рекомендуется выбирать медный кабель. Сегодня медные кабели чаще используются в новых электросетях жилых домов вместо алюминиевых проводов. Электропроводимость меди выше, чем алюминия. К тому же произвести электромонтаж с медными проводами намного проще, чем с алюминиевыми. Медные провода гибкие и прочные, не повреждаются при скручивании или перегибе. Электроустановки с медными кабелями также можно легко модернизировать или расширить.

Важно! Нельзя комбинировать медные и алюминиевые кабеля. В месте контакта двух металлов образуется зона гальванической коррозии, при прохождении тока здесь будет происходить нагрев и разрушение. При увеличении влажности воздуха процесс электролиза усиливается, формируя в металле пустоты. Чрезмерный нагрев спровоцирует возгорание.

Круглая проводка лучше проходит через отверстия в стенах, а плоский кабель лучше всего подходит для прокладывания в каналы, он легко монтируется и не создает препятствий для эксплуатации. Электрические характеристики плоских и круглых типов кабелей идентичны.

Калькулятор размеров кабелей и автоматических выключателей

Размеры автоматических выключателей и кабелей

​

Несколько стандартов, таких как BS 7671 или Национальные электротехнические нормы и правила (NEC), определяют «токовую нагрузку» для различных материалов. Ясно, что сила тока – это максимальный ток, который проводник определенного размера может пропускать при определенных условиях без превышения определенной рабочей температуры – термопласта (70 °C) или термореактивного материала (90 °C). Сила тока также известна как пропускная способность по току.

​

При превышении значения Ampacity рабочая температура поднимается выше 70°C (максимальная температура, которую может выдержать термопластическая изоляция, такая как ПВХ), или 90°C (максимальная температура, которую может выдержать термореактивная изоляция, такая как XLPE), что приводит к изоляция деформируется. Это когда автоматический выключатель должен выполнять свою роль, отключая цепь от тока до того, как какая-либо изоляция начнет деформироваться или плавиться. Следовательно, следует выбирать автоматический выключатель с номинальной отключающей способностью ниже «силы тока» кабеля, который он защищает. Это известно как защита от перегрева или перегрузки. Выбор автоматического выключателя также должен учитывать другие факторы, такие как время задержки отключения для защиты от пускового тока/перегрузки и защиты от короткого замыкания.

​

Если используется смесь термопластичной и термореактивной изоляции, может оказаться, что слой изоляции ближе к проводнику является определяющей рабочей температурой для кабеля. Например, допустимая нагрузка кабеля из сшитого полиэтилена/ПВХ должна фактически относиться к рабочей температуре 90°C (термоусадочная), поскольку внутренний слой, который плавится первым, представляет собой термореактивную изоляцию (XLPE). Однако фактическая максимальная рабочая температура кабелей различается в зависимости от модели и производителя и должна быть указана в техническом описании изделия.

​

В этом калькуляторе сделаны следующие предположения, отражающие наиболее распространенные конфигурации, применимые в отрасли. Для других конфигураций см. стандарты для использования различных номинальных токов.

​

1. Материал кабеля = медь

2. Способ установки = Кабелепровод или Магистраль

3. Термореактивная или термопластичная изоляция

4. Температура окружающей среды = 30°C

​

Исходя из приведенных выше предположений, набор наиболее часто используемых размеров кабелей и соответствующих им размеров автоматических выключателей (номинальная отключающая способность) можно свести в таблицу ниже:

Выбор автоматических выключателей (ампер) зависит от выбор кабеля, который, в свою очередь, зависит от номинального тока полной нагрузки подключенной нагрузки. Чаще всего ампер при полной нагрузке получают из номинальной мощности оборудования, а общий ток в цепи должен быть суммой мощностей всего оборудования, подключенного к цепи.

Затем это значение тока корректируется с учетом желаемого коэффициента безопасности, а затем сопоставляется с ближайшим большим значением автоматического выключателя и соответствующим ему сечением кабеля из приведенной выше таблицы.



​

Пример

​

Дано:

Мощность = 20 кВт

Напряжение = 400 В

Фаза = 3 Фаза

Коэффициент мощности = 0,85



Решение:

Ток = 20 кВт /1,732/400/0,85 = 33,96 А

Мин. Размер выключателя = 33,96 x 1,2 (коэффициент безопасности) = 41 А

Тип изоляции (рабочая температура проводника) = ПВХ (70°C)

Выбранный размер выключателя = 60 А (наиболее близкое соответствие)

Выбранный размер кабеля = 4 x 1C 25 мм2 ПВХ + 16 мм2 CPC

​

4 x 1C (4 номера по 1 жиле) Кабели указаны для 3 фаз + нейтраль (TPN), а 2 x 1C должны быть указаны для однофазных цепей. Защитные проводники цепи (CPC) обычно могут быть вдвое меньше проводников сечением более 25 мм2 и иметь заглушки размером 120 мм2 на проводник. Полное имя кабеля может быть, например, 9.0003

4 x 1 жила 25 мм2 ПВХ/ПВХ КАБЕЛЬ + 16 мм2 CPC IN G.I. ТРАНКИНГ



Следует отметить, что другие факторы, такие как емкость и индуктивность, скин-эффект, падение напряжения и импеданс, должны быть приняты во внимание, особенно при выборе размеров для кабелей с более высокой допустимой нагрузкой по току или на больших расстояниях.

​

Чтобы оценить падение напряжения, перейдите к калькулятору падения напряжения.

​

Загружаемая версия Excel этого калькулятора размеров кабелей и автоматических выключателей доступна ниже. Напоминаем еще раз, что этот калькулятор основан на вышеупомянутых 4 допущениях/условиях.

Калькулятор кабелей и автоматических выключателей (Excel)

Как рассчитать размер кабеля по киловаттам – modeladvisor.com

Автор: Noah, 5 ноября 2022 г. чтобы ваш дом или офис были максимально энергоэффективными. Один из способов сделать это — рассчитать размер ваших электрических кабелей. Это может помочь вам определить, используете ли вы кабели правильного размера для ваших нужд, а также поможет вам избежать перегрузки вашей электрической системы. Существует несколько различных способов расчета сечения кабеля по кВт, но наиболее распространенным методом является использование 9Система 0105 American Wire Gauge (AWG). Эта система основана на диаметре проводника, и это довольно простой процесс. Во-первых, вам нужно будет определить количество энергии, которое будет использовать ваша система. Это можно сделать, взглянув на свой счет за электроэнергию или используя счетчик электроэнергии. После того, как вы определили энергопотребление, вы можете приступить к расчету размера кабеля, который вам нужен. Первым шагом является определение напряжения вашей системы. Это можно сделать, взглянув на табличку на вашем электрощите. Получив напряжение, вам нужно будет умножить его на количество ампер, которое будет использовать ваша система. Это число называется номинальной силой тока. После того, как у вас есть номинальная сила тока, вы можете начать смотреть на диаграмму AWG. Эта таблица покажет вам диаметр проводника, который вам нужен для вашей системы. Важно помнить, что диаграмма AWG является ориентиром, и вам может потребоваться отрегулировать размер проводника в зависимости от фактического энергопотребления вашей системы. Получив диаметр проводника, вы можете умножить его на длину кабеля, который вам нужен. Это даст вам общую площадь проводника, который вам нужен. Затем вы можете сложить общую площадь всех проводников в вашей системе, чтобы получить окончательное число. Это окончательное число — это размер кабеля, который необходимо использовать для вашей системы.

В этой статье будут рассмотрены методологии и другие связанные параметры, связанные с расчетом размера кабеля. Способ расчета размера предмета осуществляется в шесть шагов. Мы подробно рассмотрим каждый шаг, чтобы определить правильный размер кабеля . В этом разделе мы рассмотрим простой пример выбора кабеля. Мы находим коэффициенты снижения номинальных характеристик в примерах условий, изучая таблицы коэффициентов снижения номинальных характеристик. Мы можем использовать кабель из меди, сшитого полиэтилена, 3*50 мм2 для загрузки и прокладки кабеля. V = 0,715 МВА/м, рассчитано по таблицам падения напряжения. 415 — допустимое падение напряжения, а 5% — допустимое падение. В результате кабель будет принят, потому что падение напряжения ограничено.

Чтобы рассчитать размер кабеля , напряжение, протекающее по кабелю, необходимо разделить на заданный ток. Если ваш провод имеет ток 150 вольт, а у вас есть цель 30, вы делите 150/30 на 150 вольт. Теперь вы должны достичь сопротивления цели 5, чтобы поразить цель.

Как рассчитать размер кабеля на двигателе кВт?

Изображение сделано: imgix

Он равен 1,5-кратному току полной нагрузки двигателя или нагрузки. В результате 9Формула для оценки кабеля 0105 выглядит следующим образом: сечение кабеля = 1,5 x ток полной нагрузки.

Я разработал этот калькулятор размера кабеля трехфазного двигателя , основываясь на своем опыте инженера-электрика. Кабель равен 1,5-кратному току полной нагрузки двигателя или нагрузки. Поля сбрасываются нажатием кнопки сброса, чтобы очистить их значения. В таблице ниже приведен список номинальных характеристик бронированных и небронированных кабелей с изоляцией из ПВХ. Из-за способности передавать 18 ампер, медь площадью 2,5 кв. мм должна подходить для двигателей мощностью 5,5 кВт или 7,5 л.с. Падение напряжения не нужно было включать. Размер кабеля трехфазного двигателя, размер контактора и таблицу выбора пускателя можно найти ниже.

Какой размер кабеля для двигателя 7,5 кВт?

Изображение получено: acsweb

На этот вопрос нет однозначного ответа, поскольку размер кабеля зависит от ряда факторов, включая напряжение и силу тока двигателя. Тем не менее, хорошее эмпирическое правило состоит в том, чтобы использовать кабель, который по крайней мере в 1,5 раза превышает номинальный ток двигателя при полной нагрузке. Для двигателя мощностью 7,5 кВт это означает использование кабеля с номинальным током не менее 11 ампер.

Номинальная мощность (л.с.) и киловаттная мощность провода должны учитываться при определении того, какая фаза электродвигателя подходит для какого провода. Провода с номинальной мощностью должны выдерживать нагрузку без разрыва. Сечение провода также важно при выборе размеров кабелепровода. AWG (American Wire Grade) — это измерение, используемое для определения размера провода трехфазных электродвигателей. Диаметр провода двигателя 230 В должен составлять от 7,5 до 7,6 миллиметров. Размер провода двигателя на 115 В обычно составляет от одного до двух футов. Длина провода для двигателя 15 В обычно составляет около 3 футов. При выборе размера кабелепровода важно помнить размер провода. Размер провода должен быть в состоянии пройти через кабелепровод, не становясь слишком тугим или слишком свободным. Размер провода также должен соответствовать номинальной мощности, не вызывая повреждений. Если вы не уверены в размере провода или кабелепровода для вашего трехфазного электродвигателя, проконсультируйтесь со специалистом. Если вам требуется размер провода или кабелепровода, вы можете проконсультироваться с HPCable.

Формула расчета сечения кабеля Excel

Изображение получено с сайта: electric-engineering-portal

Формула расчета сечения кабеля в Excel — это инструмент, который используется для определения соответствующего размера электрического кабеля для использования в данной цепи. Эта формула учитывает напряжение, ток и сопротивление цепи и рассчитывает размер кабеля на основе этих значений.

Сечение кабеля: как правильно выбрать кабель

Чтобы рассчитать сечение кабеля, разделите напряжение, проходящее через кабель, на целевой ток. Если у вас есть ток напряжения 150 вольт, а ваше целевое значение составляет 30 вольт, вы делите 150/30 на 150. Очень важно учитывать исходное напряжение и целевой ток кабеля при выборе соответствующего размера. Напряжение источника (например, 12 В), длина кабеля L (для меди), сопротивление проводника * (обычно 2,22·108 м) и падение напряжения V (например, 5 В) должны учитываться при расчете сечения кабеля. Ожидается результат 0,00016525 м2 или 185,25 мм2. Крайне важно выбрать размер кабеля, который будет соответствовать целевому току и напряжению, чтобы обеспечить правильное соединение. Также очень важно выбрать правильную длину кабеля для достижения цели. Крайне важно выбрать размер кабеля, соответствующий току и напряжению цепи.

Как рассчитать сечение кабеля в квадратных миллиметрах Формула

При расчете сечения кабеля в квадратных миллиметрах необходимо учитывать несколько моментов. Во-первых, это напряжение цепи. Это определит количество тока, которое будет протекать по кабелю, и, следовательно, размер кабеля. Следующее, на что следует обратить внимание, это длина кабеля. Чем длиннее кабель, тем больший ток он должен будет пропускать, и тем больше должен быть кабель. Наконец, вам необходимо учитывать номинальную силу тока автоматического выключателя. Это определит величину тока, которую кабель может безопасно пропускать без перегрузки цепи.

Этот размер провода на самом деле представляет собой площадь круглого сечения в мм2, то есть его площадь поперечного сечения. Компания SanHeng Cable Co., Ltd. имеет широкий ассортимент марок, моделей и размеров (квадратов проводов). При осмотре немаркированных проводов опытные электрики визуально определят размер проводов. У вас может быть больше шансов на успех, если вы хорошо обучены и привержены проекту. При выборе сечения кабеля обычно рекомендуется рассчитывать силу тока по мощности электроприбора. Если это одно ядро, его радиус можно рассчитать, измерив его диаметр. Формула выглядит следующим образом: S = радиус * радиус * радиус * 3,14 * N, где N — количество витых кабелей.

Для какой силы тока используется силовой кабель сечением 1 мм2 ? Какова общая мощность Вселенной? Сколько проводов используется в конструкции провода сечением 2,5мм2? Формула расчета падения напряжения и сопротивления: Падение напряжения в проводе с медным сердечником связано с его сопротивлением. Объем (квадратные миллиметры) квадратного дюйма рассчитывается как 20 C: 17,5 площади поперечного сечения (квадратный мм). Определяется сопротивлением на километр.

Как рассчитать необходимый размер провода?

Как определить сечение провода кабеля? Ваш целевой ток делится на напряжения, которые проходят через кабель. Если вы хотите использовать 120 вольт для питания кабеля и 30 ампер для его прокладки, например, 120/30 = 4. Провод 6 AWG является наиболее распространенным размером для приложений с мощностью 50 ампер. Кроме того, это наиболее распространенный размер провода, используемый в жилой электропроводке. Следующим наиболее распространенным размером провода является кабель 4 AWG для приложений с мощностью 50 ампер. Этот размер провода также наиболее часто используется в коммерческих приложениях.

Формула расчета сечения провода

Удельное сопротивление ( • м) материала проводника необходимо умножить на пиковый ток двигателя (А), 1,25, и общую длину кабеля (м). Чтобы определить падение напряжения от источника питания к двигателю, необходимо результат разделить на падение напряжения. Результат будет мм2, если умножить на 1 000 000.

Электрические провода обладают свойствами поперечного сечения, что означает, что они имеют форму, по крайней мере, определенного размера. Чем больше площадь, тем больший ток может нести провод при меньшем сопротивлении. Единицы измерения AWG (American Wire Gage) обычно используются для определения размеров проволоки. В трехфазной системе переменного тока обычно используется три кабеля, а не один. Поскольку удельное сопротивление проводника определяется его температурой, размер провода будет зависеть от среды, в которой он установлен. Удельное сопротивление определяется с использованием эталонной температуры 1*varrho_1. Для каждого материала рассчитывается температурный коэффициент *альфа, который представляет собой увеличение сопротивления на градус температуры. Основываясь на нашем супер-пупер калькуляторе размера провода, мы можем оценить, сколько провода требуется для однофазной системы переменного тока на 120 вольт, умножив длину кабеля на размер провода. Размер провода пропорционален длине кабеля, поэтому, если вы удвоите расстояние, в результате представленные результаты будут только сводными.

Расчет размера кабеля

Существует множество факторов, которые необходимо учитывать при выборе размера кабеля для приложения. Одними из наиболее важных являются напряжение, сила тока и длина пробега. Другими важными факторами являются тип проводника и изоляция. В Национальном электротехническом кодексе есть особые требования к сечению кабеля, которые необходимо соблюдать для обеспечения безопасности.

Типы кабелей перечислены в алфавитном порядке. Ядро Земли составляет примерно 2 миллиметра (мм2). Вы можете выбрать размер ядра из меню или выбрать его самостоятельно. Проверяются номинальная мощность короткого замыкания и импеданс контура заземления выбранной жилы заземления. Нет необходимости в кабелях или кабельных группах. Должен быть указан хотя бы один параллельный кабель или группа параллельных кабелей. Вы можете узнать, слишком ли низкое сопротивление контура заземления цепи, выбрав его.

Таким образом, кабель, используемый для соединения устройства защиты с устройством защиты, должен обеспечивать его срабатывание при замыкании на землю. Кабельная группа — это набор одножильных кабелей в цепи. Он может быть установлен как в плоском, так и в фольгированном виде.
