Разбираемся, как работает Wi-Fi, почему не нужен мощный роутер и что реально влияет на работу сети
Этот материал написан посетителем сайта, и за него начислено вознаграждение.
Примечание: сразу уточню – речь идет о типичном «домашнем» применении Wi-Fi роутеров или точек доступа, а не о специализированных решениях, требующих дальней связи и т.п.
рекомендации
Сила есть – ума не надо?
Темная сторона силы
Итак, пусть изначально у нас есть некий стандартный роутер/точка доступа с официально разрешенными для нашей страны параметрами по мощности сигнала, который работает «в полную силу», то есть на мощности передатчика 100%. Напоминаю, это 23 дБм / 200 мВт в диапазоне 5ГГц или 20 дБм / 100 мВт в диапазоне 2,4 ГГц.
Примечание: единица измерения мощности беспроводного сигнала измеряется в дБм или мВт.
Излучаемый роутером/ТД сигнал распространяется вокруг, и попадает на приемные устройства, существенно ослабнув «по пути».

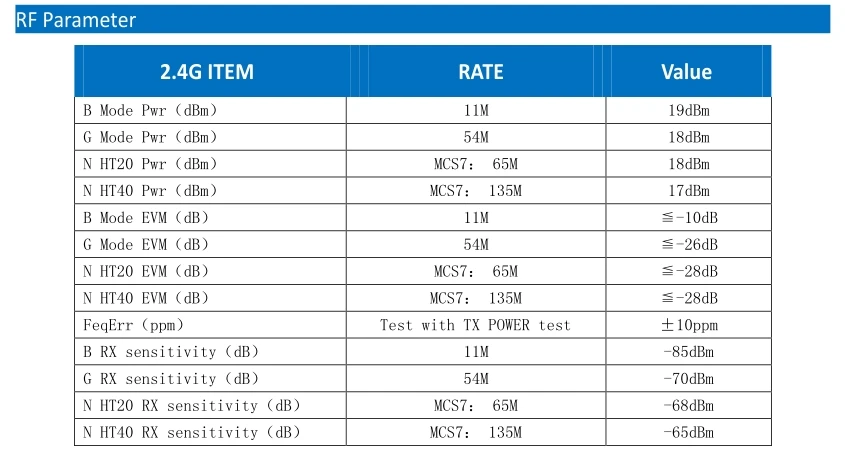

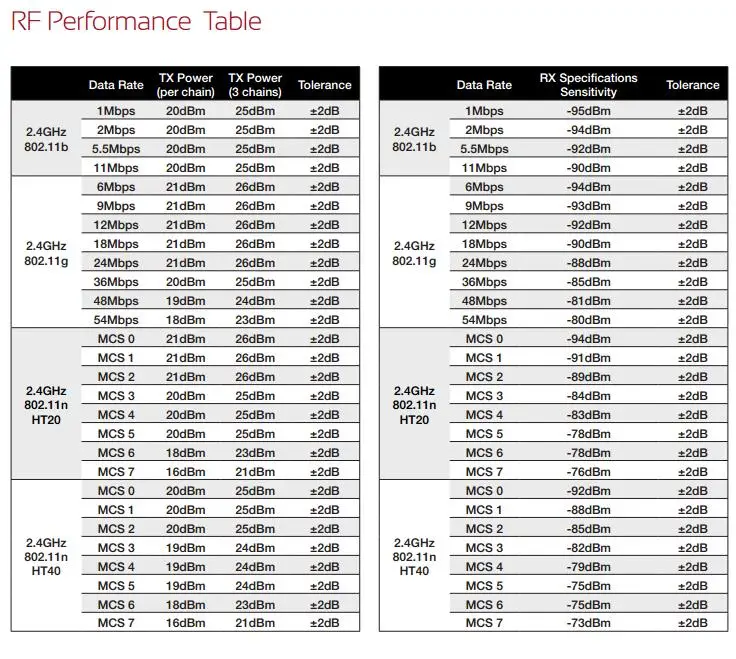

Какой примерно сигнал мы имеем на стороне клиента (смартфона, планшета, ноутбука и т.д.)? Ну, к примеру, -50 дБм / 0.00001 мВт или -67 дБм / 0.0000002 мВт.
В то же время беспроводной клиент, который обычно представляет собой мобильное устройство, имеет задачу не только подключиться к сети, но и подольше проработать от батареи. Поэтому клиент не «выбрасывает» напрасно энергию в эфир. Мощность передатчика клиентов обычно находится на уровне 11-17 дБм (12.5-50 мВт). То есть, эта мощность в от 8 до 2 раз меньше, чем мощность сигнала роутера, если говорить об устройствах в 2,4 ГГц диапазоне.
При этом у беспроводных роутеров/ТД всегда есть CCA Threshold – порог слышимости сигнала, и если уровень сигнала не превышает этот порог, роутер/ТД считает его шумом. Предположим, этот порог — 82 дБм. Таким образом, наш условный роутер с 5 дБи антеннами будет работать с устройствами, уровень сигнала от которых в точке размещения роутера не менее -87 дБм (-87 дБм сигнал + 5 дБи коэффициент усиления антенны роутера = -82 дБм).
Примечание: разумеется, это чисто условный пример, в котором все параметры условно-типичные и даны для понимания ситуации; ваш роутер может иметь антенны с коэффициентом усиления отличающимся от 5 дБи, и иной порог, например — для определенного оборудования Ubiquiti в целом стабильная связь гарантируется при уровне сигнала до -70дБм; порог для сетей 5ГГц ниже чем для 2,4 ГГц даже на одном и том же оборудовании и т.п., но это нюансы, в которые мы углубляться не будем.
В целом для роутера и клиента можно руководствоваться простым правилом: при прочих равных условиях, сигнал теряет 6 дБ мощности (т.е. в 4 раза) при увеличении расстояния от передатчик в 2 раза.
Однако, как было сказано выше, мощность сигнала роутера/ТД обычно в 2-8 раз выше, чем на клиентах. И с отдалением от роутера/ТД неизбежно возникнет ситуация, когда клиент будет слышать сигнал роутера хорошо, а вот роутер будет слышать более слабый сигнал клиента на «грани» возможностей или не слышать вообще (так как уровень сигнала клиента будет опускаться за порог слышимости CCA Threshold).
И возникнет странная ситуация, когда сигнал Wi-Fi от роутера на клиентском устройстве вроде бы ловится, но связи нет или она постоянно «отваливается».
Причина в асимметрии «силы» связи: к примеру, когда клиент мощностью 14 дБм слышит роутер/ТД на -84 дБм (-84 дБм + 2 дБи коэффициент усиления антенны клиента = условный порог слышимости -82 дБм), до роутера/ТД доходит сигнал от клиента лишь на уровне -90 дБм, что находится ниже порога слышимости. При указанных условиях беспроводная связь гарантированно оборвется.
То есть, в каналах беспроводной связи уже при типичных стандартных параметрах работы роутеров/ТД возникает существенная проблема со связью, вызванная асимметрией мощностей Wi-Fi излучателей. И если дополнительно поднять мощность сигнала на одной стороне (роутере/ТД), то проблема только усугубится. Перемещаясь с мобильными клиентами, вы все более часто будете сталкиваться с ситуацией, когда Wi-Fi роутер «теряет» устройства, и именно потому, что у него существенно более сильный сигнал.
Клиент «услышит» роутер/ТД, а роутер клиента – нет. Вот почему серьезные производители оборудования не рекомендуют использовать Wi-Fi роутеры и точки доступа на максимальной мощности. Привожу в доказательство фрагмент презентации Cisco (с полной презентацией можно ознакомится здесь).
Даже наоборот, для устранения асимметрии и получения стабильной связи рекомендуется понизить мощность Wi-Fi передатчика в роутере/ТД.
Но если не мощность сигнала, то что же тогда определяет скорость и надежность Wi-Fi соединения?
Скорость подключения, которая ни о чем не говорит.
Скорость подключения по Wi-Fi определяют три параметра: тип модуляции, количество потоков (зависит от количества антенн) и ширина радиоканала.
Но «теоретическая» скорость подключения на основе вышеуказанных параметров имеет мало общего с реальной скоростью работы беспроводной сети. Что же оказывает влияние на эту скорость?
Дело в том, что модуляция в сети непостоянна.
Самые прогрессивные модуляции на сегодня — 256 QAM и 1024 QAM (модуляция определяет, сколько бит передается в одном радиосимволе). Но! Эти плотные модуляции очень чувствительны к шуму. И достигаются они только при высоком соотношении сигнал/шум (SNR), когда клиент находится близко к Wi-Fi роутеру/ТД. С удалением от роутера/ТД растет шум, SNR падает, модуляция упрощается для надежности соединения и, как следствие – падает скорость связи. Плюс свою лепту в проблемы сети добавляет интерференция.
Интерференция и шум
Причиной коллизий из-за интерференции в Wi-Fi сетях являются беспроводные устройства, работающие на том же или близком канале. Это вполне могут быть соседские Wi-Fi устройства, а не ваши, и повлиять на их работу вы не сможете.
Примечание: в частности, поэтому рекомендуется использовать непересекающиеся каналы для соседних Wi-Fi роутеров; непересекающиеся каналы помогают избегать интерференции (хотя полностью проблему, конечно, не решают – проблемы растут по мере удаления от передатчиков).
Итак, интерференция – это помеха, вызываемая радиоволнами соседних Wi-Fi устройств.
Источником шума в беспроводных сетях являются не Wi-Fi устройства, использующие для работы тот же радиочастотный диапазон, что и Wi-Fi оборудование. Это различные Bluetooth устройства, 2,4ГГц и 5 ГГц ресиверы, радиотелефоны, микроволновые печи и другое оборудование.
Примечание: впрочем, поврежденные пакеты Wi-Fi и сигналы от устройств за пределами порога CCA Threshold тоже считаются шумами. Сигналы от Wi-Fi устройств, работающих отдаленно от роутера на том же канале, не считаются интерференцией, поскольку сигналы таких устройств не могут быть демодулированы.
Как уменьшить интерференцию и шум в Wi-Fi сети? Для домашнего пользователя я вижу только два варианта действий: перейти на другой канал и провести деагрегацию каналов. Так как объединение каналов уже само по себе ухудшает SNR: каждый дополнительный 20 MГЦ канал отнимает примерно 3dB у показателя SNR.
Примечание: уменьшение ширины канала в 10 раз увеличивает соотношение сигнал-шум в те же 10 раз. Вот почему в стандарте 802.11ax реализована идея разделения канала на дополнительные поднесущие. Сужение канала повышает соотношение сигнал/шум, что и дало возможность использовать прогрессивную кодировку 1024 QAM.
Но решающее влияние на быстродействие вашей сети будет оказывать не соотношение сигнал/шум, не интерференция как таковая, не мощность беспроводного сигнала, и уж тем более не количество беспроводных сетей вокруг, как ошибочно думают многие. Быстродействие вашей беспроводной сети будет в значительной степени определяться утилизацией канала. Ну, если вы живете не в тайге среди медведей, конечно. Там Wi-Fi каналы утлилизировать будет некому, кроме вас.
Проблемы утилизации
Что такое утилизация канала? И почему она сильно влияет на скорость работы Wi-Fi сети? Утилизация — это доля эфирного времени, которую занимают все работающие на данном канале устройства, и чьи сигналы могут быть демодулированы нашим Wi-Fi роутером/ТД, то есть энергия которых выше за CCA Threshold.
По сути, пакеты нашей сети «втискиваются» в доступные узкие эфирные рамки между пакетами других сетей, работающих в этом же радиодиапазоне. Увы, но с максимальной производительностью наша беспроводная сеть работает лишь тогда, когда соседские сети на используемом канале не слишком активны или простаивают (а лучше всего – если они на нем отсутствуют). Вот почему настоятельно рекомендуется уходить на самые «незанятые» Wi-Fi радиоканалы. Там банально меньше «утилизаторов» сети.
Примечание: утилизация важна потому, что в Wi-Fi сетях доступ эфирному диапазону реализован по протоколу CSMA/CA (множественный доступ с контролем несущей и обнаружением коллизий), согласно которому беспроводные устройства периодически «слушают» свою частоту на канале, и если она занята, передача данных откладывается, а затем через некоторое время устройство снова делает попытку прослушивания частоты.
Отметим, что утилизация канала никак не влияет на отображаемую в системе скорость беспроводного подключения, но в то же время имеет огромное влияние на реальную практическую производительность беспроводной сети.
Живой пример: стоит одному из беспроводных пользователей поставить на закачку какой-нибудь крупный файл (не говоря уже о торрентах), не выставив разумных ограничений на темп загрузки, как скорость работы всех остальных пользователей на используемом таким юзером Wi-Fi канале существенно упадет, именно из-за утилизации канала. Причем неважно, подключены пользователи к этой же сети, или же к ближайшим сетям использующим тот же Wi-Fi канал. Более того, эффект негативно скажется и на соседних Wi-Fi каналах тоже.
Какой уровень утилизации канала может быть приемлем? Компания Cisco полагает что при утилизации канала более 80%, «ловить» в сети уже нечего. Нет, сеть, конечно, будет работать и при такой утилизации. Но о работе в чем-то близком к реалтайму речь уже не идет.
Низкая утилизация канала — отлично
Средняя утилизация канала — приемлемо
Примечание: не факт, что на канале, на котором меньше всего Wi-Fi сетей, самая низкая утилизация канала — все зависит от сценариев эксплуатации сетей.
Установить канал(ы) с самой низкой утилизацией можно только эмпирическим путем.
Одним из эффективных средств уменьшения канальной утилизации (речь идет о средствах, доступных для домашних пользователей), являются: переход на другой канал, уменьшение количества подключенных клиентов в сети, особенно медленных (возможно стоит перевести их в отдельную сеть), уменьшения количества неподключенных Wi-Fi клиентов в зоне действия сети, а также — уменьшение радиуса действия беспроводного роутера, то есть уменьшение мощности передатчика (это отсечет самых дальних и медленных клиентов, которые долго занимают канал и «тормозят» сеть, а также дальние неподключенные устройства, которые регулярно отправляющие менеджмент-фреймы, в том числе не ваши устройства).
Примечание: для устранения конфликтов с соседними сетями Wi-Fi сейчас введен идентификатор BSS Color (Base Service Station), который помечает каждый пакет, что позволяет роутерам и клиентам определить, какие пакеты передаются от соседних сетей, и просто игнорировать их.
Это снижает интерференцию от соседних беспроводных сетей и ускоряет передачу данных, но эта возможность доступна только в новейшем стандарте 802.11ах.
Итог
Как видим, использование роутера с большой мощностью Wi-Fi сигнала вовсе не означает, что ваша сеть будет работать лучше, станет надежнее или «дальнобойнее». Скорее наоборот. Чем более мощный Wi-Fi роутер/ТД и чем больше радиус его покрытия – тем больше интерференции и шумов такое устройство наловит, тем больше будет утилизация беспроводных каналов и меньше – производительность сети. Да еще и соседям такой гаджет будет создавать лишние помехи. Как-то так.
Ну а если вам есть что прибавить к вышесказанному – прошу в комментарии.
Этот материал написан посетителем сайта, и за него начислено вознаграждение.
Правильный подход в выборе репитера сотовой связи
Более корректно усилитель сигнала сотовой связи называется репитером или ретранслятором, что по сути одно и то же.
На рынке сейчас слишком большой выбор подобных устройств с различными характеристиками. Основные из них – частотный диапазон, коэффициент усиления и выходная мощность. Разберемся для начала в частотных диапазонах. У основных сотовых операторов 5 частотных диапазонов: 800, 900, 1800, 2100 и 2600 МГц.
Как видим из диаграммы стандарты 2G, 3G и 4G встречаются в разных частотных диапазонах. Например, 4G работает на 800, 1800 и 2600 МГц. Кратко о стандартах: 2G – только голосовая связь («голос»), 3G – голос + интернет (разделить нельзя, услуга 2 в 1), 4G – на данный момент (весна 2017 года) только интернет как WiFi. Все телефоны по умолчанию всегда выбирают более высокую частоту, то есть если в помещение заходит оба 3G на 900 и 2100 МГц, то телефон всегда выберет верхний диапазон, т.е. 2100 МГц. С другими стандартами аналогично всё происходит.
Приоритетность частотных диапазонов
Общая диаграмма выглядит так:
Суть подбора частотного диапазона усилителя — выбрать от каждого стандарта связи приоритетный диапазон, который попадает внутрь помещения и усилить именно его.
Какие диапазоны выбрать для города?
Если стоит задача как можно дешевле, то стоит брать усилитель 2100 диапазона. Но иногда, чтоб разгрузить трафик базовой станции телефон выкидывают после 20-й секунды принудительно в 2G, такое чаще всего наблюдается у оператора МТС. Не всегда это критично, потому что 2G, как правило, лучше проникает в помещение. Но если финансовые средства позволяют, то берите репитер 1800/2100, усилив тем самым и 2G, и 3G, и 4G.
Если Вы находитесь в помещении, где связи в принципе нет, например, цоколь, то можно взять репитер 900 или 1800, если нужен еще и 4G скоростной интернет.
Если у Вас большой офис с большим количеством людей, есть смысл поставить систему 1800/2100/2600, т.к. сотовые операторы в 2017-2018 годах собираются запустить «голос» в 4G. А при установленной системе усиления 2G, 3G телефоны будут перекидываться автоматически в слабый сигнал 4G, заходящий с улицы естественным путём.
В городе кроме цоколей 900-й диапазон использовать абсолютно бессмысленно, т.
к. телефоны в 2G всегда выберут 1800 диапазон, да и пропускная способность его в 2-3 раза выше, чем у 900-го. Это видно по ширине спектра на диаграмме.
Какие диапазоны выбрать для загородного дома?
Если внутри помещения появляется знак рядом со шкалой приёма – 3G, H, H+, то обязательно надо проверить телефоном какой это частотный диапазон 900 или 2100 и установить соответствующий усилитель.
Если внутри всегда 2G, E или G. То ставить в 99% случаев надо 900-й усилитель, крайне редко 1800-й усилитель. Проверить опять же стоит телефоном. Связку 900/2100 ставить нет смысла, потому что, если внутрь заходит 2100, то телефон в 3G будет сидеть на 2100. А если внутрь зашла 2100, то и 1800 зашла также и, соответственно, в 2G телефон выберет именно 1800 МГц.
Основное правило установщика: ставить телефон принудительно в каждый стандарт поочередно, и смотреть какие частоты заходят внутрь. А репитер подбирать по более высокой частоте для каждого стандарта.
Какой мощности необходим усилитель?
По сути необходимо замерить уровень сигнала соответствующего диапазона в точке предполагаемой установки внешней антенны и произвести расчет.
Уровень сигнала + коэффициент усиления антенны + коэффициент усиления репитера = выходная мощность репитера в дБм (не теоретическая, а реальная для данного случая). Зная мощность в мВт можно примерно рассчитать площадь покрытия.
Например: -70 (входной сигнал от БС в точке установки антенны) + 11 (коэффициент усиление антенны) + 75 (КУ репитера) = +16 дБм.
Смотрим таблицу перевода дБм в мВт:
| дБм | Вт | дБм | мВт |
|---|---|---|---|
| 40 | 10 | 19 | 80 |
| 39 | 8 | 18 | 64 |
| 38 | 6,4 | 17 | 50 |
| 37 | 5 | 16 | 40 |
| 36 | 4 | 15 | 32 |
| 35 | 3,2 | 14 | 25 |
| 34 | 2,5 | 13 | 20 |
| 33 | 2 | 12 | 16 |
| 32 | 1,6 | 11 | 12,5 |
| 31 | 1,25 | 10 | 10 |
| 30 | 1 | 9 | 8 |
| 29 | 0,8 | 8 | 6,4 |
| 28 | 0,64 | 7 | 5 |
| 27 | 0,5 | 6 | 4 |
| 26 | 0,4 | 5 | 3,2 |
| 25 | 0,32 | 4 | 2,5 |
| 24 | 0,25 | 3 | 2 |
| 23 | 0,2 | 2 | 1,6 |
| 22 | 0,16 | 1 | 1,25 |
| 21 | 0,125 | 0 | |
| 20 | 0,1 | -1 | 0,8 |
В нашем случае 16 дБм = 40 мВт.
Далее помножим эту цифру на 6, если это частоты 800 или 900 и на 5 если это 1800 или 2100 Мгц. 40 * 6 = 240 кв.м. – это приблизительная площадь покрытия в данном случае для репитера с КУ=75 дБ в 900-м диапазоне.
Важно! Это очень примерный подсчет площади покрытия при условии необходимого числа внутренних антенн! Если перекрытия или стены между помещениями являются капитальными, то необходимо ставить антенны практически в каждую комнату! От каждой антенны радиус действия меньше, чем от любого Wifi роутера и обычно составляет 3-6 метров на высоких частотах. Для сравнения мощность стандартной WiFi точки около 80 мВт. В последнее время к нам очень часто обращаются клиенты, которым когда то поставили систему и расставили антенны по коридору между комнатами. Приходится или вскрывать потолки и доставлять антенны, или использовать дорогие мощные усилители.
Отечественное производство и качество усилителей
Буквально 2 слова об отечественном производстве репитеров – его просто нет.
По поводу дешевых моделей – они даже если работают, то как правило дают шумы в сторону базовой станции. А когда это происходит — приезжает ГКРЧ и выписывает штраф с предписанием о демонтаже системы. Проблема массовая:
http://www.cnews.ru/news/top/2016-07-15_bogatye_plachut_zhiteli_elitnyh_novostroek_sami
Если надумаете самостоятельно устанавливать усилитель сигнала сотовой связи, то перед покупкой настоятельно рекомендуем получить детальную консультацию по настройке усилителя.
Краткий обзор точки доступа Ubiquiti UniFi U6-Lite | Полезная информация | Инструкции по настройке и использованию WIFI оборудования на сайте WIFIMAG.RU
24.06.2021
Точки доступа Ubiquiti с поддержкой стандарта Wi-Fi 6 (802.
11ax) появились в бета-тестировании в начале прошлого года, а с начала 2021 началась их официальная поставка. На текущий момент в линейку входят три устройства: U6-Lite, U6-LR и U6-Pro (все еще в бета версии). Эти точки доступа отличаются поддержкой более высоких скоростей доступа за счет использования высоких модуляций (до 1024-QAM), что дает максимально достижимую техническую скорость до 600 Мбит/с на канал при ширине 80 МГц и до 1200 Мбит/с на канал при ширине 160 МГц.
В данном обзоре будет рассмотрена комплектация и настройки первой точки линейки — Ubiquiti UniFi U6-Lite. https://wifimag.ru/cat/ubiquiti/unifi/ubiquiti_unifi_6_lite_access_point_antenna_panelnaya_aktivnaya/
Точка доступа имеет следующие характеристики:
· Один порт Gigabit Ethernet RJ45
· Поддержка Wi-Fi для 2.4 ГГц: 802.11n, 2 x 2 MIMO, 300 Мбит/с
· Поддержка Wi-Fi для 5 ГГц: 802.11ax, 2 x 2 MIMO, 1200 Мбит/с
· Максимальная мощность радио 2.
4 ГГц: 23 dBm
· Максимальная мощность радио 5 ГГц: 23 dBm
· Усиление антенны 2.4 ГГц: 2.8 dBi
· Усиление антенны 5 ГГц: 3 dBi
· Процессор: 880 МГц MIPS 1004 KEc
· RAM: 256 MB
· Питание: 802.3af PoE, Passive PoE (48 В)
· Максимальная потребляемая мощность: 12 Вт
U6-Lite поставляется в простой картонной упаковке. На наклейке указан серийный номер и дата тестирования. На обороте упаковки указаны данные о характеристиках и комплектации.
Рисунок 1. Упаковка U6-Lite.
Рисунок 2. Упаковка U6-Lite, продолжение.
Комплектация U6-Lite минимальная. В состав входят сама точка доступа, руководство по краткому запуску и комплект для крепежа на стену. Стоит обратить внимание, что блок питания не входит в поставку – необходимо либо использовать коммутатор или блок питания с поддержкой PoE 802.
11af, либо блок питания Passive PoE 48 вольт. В данном тесте использовался блок питания Ubiquiti U-POE-af https://wifimag.ru/cat/komlektuyushchie/bloki_pitaniya_poe_inzhektory_splittery/ubiquiti_u_poe_af/.
Рисунок 3. Комплектация U6-Lite.
Корпус U6-Lite имеет такие же размеры, что и у точки доступа Ubiquiti UniFi nanoHD. Соответственно, точка доступа полностью совместима с крепежом и аксессуарами для nanoHD, включая декоративные корпуса типа nHD-cover, например, https://wifimag.ru/cat/komlektuyushchie/korpusa/ubiquiti_case_for_uap_nanohd_black_plastikovyy_korpus_dlya_oborudovaniya/.
Точка доступа заметно тяжелее, чем предыдущая модель UAP-AC-Lite и имеет металлическую нижнюю часть. Это связано с возросшим энергопотреблением и необходимостью отвода избыточного тепла. Потребление мощности практически в 2 раза выше, чем у UAP-AC-Lite (12 ватт против 6.5). На тыльной стороне точки расположен единственный гигабитный сетевой порт.
Также имеется QR код для индивидуальной адаптации точки доступа через мобильное приложение.
Рисунок 4. Порты U6-Lite.
Для работы с точкой U6-Lite требуется контроллер версии не ниже, чем 5.14.3. В тесте использовалась последняя на данный момент версия программного контроллера: UniFi Network Application 6.2.26 for Windows. Само обнаружение и адаптация точки доступа ничем не отличаются от адаптации других устройств. После адаптации точка получила последнюю прошивку версии 5.43.23.12533.
Рисунок 5. Обнаружение устройства в контроллере.
Рисунок 6. Точка доступа U6-Lite адаптирована.
Индивидуальные настройки точки доступа U6-Lite в контроллере практически не отличаются от аналогичных настроек для точек AC типа. Стоит обратить внимание на два момента. Во первых, максимально доступная ширина канала 80 МГц (для точек U6-LR и U6-Pro доступна ширина 160 МГц).
Возможно, данный функционал станет доступен в будущих версиях прошивок. Во вторых, отсутствует пункт AirTime Fairness. Насколько известно, это связано с тем, что такая функция в чипсете, на котором основана точка доступа U6-Lite, активирована постоянно (поскольку не вызывает некоторых отрицательных последствий, как в предыдущих версиях аппаратной части).
Рисунок 7. Индивидуальные настройки U6-Lite.
К точке доступа было подключено несколько устройств на частотах 2.4 и 5 ГГц. На частоте 2.4 ГГц точка использует только стандарт 802.11n – Wi-Fi-4 (хотя стандарт 802.11axможет использоваться т на этой частоте). Устройство, подключенное к сети 5 ГГц имело поддержку Wi-Fi-6, что и было отражено на экране топологии сети («новый» интерфейс).
Рисунок 8. Подключение клиентских устройств.
По умолчанию, ширина канала для сети 5 ГГц была выбрана в 40 МГц. При этих условиях клиентское устройство (смартфон) получило соединение с технической скоростью свыше 550 Мбит/с, что вполне соотносится с заявленными параметрами.
При расширении канала до 80 Мбит техническая скорость составила 1200 Мбит/с. К сожалению, ограниченные возможности тестирования не позволили провести полный тест реальной скорости, но уже можно с уверенностью утверждать, что точка доступа U6-Lite вполне соответствует своим заявленным параметрам.
Рисунок 9. Клиентское устройство подключено к сети с шириной канала 40 МГц.
Рисунок 10. Клиентское устройство подключено к сети с шириной канала 40 МГц, данные WiFiMAN.
Рисунок 11. Клиентское устройство подключено к сети с шириной канала 80 МГц.
Рисунок 12. Клиентское устройство подключено к сети с шириной канала 80 МГц, данные WiFiMAN.
В заключение можно сказать, что точка доступа U6-Lite является хорошим устройством для расширения функционала корпоративной беспроводной сети за вполне адекватную цену. К определенным недостаткам можно отнести отсутствие поддержки канала 160 МГц и использование только стандарта 802.
11n на частоте 2.4 ГГц. Хотя точка доступа совпадает по размерам с UAP nanoHD, она не является ее заменой/аналогом. Сравнивать ее надо, прежде всего, с точкой UAP-AC-Lite, где выигрыш по производительности очень значителен. К сожалению, количество поставляемых точек в настоящее время ограничено (из за общего кризиса с доступностью компонентов). Рекомендуем всем клиентам следить за наличием оборудования на складе и делать предварительные заказы.
дБмВт в Вт Таблица преобразования
дБмВт в Вт Формула
дБмВт в Вт Таблица преобразования
дБм | Вт |
| 0 | 1,0 мВт |
| 1 | 1,26 мВт |
| 2 | 1,58 мВт |
| 3 | 2,00 мВт |
| 4 | 2,51 мВт |
| 5 | 3,16 мВт |
| 6 | 3,98 мВт |
| 7 | 5,01 мВт |
| 8 | 6,31 мВт |
| 9 | 7,94 мВт |
| 10 | 10,00 мВт |
| 11 | 12,59 мВт |
| 12 | 15,85 мВт |
| 13 | 19,95 мВт |
| 14 | 25,12 мВт |
| 15 | 31,62 мВт |
| 16 | 39,81 мВт |
| 17 | 50,12 мВт |
| 18 | 63,10 мВт |
| 19 | 79,43 мВт |
| 20 | 100,00 мВт |
| 21 | 125,89 мВт |
| 22 | 158,49 мВт |
| 23 | 199,53 мВт |
| 24 | 251,19 мВт |
| 25 | 316,23 мВт |
| 26 | 398,11 мВт |
| 27 | 501,19 мВт |
| 28 | 630,96 мВт |
| 29 | 794,33 мВт |
| 30 | 1,00 Вт |
| 31 | 1,26 Вт |
| 32 | 1,58 Вт |
| 33 | 2,00 Вт |
дБм | Вт |
| 34 | 2,51 Вт |
| 35 | 3,16 Вт |
| 36 | 3,98 Вт |
| 37 | 5,01 Вт |
| 38 | 6,31 Вт |
| 39 | 7,94 Вт |
| 40 | 10,00 Вт |
| 41 | 12,59 Вт |
| 42 | 15,85 Вт |
| 43 | 19,95 Вт |
| 44 | 25,12 Вт |
| 45 | 31,62 Вт |
| 46 | 39,81 Вт |
| 47 | 50,12 Вт |
| 48 | 63,10 Вт |
| 49 | 79,43 Вт |
| 50 | 100,00 Вт |
| 51 | 125,89 Вт |
| 52 | 158,49 Вт |
| 53 | 199,53 Вт |
| 54 | 251,19 Вт |
| 55 | 316,23 Вт |
| 56 | 398,11 Вт |
| 57 | 501,19 Вт |
| 58 | 630,96 Вт |
| 59 | 794,33 Вт |
| 60 | 1,00 кВт |
| 61 | 1,26 кВт |
| 62 | 1,58 кВт |
| 63 | 2,00 кВт |
| 64 | 2,51 кВт |
| 65 | 3,16 кВт |
| 66 | 3,98 кВт |
| 67 | 5,01 кВт |
дБм | Вт |
| 68 | 6,31 кВт |
| 69 | 7,94 кВт |
| 70 | 10,00 кВт |
| 71 | 12,59 кВт |
| 72 | 15,85 кВт |
| 73 | 19,95 кВт |
| 74 | 25,12 кВт |
| 75 | 31,62 кВт |
| 76 | 39,81 кВт |
| 77 | 50,12 кВт |
| 78 | 63,10 кВт |
| 79 | 79,43 кВт |
| 80 | 100,00 кВт |
| 81 | 125,89 кВт |
| 82 | 158,49 кВт |
| 83 | 199,53 кВт |
| 84 | 251,19кВт |
| 85 | 316,23 кВт |
| 86 | 398,11 кВт |
| 87 | 501,19 кВт |
| 88 | 630,96 кВт |
| 89 | 794,33 кВт |
| 90 | 1,00 ГВт |
| 91 | 1,26 ГВт |
| 92 | 1,58 ГВт |
| 93 | 2,00 ГВт |
| 94 | 2,51 ГВт |
| 95 | 3,16 ГВт |
| 96 | 3,98 ГВт |
| 97 | 5,01 ГВт |
| 98 | 6,31 ГВт |
| 99 | 7,94 ГВт |
| 100 | 10,00 ГВт |
Дополнительные ресурсы
Отрицательное значение дБм в Вт
дБм в Вт Калькулятор
Скачать PDF
dB to Watt Table > Fleeman Anderson Bird Corp
dBm to Watt Conversion Table
Usage and Maximum Power Limit Guidelines in the US under FCC regulations: Прежде чем мы сможем продолжить, сначала нам нужно разделить два разных класса пользователей для существующих устройств Spread Spectrum и установить некоторые рекомендации для некоторых спецификаций. Потребители и ИТ-специалисты, работающие с расширенным спектром (DSSS): * Пользователи o действуют в соответствии с правилами и нормами FCC, Часть 15. * Частоты включают 902–928 МГц, 2400–2483,5 и 5725–5850 МГц. * Максимальная выходная мощность передатчика (TPO) составляет 1,0 Вт или 30 дБм. * Формула преобразования антенн из дБи в дБд: дБи-2,2=дБд. Существует две различные классификации операций. Обычно эти режимы называются точка-точка (PTP) и точка- многоточечная (PTMP). PTP — это когда два сайта разговаривают только друг с другом. PTMP — это когда многие сайты общаются с одним основным сайтом. Каждый из этих режимов имеет разные ограничения EIRP (эффективной изотропной излучаемой мощности). Точка на Многоточечная : Максимально допустимая мощность EIRP составляет 36 дБм (4 Вт). Maximum transmitter power versus largest antenna table for PTMP:
Losses from the transmitter via cabling, lightning suppression, filtration can be removed from the transmitted power dBm figure . Например, усилитель мощностью 30 дБм мощностью 1 Вт с 100-футовым LMR400 (при потерях 6,7 дБ) снижает мощность передатчика до 23,3 дБм, что позволяет использовать антенну 12 дБи. Точка-точка: Более высокая EIRP допускается, если антенны являются направленными по своей природе. Системы, работающие в режиме «точка-точка», могут использовать передающие антенны с направленным усилением более 6 дБи при условии, что максимальная выходная мощность передатчика снижается на 1 дБ на каждые 3 дБ снижения направленного усиления антенны, которая превышает 6 дБи. Максимальная мощность передатчика в сравнении с самой большой таблицей антенн для PTP:
This information is provided as a guideline. Если вы не являетесь профессиональным установщиком, мы настоятельно рекомендуем вам прочитать правила FCC, часть 15, и понять их перед попыткой установки. Радиолюбители, работающие в лицензированном диапазоне частот: * Пользователи действуют в соответствии с правилами и положениями FCC Part 97. * Частоты, которые можно использовать в безрецептурных потребительских устройствах, включают диапазон 33 см 902–928 МГц, диапазон 13 см 2390–2450 МГц и диапазон 5 см 5650–5925 МГц. * В диапазоне 13 см каналы 802. * Максимальная выходная мощность передатчика (TPO) составляет 100 Вт или 50 дБм. * Вы должны включить трансляцию своего SSID, который должен включать ваш позывной. * В настоящее время разрешено шифрование , а не . Только авторизованные лицензированные операторы должны иметь доступ к оборудованию, установленному в соответствии с Частью 97, поэтому необходимо соблюдать осторожность, чтобы предотвратить использование указанного оборудования неавторизованными пользователями. Любителям настоятельно рекомендуется посетить веб-сайт ARRL и принять участие в рабочей группе HSMM (высокоскоростной мультимедиа). Группа HSMM занимается только работой с высокоскоростными данными через любительское радио. Эта группа разрабатывает предлагаемые изменения правил для представления в FCC, которые упростят работу и позволят более разумно использовать, например, шифрование. |
0 mW
0013 3.2 mW
0W
98
35
79797947947944DBI
11b/g с 1 по 6 являются единственными каналами в плане диапазона 2390–2450 МГц.
Автор этого документа, Дейв Андерсон, является лицензированным радиолюбителем (KG4YZY), членом рабочей группы ARRL HSMM и одним из основателей ARBA, Альянса радиолюбителей и широкополосного доступа. дБмВт в мВт шпаргалка по конвертации
администратор
Вы собираетесь изучать радиочастотную математику без использования логарифмов. Правило 10-ти и 3-х дает приблизительные значения, не обязательно точные значения. Если вы инженер, создающий продукт, который должен соответствовать нормативным требованиям РФ, вам потребуется использовать логарифмы для расчета точных значений. Я хотел бы познакомить вас с простым способом расчета, или вы можете использовать этот метод для создания быстрой шпаргалки для расчета, которую можно использовать во время экзамена CWNA.
Эмпирическое правило:
- 0 дБмВт = 1 мВт
- Увеличение +3 дБ = (мВт x 2) удвоение мощности
- -3 дБ уменьшение = (мВт ÷ 2) Половина мощности
- +10 дБм = мВт x 10
- -10 дБмВт = мВт ÷ 10
Шаг 1:
Составьте таблицу и заполните ее известными значениями.
как мы знаем из эмпирического правила, что 0 дБм = 1 мВт. Теперь, если мы добавим 10 дБм к 0 дБм, это означает, что мы умножим 10 мВт на 1 мВт, поэтому мы получим 10 дБм = 10 мВт. Теперь снова используйте правило 10 и добавьте 10 дБм к 10 дБм и умножьте 10 мВт на 10 мВт. Это даст нам значение 20 дБм и 100 мВт. Теперь у нас есть 3 записи, как показано ниже, и мы можем взять их отсюда.
| дБм | мВт | дБм | мВт | дБм | мВт |
| 0 | 1 | 11 | 22 | ||
| 1 | 12 | 23 | |||
| 2 | 13 | 24 | |||
| 3 | 14 | 25 | |||
| 4 | 15 | 26 | |||
| 5 | 16 | 27 | |||
| 6 | 17 | 28 | |||
| 7 | 18 | 29 | |||
| 8 | 19 | 30 | |||
| 9 | 20 | 100 | |||
| 10 | 10 | 21 |
Шаг 2:
Теперь выполним обычное сложение и получим наши значения.
Начиная с первой записи, опуститесь на 3 поля вниз и удвойте значение мВт. Например, поле 3 дБм получит значение от удвоения мВт 1 +1 = 2 мВт. Мы продолжим движение на 3 поля ниже и удвоим значение мВт.
| дБм | мВт | дБм | мВт | дБм | мВт |
| 0 | 1 | 11 | 22 | ||
| 1 | 12 | 16 | 23 | ||
| 2 | 13 | 24 | 256 | ||
| 3 | 2 | 14 | 25 | ||
| 4 | 15 | 32 | 26 | ||
| 5 | 16 | 27 | 512 | ||
| 6 | 4 | 17 | 28 | ||
| 7 | 18 | 64 | 29 | ||
| 8 | 19 | 30 (10+10+10) | 1000(10x10x10) | ||
| 9 | 8 | 20 | 100 | ||
| 10 | 10 | 21 | 128 |
Шаг 3:
Теперь по тому же принципу начнем со второй точки входа в шаге 1.
От поля 10 дБм опустимся на 3 деления и половину значения мВт. Например, 10 мВт будут равны 5 мВт и будут продолжать уменьшаться, пока вы не нажмете последнее поле. Как только одна сторона будет завершена, перейдите вверх от полей 10 дБм и удвойте значение мВт, как показано ниже.
| дБм | мВт | дБм | мВт | дБм | мВт |
| 0 | 1 | 11 | 22 | 160 | |
| 1 | 1,25 | 12 | 16 | 23 | 200 |
| 2 | 13 | 20 | 24 | 256 | |
| 3 | 2 | 14 | 25 | 320 | |
| 4 | 2,5 | 15 | 32 | 26 | 400 |
| 5 | 16 | 40 | 27 | 512 | |
| 6 | 4 | 17 | 28 | 640 | |
| 7 | 5 | 18 | 64 | 29 | 800 |
| 8 | 19 | 80 | 30 (10+10+10) | 1000(10x10x10) | |
| 9 | 8 | 20 | 100 | ||
| 10 | 10 | 21 | 128 |
Шаг 4:
На этом шаге мы должны заполнить нашу шпаргалку по конвертации.
