15 квт 3 фазы какой автомат

Для предотвращения недлинного замыкания и перегрузки электросети применяется трехфазный автомат. Коммутационное устройство можно применять для полосы с неизменным и переменным током. Конструкция стандартной модели представлена расширителями с переключением зависимо от частоты цепи.

Какой автомат подойдет на 15 кВт

Предназначение трехфазного автомата — защита от перегрузок

Предназначение 3-фазного автомата – защита от сверхтоков и перегрузок. Модификация на 15 кВт работает в сети с напряжением 380 В, другими словами на ввод пригодится устройство на 25А. При выборе необходимо учесть, что в критериях маленьких замыканий сила тока увеличивается и может стать предпосылкой возгорания проводки.

Подбирая модель автомата на 15 кВт для трехфазной нагрузки, пригодится учитывать характеристики допустимого напряжения и тока при маленьком замыкании. Стоит ориентироваться на вычисленные характеристики тока кабеля с наименьшим сечением, который защищает выключатель и номинальный ток приемника.

При расчетах вводного коммутационного автомата по характеристикам мощности в сети 380 В учитывают:

В сети на 15 киловатт при дополнительной мощности устанавливается устройство ВРУ.

Функции трехфазных автоматов

Трехфазник сразу обслуживает несколько однофазовых зон цепи

Перед тем как подобрать автоматический коммутатор, следует разобраться с его функционалом. Юзеры нередко заблуждаются, думая, что устройство защищает домашнюю технику. На ее электропоказатели автомат не реагирует, срабатывая только при маленьком замыкании или перегрузке. К функциям трехфазника относятся:

Без дифавтомата увеличиваются опасности возгорания кабеля.

Механизм работы и назначение защитного автомата

Свойства автоматического выключателя

Трехфазный автоматический выключатель в случаях замыкания на полосы активизируется с помощью электромагнитного расщепителя. Механизм работы элемента заключается в нагреве биметаллической пластинки в момент увеличения номинала тока и выключении напряжения.

Предохранитель не дает КЗ и сверхтоку с показателями выше расчетных повлиять на проводку. Без него кабельные жилы греются до температуры плавления, что приводит к воспламенению изоляционного слоя. По этой причине принципиально знать, сумеет ли сеть выдержать напряжение.

Соответствие проводов нагрузке

Неувязка свойственна для домов старенькой застройки, в каких на существующую линию ставятся новые автоматы, счетчик, УЗО. Автоматы подбираются под общую мощность техники, но время от времени они не срабатывают – кабель дымиться либо пылает.

Например, у жил старенького кабеля с сечением 1,5 мм2 токовый предел составляет 19 А. При единовременном включении оборудования с суммарным током 22,7 А защиту обеспечит только модификация на 25 Ампер.

Провода нагреются, но коммутатор остается включенным до момента оплавления изоляции. Предупредить пожар может полная замена проводки на медный кабель с сечением 2,5 мм2.

Защита самого слабенького участка кабельной проводки

На основании п. 3.1.4 ПУЭ задачей автоматического устройства является предотвращение перегрузки на самом слабеньком звене электроцепи. Его номинальный ток подбирается по току подсоединенных бытовых устройств.

Если автомат избран некорректно, незащищенный участок станет предпосылкой возгорания.

Принципы расчета автомата по сечению кабеля

Вычисления 3-фазного дифавтомата осуществляются на основании сечения кабеля. Для модели на 25 А пригодится обратиться к таблице.

Сечение провода, мм2	Допустимый ток нагрузки по материалу кабеля
Сечение провода, мм2	Медь	Алюминий
0,75	11	8
1	15	11
1,5	17	13
2,5	25	19
4	35	28

Модификацию на 25 Ампер можно использовать для защиты проводки либо установить на ввод.

К примеру, для проводки применяется медный провод с сечением 1,5 мм2 с допустимым током нагрузки 19 А. Дабы кабель не грелся, пригодится избрать наименьшее значение – 16 А.

Определение зависимости мощности от сечения по формуле

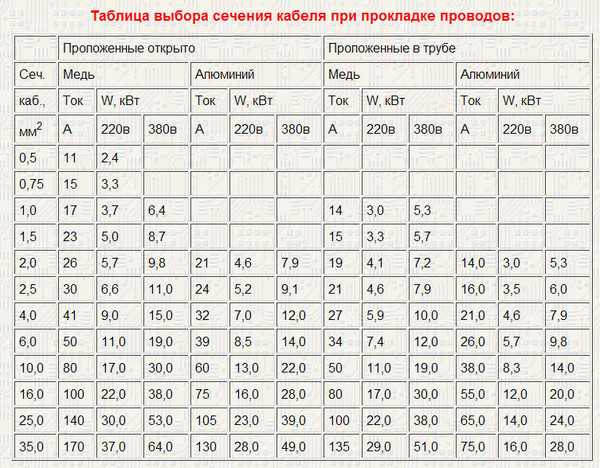

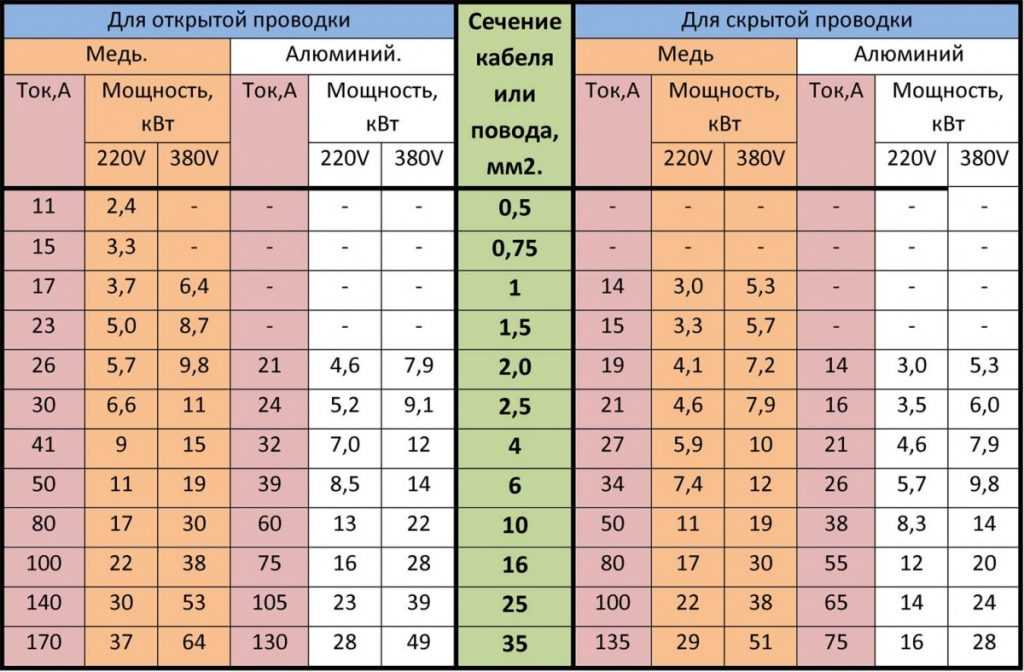

Таблица выбора сечения кабеля зависимо от мощности

Если сечение кабеля непонятно, можно применять формулу:

В качестве примера можно высчитать, автомат, который пригодится ставить на бойлер с нагрузкой 3 кВт и напряжением сети 220 В:

Зависимо от критерий окружающей среды и методу прокладки кабеля необходимо учитывать поправочный коэффициент для сети 220 В. Среднее значение равно 5 А. Его пригодится прибавить к расчетному показателю тока Iрасч=14 +5=19 А. Дальше по таблице ПУЭ выбирается сечение медного провода.

Сечение, мм2	Ток нагрузки, А
	Одножильный кабель				Двужильный кабель	Трехжильный кабель
	Одинарный провод	2 провода совместно	3 провода совместно	4 провода вкупе	Одиночная укладка	Одиночная укладка
1	17	16	15	14	15	14
1,5	23	19	17	16	18	15
2,5	30	27	25	25	25	21
4	41	38	35	30	32	27
6	50	46	42	40	40	34

Подбор автоматического коммутатора по мощности

Таблица мощности электроприборов на кухне

Подобрать защитный переключатель поможет вычисление суммарной мощности домашней техники.

Пригодится поглядеть значение в паспорте устройства. К примеру, на кухне в розетку врубаются:

Суммируя характеристики, получаем 6500 Вт либо 6,5 киловатт. Дальше пригодится обратиться к таблице автоматов зависимо от мощности подключения.

Однофазовое подключение 220 В	Трехфазное подключение		Мощность автомата
Однофазовое подключение 220 В	Схема «треугольник» 380 В	Схема звезда, 220 В	Мощность автомата
3,5 кВт	18,2 кВт	10,6 кВт	16 А
4,4 кВт	22,8 кВт	13,2 кВт	20 А
5,5 кВт	28,5 кВт	16,5 кВт	25 А
7 кВт	36,5 кВт	21,1 кВт	32 А
8,8 кВт	45,6 кВт	26,4 кВт	40 А

На основании таблицы для проводки со стандартным напряжением можно подобрать устройство на 32 А, который подходит для суммарной мощности 7 кВт.

Если планируется подключение дополнительной техники, применяется коэффициент увеличения. Среднее значение 1,5 множится на мощность, полученную при вычислениях. Понижающий коэффициент используется при невозможности одновременной эксплуатации нескольких электроприборов. Он равен 1 либо минус 1.

Выбор автомата зависимо от мощности нагрузки

Для квартир и домов с новейшей проводкой выбор автомата делается на основании расчетного тока нагрузки.

Высчитать устройство трехфазного типа можно по номинальному току нагрузки либо по скорости срабатывания в критериях превышения токового значения. Для вычислений нужна сложить мощность всех потребителей и вычислить ток, проходящий через линию. Работы производятся по формуле:

Например, мощность приравнивается 7,2 кВт, вычислена по формуле 7200/220=32,72 А. В таблице указаны номиналы 16, 20, 32, 25 и 40 А. Величину 32,72 А с учетом срабатывания устройства при значении в 1,13 раз больше номинала, умножаем: 32х1,13=36,1 А. По таблице видно, что лучше поставить модель на 40 А.

Методы подбора дифавтомата

Номинал дифавтомата и его времятоковая черта

Для примера разглядим кухню, где подключается огромное количество оборудования. Сначала нужна установить номинал общей мощности для помещения с холодильником (500 Вт), микроволновкой (1000 Вт), чайником (1500 Вт) и вытяжкой (100 Вт). Общий показатель мощности – 3,1 кВт. На его основании используются разные методы выбора автомата на 3 фазы.

Табличный способ

На основании таблицы устройств по мощности подключения выбирается однофазовый либо трехфазный устройство. Но величина в расчетах может не совпадать с табличными данными. Для участка сети на 3,1 кВт пригодится модель на 16 А – ближний по значению показатель приравнивается 3,5 кВт.

Графический способ

Разработка подбора не отличается от табличной – пригодится отыскать график в вебе. На рисунке стандартно по горизонтали находятся переключатели с их токовой нагрузкой, по вертикали – мощность употребления на одном участке цепи.

Для установления мощности устройства пригодится провести линию по горизонтали до точки с номинальным током. Суммарной нагрузке на сеть 3,1 кВт соответствует переключатель на 16 А.

Аспекты выбора трехфазного коммутатора

Перед покупкой стоит учитывать все характеристики, которые будет иметь входной аппарат.

Фаза и напряжение

Однофазовые модели на 220 В подключаются к одной клемме, трехфазные на 380 В – к трем.

Ток утечки

На корпусе имеется маркировка – греческая буковка «дельта». Токовая утечка личного дома составляет около 350 мА, отдельной группы устройств – 30 мА, осветительных приборов и розеток – 30 мА, одиночных звеньев – 15 мА, бойлера – 10 мА.

Разновидности по току

На автомате имеются индексы А (срабатывание при утечке неизменного тока) и АС (срабатывание при утечке переменного тока).

Количество полюсов

Однополюсный автомат применяется для одной фазы

Зависимо от количества полюсов можно приобрести трехфазный выключатель:

Вне зависимости от количества полюсов время отключения устройства не должно превосходить 0,3 сек.

Место установки

Для бытового применения предназначен электрический автомат на 3 фазы с маркировкой С на 25 А. На вводе в данном случае лучше устанавливать изделия С50, С65, С85, С95. Для розеток либо других точек – С 25 и С 15, для освещения – С 12 либо С 17, для электрической плиты – С 40. Они будут срабатывать, когда характеристики тока в 5-10 раз превосходят номинал.

Аспекты, которые необходимо учесть

Таблица употребления мощности разных электроприборов

Точно знать, какие бытовые приборы будут в доме либо квартире, не может никто. По этой причине следует:

При покупке трехфазного дифференциального автомата необходимо учесть, что главные маркировки есть на корпусе либо в паспорте. Внедрение формул и таблиц поможет подобрать модель в согласовании с проводкой в квартире и мощностью домашней техники.

Какой нужен кабель для подключения дома?

Какой кабель нужен для подключения дома к электросети, а проще говоря от столба с проводами и к вашему дому, задается каждый таким вопросом, перед тем как проложить всю проводку по дому.
Итак по порядку. Чтобы осуществить ввод электричества в дом со столба нужно определиться с выбором подходящего кабеля к вводному щитку.
Очень важно в данной ситуации не только правильно рассчитать сечение провода, но и выбрать марку надежного производителя, для длительной эксплуатации кабеля. В этой статье мы как раз и рассмотрим, какой кабель нужен для подключения дома к электросети по воздуху и под землей.

Кабель для подключения дома к электросети по воздуху:

СИП-4 — расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт).

Из минусов можно выделить: использование специализированных муфт.

АВВГ кабель — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

ВВГ это медный кабель, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, и использовать трос в качестве несущего элемента, а сам кабель подвязать к тросу через равные промежутки. При этом учтите, что сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Чтобы проложить кабель от столба к дому под землей в траншее чаще используют такие виды кабелей:

АВБбШв — конструкция этого кабеля включает в себя алюминиевые жилы, ПВХ изоляцию токоведущих жил, бронированное покрытие, стальные оцинкованные ленты и защитный шланг из поливинилхлорида. Применяются для передачи и распределения электроэнергии в сетях до 3 тысяч вольт. Изготавливается в климатическом исполнении УХЛ и тропическом климате. Диапазон температур от -50 до +50 градусов.

Срок его службы 30 лет. Данный кабель не боится грунтовых вод, не боится повреждений. Наличие слоя брони делает его отличным кандидатом для подключения дома к электросети под землей. Полным его аналогом, только с медными токонесущими жилами является марка ВБбШв.

ВБбШв кабель имеет жилы из меди, изоляция токоведущих жил представлена ПВХ пластиком, дополнительно предусмотрено бронированное покрытие и стальные оцинкованные ленты, защищенные шлангом из поливинилхлорида. Помимо подключения дачных домов подземным способом, данный кабель предназначен для наружной прокладки на эстакадах и галереях.

Какие параметры которые нужно учитывать при выборе кабеля?

В первую очередь нужно определится с токовыми нагрузками, которые будут проходить через этот кабель, чтобы определить толщину проводов, профессионалы этот параметр называют сечением проводов. Люди которые не сталкивались с таким вопросом, иногда путают сечение с диаметром, это принципиально разные показатели.

Сечением считается S – площадь круга обрезанного провода. Приводим формулу расчета сечения проводов.

Лучше всего в данном случае воспользоваться калькулятором который разработан для удобства пользователей, вы легко можете рассчитать требуемое сечение провода или кабеля по току или заданной мощности.

«Калькулятор расчета сечения кабеля»

Обычные частные дома потребляют приблизительно 4-6 кВт. Но лучше всего, при расчете подключения дома к электросети, использовать точную методику расчета, она заключается в суммировании потребляемой мощности всех электрических приборов в доме.

Естественно у каждого свой дом и свои электрические приборы и объем потребления. Сложив мощность всех приборов бытовой техники, получим максимальную мощность, которая может потребляться в данном доме. Приблизительно подсчитаем в Вт:

Название приборов	мощность мин.	мощность макс.
Осветительные приборы (лампочки, фонари, и т.д.)	700	800
Телевизор	150	200
Холодильник	150	300
Компьютер	150	800
Стиральная машина	700	900
Котел для нагрева воды	1500	2000
Теплый пол	1800	2000
Утюг	1500	2000

Зная мощность приборов и сумируя ток нагрузки на проводах кабеля получим от 5,65 кВ до 9 кВ. Опять таки, это в зависимости от того, будут ли эти приборы включены все одновременно, и какая мощность у всех этих приборов, какое количество приборов ( у кого то может быть один компьютер у кого то три и т.д.). Поскольку технологии в мире развиваются, лучше все таки купить кабель с запасом по мощности.
Запорожский завод кабельной продукции МПКА, предлагает полный ассортимент кабелей и проводов различных видов, для различного типа монтажа и разных мощностей, и потребностей покупателя. Ознакомиться с ассотриментом можна перейдя на сайт

Хотите знать больше, быть в курсе всех событий, знать о новинках в ассортименте кабельной продукции МПКА, и получать информацию об уникальности и особенностях той или иной кабельной продукции?

Обязательно подпишитесь на наши страницы в соцсети:
Facebook Instagram

Калькулятор сечения кабеля трехфазного двигателя

19 сентября 2022 г. 11 августа 2021 г.

Если делать подключение электричества, то на ум приходит одно, сколько мм2 кабеля придется использовать для подключения счетчика к столбу. Чтобы ответить на этот вопрос, во-первых, номинал кабеля зависит от того, сколько кВт нагрузки будет подключено подключение к счетчику. То есть размер кабеля зависит от того, сколько кВт разрешенной нагрузки/подключенной нагрузки/максимального потребления. Если подключение осуществляется в бытовом или коммерческом режиме, а нагрузка составляет 5 кВт, тогда будет использоваться однофазный 2-жильный кабель с ПВХ-покрытием, а если подключение осуществляется в режиме 3-фазного двигателя или в промышленном режиме, то будет использоваться 3- или 4-жильный 3-фазный кабель с ПВХ-покрытием. использовал. это Калькулятор сечения трехфазного кабеля двигателя можно использовать для расчета сечения кабеля ПВХ для подключения двигателя (кВт/л.с.) к точке питания .

Что такое кабель из ПВХ —

Полная форма ПВХ — это поливинилхлорид, и, поскольку мы знаем, что ПВХ — это термопластичный полимерный химический материал, полимерные свойства ПВХ обеспечивают стабильность кабеля при высоких и низких температурах, а также изоляцию кабель в обоих случаях одинаковый. остается такой же. Полимерные свойства ПВХ помогают предотвратить деградацию там, где требуется защита от УФ-излучения. Кроме того, основным свойством, которое делает этот ПВХ-кабель уникальным, является ПВХ-изоляция. Кабель с ПВХ-кабелем используется в основном в местах, где требуется минимальная устойчивость к коронному разряду, а также двигатель или электрооборудование низкого и среднего напряжения, а также низкочастотная изоляция. Кабель ПВХ доступен по низкой цене, а также обладает отличными свойствами старения, и этот кабель можно легко использовать в течение 25-30 лет.

Как рассчитать сечение кабеля в кв. мм Формула для двигателя-

В случае низковольтной/низковольтной системы или нагрузки размер и номинал кабеля можно выбрать на основе его допустимой нагрузки по току и падения напряжения по длине кабеля но в случае системы среднего и высокого напряжения способность кабеля к короткому замыканию является важным и окончательным фактором. То есть, в случае двигателя HT, допустимый ток короткого замыкания кабеля играет важную роль в определении размера кабеля. Таким образом, в случае с высокотемпературным двигателем, для окончательного определения размера кабеля достаточно только допустимого тока короткого замыкания кабеля, так как два других параметра будут регулироваться автоматически.

Расчет размера кабеля мотор 90 кВт LT

Двигатель KW = 90 кВт

PF = 0,8, Эффективность = 94%

Системное напряжение, v1 = 415

Длина кабеля = 100 м

P = √3 x V x I Cos Φ для 3-фазной нагрузки

P = V x I Cos Φ для 1-фазной нагрузки

Номинальный ток нагрузки = P / (1,732 x V x Pf x Eff)

/ (1,732 x 415 x 0,8 x 0,99 )

/540= 157 ампер

~ 157 A

в идеальном случае 157 ампер должно быть допустимым током кабеля, и если мы посмотрим на таблицу размеров кабеля, мы обнаружим, что для 157 ампер Текущий номинальный размер кабеля Размер кабеля 70 мм2 был бы идеальным.

Но номинал кабеля с ПВХ-покрытием также зависит от многих других факторов, которые увеличивают номинальный ток кабеля и снижают его номинальные характеристики. Факторы, которые влияют или снижают рейтинг кабеля по сравнению с идеальным случаем, следующие:

Изменение температуры окружающего воздуха
Глубина прокладки кабелей, проложенных непосредственно в земле

Температура грунта для кабелей, проложенных в каналах в случае кабеля из ПВХ с медной проволокой коэффициент снижения характеристик из-за трех вышеуказанных причин будет равен 1,30.

Таким образом, фактический номинальный ток должен быть: 1,30x 157 ампер = 205 ампер

В действительности, если мы посмотрим на приведенную ниже таблицу, кабель ПВХ сечением 95 мм2 идеально подойдет для подключения двигателя к точке питания.

Таблица размеров кабеля для двигателя –

Если мы рассчитаем мощность двигателя по току или получим мощность по току с паспортной таблички двигателя, то с помощью приведенной ниже таблицы размеров кабеля мы можем получить размер кабеля ( мм2). используя вышеуказанные Калькулятор размера кабеля для трехфазного двигателя Мы также можем получить размер кабеля без расчета.

Размер ПВХ Площадь поперечного сечения (мм2)	Приблизительный общий диаметр кабеля (мм)	Номинальный ток кабеля Для однофазного (А)	Номинальный ток кабеля для трехфазного (А)
	1,5	2,9	17,5	15,5
2,5	3,53	24	21
4	4. 4	32	28
6	4.68	41	36
10	5.98	57	50
16	6.95	76	68
25	8.7	101	89
35	10.08	125	110
50	11.8	151	134
70	13.5	192	171
95	15.7	232	207
120	17.4	296	239
150	19.3	300	262
185	21.5	341	296
240	24.6	400	346
300	27.9	458	394
400	30. 8	546	467
500	33.8	626	533
630	37,6	720	611

кВт. подключение вентилятора), то в таком случае, сколько мм2 кабеля следует использовать от столба до метра, можно определить по таблице, приведенной ниже. с помощью

Калькулятор размера кабеля для трехфазного двигателя Мы также можем получить размер кабеля без расчета.

HP	kW	Amps	Cable Size (AL)	Cable Size (Cu)
0.1	0.11	0.19	–	1.5
0.3	0,26	0,45	–	1,5
0,5	0,37	0,64	–	0074	2.5
0.7	0.55	0.96	–	2.5
1. 0	0.75	1.3	–	2.5
1.5	1.1	1.91	–	2.5
2.0	1.5	2.61	–	2.5
3.0	2.2	3.83	4	2.5
5.0	3.7	6.43	6	2.5
7.5	5.5	9.56	10	2.5
10.0	7.5	13.04	10	4
12.5	9.3	16.17	10	4
15.0	11	19.13	16	4
20.0	15	26.09	25	6
25.0	18.5	32.17	35	10
30. 0	22	38.26	50	25
40.0	30	52.17	70	35
50.0	37	64.35	95	50
60.0	45	78.26	120	50
100	75	130.43	150	70
120	90	156.52	185	95
147	110	191.3	240	120
177	132	229.56	300	120
200	150	260.86	400	150
235	175	304.34	500	185
295	220	382.59	500	240
335	250	434,76	630	300

Калькулятор

Текущий рейтинг проводов и кабелей 25355070951201501852403004005006308001000кв.

мм

1,1 кВ, 1-жильный, медь, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

132

Ампер 132

Ампер

1,1 кВ, 1-жильный, алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

Ампер 98

Ампер

1,1 кВ, 2-жильный, медь, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

144

Ампер 131

Ампер

1,1 кВ, 2-жильный, алюминий, ПВХ / сшитый полиэтилен, арм.

/не арм. Кабель

112

Ампер 98

Ампер

1,1 кВ 3/3,5/4 — сердечник Cu PVC/XLPE Arm./Unarm. Кабель

119

Ампер 108

Ампер

1,1 кВ 3/3,5/4 — сердечник Al PVC/XLPE Arm./Unarm. Кабель

Ампер 96

Ампер

/не арм. Кабель

564

Ампер 708

Ампер

1,1 кВ, 1-жильный, алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

490

Ампер 693

Ампер

1,1 кВ, 2-жильный Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ, 2-жильный, алюминий, ПВХ / сшитый полиэтилен, арм.

/не арм. Кабель —- —-

1,1 кВ 3/3,5/4 — сердечник Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ 3/3,5/4 — жила алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

—- —-

1,1 кВ, 1-жильный, медь, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

570

Ампер 825

Ампер

1,1 кВ, 1-жильный, алюминий, ПВХ / сшитый полиэтилен, арм.

/не арм. Кабель

557

Ампер 814

Ампер

1,1 кВ, 2-жильный Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ, 2-жильный, алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

—- —-

1,1 кВ 3/3,5/4 — сердечник Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ 3/3,5/4 — жила Al PVC / XLPE Arm.

/Unarm. Кабель —- —-

1,1 кВ, 1-жильный, медь, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

660

Ампер 945

Ампер

1,1 кВ, 1-жильный, алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

600

Ампер 890

Ампер

1,1 кВ, 2-жильный Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ, 2-жильный, алюминий, ПВХ / сшитый полиэтилен, арм.

/не арм. Кабель —- —-

1,1 кВ 3/3,5/4 — сердечник Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ 3/3,5/4 — жила алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

—- —-

1,1 кВ, 1-жильный, медь, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

723

Ампер 1063

Ампер

1,1 кВ, 1-жильный, алюминий, ПВХ / сшитый полиэтилен, арм.

/не арм. Кабель

650

Ампер 1050

Ампер

1,1 кВ, 2-жильный Cu PVC/XLPE Arm./Unarm. Кабель

—- —-

1,1 кВ, 2-жильный, алюминий, ПВХ / сшитый полиэтилен, арм./не арм. Кабель

—- —-

1,1 кВ 3/3,5/4 — Жила Cu PVC/XLPE Arm./Unarm. Кабель

—- —-
