Резистор переменный RV16LN(PH) 1 МОм линейный моно

Описание товара Резистор переменный RV16LN(PH) 1 МОм линейный моно

Резистор переменный предназначен для плавного изменения сопротивления в пределах от 0 до 1 МОм с линейной зависимостью, и имеющий два независимых регулируемых канала.

Технические характеристики потенциометра RV16LN(PH) 1 МОм линейный моно

• Сопротивление: 1 МОм;
• Размер: 16 мм;
• Вид изменения сопротивления: линейный;
• Канал: моно.

Отличительные особенности и преимущества резистора переменного RV16LN(PH) 1 МОм линейный моно

Резистор переменный RV16LN(PH) 1 МОм линейный моно предназначен для изменения сопротивления, благодаря чему можно плавно регулировать ток на участке электрической цепи.

Сфера применения переменного резистора:

1. регулировка уровня звука в выходных усилителях звуковой частоты;
2. встраивание в микросхемные стабилизаторы;
3. тиристорные и симисторные регуляторы;
4. во всевозможных самоделках для регулировки напряжения и тока.

Рассматриваемый переменный резистор устанавливается на корпусе и служит для постоянной работы.

При установке резистора переменного RV16LN(PH) 1 МОм линейный моно необходимо предусмотреть место для установки, для чего замеры выполняются штангельциркулем.

Если электронная схема, предусматривает использование переменного резистора только на этапе настройки и наладки, лучше применить подстроечный, а во всех остальных случаях нужно купить переменный, в интернет магазине Electronoff.

Изменение сопротивления в потенциометре происходит путем вращения вала.

В рассматриваемом резисторе зависимость изменения сопротивления от угла поворота вала носит линейный характер.

Резистивный слой нанесен на круговое диэлектрическое основание, по которому движется контактный узел.

Таким образом, в зависимости от текущей точки расположения контактного узла, сопротивление в резисторе изменяется от 0 до 1 МОм.

Для резистора рекомендуется дополнительно поставить ручку потенциометра по трем причинам:

• удобство вращение;
• защита от поражения электрическим током, особенно если схема не имеет гальванической развязки.
  Для подстраховки на этапе сборки всего лучше пользоваться изолированной отверткой или диэлектрическими кусачками — бокорезами;
• исключение влияния сопротивление тела на параметры работы схемы.

В резисторе переменном RV16LN(PH) 1 МОм линейный моно используется сдвоенный регулятор (два параллельных одинаковых резистора на одном валу). Выключатель в этом резисторе не предусмотрен.

Схемы подключения переменного резистора

Используется две основных схемы подключения переменного резистора.

1. Схема с подключением двух выводов. В данном случае припаиваются два вывода: любой из крайних и средний.
2. Схема с подключением трех выводов (со средней точкой). В этом случае припаивается сразу три вывода.

Причины выхода из строя переменного резистора

1. Превышение допустимой мощности рассеивания, что происходит из-за перегрева резистора. Резистор может даже задымиться. Такое происходит в случае неправильного расчета тока, протекающего через резистор. Также не исключен вариант короткого замыкания в схеме), и тогда ток через резистор тоже может резко увеличиться.
2. Естественный износ токопроводящего слоя. Скорость износа преимущественно зависит в интенсивности эксплуатации резистора.

Как следствие – не исключены скачки в значении сопротивлении, что негативно повлияет на параметры работы схемы.

Мелкие частицы резистивного слоя могут также вызвать шорохи и посторонние шумы при использовании переменного резистора в усилителях звуковой частоты.

И в первом и во втором случае лучшим вариантом будет купить резистор в Интернет-магазине радиодеталей и электронных компонентов Electronoff с теми же характеристиками.

Как измерить сопротивление переменного резистора

Измерить сопротивление резистора переменного RV16LN(PH) 1 МОм можно за минуту, если в арсенале присутствует тестер с пределом измерения сопротивления не меньше, чем 1 МОм.

Вставьте измерительные щупы в разъемы, и начинайте медленно вращать вал потенциометра.

На дисплее, Вы должны заметить плавное изменение показаний от нуля до 1 МОм.

Если Вы заметите, что сопротивление при вращении не изменяется, есть скачки сопротивления, резистор следует заменить.

RV097NS, 100Ом-1МОм, Резистор переменный, линейный, 5-Пин, 1-Канальный, С Выкл.

• Аккумуляторы
  • Аккумуляторы литиевые
  • Аккумуляторы свинцово-кислотные Prometheus
  • Аккумуляторы металл-гидридные
• Аккустические элементы
  • Динамики
  • Пьезоизлучатели, зуммеры
  • Электромагнитные излучатели
• Ардуино и конструирование
  • Адаптеры интерфейсов для ардуино
  • Адаптеры питания
  • Ардуино платформы
  • Аудио усилители
  • Датчики для ардуино и робототехники
  • Динамики, зуммеры, пьезозвуковые излучатели
  • Дисплеи, индикаторы, светодиодные матрицы
  • Драйверы двигателей
  • Корпуса
  • Макетные панели беспаечные
  • Модули расширения (shields)
  • Модули релейные
  • Наборы обучающие
  • Наборы обучающие для пайки
  • Насосы водяные
  • Программаторы
  • Прочие модули и устройства
  • Радиомодули, Wi-fi, bluetooth, GSM
  • Регуляторы, преобразователи напряжения, зарядки Li-ion АКБ
  • Робототехника
  • Сервоприводы
  • Таймеры настраиваемые, программируемые
  • Устройства ввода (клавиатуры, кнопки и др. )
  • Шаговые двигатели
  • Шлейфы, кабели, провода, соединители
  • 3D печать
  • Электродвигатели
• Аудио Bluetooth приемники-декодеры
• Батарейки
• Блоки питания, адаптеры
  • Адаптеры сетевые
  • Лабораторные блоки питания
  • Импульсные блоки питания
  • Трансформаторы силовые 220В
• Варисторы
• Вентиляторы
  • Напряжение 5В DC
  • Напряжение 12В DC
  • Напряжение 24В DC
  • Напряжение 220В AC
• Герконы
• Диоды
  • Диоды
  • Стабилитроны
  • Диодные мосты и сборки
  • Динисторы
• Зарядные устройства
• Измерительные приборы
  • Мультиметры
  • Измерители-регуляторы, индикаторы
• Индуктивности
  • Дроссели
  • Фильтры электромагнитных помех (EMI фильтры)
  • Ферритовые кольца
• Инструмент
  • Зажимы
  • Инструмент
• Ионисторы
• Кабели, Провод, Шнуры
• Кабельные вводы
  • Втулки резиновые
• Кварцевые резонаторы
  • HC49S
  • HC49SMD
  • DIP Корпус
• Клеммники на плату
  • Клеммники акустические
• Клеммники-соединители проводов
• Кнопки, выключатели, переключатели, тумблеры и др.
  • Кнопки тактовые
  • DIP переключатели 2,54 мм
  • DS-213 Серия
  • DS-228 Серия
  • KAN Серия (Кнопки триггеры)
  • KCD Переключатели клавишные
  • MPBS Серия, металлические
  • PBS-11 Серия
  • PBS-110 Серия
  • PS-серия (6-пин)
  • PS-2 Серия
  • R13-507 Серия
  • SK -Серия, Микропереключатели ползунковые
  • SS-Серия, Микропереключатели ползунковые
  • Переключатели многосекционные
  • Тумблеры
• Конденсаторы
  • Конденсаторы электролитические
  • Конденсаторы металлопленочные
  • Конденсаторы подстроечные
  • Конденсаторы керамические
  • Конденсаторы корректирующие
  • Конденсаторы подавления ЭМП
  • Конденсаторы пусковые
  • Конденсаторы SMD
• Концевые выключатели
  • KW7 Серия
  • KW10 Серия
  • КW11 Серия
  • ME Серия
• Корпуса для РЭА, Ардуино проектов и др.
• Конвертеры постоянного напряжения
• Лампы накаливания
  • E10 Патрон
• Лампы подсветки монитора (CCFL лампы)
• Магниты неодимовые
• Макетные платы
• Метизы, крепления, винты, гайки
  • Метизы пластиковые
  • Метизы металлические
• Микрофоны
• Микросхемы
  • Аудиоусилители (УНЧ)
  • Драйверы двигателей
  • Драйверы ключей
  • Драйверы питания
  • Драйверы светодиодов и индикаторов
  • Интерфейсы
  • Источники опорного напряжения (ИОН)
  • Компараторы
  • Контроллеры заряда батарей
  • Логика
  • Микросхемы АВТО
  • Микросхемы датчики и сенсоры
  • Микросхемы для ПК, Ноутбук, Планшет
  • Микросхемы телевизионные
  • Микроконтроллеры
  • Мультиконтроллеры
  • Операционные усилители
  • Отечественные микросхемы
  • Память
  • Прочие микросхемы
  • Сборки транзисторов
  • Стабилизаторы, регуляторы напряжения
  • Таймеры
  • ШИМ Контроллеры и коммутаторы напряжения
  • PFC Контроллеры
• Оптопары и оптодрайверы
• Панельки для микросхем
• Пасики магнитофонов и тд.
• Паяльники
  • Комплектующие паяльников
• Паяльные материалы и принадлежности
  • Паяльные материалы
• Перемычки (джамперы)
• ПК и сеть
• Предохранители
  • 392 Серия, TE5, Предохранители
  • Корпуса для предохранителей
  • 382 Серия, TE5, Предохранители
  • АВТО, МОТО Предохранители
  • КЕРАМИЧЕСКИЕ Предохранители
  • СТЕКЛЯННЫЕ Предохранители
  • САМОВОССТАНАВЛИВАЮЩИЕСЯ Предохранители
• Промышленная электроника
  • Датчики промышленные
  • Измерители-регуляторы, индикаторы
  • Регуляторы переменного напряжения
  • Реле твердотельные
  • Светосигнальная арматура
• Радиаторы охлаждения
• Разное
  • Диагностика автомобиля
  • Лазерные указатели
  • Разбор ТВ, мониторов и др. техники
  • Сенсорные выключатели
  • Щетки угольные и щеточные узлы
• Разъемы
  • 2X-Серия Разъемы
  • AC, DC Разъемы питания
  • AC, DC Разъемы приборные
  • AM-Серия Разъемы
  • AMW-Серия Разъемы автомобильные
  • ATX-Серия Разъемы ПК
  • BNC Разъемы ТВ, Радио
  • D-SUB Разъемы ПК
  • DIN-Серия Разъемы аккустические
  • Dupont-2. 54мм Разъемы
  • GX-Серия Разъемы авиационные
  • JTAG-Серия Разъемы приборные
  • KF2510 Разъемы приборные
  • RCA Разъемы
  • SM2.54 Разъемы приборные
  • TCP/IP Разъемы сетевые
  • Mini USB Разъемы
  • Micro USB Разъемы
  • Type-C Разъемы
  • USB Разъемы
  • Xh3.54 Разъемы приборные
• Расходные материалы
  • Клей
  • Кабельные вводы
  • Наконечники на провод
  • Провод монтажный
  • Прокладки изолирующие теплопроводные
  • Текстолит
  • Трубка термоусадочная (ТУТ)
  • Трубка термостойкая
• Резисторы
  • Резисторы постоянного сопротивления
  • Резисторы переменные
  • Резисторы подстроечные
  • Фоторезисторы
• Реле
  • Реле электромагнитные
  • Реле твердотельные
• Светодиодная продукция
  • Светодиодные ленты
  • Адресные светодиоды
  • Светодиоды DIP, 3 мм корпус
  • Светодиоды DIP, 5 мм корпус
  • Светодиоды DIP, 8мм
  • Светодиоды DIP, 10 мм корпус
  • Светодиоды SMD, ТВ Подсветка дисплея
  • Светодиоды SMD, 0603
  • Светодиоды SMD, 0805
  • Светодиоды SMD, 1206
  • Светодиоды SMD, 3014
  • Светодиоды SMD, 3528
  • Светодиоды SMD, 5630
  • Светодиоды высокой мощности
  • Светодиоды матричные
  • Светодиодные индикаторы
  • Инфракрасные диоды
• Симисторы
  • T0-3P
  • Т0-92
  • T0-220
  • T0-252
  • SOT-223
• Текстолит
• Термисторы
  • Термисторы силовые, защитные
  • Термисторы NTC, Серии MF52
  • Термисторы NTC, Серии MF58
• Термопредохранители
  • Термопредохранители серии RH01, (250В 2A)
  • Термопредохранители серии RY, (250В 10A)
• Термостаты
  • KSD301-Серия
• Тиристоры
• Товары для авто
• Транзисторы
  • Транзисторы импортные
  • Транзисторы отечественные
• Трансформаторы
  • Трансформаторы силовые
  • Трансформаторы силовые торроидальные
  • Трансформаторы аудио
  • Трансформаторы измерительные
• Фонари
• Шлейфы, ленточные кабели
• Шунты
• Электровакуумные лампы
• Электродвигатели
  • Двигатели постоянного тока
  • Двигатели переменного тока
  • Шаговые двигатели
• Энкодеры

Описание

RV097NS Резистор переменный одноканальный с выключателем

Диапазон сопротивлений	100Ом, 200Ом, 500Ом, 1К, 2К, 5К, 10К, 20К, 50К,      100К, 250К, 500К, 1М
Общий допуск	+-20%
Угол вращения	300 +-5°
Кол-во каналов	2
Кол-во пинов	5 (3+2)
Максимальное рабочее напряжение резистор	50В
Максимальное рабочее напряжение выкл.	50В
Максимальный ток выключателя	0.5A
Габариты корпуса	10×11мм
Длина вала	15мм
Тип вала	Plum
Общая высота	25мм
Монтажное отверстие	7мм
Момент вращения	2-25мНм
Срок службы	15000 циклов
Диапазон рабочих температур	-20…+70°C
Сертификация	RoHS
Пр-во	ALPS Electric

Товары для

сравнения

сравнить

Просмотренные товары

новости

• 08 декабря 2022, 12:41

  Поступление реле электромагнитных

• 06 декабря 2022, 15:13

  Поступление аудио декодеров Bluetooth

• 19 сентября 2022, 10:10

  Поступление ШИМ контроллеров

• 17 августа 2022, 12:56

  Поступление полевых транзисторов

• 27 июля 2022, 16:08

  Поступление инструмента для ремонта

все новости

Бренды

Все бренды

Микроконтроллер

— Реализация измерения переменного сопротивления с низким энергопотреблением

\$\начало группы\$

Я хочу реализовать небольшую схему с батарейкой типа «таблетка», в которой используется микроконтроллер, источник тока и операционный усилитель для измерения переменного сопротивления в диапазоне от 10 Ом до 1 МОм. Чтобы реализовать это, я сделал предварительную схему, чтобы указать, какие детали использовать, ни в коем случае не окончательную или полностью указанную (значения резисторов должны быть рассчитаны / определены).

Я использовал PMOS для включения всей схемы с помощью переключателя мгновенного действия, так как я хотел бы, чтобы схема отображала информацию на маленьком OLED-экране (не на схеме), пока кнопка нажата.

Нажатие кнопки подает VDD 3 В на микроконтроллер, операционный усилитель и источник тока. Резистор, указанный R-top и R-bottom, может находиться в другой цепи, которая уже включена, и поэтому вся измерительная цепь должна быть выключена и «отсоединена» от резистора (отсюда и два N-MOSFET). Вещи, которых я опасаюсь в цепи:

1. 10 Ом — 1 МОм — очень большой диапазон; Я планирую использовать микроконтроллер с 10-битным АЦП на 3 В или 12-битным АЦП на 1,2-1,8 В. Какие конфигурации операционных усилителей мне следует рассмотреть? Какой операционный усилитель подойдет для этой цели (я думаю, низковольтный, рельсовый)? Будет ли в этом случае логарифмический операционный усилитель лучше (учитывая, что они, похоже, используют гораздо больше контактов / эта схема должна работать от батареи)?
2. Позволят ли два NMOSFET должным образом измерить сопротивление? Я не уверен, что разности потенциалов сток-исток будет достаточно, чтобы они оставались проводящими / обеспечивали путь с низким сопротивлением, достаточно низким для измерения вне операционного усилителя.
3. Я не уверен, есть ли лучшие способы реализовать это или есть лучшие микросхемы, специально предназначенные для этой цели.

• микроконтроллер
• операционный усилитель
• токоизмерительный
• источник тока
• на батарейках

\$\конечная группа\$

5

\$\начало группы\$

Как заявил jp314, вы обязательно должны указать требуемую точность во всем диапазоне. Вы также должны указать требуемую частоту дискретизации.

Если вам требуется только сопротивление 10–1 МОм с абсолютной точностью 10 Ом (т.е. разрешение 10 ppmFS или ~17 бит) и низкой частотой дискретизации, очень простой способ заключается в следующем:

Пропустите постоянный ток через резистор и буферизовать падение напряжения на нем с помощью простого повторителя операционного усилителя. Затем преобразуйте напряжение с помощью одного компаратора в поток плотности импульса (дельта-сигма модуляция для бедняков), который вы можете считывать непосредственно с помощью вашего MCU.

\$\конечная группа\$

6

\$\начало группы\$

Вы также можете использовать интегратор с импульсом сброса.

Вам нужно просто «досчитать» до запрограммированного уровня. Калибровка явно нужна. Не забудьте сделать самокалибровку напряжения питания в качестве эталона перед измерением.

Поскольку он питается от небольшой батареи, я бы добавил также Tx 433 МГц для передачи данных на удаленный приемник, на регулярной основе … или при нажатии кнопки, а затем переходит в «спящий режим» с очень низким током. «.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Resistor — документация SunFounder uno-and-mega-kit

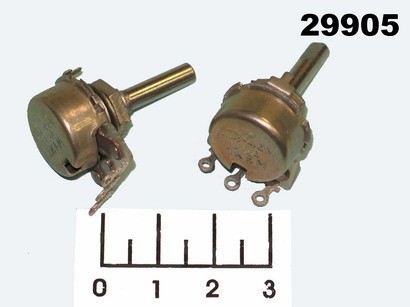

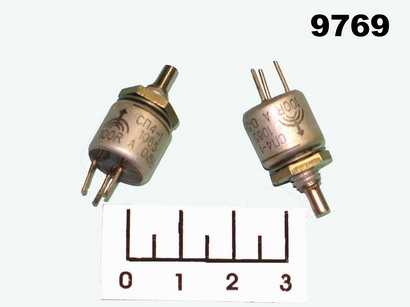

Резистор — это электронный элемент, который может ограничивать ток ответвления. Постоянный резистор — это тип резистора, сопротивление которого нельзя изменить, в то время как сопротивление потенциометра или переменного резистора можно регулировать.

Два обычно используемых символа цепи для резистора. Обычно на нем указано сопротивление. Поэтому, если вы видите эти символы в цепи, это означает резистор.

Ом — это единица сопротивления, а более крупные единицы включают кОм, МОм и т. д. Их соотношение можно показать следующим образом: 1 МОм=1000 кОм, 1 кОм = 1000 Ом. Обычно на нем указано значение сопротивления.

При использовании резистора нам сначала нужно знать его сопротивление. Вот два метода: вы можете наблюдать за полосами на резисторе или использовать мультиметр для измерения сопротивления. Рекомендуется использовать первый способ, так как он удобнее и быстрее.

Как показано на карте, каждый цвет соответствует номеру.

83

Черный
Коричневый	Красный	Оранжевый	Желтый	Зеленый	Синий	Фиолетовый	Серый	Белый	Золото	Серебро
0	1	2	3	4	5	6	7	8	9	0,1	0,01

Часто используются 4- и 5-полосные резисторы, на которых имеется 4 и 5 хроматических полос.

Обычно, когда вы получаете резистор, вам может быть трудно решить, с какого конца начать считывание цвета. Совет заключается в том, что разрыв между 4-й и 5-й полосами будет сравнительно больше. 90 (черный) Ом = 220 Ом, допустимая погрешность ± 1% (коричневый цвет).

Общая цветовая полоса резистора

Резистор	Цветной ремешок
10 Ом	коричневый черный черный серебристый коричневый
100 Ом	коричневый черный черный черный коричневый
220 Ом	красный красный черный черный коричневый
330 Ом	оранжевый оранжевый черный черный коричневый
1 кОм	коричневый черный черный коричневый коричневый
2 кОм	красный черный черный коричневый коричневый
5,1 кОм	зеленый коричневый черный коричневый коричневый
10 кОм	коричневый черный черный красный коричневый
100 кОм	коричневый черный черный оранжевый коричневый
1 МОм	коричневый черный черный зеленый коричневый

Вы можете узнать больше о резисторе из Вики: Резистор — Википедия.
