САМОДЕЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО
Для ЗУ автомобильных аккумуляторных батарей необходимо выбрать реле на номинальное напряжение 12 Б с допустимым током через контакты не менее 20 А. Константиновка Амурской обл. Однако, если владелец автомобиля знаком с азами электроники, ему вполне можно взяться за самостоятельное изготовление несложного зарядного устройства.
Предлагаю вниманию читателей простое устройство с электронным управлением зарядным током, выполненное на основе тринисторного фазоимпульсного регулятора мощности. Оно позволяет заряжать автомобильные аккумуляторные батареи током от 0 до 10 А, а также может служить регулируемым источником питания для мощного низковольтного паяльника, вулканизатора, переносной лампы.
Оно не содержит дефицитных деталей, при заведомо исправных элементах не требует налаживания. Для него может быть использован готовый сетевой понижающий трансформатор необходимой мощности с напряжением вторичной обмотки от 18 до 22 В. Годится и трансформатор с обмотками без выводов. Зарядный ток по форме близок к импульсному, который, как считают некоторые радиолюбители, способствует продлению срока службы батареи.
Зарядное устройство в дальнейшем можно дополнить различными автоматическими узлами отключение по окончании зарядки, поддержание нормального напряжения батареи при длительном ее хранении, сигнализации о правильной полярности подключения батареи, защита от замыканий выхода и т.
Недостаток устройства — колебания зарядного тока при нестабильном напряжении электроосветительной сети. Как и все подобные тринисторные фазоимпульсные регуляторы, устройство создает помехи радиоприему. Для борьбы с ними следует предусмотреть сетевой LC-фильтр, аналогичный применяемому в импульсных сетевых блоках питания. Схема устройства показана на рис. Оно представляет собой традиционный тринисторный регулятор мощности с фазоимпульсным управлением, питаемый от обмотки II понижающего трансформатора Т1 через диодный мост VD1—VD4.
Узел управления тринистором выполнен на аналоге однопереходного транзистора VT1VT2. Время, в течение которого конденсатор С2 заряжается до переключения однопереходного транзистора, можно регулировать переменным резистором R1. При крайнем правом по схеме положении его движка зарядный ток будет максимальным, и наоборот. Диод VD5 защищает управляющую цепь тринистора от обратного напряжения, возникающего при включении тринистора VS1.
Чертеж платы представлен на рис. Амперметр РА1 — любой постоянного тока со шкалой на 10А. Зарядное устройство монтируют в прочном металлическом либо пластмассовом кожухе подходящих размеров.
Тогда, правда, на корпусе будет минусовой вывод устройства, что в общем-то нежелательно из-за опасности случайных замыканий выходного плюсового провода на корпус. Если крепить тринистор через слюдяную прокладку, опасности замыкания не будет, но ухудшится отдача тепла от него.
Если у трансформатора напряжение на вторичной обмотке более 18 В, резистор R5 следует заменить другим, большего сопротивления при При напряжении вторичной обмотки Для такого варианта блока питания необходимо между выводом 2 платы и плюсовым проводом включить разделительный диод КДБ или Д с любым буквенным индексом катодом к плате.
К тому же выбор тринистора здесь ограничен — подойдут только те, которые допускают работу под обратным напряжением например, КУЕ. От редакции. Для описанного устройства подойдет унифицированный трансформатор ТН Три его вторичных обмотки нужно соединить согласно последовательно; они способны отдать ток до 8 А.
Трансформатор ТСП от лампового телевизора, убрать все вторичные обмотки. Намотать 40 витков в два провода ПЭВ-1,2мм приблизительно В. Диодный мост из КД Транзисторы можно использовать КТ и КТ Тиристор КУН. R Om. Можно дополнить защитой от КЗ. R1 надо убрать. На отключающие контакты можно повесить светодиод, будет гореть при КЗ. Для разряженных аккумуляторов эта защита не подойдет или же надо закорачивать контакты К1.
Корпус от какого-то сгоревшего китайского UPS-a. Шкалу для амперметра делал в FrontDesigner v. ЗУ простое, делается за дня неспеша после работы, применяемые детали — не дефицит, вобщем — доволен. Индикатор — вольтметр самый простой З.
Просмотров: Загрузок: 0 Рейтинг: 0. Последние сообщения с форума:. Помогите найти неисправность в микроволновке Daewoo. Бытовая аппаратура. Типичные неисправности блоков питания АТХ.
Компьютерная техника. Микшер своими руками. Мультимедийный усилитель на TDA своими руками. Универсальные контроллеры автоматики ввода резерва. Alesis m1 Active Mk2. Автоусилитель сабвуферный встраиваемый. Проблемы с жеским диском.
Самое простое, но самое правильное зарядное устройство
У каждого автомобилиста рано или поздно возникают проблемы с аккумулятором. Не избежал этой участи и я. После 10 минут безуспешных попыток завести свой автомобиль решил, что необходимо приобрести или сделать самому зарядное устройство. Вечером сделав ревизию в гараже и найдя там подходящий трансформатор решил делать зарядку сам. Вата радио. Вернуться назад 60 1 2 3 4 5.
Простое зарядное устройство для аккумуляторов и батарей. надежное зарядное устройство для авто Журнал Радио 4 номер год. Serega .
Файл:Радио 1978 г. №03.djvu

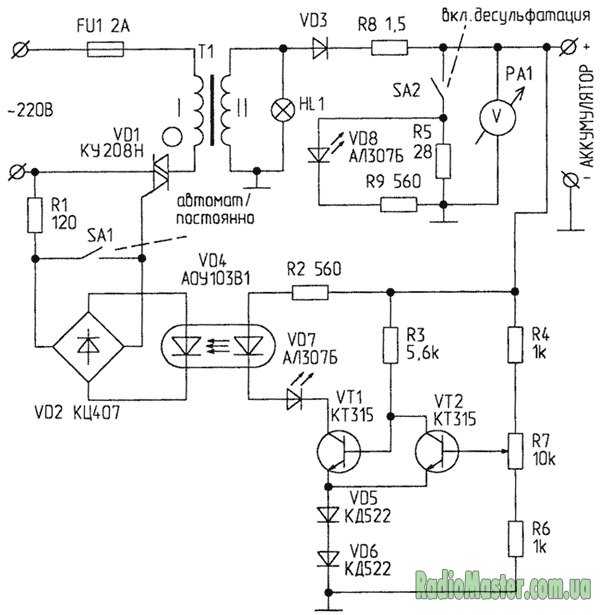

Оригинальную схему несложного автоматического зарядного устройства для автомобильных аккумуляторов предложил в журнале Радио П. Мацко, из Белоруссии. Схема показана на рисунке ниже. Устройство отличается от традиционных простейших схем наличием узлов контроля режима зарадя аккумуляторной батареи и узлом десульфатации аккумулятора. Узел контроля заряда батареи автоматически отключает ее при достижении заданного уровня. Есть индикаторы основных режимов работы. Десульфатации достигают применением пульсирующего тока, включением тумблера S2. Трансформатор питания должен быть в габарите Вт. Выходное напряжение вольт, при токе до 10А. Симистор ТС нужно устанавливать на радиатор с эффективной поверхностью охлаждения более кв.
МАЛОМОЩНЫЕ ЗАРЯДНЫЕ УСТРОЙСТВА
Конструкция наручных электронных часов с микроконтроллером и двумя светодиодами, показывающим время в двоичном коде. Диод Шоттки. Чтоб исключить перезарядку аккумуляторов, обычное зарядное устройство можно питать от сети через таймер. Вариант зарядного устройства с таймером и предлагается вашему вниманию.
Для ЗУ автомобильных аккумуляторных батарей необходимо выбрать реле на номинальное напряжение 12 Б с допустимым током через контакты не менее 20 А.
ДВУХРЕЖИМНОЕ ЗАРЯДНО-РАЗРЯДНОЕ УСТРОЙСТВО
На главную. Обзор рынка, как всегда не выявил лидера: есть красивые китайские поделки, есть дорогие устройства, которым место на полке с радиоаппаратурой, но никак не в рабочей обстановке в гараже. Но и тут меня поджидало разочарование, схемы готового устройства с характеристиками, которыми я задался я не нашёл, либо излишнее усложнение — регулировка тока и напряжения, либо упрощение — отсутствие алгоритма заряда, либо алгоритм заряда применялся отдельной схемой, что связано с ненужным усложнением. Возможность использовать зарядное устройство для подключения автомобильной переноски. Электрическая принципиальная схема импульсного зарядного свинцово-кислотных автомобильных аккумуляторов. Основой данной схемы послужило внимательное изучение различных схем в журнале Радио, и на просторах интернета.
Зарядное устройство для автомобильного аккумулятора
Описываемый ниже автомат предназначен для обслуживания двенадцативольтовых кислотных аккумуляторных батарей.
Страница 1 из 2 — Зарядное устройство для автомобильного аккумулятора из БП от Вашего компьютера — отправлено в Электрика.
Запомнить меня. Developed in conjunction with Joomla extensions. Карпачев, г, Железногорск Курской обл. В радиолюбительских журналах и Интернете опубликовано огромное число статей, посвящённых зарядным и разрядным устройствам для аккумуляторов.
Диод Шоттки. Чтоб исключить перезарядку аккумуляторов, обычное зарядное устройство можно питать от сети через таймер. Вариант зарядного устройства с таймером и предлагается вашему вниманию. Он обеспечивает зарядку аккумуляторной батареи в течение нужного времени, после чего заряд прекращается. Схема зарядного устройства из журнала Радио показана ниже. Таймер выполнен на специализированной микросхеме ИЕ5.
By Aleksandr , December 23, in Корзина. Всем доброго вечера.
В наше время автомобиль стал не роскошью, а средством передвижения. И часто бывает так, что это средство передвижения отказывается работать в самый неподходящий момент. Причиной отказа в работе становится разряженный аккумулятор. Привести батарею в чувство помогает зарядное устройство для автомобильного аккумулятора. У меня в хозяйстве уже было небольшое зарядное устройство заводского изготовления, но зарядным его можно было назвать с большой натяжкой, так как более менее сносно им можно было зарядить только мотоциклетный аккумулятор малой ёмкости. Такое состояние вещей меня не устраивало, поэтому я решил сделать зарядное устройство самостоятельно и начал поиски схематических решений. Критериями для отбора было наличие узла автоматики и стабилизации, но самое главное требование — зарядное устройство должно без проблем заряжать аккумуляторы для легковых и грузовых автомобилей.
Русский: English:. Бесплатный архив статей статей в Архиве. Справочник бесплатно.
Радиосхемы. — Маломощные зарядные устройства
Маломощные зарядные устройства
категория
Электронные самоделки в помощь автолюбителю
материалы в категории
Журнал Радио, 2000 год, №7
Наряду с мощными зарядными устройствами обеспечивающими ток заряда аккумуляторной батареи до 10 Ампер, автолюбителями широко используются и более слабые устройства (с током от 0,5 до 1,5 А). Такие слабенькие зарядки обычно применяются в тех случаях когда требуется только лишь частичная подзарядка аккумулятора (например во время длительного хранения). Преимущества таких маломощных зарядных устройств очевидны- меньшие габариты и вес из за отсутствия мощных трансформаторов.
В этой статье приводятся две схемы таких устройств
А. КОРСАКОВ, г. Орел
Описываемое маломощное сетевое зарядное устройство служит для зарядки автомобильной аккумуляторной батареи небольшим током. Конструктивно оно рассчитано на установку в транспортное средство с подключением к системе электрооборудования. Таким образом, не нужно каждый раз развертывать зарядное устройство и подключать его к батарее, достаточно лишь вставить вилку в розетку.
Схема маломощного зарядного устройства
Это дает возможность заряжать батарею автомобиля везде, где есть доступ к питающей электросети 220 В. Параллельно с зарядкой устройство допускает пользование автомагнитолой.
Схема зарядного устройства показана на рис. 1. ОУ DA1 контролирует напряжение на выходе устройства и при достижении установленного резистором R3 выходного напряжения ограничивает ток через аккумуляторную батарею на уровне ее тока саморазрядки. Конденсаюр С1 предназначен для сглаживания пульсаций. При токе в 1.5 А напряжение пульсаций равно примерно 5 В. Стабилитрон VD6 стабилизирует напряжение питания ОУ. Резистор R6 служит для ограничения тока зарядки.
С делителя напряжения, собранного на резисторах R7 и R8, на инвертирующий вход ОУ поступает напряжение, пропорциональное выходному. Светодиод HL1 служит для индикации наличия напряжения в сети, a HL2 — для индикации подключения к аккумуляторной батарее.
Благодаря резистору R6 зарядный ток мало зависит от напряжения на батарее, но при достижении установленного выходного напряжения ток зарядки снижается до значения тока ее саморазрядки. В таком режиме устройство может работать неограниченное время, поэтому контролировать процесс зарядки нет необходимости.
Устройство также мало чувствительно к аварийному замыканию выходной цепи, но длительное нахождение в таком режиме нежелательно. Для защиты оператора от поражения электрическим током применен сетевой трехпроводный кабель с двойной изоляцией и евровилкой X1 на конце. Разумеется, защитный контакт ответной евророзетки необходимо надежно заземлить.
При случайном попадании фазы сети на корпус автомобиля (из-за повреждения сетевого кабеля) перегорает один из предохранителей, устройство оказывается обесточенным. Вторичная обмотка сетевого трансформатора Т1 во всяком случае должна быть надежно изолирована от первичной и от магнитопровода.
Необходимо помнить, что при зарядке батареи в случайном месте, где евро-розетка может оказаться незаземленной, вы подвергаете себя реальной опасности, поэтому не пренебрегайте никакими мерами защиты (резиновый коврик или сухая доска под ноги, резиновые перчатки или сухие тканевые рукавицы).
Зарядное устройство конструктивно оформлено в пластмассовой коробке от электробритвы «Бердск». Коробку я поместил под капот своего автомобиля «ВАЗ 21063». прикрепив к внутренней перегородке машины рядом с местом для запчастей.
Трансформатор Т1 — любой малогабаритный сетевой мощностью 25 Вт со вторичной обмоткой на напряжение 15.5… 17.5 В при токе 1.5 А. Диоды VD1— VD4. VD7, VD8 подойдут любые из серии КД226; возможна их замена на КД212 КД213 и другие средней мощности. Диод VD5 — КД522. КД521 с любым буквенным индексом или другие малогабаритные. Вместо КС191Ж подойдет стабилитрон КС 191Е.
Светодиод АЛ307В зеленого свечения можно заменить на АЛ307Г. АЛ307ГМ. АЛ307НМ. а АЛ307Б красного свечения — на АЛ307К. АЛ307БМ. АЛ307КМ. ОУ К140УД1208 заменим на К140УД1408. при этом резистор R5 исключают, а вывод 8 оставляют свободным.
Транзистор КТ825Г устанавливают на теплоотводящую пластину площадью 60 см2 и толщиной 3 мм. Постоянные резисторы МЛТ, подсгроечные резисторы — СПЗ-38Б. СПЗ-19 или другие малогабаритные. Конденсаторы — К50-35, К50-24или К50-16.
Большинство деталей устройства смонтировано на печатной плате из фольгированного стеклотекстолита толщиной 1.5 мм. Чертеж платы изображен на рис. 2.
При изготовлении устройства для установки на автомобиль необходимо особое внимание уделить жесткости монтажа массивных деталей на плате и других узлов и деталей в коробке, а также вопросам защиты прибора от влаги и пыли.
Для налаживания устройства подключают к его выходу вместо нагрузки вольтметр постоянного тока и резистором R3 устанавливают напряжение в пределах 13.4… 13.6 В. Затем к выходу устройства подключают разряженную батарею последовательно с амперметром и устанавливают резистором R6 требуемый ток зарядки в пределах 0. 5… 1.5 А.
И. ГЕРЦЕН, г. Березники Пермской обл.
Как известно, автомобильные аккумуляторные батареи в период длительного, например зимнего, хранения разряжаются, поэтому их рекомендуют периодически подзаряжать. Описываемое устройство предназначено для автоматического поддержания автомобильной аккумуляторной батареи в заряженном состоянии во время хранения. Его функциональные возможности по сравнению с комплектом аппаратуры, описанным автором этих строк в статье «Приставка-автомат к зарядному устройству» («Радио», 1997. ╧ 7. с. 44—46), более скромны, зато оно значительно проще и не содержит электромеханических реле.
Принципиальная схема устройства изображена на рис. 1.
Транзисторы VT1, VT3, VT4 и стабилитрон VD5 образуют последовательный стабилизатор напряжения. Напряжение, которое устройство поддерживает на батарее, устанавливают резистором R6. Пределы изменения этого напряжения определены сопротивлением резисторов R5 и R7. Ток зарядки контролируют по шкале амперметра РА1.
При подключении устройства к аккумуляторной батарее напряжение на ней обычно меньше зарядного. Поэтому регулирующий транзистор VT3 открыт и насыщен, через него протекает максимальный ток. Для защиты регулирующего транзистора от перегрузки служит ограничитель тока, собранный на транзисторе VT2.
При возрастании тока нагрузки падение напряжения на токоизмерительном резисторе R3 увеличивается, и в некоторый момент транзистор VT2 приоткрывается, уменьшая базовый ток составного регулирующего транзистора VT1, VT3. В результате зарядное напряжение, а значит, и ток через транзистор VT3 уменьшаются. Таким образом, максимально возможный ток через стабилизатор — зарядный ток аккумуляторной батареи — зависит от сопротивления резистора R3.
По мере зарядки батареи напряжение на ней увеличивается, приближаясь к напряжению стабилизации, а зарядный ток уменьшается до значения, необходимого лишь для компенсации ее саморазрядки. Диод VD6 служит для защиты батареи от разрядки через цепи стабилизатора в случае отключения сетевого напряжения.
За выпрямителем зарядного устройства включен сглаживающий конденсатор С1. Он нужен не для уменьшения уровня пульсаций при зарядке, поскольку, во-первых, при указанной на схеме емкости его сглаживающий эффект будет заметен лишь при крайне малом зарядном токе и. во-вторых, сглаживать зарядный ток вообще не требуется. Этот конденсатор позволяет производить регулировку выходного напряжения устройства — с ним нет пульсаций при малой нагрузке.
О включении устройства в сеть сигнализирует светодиод HL1.
Устройство рассчитано на длительную работу под напряжением без постоянного присмотра, поэтому для повышения надежности его детали выбраны с запасом по основным параметрам.
Трансформатор Т1 подойдет любой, мощностью 20…25 Вт. с хорошей межобмоточной изоляцией, обеспечивающий на вторичной обмотке напряжение 17…19В при токе 0.5 А.
Постоянные резисторы, кроме R3. — МЛТ; переменный резистор R6 — ППЗ-1З. Резистор R3 — проволочный, самодельный (рис. 2). Он намотан ни-хромовым проводом 3 диаметром 0,3 мм на стеклотекстолитовой планке 2 толщиной 1 мм. Так как нихром плохо паяется, соединение провода с медными выводами 1 выполнено винтами 4 с гайками МЗ.
Амперметр РА1 — любой с током полного отклонения 0.5…0.6 А. Транзистор VT3 и диод VD6 установлены на теплоотводы площадью не менее 100 и 10 см2 соответственно.
Устройство смонтировано в прочном кожухе размерами 170x120x90 мм. На переднюю панель выведены амперметр РА1. индикатор сетевого напряжения HL1. держатели предохранителей FU1 и FU2 и ручка резистора R6. В кожухе необходимо просверлить вентиляционные отверстия.
Большинство мелких деталей смонтировано на печатной плате из стеклотекстолита толщиной 1 мм. Чертеж платы показан на рис. 3. На чертеже зачернены участки, где фольга удалена резцом.
Транзистор П702 можно заменить на КТ802А, КТ805А или КТ819 с любым буквенным индексом; КТ608А — на КТ801А или КТ8 15А; КТ315В — на КТ315Б или КТ315Г; КТЗ12В — на КТ312Б. Вместо Д809 подойдут стабилитроны Д808, Д810, Д814А — Д814В.
Налаживание устройства начинают с проверки пределов регулирования напряжения резистором R6. Для этого к выходу подключают временный нагрузочный резистор сопротивлением 300 Ом мощностью 1 Вт. В крайних положениях движка резистора R6 напряжение на эмиттере транзистора VT3 должно быть равно 13.8 и 16.8 В. При необходимости эти пределы корректируют подборкой резисторов R5, R7. Шкалу под ручкой резистора R6 градуируют от 13 до 16 В по образцовому вольтметру, подключенному параллельно нагрузке.
Подбирая длину провода резистора R3, устанавливают граничный ток через стабилизатор на уровне около 0.5 А. Типовая зависимость выходного напряжения стабилизатора от тока нагрузки представлена на рис. 4.
Для зарядки аккумуляторную батарею подключают к устройству в соответствующей полярности, устанавливают резистором R6 напряжение, которое должен иметь заряженный аккумулятор в соответствии с инструкцией по его эксплуатации, и включают устройство в сеть.
Конструируя устройство, следует позаботиться о надежной изоляции токоведущих деталей, электрически связанных с сетью. И тем не менее при эксплуатации аппарата, особенно в условиях гаража, следует принимать все меры предосторожности, чтобы не попасть под удар электротоком.
