Простые технологии изготовления печатных плат

Большинство промышленных способов изготовления плат с печатным монтажом требует сложного оборудования и дефицитных материалов.

В ремонтных и любительских условиях технология изготовления печатных плат может быть упрощена за счет введения ручных операций. Ниже предлагаются три способа изготовления печатного монтажа и печатных схем. Мастер или радиолюбитель может выбрать любой нз этих способов и нужный ему материал.

Способ переноса. Проводники печатного монтажа, вырезанные нз медной или латуйной фольги и смонтированные на какой-лнбо временной подложке (например, на миллиметровой бумаге), наклеиваются на диэлектрик, после чего подложка удаляется. Этот способ ценен тем, что печатные проводники можно наклеить на любой плоский диэлектрик и не требуется сложной оснастки и дефицитных материалов.

Химический способ. На фолъгированный гетинакс тем или иным способом наносится рисунок печатного монтажа, после чего незащищенные места вытравляют. Этот способ менее трудоемок, но для него требуется раствор — хлорное железо, которое не всегда можно приобрести.

Механический способ. На фольгированный гетинакс наносится рисунок монтажа, а затем фольга с пробельных мест удаляется ножом, резаком, скальпелем или фрезой. Этот способ самый простой, но требует от мастера нлн радиолюбителя определенных навыков.



СПОСОБ ПЕРЕНОСА

Для изготовления печатной платы по этому способу требуются: гетинакс толщиной от 1 до 2 мм, медная фольга толщиной 0,05—0,06 мм,  БФ-2, клей конторский универсальный казеиновый (можно использовать синдетикон), миллиметровка, пергамент, копировальная и писчая бумага. Из приспособлений требуются только две металлические пластины, между которыми зажимается плата при наклейке печатной схемы.

Под миллиметровку, на которой вычерчен в натуральную величину печатный монтаж, подкладывают последовательно: копировальную бумагу, кальку карандашную, фольгу и, наконец, какую-либо подложку, например несколько листов бумаги или картон. Все листы скрепляют по краям скрепками, после чего полученную пачку кладут на ровный металлический лист или стекло и остро заточенным твердым карандашом тщательно обводят контуры проводников печатного монтажа. После снятия скрепок получают пергамент, на котором будет виден четкий рисунок печатного монтажа; такой же рисунок будет и на фольге в виде рельефных линий.

Фольгу перед нанесением на нее рисунка надо обработать с одной стороны шлифовальной шкуркой, чтобы она лучше приклеивалась к гетинаксу. При копировке фольгу кладут шероховатой стороной вниз. По контурам печатного монтажа ножницами вырезают из фольги проводники и приклеивают их глянцевой стороной казеиновым клеем к пергаменту (рис. 106). Клей следует наносить тонким равномерным слоем и следить при наклейке проводников на пергамент за точным совмещением контуров проводников с рисунком на пергаменте. Для точного размещения проводников относительно краев гетинаксовой платы на пергамент наклеивают центрирующую рамку. Схему наклеивают иа гетинаксовую плату сразу же после того, как проводники схемы смонтированы на пергаменте; если клей высохнет, проводники могут отделиться от пергамента. Плату обрезают так, чтобы она точно входила внутрь наклеенной на пергамент центрирующей рамки. Сторону гетинаксовой платы, где будут наклеены проводники, прошлифовывают шкуркой.

Проводники, смонтированные на пергаменте, а также гетинаксовую плату обезжиривают ацетоном, спиртом, грушевой эссенцией или любым другим растворителем. После этого обе склеиваемые поверхности (проводники и гетинаксовую плату) покрывают тонким слоем клея БФ-2, которому дают подсохнуть в течение 10—20 мин. Затем на поверхность проводников кисточкой вторично наносят слой клея и на смазанный клеем печатный монтаж кладут гетинаксовую плату шероховатой стороной вниз. Весь пакет зажимают между двумя металлическими пластинами, которые стягивают винтами и выдерживают в таком виде в течение часа при комнатной температуре. После этого пакет нагревают до 120° С и выдерживают при этой температуре 3 ч. Если печатная плата небольшая, то нагревать ее можно с помощью электрического утюга, прикрепив пакет к гладильной поверхности. Особенно удобен утюг с терморегулятором.

Рис. 106. Метод переноса (наклейки схемы) на плату



Рис. 107. Химический метод

После остывания пакет разбирают и острым скальпелем или ножом соскабливают приклеенный к плате пергамент-подложку. Пергамент увлажняют горячей водой. Когда весь пергамент будет соскоблен с платы, последнюю шлифуют мелкой шкуркой и промывают растворителем. В плате сверлят отверстия для крепления деталей. Необходимо следить за тем, чтобы отверстия проходили через центры контактных площадок.



ХИМИЧЕСКИЙ СПОСОБ

На фольгированный гетинакс наносят рисунок печатных проводников кислотоупорным лаком или наклеивают полоски из липкой ленты, которые защищают от травящего раствора те места фольги, которые должны остаться на плате.

Для изготовления любительских плат с печатным монтажом больше всего подходит заводской фольгированный гетинакс марки ГФ-1 (для односторонних печатных плат) и ГФ-2 (для двусторонних). Если заводской фольгированный гетинакс достать невозможно, радиолюбитель или мастер могут изготовить его сами, воспользовавшись советом 81.

Химический способ изготовления печатного монтажа имеет несколько разновидностей, отличающихся методом нанесения изображения печатного монтажа на фольгированную заготовку. Рисунок печатного монтажа может быть выполнен ручным (рисовальным) способом с помощью кисточки и рейсфедера; с помощью липкой ленты.

Способ ручного нанесения печатного монтажа. Через копировальную бумагу рисунок монтажа переносят на фольгированный гетинакс со стороны фольги.

В местах, где должны быть отверстия, керном набивают углубления (рис. 107, а), после чего миллиметровку и копировальную бумагу удаляют. Места фольги, которые должны остаться на плате, закрашивают нитролаком, цапонлаком, асфальтобитумным или каким-либо другим лаком. Сначала yа все набитые керном углубления ставят лаком точки. Проще всего это сделать спичкой, обмакнув ее конец в лак. Нужно следить за тем, чтобы углубление, набитое керном, было в центре точки. Диаметр точки должен быть 2,5—3 мм (рис. 10-7,6). Когда все точки поставлены, нх соединяют лаком между собой согласно схеме. Соединительные кривые линии проводят кисточкой № 2 или 3, а прямые линии — рейсфедером (рис. 107, в).

Когда лак высохнет, плату ретушируют, т. е. подправляют рисунок скальпелем, лезвием безопасной бритвы или специальным скребком для ретуши фотографий (рис. 107, г).

Отретушированную плату подвергают травлению в фарфоровой или пластмассовой фотографической ванночке с раствором хлорного железа плотностью 1,3 (для получения такого раствора в стакан емкостью 200 см3 кладут 150 г хлорного железа и заливают его до краев водой). Ванночку энергично и непрерывно покачивают, через каждые 5 мин плату осторожно протирают ватным тампоном, который удерживают пинцетом, чтобы удалить продукты реакции с пробельных участков платы, замедляющие процесс травления. Полностью схема вытравливается за 40—50 мин. Если же раствор хлорного железа подогреть до 40° С, то плата вытравится за 10 мин.

Затем с вытравленной платы растворителем удаляют лак, хорошо ее промывают несколько раз попеременно холодной и горячей водой, сушат, а в местах, набитых керном, сверлят в плате отверстия для выводов радиодеталей (рис. 107,5). Во избежание отклеивания (отслаивания) проводников от материала платы отверстия сверлят со стороны фольги вначале сверлом диаметром 0,5—0,8 мм. Потом все отверстия с обеих сторон платы зенкуют сверлом, заточенным под углом 90° с таким расчетом, чтобы после рассверловки сверлом требуемого диаметра на отверстиях остались фаски примерно 0,1—0,2X90°.

Способ выполнения рисунка печатного монтажа с помощью липкой ленты. На фольгированный гетинакс наклеивают кружки и полоски, вырезанные из липкой полихлорвинило-вой изоляционной ленты (синей). Кружки и полоски заготавливают следующим образом. На мотке изоляционной ленты делают надрез глубиной 1,5—2 мм (рис. 108, а), отделяют от круга несколько слоев ленты и острым ножом по линейке вырезают полоски, а высечкой вырубают кружки (рис. 108,6). Ширина полосок и диаметр зависят от чертежа печатного монтажа (обычно полоски имеют ширину 1—2 мм, а диаметр кружков 2,5—3 мм).

Рис. 108. Заготовка кружков и полосок из липкой ленты

Высечку лучше всего выточить из стали и закалить (рис. 108, в). После вырубки получим стопку лежащих друг на друге кружков. Подготовив детали из липкой ленты, приступают к изготовлению печатной платы.

Заготовку из фольгированного гетинакса обезжиривают (промывают каким-либо растворителем) и хорошо просушивают. На заготовку кладут миллиметровку с чертежом печатного монтажа и через миллиметровку набивают керном углубления в местах заготовки, где должны быть отверстия, после чего миллиметровку удаляют. Затем из стопки кружков липкой ленты с помощью скальпеля и пинцета отделяют один кружок (рис. 108, г) и наклеивают его на углубление, набитое керном таким образом, чтобы углубление было точно в центре кружка.

После наклейки всех кружков наклеивают липкие полоски, соединяя между собой контактные площадки (кружки) согласно чертежу печатной платы, выполненному на миллиметровке. При этом надо придерживаться следующих правил: не касаться руками клеящей поверхности полоски, при наклейке не растягивать ленту, а укладывать ее без дополнительных продольных усилий; изгибы проводников делать возможно большего радиуса; соединять полоски с кружками так, как показано на рис. 109, а, т. е. встык, и закрашивать промежуток между кружком и полоской кислотоупорной краской. Если же соединение делать внакладку (рис. 109,6), что кажется более простым, то прн травлении травящий раствор попадет между полоской и кружком н после травления концы полосок подтравятся и будут иметь вид, показанный на рис. 109,6. Следовательно, такое соединение все равно требует закраски мест стыка кружка и полоски (см. рис. 109, а). Затем плату травят в указанных выше растворах, промывают и сушат.

Рнс. 109. Выполнение рисунка печатного моyтажа липкой лентой



Рис. 110. Изготовление печатной платы методом гравировки



Рис. 111. Изготовление печатной платы путем срезания и отслаивания фольги



Рис. 112. Лиyейка с упором для надрезания фольги



МЕХАНИЧЕСКИЙ СПОСОБ

Имеются две разновидности этого способа изготовления печатных плат: 1) удаление фольги с пробельных мест путем фрезеровки, 2) срезание и соскабливание фольги ножом или резаком.

Способ фрезерования. На фольгированный гетинакс наносят рисунок печатного монтажа, причем печатный монтаж должен быть спроектирован с узкими пробельными участками (ширина их должна равняться диаметру бора).

Металлическую фольгу с пробельных мест удаляют фрезой (зубным бором), закрепленной в патроне, сидящем на оси электромотора (рис. 110). После фрезерования плату шлифуют мелкой шкуркой, сверлят в ней отверстия и обрезают.

Способ вырезания фольги. Это, пожалуй, самый простой способ изготовления печатного монтажа, он не требует почти никакой оснастки. Из материалов необходим только фольгированный гетинакс. Как и в ранее описанном способе, на плату наносят рисунок печатного монтажа и по контуру пробельных участков острым ножом по линейке прорезают фольгу. Затем край фольги ножом отделяют от гетинакса и отрывают вдоль разрезов (рис. 111).

При прорезании фольги нож иногда срывается и прорезает схему. Чтобы избежать этого, на линейку устанавливают металлический ограничитель (рис. 112). На линейке ставят черточку, показывающую, до какого места доходит режущий конец ножа, когда последний упирается в ограничитель. Линейку кладут таким образом, чтобы риска показывала конец разреза, который делается в фольге.

Простая установка для лужения плат печатного монтажа методом погружения

Самый простой способ лужения печатных плат — это погружение их в расплав. Установка для лужения состоит из нагревателя (электроплитка типа ТС-1/1, 0-Н-М1, установленная на мощность 450 Вт, напряжением 220 В), установленной на нем ванны из кровельного железа размерами 240 X 300 X 60 мм (рис. 113), в которой находится сплав «Розе» (олово — 25%, свинец — 25%, висмут — 50%).

Рнс. 113. Простая установка для лужения плат печатного монтажа методом погружения

Температура расплава 120— 140° С. Чтобы предупредить окисление и появление шлаковой пленки на поверхности расплава, его заливают слоем химически чистого глицерина толщиной 20—25 мм.

Процесс лужения происходит следующим образом. Щипцами с длинными ручками захватывают плату с печатным монтажом и декапируют в 5%-ном растворе соляной кислоты, затем промывают 2—3 с в проточной воде и окунают на 1—2 с в расплав «Розе».

Лишний расплав с печатной платы удаляют с помощью ракеля из вакуумной резины. После этого плата готова для сборки и монтажа навесных элементов.

Установка для лужения должна быть обеспечена вытяжкой. Для стабилизации температуры расплава «Розе» в ванне можно использовать любое автоматическое устройство, описанное в данной книге. В качестве датчика температуры используется термопара «хромель-копель». Точность поддержания температуры ±10° С. Установку можно использовать в ремонтных мастерских и на предприятиях мелкосерийного производства.

Как сделать печатную плату.

КАК СДЕЛАТЬ ПЕЧАТНУЮ ПЛАТУ

Печатные платы делаются из фольгированного изоляционного материала (гетинакса, стеклотекстолита, фторопласта). На одну из сторон листа изоляционного материала прочно наклеена металлическая фольга, которая позволяет получить в дальнейшем печатные проводники любой формы. Они представляют собой полоску фольги, соединяющую выводы двух или более деталей, установленных на печатной плате в соответствии с принципиальной схемой радиотехнического устройства.

Форма проводников, их количество и взаимное расположение определяются схемой устройства, примененными элементами, а также опытом радиолюбителя, разрабатывающего чертеж печатной платы.

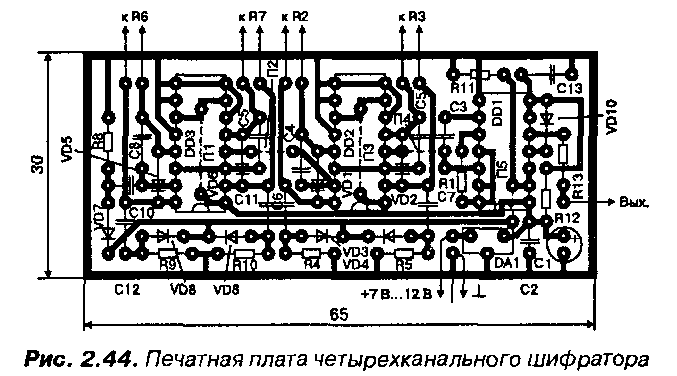

Начинающим радиолюбителям можно рекомендовать освоение технологии изготовления печатных плат по готовым чертежам; они приводятся в журнальных статьях при описании различных простых конструкций. При этом надо помнить, что чертежи разрабатываются для установки вполне определенных типов элементов. Если типы некоторых элементов будут другими (например, вместо конденсаторов типа К50-6 применяются конденсаторы типа К53-4 с иным расположением выводов), то чертеж платы придется соответствующим образом изменить.

Чаще всего для изготовления печатной платы радиолюбители применяют фольгированный стеклотекстолит марки СТФ или фольгированный гетинакс марки ГФ. Гетинакс по сравнению со стеклотекстолитом имеет несколько худшие характеристики, но он вполне пригоден для подавляющего большинства радиолюбительских конструкций. При работе с гетинаксом используйте легкоплавкие припои (ПОСК-50, ПОС-40, ПОС-61), так как фольга при перегреве печатных проводников во время пайки может легко отслаиваться.

Фольгированные материалы, выпускаемые промышленностью, имеют различную толщину. Обычно используют материал толщиной 1,5 мм. Но в тех случаях, когда плата больших размеров и на ней нужно устанавливать массивные элементы, применяют материал толщиной 2—2,5 мм.

Если в вашем распоряжении не окажется готового фольгированного материала, его можно сделать самостоятельно.

Вырежьте из гетинакса толщиной 1,5— 2 мм заготовку по размеру будущей платы, а из листовой медной фольги (ее толщина должна быть в пределах 0,05 — 0,1 мм) — пластину такого же размера. Зашкурьте склеиваемые поверхности мелкозернистой наждачной бумагой, очистите их от пыли и обезжирьте ацетоном или бензином. Нанесите на гетинакс и фольгу ток-кий слой клея БФ-2 и подсушите его в течение часа при комнатной температуре, затем нанесите второй слой клея и подсушите минут 30.

После этого наложите фольгу на гетинакс и раскатайте ее твердым валиком от середины к краям. Обработанную таким образом заготовку поместите под пресс или в тиски и выдержите 2—3 суток.

Заготовку поместите между двумя металлическими пластинами (со стороны фольги дополнительно проложите картон) и крепко сожмите весь пакет.

Нанесение рисунка печатной платы.

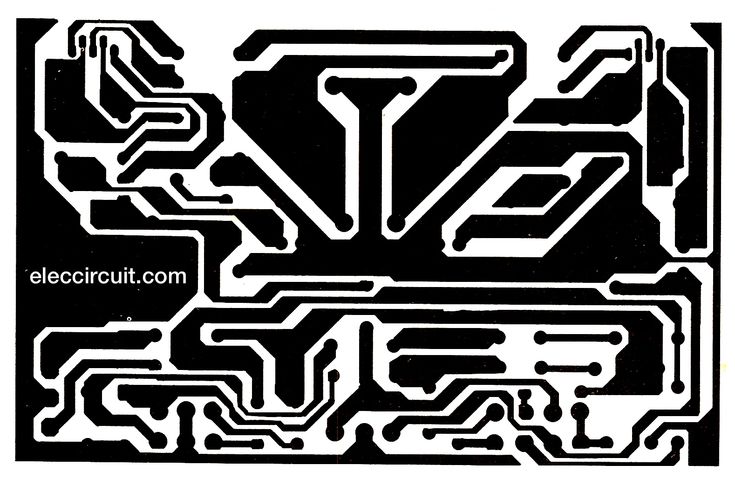

Подготовьте вспомогательный рисунок печатной платы со стороны печатных проводников в масштабе 1:1, точками обозначьте центры будущих отверстий.

Приклейте рисунок к фольге несколькими каплями резинового клея. С помощью кернера легкими ударами небольшого молотка поочередно переведите на фольгу центры всех будущих отверстий,

Кернер держите перпендикулярно к поверхности платы, иначе разметка будет неточной. Фольгу до этой операции не зашкуривайте, чтобы следы, оставленные кернером, были заметнее.

Снимите с заготовки рисунок и просверлите отверстия. Лучше всего делать это на сверлильном станке, поскольку отверстия для выводов деталей имеют 0 0,8 —1 мм. Можно использовать и электродрель. Для этого зажмите заготовку в тисках через картонные или гетинаксовые прокладки фольгой к себе. Сидя на стуле, поставьте локоть левой руки на верстак, на ладонь положите электродрель, а правой рукой удерживайте дрель за рукоятку.

Подачу сверла в горизонтальной плоскости регулируйте согласованными движениями обеих рук. По мере сверления отверстий изменяйте положение заготовки, в конце работы проверьте, все ли отверстия просверлены.

Зашкурьте фольгу мелкой наждачной бумагой, удалите пыль и остатки резинового клея, обезжирьте поверхность ацетоном. Теперь старайтесь до окончания обработки печатной платы не касаться фольги руками.

Чтобы на плате после травления остались печатные проводники, соответствующие участки фольги закрасьте каким-либо кислотоупорным лаком или краской. Наиболее часто радиолюбители используют нитроэмаль; она быстро сохнет и хорошо сцепляется с поверхностью фольги. Для удобства пользования краску следует наливать небольшими порциями в мелкую стеклянную или металлическую посуду и набирать ее оттуда. Переносить изображение с бумаги на фольгу можно с помощью . обычного или стеклянного рейсфедера, доработанного медицинского шприца, стержня от авторучки, из которого удален шарик, или обыкновенной заостренной спичкой. Желательно, чтобы отверстия были тоже закрыты краской, это защитит их стенки от пропитывания растворами при травлении.

Как только на спичке появятся тянущиеся “нити”, меняйте порцию краски, иначе на плате они могут образовать тончайшие перемычки между проводниками, в это сделает невозможной работу устройства.

Для перенесения рисунка можно применять также асфальтобитумный лак, цветной цапонлак, клей БФ, некоторые сорта туши и чернил.

После того как все проводники изображены, проверьте качество рисунка, при необходимости поправьте вид “проводников”, устраните перемычки, проработайте зазоры между контактными площадками (они должны быть не менее 1 мм). При осмотре рисунка желательно использовать лупу.

Некоторые радиолюбители вместо краски или лака используют липкую ленту — скоч, нарезая из нее “проводники” и “контактные площадки” и наклеивая их на фольгу в соответствии с рисунком. Тем, кто захочет воспользоваться этим способом подготовки платы к травлению, посоветуем очень внимательно следить за качеством отрезков скоча, иначе в проводниках могут оказаться разрывы. Более высокое качество рисунка можно получить, применяя специальные приборы для вычерчивания. С описанием конструкции одного из них вы можете познакомиться, прочитав книгу Ю. В. Бездельева “Плоские и объемные модули в любительских конструкциях” (выпущенную в издательстве “Энергия” в 1977 году).

Не защищенные краской, лаком или липкой лентой участки фольги удалите, протравливая плату в одном из рекомендуемых растворов. Основным материалом для травления служит раствор хлорного железа — оно продается в магазинах химических реактивов в порошке либо в гранулах. Для получения раствора нужно насыпать в стакан примерно 3/4 порошка хлорного железа и долить теплой водой.

Травление плат. Для травления используйте стеклянную или пластмассовую посуду, например, фотографическую кювету. Положите плату в раствор рисунком вверх, вся поверхность платы должна быть залита раствором. Процесс травления ускоряется, если сосуд покачивать или подогревать. При травлении образуются ядовитые испарения, поэтому работайте либо а хорошо проветриваемом помещении, либо на открытом воздухе. Периодически проверяйте состояние платы, приподнимая ее для осмотра деревянными или пластмассовыми палочками, металлические инструменты и приспособления для этой цели применять нельзя. Убедившись в том, что фольга в незащищенных местах исчезла полностью, прекратите процесс травления,

Перенесите, например, с помощью бельевой прищепки плату под струю проточной воды и тщательно промойте, после чего просушите ее при комнатной температуре.

Если вы Собираетесь использовать раствор повторно, Слейте его в плотно закрывающуюся посуду и храните в прохладном темном месте. Учтите, что при повторном использовании эффективность раствора снижается.

При работе с раствором хлорного железа помните, что он не должен попадать на руки и другие открытые части тела, а также на поверхности ванн и раковин, поскольку на последних могут остаться трудно смываемые желтые пятна.

Раствор хлорного железа можно изготовить самостоятельно, если обработать железные опилки соляной кислотой. Возьмите 25 весовых частей 10-процентной соляной кислоты и смешайте с одной весовой частью железных опилок. Смесь в плотно закрытой посуде выдержите 5 суток в темном месте, после чего ее можно использовать. Переливая раствор в сосуд для травления, не взбалтывайте его: осадок должен остаться в той посуде, в которой раствор готовился.

Длительность процесса травления платы в растворе хлорного железа зависит от концентрации раствора, его температуры, толщины фольги и обычно составляет 40 — 50 минут.

Растворы для травления плат можно приготовить не только на основе хлорного железа. Более доступным может оказаться для многих радиолюбителей водный раствор медного купороса и поваренной соли. Приготовить его нетрудно — растворите в 500 мл горячей воды (t около 80°С) 4 столовые ложки поваренной соли и 2 столовые ложки растолченного в порошок медного купороса. Если раствор применять сразу, его эффективность будет невысокой, она значительно повышается после выдержки раствора в течение двух-трех недель.

Время травления платы в таком растворе — три часа и более.

Значительного сокращения времени травления можно добиться, используя растворы на основе кислот. Процесс травления платы, например, в концентрированном растворе азотной кислоты длится всего 5—7 минут.

В этом случае рисунок наносится бакелитоеым лаком средней вязкости помощью стеклянного рейсфедера и пишущего узла авторучки с удаленным шариком. При заправке инструмента опустите его рабочий конец в лак, а с другого конца создайте разрежение, подсасывая воздух через хлорвиниловую трубочку, .После тpaвления плату тщательно промойте водой с мылом.

Хорошие результаты дает применение раствора соляной кислоты и перикиси водорода. Для приготовлени возьмите 20 частей (по объему) соляной кислоты плотностью 1,19 г/см. куб, 4 частей аптечной перекиси водорода 40 частей воды. Сначала воду смешайте с перекисью водорода, затем осторожно добавьте кислоту. Рисунок этом случае делается нитрокраской.

Растворы на основе кислот заливайте в стеклянную или керамическую посуду, работайте с ними только в хорошо проветриваемых помещениях.

Способ гальванического травления плат. Для этого потребуется источник постоянного тока напряжением 25—30 В и концентрированный раствор поваренной соли. При помощи зажима “крокодил” соедините положительный полюс источника с незакрашенными участками фольги платы, а к оголенному и свернутому в петлю концу провода, идущего от отрицательного полюса источника, прикрепите ватный тампон. Последний обильно пропитайте раствором соли и, слегка прижимая к фольге, перемещайте по поверхности платы, движение тампона должно напоминать вырисовывание цифры 8. Фольга при этом будет как бы “смываться”. По мере загрязнения тампон меняйте.

Во всех случаях после окончани процесса травления платы тщательно промывают в проточной воде (например, под водопроводным краном, просушивают и только после этого сни мают краску ацетоном, уайт-спиритом и другими подобными растворителями. Краска, оставшаяся в отверстиях удаляется тонким шилом или иглой.

Теперь зачистите проводники до блеска самой мелкозернистой наждачной бумагой или чернильным ластиком, удалите с платы все посторонние частицы и залудите проводники следующим способом: смажьте их спиртоканифольным флюсом (15% канифоли и 15% этилового спирта), возьмите отрезок оплетки от экранированног тровода и пропитайте его этим ж флюсом, наберите на жало паяльника немного припоя ПОС-61 и через оплетку “втирайте” припой в фольгу. Скорость движения паяльника должна быть такой, чтобы проводники хорошо залуживались, но не отслаивались от материала платы. При выполнени этой работы плату желательно закрепить неподвижно. Можно ограничиться залуживанием только контактных площадок.

Закончив лужение проводников, удалите остатки флюса и лишний припой (в том числе из отверстий), проверьте качество изготовления платы и приступайте к установке на нее радиоэлементов.
