Основы радиолокации — Чувствительность приемника

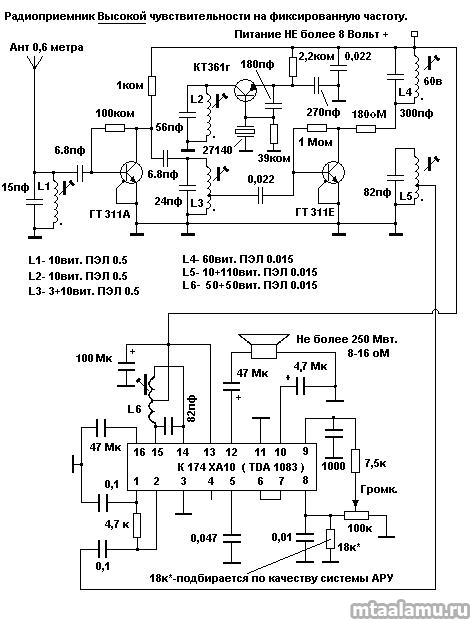

Чувствительность приемника

Способность радиолокационного приемника принимать слабые сигналы характеризуется показателем, который называется «чувствительность приемника». Стандартизованого определения этого термина не существует и его трактовка зависит от условий, при которых проводятся измерения, направленные на получение оценки данного свойства радиолокатора. В спецификациях производители часто используют аббревиатуру MDS в качестве обозначения измеряемой величины. Эта аббревиатура может имет одно из двух возможных значений:

Минимальный обнаруживаемый сигнал (англ. Minimum Detectable Signal, MDS). Этот параметр часто используют для оценки предельной чувствительности приемника Prmin. Как понятно из названия, данный параметр — это минимальный уровень принимаемого сигнала, при котором обеспечивается надежное обнаружение сигнала в присутствии белого шума. Параметр применяется, как правило, для систем, в которых обнаружение сигнала осуществляется автоматически. Следует, однако, помнить, что могут возникать ситуации, когда после обнаружения сигнала координатная отметка, тем не менее, не может быть сформирована.


Минимальный различимый сигнал (англ. Minimum Discernible Signal, MDS). Под этим термином также понимают минимальный уровень сигнала, при котором он может быть обнаружен. Однако в данном случае речь идет о радиолокаторах, в которых обнаружение эхо-сигнала цели на фоне шумов выполняется человеком-оператором. При этом могут иметь место ситуации, когда уровень минимального различимого сигнала меньше уровня минимального обнаруживаемого сигнала.

Для оценки систем, где онаружение эхо-сигнала цели выполняется оператором, также применяют такие параметры как «минимальный видимый сигнал» и «тангенциальная чувствительность». Обнаружение полезного сигнала всегда происходит в присутствии мешающих сигналов. Таковыми могут быть сигналы, отраженные от поверхности земли или от морской поверхности, от метеообразований, активные помехи и, наконец, тепловые шумы приемника. Последние имеют место всегда, в отличие от предыдущих, которые могут не присутствовать во всех возможных ситуациях. Поэтому именно мощность внутренних шумов используется при определении чувствительности приемника и максимальной дальности действия радиолокатора. При этом максимальной дальностью действия считают такую дальность, когда полезный сигнал перестает выделяться на фоне внутренних шумов.

Приведенное выше условие определяет теоретическую или потенциальную максимальную дальность действия. Практически же дальность действия радиолокатора будет отличаться от этого значения из-за потерь, вызываемых различными факторами. К таким факторам относятся системные потери, неточности изготовления антенн, нелинейность приемника, потери при распространении электромагнитных волн в атмосфере, внешние источники шума, такого как активные помехи.

Минимальный различимый сигнал

Как уже упоминалось, данный параметр используют, когда обнаружение сигналов ведет человек-оператор по индикаторному устройству радиолокатора. Очевидно, для этого необходимо, чтобы уровень полезного сигнала был хотя бы немного выше уровня шумов. Минимальный различимый сигнал определяют как сигнал в антенне, уровень которого обеспечивает появление на индикаторе заметной (различимой) отметки.

Данный параметр определяют по индикатору А-типа или по индикатору кгругового обзора, как правило, в дБм. Типичные значения минимального различимого сигнала лежат в интервале −110 … −113 дБм, что соответствет очень малым сигналам. Однако точность оценки такого параметра может искажаться в силу субъективных факторов.

средний
уровень шума

MDS

3 дБ

Рисунок 1. Оценка отношения «сигнал-шум» при помощи осциллографа

средний
уровень шума

MDS

3 дБ

Рисунок 1. Оценка отношения «сигнал-шум» при помощи осциллографа

Минимальный обнаруживаемый сигнал

Минимальный обнаруживаемый сигнал характеризуется уровнем мощности (P

emin) эхо-сигнала в антенне, при котором на выходе усилителя промежуточной частоты (непосредственно перед обнаружением) обеспечивается уровень сигнала, превышающий средний уровень шума на 3 дБ (Рисунок 1). Данный параметр также выражается в дБм. Типичные значения: −100 … −103 дБм.

На фактическое значение минимального обнаруживаемого сигнала (Pemin) оказывают влияние целый ряд факторов, которые, в конечном итоге, определяют статистический характер процесса обнаружения сигнала.

Для улучшения характеристик обнаружения радиолокатора значительные усилия затрачиваются при разработке входных каскадов его приемного тракта, имеющих низкий уровень внутренних шумов (малошумящие усилители). Однако какого бы низкого уровня внутреннего шума ни удавалось бы достичь во входных каскадах, последующие каскады приемника, а также линия передачи (волноводный тракт) вносят свой вклад в общий уровень шума приемника.

Кроме этого, дополнительным источником шумов является антенна, а также антенное укрытие (при наличии).

3.3 Чувствительность приемника

Одним из важнейших показателей качества тракта приема является чувствительность приемника. Чувствительность приемника характеризует способность приемника принимать слабые сигналы. Чувствительность приемника определяется как минимальный уровень входного сигнала устройства, необходимый для обеспечения требуемого качества полученной информации. Если чувствительность приемника ограничивается внутренними шумами, то ее можно оценить реальной или предельной чувствительностью приемника, коэффициентом шума или шумовой температурой.

Чувствительность приемника с небольшим усилением, на выходе которого шумы практически отсутствуют, определяется э.д.с, (или номинальной мощностью) сигнала в антенне (или ее эквиваленте), при которой обеспечивается заданное напряжение (мощность) сигнала на выходе приемника.

Чувствительность приемника определяется коэффициентом его усиления КУС. Приемник должен обеспечивать усиление даже самых слабых входных сигналов до выходного уровня, необходимого для нормального функционирования устройства, однако, на входе приемника действуют помехи и шумы, которые также усиливаются в приемнике и могут ухудшать качество его функционирования. Кроме того, на выходе приемника появляются его усиленные внутренние шумы. Чем меньше внутренние шумы, тем лучше качество приемника, тем выше чувствительность приемника.

Реальная чувствительность приемника равна э.д.с. (или номинальной мощности) сигнала в антенне, при которой напряжение (мощность) сигнала на выходе приемника превышает напряжение (мощность) помех в заданное число раз. Предельная чувствительность приемника равна э.д.с. или номинальной мощности РАПсигнала в антенне, при которой на выходе его линейной части (т. е. на входе детектора), мощность сигнала равна мощности внутреннего шума.

Предельную чувствительность приемника можно также характеризовать коэффициентом шума N

0, равным отношению мощности шумов, создаваемых на выходе линейной части приемника эквивалентом антенны (при комнатной температуре T0 = 300 К) и линейной частью, к мощности шумов, создаваемых только эквивалентом антенны. Очевидно,

, (3.18)

где k = 1,38∙10–23 Дж/град — постоянная Больцмана;

Пш— шумовая полоса линейной части приемника, Гц;

РАП— мощность сигнала, Вт.

Из (3.19) видно, что мощность сигнала, соответствующую его предельной чувствительности и отнесенную к единице полосы частот, можно выразить в единицах

kT0:

, (3. 19)

Предельную чувствительность приемника можно также характеризовать шумовой температурой приемника Тпр, на которую надо дополнительно нагреть эквивалент антенны, чтобы на выходе линейной части приемника мощность создаваемых им шумов равнялась мощности шумов линейной части. Очевидно,

, (3.20)

откуда (3.21)

На реальную антенну воздействуют внешние шумы, номинальная мощность которых

где ТA— шумовая температура антенны. Таким образом реальная чувствительность приемника:

(3.22)

Предельная чувствительность при

Рисунок 3.13–График зависимости относительной шумовой температуры антенны от частоты

По рисунку 3.13 видим, что на высокой частоте коэффициент относительной шумовой температуры антенны уменьшается и остается неизменной, а также ее роль влияния на чувствительность приемника уменьшается. 2/(4*k*T*Rг)).Где выходной шум (onoise), пересчитанный на вход (inoise = onoise/K(f), где K(f) — коэффициент передачи четырехполюсника) дальше это делится на спектральную плотность мощности входного шума, которую можно рассчитать исходя из выходного сопротивления генератора Rг.

В мультисиме для этого необходимо использовать постобработку результатов моделирования шумов. В постпроцессоре добавляется обработка результатов моделирования шумов по формуле (db((inoise_spectrum)/4/1.38e-23/300/50)/2)

НЧ область очень похожа на фликкер- шум транзистора.

Чтобы получить график с коэффициентом шума, необходимо сначала запустить: Моделирование – Вид анализа – Шумов.

Моделирование – Постпроцессор – Вкладка (Графопостроитель) – Кнопка (Расчитать).

Результат моделирования приведен в виде рисунка 3.13.

Рисунок 3. 14– Результат расчета внутреннего шума приемника

С помощью пакета MultiSimоценим коэффициент шума входного каскада РПрУ, предусмотренного ТЗ на курсовой проект. Оценим чувствительность устройства.

Решение: дадим определение чувствительности, это – способность радиоприёмника принимать слабые по интенсивности радиосигналы и количественный критерий этой способности.

— формула для оценкичувствительности,

где — постоянная Больцмана,- абсолютная температура (К),-шумовая полоса частот приемника,дБ — коэффициент шума РПрУ, дБ,- относительная шумовая температура антенны на частоте сигнала.

Определим относительную шумовую температуру антенны на частоте f=17,6375MГц по формуле:

(3.23)

где значения в МГц.

Подставив числовые значения получим:

Теперь можем определить и чувствительность приемника:

,

Сделаем вывод, коэффициент шума приемника по результатам расчета оказалась больше, чем значения внешних шумов. Это так, потому что коэффициент шума приемника зависит от частоты. Чувствительность в большей мере, зависит от внутреннего шума приемника.
