Простейший усилитель своими руками

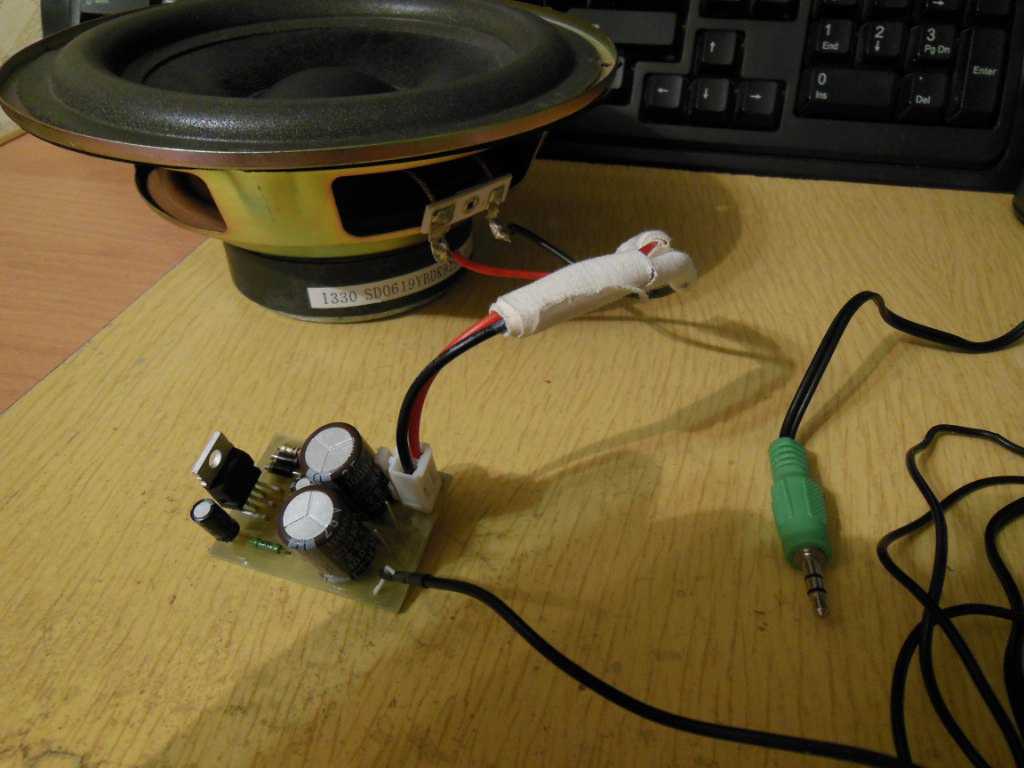

Этот наипростейший усилитель звуковой частоты, способен выдать 50 Ватт мощности на каждый канал из четырёх. В сумме это получается Вт звуковой мощности. И это, как оказалось, не предел. Микросхема, на которой построен усилитель, может дать и 80 Вт на канал на 2-х Омную нагрузку.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

ПРОСТОЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ

Усилитель своими руками

Простой усилитель на TDA7297

Как сделать усилитель для наушников своими руками

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Простой усилитель звука своими руками

Усилитель звука своими руками (УМЗЧ): виды, схемы, простые и сложные

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Самый простой усилитель на одном транзисторе kt819

ПРОСТОЙ УСИЛИТЕЛЬ НА ТРАНЗИСТОРАХ

Сегодня я расскажу, о том, как собирал свой усилитель на микросхемах LM На самом деле это уже 2ой мой усилитель на этих микросхемах. Уж больно они мне понравились своим качеством и относительной простотой сборки. До этого был ультралинейный усилитель класса A на транзисторах по схеме J. Тогда я даже нашел оригинальные транзисторы 2N фирмы Motorola:. Качество звучания меня расстроило.

Уж слишком простая схема без глубокой обратной связи. Поэтому искажения, особенно на высоких частотах мне не понравились. Усилитель выдавал 10Ватт на каждый канал, потребляя при этом 1,2A при 27В каждый. Таков уж сам по себе класс А. Да АЧХ у него максимально линейная. Сейчас эти платы просто лежат без дела и ждут своего часа. В скором времени попробую послушать их еще раз. Каждый заслуживает второго шанса :- Заранее предвидев все сложности с данной схемой, я параллельно заказал в Китае все детали для сборки усилителя на микросхемах.

Очень хотелось их сравнить. Не смотря на гораздо более позитивные отзывы в этих ваших интернетах на TDA, её звучание мне показалось грязным. Возможно, виной тому плохая разводка печатной платы, а может и что другое — я не знаю. Так или иначе, усилитель я делал для себя, поэтому оставил то, что понравилось именно мне. Тяжелый рок и метал, которые очень динамичные, мощные стили, заполняющие весь частотный диапазон гармониками, звучат на LM просто превосходно, не говоря уже и про другие стили.

Сейчас пишу это и слушаю Chris Rea. Слушать любую музыку на нем — одно удовольствие. Очень хорошая отдача на басах, благодаря мощному трансформатору и хорошему выпрямителю, и очень чистые высокие частоты, которые не смешиваются в белый шум, как это часто бывает на усилителях с большим коэффициентом гармоник. Усилитель понравился на столько, что я решил собрать ему собрата, лишенного детских болезней, которые я допустил, собирая первый. Очень долго я ждал, пока придут все детали из Китая.

Пока все пришло, пока я ждал, когда китайский друг повторно вышлет то, что должен был выслать, а не то, что пришло — прошло два месяца. ЛУТ-ом заниматься не хотелось, так как моя цель — чтобы усилитель выглядел максимально профессионально. И вот все готово к сборке.

Трансформатор я опрометчиво тоже заказал в Китае. Вышло очень и очень дорого. Так делать не рекомендую. Дешевле заказать намотку в России. Этот конкретный экземпляр на Ватт и вторичные обмотки с отводом от середины 20ВВ.

То, что доктор прописал. Вообще, трансформатор и алюминиевый корпус — это самое дорогое на этой фотографии. На этой же фотографии можно заметить и выпрямитель для него с четырьмя огромными конденсаторами по мкФ 50В каждый. Каюсь, его я не утерпел и спаял еще до того, как пришли все детали, поэтому на той фотографии он уже в сборе. А вот так выглядел до:. Пара фтоток, чтобы показать, как правильно паять штырьковые компоненты. Паять нужно не более 3 секунд каждый вывод, применяя флюс и припой с содержанием серебра, так как он не содержит свинца.

Он ведь вредный. Только по этому. Канифоль я использую только для облужиания жала паяльника. Обратите внимание, что припой должен выходить на обратную сторону платы и обволакивать вывод возле самого корпуса резистора. Ну и конечно, если ничего не перегревать, то место пайки будет блестеть. Так и должно быть. Ещё на платах с металлизированными отверстиями рекомендую не прижимать компоненты вплотную к плате для того, чтобы легче было смыть остатки флюса.

Промывку нужно делать всегда, даже если на флюсе написано, что можно не смывать. Позже для проставок, на которых стоят платы, я просверлил в корпусе отверстия и нарезал под них резьбу.

Снизу в корпусе не торчит ни одна головка винта. Все подзалицо. Именно так крепится материнская плата в корпусе компьютера. Микросхемы крепятся к радиаторам по такому же принципу. Так как корпуса у них полностью пластиковые, то нет необходимости изолировать их от корпуса усилителя.

Немного термопасты и готово. Просто и удобно. Дальше нужно было прикинуть компоновку плат в корпусе, просверлить под них отверстия и нарезать резьбу.

Все это я делал обычной дрелью вручную. Нужно будет обязательно купить станину для неё. В качестве регулятора громкости был применён дорогой японский сдвоенный переменный резистор ALPS 27 50kOhm.

Он уже давно себя зарекомендовал только с хорошей стороны и в своих проектах я применяю только их. Под регулятор громкости была заказана специальная плата для удобства монтажа.

На фото, где все детали, виден блок из 10 таких плат. После я просверлил отверстия под разъемы для колонок и входов RCA. Кстати, рекомендую применять такие разъемы, которые можно закрепить изнутри корпуса. Это гораздо удобнее, так как Вы их сначала запиваете, а потом крепите. В противном случае придется их паять уже в корпусе, а это дико не удобно. На осциллографе синус не уменьшается на 96кГц ни сколько. Дальше посмотреть не позволяет мой аудио интерфейс E-MU, так как его максимальная частота дискретизации кГц.

Да и этого диапазона ни к чему. Будем считать верхнюю граничную частоту в примерно кГц. Как-то так. Нижняя граничная частота определяется входными конденсаторами.

Микросхемы достаточно качественные. Выходное напряжение усилителя 18,5В действующее значение без ограничения синуса на 1кГц. Это нам даёт около 43 Ватт на канал. Что сопоставимо с данными даташита 38 Ватт. Поэтому думаю, что К гармоник — не хуже чем по даташиту, к сожалению замерить его нет технической возможности в данное время, но я думаю, что он не отличается от указанного. При включении никаких щелчков. В микросхеме есть своя защита.

Нет ни фона ни даже шипения никакого. Даже не понятно, включен усилитель или нет до того, как ни заиграет музыка. Теперь нужно думать над следующим проектом. Пока не решил, что это будет. Возможно полный усилитель на транзисторах с селектором входов, предусилителем с регулятором тембра, тонкомпенсированной регулировкой громкости, спектральным индикатором сигнала и все это в одном корпусе! Возможно, цап для этого усилителя на микросхеме AKseq, который я уже собирал своему школьному другу.

Надо будет только добавить в него усилитель для наушников. Цап очень хорошо себя показал. Пока не знаю, чем займусь. Поживем — увидем. Всем, кто дочитал спасибо. Спасибо и тем, кто просто пролистал фоточки. Сам так часто делаю Извините, еще вопрос, платы с конденсаторами и прочим вы же покупали в комплекте?

Или Платы отдельно и «навесное» отдельно? Да, была романтика. Когда через треск отпыли на пластинке пробивалась знакомая медодия — это был уже удовлетворительный результат. Скажите пожалуйста, а если к этому усилителю допилить регуляторы частот? Есть ли смысл? И еще вопрос: имеются колонки microlab pro 3.

Усилитель своими руками

В последнее время меня часто стали просить собирать усилители для автомобилей и для дома. Вот недавно меня попросили собрать че нибудь для квадро, ватт на Пройдясь по ассортименту на нашем рынке, нашел микросхемочку TDA То, что надо, 4 канала по 40Вт. Нашел на телефончике сразу схему и прикупил нужную рассыпуху. Собирать на печати не стал, взял макетку. Защита: От короткого замыкания на выходе и на корпус, защиту от перегрева Так же еще была функция Mute и ST-B, но я их не стал использовать, и просто кинул выводы на питание.

Блог пользователя Polini-sport на DRIVE2. Всем привет. Сегодня решил поделиться с вами простой схемой усилителя звука для машины, гаража или .

Простой усилитель на TDA7297

В общем случае усилитель для наушников иначе — головных телефонов — это малогабаритный электронный прибор, способный обеспечить такое звучание динамиков, которое будет сравнимо с воспроизведением высококачественных стационарных стереосистем, в том числе и собранных на лампах. Если по какой-то причине нет возможности приобрести это устройство, его можно изготовить собственноручно, но только обладая соответствующими радиотехническими знаниями и навыками тонких работ. Практические советы по изготовлению усилителя для наушников своими руками — в материале далее. Вопрос о том, нужно ли усиливать звук в головных телефонах, волнует многих пользователей наушников. Ведь практически в каждом устройстве, воспроизводящем аудиосигналы плеер, магнитола, персональный компьютер, смартфон и пр. Мало того, измерение параметров встроенных усилителей, проведенные без подключения нагрузки на холостом ходу , показывает, что все они отвечают требованиям, необходимым для качественного звучания головных телефонов. Однако все дело в том, что при подключении к воспроизводящему устройству ситуация кардинально меняется, причем не в лучшую сторону. И проблема заключается именно в согласовании этих устройств между собой. Поэтому специалисты советуют при подключении головных телефонов к источнику звука обращать особое внимание на рекомендованную изготовителем последнего величину сопротивления нагрузки. Иначе при прослушивании фонограмм возникнут искажения, способные существенно ухудшить качество звучания.

Как сделать усилитель для наушников своими руками

У многих владельцев смартофонов и планшетов стоит проблема звука, точнее его недостаточной громкости. К сожалению, программными средствами, решить ее удается очень редко. Тогда можно будет слушать любимую музыку и просматривать видео на нормальной и даже очень сильной громкости. Его схема, подходящая для мобильного телефона, состоит из простейших компонентов. Когда усилитель будет готов, можно улучшить качество воспроизведения звука, воспользовавшись внешним динамиком.

Ремонт телефона.

На сайте радиочипи представлены принципиальные схемы сабвуферов, собранные своими руками

Перед тем, как начать статью, хочу сказать, что идея не моя, аналогичный вариант УНЧ бы опубликован в одном из буржуйских сайтов сейчас уже точно не могу вспомнить на каком, использовалась микросхема LM Идея достаточно проста — использовать микросхему линейного стабилизатора в качестве усилителя мощности низкой частоты. Идея кажется не самой правдоподобной, но на самом деле вполне возможно построить достаточно качественный усилитель мощности всего на одной микросхеме стабилизатора. Сам стабилизатор на фиксированное напряжение, а именно — на 5 Вольт, ниже технические характеристики микросхемы. На англоязычных сайтах были попытки создать усилители мощности НЧ на микросхеме LM, в нашем случае более простой вариант.

Простой усилитель звука своими руками

Усилитель для компьютера на 3 ватта, выполненный на отечественных недорогих транзисторах. Недавно в руки попались компьютерные колонки китайского производства. Обычно в такиx колонкаx ставят стереофонические усилители выполненные на интегральной микросxеме тда Такой усилитель имеет мощность 0,65 ватт на канал, не очень мощно — но достаточно качественный звук. Решил переделать колонки и собрать усилитель на транзистораx. Транзисторы выxодного каскада желательно прикрепить на небольшие теплоотводы, у меня они отсутствуют поскольку перегрева не наблюдалось. В итоге были созданы два усилителя для каждой колонки по отдельности, питанием служит трансформатор на 10 ватт от магнитофона.

самый простой усилитель проще нет. Автор: pro_pk | Дата публикации: 07 мая г. усиливает звук примерно в all-audio.pro поставить фильтры для.

Усилитель звука своими руками (УМЗЧ): виды, схемы, простые и сложные

Вход Забыли пароль? Популярные статьи. Оцените эту работу.

Общая выходная мощность 30 ватт 2 канала по 15 ватт. Питается от 12 вольт.

Отправить комментарий. Простой усилитель низкой частоты на трех транзисторах. Усилитель может быть выполнен на любых маломощных n-p-n проводимости транзисторах. В моем варианте на смд транзисторах На транзисторе VT1 выполнен предварительный усилитель. С него сигнал поступает на двухтактный усилитель мощности.

Недолго думая, решил собрать транзисторный усилитель. Поскольку на сборку у меня было не так уж и много времени, решил изготовить простую и мощную схему УНЧ. Немного поискав по интернету, нашел схему усилителя всего на 5-ти транзисторах.

Простая схема усилителя 1000 Вт

В стать представлена обновленная простая схема усилителя, и в тоже время обладающего очень большой мощностью, которая составляет на выходе 1000 Вт при сопротивлении нагрузки 8 Ом, в зависимости от напряжения питания.

Особенность этого усилителя в том, что он прост и удобен в сборке. Он обеспечивает высокую мощность при относительно низком питающем напряжении благодаря мостовому соединению выходного каскада. Динамик видит напряжение, вдвое превышающее напряжение обычного усилителя. Давайте разберемся в этом. Ниже показана обновленная принципиальная схема.

Обновленная принципиальная схема

Мощность усилителя зависит в основном от напряжения и мощности используемого трансформатора и ни от чего другого! Конденсаторы фильтра (например, 10000 мкФ 80 В) оказывают незначительное влияние на выходную мощность.

Мощность усилителя, трансформаторы и транзисторы

Что касается силовых транзисторов, они подключены параллельно, чтобы разделять рассеиваемую мощность. Если вы выберете более мощные транзисторы (которые могут рассеивать больше энергии в виде тепла в радиаторе) или поставите большее их количество параллельно, вы не увеличите мощность усилителя. Однако это повышает надежность, поскольку каждый транзистор будет находиться дальше от своего температурного предела. Это, что касается рассеивания температурной составляющей, а в основном это очень простая схема усилителя.

Печатная схема усилителя — размеры 16,7 х 7,0 см:

Оригинальная схема простого усилителя

Когда вы увеличиваете количество транзисторов, то через каждый из них протекает меньший ток, и его остаточное напряжение (Vce sat) при насыщении усилителя немного ниже. Поэтому напряжение, которое можно получить, будет несколько выше. Вот кривая выходного напряжения, когда на вход подается синус и усилитель насыщается (звук слишком громкий):

На диаграмме, усилитель выдает насыщенный сигнал

Видно, что предельное напряжения ограничивает напряжение питания. Усилитель не может генерировать мгновенное напряжение, превышающее его собственное значение: оно на данный момент — «максимальное». В действительности усилитель всегда достигает насыщения на 2 или 3 В раньше напряжением питания из-за падений напряжения на силовых транзисторах и эмиттерных резисторах.

Резюмируя: мощность усилителя — это его трансформатор.

Выбор силового трансформатора

Мощность и выходное напряжение трансформатора всегда связаны между собой. Нет необходимости иметь трансформатор 2 x 24 В с мощностью 1000 ВА, который предполагается установить в усилителе рассчитанного на 50 Вт. При использовании только 2 x 40 Вт среднеквадратичного значения (таким образом, потребляется около 120 Вт с учетом потерь в усилителе) трансформатор явно будет использоваться недостаточно.

С другой стороны, трансформатор 2 x 60 В, который дает только 100 ВА, не подходит для питания обычного аудио усилителя, рассчитанного на 4 или 8 Ом сопротивления нагрузки. Фактически, трансформатор 2 x 60 В обеспечит эффективность усилителю, у которого мощность 2 x 400 Вт.

При одинаковом выходном напряжении, чем больше мощность трансформатора, тем больший ток может выдать трансформатор и, следовательно, тем меньше будет падение напряжения при работе трансформатора под нагрузкой. Это означает, что выходное напряжение может быть немного выше, когда усилитель достигнет предела насыщения.

Вот несколько значений величин трансформаторов (напряжение и минимальная мощность), а также мощности усилителя, которые можно получить здесь:

трансформатор 2 x 35 В, 300 ВА: 400 Вт, среднеквадратичное значение, 8 Ом
трансформатор 2 x 40 В, 400 ВА: 500 Вт, среднеквадратичное значение, 8 Ом
трансформатор 2 x 45 В, 400 ВА: 650 Вт, среднеквадратичное значение, 8 Ом
трансформатор 2 x 50 В, 500 ВА: 800 Вт, среднеквадратичное значение, 8 Ом
трансформатор 2 x 55 В, 650 ВА: 950 Вт, среднеквадратичное значение, 8 Ом
трансформатор 2 x 60 В, 800 ВА: 1200 Вт, среднеквадратичное значение, 8 Ом

Вы получаете большую мощность по сравнению с напряжением трансформатора, благодаря подключению выходного каскада усилителя по мостовой схеме.

Выбор силовых транзисторов

Количество используемых силовых транзисторов зависит от мощности усилителя.

Транзисторы MJL21194/MJL21193

Если используются транзисторы MJL21194 и MJL21193 (предназначенные для рассеивания 200 Вт при Tc = 25°C), в этом случае можно ожидать до 200 Вт (среднеквадратичное значение) на пару MJ21194/MJL21193. Разумно ограничиться до 150 Вт на пару силовых ключей.

Таким образом, эта простая схема усилителя (с удвоением каждой пары) подходит для мощности до 800 Вт (среднеквадратичное значение). Если вы хотите сделать больше, вам нужно добавить третью пару транзисторов MJL21194/MJL21193, что, таким образом, составит 12 силовых транзисторов.

Транзисторы 2SC5200/2SA1943

Если вы планируете использовать транзисторы 2SC5200 и 2SA1943 (предназначенные для рассеивания мощности 150 Вт при Tc = 25°C), то можем рассчитать 150 Вт RMS значения на пару 2SC5200/2SA1943. Кроме того, транзисторы в опасности.

Вместо удвоения MJL21194 и MJL21193 утройте количество 2SC5200 и 2SA1943, чтобы получить выходную мощность 800 Вт (среднеквадратичное значение).
Вместо того чтобы удваивать количество транзисторов MJL21194 и MJL21193, утройте 2SC5200 и 2SA1943, дабы получить выходной сигнал 800 Вт/rms.

Эти данные являются приблизительными и зависят от качества охлаждения (размера радиатора и вентиляции). Чтобы получить практическое представление, необходимо посмотреть на существующие коммерческие усилители сопоставимой мощности.

Установка силовых транзисторов на радиатор усилителя

Силовые транзисторы могут быть установлены на одном большом теплоотводе:

Здесь есть некое решение, которое позволит улучшить эффективность теплоотвода, тем самым повысить рассеивание тепла исходящего от выходных транзисторов. К тому же, в этом случае можно обойтись без использования изоляционных прокладок (слюдяных, силиконовых или любых других), которые устанавливаются между транзисторами и радиатором.

В таком варианте, радиатор подключается непосредственно к коллектору каждого транзистора. Поэтому необходимо использовать два радиатора электрически изолированных. Один будет иметь потенциал +Vcc, а другой — потенциал -Vcc. Однако, не забывайте при установке выходных транзисторов на теплоотвод, наносить на них теплопроводную пасту.

Будьте осторожны, между двумя радиаторами имеется напряжение более 100 В! Никогда не прикасайтесь к ним одновременно с включенным усилителем.

Простая схема усилителя — монтаж печатной платы

Чтобы собрать плату для этого усилителя, необходимо учесть несколько моментов:

Управляющие транзисторы Q3 и Q4 задействованные в предвыходном каскаде (и их аналоги в нижней половине схемы), должны быть установлены на небольших радиаторах. Для этого можно использовать алюминиевую пластину, на которой все они будут крепиться.

При этом, как транзисторы так и крепежные винты, необходимо изолировать. Винты через изоляционную шайбу, а транзисторы через слюдяные прокладки, также необходимо использовать теплопроводную пасту.

Резистор R6 и его аналог в нижней половине должны иметь значение, отрегулированное в соответствии с напряжением питания. Эта необходимость состоит в том, чтобы получить от 1,8 В до 2,0 В через резистор R7 (270 Ом). Данное напряжение важно, поскольку оно подает питание на базы управляющих транзисторов.

Если напряжение ниже, опасности нет, но увеличиваются кроссоверные искажения (шипение при очень низкой громкости). Если напряжение слишком высокое, может появиться ток покоя и, в худшем случае, быстрый тепловой пробой! Никогда не превышайте 2В на его выводах.

Принцип работы усилителя

Как работает простая схема усилителя? Дифференциальный входной каскад образован только на одном транзисторе Q1. Эмиттер Q1 соответствует обратной связи. Именно ток на резисторе R4 обеспечивает проводимость транзистора Q1. Таким образом, коэффициент усиления усилителя определяется:

коэффициент усиления = 1+R4/R3=31,

При необходимости можно немного подрегулировать R3. Конденсатор C2 снижает это усиление на низких частотах. Цепочка C3 и R5 образуют входной фильтр верхних частот. Резистор R5 обеспечивает входное сопротивление.

Транзистор Q2 служит каскадом усилителя напряжения. Диоды D1, D2 и резистор R8 ограничивают ток, который может протекать через Q2. Фактически, на выводах узла D1 и D2 не может быть больше 1,2 В. Таким образом, напряжение на R8 ограничено примерно 0,6 В, что устанавливает максимальный ток примерно на уровне 15-20 мА.

Конденсаторы C6 и C7 используются для эффективной стабилизации усилителя. Емкость C4 — это конденсатор в цепи вольтдобавки, который создает источник тока на резисторе R6. R7 создает напряжение от 1,8 В до 2 В, которое выполняет смещение базы Q3 и Q4.

Емкость C5 стабилизирует это напряжение. Следует избегать тока покоя, поскольку напряжение на выводах R7 фиксировано и не зависит от температуры (управление смещением, как в схеме Vbe multiply).

Выходной каскад основан на паре силовых транзисторов, включенных параллельно в соответствии с мощностью усилителя. D3 и D4 защищают выходной каскад усилителя от перенапряжений, которые могут возникнуть в случае сильного насыщения усилителя на индуктивной нагрузке (громкоговоритель и т.д.). Эти диоды должны выдерживать напряжение не менее 200 В и силу тока 3 А.

Нижняя половина усилителя создает напряжение в противофазе, как и любой усилитель в мостовом режиме. Здесь входной каскад используется как инвертор с коэффициентом усиления -1. Конденсатор C8 блокирует составляющую постоянного тока с выхода первой половины усилителя.(ред)

Работа усилителя в режиме ожидания может показаться странной. Каждая выходная клемма действительно имеет приблизительно +1,2 В постоянного тока по отношению к земле. Это напряжение Vbe на транзисторе Q1, добавленное к напряжению на выводах R4 (10 кОм), через которое проходит постоянный ток из-за смещения Q1. Коллекторный ток Q1 переходит в базу Q2.

Тест простой схемы усилителя 1000 Вт

Перед первым включением усилителя наиболее было бы разумно подключить галогенную лампу или обычную лампу накаливания мощностью от 30 до 60 Вт последовательно с первичной обмоткой трансформатора и переключателем, чтобы ограничить потребляемый ток в случае ошибки в монтаже конструкции.

Конечно, не обязательно сразу использовать всю мощность усилителя, но поначалу это и не является целью. Задача состоит в том, чтобы прежде всего включить усилитель и измерить напряжение постоянного тока с помощью вольтметра, установленного в положение измерения постоянного тока. Измерять мы должны следующее:

Напряжение от +1 В до +1,5 В на каждом выходе (выход + и выход -) относительно земли. Напряжение на клеммах динамика меньше +/- 0,2 В постоянного тока (смещение, которое очень незначительно сдвигает мембрану)

Примерное напряжение 1,8 В на резисторе R7. Будьте осторожны, когда вы включаете усилитель без использования лампочки, напряжение будет немного выше, так как силовая цепь усилителя в действительности будет иметь 220 В, без падения напряжения на лампе.

Теперь, если все собрано правильно, вы можете подключить динамик и подать на вход усилителя звуковой сигнал или подключить источник музыки. Если музыка есть (возможны небольшие искажения при очень низкой громкости), можно подключить усилитель к электрической розетки уже без лампы накаливания и провести несколько реальных испытаний!

Техническая документация транзисторов 2SC5200 — 2SA1943

Datasheet: 2SC5200

Datasheet: 2SA1943

Скачать печатные платы и оригинальную принципиальную схему: —> Печатные платы и схема
