Регулятор Температуры Паяльника Своими Руками

Для качественной пайки нужен качественный инструмент. Паяльные станции это хорошо, но больно уж дорого. Человеку, который только начал осваивать новый для себя навык, это не всегда приемлемо.

Однако хороший паяльник необходим, и мы подскажем, как сделать простой регулятор температуры паяльника, — т.е. оснастим его характеристикой присущей для профессионального инструмента.

Содержание:

• Зачем нужен регулятор температуры?
  • Способ №1 – изготовление регулятора с нуля
  • Способ №2 – диммер в качестве регулятора
    • ВИДЕО: Простой регулятор температуры паяльника
    • Простой регулятор температуры паяльника

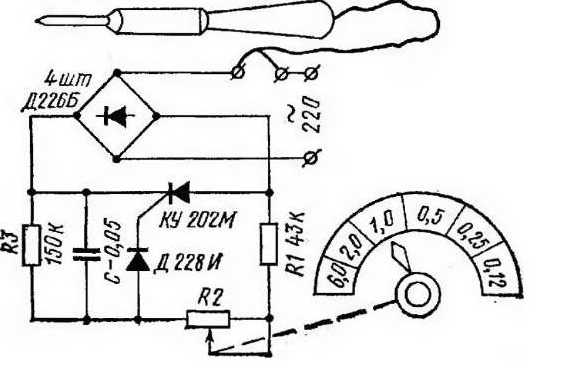

Схема регулятора температуры

Температурный регулятор, а если точнее, то регулятор мощности, нужен для поддержания определённого температурного режима на жале паяльника.

Это нужно для того, чтобы регулировать и подбирать подходящую температуру для припоя, — t плавления у разных сплавов отличается.

Также регулятор поможет бороться с перекаливанием жала паяльник. Напряжение в нашей электросети варьируется в большом диапазоне, — утром паяльник жжёт, а вечером почти не греет. Так если происходит чрезмерный нагрев, то жало быстро «перегорает», т.е. его приходится чаще править, — зачищать и заново лудить.

Способ №1 – изготовление регулятора с нуля

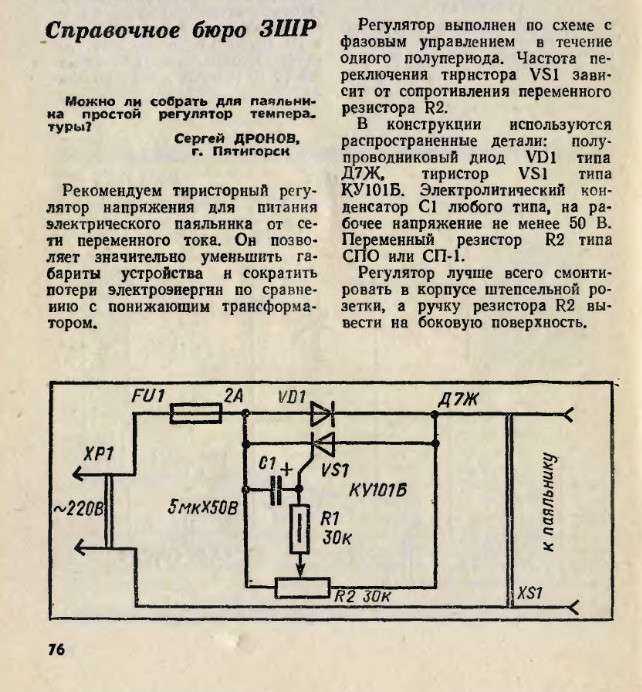

Наглядная схема регулятора

1

В начале статьи была показана элементарная схема вполне надёжного и удобного регулятора.

Для изготовления понадобится:

• тиристор
• диод на 1 А 400-600 В
• конденсатор 50-100 В на 4,7-5  мкФ
• резистор 30 кОм
• резистор регулируемый 47 кОМ

Компактное устройство

2

Все элементы базируются на переменном резисторе. Тиристор изолируется термоусадкой. Готовое устройство помещают в корпусе блока питания, какие бывают для зарядки телефонов.

Способ №2 – диммер в качестве регулятора

Диммер — регулятор напряжения

1

Это решение весьма удачное не только для новичков. Диммеры – регуляторы напряжения для ламп накаливания. В связи с постепенным отказом от ламп накаливания эти устройства становятся не нужными. Можно дать им вторую жизнь, — они также хорошо регулируют напряжение 220В. А подключить его к паяльнику сможет абсолютно любой.

2

Монтаж регулятора температуры прост – последовательное подключение к паяльнику. Для этого можно использовать корпус удлинителя на две розетки.

Последовательное подключение к любому контакту

3

Вращая ручку диммера, происходит изменение питающего паяльник напряжения. Для удобства использования на его корпусе наносят метки оптимальных температур.

Можно выставить даже  ждущий режим

4

Также корпус переноски с диммером можно оборудовать струбциной для крепления регулируемой розетки на верстак.

Крепления для стола

5

Компактно, удобно и надёжно.

Всегда под рукой и не мешает

ВИДЕО: Простой регулятор температуры паяльника

Простой регулятор температуры паяльника

Простой регулятор температуры паяльника ? Своими руками ?

8.5 Общий балл

Простой регулятор температуры паяльника

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Помогла ли Вам наша статья?

10

Рейтинг пользователей: 3.5 (4 Голоса)

Регулировка мощности паяльника

Портал QRZ. RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Простой регулятор температуры паяльника
• Регулятор мощности для паяльника своими руками
• Стабилизированный регулятор мощности паяльника
• Собираем простую схему регулятора мощности для паяльника своими руками
• Регулятор мощности паяльника своими руками – варианты схем
• Как сделать регулятор мощности для паяльника на 220 В
• Регулятор мощности для паяльника своими руками
• Регулятор температуры паяльника
• РЕГУЛЯТОР МОЩНОСТИ ПАЯЛЬНИКА

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулятор для паяльника

Простой регулятор температуры паяльника

Паяльник с регулировкой температуры позволяет при низкотемпературной пайке и лужении для нагрева деталей, флюса и припоя устанавливать необходимую температуру пайки, в зависимости от используемых материалов, а также эффективно бороться с таким явлением, как перегрев жала. Такой инструмент еще называют регулируемым или с регулятором мощности. При этом мощность колеблется в пределах от 3 до Вт, что позволяет одним и тем же паяльником паять микросхемы, радиокомпоненты, провода, крупные детали, изготовленные из разных металлов и даже не металлов, обеспечивать плотную посадку, устранять пористость и т.

Производители российские и зарубежные выпускают устройства для паяния с регулятором мощности в 3 исполнениях:. В конструкции маломощного паяльника может присутствовать поворотный диммер светорегулятор , который позволяет менять величину электрической мощности, то увеличивая ее, то уменьшая.

Включается в разрыв питающего кабеля. В этом случае температура нагрева регулируется за счет падения напряжения, что приводит к падению мощности. Простейший регулятор напряжения имеет всего 2 диапазона регулирования.

Может устанавливаться максимальная температура, на которую он рассчитан, для выполнения процесса пайки и минимальная, позволяющая поддерживать температуру нагрева жала. С помощью паяльной станции регулировка температуры жала инструмента осуществляется с высокой точностью. При этом если станция оснащена термофеном, то это позволяет выполнять пайку без ограничения величины мощности.

Блок питания и электронная система управления находятся в отдельном блоке. Правильно подобранная паяльная станция обеспечит высочайшее качество пайки любых компонентов электронных схем. Покупные конструкции таких устройств с регулировкой температуры стоят не дешево, цена на них зависит от конструктивных особенностей.

Особенно дорого стоят паяльные станции с термофеном. Поэтому при наличии определенных навыков и знаний можно самому изготовить как простейшей, так и более сложной конструкции регулируемый паяльник.

Регулятор мощности для паяльника своими руками можно собрать по схемам примитивным и, задействовав микропроцессор с отображением информации. Это зависит от желания, квалификации и возможностей того, кто хочет сделать такое устройство, ведь конечный результат паяния определяет качество работы любого устройства, где в схеме присутствуют электронные компоненты.

Потратив немного времени, можно имеющийся в наличии паяльник сделать регулируемым. Простейший регулятор температуры паяльника своими руками можно создать, применив всего 2 элемента: проволочный резистор мощностью 25 Вт, сопротивлением 1кОм СП и ручку поворотного типа. Резистор необходимо заключить в корпус обязательно выполненный из диэлектрического материала , надежно закрепив его там.

Остается на ось резистора надеть ручку и можно плавно регулировать мощность. На корпусе проделываются гнезда для вилки, или подпаиваются провода паяльника, а также устанавливается шкала. Простейшее устройство готово. Для изготовления двухступенчатого устройства понадобится 2 элемента: выпрямительный диод 1N на ток от 1 А и выключатель.

Регулируют изделие следующим образом: при включении в рабочее положение выключателя на жало подается напряжение, при размыкании оно падает наполовину, что позволяет поддерживать температуру жала в щадящем режиме, то есть он не перегревается и не остывает. Устройство хорошо себя зарекомендовало в тех случаях, когда приходится делать перерывы в работе.

Детали включаются параллельно друг другу в разрыв питающих проводов. Можно схему дополнить светодиодом, включив его на выход регулятора. По степени яркости свечения определяется выходное напряжение. При этом в схеме обязательно должен присутствовать ограничивающий резистор.

Он включается последовательно со светодиодом. Прибор, изготовленный по схеме, указанной на рис. Собирается в корпусе от зарядного устройства, вышедшего из строя, или для этих целей можно применить любую другую коробку из пластика. Можно использовать корпус розетки удлинителя одинарный или тройник. Для паяльников большой мощности до Вт регулятор собирается по схеме, указанной на рис.

Здесь 2 части силовая и управляющая выполнены отдельно. Работает такое устройство следующим образом: когда тиристор закрыт его работой управляют 2 транзистора , на жало подается половина напряжения питания.

Все детали необходимо разместить на плате см. Обратите внимание! Все выводы компонентов должны быть изолированы термоусадочной трубкой, чтобы предотвратить замыкание.

На рисунке выше изображена принципиальная схема терморегулятора на микроконтроллере. С его помощью отображается уровень мощности на индикаторе и осуществляется отключение прибора, если он длительное время не работает. Информация о мощности отображается цифрами от 0 до 9, где ноль означает, что устройство не включено. Цифры от 1 до 9 символизируют уровень освещенности, где 9 свидетельствует о работе на полную мощность.

С помощью 2 кнопок можно уменьшать или увеличивать величину напряжения. Устройство имеет 2 модуля платы : силовую и цифровую. Тактирование выполняется встроенным генератором на частоте 4 МГц. Силовая плата имеет элементы без трансформаторного питания и фильтр, служащий для понижения помех.

На цифровой плате расположены такие компоненты, как микроконтроллер и индикатор семисегментный. Переменное сопротивление регулирует длительность импульсов. Можно все элементы схемы расположить и на одной плате, но это сделает устройство громоздким.

А так 2 эти платы поместятся в небольшом корпусе, например, пластмассовой мыльнице. Симистор — это два тиристора, соединенных вместе. Это позволяет проводить ток в обоих направлениях. В первом случае для создания схемы понадобится всего 7 деталей 2 резистора, конденсатор, диод, динистор, симистор и светодиод , во втором — 11 деталей 5 резисторов, диодный мост, 2 конденсатора, 2 диода и симистор.

На схемах указаны их номиналы. По какой бы схеме ни было изготовлено устройство своими руками, его работоспособность необходимо проверить. В рабочую цепь должен включаться сам паяльник. Он является нагрузкой. В конструкциях терморегуляторов для паяльников, где в схемах задействован светодиод, это сделать просто. Изменение яркости свечения говорит о том, что созданная конструкция работает.

Для остальных проверку необходимо осуществлять с подключенной к схеме лампой накаливания. При наличии в цепи последовательно расположенного светодиода с резистором проверку осуществляют с помощью индикатора. Если он не будет светиться, то необходимо осуществить регулировку, то есть подобрать резистор.

Для паяльников мощностью Вт и выше в схемах регулятора необходимо симисторы или тиристоры устанавливать на радиаторы. Регулятор мощности, сделанный собственными руками или купленный в торговой сети, позволит в процессе пайки использовать ту температуру нагрева жала, которая будет качественно соединять необходимые компоненты.

Это позволит избежать таких неприятностей, как порча деталей или выход их из строя, улучшит процесс пайки и сэкономит потребление электроэнергии. RU — интернет-энциклопедия про всё, что связано с домашней электрикой: выключатели, розетки, лампочки, люстры, проводка. Советы, инструкции и наглядные примеры.

Регулятор мощности для паяльника своими руками

При работе с электрическим паяльником температура его жала должна оставаться постоянной, что является гарантией получения высококачественного паяного соединения. Однако в реальных условиях этот показатель постоянно меняется, приводя к остыванию или перегреву нагревательного элемента и необходимости устанавливать в цепях питания специальный регулятор мощности для паяльника. Колебания температуры жала паяльного устройства могут быть объяснены следующими объективными причинами:. Для компенсации воздействия этих факторов промышленностью освоен выпуск ряда устройств, имеющих специальный диммер для паяльника, обеспечивающий поддержание температуры жала в заданных пределах. Однако при желании сэкономить на обустройстве домашней паяльной станции регулятор мощности вполне может быть изготовлен своими руками. Для этого потребуется знание основ электроники и предельная внимательность при изучении приводимых ниже инструкций.

Как сделать двухступенчатый регулятор мощности для паяльника, на тиристоре, симисторе, микроконтроллере. Проверка и регулировка схемы своими.

Стабилизированный регулятор мощности паяльника

Принцип регулирования мощности — фазовый. В отличие от КПМ1, где силовой ключ выполнен на аналоге тиристора, в предлагаемой схеме используется мощный полевой транзистор, что дает возможность обеспечить плавное включение нагрузки при прохождении переменного напряжения через нуль. На диоде VD1, резисторе R1 и стабилитроне ZD1 с конденсатором C1 выполнен однополупериодный выпрямитель и параметрический стабилизатор напряжения питания. На ждущем мультивибраторе DD1 выполнен генератор импульсов фазового регулирования. Времязадающая цепь R3C2 обеспечивает формирование импульса длительностью 0Д.. Мощность плавно изменяется переменным резистором R4. Когда контакты переключателя SA1 замкнуты, обеспечивается плавное регулирование мощности. Если же контакты SA1 разомкнуты, в нагрузку поступает полная мощность, что необходимо для быстрого разогрева паяльника. Запуск мультивибратора обеспечивает положительный полупериод переменного напряжения, поступающий через ограничительный резистор R2 на вывод 12 DD1.

Собираем простую схему регулятора мощности для паяльника своими руками

Паяльник с регулировкой температуры — электроинструмент, необходимый для пайки подверженных перегреву различных радиодеталей транзисторов, резисторов, конденсаторов, микросхем, диодов. Используют его не только начинающие и опытные радиолюбители, домашние мастера, но и специалисты, занимающиеся ремонтом электронных устройств. Значительно возросшая в последнее популярность такого электроинструмента объясняется его многочисленными плюсами, возможностью сборки своими руками. Самый простой инструмент данного вида с терморегуляцией состоит из следующих частей:. Во многих современных моделях данного электроинструмента регулятор выполнен в виде двух кнопок, значение температуры указывается на небольшом монохромном жидкокристаллическом дисплее.

Паяльник с регулировкой температуры позволяет при низкотемпературной пайке и лужении для нагрева деталей, флюса и припоя устанавливать необходимую температуру пайки, в зависимости от используемых материалов, а также эффективно бороться с таким явлением, как перегрев жала.

Регулятор мощности паяльника своими руками – варианты схем

Использовал я её как регулятор мощности для паяльника. Предлагаю вашему вниманию простой регулятор мощности для паяльника, позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника. Ведь если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя. Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него. Отсюда вывод: чтобы пайка не была мучением, а рабочая часть паяльника была всегда хорошо прогрета, для него нужно поддерживать оптимальную температуру.

Как сделать регулятор мощности для паяльника на 220 В

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой. Повышающий регулятор мощности для паяльника. Иногда при пониженном напряжении в сети или пайке массивных деталей пользоваться паяльником становится просто невозможно.

При работе с паяльником часто возникает необходимость регулировки его мощности. Это необходимо при выборе оптимальной температуры жала.

Регулятор мощности для паяльника своими руками

Типичной является ситуация, когда только что купленный паяльник перегревается сверх всякой нормы. Это касается, по большому счету, недорогих паяльников, производителей которых вряд ли волнует наш комфорт и удобство при пайке. Дым горящей на глазах канифоли, отгарание дорожек платы при малейшей ошибке в процессе лужения, — вот далеко не полный список неприятностей, которые может причинить перегретое жало паяльника.

Регулятор температуры паяльника

ВИДЕО ПО ТЕМЕ: Термостат из вольтметра, своими руками, для фена, плиты, паяльника на LM358 и симисторе, тест

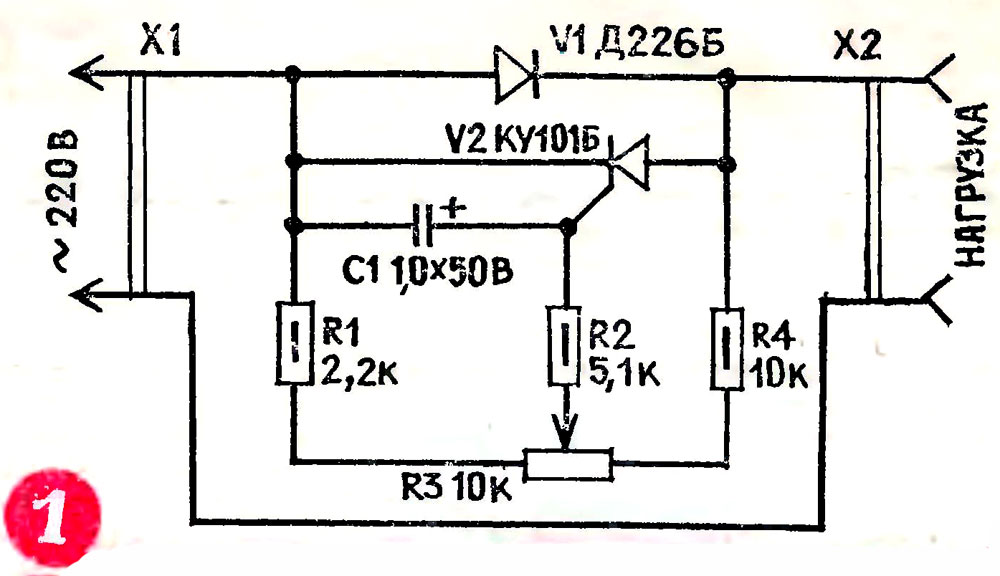

Ниже приведена схема регулятора мощности для паяльника. Схема неоднократно была собрана мною и моими знакомыми. Главное преимущество данной схемы, доступность компонентов: дубовые КТ и КТ, всеми известный Д и КУН, не говоря уже о резисторах и конденсаторах один в схеме. Мощность регулятора: до 10А в амперах , но зависит от тиристора и VD2.

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая.

РЕГУЛЯТОР МОЩНОСТИ ПАЯЛЬНИКА

Здравствуйте уважаемые читатели сайта sesaga. В этой статье я расскажу Вам, как собрать простой регулятор мощности для паяльника , позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника. Если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя. Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него. Отсюда вывод: чтобы пайка не была мучением, а рабочая часть паяльника была всегда хорошо прогрета, для него нужно поддерживать оптимальную температуру. Эта конструкция имеет бестрансформаторное питание от сети переменного тока.

Здравствуйте уважаемые форумчане Помогите пожалуйста с изготовлением регулятора мощности для паяльника. Подскажите пожалуйста наиболее простую схему под имеющиеся компоненты с номиналами резисторов и конденсаторов. С другими номиналами тиристоров и переменных сопротивлений уже сложнее, поэтому прошу вашей помощи под конкретный тиристор. Он подойдет вообще?

Простой блок питания с регулируемым напряжением

Здравствуйте! Это моя первая инструкция! Все мы окружены электроприборами с разными характеристиками. Большинство из них работают напрямую от сети 220 В переменного тока. Но что делать, если вы придумали какое-то нестандартное устройство, либо выполняете проект, требующий определенного напряжения, да еще и с постоянным током. Поэтому у меня возникло желание сделать источник питания, выдающий разные напряжения, причем с помощью стабилизатора напряжения lm317 на интегральной микросхеме.

Сначала нужно понять назначение источника питания.
• Он должен преобразовывать переменный ток, полученный от сети переменного тока, в постоянный ток.
• Он должен обеспечивать выбранное вами напряжение в диапазоне от 2 В до 25 В.

Основные преимущества:
• Недорогой.
• Простой и удобный в использовании.
• Универсальный.

Список необходимых компонентов

1. Понижающий трансформатор 2 А (с 220 В на 24 В).
2. Регулятор напряжения lm317 IC с радиатором теплообменника.
3. Конденсаторы (поляризованные):
2200 мкФ 50 В;
100 мкФ 50 В;
1 мкФ 50 В.
(Примечание: номинальное напряжение конденсаторов должно быть выше напряжения, подаваемого на их контакты).
4. Конденсатор (неполяризованный): 0,1 мкФ.
5. Потенциометр 10 кОм.
6. Сопротивление 1 кОм.
7. Вольтметр с ЖК-дисплеем.
8. Предохранитель 2,5 А.
9. Винтовые зажимы.
10. Соединительный провод с вилкой.
11. Диоды 1n5822.
12. Монтажная пластина.

Составление электрической схемы

• В верхней части рисунка трансформатор подключен к сети переменного тока. Он понижает напряжение до 24 В, но ток остается переменным с частотой 50 Гц.
• В нижней половине рисунка показано подключение четырех диодов к выпрямительному мосту. Диоды 1n5822 пропускают ток при прямом смещении, и блокируют прохождение тока при обратном смещении. В результате выходное напряжение постоянного тока пульсирует с частотой 100 Гц.

• На этом рисунке добавлен конденсатор емкостью 2200 мкФ, фильтрующий выходной ток и обеспечивающий стабильное напряжение 24 В постоянного тока.
• В этот момент в цепь можно последовательно включить предохранитель для обеспечения защиты.
• Итак имеем:
1. Понижающий трансформатор переменного тока до 24 В.
2. Преобразователь переменного тока в пульсирующий постоянный с напряжением до 24 В.
3. Фильтрованный ток для получения чистого и стабильного напряжения 24 В.
• Все это будет подключено к описанной ниже схеме стабилизатора напряжения lm317

Знакомство с Lm317

• Теперь наша задача контролировать выходное напряжение, изменяя его в соответствии с нашими потребностями. Для этого используем стабилизатор напряжения lm317.
• Lm317, как показано на рисунке, имеет 3 контакта. Это регулировочный контакт (pin1 — ADJUST), выходной контакт (pin2 — OUNPUT) и входной контакт (pin3 — INPUT).
• Регулятор lm317 выделяет тепло во время работы, поэтому для него требуется радиатор теплообменника
• Радиатор теплообменника представляет собой металлическую пластину, соединенную с интегральной схемой для рассеивания выделяемого ею тепла в окружающее пространство.

Пояснение схемы подключения Lm317

• Это продолжение предыдущей схемы подключения. Для лучшего понимания здесь подробно показана схема подключения lm317.
• Для обеспечения фильтрации на входе рекомендуется использовать конденсатор емкостью 0,1 мкФ. Очень желательно не размещать его рядом с основным фильтрующим конденсатором (в нашем случае это конденсатор на 2200 мкФ).
• Для улучшения демпфирования рекомендуется использовать конденсатор емкостью 100 мкФ. Он предотвращает усиление пульсаций, возникающее при увеличении заданного напряжения.
• Конденсатор емкостью 1 мкФ улучшает переходную характеристику, но не является необходимым для стабилизации напряжения.
• Защитные диоды D1 и D2 (оба 1n5822) обеспечивают путь разряда с низким импедансом, предотвращая разряд конденсатора на выход регулятора напряжения.
• Сопротивления R1 и R2 необходимы для установки выходного напряжения.
• На рисунке показано уравнение управления. Здесь сопротивление R1 равно 1 кОм, а сопротивление R2 (потенциометр сопротивлением 10 кОм) переменное. Поэтому напряжение, полученное на выходе, по этому приближенному уравнению устанавливается изменением сопротивления R2.
• При необходимости получить дополнительную информацию о характеристиках lm317 на интегральной микросхеме, найти такую ​​информацию в Интернете.
• Теперь выходное напряжение можно подключить к вольтметру с ЖК-дисплеем или можно использовать мультиметр для измерения напряжения.
• Примечание: значения сопротивления R1 и R2 выбраны для удобства. Иными словами, нет твердого правила, говорящего о том, что сопротивление R1 всегда должно быть 1 кОм, а сопротивление R2 должно быть переменным до 10 кОм. Кроме того, если вам нужно фиксированное выходное напряжение, то вместо переменного сопротивления можно установить фиксированное сопротивление R2. Используя приведенную выше формулу управления, вы можете выбрать параметры R1 и R2 на свое усмотрение.

Завершение электрической цепи

• Окончательная электрическая схема показана.
• Теперь с помощью потенциометра (например, R2) можно получить требуемое выходное напряжение.
• На выходе будет чистое, без пульсаций, стабильное и постоянное напряжение, необходимое для питания определенной нагрузки.

Пайка печатных плат

• Эта часть работы выполняется вручную.
• Убедитесь, что все компоненты подключены точно так, как показано на электрической схеме.
• Винтовые хомуты используются на входе и выходе
• Перед подключением изготовленного блока питания к сети дважды проверьте цепь.
• В целях безопасности перед подключением устройства к сети необходимо надеть утепленную или резиновую обувь.
• Если все сделано правильно, то вероятность какой-либо опасности отсутствует. Однако вся ответственность лежит исключительно на вас!
• Окончательная принципиальная схема показана выше. (Диоды я припаивал с обратной стороны платы. Простите за непрофессиональную пайку!).

хорошо забытое старое.

Где взять схему

Пирография — один из способов нанесения изображения на твердые поверхности из органических материалов с помощью предмета, нагретого до высоких температур. В качестве основы для росписи преимущественно используется дерево. Инструмент для выжигания представляет собой петлю, закрепленную в специальном держателе. Выжигатель по дереву своими руками можно сделать разными способами и даже предусмотреть программное управление устройством.

Однако такая схема достаточно сложна, и для ее реализации потребуется оборудование, недоступное широкой публике. Однако сделать довольно простую горелку своими руками можно буквально из подручных материалов и блока питания. Он также имеет простую принципиальную схему для управления токами в первичной цепи.

Принцип работы пирографа

Сразу возникает два вопроса: как сделать выжигатель по дереву и как это все работает? Чтобы понять это, необходимо понять физические принципы, используемые в устройстве. В целом устройство работает следующим образом: из нихромовой проволоки она нагревается переменным током до высоких температур. При контакте с гладкой деревянной поверхностью происходит ее обугливание.

Степень воздействия на материал можно регулировать, варьируя время контакта, его силу и параметры тока. Первые два показателя определяются на глаз по изменению цвета пластины. Регулировка тока осуществляется установленным на корпусе устройства. Опытные мастера-пирографы улавливают ток один раз в начале изображения, а затем только контролируют держатель.

Материалы и аксессуары для самодельной горелки

Классическая схема дровяной горелки промышленного производства трудно реализуема в кустарных условиях. Его модернизировали народные умельцы, в результате управление током было перенесено с выхода вторичной обмотки на вход первичной обмотки. Так работает регулируемый паяльник. Для довольно грубого нагревательного элемента, который, по сути, представляет собой кусок нихромовой проволоки, форма выходного напряжения особого значения не имеет.

Гораздо важнее возможность более-менее тонкой настройки и стабильность напряжения. Требуемых показателей легче добиться варьированием показателей первичного контура. Особое значение имеет вторичная обмотка — она ​​должна быть достаточной, чтобы выдерживать токовую нагрузку на нагревательный элемент. Расчеты величин производятся по формуле, где сопротивление равно отношению напряжения к силе тока (закон Ома).

Изготовление держателя для пирографа

В основе лежит ручка из прочного диэлектрического материала. Также это может быть готовая ручка паяльника из дерева или термостойкого полимера. Напряжение на инструмент подается электрическим двухжильным проводом с двойной изоляцией типа ПВС. Сечение проводника должно быть не менее 1 кв.мм, что вполне достаточно для обеспечения безопасной работы мастеров пирографии.

Горелка своими руками изготавливается таким образом, чтобы исключить возможность поражения человека электрическим током. Важная деталь — держатель нихромового нагревателя, который представляет собой не что иное, как кусок нити накала для электроплиты открытого типа. Его закрепляют на доске из текстолита или другого материала, стойкого к высоким температурам.

Лучшим креплением для элемента накаливания являются электрические клеммы с крепежными винтами. Они вынимаются из пластикового корпуса и крепятся к изолятору. С одной стороны в них вставлен силовой провод, пропущенный через ручку, а с другой нихромовый нагревательный элемент. После сборки пластина аккуратно вставляется в полость ручки и фиксируется там.

Сборка и настройка пирографа

Самодельная дровяная горелка состоит из блока питания и держателя с нагревательным элементом. Он подключен к вторичной обмотке понижающего трансформатора. Для этого используются стандартные винтовые зажимы для проводки, установленные на плате. Первичная цепь трансформатора управляется простой электрической цепью из трех сопротивлений, столько-то емкостей и двух триодов.

Горелка на дрова своими руками монтируется в пластиковый или металлический корпус. Для сборки схемы управления применяется так называемый поверхностный монтаж. После сборки устройство подключается и настраивается. Сводится к проверке пределов регулирования напряжения на выходе вторичной обмотки, их необходимо вкладывать в пределах от 3 до 8 В. Burner используется для создания картин и других изображений. Порядок работы с ним следующий: фотография переносится с бумаги на подготовленную поверхность при помощи обычной копировальной бумаги. Затем с помощью хорошо нагретого прибора наносятся линии, штрихи и точки, что позволит создать целостный образ.

Заключение

Выжигатель по дереву, собранный своими руками из доступных материалов, станет отличным средством для творческого развития личности. Это занятие одинаково увлекательно и для взрослых, и для детей. Рост мастерства художника происходит по мере формирования и закрепления навыка работы с прибором.

Сегодня многие люди, как взрослые, так и дети, хотят топить дровами. У этого вида хобби даже есть название – пирография. С давних времен существует этот вид искусства, суть его заключается в изображении рисунков по дереву на твердой поверхности так, чтобы рисунок запечатлелся надолго. Для этого используйте очень горячий предмет, который расплавит поверхность, тем самым оставив следы.

Какие материалы следует использовать? В качестве основы для будущего образа выбрано, в частности, дерево, так как это один из самых податливых, дешевых и самых доступных материалов для выжигания.

Несомненно, каждый человек хоть раз, но все же видел плоды пирографии вживую. В переводе это слово означает изображение с помощью огня. Выглядит действительно завораживающе.

Наверняка каждому человеку не раз приходилось удивляться красоте рисунков и узоров на дереве. Выжигание по дереву, как и рисование, кропотливый и тяжелый труд. Те, кто творит с помощью огня, как скульпторы и художники, очень восприимчивы к окружающему миру, ведь это главное условие создания шедевров. Шедевр в данном случае – это не просто изобразить чье-то лицо или элемент природы, а передать каждую линию, даже самую маленькую деталь, отобразить настроение, выражение глаз (если это человек). И все это на одной небольшой доске.

Есть несколько видов прожига

С помощью магазинного устройства (имеется в виду купленное в магазине на разработку любой фирмы).
— Использование самодельных выжигателей по дереву (то есть того элемента, который вы делаете из своих материалов).
— С помощью солнца и линз. Этим способом пользуются многие дети, которым нечего делать на солнце, но его применяли еще древние люди, чтобы добыть огонь или передать какую-либо информацию другим племенам с помощью рисунка на коре.

На сегодняшний день наиболее актуальна самодельная дровяная горелка, так как солнце не всегда рядом, а мы не древние люди в безвыходном положении. А при покупке нового устройства придется потратить немалую сумму денег.

Чтобы сделать самому, нужно иметь представление об устройстве любого магазинного аналога. При правильном подходе можно разработать более функциональные и качественные дровяные горелки.

Из чего сделан элемент магазина?

Мы можем видеть это только внешне. НО внутреннюю часть видно на чертеже. Схема горелки на дровах представлена ​​ниже на фото.

Кстати, в большинстве магазинов продаются электроинструменты. Поэтому стоит посмотреть на основные детали, в том числе и на трансформатор для дровяной горелки. Также для расширенного представления об этих элементах стоит обратить внимание на инструкцию по эксплуатации. Там обязательно будут прописаны основные детали и материал, из которого они сделаны.

Как сделать горелку по дереву своими руками?

Для реализации этой идеи необходимо приложить немало смекалки и усидчивости, так как это не самое простое дело, да и схема очень замысловатая. При изготовлении вам придется использовать различное оборудование, которого нет в обычной продаже.

Что для этого понадобится?

Все зависит от того, какую дровяную печь вы решите изготовить. Единственное, что пригодится в любом случае, это нихромовая проволока. Следующими необходимыми деталями являются аккумулятор и провод. Аккумулятор предпочтительно аккумуляторного типа, так как при постоянной работе с устройством будет израсходовано много обычных батареек, что может существенно ударить по карману.

Также есть требования к проводу. хороший провод – залог вашей безопасности, поэтому к этому вопросу следует подходить очень ответственно.

Где я могу найти схему разработки?

Схему можно разработать самостоятельно. В нашей статье вы можете найти множество схем различного типа — от самых элементарных до довольно сложных. Все эти изобретения были рассчитаны на природу разработчика, конечно. Вы можете легко выбрать любую из схем и работать по ней.

Стоит напомнить, что каждый человек индивидуален, а значит, у каждого свой характер и свои требования к жизни. В таком случае стоит об этом помнить, просматривая большое количество предложенных схем и создавая свою, пусть даже немного более сложную и требовательную, чем остальные.

Естественно, реализовать вашу идею будет легче людям, близко знакомым с законами физики, а особенно с электрическими цепями. Если вы этого не понимаете — не проблема, вы можете найти информацию о схемах графических изображений, разобраться с изображениями и выяснить, что есть что на самом деле.

С чего начать?

Начать нужно с моделирования горелки сначала в голове, а потом на бумаге. Когда есть четко сформулированные идеи, можно приступать к поиску деталей для устройства. Это займет не так много времени, так как основные запчасти есть в доме у каждого. Конечно, будет сложнее, если выбрать пирограф с возможностью смены насадок и изменения температуры.

Как сделать самую простую горелку?

Наверное не много большое количество времени делать сложный вариант записи. Итак, давайте посмотрим на поход.
Для изготовления устройства нам понадобится:

Игла от медицинского шприца;
— одна швейная игла;
— аккумуляторная батарея 9 вольт;
— двойной провод.

Игле следует уделить больше внимания, так как от ее качества будет зависеть качество ваших шедевров в будущем. Желательно, чтобы он был острым и тонким. Во время работы именно игла из-под шприца будет нагреваться докрасна. Второй едва коснется его. Это вызовет сопротивление и поможет разогреть иглу.

В изготовлении также пригодится колпачок от иглы шприца, а также швейная игла (с надетой нитью). Необходимо проколоть колпачок иголкой и протянуть нить до конца — так, чтобы игла плотно прилегала к колпачку. Чтобы закрепить, обмотайте оставшейся нитью. При этом игла должна выходить за колпачок и располагаться строго параллельно ему.

Теперь вернемся к части шприца. Колпачок конусообразной формы бесполезен, поэтому его необходимо устранить. Закрепляем эту иглу с противоположной стороны шапки другой нитью, параллельно швейной игле. Теперь нужно немного загнуть кончик иглы, чтобы он своим кончиком касался швейной иглы. Как сказано выше, чем меньше площадь контакта между играми — тем лучше для скорости разминки.

Следующий шаг

Далее нужно взять качественный двойной провод. Его необходимо зачистить с двух сторон и сделать в крышке два отверстия для вывода провода. Сделав это, нужно подключить каждый провод к соответствующей игле. Провода желательно вкручивать очень туго, так как от этого зависит качество проводимости тока.

Для безопасности и качества необходимо окончательно закрепить провод (включая нитки) изолентой.

По окончании работы необходимо использовать ненужную кнопку (желательно от старого магнитофона) и аккумуляторную батарею. Главное не перепутать полярность, иначе самодельный аппарат не будет греться (точнее его наконечник).

Все готово! Осталось только протестировать устройство в работе.

Подведение итогов

Стоит отметить, что теперь выгорание – это не только форма времяпрепровождения, но и способ заработка. С каждым днем ​​возрастает спрос на выжигание портретов и пейзажей. Сейчас это занятие составляет конкуренцию резьбе по дереву. Резьба по дереву изначально была создана для разнообразия интерьера старинных домов девятнадцатого и двадцатого веков. Ведь когда в магазинах не было красивой мебели, ее создавали сами. В последнее время вместо резьбы по дереву стали пробовать использовать для мебели выжигание по дереву. Такое решение сделает интерьер не только красивым, но и неповторимым.

Цена зависит от количества необходимых штрихов и требований к качеству работы.

На самом деле, любые дровяные горелки можно сделать за короткое время. Нарисованный эскиз или чертеж значительно упростят сборку или даже создание собственной модели устройства.

Какой бы сложной не была его модель, самое главное в этом приборе — правильность наконечника. Именно это может повлиять на качество ваших будущих картин. Выжигатель очень точно выполняет рисунок на дереве, поэтому изображение может быть любой степени сложности. Кстати, как показано на предыдущих фото, форму жала у этого электроприбора можно менять в зависимости от сложности работы.

Итак, мы разобрались, как сделать электрическую дровяную печь своими руками.

Все фото из статьи

В художественной графике есть такой термин как пирография, что буквально означает рисование огнем и для этого используют самодельную или профессиональную машину для выжигания по дереву. Но при этом не следует забывать, что здесь может иметь место не только отделка массивом дерева, но и фанерой и пробкой, кожей и плотной тканью, картоном и войлоком.

Только сам наконечник инструмента, конечно, будет отличаться размером и даже конфигурацией. Мы расскажем, какие бывают виды приспособлений и можно ли их сделать своими руками, а также предлагаем вашему вниманию видео в этой статье.

Инструменты для пирографии

Типы горелок

Примечание. Вне зависимости от марки или даже марки производителя, все прожигающие устройства могут быть разными не только по соотношению цена-качество, но и по способу нанесения.

• Наиболее распространенным устройством для сжигания древесины является аппарат с нихромовой петлей, который как раз и является носителем высокой температуры, действующим по принципу спирали — на короткое замыкание, то есть нагревается при замыкании нуля и фаза через это. Заводские устройства часто имеют выключатель питания, который может быть плавным или ступенчатым (щелкающим), в чем, по сути, нет никакой разницы.
  Главное удобство проволочного шлейфа в том, что он нагревается и полностью остывает за несколько секунд, следовательно, вам не придется постоянно держать такой прибор включенным, а это, в свою очередь, положительно скажется на потребляемая мощность.

• Кроме того, для рукоделия используется аппарат со сменными насадками, как на фото выше, который можно использовать и как паяльник при работе с оловом и канифолью (электрические приборы и платы). Такой прибор также нагревается, как и обычный паяльник, с помощью встроенной спирали у держателя насадки, поэтому процесс нагрева и охлаждения занимает много времени и обычно не отключается от сети во время работы.
  Но этот недостаток в какой-то мере компенсируется силовым выключателем и чтобы форсунка полностью не остыла, тумблер переводят в самый слабый режим, хотя форсунки лучше заменять в холодном состоянии, так как металл при нагревании расширяется и держатель можно сломать.

• Помимо обычных остроконечных насадок, на горелку, работающую по принципу электропаяльника, можно надеть насадку в виде штампа, то есть это будет та же самая насадка, только с заканчивающийся в виде плоскости с рельефным изображением. Такие устройства чаще всего используются для маркировки или серийного производства каких-либо поделок и работают от сети 220В.

• Конечно, самым дорогим инструментом является станок — лазерное выжигание по дереву с высокой точностью, достижимой только при обработке с ЧПУ. Преимущество пирографа в том, что он управляется через компьютер, и вы можете загрузить туда программу с нужным вам изображением (рисунком или надписью).

Самостоятельная сборка устройства

Примечание. Чтобы сделать электровыжигатель по дереву своими руками, в данном случае нам понадобится паяльник, старый блок питания, например, от шуруповерта или мобильного телефона (в нашем случае это будет зарядное устройство от айфона 5,1В). 2А), две толстые иглы (от шприца и швейная игла) и шампур для шашлыка.
Кроме того, нам потребуются обувные нитки, флюс (канифоль) и припой (олово).

Для начала откусываем от иглы для шприца гнездо насадки — оно нам не понадобится, но второй экземпляр лучше всего брать не для медицинских целей, а для шитья.

Теперь берем шампур для шашлыка (его, кстати, можно сделать самостоятельно, отломив кусок сосновой деревянной рейки) и прикрепляем к нему синтетической обувной ниткой иголки так, чтобы они располагались вдоль деревянного держателя с противоположных сторон, как показано на фото выше. При этом швейную иглу старайтесь делать немного длиннее медицинской, примерно на 2 мм.

Теперь нам нужно аккуратно подогнуть кончик швейной иглы к медицинской так, чтобы ее кончик попал как раз в выходной участок отверстия (так фиксация будет надежнее). Но не пытайтесь сомкнуть концы так, чтобы они были в натяжении — достаточно будет легкого прикосновения.

Решил как-то сделать самодельную горелку по образцу советской горелки «Вязь». В далекие 90-е мне на день рождения подарили дровяную горелку «ВЯЗЬ» . Насколько сейчас помню — оранжевый корпус именно такой как на фото ниже (фото из интернета). Но в то время мой интерес был не в себе. горелка а точнее как она устроена. Короче, со временем я испортил его на «канзуру» в детстве, теперь сам не понимаю, почему. Как говорится, от козла остались рожки да ножки — до наших дней дожил только один трансформер. И вот спустя одиннадцать лет я решил исправить содеянное и собрать новодел этой замечательной горелки . Хотел сделать горелку своими руками практически с нуля . Только вот регулятор мощности — проволочный потенциометр достать не удалось и вместо него я использовал диммер освещения — простой китайский диммер на симисторе.

Схема горелки на дровах.

Прижигатель по дереву собран по простой схеме диммера, в нагрузке которого понижающий трансформатор 220/4 вольт .

В принципе можно купить обычный диммер — регулятор ламп накаливания для освещения помещений. Его схема идентична показанной здесь.

Трансформатор взят от оригинальной старой горелки ELIMATE — 220/4 вольта. Однако можно использовать аналогичный трансформатор или намотать самостоятельно, взяв для вторичной обмотки провод диаметром около 1,5 мм. Количество витков подобрать опытным путем так, чтобы на выходе было 4 вольта.

Монтаж осуществляется навесным способом, без использования какой-либо доски. На передней панели самодельная горелка закреплен выключатель питания и переменный резистор регулировки мощности (в нашем случае температуры наконечника горелки). Установка собственно производится на выводы выключателя и переменного резистора.

Симистор устанавливается на минимальный радиатор.

Ручка горелки.

Жало Ручка Горелка изготовлена ​​из корпуса маркера, в который плотно вставлен прямоугольный кусок фольгированного текстолита с двумя дорожками. Можно использовать двухсторонний текстолит. Латунные штифты с болтами от обычной вилки 220В, к болтам которой прикручено жало из нихромовой проволоки. С другой стороны к текстолитовым дорожкам припаиваются концы провода, ведущего к вторичной обмотке трансформатора. И вся эта конструкция находится внутри корпуса маркера. Штифты из корпуса маркера должны выступать на некоторое расстояние, чтобы отделить нихромовый наконечник от корпуса маркера, чтобы он не расплавился. То есть наконечник не должен располагаться в непосредственной близости от пластика корпуса маркера.

Корпус горелки.

Рама Горелка Изготовлена ​​из фанеры толщиной 10 мм. Электролобзиком были вырезаны необходимые части корпуса, торцы отшлифованы ленточной шлифовальной машинкой в ​​необходимый для сборки размер, промазаны клеем ПВА и стянуты саморезами с потайными головками. Сушка около суток. После просушки корпуса была произведена шлифовка плоскошлифовальной машинкой плоскости разъема двух половин — крышки и корпуса. Корпус и крышка посажены на миниатюрные навесы. Вся эта конструкция также собирается, обрабатывается ленточным шлифовальным станком под единую форму — фактор с удалением некоторого количества стружки. В итоге имеем отличную самоделку кейс для горелки с хорошо подогнанной плоскостью разъема и гладкими сторонами.

Корпус горелки несколько раз открыть краситель , пока не будет получен желаемый оттенок.

Сушим тело. Когда морилка высыхает, волокна древесины приподнимаются, образуя бархатистую поверхность. Такую поверхность нельзя покрывать лаком. Вздутые древесные волокна будут выглядеть ужасно. Кузов нужно полировать. Для этого берем небольшой деревянный брусок, удобно держать в руке, как бы придавливая его уголок о другой кусок дерева и затем натираем им деревянный корпус. То есть растираем тело закругленным угловым бруском — как бы раздавливаем приподнятые пятном набухшие волокна. Полировку следует проводить по направлению волокон древесины с равномерным умеренным усилием по всей поверхности корпуса.

Недавно решил сделать горелку для сына. Им можно и пластик резать при изготовлении корпусов, можно и паять, и даже резать текстолит. За основу я взял электронный трансформатор и схему управления питанием. Схема горелки Устройство имеет два режима работы. В первом положении переключателя он работает на половинной мощности: примерно 30 Вт. Во втором — 70Вт. Желтый светодиод горит в обоих режимах, красный только во втором. Светодиоды индикации любые, не яркие. Для изготовления горелки потребуется импульсный блок питания (ИБП) китайского производства, 60 Вт, для галогенных ламп. При выборе трансформатора нужно учитывать тот факт, что он не должен иметь защиты от короткого замыкания. На нашем сайте есть информация по переделке таких трансформаторов, для. Сначала извлеките плату из корпуса и припаяйте выходной трансформатор. Как электрическая горелка вполне годится. После снятия трансформатора его необходимо разобрать. Разобрав его, снимаем вторичную обмотку, а на ее место наматываем 4 витка многожильного провода, сечением 3 мм2. Для этого подойдет электрический кабель. Предварительно снимается изоляция, а на ее место надевается кембрик термоусадочный, подходящих размеров. Наматываем четыре витка, с отводом от третьего. Напряжение на последнем витке будет примерно 9,0-10,5 вольт. Осталось собрать трансформатор обратно и залудить выводы. Для корпуса электроконфорки нам понадобится мебельная алюминиевая ножка. Корпус будет служить теплоотводом для транзисторов, которые очень сильно нагреваются. Высота квадратной ножки = 100 мм. Также решен вопрос с передней панелью. Для этого разбираем ножку, и оставляем пластиковую заглушку, с помощью которой отрезаем часть – чтобы подошли все составляющие изделия. Далее радиатор для транзисторных ключей тоже алюминиевый. Радиатор должен плотно прилегать к корпусу, чтобы тепло распределялось равномерно и с большей эффективностью по всему корпусу без необходимости использования громоздких радиаторов. U-образный профиль соединяется с пластиной радиатора с небольшим зазором через небольшие шайбы, а затем прикручивается к пластине, входящей в комплект ИБП. Транзисторы и плата обязательно крепятся через изолятор. Сверлим отверстия в пластиковой передней панели, под переключатель режимов работы горелки — под провода и под светодиоды. Соединяем светодиоды с ограничительными резисторами при помощи горячего клея. Далее скручиваем выключатель и соединяем все провода пайкой. Необходимо использовать максимально мощный тумблер, иначе контакты будут перегреваться. К туловищу в качестве ножек приклеиваем самоклейки из пробки или силикона. В качестве ручки использовал готовую ручку от горелки промышленного производства. А если делать самому, то подойдет и ручка от перегоревшего паяльника. Либо вырезаем из текстолита, дерева с фторопластовым наконечником подходящей толщины. Крепление для нихрома — клеммы электрических колодок. Нихром для наконечников диаметром 1 мм нашел на радиорынке. Подходит для различных отопительных приборов. Его нужно согнуть и расплющить молотком. Провод для электрогорелки необходимо выбирать большого сечения и максимально гибкий. В противном случае он будет перегреваться. Естественно, электрическая горелка будет работать с перерывами, минут 15-30. Во-первых, КПД очень низкий, что приводит к большим потерям тепла. А во-вторых, ручка будет нагреваться, что вынуждает работать с ней циклично. Для более удобного использования советую приспособить кнопочную педаль (от швейной машинки или от какой-нибудь машинки) или кнопочный переключатель питания и т.п. Это устройство простое в изготовлении благодаря готовому решению по его сборке. Его может сделать любой новичок, имеющий минимальные навыки в электронике. Главное, соблюдать правила безопасности при работе с ним. Ведь температура острия достигает 500 градусов. Автор проекта: Флорин Матиенку.
