Радиоприёмник своими руками из подручных материалов.
Детекторный радиоприёмник своими рукми
Радио — самый надежный и простой способ связи на расстоянии (кроме обученных почтовых голубей). Не важно, будет ли это чей-то голос в эфире, хорошо, если бы это оказался осмысленный треск чьего-то искрового радиопередатчика, а не эфирный шум приближающейся грозы! С учетом особенности распространения радиоволн можно судить, как далеко находится разумное существо. Возможно, это будет позывной радиомаяка из подземного убежища.
Итак, в нашем воображаемом несчастье в самом худшем сценарии вокруг нас могут образоваться несладкие условия, поэтому мы вполне можем сформировать очень жесткие и критичные требования к проектируемому приемнику:
- приемник должен содержать в себе минимум элементов;
- приемник должен обеспечивать работу без элементов питания;
- приемник должен иметь возможность оперативной модификации;
- приемник должен быть мобильным;
- элементы схемы приемника должны быть реализованы из подручных средств.
Исходя из этих требований, определяем предмет нашего творчества — Детекторный приемник. Да, именно такие приемники, самые простые и дешевые, не требуют для своей работы каких-либо дополнительных источников электроэнергии. Устройство детекторного приемника настолько несложно, что его можно построить, не имея никаких знаний в области радиотехники! Если невдалеке от места установки детекторного приемника имеются две или три мощных станции, то при приеме на детекторный приемник очень трудно выделить передачу одной из них так, чтобы остальные совсем не были слышны, что очень выгодно для нас, как искателей хоть какого-нибудь сигнала. Детекторный приемник не требует ни ламп, ни транзисторов и всегда готов к работе. Существует довольно большое число схем детекторных приемников, отличающихся одна от другой большей или меньшей сложностью, способами настройки, различной степенью избирательности. Правда, есть связанные с этим ряд недостатков, устранить которые в детекторном приемнике невозможно.

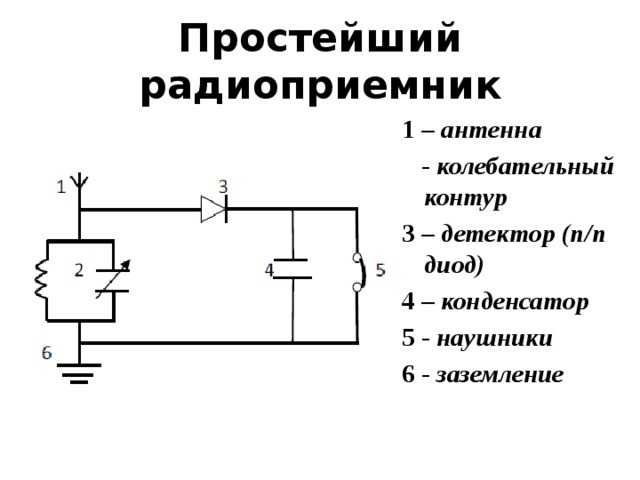

Рис.1. Принципиальная схема детекторного радиоприемника
Опишу основные моменты принципа радиоприема, чтобы ваша будущая конструкция не оставалась для вас до конца жизни тайным черным ящиком. В антенну передающей радиостанции от радиопередатчика подается переменный ток, быстро меняющий свое направление и величину. Это вы должны понимать из курса физики средней школы. Под действием такого переменного тока в окружающем антенну пространстве возникают электромагнитные волны или, как говорят, в пространство излучаются радиоволны. Эти радиоволны распространяются от антенны передающей радиостанции во все стороны со скоростью света, т. е. со скоростью 300000 км в сек. Предположим, что перед микрофоном, связанным с передающей радиостанцией, говорит диктор или играет оркестр.
Сам детекторный приемник устроен весьма просто. Всякий детекторный приемник имеет колебательный контур, при помощи которого производится настройка приемника на волну желаемой станции. К колебательному контуру присоединяются приемная антенна и заземление. В некоторых детекторных приемниках с этой же целью связь между антенной и колебательным контуром осуществляется через конденсатор малой емкости. Электрические колебания высокой частоты, принятые антенной, выделяются колебательным контуром в том случае, если он настроен на их частоту, и отсеиваются — если он на них не настроен.
Определение необходимых материалов
Для того чтобы определить необходимые детали и материалы, достаточно взглянуть на схему нашего приемника. Я упомянул слово детали, большинство которых, вероятно, будут недоступны. Но и детали можно изготовить самостоятельно, не имея при себе специального оборудования и станков.
1) сверху вниз и перечислим все элементы нашего радиоприемника. Самый первый из них — антенна, далее катушка колебательного контура, несколько конденсаторов колебательного контура, детектор, блокировочный конденсатор, головной телефон, заземление. Не так уж и много всего, если у вас рядом расположен магазин радиодеталей. Но давайте рассчитывать на самый худший вариант, когда этого магазина рядом не будет. Кратко опишу каждый элемент из этой конструкции, и какой материал может понадобиться для его самостоятельного изготовления.
Соединяя отдельные куски провода, не забудьте их предварительно очистить ножом от окислов и краски.Еще один момент. Антенну надо как-то крепить к высокому предмету. Но крепить надо не сам провод, а через изолятор, который так же надо изготовить самостоятельно. Без изолятора антенна будет работать очень плохо, особенно в сырую погоду, во время осадков. Изолятор можно изготовить из обычной пластиковой бутылки. Итак, для антенны потребуются провода, а для изолятора антенны — пластиковая бутылка.
Конденсаторы колебательного контура (Сн) — тоже резонансный элемент приемника, служат для настройки приемника. Их надо изготовить несколько штук различной емкости. В изготовлении эта деталь совсем не сложна. Необходимо запастись фольгой (от конфет, шоколада и т.п.), полиэтиленом (в роли диэлектрика) и небольшими отрезками проводков для монтажа.
Детектор (VD1) — в нашем случае элемент, который выделяет модулирующий сигнал (голос диктора, например) из принимаемого радиосигнала. Эта деталь ничуть не сложнее, чем все остальные. Лучше всего использовать диод заводского изготовления, в худшем случае его придется изготовить самостоятельно.
Заземление — вторая половина антенны, а это значит, что плохо собранное заземление заметно ухудшит качество принимаемого сигнала.
В качестве готового заземления можно использовать трубы водопроводных систем, если известно, что они точно имеют хороший контакт с землей, где-нибудь вдоль магистрали. Ну а если такой системы нет, то и ее надо изготовить. Закопать в землю массивный металлический предмет, заранее закрепив на нем провод, который будет торчать из земли.Головной телефон — дверь в невидимый мир радиосигналов, интерфейс сознания. Самостоятельно изготовить его практически невозможно. Имею в виду, изготовить головной телефон именно с такими характеристиками, какие нужны нам. Весь секрет столько необходимого нам головного телефона в том, что он высокоомный. Его внутреннее сопротивление должно составлять не менее 1600 Ом. В состав его конструкции входит магнит, металлическая мембрана и большое количество очень тонкого провода. Вручную на коленке такое собрать очень тяжело. Поэтому придется его искать. Если такой головной телефон все же не найдете, то придется использовать альтернативные варианты.
Во второй части статьи вы найдете материал о том, какие доступные детали можно использовать вместо высокоомного динамического головного телефона.Поиски материала
Поиск материала для антенны
Как я уже отметил, для антенны пойдут любые крепкие на разрыв провода из любого металла, лишь бы в итоге получился провод достаточной длины. О том, какая длина провода должна получиться в результате я изложил в отдельной части статьи. К поискам материала для изготовления антенны особых требований нет — надо брать все что попадется. Это могут быть фрагменты электропроводки зданий, телефонные трассы, любые монтажные проводники, коаксиальные телевизионные кабели, троллейбусные и трамвайные трассы. Но последние достаточно тяжелые как для монтажа, так и для переноса, когда будете определять направление на источник сигнала.
Поиск материала для изолятора
Изолятор должен быть выполнен из любого диэлектрика. Я предложил использовать пластиковую бутылку. Неважно, что в этой бутылке было раньше.
Если бутылки не найдете, то можно использовать пластиковую трубу, даже любой пластмассовый предмет. Главное, чтобы то, что вы найдете, могло обеспечить надежную изоляцию антенного провода от предмета, к которому будет крепиться антенна. Таким образом, никак нельзя, чтобы этот предмет стал частью антенны. Проявите смекалку и находчивость
Рис.2. Материал для антенного изолятора
Поиск материала для катушки колебательного контура (L1)
Снова потребуются провода, но уже определенного диаметра от 0.3 до 0.8 мм. Провода могут быть в лаковой, шелковой, пластиковой изоляции — это не препятствует работе катушки. Лучше всего если провод для катушки будет цельным, но если нет возможности найти такой провод, то можно использовать отрезки проводников. Силовые провода от электропроводки не пойдут — они слишком большого диаметра. При поиске надо обращать внимание на трансформаторы, трассы компьютерных сетей, телефонные трассы — именно там можно найти то, что нам надо!
Если вам не удаётся найти качественный провод для катушки или монтажа деталей, вполне пригодится провод, который находится в трансформаторах (Рис 4).
Наверное, вы видели в детстве разбросанные металлические пластины в виде буквы Ш или Е. Трансформатор надо разбирать аккуратно, чтобы не повредить провод. Лучший инструмент для разборки трансформатора — отвертка. Сначала следует снять металлическую скобу, которая скрепляет трансформаторные пластины с обмоточным каркасом. Пластины надо удалить, в дальнейшем они нам не понадобятся. После того, как вы достанете каркас, снимите с него защитную пленку. Затем начинайте отматывать провод. Избегайте образования узлов и перекрутки провода. Провод сразу наматывайте на заготовленную предварительно оправку. Оправку лучше всего использовать диаметром от 3 см и выше из любого материала. Полученную таким образом катушку рекомендуется скрепить нитками, чтобы провод не разматывался.
Теперь о каркасе катушки. Я рекомендовал использовать пластиковую трубу диаметром 5 см, которую можно найти на развалинах водопроводных систем. Но можно также намотать катушку на любом трубчатом каркасе из диэлектрика диаметром около 5 см, например, на стеклянной бутылке, пластиковой бутылке, лишь бы эта бутылка не была фигурной формы, т.
е. имела постоянный диаметр по всей свое длине.
Рис.3. Пластиковая труба для каркаса катушки колебательного контура приемника
Поиск материала для конденсаторов (Сн, Сбл)
Для изготовления этих деталей понадобится фольга и материал, который выполнит функцию изолятора между обкладками конденсатора. Фольгу можно взять от оберток шоколада, конфет, металлосодержащей обертки прочих продуктов питания. Такая фольга достаточно гибкая, что нам и нужно. В качестве диэлектрика может подойти полиэтилен пакетов, упаковочного материала, сухая писчая бумага, калька, бумага оберток пищевых продуктов. Газеты и журналы не подойдут, так как из-за состава типографской краски диэлектрические свойства будут плохими.
Рис.4. Материал для изготовления конденсаторов
Поиск материала для детектора (VD1)
Вообще, будет здорово, если вы сразу найдете среди радиотехнического хлама полупроводниковый диод (Рис.5). Он избавит вас от сложной работы по конструированию детектора и сэкономит ваше время.
С готовым заводским диодом приемник будет работать громче, чем с самодельным. Конечно, сами по себе диоды не валяются россыпями на улицах. Их можно найти в платах радиоприемников, магнитофонов, телевизоров. Внимательно изучайте содержимое обнаруженных плат, так как диоды имеют небольшие размеры от 2 до 4 мм в длину. Сам полупроводниковый элемент, как правило, заключен в стеклянный корпус. Корпус имеет маркировочные полосы. В нашем случае количество и окраска этих полос не имеют значения. Какой стороной подключать диод в схеме нашего приемника тоже не имеет значения — любой стороной.
Рис.5. Детектор — полупроводниковый диод
Но если такой диод вы нигде не обнаружите, не отчаивайтесь — его можно сделать его самостоятельно. В этом и заключается цель нашей статьи – обеспечить вас знаниями как изготовить необходимые компоненты приемника самостоятельно. Конструкция самодельного детектора приведена в другом разделе статьи. Подскажу лишь, что вам надо будет найти простой карандаш, лезвие бритвы, булавку, несколько маленьких гвоздиков, дощечку для крепления конструкции.
Небольшие гвоздики можно достать из оконных деревянных рам, обуви.
Поиск материала для заземления
Если в месте установки радиоприемника у вас не окажется подходящего заземления (участок водопроводной системы, например), для изготовления своими силами заземления надо будет найти крупный металлический предмет. Лучше, если этот предмет не будет окрашен, тем самым обеспечится надежное взаимодействие с почвой. В качестве заземления можно будет использовать металлическое ведро, корпус холодильника, металлическую кухонную плиту, арматурную решетку, трактор, танк, корабль. Не забудьте снять краску или эмаль.
Поиск материала для головного телефона
Головной телефон самостоятельно изготовить практически невозможно. Поэтому будем искать готовый головной телефон для нашего радиоприемника. Искать наушники среди бытового хлама нет смысла. В быту используются низкоомные наушники, которые не годятся для нашей конструкции. Таким образом, миниатюрные наушники для плееров, карманных приемников не годятся.
Их внутренне сопротивление всего лишь от 16 до 32 Ом. Более качественные головные телефоны от домашних аудиосистем так же не годятся — это те же самые динамики, с внутренним сопротивлением 8 Ом, соответственно, и обычные динамики так же не годятся из-за малого сопротивления. И так, как бы ни был хорош ваш радиоприемник, на все эти наушники и динамики, которые я перечислил, вы ничего не услышите. Ищите то, что нам нужно. Обращайте внимание на телефонные трубки городских автоматов, домашних телефонов, домофонов. На самом корпусе наушника изготовитель обычно указывает величину внутреннего сопротивления, для нас, чем оно выше — тем лучше, 1000 Ом и выше. Если на корпусе ничего не указано, то все равно забирайте с собой, вдруг подойдет и заработает.
Рис.6. Высокоомный головной телефон ТОН-2 сопротивлением 1600 Ом. Вид сзади
Соединять наушники последовательно для суммирования сопротивлений нет совершенно никакого смысла. Но как же понять подошел ли наушник для нас или нет, если в эфире и так нет никого? А вдруг он сам по себе неисправен? Очень просто.
В момент подключения антенны или заземления к приемнику вы услышите достаточно громкий щелчок. Это щелчок возникает из-за скопившегося статического напряжения в антенной цепи. Чем выше сопротивление наушника, тем громче будет щелчок. Не старайтесь услышать привычный гул частотой 50 гц, который обычно наводится линиями электропроводки — никакой электропроводки под напряжением вокруг вас не нет!
Изготовление
Самостоятельное изготовление Детектора (VD1)
Итак, у нас уже есть все необходимое для сборки — лезвие для бритья, простой (графитовый) карандаш и булавка. Основа конструкции — точка соприкосновения лезвия и грифеля простого карандаша, которая образует полупроводниковый переход. Для жесткости конструкции лезвие необходимо закрепить на небольшой деревянной дощечке при помощи гвоздика. Предварительно надо продумать, как к этому лезвию будет крепиться монтажный проводник. Я рекомендую лезвие и проводник закрепить на дощечке этим же гвоздиком. Вторую половину детектора мы изготавливаем из булавки, небольшого кусочка простого карандаша и гвоздика.
Необходимо подточить карандаш. Жесткость грифеля на начальном этапе не имеет значения. Если есть выбор карандашей, то можно попробовать различные варианты. Длина карандаша не должна быть большой – всего лишь 2 – 5 сантиметров. Карандаш необходимо насадить на булавку таким образом, чтобы игла вошла в карандаш между графитовым стрежнем и оболочкой карандаша, и был обеспечен надежный контакт. Свободный конец булавки так же необходимо прикрепить к дощечке гвоздиком. Главное не забыть про монтажный провод – его крепим к булавке так же как и к лезвию. Собранная конструкция выглядит примерно как на рисунке Рис 7. Самое главное здесь — найти точку наибольшей чувствительности перемещая острие карандаша по поверхности лезвия, регулируя, насколько это возможно, усилие булавки. Рекомендую найти несколько образцов лезвий и карандашей и изготовить несколько детекторов. В ход пойдут как новые так и ржавые полотна, в общем, любые. Ведь затраты в нашем случае будут вполне оправданы.
Рис.
7. Собранный детектор
Катушка колебательного контура
Катушку колебательного контура для выбранного нами средневолнового и длинноволнового диапазона лучше всего изготовить без какого-либо сердечника. Я рекомендую применить жесткий каркас, например, отрезок Полихлорвиниловой (ПХВ) трубы диаметром 5 сантиметров. Конечно, конструктор может использовать так же и картон, но картон имеет свойство сыреть. Провод потребуется диаметром не более 1 мм, будет лучше, если найдете провод диаметром около 0.3 мм. Вам очень повезет, если найдете сетевой кабель используемый для соединения компьютеров в сеть. Его в достаточном количестве можно найти в офисных помещениях под потолком, спрятанным за обшивкой.
В нем как раз уложено 8 проводников необходимого диаметра. Представьте себе, сетевой кабель длиной 10 метров даст вам для конструирования целых 80 метров столь необходимого монтажного провода, который сгодится практически для любого устройства, в том числе и для катушки! И так, в трубе (т.
е. каркасе) проделываем два отверстия, в которые пропускаем намоточный провод. Отверстия необходимы для крепежа провода, но можно попробовать закрепить проводок и скотчем, если он у вас есть. Общее количество витков, которое надо будет аккуратно уложить виток к витку без нахлестов, будет не менее 100. Чем больше, тем лучше, тем больший диапазон вы сможете охватить. После каждого 20 витка рекомендую делать петельки — отводы, к которым мы будем подсоединять то антенну, то детектор, то конденсаторы в поисках сигнала. Посоле окончательной намотки петельки отводов надо освободить от изоляции. По простой формуле L=2пR можем определить общую длину провода для нашей катушки 15.7 см — один виток, тогда на 100 витков потребуется 15,7 метров провода, на 200 витков не менее 32 метров (с учетом отводов).
Будет очень хорошо, если вы найдете хотя бы 4 метра сетевого кабеля (Рис.8). Я недавно нашел 13 метров сетевого кабеля — это 104 метра! Общая длина намотки составит приблизительно диаметр проводника с изоляцией * количество витков, где-то, 1.
1*100=110 мм для 100 витков или 1.1*200=220 мм для 200 витков. Учтите это, когда будете отрезать трубу.
Рис.8. Сетевой кабель для обмотки катушки колебательного контура и монтажа схемы
Итак, катушка (Рис.9) почти готова, осталось зачистить от изоляции отводы, которые мы сделали (я рекомендовал их делать после каждого 20 витка). Делать это можно, слегка опалив выводы и зачистив их, но главное здесь — не перестараться и не испортить всю свою работу. Отводы для надежности конструкции лучше всего закрепить — хорошенько примотать их нитками к корпусу, но можно и не крепить, тогда обращаться с катушкой следует аккуратнее.
Саму катушку можно зафиксировать на дощечке, а можно и не делать этого. Её расположение на плате не влияет на работу нашего приемника.
Рис.9. Катушка
Изолятор
В этом приемника важно все от антенны до заземления! Крепление антенны должно быть качественным с точки зрения радиофункциональности. Антенна обязательно должна крепиться на изоляторах.
Влага, сырость, снег оказывают большое влияние на свойства антенны, поэтому необходимо постараться свести к минимуму эти воздействия — вот для чего нужны изоляторы. Естественно, они должны быть выполнены из качественных изоляционных материалов. Дерево не подойдет для этих целей, так как оно быстро намокает.
Самый простой и наиболее доступный способ изготовить изоляторы из горлышек стеклянных или пластиковых бутылок. Более качественный изолятор получится из пластиковой бутылки целиком (Рис.2) если изготовить его таким образом.
Для надежного самодельного изолятора антенны я рекомендую использовать обычную пластиковую бутылку. Из нее получается превосходный изолятор. Для этого в ее горлышке и у самого основания бутылки необходимо проделать по два отверстия. Горлышко и основание бутылки, как правило, имеют бОльшую толщину стенок. В эти отверстия необходимо будет провести с одной стороны провод антенны а с другой стороны провод или веревку, с помощью которой эта антенна будет крепиться к мачте (столбу, дереву, любому высокому предмету).
Можно забрасывать один конец веревки при помощи груза на дерево, а потом подтягивать вверх саму антенну. Такой изолятор будет надежно удерживать достаточно длинную антенну и это важно, ведь длинный и толстый провод будет испытывать ощутимую нагрузку при натяжении.
Конденсаторы (Сн, Сбл)
Конденсаторы, так же как и катушки, можно изготовить своими силами. Легче всего изготовить конденсатор постоянной емкости. Для самодельных конденсаторов емкостью до нескольких сотен пикофарад используется алюминиевая или оловянная фольга, тонкая писчая или папиросная бумага, упаковочный полиэтилен. Значительные запасы фольги вы сможете найти в развалинах домов из духовок газовых или электрических плит. Фольгу также можно взять из испорченных бумажных конденсаторов большой емкости или можно использовать алюминиевую фольгу, в которую завертывают шоколад и некоторые сорта конфет. От поврежденных конденсаторов можно также использовать промасленную бумагу в качестве диэлектрика.
Посмотрите на общую схему строения конденсатора (Рис.10b), а о процессе изготовления (Рис.10a) будет рассказано во второй части.
Рис.10. Изготовление конденсатора
Конденсаторы будем использовать в схеме колебательного контура. Лучше всего изготовить несколько конденсаторов, штук 7. Предлагаю сделать самую малую емкость номиналом в 100 пикофарад и так далее до 700 пикофарад. Их мы будем поочередно подключать к катушке, тем самым осуществляя перестройку по диапазону. Еще один конденсатор — блокировочный. Он подключен параллельно головному телефону, его емкость около 3000 пикофарад.
Антенна
Антенна — лучший усилитель! Так гласит народная мудрость. Антенна должна быть определенной длины. Поскольку мы будем слушать долгожданные радиосигналы в диапазоне средних волн, то длина антенны будет определяться следующим образом:
Диапазон частот предполагаемого сигнала от 0,5 Мегагерц до 2 Мегагерц;
Соответственно, длина волны будет в диапазоне от 300/0,5 до 300/2 метров, т.
е. от 600 метров до 150 метров;
Рекомендуемая длина антенны составляет четвертую часть длины волны, т.е. от 150 метров до 37,5 метров.
Значит, надо будет составить антенное полотно хоть из кусочков проволоки, но суммарной длины от 37 до 150 метров. Рекомендую взять среднюю величину около 90 метров. Но никак не короче 37 метров, ибо антенна не будет качественно работать, а это ощутимо, поверьте мне. Никаких кабелей и отводов от антенны к приемнику не требуется, антенну соединим непосредственно к приемнику — это упростит конструкцию. Второй конец антенны надо прикрепить к изолятору, о котором я уже рассказал, и подвесить ее как можно выше. Еще выше! Лучше если это будет не только высокое дерево, а высокое здание или высокая опора ЛЭП. Не крепите антенну к незнакомым проводам! Вдруг в них все еще находится напряжение, тогда вы рискуете своей жизнью.
Рис.11. Антенна Диполь
Заземление
Заземление — это вторая половина антенны, и значит, что она тоже очень важна.
Лучше всего, если вы найдете металлическую трубу, торчащую из земли. Как вариант подойдет отопительная металлическая батарея или трубопровод водопроводной системы, арматура. Главное, что бы эта конструкция в любом месте имела надежный контакт с землей и чем больше площадь контакта с землей, тем лучше. Можно соорудить свое собственное заземление. В таком случае, земля должна быть достаточно влажной. Необходимо вырыть яму поглубже, налить в нее воды, бросить в яму железную кровать или ведро или любой массивный и объемный металлический предмет, предварительно прикрепив к нему провод достаточной длинны, что бы можно было соединить его с приемником. Затем яму засыпать и для надежности полить (для того, чтобы выросло ведро или кровать). Если воды нет, тогда рекомендую хорошенько притоптать землю.
Рис.12. Антенна типа Наклонный луч
Итак, наш приемник готов, антенна закреплена на дереве, заземление вкопано в грунт, и мы можем приступать к прослушиванию эфира.

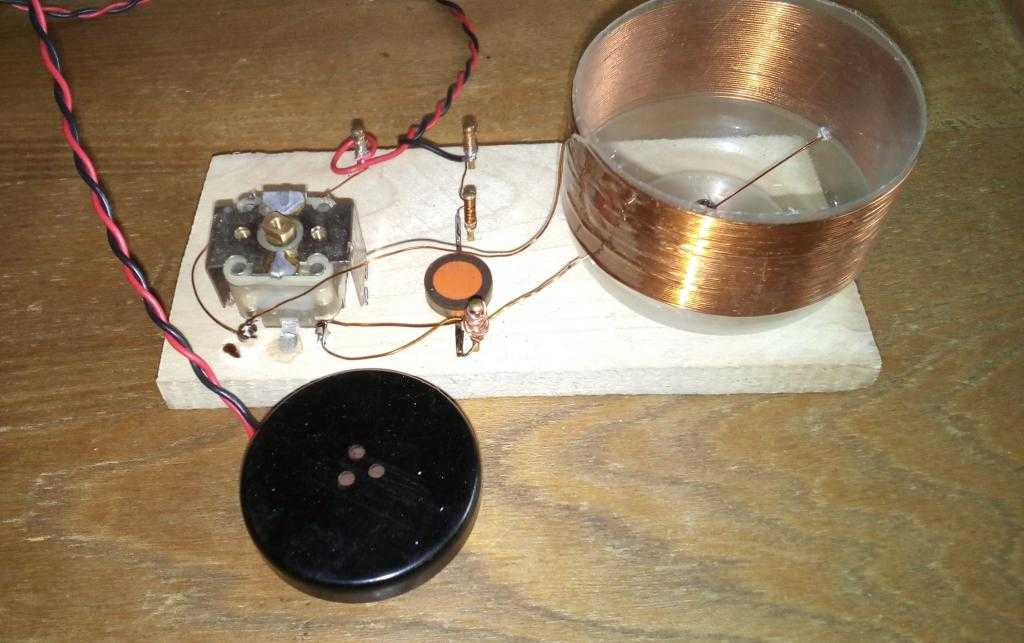

Рис.
13. Готовый детекторный приемник
Автор — Сергей Рябокрас
Электрика, альтернативная энергия,электрооборудование, радиоприёмник своими руками
Самодельный простой однотранзисторный УКВ ЧМ приемник
Самый простой УКВ ЧМ приёмник, доступный для повторения начинающему радиолюбителю, можно собрать по схеме однотранзисторного синхронно-фазового детектора. Принципиальная схема такого приёмника показана на рисунке 1.
Принципиальная схема
Рис. 1. Принципиальная схема УКВ ЧМ радиоприемника на транзисторе П416.
Сигнал принимается антенной Ant1, роль которой может выполнять отрезок монтажного провода. Этот сигнал поступает в колебательный контур L1C2, подстраивая конденсатор С2 контур можно перестраивать в пределах УКВ ЧМ диапазона 65.8-73 МГц. Выделенное этим контуром напряжение сигнала поступает через конденсатор С3 на базу транзистора VT1.
Этот транзисторный каскад выполняет одновременно несколько функций:
- функцию фазового детектора,
- фильтр нижних частот,
- усилитель постоянного тока,
- усилитель низкой частоты.
Фазовое детектирование происходит на р-n переходах транзистора, эквивалентных переходам диодов.
Детали приемника
Собрать приёмник можно объёмным монтажом, или можно разработать печатную плату на основе принципиальной схемы, а детали на ней расположить в том же порядке как на схеме.
Катушка L1 не имеет каркаса, для намотки берется хвостовик сверла диаметром 7 мм и на нём наматывается катушка проводом ПЭВ 0,4…0,5 мм. Катушка L1 содержит 14 витков. После намотки сверло из катушки извлекается (оно служит только в качестве оправки для намотки).
Транзистор П416Б можно заменить на ГТ308А или другой высокочастотный P-N-P структуры. Телефон – любой высокоомный малогабаритный, например ТОН-2 (1600 Ом).
Конденсатор С2 типа КПК — керамический, на 8…30p, 5…20р или 4…15р, он настраивается вращением винта, расположенного посредине. Можно использовать и другого типа, на такой же диапазон емкости.
В качестве источника питания можно использовать элемент питания «Крона» на 9 В.
Выключатель — любой малогабаритный.
Настройка
Настройка относительно проста. Нужно подключить телефон, питание и антенну — кусок монтажного провода, чем длиннее тем лучше.
Антенну желательно вывесить в окно или повесить на оконную раму. Теперь нужно одеть головные телефоны (в них должно быть слабое шипение) и вращением ротора конденсатора С2 попытаться поймать одну станцию. Если это не получается нужно немного растянуть витки катушки и повторить.
Не стоит ожидать высоких результатов от такого простого приёмника, но он вполне способен принимать две-три местные радиостанции в УКВ ЧМ диапазоне. Поэкспериментируйте с растяжением и сжатием витков катушки L1, длиной и расположением антенны, напряжением питания.
Вместо наушников можно подключить согласующий трансформатор от старого радиоприемника, это позволит подключать к приемнику низкоомные наушники (высокоомная обмотка подключается к приемнику вместо EP1, а низкоомная — к наушникам). Подключать динамики или наушники на 4-50 Ом напрямую к этой схеме нельзя!
Чтобы подключить к приемнику усилитель звука, нужно место EP1 установить переменный резистор сопротивлением 1.
..3 кОм. Крайние выводи резистора подключаются в схему на место телефона, а к среднему выводу и одному из крайних (который идет к эмиттеру транзистора) подключаем вход усилителя звука НЧ.
Создание простого радиоприемника — Блог — Оборудование с открытым исходным кодом
- Введение
- Радиосхема
- Схема усилителя
- Вход питания
- Печатная плата
- Схема подключения
- Пайка
- Корпус
- Список компонентов и деталей
- Потенциометры
- Оратор
- Список деталей
- Краткое содержание
Цель этого проекта заключалась в разработке простого радиоприемника, который мог бы собрать каждый, преднамеренно используя большие компоненты для поверхностного монтажа.
Окончательная конструкция очень недорогая (около 20 фунтов стерлингов или 25 долларов США без учета динамика, но стоимость снижается, возможно, до половины этой суммы при сборке нескольких из них из-за минимального количества заказа некоторых из них).
части), а для сборки схемы можно использовать обычные инструменты для пайки. Его можно полностью построить за несколько часов. Нет необходимости в настройке или подгонке схемы, и прототип сработал с первого раза — с этим проектом очень легко получить успешный результат с первого раза.
Здесь есть 3-минутное видео-объяснение и демонстрация:
У вас недостаточно прав для редактирования метаданных этого видео.
Редактировать носитель
Размеры Икс SmallMediumLargeCustom
Subject (обязательно) Краткое описаниеТеги (через запятую)Видимость видео в результатах поискаVisibleHidden
Родительский контент
Создание простого радиоприемника
Плакат
Загрузить Предварительный просмотр
Я уверен, что дети смогут собрать эту схему.
После наблюдения за тем, как дети моложе 10 лет паяют пару интегральных схем для поверхностного монтажа (см. фотографии ниже), я был воодушевлен тем, что технология поверхностного монтажа не представляет для них ничего сложного! Во всяком случае, иногда сквозные компоненты представляли большую проблему.
Конечно, для успешной пайки поверхностного монтажа необходимо было использовать достаточно малый размер паяльного наконечника (около 1 мм) и тонкий припой (диаметр 0,38 мм — отличный вариант), а некоторые компоненты нужно было приклеить на место, или Blu-Tack (перемещаемая замазка) может пригодиться.
Работая парами, один ребенок должен иметь возможность удерживать компонент для поверхностного монтажа с помощью пинцета, пока другой припаивает его.
Радиосхема основана на одной интегральной схеме (ИС), Silicon Labs SI4825, и больше ничего. SI4825 принимает переменный резистор (потенциометр) для управления настройкой.
Схема показана ниже. Вход FM-антенны — это контакт 1 на разъеме J3 в крайнем левом углу схемы. Контакты 2 и 3 на этом разъеме предназначены для режима AM, который не реализован.
Правая часть схемы состоит из ряда резисторов, которые используются для выбора желаемого диапазона частот и режима. Существует цепочка резисторов для выбора полосы частот, идея заключается в том, что многопозиционный переключатель может использоваться для выбора точки ответвления между резисторами. В моем случае я решил не подключать туда какой-либо переключатель и припаял проволочную перемычку для постоянного выбора диапазона вещания FM.
Изменяя номиналы резисторов, перемещая проволочную перемычку или подключая туда переключатель, SI4825 можно переконфигурировать для поддержки AM-радиовещания и коротковолновых режимов или других FM-диапазонов. На электрической схеме и печатной плате указано положение проволочной перемычки для выбора FM-диапазона для Европы или США (для других регионов необходимо изучить техническое описание SI4825).
Настройка осуществляется регулировкой потенциометра VR1, и звук появляется на выводе 16 микросхемы. Антенный провод припаивается к контакту 1 разъема J3. Схема питается от 3В, поэтому можно использовать две батарейки АА или ААА. Показанная здесь принципиальная схема представляет собой всю радиостанцию, кроме аудиоусилителя! Впечатляет, как мало компонентов требуется.
Приведенная ниже схема образует аудиоусилитель, который подключается к контакту аудиовыхода радиочипа. Громкость звука можно отрегулировать с помощью потенциометра VR2, показанного на левой стороне схемы ниже. Звук усиливается/преобразуется в дифференциальные сигналы с помощью транзистора Q1. Интегральная схема U2 представляет собой микросхему аудиоусилителя для управления 8-омным динамиком.
Батарейка 3 В (две ячейки AA), подключенная к разъему J4, используется для включения светодиода и подачи питания на остальную часть схемы.
Файлы платы прикреплены к этому сообщению в блоге.
Для простоты сборки используются большие компоненты для поверхностного монтажа размером 0805. С точки зрения компоновки, верхняя половина печатной платы содержит радиосхему. Нижняя половина содержит аудиоусилитель. Правая сторона платы представляет собой съемную часть, содержащую только входную часть схемы. Идея заключалась в том, что в зависимости от конкретного корпуса может быть желательно разместить переключатель и светодиод в другом месте, и в этом случае часть платы для ввода питания можно отделить и удлинить парой проводов.
Готовая плата показана на фото ниже. Паять довольно быстро. Желтый провод действует как FM-антенна. Скрученные черные провода идут к 8-омному динамику диаметром 2 дюйма. Провода питания с правой стороны подключаются к держателю 2 батарей типа АА.
На приведенной ниже схеме показаны необходимые соединения. Провод выбора региона показан в положении для Европы (замыкание контактов 1 и 2), но для региона США вместо этого необходимо закоротить контакты 1 и 3.
Если выключатель питания и индикатор питания отделены от остальных, то для их электрического соединения используются два провода, как показано выше.
Общая процедура, которую я использую, заключается в том, чтобы сначала припаять все более мелкие компоненты, особенно резисторы, а затем конденсаторы. После того, как все более мелкие детали будут припаяны, можно припаять транзистор, кристалл и две микросхемы. Все детали со сквозными отверстиями припаяны в последнюю очередь.
Размеры печатной платы показаны ниже. Это со стороны компонентов платы, поэтому его необходимо перевернуть, если он будет использоваться для маркировки панели с лицевой стороны. Необходимые диаметры отверстий на передней панели для выключателя питания и потенциометров зависят от конкретных используемых деталей.
Я планирую использовать коробку из-под конфет и закрепить печатную плату внутри с помощью эпоксидного клея (в качестве альтернативы можно использовать 3D-принтер для создания кронштейнов или всего корпуса).
См. Сборка простого радиоприемника. Часть 2. Окончательная сборка. Резисторы с R2 по R9 должны иметь допуск 1%, это недорогие «толстопленочные» детали. См. список деталей ниже.
Потенциометры
Я использовал потенциометры с Aliexpress, но позже обнаружил, что Farnell также предлагает потенциометры нужного размера по низкой цене. Поисковый запрос Aliexpress — Wh248, и есть много интернет-магазинов, продающих их. Эти потенциометры доступны разной высоты, а печатная плата совместима с версиями 12,5 и 15 мм (20 мм можно взломать). Потенциометр громкости предпочтительно должен быть log , но потенциометр настройки должен быть линейным типа . Точные значения не важны, но 10k — это хороший ориентир для потенциометра громкости, а от 100k до 500k будет работать для потенциометра настройки (я использовал 100k).
Ручки для потенциометров тоже были с Алиэкспресс.
Динамик
Я использовал 8-омный динамик с Aliexpress, диаметром 2 дюйма.
Список деталей
В приведенный ниже список не входят динамик (8 Ом), ручки (зубчатые 6 мм) и корпус. Все резисторы пленочные толщиной 1%.
Детали перечислены в предпочтительном порядке пайки (т. е. сначала самые маленькие детали).
| # | Mnfr Code | Description | Identifier | Qty | ||||
|---|---|---|---|---|---|---|---|---|
| 1 | MCWR08X1003FTLMCWR08X1003FTL | 100k 0805 | R1 | 1 | ||||
| 2 | MCWR08X4702FTLMCWR08X4702FTL | 47k 0805 | R2 | 1 | ||||
| 3 | MCWF08P1002FTLMCWF08P1002FTL | 10k 0805 | R3, R4, R5, R6 | 4 | ||||
| 4 | RK73h3ATTD3903F. RK73h3ATTD3903F. | 390k 0805 | R7 | 1 | ||||
| 5 | MCWR08X2202FTLMCWR08X2202FTL | 22k 0805 | R8, R10 | 2 | ||||
| 6 | MCWR08X1001FTLMCWR08X1001FTL | 1k 0805 | R9 | 1 | ||||
| 7 | MCWR08X2702FTLMCWR08X2702FTL | 27k 0805 | R11 | 1 | ||||
| 8 | MCWR08X2201FTLMCWR08X2201FTL | 2.2k 0805 | R12, R13 | 2 | ||||
| 9 | ERJ6GEY0R00VERJ6GEY0R00V | 0R 0805 | R14, R15 | 2 | ||||
| 10 | ERJ6ENF1000VERJ6ENF1000V | 100R 0805 | R16, R17 | 2 | ||||
| 11 | MMZ2012S601AT000MMZ2012S601AT000 | FBEAD 0805 | FB1, FB2, FB3, FB4 | 4 | ||||
| 12 | MC0805B104K101CTMC0805B104K101CT | 100nF 0805 | C1, C2, C9 | 3 | ||||
| 13 | C0805C220J5GACTUC0805C220J5GACTU | 22PF 0805 | , C422225 22PF 0805 | , C42226922692269226922269222692269226926226922262222222222н. 0225 14 | C2012X7R1E475K125ABC2012X7R1E475K125AB | 4.7uF 0805 | C5, C6, C15 | 3 |
| 15 | CC0805KRX7R7BB224CC0805KRX7R7BB224 | 220nF 0805 | C7, C8 | 2 | ||||
| 16 | C0805C221K5GACTUC0805C221K5GACTU | 220пФ 0805 | C11, C12 | 2 | ||||
| 17 | GRM21BR61A226ME51LGRM21BR61A226ME51L 90926 20220 80226 | C13 | 1 | |||||
| 18 | X32K768L104X32K768L104 | 32.768kHz | X1 | 1 | ||||
| 19 | BAV99BAV99 | BAV99 | D1 | 1 | ||||
| 20 | BC849BLT1GBC849BLT1G | BC849B | Q1 | 1 | ||||
| 21 | SI4825-A10-CSRSI4825-A10-CSR | SI4825 | U1 | 1 | ||||
| 22 | PAM8302AADCRPAM8302AADCR | PAM8302 | U2 | 1 | ||||
| 23 | 16SVPC100M16SVPC100M | 100uF 16V | C10 | 1 | ||||
| 24 | P160KNP-0QC20B100KP160KNP-0QC20B100K | 100k Lin Pot | VR1 | 1 | ||||
| 25 | P160KNP-0QC20A10KP160KNP-0QC20A10K | 10k Log Pot | VR2 | 1 | ||||
| 26 | PVA1 EE h2 3. 5N V2PVA1 EE h2 3.5N V2 | Switch | SW1 | 1 | ||||
| 27 | L-53LYDL-53LYD | LED Yellow | D2 | 1 | ||||
| 28 | MP000329MP000329 | 2xAA Batt Holder | J4 | 1 | ||||
With little work, it is possible to make a usable radio with the Silicon Labs Чип SI4825. Как уже упоминалось, из-за простоты это сработало с первого раза. Качество звука такое же, как у любого обычного портативного радио. Я думаю, что это может быть разумным проектом для маленьких детей, с небольшим контролем.
Спасибо за внимание!
Принадлежности:
Простой и удобный в сборке приемник SID
Простой и удобный в сборке ОНЧ-приемник для обнаружения солнечных вспышек и гамма-всплесков — Из бюллетеня Solar Bulletin за октябрь 2002 г.
Вот обновленная версия простого ОНЧ-приемника, впервые описанного в апрельском дополнении SID к Солнечному бюллетеню.
Вы можете собрать его за один день из деталей Radio Shack стоимостью около 10 долларов. Рамочная антенна, которая идет в комплекте, займет еще один день, чтобы собрать ее из материалов, которые вы можете купить в Home Depot или подобном магазине. Конструкция основана на принципе, известном всем радиолюбителям, что наиболее важной частью передающей или приемной системы является хорошая антенна и хорошо согласованная линия передачи. Я выполнил первые требования, соорудив шестиугольную рамочную антенну размером 1,5 метра (59дюймов) по диагоналям и намотав на него 24 витка многожильного медного провода № 14. Я удовлетворяю второму требованию, полностью исключая линию передачи. Приемник встроен прямо в рамочную антенну, поэтому нет необходимости в линии передачи между антенной и приемником. После усиления сигнала в 900 раз он передается по линии передачи, состоящей из обычного 4-жильного телефонного провода, на драйвер регистратора. Нет необходимости согласовывать эту линию передачи с драйвером записывающего устройства, так как сигнал уже был усилен 900 X.
Сигнала достаточно, чтобы компенсировать потери на линии передачи. Я называю это «приемником петлевой антенны», потому что петля является приемником. Это LC-резонансный контур для приемника, и своим успехом он обязан тому, что он представляет собой большую высокодобротную петлю с гораздо большей апертурой, чем маленькие рамочные антенны, обычно используемые с приемниками внезапных ионосферных возмущений (SID). Низкое сопротивление провода № 14 придает петле высокую добротность, около 400 по сравнению с примерно 20 для небольших рамочных антенн, намотанных проводом № 26, которые используются большинством наблюдателей SID. Приемник имеет полосу пропускания менее 500 Гц, что выгодно отличает его от других используемых сегодня приемников SES (Sudden Enhancement if Signal). Этот приемник с рамочной антенной предназначен для размещения на открытом воздухе, поэтому его можно разместить как можно дальше от электропроводки, которая является источником большинства, если не всех, помех, которые досаждают приемникам SES.
На приведенной ниже диаграмме показана свободная от помех запись сигнала от NAA в Катлере, штат Мэн, США, передающего на частоте 24 кГц, которую я сделал в Орландо, Флорида, США, с рамочной антенной на расстоянии 8 метров (27 футов) от ближайшей электропроводки 60 Гц. . Ниже приведена упрощенная схема соединения частей приемника вместе. Ниже находится список запчастей. Нет необходимости помещать приемник в защищенный от непогоды ящик. Для защиты приемника от непогоды необходимы две вещи. Во-первых, весь флюс для пайки должен быть удален с печатной платы с помощью средства для удаления флюса, чего Radio Shack больше не имеет. Некоторые другие магазины радио и электроники продают его. Обычно это смесь этилового спирта, ацетона и спирта. Возможно, подойдет жидкость для снятия лака. После удаления флюса на плату усилителя капают свечной воск, чтобы покрыть ее полностью и защитить от дождя. Подстроечные конденсаторы контура на плате не установлены. Они подключаются непосредственно к проводам контура и не нуждаются в защите.
Ниже приведены инструкции по изготовлению шестиугольной рамки для приемника рамочной антенны. Если вы будете следовать этим указаниям, у вас получится красивая однослойная петля, в которой не будет зигзагов, но менее тщательно сделанная рамка, вероятно, будет работать так же хорошо, если вы сохраните достаточно близкие размеры.
На приведенном выше рисунке показано, как шестиугольная рама имеет форму лопастного колеса с шестидюймовыми фанерными лопастями, установленными в одном направлении на концах трех диагоналей. Диагонали номинальные 1 х 2 дюйма, фактический размер 5/8 дюймов х 1 3/8 дюйма, древесина из Home Depot или любого поставщика пиломатериалов. Каждая диагональ обрезана так, чтобы ее длина составляла ровно 57 дюймов. В центрах трех диагоналей просверливаются отверстия и они скрепляются между собой болтом. Я использовал латунный стержень с резьбой 5/16-18, латунные гайки и шайбы для предотвращения ржавчины. Фанерные лопасти имеют длину 6 дюймов и ширину 24 витка провода любого размера, который вы используете, поэтому вам следует сначала купить провод.
Затем можно измерить, какой ширины будут 24 витка. На чертежах лопастей показано, как три отверстия с потайной головкой для монтажных винтов центрированы на двух лопастях, смещены на 5/8 дюйма вправо на двух лопастях и на 5/8 дюйма влево на двух других. Эти смещения создают шестиугольную раму, которая будет лежать ровно, а обмотка не будет зигзагообразной. Я использовал латунные шурупы №10 с плоской головкой длиной 3/4 дюйма, чтобы закрепить лопасти по диагоналям. Площадки должны выступать ровно на один дюйм за концы диагоналей длиной 57 дюймов, чтобы расстояние между концами было ровно 59дюймов, что составляет 1,5 метра. Когда диагонали установлены с углами 60 градусов между ними, расстояние от каждого весла до следующего будет 0,75 метра, а длина поворота будет 6 х 0,75 = 4,5 метра. Тогда для 24 витков потребуется 4,5 х 24 = 108 метров или 354 фута провода. Это немного больше, чем обычно рекомендуется 300 футов, но это должно работать нормально. Вы должны купить немного больше, потому что я не включил толщину проволоки в свои расчеты.
Перед тем, как начать наматывать провод на каркас, следует зажать диагонали, чтобы они не двигались. Центральный болт не может быть достаточно затянут, чтобы сделать это. Древесина для диагоналей поставляется длиной 8 футов, так что у вас останется немного. Отрежьте две части длиной около 2 футов, чтобы зажать диагонали, пока вы наматываете проволоку на раму. Закрепите их на месте с помощью С-образных зажимов. Приклейте готовую обмотку к каждой лопатке 5-минутным эпоксидным клеем перед снятием зажимов. Теперь диагонали не соскальзывают, а провод не соскальзывает с краев лопастей. Концы обмотки должны проходить через маленькие отверстия в одной и той же лопатке и выходить на несколько дюймов. Приклейте их тоже эпоксидной смолой.
Я настроил свою 1,5-метровую петлю с 24 витками провода № 14 с прецизионной конденсаторной батареей, изготовленной Cornell-Dubilier, чтобы определить фактически необходимые емкости. Вот точные значения конденсаторов, необходимых для настройки на некоторые популярные станции СНЧ.
60 кГц, WWVB Fort Coffins, Колорадо, США. ……0,002 м3
25,2 кГц (без позывных) Ла Мури, Северная Дакота, США …0,0175 м3
NAA 24 кГц Катлер, Мэн, США ……0,0185 м3
37,5 кГц, NRK Гриндавик, Исландия ……0,008 м3/д
24,8 кГц, Тим-Крик, Вашингтон, США …….. 0,0178 м3/д
21,4 кГц, NPM, Гавайи, США …….. 0,023 м3/д
Вы можете сделать тюнер для поиска этих станций с помощью двух 8-позиционных DIP-переключателей Radio Shack. Они состоят из восьми маленьких однополюсных однопозиционных переключателей, установленных рядом друг с другом на печатной плате. Radio Shack продает только те конденсаторы, которые вам нужны для этого тюнера, из керамического диэлектрика, поэтому вам следует использовать их керамические конденсаторы. Ниже приведены емкости для шестнадцати конденсаторов, которые вам понадобятся. Установите каждый переключатель на небольшую печатную плату и подключите к каждому переключателю по одному конденсатору так, чтобы, когда все 8 переключателей находятся в положении , все восемь конденсаторов были соединены параллельно.
Оставьте выводы длинными, когда вы впаиваете их в тюнер, чтобы позже, когда вы определили комбинацию конденсаторов, которые настраиваются на выбранную вами станцию, вы могли отпаять их с достаточно длинными выводами, чтобы охватить расстояние между концами вашей петли.
Переключатель номер один :
Позиция # 1…..100 фунтов на фут
2….. 100 фунтов на фут
3 ….. 100 фунтов на фут
4 ….. 100 фунтов на фут 906 0 … .100 фунтов на фут
6…..470 фунтов на фут
7…..470 фунтов на фут
8…..0,001 миллион футов на дюйм
Переключатель номер два:
Положение № 1 … 0,001 MFD
2 … 0,001 MFD
3 … 0,001 MFD
4 … 0,0047 MFD
5 … 0,0047 MFD
6….0,01 м.д.
7….0,01 м.д.
8….0,01 м.д.
Эти два тюнера должны позволить найти вашу станцию без осциллографа и генератора сигналов.
Временно соедините их проводами с зажимами типа «крокодил» через вашу петлю. Это потребует некоторого терпения, но вы можете выбрать комбинации, которые в сумме дают значения, указанные в Таблице 1, чтобы приблизиться. Затем настройте вверх и вниз с шагом 100 п.п.м., пока не получите пик на сильном сигнале. Используйте мультиметр или записывающее устройство для измерения силы сигнала. Запишите сильный сигнал, который вы обнаружили в течение нескольких дней, чтобы убедиться, что он показывает модели восхода и захода солнца. Если он показывает эти образцы, вы успешно настроили свой приемник на подходящий сигнал, и он должен регистрировать солнечные вспышки как SES. Выпаиваем выбранные конденсаторы из тюнеров и припаиваем их поперек концов шлейфа. Помните, что керамические конденсаторы, которые вы покупаете в Radio Shack, рассчитаны только на 20% точности, поэтому, если вы подключите значения в таблице выше к своей петле, вы, вероятно, будете далеко. Я подключил конденсаторы емкостью 20 %, что в сумме дало 0,185 мФд, и NAA нигде не было обнаружено.
Я добавил конденсаторы по 100 пф за раз, чтобы настроить NAA. Проверив позже с помощью генератора сигналов и счетчика, я обнаружил, что конденсаторы с ошибкой 20% настроены на 28 кГц вместо 24 кГц, где я хотел быть.
Приведенные выше инструкции для приемника с шестиугольной рамочной антенной взяты из апрельского дополнения к SID. К настоящему времени опыт показал, что не каждый может построить приемник и настроить его на подходящий сигнал для записи SID. Это особенно актуально, если вы пытаетесь настроиться на слабый сигнал. Для тех из вас, у кого могут быть проблемы, я здесь, чтобы помочь вам. Делайте все возможное, но если вы не можете заставить его работать, пришлите мне электронное письмо, и я буду рад помочь вам получить его в эфире, записывая SID. Я еще не видел ни одного, который не смог бы исправить. Понятно, что у некоторых могут быть проблемы, потому что мы больше не живем в мире, где люди делают самодельные радиоприемники. Ученые-любители больше не создают свои собственные самодельные приборы.
Это прискорбно, потому что очень приятно заниматься наукой с чем-то, что вы построили сами, и это ваше собственное дело. Кроме того, вы, скорее всего, гораздо лучше поймете, как работает инструмент, если сами сконструируете его. Но то, как обстоят дела, есть и будет в будущем. Это все к лучшему, и сегодня мы действительно живем в лучшем мире, несмотря на то, что некоторые люди говорят вам. Несмотря на то, что дела обстоят лучше и доступны коммерчески доступные научные инструменты, вы все еще не можете купить хороший приемник SID, поэтому вам придется создавать свой собственный. Это то, что я надеюсь, что вы сделаете, поэтому, пожалуйста, попробуйте. Гамма-всплески (GRB) — это передовые методы астрофизики, которые обнаруживаются с помощью высокотехнологичных спутников, стоимость которых составляет многие миллионы долларов. Я уверен, что вы получите огромное удовольствие, обнаружив его с помощью простого самодельного радиоприемника, который вы можете собрать сами на кухонном столе за несколько долларов.
Удачи.
Дополнительная полезная информация
Рамочная антенна для приемника ОНЧ не обязательно должна быть свободной и свободной. Радиоволны ОНЧ подчиняются принципу оптики, известному как рассеяние Брюстера, который позволяет им проникать в проводящую среду на небольшую долю длины волны. Все электромагнитные волны подчиняются этому принципу. Вот почему ВМС используют радиочастоты ОНЧ для связи с подводными лодками. Их длинные волны рассеиваются в соленой воде достаточно глубоко, чтобы их могла уловить подводная антенна, тянущаяся чуть ниже поверхности. Им также не составит труда добраться до вашей рамочной антенны, спрятанной среди деревьев и кустарников и сидящей прямо на земле. Плоскость петли — это направление максимального сигнала, поэтому сориентируйте петлю так, чтобы сигнал, который вы хотите записать, находился в плоскости петли. Имеется резкий нуль в направлении, перпендикулярном плоскости петли. Максимум намного шире, чем нуль, поэтому нежелательный сигнал на соседней частоте может быть обнулен, в то же время отдавая предпочтение полезному сигналу.
На диаграмме показаны резисторы, которые усиливают 900 X. Это было нормально для записи сигнала NAA 24 кГц во Флориде, но усиление слишком велико для записи NAA из Нью-Джерси. Здесь я меняю R-4 на 22K, чтобы получить усиление ~150X. Если вы используете слишком большое усиление, это приведет к насыщению усилителя и построению прямой линии, которая не может отображать модели восхода и захода солнца и записывать SID. TL082 — это двойной операционный усилитель. Каждый операционный усилитель представляет собой отдельный усилитель, усиление которого равно соотношению резисторов, подключенных к его инвертирующему входу (выводы 2 и 6). Когда они 100K и 3.3K, каждый каскад усиливает 30X, всего 900 X. Если вы замените R-4 на 22K, общее количество будет 30 X ~ 5 = 150. Если R4 равно 10K, это будет 30 X 10 = 300. 33K даст 90 X. Вы также можете нарисовать прямую линию, если усилитель колеблется. и насыщает усилитель. Избегайте колебаний обратной связи, подвешивая плату усилителя посередине между периферией контура и центром рамы.
Подвесьте его на вводные провода и 4-жильный телефонный кабель, который должен выходить перпендикулярно из центра шлейфа на расстояние около двух метров. Не позволяйте усилителю касаться деревянной рамы. Если выходной кабель проходит близко к петле, усиленный сигнал, который он несет, может вернуться обратно в петлю и вызвать колебание обратной связи, которое рисует прямую линию, которая также не будет отображать ни модели восхода и заката, ни записывать SID. Генератор сигналов также может насыщать усилитель, если он слишком тесно связан с приемником. Всегда избегайте прямых линий при настройке приемника на искомую станцию.
Если ничего не помогает, и вы не можете настроить свой приемник на нужный вам сигнал, вы можете добиться большего успеха с помощью генератора сигналов, который вы можете собрать из деталей Radio Shack стоимостью около 12 долларов. Это осциллятор с мостом Вейна, который создает настоящую синусоидальную волну с хорошей стабильностью и прост в управлении. Если вы думаете, что это поможет вам, пожалуйста, пришлите мне по электронной почте, и я скажу вам, как его построить.
Его нужно будет установить на частоту, на которую вы хотите настроиться, с помощью частотомера. Если у вас нет частотомера или друга, который может его настроить, вы можете отправить его мне, и я буду рад установить его для вас. Он маленький и очень легкий, его можно отправить по почте за 37 центов или в любую точку мира авиапочтой за 80 центов. Есть одно исправление, которое необходимо внести в схему выше. Электролитический конденсатор емкостью 10 мФд должен быть подключен к переменному резистору 5 кОм, который регулирует выходной уровень записывающего устройства.
Возможно, причина, по которой вы не можете найти искомую станцию, заключается в том, что она не вещает. У всех станций VLF ВМФ обычно есть плановый день технического обслуживания каждую неделю, и иногда они не работают в течение длительного времени. NPM на Гавайях в настоящее время не работает уже несколько месяцев. Чтобы узнать о таких вещах, вы можете подписаться на форум Solar Observing и SID Monitoring (http://www.
