Цветомузыка на светодиодах — как сделать своими руками + видео

Цветомузыкальное оборудование, меняющее цвет, интенсивность, эффекты и ритм – неотъемлемого атрибута хорошей гулянки, способный поднять и задвигаться в такт музыке самого ленивого и меланхоличного из участников мероприятия. В этой статье мы обсудим нюансы цветомузыки на светодиодах, возможности сделать её своими руками и варианты применения в различных условиях.

С насыщением рынка светодиодным осветительным оборудованием, сферы его применения расширяются взрывными скачками и уже не ограничиваются исключительно дизайнерскими изысками в освещении интерьеров, лаконичностью и эффективностью при освещении офисов и рабочих освещений, или желанием сделать долговечную и качественную подсветку экстерьера зданий. Светодиодные лампы проникли во все сферы, где их колоссальный технологический отрыв, энергоэффективность, минимальные размеры при максимальной отдаче, могут сослужить добрую службу и принести пользу или эстетическое удовольствие – тюнинг автомобилей, фитолампы для выращивания домашних огородов, и, конечно, цветомузыки.

По какому принципу работает цветомузыка

В основе цветомузыкальных установок, используется способ частотного преобразования музыки и его передачи, посредством отдельных каналов, для управления источниками света. В результате получается, что в зависимости от основных музыкальных параметров, работа цветовой системы будет ей соответствовать. На этом прицепе основана схема, по которой собирается цветомузыка на светодиодах своими руками.

Как правило, для создания цветовых эффектов используется не менее трёх различных цветов. Это может быть синий, зелёный и красный. Смешиваясь в различных комбинациях, с разной продолжительностью, они способны создать поразительную атмосферу веселья.

Разделять сигнал на низкие, средние и высокие чистоты, способны LC и RC-фильтры, именно они устанавливаются и настраиваются в цветомузыкальную систему с применением светодиодов.

Настройки фильтров устанавливаются на следующие параметры:

  • до 300 Гц на низкочастотный фильтр, как правило, его цвет красный;
  • 250-2500 Гц для средних, цвет зелёный;
  • все что выше 2000 Гц преобразует высокочастотный фильтр, как правило, от него зависит работа синего светодиода.

Деление на частоты, проводится с небольшим перекрытием, это необходимо, для получения различных цветовых оттенков, при работе прибора.

Выбор цвета, в данной схеме цветомузыки не принципиален, и при желании можно использовать светодиоды разных цветов на своё усмотрение, менять местами и экспериментировать, запретить не может никто. Различные частотные колебания в сочетании с применением нестандартного цветового решения, могут существенно повлиять на качество результата.

Для регулировки доступны и такие параметры схемы, как количество каналов и их частота, из чего можно сделать вывод, что цветомузыка может использовать большое количество светодиодов разных цветов, и возможна индивидуальная регулировка каждого из них по частоте и ширине канала.

Преимущества светодиодной светомузыки

Цветомузыка на led-компонентах обладает рядом существенных преимуществ перед аналогами на устаревших лампах:

  • Маленький размер светодиодов в совокупности с энергоэффективностью порождают обилие возможных форм для создания светомузыкального оборудования, и речь идет не только о внешних форм-факторах, но и о возможностях применения светодиодов в самых различных эффектах при работе со светом и различными его цветами, ведь led-элемент может давать точечный поток света. Стробоскопы, прожекторы, дискошары и многое другое доступно для использования даже в домашних условиях.
  • Безопасность использования цветомузыки ни светодиодных излучателях максимальна, по сравнению с устаревшими лампами – диапазон рабочих температур led-элементов не превышает 60 градусов по Цельсию, а значит, опасений о возгорании каких-либо элементов домашнего декора или материалов просто не должно возникать. Пусть цвета заполнят ваш дом вместе с музыкой без каких-либо тревог, связанных с использованием светомузыкального оборудования.
  • Длительный срок эксплуатации цветомузыки для дома делает покупку такого оборудования целесообразной, ведь она рассчитана на 8000-10000 тысяч часов работы, то есть целый год бесперебойной службы. А с учетом того, что количество включений и выключений никак не сказывается на потребительских свойствах led-элементов, и большинство людей не устраивают круглосуточные вечеринки ежедневно, домашняя цветомузыка способна долгие годы радовать своего обладателя и его гостей.
  • Качество цвето- и светопередачи. Светодиодное освещение обладает самым широким спектром цветов и оттенков, что является одним из главных плюсов для цветомузыки как таковой, ведь разнообразие цветов играет важную роль в создании атмосферы. Так же, в отличие от лазерной цветомузыки, светодиодное оборудование безвредно для глаз и не способно повредить зрение при прямом попадании светового потока на сетчатку глаза.


Что необходимо, для изготовления цветомузыки

Резисторы для цветомузыкальной установки, собственного производства, могут использоваться только постоянные, с мощностью 0. 25-0.125. Подходящие резисторы, можно увидеть на рисунке ниже. Полоски на корпусе показывают величину сопротивления.

Также в схеме применяются R3 резисторы, и подстроечные R — 10, 14, 7 и R 18 вне зависимости от типа. Главное требование, возможность установки на плату, применяемую при сборке. Первый вариант светодиодной цветомузыки, собирался с применением резистора переменного типа с обозначением СПЗ-4ВМ и импортными — подстроечными.

Что касается конденсаторов, то использовать нужно детали с рабочим напряжением на 16 вольт, не менее. Тип, может быть любой. При затруднениях в поиске конденсатора С7, можно соединить параллельно, два меньших по ёмкости, для получения требуемых параметров.

Применяемые в схеме светодиодной цветомузыки конденсаторы С1, С6 должны быть способны работать на 10 вольтах, соответственно С9–16В, С8–25В. Если вместо старых советских конденсаторов, планируется использовать новые, импортные то стоит помнить, что они имеют различие в обозначении, нужно заранее определить полярность конденсаторов, которые будут устанавливаться, иначе можно перепутать и испортить схему.

Ещё для изготовления цветомузыки потребуется диодный мост, с напряжением 50В и рабочим током, около 200 миллиампер. В случае, когда нет возможности установить готовый диодный мост, можно сделать его из нескольких выпрямительных диодов, для удобства их можно убрать с платы и смонтировать отдельно с применением платы меньшего размера.

Параметры диодов, выбираются аналогично применяемых в заводском исполнение моста, диодов.

Светодиоды, должны быть красного, синего и зёленого цвета свечения. Для одного канала их понадобится шесть штук.

Что касается транзисторов, то подойдут VT1 и VT2, индекс обозначения не важен.

Ещё один необходимый элемент, стабилизатор напряжения. Используется пятивольтовый стабилизатор, импортного производства, с артикулом 7805. Также можно применять 7809 (девятивольтовый), но тогда из схемы нужно исключить резистор R22, а вместо него ставится перемычка, соединяющая минусовую шину и средний вывод.

Соединить цветомузыку с музыкальным центром, можно при помощи трехконтактного разъёма «джек».

И последнее, что необходимо иметь для сборки, это трансформатор с подходящими параметрами напряжения.

Общая схема для проведения сборки цветомузыки, в которой используются описанные детали на фото ниже.

Несколько рабочих схем

Ниже будет предложено несколько рабочих схем цветомузыки на светодиодах.

Вариант №1

Для данной схемы можно использовать светодиоды любого типа. Главное, чтобы они были сверхяркими и разными по свечению. Схема работает по следующему принципу, сигнал с источника передаётся на вход, где сигналы каналов суммируются и далее направляются на переменное сопротивление.(R6,R7,R8) При помощи этого сопротивления уровень сигнала для каждого канала регулируется, после чего поступает на фильтры. Различие фильтров, в ёмкости конденсаторов, используемых для их сборки. Их смысл, как и в других устройствах, преобразовывать и очищать звуковой диапазон в определённых границах. Это верхние, средние и низкие частоты. Для регулировки в схеме цветомузыки установлены резисторы подстройки. Пройдя всё это, сигнал поступает на микросхему, которая позволяет устанавливать различные светодиоды.

Вариант №2

Второй вариант цветомузыки на светодиодах отличается своей простотой и подойдёт для начинающих любителей. В схеме участвует усилитель и три канала для обработки частоты. Установлен трансформатор, без которого можно обойтись, если сигнала на входе достаточно для открытия светодиодов. Как и в аналогичных схемах, применяются регулировочные резисторы, обозначенные как R4 – 6. Транзисторы можно использовать любые, главное, чтобы передавали более 50% тока. По сути, больше ничего не требуется. Схему при желании можно улучшить, для получения более мощной цветомузыкальной установки.

3-х канальная цветомузыка на транзисторах

Приветствую, уважаемые меломаны-самоделкины!

Все мы хоть раз в жизни, хоть немного, но были на дискотеках. Громкая музыка, яркий свет разных цветов, бьющий в глаза в такт музыке непременно любого человека раскрепостит и заставит потанцевать. Даже сейчас, когда я это пишу, хочется просто встать и потанцевать Вопрос, как организовать сие мероприятие в домашних условиях? Нужны две компоненты — громкое музыкальное сопровождение и цветомузыка. И если с первым пунктом проблем обычно не возникает (благо усилителей мы собрали приличное количество), то вот над цветомузыкой нужно подумать. Она должна иметь сразу несколько цветов, как минимум три, и три этом каждый канал должен зажигаться в зависимости от частотного спектра музыкального сигнала. Бухает бас-бочка — горит один цвет, идут сочные гитарные запилы — горит другой, и так далее. Также схема должна быть достаточно чувствительной для того, чтобы её можно подключить прямо на выход какого-нибудь телефона или плеера, откуда будет играть музыка. Предлагаю схему такой цветомузыки ниже.


Рассмотрим каждую её часть более подробно. Как видно, она содержит три канала, соответственно три разных цвета светодиодов. На левой части схемы виден вход — сюда будем подавать аудио-сигнал. Следом идут три подстроечных резистора, по одному на каждый канал, это позволит независимо настраивать чувствительность каждого канала. Это нужно, в первую очередь из-за того, что частотный спектр типичных музыкальных треков не равномерный, а с помощью этих резисторов можно уравнять его так, что все три цвета будут зажигаться гармонично. Сопротивление подстроечных резисторов R4 — R6 может лежать в диапазоне 47 кОм — 200 кОм. После регуляторов на схеме видны частотные фильтры, именно они отвечают за то, на каких частотах будут зажигаться светодиоды каждого из каналов. Номиналы ёмкостей и сопротивлений в этих фильтрах уже подобраны нужным образом, нужно только их в точности придерживаться. Далее сигнал, уже подготовленный, поступает на базы коммутирующих транзисторов, каждый транзистор коммутирует светодиоды своего канала. Если использование цветомузыки планируется с отдельными светодиодами, то достаточно поставить сюда маломощные NPN транзисторы, например, КТ315, КТ3102, BC547, 2N2222, 2N3904. Если уже вы хотите подключить на выход более серьёзную нагрузку, например, длинные светодиодные ленты, то следует поставить транзисторы помощней, например, BD139. При этом их коэффициент усиления должен быть не меньше 100.


Если брать аудио-сигнал с телефона или плеера, то может оказаться так, что его не хватит для зажигания светодиодов, особенно при прослушивании музыки на небольшой громкости. Но это не беда, ведь схема предусматривает подключение дополнительного общего предусилителя сигнала. Он поднимает уровень сигнала по амплитуде, а затем подаёт на вход схемы самой цветомузыки, которая была представлена выше. Этот усилитель собирается всего на одном транзисторе и также содержит своей подстроечный резистор для настройки уровня сигнала. Подойдёт любой подстроечник сопротивлением 47 кОм — 200 кОм. Транзистор можно применить любой из того же ряда, КТ315, КТ3102, BC547, 2N2222, 2N3904. Питание этих двух схем общее, и может составлять 9-12 вольт. Ток потребления, при использовании одиночных светодиодов, очень мало, а потому схему запросто можно питать от аккумулятора. Но при использовании в качестве осветительного прибора светодиодных лент будьте внимательны при выбора источника питания, ведь ленты, особенно длинные, потребляют значительный ток. Схема предусилителя:

Схема собирается на аккуратной миниатюрной печатной плате, она уже предусматривает монтаж самой цветомузыки вместе с предусилителем. Для подключения аудио-сигнала и питания используются двойные клеммные колодки. Обратите внимание, что аудио-сигнал на входе — моно, поэтому достаточно взять просто один из аудио-каналов, правый или левый, это никак не отразится на работе цветомузыки. Несколько фотографий процесса изготовления платы представлены ниже:

Готовая плата начинает работать сразу после подачи питания и аудиосигнала, достаточно лишь подстроить уровни сигналов подстроечными резисторами. Такую схему можно использовать как отдельное законченное устройство, либо в составе усилителя, и при этом вывести светодиоды на переднюю панель. Данная схема проста, но содержит в себе один недостаток — яркость зажигания светодиодов будет зависеть от громкости подаваемого на вход звука. Решить её можно путём применения системы автоматической регуляции уровня, но это уже совсем другая история. Так или иначе, такая схема будет очень кстати для сборки вечерком, когда нечего делать. Внимание! После сборки и настройки, вы, вероятнее всего, залипните у схемы надолго, наблюдая за моргающими светодиодиками

Удачной сборки! Все вопросы, замечания, дополнения прошу писать в комментарии

plata.zip [8.98 Kb] (скачиваний: 99)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Цветомузыка на ку202н схема, порядок сборки

Цветомузыка является не только неотъемлемой частью вечеринок, но и часто используется дома. Многих мастеров интересует, как устроена такая система, и что необходимо для сборки ее в домашних условиях.

Принцип работы конструкции

В устройстве есть несколько основных способов передачи и преобразования музыки. Как правило, есть высокие показатели, нормальные и низкие. За каждым из них закреплён определённый цвет, и при проигрыше мелодии, свет автоматически настраивается под играющие децибелы.

Обычно используют три основных цвета. Чаще всего — это зеленый, синий и красный. Разная продолжительность мерцания, а также комбинации цветов, способны создать поразительные эффекты.

Справка! Частота и сила сигнала распределяется при помощи специальных фильтров. Благодаря им осуществляется основная работа цветомузыки.

Настройка фильтров производится согласно следующим параметрам:

  • До 300 Гц самый низкочастотный фильтр, который отвечает за красный цвет.
  • 250-2500 Гц относится к средним частотам и отвечает за зеленый цвет.
  • Выше 2000 Гц относится к самым высоким частотам и отвечают за синий цвет.

Это то, что касается основных характеристик настройки цвета и музыки в системе.

Инструменты и материалы для самостоятельной сборки подсветки

Для работы нужно подготовить ряд инструментов и материалов.

Резисторы для такой установки используются мощностью в 0,25 — 0,125.

Справка! Мощность указывают на корпусе, ею обозначается величина сопротивления.

Также к необходимым элементам относятся:

  • Резистор R3.

  • Рабочие конденсаторы на 16 вольт.

  • Диодный мост с напряжением в 50В, а рабочий ток должен составлять 200 миллиампер.

  • Цветные диоды, с использованием шести штук на один канал.

  • Стабилизатор напряжения.

  • Трансформатор, который подходит под параметры напряжения.

 Подготовив все эти элементы, переходят непосредственно к изготовлению цветомузыки.

Как сделать цветомузыку на ку202н

Есть несколько основных способов, по которым можно самостоятельно собрать цветомузыку. Как правило, их схемы отличаются не слишком сильно, так как суть работы у цветомузыки идентична друг другу.

Цветомузыка на тиристорах КУ 202 Н

Схема «цветомузыки» на тиристорах КУ202Н, с активными частотными фильтрами и усилителем тока

Зачастую схема предназначена для систем, при которых свет и его яркость никак не зависят от громкости звука. Подача звукового сигнала происходит через выход первичной обмотки разделительного трансформатора.

А второй сигнал служит для поступления сигнала именно на световые фильтры через резисторы. Они и контролируют, и регулируют его уровень.

Справка! Раздельная регулировка необходима для того, чтоб выравнивался уровень яркости всех трех систем.

  • Фильтры позволяют четко разделить поступающий сигнал на три основные канала. Первый канал отвечает за самую низкую частоту, и пресекает любую частоту выше 800 Гц.
  • Фильтр для второго канала устанавливается на более высокую частоту, которая регулируется до 2000 Гц. Настройка данного фильтра для цветомузыки своими руками выполняется при помощи резистора R15.

  • Третий канал объединяет в себе всё, что находится выше этих частот. Настраивают третий фильтр при помощи резистора R22.

После пошаговой настройки каждого фильтра сигналы детектируются. Далее они усиливаются и подаются на оконечный каскад. Процедура должна проводиться на мощных транзисторах, либо на тиристорах ку202н.

Порядок сборки схемы

Для того, чтобы сделать цветомузыку на ку202н своими руками, нужно тщательно изучить схему сборки конструкции. Транзистор КТ315 можно заменить сторонними кремниевыми транзисторами, но при условии, что коэффициент усиления не менее 50.

Трансформатор Т1 используется любой, главное, чтоб подходило количество витков. Можно изготовить такую систему самостоятельно, и обмотать их по 150-300 витков каждую.

Диодный мост выбирают исходя из уровня нагрузки, которой будет подвергаться система. Для того, чтоб обеспечить транзисторы достаточным питанием, нужно использовать любой стабилизированный блок питания, минимальный ток которого не менее 250 мА.

Каждый из каналов самодельной цветомузыки собирается отдельно друг от друга.

Главное правило — сборка начинается с выходного каскада. Только после его полной сборки можно перейти к проверке работоспособности, если подать на него сигнал достаточного уровня.

После нормальной отработки каскада осуществляется сборка активного фильтра. После проверки работоспособности каждого канала получается действительно рабочая система.



Процесс сборки самодельной цветомузыки на ку202н достаточно долгий и кропотливый, но при правильной последовательности получается действительно рабочая система.

Сборка схемы «бегущие огни»

Не менее знаменитая система подсветки, которая активно использовалась при организации вечеринок в стиле «диско».

Схема сборки подразумевает сборку на двух микросхемных триггерах, а также дешифраторах. А для регулировки скорости переключения используют мультивибраторы.

Справка! Скорость, с которой переключаются лампы, регулируют при помощи транзистора R10.

На первичной обмотке стоит трансформатор Тр1, который понижает напряжение. Напряжение в 5 Вт получается при помощи стабилизатора КРЕН5А.

Транзистор должен быть вида КТ315Б, тиристоры выбирают КУ202Н, конденсатор и резистор — используются любые, независимо от типа.

Фото цветомузыки своими руками

На фото ниже можно посмотреть, как выглядит цветомузыка, собранная своими руками. Работоспособность схемы зависит только от того, насколько качественно выполнялся процесс сборки отдельных схем и элементов.

Можно самостоятельно изготовить цветомузыку и подсветку к ней. Работа не самая простая, зато при правильном подходе самоделка превзойдет все ожидания.

А особенно приятен будет тот факт, что все работы выполнены самостоятельно.





Как вам статья?

Павел

Бакалавр «210400 Радиотехника» – ТУСУР. Томский государственный университет систем управления и радиоэлектроники

Написать

Пишите свои рекомендации и задавайте вопросы

Цветомузыка на Arduino, Светодиодный проект на WS2812b, DIY

С наступающим! Приближается Новый год, а значит, пора срочно создавать настроение! Ну и как всегда в это время года рождаются десятки электронных схем различных цветомузыкальных установок. Чего только самобытные мастера не придумают. От трехцветных моргалок до лазерных многолучевых установок с управлением по MIDI интерфейсу.
Чип и Дип является крупнейшим поставщиком адресных светодиодов WS2812b на российский рынок. Поэтому мы хотим показать вам очень простую и удивительную цветомузыку, которую работает на Arduino. Назовем её — визуализатор звука!

Инструкция

Схема очень простая!

Вам понадобятся Arduino Nano, или Uno. Или какая там у вас есть? Два потенциометра, пять резисторов, пару конденсаторов и линейка (лента) из светодиодов WS2812b. Всё! Светодиодов в линейке может быть 60, 120 или 180. А впрочем, любое количество.
В визуализаторе с помощью алгоритма быстрого преобразования Фурье выделяются 8 частот (порог чувствительности на каждую частоту свой, снижается от 1 к 8), преобразуются в цвет и выводятся на линейку светодиодов по одному из восьми алгоритмов. Основную часть скетча писал Майкл Крампас, парни из Чип и Дипа добавили функционал, ещё одна часть кода взята из проекта Piccolo компании Adafruit.
В Adafruit также писали библиотеку для светодиодов neopixel. А библиотека быстрого преобразования Фурье (FFT) написана уважаемым ChaN, это библиотека FFT для 128 точек, адаптированная для AVR микроконтроллеров написана на ассемблере.
Сам скетч и библиотеки ffft.h и Adafruit_NeoPixel.h нужно скачать в подвале этой страницы и распаковать в папку с другими библиотеками Arduino. Например C:\Program Files (x86)\Arduino\libraries
Не теряйте время на разбор алгоритмов, просто соберите, залейте скетч в плату Arduino и наслаждайтесь шоу.
Это всего лишь развлечение!

Настройки

В момент первого включения нужно сделать пару настроек:
Яркость: удерживайте кнопку color при включении питания. На первых 8 светодиодах будет отображаться радуга светодиодов. С помощью ручки param измените яркость. По завершении нажмите кнопку color еще раз, и ваша конфигурация будет сохранена в памяти.
Длина светодиодной полосы: удерживайте кнопку pattern при включении питания. Отобразится один, два или три красных светодиода. Используйте ручку param, чтобы выбрать длину светодиодной полосы в зависимости от количества красных светодиодов:
1=60 светодиодов
2=120 светодиодов
3=180 светодиодов
По завершении нажмите кнопку pattern еще раз, и ваша конфигурация будет сохранена в памяти.

Алгоритмы

Танцы плюс: пики звуковых сигналов испускаются из центра полосы и исчезают по мере приближения к концам. Скорость пика пропорциональна величине звукового сигнала этого пика.
Танцы минус: то же, что и Dance Party, но пики сигналов испускаются с одного конца.
Импульс: пики сигналов отображаются как яркие импульсы, которые поступают из центра полосы. Ширина импульса зависит от уровня сигнала.
Световая полоса: в пиках освещается вся полоса.
Цветные полоски: пики сигналов отображаются как цветные полосы, которые исчезают.
Цветные полоски 2: подобно цветные полоски, но каждая полоска сжимается и исчезает.
Вспышки: пики сигналов отображаются в виде светодиодной вспышки в случайном месте. Начальный цвет белый, а затем исчезает через другой цвет.
Светлячки: пики сигналов отображаются как одиночные светодиоды в случайном месте, и они перемещаются влево или вправо и исчезают. Их скорость зависит от величины сигнала.

Цветовые схемы

Случайная двухцветная схема: выбраны два случайных цвета и только они используются для отображения пиков сигнала. Со временем будут выбраны новые цвета. Используйте param, чтобы настроить скорость изменения цветовой схемы. Если ручка потенциометра «параметры» в верхнем положении, цвета будут меняться часто и каждый пик сигнала будет иметь новый цвет. Рекомендую установить ручку в средину.
Радуга: все пики сигналов отображаются как один и тот же цвет (с небольшим количеством случайных вариаций) и этот цвет меняется как радуга с течением времени. Скорость изменения цвета устанавливается потенциометром param.
Цветные частоты: в этом режиме каждый пик сигнала окрашивается в зависимости от частотной полосы где он находится. Самая низкая полоса красного цвета, и дальше вверх по спектру. Есть 8 полос частот: красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый, белый. Этот цветовой режим наиболее интересен, когда частотная характеристика настроена на все полосы частот.
Диапазон частот: вы можете управлять тем диапазоном частот, на который откликается цветомузыка. Чтобы установить диапазон нажмите и удерживайте обе кнопки. Используйте ручку param, чтобы выбрать, сколько из восьми частотных диапазонов будет показываться. Если вы хотите выделить бас и ритм музыки, установите частотную характеристику только на самые низкие 2 или 3 полосы. Если вы хотите показать все частоты в музыке (например, вокал и более высокие инструменты), выберите все полосы частот.

Это видеоинструкция по настройке и она же демонстрация визуализатора в работе.
Там, в конце, две музыкальные композиции с разными алгоритмами.


Ещё одна композиция


Эпилог или разбор полётов
1. Как изменить подсветку в паузах?
2. Можно ли изменить динамику?
3. Как подключить ленту с количеством светодиодов отличным от 60/120/180?

Это открытый проект! Лицензия, под которой он распространяется – Creative Commons — Attribution — Share Alike license.

Схема цветомузыки на 12 вольт. Схемы простые и сложные. Приобретение готового ЦМУ

Всем нам время от времени хочется праздника. Иногда хочется погрустить или испытать другие эмоции. Самый простой и эффективный способ добиться желаемого результата – послушать музыку. Но одной лишь музыки часто бывает недостаточно – нужна визуализация звукового потока, спецэффекты. Иначе говоря – нужна цветомузыка (или светомузыка как её иногда называют). Но где же её взять, если подобная аппаратура в специализированных магазинах стоит недешево? Сделать своими руками, конечно же. Все, что для этого нужно, это наличие компьютера (или блока питания отдельно), нескольких метров светодиодной RGB ленты мощностью потребления в 12в, макетная плата USB (AVR-USB-MEGA16 – пожалуй, самый дешевый и простой вариант), а также схема того, что и куда подключать.

Немного о ленте

Прежде чем перейти к самим работам, необходимо определить, что же собой представляет эта светодиодная RGB лента мощностью именно 12в. А является она простым, но одновременно очень хитроумным изобретением.

Светодиоды известны уже не первое десятилетие, но благодаря инновационным разработкам стали действительно универсальным решением для множества проблем в сфере электроники. Они сейчас применяются повсеместно – как индикаторы в бытовой технике, самостоятельно в виде энергосберегающей лампы, в космической отрасли, а также в сфере спецэффектов. К последней можно отнести и цветомузыку. Когда светодиоды трех типов – красный (Red), зеленый (Green) и синий (Blue) объединяются на одной ленте, то получается светодиодная RGB лента. В современных RGB диодах имеется миниатюрный контроллер. Это позволяет им испускать все три цвета.

Особенностью такой является ленты то, что все диоды сгруппированы и соединены в общую цепочку , управляемую общим контроллером (им может оказаться также и компьютер в случае подключения через USB, либо специальный блок питания с пультом управления для автономных модификаций). Все это позволяет создать практически бесконечную ленту с минимумом проводов. Её толщина может достигать буквально нескольких миллиметров (если не учитывать варианты с резиновой или силиконовой защитой от физических повреждений, влаги и температуры). До изобретения такого типа микроконтроллеров самая простая модель имела, по крайней мере, три провода. И чем выше была функциональность таких гирлянд – тем больше было проводов. В западной культуре фраза «распутать гирлянду» давно уже стало нарицательным для всех долгих, нудных и крайне запутанных дел. И вот сейчас это перестало быть проблемой (еще и потому, что светодиодную ленту предусмотрительно накручивают на специальный небольшой барабан).

Что нам нужно?

Цветомузыка своими руками из ленты GE60RGB2811C

В идеале, для организации цветомузыки своими руками нам подойдет уже готовая светодиодная лента с питанием от USB порта компьютера. Все, что нам надо – скачать необходимое приложение на для того же компьютера, настроить ассоциации файлов с нужным аудио-проигрывателем, и наслаждаться результатом.

Но это если нам очень повезет, и если у нас есть деньги, чтобы все это приобрести. В ином случае все выглядит несколько сложнее.

В продаже магазинов электронных комплектующих есть различные по длине и мощности светодиодные ленты, но нам нужна только 12в. Она является наилучшим вариантом для подключения к компьютеру посредством USB. Так, например, можно найти модель GE60RGB2811C, которая представляет собой последовательно подключенных 300 RGB светодиодов. Один из плюсов любой такой ленты в том, что её можно нарезать как кому удобно – любой длины. Все что нужно после этого – соединить контакты, чтобы электрическая цепь не была разомкнутой, и схема была целостной (это надо сделать обязательно).

Схема настройки цветомузыки

Также нам может понадобиться макетная плата для подключения USB. Самым популярным, дешевым, но при этом функциональным вариантом для подключения является модель AVR-USB-MEGA16 под USB 1.1. Эта версия USB считается уже несколько устаревшей т.к. передает сигнал к светодиодам со скоростью 8 миллисекунд, что для современной техники слишком медленно, но, поскольку человеческий глаз и эту скорость воспринимает как «мгновение ока», то нам она вполне подойдет.

Если опустить большинство сложнейших технических тонкостей и нюансов, то все, что требует от нас схема такого подключения, это взять ленту нужной длины, высвободить и зачистить контакты на одной стороне, подключить и припаять их к выходу на макетной плате (на самой плате указаны символы, какой разъем и для чего нужен) и, собственно, всё. Для полной длины ленты в 12в может не хватить питания, поэтому можно их запитать от старого блока питания компьютера (это потребует параллельного подключения), или просто обрезать ленту. Звук при просто этом варианте будет идти из компьютерных динамиков. Для особо искушенных в электронике мастеров, можно порекомендовать присоединить микрофонный усилитель и маленький «динамик-пищалку» прямо к AVR-USB-MEGA16.

Схема крепления контактов ленты к USB шнуру от смартфона

Если эту плату раздобыть не удалось, то на самый крайний случай подключение можно сделать через светодиодную RGB ленту 12в к USB кабелю от смартфона или планшетного компьютера (схема по настройке цветомузыки своими руками это допускает). Важно только убедиться, что шнур даст необходимые 5 ватт мощности. В завершение всех этих манипуляций устанавливаем программу SLP (или прописываем все шаги в txt файле, если позволяют познания в программировании и понятна схема и алгоритм всех действий), выбираем нужный режим (по количеству диодов), и наслаждаемся работой, проделанной своими руками.

Вывод

Цветомузыка не является предметом первой необходимости, но зато делает нашу жизнь гораздо интереснее, и не только из-за того, что мы теперь можем смотреть на мигающие разноцветные огоньки, загорающимися и тухнущими в такт любимой мелодии. Нет, мы о другом. Сделав нечто подобное своими руками, а не купив в магазине, каждый почувствует прилив сил от удовлетворения, присущего каждому мастеру и творцу, и осознания, что он тоже чего-то стоит. А по сути вопроса – цветомузыка установлена, мигает и радует глаз с минимальными расходами и максимальным удовольствием – чего еще надо?..


Освещение на кухне малогабаритной квартиры
Подбираем светильники для зеркал, возможные варианты
Люстра для детской комнаты в виде самолетика

Цветомузыка своими руками – что может быть приятней и интересней для радиолюбителя, ведь собрать ее несложно, имея хорошую схему.

В современной радиотехнике существует огромное разнообразие радиоэлементов и светодиодов, преимущество которых трудно подвергнуть сомнению. Большой диапазон цветов, яркий и насыщенный свет, высокая скорость срабатывания различных элементов, низкое потребление энергии. Этот список достоинств можно продолжать бесконечно.

Принцип работы цветомузыки: светодиоды, собранные по схеме, моргают от имеющегося источника звука (это может быть плеер или магнитола и колонки) с определенной частотой.

Преимущества использования светодиодов перед используемыми ранее в ЦМУ:

  • световая насыщенность света и обширный цветовой диапазон;
  • хорошая скорость;
  • малая энергоемкость.

Простейшие схемы

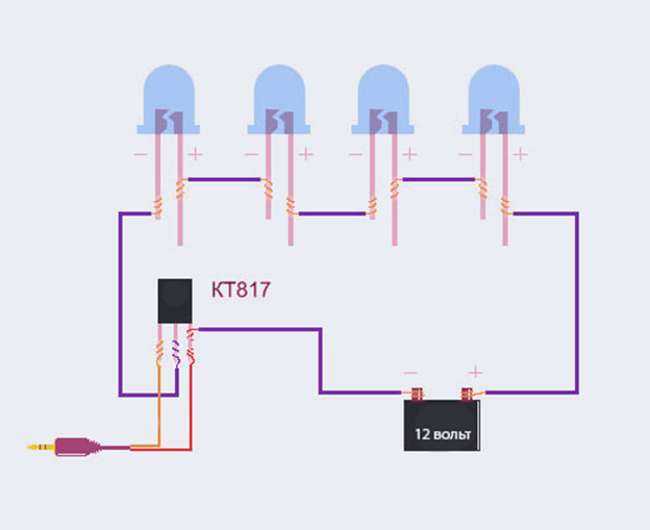

Простая цветомузыка, которую можно собрать, имеет один светодиод, питается от источника постоянного тока напряжением 6–12 В.

Можно собрать вышеприведенную схему, используя светодиодную ленту и подобрав необходимый транзистор. Недостатком является то, что существует зависимость от уровня звука.

Другими словами, полноценный эффект можно наблюдать только при одном уровне звучания. Если снизить громкость, то будет редкое мигание, а при повышении громкости останется постоянное свечение.

Убрать этот недостаток можно при помощи трехканального преобразователя звука. Ниже приведена простейшая схема, собрать ее своими руками на транзисторах несложно.

Схема цветомузыки с трехканальным преобразователем звука

Для данной схемы необходим источник питания на 9 вольт, который позволит светиться светодиодам в каналах. Чтобы собрать три усилительных каскада, понадобятся транзисторы КТ315 (аналог КТ3102). В качестве нагрузки используются разноцветные светодиоды. Для усиления использован понижающий трансформатор. Резисторы выполняют функцию регулировки вспышек светодиодов. В схеме стоят фильтры для пропускания частот.

Можно улучшить схему. Для этого надо добавить яркость лампочками накаливания на 12 В. Понадобятся тиристоры управления. Все устройство необходимо запитать от трансформатора. По такой наипростейшей схеме можно уже работать. Цветомузыка на тиристорах может быть собрана даже начинающим радиотехником.

Как сделать цветомузыку на светодиодах своими руками? Первое, что необходимо сделать – это подобрать электрическую схему.

Ниже приведена схема светомузыки с RGB-лентой. Для подобной установки необходим источник питания на 12 вольт. Она может работать в двух режимах: как светильник и как цветомузыка. Режим выбирается переключателем, установленным на плате.

Этапы изготовления

Необходимо сделать печатную плату. Для этого нужно взять фольгированный стеклотекстолит размерами 50 х 90 мм и толщиной 0,5 мм. Процесс изготовления платы состоит из нескольких этапов:

  • подготовка фольгированного текстолита;
  • сверление отверстий под детали;
  • нанесение дорожек;
  • травление.

Плата готова, комплектующие закуплены. Теперь начинается самый ответственный момент – распайка радиоэлементов. От того, как аккуратно они будут установлены и запаяны, будет зависеть окончательный результат.

Собираем нашу печатную плату с напаянными на ней компонентами вот в такой доступный плафон.

Краткое описание радиоэлементов

Радиоэлементы для электрической схемы вполне доступны, приобрести их в ближайшем магазине электротоваров не составит труда.

Для цветомузыкального сопровождения подойдут проволочные резисторы мощностью 0,25–0,125 Вт. Величину сопротивления всегда можно определить по цветным полоскам на корпусе, зная порядок их нанесения. Подстроечные резисторы бывают как отечественные, так и импортные.

Конденсаторы, выпускаемые промышленностью, делятся на оксидные и электролитические. Подобрать нужные не составит труда, проделав элементарные расчеты. Некоторые оксидные конденсаторы могут иметь полярность, которую необходимо соблюдать при монтаже.

Диодный мост можно взять уже готовый, но если его нет, то выпрямительный мост несложно собрать, используя диоды серии КД или 1N4007. Светодиоды берутся обычные, с разноцветным свечением. Использование cветодиодных RGB-лент – перспективное направление в радиоэлектронике.

Светодиодная RGB-лента

Возможность сборки цветомузыкальной приставки для автомобиля

Если получилось порадовать цветомузыкой из светодиодной ленты, сделанной своими руками, то подобную установку со встроенной магнитолой можно изготовить для автомобиля. Ее легко собрать и быстро настроить. Предлагается разместить приставку в пластиковом корпусе, который можно купить в отделе электрорадиотехники. Установка надежно защищена от влаги и пыли. Ее несложно установить за приборной панелью автомобиля.

Также подобный корпус можно изготовить самостоятельно, используя оргстекло.

Подбираются пластины нужных габаритов, в первой из деталей делаются два отверстия (для питания), зашкуриваются все детали. Собираем все с помощью термопистолета.

Отличный световой эффект достигается, если использовать разноцветную (RGB) ленту.

Вывод

Известная поговорка «не боги горшки обжигают» остается актуальной и в наши дни. Разнообразный ассортимент электронных компонентов дает народным умельцам широкий простор для фантазии. Цветомузыка на светодиодах, сделанная своими руками, – это одно из проявлений безграничного творчества.

В этой статье мы поговорим о цветомузыке. Наверное, у каждого начинающего радиолюбителя, да и не только, в своё время возникало желание собрать цветомузыку. Что это такое, думаю, известно всем — говоря проще, это создание визуальных эффектов, изменяющихся в такт музыке.

Та часть цветомузыки, которая излучает свет, может быть выполнена на мощных лампах, например в концертной установке, в случае если цветомузыка нужна для домашних дискотек, её можно сделать на обычных лампах накаливания 220 вольт, а если цветомузыка планируется, например, как моддинг компьютера, для повседневного использования, её можно выполнить на светодиодах.

В последнее время, с появлением в продаже светодиодных лент, находят все большее применение цветомузыкальные приставки с использованием таких led-лент. В любом случае, для сборки Цвето Музыкальных Установок (ЦМУ сокращенно) требуется источник сигнала, в роли его может выступать микрофон с собранными несколькими каскадами усилителя.

Также сигнал может браться с линейного выхода устройства, звуковой карты компьютера, с выхода mp3 плейера и т. д., в этом случае также потребуется усилитель, например два каскада на транзисторах, я для этой цели воспользовался транзисторами КТ3102. Схема предусилителя изображена на следующем рисунке:

Далее приведена схема одноканальной цветомузыки с фильтром, работающей совместно с предусилителем (выше). В этой схеме светодиод мигает под басы (низкие частоты). Для согласования уровня сигнала в схеме цветомузыки предусмотрен переменный резистор R6.

Существуют и более простые схемы цветомузыки, которые может собрать любой начинающий, на 1 транзисторе, к тому же не нуждающиеся в предусилителе, одна из таких схем изображена на картинке ниже:

Цветомузыка на транзисторе

Схема распайки выводов штекера Джек 3. 5 приведена на следующем рисунке:

Если по каким-то причинам нет возможности собрать предварительный усилитель на транзисторах, можно заменить его трансформатором, включённым как повышающий. Такой трансформатор должен выдавать напряжения на обмотках 220/5 Вольт. Обмотка трансформатора с меньшим количеством витков подключается в источнике звука, например, магнитоле, параллельно динамику, усилитель при этом должен выдавать мощность как минимум 3-5 ватт. Обмотка с большим количеством витков подключается ко входу цветомузыки .

Разумеется, цветомузыка бывает не только одноканальной, она может быть 3, 5 и более многоканальной, когда каждый светодиод или лампа накаливания мигает при воспроизведении частот своего диапазона. При этом диапазон частот задается путем использования фильтров. В следующей схеме, трехканальной цветомузыки (которую сам недавно собирал) в качестве фильтров стоят конденсаторы:

Если мы захотели использовать в последней схеме не отдельные светодиоды, а светодиодную ленту, то в схеме следует убрать токоограничивающие резисторы R1, R2, R3. Если лента или светодиод используется RGB, то должна быть выполнена с общим анодом. Если планируется подключать светодиодные ленты большой длины, то для управления лентой следует применить мощные транзисторы, установленные на радиаторы.

Так как светодиодные ленты рассчитаны на питание 12 Вольт, соответственно и питание в схеме нам следует поднять до 12 Вольт, причем питание должно быть стабилизированным.

Тиристоры в цветомузыке

До сих пор в статье рассказывалось только про цветомузыкальные устройства на светодиодах. Если возникнет надобность собрать ЦМУ на лампах накаливания, тогда для управления яркостью ламп нужно будет применить тиристоры. Что такое вообще тиристор? Это трехэлектродный полупроводниковый прибор, который соответственно имеет Анод , Катод и Управляющий электрод .

КУ202 Тиристор

На рисунке выше изображен советский тиристор КУ202. Тиристоры, в случае, если планируется использовать с мощной нагрузкой, также необходимо крепить на теплоотвод (радиатор). Как мы видим на рисунке, тиристор имеет резьбу с гайкой и крепится аналогично мощным диодам. Современные импортные просто снабжены фланцем с отверстием.

Одна из подобных схем на тиристорах приведена выше. Это схема трехканальной цветомузыки с повышающим трансформатором на входе. В случае подбора аналогов тиристоров, следует смотреть на максимальное допустимое напряжение тиристоров, в нашем случае у КУ202Н — это 400 вольт.

На рисунке приведена подобная схема цветомузыки приведенной выше, главное отличие в нижней схеме — отсутствует диодный мост. Также цветомузыку на светодиодах можно встроить в системный блок. Мной была собрана такая трехканальная цветомузыка с предусилителем в корпусе от сидирома. При этом сигнал брался со звуковой карты компьютера с помощью делителя сигнала, в выходы которого подключались активная акустика и цветомузыка. Предусмотрена регулировка уровня сигнала, как общего, так и отдельно по каналам. Запитывались предусилитель и цветомузыка от разъема Молекс 12 Вольт (желтый и черный провода). Схемы предусилителя и трехканальной цветомузыки по которым собирались приведены выше. Существуют и другие схемы цветомузыки на светодиодах, например эта, также трехканальная:

В этой схеме, в отличие от той, что собирал я, используется в канале средних частот индуктивность. Для тех, кто захочет сперва собрать что-нибудь попроще, привожу следующую схему на 2 канала:

Если собирать цветомузыку на лампах, то придется использовать использовать светофильтры, которые могут быть в свою очередь, как самодельными так и покупными. На рисунке ниже изображены светофильтры, которые есть в продаже:

Некоторые любители цветомузыкальных эффектов собирают устройства на основе микроконтроллеров. Ниже приведена схема четырехканальной цветомузыки на МК AVR tiny 15:

Микроконтроллер Тiny 15 в этой схеме можно заменить на tiny 13V, tiny 25V. И под конец обзора от себя хочу сказать, что цветомузыка на лампах проигрывает по зрелищности цветомузыке на LED, так как лампы более инерционные, чем светодиоды. А для самостоятельного повторения можно рекомендовать вот такую

Очень простая трехканальная RGB цветомузыка на светодиодах не содержит дефицитных или дорогих компонентов. Все элементы вполне можно найти у любого, даже у самого юного радиолюбителя.
Принцип работы цветомузыки – классический, ставший по истине самым популярным. Основывается он на разделении звукового диапазона на три участка: высокие частоты, средние частоты и низкие частоты. Так как цветомузыка трехканальная, то каждый канал отслеживает свою границу частот и как её уровень достигнет порогового значения – зажигает светодиод. В результате, при проигрывании музыкальных композиций, рождается красивый световой эффект, при мигании светодиодов различных цветов.

Схема простой цветомузыки

Три транзистора – три канала. Каждый транзистор выполнят роль порогового компаратора и как уровень превысит 0,6 Вольта – транзистор открывается. Нагрузкой транзистора служит светодиод. Для каждого канала свой цвет.
Перед каждым транзистором идет RC цепочка, играющая роль фильтра. Визуально схема состоит из трех независимых частей: верхняя часть – это канал высоких частот. Средняя часть — канал средних частот. Ну и самый нижний по схеме канал – это канал низких частот.
Питается схема от 9 Вольт. На вход подается сигнал с наушников или с колонок. Если чувствительности будет не хватать, то нужно будет собрать усилительный каскад на одном транзисторе. А если чувствительность будет высока, то на вход можно поставить переменный резистор и им регулировать входной уровень.
Транзисторы можно взять любые, не обязательно КТ805, тут можно даже поставить маломощные типа ТК315, если нагрузкой будет только один светодиод. А вообще, лучше использовать составной транзистор типа КТ829.

Там же можно взять и все остальные компоненты схемы.

Сборка цветомузыки

Собрать цветомузыку можно навесным монтажом или на монтажной плате как это сделал я.
Настройка не нужна, собрали, и если все детали годные – все работает и мигает без проблем.

А можно подключить RGB светодиодную ленту на вход?

Конечно можно, для этого всю схему подключаем не 9 В, а к 12. Гасящий резистор при этом на 150 Ом из схемы выкидываем. Общий провод ленты подключаем к плюсу 12 В, а каналы RGB раскидываем по транзисторам. И, если, длинна вашей светодиодной ленты превышает один метр, то тогда потребуется установить транзисторы на радиаторы, чтобы они от перегрева не вышли из строя.

Цветомузыка в работе

Сморится довольно красиво. К сожалению, через картинки этого не передашь, так что смотрите видео.

О цветомузыке как направлении технического творчества впервые заговорили более четверти века назад. Тогда и стали появляться описания разнообразных по сложности приставок к радиоустройствам (радиоприемникам, магнитофонам, электропроигрывателям), позволяющих получать на прозрачном экране цветные сполохи в такт с исполняемой мелодией. Причем высвечиваемая цветовая гамма была подчинена, как и в сегодняшних устройствах, музыкальному строю произведения: нижним частотам соответствовали красные тона на экране, средним — желтые или зеленые, высшим — голубые или синие.

На отдельных элементах «B», «C», «D» ОУ К1401УД2 выполнены фильтры разных частот: «высокой», «средней» и «низкой». Элемент «А» построен по схеме предварительного усилитель входящего сигнала. Трансформатора нужен для повышения сигнала и гальванической развязки аудио выхода и схемы цветомузыки.

Эта конструкция с оригинальными световыми эффектами достаточно проста и надежна. Основным элементом устройства является микроконтроллер PIC12F629. Управление изменение уровня яркости светодиодов радиолюбительской разработки происходит за счет широтной импульсной модуляции.

Схема цветомузыки своими руками с индикатором

Если встроить такую приставку в радиоприемник, то в такт с музыкой будет освещаться разноцветными огнями шкала настройки либо вспыхивать три цветовых сигнала на лицевой панели — приставка станет цветовым индикатором настройки.

Как и в подавляющем большинстве конструкций, схема цветомузыки своими руками, показанная на рисунке в верху статьи имеет частотное разделение сигналов звуковой частоты, воспроизводимых радиоприемником, по трем каналам. Первый канал схемы цветомузыки своими руками выделяет низшие частоты — им соответствует красный цвет свечения, второй канал — средние (желтый цвет), третий — высшие (зеленый цвет). Для этого в приставке использованы соответствующие фильтры. Так, в канале низших частот стоит фильтр R5C3, ослабляющий средние и высшие частоты. Прошедший через него сигнал низших частот детектируется диодом VD3. Появляющееся на базе транзистора VT3 отрицательное напряжение открывает этот транзистор, и светодиод HL3, включенный в его коллекторную цепь, зажигается. Чем больше амплитуда сигнала, тем сильнее открывается транзистор, тем ярче горит светодиод. Для ограничения максимального тока через светодиод последовательно с ним включен резистор R9. При отсутствии этого резистора светодиод может выйти из строя.

Входной сигнал на фильтр поступает с подстроечного резистора R3, который подключен к выводам динамической головки радиоприемника. Подстроечным резистором устанавливают нужную яркость светодиода при данной громкости звука.

В канале средних частот стоит фильтр R4C2, который для высших частот представляет значительно большее сопротивление, чем для средних. В коллекторную цепь транзистора VT2 включен светодиод HL2 желтого цвета свечения. Сигнал на фильтр поступает с движка подстроечного резистора R2.

Канал высших частот состоит из подстроечного резистора R1, фильтра C1R6, ослабляющего сигналы средних и низших частот, и транзистора VT1. Нагрузкой канала является светодиод HL1зеленого цвета свечения с последовательно включенным ограничительным резистором R7.

Питается схема цветомозыки своими руками от того же источника, что и приемник. Питание подается выключателем SA1. Учитывая, что во время свечения одновременно всех светодиодов потребляемый приставкой ток может достигать 50…60 мА, не следует включать приставку на продолжительное время при работе приемника от гальванических элементов или батарей.

Налаживают схему цветомузыки своими руками при средней громкости звука, во время исполнения музыкальных произведений. Движки под-строечных резисторов устанавливают в такое положение, чтобы в такт с музыкой каждый светодиод (или лампа накаливания) вспыхивал достаточно ярко, но ток через него не превышал допустимого (ток контролируют миллиамперметром, включенным последовательно со светодиодом). Если яркость свечения будет недостаточна даже при наибольшей громкости звука и верхнем по схеме положении движка подстроечного резистора, следует либо заменить транзистор другим, с большим коэффициентом передачи тока, либо подобрать резистор в цепи светодиода с меньшим сопротивлением.

Подобную приставку можно собрать и по несколько иному варианту, с переменным резистором, позволяющим устанавливать нужную яркость вспышек светодиодов (или ламп накаливания) в зависимости от громкости звука приемника.

Схема цветомузыки своими руками модернизированный вариант

Сигнал с динамической головки теперь поступает на повышающий трансформатор Т1, ко вторичной обмотке которого подключен переменный резистор R1. С движка резистора сигнал подается на три фильтра, а с них — на транзисторы, в коллекторных цепях которых установлены соответствующие (по цвету свечения) светодиоды с ограничительными резисторами.


Как и в предыдущем случае, вместо светодиодов можно установить лампы накаливания, но заменять транзисторы на этот раз не придется — используемые транзисторы допускают ток коллектора до 300 мА.

Трансформатор Т1 — выходной от любого малогабаритного транзисторного радиоприемника. Обмотка I — низкоомная (она рассчитана на подключение динамической головки), обмотка II — высокоомная (используются обе половины обмотки).

Налаживания приставка не требует. Но если яркость свечения светодиодов будет недостаточна даже при наибольшей громкости и максимальном напряжении, снимаемом с движка переменного резистора (когда движок находится в верхнем по схеме положении), следует уменьшить сопротивление ограничительных резисторов в коллекторной цепи транзисторов, либо заменить транзисторы другими, с большим коэффициентом передачи тока.

Предыдущие приставки можно считать своеобразными игрушками, позволяющими познакомиться с принципом работы цветомузыкального устройства. Предлагаемая же приставка — более серьезная конструкция, способная управлять разноцветным освещением небольшого экрана.

Сигнал на вход приставки (разъем XS1) по-прежнему поступает с выводов динамической головки усилителя звуковой частоты радиоприемника или другого радиоустройства (магнитофона или телевизора, электропроигрывателя или трансляционного трехпрограммного громкоговорителя). Переменным резистором R1 устанавливают общую яркость экрана, особенно по каналу высших частот, собранному на транзисторе VT1. Яркость же свечения ламп других каналов можно устанавливать «своими» переменными резисторами — R2 и R3.

Фильтры, выделяющие сигналы определенной частоты, выполнены, как и в предыдущих случаях, из цепочек резисторов и конденсаторов. Частота разделения и полоса пропускаемых частот того или иного фильтра зависит от номиналов этих деталей. Так, в канале высших частот на указанные параметры влияют номиналы конденсатора С1 и резистора R5, в канале средних частот — конденсаторов С2, С 4 и резистора R2, в канале нижних частот — конденсаторов СЗ, С5 и резистора R3.

Выделенные фильтрами сигналы поступают на усилители, собранные на мощных транзисторах (VT1 — VT3). В коллекторной цепи каждого транзистора стоит нагрузка из двух ламп накаливания, соединенных параллельно. Причем каждая пара ламп окрашена в определенный цвет: EL1 и EL2 — в голубой (можно синий), EL3 и EL4 — в зеленый, EL5 и EL6 — в красный.

Питается приставка от простейшего однополупериодного выпрямителя на диоде VD1. Выпрямленное напряжение сглаживается оксидным конденсатором С6 сравнительно большой емкости. Хотя пульсации выпрямленного напряжения остаются немалыми, особенно при максимальной яркости свечения ламп, они не сказываются на работе приставки.

В приставке могут быть использованы транзисторы серий П213 — П216 с возможно большим коэффициентом передачи тока. Постоянные резисторы — МЛТ-0,25 (подойдут и МЛТ-0,125), переменные — любого типа (например, СП-I, СПО), конденсаторы — К50-6. Вместо Д226Б можно использовать другой диод этой серии. Трансформатор питания — готовый или самодельный, мощностью не менее 10 Вт и с напряжением на обмотке II 6…7 В (например, обмотка накала ламп любого трансформатора питания сетевого лампового радиоприемника). Лампы накаливания — МН 6,3-0,28 или МН 6,3-0,3 (на напряжение 6,3 В и ток 0,28 и 0,3 А соответственно).

Часть указанных деталей смонтирована на плате, которую вместе с трансформатором питания укрепляют внутри корпуса. Переменные резисторы и выключатель питания крепят к лицевой стенке корпуса. Транзисторы прикрепите к плате держателями (они придаются к транзисторам — не забывайте об этом при приобретении транзисторов). Под шляпки транзисторов в плате можно вырезать отверстия, хотя делать это не обязательно.

Экран с лампами допустимо расположить на крышке корпуса. Конструкция экрана — произвольная. Главное, чтобы лампы были равномерно размещены по поверхности экрана (конечно, на некотором расстоянии от него), а сам экран хорошо поглощал свет.

В качестве экрана обычно используют пластину органического стекла с матовой поверхностью. Если такого стекла не окажется, подойдет обычное прозрачное органическое стекло, но одну из сторон пластины придется обработать мелкозернистой наждачной бумагой до получения матовой поверхности.

Чтобы добиться большей яркости освещения экрана, лампы должны быть расположены внутри небольшой шкатулки, а экран укреплен вместо лицевой стенки шкатулки. Кроме того, лампы желательно ввернуть в рефлекторы, вырезанные из жести от консервной банки. Возможен и такой вариант — все лампы ввинчивают в отверстия, просверленные в общей жестяной пластине, установленной на некотором расстоянии от экрана.

Если у вас окажется плафон настольной лампы, изготовленный из гранулированного органического стекла, смонтируйте детали приставки в нем, а лампы расположите на двух металлических дисках-держателях, закрепленных на вертикальной стойке на некотором расстоянии друг от друга. Лампы одного держателя должны быть обращены баллонами к лампам другого. Кроме того, на каждом держателе устанавливают по одной лампе каждого канала. При работающей приставке на таком экране будут появляться причудливые узоры, меняющие свои оттенки в такт с музыкой.

Перед налаживанием приставки соедините ее входной разъем с выводами динамической головки, например, магнитофона. Затем включите приставку и замерьте напряжение на выводах конденсатора С6 — оно должно быть не менее 7 В.

Следующий этап — подбор режима работы транзисторов. Дело в том, что чувствительность приставки невысокая, и для работы ее от сигнала, снимаемого с динамической головки, нужно установить оптимальное напряжение смещения на базе каждого транзистора. Оно должно быть таким, чтобы лампы были на грани зажигания, но нить их при отсутствии сигнала не светилась.

Начинают подбор режима с одного из каналов, скажем, высших частот, выполненного на транзисторе VT1. Вместо резистора R4 включают цепочку из последовательно соединенных переменного резистора сопротивлением 2,2 кОм и постоянного сопротивлением около 1 кОм. Перемещением движка переменного резистора добиваются начала свечения ламп ELI, EL2, а затем отводят движок немного в обратную сторону до прекращения свечения. Измеряют получившееся общее сопротивление цепочки и впаивают в приставку резистор R4 с таким сопротивлением (или возможно близким).

Если свечения ламп нет даже при выведенном сопротивлении переменного резистора (т. е. при включении между коллектором и базой резистора сопротивлением 1 кОм), следует заменить транзистор другим таким же, но с большим коэффициентом передачи тока. Аналогично подбирают режим работы остальных транзисторов.

Далее включают магнитофон и устанавливают номинальную громкость звучания и максимальный подъем высших частот. Перемещением движка переменного резистора R1 добиваются свечения ламп EL1 и EL2. Движки остальных резисторов должны находиться в нижнем по схеме положении. Если лампы не светятся, это указывает на недостаточную амплитуду входного сигнала. Можно рекомендовать следующее. Последовательно с динамической головкой включите добавочный переменный резистор сопротивлением 30. ..50 Ом, оставив входные гнезда приставки подключенными ко вторичной обмотке выходного трансформатора магнитофона. Уменьшая громкость звучания динамической головки добавочным резистором, одновременно увеличивайте усиление магнитофона до тех пор, пока не начнут вспыхивать в такт с музыкой лампы EL1 и EL2. После этого ручками переменных резисторов R2 и R3 установите нужное свечение соответственно зеленых и красных ламп.

Когда приставка включена, громкость звучания магнитофона подбирают добавочным резистором, при отключении приставки сопротивление этого резистора желательно вывести до нуля (иначе будет искажаться звук), а громкость, как и прежде, устанавливают регулятором магнитофона.

Многие из вас после изготовления простой цветомузыкальной приставки захотят сделать конструкцию, обладающую большей яркостью свечения ламп, достаточной для освещения экрана внушительных размеров. Задача выполнимая, если воспользоваться автомобильными лампами (на напряжение 12 В) мощностью 4…6 Вт. С такими лампами работает приставка, схема которой приведена на рисунке чуть ниже.

Входной сигнал, снимаемый с выводов динамической головки радиоустройства, поступает на согласующий трансформатор Т2, вторичная обмотка которого подключена через конденсатор С1 к регулятору чувствительности — переменному резистору R1. , Конденсатор С1 в данном случае ограничивает диапазон нижних; частот приставки, чтобы на нее не поступал, скажем, сигнал фона переменного тока (50 Гц).

С движка регулятора чувствительности сигнал поступает далее через конденсатор С2 на составной транзистор VT1VT2. С нагрузки этого транзистора (резистор R3) сигнал подается на три фильтра, «распределяющие» сигнал по каналам. Через конденсатор С4 проходят сигналы высших частот, через фильтр C5R6C6R7 — сигналы средних частот, через фильтр C7R9C8R10 — сигналы низших частот. На выходе каждого фильтра стоит переменный резистор, позволяющий устанавливать нужное усиление данного канала (R4 — по высшим частотам, R7 — по средним, R10 — по низшим). Затем следует двухкаскадный усилитель с мощным выходным транзистором, нагруженным на две последовательно соединенные лампы — они окрашены для каждого канала в свой цвет: EL1 и EL2 — в синий, EL3 и EL4 — в зеленый, EL5 и EL6 — в красный.


Кроме того, в приставке есть еще один канал, собранный на транзисторах VT6, VTIO и нагруженный на лампы EL7 и EL8. Это так называемый канал фона. Нужен он для того, чтобы при отсутствии сигнала звуковой частоты на входе приставки экран слегка подсвечивался нейтральным светом, в данном случае фиолетовым.

В канале фона ячейки фильтра нэт, но регулятор усиления есть — переменный резистор R12. Им устанавливают яркость освещения экрана. Через резистор R13 канал фона связан с выходным транзистором канала средних частот. Как правило, этот канал работает продолжительнее других. Во время работы канала транзистор VT8 открыт, и резистор R13 оказывается подключенным к общему проводу. Напряжения смещения на базе транзистора VT6 практически нет. Этот транзистор, а также VT10 закрыты, лампы EL7 и EL8 погашены.

Как только сигнал звуковой частоты на входе приставки уменьшается или пропадает совсем, транзистор VT8 закрывается, напряжение на его коллекторе возрастает, в результате чего появляется напряжение смещения на базе транзистора VT6. Транзисторы VT6 и VT10 открываются, и лампы EL7, EL8 зажигаются. Степень открывания транзисторов канала фона, а значит, яркость его ламп зависит от напряжения смещения на базе транзистора VT6. А его, в свою очередь, можно устанавливать переменным резистором R12.

Для питания приставки использован однополупериодный выпрямитель на диоде VD1. Поскольку пульсации выходного напряжения значительны, конденсатор фильтра СЗ взят сравнительно большой емкости.

Транзисторы VT1 — VT6 могут быть серий МП25, МП26 или другие, структуры p-n-р, рассчитанные на допустимое напряжение между коллектором и эмиттером не менее 30 В и обладающие возможно большим коэффициентом передачи тока (но не менее 30). С таким же коэффициентом передачи следует применить мощные транзисторы VT7 — VT10 — они могут быть серий П213 — П216. В качестве согласующего (Т2) подойдет выходной трансформатор от переносного транзисторного радиоприемника, например «Альпинист». Его первичная обмотка (высокоомная, с отводом от середины) используется в качестве обмотки II, а вторичная (низкоомная) — в качестве обмотки I. Подойдет и другой выходной трансформатор с коэффициентом передачи (коэффициентом трансформации) 1:7…1:10.

Трансформатор питания Т1 — готовый или самодельный, мощностью не менее 50 Вт и с напряжением на обмотке II 20…24 В при токе до 2 А. Нетрудно приспособить для приставки сетевой трансформатор от лампового радиоприемника. Его разбирают и удаляют все обмотки, кроме сетевой. Сматывая обмотку накала ламп (переменное напряжение на ней 6,3 В), считают число ее витков. Затем поверх сетевой обмотки наматывают проводом ПЭВ-1 1,2 обмотку II, которая должна содержать примерно вчетверо больше витков по сравнению с накальной.

При отсутствии конденсатора СЗ с указанными параметрами можно использовать конденсатор емкостью около 500 мкФ, но выпрямитель собрать по мостовой схеме (в этом случае понадобятся четыре диода).

Диод (или диоды) — любой другой, кроме указанного на схеме, рассчитанный на выпрямленный ток не менее 3 А.

Мощные транзисторы совсем не обязательно крепить к плате металлическими держателями, достаточно приклеить их шляпками к плате. Трансформатор питания, выпрямительный диод и сглаживающий конденсатор укрепляют либо на дне корпуса, либо на отдельной небольшой планке. Переменные резисторы и выключатель питания устанавливают на лицевой панели корпуса, а входной разъем и держатель предохранителя с предохранителем — на задней стенке.

Если лампы освещения предполагается разместить в отдельном корпусе, нужно подключать их к электронной части приставки с помощью разъема на пять контактов. Правда, приставка может выглядеть эффектно и в случае размещения ее элементов в общем корпусе. Тогда экран (например, из органического стекла с матированной поверхностью) устанавливают в вырезе на лицевой стенке корпуса, а за экраном внутри корпуса укрепляют указанные выше автомобильные лампы, баллоны которых заранее окрашивают в соответствующий цвет. За лампами желательно расположить рефлекторы из фольги или белой жести от консервной банки — тогда яркость возрастет.

Теперь о проверке и налаживании приставки. Начинать их следует с измерения выпрямленного напряжения на выводах конденсатора СЗ — оно должно быть около 26 В и падать незначительно при полной нагрузке, когда зажигаются все лампы (конечно, во время работы приставки).

Следующий этап — установка оптимального режима работы выходных трансформаторов, определяющих максимальную яркость свечения ламп. Начинают, скажем, с канала высших частот. Вывод базы транзистора VT7 отсоединяют от вывода эмиттера транзистора VT3 и соединяют его с минусовым проводом питания через цепочку из последовательно соединенных постоянного резистора сопротивлением 1 кОм и переменного сопротивлением 3,3 кОм. Подпаивают цепочку при выключенной приставке. Сначала движок переменного резистора устанавливают в положение, соответствующее максимальному сопротивлению, а затем плавно перемещают его, добиваясь нормального свечения ламп EL1 и EL2. При этом следят за температурой корпуса транзистора — он не должен перегреваться, иначе придется либо снизить яркость ламп, либо установить транзистор на небольшой радиатор — металлическую пластину толщиной 2…3 мм. Измерив получившееся в результате подбора общее сопротивление цепочки, впаивают в приставку резистор R5 с таким или возможно близким сопротивлением, а соединение базы транзистора VT7 с эмиттером VT3 восстанавливают. Возможно, что резистор R5 не придется менять — его сопротивление окажется близким к получившемуся сопротивлению цепочки.

Аналогично подбирают резисторы R8 и R11.

После этого проверяют работу канала фона. При перемещении движка резистора R12 вверх по схеме должны зажигаться лампы EL7 и EL8. Если они работают с недокалом или перекалом, придется подобрать резистор R13.

Далее на вход приставки подают сигнал звуковой частоты амплитудой примерно 300…500 мВ с динамической головки магнитофона, а движок переменного резистора R1 устанавливают в верхнее по схеме положение. Убеждаются в изменении яркости ламп EL3, EL4 и EL7, EL8. Причем при увеличении яркости первых вторые должны гаснуть, и наоборот.

Во время работы приставки переменными резисторами R4, R7, RIO, R12 регулируют яркость вспышек ламп соответствующей окраски, a R1 — общую яркость экрана.

Схема цветомузыки своими руками на тринисторах

Увеличение числа ламп накаливания или использование ламп повышенной мощности требует применения в выходных каскадах приставки транзисторов, рассчитанных на допустимую мощность в несколько десятков и даже сотен ватт. В широкую продажу подобные транзисторы не поступают, поэтому на помощь приходят тринисторы. В каждом канале достаточно использовать один тринистор — он обеспечит работу лампы (или ламп) накаливания мощностью от сотни до тысячи ватт! Маломощные нагрузки совершенно безопасны для тринистора, а для управления мощными его укрепляют на радиаторе, позволяющем отвести от корпуса тринистора излишнее тепло.


Схема одной из простых приставок на тринисторах приведена на рис. ПО. В ней сохранен принцип частотного разделения сигнала звуковой частоты, поступающего (например, с динамической головки звуковоспроизводящего устройства) на входной разъем XS1. С ним соединена первичная обмотка разделительного (и одновременно повышающего) трансформатора Т1.

Ко вторичной обмотке трансформатора подключены цепочки регуляторов усиления каналов, состоящие из последовательно соединенных переменных и постоянных резисторов. С движка переменного резистора сигнал поступает на свой фильтр. Так, к движку резистора R1 подключен фильтр нижних частот, состоящий из конденсатора С1 и катушки индуктивности L1. Он выделяет сигналы частотой ниже 150 Гц. С движком резистора R3 соединен полосовой фильтр L2C2C3, пропускающий сигналы частотой 100…3000 Гц. К движку резистора R5 подключен простейший фильтр верхних частот — конденсатор С4, пропускающий сигналы частотой свыше 2000 Гц.

На выходе каждого фильтра стоит согласующий трансформатор, вторичная (повышающая) обмотка которого подключена к управляющему электроду тринистора. Но подключена обмотка через диод, пропускающий ток только одной полярности. Это сделано для того, чтобы защитить управляющий электрод от обратного напряжения, которое выдерживает не всякий три-нистор.

Как только появляется сигнал, скажем, на выходе фильтра нижних частот, он повышается трансформатором Т2 и поступает на управляющий электрод тринистора VS1. Тринистор открывается, и зажигается лампа EL1 в его анодной цепи. При воспроизведении средних частот вспыхивает лампа EL2, а высших частот — лампа EL3.

Использование разделительных трансформаторов на входе и выходе фильтров надежно развязывает звуковоспроизводящее устройство от питающей сети. Тем не менее, при работе с этой приставкой нужно соблюдать меры предосторожности, особенно при налаживании.

Моточные детали (трансформаторы и катушки индуктивности — дроссели) могут быть как готовые, так и самодельные. Трансформатор Т1 — выходной трансформатор звуковой частоты с коэффициентом трансформации 1:5 — 1:7 от усилителя с выходной мощностью не менее 0,5 Вт. Самодельный трансформатор может быть выполнен на магнитопроводе сечением 3…4 см. Обмотка I содержит 60…80 витков провода ПЭВ-1 0,5…0,7, обмотка II — 300…400 витков такого же провода.

Трансформаторы Т2 — Т4 — согласующие или выходные от усилителей звуковой частоты, с коэффициентом трансформации примерно 1:10. При самостоятельном изготовлении для каждого трансформатора понадобится магнитопровод сечением 1…3 см 2 . Обмотку I выполняют проводом ПЭВ-1 0,3…0,5 (скажем, 100 витков), обмотку II — проводом ПЭВ-1 0,1…0,3 (900…1000 витков).

Катушки индуктивности (дроссели) LI, L2 также могут быть готовые, с указанной на схеме индуктивностью. Для этих целей подойдут, например, первичные или вторичные обмотки согласующих, выходных или сетевых трансформаторов. Конечно, подобрать нужную обмотку удастся только с помощью измерительного прибора. Но в принципе можно обойтись и без него, если устанавливать в устройство поочередно имеющиеся трансформаторы и проверять с помощью генератора звуковой частоты и вольтметра переменного тока амплитудно-частотную характеристику получившегося фильтра (сигнал с генератора подают на входной разъем, а вольтметр подключают к первичной или вторичной обмотке согласующего трансформатора).

Если есть трансформаторное железо, катушки можно изготовить самим. Для этого используют столько трансформаторных пластин, чтобы магнитопровод получился сечением 1…2 см 2 . На магнитопровод наматывают примерно 1200 витков провода ПЭВ-1 0,2…0,3 для получения индуктивности 0,6 Гн либо 900 витков такого же провода для индуктивности 0,4 Гн. Пластины обязательно собирают способом «встык», прокладывая между Ш-образными пластинами и перемычками полоску бумаги или картона толщиной 0,5 мм для получения магнитного зазора. Кстати, изменением этого зазора, т. е. изменением толщины прокладки, можно изменять индуктивность катушки в небольших пределах. Это свойство можно использовать при более точном подборе индуктивности катушек.

Переменные резисторы — любого типа, сопротивлением 100 — 470 Ом, постоянные — МЛТ-0,25 (их сопротивление должно быть примерно в 5 раз меньше переменных). Конденсаторы — МБМ или другие (СЗ и С4, например, можно составить из нескольких параллельно соединенных). Диоды — любые другие, кроме указанных на схеме, рассчитанные на выпрямленный ток не менее 100 мА и обратное напряжение более 300 В. Тринисторы — КУ201К, КУ201Л, КУ202К — КУ202Н.

Детали приставки, кроме переменных резисторов, выключателя, предохранителя и разъемов, размещают на плате, размеры которой зависят от габаритов используемых трансформаторов и катушек индуктивности. Взаимное расположение деталей не влияет на работу приставки, поэтому монтаж можете разработать самостоятельно. Плату устанавливают внутри корпуса, на лицевой панели которого располагают переменные резисторы и выключатель питания, а на задней стенке — держатель предохранителя с предохранителем и разъемы.

В налаживании приставка не нуждается. Надежное включение тринисторов зависит от амплитуды входного сигнала и положения движков переменных резисторов — ими устанавливают яркость свечения ламп экрана. Кстати, лампы (или наборы параллельно либо последовательно соединенных ламп) в каждом канале должны быть мощностью до 100 Вт. Если понадобится подключать более мощные лампы, нужно укрепить каждый три-нистор на радиатор площадью поверхности не менее 100 см 2 . Учтите, что чем больше мощность нагрузки, тем с большей площадью поверхности должен быть радиатор.

Эту конструкцию можно считать более совершенной (но и более сложной) по сравнению с предыдущей. Потому что она содержит не три, а четыре цветовых канала и в каждом канале установлены мощные осветители. Кроме того, вместо пассивных фильтров используются активные, обладающие большей избирательностью и возможностью изменять полосу пропускания (а это нужно для более четкого разделения сигналов по частоте).

Подаваемый на разъем XS1 входной сигнал (как и в предыдущих случаях, его можно снимать с выводов динамической головки звуковоспроизводящего устройства) поступает на первичную обмотку согласующего (и одновременно разделительного) трансформатора Т1 через переменный резистор R1 — им регулируют чувствительность приставки. У трансформатора четыре вторичные обмотки, сигнал с каждой из которых поступает на свой канал. Конечно, заманчиво было бы обойтись одной обмоткой, как в предыдущей приставке, но при этом ухудшится развязка между каналами.

Схемы каналов идентичны, поэтому рассмотрим работу одного из них, скажем, нижних частот, выполненного на транзисторах VT1, VT2 и тринисторе VS1. На этот канал сигнал поступает с обмотки II трансформатора. Параллельно выводам обмотки включен подстроечный резистор R2, которым устанавливают усиление канала. Далее следует согласующий резистор R3 и активный фильтр нижних частот, выполненный на транзисторе VT1.

Нетрудно заметить, что каскад на этом транзисторе — обычный усилитель с положительной обратной связью, глубину которой можно подбирать подстроечным резистором R7. Движок резистора может быть установлен в такое положение, при котором каскад находится на грани возбуждения — в этом случае получится наименьшая полоса пропускания. Такое случается при верхнем по схеме положении движка. Если же движок перемещать вниз по схеме, полоса пропускания фильтра расширяется. Частота фильтра зависит от емкости конденсаторов СЗ — С5. В целом активный фильтр данного канала выделяет сигналы частотой от 100 до 500 Гц.

С выхода фильтра сигнал поступает через диод VD3 и резистор R8 на базу выходного транзистора VT2, в эмиттерную цепь которого включен управляющий электрод тринистора VS1. Тринистор открывается, и вспыхивает лампа (или группа ламп) EL1 красного цвета. Диод VD3 пропускает ток только в положительные полупериоды сигнала, предотвращая тем самым появление обратного напряжения на управляющем электроде тринистора. Резистор R8 ограничивает ток эмиттерного перехода транзистора, a R9 — ток через управляющий переход тринистора.

Второй канал, выполненный на транзисторах VT3, VT4 и тринисторе VS2, реагирует на сигналы в полосе частот 500… 1000 Гц и управляет лампой EL2 желтого цвета. Третий канал (на транзисторах VT5, VT6 и тринисторе VS3) обладает полосой пропускания 1000…3500 Гц и управляет лампой EL3 зеленого цвета. Последний, четвертый канал (на транзисторах VT7, VT8 и тринисторе VS4) пропускает сигналы частотой свыше 3500 Гц (до 20 000 Гц) и управляет лампой EL4 голубого (можно синего) цвета. Для получения указанных результатов в каждом канале применены конденсаторы разной (но для данного канала одинаковой) емкости.

Питаются транзисторные каскады постоянным напряжением, полученным из сетевого с помощью однополупериодного выпрямителя на диоде VD1 и параметрического стабилизатора напряжения на стабилитроне VD2 и балластном резисторе R34. Пульсации выпрямленного напряжения сглаживаются конденсаторами С1 и С2. Анодные цепи тринисторов питаются сетевым напряжением.

Транзисторы в этой приставке могут быть любые из серии КТ315 (кроме КТ315Е), но с возможно большим коэффициентом передачи тока. Тринисторы — такие же, что и в предыдущей конструкции. Диод VD1 — любой другой, рассчитанный на обратное напряжение не ниже 300 В и выпрямленный ток до 100 мА; VD3 — VD6 — любые из серии Д226.

Стабилитрон Д815Ж можно заменить последовательно соединенными двумя стабилитронами Д815Г (при этом несколько возрастет постоянное напряжение на выводах конденсатора С2) или тремя КС156А.

Оксидный конденсатор С1 — КЭ или другой, на номинальное напряжение не ниже 350 В; С2 — К50-6; остальные конденсаторы — БМТ, МБМ или аналогичные. Переменный резистор — СП-1, подстроечные — СПЗ-16, постоянный R34 — остеклованный ПЭВ-10 (мощностью 10 Вт), остальные резисторы — МЛТ-0.25.

Согласующий трансформатор выполнен на магнитопроводе Ш20Х20, но подойдет и другой, практически с любым сечением — важно, чтобы на нем разместились все обмотки. Обмотка I (ее наматывают первой) содержит 50 витков провода ПЭВ-1 0,25…0,4. Поверх нее прокладывают несколько слоев лакоткани или другой хорошей изоляции и наматывают остальные обмотки — по 2000 витков провода ПЭВ-1 0,08. Можно наматывать все вторичные обмотки одновременно — в четыре провода.

Все детали приставки, кроме переменного резистора, сетевого выключателя, предохранителя и разъемов, смонтированы на плате (рис. 112) из изоляционного материала. Конденсатор С1 (если он типа КЭ с гайкой) и тринисторы укрепляют в отверстиях в плате. Так же можно крепить и стабилитрон Д815Ж-

Для приставки можно изготовить небольшой корпус в виде шкатулки. Внутри укрепляют плату, на верхней крышке размещают разъемы XS2 — XS5(обыкновенные сетевые розетки), на передней стенке — переменный резистор и сетевой выключатель Q1, на задней — разъем XS1 (например, СГ-3) и держатель предохранителя с предохранителем.

Экран может быть любой конструкции, выносной либо совмещенный с корпусом-шкатулкой приставки. Не менее эффектно работает приставка… без экрана. В этом случае в выходные розетки включают осветители в виде фонарей с рефлекторами и с соответствующими светофильтрами. Фонарями могут быть, например, используемые в фотографии фонари красного света. Вместо красного стекла в каждый такой фонарь вставляют нужный светофильтр, заменяют сетевую лампу более мощной, а заднюю стенку фонаря оклеивают изнутри фольгой. Фонари укрепляют на общей подставке и направляют на потолок — он и будет служить экраном.

Поскольку детали приставки находятся под напряжением сети, нужно соблюдать осторожность при налаживании. Измерительные приборы подключайте к приставке заранее, до включения ее в сеть, а детали и проводники перепаивайте только при вынутой из сетевой розетки питающей вилке ХР1.

Сразу же после включения приставки нужно измерить напряжение на выводах конденсатора С2 или стабилитрона VD2 — оно должно быть около 18 В (это напряжение зависит от напряжения используемого стабилитрона). Если напряжение меньше, измерьте постоянное напряжение на конденсаторе С1 (около 300 В), а затем проверьте сопротивление резистора R34.

Затем подайте на вход приставки сигнал с генератора звуковой частоты амплитудой около 100 мВ, движки подстроечных резисторов установите примерно в среднее положение, а переменного — в крайнее верхнее. Установив на генераторе ЗЧ частоту около 300 Гц, плавно перемещайте движок переменного резистора в нижнее по схеме положение (уменьшайте его сопротивление). Если в каком-то из положений начнет светиться лампа EL1 (на время налаживания в розетку XS2, как и в другие розетки, можно включить настольную или другую лампу), нужно попытаться перестраивать частоту генератора в диапазоне 100. ..500 Гц и найти резонансную частоту фильтра нижних частот. При подходе к резонансной частоте яркость лампы будет возрастать, поэтому амплитуду сигнала на входе фильтра можно уменьшать переменным резистором R1.

Найдя резонансную частоту, нужно установить переменным резистором почти наибольшую яркость, т. е. такую, при которой лампа может светиться еще больше (если увеличить амплитуду входного сигнала), а затем наступит насыщение. Этот момент лучше всего определять по стрелке вольтметра переменного тока, подключенного параллельно лампе. Изменяя частоту генератора (при неизменной амплитуде его выходного сигнала) в обе стороны от резонансной, определяют моменты уменьшения яркости лампы (или напряжения контрольного вольтметра) примерно вдвое. Замечают получившиеся частоты и сравнивают их с вышеуказанными. Если они отличаются значительно, перемещают движок подстроечного резистора вверх или вниз по схеме. Когда разность частот (т. е. полосу пропускания) нужно увеличить, движок перемещают вниз по схеме, и наоборот.

Аналогично настраивают другие каналы, подавая на вход приставки сигналы соответствующих частот. После этого проверяют яркость свечения ламп (или напряжения на них) на резонансных частотах активных фильтров каналов и уравнивают их подстроенными резисторами R2, R10, R18, R26. Теперь приставка окажется настроенной, и движки подстроечных резисторов можно законтрить нитрокраской. Чувствительность приставки, а значит, яркость свечения ламп, в зависимости от амплитуды входного сигнала устанавливают во время работы переменным резистором.

Заканчивая рассказ о цветомузыкальных приставках, необходимо обратить внимание на то, что во всех случаях указывалось четкое соответствие цвета ламп частотам каналов: нижние частоты — красный, средние — желтый или зеленый, высшие — голубой или синий. Но на практике этого придерживаются не всегда. При воспроизведении одной мелодии «цветовая» картина на экране получается лучше при указанном соответствии, а при воспроизведении другой мелодии удается добиться большей выразительности с другим сочетанием цветов. Поэтому можете самостоятельно экспериментировать с приставками, подключая лампы к разным каналам. Для этой цели можете установить в приставку переключатель на соответствующее число положений.

ЛИТЕРАТУРА

    Андрианов И. И. Приставки к радиоприемным устройствам

    Борисов В., Партии А. Основы цифровой техники. —

    Борисов В. Г. Юный радиолюбитель. — М.: Радио и связь, 1985.

Цветомузыка своими руками на светодиодах

Нередко для создания оптимальной атмосферы для вечеринки не хватает одной важной детали – цветомузыки. Как же быть? Брать напрокат такое оборудование может не каждый. В этом случае можно самостоятельно изготовить цветомузыку. Для этого не нужно быть гением. К тому же все, что для этого нужно, можно отыскать в любом магазине. Стоит отметить, что оригинальная цветомузыка, своими руками созданная, может украсить не только отдельное помещение, но и машину. Это позволяет неплохо расслабиться в длинной пробке и, конечно же, не уснуть. Итак, как сделать цветомузыку своими руками?

Конструкция из светодиодных гирлянд

Это самая простая цветомузыка на светодиодах. Для ее изготовления не требуется особых навыков и инструментов. Ее можно сделать из обычных новогодних гирлянд, которыми принято украшать праздничные ели. Для изготовления вам понадобится:

  1. Специальный переходник для соединения с компьютером.
  2. Новогодняя гирлянда на светодиодах.
  3. Изолента.
  4. Экранированный кабель.

Подготовка материала

Итак, как делается цветомузыка своими руками? Для начала стоит подготовить все необходимое. Чтобы соединить гирлянду с компьютером, потребуется специальный переходник. Найти его не составит особого труда. Ведь в этом случае можно использовать переходник для LPT-порта. Помимо этого, потребуется экранированный кабель или же «витая пара».

Как собрать?

Конечно, для изготовления подобной конструкции необходимо знать хотя бы примерную схему. В данном случае она следующая. На схему управления передается сигнал с нулевого по 7 с контактов DATA при помощи восьми проводников обычной «витой пары». В качестве передатчика земли в данном случае используется монитор стационарного компьютера. Поэтому, чтобы получилась такая цветомузыка, потребуется еще переходник для В штекера. В противном случае конструкцию просто нельзя будет подключить.

Подключение и проверка

После того как все детали будут соединены по указанной схеме, необходимо запустить на компьютере одну из программ, которые позволяют работать с цветомузыкой. Для этого подойдет всем известный Winamp. Через USB-порт осуществляется передача обработанного массива данных на устройство. В итоге сигнал выводится на восемь каналов «витой пары». Именно это и заставляет светодиоды загораться в определенной последовательности. Вот так изготавливается цветомузыка своими руками из обычной гирлянды.

Конструкция на светодиодах

Чтобы получилась красивая цветомузыка, необходимо подготовить аккуратный корпус из оргстекла, а также необходимое количество светодиодов. В результате получится весьма оригинальная конструкция. Для этого потребуется:

  1. Батарейка или же 12-вольтный адаптер.
  2. Кабель от наушников.
  3. Транзистор, желательно КТ817.
  4. Светодиоды на пять миллиметров. Их цвет и количество стоит выбирать исходя из своих пожеланий.
  5. Наждачная бумага.
  6. Клеящий термопистолет.
  7. Оргстекло.
  8. Электрический провод.

Изготовление корпуса

Итак, подготовим корпус. Для его изготовления понадобится 4 пластины прямоугольной формы с размерами 5 на 15 сантиметров, а также пластины квадратной формы – 5 на 5 сантиметров. Вырезать их нужно аккуратно, чтобы изделия получились ровными.

В одной из пластин прямоугольной формы следует проделать несколько отверстий. Одно потребуется для наушников, а второе – для питания. Каждую из деталей корпуса необходимо заматировать и обязательно зашкурить. Тоже самое нужно сделать и со светодиодами. Собрать корпус можно при помощи клеевого термопистолета. Когда конструкция будет готова, можно начать сборку.

Сколько нужно светодиодов?

Итак, сколько нужно светодиодов, чтобы получилась хорошая цветомузыка? Своими руками ее можно сделать быстро. Главное — правильно рассчитать количество необходимых деталей. Если разделить рабочее напряжение адаптера на рабочее напряжение одного светодиода, то можно получить необходимо количество светодиодов. В данном случае их – 4.

Цветомузыка своими руками: схема

Для начала необходимо продеть в отверстие аудиошнур. Теперь его следует соединить с транзистором. После этого к плюсу батарейки или же адаптера необходимо последовательно присоединить все светодиоды. После этого все детали должны быть собраны в одном корпусе. Адаптер должен быть присоединен к транзистору через «минус». Это главное правило. Последовательная цепь светодиодов должна быть присоединена к транзистору.

Особое внимание следует уделить аудиопроводу. Его можно взять от старых наушников. Под оплеткой располагается три жилы. Это один общий провод и несколько проводов для правого и левого каналов. Чтобы собрать схему, понадобится всего два. Обычно это общий и один для каналов. Третий провод остается незадействованным. К транзистору обычно подключают обе жилы. А вот адаптер — именно к задействованному канальному проводу. Вот и все, светодиодная цветомузыка, своими руками созданная, готова.

Невероятно эффектная цветомузыка на Arduino и светодиодах / Хабр

С наступающим! Приближается Новый год, а значит, пора срочно создавать настроение! Ну и как всегда в это время года рождаются десятки электронных схем различных цветомузыкальных установок.

Чего только самобытные мастера не придумают. От трехцветных моргалок до лазерных многолучевых установок с управлением по MIDI интерфейсу.

Как большой поклонник, так называемых адресных светодиодов, хочу показать вам очень простую и удивительную цветомузыку. Я вообще такой ни разу не видел. Пока не собрал за один вечер. Итак, визуализатор звука!

Инструкция

Схема очень простая!

Вам понадобятся Arduino Nano, или Uno. Или какая там у вас есть? Два потенциометра, пять резисторов, пару конденсаторов и линейка (лента) из 180 светодиодов WS2812b. Всё! Светодиодов в линейке может быть 60, 120 или 180.

В визуализаторе с помощью алгоритма быстрого преобразования Фурье выделяются 8 частот (порог чувствительности на каждую частоту свой, снижается от 1 к 8), преобразуются в цвет и выводятся на линейку светодиодов по одному из восьми алгоритмов. Скетч писал Майкл Крампас, парни из Чип и Дипа добавили функционал, а библиотека для светодиодов и быстрого преобразования Фурье (FFT) написана в Адафрут для проекта Piccolo. Библиотека FFT для 128 точек, адаптированная для AVR микроконтроллеров написана на ассемблере.

Сам скетч и библиотеку FFT нужно скачать здесь и здесь.

Не теряйте время на разбор алгоритмов, просто соберите, залейте скетч и наслаждайтесь шоу.
Это всего лишь развлечение!

В момент первого включения нужно сделать пару настроек:

Яркость: удерживайте кнопку color при включении питания. На первых 8 светодиодах будет отображаться радуга светодиодов. С помощью ручки param измените яркость. По завершении нажмите кнопку color еще раз, и ваша конфигурация будет сохранена в памяти.

Длина светодиодной полосы: удерживайте кнопку pattern при включении питания. Отобразится один, два или три красных светодиода. Используйте ручку param, чтобы выбрать длину светодиодной полосы в зависимости от количества красных светодиодов:

1=60 светодиодов
2=120 светодиодов
3=180 светодиодов

По завершении нажмите кнопку pattern еще раз, и ваша конфигурация будет сохранена в памяти.

Алгоритмы

Танцы плюс: пики звуковых сигналов испускаются из центра полосы и исчезают по мере приближения к концам. Скорость пика пропорциональна величине звукового сигнала этого пика.

Танцы минус: то же, что и Dance Party, но пики сигналов испускаются с одного конца.
Импульс: пики сигналов отображаются как яркие импульсы, которые поступают из центра полосы. Ширина импульса зависит от уровня сигнала.

Световая полоса: в пиках освещается вся полоса.

Цветные полоски: пики сигналов отображаются как цветные полосы, которые исчезают.

Цветные полоски 2: подобно цветные полоски, но каждая полоска сжимается и исчезает.

Вспышки: пики сигналов отображаются в виде светодиодной вспышки в случайном месте. Начальный цвет белый, а затем исчезает через другой цвет.

Светлячки: пики сигналов отображаются как одиночные светодиоды в случайном месте, и они перемещаются влево или вправо и исчезают. Их скорость зависит от величины сигнала.

Цветовые схемы

Случайная двухцветная схема: выбраны два случайных цвета и только они используются для отображения пиков сигнала. Со временем будут выбраны новые цвета. Используйте param, чтобы настроить скорость изменения цветовой схемы. Если ручка потенциометра «параметры» в верхнем положении, цвета будут меняться часто и каждый пик сигнала будет иметь новый цвет. Рекомендую установить ручку в средину.

Радуга: все пики сигналов отображаются как один и тот же цвет (с небольшим количеством случайных вариаций) и этот цвет меняется как радуга с течением времени. Скорость изменения цвета устанавливается потенциометром param.

Цветные частоты: в этом режиме каждый пик сигнала окрашивается в зависимости от частотной полосы где он находится. Самая низкая полоса красного цвета, и дальше вверх по спектру. Есть 8 полос частот: красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый, белый. Этот цветовой режим наиболее интересен, когда частотная характеристика настроена на все полосы частот.

Диапазон частот: вы можете управлять тем диапазоном частот, на который откликается цветомузыка. Чтобы установить диапазон нажмите и удерживайте обе кнопки. Используйте ручку param, чтобы выбрать, сколько из восьми частотных диапазонов будет показываться. Если вы хотите выделить бас и ритм музыки, установите частотную характеристику только на самые низкие 2 или 3 полосы. Если вы хотите показать все частоты в музыке (например, вокал и более высокие инструменты), выберите все полосы частот.

Это видеоинструкция по настройке и она же демонстрация визуализатора в работе. Там в конце две музыкальные композиции с разными алгоритмами.

Ещё одна композиция

Парни! И дамы конечно. Я очень хочу, чтобы вы успели сделать эту простую конструкцию к новогоднему празднику. Не пожалеете! Гости будут в шоке!

С наступающим 2018 годом!

Добавлено 15.12.2017 Эпилог или разбор полётов
1. Как изменить подсветку в паузах?
2. Можно ли изменить динамику?
3. Как подключить ленту с количеством светодиодов отличным от 60/120/180?
Плюс опубликована обновленная схема. Не волнуйтесь, добавили всего один резистор.
Осталось две недели до Нового года. Успеете собрать?

Добавлено 09.06.2018
Сделал настройки подсветки:
скетч и схема.
Пользуемся так.
Фоновая подсветка:
В паузах включается фоновая подсветка т.е вся линейка будет светится выбранным вами цветом и с выбранной яркостью.
Цвет: установите ручку потенциометра PARAM2 в среднее положение и один раз нажмите кнопку Background. Светодиодная линейка зажжется. Вращайте потенциометр PARAM2, цвет линейки будет меняться от красного до фиолетового. Выберите цвет и ещё раз нажмите кнопку Background.
Яркость: установите потенциометр в минимальное положение (ручку до упора по часовой) и нажмите кнопку Background. Линейка погаснет. Медленно вращая ручку потенциометра PARAM2 выберите требуемую яркость подсветки и ещё раз нажмите кнопку Background. Значения яркости запишется в память микроконтроллера.

Дополнительная образовательная информация от Upado Unlimited

01. 10.2019



Раскрась узоры, чтобы они соответствовали колокольчикам


Когда я был ребенком, книжки-раскраски были только для детей. Сейчас одним из самых больших увлечений являются раскраски для взрослых. Многие обнаруживают, что раскрашивание помогает им снять стресс и расслабиться, потому что заполнение рисунков цветом позволяет людям успокоить свой разум и сосредоточиться на простой деятельности.

Новым вариантом жанра раскраски является книга Popular 8 Note Songs Music Patterns to Color Дебры Ньюби. Вместо того, чтобы раскрашивать мандалы или геометрические узоры, дети и взрослые могут раскрашивать прямоугольные прямоугольники, соответствующие движению нот в различных песнях.

 Паттерны песен затем можно использовать для создания музыки на любом инструменте с восемью нотами в гамме от C до C.

Если у вас есть разноцветный глокеншпиль, ксилофон или колокольчики, вы можете выбрать цвета, точно соответствующие вашему инструменту. Для тех, кто играет на блокфлейте, фортепиано и других инструментах, музыканты могут выбрать свои любимые цвета для каждой ноты на паттернах.

Будьте последовательны. После того, как вы выбрали цвет для ноты — скажем, красный цвет для ноты «до», тогда все ноты «до» во всей книге должны быть окрашены в красный цвет.

Раскрасьте узоры, чтобы они соответствовали деревянному ксилофону

Раскрасьте узоры, чтобы они соответствовали традиционным глокеншпилям

Продолжайте раскрашивать остальные узоры, чтобы они соответствовали вашему первоначальному выбору цвета.

Даже если вы не раскрашиваете прямоугольные блоки, вы все равно можете воспроизводить песни, читая ноты с буквами под каждым блоком, чтобы вы могли воспроизводить музыкальные паттерны с цветом или без него.


Слушайте и учитесь:
Звуковые дорожки всех песен в книге Popular 8 Note Songs Music Patterns to Color находятся в свободном доступе в Интернете на сайте www. UpadoUnlimited.com, так что вы можете прослушать песню узоры, которые вы раскрашиваете по мере раскрашивания, а затем используйте звуковые дорожки, чтобы помочь вам выучить песни на вашем инструменте.

Раскрась узоры, чтобы они подходили к игрушечным глокеншпилям

Раскрашивание паттернов с помощью глокеншпиля, ксилофона или колокольчиков:
Для тех, кто сопоставляет музыкальные паттерны с определенными цветами разноцветного инструмента, начните со страницы «Музыкальные ноты и ритм» (стр. 10) Популярные музыкальные композиции из 8 нот для раскрашивания и выбор цветов для каждого прямоугольного блока, которые соответствуют цветам нот или клавиш на вашем инструменте.

Используйте цветные карандаши с острым концом, чтобы раскрасить маленькие прямоугольные коробки. Нам нравится

для использования карандашей Prismacolor, но доступно множество других вариантов.

Не используйте чернильные ручки, так как цвет будет проступать на другую сторону бумаги. Блоки шаблона маленькие, и требуется мелкая моторика. Если вы используете паттерны с инструментами, которые еще не являются многоцветными, вы можете выбрать любой цвет для каждой из нот.

После того, как вы выбрали цвета и заполнили страницу «Музыкальные ноты и ритм», перейдите к первой песне в книге, которую легче всего сыграть. Используйте те же цвета, что и раньше, и раскрасьте прямоугольные блоки на музыкальном паттерне. Если вы использовали красный цвет для ноты «до» на странице «Музыкальные ноты и ритм», раскрасьте все ноты «до» красным цветом в музыкальном паттерне песни.

Выкройки для раскрашивания с помощью записывающего устройства:
Если вы используете выкройки с записывающим устройством, заполните таблицу записывающего устройства в конце книги, раскрасив белые круги в каждом столбце в соответствии с буквенными обозначениями. . Раскрашенные кружки обозначают отверстия на диктофоне, которые вы закрываете пальцами. Не окрашивайте серые круги. Они указывают на отверстия, которые вы оставляете незакрытыми.

Глядя на паттерны песен, вы увидите, что чем больше кругов окрашено, тем больше отверстий вы закроете пальцами.

Раскрашивание узоров на фортепиано:
Песни можно воспроизводить без раскрашивания, просто читая ноты с буквами внизу каждой строки. Вы также можете раскрасить таблицу аппликатуры на фортепианной клавиатуре в конце книги любыми цветами на ваш выбор. Когда вы закончите раскрашивать аппликатурную таблицу,

выньте его из книги, вырежьте прямоугольник из букв и цветов и поместите его между задней панелью и клавишами вашего пианино. Затем раскрасьте образцы песен в книге, чтобы они соответствовали вашей аппликатурной таблице для фортепиано.

Хотя раскрашивание имеет свои преимущества, сочетание раскрашивания со многими доказанными преимуществами игры на музыкальном инструменте дает еще больше!

Для получения дополнительной информации о том, как играть на ксилофоне глокеншпиль, блокфлейте, фортепиано и губной гармошке, посетите сайт www. UpadoUnlimited.com.

    Автор

    Дебра Ньюби — педагог, музыкант с большим стажем, участница программы «Наследие танцев» и дипломированный преподаватель, которая постоянно увлекается моделями жизни и учебы. Подробнее о ней читайте в биографии автора ниже. Всегда экстраверт, она любит болтать и помогать людям во всем разобраться, и вы можете связаться с ней по адресу [email protected].

    Архивы

    май 2020 г.
    Февраль 2020 г.
    января 2020 г.
    декабрь 2019 г.
    ноябрь 2019 г.
    Октябрь 2019 г.
    сентябрь 2019 г.
    август 2019 г.
    июль 2019 г.
    июнь 2019 г.
    май 2019 г.
    апрель 2019 г.
    март 2019 г.
    Февраль 2019 г.
    января 2019 г.
    Декабрь 2018 г.
    Октябрь 2018 г.
    сентябрь 2018 г.
    август 2018 г.
    июль 2018 г.
    июнь 2018 г.
    май 2018 г.
    Апрель 2018 г.

    Новостная лента

    Щелкните обложки книг ниже, чтобы купить на Amazon

    Биография автора

    Дебра Ньюби — многолетний педагог, музыкант, танцовщица викторианской эпохи и дипломированный преподаватель, которая обучала студентов в Японии, проводила уроки естествознания в морском аквариуме и преподавала курсы биологии и химии в нескольких средних школах Калифорнии. Недавно она завершила захватывающее двадцатипятилетнее домашнее обучение со своим мужем и тремя детьми, а год назад в семье появился ее первый внук.

    Проведя многолетние уроки игры на скрипке Судзуки со своими дочерьми, она поразилась тому, как много песен — даже классических песен — можно сыграть, используя всего восемь нот, и подумала о том, как другие дети и взрослые могли бы легко начать в музыке. Теперь она создает музыкальные паттерны для ксилофонов Upado (Up-a-do) Unlimited Glockenspiel, которые одинаково хорошо работают с блокфлейтами, колокольчиками и фортепиано.

    Неизменно увлекаясь взаимосвязями и закономерностями, Дебра Ньюби также тренирует и обучает учащихся старших классов и колледжей распознавать закономерности в жизни и учебе, создает танцевальные образцы для своего проекта Heritage Dance Events Project и продолжает искать новые способы помочь детям учиться.

    Дебра Ньюби

Как использовать цвет для обучения музыкальной грамоте

Эшли Дэнью

Колокольчики, Детский хор, Музыкальное образование

Эшли Данью

Колокольчики, Детский хор, Музыкальное образование

Если вы войдете в начальную классную комнату, вы можете заметить, что все имеет цветовую маркировку: знаки и схемы на стене, этикетки на мусорных баках и кусочки ленты, обозначающие определенные места на полу.

Это связано с тем, что большинству маленьких детей легко распознавать и различать цвета.

Но в музыке наша основа — это черный и белый цвета стандартной нотации. При первом знакомстве с нотным чтением учащимся может быть сложно распознавать закономерности и визуально организовывать содержание, когда все черно-белое.

По этой причине цвет может быть полезным инструментом при обучении музыкальной грамоте и развитии навыков нотного чтения. «Когда мы систематически используем цвет, это может помочь учащимся запоминать информацию лучше, чем просто использование черно-белого изображения». (источник)

Для некоторых это может выглядеть как использование цветной нотации, где каждая нота звукоряда представлена ​​своим цветом. Это часто используется в начале музыки с колокольчиками и Boomwhacker.

Но это не единственный способ обучения с помощью цвета.

Сегодня я расскажу о четырех простых способах использования цвета для обучения музыкальной грамоте. Но сначала давайте поговорим о некоторых преимуществах использования цвета в качестве учебного пособия.

Преимущества использования цвета

Цвет обеспечивает быстрый способ сортировки и организации визуальных элементов, особенно одинаковых элементов.

В статье о цветовом кодировании вашего класса Эми Керлетто написала: «Цветовое кодирование особенно полезно для учащихся, которые не умеют читать или только учатся читать. Когда речь идет о цвете, группировка, организация материала и дифференциация становятся намного проще». (источник)

Когда предметы имеют цветовую маркировку, дети могут легко научиться сопоставлять одинаковые вещи и определять похожие, но разные вещи. Эми Курлетто объяснила: «Цвет помогает разбить концепции и облегчить их усвоение». (источник)

Подумайте, как это может выглядеть в музыке: длительности нот, мелодии, ритмические паттерны, шаги и пропуски, динамические метки, высокие и низкие, белые и черные клавиши на фортепиано, гласные звуки (цвета!) , и многое другое.

И это не только для детей; подумайте о том, как полезно систематизировать и сортировать вещи по цвету для молодежи и взрослых, особенно новые и незнакомые понятия.

Как это выглядит на практике?

Вот тут-то и начинается сегодняшняя статья. Вот четыре уникальных способа привнести цвет в вашу работу по обучению музыке и изучению партитуры с учениками всех возрастов:

*Раскрытие информации: я получаю комиссионные за покупки, сделанные по ссылкам в этом посте.

Использование цветных обозначений

Если вы использовали в своем обучении бумвакеры, колокольчики или ручные куранты, вы, вероятно, сталкивались с цветными обозначениями. Это полезный способ для молодых музыкантов и новых читателей определить различные высоты нотоносца и соотнести Boomwhacker, колокольчик или перезвон.

В этом контексте я рекомендую использовать цветную нотацию, когда каждый человек отвечает за воспроизведение только 1-2 нот (и, следовательно, отслеживание только 1-2 цветов).

Бумвокеры и маленькие металлические колокольчики бывают всех цветов радуги: один цвет для каждой ноты в диатонической (или хроматической) гамме.

Ручные колокольчики доступны только в алюминиевом корпусе, но есть несколько способов, которыми вы можете покрасить их для своей группы:

  1. Приобретите набор цветных колокольчиков у ChimeWorks

  2. Оберните полоску цветной изоленты вокруг каждой ручка

  3. Используйте набор цветных точечных наклеек, чтобы отметить каждую

  4. Оберните резинкой для волос цвета радуги вокруг каждой ручки

Если у вас есть набор инструментов с цветовой кодировкой, вы можете использовать цветные обозначения, чтобы помочь детям научиться выполнять свою роль, независимо от того, читают ли они цветные буквы. имена в таблице слов или ноты на нотном стане.

Ищете хорошую отправную точку?

Эта воспроизводимая цифровая коллекция включает шесть детских песенок с цветной нотной записью, идеально подходящей для Boomwhackers, колокольчиков или ручных колокольчиков.

Каждая песня включает в себя две версии: таблицу слов с цветными названиями букв и партитуру с цветными головками.

Подробнее + см. в партитуре >>

Цветная нотация

Идеи творческих ресурсов:

  • Цветные карточки с аккордами – отличное введение в колокольный звон или перезвон с использованием аккордового подхода

  • 1

    Тканевый посох с цветовой маркировкой — включает 96 цветных войлочных кругов, которые соответствуют цветам колокольчиков Rhythm Band. Младший размер (18 x 14 дюймов) достаточно мал, чтобы его можно было держать или сидеть на пюпитре; у большего размера (28 x 28 дюймов) сверху есть веревка для удобного подвешивания. Это отличное наглядное пособие для детей младшего школьного возраста. Вот краткая видео-демонстрация того, как использовать тканевый посох с цветовой кодировкой.

  • Набор цветных маркеров — отлично подходит для создания собственных нот размером с диаграмму или цветного кодирования традиционных черно-белых нот

  • Цветные наклейки с нотной записью — отлично подходят для создания отдельных музыкальных партитур или в качестве забавного сочинения для учащихся старших классов начальной школы (6,9 долл. США9/мес. или 49 долларов в год за использование этой функции). Вот полезный учебник.

  • Диаграмма значков ChimeWorks — предлагаемое сочетание цветных обозначений и обозначений форм.

Музыкальная форма с цветовым кодом

Цвет — отличный способ обозначить музыкальную форму и обозначить различные части произведения, особенно при прослушивании новой песни или произведения (без обозначения).

Используя листы бумаги или картона размером 8,5×11 дюймов, выберите разные цвета для обозначения каждой части изделия (отображается в передней части комнаты, чтобы все могли видеть). Если вы работаете один на один или с небольшой группой, рассмотрите возможность использования кусочков краски. Заранее разрежьте карточки с красками и сделайте набор для каждого ученика.

Подобно тому, что я упомянул выше, подумайте о том, чтобы разрезать каждый из них на другую форму (например, треугольник, квадрат, круг).

Идеи для творчества:

  • Чип-карты с краской — бесплатно в ближайшем хозяйственном магазине

  • Цветная бумага или картон

  • Цветные мешочки с фасолью — в этом списке указаны мешки с фасолью из кукурузных дырок, доступные в 17 различных цветах. .

Музыкальные узоры и мотивы с цветовым кодом

Я постоянно использую эту стратегию со своими учениками по классу фортепиано. Мы всегда идентифицируем паттерны, одинаковые и разные в нашей музыке, и часто я заставляю их рисовать квадратики вокруг одинаковых тактов с помощью цветного маркера или маркера. Это быстрый и простой способ увидеть, как организована музыка, распознать построение фраз и понять, как паттерны сочетаются друг с другом.

Точно так же вы можете выделить цветом короткий ритмический паттерн, даже если его высота различна, ИЛИ короткий мелодический паттерн, даже если ритм отличается.

Я рекомендую выбрать 1-2 цвета для этого типа проекта. Держите его простым и не загроможденным, чтобы важный элемент (повторяющиеся узоры и мотивы) оставался заметным.

Идеи креативных ресурсов:

  • Уравновешиваемые ручки

  • Highlighters

  • Colored Marker Set

ЦВЕТНЫЙ КОЛЕСНЫЙ ДИНАЛЬНЫЙ МАРКИКА 9014

ЦВЕТНЫЙ КОЛЕСКИЙСКИЙ ДИНАЛЬНЫЙ МАРКИНГ 9014

ЦВЕТА.

Не знаю, как вы, а мои ученики не часто обращают внимание на динамические маркировки в новом произведении (а иногда даже в произведении, над которым мы работали несколько недель!).

Мне нравится поощрять своих учеников играть с динамической экспрессией с самого начала разучивания пьесы, а не думать о динамике как о чем-то, что можно добавить на этапе полировки. Таким образом, иногда мы уделяем минуту в начале процесса, чтобы изучить партитуру и цветовую кодировку динамики, используя что-то вроде этого:

фортепиано = синий
фортепиано меццо = фиолетовый
меццо форте = розовый
forte = оранжевый

Вот небольшой взгляд на психологию выбора этих цветов:

Оранжевый — яркий, живой цвет, хотя и не такой доминирующий, как красный. При использовании для выделения чего-либо оранжевый может помочь учащимся запомнить информацию. Точно так же «синие чернила или синее выделение можно использовать для улучшения понимания прочитанного». (источник)

Идеи для творческих работ:

  • Цветные карандаши — отлично подходят для обведения или обводки динамических меток, выделения крещендо и убывания, а также добавления собственных динамических меток.

  • Стираемые маркеры — обведите или обведите динамические отметки и используйте их для изучения партитуры, но затем сотрите свои отметки, когда динамика укоренится или цветные отметки больше не нужны, чтобы вы могли играть с чистого листа.

  • Лента васи — ее легко добавлять и удалять, к тому же в большинстве случаев она полупрозрачна, поэтому вы можете наклеивать ленту прямо поверх динамических меток в партитуре и при этом видеть, как она просвечивает.

Используете ли вы цветовое кодирование при обучении музыке? Какие ваши любимые стратегии?

Tagged: музыка с цветовой кодировкой, цветовая кодировка, цветные колокольчики, цветные колокольчики, бумхакеры, цветная нотная запись, музыка с цветовой кодировкой, использование цвета для обучения музыке, использование цвета для обучения нотному чтению, как обучать музыкальной грамоте, использование цвета обучать музыкальной грамоте

033 — Как обучать музыкальной грамоте с помощью цвета

Эшли Дэнью

Обучение музыке, преподавание музыки

Эшли Дэнью

Обучение музыке, преподавание музыки

Подпишитесь в iTunes

Упомянутые ресурсы

*Раскрытие информации: я получаю комиссионные за покупки, сделанные по ссылкам в этом посте.

  • Почему вы должны использовать цветовое кодирование своего класса (Джеймс Стэнфилд)

  • Boomwhackers

  • Colored handbells

  • Colored chime bands by ChimeWorks

  • Electrical tape for color-coding handchimes

  • Rainbow-colored hair ties for color-coding instruments

  • Color-coded chord cards

  • Тканевый посох с цветовой маркировкой — доступен в двух размерах: младший (18″x14″) и большой (28″x28″)

  • Цветные маркеры

  • собственные цветные музыкальные чарты

  • Цветные наклейки с нотами

  • Flat. io — создайте свою собственную цветную нотацию!

  • ChimeWorks Icon Chart

  • 12×12” colored cardstock — great for illustrating musical form

  • Colored bean bags — a fun way to analyze musical form

  • Erasable pens — my students love these!

  • Маркеры отлично подходят для выделения повторяющихся узоров или фраз

  • Психология цвета: как цвета влияют на обучение? (SHIFT eLearning)

  • Цветные карандаши отлично подходят для обозначения динамики или добавления своих собственных

  • Лента Васи

Если вы зайдете в начальный класс, вы заметите, что все имеет цветовую кодировку: указатели и диаграммы на стене к этикеткам на мусорных ведрах к кусочкам ленты, отмечающим определенные места на полу.

Это связано с тем, что большинству детей младшего возраста легко распознавать и различать цвета.

Но в музыке наша основа — это черный и белый цвета стандартной нотации. При первом знакомстве с нотным чтением учащимся может быть сложно распознавать закономерности и визуально организовывать содержание, когда все черно-белое.

По этой причине цвет может быть полезным инструментом при обучении музыкальной грамоте и развитии навыков нотного чтения. Педагог начальных классов Эми Керлетто написала: «Когда мы систематически используем цвет, это может помочь учащимся запоминать информацию лучше, чем просто использование черно-белого». (источник)

Для некоторых это может выглядеть как использование цветной нотации, где каждая нота звукоряда представлена ​​своим цветом. Это часто используется в начале музыки с колокольчиками и Boomwhacker.

Но это не единственный способ обучения с помощью цвета.

Сегодня я поделюсь четырьмя простыми уникальными стратегиями использования цвета для обучения музыкальной грамотности. Для начала давайте поговорим о некоторых преимуществах использования цвета в качестве учебного пособия.

Преимущества использования цвета

Цвет обеспечивает быстрый способ сортировки и организации визуальных элементов, особенно одинаковых элементов.

В статье о цветовом кодировании вашего класса учительница начальных классов Эми Керлетто написала: «Цветовое кодирование особенно полезно для учащихся, которые не умеют читать или только учатся читать. Когда речь идет о цвете, группировка, организация материала и дифференциация становятся намного проще». (источник)

Когда предметы имеют цветовую маркировку, дети могут легко научиться сопоставлять одинаковые вещи и определять похожие, но разные вещи. Эми Курлетто объяснила: «Цвет помогает разбить концепции и облегчить их усвоение». (источник)

Подумайте, как это может выглядеть в музыке: длительности нот, мелодии, ритмические паттерны, шаги и пропуски, динамические метки, высокие и низкие, белые и черные клавиши на фортепиано, гласные звуки (цвета!) , и многое другое.

«Когда речь идет о цвете, группировка, организация материала и дифференциация становятся намного проще».
— Эми Керлетто

И это не только для детей; подумайте о том, как полезно систематизировать и сортировать вещи по цвету для молодежи и взрослых, особенно новые и незнакомые понятия.

КАК ЭТО ВЫГЛЯДИТ В ПРАКТИЧЕСКОМ СМЫСЛЕ?

Вот где начинается этот эпизод. Сегодня я поделюсь четырьмя уникальными способами ввести цвет в вашу работу по обучению музыке и изучению партитуры со студентами всех возрастов: цветная нотация, цветовая кодировка музыкальной формы, цветовая кодировка музыки. узоры и мотивы, цветовая кодировка, динамическая и выразительная маркировка.

Использование цветных обозначений

Если вы используете в обучении ударные молотки, колокольчики или колокольчики, вы, вероятно, сталкивались с цветными обозначениями. Это полезный способ для молодых музыкантов и новых читателей идентифицировать различные высоты нотного стана и соответствующий Boomwhacker, колокольчик или перезвон.

Я рекомендую использовать цветную нотацию в этом контексте, когда каждый человек отвечает за воспроизведение только 1-2 нот (и, таким образом, отслеживание только 1-2 цветов).

Бумвокеры и маленькие металлические колокольчики бывают всех цветов радуги: один цвет для каждой ноты в диатонической (или хроматической) гамме.

Ручные колокольчики доступны только в алюминиевом корпусе, но есть несколько способов покрасить их в цвет вашей группы. Вы можете:

  1. Приобрести набор цветных мелодий ChimeWorks

  2. Оберните полоской цветной изоляционной ленты вокруг каждой ручки

  3. Используйте набор цветных точечных наклеек, чтобы отметить каждую ручку набор инструментов с цветовой кодировкой, вы можете использовать цветную нотацию, чтобы помочь детям научиться следовать своей партии, независимо от того, читают ли они цветные названия букв на таблице слов или ноты на нотоносце.

    Вот несколько идей для творчества:

    ТВОРЧЕСКИЕ РЕСУРСЫ ИДЕИ:

    • Карточки с цветовыми аккордами. Это отличное введение в звон колоколов или курантов с использованием аккордового подхода.

    • Тканевый посох с цветовой маркировкой. Это включает в себя 96 цветных фетровых кругов, которые соответствуют цветам колокольчиков Rhythm Band. Младший размер (18 x 14 дюймов) достаточно мал, чтобы его можно было держать или сидеть на пюпитре; у большего размера (28 x 28 дюймов) сверху есть веревка для удобного подвешивания. Это отличное наглядное пособие для детей младшего школьного возраста. Вот краткая видео-демонстрация того, как использовать тканевый посох с цветовой кодировкой. И я хочу прояснить, что это только для тех из вас, кто преподает детский хор с колокольчиками. Вы можете использовать такой цветной посох для группового урока в начальной школе, во всевозможных сценариях обучения.

    • Набор цветных маркеров. Используйте все, что у вас есть под рукой, это не должно быть причудливым. Цветные маркеры упрощают создание собственной музыки размером с диаграмму или цветовое кодирование традиционной черно-белой нотации.

    • Наклейки с цветными точками. Создавайте свои собственные нотации размером с диаграмму, используя эти наклейки в качестве головок для заметок.

    • Цветные нотные наклейки. Они отлично подходят для создания отдельных музыкальных партитур или в качестве забавного сочинения для старших учеников начальной школы.

    • Flat.io. Знаете ли вы, что с помощью Flat можно создавать собственные партитуры с цветовой кодировкой? Flat — это веб-приложение для нотной записи. Цветное обозначение является платной функцией (6,99 долл. США в месяц или 49 долл. США в год), но если вы уже платите за нее или у вас есть школьная учетная запись, это отличный инструмент. Если вы новичок в Flat, найдите ссылку на полезный учебник в примечаниях к шоу. Вот полезный учебник.

    • Диаграмма значков ChimeWorks с предлагаемым сочетанием цветных обозначений и обозначений форм.

    Итак, это первая стратегия включения цвета в ваше обучение — использование цветных обозначений. Следующая идея состоит в том, чтобы использовать цвет для обозначения музыкальной формы.

    2. Музыкальная форма с цветовым кодом

    Цвет — отличный способ обозначить форму и обозначить различные части произведения, особенно при прослушивании новой песни или произведения (без обозначения).

    Используя листы бумаги или картона размером 8,5×11 дюймов, выберите разные цвета для обозначения каждой части изделия (отображается в передней части комнаты, чтобы все могли видеть). Если вы работаете один на один или с небольшой группой, рассмотрите возможность использования кусочков краски. Заранее разрежьте карточки с красками и сделайте набор для каждого ученика.

    В дополнение к разным цветам, чтобы различать части фигуры, вы также можете разрезать каждую карту цвета на другую форму (например, треугольник, квадрат, круг).

    Вот несколько творческих ресурсов, которые вы можете использовать:

    ТВОРЧЕСКИЕ РЕСУРСЫ ИДЕИ:

    • Чип-карты с красками. Бесплатно в местном хозяйственном магазине

    • Цветная бумага или картон. Опять же, это может быть все, что вы хотите. Если вам нравятся пастельные тона, если вам нужны яркие цвета, если вам нужны землистые тона и т. д.

    • Цветные кресла-мешки. Это действительно весело, и вы можете использовать их для множества разных вещей. Вот некоторые из них, которые я нашел на Etsy. Этот список предназначен для мешков для фасоли с кукурузными отверстиями, доступных в 17 различных цветах.

    Следующей идеей использования цвета является цветовая кодировка музыкальных паттернов и мотивов.

    3. Музыкальные паттерны и мотивы с цветовым кодом

    Я постоянно использую эту стратегию со своими учащимися начальной школы игры на фортепиано. Мы всегда идентифицируем паттерны, одинаковые и разные в нашей музыке, и часто я заставляю их рисовать квадратики вокруг одинаковых тактов с помощью цветного маркера или маркера. В прошлом году мы даже нашли творческие способы аннотировать на экране через Zoom, используя цвет! Это быстрый и простой способ увидеть, как организована музыка, распознать построение фраз и понять, как паттерны сочетаются друг с другом.

    Точно так же вы можете выделить цветом короткий ритмический паттерн, даже если его высота различна, ИЛИ короткий мелодический паттерн, даже если ритм отличается.

    Я рекомендую выбрать 1-2 цвета для этого типа проекта. Держите его простым и не загроможденным, чтобы важный элемент (повторяющиеся узоры и мотивы) оставался заметным.

    Несколько творческих ресурсов, которые вы можете использовать:

    ТВОРЧЕСКИЕ РЕСУРСЫ ИДЕИ:

    • Стираемые ручки. Моим ученикам это нравится! Это делает пометку вашей музыки намного веселее.

    • Маркеры. Продается в любом канцелярском магазине.

    • Набор цветных маркеров. Используйте все, что у вас есть под рукой.

    Последняя идея обучения музыкальной грамотности с использованием цвета заключается в цветовом кодировании динамики.

    Цветовой код Динамическая и выразительная маркировка

    Не знаю, как вы, но мои ученики не часто обращают внимание на динамические маркировки в новом произведении (а иногда даже в произведении, над которым мы работали целую вечность). несколько недель!).

    Это занятие представляет собой увлекательный способ наблюдать за динамическими отметками в партитуре.

    Мне нравится поощрять своих учеников играть с динамической экспрессией с самого начала разучивания пьесы, а не думать о динамике как о чем-то, что можно добавить на этапе полировки. Таким образом, иногда мы уделяем минуту в начале процесса, чтобы изучить партитуру и цветовую кодировку динамики, используя что-то вроде этого:

    фортепиано = синий
    фортепиано меццо = фиолетовый
    mezzo forte = розовый
    forte = оранжевый

    Вот небольшой взгляд на психологию выбора цвета из сообщения в блоге SHIFT eLearning:

    Оранжевый — яркий, живой цвет, хотя и не такой доминирующий, как красный. При использовании для выделения чего-либо оранжевый может помочь учащимся запомнить информацию. Точно так же «синие чернила или синее выделение можно использовать для улучшения понимания прочитанного». (источник)

    Несколько творческих ресурсов для этого занятия:

    ТВОРЧЕСКИЕ РЕСУРСНЫЕ ИДЕИ:

    • Цветные карандаши. Отлично подходит для обведения или выделения динамических меток, выделения крещенди и декрещенди, а также добавления некоторых собственных динамических меток.

    • Стираемые ручки. Вы можете обвести или обвести динамическую маркировку и использовать для изучения партитуры, но затем стереть свою маркировку, когда динамика укоренится или цветные маркировки больше не нужны, чтобы вы могли играть с чистой партитурой.

    • Лента васи. Его легко добавлять и удалять, к тому же в большинстве случаев он как минимум полупрозрачный, так что вы можете наклеить ленту прямо поверх динамических меток в партитуре и все равно видеть, как он просвечивает.

    Заключение

    Итак, готово. Четыре уникальных способа обучения музыкальной грамотности с использованием цвета: цветная нотация, цветовая кодировка музыкальной формы, цветовая кодировка музыкальных паттернов и мотивов, цветовая кодировка динамики и выразительных знаков.

    Используете ли вы цветовое кодирование при обучении музыке? Какие ваши любимые стратегии?

    Слушайте на Спотифай

    Слушайте на Amazon Music

    Слушайте на Сшивателе

    Слушайте в Google Подкастах

    Tagged: детские колокольчики, цветные колокольчики, цветная нотация, обучение музыке с цветом, как учить нотному чтению, обучение музыкальной грамоте, обучение с помощью цвета, начальное обучение музыке

    27 Самодельные музыкальные инструменты, которые можно сделать вместе с детьми (из переработанных материалов)

    Большинство из нас покупают музыкальные инструменты, но когда-нибудь задумывались, как сделать музыкальные инструменты из переработанных материалов?

    Если да, то вы попали по адресу.

    В этой статье мы составили список самодельных музыкальных инструментов, сделанных из переработанных предметов домашнего обихода, которые вы и ваш малыш можете сделать сами.

    Мало того, что переработанные инструменты доставляют удовольствие, они также немного научат их устойчивому образу жизни (беспроигрышный вариант!).

    Содержание

    • Чем заняться
      • Баллонные барабаны
      • Бонго-барабаны
      • Катушки
      • Chinese Gong
      • Paper Cymbals
    • Things to Shake
      • Pringles Can Shaker
      • Plastic Water Bottle Maracas
      • Paper Plate Maracas
      • Easter Egg Maracas
      • DIY Tamborine
      • Tubular Bells
      • Rain Sticks
    • Музыка в стаканах и бутылках
      • Ксилофон
      • Кастаньеты на бутылке
    • Струнные инструменты
      • Гитара с резиновой лентой
      • Mini Lid Banjo
    • Homemade Brass Instruments
      • Bracelet Bells
      • Jingle Wand
      • Washer Chimes
    • Homemade Wind Instruments
      • Card Kazoo
      • Popsicle Harmonica
      • French Horn
      • Viking Horns
      • Zampoñas (Свирели)
      • Самодельный диджериду
    • Фортепиано и колокольчики
      • Фортепиано для большого пальца
      • Медные колокольчики
    • Резюме

    Чем заняться

    Давайте начнем наш список музыкальных инструментов, сделанных своими руками, с некоторых типов барабанов, которые можно сделать из повседневных предметов домашнего обихода.

    Барабаны для воздушных шаров

    Возьмите любую старую жестяную банку, кружку или кастрюлю, которая есть в шкафу, сдутый воздушный шар и резинку. Вырежьте отверстие в воздушном шаре в самом широком месте, сделав надрез в форме полукруга.

    Теперь промойте шарик водой, чтобы он приклеился, и натяните его сверху.

    Если необходимо, закрепите края скотчем, чтобы зафиксировать его на месте, но резинка подойдет. Попросите детей ударить по оболочке воздушного шара деревянной ложкой или палочкой для еды, чтобы получился барабанный бой.

    Чтобы оживить обстановку, попросите детей раскрасить снаружи в яркие цвета, чтобы придать игрушке дополнительный забавный вид. Подробнее…

    Барабаны Bongo

    Возьмите два круглых контейнера из-под чипсов или кофе с пластиковыми крышками.

    Попросите детей украсить их красками, мелками, наклейками или блестками, чтобы немного оживить обстановку. Затем поставьте контейнеры рядом друг с другом и свяжите их веревкой, убедившись, что они надежно закреплены и не качаются.

    Приклейте нить на место и подождите, пока она схватится. Дети могут играть с бонго, используя руки, чайные ложки или палочки для еды. Подробнее…

    Барабаны-катушки

    Дети крутят эти барабаны направо и налево, красивые вещицы, не правда ли! Они слишком сложны, чтобы объяснять, как их сделать здесь, ознакомьтесь с инструкциями здесь.

    Китайский гонг

    Это прекрасный способ вовлечь детей в музыку разных культур. Чтобы сделать китайский гонг, проделайте два отверстия в противне из фольги и убедитесь, что они находятся на расстоянии примерно 5 см друг от друга.

    Затем возьмите два ершика для труб и проденьте каждый через отдельное отверстие, обязательно скрутив их в круг, чтобы закрепить их на месте. В отверстия можно просунуть картонную трубку из оберточной бумаги или палку и прикрепить ее к паре стульев, чтобы она висела.

    Наконец, попросите детей украсить гонг китайскими символами и ударить по нему палочками для еды или деревянной ложкой, чтобы создать музыку! Подробнее…

    Бумажные тарелки

    Если вам интересно, как можно изготовить тарелки своими руками в домашних условиях, ответ не может быть проще. Используйте крышки для кастрюль!

    У каждого в шкафу есть пара таких, и дети любят разбивать их вместе, создавая музыку. Если вы не хотите, чтобы ваши кастрюли и сковородки разбивались, почему бы не попробовать сделать набор тарелок из двух бумажных тарелок и монет по краю? Подробнее…

    Вещи для встряхивания

    Если вы хотите создать что-то чуть менее шумное, чем набор барабанов, почему бы не попробовать сделать что-то, от чего ваш ребенок будет весело трястись? Вот некоторые из наших любимых самодельных инструментов «погремушка».

    Шейкер для банок Pringles

    Возьмите пустой контейнер из-под чипсов Pringles и заклейте его внешнюю поверхность бумагой или малярным скотчем, оставив место для крышки, чтобы она могла правильно закрепиться.

    Затем попросите детей раскрасить или нарисовать снаружи яркими красками и приклеить фигурки из пенопласта, чтобы шейкер выглядел по-особенному.

    Снимите крышку и добавьте горсть сушеных бобов или риса в контейнер, снова закройте его и встряхните, чтобы насладиться! Разные виды фасоли, риса и бобовых издают разные звуки, поэтому попробуйте сделать набор с разными начинками, чтобы ваш малыш мог экспериментировать с разными звуками. Подробнее…

    Пластиковая бутылка для воды Maracas

    Найдите пару использованных бутылок для воды, очистите и высушите их. Оберните обе части малярной лентой и попросите детей раскрасить их или раскрасить яркими красками.

    Теперь наполните бутылку наполовину зернами попкорна, рисом или сушеными бобами и закрепите крышку бутылки. Начните трясти, чтобы наслаждаться!

    Бутылочки и шарики разного размера будут издавать разные звуки, так почему бы не попробовать сделать набор маракасов разного размера и позволить своим детям слушать разнообразную музыку, которую они исполняют? Подробнее…

    Бумажная тарелка Маракас

    Возьмите две бумажные тарелки и поставьте их стороной для еды вниз. Попросите детей раскрасить сторону, обращенную к ним, и добавить блестки или разноцветные картонные фигуры, чтобы украсить картину.

    Дайте обоим высохнуть и переверните одну, чтобы открыть неокрашенную сторону. Поместите сушеные бобы или рис на тарелку, затем возьмите другую бумажную тарелку и положите ее поверх другой. Аккуратно приклейте по краю и оставьте застывать.

    После высыхания у вас есть полностью запечатанная бумажная тарелка маракаса! Вы можете попробовать создать набор с разными начинками, чтобы ваши дети могли экспериментировать с разными звуками.

    Маракасы с пасхальными яйцами

    Как только вы подумали, что Пасха не может быть более захватывающей, мы придумали забавный способ, которым вы и дети можете приготовить маракасы с пасхальными яйцами, а также съесть много шоколада.

    Чтобы сделать их, вам понадобятся остатки пластиковой скорлупы от пасхальных яиц, зерна попкорна или риса, малярный скотч и пластиковые ложки.

    Начните с частичного наполнения яйца ядрами попкорна и запечатывания. Затем возьмите две ложки и прикрепите их к каждой стороне яйца, затем соедините концы ложек вместе.

    И последнее, но не менее важное: попросите детей раскрасить ленту яркими красками, встряхните и наслаждайтесь! Подробнее…

    Бубен своими руками

    Раскрасьте две бумажные тарелки, не предназначенные для еды, в яркие цвета по выбору ребенка. Дайте им высохнуть, затем приклейте любые причудливые формы и добавьте блесток, чтобы сделать их еще веселее!

    Затем склейте края тарелок так, чтобы обе поверхности для приема пищи были закрыты, и были видны только несъемные поверхности. Оставьте клей схватываться. Затем используйте дырокол, чтобы сделать отверстия на расстоянии 2 дюймов друг от друга по краю пластин и проденьте кусок веревки с колокольчиком, прикрепленным через каждое. Встряхните и наслаждайтесь! Подробнее…

    Трубчатые колокольчики

    Это очень простой способ для детей младшего возраста сделать дома забавный музыкальный инструмент.

    Возьмите картонную трубку из пачки бумажных полотенец или бумаги для упаковки подарков и оберните ее обычной бумагой. Попросите детей украсить ее, как им нравится, затем проткните несколько отверстий в одном конце трубки.

    Протяните веревку в каждое отверстие и прикрепите колокольчик. Теперь завяжите узел, чтобы закрепить его на месте, и повторяйте, пока ко всем отверстиям не будут прикреплены маленькие колокольчики. Встряхните и погремите, чтобы насладиться! Подробнее…

    Палочки от дождя

    Чтобы сделать палку от дождя, вам понадобится кусок пластиковой трубки длиной около 30 см, немного оловянной фольги, рис или сушеные бобы и немного скотча.

    Чтобы все скрутилось, закрепите один конец трубки лентой, убедившись, что нет зазоров. Теперь вставьте в трубку кусок оловянной фольги, в идеале он должен быть такой же длины, как и трубка.

    Затем частично наполните трубку рисом, сушеной фасолью или бусинами и закрепите другой конец. Дети могут повернуть палочку на 180 градусов и послушать, как начинка издает фольгу. Подробнее…

    Музыка в стаканах и бутылках

    Ксилофон

    Чтобы сделать ксилофон своими руками, вам понадобится набор стаканов или банок и деревянная ложка.

    Наполните каждый стакан разным количеством воды, начиная с очень малого количества и заканчивая почти полным стаканом. Попросите детей слегка ударить по стеклу деревянной палочкой, чтобы услышать тонкую разницу в нотах.

    Помните, что стаканы с меньшим количеством воды будут давать более высокий тон, тогда как стаканы с большим количеством воды будут иметь более низкий тон. Таким образом, вы можете либо расположить их в порядке высоты тона, либо смешать их, если хотите поэкспериментировать. Подробнее…

    Кастаньеты крышек бутылок

    Начните с расплющивания нескольких металлических крышек бутылок молотком (эта первая часть предназначена только для взрослых). Далее вырежьте два широких прямоугольных куска картона и сложите оба пополам, чтобы они были похожи на клюв утки.

    Затем нанесите немного клея на зубчатые края крышек бутылок и поместите их на обе внутренние поверхности картона так, чтобы они соприкасались друг с другом, когда открытка закрывается.

    Теперь попросите детей присоединиться к нам, украсив картон красками, блестками или палочками, как им больше нравится, и дайте высохнуть. Они могут хлопать в ладоши кастаньетами, создавая интересные ритмы, или даже играть двумя руками одновременно, используя обе руки, если они чувствуют себя очень творчески! Подробнее…

    Струнные инструменты

    Гитара с резиновой лентой

    Изготовление самодельной гитары немного сложнее, чем инструменты, о которых мы говорили до сих пор, но это так же весело и очень полезно.

    Перед началом работы вам понадобятся следующие материалы: пластиковое ведро или горшок среднего размера, несколько больших резинок (разной ширины), картон, деревянная палка, скотч и клей.

    Оберните резинки вокруг ведра так, чтобы они проходили вокруг отверстия и сужающегося конца. Старайтесь придерживаться возрастающего порядка; от самого тонкого к самому толстому, а затем закрепите их скотчем, чтобы они не соскользнули во время использования.

    Затем вырежьте форму гитары из куска картона, не забудьте сделать отверстие для ведра и резинки, чтобы надеть ее сзади.

    Покрасьте картон в любой цвет и дайте ему высохнуть. Затем приклейте ведерко к обратной стороне открытки рядом с отверстием и приклейте по краям, чтобы закрепить на месте.

    Наконец, прикрепите гриф палочки гитары с помощью большого количества скотча и клея в верхней части картонного выреза. Вы можете приклеить несколько бусинок или монет к концу грифа, чтобы создать набор фальшивых колков. Играйте и наслаждайтесь музыкой! Подробнее…

    Мини-банджо с крышкой

    Мини-банджо работает аналогично самодельной гитаре, о которой мы упоминали выше, поскольку в качестве струн вы будете использовать резинки.

    Для начала возьмите крышку от банки с вареньем и натяните на нее четыре резинки. Старайтесь использовать тонкие и толстые струны, чтобы звук при перещипывании звучал по-разному.

    Затем возьмите клейкую ленту и закрепите резинки на месте, убедившись, что они находятся на одинаковом расстоянии друг от друга. Теперь возьмите палочку для рукоделия или переработанную палочку для мороженого и украсьте ее яркими цветами. Приклейте его на заднюю часть крышки с помощью клея и дайте высохнуть.

    Для большей детализации можно приклеить пайетки на конец палочки, чтобы они выглядели как колки. Играйте на банджо, когда все готово, и наслаждайтесь музыкой, которую создаете. Подробнее…

    Самодельные медные духовые инструменты

    Браслеты-колокольчики

    Для изготовления этого инструмента вам понадобятся ватные палочки для чистки трубок, три или четыре маленьких колокольчика и ножницы.

    Для сборки просто измерьте ширину полутора запястий ребенка в ершике для труб и проденьте колокольчики через трубку. После размещения каждого колокольчика скрутите синель, чтобы они оставались на месте на расстоянии около 1 см друг от друга. Затем оберните оставшуюся часть вокруг запястья и скрутите два конца вместе, чтобы закрепить их на месте.

    Теперь дети могут трясти руками и звенеть своими самодельными браслетами-бубенчиками! Больше информации…

    Звенящая палочка

    Чтобы сделать звенящую палочку, возьмите пять или шесть отдельных ершиков для труб и соедините их вместе на одном конце и на ¾ длины стержня с помощью эластичных лент и скотча.

    На свободном конце прикрепите небольшой колокольчик к каждой отдельной синельной трубке и закрепите их, закрутив небольшой узел на трубе.

    Дети могут играть с этим инструментом, встряхивая его и заставляя колокольчики звенеть. Подробнее…

    Звонки-шайбы

    Чтобы сделать собственный набор музыкальных колокольчиков, вам понадобится палка или линейка, веревка, несколько металлических шайб, клей, лак для ногтей и ложка.

    Обвяжите каждую шайбу куском веревки, а другой конец обвяжите вокруг палки. Обязательно прикрепите веревку в разных точках палки, чтобы они не сбивались в комки, и закрепите их на месте с помощью клея.

    Затем попросите детей покрасить шайбы ярким или блестящим лаком для ногтей и оставить сохнуть. Теперь дети могут использовать металлическую ложку, чтобы стучать по шайбам и создавать музыку. Подробнее…

    Самодельные духовые инструменты

    Карточка Kazoo

    Для этого инструмента вам понадобится картонная трубка от рулона туалетной бумаги, резинка, вощеная бумага, немного краски и дырокол.

    Попросите детей украсить трубку от рулона туалетной бумаги по своему вкусу, дайте ей высохнуть, а затем проделайте отверстие примерно в 1 см от конца картона.

    Затем прикрепите вощеную бумагу к другому концу трубки и закрепите ее резинкой. Предупреждение — не приклеивайте это на место! Он должен немного вибрировать, чтобы издавать звук, похожий на казу. Теперь дети могут дуть в открытый конец трубки, чтобы создавать музыку. Подробнее…

    Губная гармошка для эскимо

    Чтобы сделать собственную губную гармошку для эскимо, попросите детей разукрасить две палочки для леденцов с помощью краски по своему выбору и оставить их сохнуть.

    Затем поместите полоску бумаги между обеими палочками и закрепите их резинкой на каждом конце. Теперь вставьте зубочистку между двумя резиновыми кольцами, при этом одно должно лежать над бумагой, а другое — под бумагой.

    Теперь вы можете дуть в губную гармошку или всасывать в нее воздух, чтобы издавать разные звуки. Как только вы привыкнете к игре, вы сможете сводить палочки вместе в разных местах, чтобы варьировать ноты! Подробнее…

    Валторна

    Изготовление валторны намного проще, чем кажется, на самом деле вам понадобятся только следующие три материала, чтобы сделать ее: кусок гибкой трубы длиной около 56 дюймов, несколько ершиков для труб и воронка.

    Вставьте воронку в трубу и закрепите ее клеем или лентой (если воронка слишком большая, вы можете сделать несколько прорезей в трубе, чтобы она немного раскрылась).

    Затем дважды сверните трубку вокруг себя так, чтобы воронка и мундштук были направлены вверх, закрутите ершики вокруг соединений, чтобы все осталось на месте. Дуй в дырку и дуй! Подробнее…

    Рога викингов

    Чтобы сделать собственный рог викингов, вам понадобятся 3 картонные трубки от туалетной бумаги, рожок для вечеринок, клейкая лента и немного белой краски.

    Для начала прорежьте линию по всей длине одного из рулонов картона и отрежьте бахрому от рожка для вечеринки. Теперь сверните карту вокруг рога для вечеринки так, чтобы она сужалась на другом конце, и закрепите ее на месте с помощью липкой ленты.

    Затем возьмите два других рулона и сложите их с одного конца так, чтобы они вошли друг в друга. Таким образом, вы можете соединить все три трубки малярным скотчем.

    Теперь порвите обычную бумагу на полоски и покройте ими рог, используя воду, смешанную с клеем. Дайте высохнуть и подуйте в рог, прежде чем начнется битва! Подробнее…

    Примечание. Если вы увлекаетесь гончарным делом, вы можете вылепить один из них из глины. Вам, вероятно, понадобится приличный гончарный круг для начинающих, но в итоге вы получите более качественный и громкий рог викингов.

    Zampoñas (свирели)

    Если ваши дети захотят сделать набор своих собственных свирели, вам понадобятся несколько пластиковых соломинок (чем шире, тем лучше), немного клея, кусок картона и немного ножницы.

    Для начала вырежьте прямоугольный кусок картона и раскрасьте обе стороны яркими красками и блестками. Далее возьмите восемь соломинок и нарежьте их на разную длину, приклейте или приклейте скотчем к прямоугольнику карты в порядке возрастания длины.

    Теперь вы можете играть на свирели, направляя концы соломинок на пол и дуя на них. Больше информации…

    Самодельный диджериду

    Чтобы сделать диджериду своими руками, возьмите кусок трубы из ПВХ (это труба, которую вы подключаете к раковине для питьевой воды) или картонную трубку и попросите детей раскрасить и украсить это как им нравится.

    Игра на диджериду может быть немного сложной, так как требует дополнительной техники. Чтобы получить хороший звук, им следует расслабить губы и выдохнуть неплотную малину. В конце концов они должны получить грохочущий звук от инструмента, называемого дроном.

    Если вашим детям это трудно, убедитесь, что они не прижимают конец к губам слишком сильно или слабо, так как это может помешать правильному формированию звука. Подробнее

    Фортепиано и колокольчики

    Фортепиано для большого пальца

    Конечно, воссоздать пианино целиком дома с нуля довольно сложно, но есть способ сделать это в меньшем масштабе из нескольких простых материалов.

    Это определенно требует помощи взрослых во время сборки, поэтому убедитесь, что вы рядом, чтобы помочь детям сделать это. И как только они закончат играть с ним, вы можете использовать его, чтобы передать свои пальто!

    Медные глокеншпили

    Это, вероятно, самый сложный инструмент, который мы включили в эту статью, так как он требует использования молотка и пилы, поэтому убедитесь, что вы готовы выполнять сложные операции. Вот как это сделать.

    Резюме

    Мы надеемся, что вам понравилось это чтение, и у вас есть много свежих идей, которыми вы сможете вдохновить своих детей.

    Помните, здесь нет правильного или неправильного выбора, все очень весело играть, и с их помощью можно создавать интересные ритмы или мелодии. Но стоит отметить, что некоторые инструменты, например, барабаны для воздушных шаров, маракасы для пасхальных яиц и колокольчики, сделать намного проще, чем другие, поэтому они, вероятно, больше всего подходят для детей младшего возраста.

    С другой стороны, глокеншпиль из медной трубы, пианино для большого пальца и самодельная гитара — отличный способ для детей постарше научиться музыке и поделкам своими руками.

    С таким большим выбором, вы даже можете сделать несколько, попросить детей придумать название группы (еще одно веселое занятие), и, прежде чем вы это узнаете, вы можете получить следующий вундеркинд!

    Приятного музицирования! 🙂

    Цветная музыка дома.

    Цветомузыка трехканальная своими руками. Цветомузыка своими руками с одноцветной лентой

    Для того чтобы сделать цветомузыку на светодиодах своими руками, нужно иметь хотя бы элементарные понятия об электронике, уметь обращаться с паяльником и правильно разбирать рисунки.

    Принцип действия

    В основе такого устройства лежит метод частного преобразования звука и его передачи по определенным каналам с целью управления источником света. В итоге получается, что в зависимости от музыкальных параметров работа схемы будет полностью на него реагировать. Именно на этих принципах основана схема, по которой происходит сбор.

    Обычно для создания цветовых эффектов используются три или более разных цвета. Чаще всего используются красный, синий и зеленый. Смешиваясь в определенных сочетаниях с четкой продолжительностью, они создают настоящий праздник.

    Разделение частот на высокие, средние и низкие происходит за счет RC- и LC-фильтров, которые монтируются и настраиваются в системе, использующей светодиоды.

    Фильтры настраиваются по следующим параметрам:

    • Для низкочастотных деталей выделяется до 300 герц, и она чаще обычного красного цвета;
    • Средний — 250–2500 Гц, зеленый;
    • Все, что выше 2000 герц, преобразуется фильтрами высоких частот, и именно на этом элементе будет работать светодиод с синим оттенком.

    Для получения разнообразия цветовых оттенков в процессе эксплуатации разделение на частоты следует проводить с небольшим перекрытием. В рассматриваемой схеме выбор цвета не столь важен, ведь при желании можно использовать разные светодиоды, переставлять их расположение и экспериментировать, все зависит от желания мастера. Необычная цветовая программа в сочетании с колебаниями может оказать существенное влияние на конечный результат. Для реализации настроек также есть такие индикаторы, как частота или количество каналов.

    Исходя из этой информации, можно понять, что в цветомузыке может быть задействовано значительное количество различных оттенков, а также непосредственное программирование каждого.

    Что нужно для цветомузыки

    Для создания такой установки можно использовать только постоянные резисторы, мощность которых 0,25-0,125. Чтобы узнать значение сопротивления, посмотрите на полоски, расположенные на основании.

    В схему также включены резисторы R3 и подрезанный R. Главное условие — возможность их установки на плату, на которой производится установка. Если говорить о конденсаторах, то при эксплуатации берутся изделия, рабочее напряжение которых не менее 16 вольт (подойдет любой тип). Если найти конденсаторы С7 проблематично, то допускается параллельное соединение пары меньших, тогда вы получите нужные номиналы. Конденсаторы С6, как и С1, применяемые в исследуемом варианте, следует пустить на 10 вольт, а остальные на 25. В случае, когда устаревшие советские детали нужно заменить на импортные, надо понимать, что они все обозначаются по-разному. Поэтому заранее позаботьтесь об определении полярности монтируемых элементов. В противном случае цепь может выйти из строя.

    Также для создания цветомузыки своими руками вам понадобится диодный мост, рабочий ток которого 200 миллиампер, а напряжение 50В. В ситуации, когда установка готового моста невозможна, его можно создать с помощью выпрямительных диодов. Для удобства их можно снимать с платы и монтировать отдельно, используя меньшее рабочее пространство.

    Для создания одного канала необходимо 6 штук светодиодов всех цветов. Если говорить о транзисторах, то вполне подойдут VT2 и VT1, здесь индекс особой роли не играет.

    Представляем вам простой вариант цвето-музыкального сетапа, который был собран в необычном корпусе. Недавно в руки попали бросовые металлические профили 20×80 – их использовали. В проекте он собран на светодиодах разного цвета по 10Вт (зеленый, синий и красный).

    Схема цветомузыки LED


    Схема цветомузыки LED 3 канала по 10 ватт

    Теперь строб — он сделан на таймере NE555. Что касается проблемы ограничения тока светодиода, мы используем самое простое решение, ограничивая ток через выбранные резисторы. Резисторы прикручены к профилю для отвода тепла и вообще не перегреваются, работают с максимальной температурой 60С. Ток для каждого светодиода был ограничен 800 мА.

    Схема светодиодного стробоскопа на таймере NE555

    Конструкция устройства

    Тороидальный трансформатор 14В 50ВА. Стробоскоп на NE555 вместе с MOSFET IRF540 управляет двумя холодными белыми диодами по 10 Вт через резисторы 5 Вт 1,5 Ом.


    Корпус КМУ из алюминия

    Все светодиоды монтируются на алюминиевые планки, которые крепятся к общему алюминиевому профилю. Через 3 часа испытания конструкция остается холодной.


    КМУ на светодиодах со стробоскопом в корпусе

    Пульт управления

    В корпусе установлены потенциометры регулировки уровней, микрофонный вход, выключатель питания, предохранитель, розетка 220 В и переключатель режимов работы (строб-КМУ). Длина всего корпуса 700 мм. Эффект очень красивый и мощный. Вы легко сможете осветить зал площадью не менее 200 квадратных метров.

    Практически у каждого начинающего радиолюбителя, да и не только, возникало желание собрать цвето-музыкальную приставку или бегущий огонь, чтобы разнообразить прослушивание музыки вечером или в праздники. В этой статье речь пойдет о простой цвето-музыкальной приставке, собранной на светодиодов , которые сможет собрать даже начинающий радиолюбитель.

    1. Принцип работы цветных и музыкальных пультов.

    Работа цветомузыкальных пультов ( ЦМП , КМУ или СДУ ) основана на частотном разделении спектра звукового сигнала с последующей его передачей по отдельным каналам низкий , средний И высоких частот, где каждый канал управляет своим источником света, яркость которого определяется колебаниями звукового сигнала. Конечным результатом работы приставки является получение цветовой схемы, соответствующей воспроизводимому музыкальному произведению.

    Для получения полной цветовой гаммы и максимального количества цветовых оттенков в цветных и музыкальных приставках используется не менее трех цветов:

    Частотный спектр звукового сигнала разделен с помощью LC- И RC фильтры , где каждый фильтр настроен на свою относительно узкую полосу частот и пропускает через себя только колебания данного участка звукового диапазона:

    1 . Фильтр нижних частот (ФНЧ) пропускает колебания с частотой до 300 Гц, а цвет его источника света выбран красным;
    2 . СЧ фильтр (ПСЧ) пропускает 250 — 2500 Гц и цвет его источника света выбирается зеленым или желтым;
    3 . Фильтр верхних частот (ФВЧ) пропускает от 2500 Гц и выше, а цвет его источника света выбран синим.

    Принципиальных правил выбора полосы пропускания или цвета свечения ламп не существует, поэтому каждый радиолюбитель может применять цвета исходя из особенностей своего восприятия цвета, а также изменять количество каналов и полосу пропускания по своему усмотрению.

    2. Принципиальная схема цвето-музыкального пульта.

    На рисунке ниже представлена ​​схема простой четырехканальной цветно-музыкальной приставки, собранной на светодиодах. Приставка состоит из усилителя входного сигнала, четырех каналов и блока питания, обеспечивающего питание приставки от сети переменного тока.

    Сигнал звуковой частоты подается на контакты ПК , ОК И Общий разъем Х1 , и через резисторы R1 И R2 попадает на переменный резистор R3 , являющийся регулятором уровня входного сигнала. Со среднего вывода переменного резистора R3 звуковой сигнал через конденсатор С1 и резистор R4 поступает на вход предварительного усилителя, собранного на транзисторах VT1 И VT2 . Использование усилителя позволило использовать приставку практически с любым источником звукового сигнала.

    С выхода усилителя звуковой сигнал поступает на верхние выводы подстроечных резисторов R7 , R10 , R14 , R18 , которые являются нагрузкой усилителя и выполняют функцию регулировки (настройки) входного сигнала отдельно для каждого канала, а также задают нужную яркость светодиодов каналов . Со средних выводов подстроечных резисторов звуковой сигнал поступает на входы четырех каналов, каждый из которых работает в своем звуковом диапазоне. Схематично все каналы сделаны одинаковыми и отличаются только RC-фильтрами.

    на канал выше R7 .
    Полосовой фильтр канала образован конденсатором С2 и пропускает только высокочастотный спектр звукового сигнала. Низкие и средние частоты через фильтр не проходят, так как сопротивление конденсатора для этих частот велико.

    Проходя конденсатор, высокочастотный сигнал детектируется диодом VD1 и подается на базу транзистора VT3 . Отрицательное напряжение, появляющееся на базе транзистора, открывает его, и группа синих светодиодов HL1 HL6 , включенные в ее коллекторную цепь, зажигаются. И чем больше амплитуда входного сигнала, тем сильнее открывается транзистор, тем ярче горят светодиоды. Для ограничения максимального тока через светодиоды последовательно с ними включаются резисторы. R8 и R9 . При отсутствии этих резисторов светодиоды могут выйти из строя.

    на канал средняя частота сигнал подается со среднего вывода резистора Р10 .
    Полосовой фильтр канала образован контуром С3R11С4 , имеющим значительное сопротивление для низких и высоких частот, поэтому на базу транзистора VT4 поступают только среднечастотные колебания. Светодиоды подключены к коллекторной цепи транзистора HL7 HL12 зеленого цвета.

    на канал низкие частоты, сигнал подается со среднего вывода резистора Р18 .
    Канальный фильтр образован контуром С6R19С7 , который ослабляет сигналы средних и высоких частот и поэтому на базу транзистора VT6 поступают только низкочастотные колебания. Нагрузками каналов являются светодиоды HL19 HL24 Красный.

    Для разнообразия цветов добавлен канал в цветной и музыкальный пульт желтый цветов. Канальный фильтр образован контуром R15C5 и работает в частотном диапазоне ближе к низким частотам. Входной сигнал на фильтр поступает с резистора R14 .

    Цветно-музыкальный пульт питается от постоянного напряжения 9B . Блок питания приставки состоит из трансформатора Т1 , диодного моста, выполненного на диодах VD5 VD8 , ИМС стабилизатора напряжения DA1 типа КРЕН5, резистора R22 и двух оксидных конденсаторов С8 И С9 .

    Выпрямленное диодным мостом напряжение переменного тока сглаживается оксидным конденсатором С8 и поступает на стабилизатор напряжения КРЭН5. Из отзыва 3 , на схему приставки подается стабилизированное напряжение 9В.

    Для получения выходного напряжения 9В между минусовой шиной источника питания и выходом 2 IC включен резистор R22 . Изменяя величину сопротивления этого резистора, добиваются нужного выходного напряжения на выходе. 3 микросхемы .

    3. Детали.

    В приставке можно использовать любые постоянные резисторы мощностью 0,25 — 0,125 Вт. На рисунке ниже приведены номиналы резисторов, в которых для обозначения значения сопротивления используются цветные полосы:

    Переменный резистор R3 и подстроечные резисторы R7, R10, R14, R18 любого типа, лишь бы они соответствовать размеру печатной платы. В авторском варианте конструкции применен отечественный переменный резистор типа СП3-4ВМ, подстроечные резисторы импортного производства.

    Постоянные конденсаторы могут быть любого типа, и рассчитаны на рабочее напряжение не менее 16 В. Если приобрести конденсатор С7 емкостью 0,3 мкФ становится затруднительно, его можно составить из двух конденсаторов емкостью 0,22 мкФ и 0,1 мкФ подключены параллельно.

    Оксидные конденсаторы С1 и С6 должны иметь рабочее напряжение не менее 10 В, конденсатор С9 не менее 16 В, конденсатор С8 не менее 25 В.

    Оксидные конденсаторы С1, С6, С8 и С9 имеют полярность , поэтому при монтаже на макетную или печатную плату это необходимо учитывать: у конденсаторов советского производства на корпусе указан плюсовой вывод, у современных отечественных и импортных конденсаторов — минусовой.

    Диоды VD1 — VD4 любые из серии Д9. На корпус диода со стороны анода нанесена цветная полоска, определяющая букву диода.

    В качестве выпрямителя, собранного на диодах VD5 — VD8, используется готовый миниатюрный диодный мост, рассчитанный на напряжение 50В и ток не менее 200 мА.

    Если использовать выпрямительные диоды вместо готового моста, то придется немного подправить печатную плату, а можно вообще диодный мост вынести за пределы основной платы приставки и собрать на отдельная небольшая доска.

    Для самостоятельной сборки моста диоды берутся с такими же параметрами, как заводской мост. Также подойдут любые выпрямительные диоды из серий КД105, КД106, КД208, КД209, КД221, Д229, КД204, КД205, 1N4001 — 1N4007. Если использовать диоды от КД209или серии 1N4001 — 1N4007, то мост можно собрать непосредственно со стороны печатного монтажа непосредственно на контактных площадках платы.

    Светодиоды обычные с желтым, красным, синим и зеленым цветом свечения. В каждом канале используется по 6 штук:

    Транзисторы VT1 и VT2 из серии КТ361 с любым буквенным индексом.

    Транзисторы VT3, VT4, VT5, VT6 из серии КТ502 с любым буквенным индексом.

    Стабилизатор напряжения типа КРЕН5А с любым буквенным индексом (импортный аналог 7805). Если использовать девятивольтовый КРЕН8А или КРЕН8Г (импортный аналог 7809), то резистор R22 не устанавливается. Вместо резистора на плате устанавливается перемычка, которая будет соединять средний вывод микросхемы с минусовой шиной, либо этот резистор вообще не предусмотрен при изготовлении платы.

    Трехконтактный штекерный разъем используется для подключения приставки к источнику аудиосигнала. Кабель взят от компьютерной мышки.

    Трансформатор силовой — готовый или самодельный мощностью не менее 5 Вт с напряжением на вторичной обмотке 12 — 15 В при токе нагрузки 200 мА.

    В дополнение к статье смотрите первую часть видео, где показан начальный этап сборки цветно-музыкальной консоли

    На этом первая часть заканчивается.
    Если у вас есть соблазн сделать цветную музыку на светодиодах , то подберите запчасти и обязательно проверьте состояние диодов и транзисторов, например, . А в мы произведем окончательную сборку и настройку цветного и музыкального пульта.
    Удачи!

    Литература:
    1. Андрианов И. «Приставки для радиоприемников».
    2. Радио 1990 №8, Б. Сергеев «Простые цветные и музыкальные пульты».
    3. Руководство по эксплуатации радиоконструктора «Старт».

    С наступлением! Приближается Новый год, а значит, пора срочно создавать настроение! Ну и как всегда в это время года рождаются десятки электронных схем различных цветовых и музыкальных инсталляций.

    Чего только не придумывают оригинальные мастера. От трехцветных мигалок до лазерных многолучевых систем с MIDI-управлением.

    Как большой поклонник так называемых адресных светодиодов, я хочу показать вам очень простую и удивительную цветную музыку. Я никогда не видел ничего подобного. Пока не собрал за один вечер. Итак, звуковой визуализатор!

    Инструкция

    Схема очень проста!


    Вам понадобится Arduino Nano или Uno. Или какой у тебя? Два потенциометра, пять резисторов, пара конденсаторов и цепочка (лента) из 180 светодиодов WS2812b. Все! Светодиодов в линейке может быть 60, 120 или 180.

    В визуализаторе с помощью алгоритма быстрого преобразования Фурье выбираются 8 частот (порог чувствительности для каждой частоты разный, он уменьшается от 1 до 8), преобразуются в цвет и отображается на линейке светодиодов по одному из восьми алгоритмов. Скетч написал Майкл Крампас, ребята из Chip и Deep добавили функционал, а библиотека для светодиодов и быстрого преобразования Фурье (FFT) была написана на Adafruit для проекта Piccolo. Библиотека БПФ на 128 точек, адаптированная для микроконтроллеров AVR, написанных на ассемблере.

    Необходимо скачать сам скетч и библиотеку БПФ и .

    Не тратьте время на анализ алгоритмов, просто создайте, загрузите скетч и наслаждайтесь шоу.
    Это просто развлечение!

    В момент первого включения нужно сделать пару настроек :

    Яркость: удерживать кнопку цвета при включении. Первые 8 светодиодов будут отображать радугу светодиодов. Используйте ручку параметров, чтобы изменить яркость. Когда закончите, снова нажмите цветную кнопку, и ваша конфигурация будет сохранена в памяти.

    Длина светодиодной ленты: удерживайте кнопку шаблона при включении питания. Будут отображаться один, два или три красных светодиода. С помощью ручки параметров выберите длину светодиодной ленты в зависимости от количества красных светодиодов:

    1=60 светодиодов
    2=120 светодиодов
    3=180 светодиодов

    сохраняться в памяти.

    Алгоритмы

    Танцы плюс: пиков звуковых сигналов излучаются из центра полосы и исчезают по мере приближения к концам. Скорость пика пропорциональна величине звукового сигнала этого пика.

    Танцы минус: то же, что и Танцевальная вечеринка, но пики сигнала излучаются с одного конца.
    Импульс: пики сигнала выглядят как яркие импульсы, исходящие из центра полосы. Ширина импульса зависит от уровня сигнала.

    Световая полоса: вся полоса освещается пиками.

    Цветные полосы: пики сигнала отображаются в виде исчезающих цветных полос.

    Цветные полосы 2: похожи на цветные полосы, но каждая полоса сжимается и исчезает.

    Мигает: пики сигнала отображаются как мигание светодиода в произвольном месте. Первоначальный цвет белый, а затем исчезает через другой цвет.

    Светлячки: импульсов сигнала отображаются как одиночные светодиоды в случайном месте, они перемещаются влево или вправо и исчезают. Их скорость зависит от величины сигнала.

    Цветовые схемы

    Случайная двухцветная схема: выбираются два случайных цвета, и только они используются для отображения пиков сигнала. Со временем будут выбраны новые цвета. Используйте param для установки скорости изменения цветовой схемы. Если ручка «Опции» находится в верхнем положении, цвета будут часто меняться, и каждый пик сигнала будет иметь новый цвет. Я рекомендую установить ручку посередине.

    Радуга: все пики формы волны отображаются одним цветом (с небольшим количеством случайных вариаций), и этот цвет со временем меняется подобно радуге. Скорость изменения цвета устанавливается потенциометром параметров.

    Частоты цвета: в этом режиме каждый пик сигнала окрашивается в цвет в зависимости от полосы частот, в которой он находится. Самая нижняя полоса красная, и дальше вверх по спектру. Есть 8 частотных диапазонов: красный, оранжевый, желтый, зеленый, голубой, синий, фиолетовый, белый. Этот цветовой режим наиболее интересен, когда частотная характеристика настроена на все полосы частот.

    Диапазон частот: вы можете управлять диапазоном частот, на который реагирует цветная музыка. Чтобы установить диапазон, нажмите и удерживайте обе кнопки. Используйте ручку param, чтобы выбрать, сколько из восьми частотных диапазонов отображать. Если вы хотите выделить басы и ритм музыки, установите частотную характеристику только на самые низкие 2 или 3 полосы. Если вы хотите показать все частоты в музыке (например, вокал и более высокие инструменты), выберите все частотные диапазоны.

    Это видео-инструкция по настройке, а также демонстрация работы визуализатора. В конце две музыкальные композиции с разными алгоритмами.

    Еще одна композиция

    Ребята! И дамы, конечно. Я очень хочу, чтобы вы успели сделать этот нехитрый дизайн к новогоднему празднику. Вы не пожалеете! Ваши гости будут в шоке!

    С Новым 2018 Годом!

    Добавлено 15.12.2017 Эпилог или подведение итогов
    1. Как поменять подсветку в паузах?
    2. Можно ли изменить динамику?
    3. Как подключить ленту с количеством светодиодов, отличным от 60/120/180?
    Кроме того, опубликована обновленная схема. Не волнуйтесь, просто добавил один резистор.
    До Нового года осталось две недели. Можешь собрать?

    Добавлено 09. 06.2018
    Сделал настройки подсветки:
    скетч и схема.
    Мы используем это так.
    Фоновая подсветка:
    В паузах включается подсветка, т.е. вся строка будет светиться выбранным вами цветом и с выбранной яркостью.
    Цвет: установите ручку потенциометра PARAM2 в среднее положение и один раз нажмите кнопку Background. Светодиодная полоса загорится. Поверните потенциометр PARAM2, цвет линейки изменится с красного на фиолетовый. Выберите цвет и снова нажмите кнопку «Фон».
    Яркость: установите потенциометр в минимальное положение (ручка до упора по часовой стрелке) и нажмите кнопку Фон. Линия отключится. Медленно вращайте ручку потенциометра PARAM2, чтобы выбрать желаемую яркость подсветки, и снова нажмите кнопку Background. Значения яркости будут записаны в память микроконтроллера.

    Практически все цветомузыкальные устройства достаточной мощности рассчитаны на использование обычных ламп накаливания. Схемы DMU есть в интернете и на светодиодах, но они как правило для маломощных светодиодов. Как подключить к такому устройству светодиоды мощностью 50-100 ватт? Можно взять за основу одну очень хорошую схему цветомузыки (к тому же с управлением звуком через микрофон) и немного видоизменить выходную часть, чтобы получить желаемый результат.

    Схема ЦМУ для мощных светодиодов


    Принципиальная схема ЦМУ на 220В
    Принципиальная схема ЦМУ на 12В кусок универсальной доски. Трансформатор был взят с какого-то радиоприемника. Он идеален, потому что он симметричен и имеет обмотки на 10 В. В качестве мощных ключей использовались тиристоры ВТ151/600, с запасом, чтобы не сгорели от больших токов.

    Схему можно сделать полностью изолированной от сети, если использовать исполнительную часть на симисторах и оптронах.

    При проверке временно установить вместо светодиодов резисторы номинальным сопротивлением и мощностью от 10 Вт.

    ЦМУ со светодиодными лентами 12 В

    Если вы хотите использовать в ЦМУ светодиодные ленты на 12 В постоянного тока, то можно запитать всю схему теми же 12 вольтами от импульсного сетевого драйвера, а выходную часть собрать на мощные полевые транзисторы.

    Схема показана выше. Здесь резистором R2 задается ограничение тока светодиодной ленты (или мощного одиночного светодиода).

    Кстати, при установке отдельных светодиодов большой мощности, например, 100 Вт (32 В на 3 А), питающее напряжение от драйвера подайте через светодиод на сток полевого транзистора (убедившись, по даташиту, что он выдерживает такие параметры U/I), и указанным выше резистором выставить нужный уровень тока.

    Корпус изготовлен из дерева (материал легче найти и проще в обращении). Отверстия для светильников просверливаются большими фрезами. Естественно, спереди есть все необходимые ручки регулировки уровней сигнала и каналов ВЧ-СЧ-НЧ и кнопка включения.

    Цвет музыкальная гирлянда своими руками схема. Как сделать цветомузыку на светодиодах самостоятельно? Гирлянды и цветомузыка

    Эта простейшая светомузыка состоит только из одного элемента. Да совсем один и ничего кроме: ни резисторов, ни транзисторов. .. Такую светомузыкальную инсталляцию вполне можно собрать за 30 минут. Все, что вам нужно, это одно твердотельное реле.
    Твердотельные реле появились на рынке относительно недавно и уже уверенно завоевали рынок электроники. Оно и понятно, приведу основные плюсы.

    • — Быстродействие.
    • — Гальваническая развязка по напряжению.
    • — Бесшумный по сравнению с обычным реле.
    • — Детектор пересечения нуля.

    Преимуществ гораздо больше, я привел лишь некоторые из них.
    Твердотельное реле, на самом деле, кроме своего названия, не имеет ничего общего с механическим реле, которое обычно представляет себе каждый, впервые слыша это название. Это обычный симисторный переключатель, с цепями управления и развязки.
    Стоит это чудо совсем недорого и его легко можно купить на нашем любимом aliexpress.com

    На радиорынке представлено множество различных модификаций реле: маленькие и большие, мощные и маломощные. Я взял такой:
    Во-первых, у него винтовые клеммы для подключения. Во-вторых, он может коммутировать нагрузку с напряжением 24-380 В и силой тока до 60 А. Конечно, я взял его слишком много для других целей. Для управления гирляндой достаточно взять от 2 А. В-третьих, управляющее напряжение от 3 до 32 вольт, импульсное. То, что нужно, так как мы будем управлять реле напрямую звуком, подаваемым с выхода усилителя низкой частоты.

    Светомузыкальная схема

    В разрыв цепи светильника или гирлянды включается твердотельное реле. А звук из динамика подается на вход твердотельного реле. Схема проще некуда. Главное не перепутать выводы. Теперь, как только в динамике заиграет музыка, гирлянда сразу начнет мигать в такт музыке.
    Берем выход с усилителя с любого канала, левого или правого. Можно подключить между выходами, чтобы гирлянда мигала в стереоэффекте. Если есть выход на сабвуфер, можно к нему подключиться. Или можно взять две гирлянды и два реле и подключить к разным каналам. Вариантов очень много, выбирайте любой понравившийся.

    Добавил в схему парк тумблеров для коммутации. Первый тумблер на схеме, чтобы можно было просто включить гирлянду в обычном режиме. И второе — отключить влияние на него музыки.
    Благодаря гальванической развязке высокое сетевое напряжение надежно изолировано и не пройдет через динамик и усилитель.
    Взял пластиковый контейнер, поставил туда розетки для подключения нагрузки. Сделал отверстия для тумблеров и подключил всю систему.

    Цветомузыка из гирлянды

    Цветомузыка из гирлянды добавит хорошего настроения не только дома или в баре, где проходят вечеринки и дискотеки. Он нужен и автомобилисту, чтобы не уснуть за рулем в многокилометровых пробках, а все просто — мигание в такт цветной музыки вызывает только восхищение. Из этой статьи вы узнаете, как сделать цветомузыку из гирлянды, не затрачивая много времени и сил.
    Если вы автомобилист и решили, что цветомузыка в машине очень нужна, то откажитесь от покупки ее в магазине. Конечно, сегодня можно найти все, но зачем лишние траты, если из обычных гирлянд можно собрать совершенно уникальный образец цветомузыки по схеме.

    На рисунке ниже показана схема цветомузыкальной установки, работающей с 3 разными светильниками. При этом мощность прожекторов достигает до 100 Вт каждый.

    Благодаря такой простой схеме можно будет собрать установку самостоятельно.
    Рассмотрим наиболее важные положения этой схемы:

    • Основной вход для проводов, идущих к выходу усилителя. Подключение осуществляется следующим образом: снимается один из проводов динамиков (см.) и на его место ставится провод от цветомузыки, либо параллельно, оставляя все как есть.

    Примечание. При таком подключении огни будут мигать в такт музыке. При этом лампа VT1 или VL1 будет мигать на ВЧ, а две другие соответственно на СЧ и НЧ.

    • Сами лампы соединены тиристорами, имеющими управляющие электроды, а те, в свою очередь, питаются напряжением через фильтры на резисторах и конденсаторах.

    Примечание. Чтобы лампы или прожекторы, как их еще называют, работали на полном накале и не перегорали тиристоры, сетевое напряжение выпрямляют с помощью диодов. Именно они отвечают за преобразование величины напряжения из переменного в пульсирующее.

    • Трансформатор в этой схеме можно использовать от однопрограммной радиоточки. Если такого нет, то подойдет выходной звуковой преобразователь. Идеальный вариант — от старого лампового телевизора;
    • Что касается тиристоров, то они устанавливаются в металлических корпусах. Анод у них выведен на корпус, причем катод расположен сверху, а управляющий электрод расположен снизу. Тиристоры крепятся гайками непосредственно к плате.

    Гирлянды и цветомузыка

    Итак, в качестве лампочек идеально подойдут елочные гирлянды, украшающие елку. Их необходимо соединить, а затем закрепить изолентой. Вот что у вас должно получиться.

    Для использования гирлянд необходимо приобрести или изготовить переходник. Он будет предназначен для подключения лампочек к автомагнитоле (см. ). В качестве провода используется витая пара экранированного кабеля.

    Алгоритм работы

    Итак:

    • Берем несколько гирлянд. Их длина не должна превышать 1-2 метра;
    • В качестве адаптера подходит LPT адаптер;
    • Готовим экранированную витую пару;
    • Подключаем гирлянды к головному устройству с помощью переходника и проводов;
    • Включаем автомагнитолу и заходим в меню. Находим «флэш-зону», отвечающую за настройку цветной музыки (в автомагнитолах Pioneer).

    Примечание. Если автомагнитола дорогая, то есть возможность подключения к интернету. В этом случае несложно будет скачать одну из компьютерных программ/плееров типа ALMP2 или KMPlayer. Осталось только запустить выбранный плеер. Программа позволит преобразовать частотный спектр музыкального трека в виде массива данных.

    • Этот массив обрабатывается и отправляется через порт USB в. Получается следующее: импульсы музыкального трека попадают по каналам на гирлянды, и они начинают мигать и формируется настоящая цветная музыка.

    Цветомузыка из оргстекла

    Можно сделать цветомузыку в машине и из оргстекла.
    Для этого вам потребуются следующие материалы:

    • Адаптер 12 В или аккумулятор;
    • Кабель наушников;
    • Транзистор типа КТ817;
    • 5-мм светодиоды разных цветов;
    • Оргстекло;
    • Маленькая кожа;
    • Электрический провод;
    • Пистолет для горячего клея.

    Приступим:

    • Первым делом делаем коробку. Отмечаем его схему на бумаге;

    Оргстекло цветное музыкальное

    • Продеваем кабель от наушников в отверстие на задней стенке коробки;
    • Также втыкаем вилку питания и фиксируем термопистолетом.

    Таких ящиков можно будет сделать неограниченное количество, где будут установлены светодиоды разного цвета: красный, зеленый, синий. Все эти ящики можно разместить по всей окружности внутреннего потолка или в другом месте. Будет очень красиво, а лампочки начнут мигать в такт музыке.

    В процессе создания и подключения цветомузыки из гирлянд или другого материала будет полезно посмотреть видео обзор, как это делается. Инструкции, пошаговые фото, схемы – все это очень важно при работе своими руками.
    Таким образом, цена качественно и надежно собранного цветомузыки будет минимальной. Приобретаются только расходные материалы.

    Трудно найти такого человека, который не хотел бы слушать музыку. Для удовлетворения этого желания приобретаются качественные музыкальные центры, колонки и другие устройства. Для еще большего удовольствия многие задумываются над созданием специальных цветовых эффектов, способных украсить любой звук и создать романтическую атмосферу на свидании или веселое настроение в процессе организации праздничной вечеринки. Цветомузыку, как и музыкальные центры, можно приобрести, а можно сделать своими руками. Оптимальный вариант – сделать цветомузыку на светодиодах по одной из предложенных схем.

    Преимущества светодиодной продукции

    На современном рынке электроники представлено большое разнообразие светодиодных лент, обладающих самыми разнообразными цветовыми эффектами. С их помощью можно создать качественное точечное освещение, есть возможность сделать цветомузыку с эффектами мерцания или размытия.

    В отличие от обычных лампочек, светодиоды отличаются большим количеством положительных характеристик. Среди основных преимуществ светодиодных лент:

    • широкая и разнообразная цветовая гамма;
    • передача насыщенных цветов;
    • различных вариантов оформления — линейки, модули, дискретные элементы, RGB ленты;
    • высокая скорость отклика;
    • минимальное количество потребляемой энергии.

    Ленты можно использовать дома, в клубах и кафе, эффектно освещать витрины. В этой статье более подробно будет описан вариант светодиодной цветной музыки для обычного домашнего использования.

    Простая схема с одним светильником

    Для начала стоит изучить простую цветомузыкальную схему. Это устройство, которое работает на одном светодиоде, транзисторе и резисторе. Питание для такой цветомузыки можно подать от источника постоянного тока напряжением 6-12 вольт. Устройство работает по принципу усилителя с общим эмиттером. Воздействие в виде изменяющегося по частоте сигнала амплитудно-амплитудного характера доходит до основной базы. Как только частота колебаний превышает определенное пороговое значение, транзистор открывается и светодиод тут же начинает мигать.

    У этой схемы есть один недостаток — скорость мигания светодиода полностью зависит от уровня производимого звукового сигнала. Другими словами, световой эффект будет активирован только при определенном уровне громкости, создаваемой музыкальным центром. При уменьшении интенсивности звука свечение будет постоянным с редкими миганиями.

    Схема одноцветной ленты

    Цветомузыка на основе транзисторов собрана с использованием светодиодной ленты в нагрузке. Для организации такой цветной музыки потребуется увеличить питание до 12 В, найти и установить транзистор с максимальным током коллектора, превышающим ток нагрузки, а также потребуется пересчитать суммарное значение резистора. Такая цветомузыка достаточно проста, выполнена на одной одноцветной светодиодной ленте и идеально подходит для начинающих радиолюбителей. Собрать его можно без проблем в домашних условиях.

    Простая трехканальная схема

    Для получения цветной музыки, лишенной всех вышеперечисленных недостатков, стоит использовать специальный трехканальный преобразователь звука. Такая схема питается постоянным напряжением 9 В и способна эффективно освещать один или два светодиода в каждом канале. Среди основных конструктивных элементов, характеризующих такую ​​цветомузыкальную схему, можно отметить:

    • три независимых усилительных каскада, которые собраны на транзисторах категории КТ315 (КТ3102);
    • В нагрузку транзисторов включено
    • светодиодов разного цвета;
    • для элемента предварительного усиления можно использовать небольшой сетевой трансформатор понижающего характера.

    Входной сигнал поступает на вторичную обмотку трансформатора, который, в свою очередь, выполняет две основные функции — развязывает два устройства по гальваническому уровню, а также усиливает звук с основного линейного выхода. После этого сигнал поступает на три параллельно расположенных и соединенных фильтра, собранных на основе RC-цепей. Они работают на отдельной полосе частот, которая напрямую зависит от номинала конденсатора и резистора.

    Цветомузыка с RGB-лентой

    Эта схема приставки работает от 12 вольт и идеально подходит для установки на автомобиль. Такая цветомузыка оптимально сочетает в себе основные функции ранее рассмотренных схем и способна работать как в ламповом режиме, так и в цветомузыке. Второй режим достигается за счет специального бесконтактного управления RGB-лентой с помощью микрофона. Что касается режима светильника, то он основан на одновременном включении зеленого, красного и синего светодиодов на полную мощность. Выбор режима можно осуществить с помощью специального переключателя, который находится на специальной плате.

    Чтобы понять, как работает эта приставка, стоит изучить ее последовательность действий. Основным источником сигнала здесь является микрофон, преобразующий звуковые колебания, исходящие от фонограммы. Принимаемый сигнал незначителен, поэтому требует усиления. Этого можно добиться с помощью транзистора или специального операционного усилителя. После этого запускается автоматический регулятор уровня АРУ. Он эффективно удерживает колебания звука в разумных пределах и подготавливает его к дальнейшей обработке. Встроенные фильтры делят сигнал на три части, каждая из которых работает в одном определенном частотном диапазоне. Наконец, вам просто нужно усилить заранее подготовленный токовый сигнал. Для этого используются специальные транзисторы, работающие в ключевом режиме.

    Покупка готового ЦМУ

    Если вы не хотите делать цветомузыку для домашнего использования, вы можете приобрести ЦМУ, то есть цветомузыкальную установку. Это готовое функциональное решение, в состав которого входит контроллер. Он будет обрабатывать звук, преобразовывая его в светомузыкальное визуальное представление. В процессе воспроизведения света будет меняться его интенсивность и цветовая гамма, создавая тем самым эффект настоящей дискотеки. Также в состав устройства CMU входит панель со встроенными диодами.

    Эти устройства могут быть основаны на спектрально-частотной декомпозиции, где каждому из них будет соответствовать определенная цветовая схема или предустановленные настройки с различными эффектами и их чередованием. Вы можете настроить их с помощью прилагаемого пульта дистанционного управления.

    Важно! Современные CMU очень просты в установке и настройке. Это идеальное решение для организации домашней вечеринки или дискотеки.

    Вывод

    Схем для самостоятельного выполнения цветомузыкальных установок очень много. Можно выбрать достаточно простой вариант, где будет просто меняться цвет ленты RGB, до достаточно сложных, которые в процессе работы будут создавать большое количество различных эффектов, переливов и затухания. В прямой зависимости от умений можно выбрать и выполнить подходящий вариант. Достаточно немного поработать и создать нечто поистине уникальное, это будет светотехника, радующая переливами разнообразных цветовых оттенков. Также не забывайте, что всегда есть возможность купить готовое цветомузыкальное решение и наполнить свой дом цветовыми оттенками и радостью.

    Наша опытная команда редакторов и исследователей внесла свой вклад в подготовку этой статьи и проверила ее на точность и полноту.

    WikiHow внимательно следит за работой редакторов, чтобы каждая статья соответствовала нашим высоким стандартам качества.

    Наверняка вы уже смотрели видео, где под музыку вспыхивают новогодние гирлянды. Сингл из одного из самых просматриваемых видео на YouTube всех времен, «Gangnam Style» PSY, также отличался праздничной блестящей феерией. (Смотрите видео ниже). Если вы хотите, чтобы ваши огни мерцали в такт вашей любимой песне, составьте план и купите оборудование, которое произведет впечатление на ваших друзей и создаст ослепительный дисплей. Потребуется много времени, гирлянд и инструментов, чтобы воплотить ее в жизнь, но результат будет потрясающим.

    Шаги

      Определитесь с размером вашего гирляндного шоу. Вы можете увешать гирляндами весь дом — как внутри, так и снаружи — или выделить отдельную зону в своем доме и в палисаднике. При планировании гирляндного шоу учитывайте следующее:

    • Полоса — это секция струн, которыми можно управлять по отдельности. Например, одна ветка на вашем заднем дворе может быть полосой, если вы повесите на нее один набор огней.
    • Все гирлянды в полосе работают как одна секция. К сожалению, вы не можете зажечь отдельный светильник с гирляндой.
    • Полосы с 32 по 64 — отличный размер для начала, если вы никогда не программировали освещение в соответствии с музыкой. Любые полосы, превышающие эти, заставят вас проклинать тот день, когда вы решили взяться за проект (или день, когда ваша жена заставила вас взяться за него).
  4. Запаситесь. Лучше всего покупать гирлянды на следующий день после Рождества. Итак, вы найдете гирлянды по цене 20 рублей, хотя стоят они 80 рублей. Сравните цены в разных универмагах, чтобы не прогадать. Сравните цены в Интернете.

    Получите регулятор. Вам понадобится оборудование, которое подключается к вашему компьютеру. Эту систему управления можно купить в сборе, в комплекте или в виде самодельной системы.

    • Вся собранная система работает сразу после распаковки. Это будет стоить примерно 700 – 800 рублей за страницу. Этот регулятор можно приобрести в интернет-магазинах. Остановитесь на этом выборе, если не хотите возиться с какими-либо электромонтажными работами (особенно с пайкой) или понятия не имеете, с чего начать.
    • Набор требует клавиатуры. Стоит от 500 рублей за полоску, а сам почти такой же как и весь контроль, только без футляра. Так как вставить электронную плату в корпус очень просто, этот комплект — отличный вариант, если вы хотите сэкономить. Некоторые продавцы продают все необходимое для сборки регулятора, включая голую печатную плату и детали. Если вы хотите немного паять, проверьте это.
    • Система «сделай сам» стоит от 200 рублей за страницу. Цена зависит от того, сколько вы должны сделать сами. Система состоит из контроллера, который примыкает к компьютеру, и твердотельного реле (ППР), которое собственно и зажигает гирлянды. ППР можно купить или сделать самому. Если вы купили эту систему, вам придется потратить много времени на изготовление этого оборудования, но вы сэкономите деньги. У вас также будет возможность полностью настроить ваше оборудование, и вы сможете легко устранять неполадки.
  5. Получить помощь. Этот проект может быть очень важным и трудным, поэтому поначалу вы можете быть ошеломлены. Пригласите друзей и семью или зарегистрируйтесь на форумах ниже, чтобы помочь вам.

    • В зависимости от сложности, дайте себе от 2 до 6 месяцев на подготовку, прежде чем ваше маргариточное шоу будет полностью завершено. Звучит пугающе, но именно столько времени вам понадобится.
  6. Установите программное обеспечение. Если вы не технический специалист, купите программное обеспечение, которое поможет вам запрограммировать мигающие огни. Существует также бесплатная программа для самодельных систем (см. раздел ссылок). Если вы амбициозны и претендуете на звание технического мастера, напишите данную программу вручную на любом основном языке программирования. Однако помните, что вы не можете использовать эту опцию для предварительно собранных продуктов, так как большинство их протоколов имеют закрытый исходный код.

    • Программное обеспечение по вашему выбору разбивает песню, с которой вы хотите синхронизировать свет, на очень короткие фрагменты (0,10 секунды), позволяя запрограммировать каждую полосу света на включение, выключение, вспышку или мерцание. Существует три коммерческих версии программного обеспечения.
      • Компания Light-O-Rama является поставщиком большинства дисплеев с последовательной цепочкой для жилых помещений. Однако это довольно сложно, поэтому на то, чтобы сопоставить минуту песни с 32-48 группами, уйдет четыре часа.
      • Анимированное освещение намного дороже, но проще в обращении. Некоторые домашние ромашки также выбирают анимированное освещение.
      • D-Lights — второй наименее дорогой вариант, но вам нужно будет ознакомиться с информацией по системам управления и электротехнике.
      • Lighting Sequencer от Hinkle — это бесплатное программное обеспечение, простое в использовании, но мощное для ламп накаливания, светодиодов и светодиодов GLC.
  7. Создайте свое собственное украшение. Создание внешних украшений. Необходимо включить следующие общие элементы:

    • Миниатюрные светильники или гирлянды, растянувшиеся по всему саду.
    • Светящиеся сосульки или гирлянды месяцев, которые свисают с крыши.
    • Мини-деревья — это двух- или трехфутовые деревья, сделанные из томатной клетки, которые должны быть обернуты гирляндами из одного или нескольких цветов. Расположенные в линию или треугольником, они часто используются в анимационных декорациях.
    • Мега-дерево обычно состоит из большой колонны, украшенной гирляндами, простирающимися от вершины до большого кольца вокруг основания. Опять же, он используется в наборах анимации.
    • Рамки металлические, украшенные гирляндами. Пресс-формы – пластиковые светящиеся скульптуры оленей, Санты и т. д. Их часто расставляют по всему двору.
    • Гирлянды С9 представляют собой выпуклые, выпуклые и разноцветные фонари, которые обычно размещают по периметру двора.
  8. Запрограммируйте свое шоу. Здесь нужно попотеть! Выберите музыку, с которой вы будете синхронизировать мерцание гирлянд. А затем начните программировать на временной шкале. Не хватайтесь за все сразу. Скорее всего, это займет пару месяцев, в зависимости от продолжительности вашего шоу и количества доступных групп. Шоу будет зависеть от того, какое программное обеспечение вы выберете.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
