В. ИВАНОВ г. Ростов-на-Дону
Если требуется быстро изготовить ком-ватную телевизионную антенну, удовлетворительно работающую в метровом диапазоне волн, то удобно использовать для этой цели фольгированный стеклотекстолит или гетинакс. Чертеж антенны показан на рисунке. Незаштрихованные на чертеже участки фольги необходимо удалить. Удаляют фольгу с помощью пассатижей, предварительно прорезав ее острым ножом. Если используют двусторонний фольгированный стеклотекстолит, то фольгу с одной стороны нужно снять полностью. Выбранная конфигурация антенны позволяет несколько выровнять частотную характеристику антенны.
Фидер выполняют из двух свитых вместе отрезков многожильного монтажного провода МГШВ 0,35. Можно применить провод и других сечений.
Место установки антенны, как обычно, определяют опытным путем по наилучшему качеству изображения.
Примечание редакции.
Описанная антенна проверялась редакцией на нескольких телевизорах при различной удаленности от телецентра. На восьмом и одиннадцатом каналах антенна показала хорошие результаты. На первом и третьем каналах качество изображения в некоторых случаях было неудовлетворительным. Очевидно, антенну следует использовать как временную для районов, незначительно удаленных от телецентра.
(Радио 9-72, с.22)
Нравится
Твитнуть
Теги Антенны Схемы
Сюжеты Антенны
Антенна из кабеля и конвертер ДМВ
9478 0
Простая широкополосная антенна
12093 0
Двухполосная антенна ДМВ
12121 0
Комментарии (0)
Вы должны авторизоваться, чтобы оставлять комментарии.
Вход
О проекте Использование материалов Контакты
Новости Статьи База знаний
Радиомастер
© 2005–2022 radiomaster.ru
При использовании материалов данного сайта прямая и явная ссылка на сайт radiomaster.ru обязательна. 0.2229 s
Самая простая балконная UHF антенна
Для работы в системах Echolink и eQSO через UHF линк я соорудил простую антенну Ground Plane на диапазон 440MHz, описанную также во многих изданиях ARRL Handbook и в документе на WEB сайте ARRL.
Для такой антенны требуется только латунный штырь и антенный разьем (мама). Я использовал штырь диаметром 1/8 дюйма, диаметр не особо критичен, можно использовать и рекомендованный ARRL 1/16 дюйма. Латунные штыри длиной около метра можно найти в магазинах, торгующих оборудованием для сварки, а в Канаде также в Canadian Tire или Home Depot. Одного такого штыря достаточно для 70см ground plane.
Разница моей конструкции с описанной ARRL заключается в типе антенного коннектора — использован N-connector, а не SO-239. Советую доплатить лишний доллар за N-connector, если будете строить антенну (любую) на 440MHz (вспомните меня потом добрым словом) по двум причинам: радиочастотные характеристики и влагозащищенность. Male N-connector имеет резиновые прокладки и в соединительной и в хвостовой части, что может и не на 100%, но защищает соединение от воздействия погоды и проникновения влаги под оплетку кабеля и в диэлектрик. Что касается характеристик, у SO-239 на UHF падает импеданс и растут потери.
Конструкция антенны предельно проста. Штырь разрезается на пять частей- излучатель и четыре радиала. Излучатель через небольшую муфту припаивается к центральному проводнику N-коннектора, а радиалы — к его основанию. Перед пайкой концы радиалов изгибаются в тисках под углом 45 градусов и вставляются в крепежные отверстия коннектора. Размеры излучателя и радиалов указаны в вышеприведенной ссылке на статью на WEB сайте ARRL.
Концы радиалов изогнуты и вставлены в крепежные отверстия разьема.
Антенна имеет плоский КСВ по всему диапазону 70см, близкий к 1, при этом радиалы должны быть изогнуты на 45 градусов по отношению к плоскости основания (см фото готовой антенны).
Такая антенна просто накручивается на ответную часть (N-connector Male), которая в свою очередь с помощью хомута крепится к несущей мачте. Я же использовал пластиковую трубку внешним диаметром 1 дюйм в форме L-колена, через которую пропущен кабель. Горизонтальное ребро закреплено с помощью хомута на перилах балкона. В верхней части вертикального ребра cделаны крест накрест 2 надреза, куда вставляется ответная часть N-коннектора (male) c кабелем и накрученной на него антенной, и фиксируется с помощью второго хомута. Вся конструкция получается жесткой и надежной.
Конструкция ответной части антенны.
Для повышения влагоустойчивости и предохранения от окисления рекомендую также промазать место стыка штыря и основания коннектора каким либо некоррозийным герметиком (RTV sealant, silicon rubber) , и покрыть готовую антенну защитным покрытием. Я использовал распылитель с акриловым лаком (conformal coating). Можно также развести RTV герметик в ацетоне и просто промазать антенну и коннектор кисточкой.
Готовая антенна. Место стыка вертикального излучателя с коннектором промазано RTV герметиком, и на него надета бутса сделанная из термоусадочной трубки. После чего вся конструкция покрыта акриловым лаком.
Антенна установлена на балконе двадцать второго этажа обычного жилого дома, который выходит на юго-запад и находится в районе Don Valley & Danforth. На фото внизу видны районы Торонто Eglinton & Yonge и Lawrence & Yonge. При накачке на 440MHz в такой штырь 3 ватт линк работоспособен от озера Онтарио до Steeles (к западу от Scarborough), и дальше, но уже с трудностями для мобильных станций. В другую сторону, через озеро, где препятствий нет, сигнал принимается и на Ниагаре.
Антенна линка VE3IVM-L в рабочем положении.
На UHF очень критичны становятся требования к потерям в питающем кабеле.
Дополнительным бонусом служит незаметность такой антенны по причине ее маленьких размеров и примененных при построении материалов.
VE3iVM
Антенны для чайников | Engibex
Будь то спутник, спрятанный в вашем смартфоне, стоящий на многоквартирном доме или сидящий на крыше автомобиля, буквально каждый сталкивался с антеннами в любой из их многочисленных форм. Антенны играют заметную, но незаметную роль в нашей повседневной жизни, но что они собой представляют на самом деле? Как они работают? Что понимается под коэффициентом усиления антенны и что означает диаграмма направленности? На эти вопросы мы должны ответить в следующей статье.
Что такое антенна?
Прежде чем мы перейдем к более техническим вопросам, всегда полезно определиться с предметом.
Антенна – это устройство, которое преобразует переменный ток (AC) в электромагнитные волны и наоборот.
Ток и, следовательно, электромагнитные волны должны изменяться во времени, чтобы иметь возможность нести информацию.
Антенны были открыты Генрихом Герцем в 1888 году.
Впервые он использовал антенну, чтобы доказать существование электромагнитных волн.
Они используются почти во всех электронных устройствах гражданского, военного и медицинского назначения. Антенны используются как для отправки, так и для приема радиопередач.
Такие технологии, как радио и телевидение, мобильные телефоны и Wi-Fi, подключенные автомобили, системы глобального позиционирования (GPS), космическая связь, радары и т. д. были бы невозможны без антенн.
Как работают антенны?
Простейшей и наиболее широко используемой антенной является дипольная антенна.
Диполь просто состоит из двух проводов одинаковой длины и подключен к приемнику или передатчику на одном конце.
Когда на антенну подается переменное напряжение, электрические заряды колеблются вдоль провода, меняясь со временем между положительными и отрицательными.
Электрические заряды и электроны, несущие заряды (электрический ток), генерируют магнитные и электрические волны, которые переносят сигналы и информацию по воздуху со скоростью света.
Колебания зарядов на дипольном проводе и генерируемые электрические поля.
Количество раз в секунду, когда заряженные электроны меняют полярность вдоль антенного провода (количество колебаний зарядов), определяет частота дипольной антенны. Частота измеряется в герцах.
Один герц (Гц) соответствует одному колебанию в одну секунду.
Размер и длина антенны зависят от ее рабочей частоты и длины волны. Чем ниже частота, тем больше длина волны и больше антенна.
4 диполя на радиостанции для передачи радио/ТВ | Полужесткая проволочная дипольная антенна |
Диаграмма направленности антенны
Диаграмма направленности дипольной антенны. Антенна ориентирована вертикально по оси Z.
Энергия, излучаемая антенной, представлена диаграммой направленности антенны.
Диаграммы излучения представляют собой диаграммы распределения излучаемой энергии в пространстве в зависимости от направления.
Диаграмма направленности дипольной антенны, например, называется всенаправленной, поскольку антенна излучает одинаково во всех направлениях вокруг провода.
Направления, в которых антенна не излучает, называются нулевыми.
Другими словами, антенна не сможет принимать сигналы, приходящие с нулевых направлений.
В зависимости от области применения антенны могут иметь разные диаграммы направленности.
Несимметричная антенна (аналогична дипольной антенне, за исключением того, что у нее только один провод), установленная на автомобиле для приема FM-радио, имеет всенаправленную диаграмму направленности, поскольку ожидается, что радиоволны приходят со всех сторон.
Всенаправленная проволочная несимметричная антенна на автомобиле для приема FM-радио
спутниковая антенна, используемая в спутниковой связи, имеет направленную диаграмму направленности. Это означает, что антенна излучает только в одном направлении, и для приема сигналов ее необходимо направить в заданном направлении.
Диаграмма направленности параболического спутника
Коэффициент усиления антенны
Другой важной характеристикой антенны является усиление антенны .
Он описывает, какая мощность излучается в заданном направлении, и связан с диаграммой направленности антенны.
Поскольку антенна излучает фиксированную мощность, коэффициент усиления дипольной антенны меньше, чем параболической антенны.
Дипольная антенна равномерно распределяет излучение во всех направлениях, в то время как спутниковая параболическая антенна концентрирует мощность антенны в одном направлении, что приводит к более высокой мощности (усилению) в этом направлении.
Заключение
Антенны постоянно совершенствуются. Поскольку электронные устройства становятся меньше и умнее, растет потребность в небольших, но эффективных и недорогих антеннах. Эта статья лишь поверхностно затрагивает важную тему антенн. Это обзор антенн с некоторыми из наиболее распространенных и наиболее часто встречающихся антенн, выбранных в качестве примеров.
Дэвид де Брауэр
Основатель/Управляющий директор Engibex
← Командные мероприятия Водо- и электроснабжение начальной школы в Камбодже →
Откройте для себя другие наши передовые идеи
9 ноября 2022 г.
| Сообщение в блоге
Что такое НИОКР? НИОКР (исследования и разработки) в последние годы становятся все более важной частью рабочего мира, и инженеры играют в этом важную роль! Исследования и разработки просто позволяют компании развиваться, например, с точки зрения…
читать дальше
6 мая 2022 г. | Блогпост
Приятного чтения! Четверть глобальных выбросов вызвана транспортным сектором, и воздействие загрязнения, создаваемого транспортом, особенно важно в городах с высокой численностью населения, где многие транспортные средства используются в пределах небольшой географической зоны….
читать далее
30 марта 2022 г. | Сообщение в блоге
В этой статье основное внимание уделяется проектированию пластиковых деталей и пресс-форм, но также рассматривается процесс проектирования; проектирование для сборки; обработка и отделка; и покраска, покрытие и декорирование. Хороший дизайн сочетает в себе концепцию с воплощением.
Если не считать двух…
подробнее
диполей: самая простая и самая распространенная антенна
← Анатомия антенны Вивальди Узкополосные антенны против. Широкополосные антенны →
Как следует из названия, в своей базовой форме дипольная антенна состоит из двух проводящих элементов, в отличие от несимметричной антенны, которая имеет один проводящий элемент.
Идентичные проводящие элементы диполя (обычно стержни или металлические провода) располагаются на обоих концах антенны. Несмотря на то, что они разделены изолятором деформации, обращенные к центру концы этих двух секций антенны подключены к фидерной линии или коаксиальному (ВЧ) кабелю, по которому протекает ток в обоих проводниках. Эти токи равны по величине, но противоположны по направлению, связывая излучающие поля внутри кабеля и заставляя поля компенсировать друг друга.
Максимальный ток и минимальное напряжение в центре дипольной антенны. Напротив, ток минимален, а напряжение максимально на концах дипольной антенны.
Диаграмма направленности перпендикулярна проводнику антенны. Это означает, что дипольная антенна излучает энергию в космос перпендикулярно своей оси.
Существует много видов диполей, но в этом посте мы опишем только два варианта. Полуволновой диполь, также известный как дублет или антенна Герца, является наиболее часто используемым типом дипольной антенны. Длина его проводящих элементов составляет примерно половину максимальной длины волны (λ/2, расстояние между двумя последовательными максимальными или минимальными точками) в свободном пространстве на рабочей частоте. Распределение тока полуволнового диполя представляет собой распределение тока стоячей волны, приблизительно синусоидальное (имеющее форму математической синусоиды) по его длине.
Короткий диполь — это диполь, образованный двумя проводниками, общая длина которых значительно короче половины длины волны. Для приложений, где полный полуволновой диполь был бы слишком большим, более подходящими являются короткие диполи.
В короткой дипольной антенне импеданс облучателя увеличивается, и ее отклик меньше зависит от изменений частоты. Распределение тока в короткой дипольной антенне почти треугольное. Диаграмма направленности антенны с коротким диполем круглая, тогда как распределение тока полуволнового диполя по сравнению с ним более овальное.

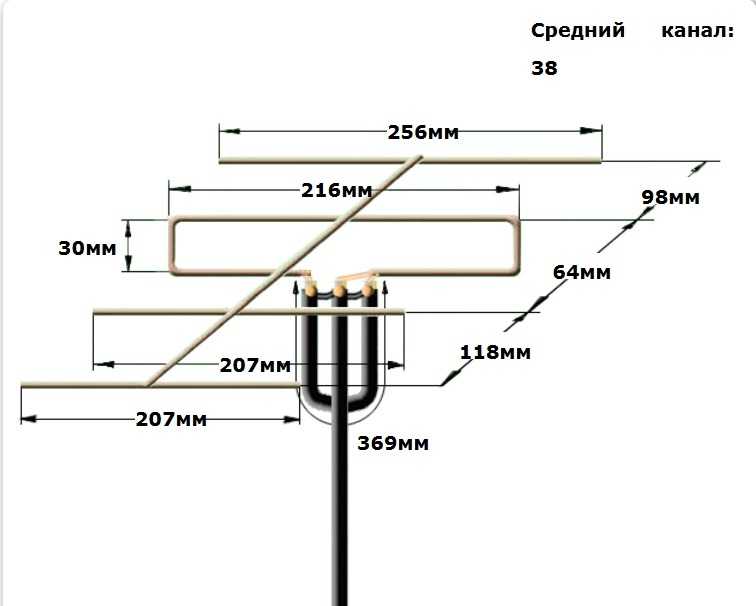

Хотя диполи могут использоваться как автономные антенны с низким коэффициентом усиления, они также могут быть включены в качестве управляемых элементов в антенные конструкции, такие как антенна Яги и управляемые решетки.
Их можно использовать для питания более сложных направленных антенн, таких как рупорная антенна, параболический отражатель или уголковый отражатель. Кроме того, инженеры анализируют вертикальные (или другие несимметричные) антенны на основе дипольных антенн, частью которых они являются.
Компания JEM Engineering имеет опыт проектирования диполей, подходящих для ВЧ, ОВЧ и УВЧ.
Например, BCA-620 представляет собой широкополосный дипольный модуль, оптимизированный для разведки, наблюдения и рекогносцировки (ISR), а также для разведки сигналов (SIGINT), работающий в диапазоне частот от 600 до 2000 МГц.
