Антенна для цифрового ТВ из кабеля (12 фото)

Самодельная простая антенна для цифрового ТВ из кабеля: фото пошагового изготовления самоделки.

Чтобы принимать телевизионные каналы цифрового телевидения, можно сделать простую самодельную антенну из коаксиального кабеля, на изготовление вы потратите максимум пять минут, самодельная антенна принимает телевизионные каналы не хуже промышленных аналогов.

Изготовление антенны

Для изготовления самоделки, понадобится примерно полметра коаксиального кабеля.

От края кабеля отступаем 5 см и снимаем верхнюю изоляцию.

Затем снимаем изоляцию с центральной жилы кабеля.

Теперь все вместе скручиваем центральную жилу и оплётку.

Затем, отступаем от края со снятой изоляцией 22 см и вырезаем кусочек изоляции длиной 2 см, срезаем также экранированную оплётку с фольгой, при этом не трогаем изоляцию центральной жилы.

От конца разреза отмеряем ещё 22 см и делаем прорез шириной 1 см и снимаем верхнюю изоляцию, а экран кабеля снимать не нужно.

Далее берем конец кабеля, с которого начинали, очень плотно приматываем его к оплётке последнего среза, из кабеля делаем круг.

Антенна готова к приёму цифрового ТВ, подключаем её к цифровой приставке или сразу к телевизору, если в нём есть встроенный цифровой тюнер. Затем направляем антенну на ближайшую телевизионную вышку, опытным путем, вращая антенну.

Антенну рекомендуется разместить на улице за окном, так как стены дома частично глушат высокочастотный сигнал.

Как вариант, можно сделать из пластика или фанеры круг и закрепить на нём петлю.

Настраиваем цифровые каналы на телевизоре.

В этом видео, автор подробно показывает — как сделать эту ТВ антенну из кабеля.

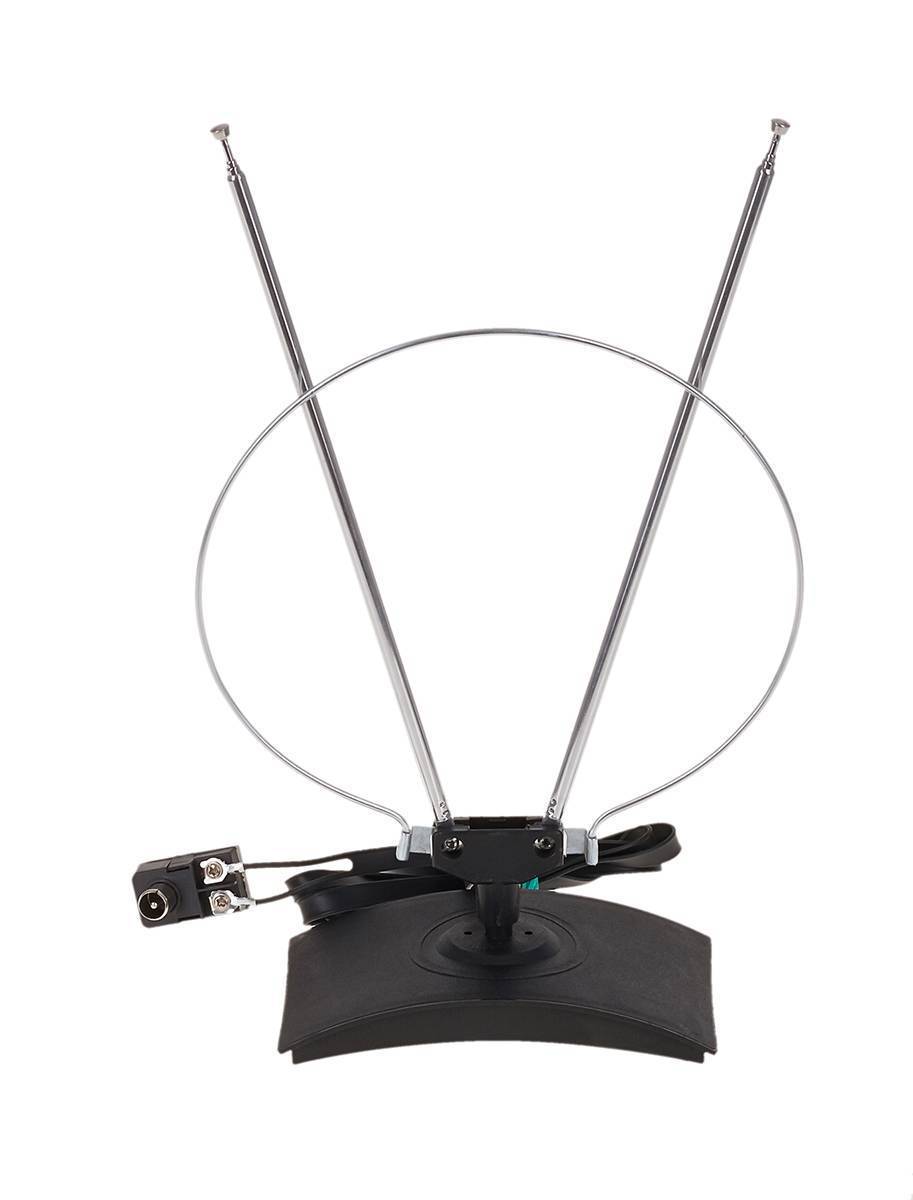

Вопрос по «цифре»: подойдет ли для цифрового ТВ комнатная антенна?

Вся страна переходит на цифровой формат телевизионного вещания. В Карелии уже доступен второй мультиплекс в большинстве районов.

На вопросы жителей Карелии отвечает ведущий специалист филиала РТРС «РТПЦ Республики Карелия» Анна Ульбакова.

Ведущий специалист филиала РТРС «РТПЦ Республики Карелия» Анна Ульбакова


Валентина Николаевна:

— У меня дома новый телевизор и обычная комнатная антенна. Понадобится ли она после перехода на цифровое вещание или нужна будет какая-то другая?

Анна Ульбакова:

— Валентина Николаевна, для уверенного приема сигнала цифрового эфирного телевидения даже к новому телевизору требуется антенна дециметрового диапазона. Комнатная ДМВ-антенна хороша в случае прямой видимости источника сигнала – телебашни. Для частных домов и в условиях плотной застройки рекомендуем установить индивидуальную наружную антенну. Для многоквартирных домов лучший вариант — коллективная антенна на крыше дома. Обратитесь в вашу управляющую компанию и получите информацию о возможности подключения к коллективной антенне.

Не забудьте проверить, может ли ваш телевизор принимать сигнал стандарта DVB-T2 (посмотрите инструкцию к ТВ или попробуйте найти информацию в интернете, указав серию и модель). Если вы живете в населенном пункте в зоне охвата цифровым эфирным вещанием, включите в настройках автопоиск каналов, возможно, ваш телевизор принимает пакеты цифровых программ.


Юрий Васильевич:

— У нас дома два телевизора, на одном из них цифровое телевидение, на другом – нет.  Надо будет идти в магазин, покупать приставку. После перехода нужна будет какая-то конкретная приставка, или подойдет любая?

Анна Ульбакова:

— Юрий Васильевич, для приема 20 каналов цифрового эфирного телевидения на старых телевизорах, произведенных до 2013 года, требуется цифровая приставка стандарта DVB-T2 и дециметровая антенна (комнатная, наружная или коллективная).


Наталья:

— Нужно ли будет настраивать цифровое телевидение? Если да, хотелось бы, чтобы в интернете была пошаговая инструкция, чтобы я могла это сделать сама, без вызова мастера.

Анна Ульбакова:

— Наталья, да, цифровой эфирный сигнал требует настройки на телевизоре. Подробные наглядные инструкции можно найти на сайте СМОТРИЦИФРУ.РФ, а если возникнут вопросы звоните по бесплатному номеру круглосуточной «горячей линии» 8-800-220-2002.




Анастасия Крыжановская

Журналист

Антенна для цифрового ТВ своими руками: 100 км

Если нужны чертеж и понятная пошаговая инструкция, как быстро сделать антенну для цифрового ТВ с радиусом приема 100 км своими руками, вы обратились по адресу. Создать такое устройство можно быстро и просто. Плюс, для этого не понадобится никаких особенных инструментов или специальной техники.

Инструкции: как самостоятельно собрать антенну

Далее будут представлены сразу несколько вариантов изготовления домашних антенн, эффективных в использовании.

Пример No1: антенна из банок от пива

Легкий вариант модифицированной и самостоятельно собранной телевизионной антенны – из банок. Для нее совершенно не требуется никаких особенных знаний или же математических расчетов. Устройство нельзя назвать очень мощным, но оно вполне способно уловить несколько каналов.

Понадобятся:

  • небольшой брусок;
  • кабель с разъемом;
  • изолента;
  • канцелярский или специальный строительный нож;
  • наждачная бумага;
  • пара пивных банок.

Приведенное руководство простое и подробное, разобраться в нем будет совсем несложно. Пошаговая инструкция такая:

  1. Жестяным банкам из-под пива не нужна никакая особенная подготовка. Они используются в том виде, в каком и продавались. Единственное условие – они должны быть пустыми.
  2. Язычки банок (которые используются для открывания) требуется зачистить наждачной бумагой.
  3. Берется ТВ-кабель – его нужно подключить к пивным банкам. Для этого первым делом необходимо свободный конец (без разъема) освободить от изоляции. Разобрать оплетку и скрутить.
  4. Конец оплетки вставить в язычок банки, несколько раз обернуть и закрепить. Расстояние между оголенным участком и местом крепления должно быть около сантиметра-полутора.
  5. Аналогично необходимо закрепить и центральную жилу – вставить в язычок второй банки, обернуть и крепко закрепить.
  6. Оба этих соединения требуется изолировать. Чтобы сделать это, изоленту нужно плотно намотать по всей длине оголенных участков кабеля, затрагивая также его оболочку и язычки жестяных банок.
  7. Для закрепления жестянок в необходимом положении применяется зачищенный деревянный брусок. Его длина должна быть больше, чем обе эти банки. Чтобы конструкция была наиболее прочной, закреплять банки изолентой необходимо с обоих краев. Всего выходит четыре крепления.

Готово! Осталось только подключить ее к телевизору и выполнить необходимые настройки.

Антенна комнатная, вариант довольно примитивен, потому надеяться на идеальную телевизионную картинку все же не стоит. Но такая простенькая конструкция поможет поймать до восьми каналов, которые будут показывать вполне хорошо.

Читайте также: Антенна для цифрового ТВ своими руками из кабеля

Пример No2: спиральная антенна

Такой вариант идеально подойдет для дачного домика. Как и в предыдущий раз, устройство собирается полностью из тех материалов, что найдутся в каждом гараже или кладовке:

  • отрезок силового кабеля;
  • антенный кабель;
  • фанера, рейки;
  • ненужная лопата для снега.

Из первого элемента будет сделана сама спираль, а из последнего выйдет прекрасный самодельный экран для отражения. Общая конструкция настолько проста, что с ее созданием может легко управиться даже только начинающий любитель. Пайка при монтировании не требуется. Для соединения понадобится либо винтовое крепление, либо простая скрутка.

Чтобы антенна заработала без сбоев, и вещание было непрерывным и качественным, требуется правильно рассчитать шаг. То есть, расстояние между витками спирали. Важно уточнить частоту передачи цифровой информации в мегагерцах в данной конкретной области. Затем перевести полученную частоту в метры.

Для выполнения дальнейших работ нужна именно снегоуборочная лопата, ведь ее металлическая часть изготовлена из нержавеющей стали. Если в доме нет ничего такого, можно задействовать просто небольшой стальной лист. Его форма не обязательно должна быть круглой – это может быть и прямоугольник, и квадрат.

Спираль будет сделана из обычного электрического провода. Понадобится не весь провод целиком, а только одна медная жила. Диапазон приема сигнала будет тем лучше, чем крупнее сечение провода. Сопротивление антенного кабеля – около 75 Ом.

Пошаговая инструкция такая:

  1. Создать основание для обмотки из фанеры и пары реек.
  2. Если вместо лопаты взят стальной лист, его требуется выровнять и закрепить под прямым углом посредством винтового крепления.
  3. Намотать кабель в соответствии с выполненными расчетами.
  4. Подсоединить скруткой антенный кабель.

Чтобы протестировать готовое устройство, нужно установить его в верхней части дома, но обязательно под навесом.

Подобная вариация антенны для приема цифрового сигнала прекрасно показала себя на расстоянии около 90 километров от ближайшей вышки – несколько телевизионных каналов работали во вполне хорошем качестве.

Пример No3: антенна им. Харченко, специально для цифрового варианта транслирования

Все размерности этой зигзагообразной конструкции не берутся из ниоткуда. Для того чтобы картинка на телевизоре не рябила, а звучание передач было четким и без лишнего шипения, необходимы расчеты и точная разметка. Изготовить ее можно из медной проволоки либо алюминиевого кабеля.

В качестве примера возьмем кабель. Такой вариант не только более надежный и экономный, но и простой, ведь алюминий не нужно паять, что уже существенно облегчает работу по собственноручной сборке устройства.

Для создания понадобятся:

  • многожильный кабель из алюминия;
  • телевизионный кабель;
  • телевизионный штекер из пластика;
  • заточенный нож;
  • деревянная или металлическая линейка;
  • водостойкий фломастер, желательно яркого цвета;
  • кусачки;
  • стяжки;
  • изолирующая лента.

Модель из кабеля не меньше хороша тем, что все инструменты и материалы для ее создания почти наверняка найдутся дома. А те, что потребуется купить, стоят очень недорого. Изготовить биквадратную антенну из алюминиевой проволоки можно так:

  1. Из многожильного алюминиевого кабеля необходимо достать один провод толщиной приблизительно до четырех миллиметров и длиной чуть больше метра – длину рекомендуется брать с запасом.
  2. Посредством линейки и фломастера на алюминиевый провод наносится разметка с таким расстоянием: 3 см–15 см–16 см–16 см–15 см–15 см–16 см–16 см–15 см–3 см. Длинные расстояния станут сторонами для квадратов.
  3. Ориентируясь на отметки, нужно согнуть все, чтобы вышли два ровных квадрата. А двухсантиметровые кончики также надо загнуть, чтобы их можно было объединить между собой и затем использовать для подключения.
  4. Посредством антенного кабеля потребуется соединить будущее устройство с приемником. Длина отрезка полностью зависима от расстояния между ТВ и лоджией либо окном.
  5. Один конец ТВ-кабеля нужно аккуратно разделать и после укрепить на алюминиевых квадратах. На первом – оплетку, на втором – центральную жилу.
  6. Штекер для телевизора легко найти в хозяйственном магазине, среди радио- либо электродеталей. Вариант из пластика самый бюджетный и легкий в монтировании. Этот штекер подсоединяется ко второму конку кабеля. Чтобы сделать это, требуется разобрать корпус, вставить токопроводящую жилку и затем собрать корпус снова.

Для лучшего приема сигнала рекомендуется закрепить готовое устройство на улице – на балконе или в форточку. Чтобы повысить качество, биквадратную антенну желательно оборудовать специальной решеткой или особым экраном. Но если сигнал и без того четкий, тогда этого делать не понадобится.

Если телевизионная вышка расположена совсем неподалеку, биквадрат рекомендовано закрепить на длинном шесте и направить в сторону вышки.

Наглядная инструкция представлена в видео.

Читайте также: Антенна Харченко для цифрового ТВ своими руками

Как правильно поместить антенну

Устройство необходимо, прежде всего, направить в сторону вышки. Правильное направление несложно установить «методом тыка», вращая устройство и отслеживая качество сигнала.

Идеально – поместить антенну за пределами дома, ведь стены довольно сильно заглушают сигнальные частоты.

Усилитель сигнала

Нередко случается, что насколько бы качественно ни удалось собрать антенну собственными руками, так или иначе, все равно не удается получить качественный сигнал. Это значит, что без усилителя обойтись нельзя.

Сделать его просто – нужно обмотать магнит телевизионным проводом, и сделать это рекомендуется рядом с телевизором либо самодельным устройством.

Выводы

Благодаря пошаговой инструкции и представленным чертежам, как быстро сделать телевизионную антенну для цифрового ТВ своими руками, чтобы ловила в радиусе 100 км, можно не только сэкономить. Это еще один повод потренироваться в инженерном деле, без всякого риска сломать дорогие детали.


Простая антенна своими руками для цифрового тв

Человечество живет в цифровую эпоху. Телевидение переходит на цифровую передачу сигналов. Особенность цифрового вещания в том, что оно ведется в дециметровом диапазоне.

У передающих станций небольшая мощность передаваемого закодированного сигнала. Поэтому для приема сигнала и показа изображения в телевизорах, которые удалены от станции, требуется принимающая цифровая антенна. Если вы не знаете, как сделать антенну для ТВ, то ответ прост: своими руками её можно собрать из подручных материалов буквально за один час.

Типы принимающих антенн

Для уверенного приема сигнала с телевышки существует много различных телевизионных антенн. Они различаются по форме и диапазону принимающих частот.

Антенны можно разбить на несколько основных типов:

  • Волновые. Для приема волнового канала. Состоит из вибратора (активный элемент) и рефлектора с набором пассивных элементов. Вся конструкция установлена на общем основании — стреле. Рефлектор нужен для уменьшения уровня сигналов, которые пытаются зайти с сзади. Вибратор ловит основной сигнал, заходящий спереди антенны.
  • Бегущая волна. Состоит из стрежня — собирательной линии, на которой равномерно расположено несколько вибраторов. Все вибраторы активные и сложенный, аккумулированный сигнал поступает в собирательную линию.
  • Рамочные. Применяются, когда простых антенн недостаточно для уверенного приема. Широко распространено название «двойной квадрат». Характерной особенность является нетребовательность к настройке.
  • Логопериодические. Хорошо обеспечивают прием телеканалов в самом разном диапазоне частот: от метровых волн до дециметровых. Приходящую волну принимает ряд вибраторов. Начинают работать те, размеры которых приближаются к половине длины волны. Принцип действия аналогичен нескольким волновым аналогам, соединенным вместе.
  • Решеточные. Сложная система, которая состоит из одинаковых отдельных слабонаправленных антенн, распределённых в пространстве таким образом, что фазы пойманных сигналов одинаковы. За счет этого происходит многократное усиление сигнала.

В настоящее время подавляющее большинство телевизионных сигналов передается способом цифрового кодирования. Вещание ведется в дециметровом диапазоне. Формат такой передачи называется DVB — T2.

Теоретически этот сигнал можно принять на некоторые старые универсальные антенны, чем и воспользовались маркетологи, назвав их DVB — T. Для того, чтобы отличать новые узкопрофильные дециметровые антенны от старых классических, и была добавлена цифра «2» в конце аббревиатуры.

Основы цифрового телевидения

Телевизионные передатчики передают цифровой сигнал на сравнительно небольшие расстояния. Дальность передачи не превышает шестидесяти километров и ограничена зоной прямой видимости излучателя с телевышки.

Для этих расстояний хватает сигнала небольшой мощности. Но конструкция принимающих сигнал антенн должна отвечать некоторым требованиям:

  • Аккуратность в изготовлении. Точность приема должна исключать потерю мощности сигнала.
  • Должна быть расположена по оси идущей электромагнитной волны.
  • Обязательная ориентация по виду поляризации.
  • Должна быть защита от помех, которые совпадают по частоте. Это могут быть радиопередатчики, генераторы, электродвигатели.

Цифровой сигнал имеет свою уникальную особенность. Его либо можно поймать, либо нет. У него нет среднего положения.

Если цифровой сигнал на полтора децибела выше шумов, то его прием всегда качественный. Исчезнуть сигнал может при поврежденном кабеле или искажении фазы на передаваемом участке. В этом случае, даже если сигнал сильный, изображение распадается на мелкие квадратики.

Для того, чтобы словить дециметровое вещание, требуется соответствующая антенна. Согласно теории, подойдет любая антенна, но на практике есть нюансы.

Существуют несколько типов антенн для приема DMV, которые предлагают производители:

  • Комнатные. Способны принимать цифровой сигнал всего лишь до десяти километров от станции. На таком расстоянии сигнал может принять обычный длинный гвоздь, направленный в нужную сторону.
  • Тип «Ворон». Ловит сигнал на расстоянии до тридцати километров. Устанавливается снаружи помещений. Для нормальной работы необязательно направлять на источник сигнала.
  • Тип DIPOL 19/21−69. Уверенно ловит сигнал до пятидесяти километров. Устанавливается на возвышении около десяти метров и требует расположения строго на ретранслятор.

Совсем несложно изготовить антенну своими руками для цифрового ТВ.

Сборка антенн в домашних условиях

ормы изгибов должны быть максимально гладкими. Основные фазовые искажения появляются из-за провалов и выбросов резкого характера.

Самодельные цифровые антенны получаются частотонезависимые. Они имеют не самые лучшие характеристики, но просты в сборке и отнимают на конструирование мало времени и средств. Подходят для работы в незагрязненном шумами эфире при небольшом расстоянии до ретранслятора.

Прием сигнала на пивные банки

Из обычных пивных банок можно сконструировать простую всеволновую антенну. Конечно, она уступает промышленным образцам и не всегда способна обеспечить устойчивый сигнал, но своё предназначение выполняет неплохо. Это устройство принимает как минимум пятнадцать каналов как минимум.

Чтобы собрать эту конструкцию, понадобятся:

  • Две банки из-под пива, объемом семьсот пятьдесят или тысяча миллилитров каждая.
  • Телевизионный кабель коаксиальный (РК75).
  • Антенный штекер.
  • Скотч или липкая лента.
  • Отвертка.
  • Нож.
  • Кусачки.
  • Саморезы по металлу.
  • Дощечка или трубка пластиковая. Это будущее основание конструкции.
  • Линейка.
  • Надфиль.

После промывки и просушки металлических банок, DVB — T2 можно начать собирать антенну.

Аккуратно, чтобы не деформировать, прокалывается по отверстию в верхних частях обеих банок. Для этой процедуры подойдет отвертка. С ее же помощью в подготовленные дырки вкручиваются саморезы.

Затем берется один конец кабеля РК75 и на расстоянии десять-двенадцать сантиметров при помощи ножа зачищается от верхней оболочки. При этом медная оплетка не должна быть повреждена. Оплетка скручивается в косичку. Алюминиевый экран удаляется.

Затем срезается на шесть-семь сантиметров полиэтиленовая оболочка и оголяется центральный сердечник.

Полученные в результате косичка и центральная жила прикручиваются к саморезам. Если есть паяльник и навыки владения им, то лучше всего припаять части провода к банкам.

Банки последовательно, при помощи скотча, закрепляются вдоль фанерной доски или другого основания, какое есть под рукой. Расстояние между банками должно составлять семь с половиной сантиметров.

В завершение работы ко второму концу кабеля присоединяется штекер.

Для этого конец кабеля зачищается и центральная жила пропускается сквозь отверстие одной из половинок штекера. Оплетка кабеля присоединяется к корпусу штекера. Одна половинка накручивается на другую и в итоге получаем штекер, готовый к работе.

Остается подключить его к антенному входу телевизора и разместить антенну в правильном месте, где качество принимаемого сигнала будет хорошим.

В том случае, если созданная конструкция размещена вне помещения под открытым небом, надо защитить устройство от влаги и сырости. Для этих целей можно использовать пластиковые бутылки, в которых отрезаются дно и горлышки. Внутри них и размещаются металлические детали антенны.

Полученную модель легко «настроить», поворачивая её в пространстве и просто перемещаясь по квартире, балкону или дачному участку.

Антенна зигзагообразная Харченко

Придумал эту зигзагообразную широкополосную конструкцию инженер К. П. Харченко в 1961 году. Для приема цифрового сигнала она прекрасно подошла и получила широкое заслуженное признание. В народе её прозвали «восьмеркой» и выглядит полная сборка как два ромба, расположенные один над другим.

При изготовлении восьмёрки понадобятся:

  • Проволока из меди с диаметром 3−5 миллиметров.
  • Коаксиальный антенный кабель длиной 3−5 метров и сопротивлением 75 Ом.
  • Паяльник с припоем.
  • Скотч или изолента.
  • Штекер.
  • Болты для сборки.
  • Основание: лист фанеры или пластика.

На первом этапе собираем антенную рамку. Берем проволоку длиной 109 сантиметров и сгибаем в виде рамки. Рамка имеет форму двух последовательных ромбов со сторонами, равными тринадцать с половиной сантиметров. Останется один сантиметр. С него делается петелька, которая скрепляет проволоку. Концы рамки припаивают друг к другу и она таким образом превращается в замкнутый контур.

После этого коаксиальный кабель зачищается. Экран кабеля сворачивается в тугой стержень и припаивается к проволоке рамки в месте где ромбы сходятся. Центральный стержень кабеля тоже припаивается в центральной части рамки. Сердечник и оплетка не должны касаться друг друга.

Второй конец кабеля присоединяется к штекеру. Предварительно штекер в местах пайки протирается спиртом и обрабатывается наждачной бумагой. Моножила припаивается к центральному выходу штекера, а скрученная оплетка — к боковому.

Если рамка будет эксплуатироваться под открытым небом, то будущее фанерное основание можно покрасить или залакировать. Места пайки можно замотать скотчем или изолентой. Но это не самый лучший вариант, поскольку липкая лента может со временем размотаться. Если перед пайкой на проволоку надеть пластиковые трубки подходящего диаметра, то по окончании работы трубки натягиваются на спаянные места и надежно защищают рамку. После чего рамка устанавливается на подготовленную основу.

Цифровая антенна своими руками собрана и готова к эксплуатации.

При желании можно собрать антенну, настроенную на определенную длину волны. Для этого надо сделать расчет длины квадрата. Это несложно: длина волны нужного сигнала делится на четыре. В итоге получается нужное значение длины ромба рамки.

Самая простая антенна из кабеля

Для нее нужен один телевизионный кабель с сопротивлением 75 Ом. Необходимая длина кабеля рассчитывается, исходя из нужной частоты цифрового вещания. Её значение в мегагерцах делится на 7500 с округлением полученной суммы.

Полученное значение и есть искомая длина кабеля.

После этого один конец кабеля очищается от внешней изоляции и вставляется в антенный разъём телевизора. От двух сантиметров после разъёма на кабеле делается отметка.

Именно от этой отметки отсчитывается необходимая длина кабеля. Плоскогубцами отщипывается лишняя часть.

После этого надо вернуться к отметке на кабеле. В этом месте оставляется только стержень с изоляцией, а внешняя оплетка снимается. Очищенная часть загибается под углом в девяносто градусов.

Все готово. Телевизор можно настраивать с новой антенной.

Техника безопасности при монтаже

Для уверенной работы подобных антенн требуется размещение их над землей на уровне 7−10 метров. Поэтому при монтаже необходимо строго соблюдать правила техники безопасности:

  • Нельзя монтировать конструкцию при проливном дожде или сильном тумане.
  • Нежелательно подниматься наверх одному, особенно в гололед, холод, снег.
  • Если необходимо подняться на шаткую конструкцию или высотные работы проводятся в опасных местах, то обязательно требуется закрепленный монтажный пояс.

После правильной установки самодельные антенны работают не хуже заводских при существенной экономии бюджета.

Простая самодельная антенна для приёма эфирного цифрового телевидения.

   Это самая обычная рамочная петлевая, самодельная антенна действительно похожа на цифру, на начало отсчёта. Да – это ноль, и эта величина оправдывает своё название, так как именно такое она имеет усиление, выраженное в децибелах. Однако, когда вы её сделаете, то убедитесь, что число ноль в децибелах – это единица в разах, первая величина, которая даст фору всем ранее купленным антеннам.

Фото 1. Внешний вид антенны.
Фото 2. Антенна — подставка
«Цифровой» данная антенна называется ещё и потому, что настроена только на диапазон,  в котором ведётся это вещание, а значит она узкополосная, и в этом её преимущество, она работает как селективный фильтр, обеспечивая помехозащищенность приёмнику, а в городских условиях, то есть в условиях сильных помех такой симбиоз необходим.
 Длина окружности равна длине волны. По классификации это — рамочная петлевая антенна,  рамочной же она будет называться, если  длина  геометрических фигур (круг, квадрат, прямоугольник и т. д.), в виде которых она может быть представлена, меньше или равна четвертой части длины волны. Впервые об этой рамочной петлевой антенне, установленной на миссионерской радиостанции в горах Эквадора, узнали в 1942 году, благодаря радиолюбителю W9L2X.

                                                              Конструкция антенны.

 Потребуется коаксиальный кабель с волновым сопротивлением 75 Ом и штекер. Кабель лучше выбрать большего диаметра и дополнительно в его экранирующей оплётке должна быть заложена фольга.  Вместо подставки антенну можно положить в пластмассовую или картонную коробку или использовать крышку как подставку.  Соединение с ресивером  более 1,5 метра делать не стоит, на этой частоте большие потери.  Длина рамки, сделанной из того же материала,  что и кабель, определяется исходя из частоты цифрового вещания. Эту частоту для своего региона необходимо узнать. В Москве цифровое вещание пока идёт на двух частотах: 498  и 546 МГц. Я выбрал среднюю частоту и определил длину волны, именно такой длины (в метрах) получится рамка.

L рамки (м) = 300 / f (МГц), где f – среднее значение частотного диапазона цифрового вещания.

 В моём случае средняя частота составляет 522 МГц. В этом случае длина рамки или окружности будет равна 0,57 м.

Центральная жила кабеля для рамки не используется. Разделанный соединительный кабель центральным проводом и оплёткой посредством скрутки соединяется с концами внешней оплёткой рамки и для надёжности пропаивается.  Алюминиевая фольга в скрутке не участвует.

Фото 3. Монтаж антенны.

 Саму антенну необходимо расположить на диэлектрическом (дерево, пластмасса) основании и по возможности подальше от ресивера, так как не все приёмники имеют хорошую экранировку, и способны через антенну затыкаться (терять свою чувствительность) своим же излучением.

Так же необходимо убедиться в отсутствии питания на антенном входе ресивера, поскольку рамка короткозамкнутая.

 Мне удалось, пользуясь моментом, когда запущенный ещё в декабре второй цифровой пакет имел мощность в 10 раз меньше первого, практически изучить ряд простых  антенн, как самодельных, так и покупных и сравнить их, чтобы прийти к определённым выводам.  Кастинг выиграла именно эта «нулевая» антенна, благодаря простоте конструкции и затраченных материалов.

Её параметры.

Диапазон 480 – 590 МГц. Он ограничен значением КБВ = 0,5 (КСВ = 2). Максимальное согласование, а значит и максимальное КБВ (минимальное КСВ = 1) в центре.

 Но отрицательный результат, тоже результат, и я приведу несколько образцов антенн, как покупных, так и самодельных, которые не прошли конкурс.


Фото 4. самодельный
неразрезной вибратор.
Самодельный неразрезной вибратор не прошёл конкурс по трудозатратам. В принципе получилась неплохая антенна, но единственный недостаток – это наличие конденсатора согласования с емкостью 2,7 пФ.  Любое согласующее звено вносит потери. Конструктивно конденсатор пришлось сделать из полоски двухстороннего стеклотекстолита, припаяв одну его сторону к трубке.  Когда в районе 80-х с башни в Останкино заработал первый  (5-тый) дециметровый канал, то аналогичные антенны вырезались на печатной плате стеклотекстолита с использованием подстроечного конденсатора  для согласования.

 Разрезной вибратор  из медных трубочек тоже требовал согласования.

 Антенна из пивных баночек, изображающих тот же вибратор,  требовала согласования.

Фото 5. Покупные усики.
На покупные усики, в месте проведения конкурса, второй цифровой пакет не принимался.

 Медная проволочка диаметром 1 мм, равная 1 \ 4 длины волны помалкивала на 2-х цифровых каналах, это даже заметил экран, впервые выдав надпись «нет сигнала». Аналогично вели себя гвоздики и пинцеты.

Фото 6. Приёмник их
не воспринимал.

 Конкурс проходил в 15 км от телевизионной башни, на первом этаже, в отсутствии прямой видимости (плотная застройка), в 3,5 метра от ближайшего окна.   Телевизионные сигналы переваривал приёмник HD DVB-T2 GL100 фирмы GLOBO.

 Теперь у меня есть образец  для сравнения, та самая рамка, от которой я начну отсчёт в изготовлении самодельной направленной  антенны для дальнего приёма телевидения. Это первый виток  однозаходной 10-витковой спиральной антенны, которую я планирую сделать для дачи, и если верить расчётам, то такая антенна будет иметь усиление более 10 дБ.

 Однако подвешенный на высоком шесте «самогонный аппарат» длиной в 1 метр, нечто похожее, на то, что было в зубах у Барбоса в кинокомедии Леонида Гайдая «Самогонщики» никому не суждено будет увидеть, поскольку я имею возможность расположить устройство под прозрачной для радиоволн крышей.

 «Крепитесь люди, скоро лето».

Работы на лето — невпроворот!!!
Самодельная спиральная антенна для приёма эфирного цифрового телевидения. Дополнено летом.

Дополнено несколько дней спустя.

Возможно, здесь есть связь с открытием Олимпийских игр в Сочи.

Фото 7. Направленная антенна из двух рамок.
 Параметры антенны можно улучшить, если применить ещё одно кольцо и соединить коаксиальным кабелем
  (L кабеля = L кольца / 4, в нашем случае величиной 0,14 м). На этом же расстоянии выставить сами кольца в одну линии, параллельно друг другу. Новым пристроенным кольцом направить в сторону телецентра. Я назвал эту антенну направленной петлевой рамочной фазированной.
 В литературе можно встретить  другие названия подобных антенн: волновые рамочные антенны с активным рефлектором, волновые направленные антенны «сплошного» питания.  Справочное пособие «Антенны. Том 1». Издание 11, переработанное.  Антенны КВ диапазона. Глава 15.4. Волновые рамки с рефлектором. Автор Карл Ротхаммель.
 Нечто подобное я уже творил в «Самодельных конструкциях антенн для УКВ диапазона. Часть 2».  По затратам эта антенна получилась намного проще, чем из разрезных вибраторов.
Фото 8. Вариант распайки коаксиальных кабелей.
Желтый соединительнй кабель имеет
сопротивление 50 Ом.
  У такой антенны реальный коэффициент усиления возрос до 5 дБ (в теории будет все 6 дБ), диаграмма направленности стала острой, несколько сузился диапазон согласования (490 — 550 МГц), причём на центральной частоте КБВ практически равен 1. Вообще неплохо получилось. Через железобетонную стену торца дома и прилегающий угол соседнего дома, с первого этажа антенна хорошо видит телецентр, находящийся в 15 км прямой видимости. Короче комнатная антенна, даже на окно не надо ставить.  Думаю это ещё не предел, здесь главное вовремя остановиться, а то уже получается эмблема Олимпийских игр.
  Напомню, что конструкция из двух колец (рамок, вибраторов) представляет вариант фазированной антенны. В теории, а теперь я могу сказать практически, её коэффициент усиления на 1 дБ больше, чем у антенны типа волновой канал с таким же количеством элементов, где второе кольцо служит рефлектором.

 Рис. 1. Чёрный график – фазированная антенна из двух колец. Красный график – одно кольцо.

Длина колец 57 см, расстояние между кольцами 14 см. Антенны сделаны из жёсткого коаксиального кабеля.

 На графике представлены значения КСВ (коэффициент стоячей волны) антенн в зависимости от частоты. Зелёный фон – оптимальный коэффициент согласования. Чем меньше значения КСВ, тем лучше антенна согласована. Измерения проводились с помощью высокочастотного генератора и самодельного КСВ-метра.   Аналогичный вариант двухэлементной антенны можно сделать с использованием сетевого силового провода с диаметром от 2 мм и более. В этом случае отрезок коаксиального кабеля равный расстоянию между рамками я тоже сделал из проводов, изобразив нечто подобное двухпроводной линии с сосредоточенными постоянными. Вроде неплохо получилось. Параметры антенны не изменились. Я сделал, таким образом, два образца и сравнил их показания на приборе.  Очень хорошая повторяемость. Рамки первоначально сделал в виде прямоугольников со сторонами 11, 5 и 16 см, но внешне антенна не понравилась, и я дополнительно добавил рёбра, немного согнув середины сторон, получилось похоже на соты. Это придало устойчивость антенне и своеобразие формы. В конструкции использовался медный провод  в изоляции с диаметром проводника 2 мм. Длина проводов  55 см и 82,4 см. В этом варианте также используется 50-омный коаксиальный кабель длиной 1 метр. В месте соединения рамок применил кольцеобразную скрутку с последующей пайкой.
 Судя по последним комментариям, проволочная антенна вызвала интерес благодаря простоте конструкции и неплохим характеристикам. Поэтому я решил дополнить сборку антенны фотографиями, облегчающими процесс изготовления.
1001
1010
1011
1100
1101
1110
1111
10000

Рис. 2. Эскиз распайки
 коаксиальных кабелей.



Фото 9. Направленная антенна из
проволочных рамок.

                              Коллекция самодельных антенн.


Фото 10. Антенна установлена в производственном помещении. Принимает отраженный сигнал (3 мультиплексных пакета, 30 каналов). Если вынести антенну за окно (стеклопакет) уровень сигнала резко возрастает. Конструкция антенны из толстого коаксиального кабеля. Используется усилитель на одном транзисторе.

Фотографии своей самодельной антенны предоставил Сергей. Такая антенна выполнена из отрезков жесткого коаксиального   50-омного кабеля. В городских условиях: второй этаж, плотная застройка, отсутствие прямой видимости, только эта антенна обеспечивает приём. Испробованы были 3-и вида активных покупных комнатных антенн.

Рамочная антенна для т2. Простая антенна для цифрового телевидения DVB-T2 своими руками


Сегодня все больше людей переходят на цифровое телевидение Т2 – здесь и каналов больше, и качество картинки лучше. Для этого городские жители устанавливают у себя дома антенну. Но как решить вопрос тем, кто проживает за городом или снимает квартиру? Достаточно просто – сделать самостоятельно антенну для Т2, это будет выгодная альтернатива заводской антенне.

Сделанная своими руками, такая цифровая антенна имеет определенные преимущества. В-первых, это очень дешевое изделие. Во-вторых, она часто отличается более высоким коэффициентом усиления, чем у антенны из магазина.

Поскольку сигнал вещания цифрового телевидения распространяется в диапазоне дециметровых волн, то в нашем случае подходит любая антенна ДМВ.

Медная проволока

Модель из проволоки станет простым решением для тех, кому нужна обычная комнатная антенна, чтобы смотреть телеканалы. Чтобы ее сделать, не требуются специальные знания, с этим справится и школьник.

Чтобы сделать такую элементарную конструкцию, нужно взять лишь медную проволоку длиной 70–90 см и толщиной 2–3 мм. Одним концом прикрепляем ее к батарее, а другим вставляем в антенный разъем телевизора.

Антенна для Т2 из пивных банок своими руками

Такой способ является самым распространенным для самодельной сборки антенны. На это уйдут подручные материалы и не более часа времени работы.


Пошаговое описание работ:
1 . Прикрепляем банки к брусу или трубе на расстоянии 6–7 см.
2 . Прикручиваем к банкам шурупы.
3 . Берем коаксиальный кабель, зачищаем концы, вставляем в саморезы.
4 . Для того чтобы на работу самоделки не влиял дождь и снег, рекомендуется взять пластиковую бутылку и сделать из нее защиту.


Антенна 8-ка для цифрового тв своими руками: технология изготовления

В качестве основе использовалась так называемая «восьмерка», только лишь без отражателя. Полотно антенны может быть из любого токопроводящего материала с подходящим сечением – например, из медной или алюминиевой проволоки толщиной 1–5 мм, трубки, полоски, шины, уголка, профиля – с верхними сторонами по 14 см, боковыми по 13.


Здесь приводятся приблизительные размеры, могут допускаться некоторые отклонения – лишь бы цифровая антенна своими руками хорошо работала.
Нужно отмерить кусок общей длиной 112 см, далее проволоку изгибаем.

Для первой части – 13 см + 1 см под петлю, на следующие 6 сторон – по 14 см, для последней стороны – 13 см + 1 см.


На двух концах следует зачистить по 1,5–2 см, закрутить две петли одна за другую, и затем запаять место стыка. Таким образом получится один контакт подсоединения кабеля. Через 2 см – второй. Где будет припаяна центральная жила, а где – оплетка, не важно.


Отмеряем нужную длину кабеля.


Зачищаем кабель со стороны антенны – на 2 см, к штекеру – 1 см.


За запайкой места пайки следует залить клеем из пистолета.


В итоге получилась самодельная антенна для Т2, которая легко прикрепляется в любом месте – и на карнизе, и на шторе.

Когда-то хорошая телевизионная антенна была дефицитом, покупные качеством и долговечностью, мягко говоря, не отличались. Сделать антенну для «ящика» или «гроба» (старого лампового телевизора) своими руками считалось показателем мастерства. Интерес к самодельным антеннам не угасает и в наши дни. Ничего странного тут нет: условия приема ТВ кардинально изменились, а производители, полагая, что в теории антенн ничего существенно нового нет и не будет, чаще всего приспосабливают к давно известным конструкциям электронику, не задумываясь над тем, что главное для любой антенны – ее взаимодействие с сигналом в эфире.

Что изменилось в эфире?

Во-первых, почти весь объем ТВ-вещания в настоящее время осуществляется в диапазоне ДМВ . Прежде всего из экономических соображений, в нем намного упрощается и удешевляется антенно-фидерное хозяйство передающих станций, и, что еще более важно – потребность в его регулярном обслуживании высококвалифицированными специалистами, занятыми тяжелым, вредным и опасным трудом.

Второе – ТВ-передатчики теперь покрывают своим сигналом практически все более-менее населенные места , а развитая сеть связи обеспечивает подачу программ в самые глухие углы. Там вещание в обитаемой зоне обеспечивают маломощные необслуживаемые передатчики.

Третье, изменились условия распространения радиоволн в городах . На ДМВ промышленные помехи просачиваются слабо, но железобетонные многоэтажки для них – хорошие зеркала, многократно переотражающие сигнал вплоть до его полного затухания в зоне, казалось бы, уверенного приема.

Четвертое – ТВ-программ в эфире сейчас очень много, десятки и сотни . Насколько это множество разнообразно и содержательно – другой вопрос, но рассчитывать на прием 1-2-3 каналов ныне бессмысленно.

Наконец, получило развитие цифровое вещание . Сигнал DVB T2 – штука особенная. Там, где он еще хоть чуть-чуть, на 1,5-2 дБ, превышает шумы, прием отличный, как ни в чем ни бывало. А чуть дальше или в стороне – нет, как отрезало. К помехам «цифра» почти не чувствительна, но при рассогласовании с кабелем или фазовых искажениях в любом месте тракта, от камеры до тюнера, картинка может рассыпаться в квадратики и при сильном чистом сигнале.

Требования к антеннам

В соответствии с новыми условиями приема, изменились и основные требования к ТВ-антеннам:

  • Такие ее параметры, как коэффициент направленного действия (КНД) и коэффициент защитного действия (КЗД) ныне определяющего значения не имеют: современный эфир очень грязный, и по малюсенькому боковому лепестку диаграммы направленности (ДН), хоть какая-то помеха, да пролезет, и бороться с ней нужно уже средствами электроники.
  • Взамен особое значение приобретает собственный коэффициент усиления антенны (КУ). Антенна, хорошо «облавливающая» эфир, а не смотрящая на него сквозь маленькую дырочку, даст запас мощности принятого сигнала, позволяющий электронике очистить его от шумов и помех.
  • Современная телевизионная антенна, за редчайшими исключениями, должна быть диапазонной, т.е. ее электрические параметры должны сохраняться естественным образом, на уровне теории, а не втискиваться в приемлемые рамки путем инженерных ухищрений.
  • ТВ-антенна должна согласовываться в кабелем во всем своем рабочем диапазоне частот без дополнительных устройств согласования и симметрирования (УСС).
  • Амплитудно-частотная характеристика антенны (АЧХ) должна быть возможно более гладкой. Резким выбросам и провалам непременно сопутствуют фазовые искажения.

Последние 3 пункта обусловлены требованиями приема цифровых сигналов. Настроенные, т.е. работающие теоретически на одной частоте, антенны можно «растянуть» по частоте, напр. антенны типа «волновой канал» на ДМВ с приемлемым отношением сигнал/шум захватывают 21-40 каналы. Но их согласование с фидером требует применения УСС, которые либо сильно поглощают сигнал (ферритовые), либо портят фазовую характеристику на краях диапазона (настроенные). И «цифру» такая антенна, отлично работающая на «аналоге», будет принимать плохо.

В связи с этим, из всего великого антенного многообразия, в данной статье будут рассмотрены антенны для телевизора, доступные для самостоятельного изготовления, следующих типов:

  1. Частотнонезависимая (всеволновая) – не отличается высокими параметрами, но очень проста и дешева, ее можно сделать буквально за час. За городом, где эфир почище, она вполне сможет принимать цифру или достаточно мощный аналог не небольшом удалении от телецентра.
  2. Диапазонная логопериодическая. Ее, образно выражаясь, можно уподобить рыболовецкому тралу, уже при облавливании сортирующему добычу. Она тоже довольно проста, идеально согласуется с фидером во всем своем диапазоне, абсолютно не меняет в нем параметры. Техпараметры – средние, поэтому более подойдет для дачи, а в городе в качестве комнатной.
  3. Несколько модификаций зигзагообразной антенны , или Z-антенны. В диапазоне МВ это весьма солидная конструкция, требующая немалого умения и времени. Но на ДМВ она вследствие принципа геометрического подобия (см. далее), настолько упрощается и съеживается, что вполне может быть использована как высокоэффективная комнатная антенна при почти любых условиях приема.

Примечание: Z-антенна, если использовать предыдущую аналогию – частый бредень, сгребающий все, что есть в воде. По мере замусоривания эфира она было вышла из употребления, но с развитием цифрового ТВ вновь оказалась на коне – во всем своем диапазоне она так же отлично согласована и держит параметры, как «логопедка».

Точное согласование и симметрирование почти всех описанных далее антенн достигается благодаря прокладке кабеля через т.наз. точку нулевого потенциала. К ней предъявляются особые требования, о которых подробнее будет сказано далее.

О вибраторных антеннах

В полосе частот одного аналогового канала можно передать до нескольких десятков цифровых. И, как уже сказано, цифра работает при ничтожном отношении сигнал/шум. Поэтому в очень удаленных от телецентра, куда сигнал одного-двух каналов еле добивает, местах, для приема цифрового ТВ может найти применение и старый добрый волновой канал (АВК, антенна волновой канал), из класса вибраторных антенн, так что в конце уделим несколько строк и ей.

О спутниковом приеме

Делать самому спутниковую антенну нет никакого смысла. Головку и тюнер все равно нужно покупать, а за внешней простотой зеркала кроется параболическая поверхность косого падения, которую с нужной точностью может выполнить далеко не всякое промышленное предприятие. Единственное, что под силу самодельщикам – настроить спутниковую антенну, об этом .

О параметрах антенн

Точное определение упомянутых выше параметров антенн требует знания высшей математики и электродинамики, но понимать их значение, приступая к изготовлению антенны, нужно. Поэтому дадим несколько грубые, но все же поясняющие смысл определения (см. рис. справа):

  • КУ – отношение принятой антенной на основной (главный) лепесток ее ДН мощности сигнала, к его же мощности, принятой в том же месте и на той же частоте ненаправленной, с круговой, ДН, антенной.
  • КНД – отношение телесного угла всей сферы к телесному углу раскрыва главного лепестка ДН, в предположении, что его сечение – круг. Если главный лепесток имеет разные размеры в разных плоскостях, сравнивать нужно площадь сферы и площадь сечения ею главного лепестка.
  • КЗД – отношение принятой на главный лепесток мощности сигнала к сумме мощностей помех на той же частоте, принятой всеми побочными (задним и боковыми) лепестками.

Примечания:

  1. Если антенна диапазонная, мощности считаются на частоте полезного сигнала.
  2. Поскольку совершенно ненаправленных антенн не бывает, за такую принимают полуволновой линейный диполь, ориентированный по направлению электрического вектора поля (по его поляризации). Его КУ считается равным 1. ТВ программы передаются с горизонтальной поляризацией.

Следует помнить, что КУ и КНД не обязательно взаимосвязаны. Есть антенны (напр. «шпионская» – однопроводная антенна бегущей волны, АБВ) с высокой направленностью, но единичным или меньшим усилением. Такие смотрят вдаль как бы сквозь диоптрический прицел. С другой стороны, существуют антенны, напр. Z-антенна, у которых невысокая направленность сочетается со значительным усилением.

О тонкостях изготовления

Все элементы антенн, по которым протекают токи полезного сигнала (конкретно – в описаниях отдельных антенн), должны соединяться между собой пайкой или сваркой. В любом сборном узле на открытом воздухе электрический контакт скоро нарушится, и параметры антенны резко ухудшатся, вплоть до полной ее негодности.

Особенно это касается точек нулевого потенциала. В них, как говорят специалисты, наблюдается узел напряжения и пучность тока, т.е. его наибольшее значение. Ток при нулевом напряжении? Ничего удивительного. Электродинамика ушла от закона Ома на постоянном токе так же далеко, как Т-50 от воздушного змея.

Места с точками нулевого потенциала для цифровых антенн лучше всего выполнять гнутыми из цельного металла. Небольшой «ползучий» ток на сварке при приеме аналога на картинке, скорее всего, не скажется. Но, если принимается цифра на границе шумов, то тюнер из-за «ползучки» может не увидеть сигнала. Который при чистом токе в пучности дал бы стабильный прием.

О пайке кабеля

Оплетка (да и центральная жила нередко) современных коаксиальных кабелей делаются не из меди, а из стойких к коррозии и недорогих сплавов. Паяются они плохо и, если долго греть, можно пережечь кабель. Поэтому паять кабели нужно 40-Вт паяльником, легкоплавким припоем и с флюс-пастой вместо канифоли или спиртоканифоли. Пасты жалеть не нужно, припой сразу же растекается по жилкам оплетки только под слоем кипящего флюса.

Виды антенн

Всеволновая

Всеволновая (точнее, частотнонезависимая, ЧНА) антенна показана на рис. Она – две треугольных металлических пластинки, две деревянных рейки, да много медных эмалированных проволок. Диаметр проволоки значения не имеет, а расстояние между концами проволок на рейках – 20-30 мм. Зазор между пластинами, к которым припаяны другие концы проволок – 10 мм.

Примечание: вместо двух металлических пластин лучше взять квадрат из одностороннего фольгированного стеклотекстолита в вырезанными по меди треугольниками.

Ширина антенны равна ее высоте, угол раскрыва полотен – 90 градусов. Схема прокладки кабеля показана там же на рис. Точка, отмеченная желтым – точка квази-нулевого потенциала. Припаивать в ней оплетку кабеля к полотну не нужно, достаточно туго подвязать, для согласования хватит емкости между оплеткой и полотном.

ЧНА, растянутая в окне шириной 1,5 м, принимает все метровые и ДЦМ каналы почти со всех направлений, кроме провала около 15 градусов в плоскости полотна. В этом ее преимущество в местах, где возможен прием сигналов от разных телецентров, не нужно вращать. Недостатки – единичный КУ и нулевой КЗД, поэтому в зоне действия помех и вне зоны уверенного приема ЧНА не годится.

Примечание : есть и другие типы ЧНА, напр. в виде двухвитковой логарифимической спирали. Она компактнее ЧНА из треугольных полотен в том же диапазоне частот, поэтому иногда используется в технике. Но в быту это преимуществ не дает, сделать спиральную ЧНА сложнее, с коаксиальным кабелем согласовать труднее, поэтому не рассматриваем.

На основе ЧНА был создан очень популярный когда-то веерный вибратор (рога, рогулька, рогатка), см. рис. Его КНД и КЗД что-то около 1,4 при довольно гладкой АЧХ и линейной ФЧХ, так что для цифры он подошел бы и сейчас. Но – работает только на МВ (1-12 каналы), а цифровое вещание идет на ДМВ. Впрочем, на селе, при подъеме на 10-12 м, может сгодиться для приема аналога. Мачта 2 может быть из любого материала, но крепежные планки 1 – из хорошего ненамокающего диэлектрика: стеклотекстолита или фторопласта толщиной не менее 10 мм.

Пивная всеволновка

Всеволновая антенна из пивных банок явно не плод похмельных галлюцинаций спившегося радиолюбителя. Это действительно очень хорошая антенна на все случаи приема, нужно только сделать ее правильно. Причем исключительно простая.

В основе ее конструкции следующее явление: если увеличивать диаметр плеч обычного линейного вибратора, то рабочая полоса его частот расширяется, а прочие параметры остаются неизменными. В дальней радиосвязи с 20-х годов используется т.наз. диполь Надененко, основанный на этом принципе. А пивные банки по размерам как раз подходят в качестве плеч вибратора на ДМВ. В сущности, ЧНА и есть диполь, плечи которого неограниченно расширяются до бесконечности.

Простейший пивной вибратор из двух банок годится для комнатного приема аналога в городе даже без согласования с кабелем, если его длина не более 2 м, слева на рис. А если собрать из пивных диполей вертикальную синфазную решетку с шагом в полволны (справа на рис.), согласовать ее и отсимметрировать с помощью усилителя от польской антенны (о нем речь еще пойдет), то благодаря сжатию главного лепестка ДН по вертикали такая антенна даст и хороший КУ.

Усиление «пивнухи» можно еще увеличить, добавив заодно КЗД, если сзади нее поместить экран из сетки на расстоянии, равном половине шага решетки. Монтируется пивная решетка на мачте из диэлектрика; механические связи экрана с мачтой – тоже диэлектрические. Остальное ясно из след. рис.

Примечание: оптимальное количество этажей решетки – 3-4. При 2-х выигрыш в усилении будет небольшим, а большее трудно согласовать с кабелем.

Видео: изготовление простейшей антенны из пивных банок

«Логопедка»

Логопериодическая антенна (ЛПА) представляет собой собирающую линию, к которой попеременно подключаются половинки линейных диполей (т.е. куски проводника длиной в четверть рабочей волны), длина и расстояние между которыми меняются в геометрической прогрессии с показателем меньше 1, в центре на рис. Линия может быть как настроенной (с КЗ на противоположном от места подключения кабеля конце), так и свободной. ЛПА на свободной (ненастроенной) линии для приема цифры предпочтительнее: она выходит длиннее, но ее АЧХ и ФЧХ гладкие, а согласование с кабелем не зависит от частоты, поэтому на ней мы и остановимся.

ЛПА может быть изготовлена на любой, до 1-2 ГГц, наперед заданный диапазон частот. При изменении рабочей частоты ее активная область из 1-5 диполей смещается вперед-назад по полотну. Поэтому, чем ближе показатель прогрессии к 1, и соответственно меньше угол раскрыва антенны, тем большее усиление она даст, но при этом возрастает ее длина. На ДМВ от наружной ЛПА можно добиться 26 дБ, а от комнатной – 12 дБ.

ЛПА, можно сказать, по совокупности качеств идеальная цифровая антенна , поэтому остановимся на ее расчете несколько подробнее. Основное, что нужно знать, что увеличение показателя прогрессии (тау на рис.) дает прирост усиления, а уменьшение угла раскрыва ЛПА (альфа) увеличивает направленность. Экран для ЛПА не нужен, он на ее параметры почти не влияет.

Расчет цифровой ЛПА имеет особенности:

  1. Начинают его, ради запаса по частоте, со второго по длине вибратора.
  2. Затем, взяв обратную величину от показателя прогрессии, рассчитывают самый длинный диполь.
  3. После самого короткого, исходя из заданного диапазона частот, диполя, добавляют еще один.

Поясним на примере. Допустим, наши цифровые программы лежат в диапазоне 21-31 ТВК, т.е. в 470-558 МГц по частоте; длины волн соответственно – 638-537 мм. Также допустим, что нам нужно принимать слабый зашумленный сигнал вдали от станции, поэтому берем максимальный (0,9) показатель прогрессии и минимальный (30 градусов) угол раскрыва. Для расчета понадобится половина угла раскрыва, т.е. 15 градусов в нашем случае. Раскрыв можно еще уменьшить, но длина антенны непомерно, по котангенсу, возрастет.

Считаем В2 на рис: 638/2 = 319 мм, а плечи диполя будут по 160 мм, до 1 мм можно округлять. Расчет нужно будет вести, пока не получится Bn = 537/2 = 269 мм, и затем просчитать еще один диполь.

Теперь считаем А2 как В2/tg15 = 319/0,26795 = 1190 мм. Затем, через показатель прогрессии, А1 и В1: А1 = А2/0,9 = 1322 мм; В1 = 319/0,9 = 354,5 = 355 мм. Далее последовательно, начиная с В2 и А2, умножаем на показатель, пока не дойдем до 269 мм:

  • В3 = В2*0,9 = 287 мм; А3 = А2*0,9 = 1071 мм.
  • В4 = 258 мм; А4 = 964 мм.

Стоп, у нас уже меньше 269 мм. Проверяем, уложимся ли по усилению, хотя и так ясно, что нет: чтобы получить 12 дБ и более, расстояния между диполями не должны превышать 0,1-0,12 длины волны. В данном случае имеем для В1 А1-А2 = 1322 – 1190 = 132 мм, а это 132/638 = 0,21 длины волны В1. Нужно «подтянуть» показатель к 1, до 0,93-0,97, вот и пробуем разные, пока первая разница А1-А2 не сократится вдвое и более. Для максимума в 26 дБ нужно расстояние между диполями в 0,03-0,05 длины волны, но не менее 2-х диаметров диполя, 3-10 мм на ДМВ.

Примечание: остаток линии за самым коротким диполем, обрезаем, он нужен только для расчета. Поэтому реальная длина готовой антенны получится всего около 400 мм. Если наша ЛПА наружная, это очень хорошо: можно уменьшить раскрыв, получив большую направленность и защиту от помех.

Видео: антенна для цифрового ТВ DVB T2
О линии и мачте

Диаметр трубок линии ЛПА на ДМВ – 8-15 мм; расстояние между их осями – 3-4 диаметра. Учтем еще, что тонкие кабели-«шнурки» дают на ДМВ такое затухание на метр, что все антенно-усилительные ухищрения сойдут на нет. Коаксиал для наружной антенны нужно брать хороший, диаметром по оболочке от 6-8 мм. Т.е., трубки для линии должны быть тонкостенными цельнотянутыми. Подвязывать кабель к линии снаружи нельзя, качество ЛПА резко упадет.

Крепить наружную ЛПА к мачте нужно, разумеется, за центр тяжести, иначе малая парусность ЛПА превратится в огромную и трясущуюся. Но соединять металлическую мачту прямо с линией тоже нельзя: нужно предусмотреть диэлектрическую вставку не менее 1,5 м длиной. Качество диэлектрика большой роли тут не играет, пойдет проолифленное и покрашенное дерево.

Об антенне «Дельта»

Если ДМВ ЛПА согласуется с кабелем усилителем (см. далее, о польских антеннах), то к линии можно пристроить плечи метрового диполя, линейные или веерные, как у «рогатки». Тогда получим универсальную МВ-ДМВ антенну отличного качества. Такое решение использовано в популярной антенне «Дельта», см. рис.

Антенна “Дельта”

Зигзаг в эфире

Z-антенна с рефлектором дает усиление и КЗД такие же, как ЛПА, но главный лепесток ее ДН более чем вдвое шире по горизонтали. Это может быть важно на селе, когда есть прием ТВ с разных направлений. А дециметровая Z-антенна имеет небольшие в плане размеры, что существенно для комнатного приема. Но ее рабочий диапазон теоретически не безграничен, перекрытие по частоте при сохранении приемлемых для цифры параметров – до 2,7.

Конструкция Z-антенны МВ показана на рис; красным выделен путь прокладки кабеля. Там же слева внизу – более компактный кольцевой вариант, в просторечии – «паук». По нему хорошо видно, что Z-антенна родилась как комбинация ЧНА с диапазонным вибратором; есть в ней кое-что и от ромбической антенны, которая в тему не вписывается. Да, кольцо «паука» не обязательно должно быть деревянным, это может быть обруч из металла. «Паук» принимает 1-12 МВ каналы; ДН без рефлектора – почти круговая.

Классический же зигзаг работает или на 1-5, или на 6-12 каналах, но для его изготовления нужны только деревянные рейки, медный эмалированный провод c d = 0,6-1,2 мм да несколько обрезков фольгированного стеклотекстолита, поэтому даем размеры, через дробь для 1-5/6-12 каналов: А = 3400/950 мм, Б, С = 1700/450 мм, b = 100/28 мм, В = 300/100 мм. В точке Е – нулевой потенциал, здесь нужно оплетку спаять с металлизированной опорной пластиной. Размеры рефлектора, тоже 1-5/6-12: А = 620/175 мм, Б = 300/130 мм, Г = 3200/900 мм.

Диапазонная Z-антенна с рефлектором дает усиление в 12 дБ, настроенная на один канал – 26 дБ. Чтобы на основе диапазонного зигзага построить одноканальный, нужно взять сторону квадрата полотна по середине ее ширины в четверть длины волны и пересчитать пропорционально все прочие размеры.

Народный зигзаг

Как видим, Z-антенна МВ – довольно сложное сооружение. Но ее принцип показывает себя во всем блеске на ДМВ. Z-антенну ДМВ с емкостными вставками, сочетающая в себе достоинства «классики» и «паука», сделать настолько просто, что она еще в СССР заслужила звание народной, см. рис.

Материал – медная трубка или алюминиевый лист толщиной от 6 мм. Боковые квадратики цельные из металла или затянутые сеткой, или закрытые жестянкой. В двух последних случаях их нужно пропаять по контуру. Коаксиал резко гнуть нельзя, поэтому ведем его так, чтобы он дошел до бокового угла, а затем не выходил за пределы емкостной вставки (бокового квадратика). В т. А (точка нулевого потенциала) оплетку кабеля электрически соединяем с полотном.

Примечание: алюминий не паяется обычными припоями и флюсами, поэтому алюминиевая «народная» годится для наружной установки только после герметизации электрических соединений силиконом, в ней ведь все на винтах.

Видео: пример двойной треугольной антенны

Волновой канал

Антенна волновой канал (АВК), или антенна Удо-Яги из доступных для самостоятельного изготовления способна дать наибольшие КУ, КНД и КЗД. Но принимать цифру на ДМВ она может только на 1 или 2-3 соседних каналах, т.к. относится к классу остро настроенных антенн. Ее параметры за пределами частоты настройки резко ухудшаются. АВК рекомендуется применять с очень плохих условиях приема, причем для каждого ТВК делать отдельную. К счастью, это не очень сложно – АВК проста и дешева.

В основе работы АВК – «сгребание» электромагнитного поля (ЭМП) сигнала к активному вибратору. Внешне небольшая, легкая, с минимальной парусностью, АВК может иметь эффективную апертуру в десятки длин волн рабочей частоты. Укороченные и поэтому имеющие емкостный импеданс (полное сопротивление) директоры (направители) направляют ЭМП к активному вибратору, а рефлектор (отражатель), удлиненный, с индуктивным импедансом, отбрасывает к нему то, что проскочило мимо. Рефлектор в АВК нужен всего 1, но директоров может быть от 1 до 20 и более. Чем их больше, тем выше усиление АВК, но уже полоса ее частот.

От взаимодействия с рефлектором и директорами волновое сопротивление активного (с которого снимается сигнал) вибратора падает тем больше, чем ближе к максимуму усиления настроена антенна, и согласование с кабелем теряется. Поэтому активный диполь АВК делают петлевым, его исходное волновое сопротивление не 73 Ом, как у линейного, а 300 Ом. Ценой его снижения до 75 Ом АВК с тремя директорами (пятиэлементную, см. рис. справа) удается настроить почти что на максимум усиления в 26 дБ. Характерная для АВК ДН в горизонтальной плоскости приведена на рис. в начале статьи.

Элементы АВК соединяются со стрелой в точках нулевого потенциала, поэтому мачта и стрела могут быть любыми. Очень хорошо подходят пропиленовые трубы.

Расчет и настройка АВК под аналог и цифру несколько различны. Под аналог волновой канал нужно рассчитывать на несущую частоту изображения Fи, а под цифру – на середину спектра ТВК Fс. Почему так – здесь объяснять, к сожалению, нет места. Для 21-го ТВК Fи = 471,25 МГц; Fс = 474 МГц. ДМВ ТВК расположены вплотную друг к другу через 8 МГц, поэтому их настроечные частоты для АВК рассчитываются просто: Fn = Fи/Fс(21 ТВК) + 8(N – 21), где N – номер нужного канала. Напр. для 39 ТВК Fи = 615,25 МГц, а Fс = 610 МГц.

Чтобы не записывать множество цифр, удобно размеры АВК выражать в долях длины рабочей волны (она считается как Л = 300/F, МГц). Длину волны принято обозначать малой греческой буквой лямбда, но, поскольку в интернете греческого алфавита по умолчанию нет, мы условно обозначим ее большой русской Л.

Размеры оптимизированной под цифру АВК, по рис., таковы:

  • Р = 0,52Л.
  • В = 0,49Л.
  • Д1 = 0,46Л.
  • Д2 = 0,44Л.
  • Д3 = 0,43л.
  • a = 0,18Л.
  • b = 0,12Л.
  • c = d = 0,1Л.

Если не нужно большого усиления, но важнее уменьшение габаритов АВК, то Д2 и Д3 можно убрать. Все вибраторы выполняются из трубки или прутка диаметром 30-40 мм для 1-5 ТВК, 16-20 мм для 6-12 ТВК и 10-12 мм на ДМВ.

АВК требует точного согласования с кабелем. Именно небрежным выполнением устройства согласования и симметрирования (УСС) объясняется большинство неудач любителей. Самое простое УСС для АВК – U-петля из того же коаксиального кабеля. Ее конструкция ясна из рис. справа. Расстояние между сигнальными клеммами 1-1 140 мм для 1-5 ТВК, 90 мм для 6-12 ТВК и 60 мм на ДМВ.

Теоретически длина колена l должна быть в половину длины рабочей волны, так и значится в большинстве публикаций в интернете. Но ЭМП в U-петле сосредоточено внутри заполненного изоляцией кабеля, поэтому нужно обязательно (для цифры – особенно обязательно) учитывать его коэффициент укорочения. Для 75-омных коаксиалов он колеблется в пределах 1,41-1,51, т.е. l нужно брать от 0,355 до 0,330 длины волны, и брать точно, чтобы АВК была АВК, а не набором железок. Точное значение коэффициента укорочения всегда есть в сертификате на кабель.

В последнее время отечественная промышленность начала выпускать перенастраиваемые АВК для цифры, см. рис. Идея, надо сказать, отличная: передвигая элементы по стреле, можно точно настроить антенну под местные условия приема. Лучше, конечно, чтобы это делал специалист – поэлементная настройка АВК взаимозависима, и дилетант непременно запутается.

О «полячках» и усилителях

У многих пользователей польские антенны, ранее прилично принимавшие аналог, цифру брать отказываются – рвется, а то и вовсе пропадает. Причина, прошу прощения, похабно-коммерческий подход к электродинамике. Стыдно порой бывает за коллег, сляпавших такое «чудо»: АЧХ и ФЧХ похожи то ли на ежа-псориазника, то ли лошадиный гребень с выломанными зубьями.

Единственно, что хорошо в «полячках» – их усилители для антенны. Собственно, они и не дают сим изделиям бесславно помереть. Усилители «поячек», во-первых, широкополосные малошумящие. И, что еще важнее – с высокоомным входом. Это позволяет при той же напряженности ЭМП сигнала в эфире подать на вход тюнера в несколько раз большую его мощность, что дает возможность электронике «выдрать» цифру из совсем уж безобразных шумов. Кроме того, вследствие большого входного сопротивления польский усилитель – идеальное УСС для любых антенн: что ни цепляй ко входу, на выходе – точно 75 Ом без отраженки и ползучки.

Однако при очень плохом сигнале, вне зоны уверенного приема, польский усилитель уже не тянет. Питание на него подается по кабелю, и развязка по питанию отнимает 2-3 дБ отношения сигнал/шум, которых может как раз и не хватить, чтобы цифра пошла в самой глубинке. Тут нужен хороший усилитель ТВ сигнала с раздельным питанием. Располагаться он будет, скорее всего, возле тюнера, а УСС для антенны, если оно требуется, придется делать отдельно.

Схема такого усилителя, показавшая почти 100% повторяемость даже при выполнении начинающими радиолюбителями, приведена на рис. Регулировка усиления – потенциометром Р1. Дроссели развязки L3 и L4 – стандартные покупные. Катушки L1 и L2 выполняются по размерам на монтажной схеме справа. Они входят в состав полосовых фильтров сигнала, поэтому небольшие отклонения их индуктивности не критичны.

Однако топологию (конфигурацию) монтажа нужно соблюдать точно! И точно также обязателен металлический экран (metal shield), отделяющий выходные цепи от прочей схемы.

С чего начать?

Мы надеемся, что и опытные мастера найдут в этой статье некоторое количество полезных им сведений. А новичкам, еще не чувствующим эфир, начинать лучше всего с пивной антенны. Автор статьи, отнюдь и отнюдь не дилетант в данной области, в свое время был немало удивлен: простейшая «пивнушка» с ферритовым согласованием, как оказалось, и МВ берет не хуже испытанной «рогатки». А что стоит сделать ту и другую – см. текст.

(2 оценок, среднее: 4,00 из 5)

сказал(а):

А на крыше был приём удовлетворительный на Полячку. До телецентра у меня километров 70 – 80. Вот такие у меня проблемы. С балкона удаётся поймать с 30 каналов штук 3 – 4 и то с “кубиками”. Я иной раз смотрю телеканалы с интернета на компьютере в своей комнате, а жена в своей на телевизор не может нормально смотреть свои любимые каналы. Соседи советуют провести кабельное, но за него надо платить каждый месяц, а я уже и так плачу за интернет, а пенсия не резиновая. Всё её тянем, тянем и на всё не хватает.

Пётр Копитоненко сказал(а):

Поставить антенну на крыше дома не получается, соседи ругаются, что я хожу и ломаю рубероидное покрытие крыши и у них потом протекает потолок. Вообще то я очень “благодарен” тому экономисту, который получил себе премию за экономию.Придумал убрать с домов дорогостоящую двускатную крышу и заменить её плоской крышей прикрытой плохим рубероидом. Экономист получил денежки за экономию, а люди на последних этажах теперь всю жизнь мучаются. Вода течёт им на головы и на кровати. Они каждый год меняют рубероид, а он за сезон приходит в негодность. В морозную погоду он даёт трещины и дождевая вода и снеговая течёт в квартиру, даже если по крыше никто и не ходит!!!

Сергей сказал(а):

Приветствую!
Спасибо за статью, а автор-то кто (подписи не вижу)?
ЛПА по приведённой выше методике работает отлично, ДМВ 30 и 58 каналы. Проверено в городе (отражённый сигнал) и за городом, расстояния до передатчика (1 кВт) соответственно: 2 и 12 км примерно. Практика показала, что в диполе “В1” острой необходимости нет, а вот ещё один диполь перед самым коротким сказывается существенно, судя по интенсивности сигнала в %. Особенно в условиях города, где надо ловить (в моём случае) отражённый сигнал. только я сделал антенну с “КЗ”, так получилось, просто не оказалось подходящего изолятора.
В общем, рекомендую.

Василий сказал(а):

ИМХО: народ ищущий антенну для приема ЭЦТВ, забудьте про ЛПА. Эти широкодиапазонные антенны были созданы во второй половине 50-х годов (!!) прошлого века для того, чтобы находясь на берегах советской Прибалтики ловить забугорные телецентры. В журналах того времени это стыдливо называли «сверхдальним приемом». Ну очень любили на Рижском взморье ночью смотреть шведское порно…

В плане назначения тоже самое могу сказать про «двойные, тройные и т.д. квадраты», а также любые «зигзаги».

По сравнению с аналогичным по диапазону и усилению «волновым каналом» ЛПА более громоздки и материалоемки. Расчет ЛПА сложен, замысловат и похож скорее на гадание и подгонку результатов.

Если в вашем регионе ведется вещание ЭЦТВ на соседних ДМВ каналах (у меня 37-38) то лучшее решение разыскать в сети книгу: Капчинский Л.М. Телевизионные антенны (2-е издание, 1979) и изготовить «волновой канал» для группы каналов ДМВ (если у Вас вещание выше 21-41 каналов, то придется пересчитывать) описанный на стр 67 и далее (рис. 39, табл 11).
Если до передатчика 15 – 30км антенну можно упростить, сделав ее четырех – пять элементной, просто не устанавливая директоры Д, Е и Ж.

Для совсем близких передатчиков рекомендую комнатные антенны, кстати в той же книге на стр. 106 – 109 приведены чертежи широкодиапазонных комнатных «волнового канала» и ЛПА. «Волновой канал» визуально меньше, проще и изящней при большем усилении!

Нажимая кнопку «Добавить комментарий», я соглашаюсь с сайта.

Постепенно все отказываются от аналогового телевидения, отдавая предпочтение цифровому вещанию. Крупнейшие провайдеры также перестраиваются на работу с более новым, современным форматом. Эра аналогового ТВ постепенно подходит к концу.

Чтобы установленные ранее домашние антенные устройства доработали ресурс, достаточно подсоединить к телевизору DVB-T приемник, в результате цифровые сигналы будут приниматься корректно.

Можно сделать антенну для цифрового телевидения своими руками, поэтому совершенно необязательно идти в магазин и тратить лишние деньги. Какие-либо специальные навыки или оборудование не потребуется, создать необходимую конструкцию можно с помощью подручных средств.

Сейчас подробно ответим на вопрос, как сделать антенну для цифрового ТВ. Тщательно проанализируем процесс, подберем оптимальный материал, а также проведем все необходимые расчеты. Тем не менее сначала разберемся с теоретическими нюансами.

Невзирая на формат сигнала, он передается от излучателей башни. Прием волнового канала обеспечивает антенное устройство. Для приема цифрового сигнала потребуется устройство синусоидальной формы с максимально возможной частотой, которая измеряется в МГц.

Когда электромагнитная волна проходит сквозь поверхность принимающих лучей антенны, в ней наводится V-напряжение. Каждая волна способствует формированию разного потенциала, помечая его своим характерным знаком.

Под действием наведенного напряжения в замкнутом приемном контуре с сопротивлением R протекает электрически ток. Он постепенно нарастает. Обработка осуществляется схемой телевизора, на монитор выводится картинка, а звук транслируется через динамики.

Подключить цифровое вещание с помощью обычной комнатной антенны не получится. Во-первых, вам понадобится промежуточное звено, которое обеспечит декодирование информации – приемник DVB-T. Во-вторых, следует использовать дециметровую антенну или антенну Туркина для DVB.

Антенна восьмерка

Как сделать такую антенну своими руками? Для начала нужно подготовить материал. Затем провести соответствующие расчеты. На завершающем этапе соберите конструкцию и подключите к ТВ. Ничего сложного. С такой задачей справится каждый пользователь.

Материалы для сборки антенны

Сделать антенну для цифрового телевидения не составит особого труда. Список используемых материалов будет изменяться в зависимости от типа антенного устройства. Например, при желании можно сделать ее даже из самых обычных пивных банок.

Для производства хорошей и простой ТВ антенны цифровых каналов потребуется медная или алюминиевая проволока толщиной от 2 до 5 миллиметров. В целом, на создание такой конструкции понадобится всего лишь 1 час. Также нужно использовать:

  • трубку;
  • уголок;
  • медную или алюминиевую полосу.

В обязательном порядке понадобится инструмент, который позволит выгнуть рамки необходимой формы. Чтобы погнуть проволоку, используйте молоток, предварительно закрепив материал в тисках.

Делается антенна своими руками не только из проволоки, но и из кабеля (коаксиального). Подберите штекер, который будет соответствовать разъему вашего телевизора. Естественно, что также нужно зафиксировать конструкцию, кронштейн делается из подручных материалов.

Что касается кабеля, то его нужно брать с сопротивлением в диапазоне 50-75 Ом. Особое внимание следует уделить изоляции, если устройство будет размещено на улице.

Специфика крепления определяется в соответствии с тем, где будет находиться конструкция. Например, жители многоэтажных домов смогут сами сделать антенну для цифрового ТВ и повесить ее как домашнюю, т.е. на шторы. Для этого потребуются крупные булавки, которые выполнят функции крепежного элемента.

Однако если вы хотите созданное устройство разместить на крыше, тогда нужно сделать кронштейн. Для этого потребуется напильник, паяльник и надфиль.

Со спиральной антенной разобрались, но также можно сделать и другую конструкцию – двойной квадрат. Изготовляется она из медных, латунных или алюминиевых трубок. Реже используется проволока толщиной 3-6 мм. В целом, выбор материала определяется в соответствии с МВ диапазоном и количеством каналов.

Двойной квадрат – две рамки, которые соединены верхней и нижней стрелой. Маленькая рамка – вибратор, а большая – рефлектор. Чтобы добиться максимального коэффициента усиления, увеличьте количество рамок до трех. Третий квадрат – директор.

Мачту нужно сделать из дерева. Как минимум, ее верхнюю часть. Обратите внимание на то, что она должна начинаться на расстоянии от полутора метра от уровня рамок.

Итак, пошаговая инструкция:

  1. Возьмите коаксиальный кабель и зачистите его с обоих концов.
  2. Один конец будет крепиться к антенне, провод должен торчать на 2 см.
  3. Экран и оплетка скручиваются в жгут.
  4. Получаем два проводника.
  5. Ко второму краю кабеля припаяйте штекер. Расстояния в 1 см достаточно. Если использовать обжимной металлический штекер, дальнейше пункты можно пропустить.
  6. Залудите и сделайте еще 2 проводника.
  7. Места пайки штекера протрите спиртом.
  8. Наденьте на провод пластиковую часть штекера.
  9. К центральному входу штекера припаивается моножила.
  10. К боковому входу штекера припаивается многожильный жгут.
  11. Обожмите захват вокруг изоляции.
  12. Накрутите пластиковый наконечник или залейте клеем.

Расчет

Чтобы настроить прием цифрового телевещания, совершенно необязательно рассчитывать длину волны. Просто постарайтесь сделать широкополосную конструкцию. По итогу, вы сможете принимать максимальное количество сигналов. Для достижения такого результата к антенне T2 своими руками добавьте дополнительные элементы. Именно о них и пойдет речь далее.

Расчет антенны для цифрового ТВ основывается на определении волны трансляции сигнала. Разделите это значение на 4, в результате получите необходимую сторону квадрата. Для определения дистанции между двумя комплектующими устройства сделайте наружные стороны ромбов немного длиннее, следовательно, внутренние наоборот должны быть короче.

Если самостоятельно просчитывать размеры антенны нет желания, воспользуйтесь уже готовыми чертежами:

  • Внутренняя сторона прямоугольника – 13 см.
  • Внешняя сторона прямоугольника – 14 см.

Разница в расстоянии между квадратами, к слову они ни в коем случае не должны соединяться, крайние участки дают необходимый маневр для сворачивания петли. Именно к ней и крепится коаксиальный антенный провод.

Изготовление антенны

Если провести расчет всей длины, то в итоге мы получим значение в 112 сантиметров. Отрежьте проволоку или любой другой материал, который вы планируете использовать, возьмите линейку и пассатижи, начинаем гнуть конструкцию. Угол должен быть равен 90 градусам. Если по длине стороны не совпадают, ничего страшного, небольшая погрешность допустима.

Исходные данные при изготовлении антенны для цифрового ТВ:

  1. Первый элемент – 13 сантиметров и 1 сантиметр на петлю, кстати, ее можно сразу согнуть.
  2. Два элемента по 14 сантиметров.
  3. Два по 13 сантиметров, но при этом должен быть поворот противоположной направленности, здесь создается перегиб на другой квадрат.
  4. Еще два участка по 14 сантиметров.
  5. Последний – идентичен первому.

Рамка антенны для цифрового ТВ своими руками готова. Если вы все сделали правильно, тогда между 2 половинами в середине остался зазор в несколько сантиметров. Естественно, что могут быть незначительные расхождения. После этого петли и участки перегиба необходимо зачистить, пока не будет виден металл. Обработка осуществляется наждачной бумагой с мелким зерном. Соединяем петли, обжимаем пассатижами, чтобы зафиксировать их положение.

Сама конструкция готова, но чтобы сделанная для Т2 антенна функционировала корректно, следует обработать кабель. Начинаем с двусторонней зачистки провода. Один край будет подключаться напрямую к антенне. Нужно зачистить в этом участки кабель так, чтобы шнур торчал примерно на два сантиметра. Если получилось немного больше, остаток можно в дальнейшем просто отрезать.

Скручиваем в жгут экран и оплетку кабеля, в итоге получаем 2 проводника – центральная жила и скрученный элемент из нескольких проводов оплетки. Все это необходимо залудить.

С помощью паяльной станции припаиваем штекер ко второму краю кабеля. Вполне хватит сантиметровой длины, небольшие погрешности допустимы. По описанному ранее принципу нужно сделать пару проводников и залудить их.

Штекер размещается в тех участках, где будет в дальнейшем проводиться пайка, протрите предварительно спиртом или специальным растворителем. Затем используя надфиль или наждак, проводим зачистку. Наденьте на шнур пластиковый элемент штекера. Теперь начинайте паять. К центральному входу присоедините жилу, а к боковому – многожильную оплетку. Вокруг изоляции обожмите захват.

Накрутите наконечник из пластика, некоторые специалисты и вовсе для усиления фиксации заливают клеем или специальным герметиком. Пока фиксирующая основа не застыла, оперативно соберите штекер, накрутив пластиковую часть, а затем удалите излишки клея или герметика. В результате, удастся максимально увеличить продолжительность эксплуатационного срока штекера. Самоделка создана, самое время подключить ее.

Подключение

Соедините кабель и рамку самодельной антенны DVB T2. Совершенно необязательно делать привязку к какому-либо конкретному каналу, поэтому припаяйте шнур посредине. В результате, будет создана широкополосная антенна, принимающая максимальное количество телеканалов. Второй разделенный конец провода припаяйте к двум другим сторонам снова посредине, ранее их вы зачищали, а также лудили. Чтобы расширить диапазон приема, не припаивайте кабель снизу.

Когда конструкция собрана ее необходимо проверить. Подключаем тюнер и включаем телевизор. Если цифровое телевидение ловит, например, удалось настроить 20 каналов, нужно окончательно завершить сборку. Залейте герметиком участки, в которых проводилась пайка.

Однако если активных каналов очень мало или же есть определенные помехи, тогда нужно найти место, в котором будет оптимальный сигнал. При отсутствии положительных изменений, поменяйте антенный кабель. Чтобы максимально упростить процесс тестирования, используйте телефонный провод, он достаточно дешевый. Припаяйте к ней штекер и рамки. Если качество сигнала улучшилось, значит, дело действительно в кабеле. Цифровая приставка будет транслировать каналы, даже если используется лапша, но как показывает практика, ее срок эксплуатации чрезвычайно ограничен.

Чтобы защитить участки соединения кабеля и антенные рамки от осадков и прочих воздействий атмосферы, обмотайте места пайки самой обычной изолирующей лентой. Однако это не долговечное решение. Более эффективный вариант – монтаж на участки пайки термоусадочных трубок, которые обеспечат надлежащую изоляцию.

Альтернативный вариант, обладающий максимальной надежностью – клей или герметик. Дело в том, что эти вещества не проводят ток. Обязательно сделайте корпус для антенны, для этого подойдет самая обыкновенная пластиковая крышка. Если нужно, сделайте углубления, чтобы рамка «улеглась», не забудьте о выводе шнура. Заливаем герметик и ждем, пока он высохнет. Все готово подключаем оборудование и наслаждаемся цифровым ТВ.

Двойной или тройной квадрат для более слабого сигнала

TV-антенна используется в селах, на дачах и в районах, которые находятся на границе зоны покрытия телевизионных вышек. Устройство позволяет принимать даже очень слабый сигнал. Если вы все сделаете правильно, то мощность ТВ-сигнала заметно возрастет.

Двойной или тройной квадрат имеет только один недостаток – нужно направить конструкцию на источник сигнала с максимальной точностью. Поэтому если вы не знаете, где именно находится вышка, возникнут сложности.

Количество рамок определяет качество сигнала. Поэтому если вы находитесь вне зоны покрытия, можете не ограничиваться 2-3 рамками, можно сделать и 5. Не стоит вскрывать антенну лаком или красит ее. Это негативно отражается на качестве приема сигнала.

Каковы сильные стороны конструкции? Прежде всего, качество приема. Даже если вы находитесь вдали от ретранслятора, то сигнал будет четким. Впрочем, добиться положительного результата удастся, только если пользователь правильно определит размеры рамок и согласующего устройства.

Материалы

Чтобы самому сделать антенну для цифрового ТВ, нужно подготовить материалы, которые в дальнейшем будут использоваться для изготовления конструкции. Делается антенна из металлических трубок или проволоки:

  • 1-5 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 10-20 миллиметров;
  • 6-12 телеканал метрового диапазона – медные, латунные, алюминиевые трубки толщиной 8-15 миллиметров;
  • дециметровый диапазон – медная, латунная проволока толщиной от 3 до 5 миллиметров.

Двойной квадрат – 2 рамки, которые соединены парой стрел (верхняя и нижняя). Самая маленькая рамка – так называемый вибратор, а большая – рефлектор. Устройство с тремя рамками будет обладать большим коэффициентом усиления ТВ-сигнала. Третий квадрат принято называть директором.

Инструкция по созданию антенны Т2:

  1. Верхняя стрела (изготовляется из металла) должна соединять середины всех рамок.
  2. Нижняя стрела изготовляется при помощи изолирующих электричество материалов: дерево, текстолит.
  3. Расположите все рамки так, чтобы их центры были на одной прямой.
  4. Прямую следует направить на ретранслятор.
  5. Вибратор должен быть с разомкнутым контуром. Его края закрепляются на пластине из текстолита.
  6. Если вы делали рамки из металлических трубок, то края следует расплюснуть, а также проделать в них отверстия для фиксации нижней стрелы.
  7. Мачту нужно делать из дерева или хотя бы ее верхнюю часть.

Расчет размера

Расчет антенны для цифрового ТВ будет напрямую зависеть от диапазона – метровый или дециметровый. Размеры антенны с тремя рамками отличаются большим расстоянием между концами вибратора. Нужно оставить больше расстояния – 50 миллиметров.

В таблицах представлены размеры двухэлементных рамочных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Размер трехэлементных антенн. Метровый диапазон:

Номера каналов

Дециметровый диапазон:

Подключение вибратора

Учитывая тот факт, что рамка является симметричной, а подключение осуществляется к несимметричному кабелю антенны, нужно использовать согласующее устройство. Оптимальный вариант – короткозамкнутый шлейф. Изготовляется он из кусков коаксиального кабеля. Левый отрезок – фидер, а правый принято называть шлейфом. В месте, где будут соединяться фидер и шлейф, закрепляем кабель, который в дальнейшем подключается к ТВ.

Какой должна быть длина этих отрезков? Расчет проводится в соответствии с длинной волны принимаемого ТВ-сигнала.

С одного конца нужно разделать шлейф, удалив алюминиевый экран. Оплетку нужно скрутить в тугой жгут. Центральный проводник срезаем до изоляции. Фидер тоже нужно разделать. Извлеките экран, сделанный из алюминия, а потом скрутите оплетку. Однако центральный проводник оставляем.

Дальнейший процесс сборки осуществляется следующим образом:

  1. Припаяйте к левому краю вибратора оплетку шлейфа и проводник фидера.
  2. К правому краю вибратора нужно припаять оплетку фидера.
  3. Перемычкой из металла оплетка шлейфа соединяется с нижним концом фидера. Скрепить эти элементы также можно металлической проволокой. Главное, чтобы был надлежащий контакт с оплеткой.
  4. Оплетка определяет не только электрическое соединение, но и расстояние между участками согласующего устройства.
  5. Если металлической проволоки и перемычки нет, тогда скрутите в жгут оплетку нижней часть шлейфа, предварительно изъяв экран и сняв изоляцию. Чтобы обеспечить надлежащий контакт, нужно спаять жгуты, используя припой, который легко плавится.
  6. Кусочки кабеля должны располагаться параллельно друг другу. Расстояние – 50 миллиметров (небольшая погрешность допустима). Чтобы закрепить расстояние используются специальные фиксаторы, изготовленные из электроизоляционных материалов. Также можно закрепить согласующее устройство к текстолитовой пластине.
  7. Кабель, который вставляется в гнездо ТВ, следует припаять к фидеру (к нижней части). Оплетки соединяются между собой, как и центральные проводники.

Чтобы уменьшить количество соединительных элементов фидер и кабель, подключаемый к ТВ, можно сделать единым. Снимите изоляцию в месте, где заканчивается фидер. Это делается для того, чтобы осуществить монтаж перемычки.

Согласующее устройство является обязательным элементом, который позволяет предотвратить появление помех. В особенности оно будет полезным, если передатчик сигнала (телевышка) находится на большом расстоянии.

Антенна-бабочка

ТВ-антенну можно также сделать в виде бабочки. Такое устройство ничем не будет уступать дециметровой антенне. Совершенно необязательно все делать с нуля. Намного проще переделать обычную решетку в цифровую для настройки Т2. Чтобы изготовить ее самостоятельно, придерживайтесь простой инструкции:

  1. Возьмите небольшую доску, которая станет основой будущей антенны.
  2. Нарежьте 8 проводов, длина каждого – 37,5 сантиметров.
  3. Середину всех проводов необходимо зачистить примерно на 2 сантиметра.
  4. Согните провода, чтобы они приняли V-образную форму. Расстояние между проводами должно составлять 7,5 сантиметров.
  5. Отрежьте еще 2 провода, длина каждого из них должна составлять 22 сантиметра.
  6. Зачистите провода в местах, где они будут крепиться к основанию антенны (доске).
  7. Разместите саморезы вдоль основания антенны, а потом двумя проводами соедините V-образные элементы.
  8. Соедините антенну и кабель, используя специальный штекер.

Создать такое устройство сможет каждый пользователь. Ничего покупать не придется. Изготовляется антенна из подручных средств.

Из коаксиального кабеля

Собственно ручно сделать TV-антенну можно, используя кабель:

  1. Отрежьте примерно 530 миллиметров кабеля.
  2. Зачистите кабель с двух сторон, скрепив оплетку в жгут и оголив центральную жилу.
  3. Скрутите кабель в кольцо или ромб, закрепив его скотчем на фанере. Между кольцами кабеля расстояние должно быть 2 сантиметра.
  4. Отрежьте кусок коаксиального кабеля – 175 сантиметров. Сделайте из него согласующее устройство в виде подковы. Для этого нужно зачистить провод с обоих концов, как вы это делали в процессе изготовления колец.
  5. Подготовьте антенный кабель. С одной стороны надевается штекер, а вторая зачищается. Нужно удалить центральную жилу и оплетку.
  6. Совместите кольцо и согласующее устройство с антенным кабелем.

В качестве основания можно использовать не только фанеру, но и плексиглас.

Антенна из жестяных банок

Чтобы изготовить простую ТВ антенну для цифровых каналов потребуется кабель, пара алюминиевых или жестяных банок, а также небольшая пластиковая труба. В качестве основы может также использоваться деревянная планка.

Запомните, что антенну можно создать только из алюминиевых или жестяных банок. Пластиковые или стеклянные не подойдут. Основное требование – ровные, а не ребристые внутренние стенки. Каждый сможет смонтировать своими руками такое устройство буквально за несколько минут.

  1. Хорошо промойте, а потом высушите банки.
  2. Конец коаксиального кабеля нужно разделать.
  3. Удалите изоляцию центральной жилы.
  4. Скрутите оплетку.
  5. Получив 2 проводника, прикрепите их к банкам.
  6. Если под рукой есть паяльник, припаяйте проводники. Также их можно закрепить саморезами с плоскими шляпками. Скрутите петлю на концах проводников, а в ней проденьте саморез с шайбой, затем закрепите его на банке.
  7. Предварительно почистите металл, нужно взять тонкозернистую наждачку и снять налет, а также краску.
  8. Прикрепите банки к пластиковой трубе или деревянной планке.
  9. Расстояние рассчитывается индивидуально.
  10. Подключите кабель к ТВ и попробуйте настроить каналы.

Это аварийное решение проблемы. Не питайте иллюзий в лучшем случае в хорошем качестве будет доступно несколько каналов. Итоговый результат напрямую зависит от того, как далеко находится телевышка, какая «чистота» коридора, а также насколько правильно сделана антенна.

Теперь вы знаете, как можно сделать антенну для настройки цифровых каналов при помощи подручных средств.

Обратите внимание.

Эра трансляции аналоговых сигналов в телевидении закончилась. Современные научные разработки полностью заменяют старые технологии.

Люди, приобретая новое оборудование, вынуждены мастерить антенны для цифрового телевидения своими руками различными способами или покупать готовые промышленные образцы.

Хочу обратить внимание, что антенны для цифрового ТВ DVB T2 совсем не сложно сделать самостоятельно. Я специально проверил четыре схемы, учитывающие разные условия проживания людей. Предлагаю вам их для ознакомления. Смотрите мои фото и доступные чертежи сборки.

Как работает цифровая антенна для телевизора: объясняю просто

Перед тем как заняться сборкой любой из четырех моделей приемных антенн следует хорошо понять те процессы, которые в них должны протекать.

Электромагнитные волны распространяются во все стороны горизонта от генератора передатчика электрических сигналов, установленного на телебашне.

Они обладают для своей зоны покрытия, но с увеличением расстояния их сигнал ослабевает. На его величине также сказывается рельеф местности, различные электрические и магнитные препятствия, состояние атмосферы.

В вибраторе, сориентированном перпендикулярно движению электромагнитной волны, по законам индукции . Положительная и отрицательная полуволна гармоники создают свой знак.

Напряжение достигает свое максимальное значение — амплитуду в точках времени, соответствующей ¼ и ¾ периода или 90 и 270 градусов от синусоиды напряженности электромагнитной волны.

Любую форму и размеры активных вибраторов создают для наиболее эффективного наведения напряжения с минимальными потерями энергии. Учет положения этих точек рассчитывают по длине волны или частоте гармоники.

Напряжение, замкнутое на , вырабатывает в созданном контуре . Его форма и направление изменяются и пропорционально повторяют сигналы передатчика на активной нагрузке.

За счет использования различных видов цифровой модуляции на стороне передатчика происходит прием и обработка сигналов информации внутри схемы телевизионного приемника.

Более глубоко рассматривать вопрос, как работает цифровая антенна для телевизора при ее создании, дальше не стану.

Какие технические характеристики антенны определяют качество приема ТВ сигнала

Антенну относят к обратимым устройствам потому, что она одинаково работает на стороне передатчика и приемника. При анализе характеристик используют ее включение в качестве генератора.

Для эффективного приема цифрового сигнала необходимо учесть, что на стороне генератора излучатель электромагнитных волн можно расположить под любым углом к горизонту, но, законодательно принято только два направления: горизонтальное и вертикальное.

Наша задача — повторить эту ориентацию для собственного телевизора.

Направление поляризации и другие данные передачи цифровых сигналов можно узнать на сайте оператора через поисковую систему.

Заходим на сайт, выбираем необходимые сведения.

Нас, в первую очередь, должны интересовать 3 характеристики:

  • номер канала и его частота, для которой будем создавать антенну по строгим размерам;
  • радиус зоны обслуживания передатчика, влияющий на качество сигнала и выбор конструкции вибраторов;
  • направление поляризации.

Дальность расположения телевизора от передающей телебашни сильно влияет на конструкцию антенны.

Чем выше установлена антенна, тем лучше будет качество принимаемого сигнала, но длина кабеля может его значительно ослабить . В этом плане жители верхних этажей многоэтажных зданий имеют значительное преимущество перед соседями снизу.

Для зоны уверенного приема я испытал самые простые модели Харченко и петлевые сборки из коаксиального кабеля и провода, обладающие широким спектром частот приема.

На большие расстояния лучше собирать волновой канал или логопериодическую схему. Из простых конструкций хорошо себя зарекомендовала антенна Туркина, доработанная Поляковым.

Для примера, в моей местности удаление от телебашни составило 25 км, что входит в зону уверенного приема, а частота сигнала — 626 МГц вертикальной поляризации.

Длину электромагнитной волны рассчитываю через скорость света по частоте: λ=300/626=0,48 метра. Полуволна составит 24 см, а четверть — 12.

Под эти характеристики я делал 4 тестовые антенны для цифрового телевидения своими руками, которые описываю ниже.

Антенна Харченко для цифрового ТВ: насколько уверенно работает

Общий вид собранной мной конструкции показываю фотографией. С учетом вертикальной поляризации она расположена в форме восьмерки, а для горизонтальной ориентации ее поворачивают бабочкой.

Для наглядности рассмотрения перевернул ее обратной стороной: экраном к передающему центру, а активным вибратором, выполненным из медной шинки — в комнату.

ТВ кабель просто примотан изолентой по одной стороне квадрата, закреплен на стойке и в моем случае служит еще крепежным элементом: просто перекинут через карниз шторы: на нем висит антенна.

Мою конструкцию уже повторили многие соседи. Наблюдаю это вот таким оформлением окон.

Люди подвешивают восьмерку даже на занавески, стали делать ее без экрана и крепежной рейки: один активный вибратор уверенно обеспечивает прием. Этим упрощают сборку. Однако, в случае появления посторонних помех экран советую все же собирать.

Делаю вывод, что антенна Харченко в зоне уверенного приема работает вполне надежно. Поскольку ее расчет и монтаж простой, не требует дефицитных деталей, то рекомендую к сборке.

Как рассчитать размеры антенны для цифрового телевидения своими руками простыми способами

Для определения габаритов конструкции Харченко я нашел много рекомендаций, которые, мягко говоря, не стыкуются, но работают. На картинке привожу только 3 методики расчета.

А еще есть онлайн калькуляторы, вычисляющие различные размеры. Все это я объясняю тем, что такая конструкция не критична к точности изготовления, что считаю ее преимуществом.

Для проверки выбрал ту методику, где сторона квадрата составляет 0,25 длины волны электромагнитного колебания λ. Здесь надо меньше материала, а условия работы наиболее усложненные.

Умножаю длину волны 48 на 0,25 и получаю сторону квадрата 12 см.

Тогда она станет захватывать чуть больший диапазон сигналов за счет того, что подобная форма вибратора обрабатывает все амплитуды полуволн напряженности, которые умещаются внутри нее. За счет этого и обеспечивается ее широкополосность.

Как сделать антенну Харченко: личный опыт «сборки на коленке» с фотографиями

Активный вибратор делал из медной шинки прямоугольного сечения 1х4 мм.

Такой профиль сложно выгибать. Приходится работать в тисках. Проще работать с круглым сечением. Среднюю часть зачистил от лака и пропаял паяльником контактные площадки.

По одной стороне квадрата примотал изолентой коаксиальный кабель и припаял его токоведущие жилы к подготовленным площадкам.

За счет созданной полупетли образуется угол согласования волновых сопротивлений кабеля и антенны. Это наиболее простая в исполнении конструкция. Но она играет важную роль.

Показываю это подключение дополнительными фото на готовой антенне.

Разметил деревянную рейку, просверлил в ней тонкие отверстия.

Вставил в них отрезки проволоки, длина которых немного перекрывает площадь активного вибратора, заклинил их спичками. Можно еще клея добавить.

Получилась вот такая антенна Харченко для цифрового ТВ с подключенным к ней кабелем.

Здесь показываю ее расположение на окне во время работы прошлым летом.

А этот снимок сделал недавно: показываю еще ее один вид.

В это время я уже отказался от использования антенны для цифрового ТВ DVB T2 после Ясна от Белтелеком.

Антенна для цифрового ТВ из кабеля: как быстро сделать

На сборку этой схемы потребуется только отрезок коаксиального ТВ кабеля длиной порядка метра, нож, паяльник, хотя можно обойтись без него.

Петля работает в зоне уверенного приема, обладает хорошими характеристиками даже внутри плотной застройки многоэтажных зданий из железобетонных плит. Поскольку довольно простая сборка у меня заняла порядка 5 минут времени, то ее можно проверить хотя бы ради любопытства.

Объясняю технологию монтажа.

Размер окружности собранной петли соответствует длине волны электромагнитного колебания. У меня, как показано выше, это 48 см.

Разделываю один конец коаксиального кабеля на расстояние порядка 5 сантиметров. Для наглядности рядом положил спичечный коробок со стандартными размерами 3х5.

От начала разделки отмерил расстояние полуволны: 24 сантиметра. Дальше необходимо сделать участок, на котором будет разорвана экранирующая оплетка.

Ее расстояние делаем 2 см. На этом отрезке внимательно проверяйте отсутствие проволочек и электрических связей. Должна быть видна только полиэтиленовая изоляция центральной жилы.

Затем по длине кабеля от созданного разрыва отмеряю еще повторно 24 см и снимаю верхнюю защитную оболочку из полиэтилена по кольцу шириной 1 сантиметр.

Работать надо аккуратно. Экранирующая оплетка и ее электрические связи должна быть сохранена .

Показываю этот участок крупным планом.

Теперь осталась самая малость: проверяю отсутствие коррозии на зачищенных оплетках, плотно скручиваю пальцами между собой токопроводящий экран с центральной жилой. Необходимо замкнуть их накоротко.

Образуется скрученный конец длиной порядка 5 сантиметров. Остается плотно обмотать его вокруг открытого участка изоляции шириной 1 см. Петля готова.

С обратной стороны кабеля припаивается штеккер для подключения в гнездо телевизора. Эту тривиальную операцию опускаю. Сложностей в ней нет.

Антенна для цифрового ТВ из кабеля своей плоскостью петли ориентируется перпендикулярно направлению передающей станции.

Положительный момент: материал петли выполнен из того же материала, что и последующий фидер для подключения к телевизору. У них одинаковое волновое сопротивление. Ничего согласовывать не требуется.

Антенна из провода: самая легкая сборка для телевизора

Принимать цифровой сигнал на телевизор в зоне до 30 км можно на простое проволочное одинарное или двойное кольцо из медной проволоки, взятой отрезком электропроводки 2,5 мм кв.

Показываю технологию его сборки из двух колец. Если вас заинтересует упрощенный вариант, то второй элемент не монтируйте.

Протяженность окружности кольца должна соответствовать длине волны ТВ сигнала передатчика. В моем примере это 48 см. Откусываю два отрезка провода: L1 и L2 с запасом по сантиметру для соединения концов.

Сгибаю будущие вибраторы кольцами, а концы их зачищаю. На коротком отрезке делаю маленькие колечки для подключения второй заготовки.

Вставляю один вибратор в другой, колечки обжимаю пассатижами.

Показываю этот процесс в большем масштабе.

Подготавливаю конец коаксиального кабеля к подключению снятием изоляции.

Скручиваю все концы.

Пропаиваю места соединения паяльником.

Получилась вот такая простая антенна из провода, состоящая из двух колец.

Ориентировать ее надо стороной длинной проволоки к передатчику. Кольца можно выгнуть формой шестиугольника. Тогда они займут более устойчивое положение.

Фотографией ниже просто показываю принцип: придания особой точности размеров геометрической фигуре не занимался. Сделайте лучше для себя.

Антенна из провода собрана. Включаем ее в работу и проверяем качество принимаемого сигнала на телевизоре.

Придать декоративные свойства конструкции поможет любая мягкая игрушка. Располагать эту антенну надо около телевизора или ресивера. Превышать длину коаксиального кабеля более полуметра нежелательно.

На сборку подобной конструкции нужно потратить менее 10 минут, никаких трудностей она не представляет, как и предыдущая схема, а работа ее происходит за счет собранной петли.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

  • D1-D3 — пассивные элементы;
  • V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
  • R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Номера каналов DVB-T2 (кликните мышкой для справки)

Канал Частота, МГц Канал Частота, МГц
21 474 46 674
22 482 47 682
23 490 48 690
24 498 49 698
25 506 50 706
26 514 51 714
27 522 52 722
28 530 53 730
29 538 54 738
30 546 55 746
31 554 56 754
32 562 57 762
33 570 58 770
34 578 59 778
35 586 60 786
36 594 61 794
37 602 62 802
38 610 63 810
39 618 64 818
40 626 65 826
41 634 66 834
42 642 67 842
43 650 68 850
44 658 69 858
45 666

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.


Если вы живете в городе, то вам совсем не обязательно иметь большую и громоздкую ТВ-антенну, тем более закидывать ее на крышу и тянуть кабель. Каналы цифрового телевидения стандарта DVB-T2 можно отлично принимать и на комнатную, благо мощности передающих вышек вполне достаточно для уверенного приема. Я покажу как сделать миниатюрную домашнюю антенну по типу «Биквадрат» за 15 минут. Ее ещё называю антенной Харченко. Данный мастер-класс избавит вас от покупки дорогостоящих китайских аналогов.
Обычно расчет таких конструкций ведется по 1/4 длине волны. Такая антенна будет хорошо принимать все каналы даже за городом на значительном расстоянии, но дома (в городе) ее размеры могут показаться немного большими. Да и собственно такая чувствительность будет не к чему. Можно уменьшить все размеры вдвое и взять за расчет 1/8 длины волны. Токая антенна будет совсем крохотная, но с достаточной чувствительностью.

Понадобится


Изготовление миниатюрной домашней антенны для цифрового телевидения

Сама схема антенны. Это, пожалуй, самый простой и распространенный вариант, а мы сделаем ее ещё меньше.


Берем провод и не снимая изоляции сгибаем плоскогубцами два одинаковых квадрата со сторонами 67 мм.


Спаиваем соединившиеся концы и счищаем немного изоляции с середины и лудим.


Затем, на небольших проводах подпаиваем гнездо. В крышке канцелярским ножом сделаем надрезы под плечи вибраторов.


Заливаем все горячим клеем.


Во второй крышке сверлим отверстие под гнездо и также горячим клеем вклеиваем его. Соединяем крышки и спаиваем их паяльником, чтобы было одно целое. Антенна готова.


Все умещается на ладони, поэтому, с вопросом «Где ее разместить?» проблем быть не должно.

Результат работы

Подключаем и направляем на вышку.


Сравнивать антенну я буду с такой же, только полноразмерной на 1/4 длины волны.


Датчиком уровня послужит китайская приставка для приема цифрового телевидения.
Результат:
  • Классическая антенна Харченко 1/4 длины волны, приставка выдала — 40% чувствительности.
  • Наш уменьшенный вариант 1/8 длины волны — 22% .
  • И для сравнения, воткнем обычный кусок провода — 1% .
Вывод: При уменьшении размеров вдвое, примерно во столько же упала и чувствительность. Но, как видите из результатов, с куском провода сравнивать не приходится.
В домашних условиях антенна показала себя отлично. Все каналы ловятся и принимаются устойчиво, так же как и на полноразмерный вариант. Рекомендую для повторения.

Рекомендации по приему программ наземного цифрового телевизионного вещания

В настоящее время эфирный прием — это самый простой способ получения программ цифрового телевидения.

Качество приема телевизионного сигнала зависит от различных факторов. Такими факторами являются: расположение объекта по отношению к зоне покрытия передающей станции, рельеф местности, ландшафтные особенности окружающего пейзажа и т.д. То есть все то, что при приеме может влиять на уровень принимаемого сигнала, а также экранировать место приема.

Так, если место приема находится на значительном расстоянии от станции, или если место приема загорожено холмами или лесом, то приходится применять более сложные антенные системы, чем, если бы место приема было неподалеку от передающей станции и отсутствовали бы любые экранирующие факторы.

Все антенны для приема цифрового ТВ должны быть антеннами дециметрового диапазона (21 – 60 ТВК).

Нецелесообразно применять антенны следующих типов:

– антенны метрового диапазона волн, так как для вещания цифрового эфирного телевидения в Республике Беларусь применяется только дециметровый диапазон. Также уже существующие старые антенные системы возрастом более 20 лет могут в своем составе содержать элементы (сама антенна, радиокабель, сплиттеры, разъемы и т.д.), работа которых отрицательным образом может сказываться на качестве приема цифрового сигнала. Все элементы антенной системы должны с минимальным затуханием работать в диапазоне частот до 790 МГц.

– «польские» антенны. При использовании антенны типа «польская» с усилителем не гарантируется качественный прием цифрового сигнала.



Если представленный выше видеоролик  не воспроизводится, загрузите и установите последнюю версию Adobe Flash player (бесплатная загрузка с официального сайта).

Особенности приема сигналов НЦТВ

По мере удаления от передающей станции уровень сигнала цифрового телевидения уменьшается. То же самое происходит и при наличии между станцией и приемной антенной высоких препятствий. В этом случае необходимо, чтобы приемная антенна обладала достаточным коэффициентом усиления (около 17-18 дБ).

Важно знать, что для различных цифровых приемников нет точной зависимости между показанием уровня сигнала и показанием качества сигнала, так как различными производителями оно трактуется по-разному.

Недостаточный уровень входного сигнала обычно проявляется в виде замораживания изображения, рассыпания его на «кубики», а затем и полное пропадание картинки. В звуке при этом появляются характерные «заикания» и «всхлипы».

На уровни сигнала в точке приема очень сильно влияют природные, погодные и сезонные перемены, такие как: сильные дождь или снег, таяние снега при оттепели, смена лиственного покрова у деревьев, влага или снег на деревьях в лесу, туман и т.д.

Снежный покров на антенне с последующим его таянием могут вызвать значительные изменения ее направленности и усиления.

Так обледенение ухудшает прием, в особенности на более высоких каналах. Скопившийся в разъемах и распределительной коробке антенны конденсат, замерзая и расширяясь, постепенно ухудшает контактные соединения, что приводит к ослаблению сигнала. Образующаяся при таянии льда влага также до высыхания может вызвать полное пропадание сигнала. Проявляется это в виде рассыпания картинки и всхлипываний в звуке.  Обычный признак, когда до этого хороший сигнал вдруг начинает резко меняться в течение суток.

Уровень сигнала в точке приема не остается постоянным, а из-за изменения условий прохождения все время колеблется.

Прохождение сигнала меняется в зависимости от времени суток, солнечной активности и состояния ионосферы, от изменения температуры воздуха с высотой, когда изменяется коэффициент преломления атмосферы, влажности, давления и т.д.

Сверхпрохождение — это природный эффект, при котором в точке приема вдруг начинают появляться сигналы от станций, расположенных порой за сотни километров. При этом они создают помехи приему основной станции, обычно проявляющиеся в том, что при сильном сигнале резко ухудшается показатель качества приема. Это явление может длиться несколько дней.

Для борьбы с этими явлениями всегда следует создавать максимально возможный запас по уровню сигнала в точке приема: антенны с максимальным коэффициентом усиления, расположенные на максимально возможной высоте и т.д.

Следует помнить, что надо всегда стараться получить необходимый уровень сигнала с помощью качественной дециметровой антенны, применяя антенные усилители лишь тогда, когда без них действительно не обойтись, так как любой активный элемент в антенном тракте — это всегда возможный источник различного рода помех.

В отличие от аналогового телевидения в цифровом ТВ отраженные сигналы не создают повторов на изображении, хотя и влияют на уровень и качество принимаемых сигналов.

Иногда, при отсутствии прямой видимости на станцию, можно принять сигнал, направив антенну на сильный отраженный сигнал. Правда чаще всего это применяется при приеме на комнатную антенну в городских условиях. При использовании наружной антенны следует избегать приема отраженных сигналов, так как их уровень очень сильно изменяется в зависимости от погоды, ветра и т.д. Отраженные сигналы, складываясь с основным, могут в зависимости от изменяющихся условий, то усиливать, то ослаблять суммарный сигнал. В этом смысле они вредят условиям приема.

Их влияние особенно сильно проявляется при приеме в лесу или между деревьями. Наилучшим способом борьбы с ними является применение остронаправленных антенн, расположенных выше или на уровне верхушек крон деревьев. Антенну нужно всегда направлять на самую сильную принимаемую станцию или ретранслятор.

Выбор приемной антенны

Приемная антенна является устройством, предназначенным для эффективного приема радиоволн, она преобразует энергию электромагнитного поля в данной точке в высокочастотный радиосигнал и направляет его в коаксиальный радиокабель.

Лишь хорошо подобранная, правильно установленная и сориентированная антенна обеспечивает уверенный прием сигналов цифрового ТВ.

Для приема сигналов цифрового ТВ в Республике Беларусь используются приемные антенны, работающие в диапазоне 21 — 60 каналов.

Чем больше расстояние до передающей станции, тем с большим коэффициентом усиления должна быть антенна. Для приема близлежащих мощных станций (расстояния до 20-30 км) достаточно антенны с усилением 12-15 дБ.

Если расстояние до принимаемой мощной станции превышает 20-30 км или условия приема затруднены (холмы, лес, высокие здания и т.д.), то следует применять приемную антенну с усилением не менее 17дБ. Это соответствует примерно удвоению величины принимаемого сигнала. В общем случае действует правило, что, чем больше у антенны элементов, тем больше ее усиление, тем уже ее диаграмма направленности и тем лучше она ослабляет помехи, увеличивая отношение сигнал/шум принимаемого сигнала, то есть как бы усиливая его.

Из этого следует, что антенну с большим количеством элементов и узкой диаграммой направленности следует ориентировать на станцию очень тщательно, так как даже при повороте антенны влево-вправо всего на 5 градусов, уровень принимаемого сигнала уже сильно изменяется.

При некоторых условиях для приема цифрового ТВ можно использовать и комнатные антенны. Поскольку для работы комнатной антенны необходим очень сильный сигнал, их можно пытаться использовать лишь в непосредственной близости от передающих станций, обычно на расстояниях, не превышающих 10 км. В дополнение к вышесказанному на работу антенны влияют также высота установки антенны по отношению к уровню земли (высота точки приема, этаж в многоэтажном доме, положение ее в комнате, материал дома и т.д.).

Лучшим местом установки такой антенны является место, расположенное около окна, выходящего в направлении на передающую станцию, антенну следует располагать как можно выше. При таком расположении влияние на прием движения людей по комнате минимально.

В продаже имеются антенны как со встроенным усилителем (активные), так и без него (пассивные). Активные антенны для питания усилителя требуют подключения к электросети или активизации в цифровом приемнике функции питания антенны.

Установка приемной антенны

Перед установкой на крыше антенной мачты следует убедиться, что в точке приема имеется сигнал необходимого уровня.

Антенну следует устанавливать на расстоянии не менее метра от поверхности крыши. При установке антенны следует, сдвигая ее по вертикали и горизонтали, добиться наилучшего приема. В местах критического приема это может дать дополнительную прибавку уровня сигнала. Если на крыше не удается отыскать места с удовлетворительными приемными условиями, можно поискать его на территории участка. Рекомендуемая высота установки наружной антенны не менее 10 м от уровня земли. Как правило, чем выше установлена антенна, тем сильнее принимаемый сигнал.

Антенну следует направить в сторону ближайшей станции и, плавно ее поворачивая влево/вправо по горизонтали, добиться на индикаторе уровня и качества, отображающемся на экране телевизионного приемника (удобно проделать это в режиме ручного поиска станции) максимума принимаемого сигнала. Поворачивать антенну необходимо каждый раз примерно на 2-5 градусов, ожидая затем установившегося результата. После нахождения точного направления на станцию можно попробовать в небольших пределах сдвигать антенну вверх/вниз, опять добиваясь наилучшего сигнала. Советуем проделывать все это без антенного усилителя в тракте. При желании приема нескольких мультиплексов, рекомендуем проделать эту операцию для самого высокочастотного из них.

Применение антенного усилителя оправдано лишь после того, как приняты все остальные меры для получения максимально возможного сигнала, то есть: установлена антенна с усилением не менее 17-18 дБ, выбраны оптимально возможные место и высота ее установки и имеется, пусть неустойчивый, но все-таки прием станций.

Особенности настройки цифровых приемников

К основным рекомендациям по настройке аппаратуры относятся следующие.

– подключение антенного кабеля осуществляется непосредственно к телевизору или к тюнеру;

– настройка на нужный канал производится в автоматическом или ручном режиме.

Если в результате автоматического поиска появится сообщение о том, что ни одной программы не найдено, то причинами этого могут быть:

  • антенна не предназначена для приема дециметровых каналов;
  • у антенны малый коэффициент усиления;
  • антенна направлена мимо передающей станции;
  • высота расположения антенны недостаточна;
  • антенный усилитель (если он необходим) не получает питания или неисправен.

При ручной настройке необходимо указать номер канала и его частоту (данную информацию можно узнать по телефону 123 (звонок бесплатный).

При установке антенны необходимо добиваться получения такого запаса по принимаемому сигналу, чтобы при его уменьшении, вызванном изменением условий прохождения (погодой, сменой сезона, временем суток, сверхпрохождением и т.д.), величина принимаемого сигнала всегда обеспечивала бы уверенный прием.

Это условие выполняется, если на всех каналах принимаемых мультиплексов индикатор уровня сигнала цифрового приемника показывает не менее 70 — 80%.

Формирование пакетов программ

В наземном цифровом ТВ различные программы «упаковываются» в так называемые мультиплексы. Каждый мультиплекс затем передается в эфир на частоте одного из дециметровых ТВ каналов.

В настоящее время в Республике Беларусь осуществляется  передача трех мультиплексов. В состав первого мультиплекса (обязательный общедоступный пакет программ) входят 8 телевизионных программ («Беларусь 1», «ОНТ», «СТВ», «Мир», «РТР-Беларусь», «НТВ-Беларусь», «Беларусь 2», «Беларусь 3») и одна радиопрограмма («Первый национальный канал Белорусского радио»).

Для просмотра телеканала «Беларусь 5», который передается в составе 2-го мультиплекса в незакодированном виде, необходимо наличие цифрового тюнера стандарта DVB-T2. В связи с этим рекомендуется  приобретать  тюнер стандарта DVB-T2  для  просмотра   всего общедоступного пакета программ.

В состав второго и третьего мультиплексов входят по 18 телевизионных программ. При автоматическом поиске каналы второго и третьего мультиплексов будут представлены в закодированном виде. Для обеспечения приема закодированных каналов необходимо заключить договор, при этом выдача цифрового тюнера осуществляется бесплатно. Дополнительную информацию о коммерческом цифровом телевидении можно получить  на сайте www.zala.by.

Лучшая ТВ антенна на 2021 год

Достаточно ли вы стары, чтобы помнить времена, когда еще не было потокового видео, спутникового и даже кабельного телевидения? Это были годы антенн, когда «кроличьи уши» торчали из задней части громоздких телевизоров, а антенны Yagi усеяли крыши по всему пригороду.Если вам надоела высокая стоимость ТВ по подписке — независимо от того, получаете ли вы его через службу потокового вещания, со спутниковой антенны или по коаксиальному кабелю — вы можете быть удивлены, узнав, что те старые времена Бесплатное эфирное телевидение никогда не уходило.

Да, вы можете бесплатно смотреть некоторые из лучших телешоу, специальных программ и спортивных событий: все, что вам нужно, — это антенна и приличный сигнал. Еще лучшие новости: современные антенны гораздо менее привередливы, и большинство из них даже может передавать каналы HD. (Посетите наш Streaming TV Insider, чтобы получить еще больше полезных советов.)

Оставайтесь с нами

Подпишитесь на новостную рассылку CNET TV, Streaming and Audio, чтобы получать самые лучшие репортажи о домашних развлечениях.

В этой статье мы будем обсуждать беспроводные или OTA-антенны. Этот тип антенны отлично подходит для событий, которые вы хотите смотреть в прямом эфире, таких как спорт или вечерние новости. В зависимости от того, где вы живете, и ваших возможностей приема сигнала, вы можете смотреть что угодно на NBC, Fox, ABC, CBS, PBS и некоторых других каналах, таких как MyNetworkTV и The CW.В то время как установленная на крыше телевизионная антенна или наружная телевизионная антенна подойдут для этого, ваш телевизор уже имеет встроенный тюнер, а добавление внутренней антенны может стоить меньше 20 долларов при доставке.

Сара Тью / CNET

Обратной стороной является то, что в некоторых местах телевизионный сигнал некоторых каналов неравномерный или отсутствует из-за вашей близости или отсутствия таковой к вышке вещания или препятствий, которые прерывают сигнал.В отличие от службы потоковой передачи в прямом эфире, OTA TV ограничивается одним телевизором, и сигнал от телевизионной антенны OTA не будет работать на телефонах или других устройствах. Если, конечно, вы не поднимете его на ступеньку выше с OTA DVR.

Сейчас играет: Смотри: Как отрезать шнур за 10 долларов: установка комнатной антенны

2:03

Мы протестировали семь различных комнатных антенн по цене от 10 до 90 долларов (все намного меньше, чем у самого простого кабельного телевидения).Лучшие телевизионные антенны могли принимать больше каналов, чем другие, и передавать более сильные и четкие телевизионные сигналы даже на «проблемных» каналах. Мы тестировали в двух разных местах: городском Манхэттене и пригороде Нью-Джерси. Мы будем обновлять эту информацию при рассмотрении новых продуктов. Вот семь телевизионных антенн, на которые мы первоначально смотрели:

  • Channel Master Flatenna 35 (10 долларов США плюс 7,50 долларов США за доставку)
  • Ультратонкая домашняя ТВ-антенна AmazonBasics (20 долларов США)
  • Модернизированная домашняя ТВ-антенна 1byOne с цифровым усилением (27 долларов США)
  • Антенны Direct ClearStream Eclipse (40 долларов США)
  • Mohu ReLeaf (30 долларов США, снято с производства)
  • Channel Master Smartenna Plus (49 долларов США, снято с производства)
  • U Должна быть усилена антенна цифрового телевидения высокой четкости (29 долларов США)

Лучшие телевизионные антенны мы проверено

Сара Тью / CNET
  • Съемный коаксиальный кабель? Да
  • Количество каналов: 50 на Манхэттене, 61 в Нью-Джерси
  • Количество просматриваемых каналов: 9 из 13 проверенных, в обоих местоположениях

Flatenna 35 была модернизирована съемной антенной со времени нашего первоначального теста два года назад .Похоже, что качество сигнала также улучшилось — теперь это лучшая из наших семи моделей по включению каналов, превзойдя нашу предыдущую рекомендацию, Antennas Direct ClearStream Eclipse.

И да, лучшая телевизионная антенна стоит всего 10 долларов (плюс 7,50 долларов за доставку) с веб-сайта Channel Master. (Он называется Flatenna 35 или Duo в зависимости от того, где вы его покупаете.) Лучший прием и низкая цена? У нас есть победитель.

Прочтите наш обзор Channel Master Flatenna 35.

Сара Тью / CNET
  • Съемный коаксиальный кабель? Да
  • Количество каналов: 39 на Манхэттене, 65 в Нью-Джерси
  • Количество просматриваемых каналов: 9 из 13 проверенных, оба местоположения

Возможно, вы пробовали Flatenna с посредственными результатами и хотите дать ее еще один выстрел.Антенны Direct Eclipse за 80 долларов выиграли наше первоначальное сравнение и на этот раз снова показали себя очень хорошо.

Антенна ClearStream, имеющая форму анкера и многонаправленную двустороннюю компактную конструкцию, безусловно, уникальна. Он поставляется с липкими язычками, чтобы прикрепить его к окну, что очень удобно. А если вам нужно больше мощности сигнала, есть также антенный усилитель за 20 долларов.

Хотя Eclipse все еще доступен, имейте в виду, что сейчас существует обновленная модель Eclipse 2, хотя мы еще не тестировали ее.

Прочтите наш обзор Antennas Direct ClearStream Eclipse.

Другие топовые ТВ антенны


Сара Тью / CNET
  • Съемный коаксиальный кабель? №
  • Количество каналов: 34 в Манхэттене, 49 в Нью-Джерси
  • Количество просматриваемых каналов: 6 из 13 проверенных, оба местоположения

1byOne — одна из двух антенн в этом списке с несъемным коаксиальным кабелем, и длиной всего 10 футов, в некоторых комнатах он может не работать.Черный пластик кажется немного дешевым по сравнению с другими, хотя модель антенны HD поставляется с усилителем усиления. С точки зрения качества сигнала, эта внутренняя антенна HDTV была единственной телевизионной антенной, которая принимала CBS с телебашни в нашем районе Манхэттена (подробности см. Ниже).

Текущая цена дешевле, чем другие, но в нашей книге Channel Master стоит еще доллар или два.

Читать далее.

Сара Тью / CNET
  • Съемный коаксиальный кабель? Да
  • Количество каналов: 41 в Манхэттене, 64 в Нью-Джерси
  • Количество просматриваемых каналов: 8 из 13 проверенных, оба местоположения

AmazonBasics за 20 долларов шла плечом к плечу с Channel Master Flatenna.Он имеет очень похожий дизайн, а также включает в себя съемный коаксиальный кабель. Только более высокая цена не позволяет ему превзойти Флатенну. Но, может быть, вы хотите что-нибудь в белом цвете.

Сара Тью / CNET
  • Отсоединяемый кабель? №
  • Количество каналов: 28 в Манхэттене, 62 в Нью-Джерси
  • Количество доступных для просмотра каналов: 6 или 7 с усилителем, из 13 проверенных, оба местоположения

Усиленная антенна U Must Have поставляется с липкой подушечкой на спине и относительно длинный, хотя и несъемный, на высоте 18 футов.Входящий в комплект усилитель придает антенне некоторую гибкость, и в целом продукт кажется более прочным, чем 1byOne, хотя они работали аналогично. Обратите внимание, что этой модели постоянно нет в наличии, и в настоящее время она указана как произведенная Synology (это не так).

Сравнение лучших антенн


Цена Нет.каналов (Манхэттен) Нет.каналов (Нью-Джерси) Нет.доступных для просмотра каналов (из 13)
Канал Мастер Флатенна 35 10 долларов США 50 61 9
Ультратонкая комнатная ТВ-антенна AmazonBasics 20 долларов 41 год 64 8
Антенны Direct ClearStream Eclipse 40 долларов 39 65 9
Модернизированная 1byOne домашняя ТВ-антенна HD с цифровым усилением, 2019 г. 27 долларов США 34 49 6
Mohu ReLeaf (снято с производства) 30 долларов США 29 66 6
У вас должна быть усиленная антенна цифрового телевидения высокой четкости 28 долларов США 28 год 62 6
Channel Master Smartenna Plus (снято с производства) 49 долларов США 31 год 53 5

Как мы тестировали телевизионные антенны


Как и в случае с недвижимостью, качество работы телевизионной антенны зависит от местоположения, местоположения и местоположения.

Мы протестировали антенны в двух основных местах: в центре Манхэттена, всего в полумиле от антенн вещания на Эмпайр-стейт-билдинг, хотя и закрытом другими зданиями, и в пригороде Нью-Джерси, в 9 милях от ближайших вещательных вышек . В зависимости от вашего местоположения вы можете принимать радиопередачи с нескольких антенн. Холмы или большие здания на пути будут влиять на частотный диапазон и прием.

Мы расположили каждую антенну в одном месте и подключили ее к Channel Master DVR Plus, который дает данные об уровне сигнала, а также общее количество каналов.Мы использовали два разных показателя, чтобы определить, какая телевизионная антенна работает лучше всего. Первый — это грубая мера количества каналов, которые он мог обнаружить, а второй — количество заранее определенных «проблемных каналов». Для этого мы сверились со списком каналов, взятых с различных форумов для обеих областей тестирования, и измерили, насколько хорошо антенны работают на каждом канале.

В нашем списке «проблемных» каналов на Манхэттене были WABC 7.1 (ABC), WNET 13.1 (PBS), WPIX 11.1 (CW — только Манхэттен) и WNJB 58.1 (только PBS — NJ). Кроме того, мы добавили популярные каналы CBS 2.1, WNBC 4 (NBC) и WNYW 5 (Fox).

Хотя результаты будут различаться в зависимости от того, где вы живете и как далеко вы находитесь от телебашен, мы обнаружили, что наиболее эффективные модели принимали больше самых популярных каналов, а также местные каналы и дополнительные радиопередачи и испаноязычные станции. .

Большинство телевизионных антенн имеют одинаковую прямоугольную конструкцию, но есть одно важное соображение: кабель.Был ли у антенны длинный высокопроизводительный коаксиальный кабель или, что еще лучше, съемный? Вы будете прикреплять один из них к своему окну, которое может быть далеко от телевизора, так что чем дольше, тем лучше.

Стоит отметить, что некоторые из этих антенн — 1byOne и Channel Master Smartenna Plus — включают усилители с усилением. В то время как 1byOne будет работать и без подключенного усилителя, Channel Master — нет. Однако, исходя из нашего опыта в ряде мест, усилители предлагают совершенно непредсказуемые преимущества.Если вы не можете получить ТВ-прием с помощью комнатной антенны, усилитель усиления может вам не помочь, а в других случаях он может ухудшить качество приема из-за перегрузки каналов, которые уже имеют сильный сигнал.

Некоторые антенны в нашем списке включают активный усилитель, но используйте их с умом, так как они могут ухудшить сильный сигнал.

Сара Тью / CNET

Установка внутренней антенны

В отличие от того, когда мы рассматривали комнатные антенны в 2016 году, большинство современных антенн имеют клей для прикрепления к стене или окну.Если по какой-то причине у них нет этой возможности, вы можете вместо этого попробовать упаковочную ленту или замазку для плакатов.

При его установке обязательно нужно будет поэкспериментировать с размещением. Стена может быть лучше окна, в зависимости от ориентации вашего жилого помещения. Кроме того, по возможности держите антенну подальше от магнитных металлов, таких как защитные планки и т.п., поскольку они могут повлиять на мощность вашего сигнала.

Если вы покупаете модель с коротким невыпадающим проводом, например, 1byOne, имейте в виду, что вам может потребоваться купить удлинительный кабель «папа-папа» и другой коаксиальный кабель, чтобы он мог подключиться к вашему оборудованию.

Наконец, если вы живете в зоне плохого покрытия, со слабым сигналом, комнатная антенна может не подойти вам . Мы пробовали использовать антенны в одном месте в долине Гудзона, и ни одна из них вообще не работала, даже усиливающая сигнал Smartenna. Вот почему лучше сначала проверить воду с помощью дешевой антенны, вместо того, чтобы тратить сотню долларов на то, что может не работать в вашем регионе из-за отсутствия радиовещательной вышки.

Дополнительные рекомендации по резакам для шнура

Лучшие комнатные телевизионные антенны в 2021 году: 6 цифровых телевизионных антенн, которые стоит иметь

Лучшие комнатные телевизионные антенны незаменимы, если вы навсегда перерезали шнур, когда дело доходит до кабельного телевидения.Купить домашнюю телевизионную антенну для вашего дома — это дешевый и простой способ получить доступ ко многим бесплатным эфирным каналам в формате HD без ежемесячной платы (хотя, если вы читаете это из другой страны, кроме США, вам может понадобиться ТВ-лицензия).

Лучшие телевизионные антенны представляют собой портал в мир спорта, ситкомов, новостей и многого другого, которые предлагаются в самых популярных телевизионных сетях Америки. Правильно, они бесплатные. Кабельные компании не замечают этого факта, потому что они хотят подписать вас на дорогостоящий тарифный план.

Что нового?

(Изображение предоставлено ATSC)

ATSC 3.0, также называемое NextGen TV, — следующая большая вещь, обеспечивающая разрешение 4K и звук Dolby Atmos по воздуху. Тем не менее, вам НЕ нужна какая-либо специальная антенна для приема этих сигналов — любая антенна, которую вы видите ниже, будет работать, — но вам нужен телевизор, оснащенный тюнером ATSC 3.0.

Хотите больше информации? Ознакомьтесь с нашим полным руководством по ATSC 3.0.

Но то, что вы можете получить с телевизионной антенной, не безгранично.Эфирное вещание предлагает меньший выбор, чем любой другой пакет кабельного телевидения. Но плюс в том, что они абсолютно бесплатны и по-прежнему обычно проводят многие из крупнейших спортивных мероприятий (НФЛ в воскресенье, финалы НБА и Кубок Стэнли), а также солидный выбор ситкомов, драм и комедийных шоу от NBC. , ABC, CBS и другие.

Но есть большой выбор. Так какая же комнатная антенна лучше всего подходит для вашего телевизора? Это именно то, что мы хотели выяснить, поэтому протестировали целый ряд из них от разных технологических брендов и заставили их работать.Ниже вы найдете обзор лучших комнатных телевизионных антенн на рынке в 2021 году. Продолжайте проверять, поскольку мы будем добавлять новые антенны в этот список.

Лучшие домашние телевизионные антенны 2021

Лучшие домашние телевизионные антенны: Антенны Direct ClearStream Eclipse 2 (Изображение предоставлено Эндрю Хейвордом)

1. Антенны Direct ClearStream Eclipse 2

Более дорогая антенна, но потенциально того стоит

Диапазон: 60+ миль

Усиленный: Да

Размеры: 16.5 x 8,6 дюйма

Длина кабеля: 15 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Сильный сигнал + Отличительный дизайн + Большой радиус действия

Причины, которых следует избегать

-Это более дорогой вариант

The ClearStream Eclream 2 похожа на тонкую пластиковую антенну Amazon по своей сути, но эта очень характерная восьмерка — единственная в своем роде. Независимо от того, что инженеры Antennnas Direct сделали для того, чтобы закрепить этот вид конструкции, явно сработало, поскольку эта усиленная антенна дальнего действия отлично справляется с захватом каналов.

Он рассчитан на расстояние более 60 миль и обеспечивает стабильный хороший прием при одновременном использовании всех каналов, которые мы ожидали увидеть. Он также поставляется с изогнутыми двусторонними ленточными прокладками, которые сидят на верхней и нижней части конструкции, обеспечивая плотное прилегание к стене. Это дорогой вариант — 70 долларов, но это инвестиции в качественный продукт.

Лучшая комнатная телевизионная антенна: Antop HD Smart Bar AT-500SBS (Изображение предоставлено Эндрю Хейвордом)

2. Antop HD Smart Bar AT-500SBS

Огромный и дорогой, но достаточно мощный

Технические характеристики

Диапазон: 80 миль

Усиленный: Да

Размеры: 30 x 8.1 x 3,9 дюйма

Длина кабеля: 15 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Максимальный радиус действия + Можно установить на стену или сидеть на стойке

Причины, которых следует избегать

— Громоздко и трудно скрыть — Дороже всего

Если вы живете вдали от источника вещания и / или у вас были проблемы с другими антеннами, Antop HD Smart Bar (AT-500SBS) может решить ваши проблемы — если вы готовы заплатить высокую цену и терпеть очень большой размер.

Antop HD Smart Bar — это антенна из твердого пластика размером 2.5 футов шириной и может быть установлен на стене как звуковая панель, или вы можете использовать прилагаемую подставку, чтобы поддерживать ее вертикально. В любом случае, она намного более заметна, чем любая другая комнатная антенна на рынке, но компромисс — обещанная дальность действия — 80 миль. У него также есть фильтр сигнала 4G, FM-тюнер и возможность подключения ко второму телевизору, плюс, в наших тестах прием был отличным. Однако с ценой в 119 долларов мы рекомендуем сначала попробовать более дешевые альтернативы, чтобы увидеть, соответствуют ли они вашим потребностям.

(Изображение предоставлено Эндрю Хейвордом)

3. Интеллектуальная антенна Antop HD SBS-301

Многофункциональный вариант для людей, которые хотят потратить немного больше

Технические характеристики

Диапазон: 70 миль

Усиленный: Да

Размеры: 17,6 x 8,9 дюйма

Длина кабеля: 10 футов

ЛУЧШИЕ СДЕЛКИ СЕГОДНЯ

Причины для покупки

+ Дополнительные льготы + Большой диапазон

Причины, чтобы избежать

— все еще довольно дорого

Интеллектуальная антенна HD (SBS-301) сохраняет большинство преимуществ модели Antop, описанной выше, но имеет более тонкий дизайн и немного более низкую цену.Это плоский пластиковый корпус, похожий на антенну Amazon, но на самом деле он выглядит так, как будто два из них слились вместе. Вы можете прикрепить его к стене с помощью прилагаемых подкладок на липучке или поддержать его с помощью простой пластиковой подставки. В нашем тестировании он показывал меньше каналов на подставке рядом с телевизором, чем когда он был установлен выше на стене.

Дальность действия этой усиленной антенны немного меньше, чем у Smart Bar на расстоянии 70 миль, но она по-прежнему имеет фильтр сигнала 4G, FM-тюнер и возможность одновременного подключения к двум телевизорам.Цену в 89 долларов также легче переварить, даже если она выше, чем у всех других антенн сторонних производителей в этом списке. Сигнал нам показался отличным, но, как и в случае с Smart Bar выше, это может быть вариантом для тех, у кого проблемы с приемом при использовании других антенн.

Лучшая комнатная телевизионная антенна: Winegard FlatWave Amped FL5500A

4. Winegard FlatWave Amped FL5500A

Сильная плоская антенна с усилением для немного больше денег

Технические характеристики

Диапазон действия: 50 миль

Размеры: 12 x 13 дюймов

Длина кабеля: 18.5 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ 50-мильный диапазон + Простота настройки

Причины, которых следует избегать

-Дороже, чем модель Amazon

Усиленная антенна FlatWave FL5500A от Winegard проверяет все те же поля, что и Модель AmazonBasics указана выше. Он обеспечивает радиус действия 50 миль, плоский и почти тонкий как бумага с черными и белыми сторонами и обеспечивает мощный сигнал 1080p. В нашем тестировании было обнаружено чуть более 50 каналов в обоих местах. К самому устройству претензий нет.

На самом деле, наша единственная проблема в том, что FlatWave FL5500A стоит более чем в два раза дороже 50-мильного варианта AmazonBasics, и, по правде говоря, мы не могли отличить их в использовании. Они практически идентичны во всем, но, исходя из текущих цен, вы сэкономите более 25 долларов с помощью модели Amazon. Это здорово, но мы не видим явных причин доплачивать.

Лучшая внутренняя телевизионная антенна: внутренняя / внешняя барная антенна Mohu Blade

5. Внутренняя / внешняя барная антенна Mohu Blade

Изящная и привлекательная, но разочаровывающе привередливая

Технические характеристики

Диапазон действия: 40 миль

: Да

Размеры: 18 x 5 x 0.7 дюймов

Длина кабеля: 10 футов

ЛУЧШИЕ ПРЕДЛОЖЕНИЯ СЕГОДНЯ

Причины для покупки

+ Очень привлекательная антенна

Причины, которых следует избегать

-Увеличивающая установка -Найдено меньше каналов

Новая антенна Blade от Mohu — одна из- в своем роде — это не дискета, а более толстая прямоугольная пластиковая панель, которую вам, возможно, не придется скрывать. Вы можете закрепить его на стене под телевизором, как звуковую панель, или есть небольшую прикрепляемую подставку, если вы предпочитаете поставить его на подставку для телевизора.В любом случае, это стильно, чего большинство антенн просто не стремятся быть. А при желании можно смонтировать на чердаке или даже снаружи.

Но этот стиль сопряжен с разочарованием. Мы изо всех сил пытались прикрепить коаксиальный кабель или коаксиальный адаптер под углом 90 градусов к задней части антенны, потому что его коаксиальный разъем очень плотно заклинивает в подложке. В конце концов, мы использовали отвертку, чтобы удалить губчатое опорное кольцо на задней панели, чтобы дать нашим рукам немного больше места, а затем пришлось использовать плоскогубцы, чтобы затянуть адаптер, потому что он не сдвинулся с места при помощи наших пальцев.Это была настоящая боль.

Когда он наконец заработал, мы несколько раз искали и нашли меньше каналов с телевизором на первом этаже — максимум 44 по сравнению с 50+ с другими. Ни одно из упущений не имело принципиального значения, но разница все же была. Наверху нам пришлось поиграть с местоположением, прежде чем мы достигли той же отметки 50+, что и другие антенны. Blade изящный и стильный, но меньший размер приносит с собой пару неудобств.

(Изображение предоставлено Эндрю Хейвордом)

6.Антенна Clear TV HDTV

Дешевая и компактная антенна с нестабильными результатами

Технические характеристики

Диапазон: 35 миль

Усиленный: Нет

Размеры: 7 x 3 x 1 дюйм

Длина кабеля: 6.5 футов

СЕГОДНЯ ЛУЧШИЕ ПРЕДЛОЖЕНИЯ

Причины для покупки

+ Компактный размер + Очень доступный

Причины, которых следует избегать

-Непостоянная производительность -Найдено меньше каналов

Антенна Clear TV HDTV переосмысливает классический дизайн в виде антенны размером с USB-накопитель с выдвижным кроликом уши.Он маленький, простой и невероятно дешевый (мы купили наш в Walmart всего за 10 долларов). Но если вы думаете, что такая конструкция слишком хороша, чтобы быть правдой, значит, вы на правильном пути: хотя мы получили хороший прием в одном месте, которое мы использовали для тестирования многих антенн, мы изо всех сил пытались вытащить как можно больше каналов или как постоянный прием в другой области, что устраивало более крупных и сильных соперников.

Мы увидели очень разные результаты на двух этажах дома примерно в 15 милях к северу от центра Чикаго.На верхнем этаже антенна работала так же, как и многие другие, которые мы тестировали в этом месте, улавливая 55 каналов и обеспечивая устойчивый прием на большинстве из них. Мы протестировали антенну как непосредственно за телевизором, так и в паре футов от него на одной и той же поверхности, и результаты были одинаковыми в обоих случаях.

Внизу, в гостиной, Clear TV пользовался гораздо меньшим успехом. Мы провели сканирование нескольких каналов с антенной за телевизором, опираясь на подставку и на заднюю часть самого телевизора, и отобрали только около 20 каналов.Эти каналы выглядели чистыми и стабильными, но это была лишь часть того, что мы подняли этажом выше.

Если у вас возникли проблемы с помехами или вы живете дальше от источника, вы, вероятно, захотите инвестировать в нечто более мощное.

Прочитать полный обзор Clear TV HDTV Antenna

Лучшие домашние телевизионные антенны: как мы тестировали

Для этой части мы протестировали внутренние антенны, которые остаются рядом с вашим телевизором, обе стандартные антенны, которые подключаются только через коаксиальный кабель, и усиленные, которые добавляют соединение USB или должны быть подключены к розетке для увеличения диапазона при включении питания.

Мы протестировали несколько современных домашних телевизионных антенн от ведущих производителей, наблюдая, сколько каналов может найти каждая антенна, насколько легко ее было настроить, насколько четким выглядел сигнал, стиль и размер устройства, а также цена и общая стоимость.

Наша тестовая среда представляла собой двухэтажный дом недалеко от Чикаго, менее чем в 15 милях от центра города. Каждая антенна была протестирована на двух телевизорах: один на первом этаже, а другой на втором этаже.

Даже если современные антенны более надежны, чем старые версии, они все равно могут быть непостоянными: ваше расстояние от радиовещательных вышек важно, но также важно то, где вы размещаете антенну, где вы находитесь в своем доме и что вокруг него. В результате ваш опыт может отличаться от нашего, и вам, возможно, придется поэкспериментировать с местоположением, чтобы найти как можно больше каналов для просмотра.

Это лучшие домашние телевизионные антенны, которые мы тестировали до сих пор, и мы добавим их в список, как только попробуем другие модели.

Мошенничество с антеннами, о котором вы должны знать

Недавно на Amazon появилось несколько вводящих в заблуждение страниц продуктов, которые обещали клиентам возмутительные функции, такие как дальность действия 120 миль. Эти утверждения вводят в заблуждение и невозможны с нашей нынешней технологией.

Вы можете прочитать большую разбивку лжи, которую производители антенн рассказывают вам на TechHive , но достаточно сказать, что кривизна Земли не позволяет вещать на расстояние более 80 миль.

Разрешение 4K теперь возможно в следующем наборе стандартов ATSC под названием NextGen TV.

Лучшие на сегодняшний день комнатные телевизионные антенны

Лучшие телевизионные антенны 2021 года: протестировано и оценено

Лучшие телевизионные антенны обеспечивают непрерывный поток программ HD-телевидения без оплаты подписки. Если вы хотите отрезать шнур или просто иметь запасной вариант, когда кабель отключен, хорошая антенна просто необходима. Такие сети, как ABC, CBS, Fox и NBC, предлагают часы бесплатного контента, и все, что вам нужно, — это антенна HDTV и телевизор.Наслаждайтесь шоу, фильмами, спортом и новостями, не тратя ни цента на абонентскую плату.

Наши обзоры телевизионных антенн основаны на практической оценке и тщательном тестировании, чтобы найти лучшие доступные телевизионные антенны, будь то простая неусиленная антенна, которая вешается на стену, усилитель, установленный на полке, или даже более крупная уличная модель который заезжает на станции за много миль. В каждом обзоре мы изучаем не только производительность, но и оборудование, которое поставляется с антенной, а также простоту настройки и использования.

Какие телевизионные антенны самые лучшие?

Mohu Leaf Supreme Pro — наша любимая антенна общего назначения, предлагающая простую внутреннюю конструкцию, сочетающую широкую поверхность со встроенным усилителем, позволяющим задействовать десятки каналов. У него даже есть измеритель мощности сигнала, который поможет вам найти место для наилучшего приема. Если вы в городе или в пригороде, эта антенна подойдет вам.

В качестве более доступного варианта нам нравится популярная 1byone Amplified HDTV Antenna, которая является бестселлером Amazon благодаря своей низкой цене, отличному приему и простой в установке конструкции с усилителем.

Лучшие телевизионные антенны, которые вы можете купить сегодня

(Изображение предоставлено: Mohu)

1. Mohu Leaf Supreme Pro

Дальность действия: 65 миль | Полученных каналов: 42 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 16 футов | Размер: 12 x 21,5 дюйма

Хороший прием

Простая установка

Отсоединяемый кабель

Значительное присутствие на стене

Для получения лучшей телевизионной антенны в целом сложно превзойти способную Mohu Leaf Supreme Pro.Широкий дизайн позволяет разместить больше станций. Эта массивная антенна, более крупная и толстая, чем большинство плоских антенн, может похвастаться встроенным усилителем со встроенным измерителем мощности сигнала, помогающим вам найти оптимальное место для подключения каналов.

И позволяет подключать каналы, используя широкую площадь для захвата более 40 станций, с которыми можно смотреть, что превосходит некоторые из наших любимых комнатных антенн. Антенна оснащена уникальным съемным коаксиальным кабелем и 3-футовым USB-кабелем питания для питания усилителя, но он поставляется в коробке свернутым, и ему нужно некоторое время развернуть, прежде чем она уложится.Но все причуды того стоят из-за надежного приема, который он предлагает, и Mohu Leaf Supreme Pro — отличная комнатная антенна для пригородных районов, которым может потребоваться усиление для получения максимального количества каналов.

Прочтите наш полный обзор Mohu Leaf Supreme Pro HDTV Antenna .

(Изображение предоставлено Winegard)

2. Наружная антенна HDTV Winegard Elite 7550

Дальность действия: 70 миль | Полученных каналов: 73 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: Н / Д | Размер: 30 х 17.5 x 5 дюймов

Превосходный прием

Превосходное подавление помех

Неплотная конструкция

Пластиковое крепление на крыше

Иногда комнатная антенна просто не режет ее. Если вам нужна наружная антенна с отличным приемом, Winegard Elite 7550 — это умный вариант и лучшая телевизионная антенна для наружной установки. Это может стоить немного дороже, но Winegard Elite 7550 приносит свои плоды, обеспечивая 73 канала в наших тестах. Независимо от того, находитесь ли вы в густонаселенном городе или в сельской местности, этот уличный телевизор высокой четкости должен выполнять свою работу, обеспечивая больше каналов с лучшим сигналом, чем может предложить любая модель для дома.

Если у вас возникли проблемы с подключением к местным станциям, которые вам нужны — или вы просто хотите лучшего и более стабильного приема — цена Winegard Elite 7550 в размере 120 долларов стоит каждого пенни, поскольку вы можете использовать десятки бесплатных каналов менее чем за месяц кабельной подписки.

Прочтите наш полный обзор Winegard Elite 7550 Outdoor HDTV Antenna .

(Изображение предоставлено: Mohu)

3. Mohu Leaf Metro

Дальность действия: 25 миль | Полученных каналов: 12 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 11.5 x 3,5 дюйма

Недорого

Очень маленький

Твердый, надежный прием

Без усиления

Ограниченный диапазон и выбор каналов

Наш давний фаворит — Mohu Leaf Metro, компактная телевизионная антенна с ненавязчивой плоской поверхностью конструкция меньше, чем у большинства недорогих антенн, но позволяет использовать каналы с надежным и надежным приемом. Он не усилен, но с диапазоном 25 миль, способным принимать десятки каналов в городах и близлежащих пригородах, в этом нет необходимости.Небольшие размеры и удобная стойка регистрации делают его идеальным местом для жителей городских квартир, а станция метро Mohu Leaf оправдывает свое название. Если вам нужен самый доступный вариант для эфирных каналов, то это он.

Компактная антенна имеет двусторонний дизайн, с белым с одной стороны и черным с другой, поэтому вы можете перевернуть ее в любой цвет, который будет менее навязчивым, или вы можете просто покрасить ее в тон стене, на которой она находится. Он даже поставляется с монтажным оборудованием. Это лучший вариант для большинства людей, поскольку он дает очень простой способ задействовать множество местных каналов, не платя много денег.

Прочтите наш полный обзор Mohu Metro Leaf .

(Изображение предоставлено 1byone)

4. 1byone Усиленная антенна HDTV

Дальность действия: 50 миль | Полученных каналов: 46 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 10 футов | Размер: 13,25 x 9,25 дюйма

Включены все необходимые компоненты

По умеренной цене

Простая установка

Непостоянный исполнитель

Простая комнатная антенна, которая предлагает все необходимое, чтобы отрезать шнур, — это домашняя антенна HDTV с усилением 1byone. предлагает радиус действия 50 миль и включенный усилитель по довольно разумной цене.Благодаря красивой упаковке и базовому черному дизайну это не только бестселлер Amazon, но и одна из лучших телевизионных антенн, которые мы рассмотрели.

Антенна размером всего 13,3 x 9,3 дюйма включает в себя все необходимое для подключения к телевизору, включая коаксиальный кабель длиной 10 футов и липкие накладки для крепления. Простой дизайн и прилагаемый усилитель обеспечивают десятки каналов для просмотра и могут подключаться к любой розетке или USB-порту. Есть веская причина, по которой 1byone является ведущим продавцом Amazon: он работает хорошо и не стоит много.

Прочтите наш полный обзор 1byone Amplified Indoor HDTV Antenna .

(Изображение предоставлено Antop)

5. Антенна Antop AT-800SBS HD Smart Panel

Лучшая внутренняя / внешняя антенна

Дальность действия: 85 миль | Полученных каналов: 68 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 40 футов (плюс два 5-футовых коаксиальных кабеля) | Размер: 21.7 x 10,4 x 4,1 дюйма

Превосходный прием

Использование в помещении или на открытом воздухе

В комплект входят различные монтажные материалы

Дороже, чем у большинства

Громоздкий

Интеллектуальная панель Antop AT-800SBS HD предназначена для использования внутри и снаружи. одни из лучших по производительности, которые мы когда-либо видели, легко превосходя многие из рассмотренных нами моделей для установки внутри и вне помещений. А с регулируемым усилителем, включенным монтажным оборудованием и дополнительным FM-соединением для радио, это универсальный лучший вариант антенны HD для всех, кто серьезно относится к обрезке шнура.

Antop AT-800SBS также имеет настольную подставку для использования внутри помещений, но эта 85-мильная антенна была наилучшим образом проявлена ​​в стихии, где она вмещала 68 станций, с которыми можно смотреть. В комплект входит 40-футовый кабель для легкой установки, а регулируемый усилитель позволяет вам выбрать нужную величину повышения мощности, чтобы помочь вам захватить нужные станции. Это лучшая внутренняя / внешняя антенна, которую мы тестировали, и она стоит своей премиальной цены.

Прочтите наш полный обзор Antop AT-800SBS HD Smart Panel Antenna .

(Изображение предоставлено ClearStream)

6. Антенна ClearStream Max-V HDTV

Еще одна отличная внутренняя / внешняя антенна

Дальность действия: 60 миль | Полученных каналов: 51 | Усиленный: Нет | 1080p Прием: Да | Длина кабеля: Н / Д | Размер: 17,25 x 27,5 x 3,5 дюйма

Хороший прием

Работает в помещении и на улице

Бельмо на глазу в жилых комнатах

Необходимый кабель в комплект не входит

Хотя эстетика может оставлять желать лучшего, ClearStream Max-V это очень мощная антенна, которая доставляет больше станций, чем даже конкурирующие антенны с усилителем, даже модели, которые стоят намного дороже.Если вы хотите улучшить прием эфирного телевидения, это одна из лучших телевизионных антенн, которые мы рассмотрели.

Предназначенный для захвата станций на расстоянии до 60 миль, ClearStream Max-V от Antennas Direct будет работать как в помещении, так и на открытом воздухе по конкурентоспособной цене. Он не только работал лучше, чем многие из наших любимых комнатных антенн, но и соответствовал некоторым из лучших наружных антенн, что делало его отличным выбором для установки на крыше, подвешивания на чердаке или просто спрятать его из поля зрения — что может быть сложно, учитывая громоздкую восьмерку.

Прочтите наш полный обзор ClearStream Max-V HDTV Antenna .

(Изображение предоставлено Antop)

7. Интеллектуальная антенна Antop HD SBS-301

Антенна двойного назначения для телевидения и радио

Дальность действия: 70 миль | Полученных каналов: 33 | с усилением: Да | 1080p Прием: Да | Длина кабеля: 10 футов (плюс два 5-футовых коаксиальных кабеля) | Размер: 8.9 x 17,6 дюйма

Усилитель, который можно настроить для конкретных станций

Встроенная FM-антенна

Дорогой

Скромные общие характеристики

Благодаря 17-дюймовому расположению бок о бок, Antop SBS-301 является практически вдвое больше, чем типичные плоские внутренние антенны HDTV. Но он также делает больше, чем большинство телевизионных антенн, дублируя антенну FM-радио и снабженный вторым выходом для подключения к вашей звуковой системе. Благодаря простому двустороннему дизайну, белому с одной стороны и черному с другой, вы сможете легко настроить его, не сильно нарушая домашний декор.

Комнатная антенна включает в себя подставку для столешницы, а также булавки и фиксаторы на липучке для ее подвешивания на стене, прикрепления за телевизором или даже для постоянного крепления с помощью прилагаемых анкерных винтов для гипсокартона. Антоп усиливает SBS-301 с помощью регулируемого усилителя Smart Boost, который позволяет вам выбрать правильное усиление мощности для включения каналов, которые вы хотите смотреть — в зависимости от настроек усилителя, мы задействовали от 23 до 33 каналов во время тестирования.

Прочтите наш полный обзор Antop HD Smart Antenna SBS-301 .

Как выбрать лучшую телевизионную антенну для вас

Если вы покупаете телевизионную антенну, вам повезло, потому что нет лучшего варианта получения ТВ-трансляции по самой низкой цене: бесплатно! Но прежде чем вы возьмете первую телевизионную антенну, которую увидите в магазине, убедитесь, что вы получаете ту, которая вам подойдет.

Местоположение и радиус действия: Если вы находитесь в городе или рядом с ним, есть большая вероятность, что вы сможете обойтись небольшой внутренней антенной, поскольку у вас будет несколько станций в радиусе 10 или 20 миль, которые можно вытащить с базовой комнатной антенной.Если вы находитесь более чем в 30 милях от местной вещательной вышки, вы захотите перейти на усиленную модель. Любая антенна, рассчитанная на 50 миль или более, будет либо большим наружным блоком, либо иметь усилитель для усиления получаемого сигнала.

Внутри или вне помещений: Получение наружной антенны во многом зависит от здания, в котором вы находитесь, и окружающей среды, поскольку препятствия, такие как стены дома и даже деревья, могут помешать прохождению сигнала к внутренней антенне.

Без усиления или с усилителем: Внутренние антенны без усилителя обычно продаются по цене от 20 до 40 долларов, но есть много дешевых телевизионных антенн, которые продаются менее чем за 20 долларов и предлагают приемлемые характеристики. Усиленная антенна обеспечивает лучшую производительность и будет стоить от 30 до 100 долларов. Для достижения наилучших характеристик рассмотрите возможность использования внешней антенны, которая стоит 100 долларов и более.

Мы рекомендуем заранее изучить, какой диапазон антенны вам нужен, и хотите ли вы модель для дома или антенну для наружной установки.Лучшее место для начала — AntennaWeb.org, который позволяет вам ввести свой адрес или почтовый индекс и посмотреть, какие станции вещают в вашем районе, а также как далеко находятся вещательные вышки.

Обеспокоены будущим внедрением ATSC 3.0 в новые города? Хорошей новостью является то, что ваша существующая антенна будет работать и может даже подключать больше каналов в соответствии с новым стандартом. Плохая новость заключается в том, что вам нужно будет купить новый тюнер или телевизор с поддержкой ATSC 3.0, и они только сейчас появляются на рынке.

Как мы тестируем телевизионные антенны

Все телевизионные антенны, которые мы рассматриваем, тестируются в одном и том же месте в Нью-Йорке, в квартире, которая принимает десятки каналов от различных вещательных компаний. Каждая антенна подключена к телевизору Samsung 4K, поэтому ТВ-тюнер остается неизменным, и каждая из них размещается в одном и том же положении для получения сопоставимых результатов.

Имея более 100 эфирных каналов, доступных на Манхэттене, он представляет собой отличное место для тестирования приема антенн любого диапазона, с более чувствительными антеннами дальнего действия, которые используют большее количество каналов.Это также дает нам возможность определить качество этого приема, увидев, являются ли эти каналы четкими и доступными для просмотра. Лучшие антенны будут задействовать больше каналов с большим количеством наблюдаемых результатов.

Ваш опыт может отличаться от результатов наших тестов. В зависимости от того, сколько станций вещают в вашем районе, а также от уникальных географических препятствий для радиосигнала — например, гор — ваш собственный выбор каналов будет значительно различаться. Мы рекомендуем покупателям антенн знать, какие каналы им доступны, с помощью онлайн-поискового инструмента, такого как AntennaWeb.орг. Мы также предлагаем удобное руководство по улучшению приема антенны, которое поможет вам легче перерезать шнур.

Обзор лучших предложений на сегодня

Создайте свою простую телевизионную антенну

Прием сигналов с местного на региональный

Компромиссная конструкция широкополосной антенны

Вещание телевидения в Северной Америке занимает три радиостанции. диапазоны частот: УКВ низкие от 54 до 88 (каналы 2-6), VHF high от 174 до 216 МГц (каналы 7-13), и УВЧ от 470 до 698 МГц (каналы 14-51, каналы 52-69 или 698-806 МГц остались в ограниченном использовании некоторыми станциями малой мощности).Диапазон от 54 до 698 МГц охватывает от три и четыре октавы. Любая общая «телевизионная антенна», даже огромная логопериодический пучок, будет компромиссом.

До перехода на цифровые технологии телеканал был просто цифровое обозначение его широкого диапазона частот 6 МГц. Сигнал цифрового вещания — это поток данных, который включает метаданные, такие как номер виртуального канала или другая идентификация.

WLFI, местный телеканал, где я живу, вещает на канале UHF 18 с 1957 года до перехода к цифровым технологиям в июне 2009 года.Люди привыкли быть «18 каналом». Сейчас он вещает на частотах 198-204 МГц, физический канал 11, но он идентифицируется как канал 18. «ВЛФИ, ТВ-18»

Новая маломощная станция WPBI начал вещание в конце 2016 года, как на физическом, так и на виртуальном канале 16, на частотах 482–488 МГц.

Создание антенны для 11-го канала УКВ и канал UHF 16

Антенна Грей-Ховермана с одинарным отсеком определенно компромисс, размер торговли против производительность для получения небольшого размера, который можно легко использоваться в помещении или на чердаке.На нескольких веб-страницах есть планы SBGH, хорошим примером является здесь.

Это сработало так хорошо, как и можно было ожидать от такой компромисс. Я живу в каменном доме со стальной арматурой, это эффективный щит, не пропускающий радиосигналы. Раздвижная стеклянная дверь на мой балкон смотрит в сторону около 20 °, поместив оба передатчика около 90 ° справа и защищен зданием. Антенне SBGH пришлось сидеть на балконе, чтобы принимать две станции, где он в основном улавливает сигналы разбросаны из близлежащих зданий.

Затем я построил пару сложенных диполей размером две центральные частоты 201 и 485 МГц. Я использовал тот же изолированный домашний провод №12, что и раньше. для SBGH.

Одиночный свернутый диполь имеет импеданс около 300 Ом. Что касается двух из них, я надеялся, что сопротивление изменится. быть достаточно близким к 300 Ом на каждом диполе резонансная частота. Я использовал балун 300 Ом: 75 Ом в точке питания, подключение к отрезку RG-59 с F-коннекторами.

Антенна Single Bay Grey Hoverman (или SBGH).

Двойная сложенная дипольная телевизионная антенна.

Я использовал 1-дюймовую трубу из ПВХ для рамы, просверливал и завинчивал. в небольших шурупах для листового металла, которые служат точкой питания и торцевые опоры диполя.

Длина волны в метрах делится на 300, деленную на частоту в МГц:

λ м = 300 / f МГц

Северная
Американская
Телевидение
частоты

Диполь — это λ / 2, и я использовал 95% этого, чтобы учесть для диэлектрического эффекта воздуха плюс изоляция.Плюс ближайшая труба из ПВХ, плюс любые другие приближения. может быть уместным в этом грубом проекте. Это соответствует длине диполя 70,9 и 29,4 см. для североамериканских каналов 11 и 16.

Результат?

Мой двойной сложенный диполь превзошел Одноблочная антенна Грея-Ховермана. Учитывая полный прием цифрового ТВ-сигнала, Я не могу провести сколько-нибудь значимое сравнение. Но, сидя на том же месте на столе у ​​окна, он принимает обе станции, то есть три цифровых канала от каждого.

Проверил ли я импеданс в зависимости от частоты? Измеряли и сравнивали уровни принимаемого сигнала? Нет.

Пара свернутых диполей принимает обе станции, в то время как конструкция Single-Bay Gray-Hoverman этого не делает.

На страницу радио KC9RG Другие технические проекты



Размер области просмотра: ×
Протокол: HTTP / 1.1
Крипто: TLSv1.2 / ECDHE-ECDSA-AES256-GCM-SHA384

© автор Боб Кромвель Июн 2021 г.Создано с vim а также ImageMagick, размещен на FreeBSD с участием Nginx.
Как партнер Amazon, я зарабатываю на соответствующих покупках.
Связаться | Политика конфиденциальности | Пароль root

Лучшие антенны HDTV на 2021 год

Перерезать шнур вашей кабельной компании — одно из самых освобождающих чувств, но потеря доступа к сетевому программированию — это все же жертва. К счастью, есть антенны HDTV, которые восполнят пробел в сфере развлечений. Это больше не нависшие на крыше, похожие на пришельцев чудовища прошлых лет, многие из сегодняшних телевизионных антенн тонкие, как бумага, их легко программировать, и их легко переместить в любой момент, независимо от того, выбираете ли вы внутреннюю или внешнюю телевизионную антенну.

Мы потратили много времени на изучение того, насколько хорошо работают антенны HDTV, и наряду с рекомендациями таких продуктов, как Mohu Releaf, мы собрали для вас все лучшие антенны HDTV. Кроме того, каждая антенна в этом списке будет поддерживать входящий стандарт ATSC 3.0, который, как ожидается, в обозримом будущем произведет революцию в антенном телевидении. Если вам нужна внешняя антенна для максимальной производительности, когда речь идет о мощности сигнала, или дешевая комнатная антенна для одной или двух местных станций, мы поможем вам.

Примечание редактора: Не все живут в районе, подходящем для просмотра с антенны, поэтому мы рекомендуем заглянуть в инструмент анализа телевизионных сигналов TV Fool или аналогичный сайт, чтобы узнать, какие каналы доступны в вашем районе, прежде чем покупать.

Обзор лучших антенн HDTV

Лучший результат: Mohu Releaf

Почему вам стоит купить эту: Вам нужна экологически чистая плоская антенна, соответствующая требованиям завтрашнего дня.

Для кого: Экологичный резак для шнура.

Почему мы выбрали Mohu Releaf:

Эта экологически чистая телевизионная антенна отличается от большинства других антенн в этом списке, поскольку она сделана из переработанного картона, не содержащего хлора, и не содержит хлора, как и упаковка, в которой она поставляется. Бумажных инструкций нет, потому что они напечатаны на упаковке, чтобы исключить лишние отходы. Кабели и минимальные пластиковые компоненты сделаны из пластика MohuGrind Mohu, состоящего из измельченных и измельченных переработанных кабельных коробок (возьмите это, кабельные компании).Чтобы сделать все возможное, все эти компоненты созданы с использованием возобновляемых источников энергии.

Конечно, сознавать землю — это здорово, но Mohu Releaf также является отличной антенной. Это также один из немногих примеров рекламы поддержки 4K, хотя на самом деле это всего лишь маркетинговый ход. Как мы уже упоминали, весь этот список полон антенн с поддержкой ATSC 3.0. Тем не менее, вам может понадобиться еще несколько продуктов, чтобы подготовиться к новому стандарту.

Самая удобная антенна: Winegard Amped Pro

Почему вы должны купить это: Вам нужна цифровая антенна, которая всегда будет обеспечивать первоклассный прием сигнала.

Для кого: Тем, кому нужен удобный доступ к функциям мониторинга сигналов.

Почему мы выбрали Winegard Amped Pro:

Winegard Amped Pro — единственная телевизионная антенна в этом обзоре, которая использует мобильное приложение как часть вашей телевизионной установки. Приложение Winegard Connected, доступное для устройств iOS и Android, подключается к антенне Amped Pro через Bluetooth. Во время настройки вы получите инструкции о том, где разместить Amped Pro, исходя из близости вашего дома к общественным вещательным башням, что гарантирует получение наилучшего сигнала в зависимости от вашего места жительства.Разработанный для приема на большие расстояния, Amped Pro рассчитан на захват широковещательных сигналов на расстоянии до 60 миль. Все это говорит о том, что мощность сигнала, безусловно, не будет проблемой для этой модели!

Наряду с удобным мобильным интерфейсом в Amped Pro используется технология Clear Circuit от Winegard, которая обеспечивает повышенную мощность сигнала, сокращает количество выпадений и помогает устранить пикселизацию в принимаемом вами изображении телевизора. Winegard Amped Pro — двусторонняя антенна белого или черного цвета, а также возможность установки на окна и стены — это идеальная комнатная антенна для тех, кто хочет стильно отрезать шнур.

Лучшая бюджетная антенна: Philips Modern Loop Rabbit Ears Antenna

Почему вы должны купить это: Вам нужна ненавязчивая всенаправленная антенна, которую можно легко разместить рядом с телевизором.

Для кого: Базовые телезрители, которым нет дела до междугороднего вещания.

Почему мы выбрали антенну Philips Modern Loop Rabbit Ears:

За 12 долларов современная рамочная антенна Philips не предназначена для работы на больших расстояниях, как другие антенны в этом обзоре.Вместо этого вы можете рассчитывать на дальность действия до 30 миль для сигналов широковещательной передачи УКВ и УВЧ от этих кроличьих ушей. Благодаря утяжеленному основанию и резиновым ножкам Modern Loop не отскакивает от вашего развлекательного центра, что отлично подходит для любопытных домашних животных и активных малышей.

Если вы обнаруживаете, что ваше изображение врезается и пропадает, выдвижные диполи Modern Loop добавляют дополнительный уровень усиления к приему антенны. Philips Modern Loop никоим образом не является великолепной антенной, но является идеальной антенной для тех, кто живет рядом с вышками вещания или для тех, кто живет дальше от вышек, которые заботятся только о приеме трех или четырех станций.

Лучшая плоская антенна: ClearStream Eclipse

Почему вы должны купить это: Это незаметная, но мощная антенна высокой четкости с новым дизайном.

Для кого: Для тех, кто не против доплатить за производительность.

Почему мы выбрали ClearStream Eclipse:

Всенаправленная антенна ClearStream Eclipse обеспечивает высочайшую производительность при приеме ваших любимых местных каналов. Это верно для всех четырех доступных моделей Eclipse, которые имеют расчетные диапазоны сигналов от 35 миль до 70, что позволяет оптимизировать прием антенны по разным ценам.Антенна двусторонняя — черная и белая — в соответствии с вашим декором. Материал не только клейкий с обеих сторон (то есть без ленты), но его также можно закрасить, так что он может легко стать незаметным дополнением к любой комнате.

Более того, это многонаправленная антенна, ClearStream Eclipse может быть установлен практически в любом месте и не требует точного наведения для улавливания сигнала. В отличие от многих внутренних антенн, большинство из которых имеют квадратную или прямоугольную конструкцию, ClearStream Eclipse лучше принимает сигналы УВЧ, что может стать проблемой для многих внутренних антенн.Эти характеристики делают его отличным выбором для тех, кто готов отказаться от кабеля, независимо от того, где вы живете.

Лучшая миниатюрная антенна: Leaf Metro

Почему вы должны купить эту : Leaf Metro — самая маленькая антенна из всех, но она не менее способна обеспечивать звездный телевизионный сигнал.

Для кого: Жителям городских квартир, которым нужно что-то компактное.

Почему мы выбрали Leaf Metro:

Хотя по общему признанию она слабее, чем большая антенна Mohu Leaf, антенна Leaf Metro — идеальная крошечная антенна для компактных жилых помещений.Mohu разработал Leaf Metro для незаметной установки в домах, расположенных рядом с радиовещательными вышками. Таким образом, те, кто живет в центре города или в городских районах, скорее всего, получат наилучшие результаты от метро Leaf, которое имеет радиус действия около 25 миль.

В дополнение к универсальности, обеспечиваемой ее крошечным размером, антенна цифрового телевидения Leaf Metro также может быть черной или белой, поэтому пользователи могут раскрасить ее в соответствии со своим интерьером. Кроме того, его клейкое покрытие означает, что он будет приклеиваться практически к любой поверхности и с легкостью может быть перемещен в другие места.Прилагаемый коаксиальный кабель длиной 10 футов обеспечивает довольно гибкую установку.

Лучшая внутренняя / внешняя антенна: Clearstream 2Max HDTV Antenna

Почему вам стоит купить этот : Он обеспечивает прием на дальние расстояния даже для самой дальней радиовещательной вышки, даже в менее чем идеальных условиях.

Для кого: Тем, кто живет далеко от источников сигнала.

Почему мы выбрали антенну Clearstream 2Max HDTV:

Используете ли вы его в помещении или в качестве специальной внутренней телевизионной антенны, Clearstream 2Max довольно прост в использовании и сборке, с использованием зажимов или основания для установки.Несмотря на то, что антенна больше, чем почти любая другая антенна, указанная здесь, она не настолько велика, чтобы ее нельзя было разместить за телевизором или прикрепить к стене в гостиной. Для установки на открытом воздухе в комплект входит 20-дюймовая мачта.

Хотя мы рекомендуем антенну Clearstream 2Max HDTV с приемом на 60 миль, если вы живете на и в глуши, возможно, стоит обратить внимание на более крупную и более дорогую версию наружной антенны 4Max, которая имеет 70-мильный диапазон приема и (как говорят некоторые) более надежное соединение.Точно так же, если вы живете ближе к сигналу, 1max, который имеет диапазон 40 миль, также является хорошим вариантом для усиленной антенны. С таким набором опций, доступных в линейке Clearstream Max, не должно быть слишком сложно найти отличный способ получить бесплатный HD-телевизор в сельской местности.

Лучшая внешняя антенна: Channel Master STEALTHtenna

Почему вы должны купить эту : Ваш дом находится вне зоны приема самой мощной внутренней антенны из нашего списка.

Для кого: Тем, кому комнатная антенна просто не подойдет.

Почему мы выбрали Channel Master STEALTHtenna:

Для большинства пользователей комнатная антенна HDTV будет захватывать нужные каналы. Однако есть места, где сработает только внешняя антенна. Благодаря дальности приема более 50 миль (иногда и больше, в зависимости от вашего местоположения), антенна STEALTH от Channel Master обеспечивает невероятные характеристики и впечатляющее качество сигнала.Частично это благодаря прочному алюминиевому корпусу с порошковым покрытием, который выдерживает самые сильные ветры и плохую погоду, позволяя вашему сигналу светить независимо от того, насколько мрачно небо.

Channel Master STEALTHtenna — это небольшая и легкая OTA-антенна, позволяющая легко найти правильное место для установки, и включает в себя монтажное оборудование для крепления антенны на плоской стене, карнизе или панели. Два входящих в комплект U-образных болта также позволяют закрепить антенну на мачте или мачте.А еще лучше, если вы отказываетесь от спутниковой связи, вы можете использовать U-образные болты для крепления Channel Master к старому оборудованию Dish Network. Антенна Channel Master STEALTH отличается высокой производительностью, простотой установки и надежной конструкцией.

Как мы тестируем

Большинство этих звукоснимателей были протестированы в наших офисах в центре Портленда, штат Орегон, а также в жилых районах, чтобы получить наилучшее впечатление об уровне сигнала каждой антенны. Затем мы сопоставили наши выводы с выводами других экспертов и потребителей, чтобы оценить любые различия и оценить релевантность несоответствий (если они изначально были) для нашего окончательного рейтинга.Для немногих вариантов из этого списка мы не получили практического времени, мы основывали нашу оценку на мнениях коллег в технических публикациях, экспертных изданиях и комментариях пользователей.

Где 4K?

Хотя все выделенные нами продукты будут поддерживать стандарт ATSC 3.0 с поддержкой 4K, вещание в формате 4K пока не готово. Однако ожидайте, что это изменится очень скоро. В настоящее время ATSC доступен на ограниченном количестве рынков, и более крупное развертывание ограничит контент только HD. Однако есть надежда на ATSC 3.0, предлагая 1080p 60 HD с HDR позже.

Несколько слов о мощности и качестве сигнала

Мы хотели бы сказать вам, что в вашем доме есть идеальное место по сравнению с сигнальной вышкой, но на самом деле это не так. На самом деле, как и многое другое в жизни, процесс поиска лучшего места для антенны требует проб и ошибок, некоторой ловкости и, возможно, даже немного удачи. Это несоответствие верно не только для разных географических регионов, но и для разных моделей антенн.Лучшее место для одной антенны может оказаться не таким эффективным для других.

Кроме того, существуют различия в типах сигналов, которые будет улавливать ваша антенна, и некоторые антенны могут лучше улавливать определенные частоты сигнала, чем другие. Двумя основными типами сигналов являются УКВ и УВЧ. Основное различие между ними — каналы, транслируемые на этих частотах. Каналы 2-13 передаются в диапазоне VHF, а каналы 14-51 — в диапазоне UHF. Большинство антенн могут принимать как VHF, так и UHF, но некоторые могут принимать только одну или другую.Это будет указано в описании антенны.

Также важно отметить, что номер канала не всегда соответствует фактической частоте вещания этого канала. Это исключение обычно не применяется, если вы не подключаете HD-антенну к стороннему интерфейсу, например, к OTA-приемнику цифрового видеорегистратора. Табло, например, перечисляет CBS 6 в Ричмонде, штат Вирджиния, в своем слоте канала 6, который, как вы могли подумать, требует антенны VHF, но на самом деле контент поступает по каналу 25, связанному с UHF.В большинстве ситуаций это не должно вызывать проблем, но помните об этом, если вы когда-нибудь столкнетесь с какими-либо проблемами.

В противном случае, вот несколько общих советов по обеспечению наилучшего приема.

  • По возможности направьте антенны прямо к ближайшим вышкам. Некоторые антенны являются всенаправленными — это означает, что ориентация их размещения не сильно повлияет на ситуацию, — но вы должны попытаться расположить их как можно ближе к общему направлению башни в вашем доме.
  • Разместите антенну так, чтобы географические помехи были минимальными (горы, холмы, деревья, здания и т. Д.).
  • Купите усиленную антенну, если вы столкнулись с перечисленными выше проблемами. Они немного дороже, но обычно работают лучше в неидеальных условиях и в конечном итоге сэкономят ваше время (и рассудок).

Постарайтесь свести к минимуму помехи от радио, сотовых телефонов или другой электроники. Это не обязательно означает, что антенну следует держать подальше от телевизора.Однако в некоторых случаях лучшее место для антенны может быть прямо позади телевизора или под ним.

В целом диапазоны, указанные производителями, являются приблизительными и не должны приниматься за чистую монету. Хотя по-прежнему лучше выбрать антенну с более широким диапазоном приема для местоположений, удаленных от радиовещательных вышек, не существует универсальных критериев тестирования для определения рабочего диапазона антенны. Кроме того, на точность влияют факторы окружающей среды.

Наконец, хотя у нас есть рекомендации по усиленным антеннам, мы не совсем уверены в эффективности этой технологии.Несмотря на название, «усиленные» антенны или линейные усилители сами по себе не усиливают прием сигнала. Скорее, они усиливают принимаемый сигнал, а это означает, что если вы получаете немного нечеткий сигнал, усилитель попытается искусственно повысить качество на телевизоре. У нас была разная степень успеха, но в целом часто не происходит заметного изменения качества. Также важно отметить, что усилители , а не следует использовать в областях, где сила сигнала стабильна.Это может вызвать шум и другие проблемы с качеством изображения.

Рекомендации редакции

4 Что нужно знать перед покупкой антенны цифрового телевидения

Хотите смотреть телевизор бесплатно? Вы можете смотреть местные каналы без ежемесячной платы, купив антенну для цифрового телевидения.

Вот четыре вещи, которые следует учитывать, если вы думаете о покупке антенны.

1. Стоит ли покупать антенну для цифрового телевидения? Телевизионные антенны

позволяют принимать дополнительные каналы в вашем районе.Они особенно хороши, если вы хотите (или уже сделали) отрезать шнур. Эти прямые эфирные каналы могут включать ABC, CBS, FOX, NBC, филиалы PBS и независимые станции.

Эксперт по деньгам и футбольный фанат Кларк Ховард любит свою цифровую антенну за четкое изображение, которое он получает от нее на своем телевизоре. Посмотрите видео выше, чтобы получить еще больше информации от Кларка о телевизионных антеннах.

2. Типы цифровых антенн

Когда вы решите, что вам нужна антенна для цифрового телевидения, вам нужно будет выяснить, какая антенна вам нужна.Есть три основных типа антенн:

Внутренняя ТВ-антенна

Комнатная цифровая антенна подключается к одному телевизору для приема эфирных программ.

Это самая простая в установке антенна, но она подойдет не всем. Этот тип обычно лучше всего подходит для городских районов, где близко расположены вещательные вышки.

Если вы хотите улучшить сигнал одиночной антенны цифрового телевидения, переместите ее ближе к окну или выше на стене.

У одного из членов команды Кларка есть Mohu Leaf, популярная комнатная цифровая антенна, которая подключается к задней панели его телевизора для приема местных каналов. Он прикрепляет его к задней части телевизора с помощью липучки, чтобы не было видно.

Антенна Mohu Leaf

Телевизионная антенна на чердаке

Антенна на чердаке — это более крупное устройство, похожее на наружную антенну, но оно устанавливается на чердаке на установленной металлической опоре.

Процесс установки будет включать подключение антенны к проводке домашнего мультимедиа, поэтому следуйте инструкциям и примите надлежащие меры предосторожности, если вы устанавливаете антенну самостоятельно.

Основным недостатком является то, что кровельные материалы могут препятствовать четкому захвату каналов антенной. Другие факторы, такие как флуоресцентные лампы и компьютеры, также могут отрицательно повлиять на способность вашего телевизора получать четкое изображение с антенны.

Наружная телевизионная антенна

Наружная антенна, также известная как антенна для всего дома, лучше всего подходит для людей, живущих вдали от радиовещательных вышек. Как правило, наружная антенна дает домам в сельской местности лучшее изображение и наибольшее количество каналов.

Наружные антенны установить сложнее всего, так как вам придется забраться на крышу, чтобы закрепить устройство и заземлить проводку. Как и в случае антенн на чердаке, следуйте инструкциям и примите надлежащие меры предосторожности при установке наружной антенны.

3. Какая телевизионная антенна мне лучше всего подходит?

Лучший способ найти лучшую антенну для цифрового телевидения для дома — это посетить сайт AntennaWeb. Здесь вы можете ввести свой адрес и / или почтовый индекс и просмотреть рекомендации по использованию антенн от участвующих поставщиков Consumer Technology Association (CTA).

AntennaWeb предлагает варианты от нескольких компаний для каждого поиска, поэтому обязательно сравните эти варианты, чтобы получить лучшее предложение для своего кошелька.

Еще один способ узнать, подойдет ли вам антенна, — спросить у соседей. Эта тактика может показаться устаревшей, но сигналы, принимаемые антенной, сильно различаются в зависимости от местоположения. Ваши соседи, возможно, уже прошли путь проб и ошибок, чтобы найти телевизионную антенну, которая им нравится.

4. Сколько стоят цифровые антенны?

Сколько стоит антенна, зависит от типа антенны, которая нужна вам для приема нужных каналов.

Обычно одна телевизионная антенна стоит от 10 до 40 долларов, а антенны на чердаке и вне помещения — от 60 до 150 долларов.

При поиске на AntennaWeb вы можете найти надежных розничных продавцов, поэтому обязательно ознакомьтесь с этими результатами и сравните другие подходящие варианты.

Последняя мысль

Цифровая антенна — это одноразовая покупка, которая может существенно повлиять на ваш бюджет на развлечения. Если вы еще не перерезали шнур, использование антенны цифрового телевидения может облегчить переход.

Используете ли вы цифровую антенну? Расскажите нам о своем опыте в комментариях ниже!

Больше историй на Clark.com, которые могут вам понравиться:

Как найти лучшую антенну для цифрового телевидения на 2021 год

Обрезание шнура стало синонимом отказа от подписки на кабельное и спутниковое телевидение в пользу услуг потокового видео. Это оставляет на столе много прямых трансляций, которые вы можете получить бесплатно. Все, что вам нужно, — это антенна, чтобы по старинке настроиться на телеканалы (разумеется, в формате высокой четкости с цифровыми сигналами).Если вы хотите идти в ногу с местными программами или просто хотите большего разнообразия, помимо потоковой передачи, антенна, подключенная к вашему телевизору, — это способ сделать это. Вот как выбрать лучшую антенну для вас.

Местоположение имеет значение

Прежде чем вы начнете покупать антенну, вы должны проверить, какие каналы доступны рядом с вами. В AntennaWeb есть полезный инструмент, который позволяет вам указать свое местоположение, чтобы увидеть, где находятся ближайшие телестанции. Он даже предоставляет полезную карту, которая показывает расстояние и тип антенны, который вам нужен для получения сильного сигнала от каждой станции.Как только вы узнаете, какой телевизор вы можете поставить рядом с собой, вы сможете выбрать лучшую антенну для покупки.

Инструмент для телевизионных станций AntennaWeb классифицирует ближайшие станции в зависимости от типа наружной антенны, на которую вам нужно настроиться. Это связано с тем, что внутренние антенны сильно зависят от архитектуры вашего дома и любых конструкций, которые могут создавать помехи для сигналов. Однако это не означает, что карта бесполезна для внутренних антенн; желтые и зеленые станции могут быть настроены с помощью малых и средних разнонаправленных антенн, установленных на открытом воздухе, что означает, что вы, вероятно, можете получить от них сигнал с помощью внутренней разнонаправленной антенны.Для более удаленных и более слабых станций, требующих направленных антенн или предусилителя, вам потребуется установить его снаружи.

Многонаправленные или направленные антенны

Многонаправленные антенны предназначены для приема сигналов с любого направления. Обычно они плоские, по форме напоминают прямоугольные листы или диски, которые можно легко закрепить на окне. При правильной установке они могут настраиваться на любую станцию ​​в пределах досягаемости, независимо от того, находится ли станция на севере, юге, востоке или западе.

Многонаправленные антенны — наиболее распространенный вид телевизионных антенн. Почти все комнатные антенны являются разнонаправленными, как и многие наружные антенны. Их легко настроить, и им не нужно знать, где находится каждая станция. Однако они не идеальны; разнонаправленные антенны слабее направленных антенн, поэтому их дальность действия намного короче.

Направленные антенны, в общем, направленные. Они, как правило, имеют форму плавников, стрелок или трубок, и их нужно направлять в сторону станций, на которые они настроены.Это означает, что они должны быть отрегулированы для правильного приема сигналов от станций, поэтому вам нужно будет тщательно спланировать их установку. Однако их диапазоны могут быть намного больше, чем у разнонаправленных антенн, что позволяет вам настраиваться на более слабые и более удаленные станции, если антенна направлена ​​на них.

Направленные антенны, как правило, следует устанавливать снаружи, поэтому они лучше подходят для дома, чем для квартир. Наведение на станцию ​​не так эффективно, если антенна заблокирована стеной.

Имея это в виду, мы выбрали множество лучших антенн, которые вы можете использовать в различных сценариях.

Комнатные телевизионные антенны Amazon за 20 долларов

Конечно, у Amazon есть телевизионные антенны, хотя комнатная телевизионная антенна AmazonBasics больше не доступна. К счастью, есть много безымянных домашних телевизионных антенн за 20 долларов, таких как модель 1byone, указанная здесь, которые кажутся очень похожими. Это простые плоские антенны с типичным диапазоном действия около 35 миль. У них нет никаких излишеств, и их диапазон или качество не гарантируется так, как у фирменных антенн, но, по крайней мере, вы можете получить большинство из них с бесплатной доставкой Amazon Prime.

Внутренняя / наружная ТВ-антенна с усилителем AmazonBasics

Комнатная антенна AmazonBasics больше не доступна в продаже, но вы все равно можете получить внутреннюю / внешнюю антенну домашнего бренда Amazon. Эта модель примерно в два раза дороже, чем многие из безымянных моделей, которые вы найдете, но она отличается удобством для использования на открытом воздухе, возможностью крепления и дальностью действия до 60 миль благодаря встроенному усилителю.

Антенны Direct ClearStream Eclipse Внутренняя HDTV-антенна

Antennas Direct — популярный бренд, предлагающий широкий выбор внутренних и наружных антенн.Внутренняя HDTV-антенна Eclipse представляет собой простую плоскую дискообразную антенну с прикрепляемой конструкцией. Вы можете наклеить его на любую гладкую поверхность, например, на окно, без использования скотча или другого клея. Это разнонаправленная антенна с радиусом действия 35 миль.

Антенны Direct ClearStream Flex Amplified UHF / VHF Внутренняя HDTV-антенна

ClearStream Flex дороже, чем ClearStream Eclipse, и больше. Благодаря большему размеру и прилагаемому усилителю, эта комнатная антенна обеспечивает гораздо больший радиус действия 50 с лишним миль, чем Eclipse.

Антенны Direct DB8e 8-Element Bowtie Attic / Outdoor HDTV Antenna

Решительно ретро-выглядящие антенны 8-элементная антенна Bowtie Direct DB8e на самом деле является очень мощной разнонаправленной наружной антенной. Он состоит из двух панелей, каждая с четырьмя элементами и отражателем, которые можно наклонять к группам близлежащих станций для получения наилучших результатов. Это по-прежнему разнонаправленная антенна, но она большая, и вы можете добиться еще лучшего приема на расстоянии более 70 миль.

Лист Моху +

Mohu Leaf + может выглядеть скромно как плоская разнонаправленная домашняя антенна, но его усилитель с питанием от USB добавляет 15 дБ мощности сигнала, что дает ему дальность действия более 60 миль.Он также двусторонний, с черной и белой сторонами, поэтому он, вероятно, будет соответствовать вашему декору, где бы вы его ни установили.

Monoprice Активная изогнутая антенна HD5 HDTV

Monoprice остается одним из самых тщательно охраняемых секретов для энтузиастов домашнего кинотеатра и установщиков, предлагая надежные и недорогие антенны, кабели и другое аудио / видео оборудование. Активная изогнутая HDTV-антенна Monoprice — это простая, недорогая, слегка изогнутая комнатная антенна с усилителем для диапазона 60 миль.

Monoprice Прозрачная оконная или настенная бумажная тонкая антенна HDTV

Большинство комнатных антенн непрозрачны, но антенна Monoprice с прозрачным окном прозрачная или, по крайней мере, полупрозрачная.Это означает, что вы можете прикрепить его к окну и по-прежнему пропускать много света. Он также оснащен встроенным усилителем, поэтому он должен иметь тот же диапазон 60 миль, что и изогнутая антенна Monoprice, всего за несколько долларов больше.

Monoprice Digital HD7 Наружная антенна HDTV

Наконец, если вы можете установить антенну снаружи и нацелить ее, то наружная антенна Monoprice Digital HD7 — самый доступный способ получить телевизионное вещание. И даже без усилителя антенна имеет радиус действия 65 миль, если направить ее в правильном направлении.

The Ultimate Cord Cutter’s Guide

Помимо антенн, есть много вещей, которые необходимо учитывать, прежде чем вы станете штатным резаком для шнура.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
