Главные отличия релейных, электронных и инверторных стабилизаторов напряжения

14.12.2021

Одним из самых эффективных способов защиты бытовой и специализированной электротехники от скачков и просадок сетевого напряжения является установка стабилизатора. Но все ли типы данных устройств способны одинаково справляться с проблемой некачественного напряжения? Сравним в нашей статье технические характеристики и особенности работы релейных, электронных и инверторных стабилизаторов и выясним, какие из них лучше всего использовать для ответственных потребителей.

Содержание

Какие бывают стабилизаторы и в чем их отличия?

Стабилизатор переменного напряжения является преобразующим устройством, которое корректирует поступающее из сети напряжение и доводит его до номинального значения (220/230 В для однофазной и 380/400 В для трехфазной сети), которое поддерживается в непрерывном режиме и поступает на подключенные электроприборы.

В настоящее время на российском рынке электропитания представлено несколько типов стабилизаторов напряжения, а именно: релейные, электромеханические, электронные и инверторные модели. В зависимости от типа они способны нивелировать сетевые перепады, просадки и перенапряжения в определенных диапазонах с различной скоростью и точностью, фильтровать сетевые помехи и защищать нагрузку от кратковременных пропаданий электросети.

Подробно разберем главные отличия самых распространенных на отечественном рынке стабилизаторов напряжения.

Характеристики и особенности релейных стабилизаторов

В данных устройствах применена трансформаторная технология коррекции сетевого напряжения. В своем составе приборы имеют автотрансформатор, блок силовых реле и электронную плату управления.

Процесс стабилизации напряжения в релейных моделях выполняется следующим образом: плата управления устройства непрерывно анализирует значение входного сигнала, поступающего из сети и, если возникает скачок или просадка напряжения, то силовое реле стабилизатора коммутирует необходимый сегмент трансформаторной обмотки, чтобы входное напряжение приобрело номинальное значение.

Поскольку регулировка напряжения в данных изделиях происходит ступенчато, то их реакция на изменение параметров сети происходит с некоторой задержкой, которая может доходить до 10-20 мс. Из-за недостаточного быстродействия такие стабилизаторы не могут обеспечить качественную защиту от резкого повышения напряжения или его просадок. Частые скачки, происходящие в электросети, снижают качество работы силового реле и значительно ускоряют его износ.

Точность выходного напряжения у релейных моделей зависит от количества ступеней регулировки и скорости их. Как правило, погрешность выходного сигнала у них может доходить до 10% от номинального значения, что не подходит для электрочувствительных приборов. Кроме того, из-за дискретности стабилизации происходят микроразрывы в электропитании и искажение формы выходного сигнала.

За счет того, что в схеме релейных моделей нет электронных компонентов, которые могут подвергаться нагреванию или страдать от конденсата, устройства не требуют специального охлаждения и способны работать при минусовой температуре внешней среды, доходящей до -20° С.

Также важно отметить, что реле в стабилизаторах во время своей работы издает характерные щелчки, из-за чего приборы, как правило, устанавливаются в нежилых помещениях.

Основные преимущества и недостатки релейных стабилизаторов приведены в таблице ниже:

Недостатки	Преимущества
Медленная скорость срабатывания Ступенчатая регулировка напряжения Большая погрешность коррекции Искажение формы выходного сигнала Щелчки во время работы Небольшой срок службы из-за быстрого износа силового реле	Невысокая стоимость Работа при минусовых температурах Не требуется охлаждение

Релейные стабилизаторы в основном выбирают для защиты нетребовательной к качеству электропитания нагрузки (например, кухонных электроприборов, систем освещения, телевизионной техники и некоторых электроинструментов) в относительно стабильных электросетях. Приборы могут устанавливаться в отдельных технических помещениях, не имеющих отопления.

Характеристики и особенности электронных стабилизаторов

По схеме своей работы данные устройства аналогичны релейным типам, только в своем составе вместо силовых реле они имеют электронные ключи – симисторы или тиристоры.

Процесс коррекции напряжения в электронных моделях управляется микропроцессором, который при обнаружении отклонения параметров сети активизирует силовой ключ, коммутирующий необходимую обмотку трансформатора для получения выходного напряжения, максимально приближенного к номинальному значению.

Электронные ключи имеют меньший размер по сравнению с силовыми реле, поэтому такие стабилизаторы более компактны в размерах. Кроме того, в схеме работы электронных моделей отсутствуют какие-либо подвижные элементы, поэтому они считаются более надежными и издают меньше шума при работе по сравнению с релейными типами.

Электронным стабилизаторам, как и релейным моделям, характерна дискретность (ступенчатость) коррекции напряжения. Хотя она может быть более плавной и проявляться в меньшей степени, но все-таки может вызывать помехи в работе некоторых электрочувствительных нагрузок.

Большое количество обмоток трансформатора и высокая скорость их переключения (быстродействие – в среднем составляет 10 мс) позволяет электронным моделям справляться с резкими скачками напряжения и корректировать входной сигнал с более высокой точностью по сравнению с устройствами релейного типа. В среднем диапазон входных напряжений в таких моделях составляет 130-270 В, а погрешность выходного сигнала – 5%. Однако устройства не способны справляться со значительными просадками сети, а точности стабилизации входного сигнала может быть недостаточно для потребителей, особо чувствительных к качеству напряжения, например, компьютерной техники.

Также важным недостатком электронных приборов является несинусоидальная форма выходного напряжения (трапециевидная или прямоугольная, в зависимости от модели), которая может быть вызвана работой силовых ключей – симисторов/тиристоров. Такая особенность функционирования накладывает ограничение на использование данных устройств для определенных типов нагрузок. Кроме того, некоторые электронные модели имеют небольшую перегрузочную способность, которая может составлять всего 40%. Частые и значительные перегрузки в таких устройствах могут приводить к раннему выходу из строя силовых ключей.

Основные преимущества и недостатки электронных стабилизаторов приведены в следующей таблице:

Недостатки	Преимущества
Ступенчатая регулировка напряжения Невысокая скорость и точность стабилизации для электрочувствительных нагрузок Диапазон стабилизации зависит от количества витков обмотки трансформатора Искаженная форма выходного сигнала Небольшая перегрузочная способность	Более быстрая реакция на изменение параметров сети по сравнению с релейными моделями Отсутствие механических элементов Компактные размеры Бесшумная работа Больший эксплуатационный ресурс, чем у релейных моделей

Недостатки

Преимущества

Ступенчатая регулировка напряжения
Невысокая скорость и точность стабилизации для электрочувствительных нагрузок
Диапазон стабилизации зависит от количества витков обмотки трансформатора
Искаженная форма выходного сигнала
Небольшая перегрузочная способность

Более быстрая реакция на изменение параметров сети по сравнению с релейными моделями
Отсутствие механических элементов
Компактные размеры
Бесшумная работа
Больший эксплуатационный ресурс, чем у релейных моделей

Электронные модели обладают более высокими техническими характеристиками по сравнению с релейными типами, что позволяет их применять в электросетях, в которых случаются резкие и значительные перепады напряжения. Однако для нагрузки с электродвигателями они не подойдут, так как искаженная форма напряжения может негативно сказаться на работе такой нагрузки. Также не рекомендуется использовать данный тип стабилизаторов с профессиональной аудио- и видеотехникой по причине помех, создаваемых в процессе коммутации обмоток трансформатора, которые могут испортить качество звука или изображения.

Характеристики и особенности инверторных стабилизаторов

Инверторные стабилизаторы являются устройствами нового поколения за счет совершенного иного принципа действия по сравнению с другими типами. Они основаны на технологии двойного преобразования энергии или Instant Reaction & Double Conversion (IRDC), предполагающей мгновенную реакцию и двойное преобразование.

В схеме работы инверторных моделей нет автоматического трансформатора и коммутационных элементов, а вместо них присутствуют такие элементы, как выпрямитель, конденсатор, инвертор и микроконтроллер.

Во время работы инверторных устройств входное нестабильное напряжение сначала выпрямляется и накапливается в конденсаторе, а затем с помощью инвертора переводится обратно в переменное, но уже с эталонными характеристиками. В результате на нагрузку непрерывно подаётся сигнал высокой точности (±2%) и идеальной синусоидальной формы независимо от сетевых параметров. За счет такого принципа действия инверторные модели способны мгновенно реагировать на скачки и просадки сетевого напряжения в достаточно широком диапазоне, который составляет 90-310 В.

Благодаря наличию конденсатора, который накапливает электроэнергию, инверторные модели обеспечивают надёжную защиту нагрузки от значительных и резких перепадов электроэнергии, а также кратковременных пропаданий сетевого напряжения (до 0,2 с). Поскольку инверторные модели в своем составе не имеют механических подвижных элементов, они не издают неприятных звуков во время своей работы. Однако в некоторых моделях, как правило, с выходной мощностью более 1 кВА, может присутствовать небольшой шум от системы охлаждения, сравнимый с работой кулеров персонального компьютера или ноутбука.

Инверторные стабилизаторы обладают самым большим количеством электронных защит по сравнению с релейными и симисторным/тиристорными устройствами. Они способны автоматически восстанавливаться после сетевых аварий (когда напряжение выходит за рабочий диапазон стабилизатора), короткого замыкания, перегрузки по выходу, перегрева и сбоев в работе. Кроме того, встроенные сетевые фильтры и варистор выполняют защиту от импульсных перенапряжений и высокочастотных помех.

Инверторные модели способны эффективно работать со многими бензиновыми и дизельными генераторами, корректируя не только значение напряжения, но и его форму. Высокая перегрузочная способность (до 150%) позволяет устройствам справляться с пусковыми токами оборудования, в составе которого присутствуют электромоторы.

Практически во всех моделях присутствует автоматический байпас, с помощью которого обеспечивается бесперебойная работа нагрузки в случаях, когда в работе стабилизатора происходит сбой или повреждение.

Единственный существенный недостаток, свойственный инверторным моделям, – это их высокая цена. Но это объясняется тем, что данные устройства обладают гораздо большим функционалом и возможностями по сравнению с другими типами стабилизаторов. Основные преимущества и недостатки инверторных стабилизаторов приведены в сравнительной таблице ниже:

Недостатки	Преимущества
Высокая цена Запрещена работа при минусовых температурах из-за возможного попадания конденсата на электронные компоненты	Мгновенное быстродействие Расширенный диапазон входного напряжения Высокая точность стабилизации Напряжение идеальной синусоидальной формы Полный набор электронных защит Фильтрация сетевых помех и импульсных перенапряжений Бесшумная или малошумная работа Компактные размеры

Недостатки

Преимущества

Высокая цена
Запрещена работа при минусовых температурах из-за возможного попадания конденсата на электронные компоненты

Мгновенное быстродействие
Расширенный диапазон входного напряжения
Высокая точность стабилизации
Напряжение идеальной синусоидальной формы
Полный набор электронных защит
Фильтрация сетевых помех и импульсных перенапряжений
Бесшумная или малошумная работа
Компактные размеры

За счет своих высоких технических характеристик и широкого функционала инверторные модели активно используются не только в быту, но и в коммерческих и производственных сферах. Они способны обеспечить надёжную защиту от нестабильного напряжения самых электрочувствительных приборов, к которым относятся системы отопления, насосное оборудование, холодильные установки, системы видеонаблюдения, мультимедийная техника, компьютерные устройства и др.

Сравнение основных характеристик разных типов стабилизаторов

Сравнение основных технических характеристик релейных, электронных и инверторных стабилизаторов приведено в таблице:

Тип стабилизатора	Тип регулирования	Время реакции, мс	Диапазон входного напряжения, В	Точность стабилизации выходного напряжения, %	Коррекция искажений сети	Коррекция входного коэффициента мощности	Автономное питание нагрузки, мс
Инверторный	непрерывное	0	90-310	2	есть	есть	200
Релейный	дискретное	до 20	160-260	от 5 до 10	нет	нет	—
Электронный	дискретное	5-20	130-270	от 5 до 10	нет	нет	—

Обратите внимание!
Технические характеристики некоторых моделей стабилизаторов напряжения могут отличаться от значений, которые приведены в вышеуказанной таблице.

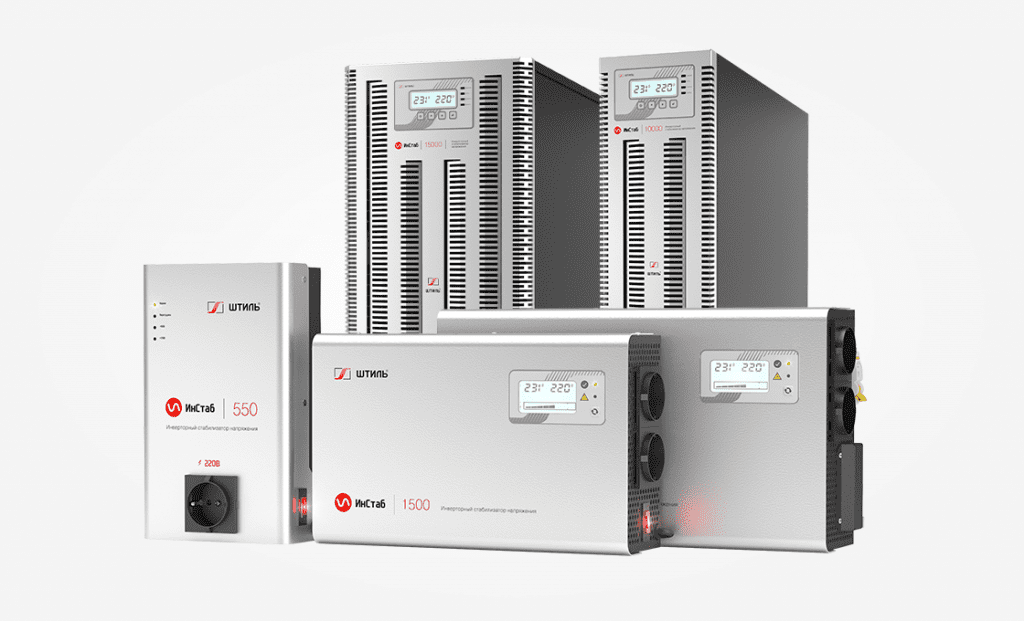

Модельный ряд инверторных стабилизаторов «Штиль»

Крупнейший российский производитель систем электропитания «Штиль» выпускает широкий модельный ряд однофазных и трехфазных инверторных стабилизаторов с выходной мощностью от 0,35 до 20 кВА, среди которых:

однофазные модели настенного и напольного/стоечного исполнения с выходной мощности от 0,35 до 20 кВА;
трехфазные модели напольного/стоечного исполнения с выходной мощности от 6 до 20 кВА;
модели конфигурации 3 в 1 напольного/стоечного исполнения с выходной мощности от 6 до 20 кВА (предназначены для защиты однофазной нагрузки в трехфазной электросети).

Основные технические характеристики инверторных стабилизаторов производства «Штиль» приведены в следующей таблице:

Технические характеристики	Показатели
Быстродействие	мгновенное (0 мс)
Предельный диапазон входного напряжения	90-310 В
Точность стабилизации	±2%
Форма выходного напряжения	чистая синусоида
Защита от кратковременного пропадания сети	есть (0,2 с)
Защита от высокочастотных помех	есть (диапазон 100 кГц – 30 МГц)
Защита от импульсных перенапряжений	есть (встроенный варистор 2 кВ, 1/50 мкс)
Другие виды защиты	от перегрузок по выходу, внутреннего перегрева, КЗ, сетевых аварий, сбоев в работе
Автоматический байпас	есть (в моделях от 0,8 кВА)

Где купить инверторные стабилизаторы «Штиль»?

Купить модели инверторных стабилизаторов можно в официальном интернет-магазине производителя «Штиль». На сайте представлены исчерпывающие сведения по каждому устройству, включая их технические характеристики, функционал, сферы применения и отзывы пользователей об их практическом применении в различных условиях.

При необходимости всегда можно обратиться за помощью в подборе оборудования к специалистам компании. Консультации по подбору, установке и эксплуатации стабилизаторов осуществляются в онлайн-чате, по электронной почте и телефону. Кроме того, на сайте опубликованы подготовленные инженерами компании тематические статьи, которые также помогут покупателям правильно подобрать необходимое устройство.

Представленные в интернет-магазине товары всегда есть в наличии и доступны для заказа как физическими, так и юридическими лицами. Для покупателей действует быстрая доставка в любой город России. При заказе можно выбрать удобный способ оплаты и оформить кредит на покупку необходимого оборудования.

Стабилизаторы напряжения – электромеханические и релейные, виды, принцип действия различных типов устройств

Параметры электрической энергии, подающейся на объекты потребителей, к сожалению, весьма часто отклоняются от допустимых величин.

Происходит это по причинам, среди которых:

1. Питание потребителей, удалённых от точек генерации длинными линиями электропередачи, обладающими значительной ёмкостью и активным сопротивлением проводов.

В режиме малых нагрузок, показание вольтметра на конце такой линии может существенно превышать номинальное значение за счёт влияния ёмкости, в часы максимумов потребления, напротив, происходит его падение на активном сопротивлении.

2. Отсутствие эффективного регулирования параметров электроснабжения на питающих трансформаторных подстанциях.

3. Плохое техническое состояние линий 0,4 кВ, приводящее к частым обрывам и перехлёстам проводов.

Резкие скачки параметров электроэнергии и значительные их отклонения от номинальной величины приводят к порче дорогой бытовой техники и электроприборов. Наиболее эффективный метод борьбы с этим явлением – установка стабилизатора, который может защищать либо отдельные, наиболее чувствительные электроприборы, либо весь объект (квартиру, дом, офис и т.

п.).

Существует несколько типов стабилизаторов, по принципу действия их они бывают:

электромеханические;
релейные;
тиристорные;
инверторные.

Попробуем выяснить, какой стабилизатор лучше — релейный или электромеханический. Принцип действия электромеханического однофазного стабилизатора напряжения состоит в плавном изменении коэффициента трансформации автотрансформатора, являющегося основным элементом конструкции.

Автотрансформатором называется вид трансформатора, в котором часть витков общая для первичной и вторичной обмотки, то есть, они гальванически связаны между собой. Автотрансформаторы широко применяются в устройствах регулирования (например, ЛАТР).

Магнитный сердечник автотрансформатора обычно изготавливается в форме кольца (тора), состоящего из ленточной электротехнической стали. Такая форма сердечника, называемая тороидальной, обеспечивает минимальные магнитные потери и бесшумность при работе. Обмотка автотрансформатора намотана по всей окружности тора в несколько слоёв.

Часть её наружного слоя, которую называют вольтодобавочной обмоткой, зачищена от изоляции с наружной стороны.

Эта область обмотки контактирует с подвижным токосъёмным контактом щёточного или роликового типа, перемещение которого приводит к изменению количества витков первичной обмотки, следовательно, к изменению коэффициента трансформации и величины вторичного напряжения.

Токосъёмный контакт приводится в движение специальным сервоприводом, состоящим из электродвигателя с редуктором. Для автоматического управления серводвигателем, в моделях электромеханических стабилизаторов применяются микропроцессорные контроллеры.

Контроллер в непрерывном режиме отслеживает уровень напряжения на нагрузке, и при его отклонении формирует соответствующий сигнал управления серводвигателем.

Вращение сервопривода приводит в движение токосъёмный контакт, который изменяет коэффициент трансформации, возвращая параметры на выходе устройства к номинальному значению.

Таким образом осуществляется стабилизация напряжения, поступающего к потребителю.

Релейный стабилизатор напряжения также изменяет коэффициент трансформации автотрансформатора. Разница в том, что вольтодобавочная обмотка релейного стабилизатора разделена на несколько секций с отдельными выводами (отпайками). Подключение каждого вывода обмотки к питающей сети производится контактами электромагнитного реле.

Регулирование напряжения в данной схеме осуществляется ступенчато (или дискретно). Каждую отпайку включает отдельное реле, то есть, сколько ступеней регулирования имеет стабилизатор, столько в нём установлено реле. Одновременно может быть включено только одно из них.

Команду на включение нужного реле подаёт контроллер, отслеживающий изменение уровня напряжения.

Строго говоря, электромеханические стабилизаторы тоже изменяют коэффициент трансформации дискретно, просто шаг изменения в них составляет всего один виток обмотки, что на практике выглядит как плавное регулирование. Ступенчатый релейный стабилизатор напряжения регулирует его заметными скачками.

Вместо электромагнитных реле могут применяться электронные приборы – тиристоры или симисторы (симметричные тиристоры). В случае тиристоров, их устанавливают в паре, включая встречно – параллельно, так как проводимость у этих приборов односторонняя. Симистор справляется с этой задачей самостоятельно, за счет двунаправленной проводимости.

Сравнение характеристик электромеханических и релейных стабилизаторов.

К важнейшим техническим характеристикам стабилизаторов относятся:

точность стабилизации;
диапазон изменения уровня напряжения на входе;
скорость реагирования на изменение параметров электропитания.

Электромеханическая система по точности стабилизации превосходит релейный или тиристорный стабилизатор. Это связано с тем, что электромеханические стабилизаторы изменяют количество витков первичной обмотки с шагом в один виток, количество же витков в секции вольтодобавочной обмотки релейного стабилизатора между соседними отпайками значительно больше.

По этой причине, погрешность стабилизации электромеханических устройств не превышает 3 – 5%, у релейных же этот показатель составляет 8% и более.

Диапазон входного напряжения в технических характеристиках стабилизаторов обычно разделён на два интервала. В рамках более узкого интервала, стабилизатор обеспечивает уровень выходного напряжения в пределах заявленной точности стабилизации, например 220В ± 3%, 220В ± 5% и т.п.

Кроме этого указывается более широкий интервал, при котором устройство ещё функционирует, но уже с большей погрешностью, обычно достигающей 10 – 15%. Отклонение параметров электропитания за рамки допустимого интервала вызывает отключение нагрузки защитами, которыми оснащаются все современные устройства стабилизации.

Входной диапазон зависит от количества витков вольтодобавочной обмотки. В электромеханических типах этот параметр ограничивается числом витков наружного слоя, по которому перемещается токосъёмный контакт.

Что касается релейных устройств, то с одной стороны, такое ограничение отсутствует, но с другой, расширение диапазона неизбежно приводит к увеличению числа витков между отпайками, что снижает точность стабилизации.

Проблему можно решить увеличением числа отпаек, однако нужно помнить, что к каждому отводу обмотки подключается отдельное реле или электронный ключ (в случае с тиристорным стабилизатором), чрезмерное число которых делают конструкцию более громоздкой и дорогой.

Реально число ступеней регулирования в типовых релейных схемах не превышает семи.

Теперь о скорости реагирования. Этот параметр важен в случае резких скачков параметров электропитания. Здесь выигрывают устройства релейного типа. Скорость реагирования определяется временем, протекающим от момента возмущения сетевого параметра до установления требуемого коэффициента трансформации, нормализующего выходные характеристики.

В релейных приборах, это время обычно не превышает 10 – 20 мс, в зависимости от типа применяемых реле. В электромеханических устройствах этот параметр обычно не нормируется. Вместо него в технических характеристиках приводится скорость изменения выходного напряжения при движении сервопривода (время регулирования), которая измеряется в вольтах в секунду (В/с).

Обычно этот параметр составляет порядка 30 В/с. Таким образом, если предположить, что произошёл скачок показаний входного вольтметра на величину 30 вольт, то релейное устройство нормализует выходной параметр в течение 20 мс, а электромеханическое в течение 1 секунды.

Резюмируя сказанное, можно так охарактеризовать особенности электромеханических и релейных стабилизаторов:

электромеханические обеспечивают более точную стабилизацию, но хуже справляются с резкими скачками электросетевых параметров, их лучше использовать там, где отклонения показаний вольтметра от номинала на входе питания носят длительный характер;
релейные – хороши когда имеют место частые и резкие скачки параметров электроэнергии.

Что касается шумности работы, оба рассмотренных типа устройств имеют движущиеся механические части. Шум могут издавать как работающий сервопривод, так и переключающиеся электромагнитные реле.

Бесшумность в большой степени определяется качеством применяемых комплектующих и культурой их сборки.

* * *

Сервоприводный стабилизатор напряжения – описание, принцип работы, достоинства и недостатки

Главная > Полезная информация> Сервоприводный стабилизатор напряжения – описание, принцип работы, достоинства и недостатки

Сервоприводный стабилизатор напряжения – описание, принцип работы, достоинства и недостатки

В статье «Из чего состоит и как работает электронный стабилизатор напряжения» мы рассмотрели устройство, оснащение и принцип работы электронных стабилизаторов напряжения. В этой статье рассмотрим устройство и принцип работы сервоприводных стабилизаторов. Еще одним рабочим названием сервоприводных стабилизаторов встречается: электромеханический стабилизатор напряжения.

Электронные и сервоприводные стабилизаторы существенно отличаются друг от друга. Если, например, релейный и симисторный стабилизатор различаются только по одному из элементов (симистор или реле) – все равно относятся к электронному типу стабилизации, то сервоприводный это стабилизатор совершенно другого класса. Основными элементами сервоприводного стабилизатора напряжения являются: трансформатор, контроллер управления и электродвигатель с токосъемным элементом. В недорогих стабилизаторах используются графитовые стержни в качестве токосъемного элемента (такие как в электроинструменте), а в промышленных сервоприводных стабилизаторах используются графитовые колесики. В промышленных стабилизаторах опционально могут входить специальные платы для удаленного мониторинга по Интернет.

Как работает сервоприводный стабилизатор напряжения. Контроллер управления анализирует состояние напряжения на входе стабилизатора и на его выходе. При изменении напряжения на входе, контроллер управляет двигателем для перемещения токосъемного механизма по обмотке трансформатора на необходимое расстояние для изменения выходного напряжения с заданным значением. Стоит отдельно отметить главное отличие работы сервоприводного стабилизатора от принципа работы электронного, — непрерывность стабилизации. В электронных стабилизаторах при переключении со ступени на ступень происходит разрыв синусоиды на время до 20мс. Для большинства техники это проходит бесследно, но для промышленного, медицинского и телекоммуникационного оборудования это может быть критичным. Кроме того, вследствие непрерывности стабилизации, в стабилизаторах этого типа нет эффекта «мерцания» лампочек.

Преимущества и недостатки сервоприводных стабилизаторов.

Благодаря непрерывности стабилизации обеспечивается плавная стабилизация, отсутствуют переходные токи и нет искажений от работы полупроводниковой техники (синусоида не искажается и остается « чистой »). Чистая синусоида очень важна для электродвигателей и приборов с трансформаторами и дросселями. Из-за искаженной синусоиды могут давать сбои некоторые типы электроники, а электродвигатели подвержены перегреву. Сервоприводные стабилизаторы легко выдерживают пусковые токи и перегрузки до 200% от своей номинальной мощности. В электронных стабилизаторах напряжения сдерживающим фактором являются пропускаемый ток симистора (пиковая нагрузка как правило составляет не более 120% от своей мощности и длительность такой перегрузки не более 1-3 сек). Также неоспоримым преимуществом сервоприводных стабилизаторов является их мощность, что для промышленного применения является главным. Сервоприводный стабилизатор 100 кВт или 200 кВт по мощности еще конкурируют с электронными стабилизаторами, а вот начиная с мощности 300 кВт является единственным стабилизатором напряжения. Мощности сервоприводных стабилизаторов напряжения достигают 2000 кВт.

Главным недостатком сервоприводного стабилизатора является его «медлительность». Поясним: скорость передвижения токосъемного элемента по обмотке трансформатора электродвигателем существенно меньше скорости переключения между обмотками автотрансформатора в электронном стабилизаторе. В стабилизаторах напряжения европейского производства скорость реакции на изменение входного напряжения составляет 40-200В/сек, что является достаточно хорошим показателем, однако не на столько быстрым как в электронных. Еще одним недостатком является сам механизм стабилизации — он подвержен изнашиванию и требует проведения периодического ТО (борьба с пылью и смазка трущихся элементов). При правильной эксплуатации и регулярном проведении ТО срок службы таких стабилизаторов превышает 15 лет.

Какой же стабилизатор напряжения лучше: сервоприводный или электронный? Какой стабилизатор выбрать?

Основными критериями выбора между электронными и сервоприводным являются следующие:

— характер электропотребителей и их чувствительность к искажениям в синусоиде. Если преобладают чувствительные приборы и для них не предусмотрены ИБП с двойным преобразованием – рекомендуем купить сервоприводный стабилизатор напряжения.

— импульсные и очень частые «скачки» напряжения с большой амплитудой. Для решения такой проблемы больше подходит электронный стабилизатор напряжения. Сервоприводный стабилизатор напряжения лучше справится с дневными перепадами(днем завышенное напряжение, вечером заниженное и изменяющееся) и сезонными перепадами напряжения (лето-зима).

Автор статьи Борисов Сергей, компания НТС-ГРУПП. Ноябрь 2019 год. Для публикации на сайте Электрокапризам-НЕТ! При копировании статьи или ее частей ссылка на первоисточник обязательна.

плюсов и минусов каждого сорта

На сегодняшний день низкое напряжение — проблема очень актуальная и решить ее лучше всего одним способом — приобрести стабилизатор напряжения (СН), который защитит все оборудование в доме от выхода из строя. Чтобы правильно выбрать устройство, сначала нужно разобраться с его разновидностями, а также с принципом работы каждого варианта исполнения. Далее рассмотрим плюсы и минусы основных видов стабилизаторов напряжения для дома, а именно: релейных, электронных, электромеханических, феррорезонансных и инверторных.

Реле
Электронный
Электромеханический
Феррорезонансный
Инвертор

Реле

Реле или, как их еще называют ступенчатые стабилизаторы, считаются самыми популярными для использования в доме и на даче. Это связано с низкой стоимостью устройств, а также высокой точностью регулирования. Принцип работы релейной модели заключается в переключении обмоток на трансформаторе с помощью силового реле, которое работает в автоматическом режиме. Основными недостатками этого типа СН считаются ступенчатое (не плавное) изменение напряжения, синусоидальное искажение и ограниченная выходная мощность. Однако, судя по отзывам в Интернете, большинство покупателей довольны устройствами, так как цена в разы меньше более продвинутых моделей. Представителем стабилизаторов релейного типа для дома является Ресанта АСН-5000Н/1-Ц, которую вы можете видеть на картинке ниже:

Электронный

Электронный ВЧ может быть симисторным и тиристорным. Принцип действия первого основан на переключении между обмотками автотрансформатора с помощью симистора, благодаря чему данный тип регулятора напряжения имеет высокий КПД и быстроту реакции на срабатывание. Кроме того, симисторные модели работают бесшумно, что является еще одним плюсом ЦЗ этой разновидности. Что касается тиристоров, то они тоже хорошо себя зарекомендовали и пользуются популярностью в быту. Единственным недостатком устройств электронного типа является более высокая стоимость.

Электромеханические

Электромеханические SN также обычно называют серводвигателями или серводвигателями. Работают такие стабилизаторы за счет движения угольного электрода по обмоткам автотрансформатора за счет электропривода. Электромеханические устройства также могут использоваться для защиты бытовой техники в доме, квартире и на даче. Преимуществом этого типа стабилизаторов является низкая стоимость, бесступенчатая регулировка напряжения и компактные размеры. Из минусов можно выделить повышенный шум при работе и низкую скорость.

Феррорезонансные

Принцип действия таких СН основан на эффекте феррорезонанса напряжения в цепи конденсатор-трансформатор. Этот тип защитного устройства не пользуется большой популярностью у потребителей из-за шума при работе, больших габаритов (и, соответственно, значительного веса), а также невозможности работы при перегрузках. Преимуществами феррорезонансных стабилизаторов являются длительный срок службы, точность регулировки и возможность работы в помещениях с повышенной влажностью/температурой.

Инвертор

Самый дорогой тип стабилизаторов напряжения, которые используются не только в быту, но и на производстве. Принцип работы инверторных моделей заключается в преобразовании переменного тока в постоянный (на входе) и обратно в переменный ток (на выходе) благодаря микроконтроллеру и кварцевому генератору. Несомненным преимуществом инвертора СН с двойным преобразованием является широкий диапазон входного напряжения (от 115 до 290 Вольт), а также высокая скорость регулирования, тихая работа, компактные размеры и наличие дополнительных функций. Что касается последних, то СН инверторного типа могут дополнительно защитить бытовые приборы от перенапряжения, а также других помех от внешней электрической сети. Главный недостаток устройств – самая высокая цена.

Подробнее о разновидностях СН вы можете узнать из видео ниже:

Какие виды стабилизаторов бывают?

Вот мы и рассмотрели основные виды стабилизаторов напряжения. Также хотелось бы отметить, что существуют такие виды КВ, как однофазные и трехфазные. При этом выбирать модель следует в зависимости от того, какое напряжение в вашей сети 220 или 380 Вольт.

Какие типы стабилизаторов существуют?

Опубликовано: 29.12.2015 Обновлено: 24.03.2018 6 комментариев

СТАБИЛИЗАТОР, СЕРИЯ STAB — ELIT

Перейти к содержанию

Ассортимент стабилизаторов напряжения ELIT включает:

СЕРИЯ STE
Однофазный электронный стабилизатор ≤4,5 кВА
(версия STC с гальванической развязкой)
СЕРИЯ STAB
Однофазный электромеханический стабилизатор ≤50 кВА
(версия STC E с гальванической развязкой) 903090 0ERIES
STAB Трехфазный электромеханический стабилизатор ≤800 кВА
(исполнение STC T с гальванической развязкой)
STAB СЕРИИ S
Трехфазный электромеханический стабилизатор с независимым регулированием ≤800 кВА
(версия STC S с гальванической развязкой)
СЕРИЯ STAB TPH
Трехфазный электронный стабилизатор мощностью до 800 кВА.

Категории: Промышленность, Стабилизатор

Описание

Описание

Электронный стабилизатор Однофазный серия Ste SERY
Электронные стабилизаторы Electronic Voltage Electronic Voltege, STE Series, гарантия высокоэффективная и идеальная утилизация выхода. Выполненные полностью на твердотельных компонентах и характеризующиеся очень высокой скоростью регулировки, стабилизаторы СТЭ имеют современный дизайн, отличаются высокой надежностью, бесшумностью и отсутствием магнитной дисперсии, поэтому их можно устанавливать в любой рабочей среде и вблизи любого оборудования. Регулировка выходного напряжения осуществляется серией статических переключателей, управляемых электронной схемой. Серия STE оснащена автотрансформатором, который вместе с экраном между входом и выходом позволяет полностью устранить любые помехи в сети.
ЭЛЕКТРОМЕХАНИЧЕСКИЙ СТАБИЛИЗАТОР
Электромеханические стабилизаторы ЭЛИТ не вносят изменений в форму волны и способны питать нагрузки с деформированной формой волны тока, не влияя на выходное напряжение. Электромеханические стабилизаторы ЭЛИТ, не зависящие от коэффициента мощности, могут питать любую нагрузку, и их характеристики не меняются при изменении нагрузки от 0 до 100 %. Бустерный трансформатор позволяет использовать весь диапазон регулятора напряжения и циркулировать в щетках лишь часть номинального тока.

Вариатор скорости приводится в действие двигателем постоянного тока, который, в свою очередь, управляется полностью статической электронной схемой управления с двумя порогами.
Первая пропорциональна ошибке, а вторая — ВКЛ-ВЫКЛ в зависимости от требуемой коррекции. Также электронное управление положением щетки вариатора скорости.
Показанные здесь функции могут быть изменены в соответствии с потребностями заказчика. Электромеханические регуляторы, описанные здесь, используют мощность системы добавочный трансформатор + автотрансформатор с переменным коэффициентом для добавления или вычитания напряжения в линии, к которой добавочный усилитель подключен последовательно. Фактически вариатор скорости способен питать первичную обмотку вольтодобавочного трансформатора переменным напряжением как по ширине, так и по полярности и, следовательно, передавать на вторичной обмотке последовательно с линией напряжение, которое векторно складывается с напряжением на концах пускового трансформатора.
Плата управления, полностью статическая, воздействующая на двигатель передаточного числа, механически соединенный со щетками вариатора скорости, позволяет компенсировать колебания напряжения в линии.

В случае трехфазных стабилизаторов с независимой регулировкой фаз система реализуется путем соединения звездой трех однофазных стабилизаторов. Каждый однофазный стабилизатор может регулировать напряжение между своей фазой и нейтралью, которое должно присутствовать на входе для корректной работы оборудования. Таким образом, он может питать нагрузки с несбалансированными входными напряжениями до 100 %, сохраняя при этом точность напряжения на нагрузке.
Таким образом, система имеет уменьшенные размеры и высокую эффективность. Из-за низкого импеданса последовательно с сетью электромеханический стабилизатор оказывается нечувствительным к коэффициенту мощности нагрузки, не внося при этом и заметных гармонических искажений.
ЭЛЕКТРОННЫЙ СТАБИЛИЗАТОР ТРЕХФАЗНЫЙ СЕРИИ TPH
Нагрузка всегда питается от инвертора с синусоидальным напряжением и стабилизированной частотой, используя энергию входной сети.
Наш трехфазный ИБП без батарей можно запрограммировать с помощью кода на работу в качестве стабилизаторов. Основные преимущества данного решения:
стабилизация выхода как по напряжению, так и по частоте;
Идеально синусоидальная форма волны;
Скорость регулирования, 20 мс от 0 до 100 % номинального напряжения;
Возможность при добавлении батареи быть запрограммированной как ИБП в любое время;
Технический лист данных

Ссылка на странице. 3ph 2-135KVA электромеханический с цифровым управлением
Orion представляет собой трехфазный электромеханический стабилизатор. Электромеханические стабилизаторы имеют цифровое управление и состоят в основном из повышающе-понижающего трансформатора, регулятора напряжения и электронного управления. С помощью системы с цифровым управлением стабилизатор способен компенсировать сильно колеблющееся входное напряжение, стабилизируя его в пределах точности ±0,5% по отношению к номинальному значению. Основанная на микропроцессорной выборке выходного напряжения с высокой частотой, система управления управляет двигателями регулятора напряжения, чтобы гарантировать стабильность напряжения. Электромеханические стабилизаторы часто используются в промышленных установках или установках большой номинальной мощности, где наиболее важными критериями являются выносливость при очень высоких или очень низких напряжениях и высокая степень стабилизации.
Стабилизаторы Орион выпускаются для различных диапазонов колебаний входного напряжения. Стандартные модели предлагают двойное входное соединение, так что с одним и тем же устройством можно работать с двумя различными вариантами входного сигнала (±15%/±20% или ±25%/±30%). Регулировка выходного напряжения осуществляется независимо по каждой фазе (стабилизация фазного напряжения каждой фазы). Стабилизаторы «Орион» применяются при трехфазных нагрузках и однофазных нагрузках со 100%-ным перекосом тока по фазам и несимметричным напряжением сети. Для корректной работы стабилизаторы напряжения Орион требуют наличия нулевого провода. Работа без подключения нейтрального провода возможна путем добавления устройства, способного его генерировать (изолирующий трансформатор D/Yn или реактор нейтральной точки). В цепи регулирования установлен автоматический выключатель для защиты от перегрузки и короткого замыкания регулятора напряжения, а вспомогательная цепь защищена предохранителями. Инструментарий состоит из многозадачного цифрового анализатора линии. Такой прибор может предоставить информацию о выходных параметрах стабилизатора напряжения, таких как фазное и подключенное напряжение, ток, коэффициент мощности, активная мощность, полная мощность, реактивная мощность и т. д. Аварийные сигналы (минимальное/максимальное выходное напряжение, блокировка мотор-редуктора, внутренний перегрев, перегрузка регулятора) распознаются по светодиодам на плате управления. Контроль и стабилизация напряжения, выполняемые по истинному среднеквадратичному значению, управляются цифровым микропроцессором. Каждая фаза каждого стабилизатора, принадлежащего к этой линейке, управляется одной и той же платой управления, используемой в моделях Vega и Antares, что упрощает операции по техническому обслуживанию и хранение запасных частей. Стабилизаторы мощностью до 45 кВА оснащены колесами для удобства перемещения.
Характеристики
Основные компоненты
Аксессуары
Стабилизация напряжения — Независимая регулировка фаз
Выбираемое выходное напряжение (dip-переключатель) — 220-230-240В (L-N) / 380-400-415В 90L-0L6 Выход) точность напряжения: ±0,5%
Частота: 50Гц ±5% или 60Гц ±5%
Допустимое изменение нагрузки — до 100%
Допустимая асимметрия нагрузки — 100%
Охлаждение
До 45кВА ±15% естественная вентиляция
От 60 кВА ±15% (с вентиляторами)
Температура окружающей среды: -25/+45°C
Температура хранения: -25/+60°C
Макс. относительная влажность <95% (без конденсации)
Допустимая перегрузка — 200% 2мин.
Гармонические искажения — Не представлены
Цвет — RAL 7035
Степень защиты IP 21
Приборы Выходной цифровой мультиметр
Установка в помещении
Защита от перенапряжения Выходной разрядник класса II
*Выходное напряжение можно отрегулировать, выбрав одно из указанных значений.
Такой выбор устанавливает новое номинальное значение в качестве эталона для всех параметров стабилизатора.
Понижающий/повышающий трансформатор
Часто называемый «бустерным» трансформатором, это стандартный сухой трансформатор, вторичная обмотка которого последовательно подключена к сети, а первичная обмотка питается от регулятора напряжения.
Регулятор напряжения
По сути, это автотрансформатор с плавно изменяемым коэффициентом трансформации. Потребляемое напряжение изменяется в зависимости от положения подвижных контактов; поэтому напряжение, подаваемое на первичную обмотку вольтодобавочного трансформатора, также изменяется. Будучи напряжением на контактах регулятора (и, следовательно, на вторичной обмотке вольтодобавочного трансформатора) либо в фазе, либо в противофазе с напряжением питания, оно затем прибавляется или вычитается из напряжения питания, тем самым компенсируя его колебания.
Вспомогательная схема с микропроцессором
Микропроцессорная схема управления DSP (цифровой сигнальный процессор) (специально разработанная для приводов с полностью цифровым сигналом) сравнивает значение выходного напряжения с эталонным, отбирая его 2000 раз в секунду. При обнаружении неисправности система управления приводит в действие мотор-редуктор регулятора напряжения. При этом ролики регулятора меняют свое положение, изменяя тем самым напряжение, потребляемое и подаваемое на первичную обмотку повышающего/понижающего трансформатора. Таким образом, изменение входного напряжения автоматически компенсируется. Система управления и методы изготовления машины обеспечивают точность на выходе ± 0,5%.
Размыкающие устройства
Защита нагрузки от повышенного/пониженного напряжения
Линия ручного байпаса
Входной разделительный трансформатор
УЗИП
Фильтры электромагнитных/радиопомех
Степень защиты от 500 до 900
Точка нейтрали и наружная установка
Комбинации или один или несколько аксессуаров, перечисленных ниже, могут привести к увеличению габаритных размеров и веса стабилизатора.
