Электронные предохранители. Вопросы и ответы
Электронный предохранитель является мощным и универсальным инструментом защиты от перегрузок по току. Вместе с тем, при проектировании электронных предохранителей приходится решать множество задач, например, выбирать оптимальный токовый усилитель. Впрочем, при использовании специализированных ИС самые сложные задачи оказываются решенными.
Традиционный плавкий предохранитель представляет собой простейший элемент защиты от коротких замыканий (рис. 1). Среди его достоинств можно выделить низкую стоимость, высокую доступность, максимальную предсказуемость поведения, высокую надежность, простоту применения. Между собой плавкие предохранители отличаются рейтингом тока, корпусным исполнением и другими характеристиками. Тем не менее, разработчики всегда ищут новые способы решения даже для уже решенных задач, особенно если новые подходы обеспечивают большую гибкость и функциональность. Это касается и проблемы защиты от коротких замыканий.
Рис. 1. Традиционные плавкие предохранители отличаются рейтингом тока, корпусным исполнением и другими характеристиками. Тип предохранителя выбирается, исходя из требований конкретного приложения
Где можно прочитать об основных характеристиках и особенностях традиционных плавких предохранителей?
В списке литературы приведены ссылки [1, 2], в которых подробно рассматриваются эти вопросы.
Если плавкие предохранители являются простым и надежным элементом защиты от КЗ, то зачем нужно искать альтернативные решения?
Традиционные плавкие предохранители имеют множество достоинств. Вместе с тем у них есть и недостатки, наиболее важными из которых являются: жесткое задание тока срабатывания, невысокое быстродействие (особенно в сравнении с новейшими электронными схемами), необходимость физической замены после срабатывания.
Какая альтернатива существует для плавких предохранителей?
Альтернативой плавким предохранителям становятся полностью электронные предохранители, характеристики которых не так сильно зависят от температуры.
Как выглядит схема электронного предохранителя?
Для создания электронного предохранителя потребуется несколько основных аналоговых компонентов: прецизионный токовый резистор (шунт) [3], усилитель тока (current sense amplifier или CSA) с набором согласованных резисторов, компаратор для формирования сигнала отключения, полевой транзистор для выполнения коммутации нагрузки (рис. 2). Обратите внимание, что электронные предохранители имеют много общего с интеллектуальными силовыми ключами, о которых мы рассказывали в статье «Интеллектуальные ключи.
Рис. 2. Напряжение на шунте (прецизионном резисторе) измеряется дифференциальным усилителем тока, при этом напряжение на входах не привязано к «земле» усилителя.
Как работает электронный предохранитель?
Ток нагрузки протекает через шунт и создает на нем падение напряжения, которое усиливается дифференциальным усилителем тока. Поскольку сопротивление шунтового резистора известно, то с помощью несложной аналоговой схемы можно задать пороговое значение тока, с учетом закона Ома: I = V/ R (рис. 2).
Если пороговое значение тока превышено, компаратор формирует аварийный сигнал, и силовой полевой транзистор отключает нагрузку (рис. 3). Время отклика для такой схемы составляет всего несколько микросекунд, что намного меньше, чем у традиционных плавких предохранителей, для которых время срабатывания составляет десятки-сотни миллисекунд. Кроме того, поскольку параметры электронных компонентов слабо зависят от температуры, то температурная зависимость тока срабатывания для электронных предохранителей не является такой существенной проблемой, как для плавких предохранителей.
Рис. 3. Полевой транзистор подключен последовательно с нагрузкой и используется для коммутации тока в электронном предохранителе. Этот транзистор должен иметь очень низкое сопротивление открытого канала, чтобы обеспечивать минимальное падение напряжения и низкую рассеиваемую мощность.
Какие особенности есть у предложенной схемы электронного предохранителя?
Во-первых, резистор и усилитель тока должны обладать минимальной температурной зависимостью. При этом значительная погрешность измерения может быть вызвана как колебаниями температуры окружающей среды, так и саморазогревом шунта. Кроме того, для управления полевым транзистором во многих случаях потребуется драйвер, особенно если речь идет о мощных силовых ключах, работающих с большими токами и напряжениями.
Во-вторых, схема должна иметь некоторый гистерезис, чтобы избежать ложных переключений при возникновении перегрузки по току. Аварийный сигнал с гистерезисом может быть сформирован по-разному, например, с помощью простого аналогового компаратора.
Для обнаружения перегрузки по току также могут быть применены алгоритмы цифровой обработки сигналов, для чего потребуется связка из АЦП и микроконтроллера (или процессора). Еще одним вариантом подстройки порога срабатывания становится программируемый цифровой потенциометр.
Что такое усилитель тока?
Выбор усилителя тока (current sense amplifier или CSA) оказывается не таким простым, как может показаться с первого взгляда. Несмотря на название, в действительности усилитель тока фактически работает с напряжением. При этом на его выходе формируется напряжение, пропорциональное току, протекающему через шунтовой резистор. Тем не менее, многие производители используют термин «усилитель тока», что хорошо подходит в случае со схемой электронного предохранителя.
Чем усилитель тока отличается от обычного операционного усилителя?
Есть несколько важных отличий. Во-первых, усилитель тока по определению является дифференциальным усилителем (diff amp). Это связано с тем, что в большинстве схем шунтовой резистор не подключен к земле. Вместо этого он, как правило, располагается между источником питания и нагрузкой. Поэтому усилитель тока должен работать без привязки к земле, то есть измерять не синфазное, а дифференциальное напряжение.
Это единственное различие?
Нет. В отличие от обычных дифференциальных усилителей усилитель тока, должен обеспечивать работу с широким диапазоном синфазных напряжений. В качестве примера можно рассмотреть случай, когда шунтовой резистор включен последовательно с мощным электродвигателем с рабочим напряжением в несколько десятков вольт (или даже выше). Еще одним примером является схема защиты от КЗ батареи аккумуляторов с высоким суммарным напряжением.
Кроме того, усилитель тока должен гарантировать высокую точность измерений небольших дифференциальных напряжений даже при наличии высоких синфазных напряжений. Современные усилители тока способны выполнять измерения дифференциальных напряжений порядка 10…100 мВ в присутствии синфазных напряжений 50…100 В (а также отрицательных напряжений) без ухудшения точности или потери работоспособности.
Какие еще особенности есть у усилителей тока?
Усилитель тока должен обеспечивать высокую стабильность и точность усиления входного напряжения. Как уже было сказано, в большинстве случаев шунтовые резисторы имеют очень низкое собственное сопротивление. В результате, при протекании даже значительных токов, на них падает порядка 10…100 мВ. Это позволяет, с одной стороны, минимизировать падение напряжения питания, подаваемого на нагрузку, а с другой стороны — снизить уровень рассеиваемой мощности.
Однако столь низкое напряжение не подходит для большинства аналоговых схем из-за наличия шумов и помех.
Какие еще преимущества есть у электронных предохранителей по сравнению с плавкими предохранителями?
Как и в случае с плавкими предохранителями, электронные предохранители включаются между источником питания и нагрузкой (рис. 4). При этом их функционал может быть гораздо шире. Интегральные электронные предохранители, такие, например, как TPS25925x от Texas Instruments, имеют целый ряд дополнительных функций и особенностей, в том числе программируемую пользователем защиту от просадки напряжения, защиту от перенапряжений, схему автоматического повторного включения, программируемое время включения, которое может быть установлено с помощью внешних компонентов (рис.
5). Возможность настройки времени включения оказывается полезной для осуществления контроля стартового тока при запуске и выполнении «горячей замены» модулей (рис. 6). Несмотря на сложную внутреннюю схему, электронные предохранители довольно просты в использовании и поставляются различными производителями, например, ST Microelectronics, Analog Devices, ON Semiconductor и т. д.

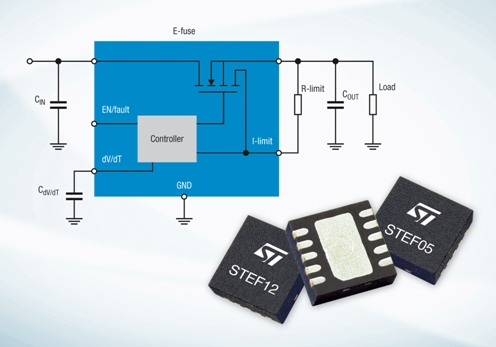

Рис. 4. Электронные предохранители просты в использовании. Как и в случае с плавкими предохранителями, они включаются между источником питания и нагрузкой
Рис. 5. Схема электронного предохранителя может включать множество различных блоков, которые добавляют такие функции, как программируемый порог тока отключения, задержка и скорость включения и т.д. Все это значительно расширяет функционал и универсальность электронных предохранителей по сравнению с традиционными плавкими предохранителями.
Рис. 6. Электронные предохранители позволяют не только программировать значение тока отключения, но и обеспечивают быстрое отключение нагрузки, а также гистерезис тока при восстановлении после КЗ (слева).
На рисунке справа: сверху представлена осциллограмма входного напряжения, под ним расположена осциллограмма выходного напряжения, а в самом низу помещена осциллограмма тока
Можно ли использовать электронный предохранитель совместно с обычным плавким предохранителем?
Да, это весьма популярная и распространенная схема. Электронный предохранитель действует как первый, быстрый и гибкий рубеж обороны. Плавкий предохранитель действует как второй и резервный механизм защиты, который гарантирует физическое размыкание цепи в случае катастрофических отказов, чего не может обеспечить электронный предохранитель. Это позволяет системе соответствовать требованиям различных нормативов и стандартов.
Заключение
В данной статье были рассмотрены основные особенности электронных плавких предохранителей, их функциональная схема, а также примеры реализации в виде ИС. В зависимости от требований конкретного приложения электронные предохранители могут использоваться автономно, либо совместно с традиционными плавкими предохранителями.
Каждый из типов предохранителей имеет свои преимущества и недостатки, а совместно они способны обеспечить надежную и гибкую защиту от перегрузки по току.
Литература
- EEWorld Online, Fuses for power protection, Part 1
- EEWorld Online, Fuses for power protection, Part 2
- EEWorld Online, Options for current sensing, Part 1
- EEWorld Online, Load switches, Part 1: Basic role and principle
Автор: Билл Швебер Перевод: Гавриков Вячеслав (г. Смоленск)
Разделы: Микросхемы защиты, Демонстрационные платы, Формирователи импульса сброса
Опубликовано: 16.11.2018
Низковольтный электронный предохранитель • HamRadio
Низковольтный электронный предохранитель служит для защиты различных источников питания от перегрузки, например, аккумуляторных батарей, сетевых блоков питания, а также для защиты нагрузки от серьёзных повреждений при её работе в нештатном режиме, можно изготовить несложный электронный предохранитель, который отключит источник питания от нагрузки при превышении потребляемого тока сверх определённого значения.
Принципиальная схема такого низковольтный электронный предохранитель показана на рис.
Изготовленный по представленной схеме низковольтный электронный предохранитель рассчитан на работу при входном напряжении питания 8…42 В постоянного тока, может эксплуатироваться при токе подключенной нагрузки до 10 А. При включении питания устройства, в случае, если со стороны подключенной нагрузки перегрузка или короткое замыкание отсутствует, все маломощные биполярные транзисторы VT1 -VT4 закрыты, в то время, как мощный полевой р-канальный транзистор VT5 будет открыт, на нагрузку поступает напряжение питания, практически равное входному напряжению. В этом режиме работы светит зелёный кристалл светодиода HL1.
В случае если потребляемый нагрузкой ток превысит заданное значение, кратковременно замкнутся контакты К1.1 герконового реле К1. Это приведёт к тому, что транзисторы VT1, VT2, включенные как аналог управляемого тринистора, лавинообразно откроются. Вместе с ними откроются биполярные транзисторы VT3, VT4.
Открытый транзистор VT3 зашунтирует выводы затвор-исток VT5, полевой транзистор закроется, нагрузка обесточится. Светодиод HL1 сменит свет свечения с зелёного на красный. В таком состоянии устройство будет находиться, пока не будут кратковременно замкнуты контакты кнопки SA1. Если будет попытка выполнить «сброс» защитного состоянии до момента устранения причины перегрузки, то транзисторы электронного предохранителя, благодаря наличию резистора R2, начнут работать в генераторном режиме со средним током потребления примерно равным току срабатывания защиты.
Конденсатор С2 создаёт небольшую задержку для срабатывания тринисторного узла защиты на транзисторах VT1, VT2, это необходимо для защиты от помех и для того, чтобы защита не срабатывала в момент включения питания из-за зарядки конденсаторов фильтра питания подключенной нагрузки. Стабилитрон VD1 защищает затвор полевого транзистора от пробоя высоким напряжением. Конденсаторы С1, С3 блокировочные по цепям питания, предотвращают самовозбуждение устройства на высоких частотах.
Резисторы R8, R10 ограничивают ток через кристаллы светодиода.
Все детали низковольтный электронный предохранитель можно смонтировать на печатной плате размером 70×50 мм, рис.
Резисторы для этой конструкции можно использовать любого типа общего применения соответствующей мощности, например, МЯТ, РПМ, С1-4, С1-14, С2-23. Оксидные конденсаторы типов К50-35, К50-68 или аналоги. Конденсатор С2 керамический К10-17, К10-50, КМ-5, КМ-6. Стабилитрон BZV55C-15 можно заменить на 1N4744A, BZV55C-16, TZMC-15, MZPY15RL, КС215Ж, 2С215Ж или другим маломощным с рабочим напряжением 13… 16 В при токе 1 мА.
Двухкристальный светодиод L-239EGW с общим катодом и с красным и зелёным кристаллами можно заменить на (в порядке убывания яркости свечения) L-119SURKMKWT, L-119SRSGWT/CC, L-119EGW. Также подойдёт двухкристальный светодиод из серий L-59BL, L-799. При отсутствии двухкристального светодиода с общим катодом, можно установить два обычных светодиода, например, из серий АЛ307, КИПД35.
Транзистор 2SC945 можно заменить на транзисторы серий ВС547, ВС550, BF422, 2SC1815, КТ6111, КТ6117. Вместо транзисторов 2SA1266 можно установить любые из ВС556, MPSA-93, 2SA709, 2SA954, КТ6116, КТ6112. Перечисленные в вариантах возможных замен биполярные транзисторы могут иметь отличия в цоколёвке выводов и типах корпусов.
Мощный полевой р-канальный транзистор IRF4905 рассчитан на максимальное напряжение исток-сток 55 В, максимальный постоянный ток стока -74 А, максимальная рассеиваемая мощность до 200 Вт, максимальное напряжение затвор исток +/- 20 В, имеет сопротивление открытого канала не более 0,02 Ом при напряжении затвор-исток-10 В. В этой конструкции его можно заменить на IRF4905S. Если потребуется работа устройства при входном напряжении питания от 4 В, то на место VT5 нужно установить любой из транзисторов 2SJ339, 2SJ340, 2SJ348, 2SJ413, 2SJ591LS. Не для каждого случая может потребоваться такой мощный транзистор со сверхмалым сопротивлением открытого канала. При максимальном токе нагрузки до 2 А подойдут, например, IRF5305, IRF5305S.
Если возможна нештатная эксплуатация низковольтный электронный предохранитель при напряжении питания ниже 8 В или ниже 4 В в случае применения транзисторов с малым напряжением открывания, то полевой транзистор желательно установить на теплоотвод. Перед монтажом полевого транзистора его выводы закорачивают проволочной перемычкой, которую удаляют после сборки устройства перед первым включением.
Реле К1 самодельное герконовое. Для его изготовления применяется геркон МКА—27101, на колбе которого намотано 28 витков обмоточного провода ПЭВ-2 диаметром 0,56 мм. С таким реле контакты геркона будут замыкаться при токе около 1,3 А. Вместо такого геркона подойдут любые с нормально разомкнутым контактом, диаметром колбы 3…4 мм и длиной 20…50 мм, например КЭМ-6, КЭМ-2, чем больше витков будет содержать катушка самодельного реле, тем при меньшем токе будет срабатывать защита. Кнопка SA1 любая малогабаритная маломощная со свободно разомкнутыми контактами без фиксации положения.
Сопротивления резисторов R2, R8, R10 указаны для диапазона питающих напряжений 8…18 В.
При более высоком фиксированном напряжении питания эти резисторы следует установить пропорционально большего сопротивления. В любом случае, например, когда входное напряжение может изменяться в широких пределах, сопротивления резисторов R8, R10 следует выбирать так, чтобы ток через кристаллы светодиода не превышал 10 мА. Сопротивление R2 должно быть таким, чтобы при замкнутых контактах при отсутствии перегрузки можно было бы возобновить питание подключенной к выходу электронного предохранителя нагрузки.
При отсутствии перегрузки, когда светит зелёный кристалл светодиода, и при входном напряжении питания менее напряжения открывания стабилитрона VD1, устройство потребляет только тот ток, который протекает через R10 и светодиод. Если цепь R10 разорвать, то в этих условиях электронный предохранитель не будет потреблять тока при работе в штатном режиме. При срабатывании защиты потребляемый ток определяется входным напряжением питания и сопротивлениями установленных резисторов R3, R6 — R8.
Электронный предохранитель 10 А обеспечивает компактную защиту от перегрузки по току для источников питания 48 В
к Пинкеш Сачдев Скачать PDF
Аннотация
Традиционно для защиты от перегрузки по току используются плавкие предохранители. Однако предохранители имеют громоздкие размеры, медленно реагируют, имеют широкий допуск по току срабатывания и требуют замены после одного или нескольких срабатываний. В этой статье описывается компактный, низкопрофильный и быстродействующий электронный предохранитель на 10 А, который устраняет эти недостатки пассивного предохранителя. Электронный предохранитель обеспечивает защиту от перегрузки по току на шинах питания до 48 В постоянного тока.
Введение
Чтобы свести к минимуму время простоя системы, вызванное сбоями в электроснабжении, источники питания в системах высокой доступности или системах, работающих круглосуточно и без выходных, нуждаются в защите от перегрузок и коротких замыканий в плате, на которую они подаются.
Защита от перегрузки по току необходима, когда он питает несколько подсистем или плат, таких как массивы ВЧ-усилителей мощности или серверы и маршрутизаторы на объединительной плате. Быстрое отключение неисправной подсистемы от общей шины питания позволяет остальным подсистемам продолжать работу без перезагрузки или отключения.
Традиционная защита от перегрузки по току (OCP) основана на предохранителях, но они имеют громоздкие размеры, медленную реакцию, большой допуск и требуют замены после одного или нескольких срабатываний. Решения OCP на основе интегральных схем для источников питания постоянного тока, известные как электронные автоматические выключатели или электронные предохранители, преодолевают эти недостатки предохранителей. Чтобы сэкономить место на плате и походить на простоту пассивного предохранителя, электронные предохранители включают переключатель мощности MOSFET вместе со схемой управления в одном корпусе.
Ограничитель перенапряжения с внутренним силовым МОП-транзистором
Ограничитель перенапряжения представляет собой устройство на интегральной схеме, которое управляет N-канальным силовым полевым МОП-транзистором, расположенным на пути питания между источником питания постоянного тока (например, 12 В, 24 В или 48 В) и системной электроникой, требующей защиты от входного напряжения.
и скачки тока нагрузки. Встроенное ограничение выходного тока и выходного напряжения позволяет использовать ограничитель перенапряжений для защиты электроники нагрузки от скачков высокого входного напряжения и защиты источника питания от перегрузок и коротких замыканий. Настраиваемый таймер активируется во время событий, ограничивающих скачки напряжения или тока, обеспечивая непрерывную работу системы без отключения питания при кратковременных переходных процессах отказа. Если неисправность не устранена по истечении времени таймера, система отключается от источника питания.
LTC4381 — первый ограничитель перенапряжений с внутренним силовым полевым МОП-транзистором. Он работает при напряжении питания до 72 В, потребляя всего 6 мкА тока покоя. Напряжение пробоя сток-исток внутреннего силового полевого МОП-транзистора составляет 100 В (BV DSS ) и сопротивление 9 мОм (R DS(ON) ), что позволяет выдерживать входные импульсы до 100 В и 10 А в приложениях. LTC4381 имеет четыре варианта, которые предлагают выбор поведения при повторных попытках отказа, а также фиксированное или регулируемое выходное напряжение фиксации.
Цепь электронного предохранителя 48 В, 10 А
Функциональность ограничителя перенапряжения LTC4381 может быть легко расширена для работы в качестве электронного предохранителя. На рис. 1 показан LTC4381-4 с электронным предохранителем 48 В, 10 А, который защищает источник питания от перегрузки или короткого замыкания на выходе. Во время нормальной работы выход V OUT подключен к входу питания V IN через внутренний силовой МОП-транзистор и внешний чувствительный резистор R SNS . Когда падение напряжения R SNS превышает пороговое значение ограничения тока 50 мВ во время перегрузки или короткого замыкания на выходе, напряжение на выводном конденсаторе TMR начинает увеличиваться с 0 В, а внутренний МОП-транзистор отключается, когда напряжение TMR достигает 1,215 В (подробнее см. это позже). 4 мОм R SNS устанавливает типичный порог перегрузки по току на уровне 12,5 А (50 мВ/4 мОм) и минимальный порог на уровне 11,25 А (45 мВ/4 мОм), обеспечивая достаточный запас по току нагрузки 10 А.
Рис. 1. Электронный предохранитель 48 В, 10 А с LTC4381.
Из-за паразитной индуктивности дорожки или кабеля, идущего обратно к источнику питания, скачки входного напряжения значительно превышают нормальное рабочее напряжение всякий раз, когда внутренний переключатель MOSFET отключается во время протекания тока. Стабилитрон D1 защищает LTC4381 V CC вывод 80 В, абсолютный максимум, в то время как D2 защищает внутренний 100 В MOSFET от лавины. D1 также устанавливает выходной зажим на 66,5 В (56 В + 10,5 В), если D2 не используется. Фильтр R1 и C1 V Всплески и провалы IN . Если есть емкость, близкая к LTC4381, ограничивающая скачки напряжения ниже 80 В, то вывод V CC можно напрямую подключить к V IN . В этом случае D1, D2, R1 и C1 можно исключить.
При токе 10 А через внутренний МОП-транзистор во время нормальной работы начальное падение напряжения LTC4381 составляет 90 мВ, а мощность рассеяния 900 мВт. Однако это рассеивание мощности повышает температуру корпуса LTC4381 примерно до 100 °C на оценочной плате DC2713A-D при комнатной температуре окружающей среды, удваивая значение R DS(ON) и повышая падение напряжения до 180 мВ.
Чувствительный резистор 4 мОм падает еще на 40 мВ при токе 10 А. Можно потратить больше медной площади, особенно на узле SNS, чтобы снизить нагрев LTC4381. Для справки, узел DC2713A-D SNS использует 2,5 см 2 на 2 унции. медь, равномерно распределенная по двум внешним слоям платы.
Поведение при запуске
После того, как вывод ON отсоединен от земли, схема на Рисунке 1 запускает нагрузочный конденсатор емкостью 220 мкФ, как показано на Рисунке 2, для источников питания 48 В и 60 В. Предполагается, что 60 В является верхним пределом рабочего диапазона источника питания 48 В. 220 мкФ — это максимальный нагрузочный конденсатор, который можно безопасно зарядить этой 10-амперной цепью, при условии отсутствия дополнительного тока нагрузки во время запуска. Если конденсатор емкостью 220 мкФ зарядить до 60 В при предельном токе 12,5 А, время включения составит 220 мкФ × 60 В/12,5 А = 1,06 мс. График области безопасной работы (SOA) полевого МОП-транзистора LTC4381, показанный на рис.
3, показывает, что он может выдерживать 12,5 А и 30 В в течение 1 мс. 30 В используется, поскольку это среднее дифференциальное напряжение между входом и выходом, которое начинается с 60 В и снижается до 0 В.
Рис. 2. Цепь предохранителя LTC4381 на 10 А, запускающая нагрузочный конденсатор емкостью 220 мкФ при питании (а) 48 В (слева) и (б) 60 В (справа).
Рис. 3. Безопасная рабочая зона полевого МОП-транзистора LTC4381.
Поскольку на выводе GATE нет конденсатора для замедления скорости линейного изменения, выход заряжается в течение 2 мс, а пусковой ток достигает пикового значения 17 А, что превышает пороговое значение ограничения тока, прежде чем он становится управляемым (см. рис. 2). LTC4381 имеет пороговое значение ограничения тока 50 мВ или 12,5 А с чувствительным резистором 4 мОм, когда напряжение на выводе OUT > 3 В, но увеличивается до 62 мВ или 15,5 А, когда напряжение на выводе OUT < 1,5 В, как показано на рис. 4. На этом графике также показано, что выход может зависнуть на уровне 2 В (и время TMR истекло), если ток электронной нагрузки падает более чем на 20 мВ (5 А для 4 мОм) через измерительный резистор во время запуска.
.
Рис. 4. Ограничение тока LTC4381 в зависимости от выходного напряжения.
Осциллограммы на рис. 2 показывают, что пусковой ток пульсирует, а не регулируется из-за отсутствия затворного конденсатора емкостью 47 нФ, необходимого для стабильности контура. Фактически ток отключается примерно на 0,5 мс во время броска 60 В. Подтягивающий ток LTC4381 TMR пропорционален рассеиваемой мощности внутреннего полевого МОП-транзистора. Следовательно, TMR увеличивается во время пускового броска, даже если ток ниже порогового значения ограничения тока. Конденсатор затвора был преднамеренно исключен, чтобы получить небольшой конденсатор TMR, который по-прежнему позволяет успешно запускать нагрузочный конденсатор емкостью 220 мкФ. Небольшой конденсатор TMR защищает MOSFET во время короткого замыкания, которое будет обсуждаться в следующем разделе.
68 нФ — это наименьший конденсатор TMR, который поддерживает повышение напряжения TMR примерно до 0,7 В при запуске 60 В.
Например, выбор 47 нФ для конденсатора TMR позволяет TMR достигать 1,15 В при запуске 60 В, что очень близко к порогу закрытия затвора 1,215 В. Пиковое целевое напряжение TMR 0,7 В выбрано для обеспечения адекватного запаса по сравнению с порогом закрытия затвора 1,215 В с учетом следующих допусков: ±50% для тока подтяжки TMR (спецификация I TMR(UP ) в техническом описании LTC4381). , ±10% для конденсатора TMR и ±3% для порога закрытия затвора TMR 1,215 В (V TMR(F) спецификация).
В таблице 1 перечислены рекомендуемые конденсаторы TMR для максимальной нагрузки, чтобы ограничить рост напряжения TMR примерно до 0,7 В при запуске при 60 В.
| C НАГРУЗКА (МАКС.) | С ПМР |
| 12 мкФ | 10 нФ |
| 47 мкФ | 22 нФ |
| 90 мкФ | 33 нФ |
| 140 мкФ | 47 нФ |
| 220 мкФ | 68 нФ |
Выход короткого замыкания
Основная цель схемы, показанной на рисунке 1, состоит в том, чтобы защитить восходящий источник питания от перегрузок по току, таких как перегрузки и короткие замыкания, как во время запуска, так и при нормальной работе.
На рис. 5 показан запуск полевого МОП-транзистора LTC4381 при наличии короткого замыкания на выходе. Напряжение затвора (синяя кривая) увеличивается. Когда оно превышает пороговое напряжение 3 В, МОП-транзистор включается, и начинает течь ток (зеленая кривая). Из-за короткого замыкания на выходе и отсутствия конденсатора затвора ток полевого МОП-транзистора быстро нарастает, превышая пороговое значение ограничения тока 15,5 А при выходе 0 В, и достигает пика при 21 А, прежде чем LTC4381 среагирует на затвор МОП-транзистора и выключится. текущий поток. Выход тока выше 15,5 А длится менее 50 мкс. Из-за кратковременного рассеивания мощности в MOSFET напряжение TMR (красная кривая) увеличивается примерно на 200 мВ. Поскольку TMR намного ниже порога отключения затвора 1,215 В, затвор снова включается, что приводит к еще одному скачку тока. С каждым всплеском тока напряжение TMR приближается к 1,215 В.
Рис. 5. LTC4381 запускает источник питания 48 В при коротком замыкании на выходе.
После нескольких таких всплесков тока напряжение TMR достигает порога закрытия затвора 1,215 В, и полевой МОП-транзистор остается закрытым. Теперь TMR входит в цикл охлаждения, а LTC4381-4 не позволяет MOSFET снова включиться, пока цикл охлаждения не завершится. Для конденсатора TMR емкостью 68 нФ цикл охлаждения составляет 33,3 × 0,068 = 2,3 с в соответствии с уравнением 8 в техническом паспорте LTC4381. Поскольку LTC4381-4 автоматически повторяет попытку, та же самая схема пиков тока и цикла охлаждения будет повторяться бесконечно, пока короткое замыкание на выходе не будет устранено. Схема повторяется, если короткое замыкание на выходе происходит во время нормальной работы, то есть когда выход уже включен. Обратите внимание, что LTspice 9Моделирование 0056 ® не демонстрирует поведения, показанного на Рисунке 5, если только не добавить индуктивность входной шины 4 мкГн.
Заключение
Внутренний силовой МОП-транзистор LTC4381 представляет собой компактную схему для электронного предохранителя или автоматического выключателя для систем до 48 В, 10 А.
Время проектирования, затрачиваемое на выбор мощного полевого МОП-транзистора, исключается. SOA LTC4381 MOSFET протестирован в производстве и имеет гарантию для каждого устройства, что недоступно для дискретных MOSFET. Это помогает создать надежное решение для защиты дорогостоящей электроники в серверах и сетевом оборудовании.
Из-за отсутствия конденсатора GATE, стабилизирующего петлю, схема на 10 А, обсуждаемая в этой статье, имеет некоторые уникальные характеристики, о которых следует помнить. В частности, это отсутствие традиционного пускового тока, регулируемого по dV/dt, и импульсные токи при коротком замыкании. Однако это кратковременные переходные события, длящиеся менее нескольких миллисекунд. Емкость входного байпаса может помочь предотвратить возможные помехи в питании 48 В, особенно если оно используется совместно с другими платами, например, на объединительной плате. В последнем случае нагрузочная емкость соседних плат служит той же цели, что и входная шунтирующая емкость.
Автор
Пинкеш Сачдев
Пинкеш Сачдев — старший прикладной инженер по управлению энергосистемой в Analog Devices. Он получил степень бакалавра технических наук. степень Индийского технологического института, Мумбаи, Индия, и его степень магистра. степень Стэнфордского университета по электротехнике.
