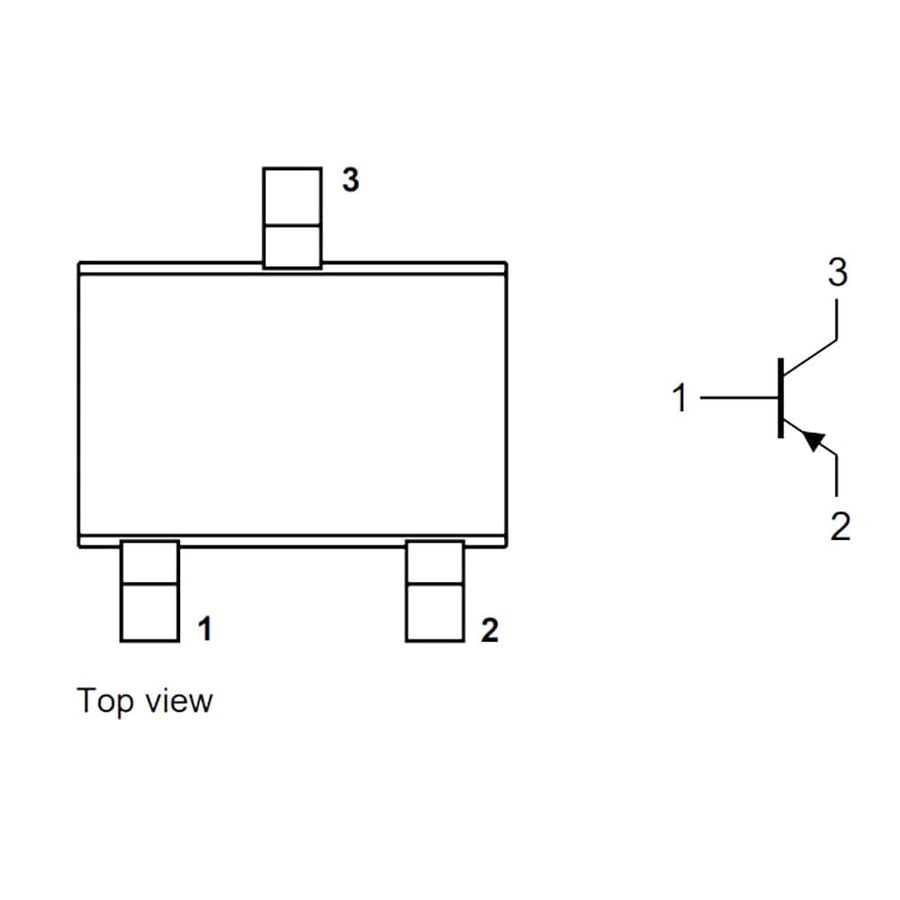

Маркировка SMD транзисторов
Обозначениена корпусе |
Типтранзистора |
Аналог(условный) |
|
15 |
MMBT3960 |
2N3960 |
|
1A |
BC846A |
BC546A |
|
1B |
BC846B |
BC546B |
|
1C |
MMBTA20 |
MPSA20 |
|
1D |
BC846 |
— |
|
1E |
BC847A |
BC547A |
|
1F |
BC847B |
BC547B |
|
1G |
BC847C |
BC547C |
|
1H |
BC847 |
— |
|
1J |
BC848A |
BC548A |
|
|
BC848B |
BC548B |
|
1L |
BC848C |
BC548C |
|
1M |
BC848 |
— |
|
1P |
FMMT2222A |
2N2222A |
|
1T |
MMBT3960A |
2N3960A |
|
1X |
MMBT930 |
— |
|
1Y |
MMBT3903 |
2N3903 |
|
2A |
FMMT3906 |
2N3906 |
|
2B |
BC849B |
BC549B |
|
2C |
BC849C |
BC549C / BC109C / MMBTA70 |
|
2E |
FMMTA93 |
— |
|
2F |
BC850B |
BC550B |
|
2G |
BC850C |
BC550C |
|
2J |
MMBT3640 |
2N3640 |
|
2K |
MMBT8598 |
— |
|
2M |
MMBT404 |
— |
|
2N |
MMBT404A |
— |
|
2T |
MMBT4403 |
2N4403 |
|
2W |
MMBT8599 |
— |
|
2X |
MMBT4401 |
2N4401 |
|
3A |
BC856A |
BC556A |
|
3B |
BC856B |
BC556B |
|
3D |
BC856 |
— |
|
3E |
BC857A |
BC557A |
|
3F |
BC857B |
BC557B |
|
3G |
BC857C |
BC557C |
|
3J |
BC858A |
BC558A |
|
3K |
BC858B |
BC558B |
|
3L |
BC858C |
BC558C |
|
3S |
MMBT5551 |
— |
|
449 |
FMMT449 |
— |
|
489 |
FMMT489 |
— |
|
491 |
FMMT491 |
— |
|
493 |
FMMT493 |
— |
|
4A |
BC859A |
|
|
4B |
BC859B |
BC559B |
|
4C |
BC859C |
BC559C |
|
4E |
BC860A |
BC560A |
|
4F |
BC860B |
BC560B |
|
4G |
BC860C |
BC560C |
|
4J |
FMMT38A |
— |
|
549 |
FMMT549 |
— |
|
589 |
FMMT589 |
— |
|
591 |
FMMT591 |
— |
|
593 |
FMMT593 |
— |
|
5A |
BC807-16 |
BC327-16 |
5B |
BC807-25 |
BC327-25 |
|
5C |
BC807-40 |
BC327-40 |
|
5E |
BC808-16 |
BC328-16 |
|
5F |
BC808-25 |
BC328-25 |
|
5G |
BC808-40 |
BC328-40 |
|
6A |
BC817-16 |
|
|
6B |
BC817-25 |
BC337-25 |
|
6C |
BC817-40 |
BC337-40 |
|
6E |
BC818-16 |
BC338-16 |
|
6F |
BC818-25 |
BC338-25 |
|
6G |
BC818-40 |
BC338-40 |
|
9 |
BC849BLT1 |
— |
|
AA |
BCW60A |
BC636 / BCW60A |
|
AB |
BCW60B |
— |
|
AC |
BCW60C |
BC548B |
|
AD |
BCW60D |
— |
|
AE |
BCX52 |
— |
|
AG |
|
— |
|
AH |
BCX70H |
— |
|
AJ |
BCX70J |
— |
|
AK |
BCX70K |
— |
|
AL |
MMBTA55 |
— |
|
AM |
BSS64 |
2N3638 |
|
AS1 |
BST50 |
BSR50 |
|
B2 |
BSV52 |
2N2369A |
|
BA |
BCW61A |
BC635 |
|
BB |
BCW61B |
— |
|
BC |
BCW61C |
— |
|
BD |
BCW61D |
— |
|
BE |
BCX55 |
— |
|
BG |
BCX71G |
— |
|
BH |
BCX71H |
BC639 |
|
BJ |
BCX71J |
— |
|
BK |
BCX71K |
— |
|
BN |
MMBT3638A |
2N3638A |
|
BR2 |
BSR31 |
2N4031 |
|
C1 |
BCW29 |
— |
|
C2 |
BCW30 |
BC178B / BC558B |
|
C5 |
MMBA811C5 |
— |
|
C6 |
MMBA811C6 |
— |
|
C7 |
BCF29 |
— |
|
C8 |
BCF30 |
— |
|
CE |
BSS79B |
— |
|
CEC |
BC869 |
BC369 |
|
CF |
BSS79C |
— |
|
CH |
BSS82B / BSS80B |
— |
|
CJ |
BSS80C |
— |
|
CM |
BSS82C |
— |
|
D1 |
BCW31 |
BC108A / BC548A |
|
D2 |
BCW32 |
BC108A / BC548A |
|
D3 |
BCW33 |
BC108C / BC548C |
|
D6 |
MMBC1622D6 |
— |
|
D7 |
BCF32 |
— |
|
D8 |
BCF33 |
BC549C / BCY58 / MMBC1622D8 |
|
DA |
BCW67A |
— |
|
DB |
BCW67B |
— |
|
DC |
BCW67C |
— |
|
DE |
BFN18 |
— |
|
DF |
BCW68F |
— |
|
DG |
BCW68G |
— |
|
DH |
BCW68H |
— |
|
E1 |
BFS17 |
BFY90 / BFW92 |
|
EA |
BCW65A |
— |
|
EB |
BCW65B |
— |
|
EC |
BCW65C |
— |
|
ED |
BCW65C |
— |
|
EF |
BCW66F |
— |
|
EG |
BCW66G |
— |
|
EH |
BCW66H |
— |
|
F1 |
MMBC1009F1 |
— |
|
F3 |
MMBC1009F3 |
— |
|
FA |
BFQ17 |
BFW16A |
|
FD |
BCV26 |
MPSA64 |
|
FE |
BCV46 |
MPSA77 |
|
FF |
BCV27 |
MPSA14 |
|
FG |
BCV47 |
MPSA27 |
|
GF |
BFR92P |
— |
|
h2 |
BCW69 |
— |
|
h3 |
BCW70 |
BC557B |
|
h4 |
BCW89 |
— |
|
H7 |
BCF70 |
— |
|
K1 |
BCW71 |
BC547A |
|
K2 |
BCW72 |
BC547B |
|
K3 |
BCW81 |
— |
|
K4 |
BCW71R |
— |
|
K7 |
BCV71 |
— |
|
K8 |
BCV72 |
— |
|
K9 |
BCF81 |
— |
|
L1 |
BSS65 |
— |
|
L2 |
BSS70 |
— |
|
L3 |
MMBC1323L3 |
— |
|
L4 |
MMBC1623L4 |
— |
|
L5 |
MMBC1623L5 |
— |
|
L6 |
MMBC1623L6 |
— |
|
L7 |
MMBC1623L7 |
— |
|
M3 |
MMBA812M3 |
— |
|
M4 |
MMBA812M4 |
— |
|
M5 |
MMBA812M5 |
— |
|
M6 |
BSR58 / MMBA812M6 |
2N4858 |
|
M7 |
MMBA812M7 |
— |
|
O2 |
BST82 |
— |
|
P1 |
BFR92 |
BFR90 |
|
P2 |
BFR92A |
BFR90 |
|
P5 |
FMMT2369A |
2N2369A |
|
Q3 |
MMBC1321Q3 |
— |
|
Q4 |
MMBC1321Q4 |
— |
|
Q5 |
MMBC1321Q5 |
— |
|
R1 |
BFR93 |
BFR91 |
|
R2 |
BFR93A |
BFR91 |
|
S1A |
SMBT3904 |
— |
|
S1D |
SMBTA42 |
— |
|
S2 |
MMBA813S2 |
— |
|
S2A |
SMBT3906 |
— |
|
S2D |
SMBTA92 |
— |
|
S2F |
SMBT2907A |
— |
|
S3 |
MMBA813S3 |
— |
|
S4 |
MMBA813S4 |
— |
|
T1 |
BCX17 |
BC327 |
|
T2 |
BCX18 |
— |
|
T7 |
BSR15 |
2N2907A |
|
T8 |
BSR16 |
2N2907A |
|
U1 |
BCX19 |
BC337 |
|
U2 |
BCX20 |
— |
|
U7 |
BSR13 |
2N2222A |
|
U8 |
BSR14 |
2N2222A |
|
U9 |
BSR17 |
— |
|
U92 |
BSR17A |
2N3904 |
|
Z2V |
FMMTA64 |
— |
|
ZD |
MMBT4125 |
2N4125 |
