Модульный выключатель нагрузки ВН 32

Для безопасного обслуживания электрической сети, кроме всего прочего, используют коммутирующие аппараты. Широко известны автоматические выключатели (ВА), они есть в каждой квартире, частном доме, даче и других местах. Большинство людей использует их как выключатели света, при каждом удобном случае обесточивают помещение.

Связано это, скорее всего, с похожим названием выключателя света. Но, как это ни удивительно, они для этого не предназначены. Зато выключатель нагрузки (ВН) с успехом справляется с такой задачей. Что это такое, чем он отличается от автомата и где применяется – обо всём этом будет рассказано ниже.

Что такое выключатель нагрузки?

Если сказать коротко – это мини рубильник. Многие, наверное, хоть раз в жизни видели металлический ящик с ручкой, выходящей из его бока. Когда ручку поднимают – подаётся питание в сеть, когда опускают – происходит отключение. А если приходилось заглянуть внутрь, можно было увидеть большие медные ножи, так называются подвижные контакты, и губки – неподвижные контакты, в которые ножи входят.

Отличительной чертой такого устройства является то, что можно визуально наблюдать разъединение электрической цепи.

Модульный выключатель нагрузки, конечно же, имеет другую форму и конструкцию, да и размерами намного меньше, но работает по такому же принципу. Поэтому он, как разъединитель и высоковольтные выключатели относится к коммутационным аппаратам.

По названию, порой, тяжело определить, что это за прибор, так как каждый производитель в разных странах использует своё наименование. Поэтому лучше узнавать у продавца. Иногда можно увидеть в названии буквы ВН, помогающие определиться с устройством, например, выключатель нагрузки ВН-32 3Р 40А IP20.

Аббревиатура ВН означает выключатель нагрузки, 3P указывает на количество полюсов, в этом случае их 3. Затем идёт номинальный, рабочий ток, именно это значение является рабочим для выключателя нагрузки. Например, выключатель нагрузки ВН-32 выпускается на следующие номиналы по току: 20; 25; 32; 40; 63 и 100 А.

Последним показан класс защиты (цифры IP-20). Это показатель степени защищённости человека при использовании этого прибора. Для обычного пользователя он не важен, поскольку магазины продают допустимые для общего пользования электроаппараты.

Назначение выключателя нагрузки

При обращении внимания на название — коммутирующее устройство — уже ясно, что это устройство способно производить соединение, чем оно и занимается. Токи, протекающие в сети, могут быть довольно большими, назначение выключателя нагрузки в этом и заключается, чтобы можно было отключать работающие электроприборы.

Для предприятий выпускают выключатели нагрузок разного назначения. У населения нет таких мощных потребителей, поэтому выключатель нагрузки рассчитан на активную нагрузку. Если в доме используется мощный двигатель его, возможно, нельзя отключать таким мини рубильником.

Обычно выключатели нагрузки стоят гораздо меньше автоматов, и некоторые устанавливают их во вводном щитке и вот почему. Опасаясь за безопасность своего жилья из-за неисправности в электропроводке, они обесточивают свою квартиру, отключая автомат.

Как уже было сказано, этого делать не стоит, даже если отключение производится без подключённой нагрузки.

Установив модульный выключатель нагрузки, можно производить такие отключения множество раз. Для того чтобы понять отличие выключателя нагрузки от автомата, необходимо узнать его устройство.

Устройство выключателя нагрузки фирмы IEK

Модульный выключатель нагрузки получил своё название из-за корпуса. Выполненный из несгораемого пластика, он имеет специальное устройство для крепления на DIN-рейку.

Рейки выпускаются по стандарту и, чтобы заранее определить, сколько приборов может войти на одну рейку, необходимо чтобы каждый прибор имел одинаковую ширину. Снизу прибора имеется паз, в который входит один край рейки и защёлка, она удерживает устройство на месте.



Конструктивно модульный выключатель нагрузки может быть одно-, двух-, трех- и четырехполюсным. Полюс – это контактная система, предназначенная для одного проводника. Для трёхфазной сети можно использовать трёхполюсные, если отключаться будут только фазные провода и четырехполюсные для обесточивания всей сети.

Провода вставляются в зажимы на корпусе и крепятся болтами.

Внутри находятся контакты и механизм переключения. Подвижные и неподвижные контакты образуют контактную группу. В более мощных мини рубильниках контакты могут быть двойными. В этом случае на противоположных краях контактной планки располагаются два контакта. При включении рубильника они замыкаются с неподвижными.



Чтобы защитить контакты от выгорания, их делают большими по площади и покрывают серебросодержащим материалом. В некоторых моделях используют дугогасительную камеру.

Во время возникновения дуги температура плазменного шнура может достигать несколько тысяч градусов по Цельсию. Выдержать такую температуру не сможет никакой материал, поэтому время жизни дуги стараются минимизировать. Этого можно достичь, увеличив скорость движения подвижных контактов. Вот почему выключатель нагрузки имеет контакты с мощной пружиной.

Обозначение выключателя нагрузки на схеме

Тем, кому приходится иметь дело с однолинейными схемами щитов должны знать, как обозначаются на них выключатели нагрузки.

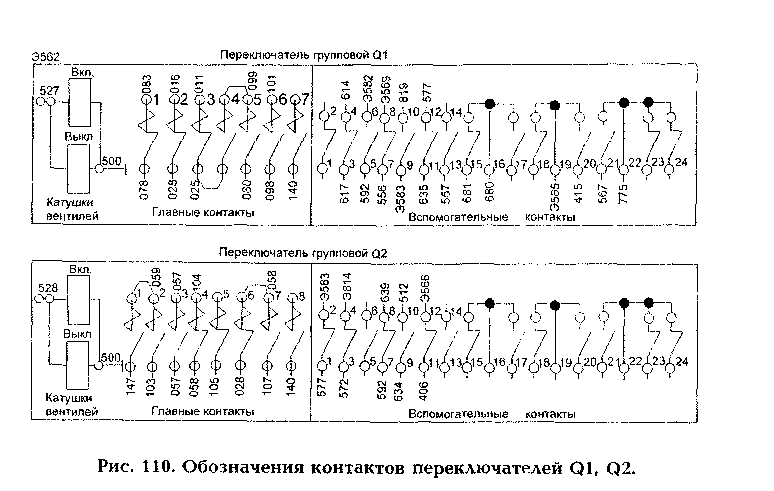

На некоторых моделях самих устройство может встречаться маркировка – «ВН». Буквенная маркировка на схемах выглядит так — QS. Графическое обозначение выключателя нагрузки на схеме выглядит так:

Чем отличается автоматический выключатель от выключателя нагрузки

Главное отличие заключается в назначении. Автоматический выключатель входит в группу защитных устройств и служит для аварийного отключения сети в случае возникновения опасности. Это может быть из-за короткого замыкания (КЗ) или чрезмерного тока в цепи. Повышенный ток может возникнуть в нескольких случаях:

  1. нарушение изоляции;
  2. повышенная нагрузка.

Нарушение изоляции (не короткое замыкание) может появиться из-за механического повреждения, неправильной эксплуатации или старения материала. От этого не застрахованы ни электроприборы, ни сама проводка. Со временем ситуация только ухудшается, что может привести к появлению и повышению тока утечки.

Также увеличение тока происходит, когда подключается слишком много или очень мощная нагрузка. Опасно такое состояние тем, что электропроводка начинает нагреваться, а это ведёт к дальнейшему разрушению изоляции.

Чтобы предотвратить такой процесс и исключить возгорание в автомате используется тепловая защита. Состоит она из биметаллической пластины, по которой проходит весь ток нагрузки. При превышении номинального тока пластина начинает нагреваться и изгибается, и этот процесс протекает тем быстрее, чем больше ток. При определённой температуре пластина деформируется настолько, что приводит в действие механизм отключения. Автомат размыкает цепь.

Стоит отметить, что при такой проблеме нагрев происходит постепенно. Биметаллическая пластина имеет инертность и это оправдано в этих ситуациях.

Другое дело, когда происходит КЗ. Ток КЗ может превышать номинальный в несколько раз, нагрев происходит очень быстро и пластина не успевает отреагировать. В этом случае на помощь приходит магнитный расцепитель.

Он представляет собой соленоид – электромагнит с подвижным сердечником. При номинальном токе силы магнита не хватает, чтобы открыть ту же самую защёлку, на которую давит биметаллическая пластина. Но при КЗ возникает мощная магнитная сила, которая справляется с этой работой.

Если вспомнить про модульный выключатель нагрузки, то он лишён всех этих защитных механизмов. Используется он исключительно для коммутации нагрузки.

Рабочие токи ВН

Номинальное значение рабочего тока выключателя нагрузки должно быть не меньше номинального значения используемых автоматов. Допускается использовать это значение на индекс выше. Однако следует помнить, что согласно ГОСТу вводные аппараты, а ВН таким и является, должны иметь номинал не ниже 40 А.

Не следует слишком завышать это значение, потому что выключатели имеют большой запас прочности. Например, они могут работать с кратковременным током, длительность которого не превышает 1 секунду, превышающим номинальный в 15 раз. Правда, после этого прибору необходимо дать время, чтобы его контакты остыли.

Обычно заводы это оговаривают в своих инструкциях.

Где применяются мини рубильники?

Если говорить о применении для частных лиц, то чаще всего это могут быть вводные щитки. Они позволяют электрикам быстро и безопасно отключать необходимые объекты без предварительного снятия нагрузки. Не запрещено использовать рубильники и в частных домах, дачах, квартирах и других жилых и нежилых помещениях.

Обычно к хозяйственным постройкам (баня, летняя кухня, гараж и т. д.) подводят питание, и если необходимо произвести электромонтажные работы, приходится обесточивать весь дом. Чтобы этого не делать, можно на каждую отходящую ветвь поставить по выключателю нагрузки, тогда каждый объект можно легко и быстро отключить, а главное, не пользоваться автоматами.

Но не забывайте, что помимо ВН любая линия электропроводки, любой кабель должен быть под защитой автоматического выключателя.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



ВНР-10/630-10зУ3

 Пример расшифровки условного обозначения выключателя нагрузки ВНРп-10/630-10зп У3:

ВН — выключатель нагрузки
Р — с ручным приводом
п — c полурамой с посадочными местами под предохранители типа ПКТ
10 — номинальное напряжение, кВ
630 — номинальный ток, А
10 — номинальная периодическая составляющая сквозного тока, кА
з — с ножами заземления снизу или сверху рамы выключателя.
зп — заземляющие ножи расположены за предохранителями на полураме, сверху или снизу выключателя;
У— климатическое исполнение по ГОСТ 15150-69;
3 — категория размещения по ГОСТ 15150-69.

Условия эксплуатации

— высота над уровнем моря до 1000 м;
— температура окружающего воздуха от -50С до + 45С;
— окружающая среда невзрывоопасна, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях разрушающих металл и изоляцию, содержащие коррозийно-активных агентов соответствуют атмосфере II по ГОСТ 15150-69;
— рабочее положение в пространстве — установка на вертикальной плоскости, допускается отклонение от вертикального положения до 5 гр. в любую сторону.

Выключатели предназначены для работы в шкафах комплектных распределительных устройств (КРУ), камерах стационарных одностороннего обслуживания (КСО) и комплектных трансформаторных подстанциях внутренней установки на класс напряжения до 10 кВ трехфазного переменного тока частоты 50 и 60 Гц для системы с заземленной и изолированной нейтралью.

Технические характеристики

Наименование параметра

ВНР-10/630-10зУ3

Номинальное напряжение, кВ

10

Наибольшее рабочее напряжение, кВ

12

Номинальный ток, А

630

Номинальный ток отключения при cos φ>=0,7, А

630

Нормированные параметры сквозных токов короткого замыкания:
— наибольший пик(ток электродинамической стойкости), кА
— номинальное начальное значение периодической составляющей, кА


25
10

среднеквадратичное значение тока за время его протекания (ток термической стойкости), кА

10

время протекания тока (время короткого замыкания), с

1

Нормированные параметры тока включения, кА:
— наибольший пик при 10 кВ
— при 6 кВ


25
25

начальное действующее значение периодической составляющей;
— при 10 кВ
— при 6 кВ


10
10

Номинальное напряжение вспомогательных элементов цепей отключения и включения:
— при постоянном токе В
— при переменном токе В


110-220
127-220

Масса выключателя

60

Выключатель нагрузки состоит из сварной рамы с валом, на которой установлены шесть опорных изоляторов. На трех изоляторах, расположенной в нижней части рамы, крепятся контактные ножи, а на остальных изоляторах, расположенной в верхней части рамы — главные и дугогасительные контакты.
Передача движения от рычагов вала к контактным ножам осуществляется посредством изоляционных тяг.
На концах вала установлены по две отключающих пружины, позволяющие с определенной скоростью отключение выключателя после освобождения механизма свободного расцепления привода, а также два резиновых буфера для смягчения ударов при отключении.
Размыкание дугогасительных контактов происходит во вкладышах дугогасительных камер. Дугогасительным камерам и вкладышам придана дугообразная форма. Это дает возможность входить в них подвижным дугогасительным контактам.
При включении сначала замыкаются дугогасительные контакты, а затем ножи замыкают главные контакты, при отключении сначала размыкаются главные, а затем — дугогасительные контакты.
В отключенном положении подвижный дугогасительный контакт образует видимый воздушный промежуток с дугогасительной камерой, как в обычном разъединителе. При отключении между дугогасительными контактами образуется дуга. Под действием высокой температуры дуги вкладыш выделяет большое количество газов, поток которых гасит дугу.
Выключатели нагрузки независимо от исполнения снабжаются ножами заземления. Ножи заземления приварены к валу. К контактным пластинам ножей заземления приклепаны медные контакты. К раме выключателя ножи заземления присоединяются с помощью боковых пластин снизу или сверху рамы выключателя.
К выключателю ВНР-10/400(630)-10зУ3 могут последовательно подключаться силовые, плавкие предохранители с кварцевым заполнением типа ПКТ. Расположение полурамы для предохранителей, относительно ножей заземления определяет исполнение выключателя нагрузки. Если полурама с предохранителями устанавливается с противоположной стороны от ножей заземления, то выключатель имеет  обозначение  ВНРп-10/400(630)-10зУ3, если же расположены на одной стороне, тогда выключатель обозначается как  ВНРп-10/400(630)-10зпУ3, т.е заземляющие ножи устанавливаются за предохранителями(на полураме).
Управление выключателем нагрузки осуществляется в ручную при помощи привода ПР-17 (рычажком), который расположен всегда с противоположной стороны от привода управления ножами заземления ПР-10.
Привод для управления ножами заземления и вал связаны блокировкой, которая не позволяет включить ножи заземления при включенном выключателе.
При отключенном выключателе ножи заземления можно включить и отключить.
 При включенных ножах заземления выключатель включить невозможно.

Комплект поставки

В комплект поставки входят: выключатель нагрузки, привод ручной для управления выключателем- ПР-17, привод ручной для управления ножами заземления- ПР-10, предохранители 3 шт. (по заказу), сборочные единицы и детали для сочленения приводов с выключателем и заземляющими ножами, техническое описание и инструкция по эксплуатации, паспорт.

Транспортировка и хранение выключателей ВНР и ВНРп на кассете

СЕРТИФИКАТ СООТВЕТСТВИЯ № РОСС RU ME05.ВО3356 срок действия с 27. 12.2004г. по 26.12.2007г

Выключатель нагрузки ВНА — ООО «ТПК Элтектротех»



Выключатели  ВНА применяются в шкафах комплектных распределительных устройств (КРУ), комплектных трансформаторных подстанций (КТП) внутренней установки и камерах стационарных одностороннего обслуживания (КСО).



Расшифровка условного обозначения выключателя нагрузки:

ВНА (П)(Л)-10/630(400)-20- X- Х ХХ

В    Выключатель
Н    Нагрузки
А    Автогазовый
П    с правосторонним приводом ПРБД
Л    с левосторонним приводом ПРБД
10    Номинальное напряжение: кВ
630    Номинальный ток: 400, 630 А
20    Номинальная периодическая составляющая сквозного тока; кА
   заземляющие ножи со стороны разъемных контактов;
IIз    заземляющие ножи со стороны шарнирных контактов;
IIIз    заземляющие ножи с двух cторон;
Пт(. .)    со встроенными контактами для патронов типа: ПТ1.1; ПТ1.2; ПТ.1.3; ПКТ-VK;
   при отсутствии встроенных элементов обозначение не ставится;
У2    климатичесое исполнение



Привод:

П   привод
Р   ручной
БД   с блокировкой в двух положениях
10   номинальное напряжение, кВ
У2   климатическое исполнение



Технические параметры

Наименование Ед.измерения Значение
Номинальное напряжение, Uном     кВ 10
Номинальное рабочее напряжение, Uнр кВ 12
Номинальный ток, А А 400/630
Номинальное начальное значение периодической составляющей сквозного тока короткого замыкания, Iнп кА 20
Номинальный ток отключения А 400/630

Нормативные параметры сквозного тока короткого замыкания:

Наибольший пик тока (ток электродинамической стойкости) кА 51
Начальное действующее значение периодической составляющей кА 20
Среднеквадратичное значение тока за время его протекания (ток термической стойкости) кА 20
Время протекания тока tкз с 1

Нормированные параметры тока включения:

Наибольший пик кА 51
Начальное действующее значение периодической составляющей кА 20
Коммутационная способность в нормальном эксплуатационном режиме

Циклы

ВКЛ/ОТКЛ

10
Сторона присоединения привода  —

Справа/слева



Выключатели нагрузки ВНА-П/Л-10/400(630)-20з(п) У2 предназначены для включения и отключения под нагрузкой участков цепей переменного трехфазного тока частотой 50-60 Гц, номинальным напряжением 6(10) кВ, а также заземления отключенных участков при помощи заземлителей.



Выключатели нагрузки ВНА — Электроэнергетическая группа
