Практические схемы на микросхеме NE555 | Дмитрий Компанец

Таймер NE555

Таймер NE555

Назначение выводов и Основные характеристики интегрального таймера NE555 читайте внизу этой статьи. А пока предлагаю познакомиться с практикой работы с этой микросхемой

NE555 Как работает эта микросхема объяснение

NE555 Как паять SMD без фенов и мастерских

NE555 Как подключить РЕЛЕ или ТРАНЗИСТОР

NE555 ШИМ с раздельным Питанием Нагрузки и Управления

NE555 СЕНСОР Схема — Включаем лампы зажигалкой

Основные характеристики интегрального таймера NE555

Максимальная частота более чем 500 кГц.
Длина одного импульса от 1 мсек до часа.
Может работать в режиме моностабильного мультвибратора.
Высокий выходной ток (до 200 мА)
Регулируемая скважность импульса (отношение периода импульса к его длительности).
Совместимость с TTL уровнями.
Температурная стабильность 0,005% на 1 градус Цельсия.
Микросхема NE555 в своем составе содержит чуть более 20 транзисторов и 10 резисторов.

Описание выводов 555

Описание выводов 555

Описание выводов 555

1 — Земля. — Подключается к минусу питания схемы

2 — Запуск.— При подаче на этот вход импульса лог. «0», происходит запуск таймера и на выводе №3 появляется напряжение лог. «1» на время, которое задается внешним сопротивлением R1+R2 и конденсатором С.

Данный режим работы называется моностабильным.

3 — Выход. — Логическая 1 равена Uпит — 1,7В. Логический ноль равен 0,25В. Время переключения 100 нс.

4 — Сброс. — При подаче на этот вывод напряжения лог. «0» (не более 0,7в) произойдет сброс таймера и на выходе его установится напряжение лог. «0». !!!Если в схеме нет необходимости в режиме сброса, то вывод «сброс» необходимо подключить к плюсу питания !!!

5 — Контроль. — Применение вывода расширяет функциональность таймера. Изменением напряжения от 45% до 90% на этот вывод можно управлять длительностью выходных импульсов таймера, а значит отказаться от RC времязадающей цепочки.

6 — Стоп.— При подаче на этот вывод импульса лог. «1» (не менее 2/3 напряжения питания), работа таймера останавливается, и на выходе таймера устанавливается напряжение лог. «0».

7 — Разряд. Вывод соединен с коллектором транзистора эмиттер которого соединен с общим проводом. При открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер. Транзистор закрыт, когда на выходе таймера лог. «1» и открыт, когда на выходе лог. «0».

8 — Питание.— Напряжение питания таймера NE 555 постоянное и может быть в интервале от 4,5B(min) до для NE 16B(max) SE18B(max)

SA SE рабочие температуры -40 +85 и -55 +125 грС

Схемы на 555 таймере шим

Автор: с2. Опубликовано в Все статьи

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту микросхему.

Микросхема существует с 1971 года, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер»,

Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс.
За прошедшие 39 лет практически каждый уважающий себя производитель полупроводников, считал свои долгом выпустить свою версию этой микросхемы.

Но при этом в функциональности и расположении выводов никаких различий нет. Все они полные аналоги оригинала Signetics Corporation. Новые виды схемных решений находятся и по сей день .

Меня эта микросхема по прежнему часто удивляет , как изменив в схеме подключение одного элемента, схема приобретает новую функциональность.

В статье простые схемы примеры практического применения данной микросхемы

Триггер Шмидта.

Это очень простая, но эффективная схема. Схема позволяет, подавая на вход аналоговый сигнал, получить чистый прямоугольный сигнал на выходе

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Простой таймер.

  • Схема простого таймера NE555, видео обзор от пользователя
    jakson
    .

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Схема таймера NE555, для получения более точных интервалов.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

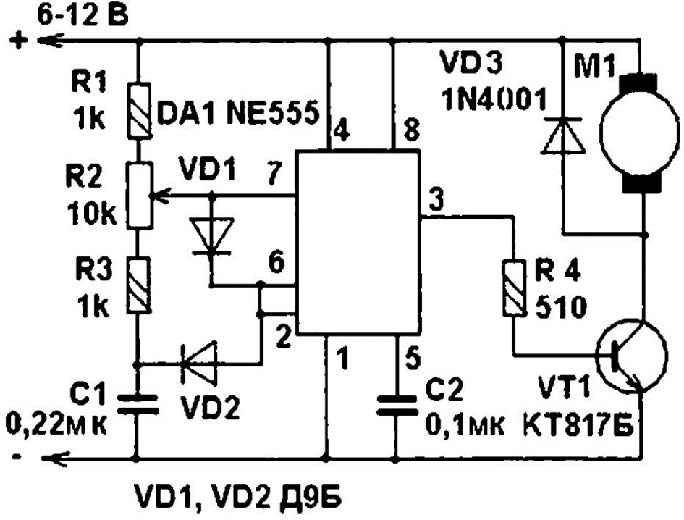

Простой ШИМ

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Сумеречный выключатель.

— — — — — — — — — — — — — — — — — —

— — — — — — — — — — — — — — — — — —

Управление устройством с помощью одной кнопки.

  • Вариант исполнения такой схемы находится в этом блоге.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Аналогичная схема управление одной кнопкой на микросхеме CD4013 (аналог 561TM2)

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Датчик (индикатор) влажности.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Контроль уровня воды.


Два датчика уровня жидкости могут служить для контроля за количеством воды в баке . Один датчик сообщает о малом количестве воды в баке, а второй о том , что бак полный. При небольшой доработке схемы выходные сигналы схемы можно подключить к более серьёзным нагрузкам :).

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

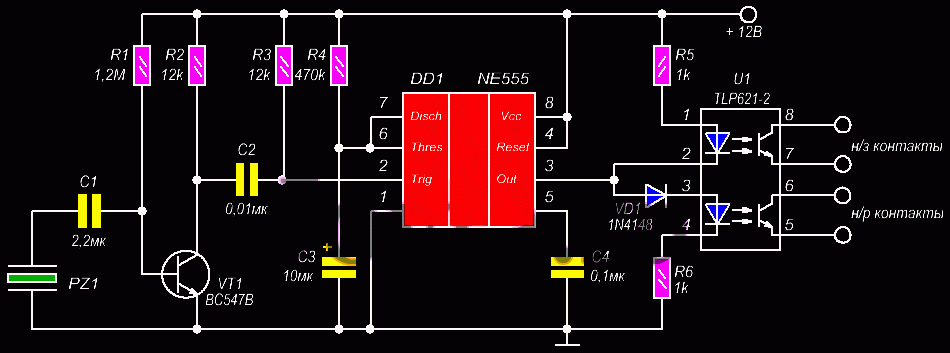

ON/OFF сенсор.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Схема для включения светодиодной подсветки от автономного питания, на 10- 30секунд.

Один вариант из применения, встраивается во входную дверь в районе замочной скважины.

Подсветка включается посредством нажатия кнопки на дверной ручке – в результате не возникнет проблем с открытием замка при отсутствии естественного либо искусственного освещения.

— — — — — — — — — — — — — — — — — —

— — — — — — — — — — — — — — — — — —

Кодовый замок на таймере NE555.

Подобной разработки кодового замка на таймере NE555, в интернете я пока не встречал, поэтому эта разработка посвящается всем любителям этой чудесной микросхемы.
Схему на микросхеме NE555 в виде кодового замка на дверь или сейф, нетрудно реализовать на этом таймере.
Еще я знаю, что 555 нормально работает при отрицательных температурах,(если предстоит эксплуатация на улице) и более широкий диапазон напряжения питания до 16V. Надежность микросхемы не подлежит сомнению.

И так привожу в пример схему, цифровой код в которой будет состоять из 4 цифр (технически схему можно реализовать и на одной кнопке, но это будет слишком банально, я думаю что 4 цифры для начала самый раз, наращивать количество цифр в коде этой схемы можно до бесконечности ,(одинаковыми частями по блочно, обвел на схеме U2).

В приведенной схеме все 4 таймера работают по одной схеме, имеются небольшие отличия в таймерах U1, U4. Схема U2 и U3 повторяются один в один.
Каждый таймер в этой схеме может быть настроен на своё рабочее время, на это задействована время задающая цепочка R1, R2, C1.
А также секретность кода можно увеличить подключив доп. коммутирующие диоды.( в качестве примера привел включение одного диода D1, большее не рисовал, так как думаю, что тогда схема будет восприниматься очень сложно).

Главное отличие этой схемы на таймерах 555, от подобных схем, наличие настройки рабочего времени каждого таймера, при простоте этой схемы, вероятность подбора кода посторонним лицом будет очень невелик.

Работа схемы;
— Нажимаем кнопку ноль, запускается таймер U1, его рабочее время настроено на удержание логической единицы (вывод 3) в течении 30 сек, после этого можно нажать кнопку 1.
— Нажимаем кнопку 1 таймер U2, его рабочее время настроено на 2 сек., в течении этого времени надо нажать кнопку 2 (иначе U2 удержание логической единицы (вывод 3) сбрасывается и нажатие кн. 2 не будет иметь смысла)

— Нажимаем кнопку 2, таймер U3 настроен на удержание логической единицы (вывод 3) в течении 25 сек, после этого можно нажать кнопку 3, но ……….. смотрим на коммутирующий диод D1, из за него кнопку 3 нет смысла быстро нажимать, пока не закончится 30 секундное рабочее время таймера U1,
— После нажатия кнопки 3, таймер U4 выдает логическую единицу (U4 вывод 3)на исполнительное устройство.
Еще остается добавить что, в действующем устройстве цифровой код будет расположен не по порядку номеров, а хаотично,
и любое нажатие других кнопок будет сбрасывать таймеры в 0.
Ну в общем пока всё, все варианты использования тут не описать, вижу что не все, я здесь в описании затронул …… в общем если есть идея, ее техническая реализация всегда найдётся.
Все настройки, рабочего времени микросхем U1…….U4 являются тестовыми, и описаны здесь для примера. 🙂
(в охранных системах для непрошеных гостей самое трудное, это индивидуальные решения, доказано временем )
Прикладываю архив со схемой в протеус, в нем работу схемы можно оценить наглядно.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Назначение восьми ног микросхемы.

1. Земля.

Вывод, который подключается к минусу питания и к общему проводу схемы.
2. Запуск.
Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, ) и конденсатором С — это так называемый режим моностабильного мультивибратора. Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА.


3. Выход.

Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий — высокий уровень происходит приблизительно за 100 нс.
4. Сброс.
При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и есть reset. Входное напряжение не зависит от величины напряжения питания — это TTL-совместимый вход. Для предотвращения случайных сбросов этот вывод рекомендуется подключить к плюсу питания, пока в нем нет необходимости.
5. Контроль.
Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей.
6. Останов.
Этот вывод является одним из входов компаратора №1. Он используется как эдакий антипод вывода 2. То есть используется для остановки таймера и приведения выхода в состояние низкого уровня. При подаче импульса высокого уровня (не менее 2/3 напряжения питания), таймер останавливается, и выход сбрасывается в состояние низкого уровня. Так же как и на вывод 2, на этот вывод можно подавать как прямоугольные импульсы, так и синусоидальные.
7. Разряд.
Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.

8. Плюс питания.

Напряжение питания таймера может находиться в пределах 4,5-16 вольт.

Программа параметров и расчета NE555.rar 1,3Mb.

Работа схемы таймера NE555 в протеусе.

Автор: с2. Опубликовано в Все статьи

Наверное нет такого радиолюбителя, который не использовал бы в своей практике эту микросхему.

Микросхема существует с 1971 года, когда компания Signetics Corporation выпустила микросхему SE555/NE555 под названием «Интегральный таймер»,

Сразу после поступления в продажу микросхема завоевала бешеную популярность и среди любителей и среди профессионалов. Появилась куча статей, описаний, схем, использующих сей девайс.
За прошедшие 39 лет практически каждый уважающий себя производитель полупроводников, считал свои долгом выпустить свою версию этой микросхемы.

Но при этом в функциональности и расположении выводов никаких различий нет. Все они полные аналоги оригинала Signetics Corporation. Новые виды схемных решений находятся и по сей день .

Меня эта микросхема по прежнему часто удивляет , как изменив в схеме подключение одного элемента, схема приобретает новую функциональность.

В статье простые схемы примеры практического применения данной микросхемы

Триггер Шмидта.

Это очень простая, но эффективная схема. Схема позволяет, подавая на вход аналоговый сигнал, получить чистый прямоугольный сигнал на выходе

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Простой таймер.

  • Схема простого таймера NE555, видео обзор от пользователя jakson .

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Схема таймера NE555, для получения более точных интервалов.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Простой ШИМ

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Сумеречный выключатель.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Управление устройством с помощью одной кнопки.

  • Вариант исполнения такой схемы находится в этом блоге.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Аналогичная схема управление одной кнопкой на микросхеме CD4013 (аналог 561TM2)

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Датчик (индикатор) влажности.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Контроль уровня воды.


Два датчика уровня жидкости могут служить для контроля за количеством воды в баке . Один датчик сообщает о малом количестве воды в баке, а второй о том , что бак полный. При небольшой доработке схемы выходные сигналы схемы можно подключить к более серьёзным нагрузкам :).

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

ON/OFF сенсор.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Схема для включения светодиодной подсветки от автономного питания, на 10- 30секунд.

Один вариант из применения, встраивается во входную дверь в районе замочной скважины.

Подсветка включается посредством нажатия кнопки на дверной ручке – в результате не возникнет проблем с открытием замка при отсутствии естественного либо искусственного освещения.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Кодовый замок на таймере NE555.

Подобной разработки кодового замка на таймере NE555, в интернете я пока не встречал, поэтому эта разработка посвящается всем любителям этой чудесной микросхемы.
Схему на микросхеме NE555 в виде кодового замка на дверь или сейф, нетрудно реализовать на этом таймере.
Еще я знаю, что 555 нормально работает при отрицательных температурах,(если предстоит эксплуатация на улице) и более широкий диапазон напряжения питания до 16V. Надежность микросхемы не подлежит сомнению.

И так привожу в пример схему, цифровой код в которой будет состоять из 4 цифр (технически схему можно реализовать и на одной кнопке, но это будет слишком банально, я думаю что 4 цифры для начала самый раз, наращивать количество цифр в коде этой схемы можно до бесконечности ,(одинаковыми частями по блочно, обвел на схеме U2).
В приведенной схеме все 4 таймера работают по одной схеме, имеются небольшие отличия в таймерах U1, U4. Схема U2 и U3 повторяются один в один.
Каждый таймер в этой схеме может быть настроен на своё рабочее время, на это задействована время задающая цепочка R1, R2, C1.
А также секретность кода можно увеличить подключив доп. коммутирующие диоды.( в качестве примера привел включение одного диода D1, большее не рисовал, так как думаю, что тогда схема будет восприниматься очень сложно).
Главное отличие этой схемы на таймерах 555, от подобных схем, наличие настройки рабочего времени каждого таймера, при простоте этой схемы, вероятность подбора кода посторонним лицом будет очень невелик.

Работа схемы;
— Нажимаем кнопку ноль, запускается таймер U1, его рабочее время настроено на удержание логической единицы (вывод 3) в течении 30 сек, после этого можно нажать кнопку 1.
— Нажимаем кнопку 1 таймер U2, его рабочее время настроено на 2 сек., в течении этого времени надо нажать кнопку 2 (иначе U2 удержание логической единицы (вывод 3) сбрасывается и нажатие кн. 2 не будет иметь смысла)
— Нажимаем кнопку 2, таймер U3 настроен на удержание логической единицы (вывод 3) в течении 25 сек, после этого можно нажать кнопку 3, но ……….. смотрим на коммутирующий диод D1, из за него кнопку 3 нет смысла быстро нажимать, пока не закончится 30 секундное рабочее время таймера U1,
— После нажатия кнопки 3, таймер U4 выдает логическую единицу (U4 вывод 3)на исполнительное устройство.
Еще остается добавить что, в действующем устройстве цифровой код будет расположен не по порядку номеров, а хаотично,
и любое нажатие других кнопок будет сбрасывать таймеры в 0.
Ну в общем пока всё, все варианты использования тут не описать, вижу что не все, я здесь в описании затронул …… в общем если есть идея, ее техническая реализация всегда найдётся.
Все настройки, рабочего времени микросхем U1…….U4 являются тестовыми, и описаны здесь для примера. 🙂
(в охранных системах для непрошеных гостей самое трудное, это индивидуальные решения, доказано временем )
Прикладываю архив со схемой в протеус, в нем работу схемы можно оценить наглядно.

— — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — — —

Назначение восьми ног микросхемы.

1. Земля.

Вывод, который подключается к минусу питания и к общему проводу схемы.
2. Запуск.
Вход компаратора №2. При подаче на этот вход импульса низкого уровня (не более 1/3 Vпит) таймер запускается и на выходе устанавливается напряжение высокого уровня на время, которое определяется внешним сопротивлением R (Ra+Rb, ) и конденсатором С — это так называемый режим моностабильного мультивибратора. Входной импульс может быть как прямоугольным, так и синусоидальным. Главное, чтобы по длительности он был короче, чем время заряда конденсатора С. Если же входной импульс по длительности все-таки превысит это время, то выход микросхемы будет оставаться в состоянии высокого уровня до тех пор, пока на входе не установится опять высокий уровень. Ток, потребляемый входом, не превышает 500нА.
3. Выход.

Выходное напряжение меняется вместе с напряжением питания и равно Vпит-1,7В (высокий уровень на выходе). При низком уровне выходное напряжение равно примерно 0,25в (при напряжении питания +5в). Переключение между состояниями низкий — высокий уровень происходит приблизительно за 100 нс.
4. Сброс.
При подаче на этот вывод напряжения низкого уровня (не более 0,7в) происходит сброс выхода в состояние низкого уровня не зависимо от того, в каком режиме находится таймер на данный момент и чем он занимается. Reset, знаете ли, он и есть reset. Входное напряжение не зависит от величины напряжения питания — это TTL-совместимый вход. Для предотвращения случайных сбросов этот вывод рекомендуется подключить к плюсу питания, пока в нем нет необходимости.
5. Контроль.
Этот вывод позволяет получить доступ к опорному напряжению компаратора №1, которое равно 2/3Vпит. Обычно, этот вывод не используется. Однако его использование может весьма существенно расширить возможности управления таймером. Все дело в том, что подачей напряжения на этот вывод можно управлять длительностью выходных импульсов таймера и таким образом, забить на RC времязадающую цепочку. Подаваемое напряжение на этот вход в режиме моностабильного мультивибратора может составлять от 45% до 90% напряжения питания. А в режиме мультивибратора от 1,7в до напряжения питания. При этом мы получаем ЧМ (FM) модулированный сигнал на выходе. Если же этот вывод таки не используется, то его рекомендуется подключить к общему проводу через конденсатор 0,01мкФ (10нФ) для уменьшения уровня помех и всяких других неприятностей.
6. Останов.
Этот вывод является одним из входов компаратора №1. Он используется как эдакий антипод вывода 2. То есть используется для остановки таймера и приведения выхода в состояние низкого уровня. При подаче импульса высокого уровня (не менее 2/3 напряжения питания), таймер останавливается, и выход сбрасывается в состояние низкого уровня. Так же как и на вывод 2, на этот вывод можно подавать как прямоугольные импульсы, так и синусоидальные.
7. Разряд.
Этот вывод подсоединен к коллектору транзистора Т6, эмиттер которого соединен с землей. Таким образом, при открытом транзисторе конденсатор С разряжается через переход коллектор-эмиттер и остается в разряженном состоянии пока не закроется транзистор. Транзистор открыт, когда на выходе микросхемы низкий уровень и закрыт, когда выход активен, то есть на нем высокий уровень. Этот вывод может также применяться как вспомогательный выход. Нагрузочная способность его примерно такая же, как и у обычного выхода таймера.

8. Плюс питания.

Напряжение питания таймера может находиться в пределах 4,5-16 вольт.

Программа параметров и расчета NE555.rar 1,3Mb.

Работа схемы таймера NE555 в протеусе.

PWM регулятор от 0% до 100% на NE555. Новое схемное решение.

Автор: Simurg, [email protected]
Опубликовано 05.09.2017
Создано при помощи КотоРед.

Очень удобно регулировать мощность в нагрузке и ее включать/отключать только одним элементом управления. В представленном варианте регулятора можно полностью выключить, полностью включить и плавно регулировать мощность одним переменным резистором.

Также схема позволяет регулировать мощность внешним напряжением с плавающим максимальным уровнем, который можно задать в пределах от 5 вольт до 12 вольт стабилитроном (его нужно исключить из схемы, если предполагается регулировать только переменным резистором, а не напряжением извне).

Частоту можно задать в широких пределах от 1 Гц до 300 кГц с помощью RC цепи. Метод регулирования мощности комбинированный: ШИМ/ЧИМ. Частота не фиксирована. С повышением мощности частота снижается логарифмически со значительным снижением частоты в почти максимуме.

Плата получается очень компактной:

Схема выполнена на самых дешевых и распространенных компонентах и функционально состоит из двух частей: сам регулятор и драйвер полевых транзисторов.

И сокращенная схема если регулировать переменным резистором:


Регулятор: Особенность схемного решения регулятора заключается в понижении питания таймера на 1,2-1,7 вольт относительно его максимального напряжения задания на выводе 4 и 5. Когда необходимо включить нагрузку полностью, то подают напряжение выше на 1, 2 вольта относительно питания. При этом на выходе 3 устанавливается постоянно высокий уровень. И если надо нагрузку выключить, то подают 0…0,7 вольта на вывод 4 и 5, через 4 вывод на вход сброса подается низкий уровень и таймер на выходе 3 устанавливает постоянно низкий уровень.
Для подавления дребезга (многократного включения/выключения выхода на максимально возможной частоте таймера), который возникает при регулировании около «0» на коротком участке, используется небольшая ПОС резистором «антидребезг» от 4,7к до 20к в зависимости от степени подавления.

Драйвер: Состоит из таймера и повторителя. Управление таймером через вывод 4 сброса. При таком включении используется только выходной каскад, отключая всю остальную часть. Этим обеспечивается максимальна частота переключения, которая может достигать 500 кГц.

Снабберная цепь в стоке-истоке выходных транзисторов, примерно подбирается в зависимости от частоты. Ток ограничен максимально допустимым током выходных транзисторов.

Схема драйвера шагового двигателя с использованием IC 555

В этом проекте мы узнаем, как сделать простую схему драйвера униполярного шагового двигателя с использованием микросхемы таймера 555. Помимо таймера 555 нам также понадобится микросхема CD 4017, которая представляет собой микросхему декадного счетчика.


Анкит Неги

Любой униполярный двигатель может быть подключен к этой цепи для выполнения конкретной задачи, хотя сначала вам нужно сделать некоторые небольшие изменения.


Скорость шагового двигателя можно контролировать с помощью потенциометра, подключенного между разрядом и порогом. вывод 555 таймера .

Основы шагового двигателя

Шаговые двигатели используются в областях, где требуется определенная величина вращения, недостижимая при использовании обычных двигателей постоянного тока. Типичное применение шагового двигателя — 3D ПРИНТЕР. Вы найдете два типа популярных шаговых двигателей: УНИПОЛЯРНЫЙ и БИПОЛЯРНЫЙ.


Как следует из названия, униполярный шаговый двигатель содержит обмотки с общим проводом, которые можно легко запитать по одной.

В то время как биполярный шаговый двигатель не имеет общего вывода между катушками, из-за чего его нельзя запустить просто по предложенной схеме. Для управления биполярным шаговым двигателем нам понадобится h-мостовая схема.

СОСТАВНЫЕ ЧАСТИ:

1. 555 ТАЙМЕР IC

два. CD 4017 IC

3. РЕЗИСТОРЫ 4.7K, 1K

4. ПОТЕНЦИОМЕТР 220К

5. КОНДЕНСАТОР 1 мкФ

6. 4 ДИОДА 1N4007

7. 4 ТРАНЗИСТОРА 2N2222

8. УНИПОЛЯРНЫЙ ШАГОВЫЙ ДВИГАТЕЛЬ

9. ИСТОЧНИК ПИТАНИЯ ПОСТОЯННОГО ТОКА.

НАЗНАЧЕНИЕ ТАЙМЕРА 555:

Здесь требуется таймер 555 для генерации тактовых импульсов определенной частоты (можно изменять с помощью потенциометра 220k), который определяет скорость шагового двигателя.

Распиновка IC 555

НАЗНАЧЕНИЕ CD4017:

Как уже упоминалось выше, это микросхема декадного счетчика, то есть она может считать до 10 тактовых импульсов. Особенность этой ИС заключается в том, что в нее встроен собственный декодер. Благодаря этому вам не нужно добавлять дополнительную ИС для декодирования двоичных чисел.

4017 считает до 10 тактовых импульсов от 555 часов и дает высокий выходной сигнал, соответствующий каждому тактовому импульсу один за другим на своих 10 выходных контактах. Одновременно высокий только один контакт.

НАЗНАЧЕНИЕ ТРАНЗИСТОРОВ:

Здесь транзистор имеет два назначения:

1. Транзисторы действуют здесь как переключатели, запитывая одну катушку за раз.

2. Транзисторы позволяют пропускать большой ток через них, а затем через двигатель, тем самым полностью исключая таймер 555, поскольку он может подавать очень небольшое количество тока.

ПРИНЦИПИАЛЬНАЯ ЭЛЕКТРИЧЕСКАЯ СХЕМА:

Выполните соединения, как показано на рисунке.

1. Подключите контакт 3 или выходной контакт таймера 555 к контакту 14 (тактовый контакт) IC 4017.
2. Подключите разрешающий штифт или 13-й штырь 4017 к земле.
3. Подключите контакты 3,2,4,7 один за другим к транзисторам 1,2,3,4 соответственно.
4. Подключите 10-й и 15-й контакт к земле через резистор 1 кОм.
5. Подключите общий провод шагового двигателя к плюсу питания.
6. Подключите другие провода шагового двигателя таким образом, чтобы катушки были под напряжением одна за другой, чтобы совершить один полный оборот должным образом. (Вы можете посмотреть техническое описание двигателя, предоставленное производителем)

ПОЧЕМУ ВЫХОДНОЙ КОНТАКТ 10 IC 4017 ПОДКЛЮЧЕН К ЕГО КОНТАКТУ 15 (ПИН-код сброса)?

Как уже упоминалось выше, 4017 считает тактовые импульсы один за другим до 10-го тактового импульса и соответственно выдает высокий выходной сигнал на выходных контактах, каждый выходной контакт становится высоким.

Это вызывает некоторую задержку вращения двигателя, в которой нет необходимости. Поскольку нам требуются только первые четыре контакта для одного полного оборота двигателя или первые четыре десятичных отсчета от 0 до 3, контакт № 10 подключен к выводу 15, так что после 4-го отсчета ИС сбрасывается, и отсчет начинается заново. Это гарантирует отсутствие прерывания вращения двигателя.

РАБОТАЮЩИЙ:

После правильного выполнения соединений, если вы включите контурный двигатель, он начнет пошагово вращаться. Таймер 555 производит тактовые импульсы в зависимости от номиналов резистора, потенциометра и конденсатора.

Если вы измените значение любой из этих трех составляющих, частота тактового импульса изменится.

Эти тактовые импульсы подаются на микросхему IC CD 4017, которая затем считает тактовые импульсы один за другим и выдает 1 в качестве выходного сигнала на вывод 3,2,4,7 соответственно и непрерывно повторяет этот процесс.

Поскольку транзистор Q1 подключен к контакту 3, он сначала включается, затем транзистор Q2, а затем Q3 и Q4. Но когда один транзистор включен, все остальные остаются выключенными.

Когда Q1 включен, он действует как замкнутый переключатель, и ток течет через общий провод к проводу 1, а затем на землю через транзистор Q1.

Это возбуждает катушку 1, и двигатель вращается под некоторым углом, который зависит от тактовой частоты. То же самое происходит с Q2, который питает катушку 2, затем катушку 3 и катушку 4. Таким образом, получается один полный оборот.

Когда потенциометр вращается:

Предположим, что изначально положение потенциометра таково, что между разрядом и пороговым штифтом есть максимальное сопротивление (220 кОм). Формула для частоты выходного тактового импульса:

F = 1,44 / (R1 + 2R2) C1

Из формулы видно, что частота тактовых импульсов уменьшается с увеличением значения R2. Таким образом, когда R2 или значение потенциометра максимальное, частота минимальна, из-за чего IC 4017 считает медленнее и дает более задержанный выходной сигнал.

По мере уменьшения значения сопротивления R2 частота увеличивается, что вызывает минимальную задержку между выходами IC 4017. Следовательно, шаговый двигатель вращается быстрее.

Таким образом, значение потенциометра определяет скорость шагового двигателя.

МОДЕЛИРОВАНИЕ ВИДЕО:

Здесь вы можете ясно увидеть, как скорость двигателя изменяется в зависимости от сопротивления R2. Его значение сначала уменьшается, а затем увеличивается, что, в свою очередь, сначала увеличивает, а затем снижает скорость шагового двигателя.

Предыдущая статья: Как работают кривошипные фонарики Далее: Схема тахометра Arduino для точных показаний

Интегральная схема 555

Интегральная схема 555



НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ ИНДЕКСНУЮ СТРАНИЦУ

ИНТЕГРАЛЬНАЯ ЦЕПЬ 555

В. Райан 2007 — 2019



PDF-ФАЙЛ — НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПЕЧАТЬ

Эта интегральная схема используется для измерения времени. Много схемы состоят из таймеров, и наиболее распространенным из них является 555 Интегральная схема. Он используется во многих коммерческих изделиях. таких как видеомагнитофоны и таймеры.

Вы должны понимать основы работы этой важной микросхемы. У 555 есть восемь штифтов (ножек), но функции двух очень важны. Эти пин два и три. Этот чип используется в схемах синхронизации.




Схема ниже представляет собой упрощенную версию 555. схема.Это таймер. При нажатии переключателя ток/напряжение входит в микросхему через контакт два (входной контакт). Чип начинает считать и когда он закончил считать, он подает импульсы тока или напряжения от контакт 3 (выходной контакт). Это напряжение от контакта три переключает транзистор и позволяет светодиоду загореться.





Время от нажатия выключателя до включения светодиода может составлять от 1 секунды до двадцати минут.

A 555 включает ряд компонентов, а не только светодиоды. Например, это может включить реле, которое затем позволяет работать второй цепи.

Схема, показанная напротив, представляет собой простую версию реальной схемы 555. То реальная схема включает резисторы и конденсаторы. (См. следующие листы).



Интегральная схема 555 действует как счетчик. При активации током, поступающим через контакт 2, он начинает рассчитывать на определенное время. Когда он закончил считать его испускает ток с контакта 3. Обычно это активирует другие компоненты например, светодиоды или реле.

При нажатии нажимного переключателя ток разрешается. течь на контакт 2, запуская временную последовательность.

Комбинация резистора и конденсатора определяет длину временной последовательности. В общих чертах, если значения резистора и конденсатора высокие, временная последовательность длинная. Если значения низкие, временная последовательность короткая.

Транзистор действует как очень чувствительный переключатель. Когда ток входит в базу, электричество может течь от коллектора. к излучателю. это позволяет светодиоду загореться.

Светодиод загорается, когда через него проходит ток. В эта схема указывает, когда контакт три излучает ток.



НАЖМИТЕ ЗДЕСЬ, ЧТОБЫ ПОЛУЧИТЬ УКАЗАТЕЛЬ ЭЛЕКТРОННОЙ СТРАНИЦЫ


Цепи таймеров 555 и 556

Цепи таймеров 555 и 556 Главная | Карта | Проекты | Строительство | Пайка | Исследование | Компоненты | 555 | Символы | Часто задаваемые вопросы | Ссылки
Входы | Выход | Нестабильный | Рабочий цикл | Моностабильный | Триггер по фронту | Бистабильный | Буфер

Следующая страница: Счетные схемы
См. также: ИС (микросхемы) | Емкость | Переменный, постоянный и электрические сигналы

Введение

610034

4 8-контактный таймер 555 должен быть одним из самых полезных чипов, когда-либо созданных, и он используется во многих проекты.С помощью всего лишь нескольких внешних компонентов его можно использовать для создания множества схем, а не все они связаны со временем!

Популярной версией является NE555, и она подходит в большинстве случаев, когда используется «таймер 555». указано. 556 — это двойная версия 555, размещенная в 14-контактном корпусе. два таймера (A и B) имеют одни и те же контакты источника питания. Схемы на этой странице показать 555, но все они могут быть адаптированы для использования половины 556.

Выпускаются маломощные версии 555, такие как ICM7555, но они должны быть только используются, когда указано (для увеличения срока службы батареи), потому что их максимальный выходной ток около 20 мА (при питании 9 В) слишком мало для многих стандартных схем 555.ICM7555 имеет то же расположение контактов, что и у стандартного 555.

Символ схемы для 555 (и 556) представляет собой коробку с контактами, расположенными в соответствии со схемой. схема: например, 555, контакт 8 вверху для питания + Vs, 555, контакт 3, выход справа. Обычно используются только номера контактов, и они не помечены своей функцией.

Модели 555 и 556 можно использовать с напряжением питания (Vs) в диапазоне от 4,5 до 15 В (абсолютное значение 18 В). максимум).

Стандартные чипы 555 и 556 создают значительные «сбои» в питании при изменении их выходного сигнала. состояние. Это редко бывает проблемой в простых схемах без других ИС, но в более сложных схемах сглаживающий конденсатор (например, 100 мкФ) должен быть подключен к источникам питания +Vs и 0V. рядом с 555 или 556.

Функции входных и выходных контактов кратко описаны ниже, и есть более полные объяснения. охватывает различные схемы:

  • Нестабильный — создание прямоугольной волны
  • Моностабильный — выдача одиночного импульса при срабатывании
  • Bistable — простая память, которую можно устанавливать и сбрасывать
  • Буфер — инвертирующий буфер (триггер Шмитта)
Спецификации можно получить по адресу:

Входы 555/556

Триггерный вход: , когда < 1 / 3 Vs («активный низкий уровень») это делает выход высоким (+Vs).Он контролирует разрядку времязадающего конденсатора в нестабильной цепи. Он имеет высокий входной импеданс > 2M.

Пороговый вход: , когда >  2 / 3  Vs («активный высокий уровень») это делает выход низким (0 В)*. Он контролирует зарядку времязадающих конденсаторов в нестабильных и моностабильных цепях. Он имеет высокое входное сопротивление > 10 МОм.
* при условии, что вход триггера > 1 / 3  Vs, в противном случае триггерный вход переопределит пороговый вход и удержит выход на высоком уровне (+Vs).

Вход сброса: , когда меньше примерно 0,7 В («активный низкий уровень»), это делает выход низким (0 В), переопределение других входов. Если не требуется, его следует подключить к +Vs. Входное сопротивление около 10кОм.

Управляющий вход: можно использовать для регулировки порогового напряжения, которое устанавливается внутри быть 2 / 3  Vs. Обычно эта функция не требуется, и управление вход подключен к 0V с 0.Конденсатор 01 мкФ для устранения электрических помех. Его можно оставить неподключенным, если шум не является проблемой.

Выводной штифт не является входом, но он указан здесь для удобства. Он подключен к 0 В, когда выход таймера низкий, и используется для разрядки времени. конденсатор в нестабильных и моностабильных цепях.


Выход 555/556

Выход стандартного 555 или 556 может сток и источник до 200 мА.Это больше, чем у большинства микросхем, и этого достаточно для прямого питания многих выходных преобразователей, включая светодиоды (с последовательным резистором), слаботочные лампы, пьезопреобразователи, громкоговорители (с последовательным конденсатором), катушки реле (с диодной защитой) и некоторые двигатели (с диодной защита). Выходное напряжение не совсем достигает 0V и +Vs, особенно если большой ток течет.

Для переключения больших токов можно подключить транзистор.

Способность как поглощать, так и источать ток означает, что два устройства могут быть подключены к выход так, чтобы один был включен при низком уровне выходного сигнала, а другой — при высоком уровне выходного сигнала.На верхней схеме показаны два светодиода, подключенных таким образом. Эта схема используется в Проект «Железнодорожный переезд», чтобы красные светодиоды мигали попеременно.

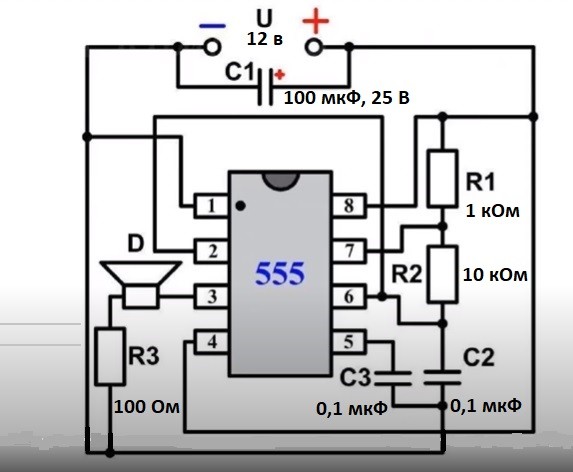

Громкоговорители
Громкоговоритель (минимальное сопротивление 64) может быть подключен к выходу нестабильной схемы 555 или 556, но конденсатор (около 100 мкФ) должны быть соединены последовательно. Выходной сигнал эквивалентен устойчивому постоянному току около ½Vs в сочетании с прямоугольным сигналом переменного тока (аудио). Конденсатор блокирует постоянный ток, но позволяет переменному току проходить, как описано в конденсаторной связи.

Пьезопреобразователи могут быть подключены непосредственно к выходу и не требуют конденсатор последовательно.

Катушки реле и другие индуктивные нагрузки
Как и все ИС, 555 и 556 должны быть защищены от кратковременного «всплеска» высокого напряжения. возникает при отключении индуктивной нагрузки, такой как катушка реле. Стандарт защитный диод должен быть подключен «назад» через катушку реле, как показано на схеме.

Однако , 555 и 556 требуют подключения дополнительного диода . последовательно с катушкой, чтобы гарантировать, что небольшой «глюк» не может быть передан обратно в ИС. Без этого дополнительного диода моностабильные схемы могут перезапуститься, когда катушка отключится. выключен! Ток катушки проходит через дополнительный диод, поэтому он должен быть 1N4001 или аналогичный выпрямительный диод, способный пропускать ток, сигнальный диод типа 1N4148 обычно подходит , а не .


К началу страницы | Входы | Выход | Нестабильный | Рабочий цикл | Моностабильный | Триггер по фронту | Бистабильный | Буфер

555/556 Нестабильный

Пример обозначения схемы (вверху)

Реальное расположение контактов (внизу)

0 555 ASTable схема с диодом на R2
555 нестабильный выход, квадратная волна
(TM и TS могут быть разными)
9 555 ASTable Circuit 2
Нестабильная схема создает «прямоугольную волну», это цифровая форма волны с резкими переходами. между низким (0V) и высоким (+Vs).Обратите внимание, что продолжительность низкого и высокого состояний может быть разные. Схема называется стабильной и , потому что она не стабильна ни в каком состоянии: выход постоянно меняется между «низким» и «высоким».

Период времени (T) прямоугольной волны — это время одного полного цикла, но обычно лучше учитывать частоту (f), которая представляет собой количество циклов в секунду.

T = 0,7 × (R1 + 2R2) × C1 и   f =            1.4
(R1 + 2R2) × C1

T   = период времени в секундах (с)
f    = частота в герцах (Гц)
R1 = сопротивление в Ом ()
R2 = сопротивление в омах ()
C1 = емкость в фарадах (Ф)

Период времени можно разделить на две части: T = Tm + Ts
Время маркировки (выход высокий): Tm = 0,7 × (R1 + R2) × C1
Пространство-время (выход низкий): Ts = 0. 7 × R2 × C1

Многие схемы требуют, чтобы Tm и Ts были почти равны; это достигается, если R2 намного больше, чем R1.

Для стандартной нестабильной схемы Tm не может быть меньше Ts, но это не слишком ограничивает, поскольку выход может как потреблять, так и источать ток. Например, светодиод может кратковременно мигать с помощью длинные промежутки, подключив его (с резистором) между +Vs и выходом. Таким образом горит светодиод во время Ts, поэтому короткие вспышки достигаются с R1 больше, чем R2, что делает Ts коротким, а Tm длинным.Если Tm должно быть меньше Ts, в схему можно добавить диод, как описано в разделе рабочий цикл ниже.

Выбор R1, R2 и C1
R1 и R2 должны быть в диапазоне 1к до 1М. Лучше всего сначала выбрать C1, потому что конденсаторы доступны всего в нескольких номиналах.
  • Выберите C1 в соответствии с требуемым частотным диапазоном (используйте таблицу в качестве руководства).
  • Выберите R2 , чтобы указать требуемую частоту (f). Предположим, что R1 намного меньше, чем R2. (так что Tm и Ts почти равны), то вы можете использовать:
    R2 =    0,7
    f × C1
  • 5 Мин. если вы не хотите, чтобы время отметки Tm было значительно больше, чем пространственное время Ts.
  • Если вы хотите использовать переменный резистор , лучше сделать его R2.
  • Если R1 переменный, он должен иметь постоянный резистор не менее 1к в серии
    (это не требуется для R2, ​​если он переменный).

Нестабильная работа
При высоком выходе (+Vs) конденсатор C1 заряжается током, протекающим через резисторы R1 и R2. Пороговый и триггерный входы контролируют напряжение конденсатора и, когда оно достигает 2 / 3 Вс (пороговое напряжение) выход становится низким, а разрядный контакт подключается к 0 В.

Конденсатор теперь разряжается током, протекающим через резистор R2 на разрядный штифт. Когда напряжение падает до 1 / 3 Вс (напряжение запуска), выход становится высоким снова, и разрядный контакт отсоединяется, позволяя конденсатору снова начать заряжаться.

Этот цикл повторяется непрерывно, если вход сброса не подключен к 0 В, что приводит к низкому уровню выхода. в то время как сброс 0V.

Нестабильный может использоваться для обеспечения тактового сигнала для таких цепей, как счетчики.

Низкочастотный с нестабильной частотой (< 10 Гц) можно использовать для включения и выключения светодиода, вспышки с более высокой частотой слишком быстры, чтобы их можно было четко увидеть. Управление громкоговорителем или пьезоэлектрическим преобразователь с низкой частотой менее 20 Гц произведет серию «щелчков». (по одному на каждый переход между низкими и высокими частотами), и это можно использовать для создания простого метронома.

Нестабильная звуковая частота (от 20 Гц до 20 кГц) может использоваться для воспроизведения звука громкоговоритель или пьезопреобразователь.Звук подходит для гудков и гудков. Собственная (резонансная) частота большинства пьезопреобразователей составляет около 3 кГц. заставить их издавать особенно громкий звук.

Рабочий цикл
Рабочий цикл нестабильной схемы — это доля полного цикла, за которую выход высока (маркировка времени). Обычно дается в процентах.

Для стандартной нестабильной схемы 555/556 время маркировки (Tm) должно быть больше, чем пространство-время (Ts), поэтому рабочий цикл должен быть не менее 50%:

Рабочий цикл =       Тм      =   R1 + R2
Тм + Ц R1 + 2R2
для достижения рабочего цикла менее 50% диод можно добавить параллельно R2, как показано на схеме. Это обходит R2 во время зарядную (маркированную) часть цикла так, чтобы Tm зависела только от R1 и C1:

Tm = 0,7 × R1 × C1   (без учета 0,7 В на диоде)
Ts  = 0,7 × R2 × C1   (без изменений)

Рабочий цикл с диодом   =       Тм      =    R1
Тм + Ц R1 + R2

Используйте сигнальный диод, например 1N4148.


Примеры проектов с использованием нестабильного 555: Мигающий светодиод | Фиктивная сигнализация | Значок в форме сердца | «Случайный» флешер
К началу страницы | Входы | Выход | Нестабильный | Рабочий цикл | Моностабильный | Триггер по фронту | Бистабильный | Буфер

555/556 Моностабильный

0
555 Монохранилищный выход, один импульс
555 моностабильный схема с ручным триггером
Моностабильная схема выдает одиночный выходной импульс при срабатывании. Это называется моно стабилен, потому что он стабилен только в одном состоянии : «выход низкий». Состояние «высокий выход» является временным.

Длительность импульса называется периодом времени (Т) и определяется по формуле резистор R1 и конденсатор С1:

период времени, T = 1,1 × R1 × C1

T   = период времени в секундах (с)
R1 = сопротивление в Ом ()
C1 = емкость в фарадах (Ф)
Максимальный надежный период времени составляет около 10 минут.

Почему 1.1? Конденсатор заряжается до 2 / 3 = 67%, поэтому немного больше, чем постоянная времени (R1 × C1), то есть время, необходимое для зарядки до 63%.

  • Сначала выберите C1 (значений относительно немного).
  • Выберите R1 , чтобы указать нужный период времени. R1 должен быть в диапазоне 1k до 1M, поэтому используйте фиксированный резистор на не менее 1k последовательно, если R1 переменный.
  • Остерегайтесь , что значения электролитического конденсатора неточны, распространены ошибки не менее 20%.
  • Остерегайтесь , электролитические конденсаторы пропускают заряд, что существенно увеличивает период времени если вы используете высокоомный резистор — используйте формулу только как очень приблизительное руководство!
    Например, проект «Таймер» должен иметь максимальный период времени 266 с (около 4,5 минут), но многие электролитические конденсаторы увеличивают это время примерно до 10 минут!

Моностабильный режим
Период синхронизации запускается (запускается), когда вход триггера (555 контакт 2) меньше, чем 1 / 3 Vs, это делает выход высоким (+Vs), и конденсатор C1 начинает заряжать через резистор R1.Как только период времени начался, дальнейшие триггерные импульсы игнорируются.

Пороговый вход (555 контакт 6) контролирует напряжение на C1, и когда оно достигает 2 / 3  Вс, период времени составляет и выход становится низким. При этом разряд (555 пин 7) есть подключен к 0 В, разряжая конденсатор, готовый к следующему триггеру.

Вход сброса (555 контакт 4) имеет приоритет перед всеми другими входами, и синхронизация может быть отменена. в любое время, подключив сброс к 0 В, это мгновенно делает выход низким и разряжает конденсатор.Если функция сброса не требуется, контакт сброса должен быть подключен к +Vs.

Сброс при включении питания или
схема запуска
Сброс при включении питания или запуск
Может быть полезно убедиться, что моностабильная схема сбрасывается или запускается автоматически, когда источник питания подключен или включен. Это достигается за счет использования конденсатора вместо (или в дополнение к) нажимной переключатель, как показано на схеме.

Конденсатору требуется короткое время для зарядки, кратковременно удерживая вход близко к 0 В, когда цепь включена. Переключатель может быть подключен параллельно конденсатору, если вручную операция тоже нужна.

Такое расположение используется для триггера в проекте Timer.

Запуск по фронту
схема запуска по фронту
Если вход триггера все еще меньше 1 / 3  Vs в конце периода времени выход будет оставаться высоким до тех пор, пока триггер не превысит 1 / 3 Vs.Этот Ситуация может возникнуть, если входной сигнал поступает от выключателя или датчика.

Моностабильный можно сделать срабатыванием по фронту , реагирующим только на изменений входного сигнала, путем подключения триггерного сигнала через конденсатор к триггерному входу. Конденсатор внезапно выходит из строя изменяется (AC), но блокирует постоянный (DC) сигнал. Дополнительную информацию см. на странице емкость. Схема «запускается отрицательным фронтом», потому что она реагирует на внезапное падение входного сигнала.

Резистор между триггером (555, контакт 2) и +Vs обеспечивает нормальный высокий уровень триггера (+Vs).


Примеры проектов с использованием моностабильного 555: Регулируемый таймер | Электронный «Замок» | Светочувствительный будильник
К началу страницы | Входы | Выход | Нестабильный | Рабочий цикл | Моностабильный | Триггер по фронту | Бистабильный | Буфер

555/556 Бистабильный (триггер) — схема памяти

555 бистабильная схема
Схема называется стабильной bi , потому что она устойчива в двух состояниях : выход высокий и низкий выход.Он также известен как «флип-флоп».

Он имеет два входа:

  • Триггер (555 контакт 2) устанавливает на выходе высокий уровень .
    Триггер имеет «активный низкий уровень», он работает, когда < 1 / 3  Vs.
  • Сброс (555 контакт 4) делает выход низким .
    Сброс — это «активный низкий уровень», он сбрасывается, когда < 0,7 В.
Схемы сброса при включении питания, запуска по включению питания и запуска по фронту можно использовать, как описано выше. выше для моностабильных.

Примеры проектов с использованием 555 bistable: Quiz | Модель железнодорожного сигнала


К началу страницы | Входы | Выход | Нестабильный | Рабочий цикл | Моностабильный | Триггер по фронту | Бистабильный | Буфер

555/556 Инвертирующий буфер (триггер Шмитта) или строб НЕ

9
555 400192
9 не символ ворот
Вход буферной цепи имеет очень высокий импеданс (около 1 МОм). поэтому для него требуется всего несколько мкА, но выходной сигнал может потреблять или выдавать до 200 мА.Это позволяет источнику сигнала с высоким импедансом (например, LDR) переключать выходной преобразователь с низким импедансом (например, лампу).

Это инвертирующий буфер или вентиль НЕ , потому что выходное логическое состояние (низкий/высокий) является обратным входному состоянию:

  • Вход низкий (< 1 / 3  Vs) делает выход высоким , +Vs
  • Высокий вход (> 2 / 3  Vs) делает выход низким , 0 В
Когда входное напряжение находится между 1 / 3 и 2 / 3 Vs выходное остается в своем нынешнем состоянии.Эта промежуточная область ввода представляет собой мертвое пространство, в котором нет ответа. свойство, называемое гистерезисом , похоже на люфт в механической связи. Этот тип схемы называется триггером Шмитта .

Если требуется высокая чувствительность, гистерезис может стать проблемой, но во многих схемах он полезен. имущество. Это дает входу высокую невосприимчивость к шуму, потому что, как только выход схемы при переключении на высокий или низкий уровень входной сигнал должен измениться не менее чем на 1 / 3  Vs чтобы сделать выходной переключатель обратно.


К началу страницы | Входы | Выход | Нестабильный | Рабочий цикл | Моностабильный | Триггер по фронту | Бистабильный | Буфер
Следующая страница: Счетные цепи | Изучение электроники

© John Hewes 2007, Клуб электроники, www.kpsec.freeuk.com
Этот сайт был взломан с помощью ПРОБНОЙ версии WebWhacker. Это сообщение не появляется в лицензионной копии WebWhacker.

8: 555 схем таймера — Workforce LibreTexts

  1. Последнее обновление
  2. Сохранить как PDF
  • Идентификатор страницы
    1284
  • \( \newcommand{\vecs}[1]{\overset {\scriptstyle \rightharpoonup} {\mathbf{#1}} } \) \( \newcommand{\vecd}[1]{\overset{-\! -\!\rightharpoonup}{\vphantom{a}\smash {#1}}} \)\(\newcommand{\id}{\mathrm{id}}\) \( \newcommand{\Span}{\mathrm {span}}\) \( \newcommand{\kernel}{\mathrm{null}\,}\) \( \newcommand{\range}{\mathrm{range}\,}\) \( \newcommand{\ RealPart}{\mathrm{Re}}\) \( \newcommand{\ImaginaryPart}{\mathrm{Im}}\) \(\newcommand{\Argument}{\mathrm{Arg}}\) \( \newcommand{ \norm}[1]{\| #1 \|}\) \( \newcommand{\inner}[2]{\langle #1, #2 \rangle}\) \( \newcommand{\Span}{\ mathrm{span}}\) \(\newcommand{\id}{\mathrm{id}}\) \( \newcommand{\Span}{\mathrm{span}}\) \( \newcommand{\kernel}{ \mathrm{null}\,}\) \( \newcommand{\range}{\mathrm{range}\,}\) \( \newcommand{\RealPart}{\mathrm{Re}}\) \( \newcommand {\ImaginaryPart}{\mathrm{Im}}\) \(\newcommand{\Argument}{\mathrm{Arg}}\) \(\newcommand{\norm}[1]{\| #1 \|}\ ) \( \newcommand{\inner}[2]{\langle #1, #2 \rangle}\) \( \newcommand{\Span}{\mathrm{s панорамирование}}\)

    Нет заголовков

    Вклады и ссылки

    Эта страница находится под лицензией GNU General Public License 3. 0, автором, ремиксом и/или куратором которого является Тони Р. Купхалдт. Подробная история версий изменений исходного контента доступна по запросу.

    1. Наверх
      • 7.9: 7-сегментный дисплей
      • 8.1: 555IC
    • Была ли эта статья полезной?
    • Да
    • Нет
    1. Тип изделия
      Глава
      Автор
      Тони Р.Купхальдт
      Лицензия
      GNU GPL
    2. Теги
      1. Цепи таймера

    Управление промышленным двигателем: таймер 555



    ЦЕЛИ

    • Опишите работу таймера 555.
    • Обсудите использование таймера 555.
    • Подключить таймер как генератор.
    • Подключите таймер 555 в качестве таймера задержки включения.

    Таймер 555 представляет собой восьмиконтактную интегральную схему, ставшую одной из самые популярные электронные устройства, используемые в промышленных электронных схемах. Причиной популярности модели 555 является ее невероятная универсальность. То Таймер 555 используется в схемах, требующих функции временной задержки, и он также используется в качестве генератора для обеспечения импульсов, необходимых для работы компьютера. схемы.


    РИС. 1 После определения контакта №1 остальные контакты нумеруются. как показано.


    РИС. 2 Восьмиконтактная интегральная схема.

    Таймер 555 чаще всего размещается в встроенном восьмиконтактном корпусе. схема (IC) (фиг. 1 и 2).

    Этот пакет имеет насечку на одном конце или точку на одном штифте, который используется чтобы идентифицировать штифт №1. Как только контакт № 1 будет идентифицирован, другие контакты пронумерованы, как показано на фиг.1. Таймер 555 работает при напряжении, Диапазон от 3 до 16 вольт. Ниже приводится объяснение каждого контакта и его функция:

    Контакт № 1, заземление — этот контакт подключен к заземлению цепи.

    Контакт № 2 Триггер — контакт № 2 должен быть подключен к напряжению меньше 1/3 Vcc (приложенное напряжение) для срабатывания устройства. Обычно это делается подключив контакт №2 к земле. Соединение с 1/3 Vcc или землей должно быть мгновенным. Если контакт № 2 не отсоединен от земли, устройство не будет работать.

    Выход на контакт № 3 — выход включается, когда контакт № 2 срабатывает и поворачивается. выключается при включении разряда.

    Контакт № 4 Сброс. Когда этот контакт подключен к Vcc, он позволяет устройству работать. Когда он подключен к земле, он активирует разряд и удерживает таймер от работы.

    Контакт № 5 Контрольное напряжение — если этот контакт подключен к Vcc через переменную резистор, время включения больше, но время выключения не влияет.Если штифт №5 подключен к земле через переменный резистор, время включения короче, и время выключения по-прежнему не влияет. Если контакт № 5 не должен использоваться в цепи, его обычно берут на землю через небольшой конденсатор. Этот помогает не допустить, чтобы шум схемы «говорил» на контакт № 5.

    Пороговое значение для контакта № 6 — когда напряжение на конденсаторе, подключенном к контакту #6 достигает 2/3 значения Vcc, включается разряд и выход выключает.

    Разрядка на контакте № 7. Когда контакт № 6 включает разряд, он разряжает конденсатор подключен к контакту № 6.Разряд остается включенным до тех пор, пока контакт #2 перезапускает таймер. Затем разряд выключается, и конденсатор подключен к контакту № 6, снова начинает заряжаться.

    Контакт № 8 Vcc — контакт № 8 подключен к Vcc.

    (Для следующего объяснения предположим, что контакт № 2 подключен к контакту № 6. Это позволяет устройству перезапускаться разрядом каждый раз он включается и разряжает конденсатор до 1/3 значения Vcc.) Таймер 555 работает в процентах от приложенного напряжения.Это позволяет настройка времени остается неизменной, даже если приложенное напряжение изменяется. Например, когда конденсатор, подключенный к контакту № 6, достигает 2/3 приложенного напряжения разряд включается и разряжает конденсатор до тех пор, пока оно достигает 1/3 приложенного напряжения. Если приложенное напряжение таймера подключен к 12 вольт постоянного тока, 2/3 приложенного напряжения составляет 8 вольт и 1/3 это 4 вольта. Это означает, что при изменении напряжения на подключенном конденсаторе на контакт № 6 достигает 8 вольт, контакт № 7 будет включаться до тех пор, пока конденсатор не разрядится до 1/3 значения Vcc или 4 вольт, а затем выключится (РИС. 3).

    Если напряжение снижается до 6 вольт на Vcc, 2/3 приложенного напряжения составляет 4 вольта, а 1/3 приложенного напряжения составляет 2 вольта. Контакт № 7 теперь повернется включается, когда напряжение на конденсаторе, подключенном к контакту № 6, достигает 4 вольт и выключится, когда напряжение на конденсаторе упадет до 2 вольта.


    РИС. 3 Заряд и разряд определяется процентом от приложенное напряжение.

    Формула для постоянной времени RC-цепи: (Емкость сопротивления времени).Уведомление что в формуле нет упоминания о напряжении. Это означает, что это зарядка конденсатора занимает одинаковое время независимо от подключена ли цепь к 12 вольтам или к 6 вольтам. Если время требуется, чтобы напряжение конденсатора, подключенного к контакту № 6, достигло измеряется 2/3 от Vcc, когда на таймер подается напряжение 12 вольт, оно будет таким же, как количество времени, которое требуется, когда приложенное напряжение всего 6 вольт. Синхронизация цепи остается неизменной, даже если изменения напряжения.

    Схема, показанная на РИС. 4 используется для пояснения работы таймер 555. На фиг. 4, нормально замкнутый переключатель, S1, подключен между разрядом, контакт № 7, и землей, контакт № 1. нормально открытый переключатель, S2, подключен между выходом, контактом № 3, и Vcc, контактом № 8.

    Пунктирная линия, проведенная между этими двумя переключателями, показывает механическое соединение. Это означает, что эти переключатели работают вместе.Если S1 открывается, S2 закрывается в то же время. Если S2 открывается, S1 закрывается. Контакт № 2, спусковой крючок и штифт № 6, порог, используются для управления этими переключателями. Триггер может закрыть переключатель S2, и порог может закрыть S1.

    Чтобы начать анализ этой цепи, предположим, что переключатель S1 замкнут. и переключатель S2 разомкнут, как показано на фиг. 4. Когда триггер подключен до напряжения менее 1/3 от Vcc, переключатель S2 замыкается. и переключите S1, чтобы открыть.Когда переключатель S2 замыкается, напряжение подается на выход на контакте №3. Когда переключатель S1 размыкается, разряд больше не подключен на землю, и конденсатор С1 начинает заряжаться через резисторы R1 и R2. Когда напряжение на C1 достигает 2/3 Vcc, пороговое значение на выводе № 6 вызывает переключатель S1, чтобы закрыть и переключатель S2, чтобы открыть. Когда переключатель S2 размыкается, выход выключает. Когда переключатель S1 замыкается, разрядка, контакт № 7, подключается к земля. Затем конденсатор С1 разряжается через резистор R2.Таймер будет оставаться в этом положении до тех пор, пока триггер снова не будет подключен к напряжению что составляет менее 1/3 от Vcc.

    Если триггер постоянно подключен к напряжению менее 1/3 от Vcc, переключатель S2 будет удерживаться замкнутым, а переключатель S1 — разомкнутым. Этот, конечно, остановит работу таймера. Как указывалось ранее, триггер должен быть мгновенным импульсом, а не постоянным соединением, в чтобы таймер 555 сработал.


    РИС.4 Простая схема иллюстрирует работу таймера.


    РИС. Таймер 5 555 подключен как простой генератор.


    РИС. 6 Время заряда C1 определяется резисторами R1 и R2. Увольнять время C1 определяется резистором R2.

    Схемы

    Осциллятор

    Таймер 555 может выполнять различные функции.

    Обычно используется в качестве генератора. Таймер 555 стал популярным для этого приложения, потому что оно так просто в использовании.

    Таймер 555, показанный на РИС. 5 контакт № 2 подключен к контакту № 6. Этот позволяет таймеру перезапускаться в конце каждого временного цикла. Когда приложенное напряжение включается, конденсатор С1 разряжается и имеет напряжение на нем 0 вольт. Так как контакт № 2 подключен к контакту № 6, и если напряжение в этой точке меньше 1/3 Vcc, сработает таймер. Когда таймер срабатывает, одновременно происходят две вещи: вывод включается, а разрядка отключается. Когда разряд на контакте № 7 поворачивается выключен, конденсатор С1 заряжается через резисторы R1 и R2. Количество времени время зарядки конденсатора С1 определяется емкостью конденсатор и общее сопротивление R1 и R2.

    Когда конденсатор C1 заряжается до напряжения, равного 2/3 Vcc, выход выключается, и включается разряд на выводе №7. Когда разряд превращается конденсатор С1 разряжается через резистор R2 на землю. Количество время разряда C1 определяется емкостью конденсатора C1 и сопротивление R2.

    Когда конденсатор C1 разряжается до напряжения, равного 1/3 Vcc, таймер повторно запускается контактом № 2, в результате чего выход включается, а разряд выключить. Когда разряд прекращается, конденсатор С1 начинает заряжаться опять таки.

    Количество времени, необходимое для зарядки конденсатора C1, определяется комбинированное сопротивление R1 и R2. Однако время разряда определяется на значение R2 (фиг. 6).

    Поскольку выход таймера включается во время зарядки конденсатора С1, и выключен, пока C1 разряжается, время включения выхода больше чем время отключения.Если номинал резистора R2 намного больше, чем резистора R1 это условие не слишком бросается в глаза. Например, если резистор R1 имеет значение 1 кОм, а R2 имеет значение 100 кОм, сопротивление, включенное последовательно с конденсатором во время заряда, равно 101 кОм. Сопротивление, включенное последовательно с конденсатором во время разряд 100 кОм. В этой схеме разница между зарядом время и время разряда конденсатора 1%.Если бы осциллограф к выходу таймера подключен сигнал, похожий на сигнал показано на фиг. 7 будет видно.

    Предположим, что номинал резистора R1 изменен на 100 кОм и номинал резистора R2 остается равным 100 кОм. В этой цепи сопротивление включенный последовательно с конденсатором при зарядке, составляет 200 кОм. Сопротивление, включенное последовательно с конденсатором при разряде, однако составляет 100 кОм. Поэтому время разряда составляет 50% от заряда время.Это означает, что выход таймера будет включаться дважды пока он будет выключен.

    Осциллограф, подключенный к выходу таймера, будет отображать сигнал аналогичный показанному на фиг. 8.

    Хотя это условие может существовать, таймер 555 имеет возможность решения эта проблема. Контакт № 5, контакт управляющего напряжения, может дать полный контроль выходного напряжения. Если между выводом #5 и Vcc время включения выхода может быть увеличено до любого желаемого значения.Если переменный резистор подключен между контактом № 5 и землей, время включения выхода можно сократить до любого желаемого значения. Так как вовремя таймера настраивается подключением сопротивления к контакту №5, время выключения задается значениями C1 и R2.

    Выходная частота блока определяется значениями конденсатора C1 и резисторы R1 и R2. Таймер 555 будет работать практически на любой частоте желанный.

    Используется во многих промышленных электронных схемах, требующих использования прямоугольного генератора.


    РИС. 7 Форма волны, создаваемая при подключении осциллографа к выход таймера 555.


    РИС. 8 Другая форма сигнала создается, когда значение одного из резисторы поменяны.


    РИС. 9 Таймер задержки включения.

    Таймер задержки включения

    В этой схеме таймер 555 используется для построения реле задержки включения. 555 обеспечивает точную временную задержку, которая может варьироваться от секунд до часов. в зависимости от значений сопротивления и емкости, используемых в цепи.

    На фиг. 9, транзистор Q1 используется для включения или выключения катушки реле K1. Для управления реле используется транзистор, поскольку таймер 555 не может быть в состоянии обеспечить ток, необходимый для его работы.

    Транзистор Q2 используется в качестве похитителя тока для кражи тока базы. от транзистора Q1. Пока транзистор Q2 открыт выходом таймера транзистор Q1 закрыт.

    Конденсатор C3 соединен от базы транзистора Q1 к земле.Конденсатор C3 действует как цепь с короткой выдержкой времени. Когда Vcc включен переключателем S1, конденсатор С3 разряжен. Прежде чем транзистор Q1 может быть включен, конденсатор С3 необходимо заряжать через резистор R3. Это время зарядки всего доли секунды, но это гарантирует, что транзистор Q1 не включается до того, как выход таймера сможет включить транзистор Q2.

    После включения транзистора Q2 он будет удерживать транзистор Q1 в выключенном состоянии. украв его базовый ток.

    Диод D1 используется в качестве обратного или обратного диода для подавления всплеска. напряжение, индуцируемое в обмотке реле К1, когда переключатель S1 разомкнут. Резистор R3 ограничивает базовый ток транзистора Q1, а резистор R4 ограничивает ток базы транзистора Q2.

    Контакт № 4, контакт сброса, используется в качестве защелки в этой схеме. Когда сила подается на Vcc, транзистор Q1 закрывается. Поскольку транзистор Q1 закрыт, большая часть приложенного напряжения падает на транзистор, вызывая около На коллекторе транзистора должно появиться 12 вольт.Поскольку контакт № 4 подключен к коллектору транзистора Q1, на вывод подается 12 вольт. № 4. Чтобы таймер работал, контакт № 4 должен быть подключен к напряжению, превышает 2/3 Vcc. Когда контакт № 4 подключен к напряжению, которое менее 1/3 от Vcc, включается разряд и держит таймер от операционной. Когда транзистор Q1 открывается, коллектор транзистора падает на землю или 0 вольт. Контакт № 4 также соединен с землей, что предотвращает таймер от дальнейшей работы.Поскольку таймер больше не может работать, выход остается выключенным, что позволяет транзистору Q1 оставаться включенным на.

    Конденсатор C1 и резисторы R1 и R2 используются для установки количества времени задерживать. Резистор R2 следует держать на значении около 100 Ом. Работа резистора R2 ограничивает ток при разрядке конденсатора C1. Резистор R2 имеет относительно низкое значение, что позволяет конденсатору C1 быстро разряжаться. Установку времени можно изменить, изменив номинал резистора R1.

    Чтобы понять работу схемы, предположим, что переключатель S1 разомкнут. и все конденсаторы разряжены.

    Когда переключатель S1 замкнут, контакт № 2, на который подается 0 вольт, срабатывает. таймер. Когда таймер срабатывает, выход активирует транзистор Q2, который отбирает ток базы у транзистора Q1. Транзистор Q1 ре сеть выключена, пока транзистор Q2 открыт. Когда конденсатор С1 заряжен до 2/3 от Vcc включается разряд и включается выход таймера выключенный.Когда выход выключает транзистор Q2, на транзистор Q1 подается питание. с базовым током через резистор R3 и включает катушку реле К1. Когда Транзистор Q1 открыт, напряжение, подаваемое на контакт сброса #4, равно поменял с 12 вольт на 0 вольт. Это приводит к сбросу для блокировки разряда включен, а выход выключен. Поэтому, когда транзистор Q1 открыт, переключатель S1 должен быть снова разомкнут, чтобы сбросить цепь.

    ВИКТОРИНА

    1. Как идентифицируется контакт №1 встроенной интегральной схемы?

    2.Подключен таймер 555 для выдачи импульса на выходе один раз в второй. Таймер подключен к 12 вольтам постоянного тока. Если напряжение снижается до 8 вольт постоянного тока, 555 будет продолжать работать с той же частотой импульсов. Объясните, почему таймер будет работать с той же частотой импульсов, когда напряжение уменьшен.

    3. В каком диапазоне напряжения будет работать таймер 555?

    4. Объясните функцию управляющего напряжения, контакт

    .

    #5, когда таймер используется в качестве генератора.

    5. Объясните, что происходит с выходными и разрядными контактами таймера 555. когда триггер, контакт № 2, подключен к напряжению менее 1/3 Вкк.

    6. Объясните, что происходит с выходным и разрядным контактами при достижении порога, контакт № 6 подключен к напряжению, превышающему 2/3 Vcc.

    7. См. РИС. 6. Значения каких компонентов определяют длину времени будет включен выход?

    8.Значения каких компонентов определяют количество времени вывода останется выключенным?

    9. Объясните работу контакта №4 таймера 555.

    10. Что такое похититель транзисторов?

    555 Таймер IC: PIN-схема, работа, особенности и использование

    Таймер 555 IC наиболее часто используется в электронных проектах. Это интегральная схема, включающая в себя один 8-битный микроконтроллер и некоторую сложную систему на кристалле. Он обеспечивает временные задержки как генератор и как элемент триггера в других проектах.IC 555 был представлен в 1971 году американской компанией Signets. Он используется в большинстве проектов электроники из-за его низкой цены, простоты использования и стабильности. Большинство компаний, производящих электронику, производят ic 555. В основном он используется в схемах светодиодных мигалок для развлечения учащихся.

    Стандартная микросхема таймера 555 состоит из 25 транзисторов, 15 резисторов и 2 диодов на кремниевой микросхеме. Он состоит из 8-контактного мини-двухрядного корпуса (DIP-8). Пробуем выучить пины с функциями.Принципиальная схема 555 приведена ниже.

    Схема цепи таймера ic 555

    Схема контактов и описание 555

    Контакт 1 (земля):
    Подключается к источнику питания 0 В, также называется контактом заземления.

    Контакт 2 (триггер):
    Таймер IC 555 устанавливает на выходе ВЫСОКИЙ уровень, когда обнаруживает 1/3 напряжения на шине. Триггер на выводе 2 управляет пороговыми значениями на выводе 6. Когда контакт 2 НИЗКИЙ, а контакт 6 также НИЗКИЙ, выход переходит и остается ВЫСОКИМ. Когда на контакте 6 высокий уровень, а на контакте 2 низкий уровень, тогда выход становится низким, а на контакте 2 низкий уровень. Этот вывод имеет высокий импеданс около 10 м и срабатывает около 1 мкА.

    Контакт 3 (выход):
    Выход таймера IC доступен на этом контакте. Есть два выхода стиля (положительный и отрицательный), поэтому выход можно подключить двумя способами. Один из способов — соединить выходной контакт (контакт 3) и контакт заземления (контакт 1) или между контактами 3 и 2.

    Контакт 4 (сброс):
    Контакт 4 таймера ic используется для сброса или отключения, отрицательный импульс подается на контакт 4 для сброса.Вы должны быть взяты ниже 0,8 В постоянного тока, чтобы сбросить чип.

    Контакт 5 (управление):
    Уровни порога и срабатывания контролируются с помощью этого контакта 5. Ширина выходного импульса управляется с помощью этого контакта.

    Контакт 6 (порог):
    Контакт 6 из 555 обнаруживает 2/3 напряжения шины, чтобы сделать выход НИЗКИМ, только если контакт 2 ВЫСОКИЙ. Контакт 6 имеет очень высокий импеданс около 10 МОм и сработает.

    Контакт 7 (Разрядка):
    Выход с открытым коллектором Разряд конденсатора между интервалами и фазовым выходом контролируется контактом 7.

    Контакт 8 (питание):
    Контакт 8 также называется контактом питания. Положительное питание от 3 до 16 вольт может быть подано с помощью этого контакта.

    Особенности таймера ic

    555 Сегодня таймер используется почти в каждом электронном проекте. Как триггер или как мультивибратор, он имеет определенный набор конфигураций. Некоторые основные характеристики микросхемы таймера 555 приведены ниже.

    • Работает от напряжения питания от +5 В до +18 В.
    • Источник или потребитель 200 МА тока нагрузки.
    • Внешние компоненты выбираются для изменения временных интервалов по мере необходимости.
    • Выход 555 может управлять транзисторно-транзисторной логикой из-за его высокого выхода.
    • Температурная стабильность 50 частей на миллион (ppm) на градус Цельсия Изменения температуры эквивалентны 0,005 %/°C.
    • Рабочий цикл таймеров 555 регулируется.

    555 Микросхема таймера работает

    Эта микросхема таймера обычно работает в 3 режимах:

    • А-стабильный
    • Моностабильный
    • Бистабильный режимы.

    Нестабильный режим

    Нестабильный режим означает, что на выходе нет стабильного уровня, и выход будет колебаться между высоким и низким. Этот символ используется в качестве выходного сигнала часов или прямоугольной волны для многих приложений.

    Моностабильный режим

    Это означает, что существует одно стабильное и одно нестабильное состояние. Стабильное состояние может быть выбрано либо высоким, либо низким в соответствии с требованием.

    Бистабильный режим

    В бистабильном режиме оба состояния выхода стабильны, а выход изменяется с низкого (0) на высокий (1) и наоборот.
