Схема УНЧ на псевдо IGBT-транзисторах | Микросхема

Рад приветствовать всех любителей радиоэлектроники и радиотехники. Для начала хочу поблагодарить всех постоянных посетителей и читателей сайта за полезные и нужные советы, за ту неоценимую помощь, которую вы оказываете начинающим радиолюбителям и в целом всему сообществу электронщиков. Наша площадка стала хорошим форумом для обсуждения электротехнических вопросов, возникающих в ходе конструирования различных приборов, устройств и аппаратов. В дальнейшем планируется модернизация сайта с целью повышения удобства поиска, использования и публикации материалов, ведения дискуссий, а также наполнение новыми, актуальными схемами и конструкциями.

Сегодня предлагаю всем любителям УНЧ и звукотехники на тестирование и обсуждение схему УНЧ на псевдо IGBT транзисторах. Почему на «псевдо»? Ответим на этот вопрос и одновременно на комментарий уважаемого радиолюбителя так. IGBT-транзистор сам по себе представляет некий гибрид полевого и биполярного транзисторов.

Дословно на русский язык эта аббревиатура переводится, как «биполярный транзистор с изолированным затвором». Основное применение IGBT, для чего, собственно, они и разрабатывались, нашли в силовой электронике. Это, однако, не означает того, что их вовсе нельзя использовать в усилительной аппаратуре. Можно. Но все дело упирается в качественной составляющей таких усилителей. Как говорится, Hi end усилитель не собрать! Впрочем, это не мешает прагматичным немцам «впаривать» свои разработки на специально разработанных IGBT транзисторах за бешеные деньги под видом усилителей класса Hi-End (в авторской публикации названа цена в 200 000 долларов!). Однако, если изучить характеристики таких транзисторов, имеющихся в продаже, можно сделать вывод, что ни один из них для высококачественного воспроизведения звука не подходит. Все-таки сказывается их основное предназначение. Так вот, непосредственно сами IGBT использовать
в Hi-End классе нельзя
, но можно найти им отличную замену.

В данном варианте УМЗЧ роль псевдо IGBT отводится общеизвестной комбинации из составного транзистора Дарлингтона с полевым транзистором на входе. Ведь это, по сути, тот же IGBT-транзистор, только выполненный на двух кристаллах, но с очень хорошими характеристиками с точки зрения звуковоспроизведения. Так автором (А.Шедный, город Омск) была разработана схема УМЗЧ, изображенная на рисунке ниже. За что ему огромное спасибо.

Техническая характеристика УЗЧ

По схемотехническому исполнению УЗЧ представляет собой симметричный одноканальный усилитель мощности низкой частоты, претендующий на класс Hi-End. Основные технические характеристики следующие. Номинальная выходная мощность усилителя на нагрузку 4 Ом составляет 225 ватт. Диапазон воспроизводимых частот колеблется в пределах 5…160000 Гц. Коэффициент нелинейных искажений при частоте в 1 кГц составляет порядка 0,001%, при 20 кГц – 0,008%. Отношение сигнал/шум = 110 дБ.

Краткое описание УНЧ

Звуковой сигнал через пленочный конденсатор С1 подается на регулятор громкости R1 фирмы ALPS. Следует заметить, что в случае применения в регуляторе громкости УМЗЧ отечественного потенциометра типа СП3-30в может наблюдаться нелинейность АЧХ на разных уровнях громкости. Входной каскад усилителя мощности звука выполнен на транзисторах VT1, VT7 и VT2, VT8 с каскодной нагрузкой VTЗ, VT5 и VТ4, VT6 и стабилизированными источниками тока для их питания VT10, VT9. Конденсаторы C7…C10 и C13…C16 необходимы для устранения самовозбуждения УМЗЧ. Выходной каскад УМЗЧ, как уже упоминалось выше, собран по схеме составного транзистора Дарлингтона с “раскачкой” на комплементарной паре VT15, VT16 полевых транзисторов фирмы Hitachi —2SK1058 и 2SJ162 (они же стоят в двухтактном каскоде). В качестве выходных транзисторов VТ17…VТ20 использована комплементарная пара Hi-End транзисторов фирмы National Semiconductor — NJL4281D и NJL4302D с встроенными диодами-датчиками температуры кристаллов транзисторов (VD7…VD10). По справедливому замечанию автора относительно аннотации фирмы на эти транзисторы, где сказано, что изменения падения напряжения на диодах-датчиках вполне достаточно для обеспечения температурной стабилизации выходного каскада, схема УМЗЧ дополнена проверенной схемой термостабилизации на терморезисторе R32, с подобранным, соответственно, его номиналом.

Поскольку при достаточно большой выходной мощности диоды не справляются, и транзисторы начинают перегреваться. Выходной фильтр R43-C34-L1-R44, ввиду использования на выходе биполярных транзисторов, упрощен.

О радиодеталях

В схеме усилителя звука применяются пленочные полипропиленовые (типа МКР фирмы MUNDORF) конденсаторы (C1, С28) и керамические многослойные (импортный аналог К15-5 на напряжение 1600 В) конденсаторы (C2, C7…C10, С17, С18, С22…С24, С27, С29). Постоянные резисторы — импортные, металлооксидные, типа МО или МО-S. Подстроечные резисторы (R8, R24, R31) — типа 3296W-1-100LF (импортный аналог отечественного СП5-2ВБ). Мощные резисторы (R14, R23, R28, R39…R43) — металлооксидные, типа МОХ (фирмы MUNDORF).

Добавлено: продолжение ниже

Обсуждайте в социальных сетях и микроблогах

Метки: акустика, УНЧ

Радиолюбителей интересуют электрические схемы:

Схема УМЗЧ с усилителем напряжения по схеме с общей базой
Аналоги отечественных транзисторов

Усилитель низкой частоты на 3 транзисторах,который лучше не собирать | Электронные схемы

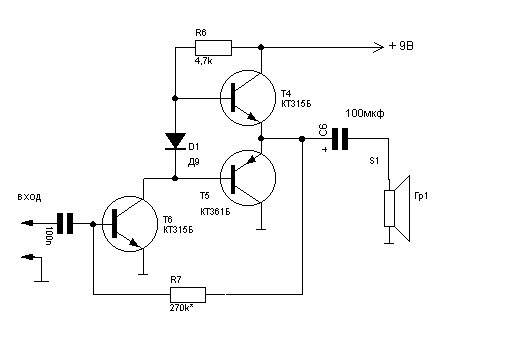

усилитель на трех транзисторах который плохо работает

усилитель на трех транзисторах который плохо работает

Решил повторить схему усилителя низкой частоты на трех транзисторах. Выходную мощность заявляют 2 Вт при питании 12 В.Схема из интернета,на транзисторах кт817 и кт816 собран двухтактный выходной каскад,а на кт3102 собран предварительный усилитель.

Резистором R1 выставил ток в покое примерно 10 мА.Подал звук на вход а из динамика слышен звук с хрипотцой.Далее замерил напряжение в средней точке,это куда плюс С1 подключен к эмиттерам транзисторов.Напряжение составило примерно 10 Вольт относительно минуса,и 1 Вольт относительно плюса. Резистором R1 выставил напряжение в этой точке 5.5+5.5 Вольт но потребляемый ток в покое составил около 700 мА.Это никуда не годиться.Заменил резистор R3 на 4.7 кОм и в итоге это мне позволило выставить 5.5+5.5 В в средней точке при токе покоя 10 мА.Подаю звук,и вроде хриплость чуть ушла но все равно что-то не то и звук тоже с искажениями.Изменил сопротивление R1 и звук стал уже нормальным,но ток в покое составил 200 мА,чего быть не должно.

усилитель низкой частоты на трех транзисторах

усилитель низкой частоты на трех транзисторах

Подключил нагрузку 4 Ом,на вход подал сигнал синус 100 Гц и посмотрел сигнал на выходе усилителя. На выходе,вместо синуса есть крякозябр,хотя звук вроде нормальный),поэтому неискушенным слушателям кажется,что усилитель играет отлично,хотя это не так.

плохой сигнал на выходе усилителя низкой частоты

плохой сигнал на выходе усилителя низкой частоты

В общем провозился с этим усилителем.Собирал на этих деталях и по второй схеме,менял резисторы и хорошего сигнала с мощностью хотя-бы 500 мВт на выходе добиться не удалось.Из этого сделал вывод:такой усилитель лучше не собирать.

Усилитель для головных телефонов на германиевых транзисторах

Николай Трошин

В последнее время заметно вырос интерес к усилителям мощности на германиевых транзисторах. Есть мнение, что звучание таких усилителей более мягкое, напоминает «ламповый звук». Предлагаю вашему вниманию две простые схемы усилителей мощности НЧ на германиевых транзисторах, опробованные мной некоторое время назад.

Здесь использованы более современные схемные решения, чем те, которые использовались в 70-е годы, когда «германий» был в ходу. Это позволило получить приличную мощность при хорошем качестве звучания. Схема на рисунке ниже, является переработанным под «германий» вариантом усилителя НЧ из моей статьи в журнале Радио №8 за 1989г (стр. 51-55).

Выходная мощность этого усилителя 30 Вт при сопротивлении нагрузки акустических систем 4 Ома, и примерно 18 Вт при сопротивлении нагрузки 8 Ом. Напряжение питания усилителя (U пит) двухполярное ±25 В; Диапазон рабочих частот 20Гц…20кГц:

Несколько слов о деталях:

При сборке усилителя, в качестве конденсаторов постоянной ёмкости (помимо электролитических), желательно применять слюдяные конденсаторы. Например типа КСО, такие, как ниже на рисунке.

Транзисторы МП40А можно заменить на транзисторы МП21, МП25, МП26. Транзисторы ГТ402Г – на ГТ402В; ГТ404Г – на ГТ404В; Выходные транзисторы ГТ806 можно ставить любых буквенных индексов. Применять более низкочастотные транзисторы типа П210, П216, П217 в этой схеме не рекомендую, поскольку на частотах выше 10кГц они здесь работают плоховато (заметны искажения), видимо, из-за нехватки усиления тока на высокой частоте.

Площадь радиаторов на выходные транзисторы должна быть не менее 200 см2, на предоконечные транзисторы не менее 10 см2. На транзисторы типа ГТ402 радиаторы удобно делать из медной (латунной) или алюминиевой пластины, толщиной 0,5 мм, размером 44х26.5 мм.

Пластина разрезается по линиям, потом этой заготовке придают форму трубки, используя для этой цели любую подходящую цилиндрическую оправку (например сверло). После этого заготовку (1) плотно надевают на корпус транзистора (2) и прижимают пружинящим кольцом (3), предварительно отогнув боковые крепёжные ушки.

Кольцо изготовляется из стальной проволоки диаметром 0,5-1,0 мм. Вместо кольца можно использовать бандаж из медной проволоки. Теперь осталось загнуть снизу боковые ушки для крепления радиатора за корпус транзистора и отогнуть на нужный угол надрезанные перья.

Подобный радиатор можно также изготовить и из медной трубки, диаметром 8мм. Отрезаем кусок 6…7см, разрезаем трубку вдоль по всей длине с одной стороны. Далее на половину длины разрезаем трубку на 4 части и отгибаем эти части в виде лепестков и плотно надеваем на транзистор.

Так как диаметр корпуса транзистора где-то 8,2 мм, то за счёт прорези по всей длине трубки, она плотно оденется на транзистор и будет удерживаться на его корпусе за счёт пружинящих свойств. Резисторы в эмиттерах выходного каскада – либо проволочные мощностью 5 Вт, либо типа МЛТ-2 3 Ом по 3шт параллельно. Импортные пленочные использовать не советую – выгорают мгновенно и незаметно, что ведет к выходу из строя сразу нескольких транзисторов.

Усилитель на германиевых транзисторах

Доброго дня, товарищи самоделкины!

Как известно, первые массово выпускавшиеся электронные полупроводниковые компоненты были основаны на химическом элементе германии, поэтому в шкафу у любого бывалого радиолюбителя наверняка найдётся хотя бы горсть известных МП42, МП41 и им подобных германиевых транзисторов. Позже, ближе к 70-м годам прошлого века промышленность перешла на выпуск кремниевых полупроводников, ведь кремний — распространённый и недорогой материал. Кроме удешевления производства, кремниевые полупроводники обладали рядом других преимуществ — имели более совершенные электрические характеристики, обладали большей температурной стабильностью. Это позволило создавать более надёжные и производительные электронные схемы.

Сейчас германиевые полупроводники уже давно не выпускаются в промышленных масштабах, поэтому в ход идут в первую очередь оставшиеся с советских времён, благо советские заводы наштамповали их в огромных количествах. Но несколько десятков лет хранения не слишком хорошо отразились на транзисторах — многие из них даже будучи неиспользуемыми потеряли свою работоспособность, либо сильно деградировали. Поэтому перед использованием таких транзисторов обязательно нужно замерить им коэффициент усиления, он не должен быть равен нулю. Казалось бы, германий уже давно канул в лету, зачем его использовать, когда на дворе 21 век и изобретены и давно выпускаются качественные, доступные, недорогие кремниевые транзисторы и микросхемы? Каждый находит свой ответ на этот вопрос. Для кого-то важна аутентичность и антуражность использования технологий прошлого века, кто-то считает, что звук германиевых усилителей обладает своей неповторимой уникальностью, а кому-то просто нравится, как выглядят такие винтажные грибочки-транзисторы. Схема представлена ниже.


Схема состоит всего из пяти транзисторов. Т2 и Т4 образуют оконечный каскад, они обеспечивают мощность на выходе около 2-3 ватт, Т2 и Т4 должны быть одинаковыми, не лишним будет также отобрать из по коэффициенту усиления. Такой мощности более чем достаточно для озвучивания целой комнаты «тёплым» германиевым звуком. Для воспроизведения стерео-музыки нужно собрать две штуки, по каждому усилителю на канал. Особое внимание стоит обратить на диод D1 — он тоже германиевый, задаёт ток покоя усилителя, но об этом более подробно будет в конце статьи, при настройке. Из особенностей схемы — она обладает достаточно низким входным сопротивлением, но это не должно быть помехой, так как современные устройства (компьютеры, плееры, телефоны) рассчитаны на подключение подобной нагрузки. Найти нужные германиевые транзисторы не всегда получается, поэтому схема допускает большой ряд вариаций. Ниже представлен список, какие транзисторы можно использовать.

Т1 – МП39, МП14, МП41, МП42 (PNP) Т2, Т4 – П217, П213, П210, П605, ГТ403 (PNP) Т3 – МП38, МП35, МП36 (NPN) Т5 – МП39, МП14, МП41, МП42 (PNP)

Особенно предпочтительно использовать Т2 и Т4 в больших массивных корпусах, потому как они при работе значительно нагреваются и могут потребовать радиатора. Кстати о нагреве — его германиевые полупроводники очень не любят, температура даже в 80 градусов может привести к их деградации, поэтому при пайке нужно быть особенно осторожным, чтоб не перегреть. В качестве D1 можно применить широко распространённые Д9, Д18, Д311 в любым буквенным индексом. Кстати, старые германиевые диоды и стеклянных корпусах также смотрятся весьма винтажно.


Переходим к сборке. Схема выполняется на небольшой печатной плате, которая рассчитана на установку выходных транзисторов. Но если вы используете мощные с креплением на радиатор — их без проблем можно вывести на проводах. Плата травится, сверлится, залуживается, некоторые фотографии этого процесса представлены ниже.


После этого запаиваем радиодетали. Сперва небольшие резисторы, затем массивные корпуса транзисторов. Хочу обратить внимание, что разные транзисторы из списка выше могут иметь разную распиновку, поэтому проверяйте посадочные места на плате, подойдут или нет, цоколёвка на плате подписана. Также нужно учитывать размеры корпусов — для особо крупных корпусов плату нужно будет чуть расширить. Когда все детали запаяны, припаиваем провода — пара для питания, пара для динамика, пара для аудиосигнала. Не забываем смыть с платы остатки флюса, они могут помешать нормальной работе схемы.

Торопиться с подключением динамика не стоит, первым дело нужно замерить ток покоя усилителя без подачи аудиосигнала — он должен составлять около 30-50 мА. Слишком маленький ток приведёт к тому, что в звуке появятся слышимые искажения (так называемая ступенька), а при слишком большом токе покоя выходные транзисторы будут через чур сильно нагреваться. Увеличивать ток покоя можно подключая последовательно с диодом D1 дополнительные диоды. Напряжение питания схемы составляет 10-15В. Удачной сборки! Все вопросы, а также дополнения и уточнения жду в комментариях.

plata.zip [12.92 Kb] (скачиваний: 78)

Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Блок питания усилителя

Теперь перейдем к блоку питания нашего гибридного лампово-транзисторного усилителя для наушников и колонок. В качестве трансформатора можно использовать любой мощность 15-20ватт. Мною был применен ТС-20, извлеченный откуда-то на работе, не помню откуда. Все обмотки в нем уже имелись и по толку подходили что существенно упростило изготовления блока питания для УНЧ. Для тех кто пожелает не использовать часть усилителя для наушников исключив транзистор irf630, необходимость в транзисторном стабилизаторе отпадает, поскольку сама схема оконечного усилителя не критична к хорошо отфильтрованному и стабилизированному источнику питания и работает от простейшего выпрямителя с одной емкостью в 4700 мкФ. Фон переменного тока полностью отсутствует. Сама же схема стабилизатора необходима для варианта с полевиком, поскольку схема линейная работающая в классе А и потребляет около 2 ампер , то ей необходима хорошая фильтрация дабы устранить фон переменного напряжения. Накал лампы тоже нужно питать постоянкой с делителем на резисторах, что изображен на схеме. Применив все выше указанное вы избавите себя от проблемы фона переменного тока в наушниках. Есть схемы источника питания на LM317 или же на регулируемых кренках наподобие КР142ЕН8. Плюс ко всему в таких схемах используются цепочки R-C фильтров. Резисторы очень сильно греются. И еще мною было обнаружено что при использовании выпрямителя на указанных выше микросхемах, при отсутствии сигнала в наушниках наблюдается довольно сильное шипение. Это шипение так для меня и осталось загадкой. По этому и была взята сама обычная схема на двух транзисторах. Марку стабилитронов не указал по причине того что придется подобрать три или два штуки таким образом чтоб на выходе получилось 22-27 вольт. Больше указанной величины подымать не стоит, а то спалите германиевые транзисторы (ГТшки). Проблему щелчков в наушниках при включении решил просто запараллелив стабилитроны емкостью в 2200 микрофарад. секрет в том что при включении напряжение на выходе блока питания появляется постепенно, в течении 20 секунд возрастает до нормального рабочего. И второй плюс — конденсатор включенный таким образом очень хорошо сглаживает пульсации на выходе блока питания(БП).

Сборка усилителя

Схема собирается на плате размером 40х50 мм, которую можно выполнить методом ЛУТ. Ниже представлены фотографии готовой залуженной платы.

Теперь можно приступать к установке деталей. В первую очередь на плату встают резисторы, после них более крупные конденсаторы и транзисторы. Следует учитывать, что германиевые транзисторы, в отличие от кремниевых, гораздо более чувствительны к перегреву.

Мощные выходные транзисторы нагреваются в процессе работы на большой громкости, поэтому их желательно установить на радиатор (если корпус транзистора предусматривает такую возможность) и вывести на плату проводами.

После установки на плату всех деталей остаётся припаять провода питания, источника сигнала и выхода на динамик. Завершающий этап сборки – смыть остатки флюса с платы, проверить правильность монтажа, прозвонить соседние дорожки на замыкание.

Две схемы УНЧ на транзисторах. Как работает аудиоусилитель

Простейший транзисторный усилитель может быть хорошим инструментом для изучения свойств устройств. Схемы и конструкции довольно простые, можно самостоятельно изготовить устройство и проверить его работу, измерить все параметры. Благодаря современным полевым транзисторам можно сделать миниатюрный микрофонный усилитель буквально из трех элементов. И подключить его к персональному компьютеру для улучшения параметров записи звука.А собеседники во время разговоров будут слышать вашу речь намного лучше и четче.

Частотные характеристики

Усилители низкой (звуковой) частоты имеются практически во всех бытовых приборах — музыкальных центрах, телевизорах, радиоприемниках, радиоприемниках и даже в персональных компьютерах. Но есть и усилители высокой частоты на транзисторах, лампах и микросхемах. Отличие их в том, что УНЧ позволяет усиливать сигнал только той звуковой частоты, которая воспринимается человеческим ухом.Транзисторные усилители звука позволяют воспроизводить сигналы с частотами в диапазоне от 20 Гц до 20 000 Гц.

Поэтому даже самое простое устройство способно усиливать сигнал в этом диапазоне. И делает это максимально равномерно. Коэффициент усиления напрямую зависит от частоты входного сигнала. График зависимости этих величин представляет собой почти прямую линию. Если же на вход усилителя подать сигнал с частотой вне диапазона, то качество работы и КПД устройства быстро снизятся.Каскады УНЧ собираются, как правило, на транзисторах, работающих в диапазоне низких и средних частот.

Классы эксплуатации усилителей звуковой частоты

Все усилительные устройства делятся на несколько классов, в зависимости от того, какая степень протекания тока через каскад в период эксплуатации:

  1. Класс «А» — ток протекает без остановки в течение всего периода работы усилительного каскада.
  2. В классе работ «В» ток течет за половину периода.
  3. Класс «АВ» указывает на то, что ток протекает через усилительный каскад в течение времени, равного 50-100% периода.
  4. В режиме «C» электрический ток протекает менее половины времени работы.
  5. УНЧ режима «D» используется в радиолюбительской практике совсем недавно — немногим более 50 лет. В большинстве случаев эти устройства реализованы на основе цифровых элементов и имеют очень высокий КПД — более 90%.

Наличие искажений у различных классов усилителей низкой частоты

Рабочая зона транзисторного усилителя класса «А» характеризуется достаточно малыми нелинейными искажениями.Если входящий сигнал выбрасывает импульсы более высокого напряжения, это приводит к насыщению транзисторов. В выходном сигнале вблизи каждой гармоники начинают появляться высшие гармоники (до 10 или 11). Из-за этого появляется металлический звук, характерный только для транзисторных усилителей.

При нестабильном питании выходной сигнал будет моделироваться по амплитуде близкой к частоте сети. Звук станет более резким в левой части частотной характеристики. Но чем лучше стабилизация мощности усилителя, тем сложнее становится конструкция всего устройства.УНЧ, работающие в классе «А», имеют относительно низкий КПД — менее 20 %. Причина в том, что транзистор постоянно включен и через него постоянно протекает ток.

Для увеличения (пусть и незначительного) КПД можно использовать двухтактные схемы. Одним из недостатков является то, что полуволны выходного сигнала становятся асимметричными. Если перевести из класса «А» в «АВ», то нелинейные искажения увеличатся в 3-4 раза. Но КПД всей схемы устройства все равно возрастет.УНЧ классов «АВ» и «В» характеризует рост искажений при снижении уровня сигнала на входе. Но даже если вы прибавите громкость, это не поможет полностью избавиться от недостатков.

Работа в промежуточных классах

Каждый класс имеет несколько разновидностей. Например, есть класс усилителей «А+». В нем транзисторы на входе (низковольтном) работают в режиме «А». А вот высоковольтные, установленные в выходных каскадах, работают либо в «Б», либо в «АВ».Такие усилители намного экономичнее, чем работающие в классе «А». Заметно меньшее количество нелинейных искажений — не выше 0,003%. Лучших результатов можно добиться, используя биполярные транзисторы. Принцип работы усилителей на этих элементах будет рассмотрен ниже.

Но все же в выходном сигнале присутствует большое количество высших гармоник, что делает звук характерным металлическим. Существуют также схемы усилителей, работающие в классе «АА».В них нелинейные искажения еще меньше — до 0,0005%. Но главный недостаток транзисторных усилителей все же есть — характерный металлический звук.

«Альтернативные» конструкции

Нельзя сказать, что они альтернативные, просто некоторые специалисты, занимающиеся проектированием и сборкой усилителей для качественного воспроизведения звука, все чаще отдают предпочтение ламповым конструкциям. Ламповые усилители имеют следующие преимущества:

  1. Очень низкий уровень нелинейных искажений в выходном сигнале.
  2. Высших гармоник меньше, чем в транзисторных конструкциях.

Но есть один огромный минус, который перевешивает все достоинства — обязательно нужно установить устройство для согласования. Дело в том, что ламповый каскад имеет очень высокое сопротивление – несколько тысяч Ом. А вот сопротивление обмотки динамика 8 или 4 Ом. Для их соответствия необходимо установить трансформатор.

Конечно, это не очень большой недостаток — есть и транзисторные устройства, в которых используются трансформаторы для согласования выходного каскада и акустической системы.Некоторые специалисты утверждают, что наиболее эффективной схемой является гибридная, в которой используются однотактные усилители, не охваченные отрицательной обратной связью. При этом все эти каскады работают в режиме УНЧ класса «А». Другими словами, в качестве повторителя используется транзисторный усилитель мощности.

При этом КПД таких устройств достаточно высок — около 50%. Но не стоит ориентироваться только на КПД и показатели мощности — они не говорят о высоком качестве воспроизведения звука усилителем.

Гораздо важнее линейность характеристик и их качество. Поэтому нужно обращать внимание в первую очередь на них, а не на мощность.

Схема однотактного УНЧ на транзисторе

Простейший усилитель, построенный по схеме с общим эмиттером, работает в классе «А». В схеме используется полупроводниковый элемент со структурой n-p-n. В коллекторной цепи установлено сопротивление R3, ограничивающее протекающий ток. Коллекторная цепь подключается к плюсовому проводу питания, а эмиттерная — к минусовому.В случае использования полупроводниковых транзисторов со структурой p-n-p схема будет точно такой же, только полярность нужно будет поменять местами.

С помощью разделительного конденсатора C1 можно отделить входной сигнал переменного тока от источника постоянного тока. В этом случае конденсатор не является препятствием для протекания переменного тока по пути база-эмиттер. Внутреннее сопротивление перехода эмиттер-база вместе с резисторами R1 и R2 представляет собой простейший делитель питающего напряжения. Обычно резистор R2 имеет сопротивление 1-1,5 кОм — наиболее типичные значения для таких схем. В этом случае напряжение питания делится ровно пополам. А если запитать схему напряжением 20 Вольт, то можно увидеть, что значение коэффициента усиления по току h31 будет равно 150. Следует отметить, что усилители ВЧ на транзисторах выполнены по аналогичным схемам, только работают они немного иначе.

В данном случае напряжение на эмиттере равно 9 В и падение на участке цепи «Е-В» равно 0.7 В (что характерно для транзисторов на кремниевых кристаллах). Если рассматривать усилитель на германиевых транзисторах, то в этом случае падение напряжения на участке «Е-В» будет равно 0,3 В. Ток в цепи коллектора будет равен тому, который протекает в эмиттере. Рассчитать можно, разделив напряжение эмиттера на сопротивление R2 — 9В/1 кОм = 9 мА. Для расчета значения тока базы необходимо 9 мА разделить на коэффициент усиления h31 — 9мА/150=60 мкА.В конструкциях УНЧ обычно используются биполярные транзисторы. Принцип его работы отличается от полевого.

На резисторе R1 теперь можно вычислить величину падения — это разница между базовым и питающим напряжениями. В этом случае базовое напряжение можно найти по формуле — сумма характеристик эмиттера и перехода «Е-В». При питании от источника 20 Вольт: 20 — 9,7 = 10,3. Отсюда можно рассчитать значение сопротивления R1 = 10,3В/60 мкА = 172 кОм.В цепи имеется емкость С2, необходимая для реализации схемы, по которой может проходить переменная составляющая эмиттерного тока.

Если не установить конденсатор С2, переменная составляющая будет очень ограничена. Из-за этого такой транзисторный усилитель звука будет иметь очень низкий коэффициент усиления по току h31. Необходимо обратить внимание на то, что в приведенных выше расчетах токи базы и коллектора принимались равными. Причем за базовый ток принимался тот, который втекает в цепь от эмиттера.Он возникает только при подаче напряжения смещения на выход базы транзистора.

Но надо иметь в виду, что абсолютно всегда, вне зависимости от наличия смещения, коллекторный ток утечки обязательно протекает через базовую цепь. В схемах с общим эмиттером ток утечки увеличивается не менее чем в 150 раз. Но обычно эту величину учитывают только при расчете усилителей на германиевых транзисторах. В случае использования кремния, у которого ток цепи «К-В» очень мал, этой величиной просто пренебрегают.

Усилители МДП на транзисторах

Показанный на схеме усилитель на полевых транзисторах имеет множество аналогов. В том числе с использованием биполярных транзисторов. Поэтому можно рассмотреть в качестве аналогичного примера конструкцию усилителя звука, собранного по схеме с общим эмиттером. На фото показана схема, выполненная по схеме с общим истоком. Соединения R-C собраны на входных и выходных цепях так, чтобы устройство работало в режиме усилителя класса «А».

Переменный ток от источника сигнала отделен от постоянного напряжения питания конденсатором С1. Убедитесь, что усилитель на полевых транзисторах должен иметь потенциал затвора, который будет ниже, чем у истока. На представленной схеме затвор подключен к общему проводу через резистор R1. Его сопротивление очень велико — в конструкциях обычно используются резисторы номиналом 100-1000 кОм. Такое большое сопротивление выбрано для того, чтобы сигнал на входе не шунтировался.

Это сопротивление почти не пропускает электрический ток, вследствие чего потенциал затвора (при отсутствии сигнала на входе) такой же, как и у земли.В истоке потенциал выше, чем у земли, только за счет падения напряжения на сопротивлении R2. Отсюда видно, что потенциал затвора ниже, чем у истока. А именно это требуется для нормального функционирования транзистора. Следует отметить, что С2 и R3 в этой схеме усилителя имеют то же назначение, что и в рассмотренной выше конструкции. И входной сигнал сдвинут относительно выходного сигнала на 180 градусов.

УНЧ с выходным трансформатором

Такой усилитель можно сделать своими руками для домашнего использования.Осуществляется по схеме, работающей в классе «А». Конструкция такая же, как рассмотрена выше — с общим эмиттером. Одна особенность — для согласования необходимо использовать трансформатор. Это недостаток такого транзисторного усилителя звука.

Коллекторная цепь транзистора нагружена первичной обмоткой, которая вырабатывает выходной сигнал, передаваемый через вторичку на динамики. На резисторах R1 и R3 собран делитель напряжения, позволяющий выбирать рабочую точку транзистора.С помощью этой схемы на базу подается напряжение смещения. Все остальные компоненты имеют то же назначение, что и рассмотренные выше схемы.

двухтактный усилитель звука

Нельзя сказать, что это простой транзисторный усилитель, так как его работа немного сложнее, чем у рассмотренных ранее. В двухтактном УНЧ входной сигнал разбивается на две полуволны, разные по фазе. И каждая из этих полуволн усиливается своим каскадом, выполненным на транзисторе.После усиления каждой полуволны оба сигнала объединяются и отправляются на динамики. Такие сложные преобразования могут вызвать искажение сигнала, так как динамические и частотные свойства двух даже однотипных транзисторов будут разными.

В результате качество звука на выходе усилителя значительно снижается. При работе двухтактного усилителя класса «А» невозможно качественно воспроизвести сложный сигнал. Причина в том, что через плечи усилителя постоянно протекает повышенный ток, полуволны несимметричны, возникают фазовые искажения.Звук становится менее разборчивым, а при нагреве еще больше увеличиваются искажения сигнала, особенно на низких и сверхнизких частотах.

Бестрансформаторный УНЧ

Усилитель низкой частоты на транзисторе, выполненный с применением трансформатора, несмотря на то, что конструкция может иметь малые габариты, все же несовершенна. Трансформеры по-прежнему тяжелые и громоздкие, поэтому лучше от них избавиться. Гораздо более эффективная схема выполнена на комплементарных полупроводниковых элементах с разным типом проводимости.Большинство современных УНЧ выполнены именно по таким схемам и работают в классе «В».

Два мощных транзистора, использованные в конструкции, работают по схеме эмиттерного повторителя (общий коллектор). При этом входное напряжение передается на выход без потерь и усиления. Если сигнала на входе нет, то транзисторы на грани включения, но еще выключены. При подаче на вход гармонического сигнала первый транзистор открывается положительной полуволной, а второй в это время находится в режиме отсечки.

Следовательно, через нагрузку могут проходить только положительные полуволны. А вот отрицательные открывают второй транзистор и полностью блокируют первый. В этом случае в нагрузке находятся только отрицательные полуволны. В результате усиленный по мощности сигнал оказывается на выходе устройства. Такая схема транзисторного усилителя достаточно эффективна и способна обеспечить стабильную работу, качественное воспроизведение звука.

Схема УНЧ на одном транзисторе

Изучив все вышеперечисленные особенности, вы сможете собрать усилитель своими руками на простой элементной базе.Транзистор можно использовать отечественный КТ315 или любой его зарубежный аналог — например ВС107. В качестве нагрузки нужно использовать наушники, сопротивление которых 2000-3000 Ом. На базу транзистора необходимо подать напряжение смещения через резистор 1 МОм и развязывающий конденсатор 10 мкФ. Схема может питаться от источника с напряжением 4,5-9 Вольт, ток — 0,3-0,5 А.

Если сопротивление R1 не подключено, то тока в базе и коллекторе не будет.Но при подключении напряжение достигает уровня 0,7 В и позволяет протекать току около 4 мкА. В этом случае коэффициент усиления по току будет около 250. Отсюда можно сделать простой расчет транзисторного усилителя и узнать ток коллектора — он получается 1 мА. Собрав эту схему транзисторного усилителя, можно ее протестировать. К выходу подключите нагрузку — наушники.

Коснитесь пальцем входа усилителя — должен появиться характерный шум.Если его нет, то, скорее всего, неправильно собрана конструкция. Перепроверьте все соединения и параметры элементов. Чтобы демонстрация была более наглядной, подключите ко входу УНЧ источник звука — выход с плеера или телефона. Слушайте музыку и оцените качество звука.

Транзисторный усилитель, несмотря на свою уже долгую историю, остается любимым предметом изучения как начинающих, так и маститых радиолюбителей. И это понятно. Он является обязательным компонентом самых массовых и низкочастотных (звуковых) усилителей.Мы рассмотрим, как устроены простейшие усилители на транзисторах.

Частотная характеристика усилителя

В любом теле- или радиоприемнике, в каждом музыкальном центре или усилителе звука можно встретить транзисторные усилители звука (низкой частоты — НЧ). Отличие транзисторных усилителей звука от других типов заключается в их частотной характеристике.

Транзисторный усилитель звука имеет равномерную частотную характеристику в полосе частот от 15 Гц до 20 кГц. Это означает, что все входные сигналы с частотой в этом диапазоне преобразуются (усиливаются) усилителем примерно одинаково.На рисунке ниже показана идеальная частотная характеристика аудиоусилителя с точки зрения «коэффициента усиления Ku — частота входного сигнала».

Эта кривая почти плоская в диапазоне от 15 Гц до 20 кГц. Это означает, что такой усилитель следует использовать специально для входных сигналов с частотами от 15 Гц до 20 кГц. Для входных сигналов выше 20 кГц или ниже 15 Гц быстро снижается эффективность и качество его работы.

Тип АЧХ усилителя определяется электрическими радиоэлементами (ЭРЭ) его схемы, и прежде всего самими транзисторами.Усилитель звука на транзисторах обычно собирают на так называемых низкочастотных и среднечастотных транзисторах с суммарной полосой пропускания входных сигналов от десятков и сотен Гц до 30 кГц.

Класс усилителя

Как известно, в зависимости от степени непрерывности протекания тока на протяжении всего его периода через транзисторный усилительный каскад (усилитель) различают следующие классы его работы: «А», «В», «АВ». «, «КОМПАКТ ДИСК».

В классе эксплуатации ток «А» протекает через ступень в течение 100% периода входного сигнала.Работа каскада в этом классе показана на следующем рисунке.

В классе работы усилительного каскада «АВ» через него протекает ток более 50%, но менее 100% периода входного сигнала (см. рисунок ниже).

В классе работы ступени «В» через нее протекает ток ровно 50% периода входного сигнала, как показано на рисунке.

И, наконец, в классе работы каскада «С» через него протекает ток менее 50% периода входного сигнала.

Усилитель низкой частоты на транзисторах: искажения в основных классах работы

В рабочей зоне транзисторный усилитель класса «А» имеет низкий уровень нелинейных искажений. Но если сигнал имеет импульсные всплески напряжения, приводящие к насыщению транзисторов, то вокруг каждой «стандартной» гармоники выходного сигнала появляются высшие гармоники (вплоть до 11-й). Это вызывает явление так называемого транзисторного или металлического звука.

Если усилители мощности низкой частоты на транзисторах имеют нестабилизированное питание, то их выходные сигналы модулируются по амплитуде вблизи частоты сети. Это приводит к резкости звука на левом краю частотной характеристики. Различные способы стабилизации напряжения усложняют конструкцию усилителя.

Типовой КПД однотактного усилителя класса А не превышает 20% из-за постоянно включенного транзистора и непрерывного потока составляющей постоянного тока. Можно сделать усилитель класса А двухтактным, КПД немного увеличится, но полуволны сигнала станут более асимметричными. Перевод каскада из рабочего класса «А» в рабочий класс «АВ» увеличивает нелинейные искажения в четыре раза, хотя КПД его схемы возрастает.

В усилителях классов «АВ» и «В» искажения увеличиваются по мере снижения уровня сигнала. Невольно хочется включить такой усилитель погромче для полноты ощущений мощности и динамики музыки, но зачастую это мало помогает.

Промежуточные классы работы

Класс работы «А» имеет разновидность — класс «А+». При этом низковольтные входные транзисторы усилителя этого класса работают в классе «А», а высоковольтные выходные транзисторы усилителя при превышении их входными сигналами определенного уровня переходят в классы «В» или «АБ». КПД таких каскадов лучше, чем в чистом классе «А», а нелинейные искажения меньше (до 0,003%). Однако их звук тоже «металлический» из-за наличия высших гармоник в выходном сигнале.

У усилителей другого класса — «АА» степень нелинейных искажений еще ниже — около 0,0005%, но присутствуют и высшие гармоники.

Возврат к транзисторному усилителю класса «А»?

Сегодня многие специалисты в области качественного воспроизведения звука ратуют за возврат к ламповым усилителям, так как уровень нелинейных искажений и высших гармоник, вносимых ими в выходной сигнал, заведомо ниже, чем у транзисторов.Однако эти преимущества в значительной степени компенсируются необходимостью согласующего трансформатора между ламповым выходным каскадом с высоким импедансом и динамиками с низким импедансом. Однако простой транзисторный усилитель можно сделать и с трансформаторным выходом, как будет показано ниже.

Также существует точка зрения, что предельное качество звука может обеспечить только гибридный лампово-транзисторный усилитель, все каскады которого однотактные, не покрытые и работают в классе «А». То есть такой повторитель мощности представляет собой усилитель на одном транзисторе.Его схема может иметь максимально достижимый КПД (в классе «А») не более 50%. Но ни мощность, ни КПД усилителя не являются показателями качества воспроизведения звука. При этом особое значение имеют качество и линейность характеристик всех ЭРЭ в схеме.

Поскольку несимметричные схемы приобретают эту перспективу, мы рассмотрим их варианты ниже.

однотактный усилитель с одним транзистором

Его схема, выполненная с общим эмиттером и R-C соединениями для входных и выходных сигналов для работы в классе «А», показана на рисунке ниже.

Показывает npn-транзистор Q1. Его коллектор подключен к положительному выводу +Vcc через токоограничивающий резистор R3, а его эмиттер подключен к -Vcc. Усилитель на p-n-p транзисторах будет иметь ту же схему, но провода питания будут перепутаны.

C1 представляет собой развязывающий конденсатор, с помощью которого источник входного переменного тока отделяется от источника постоянного напряжения Vcc. В то же время С1 не препятствует прохождению переменного входного тока через переход база-эмиттер транзистора Q1.Резисторы R1 и R2 вместе с сопротивлением перехода «Е — В» образуют Vcc для выбора рабочей точки транзистора Q1 в статическом режиме. Типичным для этой схемы является значение R2 = 1 кОм, а положение рабочей точки Vcc/2. R3 является нагрузочным резистором коллекторной цепи и используется для создания выходного сигнала переменного напряжения на коллекторе.

Предположим, что Vcc = 20 В, R2 = 1 кОм, коэффициент усиления по току h = 150. Выбираем напряжение эмиттера Ve = 9 В, а падение напряжения на переходе E-B равно Vbe = 0.7 В. Этому значению соответствует так называемый кремниевый транзистор. Если бы мы рассматривали усилитель на германиевых транзисторах, то падение напряжения на открытом переходе ЭП составило бы Vbe = 0,3 В.

Ток эмиттера, примерно равный току коллектора

Ie = 9 В/1 кОм = 9 мА ≈ IC.

Базовый ток Ib = Ic/ч = 9 мА/150 = 60 мкА.

Падение напряжения на резисторе R1.3 В/60 мкА = 172 кОм.

С2 нужен для создания схемы прохождения переменной составляющей эмиттерного тока (собственно коллекторного тока). Если бы его не было, то резистор R2 сильно ограничивал бы переменную составляющую, так что рассматриваемый усилитель на биполярных транзисторах имел бы низкий коэффициент усиления по току.

В расчетах принималось, что Ic = Ib h, где Ib — ток базы, втекающий в нее из эмиттера и возникающий при приложении к базе напряжения смещения.Однако через базу всегда (как со смещением, так и без него) протекает и ток утечки с коллектора Icb0. Следовательно, реальный ток коллектора Ic = Ib h + Icb0 h, т.е. ток утечки в цепи с ОЭ усиливается в 150 раз. Если бы мы рассматривали усилитель на германиевых транзисторах, то это обстоятельство пришлось бы учитывать в расчетах. Дело в том, что они имеют значительный Icb0 порядка нескольких мкА. В кремнии он на три порядка меньше (около нескольких нА), поэтому в расчетах им обычно пренебрегают.

Однотактный усилитель на МДП транзисторе

Как и любой усилитель на полевых транзисторах, рассматриваемая схема имеет свой аналог среди усилителей. Поэтому будем рассматривать аналог предыдущей схемы с общим эмиттером. Он выполнен с общим источником и резистивно-емкостными соединениями для входных и выходных сигналов для работы в классе «А» и показан на рисунке ниже.

Здесь С1 — тот самый развязывающий конденсатор, с помощью которого источник переменного входного сигнала отделен от источника постоянного напряжения Vdd.Как известно, любой усилитель на полевых транзисторах должен иметь потенциал затворов своих МДП-транзисторов ниже потенциалов их истоков. В этой схеме затвор заземляется резистором R1, который обычно имеет высокое сопротивление (от 100 кОм до 1 МОм), чтобы не шунтировать входной сигнал. Ток через R1 практически отсутствует, поэтому потенциал затвора при отсутствии входного сигнала равен потенциалу земли. Потенциал источника выше потенциала земли из-за падения напряжения на резисторе R2. Таким образом, потенциал затвора ниже потенциала истока, что необходимо для нормальной работы Q1. Конденсатор С2 и резистор R3 имеют то же назначение, что и в предыдущей схеме. Поскольку это схема с общим истоком, входной и выходной сигналы сдвинуты по фазе на 180°.

Усилитель с трансформаторным выходом

Третий однокаскадный простой транзисторный усилитель, показанный на рисунке ниже, также выполнен по схеме с общим эмиттером для работы в классе «А», но подключен к низкоомному динамику через согласующий трансформатор.

Первичная обмотка трансформатора Т1 является нагрузкой коллекторной цепи транзистора Q1 и вырабатывает выходной сигнал. T1 посылает выходной сигнал на динамик и обеспечивает соответствие выходного импеданса транзистора низкому (порядка нескольких Ом) импедансу динамика.

Делитель напряжения коллекторного источника питания Vcc, собранный на резисторах R1 и R3, обеспечивает выбор рабочей точки транзистора Q1 (подачу напряжения смещения на его базу). Назначение остальных элементов усилителя такое же, как и в предыдущих схемах.

Двухтактный аудиоусилитель

Двухтранзисторный двухтактный усилитель низкой частоты разделяет входную частоту на две противофазные полуволны, каждая из которых усиливается собственным транзисторным каскадом. После такого усиления полуволны объединяются в полноценный гармонический сигнал, который передается на акустическую систему. Такое преобразование низкочастотного сигнала (расщепление и повторное слияние), естественно, вызывает в нем необратимые искажения, обусловленные различием частотных и динамических свойств двух транзисторов схемы.Эти искажения снижают качество звука на выходе усилителя.

Двухтактные усилители, работающие в классе «А», недостаточно хорошо воспроизводят сложные звуковые сигналы, так как в их плечах непрерывно протекает постоянный ток повышенной величины. Это приводит к асимметрии полуволн сигнала, фазовым искажениям и, в конечном итоге, к потере разборчивости звука. При нагреве два мощных транзистора удваивают искажение сигнала в области низких и инфранизких частот.Но все же главным преимуществом двухтактной схемы является ее приемлемый КПД и повышенная выходная мощность.

Схема двухтактного транзисторного усилителя мощности показана на рисунке.

Это усилитель для класса «А», но можно использовать и класс «АВ» и даже «В».

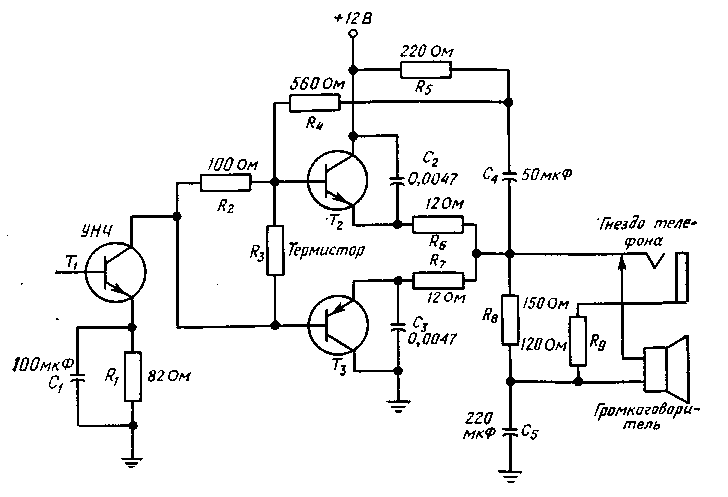

Бестрансформаторный транзисторный усилитель мощности

Трансформаторы, несмотря на успехи в их миниатюризации, по-прежнему остаются самыми громоздкими, тяжелыми и дорогими ЭРЭ. Поэтому был найден способ исключить трансформатор из двухтактной схемы, запустив его на двух мощных комплементарных транзисторах разных типов (n-p-n и p-n-p).Большинство современных усилителей мощности используют этот принцип и рассчитаны на работу в классе «В». Схема такого усилителя мощности показана на рисунке ниже.

Оба его транзистора включены по схеме с общим коллектором (эмиттерным повторителем). Следовательно, схема передает входное напряжение на выход без усиления. Если входного сигнала нет, то оба транзистора находятся на границе включенного состояния, но выключены.

Когда поступает гармонический сигнал, его положительная полуволна открывает TR1, но переводит p-n-p транзистор TR2 в режим полной отсечки.Таким образом, через нагрузку протекает только положительная полуволна усиленного тока. Отрицательная полуволна входного сигнала открывает только TR2 и выключает TR1, так что на нагрузку поступает отрицательная полуволна усиленного тока. В результате на нагрузке излучается усиленный (за счет усиления тока) синусоидальный сигнал полной мощности.

Усилитель однотранзисторный

Для усвоения вышеизложенного соберем простой транзисторный усилитель своими руками и разберемся как он работает.

В качестве нагрузки маломощного транзистора Т типа ВС107 включаем наушники сопротивлением 2-3 кОм, на базу подаем напряжение смещения с высокоомного резистора R* 1 МОм, который развязывает электролитический конденсатор С емкостью от 10 мкФ до 100 мкФ, включаем его в базовую цепь Т. Питать цепь будем от батарейки 4,5 В/0,3 А.

Если резистор R* не подключен, то нет ни тока базы Ib, ни тока коллектора Ic.Если резистор подключен, то напряжение на базе возрастает до 0,7 В и через него протекает ток Iб = 4 мкА. Коэффициент усиления по току транзистора равен 250, что дает Ic = 250Ib = 1 мА.

Собрав своими руками простой транзисторный усилитель, мы теперь можем его протестировать. Подсоедините наушники и поместите палец на точку 1 схемы. Вы услышите шум. Ваше тело воспринимает излучение электросети на частоте 50 Гц. Шум, который вы слышите в наушниках, и есть это излучение, только усиленное транзистором.Поясним этот процесс более подробно. Переменное напряжение 50 Гц подключено к базе транзистора через конденсатор С. Напряжение на базе теперь равно сумме постоянного напряжения смещения (примерно 0,7 В), поступающего от резистора R*, и переменного напряжения на отводе. В результате коллекторный ток получает переменную составляющую с частотой 50 Гц. Этот переменный ток используется для перемещения диафрагмы динамиков вперед и назад на одной и той же частоте, что означает, что на выходе мы слышим тон 50 Гц.

Прослушивание уровня шума 50 Гц не очень интересно, поэтому к точкам 1 и 2 можно подключить низкочастотные источники сигнала (проигрыватель компакт-дисков или микрофон) и услышать усиленную речь или музыку.

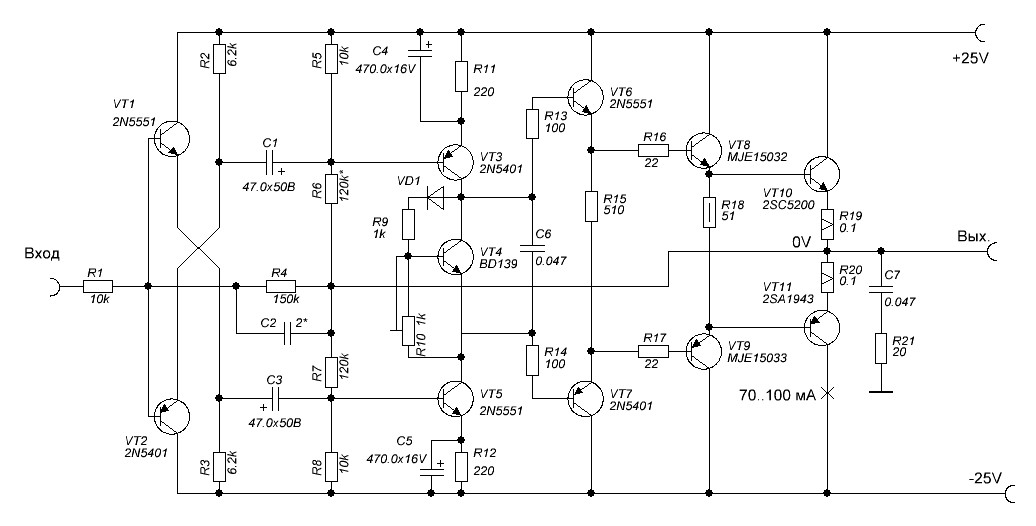

Привет всем! В этой статье я подробно опишу, как сделать крутой усилитель для дома или автомобиля. Усилитель прост в сборке и настройке, имеет хорошее качество звука. Ниже приведена принципиальная схема самого усилителя.


Схема выполнена на транзисторах и не имеет дефицитных деталей.Питание усилителя двухполярное +/- 35 вольт, с сопротивлением нагрузки 4 Ом. При подключении нагрузки 8 Ом мощность можно увеличить до +/- 42 вольта.

Резисторы R7, R8, R10, R11, R14 — 0,5 Вт; R12, R13 — 5Вт; остальные 0,25 Вт.
R15 подстроечный резистор 2-3 кОм.
Транзисторы: Vt1, Vt2, Vt3, Vt5 — 2sc945 (обычно на корпусе написано с945).
Вт4, Вт7 — БД140 (Вт4 можно заменить на наш Кт814).
Вт6 — БД139.
Вт8 — 2SA1943.
Вт9 — 2SC5200.

ВНИМАНИЕ! Транзисторы с945 имеют разную цоколевку: ЭКБ и ЭБК. Поэтому перед пайкой нужно проверить мультиметром.
Светодиод обычный, зеленый, именно ЗЕЛЕНЫЙ! Он здесь не для красоты! И он НЕ должен быть супер ярким. Ну а остальные детали можно увидеть на схеме.

Итак, вперед!

Для изготовления усилителя нам понадобится инструменты :
— паяльник
— олово
— канифоль (желательно жидкая), но можно обойтись и обычным
— ножницы по металлу
-резцы
-шило
— медицинское шприц, любой
— сверло 0.8-1 мм
— сверло 1,5 мм
— дрель (желательно какая-нибудь мини-дрель)
— наждачная бумага
— и мультиметр.

Материалы:
— односторонняя текстолитовая доска размером 10х6 см
— лист тетрадной бумаги
-ручка
— лак для дерева (желательно темного цвета)
— маленькая емкость
-сода пищевая
-лимонная кислота
-соль .

Список радиодеталей приводить не буду, их видно на схеме.
Шаг 1 Готовим плату
И так, нам нужно сделать плату.Так как лазерного принтера у меня нет (вообще нет), будем делать плату «по старинке»!
Сначала нужно просверлить в доске отверстия для будущих деталей. У кого есть принтер, просто распечатайте эту картинку:


если нет, то нам нужно перенести разметку для сверления на бумагу. Как это сделать вы поймете на фото ниже:


при переводе не забудьте про комиссию! (10 на 6 см)


как-то так!
Отрезаем нужного нам размера доску ножницами по металлу.


Теперь лист прикладываем к вырезанной плате и фиксируем скотчем, чтобы не съезжал. Далее берем шило и намечаем (по точкам) где будем сверлить.


Конечно можно обойтись без шила и сверлить сразу, но сверло может выехать!


Теперь можно приступать к сверлению. Сверлим отверстия 0,8 — 1 мм. Как я уже говорил выше: лучше использовать мини-дрель, так как сверло очень тонкое и легко ломается. Например, я использую двигатель отвертки.


Отверстия под транзисторы Вт8, Вт9 и под провода сверлятся сверлом 1,5 мм. Теперь нам нужно зачистить нашу плату наждачной бумагой.


Теперь мы можем начать рисовать наши пути. Берем шприц, сточим иглу, чтобы не была острой, набираем лак и вперед!


Косяки лучше подрезать, когда лак уже затвердел.


Шаг 2 Взимаем плату
Для травления платы я использую самый простой и дешевый способ:
100 мл перекиси, 4 чайные ложки лимонной кислоты и 2 чайные ложки соли.


Размешиваем и погружаем нашу доску.


Далее счищаем лак и получается вот так!


Все дорожки желательно сразу покрыть оловом для удобства пайки деталей.


Шаг 3 Пайка и настройка
Паять будет удобно по этой картинке (вид со стороны деталей)


Для удобства с самого начала припаиваем все мелкие детали, резисторы, и т. п.


А потом все остальное.


После пайки плату необходимо отмыть от канифоли. Можно промыть спиртом или ацетоном. На крайняк можно даже бензин.


Теперь можно попробовать включить! При правильной сборке усилитель работает сразу. При первом включении резистор R15 необходимо повернуть в сторону максимального сопротивления (измеряем его прибором). Не подключайте колонку! Выходные транзисторы ОБЯЗАТЕЛЬНО на радиаторе, через изолирующие прокладки.

И так: включаем усилитель, должен гореть светодиод, измеряем выходное напряжение мультиметром. Стояка нет, так что все нормально.
Далее необходимо установить ток покоя (75-90мА): для этого замкнуть ввод на массу, нагрузку не подключать! На мультиметре установите режим 200мВ и подключите щупы к коллекторам выходных транзисторов. (на фото отмечены красными точками)


Далее медленным вращением резистора R15 нужно выставить 40-45 мВ.


Выставили, теперь можно подключить динамик и погонять усилитель на малой громкости минут 10-15. Потом опять надо будет корректировать ток покоя.
Ну вот и все, можете наслаждаться!

Вот видео работы усилителя:

В режиме усиления транзисторный усилитель работает в цепях приемника и усилителях звуковой частоты (УНЧ и УНЧ). При работе в базовой цепи используются малые токи, которые контролируют большие токи в коллекторе.В этом разница между режимом усиления и режимом переключения, который только открывает или закрывает транзистор в зависимости от Ub на базе.

В качестве опыта для начинающего радиолюбителя соберем простейший усилитель на транзисторах, в соответствии с предложенной схемой и чертежом.

К коллектору VT1 подключить высокоомный телефон bf2 , между базой и минусом источника питания подключить сопротивление Rb , а развязывающую емкость конденсатора C St .

Конечно, сильного усиления звукового сигнала от такой схемы мы не получим, но звук в телефоне BF1 мы все равно услышим, вы сможете, ведь мы собрали ваш первый усилительный каскад.

Усилительный каскад представляет собой транзисторную схему с резисторами, конденсаторами и другими радиодеталями, обеспечивающими последнему условия работы в качестве транзисторного усилителя. Кроме того, сразу скажем, что усилительные каскады можно соединять между собой и получать многокаскадные усилительные устройства.

При подключении к схеме источника питания на базу транзистора через сопротивление Rb поступает небольшое отрицательное напряжение порядка 0,1 — 0,2В, называемое напряжением смещения. Он приоткрывает транзистор, т.е. уменьшает высоту потенциальных барьеров, и через переходы полупроводникового прибора начинает протекать небольшой ток, который удерживает усилитель в дежурном режиме, из которого он может мгновенно выйти, как только появится входной сигнал на входе.

Без наличия напряжения смещения эмиттерный переход будет заблокирован и, как и диод, не будет пропускать положительные полупериоды входного напряжения, а усиленный сигнал будет искажаться.

Если подключить ко входу усилителя другой телефон и использовать его в качестве микрофона, то он будет преобразовывать звуковые колебания, возникающие на его мембране, в переменное напряжение звукового диапазона, которое будет следовать через емкость Cs к базе транзистор.

Конденсатор CCB является соединительным элементом между телефоном и базой. Он отлично пропускает напряжение ЗЧ, но создает серьезное препятствие для прямого тока, идущего от базовой цепи к телефону.Кроме того, телефон имеет внутреннее сопротивление около 1600 Ом, поэтому без этой емкости конденсатора база была бы соединена с эмиттером через внутреннее сопротивление и усиления не было бы.

Теперь, если начать говорить в телефон-микрофон, то эмиттерная схема будет видеть колебания тока телефона Itlf, который будет управлять большим током, возникающим в коллекторе, и мы будем слышать эти усиленные колебания, преобразованные второй телефон в нормальный звук.

Процесс усиления сигнала можно представить следующим образом. В момент отсутствия напряжения входного сигнала Uвх в цепях базы и коллектора (прямые участки диаграммы а, б, в) протекают незначительные токи, определяемые приложенным напряжением источника питания, напряжением смещения и усилительные характеристики биполярного транзистора.

Как только на базу поступит входной сигнал (правая часть диаграммы а), то в зависимости от него начнут изменяться и токи в цепях трехполюсника полупроводникового прибора (правая часть диаграммы схему б, в).

В отрицательной полуволне сигнала при суммировании Uвх и напряжения БП на базе увеличиваются токи, протекающие через транзистор.

При положительной волне отрицательное напряжение на базе уменьшается, как и протекающие токи. Так работает транзисторный усилитель.

Если к выходу подключить не телефон, а резистор, то возникающее на нем напряжение переменной составляющей усиливаемого сигнала можно подключить к входной цепи второго каскада для дополнительного усиления.Одно устройство способно усилить сигнал в 30 – 50 раз.

По такому же принципу работают

ВТ противоположной n-p-n структуры. Но для них полярность включения питания должна быть обратной.

Для работы транзистора усилителя на его базу необходимо подать постоянное напряжение смещения, относительно эмиттера, вместе с напряжением входного сигнала, открывающее полупроводниковый прибор.

Для германиевых ТН напряжение открытия должно быть не более 0.2 вольта, а для кремния 0,7 вольта. Единственный случай, когда база не смещена, — это когда эмиттерный переход транзистора используется для обнаружения сигнала, но об этом мы поговорим позже.

Читателя! Запомните ник этого автора и никогда не повторяйте его схемы.
Модераторы! Прежде чем забанить меня за оскорбления, подумай, что ты «подпускаешь к микрофону обыкновенного гопника», которого нельзя даже близко подпускать к радиотехнике и, тем более, к обучению новичков.

Во-первых, при такой схеме включения через транзистор и динамик будет протекать большой постоянный ток, даже если переменный резистор будет в правильном положении, то есть будет слышна музыка.А при большом токе динамик повреждается, то есть рано или поздно сгорит.

Во-вторых, в этой схеме обязательно должен быть ограничитель тока, то есть постоянный резистор, не менее 1 КОм, включенный последовательно с переменным. Любой самодельщик перевернет регулятор переменного резистора до упора, у него будет нулевое сопротивление и на базу транзистора пойдет большой ток. В результате сгорит транзистор или динамик.

Переменный конденсатор на входе нужен для защиты источника звука (это надо пояснить автору, т.к. тут же нашелся читатель, который снял его просто так, считая себя умнее автора).Без него нормально работать будут только те плееры, в которых такая защита уже установлена ​​на выходе. А если его нет, то выход плеера может выйти из строя, особенно, как я уже говорил выше, если переменный резистор выкрутить «в ноль». В этом случае выход дорогого ноутбука будет запитан от источника питания этой копеечной безделушки и он может сгореть. Самодельные очень любят снимать защитные резисторы и конденсаторы, потому что «работает!» В результате схема может работать с одним источником звука, но не с другим, и даже дорогой телефон или ноутбук могут выйти из строя.

Переменный резистор, в этой схеме, должен быть только подстроечным, то есть подстраиваться один раз и замыкаться в корпусе, а не выводиться удобной ручкой. Это не регулятор громкости, а регулятор искажений, то есть он подбирает режим работы транзистора так, чтобы были минимальные искажения и чтобы из динамика не шел дым. Поэтому он никогда не должен быть доступен извне. НЕВОЗМОЖНО регулировать громкость, меняя режим.Для этого нужно «убить». Если очень хочется регулировать громкость, то проще последовательно с конденсатором включить еще один переменный резистор, и вот его уже можно вывести на корпус усилителя.

В общем, для самых простых схем — и чтобы сразу работало и ничего не повредить, нужно купить микросхему типа TDA (например, TDA7052, TDA7056… примеров в интернете много) , а автор взял случайный транзистор, который завалялся у него в столе.В итоге доверчивые любители будут искать именно такой транзистор, хотя его коэффициент усиления всего 15, а допустимый ток целых 8 ампер (сожжет любой динамик, даже не заметив).

Усилитель на трех транзисторах кт315. Простые схемы на КТ315. Гусеничный ULF

с прямой связью

Усилители низкой частоты (УНЧ) применяются для преобразования слабых сигналов, преимущественно звукового диапазона, в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или другие излучатели звука.

Обратите внимание, что усилители высокой частоты до частот 10…100 МГц строятся по схожим схемам, все отличие чаще всего сводится к тому, что значения емкости конденсаторов таких усилителей уменьшаются во столько же раз так как частота высокочастотного сигнала превышает частоту низкочастотного.

Простой усилитель на одном транзисторе

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис.1. В качестве нагрузки используется телефонная капсула. Допустимое напряжение питания для данного усилителя 3…12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить опытным путем, так как его оптимальное значение зависит от напряжения питания усилителя, сопротивления телефонного капсюля и коэффициента передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального номинала резистора R1 следует иметь в виду, что его номинал должен быть примерно в сто и более раз выше сопротивления, включенного в цепь нагрузки.Для подбора резистора смещения рекомендуется последовательно включать постоянный резистор сопротивлением 20…30 кОм и переменный резистор сопротивлением 100…1000 кОм, после чего подачей звукового сигнала малой амплитуды на вход усилителя, например, от магнитофона или плеера, вращая ручку переменного резистора, добиться наилучшего качества сигнала на максимальной громкости.

Значение емкости переходного конденсатора С1 (рис. 1) может быть в пределах от 1 до 100 мкФ: чем больше значение этой емкости, тем более низкие частоты может усиливать УНЧ.Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).

Улучшенные варианты однотранзисторного усилителя

Усложненная и улучшенная по сравнению со схемой на рис. 1 схемы усилителя показаны на рис. 2 и 3. На схеме на рис. 2, каскад усиления дополнительно содержит цепочку частотно-зависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающую качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с частотно-зависимой цепью отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения базы транзистора.

На схеме рис. 3 смещение на базу транзистора задается более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его работы.В схеме на рис. 4 используется «автоматическая» установка смещения на основе усилительного транзистора.

Двухкаскадный транзисторный усилитель

Соединив последовательно два простейших усилительных каскада (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Коэффициент усиления такого усилителя равен произведению коэффициентов усиления отдельных каскадов. Однако получить большой устойчивый коэффициент усиления за счет последующего увеличения числа каскадов нелегко: усилитель, вероятно, будет самовозбуждаться.

Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей низкой частоты, схемы которых в последние годы часто приводятся на страницах журналов, направлены на достижение минимума суммарных гармонических искажений, увеличение выходной мощности, расширение полосы усиливаемых частот и т.д.

В то же время при настройке различных приборов и проведении экспериментов часто требуется простой УНЧ, который можно собрать за несколько минут.Такой усилитель должен содержать минимальное количество дефектных элементов и работать в широком диапазоне изменения напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевых и кремниевых транзисторах

Схема простого усилителя мощности НЧ с прямой связью между каскадами показана на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется значением потенциометра R1 и может изменяться от сотен Ом до десятков МОм. Выход усилителя можно подключить к нагрузке сопротивлением от 2 Ом… от 4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне напряжений питания от 3 до 15 В, хотя его приемлемая работоспособность сохраняется и при снижении напряжения питания до 0,6 В.

Емкость конденсатора С1 можно выбрать в пределах от 1 до 100 мкФ. В последнем случае (С1 = 100 мкФ) УНЧ может работать в диапазоне частот от 50 Гц до 200 кГц и выше.

Рис.6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливается напряжение на стоке транзистора VT1, равное 50…60% напряжения источника питания.Транзистор VT2 необходимо установить на теплоотводящую пластину (радиатор).

Гусеничный ULF

с прямой связью

На рис. 7 показана схема еще одного, казалось бы, простого УНЧ с прямыми связями между каскадами. Такая связь улучшает частотную характеристику усилителя в диапазоне низких частот, а общая схема упрощается.

Рис. 7. Принципиальная схема трехкаскадного УНЧ с прямой связью между каскадами.

В то же время настройка усилителя усложняется тем, что импеданс каждого усилителя приходится подбирать индивидуально.Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, показанного на рис. 7, можно найти в литературе, например [P 9/70-60].

Каскадные схемы УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодов УНЧ на биполярных транзисторах. Такие усилители имеют достаточно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ку=5 в диапазоне частот от 30 Гц до 120 кГц [МК 2/86-15].УНЧ по схеме на рис. 9 с коэффициентом гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления =5.

Рис. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичный УНЧ на трех транзисторах

Для портативной электронной техники важным параметром является КПД УНЧ. Схема такого УНЧ показана на рис. 10 [РЛ 3/00-14].Здесь использовано каскадное соединение полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включен таким образом, что он стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер-база VT3 и уменьшает величину тока, протекающего через транзисторы VT1 и VT3.

Рис. 10. Схема простого экономичного усилителя баса на трех транзисторах.

Как и в приведенной выше схеме (см.6), входное сопротивление этого УНЧ можно задавать в диапазоне от десятков Ом до десятков МОм. В качестве нагрузки использовался телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонная капсула, подключаемая с помощью вилки, может одновременно служить выключателем питания цепи.

Напряжение питания УНЧ составляет от 1,5 до 15 В, хотя устройство сохраняет работоспособность и при снижении напряжения питания до 0,6 В. В диапазоне напряжений питания 2…15 В описывается ток, потребляемый усилителем по выражению:

1 (мкА) = 52 + 13 * (Uпит) * (Uпит),

, где Usup — напряжение питания в вольтах (В).

Если выключить транзистор VT2, ток, потребляемый устройством, увеличивается на порядок.

Двухступенчатый УНЧ с прямым соединением ступеней

Примерами УНЧ с прямыми включениями и минимальным выбором режима работы являются схемы, представленные на рис. 11 — 14. Они имеют высокий коэффициент усиления и хорошую стабильность.

Рис. 11. Простой двухкаскадный УНЧ для микрофона (малошумящий, высокий КУ).

Рис.12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.

Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV]. В качестве микрофона ВМ1 используется микрофон электродинамического типа.

Телефонная капсула также может выступать в качестве микрофона. Стабилизация рабочей точки (начальное смещение на входном транзисторе) усилителей на рис.11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.

Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (около 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и двухполярном — VT2 (с общим).

На рис.15.

Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Цепи УНЧ для работы с низкоомной нагрузкой

Типовые УНЧ, предназначенные для работы на низкоомную нагрузку и имеющие выходную мощность от десятков мВт и выше, представлены на рис. 16, 17.

Рис. 16. Простой УНЧ для работы с включением нагрузки с малым сопротивлением.

К выходу усилителя можно подключить электродинамическую головку ВА1, как показано на рис.16, или по диагонали моста (рис. 17). Если источник питания выполнен из двух последовательно соединенных батарей (аккумуляторов), то правый вывод головки ВА1 по схеме можно подключить непосредственно к их средней точке, без конденсаторов СЗ, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки в диагональ моста.

Если вам нужна схема простого лампового УНЧ, то такой усилитель можно собрать даже на одной лампе, смотрите на нашем сайте электроники в соответствующем разделе.

Литература: Шустов М.А. Практическая схемотехника (книга 1), 2003.

Исправления в публикации: на рис. 16 и 17 вместо диода Д9 установлена ​​цепочка из диодов.

Большинство аудиофилов достаточно категоричны и не готовы к компромиссам при выборе аппаратуры, справедливо считая, что воспринимаемый звук должен быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по вашему запросу:

Предусилитель КТ315

Схемы, справочники, спецификации:

Прайс-листы, цены:

Обсуждения, статьи, руководства:

Дождитесь окончания поиска во всех базах данных.

По завершении появится ссылка для доступа к найденным материалам.

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощность воспроизведения звука. При этом при покупке следует обратить внимание на следующие обозначения, означающие внедрение высоких технологий в производство аудиотехники:


  • Hi-Fi.Обеспечивает максимальную чистоту и точность звука, избавляя его от посторонних шумов и искажений.
  • Хай-энд. Выбор перфекциониста, готового дорого платить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. В эту категорию часто включают оборудование ручной сборки.

Характеристики, на которые следует обратить внимание:

  • Входная и выходная мощность. Выходная мощность имеет решающее значение, поскольку краевые значения часто ненадежны.
  • Диапазон частот. Варьируется от 20 до 20 000 Гц.
  • Коэффициент нелинейных искажений. Здесь все просто – чем меньше, тем лучше. Идеальное значение, по мнению экспертов, составляет 0,1%.
  • Отношение сигнал/шум. Современная техника предполагает значение этого показателя свыше 100 дБ, что минимизирует посторонние шумы при прослушивании.
  • Коэффициент демпинга. Отражает выходное сопротивление усилителя по отношению к номинальному сопротивлению нагрузки. Другими словами, достаточный коэффициент демпфирования (более 100) снижает возникновение ненужных вибраций оборудования и т.п.

Следует помнить: изготовление качественных усилителей — процесс трудоемкий и высокотехнологичный, поэтому слишком низкая цена при достойных характеристиках должна вас насторожить.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать товар по различным критериям. Усилители можно классифицировать:

  • Силой. Предварительный является неким промежуточным звеном между источником звука и конечным усилителем мощности.Усилитель мощности, в свою очередь, отвечает за силу и громкость выходного сигнала. Вместе они образуют законченный усилитель.

Важно: первичное преобразование и обработка сигнала происходит в предусилителях.

  • По элементной базе различают ламповые, транзисторные и интегральные УМ. Последнее возникло с целью объединения достоинств и сведения к минимуму недостатков первых двух, например качества звучания ламповых усилителей и компактности транзисторных усилителей.
  • По режиму работы усилители делятся на классы. Основные классы – А, В, АВ. Если усилители класса A потребляют много энергии, но производят звук высокого качества, то усилители класса B — полная противоположность, класс AB — лучший выбор, представляющий собой компромисс между качеством сигнала и достаточно высокой эффективностью. Также различают классы C, D, H и G, возникшие с использованием цифровых технологий. Также различают однотактный и двухтактный режимы работы выходного каскада.
  • По количеству каналов усилители бывают одно-, двух- и многоканальные. Последние активно используются в домашних кинотеатрах для формирования объемности и реалистичности звучания. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистемы.

Внимание: изучение технической составляющей покупки, конечно, необходимо, но зачастую решающим фактором является элементарное прослушивание аппаратуры по принципу звук-не звучит.

Заявка

Выбор усилителя во многом обосновывается целями, для которых он приобретается. Перечислим основные области использования усилителей звука:

  1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является двухканальная одноцокольная лампа класса А, а также может быть лучшим выбором трехканальная лампа класса АВ, где один канал определен для сабвуфера, с функцией Hi-Fi.
  2. Для акустической системы в автомобиле.Наиболее популярны четырехканальные усилители AB или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовера для плавной регулировки частоты, что позволяет подрезать частоты в верхнем или нижнем диапазоне по мере необходимости.
  3. В концертном оборудовании. К качеству и возможностям профессионального оборудования обоснованно предъявляются повышенные требования в связи с большим пространством распространения звуковых сигналов, а также высокой требовательностью к интенсивности и длительности использования.Таким образом, рекомендуется приобретать усилитель класса не ниже D, способный работать практически на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающих от негативных погодных условий и механических воздействий.
  4. В студийном оборудовании. Все вышесказанное справедливо и для студийного оборудования. Можно добавить про самый большой диапазон воспроизведения частот — от 10 Гц до 100 кГц по сравнению с таковым у бытового усилителя от 20 Гц до 20 кГц.Также следует отметить возможность раздельной регулировки громкости на разных каналах.

Таким образом, чтобы долгое время наслаждаться чистым и качественным звуком, желательно заранее изучить все многообразие предложений и выбрать тот вариант аудиоаппаратуры, который максимально соответствует вашим потребностям.

  • 03.10.2014

    На рисунке представлена ​​схема питания модуля GSM/GPRS разработки Texas Instruments на основе микросхемы TPS54260. Номинальное входное напряжение в этой схеме 12 В, а полный рабочий диапазон 8 Ом… 40 В. Методика расчета и результаты испытаний подробно описаны в документе «Создание блока питания GSM/GPRS из TPS54260». В этом же документе можно найти схему на номинальное напряжение…

  • 04.10.2014

    Существует множество схем регуляторов мощности на основе тиристоров или симисторов, где регулирование осуществляется изменением угла открытия. Регуляторы с такой схемой создают помехи в сети, поэтому их можно использовать только с громоздкими LC-фильтрами. В тех случаях, когда не важно, чтобы мощность подавалась в нагрузку каждый полупериод, но важно …

  • 28.09.2014

    Принципиальная схема такого плеера представлена ​​на рисунке. Усилитель рассчитан на работу на 4 динамика (2-передние и 2-тыловые). Тыловые динамики двухполосные, каждый состоит из одного эллиптического динамика достаточно большого диаметра и одного твитера. Фронтальные каналы устроены проще — каждый состоит из одного полнодиапазонного динамика. Тыловые каналы имеют подъем АЧХ на частотах выше…

  • 25.09.2014

    Развитие атомной энергетики и широкое использование источников ионизирующего излучения в различных областях науки, техники, а также их возможное появления в бытовых условиях требуют ознакомления со свойствами и методами регистрации альфа-, бета- и гамма-излучений, а также приобретения соответствующих знаний и практических навыков защиты от их воздействия.Оценка и проведение исследований…

  • 21.09.2014

    Реле времени мощностью не более 100 Вт с задержкой выключения лампы освещения около 10 минут можно собрать по принципиальной схеме, приведенной на фигура. Устройство содержит выпрямительный мост VD1-VD4, тринистор VS1, управляющий транзистор VT1 и времязадающий узел на конденсаторе С1, стабилитрон VD2 и транзистор VT2. При замыкании контактов выключателя SA1…

Однажды вечером мне позвонил знакомый и сказал: «Эд! Мне нужен усилитель для наушников Sven побольше.»

Купил наушники за 50 грн, но вывод на комп у них очень слабый. Подумав, посмотрел, что микросхем нет, пошел рыться в архиваторе и глянуть, где-то у меня была схема с транзисторами КТ315. Не помню откуда, но помню, что схема рабочая. Собрал и вот что получилось

Вот схема этого аппарата:

В обвязке я использовал следующие детали:

C1 = 1 мФ 6 В
C2 = 470 мФ 16 В
C3 = 3300 мФ 16 В

R1 = 1k
R2 = 51k
R3 = 100k
R4 = 100k
R5 = 1k
R6 = 3k

Устройство не требует настройки.Ток покоя 25мА, напряжение между выходными транзисторами 2,4В. Усилитель питается от батарейки крона 9 вольт

Схема проста и универсальна, повторить сможет любой новичок

Все это я собирал на модели. Фоток возможности уже нет, мой друг случайно уронил этот девайс в колодец вместе с наушниками, новый усилитель делать не хочу, сейчас другим проектом занимаюсь.
Усилитель хорошо работал по памяти. Звук мягкий и приятный.Батарея продержалась 15 часов.


Печатная плата простого усилителя на КТ315 (Вид со стороны дорожек)

Related Posts

Достал из телевизоров динамики 3ГДШ-1, что бы они без дела не лежали, решил сделать колонки, но так как у меня внешний усилитель с сабвуфером, значит буду собирать сателлиты.

Всем привет, уважаемые радиолюбители и аудиоманьяки! Сегодня я расскажу как доработать ВЧ динамик 3ГД-31 (-1300) он же 5ГДВ-1.Они применялись в таких акустических системах, как 10МАС-1 и 1М, 15МАС, 25АС-109…….

Здравствуйте уважаемые читатели. Да, я давно не писал постов в блог, но со всей ответственностью хочу заявить, что теперь постараюсь не отставать, и буду писать обзоры и статьи…….

Здравствуйте уважаемый посетитель. Я знаю, почему вы читаете эту статью. Да, да, я знаю. Нет, ты что? Я не телепат, я просто знаю, почему вы пришли именно на эту страницу. Конечно …….

И снова мой друг Вячеслав (SAXON_1996) хочет поделиться своим опытом на колонках.Слово Вячеславу Приобрел один динамик 10МАС с фильтром и ВЧ динамик. Я не …… уже давно.

На рисунке 1 представлена ​​схема инвертирующего усилителя постоянного тока, транзистор включен по схеме с общим эмиттером:

Рисунок 1 – Схема усилителя постоянного тока на КТ315Б.

Рассмотрим расчет элементов схемы. Предположим, схема питается от источника с напряжением 5В (это может быть, например, сетевой адаптер), ток коллектора Ic транзистора VT1 подбираем так, чтобы он не превышал максимально допустимого тока для выбранного транзистора ( для КТ315Б максимальный ток коллектора Ikmax = 100мА).Выберем Ik = 5 мА. Для расчета сопротивления резистора Rк делим напряжение питания Uп на ток коллектора:

Если сопротивление не попадает в стандартный диапазон сопротивлений, то нужно подобрать ближайшее значение и пересчитать ток коллектора.
()

На семействе выходных ВАХ построим нагрузочную линию по точкам Uп и Iк (показаны красным). На линии нагрузки выберите рабочую точку (показана синим цветом) посередине.

Рисунок 2 – Выходные вольт-амперные характеристики, прямая нагрузка и рабочая точка

На рисунке 2 рабочая точка не попадает ни на одну из имеющихся характеристик, но находится чуть ниже характеристики для базового тока Iб = 0,05мА, поэтому базовый ток выберем чуть меньше, например, Iб = 0,03 мА. Исходя из выбранного тока базы Iб и входной характеристики для температуры 25С o и напряжения Uкэ = 0, находим напряжение Uбэ:

Рисунок 3 – Входная характеристика транзистора для подбора напряжения Uбэ

Для базового тока Ib = 0.03мА находим напряжение Uбэ но выбираем чуть больше так как Uкэ > 0 и характеристика будет располагаться правее например выбираем Uбэ = 0,8В. Далее подбираем ток резистора Rd1, этот ток должен быть больше тока базы, но не настолько большим, чтобы в нем терялась большая часть мощности, выберем этот ток в три раза больше тока базы:


По первому закону Кирхгофа находим ток резистора Rd2:

Обозначим найденные токи и напряжения на схеме:

Рисунок 4 – Схема усилителя с найденными токами ветвей и узловыми напряжениями

Рассчитаем сопротивление резистора Rd1 и выберем его ближайшее значение из стандартного диапазона сопротивлений:


Рассчитаем сопротивление резистора Rd2 и выберем его ближайшее значение из стандартного диапазона сопротивлений:


Обозначим сопротивления резисторов на схеме:

Рисунок 5 — Усилитель постоянного тока на КТ315Б.

Поскольку для ориентировочного расчета может потребоваться подбор элементов после сборки схемы и проверки выходного напряжения, то элементы Rd1 и/или Rd2 в этом случае необходимо подобрать так, чтобы напряжение на выходе было близко к выбранному напряжению Ube.

Для усиления переменного тока на входе и выходе необходимо поставить конденсаторы для пропуска только переменной составляющей усиливаемого сигнала, так как постоянная составляющая меняет режим работы транзистора.Входные и выходные конденсаторы не должны создавать большого сопротивления для прохождения переменного тока. Для термостабилизации можно поставить в цепь эмиттера резистор с малым сопротивлением и параллельно ему конденсатор для ослабления обратной связи по переменному току. Резистор в эмиттерной цепи вместе с резисторами делителя будет задавать режим работы транзистора.

На фото ниже усилитель собранный по схеме на рисунке 2:

Нет напряжения на входе усилителя, вольтметр подключенный к выходу показывает 2.6В, что близко к выбранному значению. Если подать на вход напряжение прямой полярности (такое как на рисунке 5), то выходное напряжение уменьшится (усилитель инвертирует сигнал):

Если на вход подать напряжение обратной полярности, то выходное напряжение увеличится, но не более напряжения питания:

Уменьшение напряжения на входе при подключении ко входу источника меньше, чем увеличение напряжения на выходе, что указывает, что входной сигнал усиливается с инверсией.Схема с общим эмиттером дает больший коэффициент усиления по мощности, чем схема с общей базой и общим эмиттером, но, в отличие от двух других, она производит инверсию сигнала. Если необходимо усилить мощность постоянного тока без инверсии, то две схемы на рисунке 5 можно соединить каскадом, но при этом необходимо учитывать, что первый каскад изменит режим работы транзистора усилителя. второго каскада, поэтому сопротивления резисторов во втором каскаде нужно будет подобрать так, чтобы это изменение было как можно меньше.Также при каскадном соединении увеличится коэффициент усиления всего усилителя (он будет равен произведению коэффициента усиления первого каскада на коэффициент усиления второго).

Простейший усилитель звука на одном транзисторе. Мощный транзисторный усилитель низкой частоты

Усилители низкой частоты (УНЧ) применяются для преобразования слабых сигналов, преимущественно звукового диапазона, в более мощные сигналы, приемлемые для непосредственного восприятия через электродинамические или другие излучатели звука.

Обратите внимание, что усилители высокой частоты до частот 10…100 МГц строятся по схожим схемам, все отличие чаще всего сводится к тому, что значения емкости конденсаторов таких усилителей уменьшаются во столько же раз так как частота высокочастотного сигнала превышает частоту низкочастотного.

Простой усилитель на одном транзисторе

Простейший УНЧ, выполненный по схеме с общим эмиттером, показан на рис.1. В качестве нагрузки используется телефонная капсула. Допустимое напряжение питания для данного усилителя 3…12 В.

Величину резистора смещения R1 (десятки кОм) желательно определить опытным путем, так как его оптимальное значение зависит от напряжения питания усилителя, сопротивления телефонного капсюля и коэффициента передачи конкретного экземпляра транзистора.

Рис. 1. Схема простого УНЧ на одном транзисторе + конденсатор и резистор.

Для выбора начального номинала резистора R1 следует учитывать, что его номинал должен быть примерно в сто и более раз выше сопротивления, включаемого в цепь нагрузки.Для подбора резистора смещения рекомендуется последовательно включать постоянный резистор сопротивлением 20…30 кОм и переменный сопротивлением 100…1000 кОм, после чего подачей звукового сигнала малой амплитуды на вход усилителя, например, от магнитофона или плеера, вращая ручку переменного резистора, добиться наилучшего качества сигнала на максимальной громкости.

Значение емкости переходного конденсатора С1 (рис. 1) может быть в пределах от 1 до 100 мкФ: чем больше значение этой емкости, тем более низкие частоты может усиливать УНЧ.Для освоения техники усиления низких частот рекомендуется поэкспериментировать с подбором номиналов элементов и режимов работы усилителей (рис. 1 — 4).

Улучшенные варианты однотранзисторного усилителя

Усложненная и улучшенная по сравнению со схемой на рис. 1 схемы усилителя показаны на рис. 2 и 3. На схеме на рис. 2, каскад усиления дополнительно содержит цепочку частотно-зависимой отрицательной обратной связи (резистор R2 и конденсатор С2), улучшающую качество сигнала.

Рис. 2. Схема однотранзисторного УНЧ с частотно-зависимой цепью отрицательной обратной связи.

Рис. 3. Однотранзисторный усилитель с делителем для подачи напряжения смещения на базу транзистора.

Рис. 4. Однотранзисторный усилитель с автоматической установкой смещения базы транзистора.

На схеме рис. 3 смещение на базу транзистора задается более «жестко» с помощью делителя, что улучшает качество работы усилителя при изменении условий его работы.В схеме на рис. 4 используется «автоматическая» установка смещения на основе усилительного транзистора.

Двухкаскадный транзисторный усилитель

Соединив последовательно два простейших усилительных каскада (рис. 1), можно получить двухкаскадный УНЧ (рис. 5). Коэффициент усиления такого усилителя равен произведению коэффициентов усиления отдельных каскадов. Однако получить большой устойчивый коэффициент усиления за счет последующего увеличения числа каскадов нелегко: усилитель, вероятно, будет самовозбуждаться.


Рис. 5. Схема простого двухкаскадного усилителя НЧ.

Новые разработки усилителей низкой частоты, схемы которых в последние годы часто приводятся на страницах журналов, преследуют цель достижения минимума суммарных гармонических искажений, увеличения выходной мощности, расширения полосы усиливаемых частот и т.д.

В то же время при настройке различных устройств и проведении экспериментов часто требуется простой УНЧ, который можно собрать за несколько минут.Такой усилитель должен содержать минимальное количество дефектных элементов и работать в широком диапазоне изменения напряжения питания и сопротивления нагрузки.

Схема УНЧ на полевых и кремниевых транзисторах

Схема простого усилителя мощности НЧ с прямой связью между каскадами показана на рис. 6 [Рл 3/00-14]. Входное сопротивление усилителя определяется значением потенциометра R1 и может изменяться от сотен Ом до десятков МОм. Выход усилителя можно подключить к нагрузке сопротивлением от 2 Ом… от 4 до 64 Ом и выше.

При высокоомной нагрузке в качестве VT2 можно использовать транзистор КТ315. Усилитель работоспособен в диапазоне напряжений питания от 3 до 15 В, хотя его приемлемая работоспособность сохраняется и при снижении напряжения питания до 0,6 В.

Емкость конденсатора С1 можно выбрать в пределах от 1 до 100 мкФ. В последнем случае (С1 = 100 мкФ) УНЧ может работать в диапазоне частот от 50 Гц до 200 кГц и выше.


Рис.6. Схема простого усилителя низкой частоты на двух транзисторах.

Амплитуда входного сигнала УНЧ не должна превышать 0,5…0,7 В. Выходная мощность усилителя может изменяться от десятков мВт до единиц Вт в зависимости от сопротивления нагрузки и величины питающего напряжения.

Настройка усилителя заключается в подборе резисторов R2 и R3. С их помощью устанавливается напряжение на стоке транзистора VT1, равное 50…60% напряжения источника питания.Транзистор VT2 необходимо установить на теплоотводящую пластину (радиатор).

Гусеничный ULF

с прямой связью

На рис. 7 показана схема еще одного, казалось бы, простого УНЧ с прямыми связями между каскадами. Такое подключение улучшает частотные характеристики усилителя в области низких частот, схема в целом упрощается.


Рис. 7. Принципиальная схема трехступенчатого УНЧ с прямой связью между каскадами.

В то же время настройка усилителя усложняется тем, что импеданс каждого усилителя приходится подбирать индивидуально.Ориентировочно соотношение резисторов R2 и R3, R3 и R4, R4 и R BF должно быть в пределах (30…50) к 1. Резистор R1 должен быть 0,1…2 кОм. Расчет усилителя, показанного на рис. 7, можно найти в литературе, например [P 9/70-60].

Каскадные схемы УНЧ на биполярных транзисторах

На рис. 8 и 9 показаны схемы каскодов УНЧ на биполярных транзисторах. Такие усилители имеют достаточно высокий коэффициент усиления Ку. Усилитель на рис. 8 имеет Ку=5 в полосе частот от 30 Гц до 120 кГц [МК 2/86-15].УНЧ по схеме на рис. 9 с коэффициентом гармоник менее 1% имеет коэффициент усиления 100 [РЛ 3/99-10].

Рис. 8. Каскадный УНЧ на двух транзисторах с коэффициентом усиления =5.

Рис. 9. Каскадный УНЧ на двух транзисторах с коэффициентом усиления = 100.

Экономичный УНЧ на трех транзисторах

Для портативной электронной техники важным параметром является КПД УНЧ. Схема такого УНЧ показана на рис. 10 [РЛ 3/00-14].Здесь использовано каскадное соединение полевого транзистора VT1 и биполярного транзистора VT3, а транзистор VT2 включен таким образом, что он стабилизирует рабочую точку VT1 и VT3.

При увеличении входного напряжения этот транзистор шунтирует переход эмиттер-база VT3 и уменьшает величину тока, протекающего через транзисторы VT1 и VT3.


Рис. 10. Схема простого экономичного усилителя баса на трех транзисторах.

Как и в приведенной выше схеме (см. рис. 6), входное сопротивление данного УНЧ можно задавать в диапазоне от десятков Ом до десятков МОм. В качестве нагрузки использовался телефонный капсюль, например, ТК-67 или ТМ-2В. Телефонная капсула, соединенная с вилкой, может одновременно служить выключателем питания цепи.

Напряжение питания УНЧ от 1,5 до 15 В, хотя устройство сохраняет работоспособность и при снижении напряжения питания до 0,6 В. В диапазоне напряжения питания 2 … 15 В ток, потребляемый усилителем, описывается выражением:

1 (мкА) = 52 + 13 * (Uпит) * (Uпит),

, где Usup — напряжение питания в вольтах (В).

Если выключить транзистор VT2, ток, потребляемый устройством, увеличивается на порядок.

Двухступенчатый УНЧ с прямым соединением ступеней

Примерами УНЧ с прямым подключением и минимальным выбором режима работы являются схемы, представленные на рис.11 — 14. Имеют высокий коэффициент усиления и хорошую стабильность.


Рис. 11. Простой двухкаскадный УНЧ для микрофона (малошумящий, высокий КУ).


Рис. 12. Двухкаскадный усилитель низкой частоты на транзисторах КТ315.


Рис. 13. Двухкаскадный усилитель низкой частоты на транзисторах КТ315 — вариант 2.

Микрофонный усилитель (рис. 11) характеризуется низким уровнем собственных шумов и высоким коэффициентом усиления [МК 5/83-XIV].В качестве микрофона ВМ1 используется микрофон электродинамического типа.

Телефонная капсула также может выступать в качестве микрофона. Стабилизация рабочей точки (начальное смещение по входному транзистору) усилителей на рис. 11 — 13 осуществляется за счет падения напряжения на эмиттерном сопротивлении второго каскада усиления.


Рис. 14. Двухкаскадный УНЧ с полевым транзистором.

Усилитель (рис. 14), имеющий высокое входное сопротивление (около 1 МОм), выполнен на полевом транзисторе VT1 (истоковый повторитель) и двухполярном — VT2 (с общим).

Каскадный низкочастотный усилитель на полевых транзисторах, также имеющий высокое входное сопротивление, показан на рис. 15.


Рис. 15. схема простого двухкаскадного УНЧ на двух полевых транзисторах.

Цепи УНЧ для работы с малоомной нагрузкой

Типовые УНЧ, предназначенные для работы на низкоомную нагрузку и имеющие выходную мощность от десятков мВт и выше, представлены на рис. 16, 17.

Рис. 16. Простой УНЧ для работы с низкоомной коммутацией нагрузки.

Электродинамическая головка ВА1 может быть подключена к выходу усилителя, как показано на рис. 16, или в диагональ моста (рис. 17). Если источник питания выполнен из двух последовательно соединенных батарей (аккумуляторов), то правый вывод головки ВА1 по схеме можно подключить непосредственно к их средней точке, без конденсаторов СЗ, С4.

Рис. 17. Схема усилителя низкой частоты с включением низкоомной нагрузки в диагональ моста.

Если вам нужна схема простого лампового УНЧ, то такой усилитель можно собрать даже на одной лампе, смотрите на нашем сайте электроники в соответствующем разделе.

Литература: Шустов М.А. Практическая схемотехника (книга 1), 2003.

Исправления в публикации: на рис. 16 и 17 вместо диода Д9 установлена ​​цепочка из диодов.

Освоив азы электроники, начинающий радиолюбитель готов паять свои первые электронные конструкции. Усилители мощности звука, как правило, являются наиболее воспроизводимыми конструкциями.Схем очень много, каждая отличается своими параметрами и дизайном. В данной статье будет рассмотрено несколько самых простых и вполне рабочих схем усилителей, которые с успехом сможет повторить любой радиолюбитель. В статье не используются сложные термины и расчеты, все максимально упрощено, чтобы не возникало дополнительных вопросов.

Начнем с более мощной схемы.
Итак, первая схема выполнена на всем известной микросхеме TDA2003.Это моноусилитель с выходной мощностью до 7 Вт на нагрузку 4 Ом. Хочу сказать, что стандартная схема включения этой микросхемы содержит небольшое количество компонентов, но пару лет назад я придумал другую схему на этой микросхеме. В этой схеме количество составных частей сведено к минимуму, но усилитель не потерял своих звуковых параметров. После разработки этой схемы я стал делать все свои усилители для маломощных динамиков по этой схеме.

Схема представленного усилителя имеет широкий диапазон воспроизводимых частот, диапазон напряжения питания от 4,5 до 18 вольт (типовое 12-14 вольт). Микросхема установлена ​​на небольшой теплоотвод, так как максимальная мощность достигает до 10 Вт.

Микросхема способна работать на нагрузку 2 Ом, а это значит, что к выходу усилителя можно подключить 2 головки с сопротивлением 4 Ом.
Входной конденсатор можно заменить любым другим конденсатором емкостью от 0.01 до 4,7 мкФ (лучше от 0,1 до 0,47 мкФ), как пленочные, так и керамические конденсаторы. Все остальные компоненты желательно не заменять.

Регулятор громкости от 10 до 47 кОм.
Выходная мощность микросхемы позволяет использовать ее в маломощных динамиках ПК. Очень удобно использовать микросхему для автономных динамиков к мобильному телефону и т.п.
Усилитель работает сразу после включения, в дополнительной настройке не нуждается. Минус питания рекомендуется дополнительно подключить к радиатору.Все электролитические конденсаторы желательно на 25 вольт.

Вторая схема собрана на маломощных транзисторах, и больше подходит как усилитель для наушников.


Это, пожалуй, самая качественная схема в своем роде, звук чистый, весь частотный спектр… С хорошими наушниками такое ощущение, что у тебя есть полноценный сабвуфер.

Усилитель собран всего на 3-х транзисторах обратной проводимости, как самый дешевый вариант, использованы транзисторы серии КТ315, но их выбор достаточно широк.

Усилитель может работать на низкоомную нагрузку, до 4 Ом, что позволяет использовать схему для усиления сигнала проигрывателя, радиоприемника и т.п. источник питания.
В завершающем каскаде также использованы транзисторы КТ315. Для увеличения выходной мощности можно использовать транзисторы КТ815, но тогда придется увеличить напряжение питания до 12 вольт. В этом случае мощность усилителя будет достигать до 1 Вт. Выходной конденсатор может иметь емкость от 220 до 2200 мкФ.
Транзисторы в этой схеме не нагреваются, поэтому охлаждение не требуется. При использовании более мощных выходных транзисторов могут потребоваться небольшие радиаторы для каждого транзистора.

И, наконец, третья схема. Представлен не менее простой, но проверенный вариант конструкции усилителя. Усилитель способен работать от пониженного напряжения до 5 вольт, в этом случае выходная мощность УМ будет не более 0,5 Вт, а максимальная мощность при питании от 12 вольт достигает до 2 Вт.


Выходной каскад усилителя построен на отечественной комплементарной паре. Настройте усилитель подбором резистора R2. Для этого желательно использовать подстроечный резистор на 1кОм. Медленно вращайте регулятор до тех пор, пока ток покоя выходного каскада не составит 2-5 мА.

Усилитель не обладает высокой входной чувствительностью, поэтому перед входом желательно использовать предварительный усилитель.


Важную роль в цепи играет диод; это здесь для стабилизации режима выходного каскада.
Транзисторы выходного каскада можно заменить любой комплементарной парой соответствующих параметров, например, КТ816/817. Усилитель может управлять маломощными автономными динамиками с сопротивлением нагрузки 6-8 Ом.

Список радиоэлементов
Обозначение Тип Номинал Количество Записка Магазин Мой блокнот
Усилитель на микросхеме TDA2003
Аудиоусилитель

TDA2003

1 Искать в Chip and Dip В блокноте
С1 47 мкФ x 25 В 1 Искать в Chip and Dip В блокноте
С2 Конденсатор 100 нФ 1 Пленка Поиск в Chip and Dip В блокноте
С3 Электролитический конденсатор 1 мкФ x 25 В 1 Искать в Chip and Dip В блокноте
С5 Электролитический конденсатор 470 мкФ x 16 В 1 Искать в Chip and Dip В блокноте
Р1 Резистор

100 Ом

1 Искать в Chip and Dip В блокноте
Р2 Переменный резистор 50 кОм 1 от 10 кОм до 50 кОм Поиск в Chip and Dip В блокнот
Ls1 Динамическая головка 2-4 Ом 1 Искать в Chip and Dip В блокноте
Усилитель на транзисторах схема №2
ВТ1-ВТ3 Биполярный транзистор

КТ315А

3 Искать в Chip and Dip В блокноте
С1 Электролитический конденсатор 1 мкФ x 16 В 1 Искать в Chip and Dip В блокноте
С2, С3 Электролитический конденсатор 1000 мкФ x 16 В 2 Искать в Chip and Dip В блокноте
Р1, Р2 Резистор

100 кОм

2 Искать в Chip and Dip В блокноте
Р3 Резистор

47 кОм

1 Искать в Chip and Dip В блокноте
Р4 Резистор

1 кОм

1 Искать в Chip and Dip В блокноте
Р5 Переменный резистор 50 кОм 1

В режиме усиления транзисторный усилитель работает в цепях приемника и усилителях звуковой частоты (УЗЧ и УНЧ).При работе в базовой цепи используются малые токи, контролирующие большие токи в коллекторе. В этом разница между режимом усиления и режимом переключения, который только открывает или закрывает транзистор в зависимости от Ub на базе.

В качестве опыта для начинающего радиолюбителя соберем простейший усилитель на транзисторах, в соответствии с предложенной схемой и рисунком.


К коллектору VT1 подключаем высокоомный телефон БФ2 , между базой и минусом источника питания подключаем сопротивление Rb , и развязывающую емкость конденсатора C св .

Конечно сильного усиления звукового сигнала мы от такой схемы не получим, но услышать звук в телефоне BF1 все равно можно, т.к. мы собрали свой первый усилительный каскад.

Усилительный каскад представляет собой транзисторную схему с резисторами, конденсаторами и другими радиодеталями, обеспечивающими последнее условие работы в качестве транзисторного усилителя. Кроме того, сразу скажем, что усилительные каскады можно соединять между собой и получать многокаскадные усилительные устройства.

При подключении к схеме источника питания на базу транзистора через сопротивление Rb поступает небольшое отрицательное напряжение порядка 0,1 — 0,2 В, называемое напряжением смещения. Он приоткрывает транзистор, то есть снижает высоту потенциальных барьеров, и через переходы полупроводникового прибора начинает протекать небольшой ток, удерживающий усилитель в дежурном режиме, из которого он может мгновенно выйти, как только входной сигнал появляется на входе.

Без наличия напряжения смещения эмиттерный переход будет заперт и, как и диод, не будет пропускать положительные полупериоды входного напряжения, а усиленный сигнал будет искажаться.

Если подключить ко входу усилителя другой телефон и использовать его как микрофон, то звуковые колебания, возникающие на его мембране, он будет преобразовывать в переменное напряжение звукового диапазона, которое через емкость Csv будет поступать на базу транзистора .

Конденсатор CCB является соединительным элементом между телефоном и базой. Он отлично пропускает напряжение ЗЧ, но создает серьезное препятствие для прямого тока, идущего от базовой цепи к телефону. Кроме того, телефон имеет внутреннее сопротивление порядка 1600 Ом, поэтому без этой емкости конденсатора база через внутреннее сопротивление была бы соединена с эмиттером и усиления не было бы.

Теперь, если начать говорить в телефон-микрофон, то эмиттерная схема будет вызывать колебания тока телефонного ИТЛЧ, который будет управлять возникающим в коллекторе большим током и этими усиленными колебаниями, преобразуемыми вторым телефоном в обычный звук , мы услышим.

Процесс усиления сигнала можно представить следующим образом. В момент, когда напряжение входного сигнала Uвх отсутствует, в цепях базы и коллектора (прямые участки диаграммы а, б, в) протекают незначительные токи, определяемые приложенным напряжением источника питания, напряжением смещения и усилителем Характеристики биполярного транзистора.

Как только на базу поступит входной сигнал (правая часть диаграммы а), то в зависимости от него начнут изменяться токи в цепях трехвыходного полупроводникового прибора (правая часть диаграммы б , в).

В отрицательной полуволне сигнала, когда Uвх и напряжение питания суммируются на базе, токи, протекающие через транзистор, возрастают.

При положительной волне отрицательное напряжение на базе уменьшается, как и протекающие токи. Так работает транзисторный усилитель.

Если к выходу подключить не телефон, а резистор, то возникающее на нем напряжение переменной составляющей усиливаемого сигнала можно вывести на входную цепь второго каскада для дополнительного усиления.Одно устройство способно усилить сигнал в 30-50 раз.

ВТ разноименной n-p-n структуры. Но для них полярность питания должна быть обратной.

Для работы транзистора усилителя на его базу необходимо подать постоянное напряжение смещения, относительно эмиттера, вместе с напряжением входного сигнала, открывающее полупроводниковый прибор.

Для германиевых ТН напряжение открытия должно быть не более 0,2 вольта, а для кремниевых 0,7 вольта.Только при использовании эмиттерного перехода транзистора для обнаружения сигнала не подается напряжение смещения на базу, но об этом мы поговорим позже.

Усилитель низкой частоты (УНЧ) является составной частью большинства радиотехнических устройств, таких как телевизор, плеер, радио и различных бытовых приборов. Рассмотрим две простые схемы двухкаскадного УНЧ на .

Первая версия УНЧ на транзисторах

В первом варианте усилитель построен на кремниевых транзисторах n-p-n проводимости.Входной сигнал поступает через переменный резистор R1, который в свою очередь является сопротивлением нагрузки для цепи источника сигнала. подключен к коллекторной цепи транзистора VT2 усилителя.

Настройка усилителя первого варианта сводится к подбору сопротивлений R2 и R4. Величину сопротивлений необходимо подобрать так, чтобы миллиамперметр, подключенный к коллекторной цепи каждого транзистора, показывал ток в районе 0,5…0,8 мА. По второй схеме также необходимо установить ток коллектора второго транзистора подбором сопротивления резистора R3.

В первом варианте можно использовать транзисторы марки КТ312, либо их зарубежные аналоги, однако необходимо будет установить правильное напряжение смещения транзисторов подбором сопротивлений R2, R4. Во втором варианте, в свою очередь, можно использовать кремниевые транзисторы КТ209, КТ361 или зарубежные аналоги. В этом случае можно задавать режимы работы транзисторов изменением сопротивления R3.

Вместо наушников возможно подключение динамика с высоким сопротивлением… Если вам нужно получить более мощное усиление звука, то можно собрать усилитель, обеспечивающий усиление до 15 Вт.

Блок питания должен обеспечивать стабильное или нестабильное двухполярное напряжение питания ±45В и силу тока 5А. Схема этого УНЧ на транзисторах очень проста, так как в выходном каскаде используется пара мощных комплиментарных транзисторов Дарлингтона. В соответствии с эталонными характеристиками данные транзисторы могут коммутировать ток до 5А при напряжении перехода эмиттер-коллектор до 100В.

Схема УНЧ показана на рисунке ниже.

Требующий усиления сигнал через предварительный УНЧ поступает на предварительный дифференциальный усилительный каскад, построенный на составных транзисторах VT1 и VT2. Использование дифференциальной схемы в усилительном каскаде снижает шумовые эффекты и обеспечивает отрицательную обратную связь. Напряжение ОС поступает на базу транзистора VT2 с выхода усилителя мощности. Обратная связь по постоянному току осуществляется через резистор R6. ОУ для переменной составляющей осуществляется через резистор R6, но его величина зависит от номиналов цепочки R7-C3.Но следует учитывать, что слишком большое увеличение сопротивления R7 приводит к возбуждению.

Режим работы на постоянном токе обеспечивается подбором резистора R6. Выходной каскад на транзисторах Дарлингтона VT3 и VT4 работает в классе АВ. Диоды VD1 и VD2 нужны для стабилизации рабочей точки выходного каскада.

Транзистор VT5 предназначен для управления выходным каскадом, на его базу подается сигнал с дифференциального выхода. предварительного усилителя, а также постоянное напряжение смещения, определяющее режим работы выходного каскада на постоянном токе.

Все конденсаторы в цепи должны быть рассчитаны на максимальное постоянное напряжение не менее 100 В. Транзисторы выходного каскада рекомендуется закреплять на радиаторах площадью не менее 200 см в квадрате

Приведенная выше схема простого двухкаскадного усилителя предназначена для работы с наушниками или для использования в простых устройствах с функцией предварительного усилителя.

Первый транзистор усилителя соединен с общим эмиттером, а второй транзистор с общим коллектором.Первый каскад предназначен для усиления сигнала основного напряжения, а второй каскад уже усиливает мощность.


Низкое выходное сопротивление второго каскада двухкаскадного усилителя, называемого эмиттерным повторителем, позволяет подключать не только наушники с высоким сопротивлением, но и другие типы преобразователей акустического сигнала.

Это тоже двухкаскадная схема УНЧ, выполненная на двух транзисторах, но уже противоположной проводимости. Его главная особенность в том, что связь между каскадами прямая.Прикрытое ООС через сопротивление R3, напряжение смещения со второго каскада проходит на базу первого транзистора.


Конденсатор СЗ, шунтирующий резистор R4, уменьшает обратную связь по переменному току, тем самым уменьшая коэффициент усиления VT2. Подбором номинала резистора R3 устанавливается режим работы транзисторов.


Этот достаточно легкий усилитель мощности звука (УМЗЧ) можно спаять всего на двух транзисторах. При напряжении питания 42 В постоянного тока выходная мощность усилителя достигает 0.25 Вт на нагрузку 4 Ом. Потребляемый ток составляет всего 23 мА. Усилитель работает в однотактном режиме «А».

Напряжение низкой частоты от источника сигнала поступает на регулятор громкости R1. Далее через защитный резистор R3 и конденсатор С1 сигнал оказывается на биполярном транзисторе VT1, включенном по схеме с общим эмиттером. Усиленный сигнал через R8 поступает на затвор мощного полевого транзистора VT2, включенного по схеме с общим истоком и его нагрузкой является первичная обмотка понижающего трансформатора.К вторичной обмотке трансформатора можно подключить динамическую головку или акустическую систему.

В обоих транзисторных каскадах имеется локальная отрицательная обратная связь по постоянному и переменному току, а также общая цепь ООС.

В случае увеличения напряжения на затворе полевого транзистора уменьшается стоковое сопротивление истока его канала и уменьшается напряжение на его стоке. Это также влияет на уровень сигнала, идущего на биполярный транзистор, что снижает напряжение затвор-исток.

Совместно с локальными цепями отрицательной обратной связи, таким образом, режимы работы обоих транзисторов стабилизируются даже в случае незначительного изменения напряжения питания. Коэффициент усиления зависит от соотношения сопротивлений резисторов R10 и R7. Стабилитрон VD1 предназначен для предотвращения выхода из строя полевого транзистора. Питание усилительного каскада на VT1 производится через RC-фильтр R12C4. Блокировка конденсатора С5 по цепи питания.

Усилитель может быть собран на печатной плате размерами 80×50 мм, на ней расположены все элементы кроме понижающего трансформатора и динамической головки

Настройка схемы усилителя производится на то напряжение питания, при котором он будет работать.Для точной настройки рекомендуется использовать осциллограф, щуп которого подключают к стоковому выводу полевого транзистора. Подав на вход усилителя синусоидальный сигнал частотой 100…4000 Гц, регулировкой подстроечного резистора R5 добиваются отсутствия заметных синусоидальных искажений при максимально возможном размахе амплитуды сигнала на выводе стока транзистора.

Выходная мощность усилителя на полевых транзисторах маленькая, всего 0.25Вт, напряжение питания от 42В до 60В. Импеданс динамической головки 4 Ом.

Звуковой сигнал через переменное сопротивление R1, затем R3 и блокировочную емкость С1 поступает на усилительный каскад на биполярном транзисторе по схеме с общим эмиттером. Далее с этого транзистора усиленный сигнал проходит через сопротивление R10 на полевой транзистор.


Первичная обмотка трансформатора является нагрузкой для полевого транзистора, а ко вторичной обмотке подключена четырехомная динамическая головка.Соотношением сопротивлений R10 и R7 устанавливаем степень усиления напряжения. Для защиты униполярного транзистора в схему добавлен стабилитрон VD1.

Все номиналы компонентов показаны на диаграмме. Трансформатор можно использовать как ТВК110ЛМ или ТВК110Л2, от старого сканера кадров телевизора или аналогичный.

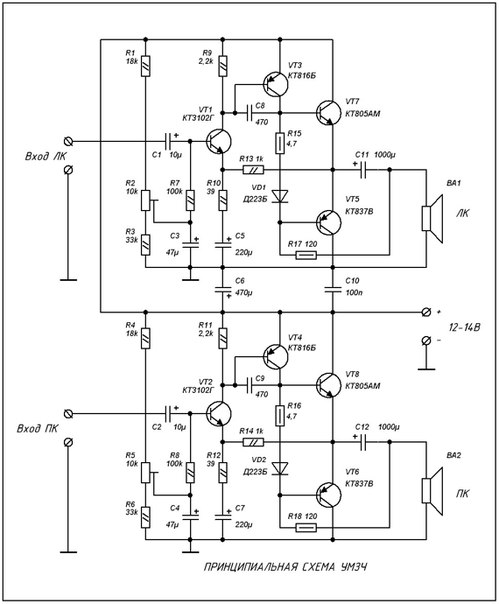

УМЗЧ по схеме Агеева

Наткнулся на эту схему в старом номере радиожурнала, впечатления от нее остались самые приятные, во первых схема настолько проста, что ее сможет собрать и начинающий радиолюбитель, а во вторых при наличии рабочие узлы и правильная сборка, не требует регулировки.


Если вас заинтересовала эта схема, то остальные подробности по ее сборке вы можете найти в радиожурнале №8 за 1982 год.

Высококачественный транзистор ULF

Изобретения, патенты и патентные заявки Ульфа Смита

Номер публикации: 20050054611

Abstract: Недостаточность питательных веществ, которая представляет собой серьезный побочный эффект процедур очистки кишечника, может быть смягчена или полностью устранена с помощью композиции и способа согласно настоящему изобретению, где сложный углевод вводится пациенту в форме и количестве который дает реакцию глюкозы в крови, подобную той, что возникает после обычного приема пищи, и стабилизирует уровень глюкозы в крови выше 3.5 ммоль/л, предпочтительно выше примерно 4 ммоль/л, что предотвращает гипогликемию. Композиция и способ подходят для всех пациентов, но особенно для ослабленных, пожилых или больных диабетом. Композиция и способ значительно улучшают самочувствие пациентов, не снижают очищающего эффекта, достигаемого обычными препаратами или процедурами для очистки кишечника, и не имеют известных побочных эффектов. Предпочтительным сложным углеводом является нативный кукурузный крахмал, и композиция может также включать простой углевод, т.е.грамм. сахароза.

Тип: Заявление

Подано: 12 сентября 2003 г.

Дата публикации: 10 марта 2005 г.

изобретателей: Матс Лейк, Ульф Смит, Метте Аксельсен, Ева Олауссон

Предварительный унч.Качественный предусилитель. Экономичный УНЧ на трех транзисторах


Добрый день.

Хочу продолжить рассказ о ламповом предусилителе для гибридного усилителя.


Полная схема предусилителя:

Схема очень проста. Мы ничего не придумали. В основе, выбранной в прошлый раз, лежит резистивный каскад. В этом нет ничего необычного.

В схему добавлены активные фильтры

на транзисторах VT1 и VT2.Они обеспечивают дополнительное очищающее питание. Так как основная фильтрация будет производиться внешним источником, то и схемы фильтров упростили — их сделали однокаскадными.

Мы планируем подавать тепло от внешнего стабилизированного источника. Использование мощной фильтрации всех напряжений гарантирует отсутствие фона.


Пора собирать

С платой-прототипом все как обычно: рисуем, распечатываем, переводим, травим, сверлим и чистим мелкой наждачной бумагой…После этого наденьте на лицо респиратор, в руки баллончик с черной термостойкой краской… покрасьте доску в черный цвет. Так что его не будет видно в корпусе собранного усилителя.

Отложите доску в сторону: дайте ей высохнуть. Пришло время встряхнуть коробки и подобрать детали. Часть компонентов новые, другие спаяны с ранних прототипов (ну и ладно, практически новые компоненты не должны пропадать?!).


Все готово к сборке, пора включать паяльник.


Паяльник горячий — пайка:

Примечание: пайка удобнее, начиная с самых низкопрофильных компонентов и переходя к более высоким. Те. сначала впаиваем диоды, стабилитроны, потом резисторы, патрон под лампу, конденсаторы и т.д… Мы, конечно, нарушили эту последовательность и впаяли как надо 🙂

Установленные конденсаторы. В этом проекте использовались отечественные К73-16. Хорошие конденсаторы. Мы провели для них серию измерений спектров их нелинейности в разных режимах.Результаты порадовали. Мы обязательно напишем об этом как-нибудь.


Припаиваем резисторы и прочую мелочь


Ставим панельку и электролитические конденсаторы.

Примечание: При пайке патрона лампы обязательно вставлять в него лампу. Если этого не сделать, то после сборки могут возникнуть проблемы с установкой лампы. В некоторых (самых «тяжелых» случаях) можно даже повредить цоколь лампы.



Все детали на месте.Предусилитель готов.


Проверка

Схема проста, вероятность ошибки минимальна. Но вам нужно проверить. Подключаем усилитель к блоку питания и включаем:

10 секунд — полет нормальный… 20…30… все нормально: ничего не взорвалось и не задымилось. Свечение спокойно светится, защита тестового источника питания не срабатывает. Можно с облегчением выдохнуть и проверить режимы: все отклонения в допустимых пределах для холодной лампы.

После 10-минутного прогрева все параметры установились и достигли расчетных значений. Рабочая точка установлена.

Раз все в порядке, то можно продолжать. К входу подключаем источник тестового сигнала. На выходе — резистор, имитирующий входное сопротивление усилителя мощности. Включаем и измеряем все основные параметры каскада.

Все в пределах нормы. Искажение и усиление совпали с тем, что было получено в предыдущей статье.Фона нет.

Итак, наш ламповый предусилитель готов. Пришло время перейти к созданию для него мощного выходного буфера на транзисторах. С таким же успехом его можно использовать и в чисто ламповом исполнении. Для этого нужно сделать для него мощный ламповый выход.

Может есть смысл сделать универсальный ламповый предусилитель (может быть в виде конструктора), для использования в ламповых и гибридных конструкциях?


С уважением, Константин М.

— Сосед устал стучать по батарее.Он включил музыку погромче, чтобы его не было слышно.
(Из аудиофильского фольклора).

Эпиграф ироничный, но аудиофил не обязательно «больной на голову» с физиономией Джоша Эрнеста на брифинге по отношениям с РФ, который «прет» потому, что соседи «радуются». Кто-то хочет слушать серьезную музыку как дома, так и в зале. Качество аппаратуры для этого необходимо, что для любителей децибел громкости как таковой просто не вмещается там, где у здравомыслящих людей есть ум, а у последних этот ум исходит из цен на подходящие усилители (УМЗЧ, звуковая частота усилитель мощности).А у кого-то попутно появляется желание приобщиться к полезным и увлекательным сферам деятельности — технике звукозаписи и электронике в целом. Которые через век цифровые технологии неразрывно связаны между собой и могут стать высокодоходной и престижной профессией. Первым шагом в этом деле, оптимальным во всех отношениях, является изготовление усилителя своими руками: именно УМЗЧ позволяет провести начальное обучение на базе школьной физики на одном столе, пройти от простейших конструкций пол вечера (которые, тем не менее, неплохо «поют») до сложнейших агрегатов, через которые с удовольствием сыграет хорошая рок-группа. Цель данной публикации — осветить первые этапы этого пути для начинающих и, возможно, рассказать что-то новое для опытных.

Простейшие

Итак, для начала попробуем сделать усилитель звука, который просто работает. Чтобы досконально разобраться в звукорежиссуре, вам придется постепенно освоить довольно много. теоретический материал и не забывайте пополнять багаж знаний по мере продвижения. Но любую «умность» легче переварить, когда видишь и чувствуешь, как она работает «в железе».В этой статье далее тоже не обойдется без теории — в том, что нужно знать в первую очередь и что можно объяснить без формул и графиков. А пока достаточно будет уметь пользоваться мультитестером.

Примечание: если вы еще не паяли электронику, обратите внимание, что ее компоненты не должны перегреваться! Паяльник — до 40 Вт (лучше 25 Вт), максимально допустимое время пайки без перерыва — 10 с. Припаянный вывод для радиатора имеет нулевое значение.5-3 см от места пайки со стороны корпуса прибора медицинским пинцетом. Кислоту и другие активные флюсы использовать нельзя! Припой — ПОС-61.

Слева на рис. — простейший УМЗЧ, «который просто работает». Его можно собрать как на германиевых, так и на кремниевых транзисторах.

На этой крохе удобно осваивать азы настройки УМЗЧ с прямыми связями между каскадами, дающими наиболее чистый звук:

  • Перед первым включением отключается нагрузка (динамик);
  • Вместо R1 припаиваем цепочку из постоянного резистора 33 кОм и переменного (потенциометра) 270 кОм, т.е.е. первое примечание. в четыре раза меньше, а второй ок. двукратный номинал против оригинала по схеме;
  • Подаем питание и вращением ползунка потенциометра в точке отмеченной крестиком устанавливаем заданный ток коллектора VT1;
  • Снимаем питание, впаиваем временные резисторы и измеряем их общее сопротивление;
  • В качестве R1 ставим ближайший к измеряемому номинал резистора из штатного ряда;
  • Заменяем R3 на постоянную цепочку 470 Ом +3.потенциометр 3 кОм;
  • То же, что и по пп. 3-5, в т.ч. a установить напряжение, равное половине напряжения питания.

Точка а, откуда берется сигнал на нагрузку, это т.н. средняя точка усилителя. В УМЗЧ с однополярным питанием в нем устанавливается половина его значения, а в УМЗЧ с двуполярным питанием — ноль относительно общего провода. Это называется регулировкой баланса усилителя. В однополярных УМЗЧ с емкостной развязкой нагрузки не обязательно отключать ее при настройке, а лучше привыкнуть делать это рефлекторно: несимметричный 2-х полюсный усилитель с подключенной нагрузкой может спалить собственные мощные и дорогие выходные транзисторы, или даже «новый, хороший» и очень дорогой мощный динамик.

Примечание. Компоненты , требующие выбора при настройке устройства в топологии, отмечены на схемах либо звездочкой (*), либо тире с апострофом (‘).

В центре на том же рис. — простой УМЗЧ на транзисторах, развивающий уже мощность до 4-6 Вт на нагрузке 4 Ом. Хотя работает, как и предыдущий, в т.н. класса AB1, не предназначенные для Hi-Fi звука, но если заменить пару таких усилителей класса D (см. ниже) в дешевых китайских компьютерных колонках, то их звучание заметно улучшается.Здесь мы учимся еще одной хитрости: мощные выходные транзисторы необходимо размещать на радиаторах. Компоненты, требующие дополнительного охлаждения, на схемах обведены пунктирной линией; однако не всегда; иногда — с указанием необходимой рассеивающей площади теплоотвода. Регулировка этого УМЗЧ — балансировка с R2.

Справа на рис. — еще не монстр на 350 Вт (как было показано в начале статьи), но уже вполне солидный зверь: простой транзисторный усилитель на 100 Вт.Музыку через него слушать можно, но не Hi-Fi, рабочий класс АВ2. Однако для озвучивания места для пикника или выездной встречи, школьного собрания или небольшого торгового зала вполне подойдет. Любительская рок-группа, имея такой УМЗЧ для инструмента, может успешно выступать.

В этом УМЗЧ проявляются еще 2 хитрости: во-первых, в очень мощных усилителях мощный выходной каскад раскачки тоже нуждается в охлаждении, поэтому VT3 ставится на радиатор от 100 кв.см. Для выхода VT4 и VT5 нужны радиаторы от 400 кв.см. Во-вторых, УМЗЧ с двухполярным питанием вообще не сбалансированы без нагрузки. То один, то другой выходной транзистор уходит в отсечку, а сопряженный — в насыщение. Тогда при полном напряжении питания броски тока при балансировке могут вывести из строя выходные транзисторы. Поэтому для балансировки (R6, угадали?) усилитель питают от +/-24 В, а вместо нагрузки включают проволочный резистор 100…200 Ом. Кстати, загогулины у некоторых резисторов на схеме — это римские цифры, обозначающие их.необходимая мощность тепловыделения.

Примечание: источник питания для данного УМЗЧ нужен мощностью 600 Вт и более. Снабберные конденсаторы — от 6800мкФ до 160В. Параллельно электролитические конденсаторы ИП включены керамические на 0,01 мкФ для предотвращения самовозбуждения на ультра звуковых частотах ах, способные мгновенно спалить выходные транзисторы.

О полевых работниках

По следу. рис. — еще вариант достаточно мощного УМЗЧ (30 Вт, а при напряжении питания 35 В — 60 Вт) на мощных полевых транзисторах:

Звук от него уже тянет на требования Hi-Fi начального уровня (если, конечно, УМЗЧ работает на соотв.акустические системы, АС). Мощные полеводы не требуют большой мощности для раскачки, поэтому предсилового каскада нет. Даже мощные полевые транзисторы не сжигают динамики ни при каких неисправностях — сами быстрее сгорают. Тоже неприятно, но все же дешевле, чем менять дорогую головку басового динамика (ГГ). Балансировка и вообще настройка этому УМЗЧ не требуются. Недостаток у него только один, как у конструкции для новичков: мощные полевые транзисторы намного дороже биполярных для усилителя с теми же параметрами.Требования к IP такие же, как и раньше. повод, но мощность его нужна от 450 Вт. Радиаторы — от 200 кв.см.

Примечание: нет необходимости строить мощные УМЗЧ на полевых транзисторах для импульсных источников питания, напр. компьютер. При попытке «загнать» их в необходимый для УМЗЧ активный режим они либо просто перегорают, либо дают слабый звук, но «никакого» по качеству. То же самое относится и к мощным высоковольтным биполярным транзисторам, например. от строчной развертки старых телевизоров.

Вправо

Если вы уже сделали первые шаги, то вполне естественно будет захотеть построить УМЗЧ класса Hi-Fi, не слишком углубляясь в теоретические дебри. Для этого придется расширить инструментальный парк — потребуются осциллограф, генератор звуковой частоты (ГЗЧ) и милливольтметр переменного тока с возможностью измерения постоянной составляющей. Лучше брать УМЗЧ Э.Гумели, подробно описанный в Радио №1.1 за 1989 год, как прототип для повторения. Для его сборки потребуется несколько недорогих доступных компонентов, но качество отвечает очень высоким требованиям: мощность до 60 Вт, полоса пропускания 20-20 000 Гц, неравномерность АЧХ 2 дБ, коэффициент нелинейных искажений (THD) 0,01%, уровень собственного шума -86 дБ. Однако настроить усилитель Гумели достаточно сложно; если вы можете справиться с этим, вы можете взять любой другой. Однако некоторые известные ныне обстоятельства значительно упрощают создание этого УМЗЧ, см. ниже.Учитывая это и то, что не всем удается попасть в архивы Радио, уместно повторить основные моменты.

Схемы простого качественного УМЗЧ

Схемы

УМЗЧ Гумели и технические характеристики к ним приведены на иллюстрации. Радиаторы выходных транзисторов — от 250 кв. см. для УМЗЧ по рис. 1 и от 150 кв. см. вариант по рис. 3 (нумерация оригинальная). Транзисторы предвыходного каскада (КТ814/КТ815) установлены на радиаторах, согнутых из алюминиевых пластин 75х35 мм толщиной 3 мм.Заменять КТ814/КТ815 на КТ626/КТ961 не стоит, звук заметно не улучшается, а установить серьезно сложно.

Данный УМЗЧ очень критичен к питанию, топологии установки и вообще, поэтому настраивать его нужно в конструктивно готовом виде и только со штатным источником питания. При попытке питания от стабилизированного ИП выходные транзисторы сгорают сразу. Поэтому на рис. чертежи оригинальных печатных плат и инструкции по установке.К ним можно добавить, что, во-первых, если заметно «возбуждение» при первом запуске, с ним борются изменением индуктивности L1. Во-вторых, выводы устанавливаемых на платы деталей должны быть не длиннее 10 мм. В-третьих, крайне нежелательно менять топологию установки, но, если это очень необходимо, со стороны проводников должен быть рамочный экран (заземляющий контур, выделен на рисунке цветом), а пути питания должны проходить вне его.

Примечание: разрывы в дорожках, к которым базы подключаются мощные транзисторы — технологические, для регулировки, после чего заделываются каплями припоя.

Налаживание данного УМЗЧ значительно упрощается, а риск столкнуться с «возбуждением» в процессе использования сводится к нулю, если:

  • Минимизируйте межблочную проводку, разместив платы на радиаторах мощных транзисторов.
  • Полностью отказаться от разъемов внутри, выполнив весь монтаж только пайкой. Тогда не понадобятся R12, R13 в мощном варианте или R10 R11 в менее мощном (на схемах они обозначены точками).
  • Используйте аудиопровода из бескислородной меди минимальной длины для внутренней проводки.

При соблюдении этих условий проблем с возбуждением не возникает, а налаживание УМЗЧ сводится к рутинной процедуре, описанной на рис.

Провода для звука

Аудиопровода — не праздная выдумка. Необходимость их использования в настоящее время неоспорима. В меди с примесью кислорода на гранях кристаллитов металла образуется тончайшая оксидная пленка.Оксиды металлов являются полупроводниками и если ток в проводе слабый без постоянной составляющей, его форма искажается. Теоретически искажения на мириадах кристаллитов должны компенсировать друг друга, но остается совсем немного (кажется, из-за квантовых неопределенностей). Достаточно, чтобы взыскательные слушатели заметили на фоне чистейшего звука современные УМЗЧ.

Производители и торговцы без зазрения совести подсовывают обычную электротехническую медь вместо бескислородной меди — на глаз отличить одну от другой невозможно.Однако есть область применения, где подделка однозначно не проходит: кабельная витая пара для компьютерных сетей. Поставьте слева сетку с длинными отрезками, она либо вообще не запустится, либо будет постоянно глючить. Рассеивание импульсов, знаете ли.

Автор, когда еще шел разговор об аудиопроводах, понял, что в принципе это не пустая болтовня, тем более, что бескислородные провода к тому времени уже давно использовались в аппаратуре специального назначения, с которой он был хорошо знаком по характеру его деятельности.Потом взял и заменил штатный шнур своих наушников ТДС-7 на самодельный от «витухи» с гибкими многожильными проводами. Звук, на слух, неуклонно улучшался для аналоговых треков насквозь, т.е. на пути от студийного микрофона до диска, ни разу не оцифрованного. Особенно ярко звучали записи на виниле, сделанные по технологии DMM (Direct Metal Mastering, прямое напыление металла). После этого межблочный монтаж всего домашнего аудио был переведен на «витушный». Потом совершенно случайные люди стали замечать улучшение звука, они были равнодушны к музыке и не предупреждены заранее.

Как сделать межблочные провода из витой пары смотрите далее. видео.

Видео: межблочные провода витая пара своими руками

К сожалению, гибкая «витуха» вскоре исчезла из продажи — плохо держалась в обжимных разъемах. Однако, к сведению читателей, гибкий «армейский» провод МГТФ и МГТФЭ (экранированный) производится только из бескислородной меди. Подделка невозможна, т.к. на обычной меди фторопластовая ленточная изоляция растекается довольно быстро.МГТФ теперь широко доступен и намного дешевле фирменных, гарантированных аудиопроводов. У него есть один недостаток: его нельзя сделать цветным, но это можно исправить с помощью тегов. Существуют также бескислородные обмоточные провода, см. ниже.

Теоретическая интермедия

Как видите, уже в самом начале освоения звукорежиссуры нам пришлось столкнуться с понятием Hi-Fi (High Fidelity), высокой точностью воспроизведения звука. Hi-Fi — это разные уровни, которые ранжируются по порядку. основные параметры:

  1. Полоса воспроизводимых частот.
  2. Динамический диапазон — отношение в децибелах (дБ) максимальной (пиковой) выходной мощности к уровню собственных шумов.
  3. Уровень собственного шума в дБ.
  4. Коэффициент нелинейных искажений (THD) при номинальной (долговременной) выходной мощности. КНИ при пиковой мощности принимается 1% или 2% в зависимости от метода измерения.
  5. Неровности амплитудно-частотной характеристики (АЧХ) в воспроизводимой полосе частот. Для динамиков — отдельно на низких (НЧ, 20-300 Гц), средних (СЧ, 300-5000 Гц) и высоких (ВЧ, 5000-20000 Гц) звуковых частотах.

Примечание: абсолютных уровней пространственного положения любые значения I в (дБ) определяются как P(дБ) = 20lg(I1/I2). Если I1

Нужно знать все тонкости и нюансы Hi-Fi при проектировании и сборке АС, а что касается самодельного Hi-Fi УМЗЧ для дома, то прежде чем переходить к этим, нужно четко понимать требования к их мощность, необходимая для подсчета заданного помещения, динамического диапазона (динамики), уровня собственного шума и КНИ. Добиться полосы частот 20-20 000 Гц от УМЗЧ с завалом на краях 3 дБ и неравномерностью АЧХ на СЧ 2 дБ на современной элементной базе не очень сложно.

Том

Мощность УМЗЧ не является самоцелью, она должна обеспечивать оптимальную громкость воспроизведения звука в данном помещении. Его можно определить по кривым равной громкости, см. рис. Естественный шум в жилых помещениях тише 20 дБ; 20 дБ — это глушь в полном штиле. Уровень громкости 20 дБ относительно порога слышимости является порогом разборчивости — шепот еще можно разобрать, но музыка воспринимается только как факт ее присутствия.Опытный музыкант может сказать, на каком инструменте играет, но не на каком именно.

40 дБ — нормальный шум хорошо изолированной городской квартиры в тихом районе или загородного дома — представляет собой порог разборчивости. Музыку от порога разборчивости до порога разборчивости можно слушать с глубокой коррекцией АЧХ, в первую очередь по басам. Для этого в современные УМЗЧ вводится функция MUTE (mute, мутация, а не мутация!), включающая соотв.корректирующие цепи в УМЗЧ.

90 дБ — это уровень громкости симфонического оркестра в очень хорошем концертном зале. 110 дБ может выдать расширенный оркестр в зале с уникальной акустикой, которых в мире не более 10, это порог восприятия: более громкие звуки воспринимаются усилием воли даже как различимые по смыслу, но уже раздражающий шум. Зона громкости в жилых помещениях 20-110 дБ — это зона полной слышимости, а 40-90 дБ — зона наилучшей слышимости, в которой неподготовленные и неопытные слушатели полностью воспринимают смысл звука.Если, конечно, он в ней есть.

Мощность

Расчет мощности аппаратуры при заданной громкости в зоне прослушивания, пожалуй, основная и самая сложная задача электроакустики. Для себя в условиях лучше пойти от акустических систем (АС): рассчитайте их мощность по упрощенной методике, а номинальную (долговременную) мощность УМЗЧ примите равной пиковой (музыкальной) динамиков. В этом случае УМЗЧ не будет заметно добавлять свои искажения тем динамикам, они и так являются основным источником нелинейности в звуковом тракте.Но УМЗЧ не стоит делать слишком мощным: в этом случае уровень собственных шумов может оказаться выше порога слышимости, т.к. считается от уровня напряжения выходного сигнала при максимальной мощности. Если рассматривать очень просто, то для комнаты обычной квартиры или дома и колонок с нормальной характеристической чувствительностью (выводом звука) можно взять след. Оптимальные значения мощности УМЗЧ:

  • До 8 кв.м — 15-20 Вт.
  • 8-12 кв.м — 20-30 Вт.
  • 12-26 кв.м — 30-50 Вт.
  • 26-50 кв.м — 50-60 Вт.
  • 50-70 кв.м — 60-100 Вт.
  • 70-100 кв.м — 100-150 Вт.
  • 100-120 кв.м — 150-200 Вт.
  • Свыше 120 кв.м — определяется расчетом по акустическим замерам на месте.

Динамика

Динамический диапазон УМЗЧ определяется равными кривыми громкости и пороговыми значениями для разных степеней восприятия:

  1. Симфоническая музыка и джаз с симфоническим сопровождением — 90 дБ (110 дБ — 20 дБ) идеально, 70 дБ (90 дБ — 20 дБ) допустимо.Звук с динамикой 80-85 дБ в городской квартире не отличит от идеального ни один эксперт.
  2. Другие серьезные музыкальные жанры — 75 дБ отлично, 80 дБ выше крыши.
  3. Попса всякая и саундтреки к фильмам — 66 дБ за глаза хватает, т.к. эти опусы уже сжаты по уровням до 66 дБ и даже до 40 дБ во время записи, так что слушать можно что угодно.

Динамический диапазон УМЗЧ, правильно подобранный для данного помещения, считается равным его собственному уровню шума, взятому со знаком +, это т.н.соотношение сигнал шум.

СОИ

Нелинейные искажения (НИ) УМЗЧ — это составляющие спектра выходного сигнала, которых не было во входном. Теоретически лучше всего «подтолкнуть» НИ под уровень собственных шумов, но технически это очень сложно реализовать. На практике учитывают т. н. эффект маскировки: при уровне громкости ниже прибл. 30 дБ сужается диапазон воспринимаемых человеческим ухом частот, как и способность различать звуки по частоте.Музыканты слышат ноты, но оценить тембр звука сложно. У людей без музыкального слуха эффект маскировки наблюдается уже при 45-40 дБ громкости. Следовательно, УМЗЧ с КНИ 0,1% (-60 дБ от уровня громкости 110 дБ) обычным слушателем будет оцениваться как Hi-Fi, а с КНИ 0,01% (-80 дБ) может считаться не искажение звука.

Лампы

Последнее утверждение, пожалуй, вызовет отторжение, вплоть до яростного, у приверженцев ламповой схемотехники: мол, настоящий звук дают только лампы, и не какие-нибудь, а определенные виды восьмеричных.Успокойтесь, господа — особый ламповый звук не вымысел. Причина в принципиально разных спектрах искажений для электронных ламп и транзисторов. Которые, в свою очередь, связаны с тем, что поток электронов в лампе движется в вакууме и в нем не проявляются квантовые эффекты. Транзистор — это квантовое устройство, в котором в кристалле движутся второстепенные носители заряда (электроны и дырки), что вообще невозможно без квантовых эффектов. Поэтому спектр ламповых искажений короткий и чистый: в нем четко прослеживаются только гармоники до 3-й — 4-й, а комбинационных составляющих (суммы и разности частот входного сигнала и их гармоник) очень мало.Поэтому во времена вакуумной схемотехники КНИ называли гармоническим коэффициентом (КГ). В транзисторах спектр искажений (если они измеримы, оговорка случайная, см. ниже) прослеживается до 15-й и выше составляющих, а комбинационных частот в нем хоть отбавляй.

В начале твердотельной электроники конструкторы транзисторных УМЗЧ брали для них обычный «ламповый» КНИ 1-2%; звук с ламповым спектром искажений такой величины воспринимается обычными слушателями как чистый.Кстати, самого понятия Hi-Fi тогда не существовало. Оказалось — звучат глухо и глухо. В процессе развития транзисторной техники выработалось понимание, что такое Hi-Fi и что для него нужно.

В настоящее время успешно преодолены болезни роста транзисторной техники и боковые частоты на выходе хорошего УМЗЧ практически не улавливаются специальными методами измерений. А схемотехнику ламп можно считать перешедшей в разряд искусства.Его основа может быть любой, почему электронике туда нельзя? Здесь уместна аналогия с фотографией. Никто не станет отрицать, что современная цифровая зеркалка дает изображение неизмеримо более четкое, детализированное, более глубокое по яркости и цветовой гамме, чем фанерный ящик с гармошкой. Но кто-то с крутейшим Никоном «щелкает фотки» типа «это мой толстый кот напился как гад и спит раскинув лапы», а кто-то со Сменой-8М на свемовскую ч/б пленку делает снимок перед которым люди толпятся на престижной выставке.

Примечание: и еще раз успокойтесь — не все так плохо. На сегодняшний день у маломощных ламповых УМЗЧ осталось как минимум одно, и не менее важное, применение, для которого они технически необходимы.

Экспериментальный стенд

Многие любители аудио, едва научившись паять, сразу «уходят в лампы». Это ни в коем случае не заслуживает осуждения, наоборот. Интерес к истокам всегда оправдан и полезен, и электроника стала таковой на лампах.Первые ЭВМ были ламповыми, и бортовая электроника первых космических кораблей тоже была ламповой: транзисторы в то время уже были, но они не выдерживали внеземного излучения. Кстати, тогда в условиях строжайшей секретности создавались и ламповые…микросхемы! Микролампы с холодным катодом. Единственное известное упоминание о них в открытых источниках — в редкой книге Митрофанова и Пикерсгиля «Современные приемно-усилительные лампы».

Но довольно лирики, давайте перейдем к делу.Для любителей повозиться с лампами на рис. — схема стендового светильника УМЗЧ, разработанного специально для экспериментов: SA1 переключает режим работы выходного светильника, а SA2 переключает напряжение питания. Схема хорошо известна в РФ, небольшая доработка коснулась только выходного трансформатора: теперь можно не только «гонять» родную 6П7С в разных режимах, но и подбирать коэффициент переключения экранной сетки для других ламп в ультралинейном режиме ; для подавляющего большинства выходных пентодов и лучевых тетродов это либо 0.22-0,25 или 0,42-0,45. См. ниже описание изготовления выходного трансформатора.

Гитаристы и рокеры

Это тот случай, когда без ламп не обойтись. Как известно, электрогитара стала полноценным сольным инструментом после того, как предварительно усиленный сигнал со звукоснимателя стал проходить через специальную приставку — фьюзер, намеренно искажающую его спектр. Без этого звук струны был бы слишком резким и коротким, т.к. электромагнитный датчик реагирует только на формы своих механических колебаний в плоскости деки инструмента.

Вскоре обнаружилось неприятное обстоятельство: звук электрогитары с фьюзером набирает полную силу и яркость только на большой громкости. Особенно это проявляется у гитар с хамбакерным звукоснимателем, дающим самый «злой» звук. А как быть новичку, вынужденному репетировать дома? Не идите в зал выступать, не зная точно, как там будет звучать инструмент. Да и просто любители рока хотят слушать любимое в полном соку, а рокеры вообще порядочные и неконфликтные люди.По крайней мере, тех, кто интересуется рок-музыкой, а не эпатажным антуражем.

Итак, оказалось, что фатальный звук появляется на допустимых для жилых помещений уровнях громкости, если УМЗЧ ламповый. Причина в специфическом взаимодействии спектра сигнала от фьюзера с чистым и коротким спектром ламповых гармоник. Здесь снова уместна аналогия: ч/б фото может быть намного выразительнее цветного, т.к. оставляет только контур и свет для просмотра.

Тем, кому ламповый усилитель нужен не для экспериментов, а по технической необходимости, некогда долго осваивать тонкости ламповой электроники, они увлечены другим. УМЗЧ в этом случае лучше делать бестрансформаторным. Точнее, с однотактным согласующим выходным трансформатором, работающим без постоянного смещения. Такой подход значительно упрощает и ускоряет изготовление самой сложной и ответственной сборки светильника УМЗЧ.

«Бетрансформаторный» ламповый выходной каскад УМЗЧ и предусилители к нему

Справа на рис.дана схема бестрансформаторного выходного каскада лампового УМЗЧ, а слева варианты предварительного усилителя к нему. Вверху — с регулировкой тембра по классической схеме Баксандала, обеспечивающей достаточно глубокую регулировку, но вносящей в сигнал небольшие фазовые искажения, которые могут быть существенными при работе УМЗЧ на 2-х полосную АС. Ниже представлен более простой предусилитель с регулировкой тембра, не искажающий сигнал.

Но вернемся к концу. В ряде зарубежных источников эта схема считается откровением, однако идентичная ей, за исключением емкости электролитических конденсаторов, встречается в Справочнике советского радиолюбителя 1966 года.Толстая книга 1060 страниц. Не было тогда интернета и баз данных на дисках.

Там же справа на рисунке кратко, но ясно описаны недостатки этой схемы. Улучшено, из того же источника, дано по следу. рис. на правом. В нем экранная сетка L2 питается от средней точки анодного выпрямителя (анодная обмотка силового трансформатора симметрична), а экранная сетка L1 — через нагрузку. Если вместо высокоомных динамиков включить согласующий трансформатор с обычным динамиком, как в предыдущем.схема, выходная мощность ок. 12 Вт, так как активное сопротивление первичной обмотки трансформатора намного меньше 800 Ом. КНИ этого оконечного каскада с трансформаторным выходом — ок. 0,5%

Как сделать трансформатор?

Основными врагами качества мощного сигнального низкочастотного (звукового) трансформатора являются магнитное поле рассеяния, силовые линии которого замкнуты, в обход магнитопровода (сердечника), вихревые токи в магнитопроводе (токи Фуко ) и, в меньшей степени, магнитострикция в ядре.Из-за этого явления небрежно собранный трансформатор «поет», гудит или пищит. С токами Фуко борются, уменьшая толщину пластин магнитопровода и дополнительно изолируя их лаком при сборке. Для выходных трансформаторов оптимальная толщина пластин 0,15 мм, максимально допустимая 0,25 мм. Для выходного трансформатора более тонкие пластины брать не следует: упадет коэффициент заполнения сердечника (центрального сердечника магнитопровода) сталью, сечение магнитопровода придется увеличивать для получения заданной мощности, что только увеличит искажения и потери в нем.

В сердечнике звукового трансформатора, работающего с постоянным смещением (например, анодный ток однотактного выходного каскада), должен быть небольшой (определяемый расчетом) немагнитный зазор. Наличие немагнитного зазора, с одной стороны, снижает искажения сигнала от постоянного смещения; с другой стороны, в обычной магнитной цепи это увеличивает поле рассеяния и требует большего сердечника. Поэтому немагнитный зазор необходимо рассчитать оптимально и выполнить максимально точно.

Для трансформаторов, работающих с намагничиванием, оптимальный тип сердечника из пластин Шп (перфорированных), поз. 1 на рис. В них немагнитный зазор образуется при проплавлении сердечника и поэтому является устойчивым; его значение указывается в паспорте на пластины или измеряется набором щупов. Поле рассеяния минимально, так как боковые ответвления, через которые замыкается магнитный поток, сплошные. Пластины Шп часто используют для сборки сердечников трансформаторов без намагничивания, т.к. пластины Шп изготавливаются из трансформаторной стали высокого качества.В этом случае сердечник собирается внахлест (пластины располагаются с надрезом в одну или другую сторону), а его сечение увеличивается на 10 % по сравнению с расчетным.

Трансформаторы лучше наматывать без намагничивания на сердечниках УШ (уменьшенной высоты с расширенными окнами), поз. 2. В них уменьшение поля рассеяния достигается за счет уменьшения длины магнитного пути. Поскольку пластины УШ более доступны, чем Шп, из них часто изготавливают и сердечники трансформаторов с намагничиванием.Затем производят сборку сердечника в разрез: собирают пакет Ш-пластин, укладывают полосу из непроводящего немагнитного материала толщиной, равной величине немагнитного зазора, закрывают кокетку от пакета джемперов и стянутую клипсой.

Примечание: «Аудио» сигнальные магнитопроводы типа ШЛМ для выходных трансформаторов качественных ламповых усилителей малопригодны, имеют большое поле рассеяния.

На поз.3 — схема размеров сердечника для расчета трансформатора, на поз. 4 конструкция каркаса обмотки, а на поз. 5 — выкройки его деталей. Что касается трансформатора для «бестрансформаторного» выходного каскада, то его лучше делать на SLMme с перекрытием, т.к. смещение пренебрежимо мало (ток смещения равен току экранной сетки). Основная задача здесь — сделать обмотки максимально компактными, чтобы уменьшить поле рассеяния; их активное сопротивление все равно окажется намного меньше 800 Ом.Чем больше свободного места осталось в окнах, тем лучше получился трансформер. Поэтому обмотки наматывают виток к витку (если нет намоточной машины, то это страшная машина) из максимально тонкого провода, коэффициент закладки анодной обмотки для механического расчета трансформатора принимается равным 0,6. Провод обмоточный марки ПЭТВ или ПЭММ, имеют бескислородную жилу. Не обязательно брать ПЭТВ-2 или ПЭММ-2, у них увеличенный внешний диаметр за счет двойной лакировки и поле рассеяния будет больше.Первичная обмотка наматывается первой, т.к. именно его поле рассеяния больше всего влияет на звук.

Железо для этого трансформатора надо искать с отверстиями по углам пластин и хомутов (см. рисунок справа), т.к. «Для полного счастья» сборка магнитопровода осуществляется в следующем. заказ (разумеется, обмотки с выводами и внешней изоляцией уже должны быть на каркасе):

  1. Приготовить полуразведенный акриловый лак или по старинке шеллак;
  2. Пластины с перемычками быстро лакируются с одной стороны и вставляются в раму максимально быстро, без сильного нажима.Первую тарелку кладут лакированной стороной внутрь, следующую — нелакированной стороной к первой лакированной и т. д.;
  3. При заполнении окна рамы накладываются скобы и туго затягиваются болтами;
  4. Через 1-3 минуты, когда выдавливание лака из зазоров, по-видимому, прекратится, пластины добавляются снова до заполнения окна;
  5. Повторить абзацы. 2-4 до тех пор, пока окно не будет плотно забито сталью;
  6. Сердцевина снова туго натягивается и сушится на батарее или подобном.3-5 дней.

Сердечник, собранный по этой технологии, имеет очень хорошую изоляцию из пластин и стальное заполнение. Потери на магнитострикцию вообще не обнаруживаются. Но имейте в виду — для их сердечников из пермаллоя этот прием неприменим, т.к. от сильных механических воздействий магнитные свойства пермаллоя необратимо ухудшаются!

На микросхемах

УМЗЧ на интегральных схемах (ИС) чаще всего изготавливают те, кого устраивает качество звука до среднего Hi-Fi, но больше привлекает дешевизна, быстродействие, простота сборки и полное отсутствие каких-либо процедур настройки, требующих специальных знание.Просто усилитель на микросхемах лучший вариант для чайников. Классика жанра здесь — УМЗЧ на ИМС ТДА2004, стоящий на серии, дай бог, 20 лет, слева на рис. Мощность — до 12 Вт на канал, напряжение питания — 3-18 В однополярное. Площадь радиатора – от 200 кв. см. для максимальной мощности. Преимуществом является возможность работы на очень низкоомную, до 1,6 Ом, нагрузку, что позволяет снимать полную мощность при питании от бортовой сети 12 В, а 7-8 Вт — при 6-вольтовой. блок питания, например, на мотоцикле.Однако выход TDA2004 в классе В некомплементарный (на транзисторах одинаковой проводимости), поэтому звук точно не Hi-Fi: КНИ 1%, динамика 45 дБ.

Более современная TDA7261 дает звук не лучше, но мощнее, до 25 Вт, т.к. верхний предел напряжения питания увеличен до 25В. TDA7261 может работать практически от всех бортовых сетей, кроме бортовой сети 27 В. С помощью навесных компонентов (обвязка, справа на рисунке) TDA7261 может работать в мутационном режиме и с режимом St-By (Stand By , ожидание), которая переводит УМЗЧ в режим минимального энергопотребления при отсутствии входного сигнала в течение определенного времени.Удобства стоят денег, поэтому для стерео вам понадобится пара TDA7261 с радиаторами от 250 кв.см на каждый.

Примечание: если вас привлекают усилители с функцией St-By, имейте в виду, что не стоит ожидать от них динамиков шире 66 дБ.

«Сверхэкономичная» по мощности TDA7482, слева на рисунке, работающая в т. н. класса D. Такие УМЗЧ иногда называют цифровыми усилителями, что неверно. Для истинной оцифровки отсчеты уровня берутся из аналогового сигнала на частоте квантования, по крайней мере, в два раза превышающей самую высокую из воспроизводимых частот, значение каждого отсчета записывается в код с исправлением ошибок и сохраняется для использования в будущем.УМЗЧ класса Д — импульсный. В них аналог напрямую преобразуется в последовательность высокочастотных широтно-импульсно-модулированных (ШИМ) импульсов, которая подается на динамик через фильтр нижних частот (ФНЧ).

Звук

класса D не имеет ничего общего с Hi-Fi: КНИ 2% и динамика 55 дБ для УМЗЧ класса D считаются очень хорошими показателями. И TDA7482 тут, надо сказать, выбор не оптимальный: другие фирмы, специализирующиеся на классе D, производят ИМС УМЗЧ дешевле и требуют меньше обвязки, например, серия Paxx D-УМЗЧ, справа на рис.

Из ТДА следует отметить 4-х канальный TDA7385, см. рисунок, на котором можно собрать неплохой усилитель для колонок до среднего Hi-Fi включительно, с разделением частот на 2 полосы или для системы с сабвуфером . Фильтрация НЧ и СЧ в обоих случаях производится на входе на слабом сигнале, что упрощает конструкцию фильтров и позволяет более глубоко разделить полосы. А если акустика сабвуферная, то 2 канала TDA7385 можно выделить под саб-УНЧ мостовой схемы (см. ниже), а оставшиеся 2 использовать для СЧ-ВЧ.

УМЗЧ для сабвуфера

Сабвуфер, что можно перевести как «сабвуфер» или дословно «сабвуфер», воспроизводит частоты до 150-200 Гц, в этом диапазоне человеческое ухо практически не способно определить направление на источник звука. В колонках с сабвуфером «сабвуферный» динамик вынесен в отдельное акустическое оформление, это и есть сабвуфер как таковой. Сабвуфер размещен, в принципе, как удобнее, а стереоэффект обеспечивают отдельные СЧ-ВЧ каналы со своими малогабаритными динамиками, к акустическому оформлению которых особо серьезных требований нет.Знатоки сходятся во мнении, что все же лучше слушать стерео с полным разделением каналов, но сабвуферные системы значительно экономят деньги или трудозатраты на басовом тракте и облегчают размещение акустики в небольших помещениях, поэтому пользуются популярностью у потребителей с нормальным слухом. и не особо требовательный.

«Утечка» СЧ-ВЧ в сабвуфер, а из него в эфир, сильно портит стереозвук, но если резко «обрезать» саббас, что, кстати, очень сложно и дорого, то возникнет очень неприятный для слуха эффект скачка звука.Поэтому фильтрация каналов в сабвуферных системах производится дважды. На входе СЧ-ВЧ с басовыми «хвостами» выделяют электрофильтры, которые не перегружают тракт СЧ-ВЧ, а обеспечивают плавный переход в суббас. Бас со среднечастотными «хвостами» объединяются и подаются на отдельный УМЗЧ для сабвуфера. СЧ отфильтровывается, чтобы стерео не испортилось, в сабвуфере оно уже акустическое: саб ставится, например, в перегородку между резонаторными камерами сабвуфера, которые не пропускают СЧ наружу, см. справа на рис.

К УМЗЧ для сабвуфера предъявляется ряд специфических требований, основным из которых «чайники» считают максимально возможную мощность. Это совершенно неверно, если, скажем, расчет акустики для помещения дал пиковую мощность Вт на один динамик, то мощность сабвуфера нужна 0,8 (2Вт) или 1,6Вт. Например, если в комнату подходят колонки S-30, то нужен сабвуфер 1,6х30=48 Вт.

Гораздо важнее обеспечить отсутствие фазовых и переходных искажений: если они пойдут, скачок звука обязательно будет.Что касается THD, то он допустим до 1%. Искажения басов такого уровня не слышны (см. кривые равной громкости), а «хвосты» их спектра в лучше всего слышимой области средних частот из сабвуфера не вылезут.

Во избежание фазовых и переходных искажений усилитель для сабвуфера построен по т.н. мостовая схема: выходы 2-х одинаковых УМЗЧ включаются встречно через динамик; сигналы на входы противофазны.Отсутствие фазовых и переходных искажений в мостовой схеме обусловлено полной электрической симметрией путей выходного сигнала. Идентичность усилителей, образующих плечи моста, обеспечивается применением спаренных УМЗЧ на ИМС, выполненных на одной микросхеме; это, пожалуй, единственный случай, когда усилитель на микросхемах лучше дискретного.

Примечание: мощность мостового УМЗЧ не удваивается, как некоторые думают, она определяется напряжением питания.

Пример схемы мостового УМЗЧ для сабвуфера в помещении до 20 кв.м (без входных фильтров) на ИМС TDA2030 приведен на рис. осталось. Дополнительная фильтрация средних частот осуществляется цепями R5C3 и R’5C’3. Площадь радиатора TDA2030 — от 400 кв.см. Мостовые УМЗЧ с открытым выходом имеют неприятную особенность: при разбалансировке моста в токе нагрузки появляется постоянная составляющая, способная вывести из строя динамик, а схемы защиты на суббасах часто выходят из строя, переворачивая выключать динамик, когда он не нужен.Поэтому дорогой «дубовский» басовик лучше защитить неполярными батареями электролитических конденсаторов (выделены цветом, а схема одной батареи дана в сайдбаре.

Немного об акустике

Акустическое оформление сабвуфера — это особая тема, но так как здесь приведен чертеж, то нужны и пояснения. Материал корпуса — МДФ 24 мм. Трубки резонатора изготавливаются из достаточно прочной беззвенящей пластмассы, например полиэтилена. Внутренний диаметр труб 60 мм, выступы внутрь 113 мм в большой камере и 61 в малой.Под конкретную головку сабвуфер придется перенастраивать для лучшего баса и, в то же время, для наименьшего влияния на стереоэффект. Для настройки дудки берут заведомо большей длины и, вдавливая и выдвигая, добиваются нужного звучания. Выступы труб наружу на звук не влияют, их потом срезают. Настройки трубы взаимозависимы, поэтому придется повозиться.

Усилитель для наушников

Усилитель для наушников изготавливается своими руками чаще всего по 2 причинам.Первый – для прослушивания «на ходу», т.е. вне дома, когда мощности аудиовыхода плеера или смартфона недостаточно для наращивания «кнопок» или «лопухов». Второй — для дорогих домашних наушников. Hi-Fi УМЗЧ для обычной гостиной нужен с динамикой до 70-75 дБ, а вот динамический диапазон лучших современных стереонаушников превышает 100 дБ. Усилитель с таким динамиком дороже некоторых автомобилей, а его мощность будет от 200 Вт на канал, что для обычной квартиры слишком много: прослушивание на очень низком уровне мощности портит звук, см. выше.Поэтому есть смысл сделать маломощный, но с хорошей динамикой, отдельный усилитель специально для наушников: цены на бытовые УМЗЧ с таким довеском явно завышены.

Схема простейшего усилителя для наушников на транзисторах дана на поз. 1 рис. Звук — кроме китайских «кнопочек», работает в классе B. Работоспособностью тоже не отличается — 13-мм литиевых батареек хватает на 3-4 часа на полной громкости. На поз. 2 — TDA classic для мобильных наушников.Звук, впрочем, выдает вполне приличный, вплоть до среднего Hi-Fi, в зависимости от параметров оцифровки трека. Любительских доработок обвязки TDA7050 не счесть, но перехода звука на следующий уровень класса еще никто не добился: не позволяет сама «микруха». TDA7057 (поз. 3) просто функциональнее, можно подключить регулятор громкости на обычном, а не сдвоенном потенциометре.

УМЗЧ для наушников на TDA7350 (поз. 4) уже рассчитан на построение хорошей индивидуальной акустики.Именно на этой ИМС собраны усилители для наушников в большинстве бытовых УМЗЧ среднего и высокого класса. УМЗЧ для наушников на КА2206Б (поз. 5) уже считается профессиональным: его максимальной мощности в 2,3 Вт хватает для наращивания таких серьезных изодинамических «лопухов», как ТДС-7 и ТДС-15.

ВЫСОКОКАЧЕСТВЕННАЯ ЦЕПЬ ПРЕДУСИЛИТЕЛЯ

На рубеже 2004 и 2005 годов возникает естественное желание строить усилители на современной элементной базе, используя передовые достижения мировой электронной техники.
Предлагаю вашему вниманию качественный предусилитель на базе EL2125.
Основные материалы БЕСПЛАТНЫ, домашние мастера могут использовать их для своих собственных проектов.
ПОЧЕМУ EL2125?
Отличный чип, по своим характеристикам занимает чуть ли не 2 место в десятке лучших ОУ по отзывам моделей 2004 года.
Конечно это не AD8099 (первое место в мире, Intel «Инновация 2004 года» награда), но EL2125 уже появился в продаже на рынке СНГ и приобрести его вполне реально, особенно тем, кто живет в столичных и крупных городах.
СУДИТЕ САМ, НАСКОЛЬКО ХОРОШИ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ EL2125:

Возможность работы на нагрузке до — 500 Ом
Диапазон рабочих частот до — 180 МГц
Напряжение питания — ±4,5…±16,5 В.
КНИ — не более 0,001%
Скорость нарастания выходного сигнала — 190 В/мкс
Уровень шума — 0,86 нВ/вГц (лучше, чем у AD8099 !!! !)

Розничная цена EL2125 обычно составляет 3 доллара за штуку, не очень дешево, но оно того стоит.
Чаще всего EL2125 встречается в корпусе типа SO — 8 (подготовьте микронасадки для паяльников).
Надо сказать, что в список характеристик я бы добавил такие, как — «потрясающая музыкальность». Этот показатель нельзя измерить приборами и выразить в цифрах, он ощущается только на слух.

1. В качестве усилителя для телефонов с широким диапазоном импедансов:

2. В качестве качественного предварительного усилителя для оконечных усилителей с двухполярным питанием (в диапазоне от ±22 до ±35 В.) и чувствительностью 20…26 дБ:

Этот ОУ невольно напрашивается на более серьезный предусилитель, созданный на основе усилителя Солнцева и описанный на сайте Паяльника:
В усилителе использованы сдвоенные переменные резисторы R11 и R17 любого типа группы В, R1 и R21 любого тип группы С или А.В качестве сильно компенсированного регулятора громкости (R21) можно использовать переменный резистор на 100 кОм (с отводом от середины). Транзисторы можно заменить на КТ3107И, КТ313Б, КТ361В, К (VT1, VT4) и КТ312В, КТ315В (остальные). Замена ОУ К574УД1 на ОУ других типов не рекомендуется. При значительном уровне постоянной составляющей (в редких случаях) в точке А необходимо установить конденсатор емкостью 2,2 — 5 мкФ.

Описываемый предварительный усилитель подключается к усилителю мощности ЗЧ с входным сопротивлением не менее 10 кОм.При значительном увеличении Кг эту ПУ можно нагружать и на УМЗЧ с Rвх до 2 кОм (что крайне нежелательно), в таких случаях (если Rвх вашего УМЗЧ меньше 10 кОм) нужно просто снова включить питание выходного каскада (копия участка схемы VT1-VT2-VT3-VT4-R4-R5-R6-R7, подключить к выходу DA2), резисторы R23 и R24 подключить так же, как резисторы R2 и R3 , хотя в этом случае уровень шума может увеличиться. А если Rвх вашего УМЗЧ больше или равен 100 кОм, то в качестве операционного усилителя DA2 рекомендуется использовать К574УД1А(Б), это снизит уровень искажений и шумов.

Возможные изменения схемы (улучшение):
— Для исключения из тракта звукового сигнала переключателей П2К (очень ненадежных в работе), рекомендуется исключить из схемы переключатель SA1 (вместе с резисторами R8, R9), и перевести ключ SA2 в последнюю ступень, закоротив резистор R23 (резисторы R13, R14 исключены из схемы).

Цепь предусилителя:

Также не лишним будет использовать этот ОУ в универсальном предварительном усилителе, который также может служить усилителем для наушников.Принципиальная схема показана ниже:

Эмиттерные повторители VT1-VT2 разгружают выход ОУ, а далее следует схема с локальной обратной связью, что дополнительно снижает нелинейные искажения. Резисторы R19 и R20 задают ток покоя оконного каскада предварительного усилителя, аналогично усилителям мощности, в пределах 7-12 мА. В связи с этим последний каскад необходимо установить на небольшой радиатор

.

Страница подготовлена ​​по материалам сайта http://yooree.narod.ru и http://cxem.net

Современные цифровые источники звука (проигрыватели компакт-дисков, ЦАП и т.п.) имеют очень низкий уровень шума. Гораздо ниже, чем винил или магнитная лента. Из-за этого требования к шуму последующего тракта усиления сегодня намного выше, чем в эпоху аналогового звука. В свете этих требований разработка описываемого ниже предварительного усилителя была в первую очередь ориентирована на достижение качественного звука при сверхнизком уровне шума без использования экзотических или дорогих компонентов.

В большинстве каскадов автор использовал свои любимые операционные усилители NE5532 , но в некоторых узлах используются LM4562 , так как в последнее время они стали более доступными и позволяют получить гораздо меньше искажений при работе на низкоомную нагрузку.

Какой же меломан (а тем более аудиофил) без винила? Именно для них предусилитель оснащен двумя корректорами фона для разных типов звукоснимателей. Кроме того, в конструкции имеется регулятор тембра , визуальный индикатор уровня и балансные выходы , ставшие теперь стандартом для высококачественной звуковой аппаратуры .

Структурная схема предусилителя представлена ​​на рисунке:

Увеличение при нажатии

Все модули собраны на отдельных печатных платах, что упрощает их размещение в корпусе и облегчает переключение.
В этой части цикла статей описывается схема самого усилителя с регуляторами громкости, баланса и тембра, а также организация балансного выхода.

Принципиальная схема модуля предусилителя:

Увеличение при нажатии

Все сопротивления (не только резисторы, но и сопротивления активных компонентов, например, сопротивление базы транзистора) генерируют шумы , уровень которых зависит от значения сопротивления и температуры.Так как на температуру в комнате для прослушивания повлиять достаточно сложно, единственный способ уменьшить шум сопротивлений — это уменьшить значение самого сопротивления. Отсюда вытекает основная особенность представленной схемы — использование низкоомных резисторов на всем пути прохождения сигнала.

Если для постоянных резисторов выбор низкоомных номиналов не представляет проблемы, то для переменных резисторов (для регуляторов громкости, баланса и тембра) номинальный диапазон существенно ограничен.Обычно в этих схемах можно увидеть переменные резисторы номиналом 47кОм, 22кОм, в лучшем случае 10кОм. В этой конструкции Дуглас Селф использовал переменные резисторы номиналом 1 кОм — это, пожалуй, минимальный номинал, доступный среди переменных резисторов.

Кстати, вот характеристики, которых нам удалось добиться:

(Измерено при напряжении питания 17 В, с отключенными регуляторами тембра, с использованием симметричных входов и выходов)

Как известно, номинальное выходное напряжение современных источников звукового сигнала (3Н) не превышает 0,5 В, в то время как номинальное входное напряжение большинства усилителей мощности 3Н (УМЗЧ) обычно равно 0.7..1 В. Для повышения напряжения сигнала до уровня, обеспечивающего нормальную работу УМЗЧ, а также для согласования выходных сопротивлений источников сигнала с его входным сопротивлением применяются предварительные усилители 3Н. Как правило, именно на этом участке звуковоспроизводящего тракта осуществляется регулировка громкости, тембра и стереобаланса. Основные требования к предусилителям — малые нелинейные искажения сигнала (коэффициент гармоник — не более сотых долей процента) и низкий относительный уровень шумов и помех (не выше —66..-70 дБ), а также достаточную перегрузочную способность. В значительной степени всем этим требованиям отвечает предварительный усилитель москвича В. Орлова (за основу он взял схему усилителя AU-X1 от японской фирмы «Sansui»). Номинальные входное и выходное напряжения усилителя 0,25 и 1 В соответственно, коэффициент гармоник в диапазоне частот 20..20000 Гц при номинальном выходном напряжении не превышает 0,05%, отношение сигнал/шум 66 дБ. Входное сопротивление усилителя 150 кОм, пределы регулировки тембра (на частотах 100 и 10000 Гц) от -10 до +6 дБ Устройство предназначено для работы с УМЗЧ, входное сопротивление которых не менее 5 кОм.

Усилитель (на рис. 1 приведена принципиальная схема одного из его каналов) состоит из истокового повторителя на транзисторе VT1, так называемого мостового пассивного регулятора тембра (элементы R6-R11.1, С2-С8) и трех -каскадный симметричный усилитель напряжения сигнала. Регулятор громкости — переменный резистор R1.1 — включен на вход усилителя, что снижает вероятность его перегрузки. Тембр в области нижних частот звукового диапазона регулируется переменным резистором R7.1, в области более высоких частот — переменным резистором R11.1 (резисторы R7.2 и R11.2 использованы в другом канале усилителя). Коэффициент передачи симметричного усилителя определяется отношением сопротивлений резисторов R18, R17 и при номиналах, указанных на схеме, составляет примерно 16. Режим работы транзисторов оконечного каскада (VT6, VT7) задается падением напряжения, создаваемым коллекторными токами транзисторов VT4, VT5 на включенных в прямом направлении диодах VD1 — VD3.Подстроечный резистор R15 служит для балансировки усилителя. Усилитель может питаться как от источника, питающего УМЗЧ, так и от любого нестабилизированного выпрямителя с выходными напряжениями +18..22 и -18..22 В.

Возможный вариант печатной платы одного канала прибора показан на рис.2.


Изготовлен из фольгированного стеклотекстолита толщиной 1,5 мм и предназначен для установки резисторов МЛТ и СП4-1 (R15), МБМ (С1, С4, С8, С11), БМ-2 (С3, С5-С7) и конденсаторы К50-6, К50-16 (другие).Конденсаторы МБМ и БМ-2 устанавливаются на плате вертикально (один из их выводов удлиняется на требуемую по месту длину луженым проводом диаметром 0,5..0,6 мм). Двойной переменный резистор R1 любого типа группы Б, резисторы R7 и R11 — группы Б. Транзисторы КП303Д можно заменить на транзисторы КП303Г, КП303Е, КП103М — на КП103Л, КТ315В и КТ361В — транзисторы этих серий с индексом Г. -эффектные транзисторы необходимо выбирать по начальному току стока, который при напряжении Usi = 8 В не должен выходить за пределы 5.5..6,5 мА. Диоды Д104 полностью взаимозаменяемы с диодами серий Д220, Д223 и др. Регулировка сводится к установке подстроечного резистора R15 в нулевое напряжение на выходе и подборе резистора R18 до получения выходного напряжения 1 В при входном напряжении 250 мВ при частоте 1000 Гц (ползунки резисторов R7, R11 — в среднем, а резистор R1 — в верхнем положении по схеме).

Существенным недостатком описываемого и многих других подобных устройств на транзисторах является относительно большое количество элементов и, как следствие, довольно большие размеры печатной платы.Предварительные усилители на основе операционных усилителей (ОУ) значительно компактнее.

Примером может служить прибор, разработанный москвичом Ю. Солнцева на базе ОС общего назначения К574УД1А (рис. 3).


Его исследования показали, что коэффициент гармоник этого ОУ сильно зависит от нагрузки: он вполне приемлем при его сопротивлении более 100 кОм, увеличивается до 0,1% при уменьшении сопротивления нагрузки до 10 кОм.Для получения достаточно малых нелинейных искажений автор добавил к указанному ОУ так называемый параллельный усилитель, отличающийся практическим отсутствием искажений типа «ступенька» даже без отрицательной обратной связи (ООС). При ООС коэффициент гармоник не превышает 0,03% во всем диапазоне звуковых частот при сопротивлении нагрузки более 500 Ом. Остальные параметры предварительного усилителя следующие: номинальное входное и выходное напряжение 250 мВ, отношение сигнал/шум не менее 80 дБ, перегрузочная способность 15.0,20 дБ. Как видно из схемы, устройство состоит из линейного усилителя с строчной разверткой на ОУ DA1 и транзисторах VT1-VT4 («параллельный» усилитель) и пассивного мостового регулятора тембра (элементы R12-R14 , R17-R19, C6-C9). Этот регулятор при необходимости можно исключить из тракта с помощью реле К1 (сигнал в этом случае снимается с делителя напряжения R10R11). Коэффициент усиления усилителя определяется отношением сопротивления резистора R3 к общему сопротивлению резисторов R2, R4.Контроллер моста не имеет функций. На более низких частотах тембр регулируется переменным резистором R18.1, на более высоких частотах — резистором R13.1. Резисторы R12, R14 предотвращают монотонный подъем и спад АЧХ за пределами номинального диапазона частот усилителя. Для нормальной работы регулятора тембра сопротивление нагрузки должно быть не менее 50 кОм. При работе с источником сигнала, выходное напряжение которого содержит постоянную составляющую, необходимо на входе усилителя включить разделительный конденсатор (на схеме показан штриховыми линиями).


Все части усилителя, за исключением элементов регулятора тембра, смонтированы на печатной плате из фольгированного стеклотекстолита (на рис. 4 показана ее часть для одного канала). Плата предназначена для монтажа резисторов МЛТ, СП4-1 (R4), конденсаторов К53-1а, К53-18 (С1, С4), КМ-6Б (С2, С3, С5, С6) и МБМ (другие). Сдвоенные переменные резисторы R13 и R18 — любого типа группы В. Элементы регулировки тембра установлены прямо на свои выводы и соединены с платой экранированными проводами.Вместо указанных на схеме в усилителе можно использовать транзисторы КТ3107И, КТ313Б, КТ361К (VT1, VT4) и КТ312В, КТ315В (VT2, VT3). Реле К1 — марки РЭС60 (паспорт РС4.569.436) или любое другое с подходящими габаритами и током и напряжением срабатывания. Диод VD1 — любой с допустимым обратным напряжением не менее 50 В. Для соединения с усилительным трактом используется разъемный разъем МПН14-1 (его штекер установлен на плате). Для питания усилителя необходим двухполярный блок питания, способный отдавать в нагрузку ток около 30 мА при напряжении пульсаций не более 10 мВ (иначе при неудачной установке может появиться заметный фон).Настройка усилителя сводится к установке необходимого коэффициента передачи с подключенным регулятором тембра и без него. В первом случае нужный результат достигается изменением сопротивления подстроечного резистора R4 (а при необходимости и подбором резистора R2), во втором — подбором резистора R11. Усилитель предназначен для работы с УМЗЧ, описанными в статье Ю. Солнцева «Высококачественный усилитель мощности» («Радио», 1984, № 5, стр. 29-34). Регулятор громкости (двойной переменный резистор группы В сопротивлением 100 кОм) включен при этом между его входом и выходом предварительного усилителя.В качестве регулятора стереобаланса используется тот же резистор, но группы А (один из его крайних выходов и выход движка в каждом канале подключен к движку регулятора громкости, а другой крайний выход подключен к входу УМЗЧ ).

В последние годы промышленностью освоен выпуск интегральных схем (ИС КМ551УД, КМ551УД2), специально предназначенных для работы во входных каскадах трактов звуковой частоты бытовой радиоаппаратуры (предусилители-корректоры электропроигрывателей, усилители записи и воспроизведения магнитофонов, микрофонных усилителей и др.устройства). Их отличает низкий уровень собственных шумов, низкий коэффициент гармоник, хорошая перегрузочная способность.


На рисунке 5 представлена ​​схема предварительного усилителя на ИМС КМ551УД2 (предложен москвич А. Шадров). Данная ИМС представляет собой сдвоенный ОУ с напряжением питания от +5 до +16,5 В. ИМС с индексом А отличается от прибора с индексом В вдвое (4 В) входным синфазным напряжением и приведенным к нормированному шумовому напряжению на входе (не более 1 мкВ при сопротивлении источника сигнала 600 Ом; для КМ551УД2Б не нормируется).Номинальные входные и выходные напряжения этого усилителя такие же, как у устройства по схеме рис. 1, коэффициент гармоник в диапазоне частот 20..20000 Гц не более 0,02%, отношение сигнал-к- коэффициент шума (невзвешенный) 90 дБ, диапазон регулирования громкости и тембра (на частотах 60 и 16000 Гц) соответственно 60 и +10 дБ, переходное затухание между каналами в диапазоне частот 100..10000 Гц не менее 50 дБ. Входное и выходное сопротивления усилителя равны 220 и 3 кОм соответственно.Мостовой регулятор тембра включен при этом в схему ООС, охватывающую ОУ DA1.1 (здесь и далее в скобках указаны номера выводов второго ОУ микросхемы). Вход включает тонкокомпенсированный регулятор громкости на переменном резисторе R2.1 с отводом от токопроводящего элемента. Громкость (поднятие низкочастотных составляющих при низких уровнях громкости) можно отключить переключателем SA1.1. Стабильная работа ИМС КМ551УД2 (ее АЧХ имеет три излома) обеспечивается конденсатором С7 и цепью R5C5, значения которых подобраны для коэффициента передачи Ki = 10 (скорость нарастания выходного напряжения при этот выигрыш достигает 3.0,4 В/мкс). Конденсаторы С12, С13 предотвращают межсоединение усилителя с другими устройствами в тракте при питании от общего источника. Переменным резистором R12.1 (в другом канале R12.2) регулируют стереобаланс.

Все детали усилителя, кроме переменных резисторов R2, R7, R11 и переключателя SA1, смонтированы на печатной плате из фольгированного стеклотекстолита. Предназначен для установки резисторов МЛТ, конденсаторов МБМ (С1, С10), БМ-2 (С3-С5, С11), КМ (С6, С7, С12, С13) и К50-6, К50-16 (остальные ).Конденсаторы МБМ и БМ-2 установлены вертикально. Для регулировки громкости и стереобаланса подходят любые сдвоенные переменные резисторы группы А, для регулировки тембра резисторы группы В. Усилитель не требует настройки. АЧХ бриджевых регуляторов тембра, как известно, имеет фиксированные частоты перегиба, поэтому фактически плавно регулируется только наклон участков АЧХ влево и вправо от этих частот, а максимальное его значение не изменяется. превышать 5.0,6 дБ на октаву. Для получения требуемых пределов регулирования тембра на верхних и нижних частотах звукового диапазона частоты перегиба приходится выбирать в среднем диапазоне. Такой регулятор малоэффективен, если необходимо подавить низко- или высокочастотные шумы в спектре сигнала. Например, на частоте колена 2 кГц регулятор тембра может снизить уровень шума на частоте 16 кГц на 15 дБ, лишь ослабив составляющие спектра 8 и 4 кГц на 10 и 5 дБ соответственно.Понятно, что в таком случае это не выход, поэтому для подавления помех на краях спектра иногда применяют переключаемые фильтры нижних частот (ФНЧ) и верхних частот (ФВЧ) с большой АЧХ наклон вне полосы прозрачности. Однако даже в этом случае не всегда достигается желаемый результат, так как эти фильтры обычно имеют фиксированные частоты среза. Другое дело, если фильтры сделать перестраиваемыми по частоте. Тогда, плавно сдвигая границы диапазона передаваемых частот в нужном направлении, можно будет «вывести» помеху за его пределы, не влияя на форму АЧХ внутри диапазона.Кстати, такие фильтры желательно делать непереключаемыми: они помогут бороться с инфранизкочастотными помехами от механизма недостаточно совершенного электрически игрового устройства.

Гармонические искажения + шум (входной сигнал 0,2В, выходной — 1В) 0.0015% (1 кГц, B = от 22 Гц до 22 кГц)
0,0028% (20 кГц, B = от 22 Гц до 80 кГц)
Гармонические искажения + шум (входной сигнал 2В, выходной — 1В) 0,0003% (1 кГц, B = от 22 Гц до 22 кГц)

0,0009% (20 кГц, B = от 22 Гц до 80 кГц)

Отношение сигнал/шум (при входном сигнале 0,2 В) 96 дБ (B = от 22 Гц до 22 кГц) 98,7 дБА
Диапазон воспроизводимых частот: от 0,2 Гц до 300 кГц
Максимальный выходной уровень (при 0.Вход 2 В): 1,3 В
Регулировка баланса от +3,6 дБ до -6,3 дБ
Регулятор низких частот ±8 дБ (100 Гц)
Управление высокими частотами ±8,5 дБ (10 кГц)
Разделение каналов (П->Л) -98 дБ (1 кГц) -74 дБ (20 кГц)
Разделение каналов (Л->П) -102 дБ (1 кГц) -80 дБ (20 кГц)

Использование резисторов с низким сопротивлением также уменьшает смещение входного тока операционных усилителей, что также снижает шум, вызванный колебаниями тока в операционных усилителях.

Для снижения шума активных компонентов в схеме используется параллельное соединение. каскада . Конечно, можно было бы использовать современные малошумящие ОУ типа AD797 . Но это будет гораздо дороже и сложнее (поскольку в одной упаковке находится только один ОУ). Обращаю внимание, что речь идет не о параллельном соединении микросхем (когда они напаяны друг на друга), а о параллельном соединении усилительных каскадов.Только в этом случае шум усилительных элементов будет некоррелированным, за счет чего общий уровень шума снижается на 3 дБ при параллельном включении 2-х каскадов. При параллельном подключении 4-х каскадов шум снижается на 6дБ, т.е. в два раза.

Если запараллелить 8 каскадов, то шум уменьшится на 9 дБ, но для такого усиления затраты неоправданно велики.

Из-за применения низкоомных резисторов в регулировке тембра номиналы конденсаторов получились значительно больше обычных.Но сегодня для современной элементной базы это не проблема.

Линейный вход и регулировка баланса.

Для снижения шумов и помех непосредственно на входе усилителя установлен фильтр R1C1 и R2C2. Буферные каскады IC1A и IC1B обеспечивают входное сопротивление порядка 50 кОм и улучшают подавление синфазного сигнала. Сам усилительный каскад собран на LM4562 (IC2A), коэффициент усиления которого регулируется потенциометром P1A. Такой же потенциометр в правом канале включается «в противофазе» с левым, за счет чего и настраивается баланс.Обратная связь в каскаде реализована через два параллельных буфера IC3A и IC3b, благодаря чему коэффициент усиления каскада остается неизменным вне зависимости от изменения нагрузки. Кроме того, это решение снижает уровень шума и обеспечивает низкий выходной импеданс.

Типовая реализация регулятора баланса обычно негативно влияет на сцену и «виртуальное» расположение инструментов, из-за чего в Hi-End аппаратуре встречается довольно редко. Узловое решение, предложенное Дугласом Селфом, лишено этого недостатка.

Уровень шума этой части предусилителя составляет всего -109 дБ при среднем положении регулятора баланса, -106 дБ при максимальном и -116 дБ при минимальном положении регулятора (от 22 Гц до 22 кГц).

Регулятор тембра.

Несмотря на то, что регулятор выглядит несколько необычно, тем не менее здесь используется классическая схема регулировки тембра Baxandall. Как было отмечено выше, из-за малых значений переменных сопротивлений номиналы конденсаторов существенно больше «типовых» значений.

Конденсатор С7 (1 мкФ) определяет нижнюю частоту регулировки тембра, а конденсаторы С8 и С9 имеют номинал 100 нФ и определяют частоту регулировки тембра на высоких частотах. При желании глубину регулировки тембра можно увеличить до ±10 дБ. Благодаря элементам IC4 исключается взаимное влияние контуров НЧ и ВЧ при регулировке тембра.

Несмотря на большие габариты и высокую стоимость, для этой части схемы настоятельно рекомендуется использовать полипропиленовые конденсаторы .

Уровень шума регулятора тембра всего -113 дБ в среднем положении регуляторов.

Реле RE1 используется для отключения регулятора тембра, если он не нужен. В этом случае сигнал снимается с выхода IC2A и подается напрямую на вход IC9B, минуя регулятор тембра. Во избежание щелчков при переключении используется резистор R18. Для уменьшения перекрестных помех переключение в каждом канале осуществляется отдельным реле. При этом контактные группы реле можно запараллелить, что уменьшит сопротивление контактов и еще больше повысит надежность этой части схемы.

Активный регулятор громкости.

Регулятор громкости также реализован по идее Питера Баксандалла, что, во-первых, позволило получить сверхмалошумящий (особенно на малых громкостях), а во-вторых, получить логарифмическую характеристику регулирования при использовании потенциометров с линейная зависимость сопротивления от угла поворота. Максимальное усиление составляет +16 дБ, при этом точка 0 дБ достигается в среднем положении потенциометра.

Четыре параллельно включенных усилителя, как было отмечено выше, служат для снижения уровня шума на 6 дБ.Минимальный уровень шума такого регулятора составляет -101 дБ при максимальном усилении и -109 дБ при усилении 0 дБ. На практике регулятор громкости обычно устанавливают на -20 дБ, тогда уровень шума будет -115 дБ, что значительно ниже порога слышимости.

Чтобы вы могли оценить качество каждого каскада, были даны свои уровни шума. Результирующий уровень шума этого предварительного усилителя, как нетрудно догадаться, будет несколько меняться в зависимости от положения потенциометров.

Симметричный выход реализован за счет фазоинвертора на ОУ IC9A и имеет удвоенную амплитуду сигнала по сравнению с асимметричным.Впрочем, это нормально для профессионального аудиооборудования.

Строительство и установка.

Размещение элементов усилителя на плате:

Увеличение при нажатии

При сборке сначала припаиваются резисторы, а потом остальные компоненты.
Перемычка JP1 предназначена для выбора оптимального заземления винилового корректора (аналогичные перемычки есть на платах MC/MD). Не забудьте их соединить. Точка соединения подбирается опытным путем после сборки конструкции в корпусе.

Фото платы в сборе:

Увеличение при нажатии

Этот блок настройки не требуется.
Частотные характеристики усилителя и регулятора тембра:

Увеличение при нажатии

Список предметов:

Резисторы:
(погрешность 1%; металлопленочные; 0,25 Вт)
R1,R2,R39,R40 = 100 Ом
R3-R6, R41-R44, R78, R79 = 100 кОм
R7-R12,R16,R17 ,R21-R24,R33,R34,
R45-R50,R54,R55,R59-R62,R71,R72 = 1кОм
R13, R51 = 470Ом
R14, R15, R52, R53 = 430Ом
R18,R35,R36, R56,R73,R74 = 22кОм
R19,R20,R57,R58 = 20Ом
R25-R28, R63-R66 = 3.3кОм
R29-R32, R67-R70 = 10Ом
R37,R38,R75,R76 = 47Ом
R77 = 120Ом
P1,P2,P3,P4 = 1кОм, 10%, 1Вт, стерео потенциометр, линейный, напр. Кермет Vishay Spectrol типа 14920F0GJSX13102KA. или проводящий пластик Vishay Spectrol типа 148DXG56S102SP.

Конденсаторы:
C1,C2,C10-C14,C26,C27,C35-C39 = 100пФ 630В, 1%, полистирол, осевые
C3,C4,C28,C29 = 47мкФ 35В, 20%, неполярные, Диаметр 8 мм, расстояние между контактами 3,5 мм, например Multicomp p/n NP35V476M8X11.5
C5,C6,C30,C31 = 470 пФ 630 В, 1 %, полистирол, аксиальный
C7,C32 = 1 мкФ 250 В, 5 %, полипропилен, шаг контактов 15 мм
C8,C9,C33,C34 = 100 нФ 250 В, 5 %, полипропилен, расстояние между выводами 10 мм
C15,C16,C40,C41 = 220 мкФ 35 В, 20 %, неполярный, диаметр 13 мм, расстояние между выводами 5 мм, e.грамм. Multicomp p/n NP35V227M13X20
C17-C25,C42-C50 = 100 нФ 100 В, 10 %, шаг контактов 7,5 мм
C51 = 470 нФ 100 В, 10 %, шаг контактов 7,5 мм мм, шаг контактов 2,5 мм

Микросхемы:
IC1,IC3,IC5-IC10,IC12,IC14-IC18 = NE5532, например, ON Semiconductor, тип NE5532ANG
IC2,IC4,IC11,IC13 = LM4562, например, National Semiconductor, тип LM4562NA/NOPB

Разное:
K1-K4 = 4-контактный разъем, шаг 0.1 дюйм (2,54 мм)
K5,K6,K7 = 2-контактный разъем, шаг 0,1 дюйма (2,54 мм)
JP1 = 2-контактная перемычка, шаг 0,1 дюйма (2,54 мм)
K8 = 3-контактный винт блок, шаг 5 мм
RE1,RE2 = реле, 12 В/960 Ом, 230 В~/3 А, DPDT, TE Connectivity/Axicom, тип V23105-A5003-A201

Продолжение следует…

Статья подготовлена ​​по материалам журнала Elector (Германия)

Удачного творчества!

Главный редактор радиогазеты

Универсальный универсальный транзистор ULF.Pidsiluvachul немецкая дура

Victoria unui yak_siluvach позволяет выбирать детали и реалистичные музыкальные произведения.

Внутренний первичный транзистор, установленный регулятором перенастройки, с резистором на 47 кОм, с возможностью уменьшения и минимального отключения питания.


La o Puritate minimă, zgomotul nu este audibil, dar la maxim este mascat de un semnal maro.

Параметры мощности: 150 Вт при напряжении 4 Ом и 100 Вт при напряжении 8 Ом.

Un alt motiv pentru adugarea primelor câteva este că existsă mult zgomot. Подключается к классу B, диодному D2-D3-D4, стабилизирующему модулю робота в области транзисторного обмена или VT4-VT5.


Транзистор ВТ3-ВТ5 устанавливается в тепличном унитазе, с изоляцией из изоляционного материала, используемого в качестве термической пасты.

Spargerea ULF с собственными основными источниками питания, активными сабвуферами, сабвуфером, созданным по частоте, joase ale unui miracol.

Aveți câteva statistici pe site-ul nostru www.site, vă vom spune cum să captați în mod Independent sunetul, precum și să vă alloweți să economisiți achiziționarea de modele gata făcute.

Ce fel de presiune vom уменьшить?

Un singur gând despre acest tip de șofer nu este ușor. В настоящее время существует независимый тип перевозчика, зарегистрированный в сети:

.

Modelele de lampă au câștigat Popularitate în trecutul apropiat. Duhoarea provine din shimbarea dimensiunii și a sursei de alimentare.Dar cu о mulțime де lămpi, ле putem răsturna concurenții pentru calitate sunetului.
Транзисторный блок с большим или компактным размером, который может поглощать энергию. Cu toată duhoarea, îmbolnăvește-te vizibilitate sunet.

De ce ar vrea un robot?

Pentru un știuleț, va trebui să acordați o atenție mai mare durității unui mayids pidsyluvach. Стандартный параметр al presiunii pentru un pidsyluvach victorian în chiuvetele de acasă este un nivel de 30–50 W.Dacă aveți nevoie de o vigotitate, dacă doriți să fiți victorios pentru vizite pe scară largă, vă puteți împinge până la 200-300 de wați.

Pentru roboți, vom avea nevoie de toolse avansate:

  • Набор победителей.
  • Мультиметр.
  • Чокан де липит.
  • Материал pentru pregătirea corpului.
  • Пьезоэлектрический.
  • Textolit pentru plată la ndemână.

Pe baza zilei, platiți ca bază pentru mai, dar pidsyluvach.Ridicarea îin mintea casei nu este un depozit de pliere.

Pentru a plati cu propriile mâini, veți avea nevoie de:

  • Текстолит, щебень фольги.
  • Миючий зиб.
  • Побутовая праска.
  • Пластиковый китайский автоадэзив.
  • Лазер Имприманта.
  • Робот Burghu cu scândură.

Цесут Шматок бавовняной сау тампон де тифон. Virizamo z pregătirea textolită a plăii maybutnoy. Completați pielea din lateral cu o margine de cmetru.Pentru ajutor miyuchi zasobu este necesar să tăiați shmatul textolit, folia a îndepărtat culoarea rimei. Ne sfărâmăm cu promptitudine achizițiile și materialele și vislukhovuєmo.

Липица или банда автоадезива пе foaia A4. Роздруковуємо pe imprimantă, pregătirea plății maybutnoy. Este recomandat să setați imprimanta să furnizeze toner la maxim. pe lucrând la suprafață apoi așezați placajul, carte veche și deasupra scândurii cu folia în sus pe сделка. Încălzim totul cu o hârtie fierbinte.Прогреваются невооружённым взглядом на 1 градус.

Схемы приложения desenate де pe arcada hârtiei де pe карты. Curbați Placa Peste partea superioară a plăcii cu un arc de hârtie și ncălziți-o timp de 30 de secunde. Copiii Rozgladzhuh în spatele ajutorului unui tampon cu rukhs transversal și tardive. Verificați răcirea piesei de prelucrat, astfel încât să o puteți scoate din cutie.

Правильно ли вы перечисляете таксоны?

Pentru pregăti, Эсте necesar Să aplicați ла борд toate drumurile victorioase din piesele радио.Aprobarea robotului se poate face cu ajutorul unui marker CD, iar dacă plătiți o taxă cu clor. Este păcat, clorul este foarte subțire, deci este mult să-l înlocuiți cu o auto-preparare de sare de gătit și vitriol de miere.

Пропорциональный номер предварительного платежа:

  1. Nămol de bucătărie — 200 грамм.
  2. Медный купорос — 100 грамм.
  3. 1 литр апэ кальдэ.

După ce ați schimbat toate componentele, aruncati-le în gama de flori grase și pure sau virobi metalice.

Компания «Металлист» специализируется на производстве новых металлических конструкций. Clienților companiei li se vor oferi ambele tipuri de structuri metalice, precum și posibilitatea producției lor pentru înlocuiri Individuale. Detalii și virobi din metal pentru înlocuire preturi accesibileȘi sunteți gata să rămâneți în cele mai bune condiții.

selectați pidsiluvach

Pe scena cob, este vizibilă instalarea componentelor radio vicioase pe placile реализовать руководство.Asigurați polaritatea șitensiunea tuturor componentelor vicioase. dat robotului vikonovy în motivul Scheme Experimente, включая разрешение на использование inconștiența scurtă confuzie… După finalizarea colectării plăților, puteți continua pregătirea dosarului.

Dimensiunea maybutnyh pedsilyuvach ar trebui să se afle în Dimensiunile plăii și a blocului de viață vicorizat. De asemenea, puteți alege să pregătiți cladirile Fabricii де ла батрани. Chi mogo vă recomandă să vigotuiti carcasa manual cu PAL.Într-o anumită vedere, puteți acoperi cu ușurință corpul cu foaie de furnir sau bandă autoadezivă cu ușurință.

Înainte de colectarea reziduală, este necesar să efectuați o lansare de test a șoferului. Se осознает instalarea unității де locuit, plătiți pentru toate depozitele secundare. La sfârșitul robotului, pregătirea șoferului cu propriile mâini este finalizată și vă puteți bucura de sunet.

№ схемы 1

Clasa Vibir подсилювача … Immediat în fața radioamatorului — ню вом putea передать ла clasa A pe tranzistoare. Motivul este simplu — așa cum se spune la intrare, tranzistorul nu este numai semnal de scorțișoară, Ale și a depus o nouă cerere. Mai simplu se pare, pdsilu post-strum. Fluxul simultan cu un semnal maro a circulat prin sistemele acustice (AS), iar dinamica, din păcate, nu a interferat cu fluxul continuu. Pentru a blestema duhoarea cu rangul cel mai очевидно — după ce ați tras difuzorul dintr-o poziție normală într-o natură.

Încercați să strângeți cu degetul difuzorul dinamului — și veți reconstrui, într-un coșmar vă veți reimagina când veți vedea un sunet. Un strum trepta pentru progresul său cu succes vă va înlocui degetele, iar capetele dinamice ale acestui lucru sunt absolut противопоказан. Vidocremiti zh постины бренчать vid schimba semnalul Se Poate лицо doar în două moduri — ип трансформатор Sau ип конденсатор — și opțiuni де offensare, după cum se pare, una este mai bună decât una.

Схема

Diagrama primului pidsyluvach, cami zberemo, este prezentată îin Fig.11.18.

Circuitul este condus de un inel de apel, cascada de ieșire a tipului de lucru în modul V. Заслуга аль Circuitului este simplitatea, precum și același tip de tranzistoare de ieșire (nu sunt necesare pariuri compliuri speciale). Тим ню эсте омул, ну-л ва лăса достаточный де ларг Инкат сэ се blocheze într-о mică presiune. Un alt плюс аль схемы Эсте că ню setări, дар cu ajutorul detaliilor, Эсте immediat, дар Эсте și mai важные pentru noi deodată.

Robotul Poate vedea диаграмма.Semnalul este alimentat la baza tranzistorului VT1. Semnalul de la rezistorul R4 este alimentat la baza tranzistorului pliat VT2, VT4 de către tranzistor, iar semnalul de la rezistorul R5 este alimentat la baza tranzistorului pliat.

Транзисторул VT3 загружается в модуль повторения аль emițătorului. Он имеет один позитивный семенной потенциал, семенной конденсатор R5, являющийся питательным конденсатором C4 Către AC.

Транзистор пищевых продуктов отрицательный VT2, VT4. Când tensiunea cade pe dioda VD1, transistorul VT3 este curbat.Semnalul de la intrarea șoferului este trimis către difuzorul Lantsyug sună clopot R3, R6 și al treilea — pe emițătorul tranzistorului de intrare VT1. Într-un astfel de rang, tranzistorul VT1 il avem și rolul unui atașament în cantitatea de sunet.

Câștigul постоянный аль strumului cu un factor de performance, egal cu unul (adică dendatorul C post-struma teoretic nedefinit), iar semnalul de scorțișoară — cu performance, egal cu raportul R6 / R3.

Як bachimo, valoarea suportului condensatorului в формуле nu se schimbă.Частота обслуживания poate fi corectată cu ип конденсатора în timpul rozrakhunki poate fi zehtuvati, numită frecvența viziunii lancei RC. Frecvența qiu poate fi rozrahuvati pentru формула

F = 1 / (R × C) .

Pentru fundul nostru, acesta va fi aproape de 18 Hz, adică va avea o frecvență mai joasă și va fi mai puternic decât va fi.

на плате … Pick-up-uri pe o placă dintr-o foaie de sclotext cu o singură față, cu grosimea de 1,5 mm cu unidimensiunile de 45 × 32,5 mm.Aspectul plăii manuale în Imaginea oglindă și aspectul detaliilor pot fi descărcate. Удалить видеоклип о роботе в формате MOV, который можно визуализировать. Vreau să ajung сразу в fața radioamatorului — sunetul produs de sunet, înregistrând în videoclipul din spatele microfonului atașat camerai, așa că vorbește despre sunetul sunetului, păcat, dacă nu-l sună în același mod! Зовнишний вид пидсюльвач это презентат на рис. 11.19.

база элементов … Când tranzistorul VT3, VT4 este pregătit, este posibil să il îl înlocuiți, asigurați-vă că nu este mai decât forța de întărire a driverului și, de example, strumul nu este mai mic de 2 A. 9000.

Tranzistor Rashta — Fie el cu o presiune admisibilă nu mai mică de o forță de viață și un strum admis nu mai puțin de 100 mA. Rezistoare — индифферентный dacă este permisă creșterea cu o tensiune de cel puțin 0,125 Вт, конденсатоотводчик — электрический, nu mai puțin decât cele, указывающий на диаграмму и функциональность, cu o forță mai mică pe durata de viață de alimentate.

Радио пентру pidsyluvach … Persh încearcă să-l stimuleze pe prietenul nostru cu un design, hai, un radioamator bun, il putem folosi pe radiatoare pentru șofer și, Cât mai curând posibil, voi Introduction Tehnica rosrahunka aici.

Perche, numerotat tensiunea maximă a șoferului pentru формула:

P = (U × U) / (8 × R), Вт ,

de U — deversarea vietii pidsilyuvacha, V; R — opir AC (сумма в депозите 4 сау 8 ohmi, dacă doriți să obțineți niște vinete).

Într-un alt mod, este numerotat să exercite presiune asupra colectoarelor transistoarelor, соответствующая формуле:

P проклятие = 0,25 × P, W .

Соответствует celei de-a treia suprafețe calculabile a radiului, este necesar pentru Introductionrea unei anumite cantităti de căldură:

S = 20 × Р кл, см 2

Trimestrial, Radioul Este Vibrat în ambele sensuri, a cărui suprafață nu va fi mai mică decât asigurarea.

Semnificația rosrahunok являются натурой destul de aproximativă, dar pentru practica radioamatorială yogo, veti fi достаточно.Pentru șoferul nostru cu o tensiune de alimentare de 12 V și un support de current alternativ, egal cu 8 Ohm, radiatorul «corect» al unui glont este o placă de aluminiu cu размеры 2 × 3 см и большой размер чел 5 мм pentru un tranzistor de piele. Mayte pe uvaz, уход Эсте о Placă Mare subțire уход transferă dezgustător căldura де ла транзитор ла marginile plăcii. Aș vrea să ajung în fața lor — radiourile tuturor copyilor sunt responsabile și pentru dimensiunile «normale». Яких ля фель — драку’!

Тематика … După ce ați ales schema, vedeți că sunetul șoferului nu este curat.

Motivul pentru aceasta este modul «curat» al clasei B din cascada externă, care este cacteristic modului îin care este posibil să se use un inel de sonerie pentru a compensa acest lucru. Pentru Experiment, отключите транзистор VT1 от KT3102EM DIN и транзистор VT2 от KT3107L. Транзисторный путь или производительность семеноводства в большей степени, KT315B и KT361B в основном. Văd că sunetul pidsyluvach s-a transformat semnificativ, vreau ca toți să uite de deyaky-ul creat.

Motivul pentru acest lucru este, de asemenea, очевидный — eficiența mai mare a forței șoferului в целом, cu atât mai mare este precizia robotului și sunetul sonor și efectul de compensare mai mare.

Продолжение лекций

Propagarea către dragul tău уважение, este simplă, dar este extrem de simplă în remediere (de fapt nu este de fapt), nu pentru a te răzbuna în special pe componentele inadecvate și, cu toate acestea, existsă multe caracteristici greu…Sursa de alimentare poate fi aplicată la otensiune de 4 și 8 ohmi, poate fi utilizată într-o conexiune de punte pentru o tensiune de 8 ohmi, cu o tensiune totală de 200 wati.

Основные характеристики:

Напруга жизни, Б ………………………………… ……. ……………… ± 35
Кондуктивный модуль, мА ……. …………….. 100
Внутреннее напряжение, кОм …………………… …………………………….. 24
Sensibilitate (100 Вт, 8 Ом), В ……………………………………………….. 1.2
Etanșeitatea indusă ( КГ = 0,04%), Вт ……………………………….. .. . ….. 80
Номинальная частота гамы, Гц ……………………….. 10 — 30000
Семнал/згомотул Віношення ( невмешательство), дБ …………………………. -73

Выберите дискретный элемент, установите операционный усилитель и диспозитивный виклен. У робота есть напряжение 4 Ом и напряжение 35 В, напряжение питания или напряжение 100 Вт.Dacă trebuie să porniți sursa de alimentare de 8 Ohm, o puteți schimba până la +/- 42 V, dar în același timp putem accepta 100 W.Este puternic descurajat și mai puternic pentru o sursă de alimentare de 42 V, altfiel pierdoută fără tranzistoare externe. Când robotul se află în modul мост, partea vinovată este alimentarea cu tensiune де 8 Ом, уход, încă о dată, ва renunța ла orice speranță pentru viziunea tranzistoarelor externe. Înainte де discurs, cere vrahuvati, ню este transferat ла vânătorul KZ din navantazhenny, deci este necesar să fie protejat.Pentru șoferul în modul de punte, intrarea MT trebuie înșurubată la intrarea șoferului, intrarea trebuie să primească un semnal. Що залишился от того, что замикается пе фирул де иешир. Rezistorul R11 este folosit pentru a instala un strum cu un tranzistor silențios. Condensatorul C4 este limita superioară a puterii și nu schimbati varto — întrerupeti auto-excitația la Frecvențe înalte.
Toate rezistențele — 0,25 Вт pentru R18, R12, R13, R16, R17. Primele trei — 0,5 W, ultimele două — 5 W. Светильник HL1 nu servește pentru frumusețe, nu trebuie să fie încorporat în Circuitul диодный надстрочный индекс и vivoditi de pe panoul frontal.Dioda este vinovată de o culoare verde foarte extravagantă — este foarte важный, fragmentele luminiLor cremor care ar fi putout adormi.de îndată ce raptomul nu ab a abutite comunicările şi nu Contat, Tranzistoareare MJL4281 şi MJL4302 AR PuTea Fi înlocuite CU SIGURANţţ DE MJL21193 I MJL21194 .Rezistorul schimbabil R11 este cel mai frumos pentru a lua unul foarte versatil, dacă doriți să funcționeze. Nu este nimic критик aici — Pur și simplu stai în picioare la strum.

O intrare mare în sistemul de operare neglijboka este mainul secret al sunetului cu tub cald.Nu este un secret pentru nimeni că transmisiile de înaltă calitate și Costisitoare Sunt Realizate pe lămpi, care sunt transportate înainte de descărcarea HI-End. Să fim inteligenți, cum este yakisny pidsyluvach? Am dreptul să denumesc tensiunea de joasă frecvență, care va repeta forma semnalului de intrare la ieșiri, fără a-l provoca, și semnalul de intrare este zgomotos. La margine, este posibil să se dezvolte o serie de Circuite pentru acționări de înaltă Performanță, care pot avea dreptul să fie aplicate la descărcarea HI-End și acest lucru nu este un Circuit obligatoriu al lămpii.Pentru respingerea calității maxime, este necesar să se useze o sursă de alimentare, o cascadă a unui fel de lucru în clasa pure A. уважение deosebit приділяє celui mai birocrat. Circuite де лампа pentru garnituri, дар ню ва așteptați să fiți disponibile pentru dezvoltare Independentă, dar promisiunile lămpilor UMZCH де ла виробник-ури де marcă sunt demne de mii de decalcomanii, până la zeci de mii de dolari bugut sun — cu siguran -ури.
Nutriția Vinikak — с путями получения результата, аналогичного цепочке с транзитом? vor fi discutate în statistici.

Circuitele liniare și super-liniare pentru efortul de joasă frecvență de a inge mult, trec Circuitul, care va fi văzut de un Circuit ultra-linear cu randamente ridicate, deoarece este deployat pentru orice pe 4 tranzistori. Логическая схема была создана в 1969 году для инженера британского солнца Джона Линсли-Худа. Autorul este Creatorul mai multor Circuite de înaltă calitate, iar clasa A.

Prima versiune unui astfel de glonț este prezentată pe.Am încercat pentrumplementarea Circuitului, am încercat să instalez un ULF cu două canale pentru întregul Circuit, să iau totul în carcasă și pentru nevoi speciale.

схемы характеристик

Nu vă minunați de simplitate, схема имеет характерные черты. MODUL CORECT AL ROBOTULUI Понабщение PLE DISTRUS PRIN CABLAREA GRESHITă Applee Plţii, nvechită de la Rozarea componentelor, nvechită de la rozarea и т. Д. , cea mai bună opțiune este o baterie sau un bloc de viață cu o baterie paralelă.
Necesitatea unei aprovizionări în depozit este de 10 wati cu 16 volti pentru o alimentare de 4 ohmi. Circuitul în sine poate fi atașat pentru capete de 4, 8 и 16 Ом.
Am folosit или versiune стереофонический драйвер, офенс и канал pe или singură placă.

CEALALLEA ESTE Indeaţia Pentru PuMparea Cascadei de Ieşire Prin Puneerea KT801 (După CE Aţi Terminat de завершил главную.
La Cea Mai Viguroasă Cascadă, După CE Au Pus Cheile BipoLare Натяжение натяжения ALE Puterii de Sunet — KT803, Ei înşişi şi-au Pierdut SoliditaTea Nivelului fără minte, vreau să Experimentez cu tranzistoarele bagatma — KT805, 819, 808, nu este nevoie de stocare Uită-te la KT803, dacă se dorește doar gândul meu subactiv.

Конденсатор без внутреннего конденсатора с емкостью 0,1–0,33 мкФ, необходимо выбрать конденсатор с минимальным вращением, чтобы он был электролитическим конденсатором.
De îndată ce Circuitul este nrădacinat în sursa de alimentare de 4 ohmi, atunci nu este posibilă creșterea tensiunii de alimentare de 16-18 volți.
Regulatorul de sunet nu este virus, poate fi conectat la sunet, dar paralel cu intrarea și minusul, puneți un rezistor de 47k.
Placa în sine este un panou de verificare.Odată cu plata, aceasta a adus o mulțime de probleme, unele dintre liniile drumului putând, de asemenea, să dea o infuzie deyaky sunetului întregului sunet. Tsei pidsiluvach являются o гамма și mai largă де frecvențe, от 30 Гц до 1 МГц.

Профессиональные усилители мощности. Транзисторный УНЧ с малыми динамическими искажениями (20 Ватт) УНЧ 20 и выше Вт

  • 06.10.2014

    Показанная здесь схема имеет три микрофонных входа, схема основана на микросхеме LM348 IC.LM348 имеет высокий коэффициент усиления, схема на базе четырех операционных усилителей с выходным каскадом класса АВ.Микросхема имеет очень малый ток покоя (0,6мА) и работает от двухполярного источника питания. Примечания. * Соберите схему на качественной печатной плате. …

  • 23.09.2014

    Назначение: на основе предложенной схемы можно собрать устройство, которое будет считать прохожих, включать свет при проходе через дверь, охранную сигнализацию и тому подобное. ИК-излучатель VD4 на АЛ147А (устанавливается в пультах от телевизоров типа 4-УСКТ) излучает сигнал, модулированный импульсами частотой 1000 Гц.Генератор — источник импульсов выполнен на VT2 VT3. Частота…

  • Алексей, а почему бы не начать задавать вопросы более осознанно? Тогда вы сможете ответить более точно. Это не я потому что вот я такой гуру весь в белом, а он там «пищал» презренный, я его мордой по столу тащу — нет конечно. Но либо «…компоненты можно использовать или нет для увеличения мощности…», либо «…мощности достаточно…» — тут одно, согласитесь. И если вас интересует, почему греются выходные транзисторы, то сразу бы спросили об этом.
    И снова по порядку. «проблема в другом выводе они греются» — это как понимать? Выход усилителя два провода, сигнальный и общий, они у вас в изложении греются?
    Ок, речь все же идет о чрезмерном, на ваш взгляд, нагреве выходных транзисторов. Они «прогреваются все 4 транзистора на радиаторе» — попробую фильтровать этот поток. Греются — значит «греются», в определенных пределах эти транзисторы должны греться.Греются по сигналу на большой мощности или без сигнала греются? До какой температуры греются — если приблизительно, то палец терпит (это градусов 50-60) или чайник можно кипятить на радиаторе?
    Не указано.
    «все 4 транзистора на радиаторе от магнитолы комета» — и что? Алексей, разнообразных моделей магнитофонов Комета с 50-х годов и до конца советских времен было выпущено чуть больше фига, это опять ни о чем.Каковы размеры радиатора и какова измеренная номинальная мощность усилителя при какой величине нагрузки?
    Не указано.
    «может радиатор маловат» — а хрен его знает, может маловат. Или, может быть, в самый раз. Или, может быть, ток покоя слишком велик. Какой ток покоя? Каково это при включении, то есть на холодном усилителе, и каково после работы усилителя без сигнала в течение 20-30 минут? Почему выбрано именно такое значение этого тока, а не больше и не меньше?
    Не указано.
    «на выходе кт 819» — опять: и что? КТ819 в пластике или КТ819 в металле — не указано — у этих разновидностей разная площадь контакта с радиатором, пластиковые при прочих равных немного больше греются, ничего страшного.
    Видишь ли, Алексей, ты так ставишь вопросы, что вряд ли при всем желании можно ответить по твоей ситуации. Поэтому некоторые причины перегрева выходных транзисторов довольно абстрактны:

    Это так, на ходу вспомнил.Может кто еще вспомнит. И ставить параллельно два выходных транзистора при такой выходной мощности смысла нет: при нормальной нагрузке и в нормальном режиме одиночные потянут без проблем. КТ819 точно потянет.
    По хорошему, не нужно придумывать что-то еще, чтобы прикрутить, а измерить режимы транзисторов и посмотреть осциллографом, что происходит в схеме как без сигнала, так и при работе от генераторов синуса и импульсов; что имеем на холостом ходу, а что — под нагрузкой или ее аналог.Такой разговор будет предметным, а пока все напоминает попытку описать сегодняшнюю погоду по ощущениям на выставленном в окно слюнявом пальце.
    И первое — уметь правильно сформулировать задачу: что наблюдается, что не устраивает, к чему стремимся и какие затраты на этом пути будут считаться приемлемыми.
    И тогда, Алексей, тебе помогут эффективнее.

    УНЧ на 20 ватт (вроде — вопрос на засыпку…) Мне нужен был более мощный УНЧ для моего ЭМИ. Решил собрать сам. Посмотрел кучу планов. Выбрал наиболее подходящий для себя, с нужными параметрами, не очень сложный, с защитой выходных транзисторов и под имеющиеся у меня детали. Спроектировал печать. Ну и по ходу еще блок питания со стабилизатором «сварганил». БП запущен. Впаян УНЧ (см. фото). Включил и… силовые транзисторы (КТ819) сразу нагрелись и вышли из строя. Вроде еще и все цепи проверил на КЗ, и в блоке питания тоже есть защита (да и в самом УНЧ тоже есть).Заменены транзисторы. Проверил еще раз все цепи на «короткое замыкание» — все нормально. Поставил прибор для измерения потребляемого тока, включил на секунду (резистор, регулирующий ток покоя, поставил на минимум). Ток… дикий (зашкаливает… но «короткого замыкания» нет). Короче — долго возился с этим усилком, а опыт ведь есть — подобные запускал не раз, а тут — ну ничего себе — как первоклашка — не могу! Кстати советские транзисторы я ставил (не впаял), но рекомендовал.Не буду вас долго томить — я конечно запустил этот усилок и он отлично заработал. Но я решил пока не раскрывать свой процесс настройки. Но я приведу схему и описание этого усилителя (из книги). Давайте устроим мозговой штурм и попробуем коллективно (пусть и заочно) разобраться с этим усилителем — почему он не заработал сразу после сборки и что в нем нужно сделать, чтобы его запустить. Согласитесь, радиодетали нынче дорогие — жалко силовые транзисторы… Ну, тогда, если люди не могут решить эту загадку, я вам скажу, что не так с этой схемой…почему не запускается, в чем причины выхода из строя силовых транзисторов и вообще как его запускать. Искренне! Рубцов В.П. UN7BV. 28.04.2017 Астана, Казахстан. Отладка УНЧ Итак, теперь о настройке этого усилителя и что с ним не так… В этом усилителе я использовал следующие транзисторы: Т9 и Т11 — КТ819ВМ, Т8 — КТ817, Т10 — КТ816, Т1, Т2, Т7 — ​КТ502, Т4, Т5 — КТ630, Т3, Т6, Т7 — КТ503. Проверил схему усилителя на предмет короткого замыкания в цепях питания и подал на него питание.На выходе (в колонке) ничего не слышно. При попытке провести замеры тока и напряжения в контрольных точках сгорели выходные транзисторы. Заменены на новые. Проверил на ошибки в принципиальной схеме и печатке, а также выкройке печатки и с настоящей печаткой (проверено) — ошибок не нашел. Проверил еще раз схему на «короткое замыкание» и включил питание УНЧ на несколько секунд через амперметр тестера (предел 1А) — зашкалило.Пробовал ставить ток покоя — ничего не получилось. А вот половинное напряжение питания в точке соединения R17, R21 устанавливается нормально (+15 вольт). Посмотрел на выходе осциллографом — бах, сразу две частоты огромной амплитуды: на 1…2 Гц и на 15 кГц. И что интересно — ни одной из этих частот на выходе не слышно (раньше я слышал до 17 кГц — в Москве в медицинском центре в полностью изолированном от звуков помещении проверяли, а сейчас, видимо, взял его возраст …). Возбуждение УНЧ на частоте 15 кГц убрали введением конденсатора 36 пФ между базой и коллектором Т5 (отрицательная обратная связь по переменному току). А вот с возбуждением на частоте 1…2 герца — тут сложнее. Предполагая, что это работа схемы защиты, я ее отключил — выпали Т3, Т6 и Т7. Увы, волнение осталось. Потом я пересмотрел (и сравнил) схему этого УНЧ с аналогичными, и заодно перечитал теорию работы этого усилителя на новый лад (освежил память — может быть, я уже что-то забыл…). Пришел к выводу, что необходимо установить резистор номиналом 1,2 кОм в цепи между узлами точек соединения С7, Гр и R4, R5, С5. Установил — возбуждение на частоте 1…2 герц сразу прекратилось. Ток покоя выходных транзисторов Т9 и Т11 устанавливаю равным 50 мА. Подал сигнал на вход ГЗЧ. Сигнал на выходе УНЧ очень слабый, хотя на вход подавал до 1 вольта. Смотрел куда он пропадает — на коллекторе Т1 его амплитуда намного меньше, чем на базе.Я убрал моды этого транзистора относительно плюсовой шины питания (!!!). 10 вольт на базе, 14 вольт на эмиттере, то есть транзистор «дико» заперт. И только после этого до меня дошло, что я снимал тестером постоянные режимы, а у него сопротивление 20 кОм (цепь базы очень высокоомная — прибор шунтирует эту цепь) — значит дело не в постоянных режимы, а что-то другое. Измерил осциллографом — режимы оказались в норме (вход осциллографа высокоомный).Но каскад все равно не работает. Ладно, тогда я попытался устранить отрицательную обратную связь по переменному току, возникающую из-за наличия резистора R8 (12 кОм) — зашунтировал его конденсатором 0,47 мкФ (!). Усилитель сразу заработал (но подобные усилители и без него работают нормально…). Еще раз внимательно сравнил схему этого усилителя с аналогичными другими. Этот дополнительный конденсатор я убрал, но, при этом, заменил конденсатор С4 емкостью 4.7 мкФ на 47 мкФ (на 50 вольт). Все…усилитель заработал как надо — и мощности хватает (и по току слышно и видно), и синусоида на выходе симметричная. И уже когда я раскладывал на место всю использованную литературу, мне под руки попал старый журнал Радио (за 1973 г. № 8), где я обнаружил ту же схему (случайно пролистал…), но со своими «улучшениями». (кроме конденсатора на 36 пФ), дошедшего… через «одно место».Обидно было — когда просматривал журналы в поисках похожих схем УНЧ, старые журналы просто игнорировал (в старых вряд ли найдете то, что нужно). Ну я и подумал, что умно и хитро — схема этого УНЧ взята из книги цели 1982 г., а журнала 1973 г. (выкладываю из него статью — см. скан)… почти разница десять лет. Так и вышло… Напрасно я пренебрегал старыми днями… о, напрасно! Вот я и думаю, может быть кому-то пригодятся мои «игры» «запуски винтажных усилителей»? Или, может быть, у вас, уважаемые коллеги, все сразу после сборки запускается само собой? К сожалению, у меня… нет! 29.04.2017 Рубцов В.П. UN7BV. Астана, Казахстан.

    Усилитель мощности звука 20Вт — этот УНЧ создан на базе микросхемы LM1876, а это, в свою очередь, модификация известного сдвоенного усилителя низкой частоты LM1875. Микросхема LM1876 изначально создавалась для динамических излучателей и может свободно отдавать 20 Вт мощности на два канала при сопротивлении нагрузки 4 Ом, при этом коэффициент нелинейных искажений составляет всего 0,09%. Ниже представлена ​​принципиальная схема, печатка и спецификация устройства.

    Не так давно на одном из сайтов была опубликована схема усилителя мощности, реализованного на микросхеме TDA2003 и способного работать как с наушниками, так и озвучивать небольшие помещения. Но, судя по многочисленным отзывам, звук у него все же не такой, как хотелось бы. Поэтому предлагаю желающим повторить более мощную версию УМЗЧ с использованием микросхемы LM1876. р>

    Принципиальная схема усилителя LM1876

    Данное устройство получает напряжение питания от двухполюсного блока питания, в состав которого входит тороидальный трансформатор с двумя обмотками на переменное напряжение 15В со средней точкой выхода.После схемы выпрямителя и фильтра, состоящей из двух электролитических конденсаторов емкостью 6800 мкФ, постоянное напряжение для питания этой микросхемы уже находится в пределах ±20в. Катушки индуктивности L1 и L2, установленные по схеме диодного моста, служат для уменьшения сетевых помех.

    Звуковой сигнал поступает через обычный разъем стереофонического входа, встроенный в печатную плату. Также имеется сбалансированный потенциометр для регулировки уровня звука. Этот потенциометр также имеет функцию перевода усилителя в дежурное состояние, при этом ток потребления микросхемы всего 3.8 мА. Акустические системы подключаются к усилителю мощности через разъемы типа «тюльпан», которые также встроены в плату.

    Для создания комфортных условий работы устройства сильно нагревающаяся микросхема должна быть установлена ​​на радиатор охлаждения с эффективной площадью рассеивания тепла не менее 120 мм2. При выходной мощности усилителя 20 Вт потребляемая мощность будет примерно 38 Вт, это если сопротивление нагрузки 4 Ом, а при 8 Ом будет около 20 Вт.Критическая температура для микросхемы чипа находится в пределах 170С. Исходя из этого, теплоотвод нужно подбирать максимально, то есть насколько позволяют размеры корпуса. В этом случае будет меньше срабатываний системы защиты чипа при перегреве. Также при креплении микросхемы к радиатору необходимо нанести на ее подложку слой теплопроводной пасты КПТ-8 — это значительно снизит тепловое сопротивление. Ниже вы можете скачать все необходимое для создания усилителя мощности.

    Вот фото готового УНЧ


    Добрый день! Теперь соберем усилитель низкой частоты. На базе микросхемы TDA2004.

    Имеет два выхода, но мощность каждого в отдельности 8 Вт, что не так уж и много. Поэтому будем использовать мостовое включение. Такое включение увеличит мощность более чем в два раза.

    Характеристики усилителя

    Итак, основные характеристики нашего усилителя:
    • Напряжение питания: 8-18 вольт;
    • Номинальная выходная мощность: 20 Вт;
    • Максимальная выходная мощность: 25 Вт.
    Схема выглядит так:

    Необходимые детали

    • DD.1 — TDA2004;
    • С1, С2, С3, С7, С8 — 0,1 мкФ;
    • С4 — 470 мкФ, 25 Вольт;
    • С5 — 10 мкФ;
    • С6 — 1 нФ;
    • R1 — 470 Ом;
    • R2, R3 — 22 Ом.

    Печатная плата

    Для печатной платы нам понадобится кусок текстолита размером 3х2 см, а также чертеж платы:

    (cкачиваний: 133)

    Изготовление усилителя низкой частоты

    Вырезание и перенос лазерно-утюжным методом.Все, что не было полностью переведено, покрывается лаком.


    Протравим в растворе перекиси водорода и лимонной кислоты. В большой одноразовый стакан насыпьте три столовые ложки перекиси, всыпьте столовую ложку лимонной кислоты и добавьте щепотку обыкновенной соли, она является катализатором и в процессе реакции не расходуется. Перемешиваем раствор до полного растворения веществ и бросаем туда доску. Начинают образовываться пузырьки водорода, и раствор становится синим.


    Плата отравлена ​​около получаса. Можно немного ускорить процесс, поставив раствор на солнце.
    Когда лишняя медь растворится, вынимаем плату и промываем ее водой.


    Использованный раствор следует слить в канализацию.
    Далее очищаем плату от тонера ацетоном и залудяем дорожки.


    Сначала впаиваем на место микросхему, затем остальные компоненты.
    Крепление как на картинке:

    На данном этапе усилитель готов.Перед включением микросхему следует установить на теплоотвод.


    Получился компактный, но достаточно мощный усилитель.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
