Простой аналоговый функциональный генератор (0,1 Гц — 8 МГц)

           Лет 10-15 назад у радиолюбителей заслуженной популярностью пользовалась микросхема MAX038, на основе которой можно было собрать несложный функциональный генератор, перекрывающий полосу частот 0,1 Гц – 20 МГц. Правда цена микросхемы сильно кусалась, а в последнее время достать MAX038 стало практически невозможно. Такая вот странная политика у производителя. Появившиеся клоны MAX038 имеют по сравнению с ней весьма скромные параметры. Так, у ICL8038 максимальная рабочая частота составляет 300 кГц, а у XR2206 – 1 МГц. Встречающиеся в радиолюбительской литературе схемы простых аналоговых функциональных генераторов также имеют максимальную частоту в несколько десятков, и очень редко, сотен кГц.

            Поэтому в своё время автором для настройки разнообразных схем был разработан и изготовлен аналоговый функциональный генератор, формирующий сигналы синусоидальной, прямоугольной, треугольной формы и работающий в диапазоне частот от 0,1 Гц до 8 МГц.

Вид спереди:



Вид сзади:





Генератор имеет следующие параметры:

            амплитуда выходных сигналов:

              синусоидальный……………………………1,4 В;

              прямоугольный……………………………..2,0 В;

              треугольный…………………………………2,0 В;

            диапазоны частот:

               0,1…1 Гц;

               1…10 Гц;

               10…100 Гц;

               100…1000 Гц;

               1…10 кГц;

               10…100 кГц;

               100…1000 кГц;

               1…10 МГц;

           напряжение питание………………………….220 В, 50 Гц.



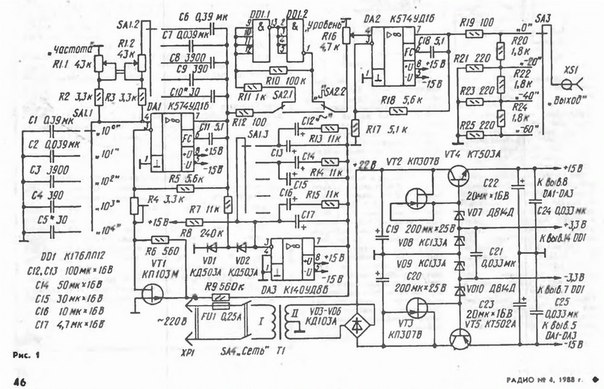

           За основу разработанной схемы функционального генератора, приведенной ниже, была взята схема из [1]:





           Генератор выполнен по классической схеме: интегратор + компаратор, только собран на высокочастотных компонентах.

           Интегратор собран на ОУ DA1 AD8038AR, имеющем полосу пропускания 350 МГц и скорость нарастания выходного напряжения 425 В/мкс. На DD1.1, DD1.2 выполнен компаратор. Прямоугольные импульсы с выхода компаратора (выв. 6 DD1.2) поступают на инвертирующий вход интегратора. На VT1 выполнен эмиттерный повторитель, с которого снимаются импульсы треугольной формы, управляющие компаратором. Переключателем SA1 выбирают требуемый диапазон частот, потенциометр R1 служит для  плавной регулировки частоты. Подстроечным резистором R15 устанавливается режим работы генератора и регулируется амплитуда треугольного напряжения. Подстроечным резистором R17 регулируется постоянная составляющая треугольного напряжения. С эмиттера VT1 напряжение треугольной формы поступает на переключатель SA2 и на   формирователь синусоидального напряжения, выполненный на VT2, VD1, VD2. Подстроечным резистором R6 выставляются минимальные искажения синусоиды, а подстроечным резистором R12 регулируется симметрия синусоидального напряжения.

С целью уменьшения коэффициента гармоник верхушки треугольного сигнала ограничиваются цепями VD3, R9, C14, C16 и VD4, R10, C15, C17. С буфера DD1.4 снимаются импульсы прямоугольной формы. Сигнал, выбранный переключателем SA2, подаётся на потенциометр R19 (амплитуда), а с него — на выходной усилитель DA5, выполненный на  AD8038AR. На элементах R24, R25, SA3 выполнен выходной аттенюатор напряжения  1:1 / 1:10.

           Для питания генератора использован классический трансформаторный источник с линейными стабилизаторами, формирующими напряжения +5В, ±6В и ±3 В.



           Для индикации частоты генератора была использована часть схемы от уже готового частотомера, взятая из [2]:



           На транзисторе VT3 выполнен усилитель-формирователь прямоугольных импульсов, с выхода которого сигнал поступает на вход микроконтроллера DD2 PIC16F84A. МК тактируется от кварцевого резонатора ZQ1 на 4 МГц. Кнопкой SB1 выбирается по кольцу цена младшего разряда 10, 1 или 0.

1 Гц и соответствующее время измерения 0.1, 1 и 10 сек. В качестве индикатора использован Wh2602D-TMI-CT с белыми символами на синем фоне. Правда угол обзора у этого индикатора оказался 6:00, что не соответствовало его установке в корпус с углом обзора 12:00. Но эта неприятность была устранена, как будет описано ниже. Резистор R31 задаёт ток подсветки, а резистором R28 регулируется оптимальная контрастность. Следует отметить, что программа для МК была написана автором [2] для индикаторов типа DV-16210, DV-16230, DV-16236, DV-16244, DV-16252 фирмы DataVision, у которых процедура начальной инициализации по-видимому не подходит к  индикаторам Wh2602 фирмы WinStar. В результате после сборки частотомера на индикатор ничего не выводилось. Других малогабаритных индикаторов в продаже на тот момент не было, поэтому пришлось вносить изменения в исходник программы частотомера. Попутно в ходе экспериментов была выявлена такая комбинация в процедуре инициализации, при которой двухстрочный дисплей с углом обзора 6:00 становился однострочным, причём достаточно комфортно читаемым при угле обзора 12:00.
Выводимые в нижней строке надписи-подсказки о режиме работы частотомера стали не видны, но они особо и не нужны, т.к. дополнительные функции этого частотомера не использованы.

           Конструктивно функциональный генератор выполнен на печатной плате из одностороннего фольгированного стеклотекстолита размерами 110х133 мм, разработанной под стандартный пластиковый корпус Z4. Индикатор установлен на палате вертикально на двух уголках. С основной платой он соединён при помощи шлейфа с разъёмом под IDC-16. Для соединения высокочастотных цепей в схеме использован тонкий экранированный кабель. Вот фото генератора со снятой верхней крышкой корпуса:



           Перечень элементов и чертёж платы в Layout5 прилагаются.

           После первого включения генератора необходимо проконтролировать питающие напряжения, а также установить подстроечным резистором R29 напряжение -3В на выходе DA7 LM337L. Резистором R28 устанавливается оптимальная контрастность индикатора. Для настройки генератора необходимо подключить осциллограф к его выходу, переключатель SA3 установить в положение 1:1, SA2 —  в положение, соответствующее напряжению треугольной формы, SA1 – в положение 100…1000 Гц. Резистором R15 добиваются устойчивой генерации сигнала. Переместив движок резистора R1 в нижнее по схеме положение, подстроечным резистором R17 добиваются симметричности треугольного сигнала относительно нуля. Далее переключатель SA2 необходимо перевести в положение, соответствующее синусоидальной форме выходного сигнала, и подстроечными резисторами R12 и R6 добиться соответственно симметричности и минимальных искажений синусоиды.

           Вот что получилось в итоге:

Меандр 1 Мгц:



Меандр 4 Мгц:



Треугольник 1 Мгц:



Треугольник 4 Мгц:



Синус 8 Мгц:



            Следует отметить, что на частотах свыше 4 Мгц на треугольном и прямоугольном сигналах начинают наблюдаться искажения, связанные с недостаточной полосой пропускания выходного усилителя. При желании этот недостаток можно легко устранить, если перенести усилитель выходного каскада DA5 в цепь от истока VT2 к SA2, т.е. использовать его как усилитель синусоидального сигнала, а вместо выходного усилителя применить повторитель на ещё одном ОУ AD8038AR, пересчитав соответственно сопротивления делителей треугольного (R18, R36) и прямоугольного (R21, R35) сигналов  на меньший коэффициент деления.



    Литература:

    1) Широкодиапазонный функциональный генератор. А.Ишутинов. Радио №1/1987г.

    2) Экономичный многофункциональный частотомер. А.Шарыпов. Радио №10-2002.

Файлы:
Плата в Layout, перечень элементов, прошивка, исходник, наклейки

Все вопросы в Форум.


Как вам эта статья?

Заработало ли это устройство у вас?

Простой генератор сигналов НЧ и ВЧ

Простой генератор сигналов низкой и высокой частоты предназначен для налаживания и проверки различных приборов и устройств, изготовляемых радиолюбителями.

Генератор низкой частоты вырабатывает синусоидальный сигнал в диапазоне от 26 Гц до 400 кГц, который разделен на пять поддиапазонов (26…240, 200…1500 Гц: 1.3…10, 9…60, 56…400 кГц). Максимальная амплитуда выходного сигнала 2 В. Коэффициент гармоник во всем диапазоне частот не превышает 1,5%. Неравномерность частотной характеристики — не более 3 дБ. С помощью встроенного аттенюатора можно ослабить выходной сигнал на 20 и 40 дБ. Предусмотрена также плавная регулировка амплитуды выходного сигнала с контролем ее по измерительному прибору.

Генератор высокой частоты вырабатывает синусоидальный сигнал в диапазоне от 140 кГц до 12 МГц (поддиапазоны 140…340, 330…1000 кГц, 1…2,8,2,7…12МГц).

Высокочастотный сигнал может быть промодулирован по амплитуде сигналом как с внутреннего генератора НЧ. так и с внешнего.

Максимальная амплитуда выходного напряжения 0,2 В. В генераторе предусмотрена плавная регулировка выходного напряжения с контролем амплитуды по измерительному прибору.

Напряжение питания обоих генераторов 12 В.

Принципиальная схема прибора показана на рис. 1.

Генератор низкой частоты построен на основе хорошо известной схемы. Частоту генерируемого сигнала изменяют сдвоенным конденсатором переменной емкости С2. Применение блока конденсаторов переменной емкости для генерации низких (30…100 Гц) частот потребовало высокого входного сопротивления усилителя генератора. Поэтому сигнал с моста поступает на потоковый повторитель на полевом транзисторе V1, а затем на вход двухкаскадного усилителя с непосредственными связями (микросхема А1). С выхода микросхемы сигнал подается на выходной эмит-терный повторитель на транзисторе V3 и на вторую диагональ моста. С резистора R16 сигнал подается на выходной делитель напряжения (резисторы R18-R22) и на измерительный прибор PU1. по которому контролируют амплитуду выходного сигнала.


На полевом транзисторе V2 собран каскад стабилизации амплитуды выходного напряжения, работающий следующим образом. Выходной сигнал с эмиттера транзистора V3 выпрямляется диодами (V4, V5), и постоянное напряжение, пропорциональное амплитуде, выходного сигнала, подается на затвор транзистора V2, играющего роль переменного сопротивления. Если, например, по каким-либо причинам (изменилась или температура окружающей среды или напряжение питания и т. п.) амплитуда выходного сигнала увеличилась, то увеличится и положительное напряжение, поступающее на затвор транзистора V2. Динамическое сопротивление канала транзистора также увеличится, что приведет к увеличению коэффициента отрицательной обратной связи в микросхеме А1, коэффициент усиления последней уменьшится, что приведет к восстановлению амплитуды выходного сигнала.

Связь между истоковым повторителем на транзисторе V1 и входом микросхемы А1 гальваническая. Это позволило исключить переходный конденсатор большой емкости и улучшить фазовую характеристику генератора. Подстроечным резистором R12 устанавливают оптимальный коэффициент передачи.

Генератор высокой частоты выполнен на трех транзисторах V10-V12. Задающий генератор собран на транзисторе V11, включенном по схеме с общей базой. Каскад каких-либо особенностей не имеет. Требуемый диапазон выбирают переключением контурных катушек. Внутри поддиапа-зона частоту плавно изменяют конденсатором переменной емкости С14. Выходной каскад представляет собой эмиттерный повторитель на транзисторе V12. Сигнал на него подают с части витков контурной катушки, что дополнительно уменьшает влияние нагрузки на стабильность частоты генератора.

С резистора R35 высокочастотное напряжение поступает на выпрямитель (диоды V13, V14), и выпрямленное напряжение через резистор R37 поступает на измерительный прибор PUI, по которому контролируют напряжение выходного сигнала.

На транзисторе V10, включенном по схеме с общим эмиттером, собран модулирующий каскад. Его нагрузкой является задающий генератор. Таким образом, задающий генератор работает при переменном напряжении питания, поэтому и амплитуда выходного напряжения генератора также меняется, в результате чего происходит амплитудная модуляция. Такое построение генератора позволило получить глубину модуляции от 0 до 70%. Низкочастотный сигнал на модулятор можно подавать как с внутреннего, так и с внешнего генератора.

Питаются оба генератора от выпрямителя со стабилизатором (рис. 2), выполненного по типовой схеме.


Оба генератора и сетевой источник питания выполнены в виде отдельных блоков, установленных в общем корпусе. Общим для генераторов является также и измерительный прибор PU1. Блок высокочастотного генератора закрывают экраном из латуни.

Катушки генератора ВЧ намотаны на каркасах от контуров ПЧ телевизора «Старт-3» с карбонильными подстроечниками. На рис. 3 приведены эскизы каркасов катушек. Их намоточные данные даны в таблице. Катушки L1. L2, L3 наматывают внавал, а катушку L4 — виток к витку. Трансформатор Т1 применен готовый от радиолы «Эфир-М». При самостоятельном изготовлении трансформатора его следует намотать на сердечнике Ш16Х24. Сетевая обмотка для напряжения 220 В должна содержать 2580 витков провода Г1ЭВ-2 0,15, вторичная — 208 витков провода ПЭВ-1 0,59.


Puc.3

Шкалы прибора наклеены на диски диаметром 90 мм, которые вместе со шкивами верньерного устройства закреплены на осях конденсаторов переменной емкости.

Обозначение
по схеме

Число витков

Провод

L1
L2
L2
L4

200+390
74+146
28+54
10+21

ПЭВ-1 0,12
ПЭВ-1 0,15
ПЭВ-1 0.23
ПЭВ-1 0,35

Вместо транзистора КП103Л можно применить КП102Е. Эта замена может даже несколько улучшить параметры генератора.

Налаживание генератора НЧ начинают с подбора резистора R11. Для этого размыкают цепь R12, R13. Высокоомным вольтметром измеряют напряжение на входе микросхемы А1 (вывод 4). Затем, подбирая резистор R11 в пределах от 300 Ом до 1,5 кОм, добиваются такого же напряжения на истоке транзистора V1. Если этого не удается сделать, следует подобрать транзистор V1. (Может получиться так, что подобрать такой транзистор не удасться, тогда следует развязать по постоянному току вход микросхемы с истоком транзистора V1, включив в разрыв цепи конденсатор емкостью 50 мкФ.) Восстановив разомкнутую цепь, изменяют сопротивление резистора R12 так, чтобы получить на выходе генератора сигнал без искажений, контролируя его форму по осциллографу. При дальнейшем уменьшении сопротивления этого резистора должно наступить симметричное ограничение сигнала. Установив амплитуду выходного сигнала около 2 В и подобрав необходимое сопротивление резистора R17 в цепи PU1, налаживание генератора НЧ считают законченным.

Налаживание генератора ВЧ начинают с модулирующего каскада. Подбирая резистор R23, устанавливают на коллекторе транзистора V10 напряжение 6,2 В. Налаживание задающего генератора состоит в подборе резистора R31 в цепи положительной обратной связи. При этом по осциллографу контролируют форму выходного сигнала. Делают это на низкочастотном поддиапазоне. Если позволяют параметры осциллографа, проверку делают и на других частотных поддиапазонах. Затем подбирают резистор R37 в цепи измерительного прибора.

Завершив налаживание блоков и проверив их работу во всех поддиапазонах, приступают к подбору элементов частотозадающих цепей и достижению необходимого перекрытия, после этого прибор градуируют по одной из методик, неоднократно описанных в радиотехнической литературе и журнале «Радио».

В. УГОРОВ, г. Ульяновск

(Р11/78)
