Принципиальная схема импульсного блока питания ЗУСЦТ, принцип работы

Материал данной статьи предназначен не только для владельцев уже раритетных телевизоров, желающих восстановить их работоспособность, но и для тех, кто хочет разобраться со схемотехникой, устройством и принципом работы импульсных блоков питания. Если усвоить материал данной статьи, то без труда можно будет разобраться с любой схемой и принципом работы импульсных блоков питания для бытовой техники, будь то телевизор, ноутбук или офисная техника. И так приступим…



В телевизорах советского производства, третьего поколения ЗУСЦТ применялись импульсные блоки питания — МП (модуль питания).

Импульсные блоки питания в зависимости от модели телевизора, где они использовались, разделялись на три модификации — МП-1, МП-2 и МП-3-3. Модули питания собраны по одинаковой электрической схеме и различаются только типом импульсного трансформатора и номиналом напряжения конденсатора С27 на выходе фильтра выпрямителя (см.

принципиальную схему).

Функциональная схема и принцип работы импульсного блока питания телевизора ЗУСЦТ

Рис. 1. Функциональная схема импульсного блока питания телевизора ЗУСЦТ:

1 — сетевой выпрямитель; 2 — формирователь импульсов запуска; 3 — транзистор импульсного генератора, 4 — каскад управления; 5 — устройство стабилизации; 6 — устройство защиты; 7 — импульсный трансформатор блока питания телевизоров 3усцт; 8 — выпрямитель; 9 — нагрузка

Пусть в начальный момент времени в устройстве 2 будет сформирован импульс, который откроет транзистор импульсного генератора 3. При этом через обмотку импульсного трансформатора с выводами 19, 1 начнет протекать линейно нарастающий пилообразный ток. Одновременно в магнитном поле сердечника трансформатора будет накапливаться энергия, значение которой определяется временем открытого состояния транзистора импульсного генератора. Вторичная обмотка (выводы 6, 12) импульсного трансформатора намотана и подключена таким образом, что в период накопления магнитной энергии к аноду диода VD приложен отрицательный потенциал и он закрыт.

Спустя некоторое время каскад управления 4 закрывает транзистор импульсного генератора. Так как ток в обмотке трансформатора 7 из-за накопленной магнитной энергии не может мгновенно измениться, возникает ЭДС самоиндукции обратного знака. Диод VD открывается, и ток вторичной обмотки (выводы 6, 12) резко возрастает. Таким образом, если в начальный период времени магнитное поле было связано с током, который протекал через обмотку 1, 19, то теперь оно создается током обмотки 6, 12. Когда вся энергия, накопленная за время замкнутого состояния ключа 3, перейдет в нагрузку, то во вторичной обмотке достигнет нулевого значения.

Из приведенного примера можно сделать вывод, что, регулируя длительность открытого состояния транзистора в импульсном генераторе, можно управлять количеством энергии, которое поступает в нагрузку. Такая регулировка осуществляется с помощью каскада управления 4 по сигналу обратной связи — напряжению на выводах обмотки 7, 13 импульсного трансформатора. Сигнал обратной связи на выводах этой обмотки пропорционален напряжению на нагрузке 9.

Если напряжение на нагрузке по каким-либо причинам уменьшится, то уменьшится и напряжение, которое поступает в устройство стабилизации 5. В свою очередь, устройство стабилизации через каскад управления начнет закрывать транзистор импульсного генератора позже. Это увеличит время, в течение которого через обмотку 1, 19 будет течь ток, и соответственно возрастет количество энергии, передаваемой в нагрузку.

Момент очередного открывания транзистора 3 определяется устройством стабилизации, где анализируется сигнал, поступающий с обмотки 13, 7, что позволяет автоматически поддерживать среднее значение выходного постоянного напряжения.

Применение импульсного трансформатора дает возможность получить различные по амплитуде напряжения в обмотках и устраняет гальваническую связь между цепями вторичных выпрямленных напряжений и питающей электрической сетью. Каскад управления 4 определяет размах импульсов, создаваемых генератором, и при необходимости отключает его. Отключение генератора осуществляется при уменьшении напряжения сети ниже 150 В и понижении потребляемой мощности до 20 Вт, когда каскад стабилизации перестает функционировать. При неработающем каскаде стабилизации, импульсный генератор оказывается неуправляемым, что может привести к возникновению в нем больших импульсов тока и к выходу из строя транзистора импульсного генератора.

Принципиальная схема импульсного блока питания телевизора ЗУСЦТ

Рассмотрим принципиальную схему модуля питания МП-3-3 и принцип ее работы.

Рис. 2 Принципиальная схема импульсного блока питания телевизора ЗУСЦТ, модуль МП-3-3

Открыть схему блока питания телевизора ЗУСЦТ с высоким разрешением >>>.

В ее состав входит низковольтный выпрямитель (диоды VD4 — VD7), формирователь импульсов запуска (VT3), импульсный генератор (VT4), устройство стабилизации (VT1), устройство защиты (VT2), импульсный трансформатор Т1 блока питания 3усцт и выпрямители на диодах VD12 — VD15 со стабилизатором напряжения (VT5 — VT7).

Импульсный генератор собран по схеме блокинг-генератора с коллекторно-базовыми связями на транзисторе VT4. При включении телевизора постоянное напряжение с выхода фильтра низковольтного выпрямителя (конденсаторов С16, С19 и С20) через обмотку 19, 1 трансформатора Т1 поступает на коллектор транзистора VT4. Одновременно сетевое напряжение с диода VD7 через конденсаторы С11, С10 и резистор R11 заряжает конденсатор С7, а также поступает на базу транзистора VT2, где оно используется в устройстве защиты модуля питания от пониженного напряжения сети. Когда напряжение на конденсаторе С7, приложенное между эмиттером и базой 1 однопереходного транзистора VT3, достигнет значения 3 В, транзистор VT3 откроется. Происходит разрядка конденсатора С7 по цепи: переход эмиттер-база 1 транзистора VT3, эмиттерный переход транзистора VT4, параллельно соединенные, резисторы R14 и R16, конденсатор С7.

Ток разрядки конденсатора С7 открывает транзистор VT4 на время 10 — 15 мкс, достаточное, чтобы ток в его коллекторной цепи возрос до 3.

..4 А. Протекание коллекторного тока транзистора VT4 через обмотку намагничивания 19, 1 сопровождается накоплением энергии в магнитном поле сердечника. После окончания разрядки конденсатора С7 транзистор VT4 закрывается. Прекращение коллекторного тока вызывает в катушках трансформатора Т1 появление ЭДС самоиндукции, которая создает на выводах 6, 8, 10, 5 и 7 трансформатора Т1 положительные напряжения. При этом через диоды одно-полупериодных выпрямителей во вторичных цепях (VD12 — VD15) протекает ток.

При положительном напряжении на выводах 5, 7 трансформатора Т1 происходит зарядка конденсаторов С14 и С6 соответственно в цепях анода и управляющего электрода тиристора VS1 и С2 в эмиттерно-базовой цепи транзистора VT1.

Конденсатор С6 заряжается по цепи: вывод 5 трансформатора Т1, диод VD11, резистор R19, конденсатор С6, диод VD9, вывод 3 трансформатора. Конденсатор С14 заряжается по цепи: вывод 5 трансформатора Т1, диод VD8, конденсатор С14, вывод 3 трансформатора. Конденсатор С2 заряжается по цепи: вывод 7 трансформатора Т1, резистор R13, диод VD2, конденсатор С2, вывод 13 трансформатора.

Аналогично осуществляются последующие включения и выключения транзистора VT4 блокинг-генератора. Причем нескольких таких вынужденных колебаний оказывается достаточным, чтобы зарядить конденсаторы во вторичных цепях. С окончанием зарядки этих конденсаторов между обмотками блокинг-генератора, подсоединенными к коллектору (выводы 1, 19) и к базе (выводы 3, 5) транзистора VT4, начинает действовать положительная обратная связь. При этом блокинг-генератор переходит в режим автоколебаний, при котором транзистор VT4 будет автоматически открываться и закрываться с определенной частотой.

В период открытого состояния транзистора VT4 его коллекторный ток протекает от плюса электролитического конденсатора С16 через обмотку трансформатора Т1 с выводами 19, 1, коллекторный и эмиттерный переходы транзистора VT4, параллельно включенные резисторы R14, R16 к минусу конденсатора С16. Из-за наличия в цепи индуктивности нарастание коллекторного тока происходит по пилообразному закону.

Для исключения возможности выхода из строя транзистора VT4 от перегрузки сопротивление резисторов R14 и R16 подобрано таким образом, что, когда ток коллектора достигает значения 3,5 А, на них создается падение напряжения, достаточное для открывания тиристора VS1. При открывании тиристора конденсатор С14 разряжается через эмиттерный переход транзистора VT4, соединенные параллельно резисторы R14 и R16, открытый тиристор VS1. Ток разрядки конденсатора С14 вычитается из тока базы транзистора VT4, что приводит к его преждевременному закрыванию.

Дальнейшие процессы в работе блокинг-генератора определяются состоянием тиристора VS1, более раннее или более позднее открывание которого позволяет регулировать время нарастания пилообразного тока и тем самым количество энергии, запасаемой в сердечнике трансформатора.

Модуль питания может работать в режиме стабилизации и короткого замыкания.

Режим стабилизации определяется работой УПТ (усилителя постоянного тока) собранного на транзисторе VT1 и тиристоре VS1.

При напряжении сети 220 Вольт, когда выходные напряжения вторичных источников питания достигнут номинальных значений, напряжение на обмотке трансформатора Т1 (выводы 7, 13) возрастает до значения, при котором постоянное напряжение на базе транзистора VT1, куда оно поступает через делитель Rl — R3, становится более отрицательным, чем на эмиттере, куда оно передается полностью. Транзистор VT1 открывается по цепи: вывод 7 трансформатора, R13, VD2, VD1, эмиттерный и коллекторный переходы транзистора VT1, R6, управляющий электрод тиристора VS1, R14, R16, вывод 13 трансформатора. Этот ток, суммируясь с начальным током управляющего электрода тиристора VS1, открывает его в тот момент, когда выходное напряжение модуля достигает номинальных значений, прекращая нарастание коллекторного тока.

Изменяя напряжение на базе транзистора VT1 подстроечным резистором R2, можно регулировать напряжение на резисторе R10 и, следовательно, изменять момент открывания тиристора VS1 и продолжительность открытого состояния транзистора VT4, тем самым устанавливать выходные напряжения блока питания.

При уменьшении нагрузки (либо увеличении напряжения сети) возрастает напряжение на выводах 7, 13 трансформатора Т1. При этом увеличивается отрицательное напряжение на базе по отношению к эмиттеру транзистора VT1, вызывая возрастание коллекторного тока и падение напряжения на резисторе R10. Это приводит к более раннему открыванию тиристора VS1 и закрыванию транзистора VT4. Тем самым уменьшается мощность, отдаваемая в нагрузку.

При понижении напряжения сети соответственно меньше становится напряжение на обмотке трансформатора Т1 и потенциал базы транзистора VT1 по отношению к эмиттеру. Теперь из-за уменьшения напряжения, создаваемого коллекторным током транзистора VT1 на резисторе R10, тиристор VS1 открывается в более позднее время и количество энергии, передаваемой во вторичные цепи, возрастает. Важную роль в защите транзистора VT4 играет каскад на транзисторе VT2. При уменьшении напряжения сети ниже 150 В напряжение на обмотке трансформатора Т1 с выводами 7, 13 оказывается недостаточным для открывания транзистора VT1. При этом устройство стабилизации и защиты не работает, транзистор VT4 становится неуправляемым и создается возможность выхода его из строя из-за превышения предельно допустимых значений напряжения, температуры, тока транзистора. Чтобы предотвратить выход из строя транзистора VT4, необходимо блокировать работу блокинг-генератора. Предназначенный для этой цели транзистор VT2 включен таким образом, что на его базу подается постоянное напряжение с делителя R18, R4, а на эмиттер пульсирующее напряжение частотой 50 Гц, амплитуда которого стабилизируется стабилитроном VD3. При уменьшении напряжения сети уменьшается напряжение на базе транзистора VT2. Так как напряжение на эмиттере стабилизировано, уменьшение напряжения на базе приводит к открыванию транзистора. Через открытый транзистор VT2 импульсы трапецеидальной формы с диода VD7 поступают на управляющий электрод тиристора, открывая его на время, определяемое длительностью трапецеидального импульса. Это приводит к прекращению работы блокинг-генератора.

Режим короткого замыкания возникает при наличии короткого замыкания в нагрузке вторичных источников питания. Запуск блока питания в этом случае производится запускающими импульсами от устройства запуска собранного на транзисторе VT3, а выключение — с помощью тиристора VS1 по максимальному току коллектора транзистора VT4. После окончания запускающего импульса устройство не возбуждается, поскольку вся энергия расходуется в короткозамкнутой цепи.

После снятия короткого замыкания модуль входит в режим стабилизации.

Выпрямители импульсных напряжений, подсоединенные ко вторичной обмотке трансформатора Т1, собраны по однополупериодной схеме.

Выпрямитель на диоде VD12 создает напряжение 130 В для питания схемы строчной развертки. Сглаживание пульсаций этого напряжения производится электролитическим конденсатором С27. Резистор R22 устраняет возможность значительного повышения напряжения на выходе выпрямителя при отключении нагрузки.

На диоде VD13 собран выпрямитель напряжения 28 В, предназначенный для питания кадровой развертки телевизора. Фильтрация напряжения обеспечивается конденсатором С28 и дросселем L2.

Выпрямитель напряжения 15 В для питания усилителя звуковой частоты собран на диоде VD15 и конденсаторе СЗО.

Напряжение 12 В, используемое в модуле цветности (МЦ), модуле радиоканала (МРК) и модуле кадровой развертки (МК), создается выпрямителем на диоде VD14 и конденсаторе С29. На выходе этого выпрямителя включен компенсационный стабилизатор напряжения собранного на транзисторах. В его состав входит регулирующий транзистор VT5, усилитель тока VT6 и управляющий транзистор VT7. Напряжение с выхода стабилизатора через делитель R26, R27 поступает на базу транзистора VT7. Переменный резистор R27 предназначен для установки выходного напряжения. В эмиттерной цепи транзистора VT7 напряжение на выходе стабилизатора сравнивается с опорным напряжением на стабилитроне VD16. Напряжение с коллектора VT7 через усилитель на транзисторе VT6 поступает на базу транзистора VT5, включенного последовательно в цепь выпрямленного тока. Это приводит к изменению его внутреннего сопротивления, которое в зависимости от того, увеличилось или уменьшилось выходное напряжение, либо возрастает, либо понижается. Конденсатор С31 предохраняет стабилизатор от возбуждения. Через резистор R23 поступает напряжение на базу транзистора VT7, необходимое для его открывания при включении и восстановления после короткого замыкания. Дроссель L3 и конденсатор С32 — дополнительный фильтр на выходе стабилизатора.

Конденсаторы С22 — С26, шунтируют выпрямительные диоды для уменьшения помех, излучаемых импульсными выпрямителями в электрическую сеть.

Сетевой фильтр блока питания ЗУСЦТ

Плата фильтра питания ПФП подсоединена к электрической сети через соединитель Х17 (А12), выключатель S1 в блоке управления телевизором и сетевые предохранители FU1 и FU2.

В качестве сетевых предохранителей используются плавкие предохранители типа ВПТ-19, характеристики которых позволяют обеспечить значительно более надежную защиту телевизионных приемников при возникновении неисправностей, чем предохранители типа ПМ.

Назначение заградительного фильтра — воспрепятствовать проникновению в электрическую сеть импульсных помех, создаваемых источником питания для бытовой радиоаппаратуры.

На плате фильтра питания находятся элементы заградительного фильтра (C1, С2, СЗ, дроссель L1) (см. принципиальную схему).

Резистор R3 предназначен для ограничения тока выпрямительных диодов при включении телевизора. Позистор R1 и резистор R2 — элементы устройства размагничивания маски кинескопа.

При ремонте бытовой аппаратуры следует неукоснительно соблюдать правила техники безопасности.



Зарядное устройство для АКБ из МП3-3 — Зарядные устройства (для авто) — Источники питания

Неплохое зарядное устройство с хорошими выходными характеристиками можно сделать из старых телевизоров с импульсными БП типа МП1, МП3-3, МП403 и др. Незначительная доработка блока позволяет использовать его для зарядки АКБ с током до 6-7А, ремонта автомагнитол и др.техники.

Зарядное устройство для АКБ из МП3-3
Вся суть переделки блока заключается в увеличении нагрузочной способности ТПИ и выпрямительных диодов, для этого обмотки с выводами 12,18 и 10,20 соединяем параллельно, вывод 20 подключается к общему выводу вторичных источников (12), а вывод 10- к выводу 18, диоды выпрямителей 12В и 15В отключаем и к выводам 10, 18 подключаем диод на ток 10- 25А, который необходимо установить на теплоотвод, для этих целей я использовал т.отвод от штатного стабилизатора на 12 В.


Детали которого за ненадобностью можно с платы (кроме т.отвода) убрать, на него можно поставить новый диод, параллельно ему подключаем кондёр на 470пф и на выходе элетролит на 470 мкф х 40В, параллельно ему ставим нагрузочный резистор МЛТ 2 номиналом 510- 680 ом и керамический конденсатор на 1 мкф, эти детали ставятся для исключения появления высокочастотного напряжения на выходе БП.

Для регулировки выходного напряжения можно использовать подстроечный резистор R2 по схеме, который выпаивается и вместо него подключаем выносной переменный проволочный резистор типа ППЗ 1- 1,5 ком, регулировка выходного напряжения от 13В до 18В.


Для вывода блока в режим стабилизации его необходимо нагрузить,для этого можно использовать лампу от холодильника,подключив её к выводам 6 и 18.

В своём блоке для подгрузки я использовал выход +28 В, подключив к нему лампу на 28 В 5вт, которая одновременно служит подсветкой шкалы вольтметра с растянутой шкалой от «пятёрки». Нагрев блока при нагрузке как в штатном режиме, но лучше будет если сделать принудительный обдув, поставив куллер от компьютера.
При подключении АКБ неоходимо соблюдать полярность и на выходе поставить предохранитель на 10А.

МП-3-3

Общие сведения.

В телевизорах 3УСЦТ применяются импульсные МП. Рассмотрим принцип действия импульсного МП по структурной схеме (рис. 1) . Источником энергии для МП является низковольтный выпрямитель 1 напряжения сети 220В. Пусть в начальный момент времени в цепи формирователе импульсов запуска 2 будет сформирован импульс, который откроет транзистор импульсного генератора 3. При этом линейно нарастающий пилообразный ток, в магнитном поле сердечника трансформатора будет накапливаться энергия , значение которой определятся временем открытого состояния транзистора. Вторичная обмотка т-ра выводы 6, 12 выполнена так, что в период накопления энергии к аноду диода ВД приложен отрицательный потенциал и он закрыт. Спустя некоторое время каскад управления 4 закрывает транзистор. Так как ток в обмотке трансформатора из-за накопленной магнитной энергии не может мгновенно измениться, возникает ЭДС самоиндукции обратного знака. Диод VD открывается, и то вторичной обмотки (выв 6, 12) резко возрастает. Таки образом, если в начальный период времени магнитное поле было связано с током , который протекал через обмотку 1, 19 то теперь оно создается током обмотки 6, 12. Когда вся энергия, накопленная за время замкнутого состояния ключа 3 перейдет в нагрузку, то во вторичной обмотке достигнет нулевого значения.

Из приведенного примера можно сделать вывод, что, регулируя длительность открытого состояния транзистора в импульсном генераторе, можно управлять количеством энергии которое поступает в нагрузку. Такая регулировка осуществляется с помощью каскада управления 4 по сигналу обратной связи — напряжению на выводах обмотки 7, 13 импульсного трансформатора. Сигнал обратной связи на выводах этой обмотки пропорционален напряжению на нагрузке 9.

Если напряжение на нагрузке по каким либо причинам уменьшиться, то уменьшиться и напряжение, которое поступает в устройство стабилизации 5. В свою очередь устройство стабилизации через каскад управления начнет закрывать транзистор импульсного генератора позже. Это увеличит время в течение которого через обмотку 1, 19 будет течь ток., и соответственно возрастает количество энергии, передаваемой в нагрузку. Момент очередного открывания транзистора 3 определяется устройством стабилизации, где анализируется сигнал, поступающий с обмотки 13, 7, что позволяет автоматически поддерживать среднее значение выходного постоянного напряжения.

Применение импульсного трансформатора дает возможность получить различные по амплитуде напряжения в обмотках и устраняет гальваническую связь между цепями вторичных выпрямленных напряжений и питающей электрической сетью. Каскад управления 4 определяет размах импульсов, создаваемых генератором, и при необходимости отключает его. Отключение генератора осуществляется при уменьшении напряжения сети ниже 150В. и понижении потребляемой мощности до 20Вт., когда каскад стабилизации перестает функционировать. Без воздействия каскада стабилизации импульсный генератор оказывается неуправляемым, что может привести к возникновению в нем больших импульсов тока и к выходу из строя транзистора импульсного генератора.

Принципиальная схема Модуля питания МП-3-3

Рассмотрим принципиальную схему модуля питания МП-3-3 (Рис 2) В ее состав входит низковольтный выпрямитель (VD4 — VD7) , формирователь импульсов запуска (VT3), устройство защиты (VT2), импульсного трансформатора Т1 и выпрямителя на диодах VD12 — VD15 со стабилизатором напряжения (VD5 — VD7).

Импульсный генератор собран по схеме блокинг-генератора с коллекторно-базовыми связями на транзисторе VT4. При включении телевизора постоянное напряжение с выхода фильтра низковольтного выпрямителя (конденсаторы C16, C19, C20) через обмотку 19, 1 трансформатора Т1 поступает на коллектор транзистора VT4. Одновременно сетевое напряжение с диода VD7 через конденсаторы С11, C10 и резистор R11 заряжается конденсатор С7, а так же поступает на базу транзистора VT2, где оно используется в устройстве защиты модуля питания от пониженного напряжения сети. Когда напряжение на С7 приложенное между Э и Б1 однопереходного транзистора VT3, достигнет значения 3 В транзистор VT3 откроется. Происходит разрядка конденсатора С7 по цепи: Переход Э-Б1 транзистора VT3, эмиттерный переход транзистора VT4, параллельно соединенные резисторы R14, R16, конденсатор С7.

При положительном напряжении на выводах 5, 7 трансформатора Т1 происходит зарядка конденсаторов С14 и С6 соответственно в цепях анода и управляющего электрода тиристора VS1 и С2 в эмиттерно-базовой цепи транзистора VT1.Ток разрядки конденсатора С7 открывает транзистор 4 на время 10. .15мкс, достаточное, что бы ток в его коллекторной цепи возрос до 3…4А. Протекание коллекторного тока транзистора 4 через обмотку намагничивания 19.1 сопровождается накоплением энергии в магнитном поле сердечника. После окончания разрядки конденсатора С7 транзистора 4 закрывается. Прекращение коллекторного тока вызывает в катушках трансформатора Т1 появление ЭДС самоиндукции, которая создает на выводах 6, 8, 10, 5, 7, трансформатора Т1 положительные напряжения. При этом через диоды однополупериодного выпрямителя во вторичных цепях (VD12 — VD15) протекает ток.

Конденсатор С6 заряжает по цепи: вывод 5 трансформатора Т1, диод VD11, резистор R19, конденсатор С6, диод VD9, вывод 3 трансформатора. Конденсатор С14 заряжается по цепи: вывод 5 трансформатора Т1, диод VD8, конденсатор С14, вывод 3 трансформатора. Конденсатор С2 Заряжается по цепи: вывод 7 трансформатора Т1, резистор R13, диод VD2, конденсатор С2, выводы 13 трансформатора.

Аналогично осуществляется последующие включения и выключения транзистора VT4 блокинг-генератара. Причем нескольких таких вынужденных колебаний оказывается достаточно, что бы зарядить конденсаторы во вторичных цепях. С окончание зарядки этих конденсаторов между обмотками блокинг-генератора, подсоединенные к коллектору (выводы 1, 19) и к базе (выводы 3, 5) транзистора VT4, начинает действовать положительная обратная вязь. При этом колебаний, при котором транзистор VT4 будет автоматически открываться и закрываться с определенной частотой. В период открытого состояния транзистора VT4 его коллекторный ток протекает от плюса конденсатора С16 через обмотку трансформатора Т1 с выводами 19, 1, коллекторный и эмиттерный переходы транзистора VT4, параллельно включенные резисторы R14, R16 к минусу конденсатора С16. Из-за наличия в цепи индуктивности нарастание коллекторного тока происходит по пилообразному закону. Для исключения возможности выхода из строя транзистора 4 от перегрузки сопротивление резисторов R14, R16 под

В период открытого состояния транзистора VT4 его коллекторный ток протекает от плюса конденсатора С16 через обмотку трансформатора Т1 с выводами 19, 1, коллекторный и эмиттерный переходы транзистора VT4, параллельно включенные резисторы R14, R16 к минусу конденсатора С16. Из-за наличия в цепи индуктивности нарастание коллекторного тока происходит по пилообразному закону.

Для исключения возможности выхода из строя транзистора 4 от перегрузки сопротивление резисторов R14, R16 подобрано таким образом, что, когда ток коллектора достигает значения 3.5 А на них создается падение напряжения, достаточное для открывания тиристора VS1. Ток разрядки конденсатора C14 вычитается из тока базы транзистора VT4, что приводит к его преждевременному закрыванию.

Дальнейшие процессы в работе блокинг-генератора определяются состоянием тиристора VS1, более раннее или более позднее открывание которого позволяет регулировать время нарастания пилообразного тока и тем самым количество энергии, запасаемой в сердечнике трансформатора.

Модуль питания может работать в режиме стабилизации и короткого замыкания.

Режим стабилизации определяется работой УПТ на транзисторе VT1 и тиристоре VS1.
При напряжении сети 220В, когда выходные напряжения вторичных источников питания достигнут номинальных значений, напряжение на обмотке трансформатора Т1.(выводы 7, 13) возрастает до значения, при котором постоянное напряжение на базе транзистор VT1, куда оно поступает через делитель R1 – R3, становится более отрицательным, чем на эмиттере, куда оно передается полностью. Транзистор VT1 открывается по цепи: вывод 7 трансформатора, R13, VD2, VD1, эмиттерный и коллекторный переходы транзистора VT1, R6, управляющий электрод тиристора VS1, R14, R16, вывод 13 трансформатора. Этот ток, суммируясь с начальным током управляющего электрода тиристора VS1, открывает его в тот момент, когда выходное напряжение модуля достигает номинальных значений, прекращая нарастание коллекторного тока.

Изменяя напряжение подстроечным резистором R2, можно регулировать напряжение на резисторе R10 и, сдедовательно, изменять момент открывания тиристора VS1 и продолжительность открытого состояния транзистора VT4, т. е. устанавливать выходные напряжения вторичных источников питания. При увеличении напряжения сети (либо уменьшении нагрузки) возрастает напряжение на выходах 7..13 трансформатора Т1. При этом увеличивается отрицательное напряжение на резисторе R10. Это приводит к более раннему открыванию тиристора VS1 и закрыванию транзистора VT4. Тем самым уменьшается мощность, отдаваемая в вторичные цепи.

При понижении напряжения сети соответственно меньше становится напряжение на обмотке трансформатора Т1 и потенциал базы транзистора VT1 по отношению к эмиттеру. Теперь из-за уменьшения напряжения, создаваемого коллекторным током транзистора VT1 на резисторе R10, тиристор VS1 открывается в более позднее время и количество энергии, передаваемой во вторичные цепи, возрастает. Существенную роль в защите транзистора VT4 играет каскад на транзисторе VT2. При уменьшении напряжения сети ниже 150В напряжение на обмотке Т1 с выводами 7, 13 оказывается недостаточным для открывания транзистора VT1. При этом устройство стабилизации и защиты не работает и создается возможность перегрева транзистора VT4 из-за перегрузки. Что бы предотвратить выход из строя транзистора VT4, необходимо прекратить работу блокинг генератора. Предназначенный для этой цели транзистор VT2 включен таким образом, что на его базу подается постоянное напряжение с делителя R18, R4, а на его эмиттер пульсирующее напряжение частотой 50Гц, амплитуда которого стабилизируется стабилитроном VD3. при уменьшении напряжения сети уменьшается напряжение на базе транзистора VT2. Так как напряжение на эммитере стабилизировано, уменьшение напряжения на базе приводит к открыванию транзистора VT2. Так как напряжение на эмиттере стабилизировано, уменьшение напряжения на базе приводит к открыванию транзистора. Через открытый транзистор VT2 трапецеидальные импульсы с диода VD7 попадают на управляющий электрод тиристора, открывая его на время, определяемое длительностью трапецеидального импульса. Это приводит к прекращению работы блокинг-генератора.

Режим короткого замыкания возникает при наличии короткого замыкания в нагрузке вторичных источников питания. Запуск модуля в этом случае производится запускающими импульсами от устройства запуска (транзистор VT3), а выключение — с помощью тиристора VS1 по максимальному току коллектора транзистора VT4. После окончания запускающего импульса устройство не возбуждается, поскольку вся энергия расходуется короткозамкнутой цепью.

После снятия короткого замыкания модуль входит в режим стабилизации.

Выпрямители импльсных напряжений, подсоединенные ко вторичной обмотке трансформатора Т1, собраны по однополупериодной схеме.

Выпрямитель на диоде VD12 созадет напряжение 130В для питания модуля строчной развертки. Сглаживание пульсаций этого напряжения производится конденсатором С27. Резистор R22 устраняет возможность значительного повышения напряжения на выходе выпрямитля при отключния нагрузки.

На диоде VD13 собран выпрямитель напряжения на 28 В, предназначеный для питания модуля кадровой развертки. Фильтр на его выходе образован конденсатором С28 и дросселем L2.

Выпрямитель напряжения 15В для питания УЗЧ собран на диоде VD15 и конденсаторе С30.

Напряжение 12В, используется в модуле цветности, модуле МРК и модуле кадровой развертки МК, создается выпрямителем на диоде VD14 и конденсаторе С29. На выходе этого выпрямителя включен компенсационный стабилизатор напряжения. В его состав входит регулирующий транзистор 7. напряжение с выхода стабилизатора через делитель R26, R27 поступает на базу транзистора VT7. переменный резистор R27 предназначен для установки выходного напряжения. В эмиттерной цепи транзистора VT7 напряжение на выходе стабилизатора сравнивается с опорным напряжением на стабилитроне VD16. Напряжение с коллектора VT7 через усилитель на транзисторе VT6 поступает на базу транзистора VT5, включенного последовательно в цепи выпрямленного тока. Это приводит к изменению его внутреннего сопротивления, которое в зависимости от того, увеличивается или уменьшается выходное напряжение, либо возрастает, либо понижается. Конденсатор С31 предохраняет стабилизатор от возбуждения. Через резистор R23 поступает напряжение и восстановления после короткого замыкания. Дроссель L3 и конденсатор С32 — дополнительные фильтры на выходе стабилизатора.

С22-С26 — предназначены для уменьшения помех, излучаемых импульсными выпрямителями в электрическую сеть. Для этой-же цели на прате фильтра питания собран заградительный фильтр C1, C2, C3, L1. R3 предназначен для ограничения тока выпрямительных диодов при включении телевизора. Позистор R1 и резистор R2 — элементы устройства размагничивания кинескопа. Назад

Схема блока питания для MP3-плеера 3В » Паятель.Ру


Большинство MP3-плееров, имеющихся в широкой продаже, работают от источника напряжением 3 V (два пальчиковые батарейки типа AA или AAA). Как правило, емкости стандартных элементов хватает всего на несколько часов работы, и поэтому, желательно иметь сетевой блок питания, чтобы при наличии доступа к электросети, не расходовать батарею.


Существует не мало различных блоков питания для такой аппаратуры, выполненные на микросхемах типа КР142ЕН12, или на транзисторах, по компенсационной схеме с источником образцового напряжения на светодиоде, другие варианты.

Изучив всё я решил пойти более простым путем и собрать блок питания на базе блока питания от игровой приставки, используя схему простого параметрического стабилизатора на одном мощном транзисторе.

Схема переделки блока показана на рисунке. Исходная схема нарисована более тонкими линиями, а её доработка — жирными. Блок питания содержит малогабаритный силовой трансформатор, выпрямительный мост на четырех диодах (внешне похожи на наши КД209), и сглаживающий конденсатор на 470 мкФ.

Судя по надписи на корпусе блока питания, он выдает 10 V при токе 650 mА. На деле, при токе более 400 mА выходное напряжение падает до 7 V, но в данном случае это не важно, — ток потребления среднего MP3-плеера не более 200 mА.

Емкость конденсатора С1 нужно заменить на больше, желательно не ниже 2200 мкФ. В свободной продаже имеются малогабаритные импортные конденсаторы на 2200 мкФ х 16V, которые по размерам даже меньше того, что установлен в блоке питания.

Разъем для подключения к плееру тоже нужно заменить, на тонкий, подходящий для гнезда внешнего источника питания плеера.

Важно не перепутать полярность распайки штекера, дело в том, что у большинства импортных плееров на кольцевой контакт гнезда питания нужно подавать плюс, а на центральный минус, в любом случае, схема подачи питания, обычно, изображена на стенке его корпуса возле гнезда питания.

На транзисторе VT1, резисторе R1 и стабилитроне VD5 выполнен параметрический стабилизатор. Источник стабильного напряжения на R1 и VD1, плюс, эмиттерный повторитель на мощном транзисторе. При использовании стабилитрона КС133 выходное напряжение получается 2,8V, которое при максимальной нагрузке (заторможен двигатель) падает не более чем на 0,1 V.

Транзистор VT1 снабжен радиатором — металлической пластиной 30×30 мм (если корпус блока питания позволяет, то радиатор желательно сделать побольше). Монтаж объемно-печатный, используя печатную плату выпрямителя блока питания. Транзистор КТ805АМ можно заменить на другой КТ805 или КТ819 выполненный в пластмассовом корпусе.

Правильно собранное устройство никакого налаживания не требует. При отсутствии стабилитрона КС 133 можно его заменить цепью из светодиода и нескольких диодов КД522 или Д9, включенных в прямом направлении и подобранных так, чтобы напряжение между базой VT1 и минусом было где-то 3.2-3.5V, тогда выходное напряжение будет 2.7-3V.

В этом случае светодиод будет играть роль индикатора включения блока питания в сеть.

Ремонт блоков питания телевизоров. Блок питания зарубежных телевизоров. Схема, описание

Материал данной статьи предназначен не только для владельцев уже раритетных телевизоров, желающих восстановить их работоспособность, но и для тех, кто хочет разобраться со схемотехникой, устройством и принципом работы импульсных блоков питания. Если усвоить материал данной статьи, то без труда можно будет разобраться с любой схемой и принципом работы импульсных блоков питания для бытовой техники , будь то телевизор, ноутбук или офисная техника. И так приступим…

В телевизорах советского производства, третьего поколения ЗУСЦТ применялись импульсные блоки питания — МП (модуль питания).

Импульсные блоки питания в зависимости от модели телевизора, где они использовались, разделялись на три модификации — МП-1, МП-2 и МП-3-3. Модули питания собраны по одинаковой электрической схеме и различаются только типом импульсного трансформатора и номиналом напряжения конденсатора С27 на выходе фильтра выпрямителя (см. принципиальную схему).

Функциональная схема и принцип работы импульсного блока питания телевизора ЗУСЦТ

Рис. 1. Функциональная схема импульсного блока питания телевизора ЗУСЦТ:

1 — сетевой выпрямитель; 2 — формирователь импульсов запуска; 3 — транзистор импульсного генератора, 4 — каскад управления; 5 — устройство стабилизации; 6 — устройство защиты; 7 — импульсный трансформатор блока питания телевизоров 3усцт; 8 — выпрямитель; 9 — нагрузка

Пусть в начальный момент времени в устройстве 2 будет сформирован импульс, который откроет транзистор импульсного генератора 3. При этом через обмотку импульсного трансформатора с выводами 19, 1 начнет протекать линейно нарастающий пилообразный ток. Одновременно в магнитном поле сердечника трансформатора будет накапливаться энергия, значение которой определяется временем открытого состояния транзистора импульсного генератора. Вторичная обмотка (выводы 6, 12) импульсного трансформатора намотана и подключена таким образом, что в период накопления магнитной энергии к аноду диода VD приложен отрицательный потенциал и он закрыт. Спустя некоторое время каскад управления 4 закрывает транзистор импульсного генератора. Так как ток в обмотке трансформатора 7 из-за накопленной магнитной энергии не может мгновенно измениться, возникает ЭДС самоиндукции обратного знака. Диод VD открывается, и ток вторичной обмотки (выводы 6, 12) резко возрастает. Таким образом, если в начальный период времени магнитное поле было связано с током, который протекал через обмотку 1, 19, то теперь оно создается током обмотки 6, 12. Когда вся энергия, накопленная за время замкнутого состояния ключа 3, перейдет в нагрузку, то во вторичной обмотке достигнет нулевого значения.

Из приведенного примера можно сделать вывод, что, регулируя длительность открытого состояния транзистора в импульсном генераторе, можно управлять количеством энергии, которое поступает в нагрузку. Такая регулировка осуществляется с помощью каскада управления 4 по сигналу обратной связи — напряжению на выводах обмотки 7, 13 импульсного трансформатора. Сигнал обратной связи на выводах этой обмотки пропорционален напряжению на нагрузке 9.

Если напряжение на нагрузке по каким-либо причинам уменьшится, то уменьшится и напряжение, которое поступает в устройство стабилизации 5. В свою очередь, устройство стабилизации через каскад управления начнет закрывать транзистор импульсного генератора позже. Это увеличит время, в течение которого через обмотку 1, 19 будет течь ток, и соответственно возрастет количество энергии, передаваемой в нагрузку.

Момент очередного открывания транзистора 3 определяется устройством стабилизации, где анализируется сигнал, поступающий с обмотки 13, 7, что позволяет автоматически поддерживать среднее значение выходного постоянного напряжения.

Применение импульсного трансформатора дает возможность получить различные по амплитуде напряжения в обмотках и устраняет гальваническую связь между цепями вторичных выпрямленных напряжений и питающей электрической сетью. Каскад управления 4 определяет размах импульсов, создаваемых генератором, и при необходимости отключает его. Отключение генератора осуществляется при уменьшении напряжения сети ниже 150 В и понижении потребляемой мощности до 20 Вт, когда каскад стабилизации перестает функционировать. При неработающем каскаде стабилизации, импульсный генератор оказывается неуправляемым, что может привести к возникновению в нем больших импульсов тока и к выходу из строя транзистора импульсного генератора.

Принципиальная схема импульсного блока питания телевизора ЗУСЦТ

Рассмотрим принципиальную схему модуля питания МП-3-3 и принцип ее работы.


Рис. 2 Принципиальная схема импульсного блока питания телевизора ЗУСЦТ, модуль МП-3-3

В ее состав входит низковольтный выпрямитель (диоды VD4 — VD7), формирователь импульсов запуска (VT3), импульсный генератор (VT4), устройство стабилизации (VT1), устройство защиты (VT2), импульсный трансформатор Т1 блока питания 3усцт и выпрямители на диодах VD12 — VD15 со стабилизатором напряжения (VT5 — VT7).

Импульсный генератор собран по схеме блокинг-генератора с коллекторно-базовыми связями на транзисторе VT4. При включении телевизора постоянное напряжение с выхода фильтра низковольтного выпрямителя (конденсаторов С16, С19 и С20) через обмотку 19, 1 трансформатора Т1 поступает на коллектор транзистора VT4. Одновременно сетевое напряжение с диода VD7 через конденсаторы С11, С10 и резистор R11 заряжает конденсатор С7, а также поступает на базу транзистора VT2, где оно используется в устройстве защиты модуля питания от пониженного напряжения сети. Когда напряжение на конденсаторе С7, приложенное между эмиттером и базой 1 однопереходного транзистора VT3, достигнет значения 3 В, транзистор VT3 откроется. Происходит разрядка конденсатора С7 по цепи: переход эмиттер-база 1 транзистора VT3, эмиттерный переход транзистора VT4, параллельно соединенные, резисторы R14 и R16, конденсатор С7.

Ток разрядки конденсатора С7 открывает транзистор VT4 на время 10 — 15 мкс, достаточное, чтобы ток в его коллекторной цепи возрос до 3. ..4 А. Протекание коллекторного тока транзистора VT4 через обмотку намагничивания 19, 1 сопровождается накоплением энергии в магнитном поле сердечника. После окончания разрядки конденсатора С7 транзистор VT4 закрывается. Прекращение коллекторного тока вызывает в катушках трансформатора Т1 появление ЭДС самоиндукции, которая создает на выводах 6, 8, 10, 5 и 7 трансформатора Т1 положительные напряжения. При этом через диоды одно-полупериодных выпрямителей во вторичных цепях (VD12 — VD15) протекает ток.

При положительном напряжении на выводах 5, 7 трансформатора Т1 происходит зарядка конденсаторов С14 и С6 соответственно в цепях анода и управляющего электрода тиристора VS1 и С2 в эмиттерно-базовой цепи транзистора VT1.

Конденсатор С6 заряжается по цепи: вывод 5 трансформатора Т1, диод VD11, резистор R19, конденсатор С6, диод VD9, вывод 3 трансформатора. Конденсатор С14 заряжается по цепи: вывод 5 трансформатора Т1, диод VD8, конденсатор С14, вывод 3 трансформатора. Конденсатор С2 заряжается по цепи: вывод 7 трансформатора Т1, резистор R13, диод VD2, конденсатор С2, вывод 13 трансформатора.

Аналогично осуществляются последующие включения и выключения транзистора VT4 блокинг-генератора. Причем нескольких таких вынужденных колебаний оказывается достаточным, чтобы зарядить конденсаторы во вторичных цепях. С окончанием зарядки этих конденсаторов между обмотками блокинг-генератора, подсоединенными к коллектору (выводы 1, 19) и к базе (выводы 3, 5) транзистора VT4, начинает действовать положительная обратная связь. При этом блокинг-генератор переходит в режим автоколебаний, при котором транзистор VT4 будет автоматически открываться и закрываться с определенной частотой.

В период открытого состояния транзистора VT4 его коллекторный ток протекает от плюса электролитического конденсатора С16 через обмотку трансформатора Т1 с выводами 19, 1, коллекторный и эмиттерный переходы транзистора VT4, параллельно включенные резисторы R14, R16 к минусу конденсатора С16. Из-за наличия в цепи индуктивности нарастание коллекторного тока происходит по пилообразному закону.

Для исключения возможности выхода из строя транзистора VT4 от перегрузки сопротивление резисторов R14 и R16 подобрано таким образом, что, когда ток коллектора достигает значения 3,5 А, на них создается падение напряжения, достаточное для открывания тиристора VS1. При открывании тиристора конденсатор С14 разряжается через эмиттерный переход транзистора VT4, соединенные параллельно резисторы R14 и R16, открытый тиристор VS1. Ток разрядки конденсатора С14 вычитается из тока базы транзистора VT4, что приводит к его преждевременному закрыванию.

Дальнейшие процессы в работе блокинг-генератора определяются состоянием тиристора VS1, более раннее или более позднее открывание которого позволяет регулировать время нарастания пилообразного тока и тем самым количество энергии, запасаемой в сердечнике трансформатора.

Модуль питания может работать в режиме стабилизации и короткого замыкания.

Режим стабилизации определяется работой УПТ (усилителя постоянного тока) собранного на транзисторе VT1 и тиристоре VS1.

При напряжении сети 220 Вольт, когда выходные напряжения вторичных источников питания достигнут номинальных значений, напряжение на обмотке трансформатора Т1 (выводы 7, 13) возрастает до значения, при котором постоянное напряжение на базе транзистора VT1, куда оно поступает через делитель Rl — R3, становится более отрицательным, чем на эмиттере, куда оно передается полностью. Транзистор VT1 открывается по цепи: вывод 7 трансформатора, R13, VD2, VD1, эмиттерный и коллекторный переходы транзистора VT1, R6, управляющий электрод тиристора VS1, R14, R16, вывод 13 трансформатора. Этот ток, суммируясь с начальным током управляющего электрода тиристора VS1, открывает его в тот момент, когда выходное напряжение модуля достигает номинальных значений, прекращая нарастание коллекторного тока.

Изменяя напряжение на базе транзистора VT1 подстроечным резистором R2, можно регулировать напряжение на резисторе R10 и, следовательно, изменять момент открывания тиристора VS1 и продолжительность открытого состояния транзистора VT4, тем самым устанавливать выходные напряжения блока питания.

При уменьшении нагрузки (либо увеличении напряжения сети) возрастает напряжение на выводах 7, 13 трансформатора Т1. При этом увеличивается отрицательное напряжение на базе по отношению к эмиттеру транзистора VT1, вызывая возрастание коллекторного тока и падение напряжения на резисторе R10. Это приводит к более раннему открыванию тиристора VS1 и закрыванию транзистора VT4. Тем самым уменьшается мощность, отдаваемая в нагрузку.

При понижении напряжения сети соответственно меньше становится напряжение на обмотке трансформатора Т1 и потенциал базы транзистора VT1 по отношению к эмиттеру. Теперь из-за уменьшения напряжения, создаваемого коллекторным током транзистора VT1 на резисторе R10, тиристор VS1 открывается в более позднее время и количество энергии, передаваемой во вторичные цепи, возрастает. Важную роль в защите транзистора VT4 играет каскад на транзисторе VT2. При уменьшении напряжения сети ниже 150 В напряжение на обмотке трансформатора Т1 с выводами 7, 13 оказывается недостаточным для открывания транзистора VT1. При этом устройство стабилизации и защиты не работает, транзистор VT4 становится неуправляемым и создается возможность выхода его из строя из-за превышения предельно допустимых значений напряжения, температуры, тока транзистора. Чтобы предотвратить выход из строя транзистора VT4, необходимо блокировать работу блокинг-генератора. Предназначенный для этой цели транзистор VT2 включен таким образом, что на его базу подается постоянное напряжение с делителя R18, R4, а на эмиттер пульсирующее напряжение частотой 50 Гц, амплитуда которого стабилизируется стабилитроном VD3. При уменьшении напряжения сети уменьшается напряжение на базе транзистора VT2. Так как напряжение на эмиттере стабилизировано, уменьшение напряжения на базе приводит к открыванию транзистора. Через открытый транзистор VT2 импульсы трапецеидальной формы с диода VD7 поступают на управляющий электрод тиристора, открывая его на время, определяемое длительностью трапецеидального импульса. Это приводит к прекращению работы блокинг-генератора.

Режим короткого замыкания возникает при наличии короткого замыкания в нагрузке вторичных источников питания. Запуск блока питания в этом случае производится запускающими импульсами от устройства запуска собранного на транзисторе VT3, а выключение — с помощью тиристора VS1 по максимальному току коллектора транзистора VT4. После окончания запускающего импульса устройство не возбуждается, поскольку вся энергия расходуется в короткозамкнутой цепи.

После снятия короткого замыкания модуль входит в режим стабилизации.

Выпрямители импульсных напряжений, подсоединенные ко вторичной обмотке трансформатора Т1, собраны по однополупериодной схеме.

Выпрямитель на диоде VD12 создает напряжение 130 В для питания схемы строчной развертки. Сглаживание пульсаций этого напряжения производится электролитическим конденсатором С27. Резистор R22 устраняет возможность значительного повышения напряжения на выходе выпрямителя при отключении нагрузки.

На диоде VD13 собран выпрямитель напряжения 28 В, предназначенный для питания кадровой развертки телевизора. Фильтрация напряжения обеспечивается конденсатором С28 и дросселем L2.

Выпрямитель напряжения 15 В для питания усилителя звуковой частоты собран на диоде VD15 и конденсаторе СЗО.

Напряжение 12 В, используемое в модуле цветности (МЦ), модуле радиоканала (МРК) и модуле кадровой развертки (МК), создается выпрямителем на диоде VD14 и конденсаторе С29. На выходе этого выпрямителя включен компенсационный стабилизатор напряжения собранного на транзисторах. В его состав входит регулирующий транзистор VT5, усилитель тока VT6 и управляющий транзистор VT7. Напряжение с выхода стабилизатора через делитель R26, R27 поступает на базу транзистора VT7. Переменный резистор R27 предназначен для установки выходного напряжения. В эмиттерной цепи транзистора VT7 напряжение на выходе стабилизатора сравнивается с опорным напряжением на стабилитроне VD16. Напряжение с коллектора VT7 через усилитель на транзисторе VT6 поступает на базу транзистора VT5, включенного последовательно в цепь выпрямленного тока. Это приводит к изменению его внутреннего сопротивления, которое в зависимости от того, увеличилось или уменьшилось выходное напряжение, либо возрастает, либо понижается. Конденсатор С31 предохраняет стабилизатор от возбуждения. Через резистор R23 поступает напряжение на базу транзистора VT7, необходимое для его открывания при включении и восстановления после короткого замыкания. Дроссель L3 и конденсатор С32 — дополнительный фильтр на выходе стабилизатора.

Конденсаторы С22 — С26, шунтируют выпрямительные диоды для уменьшения помех, излучаемых импульсными выпрямителями в электрическую сеть.

Сетевой фильтр блока питания ЗУСЦТ

Плата фильтра питания ПФП подсоединена к электрической сети через соединитель Х17 (А12), выключатель S1 в блоке управления телевизором и сетевые предохранители FU1 и FU2.

В качестве сетевых предохранителей используются плавкие предохранители типа ВПТ-19, характеристики которых позволяют обеспечить значительно более надежную защиту телевизионных приемников при возникновении неисправностей, чем предохранители типа ПМ.

Назначение заградительного фильтра — .

На плате фильтра питания находятся элементы заградительного фильтра (C1, С2, СЗ, дроссель L1) (см. принципиальную схему).

Резистор R3 предназначен для ограничения тока выпрямительных диодов при включении телевизора. Позистор R1 и резистор R2 — элементы устройства размагничивания маски кинескопа.

В этой статье мы рассмотрим
неисправности блока питания CRT телевизоров .
ЭЛТ телевизор (электронно-лучевая трубка) – это устройство для приема и отображения информации вместе со звуковым сопровождением. Состоит из селектора каналов, детекторов и усилителей радио/видеосигнала, блоков кадровой и строчной развертки, блока декодирования, усилителя RGB, электронно-лучевой трубки и блока питания.
Типичные
неисправности блоков питания ЭЛТ (CRT) телевизоров
Выход из строя
блока питания телевизора в основном происходит из-за скачков в электросети, плохим качеством или старением отдельных компонентов. Ниже рассмотрены типичные неисправности нескольких моделей телевизоров.
SONY KV-M1431K (BE-2A)/RM694
Блок питания данного телевизора формирует вторичное, стабилизированное напряжение необходимое для работы отдельных узлов. Преобразователь построен на ШИМ-контроллере TR54041.
Типичные проблемы и неисправности:

    Перегорает предохранитель F601. Первым делом необходимо проверить входные элементы (указаны на схеме) омметром, а именно: сетевой фильтр, систему размагничивания, выпрямитель. Если в ходе проверки оказалось, что все элементы исправны, то выпаять IC601 и прозвонить 2,3,4 выводы. Если есть короткое замыкание, то проверить также обмотку 3-7 T601, С603, С606, Q601, R609, R615 (защита), R602, R611 (цепь запуска).

  • Не работает или неисправен стабилизатор +5В. Необходимо измерить 5-й вывод IC004 на +5в, если отсутствует, то заменить.
  • Не работает +8В. Аналогично измерить C614, при отсутствии напряжения проверить R613 на обрыв. Элементы D606, C614 и обмотку 2-12 T601.
  • Низкий тон от T601. Скорее всего перегрузка вторичного канала. Необходимо омметром найти перегруженный канал и устранить причину.
  • Отсутствуют выходные напряжения БП. Здесь либо нарушена цепь питания силового ключа, либо неисправен преобразователь.
    Для начала необходимо измерить 80В на IC601 (3-й вывод). При отсутствии напряжения обзвонить на обрыв цепочку: F601-S601-T605-R601-D601-обмотка 3-7 T601-IC601(3-й вывод). Также проверить на короткое замыкание 11-13, 13-15 T601, цепь C607, R614, R606, D607, C618, R602, R611. Если все исправно, то заменить IC601.

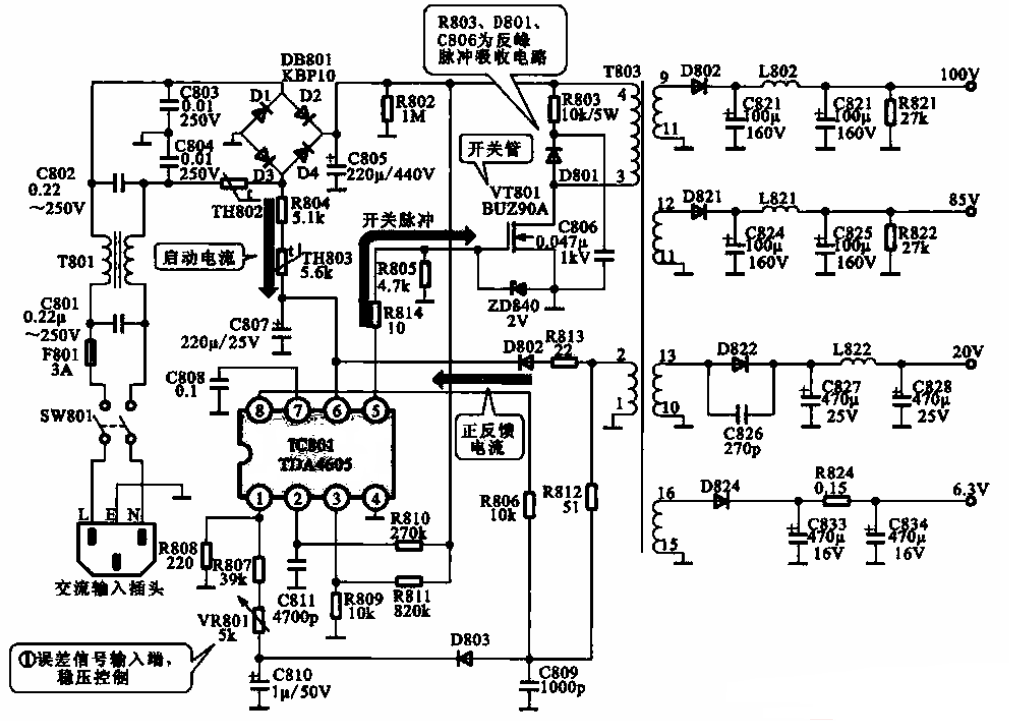

Блок питания зарубежных телевизоров

Импульсный блок питания — один из узлов импортных телевизоров, который чаще всего выходит из строя. Принципиальные схемы, как правило, отсутствуют. В публикуемой статье рассмотрен источник питания нескольких моделей зарубежных телевизоров, даны рекомендации по его ремонту. Думается, советы автора будут полезны радиолюбителям и работникам ремонтных телемастерских.

В последнее время при ремонте телевизоров участились случаи неисправности импульсных блоков питания, в основном собранных на четырех транзисторах (в первичной цепи). Эти блоки мало чем отличаются друг от друга, чаще всего — типами применяемых полупроводниковых приборов (по характеристикам они схожи и взаимозаменяемы). Абсолютно похожие источники питания встречаются в телевизорах PHILIPS — 2021, AKAI — СТ-1407, AKAI — 2107, SHERION, CROWN — СТА/ 5176, ELEKTA — CTR-1498EMK.

Рассмотрим такой источник, используемый в телевизоре CROWN — CTV5176, принципиальная схема блока изображена на рис. 1. Напряжение сети 220 В через фильтр питания поступает на выпрямитель BR601, С601 — С604 и на петлю размагничивания L2001. На коллектор ключевого транзистора Q604 выпрямленное напряжение проходит через обмотку 1-5 импульсного трансформатора Т601.


(нажмите для увеличения)

На транзисторе Q604 выполнен блокинг-генератор — напряжение положительной обратной связи снимается с обмотки 7 — 8 трансформатора. Длительность генерируемых блокинг-генератором импульсов, т. е. время нахождения транзистора Q604 в насыщенном состоянии, определяется функционированием широтно-импульсного модулятора (ШИМ).

К базе транзистора Q604 подключен конденсатор С607, который во время закрытого состояния транзистора заряжается импульсом напряжения обмотки 7 — 8 трансформатора через диод D604. При открывании транзисторов Q602, Q603 ШИМ конденсатор С607 оказывается подключенным к эмиттерному переходу насыщенного транзистора Q604, и ток разрядки конденсатора, протекая через транзисторы и резистор R616, быстро закрывает транзистор Q604. Напряжение смещения на базу транзистора Q604 подано через резисторы R603, R604. Цепь C610R617 ограничивает выбросы импульсов на коллекторе транзистора Q604, защищая этим его от пробоя.

Для питания усилителя постоянного тока на транзисторе Q601 переменное напряжение с обмотки 9 — 10 выпрямляется диодом D603 и заряжает конденсатор С606.Напряжение на эмиттере транзистора Q601 стабилизировано параметрическим стабилизатором на элементах D601, R609, а напряжение на базу транзистора снимается с измерительного резистивного делителя R606VR601R607. Последнее зависит от напряжения на обмотке 9 — 10 трансформатора, т. е. уровней выходных напряжений блока питания + 110 и +12 В. Напряжение на резисторе R608 — коллекторной нагрузке транзистора Q601 служит напряжением ошибки и управляет моментом открывания ШИМ на транзисторах Q602, Q603. Подстроечным резистором VR601 устанавливают выходное напряжение + 110 В.

С резистора R605 через цепь C605R611 снимается пилообразное напряжение на базу транзистора О602 формирователя ШИМ. На нее же приходит напряжение ошибки с коллектора транзистора Q601. В зависимости от последнего ШИМ открывается раньше или позже, считая от момента открывания транзистора Q604. Транзисторы Q602, Q603 представляют собой аналог тринистора. Принцип его действия аналогичен работе тринистора в импульсном модуле питания МПЗ-3.

При увеличении напряжения сети или уменьшении нагрузки возрастает напряжение на обмотке 9 — 10 трансформатора Т601. В результате транзисторы Q602, Q603 открываются раньше, закрывая в более раннее время выходной транзистор Q604. Тем самым уменьшается запасаемая в трансформаторе Т601 энергия, что компенсирует возрастание напряжения сети.

При понижении напряжения сети соответственно будет меньшим напряжение на обмотке 9 — 10 трансформатора Т601. На коллекторе транзистора Q601 напряжение ошибки уменьшается, ШИМ открывается в более позднее время, и количество энергии, передаваемое во вторичную цепь, возрастает, компенсируя уменьшение напряжения сети.

Вторичные выпрямители блока выполнены по однополупериодной схеме. Обмотка 4 — 2 трансформатора и элементы D606, С612, L601 образуют источник напряжения +12 В, используемого для работы системы ДУ и других малоточных цепей. Обмотка 4 — 3 и элементы D607, L602 входят в источник напряжения +110 В, питающего выходной каскад строчной развертки.

На транзисторах Q608, Q606, Q605 собран узел включения и выключения питания выходного каскада строчной развертки. Тем самым телевизор системой ДУ включается или выключается, т. е. переводится в рабочий или дежурный режим. В дежурном режиме транзистор Q606 закрыт и напряжение +110 В не поступает на выходной каскад строчной развертки. В некоторых моделях телевизоров для этой цели применены реле.

Характерные неисправности такого блока питания аналогичны неисправностям модуля МП3-3. Для ремонта плату блока вынимают из корпуса телевизора и размещают ее так, чтобы был свободный доступ к элементам. Параллельно конденсатору С604 подключают резистор сопротивлением 220 кОм и мощностью рассеяния 0,5 Вт. Через него будет разряжаться конденсатор после выключения телевизора. Выпаивают один из выводов каждого из элементов L601, L602, D608, С617. При этом цепи нагрузки телевизора будут полностью отключены от блока питания. Параллельно конденсатору С615 подключают лампу накаливания на 220 В и 25 Вт, которая будет служить эквивалентом нагрузки блока питания.

После ремонта, перед подключением блока питания к цепям телевизора, обязательно нужно проверить выходной транзистор строчной развертки и вторичные цепи строчного трансформатора. Со вторичных обмоток последнего часто берется напряжение, выпрямляется и сглаживается для питания узлов телевизора. Одной из причин выхода из строя блока питания могут быть именно эти цепи.

При подборе транзисторов с целью замены вышедших из строя следует руководствоваться их характеристиками, указанными в табл. 1.


Транзисторы 2SC1815Y можно заменить на КТ3102Б, 2SB774T — на КТ3107Б, a 2SD820, BU11F — на КТ872А. Последний крепят на теплоотводе с изолирующей прокладкой. Диоды допустимо заменять на КД209Б, КД226А, КД226Б.

Выходные транзисторы строчной развертки 2SD2333, 2SD1876, 2SD1877, 2SD1554 и другие, имеющие встроенный демпферный диод, заменяют на КТ872А по схеме на рис. 2. Крепят его к теплоотводу через изолирующую прокладку. Можно использовать и транзисторы КТ846В, КТ838А, однако возникнут трудности с их креплением к теплоотводу.

При выходе из строя селектора каналов импортного телевизора возможна замена на селекторы СК-М-24 и СК-Д-24. Соответствие их выводов, например, выводам селектора TUGZ1-C07 показано в табл. 2.


Буквенные обозначения выводов селектора находят на плате телевизора, а номера выводов — на корпусе селектора. Внутри телевизора отечественные селекторы закрепляют любым способом и выводят антенные гнезда на корпус телевизора. Все подключения (разводку) делают, по возможности, короткими проводниками.

В крайнем случае при невозможности отремонтировать импульсный блок питания импортного телевизора можно порекомендовать заменить его на отечественный МПЗ-3, МП-42 или др. Возможно, блок полностью подойдет для замены, что зависит от марки импортного телевизора. Если же выходные напряжения не соответствуют используемым в телевизоре, то придется переключить вторичные обмотки импульсного трансформатора как нужно и отрегулировать источники на соответствующие для телевизора напряжения. Блок при регулировке нагружают лампой накаливания 40 Вт и 220 В, подключенной к обмотке напряжением 130…150 В.

Следует помнить, что на ненагруженных обмотках в холостом режиме будет немного завышенное напряжение. Неиспользуемые обмотки оставляют неподключенными. Не забудьте также подключить петлю размагничивания.

Импульсный блок питания размещают на свободном месте внутри телевизора и надежно закрепляют.

Смотрите другие статьи раздела .

Архивы mp3 — sxemy-podnial.net

Век электрофонов, магнитофонов, CD-плееров, приёмников ДВ-СВ-КВ уже прошёл и, наверное, уже, навсегда…. Приходя к знакомым в гости, часто вижу подобную технику, и даже работоспособную, но не находящие применения в современном мире. Я предлагал ранее, как можно переделывать старую технику. И вот недавно, знакомый попросил переделать магнитолу (в своё время, она была очень востребована, но со временем пришла в негодность и теперь пылилась в углу), и встроить в неё Беспроводной аудио модуль Bluetooth USB TF Радио 12 В, приобретённый в интернет-магазине.

Флешблютола — из старой магнитолы. Фото 1

Вначале я «поднял» схему с Bluetooth-модуля и опубликовал. Проблема встраивания Bluetooth-модуля в магнитолу состояла в том, что аппарат не имел ни одного угла и соответственно ни одной ровной поверхности. А Bluetooth-модуль позиционированный для работы в автомобиле и имеющий строго ровную поверхность передней панели, не мог быть просто так прикручен к аппарату. После обдумывания разных возможных вариантов установки Bluetooth-модуля в магнитолу, остановился на варианте, который и публикую здесь (фото 1). Магнитола была почти полностью «вычищена» от электроники. Остались в наличии только блок питания и усилитель низкой частоты (УНЧ) со своим регулятором громкости (как регулятор максимальной мощности). Bluetooth-модуль также претерпел преобразования (смотрите схему  Bluetooth-модуля) – с него были выпаяны светодиодный индикатор HG1, инфракрасный приёмник дистанционного управления U2, конденсатор C21, а так же все разъёмы. Индикатор HG1 и инфракрасный приёмник дистанционного управления U2 были выпаяны для установки на плату индикации и управления (фото 2), так же на этой плате были продублированы кнопки управления Bluetooth-модулем (смотрите на фото 2 кнопки S1-S6, резисторы R1- R3).

Конденсатор C21 и разъёмы были установлены с другой стороны платы, чтобы была возможность её установки в отсеке CD-плеера. Добавлены были разъёмы EJ5- EJ8, для оперативной сборки-разборки схемы. Индикатор HG1 был выкушен с платы кусачками, отверстия прочищены, и подобранный разъём (EJ5) с нужным шагом был впаян на его место. Такая же процедура постигла и инфракрасный приёмник дистанционного управления U2  – выпаян, и на его место установлен подобранный разъём — EJ6. EJ7 – это одиночный разъём для подключения телескопической антенны. EJ8 – для подключения внешних кнопок управления.

Плата управления и индикации Флешблютолы. Фото 2

Так же, проблемой стало наличие кнопки выключения на пульте ДУ Bluetooth-модуля. При нажатии этой кнопки функции Bluetooth-модуля затормаживались и запоминались, а так же гасился индикатор HG1. Хотя Bluetooth-модуль продолжал жить своей жизнью и выделять на своём выходе внушительный по составу цифровой шум, который не удавалось убрать просто закорачиванием входных клемм УНЧ. Поиск сигнала «Выключение» на плате Bluetooth-модуля не привёл к положительным результатам. И поэтому, было решено создать схему, которая будет формировать этот сигнал. Выбор пал на индикатор, так как он явно переставал светиться в выключенном состоянии.  Снятие эпюр работы сигналов индикатора показало, что при включенном Bluetooth-модуле на всех выводах присутствуют импульсные сигналы амплитудой до 3 вольт с своеобразной картиной. При выключении Bluetooth-модуля на всех выводах устанавливаются постоянные напряжения – по 3 вольта.

После серии экспериментов была создана схема выделения сигнала «Включение/Выключение» из сигналов индикатора HG1. Рассмотрим её:

Флешблютола — из старой магнитолы. Схема

На транзисторах VT1 – VT4, конденсаторах C1 – C5 и резисторах R1 – R8 собрана схема детекторов импульсов, совмещённая с логической схемой 3-ИЛИ-НЕ. Далее с инвертора сигнал поступает на усилитель ошибки на транзисторах VT5, VT6 собранные по схеме транзистора  Дарлингтона с большим коэффициентом усиления и большим входным сопротивлением, нагруженным на низковольтную (5 вольт, при сопротивлении обмотки – 260 Ом) обмотку реле К1. Для обеспечения экономичности, оно включено последовательно с параллельно включенными резистором R10 и конденсатором C6, обеспечивающие уверенное включение реле К1 и нужный ток удержания. Цепочка из включенных последовательно резистора R11 и конденсатора C7, призвана для уменьшения подгорания контактов реле при выключении.

Флешблютола — из старой магнитолы. Фото 3

На транзисторе VT7 и резисторах R12 – R14 реализована схема инвертора индикатора выключения аппарата. Нагружена эта схема на светодиоды 1а-1f индикатора HG1 через вывод 1. И при выключении аппарата на индикаторе HG1 загорается «0» с пониженной яркостью (фото 4), которую можно изменять, изменяя номинал резистора R14.

Флешблютола — из старой магнитолы. Фото 4

Почему используется три входных детектора, вместо одного? Да, потому что, когда вначале экспериментов использовался один детектор, бывали случаи (при определённой схеме импульсов индикатора) ложного срабатывания схемы и соответственно «подёргивание» питания. И притом, что это не зависело от определённого вывода. Можно, конечно было сделать схему 2-ИЛИ, но чтобы не было ошибок, наверняка, была выбрана именно такая схема.

Флешблютола — из старой магнитолы. Фото 5



Самодельный MP3 модуль на PIC

Этот встраиваемый MP3 модуль представляет из себя универсальную и компактную (37 mm x 27 mm) для воспроизведения MP3 файлов. MP3 может быть использован во встраиваемых системах.
MP3 файлы (до 65 536 шт) хранятся на карте microSD.
Управление модулем осуществляется как кнопками и цифровыми сигналами, так и через последовательный ТТЛ интерфейс.



MP3 модуль построен на MP3 конвертере VS1011 и контроллере PIC24 и может воспроизводить до 65536 песен или голосовых сообщений с карты microSD. Каждый файл может быть выбран по последовательному интерфейсу либо использованием 9 кнопок или переключателей (64 mp3 файла с помощью dip-переключателя). Для управления по последовательной шине Вам понадобится микроконтроллер, при использовании 9 цифровых линий вы можете управлять модулем логическими сигналами от различных устройств. Модуль может быть использован в различных автоматах, телефонных системах, в машине в качестве голосового информатора, в системах охраны и сигнализации, и тд. Модуль поддерживает карты micro SD до 16 GB и питается напряжением 3.3 или 5 вольт (устанавливается перемычкой). Модуль имеет однорядный разъем, установленный на краю платы, что позволяет удобно разместить модуль в вашем устройстве.

Блок-схема MP3 модуля



Назначение выводов и способы управления

В режиме «Pin-to-Pin» предполагается наличие трех кнопок (PLAY / STOP, VOL UP and VOL DOWN) ​и 6-позиционного DIP переключателя (схема слева), в режиме «Serial» управление осуществляется по последовательному интерфейсу TTL уровнями (схема справа). Модуль также может использоваться в «Смешаном» ре жиме, что позволяет совместить режимы управления.

В режиме «Pin-to-Pin» (режим 1) чтобы воспроизвести песню вы должны выбрать номер трека DIP-переключателем в двоичной системе, а затем запустить воспроизведение подачей короткого логического 0 на вывод PLAY. Подачей логического 0 на выводы VOL_UP and VOL_DOWN Вы можете, соответственно, увеличивать или уменьшать громкость.
В последовательном режиме (режим 0) команды очень похожи на режим 1, исключая выбор mp3 afqkf, который должен происходить в несколько шагов в пределах времени, зафиксированного в файле конфигурации. Специальная команда # позволяет задать имя файла , а вторая специальная команда * —  ввести задержку.
Для примера, чтобы проиграть файл 65.mp3, нужно выполнить следующие шаги:
• Шаг 1 (режим track name) = #;
• Шаг 2 (первый байт имени файла) = 6;
• Шаг 3 (второй байт имени файла) = 5;
• Шаг 4 (режим locking of track name, опционально — задержка) *;
• Шаг 5 (Play) = P;
• Шаг 6 (Stop) = S.

Смешаный режим (режим 2) позволяет давать команды как по последовательному интерфейсу, так и логическими сигналами. В этом случае используются только 4 входа управления, что дает только 16 адресуемых файлов.
Имена MP3 файлов должны быть числом от 0 до 65535 с расширением .mp3 (0.mp3, 1.mp3, 2.mp3, 3.mp3 16.mp3 … … 65535.mp3).

Конфигурирование модуля сделано с помощью файла (config.txt), расположенного на карте памяти. ПО MP3 плейера может распознавать новую карту памти и создавать на ней конфигурационный файл с параметрами по умолчанию,это также происходит, если конфигурационный файл частично поврежден. Файл создается в корневой папке карты памяти. Параметры конфигурации следующие:
Mode: позволяет выбрать режим работы.
Возможные значения:
0 — последовательный режим;
1 (по умолчанию)  — режим Pin-to-Pin
2 — смешаный режим.

Параметры для последовательного и смешаного режима:
Baud rate: Скорость обмена по последовательному интерфейсу (1,200, 2,400, 9,600 (default), 19,200 и 115,200 bps).
Echo Command: Отображение поступающих команд 0 (выкл) и1(вкл, по умолчанию).
Extended echo Com: Отображение поступающих команд с их описанием (вкл по умолчанию).
Play: если стоит 0, то если перед посылкой команды «P» или «p» не был выбран файл, то команда игнорируется. Если выбрано 1 (по умолчанию), то воспроизводится последняя песня, котора воспроизводилась ранее.
Timeout: Задержка в мс перед воспроизведением. Варьируется от 1 до 10 000 мс (по умолчанию 3000, т.е. 3 сек).

Параметры для режима Pin-to-Pin  и смешаного режима:
Time Wait Play и Time Wait Vol: задержка перед распознаванием изменения состояния и громкость, от 1 до 5 000 ms (по умолчанию 100).
Play: Если установлено в 0 , то изменение состояния входа Play (при воспроизведении) выполняет функцию паузы, если номер файла не изменялся, если изменялся, то выполняется функция Стоп. Если установлено в 1, то при воспроизведении всегда выполняется функция Стоп.

Параметры для смешаного режима (включение или выключение управляющих входов):
0: Не выполнять действия
1: (По умолчанию) Выполнять действия.

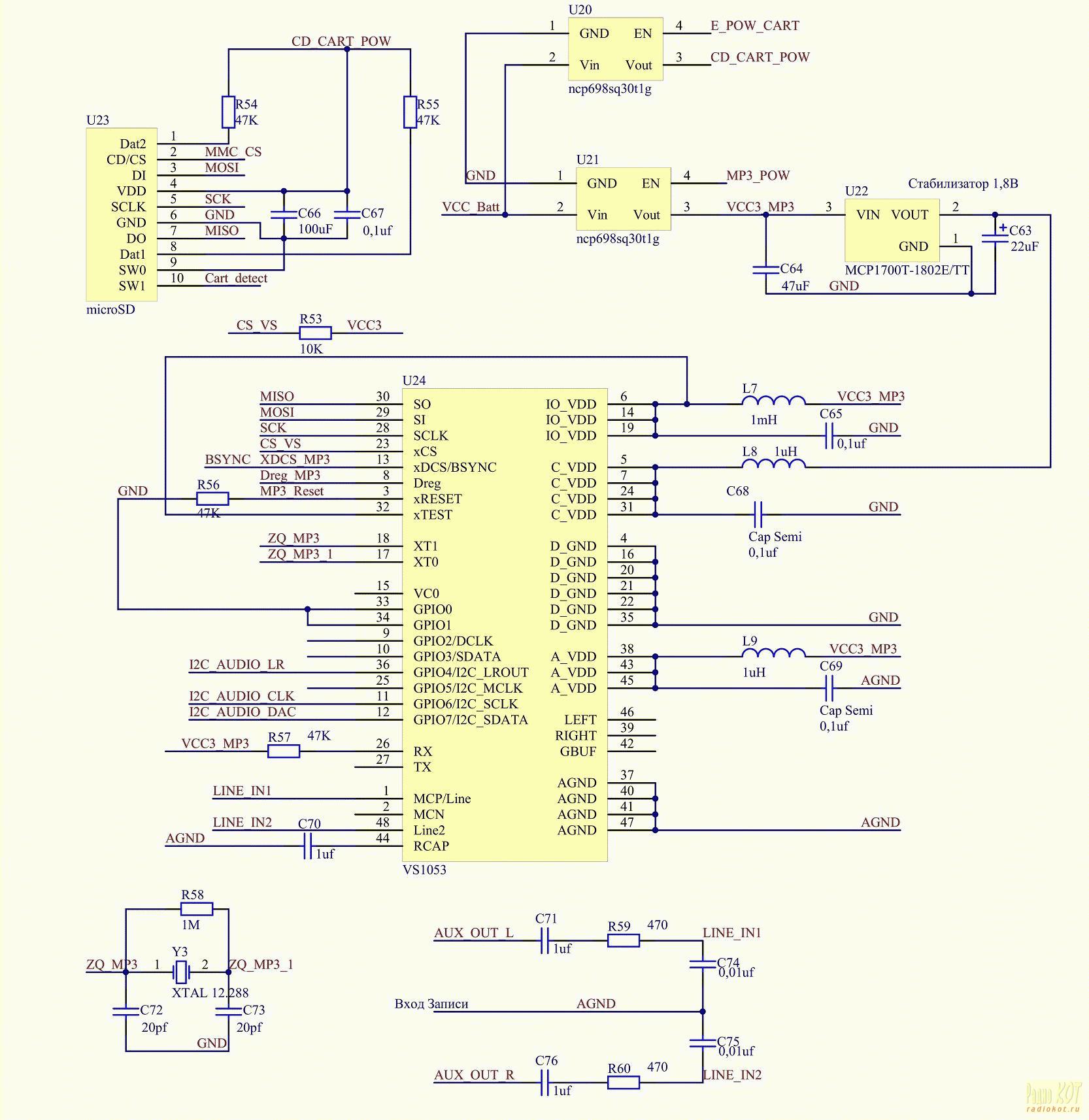

Схема плеера

Список деталей

Скачать Прошивку
Скачать Схему



Scheme Jagjit Jugnu Скачать Mp3 Песня

Scheme Jagjit Jugnu Скачать Mp3 Песня | Djpunjab.Pro

Djpunjab.Pro


новые песни Jagjit Jugnu mp3 скачать

Схема, Схема новая песня mp3, Схема песня скачать mp3

скачать Jagjit Jugnu — Scheme mp3 бесплатно

all Scheme Mp3 Song of Jagjit Jugnu djpunjab

Jagjit Jugnu песни скачать последний альбом Scheme djpunjab

    Дома
  1. Музыка
  2. панджаби
  3. Схема Джагжит Джугну

Название : схема

альбом : катушка на стороне

песен

песен

песен

Music

Music : Chet Singh

лейбл : Бренд B

Продолжительность : 2 минуты 52 секунды

Выпущено : 2021-02-09

Описание: Песня Jagjit Jugnu в формате mp3, Listen & Download Scheme из альбома Reel Side A.Музыка для новой песни Scheme предоставлена ​​Четом Сингхом, а слова этой песни написаны Банти Бэйнс. Эта пенджабская песня Scheme, продвигаемая Brand B, была выпущена 9 февраля 2021 г. Схема песни mp3 Принадлежат к категории панджаби.

Выберите формат



Загрузить со скоростью 32 Кбит/с [1,12 МБ] Загрузить со скоростью 48 Кбит/с [3,58 МБ] Загрузить со скоростью 128 Кбит/с [5,22 МБ] Загрузить со скоростью 320 Кбит/с [9,81 МБ] Ваш браузер не поддерживает аудио элементы.

Поделись этой песней


Scheme Jagjit Jugnu Mp3 Song Download


Scheme скачать песню djpunjab

Схема Jagjit Jugnu Mp3 Song
Jagjit Jugnu mp3, Reel Side A альбом mp3 песня

Теги:- скачать Scheme Jagjit Jugnu Mp3 Song, Scheme Mp3 Song, скачать бесплатно Scheme By Jagjit Jugnu новые mp3 песни, Reel Side альбом mp3 песня видео, Jagjit Jugnu New Пенджабская песня — Djpunjab.Про

Download Scheme by Jagjit Jugnu MP3 Song in High Quality-VlcMusic.CoM

Download Scheme by Jagjit Jugnu MP3 Song in High Quality-VlcMusic.CoM

VLCMUSIC.COM МУЗЫКА ДЛЯ ДУШИ

Требуется Javascript

Схема Jagjit Jugnu Mp3 Download

Song Scheme Jagjit Jugnu, выпуск 06 февраля 2021 г.

, скачать с VlcMusic.CoM с mp3-файлами лучшего качества

Поделиться

Требуется Javascript

Воспроизвести песню

Ваш браузер не поддерживает аудио элементы.Нормальная скорость Замедленное движение Быстрое движение

Обрезать песню вручную (для пользователей TikTok)

Scheme Jagjit Jugnu Mp3 Lyrics

 Поставщик: Vlcmusic https://vlcmusic.com/track/35479/scheme-mp3-download-by-jagjit-jugnu.html
бхалл гайи самана сангур валийе

бхалл гей бегаане ни гарур валие

Галл икалли икалли тере утте лихи аа

ni haan ne main es geet di

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди



хо талиян те чог си чугайе кин ДЖАТТ НЕ

pehli vari world ghumaayea keehne JATT NE

laauniyan aa shaukeeniyan sikhaye keehne JATT NE

thalleyo stage te bulayea keehne JATT NE

адж тах тах бхатакди на фирди на

Дже Бхути Чанги Хуни Нит Ди

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди



tere picge gaddiyan tidaunda kaun JATT SI

сурхиян биндиян ляунда каун JATT SI

Нил Нил Нот Гинваунда Каун ДЖАТТ СИ

саари аари раат баатан паунда каун JATT SI

yaad paaleyan ch honi hor thaardi

шкода ди гарам сит ди

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди



лаггде отточить пе бол кхаре кхаре бейнс де

hitt hoye jinne geet sare bains bains de

ajj kal pata hona bare bains bains de

ambraan de vich ne sitaare bains bains de

билл борд дене тери икк фук де

ни аунди аа запах тепла ди

ho tainu gairaan ne схема la ke chadd ta

ни дасси хун ки бетди

ho tainu gairaan ne схема la ke chadd ta

ni dassi hun ki beetdi Поставщик: Vlcmusic https://vlcmusic. com/track/35479/scheme-mp3-download-by-jagjit-jugnu.html
Подробнее Читать меньше

Рекомендуемые песни

Ярлыки

Метки

#Схема #Джагджит Джугну #панджаби-сингл-треки #хинди-сингл-треки #Scheme — Джагжит Джугну
Scheme Jagjit Jugnu скачать Mp3 Song , Scheme Single Track , скачать бесплатно Scheme Single Track, Jagjit Jugnu Top Songs , Jagjit Jugnu New Song Download , Download Video Scheme Jagjit Jugnu , Hd mp4 video Scheme Jagjit Jugnu Скачать Scheme в высоком качестве mp3, mp4 — ВлкМузыка.СоМ.

Vlcmusic — лучший веб-сайт для песен в формате mp3, слушайте и скачивайте последние песни в пенджаби и Болливуде в формате mp3 и отдельные треки.

@Все права защищены © Copyright 2018 To 2022

Scheme ft Trance 1Gov Mp3 Скачать » TrendyBeatz

Автор: Исраэль Вона &nbsp

(Загрузить и транслировать на TrendyBeatz)



Скачать Jahvillani — Scheme ft Trance 1Gov

Включая: Транс,1Гов

Название трека: Схема

Записано: 2021 Музыка

Страна: Африканская музыка

Название альбома: Dirt To Bentley Альбом

Категория: Последняя музыка

Новая среднетемповая песня «Scheme», созданная ямайским хитмейкером Jahvillani с участием Trance 1Gov из его дебютного студийного альбома «Dirt To Bentley», взбудоражила поклонников.

Исполнитель регги Sensation и Versatile Jahvillani выпустил новую дебютную песню под названием «Scheme» с участием Trance 1Gov. Джавиллани выпустил свой новый дебютный студийный альбом «Dirt To Bentley», который сейчас так высоко ценится на Ямайке и по всей стране.

Jahvillani — ямайский и африканский дэнсхолл-вокалист, который бросает и меняет игру в каждом своем выступлении.Сегодня он отказался от этой «Схемы» с Trance 1Gov, которая является потенциальной. Песня «Scheme» стала седьмым треком с выдающимся битом и запоминающимся вокалом, который займет место в вашем плейлисте.

Вот так… Вы можете прослушать и скачать песню «Scheme» ниже.

Загрузите последние песни / музыку, видео и альбомы / EP Jahvillani здесь, на TrendyBeatz.


Слушайте Jahvillani — Scheme ft Trance 1Gov Mp3 Here!
СКАЧАТЬ Jahvillani — Scheme ft Trance 1Gov MP3

Поделиться Jahvillani — Scheme ft Trance 1Gov Mp3 with other on;

Скачать

Jahvillani Videos

Download

Jahvillani Различные коллаборации






Скачать последнюю музыку mp3 и видео ниже






Нажмите здесь, чтобы узнать больше о музыке на TrendyBeatz. ком

Jatt Te Scheme Deepak Dhillon mp3 скачать песню

Jatt Te Scheme Deepak Dhillon mp3 скачать песню — DjPunjab.Com

Реклама

  1. Дома
  2. » Последний пенджабский сингл-трек
  3. » Схема Джетт Те
  4. » Jatt Te Scheme Deepak Dhillon Mp3 скачать песню

Загрузить со скоростью 48 Кбит/с [2,97 МБ]

Загрузить со скоростью 128 Кбит/с [5.11 МБ]

Скачать In 320 Кбит/с [10,73 МБ]



Ваш браузер не поддерживает аудио элементы.

» Ве Дхола [Праб Гилл]

» Рабб Милью [Праб Гилл]

» Пьяр [Фероз Хан]

» Устат [Начаттар Гилл]

» На Джи На [Кхан Бхайни]


Описание: Jatt Te Scheme mp3 скачать песню Deepak Dhillon в альбоме Jatt Te Scheme. Песня Jatt Te Scheme написана Джагги Сангерой на музыку Music Empire.Песня Jatt Te Scheme Deepak Dhillon в формате mp3 относится к выпуску Single Track и Jatt Te Scheme от 4 октября 2017 года. /285176

Tags: Jatt Te Scheme Deepak Dhillon скачать Mp3 Song , Jatt Te Scheme Single Track , скачать бесплатно Jatt Te Scheme Track, Deepak Dhillon Top Songs , Deepak Dhillon New Song Download — DjPunjab.

Хо адж киве ханджи ханджи каре сардарни [x2] Dhud da gilaas chaki fire lanedarni [x2] Кенди так ке айе ховоге Pani garm peya ae thode nahaun nu Адж Банье де Вангу Мита Болди Fire jatt te Scheme paun nu Адж Банье де Вангу Мита Болди Fire jatt te Scheme paun nu [Дипак Диллон] Awe jatta mar na fanter je bahle Kinu nip yare das hunde ghar wale [x2] Uth ke swere manje коло чак лии Велих дити ае лист саман ди Фир ки ае джатти митха болди Ve tenu adat payi ae galan khan di [x2]

» Подробнее


» Главная

Для любой информации — [email protected]

Радиоотдел- Clinging to a Scheme альбом mp3 слушать

Трек-лист 1. «Домашняя сцена» 2. «Небеса в огне» 3. «На этот раз вокруг» 4. «Никогда не следуй примеру» 5. «Знак благодарности» 6. «The Video Dept.»

Третий альбом

представляет собой безукоризненное проявление мечтательного поп-мастерства. Песни и мелодии на этом альбоме поражают и расслабляют.

Завершающий альбом «You Stopped Making Sense» особенно проясняет облака, когда Дункансон бьет в верхнем регистре среди восхитительно согнутых гитарных струн, стоная о другой потерянной любви.Это горько-сладкий финал для Clinging to a Scheme, но для Radio Dept

Clinging to a Scheme Tracklist. 1. Бытовая лирика.

Clinging to a Scheme — третий студийный альбом шведской инди-поп-группы The Radio Dept. Он был выпущен 19 апреля 2010 года на лейбле Labrador Records. На обложке кадр из новостной ленты, где американский солдат курит марихуану из дула дробовика, находясь во Вьетнаме во время войны во Вьетнаме, как показано в документальном фильме Кена Бернса «Война во Вьетнаме».В 2018 году Pitchfork поместил Clinging to a Scheme на 24-е место в своем списке 30 лучших поп-альбомов мечты.

Несмотря на то, что они были вместе, в том или ином воплощении, с середины 90-х, это, как ни удивительно, только третий альбом уважаемой группы из Лунда, The Radio Dept. Нынешний и устоявшийся состав это член-основатель Йохан Дункансон на гитаре и вокале, давний соавтор Мартин Карлберг на гитаре и Даниэль Тьядер на клавишных. В настоящее время это что-то вроде мюзикла.и критический золотой век для всего шведского, эти ветераны, казалось бы, имеют все возможности, чтобы подтвердить свою известность среди своих соотечественников.

Слушайте бесплатно The Radio Dept. Clinging to a Scheme (Домашняя сцена, Heaven’s On Fire и другие). Откройте для себя больше музыки, концертов, видео и изображений с самым большим онлайн-каталогом на Last. Подключиться к этому сайту.

10 сентября 2008 года произошли две вещи: Радиодепартамент не выпустил свою третью пластинку Clinging to a Scheme, а в Швейцарии был запущен Большой адронный коллайдер, машина, которая вполне могла соответствовать популярным миф и вырвал из воздуха какую-то микроскопическую мультяшную черную дыру, чтобы высосать разочарование. каждого фаната, задающегося вопросом, что происходит с этим альбомом. Шумиха была бы неправильным словом для описания подготовки к его выпуску, но Цепляясь за схему действительно несет на себе всю тяжесть длительного ожидания, и это черта, которая работает против него, когда вы доходите до голых костей того, что есть в наличии здесь; на самом деле это просто очередная запись Radio Dept., ни больше, ни меньше.

Список треков: 1. Домашняя сцена, 2. Небеса в огне, 3. На этот раз, 4. Никогда не следуйте примеру, 5. Знак благодарности, 6.Отдел видео. 7. Потеря памяти, 8. Дэвид, 9. Четыре месяца в тени, 10. Ты потерял смысл. 4. Никогда не следуйте примеру. 5. Знак благодарности.

Цепляясь за схему. Тип: Электронная музыка, Рок, Поп. Жанры: синти-поп, инди-рок. Почему в мире нет кассеты с этим альбомом? 답글 나에게 알림 Полезно. 스터 릴리스 편집 데이터 정확함. 모두 희망 목록에 추가 희망 목록에서 모두 제거. 마켓플레이스 판매 품목 41€. 1 부터.

nugs.net представляет LIVEDOWNLOADS | Скачать MP3 FLAC


Песня: Реприза схемы
СТС9 30 декабря 2011 Скиния, Атланта, Джорджия В наличии
СТС9 14 января 2012 Филмор Аудиториум, Денвер, Колорадо В наличии
СТС9 20 января 2012 Театр Конгресса, Чикаго, Иллинойс В наличии
СТС9 26 января 2012 Майя Холидазе, Пуэрто-Морелос, MX В наличии
СТС9 20 апреля 2012 Фокс Театр, Окленд, Калифорния В наличии
СТС9 29 июня 2012 г.  Электрик Форест, Ротбери, Мичиган, В наличии
СТС9 01.09.2012 House Of Blues, Чикаго, Иллинойс В наличии
СТС9 27. 10.2012 Театр Fox, Атланта, Джорджия В наличии
СТС9 02.11.2012 Театр Best Buy, Нью-Йорк, NY В наличии
СТС9 17 декабря 2012 Майя Холидазе, Тулум, MX В наличии
СТС9 30 декабря 2012 г.  Fillmore Auditorium, Денвер, Колорадо В наличии
СТС9 22 февраля 2013 Showbox SoDo , Сиэтл, Вашингтон, В наличии
СТС9 27 февраля 2013 г. Театр Сенатор, Чико, Калифорния В наличии
СТС9 02.03.2013 Палладиум, Голливуд, Калифорния В наличии
СТС9 08. 03.2013 Дом Блюза, Даллас, Техас В наличии
СТС9 14 марта 2013 г. Театрализованное представление, ул.Луи, Миссури, В наличии
СТС9 17 марта 2013 г. House Of Blues, Чикаго, Иллинойс В наличии
СТС9 12.04.2013 Театр Орфеум, Мэдисон, Висконсин В наличии
СТС9 19 апреля 2013 Государственный театр, Портленд, Мэн В наличии
СТС9 23 апреля 2013 г. Амфитеатр Гринфилд, Уилмингтон, Северная Каролина В наличии
СТС9 26 апреля 2013 Революция, Форт-Лоэрдейл, Флорида В наличии
СТС9 30 декабря 2013 Скиния, Атланта, Джорджия В наличии
СТС9 03. 05.2014 Музыкальный фестиваль на Бил-Стрит, Мемфис, Теннесси В наличии
СТС9 28 июня 2014 г. Электрик Форест, Ротбери, Мичиган, В наличии
СТС9 09. 08.2014 Фестиваль восхода луны, Балтимор, Мэриленд, В наличии
СТС9 05.09.2014 Амфитеатр Red Rocks, Моррисон, Колорадо В наличии
СТС9 12. 10.2014 Зал Орбиты, Гранд-Рапидс, Мичиган, В наличии
СТС9 17.10.2014 Театр Best Buy, Нью-Йорк, NY В наличии
СТС9 21. 10.2014 9:30 Клуб, Вашингтон, округ Колумбия В наличии
СТС9 21 ноября 2014 г. Уилтерн, Лос-Анджелес, Калифорния В наличии
СТС9 13 февраля 2015 г. Животом вверх, Аспен, Колорадо В наличии
СТС9 19 марта 2015 Театр Джорджия, Афины, Джорджия В наличии
СТС9 22. 10.2015 Первая авеню, Миннеаполис, MN В наличии
СТС9 8 ноября 2015 г. Национальный, Ричмонд, Вирджиния В наличии
СТС9 18 ноября 2015 г. Мюзик-холл Iron City, Бирмингем, Алабама В наличии
СТС9 26.01.2016 Трикотажная фабрика, Бойсе, ID В наличии
СТС9 02. 02.2016 Конференц-центр, Теллурайд, Колорадо В наличии
СТС9 27 августа 2016 г. Амфитеатр Verizon Wireless в Encore Park, Alpharetta, GA В наличии
СТС9 Когда осядет пыль В наличии


Схема водяных знаков для аудиофайлов MP3

Авторов: Димитриос Кукопулос, Яннис Стаматиу

Резюме:

В данной работе мы впервые в нашей восприятие эффективной схемы цифровых водяных знаков для аудио в формате mpeg файлы уровня 3, которые работают непосредственно в домене сжатых данных, при управлении временем и доменом поддиапазона/канала. В Кроме того, для обнаружения водяного знака не требуется исходный сигнал. Наша схема была реализована с особым вниманием к эффективному использование двух ограниченных ресурсов компьютерных систем: времени и пространство. Он предлагает промышленному пользователю возможность нанесения водяного знака. встраивание и обнаружение по времени сразу сравнимо с реальным музыкальное время исходного аудиофайла, которое зависит от mpeg сжатие, при этом конечный пользователь/аудитория не сталкивается с какими-либо артефактами или задерживает прослушивание аудиофайла с водяным знаком.Кроме того, это преодолевает недостаток алгоритмов, работающих в PCMData домен уязвим для атак сжатия/повторного сжатия, поскольку он помещает водяной знак в область коэффициентов масштабирования, а не в оцифрованные звуковые аудиоданные. Сила нашей схемы, которая позволяет для успешного использования как в аутентификации, так и в авторском праве защиты, опирается на тот факт, что она дает пользователям расширенные возможность их права собственности на аудиофайл не может быть достигнута просто путем обнаружения битовой комбинации, содержащей водяной знак сам по себе, а показывая, что законный владелец знает трудно поддающийся вычислению свойство водяного знака.

Ключевые слова: Аудио водяные знаки, мпег аудио слой 3, генерация хардинстанса, NP-полнота.

Цифровой идентификатор объекта (DOI): doi.org/10.5281/zenodo.1073289

Процессия АПА БибТекс Чикаго EndNote Гарвард JSON МДА РИС XML ISO 690 PDF Скачано 1429

Каталожные номера:


[1] В.Бендер, Д. Грул, Н. Моримото и А. Лу, «Методы обработки данных». скрывается», IBM Systems Journal, том 35, № 3 и 4, стр. 313-336, 1996.
[2] Л. Бони, А. Тевфик и К. Хамди, «Цифровые водяные знаки для аудио сигналы», Международная конференция IEEE по мультимедийным вычислениям и Системы, стр. 473-480, 1996.
[3] М. Арнольд и С. Канка, «Надежные звуковые водяные знаки MP3», DFG VIIDII Watermarking Workshop 1999, Эрланген, Германия, 1999.
[4] В. Басиа, И. Питас и Н. Николаидис, «Надежное нанесение водяных знаков на аудио в во временной области», IEEE Transactions on Multimedia, Vol.3, № 2, с. 232-241, июнь 2001 г.
[5] Дж. Диттманн, М. Стейнбах и Р. Стейнмец, «Цифровые водяные знаки для MPEG Audio Layer 2», Семинар по мультимедиа и безопасности в ACM Мультимедиа, октябрь 1999 г.
[6] Л. Цяо и К. Нахрштедт, «Необратимые методы водяных знаков для MPEG Video and Audio», Семинар по мультимедиа и безопасности в ACM Мультимедиа, стр. 93-98, сентябрь 1998 г.
[7] Ф. Петиткола, «MP3Stego», Компьютерная лаборатория, Кембридж, 1998.
[8] С.Х. Пападимитриу, Вычислительная сложность.Аддисон-Уэсли, 1994.
[9] М. Гэри и Д. Джонсон, Компьютеры и неподатливость, руководство по теория NP-полноты. В.Х. Фриман и компания, 1979 год.
[10] П. Чизман, Б. Канефски и У. Тейлор, «Там, где действительно трудно проблемы», Международная совместная конференция по искусственному интеллекту, Том. 1, стр. 331-337, 1991.
[11] Б. Хейс, «Вычислительная наука: не может получить никакого удовлетворения», американец Ученый, март-апрель 1997 г.
[12] С. Киркпатрик и Б. Селман, «Критическое поведение в выполнимости случайные логические выражения, «Наука 264, стр. 1297-1301, 1994.
[13] С. Армени, Д. Христодулакис, И. Костопулос, Ю.К. Стаматиу и М. Xenos, «Доказательство авторских прав с использованием жестких экземпляров вычислительно неразрешимых задач», 8-я Всегреческая конференция по Информатика, Никосия, Кипр, ноябрь 2001 г.
[14] Д. К. Кукопулос, Ю. К. Стаматиу, «Сжатый домен Алгоритм водяных знаков для Mpeg Layer 3, Мультимедиа и безопасность Семинар в ACM Multimedia, стр. 7–10, октябрь 1999 г.
[15] Дж. Сок, Дж. Хонг и Дж. Ким, «Новый алгоритм наложения водяных знаков на аудио». для защиты авторских прав на цифровое аудио», ETRI Journal, Vol.24, нет. 3, стр. 181-189, июнь 2002 г. .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
