Данная схема пробника поможет в быстрой проверке уже имеющихся в наличии оптопар и таймеров, а также при ремонте радиоаппаратуры.

Пришла очередная посылка из Китая с оптопарами РС817 и таймерами NE555.

Захотелось проверить присланное, чтобы быть уверенным в их годности.

Данная схема пробника поможет в быстрой проверке уже имеющихся в наличии оптопар и таймеров, а также при ремонте радиоаппаратуры.

Для изготовления пробника нам понадобится:

  • Паяльник с припоем
  • Пинцет и кусачки
  • Монтажная платка 2х8 см
  • Панельки DIP8 – 2шт
  • Резисторы 100 ом, 300 ом, 1 кОм, 4,7 кОм, 100 кОм – по 1 шт
  • Конденсаторы 0,015 мкф; 10,0 мкф х 16в – по 1 шт
  • Светодиоды любые – 2 шт
  • Кнопка тактовая – 1 шт
  • Провод монтажный

Поискал в интернете готовую схему, но в итоге решил собрать свою. По задумке, пробник должен проверять оптопары и таймеры как совместно, так и раздельно. Смотрите схему:



В итоге получилась небольшая схема, в которой таймер вырабатывает меандр примерно частотой 1 Гц, о чем говорит мигание светодиода VD2.

Сигнал с выхода таймера также подается на оптопару и если она исправна, начинает мигать светодиод VD1 в противофазе от VD2.

Когда таймер в панель не установлен, имитировать его работу можно с помощью кнопки S1.

Пробник работоспособен при напряжениях питания от 3 в (и даже чуть ниже) до 15 в.

Внешний вид платы:

Автор: Мануйлов В.П.



ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:
  • Простой металлодетектор на TDA0161
  • Для начинающих радиолюбителей можно предложить схему простого металлодетектора на одной интегральной микросхеме TDA0161.

    В её основу вложена специально разработанная схема для детектирования металлических предметов.

    Схема достаточно простая, т.к. в основном все собрано в микросхеме и немного деталей вокруг неё.

    Подробнее…

  • Как быстро и просто самому отремонтировать радиоаппаратуру?
  • Ремонт аппаратуры своими руками

    Рано или поздно перестаёт работать телевизор, приёмник, модем и т. д. Большая часть процента выхода из строя радиоаппаратуры происходит из за высыхания электролитических конденсаторов.

    Из за этого прибор начинает долго включаться или не включаться совсем, происходят изменения в работе, зависания и сбои.

    Устранить такую неисправность легко и быстро может даже начинающий радиолюбитель.

    Подробнее…

  • Овечка из ватных палочек
  • Интересным и забавным занятием будет изготовление поделки вместе с детьми. Ранее мы делали объёмную овечку из бумаги, а сегодня будем делать овечку из… ватных палочек.

    Подробнее…

Популярность: 1 643 просм.

Самодельный прибор для проверки оптопары. Тестер для проверки оптопар. Радиотехника, электроника и схемы своими руками. Видео работы тестера

Потребовался простой способ проверки оптронов. Не часто я с ними «общаюсь», но бывают моменты, когда надо определить — виноват ли оптрон?.. Для этих целей сделал очень простой пробник.

«Конструкция выходного часа».

Внешний вид пробника:

Схема данного пробника очень проста:

Теория:
Оптроны(оптопары) стоят практически в каждом импульсном блоке питания для гальванической развязки цепи обратной связи. В составе оптрона находятся обычный светодиод и фототранзистор. Упрощенно говоря, это, своего рода, маломощное электронное реле, с контактами на замыкание.

Принцип работы оптрона: Когда через встроенный светодиод проходит электрический ток, светодиод (в оптроне) начинает светиться, свет попадает на встроенный фототранзистор и открывает его.

Оптроны часто выпускается в корпусе Dip
Первая ножка микросхемы, по стандарту обозначается ключом, точкой на корпусе микросхемы, она же анод светодиода, далее номера ножек идут по окружности, против часовой стрелки.

Суть проверки: Фототранзистор, при попадании на него света от внутреннего светодиода,
переходит в открытое состояние, а сопротивление его — резко уменьшится (с очень большого сопротивления, до примерно 30-50 Ом. ).

Практика:
Единственным минусом данного пробника является то, что для проверки необходимо выпаять оптрон и установить в держатель согласно ключу(у меня роль напоминалки является кнопка тестирования — она смещена в сторону, и ключ оптрона должен смотреть на кнопку).

Далее, при нажатии кнопки, (если оптрон цел), оба светодиода загорятся: Правый будет сигнализировать о том, что светодиод оптрона рабочий(цепь не разорвана), а левый сигнализировать о работоспособности фототранзистора(цепь не разорвана).


(Держатель у меня был только DIP-6 и пришлось залить неиспользуемые контакты термоклеем.)

Для окончательного тестирования, необходимо перевернуть оптрон «не по ключу» и проверить уже в таком виде — оба светодиода не должны гореть. Если же горят оба или один из них, то это говорит нам о коротком замыкании в оптроне.

Рекомендую такой пробник в качестве первого, для начинающих радиолюбителей, которым необходимо проверять оптроны раз в полгода, год)
Существуют и более современные схемы с логикой и сигнализацией о «выходе из параметров», но такие нужны для очень узкого круга людей.

Советую посмотреть у себя в «закромах», так выйдет дешевле, да и время на ожидание доставки не потратите. Можно выпаять из плат.

Добавить в избранное Понравилось +73 +105

Чтобы быстро проверить работоспособность оптопар радиолюбители делают различные схемы тестеров которые сразу показывают работает ли данная оптопара или нет, сегодня предложу спаять самый простой прибор-тестер для проверки оптопар. Данный пробник может проверять оптопары как в четырёхвыводном корпусе так и шести, а пользоваться им проще простого, вставил оптопару и сразу видишь результат!

Необходимые детали для тестера оптопар:

  • Конденсатор 220 мкФ х 10В;
  • Панелька для микросхемы;
  • Резистор от 3 кОм до 5,6 кОм;
  • Резистор от 1 кОм;
  • Светодиод;
  • Блок питания на 5В.

Как сделать прибор для проверки оптопар, инструкция:

Тестер оптопар работает от 5 вольт, если меньше то не все типы оптопары могут работать корректно, блоком питания может послужить любая зарядка для мобильного телефона.

При правильной вставки на панель тестера рабочей оптопары будет вспыхивать светодиод, что означает что с ней всё в порядке, периодичность вспышек зависит от ёмкости электролитического конденсатора. В случае если оптопара сгоревшая или же вставлена не той стороной светодиод зажигаться не будет или же если будет пробой транзистора внутри оптопары то светодиод будет просто светиться но не моргать.

Гнездо для проверки оптопар сделано из панельки для микросхемы и в одном конце оставлено 4 пина, для проверки оптопары в 4-х выводном корпусе, а на втором конце панельки оставлено 5 контактов для 6-ти выводного корпуса. Остальные детали прибора для проверки оптопар я запаял навесным монтажом на контактах панельки но при желанию можно вытравить плату.

Осталось подобрать подходящий корпус и простой тестер оптопар готов!

Инструкция

Если оптрон, исправность которого поставлена под , впаян в плату, необходимо отключить ее , разрядить на ней электролитические конденсаторы, а затем выпаять оптопару, запоминая, как она была впаяна.

Оптроны имеют разные излучатели (лампы накаливания, неоновые лампы, светодиоды, светоизлучающие конденсаторы) и разные приемники излучения (фоторезисторы, фотодиоды, фототранзисторы, фототиристоры, фотосимисторы). Также они цоколевкой. Поэтому необходимо найти данные о типе и цоколевке оптопары либо в справочнике или даташите, либо в схеме того прибора, где он был установлен. Нередко цоколевки оптрона нанесена прямо на плату этого прибора.Если прибор современный, можно почти наверняка быть уверенным, что излучателем в нем светодиод.

Если приемником излучения является фотодиод, к нему подключите элемент оптрона включите, соблюдая полярность, в цепочку, состоящую из источника постоянного напряжения в несколько вольт, резистора, рассчитанного таким образом, чтобы ток через приемник излучения не превысил допустимого, и мультиметра, работающего в режиме измерения тока на соответствующем пределе.

Теперь введите излучатель оптопары в рабочий режим. Для включения светодиода пропустите через него в прямой полярности постоянный ток, равный номинальному. На лампу накаливания подайте номинальное напряжение. Неоновую лампу или светоизлучающий конденсатор, соблюдая осторожность, подключите к сети через резистор сопротивлением от 500 кОм до 1 МОм и мощностью не менее 0,5 Вт.

Фотоприемник должен среагировать на включение излучателя резким изменением режима. Попробуйте теперь несколько раз выключить и включить излучатель. Фототиристор и фоторезистор останутся открытыми и после снятия управляющего воздействия вплоть до отключения их питания. Остальные типы фотоприемников будут реагировать на каждое изменение управляющего сигнала.Если оптрон имеет открытый оптический канал, убедитесь в изменении реакции приемника излучения при перекрытии этого канала.

Сделав вывод о состоянии оптрона, экспериментальную установку обесточьте и разберите. После этого впаяйте оптопару обратно в плату либо замените на другую. Продолжите ремонт устройства, в состав которого входит оптрон.

Оптопара или оптрон состоит из излучателя и фотоприемника, отделенных друг от друга слоем воздуха или прозрачного изолирующего вещества. Они не связаны между собой электрически, что позволяет использовать прибор для гальванической развязки цепей.

Инструкция

К фотоприемнику оптопары присоедините измерительную цепь в соответствии с его типом. Если приемником является фоторезистор, используйте обычный омметр, причем, полярность неважна. При использовании в качестве приемника фотодиода подключите микроамперметр без источника питания (плюсом к аноду). Если сигнал принимается фототранзистором структуры n-p-n, подключите цепь из резистора на 2 килоома, батарейки на 3 вольта и миллиамперметра, причем, батарейку присоедините плюсом к коллектору транзистора. В случае, если фототранзистор имеет структуру p-n-p, поменяйте полярность подключения батарейки на обратную. Для проверки фотодинистора составьте цепь из батарейки на 3 В и лампочки на 6 В, 20 мА, подключив ее плюсом к аноду динистора.

В большинстве оптронов излучателем является светодиод либо лампочка накаливания. На лампочку накаливания подайте ее номинальное напряжение в любой полярности. Можно также подать переменное напряжение, действующее значение которого равно рабочему напряжению лампы. Если же излучателем является светодиод, подайте на него напряжение 3 В через резистор на 1 кОм (плюсом к аноду).

С помощью предлагаемого пробника можно проверить микросхемы NE555 (1006ВИ1) и различные оптоприборы: оптотранзисторы, оптотиристоры, оптосимисторы, опторезисторы. И именно с этими радиоэлементами простые методы не проходят, так как просто прозвонить такую деталь не получится. Но в простейшем случае можете провести испытание оптопары используя такую технологию:

С помощью цифрового мультиметра:


Здесь 570 — это милливольты, которые падают на открытом переходе к-э оптотранзистора. В режиме прозвонки диода измеряется напряжение падения. В режиме «диод» мультиметр на щупы выводит напряжение 2 вольта импульсное, прямоугольной формы, через добавочный резистор, и при подключении П-Н перехода, АЦП мультиметра измеряет напряжение падающее на нём.

Тестер оптронов и микросхем 555

Мы советуем потратить немного времени и сделать данный тестер, так как оптроны всё чаще используют в различных радиолюбительских конструкциях. А про знаменитую КР1006ВИ1 вообще молчу — её ставят почти везде. Собственно на проверяемой микросхеме 555 собран генератор импульсов, о работоспособности которого свидетельствует перемаргивание светодиодов HL1, HL2. Далее начинается пробник оптопар.


Работает он так. Сигнал с 3-й ножки 555 через резистор R9 попадает на один вход диодного моста VDS1, если к контактам А (анод) и К (катод) подключен исправный излучающий элемент оптопары, то через мост будет протекать ток, заставляя моргать светодиод HL3. Если принимающий элемент оптопары тоже исправен, то он будет проводить ток на базу VT1 открывая его в момент зажигания HL3, который будет проводить ток и HL4 тоже будет моргать.


P.S. Некоторые 555 не запускаютса с конденсатором в пятой ноге, но это не означает их неисправность, поэтому если HL1, HL2 не заморгали — замкните с2 накоротко, но если и после этого указанные светодиоды не стали мигать — то микросхема NE555 однозначно неисправна. Желаю удачи. С уважением, Андрей Жданов (Мастер665).

Тестер для проверки оптопар

Выход из строя оптопары — ситуация хоть и редкая, но случающаяся. Поэтому, распаивая на запчасти телевизор, не будет лишним проверить PC817 на исправность, чтобы не искать потом причину, по которой свежеспаянный блок питания не работает. Можно также проверить пришедшие с Aliexpress оптроны, причём не только на брак, но и на соответствие параметрам. Помимо пустышек, могут встретиться экземпляры с перевёрнутой маркировкой, а более быстрые оптопары на деле могут оказаться медленными.

Описываемое здесь устройство поможет определить как исправность распространённых оптронов PC817, 4N3x, 6N135-6N137, так и их скорость. Оно выполнено на микроконтроллере ATMEGA48, который может быть заменён на ATMEGA88. Проверяемые детали можно подключать и отключать прямо во включенный тестер. Результат проверки отображается светодиодами. Светодиод ERROR светится при отсутствии подключенных оптронов или их неисправности. Если оптрон, будучи установленным в своё гнездо, окажется исправным, то загорится соответствующий ему светодиод OK. Одновременно с этим загорится один или несколько светодиодов TIME, соответствующих скорости. Так, для самого медленного, PC817, будет гореть только один светодиод — TIME PC817, соответствующий его скорости. Для быстрых 6N137 будут светиться все 4 светодиода скорости. Если это не так, то оптрон не соответствует данному параметру. Значения шкалы скорости PC817 — 4N3x — 6N135 — 6N137 соотносятся как 1:10:100:900.

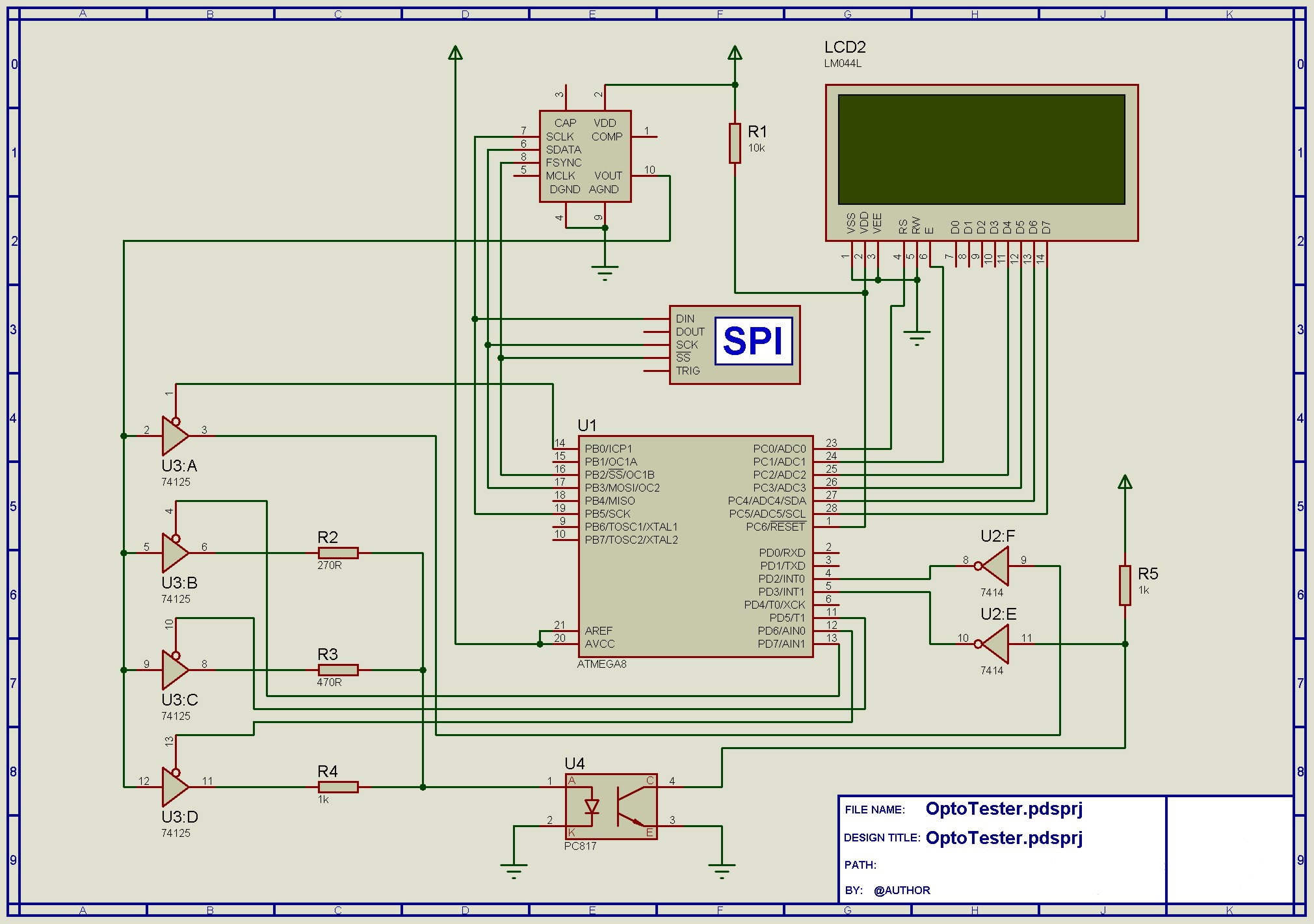

Схема тестера для проверки оптопар очень простая:


нажми для увеличения
Мы развели печатную плату под питание через micro-USB разъём. Для проверяемых деталей можно установить цанговые или обычные DIP-панельки. За неимением таковых мы установили просто цанги.


Фьюзы микроконтроллера для прошивки: EXT =$FF, HIGH=$CD, LOW =$E2.

Печатная плата (Eagle) + прошивка (hex).

Светодиодная мигалка на оптопаре

Оптопара PC817 очень распространенный элементом гальванической развязки. Она имеется практически в каждом импульсном блоке питания, будь то зарядка от телефона или блок от компьютера. Так что достать ее не составит труда. На базе этой транзисторной оптопары можно собрать очень простую светодиодную мигалку со стробоскопическим эффектом.

Понадобится


  • Литиевый элемент питания на 3,7 В (полностью заряженный 4,2 В).
  • Светодиод любого цвета.
  • Два резистора на 1 кОм и 5,6 кОм.
  • Транзисторная оптопара PC817.
  • Конденсатор на 220 мкФ 10 В.

Изготовление мигалки на оптопаре


Сначала ознакомимся непосредственно с оптопарой. Она состоит из двух элементов объединенных оптической связью. То есть если подать напряжение на светодиод, транзистор внутри откроется.

Обратите внимание, что точка обозначает первый контакт для отсчета. Сам элемент имеет 4 контакта. 1, 2 — это вход для подключения внутреннего светодиода. 3, 4- выход с транзистора.

Схема простой мигалки


На базе этого несложного радиоэлемента построен простой мультивибратор — генератор повторяющихся импульсов.

Схема не нуждается в настройке и при полностью исправных элементах начинает работать сразу.
Сборка ведется навесным монтажом без платы. Зажимаем оптопару в зажиме и припаиваем два резистора согласно схемы.

Далее припаиваем светодиод. Обратите внимания на полярность его включения.

Далее запаиваем конденсатор.

Соединительные дорожки делаем из луженного провода.

Доводим схему до конца.

Проверка


Подпаиваем контакты элемента питания.

Мигалка начинает мигать. Все просто.

Частоту мигания можно регулировать емкостью конденсатора.
Если вдруг что-то не запустилось — проверяйте полярность элементов всех кроме резисторов.
Я думаю вы без труда найдете применение этой простой схеме.

Смотрите видео


Оценить работу мигалки можно в видео.

817 цоколевка.

Оптопара PC817 принцип работы и очень простая проверка


Оптопара оказывается весьма полезным прибором для осуществления обратной связи. Обычно вы можете встретить оптрон в схемах с передачей сигнала между частями схемы с различным напряжением, в импульсных блоках питания, когда напряжение на выходе становится выше нормы светодиод оптрона начинает светиться, открывая при этом фототранзистор, который уже в свою очередь прикрывает силовой транзистор первичной обмотки.


Вообще этот прибор появился уже давно, тогда вместо светодиодов использовались лампы накаливания, мощность, потребляемая ними высока, светоотдача маленькая, а частота с которой можно использовать его крайне мала, так как нить накала выходит в рабочее состояние медленно, да и тухнет далеко не мгновенно. Сейчас существует большой ассортимент оптронов с разной степенью интеграции, с закрытым или открытым оптическим каналом, с многими типами фотоприёмниками и источника света, но нас интересует самый распространенный PC817 в дискретном исполнении.


Ток на входе максимальный 0,05 А, максимальный импульсный может доходить до 1 А, напряжение типичное 1,2В. Обратное напряжение max 6 В, а рассеиваемая мощность до 70 мВт. В фототранзисторе ток коллектора может доходить до 50 мА, мощность коллектора 0,15 W, напряжение коллектор-эмиттер 35 В, эмиттер-коллектор 6 В. Внизу простая схема для проверки работоспособности вашего экземпляра.

Описание, характеристики, Datasheet и методы проверки оптронов на примере PC817.

В продолжение темы «Популярные радиодетали при ремонтах импульсных блоков питания» разберем еще одну деталь- оптопара (оптрон) PC817. Он состоит из светодиода и фототранзистора. Между собой электрически никак не связанны, благодаря чему на основе PC817 можно реализовать гальваническую развязку двух частей схемы — например с высоким напряжением и с низким. Открытие фототранзистора зависит от освещенности светодиодом. Как это происходит более подробно я разберу в следующей статье где в экспериментах подавая сигналы с генератора и анализируя его при помощи осциллографа можно понять более точную картину работы оптопары.

Еще в других статьях я расскажу о нестандартном использовании оптрона первая в роли , а во второй . И используя эти схемные решения соберу очень простой тестер оптопар. Которому не не нужны никакие дорогие и редкие приборы, а всего лишь несколько дешевых радиодеталей.

Деталь не редкая и не дорогая. Но от нее зависит очень многое. Она используется практически в каждом ходовом (я не имею ввиду каком нибудь эксклюзивном) импульсном БЛОКЕ ПИТАНИЯ и выполняет роль обратной связи и чаще всего в связке тоже с очень популярной радиодеталью TL431

Для тех читателей, кому легче информацию воспринимать на слух, советуем посмотреть видео в самом низу страницы.

Оптопара (Оптрон) PC817

Краткие характеристики:

Корпус компактный:

  • шаг выводов – 2,54 мм;
  • между рядами – 7,62 мм.

Производитель PC817 – Sharp, встречаются другие производители электронных компонентов выпускают аналоги- например:

  • Siemens – SFH618
  • Toshiba – TLP521-1
  • NEC – PC2501-1
  • LITEON – LTV817
  • Cosmo – KP1010

Кроме одинарного оптрона PC817 выпускаются и другие варианты:

  • PC827 — сдвоенный;
  • PC837 – строенный;
  • PC847 – счетверенный.

Проверка оптопары

Для быстрой проверки оптопары я провел несколько тестовых экспериментов. Сначала на макетной плате.

Вариант на макетной плате

В результате удалось получить очень простую схему для проверки PC817 и других похожих оптронов.

Первый вариант схемы

Первый вариант я забраковал по той причине что он инвертировал маркировку транзистора с n-p-n на p-n-p

Поэтому чтобы не возникало путаницы я изменил схему на следующую;

Второй вариант схемы

Второй вариант работал правильно но неудобно было распаять стандартную панельку

под микросхему

Панелька SCS- 8

Третий вариант схемы

Самый удачный

Uf — напряжение на светодиоде при котором начинает открываться фототранзистор.

в моем варианте Uf = 1.12 Вольт.

В результате получилась такая очень простая конструкция:

Вид сверху

Вид снизу

Как видно из фото деталь развернута не по ключу.

Используя которую можно очень быстро проверить деталь. За свою практику ремонтов конечно не часто, но я сталкивался с неработающими оптопарами и раньше мне приходилось заморачиваться над проверкой детали когда иногда бывало заходил в тупик во время сложного ремонта.

Конечный вариант — все очень просто.

Печать

Иногда бывает такая неисправность, при вроде бы исправных элементах блока питания включение телевизора вызывает взрыв микросхемы в БП телевизора (или транзистора), а точную причину установить не удается. В этом случае стоит обратить внимание на оптопару.

Я не буду описывать все оптопары затрону лишь PC817 , ее datasheet и методику проверки.

Оптопара PC817 достаточно распространена и купить ее не проблема, да и цена невелика. Конечно в запасе всегда должно быть несколько оптопар, на всякий случай.

Оптопара РС817 состоит из светодиода и фототранзистора. Открытие фототранзистора зависит от освещенности светодиодом.

Если нужной оптопары нет, то можно установить другую, для этого проверьте datasheet имеющихся у вас оптопар на совпадение выводов с datasheet PC817 и основные параметры входное напряжение (светодиод), ток и напряжение транзистора. Пользуйтесь литературой или интернетом. Аналоги РС817 привожу в таблице

Проверка омметром это приблизительная проверка и сводится к проверке диода (сопротивление около 1,5 Ком) и транзистора (не звонится) смотрите datasheet, то есть – если с помощью омметра видно, что оптрон неисправен – значит неисправен. Если дефекта не обнаруживается — это не значит что оптрон исправен.

100% гарантии не может дать и проверка исправности оптопары с помощью небольших схем. Их вы можете легко найти в интернете. Вот одна из них.

С помощью этой схемы можно проверить оптопары двух видов, переключение происходит с помощью переключателя S1. Можно и еще проще

Свечение светодиода D1 и LED1 будет говорить об исправности оптопары. При подключении сверяйтесь с datasheet .

Выход из строя оптопары достаточно редок, хотя и случается, например в Шарпах после грозы, можно назвать типовым дефектом.

Оптопара PC817 принцип работы и очень простая проверка. Оптопара PC817 принцип работы и очень простая проверка Оптрон 817 даташит

Печать

Иногда бывает такая неисправность, при вроде бы исправных элементах блока питания включение телевизора вызывает взрыв микросхемы в БП телевизора (или транзистора), а точную причину установить не удается. В этом случае стоит обратить внимание на оптопару.

Я не буду описывать все оптопары затрону лишь PC817 , ее datasheet и методику проверки.

Оптопара PC817 достаточно распространена и купить ее не проблема, да и цена невелика. Конечно в запасе всегда должно быть несколько оптопар, на всякий случай.

Оптопара РС817 состоит из светодиода и фототранзистора. Открытие фототранзистора зависит от освещенности светодиодом.

Если нужной оптопары нет, то можно установить другую, для этого проверьте datasheet имеющихся у вас оптопар на совпадение выводов с datasheet PC817 и основные параметры входное напряжение (светодиод), ток и напряжение транзистора. Пользуйтесь литературой или интернетом. Аналоги РС817 привожу в таблице

Проверка омметром это приблизительная проверка и сводится к проверке диода (сопротивление около 1,5 Ком) и транзистора (не звонится) смотрите datasheet, то есть – если с помощью омметра видно, что оптрон неисправен – значит неисправен. Если дефекта не обнаруживается — это не значит что оптрон исправен.

100% гарантии не может дать и проверка исправности оптопары с помощью небольших схем. Их вы можете легко найти в интернете. Вот одна из них.

С помощью этой схемы можно проверить оптопары двух видов, переключение происходит с помощью переключателя S1. Можно и еще проще

Свечение светодиода D1 и LED1 будет говорить об исправности оптопары. При подключении сверяйтесь с datasheet .

Выход из строя оптопары достаточно редок, хотя и случается, например в Шарпах после грозы, можно назвать типовым дефектом.


Оптопара оказывается весьма полезным прибором для осуществления обратной связи. Обычно вы можете встретить оптрон в схемах с передачей сигнала между частями схемы с различным напряжением, в импульсных блоках питания, когда напряжение на выходе становится выше нормы светодиод оптрона начинает светиться, открывая при этом фототранзистор, который уже в свою очередь прикрывает силовой транзистор первичной обмотки.


Вообще этот прибор появился уже давно, тогда вместо светодиодов использовались лампы накаливания, мощность, потребляемая ними высока, светоотдача маленькая, а частота с которой можно использовать его крайне мала, так как нить накала выходит в рабочее состояние медленно, да и тухнет далеко не мгновенно. Сейчас существует большой ассортимент оптронов с разной степенью интеграции, с закрытым или открытым оптическим каналом, с многими типами фотоприёмниками и источника света, но нас интересует самый распространенный PC817 в дискретном исполнении.


Ток на входе максимальный 0,05 А, максимальный импульсный может доходить до 1 А, напряжение типичное 1,2В. Обратное напряжение max 6 В, а рассеиваемая мощность до 70 мВт. В фототранзисторе ток коллектора может доходить до 50 мА, мощность коллектора 0,15 W, напряжение коллектор-эмиттер 35 В, эмиттер-коллектор 6 В. Внизу простая схема для проверки работоспособности вашего экземпляра.

Описание, характеристики, Datasheet и методы проверки оптронов на примере PC817.

В продолжение темы «Популярные радиодетали при ремонтах импульсных блоков питания» разберем еще одну деталь- оптопара (оптрон) PC817. Он состоит из светодиода и фототранзистора. Между собой электрически никак не связанны, благодаря чему на основе PC817 можно реализовать гальваническую развязку двух частей схемы — например с высоким напряжением и с низким. Открытие фототранзистора зависит от освещенности светодиодом. Как это происходит более подробно я разберу в следующей статье где в экспериментах подавая сигналы с генератора и анализируя его при помощи осциллографа можно понять более точную картину работы оптопары.

Еще в других статьях я расскажу о нестандартном использовании оптрона первая в роли , а во второй . И используя эти схемные решения соберу очень простой тестер оптопар. Которому не не нужны никакие дорогие и редкие приборы, а всего лишь несколько дешевых радиодеталей.

Деталь не редкая и не дорогая. Но от нее зависит очень многое. Она используется практически в каждом ходовом (я не имею ввиду каком нибудь эксклюзивном) импульсном БЛОКЕ ПИТАНИЯ и выполняет роль обратной связи и чаще всего в связке тоже с очень популярной радиодеталью TL431

Для тех читателей, кому легче информацию воспринимать на слух, советуем посмотреть видео в самом низу страницы.

Оптопара (Оптрон) PC817

Краткие характеристики:

Корпус компактный:

  • шаг выводов – 2,54 мм;
  • между рядами – 7,62 мм.

Производитель PC817 – Sharp, встречаются другие производители электронных компонентов выпускают аналоги- например:

  • Siemens – SFH618
  • Toshiba – TLP521-1
  • NEC – PC2501-1
  • LITEON – LTV817
  • Cosmo – KP1010

Кроме одинарного оптрона PC817 выпускаются и другие варианты:

  • PC827 — сдвоенный;
  • PC837 – строенный;
  • PC847 – счетверенный.

Проверка оптопары

Для быстрой проверки оптопары я провел несколько тестовых экспериментов. Сначала на макетной плате.

Вариант на макетной плате

В результате удалось получить очень простую схему для проверки PC817 и других похожих оптронов.

Первый вариант схемы

Первый вариант я забраковал по той причине что он инвертировал маркировку транзистора с n-p-n на p-n-p

Поэтому чтобы не возникало путаницы я изменил схему на следующую;

Второй вариант схемы

Второй вариант работал правильно но неудобно было распаять стандартную панельку

под микросхему

Панелька SCS- 8

Третий вариант схемы

Самый удачный

Uf — напряжение на светодиоде при котором начинает открываться фототранзистор.

в моем варианте Uf = 1.12 Вольт.

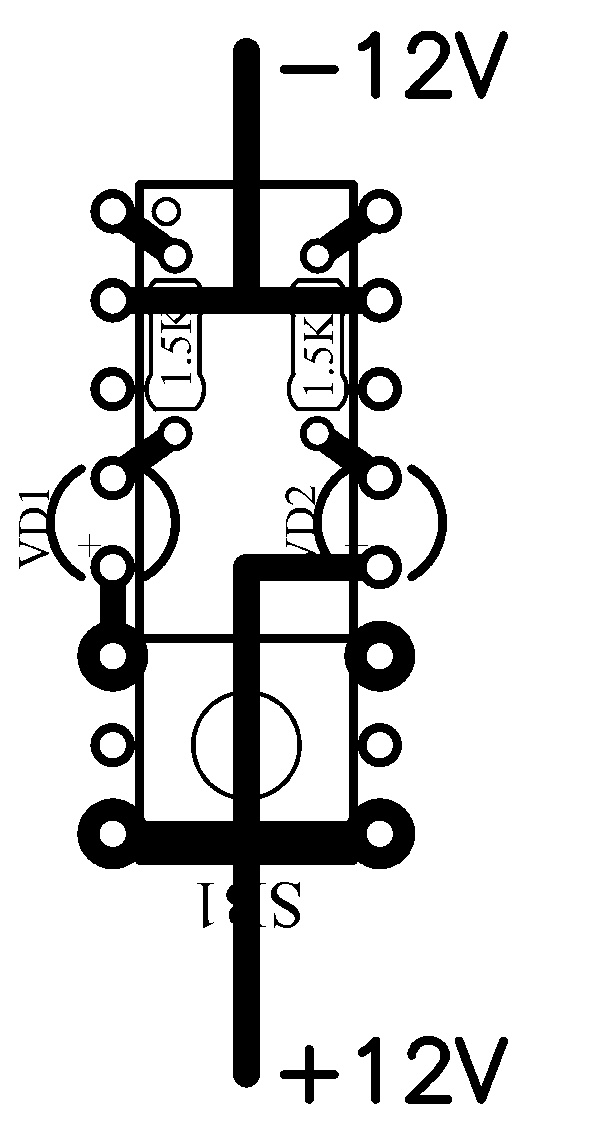

В результате получилась такая очень простая конструкция:

Вид сверху

Вид снизу

Как видно из фото деталь развернута не по ключу.

Используя которую можно очень быстро проверить деталь. За свою практику ремонтов конечно не часто, но я сталкивался с неработающими оптопарами и раньше мне приходилось заморачиваться над проверкой детали когда иногда бывало заходил в тупик во время сложного ремонта.

Конечный вариант — все очень просто.

Цепь тестера оптопары PC817

Оптопара представляет собой простой электронный компонент, который используется для соединения отдельных цепей с помощью светочувствительного оптического интерфейса. Оптопара или оптоизолятор состоит из излучателя света, ИК-светодиода и светочувствительного приемника, который может быть одним фотодиодом, фототранзистором, фоторезистором, фототиристором или фототриаком. Тестер оптопары используется для проверки работоспособности любого приемника оптопары.

Это простая, полезная и недорогая схема, которая поможет вам определить функциональное состояние оптопары.Итак, в этом уроке. мы рассмотрим пошаговый процесс «Как сделать схему тестера оптопары» для оптопары общего назначения PC817.

JLCPCB — передовая компания по производству и производству прототипов печатных плат в Китае, предоставляющая нам лучший сервис, который мы когда-либо испытывали в отношении (качество, цена, сервис и время).

Аппаратные компоненты

Для сборки этого проекта вам понадобятся следующие детали.

PC817 Распиновка

Полезные шаги

1) Припаяйте к плате Veroboard две пары 2-х гнездовых разъемов.

2) Подключите сопротивление 1 кОм последовательно между двумя парами гнездовых разъемов.

3) Припаяйте кнопку последовательно с розетками.

4) Припаяйте плюсовую клемму светодиода к выходной розетке, а минусовую клемму к земле цепи.

5) Подключите батарею постоянного тока 4 В к цепи.

6) Поместите микросхему оптопары в гнездовые разъемы. Включите питание и проверьте цепь.

Принципиальная схема

Рабочее объяснение

Эта схема в основном используется для проверки работоспособности любой 4-контактной ИС оптопары. Чтобы выполнить проверку функциональности, поместите ИС в гнездовые разъемы так, чтобы эмиттер фототранзистора и анодные контакты ИК-светодиода ИС были подключены к GND схемы, а катод ИК-светодиода и коллекторный контакт фототранзистора IC подключен к 4V VCC.

Теперь подключите цепь к источнику питания. Если при нажатии кнопки загорается светодиод, подключенный к клемме эмиттера, это означает, что микросхема оптопары работает нормально. Если светодиод не светится, это означает, что микросхему необходимо заменить.

Приложения

  • Эту схему можно использовать для функционального тестирования любой 4-контактной ИС оптопары.

КАК ПРОВЕРИТЬ ЧИПЫ ИС ОПТОПАРЫ

ОПТОПАРА ТЕСТИРОВАНИЕ

Оптопара — это один из типов интегральных схем. Она изолирует входную и выходную секции с помощью оптической технологии. Эта функция повышает безопасность цепи.Оптопара имеет много номеров деталей, разные номера деталей имеют разные типы выходов, поэтому перед проверкой необходимо использовать номер детали для исследования таблицы данных и определения типа входа и типа выхода. Как проверить оптопару, это зависит от типа устройства внутри ИС. Есть много пакетов оптопары, вкратце, через отверстие и SMD. Для сквозного типа, например, DIP-6, который имеет 6 PIN-код DIP-4, который имеет 4 PIN-код и т. Д.
Optocoubler MCT2E DIP-6 Упаковка

Я буду использовать MCT2E, например, для тестирования.Изучив таблицу данных, мы знаем, что ввод — это номер клеммы LED
. 1 — это анод, а клемма 2 — это катод, в этом случае мы проверим его, используя тот же метод, что и для проверки светодиода. Точка на корпусе микросхемы означает, что первый контакт начинается с нее. Выход — это вывод транзистора с номером 6, который является базовой клеммой, контакт с номером 5 — это клемма коллектора, а контакт с номером 4 — это клемма эмиттера, поэтому метод проверки аналогичен методу проверки транзистора.

Шаг для проверки оптопары.
1. Проверка ввода.

2. Проверка вывода.
Good Optocoupler имеет хорошие результаты проверки как для проверки входа, так и для проверки выхода.

1)   Ввод   Проверка.
Настройте мультиметр на функцию проверки диодов и подключите измерительные провода, как показано на фото.
Изображение номер один — прямое смещение на светодиод, поэтому мы увидим напряжение на светодиоде = 1,077 В.
означает, что светодиод находится в хорошем состоянии.

Хороший светодиод показывает падение напряжения при прямом смещении.

На рисунке номер 2 происходит обратное смещение на светодиод, поэтому мы увидим «OL» (выше предела) на дисплее, что означает, что светодиод все еще исправен.

Хороший светодиодный индикатор «OL» отображается при подаче обратного смещения.

Если это плохой светодиод (короткое замыкание), на дисплее отображается около 0,002 В, как показано ниже.
и первое и второе тестирование даст одинаковые результаты.

Плохой индикатор (короткий) дисплей показывает около 0.002V       2  раз.

Если светодиод неисправен (разомкнут), на дисплее отобразится «OL»
для первого и второго тестирования, результаты будут одинаковыми.

Bad Led Led (Open) Дисплей Show «OL» 2 Время

2) Проверка вывода имеет 2 шага для выполнения (тот же метод, что и проверка транзистора)
2.1 Проверка BC и быть терминал, как показано на фото ниже, имеет 4-кратное измерение.
— Хороший транзисторный выход … при проверке контактов B-C и B-E он показывает высокое сопротивление 1 раз и «OL» при втором тестировании.
—   Обрыв цепи …..отображение «OL» для обоих измерений.
— Короткое замыкание…..отображение «0 Ом» для обоих измерений.
 — Утечка …… отображать некоторое сопротивление для обоих измерений, но не одно и то же значение сопротивления.
Испытания клемм B-C показывают высокое значение сопротивления для первого измерения.
Этот хороший терминал B-C.

B-C  концевое тестирование показывает «OL» для второго измерения.
Этот хороший терминал B-C

Испытания терминала B-E показывают высокое значение сопротивления для первого измерения.
Этот хороший терминал B-E

Тестирование терминала B-E показывает «OL» для второго измерения.
Этот хороший терминал B-E.

2.2 Проверьте клемму C-E, как показано на фото ниже, она должна быть измерена 2 раза.
Хороший выход транзистора при проверке клеммы C-E …отображается «OL» или очень высокое сопротивление.
для обоих измерений (проверка и переключение измерительных проводов)
— Короткое замыкание…..отображение «0 Ом» для обоих измерений.
—   Утечка …… отображать некоторое  сопротивление  для обоих измерений, но не одно и то же значение сопротивления.

C-E проверка, хороший транзисторный индикатор «OL» для первого и второго измерения.
C-E проверка, хороший транзисторный дисплей «OL» для первого и второго измерений.

Подробнее ………………….

1 Ом 10 Ом 100 Ом 1000 Ом 1K 10K 47K Цветовой код резистора и другие Пример

10 ОММ 100 Ом 220 Ом 1k 10k 100k Color код резистор с значенным этикеткой

Резистор Color Code 5 Band 330 Ом 27 Ом 33 Ом 150 Ом 270 Ом и более Пример

Тест IGBT с мультиметрами

SCR с мультиметром

Проверка MOSFET с помощью мультиметра

Проверка симистора с помощью мультиметра

Проверка стабилитрона с помощью мультиметра

Руководство по испытаниям оптопары на воздействие излучения на землю и использованию оптопары в условиях космического излучения

%PDF-1.6 % 170 0 объект > эндообъект 183 0 объект >поток 2002-04-01T16:10:02Z2011-06-30T13:32:05-04:002011-06-30T13:32:05-04:00Acrobat Distiller 4.0 для WindowsGuideline, Тестирование наземного излучения, Оптопара, Космическое излучение, КОМПЛЕКТ, Светодиод , Коллектор-эмиттер application/pdf

  • Руководство по испытаниям оптопары на воздействие наземного излучения и использованию оптопары в условиях космического излучения
  • Оптопара
  • Руководство
  • Наземные радиационные испытания
  • Оптопара
  • Космическое излучение
  • КОМПЛЕКТ
  • Светодиод
  • Коллектор-эмиттер
  • UUID: a36be711-54cb-46b5-b9ec-a919b7ba0784uuid: 4937b281-03bf-4425-9163-95e16bc271c4 конечный поток эндообъект 164 0 объект > эндообъект 163 0 объект > эндообъект 165 0 объект > эндообъект 166 0 объект > эндообъект 167 0 объект > эндообъект 117 0 объект > эндообъект 120 0 объект > эндообъект 123 0 объект > эндообъект 127 0 объект > эндообъект 130 0 объект > эндообъект 133 0 объект > эндообъект 136 0 объект > эндообъект 138 0 объект >поток HWnJ}W%g6o$7q&$~ M $|/{u`boյ:U}8:^,B( d:TEZZ~yt~WQP»Q_GeQh?fYeeC >=}t=8;͠p|F)DδF釶UiA-]U5*}_+W ^8.SȆA»QjC֦OJvЩ;07P6=¨+z\UPLсjxĭ%՟|l6; «q_0!D3аr{Jnnm!`,{NOvU MyNTP ;8

    Схема проверки оптрона (фототранзистор/драйвер/светодиод)

    Схема проверки оптопары (1) Оптопара

    широко используется. В соответствии с характеристиками оптопары разработана удобная тестовая схема оптопары. Схема проста, точна и проста в использовании.

    Принцип цепи:

    При включении питания светодиод не загорается.Нажмите S2, и светодиод загорится. Когда RP отрегулирован, сила света светодиода изменится, что указывает на то, что оптопара исправна. Схема печатной платы показана на рисунке ниже. Батарея принимает батарею кнопки 3V. Аккумулятор устанавливается на поверхность медной фольги печатной платы и может быть зажат медным листом и стабильно приварен.

    Эта печатная плата подходит для tlp621, tlp521, tlp321, tlp124, tlp121, PC817, pc713, pc617, on3111, on3131 и tlp332, tlp532, tlp632, tlp634, tlp732, cnx01aПри использовании 4-контактной оптопары замкните накоротко контакты 1 и 2 S3; при использовании 6-контактной оптопары замкните накоротко 2 и 3 контакты S3.

    Схема проверки оптопары (2)

    По принципу оптопары разработан и изготовлен небольшой дискриминатор, который может быстро оценить качество оптопары. Схема показана на рис. 2. При правильном введении входных и выходных контактов оптопары в четыре соответствующих гнезда дискриминатора, если светодиоды VD1 и VD2 мигают синхронно, оптопара исправна.Если VD1 не мигает, это означает, что светоизлучающая трубка внутри оптопары была разомкнута; если VD1 мерцает, а VD2 не горит или излучает постоянный свет, это говорит о том, что либо вышла из строя светоизлучающая трубка в оптроне, либо открылся или вышел из строя светочувствительный транзистор.

    Рис. 2 принципиальная схема оптопарного дискриминатора

    Рис. 3 Самодельная оптопара

    VD1 использует красный мигающий светодиод, а VD2 использует зеленый общий светодиод.Используется углеродно-пленочный резистор RTX-1/8W. Четыре штыревых гнезда могут быть изготовлены из оголенного медного провода диаметром 0,4–0,6 мм, который можно туго намотать на штырь № 2 более чем на десять витков, а сварочный провод длиной более 3 см должен быть оставлен на хвостовой конец (изолированная труба обшивается), а затем формируется покрышка. G состоит из 4 последовательно соединенных сухих элементов №5 (6В). Удобнее использовать стековые сухие элементы 4ф20-6в. Всю схему можно запаять в небольшую пластиковую коробочку подходящего объема.Из отверстий на панели торчат две заглушки и четыре гнезда для светодиодов. Примечание: расстояние между входными и выходными разъемами не должно превышать 1 см, а длина провода, выходящего из каждого разъема, не должна быть менее 2 см, чтобы можно было гибко менять места для адаптации к обнаружению оптронов разных моделей. и расположение штифтов. Устройство не оборудовано выключателем питания. Электропитание будет автоматически отключено, когда фотоэлемент вытащен после использования.

    Схема проверки оптопары (3)

    Для схемы переключателя часто требуется хорошая электрическая изоляция между схемой управления и схемой переключателя, что очень сложно для обычного электронного переключателя, но легко достигается с помощью фотоэлектрического соединителя. Схема, показанная в (а) на рисунке 46-4, представляет собой простую схему переключения, состоящую из оптопары.

    На рисунке при отсутствии на входе импульсного сигнала триод БГ находится в состоянии отсечки, а светодиод не излучает свет при отсутствии тока через него, поэтому сопротивление на обоих концах a и B очень большие, что эквивалентно выключателю «выключено».Когда на вход добавляется импульсный сигнал, горит BG и горит светодиод, то сопротивление концов a и B становится очень маленьким, что эквивалентно включению. Поэтому, когда нет сигнала, переключатель не разомкнут.

    Схема, показанная в (б) рис. 46-4, находится в состоянии «полоса выключена», потому что при отсутствии входного сигнала, хотя БГ отключен, светодиод будет излучать свет через ток, что делает А и В

    Рисунок 46-4

    Оба конца находятся в состоянии проводимости, что эквивалентно включенному переключателю.Когда есть входной сигнал, BG включен. Поскольку падение напряжения на коллекторном переходе BG ниже 0,3 В, что намного меньше напряжения прямой проводимости светодиода, ток через светодиод не течет и свет не излучается. Поэтому сопротивление на обоих концах А и В очень велико, что эквивалентно выключателю «выключено», поэтому он называется «нормально закрытым».

    Видно, что клемма a и клемма b переключателя не ограничены уровнем потенциала в цепи, но должно быть выполнено, чтобы потенциал клеммы a был положительным, а клемма b отрицательным, и U & AB> 3V лучше.При этом следует учитывать, что УАБ должна быть меньше БВЭО фототриода.

    В соответствии с принципом рисунка 46-4 оптопара может состоять из (a) и (b) рисунка 46-5.

    Рисунок 46-5

    На рисунке (а) показана схема однополюсного двухпозиционного переключателя, в которой подключен внешний диод.


    просмотров сообщений:
    24

    Каковы применения оптопары? – СидмартинБио

    Каковы применения оптопары?

    Общие области применения оптронов включают переключение ввода/вывода микропроцессора, управление питанием постоянного и переменного тока, связь с ПК, развязку сигналов и регулирование электропитания, которые страдают от токовых контуров заземления и т. д.Передаваемый электрический сигнал может быть аналоговым (линейным) или цифровым (импульсным).

    Какая польза от PC817?

    PC817 обычно используется во встроенных проектах в целях изоляции. В своих встроенных проектах я размещаю PC817 после выводов микроконтроллера, чтобы изолировать обратную ЭДС, в случае управления двигателем и т. д. PC-817 имеет несколько применений, например. подавление помех в коммутационных цепях, изоляция входа/выхода для MCU (Micro Controller Unit).

    Что такое pc817c?

    PC817 представляет собой оптоизолятор, состоящий из инфракрасного диода и фототранзистора.В электрических цепях мы используем в основном фильтры для устранения помех. Схема на основе конденсатора и резистора всегда удаляет шум из входящего сигнала, но номинал конденсатора и резистора всегда зависит от входящего сигнала.

    Как сделать схему оптрона?

    Этапы проектирования схемы оптопары

    1. Выберите структуру цепи.
    2. Выберите компонент оптопары.
    3. Установка работы цепи.
    4. Пример конструкции.
    5. Проверьте, может ли оптопара выдавать сигнал низкого уровня.
    6. Другой сценарий, в котором операция является линейной.

    Как использовать PC817?

    Как использовать микросхему PC817. Использование микросхемы PC817 довольно простое, нам просто нужно подключить анодный вывод ИК-светодиода (вывод 1) к логическому входу, который должен быть изолирован, а катод (вывод 2) ИК-светодиода к земле.

    Что такое оптрон PC817?

    Описание. Оптопара PC817 используется для обеспечения гальванической развязки сигнала между двумя цепями с помощью оптического моста.

    Как работают оптопары?

    Оптопара (также называемая оптоизолятором) представляет собой полупроводниковое устройство, позволяющее передавать электрический сигнал между двумя изолированными цепями. В оптроне используются две части: светодиод, излучающий инфракрасный свет, и светочувствительное устройство, улавливающее свет от светодиода.

    Как вы тестируете оптопары?

    Метод №1:

    1. Необходимые детали: мультиметр или омметр, оптопара, резистор 100 Ом, кнопка, батарея или блок питания.
    2. Включите мультиметр и выберите режим сопротивления.
    3. Теперь подключите мультиметр (X1 кОм или X10 кОм) между эмиттером и коллектором следующим образом: красный щуп к коллектору, а черный щуп к эмиттеру.

    Что такое оптопара объяснить?

    Оптопара (также называемая оптоизолятором) представляет собой полупроводниковое устройство, позволяющее передавать электрический сигнал между двумя изолированными цепями. Входная схема принимает входящий сигнал, независимо от того, является ли он переменным или постоянным, и использует этот сигнал для включения светодиода.

    Какая распиновка у pc817?

    Распиновка

    PC817 состоит из четырех (4) контактов, первые два подключены к инфракрасному излучающему диоду (IRED), а последние два подключены к фототранзистору. Все эти четыре вывода приведены в таблице ниже вместе с их именами и статусами. Схема распиновки PC817 показана на рисунке ниже: 2.

    Что такое оптопара pc817?

    Дальнейшие подробности о PC817 будут даны позже в этом руководстве.PC817 представляет собой 4-контактную оптопару, состоящую из инфракрасного излучающего диода (IRED) и фототранзистора, что обеспечивает оптическое соединение, но электрическую изоляцию.

    Для чего нужен ПК 817?

    PC-817 имеет несколько приложений, например. подавление помех в коммутационных цепях, изоляция входа/выхода для MCU (Micro Controller Unit). ПК 817 показан на рисунке ниже.

    Какая польза от pc817 в микроконтроллере?

    В такой защите, как электрическая изоляция, PC 817 надежен в использовании благодаря своей функциональности.PC817 очень эффективен при переключении микроконтроллеров. Можно использовать простые транзисторы, но из-за пренебрежения коэффициентом шума оптопару можно использовать и как переключающую.
