3 простых схемы ИБП постоянного тока для модема / маршрутизатора

В следующей статье мы обсудим 3 полезных схемы источника бесперебойного питания постоянного тока или схемы ИБП постоянного тока для источников бесперебойного питания с низким постоянным током.


В первой идее ниже представлена ​​схема ИБП постоянного тока, которую можно использовать для обеспечения резервного питания модемов или маршрутизаторов во время сбоев в электросети, так что широкополосное / WiFi-соединение никогда не прерывается. Идею запросил г-н Галив.

Технические характеристики

Мне нужна такая схема, как,
У меня есть два адаптера постоянного тока на 12 В (600 мА и 2 А).
Когда присутствует входная сеть, с адаптером 600 мА я хочу зарядить аккумулятор (7,5 Ач), а с адаптером 2 А я хочу использовать свой Wi-Fi роутер.
при отключении сети переменного тока аккумулятор будет бесперебойно обеспечивать резервное копирование моего Wi-Fi роутера, как ИБП.
МОЙ модем рассчитан на 12В 2.0А. Вот почему я хочу использовать два адаптера постоянного тока 12 В.



Дизайн

Для предлагаемого применения два адаптера фактически не требуются. Один адаптер, вероятно, тот, который используется для зарядки аккумулятора ноутбука, может также использоваться для зарядки внешнего аккумулятора.

Глядя на данную принципиальную схему ИБП с модемом постоянного тока, мы можем увидеть простую, но интересную конфигурацию, включающую пару диодов D1, D2 и резистор R1.


Обычно зарядное устройство для ноутбука рассчитано на 18 В, поэтому для зарядки аккумулятора на 12 В его необходимо снизить до 14 В. Это легко сделать с помощью транзисторного стабилитрона.

При наличии сети напряжение на катоде D1 больше положительного, чем на D2, что удерживает D2 обратным смещением. Это позволяет проводить только D1, подавая напряжение с адаптера на модем.

При выключении D2 подключенная батарея начинает получать необходимое зарядное напряжение через R1 и начинает заряжаться в процессе.

В случае сбоя в сети переменного тока D1 отключается и, следовательно, позволяет D2 проводить, позволяя напряжению аккумулятора мгновенно достигать модема, не вызывая перебоев в сети.

R1 необходимо выбирать в зависимости от величины зарядного тока подключенного аккумулятора.

Намного лучшая и улучшенная версия вышеизложенного показана на следующей диаграмме:

2) Цепь повышающего напряжения ИБП от 6 В до 220 В

Вторая схема объясняет простую схему ИБП с повышающим преобразователем для подачи бесперебойного питания на приставки спутникового телевидения, так что запись в автономном режиме никогда не прерывается во время отключения электроэнергии. Идея была предложена г-ном Анируддха Мукхерджи.

Технические характеристики

Я энтузиаст-электронщик. Хотя я знаю только основы, я уверен, что вы должны получать сотни писем ежедневно, и я полностью рассчитываю на свою удачу, если это попадет вам в «глаза».

Мое требование:

Резервный источник постоянного тока 16 вольт 1 ампер для моей квартиры централизованный распределительный щит Tata sky.
Проблема: люди, обслуживающие мою квартиру, не используют резервное копирование (генератор) в дневное время, у меня есть цифровой видеорегистратор Tata sky, который не может записывать, поскольку происходит потеря сигнала из-за сбоя питания.

Разрешение:

Я подумал о небольшой резервной системе, я купил небольшую схему балласта CFL на 6 вольт и 11 Вт, думая, что это дешевое альтернативное решение, но то же самое не сработало.

Почему я ищу источник переменного тока вместо постоянного тока? Я не хочу вмешиваться в их систему и получать штрафы за любые сбои, которые могут возникнуть из-за естественного хода работы.

Не могли бы вы помочь мне с очень простой и недорогой схемой, которая даст мне мощность 220 вольт 20 ватт от 6-вольтовой батареи 5ач. Если быть точным 220 вольт от батареи 6 вольт, так как я купил батарею 6 вольт 5 ач недавно. Требуемая выходная мощность составляет менее 20 Вт,
номиналы адаптера:

Выход — 16 вольт 1 ампер
Вход — 240 вольт 0,06 ампер

Я знаю, что у вас много работы, но если бы вы могли уделить немного времени и помочь мне с этим, это было бы большим подспорьем. Спасибо

Спасибо,
Анируддха

Дизайн

Поскольку сегодня все электронные системы используют источник питания SMPS, вход не обязательно должен быть переменным током для питания этого оборудования, скорее, эквивалентный постоянный ток или импульсный постоянный ток также становятся полезными и работают так же хорошо.

Обращаясь к диаграмме выше, можно увидеть пару разделов, конфигурация IC1 позволяет повысить постоянный ток 6 В до гораздо более высокого импульсного постоянного тока 220 В через топологию повышающего преобразователя с использованием IC 555 в нестабильной форме. Крайняя левая аккумуляторная секция обеспечивает переключение с сети на резервную батарею каждый раз, когда цепь обнаруживает сбой питания.

Идея довольно проста и не требует особой проработки.

Как работает схема

IC1 сконфигурирован как нестабильный генератор, который управляет T1 и, следовательно, L1 с одинаковой частотой.

T1 индуцирует весь ток батареи через L1, в результате чего на нем появляется пропорционально повышенное напряжение во время периодов выключения T1 (индуцированная обратная ЭДС от L1).

L1 должен быть соответствующим образом рассчитан, чтобы он генерировал требуемую величину напряжения на показанных клеммах.

Указанные 200 витков предварительно рассчитаны и могут потребовать значительных изменений для достижения предполагаемых 220 В от входного источника питания 6 В.

Т2 вводится для регулирования выходного напряжения до желаемого безопасного уровня, который здесь составляет 220 В.

Таким образом, Z1 должен быть стабилитроном 220 В, который проводит ток только тогда, когда этот предел превышен, что вынуждает T2 проводить и заземлять вывод 5 IC, останавливая частоту на выводе 3 до нулевого напряжения.

Вышеупомянутый процесс постоянно настраивается, быстро обеспечивая постоянное напряжение 220 В на выходе.

Адаптер, который можно увидеть в крайнем левом углу, используется по двум причинам: во-первых, чтобы гарантировать, что IC1 работает непрерывно и выдает необходимое 220 В для подключенной нагрузки независимо от наличия сети (как в онлайн-системах ИБП), а также для обеспечения зарядного тока аккумулятора при наличии сетевого напряжения.

Соответствующий транзистор TIP122 предназначен для генерации регулируемого постоянного тока 7 В для аккумулятора, а также для ограничения чрезмерной зарядки аккумулятора.

Использование выключения операционного усилителя

Если вам нужна точная схема, которая будет точно контролировать батарею ИБП постоянного тока и реализовывать требуемые отключения при перезарядке и низком разряде, следующая конструкция может оказаться полезной.

3) Резервная цепь ИБП постоянного тока

В этой третьей концепции ниже мы изучаем пару простых резервных цепей ИБП для обеспечения безопасного бесперебойного питания важных устройств, таких как компьютерный ATX или модемы и т. Д. Идея была запрошена г-ном Шаяном Фирузи.

Цели и требования схемы

  1. Есть много продуктов, которые имеют 2 входа для разных источников питания, например, один для обычной сети, один для генератора или другой сети, например, серверов, маршрутизаторов и некоторого критического оборудования, мы называем это резервными источниками питания.
  2. У меня есть оборудование, которое потребляет 3 ампера при 12 вольт постоянного тока, если я использую 2 передачи с 12 вольт, выход 3 ампер, какой из них берет на себя ответственность, а какой ждет первой потери ?? Оба одинаковы по напряжению и силе тока, я не хочу, чтобы они работали вместе,
  3. Я хочу, чтобы второй блок питания был в режиме ожидания
  4. Простой вопрос: что будет, если я заменю батарею другим блоком питания на 12 вольт? Будет ли он работать как резервный или резервный источник питания?
  5. Заранее спасибо за ответ И если можно, расскажите о модели диода и других компонентов на 12 вольт 3 ампера.

Дизайн

В соответствии с запросом схема, описанная в приведенной выше ссылке, может быть изменена для работы с другим источником питания постоянного тока, исключив батарею и связанные с ней каскады, как показано в следующей форме резервной схемы ИБП:

Использование двух входов источника питания

Как мы видим, схема предназначена для работы с парой источников питания с идентичными характеристиками, так что при выходе из строя первичного источника питания реле мгновенно переключается на вторичный источник питания, обеспечивая бесперебойное питание подключенной нагрузки. .

Диод D1 гарантирует, что, пока первичный источник питания активен, а реле находится в отключенном положении, оно подключается последовательно с D3, создавая большее прямое падение, чем диод первичного питания D4 … таким образом, позволяя первичному напряжению быть в командном режиме. и питание нагрузки.

Однако, как только основной источник выходит из строя, D4 отключается, и на эту долю секунды D1 и D4 принимают на себя питание нагрузки, пока реле не переключится на обход D1 и включение полной номинальной мощности нагрузки.

На следующей схеме показан метод, который позволяет включить батарею в предлагаемую резервную схему ИБП, а основной источник питания заменить солнечной панелью, что делает систему трехсторонней защищенной цепью ИБП.

Использование источника питания с аккумулятором

Обращаясь к диаграмме, пока доступна солнечная энергия, реле остается активированным, обеспечивая отключение питающей сети 14 В от системы.

Солнечная энергия тем временем заряжает аккумулятор, а также подключенную нагрузку через D1.

Энергия батареи немного ниже, чем мощность солнечной панели, поэтому D2 остается отключенным, так что только D1 может передавать солнечную энергию к подключенной нагрузке на выходе.

Использование TIP122 для зарядки аккумулятора CV

TIP122 обеспечивает регулируемое и безопасное защищенное от перезарядки питание для аккумулятора, которое заряжается исключительно от напряжения панели в дневное время.

С наступлением ночи реле деактивируется в какой-то момент, когда солнечная энергия становится слишком слабой, чтобы удерживать реле в активном состоянии.

Вышеупомянутое переключение мгновенно включает сетевое напряжение 14 В в систему, позволяя нагрузке переключаться на сетевое напряжение без прерывания.

Питание от батареи гарантирует, что пока реле переключается с солнечной батареи на питание от сетевого адаптера, оно компенсирует кратковременный перерыв в подаче электроэнергии, подавая свою собственную мощность на нагрузку и предотвращая даже микросекундный перерыв в питании нагрузки. .

Батарея также образует третью «линию защиты» на случай одновременного отказа как первичного, так и вторичного питания, и всегда находится в режиме ожидания для рекомендуемой работы схемы резервного источника бесперебойного питания.

Первую резервную схему ИБП, включающую два источника питания, можно лучше модифицировать, как показано ниже, здесь видно, что реле Н / З напрямую подключено к нагрузке, что обеспечивает нулевое падение напряжения в линии питания:

Модем ИБП с использованием зарядного устройства Li-IOn TP4056

Если вы хотите сделать ИБП 5 В постоянного тока для вашего маршрутизатора, используя зарядные устройства типа TP4056 и модулей повышающего преобразователя, может помочь следующая конструкция:

Вышеупомянутая конструкция также может быть построена без реле, как показано ниже:

Предыдущая статья: Цепь энергосберегающего автоматического светодиодного контроллера Далее: Схема драйвера лазерного диода

Источники бесперебойного питания APC SU620 (Курсовая работа)

Федеральное агентство по образованию

Федеральное государственное образовательное учреждение

среднего профессионального образования

«Ивановский промышленно-экономический колледж»

Пояснительная записка

к курсовому проекту на тему:

«Источники бесперебойного питания APC SU620»

Студент Смирнов Н.

В.

Иваново 2009

РЕФЕРАТ

В данном курсовом проекте 14 страниц, 1 таблица и 5 литературных источников.

ИБП, ПРИНЦИПИАЛЬНАЯ СХЕМА, КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, АКБ, СХЕМА ЭЛЕКТРИЧЕСКАЯ ПРИНЦИПИАЛЬНАЯ.

В данном курсовом проекте мы рассмотрим ИБП APC SU620, типа Line-Interactive, а именно: конструкцию и технические характеристики ИБП, принципиальную схему ИБП и типовые неисправности ИБП, а также методы их устранения

СОДЕРЖАНИЕ

Введение

1. Конструкция и технические характеристики ИБП

2. Принципиальная схема ИБП

3. Типовые неисправности ИБП и методы их устранения

Заключение

Список использованных источников

Приложение

ВВЕДЕНИЕ

Наверное, обычный пользователь и не подозревает, каким опасностям он подвергает свой компьютер, подключая его к обыкновенной сети электропитания. Казалось, чего проще: воткнул штекер в розетку — и работай на здоровье. Однако в результате не получается ни работы, ни здоровья: сколько раз вам приходилось хвататься за сердце при виде внезапно гаснущего монитора, осознавая безвозвратную потерю набиравшегося в течение нескольких часов текста? И если бы дело ограничивалось только пропаданием напряжения в электросети, — «электрические демоны» изощренны и коварны, их обличия разнообразны, имя им легион: броски напряжения, электромагнитные наводки, грозовые разряды…

1. КОНСТРУКЦИЯ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИБП

Компанией APC в серии Smart-UPS выпускаются модели ИБП SU420/620/700/1000/ 1400, относящиеся к классу Line-interactive. На тыльной стенки источника имеется четыре сетевые розетки, расположенные в виде вертикального ряда. Как правило, верхняя розетка в этом ряду не обеспечивается батарейным питанием, напряжение на ней присутствует при подключенном ИБП к сети и выключенной кнопке сеть.

Аппаратура, подключенная к этой розетке, будет защищена только лишь от перенапряжения, поэтому к ней рекомендуется подключать печатающее устройство, сканер, факс, акустическое устройство или любое другое устройство, не требующее предварительного сохранения информации. Остальные розетки, кроме защиты от перенапряжения, обеспечивают защиту и от пропадания электроэнергии. ИБП снабжается программным обеспечением для дистанционного управления питанием. В этом случае кабель интерфейса подключается к порту RS232 разъемом DB-9.

Line-Interactive

В прямой цепи содержатся ступенчатый-автоматический регулятор напряжения (Booster). Инвертор соединен с нагрузкой и питает ее параллельно стабилизируемому переменному напряжению. Booster имеет несколько дополнительных отводов во вторичной обмотке переключением которых в случае изменения входного напряжения управляет контроллер, поддерживая напряжения на выходе в заданном диапазоне.

2. ПРИНЦИПИАЛЬНАЯ СХЕМА ИБП

Принципиальная схема

Указанные модели характеризуются одинаковой идеологией построения принципиальной схемы и имеют тоже программное обеспечение, что и Back-UPS. Источники в серии отличаются емкостью батарей, а также исполнением выходного каскада источника, т.е. числом выходных транзисторов в инверторе и мощностью трансформатора, а соответственно – размерами. Рассмотрим особенности построения принципиальных схем этих моделей.

Входной и выходной фильтры

Напряжения первичной сети поступает на входной фильтр EMI/RFI помех, образованный элементами L1, C14, C15, C16. Защита первичной сети от выбросов осуществляется металлооксидными варисторами MV1, MV3, MV4. К выходу фильтра подключен датчик контроля входного напряжения Т1. Далее напряжения электрической сети поступает на выход источника. При работе от сети возможны два случая: входное напряжение соответствует номинальному значению или оно ниже/выше номинального.

Пусть входное напряжения первичной сети соответствует номинальному значению. В этой ситуации при включенном ИБП, т.е. при замкнутых контактах 1-2, 3-4 реле RY5, 3-4 реле RY4, 3-5 реле RY3, 5-3 реле RY2 это напряжение поступает на выходной фильтр источника, состоящий из элементов C17, MV2. Через замкнутые контакты 2-3 реле RY3 выходное напряжения сети снимается с выходных клемм источника HOT-OUT и XFMR-NEU. В цепь выходного фильтра включены трансформаторы токов СТ1 и СТ2. Первый, СТ1 контролирует высокочастотные выбросы в первичной сети, второй СТ2 предназначен для контроля тока нагрузки. Трансформатор Т2 осуществляет контроль выходного напряжения.

Если же напряжения первичной сети ниже/выше номинального, но не меньше 194 В (больше 249 В), в этом случае замыкаются контакты 4-3 (4-3) реле RY2 (RY3), в результате чего к выходному напряжению добавляется (отнимается) напряжения дополнительной обмотки, подключенной к клеммам XFP-TAP1, XFP-TAP2. При этом выходное напряжения устанавливается равным 218…223 В.

Цепи контроля и управления

Управления режимами работы источника питания осуществляется микропроцессором IC12 типа S87C654. Контролируемые сигналы (входное IN-RECT и выходное напряжение OUT-RECT, ток нагрузки PWR-OUT, напряжение заряда АКБ +24V-FET, состояния инвертора CH-ERR, температура) преобразуются в импульсный сигнал с помощью аналого-цифрового преобразователя последовательного типа IC10 (ADC0838), который затем поступает на вход Р2.6 микропроцессора IC12 и на вход DI (вывод 3 IC13) перепрограммируемого постоянно запоминающего устройства (EEPROM).

Осуществляя последовательный анализ этих сигналов, микропроцессор выдает команды управления, причем с выходов порта Р2 происходит корректировка выходного напряжения в режиме работы от сети. Так, например, при понижении/повышении входного напряжения в пределах 12% от номинального (информация о нем поступает с трансформатора Т1 и подключенному ко вторичной обмотки Т1 выпрямителя D18, D19, D20, C40) с вывода Р2.

2/Р2.3 (н. 23/24) микропроцессор выдает команду BOOST/TRIM для управления реле RY3/RY2, с помощью которой осуществляется согласное или встречное подключение дополнительной обмотки к шине выходного напряжения.

Связь с главной ЭВМ осуществляется по порту Р3, входная информация поступает на вход Р3.0. В случае поступления команды на отключения выходного напряжения источника IC12 с вывода Р2.4 выдает команду SHUTDOWN на сброс нагрузки с помощью реле RY1.

При длительном исчезновении напряжения сети, а также при понижении выходного напряжения до уровня Uном-12% с триггера Q54, Q55, Q56 на микропроцессор IC12 поступает сигнал AC-OUT, который посылает команду на включения инвертора. Для формирования выходного напряжения близкого к синусоидальному с порта Р0 на цифро-аналоговый преобразователь IC15 поступает цифровой код синусоиды.

Элементы IC11, Q51, Q52, Q53 образуют схему начальной установки микропроцессора. Наличие встроенного слота SNMP позволяет расширить возможности источника питания путем подключения дополнительных плат.

При этом появляется возможность иметь прямое соединение с сервером при наличии адаптера Power Net SNMP, управления до трех серверов с расширителем интерфейса ИБП, дистанционное управление от модема при помощи устройства Call-UPS.

Инвертор ИБП схема заряда АКБ

Режимы заряда и питания ИБП от АКБ реализуются микросхемами IC14, IC17. При питании от батарей осуществляется управления транзисторами инвертора. Выходной мостовой инвертор составного типа, который включает мощные выходные каскады на полевых транзисторах и драйверы для управления ими. Выходной каскад образуют полевые транзисторы Q9…Q14, Q19…Q24, а транзисторы Q27…Q37 являются драйверами выходного каскада.

3 ТИПОВЫЕ НЕИСПРАВНОСТИ ИБП И МЕТОДЫ ИХ УСТРАНЕНИЯ

ИБП не включается при нажатой кнопке «сеть». На выходных розетках отсутствует переменное напряжение.

Проверить качество подсоединения ИБП к электрической сети, исправность кнопки «сеть», исправность реле RY1, RY2, RY3, RY4, RY5.

При включении ИБП происходит сброс нагрузки.

Сработал входной автоматический выключатель ИБП, уменьшить нагрузку на ИБП, отсоединив часть оборудования, при необходимости полностью. Возвратить автоматический выключатель в исходное состояние, нажав на его плунжер. Проверить исправность Q45.

ИБП включается только от батареи при номинальном сетевом напряжении.

Проверить исправность входных цепей ИБП, в частности элементов EMI/RFI фильтры

ИБП не обеспечивает расчетного времени резервирования.

Проверить состояние батареи, при необходимости зарядить. Если срок службы истек – батарею заменить.

Мигают индикаторы «Сеть» и «Питание от батареи».

Проверить исправность элементов СТ2, IC8, IC9, Q38, IC10, IC15, неисправный элемент при необходимости заменить.

Не заряжается батарея.

Проверить исправность батареи, схемы заряда – IC14, C88, C17, IC12 при необходимости заменить.

Не происходит самотестирования ИБП при нажатии кнопки «сеть».

Проверить исправность батареи, схемы управления инвертором IC14, микропроцессора IC12.

ЗАКЛЮЧЕНИЕ

В данной работе я осмотрел ИБП и ознакомился с:

        • Принципиальной схемой ИБП

        • Типовыми неисправностями ИБП и методами их устранения

В принципиальной схеме ИБП я рассмотрел: принцип ее работы, входные и выходные фильтры, цепи контроля и управления, инвертор ИБП, схему заряда АКБ и пришел к выводу, что схема составлена очень грамотно и замечательно работает.

Также я ознакомился с типовыми неисправностями ИБП и методами их устранения и узнал для себя много того, чего мне может пригодится в дальнейшей жизни при работе с ИБП.

СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ

1. А.Г. Кушниренко, Г.В. Лебедев, Р.А. Сворень. Основы информатики и вычислительной техники. – М.: Просвещение, 2002.

2. А.Г. Гейн, В.Г. Житомирский, Е. В. Линецкий, М.В. Сапир, В.Ф. Шолохович. Основы информатики и вычислительной техники. – М.: Просвещение, 2004 .

3. А.М. Кенин, Н.С. Печенкина. Работа на ЭВМ. – М.: Книга, ЛТД, 2003.

4. В.Э. Фигурнов. ЭВМ для пользователя. – СПб.: АО Коруна, 20044.

5. О.Е. Вершинин. За страницами учебника информатики. – М.: Просвещение, 2002

Приложение 1(начало)

Рис. П.1.1. Принципиальная схема ИБП APC SU620

Приложение 1(окончание)

Рис. П.1.2. Принципиальная схема ИБП APC SU620

Приложение 2

Технические характеристики SU620

Параметр

SU620

Допустимое входное напряжения, В

0-320

Входное напряжения (при работе от сети), В

165…283

Выходное напряжение, В

208-253

Защита входной цепи от перегрузки

Возвращаемый в исходное положение автоматический выключатель

Диапазон частоты (при работе от сети), Гц

47…63, автоматическое измерение

Время перехода, мс

4

Максимальная нагрузка ВА/Вт

620/390

Выходное напряжение при работе от сети, В

230

Частота при работе от батареи, Гц

50±0,1 или 60±0,1, если во время отключения электроснабжения не была осуществленна синхронизация с частотой сети

Форма сигнала при работе от батареи

Ступенчатая синусоида

Защита выходной цепи от перегрузки

Защита от перегрузки и короткого замыкания, выключение при перегрузке с фиксацией

Тип батареи

RBC4

Срок службы батарей, лет

3…6, в зависимости от числа циклов разрядки и температуры окружающей среды

Низкочастотный уровень шума, дБ

<45 на расстоянии 1м

Удовлетворяет стандартам по технике безопасности

EN50091, EN60950 выдан VDE

Стандарты электромагнитной совместимости

EN55022

Стандарт защищенности от электромагнитных помех

IEC801-2, уровень IV, 801-3, уровень III, 801-4 уровень IV

SVC V-1500-L ИБП для компьютера 1500ВА (900 Вт)

ИБП SVC V-1500-L 900 Вт (встроенные батареи 2шт х 9Ач)

Современный, мощный, напольный и компактный ИБП с диапазоном 165-275 вольт по входному напряжению.
Разработка и производство КНР, компанией SVC на собственных заводах с 2001 года. SVC является крупным предприятием в стране. Низкая цена обусловлена большим количеством выпускаемой продукции.
Основная задача этих ИБП — в случае аварии общего электропитания держать работу подключенного оборудования (ПК) до 5-10 минут.

  • Модели V — 500-2000 — с индексом L — это бюджетные ИБП с внутренней АКБ.
  • Серия L- нет порта для связи с ПК. Серия F — оснащена USB портом для связи с ПК.

Важно знать о модели ИБП SVC V-1500-L перед покупкой:

  • Мощность: к выходу этого ИБП можно подключить оборудование мощностью до 900 Вт при входном напряжении выше 190v.
    Важно! При входном напряжении ниже 190v допустимая мощность 700 Вт.
    Рекомендуем не использовать на пределе мощности — снижается надежность, выбирайте на ступень больше, например SVC V-2000-L 1200 Вт.
  • Время автономии: зависит от мощности нагрузки: 5-10 минут.
    Если этого времени недостаточно — выбирайте ИБП в которых установленны батареи большей емкости и в большем количестве.
  • Нет порта для связи ИБП с ПК: это означает, что Вы не сможете в автоматическом режиме программно завершить работу ПК при низком уровне оставшегося заряда АКБ.
  • Аккумуляторы: внутри корпуса установлены две АКБ, напряжением 12v, емкостью 9 Ач.
    Стоимость и аналоги АКБ для замены Leoch DJW 12-9 или WBR HR 1234W.
  • Обслуживание: заключается в периодической (раз в 3-5 лет) замене аккумуляторов и очистке от пыли вентилятора (если есть) и теплоотводов.
  • Эксплуатация: при положительной температуре, оптимально от +5 до +30 градусов.
  • Хранение: необходимо полностью зарядить АКБ перед длительным хранением. Один раз в 6 месяцев требуется подзаряд.
  • Гарантия и сервис: официальная, от производителя 12 мес.

Подробнее изложено в руководстве по эксплуатации, в разделе «документация» страницы сайта.

100% эффективен и применяется: для бесперебойного питания оборудования с импульсными блоками питания (компьютеры, мониторы, атс, кассовые аппараты, видеорегистраторы).

  • Топология Line-Interactiv конструктивно имеет внутри AVR (корректор входного напряжения): его основное назначение поднять или опустить входное напряжение если оно вышло за границу диапазона 200-235 вольт. Это позволяет не использовать лишний раз энергию аккумуляторов и задействовать их лишь в случае когда напряжение вышло за границу 165-275 вольт или пропало совсем. Справочник типы ИБП.
  • Аппроксимированный (ступенчатый) синус: появляется на выходе ИБП только в режиме работы от батарей. Есть ограничения по типу подключаемого оборудования. Виды выходного сигнала ИБП.

Не применяется: для питания индуктивной нагрузки. Примером могут служить циркуляционные насосы котлов отопления, компрессоры холодильников и кондиционеров, водяные насосные станции, погружные насосы, освещение лампами накаливания и люминесцентными светильниками. Для этих потребителей используйте ИБП с чистым синусом на выходе.

Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии передач, ИБП не защищен от повреждения при «отгорании» нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.

ИБП не исправляет частоту входного напряжения: Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут на выходе будет ровно 50 Гц.


Принципиальная схема и устройство ИБП SVC серии V.
Схема Line-interactiv ИБП

Главное преимущество перед Off-Line ИБП — широкий диапазон работы по входному напряжению без перехода на питание от батарей!

Недостатками этой топологии является:

  • Скачки напряжения на выходе ИБП при переключении обмоток трансформатора в корректоре напряжения.
  • Падение мощности ИБП в зависимости от уровня входного напряжения. Поясним, при входном напряжении меньше 190 вольт и ниже мощность ИБП падает до 50%. Другими словами, если в сети 150 вольт, ИБП мощностью в 500 ВА превращается в ИБП мощностью в 250 ВА и может выключится по перегрузке или сломаться.
  • Неполная фильтрация напряжения сети от вч помех и выбросов.
  • Время перехода с режима на режим: – 6 мс, т.е. есть провал в питании нагрузки, (зависит от модели и мощности).

Энергия ИБП 800 (инвертор) линейно интерактивный.

Для компьютеров и офисной техники.

Энергия ИБП 800 (480 Вт) встроенные батареи 1шт х 7Ач

Современный, простой, ИБП с диапазоном 165-275 вольт по входному напряжению.
Разработка и производство КНР. В РФ поставляется с 2015 года. По статистике продаж, хорошее сочетание цена-качество.
Основная задача ИБП — в случае аварии общего электропитания обеспечить работу подключенного оборудования (ПК) до 5-10 минут.

Важно знать о модели ИБП Энергия 800 перед покупкой:

  • Мощность: к выходу этого ИБП можно подключить оборудование мощностью до 480 Вт при входном напряжении выше 190v.
    Важно! При входном напряжении ниже 190v допустимая мощность 360 Вт.
    Рекомендуем не использовать на пределе мощности — снижается надежность, выбирайте на ступень больше, например Энергия ИБП 1200 720 Вт.
  • Время автономии: зависит от мощности нагрузки: 5-10 минут.
    Если этого времени недостаточно — выбирайте ИБП в которых установленны батареи большей емкости и в большем количестве.
  • Нет порта для связи ИБП с ПК: это означает, что Вы не сможете в автоматическом режиме программно завершить работу ПК при низком уровне оставшегося заряда АКБ.
  • Аккумуляторы: внутри корпуса установлена одна АКБ, напряжением 12v, емкостью 7-9 Ач.
    Стоимость и аналоги АКБ для замены Leoch DJW 12-9 или Leoch DJW 12-7.2.
  • Обслуживание: заключается в периодической (раз в 3-5 лет) замене аккумуляторов и очистке от пыли вентилятора (если есть) и теплоотводов.
  • Эксплуатация: при положительной температуре, оптимально от +5 до +30 градусов.
  • Хранение: необходимо полностью зарядить АКБ перед длительным хранением. Один раз в 6 месяцев требуется подзаряд.
  • Гарантия и сервис: официальная, от производителя 12 мес.

Подробнее изложено в руководстве по эксплуатации, в разделе «документация» страницы сайта.

100% эффективен и применяется: для бесперебойного питания оборудования с импульсными блоками питания (компьютеры, мониторы, атс, кассовые аппараты, видеорегистраторы).
  • Топология Line-Interactiv конструктивно имеет внутри AVR (корректор входного напряжения): его основное назначение поднять или опустить входное напряжение если оно вышло за границу диапазона 200-235 вольт. Это позволяет не использовать лишний раз энергию аккумуляторов и задействовать их лишь в случае когда напряжение вышло за границу 165-275 вольт или пропало совсем. Справочник типы ИБП.
  • Аппроксимированный (ступенчатый) синус: появляется на выходе ИБП только в режиме работы от батарей. Есть ограничения по типу подключаемого оборудования. Виды выходного сигнала ИБП.
Не применяется: для питания индуктивной нагрузки. Примером могут служить циркуляционные насосы котлов отопления, компрессоры холодильников и кондиционеров, водяные насосные станции, погружные насосы, освещение лампами накаливания и люминесцентными светильниками. Для этих потребителей используйте ИБП с чистым синусом на выходе.
Не защищает: оборудование от остаточного перенапряжения при ударах молнии в линии передач, ИБП не защищен от повреждения при «отгорании» нуля или прихода межфазных 380 вольт на вход, само оборудование при этом защищено. Для надежности работы рекомендуем установить на входе быстродействующие реле напряжения.
ИБП не исправляет частоту входного напряжения: Если на входе в ИБП частота 47 Гц, то и на выходе будет 47 Гц. Выход и вход строго синхронизированы. А при выходе за границу по частоте, ИБП переключается в режим питания от батарей и тут на выходе будет ровно 50 Гц.

Принципиальная схема и устройство Энергия ИБП 800.
Схема Line-interactiv ИБП

Главное преимущество перед Off-Line ИБП — широкий диапазон работы по входному напряжению без перехода на питание от батарей!

Недостатками этой топологии является:

  • Скачки напряжения на выходе ИБП при переключении обмоток трансформатора в корректоре напряжения.
  • Падение мощности ИБП в зависимости от уровня входного напряжения. Поясним, при входном напряжении меньше 190 вольт и ниже мощность ИБП падает до 50%. Другими словами, если в сети 150 вольт, ИБП мощностью в 500 ВА превращается в ИБП мощностью в 250 ВА и может выключится по перегрузке или сломаться.
  • Неполная фильтрация напряжения сети от вч помех и выбросов.
  • Время перехода с режима на режим: – 6 мс, т.е. есть провал в питании нагрузки, (зависит от модели и мощности).

Схема блока бесперебойного питания для компьютера

Источник бесперебойного питания довольно сложное устройство, которое условно можно разделить на два блока — это преобразователь 12В в сетевое 220В, и зарядное устройство выполняющее обратную функцию: 220В на 12В для подзарядки аккумулятора. В большинстве случаев ремонт бесперебойника очень проблемный и дорогостоящий. Но пробовать всё-же стоит — конечно всегда есть шанс на халяву в виде сгоревшего предохранителя:)

У знакомого на фирме выкинули нерабочий бесперебойник модели APC 500. Но прежде чем пустить его на запчасти, решил попробовать его оживить. И как оказалось не зря. Прежде всего меряем напряжение на аккумуляторной гелевой батарее. Для функционирования бесперебойника но должно быть в пределах 10-14В. Вольтаж в норме, так что проблема с аккумулятором отпадает.

Теперь осмотрим саму плату и померяем питание в ключевых точках схемы. Родной принципиальной схемы бесперебойника APC500 не нашёл, но вот кое что похожее. Для лучшей чёткости скачайте полноценную схему здесь. Проверяем мощные олевые транзисторы — норма. Питание на электронную управляющую часть источника бесперебойного питания поступает с небольшого сетевого трансформатора на 15В. Меряем это напряжение до диодного моста, после, и после стабилизатора 9В.

А вот и первая ласточка. Напряжение 16В после фильтра входит в микросхему — стабилизатор, а на выходе всего пару вольт. Заменяем её на аналогичную по вольтажу модель и воссстанавливаем питание схемы блока управления.

Бесперебойник начал трещать и жужжать, но на выходе 220В по прежнему не наблюдается. Продолжаем внимательный осмотр печатной платы.

Ещё одна проблема — одна из тонких дорожек перегорела и пришлось заменить её тонкой проволочкой. Вот теперь устройство бесперебойного питания APC500 заработало без проблем.

Испытывая в реальных условиях, пришёл к выводу, что встроенная пищалка сигнализатор отсутствия сети орёт как дурная, и не мешало бы её немного утихомирить. Полностью выключать нельзя — так как будет не слышно состояния аккумулятора в аварийном режиме (определяется по частоте сигналов), а вот сделать тише можно и нужно.

Это достигается включением резистора на 500-800 Ом последовательно со звукоизлучателем. И напоследок несколько советов владельцам бесперебойников. Если он иногда отключает нагрузку, возможно проблема в блоке питания компьютера с «подсохшими» конденсаторами. Подключите UPS ко входу заведомо исправного компа и посмотрите — прекратятся ли срабатывания.

Бесперебойник иногда неверно определяет ёмкость свинцовых батарей показывая статус ОК, но стоит только ему переключится на них, как они внезапно садятся и нагрузка «выбивается». Убедитесь, что клеммы заходят плотно, а не болтаются. Не отключайте его надолго от сети, лишая возможности держать аккумуляторы на постоянной подзарядке. Не допускайте глубоких разрядов батарей, оставляя по меньшей мере 10% емкости, после чего следует отключать бесперебойник до восстановления питающего напряжения. Хотя бы раз в три месяца устраивайте «тренировку», разряжая батарею до 10% и опять заряжая аккумулятор до полной ёмкости.

Источник бесперебойного питания, или как в простонародье его называют ЮПС (BACK UPS) — это по сути повышающий преобразователь и зарядное устройство в одном корпусе. Устройство очень полезное, особенно для владельцев ПК. Устройство может автономно питать компьютер, если по каким-то причинам внезапно выключили электричество. К сожалению, встроенный аккумулятор не позволяет питать компьютер в течении долгого времени, поскольку его емкость ограничена 7-ю амперами (в некоторых мощных моделях стоит АКБ до 15-20А). Перейдем к самому аккумулятору.

В источниках бесперебойного напряжения используется закрытый гелиевый или кислотный аккумулятор. Встроенный аккумулятор рассчитан обычно на емкость от 7 до 8 Ампер/час, напряжение — 12 вольт. Аккумулятор полностью герметичен, это позволяет использовать устройство в любом состоянии. Помимо аккумулятора, внутри можно разглядеть громадный трансформатор, в данном случае на 400-500 ватт. Трансформатор работает в двух режимах —

1) как повышающий трансформатор для преобразователя напряжения.

2) как понижающий сетевой трансформатор для зарядки встроенного аккумулятора.

При работе в обычном режиме нагрузка питается отфильтрованным напряжением сети. Для подавления электромагнитных и помех во входных цепях используются фильтры. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. BACK UPS класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых производителями Back-UPS находится в диапазоне 250-1200 ВА. Схема источника бесперебойного напряжения BACK UPS достаточно сложна. В архиве вы можете скачать большой сборник принципиальных схем, а ниже приведены несколько уменьшенных копий — клик для увеличения.

Тут можно встретить специальный контроллер, который отвечает за правильную работу устройства. Контроллер активирует реле, когда сетевое напряжение отсутствует и если бесперебойник включен, то он будет работать как преобразователь напряжения. Если напряжение в сети снова появляется, то контролер отключает преобразователь и устройство превращается в зарядное устройство. Емкость встроенного аккумулятора может хватать до 10 — 30 минут, если, разумеется, устройство питает компьютер. Подробнее почитать про работу и назначение узлов бесперебойника можно почитать в этой книге.

BACK UPS может быть использован в качестве резервного источника питания, вообще рекомендуется иметь каждому дому по бесперебойнику. Если бесперебойный ИП предназначен для бытовых потребностей, то желательно выпаять с платы сигнализатор, он напоминает, что устройство работает как преобразователь, напоминание писком он делает в каждые 5 секунд, а это надоедает. На выходе преобразователя чистые 210-240 вольт 50 герц, но что касается формы импульсов, там явно не чистый синус. BACK UPS может питать любую бытовую технику, в том числе и активную, разумеется, если мощность устройства позволит этого.

УСТРОЙСТВО ИБП КЛАССА OFF-LINE

К ИБП класса Off-line фирмы АРС относятся модели Back-UPS. ИБП этого класса отличаются низкой стоимостью и предназначены для защиты персональных компьютеров, рабочих станций, сетевого оборудования, торговых и кассовых терминалов. Мощность выпускаемых моделей Back-UPS от 250 до 1250 ВА. Основные технические данные наиболее распространенных моделей ИБП представлены в табл.1.

Таблица 1. Основные технические данные ИБп класса Back-UPS

Модель BK250I BK400I BK600I
Номинальное входное напряжение, В 220…240
Номинальная частота сети, Гц 50
Энергия поглощаемых выбросов, Дж 320
Пиковый ток выбросов, А 6500
Пропущенные в нормальном режиме значения выбросов напряжения по тесту IEEE 587 Cat. A 6kVA, % 5
Максимальные габариты (В х Ш х Г), мм 168x119x361
Вес, кг 5,4 9,5 11,3

Индекс «I» (International) в названиях моделей ИБп означает, что модели рассчитаны на входное напряжение 230 В, В устройствах установлены герметичные свинцовые не обслуживаемые аккумуляторы со сроком службы 3…5 лет по стандарту Euro Bat. Все модели оснащены фильтрами-ограничителями, подавляющими скачки и высокочастотные помехи сетевого напряжения. Устройства подают соответствующие звуковые сигналы при пропадании входного напряжения, разрядке аккумуляторов и перегрузке. Пороговое значение напряжения сети, ниже которого ИБп переходит на работу от аккумуляторов, устанавливается переключателями на задней панели устройства. Модели BK400I и BK600I имеют интерфейсный порт, подключаемый к компьютеру или серверу для автоматического самостоятельного закрытия системы, тестовый переключатель и выключатель звукового сигнала.

Структурная схема ИБП Back-UPS 250I, 400I и 600I показана на рис. 1. Сетевое напряжение поступает на входной многоступенчатый фильтр через прерыватель цепи. Прерыватель цепи выполнен в виде автоматического выключателя на задней панели ИБП. В случае значительной перегрузки он отключает устройство от сети, при этом контактный столбик выключателя выталкивается вверх. Чтобы включить ИБП после перегрузки, необходимо вернуть в исходное положение контактный столбик выключателя. Во входном фильтре-ограничителе электромагнитных и радиочастотных помех используются LC-звенья и металлооксидные варисторы. При работе в нормальном режиме контакты 3 и 5 реле RY1 замкнуты, и ИБП передает в нагрузку напряжение электросети, фильтруя высокочастотные помехи. Зарядный ток поступает непрерывно, пока в сети есть напряжение. Если входное напряжение падает ниже установленной величины или вообще исчезает, а также если оно сильно зашумлено, контакты 3 и 4 реле замыкаются, и ИБП переключается на работу от инвертора, который преобразует постоянное напряжение аккумуляторов в переменное. Время переключения составляет около 5 мс, что вполне приемлемо для современных импульсных блоков питания компьютеров. Форма сигнала на нагрузке — прямоугольные импульсы положительной и отрицательной полярности с частотой 50 Гц, длительностью 5 мс, амплитудой 300 В, эффективным напряжением 225 В. На холостом ходу длительность импульсов сокращается, и эффективное выходное напряжение падает до 208 В. В отличие от моделей Smart-UPS, в Back-UPS нет микропроцессора, для управления устройством используются компараторы и логические микросхемы.

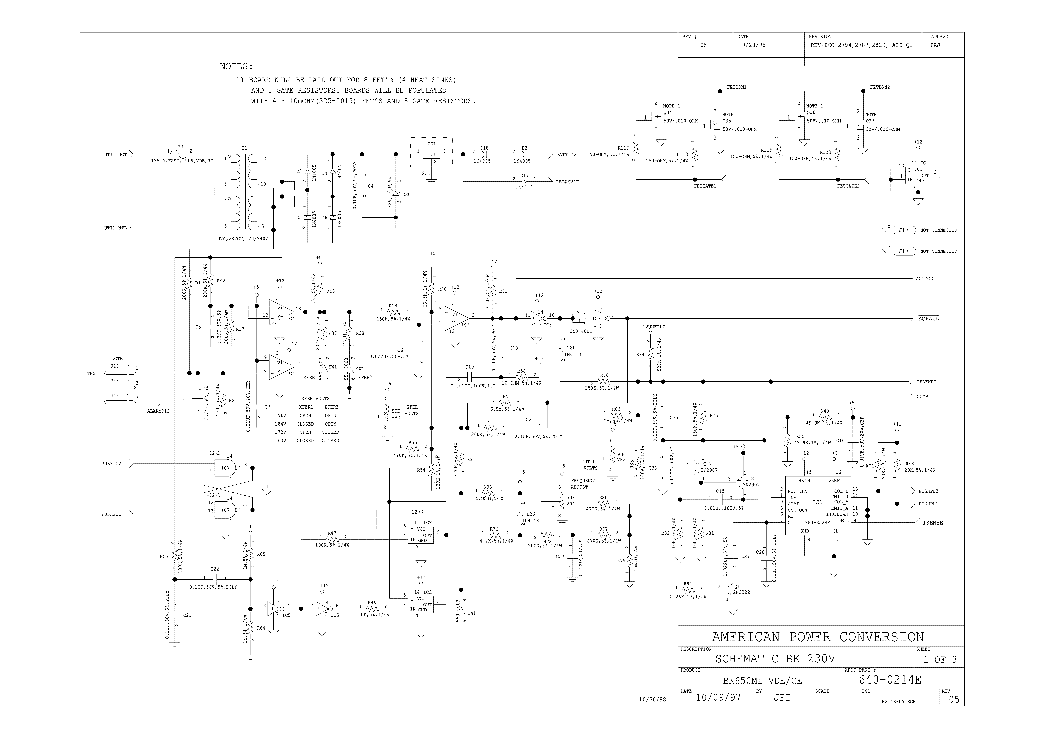

Принципиальная схема ИБП Back-UPS 250I, 400I и 600I практически полностью приведена на рис. 2-4. Многозвенный фильтр подавления помех электросети состоит из варисторов MOV2, MOV5, дросселей L1 и L2, конденсаторов С38 и С40 (рис. 2). Трансформатор Т1 (рис. 3) является датчиком входного напряжения.

Его выходное напряжение используется для зарядки аккумуляторов (в этой цепи используются D4…D8, IC1, R9…R11, С3 и VR1) и анализа сетевого напряжения.

Если оно пропадает, то схема на элементах IC2…IC4 и IC7 подключает мощный инвертор, работающий от аккумулятора. Команда ACFAIL включения инвертора формируется микросхемами IC3 и IC4. Схема, состоящая из компаратора IC4 (выводы 6, 7, 1 ) и электронного ключа IC6 (выводы 10, 11, 12), разрешает работу инвертора сигналом лог. «1», поступающим на выводы 1 и 13 IC2.

Делитель, состоящий из резисторов R55, R122, R1 23 и переключателя SW1 (выводы 2, 7 и 3, 6), расположенного на тыловой стороне ИБП, определяет напряжение сети, ниже которого ИБП переключается на батарейное питание. Заводская установка этого напряжения 196 В. В районах, характеризующихся частыми колебаниями напряжения сети, приводящими к частым переключениям ИБП на батарейное питание, пороговое напряжение должно быть установлено на более низкий уровень. Точная настройка порогового напряжения выполняется резистором VR2.

Во время работы от батареи микросхема IC7 формирует импульсы возбуждения инвертора PUSHPL1 и PUSHPL2. В одном плече инвертора установлены мощные полевые транзисторы Q4…Q6 и Q36, в другом -Q1…Q3 и Q37. Своими коллекторами транзисторы нагружены на выходной трансформатор. На вторичной обмотке выходного трансформатора формируется импульсное напряжение с эффективным значением 225 В и частотой 50 Гц, которое используется для питания подключенного к ИБП оборудования. Длительность импульсов регулируется переменным резистором VR3, а частота — резистором VR4 (рис. 3). Включение и выключение инвертора синхронизируется с напряжением сети схемой на элементах IC3 (выводы 3…6), IC6 (выводы 3…5, 6, 8, 9) и IC5 (выводы 1…3 и 11…13). Схема на элементах SW1 (выводы 1 и 8), IC5 (выводы 4…В и 8…10), IC2 (выводы 8…10), IC3 (выводы 1 и 2), IC10 (выводы 12 и 13), D30, D31, D18, Q9, BZ1 (рис. 4) включает звуковой сигнал, предупреждающий пользователя о проблемах с электропитанием. Во время работы от батареи ИБП каждые 5 с издает одиночный звуковой сигнал, указывающий на необходимость сохранения файлов пользователя, т.к. емкость аккумуляторов ограничена. При работе от батареи ИБП осуществляет контроль за ее емкостью и за определенное время до ее разряда подает непрерывный звуковой сигнал. Если выводы 4 и 5 переключателя SW1 разомкнуты, то это время составляет 2 минуты, если замкнуты — 5 минут. Для отключения звукового сигнала надо замкнуть выводы 1 и 8 переключателя SW1.

Все модели Back-UPS, за исключением BK250I, имеют двунаправленный коммуникационный порт для связи с ПК. Программное обеспечение Power Chute Plus позволяет компьютеру осуществлять как текущий контроль ИБП, так и безопасное автоматическое закрытие операционной системы (Novell, Netware, Windows NT, IBM OS/2, Lan Server, Scounix и UnixWare, Windows 95/98), сохраняя файлы пользователя. На рис. 4 этот порт обозначен как J14. Назначение его выводов:

1 — UPS SHUTDOWN. ИБП выключается, если на этом выводе появляется лог. «1» в течение 0,5 с.

2 — AC FAIL. При переходе на питание от батарей ИБП генерирует на этом выводе лог. «1».

3 — СС AC FAIL. При переходе на питание от батарей ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.

4, 9 — DB-9 GROUND. Общий провод для ввода/вывода сигналов. Вывод имеет сопротивление 20 Ом относительно общего провода ИБП.

5 — СС LOW BATTERY. В случае разряда батареи ИБП формирует на этом выводе лог. «0». Выход с открытым коллектором.

6 — ОС AC FAIL При переходе на питание от батарей ИБП формирует на этом выводе лог. «1». Выход с открытым коллектором.

7, 8 — не подключены.

Выходы с открытым коллектором могут подключаться к ТТЛ-схемам. Их нагрузочная способность до 50 мА, 40 В. Если к ним нужно подключить реле, то обмотку следует зашунтировать диодом.

Обычный «нуль-модемный» кабель для связи с этим портом не подходит, соответствующий интерфейсный кабель RS-232 с 9-штырьковым разъемом поставляется в комплекте с программным обеспечением.

КАЛИБРОВКА И РЕМОНТ ИБП
Установка частоты выходного напряжения

Для установки частоты выходного напряжения подключить на выход ИБП осциллограф или частотомер. Включить ИБП в режим работы от батареи. Измеряя частоту на выходе ИБП, регулировкой резистора VR4 установить 50 ± 0,6 Гц.

Установка значения выходного напряжения

Включить ИБП в режим работы от батареи без нагрузки. Подключить на выход ИБП вольтметр для измерения эффективного значения напряжения. Регулировкой резистора VR3 установить напряжение на выходе ИБП 208 ± 2 В.

Установка порогового напряжения

Переключатели 2 и 3, расположенные на тыловой стороне ИБП, установить в положение OFF. Подключить ИБП к трансформатору типа ЛАТР с плавной регулировкой выходного напряжения. На выходе ЛАТРа установить напряжение 196 В. Повернуть резистор VR2 против часовой стрелки до упора, затем медленно поворачивать резистор VR2 по часовой стрелке до тех пор, пока ИБП не перейдет на батарейное питание.

Установка напряжения заряда

Установить на входе ИБП напряжение 230 В. Отсоединить красный провод, идущий к положительному выводу аккумулятора. Используя цифровой вольтметр, регулировкой резистора VR1 установить на этом проводе напряжение 13,76 ± 0,2 В относительно общей точки схемы, затем восстановить соединение с аккумулятором.

Типовые неисправности

Типовые неисправности и методы их устранения приведены в табл. 2, а в табл. 3 — аналоги наиболее часто выходящих из строя компонентов.

Таблица 2. Типовые неисправности ИБП Back-UPS 250I, 400I и 600I

Проявление дефекта Возможная причина Метод отыскания и устранения дефекта
Запах дыма, ИБП не работает Неисправен входной фильтр Проверить исправность компонентов MOV2, MOV5, L1, L2, С38, С40, а также проводники платы, соединяющие их
ИБП не включается. Индикатор не светится Отключен автомат защиты на входе (прерыватель цепи) ИБП Уменьшить нагрузку ИБП, отключив часть аппаратуры, и затем включить автомат защиты, нажав контактный столбик автомата защиты
Неисправны батареи аккумуляторов Заменить аккумуляторы
Неправильно подключены аккумуляторы Проверить правильность подключения аккумуляторных батарей
Неисправен инвертор Проверить исправность инвертора. Для этого отключить ИБП от сети переменного тока, отсоединить аккумуляторы и разрядить емкость С3 резистором 100 Ом, прозвонить омметром каналы «сток-исток» мощных полевых транзисторов Q1…Q6, Q37, Q36. Если сопротивление составляет несколько Ом или меньше, то транзисторы заменить. Проверить резисторы в затворах R1 …R3, R6…R8, R147, R148. Проверить исправность транзисторов Q30, Q31 и диодов D36…D38 и D41. Проверить предохранители F1 и F2
Заменить микросхему IC2
При включении ИБП отключает нагрузку Неисправен трансформатор Т1 Проверить исправность обмоток трансформатора Т1. Проверить дорожки на плате, соединяющие обмотки Т1. Проверить предохранитель F3
ИБП работает от аккумуляторов несмотря на то, что есть напряжение в сети Напряжение в электросети очень низкое или искажено Проверить входное напряжение с помощью индикатора или измерительного прибора. Если это допустимо для нагрузки, уменьшить чувствительность ИБП, т.е. изменить границу срабатывания при помощи переключателей, расположенных на задней стенке устройства
ИБП включается, но напряжение в нагрузку не поступает Неисправно реле RY1 Проверить исправность реле RY1 и транзистора Q10 (BUZ71). Проверить исправность IC4 и IC3 и напряжение питания на их выводах
Проверить дорожки на плате, соединяющие контакты реле
ИБП жужжит и/или отключает нагрузку, не обеспечивая ожидаемого времени резервного электропитания Неисправен инвертор или один из его элементов См. подпункт «Неисправен инвертор»
ИБП не обеспечивает ожидаемого времени резервного электропитания Аккумуляторные батареи разряжены или потеряли емкость Зарядите аккумуляторные батареи. Они требуют перезарядки после продолжительных отключений сетевого питания. Кроме того, батареи быстро стареют при частом использовании или при эксплуатации в условиях высокой температуры. Если приближается конец срока службы батарей, то целесообразно их заменить, даже если еще не подается тревожный звуковой сигнал замены аккумуляторных батарей. Емкость заряженной батареи проверить автомобильной лампой дальнего света 12 В, 150 Вт
ИБП перегружен Уменьшить количество потребителей на выходе ИБП
После замены аккумуляторов ИБП не включается Неправильное подключение аккумуляторных батарей при их замене Проверьте правильность подключения аккумуляторных батарей
При включении ИБП издает громкий тональный сигнал, иногда с понижающимся тоном Неисправны или сильно разряжены аккумуляторные батареи Зарядить аккумуляторные батареи в течение не менее четырех часов. Если после перезарядки проблема не исчезнет, следует заменить аккумуляторные батареи
Аккумуляторные батареи не заряжаются Неисправен диод D8 Проверить исправность D8. Его обратный ток не должен превышать 10 мкА
Напряжение заряда ниже необходимого уровня Откалибровать напряжение заряда аккумулятора

Таблица 3. Аналоги для замены неисправных компонентов

Схемное обозначение Неисправный компонент Возможная замена
IC1 LM317T LM117H, LM117K
IC2 CD4001 К561ЛЕ5
IC3, IC10 74С14 Составляется из двух микросхем К561ТЛ1, выводы которых соединить согласно цоколевке на микросхему
IC4 LM339 К1401СА1
IC5 CD4011 К561ЛА7
IC6 CD4066 К561КТ3
D4…D8, D47, D25…D28 1N4005 1N4006, 1N4007, BY126, BY127, BY133, BY134, 1N5618… 1N5622, 1N4937
Q10 BUZ71 BUZ10, 2SK673, 2SK971, BUK442…BUK450, BUK543…BUK550
Q22 IRF743 IRF742, MTP10N35, MTP10N40, 2SK554, 2SK555
Q8, Q21, Q35, Q31, Q12, Q9, Q27, Q28, Q32, Q33 PN2222 2N2222, BS540, BS541, BSW61…BSW 64, 2N4014
Q11, Q29, Q25, Q26, Q24 PN2907 2N2907, 2N4026…2N4029
Q1…Q6, Q36, Q37 IRFZ42 BUZ11, BUZ12, PRFZ42

Источник: Журнал «Ремонт электронной техники»

Конструкция и ремонт источников бесперебойного питания фирмы АРС (часть 1)

Удивляет полное отсутствие информации о таких распространенных приборах, как источники бесперебойного питания. Мы прорываем информационную блокаду и приступаем к публикации материалов по их устройству и ремонту. Из статьи Вы получите общее представление о существующих типах бесперебойников и более подробное, на уровне принципиальной схемы, о наиболее распространенных моделях Smart-UPS.

Надежность работы компьютеров во многом определяется качеством электрической сети. Последствиями таких перебоев электропитания, как скачки, подъемы, спады и потеря напряжения, могут оказаться блокировка клавиатуры, потеря данных, повреждение системной платы и пр. Для защиты дорогостоящих компьютеров от неприятностей, связанных с силовой сетью, используют источники бесперебойного питания (ИБП). ИБП позволяет избавиться от проблем, связанных с плохим качеством электропитания или его временным отсутствием, но не является долговременным альтернативным источником электропитания, как генератор.

По данным экспертно-аналитического центра «СК ПРЕСС», в 2000 г. объем продаж ИБП на российском рынке составил 582 тыс. шт. Если сравнить эти оценки с данными о продажах компьютеров (1,78 млн. штук), то получается, что в 2000 г. каждый третий приобретенный компьютер оснащается индивидуальным ИБП.

Подавляющую часть российского рынка ИБП занимает продукция шести компаний: APC, Chloride, Invensys, IMV, Liebert, Powercom. Продукция компании APC уже который год сохраняет лидирующую позицию на российском рынке ИБП.

ИБП делятся на три основных класса:
  • Off-line (или stand-by),
  • Line-interactive
  • On-line.

Эти устройства имеют различные конструкции и характеристики.



Рис. 1. Блок-схема ИБП класса Off-line

Блок-схема ИБП класса Off-line приведена на рис. 1. При работе в нормальном режиме нагрузка питается отфильтрованным напряжением электросети. Для подавления электромагнитных и радиочастотных помех во входных цепях используются фильтры EMI/RFI Noise на металло-оксидных варисторах. Если входное напряжение становится ниже или выше установленной величины или вообще исчезает, то включается инвертор, который в нормальном режиме находится в отключенном состоянии. Преобразуя постоянное напряжение батарей в переменное, инвертор осуществляет питание нагрузки от батарей. Форма его выходного напряжения — прямоугольные импульсы положительной и отрицательной полярности с амплитудой 300 В и частотой 50 Гц. ИБП класса Off-line неэкономично работают в электросетях с частыми и значительными отклонениями напряжения от номинальной величины, поскольку частый переход на работу от батарей уменьшает срок службы последних. Мощность выпускаемых фирмой АРС ИБП класса Off-line модели Back-UPS находится в диапазоне 250…1250 ВА, а модели Back-UPS Pro -в диапазоне 2S0…1400 ВА.

Рис. 2. Блок-схема ИБП класса Line-interactive

Блок-схема ИБП класса Line-interactive приведена на рис. 2. Так же, как и ИБП класса Off-line, они ретранслируют переменное напряжение электросети в нагрузку, поглощая при этом относительно небольшие всплески напряжения и сглаживая помехи. Входные цепи используют фильтр EMI/RFI Noise на металло-оксидных варисторах для подавления электромагнитных и радиочастотных помех. Если в электросети произошла авария, то ИБП синхронно, без потери фазы колебания, включает инвертор для питания нагрузки от батарей, при этом синусоидальная форма выходного напряжения достигается фильтрацией ШИМ-колебания. Схема использует специальный инвертор для подзарядки батареи, который работает и во время скачков сетевого напряжения. Диапазон работы без подключения батареи расширен за счет использования во входных цепях ИБП автотрансформатора с переключаемой обмоткой. Переход на питание от батареи происходит, когда напряжение электросети выходит за границы диапазона. Мощность выпускаемых фирмой АРС ИБП класса Line-interactive модели Smart-UPS составляет 250…5000 ВА.

Рис. 3. Блок-схема ИБП класса On-line

Блок-схема ИБП класса On-line приведена на рис. 3. Эти ИБП преобразуют переменное входное напряжение в постоянное, которое затем с помощью ШИМ-инвертора преобразуется снова в переменное со стабильными параметрами. Поскольку нагрузку всегда питает инвертор, то нет необходимости в переключении с внешней сети на инвертор, и время переключения равно нулю. За счет инерционного звена постоянного тока, каким является батарея, происходит изоляция нагрузки от аномалий сети и формируется очень стабильное выходное напряжение. Даже при больших отклонениях входного напряжения ИБП продолжает питать нагрузку чистым синусоидальным напряжением с отклонением не более +5% от устанавливаемого пользователем номинального значения. ИБП класса On-line фирмы АРС имеют следующие выходные мощности: модели Matrix UPS — 3000 и 5000 ВА, модели Symmetra Power Array — 8000, 12000 и 16000 ВА.

Модели Back-UPS не используют микропроцессор, а в моделях Back-UPS Pro, Smart-UPS, Smart/VS, Matrix и Symmetna микропроцессор используется.

Наибольшее распространение получили устройства: Back-UPS, Back-UPS pro, Smart-UPS, Smart-UPS/VS.

Такие устройства, как Matrix и Symmetna, используются в основном для банковских систем.

В этой статье рассмотрим конструкцию и схему моделей Smart-UPS 450VA…700VA, применяемых для питания персональных компьютеров (ПК) и серверов. Их технические характеристики приведены в табл. 1.

Таблица 1. Технические характеристики моделей Smart-UPS фирмы АРС

Модель 450VA 620VA 700VA 1400VA
Допустимое входное напряжение, В 0…320
Входное напряжение при работе от сети *, В 165…283
Выходное напряжение *, В 208…253
Защита входной цепи от перегрузки Возвращаемый в исходное положение автоматический выключатель
Диапазон частоты при работе от сети, Гц 47…63
Время переключения на питание от батареи, мс 4
Максимальная мощность в нагрузке, ВА (Вт) 450(280) 620(390) 700(450) 1400(950)
Выходное напряжение при работе от батареи, В 230
Частота при работе от батареи, Гц 50 ± 0,1
Форма сигнала при работе от батареи Синусоида
Защита выходной цепи от перегрузки Защита от перегрузки и короткого замыкания, при перегрузке выключение с фиксацией
Тип батареи Свинцовая герметичная, необслуживаемая
Количество батарей х напряжение, В, 2 x 12 2 x 6 2 x 12 2 x 12
Емкость батарей, Ач 4,5 10 7 17
Срок службы батареи, лет 3…5
Время полного заряда, ч 2…5
Размеры ИБП (высота х ширина х длина), см 16,8×11,9×36,8 15,8×13,7×35,8 21,6х17х43,9
Масса нетто (брутто), кг 7,30(9,12) 10,53(12,34) 13,1(14,5) 24,1(26,1)

* Регулируется пользователем с помощью программного обеспечения PowerChute.

ИБП Smart-UPS 450VA…700VA и Smart-UPS 1000VA…1400VA имеют одинаковую электрическую схему и отличаются емкостью батарей, количеством выходных транзисторов в инверторе, мощностью силового трансформатора и габаритами.

Рассмотрим параметры, характеризующие качество электроэнергии, а также терминологию и обозначения.

Проблемы с электропитанием могут выражаться в виде:

  • полного отсутствия входного напряжения — blackout;
  • временного отсутствия или сильного падения напряжения, вызванного включением в сеть мощной нагрузки (электромотора, лифта и т.п.) — sag или brownout;
  • мгновенного и очень мощного повышения напряжения, как при ударе молнии — spike;
  • периодического повышения напряжения, длящегося доли секунды, вызванного, как правило, изменениями нагрузки в сети — surge.

В Росси провалы, пропадания и скачки напряжения как вверх, так и вниз составляют приблизительно 95% отклонений от нормы, остальное — шумы, импульсные помехи (иголки), высокочастотные выбросы.

В качестве единиц измерения мощности используются Вольт-Амперы (ВА, VA) и Ватты (Вт, W). Они отличаются коэффициентом мощности PF (Power Factor):

W = VA x PF.

Коэффициент мощности для компьютерной техники равен 0,6…0,7. Число в обозначении моделей ИБП фирмы АРС означает максимальную мощность в ВА. Например, модель Smart-UPS 600VA имеет мощность 400 Вт, а модель 900VA — 630 Вт.

Структурная схема моделей Smart-UPS и Smart-UPS/VS показана на рис. 4.

Сетевое напряжение поступает на входной фильтр EM/RFI, служащий для подавления помех электросети. При номинальном напряжении электросети включены реле RY5, RY4, RY3 (контакты 1, 3), RY2 (контакты 1, 3), RY1, и входное напряжение проходит в нагрузку. Реле RY3 и RY2 используются для режима подстройки выходного напряжения BOOST/TRIM. К примеру, если напряжение сети увеличилось и вышло за допустимый предел, реле RY3 и RY2 подключают дополнительную обмотку W1 последовательно с основной W2. Образуется автотрансформатор с коэффициентом трансформации

K = W2/(W2 + W1)

меньше единицы, и выходное напряжение падает. В случае уменьшения сетевого напряжения дополнительная обмотка W1 реверсируется контактами реле RY3 и RY2. Коэффициент трансформации

К = W2/(W2 — W1)

становится больше единицы, и выходное напряжение повышается. Диапазон регулировки составляет ±12%, величина гистерезиса выбирается программой Power Chute.

При пропадании напряжения на входе выключаются реле RY2…RY5, включается мощный ШИМ-инвертор, питающийся от батареи, и в нагрузку поступает синусоидальное напряжение 230 В, 50 Гц.

Многозвенный фильтр подавления помех электросети состоит из варисторов MV1, МV3, MV4, дросселя L1, конденсаторов С14…С16 (рис. 5).



Трансформатор СТ1 анализирует высокочастотные составляющие напряжения сети. Трансформатор СТ2 является датчиком тока нагрузки. Сигналы с этих датчиков, а также датчика температуры RTh2 поступают на аналого-цифровой преобразователь IC10 (ADC0838) (рис. 6).



Трансформатор Т1 является датчиком входного напряжения. Команда на включение устройства (АС-ОК) подается с двухуровневого компаратора IC7 на базу Q6. Трансформатор Т2 — датчик выходного напряжения для режима Smart TRIM/BOOST. С выводов 23 и 24 процессора IC1 2 (рис. 6) сигналы BOOST и TRIM подаются на базы транзисторов Q43 и Q49 для переключения реле RY3 и RY2 соответственно.

Сигнал синхронизации по фазе (PHAS-REF) с вывода 5 трансформатора Т1 поступает на базу транзистора Q41 и с его коллектора на вывод 14 процессора IC12 (рис. 6).

В модели Smart-UPS используется микропроцессор IC12 (S87C654), который:

  • контролирует наличие напряжения в электросети. Если оно пропадает, то микропроцессор подключает мощный инвертор, работающий от батареи;
  • включает звуковой сигнал для уведомления пользователя о проблемах с электропитанием;
  • обеспечивает безопасное автоматическое закрытие операционной системы (Netware, Windows NT, OS/2, Scounix и Unix Ware, Windows 95/98), сохраняя данные через двунаправленный коммутационный порт при наличии установленной программы Power Chute plus;
  • автоматически корректирует падения (режим Smart Boost) и превышения (режим Smart Trim) напряжения электросети, доводя выходное напряжение до безопасного уровня без перехода на работу от батареи;
  • контролирует заряд батареи, тестирует ее реальной нагрузкой и защищает ее от перезаряда, обеспечивая непрерывную зарядку;
  • обеспечивает режим замены батарей без отключения питания;
  • проводит самотестирование (каждые две недели или по нажатию кнопки Power) и выдает предупреждение о необходимости замены батареи;
  • индицирует уровень подзарядки батареи, напряжения в сети, нагрузки ИБП (количество подключенного к ИБП оборудования), режим питания от батареи и необходимость ее замены.
  • В микросхеме памяти EEPROM IC13 хранятся заводские установки, а также калиброванные установки уровней сигналов частоты, выходного напряжения, границ перехода, напряжения зарядки батареи.

    Цифро-аналоговый преобразователь IC15 (DAC-08CN) формирует на выводе 2 эталонный синусоидальный сигнал, который используется как опорный для IC17 (АРС2010).

    ШИМ-сигнал формируется IC14 (АРС2020) совместно с IC17. Мощные полевые транзисторы Q9…Q14, Q19…Q24 образуют мостовой инвертор. Во время положительной полуволны ШИМ-сигнала открыты Q12…Q14 и Q22…Q24, a Q19…Q21 и Q9…Q11 закрыты. Во время отрицательной полуволны открыты Q19…Q21 и Q9…Q11, a Q12…Q14 и Q22…Q24 закрыты. Транзисторы Q27…Q30, Q32, Q33, Q35, Q36 образуют двухтактные драйверы, формирующие сигналы управления мощными полевыми транзисторами, имеющими большую входную емкость. Нагрузкой инвертора является обмотка трансформатора, она подключается проводами W5 (желтый) и W6 (черный). На вторичной обмотке трансформатора формируется синусоидальное напряжение 230 В, 50 Гц для питания подключенного оборудования.

    Работа инвертора в «обратном» режиме используется для зарядки батареи пульсирующим током во время нормальной работы ИБП.

    ИБП имеет встроенный слот SNMP, который позволяет подключать дополнительные платы для расширения возможностей ИБП:

  • адаптер Power Net SNMP, поддерживающий прямое соединение с сервером на случай аварийного закрытия системы;
  • расширитель интерфейса ИБП, обеспечивающий управление до трех серверов;
  • устройство дистанционного управления Call-UPS, обеспечивающее удаленный доступ через модем.
  • В ИБП имеется несколько напряжений, необходимых для нормальной работы устройства: 24 В, 12 В, 5 В и -8 В. Для их проверки можно воспользоваться табл. 2.

    Таблица 2. Напряжения в контрольных точках

    Напряжение Микросхема/вывод Сопротивление на общий провод Возможные неисправные компоненты
    24 В IC4/1 1 МОм С41, С36, С63, IC4, SNMP, плата дисплея с гибким кабелем, вентилятор
    12 В IC4/3 1 кОм IC5, С8, D401, IC2, Q9…Q14, Q19…Q24
    5 В IC5/3 1 кОм D402, С65, IC12, IC5, IC10, IC13(перепрограммировать)
    -8 В IC17/1 15 кОм С7, Q39, Q40, С54, С53, D28, D27, IC9, IC17

    Измерять сопротивление с выводов микросхем на общий провод следует при выключенном ИБП и разряженном конденсаторе С22. Типовые неисправности ИБП Smart-Ups 450VA…700VA и способы их устранения приведены в табл. 3.

    Таблица 3. Типовые неисправности ИБП Smart-Ups 450VA…700VA

    Краткое описание дефекта Возможная причина Способ отыскания и устранения неисправности
    ИБП не включается Не подключены батареи Подключить батареи
    Плохая или неисправная батарея, мала ее емкость Заменить батарею. Емкость заряженной батареи можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт)
    Пробиты мощные полевые транзисторы инвертора В этом случае на выводах батареи, подключенной к плате ИБП, нет напряжения. Проверить омметром и заменить транзисторы. Проверить резисторы в цепях их затворов. Заменить IC16
    Обрыв гибкого кабеля, соединяющего дисплей Эта неисправность может быть вызвана замыканием выводов гибкого кабеля на шасси ИБП. Заменить гибкий кабель, соединяющий дисплей с основной платой ИБП. Проверить исправность предохранителя F3 и транзистора Q5
    Продавлена кнопка включения Заменить кнопку SW2
    ИБП включается только от батареи Сгорел предохранитель F3 Заменить F3. Проверить исправность транзисторов Q5 и Q6
    ИБП не стартует. Светится индикатор замены батареи Если батарея исправна, то ИБП неверно отрабатывает программу Сделать калибровку напряжения батареи при помощи фирменной программы от АРС
    ИБП не включается в линию Оторван сетевой кабель или нарушен контакт Соединить сетевой кабель. Проверить омметром исправность пробки-автомата. Проверить соединение шнура «горячий-нейтраль»
    Холодная пайка элементов платы Проверить исправность и качество паек элементов L1, L2 и особенно Т1
    Неисправны варисторы Проверить или заменить варисторы MV1…MV4
    При включении ИБП происходит сброс нагрузки Неисправен датчик напряжения Т1 Заменить Т1. Проверить исправность элементов: D18…D20, С63 и С10
    Мигают индикаторы дисплея Уменьшилась емкость конденсатора С17 Заменить конденсатор С17
    Вероятна утечка конденсаторов Заменить С44 или С52
    Неисправны контакты реле или элементы платы Заменить реле. Заменить IC3 и D20. Диод D20 лучше заменить на 1N4937
    Перегрузка ИБП Мощность подключенного оборудования превышает номинальную Уменьшить нагрузку
    Неисправен трансформатор Т2 Заменить Т2
    Неисправен датчик тока СТ1 Заменить СТ1 . Сопротивление более 4 Ом указывает на неисправность датчика тока
    Неисправна IC15 Заменить IC15. Проверить напряжение -8 В и 5 В. Проверить и при необходимости заменить: IC12, IC8, IC17, IC14 и мощные полевые транзисторы инвертора. Проверить обмотки силового трансформатора
    Не заряжается батарея Неверно работает программа ИБП Откалибровать напряжение батареи фирменной программой от АРС. Проверить константы 4, 5, 6, 0. Константа 0 критична для каждой модели ИБП. Проверку константы делать после замены батареи
    Вышла из строя схема заряда батареи Заменить IC14. Проверить напряжение 8 В на выв. 9 IC14, если его нет, то заменить С88 или IC17
    Неисправна батарея Заменить батарею. Ее емкость можно проверить лампой дальнего света от автомобиля (12 В, 150 Вт)
    Неисправен микропроцессор IC12 Заменить IC12
    При включении ИБП не стартует, слышен щелчок Неисправна схема сброса Проверить исправность и заменить неисправные элементы: IC11, IC15, Q51…Q53, R115, С77
    Дефект индикаторов Неисправна схема индикации Проверить и заменить неисправные Q57…Q60 на плате индикаторов
    ИБП не работает в режиме On-line Дефект элементов платы Заменить Q56. Проверить исправность элементов:
    Q55, Q54, IC12. Неисправна IC13, или ее придется перепрограммировать. Программу можно взять с исправного ИБП
    При переходе на работу от батареи ИБп выключается и включается самопроизвольно Пробит транзистор Q3 Заменить транзистор Q3

    Во второй части статьи будет рассмотрено устройство ИБП класса Off-line.

    Геннадий Яблонин
    Источник: журнал «Ремонт электронной техники»



    ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

    П О П У Л Я Р Н О Е:
    • Как запитать светодиод от одной батарейки?
    • От одной батарейки светодиод не будет светиться, значит у нас два варианта: добавить батареек или сделать преобразователь питания.

      С первым вариантом всё понятно, а кого заинтересовал второй давайте рассмотрим подробнее…

      Подробнее…

    • Ремонт модуля S20609 в инверторных сварках
    • В некоторых моделях сварочных инверторов, например Helper Prestige, ProfHelper, BestWeld и др., принадлежащих к условному семейству TECNICA устанавливают залитый эпоксидным компаундом субмодуль блока управления S20609.

      О его ремонте и пойдёт речь в статье, ниже…

      Подробнее…

    • Ремонтируем бесперебойник (UPS).
    • У Вас бесперебойник (UPS) быстро выключается или перестал включаться совсем? Это скорее всего из-за  аккумулятора, находящегося внутри блока. Подробнее…

    Популярность: 13 595 просм.

    Предлагаемая принципиальная схема линейно-интерактивной бестрансформаторной системы ИБП.

    Контекст 1

    … предлагаемая система состоит из однонаправленного преобразователя постоянного тока, подключенного к топливному элементу, инвертора H-моста на задней стороне и повышающего преобразователя с высоким коэффициентом усиления, подключенного к аккумуляторной батарее ИБП. система. На рис. 1 показана схема предлагаемой линейно-интерактивной системы ИБП на основе топливных элементов. Система ИБП состоит из однонаправленного преобразователя, двунаправленного блока зарядки/разрядки батареи и инвертора Н-моста….

    Контекст 2

    … принципиальная схема однофазного инвертора, состоящего из LC-фильтра и предлагаемого нами контроллера для нелинейной нагрузки, показана на рисунке 1. Vd указывает приложенное напряжение звена постоянного тока, Vвых. выходное напряжение конденсатора фильтра Cf. iLf — это ток в катушке индуктивности Lf, а iO — выходной ток через нагрузку R, эквивалентный iO = Vout/R. …

    Контекст 3

    … проверить производительность предложенной линейно-интерактивной системы ИБП, был реализован лабораторный прототип, как показано на рисунке 10.Технические характеристики предлагаемой системы приведены в Таблице 5. …

    Контекст 4

    … система резервного хранения состоит из топливного элемента PEM и блока батарей на 24 В (две батареи последовательно, каждая 12/15 Ач ). 12 показано напряжение сток-исток, соответствующее переключателям S3 и S4 двунаправленного преобразователя (зарядного устройства) для понижающего и повышающего режимов работы соответственно. …

    Контекст 5

    … переключатели работают в условиях переключения при нулевом напряжении (ZVS).Для линейной нагрузки формы выходного напряжения и тока представлены на рисунке 13а. Как видно из рисунка, форма волны синусоидальная, с КНИ менее 1%. …

    Контекст 6

    … система подключена к нелинейной нагрузке, разработанной в соответствии со стандартом IEC62040-3. Система демонстрирует приемлемую производительность с THD 1,25% для нелинейной нагрузки, как показано на рисунке 13b. В случае отключения сетевого питания система переключается из сетевого режима в режим работы от топливных элементов/аккумуляторов….

    Контекст 7

    … однонаправленный преобразователь постоянного тока поддерживает напряжение в звене постоянного тока и подает питание на подключенную нагрузку через инвертор. Переходные процессы выходного напряжения очень малы, и система ИБП обеспечивает бесперебойное питание нагрузки, как показано на рис. 14а. Кроме того, переход обратно от режима питания от топливных элементов/аккумуляторов к сетевому режиму восстановления энергоснабжения представлен на рисунке 14b. …

    Контекст 8

    … переходное напряжение на выходе очень мало, и системе ИБП удается обеспечить бесперебойное питание нагрузки, как показано на рис. 14а. Кроме того, переход обратно от режима питания от топливных элементов/аккумуляторов к сетевому режиму восстановления энергоснабжения представлен на рисунке 14b. На рис. 15 представлена ​​кривая эффективности с максимальной эффективностью около 94,8% в режиме топливного элемента/батареи и 93% в режиме сети. …

    Контекст 9

    … переход обратно от режима топливных элементов/батарей к сетевому режиму восстановления энергоснабжения представлен на рисунке 14б.На рис. 15 представлена ​​кривая эффективности с максимальной эффективностью около 94,8% в режиме топливного элемента/батареи и 93% в режиме сети. Эффективность режима топливного элемента/батареи выше, поскольку в этом режиме работает меньше силовых каскадов (однонаправленный преобразователь постоянного тока и инвертор). …

    Система мини-ИБП | Доступна подробная принципиальная схема

    Эта схема мини-ИБП обеспечивает источник бесперебойного питания (ИБП) для работы приборов с питанием 12 В, 9 В и 5 В постоянного тока при токе до 1 А.Резервная батарея берет на себя нагрузку без всплесков или задержек при отключении сетевого питания. Его также можно использовать в качестве источника питания рабочего стола, обеспечивающего рабочее напряжение 12 В, 9 В и 5 В. Схема немедленно отключает нагрузку при снижении напряжения батареи до 10,5 В, чтобы предотвратить глубокую разрядку батареи. Индикация LED1 предназначена для отображения полного уровня напряжения заряда батареи. Миниатюрные белые светодиоды (LED2 и LED3) используются в качестве аварийных ламп при отключении электроэнергии в ночное время.

    Цепь мини-ИБП

    Схема мини-ИБП

    Стандартный понижающий трансформатор обеспечивает 12 В переменного тока, который выпрямляется диодами D1 и D2. Конденсатор C1 обеспечивает постоянный ток без пульсаций для зарядки аккумулятора и остальной цепи. Когда сетевое питание включено, диод D3 смещается в прямом направлении для зарядки аккумулятора. Резистор R1 ограничивает зарядный ток. Потенциометр VR1 (10k) с транзистором T1 действует как компаратор напряжения для индикации уровня напряжения. VR1 настроен так, что LED1 находится в выключенном состоянии.когда батарея полностью заряжена, загорается светодиод LED1, указывая на полный уровень напряжения 12 В.

    Отказ сетевого питания

    При сбое сетевого питания диод D3 смещается в обратном направлении, а диод D4 смещается в прямом направлении, так что батарея может автоматически взять на себя нагрузку без какой-либо задержки. Когда напряжение батареи или входное напряжение падает ниже 10,5 В, используется схема отключения для предотвращения глубокой разрядки батареи. Резистор R3, стабилитрон ZD1 (10,5В) и транзистор Т2 образуют цепь отсечки.Когда уровень напряжения выше 10,5 В, транзистор Т2 открыт, и его база становится отрицательной (как установлено резисторами R3, VR2 и ZD1). Но когда напряжение падает ниже 10,5 В, стабилитрон перестает проводить ток, и базовое напряжение транзистора Т2 становится положительным. Он переходит в режим «отсечки» и предотвращает ток в выходном каскаде. Предустановка VR2 (22k) регулирует напряжение ниже 0,6 В, чтобы T2 работал, если напряжение выше 10,5 В.

    Включение сетевого питания

    При наличии питания от сети все выходные напряжения — 12 В, 9 В и 5 В — готовы к работе нагрузки.С другой стороны, при отключении питания от сети выходное напряжение может работать на нагрузку только тогда, когда батарея полностью заряжена (на что указывает светодиод 1). Для частично заряженной батареи доступны только 9В и 5В. Кроме того, выход не доступен, когда напряжение падает ниже 10,5 В. Если напряжение батареи колеблется в пределах от 10,5 В до 13 В, выходное напряжение на клемме А также может варьироваться в пределах от 10,5 В до 12 В, когда система ИБП работает в режиме батареи.

    Выходы в точках B и C обеспечивают 9 В и 5 В соответственно через микросхемы стабилизатора (IC1 и IC2), а выход A обеспечивает 12 В через стабилитрон.В аварийной лампе используются два сверхъярких белых светодиода (LED2 и LED3) с токоограничивающими резисторами R5 и R6. Лампу можно вручную включать и выключать с помощью S1. Схема собрана на печатной плате общего назначения. Между компонентами должно быть достаточно места, чтобы избежать перекрытия. Для отвода тепла используются радиаторы для транзистора Т2 и микросхем регуляторов (7809 и 7805).

    Вопросы для рассмотрения

    Положительная и отрицательная шины должны быть достаточно прочными, чтобы выдерживать большие токи.Прежде чем подключать схему к аккумулятору и трансформатору, подключите ее к переменному источнику питания. Подайте 12 В постоянного тока и отрегулируйте VR1, пока LED1 не загорится. После установки высокого уровня напряжения уменьшите напряжение до 10,5 В и регулируйте VR2 до тех пор, пока выход не отключится. После завершения настроек снимите переменный источник питания и подключите к клеммам полностью заряженный аккумулятор и убедитесь, что LED1 горит. После того, как все настройки выполнены, подключите цепь к аккумулятору и трансформатору, и ваша система мини-ИБП готова к работе.Батарея, используемая в схеме, представляет собой батарею ИБП 12 В, 4,5 Ач.


    Статья была впервые опубликована в ноябре 2009 года и недавно была обновлена.

    Базовый источник питания ИБП — принципиальные схемы, схемы, электронные проекты

    Базовый блок питания ИБП

    Описание
    Эта схема представляет собой простую форму коммерческого ИБП, схема обеспечивает постоянное регулируемое выходное напряжение 5 В и нерегулируемое питание 12 Вольт. В случае сбоя в линии электроснабжения питание берет на себя батарея, при этом в регулируемом питании отсутствуют скачки напряжения.

    Схема цепи

    Примечания:
    Эту схему можно адаптировать для других регулируемых и нерегулируемых напряжений, используя различные регуляторы и батареи. Для регулируемого источника питания на 15 В используйте последовательно две батареи на 12 В и стабилизатор 7815. Эта схема обладает большой гибкостью.
    TR1 имеет первичную обмотку, соответствующую местной электросети, которая в Великобритании составляет 240 вольт. Вторичная обмотка должна быть рассчитана не менее 12 Вольт на 2 Ампера, но может быть и выше, например 15 Вольт.FS1 относится к инерционному типу и защищает от короткого замыкания на выходе или неисправного элемента в аккумуляторной батарее. Светодиод 1 загорается ТОЛЬКО при наличии электропитания, при сбое питания светодиод гаснет, а выходное напряжение поддерживается аккумулятором. Схема ниже имитирует рабочую цепь с подачей сетевого питания:

    Между клеммами VP1 и VP3 имеется номинальное нерегулируемое питание, а между клеммами VP1 и VP2 имеется регулируемое питание 5 В.Резистор R1 и D1 служат для зарядки аккумулятора B1. D1 и D3 предотвращают загорание светодиода LED1 при сбое питания. Аккумулятор рассчитан на непрерывную зарядку, зарядный ток определяется как: —
    (VP5 — 0,6) / R1
    , где VP5 — нерегулируемое напряжение источника питания постоянного тока.
    D2 должен быть включен в схему, без D2 аккумулятор заряжался бы от полного напряжения питания без ограничения тока, что привело бы к выходу из строя и перегреву некоторых аккумуляторных батарей. Отключение электроэнергии моделируется ниже:

    Обратите внимание, что во всех случаях регулируемое питание 5 В поддерживается постоянно, в то время как нерегулируемое питание будет изменяться на несколько вольт.

    Емкость в режиме ожидания
    Способность поддерживать регулируемое питание при отсутствии электропитания зависит от нагрузки, получаемой от ИБП, а также от емкости аккумулятора в ампер-часах. Если бы вы использовали 12-вольтовую батарею 7 А/ч, а нагрузка от регулятора 5 В составляла 0,5 А (и не было нагрузки от нерегулируемого источника), то регулируемый источник питания поддерживался бы примерно 14 часов. Аккумуляторы с большей емкостью А/ч обеспечивают более длительное время работы в режиме ожидания, и наоборот.

    автор: Энди Коллинсон
    электронная почта: [email protected]
    сайт: http://www.zen22142.zen.co.uk

    Что такое онлайн-ИБП? Блок-схема, принцип работы, технические характеристики, преимущества и недостатки сетевых ИБП

    Определение : Онлайновые ИБП, сокращенно OUPS, — это тип ИБП, в котором используется комбинация схем выпрямителя и инвертора для обеспечения непрерывного питания нагрузка от источника питания без перерыва. Под постоянной мощностью здесь имеется в виду, что мощность подается в нагрузку при наличии от источника и отключении электроэнергии, а также с нулевым временем переключения.

    ИБП

    On-line иногда также называют системой двойного преобразования . Причина, по которой это так называется, заключается в том, что в онлайн-системе ИБП преобразование мощности происходит дважды, поскольку в схему входят выпрямитель и инвертор.

    Мы подробно рассмотрим, как работает онлайн-система UPS. Но перед этим давайте вступительное представление о-

    Что такое ИБП?

    ИБП

    — это аббревиатура, используемая для источника бесперебойного питания, и служит центральным элементом точно спроектированной системы защиты электропитания.Здесь само название указывает на то, что оно в некоторой степени обозначает источник питания, который обеспечивает непрерывную мощность, т. Е. Без перерыва.

    Таким образом, в простейшей форме можно определить ИБП как систему питания, которая обеспечивает бесперебойное питание нагрузки переменного тока путем преобразования постоянного тока в переменный. По сути, существуют огромные поля, которым требуется непрерывный источник энергии без каких-либо перерывов. Некоторые из этих полей:

    • Системы медицинского обслуживания,
    • Системы контроля безопасности,
    • ИТ и сетевые области,
    • Центры обработки данных,
    • АМТ единиц.

    Так как отключение электропитания при функционировании этих систем может привести к тяжелым последствиям, таким как удаление важных данных.

    На приведенном ниже рисунке представлена ​​блок-схема типичного ИБП:

    Его основные компоненты включают выпрямитель, инвертор, аккумуляторную батарею, схему фильтра и критическую нагрузку. В качестве входа выпрямителя подается либо однофазный, либо трехфазный входной сигнал.

    В нормальных условиях эксплуатации ток берется из сети переменного тока, в то время как в случае отключения электроэнергии резервный источник обеспечивает ток.Здесь батарея используется в качестве резервного источника для подачи питания на нагрузку в случае сбоя питания.

    Введение в сетевой ИБП

    В начале мы обсуждали, что онлайн-ИБП — это тот, который обеспечивает электропитание нагрузки. Питание нагрузки носит бесперебойный характер, поскольку изначально нагрузка потребляет ток от основного источника питания, однако в случае сбоя питания нагрузка потребляет ток от резервной батареи, и это тоже с нулевым временем переключения.

    Теперь возникает вопрос – какое здесь время передачи?

    Таким образом, время переключения определяется как время, в течение которого схема ИБП переключает путь с питающей сети на резервный аккумулятор для подачи питания на нагрузку. Онлайн-ИБП предлагает нулевое время переключения, поскольку его статический переключатель находится в нормально включенном состоянии.

    Таким образом, онлайновые ИБП предназначены для обеспечения энергоснабжения либо до времени, необходимого для надлежащего отключения критического оборудования без потери данных, либо до времени продления работы, когда генератор придет на помощь.Есть и офлайн-апы, которые отличаются от онлайн-апов способом своей работы.

    Блок-схема и работа

    На приведенном ниже рисунке представлена ​​блок-схема системы ИБП On-line:

    Здесь в приведенном выше расположении ясно показано, что питание критической нагрузки может быть обеспечено тремя способами. Это следующие:

    • Во-первых, непосредственно от сети переменного тока к критической нагрузке (включая выпрямитель, схему инвертора и первичный статический переключатель).
    • Секунда, от резервного аккумулятора до критической нагрузки (включая только схему инвертора).
    • Наконец, от сети переменного тока к критической нагрузке (без учета схемы выпрямителя и инвертора) по пути (т. е. байпасу) через вторичный статический переключатель.

    Здесь следует отметить, что первичный статический переключатель всегда находится в нормально включенном состоянии, но выключается только при отказе системы ИБП. А для шунтирования теперь включается вторичный статический выключатель, который обычно держится выключенным.

    В зависимости от рассмотренных выше трех конфигураций объясняется принцип работы онлайновых ИБП.

    Условие I : При подключении к сети

    Блок питания будет подавать однофазный или трехфазный сигнал переменного тока на вход схемы выпрямителя. Схема выпрямителя преобразует приложенный вход переменного тока в сигнал постоянного тока. Выход постоянного тока выпрямителя одновременно подается на инвертор и аккумулятор для зарядки последнего.Таким образом, выпрямитель здесь действует как зарядное устройство, а также как блок выпрямления, поэтому имеет высокий номинал.

    Сигнал постоянного тока, подаваемый на инвертор, преобразует сигнал постоянного тока в переменный. Этот сигнал переменного тока подается на обычно включенный статический переключатель, через который мощность переменного тока подается на нагрузку. Следовательно, в этом режиме работы подается питание на критическую нагрузку с одновременным зарядом аккумулятора.

    Состояние II : При отключении питающей сети

    При отсутствии входного сигнала переменного тока выпрямитель будет находиться в временно отключенном состоянии, в таком состоянии накопленная в батарее мощность подается на инвертор.И с этого момента инвертор начинает работать, как обсуждалось ранее, т. Е. Принимает вход постоянного тока и преобразует его в выход переменного тока и подает его на нагрузку через обычный статический переключатель.

    Тем не менее, питание от резервного аккумулятора не должно приводить к задержке или прерыванию работы. Резервная батарея используется либо до момента восстановления подачи переменного тока, либо до полного разряда батареи, в зависимости от того, какое условие наступит раньше.

    Поскольку инвертор должен подавать постоянную мощность на нагрузку в обоих рассмотренных выше случаях, следовательно, он должен быть правильно и тщательно спроектирован.

    Состояние III : При отказе ИБП

    Когда цепь инвертора размыкается или выходит из строя, нагрузка не может потреблять ток от входа питания. Но все же для правильной работы ввод питания должен быть доведен до критической нагрузки. Итак, в этой ситуации через обходной маршрут нагрузка черпает мощность из источника.

    В основном, когда цепь инвертора выходит из строя, вторичный статический переключатель переходит во включенное состояние из нормально выключенного состояния.И благодаря этому сигнал переменного тока достигнет нагрузки с нулевым разрывом фазы всего за одну четвертую периода времени полного цикла.

    В тот момент, когда включается вторичный статический выключатель, аварийный сигнал сообщает обслуживающему персоналу, что неисправность системы ИБП может быть диагностирована и устранена.

    Технические характеристики

    Спецификации сетевых ИБП показаны ниже :

    Преимущества ИБП On-line

    1. Обеспечивает кондиционирование питания наряду с полной изоляцией нагрузки от входа переменного тока.
    2. На нагрузку постоянно подается бесперебойное питание.
    3. Сбой питания не мешает режиму работы.
    4. Время передачи (переключения) незначительно из-за постоянного состояния.
    Недостатки сетевого ИБП
    1. В непрерывном режиме выделяется больше тепла, поэтому требуется большой радиатор.
    2. Комплексная конструкция.
    3. Дорогой
    4. Высокая рассеиваемая мощность.

    Таким образом, ИБП on-line находят применение в тех сферах деятельности, где требуется постоянная мощность без каких-либо переключений.

    1500VA Оффлайн ИБП, принципиальная схема известный Shangyu UPS, Оффлайн ИБП Схема Схема Shangyu UPS Оптовая продажа Знаменитая фабрика UPS

    Модель номера Shangyu Electronic-S1500VA-LCD
    марки CPSY
    Китай
    Маленькие Orders принят

    ключевых спецификаций / Особенности:

    1500VA Оффлайн ИБП Схема Схема известный Shangyu UPS Оптовые продажи UPS Factory

    Особенности:
    Компактный размер и эргономичный дизайн: это можно разместить на столе или в другом удобном месте
    Идеальная защита от перегрузки, короткого замыкания, перенапряжения, низкого напряжения, перегрева и т. д.
    Дисплей: ЖК-дисплей, отображающий информацию о состоянии, нагрузке и батарее
    Компактный размер, малый вес;
    Обеспечивает защиту модема/телефонной линии от перенапряжения (дополнительно)
    Обеспечивает защиту от перегрузки
    Влажность менее 90 %

    Преимущество:

    Превосходное микропроцессорное управление повышает надежность
    Интеллектуальное управление аккумулятором
    OFF MODE. один

    Номер сертификата MTi160219002CE Дата выпуска 2016/03/15 Выдан MTI Дата истечения срока действия 2025/11/29 018DR
    Сертификат Стандарт RoHS
    Сертификат

    Нажмите на картинку, чтобы увидеть более крупный

    номер сертификата LCS1
    Дата выпуска 2019/04/05
    Выдано По Zhongshan LCS Compliance Testing Laboratory Ltd
    Срок действия 04.04.2022

    Если вы не можете найти сертификат в Интернете, обратитесь в агентство по сертификации или к поставщику для дальнейшей проверки.

    Информация о доставке

    20-25 дней
    FOB Port Shenzhen / Guangzhou
    Вес на единицу 11,5 килограммов
    Размеры на единицу 40,0 х 14,6 x 20,5 см
    Код HTS США 8504.40.20 00
    единиц на экспорт коробки 1.0
    Export Carb Export 168 килограммов

    Главный экспортный рынков

    — Азия

    — Австралазия

    — Центральная/Южная Америка

    — Восточная Европа

    — Средний Восток/Африка

    — Северная Америка

    — Западная Европа

    — по всему миру

    UPS Scheme

    UPS — это аббревиатура от Uninterpretable Power Supply.Это электронный продукт, используемый для обеспечения резервного питания чувствительных устройств в случае их нормального сбоя или отключения питания. Данная принципиальная схема ИБП со списком компонентов является полным руководством по созданию стандартного резервного питания. Его мощность измеряется в ваттах или киловаттах. ИБП широко используются в странах третьего мира, таких как Индия, Филиппины, Бангладеш, Пакистан, из-за регулярного сброса нагрузки из-за нехватки энергоресурсов. Данная принципиальная схема ИБП преобразует 12 вольт постоянного тока в 230 вольт переменного тока.12-вольтовая батарея должна быть подключена в качестве источника или входа.

    Схемы ведущих производителей ИБП

    Время автономной работы ИБП/инвертора зависит от тока, накопленного в батарее. 3000 Вт также упоминается в 3000 ВА.


    Принципиальная схема ИБП


    Нажмите на изображение, чтобы увеличить его, а чтобы загрузить и сохранить эту принципиальную схему на свой компьютер, щелкните правой кнопкой мыши на изображении и затем сохраните изображение. Нажмите здесь, чтобы получить подробную информацию об этом полном проекте


    Полный проект схемы ИБП на базе микроконтроллера, включая схему кодовой печатной платы (2 киловатта):

    Инвертор Характеристики и функциональные возможности Описание
    Представленный проект представляет собой инвертор мощностью 2 кВт или 2 кВА, созданный для резервного копирования при сбоях в работе коммунальных сетей и бытовых приборов.Инвертор широко известен как «I2K» по двум причинам: Он имеет выходную мощность 2 кВА. Схема ИБП
    с кодом основана на микрочипе PIC16C84, работающем на кристалле 3,6864 МГц. Этот инвертор имеет традиционную феррорезонансную конструкцию с большим шагом. Несмотря на это, сигналы с широтно-импульсной модуляцией, подаваемые на трансформаторы, вырабатываются микроконтроллером PIC RISC за ощутимое время. Микроконтроллер определяет выходной переменный ток с помощью 8-разрядного АЦП, а затем соответствующим образом изменяет ширину сердечных сокращений , используя формулу замкнутого контура управления.Функции синхронизации формы сигнала, регулировки ширины импульса и контроля ошибок (отключение при перегрузке) реализованы в программном обеспечении, что упрощает выполнение обновлений.
    Многие проверенные коммерческие инверторы, в том числе человека, используемого для использования ИБП для ПК , не обеспечивают огромную пусковую мощность, необходимую для многих двигателей людей, особенно однофазных двигателей под нагрузкой, например, для людей, работающих в средней газовой печи. Эта конструкция обеспечивает необходимую мощность, и в ходе одного испытания наблюдалось преобразование более 2 кВА энергии ( входной ток превышал 200 А при 12 В постоянного тока за много секунд до запуска двигателя).Программная зарядка инвертора позволяет преобразователю быть перегруженным на время до того, как произойдет отключение, давая двигателю время для запуска.
    Инвертор продолжает тестироваться на нагрузке однофазного двигателя мощностью 1/3 л.с., а также с большой резистивной нагрузкой более 1500 Вт, и он показал хорошие результаты. Было обнаружено, что коррекция энергетического фактора необходима при больших нагрузках двигателя, и она была включена в конструкцию.
    КПД инвертора (выходная энергия / потребляемая энергия), приводящего в действие ряд как резистивных, так и индуктивных нагрузок, находится в диапазоне от 71% до 82%.Считается, что благодаря улучшенной формуле синусоиды инвертор может приблизиться к теоретическому пределу эффективности в 92%.
    Загрузить ИБП мощностью 2 кВт на базе микроконтроллера Код схемы PCB Полный пакет в формате zip
    Примечание. Полная схема представлена ​​в форматах DXF и DWG, а код для ИБП — в формате asm.
    Для полного руководства по этому проекту см. ИБП мощностью 2 кВт на базе микроконтроллера (схема, код, печатная плата)

    %PDF-1.4 % 4203 0 объект >/Metadata 4218 0 R/OpenAction 4204 0 R/PageLabels 281 0 R/PageLayout/SinglePage/Pages 285 0 R/StructTreeRoot 301 0 R/Type/Catalog/ViewerPreferences>>> эндообъект 4218 0 объект >поток конечный поток эндообъект 4204 0 объект > эндообъект 281 0 объект > эндообъект 285 0 объект > эндообъект 301 0 объект > эндообъект 302 0 объект >/CM10>/CM11>/CM12>/CM13>/CM14>/CM16>/CM17>/CM18>/CM19>/CM2>/CM20>/CM21>/CM22>/CM23>/CM24>/CM25>/ CM26>/CM27>/CM28>/CM29>/CM3>/CM30>/CM31>/CM32>/CM33>/CM34>/CM35>/CM36>/CM37>/CM38>/CM39>/CM4>/CM40> /CM41>/CM42>/CM43>/CM44>/CM45>/CM46>/CM47>/CM48>/CM49>/CM5>/CM50>/CM51>/CM52>/CM54>/CM57>/CM58>/CM59 >/CM6>/CM61>/CM62>/CM63>/CM64>/CM65>/CM66>/CM67>/CM7>/CM8>/CM9>>> эндообъект 303 0 объект > эндообъект 304 0 объект > эндообъект 305 0 объект > эндообъект 306 0 объект > эндообъект 307 0 объект [1829 0 R 1830 0 R 1811 0 R 1827 0 R 1828 0 R 1825 0 R 1826 0 R 1823 0 R 1824 0 R 1821 0 R 1822 0 R 1819 0 R 1820 0 R 1809 0 R 1796 0 R 1779 0 0 R 1800 0 R 1801 0 R ноль] эндообъект 308 0 объект [1802 0 Р 1803 0 Р 1804 0 Р] эндообъект 309 0 объект [1805 0 R 1806 0 R ноль] эндообъект 310 0 объект [1756 0 Р 1757 0 Р 1758 0 Р 1759 0 Р 1760 0 Р 1761 0 Р 1762 0 Р 1763 0 Р 1764 0 Р 1765 0 Р 1766 0 Р 1767 0 Р 1768 0 Р 1769 0 Р 1770 0 Р 1771 0 0 R 1773 0 R 1774 0 R ноль] эндообъект 311 0 объект [1563 0 R 1563 0 R 1564 0 R 1714 0 R 1715 0 R 1716 0 R 1717 0 R 1727 0 R 1728 0 R 1725 0 R 1726 0 R 1719 0 R 1720 0 R null] эндообъект 312 0 объект [1669 0 Р 1670 0 Р 1708 0 Р 1709 0 Р 1710 0 Р 1702 0 Р 1703 0 Р 1704 0 Р 1696 0 Р 1697 0 Р 1698 0 Р 1690 0 Р 1691 0 Р 1692 0 Р 1684 0 Р 1168 0 6 0 R 1672 0 R 1673 0 R 1676 0 R 1649 0 R 1650 0 R 1651 0 R 1667 0 R 1668 0 R 1665 0 R 1666 0 R 1663 0 R 1664 0 R 1657 0 R 1656 0 R null] эндообъект 313 0 объект [1569 0 R 1570 0 R 1571 0 R 1572 0 R 1647 0 R 1643 0 R 1638 0 R 1639 0 R 1641 0 R 1642 0 R 1636 0 R 1628 0 R 1633 0 R null] эндообъект 314 0 объект [1634 0 Р 1635 0 Р 1631 0 Р 1632 0 Р 1626 0 Р 1621 0 Р 1622 0 Р 1624 0 Р 1625 0 Р 1619 0 Р 1577 0 Р 1579 0 Р 1580 0 Р 1617 0 Р 1618 0 Р 16161 0 0 R 1613 0 R 1614 0 R 1611 0 R 1612 0 R ноль] эндообъект 315 0 объект [1605 0 Р 1606 0 Р 1603 0 Р 1604 0 Р 1601 0 Р 1602 0 Р 1599 0 Р 1600 0 Р 1584 0 Р 1584 0 Р 1593 0 Р 1594 0 Р 1591 0 Р 1592 0 Р 1589 0 Р 1572 9 0 R 1730 0 R 1731 0 R 1753 0 R ноль] эндообъект 316 0 объект [1732 0 R 1733 0 R 1734 0 R 1742 0 R 1743 0 R 1744 0 R 1745 0 R 1748 0 R 1738 0 R 1739 0 R 1740 0 R null] эндообъект 317 0 объект [1549 0 R 1550 0 R 1551 0 R 1552 0 R 1553 0 R 1554 0 R 1555 0 R 1556 0 R null] эндообъект 318 0 объект [1311 0 R 1311 0 R 1312 0 R 1313 0 R 1534 0 R 1517 0 R 1531 0 R 1532 0 R 1527 0 R 1528 0 R 1519 0 R 1520 0 R 1521 0 R 1522 0 R] эндообъект 319 0 объект [1375 0 Р 1376 0 Р 1377 0 Р 1513 0 Р 1514 0 Р 1510 0 Р 1511 0 Р 1500 0 Р 1501 0 Р 1502 0 Р 1503 0 Р 1504 0 Р 1505 0 Р 1506 0 Р 1507 0 Р 11484 0 0 R 1488 0 R 1488 0 R 1499 0 R 1488 0 R 1489 0 R 1490 0 R 1491 0 R 1492 0 R 1493 0 R 1494 0 R 1495 0 R 1496 0 R 1496 0 R 1497 0 R 1497 0 R null] эндообъект 320 0 объект [1483 0 Р 1480 0 Р 1481 0 Р 1478 0 Р 1475 0 Р 1469 0 Р 1470 0 Р 1471 0 Р 1472 0 Р 1386 0 Р 1387 0 Р 1466 0 Р 1389 0 Р 1393 0 Р 1461 0 Р 1457 0 0 R 1455 0 R 1453 0 R 1451 0 R 1449 0 R 1447 0 R 1445 0 R 1439 0 R 1437 0 R 1435 0 R 1429 0 R 1427 0 R 1425 0 R 1421 0 R 1419 0 R 1391 0 R null] эндообъект 321 0 объект [1372 0 Р 1373 0 Р 1374 0 Р 1343 0 Р 1344 0 Р 1345 0 Р 1346 0 Р 1346 0 Р 1347 0 Р 1348 0 Р 1370 0 Р 1371 0 Р 1368 0 Р 1369 0 Р 1366 0 Р 1367 0 0 R 1365 0 R 1362 0 R 1363 0 R 1360 0 R 1361 0 R 1358 0 R 1359 0 R 1330 0 R 1331 0 R 1333 0 R 1334 0 R null] эндообъект 322 0 объект [1266 0 Р 1267 0 Р 1268 0 Р 1269 0 Р 1270 0 Р 1271 0 Р 1272 0 Р 1273 0 Р 1274 0 Р 1275 0 Р 1276 0 Р 1277 0 Р 1278 0 Р 1279 0 Р 1280 0 Р 1281 0 0 Р 1283 0 Р 1284 0 Р 1285 0 Р 1286 0 Р 1287 0 Р 1288 0 Р 1289 0 Р 1290 0 Р 1291 0 Р 1292 0 Р 1293 0 Р 1294 0 Р 1295 0 Р 1296 0 Р 1297 8 0 Р 1299 1299 0 R 1300 0 R 1301 0 R 1302 0 R 1303 0 R 1304 0 R 1305 0 R 1306 0 R null] эндообъект 323 0 объект [1074 0 Р 1074 0 Р 1075 0 Р 1076 0 Р 1077 0 Р 1078 0 Р 1079 0 Р 1080 0 Р 1081 0 Р 1152 0 Р 1153 0 Р 1154 0 Р 1155 0 Р 1171 0 Р 1169 0 Р 11165 0 0 R 1163 0 R 1083 0 R 1117 0 R 1118 0 R 1119 0 R 1148 0 R 1149 0 R 1145 0 R 1146 0 R 1124 0 R 1125 0 R null] эндообъект 324 0 объект [1139 0 Р 1140 0 Р 1141 0 Р 1137 0 Р 1136 0 Р 1134 0 Р 1129 0 Р 1130 0 Р 1131 0 Р 1132 0 Р 1086 0 Р 1087 0 Р 1088 0 Р 1114 0 Р 1115 0 Р 1111 0 0 R 1105 0 R 1101 0 R 1097 0 R 1098 0 R 1091 0 R ноль] эндообъект 325 0 объект [1177 0 R 1178 0 R 1240 0 R 1179 0 R 1180 0 R 1181 0 R 1238 0 R 1183 0 R 1184 0 R 1185 0 R 1234 0 R 1187 0 R 1188 0 R 1188 0 R 1230 0 R null] эндообъект 326 0 объект [1227 0 R 1228 0 R 1225 0 R 1226 0 R 1223 0 R 1224 0 R 1193 0 R 1221 0 R 1222 0 R 1194 0 R 1219 0 R 1220 0 R 1217 0 R 1218 0 R 1215 0 R 1219 0 0 R 1213 0 R 1214 0 R 1211 0 R 1212 0 R 1196 0 R 1242 0 R 1243 0 R 1244 0 R 1247 0 R null] эндообъект 327 0 объект [1040 0 Р 1041 0 Р 1042 0 Р 1043 0 Р 1044 0 Р 1045 0 Р 1046 0 Р 1047 0 Р 1048 0 Р 1049 0 Р 1050 0 Р 1051 0 Р 1051 0 Р 1052 0 Р 1052 0 Р 1053 0 0 R 1055 0 R 1056 0 R 1057 0 R 1058 0 R 1059 0 R 1060 0 R 1061 0 R 1062 0 R 1063 0 R 1064 0 R 1065 0 R null] эндообъект 328 0 объект [559 0 R 559 0 R 891 0 R 892 0 R 893 0 R 894 0 R 895 0 R 899 0 R 896 0 R null] эндообъект 329 0 объект [627 0 R 628 0 R 629 0 R 630 0 R 631 0 R 632 0 R 633 0 R 634 0 R 635 0 R 636 0 R 637 0 R 656 0 R 657 0 R 658 0 R 886 0 R null] эндообъект 330 0 объект [659 0 R 882 0 R 660 0 R 878 0 R ноль] эндообъект 331 0 объект [661 0 R 874 0 R 858 0 R 859 0 R 860 0 R 861 0 R 862 0 R 856 0 R 846 0 R 847 0 R 848 0 R 849 0 R 850 0 R 836 0 R 837 0 R 838 0 R 839 0 R 840 0 R 826 0 R 827 0 R 828 0 R 829 0 R 830 0 R 663 0 R 664 0 R] эндообъект 332 0 объект [665 0 R 817 0 R ноль] эндообъект 333 0 объект [807 0 Р 808 0 Р 809 0 Р 810 0 Р 799 0 Р 800 0 Р 801 0 Р 802 0 Р 791 0 Р 792 0 Р 793 0 Р 794 0 Р 783 0 Р 784 0 Р 785 0 Р 786 0 Р 775 0 Р 776 0 Р 777 0 Р 778 0 Р 767 0 Р 768 0 Р 769 0 Р 770 0 Р 759 0 Р 760 0 Р 761 0 Р 762 0 Р 751 0 Р 752 0 Р 753 0 Р 754 0 Р 743 0 Р 744 0 Р 745 0 Р 746 0 Р 735 0 Р 736 0 Р 737 0 Р 738 0 Р 727 0 Р 728 0 Р 729 0 Р 730 0 Р 719 0 Р 720 0 Р 721 0 Р 722 0 Р 711 0 Р 712 0 Р 713 0 Р 714 0 Р 703 0 Р 704 0 Р 705 0 Р 706 0 Р 695 0 Р 696 0 Р 697 0 Р 698 0 Р 687 0 Р 688 0 Р 689 0 Р 690 0 Р 685 0 Р 654 0 Р 642 0 R 643 0 R 644 0 R 645 0 R 646 0 R 647 0 R 648 0 R null] эндообъект 334 0 объект [649 0 R 652 0 R 586 0 R 587 0 R 625 0 R 626 0 R 623 0 R 624 0 R 621 0 R 622 0 R 615 0 R 590 0 R 591 0 R 612 0 R 613 0 R 610 0 R 611 0 R ноль] эндообъект 335 0 объект [605 0 R 606 0 R 603 0 R 604 0 R 601 0 R 602 0 R 599 0 R 600 0 R 564 0 R 565 0 R 566 0 R 584 0 R 567 0 R null] эндообъект 336 0 объект [568 0 Р 569 0 Р 579 0 Р 571 0 Р 572 0 Р 573 0 Р 577 0 Р 574 0 Р] эндообъект 337 0 объект [901 0 R 902 0 R 985 0 R 981 0 R 983 0 R 984 0 R 979 0 R 951 0 R 953 0 R 954 0 R 977 0 R 978 0 R 974 0 R 975 0 R 972 0 R 973 0 R 970 0 R 971 0 R 968 0 R 969 0 R 967 0 R 964 0 R 965 0 R 956 0 R 949 0 R 906 0 R 945 0 R 946 0 R 946 0 R 947 0 R] эндообъект 338 0 объект [943 0 R 944 0 R 932 0 R 933 0 R 934 0 R 941 0 R 942 0 R 939 0 R 940 0 R 911 0 R 912 0 R 913 0 R 914 0 R 915 0 R 916 0 R 917 0 R 930 0 R 931 0 R 928 0 R 929 0 R 926 0 R 927 0 R 924 0 R 925 0 R 1038 0 R 987 0 R 1010 0 R null] эндообъект 339 0 объект [1011 0 Р 1036 0 Р 1037 0 Р 1034 0 Р 1035 0 Р 1032 0 Р 1033 0 Р 1030 0 Р 1031 0 Р 1028 0 Р 1029 0 Р 1025 0 Р 1026 0 Р 1013 0 Р 1016 0 Р 991 0 Р 990 0 R 1008 0 R 1009 0 R 1006 0 R 1007 0 R 993 0 R 994 0 R 1001 0 R 994 0 R null] эндообъект 340 0 объект [524 0 R 525 0 R 526 0 R 527 0 R 528 0 R 529 0 R 530 0 R 531 0 R 532 0 R 533 0 R 533 0 R 534 0 R 535 0 R 536 0 R 537 0 R 538 0 R 539 0 R 540 0 R 541 0 R 542 0 R ноль] эндообъект 341 0 объект [511 0 R 511 0 R 512 0 R 513 0 R 514 0 R 515 0 R ноль] эндообъект 342 0 объект [452 0 R 452 0 R 501 0 R 502 0 R 503 0 R 494 0 R 495 0 R 496 0 R 497 0 R 498 0 R 459 0 R 460 0 R 461 0 R 461 0 R 462 0 R 463 0 R 489 0 R 490 0 R 465 0 R 466 0 R 484 0 R 485 0 R 483 0 R 481 0 R 481 0 R 477 0 R 478 0 R 475 0 R 476 0 R 474 0 R 470 0 R null] эндообъект 343 0 объект [426 0 R 427 0 R 428 0 R 429 0 R 430 0 R 431 0 R 431 0 R 432 0 R 432 0 R 433 0 R 433 0 R 434 0 R 435 0 R 436 0 R 437 0 R 438 0 R 439 0 R 440 0 R 441 0 R 442 0 R 443 0 R 444 0 R 445 0 R 446 0 R 447 0 R 448 0 R null] эндообъект 344 0 объект [403 0 R 403 0 R 404 0 R 405 0 R 406 0 R 407 0 R 408 0 R 409 0 R 410 0 R 411 0 R 412 0 R 413 0 R null] эндообъект 345 0 объект >17]/P 346 0 R/Pg 7 0 R/S/Link>> эндообъект 346 0 объект > эндообъект 7 0 объект >/ExtGState>/Font>/ProcSet[/PDF/Text/ImageB/ImageC/ImageI]/XObject>>>/Rotate 0/StructParents 4/Tabs/S/TrimBox[0 0 595.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
