Выпрямитель тока — это… Что такое Выпрямитель тока?

        преобразователь электрического тока переменного направления в ток постоянного направления. Большинство мощных источников электрической энергии вырабатывают ток переменного направления (см. Переменный ток). Однако многие электрические устройства на городском и железнодорожном транспорте, в химической и радиотехнической промышленности, в цветной металлургии и др. работают на токе постоянного направления (см. Постоянный ток) различного напряжения. В простейшем случае переменный ток выпрямляется вентилем электрическим (См. Вентиль электрический), пропускающим ток (например, синусоидальный) только или преимущественно в одном направлении. По видам применяемых вентилей В. т. подразделяют на электроконтактные, кенотронные, газотронные, тиратронные, ртутные, полупроводниковые и тиристорные.

         Различают схемы В. т. однополупериодные, двухполупериодные с нулевым выводом и мостовые. На рис. 1, а приведена однополупериодная схема выпрямителя однофазного тока. Основные элементы В. т.: трансформатор Тр, вентиль В и сглаживающий фильтр С. Напряжение U1, обычно синусоидальное, от источника переменного тока через трансформатор Тр подаётся на вентиль В. Ток J в нагрузке Rн течёт только при положительной полярности подводимого напряжения, т. е. при открытом состоянии В. Конденсатор С заряжается положительными полуволнами пульсирующего тока, а в паузах, соответствующих по времени отрицательным полуволнам, разряжается на нагрузку. Таким образом, пульсирующий ток сглаживается, усредняется.

         Однополупериодные однофазные схемы В. т. применяют главным образом в маломощных устройствах с ёмкостным или индуктивным сглаживающим фильтром. Основное преимущество — простота и малое число вентилей; недостатки — большие пульсации выпрямленного напряжения и высокое обратное напряжение на вентилях (при ёмкостном фильтре).

         В двухполупериодной схеме В. т. (рис. 1, б) применяют трансформатор со средней точкой во вторичной обмотке. Благодаря такому соединению обмотки с вентилями выпрямленный ток формируется из обеих полуволн тока. Частота пульсаций выпрямленного тока при этом возрастает в два раза по сравнению с однополупериодным В. т. (так, если U1 — напряжение промышленной частоты 50 гц, то частота пульсации тока на нагрузке будет 100 гц), что облегчает сглаживание. Мостовая схема В. т. (рис. 1, в) также двухполупериодная, но вторичная обмотка трансформатора выполнена без средней точки и имеет в два раза меньшее количество витков по сравнению со вторичной обмоткой трансформатора на рис. 1, б. Дополнительное сглаживание выпрямленного тока в этих схемах обеспечивается индуктивно-ёмкостными либо резистивно-ёмкостными фильтрами (см. Электрический фильтр). Указанные схемы В. т. применяют обычно в системах питания устройств, у которых потребляемая мощность не превышает нескольких квт (радиоприёмники, телевизоры, некоторые устройства автоматики и телемеханики и др.), и лишь в отдельных случаях для питания мощных (до тысячи квт) устройств (например, двигателей электровозов). Существуют В. т., в которых наряду с выпрямлением тока осуществляется умножение выпрямленного напряжения. Схемы с умножением обычно применяют в высоковольтных установках, предназначенных для испытания электрической изоляции, а также в рентгеновских установках, электронных осциллографах и т.п.          В трёхфазных цепях (См. Трёхфазная цепь) для питания мощных промышленных установок, во избежание несимметричности нагрузки на сеть электроснабжения, применяют схемы трёхфазных В. т. Первичная обмотка трансформатора в таких В. т. соединяется в звезду или треугольник. В зависимости от числа вторичных обмоток трансформатора различают 3-, 6-, 12-, 18-фазные и т.д. однополупериодные и мостовые выпрямители трёхфазного тока. На рис. 2, а приведена трёхфазная однополупериодная схема. Первичная обмотка трансформатора соединена треугольником, а вторичная — звездой. Фазные токи i1, i2, i3 выпрямляются и суммируются, образуя выпрямленный выходной ток J. В мостовой трёхфазной схеме (рис. 2, б) обе обмотки трансформатора соединены звездой. Основные преимущества её такие же, как и у однофазных схем В. т.

         Лит.: Каганов И. Л., Электронные и ионные преобразователи, ч. 1—3, М. — Л., 1950—56.

         М. М. Гельман.



        Рис. 1. Схемы выпрямителей однофазного тока: а — однополупериодная; б — двухполупернодная; в — мостовая.

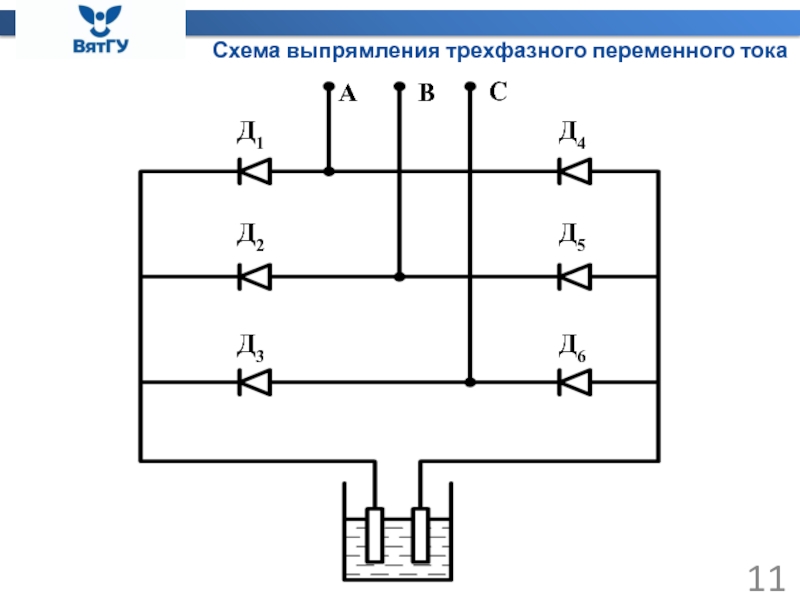

        Рис. 2. Схемы выпрямителей трёхфазного тока: а — однополупериодная; б — двухполупериодная мостовая.

AD4 DC User Guide

Модуль питания постоянного тока представляет собой усовершенствование, позволяющее приемникам AD4D и AD4Q работать с питанием переменного или постоянного тока. Модуль постоянного тока обеспечивает питание в случае сбоя или отсутствия питания переменного тока. Переключение между питанием переменного и постоянного тока происходит незаметно, без воздействия на работу приемника.

Основные особенности

  • Работа от источника питания переменного тока
  • Защита от перенапряжения и недонапряжения
  • Защита от обратной полярности

Соединения питания

Модуль постоянного тока может работать в следующих режимах входа.

  • Переменный и постоянный ток
  • Только переменный ток
  • Только постоянный ток
  1. Убедитесь, что выключен переключатель питания приемника.
  2. Подключите источник питания переменного тока ко входу переменного тока.
  3. Подключите источник питания постоянного тока ко входу постоянного тока.
  4. Включите переключатель питания приемника.

Примечание: если источник питания переменного тока исправен и включен, приемник будет работать от питания переменного тока.

Режимы и значки работы

Значок на начальном экране указывает на рабочий режим и источник питания приемника.

Значок Рабочий режим Источник питания
Доступно питание постоянного тока. Приемник работает от источника питания переменного тока, питание постоянного тока доступно.
Работа приемника от источника питания постоянного тока. Приемник работает от источника питания постоянного тока. Источник питания переменного тока неисправен или не подключен.
Питание постоянного тока недоступно. Источник питания постоянного тока не подключен или уровень напряжения ниже минимально допустимого.

Примечание: для обеспечения надежной работы питания переменного тока следите, чтобы батарея была заряжена минимум до 10,9 В постоянного тока.

Отслеживание состояния питания постоянного тока

Состояние модуля постоянного тока можно просмотреть в меню приемника.

  1. В меню Device Configuration выберите DC Power Status.
  2. На экране модуля постоянного тока отображается следующая информация.
    • DC MODULE INSTALLED: Yes или No
    • DC POWER AVAILABLE: Yes или No
    • POWER SOURCE: AC или DC

Схема разъемов, разъем постоянного тока на 4-контактный разъем XLR

Рекомендованный калибр кабеля для разъема:

  • 15 футов и менее: 18 AWG (1 мм2)
  • 16–25 футов: 16 AWG (1,5 мм2)
  • 26–32 фута: 14 AWG (2,5 мм2)

Важно: общая длина кабеля не должна превышать 32 фута.

Диапазон входного напряжения постоянного тока

10. 9 до 14.8 В пост. тока

Максимальный входной постоянный ток

Режимы защиты

Перенапряжение, Недонапряжение, Обратная полярность

Тип разъема

4-контактный разъем XLR Контакт 1 Минус
Контакт 2 Нет соединения
Контакт 3 Нет соединения
Контакт 4 Плюс

Схемы передачи на переменном токе


    По своим функциональным характеристикам АТ1-] аналогичен АМТ-ЗТ электрическая схема также во многом схожа и отличается использованием новой элементной базы, введением в датчик устройств, обеспечивающих избирательность срабатывания газовой защиты, переходом на питание мостовой измерительной схемы переменным током, установкой показывающего прибора не на выходе моста, а на выходе телеметрического усилителя. В аппарате сигнализации для передачи диспетчеру дискретных сигналов о достижении предельно допустимых концентраций метана и контроля целостности канала передачи установлен блок генератора сигналов, который по каналу телеизмерения обеспечивает посылку дискретных сигналов конструктивное исполнение датчика ДМТ-4 подобно ДМТ-ЗТ, аппарата сигнализации АС-5 — аппарату АС-ЗТ  [c. 733]

    При применении более дешевых короткозамкнутых асинхронных электродвигателей переменного тока возникает необходимость встраивания в главный и вспомогательные приводы вариаторов гипа гидромуфт или, чаще, механических (ленточных, цепных, фрикционных), заметно усложняющих конструкцию передачи. Для соединения валов передачи применяются (в одном каком-либо звене) электромеханические муфты с устройствами, блокирующими от перегрузки. В наиболее совершенных схемах блокировки [c.269]

    Электрической схемой дистанционной передачи является автоматический уравновешенный мост переменного тока, двумя плечами которого служит реохорд датчика а двумя другими реохорд Ri вторичного прибора. [c.393]


    Реле времени применяют в схемах управления электродвигателями для получения замедленной передачи импульса от управляющего органа к исполнительному аппарату с регулируемой выдержкой времени. Для управления электродвигателями переменного тока на электромагнитном принципе изготовляют реле времени ЭВ-200 с выдержкой времени от 0,1 до 20 с. Время с момента подачи напряжения на катушку электромагнита до срабатывания реле (уставка по времени) регулируется изменением положения неподвижных контактов на шкале уставок. Реле этой серии РЭ-218 с выдержкой времени от 7 до 17 с применяют в качестве реле контроля пуска асинхронных электродвигателей в функции времени. [c.64]

    Питание прибора производится от сети переменного тока напряжением 220 в. Измерительная схема прибора питается постоянным током от выпрямителя, вмонтированного в прибор. Возникающее в измерительной диагонали напряжение разбаланса увеличивается электронным усилителем до величины, достаточной для вращения реверсивного электродвигателя, перемещающего движок по реохорду до наступления момента равновесия в измерительном мосту. С движком реохорда через систему передач связана каретка с указателем и пером, вычерчивающим на диаграмме кривые изменения температуры. [c.645]

    Регулирование генератора в передаче переменно-постоянного тока, так же как в схемах постоянного тока, сосредоточено в узле возбуждения генератора (рис. 18). Питание обмоток возбуждения осуществляется от синхронного возбудителя СВ. По пути в цепь возбуждения тягового генератора С Г происходит выпрямление тока и его регулирование. В системе автоматического регулирования использован ряд элементов, освоенных в системах постоянного тока магнитные усилители ТПТ и ТПН для отбора сигналов пог напряжению генератора и по току его нагрузки, датчик БЗВ для установления уровня напряжения по позициям управления, индуктивный датчик ИД для связи регулирования генератора и дизеля. [c.17]

    Выпрямитель — наиболее распространенный в силовых системах и системах управления и регулирования вид статического (вентильного) преобразователя. Выпрямители нашли широкое применение на тепловозах с передачами постоянного тока в системах регулирования и защиты, с машинами переменного тока их применение еще шире и захватывает основные узлы энергетической цепи. Выпрямители классифицируют по схеме преобразования (числу фаз, числу плечей преобразователя). Наиболее часто применяются однофазные и трехфазные системы выпрямления. [c.133]

    Реле времени переменного тока применяют в схемах управления электродвигателями для получения определенной выдержки времени (замедления) при передаче импульса от управляющего органа к исполнительному аппарату с регулируемой выдержкой времени (например, с момента нажатия кнопки до момента включения или остановки электродвигателя). Реле времени ЭВ-200 на электромагнитном принципе изготовляют на выдержку времени от 0,1 до 20 с. Реле времени двигательные (моторные) изготовляют на выдержки времени от 2 до 24 с и от 1 до 60 с пневматические реле изготовляют на выдержки времени от 0,4 до 60 с и от 0,4 до 180 с. [c.67]

    Кинематическая схема привода машины показана на рис. 66. Фрикционные цилиндры и приемные диски приводятся во вращение от электродвигателя 7 мощностью 1,7 кВт, частота вращения которого регулируется частотой переменного тока. Кинематическая передача от электродвигателя осуществляется через вертикальный вал и винтовые шестерни с общим передаточным числом, равным 1.[c.170]

    Можно привести много практических усовершенствований, вносимых на основании тщательного анализа работы всей системы тепловоза и отдельных его элементов. На всех тепловозах с передачей переменно-постоянного тока — от самых мощных до маневрового ТЭМ7 применена одинаковая система регулирования возбуждения тягового генератора с комплексным селективным узлом, где формируется сигнал, передаваемый в блок управления возбуждением для программного управления включением и выключением тиристоров. Различия в схемах заключаются в числе однотипных элементов и в некотором разнообразии их расположения в схеме. [c.249]

    Вторичный прибор комплектно с электрическим индукционным датчиком образует индукционную передачу, которая используется для дистанционного указания, записи, суммирования и регулирования измеряемой величины. Индукционная катушка вторичного прибора соединяется с индукционной катушкой датчика тремя проводами, по схеме индукционного моста переменного тока.[c.321]


    Передача показаний этого прибора осуществляется по схеме индукционного моста переменного тока, описанного в главе П1. [c.30]

    Длина соединительной линии между дифманометром и вторичным прибором не должна быть более 250 м. Дистанционная передача выполнена по дифференциально-трансформаторной схеме, широко применяемой в настоящее время. Передача работает по принципу компенсации разности трансформированных напряжений в последовательно соединенных катушках первичного и вторичного приборов. Катушка имеет первичную обмотку, расположенную по всей ее длине, и вторичную обмотку, которая выполнена в виде двух секций с равным количеством витков, соединенных встречно. Сердечник каждой катушки изготовлен из мягкой стали. Первичные обмотки, соединенные последовательно, питаются переменным током напряжением 33 в. При этом во вторичных обмотках индуктируется переменное напряжение, величина и фаза которого зависят от положения сердечника в катушках.[c.59]

    Схема тепловоза 2ТЭ116 (рис. 147, см. вкладку) представляет развитие схемы переменно-постоянного тока, осуществленной впервые на ТЭ109 в соответствии с функциональной схемой (см. рис. 20, в). Как иллюстрация схемы тепловоза с передачей переменного тока приведена принципиальная схема маневрового тепловоза ВМЭ1А-024, разработанная и осуществленная силами ЛИИЖТа и депо Варшавское Октябрьской дороги. На основании этой схемы созданы и схемы тепловозов Ворошиловградского тепловозостроительного завода. Во всех современных схемах регулирование аппаратное . [c.176]

    Однако имеется еще один фактор, влияюшпЗ на затухание сигнала, связанный уже не с пространством, а с временем. Дело в том, что сама константа затухания не очень-то константна затухание сигнала в одном и том же волокне зависит от скорости изменения тока, который по данному волокну передают. Константа затухания, определяемая формулой К = 1Агт/гг, годится только в случае постоянного тока. Но ясно, что с помощью постоянного тока нельзя передавать информацию, как нельзя передать телеграмму, нажав один раз на телеграфный ключ. В случае же переменного тока при рассмотрении свойств кабеля нужно непременно учитывать еще одну характеристику — емкость его изоляции. Действительно, из-за наличия емкости изоляция кабеля будет обладать для переменного тока более низким сопротивлением, чем для постоянного ведь переменный ток будет течь и через активное сопротивление мембраны (так же, как постоянный), и через емкость. А кабель, у которого ниже сопротивление изоляции, хуже передает сигналы, они сильнее затухают в нем (см. формулу (6.5)). Таким образом, пассивные кабели, мембрана которых обладает емкостью, хуже передают переменные, особенно быстроменяющиеся, сигналы, чем постоянный ток. Другими словами, при анализе передачи переменных токов необходимо брать в качестве элемента кабеля полную схему с емкостью, как на рис. 31, а не упрощенную, как на рис. 32, которую мы использовали в случае постоянного тока.[c.137]

    Результаты экспериментов с переменным полем, которые могут быть выполнены с помощью схемы переменного тока (например, схемы Шеринга), метода смешанных, распределенных цепей и резонаторов, методов коаксиальной или волноводной линии передачи, методов свободных квазиоптиче-ских волн могут быть использованы для рассмотрения поведения параметра е = е —/в» в зависимости от частоты и температуры. Однако в таком случае неявно предполагается изотропия и линейность системы. Интересно, что одномерные полевые эксперименты могут быть включены в ту же самую картину. Преобразование данных отклика на постоянное ступенчатое возбуждение с использованием интеграла Фурье позволяет вычислить значения е» и от частоты перейти к времени поляризации. [c.41]

    Электропривод вспомогательных механизмов прокатных станов осуществляется от электродвигателей металлургических серий переменного и постоянного тока (см. 23). Электродвигатели переменного тока применяют в том случае, если для механизма не требуется регулирование частоты вращения в значительном диапазоне, как, например, для электропривода подъемного стола (рис. У1.25). Механизм предназначен для подъема и установки рулонов. Привод осуществляется от электродвигателя М переменного тока типа МТКН с короткозамкнутым ротором, питающегося от сети переменного тока 380 В. Привод реверсивный (перемещения вверх , вниз ). Защита электродвигателя осуществляется от реле максимального тока 1РМ, 2РМ, ЗРМ, контакты которых введены в цепь катушки нулевого защитного реле PH. Назначение PH — защита привода при исчезновении напряжения цепи управления постоянного тока 229 В. Через реле PH производится также отключение схемы при срабатывании 1РМ, 2РМ, ЗРМ. В цепь PH вводят также блокировочные контакты от других электроприводов данного механизма или участка. Только при замкнутой цепи блокировочных контактов разрешается работа данного привода (для рассматриваемой схе-. мы такой чужой блокировкой из другой схемы является контакт конечного выключателя ВК, который на рис. У1.25 обведен пунктиром). Зарядка реле PH производится ключом управления К (универсальный переключатель УП5312-С45), который в положении зарядки должен находиться в нулевом положении. Управление электродвигателем М производится с помощью контакторов В ( вверх ), Н ( вниз ). Реверс производится переключением двух фаз. Третья фаза коммутируется линейным контактором Л. Управление движением вверх , вниз осуществляется ключом К установкой его в крайние положения. Ограничение хода механизма вверх и вниз осуществляется с помощью контактов 1 и 2 путевого выключателя ВП (командоаппарат КА4658-3 с передачей =15), пристроенного к валу, механизма. Для точной остановки механизма применено динамическое торможение электродвигателя М от сети постоянного тока напряжением 220 В через контактор динамического торможения Д и добавочное сопротивление Я2 с защитой от реле максимального тока РМ. Катушка контактора динамического торможения Д получает питание при отключении всех трех контакто- [c.174]

    Центральный узел системы, осуществляющий заданный закон регулиро-вания возбуждения генератора, новый. Роль, которую в ранее рассмотренных V и тeмax (см. рис. 13) играет амплистат АВ в схеме (см. рис. 18), выполняет управляемый выпрямительный блок У ВВ. Эта замена не является специфич-%Г ной для системы регулирования передачи переменно-постоянного тока, так » как синхронный генератор возбуждается постоянным током, так же как гене- . ратор постоянного тока. [c.17]

    Параллельный инвертор применен на первом опытном тепловозе ВМЭ1-024 с передачей переменно-переменного тока. Недостатки этого инвертора устранены введением ряда конструктивных особенностей. В схему инвертора (рис. 126, б) введена внешняя подпитка коммутирующего конденсатора, что при низких частотах дает возможность снизить установленную емкость конденсатора в 10 раз по сравнению с обычной системой. Введение индуктивности L ограничивает всплески тока. Испытания инвертора показали его пригодность для локомотивной службы. [c.142]

    Схема экспериментальной установки представлена на рис. 1. Жидкость из напорной емкости 12 через ротаметр И поступала на сливную тарелку 4 массообменной ступени. Из заборной чаши 5 сливной тарелки жидкость ДУ выбрасывалась в виде потока капель в пространство массообменной ступенью, попадала на стенку обечайки Ю, откуда снова стекала на сливную тарелку, таким образом обеспечивалась непрерывная циркуляция жидкости на массообменной ступени. Постоянный уровень жидкости в заборной чаше сливной тарелки поддерживался гидрозатворным устройством. Избыток жидкости поступал в промежуточную емкость 9, откуда передавливался в напорную емкость 12. При проведении опытов на воде последняя подавалась из линии водопровода и сливалась в канализацию. ДУ 1 крепилось на валу. Вал, установленный в подшипниковом узле 8, приводился во вращение от электродвигателя 7 переменного тока посредством ступенчатой клиноременной передачи. Производительность ДУ по жидкости определяли по общепринятой методике [3] путем отбора /э части диспергируемой жидкости в ловушку 3 и по времени заполнения мерной емкости 8. [c.57]

    На рис. 2.1 показан вариант принципиальной схемы электрических соединений главных цепей понилтрансформаторной подстанции (ТП), по которым энергия передается из сети переменного тока высшего напряжения в сеть низшего напряжения и — Трехфазный переменный ток напряжения У от питающих линий передачи поступает на сборные шины через вводы высшего напряжения /. Для отключения линий передачи от сборных шин на вводах установлены силовые выключатели напряжения выше 1 ООО В ВВН и разъединители Р. От сборных шин напряжения У, отходят линии к трансформаторам 2. [c.46]

    Электрический привод не исключает элементов механических передач, которые необходимы для согласования высоких номинальных частот вращения электродвигателей с требуемыми низкими скоростями исполнительных механизмов. Экскаваторы с электрическим приводом всех основных исполнительных механизмов называют дизель-электрическими. К таким экскаваторам относится экскаватор ЭТР231, привод механизмов которого построен по схеме дизель-генератор переменного тока — асинхронные электродвигатели с короткозамкнутыми роторами. Некоторые. экскаваторы, например типа ЭТР253, имеют электрический привод только роторного колеса и транспортера. [c.430]

    Схема индуктивного моста, по которому осуществляется дистанционная передача, показана на рис. 30. Мост питается от сети переменного тока напряжением 127 в. Плунжер датчика перемещается принудительно, он закреплен на поплавке, а во вторичном приборе такой же плунжер подвешен свободно к коромыслу и уравновешен грузом. Катушки приборов состоят из секций 1—4, внутри которых перемещается плунжер. Индуктив- [c.56]

    На рабочем месте среднестатистического пользователя, работающего в современном офисном здании, устанавливается телефон и подключенный к ЛВС персональный компьютер. Современный телефонный аппарат включается по так называемой схеме с центральной батареей, то есть получает необходимое для функционирования питание от УПАТС. Иная картина наблюдается в случае оконечных устройств ЛВС. Из-за значительной потребляемой мощности централизованное питание постоянным током рабочей станции является экономически нецелесообразным, и рядом с ИР необходимо предусматривать наличие одной или нескольких силовых розеток, соединенных с питающим генератором переменного тока напряжением свыше 50 В [64] силовыми кабелями (согласно справочнику [65] под изделиями данной разновидности понимают кабели, которые предназначены для передачи и распределения электрической энергии). Направления прокладки силовых и информационных кабелей в здании в основном совпадают, а высокая насыщенность современного офиса различными кабельными линиями не дает гарантии их большого пространственного разноса. Совокупность указанных обстоятельств приводит к тому, что проектировщики наиболее часто сталкиваются с проблемой защиты от внешних электромагнитных помех именно в процессе решения задачи совместной прокладки кабелей СКС и силовых кабелей системы электропитания. По состоянию на середину 2001 года какие-либо международные нормативные документы, регламентирующие или рекомендующие процедуры обеспечения работоспособности электрических трактов СКС, находящихся в зоне воздействия сильных электромагнитных помех, были неизвестны. [c.146]

    На рис. XI.42 приведена блок-схема прибора, отвечающего высказанным выше требованиям. Усилитель, питающий ячейки, имеет низкое выходное сопротивление (14 ом). В цепях ячеек кроме сопротивлений для измерения тока установлены переменные балансирующие сопротивления с их помощью устанавливается идентичность потенциалов микроэлектродов. Электроды будут иметь одинаковые потенциалы, если отношение сопротивлений цепей ячеек будет обратно пропорционально величине отношения поверхностей электродов. Напряжения, снимаемые с сопротивлений подаются на вычитающее устройство. Его погрешность не должна превышать 10 . Сигнал, пропорциональный разности токов, усиливается и поступает на вертикальные пластины электронно-лучевой трубки типа 13Л037. Коэффициент передачи вычитающего устройства и усилителя должен быть не меньше 10 . В этом случае чувствительность установки будет достигать 10 н. Горизонтальный усилитель должен иметь высокое входное сопротивление, что обеспечивает пропорциональность между напряжением на горизонтальных пластинах и напряжением между каломельным электродом и микроэлектродами. Синхронизирующее устройство должно обеспечивать отрыв капель ртути в момент окончания пилообразного импульса. Установка выполняется на базе осциллографа ЭО-4 с добавлением некоторых специфичных блоков, подробное описание которых приведено в литературе [c.325]

    Схема силовой цепи на всех современных тепловозах с передачей постоянного и перемен но-постоянного тока по существу одинакова (см. рис. 146, 147). Все тяговые двигатели соединены между собой параллельно переключение двигателей, как было на тепловозах до ТЭЗ, не применяется. Применяются две ступени (0П1 и 0П2) ослабления возбуждения, осуществляемого групповыми контакторами ВШ. Число тяговых двигателей на магистральных тепловозах 6. На маневровом ТЭМ7, имеющем 8 осей, вследствие требования меньшей нагрузки на ось маневрового и промышленного локомотивов, число тяговых двигателей 8, т. е. все оси тепловозов различного назначения являются ведущими. Двигатели включаются поездными контакторами /7 с дугогашением (см. гл. 4). [c.177]


Шаги по преобразованию 230 В переменного тока в 5 В постоянного тока с помощью понижающего преобразователя

Каждое электрическое и электронное устройство, которое мы используем в повседневной жизни, требует источника питания. Как правило, мы используем источник переменного тока 230 В, 50 Гц, но эту мощность необходимо преобразовать в требуемую форму с требуемыми значениями или диапазоном напряжения для обеспечения питания различных типов устройств. Существуют различные типы силовых электронных преобразователей, такие как понижающий преобразователь, повышающий преобразователь, стабилизатор напряжения, преобразователь переменного тока в постоянный, преобразователь постоянного тока в постоянный, преобразователь постоянного тока в переменный и так далее. Например, рассмотрим микроконтроллеры, которые часто используются для разработки многих проекты на базе встроенных систем и комплекты, используемые в приложениях реального времени. Эти микроконтроллеры требуют питания 5 В постоянного тока, поэтому 230 В переменного тока необходимо преобразовать в 5 В постоянного тока с помощью понижающего преобразователя в их цепи питания.



Цепь источника питания

Схема понижающего преобразователя

Схема источника питания, само название указывает на то, что эта схема используется для подачи питания на другие электрические и электронные схемы или устройства. Они разные типы источников питания схемы, основанные на мощности, которую они используются для обеспечения устройств. Например, используются схемы на основе микроконтроллера, обычно это схемы регулируемого источника питания 5 В постоянного тока, которые могут быть спроектированы с использованием различных методов для преобразования имеющейся мощности 230 В переменного тока в мощность 5 В постоянного тока. Обычно преобразователи с выходным напряжением меньше входного напряжения называются понижающими преобразователями.


4 шага по преобразованию 230 В переменного тока в 5 В постоянного тока

1. Понизьте уровень напряжения.

Понижающие преобразователи используются для преобразования высокого напряжения в низкое. Преобразователь с выходным напряжением меньше входного напряжения называется понижающим преобразователем, а преобразователь с выходным напряжением больше входного напряжения называется повышающим преобразователем. Существуют повышающие и понижающие трансформаторы, которые используются для повышения или понижения уровней напряжения. 230 В переменного тока преобразуется в 12 В переменного тока с помощью понижающего трансформатора. Выход 12 В понижающего трансформатора представляет собой среднеквадратичное значение, а его пиковое значение определяется как произведение квадратного корня из двух на среднеквадратичное значение, которое составляет приблизительно 17 В.

Понижающий трансформатор


Понижающий трансформатор состоит из двух обмоток, а именно первичной и вторичной обмоток, где первичная обмотка может быть спроектирована с использованием провода меньшего сечения с большим количеством витков, поскольку он используется для передачи слаботочной высоковольтной энергии, а вторичная обмотка использует провод большого сечения с меньшим числом витков, так как он используется для передачи сильноточной низковольтной энергии. Трансформаторы работают по принципу законов электромагнитной индукции Фарадея.

2. Преобразование переменного тока в постоянный.

Мощность 230 В переменного тока преобразуется в 12 В переменного тока (среднеквадратичное значение 12 В, пиковое значение которого составляет около 17 В), но для этой цели требуется мощность 5 В постоянного тока, мощность 17 В переменного тока должна быть в первую очередь преобразована в мощность постоянного тока, затем ее можно понизить до 5 В постоянного тока. Но прежде всего мы должны уметь преобразовывать переменный ток в постоянный? Мощность переменного тока можно преобразовать в постоянный ток с помощью одного из силовые электронные преобразователи называется Rectifier. Существуют различные типы выпрямителей, такие как однополупериодный выпрямитель, двухполупериодный выпрямитель и мостовой выпрямитель. Благодаря преимуществам мостового выпрямителя над полуволновым и двухполупериодным выпрямителями, мостовой выпрямитель часто используется для преобразования переменного тока в постоянный.

Мостовой выпрямитель

Мостовой выпрямитель состоит из четырех диодов, соединенных в виде моста. Мы знаем, что диод — это неуправляемый выпрямитель, который будет проводить только прямое смещение и не будет проводить во время обратного смещения. Если анодное напряжение диода больше катодного напряжения, то говорят, что диод находится в прямом смещении. Во время положительного полупериода диоды D2 и D4 будут проводить, а во время отрицательного полупериода диоды D1 и D3 будут проводить. Таким образом, переменный ток преобразуется в постоянный ток, здесь полученный не является чистым постоянным током, поскольку он состоит из импульсов. Следовательно, это называется пульсирующей мощностью постоянного тока. Но падение напряжения на диодах составляет (2 * 0,7 В) 1,4 В, поэтому пиковое напряжение на выходе этой схемы выпрямителя составляет примерно 15 В (17-1,4).


3. Сглаживание ряби с помощью фильтра.

15 В постоянного тока можно преобразовать в 5 В постоянного тока с помощью понижающего преобразователя, но перед этим необходимо получить чистую мощность постоянного тока. Выход диодного моста — это постоянный ток, состоящий из пульсаций, также называемый пульсирующим постоянным током. Этот пульсирующий постоянный ток можно отфильтровать с помощью индуктивного фильтра, конденсаторного фильтра или фильтра с резистивно-конденсаторной связью для удаления пульсаций. Рассмотрим конденсаторный фильтр, который в большинстве случаев часто используется для сглаживания.

Фильтр

Мы знаем, что конденсатор — это элемент накопления энергии. В цепи, конденсатор накапливает энергию в то время как входное значение увеличивается от нуля до пикового значения, и пока напряжение питания уменьшается с пикового значения до нуля, конденсатор начинает разряжаться. Эта зарядка и разрядка конденсатора превратят пульсирующий постоянный ток в чистый постоянный ток, как показано на рисунке.

4. Преобразование 12 В постоянного тока в 5 В постоянного тока с помощью регулятора напряжения.

Напряжение 15 В постоянного тока может быть понижено до напряжения 5 В постоянного тока с помощью понижающего преобразователя постоянного тока, называемого регулятор напряжения IC7805. Первые две цифры «78» регулятора напряжения IC7805 представляют регуляторы напряжения положительной серии, а последние две цифры «05» представляют выходное напряжение регулятора напряжения.

Внутренняя блок-схема регулятора напряжения IC7805

Блок-схема регулятора напряжения IC7805, показанная на рисунке, состоит из операционного усилителя, действующего как усилитель ошибки, стабилитрон используется для обеспечения опорного напряжения , как показано на рисунке.

Стабилитрон в качестве опорного напряжения

Транзистор в качестве последовательного элемента, используемого для рассеивания дополнительной энергии в качестве тепловой защиты SOA (безопасная рабочая зона) и радиатор используются для тепловой защиты в случае чрезмерного напряжения питания. В целом, регулятор IC7805 может выдерживать напряжение в диапазоне от 7,2 В до 35 В и обеспечивает максимальную эффективность 7,2 В, а если напряжение превышает 7,2 В, то происходит потеря энергии в виде тепла. Для защиты регулятора от перегрева предусмотрена тепловая защита с помощью радиатора. Таким образом, напряжение 5 В постоянного тока получается от источника переменного тока 230 В.

Мы можем напрямую преобразовать 230 В переменного тока в 5 В постоянного тока без использования трансформатора, но нам могут потребоваться высокопроизводительные диоды и другие компоненты, которые обеспечивают меньшую эффективность. Если у нас есть источник питания 230 В постоянного тока, то мы можем преобразовать 230 В постоянного тока в 5 В постоянного тока с помощью понижающего преобразователя постоянного тока в постоянный.

Понижающий преобразователь постоянного тока 230 В в 5 В:

Давайте начнем со схемы источника питания постоянного тока, разработанной с использованием понижающего преобразователя постоянного тока. Если у нас есть источник питания 230 В постоянного тока, то мы можем использовать понижающий преобразователь постоянного тока для преобразования 230 В постоянного тока в источник питания 5 В постоянного тока. Понижающий преобразователь постоянного тока в постоянный состоит из конденсатора, полевого МОП-транзистора, ШИМ управление , Диоды и индукторы. Базовая топология понижающего преобразователя постоянного тока показана на рисунке ниже.

Понижающий преобразователь постоянного тока в постоянный

Падение напряжения на катушке индуктивности и изменения электрического тока, протекающего через устройство, пропорциональны друг другу. Следовательно, понижающий преобразователь работает по принципу энергии, запасенной в катушке индуктивности. В силовой полупроводниковый МОП-транзистор или IGBT, используемый в качестве переключающего элемента, может использоваться для переключения схемы понижающего преобразователя между двумя различными состояниями путем замыкания или размыкания и выключения или включения с использованием переключающего элемента. Если переключатель находится во включенном состоянии, то на индукторе создается потенциал из-за пускового тока, который будет противодействовать напряжению питания, тем самым уменьшая результирующее выходное напряжение. Поскольку диод смещен в обратном направлении, ток через диод не течет.

Если переключатель разомкнут, то ток через индуктор внезапно прерывается, и диод начинает проводить ток, таким образом обеспечивается обратный путь для тока индуктора. Падение напряжения на катушке индуктивности, находящейся под напряжением, меняется на противоположное, что можно рассматривать как основной источник выходной мощности в течение этого цикла переключения, и это связано с быстрым изменением тока. Накопленная энергия индуктора непрерывно передается в нагрузку, и, таким образом, ток индуктора начнет падать до тех пор, пока ток не достигнет своего предыдущего значения или следующего включенного состояния. Продолжение подачи энергии к нагрузке приводит к падению тока индуктора до тех пор, пока ток не достигнет своего предыдущего значения. Это явление называется пульсацией на выходе, которую можно уменьшить до приемлемого значения, используя сглаживающий конденсатор параллельно выходу. Таким образом, Преобразователь постоянного тока в постоянный действует как понижающий преобразователь.

Понижающий преобразователь постоянного тока в постоянный с использованием PWM Cotrol

На рисунке показан принцип работы понижающего преобразователя постоянного тока, управляемого с помощью генератора ШИМ для высокочастотного переключения, а обратная связь связана с усилителем ошибки.

Все встроенные системы на основе проекты электроники требуется фиксированный или регулируемый регулятор напряжения, который используется для обеспечения необходимого питания электрических и электронных схем или комплектов. Существует множество современных автоматических регуляторов напряжения, способных автоматически регулировать выходное напряжение в соответствии с критериями применения. Для получения дополнительной технической помощи относительно схемы источника питания и понижающего преобразователя, отправляйте свои запросы в виде комментариев в разделе комментариев ниже.

Введение в схемы выпрямителя — Новости 2022

Введение в схемы выпрямителя

Важным применением диода является то, что имеет место при проектировании схемы выпрямителя. Проще говоря, эта схема преобразует переменный ток (AC) в постоянный ток (DC). Это важная схема в конструкции источника питания переменного тока и постоянного тока.

Цепь выпрямителя

Для питания любой цепи необходим источник питания; и если вы хотите подключить электронные устройства от источника переменного тока, необходим выпрямитель.

Рисунок 1.1 иллюстрирует принципиальную схему источника питания постоянного тока. Существует 120 В (среднеквадратичная), 60 Гц линия переменного тока, которая питает источник питания, который подает напряжение V O в электронную цепь (блок нагрузки). V O должно быть стабильным постоянным напряжением, чтобы гарантировать правильную работу электронной схемы.

Рисунок 1.1.

Посмотрев на диаграмму, мы сначала видим трансформатор. Этот трансформатор является понижающим трансформатором, который «отключает» высокое входное напряжение переменного тока до более низкого переменного напряжения, которое должно вводиться в выпрямитель. Этот трансформатор состоит из двух отдельных обмоток катушек (первичной и вторичной обмотки), которые имеют разное количество оборотов, N 1 для первичной и N 2 для вторичной обмотки. Таким образом, переменное напряжение v S может быть записано как 120 (N 2 / N 1 ) V (среднеквадратичное значение) и измеряется между двумя выводами вторичной обмотки.

Затем диодный выпрямитель преобразует переменное напряжение v S в постоянное напряжение. Это напряжение будет иметь большие вариации и, следовательно, не будет подходящим для электронных схем. Для сглаживания этих вариантов используется фильтр.

Однако даже после фильтрации напряжение будет иметь небольшие вариации, известные как пульсация. Следовательно, регулятор напряжения используется для значительного уменьшения пульсации и создания надежной шины питания постоянного тока.

Цепь выпрямителя с половинной волной

Полуволновый выпрямитель устраняет отрицательные участки входной синусоиды. На рисунке 1.2 (A) показан полуволновой выпрямитель. В этой статье мы будем использовать модель постоянного падения напряжения (CVD) диода благодаря своей простоте. Из этой модели мы получаем

$$ v_ {0} = 0 $$, когда $$ v_ {S} <V_ {D} $$

Уравнение 1.1 (A)

$$ v_ {0} = v_ {S} -V_ {D} $$, когда $$ v_ {S} \ geq V_ {D} $$

Уравнение 1.1 (B)

где V D ≈ 0, 7 В. Вышеприведенные уравнения приводят к характеристике переноса, показанной на рис. 1.2 (B). На рисунке 1.2 (C) показан выход напряжения, который обеспечивается, когда входное напряжение v S является синусоидальным.

Рисунок 1.2 (A) Полуволновый выпрямитель
Рисунок 1.2 (B) Передаточные характеристики схемы выпрямителя
Рисунок 1.2 (C) Входные и выходные сигналы

При определении того, какие диоды использовать в цепи выпрямителя, необходимо учитывать две вещи: 1) способность диода обрабатывать ток, который должен быть выбран на основе наибольшего тока, который, как ожидается, будет проводиться диодом, и 2 ) пиковое обратное напряжение (PIV), которое является наивысшим обратным напряжением, которому подвергается диод; диод должен выдерживать PIV. Посмотрев на рис. 1.2 (A), мы можем заметить, что когда напряжение v S отрицательно, диод будет обрезаться, а напряжение v O будет иметь нулевое значение, что приведет к обратному напряжению на диоде величины v S, Таким образом, PIV является пиком v S :

PIV = V S

Уравнение 1.2

где V S (с верхним регистром V) представляет собой максимальную амплитуду входной синусоиды.

Следует отметить, что схема явно не будет работать эффективно, когда амплитуда входного синусоида не будет значительно выше V D. Например, синусоидальный вход с пиковой амплитудой 200 мВ вообще не будет устранен, потому что диод никогда не «включится», т. Е. Он никогда не будет проводить значительных количеств тока.

Цепь с полным волновым выпрямителем

В отличие от полуволнового выпрямителя, полноволновый выпрямитель может использовать как отрицательную, так и положительную часть входного напряжения переменного тока. Для достижения однополярного выхода отрицательная часть синусоидальной формы волны должна быть инвертирована. Это может быть достигнуто с использованием схемы, показанной на рисунке 1.3 (A).

РИСУНОК 1.3 (A) Цепь полного выпрямителя; трансформатор имеет вторичную обмотку с центральным ответвлением

В этой конфигурации вторичная обмотка понижающего трансформатора — это так называемая «центральная резьба». Центральный кран или КТ — это электрический контакт, расположенный на полпути вдоль обмотки. Эта КТ используется для обеспечения двух равных напряжений, v S, по двум половинам вторичной обмотки трансформатора. Когда входное напряжение положительное, оба сигнала v S также будут положительными, а когда входное напряжение станет больше V D, диод D 1 будет проводиться, а диод D 2 будет обратным смещением. Ток, который втекает в диод D 1, также будет проходить через резистор R, а затем обратно в КТ. Схема ведет себя точно так же, как полуволновой выпрямитель в течение положительного полупериода входной синусоиды.

Во время отрицательного полупериода оба напряжения v S будут отрицательными. Теперь диод D 1 имеет обратное смещение и диод D 2 проводит. Ток, который протекает через D 2, будет проходить через резистор R и обратно к CT.

Таким образом, ток течет в течение обоих полупериодов, и, кроме того, ток через резистор всегда будет течь в одном направлении. Результатом является однополярное выходное напряжение, как показано на рисунке 1.3 (C).

РИСУНОК 1.3 (B) Характеристика передачи для полноволнового выпрямителя

Если мы рассмотрим работу схемы в течение положительного полупериода, напряжение на катоде D 2 будет ( v S — V D ), а напряжение на аноде D 2 равно — v S. Таким образом, PIV является ( V S — V D ) — (- V S ):

PIV = 2 V S — V D

Уравнение 1.3

Обратите внимание, что этот PIV примерно вдвое больше, чем у полуволнового выпрямителя.

Рисунок 1.3 (C) Входные и выходные сигналы

Вывод

В этой статье мы обсудили назначение схемы выпрямителя, а также двух конкретных типов выпрямителей: полуволнового выпрямителя и полноволнового выпрямителя. Выпрямители являются важными схемами для источников питания, которые преобразуют входное напряжение переменного тока в источник постоянного напряжения, который можно использовать для питания электронных схем. Мы видели, что полуволновый выпрямитель использует чередующиеся полупериоды входной синусоидальной волны, тогда как полноволновый выпрямитель использует как положительный, так и отрицательный полуциклы.

Спасибо за чтение. Если у вас есть какие-либо вопросы или комментарии, оставьте их ниже!

Чтобы узнать больше о схемах выпрямителей, ознакомьтесь здесь с записью учебника AAC.

Как собрать преобразователь постоянного тока в переменный

Инвертор мощности — это устройство, которое может преобразовывать источник постоянного тока (обычно от батареи) в переменный ток высокого напряжения (110–220 В).

Инверторы мощности

обычно используются для создания резервного источника питания от комплекта 12-вольтовых батарей на случай отключения электроэнергии. Они также используются в системах, где электроэнергия обеспечивается солнечными панелями или ветряными генераторами. Силовые инверторы также являются важной частью источников бесперебойного питания.

Как работают преобразователи мощности

Инверторы мощности

варьируются от простых самодельных схем, использующих несколько транзисторов и трансформатор, до дорогих коммерческих устройств, использующих микроконтроллеры для генерации синусоидальных волн ШИМ.

Важно рассчитать ток, который может обеспечить инвертор мощности. В противном случае инвертор мощности не сможет обеспечить достаточный ток для питания ваших устройств. Для этого найдите номинальную мощность инвертора в ВА и номинальное напряжение. Например, если выходная мощность инвертора рассчитана на 100 ВА и 110 В, выходной ток будет 100 ВА / 110 В = 0.9А.

ПРЕДОСТЕРЕЖЕНИЕ: Этот проект предполагает работу с высоким напряжением. Этот проект следует создавать только в том случае, если вы обучены работе с высоковольтной электроникой. Невыполнение этого требования может привести к возгоранию, травмам или даже смерти.

Как собрать силовой инвертор

Мы собираемся построить инвертор, который получает питание от 12-вольтовой батареи и выдает переменный ток 110/230 В. Схема показана на блок-схеме ниже.

Вот принципиальная схема:

Генератор 50 Гц обеспечивается таймером 555.Транзистор Q1 представляет собой инвертирующий транзистор, обеспечивающий фазовый сдвиг на 180º. Частота регулируется потенциометром R5. Его можно установить на 50 Гц или 60 Гц.

К выходу таймера 555 подключена полумостовая схема MOSFET. Транзисторы MOSFET включаются и выключаются прямоугольным сигналом, генерируемым таймером 555.

Я обнаружил, что полевые МОП-транзисторы должны быть типами с низким Rds, такими как МОП-транзистор IRF540 или МОП-транзистор IRLZ44. Для них также понадобится теплоотвод.

Стоки МОП-транзисторов подключены к сторонам +12 В и -12 В сетевого трансформатора Т1. Поскольку T1 является индуктивной нагрузкой, нам нужно иметь два обратноходовых диода (D1 и D2), чтобы предотвратить всплески обратной ЭДС, которые могут убить МОП-транзисторы.

Размер сетевого трансформатора и количество тока, которое может быть получено от батареи, определяют доступную мощность переменного тока. Но в целом, если у вас есть трансформатор 100 ВА, 110 В, то вы сможете приблизиться к 100 ВА / 110 В = 0.9А. Это близко только потому, что КПД трансформатора, вероятно, будет около 70%, поэтому в действительности выходной ток будет ближе к 0,63 А.

Когда я построил эту схему, я использовал батарею на 12 В, обеспечивающую ток 4,5 А. Инвертор мощности выдавал около 190 В переменного тока, чего было достаточно, чтобы довольно ярко питать 60-ваттную лампу накаливания.

Чтобы проанализировать схему более подробно, я подключил затворы МОП-транзисторов к осциллографу, чтобы сравнить формы сигналов на выходе и входе схемы МОП-транзистора.Обратите внимание, что они сдвинуты по фазе на 180º:

Эта схема инвертора мощности работала очень хорошо. Не забудьте оставить комментарий ниже, если у вас есть вопросы о чем-либо!


Преобразователи постоянного тока в переменный (инверторы)

: конструкция, работа и применение


Обзор

Преобразователи постоянного тока в переменный являются одним из наиболее важных элементов силовой электроники . Это связано с тем, что существует множество реальных приложений, основанных на этих преобразованиях.Электрические цепи , которые преобразуют вход постоянного тока (DC) в выход переменного тока (AC) , известны как преобразователи постоянного тока в переменный или инверторы . Они используются в приложениях силовой электроники, где на вход подается чистое напряжение постоянного тока 12 В, 24 В, 48 В, что требует преобразования мощности в переменный ток на выходе с определенной частотой.

Они используются во многих приложениях, включая фотоэлектрические системы, системы хранения аккумуляторов, тяговые приводы, приводы с регулируемой скоростью и т. д.Преобразование постоянного тока в переменный более сложно, потому что в схеме нужен какой-то генератор , который меняет направление тока на требуемую частоту . Большинство инверторов используют резисторы , конденсаторы, транзисторы и другие схемные устройства для преобразования напряжения постоянного тока в напряжение переменного тока.


Концепция переменного тока (AC) и постоянного тока (DC)
Переменный ток

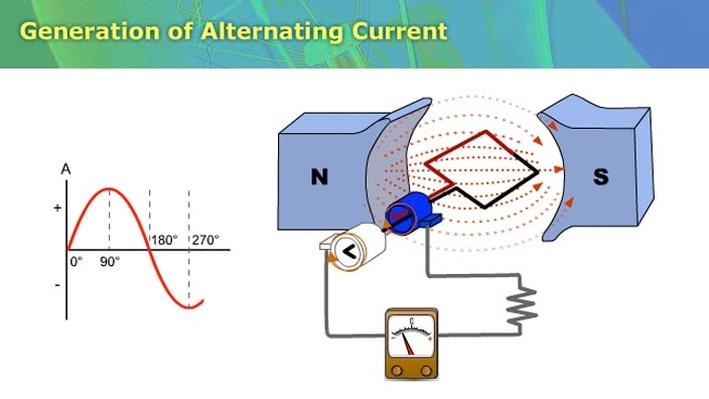

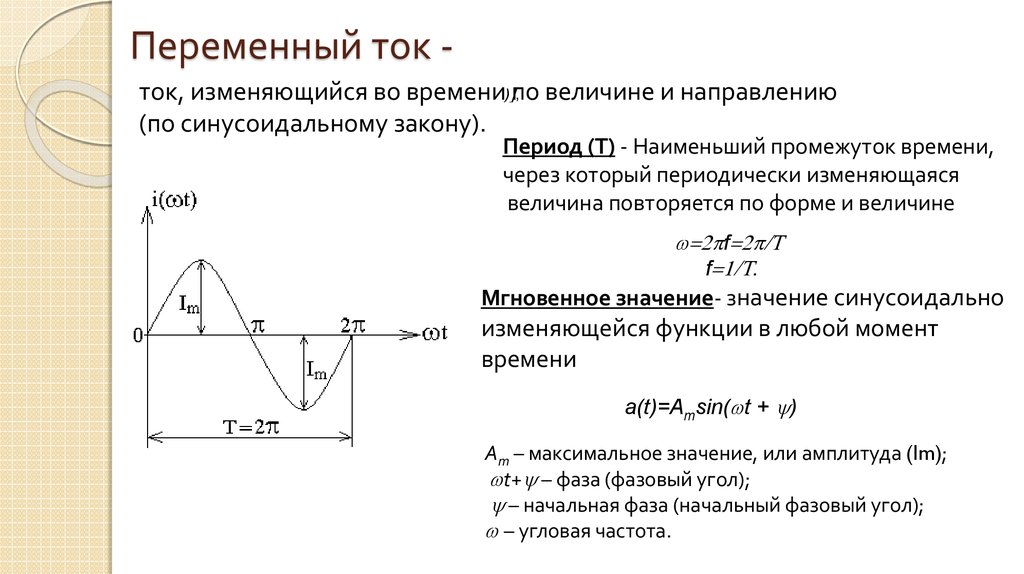

В переменном токе ток меняет направление и течет вперед и назад.Ток, направление которого периодически меняется, называется переменным током (AC). Имеет ненулевую частоту . Производится генератором переменного тока, динамо-машиной и т.п.

Рис. Простая цепь переменного тока
Постоянный ток

В постоянном токе ток не меняет свою величину и полярность. Если ток в проводнике всегда течет в одном и том же направлении, то такой ток называется постоянным. У него нулевая частота . Он производится элементами, аккумулятором, генератором постоянного тока и т. д.

Рис. Простая цепь постоянного тока

Типы инверторов

Существует 3 основных типа инверторов:
1. Синусоида (иногда называемая «истинной» или «чистой» синусоидой)
2. Модифицированная синусоида (на самом деле модифицированная прямоугольная волна)
3 Квадратная волна

1. Синусоида

синусоида или чистая или истинная синусоида Инвертор дает форму волны, которую вы получаете от гидроэлектростанции или от генератора.Основным преимуществом синусоидального инвертора является то, что все оборудование, которое продается на рынке, предназначено для синусоидального сигнала. Это гарантирует, что оборудование будет работать в полном объеме.

Некоторым бытовым приборам, таким как хлебопечки, диммеры и некоторые зарядные устройства, для работы требуется синусоидальная волна. Инверторы с чистой синусоидой более сложны и стоят дороже.

2. Модифицированная синусоида

Модифицированный синусоидальный инвертор на самом деле имеет форму волны, больше похожую на прямоугольную, но с дополнительным шагом или около того.Много оборудования будет хорошо работать на модифицированных синусоидальных инверторах, включая двигатели, бытовую технику и другие предметы. Некоторые типы нагрузок могут быть проблематичными и требуют чистого синусоидального преобразователя.

3. Прямоугольная волна

Прямоугольная волна очень проста, с постоянным током. питание переключается между положительным и отрицательным. Их очень мало, но самые дешевые инверторы прямоугольные. Прямоугольный инвертор будет без проблем работать с простыми вещами, такими как инструменты с универсальными двигателями, но не более того.


Этапы преобразования постоянного тока в переменный

Блок-схема иллюстрирует ключевые компоненты преобразователя постоянного тока в переменный или инвертора .

1. Входной фильтр – входной фильтр устраняет пульсации или частотные помехи в сети постоянного тока. питания, чтобы обеспечить чистое напряжение в цепи инвертора.

2. Инвертор – это основная силовая цепь. Именно здесь д.в. преобразуется в многоуровневый сигнал ШИМ.

3.Выходной фильтр – выходной фильтр удаляет высокочастотные компоненты волны ШИМ для получения почти синусоидального выходного сигнала.

Инверторы представляют собой сложные устройства, но они способны преобразовывать постоянный ток в переменный для общего использования в качестве источника питания. Инверторы позволяют нам использовать простоту систем постоянного тока и использовать оборудование, предназначенное для работы в обычной среде переменного тока.


Широтно-импульсная модуляция

Наиболее часто используемый метод в инверторах называется Широтно-импульсная модуляция (ШИМ) .ШИМ используется для включения и выключения постоянного напряжения с определенным импульсом. Ширина каждого импульса варьируется таким образом, чтобы общий электрический результат был подобен синусоидальному.

Это сигнал ШИМ для стандартного инвертора. Здесь одно напряжение постоянного тока включается или выключается для создания желаемого выходного сигнала. Больше уровней входного постоянного напряжения используется для создания выходного сигнала, который больше напоминает синусоиду.

Форма волны ШИМ не является синусоидальной, и будут генерироваться гармоники.Таким образом, чем больше уровней используется, тем ближе выходной сигнал будет к синусоиде, а содержание гармоник будет ниже. Для фильтрации сигнала ШИМ и уменьшения содержания гармоник в инверторах используются трансформаторы, конденсаторы и катушки индуктивности.


H-мост

Большая часть инвертора состоит из простого H-моста . Схема представляет собой реализацию однофазной схемы H-Bridge с использованием биполярных транзисторов с изолированным затвором I ( IGBT ).

IGBT действует как переключатель в приведенной выше схеме. При подаче сигнала на ворота они включаются, а при снятии сигнала выключаются. При замыкании Q1 и Q4 к нагрузке подается положительный источник постоянного тока. Q2 и Q3 приведут к отрицательному постоянному току на нагрузке. Затем схемы управления используются для генерации необходимых стробирующих сигналов для получения требуемой формы волны ШИМ.

Необходимо избегать коротких замыканий .Это происходит путем одновременного закрытия Q1 и Q2. Чтобы избежать этого, необходимо выключать один комплект IGBT перед включением следующего. Диоды обеспечивают необходимый путь для индуктивного тока, чтобы ограничить потенциальное нарастание напряжения в течение переходного периода. Конденсатор обеспечивает сглаживание любых изменений в подаче постоянного тока.


Ограничения преобразователей постоянного тока в переменный (инверторы)

• Эффективность схемы может быть снижена за счет использования транзистора.
• Перекрестное искажение в сигнале o/p может быть вызвано использованием переключающих транзисторов. Мы можем снизить этот предел до некоторого уровня, используя смещающие диоды.


Приложения

• Преобразователи постоянного тока в переменный используются для зарядки аккумуляторов в транспортных средствах.
• Эти цепи в основном используются для управления маломощными двигателями переменного тока и используются в системе солнечной энергии.
• Преобразователи постоянного тока в переменный могут использоваться в линиях передачи постоянного тока для передачи мощности на нагрузку.

Посмотрите один из наших предыдущих проектов, Преобразователь 12 В в 220 В , чтобы на практике понять работу и результаты базового инвертора.

Цепи инвертора мощности: Преобразователь постоянного тока в переменный


Инверторы используются в самых разных областях: от небольших автомобильных адаптеров до крупных сетевых систем, которые могут снабжать электричеством весь дом.

ТИПЫ ИНВЕРТОРОВ

. Существует три основных типа преобразователей постоянного тока в переменный в зависимости от их формы выходного сигнала переменного тока: прямоугольная волна, модифицированная синусоида и чистая синусоида (см. диаграмму ниже).Прямоугольный является самым простым и дешевым типом, но в настоящее время практически не используется в коммерческих целях из-за низкого качества мощности (THD≈45%). Топологии с модифицированной синусоидой (которые на самом деле представляют собой модифицированные квадраты) обеспечивают прямоугольные импульсы с некоторыми мертвыми зонами между положительными и отрицательными полупериодами. Они подходят для большинства электронных нагрузок, хотя их THD составляет почти 24%. Цены на модели, использующие такую ​​технику, варьируются в пределах $.05-$0,10 за ватт. Сегодня они являются самыми популярными недорогими инверторами на потребительском рынке, особенно среди автомобильных инверторов. Причина, по которой большинство электронных устройств не заботятся о подаваемой форме волны, заключается в том, что они имеют внутренний импульсный источник питания, который в любом случае выпрямляет входное напряжение. Тем не менее, некоторое оборудование требует более чистой энергии. К сожалению, тип выхода переменного тока редко упоминается в продуктах потребительского класса. Если вы видите устройство, в описании которого не указано, что оно чисто синусоидального типа, то, скорее всего, это прямоугольный или модифицированный.Мы видели, что форма выходного сигнала в обычных модифицированных синусоидальных схемах постоянного и переменного тока имеет только три уровня: нулевое или пиковое напряжение обеих полярностей. Добавляя еще два уровня напряжения, разработчик может уменьшить THD с 24% до 6,5%. Периодическое подключение выхода к определенному уровню напряжения с правильной синхронизацией может создать многоуровневый сигнал, который ближе к синусоидальному, чем обычный модифицированный.
Истинный синусоидальный инвертор выдает выходной сигнал с наименьшими общими гармоническими искажениями (обычно ниже 3%).Это самый дорогой тип источника переменного тока, который используется, когда требуется синусоидальный выход для определенных устройств, таких как медицинское оборудование, лазерные принтеры, стереосистемы и т. д. Этот тип также используется в приложениях, подключенных к сети.

В схемах силовых инверторов используется ряд топологий. Дешевые схемы, подходящие в первую очередь для проектов любителей, могут иметь только двухтактный преобразователь с повышающим трансформатором. Если в таком преобразователе используется внешнее возбуждение без управления токовым режимом, его трансформатор может страдать от дисбаланса потоков, что может привести к выходу из строя силовых транзисторов.Описанная схема является примером однокаскадной схемы. В большинстве серийно выпускаемых моделей используется многоступенчатая концепция. При таком методе сначала импульсный предварительный регулятор повышает напряжение от входного источника до регулируемого уровня постоянного тока, соответствующего пиковому значению желаемого синусоидального напряжения. Затем выходной каскад генерирует переменный ток. На этом каскаде обычно используется полный мост (см. схему справа) или полумостовая конфигурация. Обратите внимание, что при использовании полумоста напряжение в звене постоянного тока должно более чем в два раза превышать пиковое значение генерируемого выходного сигнала.Гальваническая развязка между входом и выходом обеспечивается либо высокочастотным трансформатором в импульсном предварительном стабилизаторе, либо большим низкочастотным (НЧ) выходным трансформатором. Если используется низкочастотный трансформатор, синусоида генерируется на его первичной стороне и преобразуется во вторичную сторону. Также существуют бестрансформаторные инверторы , которые набирают популярность в солнечных системах.
В конструкциях с прямоугольным сигналом уровень выходного сигнала должен регулироваться на стороне постоянного тока. Синусоидальные цепи работают в режиме широтно-импульсной модуляции (ШИМ), в котором генерируемое напряжение и частота регулируются путем изменения коэффициента заполнения высокочастотных импульсов.Затем «срезанное» напряжение проходит через LC-фильтр нижних частот, обеспечивая чистый синусоидальный выходной сигнал. Хотя такой подход является более дорогим, он обычно применяется в сетевых устройствах, требующих высокого качества электроэнергии. Кстати, в прошлом инверсия осуществлялась с помощью генераторов переменного тока, приводимых в движение двигателями постоянного тока. В настоящее время инвертор не имеет движущихся частей и, в отличие от генератора, не сжигает топливо и не выделяет ядовитых паров.

СИЛОВЫЕ ПРЕОБРАЗОВАТЕЛИ ДЛЯ АВТОМОБИЛЕЙ

. Автомобильные инверторы часто поставляются с разъемом, который можно подключить к прикуривателю.Обратите внимание, однако, что прикуриватели защищены предохранителем, обычно номиналом от 10 до 20 А. Обычно этого достаточно для работы вашего ноутбука или другой портативной электроники. В общем, максимальная мощность, которую вы можете получить от розетки прикуривателя, составляет 12 В × (сила предохранителя) × η вольт-ампер, где η — эффективность инвертора (обычно η = 0,95–0,98). Если вам нужно питать электронику, которая потребляет больше, ваше устройство должно быть подключено напрямую к автомобильному аккумулятору. Вот почему модели выше 200 ВА обычно даже не имеют вилки для розетки постоянного тока.Вместо этого они включают соединительные кабели, которые можно подключить к клеммам аккумулятора. Обратите внимание, что номиналы промышленных инверторов обычно измеряются в вольт-амперах (ВА). Реальная мощность (в ваттах), которую они могут обеспечить, будет зависеть от коэффициента мощности вашей нагрузки: Ватт = VA×PF, где PF всегда <1.

Ниже вы найдете теорию проектирования силового инвертора, а также электронные принципиальные схемы для любителей, студентов и инженеров.

Функция преобразователя мощности постоянного тока в переменный ток работает

Преобразователь постоянного тока в переменный Преобразователь мощности часто требуется в местах, где невозможно получить питание переменного тока.Схема преобразователя постоянного тока в переменный ток используется для преобразования постоянного тока в переменный ток. В этой статье мы собираемся сделать от 1,5 В постоянного тока до 220 В переменного тока . Преобразователи могут быть двух типов: чисто синусоидальные преобразователи и квази- или модифицированные преобразователи. Чистые синусоидальные преобразователи являются дорогостоящими, но модифицированные или квазипреобразователи недороги. Эти модифицированные преобразователи постоянного тока в переменный создают прямоугольную волну и не используются для питания чувствительного электронного оборудования. Я объясняю, что модифицированный преобразователь постоянного тока в переменный ток — это очень простой способ, состоящий только из 1 транзистора и двух транзисторов.

Преобразователь постоянного тока в переменный с одним транзистором

На первой принципиальной схеме мы построили очень простой преобразователь постоянного тока в переменный только с одним транзистором. Это не инвертор с чистой синусоидой , поэтому, пожалуйста, не проверяйте его выход мультиметром, потому что ваш мультиметр будет поврежден, если вы проверите выход с его помощью.

Компоненты, необходимые для преобразователя постоянного тока в переменный
  1. Батарея 12 В
  2. 2sc5200 Транзисторы
  3. Резистор от 220 Ом до 1 кОм (в зависимости от трансформатора)
  4. Повышающий трансформатор 12-0-20.(Трансформатор 6-0-6 также подойдет)

A 12 Вольт Преобразователь постоянного тока в переменный также может быть разработан с использованием MOS FITS.



Принцип этой схемы

Основная идея каждой схемы преобразователя постоянного тока в переменный заключается в создании колебаний с использованием заданного постоянного тока и передаче этих колебаний на первичную обмотку трансформатора путем усиления тока. Это первичное напряжение затем повышается до более высокого напряжения в зависимости от количества витков в первичной и вторичной катушках.имейте в виду, что если витков катушек будет больше, то преобразователь будет генерировать высокие напряжения, а если витков будет мало, то он будет генерировать низкие напряжения.

Требуемые компоненты
  1. Аккумулятор 12 В
  2. 2sc5200 Транзисторы
  3. Резистор от 1 до 5 кОм (в зависимости от трансформатора)

Вы также можете разработать преобразователь постоянного тока в переменный с несоответствием.

два транзистора простые DC к конвертеру питания переменного тока с 2SC5200 NPN (транзистор)

анимированные схема

1 диаграмма DC в AC преобразователь питания

Это также то же самое, что и одиночный преобразователь постоянного тока в переменный транзисторный инвертор с той лишь разницей, что он имеет два транзисторных инвертора 12 В.Его мощность в два раза выше, чем у одного транзистора постоянного тока в инвертор переменного тока. Транзисторы, которые мы использовали, также очень мощные, поэтому эти транзисторы не могут нагреваться во время работы.

работает так же, как один транзистор, вы можете использовать трансформатор 6-0-6 с 6 вольт постоянного тока. Это экспериментальный инвертор. вы можете использовать транзистор PNP вместо NPN, здесь изменится только ишемия, мы также загружаем принципиальную схему с транзистором PNP.

Принципиальная схема с PNP-транзистором

Это принципиальная схема для PNP-транзистора.В любом случае любой проблемы, пожалуйста, свободно спрашивайте что-нибудь о цепях в поле для комментариев, мы ответим вам как можно скорее.

1,5 В Преобразователь постоянного тока в переменный
