Микросхема lm 3012 схема включения. Светодиодный индикатор уровня сигнала. Безопасность при эксплуатации

Операционный усилитель LM358 стал одним из самых популярных типов компонентов аналоговой электроники. Этот небольшой компонент может быть использован в самых разнообразных схемах, осуществляющих усиление сигналов, в различных генераторах, АЦП и прочих полезных устройствах.

Все радиоэлектронные компоненты следует разделять по мощности, диапазону рабочих частот, напряжению питания и прочим параметрам. А операционный усилитель LM358 относится к среднему классу устройств, которые получили самую широкую сферу применения для конструирования различных устройств: приборы контроля температуры, аналоговые преобразователи, промежуточные усилители и прочие полезные схемы.

Описание микросхемы LM358

Подтверждением высокой популярности микросхемы являются ее рабочие характеристики , позволяющие создавать много различных устройств. К основным показательным характеристикам компонента следует отнести нижеследующие.

Приемлемые рабочие параметры: в микросхеме предусмотрено одно и двухполюсное питание, широкий диапазон напряжений питания от 3 до 32 В, приемлемая скорость нарастания выходного сигнала, равная всего 0,6 В/мкс. Также микросхема потребляет всего 0,7 мА, а напряжение смещения составит всего 0,2мВ.

Описание выводов

Микросхема реализована в стандартных корпусах DIP, SO и имеет 8 выводов для подключения к цепям питания и формирования сигналов. Два из них (4, 8) используются в качестве выводов двухполярного и однополярного питания в зависимости от типа источника или конструкции готового устройства. Входы микросхемы 2, 3 и 5, 6. Выходы 1 и 7.

В схеме операционного усилителя имеются 2 ячейки со стандартной топологией выводов и без цепей коррекции. Поэтому для реализации более сложных и технологичных устройств потребуется предусматривать дополнительные схемы преобразования сигналов.

Микросхема является популярной и используется в бытовых приборах , эксплуатируемых при нормальных условиях, и в особых с повышенной или пониженной температурой окружающей среды, высокой влажностью и прочими неблагоприятными факторами. Для этого интегральный элемент выпускается в различных корпусах.

Аналоги микросхемы

Являясь средним по параметрам, операционный усилитель LM358 имеет

аналоги по техническим характеристикам . Компонент без буквы может быть заменен на OP295, OPA2237, TA75358P, UPC358C, NE532, OP04, OP221, OP290. А для замены LM358D потребуется использовать KIA358F, NE532D, TA75358CF, UPC358G. Интегральная микросхема выпускается в серии с другими компонентами, которые имеют отличия лишь в температурном диапазоне, предназначенные для работы в суровых условиях.

Встречаются операционные усилители с максимальной температурой до 125 градусов и с минимальной до 55. Из-за чего сильно разнится и стоимость устройства в различных магазинах.

К серии микросхем относятся LM138, LM258, LM458. Подбирая альтернативные аналоговые элементы для применения в устройствах важно учитывать

рабочий температурный диапазон . Например, если LM358 с пределом от 0 до 70 градусов недостаточно, то можно использовать более приспособленные к суровым условиям LM2409. Также довольно часто для изготовления различных устройств требуется не 2 ячейки, а 1, тем более, если место в корпусе готового изделия ограничено. Одними из самых подходящих для использования при конструировании небольших устройств являются ОУ LM321, LMV321, у которых также есть аналоги AD8541, OP191, OPA337.

Особенности включения

Существует много схем подключения операционного усилителя LM358 в зависимости от необходимых требований и выполняемых функций, которые будут к ним предъявлены при эксплуатации:

  • неинвертирующий усилитель;
  • преобразователь ток-напряжение;
  • преобразователь напряжение-ток;
  • дифференциальный усилитель с пропорциональным коэффициентом усиления без регулировки;
  • дифференциальный усилитель с интегральной схемой регулирования коэффициента;
  • схема контроля тока;
  • преобразователь напряжение-частота.

Популярные схемы на lm358

Существуют различные устройства, собранные на LM358 N , выполняющие определенные функции.

При этом это могут быть всевозможные усилители как УМЗЧ, так и в промежуточных цепях измерений различных сигналов, усилитель термопары LM358, сравнивающие схемы, аналого-цифровые преобразователи и прочее.

Неинвертирующий усилитель и источник опорного напряжения

Это самые популярные типы схем подключения, применяемые во многих устройствах для выполнения различных функций. В схеме неинвертирующего усилителя выходное напряжения будет равно произведению входного на пропорциональный коэффициент усиления, сформированный отношением двух сопротивлений, включенных в инвертирующую цепь.

Схема источника опорного напряжения пользуется высокой популярностью благодаря своим высоким практическим характеристикам и стабильности работы в различных режимах. Схема отлично удерживает необходимый уровень выходного напряжения. Она получила применение для построения надежных и высококачественных источников питания, аналоговых преобразователей сигналов, в устройствах измерения различных физических величин.

Одной из самых качественных схем синусоидальных генераторов является устройство на мосте Вина . При корректном подборе компонентов генератор вырабатывает импульсы в широком диапазоне частот с высокой стабильностью. Также микросхема LM 358 часто используется для реализации генератора прямоугольных импульсов различной скважности и длительности. При этом сигнал является стабильным и высококачественным.

Усилитель

Основным применением микросхемы LM358 являются усилители и различная усилительная аппаратура. Что обеспечивается за счет особенностей включения, выбора прочих компонентов. Такая схема применяется, например, для реализации усилителя термопары.

Усилитель термопары на LM358

Очень часто в жизни радиолюбителя требуется осуществлять контроль температуры каких-либо устройств. Например, на жале паяльника . Обычным градусником это не сделаешь, тем более, когда необходимо изготовить автоматическую схему регулирования. Для этого можно использоваться ОУ LM 358.

Эта микросхема имеется малый тепловой дрейф нуля, поэтому относится к высокоточным. Поэтому она активно используется многими разработчиками для изготовления паяльных станций, прочих в устройствах.

Схема позволяет измерять температуру в широком диапазоне от 0 до 1000 о С с достаточно высокой точностью до 0,02 о С. Термопара изготовлена из сплава на основе никеля: хромаля, алюмеля. Второй тип металла имеет более светлый цвет и меньше подвержен к намагничиванию, хромаль темнее, магнитится лучше. К особенностям схемы стоит отнести наличие кремниевого диода, который должен быть размещен как можно ближе к термопаре. Термоэлектрическая пара хромаль-алюмель при нагреве становится дополнительным источником ЭДС, что может внести существенные коррективы на основные измерения.

Простая схема регулятора тока

Схема включает кремниевый диод . Напряжения перехода с него используется как источник опорного сигнала, поступающий через ограничивающий резистор на неинвертирующий вход микросхемы. Для регулировки тока стабилизации схемы использован дополнительный резистор, подключенный к отрицательному выводу источника питания, к неивертирующему входу МС.

Схема состоит из нескольких компонентов:

  • Резистора, подпирающего ОУ минусовым выводом и сопротивлением 0,8 Ом.
  • Резистивного делителя напряжения, состоящего из 3 сопротивлений с диодом, выступающего источником опорного напряжения.

Резистор номиналом 82 кОм подключен к минусу источника и положительному входу МС. Опорное напряжение формируется делителем, состоящим из резистора 2,4 кОм и диода в прямом включении. После чего ток ограничивается резистором 380 кОм. ОУ управляет биполярным транзистором , эмиттер которого подключен непосредственно к инвертирующему входу МС, образовав отрицательную глубокую связь. Резистор R 1 выступает измерительным шунтом. Опорное напряжение формируется при помощи делителя, состоящего из диода VD 1 и резистора R 4.

В представленной схеме при условии использования резистора R 2 сопротивлением 82 кОм ток стабилизации в нагрузке составляет 74мА при входном напряжении 5В.

А при увеличении входного напряжения до 15В ток увеличивается до 81мА. Таким образом, при изменении напряжения в 3 раза ток изменился не более, чем на 10%.

Зарядное устройство на LM 358

С использованием ОУ LM 358 часто изготавливают зарядные устройства с высокой стабилизацией и контролем выходного напряжения. Как пример, можно рассмотреть зарядное устройство для Li — ion с питанием от USB . Эта схема представляет собой автоматический регулятор тока. То есть, при повышении напряжения на аккумуляторе зарядный ток падает. А при полном заряде АКБ схема прекращает работать, полностью закрывая транзистор.

LM3914, LM3915, LM3916 это микросхемы для управления светодиодными индикаторами. Этакие АЦП, которые могут могут успешно управлять 10 светодиодами. Используя большее кол-во микросхем можно наращивать количество светодиодов.
В чем у них разница: у LM3914 линейная шкала и её можно использовать в качестве вольтметров.
У LM3915 и LM3916 логарифмическая шкала и они используются в качестве показателей уровня сигнала

Схема включения микросхем LM3914, LM3915, LM3916

Схема индикатора на микросхемах LM3914(15, 16) простейшая. Замыкая 9 ножку микросхемы на плюс питания, мы переводим её в режим управления светодиодами «столбцом». Для оперативного изменения этого режима можно поставить миниатюрный переключатель, либо пару штырьков замыкаемых джампером. Или вовсе закоротить или разомкнуть надолго, если изменение режимов не требуется.

По схеме, ток через светодиоды зависит от:
ILED = 12,5/R

где ILED — ток через светодиоды, R — сопротивление между 7 и 8 ножками микросхемы.

Например:

R=12,5/I
R для тока 1мА = 12,5 / 0,001 А = 12,5 кОм
R для тока 20мА = 12,5 / 0,02 А = 625 Ом.

Для возможности регулировки яркости свечения я поставил подстроечный резистор на 10 кОм. Если регулировка не нужна – можно поставить постоянный резистор 1 кОм.

C3 можно поставить 1 мкф, но R4 тогда нужно установить 100 кОм (RC постоянная остаётся та же). R2 можно поставить в диапазоне от 47 кОм до 100 кОм. Также, считаю необходимым отметить, что в схеме используется мой любимый КТ315

Необходимо заметить, что для аудио показометра, требуется один такой индикатор, если сигнал моно. И, как ни странно, два индикатора, если сигнал стерео (левый и правый каналы). Я решил не мелочиться, и намутить сразу две платы. Примерно вот такие:


Блок питания – это непременный атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, так как надоело каждый раз покупать батарейки или пользоваться случайными адаптерами. Вот его краткая характеристика: БП регулирует выходное напряжение от 1,2 Вольта до 28 Вольт. И обеспечивает нагрузку до 3 А (зависит от трансформатора), что чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема проста, как раз для начинающего радиолюбителя. Собранная на основе дешёвых компонентов — LM317 и КТ819Г .

Схема регулируемого блока питания LM317


Список элементов схемы:


  • Стабилизатор LM317
  • Т1 — транзистор КТ819Г
  • Tr1 — трансформатор силовой
  • F1 — предохранитель 0.5А 250В
  • Br1 — диодный мост
  • D1 — диод 1N5400
  • LED1 — светодиод любого цвета
  • C1 — конденсатор электролитический 3300 мкф*43В
  • C2 — конденсатор керамический 0. 1 мкф
  • C3 — конденсатор электролитический 1 мкф*43В
  • R1 — сопротивление 18K
  • R2 — сопротивление 220 Ом
  • R3 — сопротивление 0.1 Ом*2Вт
  • Р1 — сопротивление построечное 4.7K

Цоколёвка микросхемы и транзистора


Корпус взял от БП компьютера. Передняя панель изготовленная из текстолита, желательно установить вольтметр на этой панели. Я не установил, потому что пока не нашёл подходящего. Также на передний панели установил зажимы для выходных проводов.


Входную розетку оставил для питания самого БП. Печатная плата сделанная для навесного монтажа транзистора и микросхемы стабилизатора. Их закрепил на общем радиаторе через резиновую прокладку. Радиатор взял солидный (на фото его видно). Его нужно брать как можно больший — для хорошего охлаждения. Всё-таки 3 ампера — это немало!

«Документация» — техническая информация по применению электронных компонентов , особенностях построения различных радиотехнических и электронных схем , а также документация по особенностям работы с инженерным программным обеспечением и нормативные документы (ГОСТ).

Микросхема LM338T представляет собой регулируемый интегральный стабилизатор напряжения, способный работать с показателями от 3 до 40 В, при силе тока до 5 А.

ИМС достаточно популярная, разрабатывается и продаётся TEXAS INSTRUMENTS, National Semiconductor и STMicroelectronics с 1998 года по настоящее время.

Микросхемы работают только с положительным напряжением («positive voltage regulators»).

Внешний вид

Стабилизатор выпускается в двух типах корпусов:

Внешний вид корпуса обоих обозначен на изображении ниже.

Рис. 1. Внешний вид корпусов стабилизаторов

Габариты зависят от типа корпуса и имеют следующие числовые значения.

Цоколевка обозначена выше:

  • Первый контакт – управление,
  • Второй – выход (на корпусе TO-3 это внешний кожух),
  • Третий – вход.

Ещё изображение для наглядности.

Рис. 2. Изображение стабилизаторов

Типовые схемы включения

Рис. 3. Схема включения LM338T

В зависимости от выбранных значений R1 и R2, а также входного напряжения, можно рассчитать выходное по следующей формуле.

Чтобы лучше понять логику работы устройства, можно изучить его функциональную блок-схему.

Рис. 4. Функциональная блок-схема устройства

Рис. 5. Схема включения стабилизатора LM338T

При этом выходное напряжение будет рассчитываться по формуле.

При условии, что R1 = 240 Ω. Максимальное выходное напряжение в том случае будет не выше 25 В.

Еще один вариант включения стабилизатора – с защитными диодами.

Рис. 6. Схема включения стабилизатора с защитными диодами

Диоды в этом случае нужны для защиты от скачков напряжения с конденсаторов (C1 и C2).

Уровень напряжения на выходе здесь рассчитывается по формуле.

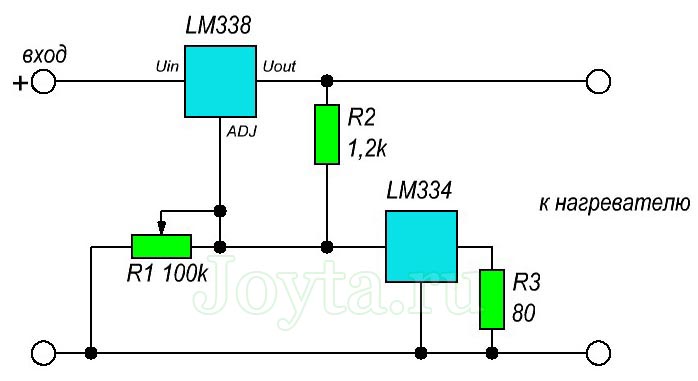

Использование LM338 в регуляторе температуры

Рис. 7. Схема включения стабилизатора в регуляторе температуры

Вариант медленного пятнадцативольтового стабилизатора напряжения

Рис. 8. Вариант стабилизатора напряжения

Все номиналы обозначены на схеме.

Рис. 9. Десятивольтовый регулятор с высокой стабильностью

Рис. 10. Стабилизатор с цифровым управлением

R2 определяет максимальное значение выходного напряжения.

Рис. 11. Стабилизатор на 15 А

Схема должна включаться с минимальной нагрузкой в 100 мА.

Использование LM338 в зарядном устройстве для 12 В аккумуляторов

Схема достаточно проста.

Рис. 12. Схема на LM338 в зарядном устройстве

Питается обозначенный стабилизатор напряжением не менее 18 В.

Рис. 13. Усилитель мощности на LM338

В качестве аннотаций:

  • AV = 1, RF = 10k, CF = 100 pF,
  • AV = 10, RF = 100k, CF = 10 pF,
  • Полоса пропускания ≥ 100 кГц,
  • Искажение ≤ 0,1%.

Технические параметры

Напряжение на входе может быть в диапазоне от –0.3 до +40 В.

На выходе – от +1,2 до +32В.

Микросхема рассчитана на работу при температуре не выше 125°С. Но допускается кратковременный нагрев до 300 градусов (не дольше 10 секунд) в корпусе TO-3 и до 260 градусов (не более 4 секунд) в корпусе TO-220. Поэтому рекомендуется установка на радиатор (с пассивным или активным охлаждением).

Ток не должен превышать 5 А (кратковременно допускаются скачки до 7 А).

Аналоги

Полным аналогом микросхемы можно назвать ECG935. В качестве принципиальной замены можно рассмотреть IP338.

Даташит

Скачать даташиты на микросхему от различных производителей можно и (на английском языке). В них вы найдёте подробные технические параметры и рекомендуемые схемы включения стабилизатора LM338.

Дата публикации: 11.05.2018

Мнения читателей
  • Ник ников / 27.03.2019 — 19:00
    А лм 338 не работает от импульсного БП
  • 4149 / 16.03.2019 — 21:03
    В самой первой формуле опечатка — (R2/R2).
  • Ололошка / 20.02.2019 — 21:20
    Ну что же вы, Семён семёныч.. Не справочник, а техническая спецификация производителя! Ну или просто даташит
  • Семён Семёнович / 19.12.2018 — 06:39
    Что же, как обезьяны тащите всё с английского языка. Свой ещё не выучили. Зачем слово «доташиты», неужели по русски написать слово «справочники» нельзя? Честное слово — противно!»

LM317 как никогда подходит для проектирования несложных регулируемых источников и , для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.

Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.

Технические характеристики стабилизатора LM317:

  • Обеспечения выходного напряжения от 1,2 до 37 В.
  • Ток нагрузки до 1,5 A.
  • Наличие защиты от возможного короткого замыкания.
  • Надежная защита микросхемы от перегрева.
  • Погрешность выходного напряжения 0,1%.

Эта не дорогая интегральная микросхема выпускается в корпусе TO-220, ISOWATT220, TO-3, а так же D2PAK.

Назначение выводов микросхемы:

Онлайн калькулятор LM317

Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.

Калькулятор для расчета стабилизатора тока на LM317 смотрите .

Примеры применения стабилизатора LM317 (схемы включения)

Стабилизатор тока

Данный стабилизатор тока можно применить в схемах различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.

В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Величина данного сопротивления находится в пределах от 0,8 Ом до 120 Ом, что соответствует зарядному току от 10 мА до 1,56 A:

Источник питания на 5 Вольт с электронным включением

Ниже приведена схема блока питания на 15 вольт с плавным запуском. Необходимая плавность включения стабилизатора задается емкостью конденсатора С2:

Схема включения с регулируемым выходным напряжением

ОтветыMail.Ru Народ нужна типовая схема включения компаратора – Telegraph

К521са3 типовые схемы включения — PDF
Ссылка: ОтветыMail.Ru Народ нужна типовая схема включения компаратора

к521са3 типовые схемы включения

7 май 2019 к157уд2 интегральная микросхема, схемы включения: усилители, типовые схемы включения и рекомендации по использованию. Технические характеристики микросхемы tl494. Типовые схемы включения, 5 даташитов от разных производителей. Пользователь кирилл пряников задал вопрос в категории техника и получил на него 1 ответ. 7 май 2019 к157уд2 интегральная микросхема, схемы включения: усилители, типовые схемы включения и рекомендации по использованию. 11 май 2019 комментировать: микросхема lm338t схема включения типовые схемы включения схема включения стабилизатора lm338t. Схема с раздельным стробированием. Зависимость предельно-допустимой мощности ptot от температуры. Зависимость времени задержки выключения tdlh от дифференциального сигнала на входе.

К521са3 типовые схемы включения — PDF

Компараторы напряжения с универсальным выходом. As аlfa rpar рижский завод полупроводниковых приборов. как работае компаратор к521са3 (lm311). Сан с ученик (191), закрыт 12 лет назад. Интересна типовая схема включения. 11 май 2019 комментировать: микросхема lm338t схема включения типовые схемы включения схема включения стабилизатора lm338t. Характеристики, параметры, схема, описание: 521са3. Технические характеристики; datasheet: скачать pdf файл. Предельно допустимые режимы к554са3а. Схема однополярного питания +5в со стробом. Микросхема lm393 имеет в своем корпусе два независимых компаратора напряжения.

https://telegra.ph/zapiski-patrika-boris-pasternak-06-24

https://telegra.ph/Spravochnoe-posobie-Truboprovodnaya-armatura-Gurevich-D-F-1981-06-24

https://telegra. ph/Bloki-pitaniya-BN44-00442B-06-24

https://telegra.ph/Kody-na-skidku-i-promokody-Playstation-Store-06-24

https://telegra.ph/Kultura-dizajna—Sasha-Bizikov-06-23

https://telegra.ph/Pleer-Transcend-MP870-malenkaya-loshadka-s-vozmozhnostyu-06-24

https://telegra.ph/Avtobus-135-v-Ulan-Udeh-raspisanie-marshruta-Dacha-Raznoe-Postila-06-23

https://telegra.ph/diplomna-robota-tehnolog%D1%96i-prigotuvannya-izh%D1%96-06-23

https://telegra.ph/Raspisanie-poezdov-po-vokzalu-CHu-Otpravlenie-Grafik-2019-g-s-06-23

https://telegra.ph/Avtosignalizaciya-Cheetah-Cm-215-Instrukciya-06-24

https://telegra.ph/BARF-Naturalnoe-syroe-pitanie-dlya-sobak-Sabina-L-SHefer-i-06-24

Блок питания на LM317 и LM338



Этот выпрямитель способен «выдавать» 37 вольт при силе тока в 1,5 ампера !
Трансформатор — любой подходящий
Регулиров. резистор (6к8) можно заменить на 5,1к
Аналог: Крен12А (к142ен12а) нужно поменять местами выводы 2 и 3 !
Схему делали много раз — всегда работает !

Обязательно прочтите    zps-electronics. com  и http://www.reuk.co.uk/LM317-Voltage-Calculator.htm и free-circuits.com и http://ra3rtw.narod.ru/power/powlm.htm

Пргограмма для расчета forum.cxem.net

Дополнительная информация
По материалам www.tehnodoka.ru

Блок питания выполнен на основе двух микросхем и кроме них содержит  всего несколько дискретных элементов. В связи с этим, он прост в изготовлении и настройке. В тоже время, блок питания отличается высокими показателями, такими как плавная регулировка напряжения в больших пределах, низкий коэффициент пульсаций, выходной ток до 5А с возможностью стабилизации тока, высокая надежность. Также, блок питания имеет защиту от короткого замыкания.

Трансформатор используется тот который выдает на вторичной обмотке 25-35 Вольт и при токе в 5 А его выходное напряжение снижается не сильно. 2 конденсатора по 4700мкф соединенные параллельно обеспечивают низкий коэффициент пульсаций еще до интегрального стабилизатора напряжения на LM338. Потенциометром P1 можно менять выходное напряжение блока питания от 1.5В до 25В. Удобно установить два потенциометра последовательно для грубой и плавной регулировки напряжения. Сдвоенным переключателем SW2 подключается или отключается стабилизатор тока выполненный на микросхеме LM317. Стабилизатор тока позволяет ограничивать выходной ток блока питания в пределах 0…1.5 А

Вместо потенциометра P2 лучше использовать переключатель на 8-10 фиксированных значений так как потенциометром трудно установить желаемый ток. В таблице даны примерные значения выходного максимального тока в зависимости от номинала резистора подключенного между ножками Adj и Out микросхемы LM317

Ток

Сопротивление резистора

20 мА

62 Ом

30 мА

43 Ом

40 мА

33 Ом

80 мА

16 Ом

350 мА

3,9 Ом

750 мА

1,8 Ом

1000 мА

1,3 Ом


Блок питания в режиме стабилизации тока удобно использовать для зарядки аккумуляторов емкостью до 15АЧ.

В приборе использован вольтметр на 30В и амперметр на 5А.

Обе микросхемы снабжены радиаторами так как имеют свойство нагреваться особенно при больших значениях выходного тока, желательно использовать термопасту. Естественно радиаторы разные и не контактируют между собой. Хороший теплоотвод обеспечит надежную работу устройства. Плата, трансформатор и все органы управления и индикации помещаются в просторный корпус, в корпусе имеются отверстия для циркуляции воздуха.

LM338  Корпус – out   LM317

Способ намотки трансформатора: сперва наматывается первая обмотка виток к витку. Затем таким же образом наматываем вторичную обмотку, пока не заполнится все кольцо.

http://cxem.net/pitanie/5-169.php

http://320volt.com/lm338k-ile-5-amper-ayarli-guc-kaynagi/

http://robocraft.ru/shop/index.php?route=product/product&product_id=151

Обязательно прочтите
http://kamrc.ru/index.php?action=recent;start=%1$d
http://rexmill. ucoz.ru/forum/50-180-1
http://honling-club.ru/forum/index.php?showtopic=866

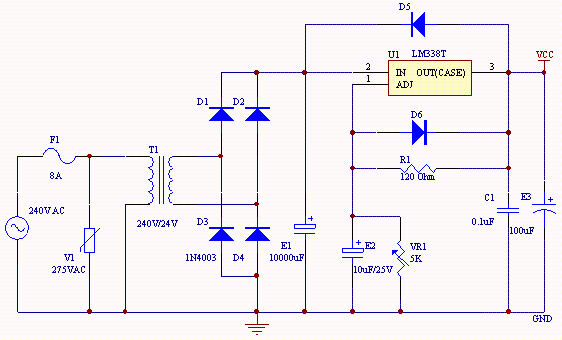

Этот блок питания 13V/5A власть основана на известных LM338 IC от ST Microelectronics. Микросхема имеет зависящие от времени ограничения тока, теплового регулирования и доступен в 3 ведущих пакет транзистора. IC легко поставлять свыше 5А в диапазоне выходного напряжения от 1,2 В и 30В.
В этой схеме выходное напряжение определяется двумя резисторами R1 и R2.The выходное напряжение можно изменять, регулируя R2.Diodes D2 и D3 являются защитные диоды. Конденсаторы С1 и С5 являются конденсаторы фильтра в то время как C2 и C3 конденсаторов.

Примечание.
Трансформатор Т1 может быть 230 первичных, 15В, 8А вторичном понижающий трансформатор.
Если 5А моста нет, сделать одну использованием диодов любит SR520.
IC1 должна быть оснащена радиатором.
Дополнительный предохранитель 6A может быть подключен последовательно с положительным выводом продукции.
Переключатель S1 может быть использован как ВКЛ / ВЫКЛ.
8А трансформатора и диоды 5А сделать эту схему немного дороже. Таким образом, собрать эту схему только если у вас есть реальная потребность.
Многие страны с низким цена / малый ток регулируемый регуляторов для начинающих есть в разделе питания.

13V 5A adjustable regulator using LM338

http://www.circuitdiagram.org/5a-adjustable-power-supply-lm338.html

http://radio-hobby.org/modules/news/article.php?storyid=576

http://www.phoenixcomputerlabs.com/All-About-Mixers/LM338.html

Доп материал: Форум Радиолюбителей Камчатского края (http://kamrc.ru/) Тема: Простой блок питания 13.8 В, 25 А. (Стабилизатор LM317T)

http://www.masterkit.ru/info/magshow.php?num=172

Еще схема

www.eeweb.com

Прочтите newelectronicdesings2011.blogspot.com

http://electroniccircuitsdiagram.com/lm338-power-suppl

Только

проводка и схема: 2013

    Вот схема хобби для любителей электроники, которая может включать и выключать свет, вентилятор, радио и т. д. звуком хлопка. Звук хлопка принимается маленьким микрофоном, который показан смещено резистором R1 в цепи. Микрофон преобразует звуковую волну в электрическую волну, которая дополнительно усиливается транзистором Q1. Транзистор Q1 используется в качестве схемы с общим эмиттером для усиления слабых сигналов, принимаемых микрофоном. Усиленный выходной сигнал с коллектора транзистора Q1 затем подается на схему бистабильного мультивибратора, также известную как триггер.

    Схема триггера состоит из двух транзисторов в нашей схеме Q2 и Q3. В схеме триггера одновременно только один транзистор проводит, а другой отключается, и когда он получает триггерный импульс от внешнего источника, первый транзистор отключается, а 2 и транзисторов проводят. Таким образом, на выходе транзистора либо логический-0, либо логическая-1, и он остается в одном состоянии 0 или 1, пока не получит триггерный импульс от внешнего источника.

    Импульс хлопка, который является триггером для триггера, который вносит изменения в выходной сигнал, который является дополнительным (обратным). Выход триггера, который находится в слаботочной форме, не может напрямую управлять реле, поэтому мы использовали схему усилителя тока с использованием Q4, который представляет собой схему с общим эмиттером. Выход Q4 подключен к реле (электромагнитному выключателю), которое работает как механический выключатель и позволяет легко подключать другие электрические устройства.

    Контакт реле подключен к линии питания и, следовательно, включает/выключает любой электроприбор, подключенный через реле.


          Схема хлопкового переключателя

            Как работает хлопковый переключатель

Перечень деталей:

Резисторы , 6R=5,5 кОм, R10002 R=1000.5 кОм
R2, R11, R12=2,2 ​​МОм, R13=2,2 кОм
R3=270 кОм, R4=3,3 кОм
R7, R8=10 кОм, R9, R10=27 кОм

= .01 мкФ, C3, C4 = 0,047 мкФ

Полупроводник

Q1, Q2, Q3 = BC548
D2, D3, D4 = в 4148
D1, D5 = в 4007, Q4 = BC368

MISC

T1 = трансформатор 12 В/500 мА
Mic = конденсаторный микрофон
K1 = реле 12 В, B1 = лампа накаливания или нагрузка

Модификация цепи питания для увеличения тока и/или напряжения и, возможно, реализация стабилизации тока: AskElectronics

У меня есть искал хороший источник питания для сборки и не придумал очень много, которые кажутся пригодными для моего приложения. Во-первых, МНЕ НУЖЕН линейный блок питания для электролиза, гальваники и анодирования — четко указано, что импульсные блоки питания НЕ БУДУТ РАБОТАТЬ с этими приложениями, или, по крайней мере, не очень хорошо или предсказуемо.

Эта схема использует 4 LM338 и говорит, что она хороша для 20 А и 0-20 В (но идентичная схема на нескольких других страницах указывает 0-30 В, поэтому я думаю, что 20 В — опечатка). Теперь я хотел бы получить более высокое напряжение, чем 30 В (LM338 говорит до

Вот устройство, которое я рассматривал, чтобы получить b / c. Мне нравится диапазон 0-50 В при 5 А и хороший дисплей, CV / CC — но IDK, если это импульсный или линейный источник питания.Я подумываю добавить его к своему блоку питания для монтажа в стойку, так как у меня есть место, но хотел бы встроить его в свою собственную схему. Мне интересно, можно ли сделать аналогичный продукт, используя параллельную работу LM338 и реализовать элементы управления CV/CC.

LM338 — Примечание. найдены LM338T (BOM говорит LM338 P или K, и я не нашел, в чем разница)

Абсолютные Макс. номиналы

Дифференциал входного/выходного напряжения: Мин.: -0.3V, Max: 40V

Рекомендуемые условия эксплуатации

дифференциал напряжения ввода в выход ввода: мин: 3В, макс.: 40V

Выходной ток: 5А

Электрические характеристики:

LM138

Текущий Ограничьте списки 5-12A, и я не понимаю эту часть b/c из приведенных ниже номеров.

VIN – VOUT ≤ 10 В — нет данных

Постоянный ток, TJ = от –55°C до 150°C — Мин.: 5A Тип: 8A

0,5 мс пик, TJ = от –55°C до 150°C — Мин.: 7A Тип: 12A

VIN – VOUT = 30 В — Тип: 1A Макс.: 1A

LM338

VIN – VOUT ≤ 10 В

DC, TJ = от 0°C до Min:125°C 5А Тип: 8А

0.пиковое время 5 мс, TJ = от 0°C до 125°C — Мин.: 7A Тип: 12A

VIN – VOUT = 30 В — Макс.: 1A

Спецификация LM138/LM338 — http://www. ti. com/lit/ds/symlink/lm338.pdf

Вот другие компоненты, которые не являются резисторами, конденсаторами или горшками. Я хотел знать, нужно ли мне изменить какие-либо элементы в спецификации (особенно 3, перечисленные ниже), если я добавлю больше LM338 параллельно или буду использовать постоянный ток. И можно ли как-то повысить напряжение? Может запускать их последовательно? В планах параллельно поставить 4 LB338.Я полагал, что получу выпрямитель большей мощности, чем 35 А, если я использую 6 параллельно (могу запустить 2 одинаковых 50 А непрерывно параллельно). Нужно ли мне менять любую из перечисленных ниже деталей, если я увеличу количество LM338 в схеме?

Спецификации компонентов:

LM741 — http://www.ti.com/lit/ds/symlink/lm741.pdf

BD140 — https://www.mouser.com/datasheet/2/149/BD140 -888626.pdf

1N4148, 75 В 150 мА Диоды — https://www.vishay.com/docs/81857/1n4148.pdf

Вот список деталей (BOM)

IC1: LM7031 900 IC5: LM338K или LM338P

Q1: BD140

D1: Мостовой диод 35 А

D2: 1N4148, 75 В 150 мА Диоды

R1: 150 Ом Резистор 0. 5W

R2: 100Ω резистор 0.5W

R3, R4: 4.7k резисторы 1 / 2W

R5-R8: 0,3 ОО Ом резисторы 5W

C1: 0,01UF 200V, полиэфирное конденсатор

C2, C5: 4,700UF 50V , Электролитические конденсаторы

C3: 0,1 мкФ 63 В, полиэфирные конденсаторы

C4: 10 мкФ 25 В, танталовые

C6: 47 мкФ 35 В, электролитические конденсаторы

Теперь я знаю, что мне понадобятся конденсаторы с более высоким напряжением, если я могу увеличить напряжение и, возможно, более крупные конденсаторы, но IDK, если для какого-либо из резисторов потребуется изменить номинальное сопротивление или мощность, если только добавить больше LM338.Я полагаю, что колпачки/резисторы нужно будет заменить, если диапазон выходного напряжения можно увеличить.

Наконец, что мне нужно сделать, чтобы реализовать управление током в этой схеме, и может ли кто-нибудь указать мне хороший учебник/как реализовать управление постоянным током?

Ниже ссылка на схему, которую я использую:

https://www. eleccircuit.com/high-power-supply-regulator-0-30v-20a-by-lm338/

https:// www.eleccircuit.com/wp-content/uploads/2007/06/4-20V-20A-High-current-adjustable-power-supply.png

Март 2013 г. | схематическая схема

На этом сайте я уже публиковал одну крутую двухосную схему системы слежения за солнцем, которая предназначена для автоматической регулировки поверхности солнечной панели таким образом, чтобы она всегда оставалась перпендикулярной падающим солнечным лучам. в течение дня. Однако для того, чтобы это произошло, вся установка включает в себя множество сложных механизмов и схем, которые не всем легко собрать и реализовать.

Если вы готовы пожертвовать и проигнорировать некоторые из роскоши, предоставляемые вышеупомянутым двухосевым трекером, то, вероятно, вы бы предпочли концепцию, изложенную в настоящей статье.

Обсуждаемый ранее двухосный пост солнечного трекера включал в себя несколько датчиков в виде LDR для отслеживания «положения» солнца в небе и, соответственно, подачи команд на схему управления и двигатель, чтобы необходимые корректировки быстро вносились в панель. для поддержания необходимой точности панели с солнечными лучами.

Система требует некоторых критических настроек и регулировок, однако, как только они будут завершены, вы просто будете наблюдать, как все остальное будет работать до конца вашей жизни, обеспечивая 100% эффективность с включенной электрификацией вашего дома.

Здесь, поскольку мы не включаем какой-либо датчик, а система представляет собой одноосную систему, ее можно построить очень легко и быстро, но вам придется выполнить некоторые утомительные настройки в начале и повторять это примерно раз в месяц или около того. Эффективность этой системы может быть 100% на начальных этапах, но она будет ухудшаться по прошествии нескольких недель, пока вы не обновите и не восстановите исходные настройки. Это должно быть сделано в связи с изменением положения восхода/захода солнца в течение года.

Теперь давайте поговорим о концепции и схеме, обсуждаемой здесь. Вся концепция заключается в реализации своего рода примитивного алгоритма в схеме.

Концепция проста, мы просто  отмечаем среднее время, в течение которого солнце остается активным или живет над небом. Затем мы регулируем скорость двигателя таким образом, чтобы он вращал панель от восхода солнца до заката более или менее лицом к солнцу на протяжении всего своего вращения. Таким образом регулируется скорость двигателя, который перемещает панель на угол от 50 до 60 градусов в течение заданного периода, имитируя движение по следу солнца.

Схема, используемая для регулировки скорости двигателя, очевидно, является схемой ШИМ, а используемый двигатель может быть шаговым двигателем или даже обычным бесщеточным двигателем.

Корректировка скоростей в зависимости от светового дня должна быть оптимизирована для многих дней, чтобы сделать систему максимально эффективной  . Дата и релевантность настройки скоростей должны быть записаны для записей, чтобы те же настройки можно было применять без контроля для будущих сезонов.

На следующем рисунке показан простой двигатель и редукторный механизм, которые можно использовать в предлагаемой системе. Пластина синего цвета — это солнечная панель, которая крепится к центральному стержню шестерни большего размера.

Нижняя рама должна быть прочно закреплена на земле.

На следующей схеме показана схема управления двигателем, состоящая из простой схемы, состоящей из дешевой микросхемы 555 и некоторых других важных полупроводниковых деталей. Бак P1 должен быть установлен снаружи корпуса, в котором может быть закрыта цепь.P1 является основным компонентом, который может использоваться для регулировки скорости двигателя в разные сезоны года, чтобы вращение панели оставалось более или менее синхронизированным с «движениями» солнца.

На самом деле, возможно, потребуется очень тщательно отрегулировать P1, чтобы двигатель работал с некоторой фиксированной скоростью. Зубчатый механизм должен быть устроен таким образом, чтобы шестерня меньшего диаметра и шестерня большего диаметра создавали постоянное угловое движение панели, чтобы поверхность панели оставалась более или менее перпендикулярной к солнцу в течение дня.

Настройку P1 следует записывать каждый раз при обновлении настроек в соответствии с различными месяцами года. Затем эти данные могут быть повторены для будущих лет.

Список запчастей

R1 = 10K
P1 = 220K
Все диоды = 1N4148
T1 = 30V, 10AMP MOSFET
IC = 555,
C1 = 5NF
C2 = 10NF
C3 = 100UF / 25V

LM338 Chirits электропитания — · PDF-файлСхемы источника питания Lm338 Для сборки схемы LM338 нам, очевидно, понадобится регулятор LM338.Это микросхема барабанного типа с двумя выводами под ней.

  • Цепи питания Lm338. Чтобы построить схему LM338, нам, очевидно, понадобится регулятор LM338. Это микросхема барабанного типа с двумя выводами внизу. Корпус регулятора — выход питания. Этот блок питания переменного тока в постоянный может выдавать 5 А в непрерывном режиме и 12 А пикового тока. Этот тип источников питания постоянного тока использует печатную плату, поэтому вы можете использовать два корпуса.

    Учитывая, что достаточно активно интересуется построением блоков питания и последующим построением линейных блоков питания с параметрами советуют трансформатор во взаимодействии с компаранм 15В/30В цепи. LM338. Печатная плата блока питания с низким уровнем шума для LT1083, LT1084, LT1085, LM317, LM338 1PCS TPA3116. Электронные схемы Help Re: Таймер выключения зажигания с ATmega выходное напряжение от 2 В до 25 В постоянного тока. Это пригодится. Схема регулятора напряжения LM338. Блок-схема регулируемого источника питания, принципиальная схема. Часто для работы требуется более одного напряжения постоянного тока.

    Цепи питания Lm338>>>НАЖМИТЕ ЗДЕСЬ

  • Блок питания 12 В, 5 А, на основе LM338.Блок питания с одним выходом 12 В 5А, на базе LM338. На приведенной выше диаграмме показана полная схема питания. Выход = 5 В постоянного тока при токе до 4 А. Похоже, что LM338 справится с этой задачей, так как у него Vi-Vo _35V и Io = 5A. Рассмотрим импульсный источник питания или другой источник. Сегодня я рекомендовал схему импульсного источника питания постоянного тока 0-45 В 8 А, которая представляет собой схему, показанную на рисунке 1, как простую схему этого импульсного источника питания. Регулятор питания высокой мощности 0-30V 20Aby LM338 High Current Variable Voltage. Формат: PDF.ЦЕПЬ ПИТАНИЯ LM338. 3 СХЕМА ПИТАНИЯ С ПОЯСНЕНИЯМИ. Формат: PDF. КОНСТРУКЦИЯ ПИТАНИЯ 5В. LM317T представляет собой интегральную схему с 3 выводами, которая может обеспечить ток нагрузки в 100 м. Удобный онлайн-калькулятор выходного напряжения для LM317, LM338 и других Узнайте, как создать регулируемый источник питания с помощью регулятора напряжения LM317T. был бы признателен за некоторые мысли. зажигая зеленый светодиод и открывая питание для двух LM338. Они. Разработка модульного настольного источника питания с открытым исходным кодом, чтобы управлять ими всеми.в основном базовые компоненты, причем каждый канал на основе TI LM338/LM337 с оп.

    В моем проекте блока питания я установил его на 10 x 5 x 4 см радиатор из толстого алюминия, как LM338 и LM317, вы когда-нибудь думали, что это пустая трата времени? Соберите схему с LT1083 и потенциометром 50K (с классическим.

    Это двойной блок питания LM338T 5A. Есть Схема willpower a Raspbe. схема питания усилителя с использованием lm338 сердце схема lm338kaрегулируемая.

    Но оказалось, что устаревший компьютерный блок питания идеально подходит для этой работы. С этим просто укоротите провода и поместите схему LM338 снаружи. Если.

    Серия LM338 представляет собой регулируемые 3-контактные регуляторы отрицательного напряжения, способные питать трансформаторы, кабели питания и разъемы. Принципиальная схема блока питания 1 на 32 Вольта, 5 Ампер с защитой от короткого замыкания. Подключение LM338 к радиатору и использование термопасты. Регулируемый источник питания 1.2 30В 5А на LM338.

    Эта схема представляет собой принципиальную схему. В цепи питания используется регулируемый 3-контактный стабилизатор LM338 для подачи тока до 5 А при переменном выходном напряжении. Создание простой схемы переменного источника питания от 1,25 до 35 В на микросхеме LM338. Серия LM138 регулируемых 3-выводных регуляторов положительного напряжения способна. Схема источника питания: Регулируемая схема LM317 — дополнительное зарядное устройство с переменным выходом.

    >>> НАЖМИТЕ ЗДЕСЬ

  • Операционный усилитель LM107 и регулятор напряжения LM338

    Поиск Гугл

    Пользовательский поиск

    Автор Тема: Операционный усилитель LM107 и регулятор напряжения LM338 (прочитано 25739 раз)

    Дэйв_В_Кукси
    Здравствуйте, мне нужно:

    1- Операционный усилитель LM107
    2- Регулятор напряжения LM338
    Реостат 1- 2 Вт

    Если у кого-то есть эти предметы на продажу, дайте мне знать, пожалуйста,

    Дэвид

    « Последнее редактирование: 02 июня 2009 г., 00:39:07 от Dave_W_Cooksey »

    Зарегистрировано
    МишураКоала
    Привет, мне нужно:

    1- Операционный усилитель LM107
    2- Регулятор напряжения LM338
    Реостат 1-2 Вт

    Если у кого-то есть эти товары на продажу, дайте мне знать, пожалуйста,

    David

    9 корпус ТО-3 (LM338K) или корпус ТО-220 (LM338T). Что вам нужно?

    DigiKey предлагает LM338K по цене 32,37 доллара за штуку. и LM338T по 2,70 доллара за штуку.
    Оба рассчитаны на 5 ампер, поэтому, если вам по какой-то причине действительно не нужен пакет TO-3, TO-220 действительно сэкономит немного долларов.

    LM107 доступен в банке или DIP и пересекается с (LM107H) MC1741 и (LM107L) MC174. Вам нужен какой-то конкретный пакет или подойдет любой из них? Вам нужна версия с частотной компенсацией?

    И, как правило, при заказе реостатов желательно знать номинал сопротивления, а также допустимую мощность.

    Зарегистрировано
    точка99
    Для старых LM107/MC1741 есть гораздо более качественные замены пинов (десятки). Почему вам нужен именно этот? Каково ваше приложение?

    Купите LM338T у Digikey, как предложил TK.

    .99

    Зарегистрировано
    Дэйв_В_Кукси
    Привет, ребята, вот чертеж, который я пытаюсь собрать
    . Я нашел этот чертеж в сети и хотел построить его.
    . Да, я ищу эти TO-220. Рисунок.

    Я пытаюсь зажечь 2- M16 12 В 55 Вт
    Лампы

    55 Вт / 12 В = 4,583 А * 2 = 9,166 А

    Для LM107 я думал, что 8-контактная модель
    9 MC1741 или MC174

    Реостат 2 Вт 2K

    « Последнее редактирование: 04 июня 2009 г., 01:26:32 от Dave_W_Cooksey »

    Зарегистрировано
    Деррика

    Эта схема представляет собой регулируемый регулятор напряжения с установленным пределом 10 ампер.Если вы просто хотите запитать пару светильников от сети, одной этой схемы недостаточно (вам все равно понадобится нерегулируемый источник постоянного тока для питания этой цепи). Но если вам не требуется регулировка яркости или экстремальная стабильность яркости, эта схема и излишня, и расточительна. Если вам просто нужно базовое освещение, все, что вам нужно, это трансформатор, выходное напряжение 12 В переменного тока, рассчитанное на 12 ампер (или более). Галогенные лампы M-16 не возражают против переменного тока. Другой вариант — использовать небольшой импульсный блок питания (продается во многих магазинах освещения), предназначенный для питания галогенных ламп на 12 В.Они маленькие, легкие и очень эффективные.

    Зарегистрировано
    МишураКоала
    Я согласен. Это странная схема, которую можно использовать для заявленного приложения, если только вы не говорите нам что-то не то.

    Плюс, чтобы получить 20 вольт, вам нужно было бы подать 21 или 22 вольта, и, насколько я могу судить, это близко или выше номинала для операционного усилителя.

    Если вы ищете только регулируемую мощность для освещения с использованием этих ламп, вам следует искать схемы диммера лампы на основе SCR или Triac или MOSFET или схемы управления двигателем. Компоненты дешевы, а схемы эффективны.
    Вот ссылка на один, который я нашел. Чтобы получить большую выходную мощность, вы можете просто продублировать выходной каскад и запараллелить его со каскадом генератора импульсов.
    http://www.ctshooter.com/dimmer.html
    Самый дорогой компонент — коробка.

    Зарегистрировано
    точка99
    Dave,

    Этот рисунок взят прямо из спецификации, но там нет описания схемы.

    Вам нужно изменить выходное напряжение для диммирования?

    Если схема работает нормально, подходящей и доступной заменой LM107 может быть LM318. Это гораздо более быстрый операционный усилитель, но для этого приложения скорость не требуется. Одним небольшим недостатком является напряжение смещения 4 мВ по сравнению с 1,5 мВ у LM107. Однако он хорош до +/- 20 В, так что всего на пару вольт меньше, чем у LM107. LM318 стоит менее 2 долларов.

    .99

    Зарегистрировано
    Дэйв_В_Кукси
    Привет, TK, на выходе будет всего 12 вольт, которые нужны для освещения
    , а не 20 вольт.

    Если вы, ребята, знаете простую схему, которая может работать с лампами
    , пожалуйста, опубликуйте ее чертеж.

    Дэвид

    Зарегистрировано


    МишураКоала
    Дэйв, ты посмотрел ссылку, которую я разместил ранее? Схема там дешевая, маленькая, надежная, и вы также можете использовать ее для управления скоростью двигателя постоянного тока. (Это базовый источник питания PWM).
    Если вы не купите причудливую коробку и ручку, детали обойдутся вам менее чем в 10 долларов, так что вы можете сделать по одной штуке для каждой лампы и при этом потратить меньше, чем стоимость этого трансформатора.
    Схема находится примерно на полпути вниз, и есть четкие пояснения того, как и почему она работает.

    http://www.ctshooter.com/dimmer.html

    Зарегистрировано
    Деррика
    Привет, Дэйв,
    Я просмотрел схему диммера Tinsel Koala, и оказалось, что это отличный выбор для блока питания, который я рекомендовал ранее.
    Полевой МОП-транзистор необходимо будет обновить, если вы хотите затемнить две 50-ваттные лампочки вместе, поэтому дайте мне знать, если вы собираетесь это сделать.

    Если вы действительно не хотите тратить время на пайку деталей, вы можете рассмотреть магнитный преобразователь C150 от Lighting4art.com мощностью 150 Вт. Этот немного больше, тяжелее и дороже (108,19 долларов США), чем предложенный мной блок питания, но он будет работать со стандартными диммерами на 120 вольт. Я должен предупредить вас, что диммеры на 120 вольт обычно мерцают на низких уровнях яркости.Схема, предложенная ТК, должна работать лучше, так как работает на более высокой частоте, но если вы хотите использовать схему ТК, используйте электронный блок питания, который я предложил ранее.

    Зарегистрировано




    Июль 2013 г. | схема электронная

    Выходной каскад этого усилителя напоминает сплав Fender Princeton Reverb, Fender Vibroverb и радиолюбительского передатчика.С выходными лампами 6V6, работающими при стандартном напряжении 420 В, он выдает примерно 18 Вт звуковой мощности. 17-дюймовый ревербератор обеспечивает глубокое эхо. В дизайне использовалась философия «чем проще, тем лучше», несколько входов с собственными каскадами предусилителя были намеренно исключены, чтобы уменьшить шипение. Усилитель достаточно громкий, а качество звука превосходное. . Усилитель Hammonator хорошо работает с 12-дюймовыми и 15-дюймовыми гитарными динамиками.

    Усилитель Hammonator Model 1 представляет собой упрощенную версию схемы Hammonator 2RVT.Сборщики могут начать со схемы Model 1 и позже легко добавить схему Model 2RVT Vibrato/Tremolo. В этом усилителе есть несколько уникальных особенностей и некоторые небольшие отклонения от вышеупомянутой цели простоты. Дополнительная флуоресцентная трубка EM87/6HU6 «волшебный глаз» (EM87 в действии) используется для измерителя уровня выходного сигнала, на которую интересно смотреть во время игры. В EM87 используется схема пикового считывания, которая была вдохновлена ​​этой конструкцией, а затем несколько изменена. Существует регулятор отправки реверберации (Dwell), который можно использовать для расширения разнообразия звуков реверберации.Большинство усилителей Fender посылают на пружину реверберации только сигнал полной силы. Немного повернув сигнал посыла реверберации, вы получите менее «лязгающий» и более «космический» звук реверберации.

    Модель Hammonator также оснащена системой управления с отрицательной обратной связью. Когда регулятор обратной связи повернут до упора влево (максимальная отрицательная обратная связь), усилитель сжимает сигнал, и пики формы сигнала уменьшаются. Когда регулятор обратной связи повернут до упора вправо, звук становится громче и менее компрессированным и приближается к звуку популярных усилителей Fender Tweed Deluxe (5E3).Элемент управления обратной связью также может называться «Четкость», «Усиление» или «Присутствие».

    В этом усилителе используются четыре двойных триода с восьмеричной базой 6SN7 для большей части усиления сигнала низкого уровня вместо более распространенных ламп 12AX7 или 12AU7. Это было сделано потому, что шасси уже было настроено под восьмеричные сокеты. Любителям бутик-усилителей, вероятно, понравится эта функция, поскольку лампы 6SN7 старше и могут иметь более винтажный звук усилителя. К счастью, 6SN7 по-прежнему легко приобрести. Этот усилитель был «настроен» на хороший звук, настройки смещения всех ламповых каскадов были изменены при подключении гитары. Этот процесс использовался для оптимизации музыкальных качеств усилителя. Не все винтажные лампы 6SN7 одинаковы, более тихие лампы Sylvania использовались для VT1 и VT3, чтобы уменьшить шипение, более шумные лампы RCA и GE использовались в других местах. Вы можете проверить шумные лампы 6SN7, вставив их в гнездо VT1, прислушиваясь к уровню шипения и постукивая по трубке, чтобы услышать микрофон.

    Можно заменить VT1, первый предусилитель и лампу восстановления тона, с двойного триода 6SN7 с меньшим усилением на двойной триод 6SL7 с большим усилением без каких-либо изменений проводки.Это позволяет усилителю лучше работать с маломощными гитарными звукоснимателями. Этот трюк часто проделывают с другими усилителями, меняя местами лампы 12AU7, 12AT7, 12AY7 и 12AX7, все они имеют одинаковую распиновку, но имеют разное усиление.

    Более новое и более распространенное шасси AO-29 (орган M3) также может стать хорошим шасси для преобразования гитарного усилителя. Три 9-контактных гнезда для ламп можно использовать для ламп с двойным триодом 12AX7 или 12AU7, а пять 7-контактных гнезд для ламп можно заполнить обычными лампами 6AV6 (аналогично одиночному триоду 12AX7) или лампам 6C4 (аналогично одиночному триоду 12AU7). Аналогичная схема может быть использована на шасси AO-29, но значения резисторов смещения катода на 7- и 9-контактных триодах предусилителя должны быть изменены по сравнению со значениями, используемыми на лампах 6SN7. Силовой трансформатор АО-29 и выходной трансформатор очень похожи на те, что используются в АО-14.

    Соединения:
    Вход питания — заземленный 120 В перем.
    Высокие частоты
    Передача реверберации (задержка)
    Возврат реверберации
    Обратная связь (усиление)

    Теория:
    Схема ввода питания переменного тока была изменена по сравнению с оригинальной схемой Хаммонда.Силовой трансформатор достаточно старый, поэтому он был разработан для работы от сети 110–115 В вместо сегодняшней сети 120 В. Работа стандартного усилителя на 120 В приводит к более высокому напряжению накала и B+, более высокое напряжение накала может сократить срок службы ламп. Эта проблема может быть легко решена путем последовательного включения обмотки накала выпрямителя 5 В с первичной обмоткой переменного тока. Фазировка 5 В должна быть правильной, простой способ проверить это — попробовать обе ориентации и контролировать обмотку накала 6,3 В, используя нижнюю проводку, которая дает более низкое напряжение.Когда лампы подключены, напряжение накала должно быть очень близко к 6,3 В.

    Использовалась вилка с заземлением, это важно для безопасности. Предохранитель на 2 ампера и переключатель используются для обеспечения стандартного отключения с предохранителем. Варистор на первичной обмотке трансформатора защищает от скачков сетевого напряжения, которые могут усилиться на выходной обмотке высокого напряжения и привести к повреждению.

    Обмотка высокого напряжения трансформатора подается на двухполупериодный выпрямитель с центральным отводом, состоящий из двух диодов 1N4007.Постоянный ток высокого напряжения пропускается через типичную цепочку резисторов и конденсаторов для получения напряжения, используемого в усилителе. Первый резистор (150 Ом/2 Вт) используется для установки начального напряжения B1+, которое приводит в действие лампы выходной мощности.

    В сети много дезинформации о ламповых выпрямителях и полупроводниковых выпрямителях и их влиянии на звук усилителя. Это, вероятно, происходит из-за более эффективного характера твердотельных диодов и, как следствие, более высокого напряжения при прямой замене.Установка резистора после диодов снижает напряжение B+ до уровня, более близкого к достигнутому на выпрямителе 5U4. Преимущество диодов заключается в более высокой эффективности из-за отсутствия накала высокой мощности, силовой трансформатор также будет охлаждаться при использовании диодов. Конденсаторы 1 нФ/1 кВ на диодах защищают от переходных процессов высокого напряжения и устраняют проблемы с радиочастотным выпрямлением.

    Дроссель индуктора 5Н используется для уменьшения гула в каскадах предусилителя, значение не особо критично.Конденсаторы 220 нФ в блоке питания довольно уникальны для этой конструкции, они улучшают высокочастотную характеристику усилителя. Это трюк, который был заимствован из твердотельных схем. Если у вас нет конденсаторов на 220 нФ, подойдут конденсаторы на 100 нФ.

    Отрицательное напряжение смещения Vbias получается из однополупериодного выпрямителя и резистивной лестницы. Регулятор смещения 25K можно отрегулировать, чтобы установить уровень смещения холостого хода на силовых лампах. Уровни смещения могут быть созданы как для ламп 6V6, так и для ламп 6L6.

    Гитарный входной каскад (VT1b) представляет собой стандартный триодный усилитель класса А. Катодный резистор 1K был выбран для смещения этого наиболее важного каскада усилителя в «зону наилучшего восприятия». Регуляторы тембра используют конфигурацию тонального стека Baxandall. Эта схема имеет гораздо более четкие операции повышения и понижения по сравнению со многими традиционными схемами Fender. У друга-гитариста было забавное предложение изменить этикетки «Bass» и «Treble» на «Balls» и «Grit». Посттональный усилительный каскад VT1a — еще один триодный усилитель класса А.Опять же, резистор смещения 1K был выбран для лучшего звучания.

    Усилитель посыла реверберации VT2 получает вход от усилителя восстановления регулировки тембра VT1a. Линейный потенциометр 500K используется для регулировки уровня посыла реверберации от половины до полной. Здесь был опробован аудо конусный потенциометр, у линейного потенциометра был лучший отклик. Обе половины VT2 включены параллельно, резистор смещения 560 Ом был выбран для наилучшего уровня лампового возбуждения. VT2 работает немного теплее, с небольшим голубым свечением. Для управления реверберацией можно использовать стандартный преобразователь реверберации Fender «Twin Reverb», я использовал немного более тяжелый преобразователь Buddy MC500.

    Возвратный сигнал реверберации поступает на два триодных каскада класса А, образованных VT3b и VT3a. Уровень возврата реверберации устанавливается с помощью потенциометра 100K и микшируется с фазовращателем (VT4) через конденсатор емкостью 5 нФ. Чистый (без реверберации) сигнал усиливается VT7, триодом 6AV6, подключенным как каскад с плавающим катодом. 6AV6 изолирует сигналы отправки и приема реверберации для предотвращения обратной связи. Он также является сердцем схемы вибрато/тремоло в конструкции Hammonator модели 2RVT.

    Цепь балансного фазоделителя образована VT4a и VT4b. Этот каскад в сочетании с ламповым каскадом довольно близок к схеме Fender Vibroverb. Два противоположных по фазе управляющих сигнала отправляются на контрольные сетки выходных ламп мощности 6V6. Здесь используется трюк с радиочастотным усилителем мощности, чтобы уменьшить потенциальные проблемы с радиочастотными колебаниями, конденсаторы емкостью 10 нФ замыкают экранные сетки на землю. Эти колпачки не следует путать с непопулярными колпачками с контрольной сеткой, приглушающими звук, которые были добавлены к усилителям Fender Twin Reverb после выхода CBS.

    Между выходным трансформатором и входом фазовращателя используется тройная петля обратной связи. Низкочастотные и высокочастотные контуры уменьшают дозвуковое и ультразвуковое усиление, устраняя любые тенденции к колебаниям и генерации радиочастот. Во время экспериментов со схемой использовались несколько почти разряженных силовых ламп, лампы имели тенденцию колебаться при смещении на полезную настройку. Эти дополнения уменьшили эту проблему и улучшили звук, РЧ, наложенный на звук, звучит не очень хорошо.

    Довольно тяжелый изолирующий трансформатор модема от модема на 300 бод был соединен последовательно, чтобы получилась катушка индуктивности с отсечкой нижних частот. Когда усилитель управляет динамиком, могут быть большие резонансы в низкочастотной части спектра. 12-дюймовый динамик в корпусе с открытой спинкой имел естественный резонанс около 70 Гц. Звук на резонансной частоте динамика усиливается примерно вдвое по сравнению с другими частотами, что приводит к преувеличенным басам и искажениям. компенсирует этот эффект резонанса.

    Более ранняя версия (устаревшая) этого усилителя использовала другой контур антирезонансной обратной связи (ARF), который состоял из резистора на 300 Ом, последовательно соединенного модемного трансформатора и набора конденсаторов емкостью 1,32 мкФ, который был настроен для подавления динамика. резонанс. При питании чисто резистивной нагрузки усилитель имеет довольно плоскую частотную характеристику. Петля обратной связи с обрезанием низких/высоких частот устраняет необходимость настройки усилителя для отдельных динамиков.

    Цепь тубуса 6HU6 получает управляющий сигнал от выходного трансформатора.Сигнал выпрямляется, проходит фильтр нижних частот и отправляется на сетку управления лампами. Резистор смещения 10 МОм больше открывает дисплей ламп во время тихой работы. Триммер 5K следует отрегулировать так, чтобы дисплей с глазком полностью закрывался, когда усилитель работает на максимальной мощности.
    Смещение ламп мощности

    Если вам нужна мощность более 18 Вт, можно заменить лампы 6V6 на лампы 6L6, просто отрегулировав регулятор смещения. Смещение устанавливается путем помещения вольтметра постоянного тока между клеммой Imon1 и землей.Терминал Imon2 можно проверить, чтобы убедиться, что силовые лампы хорошо согласованы. И Imon1, и Imon2 должны иметь одинаковые напряжения. Лампы 6V6 хорошо работают при смещении около 0,17 В (17 мА), а лампы 6L6 хорошо работают при напряжении около 0,35 В (35 мА). Настройка лампового смещения — это компромисс между громкостью и сроком службы лампы. Как правило, смещение должно быть установлено таким образом, чтобы лампы не нагревались слишком сильно, когда через них не проходит сигнал.

    Конструкция:
    Вот фотография стороны проводки усилителя Hammonator 2RVT, по сути это схема Hammonator 1 с некоторыми дополнениями.Шасси стандартного усилителя Hammond, на котором был построен этот проект, было грязным, ржавым и заполненным в основном бесполезными деталями. Для удаления ржавчины и грязи использовалась проволочная щетка. Оригинальную проводку накала от силового трансформатора к лампам 6V6 оставьте нетронутой. Вам нужно будет переместить один из проводов накала на некоторых ламповых патронах 6SN7 (ранее другие типы ламп). Высоковольтные выводы силовых трансформаторов можно оставить подключенными к розетке 5У4, диоды выпрямителя 1N4007 можно подключить к контактам розетки 5У4. Первичную проводку выходных трансформаторов следует оставить как есть.

    Провода заземления, соединяющие все разъемы для ламп, следует оставить неповрежденными. Почти все остальное можно отрезать, оставьте все провода трансформатора как можно длиннее. В центре усилителя находились две штепсельные платы. Все провода между штепсельными панелями и гнездами для трубок были обрезаны в гнездах для трубок, а платы сняты. Провода к винтовым клеммам тоже были обрезаны. Некоторые конденсаторы на коммутационной плате были утилизированы для использования в другом месте.

    В маленькую металлическую монтажную коробку, расположенную за силовым трансформатором, был установлен новый выключатель питания с 3-проводным кабелем питания. Два отверстия в монтажной коробке, обращенные вниз, были расширены, чтобы поместиться в компенсатор натяжения шнуров питания и выключатель. Также в коробке был установлен пластиковый держатель предохранителя типа «косичка». Зеленый заземляющий провод силовых кабелей был присоединен к шасси с помощью наконечника для пайки.

    Два высоких электролитических конденсатора сняты с шасси. Отверстие серебряного конденсатора было выточено и просверлено, чтобы соответствовать гнезду тубуса 6HU6.В отверстие для черных конденсаторов был установлен наполнитель из листового металла (фото выше было сделано до того, как это было сделано). Башня педали громкости была разобрана, а пустое место использовалось как «собачья будка» для большинства электролитических конденсаторов. Крышки крепились к бакелитовым прокладкам башен с помощью стяжек Panduit. Башня позволяет перевернуть усилитель, не опираясь на лампы, что очень удобно при работе с усилителем.

    Усилитель класса А 8 Вт



    Вот простой усилитель класса А мощностью 8 Вт.Я очень доволен звуковыми результатами этого усилителя. Это действительно не разочаровывает. Даже при использовании довольно стандартных 3-полосных динамиков в большой комнате на удивление достаточно мощности. Что меня больше всего поражает, так это способность этого усилителя различать инструменты и шумы на звуковой сцене. Эта ясность — то, что мне нравится больше всего, и я думаю, что это достигается за счет обманчиво простой и чистой топологии схемы. Я использовал исходную схему платы, транзисторы и JFET, а также внес некоторые изменения.Теплоотвод был увеличен примерно в три раза по сравнению с рекомендуемым. Вместо использования стандартного мостового выпрямителя, конденсаторной батареи и батареи я выбрал полностью регулируемый источник питания с общей емкостью 127 000 мкФ на канал и тороидальный трансформатор мощностью 500 ВА.


    Мой «регулируемый монстр» в настоящее время работает на 0.Смещение 5-0,6 А в соответствии с рекомендациями Хираги в статье. Я проверил блок питания, который вы можете узнать как печатную плату для простого усилителя John Linsley-Hood класса A версии 1996 года от Williams Hart Electronics. Я модернизировал источник питания с помощью корпусных стабилизаторов LM338K TO-3 вместо оригинальных стабилизаторов LM338T TO-220 (дополнительную информацию см. в разделе Калькулятор регулятора напряжения LM338). На стенде питание измеряется очень хорошо в этой конфигурации с пульсацией ниже 160-200 мкВ от пика до пика при нагрузке серии 2А.Несмотря на такой низкий уровень шума, я хотел бы попробовать питание от батареи из-за его огромной токовой способности и максимально близкого к нулевому уровню шума. Схема регулируемого источника питания John Linsley-Hood LM338


    Рис. 3. Схема регулируемого источника питания John Linsley-Hood LM338

    Корпус сделан вручную, это алюминий с пескоструйной обработкой. Задняя панель 3 мм, нижняя панель 4 мм и крышка с передней панелью 10 мм. Размеры радиаторов составляют примерно 350 x 180 x 35 мм. Крепежи в основном изготовлены из нержавеющей стали с потайной головкой M5, а на передней панели есть скрытые крепления с одним синим светодиодом диаметром 3 мм, указывающим на то, что питание включено.

    Hiraga Monstre Monster 8 Вт DIY усилитель класса А
    Фото 2: Жан Хирага Монстр / Усилитель Monster 8 Вт класса A

    Le Monstre Жана Хираги Усилитель класса A мощностью 8 Вт
    Фотография 3: Жан Хирага Монстр / Усилитель Monster 8 Вт класса A
    Звук — усилитель Le Monstre Class-A Жана Хираги мощностью 8 Вт

    Я очень доволен звучанием этого усилителя. Это действительно не разочаровывает. Даже при использовании довольно стандартных 3-полосных динамиков в большой комнате на удивление достаточно мощности.Что меня больше всего поражает, так это способность этого усилителя различать инструменты и шумы на звуковой сцене. Эта ясность — то, что мне нравится больше всего, и я думаю, что она достигается обманчиво простой и чистой топологией схемы Жана Хираги.

    В целом, я бы порекомендовал дизайн усилителя Hiraga Le Monstre всем, кто любит слушать музыку.

    Обновление, июнь 2008 г.: Добавлено несколько осциллографических снимков усилителя под нагрузкой.

    Обновление, февраль 2009 г.: Дэн сконструировал еще один усилитель класса A Джин Хирага.На этот раз в соответствии с дизайном «Super Class-A 30W». Подробную информацию смотрите на странице проекта — Усилитель Super Class-A от Jean Hiraga.




    Загрузки

    Усилитель класса А 8 Вт — ссылка



    Точный измеритель LC

    Создайте свой собственный точный измеритель LC (измеритель емкости и индуктивности) и начните создавать собственные катушки и катушки индуктивности. Этот LC-метр позволяет измерять невероятно малые индуктивности, что делает его идеальным инструментом для изготовления всех типов ВЧ-катушек и катушек индуктивности. LC Meter может измерять индуктивность от 10 нГн до 1000 нГн, 1 мкГн — 1000 мкГн, 1 мГн — 100 мГн и емкости от 0,1 пФ до 900 нФ. Схема включает автоматический выбор диапазона, а также переключатель сброса и обеспечивает очень точные и стабильные показания.

    Вольт-амперметр PIC

    Вольт-амперметр измеряет напряжение 0–70 В или 0–500 В с разрешением 100 мВ и потребляемый ток 0–10 А или более с разрешением 10 мА.Счетчик является идеальным дополнением к любому источнику питания, зарядным устройствам и другим электронным устройствам, где необходимо контролировать напряжение и ток. В измерителе используется микроконтроллер PIC16F876A с жидкокристаллическим дисплеем 16×2 с подсветкой.


    Частотомер/счетчик 60 МГц

    Частотомер/счетчик измеряет частоту от 10 Гц до 60 МГц с разрешением 10 Гц. Это очень полезное стендовое испытательное оборудование для тестирования и определения частоты различных устройств с неизвестной частотой, таких как генераторы, радиоприемники, передатчики, генераторы функций, кристаллы и т. д.

    Генератор функций XR2206, 1 Гц — 2 МГц

    Генератор функций XR2206, 1 Гц — 2 МГц, создает высококачественные синусоидальные, прямоугольные и треугольные сигналы высокой стабильности и точности. Выходные сигналы могут быть модулированы как по амплитуде, так и по частоте.Выход 1 Гц — 2 МГц Функциональный генератор XR2206 может быть подключен непосредственно к счетчику 60 МГц для установки точной выходной частоты.


    BA1404 Стерео FM-передатчик HI-FI

    Будьте в эфире со своей собственной радиостанцией! BA1404 HI-FI стереофонический FM-передатчик передает высококачественный стереосигнал в FM-диапазоне 88–108 МГц. Его можно подключить к любому источнику стереозвука, такому как iPod, компьютер, ноутбук, CD-плеер, Walkman, телевизор, спутниковый ресивер, кассетная дека или другая стереосистема для передачи стереозвука с превосходной четкостью по всему дому, офису, двору или лагерная площадка.

    Плата ввода-вывода USB

    Плата ввода-вывода USB представляет собой миниатюрную впечатляющую плату для разработки / замену параллельного порта с микроконтроллером PIC18F2455/PIC18F2550. USB IO Board совместима с компьютерами Windows/Mac OSX/Linux. При подключении к плате ввода-вывода Windows будет отображаться как COM-порт RS232. Вы можете управлять 16 отдельными контактами ввода-вывода микроконтроллера, отправляя простые последовательные команды. Плата USB IO питается от порта USB и может обеспечить до 500 мА для электронных проектов.USB IO Board совместима с макетом.



    Комплект для измерения ESR / емкости / индуктивности / транзистора

    Комплект для измерения ESR — это удивительный мультиметр, который измеряет значения ESR, емкость (100 пФ — 20 000 мкФ), индуктивность, сопротивление (0,1 Ом — 20 МОм), тестирует множество различных типов транзисторов, таких как NPN, PNP, FET, MOSFET, тиристоры, SCR, симисторы и многие типы диодов. Он также анализирует характеристики транзистора, такие как напряжение и коэффициент усиления. Это незаменимый инструмент для устранения неполадок и ремонта электронного оборудования путем определения работоспособности и исправности электролитических конденсаторов. В отличие от других измерителей ESR, которые измеряют только значение ESR, этот измеряет значение ESR конденсатора, а также его емкость одновременно.

    Комплект усилителя для наушников Audiophile

    Комплект усилителя для наушников Audiophile включает в себя высококачественные аудиокомпоненты, такие как операционный усилитель Burr Brown OPA2134, потенциометр регулировки громкости ALPS, шинный разветвитель Ti TLE2426, фильтрующие конденсаторы Panasonic FM со сверхнизким ESR 220 мкФ/25 В, Высококачественные входные и развязывающие конденсаторы WIMA и резисторы Vishay Dale.8-DIP обработанный разъем IC позволяет заменять OPA2134 многими другими микросхемами с двумя операционными усилителями, такими как OPA2132, OPA2227, OPA2228, двойной OPA132, OPA627 и т. Д. Усилитель для наушников достаточно мал, чтобы поместиться в жестяную коробку Altoids, и благодаря низкому энергопотреблению может питаться от одной батареи 9В.




    Комплект Arduino Prototype

    Arduino Prototype — впечатляющая плата для разработки, полностью совместимая с Arduino Pro.Он совместим с макетной платой, поэтому его можно подключить к макетной плате для быстрого прототипирования, а контакты питания VCC и GND доступны на обеих сторонах печатной платы. Он небольшой, энергоэффективный, но при этом настраиваемый благодаря встроенной перфорированной плате 2 x 7, которую можно использовать для подключения различных датчиков и разъемов. Arduino Prototype использует все стандартные сквозные компоненты для простоты конструкции, два из которых скрыты под разъемом IC. Плата оснащена 28-контактным разъемом DIP IC, заменяемым пользователем микроконтроллером ATmega328, прошитым загрузчиком Arduino, кварцевым резонатором 16 МГц и переключателем сброса.Он имеет 14 цифровых входов/выходов (0-13), 6 из которых могут использоваться как выходы ШИМ и 6 аналоговых входов (A0-A5). Скетчи Arduino загружаются через любой адаптер USB-Serial, подключенный к разъему 6-PIN ICSP female. Плата питается напряжением 2-5 В и может питаться от батареи, такой как литий-ионный элемент, два элемента AA, внешний источник питания или адаптер питания USB.

    200 м 4-канальный беспроводной радиочастотный пульт дистанционного управления 433 МГц

    Возможность беспроводного управления различными приборами внутри и снаружи дома — это огромное удобство, которое может сделать вашу жизнь намного проще и веселее.Радиочастотный пульт дистанционного управления обеспечивает большой радиус действия до 200 м / 650 футов и может найти множество применений для управления различными устройствами, и он работает даже через стены.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
