Схема охранного автосторожа » Схемы электронных устройств

Хочу предложить несложное охранное устройство для отечественного автомобиля, собранное на популярной микросхеме K561ЛA7. Несмотря на простоту автосторож достаточно эффективен. Управляется он, как и большинство самодельных автосторожей, при помощи магнитного брелка для ключей. Есть две точки, — поднесение магнита к одной приводит к включению охраны (горит красный светодиод). Если магнит поднести к другой точке — выключение охраны или сигнализации (горит зеленый светодиод). Роль датчиков выполняют контактные датчики, установленные в дверных проемах, в капоте и багажнике. Все эти датчики охвачены одной цепью (соединены вместе).
Когда охрана включена (горит красный светодиод) при открывании двери, капота или багажника происходит включение блок-сирены (готовая двухтональная блок-сирена промышленного изготовления), которая будет звучать до тех пор, пока сигнализация не будет выключена поднесением магнита (зажжется зеленый светодиод).
При попытке пустить двигатель при включенной охране происходит блокировка зажигания.

Принципиальная схема автосторожа показана на рисунке 1, а монтажная схема, — на рис. 2.
Элементы микросхемы К561ЛА7 включены как два RS-триггера с инверсными входами. Первый триггер на элементах D1.1 и D1.2 выполняет роль выключателя охраны. Управляется он двумя герконами SG1 и SG2, которые устанавливаются, предположим, за ветровым стеклом внутри автомобиля (можно установить и в любом другом месте).

Чтобы выключить охрану нужно поднести магнит к SG2, при этом, VT1 откроется, a VT2 закроется. Загорится HL1 зеленого цвета. Чтобы включить охрану нужно поднести магнит к SG1, при этом, загорается HL2 красного цвета, a HL1 гаснет. Второй триггер на элементах D1.3 и D1.4 выполняет роль «защелки», реагирующей на сигнал датчика. Датчик обозначен как «SD1», на самом деле это шесть контактных датчиков, работающих на замыкание, включенных параллельно.

Когда охрана выключена на вывод 8 D1.3 поступает нуль с выхода D1. 2. Элемент D1.3 фиксируется в положении с логической единицей на выходе и никакие изменения уровня на выводе 13 D1.4 не могут изменить этого.

Когда включена охрана на выходе D1.2 -единица, и триггер D1.3-D1.4 больше не фиксирован и замыкание контактов любого из датчиков, входящих в состав SD1 приводит к тому, что триггер переходит в устойчивое состояние логического нуля на выходе D1.3. Поэтому, ключ на разноструктурных транзисторах VT3 и VT4 открывается и подает питание на сирену НА1.

Если в положении включенной охраны включить зажигание двигателя происходит следующее: Правый, по схеме, вывод обмотки реле Р1 через цепь замка зажигания подключается на плюс борт-сети автомобиля. Поскольку, транзистор VT2 открыт, то через обмотку этого реле протекает ток. Его нормально-замкнутые контакты размыкаются и размыкают низковольтную цепь питания системы зажигания и работа карбюраторного двигателя становится невозможной. Схема подключения контактов реле зависит от схемы электрооборудования автомобиля.

Детали. Микросхему К561ЛА7 можно заменить отечественными или зарубежными аналогами. Микросхему К176ЛА7 можно применять только в крайнем случае, — она недостаточно надежна для работы в переменных температурных условиях. Светодиоды использованы импортные, неизвестной марки.

Можно применить любые светодиоды видимого спектра излучения, важно только чтобы разноцветные. Транзисторы КТ815 можно заменить на КТ817. Транзистор КТ361 — на КТ3107, КТ814, КТ502. Диоды — любые аналоги КД521, КД522 или КД102, КД103. Реле Р1 — стандартное реле от автомобилей ВАЗ, переключающее (в магазине спрашивать — «пятиконтактное для ВАЗ-08»).

Стабилитрон Д814Б можно заменить аналогичным стабилитроном с напряжением стабилизации 8 .11 В. Сирена — любая для автосигнализаций.

Большинство деталей собрано на небольшой печатной плате. Корпус — готовая пластмассовая коробка с крышкой. Соединение с внешними цепями при помощи пучка разноцветных проводов, выпущенного из отверстия в этой коробке. Все датчики установлены дополнительно, это четыре датчика дверных (на каждую дверь) и по одному датчику на капот и на багажник.

В дверях устанавливаются дополнительные микровыключатели, такие как для выключения света в салоне, на большинстве автомобилей «ВАЗ» есть «посадочные места» для таких дополнительных датчиков, как раз, под датчиками включения света в салоне. На капот и багажник установлены датчики, применяющиеся в автомобиле «ВАЗ-2108» для включения подкапотной лампы. Эти датчики удобны большим ходом кнопки и легко устанавливаются в нужное место.

Никакого налаживания, при безошибочной сборке и исправных деталях, не требуется. Печатная плата сделана таким способом: на очищенную и обезжиренную заготовку из фольгированного стеклотекстолита наклеен слой «скотч-ленты». Затем, на скотч переведен копировальной бумагой рисунок разводки. После, осторожно, обломком лезвия безопасной бритвы, в слое скотча прорезаны контура дорожек. Далее, лишний «скотч» удален скальпелем. Потом плата протравлена в хлорном железе.

Акустический выключатель света — 5 — Конструкции простой сложности — Схемы для начинающих

Устройство реагирует на хлопки в ладоши — хлопнул раз, — светильник включился, хлопнул два, — светильник выключился. Оно может ком­мутировать светильник с лампой мощностью до 150 Вт. Принципиальная схема акустического выключателя показана на рисунке.

Воспринимает звуки электретный микрофон M1. Во время хлопка в ладоши на его выходе будет «всплеск» амплитуды низкочастотного напряжения. Это напряжение поступает на усилитель на ОУ А1. Чувствительность ОУ зависит от цепи ООС R5-R2-C2 и легко регулируется в широких пределах при помощи переменного резистора R5. Чувствительность устанавливается таким образом, чтобы схема реагировала только хлопки, свистки, но не реагировала на спокойную речь, шаги, негромкую работу телевизора. Здесь большое значение имеет и место расположения микрофона (всего устройства), его нужно размещать подальше от динамиков телевизора и поближе к месту, где обычно находится человек (например, к дивану). Следует заметить, что данное устройство наиболее эффективно в спальне. Каждому знакома ситуация, когда приходится лихорадочно искать в темноте выключатель ночника, если, например, зазвонил телефон или нужно выйти «по нужде».

А данное устройство включит свет почти автоматически. С выхода операционного усилителя, усиленное напряжение НЧ поступает на детектор на диодах VD1 и VD2. Во время хлопка или другого громкого и резкого звука, как уже отмечалось, возникает всплеск переменного напряжения, это приводит к увеличению постоянного напряжения на С6. И как только это напряжение достигнет величины 1-1,2 В откроется транзистор VT1. Напряжение на его коллекторе упадет до логического нуля и одновибратор на основе RS-триггера на элементах D1.1-D1.2 сформирует положительный импульс длительностью примерно 2-3 секунды. Цепь C10-R10-VD4, по фронту этого импульса, сформирует короткий положительный импульс, который поступит на вход С триггера D2 и изменит его состояние на противоположное исходному. Напряжение с инверсного выхода триггера D2 поступает на ключевое устройство на транзисторе VT2 и тиристоре VS1, которое и управляет лампой освещения. Таким образом, если в исходном состоянии лампа была выключена (на выходе D2 ноль), то от хлопка лампа включится.
Затем, через 2-3 секунды, можно повторить хлопок, и лампа выключится. Триггер на D1 необходим для того чтобы создать некоторую задержку времени между соседними хлопками, поскольку, при его отсутствии, схема может воспринимать один хлопок как несколько, как это происходит, например, при дребезге контактов кнопочного выключателя, когда цифровая схема одно нажатие кнопки воспринимает как несколько. Диод VD4 исключает появление отрицательного перепада импульса на входе триггера D2 при разряде конденсатора С10. Для того чтобы после временного отключения электроэнергии светильник автоматически переходил в выключенное состояние служит цель C8R9. Она создает положительный импульс на входе S триггера D2, переводя его в единичное состояние. Длительность этого импульса около 5 секунд, что дает время для завершения всех возможных переходных процессов в схеме, которые могут возникнуть при перебоях в электроснабжении. Лампа питается пульсирующим напряжением, получаемым от выпрямительного моста VD5. Микросхемы питаются напряжением 12 В, получаемым из этого напряжения при помощи параметрического стабилизатора на элементах R11-VD5-C9.
В акустическом выключателе можно использовать любые постоянные на указанную мощность. Резистор R11 — ПЭВ-5, его можно заменить двумя резисторами МЛТ-2 по 82 кОм включенными параллельно. Переменный резистор R3 — любой типа СП. Операционный усилитель К553УД2 можно заменить любым другим ОУ широкого применения с соответствующими целями коррекции, например, К140УД6С8, К140УД708, половина К157УД2. Диоды Д9Г можно заменить любыми германиевыми, например Д18, Д20, Д9. В крайнем случае, можно использовать и кремниевые импульсные (КД522, КД521). Выпрямительный мост КЦ402Б можно заменить мостом из четырех диодов КД209. или других. Транзистор KT315 можно заменить любым аналогичным (КТ3102, КТ316, КТ503). Стабилитрон Д814Д можно заменить другим на 8-14 В, например КС212, КС512, Д814В, и другими. Тиристор КУ202Н можно заменить тиристором КУ201 или КУ202 с буквами К, Л, М, Н. Электретный микрофон МКЭ-3 (буквами на схеме обозначены цвета его проводов) можно заменить любым другим электретным микрофоном, например МКЭ-332 или микрофоном от импортного электронного телефонного аппарата, магнитолы.
Если микрофон имеет только два вывода, то эти выводы нужно включить между общим минусом и нижним (по схеме) выводом резистора R1. Конденсатор С1 при этом нужно исключить, а левый (по схеме) вывод С3 подпаять к точке соединения этого микрофона и R1. Микросхемы — D1 — К561ЛА7, её можно заменить на К176ЛА7, К1561ЛА7. Микросхема D2 — К561ТМ2, его можно заменить на К176ТМ2 или К1561ТМ2. Нужно иметь в виду, что микросхемы серии К176 можно применять только в том случае, если используется более низковольтный стабилитрон, чем Д814Д, на напряжение не более 11 В, например Д814В. Устройство питается непосредственно от электросети, поэтому при налаживании его и эксплуатации нужно соблюдать правила техники безопасности при работе с электроустановками, работающими от электросети.

Радиоконструктор №3 2002г стр. 25

Приёмник прямого усиления на логической микросхеме

Приёмник прямого усиления на логической микросхеме

Радио 1982, №6

Применив в качестве усилительных каскадов логические элементы КМОП-серии (иначе говоря, серий, выполненных на комплементарных парах МОП-транзисторов), можно собрать приёмник небольших габаритов, обладающий интересными способностями. Во-первых, он не требует какого-либо налаживании даже при установке деталей с номиналами, отличающимися от указанных на схеме (рис. 1) в 2..3 раза. Кроме того, приёмник сохраняет работоспособность при снижении напряжения питания до 3 В. Объясняется это введением глубоких отрицательных обратных связей в каскадах усиления.

Рис. 1. Схема приёмника. D1 — K176ЛE5 или К176ЛА7.

Рассмотрим работу приёмника. Принятый магнитной антенной W1 и выделенный контуром L1C1 сигнал радиостанции подаётся на усилитель ВЧ. собранный на элементе D1.1. Между выходом и входом элемента включён резистор R1, осуществляющий отрицательную обратную связь но постоянному напряжению. Конденсатор С2 устраняет такую же связь по переменному напряжению. Настраивают приёмник на ту или иную радиостанцию подстроечным конденсатором С1.

С выхода элемента D1.1 сигнал поступает на детектор, выполненный на диодах V1, V2 по схеме удвоения напряжения. Сигнал звуковой частоты с нагрузки детектора подаётся на усилитель, в котором работают элементы D1. 2 — D1.4. В каскаде, собранном на элементе D1.2, введена отрицательная обратная связь по постоянному напряжению через резисторы R3, R4. Благодаря этому на выходе элемента устанавливается напряжение, равное половине напряжения источника питания. Напряжение это стабильно, поэтому подобные цепочки обратной связи можно не вводить в последующих каскадах. По переменному напряжению звуковой частоты обратная связь снимается подключением конденсатора С6. Нагрузка, в качестве которой используется миниатюрный головной телефон ТМ-4, подключается к усилителю через разъём X1.

Для предотвращения возможного самовозбуждения усилителя как на низких, так и на высоких частотах источник питания (он подключается при вставленной в разъём X1 вилке телефона) зашунтирован конденсаторами С8, С9.

Рис. 2. Печатная плата

Микросхему K176ЛE5 можно заменить на К176ЛА7 без изменений схемы. Подстроенный конденсатор С1 — КПК-М, электролитические конденсаторы — К50-6). остальные постоянные конденсаторы — К10-7В или другие малогабаритные. Под эти детали и рассчитана печатная плата (рис. 2). изготовленная из фольгированного материала.

Катушку L1 магнитной антенны наматывают на стержне диаметром 8 мм из феррита 600НН. Длину стержня берут максимально возможной при выбранном корпусе приёмника. Для диапазона ДВ, в котором приёмник работает у авторов, катушка содержит около 900 витков провода ПЭВ-1 0,07, равномерно намотанных в секциях по всей длине стержня (50…100 витков в секции). Для диапазона СВ число витков катушки нужно соответственно уменьшить. При этом следует помнить, что чувствительность приёмника на частоте более 1 МГц (длина волны менее 300 м) уменьшится из-за падения усиления каскада на элементе D1.1.

Рис. 3. Гнездо для подключения наушников, совмещённое с выключателем питания.

Гнездо X1 — переделанное (рис. 3). В него добавляют ещё одну пружинящую пластину, снятую с такого же гнезда для включения телефона ТМ-4. Источником питания может быть батарея «Крона» или аккумулятор 7Д-0.1.

Рис. 4. УЗЧ на логических элементах.

Как уже говорилось ранее, приёмник не требует налаживания, понадобится лишь точнее подобрать число витков катушки L1 в зависимости от частоты принимаемых радиостанций. Если вблизи от места приёма работают мощные радиостанции, каскады приёмника будут перегружаться из-за большого уровня принимаемого сигнала и звук станет искажённым. В этом случае рекомендуем переделать выходной каскад (рис. 4) — и приёмник окажется громкоговорящим (питание придётся подавать через выключатель). Трансформатором T1 может быть выходной трансформатор от любого транзисторного приёмника (используется одна половина первичной обмотки), а динамической головкой B1 — любая малогабаритная головка мощностью 0,05…0,5 Вт.

Н. СМИРНОВ, В. СТРЮКОВ, г. Рыбинск Ярославской области.

Глава 3: Инструменты и устройства для оборудования тайников

3.1. Инструменты

Чтобы соорудить тайник, вам понадобятся инструменты. Наверное, некоторые из них у вас уже есть. Если нет, то эта глава поможет выбрать то, что нужно. Начнем с простой отвертки.

Основное требование к отвертке — ее лезвие должно плотно входить в шлиц винта. Вы же не хотите оставить на головке винта следы, показывающие, что здесь недавно ковырялись. Предположим, вы хотите что-то спрятать в цоколе настольной лампы, дно которого закреплено винтами. Если отвертка входит неплотно, на шлицах винтов останутся вмятины и царапины, которые будут видны всякому, кто поднимет лампу и взглянет па нее снизу.

Клинообразно заточенные лезвия при повороте отвертки часто выскакивают из шлица. Вряд ли вам удастся купить отвертки с параллельной заточкой в ближайшем магазине хозяйственных товаров. Большинство из них под видом отверток продают дорогостоящий металлолом. Вам нужен комплект так называемых «оружейных отверток». Купить их можно только в специализированных магазинах.

Вам также понадобится молоток (рис. 3.1). Железный молоток хорош для забивания гвоздей или для работы зубилом, по пластиковый или кожаный лучше, если вам нужно небольшое усилие, не оставляющее следов.

Устанавливать секретную панель на место, осторожно постукивая молотком, — довольно тонкая работа, причем нельзя оставлять вмятин, которые вас выдадут. Может понадобиться также так называемый «молоток механика» с медной головкой. Он пригодится для работы с пробойниками (рис. 3.2), мягкая медь не повредит их.

Существует несколько видов пробойников. Простой цилиндрический пробойник предназначен для выбивания штифтов. Вам он понадобится при разборке некоторых изделий, собранных па цилиндрических или конических штифтах.

Рис. 3.1. Молотки различных типов (слева направо): стальной с гвоздодером; киянка из пластика и резины; медный «молоток механика»

Слесарный пробойник имеет конический наконечник для накернивания отверстий. Автоматический пробойник имеет пружинную конструкцию. Вы ставите кончик пробойника на то место, где нужно сделать выемку, и сильно нажимаете. При этом боек поднимается, прижимаясь к пружине. Когда ход бойка кончается, он освобождается и ударяет, делая выемку.

Рис. 3.2. Пробойники (сверху вниз): цилиндрический, слесарный, автоматический

Для сверления применяют ручные дрели, электродрели и сверлильные станки (рис. 3.3).

Ручная дрель работает медленно, но для тонких работ она незаменима. Если понадобится сделать выемку в тонкой пластинке, вы можете не справиться с электродрелью и проткнуть пластинку насквозь, — вся работа пойдет насмарку. Основное преимущество ручной дрели — она не зависит от перебоев питания в электросети и позволяет проводить работу в удаленных от сети местах.

Рис. 3.3. Дрели (слева направо): коловорот, ручная, электрическая

Немаловажно и то, что она работает тихо. Может быть, в один прекрасный день вам понадобится просверлить отверстие очень скрытно, и тогда бесшумная дрель может снасти вам жизнь.

Коловорот очень удобен, если приходится много работать но дереву. Купите к нему хороший набор сверл, хотя это и обойдется вам недешево.

Электродрель экономит массу времени, но только если вы ее правильно подберете. Не тратьте время и деньги па дешевые модели, купите дрель с патроном 1 _ ЮМ, переменной скоростью и реверсом хода. Тогда вы сможею сверлить ею разные материалы. Например, пластик при высокой скорости сверления плавится. Дерево па обычной скорости 1750 об/мин начинает гореть, если сверло толще 0,2 мм.

Сверлить можно под гладкое или нарезное отверстие. В том и другом случае вам понадобится твердая рука, чтобы отверстие было направлено точно под прямым углом к поверхности и сверло шло ровно, не болтаясь. Если вы не очень надеетесь па свою руку, вам понадобится сверлильный станок (рис. 3.4).

Рис. 3.4 Сверлильный станок

Рис. 3.5. Сверло для каменной кладки (сверху) и фреза для фасонной обработки

Oil стоит довольно дорого, разве что вы купите подержанный или кустарного производства. Основное преимущество стайка в том, что сверло не будет «гулять» и отверстие будет ровным. На стайке также можно выполнять фрезерные и фасонно-обрезные работы, высверливать полости.

Для фасонной обработки поверхности вам понадобятся специальные фрезы (рис. 3.5). Не пытайтесь при этом пользоваться сверлами. Они для этого не предназначены, и, хотя у вас может и получиться, велик риск сломать сверло.

Сверла бывают трех типов: из углеродистой стали, из быстрорежущей стали (рис. 3.6) и покрытые твердым сплавом.

Рис. 3.6. Спиральное сверло (углеродистая сталь)

Сверла из углеродистой стали предназначены для работ по дереву и пластику. Сверлами из быстрорежущей стали сверлят металлы, в том числе чугун, сталь, алюминий, латунь, бронзу и т.д.

У сверл с твердосплавным покрытием наконечники покрыты карбидом вольфрама. Они предназначены для обработки очень твердых материалов, например инструментальной стали. Для работ по дому очень полезным окажется сверло для каменной кладки.

Любой камень, кладка и даже степные панели обладают высокой стирающей способностью. Даже высококачественное сверло из быстрорежущей стали можно испортить, просверлив всего одно отверстие в стенной панели. Сверло для каменной кладки имеет стойкие к стиранию, покрытые твердым сплавом режущие кромки, и вы сможете сверлить камень, не опасаясь, что оно износится раньше времени.

Сверлильные работы — это и наука, и искусство. Вот на что следует обратить внимание:

> Правильно отрегулируйте скорость. Если от детали идет дым или она начинает плавится, значит что-то не так. Возможно, скорость слишком велика. Если же сверло застревает в детали, то, скорее всего, надо прибавить оборотов. Обычно для сверл большого диаметра скорость должна быть ниже, чем для тонких.

> Не вдавливайте сверло в деталь Излишек силы увеличивает трение, iio lie ускоряет работу; к тому же так можно сломать сверло.

> Убедитесь, что сверло острое и правильно заточено. Если нужно, рассмотрите его под увеличительным стеклом. Часто люди тратят время и портят работу, пытаясь сверлить тупым сверлом

> При работе по металлу, особенно по железу, применяйте смазку. Лехкое жидкое масло, например обычное бытовое смазочное масло, нампого облегчит работу. Масла нужно очень немного

Если вы хотите сделать нарезное отверстие, вам понадобится метчик (рис. 37). Прежде чем им воспользоваться, нужно просверлить отверстие строго определенного размера В магазинах, тор1ующих инструментами, можно приобрести специальную таблицу, в которой указано, какие сверла нужны для нарезных отверстий разных диаметров

Метчики, как правило, изготавливают из бысгрорежущей стали. Покупая их, будьте внимательны’ если метчики не из быстрорежущей стали, не покупайте их. Это выброшенные деньги. Существуег три тина метчиков:

> метчики для первого прохода с сильно сужающейся резьбовой частью, > метчики для второго (чистового) прохода со средним сужением, > мегчики с полной резьбой до дна, почти без сужения

Пользуйтесь метчиком нужного типа, иначе будут сплошные неприятности Первым метчиком с длинным конусообразным стволом удобно начинать наре-зание резьбы в просверленном отверстии У второго метчика конус короткий и не такой суженный Им не гак легко начинать резьбу, особенно если пет механического крепления, но вообще, это почти универсальный метчик. Работать им труднее, так что будьте внимательны Оба эти метчика служат для нарезания резьбы в сквозных отверстиях.

Рис 3.7. Метчики

Рис. 3.8. Напильники

Третий метчик комплекта практически не имеет сужения. Он предназначен для нарезания резьбы до дна глухого отверстия. Но начать нарезание глухого отверстия нужно первым или вторым метчиком и только потом переходи ib к третьему.

Совет’, работая метчиком, всегда пользуйтесь смазкой. Не жалейге масла, оно будет выносить опилки и предупреждать заедание.

Для работ по дереву и металлу почти всегда нужны напильники. В любом хозяйственном магазине неимоверное количество самых разнообразных напильников. Что бы вы ни собирались делать, не покупайте комплект. Выберите один-два напильника для выполнения конкретной задачи (рис. 3.8).

Важный совет по работе напильником: стачивайте обрабатываемую деталь движением вперед. Зубья напильника устроены так, что режут только в одном направлении. Если вы будете нажимать при движении назад, они затупятся или будут ломаться.

Наверните на напильник удобную рукоятку. Время от времени чисгите его щеткой, иначе зубья забьются материалом, а это увеличит трение и снизит эффективность работы. Старайтесь работать мелким напильником, особенно если снять нужно не очень много. Он хорошо зачищает поверхпосгь, не оставляя следов.

Стамеска предназначена для выдалбливания углублений в дереве. Набор этих инструментов — незаменимая вещь при устройстве тайников в дверях, плинтусах и мебели. Не экономьте на нем денег. Купите самые лучшие, какие только можете себе позволить. В большинстве случаев достаточно комплекта из трех стамесок. Самые нужные размеры (ширина лезвия) — 10, 15 и 20 мм. Работа стамеской требует определенных навыков. Как следует попрактикуйтесь на деревянном бруске, прежде чем приступать к настоящему делу.

В некоторых случаях вам может понадобиться клепальная машинка (рис. 3.9), например, если нужно разобрать, а потом снова собрать какой-нибудь предмет па заклепках. Может быгь, вы захогите поставить заклепки вместо винтов, чтобы при обыске не было видно, что консгрукция разборная.

Рис. 3.9. Клепальная машинка для установки заклепок

Для ваших целей лучше всего подойдет ручная машинка для вбивания заклепок Она позволяет вставлять заклепку с одной стороны Кроме тою, вам понадобиться запас заклепок разных диаметров.

Кусачки — простой инструмент, по пренебрегать им не следует. Для начала сойдут простые кусачки, по лучше в комплекте иметь пару плоскогубцев (рис 3.10), особенно с бокорезом для проволоки на внешней стороне одной щеки Можно включить в комплект отдельные бокорезы.

Не забудьте острогубцы, которые нужны для работы в узких пространствах (см рис 3.10 слева)

Рис. 3.10. Плоскогубцы

Водопроводные клещи (газовый ключ) понадобятся, чтобы быстро разобрать водопроводную систему. Водопроводный ключ особенно удобен для работы в узких местах (рис. 3.11).

Очень полезен набор разводных гаечных ключей, так как его можно применять для гаек различного размера, в том числе и больших гаек на водопроводных трубах. Ключи хороши тем, что они не оставляют следов, которые могли бы вас выдать. В ваш набор должны входить ключи разных размеров (рис. 3.12)

Рис. 3. 11. Водопроводный ключ (слева) и водопроводные клещи

Однако для тонких работ такие ключи — не лучший инструмент. Ими трудно добраться до гайки в узких местах.

Если вы собираетесь работать с винтами, болтами и гайками автомобиля, потратьтесь на комплект рожковых и накидных ключей. Возможно, вы захотите устроить тайник в легковом автомобиле или грузовике, тогда эти ключи вам очень пригодятся. Самый универсальный тип ключа — комбинированный Отличные комплекты ключей выпускают фирмы «Hazet», «PROFESSIONAL» (Германия) и «VATA» (Япония).

Рис 3. 12. Ключи (слева направо), разводной, рожковый, накидной, комбинированный

Рис. 3.13. Торцевые ключи со сменными головками разных размеров

Для работ с шасси электронных приборов автомобиля нужны торцевые ключи Ими можно крутить гайки в тесных пространствах, где обычный ключ не повернуть. Здесь подойдет и дешевый комплект. Однако, если вы собираетесь часто пользоваться ими, купите набор подороже. Дешевые ключи быстро ломаются.

Удобны также так называемые универсальные шаровые ключи. Если вы пользуетесь ими лишь изредка, достаточно и дешевого комплекта. Если часто, стоит обзавестись набором таких ключей. Комплект из одиннадцати ключей на размеры от 8 до 36 выпускается фирмой «Hazet» (Германия) и продается в инструментальных магазинах.

Нужны также ножовки но дереву и металлу. Для работ но дереву достаточно иметь полотно ножовки из углеродистой стали. Полотно слесарной ножовки должно быть из быстрорежущей стали. Помните, что усилие нужно прикладывать только при прямом ходе пилы, иа обратном ходу зубья в идеальном случае не должны соприкасаться с материалом (рис 3 14).

Рис. 3.14. Ножовки по дереву и металлу

Электрическая пила со станком, как правило, не нужна. Она понадобится, если вы будете сами делать мебель или для каких-нибудь тяжелых работ Обычно достаточно легкой циркульной или сабельной пилы

Часто бывает нужен сапожный нож. Лучше всего выбирать нож с односторонним лезвием (рис. 3 15), он очень удобен для проведения тонких работ’ например, если нужно вырезать куски из ковра так, чтобы разрезов не было видно.

Рис. 3 15. Сапожный нож

Если вы собираетесь перепаивать электронные схемы или, например, запаять что-нибудь в консервную банку, вам понадобится паяльник Для работы с электропикой можете пользоваться обычным паяльником стержневого типа мощно-сгью 25—40 Вт, а для запаивания банок лучше подойдет мощный паяльник в виде пистолета (рис. 3 16).

Для тяжелых паяльных работ, например, если вы захогите спрятать что-нибудь в глушителе автомобиля, понадобится паяльная лампа Нужны будут гак-же припои и флюсы различного типа

Запаси гесь наждачной бумагой разной зернистости, стеклянной бумаюй, кро-куспым полотном и шлифовальной шкуркой №5 для сухой и мокрой шлифовки Сначала вы можете о них не вспомнить, но лучше, чтобы они были под рукой, когда понадобятся. Не забудьте о небольшом деревянном бруске размером примерно 5х10 см, который будет служить шлифовальной колодкой.

Для отделочных операций понадобятся также краски и кисти, но какие именно, заранее сказать нельзя

Рис 3.16. Паяльники

3.2. Клей

Без клея вам не обойтись Может случиться так, что именно клен спасет ваш тайник. Во-первых, нужен клей для дерева. Для этой цели хорош обычный казеиновый клей. Недостаток большинства клеев для дерева в том, что при попадании влаги дерево отсыревает и соединение теряет прочность.

Для очень многих случаев сгодится эпоксидный клей, но он имеет ряд особенностей, о которых стоит знать. Во-первых, он заполняет все свободное пространство, в отличие от других клеев. Это объясняется тем, что эпоксидная смола имеет собственную механическую прочность, тогда как многие другие клеи могут скреплять только магериалы, плотно прижатые друг к другу Кроме того, эпоксидный клей универсален, так как он принимает наполнители, например стекловолокно, песок, тальк и другие материалы, которые увеличивают его объем и позволяют заполнить пространство.

Эпоксидный клей всегда состоит из двух частей, смолы и отвердителя Смешивать их нужно непосредственно перед употреблением в строго определенной пропорции В смешанном виде клей сохраняет годность от одной минуты до получаса, в зависимости от количества смешиваемых компонентов. Чем больше отвердителя, тем быстрее клей затвердевает. При склеивании эпоксидным клеем поверхности должны быть чистыми, сухими и обезжиренными. Важна также температура На холоде эпоксидный клей просто не затвердеет.

Эпоксидный клей также можно применять для изготовления фальшивых электронных компонентов, если в него добавить соответствующий краситель (см. раздел 2311)

Еще одно применение эноксидного клея — нанесите его на винты или болты, если не хотите, чтобы их отвинчивали. Например, вы не хотите, чтобы обыскивающие что-то разбирали Можно убедить их в том, что болт заело. Достаточно капнуть эпоксидным клеем на резьбу, и болт, винт или гайку будет практически невозможно отвинтить Как же потом отвинтить болт, когда это понадобится»? Один из способов — нагревание Прогрейте резьбу паяльной лампой, или паяльником, и эпоксидка расплавится. Можно также воспользоваться растворителем, например ацетоном

Цианкрилатный, или, как его называют, суперклей, замечателен во многих отношениях. Как правило, он затвердевает за одну-две минуты в результате соприкосновения с воздухом. Его наносят только тонким слоем, так как он не имеет собственной механической прочности По этой причине он плохо склеивает пористые поверхности Суперклей хорош для склеивания металла, стекла, пластика и некоторых твердых пород дерева В большинстве случаев вам понадобится всего одна-две капли этого клея \ Самая большая проблема, связанная с применением суперклея — его упаковка Тюбики очень неудобны, так как клей начинает высыхать сразу же после того, как вы открыли тюбик Лучше всего пользоваться клеевым карандашом Такой карандаш стоит немного дороже, чем тюбик, но имеет смысл покупать именно его. В нем есть пружинный клапан, который отмеривает и выпускает нужное количество клея, стоит только прижать карандаш к поверхности.

В некоторых случаях помогут клеи других типов: «Суперцемент», ПВА, клей №88 и авиационный клей.

Еще одно химическое вещество, которое может оказаться полезным — синька для холодного воронения. Это жидкость или паста, придающая черным металлам темно-синий оттенок, а различным сплавам — глубокий серый или черный цвет. Ею можно замаскировать блеск свежеснятого металла после того, как вы устроили в металлическом предмете потайной отсек.

Если вы сделали тайник в днище автомобиля, пригодится аэрозольный баллончик антикоррозийной грунтовки. Неважно, есть ли уже на днище автомобиля антикоррозийное покрытие или нет. Этот аэрозоль похож на смазку, и когда вы проедете пару миль, пленка дорожной пыли идеально замаскирует следы вмешательства.

Иметь инструмент — половина дела. Надо еще уметь им пользоваться.

3.3. Электронные устройства и приспособления

Помимо механического инструмента, для оборудования Тайника вам могут понадобиться и специальные электронные инструменты и приспособления. В первую очередь, это касается случаев, когда вы захотите оборудовать тайник в стене, под полом или под землей. Также электронные приборы могут понадобиться вам при проводке освещения тайника или установке какого-либо специального электрооборудования, например электрического запорного устройства.

3.3.1. Искатели скрытой проводки

Итак, вы хотите устроить тайник и уже приобрели все необходимые инструменты. Однако перед тем, как вскрывать пол или долбить стену будет не лишним убедиться в том, что в выбранном вами месте нет скрытой электропроводки или силового кабеля. Ведь случайно повредив электропроводку, вы можете лишить себя, весь дом или даже весь квартал электричества. Кроме того, если вы при этом будете работать металлическим инструментом, то ваша жизнь может оказаться в опасности. Чтобы избежать подобных неприятностей используются устройства, именуемые искателями, или детекторами, скрытой проводки. Эти простые приборы помогут вам обезопасить себя от поражения электрическим током и грамотно выбрать место для тайника. Ниже рассмотрены несколько принципиальных схем таких устройств, повторение которых, по нашему мнению, доступно даже школьнику.радиотрансляционная сеть) определяют место прокладки проводов.

Индикатором может служить не только головной телефон, но и омметр (изображен штриховыми линиями) или авометр, включенный в этот режим работы. Источник питания GB1 и телефон BF1 в этом случае не нужны.

Искатели скрытой проводки на транзисторах

Определить место прохождения скрытой электрической проводки в стенах помещения поможет сравнительно простой прибор, выполненный на трех транзисторах (рис. 3.18). На двух биполярных транзисторах (VT1, VT3) собран мультивибратор, а на полевом (VT2) — электронный ключ.»

Принцип действия искателя основан на том, что вокруг электрического провода образуется электрическое поле — его и улавливает искатель.

Если нажата кнопка выключателя SB1, но электрического поля в зоне антенного щупа WA1 нет либо искатель находится далеко от сетевых проводов, транзистор VT2 открыт, мультивибратор не работает, светодиод HL1 погашен

Рис. 3.18. Искатель проводки на трех транзисторах

Достаточно приблизить антенный щуп, соединенный с цепью затвора полевого транзистора, к проводнику с током либо просто к сетевому проводу, транзистор VT2 закроется, шунтирование базовой цепи транзистора VT3 прекратиться и мультивибратор начнет работать. Начнет вспыхивать светодиод. Перемещая антенный щуп вблизи стены, нетрудно проследить за пролеганием в ней сетевых проводов.

Полевой транзистор может быть любой другой из указанной на схеме серии, а биполярные — любые из серии КТ312, КТ315. Все резисторы — МЛТ-0,125, оксидные конденсаторы — К50-16 или другие малогабаритные, светодиод — любой из серии АЛ307, источник питания — батарея «Корунд» либо аккумуляторная батарея напряжением 6. .9 В, кнопочный выключатель SB1 — КМ-1 либо аналогичный.

Часть деталей прибора смонтирована на плате из одностороннего фольгиро-ванного стеклотекстолита. Корпусом искателя может стать пластмассовый пенал для хранения школьных счетных палочек. В его верхнем отсеке крепят плату, в нижнем — располагают батарею. К боковой стенке верхнего отсека прикрепляют выключатель и светодиод, а к верхней стенке — антенный щуп. Он представляет собой конический пластмассовый колпачок, внутри которого находится металлический стержень с резьбой. Стержень крепят к корпусу гайками, изнутри корпуса надевают на стержень металлический лепесток, который соединяют гибким монтажным проводником с резистором R1 на плате.

Антенный щуп может быть иной конструкции, например в виде петли из отрезка толстого (5 мм) высоковольтного провода, используемого в телевизоре. Длина отрезка 80… 100 мм, его концы пропускают через отверстия в верхнем отсеке корпуса и припаивают к соответствующей точке платы.

Желаемую частоту колебаний мультивибратора, а значит, частоту вспышек светодиода можно установить подбором резисторов R3, R5 либо конденсаторов Cl, C2. Для этого нужно временно отключить от резисторов R3 и R4 вывод истока полевого транзистора и замкнуть контакты выключателя.

Искатель может быть собран и по несколько иной схеме (рис. 3.19) с использованием биполярных транзисторов разной структуры — на них выполнен генератор.

Рис. 3.19. Искатель на биполярных транзисторах разной структуры

Полевой; же транзистор (VT2) но прежнему управляет работой генератора при попадании антенного щупа WA1 в электрическое поле сетевого провода.

Транзистор VTli может быть серии КТ209 (с индексами А—Е) или КТ361, VT2 — любой из’серии КП103, VT3 — любой из серии КТ315, КТ503, КТ3102. Резистор iRl может быть сопротивлением 150…560 Ом, R2 — 50 к0м…1,2 МОм, R3 и R4 — с отклонением от указанных на схеме номиналов на 15%, конденсатор С1 — емкостью 5…20 мкФ.

Индикаторы скрытой проводки на микросхемах

Схема прибора приведена на рис. 3.20. Он состоит из двух узлов — усилителя напряжения переменного тока, основой которого служит микромощный операционный усилитель DA1, и генератора колебаний звуковой частоты, собранного на инвертирующем триггере Шмитта DD1.1 микросхемы К561ТЛ1, частотозадающей цепи R7C2 и пьезоизлучателе BF1.

При расположении антенны WA1 вблизи от токонесущего провода электросети наводка ЭДС промышленной частоты 50 Гц усиливается микросхемой DA1, в результате чего зажигается светодиод HL1. Это же выходное напряжение операционного усилителя, пульсирующее с частотой 50 Гц, запускает генератор звуковой частоты.

Ток, потребляемый микросхемами прибора при питании их от источника напряжением 9 В, не превышает 2 мА, а при включении светодиода HL1 — б…7 мА. Источником питания может быть батарея 7 Д—0,125, «Корунд» или аналогичная зарубежного производства.

Иногда, особенно когда искомая электропроводка расположена высоко, наблюдать за свечением индикатора HL1 затруднительно и вполне достаточно звуковой сигнализации. В таком случае светодиод может быть отключен, что повысит экономичность прибора. Все постоянные резисторы — МЛТ-0,125, подстроенный резистор R2 — типа СПЗ-38Б, конденсатор С1 — К50-6. Антенной WA1 служит площадка фольги на плате размером примерно 55х12 мм.

Рис. 3.20. Обнаружитель электропроводки на микросхемах

Монтажную плату размещают в корпусе из диэлектрического материала так, чтобы антенна оказалась в головной части и была максимально удалена от руки оператора. На лицевой стороне корпуса располагают выключатель питания SA1, светодиод HL1 и звукоизлучатель BF1 Начальную чувствительность прибора устанавливают подстроечным резистором R2 Безошибочно смонтированный прибор в налаживании не нуждается.

Простой индикатор переменного электрического поля

Простой индикатор переменного электрического поля скрытой проводки может быть собран с использованием в качестве регулируемого внешним электрическим полем делителя напряжения — резистора R1 и канала полевого транзистора (рис. 3.21). В качестве управляемого генератора импульсов использован генератор на микросхеме К122ТЛ1. Нагрузкой генератора для индикации являются высокоомные головные телефоны типа ТОН-1 (ТОН-2)

Рис. 3.21 Простой индикатор электрического поля

При наличии внешнего переменного электрического поля сигнал, наводимый на антенну, поступает на управляющий электрод полевого транзистора (затвор), что вызывает модуляцию сопротивления канала полевого транзистора. В итоге, падение напряжения на делителе изменяется, что, в свою очередь, вызывает появление генерации с изменяющейся частотой.

Индикатор магнитного поля

Вокруг проводников, по которым протекает переменный ток, создается переменное не только электрическое, но и магнитное поле. Поэтому для обнаружения скрытой проводки можно регистрировать переменное магнитное поле.

Предлагаемый вашему вниманию индикатор магнитного поля (рис 3.22) содержит датчик магнитного поля В1, усилитель переменного тока, собранный на ОУ DA1, и компаратор напряжения на ОУ DA2. Переменное магнитное поле возбуждает в катушке датчика переменное напряжение, которое после усиления поступает на один из входов компаратора, а к его второму входу подведено постоянное регулируемое напряжение с движка переменного резистора R3

Если датчик расположен вне магнитного поля, амплитуда напряжения на выходе ОУ DA2 мала (шумы и помехи), на выходе компаратора будет постоянное напряжение 1.. 1,5 В. Поэтому светодиод HL1 либо не светится, либо светится слабо — это зависит от свойств конкретного экземпляра ОУ DA2 и свето-диода HL1 Когда датчик приближают к проводнику с током, на выходе усилителя DA1 появляется переменное напряжение, достаточное для переключения компаратора

Рис. 3.22. Индикатор магнитного поля

На выходе компаратора появляются импульсы напряжения, и светодиод HL1 включится, сигнализируя о том, что по испытуемому проводнику протекает ток. Для повышения чувствительности датчика и помехозащищенности прибора параллельно обмотке датчика В1 включен конденсатор С2. Вместе с обмоткой этот конденсатор образует контур, настроенный на частоту, равную частоте сети. Порог срабатывания компаратора, а значит, и чувствительность индикатора можно регулировать переменным резистором R3.

Почти все детали прибора размещены на печатной плате из одностороннего фольгированного стеклотекстолита толщиной 1 мм. Плату помещают в отдельный металлический экранирующий футляр. Размер платы выбран так, чтобы ее можно было смонтировать в прямоугольных обоймах от отработавших батарей «Крона» или «Корунд». К футляру индикатора прикрепляют щуп, на конце которого монтируют датчик магнитного поля.

В качестве датчика В1 можно использовать готовую универсальную головку от кассетного магнитофона или плеера. Несложно изготовить датчик и самостоятельно. Основой головки служит кольцевой маднитопровод диаметром 7 мм из феррита 1500НМ. Кольцо аккуратно разламывают пополам и снова склеивают эпоксидным клеем, вложив предварительно в один из зазоров немагнитную прокладку (например, из бумаги или текстолита) толщиной примерно 0,5 мм. Этот зазор — рабочий, он будет служить чувствительной зоной головки. Затем на кольцо наматывают 400 витков провода ПЭВ-2 0,1 мм. Кромки кольца следует притупить. Провод наматывают так, чтобы вся обмотка располагалась на половине кольца, противоположной рабочему зазору. Тем же клеем пропитывают обмотку, фиксируют датчик на щупе и обволакивают его тонким слоем клея для защиты от механических повреждений.ЙО не исключено и автономное питание от батарей «Корунд» или аккумуляторных — 7Д-0,125.

Универсальный прибор-индикатор

Этот универсальный прибор-индикатор является для вас просто находкой, поскольку сочетает в себе при всей своей простоте два индикатора. Прибор позволяет не только определить срытую проводку, но и обнаружить любой металлический предмет, находящийся в стене или полу (арматура, старые провода и т.п.), и, таким образом, значительно облегчит поиск места для оборудования тайника.

Прибор состоит из двух независимых устройств: металлоискателя и индикатора скрытой электропроводки (рис. 3.23). На транзисторе VT1 собран ВЧ генератор, который вводится в режим возбуждения регулировкой напряжения на базе VT1 с помощью потенциометра R6. ВЧ напряжение выпрямляется диодом VD1 и переводит компаратор, собранный на ОУ DA1, в положение, при котором гаснет светодиод HL1 и генератор периодических звуковых сигналов, собранный на микросхеме DA1 находится в выключенном состоянии. Вращением регулятора чувствительности R6 устанавливается режим работы VT1 на пороге генерации, который контролируется выключением светодиода HL1 и генератора периодического сигнала. При попадании в поле индуктивности L1/L2 металлического предмета генерация срывается, компараяюр переключается и положение, при котором загорается светодиод HL1, и на пьезокерамический излучатель подается периодическое напряжение частотой около 1000 Гц с периодом около 0,2 с.

Рис. 3.23. Универсальный прибор-индикатор

Резистор R2 предназначен для установки режима порога генерации при среднем положении потенциометра R6

Индикатор скрытой проводки собран на базе микромощного операционного усилителя DA2. При расположении вблизи электропроводки провода, подключенного на вход усилителя, наводка промышленной частоты 50 Гц воспринимается антенной WA2, усиливается чувствительным усилителем, собранным на DA2, и переключает с этой частотой светодиод HL2.

Конструктивно прибор выполнен в корпусе, спаянном из фольгированного стеклотекстолита и окрашенном нитроэмалью. Приемные антенны WA1 и WA2 должны быть максимально удалены от руки и находиться в головной части прибора. Следует обратить внимание на то, что часть корпуса, в которой находятся антенны, не должна иметь внутреннего покрытия фольгой. SB1 переключает режимы работы, включатель питания SB2 совмещен R6 В качестве источника питания используется батарея типа «Корунд» Токи потребления при различных режимах работы:

Дежурный режим металлоискателя .. …………….. . …. ….. . …. ……… 2 мА

Включение светодиода и подача звукового сигнала . .10 мА Дежурный режим искателя скрытой проводки . . …… .. . 0,2 мА

Включение светодиода ………………………. …….. … …. … 2 мА

3.3.2. Индикаторы фазового провода электропроводки

При подключении запорных устройств тайников к сети переменного тока или оборудования электрического освещения внутри тайников часто возникает необходимость в определении фазового провода. Это, в первую очередь, обусловлено тем, что некоторые из рассматриваемых в данной книге запорных устройств правильно работают только при соответствующем подключении к ним фазового и нулевого проводов сети переменного тока. Для определения фазового провода используются специальные приборы, называемые индикаторами фазы Эти устройства позволят вам быстро и безошибочно произвести монтаж электропроводки и другого оборудования, необходимого при изготовлении тайника.

Индикатор на неоновой лампе

Индикаторы, используемые для индикации фазы и наличия высокого напряжения, известны уже довольно давно Обычно в состав индикатора входят последовательно включенные щуп-жало отвертки, ограничитель тока (резистор R1 сопротивлением 0.47…1 МОм с малой емкостью между подводящими электродами, например типа ВС-0,5; МЛТ-1,0; МЛТ-2,0),

Рис. 3.24 Индикатор на неоновой лампе

неоновая лампа HL1 и сенсорная площадка (рис. 3.24). При одпополярном подключении отвертки к то-копесущему фазовому проводнику и касании пальцем сенсорной площадки неоновая лампа засветится, сигнализируя о наличии высокого напряжения. Напряжение, которое можно контролировать подобным индикатором, составляет 90… 380 В, реже — от 70 до 1000 В, при частоте тока 50 Гц.

Индикаторы на лавинных транзисторах

Долгое время считалось, что заменить неоновую лампу на другой элемент индикации невозможно. Действительно, емкостной ток, протекающий от источника переменного тока частотой 50 Гц и напряжением 100…400 В через цепь индикации и тело человека на «землю» при эквивалентной емкости тела человека около 300 пФ, составляет 10…740 мкА, что на два порядка ниже величины тока, необходимого для свечения светодиодов. Тем не менее, используя специальные схемные решения, для индикации фазы можно использовать светодиоды, пьезокерамические излучатели и другие индикаторы. Оценим величину мощности, потребляемую неоновой лампой при ее непрерывном свечении. При напряжении на лампе 100 В и разрядном токе 10…40 мкА подводимая мощность составляет 1…4 мВт. Значение подводимой мощности оказывается достаточным, чтобы обеспечить свечение светодиодных индикаторов, однако, поскольку напрямую обеспечить необходимую величину тока невозможно, требуется использование своеобразных трансформаторов, позволяющих получить не непрерывное свечение индикатора, а импульсное, с сохранением значения подводимой мощности. Таким требованиям отвечают релаксационные генераторы импульсов, работающие по принципу накопления и кратковременного сброса энергии — периодический заряд конденсатора от слаботочного источника тока до напряжения пробоя порогового элемента и последующий разряд на низкоомную нагрузку (светодиод). Разрядный ток при этом достаточен для того, чтобы вызвать яркую вспышку светодиода. Таким образом, подобное устройство должно содержать накопительный конденсатор, имеющий малый ток утечки и рабочее напряжение, превышающее напряжение пробоя порогового элемента; пороговый элемент, отвечающий следующим требованиям: малые токи утечки при напряжении ниже пробивного и малое сопротивление при пробое. Таким требованиям отвечают лавинные транзисторы и их аналоги. На рис. 3.25 приведены схемы индикаторов фазы, выполненные на основе релаксационных генераторов на лавинных транзисторах типа К101КТ1 структуры п-р-п (либо К162КТ1 структуры р-п-р). Транзисторы должны быть включены инверсно.

Индикатор (рис. 3.25) содержит ограничитель тока, выпрямитель, выполненный по мостовой схеме, и собственно релаксационный генератор импульсов. Частота вспышек светодиода при напряжении сети 220 В близка к 3 Гц. При увеличении емкости бумажного или электролитического конденсатора (с малой утечкой) яркость вспышек повышается со снижением частоты вспышек. Минимальное напряжение, которое позволяет обнаружить подобный индикатор, составляет 45 В. Частота вспышек снижается при этом до 0,3 Гц. Для сравнения:

индикаторы на неоновых лампах позволяют индицировать напряжений не ниже

Рис. 3.25. Индикаторы на лавинных транзисторах

65…90 В. Индикаторы используют альтернативные схемы выпрямителей с сохранением прочих свойств. В схемах продемонстрирована возможность подключения сенсорных площадок к другим элементам схемы.

Рис. 3.26. Индикатор на составном лавинном тиристоре

Устройство может быть выполнено и на основе составного лавинного тиристора (рис. 3.26). В схеме (рис. 3.27) генератор импульсов собран на аналоге лавинного транзистора с напряжением переключения (пробоя) 12 В. Для транзисторов микросборки К101КТ1 при инверсном включении это напряжение близко к 8 В.

Рис. 3.27. Индикатор на аналоге лавинного транзистора

Индикатор (рис. 3.28) собран по мостовой RC-схеме с включением в диагональ моста порогового элемента — лавинного транзистора.

Рис. 3.28. Индикатор на основе мостовой RC-схемм

Схема индикатора (рис. 3.29) также выполнена с RC-мостом, однако в ней использованы два транзистора п-р-п и р-п-р структуры: при зарядке конденсаторов С2 и СЗ до определенного значения происходит мгновенное переключение транзисторов из состояния «выключено» в состояние «включено». При этом конденсатор С1 разряжается через светодиод VD5 и процесс повторяется.

Рис. 3.29. Индикатор на двух транзисторах.

Индикаторы фазы на КМОП-микросхемах

Для построения индикаторов фазы без использования внешних источников питания могут быть использованы и другие виды генераторов. Например, на рис. 3.30 показана схема индикатора фазы с использованием генераторов импульсов на КМОП-микросхемах. Генератор вырабатывает пилообразные импульсы, в связи с чем яркость свечения светодиода плавно нарастает и понижается.

Рис. 3.30. Индикатор на микросхеме К176КТ1

Рис 3 31 Индикатор на микросхеме К561ЛЕ5

Работает генератор следующим образом. Конденсатор С2 заряжается через резистор R2 до напряжения включения коммутаторов тока (элементы DA1.1 и DA1 2) При срабатывании коммутаторов ключевой элемент DA1 1 разряжает через светодиод накопительный конденсатор С1, а,DA1 2 разряжает конденсатор С2, после чего процесс повторяется

Устройство, приведенное на рис. 331, выполнено на основе двух генераторов импульсов, первый из которых определяет длительность и частоту следования световых вспышек и звуковых посылок, второй — частоту звука Поскольку в процессе зарядки конденсатора С2 устройство потребляет ток на несколько порядков меньший, чем в режиме индикации, оно фактически работаем по описанному ранее принципу «включено/выключено». В схемах для защиты микросхем от возможных перегрузок по напряжению использованы стабилитроны

В устройствах могут быть использованы светодиоды АЛ307, АЛ336 и другие индикаторы, которые желательно отобрать по максимальному свечению при минимальном токе Поскольку падение напряжения на элементах схем (исключая резистор R1) определяется напряжением пробоя порогового элемента (более 8 В), в схемах могут быть использованы низковольтные радиоэлементы (кремниевые диоды и транзисторы с малыми обратными токами п-р переходов), конденсаторы с малыми токами утечки.

Индикаторы позволяют проверять наличие напряжения на токонесущих элементах, превышающее 45. 50 В (при частоте 50 Гц), в том числе индицировать различные наводки, позволяют оценивать качество заземления и возможность его использования; проверять наличие напряжения на трубах отопления и т д Устройства можно использовать и в цепях с повышенной частотой, например для индикации напряжения частотой 400 Гц, хотя следует учитывать, что емкостной ток через тело человека возрастает при этом пропорционально частоте тока. а с переменным током при амплитудном значении напряжения около 310 В. Поэтому, в первую очередь, нужно ограничить ток через светодиод до максимально допустимого и, кроме того, защитить его от обратного напряжения. Есть различные варианты подключения светодиода к сетевой проводке конструкции. Один из них показан на рис. 3.32. Резисторы R1 и R2 — ограничители тока через светодиод HL1, который в данном случае выбран равным 10 мА. Вместо двух резисторов мощностью по 1 Вт можно установить один на 2 Вт, но сопротивлением 30 кОм.

Рис. 3.32 Индикатор с токоограничительными резисторами

Диод VD1 ограничивает обратное напряжение, приложенное к светодиоду, на уровне около 1 В. Он может быть едва ли не любым кремниевым, лишь бы был способен пропускать выпрямленный ток более 10 мА. Но предпочтение следует отдать миниатюрным диодам серий КД102—КД104 либо другим малогабаритным, скажем, серий КД105, КД106, КД520, КД522. Другой вариант включения светодиода показан на рис. 3.33. Здесь токоограничивающим элементом является конденсатор С1. Желательно использовать малогабаритный пленочный металлизированный конденсатор типа К73-17 либо бумажный, рассчитанный на работу при переменном токе и с номинальным напряжением не менее 400 В. При зарядке самого конденсатора ток через него ограничивает резистор R1.

Рис. 3.33 Индикатор с гасящим конденсатором

Приведенные схемы пригодны для использования практически любых свето-диодов, работающих в диапазоне видимого света. Предпочтение все же отдается ярким светодиодам с рассеянным излучением (в порядке возрастания силы света): АЛ307КМ (красный), АЛ307ЖМ (желтый), АЛ307НМ (зеленый). Если допустимый ток через светодиод превышает 20 мА, оба резистора в первом варианте включения следует подобрать сопротивлением по 10 кОм, а емкость конденсатора во втором варианте увеличить до 0,15 мкФ. Диод в обоих вариантах должен быть рассчитан на выпрямленный ток не менее 20 мА.

3.4. Электронные приспособления для подземных и подпольных тайников

Поскольку большие тайники оборудуются, как правило, в подвальных помещениях и погребах, то существует вероятность затопления тайника грунтовыми водами и, как следствие, приведение в негодность всего, что в нем хранится. Кроме воды, большую опасность для вашего тайника могут составить, например, грызуны — мыши и крысы. Последние могут разгрызать даже металл. Существуют различные способы для борьбы с этими явлениями. Ниже мы расскажем вам как использовать для этого электронику.

3.4.1. Простейший индикатор уровня воды

Вашему вниманию предлагается простейший индикатор уровня воды, изготовить который может даже начинающий радиолюбитель. Он содержит минимальный набор широкодоступных деталей (рис. 3.34)

Как работает индикатор? Пока вода не достигла электродов, сопротивление между ними бесконечное. Генератор, составленный из указанных на схеме деталей, не работает и индикатор практически не потребляет тока

Но вот вода коснулась электродов, «замкнула» их. Теперь на базу транзистора будет подаваться отрицательное (по отношению к эмиттеру) напряжение, и генератор начнет работать. Из динамической головки громкоговорителя раздастся громкий звук, тональность которого зависит от сопротивления между электродами и емкости конденсатора. Деталей в индикаторе немного и их можно разместить внутри корпуса громкоговорителя. Транзистор, резистор и конденсатор монтируют на небольшой (30х40 мм) планке из изоляционного материала. Батарею крепят к съемной задней крышке или к нижней стенке корпуса, а выключатель устанавливают на лицевой панели. Через отверстие в задней стенке выводят двухпроводный шнур (можно использовать бывший шнур громкоговорителя) и подпаивают его к электродам — они представляют собой два облуженных медных проводника диаметром 1…1,5 мм, закрепленных на пластмассовой пластине. Электроды помещают в тайнике на нужной высоте и фиксируют их в этом положении.

Рис. 3.34 Простейший индикатор уровня воды

Чтобы максимально ускорить! изготовление сигнализатора, за основу взят абонентский громкоговоритель с напряжением 15 В, внутри которого установлены трансформатор, динамическая головка и переменный резистор. Для нашего случая движок резистора должен находиться в положении максимальной громкости (в верхнем по схеме).

Остается приобрести транзистор VT1 (любой из серий МП39—МП42), резистор R1 сопротивлением 1…15 кОм (МЛТ-0,25 или МЛТ-0,125), конденсатор С1 любого типа емкостью 0,05 ..0,25 мкФ, выключатель SA1 (тумблер) и батарею GB1 напряжением 4,5 В да изготовить два электрода — Е1 и Е2, которые нужно установить на определенной высоте

Сигнализатор работоспособен лишь при определенном подключении обмоток трансформатора. Это устанавливают при проверке конструкции Включив питание, подсоедините к электродам резистор сопротивлением примерно 10 кОм Если звука нет, поменяйте местами выводы от первичной или вторичной обмотки При одном из подключений звук обязательно появится (если, конечно, движок переменного резистора будет находиться в положении максимальной громкости)

Затем отсоедините от электродов резистор и опустите их в воду на глубину 5…7 мм. Отсутствие звука в этом случае может свидетельствовать лишь о ма лом коэффициенте передачи тока транзистора Выход из положения — заме нить транзистор.

3.4.2. Сигнализатор влажности

Сигнализатор, схема которого приведена на рис. 3 35, позволяет управлять различными исполнительными устройствами, питающимися от силовой сети 220 В

Сигнализатор известит вас о появлении воды в тайнике и даже может включить откачивающий насос, чтобы понизить ее уровень ниже концов датчиков Конечно, в случае второго всемирного потопа такая система не поможет, но в обыкновенные дождливые дни и весной, и осенью она прекрасно справится со своей задачей

Рис. 3.35. Сигнализатор влажности

Принцип работы схемы необычайно прост. База транзистора VT1 подключена через токоограничивающий резистор R1 к первому электроду датчика. Второй электрод, расположенный па той же высоте, подсоединен к положительной шине питания. Когда вода достигнет электродов датчика, возникающий электрический ток открывает транзистор VT1. Светодиод HL1 (любой), включенный в цепь его коллектора, загорается. Ток коллектора транзистора также протекает через светодиод оптрона микросхемы DA1, включая водяной насос. Использование конденсатора С1, включенного между базой и коллектором транзистора, в цепи отрицательной обратной связи позволяет избежать ложных срабатываний от посторонних переменных наводок. Симистор VS1 подберите, исходя из мощности исполнительного устройства. Электроды датчика изготовьте из нержавеющего и неокисляющегося в воде металла, что поможет вам избежать увеличения сопротивления при их контакте с водой. Лучше всего сделать электроды из нержавеющей стали, но в общем случае возможно использование менее водостойких электродов, если, конечно, их очищать время от времени. Они укрепляются параллельно друг другу па расстоянии 2,5 см. Для поддержания их в таком положении возьмите кусочек какого-нибудь изоляционного материала.

Деталей в схеме мало и они вполне уместятся на небольшой плате. Питать сигнализатор можно как от батареи, так и от выпрямителя напряжением +12 В.

3.4.3. Бесконтактные датчики уровня воды

Рассмотрим две схемы бесконтактных датчиков, использующих пьезоизлуча-тели. Первая срабатывает при полном погружении пьезоэлемента в воду, а вторая — при соприкосновении воды с поверхностью пьезодатчика.

Известно, что автогенератор с пьезоэлектрическим излучателем (например, ЗП-4), включенным в цепь положительной ОС, работает до тех пор, пока обе плоскости излучателя находятся в воздухе. Если же хотя бы к одной из них слегка прикоснуться пальцем, система окажется демпфированной. Колебания автогенератора при этом срываются. То же самое произойдет, если плоскость излучателя будет касаться поверхности жидкости. Таким образом, когда уровень жидкости высок и она смачивает пьезопластипу, генератор не работает. Но как только уровень опустится настолько, что пьезоизлучатель окажется в воздухе, генератор запускается, подавая сигнал на выход датчика. После увеличения количества воды до прежнего уровня генератор снова останавливается.

Схема устройства изображена на рис. 3.36. Автогенератор собран па транзисторе VT1 и пьезоизлучателе BQ1 по довольно распространенной схеме. Он вырабатывает колебания частотой около 2500 Гц, которые через переходную цепь C1R3R4 поступают на вход триггера Шмитта, собранного на логических элементах DD1.1, DD1.2. Триггер преобразует колебания в последовательность прямоугольных импульсов той же частоты, стабильных по амплитуде.

Цепь, состоящая из диода VD2, резисторов R7 и R8 и конденсатора С4, преобразует прямоугольные импульсы в постоянное напряжение, выделяемое на конденсаторе С4. Второй триггер Шмитта, выполненный на элементах DD1.3, DD1.4,

Рис. 3.36. Датчик с транзисторным генератором

служит для дискретизации напряжения на конденсаторе С4, которое меняется довольно плавно. На выходе этого триггера сигнал скачком изменяется с высокого уровня, когда генератор работает, до низкого при его остановке.

Питать устройство можно от источника стабилизированного напряжения 3…15 В, если микросхема DD1 — К561ЛА7 или 564ЛА7, и 5…9 В, — если К176ЛА7. При напряжении 4 В устройство потребляет ток не более 4 мА, а при 15 В — не более 18 мА.

Диоды VD1 и VD3 предохраняют датчик от повреждения при ошибочной перемене полярности напряжения питания. Конденсаторы С2 и СЗ — сглаживающие. Питать датчик допустимо и от батареи элементов или аккумуляторов.

Таким образом, низкому уровню жидкости тут соответствует высокий уровень выходного напряжения, а высокому — низкий. Если же требуется инверсный сигнал, резисторы R3 и R4 нужно поменять местами, а также изменить на обратную полярность включения диода VD2.

Микросхему К561ЛА7 можно заменить на К561ЛЕ5, 564ЛА7, 564ЛЕ5, К176ЛА7 или К176ЛЕ5 без изменения нумерации выводов, а также четырьмя инверторами микросхемы К561ЛН2 или 564ЛН2 с изменением номеров выводов.

Диоды VD1 —VD3 могут быть любыми из серий КД102, К ДЮЗ или другими кремниевыми с допустимым прямым током не менее 20 мА. Транзистор — любой из серий КТ315, КТ312, КТ342, КТ503.

Допустимо применить здесь и транзистор структуры р-п-р (любой из серий КТ208, КТ209, КТ361, КТ502), но в этом случае его эмиттер подключают не к общему проводу, а к плюсовому выводу конденсатора СЗ. Так же поступают и с нижним по схеме выводом излучателя BQ1. Верхний по схеме вывод резистора R1 соединяют с общим проводом.

Описанный датчик чувствителен при работе с жидкостями, срыв колебаний автогенератора происходит, как правило, лишь в том случае, когда пьезоизлуча-тель полностью погружен в жидкость.

Вследствие того, что вода способна лишь понизить частоту резонанса излучателя примерно на 25%, а не сорвать колебания генератора путем демпфирования колебаний пьезоизлучателя, датчик уровня жидкостей должен быть устроен несколько иначе (рис. 3.37). Здесь автогенератор датчика построен на элементах DD1.1, DDlr2 и пьезоизлучателе BQ1. Элементы DD1.3, DD1.4 образуют триггер Шмиттада конденсатор С1 и резисторы R3 и R4 — переходную цепь.

Информационный вход D триггера DD2.1 соединен с собственным инверсным выходом, поэтому триггер выделяет период повторения импульсов на входе С (на выходе триггера Шмитта). Триггер DD2.2 играет роль элемента сравнения текущего значения упомянутого периода повторения с образцовой длительностью, зарядки конденсатора С4 через резистор R8. Дифференцирующая цепь C5R9 служит для предустановки в единичное состояние триггера DD2.2 после включения питания.

Когда контролируемый уровень жидкости ниже-нормы, частота автогенератора высока, поэтому конденсатор С4 за период не успевает зарядиться настолько, чтобы триггер DD2.2 переключился сигналом на входе С в единичное состояние. На выходе 1 устройства будет низкий уровень напряжения, а на выходе 2 — высокий.

Когда уровень жидкости достигнет нижней плоскости датчика — пьезоизлу-чателя BQ1, частота автогенератора понизится, а конденсатор С4 за период будет успевать заряжаться до такого напряжения, при котором триггер DD2.2 переключится из нулевого состояния в единичное. На выходах устройства произойдет смена уровней.

Четкость срабатывания устройства обеспечена физическими свойствами самой жидкости. Так, обволакивание нижней плоскости пьезоизлучателя поднявшейся жидкостью и соответствующее понижение частоты автогенератора происходят довольно резко, причем независимо от того, хорошо или плохо смачивает она эту грань.

Столь же резко происходит и разрыв контакта между излучателем и поверхностью жидкости при опускании ее уровня. Важно, что остаточная жидкостная пленка на нижней плоскости датчика почти не изменяет его резонансной частоты. Величина жидкостного «гистерезиса» срабатывания по частоте зависит главным образом от вязкости и температуры жидкости и смачиваемости плоскости датчика.

Резистор R8 необходимо подобрать. Сначала измеряют частоту прямоугольных импульсов на выходе элемента DD1.4, когда пьезоизлучатель BQ1

Рис. 3.37. Датчик уровня воды с пьезоэлементом

находится в воздухе; предположим, она будет равна 2500 Гц. Затем снова измеряют частоту импульсов, когда нижняя плоскость пьезоизлучателя BQ1 контактирует с поверхностью контролируемой жидкости; пусть частота понизилась до 2000 Гц. Тогда сопротивление резистора R8 должно быть таким, чтобы переключение триггера DD2.2 из нулевого состояния в единичное и обратно происходило при средней частоте — 2250 Гц. Тем самым будет, в известной мере, устранено влияние на порог срабатывания датчика питающего напряжения, температуры и некоторого изменения свойств жидкости. При подборке резистора R8 вход С триггера DD2.1 на время отключают и подают на него прямоугольные импульсы соответствующей частоты от внешнего генератора. Из-за отсутствия «гистерезиса» момент срабатывания триггера DD2.2 по частоте будет сопровождаться некоторым «дребезгом». Не следует обращать на это внимания — он полностью исчезнет после восстановления нарушенного соединения.

Как уже было сказано, цепь C5R9 устанавливает триггер DD2.2 в единичное состояние сразу же после подачи питания. Тем самым предотвращаются случаи ложного кратковременного включения исполнительного механизма.

3.4.4. Устройства для отпугивания грызунов Простое устройство для отпугивания грызунов

Как уже отмечалось выше, неприятности может доставить вам не только вода, но и живые существа, а именно крысы. Эти вредные животные прекрасно питаются оплеткой и изоляцией проводов, а зубы их настолько остры и крепки, что могут разрушить даже металл. Именно для защиты вашего тайника и его содержимого от этих маленьких «монстров» и предназначены описываемые ниже приборы.

Рис. 3.38. Простой генератор для отпугивания грызунов

Схема генератора, показанная на рис. 3 38, состоит из модулятора низкой частоты (Cl, C2/DD1 1, DD1 2, Rl, R2), генератора ультразвуковых колебаний (СЗ, С4, DD1 3, DD1.4, R3, R4), усилителя мощности на транзисторах VT1 — VT3 и излучателя, в качестве которого использован высокочастотный громкоговоритель 4ГДВ-1

При номиналах, указанных на схеме, генератор излучает частотно-модулированные колебания в диапазоне 15 40 кГц. Частота генератора регулируется резистором R4, частота модуляции регулируется резистором R2 в пределах 2 ..10 Гц

Необходимо иметь в виду, что ультразвуковые колебания, излучаемые этим генератором, могут отрицательно воздействовать на нервную систему человека и домашних животных Длительное пребывание в помещении с работающим генератором может вызвать головную боль, тошноту и другие ощущения дискомфорта, поэтому включать его рекомендуется непосредственно перед уходом из помещения

Если установить контакт SB1 таким образом, что при несанкционированном проникновении в помещение этот контакт замыкается, генератор может работать еще и как сирена охранной сигнализации, поскольку начинает излучать модулированные по частоте колебания в диапазоне 1000 2000 Гц

Следует иметь в виду, что при длительной работе в одном частотном диапазоне крысы могут адаптироваться, поэтому необходимо резисторами R2 и R4 изменять параметры излучения 2—3 раза в неделю Можно также применить такой прием конденсатор С4 соединить с отрезком провода, создающим дополнительную емкость, изменяющуюся при изменении температуры, влажности, силы ветра (если провод вывести наружу) и т д Тогда частота будет изменяться по случайному закону

Многочастотный генератор ультразвука

Постоянно звучащий тон, хотя и надоедлив, но вполне терпим. Иное дело, если тон переменный, например звук двух- или трехтональной сирены либо сирены с периодически изменяющейся часготой Воздействие таких источников звука на животных, не юворя уже о человеке, неизмеримо сильнее Эффективность возрастает, если частота модуляции звуковых колебаний совпадает с частотой некоторых жизненно важных биоритмов Подобные сирены способны вызвать даже у диких животных чувство тревоги, испуга и страха

Ультразвуковые излучатели отпугивающих устройств тоже должны воспроизводить колебания не постоянной, а каким-то образом промодулированной частоты. Поскольку на человека сильнее воздействует звук переменной частоты, видимо, на животных более эффективно будет влиять именно частотная модуляция ультразвука

Предлагаемое устройство (рис 3.39) представляет собой ультразвуковой генератор, частота колебаний которого промодулировапа инфразвуковыми колебаниями частотой 6.. 9 Гц Генератор инфразвуковой частоты образуют элементы DD1.1, DD1.2, резисторы Rl, R2 и конденсатор Cl Цепочка из резисторов R3, R4, R6, конденсатора С2, диодов VD1, VD2 и транзистора VT1 предназначена для

Рис. 3.39. Ультразвуковой многочастотный генератор

периодического «увода» частоты ультразвукового генератора ~ симметричного мультивибратора, собранного на элементах DD1.3, DD1.4, резисторах R5, R7 и конденсаторах С5, Сб. Его частота периодически, с частотой 6…9 Гц, изменяется от 25 до 50 кГц.

Транзисторы VT2—VT5, каждый из которых включен по схеме эмиттер-ного повторителя, образуют двухтактный мостовой усилитель, нагрузкой которого служит динамическая головка ВА1 — она излучает ультразвук с частотной модуляцией. Диод VD3 и конденсаторы СЗ, С4 — это фильтр в цепи питания микросхемы DD1. Диод VD3, кроме того, предохраняет микросхему от выхода из строя в случае ошибочной полярности включения источника питания всего устройства.

Принцип работы ультразвуковой сирены следующий. Если, допустим, эмит-терный переход транзистора VT1 замкнуть проволочной перемычкой, он будет постоянно закрыт, поэтому диоды VD1 и VD2 тоже будут закрыты и ультразвуковой генератор станет работать с постоянной частотой около 25 кГц. Поскольку номиналы резисторов R5, R7 и конденсаторов С5, С6, входящих в мультивибратор, равны между собой, этот генератор формирует строго симметричные прямоугольные импульсы, обеспечивающие головке ВА1 работу без «перекоса». Это — низшая частота работы устройства.

Если теперь верхний (по схеме) вывод резистора R3 переключить на плюсовой проводник источника питания, а перемычку с эмиттер ного перехода транзистора VT1 удалить, то транзистор постоянно будет в открытом состоянии. В этом случае диоды VD1 и VD2 станут поочередно открываться с частотой 50 кГц — удвоенной частотой ультразвукового генератора, являющейся высшей частотой устройства.

В целом же устройство работает следующим образом. Когда сигнал низкого уровня на выходе элемента DD1.2 скачком сменяется высоким, примерно в течение 30 мс частота ультразвукового генератора изменяется (за счет плавного открывания транзистора VT1) с 25 до 50 кГц, после чего в течение 35 мс остается равной 50 кГц. Затем, когда сигнал высокого уровня на том же выходе элемента DD1.2 снова сменяется низким, генератор в течение 30 мс уменьшает свою частоту (из-за плавного закрывания транзистора VT1) с 50 до 25 кГц, после чего в течение 35 мс формирует импульсную последовательность низшей частоты. Далее работа устройства циклически повторяется.

Частоту инфразвукового генератора можно изменять подбором сопротивления резистора R2, время нарастания и спада частоты ультразвукового генератора — резистора R3, а значение высшей частоты устройства — резистора R6. При необходимости изменения низшей частоты (обычно в сторону ее уменьшения вплоть до 20 кГц) одновременно подбирают резисторы R5 и R7, соблюдая при этом равенство их номиналов.

Резисторы устройства могут быть МЛТ-0,125 или МЛТ-0,25. Конденсаторы С1 -СЗ, С5 и С6 — любые керамические, а С4 — любой оксидный; диоды VD1 — VD3 — кремниевые импульсные или высокочастотные. Транзистор КТ315Г можно заменить другим из этой же серии. Составные транзисторы VT2 и VT4 могут быть любыми из серий КТ829, КТ972, a VT3 и VT5 — серий КТ853, КТ973. Если таких транзисторов нет, их можно составить из следующих пар- КТ3102А и КТ817Г (VT2, VT4), КТ3107А и КТ816Г (VT3, VT5). Микросхему К176ЛА7 (DD1) можно заменить на К561ЛА7, 564ЛА7, К176ЛЕ5, К561ЛЕ5, 564ЛЕ5.

Динамическая головка ВА1 — высокочастотная малогабаритная ЗГДВ-1. С головкой 6ГДВ-4 мощность ультразвуковых колебаний возрастет. Можно включить две головки, например ЗГДВ-1 или 2ГД- 36, соединив параллельно (соблюдая полярность) звуковые катушки, но их общее сопротивление не должно быть меньше 4 Ом.

При напряжении источника питания 9 В и восьмиомной нагрузке ток, потребляемый устройством, не превышает 0,5 А, а с четырехомной нагрузкой — 1 А. Питать устройство рекомендуется от источника стабилизированного напряжения соответствующей мощности.

Чтобы затруднить грызунам адаптацию к отпугивающему сигналу, целесообразно, видимо, для модуляции ультразвуковых колебаний использовать более сложный генератор инфразвуковой частоты, например генератор псевдослучайной последовательности импульсов.

Рис. 3.40. Генератор псевдослучайной последовательности импульсов.

Схема практической конструкции такого генератора приведена на рис. 3.40. В нем два дополнительных инфразвуковых генератора — на элементах DD2.1, DD2.2 и DD2.3, DD2.4, которые по отдельности способны формировать прямоугольные импульсы частотой около 1,9 и 3,6 Гц соответственно. Частоты всех трех генераторов выбирают так, чтобы они не были кратны одна другой. Тогда вместо методической частотной модуляции ультразвука удастся получить целые «трелив, напоминающие (разумеется, в звуковом диапазоне) не только птичье пенье, но и мышиный и крысиный писк в стрессовой ситуации.

Устройство с таким генератором колебаний инфразвуковой частоты наиболее точно имитирует тревожный писк грызунов, не воспринимаемый ухом человека, но прекрасно различаемый грызунами.

Электроника

Статистика
Пользователи : 1
Статьи : 4114
Просмотры материалов : 13548201
Посетители
Online
Сейчас на сайте:
  • 9 гостей
  • 3 роботов
Новые пользователи:

Всего пользователей: 1

Электроника

Автор: Administrator
27.02.2018 05:33
Генераторы на микросхеме К155ЛАЗ



Описание схемы

На микросхемах серии К155ЛА3 можно собирать низкочастотные и высокочастотные генераторы небольших размеров, которые могут быть полезны при проверке, ремонте и налаживании различной радиоэлектронной аппаратуры. Рассмотрим принцип действия ВЧ генератора, собранного на трех инверторах (рис. 20.9).





Рис. 20.9. Структурная схема генератора на логической микросхеме



Конденсатор С1 обеспечивает положительную обратную связь между выходом второго и входом первого инвертора необходимую для возбуждения генератора. Резистор R1 обеспечивает необходимое смещение по постоянному току, а также позволяет осуществлять небольшую отрицательную обратную связь на частоте генератора. В результате преобладания положительной обратной связи над отрицательной на выходе генератора получается напряжение прямоугольной формы. Изменение частоты генератора в широких пределах производится подбором емкости С1 и сопротивления резистора R1. Генерируемая частота равна fген= 1/(С1·R1). С понижением питания эта частота уменьшается. По аналогичной схеме собирается и НЧ генератор подбором соответствующим образом C1 и R1.

Исходя из вышеизложенного, на рис. 20.10 представлена принципиальная схема универсального генератора, собранная на двух микросхемах типа К155ЛАЗ.





Рис. 20.10. Принципиальная схема генератора на микросхемах К155ЛА3



Генератор позволяет получить три диапазона частот: 120…500 кГц (длинные волны), 400…1600 кГц (средние волны), 2,5…10 МГц (короткие волны) и фиксированную частоту 1000 Гц. На микросхеме DD2 собран генератор низкой частоты, частота генерации которого составляет примерно 1000 Гц. В качестве буферного каскада между генератором и внешней нагрузкой используется инвертор DD2.4. Низкочастотный генератор включается выключателем SA2, о чем свидетельствует красное свечение светодиода VD1. Плавное изменение выходного сигнала генератора НЧ производится переменным резистором R10. Частота генерируемых колебаний устанавливается грубо подбором емкости конденсатора С4, а точно — подбором сопротивления резистора R3.



Детали

Генератор ВЧ собран на элементах DD1.1…DD1.3. В зависимости от подключаемых конденсаторов С1…С3 генератор выдает колебания соответствующие КВ, СВ или ДВ. Переменным резистором R2 производится плавное изменение частоты высокочастотных колебаний в любом поддиапазоне выбранных частот. На входы инвертора 12 и 13 элемента DD1.4 подаются колебания ВЧ и НЧ. В результате чего на выходе 11 элемента DD1.4 получаются модулированные высокочастотные колебания. Плавное регулирование уровня промодулированных высокочастотных колебаний производится переменным резистором R6.

С помощью делителя R7…R9 выходной сигнал можно изменить скачкообразно в 10 раз и 100 раз. Питается генератор от стабилизированного источника напряжением 5 В, при подключении которого загорается светодиод VD2 зеленого свечения.

В универсальном генераторе используются постоянные резисторы типа МЛТ-0,125, переменные — СП-1. Конденсаторы С1…С3 — КСО, С4 и С6 — К53-1, С5 — МБМ. Вместо указанной серии микросхем на схеме можно использовать микросхемы серии КПЗ. Все детали генератора монтируют на печатной плате. Конструктивно генератор выполняется исходя из вкусов радиолюбителя.



Настройка

Настройку генератора при отсутствии ГСС производят по радиовещательному радиоприемнику, имеющему диапазоны волн: КВ, СВ и ДВ. С этой целью устанавливают приемник на обзорный КВ диапазон.

Установив переключатель SA1 генератора в положение КВ, подают на антенный вход приемника сигнал. Вращая ручку настройки приемника пытаются найти сигнал генератора. На шкале приемника будет прослушиваться несколько сигналов, выбирают наиболее громкий. Это будет первая гармоника. Подбирая конденсатор С1, добиваются приема сигнала генератора на волне 30 м, что соответствует частоте 10 МГц. Затем устанавливают переключатель SA1 генератора в положение СВ, а приемник переключают на средневолновый диапазон. Подбирая конденсатор С2, добиваются прослушивания сигнала генератора на метке шкалы приемника соответствующей волне 180 м. Аналогично производят настройку генератора в диапазоне ДВ. Изменяют емкость конденсатора С3 таким образом, чтобы сигнал генератора прослушивался на конце средневолнового диапазона приемника, отметка 600 м.

Аналогичным способом производится градуировка шкалы переменного резистора R2. Для градуировки генератора, а также его проверки, должны быть включены оба выключатели SA2 и SA3.


Автор: Administrator
27.02.2018 05:34
Передатчик на микросхеме К155ЛАЗ



Микросхемы серий К130, К133, К155 хорошо работают на частотах до 10…15 МГц. Проведенные эксперименты показали, что они сохраняют свою работоспособность и на более высоких частотах — вплоть до 100 МГц. При этом, правда, снижается выходное напряжение. Невзирая на это, можно построить микромощный радиопередатчик, не имеющий катушек индуктивности, на диапазон 66…76 МГц. Дальность такого передатчика составляет до 50 м. Его сигнал можно услышать на обычном УКВ приемнике. Схема УКВ передатчика приведена на рис. 20.11.





Рис. 20.11. Принципиальная схема передатчика ЧМ на микросхеме К155ЛАЗ



Сигнал с микрофона ВМ1 подается на вход (выводы 1 и 2) генератора, собранного на элементах DD1.1…DD1.4. На выходе (вывод 11) генератора получаются модулированные высокочастотные колебания, которые излучаются антенной WA1 в пространство. Настройка передатчика на требуемую частоту производится резистором R1. Для стабильной работы передатчика, при изменении питающего напряжения, в его схеме имеется стабилизатор напряжения, собранный на транзисторах VT1 и VT2. Питание передатчика осуществляется от источника с напряжением 6…9 В. Можно использовать батарею типа «Крона» или 4 элемента типа 316. В качестве антенны WA1 передатчика можно использовать металлический штырь длиной около 1 метра или телескопическую антенну от радиоприемника.

Детали передатчика собираются на печатной плате из фольгированного стеклотекстолита толщиной 1,5 мм. Так как передатчик содержит немного деталей, то рисунок на плате можно не вытравливать, а сделать резаком. Вначале сверлят отверстия, а потом прорезают фольгу в нужных местах. Настройка передатчика начинается с установки резистором R2 тока 15…20 мА (место на схеме показано крестиком). Далее, включив УКВ приемник, устанавливают указатель его настройки в том месте шкалы, где не слышны радиовещательные станции. Включают передатчик и отходят с ним от приемника на некоторое расстояние, 5…8 метров. Произнося слова в микрофон ВМ1, вращают ось резистора R1, добиваясь слышимости сигнала в приемнике.

Эксперименты, проведенные с передатчиком, показали, что увеличить дальность его работы можно, если элементы DD1.2…DD1.1 включить параллельно. В этом случае правый конец резистора R1 подключается к выводу 3 элемента DD1.1.


Автор: Administrator
27.02.2018 05:34
Сигнализатор разрядки аккумуляторной батареи



Реальный срок эксплуатации аккумуляторных батарей, как известно, зависит от того, до какого значения напряжения она разряжается.

Схема сигнализатора, извещающего о падении напряжения ниже критического значения на аккумуляторной батарее типа 7Д-0,125, приведена на рис. 20.12.





Рис. 20.12. Принципиальная схема сигнализатора разрядки аккумуляторной батареи на логической микросхеме



Устройство собрано на двух логических микросхемах DD1, DD2 и одном кремниевом транзисторе VT1 типа КЛГ315. Сигнализатор срабатывает при уменьшении напряжения на аккумуляторе до 7,8 В, о чем извещает звуковым сигналом пьезоизлучатель BF1.

При использовании устройства с другими типами аккумуляторов напряжение срабатывания подбирают изменением сопротивления резисторов R2, R3 и типа стабилитрона VD1. Устройство, собранное по данной схеме, отличается высокой экономичностью в обоих режимах: ждущем и сигнализации.

В устройстве использованы такие микросхемы: DD1 типа К561ТЛ1, a DD2 типа К561ЛА7. Вместо микросхемы К561ТЛ1 возможно использование микросхемы К561ЛА7, включив ее по схеме рис. 20.13.





Рис. 20.13. Изменения в схеме сигнализатора разрядки аккумуляторной батареи при использовании в нем ИМС К561ЛА7



При такой замене микросхемы DD1 резко увеличивается ее ток потребления (25…30 мА), в момент приближения к порогу срабатывания сигнализатора. В качестве транзистора VT1, можно использовать любой кремниевый транзистор n-р-n типа. Резисторы типа МЛТ-0,125, а постоянные конденсаторы — малогабаритные любого типа. При отсутствии пьезоизлучателя можно использовать небольшую динамическую головку, включив ее по схеме рис. 20.14.





Рис. 20.14. Принципиальная схема включения динамика в сигнализатор разрядки аккумуляторной батареи



Все детали сигнализатора собираются на небольшой печатной плате из фольгированного гетинакса. Налаживание сигнализатора заключается в подборе типа стабилитрона VD1 и сопротивлений резисторов R2 и R3, при которых происходит его срабатывание, когда напряжение на зажимах аккумулятора достигнет критического значения. После наладки, сигнализатор помещают в корпус радиоэлектронной аппаратуры. Выводы сигнализатора ХР1 и ХР2 припаивают к соответствующим контактам питания аппаратуры.


Автор: Administrator
27.02.2018 05:35
Радиоприемник прямого усиления на логической микросхеме К176ЛЕ5



Описание схемы

Некоторые серии логических микросхем, в частности, выполненные на комплементарных парах МОП транзисторов, могут быть использованы в радиоприемных устройствах. На рис. 20.15 приведена схема приемника прямого усиления на микросхеме типа K176ЛE5.





Рис. 20.15. Принципиальная схема радиоприемника прямого усиления на логической микросхеме К176ЛЕ5



Прием радиостанций ведется на магнитную антенну WA1. Колебательный контур приемника состоит из катушки индуктивности L1 и конденсатора переменной емкости С1, с помощью которого ведется настройка на радиостанции. Выделенный контуром сигнал подается на усилитель ВЧ, собранный на элементе DD1.1.

Между входом и выходом элемента включен резистор R1, осуществляющий отрицательную обратную связь по постоянному напряжению. Для устранения такой связи по переменному току используется конденсатор С2. С выхода элемента DD1.1 усиленный сигнал поступает на детектор, выполненный на диодах VD1 и VD2, включенных по схеме удвоения напряжения. Нагрузкой детектора является резистор R2, с которого звуковой сигнал подается на УЗЧ, выполненный на элементах DD1.2…DD1.4. В первом каскаде УЗЧ введена отрицательная обратная связь по постоянному напряжению через резисторы R3, R4. При этом на выходе элемента DD1.2 устанавливается стабильное напряжение, равное половине напряжения источника питания, что позволяет не ставить аналогичные цепочки в последующих каскадах УЗЧ. По переменному напряжению звуковой частоты обратная связь снимается подключением конденсатора С6. Нагрузкой УЗЧ являются стереофонические наушники, подключаемые к гнезду XS1. Для питания приемника используется источник питания 9 В, например, батарея типа «Крона» или аккумулятор 7Д-0,125. Радиоприемник сохраняет свою работоспособность при снижении напряжения питания до 3 В.



Детали

В приемнике, вместо микросхемы К176ЛЕ5, можно использовать микросхему К176ЛА7 без изменений схемы приемника. Резисторы типа МЛТ-0,125, электролитические конденсаторы С6, С7, С9 типа К50-6, остальные конденсаторы типа К10-7В. В схеме приемника будут использованы резисторы и конденсаторы, номинальные значения которых в 2…3 раза отличаются от указанных на схеме. Конденсатор переменной емкости КПТ-2 емкостью 5…270 пФ. Для приема средних волн, катушка L1 магнитной антенны содержит 80 витков провода ЛЭП-5х0.06, намотанных на картонном каркасе, размещенном на ферритовом сердечнике М400НН1 100×8 мм. Все детали приемника собраны на печатной плате из фольгированного стеклотекстолита размером 45×40 мм.

Собранный из исправных деталей приемник особой наладки не требует и при подключении питания начинает сразу работать. При эксплуатации приемника вблизи мощных радиостанций появляется возможность прослушивания радиопередач на электродинамическую головку. В этом случае выходной каскад переделывают согласно схеме рис. 20.16. Выходной трансформатор Т1 берется от любого транзисторного радиоприемника, при этом используется одна половинка первичной обмотки. Динамическая головка ВА1 может быть любого типа. Мощность 0,05…0,5 Вт.





Рис. 20.16. Принципиальная схема включения динамика в радиоприемник прямого усиления на логической микросхеме К176ЛЕ5


Страница 128 из 362

Таймер




Таймер — может включать и выключать различную радиоэлектронную аппаратуру и другие бытовые устройства, или подавать звуковой сигнал через заданный промежуток времени.

Несмотря на сравнительную простоту, при условии применения задающего генератора с кварцевой стабилизацией частоты, предлагаемые схемы обладают достаточно высокой  стабильностью временных интервалов.





Таймер предназначен для отключения нагрузки от электросети через время, устанавливаемое в пределах от 1 до 99 минут. Благодаря использованию электромагнитного реле прибор может управлять отключением нагрузки большой мощности.

Включение таймера производится кнопкой «Пуск», не имеющей фиксации S3. Предварительно при помощи двух переключателей (десятки и единицы минут) устанавливаем нужное время, затем подключив нагрузку, нажимаем кнопку S3. При этом сетевое напряжение одновременно подается в нагрузку и на схему таймера, конденсатор зарядным током С3 обнуляет все счетчики, через диоды VD1 и VD2 (оба или один, в зависимости от положения переключателей) открываются ключ на VT2 и VT3, реле Р1 срабатывает и своими контактами подключает нагрузку.


Микросхема D1 К176ИЕ12 содержит генератор с внешним кварцевым резонатором на частоту 32768 Гц и два делителя частоты СТ2 и СТ60. С выхода генератора импульсы поступают счетчик СТ2 , который вырабатывает импульсы с частотой следования 1 Гц. Эти импульсы с вывода 4 поступают на вход второго счетчика СТ60 (вывод 7), и на его выходе (вывод 10) получаются минутные импульсы, которые поступают на двухразрядный десятичный счетчик на микросхемах D2 и D3 К176ИЕ8 задающих время выключения при помощи двух переключателей S1 (единицы минут) и S2 (десятки минут).

Импульсы частотой 1 Гц кроме того поступают на транзисторный ключ на VT1, в коллекторной цепи которого включен светодиод VD3 индицирующий импульсы с периодом в одну секунду во время работы таймера.

Для управления электромагнитным реле служит транзисторный ключ на VT2 и VT3, ключ включен по схеме с общим плюсом поэтому, тогда, когда на подвижных контактах S1 или S2 нулевой уровень, диоды VD1 и VD2 открыты и на базу VT2 поступает отрицательное напряжение, которое приводит к открыванию транзисторного ключа. В таком состоянии ключ будет находиться до тех пор, пока на выходах счетчиков не установится число, на которое установлены переключатели S1 и S2. В этот момент на обеих подвижных пластинах переключателей появится уровень логической «1», диоды VD1 и VD2 закроются, и отрицательное напряжение не будет поступать на базу VT2.

В результате ключ закроется, реле отключиться, выключит нагрузку, и сам таймер (его питание включено параллельно нагрузке).


ЗВУКОВОЙ ТАЙМЕР НА К176ИЕ12.

Этот таймер позволяет установкой двух переключателей выставить любую выдержку времени в пределах от 1 до 99 минут, с шагом в одну минуту. По окончании установленного временного интервала в течении минуты (если раньше не выключить) подается звуковой сигнал. Устройство не предназначено для управления электроприборами, его задача сообщить о том, что заданное время истекло.

Схема таймера также выполнена на ИМС К176ИЕ12 по типовой схеме включения. Его отличие в том, что после десятичных счетчиков D2 и D3 К176ИЕ8 включенных по схеме последовательного счета (D2 единиц, и D3 десятки минут)  включена схема совпадения на микросхеме D4 К176ЛА8.

При совпадении сигналов в случае достижения заданного переключателями S1 и S2 значения временного интервала на входах 4 и 5 элемента DD4.1 появятся высокие уровни, одновременно на входы 3 и 2 поступают импульсы частотой 2 и 1024 Гц. Поэтому на выходе DD4.1 появятся пачки импульсов частотой 2 Гц, заполненные импульсами частотой 1024 Гц осуществляя через инвертор D4.2 и звуковой ключ на VT2 с телефонным капсюлем подачу прерывистого звукового сигнала. Этот звуковой сигнал будет продолжаться, пока на выводе 10 DD1 не появится следующий импульс.

ЦИФРОВОЙ ТАЙМЕР.

Схема рассчитана на длительность от 1 до 99 минут, если вход CP микросхемы DD2 переключить с вывода 10 DD1 на вывод 4, диапазон отсчета времени таймером станет равным от 1 до 99 секунд.


Элементы схемы размещены на печатной плате, показанной на рисунке. Крайне малое потребление тока МОП микросхем позволяет для питания использовать батарею «Крона». Кварцевый резонатор Z1 гарантирует точность таймера.

При необходимости можно подстроить частоту генератора (32768 Гц) конденсатором С3, её контролируют на выводе 14 цифровым частотомером.


Вид печатной платы таймера



Еще одна принципиальная схема таймера показана на рисунке 1. Основа прибора также часовая микросхема D1 К176ИЕ12 и двухразрядный десятичный счетчик на микросхемах D2 и D3 К176ИЕ8 включенных по схеме последовательного счета, отличие заключается в том, что здесь схема совпадения выполнена на диодах D2, D3, D4 и резисторе R6.

В данной схеме на диодах при подаче нулевого потенциала на любой из них (или на все сразу) через резистор R6 будет протекать ток, и на его сопротивлении возникнет падение напряжения. В результате на выходе схемы будет присутствовать единичный потенциал, только если подать единичный потенциал сразу на все три диода. Таким образом, приведенная схема реализует функцию «3И».

Пока на установленных выходах счетчиков присутствуют логические нули (или на одном из них) они через переключатели S1 или S2 поступает на один из диодов VD2 или VD4, при этом в точке соединения R6 и R7 устанавливается также ноль. Как только установленное время истекает, на оба диода поступает логическая единица, и они закрываются. В результате на базу VT2 поступает напряжение высокого уровня через R6-R7, разрешая подачу прерывистого тонального сигнала, получаемого при помощи диода VD3, на катод которого поступает частота 1024 Гц с вывода 11 D1. Установка таймера в нуль производится в момент включения питания при помощи конденсатора С5, зарядный ток которого устанавливает все счетчики в нулевое состояние.



В процессе настройки, возможно, придется подобрать соотношение резисторов R7 и R8 таким образом, чтобы динамик не звучал до наступления установленного времени.

В качестве динамика годится любой электродинамический или электромагнитный маломощный излучатель, например электромагнитный капсюль от телефонного аппарата, динамик от радиоприемника и т.д.

Микросхемы К176ИЕ8 можно заменить на К561ИЕ8. Транзисторы КТ315 — любые соответствующей мощности и структуры. Диоды КД521 любые маломощные импульсные или выпрямительные, лучше германиевые типа Д9. Светодиод любой видимого спектра.




Таймер на основе «Простое экономичное реле времени» (Радио №1, 1988), с измененным генератором импульсов на К176ИЕ5 и заменой симистора на электромагнитное реле, а также введением независимой регулировки длительности работы и паузы нагрузки. Принципиальная схема изоб­ражена на рисунке.

При включении пита­ния начинается отсчет паузы, длительность которой зависит от емкости конденсатора С2 и сопротивления резистора R3. После паузы открывается транзистор VT1 сра­батывает реле К1 и своими контактами К1.2 подключает нагрузку к сети 220V, а контактами К1.1 подключает параллельно R3 резистор R4.


Теперь время выдержки реле (работы на­грузки в сети) будет завесить от общего сопротив­ления R3 и R4. При указанных на схеме но­миналах С2, R3, R4 время работы равно примерно 5 мин, а длительность паузы — около 30 мин. Подбором этих элементов время работы и длительность пауз можно изменять в широчайших пределах — от ми­нуты до недели. Если время работы уст­ройства должно быть больше длительнос­ти паузы, нормально разомкнутый контакт реле К1.1 заменяют нормально замкнутым. В устройстве допустимо использовать любое реле с напряжением срабатывания не более 10V и контактами, рассчитанными на коммутацию тока нагрузки. Транзистор VT1 выбирают исходя из рабочего тока реле.

Блок питания — любой стабилизированный с выходным напряжением 12V, способный обеспечить потребляемый ток.



Таймер на микросхеме КР512ПС10.

Устройство, схема которого приведена на рисунке, реализовано на микросхеме КР512ПС10 в состав которой входят RC генератор импульсов, предварительный делитель частоты с коэффициентом деления 2048, программируемый делитель частоты и блок управления. Наличие этих узлов в составе микросхемы позволяет создать таймер с использованием минимального количества дополнительных элементов.


Длительность выдержки времени зависит от частоты задающего RC генератора и установленного коэффициента деления частоты. При заданных на схеме значениях R2 и С2 частота составляет около 1000 Гц (ползунок резистора R2 находится в среднем положении). Коэффициент деления задается путем подачи на выводы 1, 12 – 15 микросхемы сигналов, соответствующих логическому «0» или логической «1».



Возможные времена установки таймера приведены в таблице.

Вывод

Коэффициент

деления

Секунды

Минуты

Часы

1

30

10

30

1

3

10

30

1

3

10

30

1

60

0

0

0

0

1

1

1

1

1

1

1

1

12

60

0

0

0

0

0

0

0

0

1

1

1

1

13

3

0

1

0

0

0

1

0

0

0

1

0

0

14

10

0

0

1

0

0

0

1

0

0

0

1

0

15

30

0

0

0

1

0

0

0

1

0

0

0

1



Указанные на схеме подключения выводов 1, 12-15 обеспечивают длительность выдержки около 10 часов. Точность времени выдержки зависит от точности установки резистором R2 частоты задающего генератора. При соответствующей настройке частоты задающего генератора можно установить требуемое вам время. Настройка выполняется следующим образом. Выводы 1 и 12 микросхемы КР512ПС10 временно отключаются от цепи питания (+5V) и подключаются к общему проводу (0V), далее с помощью резистора R2 выставляется требуемое время. В этом случае время если требуемое время составляет 10 часов, то следует выставить 10 секунд. Контроль времени осуществляется по секундомеру.

После восстановления указанного на схеме подключения выводов 1 и 12 микросхемы время выдержки составит 10 часов. Цепочка R1C1 обеспечивает установку микросхемы в исходное состояние при включении питания. Выходной сигнал формируется на выводе 9. Поскольку выходной каскад этого выхода микросхемы выполнен по схеме “открытого коллектора”, то для нормальной работы между этим выводом и плюсом питания установлен резистор R3. При сигнале логического «0» на выводе 3 микросхемы, работа разрешается, а при логической «1» – блокируется. На выводе 10 формируется сигнал, противофазный сигналу на выводе 9. Если соединить выводы 3 и 10 микросхемы, то после окончания первого полупериода выходной частоты (в нашем случае это 10 часов) работа микросхемы блокируется. Транзистор VT1 обеспечивает усиление по току, необходимое для срабатывания реле К1 и работы светодиода VD3, индицирующего включенное состояние таймера. Стабилитрон VD2 и резистор R4 образуют параметрический стабилизатор, который формирует напряжение +5V для питания микросхемы.

Таймер можно использовать с любым источником питания, дающим напряжение 10…20V, реле необходимо подобрать на соответствующее напряжение.




Следующий таймер также построен на микросхеме КР512ПС10 (DD1), с выхода которой Q1 (вывод 9), прямоугольные импульсы, имеющие скважность 2 (меандр), поступают на вход счетчика DD2, при работе которого на выходах последовательно появляется напряжение высокого уровня (на остальных — низкого). На микросхеме DD3 К561ЛА7 выполнен звуковой сигнализатор, в котором элементы DD3.1, DD3.2 образуют тактовый генератор, управляющий генератором звуковой частоты на элементах DD3.3, DD3.4. К выходу сигнализатора подсоединен усилитель звуковой частоты на транзисторе VT1, нагрузкой которого является телефонный капсюль ДЭМШ-1А.

В момент включения короткий положительный импульс, сформированный цепочками на элементах R1;C1 и R4;C5, подается на входы сброса (SR и R) микросхем DD1 и DD2. На выходе 0 (вывод 3) DD2 появляется высокий уровень. Таймер начинает отсчет времени. На выходе (вывод 9) микросхемы DD1 появляются прямоугольные импульсы, частота следования которых зависит от номиналов R2, С2 и установленного коэффициента деления. Эти импульсы подаются на вход DD2. По мере поступления импульсов уровень логической «1» будет появляться на выходах DD2. Через заданное время, определяемое положением движка переменного резистора R2 и переключателя SA1, на входе DD3.1 появляется логическая единица, которая запускает звуковой сигнализатор, что свидетельствует об истечении выдержки времени.

Для коммутации цепей переменного тока используется электронное реле управляемое транзистором VT2, которое через заданный промежуток времени включает или выключает нагрузку (магнитофон, радиоприемник и т.п.).

Электронное реле подключается к переключателю SA1 (в точку А) вместо звукового сигнализатора.


Правильно собранный из исправных деталей, таймер начинает работать сразу. Необходимо только при помощи секундомера отградуировать шкалу переменного резистора R2 (при этом SA1 должен быть подключен к выводу 2 DD2).
Данный таймер обеспечивает выдержку времени от 30 с до 9 часов. Выдержка времени устанавливается резистором R2 и переключателем SA1. При желании диапазон выдержки времени можно изменить, соответственно изменив номиналы R2, С2 или коэффициент деления DD1. Для удобства пользования R2 необходимо снабдить шкалой. Точность установки времени можно повысить, заменив R2 набором постоянных резисторов и еще одним переключателем. В качестве С2 необходимо применить конденсаторы с малой утечкой (К10-17). Реле — РЭС22, МКУ48 или другое, рассчитанное на напряжение срабатывания 12V и предназначенное для коммутации цепей переменного тока.

Ночник с таймером.



Схема ночника с часовым таймером, который выключает ночник через 1 час после включения, показана на рисунке.

Его основа микросхема КР512ПС10, представляющая собой RC-генератор и управляемый делитель частоты с переключаемым коэффициентом деления, максимальное значение которого составляет 235 929 600. То есть, при использовании стандартного часового резонатора на 32768 Гц, на выходе счетчика будут импульсы с периодом в 120 минут. А единица на выходе появляется уже через 60 минут. Таким образом, если задаться моментом появления на выходе единицы после обнуления, то получается временной интервал равный одному часу.

Вывод 3, это вывод STOP, при подаче на него логической единицы счетчик замирает. Вывод 2 — обнуление  подачей на него единицы счетчик сбрасывается. Выводы 1, 12, 15, 13, 14 служат для установки коэффициента деления.


Первоначально ночник включают как обычно, — сетевым выключателем S2. При этом лампа сразу же зажигается и начинается отсчет времени.

Если ночник уже был ранее включен и выключился, то снова включить его можно как нажатием кнопки S1, так и выключив и затем включив выключателем S2.

После любого из вышеперечисленных вариантов включения счетчик D1 оказывается обнуленным (конденсатором С1 или кнопкой S1). В этом состоянии на выходах счетчика (выводы 9 и 10) нули. Транзистор VT1 закрыт и не шунтирует затворную цепь полевого транзистора VT2. На затвор VT2 через резистор R6 поступает открывающее напряжение, которое ограничивается на допустимом уровне стабилитроном VD2. Поэтому транзистор VT2 открывается и включает лампу Н1, которая питается через выпрямительный мост VD3-VD6.

Такая схема управления полевым транзистором обусловлена тем, что паспортное значение напряжения питания КР512ПС10 равно 5V, а напряжение на затворе полевого транзистора IRF840, обеспечивающее его полное открывание, должно быть не менее 8V. Поэтому затвор VT2 и микросхема питаются от разных источников, а транзистор VT1 выполняет функции не только инвертора, но и согласователя уровней.

Через час после обнуления на выводах 9 и 10 D1 появляются логические единицы. Вывод 9 останавливает счетчик подачей логической единицы на вывод 11. А вывод 10 открывает транзистор VT1. Тот, открывшись, шунтирует затворную цепь полевого транзистора VT2 и напряжение на его затворе падает до нуля. Транзистор VT2 закрывается и лампа Н1 гаснет.

Микросхема питается напряжением 5V (4,7V) от параметрического стабилизатора на стабилитроне VD1 и резисторе R5.

Кнопка S1 без фиксации. Можно обойтись и без этой кнопки. В таком случае чтобы включить ночник после его автоматического выключения нужно будет выключить его сетевым выключателем S2 и включить снова. Кварцевый резонатор Q1 — стандартный часовой резонатор. Его можно заменить импортным часовым резонатором на 16384 Гц (от китайских кварцевых будильников), но тогда время включенного состояния ночника увеличится, соответственно, вдвое.



При отсутствии кварцевого резонатора, или при желании сделать плавно регулируемый интервал времени отключения ночника, можно построить тактовый генератор на RC-элементах, как показано на нижнем рисунке.


Детали:

Транзистор IRF840 можно заменить отечественным аналогом типа КП707Б, КП707В, КТ3102 —любым обычным маломощным транзистором структуры n-p-n, например, КТ315.

Стабилитрон КС147А можно заменить любым на 4,7 — 5,1V, а Д814Д на любой другой от 9 до 13V.

Выпрямительный мост на диодах 1N4007, любыми другими выпрямительными диодами с параметрами по прямому току и обратному напряжению не меньше данного.

Конденсатор С4 должен быть на напряжение не ниже 6V, а конденсатор С5 на напряжение не ниже 12V.

Данная схема допускает работу с лампами мощностью до 200W включительно (без радиатора для VT2).

Адаптер с таймером



На рисунке показана схема дополнения, при помощи которого можно плавно устанавливать время от 10 минут до 2 часов, через которое адаптер отключится от сети. Основа таймера микросхема CD4060B

В разрыв одного из проводников первичной обмотки трансформатора включен пусковой выключатель S1 и контакты реле К1. Если вы не собираетесь пользоваться таймером, включите S1 и пользуйтесь адаптером как обычно, схема таймера на него не окажет никакого влияния.

Чтобы  воспользоваться таймером, нужно включить адаптер в сеть как обычно, затем включить и выключить S1. После этого начнется отсчет времени, а затем адаптер выключится полностью, соответственно выключается и нагрузка.

В момент включения питания при помощи цепи C1-R7 происходит принудительный сброс счетчика ИМС D1. Ноль его старшего разряда поступает на базу транзистора VT1 и открывает его. В коллекторной цепи транзистора включено репе К1, оно замыкает контакты. Теперь если выключить S1 напряжение на первичную обмотку трансформатора будет поступать через контакты реле.

С момента включения начинается отсчет времени, устанавливаемого переменный резистором R5. Резистором R5 регулируется частота импульсов, генерируемый встроенным RC-мультивибратором микросхемы CD4060. По внутренним цепям микросхемы импульсы поступают на двоичный 14-разрядный счетчик. Спустя некоторое время, которое зависит от частоты импульсов (отсчитав 8192 импульса), на старшем выходе счетчика (вывод 3) появляется логическая единица. Транзистор VT1 закроется и реле К1 выключит свои контакты. Схема отключится от сети полностью



Микросхема CD4060 не имеет отечественного аналога, для ее замены можно использовать схему, показанную на рисунке.

В кружочках указаны эквивалентные выводы CD4060 (см. рисунок).

Микросхема DD1 — основа тактового генератора, DD2 — собственно счетчик. Следует только учесть, что при такой замене, возможно, потребуется корректировка номиналов деталей времязадающих цепей тактового генератора для сохранения прежней частоты. Входы неиспользуемого логического элемента микросхемы К561ЛА7 (выводы 12, 13) следует соединить с общим или плюсовым проводом питания.

Таймер для вентилятора.



Устройство предназначено для автоматического выключения вентилятора через установленный промежуток времени, который составляет от одной минуты до десятков часов.

Рис. 1. Принципиальная схема таймера для управления вентилятором


Для включения вентилятора Ml следует нажать кнопку SB1. Часть выпрямленного диодным мостом VD1 напряжения с резистора R3 подается на параметрический стабилизатор R4, VD3,C2 для питания схемы таймера, а напряжение с резисторов R2 и R3 через диод VD2 заряжает конденсатор С1. Перепад напряжения при включении благодаря наличию элементов СЗ, R5, С4, R6 образует на выводе 3 интегрального счетчика DD1 импульс, который устанавливает на выводе 5 низкий уровень. Благодаря этому отпираются транзисторы VT2 и VT3, что приводит к срабатыванию реле К1, которое своими контактами К1.1 включает тиристор VS1. В результате вентилятор начинает работать, а питание схемы при отпускании кнопки SB1 не прерывается.
Микросхема К176ИЕ5 содержит генератор прямоугольных импульсов, период повторения которых определяется элементами R7, R8, С5, и 15-разрядный двоичный делитель частоты этих импульсов с выходом на вывод 5. Поэтому через определенное время на выводе 5 микросхемы появится высокий уровень, которым запрется транзистор VT1, за ним VT2, выключиться реле, разомкнётся тиристор, вентилятор остановится и будет снято питание с таймера.
При указанных на схеме параметрах элементов R7, R8, С5 генератор выдает импульсы с периодом повторения 20 мс, и после деления частоты на 21* = 16384 задержка отключения вентилятора получается примерно равной 6 мин.
В качестве электромагнитного реле К1 можно использовать РЭС9, паспорт РС4.524.029Ю0, РС4.524.029Ю1, РС4.524.029-07 или РС4.524.029-09 (прежняя нумерация этих паспортов РС4.524.200, РС4.524.201, РС4.524.209, РС4.524.213).



Рис. 2. Печатная плата таймера для управления вентилятором

Таймер для кухни

Работа устройства основана на постепенном заряде конденсатора, подключенного к входу операционного усилителя до напряжения, при котором происходит переключение состояния выхода ОУ, в свою очередь, управляющего звуковым генератором. Одно из преимуществ устройства в том, что оно не имеет выключателя питания — достаточно всего лишь нажать на один из трех переключателей, чтобы произошло включение и запуск нужного интервала отсчета.

При этом загорается светодиод, показывающий, что таймер включен и идет выдержка времени. По окончании  заданного интервала раздается постоянный звуковой сигнал. Повторное нажатие на тот же самый переключатель, отключает устройство.


Основой устройства является счетверенный операционный усилитель LM324, причем три его элемента являются отдельными таймерами, а четвертый элемент — генератором. Нажав на один из переключателей, соответствующий желаемой выдержке времени, допустим, SA1 — 5 мин, питание начинает поступать на схему, а конденсатор С1, включенный параллельно контактам переключателя, перестает быть замкнутым и начинает медленно заряжаться через резистор R1. Таким образом, в момент включения потенциал на инвертирующем входе ОУ ниже, чем на неинвертирующем, следовательно, выход ОУ имеет потенциал питающего напряжения. Инвертирующий вход звукового генератора на элементе DA1.4 через диод VD1 оказывается под высоким потенциалом, что блокирует его работу — динамик молчит.

По прошествии времени, необходимого для зарядки конденсатора С1 через резистор R1, потенциал на инвертирующем входе ОУ превысит значение потенциала на неинвертирующем. При этом на выходе ОУ сформируется низкий потенциал — диод VD1 будет закрыт и заработает звуковой генератор. С вывода 14 элемента DA1.4 сигнал, сформированный генератором, через резистор R4 и диод VD1 поступает на базу транзистор VT1, к которому подключен звукоизлучатель, раздается звуковой сигнал. Для выключения устройства необходимо повторно нажать на переключатель SA1, что отключает схему от питания и одновременно разряжает конденсатор С1 - таймер снова готов к работе.

Время отсчета таймера определяется номиналами элементов С1-СЗ и R1-R3. При указанных значениях этих деталей, мы будем иметь следующие интервалы выдержки времени: SA1 — 5 мин, SA2 — 10 мин, SA3 — 20 мин. При желании можно изменить время выдержки каждого из таймеров, увеличивая или уменьшая номиналы соответствующих резисторов и конденсаторов.

Налаживание устройства сводится к подбору конденсатора С4, определяющего тональность, и резистора R5 - громкость звучания.

Детали:

Резисторы МЛТ — 0,125. Времязадающие конденсаторы С1-СЗ с возможно меньшим током утечки, остальные К73-17. Диоды VD1-VD4 — КД521А, транзистор VT1 можно заменить на КТ817А, Б. Светодиод HL1, можно заменить на мигающий UL-506S11FD-FB, что позволит получить эффект отсчета времени. Переключатели SA1-SA3 -любые малогабаритные. В качестве звукоизлучателя подойдет небольшой динамик с сопротивлением обмотки 8 Ом, можно использовать звукоизлучатель от китайских мягких игрушек.
Питание осуществляется от батареи 6V.
Изменение питающего напряжения в пределах 4,5… 12V почти не оказывает влияния на время выдержки таймера, при этом лишь уменьшается громкость звука.




Использованные источники:

01. «Радио-дизайн» №10 2002г.

02. «РАДИО», №12-1991; №11-2001; №06-2006.

03. Радио-Конструктор №4-1999г; №3 -2000; №9-2011

04. Радиоаматор №2, 2010г.

05. http://riostat.ru/

06. http://radio-hobby.org/

07. http://web-dir.info/

08. http://texnic.ru/

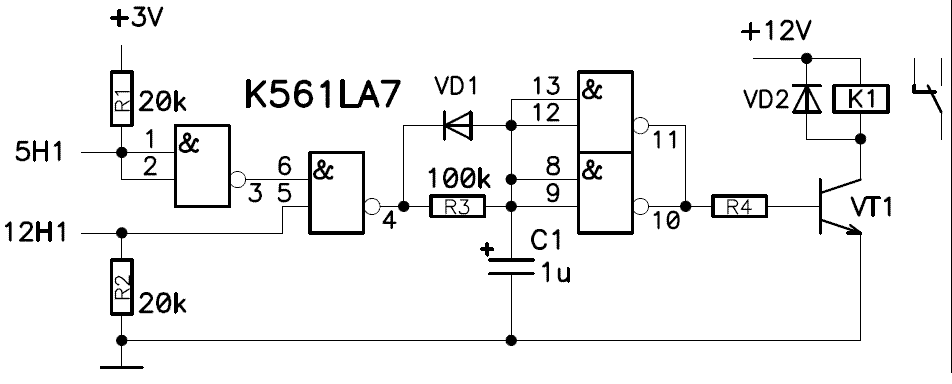

Чип к561ла7 даташит. Устройства на микросхеме К561ЛА7 ›Схемы электронных устройств. Расположение SMD-деталей на плате

Логический чип. Состоит из четырех логических элементов 2И-НЕ. Каждый из этих элементов включает четыре полевых транзистора, два n-канальных — VT1 и VT2, два p-канальных — VT3 и VT4. Два входа A и B могут иметь четыре комбинации входных сигналов. Принципиальная схема и таблица истинности одного элемента микросхемы приведены ниже.

Логика работы К561ЛА7

Рассмотрим логику элемента микросхемы … Если на оба входа элемента подать напряжение высокого уровня, то транзисторы VT1 и VT2 будут в открытом состоянии, а VT3 и VT4 в закрытом. Таким образом, выход Q будет низким. Если на любой из входов подать напряжение низкого уровня, то один из транзисторов VT1, VT2 будет закрыт, а один из VT3, VT4 открыт. Это установит на выходе Q напряжение высокого уровня. Такой же результат, разумеется, будет, если на оба входа микросхемы К561ЛА7 подать напряжение низкого уровня.Девиз логического элемента НЕ-И: ноль на любом входе дает единицу на выходе.


вход выход Q
А Б
Н Х Б
Н Б Б
Б Х Б
Б Б Х

Таблица истинности микросхемы К561ЛА7

Цоколёвка микросхемы К561ЛА7

Микросхема К561ЛА7 (или ее аналоги К1561ЛА7, К176ЛА7, CD4011) содержит четыре логических элемента 2И-НЕ (рис.1). Логика работы элемента 2И-НЕ проста — если на обоих его входах есть логические единицы, то на выходе будет ноль, а если этого нет (т.е. на одном из входов или на обоих на входе ноль), то на выходе будет единица. Микросхема К561ЛА7 КМОП логика, это значит что ее элементы выполнены на полевых транзисторах, поэтому входное сопротивление К561ЛА7 очень велико, а потребляемая мощность от источника питания очень мала (это касается и всех остальных микросхем К561 , серии К176, К1561 или CD40).

На рис. 2 представлена ​​схема простого реле времени со светодиодной индикацией. Отсчет времени начинается в момент включения питания выключателем S1. В самом начале конденсатор С1 разряжен и напряжение на нем небольшое (как логический ноль). Следовательно, на выходе D1.1 будет единица, а на выходе D1.2 — ноль. Светодиод HL2 будет гореть, а светодиод HL1 не будет гореть. Так будет продолжаться до тех пор, пока С1 не зарядится через резисторы R3 и R5 до напряжения, которое элемент D1.1 понимает как логическую единицу.В этот момент на выходе D1.1 появляется ноль, а на выходе D1.2 единица.

Кнопка S2 служит для перезапуска реле времени (при нажатии замыкает С1 и разряжает его, а при отпускании снова начинает заряжать С1). Таким образом, отсчет времени начинается с момента включения питания или с момента нажатия и отпускания кнопки S2. Светодиод HL2 указывает, что отсчет времени идет, а светодиод HL1 указывает, что отсчет времени завершен. А само время можно установить переменным резистором R3.

На вал резистора R3 можно надеть ручку с указателем и шкалой, на которой можно подписывать значения времени, измеряя их секундомером. При сопротивлениях резисторов R3 и R4 и емкости С1 как на схеме можно установить время выдержки от нескольких секунд до минуты и немного больше.

В схеме на рисунке 2 используются только два элемента микросхемы, а в ней на два больше. С их помощью можно заставить звучать реле времени в конце экспозиции.

На рис. 3 показана схема реле времени со звуком. На элементах D1 3 и D1.4 выполнен мультивибратор, вырабатывающий импульсы частотой около 1000 Гц. Эта частота зависит от сопротивления R5 и конденсатора С2. Между входом и выходом элемента D1.4 подключается пьезоэлектрический «твитер», например, от электронных часов или телефонной трубки, мультиметра. Когда мультивибратор работает, он пищит.

Вы можете управлять мультивибратором, изменяя логический уровень на выводе 12 D1.4. Когда здесь ноль мультивибратор не работает, а «зуммер» В1 молчит. Когда единица. — Б1 пищит. Этот вывод (12) подключен к выводу элемента D1.2. Поэтому «зуммер» подает звуковой сигнал при выходе из строя HL2, то есть звуковая сигнализация включается сразу после того, как реле времени отработало временной интервал.

Если у вас нет пьезоэлектрического «зуммера» вместо него можно взять, например, микродинамик от старой трубки или наушники, телефонный аппарат. Но его нужно подключить через транзисторный усилитель (рис.4), иначе можно повредить микросхему.

Однако, если нам не нужна светодиодная индикация, то опять же можно обойтись только двумя элементами. На рис. 5 представлена ​​схема реле времени, в котором имеется только звуковая сигнализация. Пока конденсатор С1 разряжен, мультивибратор заблокирован логическим нулем и «зуммер» молчит. И как только С1 зарядится до напряжения логической единицы, мультивибратор сработает, а В1 подаст звуковой сигнал. На рисунке 6 схема звукового сигнализатора подачи прерывистых звуковых сигналов… Причем тембр звука и частоту прерывания можно регулировать. Можно использовать, например, как маленькую сирену или квартирный звонок

На элементах D1 3 и D1.4 выполнен мультивибратор. генерирующие импульсы звуковой частоты, которые через усилитель на транзисторе VT5 подаются на динамик В1. Тон звука зависит от частоты этих импульсов, и их частотой можно управлять переменным резистором R4.

Второй мультивибратор на элементах D1.1 и D1.2 служат для прерывания звука. Он генерирует импульсы гораздо более низкой частоты. Эти импульсы поступают на вывод 12 D1 3. Когда здесь логический ноль мультивибратора D1.3-D1.4 выключен, динамик молчит, а когда единица — звук. Это создает прерывистый звук, тон которого можно регулировать резистором R4, а частоту прерывания — резистором R2. Громкость звука сильно зависит от динамика. А динамик может быть практически любым (например, динамик от радиоприемника, телефона, радиоточки или даже акустической системы от музыкального центра).

На основе этой сирены можно сделать охранную сигнализацию, которая будет включаться каждый раз, когда кто-то открывает дверь в вашу комнату (рис. 7).

Простые радиосхемы для начинающих

В данной статье мы рассмотрим несколько простых электронных устройств на базе логических микросхем К561ЛА7 и К176ЛА7. В принципе, эти микросхемы практически одинаковы и имеют одинаковое назначение. Несмотря на небольшую разницу в некоторых параметрах, они практически взаимозаменяемы.

Кратко о микросхеме К561ЛА7

Микросхемы

К561ЛА7 и К176ЛА7 представляют собой четыре элемента 2И-НЕ. Конструктивно они выполнены в черном пластиковом корпусе с 14 контактами. Первый вывод микросхемы помечен меткой (так называемый ключ) на корпусе. Это может быть как точка, так и выемка. Внешний вид микросхем и цоколевка показаны на рисунках.

Питание микросхем 9 Вольт, напряжение питания подается на выводы: вывод 7 — «общий», вывод 14 — «+».
При установке микросхем необходимо быть осторожным с цоколевкой — случайно установив микросхему «наизнанку» выведет ее из строя. Микросхемы желательно паять паяльником мощностью не более 25 Вт.

Напомним, что эти микросхемы получили название «логических» потому, что имеют всего два состояния — либо «логический ноль», либо «логическая единица». При этом при уровне «единица» подразумевается напряжение, близкое к напряжению питания. Следовательно, при снижении напряжения питания самой микросхемы уровень «Логической единицы» будет меньше.
Проведем небольшой эксперимент (рис. 3)

Для начала превратим элемент микросхемы 2И-НЕ просто в НЕ, подключив для этого входы. К выходу микросхемы подключим светодиод, а на вход будем подавать напряжение через переменный резистор, при этом контролируя напряжение. Чтобы светодиод загорелся, необходимо получить на выходе микросхемы (это вывод 3) напряжение, равное логической «1». Контролировать напряжение можно с помощью любого мультиметра, включив его в режиме измерения постоянного напряжения (на схеме это PA1).
А вот с питанием немного поиграемся — сначала подключаем одну батарейку на 4,5 Вольта. Поскольку микросхема является инвертором, то для того, чтобы на выходе микросхемы получить «1», необходимо, наоборот, подать на вход микросхемы логический «0». Поэтому начнем наш эксперимент с логической «1» — то есть ползунок резистора должен находиться в верхнем положении. Вращая ползунок переменного резистора, дождитесь, пока загорится светодиод. Напряжение на движке переменного резистора, а значит и на входе микросхемы, будет около 2.5 вольт.
Если подключить вторую батарею, то мы получим уже 9 Вольт, а наш светодиод в этом случае загорится при входном напряжении около 4 Вольт.

Тут, кстати, необходимо дать небольшое уточнение.: Вполне возможно, что ваш эксперимент может иметь отличные от приведенных выше результаты. В этом нет ничего удивительного: в первых двух абсолютно одинаковых микросхем не существует и их параметры будут различаться в любом случае, во-вторых, логическая микросхема может распознавать любое уменьшение входного сигнала как логический «0», а в нашем случае входное напряжение мы уменьшили в два раза, и в третьих в этом эксперименте пытаемся заставить работать цифровую микросхему в аналоговом режиме (т.е. управляющий сигнал проходит у нас плавно) а микросхема в свою очередь работает как надо — по факту достигнув определенного порога, он мгновенно сбрасывает логическое состояние.Но этот самый порог может отличаться для разных микросхем.
Однако цель нашего эксперимента была проста — нам нужно было доказать, что логические уровни напрямую зависят от напряжения питания.
Еще один нюанс: это возможно только с микросхемами серии КМОП, которые не очень критичны к напряжению питания. С микросхемами серии ТТЛ дело обстоит иначе — их мощность играет огромную роль и при эксплуатации допускается отклонение не более 5%

Итак, краткое знакомство закончилось, переходим к практике…

Простое реле времени

Схема устройства представлена ​​на рисунке 4. Элемент микросхемы включен здесь так же, как и в эксперименте выше: входы закрыты. Пока кнопка S1 разомкнута, конденсатор С1 находится в заряженном состоянии и ток через него не протекает. Однако вход микросхемы также соединен с «общим» проводом (через резистор R1) и поэтому на входе микросхемы будет присутствовать логический «0».Так как элемент микросхемы является инвертором, значит на выходе микросхемы будет получена логическая «1» и будет гореть светодиод.
Закрываем кнопку. На входе микросхемы появится логическая «1» и, следовательно, на выходе будет «0», светодиод погаснет. А вот при замыкании кнопки конденсатор С1 мгновенно разрядится. А это значит, что после того, как мы отпустим кнопку в конденсаторе, начнется процесс заряда и пока он продолжается, через него будет протекать электричество поддерживая уровень логической «1» на входе микросхемы.То есть получается, что светодиод не загорается, пока не зарядится конденсатор С1. Время заряда конденсатора можно изменить подбором емкости конденсатора или изменением сопротивления резистора R1.

Схема вторая

На первый взгляд почти такой же, как и предыдущий, но кнопка с времязадающим конденсатором включается немного иначе. И работать он тоже будет немного по-другому — в режиме ожидания светодиод не горит, при замыкании кнопки светодиод загорается сразу, и гаснет с задержкой.

Простая мигалка

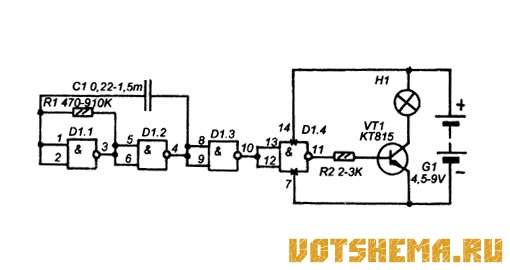

Если включить микросхему так, как показано на рисунке, то мы получим генератор световых импульсов. По сути, это простейший мультивибратор, принцип работы которого подробно описан на этой странице.
Частота импульсов регулируется резистором R1 (можно даже поставить переменный) и конденсатором С1.

Управляемая мигалка

Немного изменим схему мигалки (которая была выше на рисунке 6), введя схему от уже знакомого нам реле времени — кнопка S1 и конденсатор С2.

Что получаем: при замыкании кнопки S1 на входе элемента D1.1 будет логический «0». Это элемент 2И-НЕ и поэтому неважно, что происходит на втором входе, на выходе в любом случае будет «1».
Эта самая «1» пойдет на вход второго элемента (который D1.2) и поэтому логический «0» будет прочно сидеть на выходе этого элемента. А если так, то светодиод загорится и будет гореть постоянно.
Как только мы отпускаем кнопку S1, начинается зарядка конденсатора С2.Во время заряда через него будет протекать ток, поддерживая уровень логического «0» на выводе 2 микросхемы. Как только конденсатор зарядится, ток через него прекратится, мультивибратор начнет работать в штатном режиме — светодиод начнет мигать.
На следующей схеме также введена та же цепочка, но включается она по-другому: при нажатии на кнопку светодиод начнет мигать, а через некоторое время загорится постоянно.

Простая пищалка

Ничего особо необычного в этой схеме нет: все мы знаем, что если к выходу мультивибратора подключить динамик или наушники, то он начнет издавать прерывистые звуки.На низких частотах это будет просто «тик», а на более высоких — писк.
Для эксперимента больший интерес представляет показанная ниже схема:

Вот, опять знакомое реле времени — замыкаем кнопку S1, размыкаем и через некоторое время прибор начинает пищать.

Схема простого и доступного металлоискателя на микросхеме К561ЛА7, она же CD4011BE. Собрать этот металлоискатель своими руками сможет даже начинающий радиолюбитель, но, несмотря на вместительность схемы, характеристики у него неплохие.Питается металлоискатель от обычной короны, заряда которой хватит надолго, так как энергопотребление не большое.

Металлоискатель собран всего на одной микросхеме К561ЛА7 (CD4011BE), которая достаточно распространена и доступна по цене. Для настройки нужен осциллограф или частотомер, но если правильно собрать схему, то эти приборы вообще не понадобятся.

Цепь металлоискателя

Чувствительность металлодетектора

Что касается чувствительности, то она достаточно неплоха для такого простого устройства, например, металлическую банку консервов он видит на расстоянии до 20 см.Монета номиналом 5 рублей, до 8 см. тему, тем сильнее тон. Если объект имеет большую площадь, скажем, как люк или кастрюля, то глубина обнаружения увеличивается.

Компоненты металлоискателя

  • Транзисторы можно использовать любые низкочастотные маломощные, например на КТ315, КТ312, КТ3102 или их зарубежные аналоги ВС546, ВС945, 2SC639, 2SC1815
  • Микросхема, соответственно К561ЛА7, можно заменить на аналог CD4011ВЕ или К561ЛЕ5
  • Маломощные диоды типа кд522Б, кд105, кд106 или аналоги: в4148, в4001 и им подобные.
  • Конденсаторы 1000 пФ, 22 нФ и 300 пФ должны быть керамическими, а лучше слюдяными, если таковые имеются.
  • Резистор переменный 20 кОм, нужно брать с выключателем или выключателем отдельно.
  • Медная проволока для катушки, подходит для ПЭЛ или ПЭВ диаметром 0,5-0,7 мм
  • Наушники обычные, низкоомные.
  • Батарейка 9 вольт, заводная головка в порядке.

Немного информации:

Плату металлоискателя можно поместить в пластиковый корпус от автоматов, как это сделать можно прочитать в этой статье: .В данном случае использовалась распределительная коробка))

Если не перепутать номиналы деталей, если правильно спаять схему и но по инструкции намотать катушку, то металлоискатель заработает сразу без особых настроек.

Если при первом включении металлоискателя при регулировке регулятора ЧАСТОТА в наушниках не слышен писк и изменение частоты, то необходимо последовательно с регулятором подобрать резистор номиналом 10 кОм и/или конденсатор в этом генераторе (300 пФ).Таким образом, мы делаем частоты опорного и поискового генераторов одинаковыми.

При возбуждении генератора, появлении свиста, шипения или искажений припаять конденсатор 1000пФ (1нф) от шестого вывода микросхемы к корпусу, как показано на схеме.

С помощью осциллографа или частотомера посмотреть частоты сигналов на выводах 5 и 6 микросхемы К561ЛА7. Добейтесь их равенства, используя указанный выше метод настройки. Рабочая частота генераторов может составлять от 80 до 200 кГц.

Защитный диод (любой маломощный) нужен для защиты микросхемы, если например не правильно подключить аккумулятор, а такое бывает довольно часто.))

Катушка металлоискателя

Катушка намотана проводом ПЭЛ или ПЭВ 0,5-0,7 мм на обод, диаметр которого может быть от 15 до 25 см и содержит 100 витков. Чем меньше диаметр катушки, тем ниже чувствительность, но выше избирательность мелких объектов. Если вы собираетесь использовать металлоискатель для поиска черного металла, лучше сделать катушку большего диаметра.

Катушка может содержать от 80 до 120 витков, после намотки ее необходимо плотно обмотать изолентой как показано на схеме ниже.

Теперь нужно намотать по верху изоленты тонкую фольгу, подойдет пищевая или от шоколада. Не нужно заворачивать его полностью, а оставить пару сантиметров, как показано ниже. Обратите внимание, что фольга намотана аккуратно, лучше нарезать прямые полоски шириной 2 сантиметра и обмотать катушку, как изолентой.

Теперь еще раз плотно обмотайте катушку изолентой.

Катушка готова, теперь можно закрепить ее на диэлектрическом каркасе, сделать стержень и собрать все до кучи. Стержень можно спаять из полипропиленовых труб и фитингов диаметром 20 мм.

Для подключения катушки к цепи подойдет двойной экранированный провод (экран к корпусу), например, тот, что соединяет телевизор с DVD-проигрывателем (аудио-видео).

Как должен работать металлоискатель

При включении с помощью регулятора «частоты» ставим низкочастотный гул в наушниках, при приближении к металлу частота меняется.

Второй вариант, чтобы гул в ушах «не стоял», это поставить ноль биений, т.е. совместить две частоты. Потом в наушниках будет тишина, но как только подносим катушку к металлу, меняется частота поискового генератора и в наушниках появляется писк.Чем ближе к металлу, тем выше частота в наушниках. Но чувствительность при этом методе не велика. Прибор будет реагировать только при сильной расстройке генераторов, например, при поднесении к крышке банки.

Расположение деталей DIP на плате.

Расположение SMD-деталей на плате.

Плата металлоискателя в сборе

портативных зарядных устройств для телефонов своими руками.Беспроводная зарядка для телефона своими руками. Из чего состоит стандартное зарядное устройство

Зарядное устройство для мобильного телефона стало одной из самых необходимых технологических мелочей в нашей жизни. Ведь без него наш мобильный телефон будет просто безжизненной коробкой. А вот когда он сломался, телефон сел, а вы ждете важного звонка, придется экспериментировать и пробовать делать зарядку самостоятельно.

Первая конструкция зарядного устройства предполагает использование разъема USB на компьютере или адаптера питания, подключаемого к розетке.Итак, для начала вам понадобится старая флешка, от которой нужно достать заглушку, только будьте осторожны, не сломайте на ней плату. Далее берем кусок двухжильного кабеля, зачищаем контакты с одной стороны и начинаем греть паяльником. Теперь изучим схему, которая была спаяна вместе со штекером. На нем вы увидите четыре контакта, центральные отвечают за передачу данных с компьютера на микросхемы памяти флешки, они нас не интересуют. А вот боковые отвечают за питание, и к ним нужно аккуратно припаять подготовленный нами кабель.Только для улучшения пайки не используйте кислоту, так как контакты довольно нежные и через некоторое время могут испортиться.


Со второй стороны припаиваем штекер от старой зарядки, причем один из проводов должен быть изолирован: если они вдруг соприкоснутся при сборке, короткого замыкания, из-за которого телефон может сгореть, не произойдет. Затем прозвоните конструкцию тестером, один щуп присоедините к штекеру зарядки, а второй поднесите по очереди к каждому контакту на USB. Теперь обмотайте оба конца изолентой и можно заряжать телефон.


А если вы турист или просто проводите много времени в дороге, можно сделать портативное зарядное устройство. Конечно, по характеристикам он будет уступать покупному аналогу, но обойдется вам в разы дешевле. Для изготовления такого устройства вам понадобятся четыре батарейки типа АА, изолента, резистор на два Ома, вилка с кабелем от старой телефонной зарядки.


Далее соедините все батарейки последовательно вместе, то есть плюс должен касаться минуса, затем обмотайте изолентой, чтобы держалась импровизированная «батарейка», а для удобства соединения можно использовать пластмассовую коробка.Теперь нужно протестировать эту конструкцию на наличие тока, для этого возьмите два проводка, один подключите к плюсу, а второй к минусу, и попробуйте на языке. Вы должны ощутить легкое покалывание, как будто облизываете контакты кроновой батарейки. Если все получилось, берем резистор на два Ома и припаиваем его к плюсу нашего блока питания.


Тогда нужно разобраться с кабелем от оригинальной зарядки. Внутри видно два идущих, и их надо припаять плюсом к свободному концу резистора, а вторым к минусу аккумулятора.Все, можно уже заряжать телефон, но сначала понаблюдайте за процессом зарядки в течение нескольких минут, если эта конструкция быстро нагревается, значит вы перепутали полярность в проводке кабеля, и их нужно поменять местами.


Конечно, эти варианты подходят только для простых телефонов типа Nokia, так как для iPhone, новых моделей Samsung и им подобных зарядка гораздо сложнее по конструкции.

Давно пользуюсь коммуникаторами, очень удобная вещь все в одном — блокнот, калькулятор, фонарик, видео и фото камера, интернет, видео и мп3 плеер, навигатор, сейф (для информации), радио, игровая приставка , и еще куча всего.Супер гаджет — о чем еще можно мечтать? И вот что я вам скажу, про маленький ядерный реактор вместо батареи! Но на данный момент мы обламываемся, и нас радует литий-ионный аккумулятор которого при хорошей нагрузке устройства хватает на 3 часа. Выход есть: убираем яркость телефона на минимум, вырубаем интернет, удаляем живые обои, переходим в режим «в самолете», включаем только для звонка, а потом телефон (как заявляет производитель) хватает на двое суток.В общем, это не вариант, и я серьезно увлекся альтернативными источниками питания, речь пойдет о дополнительном аккумуляторе для вашего гаджета или «Вампира»

.

Начнем с самого основного, это аккумуляторы, я поставил две банки li-ion купленных в радиотоварах во Владивостоке, когда был там в отпуске, купить можно в принципе любые и в любых количествах (в разумных пределах) подходит по размеру, главное больше жадности, ох, вместительности. Увеличиваем емкость за счет запараллеливания банок.Можно только запараллелить одинаковые аккумуляторы, ВСЕГДА балансируя их друг с другом — подключаем минусы (как правило это корпус банки, а плюсы подключаем резистором 30 Ом.
Меряем напряжение на выводы резистора вольтметром.Ждем, бывает сутки,одинаковые значения бывают сразу.Как только станет меньше ста милливольт,можно подключать напрямую,без резистора.Мы спаиваем их между собой и концы припаиваем к контроллеру (его можно достать от любого старого аккумулятора сотового телефона) Так у нас получился аккумулятор большой емкости.
РАБОТАЯ С ГОЛЫМИ БАНКАМИ БЕЗ КОНТРОЛЛЕРА МЫ НЕ ПУТАЕМ ПОЛЯРНОСТЬ И НИ В КОЕМ СЛУЧАЕ НЕ ДЕЛАЕМ КОРОТКОЕ ЗАМЫКАНИЕ!

Откладываем в сторонку и чешем репу чем его заряжать, то сейчас конечно зарядка от мобилки. Они есть везде и всегда, и у большинства из них есть USB-розетка.

Можно напрямую припаять провода к аккумулятору и usb папе и воткнуть в зарядное, они обычно идут 5В 1А. Но так скучно и неинтересно, решил сделать индикатор заряда.Включили красный светодиод в зарядке, батарея зарядилась, загорелся зеленый, отключили от зарядки, оба погасли.

Транзисторы с маркировкой t06 — p-n-p PMBS3906, 100мА 40В, дополняющие PMBS3904. Выпал из старой материнской платы.

Резисторы R1 и R2 с маркировкой 471 — 470 Ом Получены из старых контроллеров для клеточной батареи

Резистор R3 можно поставить номиналом 1,5 Ом, но я такого не нашел, поставил два параллельно по 1 Ом и тот оказался 0.5 Ом. Я поставил два, потому что боялся, что они будут сильно греться при токе заряда около 0,5А. Маркировка 1R00 была обнаружена на схеме жесткого диска от ноутбука.

Диод с маркировкой SS14 Описание: Диод, Шоттки, 1 А, 40 В У меня завалялся, не знаю откуда, но если есть железо с SMD частями, то без проблем найдете на нем что-то подобное.

Светодиоды купил самые обычные SMD 3V красный и зеленый, но вполне достаточно и в избытке можно выпаять из плат от сотовых телефонов.

Собрал схему из того, что было более менее похоже на резисторы R1 и R2 можно поставить на 330 Ом

Большое спасибо хотелось бы передать Форуму Электроники cxem.net … Тема развития индикатора, общими усилиями и особенно участником Kival. Может кому пригодится для общего развития.

Детали были смонтированы на куске медной печатной платы, вырезанном из платы.

Далее монтируем это маленькое чудесное устройство на usb «папу» я выдернул из старого дата кабеля

Втыкаем в ЗУ и проверяем работоспособность

Без нагрузки горят оба светодиода, под нагрузкой зеленый гаснет.
Короче принцип очень простой — при зарядке аккумулятора ток течет по цепи и не дает светиться зеленому светодиоду, как только контроллер отрабатывает что аккумулятор заряжен и больше в него не влезает , цепь размыкается, ток перестает идти и загорается зеленый как только диод вытащен из зарядки D3 не дает току от аккумулятора идти на индикатор и оба гаснут.

Ну вроде с индикатором и зарядкой определились, теперь надо придумать как будем питать телефон от аккумулятора, ведь выход у нас от 3.7в на 4.2в, а для зарядки сотового щас не меньше 5в, а для нокии и того больше. Тут нужен повышающий преобразователь DC-DC Вот и пропускаю, не буду рисовать схемы и распинаться по этому поводу так как интернет кишит этим материалом, а у меня в городе нет магазина радиодеталей и поэтому я не заморочился с перепайкой этого элемента, но по глупости (или хитрости) заказал из интернета . Можно еще китайскую зарядку купить от одного аккумулятора и оттуда ковырять, но лично я сомневаюсь в ее надежности, но будем заряжать, не для халям бали, а для дорогих коммуникаторов.

Казалось бы все есть и осталось только все соединить проводами, но при эксплуатации аппарата были некоторые неудобства, вот мой аппарат лежит как кусок пластмассы и не понятно есть ли заряд в он или он пустой? А литий-ионные аккумуляторы не любят разряжаться. Захотелось вольтметр, небольшой компактный вольтметр, так как прибор был собран и место для него изначально не заложено. начались поиски схем, рецептов и готовых агрегатов.И вот случайно — захожу в магазин мобильных аксессуаров и вижу чудо китайской летной инженерной мысли.


Да-да, лягушка с ЖК экраном стоит 150 руб.
Подобрал быстро 🙂 как оказалось схема вольтметра выполнена отдельно, от импульсного трансформатора и очень легко выпаивается. Самое главное помнить как паивался экран и куда паять провода питания (кстати как оказалось полярность значения не имеет) Так как моя память давно расслаблена цифровыми технологиями, то решил (так как не забыть надо сфоткать)


После всех манипуляций получаем вольтметр на 4 деления С такими характеристиками 4 деления 4.14В/3 бара 4.04В/2 бара 3.94В/1 бар 3.84В/ далее остается пустая батарея пока контроллер батареи не отключит питание, это примерно 3, 4 — 3.6В
Так как вольтметр тоже потребляет некоторое количество дорогое нам электричество, подключаем через кнопку. Нажал посмотрел выпустил!

Далее ищем подходящий ящик, куда можно сложить все нажитое непосильным трудом, сваренное потом и кровью. В неравном бою я отбил коробку с тенями у жены (тени и зеркало вернули) и положил туда все.

Паяем по схеме

Разъёмы USB разместил на полоске жести, чтобы увеличить площадь при склейке. Аккумулятор приклеиваем на двухсторонний скотч, кнопка на супер клей, разъемы USB припаиваются (как было сказано выше) припаиваются к жести, которая в свою очередь приклеивается на супер клей, вырезаем прямоугольное отверстие под ЖК экран, устанавливайте и подгоняйте аккуратно — стекло очень хрупкое. Сидим на термоклее.

Ну вот собственно и все! Дорабатываем на свой вкус и пользуемся устройством!

Мы расскажем, как сделать беспроводную зарядку для телефона своими руками или купить уже готовую.

Цепь передачи имеет две полуобмотки, соединенные со средней точкой.
Средняя точка проходит через дроссель к положительному источнику питания. К плюсу питания также подключаются ограничительные резисторы, которые идут на базы транзисторов. Диод проходит от базы одного транзистора к коллектору противоположного транзистора. То же самое и со вторым диодом.

Коллектор подходит к концам обмотки. Для постройки своими руками есть вариант без средней точки.Для этого нужно взять два дросселя, запараллелить один из выводов каждого дросселя и подключить к плюсу блока питания. Опустите свободные выводы к коллекторам каждого из транзисторов. Такой вариант тоже можно собрать своими руками, но элементы будут очень горячими.

Мощность зависит от используемых элементов. Устройство, выполненное по этой схеме, можно сделать как слабее, так и сильнее. Сконструировать беспроводную зарядку своими руками на 2 ампера по этой схеме в ваших силах.

Катушка своими руками

Сначала наматываем контур своими руками. Это не должно быть очень аккуратно. Можно использовать кусок пластика диаметром 5-10 см или пальцы.

Берем один длинный провод. Сложите его пополам. Выпрямляем.

Наматываем 5 витков на пальцы или пластик.

Теперь крепим сами витки по всей окружности клеем или скотчем.

У нас осталось три подсказки. Один со складкой. Отрежьте эту складку.Теперь у нас есть 4 подсказки. Мы их чистим.

Нам нужно будет соединить либо конец первой обмотки с началом второй, либо начало первой обмотки с концом второй. Чтобы проверить, к чему подключать, воспользуемся мультиметром.

Переводим мультиметр в режим проверки диодов. К каждому наконечнику подключаем мультиметр одновременно с обоих концов. Мы видим, что при подключении к одному концу мультиметр реагирует, а при подключении к другому — нет.Эти кончики должны быть с разных сторон. Мы должны скрутить их вместе и спаять. Это середина. Остальные концы — это две коллекторные обмотки, которые идут на транзисторы. Теперь мы готовы собрать упражнения своими руками.

Собираем все своими руками

Чтобы собрать прибор своими руками, берем припой, паяльник и доску. Сначала припаиваем два транзистора.

После этого впаиваем диоды.

К ним — резисторы.Один наконечник к диодам, другой к плате.

Теперь припаиваем контур своими руками. Мы ранили его раньше. Теперь нужно залудить две его обмотки и подключить к схеме.

Ресивер

Как правило, ресивер беспроводной зарядки своими руками делать не решаются, так как тут уже нужно лезть в телефон. Достаточно грубый отдельный приемник можно сделать вручную, чтобы проверить, работает ли передатчик. В самодельном приемнике желательно использовать и диод УФ.

Конденсатор емкостью 47-100 мкФ. Рабочее напряжение 25 вольт. Второй конденсатор можно использовать на 10-16 вольт. Емкость — 47 мкФ. Петля у самодельного приемника тоже 10 витков. Диаметр проволоки — 0,75 мм.

Письменные инструкции труднее понять, чем следовать показанным шагам. Прилагаем видео о том, как сделать беспроводную зарядку для телефона своими руками.

Обзор готовых устройств для тех, кто не хочет собирать их своими руками

Сделать зарядку для телефона своими руками не так уж и сложно, но мало кто захочет с этим возиться.Его гораздо проще купить, чем соорудить своими руками, если есть возможность и нет особого желания что-то мастерить. Для той категории пользователей, которые не захотели строить все своими руками, предлагаем обзор популярных беспроводных зарядок.

Беспроводная зарядная панель RAVPower
Аккумулятор этого устройства имеет емкость 5000 мАч, что позволяет одновременно заряжать два смартфона. Но они должны поддерживать стандарт Qi.

Беспроводное зарядное устройство Anker PowerPort Qi Wireless Charging Pad
Имеет датчик температуры для контроля перегрева, защиту от перезарядки.Когда это зарядное устройство не используется, оно переходит в спящий режим. Это стоит около 17 долларов.

Woodpuck FAST Edition Bamboo Qi Wireless Charging Pad
Это зарядное устройство более мощное и более стильное. Он сделан из бамбука, что само по себе является большим преимуществом. При этом он заряжает телефон на 40% быстрее. Цена около 40 долларов.

Samsung Fast Charge Qi Wireless Charging Pad
В этом варианте есть поддержка быстрой зарядки, но и стоит он около 50 долларов. Естественно, это лучший вариант для тех же смартфонов и планшетов от Samsung, если вы хотите потратить на зарядку не более часа.

Tylt Vü
Это зарядное устройство для беспроводного телефона отличается от других своей необычной формой, из-за которой телефон заряжается в необычном положении. Выглядит как обычная стойка. Телефон или планшет кладутся на него в полунаклонном положении, поэтому пользоваться ими во время зарядки становится намного удобнее.

Nokia DT-903
Зарядное устройство для телефона от Nokia имеет подсветку, которая меняет цвет, подстраиваясь под корпус. Специально для родной Nokia Lumia есть встроенный индикатор пропущенных звонков и СМС.

Льготы


Предыдущее преимущество используется для оснащения общественных объектов зарядными устройствами для телефонов. То есть вскоре вам не придется везде носить с собой зарядное устройство и искать кафе с розетками (столики рядом с которыми, как правило, всегда заняты; и надолго). Но теперь вам придется искать кафе с беспроводными зарядными устройствами. Который, вероятно, тоже будет занят. Такова жизнь…

Если ваш смартфон не очень новый, некоторые детали в гнезде могут износиться.Из-за этого тоже могут возникнуть проблемы: контакты просто не будут плотно соприкасаться друг с другом.

недостатки

Минимальная стоимость такой зарядки около 700 руб. Совсем недорого, можно сказать. Но имейте в виду, что скорость намного ниже, чем у стандартной модели. За высокую скорость приходится доплачивать. В результате одно зарядное устройство для беспроводного телефона будет стоить не менее 2500.

Помимо того, что они менее энергоэффективны, некоторые из них просто уходят в виде тепла.

Однако этот способ подходит не для всех телефонов. Те же айфоны, например, нуждаются в дополнительном устройстве.

FAQ

Выше мы рассказали как сделать самому и какой лучше купить. Теперь осталось уточнить некоторые моменты. Эта технология достаточно новая, поэтому не все знают, что это такое и как пользоваться беспроводной зарядкой. Здесь мы отвечаем на самые популярные вопросы.

Как называется зарядное устройство для беспроводного телефона?

Беспроводная зарядка — это, конечно, имя для масс.Мало кто знает название беспроводного зарядного устройства для телефона. И его имя: индукционная катушка стандарта Qi. Название отражает принцип его работы. В зарядных устройствах для телефонов этого типа ставится передатчик индукционного тока, который заряжает телефон. И маленькое слово Ци тоже имеет свою историю, очень древнюю — это энергия Ци, как пишется на латыни. Концепция взята из традиционной китайской медицины.

Как работает беспроводная зарядка?

Основным принципом беспроводной зарядки телефона является магнитная индукция.Электрический ток создает в зарядном устройстве магнитное поле, которое передает напряжение на аккумулятор в телефоне или планшете. Консорциум Wireless E/M Energy разработал собственный стандарт Qi специально для таких устройств, по которому можно оценивать устройства вне зависимости от производителя. Стандарт определяет мощность тока, подаваемого на катушку — 5 Вт.

Как работает беспроводная зарядка? Магнитное поле действует на расстоянии 4 см. Начинает формироваться при подаче сигнала — в зоне действия появилось совместимое устройство.Чаще всего этот сигнал подает сам смартфон. В этом им помогает функция NFC. Расшифровывается как Near Field Communication — связь ближнего поля. Под действием напряжения этого поля во встроенной в телефон катушке возникает ток, который подается на аккумулятор.

Какие телефоны поддерживают беспроводную зарядку?

В предыдущем пункте мы описали принцип беспроводной зарядки телефона. Прочитав его, мы понимаем, что по стандарту Qi беспроводная зарядка будет работать, если в смартфон встроен ресивер-приемник.Этот приемник сможет получать энергию от магнитного поля, которое создается в катушке зарядного устройства. Какие телефоны поддерживают беспроводную зарядку? Почти все современные смартфоны и планшеты созданы с учетом этой технологии. Это такие компании, как Yota, Sony, Nokia, Samsung, Kyosera, Motorola, LG, Asus, Google, HTC и Blackerry.

Как узнать, поддерживает ли мой телефон беспроводную зарядку?

Как узнать, поддерживает ли ваш телефон беспроводную зарядку? Это зависит от конкретной модели.Например, Samsung Galaxy Note Edge поддерживает, а Sasung Galaxy Note 3 — нет. Вы можете спросить у продавца-консультанта или посмотреть на сайте Консорциума. На этой странице есть форма. Введя название бренда в строку Brand name и название телефона в строку Product name, вы узнаете, есть ваше устройство в списке или нет. Если нет, не волнуйтесь. Для тех моделей, которые не оснащены требуемой техникой, выпускаются специальные переходники. И купить их будет не лишним, ведь беспроводные зарядные устройства постепенно появляются в общественных местах вроде кофеен или аэропортов.Их даже собираются встроить в икеевскую мебель.

Как заряжать беспроводную зарядку

Как заряжать беспроводную зарядку? Как ни парадоксально, это нужно делать с помощью проволоки. Если напряжение на телефон подается по воздуху, то в само зарядное устройство ток поступает стандартным образом. Сначала собираем адаптер питания и подключаем его к устройству. Затем подключаем адаптер к розетке. Некоторые модели имеют кабели micro-USB, которые позволяют заряжать их, например, от ноутбуков.

Как подключить и зарядить телефон с помощью беспроводной зарядки

Как подключить и зарядить телефон с помощью беспроводной зарядки? Проще простого. Подключив устройство к источнику питания, нужно положить его на ровную поверхность, а сверху положить телефон. Его нужно расположить так, чтобы батарея попала в зону действия, то есть на середину спины.

Здравствуйте, дорогие друзья!

Сегодня я расскажу вам, как сделать своими руками «Портативное USB зарядное устройство».

Для этого нам нужно:

1. Автомобильное USB зарядное устройство в прикуриватель.

2. Четыре провода.

3. Небольшой выключатель. Я взял его из старой настольной лампы. Но это оказалось не практично и я заменил его выключателем от лампы.

4. Три аккумуляторные батареи «Крона».

5. Коробка кофе «Форт» или что-то другое. Вам понадобится железо или пластик.

6. Клеевой пистолет.

И так: Берем нашу автомобильную USB зарядку в прикуриватель, разбираем ее, вынимаем плату.Это самая важная часть нашего портативного зарядного устройства. На одной стороне этой доски вы увидите пружину и небольшой кусок железной пластины. Пружина посередине всегда плюс, а железная пластина сбоку всегда минус. Пружину можно просто припаять к плате или к проводке и проводку к плате. То же самое и с этой железякой сбоку.. Если пружина припаяна к плате, то берем аккуратно и отпаиваем и на ее место припаиваем проводки. Потом то же самое с этой железякой.Если пружина припаяна к проводке, то пружину просто отпаиваем от проводки. То же самое и с этой железякой. Припаяв проводки к плате, откладываем пока в сторону. Приступаем к изготовлению клеммы, которая нам понадобится для подключения аккумулятора. Готовую клему можно снять со старых детских игрушек или с чего угодно, куда приманили батарейку «Крон». Или вы можете сделать это самостоятельно. Для этого берём одну батарейку Крона, снимаем с неё клумбу, переворачиваем, берём флюс для пайки, ватной палочкой мажем и обезжириваем контакты.Затем берем провода и припаиваем их к контактам. После пайки возьмите клеевой пистолет и нанесите клей на место пайки проводов. Таким образом, мы просто делаем изоляцию. Затем берем наш зажим и подключаем к нему аккумулятор. Делаем это для того, чтобы убедиться, где у нас плюс, а где минус. Когда убедились где плюс а где минус берем нашу плату к которой припаяли провода вместо пружинки с железякой, и скручиваем провода минус и минус и тщательно изолируем изолентой провода которые скрутили.А плюс поставим через выключатель. Для этого берем наш переключатель в нем два контакта к одному припаиваем проводок который идет от нашей платы а к другому припаиваем проводок который идет от клеммы. Наше зарядное устройство почти готово. Остается только поместить все это в корпус.
Для этого берем нашу коробку, в моем случае это коробка «Аптечка АРМ» для ремонта пневматических шин.. Делаем отверстие под USB.
Затем делаем отверстие для нашего переключателя.

Теперь займемся внутренностями.А это наша плата, переключатель и клемма. И устанавливаем все это внутрь коробки. Прикрепляем плату к дну коробки с помощью клеевого пистолета, так же, как и наш выключатель. Его также прикрепляем к коробке с помощью клеевого пистолета.
Теперь подключаем наш аккумулятор, закрываем бокс. Подключаем телефон, включаем зарядку и наш телефон заряжается. P.S Входное питание автомобильных USB зарядок в прикуриватель всего 12В, поэтому ни в коем случае не подключайте его к источникам питания свыше 12В, в таком случае он просто сгорит.Мощность аккумулятора «Крон», который я использовал для этого портативного зарядного устройства, всего 9В, чего вполне достаточно для зарядки телефона, айфона, фотоаппарата, планшета и т.д. примерно 2-3 раза в зависимости от емкости вашего аккумулятора.. после чего придется менять батарею. У меня в телефоне батарея емкостью 3000 мАч, поэтому батареи «Крон» хватает для поддержания заряда аккумулятора и не заряжать его полностью. Поэтому я заменил аккумулятор Крона на аккумулятор на 12В, которого достаточно для зарядки телефона. Для этого просто делаем 2 зажима из батареек Крона, один из них припаиваем к аккумулятору и все просто подключаем к нашему портативному зарядному устройству.Но чтобы не покупать каждый раз новый аккумулятор, я бы посоветовал вам купить зарядное устройство «Крон» и когда один аккумулятор сядет, вы поставите его на зарядку, а другой поставите в свое портативное зарядное устройство. Или можно сделать зарядное устройство для аккумуляторов Крона своими руками. Но? Об этом я расскажу в следующем выпуске. Всем пока. Если у вас есть какие-либо вопросы, пожалуйста, пишите на мой почтовый ящик.

Пролог

Идея создания этой конструкции натолкнула на мысль о полете на самолете Airbus A380, в котором под подлокотником каждого кресла имеется USB-разъем для питания USB-совместимых устройств.Но, эта роскошь есть далеко не во всех самолетах, а тем более в поездах и автобусах ее не встретишь. А я давно мечтал пересмотреть сериал «Друзья» от начала и до конца. Так почему бы не убить двух зайцев одним выстрелом — посмотрите сериал и скрасьте время путешествия.

Дополнительным стимулом для создания этого устройства стало открытие.


Техническое задание

Портативное зарядное устройство (ЗУ) должно обеспечивать следующие возможности.

  1. Время автономной работы при номинальной нагрузке, не менее — 10 часов.Для этого идеально подходят литий-ионные аккумуляторы большой емкости.

  2. Автоматическое включение и выключение зарядного устройства в зависимости от наличия нагрузки.

  3. Автоматическое отключение зарядного устройства при критической разрядке аккумулятора.

  4. Возможность принудительного включения зарядного устройства при критической разрядке аккумулятора, если это необходимо. Полагаю, что в дороге может возникнуть ситуация, когда аккумулятор портативного зарядного устройства уже разрядился до критического уровня, а для экстренного вызова необходимо подзарядить телефон.В этом случае необходимо предусмотреть кнопку «Аварийный пуск», чтобы использовать еще имеющуюся в аккумуляторе энергию.

  5. Возможность зарядки аккумуляторов портативного зарядного устройства от сетевого зарядного устройства с интерфейсом Mini USB. Так как зарядное устройство от телефона всегда берут с собой в дорогу, его также можно использовать для зарядки аккумуляторов портативного блока питания перед возвращением.

  6. Одновременная зарядка аккумуляторов зарядного устройства и подзарядка мобильного телефона от одного и того же сетевого зарядного устройства.Поскольку сетевое зарядное устройство от мобильного телефона не может обеспечить достаточный ток для быстрой зарядки аккумулятора портативного зарядного устройства, заряд может растянуться на сутки и более. Следовательно, должна быть предусмотрена возможность подключения телефона к зарядке напрямую во время зарядки аккумулятора портативного блока питания.

На основании данного технического задания было построено портативное зарядное устройство на литий-ионных аккумуляторах.

Блок-схема

Портативное запоминающее устройство состоит из следующих блоков.

  1. Преобразователь 5 → 14 Вольт.
  2. Компаратор, отключающий преобразователь заряда при достижении напряжения на аккумуляторе литий-ионных аккумуляторов 12,8 Вольт.
  3. Индикатор заряда — светодиод.
  4. Преобразователь 12,6 → 5 Вольт.
  5. Компаратор на 7,5 В, отключающий зарядное устройство при глубоком разряде аккумулятора.
  6. Таймер, определяющий время работы преобразователя при критическом разряде аккумулятора.
  7. Индикатор работы преобразователя 12.6 → 5 Вольт — светодиод.

Импульсный преобразователь напряжения MC34063

Долго выбирал драйвер для преобразователя напряжения, так как выбирать особо было не из чего. На местном радиорынке по сходной цене (0,4$) я нашел только популярную микросхему MC34063. Я сразу купил парочку, чтобы узнать, можно ли как-то принудительно отключить преобразователь, так как в даташите на эту микросхему такая функция не предусмотрена. Оказалось, что это можно сделать, если подать напряжение питания на контакт 3, предназначенный для подключения схемы задания частоты.

На рисунке показана типовая схема понижающего импульсного преобразователя. Красным цветом обозначена схема принудительного отключения, которая может понадобиться для автоматизации.

В принципе, собрав такую ​​схему, уже можно питать телефон или плеер, если, например, питание будет подаваться от обычных элементов питания (батареек).

Подробно описывать работу этой микросхемы не буду, но из «Дополнительных материалов» можно скачать как подробное описание на русском языке, так и небольшую портативную программу для быстрого расчета элементов повышающего или понижающего преобразователя, собранных на этой микросхеме.

Блоки управления зарядом и разрядом литий-ионных аккумуляторов

При использовании литий-ионных аккумуляторов желательно ограничить их разрядку и зарядку. Для этого я использовал компараторы на дешевых КМОП-микросхемах. Эти микросхемы чрезвычайно экономичны, так как работают на микротоках. На входе они имеют полевые транзисторы с изолированным затвором, что позволяет использовать микроточный источник опорного напряжения (ИОН). Я не знаю, где взять такой источник, поэтому воспользовался тем, что в режиме микротока напряжение стабилизации обычных стабилитронов уменьшается.Это позволяет контролировать напряжение стабилизации в определенных пределах. Так как это не документированное включение стабилитрона, то возможно придется подобрать стабилитрон для обеспечения определенного тока стабилизации.

Для обеспечения тока стабилизации, скажем, 10-20 мкА сопротивление балласта должно быть в районе 1-2 МОм. Но, при регулировке напряжения стабилизации, сопротивление балластного резистора может оказаться либо слишком маленьким (несколько килоом), либо слишком большим (десятки мегаом).Тогда придется подобрать не только сопротивление балластного резистора, но и копию стабилитрона.

Переключение цифровой КМОП-микросхемы происходит при достижении уровня входного сигнала половины напряжения питания. Поэтому, если запитать опору и микросхему от источника, напряжение которого вы хотите измерить, то на выходе схемы можно получить управляющий сигнал. Ну и этот же управляющий сигнал можно подать на третий вывод микросхемы MC34063.

На чертеже представлена ​​схема компаратора на двух элементах микросхемы К561ЛА7.

Резистор R1 определяет значение опорного напряжения, а резисторы R2 и R3 определяют гистерезис компаратора.


Коммутационный блок и идентификация зарядного устройства

Для того, чтобы телефон или плеер начал заряжаться от разъема USB, нужно уточнить, что это разъем USB, а не какой-то суррогат. Для этого можно подать положительный потенциал на контакт «-D».Во всяком случае, этого достаточно для Blackberry и iPod. Но, мой фирменный зарядник тоже подает положительный потенциал на контакт «+D», поэтому я поступил так же.

Еще одно назначение этого узла — управление включением и выключением преобразователя 12,6 → 5 Вольт при подключении нагрузки. Эту функцию выполняют транзисторы VT2 и VT3.

В конструкции портативного зарядного устройства также предусмотрен механический выключатель питания, но его назначение скорее соответствует «разъединителю аккумулятора» в автомобиле.

Схема подключения портативного источника питания

На рисунке представлена ​​схема мобильного источника питания.

С1, С3 = 1000мкФ

С2, С6, С10, С11, С13 = 0,1мкФ

С14 = 20мкФ (тантал)

IC1, IC2 — MC34063


ДД1 = К176ЛА7 R3, R12 = 1к Р27 = 44М
ДД2 = К561ЛЕ5 R4, R7 = 300к R28 = 3к
ФУ = 1А R5 = 30к ВД1, ВД2 = 1N5819
HL1 = Зеленый R6 = 0.2 Ом ВД3, ВД6 = КД510А
HL2 = Красный R8, R15, R23, R29 = 100к ВТ1, ВТ2, ВТ3 = КТ3107
L1 = 50мкХ Р10, Р11, Р13, Р26 = 1М ВТ4 = КТ3102
L2 = 100мкХ R16, R24 = 22М Выбраны
R0, R21 = 10к Р17, Р19, Р25 = 15к Р14*=2М
R1 = 180Ом R18 = 5.1М Р22*=510к
R2 = 0,3Ом R20 = 680Ом ВД4*, ВД5* = КС168А

Назначение узлов схемы.

IC1 представляет собой повышающий преобразователь 5 → 14 Вольт, который заряжает встроенный аккумулятор. Преобразователь ограничивает входной ток до 0,7 Ампер.

DD1.1, DD1.2 — компаратор заряда аккумулятора. Прерывает заряд при достижении 12,8 Вольт на аккумуляторе.

ДД1.3, DD1.4 — генератор индикации. Заставляет светодиод мигать во время зарядки. Индикация сделана по аналогии с зарядными устройствами Nikon. Пока идет зарядка, светодиод мигает. Зарядка закончилась — светодиод горит постоянно.

IC2 представляет собой понижающий преобразователь 12,6 → 5 Вольт. Ограничивает выходной ток до 0,7 Ампер.

DD2.1, DD2.2 — компаратор разряда аккумулятора. Прерывает разряд батареи при снижении напряжения до 7,5 Вольт.

DD2.3, DD2.4 — таймер аварийного включения преобразователя.Включает преобразователь на 12 минут, даже если напряжение аккумулятора падает до 7,5 вольт.

Тут может возникнуть вопрос, почему выбрано столь низкое пороговое напряжение, если некоторые производители не рекомендуют допускать его падения ниже 3,0 и даже 3,2 Вольта на банке?

Я рассуждал так. Путешествия случаются не так часто, как хотелось бы, поэтому аккумулятору вряд ли придется проходить много циклов зарядки-разрядки. Между тем, в некоторых источниках, описывающих работу литий-ионных аккумуляторов, напряжение 2.5 Вольт как раз и называют критическими.

Однако вы можете ограничить предел разрядки более высоким уровнем напряжения, если собираетесь часто использовать такое зарядное устройство.

Конструкция и детали

Выражаю благодарность Сергею Соколову за помощь в поиске элементов конструкции!


Печатные платы (ПП) изготовлены из фольгированного стеклотекстолита толщиной 1 мм. Размеры печатной платы выбираются исходя из размеров приобретаемого корпуса.


Все элементы схемы, кроме аккумулятора, расположены на двух печатных платах. А на меньшем только разъем Mini USB для подключения внешнего зарядного устройства.


Блоки питания размещались в стандартном корпусе из полистирола Z-34. Это самая дорогая часть конструкции, за которую пришлось выложить 2,5$.

Выключатель питания, поз. 2, и кнопку принудительного включения поз. 3, спрятаны заподлицо с внешней поверхностью корпуса во избежание случайного нажатия.

Разъем Mini USB вынесен на заднюю часть корпуса, а разъем USB поз. 4 вместе с индикаторами поз. 5 и 6 вперед.


Размер печатных плат позволяет разместить батареи в корпусе портативного блока питания. Между батареями и другими элементами конструкции вставлена ​​прокладка из электротехнического картона толщиной 0,5 мм, согнутая в виде коробки.


Для этого фильма требуется Flash Player 9

А это портативный блок питания в сборе.Перетащите изображение мышкой, чтобы рассмотреть блок питания с разных сторон.


Настройка

Настройка портативного зарядного устройства сводилась к подбору образцов стабилитронов и сопротивлений балластных резисторов для каждого из двух компараторов.

Как это работает? Видео иллюстрации.

Трехминутное видео показывает, как эта самоделка работает и что внутри. Формат видео — Full HD.


Радиопередатчик на логической микросхеме 5 км.Схема радиоусилителя прямого усиления на логической микросхеме К176Л55

Радиокаркас, схема которого представлена ​​на рисунке ниже, работает на частоте 88-108 МГц, дальность передачи радиосигнала от 1 до 5 километров в зависимости от исполнения схемы.

На схеме используются более крупные электронные компоненты. Схема питается от любого источника питания напряжением 9В, это может быть батарея Крона или блок питания.

Схема принципиальная

Первый транзистор собран как задающий генератор и модулятор.Высокая мощность радиопередатчика достигается за счет использования дополнительного каскада повышения мощности ВЧ, собранного на транзисторе СТ610, и каскада повышения мощности ВЧ, собранного на транзисторе СТ315.

Если такая мощность передатчика не нужна, то схему можно существенно упростить, исключив Каскад усиления ВЧ-сигнала, на схеме этот каскад выделен. Антенну в этом случае подключаем к среднему выносу катушки L3.Таким образом, мощность радиопередатчика уменьшится и его дальность составит 800м — 1км.

Если нужна дальность порядка 50-200 метров, то можно исключить оба каскада повышения ВЧ на транзисторах КТ610 и КТ315, оставляем только задающий генератор на первом транзисторе (нанесен серым прямоугольником). В этом случае катушка L2 уже не нужна, антенна подключается через конденсатор 5-10 ПФ к транзисторному коллектору в задающем генераторе.

#24 Андрей 17 марта 2015

а есть схема суточного перевода на 3-5 км, но с четко зафиксированной волной (что бы не гуляла и не было бы проблем у приемников с сигналом)?

#25 Константин 08 июня 2015

Есть ли схема аналогичной мощности передатчика, но более стабильной, с варикапом?
Бутылки из дома на дачу, надоело обкатывать-наладить.Соседи одобряют идею, тоже просят стабильности. Смешно получается: они подстраиваются под приемник, я устраиваю танцы с бубном вокруг передатчика, и все дружно снова настраивают свои приемники. Через некоторое время снова по кругу.

#26 корень 09 июня 2015

Вот радиопередатчик с выходной мощностью 100-200 МВт и с варикапом: схема мощного радиопередатчика с частотой 65-108 МГц.

Так же добавлю, что для того, чтобы частота не плавала и передатчик работал стабильно, нужен качественный, хорошо стабилизированный источник питания.

# 27 NULL 16 июня 2015 г.

Здравствуйте, прошу совета
Собрал этот передатчик в варианте с первыми двумя каскадами, «заработал» практически сразу.
Во-первых, вопрос по конструктиву: две катушки по 3 витка, образующие L3, как их разместить? На одной оси рядом друг с другом или параллельно друг другу? Я поставил на одну ось.
Теперь вопрос по работе: как проверить работоспособность второго каскада? Проблема в том, что передатчик работает, но очень слабо, дальность получалась 1-2 метра, дальше помехи.Частота восстанавливается отлично. В качестве приемника использую смартфон с наушниками.
Т.к. Источник — линейный выход, залил резистор 2К, конденсатор вместо 5мкФ поставил 0.22МКФ керамика, вместо резистора 100к поставил 75К, и от него 100к на землю.
Вместо конденсаторов 120пф поставить 100пф.
Важный момент: все конденсаторы постоянные. Я перестроил частоту, выводя сердечник в пластиковую рамку L1.
Транзисторы, установленные с частотой более 100 МГц: 1-й каскад — 2SC1740, 2-й каскад — 2SD667.Антенна — кусок провода 30см. Питание — батарея 12В.
Наблюдения такие: Суммарное потребление по схеме получилось 7-8 мА, что как бы мало. Если дотронуться до антенны рукой, генерация сбивается, и я этого не понимаю, потому что антенна подключена ко второму каскаду, и вроде бы не подает признаков жизни. Резистор во втором каскаде переменный на 1м, его вращение ничего не дает. Транзистор в нем холодный. До косы работал на 100% с HFE 130.
Что-то в этом роде. Так как первый каскад если и не лапает, то последовательно генерирует, то копать, надо полагать, нужно в сторону второго. Что даст совет? Почему получился такой маленький даже для первого каскада диапазон 1-2м, это связано с тем, что антенна подключена ко второму?
Мне стыдно, но я не понимаю, как работает второй каскад. В каком случае подложка конденсатора влияет на это? Так что у меня в этих _радио_ делах почти полный 0.

#28 корень 17 июня 2015

Обе части катушки L3 расположены на одной оси, вы все сделали правильно.
Прежде чем приступить к настройке второго каскада — отключите его полностью и настройте первый каскад с генератором так, чтобы сигнал передавался на несколько десятков метров.
Подключение к линейному выходу, как вы написали, может вызвать помехи и потери мощности излучения. Добиться устойчивой работы генератора необходимо, подобрав резисторы, которые вы подключили к базе.
Можно попробовать собрать первый каскад этой схемы здесь и подключить к нему второй каскад для увеличения мощности ВЧ.
Так же для улучшения ситуации можно попробовать собрать дополнительный Каскад НЧ на транзисторе, а уже к нему подключить источник сигнала.
Вкрутить сердечник в рамку L1 — не очень хорошая идея, попробовать все это достать где-нибудь быстродействующий конденсатор и проверить работу с перестройкой через него.
При питании от 12В сопротивление резистора в цепи питания генератора (380 Ом) попробовать увеличить.
Проверить транзистор во втором каскаде — он уже сгорел, для опытов можно новый и в разрыве эмиттера включить резистор сопротивлением около 200-300 Ом, когда второй каскад заработает, затем выберите наиболее удачное сопротивление.

# 29 NULL 17 июня 2015 г.

Спасибо за комментарии.
Да, я запутался, вы правы насчет разделения первого каскада — с этого и начну. Я давно собирал аналогичный 1-транзисторный передатчик, как в вашей ссылке, в пределах квартиры, он работал и я им пользовался, но когда отнес в частный дом, оказалось, что мощности недостаточно: на сайте, за стенами дома сигнал был уже с помехами.Недавно мне снова понадобился передатчик и я решил попробовать эту 2-3-транзисторную схему.
Как будет время, попробую поэкспериментировать: вырезав сердечник, впаяв конденсатор большей емкости (без частоты ядра получается выше 108МГц). Забыл написать, что вместо резисторов 300 и 380 Ом использовал 330 Ом. В эмиттере, думаю, не критично, но питание попробую увеличить. Ну, с высокоплановой игрой.
Кстати, а какова функция конденсатора 120 ПФ, который подключен к базе первого транзистора? Нужен ли он в варианте с линейным выходом в качестве источника сигнала?

#30 Андрей 23 августа 2015

Собрал передатчик только с генератором.Мощность радует ->=30м с учетом стен. Но гармоники замечены (даже на заявленном расстоянии). Искал верную частоту по помехоустойчивости и мощности. Нашел около трех таких частот (искал издалека) в диапазоне 64-108 МГц (самая ставенная и возможно верная была ниже частоты описанной в описании). Пробовал прокручивать конденсаторы и резистор, ставить генератор в коробку из металла припаянную к минусу (экрану) и без.Гармоники остались. Возле кастрюль рядом нет никаких деталей, кроме подложного конденсатора. Питание от аккумулятора 10В (с сетевым сидом, хоть он и простой стабилизатор, но фон сильный) хотя с аккумулятором немного слышен фон при рядом сетевом шнуре. Конденсатор на входе слюда 0,33МК. Резистор 2к отпал (как линейный вход). Установка на плату с нарезкой дорожек (зазор между ними около 0,5мм. Ваши рекомендации?

#31 роман 14 ноября 2015

хорошая схема кто может выслать плату и реквизиты?

# 32 Апр 01 марта 2016

Распространение на уровне передатчика на первых двух каскадах этой схемы.
Точнее схема первого каскада (генератора) взята для линейного варианта ввода, а не для микрофона. Почти все штатные элементы у меня немного другие. Но не суть.
В первом каскаде 2n3904. Сначала настройте его. Лучшее, чего удалось добиться, это уверенный прием через 1-2 стены. Потребляемый ток 8 мА.
Далее навесил и настроил второй каскад, транзистор Кт603б. Уверенный прием стал по всей квартире (через 4 стены).
А теперь вопрос. Потребление по потоку сразу 150мА (пока резистор в базе 90К), питание от аккума 12В. Это мощность 1,8 Вт. Я прекрасно представляю, что такое мощность 1,8 Вт и понимаю, что СТ603 должен закипеть и сдохнуть. Но этого не происходит. Температура около 40 градусов. Вопрос: уходит ли большая часть мощности в излучение? Получается, что выходная мощность передатчика в моем районе 1-1,5Вт? Как-то неожиданно много для такой простой схемы.
Диапазон не проверял, т.к. требуется только в пределах квартиры.
А так же еще вопрос: как подобрать оптимальную длину антенны? Пробовал по разному от 15см до 1м и заметил что длина немного влияет на нагрев транзистора.

#33 корень 01 марта 2016

Для удобной подгонки можно собрать волнообразный рисунок. Это при малом расстоянии антенны волны до антенны радиопередатчика и настройке П-контура передатчика или согласующего устройства на антенну, добиваясь максимальных значений в показаниях волны.
На схеме (рис. 1) настройка антенны с антенной с использованием конденсатора, который подключается к катушкам L7, L8, а также изменение расстояния между витками этих катушек.
Передатчик невозможно включить без нагрузки (антенны или ее аналога) — может сгореть выходной транзистор.
В вашем случае потребляемый ток вполне приемлем, на всякий случай можно установить небольшой радиатор на транзистор. Мощность, потребляемая схемой, не равна мощности, излучаемой на антенну, в нее вносят вклад потери на нагрев, режим работы транзистора, тип антенны и тому подобное.

# 34 Апр 01 марта 2016

Спасибо за ответ! Подходит ли вместо кД510 кД522? Или лучше искать 1n4148?
Насчет мощности — Ну я так и подумал, что если суммарное потребление 1,8Вт, а единственный мощный элемент греется слабо, то большая часть (1-1,5Вт) уходит в излучение, т.к. там надо греться, а нужно идти куда-то. Кстати, КС у СТ603 как у старых мупсов, так что радиатор перекрыт.
Еще вопрос. В большинстве случаев в качестве антенны советуют ставить кусок коаксиального провода.Почему? Я использую куски простых проводов — чем они хуже?

# 35 Попс 07 марта 2016

подскажите насколько критичен контейнерный конденсатор в базе второго транзистора, который в схеме 120пф, чем это вызвано?
Если поставить пленку 1НФ или даже 10нф, звук будет лучше? а то он какой-то деревянный

#36 Алексей 06 января 2017

А микрофон можно заменить на км 70??????, или китайский полярный?

#37 корень 06 января 2017

Можно применить любой электрический или конденсаторный микрофон (со встроенным транзисторным усилителем).Китайский поляр от магнитофона — это электр микрофон.

# 38 Александр Коммонсестер 09 октября 2017

У меня возникла идея первой схемы: объединить транзисторы VT1 и VT2 в одну транзисторную сборку 1Т591. И дополнительно навесить мощный каскад на тот же СТ610, чтобы натоги не трещали поперек.

# 39 Александр Коммонсестер 09 октября 2017

Re: # 25 Андрей 10 марта 2015 Попробуйте составить схему [Шустов М.А. Практическая схемотехника: 450 Полезных схем радиолюбителей: Книга 1.Алтекс-А: Москва, 2001. — 125 с. Рисунок 13.11], или [там. — с.128. Рисунок 13.16] для видеотрансляции. Подробнее: [г. Радио. 10/96-19] и [г. Радиолюбитель 3/99-8] соответственно.

#40 Данила 17 января 2019

Здравствуйте, прошу прощения за такой некорректный вопрос. Чем можно заменить кт610? Можно поставить КТ9180 будет мощнее?

#41 корень 17 января 2019

Данила, в комментариях уже задавали такой вопрос. В КТ9180 граничная частота текущей скорости передачи примерно 100 МГц не подходит для использования в этой схеме.

#42 Данила 05 февраля 2019

Большое спасибо, не смотрел частоту на СТ9180 и вообще не ожидал получить ответ. Но у меня есть еще несколько вопросов:
1. Что делать с землей, раньше я думал, что земля = -, но погуглив, понял, что это не так. Где-то в комментариях читал, что Земля должна быть подключена к корпусу для адаптации. Я совсем запутался что ли.
2. Тот же вопрос про КТ610 можно ли его заменить на BFG135? Это СВЧ n-pn SMD.Если да, то нужно ли его крепить на радиатор?
3. В комментариях вы посоветовали, использовать аудиовход собрать 1 каскад по этой схеме и тут у меня возник вопрос — как его подключить к этой схеме? Большое спасибо за заботу и внимание.

#43 корень 06 февраля 2019

Монтаж данной схемы лучше сразу выполнять с полным экранированием и разделением его на части экранирующими перегородками. Собрать схему на «Пятчете» можно по методике С.Жутяева, описание и примеры с фото есть в статьях и комментариях к ним:

  • Проект любительской УКВ радиостанции на диапазонах 144 МГц, 430 МГц, 1200 МГц
  • Схема прямого преобразования УКВ приемника на диапазон 144 МГц

При данной установке все соединения выполняются на соснах и навесным монтажом. Оставшаяся фольгированная обшивка подключается к минусу цепи, она служит экраном и к ней подключаются выводы компонентов, которые должны идти к минусу, а также перегородки между каскадами.Эта фольгированная поверхность стеклоткани и экрана будет землей схемы.

Установка преобразователя с экранированием каскадов перегородками:

О BFG135 — высокочастотный SMD транзистор (до 7000МГц) с накопительным коллектором 150мА. Можно попробовать использовать его в выходном каскаде, но ему нужен радиатор.

Облицовка транзистора коллекторная, а в схеме к минусу стоит эмиттер, по этой причине для фольгированной фольги не подойдет.Но можно вырезать на плате отдельную площадку под коллектор и обшивка транзистора уже есть — через нее будет отводиться тепло на печатную плату.

Для использования схемы генератора из другой статьи достаточно катушки L1 доменировать катушку L2, которая подключена к каскадам повышения мощности:

Некоторые серии логических микросхем, в частности, выполненные на комплементарных парах МОП-транзисторов, могут быть использованы в радиоприемниках.На рис. 20.15 показана схема приемника прямого усиления на микросхеме К176ЛЕ5. Прием радиостанций осуществляется на магнитную антенну WA1. Колебательный контур приемника состоит из катушки индуктивности L1 и конденсатора переменной С1 С1, с которыми настраивается радиостанция. Выделенный сигнал поступает на усилитель ВЧ, собранный на элементе DD1.1.

Рис. 20.15. Принципиальная схема Радиоприемник прямого усиления на логической микросхеме К176Л55

Между входом и выходом элемента включен резистор R1, осуществляющий отрицательную обратную связь по постоянному напряжению.Для исключения такого подключения переменного тока используется конденсатор С2. С выхода элемента DD1.1 напряженный сигнал поступает на детектор, выполненный на диодах VD1 и VD2, включенных по схеме удвоения напряжения. Нагрузкой извещателя является резистор R2, с которого звуковой сигнал поступает на ник, выполненный на элементах DD1.2…DD1.4. В первом каскаде в нос вводится отрицательная обратная связь по постоянному напряжению через резисторы R3, R4. В то же время на выходе элемента DD1.2 устанавливается стабильное напряжение, равное половине напряжения питания, что позволяет не ставить аналогичные цепочки в последующих каскадах УЗБ. При переменном напряжении звука обратная связь по частоте снимается подключением конденсатора Рак. Нагрузкой УЗБ являются стереонаушники, подключаемые к разъему XS1. Для питания приемника используется источник питания 9 В, например, батарея типа крона или батарея 7Д-0,125. Радиоприемник сохраняет свою работоспособность при снижении напряжения питания до 3 В.

Детали

В приемнике вместо микросхемы К176ЛЕ5 можно использовать микросхему К176ЛА7 без изменения схемы приемника. Резисторы типа МЛТ-0,125, конденсаторы электролитические С6, С7, С9 типа К50-6, остальные конденсаторы типа К10-7В. В схеме приемника будут использованы резисторы и конденсаторы, номиналы которых в 2…3 раза отличаются от указанных на схеме. Конденсатор СРТ-2 Емкость Емкость 5…270 пФ.Для приема средних волн катушка магнитной антенны содержит 80 витков провода ЛП-5Х0,06, намотанных на картонном каркасе, размещенном на ферритовом сердечнике М400Нх2 100×8 мм. Все детали приемника собраны на печатной плате из фольгированной стилизации размером 45×40 мм.

Ресивер, собранный из хороших деталей, специальной настройки не требует и при подключении питания сразу начинает работать. При эксплуатации приемника вблизи мощных радиостанций появляется возможность прослушивания радиопередачи на электродинамическую головку.В этом случае выходной каскад переделывается по рис. 20.16. Выходной трансформатор Т1 берется от любого транзисторного радиоприемника, при этом используется половина первичной обмотки. Динамическая головка IBA может быть любого типа. Мощность 0,05…0,5 Вт.

Простой шпионский FM-передатчик работает в диапазоне 88-108 мегагерц и позволяет передавать звуковой сигнал на любое радио в радиусе 100 метров. Устройство собрано на базе микросхемы MAX2606.

Вариант схемы с увеличенным радиусом действия

Встроенный генератор управляется звуковыми колебаниями.Номинальная частота колебаний определяется индуктивностью L1 в 390 нГн, что лежит в диапазоне около 100 МГц. Сопротивление R1 позволяет выбрать канал от 88 МГц до 108 МГц.

В качестве частотной катушки можно использовать почти любую индуктивность. Это можно сделать и самостоятельно, намотав 8 — 12 витков медного провода 0,5 мм на оправку диаметром 5 мм. Вы можете выполнить точную настройку с такой катушкой, чтобы сжать или расширить катушку.

Схема радиопередатчика на трех транзисторах

Схемы питаются от одного 1.5 Элемент напряжения для передачи звуковых сообщений От микрофона М1 на расстоянии 30-50 м.

Прием ведется на ЧМ приемник в диапазоне ЧМ 88…108 МГц. В качестве антенны использовался отрезок изолированного провода длиной 20…30 см диаметром 0,5 мм. L1 без каркаса имеет 7 витков ПЭВ-0,35, намотанных на оправку диаметром 3 мм. Стандартный дроссель L2 с индуктивностью 20 мкГн (можно намотать на резисторе МЛТ-0,25 сопротивлением не менее 100 ком — 50 витков ПАЛ-0,2).

Эту достаточно простую схему Радиожучок с небольшим энергопотреблением можно применять для прослушивания разговоров в квартире или офисе, но на небольшом расстоянии 50-70 метров.

Чувствительности микрофона Specialized MCE-3 достаточно для детального распознавания шепота на расстоянии 4-5 метров от микрофона. Дальность действия прибора около 50 метров (при длине антенны передатчика 30…50 см).

Схема проста в сборке в достаточно компактном исполнении, с питанием радиопередатчика от маленьких батареек.Потребляемый ток такой конструкции составлял 3…4 мА. Частота радио 64-74 МГц, т.е. можно использовать обычное радио

Катушки Л1 содержат 6 витков ПЭВ-2 0,5 мм и на каркасе диаметром 4 мм с шагом намотки 1 мм. Частоту трансляции жучка можно менять, разводя витки катушки.

FM-радиопередатчик Micromigracy

Питание данной радиосхемы осуществляется от одного мезинчикова 1.Аккумулятор на 5 вольт, т.к. при радиоизлучении на 88 МГц суммарное потребление 0,5 МВт составляет 2 мА. А дальность передачи достигает 30-50 метров.

Рабочий баг . Звуковой дефект от микрофона через разделительный конденсатор С1 попадает на варикап VD1, расположенный в цепи контура генератора, выполненного на полевом транзисторе. При изменении значений емкости варикапа в зависимости от звукового сигнала происходит частотная модуляция генератора, и начинается радиопередача через индукционную катушку связи L1 и антенну.

В качестве антенны использовал кусок провода длиной сантиметров двадцать пять. L1 — 7 витков с витком с третьего, а L2 всего один виток. Обе катушки бескаркасные, намотаны на рукоятку диаметром 4-5 мМ проводом ПЭВ-2 0,44.

Это довольно мощный 2 Вт FM передатчик, который обеспечит до 10 км дальности, естественно при хорошо настроенной полноценной антенне и в хороших погодных условиях, без помех. Схема была найдена в буржуйке и показалась довольно интересной и оригинальной для представления на ваш суд))



Чертёж FM передатчика

Вот транзистор который работает на высоких частотах — около 100 мегагерц.Катушек как таковых нет, их роль выполняют полосатые проводники печатной платы. Это делает небольшую сборку. Используйте антенну не менее метра для достижения максимальной дальности. Частоту передатчика можно регулировать в пределах 88-108 МГц конденсатором С5. ВВ204 варикаты можно заменить на обычные отечественные. Выберите лучшее качество звука модуляции.

Указан в схеме ЧМ передатчика 2N3553. ВЧ транзисторы можно заменить на 2N4427. или 2н3866. . В крайнем случае используйте бытовую микроволновку, с хорошим запасом по частоте и мощности.

Этот FM передатчик основан на генераторе с варикапом и двухкаскадным усилителем мощности. При хорошей антенне — например, диполе, расположенной достаточно высоко, передатчик имеет очень хорошую дальность — около километра, максимальная дальность до 5 км. Принципиальная схема совсем не сложная — при небольшом опыте ее можно собрать своими руками за вечер.Показ уменьшенного изображения.

Схема мощного эфирного радиопередатчика FM

Фотографии печатных плат передатчика

Технические характеристики радиопередатчика

  • — Питание: 12-14 В, 100 мА
  • — ВЧ мощность: 400 МВт
  • — Полное сопротивление: 50-75 Ом
  • — Диапазон частот: 87,5-108 МГц
  • — Модуляция: широкополосная FM

Для регулировки максимальной эмиссии подключите 6 В/0.1 и лампочка вместо антенны. Прежде всего, резистором R1 настройтесь на нужную частоту, индуктивность катушки L1 можно регулировать, если это необходимо. Затем с помощью подстроечных конденсаторов С18 и С19 добиться максимальной мощности (яркая лампочка). И тогда можно подключить антенну и аудиосигнал ко входу радиопередатчика. Отрегулируйте R2 так, чтобы звук звучал достаточно громко и качественно, как на других FM-радиостанциях.

Варикап можно заменить на отечественный, который устанавливается в модулях СЦ-в телевизорах.Например КВ109 или КВ104. Транзистор БФР96 — СТ610. Остальное КТ368. Дальнейшее увеличение дальности возможно с опцией.

Схема и фото самодельного УВЧ мощностью 50 Вт, предназначенного для вещания FM-радиостанций.

Часы электроника 7 настенные. Мастер по ремонту аудио и видеотехники в Барнауле

В этой статье мы попросили мастера ответить на вопрос: «Как настроить электронные часы 7 инструкция?», а также дать полезные советы по этой теме.Что из этого получилось, читайте далее.

Часы Электроника 7-06М — руководство пользователя

«Электроника 7-06М» — самые популярные в СССР настенные промышленные электронные часы.

Часы произведены на базе саратовского завода «Рефлектор» и до сих пор используются в административных, подсобных и производственных помещениях. Часы комплектовались вакуумно-люминесцентными индикаторами собственного производства.

Часы

проданы по цене 400 рублей (1986 год).

В этих часах каждая цифра образована четырьмя или одиннадцатью (в некоторых — двенадцатью) индикаторными лампами типа ИВ-26 (для увеличения размера получаемых цифр). Каждое из четырех пространств знакоместа подключается через отдельный «блок индикации» — семисегментную плату усиления кода, идущую от основного «счетчика». Есть модели с тиратроном и светодиодной индикацией.

Основным недостатком таких часов является то, что со временем сегменты индикатора «выгорают», и есть существенная разница в свечении часто и редко отображаемых сегментов.Это происходит после 10 и более лет непрерывной эксплуатации. При этом, как правило, один из концов всех часовых индикаторов светит слабее другого. Возможно, что неравномерный износ связан с тем, что анодный потенциал приложен несимметрично по длине индикатора, с «минусом» на один вывод катодов-нитей, питаемых переменным напряжением.

Индикаторы ИВ-26 тип 1 и тип 3

Индикатор IV-4, используемый в качестве точки разделения

В зависимости от габаритов часов используют матрицы индикаторов ИВ-26 различных габаритов.В больших часах индикаторы расположены горизонтально в количестве 11 или 12 штук на знакомест. Они образуют матрицу 7 на 11 или 7 на 12 пикселей. В таких часах для повышения видимости цифр на большом расстоянии используется жирный шрифт с толщиной линии в два пункта. Эти часы потребляют около 40 Вт мощности. В малогабаритных часах используется четыре вертикально расположенных индикатора на фамильярность, образующих матрицу 4 на 7 точек. Шрифт в таких часах имеет толщину линии в один пиксель.Мощность, потребляемая этими часами, составляет около 20 Вт.

Часы электронные настенные «Электроника 7-06» выпускаются с 1982 года в различных модификациях:

«Электроника 7-06М-08»;
«Электроника 7-06М-09»;
«Электроника 7-06М-11»;
«Электроника 7-06М-16»;
«Электроника 7-06М-16Т»;
«Электроника 7-06М-20»;
«Электроника 7-06М-20Т»;
«Электроника 7-06М-17»;
«Электроника 7-06М-17Т»;
«Электроника 7-06М-21»;
«Электроника 7-06М-21Т»;
«Электроника 7-06К-07»;
«Электроника 7-06К-08»;
«Электроника 7-06М-13»;
«Электроника 7-06К-09»;
«Электроника 7-06К-10».

Разные модели отличаются высотой символов (в основном 78 мм и 140 мм), количеством цифр (часы, минуты, секунды), цветом индикации (зеленый или красный).

Скачать бесплатно инструкцию для часов Электроника 7-06М

Видео инструкция Ремонт и разборка часов Электроника 7-06М

Весь Союз знал продукцию саратовского завода «Рефлектор». Наверное, все помнят знаменитые часы «Электроника 7», которые стояли на проходных заводов, театральных фойе и т. д.

Большой популярностью пользовались и другие модели часов, например, модель «Электроника 7-21-01» с 16 будильниками. У меня такие домики каждый день радуют глаз.

Но время шло, союза уже не было, завод развалился, а на его месте возникли мелкие фирмы. Один из них выпустил модель, о которой я хочу немного рассказать. Это модель «Электроника 7-21-06». Я только год назад узнал о существовании этой модели. Редкая модель, выпущенная небольшой партией, широкого распространения не получила.
Мне всегда было интересно, почему некоторые модели были выпущены так мало. И часто, пока не подержишь их в руках, не попробуешь их функции, не поработаешь с ними, не поймешь, в чем дело. С этими часами все оказалось довольно просто: часы приносят боль. Не физические, конечно (током не бьют). Проблема оказалась такой:

Сначала немного о функциях, и почему часы так выглядят.
Как я уже писал, у Рефлектора была популярная модель 7-21-01.Через некоторое время была выпущена модель 7-21-03 с тем же функционалом, но в более простом корпусе.

Справа вы видите 10 функциональных кнопок. Но что-то случилось, и эту модель сняли с производства. Возможно потому, что чип снят с производства. Не знаю. Но тут появляется модель 7-21-06.

Если приглядеться, то видно, что кнопки на тех же местах, что и в 7-21-03, только их меньше.

В часах используется более простая микросхема КА1035ХЛ1.

Здесь больше.Вполне нормальный чип. Есть будильник, можно поставить на время.
А вот такую ​​маленькую деталь как выключатель сигнализации разработчики не предусмотрели. В часах нет простого тумблера, разрывающего цепь звонка. Вы можете отключить будильник, если он зазвонит, с помощью кнопки. Это не проблема. Проблема в том, что будильник нельзя отключить. Ты не можешь сделать так, чтобы он однажды не позвонил. Он будет звонить в течение установленного вами времени. И в будни, и в выходные. Вы не можете установить часы, скажем, на 55 часов без того, чтобы микросхема часов не добралась до этого числа.Установить время можно только с 00 до 23 часов. Он еще позвонит в это время. И пользователю придется каждые выходные переставлять время будильника на время, которое будет доставлять (и оно будет доставлять) меньше неудобств. И разработчики знали об этом. И написал в инструкции.

Это боль. У меня несколько часов на этом чипе. У всех есть переключатель. Не в этой модели. Но хорошо, что разработчики спохватились и быстро сняли часы с производства, заменив их более новой моделью 21.07.08.

Там, несмотря на еще меньшее количество кнопок, будильник (их два) можно поставить с выбором, в какой день недели он будет звонить, и вообще забыть об этой проблеме. Но это уже другая история.

радиотехника моддинг винтажная электроника —————— Vintage Electronic

Решил купить битые для практики, поковыряться, посмотреть вообще что это за чудо. Часы 1992 года Часы выпускались с 1990 по 1993 год, ориентировочно, заводом «Рефлектор».

Покупал у одного Кулибина, когда брал, хозяин честно признался как будто на духу, сломались, пытался починить не получилось. Ну, я думаю, это чертова засада. Все таки по такой смешной цене я решил его взять.

Итак, мы пошли. Включи! Упс, первая радость, 03 уже на экране, ну скорая помощь часов прошла =) сами спросите =) ну я уже думаю ну.

Кнопок надо тыкать много, поэтому чтобы не запутаться читаем инструкцию

1.Вставьте шнур. Появится случайная информация.
2. Нажмите кнопку PRG и, удерживая ее, нажмите C (сброс). Дисплей сбросит часы и минуты на ноль. Появятся символы BC и PRG – часы готовы к работе.

1. Нажмите кнопку * (предустановка). Табло индикатора загорится с пониженной яркостью (настройка разрешена).
2. Установите день недели, нажав одну из кнопок (от 0 до 6). Появятся символы от Солнца до Сб.
3. Установить десятки часов (от 0 до 2)
4.Установите значение единицы (от 0 до 9)
5. Установите десятки минут (от 0 до 5)
6. Установите единицы минут (от 0 до 9)
8. В момент 00 секунд нажмите кнопку TV . Произойдет старт, и на дисплее начнут мигать разделительные точки.

КОРРЕКЦИЯ НАСТОЯЩЕГО ВРЕМЕНИ

1. За минуту до начала сигнала точного времени нажать С (сброс показаний)
2. Набрать значение текущего времени.
3. В момент шестого сигнала (00 секунд) нажать TV.

1. Нажмите PRG
2. Нажмите C (обнуление)
3. Нажмите * (предустановка)
4. Нажмите 7 (будильник)
5. Установите значение времени будильника
6. Нажмите стрелку (запись в память).
7. Нажмите кнопку ТВ.

Нажмите кнопку SIGNAL
SIGNAL CALL
1. Нажмите PRG
2. Нажмите TV

НАСТРОЙКА БУДИЛЬНИКА ПО ДНЯМ НЕДЕЛИ.

Будильник может работать по дням недели.
1. Нажмите PRG
2. Нажмите C (обнуление)
3. Нажмите * (предустановка)
4.Нажмите 7 (будильник)
5. Нажмите C (войдет в режим установки дня недели)
6. Установите значение времени будильника
7. Нажмите стрелку (запись в память).
8. Нажмите кнопку ТВ.

После проведения плановых работ выяснилось, что умерла и микросхема КР1016ВИ1. Симптомы — ничего не пишет в память. Единицы часов вообще не горят.

Добрый день, уважаемые любители электроники! Сегодня в ремонте у нас находятся известные часы советского времени настенные электронные Электроника 7-06К. с блоком коррекции по сигналам точного времени, подключенным к сети радиовещания, за счет чего достигается высокая точность. Эти часы можно было увидеть на вокзалах, фабриках, различных учреждениях, благодаря значительным габаритным размерам и крупным цифрам с двойным шрифтом, они были сразу видны из любого места. Они являются одним из символов электроники советской эпохи 70-80-х годов, наряду с телефонными аппаратами АМТ-69, которые были в каждой телефонной будке, в колл-центрах, во всех населенных пунктах страны.

Часы собраны на заводе «Рефлектор» в Саратове. Это старейшее предприятие, которое и по сей день выпускает электронные табло, различные настенные часы со светодиодными индикаторами. Стоимость часов была немалая — 400 рублей. на 1986 год. Завод производит часы с 1968 года. Знаменитые настенные часы «ЭЛЕКТРОНИКА 7-06» и их различные модификации поставлялись в 30 стран мира. За весь период производства было выпущено более 350 тысяч экземпляров часов.На одном заводе выпускались три типа вакуумных люминесцентных индикаторов ИВ-26. Тип 1, тип 2, тип 3. Они различались расположением штифтов. Завод «Рефлектор» за период производства выпустил более 1 миллиарда ламп.

Было много разновидностей часов Electronics 7. Например, на фото выше вместо разделительной точки два сегмента индикатора ИВ-4, показывающие секунды. Был еще электронный уличный дозиметр-щиток, он получил наименование 7-06К-03Д.По тем же показателям ИВ-26. Найти его сейчас — большая редкость.

Обычные часы Электроника 7-06К потребляют от сети 220В 40Вт. Сейчас их можно найти только на Авито, различных электронных аукционах, в частных объявлениях. Эти часы подойдут для оформления интерьера в стиле ретро, ​​в стиле эпохи СССР. Они выглядят великолепно.

Вот еще часы — уменьшенная модель — Электроника 7-06М.


Внешний вид часов Электроника 7-06М.

Данные часы были куплены под заводской пломбой в виде эмблемы завода «Рефлектор».

В часах 7-06М всего 16 индикаторов ИВ-26 Тип 3. Цифры нанесены на одну полосу. Модель 7-06К имеет две полосы и 44 индикатора ИВ-26 Тип 2. А вот у модели 7-06М есть переключатель яркости.

Внутри часов модели 7-06М провода, ведущие к индикаторам, впаяны в плату, что сделано правильно.У 7-06К есть разъем, который нужно было снять, чтобы часы работали нормально, без сбоев.

Батарейки здесь пальчиковые, всего 6 шт.

В этой модели часов потускнели индикаторы, особенно два. Поэтому меняем их на новые, но 1-го типа. У индикаторов ИВ-26 1-го типа все выводы удаляются, у 3-го типа они соединяются. Поэтому, чтобы установить, какие выводы соответствуют правильному подключению, экспериментально подаем +26В на каждый вывод, предварительно подключив катод к переменному напряжению.

Индикатор IV-26 Тип 1 преобразован в отведения типа 3.

По частным объявлениям часы продаются в разном состоянии, я бы рекомендовал выбирать с не севшими индикаторами ИВ-26. Так как основной проблемой этих часов является выгорание со временем вакуумно-люминесцентных индикаторов ИВ-26. В часах их 40. И если перегорают все или несколько лампочек в каждом сегменте номера, менять их дело весьма трудоемкое, т.к.вам нужно полностью разобрать часы, чтобы добраться до них. Паять их тоже сложно. Найти и купить ИВ-26 сейчас можно везде — на аукционах, том же Авито, в магазинах электроники радиодеталей. Некоторые меняют их на светодиоды, заменяя счетную электронику часов на другую. Но светодиоды дают слишком яркую картинку, раздражающую глаза. Лампы, напротив, имеют теплое контрастное изображение, которое не так напрягает глаза. Поэтому в большом помещении с такими часами их будет видно отовсюду, но в то же время они не будут раздражать вас ярким светом, как светодиоды.Это специально разработано. Но сейчас наступила эра светодиодов, так что без них ему не обойтись.

В часах тонированное в темный цвет стекло, обычное силикатное. Завод не устанавливал оргстекло. По замене севших индикаторов понятно, что их нужно заменить на исправные.

После замены сразу получится получить яркое сочное свечение. А если, например, их использовать в квартире, то ночью от их свечения можно и не уснуть.Они могут заменить ночник. Поэтому можно сделать следующее и заодно ответить на вопрос, почему со временем перегорают индикаторы ИВ-26.

На аноды ламп подается напряжение +26 вольт. На накал — 3,16 вольта переменного напряжения, поступающего от силового трансформатора.

Скачать паспорт и инструкцию на часы Электроника 7-06К: elektronika7-06k.pdf

Скачать паспорт на ИВ-26 Тип 1 изображения/схемы/ИВ-26.гиф

Скачать паспорт на микросхему К176ИЕ12 DOC001031304.pdf

В паспорте на ИВ-26 написано, что накал питается только переменным током. Наработка индикаторов на отказ — в среднем 5000 часов. Индикаторы расположены таким образом, что анодное напряжение распределяется по индикатору неравномерно. В частности, их текущий прикладной потенциал больше на одном конце, а затем снижается на другом. Это одна из причин постепенного выгорания индикаторов.

Для регулирования свечения индикаторов необходимо понизить анодное напряжение. Не трогайте свечение, т.к. будет потеря катодной эмиссии. Анодное напряжение регулируется переменным проволочным резистором мощностью 2 Вт. Соединяем все аноды ламп в одну точку и подключаем их через резистор к +26В. В то же время, регулируя напряжение на аноде, можно увидеть неравномерное распределение свечения индикаторов. С переменным резистором индикаторы можно эксплуатировать в щадящем режиме и в то же время можно устанавливать часы в гостиной ночью, не опасаясь их яркого свечения.

Часы с затемнением

Кстати резистор регулировки анодного напряжения был в другой модели комнатных часов, в этой же модели его нет, т.к. Работа часов была рассчитана специально для больших площадей, где необходимо светиться по максимуму.

Также необходимо заменить конденсатор питания 2000 мкФ на новый 4700 мкФ х 50В. Так как эти электролиты со временем высыхают.

В часах есть отсек для батареек 9В.при отключении от сети 220В. сохранение показаний времени. В отсеке должны находиться две запасные сигнальные лампы ИВ-26 и предохранитель. Вместо шести аккумуляторов 1,5В можно поставить два литиевых аккумулятора 18650. Работать они будут долго, т.к. потребление тока ничтожно мало. А крупные элементы со временем окисляются и, выделяя соль, портят контакты и загрязняют отсек оксидами.

Теперь перейдем к электронной части часов, отвечающей за счет.Проблем тут может быть много, особенно если часы стояли где-то в сыром, пыльном помещении, на морозе и т.п.

Электронная часть часов построена на КМОП-микросхемах серии К176. Сам счетчик выполнен на микросхеме К176ИЕ12. Десятичные счетчики выполнены на микросхемах счетчиков-дешифраторов К176ИЕ3 и ИЕ4.

На боковой панели есть три кнопки. Кнопка сброса, установка часов и установка минут. А также розетка СГ-5 для подключения Радиосети для коррекции времени по спец.сигналы.

Эти кнопки в ранних версиях часов были военные — круглые, они надежнее, а потом — их заменили на дешевые П2К. П2К со временем от плохого хранения часов перестают обеспечивать надежный контакт. И через них идет цепочка установки минут и часов от счетчика ИЕ12 до дешифраторов ИЕ3 и ИЕ4. Поэтому при плохом контакте в переключателе происходит скачок часов или минут вперед. Это может произойти случайно. Например, было 12.10 через час уже 14.10. И т.д. Поэтому старые кнопки нужно заменить на такие же новые. Приобрести их можно в радиомагазинах. Много еще осталось на складе. Восстановление старых кнопок невозможно, т.к. часы очень чувствительны к плохому контакту, и при малейшем нарушении сбивают показания.

К этому же можно отнести большой разъем — «лапша» — шлейф, на который поступает управляющее напряжение для индикаторов ИВ-26, напряжение питания, переключение с кнопок и т.п.От плохого хранения или эксплуатации этот разъем тоже начинает «глючить». Часы выключены. Либо наблюдается «абракадабра» в виде неправильных символов, либо один сегмент перестает светиться. Разъем надо очистить от окислов, и внутренний разъем тоже надо почистить, т.к. в большинстве глюки исходят от него. Либо, если не «заморачиваться» с чисткой разъема, можно отпаять разъем от платы и впаять «штекер» целиком в плату.

Если в часах нет счета, либо нет счета часов или минут, либо «абракадабра» в виде неправильно отображаемых символов, проблему нужно искать в IE3 и IE4, а также в IE12.

В часах нет аккаунта — нужно смотреть микросхему К176ИЕ12. На микросхеме нет генерации — скорее всего проблема в кварцевом генераторе. Сам IE12 редко дает сбой. Некоторые пишут кварц, его можно сломать внутри, тогда заменить на те же 32768 кГц. В своих часах я заменил все красные пластинчатые конденсаторы на новые. И тут я увидел, что схема задающего генератора кварца отличается от схемы, которую я нашел в Интернете. По нормальной схеме обвязка кварца состоит из самого кварца, параллельно включенного высокоомного резистора 22 мОм, подстроечного конденсатора, к которому параллельно подключены конденсаторы 18пФ и 47пФ.На схеме показан вариант включения кварца, но он тоже отличался от моего случая. Видимо завод для простоты ограничился одним конденсатором в более поздних версиях часов. У меня была версия часов 1991 года. В моем случае на плате стоял подстроечный конденсатор, никак не связанный с кварцем. И подключен только один конденсатор параллельно кварцу и все. Его емкость неизвестна. он не отмечен. Этот конденсатор я убрал из схемы и добавил два как в обычной схеме.В итоге часы не работали, IE12 не «запускался». Убираю два конденсатора, один ставлю как было раньше. Все работало. Часы ушли. И тут я заметил, что часы стали врать, а именно убегать вперед на 2-3 минуты через несколько дней. Видимо я перегрел этот маленький конденсатор, когда его паял, и он изменил свои параметры. Измерителя емкости под рукой не оказалось и поэтому пришлось подбирать конденсатор вручную.

Емкость ставим 12пФ, часы невероятно быстрые, через несколько минут убежали от управления на четыре минуты.Ставим 18пф — результат тот же. Ставим 47пФ — стабилизация. Часы не идут вперед. Вы можете установить часы по частотомеру.

И еще через пару дней часы стали торопиться примерно на минуту. Что это могло быть, осталось неизвестным. Подозрение пало на кварц, т.к. при выпаивании конденсатора на кварц влияла и температура паяльника, и он как-то становился нестабильным, возможно от времени. Заменив его на импортный (китайский) 32768 кГц,
через неделю показания часов не изменились и с другими часами были такими же.

Более точную настройку часов можно произвести частотомером, для этого нужно измерить период равный 10000000мс, что соответствует 1с. При необходимости отрегулируйте с помощью подстроечного конденсатора. Если он отключен от схемы, то надо будет либо подбирать постоянную, либо пытаться запустить схему с подстроечным конденсатором, мне попадался часовой экземпляр, в котором подстроечный конденсатор отключается от схемы и когда он включены в цепь, часы не запускаются.Процедура настройки подробно описана в инструкции к часам. (см. выше)

Итак, после замены кварца на новый китайский приступаем к настройке часов и вообще проверке их точности. Для этого нам понадобится частотомер с возможностью измерения периода.

В моем случае частотомер Ч4-34. Перед измерением необходимо подготовить частотомер к измерению периода. Устанавливаем все органы управления в нужное положение.Для подключения часов к частотомеру необходимо сделать соединительный шнур. Берем разъем СГ-5 или СГ-3 и припаиваем провода к выводам 1 и 3. Контакт 1 будет массой, контакт 3 будет 1 сек.

В процессе измерения обнаружил, что период немного завышен, он должен быть максимум 1000009,2 мкс, а оказалось 1000024,5 мкс. Подстроечным конденсатором удалось добиться показаний 1000020,0 мкс, меньше почему-то ставить не хочет, может такой кварц попался.Период исправлен, он конечно тоже отличается от паспортного, но посмотрим как часы пойдут. Часы шли медленно. Поэтому необходимо подобрать емкость конденсатора С5. Емкость с 47 пФ должна быть уменьшена примерно до 22-30 пФ. Главное, чтобы по данным частотомера при установке подстроечного конденсатора значение периода входило в заданные интервалы периода от 999990,8 до 1000009,2 с. Поэтому при замене кварцев на китайские необходимо корректировать точность часов по частотомеру.

После проверки К176ИЕ12 на генерацию можно предположить, что К176ИЕ3 или ИЕ4 могут быть неисправны. Если часы долго стояли в сыром, холодном помещении, лучше заменить их все, предварительно разместив на панелях.

Желательно ставить IE3 и IE4 одной партии или хотя бы одного года и производителя. Потому что могут быть глюки с показаниями цифр.

Отдельно о блоке коррекции времени по сигналам сети радиовещания.Сейчас это уже не актуально, т.к. радио больше не вещает в доме. Но идея интересная, да и плата на некоторых микросхемах замысловато оформлена.

Мелкий ремонт часов для устранения причины хаотичного исчезновения сегментов цифр, пропуска минут вперед и других глюков. Опытным путем выявлено, что виновником этих проблем является разъем, к которому подключена «лапша». Видимо, со временем нарушился надежный контакт в разъёме, и от перепадов влажности, комнатной температуры часы начинают глючить.Они оказались слишком чувствительными к нарушениям контактов. Если разъем немного сдвинуть, часы либо сбрасываются, либо пропускают минуты. Поэтому выпаиваем эти два разъема из платы и впаиваем сами штекерные разъемы в плату.


Добрый день, уважаемые любители электроники! Сегодня ремонтируем известные в советское время настенные электронные часы Электроника 7-06К. с блоком коррекции по сигналам точного времени, подключенным к сети радиовещания, за счет чего достигается высокая точность.Эти часы можно было увидеть на вокзалах, фабриках, различных учреждениях, благодаря значительным габаритным размерам и крупным цифрам с двойным шрифтом, они были сразу видны из любого места. Они являются одним из символов электроники советской эпохи 70-80-х годов, наряду с телефонными аппаратами АМТ-69, которые были в каждой телефонной будке, в колл-центрах, во всех населенных пунктах страны.

Часы собраны на заводе «Рефлектор» в Саратове. Это старейшее предприятие, которое и по сей день выпускает электронные табло, различные настенные часы со светодиодными индикаторами.Стоимость часов была немалая — 400 рублей. на 1986 год. Завод выпускал часы с 1968 года. Знаменитые настенные часы «ЭЛЕКТРОНИКА 7-06» и их различные модификации поставлялись в 30 стран мира. За весь период производства было выпущено более 350 тысяч экземпляров часов. На одном заводе выпускались три типа вакуумных люминесцентных индикаторов ИВ-26. Тип 1, тип 2, тип 3. Они отличались расположением штифтов. Завод «Рефлектор» за период производства выпустил более 1 миллиарда ламп.

Было много разновидностей часов Electronics 7. Например, на фото выше вместо разделительной точки два сегмента индикатора ИВ-4, показывающие секунды. Был еще электронный уличный дозиметр-щиток, он получил наименование 7-06К-03Д. По тем же показателям ИВ-26. Найти его сейчас — большая редкость.

Обычные часы Электроника 7-06К потребляют от сети 220В 40Вт. Сейчас их можно найти только на Авито, различных электронных аукционах, в частных объявлениях.Эти часы подойдут для оформления интерьера в стиле ретро, ​​в стиле эпохи СССР. Они выглядят великолепно.

Вот еще часы — уменьшенная модель — Электроника 7-06М.


Внешний вид часов Электроника 7-06М.

Данные часы были куплены под заводской пломбой в виде эмблемы завода «Рефлектор».

В часах 7-06М всего 16 индикаторов ИВ-26 Тип 3.Цифры отображаются в одной полосе. Модель 7-06К имеет две полосы и 44 индикатора ИВ-26 Тип 2. А вот у модели 7-06М есть переключатель яркости.

Внутри часов модели 7-06М провода, ведущие к индикаторам, впаяны в плату, что сделано правильно. У 7-06К есть разъем, который нужно было снять, чтобы часы работали нормально, без сбоев.

Батарейки здесь пальчиковые, всего 6 шт.

В этой модели часов потускнели индикаторы, особенно два.Поэтому меняем их на новые, но 1-го типа. У индикаторов ИВ-26 1-го типа все выводы удаляются, у 3-го типа они соединяются. Поэтому, чтобы установить, какие выводы соответствуют правильному подключению, экспериментально подаем +26В на каждый вывод, предварительно подключив катод к переменному напряжению.

Индикатор IV-26 Тип 1 преобразован в отведения типа 3.

По частным объявлениям часы продаются в разном состоянии, я бы рекомендовал выбирать с не севшими индикаторами ИВ-26.Так как основной проблемой этих часов является выгорание со временем вакуумно-люминесцентных индикаторов ИВ-26. В часах их 40. И если перегорают все или несколько лампочек в каждом сегменте номера, менять их дело весьма трудоемкое, т.к. вам нужно полностью разобрать часы, чтобы добраться до них. Паять их тоже сложно. Найти и купить ИВ-26 сейчас можно везде — на аукционах, том же Авито, в магазинах электроники радиодеталей. Некоторые меняют их на светодиоды, заменяя счетную электронику часов на другую.Но светодиоды дают слишком яркую картинку, которая раздражает глаза. Лампы, напротив, имеют теплое контрастное изображение, которое не так напрягает глаза. Поэтому в большом помещении с такими часами их будет видно отовсюду, но в то же время они не будут раздражать вас ярким светом, как светодиоды. Это специально разработано. Но сейчас наступила эра светодиодов, так что без них ему не обойтись.

В часах тонированное в темный цвет стекло, обычное силикатное. Завод не устанавливал оргстекло.По замене севших индикаторов понятно, что их нужно заменить на исправные.

После замены сразу получится получить яркое сочное свечение. А если, например, их использовать в квартире, то ночью от их свечения можно и не уснуть. Они могут заменить ночник. Поэтому можно сделать следующее и заодно ответить на вопрос, почему со временем перегорают индикаторы ИВ-26.

На аноды ламп подается напряжение +26 вольт.На накал — 3,16 вольта переменного напряжения, поступающего от силового трансформатора.

Скачать паспорт и инструкцию на часы Электроника 7-06К: elektronika7-06k.pdf

Скачать паспорт на ИВ-26 Тип 1 images/shemy/IV-26.gif

Скачать паспорт на микросхему К176ИЕ12 DOC001031304.pdf

В паспорте на ИВ-26 написано, что накал питается только переменным током. Наработка индикаторов на отказ — в среднем 5000 часов.Индикаторы расположены таким образом, что анодное напряжение распределяется по индикатору неравномерно. В частности, их текущий прикладной потенциал больше на одном конце, а затем снижается на другом. Это одна из причин постепенного выгорания индикаторов.

Для регулирования свечения индикаторов необходимо понизить анодное напряжение. Не трогайте свечение, т.к. будет потеря катодной эмиссии. Анодное напряжение регулируется переменным проволочным резистором мощностью 2 Вт.Соединяем все аноды ламп в одну точку и подключаем их через резистор к +26В. В то же время, регулируя напряжение на аноде, можно увидеть неравномерное распределение свечения индикаторов. С переменным резистором индикаторы можно эксплуатировать в щадящем режиме и в то же время можно устанавливать часы в гостиной ночью, не опасаясь их яркого свечения.

Часы с затемнением

Кстати резистор регулировки анодного напряжения был в другой модели комнатных часов, в этой же модели его нет, т.к.Работа часов была рассчитана специально для больших площадей, где необходимо светиться по максимуму.

Также необходимо заменить конденсатор питания 2000 мкФ на новый 4700 мкФ х 50В. Так как эти электролиты со временем высыхают.

В часах есть отсек для батареек 9В. при отключении от сети 220В. сохранение показаний времени. В отсеке должны находиться две запасные сигнальные лампы ИВ-26 и предохранитель. Вместо шести 1.Батареи 5В, можно поставить две литиевые батареи 18650. Работать они будут долго, т.к. потребление тока ничтожно мало. А крупные элементы со временем окисляются и, выделяя соль, портят контакты и загрязняют отсек оксидами.

Теперь перейдем к электронной части часов, отвечающей за счет. Проблем тут может быть много, особенно если часы стояли где-то в сыром, пыльном помещении, на морозе и т.д.

Электронная часть часов построена на КМОП-микросхемах серии К176.Сам счетчик выполнен на микросхеме К176ИЕ12. Десятичные счетчики выполнены на микросхемах счетчиков-дешифраторов К176ИЕ3 и ИЕ4.

На боковой панели есть три кнопки. Кнопка сброса, установка часов и установка минут. А также розетка СГ-5 для подключения Радиосети для коррекции времени по спец. сигналы.

Эти кнопки в ранних версиях часов были военные — круглые, они надежнее, а потом — их заменили на дешевые П2К.П2К со временем от плохого хранения часов перестают обеспечивать надежный контакт. И через них идет цепочка установки минут и часов от счетчика ИЕ12 до дешифраторов ИЕ3 и ИЕ4. Поэтому при плохом контакте в переключателе происходит скачок вперед часов или минут. Это может произойти случайно. Например, было 12.10, через час уже 14.10. И т.д. Поэтому старые кнопки нужно заменить на такие же новые. Приобрести их можно в радиомагазинах. Много еще осталось на складе.Восстановление старых кнопок невозможно, т.к. часы очень чувствительны к плохому контакту, и при малейшем нарушении сбивают показания.

Сюда же можно отнести большой разъем — «лапша» — шлейф, на который поступает управляющее напряжение для индикаторов ИВ-26, напряжение питания, переключение с кнопок и т.п. От плохого хранения или эксплуатации этот разъем тоже начинает глючить «потерпеть неудачу». Часы выключены. Либо наблюдается «абракадабра» в виде неправильных символов, либо один сегмент перестает светиться.Разъем надо очистить от окислов, и внутренний разъем тоже надо почистить, т.к. в большинстве глюки исходят от него. Либо, если не «заморачиваться» с чисткой разъема, можно отпаять разъем от платы и впаять «штекер» целиком в плату.

Если в часах нет счета, либо нет счета часов или минут, либо «абракадабра» в виде неправильно отображаемых символов, проблему нужно искать в IE3 и IE4, а также в IE12.

В часах нет аккаунта — нужно смотреть микросхему К176ИЕ12. На микросхеме нет генерации — скорее всего проблема в кварцевом генераторе. Сам IE12 редко дает сбой. Некоторые пишут кварц, его можно сломать внутри, тогда заменить на те же 32768 кГц. В своих часах я заменил все красные пластинчатые конденсаторы на новые. И тут я увидел, что схема задающего генератора кварца отличается от схемы, которую я нашел в Интернете. По нормальной схеме обвязка кварца состоит из самого кварца, параллельно включенного высокоомного резистора 22 мОм, подстроечного конденсатора, к которому параллельно подключены конденсаторы 18пФ и 47пФ.На схеме показан вариант включения кварца, но он тоже отличался от моего случая. Видимо завод для простоты ограничился одним конденсатором в более поздних версиях часов. У меня была версия часов 1991 года. В моем случае на плате стоял подстроечный конденсатор, никак не связанный с кварцем. И подключен только один конденсатор параллельно кварцу и все. Его емкость неизвестна. он не отмечен. Этот конденсатор я убрал из схемы и добавил два как в обычной схеме.В итоге часы не работали, IE12 не «запускался». Убираю два конденсатора, один ставлю как было раньше. Все работало. Часы ушли. И тут я заметил, что часы стали врать, а именно убегать вперед на 2-3 минуты через несколько дней. Видимо я перегрел этот маленький конденсатор, когда его паял, и он изменил свои параметры. Измерителя емкости под рукой не оказалось и поэтому пришлось подбирать конденсатор вручную.

Емкость ставим 12пФ, часы невероятно быстрые, через несколько минут убежали от управления на четыре минуты.Ставим 18пф — результат тот же. Ставим 47пФ — стабилизация. Часы не идут вперед. Вы можете установить часы по частотомеру.

И еще через пару дней часы стали торопиться примерно на минуту. Что это могло быть, осталось неизвестным. Подозрение пало на кварц, т.к. при выпаивании конденсатора на кварц влияла и температура паяльника, и он как-то становился нестабильным, возможно от времени. Заменив его на импортный (китайский) 32768 кГц,
через неделю показания часов не изменились и с другими часами были такими же.

Более точную настройку часов можно произвести частотомером, для этого нужно измерить период равный 10000000мс, что соответствует 1с. При необходимости отрегулируйте с помощью подстроечного конденсатора. Если он отключен от схемы, то надо будет либо подбирать постоянную, либо пытаться запустить схему с подстроечным конденсатором, мне попадался часовой экземпляр, в котором подстроечный конденсатор отключается от схемы и когда он включены в цепь, часы не запускаются.Процедура настройки подробно описана в инструкции к часам. (см. выше)

Итак, после замены кварца на новый китайский приступаем к настройке часов и вообще проверке их точности. Для этого нам понадобится частотомер с возможностью измерения периода.

В моем случае частотомер Ч4-34. Перед измерением необходимо подготовить частотомер к измерению периода. Устанавливаем все органы управления в нужное положение.Для подключения часов к частотомеру необходимо сделать соединительный шнур. Берем разъем СГ-5 или СГ-3 и припаиваем провода к выводам 1 и 3. Контакт 1 будет массой, контакт 3 будет 1 сек.

В процессе измерения обнаружил, что период немного завышен, он должен быть максимум 1000009,2 мкс, а оказалось 1000024,5 мкс. Подстроечным конденсатором удалось добиться показаний 1000020,0 мкс, меньше почему-то ставить не хочет, может такой кварц попался.Период исправлен, он конечно тоже отличается от паспортного, но посмотрим как часы пойдут. Часы шли медленно. Поэтому необходимо подобрать емкость конденсатора С5. Емкость с 47 пФ должна быть уменьшена примерно до 22-30 пФ. Главное, чтобы по данным частотомера при установке подстроечного конденсатора значение периода входило в заданные интервалы периода от 999990,8 до 1000009,2 с. Поэтому при замене кварцев на китайские необходимо корректировать точность часов по частотомеру.

После проверки К176ИЕ12 на генерацию можно предположить, что К176ИЕ3 или ИЕ4 могут быть неисправны. Если часы долго стояли в сыром, холодном помещении, лучше заменить их все, предварительно разместив на панелях.

Желательно ставить IE3 и IE4 одной партии или хотя бы одного года и производителя. Потому что могут быть глюки с показаниями цифр.

Отдельно о блоке коррекции времени по сигналам сети радиовещания.Сейчас это уже не актуально, т.к. радио больше не вещает в доме. Но идея интересная, да и плата на некоторых микросхемах замысловато оформлена.

Мелкий ремонт часов для устранения причины хаотичного исчезновения сегментов цифр, пропуска минут вперед и других глюков. Опытным путем выявлено, что виновником этих проблем является разъем, к которому подключена «лапша». Видимо, со временем нарушился надежный контакт в разъёме, и от перепадов влажности, комнатной температуры часы начинают глючить.Они оказались слишком чувствительными к нарушениям контактов. Если разъем немного сдвинуть, часы либо сбрасываются, либо пропускают минуты. Поэтому выпаиваем эти два разъема из платы и впаиваем сами штекерные разъемы в плату.


У меня в хозяйстве есть интересные часы Электроника-7-06К. Пожалуй, две вещи делают их интересными: размер и конструкция «теплая трубка» 🙂 Ну и плюс, есть какой-то плюс, но все же редкость.

Часы не пылятся где-то в шкафу, а полностью исправны и работают, показывая текущее время.

Кстати, часы очень точные, если ответственно подойти к стабилизации напряжения питания. В случае отключения электроэнергии. энергии, имеют резервное питание из шести элементов типоразмера «Д» (или А373, если по ГОСТу). Индикация, конечно, при питании от батареек пропадает, но часы сохраняются. Ток потребления от аккумуляторов не более 2.5 мА (по паспорту). Батареек хватает очень надолго. Вот, например, этот комплект соляных батареек у меня проработал два года, и до сих пор жив.

И все бы ничего, но однажды я обнаружил, что часы стали показывать какую-то ерунду, что-то вроде «67:00» и при этом перестала мигать вторая «точка».

Ну, думаю, наверное, повлияла магнитная буря на Марсе… глючило. Ладно, не беда, на сто бед, как известно, один сброс.

Перезапущен. Начал устанавливать текущее время. Настроил часы, а теперь минут вообще нет (точка, кстати, тоже не начала мигать)!

Ах, это плохо. Это означает, что требуется хирургическое вмешательство.

Как оказалось, найти скан схемы в приемлемом качестве оказалось невозможно (интересно, чем руководствуются люди, которые сканируют изношенные электронные схемы формата А3 с разрешением 300 dpi и сохраняют их в однобитном Ч/Б!! ?). Поэтому пришлось выбирать лучшее из худшего и гарантировать несколько вариантов.

Покурив мануал и немного поковырявшись во внутренностях, я был немного удивлен. Если честно, я почему-то всегда думал, что разобрав часы, я увижу внутри что-то вроде какой-нибудь КР145ИК1901, но вместо этого увидел внутри кучу счетчиков десятичных дешифраторов (К176ИЕ3 и К176ИЕ4) вместе с микросхемой таймера ( К176ИЕ12).

Принцип работы прост. Генератор микросхемы вырабатывает серию импульсов с частотой 0.5, 1 и 60 секунд.

Импульсы с периодом 1 с. транзистор отпирается, что включает индикатор секунд («точку») на лампе ИВ-4. Минутные импульсы поступают на вход первого счетчика-дешифратора К176ИЕ4, который управляет семисегментным указателем единиц минут, набираемым от ламп ИВ-26. Точнее, он управляет не самими лампами, а транзисторами, которые уже коммутируют нужные выводы ИВ-26.

При достижении счетчиком единиц минут 10 он сбрасывается, и на его выходе «Р» (вывод 2) формируется импульс высокого уровня, который в свою очередь попадает на счетчик К176ИЕ3.Отличие их от IE4 только в том, что IE3 считает не до 10, как IE4, а до шести (все верно — это счетчик десятков минут). Так вот, досчитав до шести, он, в свою очередь, «пинает» следующий по очереди, а именно счетчик единиц часов (IE4). Со счетчиком десятков часов все сложнее, здесь используется уже не выходной пин 2, а пин 3, он формирует высокий уровень считая до двух. Это необходимо для включения другого выхода счетчика часов (вывод 3). Второе отличие IE3 от IE4 заключается в том, что на третьем выводе последнего при счете до четырех формируется высокий логический уровень.Так достигается 24-часовой формат времени.

Вот, кстати, первое отличие «своего» варианта платы со скаченной схемой — это согласование выходных сигналов счетчика часов единиц с входом счетчика десятков часов . В моих часах коммутация применена с помощью транзистора, а в схеме использована «логика» К176ЛА7. Это первая попавшаяся доработка, сделанная с целью удешевления конструкции, но будет еще одна.

Кстати о согласии. Так как триггеры счетчика переключаются по спаду импульсов положительной полярности на их входе, то выходы генератора К176ИЕ12 подключаются к ним не напрямую, а через своего рода RC-фильтр (С9, R15; С?, R6, схема ниже ), висела на +9 вольт.

Импульсы с периодом 0,5 секунды являются «установочными» и переключаются кнопками установки часов и минут на входы соответствующих счетчиков для их переключения.

В моем случае не было хода часов, переключения минут и индикации секунд.Все указывало на отсутствие вышеперечисленных импульсов и, как следствие, неисправность микросхемы К176ИЕ12.

Буду анализировать сигналы, что куда идет, а что нет.

Для удобства я припаял провода к ключевым местам на плате.

Для начала подключил осциллограф ко входу счетчика единиц минут.

И ничего… Хм, неужели IE12?!

Следующее, что не мешало бы проверить, так это генерацию установочных импульсов.

На этот раз я подключил генератор напрямую к соответствующему выходу К176ИЕ12.

Все в порядке, импульсы есть…

Решил еще раз проверить минутные импульсы, но уже непосредственно на выходе IE12.

А тут оказывается все в порядке. Странно…

И позвольте мне проверить, что на выходе «установочные» импульсы, но после RC-цепочки.

Все чисто! Теперь понятно, почему я не видел минутных импульсов.

Просто они очень короткие и при больших интервалах дискретизации просто не успевают отражаться на экране осциллографа. А с небольшими интервалами вы их просто не успеете обнаружить, т.к. период достаточно большой.

Теоретически их можно было увидеть с помощью логического анализатора (типа

CLASSIE Простой CW трансивер класса E. Мощный CW трансивер на полевом транзисторе CW qrp приставка

Радиочастотные усилители мощности (РА)

класса E известны уже много лет.Их отличает простота, эффективность и надежность. Хотя подробный анализ схемы класса Е выходит за рамки статьи, поясним, что идея класса Е заключается в возбуждении выходного резонансного контура с помощью ключа с малыми потерями, такого как МОП-транзистор (полевой МОП-транзистор). эффектный транзистор).

Сама выходная цепь устроена так, что ключ замыкается в моменты времени, когда напряжение на нем проходит через ноль, при этом коммутационные потери минимальны. Это решение предполагает, что ключ закрыт на половину периода ВЧ-колебаний.

Анализ работы усилителя на модели LTSpice показал, что устройство ведет себя как последовательный резонансный фильтр, настроенный на излучаемую частоту. Резонансную частоту можно рассчитать в предположении, что конденсатор, подключенный параллельно ключу, входит в цепь только на половине периода колебаний (рис. 1)

Полный расчет усилителя достаточно сложен, так как необходимо учитывать несколько параметров, в том числе согласование с сопротивлением нагрузки.К счастью, есть несколько бесплатных программ расчета.

Схема усилительной каскадной техники 1-4

Ключ на МОП-транзисторе также можно использовать с микшером. Если потенциал стока сделать нулевым, а к истоку добавить фильтрующий конденсатор, то усилитель (РА) превращается в последовательный ключевой смеситель (рис. 2).

С помощью этой простой модификации мы создаем приемник прямого преобразования с настроенной входной цепью. Обсуждая эту идею, Уэс Хейворд (W7ZOI) предложил мне попробовать полевой МОП-транзистор в качестве параллельного ключа (рис.3) — тоже работало. А вот переключение приема/передачи и глушение приемника несколько сложнее по сравнению с версией с серийным ключом. Однако необходимы дальнейшие эксперименты….

Принципиальная схема трансивера CW CLASSIE


Схема очень простого 40-метрового трансивера, использующего эту идею, показана на рис. 4. Я назвал его «Классным» (каламбур). Для расчета выходной цепи РА использовалась программа W4ENE «Class E Designer».Также она позволяла согласовать усилитель мощности с 50-омной нагрузкой. Я использовал MOSFET типа BS170 из-за их низкой стоимости, надежности и низкой пропускной способности затвора. 2N7000 тоже подойдет. В режиме приема питание снимается с РА с помощью закрытого транзистора VT1. Сток ключевого МОП-транзистора РА VT2 в этом случае соединен с землей через резистор R4, а низкочастотный сигнал выделяется на фильтрующий конденсатор С1. В режиме передачи транзистор VT3 закрывает исток VT2 на землю, при этом диммируя приемник.

Экспериментируя с различными задающими генераторами на транзисторах, мне не удалось создать простое устройство, обеспечивающее стабильную скважность 50%. Пришлось остановиться на микросхеме 74НС74, чтобы сделать кварцевый генератор с перестройкой частоты на одном его триггере VXO, а на другом триггере делителя частоты на 2, который выдает прямоугольные импульсы частотой около 7030 кГц для возбуждения MOSFET VT2. Усиление басов обеспечивает микросхема LM386 типа DA2.

Принципиальная схема приемопередатчика Рис.4

Приемопередатчик


Приемник трансивера оказался достаточно чувствительным, а потребляемый им ток всего 17 мА. Как и большинство простых приемников прямого преобразования, имеет свойство затухать, иногда наблюдается прямое обнаружение сигналов мощных КВ станций.

Трансивер-передатчик

Передатчик обеспечивает мощность 1,8 Вт при напряжении питания 12 В и потреблении около 240 мА. Если вычесть ток покоя приемника и ток через резисторы R3 и R4, то можно оценить КПД РА как 68%.Мне удалось получить 80% при выходной мощности 1,2 Вт, немного изменив параметры выходной цепи. МОП-транзисторы почти не нагреваются и им не нужны радиаторы.

Усилитель мощности трансивера


РА оказался устойчивым к короткому замыканию и обрыву выходного напряжения, хотя может и не выдержать такой ситуации длительное время. Выход усилителя класса Е содержит немного 2-й гармоники, но резонансной антенны обычно достаточно для очистки сигнала. Лестница на антенном разъеме, настроенная на 2-ю гармонику, сделает это лучше.

Перспективы экспериментов с трансивером CLASSIE


Большие перспективы для экспериментов с базовой схемой приемопередатчика. Переключение на разные диапазоны сводится к игре с VFO и перенастройке выходной цепи. Я попробовал использовать DDS VFO и убедился, что класс E RA работает во всем диапазоне. Для сдвига частоты при приеме можно подключить небольшую емкость между выводом 4 задающего генератора 74Н7474 и коллектором дополнительного переключаемого транзистора.Подключение к коллектору VT1 должно работать так же хорошо. Программа ClassE Designer позволяет оптимизировать параметры выходной цепи под любую мощность, напряжение и выбранный транзистор. Например, IRF510 может работать на значительно больших мощностях, чем BS170, но возникают трудности с его возбуждением из-за значительной пропускной способности затвора.

Плата приемопередатчика QRP CLASSIE

Печатная плата показана с использованием деталей SMD, микросхем в корпусах SOIC-14 и SOIC-8.Добавлен светодиод VD1 с резистором 1K для индикации режима передачи.

Спасибо автору

трансивер CLASSIE

Я хочу поблагодарить Wes Hayward W7ZOI, Mike Rainey AA1TJ, Hans Summers G0UPL за полезные идеи и обсуждения, а также James Tonnie W4ENE за его прекрасную программу Class E Designer. Надеюсь, что кто-то из читателей продвинет концепцию Classie на более высокий уровень!

Рич Хеслип VE3MKC

Статья взята из журнала CQ-QRP №33 зима 2011.

Особенности CW\SSB трансивера «Парус»   заключаются в простоте, доступности и гибкости схемы, минимальном количестве и возможности замены некоторых деталей, имеющихся в наличии у радиолюбителя.

Схема. Приемопередатчик «Парус» состоит из нескольких блоков.

В режиме приема (Rx) сигнал с антенны («А» блока усилителя ВЧ) поступает на П-контур и далее через С20 на истоковый повторитель (VT5), играющий роль согласования с низкоимпедансный вход PF.Проходя через контакты реле, он поступает в обратную часть схемы: соответствующие полосовые полосовые фильтры (L6, L7, С32-С34), балансный смеситель (d10-d13), на который поступает сигнал с ГПД (Т7-Т9), и двухкаскадный усилитель (Т3, Т4), лестничный кварцевый фильтр, балансный детектор-модулятор (д2-д5) куда входит опорная частота с лазером (Т5, Т6), затем УНЧ ( Т1, Т2). От двигателя Р35 низкочастотный сигнал поступает на УМЗЧ.

Трансивер переключен с приема на передачу блоком управления.При замыкании контакта «педаль» меняется полярность выходных напряжений блока. И как следствие включение всех реле подключенных к шине +12v Tx.

В режиме передачи (Тх) от динамического микрофона сигнал усиливается (Т1, Т2) и подается на балансный модулятор-детектор (d2-d5). Сигнал DSB усиливается (T3) и фильтруется кварцевым фильтром. Сформированный SSB сигнал усиливается (Т4) и поступает на балансный реверсивный смеситель (d10-d13), а отфильтрованный (PF) – на широкополосный усилитель (блок VT1 усилителя ВЧ), и резонансный (VT2) , этот каскад можно собрать и на кп303+кт315.Коллектор VT4 также имеет резонансный контур.

В выходном каскаде используется простенькая низкочастотная лампа 6Р3С , которая в данном блоке успешно работает на всех квадратных диапазонах. Вместо них можно использовать такие же лампы ГУ-19, ГУ-29, ГУ-17. 2хГУ-50 . На входе лампы стоит согласующий трансформатор.

П-контур согласует выходной каскад с антенной.

Для простоты полосовые фильтры на схеме не показаны; их данные приведены в таблице.

Генератор CW подключен к точке «А».

Кварцевый фильтр может быть на частотах от 5 до 10,7 мс, в которых применимы от 6 до 2 кварцев, в последнем случае это почти трансивер DSB. Если у радиолюбителя больше кварца, то лучше добавить еще каскад ПЧ (в излом точки «А»), используя еще один кварцевый фильтр, улучшающий чувствительность и избирательность. Существует множество способов изготовления лестничных кварцевых фильтров. В этой конструкции вместо одного «большого», например, 8 кристалла лучше использовать два «маленьких», 6+4, 4+4, или 4+2 кварца и т.д.желательно, чтобы разнос кварца был не более 30 Гц, но больший разнос не повод отказываться от повторения и дальнейшего совершенствования трансивера.

Детали: все трансформаторы имеют 15 витков (скручены в 3 или 2 провода) ф600 или 1000-3000нн, к12х6х5 (в принципе даже чашки из феррита ф600 от фильтров транзисторных приемников без обламывания краев чашек), L4-4 витков, Л5-20 витков на секционной раме с триммером ф600, ПЭЛ 0,32. Катушка КПД 8 витков.Катушки ГПД также можно изготовить для каждого диапазона коммутацией их с помощью реле Рез 49 и т.п.

частоты ГПД. Для ПЧ 10,7 МГц.

1 830 — 2 000

12 530 — 12 700

3 500 — 3 800

14 200 — 14 500

7 000 — 7 100

17 700 — 17 900

14 000 — 14 350

3 300 — 3 650

18 068 — 18 168

7 368 — 7 468

21 000 — 21 450

10 300 — 10 750

24 890.- 24 990

14 190 — 14 290

28 000 — 29 700

17 300 — 19 000

Катушки ПФ намотаны на каркасах 7,5 мм с триммерами ф600, (160 м и 80 м на секционных). Расстояние между центрами витков около 20 мм.

Диап

Из контуров

Связь

Количество витков

Вызов

получается

Провод

диаметр

160м

560 пФ

47 пФ

14 х 3

0,32

80 м

390 пФ

27 пФ

12 х 3

0,32

40м

110 пФ

0,32

20м

82 пФ

0,47

17м

47 пФ

1,5

0,32

15м

51 пФ

1,5

0,47

12 м

47 пФ

8,5

0,47

10 м

33 пФ

0,47

Катушки резонансного предусилителя драйвера имеют примерно такие же данные и подбираются при настройке (вместо отвода — катушка связи).

Драйверные катушки:

Отвод от середины.

П-контур: 2 + 2 + 1 + 2 + 1,5 + 2,5 + 9 + 20 + 41

10 м 12 м 15 м 17 м 20 м 40 м 80 м 160 м

Ø проволоки на ВЧ 1 мм, на НЧ 0,5 мм

В качестве силового трансформатора используется ТС-180. Транзистор П217 (П213, П214, П216) установить на радиатор.

Блок питания может быть изготовлен в виде отдельного блока.

Соблюдайте все меры предосторожности при работе с блоком питания высокого напряжения.

Можно улучшить параметры трансивера, заменив Т4 на КП903, при этом вместо R18 и R19 поставить катушки индуктивности 20-40 мкг.Т2 на КТ3102Е КТ342 (или другой малошумящий с большим коэф. ус.). Т9 — КТ610 меняет R24 на 33Е. Вместо 2х петель ПФ сделать 3х петли.

Настройка начинается с источника питания. Сначала отключите блок питания от трансивера. Проверив все напряжения БП, подключаем +12В к блоку управления, на выходе «Rx» напряжение около +12В и «Tx» — 0. При нажатии на «Педаль» напряжения меняются местами, а если педаль нажата, напряжение «Rx» не падает до нуля, проверьте d7 и d9.

ВЧ напряжение на выходе генераторов около 1,2 — 1,5 В (без нагрузки). В режиме передачи на нижнем выводе R11 0,2-0,4в (громкое «а» в микрофон)

Полезный ВЧ сигнал на эмиттере ВТ3 (блок УРЧ) должен быть не менее 1В.

Напряжение на управляющих сетках в режиме передачи заказа 22в.

Трансформатор на входе лампы имеет примерно 15-16 витков, точное количество подобрано опытным путем на 28 МГц по максимуму.

Число витков П-контура лучше подобрать экспериментально, подключив эквивалентную нагрузку 75 Ом, на максимум.

КВ трансивер CW/SSB «ПАРУС»

В. Линьков RD4AG (бывший RK9AF) [email protected]

Литература.

В. Першин «Урал 84м»

Б. Степанов, Г. Шульгин. Радио77

Ю. Лаповок «Строю квартальную радиостанцию»

QRP CW передатчик на диапазон 80 метров

Ян Кейзер, G3ROO
Из журнала Radio Communication, июль 1995 г., стр.43, 57

Этот преобразователь стоимостью менее 5 фунтов стерлингов прост по конструкции, надежен в работе, содержит около 50 деталей и практически не требует настройки. Этот проект предпочтительнее для новичков (и для любителей QRP — UA9LAQ), чем состоящий из двадцати частей, но требующий долгой и тщательной настройки.

Одной из основных проблем, возникающих при разработке передатчика, является обеспечение стабильности его частоты. В описываемом передатчике эта проблема решена за счет использования кварцевого резонатора.Недостатком этого решения является привязка передатчика к одной частоте, которую, однако, можно преодолеть, применив набор кварцевых резонаторов, имеющих наиболее популярные частоты QRP. Я использую резонатор на 3650 кГц или телевизионный резонатор с частотой 3579 кГц, что удобно для использования в этом проекте. Схема передатчика представлена ​​на рис. 1.

Рис. 1 . Передатчик. Схема электрическая. Две маленькие ферритовые шайбы (FX1115) с таким количеством проволоки 0,5 мм, как показано на рисунке — две маленькие ферритовые колонки типа FX1115 с максимально возможным количеством намотанных на них проводов диаметром 0.5 мм; 23 витка через центр жилы провода 0,5 мм — 23 витка проводом диаметром 0,5 мм на кольце типоразмера Т37-2

Транзистор TR1 имеет кварцевый генератор, управление которым осуществляется с помощью телеграфного ключа. База транзистора TR2 подключена к общему проводу через резистор R5 (180 Ом). Поскольку положительного напряжения смещения на базе TR2 нет, ток коллектора этого транзистора появляется только на пиках огибающей входного ВЧ напряжения. В усилителе мощности используется полевой транзистор TR3.Ток его стока равен нулю до тех пор, пока на затвор не подается ВЧ-накопление (положительное по отношению к истоку). В цепи затвора диод подключен катодом к затвору, анодом к общему проводу. Если подать на этот диод достаточно большую амплитуду ВЧ-напряжения с транзистора TR2, то его отрицательная полуволна будет ограничена (замкнута на общий провод), а положительная останется нетронутой. Положительные полуволны ВЧ-напряжения заряжают силовой конденсатор и создают смещение, облегчающее открытие транзистора.Этот каскад в дальнейшем работает как усилитель, выдавая полезную мощность ВЧ (до 3 Вт).

Выходной сигнал, снятый с транзистора TR3, содержит большое количество гармоник. Эти гармоники можно легко подавить, применив достаточно эффективный фильтр нижних частот (ФНЧ) — он пропускает все частоты ниже частоты среза и подавляет все расположенные выше нее. Идеальных ФНЧ не бывает, но, подключив ФНЧ, я обнаружил, что все нежелательные гармоники подавляются не хуже, чем на 50 дБ.Для переключения антенны с входа приемника на выход передатчика использовал реле с двумя группами контактов для переключения. Для предотвращения перегрузки входа приемника его вход при передаче замыкается на общий провод.

Рис. 2 . Эскиз платы передатчика

Во время передачи приемник в принципе должен молчать, но я отказался от этой возможности, включил «быструю» АРУ и использовал (не жалея ушей) шумовые всплески как сигнал самопрослушивания! Вы, наверное, уже заметили, что напряжение питания 15 В… 18 В постоянно подключено к передатчику (как в режиме приема, так и в режиме передачи). Это становится возможным без последствий, так как задающий генератор включается ключом в такт с манипуляцией, а остальные каскады работают в классе В и не потребляют ток в паузе, так зачем отключать питание?!

Дизайн

Конструкция передатчика очень проста: все выводы к общему проводу (рис. 1) просто припаяны к плате-фольге из одностороннего фольгированного стеклотекстолита, а эти части, в свою очередь, поддерживают компоненты, выводы которых не соединены на землю.Расположение деталей на плате показано на рис. 2 и практически полностью соответствует их расположению на принципиальной схеме. Это делает поиск очень удобным. возможные неисправности, которые в большинстве своем связаны с ошибками монтажа.

Транзисторы TR1 и TR2 устанавливаются на соответствующие им части выводами вверх. TR3 расположен на фольге платы, выводы его истока припаяны к фольге максимально близко к корпусу транзистора (не перегревать при пайке!), подогнув выводы затвора и стока так, чтобы они не касались фольги.Сначала я думал, что нужен будет радиатор, но практика показала, что при нормальной работе CW такой радиатор не нужен.

Выводы деталей можно скрутить для образования механического контакта перед пайкой, если по каким-то причинам вы этого делать не хотите, можно использовать другой способ соединения деталей (вплоть до монтажа на «каблучки», монтажные стойки , или, в крайнем случае, с помощью печатного монтажа).

При конструировании этого передатчика я уже провел одну из его модификаций, включив переключатель двух имеющихся кварцевых резонаторов (см. фото).На этом передатчике осуществлялась связь, в том числе PA3AAF, DL1NF и 2EØAGP. Построив этот передатчик, я думаю, вы, как и я, обрадуетесь работе на QRP в эфире.

Детали рабочих частей

«Для быстрого» взял самый QRP-шный комплект в виде микронного трансивера.

Ну хоть мощность в аппарате всего 7 ватт, впечатление от загородного вещания на все 200.

И вот конструктор заказан, получен и собран.Интересное решение, позволяющее настроить трансивер с минимальным набором устройств.

Теперь есть планы вспомнить забытый телеграф на должном уровне и летом испытать трансивер «в поле», ну и дело в процессе изготовления. Ну а так же в планах подключить к нему GPS-приемник и использовать его как WSPR-маячок.

Наступило теплое время года и душа рвется в поля, подальше от электромагнитного смога и шума на 9 баллов.Покопавшись в имеющемся оборудовании собрал вот такой комплект.

Основу комплекта составили Трансивер SW-2010 и антенный тюнер LDG Z-100.

Молодцы китайские производители. Количество наборов для сборки микротрансиверов просто огромно. Следующий «клиент» питается от 9 до 13,8 вольт, ток в режиме приема на уровне 20 мА, в режиме передачи может достигать 0,5 Ампера. Возможная выходная мощность до 1,2 Вт.

Ну руки чешутся, хоть что-то собрать, а вот и очередная версия портативного трансивера.В комплекте был акриловый чехол с застежками. Час неторопливой возни с паяльником и такой красавец готов. Аккуратная плата и корпус, что еще нужно, чтобы оставить чувство удовлетворения от сборки, пусть и простой конструкции.

Размеры корпуса 65 х 60 х 30 мм (из 30 мм по высоте 5 мм занимают резиновые ножки).

Ну и пару фото, так сказать, «в интерьере», рядом с манипуляторами, дабы оценить габариты трансивера.

Технические характеристики такого простого устройства обсуждать бесполезно. Задача была получить удовольствие от сборки своими руками.

Под кат-сценой схема и несколько фото о процессе сборки.

Еще один QRP трансивер, с возможностью работы в SSB. Схема была опубликована в декабрьском журнале «Радио» за 2005 год.

Приятной особенностью схемы является отсутствие дефицитных деталей и бесконтактная система коммутации приема-передачи.Печатная плата в отсканированном варианте была не очень хорошего качества, пришлось перерисовывать, чтобы можно было повторить.. Если нужен LAY файл, обращайтесь, поделюсь бесплатно.

Китайские производители успешно освоили направление производства конструкторов по сборке трансиверов CW QRP в любительском диапазоне 7 МГц.

Причем, если на Алиэкспресс их выбор достаточно умеренный, то на Ебее те же китайские продавцы готовы продать большее количество версий различных трансиверов.А в комплекте к нему может идти и акриловый чехол. Хорошее занятие для рук увлеченного человека. Стоимость тоже можно назвать гуманной, минимальная планка в районе 4 долларов, с бесплатной доставкой. Выглядит это все примерно так:


Однако существует несколько вариаций таких моделей, от самых простых до имеющих на борту Wi-Fi (как на картинке) для использования телеграфа с компьютера 🙂 И не всегда понятно, чем эти маленькие устройства отличаются.

Долгие поиски не привели к внятному результату, но недавно нашел сайт продавца, который любезно выложил все инструкции по сборке этих устройств с подробными схемами.

Мне нравятся небольшие и самодостаточные решения, так как мне нравится идеология QRP. Поэтому начинаю публиковать на своем сайте, а точнее собирать в одном месте материалы по интересным (возможно нестандартным) QRP-решениям.

В журнале «КВ и УКВ» в первом номере за 2007 год была опубликована схема простейшего мини-трансивера прямого преобразования.

Схема проста для повторения и не содержит дефицитных деталей. В принципе, устройство можно повторить на любом любительском диапазоне.Однако следует учитывать, что на выходе мы получаем сигнал DSB, что для «заселенных» диапазонов может быть неприемлемо, и не всегда допускается работа в эфире с таким типом модуляции, это тоже нужно учитывать. учетная запись. Что ж, выходная мощность этого трансивера вряд ли позволит вести связь на гораздо большие расстояния. Скорее всего это «проект выходного дня» или хороший вариант для начинающих свой путь в радио- и радиодизайне.

В 2001 году я разработал очень простой переносной телеграфный приемопередатчик с 7 транзисторами, 3 из которых на передачу и 4 на прием.Размер трансивера (вместе с блоком питания) получился 100х50х150 мм, вес не более 500 г. В полевых условиях мог питаться от комплекта 12-вольтовых аккумуляторов (10 пальчиковых аккумуляторов емкостью 850 мА/ч) или литиевых аккумуляторов. Этот трансивер был собран всего за 4 дня, из них день ушел на разработку схемы и поиск радиодеталей.

Несмотря на небольшую выходную мощность трансивера (3…5 Вт), на нем я провел более 2000 радиосвязей со всеми континентами в течение одного года.Около 100 связей с США, 150 с Японией, около 30 с Африканским континентом, 10 с Австралией и около сотни связей с Азией и т.д. Основная масса моих корреспондентов была из Европы (европейские страны все обрабатывали на этом трансивере) и европейской части России. А также Урал и Дальний Восток.

Все зависело от того, какую антенну я использовал в данный момент, и в какую сторону было направлено максимальное излучение. Трансивер работает в 15-метровом любительском диапазоне, на фиксированной частоте 21001 кГц.Частота стабилизирована кварцем для предотвращения зависимости частоты от температуры и падения напряжения при работе от батарей и аккумуляторов.

Использование в схеме кварцевого резонатора позволило получить наибольшую мощность на задающем генераторе и уменьшить количество каскадов (транзисторов) в передающей части трансивера.

Рис. 1. Принципиальная схема трансивера на семи транзисторах Денис Титов.

Для данного трансивера собран электронный телеграфный ключ, опубликованный в журнале Радио на 3-х микросхемах К176ЛЕ5, К176ТМ1, К176ЛА7.Но лучше использовать микросхемы серии К561. Вы вправе сами выбрать схему электронного телеграфного ключа, только он должен иметь внутренний тон-генератор для самоконтроля.

На фиксированной частоте нужно работать на общий вызов. Но постоянно передавать CQ с питанием QRP на клавише было сложно, и мне это быстро надоело. В связи с этим я записал свой общий позывной на магнитофон так: CQ дается 3 раза, затем мой позывной 5 раз и PSE K. После паузы в 10 секунд все повторяется снова (до конца ленты).

Поставил переключатель на выход магнитолы (который идет на динамик), а им переключил выходной сигнал либо на динамик, либо на детектор системы VOX, идущий на трансивер. Сигнал с магнитолы попадал на детектор, собранный на 2-х диодах и конденсаторе около 0,1 мкФ, далее уже были импульсы, повторяющие форму сигнала, записанного на кассету. Затем эти импульсы подавались на базу транзистора, в коллекторе которого включалось герконовое мини-реле РЭС55, замыкавшее контакты в такте записи на ленте.

Рис. 2. Схема расположения частей трансивера.

Эти контакты реле были подключены параллельно переключающим контактам от электронного ключа. Вот так у меня выглядел процесс автоматизации перевода общего звонка. В этом трансивере нет переключателя «прием-передача», поэтому я слушал звонящих в 10-секундных паузах между CQ.

Когда раздавался очередной ответ на мой зов, «автопилот» можно было отключить и взять управление на себя.

К561ла7 зарубежный аналог. Генератор прямоугольных импульсов на К561ЛА7. Простые радио схемы для начинающих

Простые радиосхемы для начинающих

В данной статье мы рассмотрим несколько простых электронных устройств на базе логических микросхем К561ЛА7 и К176ЛА7. В принципе, эти микросхемы практически одинаковы и имеют одинаковое назначение. Несмотря на небольшую разницу в некоторых параметрах, они практически взаимозаменяемы.

Кратко о микросхеме К561ЛА7

Микросхемы К561ЛА7 и К176ЛА7 представляют собой четыре элемента 2И-НЕ.Конструктивно они выполнены в черном пластиковом корпусе с 14 контактами. Первый вывод микросхемы обозначен в виде метки (т.н. ключа) на корпусе. Это может быть как точка, так и насечка. Внешний вид микросхемы и цоколевка показаны на рисунках.

Питание микросхем 9 вольт, напряжение питания подается на выводы: вывод 7 «общий», вывод 14 «+».
При монтаже микросхем необходимо быть осторожным с цоколевкой — случайная установка микросхемы «наизнанку» выводит ее из строя.Паять микросхемы желательно паяльником мощностью не более 25 Вт.

Напомним, что эти микросхемы получили название «логических» потому, что имеют всего два состояния — либо «логический ноль», либо «логическая единица». При этом под уровнем «единица» подразумевается напряжение, близкое к напряжению питания. Следовательно, при уменьшении напряжения питания самой микросхемы уровень «Логической единицы» будет меньше.
Проведем небольшой эксперимент (рис. 3)

Для начала превратим элемент микросхемы 2И-НЕ в НЕ просто подключив для этого входы.К выходу микросхемы подключим светодиод, а на вход будем подавать напряжение через переменный резистор, при этом контролируя напряжение. Чтобы светодиод загорелся, необходимо получить на выходе микросхемы (это вывод 3) напряжение, равное логической «1». Контролировать напряжение можно с помощью любого мультиметра, включив его в режим измерения постоянного напряжения (на схеме это PA1).
А вот с питанием немного поиграем — сначала подключаем одну батарейку на 4,5 Вольта.Поскольку микросхема является инвертором, то для того, чтобы на выходе микросхемы получить «1», необходимо, наоборот, подать на вход микросхемы логический «0». Поэтому начнем наш эксперимент с логической «1» — то есть ползунок резистора должен быть в верхнем положении. Вращая ползунок переменного резистора, дождитесь момента, когда загорится светодиод. Напряжение на движке переменного резистора, а значит и на входе микросхемы, будет около 2.5 вольт.
Если мы подключим второй аккумулятор, то получим уже 9 Вольт, и в этом случае наш светодиод будет гореть при входном напряжении около 4 Вольт.

Здесь, кстати, необходимо дать небольшое уточнение: вполне возможно, что в вашем эксперименте могут быть и другие результаты, отличные от приведенных выше. В этом нет ничего удивительного: в первых двух нет полностью одинаковых микросхем и их параметры будут различаться в любом случае, а во-вторых, логическая микросхема любое уменьшение входного сигнала может распознать как логический «0», а в нашем случае мы понизили входное напряжение в два раза, и в третьих этот эксперимент мы пытаемся заставить работать цифровую микросхему в аналоговом режиме (то есть управляющий сигнал проходит у нас плавно) а микросхема в свою очередь работает как надо — при достижении определенного порога он мгновенно меняет логическое состояние.Но ведь этот самый порог может отличаться у разных микросхем.
Однако цель нашего эксперимента была проста — нам нужно было доказать, что логические уровни напрямую зависят от напряжения питания.
Еще один нюанс: это возможно только с КМОП-микросхемами, не очень критичными к напряжению питания. С микросхемами серии ТТЛ дело обстоит иначе — их мощность играет огромную роль и при эксплуатации допускается отклонение не более 5%

Итак, краткое знакомство закончилось, переходим к практике…

Простое реле времени

Схема устройства представлена ​​на рисунке 4. Элемент микросхемы включается здесь так же, как и в опыте выше: входы закрыты. Пока кнопка кнопки S1 разомкнута, конденсатор С1 находится в заряженном состоянии и ток через него не протекает. Однако вход микросхемы также соединен с «общим» проводом (через резистор R1) и поэтому на входе микросхемы будет присутствовать логический «0».Поскольку элемент микросхемы является инвертором, значит, на выходе микросхемы будет логическая «1» и будет гореть светодиод.
Закрываем кнопку. На входе микросхемы появится логическая «1» и, следовательно, на выходе будет «0», светодиод погаснет. Но при замыкании кнопки конденсатор С1 моментально разрядится. А это значит, что после того как мы отпустим кнопку в конденсаторе, начнется процесс заряда и пока он продолжается, через него будет протекать электричество поддерживая на входе микросхемы уровень логической «1».То есть получается, что светодиод не загорится, пока не зарядится конденсатор С1. Время заряда конденсатора можно изменить подбором емкости конденсатора или изменением сопротивления резистора R1.

Схема вторая

На первый взгляд почти такой же, как и предыдущий, но кнопка с времязадающим конденсатором включается немного иначе. И работать он тоже будет немного по-другому — в режиме ожидания светодиод не горит, при замыкании кнопки светодиод загорается сразу, и гаснет с задержкой.

Простая мигалка

Если включить микросхему так, как показано на рисунке, то мы получим генератор световых импульсов. По сути, это простейший мультивибратор, принцип работы которого подробно описан на этой странице.
Частота импульсов регулируется резистором R1 (можно даже поставить переменный) и конденсатором С1.

Управляемая мигалка

Немного изменим схему мигалки (которая была выше на рисунке 6), введя в нее схему от уже знакомого нам реле времени — кнопка S1 и конденсатор С2.

Что получаем: при замыкании кнопки S1 на входе элемента D1.1 будет логический «0». Это элемент 2И-НЕ и поэтому неважно, что происходит на втором входе — на выходе в любом случае будет «1».
Эта самая «1» пойдет на вход второго элемента (который D1.2) и, следовательно, логический «0» прочно сядет на выходе этого элемента. А если так, то светодиод загорится и будет гореть постоянно.
Как только отпускаем кнопку S1, начинается заряд конденсатора С2.Во время заряда через него будет протекать ток при удержании уровня логического «0» на выводе 2 микросхемы. Как только конденсатор зарядится, ток через него прекратится, мультивибратор начнет работать в штатном режиме — светодиод начнет мигать.
На следующей схеме введена та же цепочка, но включается она по-другому: при нажатии на кнопку светодиод начинает мигать, а через некоторое время загорается постоянно.

Простая пищалка

В этой схеме нет ничего особо необычного: все мы знаем, что если к выходу мультивибратора подключить динамик или наушники, он начнет издавать прерывистые звуки.На низких частотах это будет просто «тик», а на более высоких — писк.
Для эксперимента больший интерес представляет приведенная ниже схема:

Вот опять знакомое нам реле времени — замыкаем кнопку S1, размыкаем и через некоторое время прибор начинает пищать.

На базе микросхемы К561ЛА7 можно собрать генератор, который может применяться на практике для выработки импульсов для любых систем или импульсов, после усиления через транзисторы или тиристоры, может управлять осветительными приборами (светодиодами, лампами).В итоге на этой микросхеме можно собрать гирлянду или ходовые огни. Далее в статье вы найдете принципиальную схему подключения микросхемы К561ЛА7, печатную плату с расположением на ней радиоэлементов и описание сборки.

Принцип работы гирлянды на микросхеме КА561 ЛА7

Микросхема начинает формировать импульсы в первом из 4-х элементов 2И-НЕ. Длительность импульса свечения светодиода зависит от емкости конденсатора С1 для первого элемента и соответственно С2 и С3 для второго и третьего.Транзисторы фактически являются управляемыми «ключами», при подаче управляющего напряжения с элементов микросхемы на базу, открываясь, они пропускают электрический ток от источника питания и питают цепочки светодиодов.
Питание осуществляется от источника питания 9 В с номинальным током не менее 100 мА. При правильном монтаже электрическая схема не нуждается в настройке и сразу работоспособна.

Обозначение радиоэлементов в гирлянде и их номиналы по приведенной схеме

R1, R2, R3 3 мОм — 3 шт.;
R4, R5, R6 75-82 Ом — 3 шт.;
С1, С2, С3 0,1 мкФ — 3 шт.;
НL1-HL9 Светодиод АЛ307 — 9 шт.; Микросхема
D1 К561ЛА7 — 1 шт.;

На плате указаны дорожки для травления, размеры текстолита и расположение радиоэлементов при пайке. Для травления платы можно использовать плату с односторонним медным покрытием. При этом на плату устанавливаются все 9 светодиодов, если светодиоды собрать в цепочку — гирлянду, а не монтировать на плату, то ее габариты можно уменьшить.

Технические характеристики микросхемы К561ЛА7:

Напряжение питания 3-15 В;
— 4 логических элемента 2И-НЕ.

Микросхема К561ЛА7 (или ее аналоги К1561ЛА7, К176ЛА7, CD4011) содержит четыре логических элемента 2И-НЕ (рис. 1). Логика элемента 2И-НЕ проста — если на обоих его входах логические единицы, то на выходе будет ноль, а если это не так (то есть на одном из входов или на обоих входах ноль ), то выход будет один. Микросхема К561ЛА7 КМОП логика, а значит ее элементы выполнены на полевых транзисторах, поэтому входное сопротивление К561ЛА7 очень велико, а потребление энергии от блока питания очень мало (это касается и всех остальных микросхем микросхемы серий К561, К176, К1561 или CD40).

На рис. 2 представлена ​​схема простого реле времени с индикацией на светодиодах. Отсчет начинается в момент включения питания выключателем S1. В самом начале конденсатор С1 разряжен и напряжение на нем небольшое (как логический ноль). Следовательно, на выходе D1.1 будет единица, а на выходе D1.2 — ноль. Светодиод HL2 загорится, а светодиод HL1 не загорится. Это будет продолжаться до тех пор, пока C1 не зарядится через резисторы R3 и R5 до напряжения, равного элементу D1.1 понимается как логическая единица. В этот момент на выходе D1.1 появляется ноль, а на выходе D1.2 единица.

Кнопка S2 служит для перезапуска реле времени (при нажатии замыкает С1 и разряжает его, при отпускании С1 снова начинает заряжаться). Таким образом, отсчет начинается с момента включения питания или с момента нажатия и отпускания кнопки S2. Светодиод HL2 показывает, что идет обратный отсчет, а светодиод HL1 указывает, что обратный отсчет завершен.А само время можно установить переменным резистором R3.

На вал резистора R3 можно надеть ручку с указателем и шкалой, на которой можно подписывать значения времени, измеряя их секундомером. При сопротивлениях резисторов R3 и R4 и емкости С1 как на схеме можно устанавливать выдержки от нескольких секунд до минуты и немного больше.

В схеме на рис. 2 используются только два элемента ИС, но на два больше. С их помощью можно сделать так, чтобы реле времени по окончании экспозиции подавало звуковой сигнал.

На рисунке 3 схема реле времени со звуком. На элементах D1 3 и D1.4 выполнен мультивибратор, вырабатывающий импульсы частотой около 1000 Гц. Эта частота зависит от сопротивления R5 и конденсатора С2. Между входом и выходом элемента D1.4 подключается пьезоэлектрический «пищалка», например, от электронных часов или телефонной трубки, мультиметра. Когда мультивибратор работает, он подает звуковой сигнал.

Вы можете управлять мультивибратором, изменяя логический уровень на выводе 12 D1.4. Когда здесь стоит ноль, мультивибратор не работает, а «пищалка» В1 молчит. Когда единица. — Б1 пищит. Этот выход (12) соединен с выходом элемента D1.2. Поэтому «пищалка» подается при выходе из строя HL2, то есть звуковая сигнализация включается сразу после того, как реле времени отработало временной интервал.

Если у вас нет пьезоэлектрической «пищалки» вместо нее можно взять, например, микродинамик от старой магнитолы или наушники, телефонный аппарат. Но его нужно подключить через транзисторный усилитель (рис.4), иначе можно испортить чип.

Однако, если нам не нужна светодиодная индикация, то опять же можно обойтись двумя элементами. На рисунке 5 схема реле времени, в котором есть только звуковая сигнализация. Пока конденсатор С1 разряжен, мультивибратор заблокирован логическим нулем и «пищалка» молчит. И как только С1 зарядится до напряжения логической единицы, мультивибратор сработает, а В1 подаст звуковой сигнал. звуковые сигналы. Более того, тон звука и частоту прерывания можно регулировать.Его можно использовать, например, как маленькую сирену или домашний звонок

На элементах D1 3 и D1.4 выполнен мультивибратор. формирование импульсов звуковой частоты, которые через усилитель на транзисторе VT5 подаются на динамик В1. Тон звука зависит от частоты этих импульсов, и их частоту можно регулировать переменным резистором R4.

Для прерывания звука используется второй мультивибратор на элементах D1.1 и D1.2. Он генерирует импульсы гораздо более низкой частоты.Эти импульсы поступают на вывод 12 D1 3. При выключенном здесь логическом нуле мультивибратора D1.3-D1.4 динамик молчит, а при единице слышен звук. Таким образом получается прерывистый звук, тональность которого можно регулировать резистором R4, а частоту прерывания — R2. Громкость звука во многом зависит от динамика. А динамик может быть практически любым (например, динамик от радиоприемника, телефонного аппарата, радиостанции или даже акустической системы от музыкального центра).

На основе этой сирены можно сделать охранную сигнализацию, которая будет включаться каждый раз, когда кто-то открывает дверь в вашу комнату (рис. 7).

Устройство для создания эффекта бегущих от центра к краям солнца огней. Количество светодиодов — 18 шт. Uпит.= 3…12В.

Для регулировки частоты мерцания измените номиналы резисторов R1, R2, R3 или конденсаторов С1, С2, С3. Например, удвоение R1, R2, R3 (20k) уменьшит частоту вдвое. При замене конденсаторов С1, С2, С3 увеличьте емкость (22мкФ).Возможна замена К561ЛА7 на К561ЛЕ5 или полным зарубежным аналогом CD4011. Номиналы резисторов R7, R8, R9 зависят от напряжения питания и от используемых светодиодов. При сопротивлении 51 Ом и напряжении питания 9В ток через светодиоды будет чуть меньше 20мА. Если вам нужен экономичный прибор и вы используете яркие светодиоды при малом токе, то сопротивление резисторов можно значительно увеличить (до 200 Ом и даже больше).

Еще лучше, при питании 9В использовать последовательное соединение светодиодов:

Ниже на картинках печатные платы два варианта: солнце и ветряк:


Также часто просматриваются по этой схеме:

Рассмотрим схемы четырех электронных приборов, построенных на микросхеме К561ЛА7 (К176ЛА7).Принципиальная схема Первый прибор показан на рисунке 1. Это проблесковая лампа. Микросхема формирует импульсы, поступающие на базу транзистора VT1 и в те моменты, когда на его базу (через резистор R2) подается напряжение одиночного логического уровня, он открывается и включает лампу накаливания, а в те моменты, когда напряжение на выводе 11 микросхемы равен нулю лампа гаснет.

График, иллюстрирующий напряжение на выводе 11 микросхемы, показан на рисунке 1А.

Рис.1А
Микросхема содержит четыре логических элемента «2И-НЕ», входы которых соединены между собой. В результате получается четыре инвертора («НЕ». На первых двух D1.1 и D1.2 собран мультивибратор, вырабатывающий импульсы (на выводе 4), форма которых показана на рисунке 1А. Частота этих импульсов зависит от параметров цепи, состоящей из конденсатора С1 и резистора R1. Приблизительно (без учета параметров микросхемы) эту частоту можно рассчитать по формуле F = 1/(CxR).

Работу такого мультивибратора можно объяснить так: когда на выходе D1.1 единица, на выходе D1.2 ноль, это приводит к тому, что конденсатор С1 начинает заряжаться через R1, а вход элемент D1.1 контролирует напряжение на C1. И как только это напряжение достигает уровня логической единицы, схема как бы переворачивается, теперь на выходе D1.1 будет ноль, а на выходе D1.2 единица.

Теперь конденсатор начнет разряжаться через резистор и вход D1.1 будет следить за этим процессом, и как только напряжение на нем станет равным логическому нулю, схема снова перевернется. В результате уровень на выходе D1.2 будет импульсным, и на выходе D1.1 тоже будут импульсы, но на выходе D1.2 импульсы противофазные (рисунок 1А).

На элементах D1.3 и D1.4 выполнен усилитель мощности, без которого в принципе можно обойтись.

В данной схеме можно использовать детали различного номинала, на схеме отмечены пределы, в которые должны укладываться параметры деталей.Например, R1 может иметь сопротивление от 470 кОм до 910 кОм, конденсатор С1 может иметь емкость от 0,22 мкФ до 1,5 мкФ, резистор R2 — от 2 кОм до 3 кОм, номиналы деталей подписаны так же на других схемы.

Рис.1Б
Лампа накаливания — от фонарика, а батарейка либо плоская на 4,5В, либо «Крона» на 9В, но лучше если взять две «плоские» соединенные последовательно. Цоколёвка (цоколевка) транзистора КТ815 показана на рисунке 1Б.

Второе устройство — реле времени, таймер со звуковой сигнализацией окончания установленного периода времени (рисунок 2).В его основе мультивибратор, частота которого значительно увеличена, по сравнению с предыдущей конструкцией, за счет уменьшения емкости конденсатора. Мультивибратор выполнен на элементах D1.2 и D1.3. Резистор R2 возьмите такой же, как R1 в схеме на рисунке 1, а конденсатор (в данном случае С2) имеет значительно меньшую емкость, в пределах 1500-3300 пФ.

В результате импульсы на выходе такого мультивибратора (вывод 4) имеют звуковую частоту. Эти импульсы поступают на усилитель, собранный на D1.4 и к пьезоэлектрическому излучателю звука, который при работе мультивибратора издает звук высокого или среднего тона. Излучатель звука — пьезокерамический зуммер, например, от звонка телефонной трубки. Если у него три выхода, нужно припаять любые два из них, а затем опытным путем выбрать два из трех, при подключении которых громкость звука будет максимальной.

Рис.2

Мультивибратор работает только при наличии единицы на выводе 2 D1.2, если она равна нулю, мультивибратор не генерирует.Происходит это потому, что элемент Д1.2 является элементом «2И-НЕ», который, как известно, отличается тем, что если на его один вход подать ноль, то на его выходе будет единица, независимо от того, что происходит на его втором входе .

مخطط الأسلاك وتركيب مستشعر الضوء. مخططات التحكم في الإضاءة

مجموعة مختارة من تصاميم راديو الهواة لأنواع مختلفة من قواطع الدوائر ودوائر التحكم في الإضاءة في الداخل والخارج.

عند إضاءة الممرات الطويلة والسلالم والمداخل وحظائر الطائرات والأماكن المماثلة التي تحتاج إلى تشغيلها أو إيقاف تشغيلها من مكانين أو أكثر, يتم استخدام مفاتيح الممرات عادة.قم بتثبيتها في الأجزاء المقابلة من الممر. الدائرة قياسية وربما معروفة لأي كهربائي, ولتغيير حائي, ولتغيير حالة هذا المفتاح, يجب تبديل المفتاح إلى الموضع المعاكس. لذلك, يتطلب المخطط النموذذي وضع ثلاثة أسلاك على المفاتيح بدلا من اثنين, وهذا بشرط أن يكون التحكم في الإضاءة من مكانين فطط. في إطار هذه المقالة ، سوف نعرض بعض الأمثلة الحية حول كيفية تجنب مثه مثه مثل يايل

هذه المخططات مثالية للاستخدام في الأماكن التي لا يكون فيها طجود الجود وجود وجود يضيء الضوء طالما كنت في حاجة إليها. بعد مغادرة المكان, يتم إيقاف تشغيل الإضاءة مع تأخير زمني صغير, ما يسمح بتوفير الكهرباء بششل جيد.بالإضافة إلى ذلك, تعد تصميمات تعد تصميمات هواة الراديو هذه طريقة رائعة لتخويف اللصوص الصغار الذين يخافون من المفاأأة.


التصميم الأكثر شيوعا هو مفتاح التحكم التلقائي في الإضاءة استنادا إلى مستشعر الحركة وجهاز التحكم AVR, ولكن إذا كان الشخص يقف ببساطة, فسوف تنطفئ الإضاءة. المخطط القائم على كاشف البيرو معقد للغاية ويحتاج إلى التعديل فالت.كييل. لكن المخطط على جهاز استشعار بالموجات فوق الصوتية يخلو من هذه العيوب.

يمكن لمفتاح الإضاءة التلقائي تشغيل أو إيقاف تشغيل ضوء أو تحميل آخر كل يوء أو تحميل آخر كل يوم في وقت مبرمج.يتم تجميعها باستخدام متحكم PIC12C508. (البرامج الثابتة ل МК).

من غير الممكن دائما العثور على مفتاح الضوء على الفور, خاصة إذا كان بعيدا عن الباب. قد يكون هناك موقف مشابه في حالة مغادرة الغرفة, عندما نغلق الإضاءة ثم نغتاج إلى لمس الخروج. من المشاكل, يمكنك حفظ دارات التبديل الصوتية والتصاميم التية تمت مناميم التي تمت مناششتها في هذه المقالة.

يتم تشغيل جهاز التبديل القطن بواسطة صوت تنبيه. إذا كان مستوى الصوت كافيا, فإن المخطط يتضمن إضاءة في الدرج (أو غرفة أخرى) لمدة دقيقة واحدة.في التصميم الأول, هناك ميزة واحدة مثيرة للاهتمام لمنع تكرار العمل, وهي إيقاف تشغيل الميكروفون تلقائيا بعد تشغيل الضوء, ثم تشغيله مرة أخرى بعد بضع ثوان فقط من إيقاف تشغيل الضوء.

يعتمد قاطع الدائرة على ذلك ؛ وهو يستند إلى الدائرة الكهروضوئية KR512PS10 ، والتي تعد بمثابة هزاز تافد د د. كجزء من المحولات المنطقية للرقاقة لدائرة RC أو هزاز الكوارتز المتعدد وعداد مع عامل تقسيم أقصى قدره 235929600. وهذا هو, عند استخدام مرنان ساعة قياسي عند 32768 هرتز واختيار وضع عامل القسمة الأقصى, فإن نبضات العداد ستكون نبضات لمدة 120 دقيقة.تظهر وحدة في الإخراج بعد 60 دقيقة. وبالتالي, إذا حددنا لظظة الظهور عند إخراج الوحدة بعد التصفير, فسنصصل على فاصل زمني يساوي ساعة واحدة. مخرجات الرقاقة 10 و 9 مصنوعة من مصارف مفتوحة, لذا فهي تحتاج إلى مقاومات قابلة للسحب. حسنا, الآن سوف أخبركم قليلا بالنتائئ الأخرى للدائرة الدقيقة والغرض منها (قد يكون ذلك مفيدا عند ترقية الدائرة أو تعديلها لدرض آخر). وهذذا, الاستنتاج 3, هذا هو الاستنتاج Стоп, عندما يتم تغذية الوحدة المنططية عليها, يتجمد العداد. الاستنتاج 2 — التصفير ، وإعطائها وحدة ويتم إعادة تعيين العداد.يتحكم Pin 11 في المستوى عند الإخراج 10. إذا كان PIN 11 هو صفر, فسيكون المستوى الموجون في الدبوس 10 معاكسا للمستوى الموجود في الدبوس 9.


دارة قواطع دوائر KR512PS10

إذا كانت هناك وحدة ، فإن الاستنتاجات 10 و 9 تعمل بنفس الطريقة. لتعيين عامل القسمة, استخدم المسامير 1, 12, 15, 13, 14. إذا كانت هناك كل الأصفار عليها, فسيكون عامل القسمة هو الحد الأدنى للقاعدة يساوي 1024. عندما يتم تطبيق الوحدة على أي من دبابيس الإعداد هذه, يتم ضرب معامل الأساس بمعامل هذا الإخراج.على سبيل المثال, إذا أرسلت وحدة إلى الرقم 1 (128), فستكون نسبة القسمة 128 × 1024 = 131072. لا يمكن إرسال الوحدة إلا إلى أحد المسامير 13 أو 14 أو 15, بينما يجب أن يكون للاثنين الأخرين من هذا الثلاثي أصفار. ولكن في الاستنتاجات 1 و 12 وحدة يمكن تقديمها في نفس الوقت. يتم مضاعفة جميع عوامل القسمة عوامل القسمة عوامل القسمة, وفقا لاستنتاجات الوحدات التي يتم تغذيتها, ومن ثم يتم ضرب النتيجة بعامل أساسي يبلغ 1024. يمكن إدراج ضوء الليل بطريقتين. С2. في الوقت نفسه ، يضيء المصباح على الفور ويبدأ العد التنازلي.إذا كان قد تم تشغيله وإيقافه مسبقا, فيمكنك تشغيله مرة أخرى إما بالضغط على الزر S1, أو عن طريق إيقافه ثم تشغيله باستخدام مفتاح S2. بعد أي من الخيارات المذكورة أعلاه لإدراج العداد D1 هو صفر (مكثف C1 أو زر S1). في هذه الحالة ، تكون مخرجات العداد (المسامير 9 و 10) عبارة عن أصفار. يتم إغلاق الترانزستور VT1 ولا يتجاوز دائرة بوابة الترانزستور تأثلح اقثير اقير اقير اقير. تستقبل البوابة VT2 من خلال المقاوم R6 الجهد الافتتتاحي, الذي يقتصر على مستوى مقبول زينر ديود vd2.

لذلك, يفتح الترانزستور vt2 ويضيء المصباح h2 (الذي يتم تشغيله بواسطة جهد تشغيله بواسطة جهد نابض عبر جسر المعدل vd3-vd6.دائرة التحكم غير العادية لهذا الترانزستور بمفتاح الجهد العالي في الحقل ترجع إلى حقيقة أن قيمة جواز السفر لجهد إمداد الطاقة بالكهرباء KR512PS10 هي 5 فولت, والجهد عند بوابة تأثير المجال هو 5 فولت, يجب أن يكون الفتح الكامل, وفقا للبيانات المرجعية, 8 فولت على الأقل , لذلك, يتم تشغيل بوابة VT2 والرقاقة الدقيقة من مصادر مختلفة, ولا يعمل الترانزستور VT1 كعاكس فحسب, ولكن بعد ساعة من التصفير, تظهر الوحدات المنطقية في السنين 9 و 10 من D1. 11. توقف مؤقت 9والناتج 10 يفتح الترانزستور VT1, الذي, عن طريق الفتح, يقطع دائرة بوابة الترانزستور ذي التأثير الميداني VT2 والجهد على ذلك تنخفض البوابة إلى الصفر, ويغلق الترانزستور VT2 وينطفئ المصباح h2, ويتم تشغيل الدائرة المصغرة بجهد 5 فولت (أو بالأحرى, 4,7 فولت) من Защитный диод VD1 и R5. يجب أن يكون الزر S1 دون إصلاح. يمكنك الاستغناء عن هذا الزر.

في هذه الحالة, لتشغيل ضوء الليل بعد إيقافه تلقائيا, ستحتاج إلى إيقاف تشغيله باستخدام مفتاح الطاقة S2 وتشغيله مرة أخرى.مفتاح الطاقة لصالح الزر S1. ولكن بعد ذلك, لن يكون بإمكانك إيقاف تشغيل ضوء الليل قبل الموعد المحدد إلا بفصل القابس عن مأخذ الطاقة. وهناك أيضًا خيار ثالث — التثبيت بدلاً من زر التبديل. بعد ذلك, يمنع المفتاح الموجود في حالة التشغيل الموقت, ولن يكون هناك إضاءة تلقائية. للتبديل إلى الوضع التلقائي ، ستحتاج إلى إيقاف تشغيل المفتاح المثبت بلمدبت بمدبت بلمدبت بلمدبت مرنان الكوارتز Q1 هو مرنان ساعة قياسي. يمكن استبداله برنان ساعة مستورد عند 16384 هرتز (من ساعات منبهات الكوارتز الصينية), ولكن بعد ذلك سوف يزداد وقت تشغيل ضوء الليل, على التوالي, مرتين.

في حالة عدم وجود مرنان الكوارتز الضروري, وكذلك, إذا رغبت في ذلك, يمكن إجراء فاصل زمني قابل للتعديل بسلاسة, يمكن إجراء جزء متعدد الهزاز من الدائرة على عناصر RC بمقاوم متغير, كما هو مبين في الشكل الثاني. Подключаемый модуль IRF840 с разъемами KP707B и KP707B. يعتبر ترانزستور KT3102 عمليا أي ترانزستور منخفض الطانزة تقليديا لهيكل АЭС, على سبيل المثال, KT315. Стабилитрон KS147A, стабилитрон, 4,7 — 5,1В. هناك مجموعة كبيرة من الثنائيات زينر المستوردة لمثل هذا الجهد.وبالمثل, يمكن القول عن Zener Diode D814D-1, ولكن فطط يجب أن يكون على الجهد المنفوخ في المدى من 9 إلى 13V. يتكون جسر المقوم على ثنائيات 1n4007, وربما يكون الآن هو المعدل الأأثر شيوعا الذي يعمل على التيار الكهربائي الرئيسي. بالطبع, يمكنك استبدال أي الثنائيات المقوم أخرى مع المعلمات للتيار الأمامي والجهد العكسي لا تقل عن هذا. يجب أن تكون المكثفات C4 بجهد لا يقل عن 6V ، ويجب أن يكون المكثف بجهد 2 لا ي في الليل ، عادة ما تقوم المصابيح بتركيب مصابيح منخفضة الطاقة. إذا كان هذا المصباح المتوهج ، فإن قوته لا تتجاوز 25-40 واط.ومع ذلك ، فإن هذا المخطط يسمح بالتشغيل بمصابيح تصل إلى 200W شاملة (بدـن ن ن بدوٹ ومع ذلك ، فإن هذا المخطط يسمح بالتشغيل بمصابيح تصل إلى). على الرغم من أنه يمكن أن يكون مهما بالفعل فطط إذا لم يتم استخدام هذا المخطط للتحكم في ضوء الليل.

المخططات التي تمت مناششتها في هذه المقالة مخصصة ل قوة السيارات على إنارة الشوارع مع ظهور الظلام والإغلاق التلقائي عند الفجر. البعض منهم لديهم مخططات أصلية.

يعمل تصميم راديو الهواة المقترح على تشغيل وإيقاف إضاءة الدرج بسلاسة عند ظهور شخص ما في نطاق مستشعر الحركة الكهروضوئية (ДД), وبفضل التجميع الصغير K145AP2, فإن السطوع هو بالضبط الذي يزداد عندما يكون المصباح في وضع التشغيل وينخفض عند تشغيل الضوء.

يتكون المفتاح التلقائي من مستشعر للضوء وساعة منبه كوارتز محولة في الصين ومحفز يجمعهما مع مفتاح إخراج عالي الجهد. يستخدم الترانزستور الضوئي FT1 كمستشعر للضوء. باختيار مقاومة المقاوم R1, يتم ضبط حساسيته بحيث يكون الجهد الكهربي على R1 خلال اليوم أعلى من عتبة التبديل للعنصر المنطقي إلى الوحدة, وفي الليل يكون أقل من هذا الحد. إذا تم تكوين المستشعر بششل صصيح, فإن الجهد عند الطرف 1 من d1.1 يكون خفيفا بدرجة كافية — وحدة منطية. مع تغميق ، يتم إغلاق الترانزستور الضوئي وتناقص الجهد عند الطرف 1 من D1.1. في مرحلة ما ، يصل إلى الحد الأعلى للصفر المنطقي. يؤدي هذا إلى إطلاق D1.1-D1.2 طلقة واحدة ، والذي يولد نبضًا يحدد الزفناد الزناد الزناد D1.3-D1.


دارة قاطع الدائرة الأوتوماتيكية للإنذار

يذهب الجهد الناتج من العنصر d1.3 إلى بوابة الترانزستور ذي التأثير الميداني عالي الجهد vt1. قناته تفتح وتضيء المصباح. يتم توصيل البوابة vt1 بالإخراج d1,3 من بالإخراج d1,3 من خلال المقاوم R4, مما يقلل من الحمل على إخراج العنصر المنططي من ششن سعة بوابة كبيرة نسبيا من الترانزستور. R4-VD2المصباح في وضع التشغيل. المشغل في حالة مستقرة, لذلك يظل قيد التشغيل حتى إذا دخل المصباح المنبعث من الترانزستور الضوئي. Бесплатно يجب ضبط المنبه على الوقت الحقيقي, والجرس إلى الوقت الذي يجب فيه إيقاف تشغيل المصباح, على سبيل المثال, لمدة ساعتين. المنبه يخضع للتغيير. يسلط المخطط الضوء على نمط المنبه, حيث يظهر الساعة الإلكترونية لجهاز الإنذار بجميع الاتصالات. تم تصوير اللوحة كما تبدو. B هو المنبه ، L هو محركه الدائر ، S هو المفتاح المرتبط بآلية الساعة.بطارية أكثر وضوحا. لإعطاء أمر لإيقاف تشغيل المصباح, يتم استخدام مفتاح ميكانيكي s مقترن بآلية الإنذار. لفصلها عن شريحة الإنذار ، تحتاج إلى قطع المسار المطبوع على اللوحة. ثم قم بتوصيل السلك بالمنططة المطبوعة المتصلة بالمفتاح S. ويمكن بإراء كل هذه العمليات دون إزالة اللوحة من المنبه. قم بإزالة الغطاء الخلفي لآلية الساعة بعناية ، بعد إزالة جميع المقابض.

يجب توخي الحذر حتى لا تنهار الآلية. بعد ذلك, مع الخيط الرفيع, قمنا بتمزيق الدائرة المطبوعة علك السبورة ومع سلك لحام رقيق لحام سلك التثبيت.بعد ذلك, نسحب السلك إلى حجرة البطارية ونغلق الغطاء بعناية فائئة حتى تصبح جميع التروس ثثوبها. بمجرد ضبط يد التنبيه على الوقت المحدد, على سبيل المثال, في 2-00, تغلق جهات الاتصال s وتغلق الخرج 13 من d1.4 إلى ناصص مشترك.

هذا يكافئ تغذية صفر منطقي لهذا الإخراج. يتحول المشغل إلى حالة الصفر, حيث ينخفض ​​الجهد عند الإخراج d1.3, ويغغلق vt1, ما يؤدي إلى إيقاف تشغيل المصباح h2. يحتوي المنبه على مقياس قياسي مدته 12 ساعة, لذلك سيتم إغلاق جهات الاتصال مرتين في اليوم, لكن هذا ليس مهما, لأن إغلاقها في الساعة الثانية صباحا, على سبيل المثال, لن يؤدي إلى أي شيء, لأنه خلال النهار ينطفئ الضوء.على الرغم من أنه من الممكن وخيار التثبيت غير صحيح, على سبيل المثال, في 7-00, وهذا هو, إذا كنت ترغب في أن يحترق الضوء طوال الليل ويغلق عند الفجر, في 7-00 في الصباح. ولكن, إذا كان الظلام قد حدث في الساعة 18-00 (6-00 في المساء), فسوف ينطفئ الضوء في الساعة 19-00 (7-00 في الصباح). لذلك, يجب تجنب مثل هذا التثبيت — من الضروري أن يتطابق إعداد المنبه مع وقت النهار والليل من اليوم, وليس مع وقت الصباح والمساء. يتم تزويد الدائرة والمصباح بتيار نابض ثابت من خلال المعدل على الثنائ6. يتم تزويد الجهد على رقاقة مع استقرار حدودي على المقاومات R5-R7 وديور زيي.

يستخدم المفتاح S2 لتشغيل المصباح يدويًا. كمستشعر للصور, يمكنك استخدام الترانكستور الضوئي, المقاوم الضوئي, الثنائي الضوئي المتصل بواسطة مقاوم للضوء (ططبية عكسية). العلامة التجارية للترانزستور الصورة غير معروف لي. أخذت صورة الترانزستور من تفكيك آلية محرك الشريط من مسجل الفيديو الئيو الئيو الئيو الئيو الاقيو تم فصصه بششل تجريبي أين يوجد الإخراج وحقيقة أن المقاومة r1 تبلغ حواومة r1 تبلغ حوالي 70 كيلو ω (مجموعة 68 كيلو). عند استخدام ترانزيستور ضوئي أو مقاوم ضوئي أو منائي ضوئي أو ثنائي ضوئي مختلف, ستحتاج إلى إإراء نفس التجارب للعثور على المقاومة اللازمة r1.يمكنك استبدال R1 مسبقا برقمين مقاومات متغيرة في 1 ميجا و 10 كيلو, بما في ذلك في سلسلة.

بالتجربة مع الضوء, ستجد المقاومة اللازمة, ثم قم بالقياس والاستبدال بمقاوم ثابت قريب. بدون المبرد ومع الثنائيات الموضضة في الرسم التخطيطي, يستطيع الترانزستور kp707b2 تبديل المصباح بقوة تصل إلى 150 واط. يمكن استبدال الثنائيات KD243Zh بـ KD243G-E أو 1 N4004-1 N4007 أو غيرها مماثلة. Включает в себя K561LA7, K176LA7 и CD4011. Стабилитрон VD2 — Блок питания 12В, разъем питания KS512. Сменные платы KP707V2, KP707A1, KP707B2, IRF840.المنبه كوارتز — «KANSAI QUARZ» ، على أي حال ، هو مكتوب على الاتصال الهاتفي.

ينسى الثثيرون الذين يغادرون الغرفة إطفاء الضوء في المرحاض أو الحمام أو الرواق. وإذا لم ينسوا, يمكن أن يتحول المفتاح في هذه الأماكن بسرعة بسبب الضغط الميكانيكي المتكرر. كل هذا يشير بشكل غير مباشر إلى الحاجة إلى تثبيت وحدة التحكم في الإضاءة التلقائية, على سبيل المثال, تصميمات هواة الراديو هذه كما هو موضح في هذه المقالة. تتحكم مخططات الكتلة المقترحة تلقائيا في الإضاءة, والتحكم فيها هو باب نظام استشعار نظام استشعار الصصب.

يتم تجميع قاطع الدائرة على دائرتين رقميتين فطط dd1 و dd2, ترانزيستور واحد, ومثلث واحد. أنه يحتوي على مولد نبض مبني على عناصر المنطط dd1.2-dd1.4, مثثف C7 والمقاوم R10, وينتج نبضات مربعة تردد 10000 هرتز (أو 10 كيلو هرتز — هو تردد الصوت). علاوة على ذلك ، فإن استقرار التردد لا يهم. 0,1 мкс (100 мкс). تكون هذه النبضات متماثلة تقريبا, لذا تكون مدة كل نبضة (أو التوقف المؤؤت بينهما) حوالي 50 мкс.

فيما يتعلق بالعناصر المنطقية DD1.1 و dd2.1 والمثثفات C1-C3 والمقاومات R1 والمقاومات r1 و r2 والصمام الثنائي vd1 وام الثنائي vd1 والهوائي wa1 مع الموصل x1, هناك مرحل سعوي يتفاعل مع السعة بين الهوائي وأسلاك الشبكة. عندما تكون هذه السعة ضئيلة (أقل من 15 пФ), يتم إنشاء نبضات مستطيلة بنفس التردد من 10 كيلو هرتز عند إخراج العنصر DD1.1, ولكن يتم تقليل التوقف المؤقت بينهما (بسبب السلسلة التفاضلية C1R1) إلى 0,01 مللي ثانية (10 10s). 100 — 10 = 90 мкс. ومع ذلك, في مثل هذا الوقت القصير, لا يزال لدى المكثف С3 وقت لإفراغه بالكامل تقريبا (من خلال الصمام الثنائي VD1), لأن وقت الشحن (عبر المقاوم R2) طويل ويساوي تقريبا 70 مللي ثانية (70,000 мкс).



التبديل التلقائي

نظرا لأن المكثف مشحون فقط في الوقت الذي يكون فيه خرج العنصر DD1.1 بمستوى جهد عالي (سواء كان نبضة أو مجرد مستوى ثابت), خلال مدة النبضة البالغة 90 мкс, لا يتوفر للمكثف С3 وقت لشحنه بشكل ملحوظ, ولكن; لأن عنصر الإخراج DD2.1 في كل وقت هناك مستوى الجهد العالي. عندما تزيد السعة بين هوائي WA1 وأسلاك الشبكة (على سبيل المثال, بسبب جسم الإنسان) ранах 15 пФ أو أكثر, فإن سعة إشارة النبض عند مدخلات عنصر DD1.1 ستنخفض كثيرا بحيث تختفي النبضات عند خرج هذا العنصر وتتحول إلى مستوى عال ثابت.الآن يمكن ششن المثثف C3 من خلال المقاوم R2, ويتم ضبط مستوى خرج العنصر dd2.1 على مستوى منخفض.

هو الذي يبدأ تشغيل طلقة واحدة (هزاز متعدد الاستعداد), ويتم تجميعه على عناصر المنطط dd2.2 و dd2.3 والمثثف c4 والمقاومات r3 و r4. في حين أن سعة دارة الهوائي صغيرة, وهذا هو السبب في أن خرج العنصر DD2.1 يحتوي على مستوى جهد عالي, فإن اللقطة الواحدة في حالة انخفاض خرج العنصر DD2.2 DD2.3 وإخراج مرتفع. توقيت مكثف C4 في نفس الوقت تفريغها (من خلال R3 المقاوم ودائرة الإدخال للعل 2.لعل). ومع ذلك ، بمجرد زيادة السعة بشكل ملحوظ وظهور مستوى منخفض في إخراج صلعل 2.1, تششل اللططة الواحدة فورا تأخيرا زمنيا, مع القيم المشار إليها في دارة C4R3R4, تساوي حوالي 20 ثانية.

في هذا الوقت فطط عند إخراج العنصر dd2.3, سيكون هناك مستوى منخفض, وعند إخراج dd2.2 — مستوى عال. هذا الأخير قادر على تح المفتاح الإلكتروني, المصنوع على العنصر المنططي dd2.4, الترانزستور vt1, الصمام الثنائي VD3 والمقاومات R5-R8. لكن هذا المفتاح لا يظل مفتوحا طوال الوقت, والذي من الواضح أنه سيكون غير مكلف سواء من حيث استهلاك الطاقة, والأهم من ذلك, بسبب التسخين عديم الفائدة تماما للانتقال المتحكم في ثلاثي المحاور VS1.لذلك, يتم تشغيل المفتاح الإلكتروني فطط في بداية كل فطط فترة من الشبكة, عندما يزيد الجهد عبر المقاوم R5 مرة أخرى إلى حوالي 5 فولت.

في هذه المرحلة الزمنية عند إخراج العنصر DD2.4, بدلا من مستوى الجهد العالي, يظهر جهد كهربي منخفض, بسببه يفتح الترانزستور VT1 لأول مرة, ثم يتم أيضا فتح الترانزستور VS1. ولكن بمجرد أن يتم فتح الأخير, فإن الجهد الكهربائي عليه سوف ينخفض بشكل كبير, وهذا هو السبب في أن الجهد الكهربي على المدخلات العليا (وفقا للدائرة) للعنصر DD2.4, وبالتالي فإن المستوى المنخفض في إخراج هذا العنصر سوف يتغير فجأة مرة أخرى إلى ارتفاع ، مما سيتسبب في الإغلاق التلقائي لمحول الترانزستور VT1 .ولكن سيظل ثلاثي الألوان VS1 مفتوحًا (لمدة) خلال هذه الفترة.

. وبالتالي, لا يفتح المفتاح الإلكتروني إلا لبضعة ميكروثانية, وهي ضرورية لتشغيل ثلاثي المحاور vs1, ثم يتم إغلاقه مرة أخرى. نتيجة لذلك, لا يتم تقليل استهلاك الطاقة والتدفئة الطاقة والتدفئة في ثلاثي الموجات فحسب, بل يتم أيضا خفض مستوى التداخل الراديوي المشع بششل حاد. عندما تنتهي سرعة الغالق لمدة 20 ثانية, وكان الشخص قد غادر بالفعل صصيرة «السحر», يظهر مستوى عال مرة أخرى عند إخراج العنصر dd2.3 ويظهر مستوى منخفض مرة أخرى عند إخراج DD2.2. يقوم هذا الأخير بتأمين المفتاح الإلكتروني عند انخفاض إدخال العنصر DD2.4.4. في هذه الحالة, لم يعد من الممكن فتح الترانزستور VT1, وبالتالي ثلاثي الرسام VS1, (عن طريق الإدخال العلوي للعنصر DD2.4 في الدائرة) عن طريق مزامنة نبضات الشبكة. إذا انتهت مدة صلاحية التعريض, ولكن لا يزال الشخص على صصيرة (على الهوائي wa1), فلن يتم قفل المفتاح الإلكتروني حتى يغادر الشخص صصيرة.

كما يتضض من الششل 1, فإن ثلاثي الرسام vs1 قادر على إغلاق الطر الأفقي (وفقا للرسم الأفقي (وفقا للرسم التخطيطي) لجسر الصمام الثنائي vd5.ولكن هذا يعادل إغلاق القطر العمودي للجسر نفسه. لذلك ، عندما يكون ثلاثي الألوان VS1 مفتوحًا ، يكون مصباح EL1 مفتوحًا ؛ عندما لا يكون مفتوحًا ، يطفأ المصباح. يعد مصباح EL1 ومفتاح SA1 من الأجهزة الكهربائية القياسية في الرواق. وبالتالي, لا يزال بإمكان المفتاح SA1 تشغيل المصباح EL1 في أي وقت, بغض النظر عن الجهاز. يمكن إيقاف تشغيله فقط عند إغلاق ثلاثي الألوان VS1. ومع ذلك, من المهم أيضا أنه بعد إغلاق جهات اتصال المفتاح SA1, سيتم إلغاء تنشيط المحرك التلقائي. لذلك, يمكن دائما مقاطعة تششيل تأخير الوقت حسب الطلب, ثم إغلاق المفتاح SA1 ثم تحه.يتم تشغيل الجهاز الأوتوماتيكي بواسطة مثبت حدودي يحتوي على مقاوم صابورة R9, وصمام ديود المعدل vd4 ديود المعدل vd4 وصمام ثنائي زينر vd2. ينتج هذا المثبت جهدا ثابتا يبلغ حوالي 10 فولت, والذي يتم ترشيحه بواسطة المكثفات С6 و С5, С6 مع المكثف لتنعيم نبضات التردد المنخفض لهذا الجهد, و С5 — التردد العالي.

النظر لفترة وجيزة في تشغيل الجهاز (على افتراض أن المفتاح SA1 مفتوح). بينما لا يتم ظظر الهوائي WA1 من خلال قدرة جسم الإنسان, فإن إخراج العنصر dd2.1 هو مستوى عال ثابت. لذلك ، تكون اللقطة الواحدة في وضع الاستعداد ، مع مستوى منخفض صند جخرا DD.2 ، والذي يقوم بتأمين (عند انخفاض إدخال العنصر DD2.4) المفتاح الإلكتروني. نتيجة لذلك, لا يفتح ثلاثي الألوان vs1 بواسطة نبضات المزامنة التي تصل إلى أعلى المدخلات للعنصر dd2.4 من جسر vd5 من خلال المقاوم R6. عندما يقوم شخص ما بحظر دارة الهوائي, يحدث مستوى منخفض عند إخراج العنصر DD2.1, الذي يطلق طلقة واحدة, ويظهر مستوى عال عند إخراج العنصر DD2.2, الذي يفتح المفتاح الإلكتروني وثالث VS1 لمدة 20 ثانية (تضيء المصباح EL1 خلال هذا الوقت) . إذا توقف قفل دائرة الهوائي بحلول ذلك الوقت (غادر الشخص صصيرة), فإن مصباح el1 يخرج, لكن إذا لم يكن ذذلك, فإنه يستمر في الاحتراق حتى يترك الشخص صصيرة.

تعود إلى وضع الاستعداد. لإطاء الضوء في وقت مبكر (دون انتظار 20 ثانية), إذا كانت هناك حاجة مفانئة, يكفي إغلاق المفتاح SA1 وفتحه. ثم يذهب الجهاز أيضا في وضع الاستعداد. تعتمد الحساسية المطلوبة للماكينة على حجم الهوائي wa1, وسمك صصيرة وغيرها من العوامل التي يصعب حسابها. R1. وبالتالي ، فإن زيادة مقاومتها تؤدي إلى زيادة الحساسية ، والعكس صحيح. ومع ذلك ، لا ينبغي لأحد أن يتورط في الحساسية المفرطة لسببين.أولا, تتطلب زيادة مقاومة المقادة مقاومة المقاوم r1 أأثر من 1 Mω, كقاعدة عامة, ملء الورنيش من أأل الضضاء على التأثير على طريقة عمل رطوبة الهواء.

ثانياً ، مع الحساسية المفرطة للماكينة ، لا يتم استبعاد أجهزة الالإٰ الإٰ. إنهم ممكنون وبعد غسل الأرض في الرواق ، لكن لم يجف بعد. ثم, لإيقاف تشغيل الضوء, يجب عليك فصل الهوائي wa1 مؤؤتا باستخدام موصل أأادي الططب x1. الهوائي WA1 عبارة عن ورقة من نسيج ززاجي أأادي الطبقة أأادي الجانب, مغطى من جانب الرقاقة بورقة ثانية من القماش الرقيق, أو getinax أو البوليسترين.على طول محيط الورقة الأولى, تتم إزالة الرقاقة بطريقة أو بأخرى بعرض حوالي 1 سم, ثم يتم لصق كلتا الصفيحتين معا, وتملأ الأماكن المحيطة بالهوائي بعناية حيث تتم إزالة الرقاقة بالغراء (على سبيل المثال, المعجون الايبوكسي).

. تعتمد الأبعاد الكلية للهوائي على السجاد المتاح. تبلغ مساحتها تقريبًا (بالرقائق) 500 … 1000 سم 2 (لنفترض ، 20 × 30 سم). إذا كان طول السلك الذي ينتقل من الأوتوماتون إلى الهوائي كبيرا, فقد يحتاج إلى التدريع (يتم توصيل تخزين الشاشة, فمن ناحية, ستنخفض حساسية الأوتوماتون بشكل حتمي, من ناحية أخرى, قد تحتاج السعة С1 إلى زيادة طفيفة.يجب أن تكون مغطاة بطبقة عازلة جيدة وسميكة من الأعلى, ويتم تجميع الماكينة نفسها على لوح بلاستيكي مع تثبيت مطبوع أو مركب, ويتم وضع اللوحة في صندوق بلاستيكي بحجم مناسب يمنع الإجباري أتطرق إلى أي نقطة كهربائية, نظرا لأنها جميعها أكثر خطورة بشكل أو بآخر لأنها متصلة بالشبكة, ولهذا السبب, يجب إإراء عملية إعادة اللحام أثناء الضبط بعد فصل قاطع الدائرة عن الشبكة (من المفتاح SA1). اختيار الحساسية (بواسطة المقاوم r1), كما ذذرنا سابقا, وسرعات الغالق ذات الطلقة الواحدة (بواسطة المقاوم r4), إذا لزم الأمر.بالمناسبة ، يمكن زيادة سرعة الغالق إلى دقيقة واحدة (مع R4 = 820 كيلوواث أوأ).

يمكن أن تصل الطاقة الصصوى لمصباح el1 (أو عدة مصابيح متصلة في نفس الوقت) إلى 130 واط, وهو ما يكفي تماما لمدخل. بدلا من ثلاثي الألوان ثلاثي الألوان KU202N (VS1), يجوز تثبيت Ku202m أو, في الحالات الصصوى, KU202K أو KU202L أو KU201K أو KU201L. جسر الصمام الثنائي (VD5) من سلسلة KTS402 أو KTS405 مع فهرس الحروف Р أو И. إذا استخدمنا سلسلة الجسر نفسها, ولكن مع الفهرس أو В أو С, فإن الطاقة المسموح بها ستكون 220 واط.من السهل تجميع هذا الجسر من أربع مجموعات ثنائية منفصلة أو مجموعتين 2 KD وهكذا, عند استخدام KD105B الثنائيات KD105V, KD105G, D226B, KD205E OG- ديك أنفسنا لقوة مصباح 65W إلى KD209V, KD205A, KD205B — 110 Вт, KD209A, KD209B — 155 Вт, KD225V, KD225D — 375 Вт, KD202K, KD202L KD202M , KD202N, KD202R, KD202S — 440 Вт. لا يحتاج ثلاثي الثنائي ولا جسر الثنائيات إلى المشتت الحراري (المبرد). ديود vd1 هو أي ديود نابض أو عالي التردد (الجرمانيوم أو السيليكون), وديودات vd3 و vd4 هي أي من ثنائيات تصصيح, على سبيل المثال, سلسلة المثال, سلسلة kd102 — Kd105.Стабилитрон VD2 — Типоразмеры 9…1О В, разъемы КС191, 19С196, 2С210, КС211, Д818, ДГГ814, Д8184. VT1 الترانزستور — أي من سلسلة KT361, KT345, KT208, KT209, KT3107, GT321. Включает в себя K561LA7 (DD1 и DD2), KM1561LA7, 564LA7, K176LA7.

المقاوم الصابورة اثنين واط (R9) اثنين واط (R9) لتحسين تبديد الحرارة, فمن المستحسن أن تجعل أربعة نصف واط: مقاومة 82 كيلو في اتصال متوازي فو 5.1 ω في اتصال تسلسلي. Рекомендованные значения MLT-0,125, AMLT-0,125 и BC-0,125.من أأل السلامة الكهربائية, يجب ألا يقل الجهد الاسمي للمثثف c2 (أفضل من الميكا) عن 500 فولت. وتكون المثثفات C1-C3 و C5 و C7 من السيراميك أو الميكا أو الورق المعدني مع أي جهد اسمي (باستثناء c2). مكثفات الأكسيد (كهربائيا) C4 و C6 من النوع التعسفي بجهد مقنن لا يقل عن 15 ٪و٪.



مخطط الدائرة الكسارة الدائرة

المفتاح التلقائي ؛ هو تناظرية إلكترونية لمفتاح زر تقليدي مع قفل: بضغطة تشغيله مرة واحدة: بضغطة واحدة — المصباح قيد التشغيل, والآخر — يتم إيقاف تشغيل المصباح.تم تصميم هذا الإضافات أيضا على دائرتين صغيرتين رقميتين فقط, ولكن بدلا من الدائرة الصغيرة الثانية K561LA7 (أربعة عناصر منطقية 2I-НЕ), تستخدم الدائرة الصغيرة K561TM2 (اثنان من مشغلات D). من السهل أن أن نرى أن مشغلات الرقائئ الأخيرة قد تم تثبيتها بدلا من جهاز واحد طلقة واحدة من الأوتوماتون السابق. نظرة موجزة على عملهم في الجهاز. إن تخصيص المشغل dd2.1 هو مساعد: فهو يوفر ششلا مستطيلا تماما للنبضات التي تغذيها مدخلات العد c في المشغل dd2.2.

فلن يتمكن مشغل DD2.2 من التبديل بدقة بين المدخلات C إلى واحد (عندما واحد (عندما يكون ناتجه المباشر مرتفعا وعلى الجانب الآخر يكون منخفضا) أو صفر (عندما تكون إشارات الإخراج معاكسة). نظرا لأن إدخال التثبيت S (إعداد «واحد») من المشغل DD2.1 يتم توفيره دائما بمستوى عال نسبة إلى مدخلات التثبيت R (إعداد «الصفر»), فإن الإخراج العكسي هو مكرر شائع.

وهذا هو السبب في أن أن الدائرة المدمجة r3c4 تعمل علىى جبهات البقول التي تم إزالتها من المثثف c3. عندما يكون الجهد الكهربي منخفضا (لا تتتم معالجة الهوائي wa1), فإن الناتج العكسي للمشغل dd2.1 له مستوى جهد منخفض أيضًا. ولكن عندما يرتفع الجهد الكهربي على المكثف С3 (تقريب الذراع بما يكفي للهوائي WA1) إلى حوالي 5 فولت, فإن المستوى المنخفض عند الخرج العكسي للمشغل DD2.1 يتغير فجأة إلى مرتفع. على العكس من ذلك, بعك تقليل الجهد على المثثف C3 (تمت إزالة اليد) أأل من 5 فولت, فإل من 5 فولت, فإن مستوى عال في نفس الناتج العكسي سيتغير فأأة أيضا إلى مستوى منخفض.

ومع ذلك, فإن أول قلك (إيجابية) لهاتين القفزتين مهم بالنسبة لنا, لأن المشغل dd2.2 لا يستجيب لقفزة سلبية في الجهد (عند دخل c). لذلك ، سيكون التحول إلى الحالة الجديدة (مفردة أو صفرية) DD2.2 عندما يتم تسليم اليد إلى هوائي WA1 على مسافة قريبة بما فيه الكفاية. يتم توصيل الإخراج المباشر للمشغل dd2.2 بالمدخل العلوي (وفقا للنظام) للعنصر dd1.2 المتضمن في المفتاح الإلكتروني. من خلال العمل علال هذا المدخل, يكون المشغل قادرا على فتح وإغلاق المفتاح الإلكتروني, ومعه ثلاثي الألوان vs1, وبالتالي تشغيل أو إيقاف تشغيل مصباح EL1.

لاحظ أن الاتصال المباشر للإخراج العكسي للمشغل DD2.2 مع مدخلات المعلومات الخاصة به D يضمن تشغيله في وضع العد المطلوب — «عبر الوقت», ولكن الدائرة المتكاملة C5R4 مطلوبة من أجل عند فصل «الاختناقات المرورية») سيتم بالضرورة تعيين المشغل DD2.2 على حالة الصفر المطابقة لمصباح EL1 المنقى. كما هو الحال في التشغيل التلقائي السابق, يمكن تشغيل مصباح EL1 باستخدام مفتاح SA1 التقليدي. ولكن سيتم إيقاف تشغيله إذا كيقاف تشغيله إذا كان المفتاح SA1 مفتوح من ناحية, من ناحية أخرى, تعيين المشغل dd2.2 على حالة الصفر.

ميزة أخرى لهذا الإناء الآلي هي أناء الآلي هي أن مولد النبض (10 كيلو هرتز) يتم تجميعه وفقا لنظام مبسط — على عنصرين فطط (DD1.3 و dd1.4) بدلا من ثلاثة. Включает K561TM2 (DD2) и KM1561TM2, 564TM2, K176TM2. تفاصيل أخرى في ذلك هي نفسها كما في السابق.50 … 100 2 فوق مساحة الرقاقة



قواطع دوائر دارة بسيطة

يشبه هذا الجهاز نظيرا إلكترونيا لزر إعادة الضبط التقليدي: لقد تم ضغطه — تم إضاءة المصباح وإصداره -. من المريح جدا توفير مثل هذا «الزر» الذي لا يلامس, على سبيل المثال, الكرسي الناعم, المصباح أعلاه الذي يضيء تلقائيا كلما دخلت إليه للقراءة أو الحياكة أو غيرها من الأنشطة الخارجية. الفرق بين هذا التشغيل التلقائي المبسط والأخرى السابقة هو أنه لا يحتوي على هزاز واحد أو مشغلات.لذلك, يتم توصيل المثثف c3 مباشرة بالزءزء السفلي (وفقا للمخطط) بالمفتاح الإلكتروني لعنصر الإدخال dd1.2. إذا لم يكن هناك «سرج», فإن الهوائي WA1 المخفي تحت حافة المقعد لا يمنع ظهور إشارة نبضية عند خرج العنصر DD1.1, يتم تفريغ المكثف С3, وبالتالي فإن المفتاح الإلكتروني و тринистор VS1 مغلقان, لا يضيء المصباح EL1. عندما تجلس العربة على الكرسي, تختفي النبضات المشار إليها, ويتم ششن المثثف c3 ويسمح المفتاح الإلكتروني بفتح ثلاثي الألوني بفتح ثلاثي الألوان vs1, يكون المصباح مضيئا. بالطبع, هذه الأمثلة بعيدة كل البعد عن استنفاد جميع إمكانيات استخدام الآلات الخفيفة.

, включая LXP-02 и LXP-03. متزايد

المادة سوف تنظر في قضايا تركيب وتوصيل جهاز استشعار ال. المدرجة أيضا الدوائر الكهربائية  النماذج الأكثر شعبية من أجهزة اسوشاستش.

أذأذرك أن هذا الجهاز يستخدم على نطاق واسع في مجال التشغيل الآلي للمنزل لتشغيل / إيقاف الإضاءة الكهربائية, حسب مستوى الإضاءة في الشارع. قد تكون الأسماء مختلفة — مستشعر الضوء أو مستاح الضوء أو مفتاح للتحكم في الضوء أو مرحل صور, لكن جوهره هو نفسه.

بالتفصيل حول هذا الاستشعار ، قلت في الجزء الأول من المقال -.هناك تعتبر له الجهاز والعمل والخصائص في التفاصيل.

لذلك — أنتقل على الفور إلى القضية:

توصيل مستشعر الضوء

سأقدم ثلاثة خيارات لنظام الاتصال, كلها متطابقة, والفرق الوحيد هو في طريقة العرض.

1. مخطط عن طريق القياس مع جهاز استشعار الحركة

مخطط اتصال مستشعر الضوء هو نفسه. فقط «حشو» أجهزة الاستشعار يختلف.

2. مخطط التعليمات لمستشعر الضوء

فيما يلي كيفية توصيل مستشعر الضوء الوارد في التعليمات:


استشعار الإضاءة LXP.مخطط الأسلاك من التعليمات

3. اتصال على أساس استشعار الصورة

بالنسبة لأولئك الذين يحبون كل شيء ليكون «على الأصابع», أقتبس هذه الصورة:


شرح بسيط لمخططات الاتصال:

  • على مرحلة الأسلاك البني يأتي.
  • على السلك الأزرق يربط صفر.
  • الحمل متصلاً بالسلك الأحمر (أول خرج من المصباح).
  • الإخراج الثاني من المصباح متصل بصفر (في نفس مكان السلك الأ؄رم تسلك الأ؄رم تسلك الأزرم تسلك الأزرم تسلك الأزرم في نفس مكان السلك الأزرم تسزرم من المصبار من

يجب إضافة أن مستشعرات الضوء يمكن توصيلها بنفس طريقة التوصيل بالمفاتيح التقليدية — في سلسلة وبالتوازي, إذا لزم الأمر مثال يمكن أن ينظر إليه في المقالة حول.

لذلك, مع اتصال أأسب, الآن

تركيب مستشعر الضوء

يبدو, ما هو الحكمة? مشدود (انظر الصورة في بداية المقال) ، متصلة ، تكوين ، وجميع! ولكن يحدث ذلك ، يتم اختيار موقع التثبيت بشكل سيء ، وتبدأ المشاكل.

تشغيل ، والخروج ، وتشغيل مرة أخرى ، وهكذا مع فترة من حوالي دقيقة ٩احدة. ثم ، مع بداية الظلام الجيد ، تحولوا في النهاية.

لماذا هكذا؟ ببساطة, تم تثبيت مستشعر الضوء عن طريق الخطأ في منططة إضاءة المصباح المراد تشغيله.اتضض: أصبح الظلام — عمل المستشعر — المصباح مضيئا — أصبح خفيفا — تم إيقاف المستشعر — أصبح الظلام … وهذذا, الدائرة المفرغة.

الإعداد والمعايرة

عند إعداد مستشعر الضوء, من المهم استخدام حقيبة سوداء تأتي مع المستشعر. هذه الحقيبة تستخدم لمحاكاة الليل.

أغطية لإعداد مستشعر الضوء

من الإعدادات في مستشعر الضوء — فطط التحكم في مستوى الإضاءة (Люкс). إنه يحدد المستوى الذي يتم تشغيل ترحيل المستشعر الداخلي به.

ويرد وصف أكثر إعداد المستوى في الوصف.الرسم التخطيطيأدناه.

توجد مستشعرات إضاءة بسيطة (على سيطة (على سبيل المثال, lxp-01), حيث لا توجد تعديلات على الإطلاق. هناك المتقدمة منها ، في حين أن هناك آخر التحكم في تأخير الوقت / قبالة.

حسنا, الآن الأكثر إثارة للاهتمام —

دوائر استشعار الإضاءة

مما لا شك فيه, للحصول على إصلاح سريع وسهل لمستشعر الضوء, فأنت بحاجة إلى مخططه, والذي يصبح وفقا له واضحا على الفور ما هو متصل وكيف يعمل. فيما يلي بضع دوائر استشعار وتوصيات إصلاح. سيكون هناك أسئلة حول الإصلاح — اسأل في التعليقات.

يتم نسخ المخطط من اللوحة الموضحة في بداية المقالة. تجدر الإشارة إلى أن الشركة المصنعة تعمل باستمرار على تحسين أأهزتها (السعر / الجودة), لذلك قد يختلف المخطط.



لكن المبدأ لا يزال هو نفسه:

يتم توفير جهد تزويد 220 فولت من خلال مططات l (المرحلة) و n (صفر).

يمكن الخلط بين الطور الخلطر, حيث من والصفر, حيث من الممكن من حيث المبدأ (ولكن لا يوصى به) إيقاف تشغيل الصفر, وليس الطور في المحولات التقليدية. تعاني فقط السلامة والحس السليم.

ربما سيكون من المثير للاهتمام:

يتم تصحيح الجهد عن طريق جسر الصمام الثنائي (4 الثنائيات من النوع 1N4007), تصفيتها (ناعم) مكثف كهربائيا, ويستقر على مستوى + 22… 24 мм, стабилитрон 1N4748.



عند إخراج مقسم مقاوم 68k — VR — يشكل المقاوم الضوئي جهدًا يتناسب عكسًا الع ا. الانتهازي المقاوم vr مع مقاومة 1 МОм هو «تطور» للغاية حيث يتم تعيين مستوى الاستجابة المطلوب.

ليست حقيقة أن مقاوم للضن مقبت في مثل هذه الدوائر, يمكن أن يقف الثنائي الضوئي, لكن المبدأ هو نفسه.

تريد توفير الكهرباء — ضع الحد الأأصى للمقاومة, وقم للمقاومة, وقم بتحريكه في اتجاه عقار الساعة ( Lux- ), وسوف تعمل عندما يكون بالفعل الظلام تماما.

هل ترغب ف ي تشغيل الإضاءة في الشارع من أدنى سحابة — أدر المفتاح في الاتجاه المعاكس ( لوكس + ).

عندما يسطط الظلام, تتناصص الإضاءة, تزداد مقاومة المقاوم للضوء, ويزداد الجهد عند قاعدة الترانزستور. ويصل إلى هذا المستوى الذي يفتح الترانزستور, والتيار الذي يتدفق عبر المجمع يكفي لتشغيل التتتابع SC . يتضمن التتابع مع جهات الاتصال الخاصة به الحمل المتصل من خلال الإخ رالإ خ رال09 0 AD 9.104

في الوقت نفسه, يضيء مؤشر LED, ويسهل مكثف 47 فهرنهايت في الدائرة الأساسية جميع العمليات بحيث لا ينقر التتابع بسرعة كبيرة, على سبيل المثال, إذا تداخل فيه فرع شجرة يتأرجح من الرياح.

معرفة مبدأ المخطط ، فمن السهل إصلاح. وإذا كنت تريد معرفة المزيد حول الإصلاح, فإن المقالة تصف منهجية وفلسفة إصلاح هذه الأأهزة خطوة بخطوة.

تتتيح لك مفاتيح الإضاءة عن بعد ضبط مستوى الإضاءة في المنزل أو في الشارع بمساعدة, وهو مناسب جدا للمباني الكبيرة وللمناطط الكبيرة.

حتى الآن ، هناك العديد من أنواع مفاتيح الإضاءة. النظر في أهمها:

تعتبر مفاتيح التحكم عن بعد هي الأأثر ملاءمة لأنه: أولا, يمكن التحكم فيها من أي مكان في المنزل; ثانيا, لتثبيتها, لا تحتاج إلى وضع كابل جديد, لأنه يتم تركيبه بسهولة على موقع المفتاح القديم.

مفاتيح التحكم عن بعد تسمح لك بالتحكم في الإضاءة في الغرفة على مسافة, التقدم بطلب للتحكم عن بعد . يتم تمييز نوعين من الأجهزة البعيدة:

    • مع — هذه الأأهزة مجهزة بمنفذ الأشعة تحت الحمراء, ويتم تشغيلها بششل مستقل فطط عندما يكون هناك شخصشخص ما في الغرفة;
    • مع إدراك الصوت   — رد فعل على الأصوات (كلمة محددة ، التصقيل اٱ).

    تتكون آلية التكيف من لب صلب موجود داخل الملف.إنه يعمل على تشغيل جهاز الاتصال ، وهو المسؤول عن فتح وتوصيل دائرة الط.

    تبدأ دائرة التحكم دائرة التحكم في العمل بعد الضغط على زر الطاقة, وبفضل ذلك يستقبل الملف الطاقة. يعمل المغناطيس على تحريك اللب الصلب, وبعد ذلك تبدأ آلية الجهاز الذي يحقق التلامس الكهربائي في العمل. الآن لا يعتمد تشغيل الجهاز على زر البهاز على زر البدء, ويدعم الجهاز الميكانيكي بششل موثوق مزود الطاقة من الدائرة.

    تقدم العديد من الشركات المصنعة للعملاء مجموعة للعملاء مجموعة للعملاء مجموعة متنوعة من الخيارات للمفاتيح الكهربائية عن بعد, ولكن لديهم جميعا اختلافات خاصة.النظر في العلامات التجارية الأأثر شعبية من المنتجات المماثلة بين المستهلكين الروس:

    إذا كان النموذذ يتفاعل مع المصابيح المتوهجة, فإن تركيب مثل هذا الجهاز يشبه قواعد توصيل المفتاح الكهربائي التقليدي.

    معظم النماذذ عن بعد تنطوي عن بعد تنطوي على العمل مع مصابيح موفرة للطاقة أو المصابيح, مبدأ توصيل مثل هذه الأأهزة يختلف إلى حد ما. من أأل التشغيل الصصيح والآمن للجهاز, ستحتاج إلى تغذية جيدة — وجود إلزامي قدره صفر ومرحلة.أنتجت في أقرب وقت ممكن لجهاز الإضاءة.

    أنها مريحة لوضع مثل هذه المفاتيح في مجموعة مع سقف تمتد — يمكن إخفاؤها خلف اللوحات القماشية وهياكل اللوح الجصي — يتم وضع الجهاز في الفراغات بين الجدار الرئيسي والمثبت, إلخ.

    وغالبا ما تستخدم الفناء نماذذ عن بعد يتم التحكم فيها عن بعد, لأنها تتتيح لك ضبط الإضاءة على مسافة 100 متر. وفقًا للجهاز الداخلي ، يمكن لهذه المفاتيح التحكم في مصدر إضاءة راث أ وفقًا للجهاز مفاتيح التحكم اللاسلكية قابلة للتطبيق للعمل مع المصابيح الأكثر الكثتٮ.للسيطرة على المصابيح في وحدة التحكم, يتم تنفيذ مراحل الإخراج باستخدام الترانزستورام الترانزستورات أشباه الموصلات.

    الأأهزة البعيدة لها العديد من الخصائص المفيدة, وبالتالي لها العديد من المزايا على أأهزة باهتة أخرى.

      • راحة العملية — يمكن التحكم في المفتاح البعيد باستخدام أي جهاز تحكم عن بعد, ما تحكم عن بعد كبير تشغيل وإيقاف تشغيل الضوء, إذا لزم الأمر.
      • سهلة التركيب — لتثبيت مفتاح جديد غير مطلوب, يمكن تثبيته بدلا من الجهاز القديم.
      • القدرة على ضبط مستوى الإضاءة الذي يسمح لك بتمديد فترة استخدام المصابيح وإراحة العينينين.
      • وظيفة الوجود هو تشغيل وإطفاء الضوء بتردد محدد مسبقا, سيتيح لك مغادرة المنزل دون خوف لفترة طويلة.

      البنية التحتية لأي تسوية  يشير إلى وجود إضاءة قوية. بفضل مرحل الوقت ، يتمكنوا من الإغلاق والكسب في الوقت المناسب.

      يتم تطبيق العمل الآلي للإنارة أيضًا على قطعة الأرض. في الوقت نفسه ، يتم استهلاك طاقة أقل بكثير ، ويضاف مستشعر الحركة الكة الى الكة الى أقل بكثير ، ويضاف

      خزانة التحكم

      خزانة التحكم هي المرزز الذي يتم فيه جمع جميع المخططات, حيث يتم توزيع الحمل والتحكم الكامل في الإضاءة. يتم إإراء الحماية الضوئية للإنارة ضد الدوائر الصصيرة وعرام الطاقة من خلال لوحة التحكم هذه.


      مخطط تشغيل خزانة التحكم إنارة الشوارع: 1 — عداد كهربائي, 2 قفل, 3 — حماية, 4 — خزانة ملابس. يتم نقل جميع المعلومات والمؤشرات عبر الإنترنت.

      أيضا, استنادا إلى عمر الخدمة, يتم تحديث الجهاز هنا — فكلما طال تشغيل أي كابل أو دائرة, زادت فرصة إزالة خزانة التحكم واستبدال العناصر البالية من أجل الموقع.


      إصدار التجميع من خزانة التحكم في إضاءة الشوارع

      تؤدي الخزانة المهمة الرئيسية: فهي تتحكم في تشغيل الترحيل المرغوب وفقا للوقت من اليوم, وتوفر التوجيه باستخدام جهاز التحكم عن بعد, وتقوم بضبط سطوع الأضواء بعد بدء تشغيل الصورة.

      ما للاتصال؟

      يمكن أن تكون هذه أضواء الشوارع عادية مع ترحيل بسيط, يتم التحكم به من وحدة التحكم من خلال مربع تحكم, صغير مصابيح LED على طول المسارات, والإضاءة قلادة ومصباح فوق باب المدخل. أي أن أي جهاز إضاءة يقع خارج المنزل ، ولكنه يقع تحت نصف قطر طلاند الع٪حم

      أنواع الإدارة

      Адрес:

      • صابورة مغناطيسية أو ثثية — تضيء المصباح مع زيادة التيار, ولكن تحدث زيادة في الطاقة, بسبب تثبيت مرحل إضافي;
      • الصابورة الإلكترونية — لا تستخدم بداية, لا يوجد ضوضاء, وميض, يتم تقليل استهلاك الطاقة. إنها تشوه البث وتعطيل الصورة الفوتوغرافية بس’رعة, والنتيجة هي أنها لا تعمل وفقا للوقت من اليوم;
      • خيار للشركات — استنادا إلى التقويم والوقت اليومي, يتحكم في الإضاءة, بدءا من مخطط «العمل / العطلة / العطلة».

      أبسط وأرخص مخطط للتحكم في إضاءة الشوارع من خلال ترحيل الصور, حاليا يكون ترحيل الصور من 300-400 روبل, ويمكنك توصيل جميع إضاءة الشوارع في المنطقة به

      يستخدم التحكم في إنارة الشوارع ثلاثة أنواع من التركيبات:

      التحكم في الإضاءة

      إذا سمحت الموارد المالية بكبل منفصل لكل فانوس مع مرحل في المنططة, يتم تثبيت خزانة تحكم واحدة داخل تحكم واحدة داخل المنزل, وآخر في البوابة. لكن يجب أن يعمل هذا الدرع بششل متواز مع الثانية, وهذا يعني أن كل وحدة ستتستهلك طاقة قناة كبل كاملة.


      أضواء الحديقة لإضاءة الموقع, لا تخاف من الماء (IP66), تحتوي على مستشعرات حركة مدمجة ولوحة تحكم

      سيكون النظام التالي هو الأمثل: يتم تثبيت الخزانة الأولى عند البوابة, والأضواء المتصلة بوحدة التحكم الخاصة بها مع مستشعرات الحركة ومرحلات الصورة التي تقف على طول المسار. يتم وضع الخزانة الثانية مباشرة داخل الغرفة — سيتم قيادتها من هنا. جهاز التحكم عن بعد. المخطط بسيط: يتم توصيل بعض المصابيح بالقناة التي تنتحل إلى وحدة تنتحكم, ويتم التحكم, ويتم إرسال إشارة من وحدة التحكم.

      الشعبية هي الوحدة التي يتحكم بموجبها النظام باءة السيارات لديه عدد كبير من الميزات الإضافية. من بينها ، ومخطط لتوفير الإضاءة ، الخلية الكهروضوئية للتحكم عن بعد. Бесплатно ويفترض مجلس الوزراء الأأثر شيوعا والميزانية وجود 6 قنوات عمل, لا يعمل منها عادة أأثر من 4.

      جهاز التحكم عن بعد

      عندما يتم توصيل جميع الكابلات بنظام الإضابلات بنظام الإضاءة الأوتوماتيكي المستقبلي وتمتد إلى خزانة التحكم, تبدأ عملية تحسينه. يتم وضع وحدة تحكم على كل مصباح ، وبفضل ذلك يمكن تلقي أمر عبر قناة الياالرا.تنتقل الإشارات باستخدام جهاز التحكم عن بعد. ظاهريا, تشبه وحدة التحكم هذه لوحة مفاتيح مصغرة, يتم تمثيل وحدة تزويد الطاقة بها بواسطة البطاريات.

      هناك خيار آخر لإرسال أمر عبر الهواء وهو استخدام جهاز استشعار يمكنه استعرف على موجات الراديو. يتم التحكم في الجهاز أيضًا عن بُعد.

      . لتركيبها لا يحتاج متر كابل ولوحة التحكم. بمساعدة موجات الراديو ذات الترددات المختلفة ، يمكنك تحديد مناطق رضيد ضير الميزة الرئيسية لاستخدام قنوات الراديو هي التغطية الكاملة للمنططة (خاصة مع استخدام مكبر للصوت).


      التحكم في الإضاءة مع الهاتف الذكي

      الإضاءة دائمًا خزانة توزيع. Номер телефона:

      • يغذي الدرع إشارات التردد الراديوي عبر كابل — يتم استخدام هذه الإشارات للتحكم الإشارات للتحكم التلقائي في الفرد تركيبات الإضاءة. قد لا تتعامل وحدة التحكم مع مهمتها بسبب تلف الخط. يمكنك تحقيق التأثير الكامل فقط من خلال اتصال منفصل لكل مرحل ؛
      • إشارات جي إس إم ترتبط الإدارة ببرنامج الهاتف الذذي, يتم تقديم الفريق في لوحة التحكم.العيب الرئيسي الذي لا يمكن للنظام تجنبه هو ازدحام الشبهة GSM, أو أن المالك خارج منططة التغطية. ولكن في الوقت نفسه, لا يؤدي استخدام هذه الطريقة إلى نهب الميزانية, لأن شبكة GSM متاحة للجمهور;
      • قنوات الراديو جيدة للسيطرة على مساحة كبيرة. ,
      • نظام آلي يعتمد على التحكم الرقمي — تحتاج إلى الكثير من الوقت والجه.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
