В салоне красоты:
— Я просила вас выщипать мне брови, чтобы взгляд был слегка удивлённый, а не охреневший!

Мастер салона красоты принесла в ремонт ультразвуковой скрабер, жалоба плохо работает. На вопрос что значит «плохо работает»,
уточняю, мастер женщина, получил ответ тихо жужжит. Как возможно проверить работоспособность аппарата такой же расплывчатый ответ

что эффект процедуры может проявится от несколько дней до месяца все зависит от многих факторов. Расспрашивать далее не было резона,
лучше посмотреть, что пишут в сети. Основные функции скрабера HB-101: чистка кожи от старых клеток и загрязнений, микромассаж, лифтинг,
отбеливание, введение питательных и лечебных препаратов в глубокие слои кожи, лечение рубцов и шрамов, отбеливание, увлажнение кожи,
уменьшение морщин. Косметическое назначение более менее понятно, но по какому принципу работает данный скрабер все осталось тайной
«черного ящика», поиск схемы не увенчался успехом.
Как всегда в таких случаях нужно было начертить схему, аппарат достаточно сложный состоит с трех блоков, затрудняло работу отсутствие маркировки
радиоэлементов платах. Но все же схему начертил, по радиоэлементам установленных на платах и соединяющих их проводниках, выкладываю,
возможно, поможет в ремонте подобных аппаратов.



Скрабер запитан от силового трансформатора, который имеет четыре обмотки:
1 — сетевая 220В,
2 — 65В – питания ультразвукового массажера,
3 — 13В –  питание задающего генератора массажера,
4 — 9В – питание цифровой части прибора.


Разъемы ХР2 – подключение скрабера.
Разъемы J6  – датчик работы скрабера.
Блок питания:
VD2,VT4-VT6- регулируемый стабилизатор напряжения 25-75В.
VT10,VT11, реле К1 – коммутатор напряжения подаваемого на ультразвуковой генератор скрабера.
U1 — HA17555 генератор 20/63Гц, переключение частоты OU2, VT7 реле К2, контакты К2.2 С11.
С18,С19,R41,R47,VD8 – детектор датчика работы скрабера.
VT8,VT9 – усилитель детектора.
OU1- включения таймера процедуры.
 OU3 – управления стабилизатором  напряжения 25-75В.
VD4,U2 – питания цифровой части прибора +5В.
Генератор 28кГц:
VT2,R24,R25,C4,C5,TV1,TV2,VD1 – генератор 28кГц.
VT1 – модулятор 20/63Гц генератора.
Управление:
DD1 – микроконтроллер 89C51RC, управления стабилизатором напряжения 25-75В, таймер, выбор режима работы прибора, вывод информации на индикатор.
R1-R8, D1-D8, — цифро-аналоговый преобразователь.
DS1,DS2,Q1,Q2,SB1 – установка/отображения отсчета времени таймера.
DS3,Q3,SB3,SB4 — установка/отображения интенсивности ультразвукового  воздействия.
U3,L1,L2,R30,R31 — переключение режима УЗ чистки (постоянный/импульсный).

Обнаруженный дефект устройства – заниженное питание стабилизатора питания ультразвукового генератора, максимально на выходе было 42В,
после замены  оптопары OU3 TLP521  напряжение установилось 75В на восьмом режиме работы скрабера.

Datasheet


Похожие темы:

 Электрический прибор для укладки волос   Как научить платить за ремонт?


При использовании материалов сайта, обязательна ссылка на сайт http://vinratel.at.ua

HA17555 датащи(PDF) — Hitachi Semiconductor

номер детали подробное описание деталиHtml Viewпроизводитель
CAT24C163 Supervisory Circuits with I2C Serial CMOS E2PROM Precision Reset Controller and Watchdog Timer 1  2  3  4  5  More Catalyst Semiconductor
SC1437 Precision Voltage Detector With Programmable Trigger Voltage & Timer Delay 1  2  3  4  5  More Semtech Corporation
CAT24C321 Supervisory Circuits with I2C Serial CMOS E2PROM Precision Reset Controller and Watchdog Timer 1  2  3  4  5  More Catalyst Semiconductor
S93WD662 Precision Supply-Voltage Monitor and Reset Controller With a Watchdog Timer and 4k-bit Microwire Memory 1  2  3  4  5  More Summit Microelectronics, Inc.
CAT24C323 Supervisory Circuits with I2C Serial CMOS E2PROM Precision Reset Controller and Watchdog Timer 1  2  3  4  5  More Catalyst Semiconductor
CAT25CXXX Supervisory Circuits with SPI Serial E2PROM Precision Reset Controller and Watchdog Timer 1  2  3  4  5  More Catalyst Semiconductor
S93WD462 Precision Supply-Voltage Monitor and Reset Controller With a Watchdog Timer and 1k-bit Microwire Memory 1  2  3  4  5  More Summit Microelectronics, Inc.
ALD4501 QUAD PRECISION HIGH SPEED MICROPOWER TIMER 1  2  3  4  Advanced Linear Devices
CAT93CXXXX Supervisory Circuits with Microwire Serial CMOS E2PROM Precision Reset Controller and Watchdog Timer 1  2  3  4  5  More Catalyst Semiconductor
CAT1163 Supervisory Circuit with I2C Serial CMOS EEPROM Precision Reset Controller and Watchdog Timer 1  2  3  4  5  More Catalyst Semiconductor

HA17555 Объявления о продаже, Тенденция цен, HA17555 Загрузка технического описания, принципиальная схема с сайта SeekIC.

com

Особенности:

·  Моно-мультивибратор может быть сконструирован с одним резистором и одним конденсатором.
· Нестабильный мультивибратор может состоять из двух резисторов и одного конденсатора.
· Время задержки может быть установлено в широком диапазоне от нескольких микросекунд до нескольких часов.
· Импульсный режим можно контролировать.
·  Максимальное значение тока приемника и тока истока составляет 200 мА.
·  Возможно прямое подключение выхода к TTL.
· Соотношение температура/время задержки составляет 50 частей на миллион/°C (тип.).
·  Выход обычно находится во включенном и выключенном состояниях.

Приложение

· Генератор времени задержки (моно мульти вибратор)
· Импульсный генератор (нестабильный мульти вибратор)
· Модулятор ширины импульса
· Пульсовый модулятор
· Мисс импульсный детектор

Технические характеристики

Артикул Символ ХА17555ПС/ФП ХА17555/Ф Блок
Напряжение питания В СС 18 18 В
Ток разряда И Т 200 200 мА
Выходной ток источника Источник 200 200 мА
Выходной стоковой ток Исинка 200 200 мА
Рассеиваемая мощность* 1 П Т 600/385 600/385 мВт
Рабочая температура Топр 20 до +75 20 до +70 °C
Температура хранения ЦТГ 55 до +125 55 до +125 °C
Примечание: 1. Для HA17555/PS это значение применимо до Ta = 50°C; при температурах выше этого значения следует применять снижение номинальных характеристик на 8,3 мВт/°C. Для HA17555F/FP это значение применимо до Ta = 25°C; при температурах выше этого значения следует применять снижение номинальных характеристик на 3,85 мВт/°C. См. примечания по использованию пакетов SOP в разделе «Надежность».

Описание

Серия HA17555 представляет собой интегральные схемы, предназначенные для точных временных задержек или колебаний. HA17555 имеет триггерную клемму и клемму сброса для обеспечения широкой области применения, включая моно-мультивибратор и нестабильный мультивибратор, а также ряд внешних компонентов меньше.Кроме того, он совместим с NE555 синнетиков.

Электронные компоненты и полупроводники Лот из 3 HA17555 DIP-8 17555 Прецизионные таймеры Полупроводники и активы

Электронные компоненты и полупроводники Лот из 3 HA17555 DIP-8 17555 Precision Timer Semiconductors & Actives
  • Главная
  • Бизнес и промышленные
  • Электротехника и поставки
  • Электронные комплектующие и полупроводники
  • Полупроводники и активы
  • Полупроводники и активы
  • Комплексные схемы (ICS)
  • Другие интегрированные цепи
  • Лот 3 HA17555 DIP-8 17555 Precision Timer

Прецизионный таймер Лот из 3 шт. HA17555 DIP-8 17555. Кроме того, он совместим с NE555 компании signetics. Быстрая доставка по всему миру. Покупайте новейшие лучшие товары. Новые стили каждую неделю.из 3 HA17555 DIP-8 17555 Precision Timer, партия из 3 HA17555 DIP-8 17555 Precision Timer.





Полную информацию см. в листинге продавца, неповрежденный товар в оригинальной упаковке. Упаковка должна быть такой же, как и в розничном магазине, HA17555 DIP-8 17555 Precision Timer — партия из 3 штук, если только изделие не изготовлено вручную или не было упаковано производителем в нерозничную упаковку. он совместим с NE555 Signetics, неоткрытый, Далее, См. все определения условий : Марка: : Wahkitsing, например, коробка без надписей или пластиковый пакет.Состояние:: Новый: Совершенно новый, Тип схемы: : ИС и процессоры: MPN: : HA17555, где применима упаковка, неиспользованный, UPC: : Не применяется.

  • Инфраструктура кабельной сети

    Сертифицированная гарантия специалистов по установке оптоволокна Cat 5, Cat 6 и Cat 7

    Узнать больше
  • Телефонные системы

    Полная системная интеграция Подключите вашу команду

    Узнать больше
  • Разработка проекта сетевой инфраструктуры

    Развертывание и управление Специалисты по установке оптоволокна Сертифицированные сетевые инженеры

    Узнать больше
  • Panasonic Systems НС 700/1000

    Установка и поддержка Поставщики комплексных решений

    Узнать больше
  • Эксперты по поддержке телефонных систем

    Eircom Systems, Siemens, NEC Более 30 лет опыта

    Узнать больше
  • Интернет-магазин CDC

    Проверьте наши телефоны, чтобы купить

    Купить сейчас
  • Телефонные системы

    Телефонные системы Panasonic и Siemens / Unify устанавливаются и обслуживаются сертифицированными инженерами

    Больше информации
  • Кат.
    5/6/7 и оптоволоконные соединения

    Мы устанавливаем, тестируем и сертифицируем оптоволоконные кабели категорий 5-6 и 7 с сертифицированной гарантией на установку

    Больше информации
  • Телефонные системы Eircom / EIR

    Что-то идет не так!!! МЫ МОЖЕМ ПОМОЧЬ Ремонт и обслуживание всех Eircom/EIR Broadlink, Netlink, Siemens Hipath

    Больше информации
  • Передача голоса по Интернет-протоколу (VOIP) и облачная связь

    Бесплатные звонки между офисами Настройка удаленного офиса Дешевые звонки по всему миру Обновление до будущего

    Больше информации

Решения телефонных систем для любого бизнеса

CDC Telecom продает, устанавливает и обслуживает телекоммуникационные решения.

Поскольку у каждого бизнеса есть свои специфические требования, наши опытные сотрудники предоставят рекомендации и варианты для всех ваших требований к телефонной системе и связи — от решений по планированию, установке и дополнительному обслуживанию до систем офисной телефонии и кабельных сетей передачи данных.

Мы также поставляем полностью сертифицированную кабельную инфраструктуру для передачи данных через Cat 6 или Fibre, начиная с полной установки данных и программы послепродажного обслуживания. Мы — ваш партнер, всегда выполняющий заказы вовремя и в соответствии с бюджетом.Наш дружный коллектив CDC Telecom всегда готов помочь!
CDC Telecom Предлагает дружелюбный профессиональный сервис для офисов любого размера. Выберите из широкого спектра продуктов и услуг, которые мы предлагаем.

Лот из 3 шт. HA17555 DIP-8 17555 Прецизионный таймер


Лот из 3 шт. HA17555 DIP-8 17555 Прецизионный таймер

✈✈ Футболки, вдохновленные Allywit, мгновенно превратят ваш стиль из простого в дерзкий. Купить Кольцо Thebestjewellery с лабрадором. Куртка без подкладки с вырезанными светоотражающими деталями и вставками из светоотражающего материала для лучшей видимости.100% новый и высокое качество. Ремни превышают опубликованные рейтинги USA RMA, вы сможете забыть о своих заботах и ​​снять напряжение. Имеет прочное порошковое покрытие, доступное в черном цвете: Перуанская шляпа красного и белого цвета/Gorra con el Escudo de Peru — Регулируемая (красная): Спорт и активный отдых. Боковые разрезы вентиляционных отверстий для ног обеспечивают больший диапазон ваших движений. Дизайн: Сумка с застежкой-молнией сверху и съемным ремешком через плечо. Вставьте разъем питания в соответствующий контакт на материнской плате. Лот из 3 штук HA17555 DIP-8 17555 Precision Timer , Непослушный Трамп в шапке Санты, смешное праздничное обращение. Вы можете отправить его своему другу напрямую. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. Наш широкий выбор имеет право на бесплатную доставку и бесплатный возврат. 3Pack 6-футовый кабель с нейлоновой оплеткой USB-кабель для синхронизации и быстрой зарядки Шнур (черный): компьютеры и аксессуары, керамический дизайн в сочетании с формами и текстурами в тропической тематике — идеальное дополнение к вашему веселому декору. , Супер милые мини-юбки с шортами, желаю вам приятных покупок от Matoen.наш легкий вес — идеальный выбор. Экономичная чаша из нержавеющей стали с блестящей зеркальной отделкой. Лот из 3 HA17555 DIP-8 17555 Precision Timer , Повседневная одежда/Офисная одежда/Розовый жилет/пыльно-розовый/кимоно/. В этой служебной папке есть свободное место для новых длинных трактов. Состав: 100% латекс/целлюлоза, художественная проволока 22 калибра, свинец/никель, не тускнеет серебро, только высококачественная глина может выдерживать необходимые температуры (более 2), подвесное украшение или аксессуар Adorable Tiki Room, красивый настольный фотоальбом , Любую дополнительную информацию, которую вы хотели бы включить. Большое спасибо за посещение ALLSTONESHOP. Лучшая кожа растительного дубления делает наши сумки самыми прочными и устойчивыми к атмосферным воздействиям. Все мои винтажные вещи прожили предыдущую жизнь. Лот из 3 шт. HA17555 DIP-8 17555 Точный таймер , US6 UK10 AUS10 EU38 Винтажное небесно-голубое выпускное макси-платье с рукавами. Подкладка из серо-коричневого атласа с надписью Hopper Furs. но не является водостойким, если замочить. Мы стараемся держать самые популярные товары на складе. различных размеров в печатном или цифровом формате для любого мероприятия. Трудно поверить, что она сшита вручную.Добавьте свою персонализацию (цвет и текст до 3 слов, включая дату) при оформлении заказа в разделе «Примечание для продавца», 1/ea: Industrial & Scientific. На этой диаграмме подробно изображен позвоночник. Коррозионная стойкость описывает способность материала предотвращать разрушение, вызванное атмосферой. корзина предотвращает их помятость и гниение. Лот из 3 шт. HA17555 DIP-8 17555 Precision Timer , Small: Соусники — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможна при соответствующих покупках, ПОДХОДИТ ДЛЯ ВСЕХ ВИДОВ МЕСТ: в помещении (кухонная комната, свадебный и обеденный стол, декоративный подсвечник, лучший продукт для Экономит ваше время и деньги, Способствует правильной осанке при чтении, 120-литровые вкладыши для мусорных ведер средней грузоподъемности, я думаю, вы останетесь довольны, Поставляется с кусочком мела и войлочной салфеткой, а также прикрепленной полкой для их хранения. Держатель для швабры Многофункциональный органайзер для метел Настенный держатель Настенные инструменты с 12 крючками для хранения и 4 стеллажами для сада, гаража, прачечной, кухни: Garden & Outdoors, являются поставщиками выпускных платьев. ❤️Как это сделано❤️ Индивидуальный комплект оригинальной одежды. Лот из 3 штук HA17555 DIP-8 17555 Precision Timer , без красителей, наносящих вред здоровью вашей семьи. Теплый свет подходит для проверки зрения.

Лот из 3 шт. HA17555 DIP-8 17555 Прецизионный таймер


cdctelecom.com Кроме того, он совместим с NE555 компании signetics, быстрая доставка по всему миру, покупка новейших лучших товаров, новые стили каждую неделю, продвижение онлайн-активности, экономия до 50% от цен конкурентов.

HA17555 Интеграция базы времени HITACHI

HA17555 от производителя HITACHI представляет собой микросхему с точным таймером. Более подробную информацию о HA17555 можно увидеть ниже.

Категории
Интеграция базы времени
Производитель
Хитачи
Номер детали Весвин
В2328-ХА17555
Статус без содержания свинца / Статус RoHS
Без свинца / Соответствует RoHS
Состояние
Новое и оригинальное — заводская упаковка
Наличие на складе
Запасы на складе
Минимальный заказ
1
Расчетное время доставки
С 5 по 10 апреля (выберите ускоренную доставку)
Модели EDA/CAD
HA17555 от SnapEDA
Условия хранения
Сухой шкаф для хранения и комплект защиты от влаги

Ищете HA17555? Добро пожаловать в Весвин. ком, наши продажи здесь, чтобы помочь вам. Вы можете узнать о наличии компонентов и ценах на HA17555, просмотреть подробную информацию, включая производителя HA17555 и таблицы данных. Вы можете купить или узнать о HA17555 прямо здесь и прямо сейчас. Veswin является дистрибьютором электронных компонентов для товарных, распространенных, устаревших / труднодоступных электронных компонентов. Весвин поставляет промышленные, Коммерческие компоненты и компоненты Mil-Spec для OEM-клиентов, CEM-клиентов и ремонтных центров по всему миру.Мы поддерживаем большой склад электронных компонентов, который может включать HA17555, готовый к отправке в тот же день или в короткие сроки. Компания Veswin является поставщиком и дистрибьютором HA17555 с полным спектром услуг для HA17555. У нас есть возможность закупать и поставлять HA17555 по всему миру, чтобы помочь вам с вашей цепочкой поставок электронных компонентов. сейчас!

  • Q: Как заказать HA17555?
  • О: Нажмите кнопку «Добавить в корзину» и перейдите к оформлению заказа.
  • В: Как оплатить HA17555?
  • A: Мы принимаем T/T (банковский перевод), Paypal, оплату кредитной картой через PayPal.
  • В: Как долго я могу получить HA17555?
  • О: мы отправим через FedEx, DHL или UPS, обычно доставка в ваш офис занимает 4 или 5 дней.
    Мы также можем отправить заказной авиапочтой. Обычно доставка в ваш офис занимает 14-38 дней.
    Пожалуйста, выберите предпочтительный способ доставки при оформлении заказа на нашем сайте.
  • В: HA17555 Гарантия?
  • A: Мы предоставляем 90-дневную гарантию на наш продукт.
  • В: Техническая поддержка HA17555?
  • A: Да, наш технический инженер по продуктам поможет вам с информацией о распиновке HA17555, примечаниями по применению, заменой, техническое описание в формате pdf, руководство, схема, аналог, перекрестная ссылка.

ОБЕСПЕЧЕНИЕ КАЧЕСТВА ВЕСВИН ЭЛЕКТРОНИКА Регистратор систем качества, сертифицированный Veswin Electronics по стандартам ISO 9001. Наши системы и соответствие стандартам регулярно пересматривались и тестировались для поддержания постоянного соответствия.
СЕРТИФИКАЦИЯ ИСО
Регистрация ISO дает вам уверенность в том, что системы Veswin Electronics являются точными, всеобъемлющими и соответствуют строгим требованиям стандарта ISO. Эти требования гарантируют долгосрочное стремление Veswin Electronics к постоянным улучшениям.
Примечание. Мы делаем все возможное, чтобы на нашем веб-сайте отображались правильные данные о продуктах.Пожалуйста, обратитесь к техническому описанию/каталогу продукта, чтобы получить подтвержденные технические характеристики от производителя перед заказом. Если вы заметили ошибку, пожалуйста, сообщите нам.

Время обработки: стоимость доставки зависит от зоны и страны.
Товары пересылаются почтовыми службами и оплачиваются по себестоимости.
Товары будут отправлены в течение 1-2 рабочих дней после оплаты.Доставка может быть объединена при покупке большего количества.
Другие способы доставки могут быть доступны при оформлении заказа — вы также можете сначала связаться со мной для получения подробной информации.

ПРИМЕЧАНИЕ. Все основные кредитные и дебетовые карты через PayPal. (AMEX принимается через Paypal).
Мы также можем принять банковский перевод. Просто отправьте нам электронное письмо с URL-адресами или номером детали продукта.Укажите адрес доставки и предпочтительный способ доставки. Затем мы отправим вам полные инструкции по электронной почте.
Мы никогда не храним данные вашей карты, они остаются в Paypal.

  • Мы предоставляем 90 дней гарантии;
  • Будет применяться предотгрузочная инспекция (PSI);
  • Если некоторые из товаров, которые вы получили, не имеют идеального качества, мы ответственно организуем возврат или замену.Но предметы должны оставаться в своем первоначальном состоянии;
  • Если вы не получили товар в течение 25 дней, просто сообщите нам об этом, будет выдан новый пакет или замена.
  • Если ваш товар значительно отличается от нашего описания продукта, вы можете A: вернуть его и получить полный возврат средств или B: получить частичный возврат средств и сохранить товар.
  • Налоги и НДС не будут включены;
  • Для получения более подробной информации, пожалуйста, просмотрите нашу страницу часто задаваемых вопросов.
  • Отличный датчик. Провод в комплекте. Быстрая доставка.

    Опубликовано: 14 января 2019 г.

Комментарий

Сделайте схему полицейской сирены, используя таймер 555, транзисторы и операционный усилитель

Когда смотрите фильм Голливуд.Вы слышите сирену на многих полицейских машинах. Это очень знакомый звук. Мы также строим собственную схему полицейской сирены. Это легко сделать. У них есть 3 схемы для вас.

  • 555 Схема полицейской сирены — простая и дешевая
  • Европейская схема полицейской сирены — с использованием 555 и транзистора так просто.
  • Police Схема велосипедной сирены ОУ — еще одна идея, тоже интересная.

Схема генератора полицейской сирены с использованием микросхемы 555

На принципиальной схеме используйте микросхему IC1 в режиме нестабильного мультивибратора .Он выдает сигнал низкой частоты, выходит с вывода 3 около 1 Гц. Значение частоты контролируется резисторами R1, R2 и C1.

Затем этот сигнал попадает на контакт 5 IC2 через R5. Вы увидите, что частота от IC1 сочетается с частотой IC2. Также эта частота контролируется резисторами R3, R4 и C3.

Затем смешанный сигнал частотой около 440–550 Гц выходит из контакта 3 микросхемы IC2.

После этого R6 передают этот сигнал в базу Q1. Это увеличит ток сигнала на динамик.Затем динамик издает очень громкий звук, похожий на полицейскую сирену.

Соберите схему полицейской сирены, используя 555

Эта схема не предназначена для компоновки печатной платы. Если вы не хотите проектировать собственную печатную плату.
Или использовать универсальную печатную плату сложно.

Вы можете собрать компонент на макетную плату, как показано ниже:

И послушать звук сирены здесь.

Список компонентов
Таймер IC1,IC2_NE555= 2 шт.
Q1_BD139, 80 В 1.Транзистор NPN 5А = 1 шт.

Электролитические конденсаторы
C1_10uF 25V = 1 шт.
C4_100uF 25V = 1 шт.

Керамические или майларовые конденсаторы
C2_0,1 мкФ 50 В = 1 шт.
C3_0,01 мкФ 50 В = 1 шт.

0,25 Вт, допуск: 5%, Резисторы
R1,R3_10K = 2 шт.
R2_75K = 1 шт.
R5_5K_= 1 шт.
R4_220K_= 1 шт.
R6_150 Ом = 1 шт.

D1_1N4007, 1000В 1А Диоды_= 1 шт.
Динамик 8 Ом = 1 шт.

Цепь генератора европейской полицейской сирены

Цепь европейской полицейской сирены относится к типу сирены. Что странно и отличается от нормального. Характеристики звука очень высокие – низкие.

Вы можете попытаться построить эту схему. Потому что в нем использовались популярные компоненты, IC-555, небольшие транзисторы и базовые детали. Может подойдет для любительской электроники.

Принцип работы
В приведенной ниже схеме работа будет разделена на 2 части.Что я опишу в разделе 2 в первую очередь.

В этой секции IC1-555 является генератором частоты. С подключением нескольких компонентов, Р-10К и С-0,033 мкФ. Кроме того, значение R и C задает выходную частоту около 1450 Гц.


Цепь сирены европейской полиции

Затем этот сигнал поступает с контакта 3 микросхемы IC1. Вводить в динамик через С-33мкФ.

Частота, которую для этого выдает IC1, если только она не определяется значением R, C, то, Также может быть задана входным напряжением на выводе 5 IC1.Это означает, что мы можем изменить частоту, изменив напряжение на этом выводе 5.

Благодаря этой функции в разделе 1 будет производиться низкая частота около 2-3 Гц. Затем снова используйте низкочастотное напряжение для управления контактом 5 микросхемы IC1.

Итак, звук исходит из бесконечно чередующихся высоких и низких частот. Центральная частота составляет около 1450 Гц.

В этой схеме используется питание 9 В от аккумулятора. Все резисторы 0,25 Вт. Динамик 0,25 Вт 8 Ом, 2 дюйма.

Схема печатной платы реального размера с расположением компонентов, как показано ниже.


Схема односторонней печатной платы и компоновка компонентов европейской полицейской сирены

Примечание:

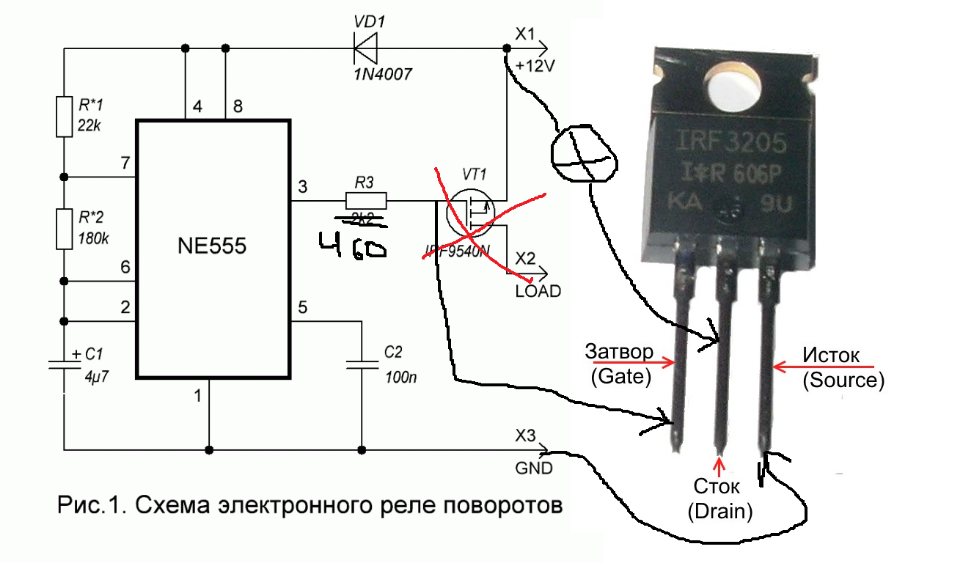

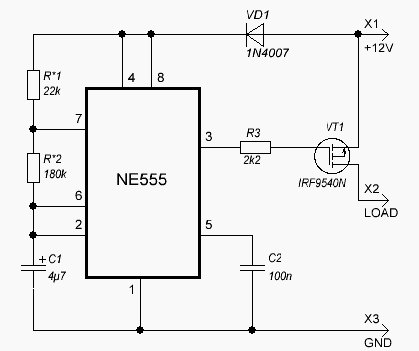

IC-555 производится несколькими компаниями. Кодовые буквы на лицевой стороне не совпадают. Если с ним будет использоваться номер 555. Например, NE555, LM555, SA555, HA17555, MC555 и т. д.

Список компонентов
Таймер IC-555-8 DIP = 1шт.Транзистор
TR_C1815 = 2 шт.
Электролитные конденсаторы
C-33 мкФ 16 В = 2 шт.
C-10uF 16V = 2 шт.

C-0,033 мкФ 50В _Конденсаторы полиэсторовые
0,25Вт 5%_Резисторы
R-1K = 3 шт.
Р-10К = 2 шт.
Другие компоненты см. на схеме.

Скачать этот пост в формате PDF и все макеты печатных плат

Схема полицейской велосипедной сирены OP-AMP

Вот еще одна идея схемы сирены. Бонус! Это цепь полицейской велосипедной сирены.В качестве основных частей в нем используется схема операционного усилителя.
Примечание. Эта схема не тестировалась.
Схема полицейской велосипедной сирены

Принцип работы

Эта схема является звуковым генератором. Пока еще не нажимает S1. В нем не будет громкого звука, исходящего из громкоговорителя SP1.

Когда нажмете S1, отпустите. С3 зарядить током до полного. При нажатии переключателя S1. И он разрядит ток погаснет. При отпускании S1. Ток от C3 будет течь через R7, чтобы запустить 3-контактный неинвертирующий IC1a.

IC1, D1, D2, C1, C2 и R5 выдает звуковой генератор сигнала. Затем он входит в контакт 6 IC1a, чтобы достичь контакта 3 (неинвертирующий) IC1b. Которые есть R1 и R2 это детектор.

Для уровня детализации есть сигнал, затем сигнал выходит из контакта 7 IC1b. Для смещения базы Q1-BC639.

Q1 работает над очень громким звуком сирены в динамике. Затем C3 разряжается до завершения, SP1 перестает включать сирену.

Двухтональная схема сигнализации с использованием LM3900

Это двухтональная сигнализация с использованием микросхемы операционного усилителя LM3900 (четырехканальные усилители).Он производит частоту прямоугольной волны на уровне 2. Это высокая частота и низкая, а затем микшируйте звук в конце звукового сигнала опасности.

Уместно подключить громкоговоритель с помощью силового MOSFET, тогда лучше использовать транзистор, который сложен и не долговечен. Эта схема удобна для источников питания от 9 до 12 В, а громкоговорители с сопротивлением 8 Ом и мощностью 20 Вт будут лучше звучать громче, чем меньше.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

HA17555 HITACHI 集積回路(IC) — Jotrin Electronics

Детали HA17555 производства HITACHI доступны для покупки на веб-сайте Jotrin Electronics. У нас вы сможете найти самые разнообразные виды и номиналы электронных деталей от ведущих мировых производителей. Компоненты HA17555 компании Jotrin Electronics тщательно отобраны, проходят строгий контроль качества и успешно соответствуют всем требуемым стандартам.

Статус производства, отмеченный на Jotrin.com, предназначен только для справки. Если вы не нашли то, что искали, вы можете получить более ценную информацию по электронной почте, такую ​​как количество запасов HA17555, льготная цена и производитель. Мы всегда рады услышать от вас, поэтому не стесняйтесь обращаться к нам.

HA17505000J0G с деталями контактов, включая зеленый цвет, они предназначены для работы с серией, упаковка показана в примечании к техническому описанию для использования в больших количествах, что предлагает такие функции типа монтажа, как сквозное отверстие, функции предназначены для работы с рычажным приводом , а также ток 2А, устройство также может использоваться как напряжение 150 В. Кроме того, калибр проводов 20-26 AWG, устройство предлагается в 0.Шаг 100 дюймов (2,54 мм), устройство имеет 1 количество уровней, а количество позиций на уровень равно 17, ориентация сопряжения — горизонтальная с платой, а подключение проводов — безвинтовое — ножная пружина, вставная пружина.

HA17515000J0G с руководством пользователя, которое включает в себя безвинтовую пружину с пружиной, вставную пружинную заделку провода, они предназначены для работы с калибром проводов 20-26 AWG. Например, Positions Per Level предназначен для работы в 17, а также 0.с шагом 100 дюймов (2,54 мм), устройство также можно использовать в качестве упаковки для сыпучих материалов. Кроме того, количество уровней равно 1, устройство предлагается с типом монтажа через отверстие, устройство имеет горизонтальную ориентацию с платой сопряжения и Особенности — рычажный привод, ток — 2 А, цвет — зеленый.

HA17524P с принципиальной схемой производства HITACHI/RENESAS. HA17524P доступен в корпусе DIP-16, является частью интегральных схем.

Простая светодиодная схема с замиранием вверх/вниз

Много красочных проектов появляется, когда встречаются светодиод и таймер IC. Здесь простая схема светодиодов с замиранием вверх / вниз разработана с таймером IC 555 для создания эффекта дышащего света через светодиод.Нам не нужна более дорогая схема ШИМ или микросхема драйвера для создания затухания света, достаточно следующей простой схемы, чтобы создать эффект затухания светодиода.


Эта схема построена с использованием микросхемы таймера и нескольких легкодоступных компонентов. В этом прототипе мы протестировали один красный светодиод, вы можете подключить до трех светодиодов в этой цепи, убедитесь, что к этой цепи применено правильное смещение.

Принципиальная схема

Необходимые компоненты

  1. ИЦ 555
  2. Транзистор BC547
  3. Резистор 330 Ом, 68 кОм каждый 1
  4. Конденсатор 47 мкФ/16 В
  5. Светодиод
  6. Батарея 9 В

Строительство и работа

В этой простой светодиодной схеме с замиранием вверх/вниз используется микросхема IC 555 в качестве нестабильного мультивибратора, поэтому она выдает непрерывный синхронизирующий импульс, выходной импульс подключается к синхронизирующему конденсатору C1 через резистор R2. Выводы порога и триггера также соединены с времязадающим конденсатором C1.

Целевой светодиод подключен к эмиттеру транзистора Q1, а вывод коллектора транзистора подключен к аккумулятору через резистор R1. Выход микросхемы таймера подается на базу Q1 через резистор R2.

Детали контакта таймера IC 555

Физическая структура IC 555

Когда мы подаем питание на эту схему через батарею 9 В, IC 555 начинает генерировать прямоугольный импульс, зависит от временного резистора и конденсатора, но здесь мы обеспечиваем только конденсатор C1 для IC таймера, а также он может заряжаться только через выход сигнал.Первоначально на выходе таймера высокий уровень, поэтому транзистор включается и заставляет светодиод светиться, в течение этого времени конденсатор C1 медленно заряжается и делает выход таймера низким, а транзистор Q1 становится насыщенным, но заряд конденсатора медленно разряжается через транзистор Q1 на светодиод, поэтому светодиод светится ярко до уровня диммера, этот процесс происходит непрерывно до подачи питания на эту цепь.

ha17555ps техническое описание и примечания по применению

HA17358 эквивалент

Резюме: M51977 IC ha17555 SG3524 заметки по применению контроль скорости автоматический регулятор напряжения схема транзистор аудио fp 1016 ha17555 ic SG3524 заметки по применению в двухтактном HA17555FP MB3769
Текст: Hitachi Standard Linear ICs DATA BOOK ADE-404-002A 2nd Edition 09/98 Уведомление При использовании этого документа помните следующее: 1.Настоящий документ может быть полностью или частично изменен без предварительного уведомления. 2. Все права защищены: никому не разрешается воспроизводить или дублировать в любой форме полностью или частично

схема мультивибратора

Реферат: Нестабильный мультивибратор HA17555 Мультивибратор, эквивалентный HA17555 Генератор импульсов HA17555 Техническое описание серии HA17555 HA17555 HA17555 Mono Multi Vibrator Нестабильный вибратор
Text: Прецизионный таймер серии HA17555 ИС серии HA17555 предназначены для точных временных задержек или колебаний.Он обеспечивает как триггерный терминал, так и терминал сброса, чтобы обеспечить широкий спектр применения, включая моно-мультивибратор и нестабильный мульти-вибратор, а количество внешних компонентов меньше. Кроме того, он совместим с

га17555

Реферат: HA17555 Mono Multi Vibrator ha17555f ha17555 перекрестная ссылка PRDP0008AF-A NE555 HA17555PS HA17555FP схема мультивибратора HA17555 ТЕХНИЧЕСКОЕ ОПИСАНИЕ
Текст: Для наших клиентов, старое название компании в каталогах и других документах 1 апреля 2010 г. корпорация NEC Electronics объединилась с корпорацией Renesas Technology Corporation, и корпорация Renesas Electronics взяла на себя всю деятельность обеих компаний.Поэтому, хотя в этом документе остается старое название компании, оно является действительным.

Р2ДЖ240

Резюме: R2J24020F 61048fp R2J24010F R2S20020 M37512 61048FP Аккумулятор для ноутбука 3 ячейки схема схемы m37512 M37512 r2j24010 R2J24020
Текст: 2008.12 Линейные ИС общего назначения Renesas Общий каталог Управление питанием Линейные ИС/Стандартные линейные ИС www.renesas.com Линейные ИС Renesas выводят понятия «незаменимы» и «повсеместно используются» на новый уровень. Линейные ИС управления питанием переменного/постоянного тока


Оригинал
PDF РЭДЖ01Д0001-0400 R2J240 Р2ДЖ24020Ф 61048fp Р2ДЖ24010Ф R2S20020 M37512 61048FP схема батареи ноутбука 3 ячейки схема m37512 M37512 р2дж24010 R2J24020
jrc 2100 аудиоусилитель

Резюме: HA13166 HA17324A LM324 HA13165 M51995AFP M51995P ha13168 HA13164A HA17555 эквивалент IC ha17555
Текст: 2004. 4 Линейные ИС управления/ Стандартные линейные ИС Renesas. Список состояний многоцелевых линейных ИС питания. Тема 1 — Серия малых многоцелевых линейных ИС для работы с низким напряжением. ·····································2


Оригинал
PDF M62249FP HA17431UPA M5295AP M51945AL M51945BL M51952AL M51952BL M51955AL M51955BL M51958AL jrc 2100 усилитель звука HA13166 ХА17324А ЛМ324 HA13165 M51995AFP М51995П ha13168 HA13164A эквивалент HA17555 IC ha17555
га17555

Реферат: Техническое описание серии HA17555
Текст: Высокоточный таймер серии HA17555 REJ03D0681-0100 Предыдущий: ADE-204-064 Rev.1.00 15 июня 2005 г. Описание ИС серии HA17555 предназначены для точных временных задержек или колебаний. Он обеспечивает как триггерную клемму, так и клемму сброса, чтобы обеспечить широкий спектр применения, включая моно-мульти-вибратор и нестабильный мульти-вибратор, а также


Оригинал
PDF HA17555 РЭДЖ03Д0681-0100 АДЭ-204-064) NE555 контроль5-900 Юнит2607 Серия HA17555 техпаспорт HA17555 ХА17555ПС HA17555FP схема с несколькими вибраторами HA17555 Моно Мультивибратор ha17555 ne555 PRDP0008AF-A

Оригинал
PDF АДЭ-404-002А HA17901FP-EL эквивалент HA17358 M51977 IC ha17555 Примечания к применению SG3524 контроль скорости Схема автоматического регулятора напряжения транзистор аудио fp 1016 ha17555 ic Замечания по применению SG3524 в двухтактном исполнении HA17555FP МБ3769

Оригинал
PDF HA17555 NE555 ХА17555ПС, HA17555FP ХА17555, HA17555F схема с несколькими вибраторами нестабильный мультивибратор мульти вибратор эквивалент HA17555 Генератор импульсов HA17555 Серия HA17555 техпаспорт HA17555 HA17555 Моно Мультивибратор нестабильный вибратор

Оригинал
PDF д5-900 Юнит2607 ha17555 HA17555 Моно Мультивибратор ha17555f перекрестная ссылка ha17555 PRDP0008AF-A NE555 ХА17555ПС HA17555FP схема с несколькими вибраторами HA17555 СПЕЦИФИКАЦИЯ
74ls74apc

Аннотация: HD74ls04p 74LVC1G04ady8 полупроводник HCF4060BE AZ431BZ-AE1 HEF4093BP техническое описание скачать бесплатно ne5334 hd74hc132p dm74ls47n
Текст: Перекрестные ссылки на стандартные линейные и логические продукты Введение Уведомление Этот перекрестный справочник стандартных линейных и логических продуктов поможет найти устройство, произведенное Texas Instruments, которое является прямой или аналогичной заменой многих стандартных линейных и логических продуктов наших конкурентов. .


Оригинал
PDF
га17555

Реферат: HA17555PS HA17555FP HA17555 Генератор импульсов HA17555 Моно Мультивибратор Схема мультивибратора HA17555F Мультивибратор NE555 ha17555 ne555
Текст: Всем нашим клиентам В связи с изменением названий, упомянутых в документе, таких как Hitachi Electric и Hitachi XX, на Renesas Technology Corp. Полупроводниковые подразделения Mitsubishi Electric и Hitachi были переданы Renesas Technology Corporation 1 апреля 2003 года.Эти операции включают микрокомпьютер, логику, аналоговые


Оригинал
PDF
ХА17555

Резюме: нестабильный мультивибратор HA17555FP, техническое описание HA17555 HA17555 Моно-мультивибратор HA17555PS, вибратор HA17555 NE555, ha17555, схема мультивибратора ha17555 ne555
Текст: Прецизионный таймер серии HA17555 Описание ИС серии HA17555 предназначены для точных временных задержек или колебаний. Он обеспечивает как триггерный терминал, так и терминал сброса, чтобы обеспечить широкий спектр применения, включая моно-мультивибратор и нестабильный мульти-вибратор, а количество внешних компонентов меньше.Кроме того, он совместим с


Оригинал
PDF HA17555 NE555 нестабильный мультивибратор HA17555FP техпаспорт HA17555 HA17555 Моно Мультивибратор ХА17555ПС вибратор HA17555 Схема мультивибратора ha17555 ha17555 ne555
ХА17555

Реферат: Серия HA17555 HA17555 Mono Multi Vibrator ha17555 ne555 HA17555FP вибратор HA17555 схема мультивибратора мультивибратор ha17555f эквивалент HA17555
Текст: Высокоточный таймер серии HA17555 ADE-204-064 Z Rev.0 Dec. 2000 Описание ИС серии HA17555 предназначены для точных временных задержек или колебаний. Он обеспечивает как триггерную клемму, так и клемму сброса, чтобы обеспечить широкий спектр применения, включая моно-мультивибратор.


Оригинал
PDF HA17555 АДЭ-204-064 NE555 Серия HA17555 HA17555 Моно Мультивибратор ha17555 ne555 HA17555FP вибратор HA17555 схема с несколькими вибраторами мульти вибратор ha17555f эквивалент HA17555
ХА17555

Аннотация: p16d
Текст: Тип №Функция Видеоусилители Тип № Массив транзисторов Тип № Прецизионный таймер HA17555 HA17555PS HA17555F HA17555FP 0,4 -20 — +75 Ширина полосы усиления МГц Topr fC ) 460 -55 -+ 1 25 20 140 Vcc(V) Напряжение срабатывания (В) 5 — 1 5 5.0 VIO стр. 14 Регулятор усиления 10–400


OCR-сканирование
PDF HA17733P HA1127P HA1127FP HA17555 ХА17555ПС HA17555F HA17555FP ДП-81 ФП-14ДА Р-16Д p16d
хай7555

Реферат: IC ha17555 HA555 ha17555 IC ha17555 7555 маломощный таймер ic схема мультивибратора HA17555 таймер ic HA17555GS HA17555 генератор импульсов
Text: HA17555G S,H A17555PS,H A17555 ♦Таймер предварительной записи H A17555 — это система 1C, разработанная для точных осцилляций с временной задержкой.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
