Виды схем и их назначение

ВИДЫ СХЕМ И ИХ НАЗНАЧЕНИЕ



Главная схема электрических соединений электростанции (под­станции) это совокупность основного электрооборудования (гене­раторы, трансформаторы, линии), сборных шин, коммутационной и другой первичной аппаратуры со всеми выполненными между ними в натуре соединениями.

Выбор главной схемы является определяющим при проектиро­вании электрической части электростанции (подстанции), так как он определяет полный состав элементов и связей между ними. Выбранная главная схема является исходной при составлении принципиальных схем электрических соединений, схем собствен­ных нужд, схем вторичных соединений, монтажных схем и т.д.

На чертеже главные схемы изображаются в однолинейном ис­полнении при отключенном положении всех элементов установ­ки. В некоторых случаях допускается изображать отдельные эле­менты схемы в рабочем положении.

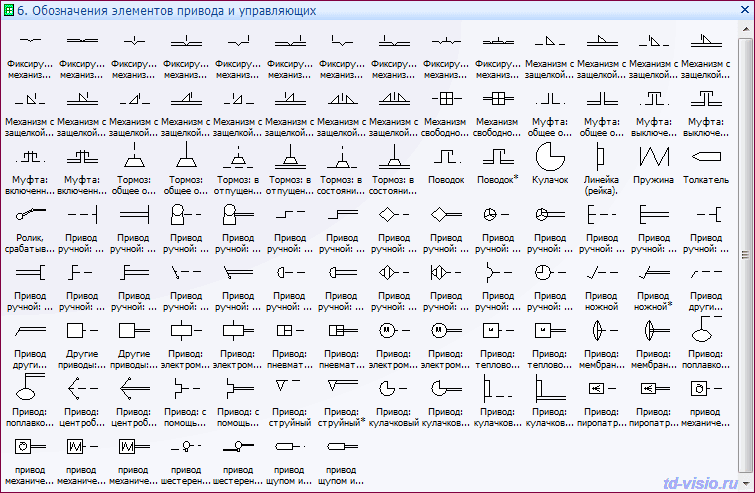

Все элементы схемы и связи между ними изображаются в соот­ветствии со стандартами единой системы конструкторской доку­ментации (ЕСКД).

В условиях эксплуатации наряду с принципиальной, главной схемой, применяются упрощенные оперативные схемы, в которых указывается только основное оборудование. Дежурный персонал каждой смены заполняет оперативную схему и вносит в нее необходимые изменения в части положения выключателей и разъединителей, происходящие во время дежурства.

При проектировании электроустановки до разработки главной схемы составляется структурная схема выдачи электроэнер­гии (мощности), на которой показываются основные функцио­нальные части электроустановки (распределительные устройства, трансформаторы, генераторы) и связи между ними. Структурные схемы служат для дальнейшей разработки более подробных и пол­ных принципиальных схем, а также для общего ознакомления с ра­ботой электроустановки.

На чертежах лих схем функциональные части изображаются в виде прямоугольников или условных графических изображении (рис. 1, а). Никакой аппаратуры (выключателей, разъедините­лей, транс форматоров тока и т. д.) на схеме не показывают.


Рис. 1. Виды схем на примере подстанции 110/10 кВ:

а – структурная; б – упрощенная принципиальная; в – полная принципиальная; г – оперативная.



На рис. 1, б показана главная схема этой же подстанции без некоторых аппаратов — трансформаторов тока, напряжения, раз­рядников. Такая схема является упрошенной принципиальной схемой электрических соединений. На полной принципиальной схеме (рис. 1, в) указывают все аппараты пер­вичной цепи, заземляющие ножи разъединителей и отделителей, указывают также типы применяемых аппаратов. В оперативной схеме (рис. 1, г) условно показаны разъединители и заземляющие ножи. Действительное положение этих аппаратов (включено, отклю­чено) показывается на схеме дежурным персоналом каждой смены.

Согласно ГОСТ 2.710—81 буквенно-цифровое обозначение в электрических схемах состоит из трех частей: 1-я указывает вид элемента, 2-я — его порядковый номер, 3-я — его функцию. Вид и номер являются обязательной частью условного буквенно-циф­рового обозначения и должны присваиваться всем элементам и устройствам объекта. Указание функции элемента (3-я часть обо­значения) необязательно.

В 1-й части записывают одну или несколько букв латинского алфавита, во 2-й части — одну или несколько арабских цифр, характеризующих порядковый номер элемента. Например,

QS1 — разъединитель № 1; Q2— выключатель № 2; QKсекционный выключатель.

5.1.3. Главные схемы электрических соединений

5.1.3. Главные схемы электрических соединений

Главные схемы электрических соединений ГЭС и ГАЭС представляют собой структуру системы электрических устройств и соединений, обеспечивающей выдачу мощности в энергосистему для электроснабжения потребителей, а также для питания собственных нужд как при нормальных условиях эксплуатации, так и при выходе из строя одного или нескольких агрегатов. В них можно условно выделить две части – высокого напряжения и низкого напряжения, необходимого для питания собственных нужд.

В зависимости от мощности ГЭС (ГАЭС), числа агрегатов, напряжений, на которых выдается электроэнергия в энергосистему, условий и режимов работы ее в энергосистеме применяются различные схемы электрических соединений. Основой схемы является соединение генераторов с трансформаторами и линиями электропередач.

Рис. 5.4. Главная схема электрических соединений Днестровской ГЭС: 1 – генератор; 2 – трансформатор; 3 – выключатель; 4 – разъединитель; 5 – автотрансформатор; 6 – шины высокого напряжения; 7 – высоковольтные линии электропередач

В главных схемах применяются следующие типы электрических блоков:

  • одиночный блок, при котором каждый генератор соединен со своим повышающим трансформатором;
  • укрупненный блок, при котором несколько генераторов подключаются к одному общему повышающему трансформатору;
  • объединенный блок, при котором несколько одиночных или укрупненных блоков объединяются между собой.

Тип блока выбирается на основании технико-экономического сравнения вариантов, исходя из режимов и обеспечения надежности работы ГЭС (ГАЭС), условий эксплуатации, затрат на оборудование, потерь электроэнергии и др.

На рис. 5.3,априведена главная схема, в которой все генераторы объединены общей системой шин генераторного напряжения, а на рис. 5.3,б– главная схема с дублирующей системой шин генераторного напряжения, при которой авария на любом из трансформаторов приводит к отключению одной линии электропередач, а авария на генераторе не приводит к прекращению питания всех линий. Дальнейшее повышение надежности главной схемы достигается применением дублирующей системы шин высокого напряжения на случай аварии основной системы шин.

На рис. 5.4 показана схема электрических соединений Днестровской ГЭС. Шесть гидрогенераторов 117 МВт, 13,8 кВ объединены по два в три укрупненных блока (1 блок – 110 кВ и 2 блока – 330 кВ) с повышающими трансформаторами 250 МВ·А, 13,8/121 и 13,8/347 кВ соответственно. На ОРУ 330/110 кВ установлены 2 автотрансформатора 200 МВ·А 330/115/38,5 кВ, ОРУ 330 кВ с 3 ВЛ 330 кВ и ОРУ 110 кВ с 6 ВЛ 110 кВ.

В цепях гидрогенераторов на генераторном напряжении установлены выключатели 13,8 кВ.

Выбор главной электрической схемы станции КЭС

1.  ВЫБОР ГЛАВНОЙ ЭЛЕКТРИЧЕСКОЙ СХЕМЫ СТАНЦИИ

           Схема КЭС с одним высшим напряжением имеют следующую структуру: блоки объединяются на ВН. При этом малое влияние блоков на уровни токов короткого замыкания в генераторных цепях, кроме «своего». Мощности повышающих трансформаторов блоков выбирают по мощности генератора с учетом расходов на собственные нужды.

           Так как аварийный резерв системы 200 МВт меньше дефицита мощности, возникающего при отключении двух генераторов, то применяем единичный блок.

Учитывая вышесказанное можно составить следующую принципиальную схему станции:

Рис. 1.1. Принципиальная схема станции.

1.1. Выбор мощности блочных трансформаторов

           Выбор числа, типа и мощности блочных трансформаторов станции будем проводить исходя из анализа  суточных  графиков нагрузки и генерации, которые приведены в приложении 1 (рис.

П.1., табл. П.1.1).

           Отсутствие генераторных выключателей в цепи генераторов обусловлено двумя причинами:

1.  Генераторные выключатели устанавливаются в цепи генераторов 300 МВт и выше.

2.  Генераторные выключатели отсутствуют при простых схемах распределительных устройств РУ с одним выключателем на присоединение.

Так как местная нагрузка (м.н.) содержит потребителей I категории, то питание м.н. осуществляем от двух трансформаторов, подключенных к генераторам G-1 и G-3.

Рассчитаем мощность трансформатора связи Т-2, подключенного к генератору G-2.



Выбираем трансформатор связи Т-2 типа ТДЦ – 200000/110 [2.стр.239]. Номинальные данные трансформатора приведены в приложении 1 (табл. П.1.2).

Рассчитаем мощность трансформаторов связи Т-1 и Т-3, подключенных к генераторам G-1 и G-3.

Выбираем трансформаторы связи Т-1(Т-3) типа ТДЦ – 200000/110 [2.стр.239].Номинальные данные трансформатора приведены в приложении 1 (табл. П.1.2).

1.2. Выбор электрических схем РУ всех напряжений

1.2.1. Выбор схемы РУ 110 кВ (по [4]).

РУ 110 кВ схема 110-13: ”Две рабочие и обходная система шин, с одним выключателем на цепь” (рис.1.1).

      Установка отдельного ШСВ обеспечивает большую оперативную гибкость, но увеличивает капитальные затраты. Следует отметить, что для РУ 110 кВ и выше существенными являются следующие недостатки этой схемы:

·  отказ одного выключателя при повреждении элемента приводит к отключению всех источников питания и линий, присоединенных к данной системе шин, а если в работе находится одна система шин, отключаются все присоединения;

·  ликвидация последствий аварии затягивается, так как все операции по переходу с одной системы шин на другую производятся разъединителями;

·  повреждения ШСВ равноценно К.З. на обеих системах шин, т. е. приведет к отключению всех присоединений;

·  большое количество операций разъединителями при выводе в ревизию и ремонт выключателей усложняет эксплуатацию РУ;

·  необходимость установки ШСВ и ВО и большого количества разъединителей увеличивает затраты на сооружение РУ.

Рис. 1.2. Схема 110 – 13.

1.2.2. Выбор схемы питания и трансформаторов собственных нужд.

Собственные нужды КЭС имеют две ступени напряжения – 6 кВ и 0.4 кВ. Число секций 6 и 0.4 кВ по [4.§8.30, 8.21].

Установки собственных нужд (СН) являются важным элементом электрических станций и подстанций. Повреждения в системе СН могут привести к нарушению работы электростанции в целом и к аварийному состоянию энергосистемы.

Состав электроприемников (ЭП) СН. Потребляемые ими мощность и энергия зависят от типа электростанции, вида топлива, мощности агрегатов и т. п. На электростанциях обычно применяют две ступени напряжения СН: высшее (6 или 10 кВ) – для питания мощных электроприемников и низшее (380/220 В) – для питания маломощных ЭП. В системе СН на всех напряжениях применяется схема с одной секционированной системой сборных шин, причем рабочее питание электроприемников одного элемента (котла) на напряжениях 6 – 10 кВ и 380/220В производится по блочной схеме от одного первичного источника, а резервное от другого. Потребители СН КЭС делятся на ответственных и неответственных, а также на блочных и общестанционных. Блочная нагрузка питается от трансформаторов СН блоков, а общестанционная по возможности равномерно распределяется между блоками. Собственные нужды 6 кВ блоков получают питание от блочных трансформаторов СН, подключаемых на ответвлении между генератором и силовым трансформатором. Резервное питание осуществляется от резервных магистралей 6 кВ, связанных с резервными трансформаторами СН. При нарушении электроснабжения от рабочего источника автоматически подается питание от резервного источника. Резервные магистрали секционируют выключателями через два-три блока и с помощью выключателей соединяют с резервными трансформаторами. Согласно действующим нормам технологического проектирования число резервных трансформаторов на КЭС, где блоки не имеют генераторных выключателей, принимается равным двум при числе блоков 3 – 6.

Учебно-методическое пособие для практических занятий для студентов специальностей 1-43 01 01 «Электрические станции», 1-43 01 03 «Электроснабжение (по отраслям)», 1-43 01 04 «Тепловые электрические станции», 1-43 01 08 «Паротурбинные установки атомных электрических станций», 1-43 01 09 «Релейная защита и автоматика»

%PDF-1. 6 % 1 0 obj > > > ] /ON [ 5 0 R ] /Order [ ] /RBGroups [ ] >> /OCGs [ 5 0 R ] >> /Outlines 7 0 R /Pages 10 0 R /StructTreeRoot 13 0 R /Type /Catalog >> endobj 2 0 obj /CreationDate (D:20180208100144+02’00’) /Creator (PScript5.dll Version 5.2.2) /Keywords /ModDate (D:20180316141417+03’00’) /Producer (Acrobat Distiller 10.0.0 \(Windows\)) /Title >> endobj 3 0 obj > /Font > >> /Fields [ ] >> endobj 4 0 obj > stream 2018-02-08T10:01:44+02:00PScript5.dll Version 5.2.22018-03-16T14:14:17+03:002018-03-16T14:14:17+03:00Acrobat Distiller 10.0.0 (Windows)Электростанции — электрическая часть, Электрические подстанции — электрическая часть, Электрические аппараты, Электрические схемы, Электрооборудование, Электрические подстанции, Токоведущая часть, Кабелиapplication/pdf

  • Электрическая часть электрических станций и подстанций. В 2 ч. Ч. 2 : Учебно-методическое пособие для практических занятий для студентов специальностей 1-43 01 01 «Электрические станции», 1-43 01 03 «Электроснабжение (по отраслям)», 1-43 01 04 «Тепловые электрические станции», 1-43 01 08 «Паротурбинные установки атомных электрических станций», 1-43 01 09 «Релейная защита и автоматика»
  • Булат В. А.
  • Мазуркевич В. Н.
  • Сергей И. И.
  • Тетерина Л. В.
  • Электростанции — электрическая часть
  • Электрические подстанции — электрическая часть
  • Электрические аппараты
  • Электрические схемы
  • Электрооборудование
  • Электрические подстанции
  • Токоведущая часть
  • Кабели
  • uuid:25be1a9b-0124-4f56-9a14-a30c4c89afabuuid:ef8bdea6-00b5-4d2e-af01-d5977bdc111a endstream endobj 5 0 obj > /PageElement > /Print > /View > >> >> endobj 6 0 obj > stream x3W0PP05㲱Qw/+Q0Tw,*. ()$»! %9y vv`} [email protected]̡3KrRlRL

    Компоновка и расчёт главной электрической схемы ТЭЦ

    Министерство науки и высшего образования РФ

    Федеральное государственное автономное образовательное

    учреждение высшего образования

    «Омский государственный технический университет»

    Факультет (институт) Энергетический институт

    Кафедра Электроснабжение промышленных предприятий

    РАСЧЕТНО – ГРАФИЧЕСКАЯ РАБОТА

    по дисциплине Электрические станции и подстанции

    на тему Компоновка и расчёт главной электрической схемы ТЭЦ

            Шифр проекта 120 вариант

                                            Студента(ки)                         Баранов Даниил Дмитриевич

                                                                                               фамилия, имя, отчество полностью

                                            Курс           4                Группа         ТЭС-171

    Направление 13.05.01 «Тепло- и электрообеспечение специальных технических систем и объектов»

                                            Руководитель   ст. преподаватель Шепелева Елена Юрьевна

                                            Выполнил (а)   ___________________________________

                                                                                                   дата, подпись студента(ки)





    Омск 2020

    Министерство науки и высшего образования РФ

    Федеральное государственное бюджетное образовательное

    учреждение высшего образования

    «Омский государственный технический университет»

            Факультет (институт) Энергетический институт

            Кафедра Электроснабжение промышленных предприятий

            Дисциплина Электрические станции и подстанции

    ЗАДАНИЕ

    на выполнение курсового проекта

            Студенту                 Баранов Даниил Дмитриевич                   Группа ТЭС-171

                                                      фамилия, имя, отчество полностью



    Направление 13. 05.01 «Тепло- и электрообеспечение специальных технических систем и объектов»

    Тема работы Компоновка и расчёт главной электрической схемы ТЭЦ

    Срок сдачи работы на кафедру  «    »                   2020 г.

    Исходные данные к проекту Суточные графики потребителей, параметры энергосистем, требуемые параметры теплоэлектроцентрали.

    Содержание пояснительной записки (перечень подлежащих разработке вопросов)

    1. Техническое задание на расчёт. 2. Компоновка структурной схемы ТЭЦ. З. Расчёт графиков нагрузок. 4. Выбор трансформаторов. 5. Выбор схем РУ. 6. Технико-экономический расчёт.

    Перечень графического материала с указанием основных чертежей и (или) иллюстративного материала Компоновка вариантов структурной схемы ТЭЦ

    Методическая литература и иные информационные источники

    1. Главные электрические схемы электрических станций и подстанций. Компоновка, эксплуатация, расчет: учеб. Пособие / О.С. Щукин. — Омск: Изд-во ОмГТУ, 2008.

    2. Электрическая часть электростанций и подстанций: справ. Для курсового и дипломного проектирования / Б. Н. Неклепаев. И. П. Крючков. — М.: Энергоатомиздат. 1989.

    З. Справочник по проектированию электрических сетей под ред. ДЛ. Файбисовича. — 3-е изд., перераб. и доп. — М.: ЭНАС, 2009. — 392 с.: ил.

            Дата выдачи задания  «10»          09           2020 г.



            Руководитель    _______________   Шепелева Елена Юрьевна        10.09.2020                     ю

                                            подпись                                                                                                                    дата

    Open Library — открытая библиотека учебной информации

    Энергетика Структурные схемы и выбор числа и мощности трансформаторов связи ТЭЦ и подстанций

    просмотров — 262

    Основные требования к главным схемам электроустановок

    При выборе главной схемы должен учитываться ряд факторов:

    (А). Значение и роль электростанции для энергосистемы.

    Электростанции, работающие параллельно в энергосистеме, существенно различаются по своему назначению. Одни из них, базисные, несут основную нагрузку. АЭС и КЭС относятся к этому типу станций. Другие – пиковые, работают неполные сутки во время максимальных нагрузок. Таким образом могут работать, как мы показывали выше, ГЭС и ГАЭС. Третьи – несут тепловую и электрическую нагрузку, определяемую их тепловыми потребителями. Это – ТЭЦ.

    Разное предназначение электростанций определяет целœесообразность применения разных схем электрических соединœений. Подстанции могут предназначаться для питания отдельных потребителœей или района; для связи частей энергосистемы или различных энергосистем.

    (Б). Положение электростанции в энергосистеме, схемы и напряжения прилегающих сетей.

    Шины высшего напряжения электростанций бывают узловыми точками энергосистемы, осуществляя объединœение на параллельную работу нескольких электростанций. В этом случае через шины проходит переток мощности из одной части энергосистемы в другую, то есть транзит мощности. При выборе схем таких электроустановок в первую очередь учитывается крайне важность сохранения транзита мощности.

    (В). Категория потребителœей по степени надёжности электроснабжения.

    Все потребители, согласно ПУЭ разделяют на три категории:

    Электроприёмники 1 категории — электроприёмники, перерыв электроснабжения которых может повлечь за собой опасность для жизни людей, значительный ущерб народному хозяйству, расстройство сложного технологического процесса. Электроприёмники этой категории должны обеспечиваться питанием от двух независимых источников, перерыв допускается на время автоматического восстановления питания.

    Из состава электроприёмников 1 категории выделяется особая группа, бесперебойная работа которых необходима для безаварийного останова производства с целью предотвращения угрозы жизни людей, взрывов и пожаров. Для электроснабжения этой особой группы используется третий независимый источник. Это бывают местные электростанции, агрегаты бесперебойного питания, аккумуляторные батареи. Все потребители cобственных нужд (с.н.) АЭС относятся к потребителям 1 категории.

    Электроприемники 2 категории – электроприёмники, перерыв электроснабжения которых приводит к массовому недоотпуску продукции, массовым простоям механизированного и промышленного транспорта͵ нарушению нормальной деятельности большого количества жителœей. Эти электроприёмники рекомендуется обеспечивать питанием от двух независимых источников. Стоит сказать, что для них допустимы перерывы питания на время, крайне важное для включения резервного питания действиями дежурного персонала или выездной оперативной бригады.

    Электроприёмники 3 категории – всœе остальные электроприёмники, непопадающие в 1 и 2 категории.

    (Г). Перспектива расширения и промежуточные этапы развития электростанции.

    Схема и компоновка распределительного устройства должна выбираться с учётом возможного увеличения количества присоединœений для развития электросистемы. Из сложного комплекса предъявляемых условий, влияющих на выбор главной схемы, можно выделить основные требования к схемам:

    — надёжность электроснабжения потребителœей;

    — приспособленность к проведению ремонтных работ;

    — оперативная гибкость электрической схемы;

    — экономическая целœесообразность.

    Надёжность — свойство установки, участка электрической сети или энергосистемы в целом обеспечить бесперебойное электроснабжение потребителœей электроэнергией нормированного качества. Повреждение оборудования в любой части схемы по возможности не должно нарушать электроснабжение, выдачу электроэнергии в систему, транзит мощности. Надежность схемы должна соответствовать категории потребителœей и может оцениваться частотой и продолжительностью нарушения электроснабжения потребителœей и относительным уровнем аварийного резерва, который необходим для обеспечения заданного уровня безаварийной работы.

    Приспособленность электроустановки к проведению ремонта – возможность проведения ремонта без нарушения и ограничения электроснабжения потребителœей. Приспособленность установки к ремонтам можно оценить количественно частотой и средней продолжительностью отключения потребителœей и источников питания для ремонтов оборудования.

    Оперативная гибкость электрической схемы – приспособленность схемы для создания необходимых эксплуатационных режимов и проведения оперативных переключений. Наибольшая оперативная гибкость схемы обеспечивается, если всœе операции по переключениям реализуются автоматически. Оперативная гибкость оценивается количеством, сложностью и продолжительностью оперативных переключений.

    Экономическая целœесообразность оценивается приведёнными затратами, включающими в себя затраты на сооружение установки: капиталовложения, её эксплуатацию и возможный ущерб от нарушения электроснабжения.

    Структурные схемы ТЭЦ и подстанций зависят от состава оборудования, распределœения генераторов и нагрузок между РУ разного напряжения.

    Наиболее часто встречающиеся схемы ТЭЦ представлены на рис. 8.5.

    а)

    а) б)

    в)

    Рисунок 8.5. Структурные схемы ТЭЦ.

    Ранее указывалось, что ТЭЦ сооружается вблизи большой группы потребителœей 6 … 10 кВ. По этой причине на этой электростанции и создаётся генераторное РУ (ГРУ). Количество генераторов, подключённое к ГРУ, определяется величиной нагрузки ГРУ. На схеме рисунок 8.5(а) два генератора подключены непосредственно к ГРУ, а один, наиболее мощный, к РУ ВН. Важно заметить, что для связи с энергосистемой предусматривается РУ ВН. Трансформаторы связи Т1, Т2 и АТ1, АТ2 (на рисунке 8.5 б) предназначены для выдачи избыточной мощности в энергосистему. В случае если вблизи ТЭЦ предусмотрено расположение энергоёмких производств, то предусматривается РУ среднего напряжения 35 …110 кВ. Связи между РУ разного напряжения осуществляется трансформаторами или автотрансформаторами (рисунок 8.5 б).

    В случае если мощность потребителя 6 … 10 кВ незначительна, то блочное соединœение генераторов с трансформаторами осуществляется без поперечной связи на генераторном напряжении. И вместо дорогостоящего ГРУ применяют комплектное РУ (рисунок 8.5в). Мощные энергоблоки 100 … 250 МВт присоединяют к РУ ВН без отпаек для питания потребителœей. Современные мощные ТЭЦ имеют блочную структуру.

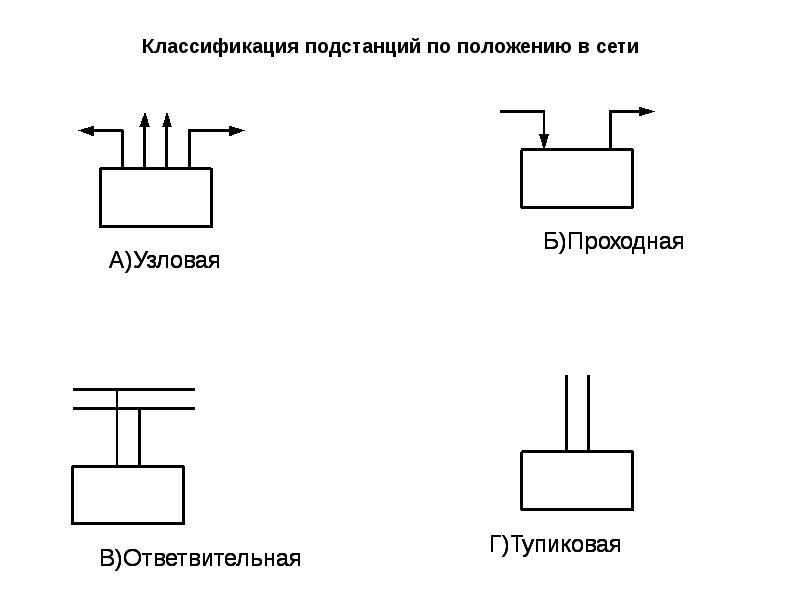

    Учитывая зависимость отназначения подстанции различают разные структурные схемы подстанции.




    а) б)

    в)

    Рисунок 8.6(а, б, в). Структурные схемы подстанции

    На подстанции с двухобмоточными трансформаторами электроэнергия поступает из энергосистемы в РУ ВН и РУ НН. На таких подстанциях устанавливают два автотрансформатора или два трансформатора (смотри рисунок 8.6 а, б).

    Выбор той или иной схемы производится на основании технико–экономического сравнения различных вариантов, для чего в первую очередь крайне важно выбрать количество и мощность трансформаторов (автотрансформаторов).

    На электростанциях, имеющих шины генераторного напряжения, связь этих шин с шинами высокого напряжения осуществляется трансформаторами связи. Назначение трансформаторов связи на ТЭЦ:

    — выдача избыточной мощности в энергосистему в нормальном режиме, когда работают всœе генераторы;

    — резервирование питания нагрузки ГРУ при плановом или аварийном отключении одного генератора.

    Число трансформаторов связи обычно не превышает двух и выбирается из следующих соображений.

    а) При трёх и более секций ГРУ устанавливаются два трансформатора. Это позволяет уменьшить перетоки мощности между секциями при отключении одного генератора.

    б) При выдаче в энергосистему значительной мощности, соизмеримой с мощностью вращающегося резерва (10 – 12% мощности энергосистемы), устанавливается два трансформатора.

    в) В остальных случаях, когда ГРУ имеет одну или две секции и ими выдаётся в систему небольшая мощность, допустима установка одного трансформатора.

    Выбор мощности трансформаторов производится из следующих соображений: — трансформаторы связи должны обеспечить выдачу в энерогосистему всœей активной и реактивной мощности, кроме мощности собственных нужд и нагрузки ГРУ, в период минимума нагрузки, а также выдачу в сеть активной мощности, вырабатываемой по тепловому графику в нерабочие дни.

    Расчётная формула определœения мощности:

    , (8. 1)

    где: — активная и реактивная мощности нагрузки, включенной на ГРУ;

    — активная и реактивная мощности потребителœей собственных нужд.

    Передаваемая через трансформатор мощность изменяется в зависимости от режима работы генераторов и нагрузки потребителœей, которые можно определить на основании суточного графика выработки мощности генераторов и графиков нагрузки потребителœей и собственных нужд.

    При отсутствии графиков нагрузки мощность, передаваемую через трансформатор, определяют для трёх режимов:

    а) когда нагрузка на шинах ГРУ минимальна

    б) когда нагрузка на шинах ГРУ максимальна

    в) в аварийном режиме при отключении самого мощного генератора (в формуле изменяется величина и .

    Затем выбирают наибольшее из трёх значений мощности. По наибольшей расчётной нагрузке определяется мощность трансформатора связи. В случае если трансформаторов связи два, то мощность одного трансформатора:

    где коэффициент допустимой перегрузки трансформатора в аварийных режимах.

    В случае если на ТЭЦ имеется РУ среднего напряжения 35 … 110кВ, то выбор мощности трёхобмоточных трансформаторов производится по загрузке обмоток низшего напряжения, которая определяется для трёх указанных режимов.

    На ТЭЦ с блочным соединœением генераторов мощность блочного трансформатора выбирается по формуле:

    , (8.2)

    где нагрузка, подключённая к ответвлению энергоблока(к примеру, на КРУ). В случае если нагрузка подключена к двум энергоблокам, то при определœении следует принять

    Рассмотрим теперь вопросы выбора числа и мощности трансформаторов на подстанциях. Наиболее часто на подстанциях устанавливают два трансформатора или автотрансформатора. В этом случае, при правильном выборе мощности трансформаторов обеспечивается надежное питание потребителœей даже при аварийном отключении одного из них.

    Однотрансформаторные подстанции могут сооружаться для питания неответственных потребителœей 3 категории, если замена повреждённого трансформатора или его ремонт производится в течение суток. Сооружение однотрансформаторных подстанций для потребителœей 2 категории допускается при наличии централизованного передвижного трансформаторного резерва или при наличии другого резервного источника питания от сети СН или НН, включаемого вручную или автоматически. Установка четырёх трансформаторов возможна на подстанциях с двумя средними напряжениями.

    Мощность трансформаторов выбирается по условиям:

    · при установке одного трансформатора ; (8.3)

    · при установке двух трансформаторов ; (8.4)

    · при установке n трансформаторов . (8.5)

    Трансформаторы, выбранные по условиям (8.4) и (8.5) обеспечивают питание всœех потребителœей в нормальном режиме при оптимальной загрузке (0,6 – 0,7) , а в аварийном режиме оставшийся в работе один трансформатор обеспечивает питание потребителœей с учётом допустимой аварийной или систематической перегрузки .

    Контрольные вопросы.

    1. Виды главных схем и их назначение.

    2. Основные требования к главным схемам электроустановок.

    3. Категории потребителœей по степени надёжности электроснабжения.

    4. Основные требования, предъявляемые к выбору главной схемы при проектировании.

    5. Структурные схемы ТЭЦ.

    6. Структурные схемы подстанций.

    7. Основные соображения и расчётные формулы при выборе трансформаторов связи для ТЭЦ.

    8. Выбор числа и мощности трансформаторов для подстанций.


    Читайте также


  • — Структурные схемы и выбор числа и мощности трансформаторов связи ТЭЦ и подстанций

    Основные требования к главным схемам электроустановок При выборе главной схемы должен учитываться ряд факторов: (А). Значение и роль электростанции для энергосистемы. Электростанции, работающие параллельно в энергосистеме, существенно различаются по своему… [читать подробенее]


  • — Структурные схемы и выбор числа и мощности трансформаторов связи ТЭЦ и подстанций

    Основные требования к главным схемам электроустановок При выборе главной схемы должен учитываться ряд факторов: (А). Значение и роль электростанции для энергосистемы. Электростанции, работающие параллельно в энергосистеме, существенно различаются по своему… [читать подробенее]


  • Виртуальная модель электрической схемы ГЭС как тренажер проверки знаний

    18.05.2018

    Проверка знаний и навыков на этапах «Производство оперативных переключений», «Противоаварийная тренировка» и «Ведение энергетического режима работы ГЭС» соревнований профессионального мастерства проводится с применением специализированного корпоративного тренажера, разработанного при участии специалистов производственного блока ПАО «РусГидро» и Корпоративного университета гидроэнергетики.

    Тренажер представляет собой виртуальную модель электрической схемы ГЭС, которая отображает главную схему электрических соединений, панели устройств релейной защиты и автоматики, переключающие устройства, щиты собственных нужд и т.д.

    Корпоративный тренажер может использоваться не только при проведении соревнований оперативного персонала, но и во время учебных тренировок в период специальной подготовки оперативного персонала филиалов, и в программах повышения квалификации Корпоративного университета гидроэнергетики. Он позволяет сформировать, повысить, а также оценить знания и навыки оперативного персонала при выполнении основных задач по оперативно-технологическому управлению, таких как:

    • порядок производства переключений в главной схеме ГЭС, а также в устройствах РЗА и ПА;
    • действия при ликвидации аварийного режима работы оборудования в электрической схеме ГЭС;
    • анализ послеаварийной схемы и создание наиболее надежной схемы после ликвидации аварийного режима на оборудовании ГЭС;
    • ведение заданного режима работы ГЭС, как при нормальной эксплуатации оборудования, так и при ликвидации нарушений нормального режима оборудования.

    До 2016 года при проведении соревнований оперативного персонала ГЭС использовался тренажер виртуальной «Энской ГЭС», который включал в себя самый широкий перечень типовых вариантов электрических схем. В 2016 году на филиалах ПАО «РусГидро» были внедрены тренажеры со схемами действующих ГЭС (17 тренажеров для ГЭС с наибольшей установленной мощностью). И сейчас, на Восьмых всероссийских соревнованиях, было принято решение использовать тренажеры действующих гидроэлектростанций компании. Например, для отборочного этапа «Запад» используется виртуальная модель Воткинской ГЭС, для этапа «Восток» – Жигулевской ГЭС.

    Использование на соревнованиях тренажеров со схемами действующих ГЭС позволяет ознакомить персонал оперативных служб с электрическими схемами разных электростанций, то есть происходит своеобразный обмен опытом.

    ← Назад в раздел

    Как работает домашняя электрическая система

    Обзор того, как работает домашняя электрическая система с иллюстрациями различных компонентов

    Электричество стало неотъемлемой частью современной жизни, питая свет, бытовую технику, отопление, кондиционирование воздуха, телевизоры, телефоны , компьютеры и многие другие современные удобства. Некоторые компоненты домашней электрической системы © Дон Вандерворт, HomeTips

    Электричество поступает в ваш дом от местной коммунальной компании по линии электропередач или под землей по трубопроводу. В большинстве домов есть трехпроводная сеть — два провода «горячего» и один нейтральный.

    Электрокоммуникации подают электроэнергию через мачту на крыше. Провода продолжаются через счетчик к главной панели. © Дон Вандерворт, HomeTips

    По всему дому один горячий провод и один нейтральный провод питают обычные 120-вольтовые лампы и приборы. И горячие провода, и нейтральный провод образуют 240-вольтовую цепь для крупных приборов, таких как кондиционеры и электрические печи.

    Электросчетчик, контролируемый вашей электроэнергетической компанией, устанавливается там, где электричество входит в ваш дом.

    Основная панель обычно находится рядом с счетчиком или под ним. Это центральная точка распределения электрических цепей, которые идут к источникам света, розеткам и приборам по всему дому. Панель с автоматическими выключателями © Don Vandervort, HomeTips

    Цепь, по определению, представляет собой круговое движение, которое начинается и заканчивается в одно и то же место, и именно так работает электричество. Ток начинается в источнике питания, питает прибор или устройство по цепи, а затем возвращается к источнику питания.Любое прерывание на этом пути сделает цепь обесточенной. Основная электрическая цепь © Дон Вандерворт, HomeTips

    Цепь состоит из горячего (обычно черного) провода, который идет от главной панели к ряду ламп, розеток или приборов, и нейтральный (обычно белый) провод, который возвращается на главную панель. В дополнение к нулевому проводу к главному щиту также возвращается заземляющий провод, а оттуда – к земле. Целью заземления является отвод электричества от любых короткозамыкающих горячих проводов в землю, предотвращая поражение электрическим током.

    Подпанели в других местах дома подключаются к главной панели. Они обеспечивают электроэнергией области, которые имеют несколько различных ответвлений или крупных бытовых приборов, таких как кухня и прачечная. Они также оснащены вторичным комплектом автоматических выключателей.

    Ответвительные цепи типичного дома © HomeTips

    Низковольтные электрические системы также распространены в домах для питания дверных звонков, внутренней связи, таймеров разбрызгивателей, наружного освещения и некоторых типов низковольтного внутреннего освещения. С их помощью трансформатор снижает напряжение в доме со 120 вольт до 12 вольт. По сравнению с обычной проводкой под напряжением, эти системы намного безопаснее для домовладельцев.

    Избранный ресурс: Получите предварительно проверенного местного подрядчика по электропроводке

    О Доне Вандерворте

    Дон Вандерворт развивал свой опыт более 30 лет, работая редактором-строителем журнала Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автор бесчисленных журнальных статей.Он появлялся в течение 3 сезонов в программе HGTV «The Fix» и несколько лет работал домашним экспертом MSN. Дон основал HomeTips в 1996 году. Узнайте больше о Don Vandervort

    Понимание главного автоматического выключателя вашего дома

    Выполнение ремонта электрооборудования в вашем доме требует от вас понимания того, как пользоваться главным автоматическим выключателем. Главный автоматический выключатель вашего дома контролирует распределение электроэнергии в каждой комнате. Автоматический выключатель управляет соединением между вашим домом и вашей коммунальной компанией.

    Коммунальная компания подает электричество в ваш дом по линии электропередачи. Электроэнергия от вашего сервисного узла никогда не отключается, но ваш автоматический выключатель может остановить подачу электроэнергии в ваш дом. Итак, все необходимое для выполнения электромонтажных работ или восстановления питания после перегрузки находится в коробке выключателя.

    В этой статье представлено полное руководство по работе с главным автоматическим выключателем в вашем доме. Пошаговое справочное руководство, которое расскажет вам обо всем, что вы видите, когда смотрите на коробку выключателя.И узнайте разницу между главным выключателем и выключателем ветвей.

    Это руководство предназначено только для образовательных целей. Прежде чем самостоятельно выполнять ремонт электрооборудования, обязательно проконсультируйтесь с ближайшим к вам профессиональным электриком.

    Полное руководство по силовым выключателям для начинающих

    Ваш главный автоматический выключатель находится на вашей распределительной панели. Если вам интересно, где он находится в вашем доме, поищите распределительный щит в подвале или гараже.Иногда они находятся рядом с водонагревателем или рядом с прачечной.

    В квартирах и некоторых старых домах сервисная панель встраивается в стену. Она выглядит как металлическая дверца шкафа, и поначалу ее трудно открыть. Когда вы открываете дверцу панели, вы видите ряд или два автоматических выключателя.

    Выключатели могут быть пронумерованы, а если у вашего дома был предыдущий владелец, они могут быть даже помечены. Это автоматические выключатели вашей ответвления. Каждый выключатель ответвляется в определенную область, например, в коридор наверху, в гостиную или в подвал.

    Посмотрите над автоматическим выключателем ответвления, и вы увидите еще один переключатель, который больше, чем переключатели ответвления. Это ваш главный автоматический выключатель, который управляет потоком энергии к вашему ответвительному выключателю.

    Выключатель главного автоматического выключателя обычно направлен перпендикулярно выключателям ответвления. Иногда это выглядит как три или четыре выключателя вместе с одним выключателем. Выключите главный выключатель автоматического выключателя, и на панель автоматического выключателя не подается питание.

    Что такое автоматический выключатель?

    Автоматические выключатели предназначены для защиты от повреждения цепи в случае перегрузки по току. Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет включено слишком много приборов, что вызовет короткое замыкание.

    Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает подачу электрического тока, если обнаруживает неисправность в потоке. В случае неисправности выключатель автоматически отключается и прекращает подачу электричества по цепи.

    Автоматические выключатели

    изготовлены в соответствии со спецификациями безопасности, чтобы гарантировать, что короткое замыкание не нанесет ущерба дому или зданию. До автоматических выключателей в случае скачка напряжения приходилось заменять перегоревший предохранитель.

    Предохранители

    также защищали от возгорания электричества, но только один раз, и тогда вам приходилось заменять перегоревший предохранитель. С автоматическим выключателем все, что вам нужно сделать, это отключить некоторые приборы, вызвавшие скачок напряжения, и переключить выключатель автоматического выключателя обратно в положение «включено».

    Автоматические выключатели

    работают настолько хорошо, что выпускаются самых разных размеров и типов. Почти все бытовые автоматические выключатели – низковольтные. В многоквартирном доме используется автоматический выключатель среднего напряжения, а автоматический выключатель высокого напряжения предназначен для коммунальных предприятий, которые обеспечивают электроэнергией весь город.

    Как работает автоматический выключатель?

    Различные типы автоматических выключателей работают по-разному, но каждый автоматический выключатель выполняет одну и ту же функцию. Другие факторы, влияющие на работу выключателя, включают характеристики класса напряжения и номинального тока.

    По своей сути автоматический выключатель обнаруживает сбои в протекании тока в цепи и прерывает подачу питания в цепи. Когда электрический ток проходит через два контакта, требуется значительное усилие, чтобы разъединить соединение. По этой причине цепь должна быть разорвана силой, чтобы остановить передачу электричества.

     Низковольтные автоматические выключатели на вашем домашнем электрическом щите — это самые простые автоматические выключатели. Они используют накопленную в пружине энергию, чтобы включить переключатель и разъединить контакт с цепью.Это позволяет вручную отключать и сбрасывать подачу питания одним нажатием переключателя.

    Внутри контактов автоматического выключателя для подачи электричества. Они должны отдавать нагрузку без перегрева от скачка напряжения или дуги. Слишком большой ток или нагрев приводят к срабатыванию параметров отказа и отключению выключателя.

    Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разрушает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано — отсюда и название.

    Контакты цепи изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем длиннее дуга, создаваемая при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.

    Итак, выключатели и цепи подобраны так, чтобы не превышались допустимые параметры тока и напряжения КЗ. В случае перегрузки цепи выключатель срабатывает с достаточной силой, чтобы разорвать токовое соединение и последующую дугу.

    Выключатель прерывателя разрывает электрическое соединение, если контакты сохраняют избыточное тепло или ток. Как только неисправность обнаружена, выключатель отключается. Чтобы восстановить ток, разомкнутый контакт должен быть замкнут путем сброса выключателя.

    Все автоматические выключатели предназначены для прерывания соединения между контактами цепи. Однако между автоматическим выключателем ответвления и главным автоматическим выключателем есть разница.

    Выключатель ответвления против главного выключателя

    Размыкатели ответвлений и главный выключатель, по сути, одно и то же, но не совсем.Они функционируют так же, но разделители ветвей меньше. Главный выключатель предназначен для отключения нагрузки большей силы тока.

    Две линии электропередач, подводящие электричество к вашему дому, проходят через сервисную панель. Каждый из основных проводов несет 120 вольт электричества, что в сумме составляет 240 вольт. Главный выключатель подключается непосредственно к этим двум проводам.

    Ниже главного выключателя два провода соединяются с двумя токопроводящими шинами, называемыми горячими шинами. Горячие шины — это место, где вы крепите отдельные автоматические выключатели ответвления, поэтому они часто отображаются в виде двух параллельных рядов.

    Главный автоматический выключатель регулирует подачу электроэнергии от двух основных проводов к горячим шинам. Отключение главного автоматического выключателя прерывает подачу электроэнергии 240 вольт до того, как она достигнет ваших ответвительных выключателей. Когда главный выключатель отключен, все в вашем доме выключено.

    Как выполнить отключение системы главным автоматическим выключателем

    Если вам необходимо выполнить основные электромонтажные работы в вашей системе, используйте главный выключатель в качестве отключения системы. Не отключайте главный автоматический выключатель сразу.Во-первых, начните с верхней части выключателя ответвления и отключите каждый выключатель по отдельности.

    Если вы уверены, что успешно выключили все автоматические выключатели ответвлений, по одному, выполните отключение системы, переключив главный выключатель автоматического выключателя в положение «выключено». Электричество должно быть отключено для всей вашей собственности.

    После завершения работы и готовности снова включить питание выполните обратный процесс. Поверните главный автоматический выключатель в положение «включено», прежде чем включать выключатели ответвления.Затем не торопитесь, когда вы снова включаете каждый прерыватель веток, один за другим.

    Вы не хотите создавать скачки напряжения, одновременно предъявляя слишком высокие требования к своей электрической системе. Так что выделите несколько секунд между каждым прерывателем веток.

    Как всегда, мы настоятельно рекомендуем обращаться к лицензированному электрику, прежде чем самостоятельно выполнять электромонтажные работы.

    Как сбросить сработавший главный выключатель

    Главный автоматический выключатель может сработать по нескольким причинам.Если энергетическая компания вызовет скачок напряжения, она может отключить главный выключатель в каждом доме на улице. Неисправный выключатель ответвления может вызвать срабатывание главного выключателя в качестве вторичной меры предосторожности.

    Если главный автоматический выключатель сработал, вы должны правильно сбросить его, чтобы избежать скачка напряжения в вашей системе. Когда питание будет восстановлено, любой выключатель ответвления, который находится во включенном состоянии, включит приводной двигатель цепи. Если все двигатели включаются одновременно, это создает нагрузку на вашу систему и увеличивает вероятность короткого замыкания.

    Перед попыткой сброса главного выключателя наденьте защитные очки и защитные перчатки. Иногда при повторном включении главного выключателя могут лететь искры. И отойдите в сторону, когда переключаете выключатели, чтобы избежать искр на вашем лице.

    При срабатывании главного выключателя начните с перевода каждого отдельного выключателя ответвления в положение «выключено». Когда все выключатели выключены, снова включите главный выключатель. Питание должно оставаться выключенным, так как ваши выключатели ответвлений отключены.

    Теперь медленно включите выключатели ветвей, по одному, чтобы избежать перегрузки.Каждый раз, когда вы переключаете автоматический выключатель ответвления обратно в положение «включено», питание должно возвращаться в зоны вашего дома, контролируемые этой цепью.

    Главный автоматический выключатель не должен легко срабатывать, и каждый раз, когда он срабатывает, соединения ослабевают. Если вы сталкиваетесь с частыми отключениями главного выключателя, обратитесь за помощью к профессиональному электрику. Это может указывать на серьезную проблему с электрической системой или неисправную проводку по всему дому.

    Зачем нужен главный автоматический выключатель?

    Главный автоматический выключатель является надежной мерой безопасности.Без основного автоматического выключателя вы полагаетесь на то, что каждый из ваших ответвительных выключателей будет выдерживать гораздо большую нагрузку, чем они рассчитаны. И отключение электричества во всем доме пригодится, когда вы делаете какие-либо электромонтажные работы.

    В случае, если какая-либо отдельная ответвленная цепь потребляет слишком много энергии, она должна просто отключить выключатель ответвления. Но если слишком много автоматических выключателей потребляют слишком много энергии, главный автоматический выключатель защитит вас от опасной перегрузки.

    Крайне важно обесточить вашу электрическую коробку всякий раз, когда вы выполняете электромонтажные работы дома. Перерезать провод под напряжением — это ошибка, которую вы не совершите дважды, потому что у вас не будет шанса. Независимо от того, устанавливаете ли вы трековое освещение или подключаете дополнительные настенные розетки, главный автоматический выключатель защитит вас от поражения электрическим током.

    Ни один из автоматических выключателей не должен срабатывать регулярно. Если вы обнаружите, что регулярно сбрасываете выключатель, возможно, пришло время обновить электрическую панель.

    Заключительные мысли

    Систему распределения электроэнергии в вашем доме легко понять, если вы понимаете, как взаимодействуют ваши автоматические выключатели. Главный выключатель обеспечивает аварийный выключатель, гарантирующий, что неисправность выключателя ответвления не приведет к перегрузке системы. Взгляните на коробку выключателя дома, и вы увидите, насколько физически электричество течет внутри ваших стен.

    Несмотря на то, что это редко, коробки выключателей производят вспышки и искры, поэтому всегда соблюдайте надлежащие меры предосторожности при работе с электрикой.И всегда используйте инструменты и обувь с резиновым покрытием. Резина не обладает электропроводностью и снижает прохождение электричества через ваше тело в случае аварии.

    Если вам понравилась эта статья о главном автоматическом выключателе, поделитесь ею в социальных сетях. Посетите блог, чтобы узнать больше о проблемах с домашним электричеством. Одна последняя мысль, это руководство предназначено только для образовательных целей. Мы настоятельно рекомендуем, прежде чем пытаться выполнить ремонт электрооборудования самостоятельно, проконсультируйтесь с ближайшим к вам электриком.Спасибо за прочтение!

    Описание вашей домашней электрической системы

    Предыстория: понимание вашей электрической системы

    При устранении неполадок с электричеством в доме вы можете избежать разочарования, изучая или анализируя информацию о своей электрической системе. Когда вы узнаете достаточно, вы будете готовы перейти на страницу для Устранение этих проблем в вашем собственном доме. Отказ от ответственности.

    Меню страницы

    См. также: Как дела идут не так

    Ваша домашняя электрическая система: Электричество поступает к вашим светильникам и приборам от энергетической компании через вашу панель, ее выключатели, далее по вашим цепям и обратно.Вот схематическое изображение всех основных частей вашей домашней электросистемы.

    На этих путях есть много соединений, которые могут быть нарушены или выйти из строя, и есть много путей, по которым электричество может попасть туда, куда вы не хотите. Смотрите мой Загадочно ли электричество? статья и мой Электрика как статья на втором языке.


    Энергетическая компания: Ваша электроэнергетическая компания и ее распределительная система подают электроэнергию по проводам, через выключатели и трансформаторы от электростанции до точки подключения в вашем доме.

    В самой коммунальной системе могут возникнуть проблемы, которые могут повлиять на вещи в вашем доме. Его встроенные функции безопасности могут вовремя отключить питание, но другие соединения, прерывистые линии, штормы, несовершенства или ошибки могут иногда допускать необычное напряжение в вашу систему, что может привести к повреждению ее частей. Чувствительность домашнего электронного оборудования к этому заставила нас лучше осознать эту возможность, так что наше использование сетевых фильтров стало обычным явлением. Но от некоторых перенапряжений трудно защититься, и они по своим последствиям могут быть похожи на удары молнии.

    На этой схеме подробно показаны источники 120 и 240 вольт в трансформаторе компании.


    Ваш главный щит: Ваш центральный щиток выключателя (или блок предохранителей) направляет электричество через ваш дом в виде нескольких отдельных цепей, каждая из которых вытекает из своего собственного выключателя (или предохранителя) по одному проводу и возвращается от того, что использует электричество к другому соединению в панели с помощью другого провода. Прерыватель или предохранитель прервет ток (поток), если он когда-либо начнет приближаться к опасному уровню.Эта диаграмма сравнивает главную панель, как я ее изобразил до сих пор, с тем, как устроена типичная панель:

    В панели может быть отдельный «главный» выключатель, который может отключать питание большинства или всех цепей. Если нет, то он может быть рядом со счетчиком энергетической компании. Эти устройства автоматически отключают питание, но соединения в любой из этих точек — на счетчике, на главном выключателе, внутри главного выключателя — могут выйти из строя или стать ненадежными, частично или полностью отключив электроэнергию в вашем доме.


    Цепи: Цепь — это путь, по которому электрический ток может течь от источника электричества и к нему. Эта концепция нуждается в некотором уточнении. Если бы это всегда было так просто, как ток от источника, идущий только по одному возможному пути к одному свету и обратно по одному обратному пути, то работу или неисправность цепи было бы легко понять. Но это не так просто. На этой диаграмме можно проследить путь одной цепи, проходящей через вашу систему:

    Код и соглашение определяют цепь в доме как имеющую источник в одном из домашних автоматических выключателей или предохранителей.Приняв это за отправную точку источника электричества, мы обнаружим, что большинство цепей в доме сложны и включают подветви, подобные ветвям дерева.

    В соответствии с Кодексом для каждого из большинства крупных бытовых приборов, таких как электрическая плита, электрический водонагреватель, кондиционер или электрическая сушилка, используется отдельная цепь; они, а также электрические обогреватели будут иметь два (соединенных) выключателя, чтобы использовать 240 вольт, а не 120 вольт, которые используются большинством других предметов. Для каждой посудомоечной машины, утилизации отходов, газовой или жидкотопливной печи и стиральной машины обычно предусмотрена отдельная цепь на 120 вольт.Большинство других 120-вольтовых цепей, как правило, обслуживают несколько (от 2 до 20) ламп и штепсельных розеток. Обычно есть две цепи для розеток на кухне / столовой, и в них используется более толстый провод, рассчитанный на 20 ампер потока.

    Цепи, обслуживающие более одной розетки или светильника, передают питание в последовательные места посредством соединений в самом устройстве или в коробке, в которой оно установлено. Таким образом, в любой цепи есть много мест, через которые электричество может не пройти — — от выключателя и его соединений, через ряд соединений на устройствах и коробках, через выключатели и на контактах розетки, куда что-то втыкаешь.Устранение неполадок с электричеством в вашем доме будет зависеть от базового понимания этих вопросов. (Хотите помочь по Как маркировать цепи вашей панели?)

    Иногда поведение электричества в доме объясняют сравнением с водопроводом. Вода и то, что она делает, менее абстрактны. Но аналогия очень ограничена. Это правда, что давление воды (напряжение) через трубу или насадку для душа определенного размера (сопротивление) может привести к определенной скорости потока (силе тока) и, таким образом, будет доставлено определенное количество галлонов (киловатт-часов).Но что означает схема — с точки зрения сантехники? Давление воды заканчивается в раковине или выходит на газон за разбрызгивателем. Возврат воды обратно в водоем очень окольный. Электропроводка – это более герметичная система, более закрытая система.

    Провода: горячий, нейтральный, заземляющий: Чтобы понять функцию, которую играют разные провода в цепи, рассмотрим сначала использование терминов. Поскольку в дом подается переменный ток, термины «положительный» и «отрицательный» не применяются, как к постоянному току в батареях и автомобилях.Вместо этого энергетическая компания поставляет электричество, которое будет течь туда и обратно 60 раз в секунду. Электричество проходит через трансформатор, с одной стороны, и работающие предметы быта, с другой, по непрерывным проводным дорожкам между ними.

    Две клеммы трансформатора изолированы от земли, а третья соединена с землей. Мы называем эти изолированные провода «горячими» или «находящимися под напряжением», потому что все, что хоть немного связано с землей (например, мы!), при прикосновении к горячему проводу создает вместе с землей случайный путь для протекания электричества между этим проводом и «заземленная» клемма трансформатора.(см. это очень хорошо Изображение потрясений по инженерному типу).

    Горячий провод цепи — это, можно сказать, половина пути, по которому проходит цепь между источником электроэнергии и рабочими элементами («нагрузками»). Другая половина, в случае 120-вольтовой цепи, является «нейтральным» проводом. Для 240-вольтовой цепи другая половина — это горячий провод от другой фазы, а другая — от трансформатора. Когда они включены (работают, работают), нагрузки являются частью пути тока и там, где электричество выполняет свою предназначенную работу.

    Горячие провода распределяются в ваш дом от нескольких автоматических выключателей или предохранителей в вашей панели. Горячие провода обычно черные, иногда красные или даже белые, но никогда не зеленые и не оголенные. Заземляющие нулевые провода в вашем доме также распределяются от вашего щита, но от одной или двух «нейтральных шин». Нейтральные провода всегда должны быть белыми. Контакт с ними обычно не должен шокировать вас, потому что они связаны с землей намного лучше (мы предполагаем), чем вы. Но контакт с горячим, даже белым, скорее всего, вызовет у вас шок.Даже когда они выключены, мы называем эти провода горячими, чтобы напомнить себе, что они будут горячими, и отличить их от нейтрали и земли.

    Помимо черного, красного и белого проводов, кабели в домах, проводившихся с 1960-х годов, также содержат оголенный или зеленый «заземляющий» провод. Как и нейтраль, он в конечном итоге подключен к заземленной клемме трансформатора, но этот провод не подключен, чтобы быть частью нормального пути потока по цепи. Вместо этого он предназначен для соединения с металлическими частями светильников и приборов, чтобы был обеспечен путь «к земле», если горячий провод соприкоснется с такими частями; в противном случае вы или я могли бы быть лучшим доступным путем.(Посмотрите на этой диаграмме, можете ли вы изобразить различные пути нормального тока и короткого замыкания на землю:)

    Другими словами, когда провод заземления действительно пропускает ток, он заботится об опасной ситуации; на самом деле, он обычно внезапно пропускает такой большой поток, что вызывает срабатывание выключателя цепи, тем самым также предупреждая нас о том, что проблема требует внимания.


    Коммутация: В соответствии с нормами, соглашением и вескими причинами должны коммутироваться только горячие провода, а не нейтраль или заземление.На этой диаграмме показано, как работает бытовой выключатель:

    Выключатель — это устройство, которое передает нагретый провод, скажем, к свету, или отключает этот нагрев. Таким образом, черный или красный провод между выключателем и его лампочкой не всегда на самом деле горячий; когда не жарко, его цвет все еще действителен, чтобы напомнить нам, что иногда будет жарко. Существует форма переключения, при которой каждый из двух или более переключателей может управлять светом. Их обычно называют трехпозиционными переключателями. Обычно они работают за счет того, что один переключатель продолжает работать с другим на одном или другом из двух «путешественников», которые проходят между переключателями; последний переключатель подключает либо горячего путешественника, либо негорячего путешественника к свету, таким образом активируя свет или нет.я даю больше Обсуждение и схемы трехпозиционных переключателей.

    Другие специализированные выключатели включают диммеры, датчики движения, фотоэлементы, таймеры, термостаты и переключатели «умный дом» (X-10). Вы можете получить мои советы по этому поводу на Автоматическое управление.

    Экскурсия по цепи: Здесь вы увидите электрическую схему дома, хотя и не всего дома. Есть схемы (вот Предварительный просмотр) коммутируемой розетки, трехпозиционных выключателей, серии розеток и всех связанных с ними выключателей и источников света.Чтобы вы могли испытать на практике все входы и выходы схемы, возьмите Тур. (Любители головоломок найдут в конце тура три задачи по устранению неполадок). Затем, чтобы сравнить эту же схему, как она соединяется в электрических коробках, с тем, как ее кабели будут проложены в определенном наборе комнат в доме, перейдите к Кабельная разводка цепи. Я рекомендую вам просмотреть эти файлы; вы можете узнать в них вещи, похожие на то, что вы найдете в своем собственном доме.

    Для более продвинутых. Работая над более сложной проблемой, вы можете улучшить свое образование с помощью этого Учебник о соединениях в электрических коробках. И у меня есть эта страница, полная Схемы соединений, которые должны показать большинство возможных способов соединения проводов в розетках, осветительных и распределительных коробках.

    «Конечно, лучше [черт возьми] позвонить или прийти к электрику, чтобы попросить БЕСПЛАТНУЮ помощь и совет — что мне неудобно! Это не сильно отличается от того, чтобы зайти в ресторан с собственной ветчиной. и яйца!!(LOL) Точно так же я не хочу платить «полный фрахт» за вызов службы, не потому что я скряга, а потому что я всегда ненавижу, когда меня «щипают» за то, что Я, вероятно, мог бы сделать это сам, имея немного внешних знаний и помощи!» -Rich

    «Я думал, что наверняка в Интернете будет гора информации о базовой домашней электропроводке? Проблема в том, что гора информации ЕСТЬ, но она не вся в одном месте и недоступна для неспециалиста.По крайней мере, так мне казалось, пока я не нашел ваш сайт. Наконец-то я нашел место, где была вся информация, которую я искал, и она была представлена ​​в приятной логичной и легкой для понимания форме.» -Том

    «Абсолютно лучший сайт по домашней электрике, который я смог найти в Интернете. Схема с пошаговым чтением помогла мне, наконец, понять основы домашней электропроводки», — Тодд, Висконсин,

    .

    © 2005-2020 Лоуренс Димок

    Электрические панели | Как они работают, обслуживание и многое другое

    Что такое электрический щит?

    Электрическая панель (а.к.а. breaker panel) представляет собой металлический ящик с дверью, обычно встроенный в стену в дальнем углу вашего дома. Внутри вы найдете все выключатели вашего дома.

    Вы можете включать и выключать рубильники. Они также автоматически отключаются, когда через них проходит слишком большой электрический ток — для этого они и нужны.

    Внутри электрического щита вы найдете главный выключатель, который управляет питанием всего дома.Вы также увидите отдельные выключатели, каждый из которых отвечает за подачу электричества в определенную часть вашего дома. Каждый выключатель должен иметь этикетку, указывающую на контролируемую им часть дома.

    В некоторых старых домах нет выключателей; вместо этого у них есть предохранители. Если у вас есть блок предохранителей, вы не увидите переключателей на электрической панели; вы увидите ввинчиваемые предохранители. Если в вашем доме по-прежнему используется блок предохранителей, у вас могут возникнуть трудности с получением страховки или вам придется платить более высокую ставку.Ниже мы обратимся к предохранителям и страхованию дома.

    Электроэнергия в ваш дом поступает через электрический счетчик снаружи, который направляет питание на ваш электрический щит. Вы можете отключить эту основную подачу электроэнергии с помощью главного выключателя на электрощите. Ваш главный выключатель также сообщает вам силу тока вашей электросети (сила тока — это сила электрического тока).

    Домашние электрические услуги в Канаде варьируются от 60 до 400 ампер.Большинство электрических правил требуют обслуживания не менее 100 ампер.

    Страховые компании часто интересуются силой тока в вашем доме. Если меньше 100, возможно, вам потребуется обновить систему. Сила тока ниже 100 может затруднить поиск страховки для вашего дома; по крайней мере, вам нужно будет платить более высокую ставку.

    Как найти панель

    Электрические панели представляют собой металлические коробки, обычно серого цвета. Обычно их встраивают в стену.

    Электрические панели имеют двери (или, по крайней мере, должны быть). За дверью вы найдете множество проводов и выключателей — эти выключатели — ваши выключатели.

    Электрические панели обычно находятся в отдаленной части вашего дома. Подвалы, складские помещения, прачечные или гаражи — все это обычные места для установки электрического щита. В старых домах вам, возможно, даже придется выглянуть за пределы дома, чтобы найти свою панель.

    В квартирах чаще всего панель можно найти прямо внутри блока возле входа или в спальне, за дверью.

    В большинстве домов есть только одна электрическая панель, хотя в некоторых могут быть дополнительные панели, особенно в домах с несколькими жилыми единицами. Дополнительную информацию о подпанелях см. в разделе общих вопросов.

    Как работает электрический щит?

    Автоматические выключатели срабатывают (т. е. отключаются) при перегрузке цепи. Это устройства безопасности, предназначенные для предотвращения повреждения электрических устройств или самого дома. Если выключатель не сработал и не отключил питание, перегруженные цепи могут вызвать пожар или кого-то убить электрическим током.

    Каждый выключатель управляет одной цепью; каждая цепь обычно соответствует комнате или участку дома. Энергоемкие устройства, такие как электрические плиты или кондиционеры, могут иметь собственный выключатель.

    Выключатель рассчитан на определенную электрическую нагрузку; если электрическая нагрузка становится слишком большой для выключателя, он отключается. Это происходит, например, если к одной цепи подключено слишком много устройств.

    Существуют выключатели разных размеров в зависимости от того, сколько электроэнергии им нужно выдерживать.Как и электрическая служба дома, отдельные выключатели делятся по силе тока, которую они могут выдержать. Прерыватели варьируются от 15 до 200 ампер; однако большинство из них рассчитаны на 15, 20 или 30 ампер.

    Выключатели

    также имеют номинальное напряжение; одиночный автоматический выключатель обычно обеспечивает 120 вольт — типичное количество, необходимое для освещения, телевизоров и т. д. Двойной автоматический выключатель рассчитан на 240 вольт. Это для больших приборов, которые потребляют много энергии, таких как плита или электрическая сушилка. У больших, энергоемких приборов, таких как плиты или холодильники, должен быть свой собственный выключатель.

    Когда выключатель срабатывает, все, что вам нужно сделать, это щелкнуть выключателем, чтобы сбросить его. В старых домах с блоками предохранителей вы не можете просто сбросить его; нужно менять весь предохранитель, если он перегорел.

    Сколько стоит замена или модернизация электрощита?

    Стоимость модернизации электрощита вашего дома сильно различается в зависимости от объема работ, но вы должны заплатить (очень приблизительно) от 2000 до 2500 долларов. Однако это для 100-амперного обслуживания.Чаще всего у домовладельцев уже есть 100-амперная сеть, и им необходимо обновить ее до 200. Стоимость этого составляет примерно от 3500 до 5000 долларов.

    Единственный способ быть уверенным в стоимости – обратиться к электрику (или еще лучше: к трем разным электрикам), который предоставит вам подробные расценки.

    Есть две причины, по которым вы хотели бы обновить свой электрический щит: ваша служба не обеспечивает достаточного количества энергии для вашего дома или у вас есть предохранители вместо выключателей.

    Если в вашем доме есть блок предохранителей или ток в сети ниже 100 ампер, вам следует обновить его.Даже если у вас уже есть 100-амперная сеть, вам может потребоваться перейти на 200- или 400-амперную сеть, так как многие дома работают на 100-амперной сети.

    Если вы не уверены, что вашей электрической панели достаточно, вы можете попросить электрика оценить ваше использование услуг и сказать вам, нужна ли вам модернизация или нет.

    Электрический код Требования к шкафу панели автоматического выключателя

    Строительные нормы и правила регулируют электрические панели. По соображениям безопасности панели должны соответствовать многим стандартным требованиям.

    Строительные нормы и правила Канады различаются в каждой провинции и муниципалитете, но в целом они диктуют:

    • Высота, на которой должна находиться коробка выключателя.
    • Расположение коробки выключателя внутри дома. Например, они не могут находиться в ванной.
    • Доступность коробки выключателя. Например, коробка не может находиться за книжной полкой, и всегда должно быть свободное пространство, чтобы открыть панельную дверцу.
    • Выключатели должны иметь четкую маркировку. Это включает в себя их номинальную силу тока и то, какие части их дома они контролируют.

    Существует множество других технических требований к электротехническим нормам для коробок выключателей. Но, если вы не электрик, вам не о чем беспокоиться; работа с коробками выключателей и электропроводкой всегда должна выполняться квалифицированным специалистом.

    Что делать, если что-то пойдет не так?

    Сработал выключатель

    Как упоминалось ранее, при перегрузке цепи сработает автоматический выключатель.

    Например, вы используете фен, а телевизор и настольный компьютер работают одновременно. Даже если все они подключены к разным розеткам, они могут быть в одной цепи. Это может привести к слишком большой потребляемой мощности, и выключатель сработает.

    Если вы отключили выключатель, вот что вам следует сделать:

    1. Отключите питание элементов, вызвавших срабатывание выключателя. Итак, в этом случае выключите фен, телевизор и микроволновую печь.
    2. Подойдите к электрической панели и откройте ее.
    3. Найдите сработавший выключатель. Из множества переключателей внутри электрической панели вы должны увидеть один, который застрял между положениями «включено» и «выключено», в то время как все остальные все еще включены. Нечетным является ваш сработавший выключатель.
    4. Полностью переведите переключатель в выключенное положение, а затем снова во включенное.

    Теперь вы снова сможете пользоваться своими электрическими устройствами.

    Только помните, не используйте их все одновременно. Или вы можете переместить один из них в другую розетку. Если вы отключили неисправный электрический элемент, а автоматический выключатель продолжает срабатывать, может возникнуть другая проблема.

    Недостаточная емкость

    Если у вас есть автоматический выключатель, который часто срабатывает (или несколько автоматических выключателей), проблема может заключаться в мощности.

    Если проблемы вызывает только один выключатель, вы можете решить эту проблему, отключив некоторые электрические устройства от этой цепи и подключив их к другой цепи.Если это тот случай, когда у вас недостаточно цепей (например, все розетки на вашей кухне подключены к одной цепи), вам может понадобиться электрик, чтобы перемонтировать выключатели или добавить дополнительные цепи.

    В некоторых случаях электрик может добавить подпанели или тандемные цепи для более эффективного распределения энергопотребления.

    Однако может случиться так, что вы просто достигли предела электроснабжения вашего дома. Если у вас часто срабатывают выключатели или вы обнаружите, что ваша электрическая панель и стены вокруг нее теплые на ощупь, вам может потребоваться модернизировать всю вашу электрическую систему до 200- или даже 400-амперного обслуживания — большая и потенциально дорогая работа. (но иногда необходимая).

    В краткосрочной перспективе вы можете решить проблемы с пропускной способностью, не запуская одновременно слишком много устройств (особенно энергоемких устройств, таких как системы отопления, вентиляции и кондиционирования, водонагреватели или пары стиральных и сушильных машин).

    Коррозия

    Коррозия электрических панелей или проводки вокруг них является признаком наличия влаги. Влага и электричество — не лучшее сочетание (очевидно).

    Однако, если вы обнаружите коррозию или ржавчину только на металлической двери или раме вашей панели, это может не быть серьезной проблемой — влага в воздухе может вызвать ржавчину.Просто отшлифуйте панель, загрунтуйте и снова покрасьте.

    Однако коррозия на выключателях или электропроводке гораздо серьезнее. Это может быть признаком того, что в вашу электрическую систему просачивается влага, возможно, из наружного счетчика. Если вы видите проржавевшие провода или выключатели, вызовите электрика.

    Короткое замыкание

    Эта ситуация немного серьезнее.

    Когда один наэлектризованный провод (называемый «горячим» проводом) касается нейтрального или другого горячего провода, это вызывает короткое замыкание.Это может произойти, когда мыши или другие животные повредят проводку или когда вы подключите устройство с поврежденной схемой. Найти причину короткого замыкания бывает непросто.

    Короткое замыкание должно немедленно привести в действие автоматический выключатель. Если вы сбросите сработавший выключатель, и он мгновенно сработает снова, скорее всего, виновато короткое замыкание.

    Если вы считаете, что короткое замыкание вызвано электрическим устройством, отключите выключатель, управляющий питанием этой розетки. Проверьте шнур питания на наличие оплавленных участков или других повреждений.Посмотрите на саму розетку и проверьте, нет ли запаха гари или темного обесцвечивания. Все это признаки неисправной схемы. Если вы отключите устройство, а автоматический выключатель сработает должным образом, это устройство, скорее всего, вызвало короткое замыкание.

    Если вы не можете найти конкретное устройство, вызывающее короткое замыкание, возможно, в вашей электрической системе есть перекрещенные провода. Вы должны вызвать электрика, чтобы найти и устранить неуловимое короткое замыкание.

    Замыкание на землю

    Подобно короткому замыканию, замыкание на землю происходит, когда горячий провод касается провода заземления или любого другого заземленного предмета.«Заземление» означает, что электричество может проходить через этот объект на землю.

    Замыкания на землю часто происходят, когда электричество встречается с водой. Скажем, например, вы используете выпрямитель для волос и бросаете его в наполненную раковину. Это вызовет замыкание на землю и срабатывание выключателя.

    Как это часто бывает в ванных комнатах, ваша розетка может иметь прерыватель цепи замыкания на землю или GFCI.

    GFCI — это специальные устройства, которые немедленно отключают питание при обнаружении замыкания на землю (даже быстрее, чем это может сделать автоматический выключатель).

    GFCI являются частью электрических розеток и отключают питание всего, что подключено к этой розетке. Вы можете определить GFCI по черной и красной кнопкам на розетке. Эти кнопки предназначены для тестирования и сброса GFCI.

    Если вы отключите свой GFCI, отключите от него все и нажмите кнопку сброса.

    Вы должны проверять свой GFCI несколько раз в год. Просто подключите что-нибудь, включите устройство, а затем нажмите кнопку тестирования на розетке GFCI; он должен немедленно отключить питание устройства.Если нет, вызовите электрика, чтобы заменить ваш GFCI.

    Электрическая_система — обзор | ScienceDirect Topics

    9.4.1 Общие положения

    Электрические системы, обеспечивающие объекты доступной энергией для отопления, охлаждения, освещения и оборудования (телекоммуникационных устройств, персональных компьютеров, сетей, копировальных аппаратов, принтеров и т. д.) и работы бытовых приборов (например, холодильников). и посудомоечные машины) за последние несколько десятилетий претерпела драматические изменения, включая самую быстрорастущую энергетическую нагрузку в здании.Сегодня больше, чем когда-либо, предприятия нуждаются в электрических системах для обеспечения энергией, от которой работает большинство жизненно важных систем здания. Эти системы контролируют энергию, необходимую в здании, и распределяют ее по месту, где она используется. Чаще всего напряжение распределительной линии, подаваемое на опоры электропередач, составляет 2400/4160 В. Трансформаторы понижают это напряжение до заданных уровней для использования внутри зданий. В распределительной сети электроснабжения наиболее распространенной формой электроснабжения является использование воздушных проводов, известных как сервисный ответвитель , который представляет собой линию электропередачи, идущую от опоры электроснабжения к зданию клиента или другим помещениям.Это точка, где электрические коммунальные предприятия обеспечивают электроэнергией своих клиентов.

    В бытовых установках в Северной Америке и странах, где используется их система, ответвление обслуживания состоит из двух линий 120 В и нейтральной линии. Когда эти линии изолированы и скручены вместе, они называются тройным кабелем . Для того, чтобы эти линии вошли в помещения потребителя, они обычно должны сначала пройти через электросчетчик, а затем через главный сервисный щит, который обычно содержит «главный» предохранитель или автоматический выключатель.Этот автоматический выключатель контролирует весь электрический ток, поступающий в здание одновременно, а также несколько предохранителей/выключателей меньшего размера, которые защищают отдельные ответвленные цепи. Всегда есть главный выключатель, отключающий все питание; при использовании автоматических выключателей это обеспечивается главным автоматическим выключателем. Нейтральная линия от столба соединяется с заземлением рядом с панелью обслуживания — часто это токопроводящий стержень, вбитый в землю.

    В жилых помещениях сервисный ввод обеспечивает здание двумя отдельными линиями 120 В с противоположными фазами, поэтому 240 В можно получить, подключив цепь между двумя проводниками 120 В, тогда как цепи 120 В подключаются между двух линий 120 В и нейтральной линии.Кроме того, цепи 240 В используются для мощных устройств и крупных бытовых приборов, таких как кондиционеры, сушилки для белья, печи и бойлеры, а цепи 120 В — для освещения и обычных мелких бытовых приборов. Следует отметить, что это «номинальные» значения, а это означает, что фактическое напряжение может отличаться.

    В Европе и многих других странах используется трехфазная система 416Y/230. Отвод обслуживания состоит из трех проводов или фаз на 240 В и заземленного нейтрального провода.Каждый фазный провод подает напряжение 240 В на нагрузки, подключенные между ним и нейтралью. По каждому из фазных проводов проходит переменный ток частотой 50 Гц, который на 120° не совпадает по фазе с двумя другими. Более высокие напряжения в сочетании с экономичной трехфазной схемой передачи позволяют увеличить время обслуживания по сравнению с североамериканской системой и позволяют одному узлу обслуживать нескольких клиентов.

    Для коммерческо-промышленных сетей, которые обычно намного больше и сложнее, используется трехфазная система.В Соединенных Штатах общие услуги состоят из 120Y / 208 (три цепи 120 В, сдвинутые по фазе на 120 °, с линейным напряжением 208 В), трехфазного напряжения 240 В и трехфазного напряжения 480 В. В Канаде распространено трехфазное напряжение 575 В, а во многих других странах — трехфазное напряжение 380–415 В или 690 В. Как правило, более высокие напряжения используются для тяжелых промышленных нагрузок, а более низкие напряжения — для коммерческих приложений.

    Различие между электрическими установками в коммерческих и жилых помещениях может быть весьма значительным, особенно при больших установках.Хотя электрические потребности коммерческого здания могут быть простыми, состоящими из нескольких светильников для небольших конструкций, они часто бывают довольно сложными, с трансформаторами и тяжелым промышленным оборудованием. Когда недостатки электрической или осветительной системы становятся очевидными и требуют внимания, они обычно поддаются измерению и включают в себя скачки напряжения, срабатывание автоматических выключателей, шумные балласты и другие более очевидные условия, такие как неработающие электрические розетки или осветительные приборы, которые часто обнаруживаются или наблюдаются во время проверки. системы.Как показано на рисунках 9.16 и 9.17, существует ряд типичных недостатков как в электрических, так и в осветительных системах.

    Рисунок 9.16. Диаграмма, показывающая типичные недостатки, обнаруженные в электрических системах.

    Рисунок 9.17. Диаграмма, показывающая типичные недостатки, обнаруженные в системах освещения.

    Во многих коммерческих зданиях основная нагрузка на электрическую систему связана с требованиями к освещению; следовательно, распределение и управление электрическими и осветительными нагрузками всегда должны контролироваться на регулярной основе.Управление освещением также следует периодически проверять, поскольку пространство здания меняется, а пользователи перемещаются внутри здания. Также настоятельно рекомендуется, чтобы система освещения была интегрирована с электрической системой объекта. Системы освещения предназначены для обеспечения надлежащей видимости как внутри, так и снаружи объекта и состоят из источника энергии и распределительных элементов, обычно состоящих из проводки и светоизлучающего оборудования.

    В настоящее время в различных юрисдикциях по всей территории Соединенных Штатов действует несколько различных электрических норм.Некоторые крупные города, такие как Нью-Йорк и Лос-Анджелес, создали и приняли свои собственные электрические правила. Национальный электротехнический кодекс (NEC) и Национальный кодекс противопожарной защиты (NFPC), опубликованные Национальной ассоциацией противопожарной защиты (NFPA), охватывают почти все компоненты электрической системы. NEC обычно полностью или частично принимается муниципалитетами. Осмотр системы электроснабжения и освещения должен включать определение общего соответствия этим нормам на объекте.

    Различные типы автоматических выключателей

    В то время как некоторые домовладельцы могут уделять дополнительное внимание эстетике своей кухни или повышению привлекательности бордюра, есть один элемент, который в значительной степени упускается из виду, который имеет важное значение для общей безопасности вашего имущества… Автоматические выключатели. Это может звучать не особенно захватывающе, но установка правильных автоматических выключателей в соответствии с электрическими потребностями вашего дома является необходимым шагом для предотвращения возгораний и других опасностей.

    Если вы когда-либо сталкивались с бурей или отключением электроэнергии, вероятно, вам приходилось несколько раз в жизни включать и выключать автоматический выключатель.Автоматические выключатели — это выключатели, которые устанавливаются внутри распределительной коробки вашего дома и защищают вашу электрическую систему и ее компоненты от короткого замыкания, перегрева или, в тяжелых случаях, возгорания.

    Эти интеллектуальные устройства способны прерывать подачу электроэнергии к одной или нескольким розеткам в вашем доме, если обнаруживают отклонения в состоянии неисправности. Если произойдет скачок напряжения, автоматический выключатель автоматически отключит подачу электричества, чтобы защитить электрические цепи от любых повреждений.

    Если вы обновляете старый дом, обязательно наймите профессионального электрика, чтобы убедиться, что ваши автоматические выключатели обновлены и безопасно установлены в вашем доме. В большинстве современных домов есть четыре основных автоматических выключателя: однополюсный, двухполюсный, GFCI и AFCI. И не волнуйтесь, если вы не знакомы с различными типами автоматических выключателей, мы здесь, чтобы помочь вам понять разницу и объяснить их важность.

    Различные типы автоматических выключателей

    Опасности, связанные с отсутствием надлежащих автоматических выключателей, установленных в вашем доме, связаны с поврежденными розетками, частыми перебоями в подаче электроэнергии и электрическими пожарами.По данным Международного фонда электробезопасности (ESFI), на долю домашних электрических пожаров приходится около 51 000 пожаров в год. В результате почти 500 человек погибли, 1400 получили ранения и материальный ущерб составил 1,3 миллиарда долларов. На системы распределения электроэнергии приходится треть этих структурных пожаров, и автоматические выключатели могут помочь предотвратить это в вашем доме.

    • Автоматические выключатели GFCI: Short for Ground Fault Circuit Breaker, автоматические выключатели GFCI предназначены для защиты от замыканий на землю.Автоматические выключатели GFCI и розетки GFCI чаще всего устанавливаются во «влажных помещениях», таких как кухни, ванные комнаты, прачечные, террасы у бассейнов и задние веранды. Они помогают предотвратить электрические короткие замыкания или перегрузки по току. С 2020 года пересмотренные руководящие принципы NEC теперь требуют, чтобы защита GFCI была установлена ​​​​в любой части дома, в которой есть проточная вода или которая подвергается воздействию стихии, включая блоки HVAC.
    • Автоматические выключатели AFCI: AFCI расшифровывается как прерыватели цепи дугового замыкания и теперь требуются в современных домах.Выключатели AFCI защищают от электрических дуг. Электрические дуги могут быть настолько горячими, что легко могут сжечь дерево, изоляцию и другие материалы, подвергая опасности вашу семью и имущество. Обычно электричество проходит по проводам. Что делает дуговые замыкания настолько опасными, так это то, что электричество может прыгать, покидая цепь и перемещаясь в окружающую среду. В то время как однополюсные и двухполюсные автоматические выключатели срабатывают только при чрезмерном нагреве, автоматические выключатели AFCI срабатывают при обнаружении искрения в электропроводке.
    • Однополюсные автоматические выключатели: Однополюсные автоматические выключатели являются наиболее распространенными цепями в современных коробках выключателей. Это самые узкие из автоматических выключателей, которые можно найти на электрической панели вашего дома. Какими бы простыми они ни были, они служат своей цели. Название «однополюсный» появилось потому, что эти схемы предназначены для контроля тока одного провода, отключая цепь в случае короткого замыкания, скачка напряжения или электрической перегрузки. Однополюсные автоматические выключатели, состоящие из одного провода под напряжением и одного нейтрального провода, обычно используются с цепями на 120 вольт и рассчитаны на ток от 15 до 30 ампер.
    • Двухполюсные автоматические выключатели: Если вы разбираетесь в функциях однополюсных автоматических выключателей, вы абсолютно понимаете двухполюсные выключатели. Двухполюсные автоматические выключатели одновременно контролируют протекание двух проводов, а не только одного. Вы можете легко обнаружить двухполюсные цепи в своей коробке выключателя, это два переключателя, расположенные рядом, которые работают как один. Эти типы автоматических выключателей сработают, если один или оба провода перегружены или закорочены. Двухполюсные автоматические выключатели предназначены для подачи питания на более требовательные устройства, такие как стиральные и сушильные машины, обеспечивая 120/240 вольт и выдерживая от 15 до 200 ампер.

    Когда менять автоматический выключатель

    Вы всегда можете восстановить дом, но вы не можете заменить свою семью. Электрические пожары не только наносят большой ущерб интерьеру и экстерьеру вашего дома, что является разрушительным с финансовой точки зрения, но и подвергают опасности вашу семью. Замена ваших автоматических выключателей является разумным и довольно недорогим вложением, учитывая альтернативу.

    Рассматривайте замену автоматических выключателей как первую линию обороны для защиты вашего имущества и обеспечения безопасности вашей семьи.Поврежденные и старые автоматические выключатели представляют собой реальную опасность, и их нельзя игнорировать. Вот несколько признаков, на которые следует обращать внимание, чтобы знать, когда пора менять автоматические выключатели.

    • Мерцающие огни: Вы замечали, что ваши огни в последнее время мерцают? Это повод для беспокойства. Хотя не всегда виноват поврежденный автоматический выключатель, было бы разумно обратиться к профессиональному электрику, чтобы выяснить, что вызывает мерцание ваших огней.
    • Запах гари: если вы или кто-то из членов вашей семьи заметили запах гари, который сохраняется по всему дому и исходит не от духовки, вам необходимо немедленно принять меры. Когда ваш автоматический выключатель не работает должным образом из-за возраста или чрезмерного использования, это приведет к перегреву проводов, поскольку они не защищены автоматическими выключателями. Осмотрите коробку выключателя и электрическую панель, если вы заметили, что оттуда исходит запах гари, вам необходимо отключить основное питание в доме и немедленно обратиться к лицензированному электрику.
    • Бытовая техника не работает должным образом: если ваша кухонная техника не работает или работает неустойчиво, это может быть связано с вашим автоматическим выключателем. Вместо замены дорогих приборов разумно проверить, правильно ли работает выключатель, связанный с этой частью дома.
    • Обесцвеченные или подгоревшие розетки. Розетки в вашем доме начали обесцвечиваться или казаться обгоревшими? Это может быть связано с перегревом провода из-за того, что ваш автоматический выключатель не работает должным образом, и пришло время заменить один или несколько автоматических выключателей.

    Как заменить автоматический выключатель

    Автоматические выключатели

    предназначены для защиты от скачков напряжения и колебаний в электричестве, проходящем через ваш дом. Вот что делает их такими замечательными! Но если вы живете в старом доме или просто давно не обновляли свою электрическую систему, может наступить время, когда вам нужно заменить один или несколько автоматических выключателей в вашем доме.

    Хотя всегда рекомендуется вызывать опытного электрика для проверки, обслуживания и замены автоматических выключателей, если у вас есть желание сделать это самостоятельно, вот несколько простых шагов, которые вы можете предпринять, чтобы заменить автоматический выключатель самостоятельно.

    1. Меры предосторожности обязательны, если вы собираетесь заменить автоматический выключатель самостоятельно. Наденьте защитные перчатки линейного манипулятора, защитную обувь на резиновой подошве, защитные очки и убедитесь, что в помещении нет воды.
    2. Найдите коробку главного автоматического выключателя и осмотрите ее, чтобы увидеть, можно ли найти неисправный выключатель. Если вы обнаружите неисправный выключатель, проверьте напряжение и проверьте напряжение.
    3. Теперь важная часть. Отключите питание, но сделайте это в таком порядке.Отключите питание распределительных коробок. Потом основная мощность. И, наконец, убедитесь, что на отдельные выключатели не подается питание.
    4. Осмотрите весь блок автоматических выключателей и отдельные выключатели на наличие любого рода пения, ржавчины или обесцвечивания.
    5. Далее вам нужно снять лицевую панель с коробки выключателя с помощью отвертки.
    6. Снова осмотрите на наличие расплавленных компонентов, пения, изношенной проводки и мусора.
    7. После того, как вы нашли автоматический выключатель, который необходимо заменить, ослабьте провода прерывателя, соединяющие его с панелью.
    8. Снимите неисправный автоматический выключатель и утилизируйте его.
    9. Замените старый автоматический выключатель новым и прикрепите проводку так же, как она была прикреплена к старому автомату. Плотно завинтить.
    10. Теперь вам нужно заменить лицевую панель панели выключателя и убедиться, что все выключатели ответвлений находятся в положении «выключено».
    11. Когда все выключатели установлены в положение «выключено», вам нужно восстановить питание главного автоматического выключателя, а затем включить каждый отдельный выключатель отдельно.
    12. Проверьте каждую цепь с помощью тестера напряжения, чтобы убедиться, что все они настроены и работают правильно.

    Так и должно быть! Вы успешно заменили автоматический выключатель. Если вы по-прежнему замечаете такие проблемы, как приборы, которые не работают должным образом, или запах гари, исходящий от стен, обязательно немедленно обратитесь к лицензированному электрику.

    Обратитесь к лицензированному электрику для ремонта и замены автоматического выключателя

    Панель автоматического выключателя в вашем доме или офисе является сердцем вашей электрической системы. Наши лицензированные электрики прошли полную подготовку по выявлению проблем с автоматическими выключателями и панелями. Мы действительно все это видели!

    Позвольте профессионалам CMC Electric провести диагностику и принять оптимальные меры, чтобы довести электрическую систему вашего дома до максимальной производительности. Мы оперативно ответим, быстро разберемся в проблеме и объясним все возможные варианты.CMC Electric предлагает квалифицированное техническое обслуживание и ремонт автоматических выключателей в районах Роли, Клейтона, Дарема или Фейетвилля и Чапел-Хилл.

    Свяжитесь с нами и запишитесь на прием по телефону (919) 642-1042. Экстренные службы доступны круглосуточно и без выходных.

    Как подключить главную панель 120 В и 240 В? Установка коробки выключателя

    Монтаж электропроводки однофазных цепей 120 В и 240 В и автоматических выключателей на главной сервисной панели

    В США и Канаде (после NEC и CNC) распределительный трансформатор имеет 4.5 кВ-7,2 кВ на первичной стороне и понижение уровня напряжения до 120 В однофазного и двухфазного 240 В для жилых помещений. Первичная сторона распределительного трансформатора питается двумя линиями, называемыми линией высокого напряжения и нейтралью соответственно.

    Вторичная обмотка имеет отвод посередине, т. е. от вторичной обмотки отходят три провода, которые называются «Горячий 1» или «линия 1», «Горячий 2» или «линия 2» и «Нейтральный». Уровень напряжения между любым горячим проводом «горячий 1 или горячий 2» и нейтральным проводом составляет 120 В, а напряжение между двумя горячими проводами «горячий 1 и горячий 2» составляет 240 В.Оба уровня напряжения питания представляют собой однофазную систему питания, за исключением того, что два провода питания обеспечивают противофазное (180°) напряжение по сравнению с 120 В между источником питания и нейтралью.

    Эти три провода входят в коробку счетчика, а затем подключаются к коробке главной панели. В следующем учебном пособии мы покажем, как подключить однофазные автоматические выключатели на 120 В и 240 В и загрузить их в коробку главной панели дома для жилых помещений.

    Связанная запись:

    Внутри коробки главного выключателя

    На следующем рисунке показана типовая панель коробки выключателя для цепей 120 В и 240 В.На главную панель от счетчика электроэнергии входят три провода:

    • Hot 1 или Line 1 = черный цвет
    • Hot 2 или Line 2 = красный цвет (только для иллюстрации)
    • Нейтральный = белый цвет

    Нажмите на картинку, чтобы увеличить

    Горячий 1 и горячий 2 провода плотно соединены с наконечниками главного автоматического выключателя (главного выключателя). Имейте в виду, что эти наконечники всегда активны, независимо от того, включен или выключен главный выключатель.

    Главный выключатель подключен к двум шинам (Для иллюстрации эти две шины окрашены в черный и красный цвета). На шину 1 и шину 2 подается напряжение 120 В, а между двумя шинами (т. е. горячей 1 и горячей 2) напряжение 240 В.

    Белая нейтраль подключена к нулевой шине, по которой проходит 0 В. Кроме того, в целях безопасности нейтральная шина соединена с шиной заземления, по которой также проходит 0 В. Имейте в виду, что все металлические коробки должны быть должным образом заземлены и заземлены в соответствии с правилами NEC.

    Сюда,

    • Напряжение между горячим 1 и нейтралью = 120 В, одна фаза
    • Напряжение между Hot 1 и Hot 2 = 240 В, однофазное (напряжение с раздельной фазой)
    • Напряжение между нейтралью и землей = 0 В.

    Для однофазных цепей 120 В однополюсный автоматический выключатель подключается к одной горячей шине (горячей 1 или горячей 2) и нейтрали. Для двухфазных (1-фазных) цепей 240 В двухполюсный автоматический выключатель подключается к обеим шинам, т.е.е. горячий 1 и горячий 2.

    Нажмите на картинку, чтобы увеличить

    На следующем рисунке показана главная сервисная панель для однофазной и двухфазной проводки 120 В и 240 В и установки автоматических выключателей.

    Как подключить цепи и выключатели 120 В

    В следующем учебном пособии показано, как выполнить монтаж коробки однофазного выключателя на 120 В в доме.

    Однофазные цепи 120 В обычно используются в домашней электропроводке для цепей освещения и розеток.Для этого просто установите и подключите однополюсный (15 А или 20 А) автоматический выключатель к любой из горячих шин (из горячих 1 или горячих 2) с помощью металлических направляющих, удерживающих автоматические выключатели.

    Например, однополюсный автоматический выключатель установлен на горячем 1. Выход автоматического выключателя (черный) подключен к потолочному вентилятору. Точно так же нулевой провод (белый) также подключается к потолочному вентилятору. Наконец, к потолочному вентилятору подключается оголенный провод или зеленый провод с желтой полосой в качестве земли.Для включения/выключения потолочного вентилятора однополюсный выключатель следует подключать только к горячему (находящемуся под напряжением) проводу.

    Используйте провод калибра 12 для 20-амперного двухполюсного выключателя 120 В. Имейте в виду, что розетку на 20 А можно установить на выключатель на 20 ампер. Другими словами, не подключайте розетку на 20 А к автомату защиты на 15 А. Для цепей нагрузки 16 А рекомендуется использовать прерыватель на 20 А, так как мощность прерывателя должна составлять 125 % от допустимой силы тока нагрузки. Проще говоря, 80% ампер нагрузки можно подключить к автоматическому выключателю, т.е.е. Цепь нагрузки на 12 А должна быть подключена к автоматическому выключателю MCB на 15 А.

    Похожие сообщения:

    Как подключить цепи и выключатели 240 В

    В следующем учебном пособии показано, как подключить двухфазные или однофазные выключатели на 240 В в домашнем распределительном щите для жилых помещений.

    Двухфазные или однофазные цепи 240 В обычно являются выделенными цепями, т. е. они должны подключаться к отдельным точкам нагрузки, таким как сушилка, плита, стиральная машина, кондиционер, водяной насос и двигатели и т. д.

    Чтобы установить однофазную цепь 240 В, просто установите двухполюсный автоматический выключатель на 30 А в металлические направляющие (предназначенные для двух горячих шин), которые плотно удерживают выключатели. Два выходных провода автоматического выключателя подключаются непосредственно к точке нагрузки. Кроме того, оголенный проводник в качестве заземляющего провода подключается к точке нагрузки.

    Также обратите внимание, что нет необходимости подключать нейтральный провод в цепях с расщепленной фазой 240 В (в то время как некоторым приборам также требуется нейтральный провод в цепях 240 В, поэтому, если вы не уверены, обратитесь к руководству по эксплуатации устройства). прибор или обратитесь к производителю.

    Имейте в виду, что для однополюсных или двухполюсных выключателей на 30 А используйте только провод калибра 10. Кроме того, не используйте выключатель на 30 А для розеток и точек нагрузки на 15, 20 или 40 А. То же правило применяется к двухполюсным выключателям и выключателям на 240 В, т. е. используйте выключатель с номинальным током 125 % или нагрузка должна составлять 80 % от размера выключателя. Например, выключатель на 30 А (однополюсный или двухполюсный) следует подключать к точкам нагрузки 24 А.

    Кроме того, использование двух отдельных однополюсных автоматических выключателей для цепей 208 В или 240 В противоречит правилам.Если вы по-прежнему хотите подключить два выключателя SP как двухполюсные для цепи 240 В, выключатели обоих выключателей должны быть соединены вместе, т. е. оба выключателя SP должны включаться и выключаться одним и тем же общим выключателем. Кроме того, номинальный ток в амперах должен быть одинаковым для обоих однополюсных выключателей. Наконец, оба выключателя SP должны быть подключены к отдельным шинам, т. е. если они установлены на одной шине (скажем, горячей 1), подключенная розетка и выключатели будут находиться под напряжением с неправильным уровнем напряжения.

    Полезно знать: вам нужны все четыре провода для заземленных цепей, т.е. два провода плюс заземление и нейтраль для 125-250 1-фазных, 4-полюсных, 125-250 В, 1-фазных розеток, таких как L14-30R, L14-20R , 14-60R, 14-50R, 14-30R, 14-20R, 14-15R вилки и розетки NEMA.

    Похожие сообщения:

    Цветовые коды проводки:

    Имейте в виду, что мы использовали красный цвет для второго провода под напряжением или синий и красный цвета для горячих шин только в иллюстративных целях. Пожалуйста, следуйте Национальным Электрическим Кодексам i.е. Цветовые коды проводки NEC или другие применимые цветовые коды, относящиеся к общей практике или конкретной области.

    В этом руководстве мы использовали цветовые коды проводки NEC + для общей практики следующим образом.

    • Черный = Hot 1 или Line 1
    • Красный = горячий 2 или линия 2
    • Белый = нейтральный провод
    • Зеленый = оголенный проводник в качестве заземляющего провода

    Рекомендуемые цвета для проводов под напряжением в системе 240 В: черный и красный или оба черного цвета. Если в сети 240 В используется белый провод, на который подается напряжение, он должен быть закрыт черной полосой или обернут вокруг него отводом.Таким образом, его можно легко идентифицировать как горячий провод, который используется как горячий провод, а не как нейтральный провод.

    Не используйте зеленый, зеленый с желтой полосой или оголенный провод для тех проводов, которые находятся под напряжением. Используйте только и только медные провода для уменьшения сопротивления и тепла вместо алюминиевых проводов в проводке коробки главной панели.

    Похожие сообщения:

    Меры предосторожности
    • Отключите источник питания (и убедитесь, что он действительно выключен) перед обслуживанием, ремонтом или установкой электрооборудования.Для этого выключите главный выключатель на главной панели.
    • Никогда не стойте и не прикасайтесь к мокрым и металлическим частям во время ремонта или установки.
    • Внимательно прочитайте все предостережения и инструкции и строго следуйте им при выполнении этого руководства или любой другой практической работы, связанной с электромонтажными работами.
    • Всегда используйте кабели и провода подходящего размера, розетки и выключатель подходящего размера, а также автоматические выключатели подходящего размера. Вы также можете использовать калькулятор размеров проводов и кабелей, чтобы найти правильный размер калибра.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
