Принципиальная электрическая схема автомобиля ВАЗ-2107

Имея под рукой принципиальную электрическую схему автомобиля и любой простейший вольтметр для измерения постоянного напряжения минимум до 15 вольт и омметр (можно собрать самому этот), имея даже небольшие познания в электротехнике можно самому разобраться в поломке электрической части своего автомобиля.

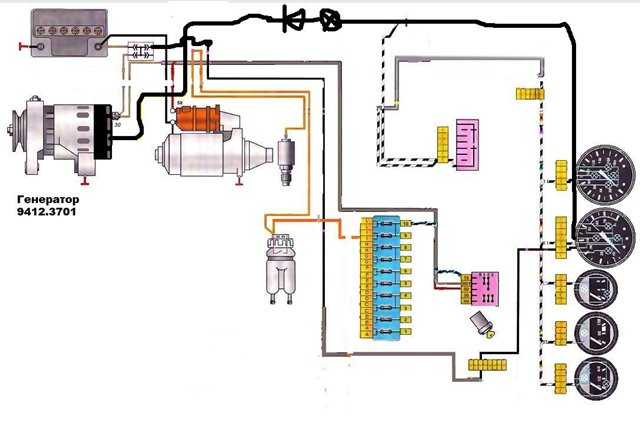

Ниже представлена принципиальная электрическая схема ВАЗ 2107. Схема цветная. Все цвета проводов соответствуют своей цветовой маркировке, жгуты закрашены серой штриховкой. Спидометр отличается от ВАЗ-2105 отсутствием контрольных ламп и добавлением суточного счетчика пройденного пути. На ВАЗ 2107 устанавливается электронный тахометр. Он измеряет частоту импульсов напряжения в низкой части системы зажигания автомобиля. Электрические соединения между приборами, контрольными лампами и выводными штекерами выполнены методом печатного монтажа на плате, приклепанной к задней части корпуса панели приборов.

Условные обозначения элементов в схеме электрооборудования ВАЗ 2107:
1 — боковые указатели поворота;
2 — блок-фары;
3 — очистители фар;
4 — звуковые сигналы;
5 — электродвигатель вентилятора;
6 — датчик включения электродвигателя вентилятора;
7 — электродвигатель смывателя фар;
8 — блок управления пневмоклапаном;
9 — электродвигатель очистителя ветрового стекла;
10 — электродвигатель омывателя ветрового стекла;
11 — датчик уровня тормозной жидкости;
12 — катушка зажигания;
13 — подкапотная лампа;
14 — датчик указателя давления масла;
15 — распределитель зажигания;
16 — датчик контрольной лампы давления масла;

17 — свечи зажигания;
18 — датчик температуры охлаждающей жидкости;
19 — генератор;
20 — микропереключатель карбюратора;
21 — аккумуляторная батарея;
22 — пневмоклапан карбюратора;
23 — реле включения стартера;
24 — стартер;
25 — реле очистителя ветрового стекла;
26 — реле зажигания;
27 — реле-прерыватель аварийной сигнализации;
28 — выключатель стоп-сигнала;
29 — розетка для переносной лампы;
30 — выключатель света заднего хода;
31 — лампа вещевого ящика;
32 — выключатель контрольной лампы стояночного тормоза;
33 — монтажный блок;
34 — выключатель фонаря сигнализации открытой передней двери;
35 — фонарь сигнализации открытой передней двери;
36 — выключатель зажигания;
37 — переключатель очистителя ветрового стекла;
38 — выключатель омывателя стекол;
39 — выключатель звуковых сигналов;
40 — переключатель света фар;
41 — переключатель указателей поворота;
42 — выключатель аварийной сигнализации;
43 — выключатель освещения приборов;
44 — прикуриватель;
45 — часы с лампой освещения шкалы;
46 — выключатели плафона, расположенные в стойках дверей;
47 — комбинация приборов;
48 — указатель давления масла с контрольной лампой недостаточного давления;
49 — указатель температуры охлаждающей жидкости;
50 — тахометр;
51 — реле-прерыватель контрольной лампы стояночного тормоза;
52 — контрольная лампа указателей поворота;
53 — контрольная лампа уровня тормозной жидкости;
54 — контрольная лампа заряда аккумуляторной батареи;
55 — контрольная лампа заднего противотуманного света;
56 — контрольная лампа дальнего света фар;
57 — контрольная лампа габаритного света;
58 — контрольная лампа стояночного тормоза;
59 — лампы освещения комбинации приборов;
60 — вольтметр;
61 — указатель уровня топлива с контрольной лампой резерва;
62 — переключатель электродвигателя отопителя;
63 — дополнительный резистор электродвигателя отопителя;
64 — электродвигатель вентилятора отопителя;
65 — выключатель наружного освещения;
66 — выключатель заднего противотуманного света;
67 — выключатель обогрева заднего стекла;
68 — плафон;
69 — задние фонари;
70 — фонари освещения номерного знака;
71 — датчик указателя уровня топлива;
72 — элемент обогрева заднего стекла;

А — наконечники проводов для подключения датчиков износа колодок передних тормозов;
В — порядок условной нумерации штекеров в колодках трехрычажного переключателя и комбинации приборов.
