BLUETOOTH МОДУЛЬ С УНЧ ДЛЯ КОЛОНКИ

В последнее время появилось много модулей на Али для портативных Bluetooth-динамиков, в том числе простых MP3. Представляем обзор такого модуля BT Audio со встроенным усилителем ЗЧ, который можно использовать в качестве основы для собственных разработок. Модуль имеет маркировку XY-P15W, и на Alliexpres продаётся всего за 2,5 доллара.

Параметры модуля XY-P15W

  1. Модуль с усилителем Bluetooth стерео XY-P15W
  2. Рабочее напряжение: DC 8-24 В
  3. Расстояние связи: 15 метров максимум
  4. Размер модуля: 50 х 35 х 14 мм
  5. Выходная мощность при 1 кГц:
  • Выходная мощность 16 Вт * 2 при 12 В 4 Ом
  • Выходная мощность 10 Вт * 2 при 12 В 8 Ом
  • Выходная мощность 15 Вт * 2 при 16 В 8 Ом
  • Выходная мощность 20 Вт * 2 при 20 В 8 Ом
  • Выходная мощность 30 Вт * 2 при 24 В 8 Ом

Использование Bluetooth модуля

  1. Выберите нужный динамик и подключите, как показано на электрической схеме.

  2. Подключитесь к источнику питания на входной клемме. Светодиодный индикатор будет мигать и это означает, что модуль переходит в режим сопряжения.
  3. Включите Bluetooth в телефоне и выберите устройство Bluetooth ‘XY-P15W’ в списке устройств.
  4. Индикатор LED будет гореть и это означает, что модуль успешно подключен и ждет аудиосигнала.
  5. Модуль будет воспроизводить музыку после выбора и запуска музыки в телефоне. Светодиодный индикатор будет гореть.

Основой модуля отвечающего за передачу данных, является чип AS19AP 28641-25A4. Эта микросхема также отвечает за преобразование звука в аналоговую форму. Микросхема с маркировкой XY-P15W работает как усилитель (это может быть что-то из семейства TPAXXXX). Скорее всего это усилитель класса D, о чем свидетельствуют LC-фильтры на выходе.

Также отмечена антенна Bluetooth на фотографии. Из любопытства посмотрим, как выглядит осциллограмма выходного сигнала.

Представленные графики представляют синусоидальный сигнал 1 кГц, сгенерированный с помощью приложения. Ну, формы волны даже не похожи на синусоидальные, но это и есть принцип усилителей класса D.

Для теста подключим динамики от АС 40 Вт, 8 Ом. Плеером был смартфон с установленным Dub Music Player. После подключения и запуска очень приятно удивило качество звука, которого не ожидал после просмотра осциллограмм. После нескольких треков прослушивания и небольшой коррекции эквалайзером качество стало действительно хорошее.

Поскольку усилитель мощности не имеет радиатора (и может сильно нагреваться), не стали его использовать на максимум. При напряжении питания около 14 В максимальный уровень мощности не вызывал каких-либо слышимых искажений, хотя сложилось впечатление, что он немного режет нижнюю часть спектра (несмотря на усиление эквалайзером) по сравнению с эталонным усилителем.

Вообще говоря, фильтры здесь (в усилителях класса D) самые слабые звенья в целом. И как обычно производитель рекомендует использовать радиатор, но он не входит в комплект, и получение мощности 30 Вт на канал крайне маловероятно, поскольку он начинает кипеть примерно при 2×5 Вт (источник питания 14 В и ток 1 А), можно ожидать, что будет ещё хуже при максимальной мощности, даже при большом радиаторе.

Два электролитических конденсатора, видимые на плате, заметно нагреваются даже без активации УМЗЧ. Сам усилитель начинает греться через несколько минут, производитель рекомендует дополнительный радиатор на более высокой мощности, но конструкция платы может затруднить установку нормального радиатора.

Переключатель в модуле действует как контроль громкости и паузы. LED индикатор информирует о режиме работы: после включения он некоторое время горит непрерывно, затем быстро мигает, и модуль издает короткий звук, затем находится в режиме сопряжения BT. Модуль сообщает через Блютус как XY-P15W и не требует никакого PIN-кода для сопряжения. После установления соединения по Bluetooth светодиод медленно мигает.

Потребление тока без сигнала составляет около 25 мА при 12 В, увеличиваясь до 50 мА при 22 В. При максимальной громкости (при напряжении питания 14 В) ток колеблется на уровне около 1 А, а при средней — около 200 мА. В комплект также входит простой чехол из оргстекла, но его не монтировали за ненадобностью.

В общем настоятельно рекомендуем этот модуль в качестве основы для создания портативной блютус колонки.

   Форум

   Форум по обсуждению материала BLUETOOTH МОДУЛЬ С УНЧ ДЛЯ КОЛОНКИ





SMD ПРЕДОХРАНИТЕЛИ

Приводятся основные сведения о планарных предохранителях, включая их технические характеристики и применение.



Портативные Bluetooth-динамики ANKER A3145 Soundcore Boost 20 Вт — Руководство пользователя

Главная » Якорь » Портативные Bluetooth-колонки ANKER A3145 Soundcore Boost 20 Вт — Руководство пользователя

Портативные Bluetooth-колонки ANKER A3145 Soundcore Boost 20 Вт

Зарядка Soundcore Boost
  • Чтобы продлить срок службы аккумулятора, полностью заряжайте его не реже одного раза в 45 дней.
  • Во избежание повреждений используйте прилагаемый кабель USB-C.

Включение / выключение

Нажмите кнопку питания, чтобы включить или выключить.

Bluetooth-сопряжение

  • Нажмите и удерживайте кнопку питания более 4 секунд, чтобы отключить текущее подключенное устройство и повторно войти в режим сопряжения.
  • При включении динамик Soundcore автоматически подключится к последнему успешно подключенному устройству, если оно доступно.
  • Динамик Soundcore автоматически выключится через 10 минут после отключения Bluetooth.
Кнопки управления

Режим TWS (истинное беспроводное стерео)

Два идентичных динамика Soundcore (A3145) могут соединяться друг с другом для получения стереозвука.

  1. На обоих динамиках Soundcore нажмите кнопку TWS, чтобы войти в режим сопряжения TWS.
  2. В режиме TWS подключите любой динамик к устройству с поддержкой Bluetooth. Два динамика могут воспроизводить музыку как левый канал, так и правый канал.

Чтобы выйти из стереорежима, снова нажмите кнопку TWS на любом из динамиков.

Сопряжение NFC

Чтобы разорвать соединение, снова коснитесь устройством NFC области обнаружения NFC динамика Soundcore.

Зарядка USB-устройств

Этот динамик Soundcore может заряжать ваши USB-устройства с помощью встроенного аккумулятора.

APP

Загрузите приложение Soundcore, чтобы получить еще больше впечатлений от продукта.

  • Проверить информацию о продукте
  • Настроить настройки эквалайзера
  • Показать состояние батареи
  • Отрегулируйте громкость
  • Установить автоматическое отключение питания
  • Обновление прошивки

Характеристики
Вход (USB Type-C)5 V 2 A
Выход (USB Type-A)5 V 1 A
Аудио выход10 W × 2
Размер драйвера1.75 «х 2
Частотная характеристика20 Гц — 20 кГц
полное сопротивлениеВопрос 4
Емкость аккумулятора5200 мАч
Время зарядки4-6 часов
Время воспроизведения (зависит от уровня громкости и содержимого)12 часа
Уровень водонепроницаемостиIXP7
версия BluetoothV5. 0
Диапазон Bluetooth20 м / 66 футов
report this ad

Документы / Ресурсы

Связанные руководства / ресурсы

DALI KATCH G2 | Портативная Hi-Fi Bluetooth колонка

ОПИСАНИЕ

DALI KATCH G2 – портативная Bluetooth колонка с великолепным звуком. Расположенные в прочном, изящно закругленном корпусе специально разработанные динамики получают аудио сигнал от встроенного цифрового усилителя. Bluetooth 5.0 обеспечивает прекрасное качество звучания с поддержкой кодеков apt-X, apt-X HD и AAC. Для подключения аналоговых источников в DALI KATCH G2 предусмотрен миниджековый разъем. Смартфон или планшет можно подзаряжать через USB разъем.

DALI KATCH G2 выпускается в трех цветовых схемах: черной (Iron Black), карамельной (Caramel White) и синей (Chilly Blue), и элегантно впишется практически в любой интерьер. Золотой логотип DALI, удерживающий ремень из натуральной кожи, теперь соответствует основной цветовой схеме.

Портативные колонки DALI KATCH G2 можно использовать в самых разнообразных ситуациях. Вы можете выбрать один из двух аудио профилей: «нейтральный», который идеально подходит для большинства случаев, и «теплый» – для больших помещений и большего драйва.

Мы также усовершенствовали резиновые ножки, улучшив контакт DALI KATCH G2 с поверхностями, на которых располагается колонка.

ПОДКЛЮЧЕНИЕ

Подать музыку на DALI KATCH G2 так же просто, как создать Bluetooth соединение. Подключайтесь традиционным способом или используйте NFC для быстрого соединения без лишних хлопот. Встроенный приемник Bluetooth 5.0 способен принимать сигнал в формате Apt-X, apt-X HD и AAC, в зависимости от источника.

В качестве альтернативы у DALI KATCH G2 есть аналоговый стерео вход на миниджековом разъеме для подключения устройств без Bluetooth.

Этот разъем сам обнаруживает аудио сигнал, устраняя необходимость в нажатии кнопки для запуска музыки. Нажимая на кнопку Bluetooth при подключенном к миниджековому разъему источнике, можно переключаться между ними.

Кроме этого, на задней панели расположен USB разъем для подзарядки и вход для кабеля питания. USB выход позволяет не только заряжать ваши музыкальные устройства в дороге, но и вставлять адаптер Chromecast Audio или Amazon Echo для простой интеграции в домашнюю сеть.

АККУМУЛЯТОР

Емкость встроенного Li-Ion аккумулятора 3300 мАч – это позволяет DALI KATCH G2 играть на нормальной громкости в течение 30 часов. Аккумулятор выпускается известным производителем, надежен и может быть легко заменен. Время зарядки от прилагаемого зарядного устройства составляет 2 часа.

При подключенном зарядном устройстве DALI KATCH G2 может играть громче и энергичней – например, на вечеринках.

USB разъем для подзарядки позволяет заряжать смартфон в буквальном смысле слова «на ходу».

ТВИТЕР

21-миллиметровый купольный твитер с мощным неодимовым магнитом чрезвычайно компактен, но при этом сохраняет большую площадь диффузора. Оба этих фактора очень важны для DALI KATCH G2. Компактные размеры твитера оставляют больше места для размещения басовых динамиков.

Большая площадь мягкого купола позволила расширить характеристику твитера в области средних частот без резонансов или провалов, и плавно согласовать его с вуфером в самом важном среднечастотном диапазоне. Мощный неодимовый магнит обеспечивает хорошую нагрузочную способность и высокую чувствительность, позволяя выдавать мельчайшие детали с высокой скоростью и точностью.

ВУФЕР

Создание мидвуфера с длинным ходом для такого неглубокого корпуса кажется противоречивой задачей. Тем не менее, именно такая цель была поставлена перед командой инженеров-акустиков. Благодаря специально сконструированной корзине, инвертированному диффузору и оригинальному подвесу центрирующей шайбы, им удалось получить такой же максимальный ход диффузора, как у гораздо более габаритного традиционного динамика.

Каждый дополнительный миллиметр внутренней глубины был нацелен на извлечение подлинно низких частот, что позволило мидвуферу генерировать басы лишь с небольшой помощью со стороны цифрового сигнального процессора. Несмотря на ограниченную площадь передней панели, размер диффузора относительно велик – 3,5 дюйма. Алюминиевый диффузор, выгнутый наружу, оснащен пылезащитным колпачком из мягкой ткани. Высокая жесткость алюминия позволяет перемещать максимально большие объемы воздуха даже на средних частотах, а его сочетание с тканью дает возможность снизить уровень резонансов, сохраняя детальность и ясность звучания.

БЕСПРОВОДНОЕ СТЕРЕО

С помощью двух DALI KATCH G2 можно построить беспроводную Bluetooth стереосистему. Одна из колонок DALI KATCH G2 используется как основная, другая как ведомое устройство. Помимо создания достоверной стереокартины, совместно работающие динамики обеспечивают существенно более высокий уровень звукового давления и улучшение качества басов. Идеально подходит для больших вечеринок!

схема его применения и подключения в быту

Несколько лет назад я купил дочке систему 2. 1, и в последнее время эти колонки стали все чаще использоваться в связке со смартфоном. Оно и понятно: там своя музычка, настроеные плэйлисты и вообще все удобно и под рукой. Но есть один огромный недостаток — смарт в таком случае всегда должен быть, что называется, «на привязи». В общем, уже давненько появилась идея сделать акустику беспроводной, и желательно не в ущерб качеству. Именно об этом и пойдет речь в моем обзоре.

Главный вопрос — как отвязать телефон от акустики — решается блютуз-приемником, это понятно. Дополнительные заморочки — это качество звука, передаваемого по синезубу, и автономность работы внешнего приемника.
Сначала я решил воспользоваться способом, который напрашивался сам собой: прицепить к звуку вот такой внешний ресивер и наслаждаться жизнью. На распродажах по копеечной цене был куплен аналогичный ресивер, но надежд он не оправдал. Во-первых, автономность работы: да, устройство работает без внешнего питания, но периодически его все-таки необходимо заряжать. Во-вторых, качество звука: сабвуфер практически незаметен, звук какой-то шипящий, что-ли… Выходит, единственный плюс в устройстве — это удобство его подключения. Воткнул, и забыл… Ну, пока аккумулятор не сядет.
Короче, незачёт.
После такого облома с внешним приемником решено было поискать что-то другое, с более качественным звучанием. В списке дополнительных пожеланий было также питание устройства не от батареек и возможность встраивания.
Кандидат был найден на муське, в обзоре от inko1973 — это bluetooth-модуль на достаточно старом, но хорошем чипе CSR8645.
Про «вкусности» чипа можно сказать следующее — это поддержка Bluetooth 4.0 и кодека aptX, есть возможность работы с USB и картами памяти. Более подробное описание на английском можно посмотреть здесь.
Итак, что я задумал сделать:
— закупиться мелкой электроникой;
— спаять из запчастей устройство, которое можно встроить внутрь сабвуфера;
— реализовать возможность выбора источника звука — кабель или блютуз.
Ну что, поехали!
Полный список того, что потребуется для реализации задуманного:
1. bluetooth-модуль CSR8645 — собственно сам герой обзора.
2. дифференциальный усилитель на SGM4812, который поможет нам преобразовать 4 выхода с модуля CSR8645 (L+, L-, R+, R-) в необходимые для акустики землю, левый и правый канал.
3. 2 небольших 5-вольтовых релюшки — они понадобятся для синхронного переключения 2 каналов и земли при выборе источника звука.
4. небольшой AC-DC преобразователь (5 вольт, 700мА), который позволит питать нашу поделку. 5 вольт необходимо для питания реле.
5. понижающий DC-DC преобразователь на LM2596, чтобы получить 3.3 вольта из 5 вольт после AC-DC преобразователя. Ссылки нет, т.к. модуль брался уже не помню когда и где, но я думаю что заинтересованным людям не составит труда найти нечто подобное.
6. прототип печатной платы 5х7 см, взятый откуда-то из старых запасов — пригодится для размещения всех компонентов. Найти такой тоже не проблема, ссылку снова не привожу.
7. кнопка для переключения источников звука, куплена в оффлайне за копейки.
8. пара резисторов на 10кОм и один конденсатор на 10мкФ.
9. провода, припой, канифоль, термоусадка — всего по чуть-чуть.
10. паяльник, отвертка, ровные руки и желание сделать мир лучше что-нибудь полезное.

Как только все необходимое было получено, я приступил к работе.
Вот как выглядит сабвуфер сзади. Все достаточно стандартно — пара тюльпанов на вход, кнопка, шнур питания и выходы на колонки. Рядом я положил кнопку, которой впоследствии предстоит переключать источник звука:

Откручиваем все винты, снимаем заднюю панель и осматриваем начинку. Видно, что преобразователь переменного тока находится глубоко в недрах саба: куда-то туда уходит кабель от розетки, и оттуда на плату идет питание.
Напряжение питания платы — всего 1.9 вольт, а для моих целей этого явно не хватит. Напомню, блютуз-ресиверу требуется 3.3 вольта, а релюхам — 5 вольт (встречал в продаже еще 12-вольтовые).

Сделаю небольшое отступление и скажу несколько слов об этих реле с замечательным названием HUI KE HK19F-DC 5V-SHG. Их особенность заключается в том, что они имеют две коммутируемых группы контактов, управляемых одной парой пинов. Я взял пару таких релюшек, чтобы переключать три линии — землю, правый канал и левый канал.

Когда я заведу на одну группу контактов правый канал с выхода ресивера и правый канал со входа тюльпана, а на вторую группу соответственно левый канал, я смогу одновременно переключать каналы, подавая напряжение управляющие контакты.
Можно было, конечно, не заморачиваться и поставить три обычных переключающих реле, но я взял эти из-за небольшого размера.

Поскольку для проекта нужно 5 вольт и 3.3 вольта постоянного тока, а «в коробке» имеется только 220 вольт переменного тока и 1.9 постоянного, я подключил к штатному шнуру питания преобразователь переменного тока в постоянный (выходное напряжение 5 вольт используется для управления реле), а затем — понижающий преобразователь, для получения 3. 3 вольт, необходимого ресиверу.
Собственно, вот эти две штучки и будут обеспечивать правильным питанием ресивер:

Но есть еще одна закавыка: на выходе ресивера мы получаем четыре линии, по две для каждого канала, а на вход звуковой системы нам необходимо подать всего три. Объединять L- и R- нельзя, но в принципе можно использовать одну из этих линий в качестве земли. Однако существует более правильный путь: взять небольшой дифусилитель на чипе SGM4812, запитать его от тех же 3.3 вольт что и ресивер, выход ресивера подать на вход усилителя, и получить в итоге необходимые землю, правый и левый каналы. Вот здесь подробно описаны варианты применения ресивера, и там же указан тот вариант, который я и применил.
Платы для преобразования звука были заказаны на просторах ибэя и алиэкспресса, ресивер пришел достаточно быстро (дней 15), усилитель добирался примерно на неделю дольше. Беглый осмотр плат:

Взглянем на них поближе:

Вот несколько фоток, демонстрирующих процесс сборки компонентов на одной плате:



Дабы свести к минимуму изменения задней панели и при этом не нарушить привычную функциональность, я перерезал на плате сабвуфера точки соединения входных тюльпанов с остальной схемой и завел три провода от них на три линии релюшек, на нормально разомкнутые контакты.

На нормально замкнутые контакты я прицепил линии с дифусилителя, а чтобы можно было их переключать, высверлил отверстие в съемной задней стенке усилителя и поставил туда обычную кнопку, которая подает на релюшки 5 вольт.


Собственно, все! Готовую плату я прилепил термоклем на дно сабвуфера, закрутил крышку, и — готово!


Пробное подключение прошло успешно. Модуль обнаруживается как CSR8645, при тестовом прослушивании музыки со смарта HTC One S, поддерживающего технологию aptX, выяснилось, что качество звука по синезубу не отличается от звука, передаваемого на эту же систему с этого же смарта, но по проводу. Басы есть, шипения и треска нет, расстояние между смартом и ресивером было в пределах 5 метров. Подключал я и устройства без поддержки aptX — по крайней мере, никакого упоминания о поддержке оной в описании этих устройств не нашлось — это ноутбук с беспроводной карточкой Intel Dual Band Wireless-AC 7260 7260HMW и смарт UMI Hammer. В обоих случаях качество звука порадовало, каких-либо проблем с искажением звука и заметой потерей качества не выявлено.

Вот такой фотоотчет получился; я надеюсь, что кому-то он окажется полезен. Спасибо за внимание, а я ушел продумывать вторую версию своего поливатора. В планах — сделать его на нескольких платах Wemos, с блэкджеком расширенным планировщиком, журналом событий и управлением через веб. Получится или нет — посмотрим через месяц-полтора.

Какие строительные блоки составляют динамики Bluetooth? — Аналоговые — Технические статьи

Колонки Bluetooth® в настоящее время довольно распространены на рынке. Многие производители предлагают самые простые системы, продающиеся за несколько долларов, и системы высокого класса, продающиеся за сотни, с разной степенью качества звука.

Рынок Bluetooth отличается высокой конкуренцией; следовательно, вы должны быть хорошо осведомлены о множестве конструктивных ограничений, чтобы разработать правильные функции продукта по правильной цене. Эти ограничения включают размер решения, количество компонентов, стоимость, эффективность и размер батареи.

На рис. 1 показаны основные блоки динамика Bluetooth:

  • Аккумулятор . Поскольку это портативное приложение, батарея является обязательным блоком.
    • Ограничения по стоимости и размеру означают, что эта батарея должна быть как можно более экономичной, компактной и легкой.
    • Более чем вероятно, что вы будете использовать наименьшее количество элементов батареи, чтобы добиться наибольшего времени воспроизведения.
  • Управление питанием . Этот блок обеспечивает правильные уровни мощности для остальной части схемы Bluetooth.
    • Учитывая ограничения по стоимости и размеру батареи, напряжение, поступающее от одного или двух элементов батареи, будет довольно низким. Вам, вероятно, понадобится повышающий преобразователь, чтобы увеличить доступное напряжение для остальной части системы.
    • Блок управления питанием должен включать зарядное устройство для подзарядки аккумулятора после портативного использования.
  • Система Bluetooth . Этот блок обеспечивает беспроводную связь с колонкой со смартфона, планшета или других устройств с поддержкой Bluetooth.Модули Bluetooth
    • сегодня предлагают комплексные решения для портативных аудиосистем, поскольку они изначально поддерживают беспроводное и проводное аудио.
  • Аудио . Этот блок содержит всю электронику для управления динамиками в системе.
    • Поскольку сигнал, поступающий от модуля Bluetooth, может работать как при низком напряжении, так и при слабом токе, аудиоусилитель обеспечивает сигнал с необходимыми более высокими характеристиками по напряжению и току для управления драйверами в акустической системе.
    • В этот блок может быть включен аудиоцифро-аналоговый преобразователь (ЦАП) для преобразования цифрового аудиосигнала от модуля Bluetooth в аналоговый, а также для обеспечения дополнительной обработки звука в цифровом домене для дальнейшего повышения качества обслуживания клиентов в более высоком уровне. конечные системы.

Рис. 1. Блок-схема динамика Bluetooth

Аудиоусилители: класс AB и класс D

При выборе лучшего аудиоусилителя для акустических систем Bluetooth у вас есть два варианта: класс AB или класс D.

Аудиоусилители класса AB

— это линейные усилители, которые не создают электромагнитных помех (EMI) и не требуют множества внешних электронных компонентов. Однако они крайне неэффективны и требуют значительного пассивного или даже активного управления температурой в виде радиаторов и вентиляторов.

С другой стороны, аудиоусилители класса D представляют собой высокоэффективные переключающие усилители, требующие минимального контроля температуры; но для них требуются выходные катушки индуктивности, не защищенные от электромагнитных помех.

Время воспроизведения, батарея и эффективность: компромиссы при проектировании системы

Портативная система ставит интересную задачу: как снизить затраты при использовании необходимой (и потенциально дорогой) батареи, которая может состоять из одной или нескольких отдельных ячеек с различным химическим составом батареи.

Как я уже говорил, аудиоусилители класса AB не создают электромагнитных помех и не требуют множества внешних электронных компонентов; Таким образом, вы могли бы подумать, что они идеально подходят для системы с ограниченными затратами, такой как динамик Bluetooth.

Но их очень низкая эффективность означает, что в динамике Bluetooth заряд от резервного аккумулятора будет в основном тратиться в виде тепла. Эта низкая эффективность обходится очень дорого, поскольку система, в которой используется усилитель класса AB, потребует дополнительных аккумуляторных элементов для выполнения этого требования.

Высокая эффективность усилителей класса D

делает их идеальными для портативных аудиосистем; их высокая эффективность означает, что батарея с очень малым количеством элементов (даже от одного элемента батареи при выборе правильного химического состава) может питать акустическую систему Bluetooth.Это значительно снижает общую стоимость системы, а также вес и размер.

Музыка и потери мощности в режиме холостого хода: не каждый аудиоусилитель класса D создан равным

Аудиосистемы продаются по номинальной мощности и пиковой мощности, которые могут не отражать то, как аудиосистемы обычно используются, поскольку клиенты обычно не слушают музыку с очень высокой мощностью в типичной домашней аудиосистеме и тем более в портативном приложении. как Bluetooth-колонка.

Для динамиков Bluetooth основная спецификация, о которой должны знать покупатели, — это время воспроизведения, поскольку в нем указано типичное использование системы.

Поскольку я приводил доводы в пользу высокой эффективности усилителей класса D в акустических системах Bluetooth, вы должны знать, что эффективность — не единственный фактор для максимального увеличения времени воспроизведения. Очевидные дополнительные факторы включают энергопотребление всех системных блоков, когда система активна и выключена; другие не столь очевидные соображения включают потери мощности на холостом ходу в самом аудиоусилителе.

Типичная музыкальная волна, подобная показанной на рис. 2, имеет некоторую изменчивость амплитуды.Обратите внимание на соотношение «громкой» музыки (высокой амплитуды) и «тихой» музыки (низкой амплитуды). Эта форма волны показывает, что аудиосистемы, воспроизводящие типичную музыку, большую часть времени остаются в «тихом» музыкальном диапазоне; следовательно, аудиоусилитель большую часть времени выдает маломощный звук.

Рисунок 2: Типичная музыкальная волна

Усилители класса D предыдущего поколения, такие как популярный TPA3110D2 от TI и большинство усилителей класса D на рынке, не оптимизированы по эффективности для низких уровней выходной мощности.Как вы можете видеть на Рисунке 3, ток питания в усилителях класса D последнего поколения остается постоянным, даже когда уровень выходной мощности низкий или даже нулевой. Этот постоянный ток расходует заряд батареи; это сокращает время игры и увеличивает количество ячеек батареи и стоимость системы.

Рис. 3. Усилитель класса D последнего поколения

Усилители класса D следующего поколения, такие как TPA3128D2, используют новый гибридный режим модуляции, чтобы минимизировать потери мощности в режиме ожидания и максимально увеличить энергосбережение.Обратите внимание, как на рис. 4 ток питания усилителя резко уменьшается при низком уровне выходной мощности; эта экономия энергии продлевает время игры, тем самым уменьшая количество элементов батареи и стоимость системы.

Рис. 4. Производительность TPA3128D2

Вы можете легко воспользоваться всеми преимуществами этой новой функции и связанной с ней экономией средств, перейдя с TPA3110D2 на TPA3128D2, так как оба решения совместимы по выводам для упрощения модернизации.

Вы разработали акустическую систему Bluetooth? Если да, то какие характеристики были для вас наиболее важными? Войдите и оставьте комментарий ниже.

Дополнительные ресурсы

  • Если вы планируете разработать портативный динамик, приобретите оценочный модуль TPA3128D2.
  • Посетите целевую страницу TI Audio, чтобы ознакомиться со схемами звуковой подсистемы, рекомендациями по устройствам и рекомендациями по проектированию.
  • Прочтите это примечание по применению, в котором представлены результаты тестов, подтверждающие повышение производительности благодаря новым функциям TPA3128D2
  • Посмотрите это короткое видео, в котором я рассказываю о преимуществах TPA3128D2.

Сохранить

Двухканальный беспроводной аудиоусилитель с Bluetooth и TA8210AH

Использование аудиоусилителей растет день ото дня. Этот проект касается беспроводной передачи аудиосигнала и усиления полученного сигнала с использованием Bluetooth-модуля VTF-108 и аудиоусилителя IC TA8210AH.

Модуль Bluetooth

может подключаться к таким устройствам, как Hi-Fi оборудование, мобильные телефоны и MP3-плееры. Источники звука, такие как мобильные телефоны, работают как передатчик, а модуль Bluetooth, аудиоусилитель и динамики образуют приемник или беспроводной динамик.Приемник можно расположить в любом месте (в радиусе действия Bluetooth), поэтому его можно перемещать без использования каких-либо кабелей. Усилитель в блоке приемника используется для усиления аудиосигнала.

Этот дизайн можно использовать в четырехколесных транспортных средствах, домах, залах для семинаров и т.д. Авторский прототип показан на рис. 1.

Рис. 1: Авторский прототип двухканального беспроводного аудиоусилителя

Схема и рабочий

Принципиальная схема 2-канального беспроводного усилителя звука показана на рис.2. Он построен на базе двухканального усилителя звука TA8210AH (IC2), Bluetooth-модуля VTF-108, двух динамиков (LS1 и LS2), резисторов (R1-R7), конденсаторов (C1-C11) и некоторых других компонентов. Для модуля VTF-108 требуется источник питания 5 В постоянного тока, тогда как для аудиоусилителя IC2 используется источник питания 12 В постоянного тока.

Рис. 2: Принципиальная схема 2-канального беспроводного аудиоусилителя

. Вся конструкция требует подключения, как описано ниже.

Подключить модуль Bluetooth к усилителю

Модуль Bluetooth

имеет четыре выходных контакта, а именно: Lout, Rout, Vcc и GND.Правый канал (Rout) и левый канал (Lout) подключены к контактам 2 и 7 IC2 соответственно, за ними следуют пресеты VR1 и VR2 и конденсаторы C3 и C5. Выводы 3 и 6 микросхемы IC2 подключены к конденсаторам обратной связи C4 и C6, которые заземлены. Модуль Bluetooth получает питание 5 В постоянного тока.

Рис. 3: Bluetooth-модуль VTF-108

Подключение усилителя к динамикам

Выходные контакты 11 и 12 усилителя IC2 напрямую подключены к громкоговорителю (LS2). Аналогичная конфигурация выполняется с выходными контактами 15 и 16 микросхемы IC2 и другого громкоговорителя (LS1).Конденсатор последовательно с резистором подключен к каждому проводу для предотвращения колебаний звукового сигнала.

Подключить источник питания к цепи

Контакты 5, 13 и 14 IC2 заземлены, а контакт 8 соединен с землей через C7, который действует как элемент подавления пульсаций. Контакты 1 и 4 микросхемы IC2 подключены к источнику питания 5 В. Конденсатор С1 подключен к линии питания 12В для фильтрации. Контакты 9, 10 и 17 IC2 подключены к регулируемому источнику питания 12 В постоянного тока.

Инжир.4: 2-канальный аудиоусилитель IC

Конструкция и испытания

Схема печатной платы двухканального беспроводного аудиоусилителя в натуральную величину показана на рис. 5, а схема расположения компонентов — на рис. 6.

Рис. 5: Схема печатной платы 2-канального усилителя беспроводной аудиосигналаРис. 6: Компоновка компонентов для печатной платы
Загрузить PDF-файлы с компоновкой печатной платы и компонентов:
нажмите здесь

Подключение мобильного телефона по Bluetooth

Первым делом необходимо подключить Bluetooth мобильного телефона к модулю Bluetooth (VTF-108) аудиоусилителя.Для этого включите питание схемы и включите Bluetooth в настройках вашего мобильного телефона и выполните сопряжение с VTF-108.

Pagaria — это имя Bluetooth-устройства (используется для тестирования), которое появится в вашем мобильном телефоне. Выберите его, и он автоматически подключится. Для сопряжения пароль не требуется. После сопряжения вы можете начать отправлять аудиосигналы на VTF-108.

Отправка аудиосигналов на усилитель

Как только аудиосигналы будут получены VTF-108, они будут переданы на IC2 через его выходные контакты, Lout и Rout.Отрегулируйте VR1 и VR2, пока не получите максимальный и бесшумный звук из динамиков.

Усиленный сигнал в динамиках

Усиленный звуковой сигнал от IC2 передается на динамики LS1 и LS2.

Модуль

VTF-108 имеет порт USB и обычно поставляется с пультом дистанционного управления. Вы можете использовать этот пульт, чтобы изменить песню или отрегулировать громкость. Вы также можете подключить USB-устройство к этому модулю Bluetooth для воспроизведения песен.


Васави Саи ВПДК является редактором членом Международного журнала информационных технологий.Его интересы включают производство и проектирование светодиодов, встроенные системы, домашнюю автоматизацию, СБИС и ПЛИС. Он опубликовал научные статьи в различных международных журналах.

Саурабх Кумар в настоящее время является главным административным сотрудником в Doorstepshoppee. Сфера его интересов — встраиваемые системы и программирование в среде MATLAB.

Эта статья была впервые опубликована 28 сентября 2018 г. и обновлена ​​10 февраля 2019 г.

Сделай сам Мощный мини-динамик Bluetooth 3 в 1



В этом руководстве рассказывается о создании мини-динамика Bluetooth 3 в 1.Создание Bluetooth-динамика отлично подходит в качестве первого проекта для тех, кто только начинает создавать. Его относительно просто построить и он полезен. Все в этом проекте можно построить с помощью обычных ручных инструментов. Так что любой, у кого есть основные инструменты, может собрать его за выходные.

Этот динамик можно использовать как:

1. Динамик Bluetooth

2. Внешний аккумулятор

3. Фонарик

Расходные материалы:



1. Динамик 3 Вт: Amazon / Banggood

2.Пассивный радиатор: Amazon / Aliexpress

3. Bals Wood — 12 x 7 см, 12 × 4 см, 4 × 6 см: Amazon / Aliexpress

4. Модуль усилителя Bluetooth: Amazon / Banggood

5. TP4056: Amazon / Banggood

6. 18650 Аккумулятор: Amazon / Banggood

7. Светодиод мощностью 1 Вт: Amazon / Aliexpress

8.Светодиодный объектив: Amazon / Banggood

9. 3 мм светодиод: Amazon / Banggood

11. Резисторы 330R: Amazon / Banggood

12. 3R 0,5 Вт Резистор: Amazon / Aliexpress

13. Ползунковый переключатель: Amazon / Banggood

14. Кулисный переключатель: Amazon / Banggood

15. 22 AWG Провод: Amazon / Banggood

16.Суперклей: Amazon / Banggood



 Корпус





Я сделал корпус для Mini Bluetooth Speaker из пробкового дерева толщиной 4 мм. Полный корпус состоит из 6 частей:

1. Передняя и задняя панели (12 x 7 см)

2. Верхняя и нижняя панели (4 x 12 см)

3. Слева и панели (4 x 6 см)

Не обязательно использовать пробковое дерево, вы также можете использовать фанеру/сосну/МДФ.



 Изготовление передней панели













На передней панели я установил два драйвера динамиков. Итак, сначала я измерил драйвер динамика с помощью штангенциркуля. Диаметр 40 мм.

Я нарисовал две окружности диаметром 36 мм и расстоянием между центрами 50 мм.

Затем я вырезал отмеченную часть с помощью ножа Xacto.Наконец, вы можете сгладить края с помощью наждачной бумаги.



 Изготовление задней панели











В задней панели собираюсь установить пассивный радиатор. Я обвел контур пассивного излучателя. После этого я провел линию смещения на 3 мм внутрь.

Затем я вырезал отмеченную часть с помощью ножа Xacto.Сгладьте края с помощью наждачной бумаги.



 Установка динамиков и пассивного радиатора











Используйте супер клей для крепления драйверов. Я рекомендую гель Superglue, так как он требует времени для высыхания. Чтобы можно было выровнять драйвер вместе со слотами.

После установки драйверов заклейте их горячим клеем.Повторите тот же процесс для установки пассивного излучателя.



 Подготовка боковых панелей





Чтобы подготовить боковые панели мини-динамика Bluetooth, я снял размеры и вырезал их с помощью ножа Xacto.

В левой боковой панели установлены следующие компоненты:

1. Два светодиода состояния зарядки TP4056

2. Один светодиод для состояния питания

3.Ползунковый переключатель для включения/выключения питания

4. ТП4056

В правой боковой панели установлены следующие компоненты:

1. Светодиодная линза (фонарик)

2. Переключатель для фонарика

3. Разъем USB (Powerbank)

Примечание: я использовал два 5-мм светодиода для индикации состояния заряда TP4056, я рекомендую использовать 3-мм.



 Схема





Принципиальная схема мини-динамика Bluetooth довольно проста.Сердцем схемы является плата TP4056. Он заряжает батарею 18650 и отключает нагрузку, когда напряжение батареи падает ниже порогового значения.

Выходной терминал TP4056 подключен к следующему:

1. Модуль усилителя Bluetooth

2. Вспышка

3. USB-повышающий преобразователь

4. Светодиод состояния питания

Красные линии — положительные, черные — отрицательные.

 Подключение аккумулятора









Самое сложное — припаять провода к литий-ионному аккумулятору 18650.Сначала очистите поверхность клеммы, нанесите на нее флюс. Затем припаяйте красный провод к положительной клемме и черный провод к отрицательной клемме. Припаяйте провода как можно быстрее, потому что избыточное тепло от жала паяльника может повредить батарею.

Во избежание случайного короткого замыкания я заизолировал две клеммы с помощью липкой ленты.

Для зарядки аккумулятора я использовал модуль зарядки литий-ионного аккумулятора TP4056. На рынке доступны два различных типа модулей.Один без чипа защиты аккумулятора, а другой с чипом защиты. Я настоятельно рекомендую использовать модуль с защитным чипом и портом micro USB.



 Пайка Светодиоды состояния зарядки







Модуль TP4056 имеет два встроенных индикатора состояния для индикации состояния зарядки. В этом случае после установки TP4056 светодиоды находятся далеко от панели. Таким образом, мы должны установить два внешних светодиода.

Светодиоды на плате припаяны после токоограничивающего резистора 1К.

Припаиваю 3 провода как показано ниже

1. Зеленый провод к контакту TP4056 – 6 (перед резистором) – Зеленый светодиод Катод

2. Красный провод к контакту TP4056 – 6 (перед резистором) – красный светодиод Катод

3. Черный провод к контакту TP4056 – 8 – Общий анод

Я соединил два анода светодиода вместе и спаял их. После этого я припаял к катоду светодиода два резистора по 330 Ом.



 Схема блока питания





Максимальное напряжение, которое мы можем получить от 18650, составляет 4,2 Вольта, когда он полностью заряжен. Но все USB-устройства работают от 5 В и выше. Таким образом, мы должны поднять напряжение батареи выше 5V. Этого можно добиться с помощью повышающего преобразователя. Я предпочел использовать повышающий преобразователь вместе с USB-разъемом.

Подключение очень простое, всего два провода к входным клеммам. Затем подключите их к выходным клеммам TP4056.

Убедитесь, что полярность правильная. Вы всегда можете обратиться к схематической диаграмме, показанной на предыдущем шаге.



 Схема фонарика









Для изготовления фонарика я выбрал светодиод мощностью 1 Вт. Для эффективной работы светодиода питания вам потребуется специальный драйвер светодиода. Но чтобы упростить схему, я использовал токоограничивающий резистор (3R, 0.5 Вт). Точное значение резистора можно рассчитать с помощью этого калькулятора.

Светодиод, который я использовал, поставляется с радиатором. Никогда не забывайте использовать радиатор со светодиодом питания.

Чтобы сделать фонарик, я использовал светодиодную линзу, как показано на рисунке выше.



 Установка компонентов боковой панели











На клеммах динамика указана полярность.Я припаял провода клемм динамика, которые идут в комплекте с модулем усилителя Bluetooth. Синий провод положительный, а желтый провод отрицательный.

Затем подключите провода к модулю усилителя Bluetooth, как показано на схеме.



 Склеивание панелей











Я начал окончательную сборку, поместив панель переднего динамика внизу, как показано выше.Затем приклеил все стороны и, наконец, верхнюю панель.

Для крепления панелей я использовал гель-суперклей. Я заклеиваю края горячим клеем.

На наружные стыки нанес клей для дерева и оставил сохнуть на пару часов. После высыхания я шлифую края, чтобы получить идеально гладкую поверхность.



 Окончательное тестирование



]



После сборки вашего мини-динамика Bluetooth я рекомендую зарядить аккумулятор с помощью зарядного устройства USB.Во время зарядки светодиод состояния светится красным, а когда он становится синим, это означает, что аккумулятор полностью заряжен. Включите выключатель питания, загорится зеленый светодиод на левой панели. Включите Bluetooth на своем смартфоне и выполните поиск ближайших Bluetooth-устройств. Это устройство называется «DW-CT14+». Затем подключите его и воспроизведите свою любимую песню.
Наслаждайтесь !!!







Управление жестами Bluetooth-динамик Arduino

Загрузить проектный документ/конспект

Колонки Bluetooth в наши дни являются наиболее широко используемыми колонками.Их компактный размер в сочетании с портативностью и длительным временем автономной работы сделали их центром притяжения. Настоящим мы выводим Bluetooth-динамики на новый уровень, интегрируя бесконтактное управление.
Динамик Bluetooth позволяет пользователю переключать музыку, просто проводя рукой по динамику Bluetooth. Также динамик позволяет пользователю регулировать громкость, просто поднимая и опуская руку над динамиком. Таким образом, пользователь может полностью управлять динамиком, даже не прикасаясь к своему телефону или динамику.

Этот Bluetooth-динамик, управляемый жестами, обладает следующими преимуществами:

  • Полное бесконтактное использование
  • Проведите рукой для перехода к следующей песне
  • Поднятие или опускание руки для регулировки громкости
  • Проведите рукой, чтобы включить динамик
  • Автоматическое отключение, когда оно не используется
  • High Bass и эффективное качество звука
  • Более 8 часов работы от батареи
  • Легкое компактное портативное устройство

Динамик на основе жестов выводит Bluetooth-колонки на новый уровень модернизации.В устройстве используется 6-ваттный динамик с сабвуфером, а также Arduino, плата для зарядки аккумулятора, датчик Lidar, микросхема аудиоусилителя, модуль Bluetooth и комплект аккумуляторов. В системе используется модуль Bluetooth, позволяющий телефонам подключаться к динамику для аудиовхода.

Динамик также допускает подключение AUX для аудиовхода и отдельный входной разъем для зарядки аккумулятора. Полученный звуковой сигнал усиливается микросхемой усилителя для усиления сигнала без потери данных. Этот сигнал теперь передается на модуль динамика для преобразования в качественный звук.

Лидарный датчик крепится поверх Bluetooth-динамика. Входной сигнал от датчика обрабатывается Arduino и передается контроллеру для увеличения/уменьшения громкости, переключения песни или включения динамика. Это обеспечивает бесконтактную работу динамика.

Батарейный блок используется для питания всего устройства. Мощность и разряд батареи контролируются зарядным устройством и схемой защиты. Эта схема также включает встроенную логическую систему для автоматического выключения системы для экономии энергии, если она не используется более 5 минут.

  • Компоненты
  • Ардуино Уно
  • Лидарный датчик
  • Динамик
  • Светодиод
  • Аккумулятор
  • Микросхема усилителя звука
  • Зарядное устройство
  • Кнопки и переключатели
  • Электрика и проводка
  • Печатная плата
  • Крепление динамика
  • Пластиковая крышка
  • Металлическая сетка
  • Соединители
  • Винты и фитинги

Блок-схема


3D-дизайн

%PDF-1.7 % 1 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > /Родитель 1 0 Р /StructParents 0 /MediaBox [0 0 612 792] /Ресурсы > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Вкладки /S /Тип /Страница /Содержание 19 0 Р >> эндообъект 4 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Содержание 21 0 Р /Родитель 1 0 Р /StructParents 1 /Группа > /Тип /Страница /Анноты [22 0 R 23 0 R] /Вкладки /S >> эндообъект 5 0 объект > /XОбъект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Содержание 28 0 Р /Родитель 1 0 Р /StructParents 26 /Группа > /Тип /Страница /Анноты [29 0 R 30 0 R 31 0 R 32 0 R] /Вкладки /S >> эндообъект 6 0 объект > /XОбъект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Содержание 34 0 Р /Родитель 1 0 Р /StructParents 31 /Группа > /Тип /Страница /Анноты [35 0 Р] /Вкладки /S >> эндообъект 7 0 объект > /Родитель 1 0 Р /StructParents 33 /MediaBox [0 0 612 792] /Ресурсы > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Вкладки /S /Тип /Страница /Содержание 37 0 Р >> эндообъект 8 0 объект > /Родитель 1 0 Р /StructParents 34 /MediaBox [0 0 612 792] /Ресурсы > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Вкладки /S /Тип /Страница /Содержание 38 0 Р >> эндообъект 9 0 объект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Содержание 42 0 Р /Родитель 1 0 Р /StructParents 4 /Группа > /Тип /Страница /Annots [43 0 R 44 0 R 45 0 R 46 0 R 47 0 R 48 0 R 49 0 R 50 0 R 51 0 R 52 0 R 53 0 R 54 0 R 55 0 R 56 0 R 57 0 R 58 0 Р 59 0 Р 60 0 Р 61 0 Р 62 0 Р 63 0 Р] /Вкладки /S >> эндообъект 10 0 объект > /Родитель 1 0 Р /StructParents 35 /MediaBox [0 0 612 792] /Ресурсы > /XОбъект > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Вкладки /S /Тип /Страница /Содержание 65 0 Р >> эндообъект 11 0 объект > /Родитель 1 0 Р /StructParents 36 /MediaBox [0 0 612 792] /Ресурсы > /Шрифт > /ProcSet [/PDF /Text /ImageB /ImageC /ImageI] >> /Вкладки /S /Тип /Страница /Содержание 66 0 Р >> эндообъект 13 0 объект > /Шрифт > /ProcSet [/PDF /текст /ImageC] >> эндообъект 14 0 объект > поток xڍVKs6Wpr&d>ţlӶ2uFd:I0 hHB%8ʯT$G.jwDbXP8m2XLj)YB֒0q_1XmH#24vF(ΣP 2_+AAٸ%z!p7¸@ ijEPw&!iF

САМЫЙ СОВЕРШЕННЫЙ ДИНАМИК BLUETOOTH 4.0

DIY ULTIMATE BLUETOOTH SPEAKER 4.0 будет нашим сегодняшним проектом, который настолько крут и удивителен в сборке, так что без лишних слов давайте перейдем к некоторой базовой информации об этом проекте.

Что такое динамик Bluetooth?

Bluetooth — это беспроводная технология, с помощью которой можно выполнять различные элементы управления музыкой со смартфона, и то же самое будет отражаться на динамике.

Одним из основных преимуществ Bluetooth является то, что он делает всю систему беспроводной, что устраняет беспорядочные кабели, тянущиеся от смартфона к динамику.

Зачем делать этот динамик

Басовые динамики, доступные на рынке, имеют довольно высокую цену, которую большинство из нас не может себе позволить

Несмотря на высокую цену, мы не будем удовлетворены производительностью (большинство из нас!)

Следовательно, лучше сделать один, купив все доступные компоненты

Это оснащено последней версией Bluetooth, которая хорошо известна как 4.0, что означает, что время связи между устройствами будет намного меньше, что повышает удобство использования при прослушивании музыки очень высокой четкости

Наиболее привлекательным фактором здесь является светодиод, меняющий цвет, который настраивается в соответствии с вашими потребностями

Это была некоторая общая информация об этом интересном динамике, теперь давайте приступим к материалам, необходимым для изготовления этого

.

Расходные материалы для Bluetooth-колонки Diy Ultimate 4.0

  • Динамик 3 Вт
  • PAM8406 Усилитель
  • Плата декодера Bluetooth
  • Повышающий преобразователь
  • Ардуино нано
  • Полоса ARGB
  • Плита МДФ
  • Выключатель питания

Динамик мощностью 3 Вт обеспечивает хорошее усиление звука для музыки, поэтому я рекомендую создавать проект, используя их, если вы планируете сделать его здесь.

Как сделать динамик громче был наиболее частым вопросом, который задавали в моей предыдущей версии динамика

И это можно сделать с помощью платы усилителя PAM8406, которая показана ниже

Самое приятное то, что все материалы в целом не будут стоить дорого по сравнению с реальной колонкой Bluetooth, доступной на рынке

Шаги по созданию идеального Bluetooth-динамика 4.0

Рамка для динамика

Для изготовления корпуса динамика используются прочные и легкие деревянные плиты МДФ

Я предпочитаю использовать их, так как с ними очень легко работать, также для их соединения достаточно обычного бумажного клея

Сделайте специальные слоты для размещения платы динамика и декодера, как показано на рисунке ниже



После завершения этого шага мы можем начать размещать динамики в этом слоте, чтобы соединить их горячим клеем, который я нашел очень эффективным

Добавляем провода, если нет предварительного припаяния проводов к динамикам, для чистоты работы на каждые 2см добавляю термоусадочные трубки как держатели для проводов

Поскольку суперклей оставляет липкий и грязный слой за бумагой, клей использовался для поддержки боковых рам

Нанесите небольшое количество клея на края плит МДФ и аккуратно поместите боковую часть рамы, как показано на рисунке ниже

Каркас для динамика Bluetooth

Делая это, мы получаем форму прямоугольника и основание динамика

Для боковых сторон я использую куски пластины динамика, которые я получил от своего старого динамика

Проделайте отверстие по размеру пластины динамика и склейте их клеем

Чтобы было легче понять, я буду называть это боковыми пластинами

Это было сделано по 2 основным причинам

Первая причина заключается в том, что из-за высоких звуков, исходящих из этих динамиков, вся коробка может скрипеть, поскольку звук содержится в фиксированном пространстве, и нет места для выхода

Вторая причина заключается в том, что они добавляют дополнительный уровень красоты всему проекту и делают его еще более мощным, даже несмотря на то, что это пустышка, которую трудно обнаружить

Принципиальная схема для DIY Ultimate Bluetooth-динамика 4.0

Цепь для Bluetooth-динамиков



Следуйте этой схеме, чтобы выполнить соединения между различными компонентами

Чтобы сделать это намного проще, я объясню эту схему для вас!

  • Этот проект успешно завершен благодаря поддержке NextPCB.

    Ребята, если у вас есть проект печатной платы, посетите их веб-сайт и получите очень интересные скидки и купоны.

    Вот распродажи середины лета на NextPCB:

    1.Скидка до 30% на заказы печатных плат

    2. Скидка до 20% на заказы PCBA

Подключение усилителя звука

Каждый усилитель звука содержит 2 динамика, следовательно, 2 усилителя соединяют 4 динамика

Динамики будут подключаться к выходным клеммам платы звукового усилителя

Соединения платы декодера Bluetooth

Эта плата отвечает за передачу сигналов Bluetooth

Поддерживает Bluetooth, соединение AUX и питание USB, а режимы между ними можно переключать с помощью кнопки

.

Входные сигналы для этой платы будут поступать со смартфона или вспомогательного кабеля, а выходные сигналы с этой платы будут поступать на указанный выше динамик

Значит выход с этой платы будет на входы усилителя

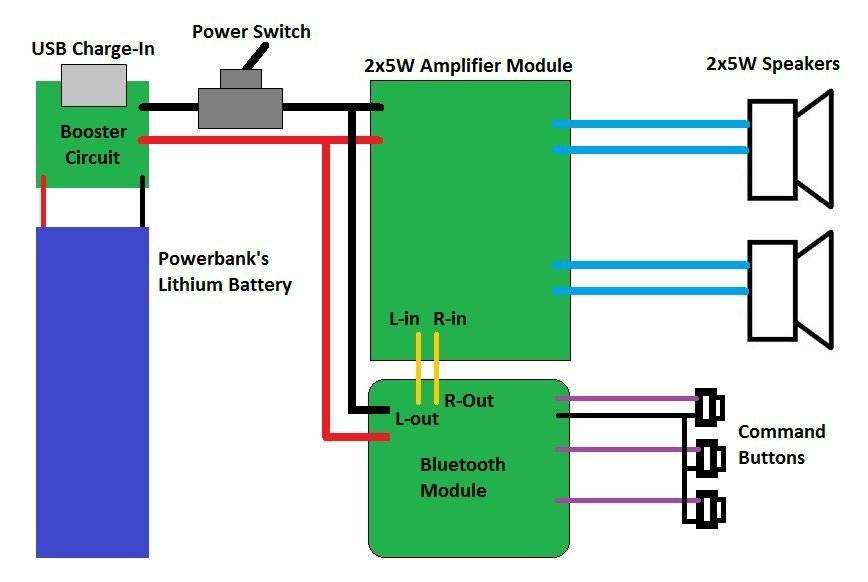

После этого все основные соединения

Для питания и продолжительного воспроизведения динамиков я использую 4 литий-ионных аккумулятора

.

Аккумуляторная батарея будет подключена к усилителю постоянного тока, следуя приведенной выше схеме подключения

Аккумуляторный модуль для динамика

После того, как вся цепь между компонентами завершена, установите ее на готовый динамик

Здесь одним из самых уникальных обновлений является изменяющая цвет светодиодная подсветка RGB, чтобы сделать таким образом

Я использую небольшую полоску светодиодов ARGB. Обратите внимание, что обычные светодиоды не будут работать лучше всего для этого проекта, так как отдельные сигналы адресуемых светодиодов должны подаваться платой arduino

.

Короче говоря, каждый светодиод может управляться кодами Arduino, здесь цвет и узор в зависимости от времени меняются

Также перед герметизацией рамы сделать прорези для зарядного порта, что важно!

Более подробная информация приведена ниже.

Поместите все оборудование в специальные слоты, которые были предоставлены, и для приклеивания используйте двустороннюю ленту горячего клея

Закрепите корпус динамика с помощью резинки, а затем с помощью шурупов со всех сторон

Окончательный проект будет выглядеть так

СОВЕРШЕННЫЙ ДИНАМИК BLUETOOTH Сделай сам 4.0



Как использовать Bluetooth-динамик Ultimate 4.0

5 простых шагов для использования этого динамика

  1. Кнопка включения питания в динамике
  2. Включите настройки Bluetooth на смартфоне и проверьте наличие доступных устройств
  3. Подключение к сети громкоговорителей
  4. Воспроизведение любимой музыки с телефона
  5. Увеличьте громкость для достижения наилучших результатов

Чтобы зарядить этот бумбокс, просто подключите контакты зарядного устройства для смартфона к плате зарядного устройства

.

Ссылка на видео для этого проекта

Посмотрите рабочее видео этого самодельного Bluetooth-динамика 4.0 здесь



Вот и все об этой удивительной Bluetooth-колонке. Надеюсь, вы попытаетесь сделать ее, следуя нашему руководству

.

Тем временем вы упускаете отличную идею проекта, если вы еще не ознакомились с нашим предыдущим проектом домашней автоматизации Arduino Bluetooth. Проверьте его здесь

Bluetooth Circuit — все, что вам нужно знать о

Благодаря феноменальному развитию науки и техники наша жизнь меняется день ото дня без особых усилий.Острая необходимость воспользоваться удобством на пороге дома возникает каждый день. Следовательно, люди постоянно ищут новые и прогрессивные технологии в соответствии со своими потребностями. Одной из них является технология Bluetooth, единственная в своем роде технология, которая соединяет устройства с помощью беспроводных сигналов.

Технология Bluetooth:

Bluetooth — один из самых ярких примеров инновационных концепций, принадлежащих поколению энтузиастов технологий. Усовершенствованная и беспроводная связь между двумя устройствами действительно меняет жизнь.Технология Bluetooth поддерживает беспроводную связь и радиосигналы, инфракрасные сигналы и технологию прямых кабелей.

Используемая ранее технология инфракрасного излучения имеет некоторое сходство с Bluetooth. Тем не менее, эта технология может создавать соединение только между двумя устройствами, где Bluetooth позволяет подключать более двух устройств и передавать данные с разных устройств одновременно.

Как и большинство других технических устройств, Bluetooth неполноценен без схемы Bluetooth, центральной части, которая обеспечивает всю энергию и мощность основной системы.Тем не менее, большинство людей не очень хорошо знают схему Bluetooth. Здесь мы предлагаем вам подробное описание схемы Bluetooth, печатной платы Bluetooth , черного цвета , компонентов печатной платы Bluetooth, схемы передатчика Bluetooth, комплекта печатной платы Bluetooth, аудиосхемы Bluetooth и т. д.

Что такое цепь Bluetooth? Схема

Bluetooth — это центр Bluetooth, который содержит все энергии, интегральную схему (IC), конденсаторы и обеспечивает питание устройства.Одним словом, это центральная часть всей системы Bluetooth, охватывающая все энергии стихий.

Эта схема поддерживает беспроводную стереосистему, модули Bluetooth и многое другое. Цепь Bluetooth работает в ограниченном диапазоне примерно 10 метров с частотой соединения Bluetooth 2,4 ГГц с использованием радиосигнала. Использование сигнала с очень низким энергопотреблением обеспечивает минимальное прерывание работы других возможных устройств.

Типы плат Bluetooth:

В наш век науки и техники использование Bluetooth растет день ото дня.Что-то беспроводное может содержать печатную плату Bluetooth. Давайте кратко рассмотрим типы печатных плат Bluetooth и их использование.

  • В настоящее время печатная плата Bluetooth используется в большинстве беспроводных гарнитур и наушников. Плата бесшумно устанавливает соединение между мобильным телефоном или другими устройствами и гарнитурой. Вы также можете управлять звуком и легко разговаривать по устройству с помощью Black PCB .
  • С помощью печатной платы Bluetooth вы можете легко подключить удаленную мышь или клавиатуру к компьютеру без каких-либо проводов.Не только эти два беспроводных принтера, сканеры и другие устройства также поддерживают эту печатную плату Bluetooth.
  • Кто не знает о колонках Bluetooth? Он также содержит печатную плату Bluetooth, которая позволяет вашему смартфону или другому устройству подключаться к динамику и воспроизводить песни.
  • Каждый мобильный телефон имеет печатную плату Bluetooth. Это помогает обмениваться фотографиями, песнями, видео, фильмами и другими важными документами с вашего устройства поблизости. Кроме того, он легко подключается к другим динамикам и наушникам с поддержкой Bluetooth.
  • Некоторые передовые технологии Bluetooth позволяют легко выполнять автоматическую синхронизацию между двумя устройствами. Например, вы можете легко отслеживать точную температуру определенных устройств с поддержкой Bluetooth на своем смартфоне.

Принцип работы платы Bluetooth:

Черная плата Bluetooth имеет довольно понятный и простой принцип. Он содержит специальный тип антенны для приема сигнала, отправляемого устройством Bluetooth.После получения он декодирует и обрабатывает информацию платы и, наконец, отправляет ее на устройство вывода.

Кроме того, связь зависит от разных профилей Bluetooth. Обычно профиль дистанционного управления аудио-видео (AVRCP) используется только для стимулирования связи с аудио-видео гаджетами. Короче говоря, это принцип печатной платы Bluetooth.

Компоненты печатной платы Bluetooth:

Печатная плата Bluetooth обычно содержит две катушки индуктивности, которые помогают увеличить удельное сопротивление антенны.Таким образом, препятствия между процессом приема и отправки сигнала уменьшаются. Состояние, связь, питание и включение — это четыре варианта четырех контактов ввода-вывода модуля. Другие компоненты, такие как различные диоды, конденсаторы, резисторы, также находятся на печатной плате Bluetooth. Кроме того, несколько микросхем, стабилизаторы напряжения, кварцевые часы являются другими компонентами печатной платы Bluetooth.

Все компоненты очень хрупкие и нуждаются в слишком большой известности при сборке печатной платы Bluetooth.Если эти компоненты собраны неправильно, вся система Bluetooth столкнется с множеством проблем. Теперь, когда вы знаете о компонентах печатной платы Bluetooth, кратко изучите схему передатчика Bluetooth.

Цепь передатчика Bluetooth:

Ты не любишь слушать музыку? Тогда вы наверняка слышали о Bluetooth-динамике. Схема передатчика Bluetooth обладает уникальной способностью преобразовывать данные в беспроводную систему в соответствии с вашими потребностями.

Если вы заметили, динамик Bluetooth — это не что иное, как замена или другое лицо вашего мобильного телефона, поскольку оно повторяет то же самое с подключенным устройством.Схема передатчика Bluetooth играет жизненно важную роль в этом процессе. Он содержит три основных компонента: регулируемое напряжение, беспроводную связь и данные датчиков. Первый компонент позволяет подавать питание и мощность на схему детектора и микроконтроллер. Он просто работает со всеми электрическими функциями Bluetooth-устройства.

С другой стороны, данные датчика со значениями 1, 2, 3 и 4 передаются по всему передатчику Bluetooth. Это очень важный компонент системы передатчика Bluetooth.Наконец, последний, беспроводная связь, представляет собой набор как электрических, так и программируемых компонентов. Это помогает передавать программы Bluetooth по воздуху на гаджет миссии. Это работает не только для копья Bluetooth, но также применимо для других устройств поблизости с функциями Bluetooth.

Примечательно, что эта плата оснащена исключительной функцией системы зарядки аккумулятора. В большинстве устройств используются литий-ионные аккумуляторы, способные работать десять часов. Наличие еще одной миниатюрной платы Black PCB подтверждает процесс зарядки и не дает ей перезарядиться.Это также предотвращает короткое замыкание всей цепи.

Схема передатчика Bluetooth поставляется с переключателями громкости и управления, что позволяет вам регулировать звучание музыки в соответствии с вашими предпочтениями. Короче говоря, это была общая дискуссия о схеме передатчика Bluetooth.

Комплект печатной платы Bluetooth: Комплект печатной платы Bluetooth

— это наиболее важная часть любого устройства Bluetooth, которая контролирует работу каждой отдельной схемы платы.Мы не можем думать о печатной плате Bluetooth без этого комплекта, так как он является центральной частью. Без этого комплекта любая схема Bluetooth не может запускать какие-либо функции и становится бесполезным устройством.

Комплект печатной платы удивительно прост и удобен в использовании. Он разработан таким уникальным способом, который всегда пытается подключить последнее сопряженное устройство к вашей системе Bluetooth, когда вы включаете свое устройство Bluetooth. Если ранее сопряженное устройство не находится в пределах досягаемости, этот комплект позволяет установить соединение с соседним устройством в определенном диапазоне.Метод настолько прост и безупречен, что всегда радует пользователей.

Как упоминалось ранее, этот комплект является неотъемлемой частью устройства Bluetooth, независимо от того, маленькое оно или большое по внешнему виду. Кроме того, этот комплект настолько удобен и легок, что может легко поместиться в любую печатную плату Black . Этот комплект специально разработан для устройств любого размера и типа. Таким образом, производственный процесс становится очень управляемым и простым.

Этот комплект обычно питается от двух типов батарей: 1A USB и LiPo.Чтобы проинформировать вас о подключении Bluetooth, этот комплект также содержит светодиодные индикаторы и звуковые устройства.

Аудиосхема Bluetooth:

Аудиосхема Bluetooth представляет собой типичную схему звуковоспроизводящих динамиков, изготовленную из расплавленного пластика и образующую перфорированные решетки. Два динамика и аккумулятор являются важными частями аудиосхемы Bluetooth. Аккумулятор, используемый в этой схеме, надежно защищен печатной платой, которая иногда спасает схему от перезарядки и коротких замыканий.Аудиоусилитель на операционном усилителе 4558 — еще одна часть этой схемы, поддерживающая два выхода одновременно.

Конструкция аудиосхемы Bluetooth зависит от конкретного канала приложения. Микроконтроллер Bluetooth с низким энергопотреблением, настраиваемые нагрузочные конденсаторы, кварцевый генератор и кварцевый резонатор с частотой 24 МГц — вот основные вещи, которые необходимо иметь при создании аудиосхемы Bluetooth. Кроме того, силовые контакты, интегральная схема или ИС, конденсаторы являются некоторыми другими необходимыми элементами.Кроме того, накопите аккуратное и постоянное напряжение с помощью конденсатора источника питания, который поможет вам сбалансировать мощность.

После того, как вы соберете все необходимые детали, убедитесь, что вы правильно их собрали в промышленной водонепроницаемой камере, и все готово. Мы надеемся, что вы поняли все об аудиосхеме Bluetooth. Всякий раз, когда вы выходите из дома с друзьями, не забудьте взять их с собой. Аудиодинамик Bluetooth определенно сделает ваше путешествие намного более музыкальным.

Как сделать схему устройства Bluetooth?

При изготовлении схемы устройства Bluetooth необходимо соблюдать некоторые строгие правила. Чтобы узнать больше о создании схемы устройства Bluetooth, выполните шаги, указанные ниже.

Во-первых, вам необходимо создать схему или проект схемы в качестве основного шага создания схемы устройства Bluetooth. Как только вы закончите создание схемы, вы можете воспользоваться помощью программного обеспечения. Теперь пришло время собрать все необходимые компоненты, предложенные выше, которые помогут вам приступить к созданию схемы устройства Bluetooth.

После всего этого вы должны связать и назначить эти компоненты схеме или проекту. Величина схемы будет доказана, если вы будете держать при себе идеальную принципиальную схему при изготовлении схемы устройства.

Во время производства схемы устройства Bluetooth вам придется позаботиться о пользовательском интерфейсе, поскольку вы сделали его в соответствии с требованиями пользователя. Выполнив все шаги, создайте файл Gerber, который вы должны доставить в компанию-производителя.Печатают плату после обоснования схемы.

Когда вы почти закончили, вы должны помнить о разных слоях устройства и не подпускать его к любому передатчику, так как это влияет на процесс передачи.

Заключение:

На тот момент вы, возможно, уже знали об использовании схем Bluetooth, а также о процессе изготовления самодельных схем. Предположим, вы находитесь в месте с вашими друзьями без какой-либо сети, и вам нужно пережить весь день или ночь! Носите с собой небольшой портативный Bluetooth-динамик и наслаждайтесь гала-музыкой с регулируемой громкостью.Вы можете легко импортировать не только музыку, но и другие документы с другого устройства в свою зону комфорта.

Мы надеемся, что эта статья поможет удовлетворить ваше желание людей, заинтересованных в изучении структуры цепи Bluetooth.

Также читайте:-

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
