ATmega32-16AU мікросхема (0032_TQFP-44 ATmega32-16AU/T+R Atmel)

  1. Продукция
  2. Мікросхеми
  3. ATmega …

Производитель: Atmel

Код товара: Т0000010670

Маркировка: ATmega32-16AU

Количество приборов:

Параметры
Наименование Значение Единица измерения Режим изменения
Функциональное назначение 8-bit AVR-микроконтроллер
Напряжение питания диапазон
+4. 5…5.5		 Vdc
частота тактовая 16 MHz @Vcc=5V±5% [email protected]=3V
Program Memory FLASH 32 Kbites
Data Memory SRAM 2048 byte
Data Memory EEPROM 1024 byte
Registers 32 x 8 General Purpose Working
кол-во A/D 8-channel 10-bit AD
Timers Two 8-bit Timer/Counters
Timers One 16-bit Timer/Counter
> Programming of Flash, EEPROM, Fuses, and Lock Bits through the JTAG Interface
кол-во вх/вых 32 . ….
Температура рабочая -40…+85 *С

МИКРОКОНТРОЛЛЕРЫ ФИРМЫ «ATMEL» СЕМЕЙСТВА AVR

МИКРОКОНТРОЛЛЕРЫ ФИРМЫ «ATMEL» СЕМЕЙСТВА AVR

Характерные черты семейства AVR

    AVR-микроконтроллеры фирмы ATMEL — это 8-разрядные RISC микроконтроллеры (далее МК) для встраиваемых приложений. Они привлекают внимание разработчиков наилучшим соотношением показателей быстродействие/энергопотребление, удобными режимами программирования, доступностью программно-аппаратных средств поддержки и широкой номенклатурой выпускаемых кристаллов. Предлагается более 15 различных типов МК, которые разбиты на три группы:

  • Classic AVR (префикс AT90SXXX) — высокое быстродействие, средние: уровень развития периферии, объемы памяти программ и данных, ценовая категория (количество наименований постепенно сокращается в связи с переходом большинства пользователей на кристаллы MegaAVR)
  • Mega AVR (префикс ATmegaXXX) — наивысший уровень развития периферии, большие объемы памяти программ и данных высокое быстродействие и ценовая категория
  • Tiny AVR (префикс ATtinyXXX) — малогабаритные корпуса, среднее быстродействие, низкий уровень развития периферии и низкие цены

Использование архитектуры AVR — RISC
  • Высокоскоростная КМОП технология с низким потреблением мощности:
    Рабочие напряжения: 2. 7 — 6.0 В, 4.0 — 6.0В
    Потребление тока (4 МГц, 3В, 25 °С) в режимах:
    — Active (Активный): от 2,0 до 6,4 мА для Classic AVR;
    — Idle (холостой): от 0,4 до 1,9 мА для Classic AVR;
    — Power-down (спящий): <1 мкА для для всех МК;
    — Полностью статическое функционирование: тактовые частоты от 0 до 16 МГц.
  • 89..133 мощных инструкций, большинство из которых исполняется
    за 1 период тактовой частоты, что позволяет достигнуть производительности,
    характеризующейся формулой: 1 миллион выполняемых инструкций на каждый мегагерц тактовой частоты
  • 32 8-битных регистра общего назначения
  • У моделей ATMEGA встроенный аппаратный перемножитель
  • Память
       — программ: Flash с возможностью программирования в системе,
    минимальное число циклов перепрограммирования — 1000;
       — данных: СППЗУ(EEPROM) с возможностью программирования в системе, минимальное число циклов перепрограммирования — 100 000.
       — Внутреннее ОЗУ (SRAM) (кроме AT90S1200 и МК серии Attiny (за исключением ATTINY12, 15,15L — у них в качестве ОЗУ используется блок РОН)
       — Защита программного кода и содержимого СППЗУ от несанкционированного считывания
       — Наличие у моделей ATMEGA 161, 163, 128 специализированного загрузочного сектора памяти, позволяющего программировать память программ и СППЗУ без внешнего программатора, с собственной защитой от несанкционированного считывания

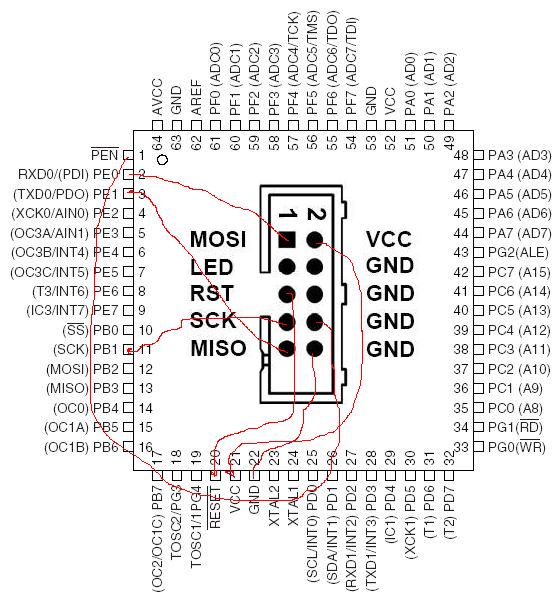

       — В модель ATMEGA128 введен порт JTAG, позволяющий программировать все области памяти и специальные биты этого МК, а также осуществлять аппаратную отладку устройства в системе
Classic AVR
  • Периферия:
    — Один или два 8 битных таймера-счетчика
    — Один 16 битный таймер-счетчик с режимами сравнения, захвата, 8-,9- или 10-битного ШИМ
    — Полнодуплексный УАПП (UART)
    — Встроенный в кристалл аналоговый компаратор
    — Программируемый сторожевой (Watchdog) таймер с собственным тактовым генератором (встроен в кристалл)
    — Высокоскоростной последовательный интерфейс SPI
    — Шести- или восьмиканальный 10-битный АЦП
  • Специальные функции микроконтроллера — Несколько режимов энергосбережения: Idle, и Power-down (Power Save у моделей AT90S4434, AT90S8535)
    — Встроенный тактовый генератор (AT90S1200)
    — Внешние и внутренние источники прерываний
    — Схема перезагрузки при включении питания (все модели)
    — Встроенный счетчик реального времени
Mega AVR
  • Периферия:
    — Два 8 битных таймера-счетчика с режимами: ШИМ , Сравнение
    — Один 16 битный таймер-счетчик с режимами: Сравнения, захвата, двойного 8-,9- или 10-битного ШИМ
    — Программируемый сторожевой (Watchdog) таймер с собственным тактовым генератором (встроен в кристалл)
    — Встроенный в кристалл аналоговый компаратор
    — Полнодуплексный УАПП (UART)
    — Последовательный интерфейс с режимами SPI Master/Slave
    — Встроенный счетчик реального времени
    — Шести- или восьмиканальный 10-битный АЦП (В ATMEGA 128 может быть организован как: 8 однополярных каналов, 7 двуполярных
    каналов, 2 двуполярных канала с программируемым усилением (1х, 10х, 200х))
    — Байтно-ориентированный двухпроводный интерфейс у ATMEGA128
  • Специальные функции микроконтроллера — Несколько режимов энергосбережения: Idle, и Power-down , Power Save и дополнительно к ним: ATMEGA128 — ADC Noise Reduction, Standby работает только тактовый генератор, Extended
    — Программно изменяемая тактовая частота у ATMEGA 128
    — Внешние и внутренние источники прерываний
    — Схема перезагрузки при включении питания и при понижении рабочего напряжения ниже допустимого уровня (программируется)
Tiny AVR
  • Периферия:
    — Функция генерации прерывания и выхода из режима энергосбережения при любом изменении состояния линий ввода/вывода
    — Один или два 8 битных таймера-счетчика
    — Встроенный аналоговый компаратор
    — Программируемый сторожевой (Watchdog) таймер с собственным тактовым генератором (встроен в кристалл)
    — Высокоскоростной (150 кГц), 8-ми битный ШИМ
    — 4-рех канальный 10-битный АЦП, может быть организован как 1 двуполярный канал с дополнительным усилением сигнала в 20 раз
    — Встроенный сильноточный драйвер светодиодов с программируемым режимом работы (ATtiny28)
    — Программируемый сторожевой (Watchdog) таймер с собственным тактовым генератором (встроен в кристалл)
  • Специальные функции микроконтроллера: — Несколько режимов энергосбережения: Idle, и Power-down
    — Внешние и внутренние источники прерываний
    — Улучшенная схема перезагрузки при включении питания и при понижении рабочего напряжения ниже допустимого уровня (программируется)
  • Внутренний калиброванный RC генератор

Раcшифровка некоторых сокращений, приведенных в таблице:
  • I/O — максимальное количество цифровых линий ввода/вывода
  • Fmax — максимальная тактовая частота
  • Vcc — диапазон напряжений питания
  • RTC — встроенные часы реального времени
  • SPI — трехпроводной интерфейс
  • TWI — двухпроводной интерфейс
    		•
  • ISP — возможность программирования в системе
  • WD — сторожевой таймер
  • Osc. — встроенный тактовый генератор
  • Детектор Vcc — встроенный детектор провалов напряжения питания
  • Hardware Multiplier — встроенный аппаратный перемножитель
    		•

    Модель Flash (Кб) СППЗУ,кБ ОЗУ (байт) I/O Fmax, МГц Vcc, В Таймер 16-бит Таймер 8-бит ШИМ, каналов RTC SPI UART TWI ISP 10-бит АЦП, кан. Компаратор (ан.) Детектор Vcc WD Osc. Hardware Multiplier Корпус
    AT90S1200 1 0.0625   15 12 2.7-6.0   1           +   +   + +   PDIP20, SOIC20, SSOP20
    AT90S2313 2 0. 125 128 15 10 2.7-6.0 1 1 1     1   +   +   +     PDIP20, SOIC20
    ATmega128 128 4 4096 53 16 4.5-5.5 2 2 8 + 1 2 + + 8 + + + + + TQFP64
    ATmega128L 128 4 4096 53 8 2. 7-5.5 2 2 8 + 1 2 + + 8 + + + + + TQFP64
    ATmega16 16 0.5 1024 32 16 4.5-5.5 1 2 3 + 1 1 + + 8 + + + + + PDIP40, TQFP44, MLF44
    ATmega162 16 0. 5 1024 35 16 4.5-5.5 2 2 4 + 1 2   +   + + + + + PDIP40, TQFP44
    ATmega162L 16 0.5 1024 35 8 2.7-5.5 2 2 4 + 1 2   +   + + + + + PDIP40, TQFP44
    ATmega162V 16 0. 5 1024 35 1 1.8-3.6 2 2 4 + 1 2   +   + + + + + PDIP40, TQFP44
    ATmega165 16 0.5 1024 54 16 4.5-5.5 1 2 4 + 1+USI 1 + + 8 + + + + + TQFP64
    ATmega165V 16 0. 5 1024 54 8 1.8-5.5 1 2 4 + 1+USI 1 + + 8 + + + + + TQFP64
    ATmega168 16 0.5 1024 23 20 1.8-5.5 1 2 3 + 1+USART 1 + + 8 + + + + + PDIP28, TQFP32, MLF32
    ATmega169 16 0. 5 1024 54 16 4.5-5.5 1 2 4 + 1+USI 1 + + 8 + + + + + TQFP64
    ATmega169V 16 0.5 1024 54 1 1.8-5.5 1 2 4 + 1+USI 1 + + 8 + + + + + TQFP64
    ATmega16L 16 0. 5 1024 32 8 2.7-5.5 1 2 3 + 1 1 + + 8 + + + + + PDIP40, TQFP44
    ATmega32 32 1 2048 32 16 4.0-5.5 1 2 4 + 1 1 + + 8 + + + + + PDIP40, TQFP44, MLF44
    ATmega32L 32 1 2048 32 8 2. 7-5.5 1 2 4 + 1 1 + + 8 + +   + + PDIP40, TQFP44, MLF44
    ATmega48 4 0.256 512 23 20 1.8-5.5 1 2 3 + 1+USART 1 + + 8 + + + + + PDIP28, TQFP32, MLF32
    ATmega64 64 2 4096 53 16 4. 5-5.5 2 2 8 + 1 2 + + 8 + + + + + TQFP64
    ATmega64L 64 2 4096 53 8 2.7-5.5 2 2 8 + 1 2 + + 8 + + + + + TQFP64
    ATmega8 8 0. 5 1024 23 16 4.5-5.5 1 2 3 + 1 1 + + 8 + + + + + PDIP28, TQFP32, MLF32
    ATmega8515 8 0.5 512 35 16 4.5-5.5 1 1 3   1 1   +     + + + + PDIP40, TQFP44
    ATmega8515L 8 0. 5 512 35 8 2.7-5.5 1 1 3 + 1 1   +     + + + + PDIP40, TQFP44
    ATmega8535 8 0.5 512 32 16 4.5-5.5 1 2 4   1 1 + + 8 + + + + + PDIP40, TQFP44
    ATmega8535L 8 0. 5 512 32 8 2.7-5.5 1 2 4 + 1 1 + + 8 + + + + + PDIP40, TQFP44
    ATmega88 8 0.5 1024 23 20 1.8-5.5 1 2 3 + 1+USART 1 + + 8 + + + + + PDIP28, TQFP32, MLF32
    ATmega8L 8 0. 5 1024 23 8 2.7-5.5 1 2 3 + 1 1 + + 8 + + + + + PDIP28, TQFP32, MLF32
    ATtiny11 1     6 6 2.7-5.5   1               +   + +   PDIP8, SOIC8
    ATtiny12 1 0. 0625   6 8 1.8-5.5   1           +   + + + +   PDIP8, SOIC8
    ATtiny13 1 0.064 64 6 20 1.8-5.5   1 2         + 4 + + + +   PDIP8, SOIC8
    ATtiny15L 1 0. 0625   6 1,6 2.7-5.5   2 1         + 4 + + + +   PDIP8, SOIC8
    ATtiny2313 2 0.128 128 18 20 1.8-5.5 1 1 4   USI 1   +   + + + +   PDIP20, SOIC20
    ATtiny26 2 0. 125 128 16 16 4.5-5.5   2 2   USI     + 11 + + + +   PDIP20, SOIC20, MLF32
    ATtiny26L 2 0.125 128 16 8 2.7-5.5   2 2   USI     + 11 + + + +   PDIP20, SOIC20, MLF32
    ATtiny28L 2   32 11 4 2. 7-5.5   1               +   + +   PDIP28, TQFP32, MLF32
    ATtiny28V 2   32 11 1 1.8-5.5   1               +   + +   PDIP28, TQFP32, MLF32

    • Наименование

      К продаже

      Цена от

    К продаже:

    146 шт.

    К продаже:

    336 шт.

    К продаже:

    6 шт.

    К продаже:

    30 шт.

    К продаже:

    124 шт.

    К продаже:

    27 шт.

    К продаже:

    85 шт.

    К продаже:

    189 шт.

    Цена от:

    1 007,01₽

    К продаже:

    685 шт.

    К продаже:

    24 шт.

    К продаже:

    10 шт.

    Цена от:

    1 965,03₽

    К продаже:

    60 шт.

    Цена от:

    1 171,31₽

    К продаже:

    22 шт.

    К продаже:

    131 шт.

    К продаже:

    1 шт.

    Цена от:

    1 425,69₽

    К продаже:

    281 шт.

    Цена от:

    1 245,25₽

    К продаже:

    58 шт.

    К продаже:

    31 шт.

    К продаже:

    5 шт.

    К продаже:

    243 шт.

    Цена от:

    1 477,38₽

    К продаже:

    1 шт.

    К продаже:

    13 шт.

    Цена от:

    3 874,73₽

    К продаже:

    4 681 шт.

    К продаже:

    79 шт.

    Цена от:

    1 004,24₽

    К продаже:

    77 шт.

    Цена от:

    1 461,10₽

    К продаже:

    489 шт.

    К продаже:

    2 946 шт.

    К продаже:

    25 шт.

    К продаже:

    80 шт.

    К продаже:

    39 шт.

    Цена от:

    1 451,10₽

    К продаже:

    13 шт.

    К продаже:

    1 034 шт.

    К продаже:

    2 шт.

    К продаже:

    1 190 шт.

    К продаже:

    1 шт.

    Цена от:

    1 308,10₽

    К продаже:

    1 541 шт.

    Цена от:

    3 508,52₽

    К продаже:

    100 шт.

    Цена от:

    2 152,50₽

    К продаже:

    18 шт.

    К продаже:

    1 924 шт.

    К продаже:

    78 шт.

    Цена от:

    2 891,73₽

    К продаже:

    76 шт.

    К продаже:

    93 шт.

    К продаже:

    138 шт.

    К продаже:

    8 шт.

    К продаже:

    12 шт.

    К продаже:

    218 шт.

    К продаже:

    6 шт.

    К продаже:

    235 шт.

    К продаже:

    50 шт.

    Цена от:

    1 325,50₽

    К продаже:

    649 шт.

    К продаже:

    53 шт.

    К продаже:

    126 шт.

    мир электроники — Программирование для начинающих. часть1

    материалы в категории

    Начинающим о AVR микроконтроллерах

    Микроконтроллеры (далее мы их просто будем называть МК) завоевывают все большую популярность у радиолюбителей. С их помощью можно собрать практически все что угодно- индикаторы, вольтметры, приборы для дома (устройства защиты, коммутации, термометры…), металлоискатели, разные игрушки, роботы и т.д. перечислять можно очень долго….

    В этих статьях мы постараемся изучить микроконтроллеры AVR фирмы ATMEL, научимся работать с ними, рассмотрим программы для прошивки, изготовим простой и надежный программатор, рассмотрим процесс прошивки и самое главное проблемы, которые могут возникнуть( и не только у новичков).

    Основные параметры микроконтроллеров семейства AVR



    Микроконтроллер

    Память FLASH

    Память ОЗУ

    Память EEPROM

    Порты ввода/вывода

    U питания

    Частота

    ATmega48

    4

    512

    256

    23

    2,7-5,5

    0-10-20

    ATmega48V

    4

    512

    256

    23

    1,8-4,8-5,5

    0-4-10

    ATmega8515

    8

    512

    512

    35

    4,5-5,5

    0-16

    ATmega8515L

    8

    512

    512

    35

    2,7-5,5

    0-8

    ATmega8535

    8

    512

    512

    32

    4,5-5,5

    0-16

    ATmega8535L

    8

    512

    512

    32

    2,7-5,5

    0-8

    ATmega8

    8

    1K

    512

    23

    4,5-5,5

    0-16

    ATmega8L

    8

    1K

    512

    23

    2,7-5,5

    0-8

    ATmega88

    8

    1K

    512

    23

    2,7-5,5

    0-10-20

    ATmega88V

    8

    1K

    512

    23

    4,5-5,5

    0-4-10

    ATmega16

    16

    1K

    512

    32

    4,5-5,5

    0-16

    ATmega16L

    16

    1K

    512

    32

    2,7-5,5

    0-8

    ATmega32

    32

    2K

    1K

    32

    4,0-5,5

    0-16

    ATmega32L

    32

    2K

    1K

    32

    2,7-5,5

    0-8

    Дополнительные параметры МК AVR mega:

    Рабочая температура:  -55…+125*С
    Температура хранения:  -65…+150*С
    Напряжение на выводе RESET относительно GND: max 13В
    Максимальное напряжение питания: 6.0В
    Максимальный ток линии ввода/вывода: 40мА
    Максимальный ток по линии питания VCC и GND: 200мА

    Цоколевка выводов моделей ATmega 8X


    Цоколевка выводов моделей ATmega48x, 88x, 168x

    Цоколевка выводов ATmega8515x

    Расположение выводов у моделей



    Цоколевка выводов у моделей ATmega16, 32x

    Расположение выводов у моделей ATtiny2313



    В конце статьи, во вложении, есть даташиты на некоторые микроконтроллеры

    Установочные FUSE биты MK AVR

    BODEN

    BODLEVEL

    BOOTRST

    BOOTSZ0

    BOOTSZ1

    CKSEL0

    CKSEL1

    SPIEN

    CKSEL2

    CKSEL3

    EESAVE

    FSTRT

    INCAP

    RCEN

    RSTDISBL

    SUT0

    SUT1















    Запомните, запрограммированный фьюз – это 0, не запрограммированный – 1. Осторожно  стоит относиться к выставлению фьюзов, ошибочно запрограммированный фьюз может заблокировать микроконтроллер. Если вы не уверены какой именно фьюз нужно запрограммировать, лучше на первый раз прошейте МК без фьюзов.

    Самыми популярными микроконтроллерами у радиолюбителей являются ATmega8, затем идут ATmega48, 16, 32, ATtiny2313 и другие. Микроконтроллеры продаются в TQFP корпусах и DIP, новичкам рекомендую покупать в DIP. Если купите TQFP, будет проблематичнее их прошить, придется купить или изготовить переходник и паять плату т.к. у них ножки располагаются очень близко друг от друга. Советую микроконтроллеры в DIP корпусах, ставить на специальные панельки (сокеты), это удобно и практично, не придется выпаивать МК если приспичит перепрошить, или использовать его для другой конструкции.

    Почти все современные МК имеют возможность внутрисхемного программирования ISP, т.е. если ваш микроконтроллер запаян на плату,  то для того чтобы сменить прошивку нам не придется выпаивать его с платы.

    Для программирования используется 6 выводов:

    RESET — Вход МК
    VCC — Плюс питания, 3-5В, зависит от МК
    GND — Общий провод, минус питания.
    MOSI — Вход МК (информационный сигнал в МК)
    MISO — Выход МК (информационный сигнал из МК)
    SCK — Вход МК (тактовый сигнал в МК)

    Иногда еще используют вывода XTAL 1 и XTAL2, на эти вывода цепляется кварц, если МК будет работать от внешнего генератора, в ATmega 64 и 128 вывода MOSI и MISO не применяются для ISP программирования, вместо них вывода MOSI подключают к ножке PE0, a MISO к PE1.  При соединении микроконтроллера с программатором, соединяющие провода должны быть как можно короче, а кабель идущий от программатора на порт LPT так-же не должен быть слишком длинным.

    В маркировке микроконтроллера могут присутствовать непонятные буквы с цифрами, например Atmega 8L 16PU, 8 16AU, 8A PU и пр. Буква L означает, что МК работает от более низкого напряжения, чем МК без буквы L, обычно это 2.7В. Цифры после дефиса или пробела 16PU или 8AU говорят о внутренней частоте генератора, который есть в МК. Если фьюзы выставлены на работу от внешнего кварца, кварц должен быть установлен на частоту, не превышающей максимальную по даташиту, это 20МГц для ATmega48/88/168, и 16МГц для остальных атмег.

    Первые цифры в названии микроконтроллера обозначают объем FLASH ПЗУ в килобайтах, например ATtiny15 – 1 Кб, ATtiny26 – 2 Кб, AT90S4414 – 4 Кб, Atmega8535 – 8 Кб, ATmega162 – 16Кб, ATmega32 – 32 Кб, ATmega6450 – 64Кб, Atmega128 – 128Кб.

    Иногда встречаются схемы, где применены микроконтроллеры с названиями типа AT90S… это старые модели микроконтроллеров, некоторые из них можно заменить на современные, например:

    AT90S4433 – ATmega8
    AT90S8515 – ATmega8515
    AT90S8535 – ATmega8535
    AT90S2313 – ATtiny2313
    ATmega163 – ATmega16
    ATmega161 – ATmega162
    ATmega323 – ATmega32
    ATmega103 – ATmega64/128

    ATmega 8 имеет несколько выводов питания, цифровое – VCC, GND и аналоговое – AVCC, GND. В стандартном включении обе пары выводов соединяют параллельно, т.е. вместе. Микроконтроллеры AVR не любят повышенного напряжения, если питание выше 6 вольт, то они могут выйти из строя. Я обычно применяю маломощный стабилизатор напряжения на 5 вольт, КР142ЕН5 или 78L05. Если напряжение питания слишком низкое, то МК не прошьется, программа будет ругаться и выдавать ошибки (к примеру -24 в PonyProg).

    На этом закончим, пока можете выбрать в интернете понравившуюся схему и изучить ее, можете заодно сходить и купить нужный микроконтроллер. Далее мы будем собирать простой и надежный программатор, познакомимся с программами для прошивания и попробуем прошить МК.

    Источник- http://cxem.net/



    Интегральная схема (ATmega128-16AU) — Китай Atmel Atmega интегральной, интегральной

    Основная Информация.

    Номер Моделя.

    ATmega128-16AU

    Технология производства

    Устройство ИС

    Материал

    Элементарный Полупроводник

    Тип

    Беспримесный Полупроводник

    Торговая Марка

    ATMEL

    Характеристики

    90 pcs/tray, 900 pcs/bag, 1,000 pcs/reel

    Происхождение

    China

    Код ТН ВЭД

    8486402900

    Описание Товара

    Atmega64L&comma; Atmega48pa&comma; Atmega88pa&comma; Atmega168pa&comma; Atmega8535&comma; Atmega324PV&comma; Atmega329PV&comma; Atmega162V

    &Kcy;&ocy;&gcy;&dcy;&acy; &vcy;&acy;&shcy;&icy;&mcy; &kcy;&ocy;&ncy;&scy;&tcy;&rcy;&ucy;&kcy;&tscy;&icy;&yacy;&mcy; &ncy;&ucy;&zhcy;&ncy;&acy; &ncy;&iecy;&kcy;&ocy;&tcy;&ocy;&rcy;&acy;&yacy; &ecy;&kcy;&scy;&tcy;&rcy;&iecy;&ncy;&ncy;&acy;&yacy; &mcy;&ycy;&shcy;&tscy;&acy;&comma; &vcy;&acy;&mcy; &ncy;&ucy;&zhcy;&ncy;&ocy; megaAVR&period; Ideal &dcy;&lcy;&yacy; &pcy;&rcy;&icy;&mcy;&iecy;&ncy;&iecy;&ncy;&icy;&jcy; &tcy;&rcy;&iecy;&bcy;&ucy;&yacy; &bcy;&ocy;&lcy;&softcy;&shcy;&ocy;&gcy;&ocy; &kcy;&ocy;&lcy;&icy;&chcy;&iecy;&scy;&tcy;&vcy;&acy; &Kcy;&ocy;&dcy;&iecy;&gcy;&ocy;&comma; megaAVR &pcy;&rcy;&iecy;&dcy;&lcy;&acy;&gcy;&acy;&iecy;&tcy; &scy;&ucy;&shchcy;&iecy;&scy;&tcy;&vcy;&iecy;&ncy;&ncy;&ycy;&iecy; &pcy;&acy;&mcy;&yacy;&tcy;&icy; &pcy;&rcy;&ocy;&gcy;&rcy;&acy;&mcy;&mcy;&ycy; &icy; &dcy;&acy;&ncy;&ncy;&ycy;&khcy; &scy; &pcy;&rcy;&iecy;&dcy;&scy;&tcy;&acy;&vcy;&lcy;&iecy;&ncy;&icy;&iecy;&mcy; &dcy;&ocy; 20 MIPS&period; &Ncy;&ocy;&vcy;&acy;&tcy;&ocy;&rcy;&scy;&kcy;&acy;&yacy; &tcy;&iecy;&khcy;&ncy;&ocy;&lcy;&ocy;&gcy;&icy;&yacy; picoPower &ucy;&mcy;&iecy;&ncy;&softcy;&shcy;&acy;&iecy;&tcy; &rcy;&acy;&scy;&khcy;&ocy;&dcy; &ecy;&ncy;&iecy;&rcy;&gcy;&icy;&icy;&period; &Vcy;&scy;&iecy; megaAVRs &pcy;&rcy;&iecy;&dcy;&lcy;&acy;&gcy;&acy;&yucy;&tcy; &scy;&ocy;&bcy;&scy;&tcy;&vcy;&iecy;&ncy;&ncy;-&pcy;&rcy;&ocy;&gcy;&rcy;&acy;&mcy;&mcy;&icy;&rcy;&ucy;&iecy;&mcy;&ocy;&scy;&tcy;&softcy; &dcy;&lcy;&yacy; &bcy;&ycy;&scy;&tcy;&rcy;&ycy;&khcy;&comma; &bcy;&iecy;&zcy;&ocy;&pcy;&acy;&scy;&ncy;&ycy;&khcy;&comma; &rcy;&iecy;&ncy;&tcy;&acy;&bcy;&iecy;&lcy;&softcy;&ncy;&ycy;&khcy; in-circuit &pcy;&ocy;&dcy;&hardcy;&iecy;&mcy;&ocy;&vcy;&period; &Vcy;&ycy; &mcy;&ocy;&zhcy;&iecy;&tcy;&iecy; &dcy;&acy;&zhcy;&iecy; &mcy;&ocy;&dcy;&iecy;&rcy;&ncy;&icy;&zcy;&icy;&rcy;&ocy;&vcy;&acy;&tcy;&softcy; &vcy;&scy;&pcy;&ycy;&shcy;&kcy;&ucy; &pcy;&ocy;&kcy;&acy; &bcy;&iecy;&gcy;&ucy;&shchcy; &vcy;&acy;&shcy;&iecy; &pcy;&rcy;&icy;&mcy;&iecy;&ncy;&iecy;&ncy;&icy;&iecy;&period;

    &YAcy; &ocy;&scy;&ncy;&ocy;&vcy;&acy;&ncy;&acy; &ncy;&acy; &icy;&ncy;&dcy;&ucy;&scy;&tcy;&rcy;&icy;-&vcy;&iecy;&dcy;&ucy;&shchcy;&icy;&jcy;&comma; &dcy;&ocy;&kcy;&acy;&zcy;&acy;&ncy;&ncy;&ocy;&jcy; &tcy;&iecy;&khcy;&ncy;&ocy;&lcy;&ocy;&gcy;&icy;&icy;&comma; &scy;&iecy;&mcy;&softcy;&yacy; megaAVR &pcy;&rcy;&iecy;&dcy;&lcy;&acy;&gcy;&acy;&iecy;&tcy; &ncy;&acy;&shcy; &scy;&acy;&mcy;&ycy;&jcy; &shcy;&icy;&rcy;&ocy;&kcy;&icy;&jcy; &vcy;&ycy;&bcy;&ocy;&rcy; &pcy;&rcy;&icy;&scy;&pcy;&ocy;&scy;&ocy;&bcy;&lcy;&iecy;&ncy;&icy;&jcy; &ocy;&pcy;&iecy;&rcy;&icy;&rcy;&ucy;&yacy; &pcy;&ocy;&ncy;&yacy;&tcy;&icy;&yacy;&mcy;&icy; &pcy;&acy;&mcy;&yacy;&tcy;&iecy;&jcy;&comma; &ocy;&tcy;&scy;&chcy;&iecy;&tcy;&ocy;&vcy; &shcy;&tcy;&ycy;&rcy;&yacy; &icy; peripherals&period; &Vcy;&ycy;&bcy;&iecy;&rcy;&icy;&tcy;&iecy; &ocy;&tcy; &ocy;&bcy;&shchcy;&iecy;&tscy;&iecy;&lcy;&iecy;&vcy;&ycy;&khcy; &pcy;&rcy;&icy;&scy;&pcy;&ocy;&scy;&ocy;&bcy;&lcy;&iecy;&ncy;&icy;&jcy; &kcy; &mcy;&ocy;&dcy;&iecy;&lcy;&yacy;&mcy; &scy; &scy;&pcy;&iecy;&tscy;&icy;&acy;&lcy;&icy;&zcy;&icy;&rcy;&ocy;&vcy;&acy;&ncy;&ncy;&ycy;&mcy;&icy; peripherals &kcy;&acy;&kcy; USB&comma; &icy;&lcy;&icy; &rcy;&iecy;&gcy;&ucy;&lcy;&yacy;&tcy;&ocy;&rcy;&ocy;&vcy; LCD&comma; &icy;&lcy;&icy; &Scy;&Mcy;&Ocy;&Gcy;&Icy;&Tcy;&IEcy;&comma; LIN &icy; &rcy;&iecy;&gcy;&ucy;&lcy;&yacy;&tcy;&ocy;&rcy;&ycy; &ecy;&tcy;&acy;&pcy;&acy; &scy;&icy;&lcy;&ycy;&period; It´s &lcy;&iecy;&gcy;&kcy;&ocy;&iecy; &dcy;&lcy;&yacy; &tcy;&ocy;&gcy;&ocy; &chcy;&tcy;&ocy;&bcy;&ycy; &ncy;&acy;&jcy;&tcy;&icy; &scy;&ocy;&vcy;&iecy;&rcy;&shcy;&iecy;&ncy;&ncy;&ucy;&yucy; &pcy;&rcy;&icy;&gcy;&ocy;&ncy;&kcy;&ucy; &dcy;&lcy;&yacy; &vcy;&acy;&shcy;&iecy;&gcy;&ocy; &pcy;&rcy;&ocy;&iecy;&kcy;&tcy;&acy; &vcy; &scy;&ocy;&vcy;&ocy;&kcy;&ucy;&pcy;&ncy;&ocy;&scy;&tcy;&icy; &pcy;&rcy;&ocy;&dcy;&ucy;&kcy;&tcy;&ocy;&vcy; megaAVR&period;

    Devices Flash (Kbytes) EEPROM (Bytes) SRAM (Bytes) I/O F. max (MHz) Vcc (V) 16bit Timers 8bit Timers PWM channels SPI UART 10-bit A/D
    (channels)    		 Ext Int
    errupts
    ATmega48PA 4 256 512 23 20 1.8-5.5 1 2 6 1+USART 1 8 / (DIP) 26
    ATmega48  ATmega48V 4 256 512 23 20 1.8-5.5 1 2 6 1+USART 1 8 / (DIP) 26
    ATmega88PA 8 512 1024 23 20 1.8-5.5 1 2 6 1+USART 1 8 / (DIP) 26
    ATmega88  ATmega88V 8 512 1024 23 20 1.8-5.5 1 2 6 1+USART 1 8 / (DIP) 26
    ATmega168PA 16 512 1024 23 20 1.8-5.5 1 2 6 1+USART 1 8 / (DIP) 26
    ATmega168  ATmega168V 16 512 1024 23 20 1.8-5.5 1 2 6 1+USART 1 8 / (DIP) 26
    ATmega8A 8 512 1024 23 16 2.7-5.5 1 2 3 1 1 6/8 2
    ATmega8  ATmega8L 8 512 1024 23 16 2.7-5.5 1 2 3 1 1 8 / (DIP) 2
    ATmega16A 16 512 1024 32 16 2.7-5.5 1 2 4 1 1 8 3
    ATmega16  ATmega16L 16 512 1024 32 16 2.7-5.5 1 2 4 1 1 8 3
    ATmega32A 32 1024 2048 32 16 2.7-5.5 1 2 4 1 1 8 3
    ATmega32  ATmega32L 32 1024 2048 32 16 2.7-5.5 1 2 4 1 1 8 3
    ATmega64A 64 2048 4096 53 16 2.7-5.5 2 2 8 1 2 8 8
    ATmega64  ATmega64L 64 2048 4096 53 16 2.7-5.5 2 2 8 1 2 8 8
    ATmega128A 128 4096 4096 53 16 2.7-5.5 2 2 8 1 2 8 8
    ATmega128  ATmega128L 128 4096 4096 53 16 2.7-5.5 2 2 8 1 2 8 8
    ATmega1280  ATmega1280V 128 4096 8192 86 16 1.8-5.5 4 2 16 1+USART 4 16 32
    ATmega162  ATmega162V 16 512 1024 35 16 1.8-5.5 2 2 6 1 2 — 3
    ATmega169  ATmega169V 16 512 1024 53 16 1.8-5.5 1 2 4 1+USI 1 8 17
    ATmega169P  ATmega169PV 16 512 1024 54 16 1.8-5.5 1 2 4 1+USI 1 8 17
    ATmega329P  ATmega329PV 32 1024 2048 54 20 1.8-5.5 1 2 4 1+USI 1 8 17
    ATmega8515  ATmega8515L 8 512 512 35 16 2.7-5.5 1 1 3 1 1 — 3
    ATmega8535  ATmega8535L 8 512 512 32 16 2.7-5.5 1 2 4 1 1 8 3
    ATmega164P  ATmega164PV 16 512 1024 32 20 1.8-5.5 1 2 6 1+USART 2 8 32
    ATmega324P  ATmega324PV 32 1024 2048 32 20 1.8-5.5 1 2 6 1+USART 2 8 32


    Микроконтроллеры Atmel AVR SMD

    Number of external interrupts

    32 8

    Number of input capture channels

    1 2

    Number of output compare channels

    6 8

    Интерфейс

    SPI

    Кол-во входов/выходов

    109 12 16 18 19 22 23 24 26 27 28 32 34 35 4 44 47 48 50 53 54 6 69 78 85 86

    Кол-во каналов ШИМ

    10 14 16 18 2 22 24 3 4 5 6 7 8 9

    Кол-во компараторов

    1

    Кол-во преобразователей A/D 10bit

    8

    Кол-во таймеров 16 бит

    0 1 2 3 4 5 7 8

    Кол-во таймеров 8 бит

    1 2 3

    Корпус

    CBGA100 CTBGA196 DIP28 DIP40 LQFP144 LQFP48 MLF32 MLF44 MLF64 PLCC44 QFN20 QFN32 QFN44 QFN64 SO14 SO20 SO20-W SO32 SO8 SOT23-6 TQFP100 TQFP32 TQFP44 TQFP48 TQFP64 VFBGA49 VQFN32 VQFN44 VQFN64

    Монтаж

    SMD THT

    Напряжение питания

    1.7…5.5В DC 1.8…5.5В 1.8…5.5В DC 2.7…5.5В

    Объем Flash-памяти

    4Б 4кБ 64кБ 8кБ

    Объем памяти EEPROM

    1024Б 128Б 2048Б 256Б 4096Б 512Б 64Б

    Объем памяти SRAM

    1000Б 1024Б 128Б 1600Б 16384Б 2048Б 2560Б 256Б 32768Б 32Б 4096Б 4кБ 512Б 64Б 65536Б 8192Б

    Периферия

    Ethernet MAC 10/100, RTC RTC RTC, датчик температуры, компаратор, touch controller RTC, компаратор компаратор

    Рабочая температура

    -40…85°C

    Рабочее напряжение

    0.7…1.8В 1.6…3.6В 1.8…3.3В 1.8…5.5В 1.8…5.5В, 1.8…5.5В DC 2.7…5.5В 2.7…5.5В DC 4…25В 4.5…5.5В

    Рабочий диапазон частот

    16МГц 20МГц

    Разрешение АЦП 10 бит

    11 12 16 4 6 8

    Структура Flash-памяти

    128×8бит 128Кx8бит 16Кx8бит 192к x8 бит 1Кx8бит 256Кx8бит 2Кx16бит 2Кx8бит 32Кx8бит 32кБ 40Кx8бит 4Кx8бит 512Кx8бит 64Кx8бит 8Кx8бит

    Тактовая частота

    10МГц 12МГц 150МГц 16МГц 1МГц 20Гц 20МГц 32МГц 60МГц 66МГц 8МГц

    Тип микросхемы

    микроконтроллер AVR микроконтроллер AVR32

    Производитель

    ATMEL

    Фильтровать

    28-4-2008 datasheets |

    25 25
    mpa 07mpa 07
    BH7236BH7236
    BH7236BH7236
    max232max232
    hm8350hm8350
    max232max232
    a7s transistora7s transistor
    b3170vb3170v
    5q0765rt5q0765rt
    IRLL110IRLL110
    78057805
    IRLL110IRLL110
    6060
    MC74HC367MC74HC367
    mdc 3062mdc 3062
    vqe24vqe24
    mdc3062mdc3062
    60LX60LX
    e13007e13007
    -3-03-3-03
    30623062
    и% C5679
    2SC54462SC5446
    TY93005TY93005
    21552155
    LT685LT685
    max232max232
    LNJ020W9LNJ020W9
    73-1773-17
    2SC41062SC4106
    XE1214B5XE1214B5
    LSC501985LSC501985
    lm2912lm2912
    PIC PIC
    29122912
    2SC51982SC5198
    max232max232
    apm1450apm1450
    c4106c4106
    bcm5221a4kptgbcm5221a4kptg
    TLP817TLP817
    14501450
    fdz btfdz bt
    LM293DLM293D
    BMW-318 BMW-318
    . v.1.0pic16f4550
    MC908QC16MC908QC16
    ma7812ma7812
    MC908QC16MC908QC16
    TCA7000TCA7000
    29122912
    86an86an
    MC908QC16MC908QC16
    SFH617G-2 DatasheetSFH617G-2 Datasheet
    P10NK80ZP10NK80Z
    70N03S70N03S
    1056110561
    10561056
    29122912
    modbusmodbus
    OZ9932OZ9932
    16021602
    TCA7000TCA7000
    TCA7000TCA7000
    151151
    aat1201aat1201
    TCA7000TCA7000
    El1602El1602
    M62423FPM62423FP
    12011201
    UP151UP151
    AP34063N8AP34063N8
    UP151UP151
    cd2003gpcd2003gp
    wl 1602wl 1602
    HCPL2630HCPL2630
    tda7301tda7301
    M62423M62423
    a1201a1201
    1n40041n4004
    Display Drivers 7447Display Drivers 7447
    74477447
    4511gd4511gd
    U20TWG0DU20TWG0D
    DV1602DV1602
    SIE20034SIE20034
    93L1493L14
    u20twg0du20twg0d
    lm1290lm1290
    AT91SAM9AT91SAM9
    и%BAT91SAM9
    PC87570-ICC/VPCCC2480
    DP83849DP83849
    H0165H0165
    ka2822ka2822
    CX24210CX24210
    MC34018PMC34018P
    MCP602MCP602
    TDA9594TDA9594
    MC34018PMC34018P
    TDA9594TDA9594
    D1783D1783
    93C86AN93C86AN
    SS11SS11
    LMX2313LMX2313
    16PT8515-416PT8515-4
    k3326k3326
    max232max232
    SS11SS11
    D1783D1783
    LA4160LA4160
    ILX751ILX751
    MC34018PMC34018P
    MC34018PMC34018P
    MC34018PMC34018P
    MC74VHCT08MC74VHCT08
    PIC16F874APIC16F874A
    LT12335LT12335
    LA3460LA3460
    moc3062moc3062
    Atmega32Atmega32
    stp8 9707stp8 9707
    62WV5121662WV51216
    direct boxdirect box
    62WV51262WV512
    FJX4002FJX4002
    d boxd box
    m5272m5272
    philphil
    MOC3062MOC3062
    stp8 9707stp8 9707
    LA4743KLA4743K
    150a16nb150a16nb
    c5248c5248
    sil1161sil1161
    14251425
    moc3062moc3062
    150a150a
    2.756-76LNJ015W8
    TDA8924THTDA8924TH
    LN75LN75
    stp8 9707stp8 9707
    NTE15007NTE15007
    TDA8924TDA8924
    tda1905tda1905
    V29LC51001-90V29LC51001-90
    atmega32-16auatmega32-16au
    stp8 9707stp8 9707
    6HKB075017586HKB07501758
    TDA8927THTDA8927TH
    FMG-13FMG-13
    D408D408
    Si3201Si3201
    TDA8920THTDA8920TH
    STK14C88-N20STK14C88-N20
    CXA1392CXA1392
    TDA8563AQTDA8563AQ
    HA1430HA1430
    56125612
    apm3055apm3055
    moc6230moc6230
    M52775M52775
    moc3062moc3062
    AM2520SRC02AM2520SRC02
    FDZ7064FDZ7064
    TA8710TA8710
    TA8710TA8710
    hd6303yfhd6303yf
    lm393nlm393n
    PA2028PA2028
    fz44nsfz44ns
    11561156
    TA8710TA8710
    36193619
    BLM31A601SPTBLM31A601SPT
    MM1568BMM1568B
    tl431actl431ac
    tyn408tyn408
    c4159c4159
    ATF-25170ATF-25170
    dunedune
    bv201bv201
    05GU4B4805GU4B48
    PCR606PCR606
    fe6232fe6232
    MSK1461MSK1461
    PCR606PCR606
    pc819pc819
    FMQ-3FMQ-3
    5121151211
    0204-1250204-125
    pca1318ppca1318p
    M112M112
    max232max232
    pca1318
    kiv41kiv41
    hb25503-lhb25503-l
    kiv41kiv41
    k1461k1461
    w20nc50w20nc50
    stepperstepper
    hb25503hb25503
    hb25503nyuhb25503nyu
    hb25503nyu-lyzc-02hb25503nyu-lyzc-02
    fe6232fe6232
    HCF40106BEHCF40106BE
    *kiv41*spif223a
    HIN232CPHIN232CP
    *kiv*HCF40106BE
    Book ReaderBook Reader
    DME500DME500
    *klv41*MTP75N06
    MTP75N06MTP75N06
    LT5244LT5244
    MTP75N06MTP75N06
    tsm110tsm110
    BD377BD377
    SPIF223ASPIF223A
    7268apl7268apl
    MC54F257MC54F257
    AT32UC3AT32UC3
    UC3842BUC3842B
    LMP2231LMP2231
    7268apl7268apl
    LMP2232LMP2232
    LMP2234LMP2234
    APT10M30APT10M30
    BD377BD377
    2sa941282sa94128
    pic18f2423pic18f2423
    7268apl7268apl
    pic18f2423pic18f2423
    pic18f2423pic18f2423
    pic18f2423pic18f2423
    Electronics WorkbencElectronics Workbenc
    dh421dh421
    P80C32X2BNP80C32X2BN
    P40NFP40NF
    2sj562sj56
    dh421dh421
    2A3652A365
    o4n60o4n60
    dh621dh621
    STK4048STK4048
    CGY181CGY181
    TLC876TLC876
    o4n60o4n60
    04n6004n60
    pan3101pan3101
    max232max232
    TLC876TLC876
    BUL390BUL390
    HD-M514RDHD-M514RD
    12n50c312n50c3
    HD-M512RDHD-M512RD
    2SD23962SD2396
    fmsd102fmsd102
    smd1218smd1218
    ACT4455ACT4455
    M59201PM59201P
    v23061v23061
    M59201M59201
    7n60b7n60b
    BCR3AM-12BCR3AM-12
    TLC876CDBTLC876CDB
    3SK2633SK263
    VM-103VM-103
    w20nc50w20nc50
    TDA8210TDA8210
    HCS20HCS20
    BAS32BAS32
    FR251FR251
    DH0165DH0165
    FR251FR251
    oz970oz970
    MC10210MC10210
    zr78l03zr78l03
    12n50c312n50c3
    E214800E214800
    oz970oz970
    E214800E214800
    d1398d1398
    E21 4800E21 4800

    Тестер с 11 функциями на микроконтроллере Atmega32 — Устройства на микроконтроллерах — Схемы устройств на микроконтроллерах


    Возможности тестера:

    Постоянное напряжение 0.00 — 5.00 В
    Постоянное напряжение 00.0 +/- 99.9 В
    Прозвонка диодов 0 — 5000 мВ
    Сопротивление 1 Oм — 50 MOм с точность два разряда, автомат диапазона
    Емкость 1 пФ — 65000 мкФ с точностью три разряда, автомат диапазона
    ESR конденсаторов 0 — 200 Oм с шагом 0.25 Ом
    Индуктивность 1мГ — 65000 мГ с точностью 1мГ, в одном диапазоне
    Счетчик импульсов 0 — FFFFFFFF
    Частотомер 0 — 10 МГц с точностью 1Гц, в одном диапазоне
    Генератор импульсов 0 — 10 МГц
    Логический анализатор: асинхронный, длинна записи 2048 бит, чтение автономное на индикатор, дискретизация до 2МГц, выбор условия старта

    Все режимы на один вход, переключение режимов кнопками, подтверждение звуком
    Питание от внутреннего аккумулятора

    Схема прибора:



    Управление прибора програмное, поэтому особо описывать нечего. Процессор опрашивает клавиатуру, получает управляющие сигналы и выставляет регистры своих внутренних таймеров, ацп, портов и т.д. в соответствии с выбранным режимом. Для пользователя это выглядит так: — подача питания — звуковой сигнал — режим напряжгние (можно мерять) — нажатие кнопки — звуковой сиенал — режим частотомер (можно мерять) — нажатие кнопки — и т.д. Режимы подтверждаются соответствующей индикацией. Режимы переключаются по кольцу. Кнопка-2 гонит кольцо вперед, кнопка-1 назад, кнопка-0 служебная используерся для обнуления счетчика импульсов, переключения ситем счисления индикации и т. п.

    Режимы работы тестера:

    Печатная плата:


    Программа написана на MikroBasic for AVR от фирмы Microelektronica. Критичные участки кода на встроенном в Basic Assembler.

    Фьюзы нужно выставлять следующие:     SUT0=0, CKOPT=0

    Переключение режимов осуществляется через опрос трех кнопок и переключателя делителя напряжения для диапазона 100В. Опрос общий для всех режимов и ведется постоянно.

    Напряжение в диапазоне до 5.00V измеряется непосредственно входом ADC0.  Напряжение в диапазоне до +/- 100.0V измеряется через делитель двумя входами ADC5 и ADC7 поочереди, для определеня полярности. Делитель подключается механически переключателем см. схему.

    Прозвонка — на вход подается 5V через резистор 560 Ом. ADC0 измеряет падение напряжения на p-n переходе диода.

    Сопротивление     — измеряется в семи поддиапазонах пересчитывается по формуле см. исходник.

    Емкость     — заряжается через резистор соответствующего диапазона до момента срабатывания компаратора. Порог компаратора установлен на одну десятую от величины заряжающего напряжения, для обеспечения выхода на линейный участок кривой заряда . После срабатывания компаратора конденсатор разряжается через открытый порт и процесс повторяется. Время от момента начала заряда емкости до момента срабатывания компаратора регистрируется таймером счетчиком. Показания таймера счетчика пересчитываются через соответствующий корректирующий коэффициэнт и выводятся на индикатор.

    ESR — измеряется просто, как активное сопротивление разряженнго конденсатора.

    Индуктивность     — измеряется также как и емкость только все наоборот.

    Счетчик импульсов — в качестве счетчика импульсов используется аппаратный таймер-счетчик плюс расширение до 32 разрядов за счет двух регистров, логические уровни выводятся символьном виде H L U, соответственно высокий низкий неопределенный.

    Частотомер — измеряются показания счетчика импульсов в течении интервала времени в одну секунду и выводятся на индикатор, затем счетчик обнуляется и т.д.

    Генератор импульсов     — аппаратный таймер-счетчик в режиме генератора, либо програмный генератор.
    Логический анализатор — программа с определенной частотой опрашивает входной пин контроллера, данные о состоянии пина сдвигаются в аккумулятор, содержимое аккумулятора перезаписывается в память (RAM контроллера), адрес памяти инкрементируется и так далее пока весь блок памяти не закончится. Чтение происходит в обратном порядке по нажатию соответствующей кнопки. За одно нажатие кнопки на индикатор выводится содержимое четырех байт памяти.

    %PDF-1.6 % 20241 0 объект > эндообъект внешняя ссылка 20241 872 0000000016 00000 н 0000023216 00000 н 0000023352 00000 н 0000023560 00000 н 0000023591 00000 н 0000023645 00000 н 0000023684 00000 н 0000023928 00000 н 0000024041 00000 н 0000024130 00000 н 0000024215 00000 н 0000024303 00000 н 0000024391 00000 н 0000024479 00000 н 0000024567 00000 н 0000024655 00000 н 0000024743 00000 н 0000024831 00000 н 0000024919 00000 н 0000025007 00000 н 0000025095 00000 н 0000025183 00000 н 0000025271 00000 н 0000025359 00000 н 0000025447 00000 н 0000025535 00000 н 0000025623 00000 н 0000025711 00000 н 0000025799 00000 н 0000025887 00000 н 0000025975 00000 н 0000026063 00000 н 0000026151 00000 н 0000026239 00000 н 0000026327 00000 н 0000026415 00000 н 0000026503 00000 н 0000026591 00000 н 0000026679 00000 н 0000026767 00000 н 0000026855 00000 н 0000026943 00000 н 0000027031 00000 н 0000027119 00000 н 0000027207 00000 н 0000027295 00000 н 0000027383 00000 н 0000027471 00000 н 0000027559 00000 н 0000027647 00000 н 0000027735 00000 н 0000027823 00000 н 0000027911 00000 н 0000027999 00000 н 0000028087 00000 н 0000028175 00000 н 0000028263 00000 н 0000028351 00000 н 0000028439 00000 н 0000028527 00000 н 0000028615 00000 н 0000028703 00000 н 0000028791 00000 н 0000028879 00000 н 0000028967 00000 н 0000029055 00000 н 0000029143 00000 н 0000029231 00000 н 0000029319 00000 н 0000029407 00000 н 0000029495 00000 н 0000029583 00000 н 0000029671 00000 н 0000029759 00000 н 0000029847 00000 н 0000029935 00000 н 0000030023 00000 н 0000030111 00000 н 0000030199 00000 н 0000030287 00000 н 0000030375 00000 н 0000030463 00000 н 0000030551 00000 н 0000030639 00000 н 0000030727 00000 н 0000030815 00000 н 0000030903 00000 н 0000030991 00000 н 0000031079 00000 н 0000031167 00000 н 0000031255 00000 н 0000031343 00000 н 0000031431 00000 н 0000031519 00000 н 0000031607 00000 н 0000031695 00000 н 0000031783 00000 н 0000031871 00000 н 0000031959 00000 н 0000032047 00000 н 0000032135 00000 н 0000032223 00000 н 0000032311 00000 н 0000032399 00000 н 0000032487 00000 н 0000032575 00000 н 0000032663 00000 н 0000032751 00000 н 0000032839 00000 н 0000032927 00000 н 0000033015 00000 н 0000033103 00000 н 0000033191 00000 н 0000033279 00000 н 0000033367 00000 н 0000033455 00000 н 0000033543 00000 н 0000033631 00000 н 0000033719 00000 н 0000033807 00000 н 0000033895 00000 н 0000033983 00000 н 0000034071 00000 н 0000034159 00000 н 0000034247 00000 н 0000034335 00000 н 0000034423 00000 н 0000034511 00000 н 0000034599 00000 н 0000034687 00000 н 0000034775 00000 н 0000034863 00000 н 0000034951 00000 н 0000035039 00000 н 0000035127 00000 н 0000035215 00000 н 0000035303 00000 н 0000035391 00000 н 0000035479 00000 н 0000035567 00000 н 0000035655 00000 н 0000035743 00000 н 0000035831 00000 н 0000035919 00000 н 0000036007 00000 н 0000036095 00000 н 0000036183 00000 н 0000036271 00000 н 0000036359 00000 н 0000036447 00000 н 0000036535 00000 н 0000036623 00000 н 0000036711 00000 н 0000036799 00000 н 0000036887 00000 н 0000036975 00000 н 0000037063 00000 н 0000037151 00000 н 0000037239 00000 н 0000037327 00000 н 0000037415 00000 н 0000037503 00000 н 0000037591 00000 н 0000037679 00000 н 0000037767 00000 н 0000037855 00000 н 0000037943 00000 н 0000038031 00000 н 0000038119 00000 н 0000038207 00000 н 0000038295 00000 н 0000038383 00000 н 0000038471 00000 н 0000038559 00000 н 0000038647 00000 н 0000038735 00000 н 0000038823 00000 н 0000038911 00000 н 0000038999 00000 н 0000039087 00000 н 0000039175 00000 н 0000039263 00000 н 0000039351 00000 н 0000039439 00000 н 0000039527 00000 н 0000039615 00000 н 0000039703 00000 н 0000039791 00000 н 0000039879 00000 н 0000039967 00000 н 0000040055 00000 н 0000040143 00000 н 0000040231 00000 н 0000040319 00000 н 0000040407 00000 н 0000040495 00000 н 0000040583 00000 н 0000040671 00000 н 0000040759 00000 н 0000040847 00000 н 0000040935 00000 н 0000041023 00000 н 0000041111 00000 н 0000041199 00000 н 0000041287 00000 н 0000041375 00000 н 0000041463 00000 н 0000041551 00000 н 0000041639 00000 н 0000041727 00000 н 0000041814 00000 н 0000041901 00000 н 0000041988 00000 н 0000042075 00000 н 0000042162 00000 н 0000042249 00000 н 0000042336 00000 н 0000042423 00000 н 0000042510 00000 н 0000042597 00000 н 0000042684 00000 н 0000042771 00000 н 0000042858 00000 н 0000042945 00000 н 0000043032 00000 н 0000043119 00000 н 0000043206 00000 н 0000043293 00000 н 0000043380 00000 н 0000043467 00000 н 0000043554 00000 н 0000043641 00000 н 0000043728 00000 н 0000043815 00000 н 0000043902 00000 н 0000043989 00000 н 0000044076 00000 н 0000044163 00000 н 0000044250 00000 н 0000044337 00000 н 0000044424 00000 н 0000044511 00000 н 0000044598 00000 н 0000044685 00000 н 0000044772 00000 н 0000044859 00000 н 0000044946 00000 н 0000045033 00000 н 0000045120 00000 н 0000045207 00000 н 0000045294 00000 н 0000045381 00000 н 0000045468 00000 н 0000045555 00000 н 0000045642 00000 н 0000045729 00000 н 0000045816 00000 н 0000045903 00000 н 0000045990 00000 н 0000046077 00000 н 0000046164 00000 н 0000046251 00000 н 0000046338 00000 н 0000046425 00000 н 0000046512 00000 н 0000046599 00000 н 0000046686 00000 н 0000046773 00000 н 0000046860 00000 н 0000046947 00000 н 0000047034 00000 н 0000047121 00000 н 0000047208 00000 н 0000047295 00000 н 0000047382 00000 н 0000047469 00000 н 0000047556 00000 н 0000047643 00000 н 0000047730 00000 н 0000047817 00000 н 0000047904 00000 н 0000047991 00000 н 0000048078 00000 н 0000048165 00000 н 0000048252 00000 н 0000048339 00000 н 0000048426 00000 н 0000048513 00000 н 0000048600 00000 н 0000048687 00000 н 0000048774 00000 н 0000048861 00000 н 0000048948 00000 н 0000049035 00000 н 0000049122 00000 н 0000049209 00000 н 0000049296 00000 н 0000049383 00000 н 0000049470 00000 н 0000049557 00000 н 0000049644 00000 н 0000049731 00000 н 0000049818 00000 н 0000049905 00000 н 0000049992 00000 н 0000050079 00000 н 0000050166 00000 н 0000050253 00000 н 0000050340 00000 н 0000050427 00000 н 0000050514 00000 н 0000050601 00000 н 0000050688 00000 н 0000050775 00000 н 0000050862 00000 н 0000050949 00000 н 0000051036 00000 н 0000051123 00000 н 0000051210 00000 н 0000051297 00000 н 0000051384 00000 н 0000051471 00000 н 0000051558 00000 н 0000051645 00000 н 0000051732 00000 н 0000051819 00000 н 0000051906 00000 н 0000051993 00000 н 0000052080 00000 н 0000052167 00000 н 0000052254 00000 н 0000052341 00000 н 0000052428 00000 н 0000052515 00000 н 0000052602 00000 н 0000052689 00000 н 0000052776 00000 н 0000052863 00000 н 0000052949 00000 н 0000053035 00000 н 0000053121 00000 н 0000053207 00000 н 0000053293 00000 н 0000053379 00000 н 0000053465 00000 н 0000053551 00000 н 0000053637 00000 н 0000053723 00000 н 0000053809 00000 н 0000053895 00000 н 0000053981 00000 н 0000054067 00000 н 0000054153 00000 н 0000054239 00000 н 0000054324 00000 н 0000054541 00000 н 0000055401 00000 н 0000056274 00000 н 0000057024 00000 н 0000057129 00000 н 0000057813 00000 н 0000058515 00000 н 0000059338 00000 н 0000060156 00000 н 0000060992 00000 н 0000061795 00000 н 0000061935 00000 н 0000062347 00000 н 0000063130 00000 н 0000063903 00000 н 0000077043 00000 н 0000077762 00000 н 0000083562 00000 н 0000089735 00000 н 0000095891 00000 н 0000096127 00000 н 0000096476 00000 н 0000129882 00000 н 0000130891 00000 н 0000131383 00000 н 0000131465 00000 н 0000131529 00000 н 0000131629 00000 н 0000131747 00000 н 0000131939 00000 н 0000132123 00000 н 0000132306 00000 н 0000132457 00000 н 0000132568 00000 н 0000132749 00000 н 0000132839 00000 н 0000132931 00000 н 0000133069 00000 н 0000133215 00000 н 0000133345 00000 н 0000133548 00000 н 0000133673 00000 н 0000133857 00000 н 0000134047 00000 н 0000134184 00000 н 0000134306 00000 н 0000134481 00000 н 0000134633 00000 н 0000134826 00000 н 0000135081 00000 н 0000135181 00000 н 0000135357 00000 н 0000135560 00000 н 0000135659 00000 н 0000135823 00000 н 0000136041 00000 н 0000136140 00000 н 0000136248 00000 н 0000136443 00000 н 0000136544 00000 н 0000136710 00000 н 0000136882 00000 н 0000137040 00000 н 0000137193 00000 н 0000137381 00000 н 0000137481 00000 н 0000137638 00000 н 0000137787 00000 н 0000137927 00000 н 0000138068 00000 н 0000138273 00000 н 0000138438 00000 н 0000138542 00000 н 0000138796 00000 н 0000138936 00000 н 0000139105 00000 н 0000139286 00000 н 0000139425 00000 н 0000139631 00000 н 0000139861 00000 н 0000139987 00000 н 0000140145 00000 н 0000140343 00000 н 0000140482 00000 н 0000140687 00000 н 0000140863 00000 н 0000141008 00000 н 0000141168 00000 н 0000141324 00000 н 0000141431 00000 н 0000141623 00000 н 0000141782 00000 н 0000141949 00000 н 0000142138 00000 н 0000142255 00000 н 0000142406 00000 н 0000142611 00000 н 0000142752 00000 н 0000142932 00000 н 0000143131 00000 н 0000143328 00000 н 0000143459 00000 н 0000143633 00000 н 0000143806 00000 н 0000143910 00000 н 0000144073 00000 н 0000144181 00000 н 0000144362 00000 н 0000144499 00000 н 0000144625 00000 н 0000144742 00000 н 0000144896 00000 н 0000145006 00000 н 0000145163 00000 н 0000145298 00000 н 0000145387 00000 н 0000145478 00000 н 0000145584 00000 н 0000145692 00000 н 0000145800 00000 н 0000145910 00000 н 0000146042 00000 н 0000146176 00000 н 0000146311 00000 н 0000146446 00000 н 0000146550 00000 н 0000146665 00000 н 0000146819 00000 н 0000146943 00000 н 0000147140 00000 н 0000147295 00000 н 0000147423 00000 н 0000147577 00000 н 0000147719 00000 н 0000147894 00000 н 0000148027 00000 н 0000148169 00000 н 0000148340 00000 н 0000148460 00000 н 0000148642 00000 н 0000148809 00000 н 0000148969 00000 н 0000149158 00000 н 0000149288 00000 н 0000149494 00000 н 0000149644 00000 н 0000149786 00000 н 0000149950 00000 н 0000150086 00000 н 0000150224 00000 н 0000150348 00000 н 0000150467 00000 н 0000150588 00000 н 0000150755 00000 н 0000150898 00000 н 0000151033 00000 н 0000151171 00000 н 0000151334 00000 н 0000151475 00000 н 0000151598 00000 н 0000151726 00000 н 0000151859 00000 н 0000152006 00000 н 0000152122 00000 н 0000152238 00000 н 0000152364 00000 н 0000152514 00000 н 0000152649 00000 н 0000152781 00000 н 0000152927 00000 н 0000153118 00000 н 0000153288 00000 н 0000153466 00000 н 0000153592 00000 н 0000153728 00000 н 0000153854 00000 н 0000153980 00000 н 0000154105 00000 н 0000154295 00000 н 0000154461 00000 н 0000154603 00000 н 0000154750 00000 н 0000154936 00000 н 0000155096 00000 н 0000155238 00000 н 0000155432 00000 н 0000155553 00000 н 0000155670 00000 н 0000155842 00000 н 0000155983 00000 н 0000156140 00000 н 0000156296 00000 н 0000156455 00000 н 0000156627 00000 н 0000156783 00000 н 0000156948 00000 н 0000157122 00000 н 0000157277 00000 н 0000157439 00000 н 0000157612 00000 н 0000157768 00000 н 0000157931 00000 н 0000158106 00000 н 0000158287 00000 н 0000158465 00000 н 0000158625 00000 н 0000158797 00000 н 0000158953 00000 н 0000159130 00000 н 0000159237 00000 н 0000159365 00000 н 0000159556 00000 н 0000159711 00000 н 0000159887 00000 н 0000160010 00000 н 0000160151 00000 н 0000160275 00000 н 0000160428 00000 н 0000160600 00000 н 0000160724 00000 н 0000160902 00000 н 0000161092 00000 н 0000161251 00000 н 0000161410 00000 н 0000161511 00000 н 0000161616 00000 н 0000161758 00000 н 0000161886 00000 н 0000162053 00000 н 0000162225 00000 н 0000162382 00000 н 0000162556 00000 н 0000162662 00000 н 0000162820 00000 н 0000163009 00000 н 0000163167 00000 н 0000163345 00000 н 0000163470 00000 н 0000163614 00000 н 0000163788 00000 н 0000163920 00000 н 0000164061 00000 н 0000164186 00000 н 0000164338 00000 н 0000164529 00000 н 0000164681 00000 н 0000164808 00000 н 0000164981 00000 н 0000165123 00000 н 0000165250 00000 н 0000165427 00000 н 0000165625 00000 н 0000165810 00000 н 0000166005 00000 н 0000166198 00000 н 0000166365 00000 н 0000166550 00000 н 0000166651 00000 н 0000166760 00000 н 0000166881 00000 н 0000167022 00000 н 0000167247 00000 н 0000167400 00000 н 0000167573 00000 н 0000167792 00000 н 0000167951 00000 н 0000168095 00000 н 0000168252 00000 н 0000168428 00000 н 0000168534 00000 н 0000168662 00000 н 0000168852 00000 н 0000169008 00000 н 0000169187 00000 н 0000169310 00000 н 0000169451 00000 н 0000169573 00000 н 0000169728 00000 н 0000169901 00000 н 0000170026 00000 н 0000170204 00000 н 0000170364 00000 н 0000170553 00000 н 0000170734 00000 н 0000170835 00000 н 0000170941 00000 н 0000171046 00000 н 0000171179 00000 н 0000171330 00000 н 0000171483 00000 н 0000171603 00000 н 0000171794 00000 н 0000171936 00000 н 0000172105 00000 н 0000172309 00000 н 0000172416 00000 н 0000172521 00000 н 0000172727 00000 н 0000172817 00000 н 0000173010 00000 н 0000173149 00000 н 0000173293 00000 н 0000173502 00000 н 0000173661 00000 н 0000173799 00000 н 0000174023 00000 н 0000174177 00000 н 0000174311 00000 н 0000174449 00000 н 0000174614 00000 н 0000174730 00000 н 0000174901 00000 н 0000175087 00000 н 0000175226 00000 н 0000175353 00000 н 0000175508 00000 н 0000175638 00000 н 0000175801 00000 н 0000175959 00000 н 0000176106 00000 н 0000176232 00000 н 0000176370 00000 н 0000176538 00000 н 0000176701 00000 н 0000176854 00000 н 0000177039 00000 н 0000177226 00000 н 0000177412 00000 н 0000177563 00000 н 0000177739 00000 н 0000177870 00000 н 0000178008 00000 н 0000178132 00000 н 0000178320 00000 н 0000178459 00000 н 0000178612 00000 н 0000178805 00000 н 0000178921 00000 н 0000179028 00000 н 0000179240 00000 н 0000179439 00000 н 0000179556 00000 н 0000179749 00000 н 0000179970 00000 н 0000180083 00000 н 0000180219 00000 н 0000180354 00000 н 0000180497 00000 н 0000180646 00000 н 0000180780 00000 н 0000180915 00000 н 0000181060 00000 н 0000181207 00000 н 0000181357 00000 н 0000181510 00000 н 0000181648 00000 н 0000181792 00000 н 0000181929 00000 н 0000182067 00000 н 0000182270 00000 н 0000182439 00000 н 0000182595 00000 н 0000182771 00000 н 0000182898 00000 н 0000183031 00000 н 0000183247 00000 н 0000183367 00000 н 0000183493 00000 н 0000183695 00000 н 0000183816 00000 н 0000183957 00000 н 0000184073 00000 н 0000184226 00000 н 0000184390 00000 н 0000184562 00000 н 0000184746 00000 н 0000184924 00000 н 0000185152 00000 н 0000185281 00000 н 0000185502 00000 н 0000185611 00000 н 0000185719 00000 н 0000185877 00000 н 0000186033 00000 н 0000186159 00000 н 0000186303 00000 н 0000186417 00000 н 0000186539 00000 н 0000186663 00000 н 0000186818 00000 н 0000186997 00000 н 0000187141 00000 н 0000187258 00000 н 0000187477 00000 н 0000187580 00000 н 0000187748 00000 н 0000187916 00000 н 0000188029 00000 н 0000188150 00000 н 0000188278 00000 н 0000188405 00000 н 0000188565 00000 н 0000188752 00000 н 0000188872 00000 н 0000188996 00000 н 0000189130 00000 н 0000189248 00000 н 0000189407 00000 н 0000189552 00000 н 0000189696 00000 н 0000189875 00000 н 00001

    00000 н 00001 00000 н 00001

  • 00000 н 00001
  • 00000 н 00001
    • 00000 н 00001

    00000 н 0000191113 00000 н 0000191260 00000 н 0000191415 00000 н 0000191639 00000 н 0000191761 00000 н 0000191896 00000 н 0000192086 00000 н 0000192269 00000 н 0000192422 00000 н 0000192610 00000 н 0000192785 00000 н 0000192966 00000 н 0000193176 00000 н 0000193340 00000 н 0000193484 00000 н 0000193629 00000 н 0000193816 00000 н 0000193977 00000 н 0000194118 00000 н 0000194325 00000 н 0000194476 00000 н 0000194635 00000 н 0000194779 00000 н 0000194958 00000 н 0000195086 00000 н 0000195241 00000 н 0000195498 00000 н 0000195590 00000 н 0000195706 00000 н 0000195836 00000 н 0000195966 00000 н 0000196123 00000 н 0000196225 00000 н 0000196380 00000 н 0000196536 00000 н 0000196698 00000 н 0000196847 00000 н 0000197005 00000 н 0000197164 00000 н 0000197300 00000 н 0000197433 00000 н 0000197578 00000 н 0000197719 00000 н 0000197837 00000 н 0000198018 00000 н 0000198157 00000 н 0000198291 00000 н 0000198445 00000 н 0000198611 00000 н 0000198761 00000 н 0000198904 00000 н 0000199039 00000 н 0000199181 00000 н 0000199313 00000 н 0000199455 00000 н 0000199595 00000 н 0000199746 00000 н 0000199898 00000 н 0000200039 00000 н 0000200204 00000 н 0000200367 00000 н 0000200523 00000 н 0000200675 00000 н 0000200801 00000 н 0000200927 00000 н 0000201062 00000 н 0000201198 00000 н 0000201332 00000 н 0000201463 00000 н 0000201590 00000 н 0000201741 00000 н 0000201924 00000 н 0000202063 00000 н 0000202222 00000 н 0000202358 00000 н 0000202537 00000 н 0000202685 00000 н 0000202873 00000 н 0000203029 00000 н 0000203166 00000 н 0000203287 00000 н 0000203431 00000 н 0000203580 00000 н 0000203729 00000 н 0000203865 00000 н 0000203971 00000 н 0000204170 00000 н 0000204368 00000 н 0000204567 00000 н 0000204765 00000 н 0000204965 00000 н 0000205163 00000 н 0000205359 00000 н 0000205558 00000 н 0000205758 00000 н 0000205956 00000 н 0000206156 00000 н 0000206355 00000 н 0000206553 00000 н 0000018107 00000 н трейлер ]>> startxref 0 %%EOF 21112 0 объект >поток (дʟ.XwX[,l3AeVW9$Iu\[email protected]ư)THV\$=e[dW][ sIocqGT͗M/&%|N&t1−7 zD ��d!~(Z 92?zqW2L$6$*4N+y}*gǐ7_hW 9 Z)Ӥ[email protected]:k.fHMś>Hrv 9)Ҫp$

    %PDF-1.6 % 2002 0 объект > эндообъект внешняя ссылка 2002 101 0000000016 00000 н 0000003037 00000 н 0000003173 00000 н 0000003373 00000 н 0000003402 00000 н 0000003454 00000 н 0000003491 00000 н 0000003705 00000 н 0000003789 00000 н 0000003870 00000 н 0000003952 00000 н 0000004034 00000 н 0000004116 00000 н 0000004198 00000 н 0000004280 00000 н 0000004362 00000 н 0000004444 00000 н 0000004526 00000 н 0000004608 00000 н 0000004690 00000 н 0000004772 00000 н 0000004854 00000 н 0000004936 00000 н 0000005018 00000 н 0000005100 00000 н 0000005182 00000 н 0000005264 00000 н 0000005346 00000 н 0000005427 00000 н 0000005635 00000 н 0000006254 00000 н 0000007089 00000 н 0000007193 00000 н 0000007779 00000 н 0000008305 00000 н 0000009021 00000 н 0000009833 00000 н 0000010697 00000 н 0000011563 00000 н 0000012391 00000 н 0000012528 00000 н 0000012852 00000 н 0000013564 00000 н 0000014344 00000 н 0000027483 00000 н 0000028116 00000 н 0000033029 00000 н 0000038364 00000 н 0000042623 00000 н 0000042857 00000 н 0000043104 00000 н 0000076509 00000 н 0000077517 00000 н 0000078008 00000 н 0000078090 00000 н 0000078151 00000 н 0000078245 00000 н 0000078416 00000 н 0000078593 00000 н 0000078771 00000 н 0000078913 00000 н 0000079021 00000 н 0000079194 00000 н 0000079278 00000 н 0000079364 00000 н 0000079496 00000 н 0000079635 00000 н 0000079762 00000 н 0000079895 00000 н 0000080016 00000 н 0000080126 00000 н 0000080272 00000 н 0000080377 00000 н 0000080526 00000 н 0000080655 00000 н 0000080739 00000 н 0000080825 00000 н 0000080925 00000 н 0000081027 00000 н 0000081130 00000 н 0000081232 00000 н 0000081360 00000 н 0000081487 00000 н 0000081613 00000 н 0000081739 00000 н 0000081837 00000 н 0000081937 00000 н 0000082130 00000 н 0000082320 00000 н 0000082513 00000 н 0000082707 00000 н 0000082899 00000 н 0000083090 00000 н 0000083283 00000 н 0000083476 00000 н 0000083667 00000 н 0000083858 00000 н 0000084051 00000 н 0000084245 00000 н 0000084436 00000 н 0000002372 00000 н трейлер ]>> startxref 0 %%EOF 2102 0 объект >поток )!A[LR’[email protected]Ѵx’!}MRe͕2IvB}DaQ\=rž1MNa\cþ8𗉁Qs*-(K] Bgṳ»-qG80}Sq]3DH+}%@»_9

    atmega32-16au техническое описание (75/347 страниц) ATMEL | 8-битный микроконтроллер AVR с программируемой внутрисистемной флэш-памятью объемом 32 КБ

    75

    ATmega32(L)

    2503J–AVR–10/06

    количество f

    OC0 = fclk_I/O/2, когда OCR0 установлен на ноль (0x0). Частота сигнала

    определяется следующим уравнением:

    Переменная N представляет коэффициент предварительного масштабирования (1, 8, 64, 256 или 1024).

    Что касается нормального режима работы, то флаг TOV0 устанавливается в том же такте таймера

    , в котором счетчик ведет отсчет от MAX до 0x00.

    Быстрый режим ШИМ

    Быстрая широтно-импульсная модуляция или быстрый режим ШИМ (WGM01:0 = 3) обеспечивает возможность генерации высокочастотного сигнала ШИМ

    . Быстрый ШИМ отличается от другого варианта ШИМ

    тем, что работает с одним наклоном. Счетчик считает от НИЗА до МАКС, затем

    перезапускается с НИЗА.В неинвертирующем режиме сравнения вывода выходной параметр сравнения

    (OC0) сбрасывается при совпадении сравнения между TCNT0 и OCR0 и устанавливается на BOT-

    TOM. В инвертирующем режиме сравнения выходных данных выход устанавливается при совпадении сравнения, а

    сбрасывается в BOTTOM. Из-за работы с одним наклоном рабочая частота в быстром режиме ШИМ

    может быть в два раза выше, чем в режиме ШИМ с правильной фазой, который использует работу с двумя наклонами

    . Эта высокая частота делает быстрый режим ШИМ хорошо подходящим для регулирования мощности, выпрямления и приложений ЦАП.Высокая частота позволяет использовать физически небольшие внешние компоненты размером

    (катушки, конденсаторы) и, следовательно, снижает общую стоимость системы.

    В быстром режиме PWM счетчик увеличивается до тех пор, пока значение счетчика не совпадет со значением MAX

    . Затем счетчик очищается в следующем такте таймера. Временная диаграмма

    для быстрого режима ШИМ показана на рисунке 32. Значение TCNT0 находится на временной диаграмме

    , показанной в виде гистограммы для иллюстрации работы с одним наклоном.Схема включает

    неинвертированных и инвертированных выхода ШИМ. Небольшие метки горизонтальной линии на склонах TCNT0

    представляют совпадения для сравнения между OCR0 и TCNT0.

    Рис. 32. Режим быстрой ШИМ, временная диаграмма

    Флаг переполнения таймера/счетчика (TOV0) устанавливается каждый раз, когда счетчик достигает MAX. Если

    прерывание разрешено, процедура обработки прерывания может использоваться для обновления значения сравнения

    .

    В быстром режиме ШИМ блок сравнения позволяет генерировать сигналы ШИМ на выводе OC0

    .Установка битов COM01:0 на 2 приведет к неинвертированному ШИМ, а инвертированный выход ШИМ

    может быть сгенерирован установкой COM01:0 на 3 (см. Таблицу 40 на стр. 81).

    Фактическое значение OC0 будет видно только на PIN-рупке порта, если направление данных для порта

    F

    OCN

    F

    CLK_I / O

    2 N

    1

    OCRN ​​

    +

    ()

    ⋅⋅

    ——————————————————— ——

    =

    =

    TCNTN

    OCRN ​​Обновление и

    TOVN Флаг прерывания набор

    1

    Период

    2

    3

    2

    OCN

    OCN

    (COMN1: 0 = 2)

    (COMn1:0 = 3)

    Набор флагов прерывания OCRn

    4

    5

    6

    7

    купить ATMEGA32-16AU | ATMEGA32-16AU Технический паспорт

    АСГТХ-Д-30.000 МГц-1 Abracon LLC, OSC VCTCXO 30.000MHZ LVDS SMD, 6-SMD, No Lead, AVR? ATmega Вид
    16PK10000MEFCGC16X31.5 Rubycon, CAP ALUM 10000UF 20% 16V RADIAL, Radial, Can, AVR? ATmega Вид
    ЛГР2Г471МЭЛК50 Nichicon, CAP ALUM 470UF 20% 400V SNAP, Radial, Can-Snap-In, AVR? ATmega Вид
    СИА439ЭДЖ-Т1-ГЭ3 Vishay Siliconix, MOSFET P-CH 20V 28A SC-70-6L, PowerPAK? СК-70-6, АВР? ATmega Вид
    XPEAMB-L1-R250-00901 Кри Инк., LED AMB 590NM XLAMP WTR CLR SMD, 1414 (метрическая 3535), AVR? ATmega Вид
    4463PCE20C868SE-ЕК Silicon Labs, НАБОР EZRADIO TEST CARD SI4463 TRX, -, AVR? ATmega Вид
    УПГ2022Т5Г-ЭВАЛ CEL, EVAL BOARD ДЛЯ UPG2022T5G, -, AVR? ATmega Вид
    Д55342Х07Б5Б49ПВС Вишай Дейл, РЭС СМД 5.49 кОм 0,1% 1/4 Вт 1206, 1206 (метрическая система 3216), АРН? ATmega Вид
    ПВР163С-25-2Р20ДЖ Bourns Inc., РЭС SMD 2,2 Ом 5% 25Вт ДПАК, ТО-252-3, ДПак (2 Вывода + Вкладка), SC-63, AVR? ATmega Вид
    СДЖМ020201 Amphenol PCD, РАЗМЕР 20, МОДУЛЬ РОЗЕТКИ, -, AVR? ATmega Вид
    0465564347 Molex, LLC, СОЕДИНЕНИЕ МУЖЧИНА 160POS 4 РЯДА ЗОЛОТО SMD, -, AVR? ATmega Вид
    В300Б36К250Б2 Vicor Corporation, МОДЕЛЬ ПРЕОБРАЗОВАТЕЛЯ DC/DC 36V 250W, 9-DIP Module, AVR? ATmega Вид

    ATMEGA32-16AU Оригинальная поставка, 1 доллар США.5-1.6, [ATMEL] Корпорация ATMEL, ATMEGA32-16AU Поставщик

    Обзор продукта

    ATMEGA32-16AU — это маломощный 8-разрядный КМОП-микроконтроллер, основанный на улучшенной RISC-архитектуре AVR. Выполняя мощные инструкции за один такт, ATMEGA32-16AU достигает пропускной способности, приближающейся к 1 MIPS на МГц, что позволяет разработчику системы оптимизировать энергопотребление в зависимости от скорости обработки.ATMEGA32-16AU обеспечивает следующие функции: 32 Кбайт внутрисистемно программируемой флэш-памяти программ с возможностью чтения и записи, 1024 байта EEPROM, 2 Кбайт SRAM, 32 линии ввода-вывода общего назначения, 32 рабочих регистра общего назначения, Интерфейс JTAG для граничного сканирования, поддержка и программирование встроенной отладки, три гибких таймера/счетчика с режимами сравнения, внутренние и внешние прерывания, последовательный программируемый USART, байт-ориентированный двухпроводной последовательный интерфейс, 8-канальный, 10-канальный битовый АЦП с дополнительным дифференциальным входным каскадом с программируемым коэффициентом усиления (только для пакета TQFP), программируемым сторожевым таймером с внутренним генератором, последовательным портом SPI и шестью программно выбираемыми режимами энергосбережения.

    Параметры

    ATMEGA32-16AU абсолютные максимальные характеристики: (1) рабочая температура: от -55 ℃ до +125 ℃; (2) Температура хранения: от -65℃ до +150℃; (3) Напряжение на любом выводе, кроме RESET относительно земли: от -0,5 В до VCC+0,5 В; (4) Напряжение при СБРОСЕ относительно земли: -0.от 5В до +13,0В; (5) Максимальное рабочее напряжение: 6,0 В; (6) постоянный ток на контакт ввода-вывода: 40,0 мА; (7) Контакты VCC и GND постоянного тока: 200,0 мА и 400,0 мА TQFP/MLF.

    Характеристики

    Особенности

    ATMEGA32-16AU: (1) 131 мощная инструкция — выполнение цикла за один такт; (2) 32 x 8 рабочих регистров общего назначения; (3) полностью статическая работа; (4) Пропускная способность до 16 MIPS на частоте 16 МГц; (5) встроенный 2-тактный умножитель; (6) 32 Кбайт внутрисистемной самопрограммируемой флэш-памяти программ; (7)1024 байта EEPROM; (8) 2 КБ внутренней памяти SRAM; (9) Циклы записи/стирания: 10 000 флэш-памяти/100 000 EEPROM; (10)Сохранение данных: 20 лет при 85℃/100 лет при 25℃; (11) Дополнительный раздел загрузочного кода с независимыми битами блокировки Внутрисистемное программирование с помощью встроенной программы загрузки Настоящая операция чтения во время записи; (12) Блокировка программирования для обеспечения безопасности программного обеспечения; (13) Возможности граничного сканирования в соответствии со стандартом JTAG; (14) Обширная поддержка встроенной отладки; (15) Программирование флэш-памяти, EEPROM, предохранителей и битов блокировки через интерфейс JTAG; (16) Два 8-битных таймера/счетчика с отдельными предделителями и режимами сравнения; (17) один 16-разрядный таймер/счетчик с отдельным предделителем, режимом сравнения и режимом захвата; (18) Счетчик реального времени с отдельным генератором; (19) четыре канала ШИМ; (20)8-канальный 10-разрядный АЦП; (21) Байт-ориентированный двухпроводной последовательный интерфейс; (22) Программируемый последовательный USART; (23) Последовательный интерфейс Master/Slave SPI; (24) Программируемый сторожевой таймер с отдельным встроенным генератором; (25) встроенный аналоговый компаратор; (26) Сброс при включении питания и программируемое обнаружение отключения питания; (27) Внутренний калиброванный RC-генератор; (28) Внешние и внутренние источники прерываний; (29) Шесть спящих режимов: бездействие, шумоподавление АЦП, энергосбережение, отключение питания, режим ожидания и расширенный режим ожидания.

    Диаграммы

    ATmega32(L) — ECE

  • стр. 2 и 3: Конфигурация контактов 9: Регистр статуса Статусный регистр
  • Страница 10 и 11: X-регистр, Y-регистр и Z-re
  • Страница 12 и 13: 12 ATmega32(L) — Внешний Inter
  • Страница 14 и 15: AVR
  • Страница 16 и 17: Время доступа к памяти данных Эта секция
  • Страница 18 и 19: 18 ATmega32(L) Когда EEMWE был
  • Страница 20 и 21: Запись EEPROM во время отключения питания 22 и 23: Системные часы и параметры часов Cloc
  • Страница 24 и 25: Кварцевый генератор XTAL1 и XTAL2
  • Страница 26 и 27: Низкочастотный кварцевый генератор 26
  • Страница 28 и 29: Регистр калибровки генератора — O
    • Страница
  • 30 и 31: Управление питанием и спящие режимы MC
    • 90 280 Страница 32 и 33: 32 ATmega32(L) Асинхронный таймер s
  • Страница 34 и 35: Управление системой и сброс Сброс
  • Страница 36 и 37: Сброс при включении A Сброс при включении (PO
  • Страница 38 и 39 : Сброс сторожевого таймера при срабатывании сторожевого таймера ti
  • Стр. 40 и 41: Регистр управления сторожевым таймером — W
  • Стр. 42 и 43: Прерывания В этом разделе описывается t
  • Стр. 44 и 45: 44 Страница 46 и 47: 46 ATmega32(L) Бит 0 — IVCE: Interr
  • Страница 48 и 49: Порты как общий цифровой ввод/вывод и 53:

    Неподключенные контакты. Если некоторые контакты не подключены.

  • Страница 58 и 59:

    Альтернативные функции порта C The P

  • Страница 60 и 61:

    60 ATme ga32(L) Таблица 30.Переопределение

  • Стр. 62 и 63:

    Описание регистра для портов ввода/вывода

  • Стр. 64 и 65:

    Внешние прерывания 68 и 69:

    68 ATmega32(L) Двойной буфер

  • Страница 70 и 71:

    70 ATmega32(L) Регистр OCR0:

  • Страница 72 и 73:

    Нормальный режим Самый простой режим операции

    3

    3 Страница 74 и 75:

    74 ATmega32(L) вывод установлен как выход

  • Страница 76 и 77:

    Временные диаграммы таймера/счетчика 76 AT

  • Страница 78 и 79:

    8-битный регистр таймера/счетчика0 Descri 9000

  • Страница 80 и 81:

    Регистр таймера/счетчика — TCNT0 Outp

  • Страница 82 и 83:

    Таймер/счетчик 0 и Таймер/счетчик 1 P L

  • Страница 86 и 87: 9039 9 86 ATmega32(L) (OC1A/B).См. «Out

  • стр. 88 и 89:

    88 ATmega32(L) Следующий код e

  • стр. 90 и 91:

    90 ATmega32(L)

  • стр. 94 и 95:

    94 байт ATmega32(L) Расположение ввода-вывода:

  • стр. 96 и 97:

    Нормальный режим Самый простой режим работы

  • стр. 98 и 99 :

    98 ATmega32(L) Рис. 46. Быстрый ШИМ

  • Стр. 100 и 101:

    100 ATmega32(L) Рис. 47.Фаза Co

  • Page 102 и 103: 102 ATMEGA32 (L) Рисунок 48. Фаза

  • Page 104 и 105:

    104 ATMEGA32 (L) Рисунок 51 показывает

  • Page 106 и 107:

    106 ATMEGA32 (L) Таблица 45. Сравните O

  • , стр. 108 и 109:

    Таймер/счетчик 1, управляющий регистр B —

  • , стр. 110 и 111:

    Регистр захвата ввода 1 — ICR1H и

  • 1, стр. 1312 и 119 -bit Timer/Counter2 с PWM и A

  • Страница 114 и 115:

    114 ATmega32(L) top Сигнализирует, что

  • Страница 116 и 117:

    118 ATmega32(L) Частота fOC2 = fc

  • Страница 120 и 121:

    120 ATmega32(L) Рисунок 59.Фаза Co

  • Страница 122 и 123:

    122 ATmega32(L) Работа таймера

  • , стр. 128 и 129:

    Timer/Counter Interrupt Mask Regist

  • , стр. 130 и 131:

    Последовательный периферийный интерфейс — SPI 1

  • , стр. 132 и 131: 3mega 293: Код

  • Page 134 и 135:

    PIN-код SS Функциональность рабского режима Whe

  • Page 136 и 137:

    SPSR-реестр SPSR SPSR Data

  • Page 138 и 139:

    USART универсальный синхронный и

  • страница Рисунок 71Синхрон

  • Page 144 и 145:

    Page 144 и 145:

    Page 144 и 145:

    Page 144 и 145:

    Page 144 и 145:

    Page 144 и 145:

    USART Инициализация USART имеет

  • Page 146 и 147:

    Отправка кадров с 9 битами данных Tran

  • Page 148 и 149:

    Прием данных — Page UsArt

  • 150 и 151:

    Получите конкурирусный флаг и прерывание

  • Page 152 и 153:

    152 ATMEGA32 (L) Рисунок 73. Начать Bi

  • Page 154 и 155:

    154 ATMEGA32 (L) Таблица 61 и таблица

  • Страница 156 и 157:

    Доступ к регистрам UBRRH/UCSRC 15

  • Страница 158 и 159:

    Регистр управления и состояния USART A

  • Страница 160 и 161:

    Регистр управления и состояния USART C 60003 9028

    Регистры скорости передачи USART — UBRRL a

  • Стр. 164 и 165:

    Таблица 69.Примеры настроек UBRR

  • Page 166 и 167:

    Таблица 71. Примеры настроек UBRR

  • Page 168 и 169:

    Электрические соединения в виде депии

  • Page 170 и 171:

    Объединение адресных и пакетов данных

  • Page 172 и 173:

    172 и 173:

    172 и 1732 (L) Рисунок 83. ARBITRAT

  • Page 174 и 175:

    Интерфейс шины. 178 и 179:

    178 ATmega32(L) Бит 0 — TWGCE: TWI

  • Страница 180 и 181:

    3 в r16, TWSR и i r16, 0xF8 cpi r1

  • Страница 182 и 182AT Рисунок 86.Data Tra

  • Страница 184 и 185:

    184 ATmega32(L) Рисунок 87. Форматы

  • Страница 186 и 187:

    ) Старшие семь бит

  • Страница 190 и 191:

    190 ATmega32(L) Рисунок 91. Форматы

  • Страница 192 и 193:

    Несколько режимов TWI Multi-m

  • , стр. 196 и 197:

    Аналоговый компаратор Аналоговый компаратор

  • , стр. 198 и 199:

    Аналоговый компаратор, мультиплексированный вход

  • , стр. 200 и 207Analog T

  • Page 202 и 203:
  • Page 202 и 203:
  • Page 202 и 203:
  • Page 202 и 203:

    Rescaling и Conversion Timing 20

  • Page 204 и 205:
  • Page 204 и 205:

    204 ATMEGA32 (L) Рисунок 102. ADC TIM

  • Page 20000 и 207:

    206 ATMEGA32 (L), если Авто срабатывание

  • Page 208 и 209:
  • Page 208 и 209:
  • Page 208 и 209:
  • Page 208 и 209:

    Аналоговые методы шумоподавления 2

  • стр. 210 и 211:

    210 ATMEGA32 (L) Интегральные нелинейные

  • Page 212 и 213:

    ADC Мультиплексор Выбор реестра

  • Страница 214 и 215:

    ADC Control and Status Register A —

  • Страница 216 и 217:

    Special FunctionIO Register — SFIOR

  • Страница 218 и 219:

    218 ATmega32(L) Стандарт IEEE.1149.

    • Page 220 и 221:

    Использование цепочки границы с использованием

  • Page 222 и 223:
  • Page 222 и 223:
  • Page 222 и 223:
  • Page 222 и 223:

    On-Chip Debug Страница 226 и 227:

    SAMPLE_PRELOAD; $2 Обязательно JTAG i

  • Стр. 228 и 229:

    Граничное сканирование и двухпроводное соединение

  • Стр. 230 и 231:

    Сканирование аналогового компаратора 230

  • Стр.Граничные сигналы сканирования для

  • Page 234 и 235:
  • Page 234 и 235:
  • Page 234 и 235:
  • Page 234 и 235:
  • Page 234 и 235:
  • Page 234 и 235:
  • Page 234 и 235:

    Таблица 91. Сигналы граничных сканирования для

    и 237:

    236 ATMEGA32 (L) Таблица 92. Алгоритм

  • Page 238 и 239:

    238 ATmega32(L) Таблица 93. ATmega32

  • Страница 240 и 241:

    240 ATmega32(L) Таблица 93. ATmega32

  • Страница 242 и 243: Поддержка загрузчика

    — Read-While-Wr3

  • 1
  • -Wr

    245:

    244 ATmega32(L) Рисунок 125.Memory

  • Page 246 и 247:
  • Page 246 и 247:

    Page 246 и 247:

    Program Control Memory Control Регистрируйте

  • Page 248 и 249:
  • Page 248 и 249:

    Самопрограммирование Flash 248 ATME

  • Page 250 и 251:

    EEPROM Пишите предотвратить запись на страницу SP

  • Примечания:

  • Страница 258 и 259:

    258 ATmega32(L) Таблица 108.Имя контакта

  • Стр. 260 и 261:

    Программирование флэш-памяти Флэш-память

  • Стр. 262 и 263:

    262 ATmega32(L) Рис. 129. Программа

  • Стр. Установите OE на «1

  • Страница 266 и 267:

    Характеристика параллельного программирования

  • Страница 268 и 269:

    268 ATmega32(L) Примечания: Flash Когда страница b

  • Страница 272 и 273:

    Характеристика последовательного программирования SPI

  • Страница 274 и 275:

    PROG_COMMANDS ($5) Специальный AVR

  • Страница 276 и 277: 140.Программа

  • Page 278 и 279:
  • . 285:

    Программирование предохранителей 1. Введите JTAG

  • , стр. 286 и 287:

    TA = от -40°C до 85°C, V CC = 2,7 В

  • , стр. 288 и 289:

    Символ двухпроводного последовательного интерфейса

  • Страница 290 и 291:

    290 ATmega32(L) Рисунок 146.SPI INT

  • Page 292 и 293:
  • Page 292 и 293:
  • Page 292 и 293:

    Таблица 122. Характеристики ADC, DIF

  • Page 294 и 295:

    ATMEGA32 Типичные характеристики 29

  • Page 296 и 297:

    296 ATMEGA32 (L) Рисунок 151. Active

  • стр. 298 и 299:

    298 ATmega32(L) 163.

  • Страница 304 и 305:

    304 ATmega32(L) Рисунок 167.Режим ожидания

  • Страница 306 и 307:

    Pin Pull-up Рисунок 171. I/O Pin Pul

  • Страница 308 и 309:

    Мощность драйвера вывода Пороги и гистерезис 310 A

  • Page 312 и 313:

    312 ATMEGA32 (L) Рисунок 183. Сброс I

  • Page 314 и 315:

    314 ATMEGA32 (L) Рисунок 187. BandGap

  • Page 316 и 317:

    316 ATmega32(L), рис. 191. Calibra

  • , стр. 318 и 319:

    318 ATmega32(L), рис. 195.Calibra

  • Page 320 и 321:
  • Page 320 и 321:

    Page 320 и 321:

    320 ATMEGA32 (L) Рисунок 199. Calibra

  • Page 322 и 323:

    322 и 323:

    322 ATMEGA32 (L) Рисунок 203. ASEF EX

  • Page 324 и 325:

    324 ATMEGA32 ( L) Рисунок 207. Сброс S

  • Стр. 326 и 327:

    Адрес Имя Бит 7 Бит 6 Бит 5 Бит

  • Стр. (МГц) Po

  • Стр. 332 и 333:

    40P6 СИДЕНЬЕ RA L 2325 Orcha

  • Стр. 334 и 335:

    Errata ATmega32, rev.От A до E Там

  • Страница 336 и 337:

    Изменения от Rev. 2503C-10/02 до Re

  • Страница 338 и 339:

    ATmega32(L) Содержание Featu

    • 930280: 2503H-AVR-03/05 ATmega32(L) Таймер/C

  • Стр. 342 и 343:

    2503H-AVR-03/05 ATmega32(L) Двухпроводной

  • Стр. 344:

    Atmel Corporation 902 Atmel Operations 8

    STK128+ — Плата разработки ATmega128 MCU AVR

    STK128+ — это полнофункциональная экономичная плата для разработки ATmega128.Он предназначен для быстрого начала разработки кода для микроконтроллера ATmega128, что ускоряет разработку прототипов устройств ATMega 128.

    Чип ATmega128 установлен на плате устройства, которую можно отделить от материнской платы, что позволяет безопасно заменять MCU. Чип ATmega128 поставляется в корпусе TQFP64 и может быть ATmega128-16AU, ATmega128L-8AU или ATmega128A-AU.

    Комплект STK128+ поставляется с платой устройства ATmega128, дополнительной запасной платой устройства ATmega128 и набором экспериментальных фитингов.

    STK128+ — Плата разработки ATmega128 MCU AVR — Компоненты

    • Мощность

      • Питание от внешнего источника питания 5 В
      • Перемычка для настройки уровня применяемого напряжения, 5 В/3,3 В

    • Встроенные микросхемы

      • ATmega128 (TQFP64), микроконтроллер, установленный на плате устройства
      • AMS1117-3.3, бортовой регулятор
      • MAX3232, приемопередатчики True RS232

    • Интерфейсы

      • Два разъема RS232 для UART0 и UART1, стандарт DB9
        • Гарантированная работа при уровне питания 3 В благодаря MAX3232
        • Перемычки UART0 и UART1, закоротите перемычку для подключения UART к микроконтроллеру AVR, разомкните перемычку, чтобы освободить порты ввода-вывода.
      • 6-контактный / 10-контактный порт интернет-провайдера
      • JTAG-порт

    • Человеко-машинный интерфейс

      • Кнопка RESET, используется для сброса MCU
      • Светодиодный индикатор питания
      • 8 светодиодов для поверхностного монтажа, могут использоваться в качестве индикатора состояния ввода/вывода
      • 8 Кнопки для аналогового входа

    • Другие функции

      • Кристалл Настраиваемый, для выбора есть перемычка на плате 7.Кристалл 3728M или внешний кристалл, монтируемый через гнездо
      • Все контакты MCU доступны на разъемах расширения для дальнейшего расширения
      • Все контакты на плате помечены. Эти метки описывают функцию каждого контакта
        • .
      • Совместимость с несколькими микроконтроллерами AVR:
        • Полностью совместим с: ATmega64/ATmega128
        • Частично совместим с: ATmega1281/ATmega2561, AT90CAN32/AT90CAN64/AT90CAN128

    Плата STK128+ включает разъемы JTAG и ISP для подключения отладчика или программатора.Распиновка заголовка показана на изображениях ниже:

    • Компакт-диск с руководством пользователя
      • Компакт-диск с программным обеспечением, драйверами и примерами
    • Принципиальная схема
      • Разработано с использованием Protel
      • Предоставляет формат IMG или формат Protel SchDoc
    • Примеры программ
      • Разработано с использованием ICCAVR, GCCAVR
      • Предоставляет библиотеку C для AVR
        • .
    • Сопутствующее программное обеспечение
      • AVStudio
      • ICCAVR — 45 ДНЕЙ ДЕМО
      • GCCAVR
    • Спецификации микросхем

    Дополнительные ресурсы для разработки

    Микроконтроллер AVR от Atmel (теперь Microchip) — один из наиболее широко используемых 8-битных микроконтроллеров.Arduino Uno основан на микроконтроллере AVR.

    • alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
