Закон Ома для полной цепи

«Требуются очень глубокие знания,

чтобы заметить простейшие, но

подлинные отношения вещей между собой»

Георг Лихтенберг

В данной теме рассмотрим решение задач на закон Ома для полной цепи.

Задача 1. К источнику с ЭДС 6 В подключают лампочку с сопротивлением 10 Ом. Когда к лампочке подключили вольтметр, оказалось, что напряжение на ней равно 5 В. Найдите внутреннее сопротивление источника.

ДАНО:

РЕШЕНИЕ

Запишем закон Ома для участка цепи

И закон Ома для полной цепи

Преобразуем эти два выражения, используя основное свойство пропорции.

Теперь ясно видно, что разность между ЭДС и напряжением на лампочке равна произведению силы тока и внутреннего сопротивления источника

Ответ: 2 Ом.

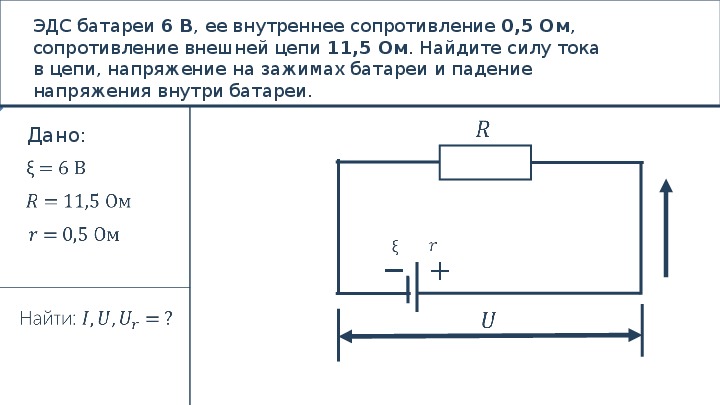

Задача 2. ЭДС источника равна 12 В. Каково напряжение на полюсах источника, если внутреннее сопротивление источника равно половине внешнего сопротивления цепи?

ДАНО:

РЕШЕНИЕ

Запишем закона Ома для полной цепи

Напряжение на полюсах источника равно разности между ЭДС и суммой падений напряжений в цепи

Ответ: 4 В.

Задача 3. К источнику ЭДС подключили электрический элемент, вольт-амперная характеристика которого задана уравнением , причём U > 0. Если ЭДС источника равна 10 В, а внутреннее сопротивление составляет 1 Ом, каково напряжение на подключенном элементе?

ДАНО:

РЕШЕНИЕ

Запишем закона Ома для полной цепи

Запишем закон Ома для участка цепи

Преобразуем закон Ома для полной цепи

Согласно условию задачи вольт-амперная характеристика имеет вид

Тогда получаем

Получили стандартное квадратное уравнение. Найдем дискриминант

Тогда корни квадратного уравнения равны

По условию задачи U > 0.

Ответ:

Задача 4. Источник тока с ЭДС 25 В и внутренним сопротивлением 2,5 Ом замкнут на элементе с сопротивлением R. Постройте графики зависимости напряжения на элементе и силы тока в цепи от сопротивления R.

ДАНО:

РЕШЕНИЕ

Запишем закона Ома для полной цепи

Подставив числовые данные, получим функцию зависимости и от

R

Как видно из этой функции, сила тока в цепи обратно пропорциональна сопротивлению элемента (то есть, график будет гиперболический).

Для того чтобы построить график, необходимо рассмотреть крайние случаи. Например, когда элемент замыкается накоротко, сопротивление R = 0, и в цепи течёт ток короткого замыкания, равный

Это максимальное возможное значение силы тока для данной цепи. Если же представить, что сопротивление

Запишем закон Ома для участка цепи

Используя закон Ома для полной цепи, преобразуем полученное выражение

При нулевом сопротивлении, напряжение на элементе будет равно нулю. А при бесконечно большом сопротивлении

Тогда графики зависимостей будут иметь вид

Задача 5. На схеме указана цепь с двумя источниками, внутреннее сопротивление каждого из которых равно 1 Ом. Сопротивления резисторов и ЭДС источников указаны на схеме. Найдите ток в каждом резисторе.

ДАНО:

РЕШЕНИЕ

Полная ЭДС цепи

Для того чтобы определить, является ли ЭДС положительной или отрицательной, необходимо обозначить направление обхода тока. Известно, что условно принято считать, что ток течёт от положительного полюса к отрицательному. Исходя из этого, направление тока от  совпадает с направлением обхода, а направление тока от  противоположно направлению обхода. Тогда

При последовательном соединении

При параллельном соединении

Запишем закон Ома для полной цепи

При параллельном соединении

Запишем закон Ома для участка цепи

Тогда

Ответ:

ЭДС и внутреннее сопротивление.

Решение задач для полной цепи

Раздел долгосрочного плана:

10.3В – Постоянный ток

Школа:

ФИО учителя:

Дата:



Класс:

Количество присутствующих:



отсутствующих:

Тема урока

Решение задач. Закон Ома для полной цепи.

Цели обучения, которые достигаются на данном  уроке

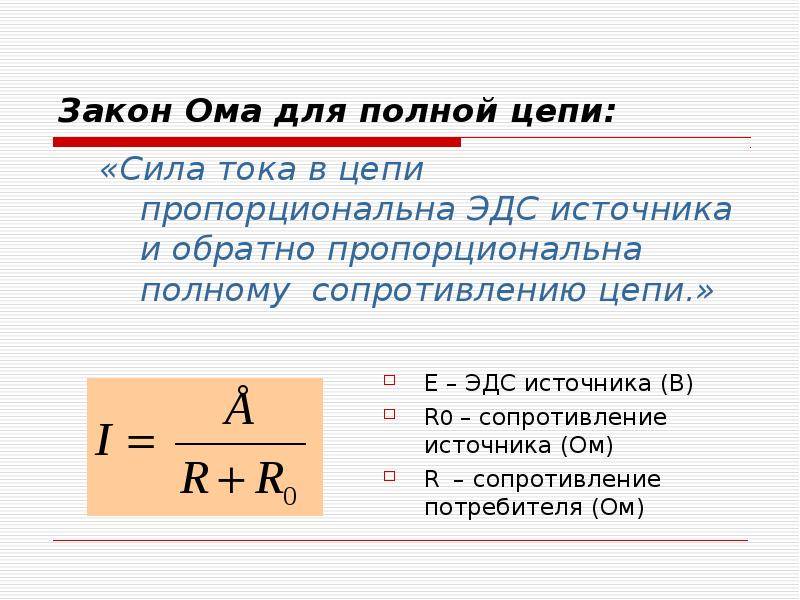

10.4.2.4 — применять закон Ома для полной цепи;



Цели урока

Организация активной деятельности учащихся, основанной на применении знания закона Ома для полной цепи для объяснения физических явлений, происходящих в повседневной жизни и решения экспериментальных задач

Развитие самостоятельности в приобретении знаний при решении физических задач с использованием информационных технологий

Критерии  оценивания.

Знание:

Знают закон Ома для полной цепи

Понимание:

  Буквенные обозначения, входящие в закон Ома для полной цепи.

Применение:

Закон Ома для полной цепи  при решении задач

Анализ:

Проводят полный анализ при решении задач на использование  закона Ома для полной цепи

Синтез:

Находят  правильные пути решения поставленных вопросов

Оценивание:

Отстаивают свою точку зрения.

Языковые цели

Учащиеся могут …

Учащиеся могут: формулировать закона Ома для полной цепи, объяснять последствия тока короткого замыкания

Словарь специфических терминов и

терминология:

сила тока в проводнике; падение напряжения на концах проводника; сопротивление проводника; закон Ома; ток короткого замыкания

Набор полезных фраз для общения/письма:

Сила тока на участке цепи прямо пропорциональна…

Полное сопротивление цепи …

Явление , при котором … называется током короткого замыкания



Привитие ценностей



Развивать навыки общения, создав стимулирующую и поддерживающую учащегося среду, где поощряется и ценится коммуникация в различной форме и где учащийся уверенно выражает свое мнение

Межпредметные связи

Межпредметная связь: с математикой – умение анализировать линейную функцию; с жизнью – знание понятий короткого замыкания, падение напряжения.

Первоначальные знания

8 класс источники постоянного тока; закон Ома для участка цепи;



План

Этапы урока

Запланированная деятельность на уроке

Ресурсы

Начало





1.О/м

2.Актуализация знаний

Цель:

Контроль знаний

1.Физический диктант.

Для существования длительного тока на концах проводника необходимо создавать и поддерживать разность потенциалов. Работу по разделению зарядов совершают …………….. силы.

Их работа характеризуется ……………………………….

Э.Д.С. равна  отношению ………………..Аст по перемещению положительного заряда к …………………………

Э. Д.С. характеризует источник тока, измеряется вольтметром при разомкнутой цепи.

ε =……

В полной цепи сила тока зависит от Э.Д.С и полного сопротивления цепи. Т.е. I=….

Как называется данная формула? …………………………………………,где

R-……..

r-…………………., R+r-…………………….. .

Оценивание:  Взаимооцеивание

2.Физическая эстафета.

Оценивание:  Самооцеивание

3.Заполни таблицу:





ЭДС





Дж

















Закон Ома для полной цепи











Оценивание:  Взаимооцеивание







Середина

4. Решение задач:

Задача №1

1. В цепи, изображенной на схеме R1 = 2,9 Ом, R2 = 7 Ом, R3 = 3 Ом, внутреннее сопротивление источника равно 1 Ом. Амперметр показывает ток 1 А. Определите ЭДС и напряжение на зажимах батареи.

Задача №2

Определить ЭДС батареи, если известно, что при увеличении сопротивления  нагрузки  в  2,5 раза напряжение на нагрузке возрастает от 3,5 В до 8 В. Запишем закон Ома для полной цепи для каждого случая.



Задача №3

При разомкнутом ключе амперметр показывает ток 1 А. Какой ток покажет амперметр при замкнутом ключе? ЭДС источника 10 В, внутреннее сопротивление источника 1Ом, R1 = 5 Ом, R2= 4 Ом, R3 неизвестно.



На рисунке изображена электрическая цепь. Определить показания амперметра и вольтметра для положений 1 и 2 переключателя П. ЭДС источника 1,5В, его внутреннее сопротивление г = 0,5Ом, сопротивление R = 2,50м. Сопротивление амперметра и подводящих проводников ничтожно мало, а сопротивление вольтметра очень велико. Каковы будут показания амперметра и вольтметра, если переключатель окажется на контакте 3?

Положение 1:

Положение 2:

Положение 3:





























Оценивание:  учителя











Конец

Первичный контроль:

Рымкевич стр 105 №822,825,826

Цель:

Контроль знаний, отработка навыков.

Рефлексия.

Деятельность учителя:

Предлагает проанализировать свою деятельность на уроке.

Что сегодня мы рассмотрели?

Как используя  конденсатор вычислить напряженность электрического поля?

Какую величину показал градиент графика?

Продолжите фразу:

Сегодня на уроке я узнал ….

Теперь я могу …

Было интересно…

Знания, полученные сегодня на уроке,  пригодятся…

Дома : Рымкевич №823,824



Дополнительная информация

Дифференциация – как Вы планируете оказать больше поддержки? Какие задачи Вы планируете поставить перед более способными учащимися?

Оценивание – как Вы планируете проверить уровень усвоения материала учащихся?

Межпредметные связи

Задания учащиеся получают разной степени сложности, учащиеся с высокой мотивацией получают задачи, требующие мышления высокого порядка,  остальные ученики получают задания не требующие сложных мыслительных операций.

Организацией разного вида текущего опроса, включая и решение задач.

,

Прежде всего математика, вычислительные навыки формируются на уроках математики.

Общая оценка



Какие два аспекта урока прошли хорошо (подумайте как о преподавании, так и об обучении)?

1:



2:



Какие две вещи могли бы улучшить урок (подумайте как о преподавании, так и об обучении)?

1:



2:



Что я узнал(а) за время урока о классе или отдельных учениках такого, что поможет мне подготовиться к следующему уроку?
