Вольтметры магнитоэлектрические — Справочник химика 21

    В амперметрах и вольтметрах магнитоэлектрической системы имеются неподвижные постоянные магниты и подвижные катушки, отклоняющиеся под действием постоянного тока. Приборы имеют равномерную шкалу и обладают высокой точностью показаний. В практике используют щитовые технические приборы различных типов и в различном исполнении. [c.237]
    При измерениях напряжения прибор 1 вместо Uo измеряет Ui. Отклонение результата измерения (погрешность) уменьшается по мере уменьшения силы тока Ii и соответствующего уменьшения угла наклона а. Вольтметры должны быть возможно более высокоомными. Обычные вольтметры магнитоэлектрической системы (с вращающейся рамкой) имеют внутренние сопротивления порядка нескольких десятков килоом на один вольт (/i=0,l мА) и для измерения потенциалов непригодны. Имеются приборы более высокого качества с соответствующим показателем около 1 МОм на 1 В (/> = 1 мкА). С их применением на практике можно измерять стационарные потенциалы однако время успокоения стрелки у них довольно велико (>1 с).
Обычно для измерения потенциалов используют аналоговые показывающие вольтметры с электронным усилителем с входным сопротивлением порядка 10 —10 2 Ом. Время успокоения стрелки у них не превышает 1 с, а при электронном показании оно даже менее 1 мс. [c.82]

    Метод непосредственной оценки. При использовании этого метода можно успешно применять высокоомные вольтметры магнитоэлектрической системы. [c.66]

    Прибор типа Иг ЦНИИ-48 представляет собой многопредельный вольтметр магнитоэлектрической системы и предназначен для измерения блуждающих токов. Принципиальная схема прибора показана на рис. 187. 

[c.399]

    Хорошие результаты дает вольтметр магнитоэлектрической системы, имеющий внутреннее сопротивление не менее 5000 ож на 1 в шкалы с пределами измерений  [c.206]

    Напряжение (вольтметры) Магнитоэлектрические (с подвижной катушкой) 150 тУ 60 тУ 46 т / 150 тА 30 гаА 4,5 тА Добавочное сопротивление То же Магнитные поля. Сильные токи То же  [c.920]

    Практика показывает, что потенциометрические измерения возможны лишь при почвенной коррозии, когда измеряемые величины невелики по абсолютной величине и не изменяются во время измерений по знаку. В зоне блуждающих токов применяют высокоомные вольтметры магнитоэлектрической системы. 

[c.119]

    Прибор типа ПБТ (рис. 71) представляет собой многопредельный вольтметр магнитоэлектрической системы с внутренним сопротивлением 10 тыс. ол на 1 в шкалы, с нулем посредине шкалы. Прибор служит для измерения напряжений и токов он имеет четыре предела измерения по напряжению и два предела по току. Пределы измерений по напряжению 10—О—10 мв, 1—О—1 в, 10—О— 10 е и 100—О—100 в. [c.155]

    Прибор Ит-ЦНИИ-48 (рис. 72) представляет собой много-предельный вольтметр магнитоэлектрической системы. Он предназначен для измерения блуждающих токов. 

[c.157]

    Электрообработку стока проводили в кювете с плоскими параллельными алюминиевыми э ектродами, находящимися па расстоянии 20 мм друг от друга. Объем кюветы равнялся 500 мл. Источником питания служил выпрямитель марки ВС с плавной регулировкой, выходного напряжения, а электроизмерительными приборами — амперметр и вольтметр магнитоэлектрической системы класса 0,5. [c.89]


    Переносные многопредельные самопишущие микроампермилли-вольтметры магнитоэлектрической системы П-373 и П-39 предназначены для выполнения измерений при защите подземных металлических сооружений от коррозии. Скорость движения диаграммной бумаги 20,, 60, 180, 600, 1800, 5400 мм/ч. Полезная ширина диаграммной бумаги 100 мм. 
[c.110]

    Во многих организациях в эксплуатации еще находятся переносные многопредельные самопишущие микроампермилли-вольтметры магнитоэлектрической системы отечественного производства типа Н-373. Эти приборы со встроенными фотоусилителями предназначены для выполнения измерений при защите подземных металлических сооружений от коррозии. Обшкй вид прибора типа Н-373 показан на рис. 29. [c.

84]

    Прибор типа АБТ представляет собой многопредельный вольтметр магнитоэлектрической системы с внутренним сопротивлением 10 тыс. ол на 1 в и с нулем посередине. Прибор имеет четыра-предела измерений по напряжению и два по току. [c.207]

    Для этих измерений подходит любой вольтметр магнитоэлектрической системы со шкалой 20 1или 100 в. При этом к отсасывающему. пункту присоединяют провод от того зажима прибора, который обозначен тем же знаком, что и об(ратная шина тяговой подстанции, соединенная с рельсами. [c.384]


Прибор измерительный магнитоэлектрический — Энциклопедия по машиностроению XXL

Аппаратура для регистрации температуры в зоне удара. Для регистрации температуры в теплофизических измерениях применяют контрольно-измерительную аппаратуру различного класса отсчетные приборы, потенциометры, магнитоэлектрические и катодные осциллографы. Основным недостатком отсчетных приборов и потенциометров является их относительно большая инерционность — они непригодны для измерения высокочастотных процессов с частотой колебания 10 —10 Гц.
[c.132]

Коаксиально с осью первичного измерительного прибора / расположено магнитоэлектрическое устройство 2, несущее следящие контакты 3 и 4, между которыми расположена стрелка 5 измерительного прибора I, замыкающая при своем отклонении то один, то другой контакт 3 или 4. Эти контакты управляют другим двигателем 6, связанным при помощи червячной передачи 7—8 с движком 9 реостата 10. При движении движка 9 изменяется ток в цепи магнитоэлектрического устройства 2, вызывая отклонение рамки 2 и связанного с ней следящего контактного устройства  

[c.162]


Больший интерес с точки зрения автоматизации процесса анализа представляет использование на выходе дефектоскопа стрелочного индикатора или иного сигнального устройства, реагирующего на импульс тока. К таким устройствам относятся приборы с магнитоэлектрической измерительной системой.  [c.162]

Измерительный прибор Р—магнитоэлектрической системы с подвижной рамкой, отклонение стрелки на угол 270° при силе тока 10 мА, сопротивление рамки прибора 160 Ом. Для стабилизации напряжения питания прибора установлен стабилитрон VD5, что исключает погрешность показаний при повышении напряжения в бортовой сети автомобиля.  [c.174]

Коаксиально с осью первичного измерительного прибора / расположено магнитоэлектрическое устройство 2, несущее следящие контакты 3 и 4, между которыми расположена стрелка 5 измерительного прибора 1, замыкающая при своем отклонении то один, то другой контакт, или 4. Эти контакты управляют другим двигателем 6, связанным при помощи червячной передачи 7 и 8 с движком 9 реостата 10. При движении движка 9 изменяется ток в цепи магнитоэлектрического устройства 2, вызывая отклонение рамки 2 и связанного с ней следящего контактного устройства 3—4, отклонение которого будет происходить до тех пор, пока не будет выключен следящий двигатель 6. Установившийся при этом ток в линии, а следовательно, и показание принимающего прибора И будут пропорциональны отклонению стрелки 5 измерительного прибора 1, т. е. измеряемой величине.

[c.735]

К материалам постоянных магнитов относятся ферромагнитные сплавы, обладающие высокими значениями коэрцитивной силы и относительно большой остаточной индукцией. Основное применение эти материалы находят в измерительных магнитоэлектрических приборах, счет чиках, осциллографах, тахометрах, спидометрах, элект рических генераторах, магнето, осветительных машинах репродукторах, громкоговорителях, Технике связи, индук торах, аппаратуре звуковой записи и воспроизведения  

[c.432]

Индуктивный датчик 7 представляет собой трансформатор с разомкнутой цепью, первичная обмотка которого питается током промышленной частоты с напряжением 5—7 в от стабилизатора. Напряжение, индуктируемое во вторичной обмотке, при постоянстве намагничивающих ампер-витков является функцией зазора 5 между полюсами датчика и деталью. Это напряжение подается к блоку измерительной схемы, на выходе которой включен показывающий прибор 2 магнитоэлектрической системы. По шкале прибора следят за изменением размера детали.

[c.122]


К материалам постоянных магнитов относят ферромагнитные сплавы, обладающие высокими значениями коэрцитивной силы и относительной большой остаточной индукцией. Эти материалы применяют в измерительных магнитоэлектрических приборах, счетчиках, осциллографах, тахометрах, спидометрах, электрических генераторах, магнето, осветительных машинах, репродукторах, громкоговорителях, технике связи, индукторах, аппаратуре звуковой записи и воспроизведения, электронно-вычислительных машинах, магнитных линзах электронных микроскопов, магнитных плитах шлифовальных станков, термостатах, фильтрах, магнитных муфтах, подъемном оборудовании, медицинских инструментах, искрогасительных устройствах, приборах для магнитной записи быстро протекающих процессов, поляризованных реле, компасах и т. д. Этот далеко не полный перечень областей применения постоянных магнитов хорошо иллюстрирует их роль в современной науке и технике.  
[c.424]

Недостатком обычных вольтметров магнитоэлектрической, электромагнитной и других электротехнических систем является их низкая чувствительность и малое входное сопротивление, т. е. большая мощность, потребляемая ими из измерительной цепи. Этого недостатка нет у электронных вольтметров, у которых перед измерительным прибором стоит предварительный усилитель, обеспечивающий их высокую чувствительность и большое входное сопротивление. Примером такого вольтметра может служить вольтметр ВЗ-6 с несколькими шкалами, из которых при максимальной его чувствительности предел одной шкалы 500 мкВ. Преимуществом электронных вольтметров является широкий диапазон частот, в котором с их помощью можно проводить измерения, и высокое входное сопротивление. Указанный выше вольтметр предназначен для диапазона частот 5 Гц—1 МГц, имеет входное сопротивление  [c.171]

В вибраторных осциллографах измерительным устройством является механизм магнитоэлектрической системы, который называется вибратором (шлейфом). Подвижная часть вибратора обладает некоторым моментом инерции, поэтому вибраторные осциллографы являются инерционными приборами и могут применяться для исследования периодических процессов, частота которых не превышает нескольких тысяч герц.[c.176]

Вольтметры с усилителями часто имеют выход для подключения самопишущих измерительных приборов. Благодаря этому могут быть использованы также и самопишущие приборы с низким входным сопротивлением для регистрации результатов измерения с высоким сопротивлением источника. Высокоомные универсальные приборы, применяемые в электротехнике для измерения напряжений, токов и сопротивлений, тоже могут применяться для измерения потенциала. Универсальные приборы обычно имеют измерительный механизм магнитоэлектрической системы с вращающейся рамкой, подвешенной на ленточных растяжках. Они прочны, нечувствительны к действию повышенной температуры и имеют линейную шкалу. При времени успокоения стрелки не более 1 с, как требуется для измерения потенциалов, максимальное внутреннее сопротивление таких приборов составляет 100 кОм на 1 В. Поскольку сопротивление электродов сравнения большой площади обычно не превышает 1 кОм, с применением таких приборов возможны достаточно точные измерения потенциалов. Однако при измерениях потенциала в высокоомных песчаных грунтах или на мощеных мостовых (малая диафрагма) сопротивление электрода сравнения может значительно превышать 1 кОм. Погрешности измерения, получаемые в таких случаях при применении универсальных приборов, могут быть устранены с применением схемы, принцип которой показан на рис. 3.6 [9]. Параллельно измерительному прибору при помощи кнопочного выключателя S подключается сопротивление Ri, одно и то же для соответствующего диапазона измерений. При допущении, что внешнее сопротивление меньше внутреннего Ra[c.92]


Поскольку гальванометр магнитоэлектрической системы реагирует на внешние, возможно имеющиеся в грунте напряжения постоянного тока, перед ним включается конденсатор. Посторонние напряжения переменного тока с частотой 16% или 50 Гц тоже не могут повлиять на результат измерения, поскольку рабочая частота измерительных мостов переменного тока при схеме с вибропреобразователями составляет 108 Гц, а по схеме с транзисторами — около 135 Гц. Первая высшая гармоника в мостовой схеме выпрямителя станции катодной зашиты (100 Гц) обычно вызывает заметные биения. Однако при не слишком больших амплитудах и в этом случае еще возможно выявление нуля путем настройки одинаковых отклонений по обе стороны от нулевой точки. Некоторые характеристики приборов для измерения сопротивления представлены в табл. 3.2. В принципе все четырехполюсные приборы для измерения сопротивления могут быть использованы при закорачивании обеих клемм Ei и также и для измерения сопротивлений растеканию тока в грунт.  [c.114]

В соответствии со сказанным все измерения делят на прямые и косвенные. Обычно при этом к прямым относят такие, при которых числовое значение измеряемой величины получается в результате одного наблюдения или отсчета (например, по шкале измерительного прибора). Однако, по существу, в большинстве таких случаев в скрытом виде имеет место также не прямое измерение, а косвенное. Действительно, различные измерительные приборы (вольтметры, амперметры, термометры, манометры и т. д.) дают показания в делениях шкалы, так что мы непосредственно измеряем лишь линейные или угловые отклонения стрелки, указывающие нам значение измеряемой величины через ряд промежуточных соотношений, связывающих отклонение стрелки с измеряемой величиной. Так, например, в магнитоэлектрическом амперметре магнитное поле, определяемое формой и размерами рамки и протекающим по ней током (который и подлежит измерению), взаимодействуя с полем магнита, создает вращающий момент последнему противодействует момент пружины, зависящий от ее механических свойств, и рамка поворачивается на угол, при котором оба момента уравновешиваются. Таким образом, измерение электрической величины — силы тока — через ряд промежуточных звеньев сводится к угловому или линейному измерению ).  [c.18]

Прибор состоит из измерительного блока и выносного датчика. В качестве датчика использован прибор магнитоэлектрической системы. Его подвижная часть с прямоугольной рамкой 1 помещена в зазоре постоянного магнита 2. На одном конце стрелки, имеющейся на рамке, укреплены два постоянных магнитика 3 цилиндрической формы, расположенные симметрично на одной оси, на другом конце стрелки — грузики 5, предназначенные для уравновешивания системы. Для устранения влияния поля тяготения одноименные полюсы магнитиков направлены в разные стороны. Если через рамку потечет постоянный ток определенного значения, то появится магнитный момент, который будет стремиться изменить положение рамки, а значит — отделить магнитик 3 от контролируемой детали 4 с покрытием h. Изменяя силу тока при помощи потенциометра R, протекающего через рамку, можно добиться равновесия между отрывной силой магнита (относительно оси вращения подвижной системы) и вращающим моментом рамки.  [c.21]

Магнитоэлектрический прибор УКМ-3 (ЧЗМ 1) с измерительным колесом для колес с m = 0,5-f-10 мм и диаметром 20—400 мм.  [c.251]

В качестве указывающих устройств в индуктивных приборах для линейных измерений в основном используются микроамперметры и милливольтметры магнитоэлектрической системы, которые через полупроводниковый выпрямитель связываются с измерительной диагональю моста.[c.111]

С развитием в 80-х годах XIX в. промышленной электротехники появилась также необходимость в измерительных приборах, пригодных для применения в цепях переменного тока [17]. Были созданы многочисленные конструкции приборов для измерения напряжения (приборы электромагнитной, электродинамической, ферродинамической системы и т. д.). На первый взгляд магнитоэлектрические приборы должны были отойти на задний план и уступить место другим системам. Однако этого не произошло, так как магнитоэлектрические приборы обладают существенными  [c.357]

В магнитоэлектрических кинематомерах сопоставление двух вращательных движений прибором МЭК-1С [3) осуществляется с помощью двух преобразователей импульсов и электронно-измерительного устройства (рис. 9.36, а).  [c.273]

Магнитные экраны. Магнитные экраны применяются для защиты измерительных механизмов электрических приборов от воздействия внешних магнитных полей и для защиты внешнего пространства от магнитных полей рассеяния электромагнитной аппаратуры. Экранирование прежде всего необходимо для измерительных механизмов со слабым собственным полем электромагнитные, электродинамические и магнитоэлектрические с подвижным магнитом. Экранирование с  [c.149]

В отечественной практике для измерения температуры широкое применение получили также термометры сопротивления (термопреобразователи сопротивления), действие которьк основано на изменении электрического сопротивления металлических проводников (полупроводников) в зависимости от температуры. В качестве вторичных приборов, работающих с термометрами сопротивления, применяются уравнове ленные и неуравновешенные измерительные мосты и магнитоэлектрические логометры.  [c.54]

Регулирующие милливольтметры типа МР1-02 осуществляют двухпозиционное регулирование температуры. Измерительная часть прибора представляет собой магнитоэлектрический милливольтметр, работающий в комплекте с термопарой. В пластмассовый корпус милливольтметра встроено двухпозиционное  [c. 57]


При изготовлении магнитоэлектрических измерительных приборов, гальванометров, магнитометров, осциллографов, счетчиков, спидометров, реле, репродукторов, электронно-лучевых трубок, электрических машин и других устройств, приборов и аппаратов, в том числе и малогабаритных, в технике связи широко используют магнитные материалы, которые принято различать по свойствам (магнитно-твердые и магнитно-мягкие) и способу изготовления (спеченные, магнито- диэлектрики и ферриты).  [c.206]

Светолучевые осциллографы относят к числу регистрирующих приборов, наиболее широко используемых при изучении вибрации машин, их деформаций. Преимуществами этих приборов магнитоэлектрических, шлейфовых, вибраторных являются широкий диапазон регистрируемых частот, высокая чувствительность измерительных устройств, возможность одновременной записи на одной осциллограмме нескольких процессов с отклонением по каждой дорожке на всю ширину ленты и относительная простота обслуживания [151.[c.252]

Пример 4.1. Для электромеханических измерительных приборов магнитоэлектрической системы класса точности 0,5 глубина ремонта составляет с = 0,3… 0,4 частота метрологических отказов на момент изготовления сОд=0,11 год ускорение процесса старения а = 0,19 год . Определите срок службы таких приборов и общее число отказов.  [c.175]

Измерение смещения электродного потенциала сооружения, вызванного переменным током, производят по схеме с компенсацией стационарного потенциала (рис. 8.3), При измерении используют приборы магнитоэлектрической системы, а контакт с землей осуществляют с помощью медносульфатных электродов сравнения. Стационарный потенциал сооружения относительно электрода сравнения компенсируется включением в измерительную цепь встречной ЭДС.  [c.212]

Косвенные методы измерения сопротивлений. Из косвенных методов измерения сопротивлений наибольшее распространение получил метод измерения тока, протекающего через исследуемый образец при фиксированном напряжении на образце. Этот метод часто называют гальванометрическим, поскольку для измерения тока иногда используют магнитоэлектрические гальванометры. Однако использование гальванометров не является принципиально необходимым, вместо них могут применяться иные приборы, позволяющие измерять малые постоянные токи с требуемой погрешностью. Схема измерения показана на рис. 29.17. Образец материала или изделия включают в цепь последовательно с резистором Ro, имеющим сопротивление порядка 1 МОм и погрешность не более 1 /о. Этот резистор служит для определения постоянной гальванометра и защищает измерительный прибор в случае пробоя образца.  [c.364]

Чрезвычайно разнообразны также и методы измерений. Простые измерительные линейки и сложные оптические приборы служат для измерения длины магнитоэлектрические, электромагнитные и тепловые приборы измеряют напряжение и силу тока манометры различных типов измеряют давление и т. д. Однако независимо от применяемого способа всякое измерение любой физи-  [c. 12]

В этой схеме /В и 2В — выпрямительные мостики И — измерительный прибор, в качестве которого может использоваться магнитоэлектрический микроамперметр с нулем посередине шкалы и записывающее устройство  [c.502]

В магнитоэлектрических приборах сопоставление двух вращательных движений контролируемого механизма КМ осуществляется с помощью двух датчиков импульсов и электронно-измерительного устройства. Датчики импульсов МЭК-А и МЭК-Б состоят из дисков А и Б (рис. 168), наружная цилиндрическая поверхность которых покрыта магнитным (никелево-кобальтовым) слоем с записанными на нем магнитными рисками или же синусоидальным сигналом с определенным целым число волн по окружности и магнитных головок МГ-А и МГ-Б, служащих для записи импульсов на дисках.  [c.503]

После ремонта стартера, при котором производилась замена щеток, или проточка коллектора, а тем более после ремонта обмоток, кроме указанной проверки, необходимо испытать стартер на величину крутящего момента на валу якоря. Для указанных проверок стартеров в условиях мастерской применяется испытательная установка (рис. 169), состоящая из зажимного приспособления 4, аккумуляторной батареи 1, пружинного динамометра 5, рычага динамометра 6, измерительных приборов — вольтметра 7 и амперметра 3 и включателя 2. Приборы имеют следующие характеристики динамометр для измерения сил до 10 жз амперметр магнитоэлектрического типа с шунтами для измерения токов до 100 и 1200 а и вольтметр магнитоэлектрического типа со шкалой до 15 в.  [c.298]

При моделировании на постоянном токе, применение которого позволяет использовать точные магнитоэлектрические измерительные приборы, возникают трудности, связанные с осуществлением отрицательного сопротивления (— г), что может быть достигнуто в цепи постоянного тока с помощью дополнительных устройств [62]. Так как роль отрицательного сопротивления состоит в изменении знаков тока и напряжения на выходе по отнощению тока и напряжения на входе, то схема четырехполюсника фиг. IV. 4, в, с перекрещенными выходными зажимами дает нужный результат при только положительных сопротивлениях.  [c.266]

Техническое состояние магнитоэлектрического датчика определяется по развиваемому им напряжению при работе совместно с коммутатором. Для этого сигнал с датчика выпрямляют и подают на измерительный прибор. В зависимости от частоты вращения ротора датчик должен вырабатывать сигнал, значение которого  [c.125]

Мегомметр состоит из генератора постоянного тока, приводимого во вращение от рукл, измерительного магнитоэлектрического прибора логометрической системы и необходимых добавочных сопротивлений. Все элементы прибора заключены в деревянный ящик.  [c.333]

Магнитоэл екгрический гальванометр. Наиболее точными измерительными приборами для постоянного тока являются приборы, основанные на действии постоянного магнита на подвижную катушку с проходящим через нее током. Эти приборы называются магнитоэлектрическими гальванометрами (фиг. 184).  [c.224]

Наиболее часто термометры сопротивления используют в комплекте с ло-гометрами — измерительными приборами магнитоэлектрической системы (ГОСТ 9736—80 ). Наиболее распространены логометры типа ЛПр-53, ЛПБ-46, ЛСШПр-00-18. Логометры бывают показывающие и самопишущие. Их точность в среднем составляет 1,5%.  [c.125]

Чрезвычайно разнообразны также и методы измерений. Простые измерительные линейки и сложные оптические приборы служат для измерения длины магнитоэлектрические, электромагнитные и тепловые приборы измеряют напряжение и силу тока манометры различных типов измеряют давление и т.д. Однако независимо от применяемого способа всякое измерение любой физической велшшны сводится к экспериментальному определению отношения данной величины к другой подобной, принятой за единицу. Так, например, измеряя длину стола, мы определяем отношение этой длины к длине другого тела, принятой нами за единицу длины (например, метровой линейки) взвешивая кусок хлеба, узнаем, во сколько раз его масса больше или меньше  [c. 13]


Магнитоэлектрический прибор УКМ-5 (ЧЗМИ) с измерительным червяком для колес с т— 1-н10 мм и диаметром 40—320 мм.  [c.251]

Технически чистым называют железо, содержащее не более 0,04 % С. Оно обладает высокими магнитной проницаемостью и индукцией насыщения и низкой коэрцитивной силой. По причине малого удельного электрического сопротивления технически чистое железо обладает повьпиенными потерями на вихревые токи и находит применение только в устройствах постоянного тока (полюсные наконечники электромагнитов, магнитопроводы реле, полюсные наконечники, сердечники и экранирующие корпуса измерительных приборов магнитоэлектрической и электромагнитной систем). Технически чистое железо является основным компонентом при изготовлении многих магнитных материалов. Промышленностью оно выпускается в виде электролитического железа, железа Армко (кипящая низкоуглеродистая  [c.130]

Рассмотрим несколько примеров. Функциональная взаимозаменяемость в измерительных узлах магнитоэлектрических приборов (гальванометров, логометров) позволяет применять стандартные шкалы, что уменьшает трудоемкость сборки, так как устраняется операция градуировки прибора. Однако для этого необходимо, чтобы точность изготовления и сборки сердечника и полюсных наконечников находились в пределах, определяемых допустимой погрешностью в распределении магнитной индукции. П. И. Буловским предложен метод расчета допусков [24] на диаметры сердечника и отверстия в полюсных наконечниках и допуска на их несоосность в зависимости от величины погрешности распределения магнитной индукции, определяемой классом точности прибора. Результаты теоретических расчетов совпадают с данными, полученными экспериментальным путем.  [c.375]

Принципиальная электрическая схема всей измерительной установки показана на рис. 4-9,в. Отсчет температуры ироизводится по шкале переносного указывающего прибора 1, для которого используется пирометрический милливольтметр магнитоэлектрической систе-(мы, имеющий ишалу, градуированную от О до 100 С. Поочередным включением штепсельной вилки переносного прибора в гнездо коммутатора, установленного к контрольной трубке, измеряется температура в определенном месте штабеля с точностью до 1—2 С, достаточной для контроля нагрева угля в процессе его длительного хранения.[c.58]

Дифференциально-трансформаторные преобразователи (табл. 5.23) применяются в качестве нуль-индикатора положения измерительного рычага в преобразователях давления с силовой компенсацией типа ИПД, ИПДЦ. Эти преобразователи используются в диапазоне давлений от 6 кПа до 16 МПа в качестве эталонных приборов при лабораторной поверке приборов давления. Предел их основной приведенной погрешности в зависимости от диапазона измерения составляет 0,1—0,05 %. В этих преобразователях сильфоны применяются только для преобразования давления в силу. Развиваемый этой силой на измерительном рычаге момент компенсируется моментом, создаваемым магнитоэлектрическим механизмом обратной свя-  [c.348]

Ведущий диск первой (верхней) магнитной муфты вращается с постоянной скоростью (20, 40 100, 200, 500 или 1000 об1мин) от синхронного электродвигателя //, соединенного с коробкой передач 10. В результате магнитной связи ведущий диск будет увлекать за собой ведомый диск вместе с наружным цилиндром. Под влиянием крутящего момента, передаваемого на внутренний цилиндр, последний будет поворачиваться на некоторый угол, увлекая за собой ведущий диск 5, а последний — ведомый диск второй магнитной муфты. Одновременно с ведомым диском на тот же угол повернется связанная с ним рамка (катушка) 4 магнитоэлектрического измерительного прибора, расположенная между постоянными магнитами. К рамке 4 прикреплен флажок 3, находящийся на пути световых лучей от электрической лампочки ЛО к фотодиоду ФЭ. Ток, вырабатываемый фотодиодом, поступает на транзисторный усилитель 2 и далее в цепь компенсации. При повороте внутреннего цилиндра вместе с рамкой 4 изменяется освещенность  [c.202]

Усиленный сигнал через конденсатор Сг подается на сетку лампы Л10. Нагрузкой второго каскада ламны Лlg служит выходной трансформатор 2Тр, со вторичной обмотки которого сигнал поступает на кольцевой фазочувствительный детектор. Нагрузкой фазочувствительного детектора является стрелочный прибор магнитоэлектрической системы. Конденсаторы Си С5 и Се служат для корректировки фазового сдвига, возникающего в цепях измерительного моста и в самом усилителе.  [c.184]

Магнитоэлектрическ в й указатель давления мае-л а (рис. 64) состоит из приемника, расположенного на щитке приборов, и датчика /, установленного в системе смазки. Устройство указателя давления масла аналогично устройству указателя температуры воды. Датчик / представляет собой мембранный манометр реостатного типа. Под действием давления масла мембрана прогибается и давит на поводковый механизм, который перемещает ползунок, по реостату 2, изменяя его сопротивление. При изменении сопротивления датчика изменяется соотношение токов в измерительных катушках б, 7 и 9 указателя, что приводит к изменению магнитодвижущих сил и повороту постоянного магнита 5 со стрелкой б. Для предохранения обмоток указателя от перегрева служит сопротивление 8, а для возвращения стрелки на нулевое деление — постоянный магнит 4.  [c.84]


виды, схема, описание.

Как сделать простой вольтметр своими руками – схемы и рекомендации

Необходимость применения вольтметра возникает у большинства домовладельцев, автолюбителей, не говоря уже о радиолюбителях. Определить наличие напряжения в домашней сети при отсутствии света в доме, измерить вольтаж аккумуляторной батареи в случае её разряда, настроить собранную радиолюбителем конструкцию — во всех этих ситуациях без его использования не обойтись.

Все вольтметры можно разделить по: принципу действия, назначению, способу применения и конструкции.

По принципу действия устройства делятся на группы :

  • Вольтметры электромеханические.
  • Электронные вольтметры.

Рассмотрим конкретно каждую группу.

Электромеханические и электронные вольтметры

Эти измерительные приборы являются устройствами прямого преобразования. Измеряемая величина в них преобразуется напрямую в показания на шкале устройства отсчёта. Она предназначена для визуальной оценки измеряемого напряжения.

Шкала выглядит как последовательность отметок с числами и составляет неподвижную часть прибора. Расстояние между двумя соседними отметками — цена деления шкалы. Шкалы могут быть линейными и нелинейными, односторонними (отметка «0» расположена у начала) и двусторонними (отметка «0» расположена в середине). На шкале обычно наносится число, обозначающее класс точности прибора.

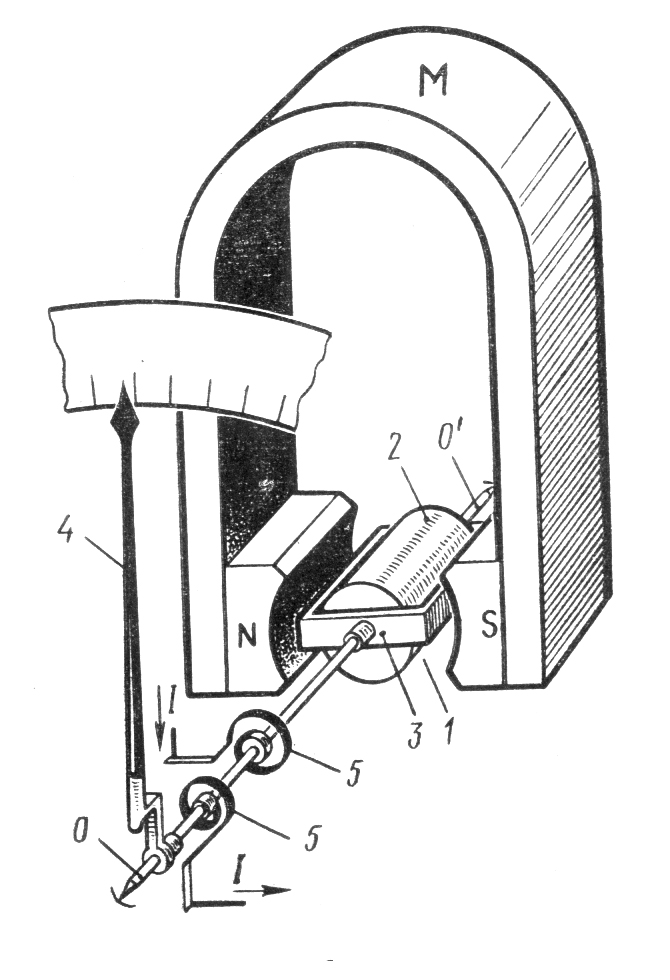

Подвижная часть устройства состоит из рамки, находящейся между полюсов постоянного магнита. По обмотке рамки протекает ток. С подвижной рамкой связана стрелка, по величине угла отклонения которой можно по шкале оценить значение измеряемого параметра. Этот угол напрямую зависит от тока, протекающего через обмотку рамки, а значит и от величины напряжения, которое измеряется.

Такие приборы используют для измерения магнитоэлектрический метод . Он наиболее часто используется в электромеханических приборах для измерения различных физических величин.

Следует отметить, что такие приборы отдельно используются довольно редко. Как правило, они являются составной частью более сложных по схемному исполнению устройств.

Кроме, магнитоэлектрического способа измерения в электромеханических приборах используют и другие: электромагнитный, электродинамический, ферродинамический, термоэлектрический, способ выпрямления.

Применение этих приборов исходя из требований, предъявляемых к измерителям напряжения, более предпочтительно, чем электромеханических. А требования эти таковы — уменьшение методической погрешности измерения.

Для измерения напряжений в различных точках схемы вольтметр подключают параллельно измеряемой цепи . Поэтому его использование не должно искажать реальную картину. Он не должен шунтировать участок схемы, следовательно, его входное сопротивление должно быть большим (в идеале стремиться к бесконечности).

Вольтметры электронные можно разделить на две группы. Одну составляют аналоговые приборы, другую цифровые. Различия между ними заключается в форме предоставления информации о результатах измерения.

Возможные аналоги

Входное напряжение, величину которого необходимо измерить, поступает на масштабирующее устройство. Оно выполнено в виде многопредельного резисторного делителя высокого класса точности. Количество резисторов соответствует количеству диапазонов измерения напряжения.

После резисторного делителя сигнал поступает на усилитель постоянного тока (УПТ). Его назначение — усилить входное напряжение , прошедшее через делитель, до величины, требуемой для нормальной работы устройства индикации. УПТ также необходим для повышения входного сопротивления прибора и согласования его с низкоомной обмоткой рамки указателя магнитоэлектрической системы.

Устройство электромеханического прибора, по которому в аналоговых вольтметрах производится отсчёт измеряемой величины напряжения, был рассмотрен выше.

Высокое входное сопротивление этого прибора определяется в основном схемой УПТ. В ней широко используется применение транзисторов, включённых по схеме эмиттерного повторителя сигнала, или полевых транзисторов.

Точность аналоговых вольтметров определяется классом точности резисторов входного устройства и классом точности головки микроамперметра, по стрелке которого производится отсчёт измеренного напряжения.

Для измерения напряжений малой величины применение в схеме прибора усилителя постоянного тока не всегда приводит к достаточной точности измерений.

В милливольтметрах измерения производятся на переменном токе. Постоянное входное напряжение преобразуется в переменное с помощью собственного модулятора. Усилитель переменного тока обладает лучшими характеристиками в отношении линейности, дрейфа нуля, коэффициента усиления, мало зависящего от температуры. После усиления переменное напряжение детектируется. Стабильное выпрямленное постоянное напряжение поступает на стрелочный электромеханический прибор.

Если вольтметром необходимо измерить переменное напряжение, то его схема изменится. Существуют две разновидности схем .

В одной из них входное напряжение детектируется и затем усиливается усилителем постоянного тока.

В схемах с другим построением усиливается сначала входное переменное напряжение усилителем переменного тока. После этого сигнал выпрямляется детектором.

В зависимости от требований, предъявляемых к результатам измерений, выбирается либо одно построение схемы, либо другое.

Первый вариант используется там, где необходимо произвести измерение в широком диапазоне частот (от 10Гц до 1000МГц).

Применение второго варианта построения имеет место при измерении очень малых переменных напряжений (единицы микровольт).

Цифровые вольтметры

Измерители этого вида в процессе обработки представляют входное напряжение в виде ступенек (дискретных значений). Его значение отображается на индикаторе прибора в цифровом виде.

Входное устройство (ВУ) производит определение масштаба входного сигнала, его фильтрацию от помех. При измерении переменного напряжения производится его выпрямление. Таким образом, схема ВУ содержит делитель напряжения, фильтр сетевых помех, усилитель сигнала.

Фильтр необходим для повышения точности измерений, потому что сигнал помехи может восприниматься в виде полезного сигнала и после её дискретизации на выходном индикаторе отобразятся цифры, не соответствующие измеряемой величине полезного входного сигнала.

В «продвинутых» моделях дополнительно имеются устройства, осуществляющие выбор полярности и пределов измерения автоматически.

Аналого-цифровой преобразователь (АЦП) осуществляет представление напряжения на входе прибора в виде интервала времени, длительность которого зависит от его величины. Этот интервал заполняется импульсами, которые вырабатывает собственный генератор вольтметра. Счётчик по командам устройства управления производит их подсчёт и на цифровом индикаторе прибора появляется цифровое значение величины, пропорциональное количеству импульсов.

Поскольку электронные компоненты ВУ имеют значительное входное сопротивление, цифровые вольтметры очень незначительно влияют на сопротивление участка цепи, на которой производится измерение. Точность их показаний намного выше, чем у всех предыдущих вольтметров.

Работать с прибором стало значительно проще. Нет необходимости производить дополнительный пересчёт полученного значения с учётом выбранной шкалы и установленного множителя (как у аналоговых вольтметров). Но требования, предъявляемые к качеству питающего напряжения очень высоки.

Основные характеристики приборов

Чем больше внутреннее сопротивление вольтметра, тем меньше его влияние на измеряемую цепь. Поэтому приборы с более высоким входным сопротивлением обладают большей точностью при проведении измерений.

Для того чтобы оценить возможности прибора, его преимущества по сравнению с другими, сделать окончательный вывод о возможности его приобретения необходимо внимательно ознакомиться с его техническими параметрами, к которым относятся:

  • внутреннее сопротивление вольтметра;
  • диапазон измеряемых вольтметром напряжений;
  • диапазон частот переменного напряжения;
  • погрешность измерения прибора.

Диапазон необходимо учитывать исходя из того, с какими величинами напряжений придётся иметь дело. Большинство вольтметров позволяют проводить измерение напряжений от нескольких десятков милливольт до сотен вольт . Этот диапазон вполне приемлем для многих пользователей. Исключение составляют милливольтметры с расширенным диапазоном и киловольтметры.

Погрешность показывает возможное отклонение измеряемой величины от эталонной. Определяется на этапе заводских испытаний прибора. Выражается в процентах или долях процента.

Все эти параметры представлены в описании на конкретный прибор.

Самодельные устройства

Как сделать вольтметр своими руками, для чего он нужен, как устроен, как подключается вольтметр, как пользоваться вольтметром — вот неполный перечень вопросов, которые возникают у начинающих радиолюбителей и простых пользователей. Принцип действия вольтметра или принцип работы вольтметра был рассмотрен ранее при рассмотрении разных его типов и видов.

При совсем небольших затратах можно самостоятельно его изготовить . Основной его частью является стрелочный измерительный прибор. На шкале присутствует обозначение напряжения — латинская буква «V». Конечно, желательно иметь вольтметр с необходимым диапазоном измерения. В левой части шкалы должна быть отметка «О», а в правой — число, которое показывает предельное значение напряжения, измеряемого этим прибором.

Это значение определяется величиной добавочного резистора, находящегося в корпусе готового прибора и током полного отклонения стрелки микроамперметра.

Часто при работе приходится измерять значения напряжений в широком диапазоне. Для обеспечения допустимой точности приходится использовать одну общую шкалу с набором добавочных сопротивлений. Их количество зависит от величин напряжений, которые необходимо измерять при работе.

Использование добавочных сопротивлений дают возможность измерять напряжения, величины которых больше последнего числа шкалы. Для измерения напряжений меньшего значения с достаточной точностью необходимо найти прибор с числом максимального значения шкалы меньшей величины или переделать существующий путём изменения величины добавочного сопротивления в корпусе прибора.

Входное сопротивление стрелочного вольтметра оценивается показателем относительного (удельного) сопротивления. Единица его измерения — кОм/В. То есть для разных значений измеренного напряжения величина входного сопротивления прибора будет разной. Отсюда вывод — наибольшей точности измерения соответствует правая часть шкалы. Внутреннее сопротивление вольтметра здесь имеет большее значение и его подключение оказывает меньшее негативное воздействие на работу схемы. Необходимо выбирать прибор с большей величиной удельного сопротивления.

Если приходится измерять переменное напряжение, то при небольшом усложнении схемы самодельного прибора можно решить и эту задачу. Входное напряжение необходимо выпрямить, сделать его однополярным.

Ток для нормальной работы микроамперметра прибора должен протекать по обмотке рамки прибора только в одном направлении (клеммы прибора имеют маркировку «+» и «-«). Только в этом случае стрелка прибора отклонится. Выпрямление может быть однополупериодным или двухполупериодным. Это зависит от выбранной схемы выпрямителя. При определении реальной величины напряжения показания стрелочного прибора разделить примерно на 3 (выпрямление однополупериодное) или на 1,5 (выпрямление двухполупериодное).

Эти советы помогут новичкам, которым впервые приходится использовать вольтметр в своей работе. Их немного:

  • Подключение вольтметра.
  • Соблюдение полярности.

Полярность подключаемых измерительных щупов вольтметра должна соответствовать полярности напряжения, указанного на схеме.

Вольтметр всегда надо подсоединять параллельно измеряемой цепи. Этим он отличается от амперметра, который включается в разрыв. Для двухполупериодной схемы выпрямления переменного тока полярность измерительных щупов можно не учитывать. Щупы надо держать так, чтобы руки касались только изолированной их части.

Вольтметр — это прибор, который используется для измерения напряжения до 1000 В в сетях постоянного и переменного тока промышленной частоты и применяется в информационно-измерительных системах. Качественный вольтметр имеет чрезвычайно высокое, бесконечное сопротивление. Благодаря большому сопротивлению прибора достигается оптимальная точность измерения.

Прибор предназначен для логической и математической обработки измерений.

Виды вольтметров

Всего существует два вида вольтметров:

Если цифровые приборы характеризуются точностью показаний, то аналоговые (стрелочные) вольтметры могут реагировать на минимальные отклонения параметров, которые не определяются цифровым тестером.

  1. Портативные (или переносные) вольтметры предназначены для проверки (тестирования) напряжения в сети. В большинстве случаев, этот прибор включается в конструкцию тестера. Бывают стрелочные или цифровые приборы, кроме измерения напряжения они измеряют токи нагрузки, температуры, сопротивление цепи и т. д.
  2. Стационарные вольтметры устанавливаются на приборной панели в электрораспределительных щитах. Они предназначены для контроля работы оборудования. Стационарные вольтметры относятся к электромагнитному типу.

Классификация

Приборы отличаются принципом действия, бывают электронные и электромеханические.

По назначению приборы бывают импульсные, измеряющие сеть переменного и постоянного тока.

Как подключить вольтметр

Вольтметр включается в цепь параллельно источнику напряжения и нагрузке. Это делается, чтобы высокое сопротивление, которое используется в приборе, не оказывало влияния на показания. Ток, протекающий через прибор, должен быть минимальным.

Рис. №1. Схема подключения вольтметра в сеть.

Технические характеристики вольтметра

Вольтметр может нормально функционировать при температуре воздуха, не превышающей 25-30 ºС и относительной влажности до 80 % при атмосферном давлении 630-800 мм ртутного столба. Напряжение 220 В (частота до 400 Гц), частота сети 50 Гц. На измерение значительное влияние оказывает форма кривой напряжения питающей сети — синусоида, имеющая коэффициент гармоник max 5 %.

Возможности прибора оцениваются c помощью следующих показателей:

  1. Сопротивление.
  2. Предельные границы напряжения переменной цепи.
  3. Диапазон измеряемых величин напряжения.
  4. Класс точности измерений.

Принцип действия прибора

Основа работы вольтметра — метод аналогово-цифрового преобразования. Так, преобразователи, установленные в конструкции прибора В7-35, измеряют величину напряжения переменного и постоянного тока (а также сопротивление, силу тока), преобразуя измеряемую величину в нормализованное напряжение, а затем с использованием АЦП в цифровой код.

Функциональная схема цифрового тестера работает с использованием 4 преобразователей:

  1. Масштабирующий преобразователь.
  2. Преобразователь силы переменного и постоянного тока в напряжение.
  3. Низкочастотный прибор, который преобразует напряжение переменного тока в постоянный.
  4. Преобразователь сопротивления в напряжение.

Рис. №2. Схема цифрового вольтметра

Вольтметр переменного тока

Электронные широкополосные вольтметры, которые используются в сетях переменного тока, имеют конструктивные особенности и свойственную лишь им градуировку. Воздействие на измеряемую цепь зависит от входных параметров: входного активного сопротивления (Rв) (при этом оно должно быть наиболее высоким), емкости на входе (Cв) (она должна быть минимальной) и индуктивности (Lпр) (вместе с емкостью создается последовательный колебательный контур, который отличается своей резонансной частотой).

Рис. №3. Схема подключения вольтметра

Измерение сопротивления

Низкоомный вольтметр с сопротивлением max 15 Ом годится для измерения сопротивлений, которое выполняется с помощью формулы:

Rx = Rи * (U1/U2 — 1).

В формуле используется сопротивление Rв (вольтметра), и 1 и 2 показания прибора, точность измерения при этом не обязательно соответствует действительности, потому что замер не учитывает внутреннего сопротивления. Более точного результата можно достичь при использовании формулы:

Rx = (Rв + r) * (U1/U2 — 1), где r — внутреннее сопротивление.

При замере каждое следующее сопротивление должно быть большим и выполняться с записью каждого замера.

Чтобы узнать, какое напряжение показывает прибор, необходимо руководствоваться шкалой вольтметра и ценой деления. Она определяется по максимальному пределу замеряемого значения, разделенного на количество делений шкалы.

Вольтметр — это тот прибор, без которого не обойтись при работе с электричеством. Он применяется при необходимости измерения ЭДС — электродвижущей силы, а также напряжения в электрических цепях . Схема подключения прибора к нагрузке- параллельная.

Вольтметры, как и любые электрические приборы должны регулярно проверяться на соответствие техническим характеристикам, ремонтироваться и обслуживаться.

Определение технических характеристик вольтметра, виды вольтметров.

Чтобы определить технические характеристики вольтметра учитываются следующие показатели:

  • Внутреннее сопротивление. Хорошо, если такой показатель очень высокий. Значит, влияние прибора к подключенной электрической цепи уменьшается. А соответственно, измерение вольтметром будет точнее.
  • Диапазон измеряемых напряжений- также является важнейшей характеристикой при измерении.

Стандартный вольтметр может измерять напряжение от милливольт до тысячи вольт. Но могут использоваться и специальные вольтметры.

Существуют миливольтметры и микровольтметры, которые могут измерить самые маленькие значения напряжения, но сохраняют высокую точность- до миллионных частей вольта. А есть киловольтметры- приборы, для измерения очень высокого напряжения, до 1000 вольт.

Чтобы работать с такими приборами нужны специальные навыки и опыт, допуск к эксплуатации электрических установок с напряжением более 1000 вольт. Это необходимо для избежания поломок приборов, работая с милли- и микровольтметрами или травм при работе с киловольтметрами.

Точность измерения (погрешность). С помощью этого параметра можно установить возможные отличия данных прибора от действующего напряжения в сети.

Вольтметры и их классификация.

Классификация вольтметров зависит от их конструкции, области применения, других параметров. Вольтметры подразделяются по следующим принципам:

1.По принципу действия — вольтметры делят на электромеханические (магнитоэлектрические и электромагнитные и на электронные, например, цифровые, аналоговые.

2.По прямому назначению — например, импульсные, с учетом постоянного, переменного тока и прочие.

3.По способу применения — изначально встроенные (щитовые) и переносные.

Большая чувствительность, а значит и точность имеется у магнитоэлектрических вольтметров . Данные приборы используются чаще в лабораториях. Самыми распространенными вольтметрами являются электромагнитные.

Они недорогие, а их эксплуатация не вызовет затруднений. Хотя есть у них и недостатки — достаточно высокое энергопотребление, примерно 5-7 Вт , а также высокая индуктивность обмоток. Поэтому частота переменного напряжения ведет к существенному влиянию на показания вольтметра. Приборы данного вида оборудуются в распределительных щитках электростанций и производственных помещений, объектов.

Электронные вольтметры подразделяют на аналоговые и цифровые. В аналоговых приборах есть шкала и стрелка, которая показывает величину напряжения, отдаляясь от нуля. Такие приборы работают следующим образом: входное переменное напряжение переводится в постоянное, увеличивается и направляется на детектор. После этого выходной сигнал и приводит к отклонению стрелки. Чем сильнее отклоняется стрелка, тем сильнее входное напряжение.

При измерении напряжения аналоговыми вольтметрами важно соблюдать полярность подключения прибора. При отрицательном напряжении стрелка будет двигаться в левую сторону от нуля, при положительном — в правую. Если шкала вашего вольтметра не имеет возможности отклонения стрелки в двух направлениях, тогда необходимо красным щупом коснуться точки, которую касалась до этого белым щупом- для измерения отрицательного напряжения. Либо наоборот (цвета щупов могут быть различными).

В цифровых вольтметрах показания о значении напряжения выносятся на электронное табло.

Благодаря схеме универсальных вольтметров можно определять и постоянное и переменное напряжение, в зависимости от установленных переключателей режимов работы и их положения.

Измерения цифровыми вольтметрами будут точнее, чем аналоговыми. Измерение осуществляется путем превращения аналогового входного напряжения в цифровой код, который направится на цифровое отсчетное устройство, а затем трансформирует полученный двоичный код в десятичную цифру, которая появится на табло.

Корректность измерения напряжения обусловлена дискретностью входящего в состав прибора аналого-цифрового преобразователя.

Установление типа вольтметра по названию.

Чтобы узнать тип вольтметра, не нужна его техническая документация. Так, в первой букве названия вольтметра содержится информация о типе прибора и принципе его работы. Первая буква «Д» в названии — значит, электродинамический вольтметр ; «М» — магнитоэлектрический; «С» — электростатический, «Т» — термоэлектрический; «Ф, Щ» — электронный; «Э» — электромагнитный; «Ц» — вольтметр выпрямительного типа.

Название радиоизмерительных вольтметров начинается с буквы «В». За ней идет цифра, которая обозначает тип прибора, а через тире — две цифры, по которым можно установить модель вольтметра: В2, В3, В4 — приборы постоянного, переменного или импульсного тока . В5 — фазочувствительные вольтметры, В6 — селективные; В7 — универсальные.

Техника безопасности при использовании вольтметров.

Требования соблюдения техники безопасности являются одинаковыми для всех электрических приборов. Во время измерения напряжения важно правильно поставить на приборе тип измеряемого напряжения. Если неверно установить постоянное напряжение, то при подключении к цепи с имеющимся там переменным напряжением, этот прибор может сломаться. Чтобы не ошибиться, нужно знать следующее.

Постоянное напряжение всегда идет со знаком +27 В или -5 В. Также переменное напряжение может обозначаться знаком волны ~220 В. Перед самими измерениями необходимо определить диапазон измерения, это очень важно. Например, если нужно исследовать наличие напряжение +27 В, то нужно установить: постоянное напряжение, пределы измерения больше измеряемого напряжения.

Если показатель напряжения в цепи неизвестен, то установите максимально возможный предел измерения. После потихоньку уменьшайте до появления показаний. Если сделать наоборот, то прибор выйдет из строя вследствие перенапряжения.

Вольтметр — один из самых полезных приборов для выполнения проверки электросети в домашних условиях, если его использовать правильно. Перед использованием вольтметра в первый раз изучите, как правильно пользоваться прибором, и протестируйте его на цепи с низким напряжением, например, на бытовой батарее.

В этой статье описывается, как проверять напряжение. Вас также может заинтересовать использование мультиметра для проверки тока и сопротивления.

Шаги

Часть 1

Настройка прибора

    Настройке прибор для измерения вольтажа. Большинство приборов для измерения вольтажа на самом деле являются «мультиметрами», которые позволяют проверить несколько параметров электрического тока. Если на вашем приборе есть переключатель с несколькими настройками, установите следующие:

  • Для проверки напряжения в сети переменного тока, установите переключатель на V~ , ACV или VAC . Бытовые электросети почти всегда с переменным током.
  • Чтобы проверить напряжение в сети постоянного тока, выберите V– , V— , DCV или VDC . Батарейки и портативные электронные устройства обычно с постоянным током.
  • Выберите диапазон выше максимального ожидаемого напряжения. Большинство вольтметров предоставляют несколько вариантов выбора, вы можете изменить чувствительность прибора, чтобы получить точные измерения и избежать поломки устройства. Если ваше цифровое устройство не позволяет выбрать диапазон, значит, он выбирается автоматически — прибор сам определит правильный диапазон. В противном случае следуйте инструкции:

    Вставьте щупы. Вольтметр должен быть укомплектован одним черным и одним красным щупом. На конце каждого есть металлических зонд, на другом конце щупа расположен металлических разъем, который вставляется в отверстие на вольтметре. Подключите щупы в разъемы следующим образом:

    • Черный джек обычно подключается к отверстию с отметкой «COM.»
    • При измерении напряжения подключите красный джек в отверстие с отметкой V (среди прочих символов). Если нет отметки V, выберите отверстие с минимальным числом, или отметкой mA .
  • Часть 2

    Измерение напряжения
    1. Держите щупы безопасно. Не прикасайтесь к металлическим щупам, когда подключаете их к схеме. Если изоляция выглядит потертой или изношенной, наденьте изоляционные перчатки или приобретите замену деталям.

      • Два металлических щупа никогда не должны соприкасаться во время измерения напряжения, иначе может возникнуть искра и замыкание.
    2. Приложите черный щуп к одной части проводника тока. Измерьте напряжение, приложив щупы параллельно. Другими словами, вы прикладываете щупы к двум точкам замкнутой цепи, а ток течет между ними.

      Коснитесь красным тестовым щупом другой точки на контуре. Это замкнет параллельный контур и заставит измерительный прибор показать напряжение.

      Поднимите допустимый диапазон, если вы получаете сообщение о перегрузке. Немедленно поднимите допустимый диапазон значений на вольтметре, пока ваш прибор не получил повреждений, если вы получаете один из следующих результатов:

      Настройте вольтметр, если это необходимо. Вам может потребоваться откорректировать настройки цифрового вольтметра, если на дисплее отображается 0V или вообще ничего, или если на аналоговом вольтметре стрелка едва двигается. Если показателей все же нет, попробуйте по порядку следующее:

    Facebook

    Twitter

    Вконтакте

    Одноклассники

    Google+

    Как пользоваться вольтметром?

    Вольтметр – это прибор, который измеряет напряжение. Он состоит из постоянного магнита, катушки и т.п. Вольтметр представляет собой довольно большой резистор, в идеале считающийся разомкнутой цепью. Диапазон вольтметров, обычно используемых в лабораториях младших классов средней школы, составляет 0 ~ 3 В и 0 ~ 15 В.

    Вольтметр — прибор для измерения напряжения. Часто используемые вольтметры
    Традиционный аналоговый вольтметр и
    В этой статье кратко описаны методы использования и обслуживания амперметров и вольтметров.
    1. Разумный выбор амперметра
    (1) Аккуратно выберите точность амперметра в соответствии с требованиями к точности измеряемых величин. Вообще говоря, магнитоэлектрические амперметры класса 0,1-0,2 подходят для стандартных и прецизионных измерений; магнитоэлектрические амперметры класса 0,5-1,5 пригодны для измерения в лаборатории; магнитоэлектрические счетчики класса 1,0-5,0 пригодны для использования Применяются на промышленных и горнодобывающих предприятиях для контроля работы электрооборудования и обслуживания электрооборудования.
    (2) Выберите соответствующий амперметр в зависимости от величины тока на стороне. Чрезмерный предел приведет к снижению точности измерения, а слишком малый предел приведет к повреждению амперметра. Чтобы в полной мере использовать точность измерителя, диапазон измерителя следует выбирать по принципу максимально возможного использования последней четверти стандартной шкалы.
    (3) Разумно выбрать внутреннее сопротивление амперметра. Чем меньше внутреннее сопротивление амперметра, тем лучше.
    2. Проверка перед измерением
    Перед измерением проверьте, совмещена ли стрелка амперметра с нулевой шкалой. Если он не выровнен, отрегулируйте «Регулятор нуля», чтобы сбросить указатель на ноль.
    3. Подключение амперметра к тестируемой цепи
    (1) При измерении амперметр следует подключать последовательно к низкопотенциальной стороне тестируемой цепи.
    (2) При измерении постоянного тока необходимо обращать внимание на символ концевой кнопки амперметра. Для амперметра с однократным пределом измеряемый ток должен протекать от конечной кнопки, отмеченной знаком +, в амперметр и вытекать из амперметра от конечной кнопки, отмеченной мультипредельным измерителем тока. Знак * — это обычная кнопка завершения. Если другие конечные кнопки отмечены символом +, измеряемый ток должен протекать от + концевой кнопки и вытекать из концевой кнопки *. Кнопка завершения отмечена символом «-», подключение прямо противоположно вышеописанному.
    4.Правильное чтение
    При снятии показаний указатель должен быть стабилизирован перед чтением и как можно скорее держите линию взгляда перпендикулярно шкале. Если циферблат имеет зеркало, указатель и тень указателя в зеркале должны перекрываться, чтобы уменьшить ошибку.
    5. Метод обслуживания
    (1) Поскольку перегрузочная способность магнитоэлектрического амперметра очень мала, при его использовании обратите внимание на выбор полярности и предельного количества цепи подключения.
    (2) Если обнаружено, что отклонение указателя назад или вперед превышает линию полной шкалы на шкале, измерение должно быть остановлено сразу после отключения питания, а измерение должно быть выполнено после правильного подключения. или выбирается большее значение амперметра.
    (3) По завершении измерения сначала следует отключить питание, затем отключить амперметр от измерительной цепи и поместить в сухое, вентилируемое и прохладное место.Для микроамперметров и миллиамперметров с высокой чувствительностью и точностью для соединения положительного и отрицательного выводов используются провода для защиты измерительного механизма прибора.
    Метод использования и технического обслуживания вольтметра аналогичен методу использования и технического обслуживания амперметра. Следует также отметить следующие моменты:
    (1) При измерении подключите вольтметр параллельно проверяемой цепи.
    (2) Поскольку вольтметр и нагрузка подключены параллельно, внутреннее сопротивление Rv должно быть намного больше, чем сопротивление нагрузки RL.
    (3) При измерении постоянного тока сначала подсоедините кнопку «-» Rui вольтметра к клемме с низким потенциалом тестируемой цепи, а затем подключите кнопку «+» к клемме с высоким потенциалом тестируемой цепи.
    (4) Для вольтметров с несколькими пределами количества, когда необходимо изменить предел объема, вольтметр должен быть отключен от тестируемой цепи перед изменением предела. [3]
    НА ДРУГИХ ЯЗЫКАХ

    Китайский производитель цифровых счетчиков, панельных счетчиков, поставщик трансформаторов

    Вэньчжоу Honly Instrument Co., Ltd (далее сокращенно Honly), разработанная компанией Wenzhou Songtai Meter Company, основанной в октябре 1989 года, была основана в 2006 году. Honly с момента своего основания занимается производством стрелочных счетчиков, счетчиков с цифровыми переключателями, трансформаторов тока и шунтов. Компания расположена в индустриальном парке Биньхай, экономической и технологической зоне, Вэньчжоу, Китай. …

    Wenzhou Honly Instrument Co., Ltd (сокращение от Honly в дальнейшем), разработанная компанией Wenzhou Songtai Meter Company, основанной в октябре 2009 г.1989, была основана в 2006 году, Honly с момента своего основания занимается производством стрелочных счетчиков, цифровых счетчиков, трансформаторов тока и шунтов. Компания расположена в индустриальном парке Биньхай, экономической и технологической зоне, Вэньчжоу, Китай. Honly, в настоящее время имеет 160 сотрудников и производственную площадь 400 квадратных метров. Honly специализируется на производстве переключателей стрелочного типа и цифровых приборных панелей с годовым объемом производства около 1 500 000 метров, продаваемых по всему миру. Honly является поставщиком низковольтной электротехнической компании Xiamen ABB., Ltd., Xiamen ABB Electric Control Equipment Co. , Ltd и Tianjin ABB Switch Co., Ltd. Honly также является OEM-поставщиком для нескольких европейских известных брендов. Чтобы обеспечить лучший сервис и расширить нашу линейку продуктов, мы начали производить трансформаторы с начала этого года. Компания сосредоточена на создании бренда «Honly».

    После нескольких лет разработки Honly предлагает полный ассортимент продукции с различными спецификациями. Оснащенная передовым оборудованием и испытательными машинами, Honly производит высококачественную продукцию по разумной цене в различных моделях продаж, включая OBM, ODM и OEM.

    Мы прошли ISO9000, CE, RoHS и так далее. Мы производим наши продукты в соответствии со следующими стандартами:

    NO

    Описание

    Protution Standard

    1

    Указатели Указатели

    IEC60051, IEC61010, GB7676-98

    2

    Цифровые метры

    GB / T2264- 200

    3

    ТРАНСФОРМАТОРЫ

    IEC61869, GB20840-2010

    Чтобы обеспечить долгосрочное развитие компании в будущем, система ERP была внедрена в Honly в 2010 году. Чтобы повысить уровень нашего управления, мы были очень рады представить старшего профессионального менеджера и управленческую команду из Тайваня и создать новое совместное предприятие в 2015 году. Все вышеперечисленные усилия направлены на то, чтобы сделать выдающееся предприятие и предоставлять более качественные продукты и услуги нашим уважаемым клиентам.

    Классификация вольтметров-RISESUN ELECTRICAL INDUSTRY (KUNSHAN) CO., LTD.

    Введение Куньшаньской классификации производителей вольтметров вольтметров

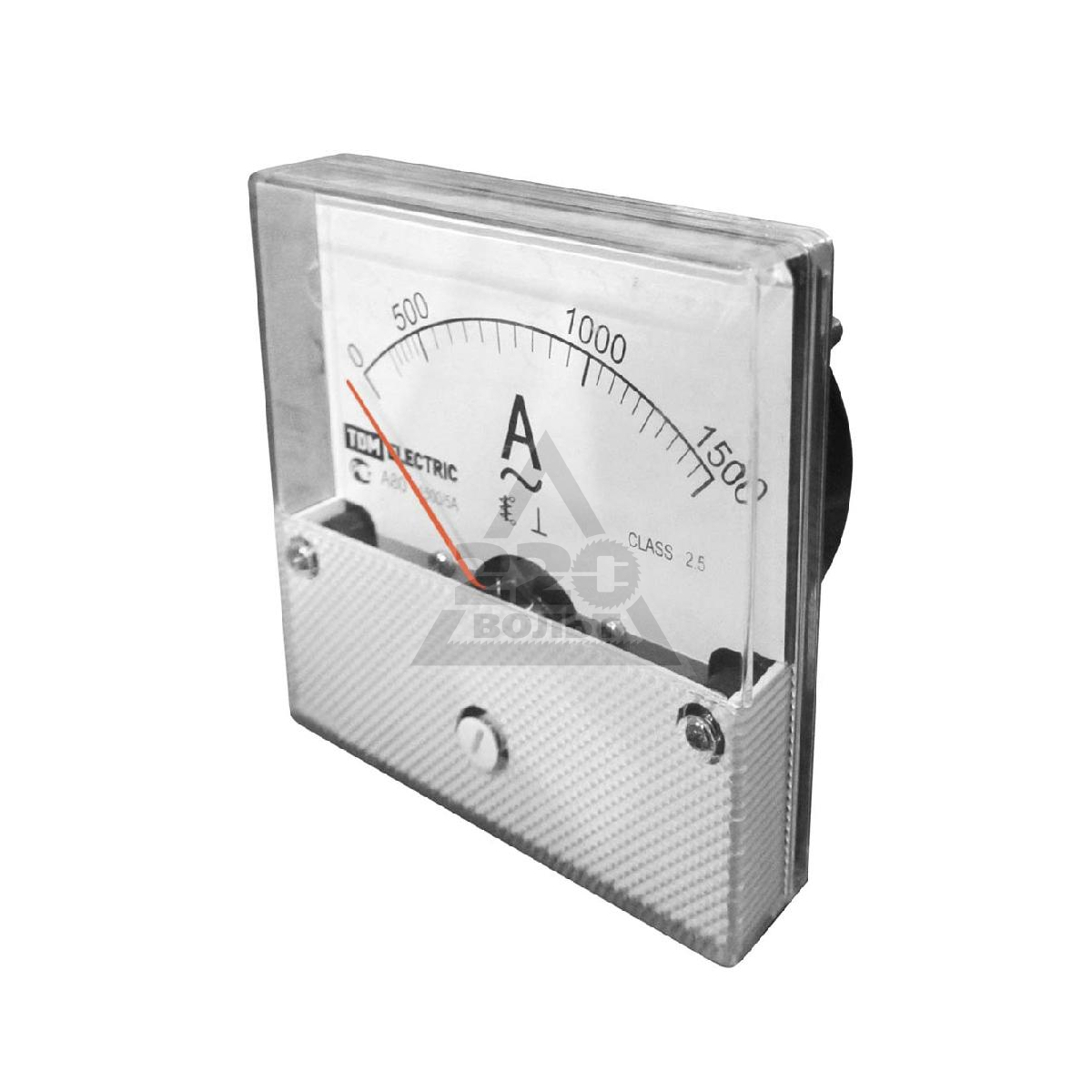

    Механический амперметр с индикацией для измерения напряжения постоянного и переменного тока.Он разделен на вольтметр постоянного тока и вольтметр переменного тока.

    Тип постоянного тока

    В основном используется измерительный механизм магнитоэлектрического амперметра и электростатического амперметра. Магнитоэлектрический вольтметр состоит из магнитоэлектрического амперметра малого диапазона и последовательного резистора (также известного как делитель напряжения). 6 Ом = 5 МОм, что эквивалентно внутреннему сопротивлению вольтметра 20 Ка Ом/В.Во избежание слишком большого доступа к вольтметру, влияющего на исходное рабочее состояние, вольтметр должен иметь высокое внутреннее сопротивление. Многодиапазонный вольтметр может быть образован последовательным соединением делителя напряжения, состоящего из нескольких резисторов и измерительного механизма. Нижний диапазон электростатического вольтметра составляет десятки вольт, а расширение диапазона достигается за счет изменения внутренней структуры и расстояния между электродами. Кроме того, измерительный механизм электромагнитного измерителя теоретически также может быть использован для измерения напряжения постоянного тока.

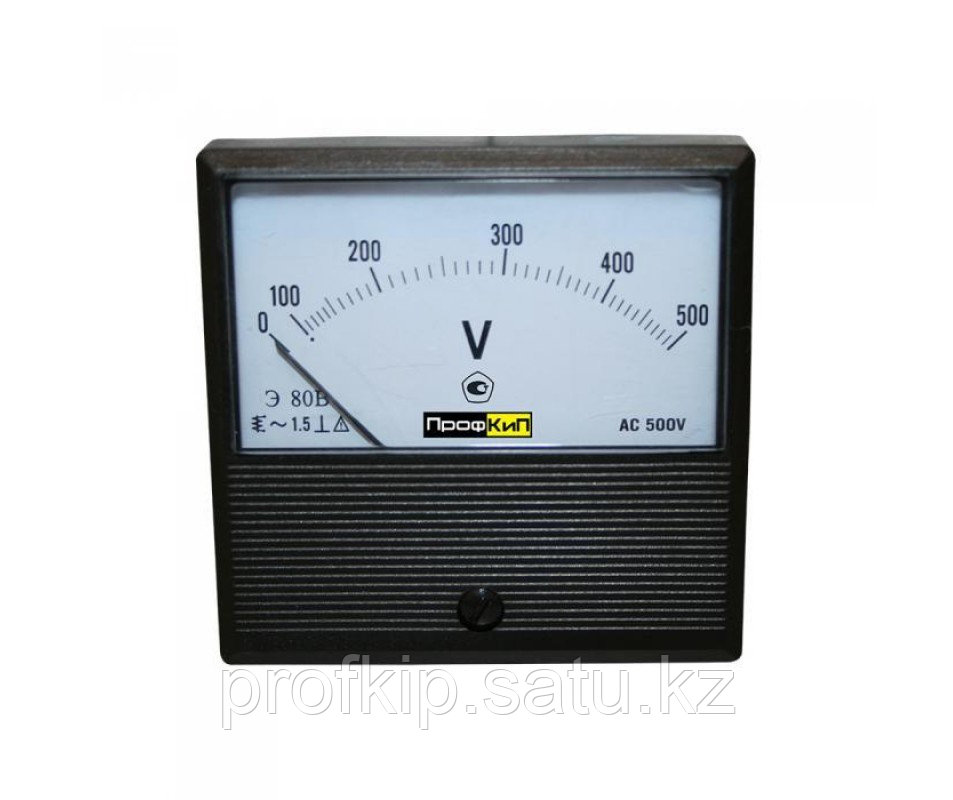

    Типы связи

    В основном используется измерительный механизм выпрямительного амперметра, электромагнитного амперметра, электрического амперметра и электростатического амперметра. Помимо статического измерителя напряжения, другие измерители напряжения состоят из последовательно соединенных амперметра малого диапазона и делителя напряжения. Многодиапазонный вольтметр может быть также образован последовательным соединением делителя напряжения, состоящего из нескольких резисторов и измерительного механизма. Вольтметры переменного тока этих серий трудно сделать малодиапазонными.Нижний диапазон колеблется от нескольких вольт до нескольких десятков вольт, а верхний диапазон колеблется от 1 кВ до 2 кВ. Нижний диапазон электростатического вольтметра составляет около 30 В, а верхний диапазон очень высок. Высоковольтный вольтметр, используемый в энергосистеме, состоит из электромагнитного вольтметра с номинальным диапазоном напряжения 100 В и трансформатора напряжения с соответствующим коэффициентом преобразования напряжения. Из-за ограничения индуктивности катушки измерительного механизма диапазон частот вольтметра электромагнитной системы и вольтметра электрической системы узок, а верхняя предельная частота составляет менее 1 ~ 2 кГц.Электрическая система немного лучше электромагнитной. Диапазон частот использования электрометра и термоэлектрического вольтметра широк. Верхний предел частоты выпрямительного вольтметра составляет около нескольких килогерц, но следует отметить, что показания выпрямительного вольтметра правильные только при синусоидальном переменном напряжении. Диапазон, диапазон частот, внутреннее сопротивление и уровень точности каждого вольтметра указаны в таблице.

    Методы обслуживания амперметра и вольтметра-RISESUN ELECTRICAL INDUSTRY (KUNSHAN) CO., ООО

    Куньшаньский производитель амперметров знакомит с методами использования и обслуживания амперметра и вольтметра

    В этом документе описывается использование и обслуживание амперметра и вольтметра

    1. Выбирайте амперметр разумно

    (1) В соответствии с требованиями к точности измеряемого амперметра , точность амперметра следует выбирать разумно. Вообще говоря, магнитоэлектрический амперметр класса 0,1-0,2 подходит для стандартных и точных измерений; Класс 0.Магнитоэлектрический амперметр 5-1,5 подходит для лабораторных измерений; Магнитоэлектрические приборы класса 1. 0-5.0 подходят для промышленных и горнодобывающих предприятий в качестве контроля работы электрооборудования и обслуживания электрооборудования.

    (2) Выберите амперметр с соответствующим пределом в соответствии с током измеряемой стороны. Если предел измерения слишком мал, амперметр будет поврежден. Чтобы в полной мере использовать точность прибора, диапазон прибора следует выбирать по принципу использования, насколько это возможно, последней четверти шкалы.

    (3) Разумно выбирайте внутреннее сопротивление амперметра. Чем меньше внутреннее сопротивление амперметра, тем лучше

    2. Проверка перед измерением

    Перед измерением проверьте, совмещена ли стрелка амперметра с отметкой «0». Если нет, отрегулируйте «регулировку нуля», чтобы указатель вернулся к нулю.

    3. Соединение между амперметром и проверяемой цепью

    (1) При измерении амперметр должен быть подключен последовательно к низкопотенциальной стороне проверяемой цепи.

    (2) При измерении постоянного тока необходимо обращать внимание на символ кнопки клеммы амперметра. Для одноограничного амперметра измеряемый ток должен поступать в амперметр от клеммной кнопки, отмеченной знаком «+», и вытекать из амперметра от клеммной кнопки, отмеченной «-»; Для многоограничных амперметров используется общая кнопка клеммы, отмеченная знаком «*». Если другие клеммы отмечены знаком «+», измеряемый ток должен подаваться от кнопки клеммы «+» и вытекать из кнопки клеммы «*»; Если другие концевые кнопки отмечены символом «-», подключение противоположно описанному выше.

    4. Правильное чтение

    При чтении зафиксируйте указатель перед чтением и держите линию взгляда перпендикулярно циферблату, насколько это возможно. Если на циферблате есть зеркало, указатель и защита от теней указателя в зеркале должны совпадать, чтобы уменьшить ошибку.

    5. Метод обслуживания

    (1) Поскольку перегрузочная способность магнитоэлектрического амперметра очень мала, мы должны обратить внимание на полярность цепи подключения и выбор предела.

    (2) Если обнаруживается, что отклонение указателя назад или вперед превышает отметку полной шкалы на шкале при измерении, измерение должно быть остановлено немедленно после отключения питания, а измерение должно быть выполнено после правильное подключение или повторный подбор более ограниченного амперметра.

    (3) По завершении измерения сначала следует отключить электропитание, а затем отключить амперметр от измерительной цепи и поместить в сухое, вентилируемое и прохладное место.Для микроамперметра и миллиамперметра с высокой чувствительностью и точностью положительный и отрицательный выводы следует соединить проводами для защиты измерительного механизма прибора.

    Методы эксплуатации и технического обслуживания вольтметра аналогичны методам амперметра, и следует учитывать следующие моменты:

    (1) При измерении вольтметр должен быть подключен к тестируемой цепи параллельно.

    (2) Поскольку вольтметр и нагрузка подключены параллельно, внутреннее сопротивление RV должно быть намного больше, чем сопротивление нагрузки RL.

    (3) При измерении постоянного тока подключите кнопку «-» вольтметра к клемме с низким потенциалом тестируемой цепи, а затем подключите кнопку «+» к клемме с высоким потенциалом тестируемой цепи.

    (4) Для вольтметра с несколькими пределами, когда необходимо изменить предел, вольтметр следует отсоединить от тестируемой цепи, а затем изменить предел.

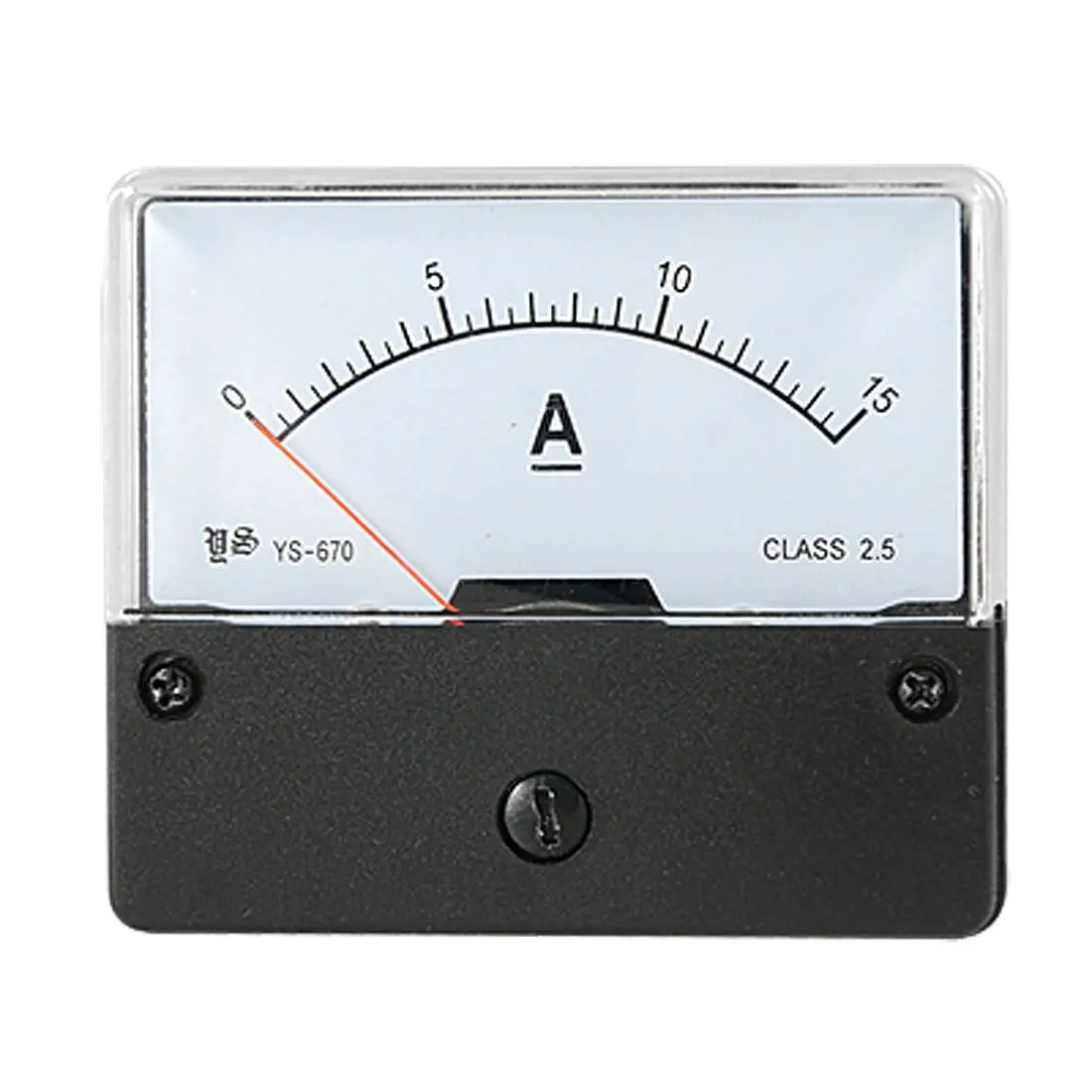

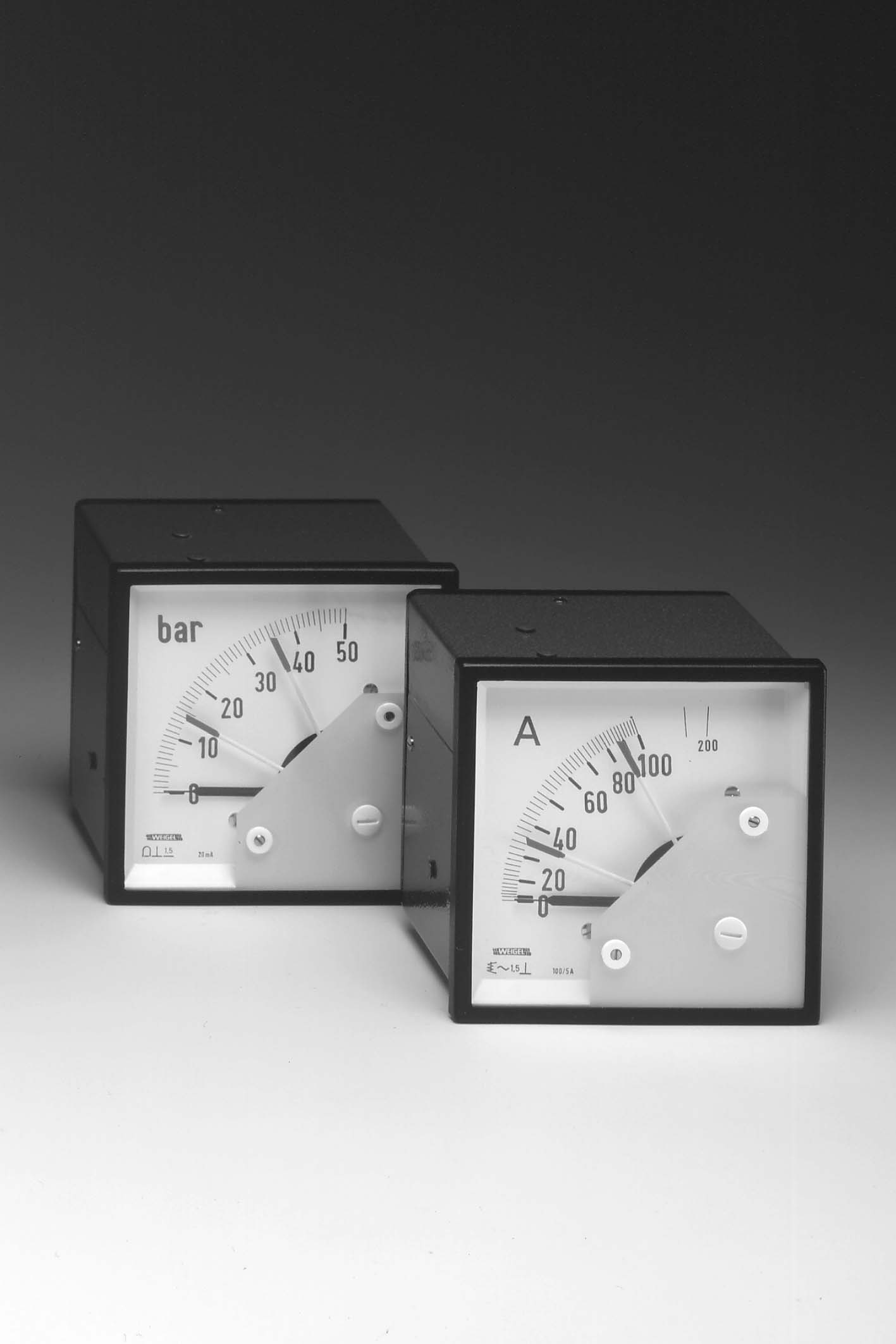

    Вольтметр постоянного тока Амперметр Q72-ZCA

    Представление продукта:

    Вольтметр-амперметр постоянного тока Q72-ZCA представляет собой измеритель, используемый для измерения силы тока в цепи постоянного тока.Когда необходимо измерить большой ток, низкое сопротивление с определенным значением сопротивления может быть подключено параллельно к двум входным клеммам для расширения диапазона. Нулевая точка его шкалы обычно располагается в крайнем левом углу шкалы.
    В магнитоэлектрическом измерительном механизме, поскольку провод подвижной катушки очень тонкий, а ток также должен проходить через спираль, допустимый ток очень мал, от нескольких микроампер до нескольких сотен микроампер, поэтому его практическое значение равно очень маленький.. В соответствии с принципом, что параллельная цепь имеет шунтирующий эффект, на практике для измерения большого тока необходимо добавить шунтирующий резистор. Поэтому амперметр постоянного тока обычно состоит из магнитоэлектрического измерительного механизма и параллельного шунтирующего резистора. Поскольку магнитоэлектрический амперметр может измерять только постоянный ток, его также называют амперметром постоянного тока.

    Характеристика:

    Точность: уровень 1.5

    Диапазон температур окружающей среды: -25 ℃-+ 55 ℃

    Защита корпуса: по IP42/52

    Виброустойчивость: 0.7г

    Размер передней панели: 96×96 мм, 72×72 мм, 48×48 мм, 240×240 мм, 190×190 мм

    Угол отклонения прибора: 90° 240°

    Метровая шкала: черная шкала с белым фоном. Если вам нужно установить значение, вы можете нарисовать красную линию.

    Установка прибора: фиксируется двумя диагональными скобами

    Предел амперметра можно настроить +-шкала

    Категории товаров :

    Модель продукта

    Угол раскрытия

    Размер(А×В×С)

    Размер отверстия (мм)

    Вес (кг)

    Примечание

    Q144-ZC

    240°

    144×144×80

    138+0. 5×138+0,5

    1,2

    Q96-ZC

    96×96×80

    92+0,5×92+0,5

    0,4

    Q72-ZC

    72×72×80

    68+0.5×68+0,5

    0,3

    Q144-ЗК-Г

    144×144×80

    138+0,5×138+0,5

    1.2

    С подсветкой

    Q96-ZC-G

    96×96×80

    92+0,5×92+0,5

    0,4

    Q72-ZC-G

    72×72×80

    68+0. 5×68+0,5

    0,3

    Q144-ZCA

    144×144×80

    138+0,5×138+0,5

    1,2

    С сигнализацией

    Q96-ZCA

    96×96×80

    92+0.5×92+0,5

    0,4

    Q72-ZCA

    72×72×80

    68+0,5×68+0,5

    0,3

    Q144-ZCO

    144×144×80

    138+0.5×138+0,5

    1,2

    С изолированным выходом 4 ~ 20 мА

    Q96-ZCO

    96×96×80

    92+0,5×92+0,5

    0. 4

    Q72-ZCO

    72×72×80

    68+0,5×68+0,5

    0,3

    Q144-БК

    90°

    144×144×80

    138+0.5×138+0,5

    1,2

    Q96-БК

    96×96×80

    92+0,5×92+0,5

    0.3

    Q72-БК

    72×72×80

    68+0,5×68+0,5

    0,25

    Q48-БК

    48×48×56

    44+0. 5×44+0,5

    0,15

    Q96D-BC

    96×96×80

    92+0,5×92+0,5

    0.7

    Двойной измеритель постоянного тока

    Q144-BC-G

    144×144×80

    138+0,5×138+0,5

    1,2

    С подсветкой

    Q96-BC-G

    96×96×80

    92+0.5×92+0,5

    0,3

    Q72-BC-G

    72×72×80

    68+0,5×68+0,5

    0,25

    Q96D-BC-G

    48×48×56

    68+0. 5×68+0,5

    0,15

    Двойной ремешок постоянного тока с подсветкой

    Q190D-BC

    190×240×80

    184+0,5×184+0,5

    1.45

    Двухканальные часы DC с подсветкой

    Q240D-BC

    240×240×80

    228+0,5×228+0,5

    2

    Q144-BCA

    144×144×80

    138+0.5×138+0,5

    1,2

    С сигнализацией

    Q96-BCA

    96×96×80

    92+0,5×92+0,5

    0. 3

    Q72-BCA

    72×72×80

    68+0,5×68+0,5

    0,25

    Q144-БКО

    144×144×80

    138+0.5×138+0,5

    1,2

    С изолированным выходом 4 ~ 20 мА

    Q96-БКО

    96×96×80

    92+0,5×92+0,5

    0.3

    Q72-БКО

    72×72×80

    68+0,5×68+0,5

    0,25

    Q96H-BC

    Впадина

    96×48×130

    96+0. 5×45+0,5

    0,35

    Впадина

    Q96H-BC-G

    96×48×130

    96+0,5×45+0,5

    0.35

    Щелевой с подсветкой

    оптовый oem амперметр вольтметр постоянного тока поставщик, производитель, фабрика, экспортер

    Традиционный стрелочный вольтметр состоит из чувствительного гальванометра, в котором есть постоянный магнит. Катушка проводов соединена последовательно между двумя клеммами гальванометра. Катушка помещена в магнитное поле постоянного магнита и соединена со стрелкой измерителя с помощью приводного устройства.

    Большинство вольтметров делятся на два диапазона. Вольтметр имеет три контакта, один отрицательный и два положительных. Положительный вывод вольтметра подключается к положительному выводу цепи, а отрицательный вывод подключается к отрицательному выводу цепи.

    Разумный выбор амперметра вольтметра постоянного тока

    (1) В соответствии с требованиями к точности измерения разумный выбор точности амперметра.Вообще говоря, магнитоэлектрический амперметр класса 0,1-0,2 подходит для стандартных и точных измерений; Магнитоэлектрический амперметр класса 0,5-1,5 подходит для лабораторных измерений; Магнитоэлектрический прибор класса 1,0-5,0 подходит для контроля работы и обслуживания электрооборудования на промышленных и горнодобывающих предприятиях.

    (2) Выберите амперметр соответствующего предела количества в соответствии с текущим размером стороны. Точность измерения снизится, если предел количества слишком велик, и амперметр будет поврежден, если предел количества слишком мал.Чтобы в полной мере использовать точность прибора, диапазон измерения прибора следует выбирать по принципу использования, насколько это возможно, последней четверти эталонной шкалы.

    (3) Разумный выбор сопротивления амперметра. Амперметр требует, чтобы его внутреннее сопротивление было как можно меньше.

    Dongguan Manjianghong Electronics Co., Ltd.является одним из ведущих оптовых производителей амперметров, вольтметров, вольтметров, экспортеров и поставщиков в Китае. Добро пожаловать, свяжитесь с нами.

    (PDF) Датчики тока магнитоэлектрические

    Датчики 2017,17, 1271 13 из 13

    Характеристика нерезонансного датчика тока показала, что в рабочем диапазоне до 5 А,

    его чувствительность составила 0,34 В/ А, а его нелинейность была менее 1%, а для резонансного в том же рабочем диапазоне

    чувствительность составила 0,53 В/А, а нелинейность менее 0,5%. Резонансный датчик тока

    имеет более высокую чувствительность по сравнению с нерезонансным датчиком тока, поэтому рекомендуется

    для обнаружения очень малых токов, например токов утечки.Наконец, датчики ME current

    могут использоваться для измерительного оборудования, силовых сетей и систем управления, систем безопасности и систем безопасности

    ; в металлоискателях и автомобилестроении, железнодорожном транспорте; в беспроводной электроэнергетике

    Системы учета и космической техники и робототехники.

    Благодарности: Работа выполнена при поддержке Российского научного фонда, грант № 15-19-10036.

    Вклад авторов:

    Мирза Бичурин задумал проект, организовал содержание статьи и отредактировал рукопись

    .Роман Петров разработал магнитоэлектрические датчики тока. Виктор Леонтьев выполнил экспериментальную работу

    и написал рукопись. Геннадий Семенов выполнил экспериментальную работу и написал рукопись.

    Олег Соколов выполнил теоретические расчеты и моделирование схем замещения.

    Конфликт интересов: Авторы заявляют об отсутствии конфликта интересов.

    Ссылки

    1. Павел Р.; Алоис, Т. (ред.) Справочник по современным датчикам; ISTE Ltd.: Лондон, Великобритания, 2007 г.; п.518.

    2.

    Оуян Ю.; Он, Дж .; Ху, Дж.; Ван, С.С. Датчик тока, основанный на эффекте гигантского магнитосопротивления: дизайн

    и потенциальные приложения для интеллектуальных сетей. Датчики 2012,12, 15520–15541. [CrossRef] [PubMed]

    3.

    Бичурин М.И.; Петров В.М.; Петров Р.В.; Татаренко, А.С. Магнитоэлектрические магнитометры. Высокочувствительные

    Магнитометры; Grosz, A., Michael, JH-S., Subhas, C.M., Eds.; Springer International Publishing: Cham,

    Швейцария, 2016; стр.127–166.

    4.

    Бичурин М.И.; Петров В.М.; Петров Р.В.; Килиба, Ю.В.; Букашев, Ф.И.; Смирнов А.Ю.; Елисеев Д.Н.

    Магнитоэлектрический датчик магнитного поля. Сегнетоэлектрики 2002, 280, 199–202. [CrossRef]

    5.

    Палниди, Х.; Аннапуредди, В.; Прия, С .; Рю, Дж. Состояние и перспективы мультиферроичного магнитоэлектрика

    Композитные материалы и приложения. Приводы 2016,5, 9. [CrossRef]

    6.

    Lu, C.; Ли, П.; Вен, Ю .; Ян, А .; Ян, К.; Ван, Д.; Он, В .; Zhang, J. Magnetoelectric Composite

    Датчик тока на основе Metglas/PZT. IEEE транс. Магн. 2014, 50, 1–4. [CrossRef]

    7.

    Петров Р.В.; Егерев, Н.В.; Бичурин, М.И.; Алексич, С.Р. Датчик тока на основе магнитоэлектрического эффекта.

    В материалах 18-го Международного симпозиума по электрическим приборам и технологиям (SIELA),

    Бургас, Болгария, 29–31 мая 2014 г.

    8.

    Соловьев И.Н.; Соловьев, А.Н.; Петров Р.В.; Бичурин, М.И.; Вучковиц, А.Н.; Райцевич, Н.Б. Чувствительность

    магнитоэлектрического датчика тока. В материалах 11-й Международной конференции по прикладной электромагнетике

    — ΠEC 2013, Ниш, Сербия, 1–4 сентября 2013 г.; стр. 109–110.

    9.

    Петров Р.В.; Соловьев, И.Н.; Соловьев, А.Н.; Бичурин, М.И. Магнитоэлектрический датчик тока. В Proceedings of

    the PIERS Proceedings, Стокгольм, Швеция, 12–15 августа 2013 г.; стр.105–108.

    10.

    Бичурин М.И.; Петров, В.М. Моделирование магнитоэлектрических эффектов в композитах. Спрингер Сер. Матер. науч.

    2014

    ,

    201, 108.

    11.

    Магнитоэлектричество в композитах; Бичурин, М.; Виланд, Д. (ред.) Pan Stanford Publishing: Сингапур,

    2011; п.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
