Электронщик, приветствую тебя!

В прошлых статьях, мы разбирали, что такое сопротивление, резисторы, схемы подключения переменных резисторов. Давай сегодня разберем виды подключения! Вот кстати прошлый урок с моего ютуб канала:

Для чего нам нужно это знать!? Представим, что вы ремонтируете какое то устройство, и там «вылетел» резистор, а точно такого же у вас нет, в этом случае вы сможете сделать свзяку из нескольких других и суммарно получить тот наминал, который вам необходим.

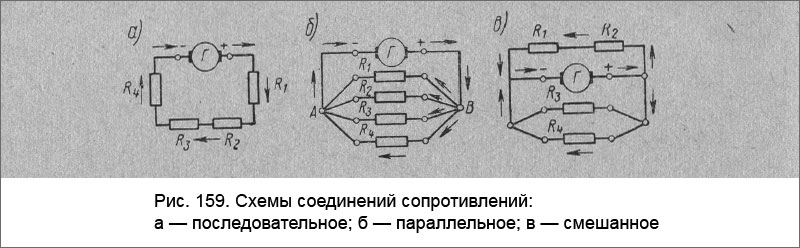

Всего существует три вида соединения резисторов — это, последовательное, параллельное и смешанное.

Некоторые считают, что их два, последовательное и параллельное. (смешанное как отдельный вид не считают)

Для начала давайте вспомним, на что обращаем внимание при выборе резистора? При выборе резистора прежде всего смотрим на его наминал, по сопротивлению и на ту мощность которую он может рассеять(смотреть прошлые статьи про резисторы).

Дак вот, к чему я это все. Не важно какой у вас вид подключения, при том или ином подключении резисторов, мощность каждого резистора суммируется.

P(общ)= Р1+Р2+…+Рn

Давайте разберем последовательное соединение.

Из название понятно, что элементы подключаются последовательно.

Один за другим, при этом их общее сопротивление суммируется. Формула имеет следующий вид:

R(общ)=R1+R2+R3+…+Rn

Общий ток при таком виде соединения одинаков на всем участке, так как сила тока равна количеству электронов проходящих через поперечное сечение проводника, а так как в цепи нет узлов состоящих из 3 и более выводов (развилок), ток везде одинаков.

I(общ)=I1=I2=I3=…=In

В прошлых статьях мы говорили про падение напряжения на резистивных элементах, из этого делаем вывод, что при последовательном соединении, будет падать какая то часть напряжения на каждом резисторе в зависимости от его номинала сопротивления. Значит, чтобы найти общее напряжение, нужно сложить напряжение каждого резистора. Формула имеет вид:

U(общ)= U1+U2+U3+…+Un

Как говорилось выше, мощность суммируется. Таким образом из «гирлянды» резисторов, ну допустим 4 резистора по 1кОм, мы сможем получить 1 резистор с общим сопротивлением 4кОм.

Теперь перейдём к параллельному соединению:

Ещё раз повторюсь, общая мощность, это сумма всех мощностей на каждом резисторе.

Сразу скажу, что тут мы увидим противоположную картину, т. к. цепь получается разветвленная, и прошлый формулы тут работать не будут.

Начнем с напряжения.

Силы затраченные на перемещение заряда через узел, будут равны, следовательно и напряжение:

U(общ)= U1=U2=U3=…=Un

Общий ток при параллельном соединении находится по формуле:

I(общ)=I1+I2+I3+…+In

Связанно это с тем, что токи в узле, как бы разветвляются, кто куда, их количество зависит от препятствия на пути (т.е. от резистора).

Отсюда мы можем еще разобрать 1 Закон Кирхгофа:

Алгебраическая сумма сил тока входящих и выходящих из узла равна «нулю». Что говорит нам, что узлы схемы, не могут накапливать электрический заряд.

И наконец поговорим, про сопротивление.

Величина обратная сопротивлению, равна сумме величин обратного сопротивления на каждом элементе.

1/R(общ)=1/R1+1/R2+…+1/Rn

Для двух паралельно соединенных резисторов их общее сопротивление равно:

R(общ)= (R1*R2)/(R1+R2)

А если Сопротивление всех резисторов одинаково, то:

R1=R2=R3=R4=…=Rn

R (общ)=R1/n

При параллельном соединении, общее сопротивление будет всегда меньше самого маленького из резисторов.

Данный урок подошёл к концу, если статья понравилась, то лучшим комплиментом, будет ваш комментарий или лайк. Подписывайтесь на канал, чтобы контент в ленте был более развивающий, а не желтушный!)

Мой ютуб канал: Practical Electronics

Подробнее: Общие сведения о резисторах для поверхностного монтажа (резисторы для поверхностного монтажа)

Заключение

Общее сопротивление группы резисторов определяется их номиналами, а также способом их соединения. Резистор — это компонент, который ограничивает поток заряда в цепи. В большинстве схем используется несколько резисторов. Это все, что касается этой статьи, в которой обсуждаются последовательные, параллельные и комбинированные резисторы.

Я надеюсь, что вы получили много полезного от чтения, если да, пожалуйста, поделитесь с другими учениками. Спасибо за чтение, увидимся!

Резисторная сеть — обзор

III.C.4 Многопортовые соединения

Многопортовые соединения представляют собой цепи конденсаторов, катушек индуктивности и резисторов, но они могут быть междисциплинарными и могут объяснить многие физические эффекты.В качестве примера многопортового С на рис. 8 показан электрический конденсатор с переменным расстоянием между пластинами (вверху) и символом графа связи (внизу). Здесь у нас есть электрический порт с током, который на самом деле представляет собой поток заряда, с разделением и силой притяжения пластин. Многопортовый я тоже использую.

РИСУНОК 8. Электрический конденсатор с подвижными пластинами как пример электромеханического многополюсника C. Здесь мы имеем внутреннюю энергию U, напряжение u, емкость C, расстояние между пластинами h и силу притяжения F.

Первоначально мультипорты назывались C-полями в Массачусетском технологическом институте и в других местах, но мультипорт C более информативен. Можно также сказать, что это многопортовые C-поля.

Мультипорты C и I накапливают энергию, как C- и I-элементы. Таким образом, мощность в связях конечна, но затем она запасается в виде энергии и изменяет состояние мультипорта. Чтобы вернуться, эта энергия должна быть извлечена, возможно, через другую связь. В этом смысле многопортовые C и I сохраняют энергию, а не мощность, как трансформатор и гиратор.

Также интересно, что вся классическая термодинамика, лучше называемая термостатикой, на самом деле представляет собой работу с двумя портами С, с давлением и объемным расходом на гидравлической (скорее пневматической) связи, а температурой и энтропийным потоком на термическом конце. Как уже было сказано, многие учебники по термодинамике, такие как преобразование Лежандра, представляют собой просто манипуляции с двухпортовыми С-полями. Следовательно, такие вещи, как преобразование Лежандра и симметрии Максвелла, применимы ко всем многопортовым C. Например, в упругости симметрия Максвелла называется теоремой смещения Максвелла.

Иногда также говорят, что термодинамика применима к другим переменным, таким как магнитные поля и другие. Это верно до тех пор, пока тела ведут себя как многопортовые С, как в случае упругих структур. Здесь мы имеем силу и скорость деформации как переменные механических мультипортов. Все многопортовые накопители энергии демонстрируют так называемую симметрию Максвелла. Это означает, что они линейны и их уравнение выражается матрицей, которая является симметричной. В качестве контрпримера, если тело деформировать до области пластичности, оно перестанет вести себя как многопортовый C.Даже в сверхпроводимости тела могут быть представлены многополюсником C с двумя частями тела, одна из которых не имеет энтропийного содержания.

Многопортовый R, не показанный в Таблице IV, представляет собой сеть электрических резисторов, но ее также можно построить в механике. Как и R-элементы, они необратимы и поглощают энергию, но здесь есть одна особенность: только сумма сил положительна, но в одной связи мощность может стать отрицательной. Например, даже в электрической сети мощность может выходить по одному проводу, пока больше энергии поступает по другим проводам или соединениям.Кроме того, если линейный многопортовый R выражается в виде матрицы, он симметричен. Это так называемая симметрия Онзагера, похожая на симметрию Максвелла, но имеющая другие причины.

Назовите преимущества и недостатки последовательного и параллельного соединения. Класс 10 по физике CBSE

Подсказка: Говорят, что резисторы соединены последовательно, если они подключены к одному и тому же проводу. Кроме того, говорят, что резисторы соединены параллельно, если они соединены поперек провода. В параллельной цепи напряжение остается постоянным, а в последовательной остается постоянным ток.

Полный ответ:
Можно сказать, что резистор соединен последовательно, если он подключен к одному и тому же проводу. Также говорят, что резистор подключен параллельно, если он подключен поперек провода.

Давайте объясним преимущества и недостатки последовательной цепи следующим образом:

Преимущества Недостатки
Мы знаем, что последовательные цепи не нагреваются легко.Поэтому любой сухой или легковоспламеняющийся предмет, помещенный рядом с последовательной цепью, не загорится в случае перегрева цепи. Мы знаем, что в последовательной цепи все приборы подключаются друг за другом. В случае неисправности или обрыва одного из приборов, приборы, подключенные после этого, будут отключены от питания.

Давайте объясним преимущества и недостатки параллельного соединения следующим образом:

Преимущества Недостатки
Мы знаем, что напряжение остается постоянным при параллельном соединении. Следовательно, каждый компонент в цепи получает одинаковое количество напряжения. Чтобы построить параллельное соединение, нам понадобится много проводов.
Мы можем подключить или отключить новый электрический прибор в цепи, не затрагивая другие компоненты в цепи. Мы не можем выполнить требование, если для прохождения через элемент требуется точно такое же количество тока.
При неисправности одного из электроприборов ток может проходить по разным путям цепи. В параллельных цепях мы не можем увеличивать напряжение, так как сопротивление в параллельной цепи уменьшается.

Примечание: Несмотря на преимущества и недостатки последовательного и параллельного соединения электрических цепей, оба соединения одинаково важны и необходимы. Бытовые приборы обычно подключаются параллельно проводу под напряжением и нейтральному проводу.

21.1 Резисторы, включенные последовательно и параллельно – College Physics

На рис. 3 показаны резисторы, соединенные параллельно , подключенные к источнику напряжения.Резисторы параллельны, когда каждый резистор подключен непосредственно к источнику напряжения соединительными проводами, имеющими незначительное сопротивление. Таким образом, к каждому резистору приложено полное напряжение источника.

Каждый резистор потребляет такой же ток, как если бы он один был подключен к источнику напряжения (при условии, что источник напряжения не перегружен). Например, автомобильные фары, радиоприемник и т. д. соединены параллельно, так что они используют полное напряжение источника и могут работать совершенно независимо.То же самое верно и в вашем доме, или в любом здании. (См. рис. 3(b).)

Чтобы найти выражение для эквивалентного параллельного сопротивления [латекс]{R_{\текст{р}}}[/латекс], давайте рассмотрим протекающие токи и то, как они связаны к сопротивлению. Поскольку каждый резистор в цепи имеет полное напряжение, токи, протекающие через отдельные резисторы, равны [latex]{I_1 = \frac{V}{R_1}}[/latex], [latex]{I_2 = \frac{V} {R_2}}[/latex] и [латекс]{I_3 = \frac{V}{R_3}}[/latex]. Сохранение заряда подразумевает, что полный ток [латекс] {I}[/латекс], создаваемый источником, представляет собой сумму этих токов:

[латекс] {I =}[/латекс] [латекс] {\ гидроразрыва {V }{R_1}}[/латекс] [латекс]{+}[/латекс] [латекс]{\ гидроразрыва {V} {R_2}}[/латекс] [латекс]{+}[/латекс] [латекс]{ \frac{V}{R_3}}[/latex] [латекс]{= V}[/latex] [латекс]{(\frac{1}{R_1}}[/latex] [латекс]{+}[/ латекс] [латекс] {\ гидроразрыва {1} {R_2}} [/латекс] [латекс] {+} [/латекс] [латекс] {\ гидроразрыва {1} {R_3})}.[/латекс]

[латекс]{I =}[/латекс] [латекс]{\ гидроразрыва {V} {R_p}}[/латекс] [латекс] {= V}[/латекс] [латекс] {( \frac{1}{R_p})}.[/latex]

Члены в скобках в последних двух уравнениях должны быть равны. Обобщая любое количество резисторов, общее сопротивление [латекс] {R_p} [/латекс] параллельного соединения связано с отдельными сопротивлениями как

[латекс] {\ гидроразрыва {1} {R_p}} [/латекс] [латекс] {=}[/латекс] [латекс] {\ гидроразрыва {1} {R_1}} [/ латекс] [латекс] {+} [/ латекс] [латекс] {\ гидроразрыва {1} {R_2}} [/latex] [latex]{+}[/latex] [latex]{\frac{1}{R_3}}[/latex] [latex]{+ \cdots}[/latex]

Это соотношение приводит к общее сопротивление [латекс]{R_p}[/латекс], которое меньше наименьшего из индивидуальных сопротивлений. (Это видно в следующем примере.) Когда резисторы соединены параллельно, от источника протекает больший ток, чем для любого из них по отдельности, и поэтому общее сопротивление ниже.

Пример 2. Расчет сопротивления, тока, рассеиваемой мощности и выходной мощности: анализ параллельной цепи

Пусть выходное напряжение батареи и сопротивления при параллельном соединении на рисунке 3 будут такими же, как и при последовательном соединении, рассмотренном ранее: [латекс]{V = 12.0 \;\text{V}}[/латекс], [латекс]{R_1 = 1,00 \;\Омега}[/латекс], [латекс]{R_2 = 6,00 \;\Омега}[/латекс] и [ латекс]{R_3 = 13,0 \;\Омега}[/латекс]. а) Чему равно полное сопротивление? б) Найдите полный ток. (c) Рассчитайте токи в каждом резисторе и покажите, что их сумма равна общему выходному току источника. г) Рассчитайте мощность, рассеиваемую каждым резистором. (e) Найдите выходную мощность источника и покажите, что она равна полной мощности, рассеиваемой резисторами.

Стратегия и решение для (а)

Общее сопротивление для параллельной комбинации резисторов определяется по приведенной ниже формуле. Ввод известных значений дает

[латекс] {\ гидроразрыва {1} {R_p}} [/ латекс] [латекс] {=} [/ латекс] [латекс] {\ гидроразрыва {1} {R_1}} [/ латекс] [латекс] {+ } [/латекс] [латекс] {\ гидроразрыва {1} {R_2}} [/ латекс] [латекс] {+} [/ латекс] [латекс] {\ гидроразрыва {1} {R_3}} [/ латекс] [ латекс] {=} [/ латекс] [латекс] {\ гидроразрыва {1} {1,00 \; \ Omega}} [/ латекс] [латекс] {+} [/ латекс] [латекс] {\ гидроразрыва {1} { 6.00 \;\Omega}}[/латекс] [латекс]{+}[/латекс] [латекс]{\ гидроразрыва {1}{13,0 \;\Омега}}.[/латекс]

Таким образом,

[латекс] {\ гидроразрыва {1} {R_p}} [/ латекс] [латекс] {=} [/латекс] [латекс] {\ гидроразрыва {1.00}{\Omega}}[/latex] [латекс]{+}[/latex] [латекс]{\frac{0.1667}{\Omega}}[/latex] [латекс]{+}[/latex] [ латекс] {\ гидроразрыва {0,07692} {\ Omega}} [/ латекс] [латекс] {=} [/латекс] [латекс] {\ гидроразрыва {1,2436} {\ Omega}} [/латекс]

(Обратите внимание, что в этих расчетах каждый промежуточный ответ отображается с дополнительной цифрой. )

Мы должны инвертировать это, чтобы найти общее сопротивление [латекс]{R_p}[/латекс]. Это дает

[латекс] {R_p =} [/латекс] [латекс] {\ гидроразрыва {1} {1,2436}} [/латекс] [латекс] {\ Omega = 0,8041 \; \ Omega}.[/латекс]

Общее сопротивление с правильным количеством значащих цифр равно [латекс]{R_p = 0,804 \;\Омега}[/латекс]

Обсуждение для (а)

[латекс]{R_p}[/латекс], как и предполагалось, меньше наименьшего индивидуального сопротивления.

Стратегия и решение для (b)

Полный ток можно найти из закона Ома, подставив [латекс]{R_p}[/латекс] вместо полного сопротивления. Это дает

[латекс] {I =} [/латекс] [латекс] {\ гидроразрыва {V} {R_p}} [/латекс] [латекс] {=}[/латекс] [латекс] {\ гидроразрыва {12.0 \;\text{V}}{0,8041 \;\Omega}}[/latex] [латекс]{= 14,92 \;\text{A}}[/latex]

Обсуждение для (б)

Ток [латекс]{I}[/латекс] для каждого устройства намного больше, чем для тех же устройств, соединенных последовательно (см. предыдущий пример). Цепь с параллельными соединениями имеет меньшее общее сопротивление, чем резисторы, соединенные последовательно.

Стратегия и решение для (c)

Индивидуальные токи легко рассчитать по закону Ома, так как на каждый резистор подается полное напряжение.Таким образом,

[латекс] {I_1 =} [/ латекс] [латекс] {\ гидроразрыва {V} {R_1}} [/ латекс] [латекс] {=} [/ латекс] [латекс] {\ гидроразрыва {12,0 \; \ text{V}}{1.00 \;\Omega}}[/latex] [латекс]{= 12.0 \;\text{A}}.[/latex]

Аналогично,

[латекс] {I_2 =} [/ латекс] [латекс] {\ гидроразрыва {V} {R_2}} [/ латекс] [латекс] {=} [/ латекс] [латекс] {\ гидроразрыва {12,0 \; \ text{V}}{6.00 \;\Omega}}[/latex] [латекс]{= 2.00 \;\text{A}}[/latex]

и

[латекс] {I_3 =} [/латекс] [латекс] {\ гидроразрыва {V} {R_3}} [/латекс] [латекс] {=}[/латекс] [латекс] {\ гидроразрыва {12.0 \;\text{V}}{13,0 \;\Omega}}[/latex] [латекс]{= 0,92 \;\text{A}}.[/latex]

Обсуждение для (с)

Общий ток представляет собой сумму отдельных токов:

[латекс] {I_1 + I_2 + I_3 = 14,92 \;\text{A}}. [/latex]

Это соответствует закону сохранения заряда.

Стратегия и решение для (d)

Мощность, рассеиваемая каждым резистором, может быть найдена с помощью любого из уравнений, связывающих мощность с током, напряжением и сопротивлением, поскольку все три известны.2}{13.0 \;\Omega}}[/latex] [латекс]{= 11.1 \;\text{W}} .[/latex]

Обсуждение для (д)

Мощность, рассеиваемая каждым резистором при параллельном подключении, значительно выше, чем при последовательном подключении к одному и тому же источнику напряжения.

Стратегия и решение для (e)

Общая мощность также может быть рассчитана несколькими способами. Выбор [латекс]{P = IV}[/латекс] и ввод общего тока дает

[латекс] {P = IV = (14,92 \;\text{A})(12.0 \;\text{V}) = 179 \;\text{W}}.[/latex]

Обсуждение для (е)

Суммарная мощность, рассеиваемая резисторами, также составляет 179 Вт:

[латекс]{P_1 + P_2 + P_3 = 144 \;\text{W} + 24,0 \;\text{W} + 11,1 \;\text{W} = 179 \;\text{W}}. [/ латекс]

Это согласуется с законом сохранения энергии.

Общее обсуждение

Обратите внимание, что и токи, и мощности при параллельном соединении больше, чем у тех же устройств, соединенных последовательно.

Резисторы, соединенные последовательно и параллельно

Резисторы, соединенные последовательно и параллельно

Электрическая цепь может содержать несколько резисторов, которые могут быть соединены по-разному. Для каждого типа цепи мы можем рассчитать эквивалентное сопротивление, создаваемое группой отдельных резисторов.



Резисторы, соединенные последовательно

Когда два или более резистора соединены встык, говорят, что они соединены последовательно. Резисторы могут быть простыми резисторами, лампочками, нагревательными элементами или другими устройствами.На рис. 2.9 (а) показаны три резистора R 1, R 2 и R 3, соединенные последовательно.

Количество заряда, прошедшего через резистор R 1, должно также проходить через резисторы R 2 и R 3, поскольку заряды не могут накапливаться где-либо в цепи.


По этой причине ток I, проходящий через все три резистора, одинаков. Согласно закону Ома, если один и тот же ток проходит через разные резисторы разного номинала, то разность потенциалов на каждом резисторе должна быть разной.Пусть V 1, V 2 V 2 и 9 и 3 3 — разность потенциалов (напряжение) на каждом из резисторов R 1, R 2 и R 3 соответственно, затем мы можем написать В 1 = IR 1, В 2 = IR 2 и В 3 = IR 3. Но общее напряжение на каждом резисторе равно сумме напряжений В 90 .


где RS  эквивалентное сопротивление,

Когда несколько сопротивлений соединены последовательно, общее или эквивалентное сопротивление представляет собой сумму отдельных сопротивлений, как показано на рисунке 2.9 (б).

Примечание. Значение эквивалентного сопротивления при последовательном соединении будет больше, чем сопротивление каждого отдельного элемента.



ПРИМЕР 2.8

Рассчитайте эквивалентное сопротивление цепи, подключенной к батарее 24 В, а также найдите разность потенциалов на резисторах 4 Ом и 6 Ом в цепи.


Решение

Поскольку резисторы соединены последовательно, эффективное сопротивление в цепи

= 4 Ом + 6 Ом = 10 Ом

Ток I в цепи = V/ Req = 24/10 = 2 .4 A

Напряжение на резисторе 4 Ом

V1 = IR1 = 2 . 4 А × 4 Ом = 9,6 В

Напряжение на резисторе 6 Ом

V2 = IR1 = 2 . 4 А × 6 Ом = 14,4 В



Параллельные резисторы

Резисторы параллельны, если они подключены к одной и той же разности потенциалов, как показано на рис. 2.10 (а).

В этом случае общий ток I, выходящий из батареи, разделяется на три отдельных пути. Пусть I1, I2 и I3 – ток через резисторы R1, R2 и R3 соответственно.Из-за сохранения заряда полный ток в цепи I равен сумме токов через каждый из трех резисторов.


Поскольку напряжение на каждом резисторе одинаковое, применив закон Ома к каждому резистору, мы имеем


. эквивалентное сопротивление параллельной комбинации резисторов. Таким образом, когда несколько резисторов соединены параллельно, сумма обратной величины сопротивления отдельного резистора равна обратной величине эффективного сопротивления комбинации, как показано на рисунке 2.10 (b)


Примечание. Значение эквивалентного сопротивления при параллельном соединении будет меньше, чем сопротивление каждого отдельного элемента.

Бытовые приборы всегда подключаются параллельно, чтобы даже при отключении одного из них другие устройства могли нормально работать.



ПРИМЕР 2.9

Рассчитайте эквивалентное сопротивление в следующей цепи, а также найдите ток I, I1 и I2 в данной цепи.


Решение

Поскольку сопротивления соединены параллельно, следовательно, эквивалентное сопротивление в цепи равно


 Сопротивления соединены параллельно, потенциал (напряжение) на каждом резисторе одинаков.


Ток I представляет собой сумму токов в двух ветвях. Тогда

I = I1 + I2= 6 А + 4 А = 10 А



ПРИМЕР 2.10

Когда два сопротивления соединены последовательно и параллельно, их эквивалентные сопротивления составляют 15 Ом и 56/15 Ом соответственно. Найдите индивидуальные сопротивления.

Решение

Rs = R1 + R2 = 15 Ом (1)


Приведенное выше уравнение можно решить с помощью факторизации.

R12-8 R1-7 R1+ 56 = 0

R1 (R1– 8) – 7 (R1– 8) = 0

(R1– 8) (R1– 7) = 0

Если (R1= 8) Ом)

используя в уравнении (1)

8 + R2 = 15

R2 = 15 – 8 = 7 Ом ,

R2 = 7 Ом т.е. (когда R1 = 8 Ом ; R2 = 7 Ом)

Если (R1= 7 Ом)

Подставляя в уравнение (1)

7 + R2 = 15

R2 = 8 Ом, т. е. (когда R1 = 8 Ом; R2 = 7 Ом) 2.11

Рассчитайте эквивалентное сопротивление между А и В в данной цепи.ПРИМЕР 2.12 Рассчитайте эквивалентное сопротивление между точками а и b.


Решение

Случай (a)

Чтобы найти эквивалентное сопротивление между точками a и b, предположим, что ток входит в соединение a. Так как все сопротивления во внешнем контуре одинаковы (1 Ом), ток в ветвях ac и ad должен быть равен.Таким образом, электрический потенциал в точках c и d одинаков, поэтому ток не течет через сопротивление 5 Ом. Это означает, что 5 Ом не играют никакой роли в определении эквивалентного сопротивления и могут быть удалены. Итак, схема упрощена, как показано на рисунке.


Эквивалентное сопротивление цепи между a и b Req = 1 Ом



Конструкция и типы резисторов с проволочной обмоткой

Высокие температуры горячих точек мощных резисторов требуют особого внимания при монтаже.В противном случае соседние детали могут быть повреждены под действием тепла. При использовании паяных соединений важно следить за тем, чтобы температура в паяных соединениях не приближалась к температуре плавления припоя.

Для высоких рабочих температур требуются бобины из термостойкого материала. Используются сердцевины из фарфора, оксида алюминия, бериллия и стекловолокна . Чем выше теплопроводность, тем лучше. Затем кривая горячих точек на рисунке 3 сглаживается и расширяется до соответствующей степени.Оксид бериллия — бериллий — является лучшим, но этот материал вызывает споры из-за его высокой токсичности в газообразном или порошкообразном состоянии. По твердому и обоснованному мнению автора, опасность отравления возможна только при сухой шлифовке при ДПА или в крайне редком случае поражения электрической дугой эмалированных резисторов. См. Предупреждение ниже. Кроме того, резисторы из оксида бериллия обычно покрывают лаком, а не эмалью.

Существует четыре основных типа крышки/капсулы:

  • стекловидная эмаль
  • цемент
  • силиконовый лак/пластиковый молдинг
  • ребристый алюминиевый корпус.

Импульсные нагрузки

Резисторы мощности

с проволочной обмоткой могут выдерживать значительные импульсные нагрузки. Применяются следующие схемы:

  • P  должны быть ограничены P R при периодических импульсных нагрузках . Получаем соединение между from:



Одиночные импульсы не должны превышать V g 2 /R.



При уменьшении сопротивления R генерируемая мощность В g 2 /R может превысить допустимые значения.Возможно, нам придется установить границы допустимой импульсной нагрузки или длительности импульса, или и того, и другого. Следующие расчеты могут помочь при определении условий.

С помощью теплового сопротивления R th  мы можем рассчитать температуру горячей точки T hsp из уравнения как R th x P импульс . Если мы затем посчитаем с постоянной мощностью P импульсом , эта мощность повысит температуру поверхности до T ¥  на рисунке R2-3. Когда соответствующая кривая проходит T R , мы получаем время t p . Если питание отключается по истечении времени t p , развитие температуры, безусловно, получит выброс, прежде чем оно снова уменьшится. Но резистор может выдержать определенный перегрев; частично T hsp  вычислен на номинальном R th  и это значение выше, чем реальное R th  в соответствии с рис. 5. В целом это компенсирует достаточно опасные температуры.

резисторов в параллельном соединении — Инженерные проекты


Здравствуйте, ребята, надеюсь, у вас все хорошо. В сегодняшнем уроке мы обсудим резисторы параллельно. Существует 2 основных типа соединения, которые используются для создания схем. Один контакт последовательный, второй параллельный. Если компоненты в схемах параллельны друг другу, они имеют свою собственную ветвь. Эти ответвления обеспечивают разные пути прохождения тока. В параллельных схемах ток имеет разное значение в каждом сегменте схемы, а напряжение на каждой части равно входному напряжению. Чтобы решить вашу схему параллельного сопротивления, вы должны попробовать наш онлайн-калькулятор параллельного сопротивления

. В сегодняшнем посте мы рассмотрим такие схемы, в которых сопротивления подключены параллельно, и продемонстрируем, как мы можем найти эквивалентное сопротивление схемы, а также ток и напряжение на каждый компонент. Итак, давайте начнем с резисторов в параллельном соединении.

Резисторы в параллельной комбинации
  • В электрических схемах сопротивления соединены параллельно, если их оба конца соединены с другим сопротивлением или концами сопротивлений.
  • Как и в схеме с последовательным сопротивлением, есть один путь для протекания тока, но в параллельной схеме есть много путей для тока. Из-за этого параллельные схемы также признаются схемой делителя тока.
  • Поскольку существует множество путей прохождения тока в параллельных цепях, то через каждую часть схемы будет протекать разный ток. Напряжение будет одинаковым для каждого сопротивления схемы.
  • В приведенной ниже схеме есть 3 сопротивления Rx, Ry, Rz, напряжение на каждом из них будет одинаковым.

VRx =VRy =VRz= 12 В

  • Метод нахождения эквивалентного сопротивления состоит в том, чтобы просто сложить все последовательные сопротивления в схеме, но в параллельно соединенных сопротивлениях мы добавляем обратное значение каждого сопротивления для получения эквивалентного сопротивления.

1/Rt = 1/Ra + 1/Rb +1/Rc …..1/Rn

Токи в цепи параллельных резисторов
  • Чистый ток, проходящий через схему параллельных сопротивлений, эквивалентен сумме токи, проходящие через каждое сопротивление схемы.
  • Но ток через каждую ветвь схемы не будет одинаковым, в заключение, каждое сопротивление ветви схемы говорит о токе, протекающем через эту ветвь.
  • Например, так как напряжение на каждом параллельном резисторе одинаковое и из-за разных значений сопротивления ток не будет одинаковым.
  • Составим схему, имеющую 2 параллельных сопротивления, она показана на данном рисунке.
  • Ток, проходящий через каждое сопротивление, равен IRx и IRy, если применить закон Кирхгофа к этой схеме, чем мы имеем.

It =IRx +IRy

  • Если применить закон Ома к обоим сопротивлениям, то можно найти ток, проходящий через них.

IRx = V/Rx= 12/20= 0,6 ампера

IRy =V/Ry= 12/47=0,255 ампера

  • Таким образом, общий ток будет равен.

It= 0,6 + 0,255= 0,855 ампер

Свойства резисторов, включенных параллельно
  • На данной диаграмме показана схема параллельного сопротивления, которая имеет 3 сопротивления Rx, Ry, Rz параллельно и один источник тока.
  • Ток Ix течет от источника к 3 сопротивлениям схемы и разделяется на три разных пути.
  • Если мы применим закон Ома к этой схеме, то мы получим это выражение.

Ix = IRx​ + IRy​ + IRz

  • Напряжение на каждом сопротивлении будет равно.

VRx = (IRx) . (Rx)

VRy = (IRy) . (Ry)

VRz = (IRz) . (Rz)

  • Теперь используйте эти значения напряжения каждого сопротивления и найдите ток, протекающий через них.

IRx = VRx/Rx

IRy = VRy/Ry

IRz = VRz/Rz

  • Если мы добавим эти 3 тока, результирующее значение будет равно текущему источнику.
Закон Ома и параллельные резисторы
  • Чтобы связать закон Ома и параллельное соединение резисторов, возьмем пример схемы, в которой 3 резистора соединены параллельно, и к ним подключен источник напряжения.
  • Напряжение на каждом сопротивлении равно напряжению источника.Если мы применим закон Ома, ток через каждое сопротивление будет.

I1 =(V)/(Rx)

I2=(V)/(Ry)

I3= (V)/(Rz)

  • В соответствии с принципом сохранения заряда, общий ток, протекающий в цепи будет равен току, проходящему через эти три сопротивления.

It = (I1 + I2 +I3)

  • Если положить значения токов, протекающих в сопротивлении 3, то имеем.

I = (V)/(Rx) + (V)/(Ry) + (V)/(Rz)

I =V (1/Rx + 1/Ry + 1/Rz)

  • Из Из этого соотношения мы можем сделать вывод, что общее сопротивление в параллельной схеме эквивалентно сумме инверсий каждого резистора.
  • Итак, эквивалентное сопротивление в параллельной схеме есть.

Rn = 1/Rx + 1/Ry + 1/Rz +………+1/Rn

Применение цепей с параллельным сопротивлением
  • Ниже приведены некоторые применения цепей с параллельным сопротивлением.
  • Почти в каждом доме на этой земле используется параллельная комбинация для электропроводки, так как мы можем включать и выключать электроприборы нашего дома, не удаляя все устройства из схемы.
  • В случае короткого замыкания на одном устройстве или его повреждения из-за каких-либо электрических неисправностей, мы отключим цепь этого конкретного устройства, а не всю схему для устранения неисправности.
  • Параллельные схемы используются не только в доме, но и для передачи и распределения электроэнергии в больших зданиях и на различных территориях.
  • В настоящее время наши сетевые подстанции проектируются по принципу параллельных комбинаций цепей, когда цепь фидера отключена, другие фидеры в сети продолжают свою работу и отдают мощность в нагрузку.
Калькулятор параллельного сопротивления
  • Пока мы обсуждали наш Калькулятор параллельного сопротивления, теперь мы обсудим, как вы можете использовать его для решения своих схем.
  • Вы можете видеть на данном рисунке калькулятор параллельного сопротивления, есть 2 части этого калькулятора, первая находится слева, где вы можете добавлять значения сопротивлений ваших цепей, а справа показано физическое представление схемы.
  • Как видно на приведенной диаграмме, я поместил пять разных значений в поле значений и получил эквивалентное сопротивление схемы. Если ваша схема имеет большое количество сопротивлений, вы можете добавить дополнительные значения сопротивления с помощью параметра Добавить больше сопротивления .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
