АО Элеконд

Общие сведения

Акционерное общество «Элеконд» является ведущим российским предприятием по производству алюминиевых оксидно-электролитических, танталовых объёмно-пористых, танталовых и ниобиевых оксидно-полупроводниковых конденсаторов.

Предприятие находится в городе Сарапуле Удмуртской республики, в одном из промышленно развитых районов Западного Урала. Имеет удобное транспортное сообщение. Через г. Сарапул проходит Горьковская железная дорога, есть речной порт. Город связан сетью автомобильных дорог с соседними областными центрами, республиками, аэропортом города Ижевска.

С АО «Элеконд» связано более 1600 предприятий России и стран СНГ. Основными заказчиками продукции АО «ЭЛЕКОНД» являются предприятия радиоэлектроники, энергетики, медицинской техники, связи, предприятия обеспечения железной дороги и т.д.

Предприятие располагает современной технологической и производственной базой, оригинальными технологиями и техническими решениями, имеет собственные разработки конденсаторов, штат высококвалифицированных специалистов в СКБ и технических службах.

Основные направления работ

  • Разработка новых типов оксидно-электролитических алюминиевых конденсаторов для силовой электроники с «жестко» заданными характеристиками.
  • Конструирование оксидно-электролитических конденсаторов с объёмно-пористым анодом, соответствующих по функциональным требованиям современным международным стандартам и удовлетворяющих всем регламентированным стандартам условиям эксплуатации в составе аппаратуры объектов общепромышленного применения.
  • Создание новых типов оксидно-полупроводниковых танталовых конденсаторов с мультианодом и сверхнизким ЭПС для поверхностного монтажа. Изделия могут использоваться для техники специального назначения и общепромышленного применения.

АО «Элеконд» единственное предприятие в России и СНГ, которое сохранило весь цикл производства алюминиевых электролитических конденсаторов, включая производство конденсаторной фольги. Производство фольги — это сложный и энергоёмкий процесс. За последний период специалистами завода, благодаря собственным технологиям, достигнуты уникальные результаты по улучшению технических характеристик фольг, в итоге получены новые марки фольг.

Кроме конденсаторов, АО «Элеконд» нацелено на успешное развитие производства товаров народного потребления и производственно-технического назначения, которое ведётся по нескольким направлениям:

  • изделия хозяйственно-бытового назначения из пластмасс
  • упаковка для продуктов питания из полимерных материалов
  • светотехнические изделия для предприятий автомобильной промышленности (фонари-указатели поворота, плафоны освещения салона автомобиля)
  • защитные электротехнические изделия из термоэластопластичных полимеров для предприятий автомобильной промышленности, взамен традиционных резино-каучуковых смесей.

История предприятия

История предприятия начинается с того, что 22 января 1963 года Совет Министров СССР издал постановление N 121 о строительстве в г. Сарапуле завода по выпуску электролитических конденсаторов. В конце того же года был заложен фундамент первого объекта — прирельсового склада, а еще через год было начато строительство производственного корпуса.

1 января 1968 года завод был введен в число действующих.

22 мая 1969 года была выпущена первая партия конденсаторов К50-3 малых диаметров, а через два месяца освоили большие диаметры. И уже в 1971 году был введен в строй весь производственный корпус.

В 1973 году была освоена технология изготовления оксидно-полупроводниковых конденса-торов. Для обеспечения выполнения производственных планов и развития технического прогресса в 1975 году было создано СКБ, которым выполнен ряд работ по внедрению прогрессивных технологий формовки, пиролиза, тренировки оксидно-полупроводниковых конденсаторов, а также разработаны новые типы конденсаторов.

Предприятие построило свою поликлинику. С 1 сентября 1977 при заводе начало работу ПТУ-29, которое обучает профессиям сборщика конденсаторов, формовщика, токаря, слесаря и др. Свой досуг работники предприятия могут провести в ДК «Электрон» и на турбазе «Ивушка». В 1983 году было организовано подсобное хозяйство. Со времени основания заводом были построены 27 многоэтажных домов, 3 детских сада и другие объекты социально-бытового значения.

За успехи в труде государство неоднократно награждало работников предприятия орденами и медалями. По одному человеку было награждено орденами «ДРУЖБЫ НАРОДОВ», «ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ» и «ТРУДОВОЙ СЛАВЫ» II степени, 18 человек — орденом «ЗНАК ПОЧЕТА», 11 человек — орденом «ТРУДОВОГО КРАСНОГО ЗНАМЕНИ», 13 человек — орденом «ТРУДОВОЙ СЛАВЫ» III степени, 22 человека — медалью «ЗА ТРУДОВОЕ ОТЛИЧИЕ», 16 человек — медалью «ЗА ТРУДОВУЮ ДОБЛЕСТЬ».

10 февраля 1993 года предприятие стало акционерным обществом.

Кроме выпуска конденсаторов, предприятие с 1975 года занимается производством товаров народного потребления, а с 1993 г. продукции производственно-технического назначения.

С 1999 года АО «Элеконд» постоянно развивает технологическую и производственную базу. Обновлено техническое оборудование по формовке и травлению фольги для электролитических конденсаторов, что позволяет изготавливать анодную алюминиевую фольгу, соответствующую лучшим мировым аналогам. Приобретена автоматизированная высокопроизводительная производственная линия для изготовления танталовых чип-конденсаторов.

Сегодня АО «Элеконд» — современное предприятие с развитой материально-технической базой. Коллектив предприятия состоит из квалифицированных разработчиков конденсаторов и технологов по фольге, программистов, специалистов по надежности и испытаниям, имеет необходимую инфраструктуру обеспечения опытно-конструкторских работ, производственные подразделения.

Производственные подразделения

Производственные подразделения включают в себя:

  • цех заготовительный механоштамповочный (участки: механических штампов, гальваники, покраски, опрессования РТИ (резинотехнических изделий), сборки ТНП (товаров народного потребления))
  • цех электрохимической обработки фольги (участки: травления, формования, порезки фольги)
  • производство электротехнической продукции
  • инструментальное производство (участки: токарнофрезерный, слесарный, станков с ЧПУ (числовым программным управлением), кузница, пилы)
  • энергоремонтный цех (участки: тепловодоснабжения, главная понизительная подстанция, ионообменные установки, станция нейтрализации сточных вод, промышленной вентиляции, ремонтномеханический)
  • транспортный цех
  • ремонтно-строительный цех
  • сборочные цеха

Система менеджмента качества

Традиции качества и надёжности продукции АО «Элеконд» обусловлены большим опытом работы предприятия.

Конденсаторы производятся по технологиям, в которых изначально заложены повышенные требования к стабильной работе изделий в самых сложных эксплуатационных условиях.

В 1999 году АО «Элеконд» получило сертификат системы качества применительно к разработке и производству конденсаторов, соответствующий требованиям международной системы ССЭК МЭК и российской ГОСТ Р серии ISO 9001. По отзывам потребителей, получаемым службой технического контроля, конденсаторы, выпускаемые предприятием, отличаются высоким качеством и безотказной работой в аппаратуре.

Система менеджмента качества предприятия применительно к разработке и производству оксидно-электролитических алюминиевых, оксидно-полупроводниковых, объемно-пористых танталовых конденсаторов постоянной емкости соответствует требованиям ГОСТ Р ИСО 9001-2001 (ИСО 9001:2000) и ГОСТ РВ 15.002-2003 (в части ЭКБ), РД В 319.015-2006.

Продукция АО «Элеконд» получает высокие оценки на самых престижных выставках, что подтверждено соответствующими сертификатами и дипломами.

В 2001 году продукция АО «Элеконд» была отмечена в рамках программы Госстандарта РФ «100 лучших товаров России». Конденсатор К53-60 стал лауреатом и получил золотой знак, а конденсатор К50-77 стал дипломантом и награжден серебряным знаком.

За вклад в развитие экономики:

  • Указом Президента Удмуртской Республики №171 от 24 октября 2001 года коллектив ОАО «Элеконд» занесен на Доску почета Удмуртской Республики.
  • Указом Президента Удмуртской Республики за №182 от 25 октября 2010 года коллектив ОАО «Элеконд» занесен на Доску почета Удмуртской Республики.
  • Указом Главы Удмуртской Республики №387 от 15 октября 2014 года трудовой коллектив ОАО «Элеконд» занесен на Доску почета Удмуртской Республики.

В 2003 году за успехи, достигнутые в развитии производства, и в связи с 35-летием со дня образования предприятия трудовой коллектив награжден Почетной грамотой администрации г. Сарапула.

В 2006 году коллективу завода «Элеконд» вручен диплом участника конкурса на соискание премии Президента Удмуртской Республики.

В том же году предприятию был вручен диплом «Всероссийской организации качества», удостоверяющий, что уровень качества конденсаторов К50-15, К50-17, К53-1А, К53-7, К52-9, К52-11, выпускаемых АО «Элеконд», соответствует требованиям программы «Российское качество». Генеральному директору В.С. Конышеву присвоено звание «Российский лидер качества» с вручением диплома и медали «Российский лидер качества». В следующем году этой награды был удостоен начальник службы качества А.М.Акеев.

В 2007 году коллективу завода вручен Сертификат Европейского фонда качества, подтверждающий стремление к совершенству (EFQM). Генеральному директору В.С. Конышеву присвоен Сертификат члена Королевского института обеспечения качества (Великобритания, IQA).

Система менеджмента качества применительно к проектированию, производству и поставке световых приборов для транспортных средств и автотехнических электрозащитных изоляционных изделий из термоэластопластов (ТЭП) соответствует требованиям ГОСТ Р 51814. 1-2004 (ИСО/ТУ 16949:2002).

Указом главы Удмуртской Республики А.В. Бречалова от 23 октября 2018 года за разработку и освоение производства малогабаритных конденсаторов с двойным электрическим слоем К58-26 группе работников ОАО «Элеконд» присуждена Государственная премия Удмуртской Республики. В эту групппу вошли:

  • А.В. Степанов, главный инженер-заместитель генерального директора ОАО «Элеконд»
  • Л.А. Суханова, первый заместитель главного технолога — главного конструктора — начальник отдела алюминиевых конденсаторов ОАО «Элеконд»
  • А.Я. Мехряков, заместитель начальника лаборатории алюминиевых конденсаторов отдела алюминиевых конденсаторов ОАО «Элеконд»
  • Л.П. Волкова, начальник опытно-промышленной лаборатории отдела алюминиевых конденсаторов ОАО «Элеконд»
  • Д.С. Никулин, заместитель начальника опытно-промышленной лаборатории отдела алюминиевых конденсаторов.

Конденсаторы. Обозначения и виды конденсаторов

1.

Лекция 2. Конденсаторы Цель лекции: виды; характеристики; R-C
цепи; дифференциальная цепь;
интегральная цепь; соединения
конденсаторов; полезные схемы;
переключатели.

2. Конденсатор

• Это двухполюсник с определенным
значением емкости, предназначенный для
накопления заряда и обладающий свойством:
Q=CU.
вольт
кулон
фарада
обкладки
диэлектрик

3. ВАЖНАЯ ОСОБЕННОСТЬ

• Конденсатор более сложный компонент, чем
резистор. Ток проходящий через конденсатор
пропорционален скорости изменения
напряжения.
I C (dU / dt )
Например, если напряжение на конденсаторе изменится на 1 вольт
за 1 сек, то получим ток через конденсатор в 1 ампер.
Если подать ток 1 мА на конденсатор емкостью 1мкФ, то напряжение за
1 секунду возрастет на 1000 В. Используется для фотовспышек.

4. Обозначения и виды конденсаторов

Постоянной емкости
Емкость измеряется в фарадах
Микро Ф
Пико Ф
Нано Ф
Поляризованный
Переменной емкости или подстроечный
Варикап

5.

Некоторые применения
Фильтры напряжения.
В колебательных контурах.
В схемах динамической памяти.
В импульсных лазерах с оптической
накачкой.
• В фотовспышках.
• В цепях задержки и формирования
импульсов.

6. Основные параметры конденсатора


Емкость.
Точность.
Удельная емкость.
Плотность энергии.
Номинальное напряжение.
Полярность.
Паразитные параметры: саморазряд;
температурный коэффициент; пьезоэффект.
• Опасный параметр: взрывоопасность для
электролитических конденсаторов.

7. Конденсаторы

слюда
1 — 0.01
пФ
100-600 В Хорошая
точность.
Утечка
малая
Радио
частоты
керамика
0.5 – 100
пФ
100-600 В Хорошая
точность
Утечка
малая
Темпер
коэф.
полипроп 100 пФилен
50 мкФ
100-800 В Высокая
точность
Очень
малая
Универса
льные
стеклянн
ые
10 пФ1000мкФ
100-600 В Хорошая
точность
Очень
малая
Для длит.
Эксплуат.
электрол
итически
е
0.1мкФ1.6 Ф
3-600В
Очень
плохая
Очень
большая
Фильтры
источники
питания
200036000 В
низкая
Очень
малая
Передатч
ики
вакуумны 1 пФе
5000пФ

8. Параметры

• Удельная емкость – отношение емкости к
объему диэлектрика.
• Плотность энергии зависит от
конструктивного исполнения. Например
Конденсатор 12000 мкФ с максимальным
напряжением 450 В, массой 1.9 кГ, обладает
энергией 639 Дж на кг. Параметр важен для
устройств с мгновенным высвобождением
энергии как в пушке Гауса.

9. Параметры конденсатора

• ПОЛЯРНОСТЬ. Конденсаторы с оксидным
диэлектриком (электролитические)
функционируют только при корректной
полярности напряжения из-за химических
особенностей взаимодействия электролита с
диэлектриком. При обратной полярности
напряжения электролитические
конденсаторы обычно выходят из строя из-за
химического разрушения диэлектрика с
последующим увеличением тока, вскипанием
электролита внутри и, как следствие, с
вероятностью взрыва корпуса.

10. Параметры конденсатора

• Номинальное напряжение –
указывается в маркировке, при
эксплуатации конденсатора не должно
превышаться.
• ИНАЧЕ – электрический пробой и выход
из строя.

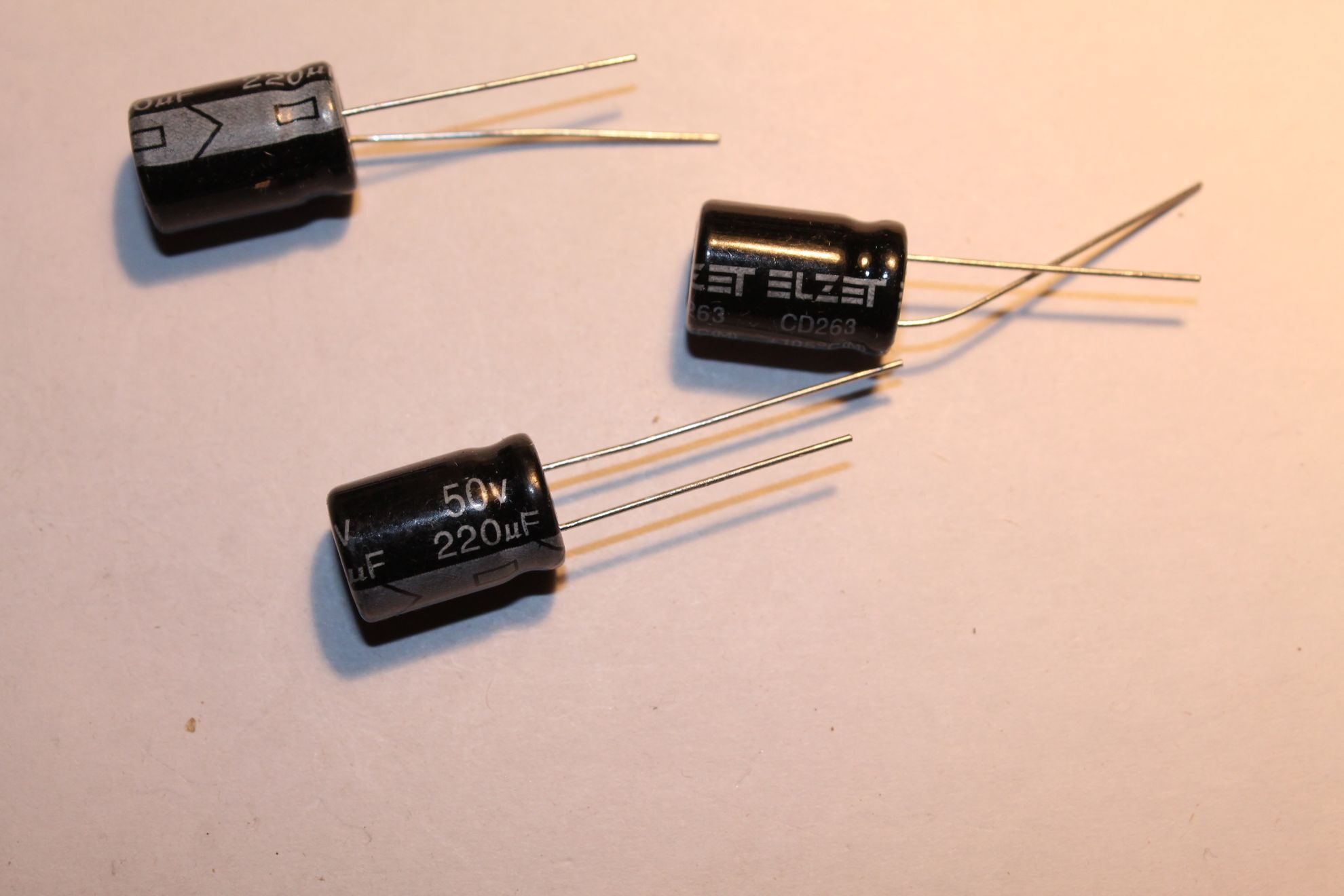

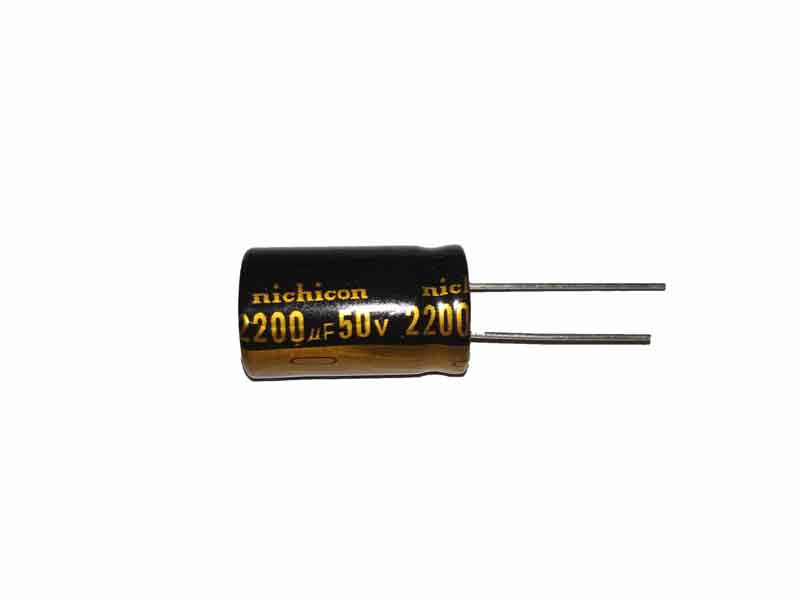

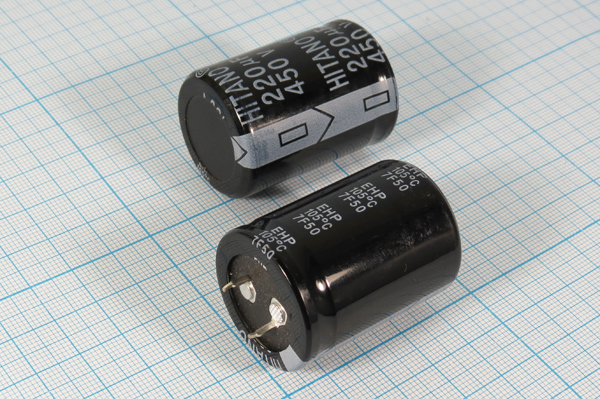

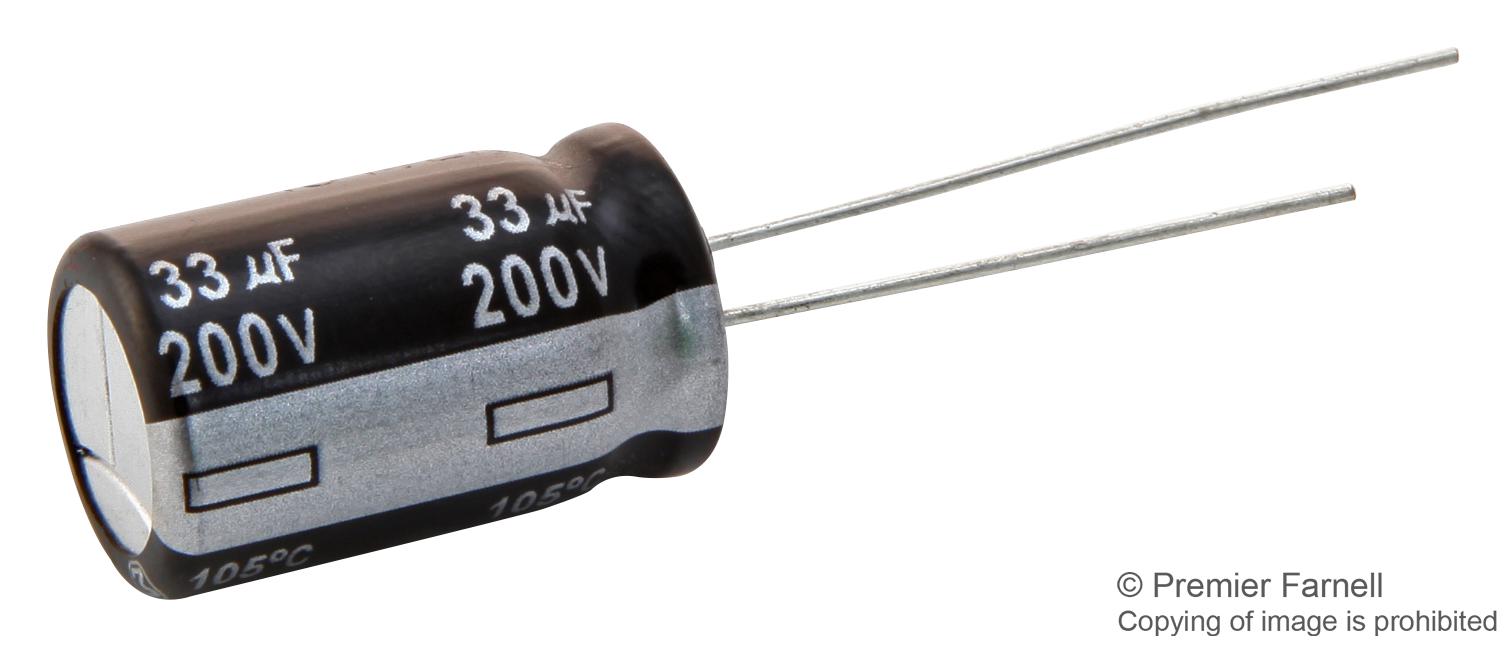

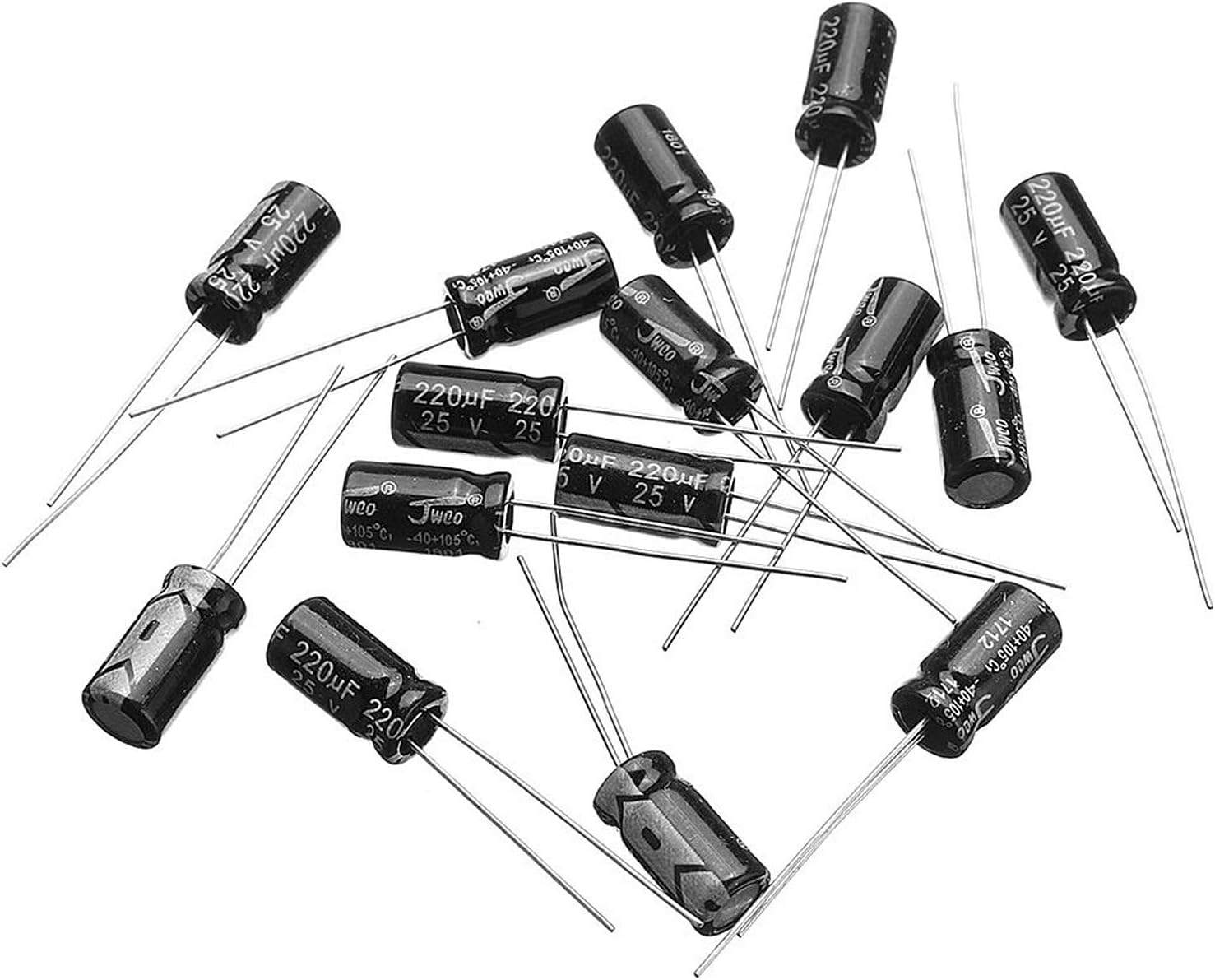

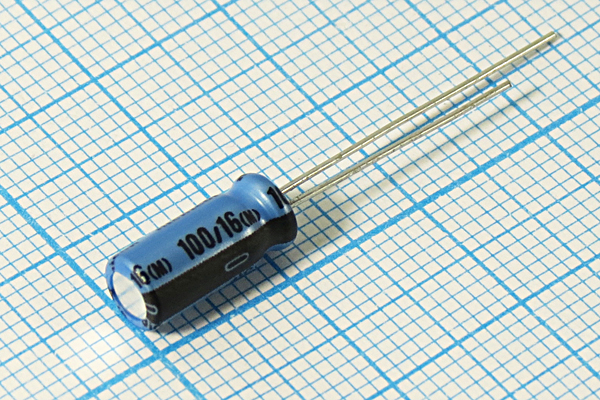

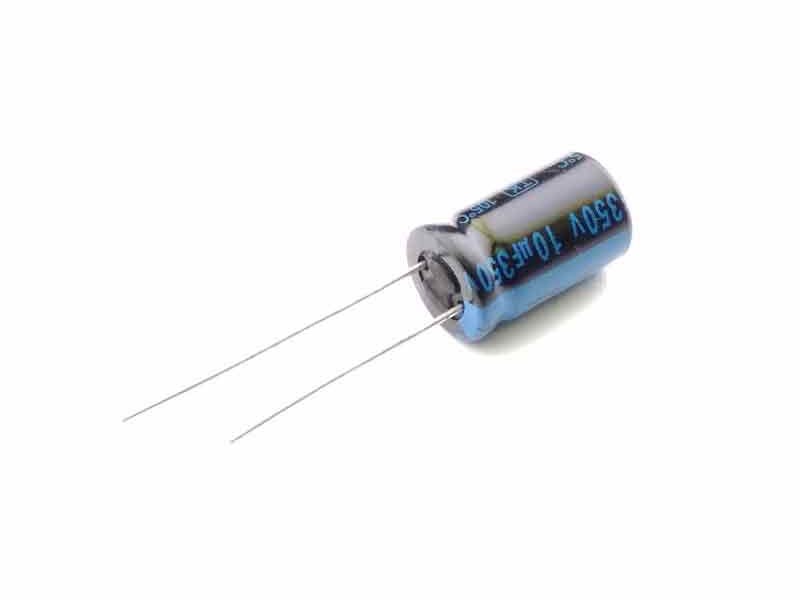

11. Электролитические конденсаторы

• Взрывы электролитических конденсаторов — довольно
распространённое явление. Основной причиной взрывов
является перегрев конденсатора, вызываемый в большинстве
случаев утечкой или повышением эквивалентного
последовательного сопротивления вследствие старения
(актуально для импульсных устройств). В современных
компьютерах перегрев конденсаторов — также очень частая
причина выхода их из строя, когда они стоят рядом с
источниками повышенного тепловыделения (радиаторы
охлаждения).

12. Параметры конденсаторов. Пъезоэффект

• Многие керамические материалы,
используемые в качестве диэлектрика в
конденсаторах (например, титанат
бария) проявляют пъезоэффект —
способность генерировать напряжение
на обкладках при механических
деформациях. Пъезоэффект ведёт к
возникновению электрических помех,

13. Параметры конденсаторов. Саморазряд

• Электрическое сопротивление
изоляции диэлектрика конденсатора,
поверхностные утечки Rd и
саморазряд.
• сопротивление утечки определяют
через постоянную
времени T саморазряда

14. ВАЖНАЯ ОСОБЕННОСТЬ

• Конденсатор более сложный компонент, чем
резистор. Ток проходящий через конденсатор
пропорционален скорости изменения
напряжения.
I C (dU / dt )
Например, если напряжение на конденсаторе изменится на 1 вольт
за 1 сек, то получим ток через конденсатор в 1 ампер.
Если подать ток 1 мА на конденсатор емкостью 1мкФ, то напряжение за
1 секунду возрастет на 1000 В. Используется для фотовспышек.

15. Последовательное соединение конденсаторов

или
При последовательном соединении конденсаторов заряды всех
конденсаторов одинаковы, так как от источника питания они
поступают только на внешние электроды, а на внутренних электродах
они получаются только за счёт разделения зарядов, ранее
нейтрализовавших друг друга.
Эта ёмкость всегда меньше минимальной ёмкости конденсатора,
входящего в батарею.

16. Параллельное соединение конденсаторов

Для получения больших ёмкостей конденсаторы соединяют
параллельно. При этом напряжение между обкладками всех
конденсаторов одинаково. Общая ёмкость
батареи параллельно соединённых конденсаторов равна
сумме ёмкостей всех конденсаторов, входящих в батарею.

17. RC цепи: изменения во времени напряжения и тока

• Рассмотрим простейшую RC цепь
I C (dU / dt )
При решении этого дифференциального уравнения получим решение:
t / RC
U Ae
Если конденсатор зарядить до напряжения
U, а затем разрядить на резистор R,
то можно получить график
RC – постоянная
времени цепи
t
1сек=1Ом1Ф

18. Постоянная времени RC цепи

Uвх
I C (dU / dt ) (U вх U ) / R
и имеет решение
t / RC
U Uвх e

19. Установление равновесия

• При времени значительно большем чем
RC напряжение на выходе достигает
напряжения U вх.
• ПОЛЕЗНО ЗАПОМНИТЬ ПРАВИЛО:
• За время, равное пяти постоянным
времени, конденсатор заряжается или
разряжается на 99%.
5RC

20. Интегрирующая цепь

I C ( dU / dt ) (U вх U ) / R
при выполнении ууслови U U вх
С ( dU / dt ) U вх / R
или
1
U(t)
RC
t
U
0
Схема интегрирует входной
( t ) dtсигнал по времени!!!
вх

21. Интегрирование цифрового сигнала

22. Задержка цифрового сигнала RC цепью

Полезная схема
0
.
7
RC
tz

23. Изменение формы прямоугольного сигнала конденсатором

Если вместо источника напряжения на конденсатор подать прямоугольный
Сигнал.

24. Дифференцирующая RC цепь

U c = U вх -U
I Cd (U вх U ) / dt
если сопротивление и емкость малы тт
dU/dt d Uвх / dt
С(d Uвх / dt ) U / R
или U(t) RC[d Uвх / dt ]
Это значит, что выходное напряжение
пропорционально скорости изменения
входного сигнала

25.

Выделение фронта сигнала • Дифференцирующие цепи удобны для
выделения переднего и заднего фронта
импульсного сигнала.

26. Эквивалентная схема конденсатора


Эквивалентная схема реального конденсатора и некоторые формулы.
C0 — собственная ёмкость конденсатора;
Rd — сопротивление изоляции конденсатора;
Rs — эквивалентное последовательное сопротивление;
Li — эквивалентная последовательная индуктивность.
Rd
Rs
Ls
C0
Реальный конденсатор имеет более сложную систему зависимости тока
и напряжения. Эта зависимость определяется частотой сигнала и значением
реактивного сопротивления

27. Сглаживание пульсаций

28. Конденсаторы в источниках напряжения

110 В
220 В

29. Генератор пилообразного сигнала

• Схема использует постоянный ток для
заряда конденсатора. I=C (dU / dt). Или
U(t)=(I/C)t
Источник тока
Для RC цепи, но весьма похоже

30. Варикап

• Варика́п — электронный прибор,
полупроводниковый диод, работа которого
основана на зависимости
барьерной ёмкости p-n перехода от
обратного напряжения.

31. Маркировка конденсаторов

32. Маркировка конденсаторов SMD

33. Переключатели

• Применяются для коммутации линий
связи. Используются обозначения.
При переключении происходит фиксация положения контактов

34. Конструктивное исполнение

35. Кнопки, клавиши клавиатуры

• Применяются для кратковременного
соединения источника сигнала с
приемником сигнала.
Общая проблема для переключателей и кнопок – дребезг контактов.

Полезные материалы. Типы конденсаторов, их характеристики и назначение

Многие интересуются, имеют ли конденсаторы типы? Конденсаторов в электронике существует множество. Такие показатели, как емкость, рабочее напряжение и допуск, являются основными. Не менее важен тип диэлектрика, из которого они состоят. В этой статье будет рассмотрено подробнее, какие типы конденсаторов бывают по виду диэлектрика.

Классификации конденсаторов.

Конденсаторы являются распространенными компонентами в радиоэлектронике. Они классифицируются по множеству показателей. Важно знать, какими моделями, в зависимости от характера изменения величины, представлены разные конденсаторы. Типы конденсаторов:

1. Устройства с постоянной емкостью.
2. Приборы с переменным видом емкости.
3. Построечные модели.

Тип диэлектрика конденсатора может быть разным:

Бумага;
— металлическая бумага;
— слюда; тефлон;
— поликарбонат;
— электролит.

По способу установки данные приборы предназначены для печатного и навесного монтажа. При этом типы корпусов конденсаторов SMD-модификации бывают:

Керамическими;
— пластиковыми;
— металлическими (алюминиевыми).

Следует знать, что приборы из керамики, пленки и неполярные виды не обладают маркировкой. Показатель их емкости колеблется от 1 пф до 10 мкф. А электролитные типы имеют форму бочонков в корпусе из алюминия и маркируются. Танталовый же тип производится в корпусах прямоугольной формы. Такие устройства бывают разного размера и расцветки: черные, желтые и оранжевые. На них также присутствует кодовая маркировка.

Электролитические конденсаторы из алюминия.

Основой электролитических конденсаторов из алюминия являются две тонкие скрученные алюминиевые полоски. Между ними расположена бумага, содержащая электролит. Показатель емкости этого прибора равен 0,1-100 000 uF. Кстати, в этом и заключается его основное преимущество перед другими видами. Максимальное напряжение равно 500 V.

К минусам относятся повышенная утечка тока и уменьшение емкости с возрастанием частоты. Поэтому в платах часто вместе с электролитическим конденсатором используется и керамический.

Также следует отметить, что данный тип отличается полярностью. Это означает, что вывод устройства с минусовым показателем находится под отрицательным напряжением, в отличие от противоположного вывода. Если не придерживаться этого правила, то скорее всего, приспособление выйдет из строя. Поэтому рекомендуется применять его в цепях с наличием постоянного или пульсирующего тока, но ни в коем случае не переменного.

Электролитические конденсаторы: типы и предназначение.

Типы электролитических конденсаторов представлены широким рядом. Они бывают:

Полимерными;
— полимерными радиальными;
— с низким уровнем утечки тока;
— стандартной конфигурации;
— с широким диапазоном температур;
— миниатюрными;
— неполярными;
— с наличием жесткого вывода;
— низкоимпедансными.

Источник:

Где применяются электролитические конденсаторы? Типы конденсаторов из алюминия используются в разных радиотехнических устройствах, деталях компьютера, периферийных приборах типа принтеров, графических устройствах и сканерах. Также они применяются в строительном оборудовании, промышленных приборах для измерения, в сфере вооружения и космоса.

Конденсаторы КМ

Существуют и глиняные конденсаторы типа КМ. Они используются:
— в промышленном оборудовании;
— при создании приборов для измерения, отличающихся высокоточными показателями;
— в радиоэлектронике;
— в сфере военной индустрии.

Устройства подобного типа отличаются высоким уровнем стабильности. Основу их функциональности составляют импульсные режимы в цепях с переменным и неизменным током. Их характеризует высокий уровень сцепления обкладок из керамики и долгая служба. Это обеспечивается низким значением коэффициента емкостного непостоянства температур.

Конденсаторы КМ при маленьких размерах имеют высокий показатель емкости, достигающий 2,2 мкФ. Изменение ее значения в интервале рабочей температуры у данного вида составляет от 10 до 90%.

Типы керамических конденсаторов группы Н, как правило, применяются как переходники или же блокирующие устройства и т. п. Современные приборы из глины изготавливаются при помощи прессовки под давлением в целостный блок тончайших металлизированных керамических пластинок.

Высокий уровень прочности этого материала дает возможность использовать тонкие заготовки. В итоге емкость конденсатора, пропорциональная показателю объема, резко возрастает.

Устройства КМ отличаются высокой стоимостью. Объясняется это тем, что при их изготовлении используются драгоценные металлы и их сплавы: Ag, Pl, Pd. Палладий присутствует во всех моделях.

Конденсаторы на основе керамики.

Дисковая модель обладает высоким уровнем емкости. Ее показатель колеблется от 1 pF до 220 nF, а самое высокое рабочее напряжение не должно быть выше 50 V.

К плюсам данного типа можно отнести:

Малые потери тока;
— небольшой размер;
— низкий показатель индукции;
— способность функционировать при высоких частотах;
— высокий уровень температурной стабильности емкости;
— возможность работы в цепях с постоянным, переменным и пульсирующим током.

Основу многослойного устройства составляют чередующиеся тонкие слои из керамики и металла.

Этот вид похож на однослойный дисковый. Но такие устройства обладают высоким показателем емкости. Максимальное рабочее напряжение на корпусе этих приборов не указывается. Так же как и на однослойной модели, напряжение не должно быть выше 50 V.

Устройства функционируют в цепях с постоянным, переменным и пульсирующим током.

Плюсом высоковольтных керамических конденсаторов является их способность функционировать под высоким уровнем напряжения. Диапазон рабочего напряжения колеблется от 50 до 15000 V, а показатель емкости может составлять от 68 до 150 pF.

Могут функционировать в цепях с постоянным, переменным и пульсирующим током.

Танталовые устройства.

Современные танталовые устройства являются самостоятельным подвидом электролитического вида из алюминия. Основу конденсаторов составляет пентаоксид тантала.

Конденсаторы обладают небольшим показателем напряжения и применяются в случае необходимости использования прибора с большим показателем емкости, но в корпусе малого размера. У данного типа есть свои особенности:

Небольшой размер;
— показатель максимального рабочего напряжения составляет до 100 V;
— повышенный уровень надежности при долгом употреблении;
— низкий показатель утечки тока; широкий спектр рабочих температур;
— показатель емкости может колебаться от 47 nF до 1000 uF;
— устройства обладают более низким уровнем индуктивности и применяются в высокочастотных конфигурациях.

Минус этого вида заключен в высокой чувствительности к повышению рабочего напряжения.

Следует отметить, что, в отличие от электролитического вида, линией на корпусе помечается плюсовой вывод.

Разновидности корпусов.

Какие разновидности имеют танталовые конденсаторы? Типы конденсаторов из тантала выделяются в зависимости от материала корпуса.

1. SMD-корпус. Для изготовления корпусных устройств, которые используются при поверхностном монтаже, катод соединяется с терминалом посредством эпоксидной смолы с содержанием серебряного наполнителя. Анод приваривается к электроду, а стрингер отрезается. После формирования устройства на него наносится печатная маркировка. Она содержит показатель номинальной емкости напряжения.

2. При формировании этого типа корпусного устройства анодный проводник должен быть приварен к самому выводу анода, а затем отрезается от стрингера. В этом случае терминал катода припаивается к основе конденсатора. Далее конденсатор заполняется эпоксидом и высушивается. Как и в первом случае, на него наносится маркировка.

Конденсаторы первого типа отличаются большей степенью надежности. Но все типы танталовых конденсаторов применятся:

В машиностроении;
— компьютерах и вычислительной технике;
— оборудовании для телевизионного вещания;
— электрических приборах бытового назначения;
— разнообразных блоках питания для материнских плат, процессоров и т.д.

Поиск новых решений.

На сегодняшний день танталовые конденсаторы являются самыми востребованными. Современные производители находятся в поисках новых методов повышения уровня прочности изделия, оптимизации его технических характеристик, а также существенного понижения цены и унификации производственного процесса.

С этой целью пытаются снизить стоимость на основе составляющих компонентов. Последующая роботизация всего процесса производства также способствует падению цены на изделие.

Важным вопросом считается и уменьшение корпуса устройства при сохранении высоких технических параметров. Уже проводятся эксперименты на новых типах корпусов в уменьшенном исполнении.

Конденсаторы из полиэстера.

Показатель емкости этого типа устройства может колебаться от 1 nF до 15 uF. Спектром рабочего напряжения является показатель от 50 до 1500 V.

Существуют устройства с разной степенью допуска (допустимое отклонение емкости составляет 5%, 10% и 20%).

Это вид обладает стабильностью температуры, высоким уровнем емкости и низкой стоимостью, что и объясняет их широкое применение.

Конденсаторы с переменной емкостью.

Типы переменных конденсаторов обладают определенным принципом работы, который заключается в накоплении заряда на пластинах-электродах, изолированных посредством диэлектрика. Пластины эти отличаются подвижностью. Они могут перемещаться.

Подвижная пластина называется ротором, а неподвижная — статором. При изменении их положения изменятся и площадь пересечения, и, как следствие, показатель емкости конденсатора.

Конденсаторы бывают с двумя типами диэлектриков: воздушным и твердым.

В первом случае в роли диэлектрика выступает обыкновенный воздух. Во втором случае применяют керамику, слюду и др. материалы. Для увеличения показателя емкости устройства статорные и роторные пластины собираются в блоки, закрепленные на единой оси.

Конденсаторы с воздушным типом диэлектрика применяются в системах с постоянной регулировкой емкости (например, в узлах настройки радиоприемников). Такой тип устройства обладает более высоким уровнем стойкости, чем керамический.

Конденсаторы (от лат. condenso — уплотняю, сгущаю) — это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя или большим числом электродов (обкладок), разделенных диэлектриком (специальной тонкой бумагой, слюдой, керамикой и т. д.). Емкость конденсатора зависит от размеров (площади) обкладок, расстояния между ними и свойств диэлектрика.

Важным свойством конденсатора является то, что для переменного тока он представляет _ собой сопротивление, величина которого уменьшается с ростом частоты.

Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости (КПЕ), подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости. Их применяют в колебательных контурах, различных фильтрах, а также для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

Конденсаторы постоянной емкости. Условное графическое обозначение конденсатора постоянной емкости-две параллельные липни — символизирует его основные части: две обкладки и диэлектрик между ними. Около обозначения конденсатора на схеме обычно указывают его номинальную емкость, а иногда и номинальное напряжение. Основная единица измерения емкости — фарад (Ф) — емкость такого уединенного проводника, потенциал которого возрастает на один вольт при увеличении заряда на один кулон. Это очень большая величина, которая на практике не применяется. В радиотехнике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ).

Согласно ГОСТ 2.702-75 номинальную емкость от 0 до 9 999 пФ указывают на схемах в пикофарадах без обозначения единицы измерения, от 10 000 пФ до 9 999 мкФ — в микрофарадах с обозначением единицы измерения буквами мк.

Номинальную емкость и допускаемое отклонение от нее, а в некоторых случаях и номинальное напряжение указывают на корпусах конденсаторов .

В зависимости от их размеров номинальную емкость и допускаемое отклонение указывают в полной или сокращенной (кодированной) форме. Полное обозначение емкости состоит из соответствующего числа и единицы измерения, причем, как и на схемах, емкость от 0 до 9 999 пФ указывают в пикофарадах (22 пФ, 3 300 пФ и т. д.), а от 0,01 до 9 999 мкФ -в микрофарадах (0,047 мкФ, 10 мкФ и т. д.). В сокращенной маркировке единицы измерения емкости обозначают буквами П (пикофарад), М (микрофарад) и Н (нанофарад; 1 нано-фарад=1000 пФ = 0,001 мкФ). При этом емкость от 0 до 100 пФ обозначают в пикофарадах, помещая букву П либо после числа (если оно целое), либо на месте запятой (4,7 пФ — 4П7; 8,2 пФ -8П2; 22 пФ — 22П; 91 пФ — 91П и т. д.). Емкость от 100 пФ (0,1 нФ) до 0,1 мкФ (100 нФ) обозначают в на нофарадах, а от 0,1 мкФ и выше — в микрофарадах. В этом случае, если емкость выражена в долях нанофарада или микрофарада, соответствующую единицу измерения помещают на месте нуля и запятой (180 пФ=0,18 нФ-Н18; 470 пФ=0,47 нФ -Н47; 0,33 мкФ -МЗЗ; 0,5 мкФ -МбО и т. д.), а если число состоит из целой части и дроби — на месте запятой (1500 пФ= 1,5 нФ — 1Н5; 6,8 мкФ — 6М8 и т. д.). Емкости конденсаторов, выраженные целым числом соответствующих единиц измерения, указывают обычным способом (0,01 мкФ -ЮН, 20 мкФ — 20М, 100 мкФ — 100М и т. д.). Для указания допускаемого отклонения емкости от номинального значения используют те же кодированные обозначения, что и для резисторов.

Потери в конденсаторах , определяемые в основном потерями в диэлектрике, возрастают при повышении температуры, влажности и частоты. Наименьшими потерями обладают конденсаторы с диэлектриком из высокочастотной керамики, со слюдяными и пленочными диэлектриками, наибольшими — конденсаторы с бумажным диэлектриком и из сегнетокерамики. Это обстоятельство необходимо учитывать при замене конденсаторов в радиоаппаратуре. Изменение емкости конденсатора под воздействием окружающей среды (в основном, ее температуры) происходит из-за изменения размеров обкладок, зазоров между ними и свойств диэлектрика. В зависимости от конструкции и примененного диэлектрика конденсаторы характеризуются различным температурным коэффициентом емкости (ТКЕ), который показывает относительное изменение емкости при изменении температуры на один градус; ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения и цвет окраски корпуса.

Для сохранения настройки колебательных контуров при работе в широком интервале температур часто используют последовательное и параллельное соединение конденсаторов , у которых ТКЕ имеют разные знаки. Благодаря этому при изменении температуры частота настройки такого термокомпенсированного контура остается практически неизменной.

Как и любые проводники, конденсаторы обладают некоторой индуктивностью. Она тем больше, чем длиннее и тоньше выводы конденсатора , чем больше размеры его обкладок и внутренних соединительных проводников.

Наибольшей индуктивностью обладают бумажные конденсаторы , у которых обкладки выполнены в виде длинных лент из фольги, свернутых вместе с диэлектриком в рулон круглой или иной формы. Если не принято специальных мер, такие конденсаторы плохо работают на частотах выше нескольких мегагерц. Поэтому на практике для обеспечения работы блокировочного конденсатора в широком диапазоне частот параллельно бумажному подключают керамический или слюдяной конденсатор небольшой емкости.

Однако существуют бумажные конденсаторы и с малой собственной индуктивностью. В них полосы фольги соединены с выводами не в одном, а во многих местах. Достигается это либо полосками фольги, вкладываемыми в рулон при намотке, либо смещением полос (обкладок) к противоположным концам рулона и пропайкой их

Для защиты от помех, которые могут проникнуть в прибор через цепи питания и наоборот, а также для различных блокировок используют так называемые проходные конденсаторы . Такой конденсатор имеет три вывода, два из.которых представляют собой сплошной токонесущий стержень, проходящий через корпус конденсатора. К этому стержню присоединена одна из обкладок конденсатора . Третьим выводом является металлический корпус, с которым соединена вторая обкладка. Корпус проходного конденсатора закрепляют непосредственно на шасси или экране, а токоподводящий провод (цепь питания) припаивают к его среднему выводу. Благодаря такой конструкции токи высокой частоты замыкаются на шасси или экран устройства, в то время как постоянные токи проходят беспрепятственно. На высоких частотах применяют керамические проходные конденсаторы , в которых роль одной из обкладок играет сам центральный проводник, а другой — слой металлизации, нанесенный на керамическую трубку.

С той же целью, что и проходные, применяют опорные конденсаторы , представляющие собой своего рода монтажные стойки, устанавливаемые на металлическом шасси. Обкладку, соединяемую с ним, выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление»

Для работы в диапазоне звуковых частот, а также для фильтрации выпрямленных напряжений питания необходимы конденсаторы , емкость которых измеряется десятками, сотнями и даже тысячами микрофарад. Такую емкость при достаточно малых размерах имеют оксидные конденсаторы (старое название — электролитические). В них роль одной обкладки (анода) играет алюминиевый или танталовый электрод, роль диэлектрика — тонкий оксидный слой, нанесенный на него, а роль другой обкладки (катода) — специальный электролит, выводом которого часто служит металлический корпус конденсатора . В отличие от других большинство типов оксидных конденсаторов полярны, т. е. требуют для нормальной работы поляризующего напряжения. Это значит, что включать их можно только в цепи постоянного или пульсирующего напряжения и только в той полярности (катод — к минусу, анод — к плюсу), которая указана на корпусе. Невыполнение этого условия приводит к выходу конденсатора из строя, что иногда сопровождается мощнейшим взрывом.

Оксидные конденсаторы очень чувствительны к перенапряжениям, поэтому на схемах часто указывают не только их номинальную емкость, но и номинальное напряжение.

С целью уменьшения размеров в один корпус иногда заключают два конденсатора , но выводов делают только три (один — общий).

Конденсаторы переменной емкости (КПЕ). Конденсатор переменной емкости состоит из двух групп металлических пластин, одна из которых может плавно перемещаться по отношению к другой. При этом движении пластины подвижной части (ротора) обычно вводятся в зазоры между пластинами неподвижной части (статора), в результате чего площадь перекрытия одних пластин другими, а следовательно, и емкость изменяются. Диэлектриком в КПЕ чаще всего служит воздух. В малогабаритной аппаратуре, например в транзисторных карманных приемниках, широкое применение нашли КПЕ с твердым диэлектриком, в качестве которого используют пленки из износостойких высокочастотных диэлектриков (фторопласта, полиэтилена и т. п.). Параметры КПЕ с твердым диэлектриком несколько хуже, но зато они значительно дешевле в производстве и размеры их намного меньше, чем КПБ с воздушным диэлектриком.

Основными параметрами КПЕ, позволяющими оценить его возможности при работе в колебательном контуре, являются минимальная и максимальная емкость, которые, как правило, указывают на схеме рядом с символом КПЕ.

В большинстве радиоприемников и радиопередатчиков для одновременной настройки нескольких колебательных контуров применяют блоки КПЕ, состоящие из двух, трех и более секций. Роторы в таких блоках закреплены на одном общем валу, вращая который можно одновременно изменять емкость всех секций. Крайние пластины роторов часто делают разрезными (по радиусу). Это позволяет еще на заводе отрегулировать блок так, чтобы емкости всех секций были одинаковыми в любом положении ротора.

В измерительной аппаратуре, например в плечах емкостных мостов, находят применение так называемые дифференциальные (от лат. differentia — различие) конденсаторы . У них две группы статорных и одна — роторных пластин, расположенные так, что когда роторные пластины выходят из зазоров между пластинами одной группы статора, они в то же время входят между пластинами другой. При этом емкость между пластинами первого статора и пластинами ротора уменьшается, а между пластинами ротора и второго статора увеличивается. Суммарная же емкость между ротором и обоими статорами остается неизменной.

Подстроечные конденсаторы . Для установки начальной емкости колебательного контура, определяющей максимальную частоту его настройки, применяют подстроечные конденсаторы , емкость которых можно изменять от единиц пикофарад до нескольких десятков пикофарад (иногда и более). Основное требование к ним — плавность изменения емкости и надежность фиксации ротора в установленном при настройке положении. Оси подстроечных конденсаторов (обычно короткие) имеют шлиц, поэтому регулирование их емкости возможно только с применением инструмента (отвертки). В радиовещательной аппаратуре наиболее широко применяют конденсаторы с твердым диэлектриком.

Конструкция керамического подстроечного конденсатора (КПК) одного из наиболее распространена. Он состоит из керамического основания (статора) и подвижно закрепленного на нем керамического диска (ротора). Обкладки конденсатора -тонкие слои серебра — нанесены методом вжигания на статор и наружную сторону ротора. Емкость изменяют вращением ротора. В простейшей аппаратуре применяют иногда проволочные подстроечные конденсаторы . Такой элемент состоит из отрезка медной проволоки диаметром 1 … 2 и длиной 15 … 20 мм, на который плотно, виток к витку, намотан изолированный провод диаметром-0,2… 0,3 мм. Емкость изменяют отматыванием провода, а чтобы обмотка не сползла, ее пропитывают каким-либо изоляционным составом (лаком, клеем и т. п.).

Саморегулируемые конденсаторы . Используя в качестве диэлектрика специальную керамику, диэлектрическая проницаемость которой сильно зависит от напряженности электрического поля, можно получить конденсатор , емкость которого зависит от напряжения на его обкладках. Такие конденсаторы получили название варикондов (от английских слов vari (able) — переменный и cond(enser) -конденсатор). При изменении напряжения от нескольких вольт до номинального емкость вариконда изменяется в 3-6 раз.

Вариконды можно использовать в различных устройствах автоматики, в генераторах качающейся частоты, модуляторах, для электрической настройки колебательных контуров и т. д.

Условное обозначение вариконда — символ конденсатора со знаком нелинейного саморегулирования и латинской буквой U.

Аналогично построено обозначение термоконденсаторов, применяемых в электронных наручных часах. Фактор, изменяющий емкость такого конденсатора-температуру среды — обозначают символом t°.

Допускаемое отклонение емкости любого конденсатора от номинала обычно указывают в процентах, но на конденсаторах очень малых емкостей допускаемое отклонение от номинала обозначают в пикофарадах. Если на конденсаторе указано «100± 10%», это означает, что емкость его не может быть меньше 90,и больше 11О пФ. Если в маркировке допуск не указан, то у такого конденсатора допускаемое отклонение от номинала ±20%. На конденсаторах , изготовляемых только с одним, определенным допускаемым отклонением от номинала, например, оксидных (старое название — электролитические) конденсаторов серии КЭ, сегнетокерамических КДС, допуск также не указывается.


При работе конденсатора в цепи, где имеется и переменная и постоянная составляющие, общая сумма напряжения постоянного тока и амплитудного значения напряжения, переменного тока не должна превышать номинального напряжения. Если переменная составляющая напряжения мала (что имеет место во всех каскадах усиления высокой и промежуточной частот приемника), то, выбирая конденсатор , достаточно учитывать только постоянное напряжение на нем. Но в цепях оконечного каскада и выпрямителя надо учитывать также и переменную составляющую..

Следует, однако, иметь в виду, что запас по напряжению не должен слишком завышаться, так как у конденсаторов с большим номинальным напряжением обычно больше габариты, что приводит к увеличению габаритов всего устройства в целом, а также в конечном итоге к повышению стоимости устройства.

Оксидные конденсаторы (или как их ранее называли — электролитические) не рекомендуется использовать при напряжениях переменной составляющей, близких к половине рабочего напряжения конденсатора . Это объясняется особенностями устройства и режимом их работы.

При нормальной температуре фактическая емкость оксидного конденсатора может быть на 20% меньше и на 80% больше обозначенной на его корпусе. При максимальной рабочей температуре, которая для конденсатора широкого применения составляет 70 — 80°С, емкость может увеличиваться на 20 — 30% по сравнению с измеренной при нормальной температуре. У конденсаторов , предназначенных для бытовой аппаратуры, емкость при температуре — 10° С может уменьшиться в два раза но сравнению с емкостью при нормальной температуре (кондсенсаторы К50-6, К50-7). В аппаратуре для полевых, условий работы используются конденсаторы (К50-3, К50-ЗА, К50-ЗБ), у которых емкость снижается не более чем в два раза при температуре — 40 . .. — 60° С.

Оксидные конденсаторы полярны. Они хорошо работают в цепях постоянного и пульсирующего напряжения. Вместе с тем выпускаются и неполярные оксидные конденсаторы с алюминиевыми и танталовыми фольговыми электродами. Такие конденсаторы могут работать в цепях переменного тока.

Номинальные напряжения выпускаемых промышленностью оксидных конденсаторов находятся в пределах от 3 до 450 В, а номинальные емкости — от долей микрофарады до нескольких тысяч микрофарад, причем конденсаторы с большой емкостью, как правило, имеют меньшие номинальные напряжения.

Так как максимально допустимое напряжение включает в себя и амплитуду переменной составляющей, то для полярных оксидных конденсаторов с рабочим напряжением 100 — 450 В величина переменной составляющей не должна превышать 8% от этих напряжений. Чем больше емкость и номинальное напряжение, тем меньше допустимая амплитуда переменного тока. Если переменная составляющая имеет большую величину, оксидный конденсатор перегревается. В таких случаях оксидные конденсаторы следует заменять конденсаторами других типов, например, бумажными большой емкости.

К особенностям оксидных конденсаторов относится и то, что в фильтрах выпрямителей их можно применять лишь на частотах до 1000 Гц. При повышении частоты (выше 50 Гц) действующая емкость их будет становиться все меньше и меньше по отношению к номинальной, При более высоких частотах допустимая амплитуда переменной составляющей также уменьшается обратно пропорционально частоте. Так, при частоте 100 Гц допустимая амплитуда вдвое меньше, чем при частоте 50 Гц.

Оксидные конденсаторы имеют сравнительно низкое сопротивление изоляции. При номинальном для данного типа конденсаторов рабочем напряжении ток утечки может доходить до 0,1 мА на каждую микрофараду емкости. Утечка свыше этой нормы свидетельствует о плохом качестве конденсатора . Такой конденсатор необходимо заменить.

Оксидные конденсаторы применяют преимущественно в фильтрах блоков питания, в развязывающих фильтрах, а в транзисторной аппаратуре — в цепях связи между транзисторными каскадами и для шунтирования резисторов в цепях эмиттеров транзисторов.

Как и для других радиодеталей, требования к жесткости допускаемых отклонений емкости от номинального значения определяются для конденсаторов в зависимости от того, какую функцию они выполняют в том или другом аппарате. Так, для конденсаторов , шунтирующих резисторы в цепях катодов ламп усилителей ВЧ и ПЧ, конденсаторов фильтра и блокирующих в анодных и экранных цепях, емкости могут быть сколь угодно большие, но не меньше номинальной, указанной на схеме; для разделительных конденсаторов, применяемых в усилителях низкой частоты, отклонения от номинала могут составлять 20 — 30%. Емкость конденсаторов , применяемых в корректирующих цепях, улучшающих частотную характеристику усилителей низкой частоты, не должна отличаться более чем на ±10% от расчетной.

Тип диэлектрика, используемого в конденсаторе , играет решающую роль при определении области применения конденсатора . В колебательных контурах диапазона длинных и средних волн можно использовать практически конденсаторы самых разных типов, в том числе и со слюдяным диэлектриком, хотя такие конденсаторы не всегда обладают достаточно малыми потерями.

Во всех цепях токов высокой частоты можно применять керамические конденсаторы (при емкостях до 1000 — 5000 пФ) или безындукционные бумажные (при емкостях более 1000 — 5000 пФ).

В цепях экранирующих сеток ламп и в анодных фильтрах высокочастотных, каскадов для развязывания цепей допустимо применять безындукционные бумажные конденсаторы ; при этом должна быть заземлена или соединена с проводом общего минуса наружная обкладка конденсатора (этот вывод помечается соответствующим знаком на корпусе или торце безындукционных конденсаторов ). В низкочастотных каскадах все конденсаторы могут быть бумажные.

Конденсаторы переменной емкости для настройки колебательного контура приемников желательно иметь с воздушным диэлектриком. Еще в большей мере это от- носится к колебательным контурам измерительных приборов. Из подстроечных конденсаторов лучшими являются конденсаторы с воздушными и керамическими диэлектриками.

Основные неисправности конденсаторов : пробой изоляции (короткое замыкание между обкладками), большой ток утечки (плохая изоляция между обкладками), обрыв выводов, а у оксидных (электролитических) — и потеря емкости.

Проверка исправности конденсаторов . Неисправности конденсаторов , особенно большой емкости, такие, как потеря емкости, короткое замыкание и большой ток утечки, могут быть легко обнаружены с помощью мегаомметра, а также омметра или даже простейшего пробника.

Если конденсатор большой емкости исправен, то при подключении к нему пробника стрелка прибора сначала резко отклонится вправо, причем отклонение это будет тем больше, чем больше емкость конденсатора , а затем относительно медленно начнет возвращаться влево и установится над одним из делений в начале шкалы. Если же конденсатор неисправен, то есть потерял емкость или имеет утечку, то в первом случае стрелка прибора вообще не отклонится вправо, а во втором — отклонится почти на всю шкалу, а затем установится на одном из делений в конце ее в зависимости от величины сопротивления утечки. Проверяя конденсатор этим способом, следует всегда обращать внимание на то, не превышает ли напряжение питания прибора допустимого напряжения конденсатора , иначе в конденсаторе может произойти пробой изоляции уже при проверке.

Состояние изоляции у конденсаторов емкостью порядка микрофарад, а иногда и десятых долей микрофарады может быть оценено и по интенсивности искры, если конденсатор подключить сначала к источнику напряжения и зарядить, а затем замкнуть его выводы. Таким способом можно проверять конденсаторы любых типов (кроме электролитических).

В ряде случаев вызывает затруднение проверка конденсаторов малой емкости (порядка десятков и сотен пикофарад), у которых искра при разряде незначительна, а сопротивление утечки настолько велико, что конденсатор с обрывом вывода может быть легко принят за вполне исправный с высоким сопротивлением утечки.

С помощью омметра или авометра в режиме измерения сопротивлений можно в случае необходимости определить полярность оксидного конденсатора (типа К50-6 и др.). При подключении к конденсатору прибор в. зависимости от того, как подключены щупы, в одном положении покажет большее, а в другом меньшее сопротивление. Большее сопротивление соответствует тому случаю, когда плюсовой щуп прибора соединен с положительным полюсом конденсатора .

Оксидные (электролитические) конденсаторы , имеющие полярные выводы, также могут быть включены и параллельно и последователыю. Однако при последовательном их включении всегда следует принимать дополнительные меры для предотвращения пробоя изоляции. Особенно это важно, когда при отсутствии оксидных конденсаторов на нужные рабочие напряжения их заменяют конденсаторами меньше-го рабочего напряжения. Чтобы выровнять напряжения, параллельно каждому из последовательно соединенных конденсаторов подключают резисторы одинакового сопротивления (0,5 — 1,5 МОм). Потери, которые вызываются подключением таких резисторов, незначительны, и практически не отражаются на-работе выпрямителя. Общая емкость двух одинаковых по емкости конденсаторов , последовательно соединенных, равна половине емкости каждого из них.

При конструировании и ремонте электронной техники часто возникает необходимость в проверке радиоэлементов, в том числе и конденсаторов . О том, как с достоверной точностью проверить исправность конденсаторов перед их использованием и пойдёт речь.

Самым доступным и распространённым прибором, с помощью которого можно проверить практически любой конденсатор , является цифровой мультиметр, включенный в режим омметра.

Наиболее важным является проверка конденсатора на пробой.

Пробой конденсатора – это неисправность, связанная с изменением сопротивления диэлектрика между обкладками конденсатора вследствие превышения допустимого рабочего напряжения на обкладках конденсатора.

При значительном превышении рабочего напряжения на конденсаторе , между его обкладками происходит электрический пробой. На корпусе пробитых конденсаторов можно обнаружить потемнения, вздутия, тёмные пятна и другие внешние признаки неисправности элемента.

Поскольку конденсатор не пропускает постоянный ток, то сопротивление между его выводами (обкладками) должно быть очень большим и ограничиваться лишь так называемым сопротивлением утечки. В реальных конденсаторах диэлектрик, несмотря на то, что он является, по сути, изолятором, пропускает незначительный ток. Этот ток для исправного конденсатора очень мал и не учитывается. Он называется током утечки.

Данный способ подходит для проверки неполярных конденсаторов . В неполярных конденсаторах, в которых диэлектриком является слюда, керамика, бумага, стекло, воздух, сопротивление утечки бесконечно большое и если измерить сопротивление между выводами такого конденсатора цифровым мультиметром, то прибор зафиксирует бесконечно большое сопротивление.

Обычно, если у конденсатора присутствует электрический пробой, то сопротивление между его обкладками составляет довольно малую величину – несколько единиц или десятки Ом. Пробитый конденсатор , по сути, является обычным проводником.

На практике проверить на пробой любой неполярный конденсатор можно так:

Переключаем цифровой мультиметр в режим измерения сопротивления и устанавливаем самый большой из возможных пределов измерения сопротивления.
Далее подключаем измерительные щупы к выводам проверяемого конденсатора . При исправном конденсаторе прибор не покажет никакого значения и на дисплее засветиться единичка. Это свидетельствует о том, что сопротивление утечки конденсатора более 2 Мегаом. Этого достаточно, чтобы в большинстве случаев судить об исправности конденсатора . Если цифровой мультиметр чётко зафиксирует какое-либо сопротивление, меньшее 2 Мегаом, то, скорее всего, конденсатор неисправен.

Следует учесть, что держаться обеими руками выводов и щупов мультиметра при измерении нельзя. Так как в таком случае прибор зафиксирует сопротивление Вашего тела, а не сопротивление утечки конденсатора . Поскольку сопротивление тела человека меньше сопротивления утечки, то ток потечёт по пути наименьшего сопротивления, то есть через ваше тело по пути рука – рука. Поэтому не стоит забывать о правилах при проведении измерения сопротивления.

Проверка полярных электролитических конденсаторов с помощью омметра несколько отличается от проверки неполярных.

Сопротивление утечки полярных конденсаторов обычно составляет не менее 100 кОм. Для более качественных полярных конденсаторов это значение не менее 1 Мегаом. При проверке таких конденсаторов омметром следует сначала разрядить конденсатор , замкнув выводы накоротко.

Далее необходимо установить предел измерения сопротивления не ниже 100 килоОм. Для упомянутых выше конденсаторов это будет предел 200k (200.000 Ом). Далее соблюдая полярность подключения щупов, измеряют сопротивление утечки конденсатора . Так как электролитические конденсаторы имеют довольно высокую емкость, то при проверке конденсатор начнёт заряжаться. Этот процесс занимает несколько секунд, в течение которых сопротивление на цифровом дисплее будет расти, и будет расти до тех пор, пока конденсатор не зарядится. Если значение измеряемого сопротивления перевалило за 100 килоОм, то в большинстве случаев можно с достаточной уверенностью судить об исправности конденсатора .

Ранее, когда среди радиолюбителей были распространены стрелочные омметры, проверка конденсаторов проводилась аналогичным образом. При этом конденсатор заряжался от батареи омметра и сопротивление, показываемое стрелочным прибором росло, в конечном итоге достигая значения сопротивления утечки.

По скорости отклонения стрелки измерительного прибора от нуля и до конечного значения оценивали емкость электролитического конденсатора . Чем дольше проходила зарядка (дольше отклонялась стрелка прибора), тем соответственно, была больше ёмкость конденсатора . Для конденсаторов с небольшой ёмкостью (1 – 100 мкф) стрелка измерительного прибора отклонялась достаточно быстро, что свидетельствовало о небольшой ёмкости конденсатора , а вот при проверке конденсаторов с большой ёмкостью (1000 мкф и более), стрелка отклонялась значительно медленнее.
Проверка конденсаторов с помощью омметра является косвенным методом. Более точную и правдивую оценку об исправности конденсатора и его параметрах позволяет получить мультиметр с возможностью измерения ёмкости конденсатора.

При проверке электролитических конденсаторов необходимо перед проведением измерения ёмкости полностью разрядить проверяемый конденсатор . Особенно этого правила стоит придерживаться при проверке полярных конденсаторов , имеющих большую ёмкость и высокое рабочее напряжение. Если этого не сделать, то можно испортить измерительный прибор.

Например, часто приходиться проверять исправность конденсаторов , которые выполняют роль фильтрующих, и применяются в импульсных блоках питания. Их ёмкость и рабочее напряжение достаточно велики и при неполном разряде могут привести к порче измерительного прибора.

Поэтому такие конденсаторы перед проверкой следует разрядить, закоротив выводы накоротко (для низковольтных конденсаторов с малой ёмкостью), либо подсоединив к выводам резистор, сопротивлением 5-10 килоОм (для высоковольтных конденсаторов ). При проведении данной операции не стоит касаться руками выводов конденсатора , иначе можно получить неприятный удар током при разряде обкладок. При закорачивании выводов заряженного электролитического конденсатора проскакивает искра. Чтобы исключить появление искры, выводы высоковольтных конденсаторов и закорачивают через резистор.

Одной из существенных неисправностей электролитических конденсаторов является частичная потеря ёмкости, вызванная повышенной утечкой. В таких случаях ёмкость конденсатора заметно меньше, чем указанная на корпусе. Определить такую неисправность при помощи омметра довольно сложно. Для точного обнаружения такой неисправности, как потеря ёмкости потребуется измеритель ёмкости, который есть не в каждом мультиметре.

Также с помощью омметра трудно обнаружить такую неисправность конденсатора как обрыв. При обрыве конденсатор электрически представляет собой два изолированных проводника не имеющих никакой ёмкости.

Для полярных электролитических конденсатором косвенным признаком обрыва может служить отсутствие изменения показаний на дисплее мультиметра при замере сопротивления. Для неполярных конденсаторов малой ёмкости обнаружить обрыв практически невозможно, поскольку исправный конденсатор также имеет очень высокое сопротивление.

Обнаружить обрыв в конденсаторе возможно лишь с помощью приборов для измерения ёмкости конденсатора.

На практике обрыв в конденсаторах встречается довольно редко, в основном при механических повреждениях. Куда чаще при ремонте аппаратуры приходиться заменять конденсаторы , имеющие электрический пробой либо частичную потерю ёмкости.
Например, люминесцентные компактные лампы частенько выходят из строя по причине электрического пробоя конденсаторов в электронной схеме преобразователя.

Причиной неисправности телевизора может служить потеря ёмкости электролитического конденсатора в схеме источника питания.

Потеря ёмкости электролитическими конденсаторами легко обнаруживается при замере ёмкости таких конденсаторов с помощью мультиметров с функцией измерения ёмкости.
Неисправность конденсатора можно определить при внешнем осмотре, например, корпус электролитических конденсаторов имеет разрыв насечки в верхней части корпуса. Это свидетельствует о том, что на конденсатор действовало завышенное напряжение, вследствие чего и произошёл, так называемый «взрыв” конденсатора. Корпуса неполярных конденсаторов при значительном превышении рабочего напряжения имеют свойство раскалываться, на поверхности образуются расколы и трещины.

Такие дефекты конденсаторов появляются, например, при воздействии мощного электрического разряда на электронный прибор во время грозовых разрядов и сильных скачков напряжения электроосветительной сети.

Конденсатор – распространенное двухполюсное устройство, применяемое в различных электрических цепях. Он имеет постоянную или переменную ёмкость и отличается малой проводимостью, он способен накапливать в себе заряд электрического тока и передавать его другим элементам в электроцепи.
Простейшие примеры состоят из двух пластинчатых электродов, разделенных диэлектриком и накапливающих противоположные заряды. В практических условиях мы используем конденсаторы с большим числом разделенных диэлектриком пластин.


Заряд конденсатора начинается при подключении электронного прибора к сети. В момент подключения прибора на электродах конденсатора много свободного места, потому электрический ток , поступающий в цепь, имеет наибольшую величину. По мере заполнения, электроток будет уменьшаться и полностью пропадет, когда ёмкость устройства будет полностью наполнена.

В процессе получения заряда электрического тока, на одной пластине собираются электроны (частицы с отрицательным зарядом), а на другой – ионы (частицы с положительным зарядом). Разделителем между положительно и отрицательно заряженными частицами выступает диэлектрик, в качестве которого могут использоваться различные материалы.

В момент подключения электрического устройства к источнику питания, напряжение в электрической цепи имеет нулевое значение. По мере заполнения ёмкостей напряжение в цепи увеличивается и достигает величины, равной уровню на источнике тока.

При отключении электрической цепи от источника питания и подключении нагрузки, конденсатор перестает получать заряд и отдает накопленный ток другим элементам. Нагрузка образует цепь между его пластинами, потому в момент отключения питания положительно заряженные частицы начнут двигаться по направлению к ионам.

Начальный ток в цепи при подключении нагрузки будет равняться напряжению на отрицательно заряженных частицах, разделенному на величину сопротивления нагрузки. При отсутствии питания конденсатор начнет терять заряд и по мере убывания заряда в ёмкостях, в цепи будет снижаться уровень напряжения и величины тока. Этот процесс завершится только тогда, когда в устройстве не останется заряда.

На рисунке выше представлена конструкция бумажного конденсатора:
а) намотка секции;
б) само устройство.
На этой картинке:

  1. Бумага;
  2. Фольга;
  3. Изолятор из стекла;
  4. Крышка;
  5. Корпус;
  6. Прокладка из картона;
  7. Оберточная бумага;
  8. Секции.

Ёмкость конденсатора считается важнейшей его характеристикой, от него напрямую зависит время полной зарядки устройства при подключении прибора к источнику электрического тока. Время разрядки прибора также зависит от ёмкости, а также от величины нагрузки. Чем выше будет сопротивление R, тем быстрее будет опустошаться ёмкость конденсатора.

В качестве примера работы конденсатора можно рассмотреть функционирование аналогового передатчика или радиоприемника. При подключении прибора к сети, конденсаторы, подключенные к катушке индуктивности, начнут накапливать заряд, на одних пластинах будут собираться электроды, а на других – ионы. После полной зарядки ёмкости устройство начнет разряжаться. Полная потеря заряда приведет к началу зарядки, но уже в обратном направлении, то есть, пластины имевшие положительный заряд в этот раз будут получать отрицательный заряд и наоборот.

Назначение и использование конденсаторов

В настоящее время их используют практически во всех радиотехнических и различных электронных схемах.
В электроцепи переменного тока они могут выступать в качестве ёмкостного сопротивления. К примеру, при подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет. Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться, причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора. Благодаря этим особенностям, они сегодня повсеместно применяются в цепях в качестве фильтров, подавляющих высокочастотные и низкочастотные помехи.

Конденсаторы также используются в различных электромагнитных ускорителях, фотовспышках и лазерах, благодаря способности накапливать большой электрический заряд и быстро передавать его другим элементам сети с низким сопротивлением, за счет чего создается мощный импульс.

Во вторичных источниках электрического питания их применяют для сглаживания пульсаций при выпрямлении напряжения.

Способность сохранять заряд длительное время дает возможность использовать их для хранения информации.

Использование резистора или генератора тока в цепи с конденсатором позволяет увеличить время заряда и разряда ёмкости устройства, благодаря чему эти схемы можно использовать для создания времязадающих цепей, не предъявляющих высоких требований к временной стабильности.

В различной электрической технике и в фильтрах высших гармоник данный элемент применяется для компенсации реактивной мощности.

Конденсатор представляет собой две пластины, разделенные слоем диэлектрика. Если к обкладкам положить постоянное напряжение, то одна пластина зарядится положительно, другая отрицательно. После отключения конденсатора заряды на обкладках сохранятся, что позволяет использовать этот прибор в качестве накопителя электрической энергии. Количество накопленной энергии (емкость) зависит от площади обкладок, их материала, свойств и типа диэлектрика, проложенного между обкладками. Основная единица измерения емкости – фарад (Ф). Это достаточно большая величина, на практике обычно используются доли фарада — микрофарад (мкФ), нанофарад (нФ), пикофарад (пФ).

1Ф = 1000000мкФ;
1мкФ = 1000нФ;
1нФ = 1000 пФ.

Второй параметр любого конденсатора, который очень важен – номинальное (рабочее) напряжение конденсатора. Это напряжение, подводимое к обкладкам, превышать которое нельзя, иначе конденсатор выйдет из строя. Напряжение в вольтах и емкость нередко обозначаются на корпусе самого конденсатора.

Следующий параметр присущ не всем типам конденсаторов – полярность. Если конденсатор полярный, то к его выводам можно прикладывать только постоянное напряжение, причем «+» источника на положительную обкладку, «-» – на отрицательную. Полярность тоже обозначается на корпусе, чаще маркировкой одного вывода (либо «+» либо «-«).

Вот так полярность обозначается на smd-конденсаторах

Полоска «минусов» расположена напротив вывода «-«

А на отечественных конденсаторах «плюсик» может стоять прямо на корпусе (сбоку или на торце)

У этого типа «минус» всегда на корпусе

Если конденсатор неполярный, то он может работать в цепях переменного и постоянного тока, причем во втором случае за полярностью напряжения следить не нужно.

На электрических схемах конденсаторы обозначаются следующим образом:

Здесь слева неполярный конденсатор, а второе и третье обозначение соответствует полярному конденсатору, причем на третьем рисунке знак «+» может отсутствовать.

И в качестве примера:

Конденсаторы на схемах обозначаются символом С, таким образом конденсатор С1 — неполярный емкостью 100 нанофарад, С2 — полярный, емкостью 30 микрофарад на номинальное напряжение 15 В.

Важно! Заменить конденсатор можно любым подходящей емкости и соответствующего типа, но на напряжение НЕ НИЖЕ указанного на схеме. Выше — пожалуйста.


Электрический конденсатор — один из самых распространених радио элементов, служит он для накопления электроэнергии (заряда). Самый простой конденсатор можно представить в виде двух металлических пластин (обкладок) и диэлектрика который находится между ними.

Когда к конденсатору подключают источник напряжения, то на его обкладках (пластинах) появляются противоположные заряды и возникнет электрическое поле притягивающие их друг к другу, и даже после отключения источника питания, такой заряд остается некоторое время и энергия сохраняется в электрическом поле между обкладками.

В электронных схемах роль конденсатора также может состоять не только в накоплении заряда но и в разделения постоянной и переменной составляющей тока, фильтрации пульсирующего тока и разных других задачах.
В зависимости от задач и факторов работы, конденсаторы используются очень разных типов и конструкций. Здесь мы рассмотрим наиболее популярные типы конденсаторов.

Конденсаторы алюминиевые электролитические

Это может быть, например, конденсатор К50-35 или К50-2 или же другие более новые типы.
Они состоят из двух тонких полосок алюминия свернутых в рулон, между которыми в том же рулоне находится пропитанная электролитом бумага в роли диэлектрика.
Рулон находится в герметичном алюминиевом цилиндре, чтобы предотвратить высыхание электролита.
На одном из торцов конденсатора (радиальный тип корпуса) или на двух торцах которого (аксиальный тип корпуса) располагаются контактные выводы. Выводы могут быть под пайку либо под винт.


В электролитических конденсаторах емкость исчисляется в микрофарадах и может быть от 0.1 мкф до 100 000 мкф. Как правило большая емкость и характеризует этот тип конденсаторов.
Еще одним из важных параметров есть максимальное рабочее напряжение, которое всегда указывается на корпусе и в конденсаторах этого типа может быть до 500 вольт!


Среди недостатков данного типа можно рассмотреть 3 причины:
1. Полярность. Полярные конденсаторы недопустимы с работой в переменном токе. На корпусе обозначаются соответствующими значками выводы конденсатора, как правило конденсаторы с одним выводом минусовой контакт имеют на корпусе, а плюсовой на выводе.
2. Большой ток утечки. Естественно такие конденсаторы не годятся для длительного хранения энергии заряда, но они хорошо себя зарекомендовали в качестве промежуточных элементов, в фильтрах активных схем и пусковых установках двигателей.
3.Снижение емкости с увеличением частоты. Такой недостаток легко устраняется с помощью параллельно подключенного керамического конденсатора с очень маленькой ёмкостью.

Керамические однослойные конденсаторы

Такие типы, например как К10-7В, К10-19, КД-2. Максимальное напряжения такого типа конденсаторов лежит в пределах 15 — 50 вольт, а ёмкость от 1 пФ до 0.47 мкф при сравнительно небольших размерах довольно не плохой результат технологии.
У данного типа характерны малые токи утечки и низкая индуктивность что позволяет им легко работать на высоких частотах, при постоянном, переменном и пульсирующих токах.
Тангенс угла потерь tgδ не превышает обычно 0,05, а максимальный ток утечки – не более 3 мкА.
Конденсаторы данного типа спокойно переносят внешние факторы, такие как вибрация с частотой до 5000 Гц с ускорением до 40 g, многократные механические удары и линейные нагрузки.


Маркировка на корпусе конденсатора обозначает его номинал. Три цифры расшифровываются следующим образом. Если две первые цифры умножать на 10 в степени третьей цифры, то получится значение емкости данного конденсатора в пф. Так, конденсатор с маркировкой 101 имеет емкость 100 пф, а конденсатор с маркировкой 472 — 4,7 нф. Для удобства составлены таблицы наиболее «ходовых» ёмкостей конденсаторов и их маркировочные коды.
Наиболее часто применяются в фильтрах блоков питания и как фильтр поглощающий высокочастотные импульсы и помехи.

Керамические многослойные конденсаторы

Например К10-17А или К10-17Б.
В отличии от вышеописанных, состоят уже из нескольких слоев металлических пластин и диэлектрика в виде керамики, что позволяет иметь им большую ёмкость чем у однослойных и может быть порядка нескольких микрофарад, но максимальное напряжение у данного типа все также ограничено 50 вольтами.
Применяются в основном как фильтрующие элементы и могут исправно работать как с постоянным так и с переменным и пульсирующим током.

Керамические высоковольтные конденсаторы

Например К15У, КВИ и К15-4
Максимальное рабочее напряжение данного типа может достигать 15 000 вольт! Но ёмкость у них небольшая, порядка 68 — 100 нФ.


Работают они как с переменным так и с постоянным током. Керамика в качестве диэлектрика создает нужное диэлектрическое свойство выдерживать большое напряжение, а особая форма защищает конструкцию от пробоя пластин.


Применение у них самое разнообразное, например в схемах вторичных источников питания в качестве фильтра для поглощения высокочастотных помех и шумов, или в конструирование катушек Тесла, мощной и ламповой радиоаппаратуре.

Танталовые конденсаторы

Например К52-1 или smd А. Основным веществом служит — пентоксид тантала, а в качестве электролита — диоксид марганца.

Твердотельный танталовый конденсатор состоит из четырех основных частей: анода, диэлектрика, электролита (твердого или жидкого) и катода.
По рабочим свойствам танталовые конденсаторы схожи с электролитическими, но рабочее максимальное напряжение ограничено 100 вольтами, а ёмкость как правило не превышает 1000 мкФ.
Но в отличии от электролитических, у данного типа собственная индуктивность намного меньше что дает возможность их использования на высоких частотах, до несколько сотен килогерц.


Основной причиной выхода из строя бывает превышение максимального напряжения.
Применение у них в большинстве наблюдается в современных платах электронных устройств, что возможно из за конструктивной особенности smd-монтажа.

Полиэстеровые конденсаторы

Например K73-17 или CL21, на основе металлизированной пленки…
Весьма популярные из за небольшой стоимости конденсаторы встречающиеся в почти всех электронных устройствах, например в балластах энергосберегающих ламп. Их корпус состоит из эпоксидного компаунда что придает конденсатору устойчивость к внешним неблагоприятным факторам, химическим растворам и перегревам.


Ёмкость таких конденсаторов идет порядка 1 нф — 15мкф и максимальное рабочее напряжение у них от 50 до 1500 вольт.
Большой диапазон максимального напряжения и ёмкости дает возможность использования полиэстеровых конденсаторов в цепях постоянного, переменного и импульсных токов.

Полипропиленовые конденсаторы

Например К78-2 и CBB-60.
В данного типа конденсаторов в качестве диэлектрика выступает полипропиленовая пленка. Корпус изготовлен из негорючих материалов, а сам конденсатор призначен для работы в тяжелых условиях.
Ёмкость, как правило в пределах 100пф — 10мкф, но в последнее время выпускают и больше, а по поводу напряжение то большой запас может достигать и 3000 вольт!

Преимущество этих конденсаторов заключается не только в высоком напряжении, но и в чрезвычайно низком тангенсе угла потерь, поскольку tg? может не превышать 0,001, что позволяет использовать конденсаторы на больших частотах в несколько сотен килогерц и применять их в индукционных обогревателях и пусковых установках асинхронных электродвигателей.

Пусковые конденсаторы (CBB-60) могут иметь ёмкость и до 1000мкф что стает возможным из за особенностей конструкции такого типа конденсаторов. На пластиковый сердечник наматывается металлизированная полипропиленовая пленка, а сверху весь этот рулон покрывается компаундом.

Типы конденсаторов в блоках питания: за что мы переплачиваем | Блоки питания компьютера | Блог

Все мы знаем, что блок питания — один из важных элементов компьютера. Некачественная модель может быстро выйти из строя, унеся за собой остальные компоненты. Давайте выясним, как применяемые в БП комплектующие влияют на надежность и стабильную работу ПК.

Надежность работы блока питания и качество формируемых напряжений напрямую зависит от компонентов, применяемых в конструкции. Самые распространенные радиоэлементы в БП — это, конечно, конденсаторы. В бюджетных моделях ставят алюминиевые электролитические. Их отличительные черты: невысокая стоимость, низкая надежность, малый срок службы и довольно средние эксплуатационные характеристики.

В более дорогих БП используются полимерные конденсаторы. Но не везде, а лишь в критически важных участках электрической схемы. У «полимеров» все гораздо лучше с надежностью, а эксплуатационные параметры значительно превосходят «электролиты».

Наступил момент, чтобы разобраться в устройстве конденсаторов более подробно. Давайте выясним, как их качество влияет на формирование питающих напряжений.

Устройство конденсаторов

Алюминиевый электролитический конденсатор обладает большой емкостью при относительно малых размерах. Себестоимость производства небольшая, поэтому такой тип недорог и очень популярен.

Конструктивно он состоит из двух лент алюминиевой фольги, между которыми размещена бумага, пропитанная электролитом. Вся конструкция свернута в плотный рулон и упакована в герметичный металлический корпус. Диэлектриком является окись алюминия на поверхности фольги, которая исполняет роль положительной обкладки (анода). Окись образовывается путем взаимодействия электролита с поверхностью при протекании электрического тока, поэтому ее толщина очень мала — за счет этого и достигается большая емкость конденсатора. Катодом является электролит, который имеет электрический контакт со всей поверхностью неоксидированной обкладки, соединенной с отрицательным выводом.

Кроме алюминиевых, существуют и другие виды электролитических конденсаторов — например, танталовые и ниобиевые. Диэлектрический слой в них образован окислом этих металлов, поэтому они дороже в производстве.

Конструкция полимерных конденсаторов аналогична алюминиевым электролитическим. Отличие состоит в том, что в качестве электролита в них применяются токопроводящие полимеры. Последние находятся в твердом состоянии: диэлектрический оксидный слой создается не на обкладке, а на поверхности токопроводящего полимерного слоя.

Жидкий электролит может сочетаться с твердыми токопроводящими полимерами — такие конденсаторы называются гибридными.

Сейчас выпускаются четыре вида полимерных конденсаторов, три из которых (SP-Cap, POSCAP, OS-CON) имеют в качестве электролита твердый токопроводящий полимер и отличаются друг от друга только материалом обкладок. Четвертый вид — гибридный (Hybrid).

Любой полимерный конденсатор по эксплуатационным характеристикам лучше, чем даже самый качественный электролитический. Более подробно поговорим об этом в следующем разделе.

Говоря о терминологии, стоит отметить, что неправильно отделять полимерные и гибридные конденсаторы от алюминиевых электролитических. По сути, все они относятся к одной группе — электролитических. Но в техническом жаргоне есть традиционное разделение на «электролиты» и «полимеры», им и будем пользоваться для удобства.

Рассмотрим основные параметры, по которым различаются конденсаторы.

Электрическая емкость — это способность обкладок конденсатора накапливать электрический заряд. Измеряется в Фарадах (Ф) или долях (мкФ, нФ, пФ). Величина обычно указывается на корпусе.

Номинальное напряжение — величина, при которой рабочие параметры конденсатора сохраняются на протяжении всего срока службы.

Максимально допустимая рабочая температура также обычно указывается на корпусе.

Повышение температуры конденсатора на каждые 10°С (свыше 40°С) уменьшает срок его службы вдвое, а то и в трое, в зависимости от типа:

ESR (Equivalen Series Resistance, в переводе «эквивалентное последовательное сопротивление») состоит из суммы активных сопротивлений обкладок, выводов, электролита и контактных соединений обкладок с выводами. Оно является паразитным, то есть — вредным. Наибольшее влияние на величину ESR оказывает электролит. Реальный конденсатор схематически можно представить как последовательное соединение паразитного сопротивления R и идеального конденсатора C:

Это сопротивление приводит к потерям как при заряде, так и разряде конденсатора. Таким образом, ухудшается качество сглаживания напряжений, формируемых БП. Помимо этого, при прохождении тока выделяется тепло, то есть происходит нагрев конденсатора. Делаем вывод: чем меньше ESR, тем лучше конденсатор.

ESI или ESL (Equivalen Series Inductance, в переводе «эквивалентная последовательная индуктивность») тоже является также паразитной. Она возникает из-за неидеальной конструкции конденсаторов и состоит из суммы индуктивностей обкладок и выводов.

Большое значение ESI (ESL) имеют конденсаторы со спиральной намоткой обкладок. При рассмотрении этого параметра реальный конденсатор представим как последовательное соединение паразитной индуктивности L и идеального конденсатора C:

При небольшой частоте импульсного тока, проходящего через конденсатор, индуктивное сопротивление будет очень мало и на работу не повлияет. Но при увеличении частоты, будет увеличиваться и индуктивное сопротивление. На частотах свыше нескольких сотен килогерц электролитический конденсатор и вовсе перестанет выполнять свои функции.

Таким образом, эквивалентная схема конденсатора с учетом всех физических несовершенств конструкции выглядит следующим образом:

Помимо вышеуказанных параметров, добавилось паразитное сопротивление R leakage. Оно характеризует ток утечки между обкладками конденсатора из-за несовершенства диэлектрического материала.

Описав эквивалентную схему суммой сопротивлений всех ее активных и реактивных элементов, получаем комплексное сопротивление Z, также называемое импедансом. Чем ниже импеданс конденсатора, тем он лучше.

Из графика видно, что импеданс в области низких частот определяется емкостным сопротивлением идеального конденсатора, в области средних частот ограничивается паразитным ESR, а по мере дальнейшего увеличения частоты, на импеданс все больше влияния начинает оказывать влияние индуктивное сопротивление паразитной ESL.

ТКЕ (температурный коэффициент емкости) характеризует относительное изменение емкости при изменении температуры. Это вредное явление, к нему особенно критичны частотозадающие цепи. При изменении температуры работающего устройства или окружающей среды, меняется и температура конденсатора, а частота начинает «плыть».

DC-bias (эффект смещения при постоянном напряжении) характеризует зависимость емкости от приложенного напряжения. Например, при увеличении напряжения на конденсаторе MLCC (см. график ниже) до максимального значения, емкость может снизиться на 65% от номинальной величины.

Каждый уважающий себя конденсатор должен поддерживать емкость неизменной. Как видим, полимерные справляются с этой задачей на отлично.

Преимущества полимерных конденсаторов

С устройством мы разобрались, теперь давайте выясним, что все это значит на практике.

Полимерные конденсаторы по сравнению с обычными электролитическими обладают более низким ESR, соответственно, и более низким импедансом. При использовании первых в сглаживающем фильтре БП заряд, накапливаемый от источника и отдаваемый в нагрузку, будет больше, сглаживание пульсаций выходного напряжения — лучше, а нагрев — гораздо меньше.

Надежность полимерных конденсаторов на порядок выше, чем алюминиевых электролитических. У последних частенько высыхает жидкий электролит, особенно, если они неправильно размещены в устройстве. Например, в непосредственной близости от горячих радиаторов охлаждения. Повышенная температура не только способствует ускоренному высыханию, но и уменьшает срок службы электролитов. Также она приводит к вздутию — нарушению герметичности корпуса путем разрыва предохранительных насечек.

Эффект высыхания приводит к уменьшению емкости конденсатора и увеличению ESR. Блок питания за это точно не скажет спасибо, зато отправить комплектующие на небеса — может запросто.

В полимерных конденсаторах высыхания быть не может — в них используется твердый токопроводящий слой. Но эксплуатация при повышенном напряжении также может привести к вздутию и разрыву корпуса.

«Полимеры» способны к самовосстановлению при локальном пробое оксидного слоя. При воздействии большого тока короткого замыкания, в локальной точке происходит сильный нагрев токопроводящего полимера. Молекулярная цепочка в зоне дефекта разрушается. В результате формируется диэлектрический слой, изолирующий место пробоя.

В алюминиевых электролитических конденсаторах подобный пробой будет лавинообразно разрастаться. Это приведет к разрыву корпуса и выходу из строя всего блока питания.

Подытоживая, давайте сравним эксплуатационные параметры рассматриваемых типов конденсаторов.

Выводы

Выбирайте блок питания так же тщательно, как и другие важные компоненты компьютера: процессор, видеокарту или материнскую плату.

Перед покупкой изучите обзоры, по ним можно определить, какой тип конденсаторов применяется в конкретном блоке. Применение полимеров, пусть и частично, положительно сказывается на надежности и долговечности БП.

Повторяем в очередной раз — экономить на блоке питания не стоит. Как говорил барон Ротшильд: «Мы не настолько богаты, чтобы покупать дешевые вещи».

Типы конденсаторов и их применение

В каждом электронном или электрическая цепь , конденсатор играет ключевую роль. Таким образом, каждый день может производиться от тысяч до миллионов конденсаторов различных типов. У каждого типа конденсатора есть свои преимущества, недостатки, функции и области применения. Таким образом, очень важно знать о каждом типе конденсатора при выборе для любого приложения. Эти конденсаторы варьируются от маленьких до больших, включая различные характеристики в зависимости от типа, что делает их уникальными. Маленькие и слабые конденсаторы можно найти в радиосхемах, тогда как большие конденсаторы используются в сглаживающих цепях. Конструирование небольших конденсаторов может быть выполнено с использованием керамических материалов, запечатанных эпоксидной смолой, тогда как конденсаторы промышленного назначения спроектированы с металлической фольгой с использованием тонких листов майлара, иначе пропитанных парафином бумаги.



Типы конденсаторов и их использование

Конденсатор — один из наиболее часто используемых компонентов в разработке электронных схем. Он играет важную роль во многих встроенных приложениях. Доступен с разными рейтингами. Он состоит из двух металлических тарелки разделены по непроводящее вещество, или же диэлектрик . Часто это хранилища аналоговых сигналов и цифровых данных.

Сравнение различных типов конденсаторов обычно проводится в отношении диэлектрика, используемого между пластинами. Некоторые конденсаторы выглядят как трубки, небольшие конденсаторы часто изготавливаются из керамических материалов, а затем погружаются в эпоксидную смолу для их герметизации. Итак, вот несколько наиболее распространенных типов доступных конденсаторов. Посмотрим на них.



Диэлектрический конденсатор

Как правило, эти типы конденсаторов являются переменным типом, который требует непрерывного изменения емкости для передатчиков, приемников и транзисторных радиоприемников для настройки. Различные типы диэлектриков доступны в многопластинчатом исполнении и с воздушным зазором. Эти конденсаторы имеют набор фиксированных и подвижных пластин, которые перемещаются между фиксированными пластинами.

Положение подвижной пластины по сравнению с неподвижными пластинами определяет приблизительное значение емкости. В общем, емкость максимальна, когда два набора пластин полностью соединены. Настроечный конденсатор с высокой емкостью включает в себя довольно большие промежутки, в противном случае воздушные зазоры между двумя пластинами с напряжением пробоя, достигающим тысячи вольт.



Малый конденсатор

Конденсатор, в котором в качестве диэлектрического материала используется слюда, известен как слюдяной конденсатор. Эти конденсаторы доступны в двух типах: зажимные и серебряные. Зажимной тип сейчас считается устаревшим из-за его более низких характеристик, но вместо него используется серебряный тип.

Эти конденсаторы изготавливаются из листов слюды, покрытых металлом с обеих сторон. После этого эта конструкция покрывается эпоксидной смолой для защиты от окружающей среды. Как правило, эти конденсаторы используются, когда требуются стабильные конденсаторы с относительно небольшими номиналами.

Минералы слюды чрезвычайно постоянны химически, механически и электрически из-за ее точной кристаллической структуры, которая включает типичные слои. Таким образом, возможно изготовление тонких листов толщиной от 0,025 до 0,125 мм.

Наиболее часто используемые слюда — это флогопит и мусковит. В этом мусковит обладает хорошими электрическими свойствами, а второй — стойкостью к высоким температурам. Слюда исследуется в Индии, Южной Америке и Центральной Африке. Большая разница в составе сырья приводит к высокой стоимости, необходимой для экспертизы и категоризации. Слюда не реагирует на кислоты, воду и масляные растворители.
Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о Малый конденсатор

Поляризованный конденсатор

Конденсатор с определенной полярностью, такой как положительная и отрицательная, называется поляризованным конденсатором. Каждый раз, когда эти конденсаторы используются в цепях, мы должны проверять, что они соединены с идеальной полярностью. Эти конденсаторы делятся на два типа: электролитические и суперконденсаторы.

Пленочные конденсаторы

Пленочные конденсаторы являются наиболее часто готовыми из множества типов конденсаторов, состоящих из, как правило, обширной группы конденсаторов, отличающихся своими диэлектрическими свойствами. Они доступны практически любого номинала и напряжения до 1500 вольт. Они бывают с любым допуском от 10% до 0,01%. Пленочные конденсаторы также бывают разных форм и стилей корпуса.

Существует два типа пленочных конденсаторов: с радиальными выводами и с осевыми выводами. Электроды пленочных конденсаторов могут быть из металлизированного алюминия или цинка, нанесенного на одну или обе стороны пластиковой пленки, в результате чего получаются металлизированные пленочные конденсаторы, называемые пленочными конденсаторами. Пленочный конденсатор показан на рисунке ниже:

Пленочные конденсаторы

Пленочные конденсаторы иногда называют пластиковыми конденсаторами, потому что в качестве диэлектриков они используют полистирол, поликарбонат или тефлон. Этим типам пленок требуется гораздо более толстая диэлектрическая пленка, чтобы уменьшить опасность разрывов или проколов пленки, и поэтому они больше подходят для более низких значений емкости и больших размеров корпуса.

Пленочные конденсаторы физически больше и дороже, они не поляризованы, поэтому их можно использовать в приложениях с переменным напряжением, и они имеют гораздо более стабильные электрические параметры. В зависимости от емкости и коэффициента рассеяния, они могут применяться в приложениях класса 1 со стабильной частотой, заменяя керамические конденсаторы класса 1.

Керамические конденсаторы

Керамические конденсаторы используются в высокочастотных цепях, таких как аудио для RF. Они также являются лучшим выбором для компенсации высоких частот в аудиосхемах. Эти конденсаторы также называют дисковыми конденсаторами. Керамические конденсаторы изготавливаются путем покрытия двух сторон небольшого фарфорового или керамического диска серебром, а затем складываются вместе, образуя конденсатор. В керамических конденсаторах можно добиться как низкой, так и высокой емкости, изменяя толщину используемого керамического диска. Керамический конденсатор показан на рисунке ниже:

Керамические конденсаторы

Они бывают значениями от нескольких пикофарад до 1 микрофарада. Диапазон напряжения составляет от нескольких вольт до многих тысяч вольт. Керамика недорогая в производстве и бывает нескольких типов диэлектрика. Переносимость керамики невысока, но для той роли, которую она играет в жизни, они прекрасно работают.

Электролитические конденсаторы

Это наиболее часто используемые конденсаторы с большой допустимой нагрузкой. Электролитические конденсаторы доступны с рабочим напряжением примерно до 500 В, хотя самые высокие значения емкости недоступны при высоком напряжении, а устройства с более высокой температурой доступны, но редко. Обычно существует два типа электролитических конденсаторов: танталовые и алюминиевые.

Танталовые конденсаторы обычно имеют лучшую выставку, более высокую стоимость и готовы только к более ограниченным параметрам. Диэлектрические свойства оксида тантала намного превосходят свойства оксида алюминия, что обеспечивает более легкий ток утечки и лучшую емкость емкости, что делает их пригодными для создания препятствий, развязки и фильтрации.

Толщина пленки оксида алюминия и повышенное напряжение пробоя дают конденсаторам исключительно высокие значения емкости для их размера. В конденсаторе фольговые пластины анодированы постоянным током, таким образом устанавливая край материала пластины и подтверждая полярность его стороны.

Танталовые и алюминиевые конденсаторы показаны на рисунке ниже:

Электролитические конденсаторы

Электролитические конденсаторы делятся на два типа

  • Алюминиевые электролитические конденсаторы
  • Танталовые электролитические конденсаторы
  • Ниобиевые электролитические конденсаторы

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о Электролитические конденсаторы

Супер конденсаторы

Конденсаторы, которые имеют электрохимическую емкость с высокими значениями емкости по сравнению с другими конденсаторами, известны как суперконденсаторы. Их можно разделить на группы, состоящие из электролитических конденсаторов, а также аккумуляторных батарей, известных как ультраконденсаторы.

Использование этих конденсаторов дает следующие преимущества:

  • Значение емкости этого конденсатора высокое.
  • Заряд может быть сохранен, а также доставлен очень быстро
  • Эти конденсаторы могут выдерживать дополнительный заряд с помощью циклов разряда.
  • Применения суперконденсаторов включают следующее.
  • Эти конденсаторы используются в автобусах, автомобилях, поездах, кранах и лифтах.
  • Они используются для рекуперативного торможения и для резервного копирования памяти.
  • Эти конденсаторы доступны в различных типах, таких как двухслойные, псевдо и гибридные.
Неполяризованный конденсатор

Конденсаторы не имеют полярности, как положительную, иначе отрицательную. Электроды неполяризованных конденсаторов можно произвольно вставлять в цепь для обратной связи, связи, развязки, колебаний и компенсации. Эти конденсаторы имеют небольшую емкость, поэтому используются в чистых цепях переменного тока, а также используются для фильтрации высоких частот. Выбор этих конденсаторов может быть сделан очень удобно с аналогичными моделями и спецификациями. Типы неполяризованных конденсаторов:

Керамические конденсаторы

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о керамические конденсаторы

Серебряные слюдяные конденсаторы

Пожалуйста, перейдите по этой ссылке, чтобы узнать больше о маленькие конденсаторы

Конденсаторы из полиэстера

Конденсатор из полиэстера или майлара дешев, точен и имеет небольшую утечку. Эти конденсаторы работают в диапазоне от 0,001 до 50 мкФ. Эти конденсаторы применимы там, где стабильность и точность не так важны.

Конденсаторы из полистирола

Эти конденсаторы чрезвычайно точны, имеют меньшую утечку. Они используются в фильтрах, а также там, где важны точность и стабильность. Они довольно дороги и работают в диапазоне от 10 пФ до 1 мФ.

Конденсаторы из поликарбоната

Эти конденсаторы дорогие и доступны в очень хорошем качестве, с высокой точностью и очень низкой утечкой. К сожалению, они были сняты с производства, и сейчас их трудно найти. Они хорошо работают в суровых и высокотемпературных условиях в диапазоне от 100 пФ до 20 мФ.

Конденсаторы полипропиленовые

Эти конденсаторы дороги, и диапазон их рабочих характеристик может составлять от 100 пФ до 50 мФ. Они очень постоянны, точны во времени и имеют очень небольшую утечку.

Конденсаторы тефлоновые

Эти конденсаторы самые стабильные, точные и почти не имеют утечки. Они считаются лучшими конденсаторами. В широком диапазоне частотных вариаций образ поведения совершенно одинаков. Они работают в диапазоне от 100 пФ до 1 мФ.

Стеклянные конденсаторы

Эти конденсаторы очень прочные, стабильные и работают в диапазоне от 10 пФ до 1000 пФ. Но это тоже очень дорогие компоненты.

Полимерный конденсатор

Полимерный конденсатор — это электролитический конденсатор (e-cap), в котором вместо геля или жидких электролитов используется твердый электролит из проводящего полимера, такого как электролит.

Высыхания электролита легко избежать с помощью твердого электролита. Такая сушка — одна из особенностей, которые сокращают срок службы обычных электролитических конденсаторов. Эти конденсаторы подразделяются на различные типы, такие как полимерный танталовый e-cap, полимерный алюминиевый e-cap, гибридный полимерный Al-e-cap и полимерный ниобий.

В большинстве случаев в этих конденсаторах используется альтернатива электролитическим конденсаторам, только если не повышается максимальное номинальное напряжение. Максимальное номинальное напряжение твердотельных полимерных конденсаторов ниже по сравнению с самым высоким напряжением конденсаторов классического электролитического типа, например, до 35 вольт, хотя некоторые конденсаторы полимерного типа рассчитаны на максимальное рабочее напряжение, например 100 вольт постоянного тока.

Эти конденсаторы обладают другими и лучшими качествами по сравнению с более длительным сроком службы, высокой рабочей температурой, хорошей стабильностью, более низким ESR (эквивалентное последовательное сопротивление), а режим отказа намного безопаснее.

Конденсаторы с выводами и поверхностным монтажом

Доступны конденсаторы, такие как выводы с выводами и конденсаторы для поверхностного монтажа. Доступны почти все типы конденсаторов, такие как свинцовые версии, такие как керамические, электролитические, суперконденсаторы, серебряная слюда, пластиковая пленка, стекло и т. Д. Возможности поверхностного монтажа или поверхностного монтажа ограничены, но они должны выдерживать температуры, которые используются в процессе пайки. .

Когда у конденсатора нет выводов, а также в результате использования метода пайки, конденсаторы SMD подвергаются полному повышению температуры самого припоя. В результате не все разновидности доступны в качестве конденсаторов SMD.

Основные типы конденсаторов для поверхностного монтажа включают керамические, танталовые и электролитические. Все они были разработаны, чтобы выдерживать очень высокие температуры пайки.

Конденсаторы специального назначения

Конденсаторы специального назначения используются в системах переменного тока, таких как системы бесперебойного питания и вариатора переменного тока до 660 В переменного тока. Выбор подходящих конденсаторов в основном играет важную роль в ожидаемом сроке службы конденсаторов. Следовательно, совершенно необходимо использовать конденсатор надлежащей емкости через номинальное напряжение-ток, чтобы соответствовать точному применению. Эти конденсаторы отличаются прочностью, долговечностью, ударопрочностью, точностью размеров и чрезвычайно прочностью.

Типы конденсаторов в цепях переменного тока

Когда конденсаторы используются в цепях переменного тока, тогда конденсаторы действуют иначе, чем резисторы, поскольку резисторы позволяют электронам проходить через них, что прямо пропорционально падению напряжения, тогда как конденсаторы сопротивляются изменениям в напряжении, подавая или потребляя ток, потому что они заряжаются в противном случае. разряд до нового уровня напряжения.

Конденсаторы превращаются в заряженные по отношению к приложенному значению напряжения, которое действует как запоминающее устройство для поддержания заряда до тех пор, пока напряжение питания не будет присутствовать во всем соединении постоянного тока. В конденсатор будет подаваться зарядный ток, препятствующий любым изменениям напряжения.

Например, рассмотрим схему, в которой используется конденсатор, а также источник переменного тока. Таким образом, между напряжением и током существует разность фаз в 90 градусов, при этом ток достигает своего пика в 90 градусов до того, как напряжение достигает своего пика.

Источник питания переменного тока генерирует колебательное напряжение. Когда емкость высока, тогда должен течь огромный источник питания, чтобы создать определенное напряжение на пластинах, и ток будет выше.
Частота напряжения выше, и тогда доступное время для регулировки напряжения короче, поэтому ток будет большим при увеличении частоты и емкости.

Переменные конденсаторы

Переменный конденсатор — это конденсатор, емкость которого может намеренно и многократно изменяться механически. Этот тип конденсатора используется для установки частоты резонанса в LC-цепях, например, для настройки радио для согласования импеданса в устройствах антенного тюнера.

Переменные конденсаторы

Применение конденсаторов

Конденсаторы находят применение как в электротехнике, так и в электронике. Они используются в фильтрах, системах накопления энергии, пускателях двигателей и устройствах обработки сигналов.

Как узнать стоимость конденсаторов?

Конденсаторы являются важными компонентами электронной схемы, без которых схема не может быть завершена. Использование конденсаторов включает в себя сглаживание пульсаций переменного тока в источнике питания, соединение и развязку сигналов в качестве буферов и т. Д. В схемах используются различные типы конденсаторов, такие как электролитический конденсатор, дисковый конденсатор, танталовый конденсатор и т. Д. Электролитические конденсаторы имеют номинал, напечатанный на корпусе, так что его контакты можно легко идентифицировать.

Обычно большой штифт положительный. Черная полоса возле отрицательного вывода указывает на полярность. Но в дисковых конденсаторах на корпусе напечатан только номер, поэтому очень сложно определить его значение в PF, KPF, uF, n и т. Д. Для некоторых конденсаторов значение напечатано в единицах uF, а в других — Используется код EIA. 104. Давайте посмотрим, как идентифицировать конденсатор и рассчитать его значение.

Число на конденсаторе представляет собой значение емкости в пикофарадах. Например, 8 = 8PF

Если третье число равно нулю, то значение находится в P, например. 100 = 100ПФ

Для трехзначного числа третье число представляет количество нулей после второй цифры, например, 104 = 10 — 0000 PF.

Если значение получено в PF, его легко преобразовать в KPF или uF

PF / 1000 = KPF или n, PF / 10, 00000 = мкФ. Для значения емкости 104 или 100000 в пФ это будет 100 кПФ или н или 0,1 мкФ.

Формула преобразования

n x 1000 = PF PF / 1000 = n PF / 1000000 = мкФ мкФ x 1000000 = PF мкФ x 1000000/1000 = n n = 1 / 1000000000F мкФ = 1/1000000 F

Буква под значением емкости определяет значение допуска.

473 = 473 К

Для 4-значного числа, если 4thцифра — ноль, тогда значение емкости в пФ.

Например. 1500 = 1500ПФ

Если это просто десятичное число с плавающей запятой, значение емкости выражается в мкФ.

Например. 0,1 = 0,1 мкФ

Если под цифрами указан алфавит, он представляет собой десятичное число, а значение находится в KPF или n.

Например. 2K2 = 2,2 КПФ

Если значения указаны с косой чертой, первая цифра представляет значение в UF, вторая — его допуск, а третья — максимальное номинальное напряжение.

Небо. 0,1 / 5/800 = 0,01 мкФ / 5% / 800 Вольт.

Некоторые распространенные дисковые конденсаторы

Без конденсатора конструкция схемы не будет полной, поскольку она играет активную роль в функционировании схемы. Конденсатор имеет две электродные пластины внутри, разделенные диэлектрическим материалом, таким как бумага, слюда и т. Д. Что происходит, когда электроды конденсатора подключены к источнику питания? Конденсатор заряжается до полного напряжения и сохраняет заряд. Конденсатор имеет способность накапливать ток, который измеряется в фарадах.

ДИСК-КОЛПАЧКИ

Емкость конденсатора зависит от площади его электродных пластин и расстояния между ними. Дисковые конденсаторы не имеют полярности, поэтому их можно подключать любым способом. Дисковые конденсаторы в основном используются для развязки / развязки сигналов. Электролитические конденсаторы, с другой стороны, имеют полярность, поэтому, если полярность конденсатора изменится, он взорвется. Электролитические конденсаторы в основном используются в качестве фильтров, буферов и т. Д.

Каждый конденсатор имеет свою собственную емкость, которая выражается как заряд конденсатора, деленный на напряжение. Таким образом, Q / V. При использовании конденсатора в цепи следует учитывать некоторые важные параметры. Во-первых, его ценность. Выберите подходящее значение, низкое или высокое значение, в зависимости от схемы.

Значение напечатано на корпусе большинства конденсаторов в мкФ или в виде кода EIA. В конденсаторах с цветовой кодировкой значения представлены в виде цветных полос, и с помощью таблицы цветового кода конденсатора легко идентифицировать конденсатор. Ниже приведена цветовая диаграмма для обозначения конденсатора с цветовой кодировкой.

Видите, как и у резисторов, каждая полоса конденсатора имеет значение. Значение первой полосы — это первое число на цветовой диаграмме. Точно так же значение Второй полосы — это Второе число на цветовой диаграмме. Третья полоса — это умножитель, как в случае резистора. Четвертая полоса — это допуск конденсатора. Пятая полоса — это корпус конденсатора, который представляет рабочее напряжение конденсатора. Красный цвет представляет 250 вольт, а желтый — 400 вольт.

Допуск и рабочее напряжение — два важных фактора, которые следует учитывать. Ни один из конденсаторов не имеет номинальной емкости и может отличаться.

Поэтому используйте конденсатор хорошего качества, например танталовый, в чувствительных схемах, таких как схемы генератора. Если конденсатор используется в цепях переменного тока, он должен иметь рабочее напряжение 400 вольт. Рабочее напряжение электролитического конденсатора указано на его корпусе. Подбирайте конденсатор с рабочим напряжением в три раза превышающим напряжение блока питания.

Например, если напряжение питания 12 вольт, используйте конденсатор на 25 или 40 вольт. Для сглаживания лучше взять конденсатор емкостью 1000 мкФ, чтобы практически полностью убрать пульсации переменного тока. в источник питания Из аудиосхем лучше использовать конденсатор емкостью 2200 мкФ или 4700 мкФ, так как пульсации могут создавать шум в цепи.

Ток утечки — еще одна проблема конденсаторов. Некоторые заряды будут протекать, даже если конденсатор заряжается. Это стих из схем таймера, так как временной цикл зависит от времени заряда / разряда конденсатора. Доступны танталовые конденсаторы с малой утечкой, которые используются в схемах таймера.

Понимание функции сброса конденсатора в микроконтроллере

Сброс используется для запуска или перезапуска функций микроконтроллера AT80C51. Вывод сброса следует двум условиям для запуска микроконтроллера. Они есть

  1. Электропитание должно быть в указанном диапазоне.
  2. Длительность импульса сброса должна составлять не менее двух машинных циклов.

Сброс должен оставаться активным до тех пор, пока не будут соблюдены все два условия.

В схеме этого типа конденсатор и резистор от источника питания подключены к выводу сброса № 9. Пока переключатель питания находится в положении ON, конденсатор начинает заряжаться. В это время конденсатор вначале действует как короткое замыкание. Когда вывод сброса установлен на ВЫСОКИЙ, микроконтроллер переходит в состояние включения, и через некоторое время зарядка прекращается.

Когда зарядка прекращается, контакт сброса идет на землю из-за резистора. Пин сброса должен быть слишком высоким, затем слишком низким, тогда программа начнется с попрошайничества. Если в этом устройстве нет конденсатора сброса или он был бы оставлен неподключенным, программа запускается из любого места микроконтроллера.

Таким образом, это все о обзор различных типов конденсаторов и их приложения. Теперь у вас есть представление о концепции типов конденсаторов и их применении. Если у вас есть вопросы по этой теме или по электрическим и электронным проектам, оставьте комментарии ниже.

Фото Кредиты

Пленочные конденсаторы от en.busytrade
Керамические конденсаторы от сделано в Китае
Электролитические конденсаторы от солнечная робототехника

Отличие электролитического конденсатора от обычного. §52. Конденсаторы, их назначение и устройство. Основные технические характеристики

  • Конденсаторы вакуумные (обкладки без диэлектрика находятся в вакууме).
  • Конденсаторы с газообразным диэлектриком.
  • Конденсаторы с жидким диэлектриком.
  • Конденсаторы с твёрдым неорганическим диэлектриком: стеклянные (стеклоэмалевые, стеклокерамические, стеклоплёночные), слюдяные, керамические, тонкослойные из неорганических плёнок.
  • Конденсаторы с твёрдым органическим диэлектриком: бумажные, металлобумажные, плёночные, комбинированные — бумажноплёночные, тонкослойные из органических синтетических плёнок.
  • Электролитические и оксидно-полупроводниковые конденсаторы. Такие конденсаторы отличаются от всех прочих типов прежде всего своей огромной удельной ёмкостью. В качестве диэлектрика используется оксидный слой на металле, являющийся анодом. Вторая обкладка (катод) — это или электролит (в электролитических конденсаторах) или слой полупроводника (в оксидно-полупроводниковых), нанесённый непосредственно на оксидный слой. Анод изготовляется, в зависимости от типа конденсатора, из алюминиевой, ниобиевой или танталовой фольги.
    Кроме того, конденсаторы различаются по возможности изменения своей ёмкости:
  • Постоянные конденсаторы — основной класс конденсаторов, не меняющие своей ёмкости (кроме как в течение срока службы).
  • Переменные конденсаторы — конденсаторы, которые допускают изменение ёмкости в процессе функционирования аппаратуры. Управление ёмкостью может осуществляться механически, электрическим напряжением (вариконды, варикапы) и температурой (термоконденсаторы). Применяются, например, в радиоприемниках для перестройки частоты резонансного контура.

  • Подстроечные конденсаторы — конденсаторы, ёмкость которых изменяется при разовой или периодической регулировке и не изменяется в процессе функционирования аппаратуры. Их используют для подстройки и выравнивания начальных ёмкостей сопрягаемых контуров, для периодической подстройки и регулировки цепей схем, где требуется незначительное изменение ёмкости.
  • зависимости от назначения можно условно разделить конденсаторы на конденсаторы общего и специального назначения. Конденсаторы общего назначения используются практически в большинстве видов и классов аппаратуры. Традиционно к ним относят наиболее распространенные низковольтные конденсаторы, к которым не предъявляются особые требования. Все остальные конденсаторы являются специальными. К ним относятся высоковольтные, импульсные, помехоподавляюшие, дозиметрические, пусковые и другие конденсаторы.
  • Многие интересуются, имеют ли конденсаторы типы? Конденсаторов в электронике существует множество. Такие показатели, как емкость, рабочее напряжение и допуск, являются основными. Не менее важен тип диэлектрика, из которого они состоят. В этой статье будет рассмотрено подробнее, какие типы конденсаторов бывают по виду диэлектрика.

    Классификации конденсаторов

    Конденсаторы являются распространенными компонентами в радиоэлектронике. Они классифицируются по множеству показателей. Важно знать, какими моделями, в зависимости от характера изменения величины, представлены разные конденсаторы. Типы конденсаторов:

    1. Устройства с постоянной емкостью.
    2. Приборы с переменным видом емкости.
    3. Подстроечные модели.

    Тип диэлектрика конденсатора может быть разным:

    • бумага;
    • металлическая бумага;
    • слюда;
    • тефлон;
    • поликарбонат;
    • электролит.

    По способу установки данные приборы предназначены для печатного и навесного монтажа. При этом типы корпусов конденсаторов SMD-модификации бывают:

    • керамическими;
    • пластиковыми;
    • металлическими (алюминиевыми).

    Следует знать, что приборы из керамики, пленки и неполярные виды не обладают маркировкой. Показатель их емкости колеблется от 1 пф до 10 мкф. А электролитные типы имеют форму бочонков в корпусе из алюминия и маркируются.

    Танталовый же тип производится в корпусах прямоугольной формы. Такие устройства бывают разного размера и расцветки: черные, желтые и оранжевые. На них также присутствует кодовая маркировка.

    Электролитические конденсаторы из алюминия

    Основой электролитических конденсаторов из алюминия являются две тонкие скрученные алюминиевые полоски. Между ними расположена бумага, содержащая электролит. Показатель емкости этого прибора равен 0,1-100 000 uF. Кстати, в этом и заключается его основное преимущество перед другими видами. Максимальное напряжение равно 500 V.

    К минусам относятся повышенная утечка тока и уменьшение емкости с возрастанием частоты. Поэтому в платах часто вместе с электролитическим конденсатором используется и керамический.

    Также следует отметить, что данный тип отличается полярностью. Это означает, что с минусовым показателем находится под отрицательным напряжением, в отличие от противоположного вывода. Если не придерживаться этого правила, то скорее всего, приспособление выйдет из строя. Поэтому рекомендуется применять его в цепях с наличием постоянного или пульсирующего тока, но ни в коем случае не переменного.

    Электролитические конденсаторы: типы и предназначение

    Типы электролитических конденсаторов представлены широким рядом. Они бывают:

    • полимерными;
    • полимерными радиальными;
    • с низким уровнем утечки тока;
    • стандартной конфигурации;
    • с широким диапазоном температур;
    • миниатюрными;
    • неполярными;
    • с наличием жесткого вывода;
    • низкоимпедансными.

    Где применяются электролитические конденсаторы? Типы конденсаторов из алюминия используются в разных радиотехнических устройствах, деталях компьютера, периферийных приборах типа принтеров, графических устройствах и сканерах. Также они применяются в строительном оборудовании, промышленных приборах для измерения, в сфере вооружения и космоса.

    Конденсаторы КМ

    Существуют и глиняные конденсаторы типа КМ. Они используются:

    • в промышленном оборудовании;
    • при создании приборов для измерения, отличающихся высокоточными показателями;
    • в радиоэлектронике;
    • в сфере военной индустрии.

    Устройства подобного типа отличаются высоким уровнем стабильности. Основу их функциональности составляют импульсные режимы в цепях с переменным и неизменным током. Их характеризует высокий уровень сцепления обкладок из керамики и долгая служба. Это обеспечивается низким значением коэффициента емкостного непостоянства температур.

    При маленьких размерах имеют высокий показатель емкости, достигающий 2,2 мкФ. Изменение ее значения в интервале рабочей температуры у данного вида составляет от 10 до 90%.

    Типы группы Н, как правило, применяются как переходники или же блокирующие устройства и т. п. Современные приборы из глины изготавливаются при помощи прессовки под давлением в целостный блок тончайших металлизированных керамических пластинок.

    Высокий уровень прочности этого материала дает возможность использовать тонкие заготовки. В итоге пропорциональная показателю объема, резко возрастает.

    Устройства КМ отличаются высокой стоимостью. Объясняется это тем, что при их изготовлении используются драгоценные металлы и их сплавы: Ag, Pl, Pd. Палладий присутствует во всех моделях.

    Конденсаторы на основе керамики

    Дисковая модель обладает высоким уровнем емкости. Ее показатель колеблется от 1 pF до 220 nF, а самое высокое рабочее напряжение не должно быть выше 50 V.

    К плюсам данного типа можно отнести:

    • малые потери тока;
    • небольшой размер;
    • низкий показатель индукции;
    • способность функционировать при высоких частотах;
    • высокий уровень температурной стабильности емкости;
    • возможность работы в цепях с постоянным, переменным и пульсирующим током.

    Основу многослойного устройства составляют чередующиеся тонкие слои из керамики и металла.

    Этот вид похож на однослойный дисковый. Но такие устройства обладают высоким показателем емкости. Максимальное рабочее напряжение на корпусе этих приборов не указывается. Так же как и на однослойной модели, напряжение не должно быть выше 50 V.

    Устройства функционируют в цепях с постоянным, переменным и пульсирующим током.

    Плюсом высоковольных керамических конденсаторов является их способность функционировать под высоким уровнем напряжения. Диапазон рабочего напряжения колеблется от 50 до 15000 V, а показатель емкости может составлять от 68 до 150 pF.

    Могут функционировать в цепях с постоянным, переменным и пульсирующим током.

    Танталовые устройства

    Современные танталовые устройства являются самостоятельным подвидом электролитического вида из алюминия. Основу конденсаторов составляет пентаоксид тантала.

    Конденсаторы обладают небольшим показателем напряжения и применяются в случае необходимости использования прибора с большим показателем емкости, но в корпусе малого размера. У данного типа есть свои особенности:

    • небольшой размер;
    • показатель максимального рабочего напряжения составляет до 100 V;
    • повышенный уровень надежности при долгом употреблении;
    • низкий показатель утечки тока;
    • широкий спектр рабочих температур;
    • показатель емкости может колебаться от 47 nF до 1000 uF;
    • устройства обладают более низким уровнем индуктивности и применяются в высокочастотных конфигурациях.

    Минус этого вида заключен в высокой чувствительности к повышению рабочего напряжения.

    Следует отметить, что, в отличие от электролитического вида, линией на корпусе помечается плюсовой вывод.

    Разновидности корпусов

    Какие разновидности имеют танталовые конденсаторы? Типы конденсаторов из тантала выделяются в зависимости от материала корпуса.

    1. SMD-корпус. Для изготовления корпусных устройств, которые используются при поверхностном монтаже, катод соединяется с терминалом посредством эпоксидной смолы с содержанием серебряного наполнителя. Анод приваривается к электроду, а стрингер отрезается. После формирования устройства на него наносится печатная маркировка. Она содержит показатель номинальной емкости напряжения.
    2. При формировании этого типа корпусного устройства анодный проводник должен быть приварен к самому выводу анода, а затем отрезается от стрингера. В этом случае терминал катода припаивается к основе конденсатора. Далее конденсатор заполняется эпоксидом и высушивается. Как и в первом случае, на него наносится маркировка

    Конденсаторы первого типа отличаются большей степенью надежности. Но все типы танталовых конденсаторов применятся:

    • в машиностроении;
    • компьютерах и вычислительной технике;
    • оборудовании для телевизионного вещания;
    • электрических приборах бытового назначения;
    • разнообразных блоках питания для материнских плат, процессоров и т.д.

    Поиск новых решений

    На сегодняшний день танталовые конденсаторы являются самыми востребованными. Современные производители находятся в поисках новых методов повышения уровня прочности изделия, оптимизации его технических характеристик, а также существенного понижения цены и унификации производственного процесса.

    С этой целью пытаются снизить стоимость на основе составляющих компонентов. Последующая роботизация всего процесса производства также способствует падению цены на изделие.

    Важным вопросом считается и уменьшение корпуса устройства при сохранении высоких технических параметров. Уже проводятся эксперименты на новых типах корпусов в уменьшенном исполнении.

    Конденсаторы из полиэстера

    Показатель емкости этого типа устройства может колебаться от 1 nF до 15 uF. Спектром рабочего напряжения является показатель от 50 до 1500 V.

    Существуют устройства с разной степенью допуска (допустимое отклонение емкости составляет 5%, 10% и 20%).

    Это вид обладает стабильностью температуры, высоким уровнем емкости и низкой стоимостью, что и объясняет их широкое применение.

    Конденсаторы с переменной емкостью

    Типы переменных конденсаторов обладают определенным принципом работы, который заключается в накоплении заряда на пластинах-электродах, изолированных посредством диэлектрика. Пластины эти отличаются подвижностью. Они могут перемещаться.

    Подвижная пластина называется ротором, а неподвижная — статором. При изменении их положения изменятся и площадь пересечения, и, как следствие, показатель емкости конденсатора.

    Конденсаторы бывают с двумя типами диэлектриков: воздушным и твердым.

    В первом случае в роли диэлектрика выступает обыкновенный воздух. Во втором случае применяют керамику, слюду и др. материалы. Для увеличения показателя емкости устройства статорные и роторные пластины собираются в блоки, закрепленные на единой оси.

    Конденсаторы с воздушным типом диэлектрика применяются в системах с постоянной регулировкой емкости (например, в узлах настройки радиоприемников). Такой тип устройства обладает более высоким уровнем стойкости, чем керамический.

    Построечный вид

    Самым распространенным видом являются построечные конденсаторы. Они относятся к переменному типу, но обладают меньшей износостойкостью, так как регулируются реже.

    Типы конденсаторов этой категории в основе содержат металлизированную керамику. Металл функционирует в качестве электрода, а керамика выступает в роли изолятора.

    Конденсаторы (от лат. condenso — уплотняю, сгущаю) — это радиоэлементы с сосредоточенной электрической емкостью, образуемой двумя или большим числом электродов (обкладок), разделенных диэлектриком (специальной тонкой бумагой, слюдой, керамикой и т. д.). Емкость конденсатора зависит от размеров (площади) обкладок, расстояния между ними и свойств диэлектрика.

    Важным свойством конденсатора является то, что для переменного тока он представляет собой сопротивление, величина которого уменьшается с ростом частоты .

    Основные единици измерения эмкости конденсаторов это: Фарад, микроФарад, наноФарад, пикофарад, обозначения на конденсаторах для которых выглядят соответственно как: Ф, мкФ, нФ, пФ.

    Как и резисторы, конденсаторы разделяют на конденсаторы постоянной емкости, конденсаторы переменной емкости (КПЕ), подстроечные и саморегулирующиеся. Наиболее распространены конденсаторы постоянной емкости.

    Их применяют в колебательных контурах, различных фильтрах, а также для разделения цепей постоянного и переменного токов и в качестве блокировочных элементов.

    Конденсаторы постоянной емкости

    Условное графическое обозначение конденсатора постоянной емкости —две параллельные липни — символизирует его основные части: две обкладки и диэлектрик между ними (рис. 1).

    Рис. 1. Конденсаторы постоянной емкости и их обозначение.

    Около обозначения конденсатора на схеме обычно указывают его номинальную емкость, а иногда и номинальное напряжение. Основная единица измерения емкости — фарад (Ф) — емкость такого уединенного проводника, потенциал которого возрастает на один вольт при увеличении заряда на один кулон.

    Это очень большая величина, которая на практике не применяется. В радиотехнике используют конденсаторы емкостью от долей пикофарада (пФ) до десятков тысяч микрофарад (мкФ). Напомним, что 1 мкФ равен одной миллионной доле фарада, а 1 пФ — одной миллионной доле микрофарада или одной триллион-ной доле фарада.

    Согласно ГОСТ 2.702—75 номинальную емкость от 0 до 9 999 пФ указывают на схемах в пикофарадах без обозначения единицы измерения, от 10 000 пФ до 9 999 мкФ — в микрофарадах с обозначением единицы измерения буквами мк (рис. 2).

    Рис. 2. Обозначение единиц измерения для емкости конденсаторов на схемах.

    Обозначение емкости на конденсаторах

    Номинальную емкость и допускаемое отклонение от нее, а в некоторых случаях и номинальное напряжение указывают на корпусах конденсаторов.

    В зависимости от их размеров номинальную емкость и допускаемое отклонение указывают в полной или сокращенной (кодированной) форме.

    Полное обозначение емкости состоит из соответствующего числа и единицы измерения, причем, как и на схемах, емкость от 0 до 9 999 пФ указывают в пикофарадах (22 пФ, 3 300 пФ и т. д.), а от 0,01 до 9 999 мкФ —в микрофарадах (0,047 мкФ, 10 мкФ и т. д.).

    В сокращенной маркировке единицы измерения емкости обозначают буквами П (пикофарад), М (микрофарад) и Н (нанофарад; 1 нано-фарад=1000 пФ = 0,001 мкФ).

    При этом емкость от 0 до 100 пФ обозначают в пикофарадах , помещая букву П либо после числа (если оно целое), либо на месте запятой (4,7 пФ — 4П7; 8,2 пФ —8П2; 22 пФ — 22П; 91 пФ — 91П и т. д.).

    Емкость от 100 пФ (0,1 нФ) до 0,1 мкФ (100 нФ) обозначают в нанофарадах , а от 0,1 мкФ и выше — в микрофарадах .

    В этом случае, если емкость выражена в долях нанофарада или микрофарада, соответствующую единицу измерения помещают на месте нуля и запятой (180 пФ=0,18 нФ—Н18; 470 пФ=0,47 нФ —Н47; 0,33 мкФ —МЗЗ; 0,5 мкФ —МбО и т. д.), а если число состоит из целой части и дроби — на месте запятой (1500 пФ= 1,5 нФ — 1Н5; 6,8 мкФ — 6М8 и т. д.).

    Емкости конденсаторов, выраженные целым числом соответствующих единиц измерения, указывают обычным способом (0,01 мкФ —10Н, 20 мкФ — 20М, 100 мкФ — 100М и т. д.). Для указания допускаемого отклонения емкости от номинального значения используют те же кодированные обозначения, что и для резисторов.

    Особенности и требования к конденсаторам

    В зависимости от того, в какой цепи используют конденсаторы, к ним предъявляют и разные требования . Так, конденсатор, работающий в колебательном контуре, должен иметь малые потери на рабочей частоте, высокую стабильность емкости во времени и при изменении температуры, влажности, давления и т. д.

    Потери в конденсаторах , определяемые в основном потерями в диэлектрике, возрастают при повышении температуры, влажности и частоты. Наименьшими потерями обладают конденсаторы с диэлектриком из высокочастотной керамики, со слюдяными и пленочными диэлектриками, наибольшими — конденсаторы с бумажным диэлектриком и из сегнетокерамики.

    Это обстоятельство необходимо учитывать при замене конденсаторов в радиоаппаратуре. Изменение емкости конденсатора под воздействием окружающей среды (в основном, ее температуры) происходит из-за изменения размеров обкладок, зазоров между ними и свойств диэлектрика.

    В зависимости от конструкции и примененного диэлектрика конденсаторы характеризуются различным температурным коэффициентом емкости (ТКЕ), который показывает относительное изменение емкости при изменении температуры на один градус; ТКЕ может быть положительным и отрицательным. По значению и знаку этого параметра конденсаторы разделяются на группы, которым присвоены соответствующие буквенные обозначения и цвет окраски корпуса.

    Для сохранения настройки колебательных контуров при работе в широком интервале температур часто используют последовательное и параллельное соединение конденсаторов, у которых ТКЕ имеют разные знаки. Благодаря этому при изменении температуры частота настройки такого термокомпенсированного контура остается практически неизменной.

    Как и любые проводники, конденсаторы обладают некоторой индуктивностью . Она тем больше, чем длиннее и тоньше выводы конденсатора, чем больше размеры его обкладок и внутренних соединительных проводников.

    Наибольшей индуктивностью обладают бумажные конденсаторы , у которых обкладки выполнены в виде длинных лент из фольги, свернутых вместе с диэлектриком в рулон круглой или иной формы. Если не принято специальных мер, такие конденсаторы плохо работают на частотах выше нескольких мегагерц.

    Поэтому на практике для обеспечения работы блокировочного конденсатора в широком диапазоне частот параллельно бумажному подключают керамический или слюдяной конденсатор небольшой емкости.

    Однако существуют бумажные конденсаторы и с малой собственной индуктивностью. В них полосы фольги соединены с выводами не в одном, а во многих местах. Достигается это либо полосками фольги, вкладываемыми в рулон при намотке, либо смещением полос (обкладок) к противоположным концам рулона и пропайкой их (рис. 1).

    Проходные и опорные конденсаторы

    Для защиты от помех, которые могут проникнуть в прибор через цепи питания и наоборот, а также для различных блокировок используют так называемые проходные конденсаторы . Такой конденсатор имеет три вывода, два из которых представляют собой сплошной токонесущий стержень, проходящий через корпус конденсатора.

    К этому стержню присоединена одна из обкладок конденсатора. Третьим выводом является металлический корпус, с которым соединена вторая обкладка. Корпус проходного конденсатора закрепляют непосредственно на шасси или экране, а токоподводящий провод (цепь питания) припаивают к его среднему выводу.

    Благодаря такой конструкции токи высокой частоты замыкаются на шасси или экран устройства, в то время как постоянные токи проходят беспрепятственно.

    На высоких частотах применяют керамические проходные конденсаторы , в которых роль одной из обкладок играет сам центральный проводник, а другой — слой металлизации, нанесенный на керамическую трубку. Эти особенности конструкции отражает и условное графическое обозначение проходного конденсатора (рис. 3).

    Рис. 3. Внешний вид и изображение на схемах проходных и опорных конденсаторов.

    Наружную обкладку обозначают либо в виде короткой дуги (а), либо в виде одного (б) или двух (в) отрезков прямых линий с выводами от середины. Последнее обозначение используют при изображении проходного конденсатора в стенке экрана.

    С той же целью, что и проходные, применяют опорные конденсаторы , представляющие собой своего рода монтажные стойки, устанавливаемые на металлическом шасси. Обкладку, соединяемую с ним, выделяют в обозначении такого конденсатора тремя наклонными линиями, символизирующими «заземление» (рис. 3,г).

    Оксидные конденсаторы

    Для работы в диапазоне звуковых частот, а также для фильтрации выпрямленных напряжений питания необходимы конденсаторы, емкость которых измеряется десятками, сотнями и даже тысячами микрофарад.

    Такую емкость при достаточно малых размерах имеют оксидные конденсаторы (старое название — электролитические ). В них роль одной обкладки (анода) играет алюминиевый или танталовый электрод, роль диэлектрика — тонкий оксидный слой, нанесенный на него, а роль другой сбкладки (катода) — специальный электролит, выводом которого часто служит металлический корпус конденсатора.

    В отличие от других большинство типов оксидных конденсаторов полярны , т. е. требуют для нормальной работы поляризующего напряжения. Это значит, что включать их можно только в цепи постоянного или пульсирующего напряжения и только в той полярности (катод — к минусу, анод — к плюсу), которая указана на корпусе.

    Невыполнение этого условия приводит к выходу конденсатора из строя, что иногда сопровождается взрывом!

    Полярность включения оксидного конденсатора показывают на схемах знаком «+», изображаемым у той обкладки, которая символизирует анод (рис. 4,а).

    Это Общее обозначение поляризованного конденсатора. Наряду с ним специально для оксидных конденсаторов ГОСТ 2.728—74 установил символ, в котором Положительная обкладка изображается узким прямоугольником (рис. 4,6), причем знак?+» в этом случае можно не указывать.

    Рис. 4. Оксидные конденсаторы и их обозначение на принципиальных схемах.

    В схемах радиоэлектронных приборов иногда можно встретить обозначение оксидного конденсатора в виде двух узких прямоугольников (рис. 4,в).Это символ неполярного оксидного конденсатора, который может работать в цепях переменного тока (т. е. без поляризующего напряжения).

    Оксидные конденсаторы очень чувствительны к перенапряжениям, поэтому на схемах часто указывают не только их номинальную емкость, но и номинальное напряжение.

    С целью уменьшения размеров в один корпус иногда заключают два конденсатора, но выводов делают только три (один — общий). Условное обозначение сдвоенного конденсатора наглядно передает эту идею (рис. 4,г).

    Конденсаторы переменной емкости (КПЕ)

    Конденсатор переменной емкости состоит из двух групп металлических пластин, одна из которых может плавно перемещаться по отношению к другой. При этом движении пластины подвижной части (ротора) обычно вводятся в зазоры между пластинами неподвижной части (статора), в результате чего площадь перекрытия одних пластин другими, а следовательно, и емкость изменяются.

    Диэлектриком в КПЕ чаще всего служит воздух. В малогабаритной аппаратуре, например в транзисторных карманных приемниках, широкое применение нашли КПЕ с твердым диэлектриком, в качестве которого используют пленки из износостойких высокочастотных диэлектриков (фторопласта, полиэтилена и т. п.).

    Параметры КПЕ с твердым диэлектриком несколько хуже, но зато они значительно дешевле в производстве и размеры их намного меньше, чем КПБ с воздушным диэлектриком.

    С условным обозначением КПЕ мы уже встречались — это символ конденсатора постоянной емкости, перечеркнутый знаком регулирования. Однако из этого обозначения не видно, какая из обкладок символизирует ротор, а какая — статор. Чтобы показать это на схеме, ротор изображают в виде дуги (рис. 5).

    Рис. 5. Обозначение конденсаторов переменной емкости.

    Основными параметрами КПЕ, позволяющими оценить его возможности при работе в колебательном контуре, являются минимальная и максимальная емкость, которые, как правило, указывают на схеме рядом с символом КПЕ.

    В большинстве радиоприемников и радиопередатчиков для одновременной настройки нескольких колебательных контуров применяют блоки КПЕ, состоящие из двух, трех и более секций.

    Роторы в таких блоках закреплены на одном общем валу, вращая который можно одновременно изменять емкость всех секцйй. Крайние пластины роторов часто делают разрезными (по радиусу). Это позволяет еще на заводе отрегулировать блок так, чтобы емкости всех секций были одинаковыми в любом положении ротора.

    Конденсаторы, входящие в блок КПЕ, на схемах изображают каждый в отдельности. Чтобы показать, что они объединены в блок, т. е. управляются одной общей ручкой, стрелки, обозначающие регулирование, соединяют штриховой линией механической связи, как показано на рис. 6.

    Рис. 6. Обозначение сдвоенных конденсаторов переменной емкости.

    При изображении КПЕ блока в разных, далеко отстоящих одна от другой частях схемы механическую связь не показывают, ограничиваясь тЬлько соответствующей нумерацией секций в позиционном обозначении (рис. 6, секции С 1.1, С 1.2 и С 1.3).

    В измерительной аппаратуре, например в плечах емкостных мостов, находят применение так называемые дифференциальные конденсаторы (от лат. differentia — различие).

    У них две группы статорных и одна — роторных пластин, расположенные так, что когда роторные пластины выходят из зазоров между пластинами одной группы статора, они в то же время входят между пластинами другой.

    При этом емкость между пластинами первого статора и пластинами ротора уменьшается, а между пластинами ротора и второго статора увеличивается. Суммарная же емкость между ротором и обоими статорами остается неизменной. Такие «конденсаторы изображают на схемах, как показано на рис 7.

    Рис. 7. Дифференциальные конденсаторы и их обозначение на схемах.

    Подстроечные конденсаторы . Для установки начальной емкости колебательного контура, определяющей максимальную частоту его настройки, применяют подстроечные конденсаторы, емкость которых можно изменять от единиц пикофарад до нескольких десятков пикофарад (иногда и более).

    Основное требование к ним — плавность изменения емкости и надежность фиксации ротора в установленном при настройке положении. Оси подстроечных конденсаторов (обычно короткие) имеют шлиц, поэтому регулирование их емкости возможно только с применением инструмента (отвертки). В радиовещательной аппаратуре наиболее широко применяют конденсаторы с твердым диэлектриком.

    Рис. 8. Подстроечные конденсаторы и их обозначение.

    Конструкция керамического подстроечного конденсатора (КПК) одного из наиболее распространенных типов показана на рис. 8,а. Он состоит из керамического основания (статора) и подвижно закрепленного на нем керамического диска (ротора).

    Обкладки конденсатора—тонкие слои серебра — нанесены методом вжигания на статор и наружную сторону ротора. Емкость изменяют вращением ротора. В простейшей аппаратуре применяют иногда проволочные подстроечные конденсаторы.

    Такой элемент состоит из отрезка медной проволоки диаметром 1 … 2 и длиной 15 … 20 мм, на который плотно, виток к витку, намотан изолированный провод диаметром-0,2… 0,3 мм (рис. 8,б). Емкость изменяют отматыванием провода, а чтобы обмотка не сползла, ее пропитывают каким-либо изоляционным составом (лаком, кЛеем и т. п.).

    Подстроечные конденсаторы обозначают на схемах основным символом, перечеркнутым знаком подстроечного регулирования (рис. 8,в).

    Саморегулируемые конденсаторы

    Используя в качестве диэлектрика специальную керамику, диэлектрическая проницаемость которой сильно зависит от напряженности электрического поля, можно получить конденсатор, емкость которого зависит от напряжения на его обкладках.

    Такие конденсаторы получили название варикондов (от английских слов vari (able) — переменный и cond(enser) —конденсатор). При изменении напряжения от нескольких вольт до номинального емкость вариконда изменяется в 3—6 раз.

    Рис. 9. Вариконд и его обозначение на схемах.

    Вариконды можно использовать в различных устройствах автоматики, в генераторах качающейся частоты, модуляторах, для электрической настройки колебательных контуров и т. д.

    Условное обозначение вариконда — символ конденсатора со знаком нелинейного саморегулирования и латинской буквой U (рис. 9,а).

    Аналогично построено обозначение термоконденсаторов, применяемых в электронных наручных часах. Фактор, изменяющий емкость такого конденсатора—температуру среды — обозначают символом t°(pис. 9, б). Вместе с тем что такое конденсатор часто ищут

    Литература: В.В. Фролов, Язык радиосхем, Москва, 1998.

    Конденсатор , кондер , кондюк — так его называют бывалые” специалисты один из самых распространенных элементов применяемое в различных электрических цепях. Конденсатор способен накапливать в себе заряд электрического тока и передавать его другим элементам в электроцепи.
    Простейший конденсатор состоят из двух пластинчатых электродов, разделенных диэлектриком, на этих электродах накапливается электрический заряд разной полярности, на одной пластин будет положительный заряд на другой отрицательный.

    Принцип работы конденсатора и его назначение — постараюсь кратко и предельно понятно ответить на эти вопросы. В электрических схемах данные устройства могут использоваться с различными целями, но их основной функцией является сохранение электрического заряда, то есть, конденсатор получает электрический ток, сохраняет его и впоследствии передает в цепь.

    При подключении конденсатора к электрической сети на электродах конденсатора начинает накапливаться электрический заряд. В начале зарядки конденсатор потребляет наибольшую величину электрического тока, по мере зарядки конденсатора электроток уменьшается и когда емкость конденсатора будет наполнена ток пропадет совсем.

    При отключении электрической цепи от источника питания и подключении нагрузки, конденсатор перестает получать заряд и отдает накопленный ток другим элементам, сам, как бы становится источником питания.

    Основная техническая характеристика конденсатора, это емкость. Емкостью называется способность конденсатора накапливать электрический заряд. Чем больше емкость конденсатора, тем большее количество заряда он может накопить и соответственно отдать обратно в электрическую цепь. Емкость конденсатора измеряется в Фарадах. Конденсаторы различаются по конструкции, материалов из которых они изготовлены и области применения. Самый распространенный конденсатор это — конденсатор постоянной емкости, обозначается он так —

    Конденсаторы постоянной емкости изготавливаются из самых различных материалов и могут быть — металлобумажными, слюдяными, керамическими. Такие конденсаторы как электрокомпонент используются во всех электронных устройствах.

    Электролитический конденсатор

    Следующий распространенный тип конденсаторов это — полярные электролитические конденсаторы , его изображение на электрической схеме выглядит так —

    Электролитический конденсатор так же можно назвать постоянным конденсатором, потому, что их емкость не меняется.

    Но электролитические конденсаторы имеют очень важно отличие, знак (+) возле одного из электродов конденсатора говорит о том, что это полярный конденсатор и при подключении его в цепь нужно соблюдать полярность. Плюсовой электрод необходимо подключить к плюсу источника питания, а минусовой (который без плюсика) соответственно к отрицательному — (на корпусе современных конденсаторов наносят обозначение минусового электрода, а вот плюсовой не обозначают никак).


    Не соблюдение этого правила может привести к выходу конденсатора из строя и даже взрыву, сопровождающемуся разлетом бумаги фольги и нехорошим запахом (от конденсатора конечно…). Электролитические конденсаторы могут иметь очень большую емкость и соответственно накапливать, довольно большой потенциал. Поэтому электролитические конденсаторы даже после отключения питания таят в себе опасность, и при неосторожном обращении ты можешь получить сильный удар электрического тока. Поэтому после снятия напряжения для безопасной работы с электрическим устройством (ремонте электроники , настройке, и т.д.) электролитический конденсатор необходимо разрядить, замкнув накоротко его электроды, (делать это нужно специальным разрядником) особенно это касается конденсаторов большой емкости которые установлены на блоках питания, где есть высокое напряжение.

    Конденсаторы переменной емкости.


    Как ты понял из названия переменные конденсаторы могут изменять свою емкость — например при настройке радиоприемников. Еще совсем недавно для настройки радиоприемников на нужную станцию использовались только конденсаторы переменной емкости, вращая ручку настройки приемника тем самым изменяли емкость конденсатора. Переменные конденсаторы используются и посей день в простых недорогих моделях приемников и передатчиков. Конструкция переменного конденсатора очень простая. Конструктивно он состоит из статорных и роторных пластин, роторные пластины подвижные и входят в статорные е касаясь последних. Диэлектриком в таком конденсаторе является воздух. При входе статорных пластин в роторные емкость конденсатора увеличивается, при выходе роторных пластин емкость уменьшается. Обозначение переменного конденсатора выгляди так —

    ПРИМЕНЕНИЕ КОНДЕНСАТОРОВ

    Конденсаторы нашли широкое применение во всех областях электротехники, они используются в различных электрических цепях.
    В электроцепи переменного тока они могут служить в качестве ёмкостного сопротивления. Возьмем такой пример, при последовательном подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет.


    Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться, причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора.

    Благодаря этим качествам, конденсаторы применяются в качестве фильтров, в цепях подавляющих высокочастотные и низкочастотные помехи.

    Конденсаторы также используются в различных импульсных схемах, где требуется быстрое накопление и отдача большого электрического заряда, в ускорителях, фотовспышках, импульсных лазерах, благодаря способности накапливать большой электрический заряд и быстро передавать его другим элементам сети с низким сопротивлением, создавая мощный импульс. Конденсаторы применяют для сглаживания пульсаций при выпрямлении напряжения. Способность конденсатора сохранять заряд длительное время дает возможность использовать их для хранения информации. И это только очень краткий перечень всего где может применяться конденсатор.

    Продолжая занятия электротехникой, ты откроешь для себя еще много интересного в том числе и о работе и применению конденсаторов. Но, и этой информации, тебе будет достаточно для общего понимания и продвижения дальше.

    Как проверить конденсатор

    Для проверки конденсаторов необходим прибор, тестер или иначе мультиметр . Существуют специальные приборы измеряющие емкость (С), но эти приборы стоят денег, и зачастую нет смысла их приобретать для домашней мастерской, тем более на рынке есть недорогие китайские мультиметры с функцией измерения емкости. Если на твоем тестере нет такой функции, ты можешь воспользоваться обычной функцией прозвонки — к ак прозванивать мультиметром , как и при проверке резисторов — что такое резистор . Конденсатор можно проверить на “пробой” в этом случае сопротивление конденсатора очень большое, почти бесконечное (зависит от материала из которого изготовлен кондер). Электролитические конденсаторы проверяют следующим образом — Необходимо включить тестер в режим прозвонки, подключить щупы прибора к электродам (ножкам) конденсатора и следить за показанием на индикаторе мультиметра, показание мультиметра будет изменяться в меньшую сторону, пока не остановится совсем. После чего нужно щупы поменять местами, показания начнут уменьшаться почти до нуля. Если все произошло так как я описал, “кондер” исправен. Если нет изменений в показаниях или показания сразу становятся большими или прибор вовсе показывает ноль, конденсатор неисправен. Лично я предпочитаю проверять “кондюки” стрелочным прибором плавность движения стрелки легче отслеживать, чем мелькание цифр в окошке индикатора.


    Емкость конденсатора измеряется в Фарадах, 1 фарад — это огромная величина. Такую ёмкость будет иметь металлический шар размеры которого будут превышать размеры нашего солнца в 13 раз. Шар размером в планету Земля будет иметь иметь емкость всего 710 микрофарад. Обычно, емкость конденсаторов которые мы применяем в электротехнических устройствах обзначается в микрофарадах (mF), пикофарадах (nF), нанофарадах (nF). Следует знать что, 1 микрофарад равен 1000 нанофарад. Соответственно, 0.1 uF равен 100 nF. Кроме главного параметра, на корпусе элементов отмечается допустимое отклонение реальной ёмкости от указанной и напряжение, на которое рассчитано устройство. При его превышении прибор может выйти из строя.

    Этих знаний тебе будет вполне достаточно для начала и для того чтобы самостоятельно продолжить изучение конденсаторов и их физических свойств в специальной технической литературе. Желаю успеха и настойчивости!

    Конденсатор – распространенное двухполюсное устройство, применяемое в различных электрических цепях. Он имеет постоянную или переменную ёмкость и отличается малой проводимостью, он способен накапливать в себе заряд электрического тока и передавать его другим элементам в электроцепи.
    Простейшие примеры состоят из двух пластинчатых электродов, разделенных диэлектриком и накапливающих противоположные заряды. В практических условиях мы используем конденсаторы с большим числом разделенных диэлектриком пластин.


    Заряд конденсатора начинается при подключении электронного прибора к сети. В момент подключения прибора на электродах конденсатора много свободного места, потому электрический ток , поступающий в цепь, имеет наибольшую величину. По мере заполнения, электроток будет уменьшаться и полностью пропадет, когда ёмкость устройства будет полностью наполнена.

    В процессе получения заряда электрического тока, на одной пластине собираются электроны (частицы с отрицательным зарядом), а на другой – ионы (частицы с положительным зарядом). Разделителем между положительно и отрицательно заряженными частицами выступает диэлектрик, в качестве которого могут использоваться различные материалы.

    В момент подключения электрического устройства к источнику питания, напряжение в электрической цепи имеет нулевое значение. По мере заполнения ёмкостей напряжение в цепи увеличивается и достигает величины, равной уровню на источнике тока.

    При отключении электрической цепи от источника питания и подключении нагрузки, конденсатор перестает получать заряд и отдает накопленный ток другим элементам. Нагрузка образует цепь между его пластинами, потому в момент отключения питания положительно заряженные частицы начнут двигаться по направлению к ионам.

    Начальный ток в цепи при подключении нагрузки будет равняться напряжению на отрицательно заряженных частицах, разделенному на величину сопротивления нагрузки. При отсутствии питания конденсатор начнет терять заряд и по мере убывания заряда в ёмкостях, в цепи будет снижаться уровень напряжения и величины тока. Этот процесс завершится только тогда, когда в устройстве не останется заряда.

    На рисунке выше представлена конструкция бумажного конденсатора:
    а) намотка секции;
    б) само устройство.
    На этой картинке:

    1. Бумага;
    2. Фольга;
    3. Изолятор из стекла;
    4. Крышка;
    5. Корпус;
    6. Прокладка из картона;
    7. Оберточная бумага;
    8. Секции.

    Ёмкость конденсатора считается важнейшей его характеристикой, от него напрямую зависит время полной зарядки устройства при подключении прибора к источнику электрического тока. Время разрядки прибора также зависит от ёмкости, а также от величины нагрузки. Чем выше будет сопротивление R, тем быстрее будет опустошаться ёмкость конденсатора.

    В качестве примера работы конденсатора можно рассмотреть функционирование аналогового передатчика или радиоприемника. При подключении прибора к сети, конденсаторы, подключенные к катушке индуктивности, начнут накапливать заряд, на одних пластинах будут собираться электроды, а на других – ионы. После полной зарядки ёмкости устройство начнет разряжаться. Полная потеря заряда приведет к началу зарядки, но уже в обратном направлении, то есть, пластины имевшие положительный заряд в этот раз будут получать отрицательный заряд и наоборот.

    Назначение и использование конденсаторов

    В настоящее время их используют практически во всех радиотехнических и различных электронных схемах.
    В электроцепи переменного тока они могут выступать в качестве ёмкостного сопротивления. К примеру, при подключении конденсатора и лампочки к батарейке (постоянный ток), лампочка светиться не будет. Если же подключить такую цепь к источнику переменного тока, лампочка будет светиться, причем интенсивность света будет напрямую зависеть от величины ёмкости используемого конденсатора. Благодаря этим особенностям, они сегодня повсеместно применяются в цепях в качестве фильтров, подавляющих высокочастотные и низкочастотные помехи.

    Конденсаторы также используются в различных электромагнитных ускорителях, фотовспышках и лазерах, благодаря способности накапливать большой электрический заряд и быстро передавать его другим элементам сети с низким сопротивлением, за счет чего создается мощный импульс.

    Во вторичных источниках электрического питания их применяют для сглаживания пульсаций при выпрямлении напряжения.

    Способность сохранять заряд длительное время дает возможность использовать их для хранения информации.

    Использование резистора или генератора тока в цепи с конденсатором позволяет увеличить время заряда и разряда ёмкости устройства, благодаря чему эти схемы можно использовать для создания времязадающих цепей, не предъявляющих высоких требований к временной стабильности.

    В различной электрической технике и в фильтрах высших гармоник данный элемент применяется для компенсации реактивной мощности.

    Радиоджинн — Конденсаторы

    1. Основные понятия

    2. Основные характериситики конденсаторов

    3. Маркировка конденсаторов

    4. Низкочастотные конденсаторы постоянной емкости

    5. Высокочастотные конденсаторы постоянной емкости

    6. Подстроечные и переменные конденсаторы

    7. Ремонт, проверка и взаимозаменяемость конденсаторов



    1. Основные понятия



    Конденсатор представляет собой радиоэлемент, состоящий из двух металлических пластин (обкладок), разделенных диэлектри­ком, способный накапливать электрические заряды на обкладках, если к ним приложена разность потенциалов. В качестве диэлектрика применяют бумагу, слюду, стеклоэмаль, керамику, воздух и др.

    Конденсаторы применяют в схемах для разделения переменной и постоянной составляющих тока и сглаживания пульсаций напряже­ний выпрямителей. В сочетании с катушками индуктивности они образуют резонансные контуры, широко используемые в БРЭА.

     В зависимости от назначения конденсаторы подразделяются на контурные, разделительные, блокировочные, фильтровые и подстро­ечные. По характеру изменения емкости и в зависимости от кон­струкции они делятся на три группы: постоянной емкости, полупеременные (подстроечные) и переменной емкости. Конденсаторы постоянной емкости в зависимости от конструкции, параметров и назначения в свою очередь, подразделяются на две группы: низкочастотные (бумажные, металлобумажные и электролитические) и высокочастотные (слюдяные, стеклоэмалевые, керамические, пле­ночные и металлопленочные).



    Рисунок 1 Обозначение конденсаторов на схемах электрических принципиальных: а) постоянной емкости; б) подстроечный; в) переменный; г) электролитический.



     2. Основные характеристики конденсаторов



     Конденсаторы независимо от группы и вида характеризуются параметрами: номинальным значением и допустимым отклонением емкости, рабочим напряжением и электрической прочностью, темпе­ратурным коэффициентом емкости, допустимой реактивной мощ­ностью и тангенсом угла потерь.

    Номинальное значение емкости конденсатора зависит от геометрических размеров пластин и вида диэлектрика. При изменениях температуры и влажности окружающей среды в процессе эксплуатации изменяются диэлектрические свойства материала и, следовательно, емкость.
    Единицей электрической емкости является фарад (Ф). Емкость конденсаторов измеряется в микрофарадах (мкФ), нанофарадах (нФ) или пикофарадах (пФ): 1 мкФ=  Ф; 1 нФ= Ф; 1 пФ=Ф. )
    Конденсаторы постоянной емкости изготовляются с номинальными значениями емкости от 1 пФ до десятков тысяч микрофарад, и эти значения указываются на конденсаторах.
    На подстроечных конденсаторах и конденсаторах переменной емкости могут быть указаны минимальная и максимальная емкости или только максимальная.
    Допустимое отклонение емкости конденсатора показывает отклонение в процентах от номинального значения. Конденсаторы широкого применения выпускаются с допустимым отклонением ±5 %, ±10 и ±20 %, отдельные типы — с допустимым отклонением емкости от номинального значения ±2 % и менее. У некоторых электролитических конденсаторов допустимое отклонение составляет 50 % и более. Конденсаторы с небольшим допустимым отклонением емкости от номинального значения применяются в каскадах радиочастоты, где требуется повышенная точность настройки контуров, с большим допуском — в блокировочных и развязывающих цепях.
    Электрическая прочность — это способность конденсатора выдерживать приложенное к нему напряжение без пробоя диэлектрика. Она характеризуется значениями рабочего и испытательного напряжений, которые определяются свойствами и толщиной диэлектрика. Для большинства типов конденсаторов указывается рабочее напряжение постоянного тока, которое может быть от единиц вольт до десятков киловольт. При включении конденсаторов в цепь переменного тока необходимо учитывать, что амплитудное напряжение не должно превышать номинальное.
    Температурным коэффициентом емкости (ТКЕ) называется относительное изменение емкости конденсатора при изменении температуры на 1 °С. В зависимости от вида конденсатора ТКЕ может быть положительным или отрицательным. Положительный ТКЕ соответствует увеличению емкости при нагревании, отрицательный — уменьшению. Значения ТКЕ выражаются в миллионных долях изменения емкости, отнесенных к 1 °С. Для большинства типов конденсаторов они находятся в пределах от до 1/град. В зависимости от значения ТКЕ конденсаторы постоянной емкости делят на группы. У слюдяных конденсаторов группа обозначается соответствующей буквой на корпусе, у керамических — каждой группе соответствует определенный цвет корпуса или цветная отметка. Кроме того, для обозначения ТКЕ используются буквы, указывающие знак ТКЕ (М — минус, П — плюс, МП — близок к нулю), и цифры, указывающие значение ТКЕ в миллионных долях. Для конденсаторов других типов ТКЕ не регламентируется. Низкочастотные керамические конденсаторы маркируются буквой Н.
    Конденсаторы с малым положительным ТКЕ являются термостабильными и применяются в колебательных контурах с высокой стабильностью частоты. Керамические конденсаторы с отрицательным ТКЕ являются термокомпенсирующими и применяются для компенсации изменения емкости конденсаторов колебательных контуров.
    Допустимая реактивная мощность конденсатора — это наибольшая колебательная мощность, которая может быть приложена к конденсатору без разрушения его изоляции. Реактивную мощность конденсаторов учитывают в случае применения их в радиочастотных цепях и колебательных системах.
    Тангенсом угла потерь (tg ) называется отношение мощности потерь к реактивной мощности, запасаемой конденсатором при работе. Когда через конденсатор проходит переменный ток, то напряжение и ток оказываются сдвинутыми по фазе, но меньше, чем на 90° (фазовый угол ). Угол, дополняющий фазовый до 90°, называется углом потерь ?. В идеальном конденсаторе, не имеющем диэлектрических потерь,  = 0.
    На корпусах конденсаторов обычно указываются их основные характеристики: тип, номинальное значение емкости, допустимое отклонение емкости от номинального значения, номинальное рабочее напряжение.

    3 Маркировка конденсаторов

    Сокращенные обозначения емкости конденсаторов читаются таким же образом, как и обозначения сопротивлений резисторов. При этом, буквенное обозначение процента отклонения номинального сопротивления или емкости, приведенное ниже, для этих элементов одинаковое.

    Допустимое отклонение емкости и сопротивления от номинальных величин, %

    Кодированные обозначения

    ± 0,1

    Ж или латинской буквой В

    ± 0,25

    У или латинской буквой С

    ±0,5

    Д или латинской буквой D

    ±1

    Р или латинской буквой F

    ±2

    Л или латинской буквой G

    ±5

    И или латинской буквой J

    ±10

    C или латинской буквой К

    ±20

    В или латинской буквой M

    ±30

    Ф или латинской буквой N

    Что бы не возникла путаница при расшифровке маркировок, следует учитывать, что в большинстве БРЭА процент отклонения резисторов и конденсаторов составляет ±5, ±10, реже ±20. Редко встречается ±2 и очень редко все что ниже этого значения.
    Так же следует иметь в виду что, буква С и латинская С ничем не отличаются внешне, хотя обозначают разные величины, поэтому следует обратить внимание какой буквой маркируется единица измерения емкости или сопротивления. Например: конденсатор с маркировкой n10С обозначает 100 пФ процент отклонения ± 0,25, а Н10С — 100 пФ ±10, т.к. в первом случае единица измерения емкости обозначена латинской буквой, то при кодировке процента отклонения так же используется латинская буква, во втором случае же случае, используются буквы русского алфавита. В кодировке резисторов обозначение К10С, на первый взгляд довольно сложно правильно определить процент отклонения, но если предположить что в маркировке используются буквы латинского алфавита, то процент отклонения будет равен ± 0,25. Как уже упоминалось выше, в радиоэлектронной аппаратуре бытового назначения крайне редко используются резисторы такого класса точности, поэтому, с большой долей вероятности, процент отклонения для этого резистора будет равен ±10.
    Далее рассмотрим примеры маркировки конденсаторов:
    Конденсаторы с номинальным значением до 100 пикофорад маркируются буквой П или латинской P, например:

    • 1пФ — 1П0 или 1Р0
    • 1,5 пФ — 1П5 или 1Р5
    • 15 пФ — 15П или 15 Р
    • 15,2 пФ — 15П2

    Конденсаторы с номинальным значением от 100 пикофарад до 0,1микроофарад маркируются в нанофарадах буквой Н или латинской n, например:

    • 100 пФ (0,1нФ) — Н10 или n10
    • 150 пФ(0,15 нФ)- Н15
    • 1000 пФ(1нФ) — 1Н0 или 1n0
    • 1500 пФ(1,5 нФ)- 1Н5
    • 0,01 мкФ (10 нФ) — 10Н или 10n
    • 0,068 мкФ (68 пФ) — 68Н

    Конденсаторы с номинальным значением от 0,1микрофарад и выше маркируются буквой М, например
    0,1 мкФ — М10 (на некоторых видах конденсаторов такая емкость может обозначаться и в нанофарадах латинской буквой n, например 100 n=100 нФ=0,1 мкФ и т.д.)

    • 0,15 мкФ — М15
    • 0,22 мкФ — М22
    • 1мкФ — 1М0
    • 1,5 мкФ — 1М5
    • 15 мкФ — 15М
    • 150 мкФ — 150М


    4. Низкочастотные конденсаторы постоянной емкости



    К группе низкочастотных конденсаторов постоянной емкости относятся бумажные, металлобумажные, электролитические, а также некоторые пленочные конденсаторы. Перечисленные виды конденсаторов обладают большой емкостью и используются в качестве блокировочных, разделительных и фильтрующих элементов в цепях постоянного, переменного и пульсирующего токов.
    Бумажные конденсаторы. В качестве обкладок у таких конденсаторов применяется лента из алюминиевой фольги толщиной менее 10 мкм а диэлектриком служит лента из конденсаторной бумаги толщиной 5—10  мкм.   Число  бумажных  лент,   как   правило,   берется не менее двух. Это объясняется тем, что в конденсаторной бумаге могут быть сквозные отверстия, что  может явиться  причиной  короткого замыкания между обкладками конденсатора. Толщина бумажных лент и количество слоев зависят от рабочего напряжения конденсатора. Для увеличения электрической прочности бумажные ленты пропитываются воскообразными изолирующими веществами. Обкладки и бумажные ленты свертывают в рулон и заключают в корпус из картона, керамики или металла. Выводы обкладок изготовляют из тонкой медной луженой или посеребренной проволоки. Выводы   присоединяются   к  фольговым  обкладкам   путем   сварки.
    Пленочные конденсаторы. По конструкции и технологии изготовления эти конденсаторы аналогичны бумажным и металлобумажным. В качестве диэлектрика в них применяется органическая пленка толщиной 5—20 мкм из полистирола, фторопласта или лавсана. Для обкладок используют алюминиевую фольгу. Обкладки с диэлектриком свертываются в рулон. Расплющенные концы выводов из тонкой проволоки закладываются между диэлектриком и обкладками.
    Электролитические конденсаторы обладают большой удельной емкостью (десятки и сотни микрофарад) при сравнительно небольших габаритах. Однако для этого типа конденсаторов характерен ряд недостатков: нестабильность параметров; большой ток утечки, который при нагреве конденсатора может достигать значительной величины и вывести его из строя; сильная зависимость значения емкости от температуры; сравнительно небольшой срок службы. Они используются в цепях с пульсирующим током для отфильтровывания переменных напряжений.
    Электролитические конденсаторы имеют рулонную конструкцию. Они состоят из двух лент фольги (оксидированной и неоксидированнои), между которыми помещена бумага или ткань, пропитанная электролитом (концентрированными растворами кислот или щелочей). Эти конденсаторы имеют полярность: положительным электродом является вывод из оксидированной фольги, а отрицательным — вывод из неоксидированнои фольги. При включении их в электри-.ческую цепь положительный полюс источника питания всегда дол­жен подключаться к положительному выводу конденсатора. Выпускаются и неполярные типы электролитических конденсаторов. В БРЭА они используются  редко.

    5. Высокочастотные конденсаторы постоянной емкости

    К высокочастотным конденсаторам постоянной емкости относятся слюдяные, керамические, стеклокерамические и стеклянные. Их применяют в генераторах, усилителях радио- и промежуточной частот. Они обладают высокой стабильностью, малыми допустимыми отклонениями номинальной емкости (±2%), достаточной температуростойкостью, малыми габаритами и массой. Номинальная емкость высокочастотных конденсаторов бывает от единиц до сотен пикофарад, а предельная емкость некоторых из них может быть до 1 мкФ. Наиболее точные и стабильные конденсаторы используют как контурные, а остальные — как разделительные, фильтровые и термокомпенсирующие.

    6. Подстроечные и переменные конденсаторы



    Подстроенные конденсаторы (рисунок 2) применяются для точной подстройки емкостей колебательных контуров. Обычно эти конденсаторы включаются параллельно основным контурным конденсаторам большой емкости. Конструктивно они состоят из двух кера­мических элементов: неподвижного основания (статора)  и подвижного диска (ротора).

    Рисунок 2. Подстроечные конденсаторы

    На ротор и статор методом вжигания нанесены тончайшие серебряные обкладки в виде секторов. Диэлектриком между обкладками служит керамический материал ротора. Ротор жестко закреплен на оси. При вращении ротора изменяется взаимное положение обкладок статора и ротора, что приводит к изменению емкости конденсатора. Когда сектор или капля припоя на роторе расположены против вывода на статоре, то емкость будет максимальной, а при повороте на 180° относительно указанного положения — минимальной.

    Конденсаторы переменной емкости (КПЕ) применяются в радиоприемных устройствах для плавной настройки колебательных контуров в диапазонах длинных, средних, коротких и ультракоротких волн.
    В зависимости от характера изменения емкости с поворотом оси ротора на угол 1° различают следующие виды конденсаторов: прямоемкостный — с линейной зависимостью между углом поворота и емкостью; прямоволновый — с линейной зависимостью между углом поворота и резонансной длиной волны; прямочастотный — с линейной зависимостью между углом поворота ротора и резонансной частотой; логарифмический (средневолновый) — с постоянным по всей шкале изменением емкости, приходящейся на 1° угла поворота ротора.


    7. Ремонт, проверка и взамозаменяемость конденсаторов

    Для конденсаторов постоянной емкости характерны такие неисправности, как пробой диэлектрика, увеличение тока утечки из-за ухудшения изоляции, изменение номинального значения емкости и обрыв выводов. Определить неисправность конденсатора по внешнему виду очень трудно. Сопротивление исправных конденсаторов (за исключением электролитических) составляет десятки и сотни мегом. Измерить его у конденсаторов емкостью до 0,05 мкФ с помощью омметра практически невозможно.
    Для проверки на пробой диэлектрика необходимо отпаять хотя бы один из выводов проверяемого конденсатора. Если при подключении омметра к выводам неэлектролитического конденсатора емкостью менее 0,05 мкФ стрелка прибора отклонится, значит, произошел пробой диэлектрика. Если проверяемый конденсатор имеет емкость более 0,05 мкФ, то при подключении омметра стрелка прибора после небольшого толчка (зарядка конденсатора от батарей омметра) должна вновь вернуться в положение, помеченное на шкале прибора знаком «Бесконечность». В противном случае это указывает на то, что ухудшилась изоляция диэлектрика. Конденсаторы с указанным дефектом необходимо заменить исправными. Следует отметить, что проверка исправности неэлектролитических конденсаторов небольшой емкости при помощи омметра не всегда бывает достаточной, так как при внутреннем обрыве выводов стрелка прибора будет оставаться на месте.
    У электролитических конденсаторов, кроме вышеперечисленных дефектов,   происходит  высыхание электролита  и   вследствие  этого уменьшается емкость. Пробой или снижение сопротивления изоляции (утечка) вызывают сильный нагрев такого конденсатора. Проверку его на пробой или утечку производят омметром. При этом переключатель шкал омметра устанавливают в положение X 1000, соответствующее измерению наибольших значений сопротивлений. Прибор подключают к конденсатору параллельно с соблюдением полярности включения. Если конденсатор исправен, то стрелка прибора должна резко отклониться в сторону нулевого показания (зарядка), а затем возвратиться в положение, соответствующее большему сопротивлению. Если стрелка прибора перемещается до значения 50—100 кОм, это указывает на пониженное сопротивление изоляции. Отсутствие показаний прибора при зарядке-разрядке конденсатора свидетельствует о наличии обрыва. Проверку обрыва или уменьшения емкости можно также производить путем параллельного подключения в схему проверяемого конденсатора заведомо исправного конденсатора такой же емкости и с таким же рабочим напряжением. Если работоспособность радиоаппарата восстановится, то проверяемый конденсатор неисправен и его следует заменить.

    Неисправность конденсаторов переменной емкости с воздушным диэлектриком заключается в замыкании между роторными и статорными пластинами. При работе радиоприемника такой дефект выражается в виде шорохов, треска или пропадания приема радиостанций в некоторых точках шкалы.
    В процессе ремонта БРЭА часто приходится заменять один тип конденсатора другим. В таких случаях следует руководствоваться условиями работы и назначением заменяемого конденсатора в том или ином каскаде. Так, например, можно заменить бумажный конденсатор в УЗЧ слюдяным такого же номинала. В развязывающих фильтрах, блокирующих цепях можно производить замену другими конденсаторами емкостью в 2—3 раза большей, если позволяют габариты. При замене конденсаторов в колебательных контурах обязательно нужно учитывать не только значения номинальной емкости и допустимого отклонения, но и ТКЕ.
    При отсутствии конденсатора соответствующей емкости можно произвести замену двумя (или несколькими) последовательно или параллельно соединенными конденсаторами. При последовательном соединении общая емкость конденсаторов будет меньше емкости самого малого из них и может быть подсчитана по формуле:

    При параллельном соединении емкости конденсаторов складываются:

    В обоих случаях рабочие напряжения конденсаторов должны быть не ниже максимального действующего напряжения в данной цепи.

    Литература: С.С. Боровик, М.А. Бродский. «Ремонт и регулировка бытовой радиоэлектронной аппаратуры». Минск; «Вышэйшая школа», 1989г.



    Электролитический конденсатор — типы, конструкция, полярность и ток утечки

    Электролитические конденсаторы являются одним из наиболее часто используемых типов конденсаторов. Их значения емкости колеблются от примерно 1 мкФ до 6800 мкФ. Электролитические конденсаторы более популярны, потому что электролиты, используемые в них, обеспечивают наибольшую емкость в наименьшем пространстве с наименьшими затратами.

    Электролитические конденсаторы

    Конструкция электролитического конденсатора

    В этом разделе вы познакомитесь с конструкцией электролитического конденсатора с алюминиевой фольгой.

    Внутренние электроды в электролитическом конденсаторе из алюминиевой фольги

    Два алюминиевых электрода находятся в электролите из буры, фосфата или карбоната. Между двумя алюминиевыми полосками впитывающая ткань впитывает электролит, обеспечивая необходимый электролиз, в результате которого образуется оксидная пленка. Этот тип считается мокрым электролитом, но его можно монтировать в любом положении.

    Когда для формирования емкости при производстве подается постоянное напряжение, электролитическое действие приводит к накоплению молекулярно-тонкого слоя оксида алюминия на стыке между положительной алюминиевой фольгой и электролитом.Оксидная пленка является изолятором. В результате между положительным алюминиевым электродом и электролитом в сетчатом сепараторе образуется емкость. Отрицательный алюминиевый электрод просто обеспечивает соединение с электролитом. Обычно металлическая банка сама по себе является отрицательной клеммой конденсатора, как показано на рисунке.

    Из-за чрезвычайно тонкой диэлектрической пленки можно получить очень большие значения C. Площадь увеличена за счет использования длинных полосок алюминиевой фольги и марли, свернутых в компактный цилиндр с очень высокой емкостью.

    Например, электролитический конденсатор того же размера, что и бумажный конденсатор емкостью 0,1 мкФ, но рассчитанный на пробой 10 В, может иметь емкость 1000 мкФ или более. Доступны более высокие номиналы напряжения, до 450 В, с типичными значениями C примерно до 6800 мкФ. Очень высокие значения C обычно имеют более низкое номинальное напряжение.

    Полярность электролитического конденсатора

    Электролитические конденсаторы используются в цепях с комбинацией постоянного и переменного напряжения.

    Напряжение постоянного тока поддерживает требуемую полярность на электролитическом конденсаторе для формирования оксидной пленки.

    Обычно электролитические фильтрующие конденсаторы применяются для устранения пульсаций переменного тока частотой 60 или 120 Гц в источнике питания постоянного тока. Другое применение — конденсаторы аудиосвязи в транзисторных усилителях.

    В обоих приложениях, для фильтрации или связи, электролиты необходимы для больших C с низкочастотной составляющей переменного тока, тогда как в цепи имеется постоянная составляющая для требуемой полярности напряжения.

    Между прочим, разница между отфильтровыванием составляющей переменного тока и включением ее в цепь заключается только в параллельном или последовательном соединении.Конденсаторы фильтра для блока питания обычно имеют емкость от 100 до 1000 мкФ. Аудио конденсаторы обычно имеют емкость от 10 до 47 мкФ.

    Если электролитический конденсатор подключен в противоположной полярности, в результате обратного электролиза в конденсаторе образуется газ. Он нагревается и может взорваться. Это возможно только с электролитическими конденсаторами.

    Ток утечки

    Недостатком электролитов, помимо необходимой поляризации, является их относительно высокий ток утечки по сравнению с другими конденсаторами, так как оксидная пленка не является идеальным изолятором.

    Проблема с током утечки в конденсаторе заключается в том, что он позволяет части постоянной составляющей быть включенной в следующую цепь вместе с составляющей переменного тока. В более новых электролитических конденсаторах ток утечки довольно мал.

    Раздел 16–10 более подробно рассматривает ток утечки в конденсаторах.

    Неполяризованный электролитический конденсатор

    Этот тип доступен для применения в цепях без какого-либо постоянного поляризующего напряжения, например, в линии электропередачи переменного тока частотой 60 Гц.Одним из применений является пусковой конденсатор для двигателей переменного тока.

    Неполяризованный электролит фактически содержит два конденсатора, соединенных внутри последовательно в противоположной полярности.

    Алюминиевые электролитические конденсаторы — Suntan

    Suntan является гонконгским производителем алюминиевых электролитических конденсаторов, включая электролитические конденсаторы защелкивающегося типа, алюминиевые электролитические конденсаторы винтового типа и типа LUG, аксиальные и радиальные электролитические конденсаторы, алюминиевые электролитические конденсаторы SMD и т. д.Пожалуйста, обратитесь к приведенному ниже списку алюминиевых электролитических конденсаторов.

    Алюминиевые электролитические конденсаторы Фотографии

    Бестселлер для загара

    1. TS14 Алюминиевые электролитические конденсаторы радиального типа, высокотемпературные, 105°C, общие
    2. TS13DE-CD110X Алюминиевые электролитические конденсаторы радиального типа, сверхминиатюрные, 85°C, общие
    3. TS13C0 Алюминиевые электролитические конденсаторы — стандартная серия SMD

    Список алюминиевых электролитических конденсаторов

    1. Осевые алюминиевые электролитические конденсаторы
    2. SMD алюминиевые электролитические конденсаторы
    3. Радиальные алюминиевые электролитические конденсаторы
    4. Алюминиевые электролитические конденсаторы с защелкой
    5. Алюминиевые электролитические конденсаторы винтового типа
    6. Алюминиевые электролитические конденсаторы с наконечником
    7. Полимерные твердые алюминиевые электролитические конденсаторы
    8. Техническое примечание

    Алюминиевый электролитический конденсатор винтового типа Характеристики

    1. Срок службы 2000 часов при 85°C
    2. Доступны изделия с высокой стоимостью и высоким напряжением
    3. Размер можно выбрать
    4. Высокий пульсирующий ток
    5. Используется для компьютеров, средств связи и инверторов

    Suntan предлагает SMD полимерные алюминиевые электролитические конденсаторы

    Этот продукт представляет собой алюминиевые электролитические конденсаторы для поверхностного монтажа с низким ESR, длительным сроком службы и компактными размерами.стабильная температура (20~105°C). Диапазон номинального напряжения от 2 В до 16 В постоянного тока, диапазон емкости от 10 мкФ до 270 мкФ.

    Применение: Источник питания для цепей обработки цифровых сигналов различного цифрового оборудования (плоские дисплеи, DVD-рекордеры, автомобильные навигационные системы и т. д.).

    Тенденции развития: Многие страны внедряют нормы шума, становится все более важным принимать контрмеры для подавления шума источников питания в процессе разработки приложений.Чтобы удовлетворить этот рыночный спрос, Suntan разработала этот продукт с учетом темпов развития.

    Suntan новый выпуск твердотельных алюминиевых электролитических конденсаторов TS13C-HVC-SMD

    Чтобы полностью удовлетворить спрос клиентов, мы разработали новый тип алюминиевых электролитических конденсаторов SMD в нашей линейке продуктов. Это твердотельные алюминиевые электролитические конденсаторы TS13C-HVC SMD.

    1. Характеристики: 105°C со сроком службы 2000 часов; Низкая СОЭ; Полимерный твердотельный конденсатор; Небольшой размер для широкого использования.
    2. Применение: высокочастотное оборудование, ноутбук и т. д.
    3. Размер: 8×11,8 мм или 10×12,7 мм на выбор.
    4. Напряжение: 2,5 В, 4 В, 6,3 В, 10 В, 16 В.
    5. Емкость: 100 мкФ — 1500 мкФ

    Наши другие различные типы электролитических конденсаторов SMD также пользуются спросом на рынке, например, 105 »C, неполяризованные, с низким импедансом, сверхнизким импедансом, гарантией длительного срока службы, сроком службы 5000 часов, высокой надежностью, типами с низкой утечкой и т. д. .

    Типы конденсаторов — Учебные пособия по электронике

    Конденсаторы являются одним из наиболее часто используемых и полезных электронных компонентов, используемых в любых современных электронных и электрических схемах и устройствах.
    Конденсаторы имеют долгую историю производства и использования, с более чем 250-летней историей. Конденсаторы являются одним из старейших электронных компонентов, которые изучаются, проектируются, разрабатываются и используются. Таким образом, имея долгую историю развития, конденсаторы имеют множество типов, основанных на различных факторах.
    В рамках этой статьи мы не сможем охватить все типы и классификации конденсаторов, но мы обсудим наиболее популярные и наиболее используемые типы конденсаторов.

    Типы конденсаторов по конструкции:

    По расположению пластин и диэлектрика в конденсаторе или по конструкции конденсатора конденсаторы подразделяются на следующие типы:

    1. Сферические конденсаторы:

    Сферические конденсаторы типы конденсаторов, которые состоят из концентрических сферических пластин с диэлектриком между ними. Подробнее о сферических конденсаторах читайте здесь: https://electronicspani.com/spherical-capacitor/

    2. Конденсаторы с параллельными пластинами:

    Конденсаторы с параллельными пластинами — это те типы конденсаторов, которые построены с использованием параллельных пластин, разделенных расстоянием с диэлектриком между ними, подробнее о конденсаторах с параллельными пластинами читайте здесь: https: //electronicspani.com/parallel-plate-capacitor/

    3. Цилиндрические конденсаторы:

    Цилиндрические конденсаторы состоят из цилиндрических пластин с диэлектриком между двумя цилиндрическими пластинами. Подробнее о конденсаторах с параллельными пластинами читайте здесь: https:// электроникаиспани.com/cylindrical-capacitor/

    Типы конденсаторов по конструкции

    Типы конденсаторов по общей классификации:

    На основании типов общей классификации конденсаторы подразделяются на следующие два типа:

    1. Конденсаторы постоянной емкости

    Конденсаторы, значение фиксируется в процессе производства и не может быть впоследствии изменено, называется фиксированным конденсатором. Конденсаторы постоянной емкости также подразделяются на два типа: электролитические и неэлектролитические:

    а.Неэлектролитический конденсатор:

    Неэлектролитические конденсаторы — это конденсаторы, в конструкции которых не используется электролит. Неэлектролитические конденсаторы также можно разделить на следующие типы:

    i. Бумажный конденсатор:

    Бумажный конденсатор состоит из двух тонких листов фольги, которые разделены тонкой вощеной и промасленной бумагой или пластиком, затем сэндвич из тонкой фольги и бумаги или пластика сворачивается в цилиндрическую форму, которая затем помещается в пластиковую капсулу. .Две оловянные фольги конденсаторов присоединены к двум внешним выводам.

    Эти конденсаторы назывались бумажными, потому что первоначально между двумя фольгами конденсатора использовалась бумага, но в наши дни также используются другие материалы, такие как пластик.

    Бумажный конденсатор

    Емкость бумажного конденсатора может находиться в диапазоне от 0,001 до 2,000 микрофарад, а номинальное напряжение может достигать 2000 Вольт.

    ii. Слюдяной конденсатор:

    Для создания слюдяного конденсатора несколько тонких металлических пластин соединяются между собой тонкими листами слюды, затем чередующиеся пластины соединяются, образуя две клеммы, которые подключаются к двум проводам, и вся сборка заключена в бакелитовый пластик. капсула.Слюдяные конденсаторы имеют небольшую емкость в пределах 50-500 пФ, но имеют относительно высокое рабочее напряжение до 500 В.

    Слюдяные конденсаторы

    iii. Керамический конденсатор:

    . Для изготовления керамического конденсатора берется полая трубка или пластинчатый керамический материал, такой как диоксид титана и титанат бария, который затем покрывается соединением серебра как на внутренней, так и на внешней поверхности керамики. серебряное покрытие действует как две пластины, а керамический материал действует как диэлектрик.Две поверхности затем соединяются с выводами, и вся сборка затем герметизируется во влагонепроницаемом покрытии.

    Керамические конденсаторы

    Из-за очень высокой диэлектрической проницаемости керамики; Керамические конденсаторы имеют очень большую емкость до 0,01 микрофарад по сравнению с их размером.

    б. Электролитический конденсатор:

    Электролитический конденсатор — это конденсатор, в котором в качестве отрицательной пластины используется электролит. Электролитные конденсаторы имеют положительную и отрицательную пластины и состоят из следующих материалов:
    а.Положительная пластина из алюминия

    b. Чрезвычайно тонкая изолирующая пленка оксида алюминия в качестве диэлектрика, нанесенная электрохимическим способом на поверхность самой положительной алюминиевой пластины.

    в. Электролит из буры или соли углерода, который поглощается абсорбирующей сеткой, которая находится в контакте с диэлектриком и подключена к внешнему алюминиевому проводу, действующему как отрицательный провод.

    Электролитический конденсатор

    Электролитический конденсатор изготавливается, как описано ниже:

    Очень тонкая и длинная полоска алюминия покрывается очень тонким слоем оксида алюминия электрохимическим способом, который затем покрывается слоем марли, пропитанной электролитом из буры или угольной соли, затем на другую сторону марли помещается такая же очень тонкая и длинная полоска алюминия, затем две алюминиевые полоски соединяются с алюминиевыми выводами, а затем весь сэндвич скручивается в цилиндр и помещается внутрь цилиндрический металлический корпус.

    Из-за чрезвычайно малого расстояния электролита между положительной алюминиевой пластиной и отрицательным электролитом электролитические конденсаторы имеют очень большую емкость по сравнению с их размером, который может составлять от 1 до 10000 микрофарад.

    Электролитные конденсаторы поляризованы или содержат положительный и отрицательный выводы, поэтому в электронной схеме они должны быть подключены соответствующим образом. Если электролитический конденсатор подключен в цепи с обратной полярностью, это приводит к короткому замыканию, перегреву, а также выделению газа, что может даже привести к взрыву конденсатора.

    2. Переменные конденсаторы

    Переменный конденсатор — это конденсатор, емкость которого можно изменять по мере необходимости, обычно путем вращения вала, прикрепленного к конденсатору.

    Обычный переменный конденсатор состоит из многопластинчатого конденсатора с параллельными пластинами, в котором один набор пластин является неподвижным, который называется статором, а другие наборы пластин вращаются и соединены с валом, и при вращении вала два набора пластин могут быть сконфигурированы так, чтобы они накладывались друг на друга в необходимом количестве, которое определяет емкость конденсатора, когда наборы пластин полностью накладываются друг на друга, емкость является самой высокой.

    Переменный конденсатор

    Когда два или более конденсатора подключены к общему валу, такая конфигурация называется групповым конденсатором; Сдвоенные конденсаторы обычно используются с коротковолновым радиооборудованием.

    Сдвоенный конденсатор

    Переменные конденсаторы также могут быть изготовлены с двумя небольшими гибкими металлическими пластинами, разделенными воздухом, слюдой или керамической пластиной в качестве диэлектрика. расстояние между пластинами можно изменить с помощью винта, такие переменные конденсаторы обычно имеют небольшие размеры и называются подстроечными.Они обычно используются в схемах для небольших регулировок или тонкой настройки.

    Подстроечный конденсатор





    Базовые знания о конденсаторах — apogeeweb

    Применение конденсатора

    Каково применение конденсаторов? Применение конденсаторов различно, например

    Основы конденсатора

    Что такое конденсатор? Конденсатор (также известный как конденсатор) представляет собой пассивный электр.

    Типы конденсаторов

    Какие существуют типы конденсаторов? В основном конденсатор состоит из двух проводников.

    Добро пожаловать в конденсаторы!

    Применение конденсатора



    Каковы области применения конденсаторов?





    Применение конденсаторов различно, например, их можно использовать в прямой коммутации, соединении, обходе, фильтрации, контуре настройки, преобразовании энергии, управлении и так далее.Эта часть знакомит с широким использованием конденсатора. Конденсаторы широко используются в электронных схемах для блокировки постоянного тока и пропускания переменного тока. В сетях аналоговых фильтров они сглаживают выходной сигнал источников питания. В резонансных схемах они настраивают радиоприемники на определенные частоты. В системах передачи электроэнергии они стабилизируют напряжение и поток мощности.



    Основы конденсатора



    Что такое конденсатор?





    Конденсатор (также известный как конденсатор) представляет собой пассивный электрический компонент с двумя выводами, который накапливает энергию электростатически в электрическом поле.Практические конденсаторы бывают разных форм и размеров, но все они имеют как минимум два электрических проводника (пластины), разделенных диэлектриком (то есть изолятором). В качестве проводников могут использоваться тонкие металлические пленки, алюминиевая фольга, диски и другие материалы. «Непроводящий» диэлектрик увеличивает зарядную емкость конденсатора. Диэлектрик может быть изготовлен из стекла, керамики, полиэтиленовой пленки, воздуха, бумаги, слюды и других материалов.

    Типы конденсаторов



    Какие существуют типы конденсаторов?





    Конденсатор состоит из двух проводящих пластин, разделенных тонким изолирующим слоем.Существуют различные типы конденсаторов, которые производятся во многих формах, стилях и материалах. Существует множество различных типов конденсаторов, таких как электролитические конденсаторы, суперконденсаторы, пленочные конденсаторы и т. д., и они производятся во многих формах, стилях, длинах, обхватах и ​​из многих материалов, и все они имеют свои собственные области применения, характеристики и конструкцию.

    Популярные статьи

    Дата: 2020 г.06.17 Категория: Конденсаторы 14041

    Основные сведения о конденсаторах: типы конденсаторов

    By&nbspapogeeweb,&nbsp&nbspтипы конденсаторов, типы конденсаторов, применение конденсаторов, фиксированный конденсатор, слюдяной конденсатор, пластиковый конденсатор, переменный конденсатор, керамический конденсатор, суперконденсатор, подстроечный конденсатор, поляризованный конденсатор, неполяризованный конденсатор

    I ВведениеКонденсатор представляет собой электронный компонент, состоящий из изолятора между двумя проводниками, наподобие бутерброда.Мы можем понять его как контейнер, в котором хранится электрический заряд. В реальных конденсаторах два проводника заполнены изолирующим диэлектриком. Существует множество типов диэлектрических…

    Продолжить чтение »

    Дата: 2020.03.07 Категория: Конденсаторы 22761

    Как проверить конденсатор с помощью мультиметра 5 способами?

    By&nbspapogeeweb,&nbsp&nbsphow проверить конденсатор,конденсатор,цифровой мультиметр, мультиметр, алюминиевый электролитический конденсатор,электролитические конденсаторы

    I Введение Два соседних проводника зажаты слоем непроводящей изолирующей среды, образуя конденсатор.Конденсаторы являются одними из наиболее часто используемых электронных компонентов. Они играют важную роль в таких схемах, как настройка, обход, связь и фильтрация. Например, они…

    Продолжить чтение »

    Дата: 2019.12.24 Категория: Конденсаторы 3041

    Почему алюминиевый электролитический конденсатор не выдерживает обратного напряжения?

    By&nbspapogeeweb,&nbsp&nbspcapacitor, электролитический конденсатор, алюминиевые электролитические конденсаторы

    Ⅰ Введение Как мы все знаем, конденсаторы всегда играли очень важную роль в электронных схемах.Они отвечают за связь сигналов в электронных цепях, дифференциацию вольт-амперных характеристик в RC-цепях, например, за интеграцию, «канал» в колебательном контуре…

    Продолжить чтение »

    Дата: 2019.09.23 Категория: Конденсаторы 10621

    Применение конденсатора последовательной компенсации в системе передачи сверхвысокого напряжения

    By&nbspapogeeweb,&nbsp&nbspПоследовательная компенсация Конденсатор, система передачи сверхвысокого напряжения

    Введение Устройство последовательной компенсации используется на линии передачи для повышения стабильной пропускной способности системы, улучшения электрических параметров линии и реализации мощности трех линий для передачи трех линий, что не только улучшает мощность передачи, но и снижает …

    Продолжить чтение »

    Дата: 2019.08.14 Категория: Конденсаторы 13425

    Что такое высоковольтный конденсатор?

    Автор&nbspapogeeweb,&nbsp&nbspВысоковольтные конденсаторы

    Введение Высоковольтный конденсатор состоит из цилиндра, верхней части цилиндра, плоской крышки или полусферической оболочки, уплотнительного элемента и некоторых принадлежностей.Высоковольтные конденсаторы имеют малые потери и малый вес и соответствуют большинству национальных и международных стандартов для конденсаторов. …

    Продолжить чтение »

    Дата: 09.08.2019 Категория: Конденсаторы 11910

    Базовые знания о силовых конденсаторах

    By&nbspapogeeweb,&nbsp&nbspСиловые конденсаторы,Емкость

    Введение Силовые конденсаторы — это конденсаторы для энергосистем и электрооборудования.Любые два металлических проводника, разделенных изолирующей средой, образуют конденсатор. Величина емкости определяется геометрическими размерами конденсатора и характеристиками ди…

    Продолжить чтение »

    Дата: 2019.06.11 Категория: Конденсаторы 11113

    Основные сведения об электролитическом конденсаторе

    By&nbspapogeeweb,&nbsp&nbspэлектролитический конденсатор, электроника

    Введение В этой статье в основном представлены базовые знания об электролитических конденсаторах, включая их параметры, классификацию, области применения и т. д. КаталогВведениеⅠ Что такое электролитические конденсаторы 1.1 Определение 1.2 Параметры 1.3 Срок службы электролитических емк…

    Продолжить чтение »

    Дата: 2019.04.17 Категория: Конденсаторы 13950

    Что такое суперконденсатор?

    By&nbspapogeeweb,&nbsp&nbspssupercapacitor, суперконденсатор, суперконденсатор против конденсатора, батарея суперконденсатора, заряд Фарадея, ультраконденсатор, электролитический конденсатор, плотность энергии, типы суперконденсаторов, применение суперконденсатора, замена батареи конденсатором

    I ВведениеСуперконденсатор относится к новому типу накопителя энергии между традиционными конденсаторами и перезаряжаемыми батареями.Он не только обладает характеристиками быстрой зарядки и разрядки конденсаторов, но также обладает характеристиками накопления энергии аккумуляторов. Эта статья знакомит…

    Продолжить чтение »

    Дата: 05.01.2019 Категория: Конденсаторы 8572

    Принцип работы и метод обнаружения пленочного конденсатора

    По&nbspapogeeweb,&nbsp&nbspПленочный конденсатор

    Теплые подсказки: эта статья содержит около 4000 слов, а время чтения составляет около 18 минут.Введение. Конденсаторы можно использовать для обеспечения важной сквозной (или удерживающей) энергии или для уменьшения пульсаций и шума в цепях преобразования энергии. Выбор правильного типа конденсатора может оказать глубокое влияние…

    Продолжить чтение »

    Дата: 22.11.2018 Категория: Конденсаторы 8445

    Принцип работы и функция конденсатора

    By&nbspapogeeweb,&nbsp&nbspcapacitor принцип работы, функция конденсатора, принцип работы конденсатора, байпас, развязка, классификация конденсатора, ESR, ток утечки, предохранительный конденсатор X, безопасный конденсатор Y

    Теплые подсказки: эта статья содержит около 3000 слов, а время чтения составляет около 15 минут.Введение В электронных схемах конденсаторы используются для блокировки постоянного тока через переменный ток, а также для хранения и разрядки заряда, чтобы действовать как фильтр для сглаживания выходного сигнала пульсаций. Конденсаторы малой ёмкости…

    Продолжить чтение »

    Рекомендация связанных статей

    Некоторые базовые знания о твердотельных конденсаторах

    Каталог

    I Разница между твердотельными конденсаторами и жидкостными конденсаторами

    II Типы и особенности твердотельных конденсаторов

     Высокая стабильность

    2.2 Долгий срок службы

    2.3 Низкое ESR и высокий номинальный пульсирующий ток.

    III Типы конденсаторов

    3.1 неорганические диэлектрические конденсаторы

    39

    3.2 Органические диэлектрические конденсаторы

    3.3 Электролитические конденсаторы

    IV Преимущества и недостатки твердых конденсаторов

    4.1 Преимущества

    4.2 Недостатки


    I Введение

    Твердотельные конденсаторы называются: твердые алюминиевые электролитические конденсаторы. Самая большая разница между ним и обычными конденсаторами (также называемыми жидкими алюминиевыми электролитическими конденсаторами) заключается в том, что используются другие диэлектрические материалы. Жидкий алюминиевый диэлектрический материал конденсатора представляет собой электролит, а твердый диэлектрический материал конденсатора представляет собой проводящий полимерный материал.



    В связи с проблемами жидкостных электролитических конденсаторов появились твердые алюминиевые электролитические конденсаторы. С 1990-х годов в алюминиевых электролитических конденсаторах вместо электролита в качестве катода используется твердый проводящий полимерный материал, и они достигли инновационного развития. Проводимость токопроводящих полимерных материалов обычно на 2-3 порядка выше, чем у электролитов. Алюминиевые электролитические конденсаторы могут значительно снизить ESR и улучшить температурные и частотные характеристики.А благодаря хорошей технологичности полимерных материалов их легко инкапсулировать. Земля способствовала развитию чипирования алюминиевых электролитических конденсаторов.


    II Типы и характеристики твердотельных конденсаторов

    Существует два основных типа имеющихся в продаже твердотельных алюминиевых электролитических конденсаторов: органические полупроводниковые алюминиевые электролитические конденсаторы (OS-CON) и алюминиевые электролитические конденсаторы с полимерным проводником (PC-CON). Структура органического полупроводникового алюминиевого электролитического конденсатора аналогична структуре жидкого алюминиевого электролитического конденсатора, и часто используется корпус с вертикальной вставкой.Отличие состоит в том, что катодный материал твердого алюминиево-полимерного электролитического конденсатора заменяет электролит твердым органическим полупроводниковым экстрактом, который эффективно решает проблемы испарения, утечки и воспламеняемости электролита при улучшении различных электрических свойств. Твердые алюминиево-полимерные чип-конденсаторы представляют собой уникальную структуру, которая сочетает в себе характеристики алюминиевых электролитических конденсаторов и танталовых конденсаторов.

    SANYO OS-CON

    Внешний вид PC-CON

    Как и жидкие алюминиевые электролитические конденсаторы, твердые алюминиевые полимеры в основном имеют форму накладок.Полимерная электродная пленка с высокой проводимостью осаждается на оксиде алюминия в качестве катода, а углерод и серебро являются катодными экстракционными электродами, что аналогично структуре твердого танталового электролитического конденсатора.

    2.1 Высокая стабильность

    твердотельные алюминиевые электролитические конденсаторы могут стабильно работать в условиях высоких температур. Твердые алюминиевые электролитические конденсаторы могут напрямую улучшить производительность материнской платы. В то же время он подходит для фильтрации источников питания благодаря стабильному импедансу в широком диапазоне температур.Он может эффективно обеспечить стабильное и обильное питание, что особенно важно при разгоне. Твердотельные конденсаторы по-прежнему хорошо работают в условиях высоких температур, сохраняя различные электрические характеристики. Его емкость не изменяется более чем на 15% во всем диапазоне температур, что значительно лучше, чем у жидкостных электролитических конденсаторов. В то же время емкость твердого электролитического конденсатора практически не зависит от его рабочего напряжения, что обеспечивает его стабильную работу в условиях колебаний напряжения.

    2.2 Долгий срок службы

    Твердотельные алюминиевые электролитические конденсаторы имеют чрезвычайно длительный срок службы (более 50 лет). По сравнению с жидкими алюминиевыми электролитическими конденсаторами их можно считать «долговечными». Он не выйдет из строя, и не нужно беспокоиться о высыхании электролита и утечке электролита, влияющих на стабильность материнской платы. Из-за отсутствия проблем с жидким электролитом твердые алюминиевые электролитические конденсаторы делают материнскую плату более стабильной и надежной.Твердые электролиты не испаряются и даже горят, как жидкие электролиты, в условиях высокой температуры. Даже если температура конденсатора превышает допуск, твердый электролит только расплавится, что не приводит к разрыву металлического корпуса конденсатора и, следовательно, безопасно. Рабочая температура напрямую влияет на срок службы электролитического конденсатора, а твердый электролитический конденсатор и жидкостный электролитический конденсатор имеют относительно длительный срок службы в различных температурных условиях.

    2.3 Низкое ESR и высокий номинальный пульсирующий ток

    ESR (эквивалентное последовательное сопротивление) относится к последовательному эквивалентному сопротивлению, которое является очень важным показателем емкости. Чем ниже ESR, тем быстрее заряжается и разряжается конденсатор. Эти характеристики напрямую влияют на характеристики развязки цепи питания микропроцессора. Преимущества низких характеристик ESR твердого электролитического конденсатора в высокочастотной цепи более очевидны.Можно сказать, что низкая характеристика ESR на высоких частотах является водоразделом между разницей в производительности между твердыми электролитическими конденсаторами и жидкими конденсаторами. Твердотельные алюминиевые электролитические конденсаторы имеют очень низкое ESR и очень низкое рассеивание энергии. Чрезвычайно низкие характеристики ESR твердотельных конденсаторов в условиях высокой температуры, высокой частоты и высокой мощности могут полностью поглощать высокоамплитудное напряжение, генерируемое между линиями питания в цепи, чтобы предотвратить его влияние на систему.В настоящее время энергопотребление ЦП очень велико, основная частота намного превышает 1 ГГц, а пиковый ток ЦП достигает 80 А и более, а конденсатор выходного фильтра близок к рабочей критической точке. С другой стороны, ЦП использует различные режимы работы, большинство из которых находятся в процессе преобразования режима работы. Когда ЦП переключается из состояния с низким энергопотреблением в состояние с полной нагрузкой, большое количество энергии, необходимой для мгновенного (обычно менее 5 миллисекунд) переключения ЦП, поступает от емкости в цепи питания ЦП.В это время характеристики высокоскоростной зарядки и разрядки твердотельного конденсатора могут быть мгновенными. Выходной высокий пиковый ток для обеспечения достаточного питания и стабильной работы процессора.


    III Типы конденсаторов

    Тип конденсатора должен быть сначала классифицирован в соответствии с типом среды. В зависимости от среды его можно разделить на три категории: неорганические диэлектрические конденсаторы, органические диэлектрические конденсаторы и электролитические конденсаторы.

    3.1 Конденсаторы с неорганическим диэлектриком

    Сюда входят известные керамические конденсаторы и слюдяные конденсаторы, мы часто видим керамические конденсаторы на ЦП. Керамические конденсаторы имеют хорошую общую производительность и могут применяться в устройствах УВЧ гигагерцового класса, таких как CPU/GPU. Конечно, его цена тоже очень дорогая.

    A Керамический конденсатор

    Слюдяные конденсаторы

    3.2 Органические диэлектрические конденсаторы

    Например, пленочные конденсаторы.Такие конденсаторы часто используются в динамиках, их характеристики более сложные, высокая температура и высокое давление.

    Пленочные конденсаторы

    3.3 Электролитические конденсаторы

    Хорошо известные алюминиевые конденсаторы на самом деле являются электролитическими конденсаторами. Если конденсатор является самым важным и незаменимым компонентом в электронных компонентах, то электролитические конденсаторы занимают половину всей конденсаторной промышленности. Годовой объем производства электролитических конденсаторов в Китае составляет 30 миллиардов, а среднегодовой темп роста достигает 30%, что составляет более 1/3 мирового производства электролитических конденсаторов.Классификация электролитических конденсаторов традиционным методом основана на материале анода, таком как алюминий, тантал или ниобий. Однако этот метод оценки работоспособности конденсатора по аноду устарел. Ключом к определению производительности электролитического конденсатора является не анод, а электролит, то есть катод.

    В соответствии с классификацией катодных материалов электролитические конденсаторы можно разделить на электролиты, диоксид марганца, органические полупроводники TCNQ, твердые полимерные проводники и т.п.Справа представлена ​​простая, неполная таблица классификации емкостей, в которой перечислены некоторые из наиболее распространенных типов конденсаторов на платах устройств. Эта интуитивно понятная древовидная таблица обеспечивает интуитивное понимание классификации и наименования конденсаторов. . Обычно используемые конденсаторы представляют собой конденсаторы с электролитом, твердотельные конденсаторы и танталовые конденсаторы. В глазах многих пользователей использование твердотельных конденсаторов в материнских платах, графических картах, промышленных платах управления и других продуктах определяет, относится ли плата к более высокому классу.За последние два года твердотельные конденсаторы получили быстрое развитие в отечественной технике, и оригинальный SANYO стал уникальным шоу. В настоящее время многие отечественные и зарубежные бренды борются за мир. Твердотельные конденсаторы уже ушли на алтарь. Многие распространенные электронные и цифровые продукты используют эти продукты в больших количествах. Твердотельные конденсаторы аналогичны обычным алюминиевым электролитическим конденсаторам, некоторые из них заменяемы, а также есть твердотельные листовые конденсаторы для замены обычного танталового конденсатора.

    Твердополимерные электролитические конденсаторы


    IV Преимущества и недостатки твердотельных конденсаторов

    4.1 Преимущества

    Электрический диэлектрик Жидкие частицы очень активны при высоких температурах и создают давление внутри конденсатора. Его температура кипения не очень высока, поэтому может возникнуть ситуация вскипания. Когда твердые частицы находятся при высокой температуре, будь то парящие или активные частицы, они ниже, чем жидкий электролит, а его температура кипения достигает 350 градусов по Цельсию, поэтому практически невозможно взорваться.Теоретически твердотельные конденсаторы практически невозможно лопнуть. Твердотельный конденсатор имеет лучшую производительность, чем традиционный электролитический конденсатор, в эквивалентном последовательном импедансе. Согласно испытаниям твердотельный конденсатор имеет очень маленькое эквивалентное последовательное сопротивление при работе на высоких частотах, а частота проводимости превосходна, а электрический импеданс снижен. Более низкая тепловая мощность обеспечивает наиболее очевидную производительность в диапазоне от 100 кГц до 10 МГц.

     A Взорванный конденсатор

    Обычные электролитические конденсаторы более чувствительны к температуре и влажности окружающей среды при использовании и немного менее стабильны с точки зрения устойчивости к высоким и низким температурам.Даже при температуре от 55 до 105 градусов Цельсия импеданс твердотельного конденсатора ESR (эквивалентное последовательное сопротивление) может составлять от 0,004 до 0,005 Ом. Что касается значения емкости, емкость жидкости ниже 20 градусов Цельсия, что будет ниже указанного значения емкости. Чем ниже температура, тем ниже значение емкости. Емкость упадет примерно на 13% при минус 20 градусах Цельсия. При минус 55 градусах емкость снижается до 37%. Конечно, на обычного пользователя это никак не повлияет, но для игроков, использующих жидкий азот в качестве конечного средства для разгона, твердые конденсаторы могут гарантировать, что на емкость не повлияет падение температуры, что приведет к значительному компромиссу в стабильности разгона.Поскольку твердотельные конденсаторы имеют значение емкости менее 5% при минус 55 градусах, у них есть много преимуществ, но они не всегда применимы. Низкочастотный отклик твердотельных конденсаторов не так хорош, как у электролитических конденсаторов. Если они используются для частей, включающих звуковые эффекты, не будет достигнуто наилучшее качество звука.

    4.2 Недостатки

    Будь то твердотельный конденсатор или электролитический конденсатор, их основная функция состоит в том, чтобы отфильтровывать помехи, поэтому, пока емкость достигает определенного значения, пока конденсатор Качество его компонентов может также обеспечить стабильную работу материнской платы.В этот момент электролитический конденсатор также может это сделать. Когда твердотельный конденсатор находится при температуре 105 градусов Цельсия, он имеет такой же срок службы, как и электролитический конденсатор, в течение 2000 часов. После понижения температуры их срок службы увеличится, но срок службы твердотельного конденсатора увеличится еще больше. В нормальных условиях рабочая температура конденсатора составляет 70 градусов или ниже. В настоящее время срок службы твердотельного конденсатора может достигать 23 лет, что почти в 6 раз больше, чем у электролитического конденсатора.Но ваша материнская плата все еще будет использоваться после 23 лет. И даже если конденсатор имеет такой долгий срок службы, другие компоненты могут не прослужить 23 года! По сравнению с электролитическими конденсаторами емкость электролитических конденсаторов при одинаковом объеме и напряжении намного больше твердотельного конденсатора. В настоящее время в большинстве блоков питания ЦП материнской платы компьютера используются твердотельные конденсаторы. Хотя проблемы взрыва удалось избежать, избыточность емкости очень мала из-за ограничения объема.Кроме того, из-за проблемы с емкостью необходимо увеличить частоту включения питания процессора. Твердотельные конденсаторы и электролитические конденсаторы имеют проблемы со снижением емкости во время использования. Печатные платы с твердотельными конденсаторами имеют небольшие колебания емкости, что вызывает пульсации в источнике питания, что приводит к сбоям в работе ЦП.

    Таким образом, теоретически срок службы твердотельного конденсатора очень велик, но срок службы платы с твердотельным конденсатором не обязательно высок. Обслуживание компьютерной платы с твердотельными конденсаторами: поскольку источник питания ЦП часто подключается параллельно с несколькими конденсаторами, в твердотельном конденсаторе нет деформации, взрыва или утечки жидкости.В принципе, невозможно определить, какой из них неисправен. Поэтому при обслуживании чаще берите один из них (хороший или плохой), меняйте конденсатор большой емкости (много раз можно использовать электролитические конденсаторы), этот способ вообще может быстро решить проблему. Теоретически срок службы твердотельных конденсаторов очень высок, но в процессе фактического использования все еще есть много недостатков. Я много раз сталкивался с проблемами выхода из строя конденсатора в процессе обслуживания. В настоящее время многие производители предлагают материнские платы с возможностью разгона.В Metropolis используются твердотельные конденсаторы. Термин «твердотельные конденсаторы мощнее» можно назвать едва ли правильным. Не конденсаторы определяют разгон. Дизайн линейки, разработка BIOS, качество процессора и меры по отводу тепла могут определить успех или неудачу разгона.

    Что такое BIOS и что он делает?

    Так что нельзя сказать, что «замените обычный электролитический конденсатор на материнской плате твердотельным конденсатором, чтобы улучшить характеристики разгона материнской платы.Это утверждение совершенно неверно! Если вы действительно хотите сказать о влиянии твердотельных конденсаторов на разгон, то это потому, что они обладают более высокой устойчивостью к давлению и температуре, что обеспечивает определенную гарантию стабильности системы после разгона.


    Вы также можете Например:

    Десять принципов проектирования схем преобразования постоянного тока в постоянный

    Основные различия между ПЛК и микроконтроллерами

    Выбор устройства защиты от остаточного тока в зарядном блоке

    Советы и рекомендации по компоновке печатной платы: компоненты и проводка

    В чем разница между танталовым и электролитическим конденсатором

    Опубликовано Madhu

    Ключевое различие между танталовым и электролитическим конденсатором заключается в том, что в танталовых конденсаторах используется спеченная таблетка порошка тантала высокой чистоты вместе с пятиокисью тантала в качестве диэлектрического компонента, тогда как электролитические конденсаторы представляют собой конденсаторы, имеющие анод или положительная пластина из металла, способного образовывать оксидный слой при анодировании.

    Танталовые конденсаторы

    представляют собой тип электролитических конденсаторов, которые действуют как пассивный компонент в электронных схемах. Электролитические конденсаторы представляют собой поляризованные конденсаторы, имеющие анод или положительную пластину из металла, способного образовывать оксидный слой при анодировании.

    СОДЕРЖАНИЕ

    1. Обзор и ключевые отличия
    2. Что такое танталовый конденсатор
    3. Что такое электролитический конденсатор
    4. Тантал против электролитического конденсатора в табличной форме
    5. Резюме – Тантал против электролитического конденсатора

    Что такое танталовый конденсатор?

    Танталовые конденсаторы

    представляют собой тип электролитических конденсаторов, которые действуют как пассивный компонент электронных схем.Этот конденсатор содержит гранулы пористого металлического тантала в качестве анода конденсатора. Этот анод покрыт изолирующим оксидным слоем, который может образовывать диэлектрик. Этот компонент окружен жидким или твердым электролитом, который действует как катод. Танталовый конденсатор очень тонкий и имеет диэлектрический слой с относительно высокой диэлектрической проницаемостью. Мы можем отличить его от других типов обычных и электролитических конденсаторов, так как емкость на единицу объема очень высока, а вес меньше.

    Тантал представляет собой химический элемент, имеющий химический символ Та и атомный номер 73. Это редкий, твердый, сине-серый и блестящий переходный металл. Обладает высокой устойчивостью к коррозии. Этот металл широко используется в качестве второстепенного компонента в сплавах из-за того, что он входит в группу тугоплавких металлов.

    Рисунок 01: Различные типы танталовых конденсаторов

    Мы можем заметить, что тантал является конфликтным минералом. Они дороже, чем алюминиевые электролитические конденсаторы, их конкуренты на рынке.Более того, эти танталовые конденсаторы являются сильно поляризованными компонентами, и обратное напряжение может разрушить конденсатор.

    В основе танталового конденсатора лежит оксидный слой, образующийся в качестве барьера вокруг танталового анода после приложения положительного напряжения. Толщина образующегося оксидного слоя пропорциональна приложенному напряжению. Образующийся при этом оксидный слой может действовать как диэлектрик в электролитическом конденсаторе.

    Применение танталовых конденсаторов включает их использование в схемах выборки и удержания для достижения длительного времени удержания, в качестве альтернативы алюминиевым электролитическим конденсаторам в растворах, в фильтрации питания на материнских платах компьютеров и периферийных устройствах и т. д.

    Что такое электролитический конденсатор?

    Электролитические конденсаторы представляют собой поляризованные конденсаторы, имеющие анод или положительную пластину из металла, способного образовывать оксидный слой при анодировании. Образующийся при этом оксидный слой может действовать как диэлектрик конденсатора. Обычно этот оксидный слой покрывается твердым, жидким или гелевым электролитом. Эти конденсаторы содержат очень тонкий оксидный слой и увеличенную поверхность анода. Следовательно, эти конденсаторы имеют гораздо более высокое произведение емкости на напряжение на единицу объема по сравнению с керамическими конденсаторами и пленочными конденсаторами.Существует три основных типа электролитических конденсаторов: алюминиевые электролитические конденсаторы, танталовые электролитические конденсаторы и ниобиевые электролитические конденсаторы.

    Рисунок 02: Некоторые электролитические конденсаторы

    Конденсаторы такого типа несимметричны, и их необходимо эксплуатировать при высоком напряжении на аноде. Это напряжение должно быть все время выше, чем у катода. Поэтому полярность обычно маркируется на корпусе устройства.

    В чем разница между танталом и электролитическим конденсатором?

    Танталовые конденсаторы

    представляют собой тип электролитических конденсаторов, которые действуют как пассивный компонент электронных схем.Электролитические конденсаторы представляют собой поляризованные конденсаторы, имеющие анод или положительную пластину из металла, способного образовывать оксидный слой при анодировании. Ключевое различие между танталовым и электролитическим конденсатором заключается в том, что в танталовых конденсаторах в качестве диэлектрического компонента используется спеченная таблетка порошка тантала высокой чистоты вместе с пятиокисью тантала, тогда как электролитические конденсаторы представляют собой конденсаторы, имеющие анод или положительную пластину из металла, который может образовывать оксидный слой посредством анодирования.

    Ниже приведена сводка различий между танталовыми и электролитическими конденсаторами в табличной форме для параллельного сравнения.

    Резюме

    — Тантал против электролитического конденсатора

    Электролитические конденсаторы бывают трех типов: алюминиевые электролитические конденсаторы, танталовые конденсаторы и ниобиевые электролитические конденсаторы. Ключевое различие между танталовым и электролитическим конденсатором заключается в том, что в танталовых конденсаторах в качестве диэлектрического компонента используется спеченная таблетка порошка тантала высокой чистоты вместе с пятиокисью тантала, тогда как электролитические конденсаторы представляют собой конденсаторы, имеющие анод или положительную пластину из металла, который может образовывать оксидный слой посредством анодирования.

    Артикул:

    1. «Типы конденсаторов и их конструкция». Учебники по базовой электронике , 10 июля 2018 г.

    Изображение предоставлено:

    1. «Tantal-P1100196c» от Elcap (CC BY-SA 3.0) через Commons Wikimedia
    2. «Электролитический конденсатор-1» Суяша Двиведи — собственная работа (CC BY-SA 4.0) через Commons Wikimedia

    Разница между керамическим и электролитическим конденсатором

    Основное отличие

    — керамический конденсатор по сравнению с электролитическим

    Керамические и электролитические конденсаторы — это два типа конденсаторов, используемых в электронных схемах.Основное различие между керамическим и электролитическим конденсатором заключается в том, что в керамических конденсаторах две проводящие пластины разделены керамическим материалом , тогда как в электролитических конденсаторах две проводящие пластины разделены электролитом и слоем оксида металла. .

    Структура конденсатора

    Конденсатор — это устройство, способное накапливать электрическую энергию. Хотя существуют разные типы конденсаторов, большинство из них основаны на одной и той же базовой схеме.Проще говоря, конденсатор состоит из двух проводящих пластин, разделенных изоляционным материалом, называемым « диэлектрик ». Основная структура показана ниже:

    Основная конструкция конденсатора

    Емкость конденсатора описывает, сколько заряда сохраняет конденсатор, когда на нем присутствует заданная разность потенциалов. Если каждая из проводящих пластин имеет площадь и они разделены расстоянием , то емкость  определяется как:

    где диэлектрическая проницаемость , которая является свойством диэлектрического вещества.

    Что такое керамический конденсатор

    Керамический конденсатор представляет собой тип конденсатора, диэлектрик которого представляет собой керамический материал . В простейшей их конструкции слой керамического материала находится между двумя проводящими пластинами. Однако наиболее часто используемым типом керамических конденсаторов являются так называемые многослойные конденсаторы (MLCC) . В MLCC есть несколько проводящих пластин, и между каждой парой пластин зажат керамический материал.По сути, они работают так, как будто это множество небольших конденсаторов, включенных параллельно, что дает большую общую емкость.

    Керамические конденсаторы: однослойные (слева) и многослойные (справа)

    Существует два основных типа керамических конденсаторов: класс 1 и класс 2. Конденсаторы класса 1 более точны и стабильны в более широком диапазоне температур, в то время как конденсаторы класса 2 обладают большей объемной эффективностью (большая емкость на единицу объема).

    Что такое электролитический конденсатор

    Электролитический конденсатор — это тип конденсатора, в котором используется электролит для увеличения его емкости .Обычно в качестве проводящего материала выступает алюминий, тантал или ниобий. Диэлектриком в этих конденсаторах является оксидный слой, образующийся на этих металлах. Поскольку эти оксидные слои очень тонкие, емкость в приведенном выше уравнении очень мала, что делает емкость конденсатора очень высокой. В пространстве между проводниками находятся бумажки, пропитанные электролитом. Сам электролит действует как анод, а одна из металлических пластин действует как катод.

    Некоторые электролитические конденсаторы

    Электролитические конденсаторы поляризованы .Это означает, что когда они подключены к цепям, каждой клемме необходимо задать правильную полярность. Если они подключены с неправильной полярностью, они могут сильно нагреться и даже взорваться. Для электролитических конденсаторов важным понятием является эквивалентное последовательное сопротивление (ESR) , эквивалентное . Если ESR слишком велико, то ток, протекающий через цепь, будет слишком мал. На рисунке ниже показано, как ESR (импеданс) конденсатора изменяется в зависимости от сопротивления. Каждая кривая показывает разные значения емкости:

    Полное сопротивление как функция частоты для конденсаторов различной емкости

    Обратите внимание, что для каждого типа конденсатора существует частота, при которой импеданс минимален.Эта частота является резонансной частотой конденсатора . Обратите внимание, что чем больше емкость, тем меньше резонансная частота.

    Разница между керамическим и электролитическим конденсатором

    Структура:

    В керамических конденсаторах керамика разделяет проводящие поверхности.

    В электролитических конденсаторах слои оксида металла и электролит разделяют проводящие поверхности.

    Диэлектрик:

    В керамических конденсаторах керамическое вещество составляет диэлектрик.

    В электролитических конденсаторах диэлектрик состоит из очень тонкого оксидного слоя.

    Поляризация:

    Керамические конденсаторы не поляризованы.

    Электролитические конденсаторы поляризованы.

    СОЭ:

    Керамические конденсаторы обычно имеют низкое ESR.

    ESR у электролитических конденсаторов обычно выше и сильнее зависит от частоты.

    Микрофон:

    Керамические конденсаторы проявляют микрофонный эффект : эффект, при котором механические вибрации приводят к возникновению электрических помех в цепях.

    Электролитические конденсаторы не обладают микрофонным эффектом.



    Изображение предоставлено:

    «Схема простого плоскопараллельного конденсатора» с помощью индуктивной нагрузки (собственный рисунок, сделанный в Inkscape 0.

    alexxlab

    Добавить комментарий

    Ваш адрес email не будет опубликован.
