что это такое? Варисторы: принцип действия, типы и применение

Варистор – что это такое, где он применяется, и зачем необходим? Данный элемент электронных схем довольно редко используется, поэтому название его не на слуху. Давайте исправим это и ознакомимся с его работой и принципом устройства.

Общая информация

Электроустановки обладают изоляцией, которая соответствует номинальному напряжению. Реальный показатель может отличаться от теоретического значения. Но работа будет обеспечиваться в случае, если отклонение невелико и находится в рамках разрешенного диапазона. И всё же электрооборудование часто выходит из строя из-за импульса напряжения. Так называют резкое изменение характеристики в определённой точке, когда следует восстановление до первоначального уровня за небольшой промежуток времени. Импульсы могут быть грозовые и коммутационные. Чтобы защититься от таких перепадов, используют различные устройства, среди которых вентильные разрядники, фильтры, цепочки и много других разработок. Но наиболее успешным оказался варистор. Что это такое? Так называют эффективное и дешевое средство защиты от импульсов, которое базируется на нелинейных полупроводниковых резисторах. Принцип их действия прост: варистор включается параллельно к защищаемому оборудованию и в нормальном режиме на него влияет рабочее напряжение защищаемого устройства. Когда наступает экстренная ситуация, то он начинает функционировать как изолятор. Их отличительной чертой является симметричная и хорошо выраженная нелинейная вольт-амперная характеристика.

Действия варистора

Когда возникает импульс, то устройство в силу нелинейности характеристики быстро уменьшает свое сопротивление (до долей Ома) и шунтирует нагрузку. Таким образом она защищается, а поглощенная энергия рассеивается в виде тепла. Во время таких процессов в варисторах может протекать ток величиной в несколько тысяч ампер. Учитывая практически безынерционность устройства, после того как импульс погашен, он опять становится прибором с большим сопротивлением. Таким образом, в нормальных условиях он не влияет на работу электрооборудования. Но есть будут импульсы опасного напряжения, то будьте уверены – они срежутся. Это обеспечивает сохранность даже слабой изоляции.

Самые популярные образцы

Говоря про варистор, что это такое, нельзя обойти стороной материалы, из которых он изготавливается. Наибольшее распространение получили те устройства, которые сделаны с использованием оксида цинка. Это обусловлено несколькими причинами:

  1. Простота изготовления.
  2. Цинк имеет хорошую способность к поглощению высокоэнергетических импульсов напряжения.

Создаются они по «керамической» технологии, которая включает в себя прессование, обжиг, нанесение электродов и электроизоляции, пайку выводов и монтаж влагозащитных покрытий. Благодаря простоте изготовления они могут создаваться даже под индивидуальные заказы.

Маркировка

Мы уже достаточно внимания уделили изучению того, чем является варистор. Маркировка этого прибора сложна, и поэтому при приобретении устройства о нём нельзя судить по данным, размещенным на корпусе. Рассмотрим на вот таком примере: есть CNR-06D400K. CNR – это название типа, в данном случае перед нами металлооксидный варистор. 06 – он имеет диаметр в 6 миллиметров. D – перед нами дисковый варистор. 400 – напряжение срабатывания. K – эта буква говорит о том, что допуск возможного отклонения имеет погрешность в 10%. Если говорить о компьютерной технике, то у них варисторы рассчитаны на 470В. Согласитесь, немало. Но ведь существует не один варистор! Маркировка этих деталей проводится каждым крупным производителем по-своему, поэтому универсальных и стандартизированных правил распознавания нет. Поэтому нужно пользоваться или помощью продавцов, или прибегать к услугам справочников.


Если мы не хотим, чтобы техника сгорела, то нам важен варистор. Обозначение на схеме выглядит как у обычного резистора, только есть ещё косая линия и буква U. Она говорит о том, что рабочие характеристики напрямую зависят от величины напряжения. Но может и по-другому выглядеть варистор. Обозначение на схеме для него задаётся как RU, после чего указываются цифры. Число является порядковым номером, а вот буквы обозначают название устройства: резистор-варистор. Также могут быть информационные обозначения. Это можно отнести к популярной отечественной продукции, которая изготавливается на заводе «Прогресс» в Ухте. Их варистор на схеме может быть промаркирован буквами от А до Г.

Проверка работоспособности элемента

Вот у нас в руках есть варистор. Как проверить его работоспособность? Начинать всегда необходимо с внешнего осмотра устройства. Необходимо внимательно поискать на корпусе сколы, трещины, почернения или следы нагара. Если есть внешние дефекты, то уже одно это говорит о том, что элемент необходимо заменить или не использовать вообще. Если при осмотре не было выявлено проблем, то можно приступать к проверке мультиметром. В этом случае тестер необходимо переключить на режим замера максимального сопротивления. Вот самый простой способ узнать, рабочий ли варистор. Как проверить его работоспособность, мы уже рассмотрели, теперь давайте обсудим, как же подбирать необходимые элементы.

Оптимальный рабочий режим

В силу высокой линейности устройства найти наилучшие параметры для схемы – задача не из легких. Для этого применяются довольно сложные и многочисленные расчеты. Большую важность в этом случае играет рабочий ток, значение которого должно быть минимальным и не вести к перегреву устройства. Но здесь приходится балансировать. Ведь если использовать слишком малой рабочий ток, то увеличится ограничение напряжения, и устройство не будет выполнять свою основную функцию. В качестве «ленивого» варианта можно взять на вооружение такой принцип: рабочее постоянное напряжение не должно превышать 0,85 от порога варистора. Но этот простой подход на практике является малоприменимым. Ведь работа варистора специфическая, и желаемый результат, а также рамки ограничения должны подбираться под каждый конкретный случай.

Выбор и установка

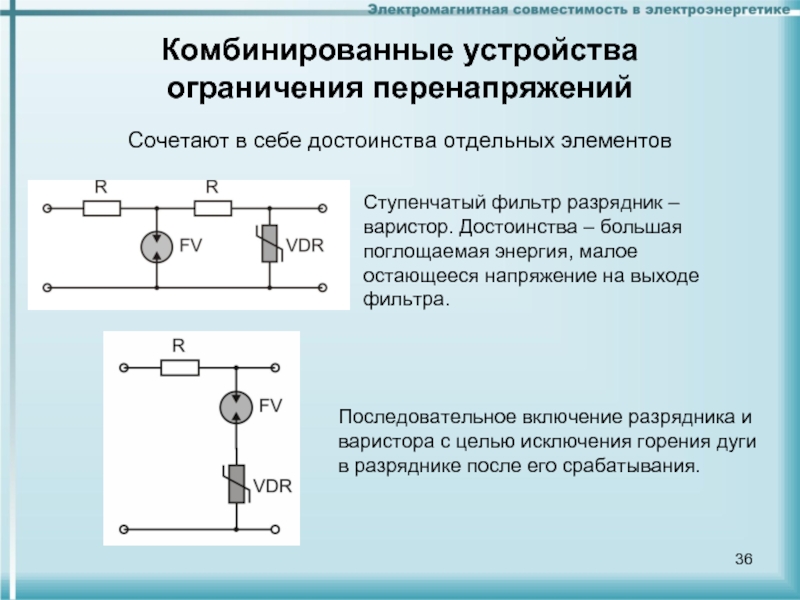

Про то, что варисторы должны размещаться параллельно защищаемому электрооборудованию, мы уже говорили. Наиболее предпочтительным местом монтажа варисторов считается место после коммутационного аппарата (если смотреть со стороны нагрузки, которую необходимо защитить). В качестве примера уже готового решения можно привести продукцию ранее упомянутого завода «Прогресс» с названием «Импульс-1». Такой варистор предназначен для того, чтобы его закрепляли на электрощите. Благодаря ему можно просто реализовать схему защиты трехфазных нагрузок с соединением «звезда» или «треугольник». Или в качестве альтернативы выбрать защиту 3 электроустановок, которые питаются от трехфазной сети.

Параметры

Говоря про варистор, что это такое, нельзя обойти вниманием его характеристики, которые важны в работе:

  1. Классификационное напряжение. Так называют величину, при которой ток в 1 мА протекает через устройство.
  2. Максимальное допустимое переменное напряжение. Под этим понимается величина, при которой варистор срабатывает и начинает выполнять возложенные на него защитные функции.
  3. Максимальное допустимое постоянное напряжение. То же, что и с предыдущим вариантом. Но в данном случае этот параметр касается работы с постоянным током.
  4. Максимальное напряжение ограничения. Это величина, при которой варистор может работать без повреждений. Как правило, указывается отдельно для разных значений тока. Если превысить эту величину, то варистор треснет надвое или даже разлетится на куски.
  5. Максимальная поглощаемая энергия. Указывается в джоулях. Является величиной максимальной энергии импульса, которая может быть рассеяна варистором в виде тепла без угрозы разрушить само устройство.
  6. Время срабатывания. Это промежуток, за который устройство переходит из одного состояния в другое, если было превышено максимальное допустимое напряжение. Как правило, измеряется в десятках наносекунд.
  7. Допустимое отклонение. Это величина, изменение на которую квалификационного напряжения варистора считается нормой. Всегда указывается в процентах. Как можно было понять из статьи ранее, данный параметр обозначается буквой в конце маркировки.

Использование

Давайте рассмотрим, к примеру, сеть на 220 Вольт. Для неё оптимальными будут устройства, у которых напряжение срабатывания находится в диапазоне 275-420В (но здесь есть некоторые технические нюансы, которые мы трогать не будем). В качестве сетевого фильтра используется три варистора. Они блокируют проникновение импульсов по цепи фазы и нуля. А почему их три? Бывает иногда такое, что в новостях проскакивают сообщения о проблемах, вследствие которых электроники лишились тысячи людей. Такое бывает, когда вместо нуля и фазы по проводам идёт только последняя. Для аппаратуры это почти всегда верная смерть. Но наличие варистора на нуле позволяет успешно защищать от таких ситуаций. В качестве показательного примера можно привести мобильные телефоны. Чтобы они не перегорели, используют миниатюрные многослойные варисторы. Кроме этого, их можно встретить в телекоммуникационном оборудовании и автомобильной электронике.

Варистор. Что это такое? Принцип работы

Резистор можно охарактеризовать как пассивный элемент электрической цепи. Резисторы используются в основном для контроля электрических параметров (напряжения и тока) в электроцепи, используя физическое свойство резистора, называемое сопротивлением.

Существуют различные типы резисторов:

  • резисторы с постоянным сопротивлением (углеродные, пленочные, металлопленочные, проволочные)
  • резисторы с переменным сопротивлением (проволочные переменные резисторы, потенциометры, металлокерамические переменные резисторы, реостаты)
  • особый тип резисторов, например, фоторезистор, варистор и так далее.

В этой статье подробно обсудим принцип работы варистора, схема подключения  и применение варистора на практике. Но, в первую очередь мы должны знать, что же такое варистор.

Варистор. Что это такое?

Варистор — это особый тип резистора, сопротивление которого изменяется под действием приложенного к нему напряжения. Поэтому его еще называют вольта зависимый резистор (VDR).  Это нелинейный полупроводниковый элемент получил свое название от слова переменный резистор (VARiable resistor)

Эти варисторы используются в качестве защитного устройства для предотвращения кратковременных всплесков напряжения переходных процессов в электроцепи. По внешнему виду и размеру варистор схож с конденсатором, поэтому его часто путают с ним.

Принцип работы варистора

В обычном рабочем состоянии варистор имеет высокое сопротивление. Всякий раз, когда переходное напряжение резко возрастает, сопротивление варистора тут же уменьшаться. Таким образом, он начитает проводить через себя ток, снижая тем самым напряжение до безопасного уровня.

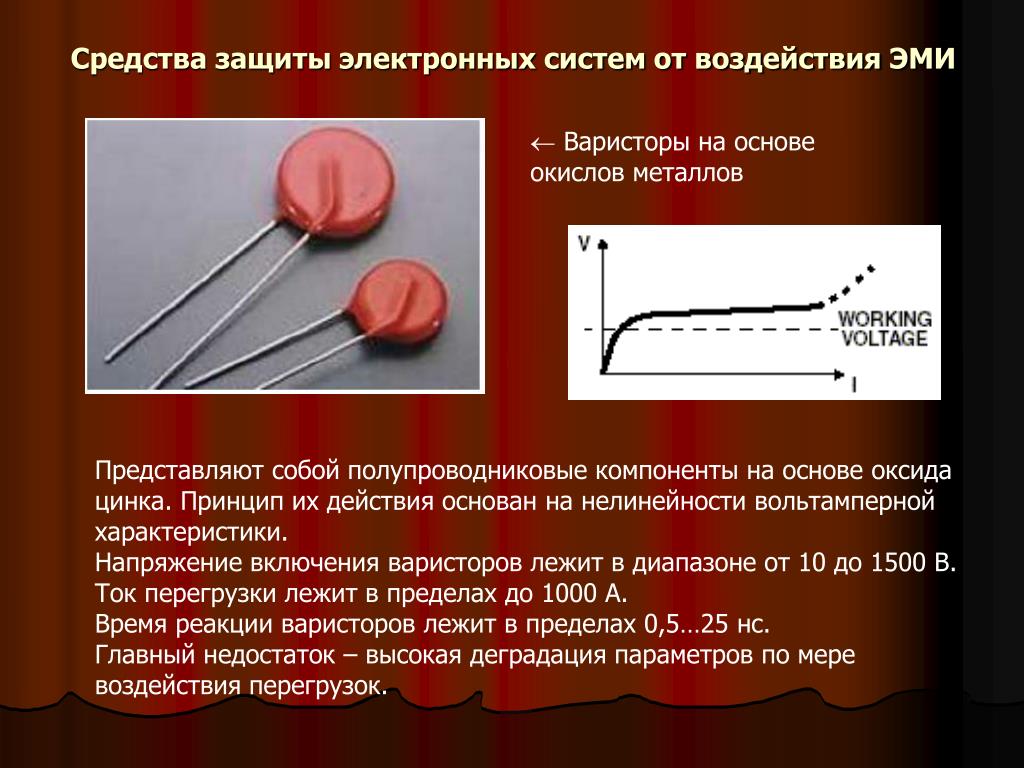

Существуют различные типы исполнения, однако варистор на основе окиси металла является наиболее часто используемым в электронных устройствах. Как было сказано выше, основное назначение варистора в электронных схемах — защита цепи от чрезмерного всплеска напряжения переходных процессов. Эти переходные процессы обычно происходят из-за разряда статического электричества и грозовых перенапряжений.

Принцип работы варистора можно легко понять, взглянув на кривую зависимости сопротивления от приложенного напряжения.

Блок питания 0…30 В / 3A

Набор для сборки регулируемого блока питания.

..

На графике  выше видно, что во время нормального рабочего напряжения (скажем низкого напряжения) сопротивление его очень высоко  и если напряжение превышает номинальное значение варистора, то его сопротивление начинает уменьшаться.

Вольт-амперная характеристика (ВАХ) варистора  показанная на рисунке выше. Из рисунка видно, небольшое изменение напряжения вызывает значительное изменение тока.

Уровень напряжения (классификационное напряжение), при котором ток, протекающий через варистор составляет 1 мА, является уровнем, при котором варистор переходит из непроводящего состояния в проводящее. Это происходит потому, что, всякий раз, когда приложенное напряжение превышает или равно номинальному напряжению, происходит лавинный эффект, переводящий варистор в состояние электропроводности в результате снижения сопротивления.

Таким образом, даже, несмотря на быстрый рост малого тока утечки, напряжение будет чуть выше номинального значения. Следовательно, варистор будет регулировать напряжение переходных процессов относительно приложенного напряжения.

Применение варистора

На рисунке выше показаны примеры применения варистора в различных системах защиты электроснабжения. Рассмотрим каждый случай по отдельности.

Данная схема представляет собой защиту однофазной линии питания. Если напряжение переходных процессов поступает из сети на клеммы питания устройства, то данный всплеск уменьшит сопротивление варистора и таким образом произойдет защита электрической цепи.

Следующая схема представляет собой защиту однофазной линии с заземлением. В этом случае варистор подключен аналогично предыдущей схеме с дополнительным включением варисторов по линии заземления.

Третья схема предназначена для защиты полупроводниковых переключателей (транзистор, тиристор, симистор), которые коммутируют индуктивную нагрузку.

И последняя схема предназначена для защиты переключателя (контактов) от искрения   при включении электродвигателя.

Справочник по варисторам — скачать (10,0 MiB, скачано: 1 730)

Варистор — электронный компонент для защиты оборудования

Варистор (varistor – eng. , переменный резистор) – особый тип резисторов, которые при отклонении напряжения и/или силы тока от заданного спецификациями, могут менять своё сопротивление

.

Если напряжение выходит за пределы в положительную сторону, на варисторе растёт сопротивление, что уменьшает проходящий через него ток. В свою очередь, на варисторе растёт температура, что приводит к уменьшению сопротивления, делая его немного стабильнее и не давая ему слишком сильно нагреться. Чрезмерное нагревание, либо резкий высоковольтный импульс ведёт к разрушению варистора. Это имеет и плюс в том, что он разрывает сеть, не давая подключенному оборудованию пострадать

от повышенного напряжения, а также даёт шанс устранить проблему на стороне поставщика питания, до подключения оборудования в сеть снова.

Варисторы производят на основе порошков SiC (карбид кремния) и ZnO (оксида цинка). У варисторов на основе ZnO характеристики лучше, и коэффициент нелинейности больше, но они стоят дороже.

У варисторов есть небольшие недостатки в виде старения при изменяемых условиях окружающей среды, степени

нагрузки на них. Характеристики при этом ухудшаются или отклоняются от нормы. Также варисторы могут создавать некоторые помехи, преимущественно низкочастотные.

Варисторы применяются преимущественно в разнообразных схемах защиты оборудования, стабилизаторах, сетевых фильтрах, схемах защиты линий связи и т.д. Если варистор вышел из строя, несложно его заменить на аналогичный с помощью простого паяльника и припоя.

Варисторы бывают разнообразной формы и размеров, в виде цилиндров, таблеток, дисков, бусинок & etc.

Варистор — Справочник химика 21


    СВОЙСТВ. Так, халькогенидные стекла благодаря прозрачности в ИК-области спектра, высокому сопротивлению и фоточувствительности применяют для изготовления электрофотографических пластин. У аморфных полупроводников ярко выражен эффект электрического переключения из высокоомного состояния в низкоомное и обратно, что позволяет создавать элементы со временем срабатывания 10 си менее. Полупроводниковые материалы применяют, в частности, при изготовлении варисто-ров — активных нелинейных сопротивлений, электрические характеристики которых зависят от напряженности электрического поля [76]. Варисторы практически безынерционны и симметричны — при перемене полярности остаются симметричными. 
[c.248]

    Варисторы — нелинейные полупроводниковые резисторы объемного типа, сопротивление которых изменяется в зависимости от приложенного напряжения. Основной характеристикой является вольт-амперная, основными параметрами — коэффициент нелинейности, классификационные ток и напряжение, номинальная мощность рассеяния, температурный коэффициент тока (приводятся в справочниках). Варисторы имеют различное конструктивное оформление стержни, диски и т. д.), выполняются на основе карбида кремния или селена, покрываются защитными лаками. 

[c.13]

    Из карбида кремния изготовляют нелинейные сопротивления (варисторы), т. е. приборы, значение омического сопротивления которых зависит от приложенной к ним напряженности электрического поля. Диоды и транзисторы, изготовленные из Si , могут работать при высокой температуре. Тонкие слои Si хорошо защищают р—п-переходы приборов. Термопара из Si и В4С развивает большую термО ЭДС даже при очень высокой температуре. Сформированная смесь из карборунда, кремния и глицерина и обожженная при 1500° в атмосфере азота называется силитом. Это прочное и химически стойкое, вещество. Силит хорошо проводит электрический ток, поэтому его применяют для нагрева электропечей выше 1000 С.

[c.363]

    Далее приведены сведения о разработке висмутовых полупроводниковых материалов, в том числе об использовании их при изготовлении варисторов. [c.248]

    Основной принцип ТК ограничителей перенапряжений состоит в том, что исправные приборы характеризуются слабым нагревом. Увлажнение кварцевого песка и нарушение герметичности вызывает локальные перегревы на поверхности покрышки. Соответственно, в месте расположения пробитого варистора температура снижается. [c.304]

    Тонкая, особо чистая керамика (оксиды алюминия и циркония, нитриды кремния и алюминия, карбид кремния, пьезокерамика, ферриты и пр.) является традиционным материалом в электронике. Из нее изготовляют конденсаторы, термисторы, варисторы, диэлектрические подложки и корпуса интегральных схем, корпуса дискретных приборов и пр. [c.130]


    Широкое распространение в общем и специальном машиностроении нашел карбид кремния — тугоплавкое соединение со связями ковалентного типа, устойчивое к действию высоких температур, отличающееся высокой твердостью. Особые электрические характеристики позволяют использовать его в виде нагревательных элементов, варисторов и т. п. Карбид кремния находит применение и в машиностроении вследствие его высокой твердости и теплофизических характеристик. [c.328]

    Варисторы. Система параметров. — Взамен ОСТ 11 468.006—77 [c.296]

    Различные изделия из электропроводящих полимерных материалов (нелинейные приборы-варисторы, транспортные ленты, пленки, катки, пластины, упаковочный материал) выпускаются фирмами США, ФРГ, Англии и Франции, их параметры близки к параметрам описанных выше изделий. [c.128]

    Карбид кремния известен давно, он производится в промышленности и используется в качестве абразивного материала, огнеупорного материала для нагревательных элементов, работающих при высоких температурах (силит), для нелинейных резисторов (варисторов). Большое число работ посвящено технологии изготовления и различным применениям промышленного материала с неконтролируемыми физическими свойствами. Работы по получению карбида кремния полупроводниковой чистоты, исследованию его свойств и возможных современных применений начали развиваться около 10 лет тому назад. Однако сведения о физических свойствах карбида кремния мекее полные и точные, чем для германия, кремния и соединений [c.444]

    ТазОз-промежут. продукт в произ-ве Та, танталатов двойные оксиды Та(У) и 8г используют как варисторы. Та и Ва-термоэмиссионные материалы (ВавТазОц) Та и Ва или РЬ-сегнетоэлектршси. Та и Са-катализаторы в орг. синтезе. [c.496]

    Для технического применения варисторы изготовляют в виде дисков и других форм из порошкообразных материалов. Для связывания зерен используют глину, жидкое стекло, легкоплавкое стекло, ультрафарфор, кремнийорганические лаки и искусственные смолы. Материал со связкой подвергают обжигу, а затем наносят электроды. Увеличение электропроводности варисторов при возрастании напряженности электрического поля объясняют электронной эмиссией из острых граней зерен, микронагревом контактирующих точек, увеличением проводимости оксидных пленок и возрастанием тока через р—и-переходы между зернами. Применяют варисторы для стабилизации напряжения, искрогашения на контактах, в качестве регуляторов числа оборотов двигателей, громкости звука и т.п. [c.248]

    Приготовление варисторов с использованием соединений висмута осуществляли в [90] следующим образом смешивание добавок, содержащих В120з, с основным компонентом 2пО встряхивание смеси обжиг охлаждение в нейтральной или слабо восстановительной атмосфере в определенном температурном интервале, предпочтительно 900—600 °С. [c.250]

    Фазовые превращения и микроструктура в ходе эволющ1и при спекании В1—Мп химически допированного 2пО порошка исследованы в [91]. Допирование имело целью улучшить спекание варисторов, распределение добавок и электрические характеристики. Исследование распределения добавок позволило идентифицировать несколько 81- или Мп-обогащенных фаз, которые кристаллизуются, плавятся или растворяются в ходе спекания. Эти превращения Офаничивают либо увеличивают гомогенность распределения Мп в керамике.[c.250]

    Вольт-амперные характеристики пористого ZnO-варистора с различным содержанием В120з измерены на воздухе и в смесях Н2 — воздух в интервале температур от комнатной до 600 °С. Вольт-амперные характеристики оставались неизменными в присутствии Н2, однако спад напряжения отчетливо смещался в область более низких электрических полей в интервале 400—600 °С. Спад напряжения уменьшался с увеличением концентрации Н2 в воздухе. Оптимальное количество В120з для наибольшего снижения напряжения составляло 1,0 мол. %. Таким образом, ZnO-варистор может быть использован как новый тип водородного сенсора. Подтверждена важная роль избытка ионов кислорода на фаницах зерен ZnO-ZnO в формировании барьера Шоттки, так же как и в Н2-сенсорном механизме действия варисторов [255]. [c.279]

    Кроме постоянных и переменных резисторов, основным назначением которых является создание заданного сопротивления электрической цепи, существуют резисторы, обладающие зависимостью изменения величины сопротивления от различных факторов и используемые в связи с этим в качестве датчиков-преобразователей. К ним относятся фоторезисторы, терморезисторы (термисторы), тензорезнсторы, варисторы и др. [c.12]


    Из полупроводниковых карбидов наибольший интерес представляют карбиды кремния и бора. Карбид кремния применяется для изготовления нелинейных полупроводниковых сопротивлени й-варисторов, электропроводность которых сильно растет от напряженности электрического поля. На этом основано применение их в грозовых разрядниках. Технический карбид кремния является материалом с неконтролируемыми электрофизическими свойствами. [c.226]

    Полупроводниковые материалы, изменяющие свое электросопротивление в зависимости от напряженности электрич. поля, получили название варисторов, или нелинейных полупроводниковых сопротивлени1г (НПС). Варисторы используются в качестве разрядников, для защиты изоляции электрич. установок, в телефонных устройствах и т. д. Материалами для варисторов служат порошки Si .[c.125]

    Вариационный принцип квантовой механики 616 Варистор 249 Вентиляторы 845 Вермикулит 915 Вестан 137 [c.573]

    Одним ИЗ перспективных направлений использования электропроводящих полимерных материалов является выполнение на их основе пленочных нелинейных приборов — варисторов. Технология выполнения пленочных варисторов на основе электропроводящих полимеров описана в [8]. Плёночные варисторы предназначены для использования в электролюминесцентных устройствах, в схемах размагничивания приемников цветного телевидения, в схемах защиты от перена пряжений и искрообразования, автоматического регулирования. Ь рабочем диапазоне напряжений соотношение между током и напряжением аппроксимируется выражением I=BU , где В — постоянная — коэффициент нелинейности (рис. 2,39). [c.125]

    Хотя явление термоэлектричества и ряд Зеебека известны с 1822 г. (причем в этом ряду фигурировали и вещества, позже оказавшиеся полупроводниками), но лишь в 1929 г. А. Ф. Иоффе впервые указал на особую перспективность повышения к. п. д. термоэлектрогенератора на полупроводниках. Таким образом, к 1930 г. значение полупроводников для техники только начинало вырисовываться. Потребовалось создание современной теории твердого тела—теории реального кристалла и квантовой статистики, бурное развитие химии особочистых веществ (в связи с требованиями атомной энергетики), активный рост (на базе применения полупроводников) производства фотосопротивлений, фотоэлементов, термисторов, выпрямителей тока, варисторов, термоэлектрогенераторов и др. и, наконец, открытие транзистора (1947), чтобы оолупроводниковая электроника заняла ее современное место в новой технике радиоэлектронике, телемеханике, вычислительной технике, электровозостроении, атомной энергетике, ракетной технике, освоении космоса и т. д. [c.9]


Карбид кремния для изготовления варистора

Варистор ( от англ. vari(able) – переменный и (resi)stor — резистор), полупроводниковый резистор, в котором электрическое сопротивление изменяется с изменением приложенного напряжения. Варистор – это электротехническое изделие, которое изготовлено из многофазных полупроводниковых материалов.

Основным материалом для изготовления варисторов является полупроводниковый карбид кремния, или SiC. Кристаллы карбида кремния измельчают до фракции 40-300 мкм, а затем получившийся порошок применяют в качестве основы варистора.

Электропроводность порошка карбида кремния обладает нелинейным характером. Она нестабильна и зависит от крупности фракции, степени сжатия, изменяется при тряске. Именно из-за этого порошок карбида кремния скрепляется связующим составом.

Запрессованный в форму порошок карбида кремния со связующим веществом спекают. Если в качестве связующего вещества для карбидкремниевого порошка выступает глина, то получившийся материал называют «тирит». В состав тирита входит 74% карбида кремния мелкой фракции и глина. Полученную смесь прессуют и обжигают при температуре 1270°С.

Если в качестве связующего используется жидкое стекло, или силикатный клей, то получившийся материал носит название «вилит». Смесь порошкообразного карбида кремния и жидкого стекла прессуют и обжигают при температуре 380°С.

Лэтин получают при использовании в качестве связующего ультрафарфоровой связки. Кристаллический кремний с прессованным углеродом носит название «силит».

Поверхность прессованной заготовки металлизируют, а затем припаивают к ней выводы. Изменение электропроводности варистора при постепенном увеличении напряжения на его выводах обусловлено сложными явлениями на поверхности кристаллов или на контактах. К примеру, снижение сопротивления при росте напряжения в варисторе, который изготовлен из карбида кремния, объясняется падением сопротивления контактов между частицами карбида кремния. Это происходит из-за нелинейного роста тока через p-n- переходы, которые образовываются на этих контактах, в следствие автоэлектронной эмиссии на острых участках кристаллов.

Варисторы, изготовленные с применением карбида кремния, обладают низким коэффициентом нелинейности, которая колеблется в диапазоне 5-7. Из-за этого при изготовлении варистором применяют оксид цинка, добавляя висмут, кобальт, марганец, сурьму и хром. Однако процесс изготовления таких варисторов весьма сложен, так как имеется необходимость раздельного размола компонентов, смешивание со связующим веществом, прессования, спекания с выжиганием связки, размола, вторичного спекания, вжигания электродов.

В результате этих действий получают высококачественную керамику, обладающую высокой нелинейностью, колеблющейся в диапазоне 50-70.

Варисторы, или нелинейные резисторы, нашли широкое применение для производства вентильных разрядников, которые предназначены для защиты электрического оборудования от коммутационных и грозовых напряжений. Различают высоковольтные и низковольтные вентильные разрядники. Варисторы применяют также в модуляторах, умножителях частоты и устройствах поглощения напряжения.

Ардуино и микросхемы | 10K241 Варистор

ОПИСАНИЕ ТОВАРА  «10K241»

«10K241» VARISTOR от фирмы «FNR» является Нелинейный полупроводниковый резистор, имеющий два вывода с согласованным сопротивлением при максимальном напряжении в сети 150VAC или 200VDC.  Диаметр 10 мм. Рабочий ток 10A. Максимальный ток срабатывания 50A. Согласно Википедии Вари́стор — переменный (resi)stor — резистор) — полупроводниковый резистор, электрическое сопротивление, которого нелинейно зависит от приложенного напряжения. Т.е. это резистор, обладающий нелинейной симметричной вольт-амперной характеристикой. Варистор обладает свойством РЕЗКО уменьшать своё сопротивление с миллиардов Ом до десятков Ом при увеличении приложенного к нему напряжения выше пороговой величины. При дальнейшем увеличении напряжения сопротивление уменьшается ещё больше. Благодаря отсутствию сопровождающих токов при скачкообразном изменении приложенного напряжения, варисторы являются основным элементом для производства устройств защиты от импульсных перенапряжений. Пример расчета в применении варистора в цепях переменного тока 220В. —где 220V это действующее значение. Тогда амплитуда синусоидального сигнала в корень из 2 раз больше чем действующее значение, то есть в 1,41 раза. В результате амплитудное напряжение равно 300-310 В.

240*1,1*1,41=372 В.



Где 1,1 – коэффициент запаса.



При таких расчетах варистор начнет срабатывание при скачке действующего напряжения больше 240 Вольт, значит его классификационное напряжение должно быть не менее 370 Вольт.



Ниже приведены типовые номиналы варисторов для сетей переменного тока с напряжением в:



~100VAC (100~120)– 271k;



~200VAC (180~220) – 431k;



~240VAC (210~250) – 471k;



~240VAC (240~265) – 511k.



Более полную информацию Вы можете найти в приложенном PDF-файле.

  В нашем магазине существует гибкая система скидок для постоянных и оптовых покупателей. Цену и наличие уточняйте по телефону. Заказать доставку по Москве Вы можете на сайте компании «Dostavista».

Варистор — Semec

Варистор из оксида цинка

может иметь различные диаметры, такие как 05D, 07D, 10D, 14D и 20D. Вы можете легко выбрать то, что вам нужно для защиты цепи.

Обычная упаковка — упаковка навалом, боеприпасы и упаковка на ленте и катушке также доступны для некоторых предметов по специальному запросу.

Список варисторов

Серия КСК
Размер Д05, Д07, Д10, Д14, Д20
Варистор напряжения 18 В ~ 1800 В
Допуск ±10 %
Упаковка Масса, Боеприпасы, T & R
Фото

О варисторах

Варисторы представляют собой нелинейные двухэлектродные полупроводниковые резисторы, зависящие от напряжения.Ток в варисторе пропорционален приложенному напряжению, возведенному в степень. Эти устройства обычно изготавливаются из оксида цинка. При приложении импульса высокого напряжения (например, при освещении) они проводят большой ток, тем самым поглощая энергию импульса в объеме материала при относительно небольшом увеличении напряжения, тем самым защищая цепь.

Важные физические характеристики, которые следует учитывать при поиске варисторов, включают варианты монтажа, типы выводов и диаметр.Варианты монтажа включают сквозное отверстие и поверхностный монтаж (SMT/SMD). Варисторы сквозного отверстия подключаются к печатной плате путем вставки клеммы или вывода через отверстие в плате и припаивания его к противоположной стороне. Компоненты для поверхностного монтажа являются прямым ответом на усилия по снижению затрат, направленные на улучшение производства печатных плат. Автоматическое или роботизированное оборудование для захвата и размещения может поднимать и размещать компоненты для поверхностного монтажа на печатной плате быстрее и точнее, чем это позволяла предыдущая технология.Вместо штыря или клеммы, проходящей через печатную плату и припаиваемой к противоположной стороне, в компонентах для поверхностного монтажа используется плоская поверхность для пайки, которая припаивается к плоской площадке для пайки на лицевой стороне печатной платы. Контактная площадка на печатной плате обычно покрыта пастообразным составом из припоя и флюса. При аккуратном размещении компоненты для поверхностного монтажа на паяльной пасте будут оставаться на месте до тех пор, пока повышенные температуры, обычно от инфракрасной печи, не расплавят паяльную пасту и не припаяют плоские клеммы крепления к контактной площадке печатной платы.Типы выводов включают осевые выводы, радиальные выводы и отсутствие выводов (SMT). Диаметр варистора является важным параметром, который следует учитывать.

Рабочие характеристики, которые следует учитывать для варисторов, включают максимальное среднеквадратичное напряжение переменного тока, максимальное напряжение фиксации и рабочую температуру. Максимальное среднеквадратичное напряжение — это максимальное постоянное среднеквадратичное синусоидальное напряжение, которое может быть приложено. Максимальное фиксирующее напряжение — это пиковое напряжение на варисторе, измеренное в условиях заданного пикового импульсного тока и заданной формы волны.

Применение варистора Semec

Напряжение нашего варистора составляет от 18 В до 1800 В, широкое напряжение обеспечивает широкую область применения:

  1. Блок питания
  2. Система кабельного телевидения
  3. Система управления двигателем
  4. Коммуникационное оборудование
  5. Детектор дыма
  6. Защита микропроцессора
  7. Бытовая электроника
  8. Измерительное оборудование
  9. Электронная бытовая техника и т. д.

И у нас есть разные размеры на выбор, от 05D до 20D, включая 05D, 07D, 10D, 14D и 20D.

Информация о варисторе

Варистор представляет собой тип резистора со значительно неомической вольт-амперной характеристикой. Название представляет собой сочетание переменного резистора *, что вводит в заблуждение, поскольку он не является постоянно изменяемым пользователем параметром, как потенциометр или реостат, и является не резистором, а фактически конденсатором. Варисторы часто используются для защиты цепей от чрезмерного напряжения, действуя как искровой разрядник.

Наиболее распространенным типом варистора является металлооксидный варистор или MOV. Он содержит массу зерен оксида цинка в матрице из оксидов других металлов, зажатых между двумя металлическими пластинами (электродами). Граница между каждым зерном и его соседом образует диодный переход, который позволяет току течь только в одном направлении. Масса беспорядочно ориентированных зерен электрически эквивалентна сети пар встречно-параллельных диодов, каждая пара параллельна многим другим парам.Когда на электроды подается небольшое или умеренное напряжение, протекает лишь небольшой ток из-за обратной утечки через диодные переходы. При приложении большого напряжения переходы диода пробиваются из-за лавинного эффекта, и протекает большой ток. Результатом такого поведения является сильно нелинейная вольт-амперная характеристика, при которой MOV имеет высокое сопротивление при низких напряжениях и низкое сопротивление при высоких напряжениях.

Если величина переходного импульса (часто измеряемая в джоулях) слишком велика, устройство может расплавиться или иным образом повредиться.Например, удар молнии поблизости может привести к необратимому повреждению варистора.

Важными параметрами для варисторов являются время отклика (сколько времени требуется варистору для пробоя), максимальный ток и точно определенное напряжение пробоя. При использовании в линиях связи (например, телефонных линиях, используемых для модемов) высокая емкость нежелательна, поскольку она поглощает высокочастотные сигналы, тем самым уменьшая доступную полосу пропускания защищаемой линии.

Варистор — электронный компонент со значительной неомической вольт-амперной характеристикой.Название представляет собой портманто переменного резистора. Варисторы часто используются для защиты цепей от чрезмерных переходных напряжений путем включения их в цепь таким образом, что при срабатывании они будут шунтировать ток, создаваемый высоким напряжением, от чувствительных компонентов. Варистор также известен как резистор, зависящий от напряжения, или VDR. Функция варистора заключается в том, чтобы проводить значительно увеличенный ток при чрезмерном напряжении.

Металлооксидный варистор

Наиболее распространенным типом варистора является металлооксидный варистор (MOV).Он содержит керамическую массу из зерен оксида цинка в матрице из оксидов других металлов (таких как небольшие количества висмута, кобальта, марганца), зажатую между двумя металлическими пластинами (электродами). Граница между каждым зерном и его соседом образует диодный переход, который позволяет току течь только в одном направлении. Масса беспорядочно ориентированных зерен электрически эквивалентна сети пар встречно-параллельных диодов, каждая пара параллельна многим другим парам. Когда на электроды подается небольшое или умеренное напряжение, протекает лишь небольшой ток, вызванный обратной утечкой через диодные переходы.При приложении большого напряжения диодный переход пробивается из-за комбинации термоэлектронной эмиссии и туннелирования электронов, и протекает большой ток. Результатом такого поведения является сильно нелинейная вольт-амперная характеристика, при которой MOV имеет высокое сопротивление при низких напряжениях и низкое сопротивление при высоких напряжениях.

Например, сквозной ток в результате удара молнии может генерировать чрезмерный ток, который необратимо повредит варистор. В общем, первичным случаем выхода из строя варистора является локальный нагрев, вызванный тепловым разгоном.Это связано с отсутствием конформности в отдельных границах зерен, что приводит к выходу из строя доминирующих путей тока при термическом напряжении.

Варисторы могут поглощать часть перенапряжения. Насколько это влияет на риск для подключенного оборудования, зависит от оборудования и характеристик выбранного варистора. Варисторы не поглощают значительный процент удара молнии, поскольку энергия, которая должна быть проведена в другом месте, на много порядков больше, чем энергия, поглощаемая небольшим устройством.

Варистор остается непроводящим как устройство с шунтирующим режимом во время нормальной работы, когда напряжение остается значительно ниже его «зажимного напряжения». Если кратковременный импульс (часто измеряемый в джоулях) слишком велик, устройство может расплавиться, сгореть, испариться или иным образом повредиться или разрушиться. Этот (катастрофический) сбой происходит, когда «абсолютные максимальные значения» в паспорте производителя значительно превышаются. Деградация варистора определяется диаграммами ожидаемого срока службы производителя с использованием кривых, которые соотносят ток, время и количество импульсов переходного процесса.Обычно варистор полностью выходит из строя, когда его «зажимное напряжение» изменяется на 10%. Полностью вышедший из строя варистор остается работоспособным (без катастрофических отказов) и не имеет видимых повреждений.

Примерный срок службы варистора

 — это его энергетический рейтинг. По мере увеличения джоулей MOV количество переходных импульсов увеличивается, а «фиксирующее напряжение» во время каждого переходного процесса уменьшается. Назначение этого устройства шунтового режима состоит в том, чтобы отклонить переходный процесс, чтобы энергия импульса рассеивалась в другом месте.Часть энергии также поглощается варистором, потому что варистор не является идеальным проводником. Варистор поглощает меньше энергии, варистор обладает большей проводимостью, а ожидаемый срок службы увеличивается экспоненциально по мере увеличения номинальной энергии варистора. Катастрофического отказа можно избежать, значительно увеличив номинальную мощность варистора, либо используя варистор с более высокими джоулями, либо подключив параллельно больше таких устройств с шунтирующим режимом.

Важными параметрами являются номинальная энергия варистора (в джоулях), время отклика (сколько времени требуется варистору для выхода из строя), максимальный ток и четко определенное напряжение пробоя (фиксации).Энергетическая оценка часто определяется с использованием переходных процессов «отраслевого стандарта», таких как 8/20 микросекунд или 10/1000 микросекунд. MOV предназначены для шунтирования коротких импульсов. Например, 8 микросекунд — это время нарастания переходного процесса; 20 микросекунд — это время падения.

Для защиты линий связи (например, телефонных) используются устройства подавления переходных процессов, такие как углеродные блоки толщиной 3 мил (IEEE C62.32), варисторы со сверхнизкой емкостью или лавинные диоды. Для более высоких частот, таких как оборудование радиосвязи, может использоваться газоразрядная трубка (GDT).

Типовой удлинитель с защитой от перенапряжений изготавливается с использованием MOV. В самом дешевом типе может использоваться только один варистор, от горячего (под напряжением, активного) до нейтрального. Лучший протектор должен содержать как минимум три варистора; по одному на каждой из трех пар проводников (горячая нейтраль, горячая земля, нейтральная земля). Защитный удлинитель в Соединенных Штатах должен иметь одобрение UL1449 2-й редакции, чтобы катастрофический отказ MOV не создавал опасности возгорания.

Чего не делают варисторы

Некоторые потребители предполагают, что MOV внутри устройства TVSS обеспечивает полную защиту оборудования по питанию.К сожалению, MOV-устройства и другие типы ограничителей перенапряжения не обеспечивают защиты подключенного оборудования от устойчивых перенапряжений, которые могут привести к повреждению этого оборудования, а также устройства защиты. Также существует потенциальная опасность возгорания.

Варистор не обеспечивает защиты оборудования от скачков пускового тока (во время запуска оборудования), от перегрузки по току (вызванной коротким замыканием) или от провалов напряжения (также называемых понижением напряжения). Варистор не ощущает и не контролирует такие события.Восприимчивость электронного оборудования к этим другим помехам питания определяется конструкцией оборудования. Защита от этих помех питания устанавливается внутри этого оборудования или обеспечивается другими внешними устройствами.

Каково применение варистора? – JanetPanic.com

Каково применение варистора?

Варисторы используются в качестве элементов управления или компенсации в цепях либо для обеспечения оптимальных рабочих условий, либо для защиты от чрезмерных переходных напряжений.При использовании в качестве защитных устройств они при срабатывании отводят ток, создаваемый чрезмерным напряжением, от чувствительных компонентов.

Каков принцип работы варистора?

Варистор не подчиняется закону Ома и, следовательно, не похож на омический резистор. По сути, это неомический резистор, который не подчиняется закону Ома, поэтому его также называют нелинейным резистором или резистором, зависящим от напряжения.

Почему используется MOV?

Варистор на основе оксида металла (MOV) представляет собой защитный компонент, используемый в цепях электропитания, питающихся непосредственно от сети переменного тока.Он используется для защиты цепи от скачков высокого напряжения путем изменения ее сопротивления.

Какова функция резистора, зависящего от напряжения?

Варистор — прибор с нелинейной вольт-амперной характеристикой. Он в основном используется для фиксации напряжения, когда цепь подвергается перенапряжению, и поглощения избыточного тока для защиты чувствительных устройств. Его также называют «зависимым от напряжения резистором», сокращенно «VDR».

Как варистор подключен к цепи питания телевизора?

Варистор

можно подключать непосредственно к источникам питания и полупроводниковым переключателям для защиты транзисторов, полевых МОП-транзисторов и тиристорных мостов.

Где используются варисторы?

Варисторы используются для защиты цепи от скачков высокого напряжения. Когда к цепи прикладывается скачок высокого напряжения, результат обычно катастрофичен для цепи. Конденсатор может быть установлен параллельно сигнальным линиям.

В чем разница между варистором и термистором?

Варистор представляет собой разомкнутую цепь до тех пор, пока его напряжение пробоя не будет превышено, после чего начинается резкое падение сопротивления. Термистор — это скорее чувствительный к температуре резистор; это не «нормально замкнутый», это резистор.

Что такое варистор и металлооксидный варистор? Применение и выбор варистора

Каталог

0

VARISTOR

6

1.Concept VARISTOR

6

5.symbol из варистора

60010

6

60010

2. Сазон производительности VARISTOR

3.Types варистор

4.Варистор оксида металла

70010

80015

80022



1. C варистор



Варистор представляет собой устройство защиты с ограничением напряжения. Используя нелинейные характеристики варистора, когда между двумя полюсами варистора возникает перенапряжение, варистор может ограничивать напряжение до относительно фиксированного значения напряжения, тем самым защищая последнюю цепь.Основными параметрами варистора являются: напряжение варистора, допустимый ток, емкость перехода, время отклика и так далее.



Время отклика варистора составляет нс, что быстрее, чем у газоразрядной трубки, и немного медленнее, чем у трубки TVS. В нормальных условиях скорость срабатывания защиты электронной схемы от перенапряжения может соответствовать требованиям. Емкость перехода варистора обычно составляет от нескольких сотен до нескольких тысяч пф.Во многих случаях его не следует применять непосредственно для защиты высокочастотных сигнальных линий. Когда он используется для защиты цепи переменного тока, он увеличивает утечку из-за большой емкости перехода. При проектировании схемы защиты необходимо полностью учитывать ток. Варистор имеет большую пропускную способность, но меньше, чем газоразрядная трубка. Варистор, сокращенно VDR, представляет собой полупроводниковый компонент нелинейной защиты от перенапряжения, чувствительный к напряжению.



2. Основные характеристики варистора



(1) Характеристики защиты. Когда ударная вязкость источника удара (или пусковой ток Iсп=Uсп/Zс) не превышает заданного значения, предельное напряжение варистора не должно превышать импульсного выдерживаемого напряжения (Uп), которое может выдержать защищаемый объект. .



(2) Ударопрочность, т. е. сам варистор должен выдерживать заданный пусковой ток, энергию удара и среднюю мощность многократных ударов.



(3) Существуют две характеристики срока службы, одна из них — срок службы при постоянном рабочем напряжении, то есть варистор должен надежно работать в течение определенного времени (часов) при указанной температуре окружающей среды и условиях напряжения в системе. Второй – ударная жизнь, то есть количество раз, которое можно надежно выдержать заданное воздействие.



(4) После включения в систему варистора, помимо защитной функции «предохранительного клапана», он будет иметь дополнительные эффекты.Это называется «вторичным эффектом» и не должно снижать нормальную производительность системы. В настоящее время необходимо учитывать три основных фактора. Одним из них является емкость самого варистора (от десятков до десятков тысяч пФ). Второе — это ток утечки при напряжении системы, а третье — влияние связи на другие цепи при нелинейном токе варистора через импеданс источника.



3.  Тип s варистор



Варисторы можно классифицировать по компоновке, истории производства, применяемым материалам и вольтамперному току.



(1) В зависимости от конструкции варистор можно разделить на переходной варистор, объемный варистор, одночастичный варистор и пленочный варистор. Варистор переходного типа имеет редкий контакт между корпусом резистора и металлическим электродом, а нелинейность варистора корпусного типа определяется полупроводниковой природой корпуса резистора.



(2) В зависимости от материалов заявки варисторы можно разделить на варисторы на основе оксида цинка, варисторы на основе карбида кремния, варисторы на основе оксида металла, варисторы на основе германия (кремния), железокислотные и т. д.



(3) В соответствии с классификацией вольт-амперных характеристик варисторы можно разделить на симметричные варисторы (без полярности) и асимметричные варисторы (с полярностью) в соответствии с их вольт-амперными характеристиками.



4. Металлооксидный варистор



Металлооксидный варистор, или сокращенно MOV, представляет собой резистор, зависящий от напряжения, в котором резистивный материал представляет собой оксид металла, в основном оксид цинка (ZnO), впрессованный в керамический сплав материал.Металлооксидные варисторы примерно на 90 % состоят из оксида цинка в качестве основного керамического материала, а также других наполнителей для образования соединений между зернами оксида цинка.



Металлооксидные варисторы в настоящее время являются наиболее распространенным типом устройств ограничения напряжения и доступны для использования в широком диапазоне напряжений и токов. Использование оксида металла в их конструкции означает, что MOV чрезвычайно эффективны в поглощении кратковременных переходных процессов напряжения и имеют более высокие возможности обработки энергии.



Как и обычный варистор, варистор на основе оксида металла начинает проводить ток при определенном напряжении и прекращает его, когда напряжение падает ниже порогового значения. Основное различие между стандартным варистором из карбида кремния (SiC) и варистором типа MOV заключается в том, что ток утечки через оксидно-цинковый материал MOV в нормальных рабочих условиях очень мал, а скорость его работы в переходных процессах ограничения намного выше.



MOV обычно имеют радиальные выводы и твердое внешнее синее или черное эпоксидное покрытие, которое очень напоминает дисковые керамические конденсаторы и может физически монтироваться на печатные платы и печатные платы аналогичным образом.Конструкция типичного варистора на основе оксида металла представлена ​​следующим образом: знание импеданса источника и возможной импульсной мощности переходных процессов. Для входных линейных или фазовых переходных процессов выбор правильного MOV немного сложнее, поскольку, как правило, характеристики источника питания неизвестны.В общем, выбор MOV для электрической защиты цепей от переходных процессов и всплесков питания часто является не более чем обоснованным предположением.



Тем не менее, металлооксидные варисторы доступны в широком диапазоне напряжений варисторов, от примерно 10 вольт до более 1000 вольт переменного или постоянного тока, поэтому при выборе может помочь знание напряжения питания. Например, при выборе MOV или кремниевого варистора для напряжения его максимальное постоянное среднеквадратичное значение напряжения должно быть чуть выше самого высокого ожидаемого напряжения питания, скажем, 130 вольт для 120 вольт и 260 вольт для 230 вольт. поставка.



Максимальное значение импульсного тока, которое выдержит варистор, зависит от ширины переходного импульса и количества повторений импульса. Можно сделать предположения о ширине переходного импульса, которая обычно составляет от 20 до 50 микросекунд (мкс). Если номинальный пиковый импульсный ток недостаточен, варистор может перегреться и выйти из строя. Таким образом, чтобы варистор работал без каких-либо отказов или ухудшения характеристик, он должен иметь возможность быстро рассеивать поглощенную энергию переходного импульса и безопасно возвращаться в исходное состояние.



5.  Условное обозначение варистора



«Варистор» — резистивный прибор с нелинейной вольт-амперной характеристикой. Он в основном используется для фиксации напряжения, когда цепь находится под перенапряжением, и поглощения избыточного тока для защиты чувствительных устройств. Полное название — «Voltage Dependent Resistor», сокращенно «VDR» или «Varistor».



Знак варистора следующий: (Мы перечислили несколько общих представлений)



символы и графика варистора 9002

0159 Основные параметры варистора



Основными параметрами варистора являются номинальное напряжение, коэффициент напряжения, максимальное управляющее напряжение, коэффициент остаточного напряжения, пропускная способность, ток утечки, температурный коэффициент напряжения, температурный коэффициент тока, коэффициент нелинейности напряжения, изоляция сопротивление, статическая емкость и так далее.



(1) Напряжение варистора: так называемое напряжение варистора — это напряжение пробоя или пороговое напряжение. Это относится к значению напряжения при указанном токе, которое в большинстве случаев измеряется, когда к варистору прикладывается постоянный ток 1 мА, а диапазон напряжения варистора продукта может варьироваться от 10 до 9000 В.Как правило, V1mA=1,5Vp=2,2VAC, где Vp — пиковое значение номинального напряжения цепи. VAC – среднеквадратичное значение номинального напряжения переменного тока. Выбор значения напряжения варистора ZnO имеет решающее значение и связан с эффектом защиты и сроком службы.



(2) Максимально допустимое напряжение (максимально допустимое напряжение): Это напряжение делится на переменное и постоянное. Если это переменный ток, это относится к действующему значению напряжения переменного тока, разрешенному варистором , которое выражается в ACrms.Варистор с максимально допустимым напряжением следует выбирать под действующее значение. На самом деле, V1mA и ACrms связаны друг с другом. Зная первое, вы также знаете и второе, но ACrms является более прямым для пользователя, и пользователь может напрямую выбрать подходящий варистор в соответствии с ACrms. В петле переменного тока должно быть: min (U1мА) ≥ (2,2~2,5) Uac, где Uac — действующее значение рабочего напряжения переменного тока в петле. Вышеупомянутый принцип значения в основном предназначен для обеспечения соответствующего запаса прочности варистора при его применении в цепи источника питания.Для постоянного тока в контуре постоянного тока должно быть: min(U1mA) ≥(1,6~2)Udc, где Udc — номинальное рабочее напряжение постоянного тока в контуре. В петле переменного тока должно быть: min (U1мА) ≥ (2,2~2,5) Uac, где Uac — действующее значение рабочего напряжения переменного тока в петле. Вышеупомянутый принцип значения в основном предназначен для обеспечения соответствующего запаса прочности варистора при его применении в цепи источника питания. В сигнальном контуре должно быть: мин (U1мА) ≥ (1,2 ~ 1,5) Umax, где Umax — пиковое напряжение сигнального контура.Пропускную способность варистора следует определять в соответствии с расчетными характеристиками схемы молниезащиты. Как правило, варистор имеет пропускную способность, большую или равную пропускной способности конструкции схемы молниезащиты.



(3) Пропускная способность: Так называемая пропускная способность представляет собой максимальное значение импульсного тока при температуре окружающей среды 25°C, отклонении напряжения варистора не превышает ± 10% для указанной формы пускового тока и заданное количество пусковых токов.Чтобы продлить срок службы устройства, величина импульсного тока, поглощаемого варистором ZnO, должна быть меньше максимального потока изделия, указанного в руководстве. Однако, начиная с защитного эффекта, требуется, чтобы выбранная скорость потока была больше. Во многих случаях фактически генерируемый расход трудно точно рассчитать. Проще говоря, пропускная способность, также известная как пропускная способность, относится к максимальному импульсному (пиковому) значению тока, допустимому для варистора при определенных условиях (в указанном временном интервале и количестве раз, при применении стандартного пускового тока).Как правило, перенапряжение представляет собой одну или серию пульсовых волн. В экспериментальном варисторе используются два типа ударных волн: один представляет собой волну 8/20 мкс, то есть так называемая головка волны представляет собой импульсную волну 8 мкс с временем хвоста 20 мкс, а другой представляет собой прямоугольную волну 2 мс.



(4) Максимальное предельное напряжение: Максимальное предельное напряжение — это максимальное напряжение, которое может выдержать варистор. Он показывает напряжение, генерируемое на двух концах, когда заданный пусковой ток Ip проходит через варистор.Это напряжение также называют остаточным напряжением. Поэтому остаточное напряжение выбранного варистора должно быть меньше выдерживаемого напряжения Vo защищаемого объекта, иначе не будет достигнута надежная цель защиты. Обычно значение ударного тока Ip велико, например, 2,5 А или 10 А, поэтому соответствующее максимальное предельное напряжение Vc довольно велико, например, MYG7K471 имеет Vc=775 (Ip=10A).



(5) Максимальная энергия (допуск по энергии): Энергия, поглощаемая варистором, обычно рассчитывается следующим образом: W=kIVT(J)



V — напряжение на варисторе при протекании тока I через варистор



T — длительность тока



K — коэффициент формы волны тока I

2 мс меандр k=1

8/

Волна 20 мкс k=1.4



10/1000 мкс k=1,4



Варистор может поглощать энергию до 330 Дж на квадратный сантиметр для прямоугольной волны длительностью 2 мс; плотность тока может достигать 2000 А на кубический сантиметр для волны 8/20 мкс, что указывает на то, что его пропускная способность и устойчивость к энергии очень велики.



Вообще говоря, чем больше диаметр микросхемы варистора, тем выше допуск по энергии и больше выдерживаемый ток. При использовании варистора также следует учитывать перенапряжение, которое часто имеет меньшую энергию, но имеет более высокую частоту.Если имеет место перенапряжение один или несколько раз за несколько десятков секунд или одну-две минуты, то следует учитывать среднюю мощность, которую может поглотить варистор.



(6) Отношение напряжений: Отношение напряжений — это отношение напряжения, генерируемого при токе варистора 1 мА, к напряжению, генерируемом при токе варистора 0,1 мА.



(7) Номинальная мощность: максимальная мощность, которая может потребляться при указанной температуре окружающей среды.



(8) Максимальный пиковый ток Однократно: максимальное текущее значение тока со стандартной формой волны 8/20 мкс.В это время скорость изменения напряжения варистора все еще находится в пределах ±10%. 2 раза: максимальное текущее значение воздействия стандартного сигнала 8/20 мкс дважды, а интервал между двумя воздействиями составляет 5 минут. В это время скорость изменения напряжения варистора все еще находится в пределах ±10%.



(9) Коэффициент остаточного напряжения: когда ток, протекающий через варистор, имеет определенное значение, напряжение, генерируемое на обоих концах, называется остаточным напряжением. Отношение остаточного напряжения к номинальному напряжению коэффициента остаточного напряжения.



(10) Ток утечки. Ток утечки, также известный как ток ожидания, относится к току, протекающему через варистор при заданной температуре и максимальном постоянном напряжении.



(11) Коэффициент напряжения-температуры: Коэффициент напряжения-температуры относится к скорости изменения номинального напряжения варистора в заданном диапазоне температур (температура 20~70 °C), то есть когда ток через варистор поддерживается постоянным, температура изменяется.Относительное изменение на обоих концах варистора при 1 °C.



(12) Текущий температурный коэффициент: Текущий температурный коэффициент представляет собой относительное изменение тока, протекающего через варистор, когда температура изменяется на 1°C, в то время как напряжение на варисторе остается постоянным.



(13) Коэффициент нелинейности напряжения: Коэффициент нелинейности напряжения относится к отношению значения статического сопротивления к значению динамического сопротивления варистора при заданном приложенном напряжении.



(14) Сопротивление изоляции: Сопротивление изоляции — это сопротивление между выводным проводом (выводом) варистора и изолирующей поверхностью резистора.



(15) Статическая емкость: Статическая емкость относится к емкости, присущей самому варистору.



Принцип использования варистора заключается в том, что после подключения к защищаемому устройству он не может повлиять на нормальную работу устройства и может эффективно выполнять мгновенную защиту от перенапряжения на устройстве.Для этого, помимо технических параметров варистора, при фактическом выборе необходимо учитывать следующие вопросы:



1) выбор напряжения варистора



варистора и номинальное напряжение (следует считать в 1,1-1,2 раза больше номинального напряжения), возможный диапазон колебаний напряжения питания в цепи переменного тока (следует принимать в 1,4 раза к номинальному напряжению) 1.5 раз), соотношение между пиковым значением напряжения переменного тока и действующим значением (следует учитывать 1,4 раза), поэтому следует использовать варистор с напряжением варистора в 2,2–2,5 раза больше номинального напряжения. В цепи постоянного тока часто выбирают варистор с напряжением варистора, в 1,8-2 раза превышающим номинальное значение напряжения постоянного тока.



2) Выбор пропускной способности



В принципе, ее следует выбирать в соответствии с максимальным переходным пусковым током, который может возникнуть, но это трудно сделать.На практике варистор выбирают в соответствии с применением или в соответствии с уровнем испытаний, указанным в стандарте испытаний продукта.



Согласно первому, для защиты тиристора можно использовать варистор 1 кА (8/20 мкс волны тока); 3кА для поглощения перенапряжений электрооборудования; 5кА для поглощения перенапряжения молниезащиты и электронного оборудования Верхний; 10 кА используется для защиты от ударов молнии. Согласно последнему, общая интегральная волна (волна напряжения 1.2/50 мкс генерируется при разомкнутой цепи генератора; при коротком замыкании генерируется волна тока 8/20 мкс; внутреннее сопротивление генератора 2 Ом), чтобы оценить устройство на предмет помех от грозового перенапряжения. способность. При испытании на 4 кВ максимальный ток, потребляемый защитным устройством, может достигать 2 кА; для испытания 6 кВ максимальное значение потребляемого тока составляет 3 кА. Однако при фактическом выборе пропускная способность выбранного варистора также должна быть соответствующим образом увеличена.Из-за большого варистора с высокой пропускной способностью по току должно быть относительно небольшое остаточное падение напряжения при поглощении такой же величины импульсного тока. В то же время для выбранного варистора имеется большой запас защиты.



3) Собственная паразитная емкость



Варисторам свойственна проблема емкости, которая колеблется от нескольких сотен до нескольких тысяч пФ в зависимости от форм-фактора и номинального напряжения. Собственная емкость варистора определяет, что он не подходит для использования в высокочастотных приложениях, иначе это повлияет на нормальную работу системы; он подходит для использования в системах промышленной частоты, таких как защита линий электроснабжения, защита тиристорных выпрямителей и т. д.



Мгновенная мощность варистора относительно велика, но средняя длительная мощность мала, поэтому его нельзя эксплуатировать в течение длительного времени.



Роль варистора из оксида цинка (угольного резистора): также известного как «поглотитель перенапряжений, представляет собой резистор атрибута напряжения с характеристиками симметрии напряжения и тока, его основная конструкция заключается в защите всех электронных продуктов. Или компонент защищен от перенапряжение, вызванное переключением или ударом молнии, и характеристики нелинейного индекса.



Особенности: быстрая реакция; низкий ток утечки; превосходное соотношение напряжения; широкое соотношение напряжения и энергии; низкая мощность в режиме ожидания и отсутствие последующего тока; возможность высокопроизводительной обработки импульсных токов; стабильное выполнение характеристик напряжения подавления.

7.  Выбор варистора



При выборе варистора необходимо учитывать особые условия цепи. Как правило, необходимо соблюдать следующие принципы:



(1) Выбор напряжения варистора В1 мА



В зависимости от напряжения питания, напряжение питания, непрерывно подаваемое на варистор, не может превышать «максимальное длительное рабочее напряжение». значение, указанное в спецификации.То есть максимальное рабочее напряжение постоянного тока варистора должно быть больше, чем рабочее напряжение постоянного тока VIN линии питания (сигнальной линии), то есть VDC ≥ VIN; для чувствительного к давлению выбора источника питания 220 В переменного тока следует полностью учитывать диапазон колебаний рабочего напряжения электросети. Когда значение напряжения варистора достаточно, оставьте достаточный запас. Отечественная электросеть обычно имеет диапазон колебаний 25%. Следует выбирать варистор с напряжением варистора от 470 до 620 В.Выбор варистора с более высоким напряжением варистора может снизить частоту отказов и продлить срок службы, но остаточное напряжение немного увеличивается.



(2) Выбор скорости потока



Номинальный разрядный ток варистора должен быть больше, чем импульсный ток, необходимый для выдерживания, или максимальный импульсный ток, который может возникнуть во время работы оборудования. Номинальный разрядный ток следует рассчитывать исходя из значения числа жизненных циклов ударопрочности чувствительного к давлению резистора, умноженного на 10 или более, что составляет около 30 % от максимальной скорости ударного расхода (т.3 ИП).



(3) Выбор напряжения фиксации



Напряжение фиксации варистора должно быть меньше максимального напряжения (т. е. безопасного напряжения), которое может выдержать защищаемый компонент или устройство.



(4) выбор конденсатора Cp



Для сигналов высокой частоты емкость Cp должна быть меньше, и наоборот. 5. Согласование внутреннего сопротивления (ResistanceMatch)



Внутреннее сопротивление R (R ≥ 2 Ом) защищаемого компонента (линии) и переходное внутреннее сопротивление Rv варистора: R ≥ 5Rv; для защищаемого компонента с малым внутренним сопротивлением, не влияющим на скорость передачи сигнала. Попробуйте использовать варистор с большим конденсатором.

80159

8. M Ain Application S S VARISTOR

(1) Защита молнии

Удар молния может вызвать атмосферные перенапряжения. Большинство из них представляют собой индуктивные перенапряжения. Перенапряжение, возникающее при ударе молнии по линии электропередачи, называется прямым перенапряжением молнии, и его значение напряжения особенно велико, что чрезвычайно опасно из-за 102~104 В.Поэтому для наружных систем электроснабжения и электрооборудования необходимо принимать меры по предотвращению перенапряжения.



Использование варисторных разрядников ZnO очень эффективно для устранения атмосферных перенапряжений. Обычно он подключается параллельно электрическому оборудованию. Если для электрооборудования требуется низкое остаточное напряжение, можно использовать многоуровневую защиту. На следующем рисунке показана общая схема защиты от атмосферных перенапряжений с помощью разрядников ZnO.На рисунке (а) показан способ подключения разрядника ZnO для трехфазного электрооборудования, на рисунке (б) показан способ подключения разрядника ZnO для системы управления электромагнитным клапаном, а на рисунке (с) показан способ подключения разрядника ZnO. разрядник между источником питания и нагрузкой.

Варистор для молниезащиты электрооборудования

(2) защита цепиТак называемое рабочее перенапряжение представляет собой подавление перенапряжения, возникающего при быстром преобразовании электромагнитной энергии и быстрой передаче электрической энергии при внезапном изменении рабочего состояния цепи. Чтобы предотвратить такое перенапряжение, высокоэнергетический варистор ZnO можно использовать для защиты различного крупногабаритного оборудования электропитания, больших электромагнитов и двигателей больших размеров. Для автомобильных цепей, линий связи и многих гражданских электрических цепей можно использовать низковольтные варисторы ZnO или другие типы.Варистор низкого напряжения защищен.



На следующем рисунке приведены несколько примеров использования варистора для предотвращения срабатывания схемы защиты от перенапряжения. На рисунке (а) показан режим защиты схемы трехфазного выпрямителя; На рис. (б) показана схема защиты однофазного мостового выпрямителя; На рисунке (c) варистор используется для взаимодействия с вакуумным выключателем для подавления рабочего перенапряжения высоковольтного двигателя. Защита; и Рисунок (d) и Рисунок (e) представляют собой схемы варисторной защиты для микродвигателей и двигателей постоянного тока соответственно.





Варистор для защиты цепи

(a) трехфазное выпрямление; б) однофазная ректификация; в) с вакуумным выключателем; (г) трехфазный двигатель; (e) Двигатель постоянного тока

 (3) Защита выключателя



(3) Варистор для защиты выключателя

При внезапном отключении цепи с индуктивной нагрузкой ее перенапряжение может в несколько раз превышать напряжение питания. Перенапряжение может вызвать искрение и искровой разряд между контактами, которые могут повредить такие контакты, как контакторы, реле и электромагнитные муфты, и сократить срок службы устройства.Варистор имеет шунт при высоких напряжениях и поэтому может использоваться для защиты контактов, предотвращая искровые разряды в момент размыкания контактов. Способ подключения варисторного защитного выключателя или контакта показан на рисунке ниже. Когда варистор подключен параллельно индуктору, сухое напряжение ключа и сухое напряжение варистора представляют собой сумму остаточного напряжения варистора. Энергия, поглощаемая варистором, представляет собой энергию, запасенную катушкой индуктивности.Когда варистор подключен параллельно переключателю, перенапряжение на переключателе равно остаточному напряжению варистора, а энергия, поглощаемая варистором, немного больше, чем энергия, запасенная в катушке индуктивности.



(а) параллельно индуктору; (б) параллельно с выключателем



(4) защита устройства

Чтобы полупроводниковый прибор не сгорел из-за перенапряжения по какой-либо причине, его часто защищают варистором.На рисунке ниже показана схема применения варисторного защитного транзистора. Повреждение транзистора перенапряжением может быть эффективно подавлено между коллектором и эмиттером транзистора или первичным шунтирующим варистором трансформатора. При нормальном напряжении варистор находится в высокоимпедансном состоянии с минимальным током утечки. При воздействии перенапряжения варистор быстро переходит в низкоомное состояние, и энергия перенапряжения поглощается варистором в виде разрядного тока.После прохождения импульсного напряжения, когда цепь или компонент подвергаются нормальному напряжению, варистор возвращается в состояние с высоким сопротивлением.





Схема защиты транзистора от перенапряжения

(а) параллельно триоду; (б) параллельно с индуктором

Как использовать дисковые варисторы для защиты от электростатического разряда/перенапряжения

Варисторы

можно использовать в качестве ограничителей для защиты устройств и цепей от переходных аномальных напряжений, включая электростатический разряд (ЭСР) и грозовые перенапряжения.

Для защиты от относительно большого импульсного тока (от 100 А до 25 кА) подходят дисковые варисторы с выводами и дисковые варисторы SMD. Для защиты от больших импульсных токов (примерно 25 кА и более) подходят блочные варисторы и ленточные варисторы.

Для промышленных устройств и энергетических аппаратов в основном используются дисковые варисторы, у которых максимально допустимое напряжение цепи (номинальное напряжение) и максимальный пиковый ток.

  • Дисковые варисторы с выводами
  • Варистор ThermoFuse
  • Дисковые варисторы SMD
  • Ленточные варисторы
  • Блок варисторов

Пример применения: Защита от перенапряжения для входной части импульсного источника питания

Различные типы небольших, легких и высокоэффективных импульсных источников питания часто используются в качестве источников питания электронных устройств.В импульсном источнике питания фильтр ЭМС помещается перед цепью питания для предотвращения помех проводимости, которые проникают через линию питания. Однако, поскольку грозовой перенапряжение и перенапряжение при переключении не могут быть предотвращены только с помощью фильтра ЭМС, перед фильтром ЭМС размещается схема защиты от перенапряжения с использованием дисковых варисторов. Комбинации с ограничителями перенапряжения и другими устройствами, а также конфигурации их цепей различаются. Подобные схемы защиты встроены в адаптеры переменного тока, которые используются для портативных компьютеров и т.п.Варисторы также используются для удлинителей и настенных розеток с молниезащитой.

Пример применения: Защита от перенапряжения для системы светодиодного освещения

Система светодиодного освещения состоит из светодиодных матриц с несколькими подключенными светодиодами, драйвера (схемы возбуждения), схемы управления и источника питания светодиодов, а также подсистем, включая источник питания для связи. Многие микросхемные варисторы используются для защиты от электростатического разряда и защиты от перенапряжения для интерфейсной части, а варисторы необходимы для массива защиты от электростатического разряда.Светодиод представляет собой полупроводниковое устройство, и без защиты он может выйти из строя из-за электростатического разряда или перенапряжения. По этой причине параллельно светодиодному устройству устанавливается варистор.

Рис.2 Защита светодиодного устройства в системе светодиодного освещения

Пример применения: Защита от перенапряжения для индуктивных нагрузок, таких как двигатели

В момент отключения питания устройств с индуктивной нагрузкой, использующих катушки, таких как двигатели, соленоиды и электромагнитные клапаны, устройства разряжают магнитную энергию, которая была накоплена в качестве противоэлектродвижущей силы, и создают большое импульсное напряжение.Для защиты устройств от перенапряжения параллельно нагрузке подключается варистор.

Пример применения: Защита от перенапряжения для двигателя с электромагнитным тормозом и защита контакта его выключателя Двигатели переменного тока

, которые используются для промышленных устройств, включают двигатель с прерывателем. Электромагнитный тормоз с использованием электромагнита, якоря (подвижной стальной пластины) и пружины может остановить вращение двигателя сразу после выключения выключателя.Однако, поскольку электромагнит является индуктивной нагрузкой с использованием катушки, в момент отключения тока катушка создает противодействующую электродвижущую силу и возникают большие импульсные перенапряжения, которые повреждают контакт выключателя. Для поглощения перенапряжения и защиты контакта переключателя подключен варистор.

Рис.4 Защита контакта выключателя двигателя с электромагнитным тормозом

Пример применения: защита от перенапряжения для твердотельного реле (твердотельное реле) и защита его выходной клеммы

ТТР (твердотельное реле) с использованием полупроводникового элемента (например, тиристора) используется для многих промышленных устройств с большим током.Это реле электрически изолировано фотопарой, и, как преимущество, оно может безопасно управлять включением и выключением устройства с помощью сигналов включения и выключения очень малого электрического тока источника питания постоянного тока. Однако из-за того, что включается и выключается большой ток, выходная клемма легко повреждается перенапряжением при переключении. Чтобы подавить это, на стороне выхода параллельно подключен варистор (некоторые твердотельные реле имеют встроенные варисторы).

Рис. 5 Защита выходной клеммы твердотельного реле (твердотельное реле)

Пример применения: защита от перенапряжения от сброса нагрузки и затухания поля

Когда ток, протекающий через индуктивную нагрузку с использованием катушки, такой как двигатель и генератор переменного тока (электрогенератор), отключается, создается большое импульсное напряжение из-за создания противодействующей электродвижущей силы.

Сброс нагрузки — это проблема перенапряжения, возникающая при отключении линии аккумуляторной батареи по такой причине, как отсоединение клеммы аккумуляторной батареи при подаче питания от генератора переменного тока к аккумуляторной батарее. Затухание поля — это проблема с отрицательным импульсным напряжением, которое возникает, когда по ошибке меняется полярность батареи.

Поскольку оба они могут достичь ЭБУ и вызвать неисправность, ЭБУ должны пройти тест сброса нагрузки и тест на затухание поля. Для защиты от перенапряжения используется дисковый варистор.

Рис. 6 Сброс нагрузки и защита от перенапряжения с помощью варистора

Когда питание подается от генератора к аккумуляторной батарее, отсоединение линии аккумуляторной батареи приводит к большому скачку напряжения. Варистор обходит перенапряжение для защиты ЭБУ и других устройств.

Испытание на помехоустойчивость и испытание на выбросы для ЭБУ (ISO10605) Оценочные испытания ЭМС

для ЭБУ включают испытание на помехоустойчивость для подтверждения того, что ЭБУ не работает со сбоями, и испытание на выбросы для подтверждения того, что ЭБУ спроектирован так, чтобы не генерировать шум, превышающий предел.

Пример применения: Защита от перенапряжения для распределительных коробок и стабилизаторов напряжения солнечных электростанций

Электричество постоянного тока, генерируемое солнечной панелью, направляется в кондиционер через распределительную коробку, усиливается в преобразователе постоянного тока, преобразуется инвертором в электричество переменного тока, а затем направляется в коммерческую энергосистему. Для защиты его цепи от индуктивного грозового перенапряжения и т.п. во входную и выходную части распределительной коробки и стабилизатора напряжения вводят схемы защиты по напряжению с помощью варисторов.В сочетании с разрядником перенапряжения повышается его надежность.

Рис.7 Защита от перенапряжения для соединительных коробок и стабилизаторов напряжения солнечных электростанций

Пример применения: защита от перенапряжения важных устройств с помощью грозового трансформатора

Устройство, называемое грозовым трансформатором, используется для защиты важных устройств, таких как серверы в центрах обработки данных и телефонные коммутаторы, от грозового перенапряжения. Это комбинация УЗИП (устройства защиты от перенапряжения или молниеотвода) и специального трансформатора, первичная и вторичная обмотки которого защищены от статического электричества, а перенапряжение, которое не может быть устранено УЗИП, проходит через заземленные материалы электростатического экрана и разряжается в земля.Он превосходно эффективен при синфазном индуктивном грозовом перенапряжении при электростатическом разряде.

Рис.8 Пример защиты от грозовых перенапряжений с грозовым трансформатором

Пример применения: Защита от скачков напряжения в промышленных устройствах

Блочные варисторы и ленточные варисторы являются изделиями высокоэнергетического типа, применяемыми для питания промышленных устройств и устройств связи, силовых распределительных щитов электростанций и электроподстанций, железнодорожных сигнальных систем и др. Их преимуществом является чрезвычайно высокая устойчивость к импульсным токам.Блочный варистор заключен в корпус и имеет винтовые выводы, а ленточный варистор имеет ленточные (плоские) выводы с отверстиями, которые фиксируются винтами (или припаиваются). Также используется разрядник для защиты линии электропередачи переменного тока.

Рис. 9 Пример защиты от скачка напряжения в промышленном устройстве

Прогноз характеристик варистора в приложении защиты от перенапряжения

‘) переменная голова = документ.getElementsByTagName(«голова»)[0] var script = document.createElement(«сценарий») script.type = «текст/javascript» script.src = «https://buy.springer.com/assets/js/buybox-bundle-52d08dec1e.js» script.id = «ecommerce-scripts-» ​​+ метка времени head.appendChild (скрипт) var buybox = document.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.цена-варианта-покупки») подписка.classList.remove(«расширенный») var form = подписка.querySelector(«.форма-варианта-покупки») если (форма) { вар formAction = form.getAttribute(«действие») документ.querySelector(«#ecommerce-scripts-» ​​+ timestamp).addEventListener(«load», bindModal(form, formAction, timestamp, index), false) } var priceInfo = подписка.querySelector(«.Информация о цене») var PurchaseOption = toggle.parentElement если (переключить && форма && priceInfo) { toggle.setAttribute(«роль», «кнопка») toggle.setAttribute(«tabindex», «0») переключать.addEventListener(«щелчок», функция (событие) { var expand = toggle.getAttribute(«aria-expanded») === «true» || ложный toggle.setAttribute(«aria-expanded», !expanded) form.hidden = расширенный если (! расширено) { покупкаOption.classList.add(«расширенный») } еще { покупкаOption.classList.удалить («расширить») } priceInfo.hidden = расширенный }, ложный) } } функция bindModal (форма, formAction, метка времени, индекс) { var weHasBrowserSupport = window.fetch && Array.from функция возврата () { var Buybox = EcommScripts ? EcommScripts.Buybox : ноль var Modal = EcommScripts ? EcommScripts.Модальный: ноль if (weHasBrowserSupport && Buybox && Modal) { var modalID = «ecomm-modal_» + метка времени + «_» + индекс var modal = новый модальный (modalID) modal.domEl.addEventListener («закрыть», закрыть) функция закрыть () { form.querySelector(«кнопка[тип=отправить]»).фокус() } вар корзинаURL = «/корзина» var cartModalURL = «/cart?messageOnly=1» форма.установить атрибут ( «действие», formAction.replace(cartURL, cartModalURL) ) var formSubmit = Buybox.interceptFormSubmit( Buybox.fetchFormAction(окно.fetch), Buybox.triggerModalAfterAddToCartSuccess(модальный), функция () { форма.removeEventListener («отправить», formSubmit, false) форма.setAttribute( «действие», formAction.replace(cartModalURL, cartURL) ) форма.отправить() } ) form.addEventListener («отправить», formSubmit, ложь) документ.body.appendChild(modal.domEl) } } } функция initKeyControls() { document.addEventListener («нажатие клавиши», функция (событие) { if (document.activeElement.classList.contains(«цена-варианта-покупки») && (event.code === «Пробел» || event.code === «Enter»)) { если (document.activeElement) { мероприятие.предотвратить по умолчанию () документ.activeElement.click() } } }, ложный) } функция InitialStateOpen() { вар buyboxWidth = buybox.offsetWidth ;[].slice.call(buybox.querySelectorAll(«.опция покупки»)).forEach(функция (опция, индекс) { var toggle = option.querySelector(«.цена-варианта-покупки») вар форма = вариант.querySelector(«.форма-варианта-покупки») var priceInfo = option.querySelector(«.Информация о цене») если (buyboxWidth > 480) { переключить.щелчок() } еще { если (индекс === 0) { переключить.щелчок() } еще { toggle.setAttribute («ария-расширенная», «ложь») форма.скрытый = «скрытый» priceInfo.hidden = «скрытый» } } }) } начальное состояниеОткрыть() если (window.buyboxInitialized) вернуть window.buyboxInitialized = истина initKeyControls() })()

%PDF-1.6 % 4182 0 объект > эндообъект внешняя ссылка 4182 512 0000000016 00000 н 0000024804 00000 н 0000024971 00000 н 0000025016 00000 н 0000025148 00000 н 0000025361 00000 н 0000025703 00000 н 0000026388 00000 н 0000026964 00000 н 0000027484 00000 н 0000027522 00000 н 0000027589 00000 н 0000027770 00000 н 0000027848 00000 н 0000027924 00000 н 0000028001 00000 н 0000028257 00000 н 0000028605 00000 н 0000030051 00000 н 0000031284 00000 н 0000031983 00000 н 0000032400 00000 н 0000032733 00000 н 0000033216 00000 н 0000034784 00000 н 0000035953 00000 н 0000037493 00000 н 0000037562 00000 н 0000038800 00000 н 0000039994 00000 н 0000046446 00000 н 0000050222 00000 н 0000058384 00000 н 0000062622 00000 н 0000066736 00000 н 0000077593 00000 н 0000078771 00000 н 0000081442 00000 н 0000082345 00000 н 0000083245 00000 н 0000085846 00000 н 0000092048 00000 н 0000093299 00000 н 0000096600 00000 н 0000101085 00000 н 0000114569 00000 н 0000114609 00000 н 0000114683 00000 н 0000114766 00000 н 0000114864 00000 н 0000114909 00000 н 0000115062 00000 н 0000115158 00000 н 0000115203 00000 н 0000115299 00000 н 0000115444 00000 н 0000115553 00000 н 0000115598 00000 н 0000115711 00000 н 0000115846 00000 н 0000115958 00000 н 0000116003 00000 н 0000116111 00000 н 0000116273 00000 н 0000116370 00000 н 0000116415 00000 н 0000116508 00000 н 0000116662 00000 н 0000116771 00000 н 0000116816 00000 н 0000116941 00000 н 0000117084 00000 н 0000117179 00000 н 0000117224 00000 н 0000117335 00000 н 0000117473 00000 н 0000117556 00000 н 0000117601 00000 н 0000117682 00000 н 0000117825 00000 н 0000117941 00000 н 0000117986 00000 н 0000118098 00000 н 0000118250 00000 н 0000118330 00000 н 0000118375 00000 н 0000118455 00000 н 0000118603 00000 н 0000118685 00000 н 0000118730 00000 н 0000118811 00000 н 0000118950 00000 н 0000119034 00000 н 0000119079 00000 н 0000119155 00000 н 0000119301 00000 н 0000119413 00000 н 0000119458 00000 н 0000119554 00000 н 0000119700 00000 н 0000119802 00000 н 0000119847 00000 н 0000119936 00000 н 0000120077 00000 н 0000120174 00000 н 0000120218 00000 н 0000120315 00000 н 0000120447 00000 н 0000120528 00000 н 0000120572 00000 н 0000120672 00000 н 0000120774 00000 н 0000120817 00000 н 0000120861 00000 н 0000120976 00000 н 0000121020 00000 н 0000121154 00000 н 0000121198 00000 н 0000121312 00000 н 0000121356 00000 н 0000121478 00000 н 0000121522 00000 н 0000121616 00000 н 0000121660 00000 н 0000121754 00000 н 0000121798 00000 н 0000121903 00000 н 0000121947 00000 н 0000121991 00000 н 0000122036 00000 н 0000122139 00000 н 0000122184 00000 н 0000122287 00000 н 0000122331 00000 н 0000122434 00000 н 0000122478 00000 н 0000122581 00000 н 0000122625 00000 н 0000122728 00000 н 0000122772 00000 н 0000122878 00000 н 0000122922 00000 н 0000123042 00000 н 0000123086 00000 н 0000123194 00000 н 0000123238 00000 н 0000123341 00000 н 0000123385 00000 н 0000123491 00000 н 0000123535 00000 н 0000123641 00000 н 0000123685 00000 н 0000123788 00000 н 0000123832 00000 н 0000123935 00000 н 0000123979 00000 н 0000124085 00000 н 0000124129 00000 н 0000124239 00000 н 0000124283 00000 н 0000124400 00000 н 0000124444 00000 н 0000124488 00000 н 0000124533 00000 н 0000124636 00000 н 0000124681 00000 н 0000124786 00000 н 0000124831 00000 н 0000124942 00000 н 0000124987 00000 н 0000125090 00000 н 0000125135 00000 н 0000125239 00000 н 0000125284 00000 н 0000125388 00000 н 0000125433 00000 н 0000125478 00000 н 0000125523 00000 н 0000125638 00000 н 0000125683 00000 н 0000125799 00000 н 0000125844 00000 н 0000125959 00000 н 0000126004 00000 н 0000126130 00000 н 0000126175 00000 н 0000126302 00000 н 0000126347 00000 н 0000126392 00000 н 0000126437 00000 н 0000126527 00000 н 0000126572 00000 н 0000126662 00000 н 0000126707 00000 н 0000126797 00000 н 0000126842 00000 н 0000126975 00000 н 0000127020 00000 н 0000127065 00000 н 0000127110 00000 н 0000127206 00000 н 0000127251 00000 н 0000127346 00000 н 0000127391 00000 н 0000127486 00000 н 0000127531 00000 н 0000127627 00000 н 0000127672 00000 н 0000127767 00000 н 0000127812 00000 н 0000127909 00000 н 0000127954 00000 н 0000128050 00000 н 0000128095 00000 н 0000128189 00000 н 0000128234 00000 н 0000128330 00000 н 0000128375 00000 н 0000128473 00000 н 0000128518 00000 н 0000128614 00000 н 0000128659 00000 н 0000128757 00000 н 0000128802 00000 н 0000128900 00000 н 0000128945 00000 н 0000129041 00000 н 0000129086 00000 н 0000129183 00000 н 0000129228 00000 н 0000129273 00000 н 0000129318 00000 н 0000129412 00000 н 0000129457 00000 н 0000129502 00000 н 0000129547 00000 н 0000129677 00000 н 0000129722 00000 н 0000129860 00000 н 0000129905 00000 н 0000130036 00000 н 0000130081 00000 н 0000130212 00000 н 0000130257 00000 н 0000130388 00000 н 0000130433 00000 н 0000130564 00000 н 0000130609 00000 н 0000130739 00000 н 0000130784 00000 н 0000130915 00000 н 0000130960 00000 н 0000131090 00000 н 0000131135 00000 н 0000131180 00000 н 0000131225 00000 н 0000131320 00000 н 0000131365 00000 н 0000131462 00000 н 0000131507 00000 н 0000131552 00000 н 0000131597 00000 н 0000131715 00000 н 0000131760 00000 н 0000131881 00000 н 0000131926 00000 н 0000132044 00000 н 0000132089 00000 н 0000132199 00000 н 0000132244 00000 н 0000132369 00000 н 0000132414 00000 н 0000132542 00000 н 0000132587 00000 н 0000132725 00000 н 0000132770 00000 н 0000132893 00000 н 0000132938 00000 н 0000133057 00000 н 0000133102 00000 н 0000133230 00000 н 0000133275 00000 н 0000133417 00000 н 0000133462 00000 н 0000133594 00000 н 0000133639 00000 н 0000133781 00000 н 0000133826 00000 н 0000133968 00000 н 0000134013 00000 н 0000134127 00000 н 0000134172 00000 н 0000134306 00000 н 0000134351 00000 н 0000134486 00000 н 0000134531 00000 н 0000134663 00000 н 0000134708 00000 н 0000134753 00000 н 0000134798 00000 н 0000134909 00000 н 0000134954 00000 н 0000135065 00000 н 0000135110 00000 н 0000135233 00000 н 0000135278 00000 н 0000135405 00000 н 0000135450 00000 н 0000135574 00000 н 0000135619 00000 н 0000135747 00000 н 0000135792 00000 н 0000135914 00000 н 0000135959 00000 н 0000136081 00000 н 0000136126 00000 н 0000136242 00000 н 0000136287 00000 н 0000136402 00000 н 0000136447 00000 н 0000136569 00000 н 0000136614 00000 н 0000136730 00000 н 0000136775 00000 н 0000136896 00000 н 0000136941 00000 н 0000137062 00000 н 0000137107 00000 н 0000137231 00000 н 0000137276 00000 н 0000137397 00000 н 0000137442 00000 н 0000137566 00000 н 0000137611 00000 н 0000137732 00000 н 0000137777 00000 н 0000137901 00000 н 0000137946 00000 н 0000138083 00000 н 0000138128 00000 н 0000138252 00000 н 0000138297 00000 н 0000138421 00000 н 0000138466 00000 н 0000138588 00000 н 0000138633 00000 н 0000138757 00000 н 0000138802 00000 н 0000138941 00000 н 0000138986 00000 н 0000139123 00000 н 0000139168 00000 н 0000139305 00000 н 0000139350 00000 н 0000139472 00000 н 0000139517 00000 н 0000139661 00000 н 0000139706 00000 н 0000139843 00000 н 0000139888 00000 н 0000140010 00000 н 0000140055 00000 н 0000140174 00000 н 0000140219 00000 н 0000140336 00000 н 0000140381 00000 н 0000140503 00000 н 0000140548 00000 н 0000140668 00000 н 0000140713 00000 н 0000140832 00000 н 0000140877 00000 н 0000140994 00000 н 0000141039 00000 н 0000141161 00000 н 0000141206 00000 н 0000141326 00000 н 0000141371 00000 н 0000141490 00000 н 0000141535 00000 н 0000141654 00000 н 0000141699 00000 н 0000141816 00000 н 0000141861 00000 н 0000141978 00000 н 0000142023 00000 н 0000142145 00000 н 0000142190 00000 н 0000142310 00000 н 0000142355 00000 н 0000142499 00000 н 0000142544 00000 н 0000142681 00000 н 0000142726 00000 н 0000142861 00000 н 0000142906 00000 н 0000143024 00000 н 0000143069 00000 н 0000143187 00000 н 0000143232 00000 н 0000143367 00000 н 0000143412 00000 н 0000143457 00000 н 0000143502 00000 н 0000143624 00000 н 0000143669 00000 н 0000143787 00000 н 0000143832 00000 н 0000143955 00000 н 0000144000 00000 н 0000144117 00000 н 0000144162 00000 н 0000144274 00000 н 0000144319 00000 н 0000144435 00000 н 0000144480 00000 н 0000144602 00000 н 0000144647 00000 н 0000144766 00000 н 0000144811 00000 н 0000144906 00000 н 0000144951 00000 н 0000145054 00000 н 0000145099 00000 н 0000145217 00000 н 0000145262 00000 н 0000145376 00000 н 0000145421 00000 н 0000145537 00000 н 0000145582 00000 н 0000145694 00000 н 0000145739 00000 н 0000145784 00000 н 0000145829 00000 н 0000145966 00000 н 0000146011 00000 н 0000146132 00000 н 0000146177 00000 н 0000146289 00000 н 0000146334 00000 н 0000146453 00000 н 0000146498 00000 н 0000146619 00000 н 0000146664 00000 н 0000146772 00000 н 0000146817 00000 н 0000146925 00000 н 0000146970 00000 н 0000147095 00000 н 0000147140 00000 н 0000147266 00000 н 0000147311 00000 н 0000147435 00000 н 0000147480 00000 н 0000147592 00000 н 0000147637 00000 н 0000147760 00000 н 0000147805 00000 н 0000147918 00000 н 0000147963 00000 н 0000148105 00000 н 0000148150 00000 н 0000148272 00000 н 0000148317 00000 н 0000148429 00000 н 0000148474 00000 н 0000148607 00000 н 0000148652 00000 н 0000148764 00000 н 0000148809 00000 н 0000148930 00000 н 0000148975 00000 н 0000149020 00000 н 0000149065 00000 н 0000149197 00000 н 0000149242 00000 н 0000149365 00000 н 0000149410 00000 н 0000149533 00000 н 0000149578 00000 н 0000149708 00000 н 0000149753 00000 н 0000149868 00000 н 0000149913 00000 н 0000150025 00000 н 0000150070 00000 н 0000150182 00000 н 0000150227 00000 н 0000150337 00000 н 0000150382 00000 н 0000150494 00000 н 0000150539 00000 н 0000150647 00000 н 0000150692 00000 н 0000150809 00000 н 0000150854 00000 н 0000150977 00000 н 0000151022 00000 н 0000151132 00000 н 0000151177 00000 н 0000151303 00000 н 0000151348 00000 н 0000151478 00000 н 0000151523 00000 н 0000151568 00000 н 0000151613 00000 н 0000151732 00000 н 0000151777 00000 н 0000151887 00000 н 0000151932 00000 н 0000151977 00000 н 0000010536 00000 н трейлер ]>> startxref 0 %%EOF 4693 0 объект>поток x} \gdB!R&[email protected]*PHZlK]e!QڈGk-*A-UtmDbkwm$!3

Удивительный мир электроники

Варистор представляет собой пассивный полупроводниковый прибор с двумя клеммами, который используется для защиты электрических и электронных цепей.

В отличие от предохранителя или автоматического выключателя, которые обеспечивают защиту от перегрузки по току, варистор обеспечивает защиту от перенапряжения посредством ограничения напряжения аналогично стабилитрону.

Слово «Варистор» представляет собой комбинацию слов VARI-able resi-STOR, которые использовались для описания их режима работы еще в первые дни их разработки, что немного вводит в заблуждение, поскольку варистор нельзя изменять вручную, как потенциометр или реостат.

Варистор

Но в отличие от переменного резистора, значение сопротивления которого можно вручную изменять между минимальным и максимальным значениями, варистор изменяет значение сопротивления автоматически при изменении напряжения на нем, что делает его нелинейным резистором, зависящим от напряжения, или сокращенно VDR. .

В настоящее время резистивный корпус варистора изготавливается из полупроводникового материала, что делает его типом полупроводникового резистора с неомическими симметричными характеристиками напряжения и тока, подходящими как для переменного, так и для постоянного напряжения.

Во многих отношениях варистор похож по размеру и конструкции на конденсатор, и его часто путают с конденсатором. Однако конденсатор не может подавить скачки напряжения так, как это может сделать варистор. Когда к цепи прикладывается скачок высокого напряжения, результат обычно катастрофичен для цепи, поэтому варистор играет важную роль в защите чувствительных электронных схем от скачков переключения и переходных процессов перенапряжения.

Переходные выбросы происходят из различных электрических цепей и источников, независимо от того, работают ли они от источника переменного или постоянного тока, поскольку они часто генерируются внутри самой цепи или передаются в цепь от внешних источников. Переходные процессы в цепи могут быстро увеличиваться, увеличивая напряжение до нескольких тысяч вольт, и именно эти скачки напряжения должны предотвращаться от появления в чувствительных электронных схемах и компонентах.

Одним из наиболее распространенных источников переходных процессов напряжения является эффект L(di/dt), вызванный переключением индуктивных катушек и токов намагничивания трансформатора, приложениями переключения двигателей постоянного тока и скачками напряжения при включении цепей люминесцентного освещения или другими скачками напряжения питания. .

Переходные процессы формы волны переменного тока

Варисторы подключаются в цепях к сети питания либо фаза-нейтраль, между фазами для работы на переменном токе или плюс-минус для работы на постоянном токе, и имеют номинальное напряжение, соответствующее их применению. Варистор можно также использовать для стабилизации постоянного напряжения и особенно для защиты электронных схем от импульсов перенапряжения.

Статическое сопротивление варистора

При нормальной работе варистор имеет очень высокое сопротивление (отсюда и часть его названия) и работает аналогично стабилитрону, пропуская без изменений более низкие пороговые напряжения.

Однако, когда напряжение на варисторе (любой полярности) превышает номинальное значение варистора, его эффективное сопротивление сильно уменьшается с ростом напряжения, как показано на рисунке.

Из закона Ома мы знаем, что вольт-амперная характеристика (ВАХ) постоянного резистора представляет собой прямую линию при условии, что R остается постоянным. Тогда ток прямо пропорционален разности потенциалов на концах резистора.

Но кривые ВАХ варистора не являются прямой линией, так как небольшое изменение напряжения вызывает значительное изменение тока.Типичная нормированная кривая зависимости напряжения от тока для стандартного варистора приведена ниже.

Кривая характеристик варистора

Это номинальное напряжение или напряжение фиксации представляет собой напряжение на варисторе, измеренное при заданном постоянном токе 1 мА. То есть уровень постоянного напряжения, приложенный к его клеммам, который позволяет току 1 мА протекать через резистивный корпус варистора, который сам по себе зависит от материалов, используемых в его конструкции. При этом уровне напряжения варистор начинает переходить из изолирующего состояния в проводящее.

Когда переходное напряжение на варисторе равно или превышает номинальное значение, сопротивление устройства внезапно становится очень маленьким, превращая варистор в проводник из-за лавинного эффекта его полупроводникового материала. Небольшой ток утечки, протекающий через варистор, быстро возрастает, но напряжение на нем ограничивается уровнем чуть выше напряжения варистора.

Другими словами, варистор самостоятельно регулирует переходное напряжение на нем, позволяя большему току протекать через него, и из-за его крутой нелинейной кривой ВАХ он может пропускать широко меняющиеся токи в узком диапазоне напряжения, отсекая любые скачки напряжения. .

Значения емкости варистора

Поскольку основная проводящая область варистора между двумя его выводами ведет себя как диэлектрик, ниже его напряжения фиксации варистор действует как конденсатор, а не как резистор. Каждый полупроводниковый варистор имеет значение емкости, которое напрямую зависит от его площади и обратно пропорционально его толщине.

При использовании в цепях постоянного тока емкость варистора остается более или менее постоянной при условии, что приложенное напряжение не превышает уровень фиксирующего напряжения и резко падает вблизи его максимального номинального постоянного напряжения.

Однако в цепях переменного тока эта емкость может влиять на сопротивление корпуса прибора в непроводящей области утечки его ВАХ. Поскольку они обычно подключаются параллельно электрическому устройству для защиты его от перенапряжения, сопротивление утечки варисторов быстро падает с увеличением частоты.

Эта зависимость примерно линейна с частотой, и результирующее параллельное сопротивление, его реактивное сопротивление переменному току, Xc можно рассчитать, используя обычное соотношение 1/(2πƒC), как для обычного конденсатора.Затем по мере увеличения частоты увеличивается и ток утечки.

Но наряду с варисторами на основе кремниевых полупроводников, варисторы на основе оксида металла были разработаны для преодоления некоторых ограничений, связанных с их кузенами из карбида кремния.

Металлооксидный варистор

Металлооксидный варистор или MOV для краткости представляет собой резистор, зависящий от напряжения, в котором материал сопротивления представляет собой оксид металла, в основном оксид цинка (ZnO), впрессованный в керамический материал.Металлооксидные варисторы примерно на 90 % состоят из оксида цинка в качестве основного керамического материала, а также других наполнителей для образования соединений между зернами оксида цинка.

Металлооксидные варисторы

в настоящее время являются наиболее распространенным типом устройств ограничения напряжения и доступны для использования в широком диапазоне напряжений и токов. Использование оксида металла в их конструкции означает, что MOV чрезвычайно эффективны в поглощении кратковременных переходных процессов напряжения и имеют более высокие возможности обработки энергии.

Как и обычный варистор, варистор на основе оксида металла начинает проводить ток при определенном напряжении и прекращает его, когда напряжение падает ниже порогового значения. Основное различие между стандартным варистором из карбида кремния (SiC) и варистором типа MOV заключается в том, что ток утечки через оксидно-цинковый материал MOV в нормальных рабочих условиях очень мал, а скорость его работы в переходных процессах ограничения намного выше.

MOV

обычно имеют радиальные выводы и твердое внешнее синее или черное эпоксидное покрытие, которое очень напоминает дисковые керамические конденсаторы и может физически монтироваться на печатных платах и ​​печатных платах аналогичным образом.Конструкция типичного варистора на основе оксида металла имеет вид:

.

Конструкция металлооксидного варистора

Чтобы выбрать правильный MOV для конкретного применения, желательно иметь некоторые сведения об импедансе источника и возможной импульсной мощности переходных процессов. Для входных линейных или фазовых переходных процессов выбор правильного MOV немного сложнее, поскольку, как правило, характеристики источника питания неизвестны. В общем, выбор MOV для электрической защиты цепей от переходных процессов и всплесков питания часто является не более чем обоснованным предположением.

Тем не менее, металлооксидные варисторы доступны в широком диапазоне напряжений варисторов, от примерно 10 вольт до более 1000 вольт переменного или постоянного тока, поэтому выбор может помочь, зная напряжение питания. Например, при выборе MOV или кремниевого варистора для напряжения его максимальное постоянное среднеквадратичное значение напряжения должно быть чуть выше самого высокого ожидаемого напряжения питания, скажем, 130 вольт для 120 вольт и 260 вольт для 230 вольт. поставка.

Максимальное значение импульсного тока, которое выдержит варистор, зависит от ширины переходного импульса и количества повторений импульса.Можно сделать предположения о ширине переходного импульса, которая обычно составляет от 20 до 50 микросекунд (мкс). Если номинальный пиковый импульсный ток недостаточен, варистор может перегреться и выйти из строя. Таким образом, чтобы варистор работал без каких-либо отказов или ухудшения характеристик, он должен иметь возможность быстро рассеивать поглощенную энергию переходного импульса и безопасно возвращаться в исходное состояние.

Применение варисторов

Варистор

имеет много преимуществ и может использоваться во многих различных типах приложений для подавления сетевых переходных процессов от бытовых приборов и освещения до промышленного оборудования на линиях электропередач переменного или постоянного тока.Варисторы могут подключаться непосредственно к источникам питания и полупроводниковым переключателям для защиты транзисторов, полевых МОП-транзисторов и тиристорных мостов.

Применение варисторов

Обзор варисторов

В этом руководстве мы увидели, что основная функция резистора, зависящего от напряжения , или VDR, заключается в защите электронных устройств и электрических цепей от скачков и скачков напряжения, например, вызванных переходными процессами индуктивного переключения.

Поскольку такие варисторы используются в чувствительных электронных схемах, чтобы гарантировать, что, если напряжение внезапно превысит заданное значение, варистор эффективно станет короткозамкнутым, чтобы защитить цепь, которую он шунтирует, от чрезмерного напряжения, поскольку они способны выдерживать пиковые токи сотни ампер.

Варистор представляет собой тип резистора с нелинейной, неомической вольтамперной характеристикой и представляет собой надежное и экономичное средство защиты от переходных процессов и скачков напряжения.

Они достигают этого, действуя как блокирующее устройство с высоким сопротивлением при более низких напряжениях и как проводящее устройство с низким сопротивлением при более высоких напряжениях. Эффективность варистора для защиты электрической или электронной цепи зависит от правильного выбора варистора с точки зрения рассеивания напряжения, тока и энергии.

Металлооксидные варисторы

или MOV обычно изготавливаются из небольшого металлического оксидно-цинкового материала в форме диска. Они доступны во многих значениях для определенных диапазонов напряжения.Номинальное напряжение MOV, называемое «напряжением варистора», представляет собой напряжение на варисторе, когда через устройство проходит ток 1 мА. Этот уровень напряжения варистора, по существу, является точкой на кривой ВАХ, когда устройство начинает проводить. Металлооксидные варисторы также могут быть соединены последовательно для увеличения номинального напряжения фиксации.

В то время как варисторы на основе оксида металла широко используются во многих схемах силовой электроники переменного тока для защиты от переходных перенапряжений, существуют также другие типы полупроводниковых устройств подавления напряжения, такие как диоды, стабилитроны и подавители, которые все могут использоваться в некоторых схемах переменного или Приложения для подавления постоянного напряжения вместе с варисторами .

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
