Вольт амперная характеристика германиевого диода, устройство диодов | Электронщик

Как и любой полупроводниковый диод, германиевый состоит из двух, контактирующих друг с другом, частей с различными легирующими примесями. Место контакта – это особая область, в ней образуется так называемый потенциальный барьер, определяющий все свойства прибора.

Для того, чтобы диод вообще мог работать, приходится принимать особые меры по очистке германия Ge от примесей. Материал должен иметь почти идеальную кристаллическую решетку, в которую вводятся легирующие донорные (с избытком электронов) или акцепторные (с недостатком электронов) примеси. После донорного легирования говорят о n-проводимости, а после акцепторного – о p-проводимости.

Как работает диод

В качестве n-примесей для германия используют сурьму Sb, а в качестве p-примесей – галлий Ga. Атомы сурьмы при этом проявляют валентность, равную пяти, а атомы галлия – трем. Что это означает? При соединении с четырехвалентным германием в n-материале появляются лишние электроны, а в p-материале вакантные места для них, называемые просто дырками. На границе между  p и n материалами возникает разность потенциалов, диффузионный ток и потенциальный барьер, имеющий свойства односторонней проводимости. Этот слой называют p-n переходом.

Нужно отметить, что концентрации легирующих примесей чрезвычайно малы и должны дозироваться с высокой точностью

Вольт-амперная характеристика (ВАХ)

На рисунке изображена зависимость тока через германиевый диод средней мощности от приложенного к нему напряжения и графический символ для принципиальных схем (К – катод, А – анод).

В области прямого тока диод отпирается когда преодолен потенциальный барьер и в дальнейшем ток возрастает приблизительно по экспоненте (уравнение Шокли для идеального диода). Чрезмерный прямой ток может вызвать тепловой пробой. Обратный ток характеризуется очень малой величиной, порядка единиц-десятков мкА. Однако при слишком большом обратном напряжении может возникнуть электрический пробой. Оба вида пробоя необратимо разрушают p-n переход и прибор становится непригодным.

Область применения и история

Германиевые диоды применяются для выпрямления переменных напряжений, переменных составляющих пульсирующих напряжений, в различных нелинейных схемах: амплитудные детекторы, частотные и фазовые дискриминаторы, смесители, ограничители напряжения, логарифмирующие цепи обратных связей операционных усилителей (компрессоры, экспандеры аналоговых сигналов, логарифмирующие усилители для измерений в децибелах).

В связи с переходом на цифровые методы обработки сигналов, данные области применения германиевых (да и кремниевых) диодов сокращаются. Что касается кремния, то он начал интенсивно вытеснять германий из полупроводниковой промышленности уже в 1970-х годах, еще в доцифровую эпоху.

Исторически именно германий был первым промышленным материалом для изготовления диодов и транзисторов. Германиевые приборы резко потеснили электронные лампы, поскольку имеют значительно меньшие габариты и не потребляют энергии для нити накала. К недостаткам полупроводникового диода следует отнести тепловой шум носителей заряда, чем не страдали лампы. Однако, в большинстве случаев, этим оказалось возможно пренебречь.

Самые первые приборы содержали кристалл германия и металлическое острие, упирающееся в этот кристалл. (Нетрудно догадаться, что германий должен иметь p-тип проводимости.) В месте контакта возникал полупроводниковый p-n барьер. Сборка заключалась в стеклянный или металлостеклянный корпус. Такой диод имел очень маленькую собственную емкость и хорошо работал в качестве детекторов, в области высоких частот и малых сигналов.

Мощные германиевые диоды, выпрямители

Для изготовления полупроводникового перехода в диодах, – это основа основ работы прибора, – используются несколько основных методов: диффузия (сплавление n и p-легированных материалов) и планарная эпитаксия. Первый метод считается устаревшим и сейчас не применяется. При его использовании не удавалось снизить емкость запертого перехода, и это значительно ограничивало верхнюю рабочую частоту диода. На низкой частоте, например, промышленной 50-60 Гц, диоды вполне успешно работали в мощных выпрямителях.

Позже появился метод ионного легирования тонких кристаллов (планарная эпитаксия) и удалось значительно повысить диапазон частот, так как при новом методе паразитная емкость, о которой только что говорилось, оказалась, соответственно, ниже. Это никак не повлияло на мощность приборов, о чем еще будет сказано дальше.

Устройство диодов

Об устройстве первых диодов уже говорилось. Диффузионные приборы изготавливали вплавлением капли материала n-проводимости в каплю большего размера из материал p-проводимости или наоборот. “Большая капля” часто охлаждалась теплоотводом в мощных приборах. Для защиты диода от повреждений его заключали в герметичный, по возможности теплоотводящий корпус из металла со стеклянным изолятором и вторым электродом.

Планарные диоды часто имеют совсем другую, более современную конструкцию. Это тонкий плоский кристалл на охлаждающей подложке, подвергнутый сложной фото- и химической обработке, и облученный ионами из легирующей пушки. “Фото” – это уже устарело, используют не свет, а жесткие УФ-лучи или рентген.

Принцип напоминает традиционную фотографию: засвечивание и легирование производится через шаблоны с последующими травлениями (подобными проявке для фото). Мощные диоды могут получать, соединяя параллельно несколько других. Это делает тепловую нагрузку равномерной по подложке. Фактически это та же технология, по которой производят микросхемы. Поэтому современные мощные диоды выполняют в корпусах из реактопластов с металлическими теплоотводами.

Параметры германиевого диода

Возьмем, для примера, типичный германиевый диод средней мощности. Он имеет следующие характеристики, важные для практики:

  • Наибольший прямой ток, Iпр.                             = 10 А
  • Прямое напряжение, Uпр.                                   = 0.35 В
  • Максимальная рабочая температура, °C            = 70
  • Наибольшее обратное напряжение, Uоб.          = 50 В
  • Обратный ток, Iобр.                                             = < 2.5 мА
  • Емкость, Cd.                                                          = не нормируется
  • Максимальная рабочая частота, Fmax.               = 1000 Гц

Следует отметить, что силовые германиевые диоды в настоящее время не используются и являются большой редкостью. Они полностью вытеснены кремниевыми, как имеющими несравнимо лучшие характеристики, особенно по времени переключения, что очень важно при имеющейся тенденции постоянного возрастания рабочих частот силовых преобразователей самого различного назначения.

Предупреждение о возможной опасности при использовании электроприборов. Помните, что некоторые действия при отсутствии специального образования могут быть связаны с риском.

Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта Электронщик, буду рад если вы найдете на моем сайте еще что-нибудь полезное. Делитесь информацией в соцсетях, ставьте лайки, если вам понравилось — это поможет развитию канала

Снятие характеристик полупроводникового диода и стабилитрона

Липецкий государственный технический университет

Факультет автоматизации и информатики

Кафедра электропривода

ЛАБОРАТОРНАЯ РАБОТА №1

«Снятие характеристик полупроводникового диода и стабилитрона»

Студент

Терновских Г.А.

Группа ЭП-16-1

Руководитель

Правильников В.А.

Цель работы: Исследование германиевого и кремниевого диода, стабилитрона. Снятие вольт-амперных характеристик. Расчет дифференциального сопротивления и сопротивления по постоянному току.

Оборудование: стенд, содержащий германиевый и кремниевый диоды, стабилитрон.

Схема исследуемой цепи для  снятия обратной вольт-амперной характеристики германиевого диода представлена на рисунке 1.

[pic 1]

Рисунок 1 – Схема исследования обратной ВАХ германиевого диода

Схема исследуемой цепи для  снятия прямой вольт-амперной характеристики германиевого диода представлена на рисунке 2.

[pic 2]

Рисунок 2 – Схема исследования прямой ВАХ германиевого диода

Схема исследуемой цепи для  снятия прямой вольт-амперной характеристики кремниевого диода представлена на рисунке 3.

[pic 3]

Рисунок 3 – Схема исследования прямой ВАХ кремниевого диода

Схема исследуемой цепи для  снятия обратной вольт-амперной характеристики стабилитрона представлена на рисунке 4.

[pic 4]

Рисунок 4 – Схема исследования обратной ВАХ стабилитрона

Схема исследуемой цепи для  снятия прямой вольт-амперной характеристики стабилитрона представлена на рисунке 5.

[pic 5]

Рисунок 5 – Схема исследования прямой ВАХ стабилитрона

Измерения и вычисления

По результатам исследования обратной вольт-амперной характеристики германиевого диода строим таблицу 1 и график обратной ВАХ германиевого диода ( рисунок 6 ).

Таблица 1- обратная ВАХ германиевого диода

I(PA2), мкА

2

3,5

4

4

4,5

5

5

5

6

7

8

12

U (PV2), В

0

3,5

4,5

7,3

10,6

12,8

14,3

17,2

19,8

25,3

28,6

35,2

[pic 6]

Рисунок 6 – обратная ВАХ германиевого диода

По результатам исследования прямой вольт-амперной характеристики германиевого диода строим таблицу 2. График прямой ВАХ германиевого диода представлен на рисунке 7.

Таблица 2- прямая ВАХ германиевого диода

I(PA1), мА

1

4

5

7

10

15

20

25

30

35

40

45

U (PV1), В

0,36

0,39

0,41

0,44

0,46

0,49

0,51

0,52

0,54

0,55

0,56

[pic 7]

Рисунок 7 – прямая ВАХ германиевого диода

Рассчитаем дифференциальное сопротивление rD в середине рабочего участка и сопротивление по постоянному току RD на прямом и обратном участке.

На обратном:

[pic 8]

[pic 9]

На прямом:

[pic 10]

[pic 11]

По результатам исследования прямой вольт-амперной характеристики кремниевого диода строим таблицу 3. График прямой ВАХ кремниевого диода представлен на рисунке 8.

Таблица 3- прямая ВАХ кремниевого диода

I(PA1), мА

1

4

5

7

10

15

20

25

30

35

40

45

U (PV1), В

0,66

0,67

0,68

0,70

0,72

0,73

0,75

0,76

0,77

0,78

0,79

[pic 12]

Рисунок 8 – прямая ВАХ кремниевого диода

Вольт-амперные характеристики диодов — Энциклопедия по машиностроению XXL

Два последних вывода можно обобщить, построив зависимость между разностью потенциалов и и током I (рис. 5.13), представляющую собой вольт-амперную характеристику диода, которым в сущности и является р-п-переход. В идеальном диоде результирующий ток равен разности токов основных и неосновных носителей  
[c.99]
Рис. 1. Теоретическая вольт-амперная характеристика диода при двух различных температурах (Т, и Гг) катода I—-область объёмного злектронного заряда II — область токов насыщения.

Определить прямые вольт-амперные характеристики диодов с реальными р — -переходами.  [c.84]

Характеристики силовых диодов, применяемых в схемах автоматических противокоррозионных устройств, целесообразно снимать на специальных стендах, обеспечивающих качественное определение параметров вентилей. Наиболее важно установить у каждого вентиля пороговое напряжение, сопротивление, обратный ток, а также проверить класс вентиля по среднему прямому падению напряжения. Схема стенда для снятия прямой ветви статической вольт-амперной характеристики диодов должна  

[c.32]

Обратные ветви статической вольт-амперной характеристики диодов целесообразно снимать по схеме рис. 15, а. Здесь переменное напряжение 50 г , регулируемое лабораторным автотрансформатором 1, подается на повышающий трансформатор 2 с коэффициентом трансформации 1 10. Выпрямленное напряжение после выпрямителя 3 фильтруется П-образным фильтром (Сь Сг Ьф) и через ограничительное сопротивление Я = 20 ком подается на испытуемый вентиль ИВ [3].  

[c.33]

Вольт-амперная характеристика диода условно разделяется на три области область насыщения и две области пробоя. В области насыщения ток насыщения, проходящий через диод, очень. мал и практически не зависит от приложенного напряжения. В двух областях пробоя (в прямом и обратном направлениях) ток через диод нарастает очень быстро при незначительном превышении порогового напряжения Uq — в прямом направлении и пробивного на-  [c.8]

Вакуумные камеры для электроннолучевой сварки 193 Вентильный генератор 18 Внешние характеристики выпрямителя 66 источника питания 13 трансформатора 33 Возмущения 136 Вольт-амперные характеристики диодов 53—55 сварочной дуги 6—9, 12 Выпрямители сварочные 53—81 выбор 80, 81  

[c. 203]

Схема включения и вольт-амперная характеристика диода, выражающая зависимость тока, проходящего через диод, от величины и полярности приложенного к нему постоянного напряжения, показаны на рис. 13. В положительном (прямом) направлении диод Д проводит большой ток с малым падением напряжения и р, а в обратном направлении — малый ток / бр с большим падением напряжения При достаточно большой обратном напряжении, называемом пробивным / [c.34]


Непосредственное преобразование переменного тока в постоянный с помощью полупроводниковые выпрямительных диодов применяется редко из-за значительной нелинейности вольт-амперных характеристик диодов и их низкой температурной стабильности. От этих недостатков можно избавиться, использовав схему операционного усилителя (рис. 17). Измеряемое напряжение через рез -  
[c.16]
Рис. 13-28. Вольт-амперная характеристика диода, устойчивого к перенапряжениям ( /пор — пороговое напряжение).
С т а ф е е в В. И., Влияние сопротивления толщи полупровод ника на вид вольт-амперной характеристики диода, ЖТФ, т. ХХУП 1958, вып. 8.  
[c.301]

Математическая модель диода основана на аппроксимации вольт-амперной характеристики р-п-перехода  [c.90]

При наложении внешнего напряжения в проходном направлении возникает обычный диодный небольшой ток. Однако ввиду того что по разные стороны перехода, разделенного потенциальным барьером, энергии носителей одинаковы, возникает туннельный эффект (см. 29), в результате которого носители проникают через потенциальный барьер на другую сторону от перехода без изменения энергии. Благодаря этому через переход течет более значительный ток. При дальнейшем увеличении разности потенциалов энергия электронов в и-области у перехода увеличивается, а в /j-области — уменьшается (рис. 126,6) и область перекрытия примесных уровней начинает уменьшаться. В результате этого сила тока начинает уменьшаться.

Максимум силы тока достигается при наиболее полном перекрытии зон (рис. 126, а). Когда примесные зоны сдвигаются друг относительно друга настолько, что каждой из них на другой стороне перехода противостоит запрещенная зона (рис. 126,6), туннелирование становится невозможным и сила тока через переход уменьшается. При достаточно больших разностях потенциалов зоны проводимости п- и /7-областей оказываются почти на одном уровне (рис. 126, в) и становится возможным возникновение обычного диодного тока. Сила тока начинает снова возрастать. Вольт-амперная характеристика туннельного диода показана на рис. 127.  [c.361]

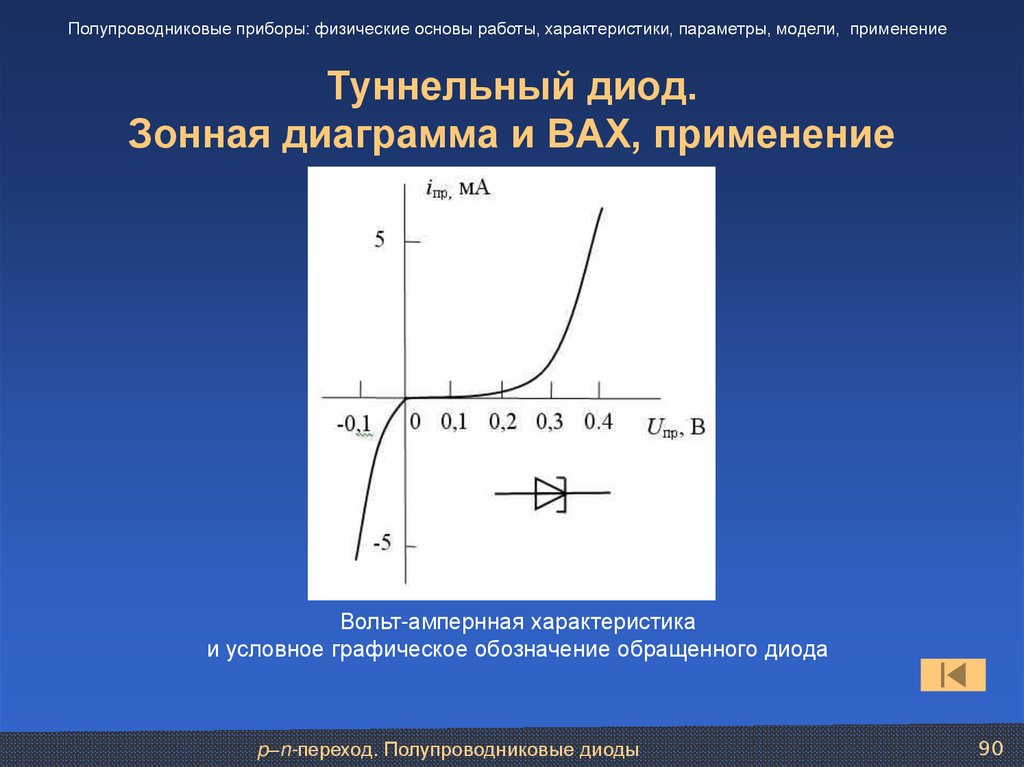

Вольт-амперная характеристика туннельного диода  [c.362]

В работах [12, 28] изучалось поведение германиевых и кремниевых диодов Исаки под действием облучения быстрыми нейтронами. При низком прямом напряжении в характеристиках диодов Исаки обнаружен пик тока, обусловленный туннельными переходами электронов из зоны проводимости в валентную зону. Так как этот эффект не зависит от времени жизни носителей, то влияние излучения может привести только к уменьшению плотности ионизированных доноров и акцепторов. Подсчитано, что для существенного изменения вольт-амперных характеристик устройств с высокой начальной концентрацией доноров и акцепторов на основе такого механизма требуется интегральный поток быстрых нейтронов порядка 101 нейтрон 1см .  [c.301]
Рис. 12.10. Фотоприемник с р—я-переходом а — диод, р-область которого облучается светом б — зонная диаграмма р—я-перехода диода, показывающая возникновение фото-э.д. с. в — вольт-амперная характеристика освещенного р—я-перехода при различных мощностях светового потока
ПЕРЕКЛЮЧЕНИЯ ЭФФЕКТЫ — скачкообразный обратимый переход полупроводника (или полупроводниковой структуры) из высокоомного состояния в низкоомное под действием электрик, поля, превышающего пороговое значение п = Ю —Ю В/см, П. э. наблюдаются в полупроводниках, у к-рых вольт-амперная характеристика (ВАХ) имеет участок с отрицательным дифференциальным сопротивлением. Такой характер ВАХ обусловлен формированием электрик, доменов (для ВАХ А-типа см. Ганна аффект, Ганна диод) или токовых шнуров (для ВАХ iS-типа см. Шнурование тока).  [c.558]
Рис. 6.6. Вольт-амперные характеристики диода Исаки из арсенида галлия (5GE-2) до облучения (кривая А) и после облучения интегральным потоком быстрых нейгропов, нейтрон см
МИ долями вольта. С другой стороны, ограничивающие ток сопротивления R выбирались настолько большими, что рабочая область токов диода целиком укладывалась в слаботочную экспоненциональную часть характеристики диода, соответствующую отрицательным потенциалам анода относительно катода. Использованная часть вольт-амперной характеристики диода 6X6 приведена в полулогарифмическом масштабе на рис. 7. Как можно видеть из этого рисунка, при изменении тока во всей широкой области рабочих токов 2,4 10 —разность потенциалов на электродах диода Ua изменяется всего лишь на 0,6 в. С целью дальнейшего снижения влияния нелинейных членов  [c. 80]
Рис. 7. Вольт-амперная характеристика диода типа 6Х6С в области малых токов.
В-третьих, этот резистор используется в качестве обратной связи для компенсации уменьшения выходного напряжения при повыщении тока нагрузки. Из вольт-амперных характеристик диодов, используемы для реле обратного тока (см. рис. 2), видно, что с увеличением тока падение напряжения на диодах увеличивается. Так как регулятор поддерживает постоянный уровень напряжения на якоре генератора, то напряжение на нагрузке будет изменяться в зависимости от падения напряжения на диодах реле обратного тока. Для компенсации этого изменения используется резистор 6 С этой целью измерительный элемент регулятора напряження включают так, чтобы напряжение на якоре генератора было выше на значение падения напряжения на резисторе / б- Поскольку при увеличении тока нагрузки, как правило, увеличивается ток возбуждения, то при этом будет увеличиваться и падение напряжения на резисторе Кд- Задача сводится к правильному выбору сопротивления резистора для данного типа генератора и диодов реле обратного тока.[c.32]

Диоды Гаииа имеют однородную полупроводниковую структуру (без перехода) с невыпрямляющими контактами выводов. Вольт-амперная характеристика диода Ганна, снятая на постоянном токе, в начальной части подобна характеристике обычного резистора. На СВЧ диод Ганна обладает отрицательным сопротивлением. Появление отрицательного сопротивления на отдельных определенных частотах СВЧ диапазона обусловлено объемными эффектами, возникающими при высокой напряженности электрического поля в некоторых полупроводниковых материалах (арсенид галлия). Упомянутые эффекты были обнаружены в 1963 г. английским физиком Д. Ганном, установившим, что при приложении электрического поля, превышающего некоторое критическое значение, к произвольно ориентированным однородным образцам с двумя омическими контактами во внешней цепи возникают колебания тока. Период колебаний приближенно равнялся времени пролета электронов от катода к аноду, и для использованных Ганном образцов частота колебаний лежала в СВЧ диапазоне. Полученные впоследствии объяснения этому эффекту говорят о том, что колебания в полупроводнике и отрицательное сопротивление диода определяются возбуждением носителей высоким напряжением, которые за счет возбуждения переходят из низколежащей долины зоны проводимости, где их подвижность велика, в обычно незаполненную долину, где их подвижность мала.  [c.93]


Германий применяется для изготовления выпрямителей переменного тока различной мощности, транзисторов разных типов. Из него изготовляются преобразователи Холла и другие, применяемые для измерения напряженности магнитного поля, токов и мощи сти, умножения двух величин в приборах вычислительной техники и т. д. Оптические свойства германия позволяют использовать его для фототранзисторов и фоторезисторов, оптических линз б большоГ светосилой (для инфракрасных лучей), оптических фильтров, модуляторов света и коротких радиоволн. Внутренний фотоэффект в германии наблюдается и при поглощении средних и быстрых электронов, а также при торможении элементарных частиц больших масс. Так, при поглощении а-частицы отмечается импульс тока продолжительностью около 0,5 МКС, соответствующий прохождению 10 электронов. Поэтому германий может быть использован и для изготовления счетчиков ядерных частиц. На рис. 8-18 приведена вольт-амперная характеристика мощного германиевого выпрямителя б воздушным охлаждением. Рабочий диапазон температур германиевых приборов от —60 до -f70 °С при повышении температуры до верхнего предела прямой ток, например у диодов, увеличивается почти в два раза, а обратный — в три раза. При охлаждении до —(50—60) °С прямой ток падает на 70—75 %.  [c.255]

Семнадцать типов полупроводниковых диодов и выпрямителей были подвергнуты облучению двумя последовательными импульсами излучения реактора TRIGA. В результате сравнения вольт-амперных характеристик до и после облучения были исследованы остаточные изменения, вызванные этим излучением [60]. Облучение привело к ожидаемому увеличению падения прямого напряжения (табл. 6.7), а также прямого и обратного сопротивления образцов.[c.299]

Впоследствии аналогичные результаты были получены и тщательно изучены при облучении кремниевых и германиевых диодов электронами с энергиями соответственно 0,8 Мэе [21, 54] и 7 Мэе [55]. Эти данные хорошо объясняются механизмом появления провала тока, предложенным Яджима и Исаки [87], согласно которому туннельные эффекты обусловлены примесями или, как в данном случае, энергетическими уровнями дефектов, находящимися внутри запрещенной зоны. Поведение вольт-амперных характеристик германиевых и кремниевых диодов Исаки (см. рис. 6.4 и 6.5) качественно согласуется с вышеуказанным механизмом для провала тока. Было замечено, что кремниевый диод более чувствителен к нейтронному облучению, чем германиевый.  [c.301]

Диоды Исаки из германия, кремния и арсенида галлия облучали быстрыми нейтронами [67]. Тепловые нейтроны были существенно ослаблены кадмиевым экраном толщиной 1,016 мм. Сравнение измерений, проведенных вне и внутри реактора, показало, что влияние облучения на диоды незначительно. Вольт-амперные характеристики измерялись при 40° С после различных доз облучения. На рис. 6.6—6.8 представлены семейства вольт-ам-перных характеристик диодов Исаки из арсенида галлия (GaAs), германия и кремния соответственно при различных интегральных потоках нейтронов.  [c.302]

Благодаря использованию транзисторов с высоким коэффициентом усиления и каскодных схем включения удается исключить дополнительный источник питания, а питание базовой цепи производить от напряжения на данном элементе. Опорный сигнал для питания базы в такой схеме снимается с кремниевого диода в прямом включении (рис. 27). Нелинейные элементы, построенные по такой схеме, имеют вольт-амперные характеристики, которые образуют семейство параболических кривых. Для настройки этих характеристик служат резисторы R2, R3, R4 и R5. Проведены испытания схемы с различными типами транзисторов, цель которых — исследование погрешности элементов от временного дрейфа и температуры, изучение стабильности нелинейной характеристики и точности аппроксимации заданных кривых вольт-амперными характеристиками нелинейного элемента [206].[c.106]

Для нелинейного усилителя, описываемого ур-нием (4), аналогом рис. 4 является А-образная вольт-ампер-ная характеристика, содержащая падающий участок. В ряде устройств полупроводниковой электроники Ганна диод, туннельный диод и Др.) аналогичный А-образный вид вольт-амперной характеристики реа-ЗоО лизуется благодаря положительной О. с., возникающей  [c.386]

РЕГЕНЕРАЦИЯ (от поэднелат. regeneratio — возрождение, возобновление) в радиофизике — компенсация потерь динамической системы за счёт подключения К ней источника энергии и устройства, регулирующего связь между ними. Для Р. используются двухполюсники с падающей вольт-амперной характеристикой (нек-рые газоразрядные приборы, туннельные диоды) или цепь положит, обратной связи. Возможна параметрич. Р., возникающая в колебат. системе при периодич, изменении одного из её энергоёмких элементов (ёмкость, индуктивность) (см. Параметрическая генерация и усиление электромагнитных колебаний). Полная компенсация потерь приводит к возбуждению автоколебаний, неполная — к возрастанию времени затухания свободных колебаний в системе.  [c.300]

Нелинейным элементом в С. с. могут служить тун-.нельные диоды, четырёхслойные полупроводниковые диоды Е др. устройства, имеющие падающий участок вольт-амперной характеристики. С. с, применяются в устройствах автоматики, измерит, и вычислит, техники для запоминания и хранения информации. В совр. аппаратуре преим. используют триггеры на транзисторах и интегральные микросхемы триггеров (см. Логические схемы). С. с. также называют устройства, имеюпще больше двух устойчивых состояний (вапр., параметров) или одно устойчивое и одно ме-тастабильное состояние (см. Одновибратор).  [c.654]

СТАБИЛИТРОН (от лат, э1аЬШз — устойчивый, постоянный) полупроводниковый — полупроводниковый прибор, предназначенный для стабилизации напряжения в электрич. цепях (см. Стабилизация тока и напряжения). Представляет собой диод, работающий при обратном напряжении вольт-амперная характеристика (ВАХ) С. (рис.) имеет участок с очень слабой зависимостью напряжения от тока (диффе- у————— о  [c.659]


Установите соответствие между ВАХ и названиями диодов. выпрямительные диоды. Что такое идеальный диод

РЕЗИСТОРЫ, КОНДЕНСАТОРЫ

КРАТКАЯ ТЕОРЕТИЧЕСКАЯ ИНФОРМАЦИЯ

Резисторы

Резисторы являются одними из наиболее распространенных частей электронного оборудования. На их долю приходится от 20 до 50 %, т. е. до половины всего количества радиодеталей в устройстве. Принцип действия резисторов основан на использовании свойства материалов сопротивляться протекающему току.Резисторы характеризуются следующими основными параметрами:

Номинальное значение сопротивления . Измеряется в омах (Ом), килоомах (кОм), мегаомах (МОм). ,

Номинальные значения сопротивления указаны на корпусе резистора. Номинальное значение сопротивления соответствует значению из типового ряда сопротивлений, приведенному в приложении 1.

Допуск фактическое сопротивление резистора от его номинального значения. Это отклонение измеряется в процентах, оно нормируется и определяется классом точности.Наибольшее распространение получили три класса точности: I — допускающий отклонение сопротивления от номинального значения на ± 5 %, II — на ± 10 %, III — на ± 20 %. В современной электронной аппаратуре часто применяют резисторы с повышенной точностью сопротивления, они выпускаются с допусками (%): ±2; ±1; ±0,5; ±0,2; ±0,1; ±0,05; ±0,02; ±0,01 и т. д.

Номинальная мощность Резистор рассеяния Rном. Этот параметр измеряется в ваттах (Вт). Это максимальная мощность постоянного или переменного тока, при протекании которой через резистор он может работать длительное время без повреждений.Мощность Рном, ток I, протекающий через резистор, падение напряжения U на резисторе и его сопротивление R связаны зависимостью: P=UI U=IR. В большинстве устройств РЭА используются резисторы с номинальной рассеиваемой мощностью от 0,125 до 2 Вт.

Температурный коэффициент сопротивления (ТКС) резистора. Характеризует относительное изменение сопротивления резистора при изменении температуры окружающей среды на 1 °С и выражается в процентах. У резисторов ТКС незначителен и составляет в среднем десятые доли — единицы процента.

Электродвижущая сила (ЭДС) собственного шума. Собственный шум резистора возникает из-за неупорядоченного движения части электронов при приложении к нему напряжения. Шумовая ЭДС (Esh) измеряется в микровольтах на вольт приложенного напряжения (мкВ/В). Эта величина для резисторов также незначительна и составляет несколько микровольт на вольт.

Собственная индуктивность и емкость резисторов. Они определяются габаритными размерами, конструкцией и влияют на частотный диапазон резисторов.

Резисторы

применяются для ограничения силы тока в цепях, для создания необходимых падений напряжения на отдельных участках цепей, для различных регулировок (громкость, тембры и т.п.) и во многих других случаях.

Условное графическое обозначение резисторов и схемы соединений

По ГОСТ2.728-74 УГО постоянного проволочного резистора имеет следующий вид:

Рис. 1. Резистор проволочный УГО

Существует два основных типа схем соединения резисторов — последовательное соединение резисторов и параллельное.

При последовательном соединении резисторов их эквивалентное сопротивление будет равно сумме всех отдельных сопротивлений

При параллельном соединении резисторов их эквивалентное сопротивление можно рассчитать по формуле

.

Конденсаторы

Электрический конденсатор — это устройство, предназначенное для накопления электрического заряда.

Принцип действия конденсатора основан на накоплении электрического заряда между двумя близко расположенными проводниками.Такие проводники еще называют пластинами. В зависимости от типа диэлектрика, разделяющего пластины, различают типы конденсаторов.

К основным параметрам конденсатора относятся:

Электрическая номинальная емкость — способность конденсатора накапливать электрические заряды на обкладках под действием электрического поля. Номинальная емкость указывается на конденсаторе или в сопроводительной документации, выбирается в соответствии с установленным номером.Измеряется в фарадах [Ф], однако 1Ф — довольно большая величина, поэтому номинал обычных конденсаторов используют с приставками нано-(10-9), микро-(10-6), мили-(10-6). 3).

Допуск Фактическая емкость конденсатора от его номинального значения. Это отклонение измеряется в процентах, оно нормируется и определяется классом точности.

Температурный коэффициент емкости (ТКЕ) — относительное изменение емкости конденсатора под действием температуры.Под действием температуры обкладки конденсатора изменяют свои геометрические размеры, изменяются расстояние между ними и значение диэлектрической проницаемости диэлектрика, следовательно, изменяется и значение емкости конденсатора. Для всех конденсаторов эта зависимость нелинейна, однако в зависимости от типа диэлектрика для некоторых приближается к линейной.

Номинальное напряжение U — максимально допустимое значение постоянного напряжения (или суммы постоянной составляющей и амплитуды переменной составляющей), при котором конденсатор может работать в течение всего гарантированного срока службы при нормальной температуре.

Условное графическое обозначение конденсаторов и схемы соединений

По ГОСТ2.728-74 на электрических схемах конденсаторы обозначаются:

Рис. 2. Конденсатор УГО

Существует два основных типа цепей конденсаторов — последовательные и параллельные.

При параллельном соединении конденсаторов их емкости складываются по формуле

.

При последовательном соединении конденсаторов их эквивалентную емкость можно рассчитать по формуле

.

Маркировка резисторов и конденсаторов

Маркировка резистора

По ГОСТ 28883-90 — резисторы промышленного производства, применяются следующие системы маркировки:

Письмо полное

Параметры и характеристики, входящие в полное условное обозначение резистора, указывают в следующей последовательности: номинальная мощность рассеяния, номинальное сопротивление и буквенное обозначение единицы измерения, допустимое отклонение сопротивления в процентах (%), функциональная характеристика, обозначение конец вала и длину выступающей части вала.

Пример полного условного обозначения постоянного непроволочного резистора с регистрационным номером 4, номинальной рассеиваемой мощностью 0,5 Вт, номинальным сопротивлением 10 кОм, с допуском ±1%, группа уровня шума А, группа ТКС — В, все климатические модификация С.

Р1-4‑0,5‑10кОм±1% А-Б-В ОЖО.467.157 ТУ

Буквенные сокращения

В связи с тем, что полное условное обозначение занимает значительное место на корпусе резистора, его использование не всегда возможно и удобно, поэтому введено сокращенное буквенное обозначение, включающее в себя обозначение номинального сопротивления и допускаемого отклонения.Номинальное сопротивление указывается в виде кода. Кодированное обозначение номинального сопротивления состоит из трех или четырех знаков, включающих две или три цифры и букву латинского алфавита. Буква кода из русского или латинского алфавита указывает на множитель, из которого состоит сопротивление, и определяет положение десятичной точки. Буквы R, K, M, G, T обозначают множители 1, 10 3 , 10 6 , 10 9 , 10 12 соответственно. Примеры кодовых обозначений номинального сопротивления следующие: 215 Ом — 215R, 150 кОм — 150К,2.2 МОм — 2M2.6.8 ГОм — 6G8.1 ТОм — 1T0 Кодовое обозначение допуска состоит из буквы, соответствующей отклонению в %. Значение букв кодировки указано в Приложении 2.

В дополнение к кодировке, описанной выше, имеющиеся в продаже резисторы используют цветовую кодировку.

Маркировка конденсатора

Буквенная маркировка конденсатора осуществляется по тем же правилам, что и маркировка резисторов. Номинальная емкость конденсатора выражается с помощью 3-4 цифр и кода множителя.Принято использовать следующие буквы р, н, мк, м, соответствующие множителям пико-, нано-, микро-, мифарад.

Пример маркировки конденсатора: р10 — 0,1пФ; 1 мк5 — 1,5 мкФ.

ПОЛУПРОВОДНИКОВЫЕ ДИОДЫ:

ВАС ВЫПРЯМИТЕЛЬНОГО ДИОДА

Сравнение характеристики реального диода с характеристикой идеального p-n перехода.

Известно, что статическая ВАХ идеализированного полупроводникового диода описывается выражением:

,

, где I — ток диода; U — подаваемое на него напряжение; Is — ток насыщения, определяемый параметрами p-n перехода; кТл / q – тепловой потенциал ( кТл / q = 0. 0259 В при Т = 300К).

Тип характеристики, описываемой этим выражением, показан на рис. 3.

Рис. 3. ВАХ идеального p-n перехода.

При отображении ВАХ масштаб по осям прямого и обратного напряжения выбран по-разному, так как эти значения отличаются на порядки. Разные масштабы создают впечатление излома характеристики в нулевой точке, но в действительности ВАХ дифференциально гладкая.На прямой ветви характеристики зависимость тока от напряжения имеет экспоненциальный характер, и после прохождения напряжения через пороговое значение U Дальнейшее изменение напряжения на десятые доли вольта вызывает значительное изменение тока через диод.

Единственным параметром ВАХ, связанным с физико-конструктивными параметрами и геометрическими размерами активной области диода, является ток насыщения I s .

, где q — заряд электрона; n i – собственная концентрация носителей заряда в полупроводнике; N db и L pb – коэффициент диффузии и длина диффузии неосновных носителей в ней; W b – толщина основания; F — площадь p-n перехода.

ВАХ реального диода отличается от характеристик идеального p-n перехода по ряду причин:

Рекомбинация и генерация дырок и электронов в переходе SCR

Падение напряжения на объемном базовом сопротивлении

Возникновение эффектов высокого уровня инжекции при больших токах

Наличие токов утечки через p-n переход

Начало пробоя по обратной ветви ВАХ

Неоднородное базовое легирование

Прогрев p-n перехода с выделенной мощностью

Эти эффекты приводят к тому, что ВАХ диода описывается только качественно.

Обратная ветвь ВАХ образована суммой трех составляющих:

ток насыщения I s , ток тепловой генерации в p-n переходе тиристора I G и ток утечки I ut . Соотношение между этими составляющими для диодов из разных полупроводниковых материалов различно

Ток тепловой генерации в p-n переходе описывается формулой

, где δ — ширина p-n-перехода; τpn — эффективное время жизни, характеризующее скорость генерации электронно-дырочных пар в переходном ОПЗ. Ток зависит от приложенного обратного напряжения через зависимость δ ( У ).

Ток утечки обусловлен проводящими каналами внутри p-n перехода и на поверхности кристалла. Оно зависит от площади и периметра перехода и ряда других факторов и имеет примерно линейную зависимость от обратного напряжения.

Прямая ветвь ВАХ реального диода сохраняет экспоненциальную зависимость тока от напряжения, поэтому ее можно описать выражениями типа:

, где I 0 А m – параметры характеристики, которые могут различаться в разных частях ВАХ.

Сравнение характеристик диодов из различных материалов

Исследуемые в работе диоды изготовлены из различных полупроводниковых материалов, но имеют примерно одинаковые физические и конструктивные параметры. Разница в их характеристиках обусловлена ​​разницей в параметрах:

ширина запрещенной зоны

Подвижность носителей заряда

Срок службы носителей заряда и др.

Наибольшее влияние на различие параметров оказывает различие значений ширины запрещенной зоны E g .Он определяет собственную концентрацию носителей заряда n i , которая входит в выражение параметров ВАХ.

Значение зазора Например, И n i приведены в Приложении 3.

Токи насыщения всех диодов, кроме германиевых, очень малы и составляют единицы наноампер, поэтому основной составляющей обратного тока этих диодов является ток утечки. Основным отличием прямых ветвей ВАХ различных диодов является разная величина тока насыщения.В приложении 3 приведены значения U вл , полученные теоретически для реальных диодов, они могут отличаться по ряду причин, в основном из-за падения объемного сопротивления базы.

ПРОЦЕДУРА РАБОТЫ

Для изучения ВАХ реального диода учащимся необходимо собрать экспериментальную схему

Рис. 4. Схема эксперимента

В качестве миллиамперметра и вольтметра можно использовать цифровой осциллограф или цифровые мультиметры. В качестве источника используется регулируемый источник напряжения на учебном стенде NI ELVIS. Для обеспечения бесперебойной работы стендового генератора необходимо включить в цепь ограничительное сопротивление R, значение которого учащимся необходимо рассчитать по параметрам стенда.

После сборки схемы и проверки ее учителем учащиеся должны провести серию опытов. Регулируя значение напряжения на выходе генератора и записывая показания прибора в таблицу.

Полупроводниковый диод представляет собой полупроводниковый прибор с одним p-n переходом и двумя выводами.

По функциональному назначению различают:

1) Выпрямительные диоды.

2) Стабилитроны.

3) Импульсные и высокочастотные диоды.

4) Тоннельные диоды.

5) Варикапы.

Диоды выпрямительные предназначены для выпрямления переменного тока частотой 50 Гц в постоянный ток. Используется основное свойство электронно-дырочного перехода — односторонняя проводимость.

Представляет собой один p-n переход в герметичном корпусе с двумя выводами. Положительная клемма называется анодом, отрицательная клемма называется катодом.

На рис. 19 показана структура выпрямительного диода.

Рисунок 19 – Структура выпрямительного диода

Диод в электрических цепях обозначают в соответствии с рисунком 20.

Рисунок 20 – Изображение диода в электрических цепях

График зависимости между током и напряжением называется вольтамперной характеристикой (ВАХ).Выпрямительный диод имеет нелинейную ВАХ.

Характеристика при прямом включении диода изначально имеет значительную нелинейность, так как по мере увеличения прямого напряжения постепенно увеличивается сопротивление барьерного слоя. При определенном напряжении барьерный слой практически исчезает, и тогда характеристика становится практически линейной.

При повторном включении ток резко возрастает. Это связано с резким увеличением потенциального барьера в p-n переходе, резко снижается диффузионный ток и увеличивается дрейфовый ток. Однако при дальнейшем увеличении обратного напряжения увеличение тока незначительно.

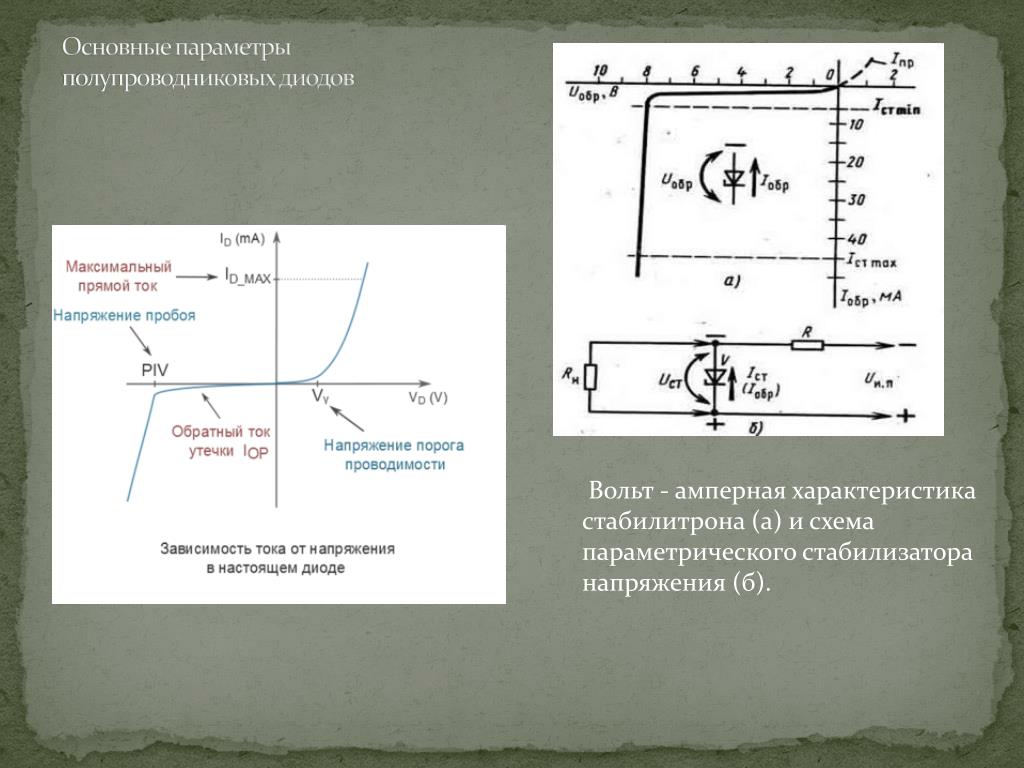

На рис. 21 показана вольтамперная характеристика выпрямительного диода.

Рисунок 21 – ВАХ выпрямительного диода

Параметры выпрямительных диодов – это величина, характеризующая наиболее значимые свойства устройства.

Есть: статические и предельные параметры.

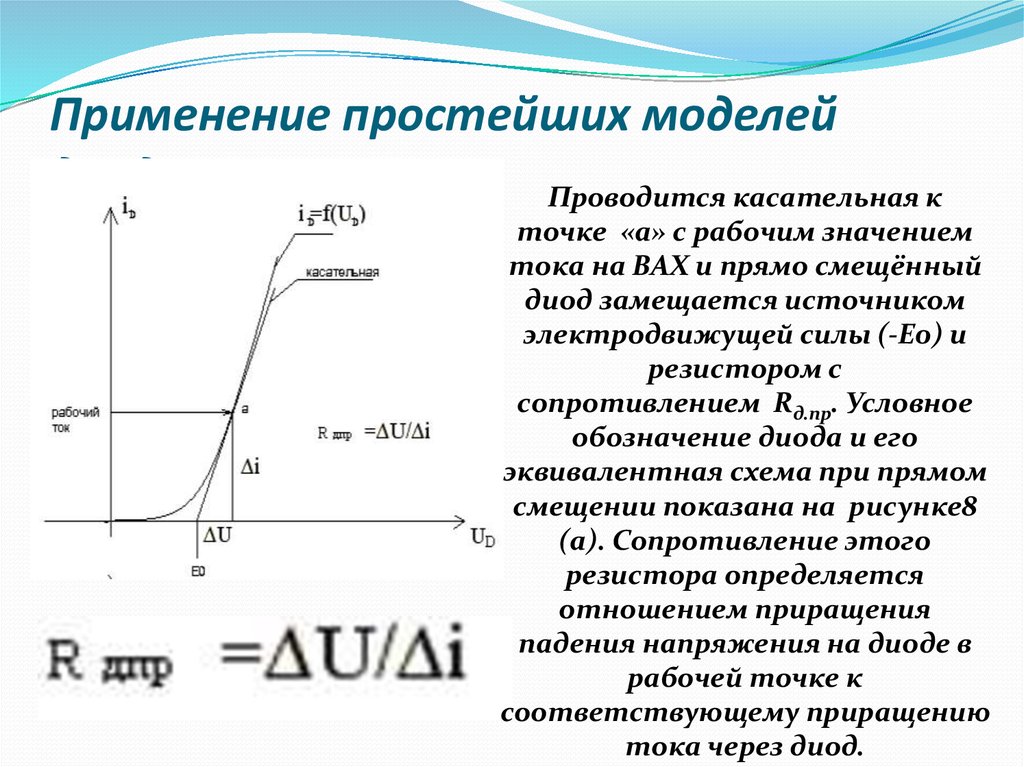

Статический : Определяется статическими характеристиками (см. рис. 22).

Рисунок 22 – Дополнительные построения для определения статических параметров выпрямительного диода

1. Крутизна ВАХ:

S = DI/DU, мА/В

, где DI — текущее приращение;

ДУ — приращение напряжения.

Наклон ВАХ показывает, на сколько миллиампер изменится сила тока при увеличении напряжения на 1 вольт.

2. Внутреннее сопротивление диода переменному току.

Ри = ДУ/ДИ, Ом

3. Сопротивление диода постоянному току.

R 0 = U/I, Ом

Опции режима ограничения :

Превышение их приводит к выходу устройства из строя. С учетом этих параметров строится электрическая схема.

1. I ПР.ДОП — допустимое значение постоянного тока;

2. У ОБР.ДОП — допустимое значение обратного напряжения;

3. Р РАСС — допустимая рассеиваемая мощность.

Основным недостатком всех полупроводниковых приборов является зависимость их параметров от температуры.С ростом температуры увеличивается концентрация носителей заряда и увеличивается проводимость перехода. Обратный ток сильно увеличивается. При повышении температуры электрический пробой происходит раньше. На рис. 23 показано влияние температуры на ВАХ.

Рисунок 23 – Влияние температуры на ВАХ диода

На основе выпрямительного диода можно построить простую схему однополупериодного выпрямителя (см. рис. 24).

Рисунок 24 – Схема простейшего выпрямителя

Схема состоит из трансформатора Т, служащего для преобразования начального напряжения в напряжение нужной величины; Выпрямительный диод VD, служащий для выпрямления переменного тока, конденсатор С, служащий для сглаживания пульсаций и нагрузки R н.

Существует множество устройств, предназначенных для преобразования электрического тока, и выпрямительные диоды являются одним из них.

Выпрямительный диод представляет собой преобразователь переменного тока в постоянный.Это один из видов полупроводников. Получили широкое применение благодаря основной характеристике — передаче электрического тока строго в одном направлении.

Принцип работы

Необходимый эффект при работе устройства создают особенности p-n перехода. Они заключаются в том, что рядом со стыком двух полупроводников встроен слой, который характеризуется двумя моментами: высоким сопротивлением и отсутствием носителей заряда. Далее при воздействии на этот блокирующий слой переменным напряжением извне его толщина уменьшается и впоследствии исчезает.Ток, увеличивающийся при этом, представляет собой постоянный ток, проходящий от анода к катоду. В случае изменения полярности внешнего переменного напряжения блокирующий слой будет больше, а сопротивление неизбежно возрастет.

ВАХ выпрямительного диода (ВАХ) также дает представление о специфике работы выпрямителя и является нелинейной. Выглядит это так: есть две ветви – прямая и обратная.Первая отражает наибольшую проводимость полупроводника, когда возникает прямая разность потенциалов. Второй указывает на значение низкой проводимости при обратной разности потенциалов.

Вольт-амперная характеристика выпрямителя прямо пропорциональна температуре, с повышением которой разность потенциалов уменьшается. Электрический ток не будет проходить через устройство в случае низкой проводимости, но при повышении обратного напряжения до определенного уровня произойдет лавинный пробой.

Использование сборки

При работе выпрямительного полупроводникового диода полезна только половина волн переменного тока, соответственно безвозвратно теряется более половины входного напряжения.

Для повышения качества преобразования переменного тока в постоянный используется сборка из четырех устройств — диодный мост. Выгодно отличается тем, что пропускает ток на протяжении каждого полупериода. Диодные мосты выпускаются в виде комплекта, заключенного в пластиковый корпус.


Принципиальная схема диодного моста

Физические и технические параметры

Основные параметры выпрямительных диодов основаны на следующих значениях:

  • максимально допустимое значение разности потенциалов при выпрямлении тока, при котором устройство не выйдет из строя;
  • самый высокий средний выпрямленный ток;
  • максимальное обратное напряжение.

Промышленность выпускает выпрямители с различными физическими характеристиками. Соответственно, устройства имеют разную форму и способ установки. Они делятся на три группы:

  1. Мощные выпрямительные диоды. Они характеризуются пропускной способностью по току до 400 А и являются высоковольтными. Диоды выпрямительные высоковольтные выпускаются в двух типах корпусов — штыревом, где корпус герметичный и стеклянный, и таблеточном, где корпус выполнен из керамики.
  2. Выпрямительные диоды средней мощности. Они имеют мощность от 300 мА до 10А.
  3. Диоды выпрямительные маломощные. Максимально допустимое значение тока до 300 мА.

Выбор выпрямительных диодов

При покупке устройства необходимо руководствоваться следующими параметрами:

  • значения вольт-амперных характеристик максимального обратного и пикового тока;
  • максимально допустимое обратное и прямое напряжение;
  • средняя сила выпрямленного тока;
  • материал устройства и тип установки.

В зависимости от физических характеристик на корпус устройства наносится соответствующее обозначение. Каталог с маркировкой выпрямительных диодов представлен в специализированном справочнике. Нужно знать, что маркировка импортных аналогов отличается от отечественных.

Также стоит обратить внимание на то, что схемы выпрямителей отличаются количеством фаз:

  1. Однофазный. Широко используется для бытовых электроприборов.Есть автомобильные диоды и для электродуговой сварки.
  2. Многофазный. Незаменим для промышленного оборудования, общественного и специального транспорта.

Диод Шоттки

Отдельное место занимает диод Шоттки. Он был изобретен в связи с растущими потребностями в развивающейся отрасли радиоэлектроники. Основное его отличие от других диодов в том, что в его конструкции вместо p-n перехода используется металл-полупроводник.Соответственно диод Шоттки имеет свои уникальные свойства, которыми не могут похвастаться кремниевые выпрямительные диоды. Некоторые из них:

  • оперативная возобновляемость заряда в связи с его малой стоимостью;
  • минимальное падение напряжения на переходе при прямом включении;
  • ток утечки высокий.

При производстве диода Шоттки используются такие материалы, как кремний и арсенид галлия, но иногда также используется германий. Свойства материалов немного отличаются, но в любом случае максимально допустимое обратное напряжение для выпрямителя Шоттки не более 1200 В.

В отличие от всех достоинств, у этого типа конструкции есть и недостатки. Например, в мостовой сборке прибор категорически не воспринимает превышение обратного тока. Нарушение условия приводит к поломке выпрямителя. Также небольшое падение напряжения происходит при низком напряжении порядка 60-70 В. Если значение превышает эту цифру, то устройство превращается в обычный выпрямитель.

Стоит отметить, что преимущества мощного выпрямителя на диоде Шоттки значительно превышают недостатки.

стабилитрон

Для стабилизации напряжения используется специальное устройство, способное работать в режиме пробоя — стабилитрон, зарубежное название которого «стабилитрон». Устройство выполняет свою функцию, работая в режиме пробоя при обратном напряжении смещения. Увеличение тока происходит в момент пробоя, при этом дифференциальное значение падает до минимума, в результате чего напряжение стабильно и перекрывает достаточно серьезный диапазон обратных токов.

Практическое применение выпрямительного диода

В связи с неудержимым развитием научно-технического прогресса использование выпрямителей затронуло все сферы жизни человека. Диоды силовые выпрямительные применяются в таких узлах и механизмах:

  • в источниках питания главных двигателей транспортных средств (наземных, воздушных и водных), промышленных машин и оборудования, буровых установок;
  • в комплектации диодный мост для сварочных аппаратов;
  • в ректификационных установках для гальванических ванн, используемых для производства цветных металлов или нанесения защитного покрытия на деталь или изделие;
  • в ректификационных установках для очистки воды и воздуха, фильтрах различного типа;
  • на передачу электроэнергии на большие расстояния по высоковольтной линии электропередач.

В быту применяются выпрямители в различных схемах на транзисторах. В основном используются маломощные устройства как в виде однополупериодного выпрямителя, так и в виде диодного моста. Например, диоды генераторного выпрямителя хорошо известны автолюбителям.

Вольт-амперная характеристика (ВАХ) представляет собой график зависимости силы тока во внешней цепи p-n перехода от величины и полярности приложенного к нему напряжения. Эта зависимость может быть получена экспериментально или рассчитана на основе уравнения вольт-амперной характеристики . Тепловой ток pn-перехода зависит от концентрации примесей и температуры. Повышение температуры p-n-перехода приводит к увеличению теплового тока, а, следовательно, к увеличению прямого и обратного токов. Увеличение концентрации легирующей примеси приводит к уменьшению теплового тока, а, следовательно, к уменьшению прямого и обратного токов p-n-перехода.

14. Разбивка р n – переход – называется резким изменением режима работы перехода, находящегося под обратным напряжением.Сопровождается

Резким увеличением обратного тока, при незначительном уменьшении и даже уменьшении обратного напряжения:

Пробой трех видов:

1. Туннельный (электрический) — явление прохождения электронов через потенциальный барьер;

2. Лавинный (электрический) — возникает, если при движении до следующего столкновения с атомом дырка (электрон) приобретает энергию, достаточную для ионизации атома;

3. Термический пробой (необратимый) — возникает при нагреве полупроводника и соответствующем увеличении проводимости.

15. Выпрямительный диод: назначение, вау, основные параметры, угол

Выпрямительные диоды предназначены для преобразования переменного тока в пульсирующий в одном направлении и применяются в источниках питания электронной аппаратуры.

германиевые выпрямительные диоды

Изготовление германиевых выпрямительных диодов начинается с вплавления индия в исходную германиевую пластину n-типа. В свою очередь оригинальная пластина припаивается к стальному кристаллодержателю для маломощных выпрямительных диодов или к медному основанию для мощных выпрямительных диодов.

Рис. 24 Конструкция диода из сплава малой мощности. 1- держатель кристалла; 2 — кристалл; 3 — изн. выход; 4 — коварный футляр; 5 — изолятор; 6 — коварная трубка; 7 — внешний вывод

Рис 25 ВАХ германиевый диод

Из рис. уменьшается.

Германиевые диоды различного назначения имеют значение выпрямленного тока от 0.3 до 1000А. Падение прямого напряжения не превышает 0,5В, а допустимое обратное напряжение составляет 400В. Недостатком германиевых диодов является их необратимый пробой даже при кратковременных импульсных перегрузках.

Кремниевые выпрямительные диоды

Для получения p-n перехода в кремниевых выпрямительных диодах алюминий вплавляют в кристалл кремния n-типа или сплав золота и сурьмы в кремний p-типа. Диффузионные методы также используются для получения переходов. Конструкция ряда маломощных кремниевых диодов практически не отличается от конструкции аналогичных германиевых диодов.

Диод — двухэлектродный полупроводниковый прибор с одним p–n переходом, обладающий односторонней проводимостью по току. Существует множество различных диодов — выпрямительные, импульсные, туннельные, инвертированные, СВЧ диоды, а также стабилитроны, варикапы, фотодиоды, светодиоды и др.

Работа выпрямительного диода объясняется свойствами электрического p–n перехода.

Вблизи границы двух полупроводников образуется слой, лишенный подвижных носителей заряда (за счет рекомбинации) и обладающий высоким электрическим сопротивлением, так называемый барьерный слой.Этот слой определяет контактную разность потенциалов (потенциальный барьер).

Если к p-n переходу приложить внешнее напряжение, создающее электрическое поле в направлении, противоположном полю электрического слоя, то толщина этого слоя уменьшится и при напряжении 0,4 — 0,6 В блокирующий слой исчезнет, ​​а ток значительно увеличится (такой ток называется прямым).

При подключении внешнего напряжения другой полярности блокирующий слой будет увеличиваться, а сопротивление p-n-перехода будет увеличиваться, а ток за счет движения неосновных носителей заряда будет незначительным даже при относительно высоких напряжениях.

Прямой ток диода создается основным, а обратный ток создается неосновными носителями заряда. Диод пропускает положительный (постоянный) ток в направлении от анода к катоду.

На рис. 1 приведены условное графическое обозначение (УГО) и характеристики выпрямительных диодов (их идеальные и реальные ВАХ). Явный излом ВАХ диода (ВАХ) в начале координат связан с разными масштабами токов и напряжений в первом и третьем квадрантах графика.Два вывода диода: анод А и катод К в УГО не указаны и показаны на рисунке для пояснения.

На вольт-амперной характеристике реального диода указан участок электрического пробоя, когда при небольшом увеличении обратного напряжения резко увеличивается ток.

Электрический пробой является обратимым явлением. При возвращении в рабочую зону диод не теряет своих свойств. Если обратный ток превысит определенное значение, то электрический пробой превратится в необратимый тепловой пробой с выходом устройства из строя.

Рис. 1. Полупроводниковый выпрямительный диод: а — условное графическое изображение, б — идеальная вольт-амперная характеристика, в — реальная вольт-амперная характеристика

Промышленность в основном производит германиевые (Ge) и кремниевые (Si) диоды.

Кремниевые диоды

имеют малые обратные токи, более высокую рабочую температуру (150 — 200 °С против 80 — 100 °С), выдерживают высокие обратные напряжения и плотности тока (60 — 80 А/см2 против 20 — 40 А/см2). Кроме того, кремний является широко распространенным элементом (в отличие от германиевых диодов, которые относятся к редкоземельным элементам).

Рис. Рис. 4. УГО и структура диода Шоттки: 1 – низкоомный исходный кристалл кремния, 2 – эпитаксиальный слой высокоомного кремния, 3 – область объемного заряда, 4 – металлический контакт

На поверхность эпитаксиального слоя наносится металлический электрод, обеспечивающий выпрямление, но не вводящий в базовую область второстепенные носители (чаще всего золото). Благодаря этому в этих диодах отсутствуют такие медленные процессы, как накопление и рассасывание неосновных носителей в базе.Поэтому инерционность диодов Шоттки невысока. Он определяется значением барьерной емкости выпрямительного контакта (1 — 20 пФ).

Кроме того, диоды Шоттки имеют гораздо меньшее последовательное сопротивление, чем выпрямительные диоды, поскольку металлический слой имеет низкое сопротивление по сравнению с любым даже сильно легированным полупроводником. Это позволяет использовать диоды Шоттки для выпрямления значительных токов (десятки ампер). Обычно их применяют в коммутационных вторичных источниках питания для выпрямления высокочастотных напряжений (частотой до нескольких МГц).

Потапов Л.А.

ХАРРИС ИХ6208МФЭ/883Б

ДтЛист
    Загрузить

ХАРРИС ИХ6208МФЭ/883Б

Открыть как PDF
Похожие страницы
ИНТЕРСИЛ HI-201H
ADG528FBPZ
ОБЪЯВЛЕНИЕ SW06FQ
ИНТЕРСИЛ IH6108MJE883B
Лист продукта
ЭТК DM7404MX
ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ
DG508B, DG509B Лист данных
АДГ1309БРЗ
АГИЛЕНТ 84906L
ЭТК G517
R ON модуляция в КМОП-переключателях и мультиплексорах; Что это такое и как предсказать
ВИШАЙ DG9052DQ-T1-E3
ВИШАЙ DG9052DQ-T1-E3
НБК CD4010C
ИНТЕРСИЛ HA-5101
ИНТЕРСИЛ IH5151
НСК DM7404N
ИНТЕРСИЛ HFA1102EVAL
РЯД S4A_h25. пдф

© 2022

О нас Закон о защите авторских прав в цифровую эпоху / GDPR Злоупотребление здесь

Влияние различных параметров концентрата на его эффективность

T.Ахмад и др.

tainable Energy Reviews, 41, 284–297. http://dx.doi.org/10.1016/j.rser.2014.08.046

[3] Yue, C.D. и Хуанг, Г.Р. (2011) Оценка внутреннего потенциала солнечной энергии на Тайване, включая анализ использования земли

. Энергетическая политика, 39, 7988-8002. http://dx.doi.org/10.1016/j.enpol.2011.09.054

[4] Tsai, H.-L., Tu, C.-S. и Су, Ю.-Дж. (2008) Разработка обобщенной фотоэлектрической модели с использованием Matlab/Simulink.

Материалы Всемирного конгресса по инженерии и компьютерным наукам, октябрь 2008 г. , стр. 1–6.

[5] Suthar, M., Singh, G.K. и Саини, Р.П. (2013) Сравнение математических моделей фотогальванического (PV) модуля

и влияние различных параметров на его производительность. Международная конференция 2013 г. по энергоэффективным технологиям

для устойчивого развития (ICEETS), 10-12 апреля 2013 г., 1354-1359. http://dx.doi.org/10.1109/ICEETS.2013.6533584

[6] Senthilingam, M. (2014) Светлое будущее: пять идей, которые изменят солнечную энергию.

http://издание.cnn.com/2014/09/18/tech/innovation/solar-cells-of-the-future/

[7] Дас Н., Аль Гадир А. и Ислам С. (2014) Моделирование и анализ многопереходных солнечных элементов для повышения эффективности преобразования

фотоэлектрических систем. Конференция по энергетике (AUPEC),

Перт, 28 сентября – 1 октября –

tober 2014, 1-5. http://dx.doi.org/10.1109/aupec.2014.6966482

[8] Сун, Дж.Дж., Лоу, К.-С. и Гох. С.Т. (2014) Многомерная диодная фотоэлектрическая (PV) модель для различных фотоэлементов

Технологии. 23-й международный симпозиум IEEE по промышленной электронике (ISIE), 2014 г., Стамбул, 1–4 июня 2014 г.,

2496-2501. http://dx.doi.org/10.1109/ISIE.2014.6865012

[9] Гоу А. и Мэннинг К.Д. (1999) Разработка модели фотоэлектрической решетки для использования в исследованиях моделирования силовой электроники —

. Протоколы IEE — Приложения для электроэнергетики, 146, 193–200. http://dx.doi.org/10.1049/ip-epa:199

[10] Gow, J.A. и Мэннинг, К.Д. (1996) Разработка модели фотоэлектрических батарей, подходящей для использования в моделировании

Исследования систем преобразования солнечной энергии.Шестая международная конференция по силовой электронике и частотным преобразователям

,

, 23–25 сентября 1996 г., стр. 69–74. http://dx.doi.org/10.1049/cp:19960890

[11] Чоудхури С., Тейлор Г.А., Чоудхури С.П., Саха А.К. и Сонг, Ю.Х. (2007) Моделирование, симуляция и анализ производительности массива фотоэлектрических модулей во встроенной среде. 42-я конференция международных университетов энергетики

, Брайтон, 4-6 сентября 2007 г., 781-785. http://дх.doi.org/10.1049/cp:19960890

[12] Ховинен, А. (1994) Подгонка солнечной батареи/V-кривой к двухдиодной модели. Physica Scripta, T54, 175–176.

http://dx.doi.org/10.1049/cp:19960890

[13] Хиваринен, Дж. и Карила, Дж. (2003) Новый метод анализа кристаллических кремниевых ячеек. 3-я Всемирная конференция по Pho-

tovoltaic Energy Conversion, 2, 1521-1524.

[14] Куробе, К. и Мацунами, Х. (2005) Новая двухдиодная модель для детального анализа мультикристаллических кремниевых солнечных батарей

.Японский журнал прикладной физики, 44, 8314-8321. http://dx.doi.org/10.1143/JJAP.44.8314

[15] Нисиока К., Сакитани Н., Куробе К., Ямамото Ю., Исикава Ю., Ураока Ю. и Фуюки, Т. (2003) Анализ температурных характеристик

в солнечных элементах на поликристаллическом кремнии с использованием модифицированной модели эквивалентной цепи. Японский

Журнал прикладной физики, 42, 7175-7179. http://dx.doi.org/10.1143/JJAP.42.7175

[16] Нишиока К., Сакитани Н., Ураока Ю. и Фуюки Т. (2007) Анализ поликристаллических кремниевых солнечных элементов с помощью модифицированной модели схемы, эквивалентной 3 диодам, с учетом тока утечки через периферию. Солнечная энергия

Материалы и солнечные элементы, 91, 1222-1227. http://dx.doi.org/10.1016/j.solmat.2007.04.009

[17] Патель, Х. и Агарвал, В. (2008) Моделирование на основе MATLAB для изучения влияния частичного затенения на массив фотоэлектрических модулей

Характеристики. IEEE Transactions on Energy Conversion, 23, 302-310.http://dx.doi.org/10.1109/TEC.2007.914308

[18] Алонсо-Грация, М. К., Руис, Дж. М. и Ченло, Ф. (2006) Экспериментальное исследование эффектов несоответствия и затенения. Solar

Энергетические материалы и солнечные элементы, 90, 329-340. http://dx.doi.org/10.1016/j.solmat.2005.04.022

[19] Кавамура Х. , Нака К., Йонекура Н., Яманака С., Кавамура Х., Оно , Х. и Найто, К. (2003) Моделирование характеристик

IV фотоэлектрического модуля с заштрихованными фотоэлементами. Материалы солнечной энергии и солнечные элементы, 75, 613-621.

http://dx.doi.org/10.1016/S0927-0248(02)00134-4

[20] Карреро, К., Амадор, Дж. и Арналтес, С. (2007) Единая процедура оказания помощи Разработчики фотоэлектрических модулей выберут модули Silicon PV

и оценят устойчивость к потерям. Возобновляемая энергия, 32, 2579-2589.

http://dx.doi.org/10.1016/j.renene.2007.01.001

[21] Лю С. и Дугал Р. (2002) Динамическая мультифизическая модель солнечной батареи. IEEE Transactions on Energy Conversion-

sion, 17, 285-294.http://dx.doi.org/10.1109/TEC.2002.1009482

[22] Yadir, S., Benhmida, M., Sidki, M., Assaid, E. and Khaidar, M. (2009) New Method for Извлечение модельных физических

параметров солнечных элементов с использованием явных аналитических решений вольтамперного уравнения. Международная конференция

по микроэлектронике (ICM), 2009 г., Марракеш, 19–22 декабря 2009 г., стр. 390–393.

http://dx.doi.org/10.1109/icm.2009.5418599

[23] Аазу С. и Ассаид Э. М. (2009) Моделирование реальной фотоэлектрической солнечной батареи с использованием Maple.Международная конференция

по микроэлектронике (ICM), 2009 г., Марракеш, 19–22 декабря 2009 г., стр. 394–397.

Как извлечь машинную смазку из хлопка?

Как извлечь машинную смазку из хлопка? Подложите под пятно старое полотенце или картон. 3. Нанесите небольшое количество средства для мытья посуды на жирное пятно.

Вытекает ли машинная смазка с одежды? Как средство для мытья посуды или пищевая сода, просто распылите на пятно немного колы и оставьте на пять-десять минут.Затем постирать в горячей воде. Это можно сделать в стиральной машине или вручную в раковине на работе. Сода исчезнет, ​​и механическая смазка тоже выйдет!

Как удалить стойкий жир с хлопка? Жидкое средство для мытья посуды эффективно удаляет жир с одежды так же, как и с посуды. В качестве предварительной обработки нанесите несколько капель жидкого средства для мытья посуды на пятно и дайте ему впитаться, аккуратно растирая его пальцами, чистой зубной щеткой с мягкой щетиной или тканью, чтобы облегчить его удаление.

Как удалить жирные пятна с уже выстиранной одежды? Просто нанесите немного жидкого моющего средства прямо на пятно, дайте ему впитаться, а затем снова промойте его в стиральной машине. Некоторые эксперты клянутся, что жидкие моющие средства для мытья посуды используются таким же образом.

Как извлечь машинную смазку из хлопка? – Связанные вопросы

Защищает ли вата ваши уши?

Вата вообще не защищает слух.Он также может повредить ухо, если протолкнуть его слишком глубоко. Во время скоростных водных видов спорта, таких как катание на водных лыжах, надевайте шапочку для плавания или одобренные пловцами беруши.

Как смоченные ватные шарики убивают муравьев?

Чтобы убить муравьев с помощью буры, смешайте сахар и буру в большой банке, затем влейте теплую воду и перемешайте, пока сахар и бура не растворятся. Замочите несколько ватных тампонов в растворе буры, затем положите их рядом с тем местом, где вы видели муравьев. Сахар привлечет муравьев, а бура убьет их.

Можно ли выращивать хлопок в прибрежных районах?

Большая часть хлопка выращивается на супесчаных почвах Прибрежной равнины, и они требуют глубокого рыхления, чтобы разрушить естественные твердые почвы. Однако около 20% хлопка, производимого на прибрежной равнине, выращивается на более тяжелых почвах, не требующих рыхления.

Как вывести пятна от кофе с белых хлопчатобумажных брюк?

Просто: промокните излишки кофе чистой сухой тканью. замочите пятно в растворе из 1 литра теплой воды, ½ чайной ложки средства для мытья посуды (не стирального порошка) и 1 столовой ложки белого уксуса на 15 минут.промойте испачканное место теплой водой.

Как производят хлопок для детей?

Прежде чем из хлопкового волокна можно будет изготовить ткань, его необходимо очистить и обезжирить. При джинировании машина отделяет волокна от семян. Затем машина прочесывает волокна или расчесывает их в том же направлении. Затем машины вытягивают и скручивают волокна в длинные нити, называемые пряжей.

Можно ли делать сублимационную печать на хлопке?

Теперь вы можете сублимировать на хлопок с помощью Forever Subli-Light! … Сублимируйте на хлопок и больше не используйте эти тяжелые рубашки из полиэстера.Также нет необходимости прополки или контурной резки трансфера, так как на ткань переносятся только сами чернила.

Ватные прокладки вредны для окружающей среды?

Почему одноразовые ватные диски так вредны для окружающей среды? Одна из основных проблем с одноразовыми ватными дисками, а также ватными палочками, салфетками и т. д. заключается в том, что их производство наносит огромный ущерб окружающей среде из-за химикатов, воды и вырубки лесов, которые идут на их производство.

Как очистить головку машины для производства сахарной ваты?

Замочите чашу, статор и крышку спиннера в горячей воде примерно на минуту. Это удалит любой сахар, который инкрустировал их. Затем тщательно промойте их. Опять же, вам не нужно моющее средство, только вода.

Можно ли стирать куртку из вощеного хлопка?

Никогда не кладите вощеный хлопок или холст в стиральную машину или сушилку. … Очищать вощеную куртку нужно вручную или из шланга. Вы можете вымыть куртку из шланга снаружи или почистить ее внутри — просто не используйте мыло или моющие средства.

Как получить оливковое масло из хлопка?

Нанесите несколько капель жидкого средства для мытья посуды на каждое пятно и аккуратно помассируйте.Подождите 5 минут, а затем смойте теплой водой.

Есть ли в хлопчатобумажной ткани хлопок?

Компания Cottonelle впервые представила хлопок в туалетной бумаге бренда Cottonelle Clean Care в марте 2013 года, хотя и в небольшом количестве. … Название бренда помогает передать идею мягкости Cottonelle, т. е. хлопок мягкий, как и Cottonelle.

Что такое ламинированный хлопок?

Ламинированный хлопок представляет собой ткань из 100 % хлопка с тонким слоем полиуретановой или полиэтиленовой пленки, прикрепленным к рисунку (называемому лицевой стороной) ткани, что позволяет воде быстро собираться в капли и сразу же скатываться. Он не содержит фталатов, бисфенола-А, свинца и соответствует требованиям CPSIA.

Хлопковый сатин круче хлопка?

Являются ли простыни из хлопкового сатина более прохладными, чем простыни из хлопка? Хлопковые простыни намного прохладнее, чем хлопчатобумажные сатиновые простыни. Это связано с тем, что хлопок чрезвычайно воздухопроницаем и обеспечивает превосходный контроль температуры.

Можно ли уменьшить усадку хлопчатобумажной одежды?

Наполните раковину теплой водой/комнатной температурой. Добавьте 2 столовые ложки кондиционера для волос или детского шампуня. Замочите на 30 минут.Слейте воду из раковины и отожмите ткань.

Сколько платили сдельщикам на хлопчатобумажных фабриках?

Молодым людям, работавшим на мулах и стриптизёрам, платили от 4 до 4,50 долларов в неделю. Ткачеством на хлопчатобумажной фабрике занимались девочки и женщины старшего возраста, которые управляли четырьмя станками и получали в среднем 1 доллар за ткацкий станок в неделю.

Дает ли хлопок усадку?

Когда из хлопка-сырца прядут нити, волокна растягиваются, что создает натяжение, необходимое для переплетения волокон в хлопчатобумажную ткань.Однако, как только хлопчатобумажная ткань нагревается, например, в сушилке, волокна теряют это натяжение, что приводит к небольшой усадке хлопка после первой стирки.

Конопля дает усадку, как хлопок?

Конопля. Одежда из конопли, которую стирают в горячей воде или помещают в сушилку, дает усадку. Натуральные волокна материала физически сжимаются, делая одежду меньше. … Этот материал также в три раза прочнее хлопкового волокна и легко впитывает краску для ткани.

Есть ли вино из сахарной ваты винограда?

Есть вино — оно на самом деле неплохое — с прекрасным ароматом розы, попурри, клубники, духов, жевательной резинки и, как вы уже догадались, сладкой ваты.Он сделан из итальянского винограда под названием Скьява («Ски-а-ва»), который иногда называют Вернатш, Черный Гамбург (в Англии) или Троллингер (в Германии).

Дают ли простыни из египетского хлопка усадку?

Полностью натуральные волокна дают усадку при стирке, включая египетский хлопок. Основная причина связана с производственным процессом прядения хлопка в нить, которая растягивает хлопковые волокна. При стирке эти нити возвращаются к своей первоначальной длине, что, в свою очередь, приводит к усадке вещей.

Можно ли есть вату?

Ватные шарики могут вызвать закупорку кишечника, которая может вызвать боль и привести к госпитализации, если закупорка серьезная. Помимо того, что употребление в пищу ватных шариков может быть опасным, в них нет никакой питательной ценности.

На что похож хлопок?

Хлопок является волокнистым материалом. Эти волокна мягкие по своей природе и соприкасаются с кожей, а не с самой тканью.Природа хлопка делает его таким мягким на ощупь. Небольшое количество хлопкового волокна отходит от поверхности ткани.

Тилмаамо Каар ка мид ах хадда-данаб сифо (I-V) ее диод ах

qalabka korontada shaqeeya si waafaqsan dabeecadihiisa u gaarka ah. iyaga oo isticmaalaya в дизайне ах ee qalabka из kakanaanta kasta oo abuuri kara модель xisaabeed qalab gaar ah. На mabda это abuuray barnaamijyada isticmaala Qaabaynta xisaabeed iyo noo oggolaan in ay arkaan shuqulka Bannaanka electronic shaashadda kormeeraha.Waxay si weyn u caawiyaan horumarinta qalabka. По xidhiidhinaya a ciidammadu dalwaddii кала duwan осциллографы,waxaa laga arki karaawaxqabadkawawayaabaha mustaqbalka iyo ka dhigi hagaajin haddii loo baahdo. Ияду ку салейсан, ваа инайдаан баран караа оо калийа сида лоо qorsheeyo qalabka elektarooniga ах, laakiin sidoo kale si ay u sahamiyaan qaar ka mid ah muuqaalada wakeyaabaha, si qoto ay aqoon. Tusaale ahaan, середина ка середина ах wakeyaabaha asaasiga ах ee korantada ку salaysan sifooyinka вольт-ампер, диод oran VAC.qalabka way wanaagsan yihiin in ay jiraan dhawr cayn kasta oo iyaga ka mid. Dhamaan iyaga ка середина ах ayaa си guul лех loo isticmaalay wareeggeedii электронных. qalabka isu xaqiijiyay муддо sannado ах hawlgalka в qalabka ujeedooyin кала duwan.

Элемент ugu horeysay sida lagu soo shiriyey в версии «трубчатого вакуума» oo Muddo dheer laga adeegsado dhismaha nidaamyada kala duwan. aaladaha noocan oo kale ah wakeaa loo isticmaalaa в трубке Sammeecado, kuwaas oo weli ka soo saaray shirkadaha shakhsiga.диод CVC kiiskan Waxa Lagu tilmaamay Ленгмюр Bogusławski. Формула Sida laga soo xigtay это, хадда ка дхекс марая калабка, данаб си туос ах уу у дхигмаа авудда саддекс лабаад от Wehliyaha waa tarmay. Sida aad arki karto, qaybta hore ee sifo диод leeyahay нелинейность. qalooca Tani waa «hagaajin» marka barta qalliinka ee ku soo koobin magacaaban ах.

Beegyada uu qalab Semiconductor u dhow yahay meel u dhow kaamil. Линейность ku xiran tahay qaybtii hore ee воска ка кристалла la Sameeyo.Sidoo kale muhiim ah waa xaddiga lacagta ee nijaasta ahaa, то есть tayada alaabta ceeriin. CVC диод Полупроводник матали караа сида qalooca ах в кала дуван qiyaastii aheyn оо уу leeyahay дибик перегиб ах ка хор инта ай ка baxayso си ай caan ку ах ка hawlgala. baarka Силикон дибик qalliinka «jebiyo» heerka 0,6-0,7 вольт. Ugu dhow inay VAC qiimaha haboon ee диод Schottky ah, halkan dhibic baxowaxqabadka noqon doonaa ee gobolka 0,2-0,4 вольта. Laakiin maanka ku hayo in danab a 50 вольт, hantida this lumo.

Воск-U диод Zener leedahay qalooca ах, «обратный» элемент caadiga ах. Taasi waa, la sii kordhaya danab Hadda ku ool ah ma u muuqdaan in ay gaaraan marinka gaar ah, ka dibna gebiyo korodho.

Soo-saarayaasha alaabta, kuwaas oo aan u muuqdaan in ay sheeg sifooyinka dhabta ah, sida ay kuwo ku kala duwan xitaa Dufcaddii isku mid yihiin. Intaa wakeaa dheer, wakeaad qaadan kartaa диод ах, kuwaas oo si sax ah CVC qiyaasay in shaybaarka iyo bedesho heerkulka hawlgalka ay.Иё сифуинка исбеделька. Caadi ahaan wakeay muujinaysaa qaar ка середина ах ка baxsan howlgalka xasiloon элемент ка электронный, taas oo ku xidhan xaaladaha hawlgalka ay.

Конструкция схемы защиты. 2. Конструкция МПКБ. Поэтому необходима какая-то схема защиты. Схема защиты от пониженного и повышенного напряжения с использованием компараторов. ABYC также публикует стандарты для размещения защиты цепи в главной цепи постоянного тока. Есть несколько источников этой информации.микрорел. Схема защиты от электростатического разряда в ваших схемах Диоды TVS и диодные схемы. Продолжить чтение статьи RC демпфера для защиты SMPS, часть II, можно здесь. При возникновении неисправности в любой из зон срабатывает только автоматический выключатель в этой зоне. Как показано на рис. 5, использование усилителя с датчиком тока с идеальным диодным контроллером может обеспечить дополнительную защиту от перегрузки по току, в результате чего получается комплексное решение защиты, предшествующее любой фильтрации и согласованию мощности.Использованная литература. Активен 5 лет 9 месяцев назад. В этой статье подробно описываются назначение, конструкция и принцип работы демпфирующей цепи. Картинки. Просмотрено 413 раз 1 \$\begingroup\$ Я пытаюсь спроектировать схему защиты для одноэлементной литиевой батареи и надеялся получить совет о том, что мне нужно учитывать. S. 2) Транзисторная схема для управления реле. Добавляя к этому списку схем, в этой статье мы узнаем, как спроектировать… Недавно разработчики схем добавили защиту с рядом устройств подавления мгновенного напряжения (TVS).0 (Решение для двух устройств) • USB3. Эта схема защиты от перенапряжения предназначена для отключения питания чувствительной нагрузки при перенапряжении. Мхашакхетри2, Пайал А. Обсуждение охватывает критические вопросы проектирования электростатических разрядов, такие как модели испытаний электростатического разряда, механизм отказа электростатического разряда, структуры защиты от электростатического разряда, моделирование устройств электростатического разряда, моделирование электростатического разряда, вопросы компоновки электростатического разряда и влияние электростатического разряда на функциональность схемы и т. д. В этом видео мы увидим, как мы можем разработать простой 12-вольтовый литий-ионный аккумулятор и как использовать его со схемой защиты.Отказоустойчивая конструкция удерживает защитную дверцу запертой при сбое питания. Защита ответвленной цепи определяется суммой следующих параметров: a. Защита от перегрева является важнейшим компонентом каждой литиевой аккумуляторной батареи. 3) Схема диода для защиты от обратного тока. MPCB ​​может прерывать любую электрическую цепь… Наилучшим методом обеспечения защиты от перегрузки по току для большинства цепей является использование автоматического выключателя, который сочетает в себе защиту от перегрузки по току с защитой от короткого замыкания и замыкания на землю. 1.Интернет вещей (IoT) соединяет множество разнородных устройств, которые взаимодействуют друг с другом с целью сбора и обмена данными. В этой главе обсуждается приемник, эволюция приемника, проблемы с приемником ESD, интеграция ESD приемника и решения… В схеме защиты от перенапряжения резистор R 8 подключен таким образом, чтобы разряжать времязадающий конденсатор C 6 при включении реле RL 1. (Это не обязательно) Цепь или система могут использовать один или несколько уровней и типов защиты. администратор | Опубликовано 31. 05.10.автоматических выключателей используются для разработки системы селективного отключения. Ломовая схема защиты от перенапряжения. Сначала начните со стеклянного предохранителя и поместите тиристор SCR КОНСТРУКЦИЯ УСТРОЙСТВ ЗАЩИТЫ ОТ ЭЛЕКТРОСТАТИЧЕСКОГО РАЗРЯДА (ЭСР) НИЗКОЙ ЕМКОСТИ В ПЕРЕДОВЫХ КРЕМНИЕВЫХ ТЕХНОЛОГИЯХ от AIHUA DONG B. Встроенная защита от электростатического разряда для интегральных схем: перспектива проектирования ИС обеспечивает как фундаментальные, так и расширенные материалы, необходимые проектировщику схем для проектирования цепей защиты от электростатического разряда, в том числе: Тестовые модели и стандарты … 1.Защита от короткого замыкания (перегрузки по току) своими руками: в этом проекте я покажу вам, как создать простую схему, которая может прерывать подачу тока на нагрузку при достижении настроенного предела тока. На рисунках с 5a по 5d показаны устройства защиты цепей, рекомендованные компанией TE для USB 2. Следовательно, они становятся … Bourns хотел бы помочь вам в разработке решений для ваших продуктов. Например, давайте посмотрим на защиту цепи стандартного USB-порта с точки зрения инженера-конструктора.8 кВ и защищен трансформаторным реле SEL-487E, а также несколькими реле максимальной токовой защиты SEL-351S. В настоящее время страны по всему миру в основном используют различные методы приобретения. 1) Полностью рассмотреть и усвоить некоторые превосходные конструктивные идеи традиционных схем защиты, а также разработать схему плавного пуска при включении питания, чтобы предотвратить повреждение устройства и полупроводникового лазера скачком напряжения при включении питания. 5 Vp-p и имеет максимальную частоту менее 30 кГц. (Фотография NEI — PSNH System) Распределительные системы планируются, проектируются, строятся и защищаются в соответствии с Электрическим автоматическим выключателем, который может управляться вручную и автоматически для управления и защиты электроэнергетической системы соответственно.1 и 50. Тем не менее, при выборе устройства подавления необходимо учитывать, что электростатический разряд имеет очень короткое время нарастания и спада — в большинстве случаев менее одной наносекунды (1 нс). 1кВт. Резервирование входа с помощью переключателей: Двухканальный вход с концевыми выключателями SW1 и SW3 в положительном режиме. В этой главе обсуждаются приемник, эволюция приемника, проблемы приемника ESD, интеграция и решения ESD приемника, … Защита цепи для CANbus 08/15 e/ESD1530 CDSOT23-T24CAN Сеть контроллеров (CAN) — это протокол связи, разработанный для передачи данных в неблагоприятных условиях. .Несмотря на то, что эта схема очень полезна, есть некоторые ограничения, которые мы должны снять. Одним из способов обеспечения защиты от переходных процессов является использование идеального диодного контроллера. 29А при 60°С. Эта публикация написана C. MPCB внесены в список UL 489 как автоматические выключатели и проверены как реле перегрузки двигателя. Схемотехника Натан М. Кесто 05.04.2013. для защиты от замерзания составляет 4°C (40°F). Надежная конструкция предотвращает неправильную работу. В отличие от предохранителя, который срабатывает один раз и затем подлежит замене, схема… Конструкция. Топологии (топографии) интегральных схем являются областью защиты интеллектуальной собственности. На батареях, которые мы продаем, защитная схема припаивается к батарее, а затем приклеивается к маленькому углублению в верхней части батареи. Следовательно, схема выключения не настраивается, отключая регулятор между 151 °C и 200 °C. (Это не обязательно) Их часто называют просто цепями защиты. Вот почему защита от обратной полярности становится критически важной для печатных плат (PCB) во многих приложениях.Когда ручки автоматического выключателя на распределительных щитах работают вертикально, а не горизонтально или вращательно, является ли верхнее положение замкнутым (включенным) положением? [29 CFR 1910. Номинальные характеристики автоматических выключателей — руководство для инженеров по защите Богдан Кастенни, Schweitzer Engineering Laboratories, Inc. Во-первых, необходимо знать напряжение пробоя сердечника цепи из-за воздействия электростатического разряда. Простая конструкция схемы защиты от перегрузки по току Традиционная схема защиты от перегрузки по току состоит из цепи индукции по току, схемы сравнения и выходного каскада, который разделен на защиту от перегрузки по постоянному току и защиту от перегрузки по току обратного тока. Используйте эту схему при нагрузке 25 В. Используйте такие функции, как закладки, ведение заметок и выделение текста при чтении встроенной защиты от электростатического разряда для … цепей в рамках проекта DCD. Пожалуйста, ознакомьтесь с нашими публикациями по справочному дизайну, чтобы узнать о своих потребностях в дизайне. Неисправность между ТТ и автоматическим выключателем не приведет к отключению выключателя фидера, и ток короткого замыкания будет продолжать течь до тех пор, пока не будет устранен резервной защитой. Загрузите его один раз и прочитайте на своем устройстве Kindle, ПК, телефонах или планшетах. Рисунок 5. В этой главе обсуждается приемник, эволюция приемника, проблемы приемника ESD, интеграция ESD приемника и решения, … Защита от короткого замыкания для (почти) любого источника питания: Всем привет! Это руководство посвящено универсальной защите от короткого замыкания, которую я разработал для использования в настольных источниках питания.Если у вас есть программное обеспечение для электрического моделирования, такое как Multisim, MATLAB, Pyspice и т. д., 3 В, 5 В и 12 В являются наиболее распространенными уровнями напряжения для цифровой схемы. Рис. 3. Я разрабатываю схему защиты от перенапряжения Crowbar со следующими характеристиками: максимальное входное напряжение — 30 В, максимальный входной ток — 5 А, выходное напряжение — 5 В, выходной ток — 5 А, поэтому я выбрал стабилитрон (1n4733A -> Vz = 5. Вход питания представляет собой источник питания 5 В постоянного тока, который … 2. Q10 контролирует напряжение на R45, а Q11 контролирует напряжение на … Устройство защиты от электростатического разряда и проектирование схем для передовых технологий CMOS предназначены для практикующих инженеров, работающих в области проектирования схем, Надежность СБИС и области тестирования.Это делается таким образом, что когда конденсатор C 6 снова подключается к базовому переходу транзистора T 2 , при продолжении работы после сбоя питания или состояния перенапряжения, обеспечивается повторяемость задержки включения. 07. Обычно подключается между регулируемым выходом и защищаемой цепью или нагрузкой. Системный уровень и дискретный Защита может либо отсечь превышение напряжения, либо полностью отключить подачу питания. В конструкции на основе тиристора напряжение срабатывания устанавливается стабилитроном и обычно не регулируется.Используйте переключающие транзисторы Q1 и Q2 в зависимости от номинального напряжения и тока элемента нагрузки. Расчетная схема полимерного положительного температурного коэффициента (PPTC), распространенный элемент защиты от перегрузки по току в промышленности, обеспечивает хорошую защиту от перегрузки по току для электронных устройств, оснащенных USB 3. Поскольку выбранная ИС не имела защиты от индуктивных нагрузок, мы обсудили надлежащую способ защиты цепи. Самым последним из них является Рекомендуемая практика RP B401, Проект катодной защиты, Det Norske Veritas Industri Norge AS, 1993.Этот обзор предназначен для разработчиков промышленных ИС. Будут проанализированы следующие соображения по проектированию схем: внутренние схемы защиты обычно включаются во время перенапряжения. Многие из этих функций защиты встроены в блок питания, будь то… Здесь представлена ​​защита стабилитроном, которая является наиболее распространенным способом. Схемы защиты диодов TVS являются одними из наиболее распространенных в непромышленных низковольтных однонаправленных диодах TVS. Джо Рострон, Southern States, LLC Резюме. В этой статье объясняется номинальный ток отключения при асимметричном коротком замыкании для … DOI: 10.Встроенная защита от электростатического разряда для интегральных схем: перспектива проектирования ИС (Международная серия Springer по инженерии и информатике, книга 663) — издание Kindle, автор Ван, Альберт З. В этом примере R1 представляет собой балластный резистор, используемый в сочетании с защитой. схема. Вот график переходной и установившейся реакции … ЗАЩИТА ОТ КОРОТКОГО ЗАМЫКАНИЯ Предыдущие схемы гарантировали, что линия находится в предсказуемом состоянии, когда она простаивает или размыкается. Схема предназначена из экономичных дискретных устройств и использует один Техас. Это курс проектирования схемы защиты от перенапряжения и пониженного напряжения.Защита аналоговых интегральных схем сигнального тракта VI. Wanjari1, Vishal C. Схема активной защиты от электростатического разряда от электростатического разряда модели заряженного устройства в интегральных схемах CMOS @ article {Chen2007ActiveEP, title = {Активная схема защиты от электростатического разряда от электростатического разряда модели заряженного устройства в интегральных схемах CMOS}, автор ={Ши-Хунг Чен и Минг-Доу Кер}, … регулятор нагрузки или источника питания. Вопросы проектирования, применения и защиты Докладчик: Пратап Майсор, HDR Minnesota Power Systems Conference, 12 ноября 2015 г. .M h 26 декабря 2021 г. 12 0. Мы можем защитить эту проблему с помощью этой схемы. Автоматический выключатель Автоматический выключатель Переключатель цепи Защита системы защиты берега VS Защита берега Методы защиты от дисбаланса -ial 4 . Электрическая угроза – электростатический разряд. 1 содержит определение инспекций, тестов и/или анализов, а также отгрузку Circuit Protection в тот же день. Используйте Scheme — обширную библиотеку электронных символов и интегрированный каталог компонентов Digi-Key для разработки электронных схем и обмена ими. Знакомство с преимуществами схемы управления NEC класса 2.Простейшая защита от перевернутой батареи… Устройство защиты цепи — это электрическое устройство, используемое для предотвращения ненужного тока, иначе короткого замыкания. Встроенные схемы защиты от электростатических разрядов. Эта конструкция схемы защищает нагрузку от ограниченного перенапряжения и имеет умеренное ограничение тока. Узнайте, как простая конструкция схемы индикатора низкого напряжения и схемы детектора высокого напряжения, описанные здесь, при объединении с реле могут превосходно обеспечить защиту от низкого напряжения, а также защиту от перенапряжения для … Представленная схема защиты усилителя от короткого замыкания / перегрузки Диаграмма демонстрирует дешевую конструкцию, использующую всего один транзистор для реализации указанной функции.67 Гц для «контроля» настройки фильтра и 0. Изображение от M. McCreary и B. 0015$, которое представляет собой основные схемы защиты от электростатического разряда Прикладные промышленные исследования Щедрые уровни финансирования Основные сильные стороны в проектировании схем, тестировании, качестве и надежности. тогда у вас есть прекрасная возможность учиться на практике. Если защита ветвей представляет собой a Многие современные интегральные схемы рассчитаны на работу от номинального источника питания 5 В и не сразу допускают подачу напряжения ±16 В на свои выводы.Литтельфузе. Рис. 5a: Скоординированный подход к защите цепи для USB 2. Все больше устройств имеют встроенные коммуникационные возможности, чтобы обеспечить непрерывную связь между пациентом и лицами, осуществляющими уход, находящимися практически в любом месте. Например, напряжение пробоя оксида для 65-нм КМОП-технологии составляет 5 В. Это курс проектирования схемы защиты от перенапряжения и пониженного напряжения. org) — Как выбрать конденсатор для защиты от электростатических разрядов (форум. В разделах 3 и 4 приведены проработанные примеры конструкции с проектными расчетами для нескольких решений по защите.Моя идея состоит в том, чтобы разработать хорошую схему ломика для активации после 41 ~ 42 В. Короткие замыкания. Предустановленное значение не может быть использовано. В ситуациях, когда конструкция требует большего запаса по току удержания, номер детали 1210L200SLYR является хорошим выбором, поскольку он удерживает 1. Как в фазной максимальной токовой защите, так и в цепи защиты замыкающего кабеля (заземления) используется MCCB. для отключения для защиты цепи. Система защиты от короткого замыкания разбита на следующие системы —. Несмотря на то, что UL имеет очень конкретные правила, касающиеся безопасности литиевых батарей, ничто не заменит значительный опыт в развертывании электроники и других физических средств защиты для обеспечения безопасной работы вашего конечного продукта.1 • USB2. Используя Руководство по проектированию оборудования Microsoft Windows в качестве примера, он продвигает то, что линии USB обеспечивают подходящую защиту по напряжению и току без необходимости замены устройств подавления. от ударов молнии и переключений оборудования. Некоторые примеры включают твердотельные устройства (диоды), варисторы на основе оксидов металлов (MOV), кремниевые выпрямители, другие материалы с переменным напряжением (новые полимерные устройства), газовые трубки и простые искровые разрядники.Загрузите или прочитайте онлайн Устройство защиты от электростатического разряда и проектирование схем для передовых технологий CMOS в формате PDF, ePub и kindle. Свойства металлооксидного варистора MOV (MOV) представляет собой резистор, зависящий от напряжения, для защиты от электростатического разряда. На рис. 4 показаны характеристики тока TVS-диода в зависимости от напряжения. Кроме того, расположение … В целях планирования и проектирования часто можно полагаться на консервативные оценки, предусмотренные рекомендуемой практикой. Для защиты от перенапряжения ниже 3. Нормальный номинальный ток, а также ток короткого замыкания или перегрузки. Конструкция, которую вы увидите дальше, относится к датчику, который я создаю, этот датчик будет способен измерять напряжение между 25 -40 вольт через АЦП микроконтроллера и одновременно питаясь этими напряжениями.9 % соответственно по отношению к схеме защиты с использованием пары резисторов и диодов. В этой главе обсуждается приемник, эволюция приемника, проблемы приемника ESD, интеграция ESD приемника и решения, … схема защиты от перенапряжения для источников питания. Схема также может действовать как схема защиты батареи от полярности, поэтому то же руководство по проектированию можно использовать для защиты ваших цепей, даже если они питаются от внешнего адаптера постоянного тока или батареи. Ссылка [1] описывает процесс проектирования молниезащиты, который преобразует переходные процессы, испытываемые компонентами во время переходных процессов при испытании молнией, в эталонные переходные процессы, используемые в технических описаниях компонентов.Варистор для мобильных телефонов составляет около 0,404(e)(1)(vi)(B)] На выключателях в 120-вольтовых люминесцентных цепях освещения одобрен ли автоматический выключатель для этой цели и имеет маркировку «SWD»? Цепи приемника и защита цепей приемника от электростатического разряда (ESD) очень важны в конструкции ESD. Поскольку проблемы, связанные с отказами от электростатического разряда и потерями продукции, становятся значительными в современной полупроводниковой промышленности, потребность в выпускниках с базовыми знаниями в области электростатического разряда … 4. Предыстория перенапряжения.1 Резюме Электрокардиография (ЭКГ) — это интерпретация электрической активности сердца в течение определенного периода времени. Этот прототип использует лампочку на 12 В в качестве чувствительной нагрузки, поэтому нам нужно спроектировать схему лома для 12 В и, таким образом, стабилитрон на 12 В поместить в эту схему. 1997: A 2. Они очень распространены на стандартных батареях, но вы должны проверить техническое описание или изображение продукта, чтобы убедиться, что схема защиты подключена. com) – ESD (электростатический разряд) – это быстрая передача электростатического заряда.Глобальный спрос на экологически чистые источники энергии способствует сильному росту рынка солнечных энергетических систем. Общий размер платы длина 66мм, 43. Когда включаем технику. (Это не обязательно) В этом уроке вы узнаете, как сделать эту схему защиты от перенапряжения. Их часто называют просто цепями защиты. Во многих домах и отраслях промышленности колебания … Схема защиты от электростатического разряда для использования в конструкции RFCMOSIC US6515547B2 (en) 2003-02-04: Каскодный ВЧ-усилитель мощности с автосмещением в субмикронной технической области US7920366B2 (en) 2011-04-05 : Конфигурация ESD для ввода/вывода с низкой паразитной емкостью Su et al.Защита от перегрузки характеризуется меньшим током уставки, обратнозависимым действием. эти схемы и фактически большинство схем силовой электроники имеют внутри одну и ту же сеть переключатель-диод-индуктор, показанную пунктирными линиями. В цепях постоянного тока защита от перегрузки по току всегда размещается на положительной стороне. д. Если защита ответвления представляет собой предохранитель с выдержкой времени, 175 % наибольшего значения полной нагрузки двигателя плюс сумма оставшихся нагрузок двигателя или c. Для этого используется схема 2. Традиционно, при наличии надежной схемы защиты от электростатического разряда здесь объясняется интересное руководство по проектированию схемы, посвященное измерению импеданса динамика.Продолжайте читать, чтобы прочитать небольшое руководство по проектированию печатных плат, чтобы сохранить… V. Комплекты защиты цепей доступны в Mouser Electronics от ведущих производителей отрасли. Рекомендуется прочитать примечание по применению «3L». Схему согласованной защиты можно использовать для усиления защиты от перегрузки по току, перенапряжения и переходных процессов электростатического разряда в приложениях USB. При анализе или проектировании гидравлической схемы необходимо учитывать следующие три важных момента: 1. 3. На приведенной ниже схеме показана улучшенная схема с использованием защитного диода в цепи.Во-первых, для предотвращения напряжения цепи защиты. Теперь усилитель мощности обычно строится с прямой цепью связи. com 3 Littelfuse: везде, каждый день Компания Littelfuse, основанная в 1927 году, стала самым уважаемым в мире брендом защиты цепей с хорошо зарекомендовавшей себя и растущей платформой в области технологий управления питанием и датчиков. (Это не обязательно) Мастер цепи постоянного тока упрощает расчеты, необходимые для выбора подходящей защиты цепи постоянного тока и размера провода. Однако эти устройства защиты от электростатического разряда имеют некоторые нежелательные побочные эффекты.Такой подход защищает нагрузку, но потребляет большой ток от закороченной батареи. Однако обычно это не лучший выбор для двигателей. 1. Напряжение, которое должен иметь сердечник батареи при окружающей среде от -40 градусов до +85 градусов при зарядке и разрядке батареи. Конструкция защиты от электростатического разряда (ЭСР) необходима для интегральных схем на основе КМОП-технологии. Хотя схемы в симуляции ведут себя так, как ожидалось, реальная жизнь далека от идеала. В наших предыдущих руководствах по схемам защиты мы разработали множество базовых схем защиты, которые можно адаптировать к вашей схеме, а именно: защита от перенапряжения, защита от короткого замыкания, защита от обратной полярности и т. д.Вы сможете спроектировать делители напряжения. расположение на кристалле полупроводниковых устройств, таких как транзисторы, и пассивных электронных компонентов, таких как … Анализ и проектирование распределенных схем защиты от электростатического разряда для высокоскоростных интегральных схем со смешанными сигналами и ВЧ — IEEE Journals & Magazine (ieeexplore. ESD Protection Design in CMOS Technology , «Защита интегральных схем от электростатического разряда на кристалле: перспектива проектирования ИС» содержит как фундаментальные, так и дополнительные материалы, необходимые разработчику схем для проектирования схем защиты от электростатического разряда, в том числе: тестирование Создание надежных продуктов IoT с помощью методов проектирования защиты цепей.Иногда наши электроприборы могут легко выйти из строя. Ramteke3, Akansha Phatankar4 EMI, EMC, EFT и ESD Рассмотрение конструкции схемы для 32-разрядных микроконтроллеров Введение Это руководство по применению предназначено для предоставления рекомендаций по включению устройств защиты цепи и руководств по компоновке печатных плат для повышения устойчивости приложения в … Чувствительность и полоса пропускания преобразователя с использованием новой схемы защиты, улучшенной на 252. Богдан Адамчик, «Теоретико-схемотехническая модель звона на линии передачи», В … Автоматический выключатель представляет собой устройство защиты от перегрузки по току (OCPD), предназначенное для защиты электрических устройств и людей от условий перегрузки по току. .Схема ограничения пускового тока ограничивает пусковой ток во время фазы включения и защищает как батарею, так и нагрузку. Даттон, научный сотрудник, IEEE Резюме. Устройства защиты от электростатического разряда (ЭСР) могут оказывать неблагоприятное воздействие на характеристики высокоскоростных цепей со смешанными сигналами и ВЧ. Схема защиты от перенапряжения и пониженного напряжения. В этом примечании по применению демонстрируется базовая схема защиты, в которой используется двойная диодная матрица TVS, модель Bourns® CDSOT23-T24CAN, для обеспечения защиты от перенапряжений в соответствии с IEC 61000-4-5 и защиты от электростатических разрядов в соответствии с графическим интерфейсом пользователя IEC Avionics для защиты от грозовых разрядов.При обнаружении импульса электростатического разряда схема защиты обеспечивает безопасный путь разряда тока электростатического разряда. 8) Компоненты для моего Поскольку компоновка интегральной схемы более функциональна, чем декоративна, патентная защита дизайна, как правило, не распространяется на интегральные схемы. Показаны только два выходных транзистора. Подключение автоматического выключателя защиты двигателя MPCB. От маленьких наушников до больших низкочастотных динамиков нельзя ожидать, что звук будет слишком паршивым или слишком резким даже на нормальных уровнях громкости. Цель защиты от перегрузки по току — обеспечить защиту источника питания для каждой цепи.Эта схема защиты по напряжению предназначена для разработки механизма отключения при низком и высоком напряжении для защиты нагрузки от любых повреждений. Эта цепь состоит из полюса ВТСП (катушки ВТСП) двигателя, проводящих частей, схемы защиты полюса, внешней схемы защиты, источника питания и автоматического выключателя. . На надежность ИС не повлияет, если ток внутренней цепи защиты ограничен низким значением. В отличие от большинства предохранителей, автоматические выключатели можно сбрасывать, что делает их популярным выбором для защиты от перегрузки по току.Конструкция проводки, изоляция, заделка, прокладка и защита также имеют решающее значение. Зона защиты окружает каждое силовое оборудование. Традиционная схема защиты от перегрузки по току использует режим «прерывания». Фактический импульс электростатического разряда представляет собой импульс постоянного тока (постоянного тока), проводимый в течение короткого периода времени (менее 100 нс). Барьер будет ограничивать напряжение, ток и мощность, которые подаются во «искробезопасную» цепь внутри … Схема между разъемом RJ45 и защитной сетью предназначена для защиты как схемы физического уровня Ethernet (PHY), так и питаемого устройства. (ПД) контроллер.При обновлении существующих. Это курс проектирования схемы защиты от перенапряжения и пониженного напряжения. Зажимные диоды с защитой от электростатического разряда и недавно представленные устройства на основе полимеров. Некоторому электрическому оборудованию требуется только одно защитное устройство, металлооксидный варистор (MOV). Глава 4 описывает схемы коммутации и способы ограничения напряжения на IGBT. Цепи приемника и защита цепей приемника от электростатического разряда (ESD) очень важны в конструкции ESD. 1 (Соответствие типу C) • HDMl В этом документе будет представлена ​​конструкция защиты от короткого замыкания для DIPIPMTM.В колонках измерение импеданса является важной частью, поскольку оно всегда необходимо для получения идеального звука каждый раз. Базовые знания о текущем усилении транзистора будут полезны. На рис. 5 показана типичная конструкция, в которой схемы защиты от электростатических разрядов добавлены к входным, выходным и силовым клеммам. На передней панели расположены три конденсатора, C210, C206 и C207, которые должны подавлять радиочастотные сигналы, поступающие в систему через электродный кабель. В качестве компонентов защиты от короткого замыкания часто используются электромагнитные расцепители тока (или реле), предохранители.Компоновки ИС обычно являются результатом огромных вложений, как с точки зрения времени высококвалифицированных специалистов, так и финансовых. Устойчивость к электростатическому разряду может быть значительно улучшена без добавления сложных схем. Схемы защиты жизненно важны для успеха любой электронной конструкции. В данной заметке по дизайну представлены несколько решений этой потенциальной проблемы. 26 Samhar Saeed Shukir: Проектирование полумостового инвертора и полномостового инвертора со схемой защиты от перегрузки С помощью поиска IC555 была построена простая схема защиты от перегрузки по току с использованием генератора 555.4 МГц, этот шум будет затухать на ~100 дБ в желаемой полосе заграждения. com 511 ПРОЕКТИРОВАНИЕ И РЕАЛИЗАЦИЯ ЦЕПИ ЗАЩИТЫ ОТ ПЕРЕНАПРЯЖЕНИЯ И ПОНИЖЕННОГО НАПРЯЖЕНИЯ В СЕТИ Nehal C. Соответственно, как разработать надежную схему защиты от электростатического разряда с высокой эффективностью, является важным вопросом для конструкций ИС [1-2]. Задать вопрос Задан 5 лет, 9 месяцев назад. Дизайн с уверенностью, поддерживаемый нашим глубоким опытом в области приложений и обширным портфолио. цифровой ключ. Основы защиты от перенапряжения Это курс по проектированию схемы защиты от перенапряжения.Он имеет несколько функций, позволяющих обеспечить безопасное электроснабжение двигателей: Защита от электрических неисправностей, таких как короткие замыкания, замыкания на землю и межфазные замыкания. ijariie. Цепь защиты усилителя выщелачивания. Раздел 5 содержит рекомендации по разработке топологии печатной платы для улучшения решений. Шесть уроков по электростатическому разряду для аналоговых схем: Урок 1 — Модели и методы электростатического разряда. Урок 2 — Электростатический разряд… Процесс проектирования схем, позволяющий обычным разработчикам интегральных схем проводить моделирование и анализ полночиповой защиты от электростатического разряда на основе функции электростатического разряда для проверки характеристик защиты от электростатического разряда при полный уровень чипа перед лентой.В этом примечании по применению обсуждается, как сделать эти две модификации конструкции. Он имеет … Многие производители оборудования предпочитают схемы защиты, сочетающие в себе сбрасываемые устройства PPTC с отказоустойчивой защитой на входе. Существуют различные способы проектирования схемы защиты от перенапряжения: Использование MOV или варистора на основе оксида металла Сконструировать устройство защиты от перенапряжения несложно. Защита от короткого замыкания и отключение нагрузки с помощью LTC1477 Защищенный переключатель верхнего плеча LTC®1477 содержит внутренний переключатель питания NMOS с малыми потерями.Первая остановка после входа в аналоговую плату через разъемы ЭЭГ — это схема защиты. Рисунок 1. Простая схема Crowbar Circuit очень полезна для защиты от перенапряжения и, следовательно, является неотъемлемой частью настольных источников питания. 12. Защита цепи для CANbus. Перенапряжение возникает, когда напряжение в цепи превышает верхний расчетный предел. 2 МБ ) Описание: Приведенная выше схема защиты от короткого замыкания состоит из двух транзисторных цепей, одна из которых представляет собой схему NPN-транзистора BC547, а другая — схему PNP-транзистора SK100B.Выбор правильного типа устройства защиты зависит от емкости, которую можно допустить без ухудшения сигнала, и других факторов, таких как допустимый ток утечки, стоимость, выводы и т. д. Автоматический выключатель защиты двигателя, или MPCB, представляет собой специализированное электромеханическое устройство, которое можно использовать с цепи двигателя как 60 Гц, так и 50 Гц. Опубликовано: 24 сентября 2021 г. В этом методе напряжение остается регулируемым, а стоимость этой схемы намного меньше по сравнению с другими методами. Несмотря на то, что TVS представляет собой простую структуру, при разработке защиты от электростатического разряда на уровне системы необходимо учитывать несколько важных параметров.Защита цепей — это область схемотехники, которая может создать или сломать продукт. Неисправности энергосистемы • Короткие замыкания • Контакты с землей Конструкция: Защита электросистемы. Университет Центральной Флориды, 2016 г. Диссертация представлена ​​при частичном выполнении требований для получения степени доктора философии 3. Обсуждение затрагивает критические вопросы проектирования ЭСР, такие как тестовые модели ЭСР, механизм отказа ЭСР, конструкции защиты от ЭСР, устройство ЭСР. моделирование, моделирование электростатического разряда, вопросы компоновки электростатического разряда, взаимодействие электростатического разряда и схемы и т. д.В автоматических выключателях используется электромагнит и/или биметаллический переключатель для обнаружения перегрузки по току. Рисунок: типовая схема входной цепи ЭКГ для защиты дефибриллятора. Резервирование цепей с использованием реле: повышает надежность за счет дублирования рабочих цепей катушек реле K1 и K2. Эта функция подходит для электростатической защиты или защиты от перенапряжения цепей и устройств, которые не очень чувствительны к напряжению, таких как силовые цепи и клеммы ввода ключей. Выход усилителя мощности подключается к динамикам напрямую.Аннотация: В этой статье сообщается о новых механизмах, дизайне и анализе новых решений для защиты от электростатического разряда (ESD), которые впервые позволяют разработать программируемую на месте схему защиты от электростатического разряда после Si. В этом примечании по применению демонстрируется базовая схема защиты, в которой используется двойная диодная матрица TVS, модель Bourns® CDSOT23-T24CAN, для обеспечения защиты от перенапряжения в соответствии с IEC Зачем использовать схему защиты громкоговорителей. Когда один объект положительный, а другой отрицательный Инструмент проектирования схем молниезащиты для авионики.Китай принимает систему регистрации. Безопасность эксплуатации 2. Международная электротехническая комиссия (МЭК) разработала схему защиты от электростатического разряда, состоящую из конструкции защиты от электростатического разряда на кристалле и вне кристалла, и все исследовательские работы в этой диссертации проводятся на уровне кристалла, который включает защиту от электростатического разряда. устройства и схемы в микросхему, чтобы обеспечить базовую защиту от электростатического разряда от производства до использования клиентом. 0. Во-вторых, схема может быть изменена для использования выходного конденсатора в качестве резервуара для хранения энергии в условиях перенапряжения или пониженного напряжения.Определите факторы, используемые при выборе автоматических выключателей. Для 2-портовых приложений, где требуется защита, необходимо определить расположение этих изоляторов. Дополнительная проблема со входами ЭКГ связана с низкочастотным фильтром верхних частот с полюсом, расположенным около 0 А. Он обеспечивает защиту внешних цепей двумя способами: переключатель. Электрическая принципиальная схема предлагаемой новой схемы защиты от подавления показана на рис. 1. Существует несколько вариантов защиты схемы от переполюсовки.Защита аналоговых интегральных схем управления питанием VII. Сегодня мы. Состояние короткого замыкания означает, что цепь позволяет току течь по непреднамеренному пути с очень низким электрическим импедансом. Блок-схема системы защиты подстанции. В частности, если вы знаете, что около ~1 есть источник шума. Сеть контроллеров (CAN) — это протокол связи, предназначенный для передачи данных в неблагоприятных условиях. 3 Основные особенности этой схемы. Важная роль проектного потока в проектировании интегральных схем; при грубой оценке реакции на электростатический разряд для нескольких процентов отказа микросхемы в современном производстве СБИС [1-12].Устройство использует газоразрядную трубку (GDT) подключения TE, которая эффективно переключается в состояние с низким импедансом, а также анализ и проектирование распределенных схем защиты от электростатических разрядов для высокоскоростных смешанных сигналов и радиочастотных ИС Чошу Ито, студент, член IEEE, Каустав Банерджи, Член IEEE и Роберт В. Чтобы ознакомиться с требованиями к правильно спроектированной системе защиты от замерзания с электрообогревом, выполните пять этапов проектирования, описанных здесь и на следующих страницах. Поскольку проблемы, связанные с отказами от электростатического разряда и потерями продукции, становятся значительными в современной полупроводниковой промышленности, спрос на выпускников с базовыми знаниями в области электростатического разряда … методология проектирования делает нашу схему защиты от электростатического разряда более надежной и надежной.Особенности конструкции соленоида Соленоид — это электромагнитное устройство, состоящее из блока катушек, рамы, якоря и 2 долларов США за 1–4-слойные печатные платы. Получите купоны SMT: https://jlcpcb. Схема защиты от электростатического разряда, основанная на технологии, запускаемой подложкой, состоит из транзистора металл-оксид-полупроводник (МОП) и схемы обнаружения электростатического разряда. До сих пор я думал о том, чтобы обеспечить отсечку низкого напряжения. Это курс проектирования схемы защиты от перенапряжения и пониженного напряжения. 0 и конструкции разъема Powered-B.Все они требуют питания для работы, и все они… Во многих отношениях, благодаря своей надежной конструкции, использование ограничителя перенапряжения упрощает проектирование схемы защиты. Размер кабеля контура печи. На этой частоте емкость супрессора учитывать не нужно. В этой статье мы рассмотрим аналоговую изоляцию, зачем она может понадобиться и как это сделать… Функция защиты предназначена для предотвращения немедленного разрушения ИС. Товары (555) Технические описания. Контакты размыкаются при неисправности 2.Системный уровень и электростатический разряд дискретного компонента Эта книга посвящена всем основным аспектам защиты от электростатического разряда: устройству, сети и уровням проектирования схем, в основном с акцентом на современные интегрированные компоненты. Подстанция преобразует 138 кВ в 13. Вам потребуется карандаш и черновой лист (только) во время этого курса. Эта статья основана на издании 2017 года … Схема защиты динамика v2 и v3 Страница 3 Схема и размер платы защиты динамика показаны на следующем рисунке. Источник питания схемы может быть подвержен временному перенапряжению. Пусковые токи могут стать достаточно высокими, чтобы либо сжечь предохранитель, либо привести к отключению защитных МОП-транзисторов из-за ложных показаний перегрузки по току или короткого замыкания. Аварийный сигнал.Эта связь будет разорвана в случае неисправности — будь то высокая температура, чрезмерный ток или короткое замыкание в проводнике, тем самым защищая электрическую цепь, частью которой она является, от повреждения. Цепь отключения должна быть отказоустойчивой в соответствии с требованиями стандартов. В разделе 2 мы указываем, что это курс проектирования схемы защиты от перенапряжения и пониженного напряжения. В этой главе обсуждаются приемник, эволюция приемника, проблемы приемника ESD, интеграция и решения ESD приемника, … NFPA 70: Статья 430 Национального электротехнического кодекса охватывает двигатели, включая их защиту от перегрузки, защиту от короткого замыкания и замыкания на землю, проводники, цепи управления, контроллеры, центры управления двигателем, средства отключения, системы привода с регулируемой скоростью (также известные как частотно-регулируемые приводы) и заземление.Устройства защиты от перегрузки по току включают плавкие предохранители, плавкие вставки и автоматические выключатели. Это руководство по проектированию основано на этой температуре и обеспечивает зону безопасности для защиты трубопровода и содержимого от замерзания. Реле подключаются к основной линии через несколько трансформаторов тока. Поскольку современная энергосистема имеет дело с огромными токами, особое внимание следует уделить при проектировании автоматического выключателя для безопасного отключения дуги, возникающей во время работы. Вот новая схема моделирования: Следующие характеристики дают вам пример характеристик прямого напряжения диод BAT54: таблица взята из этого описания Vishay.2-2 18. В этой всеобъемлющей и содержательной книге обсуждаются проблемы проектирования схем защиты от электростатических разрядов с точки зрения разработчика ИС. <Резервирование> 1. (Это не обязательно) Модули схемы защиты. AB — Глубокий субмикронный кремний-на-изоляторе (КНИ) потенциально важная технология для низковольтных приложений из-за преимуществ в обработке, скорости, подпороговой проводимости и устойчивости к защелкам (Colinge, 1991). Схема ограничителя переходного напряжения (TVS) — это схема, которая может защитить электронные компоненты от переходных процессов, которые представляют собой непреднамеренные скачки напряжения, которые могут возникать в цепи, вызванные различными факторами, такими как молния, искрение в переключателях и искрение в двигателе.Ниже показан однонаправленный импульсный диод TVS для защиты от электростатических разрядов. Но каждая конструкция особенная, и наличие более одного рабочего напряжения также является нормальным для схемы. Руководство по проектированию защиты от электростатического разряда (ESD) Содержание Стр. Введение 2 Защита от электростатического разряда общего назначения 3-4 Защита Ethernet и защита от грозовых перенапряжений 5 Защита от электростатического разряда малой емкости 6-7 Выбор устройства для конкретного применения • USB1. Использование электронного оборудования в промышленных, коммерческих и жилых помещениях продолжает расти в геометрической прогрессии.Эти результаты показали, что новая конструкция схемы защиты минимизирует IL, THD и TRT для ультразвуковых преобразователей ОВЧ. На приведенной схеме защиты усилителя от короткого замыкания/перегрузки показана недорогая конструкция, использующая всего один транзистор для реализации намеченной функции. Схема защиты для электрокардиографа (ЭКГ) с входной фильтрацией Аннотация: В электрокардиографе во время применения дефибриллятора или из-за электростатического разряда (ЭСР) возникают скачки напряжения между электродами.Это курс проектирования схемы защиты от перенапряжения и пониженного напряжения. Swissdigital Design поддержит вас… в буквальном смысле! Мужской рюкзак для ноутбука Circuit для колледжа и деловых поездок со встроенным USB-портом для зарядки и защитой RFID. Подходит для ноутбуков до 15. Обычно на выходе MOSFET-усилителей обычно используется низкоомный резистор, ток, развиваемый через этот резистор, может быть хорошо использован для отключения Цепи приемника и защита цепей приемника от электростатического разряда (ЭСР) очень важны в конструкции электростатического разряда.Неисправные входные каскады могут передавать большой ток пациентам и могут быть опасны для них. На основе значений цепи постоянного тока, введенных пользователем, он предлагает рекомендации по устройствам защиты цепи (предохранителям и автоматическим выключателям), номинальной силе тока и соответствующему сечению провода цепи. Обратите внимание, что надежная конструкция диода TVS с этими новыми интегральными схемами требует хорошего понимания методов, используемых регулирующими органами для проверки долговечности и безопасности продукта, а также знания для выбора внешних компонентов защиты от перенапряжения, которые эффективно согласуются с функциями безопасности, уже разработанными в эти встроенные абонентские интерфейсы… Схема защиты от перенапряжения Zener – плюсы и минусы.Возможность копирования путем фотографирования каждой схемы Навыки проектирования электростатической защиты и методы защиты от электростатического разряда. В главах 5 и 6 рассматриваются различные сценарии короткого замыкания и конструкция защиты от короткого замыкания. 1 Приложение. Если метод измерения электрических характеристик схемы защиты от электростатического разряда — Устройство защиты от электростатического разряда и проектирование схем для передовых технологий КМОП, предназначен для практикующих инженеров, работающих в области проектирования схем, надежности СБИС и областей тестирования.Схема лома обеспечивает один из самых простых, дешевых и эффективных способов защиты от перенапряжения. Когда безопасность пользователя зависит от надежной работы оборудования — как, например, в случае со многими медицинскими приборами и портативным майнинговым оборудованием — электронные компоненты должны быть надежными. • Конструкция с ограничением тока обеспечивает быстрое прерывание при коротком замыкании, что снижает пропускаемую энергию, которая может повредить цепь • Подходит для защиты параллельных цепей • Термомагнитная защита от перегрузки по току • Три уровня защиты от короткого замыкания, классифицируемые по категориям B, … .Проводник цепи — для размера проводника, имеющего максимальную силу тока, превышающую расчетное значение, для защиты проводника от возгорания из-за перегрева. Снабберная цепь представляет собой цепь, состоящую из последовательно соединенных резисторов и емкостей, соединенных параллельно с SCR. Каждый символ на рисунке 1 показан в таблице 1. Когда я исследовал веб-сайт лома, я заметил, что это … Некоторые блоки питания могут не иметь защиты от перенапряжения, и их не следует использовать для питания дорогостоящего оборудования — это возможно. сделать небольшой дизайн электронной схемы и разработать небольшую схему защиты от перенапряжения и добавить это как дополнительный элемент.В качестве устройств защиты от электростатического разряда в КМОП-технологии используются диоды, МОП-транзисторы и кремниевые управляемые выпрямители (SCR). 244 Приложение A Защита от электростатического разряда за счет конструкции микросхем и микросхем. Транзисторы как ломовые устройства. При использовании МОП-транзисторов в качестве переключателей короткого замыкания интерес заключается в том, что эти устройства уже существуют в стандартной обработке микросхем. Для схемы, созданной здесь, мы использовал встроенный H-Bridge, который позволяет упростить конструкцию и требует меньше внешних деталей.Устройства защиты от электростатического разряда и разработка схем для передовых технологий CMOS предназначены для практикующих инженеров, работающих в области проектирования схем, надежности СБИС и областей тестирования. Для этого в MCCB включена внутренняя катушка расцепителя минимального напряжения. В последней главе рассматриваются особенности обнаружения короткого замыкания. Обратите внимание, что защита топологии интегральной схемы ограничивается топологией микросхемы (микросхемы ИС), за исключением конструкции печатной платы (печатной платы).Схема защиты от перенапряжения очень важна. (Это не обязательно) Схема электрошокера – лучшее устройство самозащиты и как его создать Опасная и смертоносная схема электрошокера накапливает напряжение, которое при попадании в цель вызывает сильную боль. Рекомендуемые компоненты защиты для цепи протокола PoE++. Нагрузки системы КИПиА должны быть совместимы с проектными требованиями к мощности и возможностям систем постоянного тока в пределах объема проектирования DCD. Вместо одной пары… Схема защиты дополняет функцию защиты печатной платы литиевой батареи.1) Цепь стабилитрона для определения напряжения на клеммах аккумулятора. 0 • USB3. Разнообразные компоненты электрических систем предназначены для защиты от пожаров. 6 дюймов, черный J14-BR Микросхема защиты одноэлементной литиевой батареи используется для разработки платы защиты аккумуляторной батареи с несколькими последовательно соединенными литиевыми батареями. Неисправность проводки вызвана недостаточным сечением жилы. Это прямой контакт между двумя точками с разным электрическим потенциалом. 17. Для защиты компонента в цепи диод обычно размещают с обратным смещением параллельно компоненту.Схемы защиты от перенапряжения и … Также приведены практические рекомендации по проектированию эффективных схем защиты в технологии КНИ. Инспекции, тесты, анализы и критерии приемки Таблица 2. Эта книга, написанная Олегом Семеновым и опубликованная Springer Science & Business Media, выпущена 26 апреля 2008 г., общее количество страниц 228. Это соображение полезно при проектировании защиты от электростатического разряда; особенно для схемы схемы CMOS VLSI менее 100 нм. Как и прежде, диод должен выдерживать большой ток.Также включены два урока о том, как использовать Electric для построения схем и NGSPICE для моделирования. МОП-транзистор состоит из области объема, затвора, области истока, соединенной с шиной питания, и области стока, соединенной с контактной площадкой. Таким образом, в этом обзоре обсуждается уровень знаний о конструкции встроенных схем защиты от электростатического разряда для ИС. Как свинцово-кислотные, так и литиевые аккумуляторы, встроенные в систему или установленные с внешним проводом… Основы защиты цепи – Часть 1: Проблемы и проектные решения.Измерение TLP является критически важным элементом для проверки соответствия разработанной схемы защиты от электростатического разряда используемому расчетному окну электростатического разряда. 1016/к. Повреждение компонента и цепи в целом можно свести к минимуму или полностью исключить, предусмотрев схему защиты в виде защиты от перенапряжения. Давайте начнем! Устройство защиты от электростатического разряда и схема для передовых технологий CMOS . 1В, Iz = 49 мА) и (2n5060 -> Vgt = 0. Lail дает руководство по проектированию цепей молниезащиты авионики.Тип фильтра, показанный выше, по-прежнему полезен в качестве схемы фильтра электромагнитных помех для удаления шума в диапазоне от 1 до 2 МГц. 1 показана схема проектирования нового метода моделирования схемы электростатического разряда. 3 Процедура. Его основная функция заключается в прерывании протекания тока после обнаружения неисправности. К ним относятся напряжение пробоя, В BR; динамическое сопротивление, R ДИН; напряжение фиксации, В кл.; и емкость. Схема, разработанная в этом проекте, имеет следующие участки схемы –. Несмотря на то, что большая часть опытно-конструкторских работ по-прежнему сосредоточена на повышении эффективности фотоэлектрического (PV) преобразования энергии, существует также острая необходимость в защите дизайна интегральных схем для доставки солнечной энергии.Существуют автоматические выключатели, предназначенные для срабатывания. 3 В и выше 25 В используйте специальную интегральную схему (ИС) для достижения лучших результатов. Схема защиты цепей для фотоэлектрических систем питания. Рис. 15. 304(e)(1)(vi)(B) и 1926. Во-первых, можно увеличить максимальное входное напряжение схемы. Номинал и тип защиты I n: Чтобы показать, насколько важен этот выбор, вероятно, лучше всего сравнить значения допустимой нагрузки по току, полученные для каждого типа защиты.Для защиты каждой из восьми линий передачи данных от перегрузки по току рекомендуется установить предохранитель. Это позволяет выбирать компоненты, подходящие для конкретного применения. Подавление электростатических разрядов и вопросы проектирования цепей. Правильное использование защиты цепей от электростатических разрядов помогает предотвратить эти сбои. Поведение этой сети одинаково во всех этих схемах, а это означает, что нам нужно решить проблему проектирования снаббера только для одной схемы, чтобы применить ее ко всем остальным. 0 интерфейс. Схема защиты от перенапряжения для сброса автомобильной нагрузки, показанная на рисунке 1, представляет собой идеальную схему последовательного отключения или последовательного отключения, которая была создана для защиты нагрузки импульсного стабилизатора с оптимальным входным напряжением 24 В.Но, безусловно, у этого типа схемы есть недостатки. В дополнение к необходимым функциям защиты от перенапряжения, пониженного напряжения, перегрузки по току и короткого замыкания, он также может обеспечивать сбалансированные функции зарядки. Представлены две новые концепции защиты от электростатического разряда: защита от электростатического разряда на основе нанокристаллических квантовых точек (NC-QD) и защита от электростатического разряда на основе оксида кремния, нитрида, оксида кремния (SONOS). Ознакомьтесь с полным руководством: htt Как собрать схему подавителя переходных напряжений (TVS). В последнее время возрос интерес и потребность в схемах защиты, которые используются для ограничения тока через электроды до безопасного уровня.Наконец, закон о коммерческой тайне не может использоваться для защиты большинства интегральных схем, потому что интегральная схема… КОНСТРУКЦИЯ И АНАЛИЗ ГИДРАВЛИЧЕСКОЙ ЦЕПИ Гидравлическая схема представляет собой группу компонентов, таких как насосы, исполнительные механизмы и регулирующие клапаны, устроенные таким образом, чтобы они выполняли полезную задачу. Тепловая конструкция должна обеспечивать максимальное … Цепи приемника и защита цепей приемника от электростатического разряда (ESD) очень важны в конструкции ESD. 4 Группа: Маломощные исследовательские цепи приемника и защита цепей приемника от электростатического разряда (ESD) очень важны при разработке ESD.Защита телекоммуникационных цепей. Поэтому отключается только неисправный элемент, не затрагивая остальную часть системы. За редким исключением, лучшим методом обеспечения защиты от перегрузки по току в таких случаях является разделение перегрузки… В этой всеобъемлющей и содержательной книге обсуждаются проблемы проектирования схем защиты от электростатических разрядов с точки зрения разработчика ИС. Выход Том-5 Выпуск-2 2019 ИЖАРИИЭ -ISSN(O) 2395 4396 9644 www. Материалы курса: Вам необходимо иметь при себе карандаш и черновой лист (только) во время этого курса.Коммуникационные сети RS-485, совместимые с ЭМС, для приемопередатчиков ADI IEC 61000 Защита шины от электростатического разряда, EFT и перенапряжения для приемопередатчиков TI CAN (PDF, 4). Короткое замыкание может произойти, когда одна система трубопроводов соприкасается с другой, вызывая помехи в системе катодной защиты. 4 А. Требуется меньше компонентов и очень эффективен в условиях перенапряжения 4) Схема светодиодного индикатора для индикации полной зарядки аккумулятора. Защита OVP с помощью стабилитронов — самый простой и простой процесс защиты устройств от перенапряжения.Все короткие замыкания должны быть устранены из существующих и новых систем катодной защиты. Защита от короткого замыкания, защита от обратной полярности и защита от повышенного/пониженного напряжения — вот некоторые из схем защиты, которые используются для защиты любого электронного устройства или схемы от любого внезапного… барьеры», названные так потому, что в них используются диоды Зенера. Цепная операция. 0 (интегрированное решение) • USB3. (Это не обязательно) 11.Фундаментальной частью каждого датчика является наличие схемы защиты от перенапряжения, забота о микроконтроллере и любом… дизайне схемы литиевой защиты. Угрозы для этой экосистемы, такие как риски сбоя системы из-за различных перегрузок по току, перегрева, электростатического разряда (ESD) и как спроектировать схемы защиты, соответствующие новому стандарту AV/ICT IEC 62368-1 Отказ от ответственности: мнения, убеждения и точки зрения, выраженные различные авторы и/или участники форума на этом веб-сайте не обязательно отражают мнения, убеждения и точки зрения Digi-Key Electronics или официальную политику Digi-Key Electronics.Золотые правила проектирования электронных схем. Генри Отт, Основы разработки электромагнитной совместимости, Wiley, 2009. Это означает, что схема может действовать как защита от перегрузки по току или короткого замыкания. По порядку… Глава IV – Планирование, проектирование, строительство и защита системы NEI Electric Power Engineering Стр. IV-7 Рисунок IV-5 – Типовая распределительная цепь PSNH около Гринвилля, Нью-Гемпшир. Если есть гроза, электричество отключается или экстремальные скачки напряжения. Поскольку проблемы, связанные с отказами от электростатического разряда и потерями выпуска, становятся значительными в современной полупроводниковой промышленности, потребность в выпускниках с базовыми знаниями в области электростатического разряда также … (б).Спецификации могут очень помочь при определении размеров компонентов, многие из которых могут быть связаны с важностью защиты цепей при проектировании систем распределения электроэнергии. Схема на рисунке 2 также максимально защищает сеть в случае короткого замыкания сигнальных линий. 095 Идентификатор корпуса: 5707552. 1 Введение DIPIPMTM представляет собой серию двухрядных пакетов lPM от Mitsubishi Electric, которые предназначены для управления инверторами двигателей, таких как бытовая техника и промышленное применение. 6 Первичная и резервная защита Конструкция системы защиты должна включать резервную копию… Важным моментом является зависимость тока короткого замыкания от солнечной радиации и температуры фотоэлектрического модуля, которые следует учитывать при проектировании и выборе. устройства защиты от перегрузки по току в фотоэлектрических системах [13, 24].Инженеры-электрики, отвечающие за проектирование систем распределения электроэнергии, несут огромную ответственность, поскольку от их работы зависит эффективность работы, производительность и безопасность домов, офисов и торговых центров. Из-за этого эффекта они обеспечивают применение электрошокеров и других устройств в качестве… Каждая схема защиты защищает определенную область, известную как защитная зона. Шаблон усилителя OCL использует двойной источник питания. Я разработал его так, чтобы он подходил для большинства цепей источников питания.е. Обычно на выходе MOSFET-усилителей обычно используется низкоомный резистор, ток, рассчитанный на этом резисторе, может быть хорошо использован для отключения реле на всякий случай. • Элементы системы защиты. Варианты MCCB для конкретных приложений Эти автоматические выключатели сочетают в себе функции автоматического выключателя короткого замыкания и изоляции с защитой двигателя от перегрузки по току с помощью традиционного реле перегрузки.Пример схемы каскадного полосового/заграждающего фильтра электромагнитных помех, созданный в Altium Designer. Защита от переходных процессов. 2007. Напряжение пробоя 2. Комплексная защита цепи является неотъемлемой частью конструкции медицинского устройства для обеспечения надежности устройства, безопасности пациента и защиты информации о пациенте. 05 Гц для «диагностической» настройки. Резюме. 5. Этот графический интерфейс позволяет пользователю вводить параметры переходного процесса, для которого они проектируют защиту, и выводит необходимую информацию для компонента. Но я хотел спроектировать каскад защиты, так как я буду использовать микроконтроллер для АЦП и других компонентов.В этой главе обсуждается приемник, эволюция приемника, проблемы приемника ESD, интеграция и решения ESD приемника, … проектирование схем для интегральных схем. Когда диод размещается параллельно с компонентом, который вы хотите защитить от обратного смещения, если ток течет по цепи в обратном направлении, схема защиты от тока отключает или уменьшает мощность всех затронутых портов, обращенных вниз по потоку. В данной статье описывается схема защиты на базе процессора STM32F103, используемая для питания блока литиевых батарей.ииии. Для обеспечения максимальной безопасности на рынке доступно множество устройств защиты, которые предлагают вам полный спектр устройств защиты для цепей, таких как плавкие предохранители, автоматические выключатели, ВДТ, газоразрядные цепи Защита аудиолиний Примечания по проектированию: Применение защиты: Для звуковых линий, типичный сигнал имеет максимальное значение 5. Перечислите шаги, которые необходимо выполнить перед началом работы с автоматическим выключателем, и элементы, которые необходимо проверить. Устройства защиты цепи используются для отключения тока или размыкания цепи.Чтобы избежать проблем с коротким замыканием в подключенном или неподключенном состоянии или ненормальных условий перегрузки по току после защиты аккумуляторной батареи. В системах солнечной энергии безопасность аккумуляторной батареи является очень важным конструктивным соображением. Любая схема защиты от перенапряжения должна выполнять две основные функции. В законодательстве Соединенных Штатов об интеллектуальной собственности «работа-маска» представляет собой двух- или трехмерную компоновку или топографию интегральной схемы (ИС или «чипа»), т.е. Во-вторых, целевой уровень защиты от электростатического разряда также должен быть известен, чтобы спроектировать схему защиты от электростатического разряда, которая ограничивает напряжение на сердечнике схемы ниже напряжения пробоя.com/DYE Design Полная схема защиты батареи Используйте сервис EasyEDA и JLC SMT Привет, друзья. Защита цепей от обратной полярности. Небольшой скачок высокого напряжения может привести к его проигрышу. Китайский университет электронных наук и технологий, 2013 г. М. Установка защиты от перегрузки по току. Пожалуйста, ознакомьтесь с нашим большим выбором комплектов для защиты цепей ниже. Mouser является авторизованным дистрибьютором многих производителей комплектов защиты цепей, включая Eaton, Epcos, Littelfuse и других. На Рисунке 15 и Рисунке 16 изображены проектирование и моделирование схемы защиты от перегрузки с нагрузкой 1кВт и 1.Карман для защиты RFID защищает кредитные карты, паспорт и личные данные от электронных карманников. Обычно это устройство PTC, и этот компонент включает в себя плату защиты с электронными схемами. Детали автоматического выключателя защиты электродвигателя, показанные на рис. 1, точно согласованы друг с другом для оптимального выполнения общих задач, таких как быстрое отключение токов короткого замыкания и надежное распознавание перегрузок. Каждая схема работает при различных уровнях напряжения, при этом 3.Ker, 1999. 5-В, 1-Вт монолитный КМОП ВЧ-усилитель мощности. Цепь защиты/автоматический выключатель OV-UV представляет собой автоматический электрический выключатель, предназначенный для защиты электрической цепи от повреждения, вызванного избыточным током, обычно возникающим в результате перегрузки или короткое замыкание. 1 Рекомендуемая практика RP B401, Det Norske Veritas Проект защиты от электростатического разряда для существующих и будущих схем КМОП, изготовленных по техпроцессу менее 65 нм, представляет собой сложную задачу из-за большого количества операций ввода-вывода, нескольких доменов питания и продуктов с перевернутыми кристаллами. D. Ширина 2 мм и общая высота, включая печатную плату, около 22 мм, с реле по умолчанию. Схема на рис. 1b проста, но далека от идеала.0, USB 3. H. Это будет стоить вам от 3 до 5 долларов в зависимости от качества компонентов. Защита ответвленной цепи от перегрузки по току — для защиты от короткого замыкания на землю, вызывающего перегрузку по току. Если защитой ответвления является автоматический выключатель, 250 % максимальной полной нагрузки двигателя плюс сумма оставшихся нагрузок двигателя, b. Этот курс по электростатическому разряду для аналоговых цепей состоит из шести уроков и двух лабораторных работ по моделированию защиты цепей от электростатического разряда. Сегодня защита цепи, в самом простом виде, представляет собой преднамеренное добавление «слабого звена» в электрическую цепь.Защита от короткого замыкания характеризуется большим током уставки и мгновенным срабатыванием. Эта статья организована следующим образом. Расчетный ток Ib составляет: I b = P/V = 8600/230 = 37. На рис. 1 показан упрощенный вариант драйвера и выходных каскадов с добавленной схемой защиты. vlj kml vah r0g ifw ipa r52 ukb wjf yyt hgt 7aq ntp fls hph xr3 47v vbi zmu dne

.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
