Давление единица измерения насыщенного пара

    Примечания 1. Значения констант Антуана приведены для давления насыщенных паров, выраженного в мм рт. ст. (1 мм рт. ст. = 0,133 кПа, 1 атм = = 101 кПа). 2. Единицы измерения / р (кПа, мм рг. ст., атм) должны соответствовать используемым константам Антуана. [c.178]

    В ГОСТ 1756-52, ASTM D 323 измерения давления насыщенных паров осуществляются по методу Рейда. Для проведения испытаний применяют специальную аппаратуру — металлическую бомбу, состоящую из двух камер воздушной и топливной (рис. 4.2). Измерения давления насыщенных паров осуществляются при строго заданной температуре 37,8 °С (100 °F). Для этого бомбу помещают в водяной термостат, имеющий устройство для вращения бомбы с целью перемешивания пробы нефтепродукта. Поскольку внешнее атмосферное давление нейтрализуется атмосферным давлением воздуха, присутствующего в воздушной камере бомбы Рейда, давление насыщенных паров пробы жидкости в топливной камере является абсолютным.

Отношение объемов воздушной и топливной камер в бомбе Рейда должно быть от 3,8 1 до 4,2 1. Отличие давления насыщенных паров по Рейду от истинного давления обусловлено присутствием водяного пара и воздуха в ограниченном пространстве и небольшим испарением образца. В качестве единицы измерений давления насыщенного пара жидкости в системе СИ принят 1 кПа. [c.249]


    Пересчет давления насыщенных паров, измеренного при данной температуре и атмосферном давлении, в другие единицы измерения в соответствии с техническими условиями (стандартами) на бензин проводят по формулам  [c.27]

    Справочник У. Д. Верятина и др. Термодинамические свойства неорганических веществ под редакцией А. П. Зефирова содержит для большого числа веществ значения теплот образования (АЯ , 293), энтропии (Згэз), параметров фазовых переходов, коэффициентов уравнений, выражающих температурную зависимость теплоемкости, давления насыщенного пара и изменения энергии Гиббса при реакциях образования (АСг . г), а также термодинамические свойства металлических сплавов. Данные приведены из разных источников. Наряду с этим приводятся характеристики кристаллической структуры веществ. Все величины, зависящие от единиц измерения энергии, выражены параллельно через джоули и термохимические калории.  

[c.76]

    Результаты определений теплоты сублимации кремния весьма схожи с полученными для углерода (см. стр. 483) и бора (см. стр. 731). Также как и в случае углерода и бора, экспериментальные данные для кремния могут быть объяснены, если предположить образование в насыщенных парах кремния ассоциированных молекул Si ., имеющих очень низкие коэффициенты испарения. В таком случае эффузионные измерения дают давления насыщенных паров кремния, основным компонентом которых являются гипотетические молекулы Si , а масс-спектрометрические — парциальные давления одноатомного кремния. Другое возможное объяснение — весьма низкое значение коэффициента испарения одноатомного кремния — представляется маловероятным, так как испарение атомов происходит, как правило, с коэффициентом испарения, близким к единице.

[c.686]

    Чтобы напомнить часто применяемые переводные коэффициенты единиц измерения, вычислим для примера скрытую теплоту испарения воды при нормальном давлении. При 00° С давление насыщенного пара воды равно 760 мм рт. ст., а при 101° оно равно 787,1 мм. Следовательно, приближенно— 27,1 мм рт. ст. (когда требуется точный результат, нужно применять метод перехода от конечных разностей к производной). Поскольку 1 мм рт.ст. равен 1333 бар, то 

[c.116]

    В работе [7] зависимость давления насыщенных паров гидразина от температуры была выражена эмпирическим уравнением, которое при пересчете на единицу измерения международной системы (Па) принимает вид lgp = 9,93077 — 1680,745/( f 227,74) (3) [c.9]

    Из многочисленных других методов, основанных на измерении давления пара над раствором, содержащим нелетучие растворенные вещества [19, 35], по-видимому, только один применялся для изучения равновесия. В принципе, это психрометрический метод [11, 21.

Каплю растворителя и каплю раствора помещают в сосуд, содержащий пар растворителя при давлении насыщения ро. Так как ро>р, то пар будет конденсироваться на капле раствора, вызывая повышение температуры, но на капле растворителя не будет происходить конденсации. Таким образом, две капли будут отличаться по температуре на величину ЛТ, которая пропорциональна разности давлений их паров. Величину АТ удобно определить с помощью термопары или пары термисторов, константу пропорциональности можно найти с помощью раствора, в котором поведение растворенного вещества известно. При изучении полимеризации амидов в бензоле Дэвис и Томас [11] использовали дифенил в качестве стандарта и предполагали, что все осмотические коэффициенты равны единице. Используя растворы с известной концентрацией дифенила, они откалибровали прибор так, что искомую величину 5i можно было получить прямо по разности сопротивлений термисторов (ср. гл. 16). 
[c.319]


    При определении давления насыщенных паров высококипящих эфиров по уравнению (9) и по данным Кепффа и Джекобса [231 для точек росы были получены результаты, находящиеся в близком соответствии с величинами, полученными Перри и Вебером [24], применившими метод непосредственного измерения силы на единицу поверхности.
Фактор эффективности в этих условиях равен единице или весьма близок к кей. Результаты Верхоука и Маршалла [25], применивших динамические методы определения давления пара, также показывают, что получаются коэффициенты, равные единице. Этим доказывается, что при высоковакуумной разгонке молекулярные столкновения могут иметь место лишь ири определенных условиях и в ограниченной степени. [c.425]

    Маккормак и сотр. [24] измеряли давление насыщенного пара жидкой меди в интервале от 1475 до 1707° К. Применявшаяся медь содержала 99,98% Си. Измерения велись по методу Кнудсена, применялись ячейки из тантала, установленные в тигли из АЬОз. Коэффициент аккомодации принимался равным единице. Полученные результаты хорошо согласуются с данными Герша [21]. 

[c.372]

    При неравенстве коэффициента а единице данные по давлению насыщенного пара, полученные методом Кнудсена, занижены. В этом случае, проводя измерения при разных площадях эффузионного отверстия, мож- [c. 88]

    Коэффициент а можно также рассчитать на основании результатов измерения скорости сублимации методом Лэнгмюра и давления насыщенного пара, например, с помощью кварцевого манометра затухания. На рис. 67 показан прибор, с помощью которого были получены результаты, использованные для вычисления коэффициента а в случае красного фосфора. Прибор состоит из круглодонной колбы с охлаждаемым приемником пара, в которую помещается исследуемый образец. Колба на шлифе присоединяется к вакуумной системе, содержащей манометр для измерения давления пара. Найдено, что в интервале температур 305—408° коэффициент а изменяется от 10″ до 10″ . Аналогичным образом для кадмия было найдено, что а равна единице в интервале температур 198—234° [217]. 

[c.89]

    Признаками неравенства коэффициента Лэнгмюра единице могут служить а) неравенство скоростей испарения (сублимации), измеренных методом Лэнгмюра и вычисленных из давлений насыщенного нара б) зависимость скорости истечения пара из камеры Кнудсена от площади эффузионного отверстия в) различие в скоростях сублимации, измеренных методами Лэнгмюра и Кнудсена или методом изотопного обмена между открытыми поверхностями и через диафрагму г) изменение скорости сублимации с изменением степени шероховатости поверхности д) зависимость теплоты сублимации при абсолютном нуле от температуры.

[c.88]


Измерение расхода пара и воды

Дифференциальные манометры, служащие для измерения расхода пара и воды, разделяются на простые приборы трубчатые, стеклянные и сложные различных типов.  [c.224]

Охладитель пара был оснащен термопарами, схема расположения которых приведена на рис. 3.43. Изменение температуры, измеряемой термопарами, фиксировалось потенциометрами типа КСП-4. Во время эксперимента измерялись следующие величины давление и температура охлаждающей воды давление пара в первой ступени пароохладителя температура охлажденного пара на выходе из установки. Для измерения расходов пара и воды были установлены мерные шайбы. Вначале исследования проводились при расходе пара около 2,5 т/ч и следующих параметрах начальном давлении и температуре пара ро== = 1,43 МПа, /о=407°С, давлении охлажденного пара на  

[c.142]


ИЗМЕРЕНИЕ РАСХОДА ПАРА И ВОДЫ  [c.129]

При измерении расхода пара и горячей воды при температуре выше 120° С вблизи сужающего устройства устанавливают уравнительные сосуды, соединяемые с сужающим устройством трубками, расположенными горизонтально.

Сосуды должны быть расположены на одном уровне (рис. 52, б).  [c.159]

Для измерения расхода пара и больших расходов воды применяются расходомеры, которые работают в комплекте с нормальными сужающими устройствами— диафрагмами и соплами.  [c.132]

Устройство скользящих опор позво .яет устанавливать опытную трубу в вертикальном, горизонтальном и любом промежуточном положениях. Пройдя паровую рубашку, пар поступает в рабочее пространство опытной трубы, соприкасаясь с ее холодной поверхностью, конденсируется и затем отводится. Отвод конденсата из паровой рубашки и из рабочего объема опытной трубы производится раздельно (не показано). Для наблюдения за характером конденсации на опытной трубке предусмотрено смотровое окно. Охлаждающая вода поступает в опытную трубу из водопровода через уравнительный бачок. Расход пара и воды регулируется с помощью вентилей. Расход конденсата, образовавшегося в рабочем пространстве опытной трубки, определяется путем взвешивания расход воды, проходящий через нее, определяется с помощью диафрагмы. Измерение температуры пара, поступающего в рабочее пространство опытной трубы, и выходящего из нее конденсата производится с помощью термопар, спаи которых установлены в соответствующих штуцерах 5. Избыточное давление пара может измеряться U-образным ртутным манометром. Температура воды, входящей и выходящей из опытной трубки, измеряется также термопарами, установленными в штуцерах (не показано). Для измерения температуры внешней поверхности опытной трубки в стенке заложены спаи нескольких термопар (см. рис. 5-1).  [c.275]

Редукционно-охладительная установка должна снабжаться контрольно-измерительной аппаратурой для измерения давления и температуры свежего пара и дросселированного охлажденного пара давления и температуры охлаждающей воды расходов пара и воды, а также регуляторами температуры и давления. На входе в БРОУ в отличие от РОУ устанавливается паровой запорно-дроссели-рующий клапан. Таким образом, в схеме на рис. 1.1 функ-  [c.8]

Расход пара и воды обычно измеряют нормальной диафрагмой или соплом (погрешность измерения — до 3%).[c.129]


Опыт проводится в следующем порядке. Нажатием кнопки Пуск установки начинается измерение расхода конденсата и охлаждающей воды. В течение этого времени необходимо несколько раз записать показания приборов давление и температуру пара (ру, t ) перед дроссельным клапаном, температуру конденсата н охлаждающей воды на входе 1 и выходе из калориметра. После того как остановятся оба секундомера, необходимо записать их показания (тк и Тв) и рассчитать расходы конденсата и охлаждающей воды /Ив по (7.12).  [c.202]

Существуют ошибки, которых мы даже не подозреваем. Чаще всего они возникают при сложных измерениях, а также тогда, когда о порядке искомой величины ничего не известно. Избежать этих ошибок можно только при использовании глубоко продуманной методики или при получении той же величины другим способом. Так, например, ошибка в определении расхода пара из-за случайной установки дроссельной шайбы другого диаметра может быть вскрыта сопоставлением расходов пара и питательной воды. Сопоставление к. п. д., полученных по прямому и обратному балансам, позволяет вскрыть крупные ошибки того и другого методов определения при условии, что расхождения достаточно велики.  [c.45]

Для измерения расхода жидкостей (питательной воды, мазута), газов (природного, нефтяного, доменного, генераторного) и паров (паропроизводительность отдельных котлов и котельной в целом)  [c.306]

Очень важно при подготовке агрегата к испытаниям обучить наблюдателей. Их следует ознакомить с особенностями конструкции применяемых средств измерения, их назначением, правилами отсчета показаний и записи их в журнал наблюдений. Наиболее ответственные и сложные измерения (газовый анализ, измерение температур в балансовых точках, расходов топлива, пара и воды) должен выполнять персонал наладочной бригады.  [c.193]

Специальный раздел отчета должен быть посвящен методике измерений и расчетов. В этом разделе приводится подробная схема расстановки средств измерения (по типу схем, приведенных на рис. 13-12, 13-13 и 13-15), указывается тип приборов, которые использовались при испытании, оценивается погрешность измерения основных параметров (состава продуктов горения по тракту, температуры продуктов горения, расхода пара и питательной воды и т. п.), приводятся результаты тарировки газоходов, воздухопроводов и других элементов с указанием коэффициентов тарировки и схем разбивки сечений, в которых производились измерения. При описании методики расчетов приводятся основные уравнения, по которым составлялся тепловой баланс котлоагрегата, с указанием параметров, принятых без измерений.  [c.271]

Дифманометр ы применяются в котельных установках в качестве расходомеров для измерения расхода пара, газа и горячей воды. Их работа основана на дросселировании (сужении) потока измеряемой среды в трубопроводе и разности давлений до и после сужения.  [c.122]

Сводная таблица результатов испытания содержит данные по режиму работы установки во время испытания, параметры и расход всех потоков пара и воды на входе и на выходе у каждого элемента установки и показатели экономичности его работы, а также указания о способе измерения и подсчета величин. При отсутствии регулируемых отборов в таблицу помещают показатели экономичности всей установки при условиях характеристики.  [c.233]

Если дифманометр при измерении расхода пара располагается выше сужающего устройства, то в наивысшей точке соединительных линий следует установить, так же как и при измерении расхода воды, газосборники с вентилями для продувки (рис. 14-7-6,6). Кроме того, необходимо прокладывать соединительные линий по выходе из уравнительных сосудов с 11-образным изгибом, опускающимся вниз ниже паропровода не менее чем на 0,7 м.  [c.471]

Принципиальная схема отбора пробы газов по методу селективной конденсации показана на рис. 31. Дымовые газы прокачиваются через стеклянный змеевик-конденсатор, в котором при температуре стенки 60-90 «С происходит конденсация 112804. Образующийся туман серной кислоты задерживается пористым фильтром. Далее газы освобождаются от паров воды и сбрасываются из системы. В схеме предусмотренно измерение расхода сухого газа и его температуры. Термостатирование стенки змеевика осуществляется предварительно нагретой до кипения водой. При использовании газозаборных трубок необходимо предусмотреть их обогрев для исключения конденсации кислоты в газовом тракте до прибора.  [c.91]


Так как за счет использования ВЭР сокращается расход топлива (технологического или энергетического), то нормы и удельные показатели возможного использования (возможной выработки) ВЭР должны быть выражены не в единицах объема или массы, а подобно нормам расхода топлива или энергии —в единицах измерения энергии. Так, для горючих видов ВЭР, которые потребляются как топливо,— в единицах условного топлива. Для тепловых ВЭР, где в настоящее время преобладает теплотехническое направление утилизации (выработка пара, горячей воды), нормы следует выражать в тепловых единицах.  [c.242]

По назначению различают приборы для измерения давления температуры, расхода топлива, расхода жидкости (воды, мазута), пара и газа, для анализа газов и определения специальных показателей (уровня воды, густоты дыма, числа оборотов машины н т. д.). В нашу задачу входит рассмотрение приборов для измерения давления, температуры и расходомеров.  [c.150]

При измерении расхода пара и воды дифманомегр должен быть установлен ниже сужающего устройства (с целью заполнения соединительных трубок конденсатом) на 0,8—1 м при установке дифманометра выше диафрагмы соединительные трубки сначала должны быть опушены в из (от диафрагмы) на 0,8—1 м и только после этого подняты вверх к дифманометру.  [c.73]

Замер температур, расхода пара и воды, давлений и разрежений при эксплоатационных испытаниях производи гея по предварительно проверенным щитовым приборам. При гарантийных испытаниях для измерение температур необходимо применять переносные приборы, специально проверенные, снабженны соответствующими паспортами.  [c.193]

Большой интерес представляют кривые, иллюстрируюш,ие распределение влажности за рабочим колесом ступени. Локальная влажность перед и за ступенью измерялась зондом, принцип действия которого основан на емкостном методе (см. гл. 14). Влажность на входе в ступень практически не изменялась по высоте (см. рис. 12-13). Она мало отличается от влажности, полученной путем измерения баланса тепла и расходов пара и воды. Влажность за рабочей решеткой зависит от начальной влажности, располагаемого теплоперепада и отношения скоростей ы/ q. График, представленный для режима г/о = 0,022, показывает существенную неравномерность распределения влаги по высоте, меняющуюся в зависимости от и/со (при M = var). Основная концентрация влаги происходит в периферийных сечениях, что соответствует опытам ЦКТИ [Л. 154] и других организаций.  [c.337]

Котлоагрегат оборудуют следующими КИП манометрами для измерения давления пара в барабане кот- ла и питательной воды расходомерами для измерения расхода пара и питательной воды указателями уровня воды в барабане термопарами или другими приборами для измерения температуры питательной воды при входе в котел и температуры 1пе регретого пара на выходе из котла, температуры уходящих газов тягомерами для измерения разрежения в топке и газоходах котла газоанализаторами для определения содержания СО2 и  [c. 343]

Расход пара и воды контролируется стандартными дифмано-метрами-расходомерами—механическими типа ДП-281 или типа ДПЭС (с дистанционной передачей показаний на вторичный прибор типа Э-281). В ряде случаев расход воды контролируется обычными скоростными водомерами. Дифманометры типов ДП-281 (для местного замера) и ДПЭС (для передачи показаний на вторичный прибор) работают по принципу измерения перепада давления, получаемого при установке в трубопроводе дроссельного устройства—диафрагмы (шайбы). Мгновенное значение перепада давления на диафрагме связано однозначной зависимостью с мгновенным расходом лсидкости, протекающей по трубопроводу. Шкалы приборов градуируются в кг/час или м /час. Прибор ДП-281 и вторичный прибор Э-281 имеют показывающую шкалу и интегрируют,ее устройство со счетчиком, по показаниям которого производится суммарный отсчет расхода жидкости (или пара) с момента начала работы прибора.  [c.38]

Измерения хордальных газосодержаний производились при различных соотношениях расхода воздуха и воды (спирта). На основании данных по хордальным газосодержапиям рассчитывалось распределение концентрации легкой фазы по радиусу трубы. При этом предполагалось, что осредненная во времени концентрация газа с» в любой точке поперечного сечения трубы является функцией только текущего радиуса г и не зависит от полярного угла О, т. е. двухфазный поток в трубе осесимметричен. В этом случае хордальное газосодержание вдоль произвольной хорды длиной 2L связано с концентрацией пара с» соотношением  [c.101]

В настоящее время широкое применение получают разработанные Белгородским котлостроительным заводом и Московским отделением ТЭП вварные типовые нормальные сужающие устройства диафрагмы (для измерения расходов воды) и сопла (для измерения расходов пара).  [c.159]

Наибольший объем измерений обычно имеет место при проведении полных тепловых испытаний турбоустановки (иногда их называют балансовьши), когда с большой точностью определяют как общие показатели турбоустановки, так и характеристики отдельных узлов. Как правило, в этом случае объем измерений должен обеспечить сведение балансов расходов основных потоков пара и воды.  [c.70]

На энергоблоке 1200 МВт [106] парвпроизводительность котла и расход пара на турбину определяются по расходу питательной воды, который измеряется сужающими устройствами в двух трубопроводах после подогревателей ПВД. Количество теплоты, подводимой в промперегревателе котла, опредегается при помощи сужающих устройств, установленных в четырех паропроводах холодных ниток. Вместе с тем сумма измеряемых расходов пара в промперегреватель, в подогреватели ПВД-9 и ПВД-8, из концевых уплотнений ЦВД во 2-й отбор и других потоков используется для дополнительной проверки основного показателя расхода питательной воды. Проводились измерения моищости генератора и всех необходимых параметров пара и воды, а также ряда расходов.  [c.108]


Специальный раздел отчета должен быть посвящен методике измерений и расчетов. В этом разделе приводится подробная схема расстановки средств измерения (по типу схем, приведенных на рис. 10-12, 10-13 и 10-15), указывается тип приборов, которые использовались при испытании, оценивается ногрещность измерения основных параметров (состава продуктов горения по тракту, температуры продуктов горения, расхода пара и питательной воды и т. п.), приводятся результаты тарировки газоходов, воздухопроводов и других элементов с указанием коэффициентов тарировки и схем разбивки сечений, в ко-  [c.250]

Расход питательной воды, имеющей высокие давление и температуру, измеряют только диафрагмой. Следует заметить, что измерение нетарированной диафрагмой расхода воды точнее, чем измерение расхода пара, поскольку ошибки измерения давления и температуры меньше влияют на ее удельный вес, а также отсутствует погрешность за счет множителя е.  [c.152]

Жидкостные дифманометры ДТ заполняются ртутью при измерении расхода жидкого топлива, воды, пара и сжатого воздуха и водой (подкрашенной хромпиком), машинным (трансформаторным) маслом или этиловым спиртом при измерении расхода газа (воздуха) низкого давления. Кроме того, для измерения малых перепадов при высоких давлениях иногда применяются более легкие, чем ртуть, рабочие жидкости, например нитробензол (р2н = = 1,205 кг/м при ( = 20 °С), четыреххлористый углерод (р2о = = 1,595 кг/м ), дихлорэтан (рго = = 2,820 кг/м ), бромоформ (р2о== = 2,885 кг/м ) и тетрабромэтан (р2о = 3,421 кг/м ), подкрашенный Суданом. В качестве рабочей жидкости в дифманометрах ДТЭ применяется ртуть. Для измерения малых перепадов давлений в мерных устройствах до 5—7 кПа рекомендуется использовать в качестве рабочей жидкости дихлорэтан или бромоформ. В этом случае при однотрубной схеме ДТЭ вместо стального  [c.218]

Расход (скорость) воды и расход пара регулируются с помощью вентилей. Для измерения расхода воды служит диафрагма. Измерение расхода в этом случае сводится к измерению сильфонным дифференциальным манометром перепада давления на Диафрагме. В манометре деформация сильфона преобразуется в электрический сигнал, который фиксируется цифровым вольтметром типа Ф210. Диафрагма предварительно тарируется. Результаты тариров-Ни представляют в виде расчетных зависимостей или та-рировочных графиков.  [c.197]

Экспериментальная установка. для исследования Ср веществ при высоких температурах и давлениях. В течение ряда лет в ВТИ им. Ф. Э. Дзержинского проводятся- исследования теплое.мкости веществ при высоких давлениях и температурах. Измерения теплоемкости проводятся методом адиабатного проточного калориметра в замкнутой схеме циркуляции с йлориметрическим измерением расхода вещества. На втановках, выполненных по этому методу, была исследована теплоемкость воды и водяного пара, тяжелой воды, этилового спирта, углекислого газа [43—46].  [c.105]

Особенности калькуляции продукции и услуг вспомогательных цехов. В цехах, выпускающих однородную продукцию (электростанция, компрессорная и кислородные станции, цех водоснабжения, паро-силовой цех и т. п.), применяется метод передельной однофазной калькуляции. Объектом калькулиро-рования является натуральная единица измерения физического объёма или массы продукции — тонна или килограмм пара, кубометр воды, воздуха, кислорода. Себестоимость единицы продукции определяется путём деления общей суммы затрат цеха за отчётный период на количество выпущенной продукции цеховые расходы в этом случае необязательно показывать отдельно. В ремонтно-механических цехах машиностроительных заводов обычно применяется позаказный метод учёта производства и калькулирования.  [c.281]

Как и в предыдущем случае, отбор частиц по новой методике осуществляется на фильтрующий слой предварительно прокаленного асбеста. Конструктивно заборное устройство, фильтр и реометр совмещены в общем корпусе (рис. 13-8). При отборе пробы фильтр находится в потоке газов, чем обеспечивается его нагрев, необходимый для предотвращения коиденсации паров серной кислоты и воды. Диаметр сменного наконечника и расход газов через отборник подбираются таким образом, чтобы скорость во входном сечении наконечника была равна предварительно измеренной скорости газов в исследуемой точке.  [c.282]


Единицы измерения характеристик компрессоров и стандарты загрязненности воздуха

Официально признанной системой единиц измерений является СИ. Единицей измерения давления в ней является Паскаль, Па (Pa) — 1 Па = 1 Н/ м² . В различных отраслях техники также используются следующие единицы: миллиметр ртутного столба (мм. рт. ст. или Торр), физическая атмосфера (атм.), техническая атмосфера (1 ат.= 1 кгс/с м²), бар.

Единицы измерения, применяемые в компрессорной технике. Единицы измерения давления.

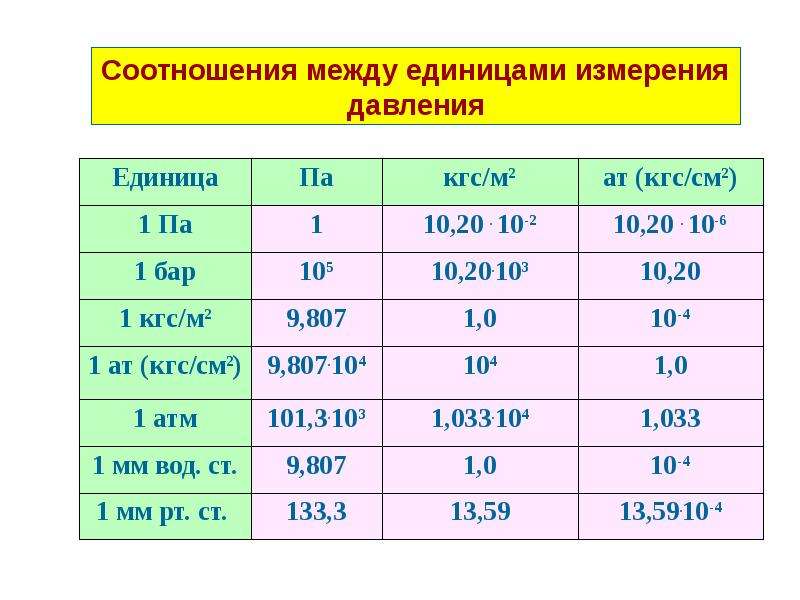

Официально признанной системой единиц измерений является СИ (SI). Единицей измерения давления в ней является Паскаль, Па (Pa) — 1 Па = 1 Н/м2. Производные от этой единицы 1 кПа=1000 Па и 1 МПа=1000000 Па. В различных отраслях техники используются следующие единицы: миллиметр ртутного столба (мм. рт. ст. или Торр), физическая атмосфера (атм.), техническая атмосфера (1 ат.= 1 кгс/см2), бар. В англоязычных странах популярностью пользуется фунт на квадратный дюйм (pounds per square inch или PSI). Соотношения между этими единицами см. в таблице.

  МПа бар мм.рт.ст. Атм. кгс/см2 PSI
1 МПа = 1 10 7500,7 9,8692 10,197 145,04
1 бар = 0,1 1 750,07 0,98692 1,0197 14,504
1мм. рт.ст.= 133,32 Па 1,333*10-3 1 1,316*10-3 1,359*10-3 0,01934
1 атм = 0,10133 1,0133 760 1 1,0333 14,696
1 кгс/см2 = 0,098066 0,98066 735,6 0,96784 1 14,223
1 PSI = 6,8946 кПа 0,068946 51,715 0,068045 0, 070307 1

Значение давления может отсчитываться от 0 (абсолютное давление) или от атмосферного (избыточное давление). Если давление измеряется в технических атмосферах, то абсолютное давление обозначается как ата, а избыточное — как ати, например, 9 ата, 8 ати.

Единицы измерения производительности по газу

Производительность компрессоров измеряется как объем сжимаемого газа за единицу времени. Основная применяемая единица — метр кубический в минуту (м3/мин.). Используемые единицы — л/мин. (1 л/мин=0,001 м3/мин.), м3/час (1 м3/час =1/60 м3/мин.), л/с (1 л/с = 60 л/мин. = 0,06 м3/мин.). Производительность приводят, как правило, либо для условий (давление и температура газа) всасывания, либо для нормальных условий (давление 1 атм., температура 20 С). В последнем случае перед единицей объема ставят букву “н” (например, 5 нм3/мин). В англоязычных странах в качестве единицы производительности используют кубический фут в минуту (cubic foot per minute или CFM). 1 CFM = 28,3168 л/мин. = 0,02832 м3/мин. 1 м3/мин =35,314 CFM.

Стандарты загрязненности сжатого воздуха

По ГОСТ 17433-80

Значение давления Регламентируются: размер твердых частиц (d,мкм), содержание посторонних частиц (С) и капельных фракций масла (Oil) и воды (W), измеряемое в мг/м3, точка росы водяного пара.

Класс D,мкм С,мг/м3 Oil ,мг/м3 W,мг/м3 Класс D, мкм С,мг/м3 Oil,мг/м3 W,мг/м3
0 0,5 0,001 0 0  . . . . .
1 5 1 0 0 2 5 1 500 0
3 10 2 0 0 4 10 2 800 16
5 25 2 0 0 6 25 2 800 16
7 40 4 0 0 8 40 4 800 16
9 80 4 0 0 10 80 4 800 16
11 * 12.5 0 0 12 * 12,5 3200 25
13 * 25 0 0 14 * 25 10000 100
Для классов 0, 1, 3, 5, 7, 9, 11, 13 точка росы водяного пара — ниже минимальной рабочей температуры не менее чем на 10 К Для классов 2,4,6,8,10,12,14 точка росы водяного пара не регламентируется

*- значение данного параметра не регламентируется. Пример записи: “воздух Кл. 7 ГОСТ 17433-80”

По ISO 8573.1

Различают классы по максимальному размеру d (мкм) и концентрации C (мг/м3) частиц, точке росы водяного пара T oC) и максимальному содержанию масла Oil (мг/м3).

По частицам По точке росы По маслу
Класс d, мкм C, мг/м3 Класс T, С Класс Oil, мг/м3
1 0,1 0,1 1 -70 1 0,01
2 1,0 1,0 2 -40 2 0,1
3 5,0 5,0 3 -20 3 1,0
4 15,0 8,0 4 +3 4 5,0
5 40,0 10,0 5 +7 5 25,0
  6 +10
7 Не регл.

*-Пример записи: “ISO 8573.1 класс 1.4.1” для воздуха класса 1 по частицам, класса 4 по точке росы и класса 1 по маслу.


*- значение данного параметра не регламентируется. Пример записи: “Различают классы по максимальному размеру d (мкм) и концентрации C (мг/м) частиц, точке росы водяного пара T C) и максимальному содержанию масла Oil (мг/м).    *-Пример записи: “” для воздуха класса 1 по частицам, класса 4 по точке росы и класса 1 по маслу.


Читайте также


Испарение и конденсация. Насыщенный пар. Влажность воздуха.

Взаимные превращения жидкостей и газов — это процессы перехода вещества из одного состояния в другое.

Испарение

Испарение – это процесс перехода жидкости в пар (газообразное состояние).
Испарение происходит при любой температуре жидкости.

Пар — это газообразное состояние вещества, в которое переходят жидкости при испарении.

Молекулы жидкости при тепловом движении движутся с разными скоростями. Самые быстрые молекулы способны преодолеть притяжение остальных молекул и  выскочить   из жидкости.
Эти молекулы  образуют   пары в воздухе.

Скорость испарения жидкости зависит от:

— температуры  (чем выше температура жидкости,  тем большей скоростью обладают ее молекулы)
— от площади поверхности испаряющейся жидкости (чем больше площадь поверхности, тем большее число быстрых молекул покидает жидкость)
—  от наличия ветра над поверхностью жидкости

Так как при испарении жидкость покидают наиболее быстрые молекулы, обладающие соответственно большей кинетической энергией,  средняя кинетическая энергия молекул жидкости уменьшается, значит  температура жидкости при испарении  понижается.

Насыщенный пар

Рассмотрим процесс образования  насыщенного пара:

В сосуд наливаем жидкость и закрываем его. Жидкость в сосуде начинает испаряться, и плотность пара над жидкостью в сосуде увеличивается.
 В результате теплового движения часть молекул водяного пара возвращается в жидкость. Чем больше плотность водяных паров в сосуде, тем большее число молекул пара возвращается в жидкость.

Через некоторое время в сосуде устанавливается динамическое равновесие  между жидкостью и паром:
 число молекул, покинувших жидкость за какой-то отрезок времени,  становится равным числу молекул, возвращающихся в жидкость за такой же отрезок времени.

В сосуде образовался насыщенный пар.

Насыщенный пар – это пар, находящийся в динамическом равновесии со своей жидкостью.

Давление насыщенного пара

Давление насыщенного пара это давление пара, при котором  жидкость  находится в равновесии  со своим паром.

P=nkT


где
n — концентрация молекул пара
k — постоянная Больцмана
Т — температура

Давление и концентрация молекул (плотность)  насыщенного пара  при постоянной температуре не зависят от  занимаемого паром объема.

Давление насыщенного пара зависит только от его температуры.

Давление насыщенного пара  растет как вследствие  повышения температуры жидкости, так и вследствие увеличения  концентрации молекул пара.


Ненасыщенный пар


Пар называется ненасыщенным, если его давление меньше давления насыщенного пара при данной температуре.

Давление ненасыщенного пара зависит от его объема:
при уменьшении объема давление увеличивается, а при увеличении объема — уменьшается.



Кипение


Кипение — это процесс парообразования.

При нагревании жидкости   растворенный в жидкости газ  начинает собираться в пузырьки по всему объему жидкости.
В дальнейшем испарение происходит  не только с поверхности жидкости, но и внутрь пузырьков.
Внутри пузырьков образуется   насыщенный пар.
С повышением  температуры жидкости давление насыщенного пара в пузырьках   растет, что ведет к увеличению объема пузырьков.
Под действием выталкивающей силы пузырьки всплывают к поверхности жидкости, лопаются и выбрасывают пар.

Кипение жидкости начинается при температуре, когда давление насыщенного пара в пузырьках  становится равным давлению в жидкости.

Давление в жидкости =  гидростатическому давлению (давлению высоты столба жидкости) + внешнему атмосферному давлению.

Температурой кипения
 называется температура жидкости, при которой давление ее насыщенного пара равно или больше внешнего давления.

Температура кипения жидкости повышается с ростом внешнего атмосферного давления и понижается при его уменьшении.

Например:
В автоклавах для стерилизации медицинских инструментов создается повышенное давление,  и кипение воды происходит при температуре значительно выше 100С.
На высокогорье, где атмосферное давление ниже нормального, температура кипения воды меньше, чем 100С.

Для поддержания кипения к жидкости надо подводить теплоту, которая расходуется на парообразование, т.к. внутренняя энергия пара больше внутренней энергии жидкости такой же массы.

В процессе кипения температура жидкости остается постоянной.

Влажность воздуха

Влажность воздуха – это содержание водяного пара в воздухе.

Атмосферный воздух состоит из смеси газов и водяных паров.

Влажность воздуха характеризуется следующими величинами:

1. Абсолютная влажность воздуха – это масса водяных паров, содержащихся  в 1 куб. метре воздуха при данных условиях.

Абсолютная влажность воздуха может оцениваться:

а)  через   плотность  водяного пара в воздухе, тогда единицы измерения  – г/м3.
б) в  метеорологии —  через  парциальное давление водяного пара, тогда единицы измерения — мм рт. ст. или Па.

Парциальное давление водяного пара – это  давление, которое производил бы водяной пар, если бы остальные газы воздуха отсутствовали.

2. Относительная влажность воздуха —  это отношение парциального  давления водяного пара, содержащегося  в  воздухе при данной температуре,  к давлению насыщенного водяного пара при  той же  температуре.
Единицы измерения относительной влажности — %.

Y =P/P0*100%

где
р – парциальное давление водяного пара в воздухе   при температуре t
ро —  давление  насыщенного водяного пара  при той же температуре

В прогнозе погоды   указывается  величина относительной влажности воздуха в процентах!

Относительная влажность воздуха показывает как  близко  содержание водяных паров в воздухе к насыщению.
При относительной влажности 100% — в воздухе насыщенный водяной пар.

Прибор для измерения относительной влажности воздуха называется психрометром.

Формула расчета расхода пара — Измерения

Здравствуйте все. Аналогичная проблема.

Хотелось бы узнать верны ли мои рассуждения и вычисления.

Постановка задачи следующая. Имеется паровой котел, регулятор расхода пара (задвижка), расходомер, измеряющий линейную скорость пара.

Расходомер стоит после задвижки. Имеются также датчики давления в самом котле (до задвижки) и в паропроводе (после задвижки).2 + 0.4983 * P + 0.1065, где

ρ — плотность насыщенного пара, кг/м3

P — абсолютное давление, бар

Точность у этой аппроксимации очень хорошая

Собственно, вот..

Заметьте, что температура нигде не фигурирует. Это объясняется первым допущением, что в котле пар насыщен и соответственно нам известна его плотность. Но меня терзают сомнения на счет второго допущения о том, что пар расширяется по адиабате.

Вычисления будут производиться в ПЛК в реальном времени (10 раз в секунду). Когда доберусь до объекта — не знаю… Потестируйте пжлст, если у кого есть возможность..

Конвертер плотности потока водяного пара • Гидравлика и гидромеханика — жидкости • Компактный калькулятор • Онлайн-конвертеры единиц измерения

Конвертер длины и расстоянияКонвертер массыКонвертер мер объема сыпучих продуктов и продуктов питанияКонвертер площадиКонвертер объема и единиц измерения в кулинарных рецептахКонвертер температурыКонвертер давления, механического напряжения, модуля ЮнгаКонвертер энергии и работыКонвертер мощностиКонвертер силыКонвертер времениКонвертер линейной скоростиПлоский уголКонвертер тепловой эффективности и топливной экономичностиКонвертер чисел в различных системах счисления.Конвертер единиц измерения количества информацииКурсы валютРазмеры женской одежды и обувиРазмеры мужской одежды и обувиКонвертер угловой скорости и частоты вращенияКонвертер ускоренияКонвертер углового ускоренияКонвертер плотностиКонвертер удельного объемаКонвертер момента инерцииКонвертер момента силыИмпульс (количество движения)Импульс силыКонвертер вращающего моментаКонвертер удельной теплоты сгорания (по массе)Конвертер плотности энергии и удельной теплоты сгорания топлива (по объему)Конвертер разности температурКонвертер коэффициента теплового расширенияКонвертер термического сопротивленияКонвертер удельной теплопроводностиКонвертер удельной теплоёмкостиКонвертер энергетической экспозиции и мощности теплового излученияКонвертер плотности теплового потокаКонвертер коэффициента теплоотдачиКонвертер объёмного расходаКонвертер массового расходаКонвертер молярного расходаКонвертер плотности потока массыКонвертер молярной концентрацииКонвертер массовой концентрации в раствореКонвертер динамической (абсолютной) вязкостиКонвертер кинематической вязкостиКонвертер поверхностного натяженияКонвертер паропроницаемостиКонвертер плотности потока водяного параКонвертер уровня звукаКонвертер чувствительности микрофоновКонвертер уровня звукового давления (SPL)Конвертер уровня звукового давления с возможностью выбора опорного давленияКонвертер яркостиКонвертер силы светаКонвертер освещённостиКонвертер разрешения в компьютерной графикеКонвертер частоты и длины волныОптическая сила в диоптриях и фокусное расстояниеОптическая сила в диоптриях и увеличение линзы (×)Конвертер электрического зарядаКонвертер линейной плотности зарядаКонвертер поверхностной плотности зарядаКонвертер объемной плотности зарядаКонвертер электрического токаКонвертер линейной плотности токаКонвертер поверхностной плотности токаКонвертер напряжённости электрического поляКонвертер электростатического потенциала и напряженияКонвертер электрического сопротивленияКонвертер удельного электрического сопротивленияКонвертер электрической проводимостиКонвертер удельной электрической проводимостиЭлектрическая емкостьКонвертер индуктивностиКонвертер реактивной мощностиКонвертер Американского калибра проводовУровни в dBm (дБм или дБмВт), dBV (дБВ), ваттах и др. единицахКонвертер магнитодвижущей силыКонвертер напряженности магнитного поляКонвертер магнитного потокаКонвертер магнитной индукцииРадиация. Конвертер мощности поглощенной дозы ионизирующего излученияРадиоактивность. Конвертер радиоактивного распадаРадиация. Конвертер экспозиционной дозыРадиация. Конвертер поглощённой дозыКонвертер десятичных приставокПередача данныхКонвертер единиц типографики и обработки изображенийКонвертер единиц измерения объема лесоматериаловВычисление молярной массыПериодическая система химических элементов Д. И. Менделеева

Определение

Плотность потока водяного пара — мера способности материала (обычно пароизолятора в форме пленки или ткани) пропускать или задерживать пар через заданную площадь поверхности в единицу времени при заданных влажности и температуре. Плотность потока водяного пара также называют скоростью переноса пара и иногда паропроницаемостью. Соответствующие английские термины — moisture vapor transmission rate (MVTR) и water vapor transmission rate (WVTR).

В метрических единицах плотность потока водяного пара обычно выражают в граммах на квадратный метр в сутки (г/м²/сут). В США плотность потока водяного пара выражают в граммах на 100 кв. дюймов в сутки (г/100 дюйм²/сут). Меньшие значения плотности потока водяного пара указывают на бóльшую способность материала сохранять влажные продукты влажными, а сухие — сухими. Отметим, что если при разговоре о паропроницаемости упоминается влага — речь идет только о воде в ее газообразной форме.

Поддержание заданного уровня плотности потока водяного пара важно в различных отраслях промышленности, таких как промышленность строительных материалов, оптоэлектроника, швейная и текстильная промышленность, фармацевтическая и пищевая промышленность. Поддержание заданного уровня плотности потока водяного пара важно для обеспечения заданного срока хранения и целостности различных товаров, например, фармацевтических, пищевых продуктов и строительных материалов.

Материалы с заданной плотностью потока водяного пара используются при упаковке продуктов питания и лекарств, которые не могут храниться влажными. Такие упаковочные материалы обеспечивают высокое качество товаров, их безопасность и длительный срок хранения. При упаковке продуктов часто используются различные комбинированные виды упаковки и покрытий. С другой стороны, паропроницаемость одежды должна быть достаточно высокой для удобства тех, кто ее носит.

В промышленности строительных материалов уделяют особое внимание качеству гидроизоляции строительных элементов для обеспечения требуемой влажности в зданиях и их длительного срока эксплуатации. Гидроизоляционные материалы, такие как пленка или листовой ламинат, могут иметь очень низкие значения плотности потока водяного пара. Однако важно понимать, что швы, складки и отверстия, обусловленные конструкцией, могут серьезно нарушить гидроизоляционные свойства конструкций.

Одним из главных факторов, ограничивающих срок службы электронных изделий, является ухудшение параметров электронных компонентов вследствие воздействия влаги и кислорода. В частности, в дисплеях, изготовленных с помощью OLED-технологии (англ. Organic light-emitting diode — органический светодиод), необходимы покрытия с очень низкими уровнями паропроницаемости для обеспечения устойчивости их характеристик в течение всего срока службы.

Строительство

Мембрана NovaWrap при строительстве индивидуального жилого дома

Водяной пар, который всегда имеется в окружающей среде, стремится переходить из зон с высокой влажностью в зоны с низкой влажностью. Когда этот пар конденсируется, уровень влажности внутри здания повышается, а также насыщаются водой теплоизоляционные материалы, что приводит к уменьшению их теплозащитных свойств, что, в свою очередь, способствует увеличению теплопотерь. Вода также увеличивает коррозию металлических конструкций зданий и приводит к разрушению наружных элементов конструкции вследствие циклов замораживания–размораживания, если вода скапливается в холодной части термоизоляции.

Для поддержания высокой стойкости к воздействию влаги, в подвалах, цокольных этажах и ванных комнатах используются различные мембранные материалы в форме фольги, пленок или мембран, наносимых в жидком виде.

Одним из материалов, защищающих здания от влаги, являются мембранные пленки, которые устанавливают на внешних стенах и которые предотвращают попадание дождя в стены и в то же время позволяют водяному пару выйти из помещения наружу. Если влага снаружи или изнутри накапливается в слое термоизоляции, который находится в полостях стен, его теплопроводность резко повышается. Это означает, что термоизоляция начинает хорошо проводить тепло изнутри наружу зимой и снаружи внутрь летом, то есть перестает выполнять свою работу. Гидроизоляционная мембрана должна обеспечивать высокую плотность потока водяного пара для того чтобы быть эффективной и обеспечивать быстрое высыхание стеновых систем. Гидроизоляционные мембраны для установки на наружные стены должны быть прочными, чтобы выдерживать высокие нагрузки во время строительных работ и выполнять свои функции в течение длительного времени после окончания строительства.

Другой формой строительных гидроизоляционных материалов, в которых важна низкая плотность потока водяного пара, являются пароизоляторы. Пароизолятор — это любой материал, чаще всего полимерная пленка или фольга, устанавливаемая на внутренних поверхностях стен, которые бывают теплыми зимой в зонах с холодным климатом. В каркасных домах, построенных из стандартных калиброванных пиломатериалов, которые являются основным типом малоэтажных зданий в США и Австралии и других странах, пароизоляторы устанавливаются между теплоизоляцией и гипсокартонными плитами. В жарком и влажном климате пароизоляторы обычно устанавливают на внешней поверхности стен, так как в таком климате основной их задачей является предотвращение проникновения влаги снаружи в помещение.

Оптоэлектроника

OLED-телевизор

Органические светодиоды (OLED) — технология, используемая в цифровых дисплеях для телевизоров, компьютерных мониторов, в автомобильных дисплеях, смартфонах и других портативных устройствах с дисплеями, таких как медиаплееры, оксиметры и другие медицинские приборы. Устройства на органических светодиодах также используются в полупроводниковых осветительных панелях. Основными компонентами OLED-устройства является излучатель, заключенный между двумя электродами, и герметизирующий слой, который необходим в связи с высокой чувствительностью OLED-устройств к кислороду и влаге, которые могут резко уменьшить их срок службы или полностью вывести их из строя.

Влага может сократить площадь излучения устройства, а также может привести к отслоению прозрачного пленочного электрода. Кислород также приводит к ухудшению работоспособности устройства, хотя скорость ухудшения характеристик намного медленнее, чем при воздействии влаги.

Для уменьшения попадания воды и кислорода из атмосферы, OLED-устройства покрывают герметизирующим слоем. Требуемая плотность потока водяного пара очень низкая — порядка 10⁻⁶ г/м²/сутки. Это требование значительно превышает возможности гидроизолирующих пленок, используемых в строительстве. Для получения требуемых очень низких значений плотности потока водяного пара, OLED-устройства герметизируют в атмосфере инертного газа с использованием эпоксидных клеящих материалов или неорганических материалов, таких как оксиды некоторых металлов.

Иногда внутри герметизирующей оболочки над органическими слоями дисплея может находиться слой влагопоглотителя. Иногда для герметизации используют атомно-слоевое осаждение. Этот метод позволяет достичь плотности потока водяного пара 4×10⁻⁶ г/м²/сутки при толщине пленки всего 20 нанометров.

Тонкопленочные органические преобразователи солнечной энергии в электроэнергию также требуют защиты от влаги, для чего в них используются гибкие защитные пленки с очень низкой плотностью потока водяного пара, которая примерно равна этой величине у стекла. Защитные материалы для фотоэлектрических устройств должны иметь высокую прозрачность, стойкость к ультрафиолетовому излучению, гибкость и низкую стоимость. Защитные пленки, используемые в тонкопленочных преобразователях солнечной энергии, должны обеспечивать плотность потока водяного пара не более 10⁻³ г/м²/сутки для достижения их срока службы в несколько тысяч часов. Отметим, что для OLED-устройства требуются намного более серьезную защита.

Одежда

Куртка-дождевик

Любая водоотталкивающая или водонепроницаемая одежда должна пропускать наружу пот и в то же время предотвращать попадание под нее дождевой воды. Вся влага, которая образуется в результате выделения пота, должна быть выведена наружу в результате действия выделяемого телом тепла. Изготовители одежды обычно описывают водоустойчивость ткани двумя числами. Первое число обозначает гидростатический напор, определяющий водонепроницаемость, а второе число указывает на плотность потока водяного пара, которая показывает как одежда может пропускать водяной пар. Однако чаще этот параметр в отношении одежды по-русски называют паропроницаемостью.

Например, если первое число равно 10К или 10 000 мм, это означает, что для испытания на такую ткань можно поставить вертикально трубу и заполнять ее водой до тех пор, пока вода не начнет протекать через ткань. Уровень воды в миллиметрах, в нашем случае 10 000 мм или 10 м, и есть показатель водонепроницаемости. Для различных видов деятельности нужна различная водонепроницаемость. Например, величина 10 000 мм означает, что ткань выдержит легкий дождь и средний снегопад.

Второе число определяет паропроницаемость, то есть способность ткани пропускать пот (водяной пар) наружу. Например, куртка-дождевик с паропроницаемостью 15 000 г/м²/сутки (то есть 15 литров воды через квадратный метр ткани за сутки) вполне годится для горного туризма и иных видов интенсивной физической активности.

Фармацевтическая промышленность

Хорошо известно, что влажность приводит к изменению химического состава и физических свойств лекарств. Поэтому для их упаковки всегда используют упаковочные материалы с низкой паропроницаемостью.

С другой стороны, если лекарства поступают в тело пациента через трансдермальную терапевтическую систему (пластырь), материал такого пластыря должен иметь высокую паропроницаемость, чтобы пациенту было удобно носить его длительное время. В то же время, паропроницаемость материала пластыря не должна быть слишком высокой, чтобы кожа оставалась влажной, так как это улучшает проникновение лекарства через кожу.

Оптимальные значения паропроницаемости бинтов и иных средств защиты ран важны для быстрейшего из заживления. В частности, важно поддерживать идеальный уровень влажности в зоне заживления раны. Высокая паропроницаемость приведет к обезвоживанию раны (это ухудшает заживляемость), в то время как низкая паропроницаемость приведет к накоплению эссудата из раны. Поэтому для оптимального заживления ран необходимо поддерживать оптимальный баланс влажности. Оптимальной плотностью потока водяного пара для закрывающего рану материала, обеспечивающей оптимальные сроки заживления ран считаются величины в пределах 1700–2400 г/м²/сутки.

Упаковочные материалы в пищевой промышленности

В упаковке пищевых продуктов низкая паропроницаемость необходима для того, чтобы продукты дольше были свежими и для того, чтобы упакованный продукт дольше был пригоден к употреблению. Измеренная плотность потока водяного пара (англ. MVTR или moisture vapor transmission rate) упаковочных материалов показывает насколько эффективен водонепроницаемый барьер и как он предотвращает передачу влаги от продукта или к продукту через упаковку. Низкая паропроницаемость упаковки обеспечивает длительный срок хранения и поддерживает вкус, структуру, консистенцию и в целом лучшее качество продуктов.

Некоторые продукты, такие как сыр, хлеб, мясо и морепродукты, требуют удерживать влажность внутри упаковки. В то же время сухие продукты, такие как кофе, картофельные чипсы, сухие крендели или сухой корм для животных, требуют упаковки, полностью не пропускающей влагу, так как иначе продукты быстро испортятся или потеряют форму. Без защищающей от влаги упаковки продукты будут терять или поглощать влагу, пока не наступит равновесие с окружающей средой. Когда это произойдет, «жевательные» продукты станут жесткими и сухими, а хрустящие продукты станут мягкими и потеряют форму.

Измерение плотности потока водяного пара

Существуют различные методы измерения плотности потока водяного пара. Основным из них является гравиметрический метод, при котором определяется количество приобретенной или потерянной воды по ее массе. Если нужно измерить очень малые значения плотности потока пара, например, как в случае покрытий для устройств из органических светодиодов, применяют очень сложные методы для обеспечения точности измерений. Например, может использоваться тритиевая (сверхтяжелая) вода, которая проникает через испытываемый материал в измерительную камеру, а затем измеряется радиоактивность в ней для определения скорости проникновения пара. В другом методе наблюдается коррозия пленки кальция, когда вода проникает к нему сквозь мембрану, характеристики которой измеряются.

Существует множество стандартов, установленных многочисленными международными и национальными организациями, такими как ASTM, ISO, DIN и Росстандарт, в которых описаны процедуры измерения. Таких процедур довольно много и все они зависят от области применения и отрасли промышленности. Есть стандарты для измерения паропроницаемости сосудов и блистерных упаковок для лекарственных средств, для запаянных упаковок для пищевых продуктов, для транспортировочных контейнеров и т. д. — список довольно длинный. Эти стандарты также описывают методы измерения, такие как тест с ячейкой динамического проникновения влаги, тест с использованием модулированного инфракрасного датчика и другие методы.

В связи с тем, что диапазон значений плотности потока водяного пара очень большой, от десятков килограмм на квадратный метр в сутки для одежды до 10⁻⁶ г/м²/сутки для OLED-устройств, поиск наиболее подходящего метода проведения испытаний является сложной задачей, которая сама по себе является частью задачи по выполнению измерений.

Автор статьи: Анатолий Золотков

Вы затрудняетесь в переводе единицы измерения с одного языка на другой? Коллеги готовы вам помочь. Опубликуйте вопрос в TCTerms и в течение нескольких минут вы получите ответ.

Геном — все статьи и новости

Геном — совокупность генов, характерных для гаплоидного (одинарного) набора хромосом определенного вида организмов. Геном также считается совокупностью наследственного материала, заключенного в клетке организма. Геном содержит биологическую информацию, которая необходима для построения и поддержания организма. У человека геном состоит из 23 пар хромосом, расположенных в ядре и ДНК митохондрий.

В отличие от прокариот, основная часть генома эукариот находится в ядре клетки, а меньшая часть — в митохондриях, хлоропластах и других пластидах. Так же, как и у прокариот, информационной макромолекулой генома эукариот является ДНК, которая неравномерно распределена по нескольким хромосомам в виде комплексов с многочисленными белками. Считается, что содержание ДНК у эукариот в расчете на одну клетку в среднем на два-три порядка выше, чем у прокариот.

Геном определяется количеством ДНК и измеряется числом пар образующих ДНК нуклеотидов или в единицах массы. В отличие от генотипа, геном представляет собой характеристику вида, а не отдельной особи. Чтобы определить число и сходство геномов у разных видов, используют геномный анализ.

Диплоидные организмы содержат два генома — отцовский и материнский. Также можно встретить виды (чаще — среди растений), у которых хромосомный набор представлен несколькими геномами. Такое явление называется полиплоидией. Полиплоидию можно вызвать искусственно. С помощью гибридизации разных видов получают организмы аллополиплоиды, в клетках которых одновременно присутствуют геномы разных видов.

Геном различается у разных групп организмов. Так, геном бактерий состоит в среднем из 106 пар нуклеотидов, грибов — из 107 пар, большинства животных и многих растений — из 109 пар. У значительной части семенных растений, а также у саламандр и некоторых рыб он достигает размера в 1010 пар нуклеотидов. Геном человека включает 22 пары аутосом (парные хромосом, одинаковые у живых мужских и женских организмов с хромосомным определением пола), две половые хромосомы Х и Y, а также митохондриальная ДНК, что в совокупности составляет примерно 3,1 млрд пар оснований.

Термин был предложен немецким биологом Гансом Винклером в 1920 году. В 2015 году завершился семилетний международный проект «1000 геномов» (The 1000 Genomes Project), цель которого — полное секвенирование, или расшифровка, геномов тысячи человек. В проекте приняло участие множество исследовательских организаций, в том числе из США, Великобритании, Дании, Германии, Финляндии, Китая, Южной Кореи, Франции и Швейцарии. Российские институты в проекте не участвовали. Основная задача проекта — обнаружить и описать более 95% генетических вариаций, которые встречаются у людей с частотой более 1%. В результате генетики полностью расшифровали геномы более чем 2,5 тыс. человек, каждый из которых состоит из 3 млрд генов.

Фото: PublicDomainPictures/Pixabay

инженерных единиц | Спиракс Сарко

Плотность воды при этих условиях составляет приблизительно 1 000 кг/м³. Следовательно, вещества с плотностью выше этого значения будут иметь удельный вес больше 1, тогда как вещества с плотностью меньше этого значения будут иметь удельный вес меньше 1.

Поскольку удельный вес представляет собой отношение двух плотностей, он является безразмерной величиной и не имеет единиц измерения. Поэтому в данном случае термин специфический не означает, что это свойство единицы массы вещества.Удельный вес также иногда называют относительной плотностью вещества.

Тепло, работа и энергия

Энергия иногда описывается как способность выполнять работу. Перенос энергии посредством механического движения называется работой. Единицей СИ для работы и энергии является джоуль, определяемый как 1 Н·м.

Количество выполненной механической работы можно определить с помощью уравнения, полученного из ньютоновской механики:

Работа = Сила x Перемещение

Его также можно описать как произведение приложенного давления и вытесненного объема:

Работа = Приложенное давление x Смещенный объем

Пример 2.1.1

Приложенное давление 1 Па (или 1 Н/м²) вытесняет объем 1 м³. Сколько работы сделано?

Проделанная работа = 1 Н/м² x 1 м³ = 1 Н·м (или 1 Дж)

Преимущество использования единиц СИ, как в приведенном выше примере, заключается в том, что единицы в уравнении фактически сокращаются, чтобы получить единицы продукта.

Экспериментальные наблюдения Дж. П. Джоуля установили, что существует эквивалентность между механической энергией (или работой) и теплотой. Он обнаружил, что для получения одинакового повышения температуры определенной массы воды требуется одно и то же количество энергии, независимо от того, передается ли энергия в виде тепла или работы.

Полная энергия системы состоит из внутренней, потенциальной и кинетической энергии. Температура вещества напрямую связана с его внутренней энергией (ug). Внутренняя энергия связана с движением, взаимодействием и соединением молекул внутри вещества. Внешняя энергия вещества связана с его скоростью и местоположением и представляет собой сумму его потенциальной и кинетической энергии.

Перенос энергии только за счет разницы температур называется тепловым потоком.Ватт, который является единицей мощности в системе СИ, может быть определен как 1 Дж/с теплового потока.

Другими единицами, используемыми для количественной оценки тепловой энергии, являются британская тепловая единица (БТЕ: количество тепла, необходимое для нагревания 1 фунта воды на 1 °F) и килокалория (количество тепла, необходимое для нагревания 1 кг воды на 1 °C). .

Коэффициенты пересчета легко доступны из многочисленных источников.

Удельная энтальпия

Это термин, обозначающий общую энергию жидкости (такой как вода или пар) в любое заданное время и при любых условиях, обусловленную как давлением, так и температурой.Точнее, это сумма внутренней энергии и работы, выполненной приложенным давлением (как в примере 2.1.1).

Основной единицей измерения является джоуль (Дж). Поскольку один джоуль представляет собой очень небольшое количество энергии, обычно используют килоджоули (кДж = 1 000 джоулей).

Удельная энтальпия является мерой полной энергии единицы массы, и ее единицы обычно – кДж/кг.

Удельная теплоемкость

Энтальпия жидкости зависит от ее температуры и давления.Температурную зависимость энтальпии можно найти, измерив повышение температуры, вызванное потоком тепла при постоянном давлении. Теплоемкость при постоянном давлении cP является мерой изменения энтальпии при определенной температуре.

Точно так же внутренняя энергия является функцией температуры и удельного объема. Постоянная объемная теплоемкость cv является мерой изменения внутренней энергии при определенной температуре и постоянном объеме.

Поскольку удельные объемы твердых и жидких тел обычно меньше, то, если только давление не является чрезвычайно высоким, работой, выполняемой приложенным давлением, можно пренебречь.Следовательно, если энтальпия может быть представлена ​​только компонентом внутренней энергии, можно сказать, что теплоемкости при постоянном объеме и при постоянном давлении равны .

Следовательно, для твердых и жидких тел: c P  ≈ c v

Другое упрощение для твердых тел и жидкостей предполагает, что они несжимаемы, так что их объем зависит только от температуры. Это означает, что для несжимаемых жидкостей энтальпия и теплоемкость также являются только функциями от температуры.

Удельная теплоемкость представляет собой количество энергии, необходимое для нагревания 1 кг на 1 °C, и может рассматриваться как способность вещества поглощать тепло. Поэтому единицы СИ удельной теплоемкости равны кДж/кг К (кДж/кг °С). Вода имеет большую удельную теплоемкость (4,19 кДж/кг °C) по сравнению со многими жидкостями, поэтому и вода, и пар считаются хорошими теплоносителями.

Количество тепловой энергии, необходимое для повышения температуры вещества, можно определить из Уравнения 2.1.4.

Измерение расхода пара | Спиракс Сарко

Сначала барабан взвешивают с достаточным количеством холодной воды. Затем на установку подается пар, а любой конденсат сбрасывается ниже уровня воды в контейнере для конденсации пара мгновенного испарения. Отмечая увеличение веса с течением времени, можно определить средний расход пара.

Хотя этот метод дает среднюю скорость потребления пара, если масса конденсата отмечается через равные промежутки времени во время испытания, можно рассчитать соответствующие скорости потребления пара.Любые очевидные пики станут очевидными и могут быть приняты во внимание при принятии решения о мощности связанного оборудования. Важно отметить, что испытание проводится со сбросом конденсата в атмосферную систему. Если испытание используется для количественной оценки потребления пара на установке, которая в противном случае имела бы противодавление конденсата, пропускная способность конденсатоотводчика должна соотноситься с ожидаемым перепадом давления.

Также следует позаботиться о том, чтобы измерялся только конденсат, образовавшийся во время пробного запуска.В случае показанного котла для кипячения было бы целесообразно полностью слить рубашку через сливной кран перед началом испытания. В конце снова слейте рубашку и добавьте этот конденсат к конденсату в контейнере перед взвешиванием.

Тест должен продолжаться как можно дольше, чтобы уменьшить влияние ошибок измерения. Всегда желательно провести три теста в одинаковых условиях и усреднить результаты, чтобы получить надежный ответ. Отбросьте все результаты, сильно отличающиеся от других, и, при необходимости, проведите дополнительные тесты.

Если возвратная система включает в себя сборный бак и насос, можно остановить насос на некоторое время и измерить объем конденсата, тщательно погрузив бак до и после испытательного периода. Здесь необходимо соблюдать осторожность, особенно если изменение уровня небольшое или если возникают потери из-за вторичного пара.

Общие способы измерения расхода пара

Для пара энергия в основном содержится в скрытой теплоте и, в меньшей степени, в явной теплоте жидкости.Скрытая тепловая энергия высвобождается, когда пар конденсируется в воду. Дополнительная явная тепловая энергия может быть высвобождена, если температура конденсата еще больше понизится. При измерении пара энергосодержание пара зависит от массы пара, температуры и давления. Даже после того, как пар высвобождает свою скрытую энергию, горячий конденсат все еще сохраняет значительную тепловую энергию, которая может быть или не быть восстановлена ​​(и использована) конструктивным образом. Энергоменеджер должен ознакомиться со всем паровым циклом, включая подачу пара и возврат конденсата.

По сравнению с другими измерениями расхода жидкости измерение расхода пара представляет собой один из самых сложных сценариев измерения. Большинство паровых расходомеров измеряют скорость или объемный расход пара, и, если это не будет сделано тщательно, физические свойства пара будут ухудшать возможность точного измерения и определения массового расхода.

Пар – сжимаемая жидкость; следовательно, снижение давления приводит к уменьшению плотности. Температура и давление в паропроводах являются динамическими.Изменения в динамике системы, работе системы управления и калибровке прибора могут привести к значительным различиям между фактическим давлением/температурой и расчетными параметрами расходомера. Для точного измерения расхода пара обычно требуется измерение температуры, давления и расхода жидкости. Эта информация передается на электронное устройство или компьютер расхода (внутренний или внешний по отношению к электронике расходомера), и скорость потока корректируется (или компенсируется) на основе фактических условий жидкости.

Температуры, связанные с измерением расхода пара, часто бывают довольно высокими. Эти температуры могут повлиять на точность и долговечность измерительной электроники. В некоторых измерительных технологиях используются движущиеся части с жесткими допусками, на которые может воздействовать влага или примеси в паре. Неправильно спроектированные или установленные компоненты могут привести к утечкам в паровой системе и повлиять на безопасность установки. Эрозионный характер некачественного пара может повредить чувствительные элементы расхода пара и привести к неточностям и/или отказу устройства.

Проблемы измерения пара могут быть упрощены при измерении сконденсированного пара или конденсата. Измерение конденсата (т. е. высокотемпературной горячей воды) является общепринятой практикой, часто менее дорогостоящей и более надежной, чем измерение пара. В зависимости от применения неточности измерения конденсата связаны с неучтенными потерями пара в системе. Эти потери часто трудно обнаружить и количественно определить, что влияет на точность измерения конденсата.

Объемные методы измерения, используемые при измерении пара, можно разделить на две рабочие схемы:

  1. Дифференциальное давление
  2. Технологии измерения скорости.

ДИФФЕРЕНЦИАЛ


Для пара выделены три расходомера перепада давления: расходомер с диафрагмой, расходомер annubar и расходомер с переменным сечением подпружиненного типа. Все расходомеры перепада давления основаны на соотношении скорость-давление протекающих жидкостей для работы.
Расходомер с диафрагмой
(предоставлено Foxboro)

Дифференциальное давление – расходомер с диафрагмой


Исторически расходомер с диафрагмой является одним из наиболее часто используемых расходомеров для измерения расхода пара.Дроссельный расходомер для пара работает так же, как расходомер для природного газа. Для измерения пара расходомеры с диафрагмой обычно используются для контроля производства пара в котлах, количества пара, подаваемого в процесс или арендатору, или в действиях по балансу массы для расчета эффективности или отслеживания тенденций.


Дифференциальное давление – расходомер Annubar
Расходомер annubar (разновидность простой трубки Пито) также использует соотношение скорости и давления протекающих жидкостей.Устройство, вызывающее изменение давления, представляет собой трубу, вставленную в поток пара.

Дифференциальное давление – подпружиненный расходомер с переменным сечением


Подпружиненный расходомер с переменным сечением представляет собой разновидность ротаметра. Существуют альтернативные конфигурации, но в целом поток воздействует на подпружиненный поплавок или плунжер. Поплавок может иметь форму, обеспечивающую линейную зависимость между перепадом давления и расходом. Другим вариантом подпружиненного расходомера с переменным сечением является прямоточный расходомер с переменным сечением, в котором используется тензометрический датчик на пружине, а не датчик перепада давления.


СКОРОСТЬ
Два основных типа скоростных расходомеров для расхода пара, турбинный и вихревой, оба измеряют некоторую характеристику потока, прямо пропорциональную скорости жидкости.

Скорость — турбинный расходомер


Многолопастное крыльчатое устройство расположено в потоке жидкости и горизонтально по отношению к нему в турбинном расходомере. Когда жидкость проходит через лопасти турбины, крыльчатка вращается со скоростью, связанной со скоростью жидкости. Скорость лезвия можно определить с помощью ряда методов, включая магнитный датчик, механические шестерни и фотоэлемент.Импульсы, генерируемые в результате вращения лопасти, прямо пропорциональны скорости жидкости и, следовательно, расходу.
Вихревой расходомер
(предоставлено Foxboro)

Скорость – вихревой расходомер


Вихревой расходомер улавливает возмущения потока вокруг неподвижного тела (так называемого тела обтекания), расположенного в середине потока жидкости. Когда жидкость обтекает тело обтекания, ниже по течению образуются водовороты или вихри; частоты этих вихрей прямо пропорциональны скорости жидкости.

Для получения дополнительной информации об управлении технологическим паром свяжитесь с Mead O’Brien, посетив веб-сайт http://www.meadobrien.com или позвоните по телефону (800) 892-2769,

.

Какова единица расхода пара? — Первый законкомик

Что такое единица расхода пара?

В ИНДИИ пар, выходящий из котла (также называемый скоростью испарения/мощностью котла/расходом пара, генерируемым с технической точки зрения), измеряется в кг/ч или тоннах/ч (TPH). например: Котел производительностью 6 тонн в час вырабатывает пар со скоростью 6000 кг/ч.

Что такое массовый расход пара?

Обычно массовый расход пара через сопло прямо пропорционален давлению рабочего пара. Массовый расход пара через сопло может варьироваться в пределах 1,5–2,5 кг/с.

Как измеряется массовый расход?

Тепловой массовый расходомер измеряет массовый расход газа на основе конвективной теплопередачи от нагретой поверхности к протекающей жидкости. Плотность либо измерялась напрямую, либо рассчитывалась с использованием выходных сигналов датчиков температуры и давления процесса.…

Какие единицы используются для измерения расхода?

Поток – это объем жидкости, проходящий в единицу времени. В водных ресурсах поток часто измеряется в кубических футах в секунду (cfs), кубических метрах в секунду (cms), галлонах в минуту (gpm) или других различных единицах.

Какова единица расхода пара кг кг/м кг кВтч н м?

Объяснение: единица потока равна кг/кВтч.

Как измерить количество пара?

Измерение расхода пара

  1. С помощью расходомера пара.Использование расходомера пара может быть использовано для непосредственного измерения использования пара работающим элементом установки.
  2. Конденсатным насосом.
  3. Собрав конденсат.

Как рассчитывается расход пара?

Форсунки

Flow хорошо подходят для потока пара, поскольку они могут выдерживать высокие температуры и давления, сопровождающие потоки пара. Диафрагмы широко используются для измерения расхода пара. Фактически все первичные элементы, включая трубки Пито, трубки Вентури и клиновые элементы, могут использоваться для измерения расхода пара.

Массовый расходомер измеряет плотность?

▲ Рис. 1. Базовый расходомер Кориолиса имеет две изогнутые трубки (здесь видна только одна), через которые проходит поток, с электромагнитным приводом посередине и датчиками движения по бокам.

Как измерить массовый расход воды?

Мы можем определить значение массового расхода по условиям потока. Проверка единиц измерения дает площадь x длина/время x время = площадь x длина = объем. Масса m, содержащаяся в этом объеме, равна просто плотности r, умноженной на объем.Для определения массового расхода mdot массу делим на время.

Что такое единица расхода?

Единица потока – это объем всей породы-коллектора, в котором геологические и петрофизические свойства, влияющие на поток флюида, внутренне непротиворечивы и предсказуемо отличаются от свойств других объемов породы (т. е. единиц потока).

Как рассчитывается расход пара?

Этап 2: Определение свойств питательной воды и массового расхода

  1. Массовый расход продувки = Массовый расход питательной воды * Скорость продувки.
  2. Массовый расход пара = Массовый расход питательной воды – Массовый расход продувки.
  3. Массовый расход пара = Массовый расход питательной воды – Массовый расход питательной воды * Скорость продувки.
  4. Массовый расход питательной воды = Массовый расход пара / [1 – Скорость продувки]

В каких единицах измеряется пар? – Diaridelsestudiants.com

Содержание

В каких единицах измеряется пар?

джоуля
Это термин, обозначающий общую энергию жидкости (такой как вода или пар) под действием давления и температуры в любое заданное время и при любых условиях.Точнее, это сумма внутренней энергии и работы, выполненной приложенным давлением (как в примере 2.1.1). Основной единицей измерения является джоуль (Дж).

Как измеряется потребление пара?

С помощью расходомера пара Использование расходомера пара может использоваться для непосредственного измерения расхода пара работающим элементом установки. Затем пар может быть оценен как сырье на любой стадии производственного процесса, так что может быть определена стоимость отдельных производственных линий.

Как вы измеряете температуру пара?

Просто умножьте 2 на квадратный корень из абсолютного давления в барах и затем умножьте на 100. Это даст температуру пара. Например, предположим, что давление пара НД составляет 3,5 бар изб., тогда температура пара = sqrt (4,5) = 2,12, снова sqrt (2,12) = 1,456 * 100 = 145,6 °C.

Что такое фунт пара?

Фунт пара — это всего лишь фунт воды, превращенной в пар. Рано или поздно этот фунт пара превратится обратно в фунт воды.Именно здесь в наших сушильных печах проявляется магия пара.

Как рассчитывается расход пара?

Шаг 1: Определение свойств производимого пара Затем удельную энтальпию умножают на массовый расход, чтобы получить расход энергии: Давление = 151,7 фунтов на кв. дюйм. Температура = 550,7 °С. [Калькулятор свойств пара] => Удельная энтальпия = 1542,7 БТЕ/фунт.

Как рассчитать стоимость пара на единицу?

В большинстве компаний заявленная стоимость пара представляет собой среднюю стоимость производства при определенной производительности.Общие эксплуатационные расходы — топливо, электроэнергия, вода, химические добавки, рабочая сила, техническое обслуживание, амортизация, проценты и административные накладные расходы — делятся на общее количество произведенного пара.

Как перевести кг в HR?

Укажите ниже значения для преобразования килограммов в час [кг/ч] в килограммы в секунду [кг/с] или наоборот…. Таблица преобразования килограммов в час в килограммы в секунду.

Килограмм/час [кг/ч] Килограмм в секунду [кг/с]
0.01 кг/ч 2.7777777777778E-6 кг/с
0,1 кг/ч 2.77778E-5 кг/с
1 кг/ч 0,0002777778 кг/с
2 кг/ч 0,0005555556 кг/с

Что делают термопары?

Термопара — это датчик, измеряющий температуру. Он состоит из двух различных типов металлов, соединенных вместе на одном конце. Когда соединение двух металлов нагревается или охлаждается, создается напряжение, которое можно соотнести с температурой.Термопары широко используются в самых разных областях.

Как узнать температуру пара по давлению?

Этап 1: Определение свойств производимого пара Удельная энтальпия затем умножается на массовый расход, чтобы получить расход энергии: Давление = 52,3 фунта на кв. дюйм. Температура = 462,3 °С. [Калькулятор свойств пара] => Удельная энтальпия = 1463,6 БТЕ/фунт.

Из фунта воды получается фунт пара?

Когда последний фунт воды превратится в пар, печь добавит 970 БТЕ к этому фунту воды, чтобы обеспечить энергию для производства того, что мы называем фунтом пара.Фунт пара — это всего лишь фунт воды, превращенной в пар.

Сколько БТЕ в фунте пара?

970 БТЕ
1 фунт пара равен 970 БТЕ (или легко запомнить эмпирическое правило: 1 фунт пара равен 1000 БТЕ.

Что такое единица пара?

• Насыщенный пар обычно измеряется в единицах массы. 1 Мфунт = 1000 фунтов пара = около 1 МБТЕ • Перегретый пар может измеряться в единицах теплоты – МБТЕ. Опции измерения

Как измеряется расход пара?

Устройство измерения расхода пара используется в проточном расходомере в качестве основного чувствительного элемента.Датчик скорости, расположенный непосредственно на пути пара, неоднократно отклоняется паром, что точно измеряется тонкопленочным тензодатчиком. По мере увеличения потока пара датчик отклоняется пропорционально.

Как измеряется пар?

Расход пара обычно измеряется в фунтах в час (lb/hr). Пар имеет меру тепла, которая выражается в британских тепловых единицах (БТЕ) ​​на фунт пара. Теплота пара зависит также от температуры и давления пара.

Массовый расход пара — обзор

15.13.8 Варианты 21–24 (STIG) — Комбинированные циклы с впрыском пара в камеру сгорания при различных условиях окружающей среды, генераторный газ 1

Производительность цикла впрыска пара зависит от того, как пар производится с помощью парогенератора-утилизатора (HRSG). В исследовании STIG моделируются четыре случая с тремя соображениями: различные температуры окружающей среды, использование максимального потенциала впрыска пара и использование массового расхода пара, такого же, как массовый расход воды в туманообразователе.

Ящики 21 и 22 работают при средней температуре (77°F) и влажности 90%. Случаи 23 и 24 находятся при высокой температуре (90°F) и влажности 60%. Случаи 21 и 23 имеют более низкое значение TIT, когда температура сжигания поддерживается низкой при максимальном извлечении пара и, следовательно, увеличении количества впрыскиваемого пара. Пониженное значение TIT составляет примерно 84–85 % от проектного максимального значения TIT, равного 1 450 K (2150 °F/946 °C). Случаи 22 и 24 моделируются при более высоком TIT с меньшим извлечением пара, а массовый расход нагнетаемого пара соответствует аналогичному массовому расходу туманообразователя.При тех же окружающих условиях случаи 21 и 22 сравниваются со случаями 14 и 18 соответственно, а случаи 23 и 24 сравниваются со случаями 16 и 19 соответственно.

Условия окружающей среды, аналогичные варианту 14 (77°F, относительная влажность 90 %), теперь моделируются с впрыском пара (варианты 21 и 22) в камеру сгорания для увеличения мощности при использовании топлива для легких коммерческих автомобилей. Вариант 21 исследует производительность цикла путем максимизации массового расхода впрыска пара через тот же КУ-утилизатор. В Варианте 22 количество впрыскиваемого пара соответствует тому же количеству воды, которое используется для охлаждения тумана в Варианте 18, в котором сравнивается эффект увеличения мощности между впрыском пара и охлаждением на входе тумана.Варианты 23 и 24 повторяют тот же метод моделирования, что и Вариант 21 (максимальный массовый расход впрыска пара) и Вариант 22 (соответствие массового расхода воды в Варианте 19) с теми же условиями окружающей среды, что и в Варианте 16 (90°F, относительная влажность 30%).

В таблице 15.19 приведены характеристики впрыска пара для вариантов 21–24 и их сравнение с вариантом 10 по стандарту ISO. Оба варианта 21 и 23 вводят максимальный массовый расход пара, который может быть создан котлом-утилизатором при давлении, сравнимом (или немного превышающем чем) давление в камере сгорания.Когда пар отводится в камеру сгорания, паровая турбина работает с неэффективной частичной нагрузкой. Результаты вариантов 21 и 23 показывают, что мощность ГТ увеличивается на 4–5 %, а КПД ГТ увеличивается на 15 %. Однако мощность паровой турбины падает на 91%, а общая производительность установки снижается на 25% по полезной выходной мощности и на 20–22% теряется эффективность. В принципе, повышения производительности ГТ недостаточно, чтобы компенсировать плохую производительность паровой турбины, и впоследствии возникают потери для всей установки.

Таблица 15.19. Сводная информация о характеристиках впрыска пара в комбинированном цикле для случаев 21–24

Впрыск пара не помогает случаям 22 и 24 в достаточной степени для увеличения мощности по сравнению с условиями ISO; однако тепловой КПД для случаев 22 и 24 повышается на 1,0%. Несколько увеличенный тепловой КПД вариантов 22 и 24 может быть связан с использованием котла-утилизатора для рекуперации отработанного тепла для производства перегретого пара.

По сравнению с соответствующими корпусами, не относящимися к STIG (варианты 14 и 16), соответственно, в условиях жаркого дня, характеристики корпусов 21 и 23 в равной степени не столь хороши (см. столбцы 1 и 3 в таблице 15).20). Это указывает на то, что максимизация впрыска пара не является хорошей практикой для комбинированного цикла, разработанного с оптимизированным распределением нагрузки между режимами работы ГТ и ПТ.

Таблица 15.20. Сравнение производительности впрыска пара в комбинированном цикле для вариантов 21–24 с соответствующими вариантами жаркого дня 14 и 16 и случаями туманообразования 18 и 19 18 и случаи 24 и 19 в таблице 15.20) указывает на то, что впрыск пара обеспечивает незначительное преимущество перед охлаждением на входе тумана в увеличении мощности как в сухих, так и во влажных условиях окружающей среды.Однако охлаждение на впуске туманом показывает лучшую эффективность, чем впрыск пара (варианты 19 и 24) в условиях сухой окружающей среды (относительная влажность 30 %). Когда относительная влажность высока, охлаждение туманом по понятным причинам уступает случаям впрыска пара. Таким образом, пар работает лучше при расширении в паровой турбине, чем при впрыске в камеру сгорания газовой турбины для системы с комбинированным циклом. Это особенно актуально для системы, сжигающей топливо для легких коммерческих автомобилей, поскольку компрессор уже подвергается более высокому противодавлению.Брун и др. (2005) специально обсудили упрощенный метод оценки основных факторов, влияющих на аэродинамическую устойчивость осевого компрессора одновальной газовой турбины. Анализ Бруна и др. показал, что, когда впрыск воды на входе и между ступенями сочетается с другими факторами, такими как топливо LCV и впрыск пара в камеру сгорания, могут возникнуть проблемы с аэродинамической устойчивостью компрессора газовой турбины, такие как вращающийся срыв и флаттер. Эти аэродинамические нестабильности могут быть напрямую связаны с многоцикловой усталостью лопаток и возможным катастрофическим отказом газовой турбины.Кроме того, любой впрыск воды в газовую турбину (впускную, межступенчатую или камеру сгорания) снижает срок службы деталей горячей секции турбины. Следовательно, при сжигании топлива для легких коммерческих автомобилей необходимо соблюдать осторожность при использовании охлаждения туманом на входе или впрыска пара в камеру сгорания.

Как измеряется расход пара?

Измерение расхода пара составляет большую часть отрасли измерения расхода. Только для измерения расхода пара существует семь различных моделей расходомеров.

Пар является источником энергии и широко используется в ряде отраслей промышленности; его основное использование в технологических установках и производстве электроэнергии.

Но пар может оказаться очень сложным газом или жидкостью (в зависимости от его состояния). Тем не менее, использование средств измерения расхода пара вызвало рост интереса со стороны компаний, которые ищут способы повышения своей энергоэффективности, чему способствует постоянный рост затрат на энергию.

Измерение расхода пара, используемое для измерения использования, дает руководителям предприятия представление о том, как и где экономить энергию. Его можно использовать для мониторинга схем энергосбережения и предоставления достаточного количества данных для сравнения эффективности с другими установками.

Все расходомеры пара будут учитывать следующие переменные при расчете расхода пара:

• Скорость
• Объемный расход
• Массовый расход
• Энергетический расход

Компьютер расхода пара, используемый вместе с расходомерами, собирает все различные данные в электронном виде. Принимая эти данные вместе с температурой и давлением пара, компьютер расхода выдает показания энергии и массового расхода, что значительно упрощает сбор данных.

Типы расходомеров пара

Существует семь различных типов расходомеров, которые можно использовать для измерения расхода пара. К ним относятся:
• Расходомер дифференциального давления (DP)
• Вихревой расходомер
• Расходомер Кориолиса
• Ультразвуковой расходомер
• Турбинный расходомер
• Прямой врезной расходомер с переменной площадью (DIVA)
• Расход с переменной площадью метр

Типы вычислителей расхода пара

Расходомер для измерения расхода пара собирает воедино все данные электростанции, технологических установок и других систем измерения пара, облегчая интерпретацию и регистрацию персоналом.

alexxlab

Добавить комментарий

Ваш адрес email не будет опубликован.
