Трансформатор, преобразователь — устройство, принцип действия

Трансформатор (Electric Transformer) – устройство, предназначенное для преобразования одного напряжения в другое. Состоит из нескольких изолированных друг от друга (кроме автотрансформаторов) обмоток (первичная, вторичная & etc), общего сердечника (магнитопровод), изготавливаемого из ферро-магнитного материала или прессованной электротехнической стали (в сборе называется остовом трансформатора), для уменьшения потерь от вихревых токов.

Обмотки трансформатора состоят из изолированного эмалевым лаком или пропитанного бумагой квадратного (для более плотной обмотки), медного проводника.

Магнитопровод может быть броневым, либо стержневым

. Броневой тип защищает обмотки и окружает их со всех сторон. На стержневой магнитопровод катушки одеваются сами и ничем не защищены.

Часть магнитопровода, которая находится внутри катушки, называется — стержень, а та часть, которая служит для соединения сердечников и замыкания магнитного поля называется – ярмо.



Принцип действия обычного трансформатора:

На первичную обмотку подаётся переменный ток, воздействуя посредством магнитной индукции

на вторичную обмотку, тем самым образуя в ней переменный ток той же частоты, что и в первичной обмотке. Напряжение на выходе трансформатора будет зависеть от количества витков каждой из обмоток, но не может превышать мощность на входе.

КПД трансформатора, при правильном расчёте можно приблизить практически к 100%.

Существует такой вид трансформаторов как : «Автотрансформаторы» (Auto Transformers).

Их обмотки соединены напрямую

и они имеют несколько выходов с различным напряжением на них, за счёт различного количества витков после которого они были выведены. Плюсом таких трансформаторов в сравнении с несколькими отдельными являются меньший вес, габариты, цена. Применяются в местах, где не требуется значительное преобразование энергии (не больше чем в 4 раза), есть качественное заземление и напряжение выше 100 кВ.

Основной причиной выхода трансформатора из строя является пробой обмотки

. Происходит это по причине перегрева, либо резкого скачка напряжения. Трансформатор с пробоем, для дальнейшего использования не подлежит. Потому, производители делают трансформаторы с большим запасом прочности, ведь замена трансформатора довольно трудоёмкий процесс.

Устройство измерительного трансформатора тока — Группа СВЭЛ

Измерительный трансформатор тока используется в измерительных приборах и защитных релейных устройствах электросетей и энергообъектов. Устройство преобразует ток, обеспечивая безопасность и точность измерений.

Конструкция и принцип действия ИТТ

Трансформатор тока включает в себя две обмотки, размещенные на ферромагнитном сердечнике из электротехнической стали. Витки первичной — включаются в цепь, по которой протекает первичный ток, к вторичной — подключаются измерительные и защитные приборы. В магнитопроводе образуется переменный магнитный поток, который индуцирует во вторичной обмотке, за счет чего создается вторичный ток, противоположно направленный первичному.

Для правильной передачи фазы тока и максимальной точности замеров выводы первичной и вторичной обмоток ИТТ обозначают «линия» и «измеритель» соответственно.

Иногда аварии вызывают превышение допустимого значения тока на порядок. При этом ИТТ подвергается перегрузке. Из-за этого его мощность становится значительно больше номинальной, сердечник насыщается, а точность измерений уменьшается. Поэтому ГОСТ определил пределы погрешности 10%.


Специфика трансформатора тока

Основные характеристики ИТТ: вторичный и первичный номинальный ток, нагрузка вторичной цепи, класс точности, коэффициент трансформации, угловая и полная погрешности.

Одно и то же устройство можно применять для подключения сразу нескольких приборов. Но чем их больше подсоединено к трансформатору, тем выше сопротивление. Из-за этого снижается ток во вторичной обмотке, что влияет на рабочий режим агрегата.

Благодаря разделению обмоток амперметр не подвергается высокому напряжению, что позволяет монтировать его непосредственно на распределительный щит. Для снижения риска пробоя изоляции, вывод вторичной обмотки необходимо заземлить.

Номинальный вторичный ток не должен превышать 5А. А если трансформатор устанавливается на большом расстоянии от измерительных устройства, ток снижают до 1А, чтобы уменьшить падение напряжения в гибких выводах.


Назначение и устройство трансформаторов — Электромонтер-ремонтник


Назначение и устройство трансформаторов

Категория:

Электромонтер-ремонтник



Назначение и устройство трансформаторов

Трансформатор предназначен для преобразования (трансформации) электрической энергии одного напряжения в электрическую энергию другого. Широкое применение нашли силовые трансформаторы для повышения напряжения (повышающие) на электростанциях и для понижения напряжения (понижающие) на подстанциях. Кроме этого, изготовляют специальные трансформаторы, применяемые для плавки (печные), сварки (сварочные) металла, для измерения высоких напряжений и больших токов (измерительные).

Различают трансформаторы маслонаполненные (масляные) и сухие, однофазные и трехфазные.

Рассмотрим устройство основных сборочных единиц трансформатора.

Магнитопровод (сердечник) состоит из стержня и ярма, образующих замкнутую магнитную цепь. На стержне размещают обмотки. Наиболее распространенный тип магни-топровода — стержневой. По способу сборки стержневые магнитопроводы в большинстве случаев выполняются шихтованными.

Магнитопровод собирают из листов электротехнической стали толщиной 0,35 — 0,5 мм горячей и холодной прокатки. Отдельные листы для уменьшения потерь от вихревых токов изолируют по всей поверхности лаковой пленкой.

Поперечное сечение ярма обычно выполняют прямоугольной формы, а стержня — многоступенчатой фигурой, приближающейся к кругу. Для придания ярму магнито-провода жесткости и устойчивости и для предохранения от усилий, создаваемых токами короткого замыкания и массой обмотки, его стягивают с помощью ярмовых балок и сквозных болтов.

В последнее время начато изготовление трансформаторов мощностью 160 — 630 кВ А с пространственным магнито-проводом, который отличается от плоского тем, что вертикальные оси стержней находятся в разных плоскостях. Стальные листы стержня у такого магнитопро-вода спрессованы бандажом из изоляционного материала или стальной лентой с прокладкой изоляционного материала вместо шпилек. Трансформаторы с такой конструкцией стержней иногда называют бесшпилечными.

Рис. 1. Магнитопровод:
а — плоский, б — пространственный; 1 — стержень, 2 — вертикальная стяжная шпилька, 3 — места прессующих шпилек стержня, 4 – стяжная шпилька, 5 — верхняя ярмовая балка, б — верхнее ярмо, 7 — нижнее ярмо, 8 — нижняя ярмовая балка, 9 — опорная балка, 10 — опрессовоч-ный пояс, 11 — изоляционная трубка, 12 — изоляционная подкладка, 13 — изолирующая прокладка, 14 — пластина, 15 — тарельчатая пружина

Эти магнитопроводы имеют ряд преимуществ перед обычными плоскими, а именно:

— уменьшаются трудозатраты на изготовление магнито-провода и его сборку;
— повышается надежность стержня, так как прессующие шпильки отсутствуют;
— уменьшаются потери холостого хода, так как сечение стержня увеличивается за счет отсутствия отверстий под шпильки, а в результате при равных мощностях трансформаторов для пространственного магнитопровода требуется меньше стали.

Пространственный магнитопровод изготавливают не шихтованным, а стыковым. Ярмо и стержни соединяются в магнитную цепь стыковкой. Во избежание замыкания листов стали ярма и стержня между ними предусмотрена изоляционная прокладка.

Обмотки по назначению разделяют на первичную и вторичную. Первичной обычно называют ту, к которой присоединяют источник энергии, а вторичной — к которой присоединяют потребителей. Обмотку с более высоким напряжением называют обмоткой высшего напряжения (ВН), с низким — обмоткой низшего напряжения (НН).

Рис. 2. Цилиндрические обмотки:
а — однослойная, б — двухслойная, в — многослойная; 1 — провод, 2 — выравнивающий поясок, 3 — коробочка из электрокартона для усиления витковой изоляции в месте изгиба провода, 4 — наружный слой обмотки, 5 — вертикальный масляный канал, 6 — внутренний слой обмотки, 7 — планки из бука, 8 — бакелитовый цилиндр, 9 — бумажная межслоевая изоляция, 10 — отводы для регулирования напряжения в пределах ±5%

Наиболее распространены концентрические обмотки круглой формы, которые делят на несколько типов:
— цилиндрическая однослойная обмотка применяется для трансформаторов небольшой мощности на напряжение до 525 В;
— цилиндрическая двухслойная обмотка применяется для трансформаторов мощностью до 560 кВ А на напряжение до 525 В;
— цилиндрическая многослойная обмотка наматывается в несколько слоев, как правило, проводом круглого сечения. Слои обмотки разделяются межслоевой изоляцией.

Магнитопровод вместе с обмотками называют активной частью трансформатора. Активная часть масляных трансформаторов погружена в бак с трансформаторным маслом. Для сухих трансформаторов активная часть защищена металлическим кожухом с отверстиями для воздушного охлаждения обмотки и стали магнито-провода.

Соединения обмоток между собой, с переключающими устройствами и вводами называются отводами обмоток. Обмотки и отводы находятся под высоким напряжением по отношению к баку или кожуху трансформатора и поэтому должны быть надежно изолированы. Изоляцию маслонаполнен-ных силовых трансформаторов можно условно разделить на внутреннюю, расположенную внутри бака, и внешнюю, находящуюся вне бака в воздухе.

Внутренняя изоляция разделяется на главную и продольную изоляцию обмоток, на изоляцию переключателя и отводов.

Рис. 3. Схема главной изоляции обмоток:
1 — уравнительная изоляция, 2 — ярмовая изоляция, 3 — изоляционный цилиндр и масляный канал, 4 — цилиндр между обмотками НН и стержнем, 5 — стержень, 6 — междуфазная перегородка, 7 — обмотка ВН, 8 — обмотка НН, 9 — нижняя ярмовая балка

Рис. 4. Трансформаторы мощностью 400 кВ А с плоским (а) и пространственным (б) магнитопроводом:
1 — транспортный ролик, 2 – болт заземления. 3 — радиатор, 4 — бак, 5 — щиток, 6 – крюк для подъема, 7 – воздухоосушигель, 8 — маслоуказатель, 9 – расширитель, 10 – ввод ВН. 11 – ввод НН, 12 – термометр, 13 — термосифонный фильтр. 14 – пробка для отбора пробы масла, 15 — пробка для слива, 16 — пробка для долива масла, 17 — переключатель, 18 — пробивной предохранитель

Переключатель и отводы изолируются масляными промежутками между токопроводящими и заземленными частями этих устройств. Крепление их выполняется деревянными или гетинаксовыми деталями.

Внешняя изоляция между токопроводящими заземленными частями определяется расстоянием по воздуху. Например, при 10 кВ должно быть не менее 110 мм.

Вспомогательными элементами масляного трансформатора являются бак, расширитель, вводы и переключатель. Общий вид трансформатора показан на рис. 4.

Бак имеется только у масляных трансформаторов и предназначен для размещения в нем активной части, погруженной в масло. Для трансформаторов мощностью 160 кВ А и более баки выполняют с вваренными стальными трубами или снабжают радиаторами, которые значительно увеличивают поверхность охлаждения.

Крышка бака служит для закрывания бака, заполненного маслом. Между крышкой и баком устанавливают прокладку из маслостойкой резины. Крышка с баком стянута болтами. На крышке установлены вводы ВН и НН и вспомогательные контрольно-защитные устройства и арматура.

Расширитель предназначен для свободного расширения масла при его нагреве и снижения возможности увлажнения и окисления масла. Расширителями снабжены все трансформаторы мощностью 25 кВ • А и выше.

Вводы предназначены для присоединения концов обмотки трансформатора к внешней электрической сети. Они представляют собой фарфоровые проходные изоляторы с то-копроЕодящим стержнем.

Начало обмоток ВН трехфазного трансформатора маркируется буквами А, В и С, а концы этих обмоток -л, > и Z. Нейтраль — 0. Начало и конец обмоток НН маркируются соответственно а, Ъ, с и х, у, z.

Переключатель служит для переключения числа витков обмотки ВН и имеет три ступени регулировки напряжения: + 5%, номинальное напряжение, -5%.

Технический термометр предназначен для измерения температуры верхних слоев масла в баке трансформатора.

Маслоуказатель, имеющий контрольные отметки, соответствующие уровню масла при температурах +40, +15 и – 45 °С, устанавливается на дне расширителя.

Термосифонный фильтр — устройство, которое очищает и регенерирует (восстанавливает) масло. Нагреваясь и сообщаясь с воздухом, масло поглощает влагу и окисляется, стареет. Фильтр заполнен специальным поглощающим веществом (сорбентом) — силикагелем КСК.

Воздухоосушитель предназначен для того, чтобы через «дыхательное» отверстие расширителя не попадал влажный и загрязненный воздух. Осушитель крепят на стенке расширителя или бака трансформатора. Воздух очищается в слое силикагеля, проходя через слой масла фильтра.

В ряде трансформаторов для такой же цели применяют силикагелевые поглотительные патроны, которые устанавливают на крышке трансформатора вблизи расширителя или в самом расширителе.

К числу прочей арматуры относятся арматура для заливки, взятия пробы, спуска и фильтрации масла и зажим для заземления бака трансформатора.


Реклама:

Читать далее:
Определение основных видов повреждений и текущий ремонт трансформаторов

Статьи по теме:

Устройство сварочного трансформатора

Сварочные трансформаторы используются для электродуговой сварки переменным током. Сварочными устройствами постоянного тока называются преобразователями, выпрямителями


или инверторами. Маркировка трансформаторов для ручной сварки плавящимся электродом выглядит следующим образом, ТДМ-316, что означает:
  • Т — трансформатор сварочный;
  • Д — дуговая электросварка;
  • М — механизм регулирования тока сварки;
  • 31 — максимальное значение сварочного тока 310 А;
  • 6 — номер модели трансформатора.
Устройство сварочного трансформатора включает магнитопровод в виде набранного из пластин стального сердечника, и двух изолированных обмоток. Первичная обмотка подключается к силовой сети (220 или 380В), а вторичная одним концом к держателю сварочного электрода, а другим к свариваемой детали. Вторичная обмотка состоит из двух частей на разных катушках. Одна из них подвижная и выполняет функцию дросселирующего устройства управления сварочным током. Перемещение дроссельной обмотки вдоль магнитопровода осуществляется винтом управления. Величина воздушного зазора между первичной и подвижной частью вторичной обмотки определяет значение сварочного тока. Изменение тока совпадает с изменением воздушного зазора. Т.е. с увеличением зазора ток увеличивается (во многих статьях можно встретить ошибочные данные по направлению изменения тока и зазора). Обычно сварочные трансформаторы имеют диапазоны регулирования от 60 до 400А. Напряжение холостого хода трансформатора составляет 60-65В. При зажигании дуги напряжение падает до рабочего значения 35-40В. Сварочные трансформаторы имеют защиту от короткого замыкания. Внешняя вольтамперная характеристика для дуговой сварки является падающей.

На фото 1 устройство сварочного трансформатора серии ТДМ представлено схематическим изображением:

  • Поз. 1 – первичная обмотка трансформатора из изолированного провода.
  • Поз. 2 – вторичная обмотка не изолирована, с воздушными каналами для лучшего режима охлаждения.
  • Поз. 3 – подвижная составляющая магнитопровода.
  • Поз. 4 – система подвеса трансформатора в корпусе агрегата.
  • Поз. 5 – система управления воздушным зазором.
  • Поз.6 – ходовой винт управления воздушным зазором.
  • Поз. 7 – рукоятка привода управляющего винта.
Промышленные сварочные агрегаты представляют собой многопостовые устройства. Для возможности перемещения нижняя рама выполняется в виде шасси с одной или двумя парами колес. Сам трансформатор в корпусе крепиться на аммартизирующей подвеске. Сварочные трансформаторы для сварки постоянным током дооборудуются выпрямляющими (диодными) приставками или инвертором постоянного тока.

Трансформаторы — Класс!ная физика

Трансформаторы

Подробности
Просмотров: 711

Трансформаторы — это просто!

«Физика — 11 класс»

Назначение трансформаторов

Трансформатором называется электротехнические устройства с помощью которого осуществляется преобразование переменного тока, при котором напряжение увеличивается или уменьшается в несколько раз практически без потери мощности.

Впервые подобные устройства были использованы в 1878 г. русским ученым П.Н.Яблочковым для питания изобретенных им электрических свечей — нового в то время источника света.
Позднее эти устройства получили название трансфораторов.
Трансформатор Яблочкова состоял из двух цилиндрических катушек, надетых на стальной стержень, собранный из отдельных проволок.

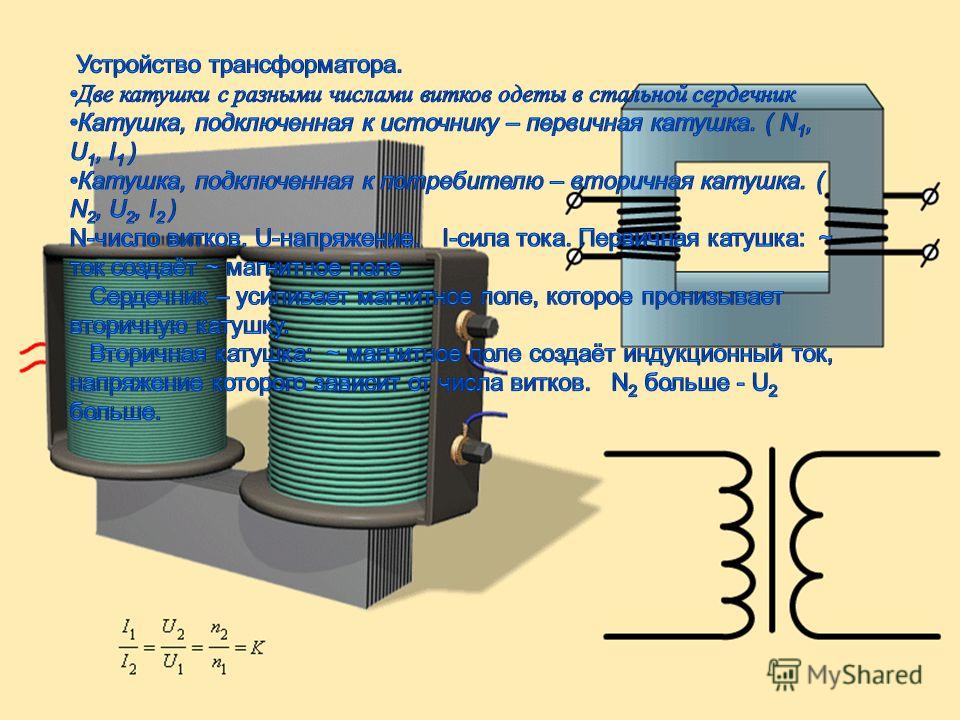

Устройство трансформатора


Трансформатор состоит из замкнутого стального сердечника, собранного из пластин, на который надеты две (иногда и более) катушки с проволочными обмотками.
Одна из обмоток, называемая первичной, подключается к источнику переменного напряжения. Другая обмотка, к которой присоединяют нагрузку, т. е. приборы и устройства, потребляющие электроэнергию, называется вторичной.
Условное обозначение трансформатора на электрических схемах

Трансформатор на холостом ходу

Действие трансформатора основано на явлении электромагнитной индукции, открытым Майклом Фарадеем в 1831 году.
Явление электромагнитной индукции: при изменении тока в цепи первой катушки во второй катушке, расположенной рядом, возникает электрический ток.

При питании катушки от источника постоянного тока ток во второй катушке существует только в моменты изменения тока в первой катушке, а на практике — при замыкании и размыкании цепи первой катушки.
Для длительного существования тока необходио непрерывно изменять ток в первой катушке. А это возможно, если соединить ее с источником переменного напряжения. При синусоидальном характере тока в первой катушке ток во второй катушке будет также синусоидальным.

При прохождении переменного тока по первичной обмотке в сердечнике появляется переменный магнитный поток, которым возбуждается ЭДС индукции в витках каждой обмотки.
Сердечник из трансформаторной стали концентрирует магнитное поле так, что магнитный поток существует практически только внутри сердечника и одинаков во всех его сечениях.

Мгновенное значение ЭДС индукции е во всех витках первичной или вторичной обмотки одинаково.
Согласно закону Фарадея оно определяется формулой

е = -Ф’

где
Ф’ — производная потока магнитной индукции по времени.

В первичной обмотке, имеющей N1 витков, полная ЭДС индукции

e1 = N1e

Во вторичной обмотке полная ЭДС индукции

e2 = N2e

где
N2 — число витков этой обмотки.

Отсюда следует, что

Обычно активное сопротивление обмоток трансформатора мало, и им можно пренебречь.
В этом случае модуль напряжения на зажимах первичной обмотки примерно равен модулю суммарной ЭДС индукции:

При разомкнутой вторичной обмотке трансформатора ток в ней не идет, и имеет место соотношение

Мгновенные значения ЭДС e1 и e2 изменяются синфазно, т.е. одновременно достигают максимума и одновременно проходят через ноль.
Поэтому их отношение можно заменить отношением действующих значений ЭДС и напряжений

Отношение напряжений на обмотках при работе трансформатора на холостом ходу (без нагрузки) называется коэффициентом трансформацииК.
Трансформаторы используются как для повышения напряжения, так и для понижения, т.е. могут быть повышающими и понижающими.
Если К>1, то трансформатор является понижающим,
если К, то трансформатор — повышающий.

Работа нагруженного трансформатора

Если к концам вторичной обмотки присоединить цепь, потребляющую электроэнергию, т.е. нагрузить трансформатор, то сила тока во вторичной обмотке уже не будет равна нулю.
Появившийся ток создаст в сердечнике свой переменный магнитный поток, который будет уменьшать изменения магнитного потока в сердечнике.

Уменьшение амплитуды колебаний результирующего магнитного потока не произойдет, так как

Поэтому при замыкании цепи вторичной обмотки автоматически увеличится сила тока в первичной обмотке.
Его амплитуда возрастет таким образом, что восстановится прежнее значение амплитуды колебаний результирующего магнитного потока.

Увеличение силы тока в цепи первичной обмотки происходит в соответствии с законом сохранения энергии: отдача электроэнергии в цепь, присоединенную к вторичной обмотке трансформатора, сопровождается потреблением от сети такой же энергии первичной обмоткой.

При подключении нагрузки ко вторичной цепи КПД трансформатора близок к 100%.
Мощность в первичной цепи при нагрузке трансформатора, близкой к номинальной, примерно равна мощности во вторичной цепи:

При повышении с помощью трансформатора напряжения в несколько раз, сила тока во столько же раз уменьшается (и наоборот).

Трансформатор преобразует переменный электрический ток таким образом, что произведение силы тока на напряжение примерно одинаково в первичной и вторичной обмотках

Чтобы уменььшить нагревание сердечника, его собирают из отдельных стальных пластин, которые изолируются друг от друга бумагой, лаком или окисью металла сердечника.
В трансформаторах малой мощности применяют круглые тороидальные сердечники из стальных колец или стальной ленты.
Для повышения КПД в трансформаторах обмотки высокого и низкого напряжения располагают на одних и тех же стержнях.
В радиотехнике обмотки часто наматываются на средний стерженьь.

При работе трансформатора обмотки нагреваются, для их охлаждения мощные трансформаторы помещают даже в баки с жидким маслом (масляные трансформаторы).

Трансформаторы широко используют в радиоаппаратуре, а также для передачи электроэнергии на большие расстояния в линиях электропередач, для этого строятся трансформаторные подстанции.

Источник: «Физика — 11 класс», учебник Мякишев, Буховцев, Чаругин



Производство, передача и использование электрической энергии. Физика, учебник для 11 класса — Класс!ная физика

Генерирование электрической энергии — Трансформаторы — Производство, передача и использование электрической энергии
